TC57
Terminal tactile
Guide de démarrage
rapide
MN-003234-03FR Rév. A
Copyright
ZEBRA et l'illustration de la tête de zèbre sont des marques commerciales de Zebra Technologies
Corporation, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques
commerciales appartiennent à leurs propriétaires respectifs. ©2019 Zebra Technologies Corporation et/ou ses
filiales. Tous droits réservés.
COPYRIGHTS ET MARQUES COMMERCIALES : pour des informations complètes sur le copyright et les
marques commerciales, rendez-vous à l'adresse : www.zebra.com/copyright
GARANTIE : pour des informations complètes sur la garantie, rendez-vous à l'adresse :
www.zebra.com/warranty
CONTRAT DE LICENCE D'UTILISATEUR FINAL : pour des informations complètes sur le CLUF, rendez-vous
à l'adresse : www.zebra.com/eula
.
Conditions d'utilisation
Déclaration de propriété
Guide de démarrage rapide du TC57
.
.
Ce manuel contient des informations propriétaires de Zebra Technologies Corporation et de ses filiales
(« Zebra Technologies »). Il est fourni uniquement aux fins d'information et d'utilisation par les parties décrites
dans le présent document chargées d'actionner l'équipement et d'en assurer la maintenance. Ces informations
propriétaires ne peuvent pas être utilisées, reproduites ou divulguées à d'autres parties pour toute autre fin
sans l'autorisation écrite expresse de Zebra Technologies.
Améliorations des produits
L'amélioration continue des produits est une stratégie de Zebra Technologies. Les spécifications et
conceptions peuvent faire l'objet de modifications sans préavis.
Exclusion de responsabilité
Zebra Technologies met tout en œuvre pour s'assurer de l'exactitude des caractéristiques techniques et des
manuels d'ingénierie publiés. Toutefois, des erreurs peuvent se produire. Zebra Technologies se réserve le
droit de corriger ces erreurs et décline toute responsabilité pour les dommages qui pourraient en résulter.
Limitation de responsabilité
En aucun cas Zebra Technologies ou toute autre personne impliquée dans la création, la production ou la
livraison du produit joint (y compris le matériel et les logiciels) ne sauraient être tenus pour responsables des
dommages de quelque nature que ce soit (y compris, sans limitation, les dommages consécutifs, notamment
la perte de profits, l'interruption d'activité ou la perte d'informations) découlant de l'utilisation de, des résultats
de l'utilisation de ou de l'impossibilité d'utiliser ce produit, même si Zebra Technologies a été prévenu de
l'éventualité de tels dommages. Certaines juridictions n'autorisant pas l'exclusion ou la limitation de dommages
fortuits ou consécutifs, il se peut que les exclusions ou les limitations susmentionnées ne s'appliquent pas à
votre cas.
2
Guide de démarrage rapide du TC57
Commentaires sur la documentation
Si vous avez des commentaires, questions ou suggestions à propos de ce guide, envoyez un e-mail à
l'adresse EVM-Techdocs@zebra.com
.
3
Caractéristiques
Bouton PTT
Microphone
Connecteur d'interface
Capteur de lumière
LED de chargement/notification
Appareil photo
avant
Zone tactile ActiveEdge
Zone tactile ActiveEdge
Bouton de lecture
Récepteur
LED de capture de données
Microphone
Capteur de proximité
Écran tactile
Haut-parleur
Bouton
programmable
Loquet du compartiment de la batterie
Bouton de volume haut/bas
Antenne NFC
Flash de l'appareil photo
Fenêtre de lecture
Bouton de lecture
Appareil photo arrière
Prise casque
Batterie
Microphone
Bouton d’alimentation
Loquet du compartiment
de la batterie
Guide de démarrage rapide du TC57
Installation d'une carte microSD
Le logement pour carte microSD permet de bénéficier d'une mémoire non volatile secondaire. Ce logement se
trouve sous la batterie. Pour plus d'informations, reportez-vous à la documentation fournie avec la carte et
suivez les recommandations d'utilisation du fabricant.
4
Guide de démarrage rapide du TC57
ATTENTION:observez les précautions relatives aux décharges électrostatiques (ESD) afin de ne pas endommager la
carte microSD. Les précautions relatives aux décharges électrostatiques impliquent notamment d'utiliser un tapis
antistatique et de s'assurer que l'opérateur est correctement relié à la terre.
1. Retirez le cache.
2. Faites glisser la trappe du support de la carte microSD en position ouverte.
3. Relevez la trappe du support de la carte microSD.
4. Insérez la carte microSD dans le support en veillant à ce qu'elle s'insère parfaitement dans les crans de
retenue situés de part et d'autre du support.
5
Guide de démarrage rapide du TC57
5. Refermez la trappe du support de la carte microSD.
6. Faites glisser la trappe du support de la carte microSD en position fermée.
ATTENTION:le cache doit être réinstallé et correctement positionné pour garantir une bonne étanchéité de l'appareil.
Réinstallez le cache.
7.
Installation de la carte SIM
REMARQUE:utilisez uniquement une carte nano SIM. Non applicable à TC57JO.
6
Guide de démarrage rapide du TC57

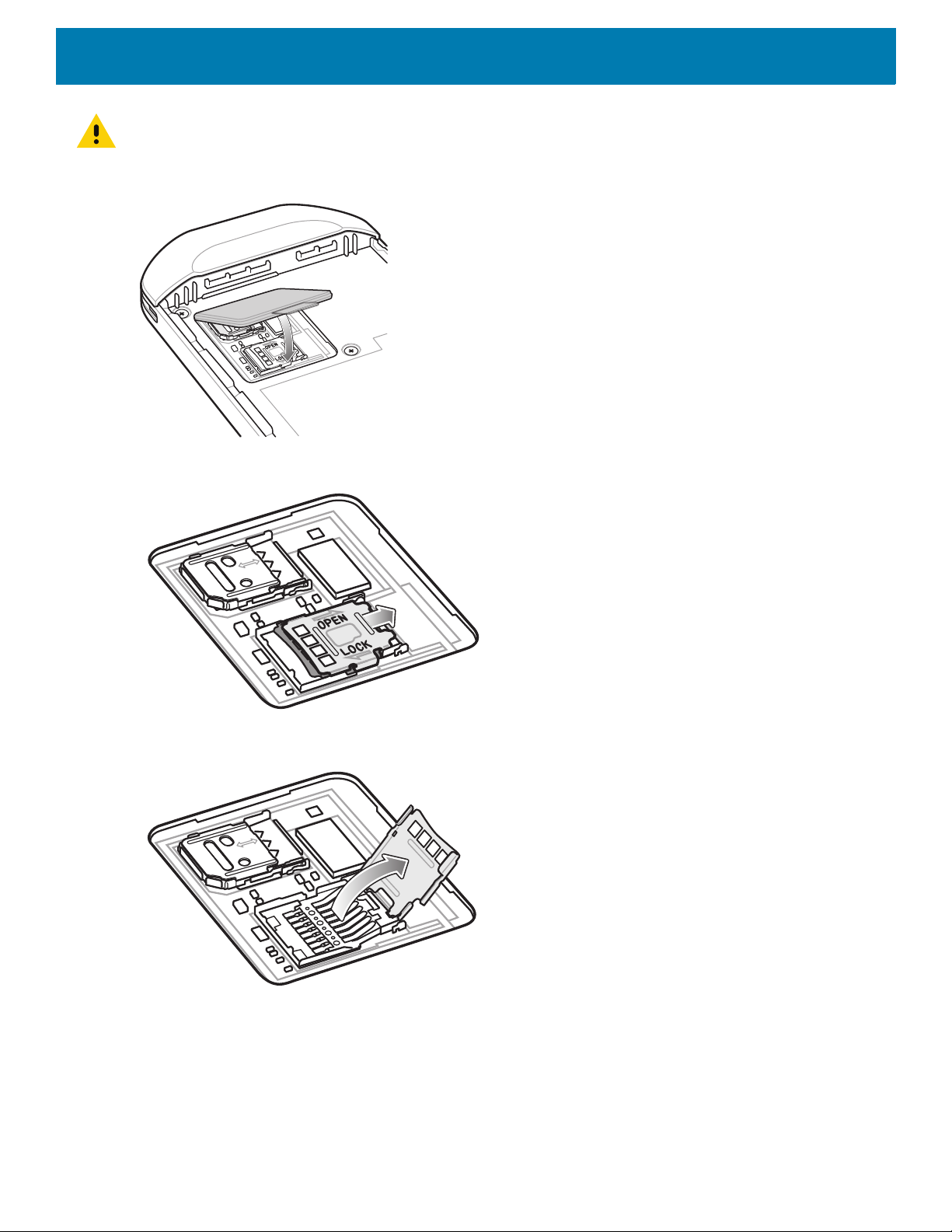

ATTENTION:observez les précautions relatives aux décharges électrostatiques (ESD) afin de ne pas endommager la
carte SIM. Les précautions relatives aux décharges électrostatiques impliquent notamment d'utiliser un tapis antistatique
(ESD) et de s'assurer que l'utilisateur est correctement relié à la terre.
1. Retirez le couvercle d'accès.
Figure 1 Retrait du cache
2. Faites glisser le support de la carte SIM en position ouverte.
Figure 2 Déverrouillage du support de carte SIM
3. Relevez la trappe du support de la carte SIM.
Figure 3 Soulèvement du support de carte SIM
7
Guide de démarrage rapide du TC57
4. Faites glisser la carte nano SIM dans le support de carte en orientant les contacts vers le bas.
Figure 4 Placement de la carte SIM dans le support
5. Refermez la trappe du support de la carte SIM.
Figure 5 Fermeture de la trappe du support de la carte SIM
6. Faites glisser la trappe du support de la carte SIM en position fermée.
Figure 6 Verrouillage de la trappe du support de la carte SIM
ATTENTION:le cache doit être réinstallé et correctement positionné pour garantir une bonne étanchéité de l'appareil.
8
Guide de démarrage rapide du TC57

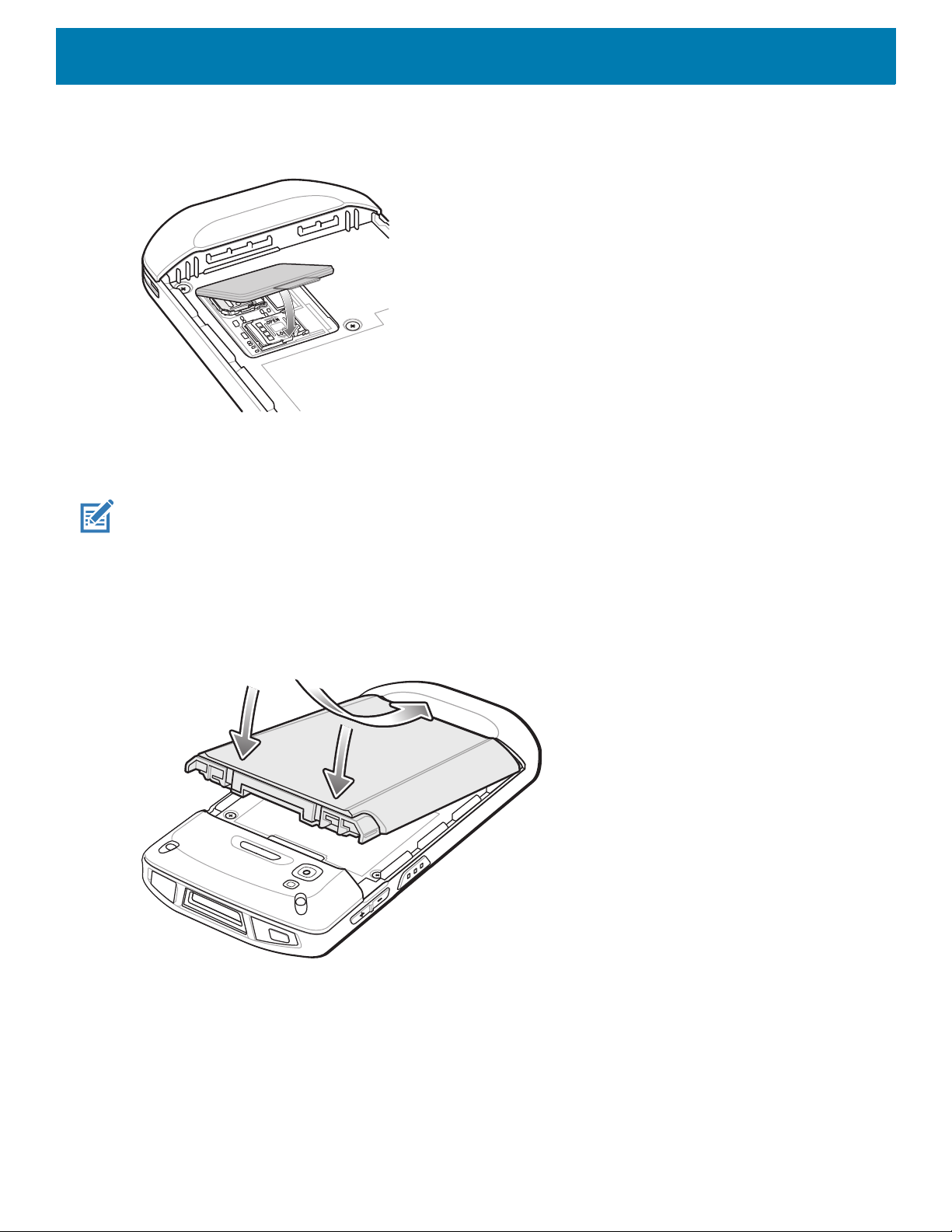

7. Réinstallez le cache.
Figure 7 Remise en place du cache
Installation de la batterie
REMARQUE:toute modification apportée à l'appareil par l'utilisateur, particulièrement au niveau du compartiment pour
batterie (étiquettes, marques d'inventaire, gravures, autocollants, etc.), risque de compromettre les performances attendues
de l'appareil ou de ses accessoires. Les niveaux de performances, tels qu'étanchéité (indice de protection IP), résistance
aux chutes et aux chocs, fonctionnalités, résistance aux températures, etc., pourraient être affectés. N'INTRODUISEZ
aucune étiquette, marque d'inventaire, gravure ou aucun autocollant, etc. dans le compartiment pour batterie.
Insérez d'abord le bas de la batterie dans le compartiment prévu à cet effet, au dos du terminal.
1.
Figure 8 Insertion du bas de la batterie dans son compartiment
2. Enfoncez la batterie dans son compartiment jusqu'à ce que les loquets du compartiment de la batterie
s'enclenchent.
9
Guide de démarrage rapide du TC57
Chargement du terminal
Utilisez l'un des accessoires suivants pour charger le terminal et/ou une batterie de rechange.
Tableau 1 Chargement et communication
Description Référence
Chargement Communication
Batterie
(dans le
terminal)
Batterie
de
rechange
USB Ethernet
Kit socle de charge/USB à
1 position
Kit socle de charge à
5 positions
Kit socle de charge à
4 positions avec chargeur de
batterie
Kit socle Ethernet à 5 positions CRD-TC51-5SETH-01 Oui Non Non Oui
Kit chargeur de batterie à
4 positions
Câble de charge/USB renforcé CBL-TC51-USB1-01 Oui Non Oui Non
Chargement du terminal
REMARQUE:veillez à respecter les consignes de sécurité relatives aux batteries stipulées dans le Guide de l'utilisateur
du TC57.
Batterie : batterie lithium-ion PowerPrecision+ >
1. Pour charger la batterie principale, connectez l'accessoire de chargement à une source d'alimentation
appropriée.
CRD-TC51-1SCU-01 Oui Non Oui Avec le
module en
option
CRD-TC51-5SCHG-01 Oui Non Non Non
CRD-TC51-5SC4B-01 Oui Oui Non Non
SAC-TC51-4SCHG-01 Non Oui Non Non
15,48 wattheures (valeur type) / > 4 150 mAh
2. Insérez le terminal dans un socle ou connectez-le à un câble. Le terminal se met sous tension et le
chargement commence. La LED de chargement/notification clignote en orange pendant le chargement,
puis reste allumée en vert une fois le chargement terminé.
La batterie totalement déchargée se charge à 90 % en environ 2 h 30 et à 100 % en environ 3 h. Une charge
à 90 % fournit souvent suffisamment de puissance pour une utilisation quotidienne. Une charge complète à
100 % procure environ 14 h d'utilisation. Pour obtenir les meilleurs résultats de charge, utilisez uniquement
des batteries et accessoires de charge Zebra. Chargez les batteries à température ambiante lorsque le
terminal est en mode veille.
Chargement de la batterie de rechange
1. Insérez une batterie de rechange dans le logement prévu à cet effet.
2. Assurez-vous que la batterie est correctement positionnée.
La LED de chargement de la batterie de rechange clignote pour indiquer que le chargement est en cours.
Consultez le Tableau 2 pour en savoir plus sur les indicateurs de charge.
10
Guide de démarrage rapide du TC57
La batterie totalement déchargée se charge à 90 % en environ 2 h 30 et à 100 % en environ 3 h. Une charge à
90 % fournit souvent suffisamment de puissance pour une utilisation quotidienne. Une charge complète à
100 % procure environ 14 h d'utilisation. Pour obtenir les meilleurs résultats de charge, utilisez uniquement
des batteries et accessoires de charge Zebra.
Tableau 2 Indicateurs de chargement de la LED de chargement/notification
État LED Signification
Éteinte Le terminal ne se charge pas. Le terminal n'est pas
correctement inséré dans le socle ou n'est pas
connecté à une source d'alimentation.
Le chargeur/socle n'est pas sous tension.
Orange à clignotement lent
(un clignotement toutes les
quatre secondes)
Rouge à clignotement lent
(un clignotement toutes les
quatre secondes)
Verte fixe Chargement terminé.
Le terminal est en cours de chargement.
Le terminal est en cours de chargement, mais la
batterie est en fin de vie utile.
Rouge fixe Chargement terminé, mais la batterie est en fin de
vie utile.
Orange à clignotement rapide
(deux clignotements par seconde)
Erreur de chargement :
• La température est trop élevée ou trop basse.
LED d'alimentation
• Le chargement a duré trop longtemps sans être
terminé (huit heures en général).
Rouge à clignotement rapide
(deux clignotements par seconde)
Erreur de chargement, mais la batterie est en fin de vie
utile, par exemple :
• La température est trop élevée ou trop basse.
• Le chargement a duré trop longtemps sans être
terminé (huit heures en général).
Chargez les batteries à des températures comprises entre 5 °C et 40 °C (41 °F à 104 °F). Le terminal ou le
socle rechargent toujours la batterie de manière sécurisée et intelligente. En cas de températures élevées (par
exemple, environ +37 °C (+98 °F)), le terminal ou le socle pourront alternativement activer ou désactiver le
chargement de la batterie pendant de courtes périodes de façon à la maintenir à une température acceptable.
La LED du terminal ou du socle signale la désactivation du chargement en cas de températures anormales.
11
Guide de démarrage rapide du TC57
Socle de charge/USB à 1 position
LED d'alimentation
12
Guide de démarrage rapide du TC57
LED d'alimentation
Logement de chargement
du terminal
Socle de charge à 5 positions
13
Guide de démarrage rapide du TC57
LED de
chargement de
batterie de
rechange
LED d'alimentation
Logement de batterie
de rechange
Logement de
chargement du
terminal
Socle de charge à 4 positions avec chargeur de batterie
14
Guide de démarrage rapide du TC57
LED 1000
Logement de
chargement du
terminal
LED 100/100
LED de chargement de
batterie de rechange (4)
LED d'alimentation
Logement de batterie
de rechange
Socle Ethernet à 5 positions
Chargeur de batterie à 4 positions
15
Guide de démarrage rapide du TC57
Câble de charge/USB renforcé
16
Lecture
Trame de visée
Guide de démarrage rapide du TC57
Pour lire un code-barres, une application de lecture est requise. Le terminal contient l'application DataWedge
qui permet à l'utilisateur d'activer l'imageur, de décoder les données du code-barres et d'afficher le contenu du
code-barres.
1. Assurez-vous qu'une application est ouverte sur le terminal et qu'un champ de texte est sélectionné
(c'est-à-dire que le curseur se trouve dans le champ de texte).
2. Utilisez la fenêtre de lecture située en haut du terminal pour viser un code-barres.
3. Appuyez sur le bouton de lecture et maintenez-le enfoncé.
La trame de visée laser rouge s'active afin de faciliter la visée.
REMARQUE:lorsque le terminal est en mode Liste de prélèvement, l'imageur ne décode pas le code-barres tant que la croix
du viseur ou le point de visée n'est pas en contact avec le code-barres.
4. Assurez-vous que le code-barres se trouve dans la zone délimitée par la croix du viseur dans la trame de
visée. Le point de visée est conçu pour améliorer la visibilité dans des conditions d'éclairage très lumineux.
17
Guide de démarrage rapide du TC57
Mode Liste de prélèvement avec plusieurs codes-barres dans la trame de visée
ÉVITER LES TORSIONS
DE POIGNET
5. La LED de capture de données devient verte et un bip retentit par défaut pour indiquer que le code-barres
a été correctement décodé.
6. Relâchez le bouton de lecture.
REMARQUE:en général, le décodage de l'imageur se produit instantanément. Le terminal répète les étapes nécessaires
pour prendre une photo numérique (image) d'un code-barres difficile ou de mauvaise qualité tant que le bouton de lecture
est enfoncé.
7. Les données du contenu du code-barres s'affichent dans le champ de texte.
Recommandations ergonomiques
18
www.zebra.com
Loading...
