Merkmale
Sendetaste (PTT)
Scantaste
Mikrofon
Schnittstellenanschluss
Touchscreen
Lichtsensor
Lade-/Benachrichtigungs-LED
Mikrofon
Datenerfassungs-LED
Kamera an der
Vorderseite
ActiveEdge Touch Zone
ActiveEdge Touch Zone
Empfänger
Näherungssensor
Programmierbare
Taste
Entriegelungstaste für
Akku
Entriegelungstaste für Akku
Lautstärketaste
Kamerablitz
Scanfenster
Scantaste
Kamera an der Rückseite
Ein-/Aus-Taste
Kopfhörerbuchse
Akku
Mikrofon
NFC-Antenne
TC57– Kurzübersicht
Lautsprecher
Einsetzen einer microSD-Karte
Der microSD-Kartensteckplatz stellt einen sekundären, nicht flüchtigen Speicher bereit. Der Steckplatz
befindet sich unter dem Akku. Weitere Informationen entnehmen Sie bitte der mit der Karte gelieferten
Dokumentation. Beachten Sie die Verwendungsempfehlungen des Herstellers.
3
TC57– Kurzübersicht
VORSICHT:Beachten Sie die Vorkehrungen gegen elektrostatische Entladungen (Electrostatic Discharge, ESD), um eine
Beschädigung der microSD-Karte zu vermeiden. Zu diesen ESD-Vorkehrungen gehören u. a. die Verwendung einer
Antistatikunterlage und die ordnungsgemäße Erdung des Benutzers.
1. Entfernen Sie die Abdeckung.
2. Schieben Sie die Abdeckung des microSD-Kartenhalters in die Position „Offen“.
3. Heben Sie die Abdeckung des microSD-Kartenhalters an.
4. Legen Sie die microSD-Karte in den Kartenhalter ein. Vergewissern Sie sich dabei, dass Sie die Karte in
die Halterungen an den beiden Seiten der Abdeckung schieben.
4
TC57– Kurzübersicht
5. Schließen Sie die Abdeckung des microSD-Kartenhalters.
6. Schieben Sie die Abdeckung des microSD-Kartenhalters in die Position „Gesperrt“.
V
ORSICHT:Die Abdeckung muss wieder eingesetzt werden und festsitzen, um eine angemessene Abdichtung der
Vorrichtung sicherzustellen.
Bringen Sie die Abdeckung wieder an.
7.
Einsetzen der SIM-Karte
HINWEIS: Verwenden Sie nur eine Nano-SIM-Karte. Gilt nicht für TC57JO.
5
TC57– Kurzübersicht
VORSICHT:Beachten Sie die Vorkehrungen gegen elektrostatische Entladungen (Electrostatic Discharge, ESD), um eine
Beschädigung der SIM-Karte zu vermeiden. Zu diesen ESD-Vorkehrungen gehören u. a. die Verwendung einer
Antistatikunterlage und die ordnungsgemäße Erdung des Benutzers.
1. Entfernen Sie die Abdeckung.
Abbildung 1 Entfernen der Zugangsklappe
2. Schieben Sie den SIM-Kartenhalter in die Position „Entsperren“.
Abbildung 2 Entriegeln des SIM-Kartenhalters
3. Heben Sie die Abdeckung des SIM-Kartenhalters an.
Abbildung 3 Anheben des SIM-Kartenhalters
6
TC57– Kurzübersicht

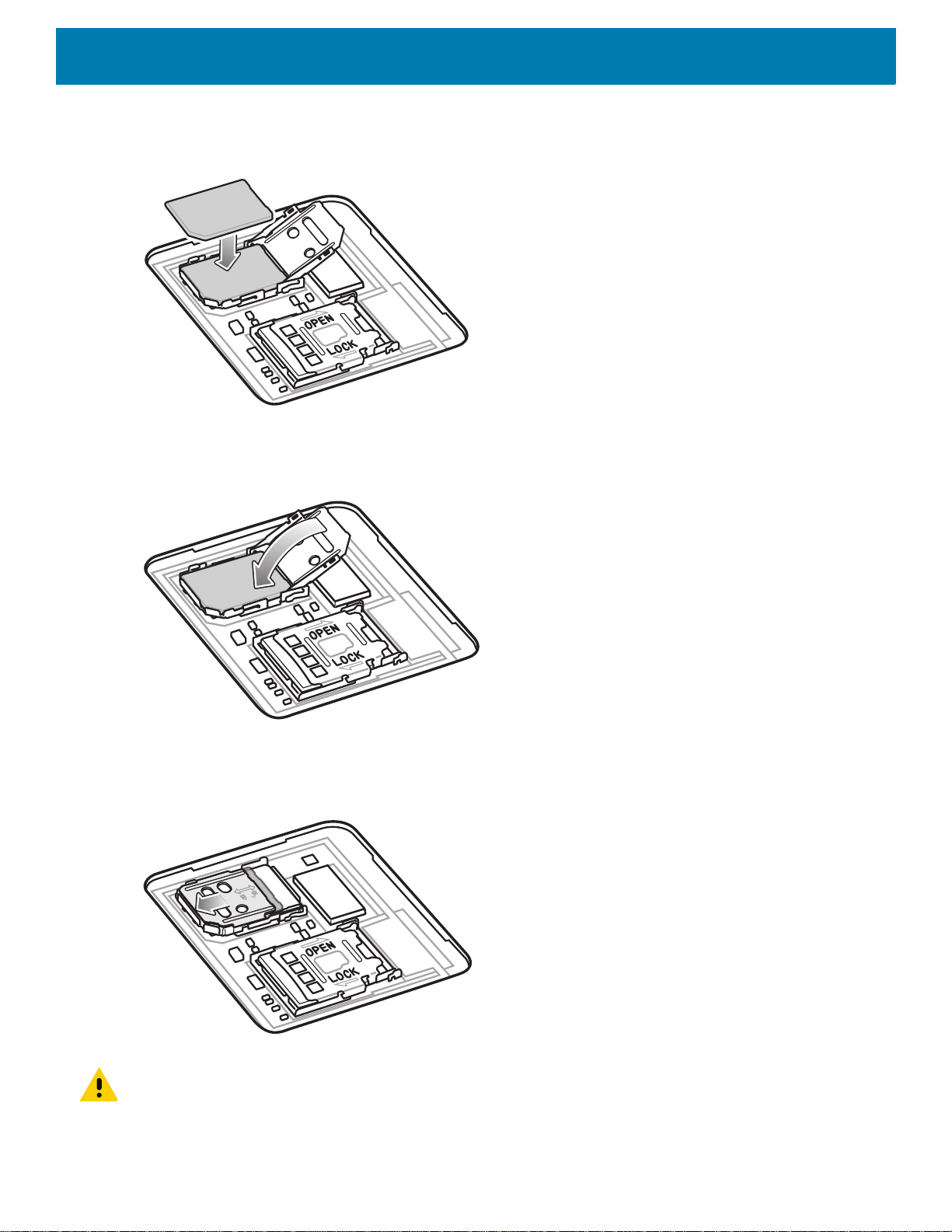

4. Legen Sie die Nano-SIM-Karte mit den Kontakten nach unten in den Kartenhalter.
Abbildung 4 Einlegen der SIM-Karte in den Halter
5. Schließen Sie die Abdeckung des SIM-Kartenhalters.
Abbildung 5 Schließen der Abdeckung des SIM-Kartenhalters
6. Schieben Sie die Abdeckung des SIM-Kartenhalters in die Position „Gesperrt“.
Abbildung 6 Verriegeln der Abdeckung des SIM-Kartenhalters
V
ORSICHT:Die Abdeckung muss wieder eingesetzt werden und festsitzen, um eine angemessene Abdichtung der
Vorrichtung sicherzustellen.
7
7. Bringen Sie die Abdeckung wieder an.
Abbildung 7 Schließen der Abdeckung
Einlegen des Akkus
HINWEIS: Vom Benutzer vorgenommene Änderungen am Gerät, insbesondere im Akkufach, wie beispielsweise Etiketten,
Asset-Tags, Gravuren, Sticker usw., können die angestrebte Leistung des Geräts oder von Zubehörteilen beeinträchtigen.
Leistungsniveaus wie z. B. Abdichtungen (Schutzklasse (IP)), Schlagleistung (Sturz- und Fallfestigkeit), Funktionalität,
Temperaturbeständigkeit usw. können möglicherweise beeinträchtigt werden. Platzieren Sie KEINE Etiketten, Asset-Tags,
Gravuren, Sticker o. Ä. im Akkufach.
TC57– Kurzübersicht
Setzen Sie den Akku mit dem unteren Ende zuerst in das Akkufach an der Rückseite des Geräts ein.
1.
Abbildung 8 Einsetzen des Akkus mit dem unteren Ende in das Akkufach
2. Drücken Sie den Akku nach unten in das Akkufach, bis die Akkuentriegelungen hörbar einrasten.
8
Aufladen des Geräts
Verwenden Sie eines der folgenden Zubehörteile, um das Gerät und/oder den Ersatzakku aufzuladen.
Tabelle 1 Aufladen und Kommunikation
Beschreibung Artikelnummer
TC57– Kurzübersicht
Ladevorgang Kommunikation
Akku
(im
Gerät)
Ersatzakk
u
USB Ethernet
Einfach-USB-/
Ladestations-Kit (nur Laden)
Fünffach-Ladestations-Kit
(nur Laden)
Vierfach-Ladestations-Kit (nur
Laden) mit Akkuladegerät
Fünffach-EthernetLadestations-Kit
Vierfach-Akkuladegerät-Kit SAC-TC51-4SCHG-01 Nein Ja Nein Nein
Robustes Lade-/USB-Kabel CBL-TC51-USB1-01 Ja Nein Ja Nein
Aufladen des Geräts
HINWEIS: Befolgen Sie die im TC57-Benutzerhandbuch beschriebenen Richtlinien zur Akkusicherheit.
Akku: >
1. Zum Aufladen des Hauptakkus verbinden Sie das Ladezubehör mit der entsprechenden Stromquelle.
2. Setzen Sie das Gerät in die Ladestation ein, oder schließen Sie ein Kabel an. Das Gerät schaltet sich ein und
15.48 Wattstunden (typisch) / > 4.150 mAh PowerPrecision+ Lithium-Ionen-Akku
beginnt mit dem Ladevorgang. Die Lade-/Benachrichtigungs-LED zeigt durch orangefarbenes Blinklicht an,
dass der Ladevorgang erfolgt. Bei voll aufgeladenem Zustand wechselt die LED zu grünem Dauerlicht.
CRD-TC51-1SCU-01 Ja Nein Ja Mit optionalem
Modul
CRD-TC51-5SCHG-01 Ja Nein Nein Nein
CRD-TC51-5SC4B-01 Ja Ja Nein Nein
CRD-TC51-5SETH-01 Ja Nein Nein Ja
Der Akku wird bei vollständiger Entladung in ca. 2,5 Stunden zu 90 % und in ca. drei Stunden zu 100 %
geladen. Meistens reicht es für den täglichen Gebrauch, wenn der Akku zu 90 % geladen ist. Mit einem
vollständig geladenen Akku lässt sich das Gerät ca. 14 Stunden betreiben. Verwenden Sie ausschließlich
Ladezubehör und Akkus von Zebra für optimale Ladeergebnisse. Laden Sie den Akku bei Raumtemperatur,
und versetzen Sie das Gerät dafür in den Ruhemodus.
Laden des Ersatzakkus
1. Setzen Sie einen Ersatzakku in die Ladestation für Ersatzakkus ein.
2. Vergewissern Sie sich, dass der Akku richtig eingesetzt wurde.
Die Lade-LED des Ersatzakkus blinkt, was bedeutet, dass der Akku geladen wird. In Tabelle 2 finden Sie
die Bedeutung der Ladeanzeigen.
Der Akku wird bei vollständiger Entladung in ca. 2,3 Stunden zu 90 % und in ca. drei Stunden zu 100 %
geladen. Meistens reicht es für den täglichen Gebrauch, wenn der Akku zu 90 % geladen ist. Mit einem
9
TC57– Kurzübersicht
vollständig geladenen Akku lässt sich das Gerät ca. 14 Stunden betreiben. Verwenden Sie ausschließlich
Ladezubehör und Akkus von Zebra für optimale Ladeergebnisse.
Tabelle 2 Ladeanzeigen der Lade-/Benach richtigungs-LED
Status LED Bedeutung
Aus Gerät wird nicht aufgeladen. Gerät wurde nicht richtig
in die Ladestation eingesetzt oder nicht mit einer
Stromquelle verbunden. Die Ladestation ist nicht an
die Stromversorgung angeschlossen.
Langsam gelb blinkendes Licht
(1 Blinksignal alle 4 Sekunden)
Langsam rot blinkendes Licht
(1 Blinksignal alle 4 Sekunden)
Grünes Licht Ladevorgang abgeschlossen.
Rotes Licht Ladevorgang abgeschlossen, aber der Akku ist am
Schnelles gelbes Blinklicht
(2 Blinksignale pro Sekunde)
Gerät wird aufgeladen.
Gerät wird geladen; der Akku hat jedoch das
Ende seiner Lebensdauer erreicht.
Ende seiner Nutzungsdauer.
Fehler beim Laden, z. B.:
• Die Temperatur ist zu hoch oder zu niedrig.
• Der Ladevorgang dauert schon zu lange und wurde
nicht abgeschlossen (i. d. R. acht Stunden).
Schnelles rotes Blinklicht (2 Blinksignale
pro Sekunde)
Fehler beim Laden, aber der Akku ist am Ende seiner
Nutzungsdauer, z. B.:
• Die Temperatur ist zu hoch oder zu niedrig.
• Der Ladevorgang dauert schon zu lange und wurde
nicht abgeschlossen (i. d. R. acht Stunden).
Laden Sie Akkus in einem Temperaturbereich zwischen 5 °C und 40 °C auf. Das Gerät bzw. die Ladestation
führt das Aufladen des Akkus auf sichere und intelligente Weise durch. Bei höheren Temperaturen (z. B. ca.
+37 °C) kann das Gerät oder die Ladestation das Aufladen des Akkus für kürzere Zeiträume abwechselnd
aktivieren und deaktivieren, um den Akku im zulässigen Temperaturbereich zu halten. Das Gerät oder die
Ladestation zeigt per LED an, wenn der Ladevorgang aufgrund von zu hohen Temperaturen deaktiviert wurde.
10
TC57– Kurzübersicht
LED für die
Stromversorgung
Einfach-USB-/Ladestations-Kit (nur Laden)
11
TC57– Kurzübersicht
LED für die Stromversorgung
Ladesteckplatz des
Geräts
Fünffach-Ladestation (nur Laden)
12
TC57– Kurzübersicht
Lade-LED für
Ersatzakku
LED für die Stromversorgung
Steckplatz für
Ersatzakku
Ladesteckplatz des
Geräts
Vierfach-Ladestation (nur Laden) mit Akkuladegerät
13
Fünffach-Ethernet-Ladestation
1000-LED
Ladesteckplatz des
Geräts
100/100-LED
Ladezustands-LEDs
für Ersatzakku (4)
LED für die
Stromversorgung
Steckplatz für
Ersatzakku
TC57– Kurzübersicht
Vierfach-Akkuladegerät
14
Robustes Lade-/USB-Kabel
TC57– Kurzübersicht
15
Scannen
Zielmuster
Zum Lesen eines Barcodes ist eine spezielle Scananwendung erforderlich. Über die DataWedge-Anwendung
kann der Benutzer auf dem Gerät den Imager aktivieren, die Barcode-Daten entschlüsseln und anschließend
den Inhalt aufrufen.
1. Stellen Sie sicher, dass auf dem Gerät eine Anwendung geöffnet ist, und sich ein Textfeld im Fokus

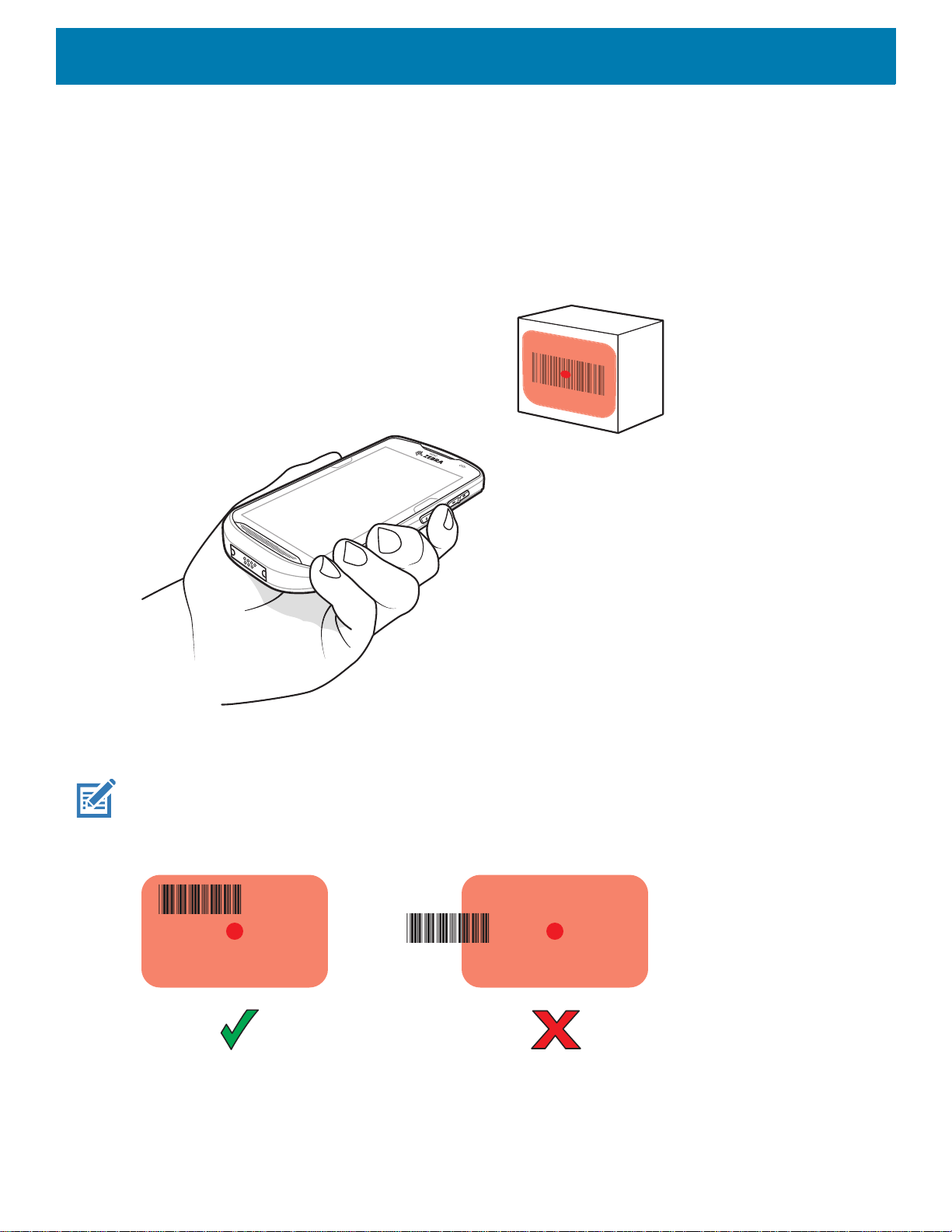

2. Zielen Sie mit dem Scanfenster oben auf dem Gerät auf einen Barcode.
TC57– Kurzübersicht
befindet (Textcursor in Textfeld).
3. Halten Sie die Scantaste gedrückt.
Das Fadenkreuz aus roter LED wird aktiviert, um Sie beim Zielen zu unterstützen.
H
INWEIS: Wenn sich das Gerät im Entnahmelistenmodus befindet, erfolgt die Decodierung eines Barcodes erst, nachdem
das Fadenkreuz oder der Laserpunkt auf den Barcode zentriert wurde.
4. Achten Sie darauf, dass sich der Barcode innerhalb der durch das Fadenkreuz geformten Randlinien
befindet. Die Punkterfassung wird für eine erhöhte Sichtbarkeit bei hellen Lichtbedingungen verwendet.
16
TC57– Kurzübersicht
Entnahmelistenmodus (Picklist-Mode) mit mehreren Barcodes im Zielmuster
VERMEIDEN STARKER
ÜBERDEHNUNG DES
HANDGELENKS
5. Die Datenerfassungs-LED leuchtet grün und ein Signalton ertönt standardmäßig, wenn der Barcode
erfolgreich decodiert wurde.
6. Lassen Sie die Scan-Taste los.
H
INWEIS: Die Decodierung durch den Imager erfolgt in der Regel sofort. Das Gerät wiederholt die erforderlichen Schritte,
um ein digitales Bild eines mangelhaften oder schwer zu lesenden Barcodes zu erstellen, solange die Scantaste gedrückt ist.
Der Inhalt des Barcodes wird im Textfeld angezeigt.
7.
Hinweise zur Ergonomie
17
