TC56/TC57
Araç İçi Şarj
Ünitesi
Kurulum Kılavuzu
TC56/TC57 Araç İçi Şarj Ünitesi Kurulum Kılavuzu
Telif Hakkı
© 2018 ZIH Corp. şirketi ve/veya iştirakleri. Tüm hakları saklıdır. ZEBRA ve stil
verilmiş Zebra kafası, ZIH Corp. şirketinin ticari markalarıdır ve dünya çapındaki
birçok yargı merciinde kayıtlıdır. Diğer tüm ticari markalar, ilgili sahiplerinin
mülkiyetindedir.
TELİF HAKLARI VE TİCARİ MARKALAR: Telif hakkı ve ticari marka bilgilerinin
tamamı için zebra.com/copyright
GARANTİ: Garanti bilgilerinin tamamı için zebra.com/warranty
SON KULLANICI LİSANS SÖZLEŞMESİ: Son Kullanıcı Lisans Sözleşmesi
(EULA) bilgilerinin tamamı için zebra.com/eula
adresini ziyaret edin.
adresini ziyaret edin.
adresini ziyaret edin.
Kullanım Koşulları
Mülkiyet Bildirimi
Bu kılavuz, Zebra Technologies Corporation ve bağlı kuruluşlarının ("Zebra
Technologies") mülkiyet bilgilerini içerir. Kılavuzun münferit amacı, işbu belgeyle
tanımlanan ekipmanı kullanan ve ekipmanın bakımını yapan taraflara bilgi
sunmaktır. Bu mülkiyet bilgileri, Zebra Technologies'in açık ve yazılı izni olmadan
başka bir amaçla kullanılamaz, kopyalanamaz veya başka taraflara ifşa edilemez.
Ürün Geliştirmeleri
Ürünlerin sürekli olarak geliştirilmesi, Zebra Technologies'in ilkelerinden biridir.
Tüm teknik özellikler ve tasarımlar önceden bildirimde bulunulmaksızın
değiştirilebilir.
Sorumluluk Reddi
Zebra Technologies, yayınladığı Mühendislik teknik özellik belgelerinin ve
kılavuzların doğru olmasını sağlamak için gerekli adımları atmaktadır. Ancak
zaman zaman hatalar da meydana gelebilir. Zebra Technologies, bu tür hataları
düzeltme hakkını saklı tutar ve bunlardan kaynaklanan sorumlulukları reddeder.
2
TC56/TC57 Araç İçi Şarj Ünitesi Kurulum Kılavuzu
Sorumluluğun Sınırlandırılması
Zebra Technologies veya birlikte verilen diğer ürünlerin (donanım ve yazılım dahil)
tasarımında, üretiminde ve teslim edilmesinde yer alan herhangi bir taraf, her ne
koşul altında olursa olsun bu ürünün kullanımından kaynaklanan ya da kullanımı
veya yanlış kullanımı sonucu meydana gelen hasarlardan (işletme karının kaybı,
işin sekteye uğraması veya işletme bilgilerinin kaybedilmesi gibi dolaylı zararlar
dahil ve bunlarla sınırlı olmamak koşuluyla) sorumlu değildir. Zebra
Technologies'in bu potansiyel zararlar konusunda uyarılmış olması durumu
değiştirmez. Bazı yargı bölgeleri, kazara veya sonuç olarak ortaya çıkan
zararların hariç tutulmasına veya sınırlandırılmasına izin vermemektedir. Bu
nedenle yukarıdaki sınırlandırma veya istisna sizin için geçerli olmayabilir.
Garanti
Zebra donanım ürünü garanti bildiriminin tamamı için şu adresi ziyaret edin:
zebra.com/warranty
.
Servis Bilgileri
Birim, kullanılmaya başlanmadan önce tesisinizin ağında çalışacak ve
uygulamalarınızı çalıştıracak şekilde yapılandırılmalıdır.
Ekipmanınızın kullanımıyla ilgili bir sorunla karşılaşırsanız kurumunuzun Teknik
veya Sistem Desteği Birimi ile iletişim kurun. Ekipmanla ilgili bir sorun varsa
destek birimi, zebra.com/support
Merkezi ile iletişime geçecektir.
Bu kılavuzun en son sürümünü şu adreste bulabilirsiniz: zebra.com/support
adresindeki Zebra Global Müşteri Destek
.
Belgeyle İlgili Geri Bildirimde Bulunma
Bu kılavuzla ilgili yorum, soru veya önerileriniz varsa EVM-Techdocs@zebra.com
adresine e-posta gönderin.
Giriş
Bu kılavuzda, TC56/TC57 dokunmatik bilgisayarlı CRD-TC56-CVCD2-02 araç içi
şarj ünitesini nasıl kuracağınız ve kullanacağınız açıklanmaktadır.
Şarj ünitesini araca kurun. Kurulumun ardından şarj ünitesi:
• TC56/TC57'yi sabit bir şekilde yerinde tutar
3
TC56/TC57 Araç İçi Şarj Ünitesi Kurulum Kılavuzu
Serbest Bırakma
Mandalı
Serbest Bırakma
Mandalı
• USB kablosuna (CBL-TC5X-USBC2A-01) ve bir çakmak adaptörüne
(CHG-AUTO-USB1-01) bağlandığında TC56/TC57'yi çalıştırmak için güç
sağlar ve TC56/TC57 pilini şarj eder
• USB kablosuna (CBL-TC5X-USBC2A-01) ve bir dizüstü bilgisayara ya da
masaüstü bilgisayara bağlandığında iletişim sağlar.
Şarj ünitesi, aracın 12 V veya 24 V'luk elektrik sisteminden güç alır. Voltaj giriş
aralığı 12 V - 24 V'tur (3,5 A). Voltaj çıkışı 5 V'tur (+/- %5) (2,5 A).
Gereksinimler
Çevrilerek kilitlenen bir vakum ağzına (RAM Mount® (RAM-B-166U)) monte
etmek için:
• RAM Mount (ayrı olarak satılır)
• İki M5 vida (RAM Mount'a dahil).
Parçalar

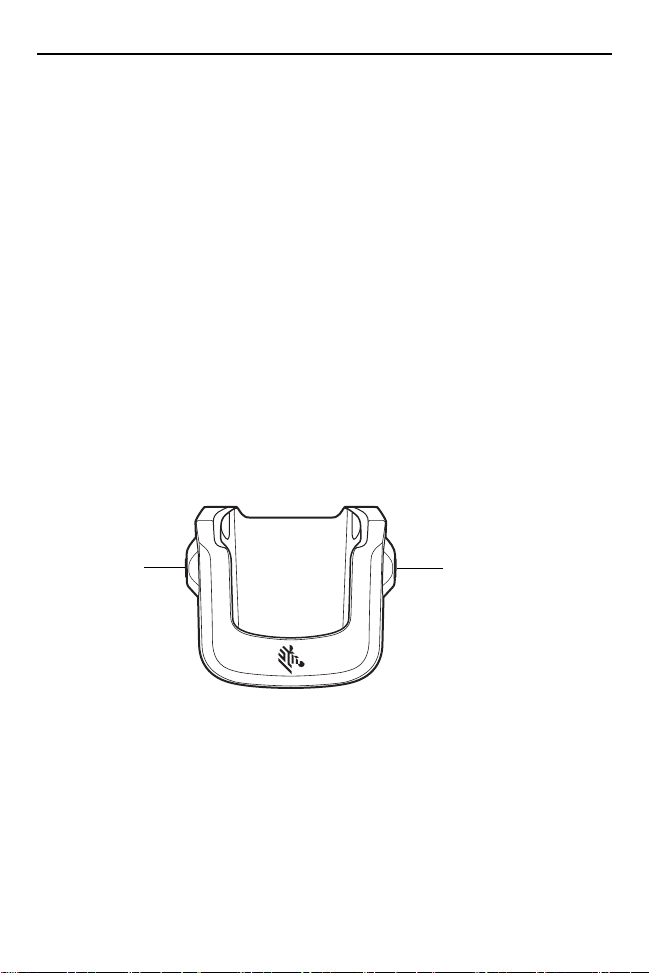

Şekil 1 Önden Görünüm
4
TC56/TC57 Araç İçi Şarj Ünitesi Kurulum Kılavuzu
Montaj Delikleri
Kablo Tutucu
USB Güç Bağlantı Noktası
I/O Konektörü Pimleri

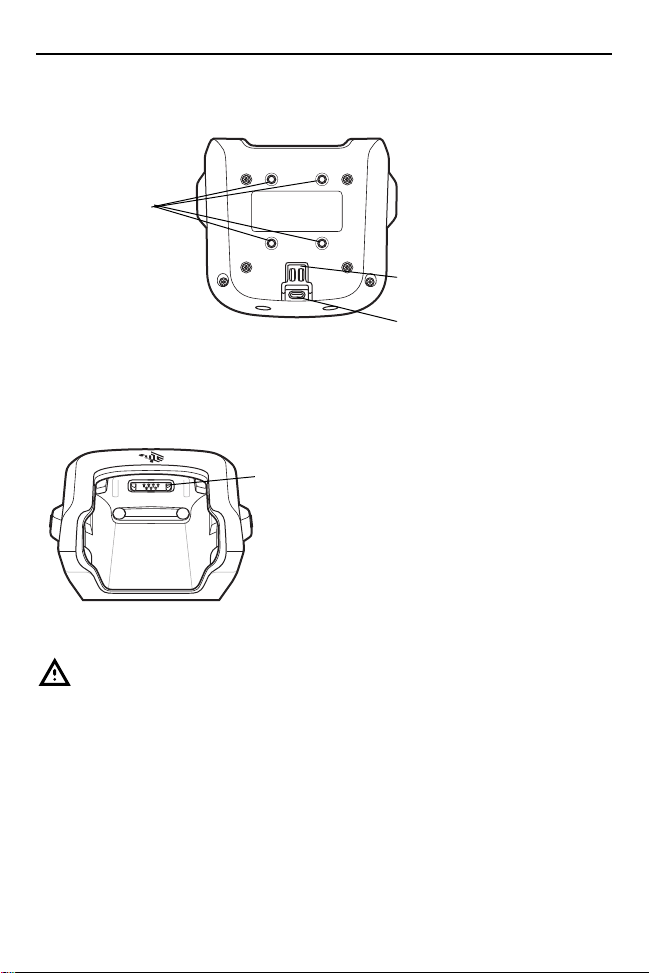

Şekil 2 Arkadan Görünüm
Şekil 3 İç Görünüm
DİKKAT: YOL GÜVENLİĞİ - TC56/TC57'yi araç hareket halindeyken çalıştırmayın.
Önce aracı park edin. TC56/TC57'nin şarj ünitesine düzgün bir şekilde yerleştirildiğinden
mutlaka emin olun. Koltuk üzerine veya çarpışma ya da ani frenleme sırasında düşme
ihtimali olan bir yere koymayın. Düzgün bir şekilde takılmaması hasara ve yaralanmalara
yol açabilir. Zebra, ürünlerin araç kullanırken kullanılmasından kaynaklanan kayıplardan
sorumlu değildir. Unutmayın: Güvenlik her şeyden önce gelir.
5
TC56/TC57 Araç İçi Şarj Ünitesi Kurulum Kılavuzu
RAM Mount
TC56/TC57 Araç İçi Şarj Ünitesi
Kol
Araç İçi Şarj Ünitesini Bir RAM Mount'a Monte
Etme
Araç içi şarj ünitesini bir RAM Mount'a monte etmek için:
DİKKAT: Araç içi şarj ünitesini sadece dikey konumda monte edin. SAE J1455 Bölüm
4.10.3.5 uyarınca, araç içi şarj ünitesini asla 10 Gs'den büyük darbe veya çarpışmaya
maruz kalabileceği bir duvar üzerine, ters şekilde veya kenar konuma monte etmeyin.
1.
RAM Mount montaj talimatları için RAM Mount ile birlikte verilen talimatları
izleyin.
2. Araç içi şarj ünitesinin arka kısmını RAM Mount baklavalı plakasıyla hizalayın.
3. Araç içi şarj ünitesini iki M5 vidasını kullanarak takın ve baklavalı plakaya
sabitleyin.

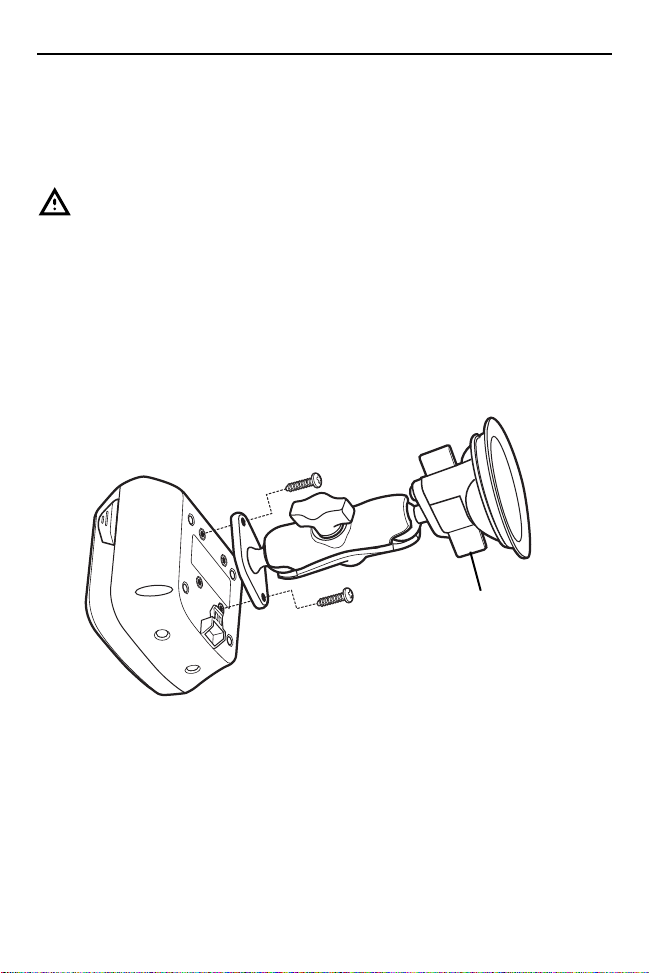

Şekil 4 Araç İçi Şarj Ünitesini RAM Mount'a Takma ve Sabitleme
4. RAM Mount tipine bağlı olarak RAM Mount'u araca sabitleyin. RAM Mount ile
birlikte verilen talimatlara bakın.
5. RAM Mount'u, RAM Mount talimatlarına göre ayarlayın.
6
TC56/TC57 Araç İçi Şarj Ünitesi Kurulum Kılavuzu
Ön Cama Monte Etme
DİKKAT: Araç içi şarj ünitesini hava yastığı kapak plakasının üzerine ya da yanına
veya havadan etkilenebilecek herhangi bir konuma kurmayın. Araç güvenliğini veya
kullanılabilirliğini etkileyen bir konuma kurmaktan kaçının.
RAM Mount'u seçtiğiniz alana sabitleyin.
1.

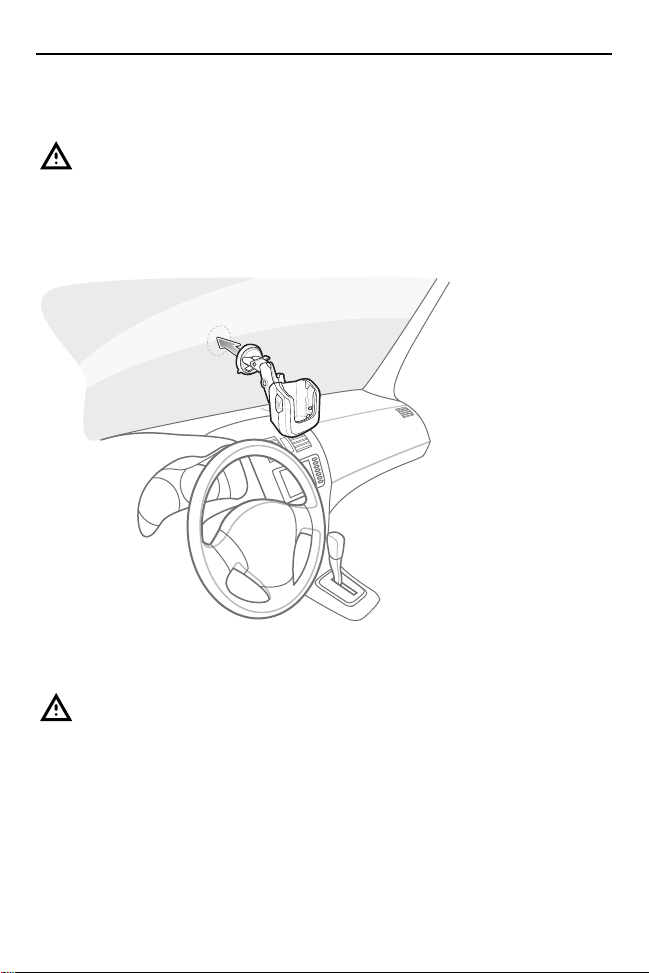

Şekil 5 Ön Cama Monte Etme
2. Vakum ağzı ile ön cam arasında bir vakum oluşturmak için RAM Mount
vakum ağzının tabanındaki kolu çevirin.
DİKKAT: Zaman içinde havanın boşalması ve aşırı sıcak nedeniyle vakum ağızlarının
ön camdan düşmesini engellemek için:
1) Takmadan önce camın ve vakum ağzının tamamen temiz olduğundan ve yağ ya da
kalıntı bulunmadığından emin olun.
2) Vakum ağzını periyodik olarak çıkarın, temizleyin ve cama yeniden takın (Yazın ve
sıcak, güneşli iklimlerde bu işlemi daha sık yapın).
Araç içi şarj ünitesini dikey konumda ayarlayın ve cihazı takmadan önce
3.
vakumun yeterince güçlü olduğundan emin olun.
4. Güce bağlamak için bkz. Güce Bağlama, sayfa 9.
5. Cihazı takmak için bkz. TC56/TC57'yi Takma ve Çıkarma, sayfa 13.
7
TC56/TC57 Araç İçi Şarj Ünitesi Kurulum Kılavuzu
Ön Panele Monte Etme
DİKKAT: Araç içi şarj ünitesini hava yastığı kapak plakasının üzerine ya da yanına veya
havadan etkilenebilecek herhangi bir konuma kurmayın. Araç güvenliğini veya
kullanılabilirliğini etkileyen bir konuma kurmaktan kaçının.
RAM Mount'u seçtiğiniz alana sabitleyin.
1.
NOT: Takılan araç içi şarj ünitesinin normalde vakum ağzı tarafından azaltılan
araç titreşimlerini iletebilecek olan ön panele ya da başka bir yere
değmediğinden emin olun.
Şekil 6 Ön Panele Monte Etme
2. Vakum ağzı ile ön panel arasında bir vakum oluşturmak için RAM Mount
vakum ağzının tabanındaki kolu çevirin.
3. Araç içi şarj ünitesini dikey konumda ayarlayın ve cihazı takmadan önce
vakumun yeterince güçlü olduğundan emin olun.
4. Güce bağlamak için bkz. Güce Bağlama, sayfa 9.
5. Cihazı takmak için bkz. TC56/TC57'yi Takma ve Çıkarma, sayfa 13.
8
