TC55
GUIA DE INÍCIO
RÁPIDO
Recursos
LED
Botão
Programável
Contatos do
Carregador
Entrada para Headset
Conector USB
Botão Liga/Desliga
Alto-falante
Tela Sensível ao Toque
Janela de Saída
(Opcional)
Câmera
Controle do Volume
Flash
Tampa da Bateria
Microfone
Microfone
Sensor de
Luz/Proximidade
Receptor
Entalhe da Tampa
da Bateria
Antena
NFC
Botão
Programável
Desembalar
A caixa contém os seguintes itens:
•TC55
• Bateria de Íon de Lítio (2.940 ou 4.410 mAh)
• Cabo de Carregamento
• Guia de Início Rápido
• Guia de Regulamentações
Instalar o Cartão SIM
NOTA O TC55 aceita cartões SIM de tamanho comum. Caso use cartões SIM
do tipo micro ou nano, será necessário usar um adaptador.
ATENÇÃO Siga as precauções adequadas de descarga eletrostática (ESD) para
evitar danificar o cartão SIM. Precauções ESD adequadas incluem,
mas não são limitadas a, trabalhar em um tapete para ESD e garantir
1. Deslize o suporte para cartão SIM em direção à parte inferior do TC55 para
destravá-lo.
2. Levante a tampa do SIM.
3. Insira o cartão SIM com a borda cortada e os contatos voltados para cima.
4. Feche a tampa do suporte do cartão SIM.
5. Deslize o suporte do cartão SIM em direção à parte superior do TC55 até travar
no lugar.
que o usuário esteja devidamente aterrado.
Instalar um cartão microSD opcional
Entalhe do Cartão
NOTA Compatível com cartões de até 32 GB.
ATENÇÃO Siga as precauções adequadas de descarga eletrostática (ESD) para
evitar danificar o cartão SD. Precauções ESD adequadas incluem,
mas não são limitadas a, trabalhar em um tapete para ESD e garantir
1. Deslize a tampa do cartão microSD em direção à parte superior do TC55 para
destravá-la.
2. Levante a tampa do cartão SD.
3. Alinhe o cartão microSD com o suporte do cartão. Certifique-se de que os
contatos no cartão estejam virados para baixo e para o suporte do cartão.
Observe a posição do entalhe no cartão.
4. Insira o cartão microSD no suporte do cartão.
5. Feche a tampa do cartão SD.
6. Deslize a tampa do cartão SD em direção à parte inferior do TC55 até travar no lugar.
que o usuário esteja devidamente aterrado.
Instalar a bateria
2.940 mAh
4.410 mAh

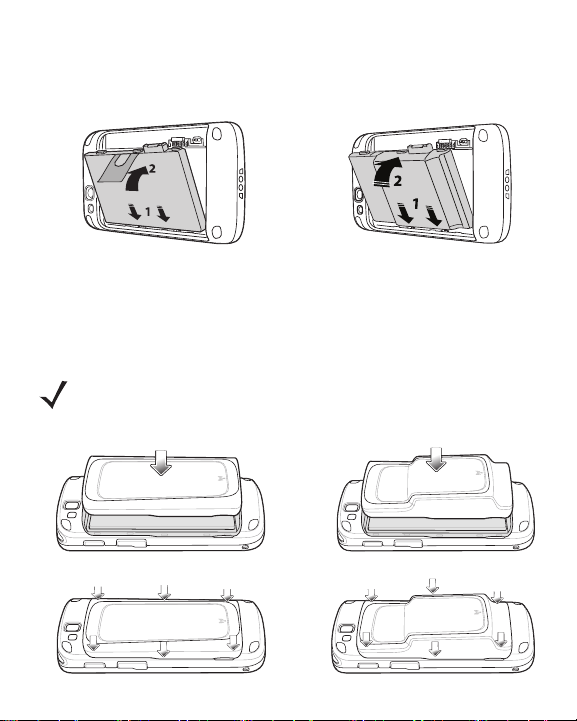

1. Alinhe as três abas na parte inferior da bateria com os três slots no
compartimento da bateria.
2. Pressione a bateria para baixo e, em seguida, gire até que ela trave no lugar.
3. Alinhe a tampa do compartimento da bateria com a parte traseira do dispositivo
e pressione a tampa do compartimento da bateria para baixo até que ela
encaixe no lugar.
4. Verifique se a tampa do compartimento da bateira está ajustada de maneira
adequada e se não há qualquer abertura.
NOTA a porta da bateria deve ser instalada para ligar o TC55.
Carregar o TC55
NOTA Não conecte o Cabo de Carregamento à porta USB de um computador
host. O TC55 não carrega a partir do computador host usando o Cabo de
Carregamento. Consulte o Guia do Usuário do TC55 para obter mais
informações.

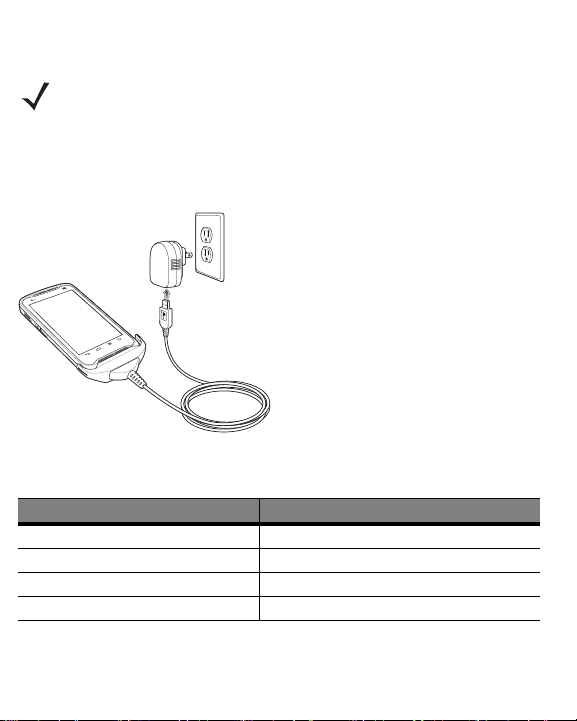

1. Conecte o Adaptador do Cabo de Carregamento na parte inferior do TC55.
2. Insira o conector USB à porta da fonte de alimentação.
3. Conecte a fonte de alimentação em uma tomada AC.
4. O TC55 começará a carregar automaticamente. A bateria de 2.940 mAh será
recarregada em aproximadamente três horas e a bateria de 4.410 mAh será
recarregada em aproximadamente 4,5 horas.
LED Descrição
Verde Piscante Lento O TC55 está sendo carregado.
Verde Sólido O TC55 está totalmente carregado.
Vermelho Piscante Rápido Erro no carregamento.
Desligado Sem carga.
Ligar o TC55
Pressione o botão Liga/Desliga por cerca de um segundo para ligar o TC55.
Substituir a Bateria de 2.940 mAh
Para substituir a bateria de 2.940 mAh:
1. Pressione o botão Liga/Desliga até que o menu seja exibido.
2. Toque em Desligar.
3. Toque em OK.

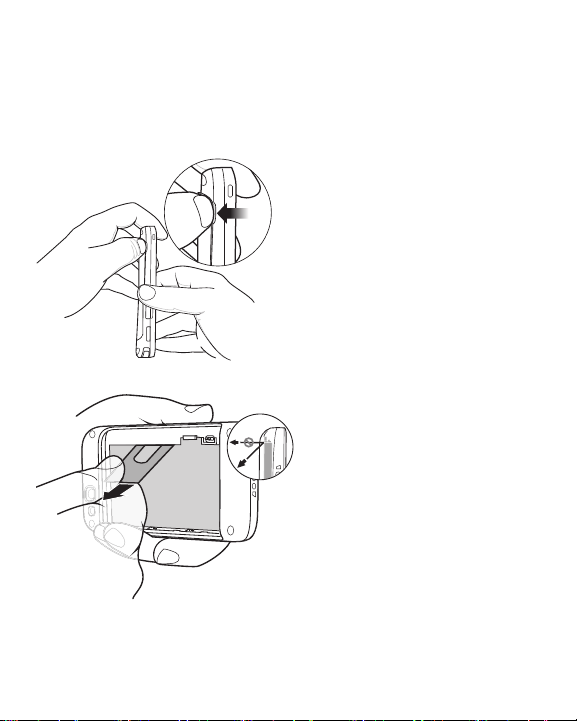

4. Coloque o dedo no entalhe da tampa da bateria e a levante.
5. Puxe a lingueta da bateria para baixo e para fora.
6. Retire a bateria do compartimento.
7. Alinhe as três abas na parte inferior da bateria de substituição com os três slots
no compartimento da bateria.
8. Pressione a bateria para baixo e, em seguida, gire até que ela trave no lugar.
9. Alinhe a tampa do compartimento da bateria com a parte traseira do dispositivo
e pressione a tampa do compartimento da bateria para baixo até que ela
encaixe no lugar.
10. Verifique se a tampa do compartimento da bateira está ajustada de maneira
adequada e se não há qualquer abertura.
11. Pressione o botão Liga/Desliga para ligar o TC55.
Substituir a Bateria de 4.410 mAh
Para substituir a bateria de 4.410 mAh:
1. Pressione o botão Liga/Desliga até que o menu seja exibido.
2. Toque em Desligar.
3. Toque em OK.
4. Coloque o dedo no entalhe da tampa da bateria e a levante.
5. Com dois dedos, pressione a bateria para baixo.
6. Gire a bateria para fora do compartimento.
7. Alinhe as três abas na parte inferior da bateria de substituição com os três slots
no compartimento da bateria.
8. Pressione a bateria para baixo e, em seguida, gire até que ela trave no lugar.
9. Alinhe a tampa do compartimento da bateria com a parte traseira do dispositivo
e pressione a tampa do compartimento da bateria para baixo até que ela
encaixe no lugar.
10. Verifique se a tampa do compartimento da bateira está ajustada de maneira
adequada e se não há qualquer abertura.
11. Pressione o botão Liga/Desliga para ligar o TC55.
Captura de Dados
Botão Programável Botão Programável
Botão Programável

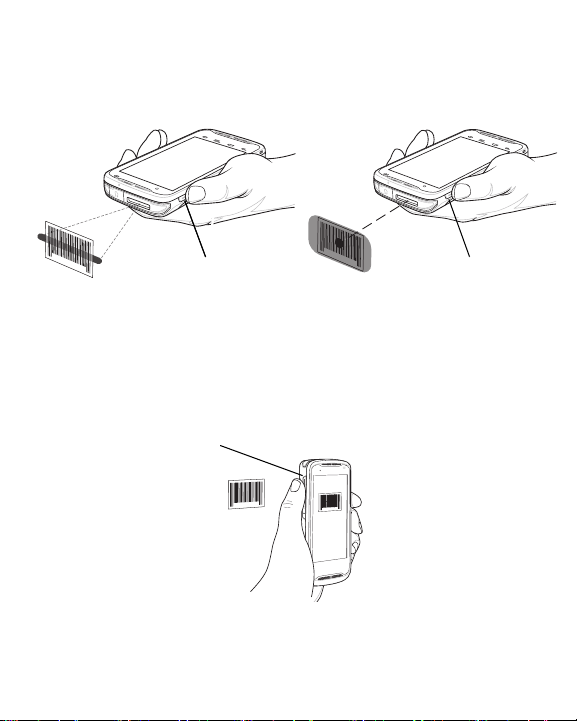

Para capturar dados de código de barras usando o leitor de imagens lineares ou em
2D (em configurações opcionais):
1. Abra um aplicativo e certifique-se de que um campo de texto esteja em foco.
2. Mantenha o botão programável pressionado.
3. Posicione o padrão de mira vermelho ou o ponto de mira no código de barras.
O LED acende em verde e emite um sinal sonoro, por padrão, para indicar que
o código de barras foi decodificado com sucesso.
4. Os dados capturados aparecem no campo de texto.
Para capturar dados de código de barras usando a câmera:
1. Abra um aplicativo e certifique-se de que um campo de texto esteja em foco.
2. Mantenha o botão programável pressionado. Uma janela de visualização prévia
é exibida e o LED acende em vermelho para indicar que a captura de dados
está em andamento.
3. Mova o TC55 até que o código de barras esteja centralizado sob o alvo vermelho.
4. O LED acende em verde e emite um sinal sonoro, por padrão, para indicar que
o código de barras foi decodificado com sucesso.
5. Os dados capturados aparecem no campo de texto.
Obter Mais Informações
Para obter mais informações, consulte o Guia do Usuário do TC55 no TC55. Toque em
> Guia do Usuário do TC55 para abrir o guia.
Acesse também http://www.zebra.com/support para visualizar o Guia do Usuário do
TC55 e o Guia do Integrador do TC55.
