TC52x/TC52x-HC
Сенсорный компьютер
Краткое справочное
руководство
MN-003869-02RU, ред. A
ZEBRA и стилизованное изображение головы зебры являются товарными знаками Zebra
Technologies Corporation, зарегистрированными во многих юрисдикциях по всему миру.
Все прочие товарные знаки являются собственностью соответствующих владельцев.
© 2021 Zebra Technologies Corporation и/или филиалы компании. Все права защищены.
Информация, содержащаяся в настоящем документе, может быть изменена без предварительного
уведомления. Программное обеспечение, описанное в данном документе, предоставляется по
лицензионному соглашению или по соглашению о неразглашении. Программное обеспечение
может использоваться или копироваться только в соответствии с условиями этих соглашений.
Для получения дополнительной информации о юридических и частных заявлениях посетите
веб-сайт:
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: zebra.com/linkoslegal
АВТОРСКИЕ ПРАВА: zebra.com/copyright
ГАРАНТИЯ: zebra.com/warranty
ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ С КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЕМ: zebra.com/eula
Условия использования
Заявление о праве собственности
Данное руководство содержит информацию, являющуюся интеллектуальной собственностью
компании Zebra Technologies Corporation и ее дочерних предприятий ("Zebra Technologies").
Она предоставляется исключительно в информационных целях и предназначена только для
использования сторонами, выполняющими эксплуатацию и обслуживание оборудования,
описанного в настоящем документе. Такая информация, являющаяся интеллектуальной
собственностью компании, не может использоваться, воспроизводиться или передаваться
любым другим сторонам для каких-либо других целей без явного письменного разрешения
компании Zebra Technologies.
Усовершенствования продукта
Непрерывное усовершенствование продукции является политикой компании Zebra Technologies.
Любые технические характеристики и конструкционные решения могут быть изменены без
уведомления.
Отказ от ответственности
Компания Zebra Technologies принимает меры для того, чтобы опубликованные технические
характеристики и руководства содержали правильную информацию, тем не менее ошибки могут
встречаться. Компания Zebra Technologies оставляет за собой право исправлять ошибки и
отказывается от ответственности на основании этого.
2
Ограничение ответственности
Ни при каких обстоятельствах компания Zebra Technologies или любая другая сторона,
задействованная в создании, производстве и распространении данного сопутствующего продукта
(включая аппаратное и программное обеспечение), не несут какой-либо ответственности за
ущерб (включая, помимо прочего, косвенные убытки, упущенную выгоду, приостановку бизнеса
или потерю информации), возникший в связи с использованием, в результате использования
или невозможности использования продукта, даже если компания Zebra Technologies была
предупреждена о возможности такого ущерба. В некоторых юрисдикциях не допускаются
исключения или ограничения в отношении побочных или случайных убытков, поэтому указанные
выше ограничения или исключения могут на вас не распространяться.
Дата публикации
20 ноября 2020 г.
3
Элементы
8
13
12
11
10
9
7
6
5
3
2
4
1
ВНИМАНИЕ! 7-контактный интерфейсный разъем в нижней части устройства не является
съемным. Попытки отсоединить разъем могут привести к повреждению устройства и
аннулированию гарантии.
Рис. 1 Вид спереди
Номер Элемент Функция
1 Фронтальная камера
Используется для фото- и видеосъемки.
5МП
2 Приемник Используется для воспроизведения аудио в режиме трубки.
3Индикатор
считывания данных
Указывает состояние считывания данных.
4 Микрофон Используется для коммуникации в режиме громкой связи.
5 Датчик приближения Определяет расстояние для отключения дисплея в режиме
трубки.
6 Датчик
освещенности
7 Индикатор зарядки/
уведомления
Определяет внешнее освещение для управления
интенсивностью подсветки дисплея.
Указывает на состояние зарядки аккумулятора и отображает
уведомления приложений.
8 Сенсорный экран Отображает всю информацию, необходимую для работы с
устройством.
9 Динамик Обеспечивает аудиовыход для воспроизведения видео и
музыки. Воспроизводит аудио в режиме громкой связи.
3
Номер Элемент Функция
13
3
5
6
1
8
12
3
4
7
10
9
11
2
10 Интерфейсный
разъем
Предоставляет возможность подключения в режиме USB-хоста
и клиента, а также передачи аудиосигнала и зарядки устройства
с помощью кабелей и аксессуаров.
11 Микрофон Используется для связи в режиме телефонной трубки.
12 Кнопка
сканирования
13 Программируемая
кнопка
Рис. 2 TC52x — вид сзади
Выполняет сканирование данных (программируемая).
Программируемая кнопка для использования с приложениями.
Номер Элемент Функция
1 Аккумулятор >
2 Крепление для
стандартного
15,48 Вт ⋅ ч (типовое значение) / литий-ионный
аккумулятор PowerPrecision+ >
4 150 мА·ч.
Служит для крепления стандартного наладонного
ремешка.
наладонного ремешка
3 Кнопка сканирования Выполняет сканирование данных (программируемая).
4 Защелки аккумулятора Нажмите, чтобы извлечь аккумулятор.
5 Кнопка увеличения/
уменьшения громкости
Увеличивает и уменьшает громкость звука
(программируемая).
6 Основная камера 13 МП Используется для фото- и видеосъемки.
7 Вспышка камеры Обеспечивает освещение для камеры.
8 Кнопка питания Предназначена для включения и отключения дисплея.
Нажмите и удерживайте для сброса или отключения
питания устройства, а также при замене аккумулятора.
9 Микрофон Используется для шумоподавления.
10 Выходное окно Выполняет сканирование данных с помощью
имидж-сканера.
4
Номер Элемент Функция
11
3
5
6
1
8
3
4
7
10
9
2
11 NFC-антенна Обеспечивает связь с другими устройствами,
поддерживающими технологию NFC.
12 Разъем для гарнитуры Для вывода аудиосигнала на гарнитуру.
13 Разъем крепления
рукоятки с пусковой
кнопкой
Рис. 3 TC52x-HC — вид сзади
Разъем крепления с контактной площадкой для крепления
рукоятки с пусковой кнопкой.
Номер Элемент Функция
1 Аккумулятор >
15,48 Вт ⋅ ч (типовое значение) / литий-ионный
аккумулятор PowerPrecision+ >
4 150 мА·ч.
2 NFC-антенна Обеспечивает связь с другими устройствами,
поддерживающими технологию NFC.
3 Кнопка сканирования Выполняет сканирование данных (программируемая).
4 Защелки аккумулятора Нажмите, чтобы извлечь аккумулятор.
5 Кнопка увеличения/
уменьшения громкости
Увеличивает и уменьшает громкость звука
(программируемая).
6 Основная камера 13 МП Используется для фото- и видеосъемки.
7 Вспышка камеры Обеспечивает освещение для камеры.
8 Кнопка питания Предназначена для включения и отключения дисплея.
Нажмите и удерживайте для сброса или отключения
питания устройства, а также при замене аккумулятора.
9 Микрофон Используется для шумоподавления.
10 Выходное окно Выполняет сканирование данных с помощью
11 Красная кнопка
оповещения
имидж-сканера.
Программируемая кнопка для использования с
приложениями.
5
Установка карты microSD
Отсек для карты microSD обеспечивает дополнительную возможность сохранения данных после
выключения питания. Этот отсек находится под аккумулятором. Для получения дополнительной
информации обратитесь к документации, входящей в комплект карты, и следуйте рекомендациям
изготовителя.
ВНИМАНИЕ! Во избежание повреждения карты microSD соблюдайте меры предосторожности в
отношении электростатических разрядов. Соответствующие меры предосторожности в отношении
электростатических разрядов включают в себя использование антистатического коврика и
надежное заземление оператора, но не ограничиваются вышеуказанным.
1. Поднимите заглушку.
2. Сдвиньте держатель карты microSD в положение разблокировки.
3. Поднимите держатель карты microSD.
4. Установите карту microSD в крышку держателя карты между бортиками.
5. Закройте крышку держателя карты microSD и зафиксируйте в рабочем положении.
6
ВНИМАНИЕ! Заглушку следует установить на место и надежно закрепить, чтобы обеспечить
надлежащую герметичность устройства.
6. Установите заглушку на место.
Установка аккумулятора
ПРИМЕЧАНИЕ. Модификация устройства пользователем, особенно затрагивающая
аккумуляторный отсек, в том числе этикетки, гравировки, наклейки и пр., может отрицательно
сказаться на предполагаемой производительности устройства и аксессуаров. Это может
повлиять на рабочие характеристики, в том числе на герметичность (класс герметизации IP),
на ударопрочность (устойчивость к падениям), функциональность, термостойкость и пр.
ЗАПРЕЩАЕТСЯ приклеивать бирки, этикетки, наклейки, делать гравировки и пр. в аккумуляторном
отсеке.
Чтобы установить аккумулятор, выполните следующие действия:
1. Установите нижнюю часть аккумулятора в отсек для аккумулятора на задней стороне
устройства.
2. Надавите на аккумулятор до щелчка, чтобы зафиксировать его.
7
Зарядка устройства
Для зарядки устройства и/или сменных аккумуляторов используйте один из следующих
аксессуаров.
Табл. 1 Зарядка аккумулятора и интерфейсы соединения
Описание Номер по каталогу

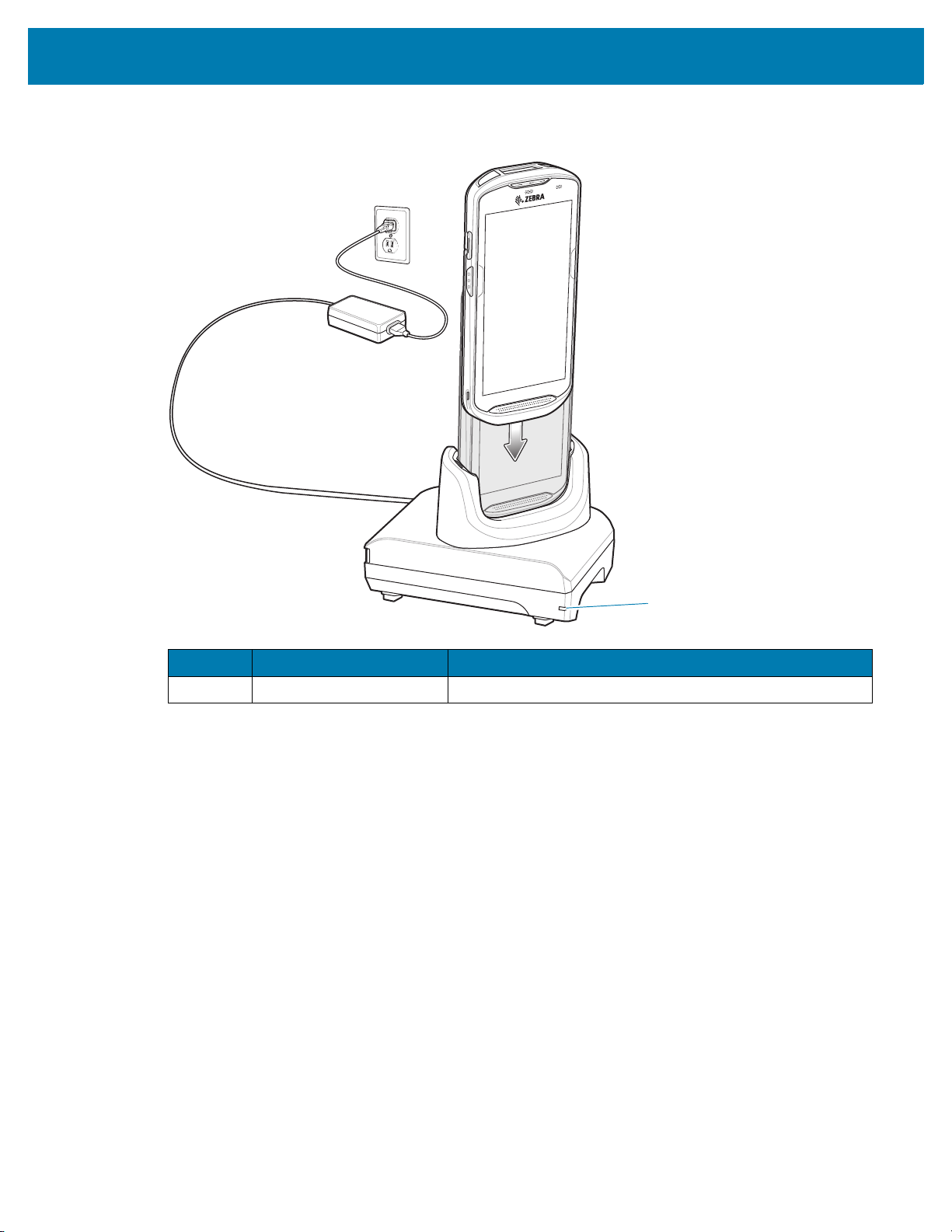

Базовая станция на одно
устройство с USB-портом/
только для зарядки

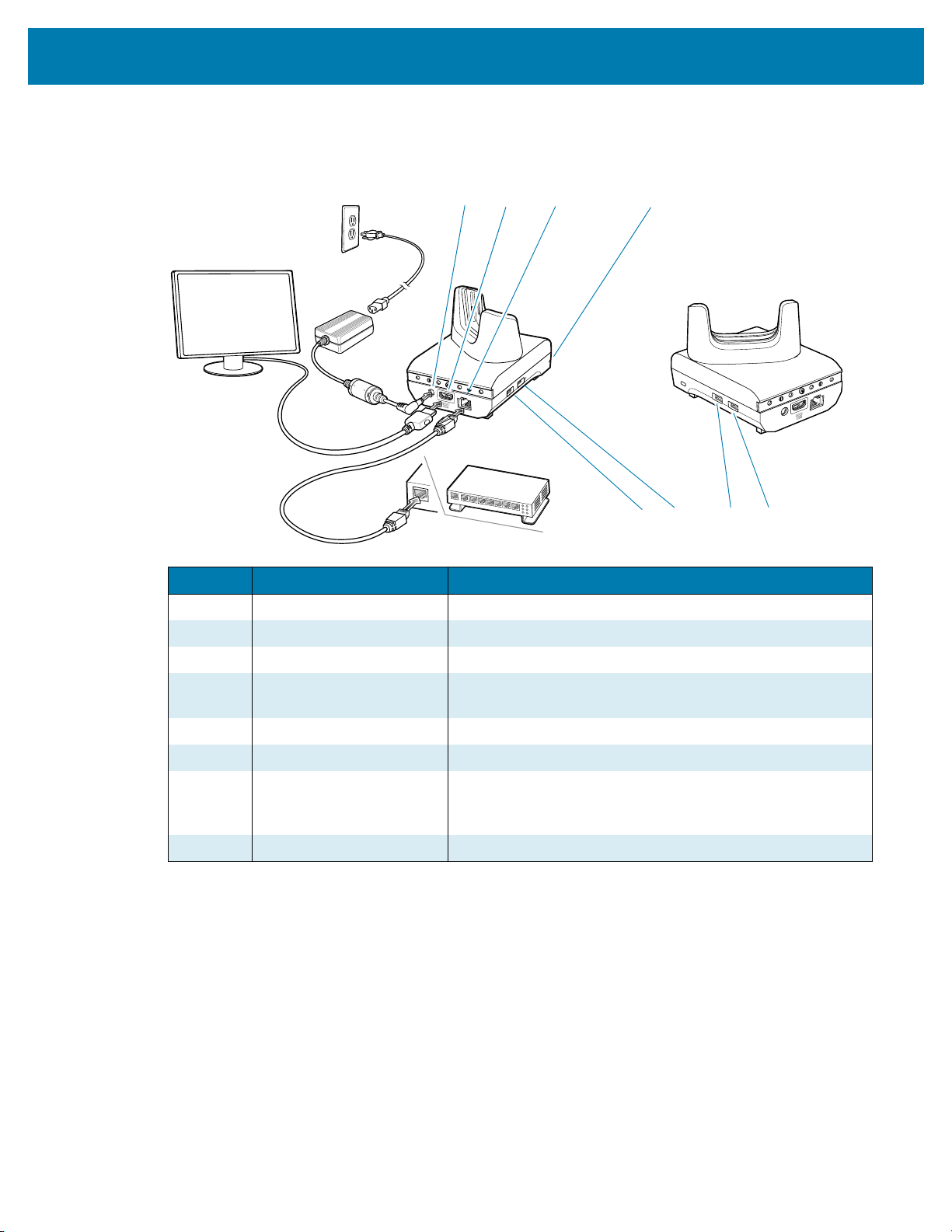

Рабочая базовая станция на
одно устройство
Базовая станция на 2 устройства
с портами USB/Ethernet

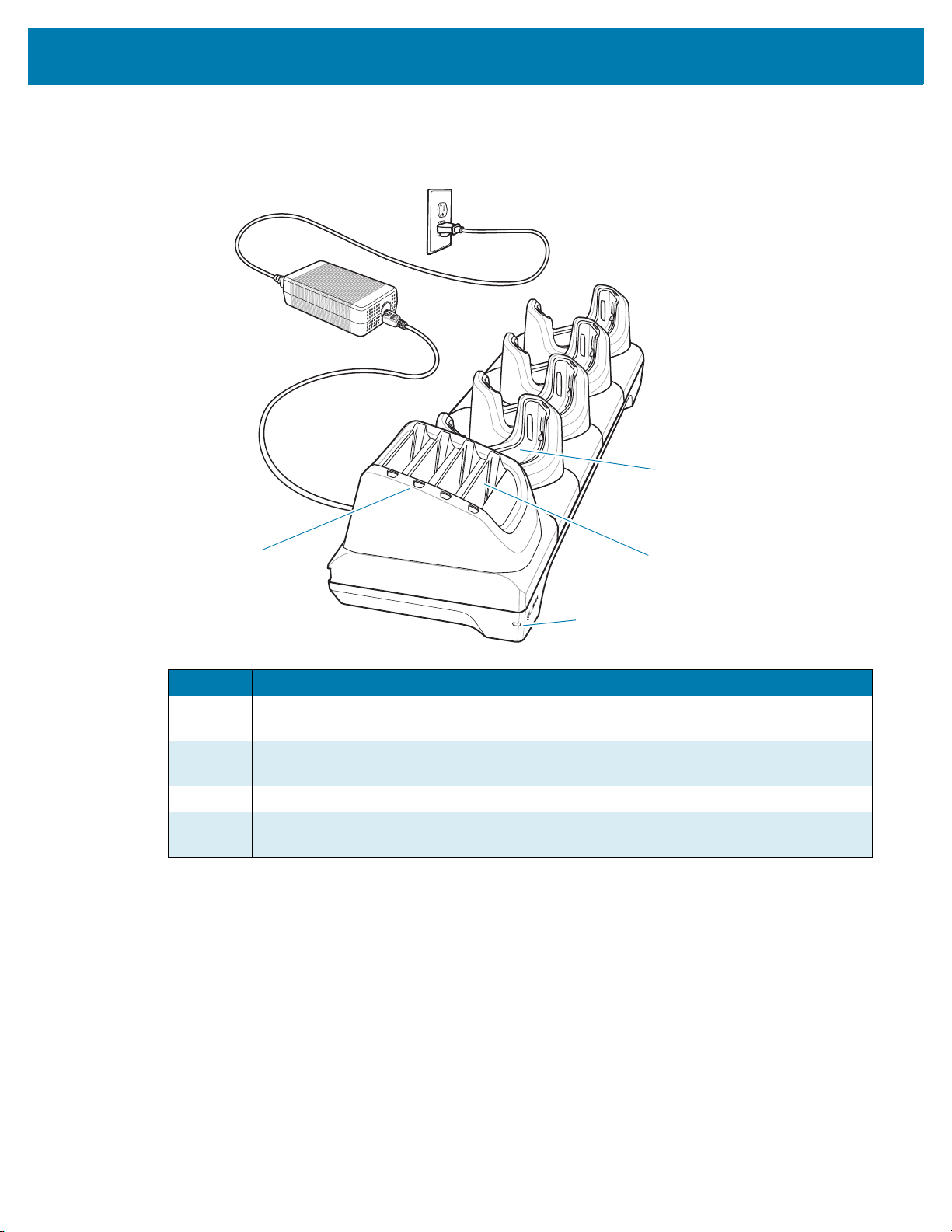

Комплект базовой станции
только для зарядки на
5устройств
Комплект базовой станции
только для зарядки на
4 устройства с зарядным
устройством для
аккумуляторов
Комплект базовой станции на
5 устройств с Ethernet-портом

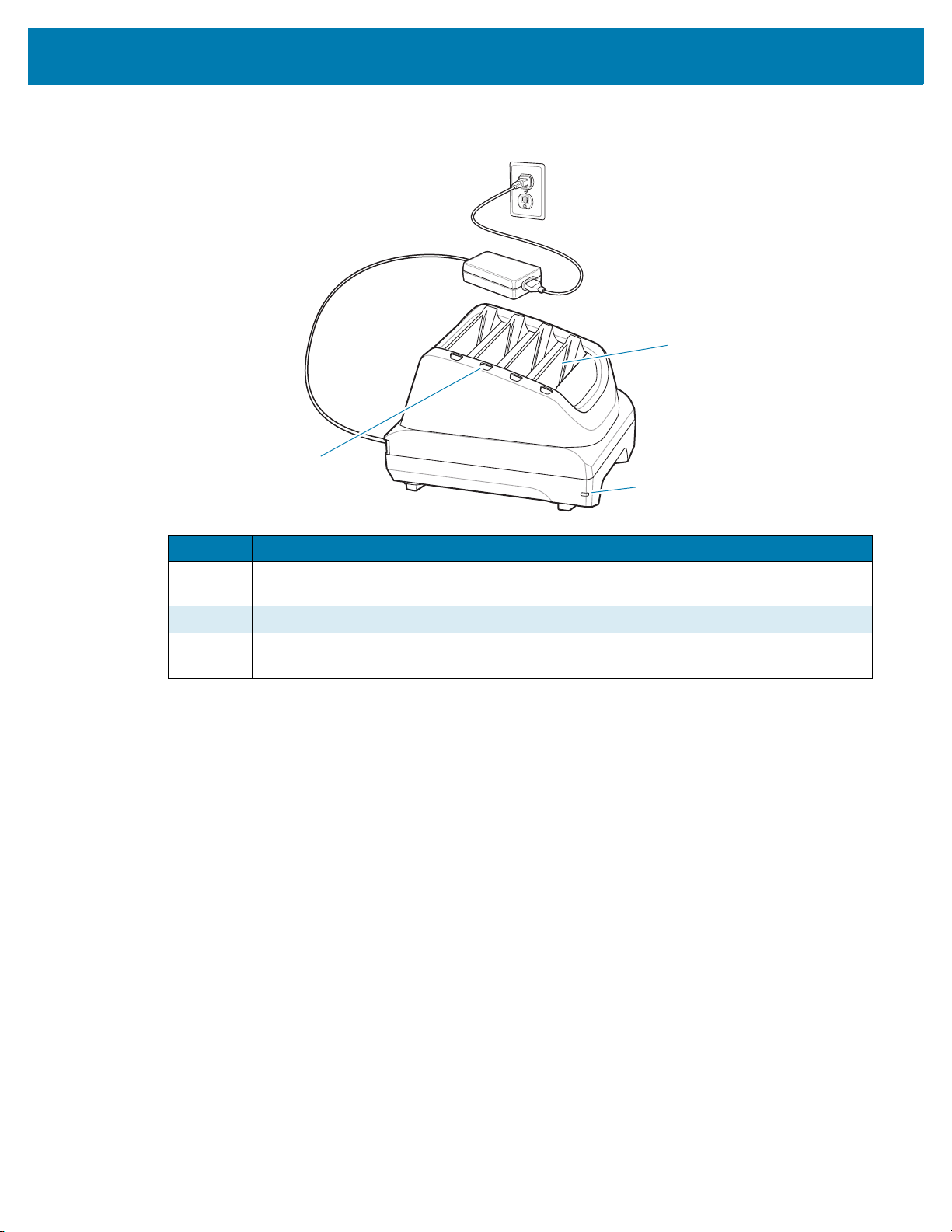

Комплект зарядного устройства
на 4 аккумулятора
CRD-TC51-1SCU-01 Да Нет Да С
CRD-TC5X-1SWS-01 Да Нет Да Да
CRD-TC5X-2SETH-01 Да Да Да Да
CRD-TC51-5SCHG-01 Да Нет Нет Нет
CRD-TC51-5SC4B-01 Да Да Нет Нет
CRD-TC51-5SETH-01 Да Нет Нет Да
SAC-TC51-4SCHG-01 Нет Да Нет Нет
Зарядка Обмен данными
Аккумулятор
(в устройстве)
Сменный
аккумулятор
USB Ethernet
дополнительным
модулем

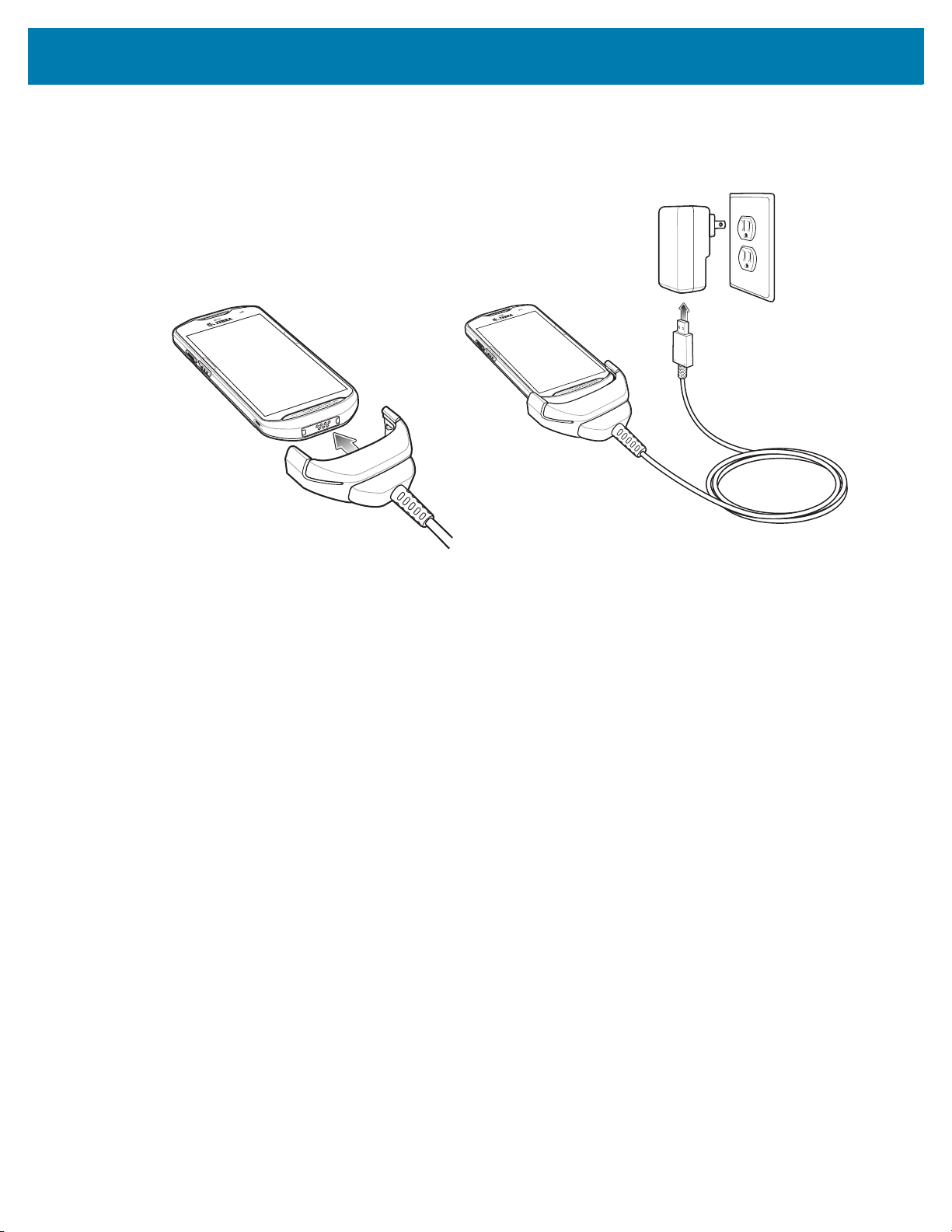

Зарядный USB-кабель
повышенной прочности
Зарядка устройства
ПРИМЕЧАНИЕ. Строго следуйте указаниям по безопасному обращению с аккумулятором,
изложенным в справочном руководстве по изделию TC52x.
1. Чтобы зарядить основной аккумулятор, подсоедините зарядное устройство к подходящему
источнику питания.
2. Установите устройство в базовую станцию или подсоедините к зарядному кабелю. Устройство
включится, и начнется зарядка. Индикатор зарядки/уведомления мигает желтым цветом во
время зарядки и загорается зеленым цветом, когда аккумулятор полностью заряжен.
Аккумулятор заряжается от полностью разряженного состояния до 90% приблизительно за 2,5 часа
и от полностью разряженного состояния до 100% приблизительно за 3 часа. В большинстве
случаев 90% заряда достаточно для использования в течение дня. Полного 100% заряда хватает
приблизительно на 14 часов эксплуатации. Для достижения наилучших результатов используйте
только аксессуары для зарядки и аккумуляторы Zebra. Заряжайте аккумуляторы при комнатной
температуре, пока устройство находится в спящем режиме.
CBL-TC51-USB1-01 Да Нет Да Нет
8
Зарядка сменного аккумулятора
1. Вставьте сменный аккумулятор в разъем для сменного аккумулятора.
2. Убедитесь, что аккумулятор установлен надлежащим образом.
Светодиодный индикатор зарядки сменного аккумулятора мигает, указывая на выполнение
зарядки. Статусы индикатора зарядки см. в Табл. 2.
Аккумулятор заряжается от полностью разряженного состояния до 90% приблизительно за 2,3 часа
и от полностью разряженного состояния до 100% приблизительно за 3 часа. В большинстве
случаев 90% заряда достаточно для использования в течение дня. Полного 100% заряда хватает
приблизительно на 14 часов эксплуатации. Для достижения наилучших результатов используйте
только аксессуары для зарядки и аккумуляторы Zebra.
Табл. 2 Статусы светодиодного индикатора зарядки/уведомления
Состояние
Не горит Устройство не заряжается. Устройство неправильно
Медленно мигает
желтым (1 раз
каждые 4 секунды)
Медленно мигает
красным (1 раз
каждые 4 секунды)
Постоянно горит
зеленым
Постоянно горит
красным
Быстро мигает
желтым (2 раза в
секунду)
Быстро мигает
красным (2 раза в
секунду)
Светодиодная
индикация
Значение
установлено на базовую станцию или неправильно
подключено к источнику питания. На зарядное
устройство или базовую станцию не поступает питание.
Устройство заряжается.
Устройство заряжается, но срок службы аккумулятора
подходит к концу.
Зарядка завершена.
Зарядка завершена, но срок службы аккумулятора
подходит к концу.
Неполадка при зарядке, например:
• выход температуры за установленные нижние или
верхние пределы;
• слишком длительная незавершенная зарядка
(обычно восемь часов).
Неполадка при зарядке, срок службы аккумулятора
подходит к концу, например:
• выход температуры за установленные нижние или
верхние пределы;
• слишком длительная незавершенная зарядка
(обычно восемь часов).
Заряжайте аккумуляторы при температуре от 5 °C до 40 °C. Устройство или базовая станция всегда
выполняет зарядку аккумулятора в безопасном и интеллектуальном режиме. При более высоких
температурах (например, при +37°C) устройство или базовая станция может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы
поддерживать температуру аккумулятора в заданных пределах. Устройство или базовая
станция сигнализирует об отключении зарядки вследствие отклонения температуры с помощью
светодиодного индикатора.
9
Зарядная базовая станция на одно устройство с USB-портом
1
Элемент Название Описание
1 Индикатор питания Показывает, что на базовую станцию подается питание.
10
Рабочая базовая станция на одно устройство
41 2 3
5678
Элемент Название Описание
1 Разъем питания Обеспечивает питание базовой станции.
2 Порт HDMI Подключение к монитору.
3 Порт Ethernet Служит для подключения к сети Ethernet.
4 Светодиодная
индикация
5 Порт USB Type-A Подключение мыши или клавиатуры.
6 Порт USB Type-A Подключение мыши или клавиатуры.
7 Порт USB 1,5 мА Порт USB Type A для подключения мыши или
8 Порт USB 0,5 мА Порт USB Type-A для мыши или клавиатуры.
Показывает, что на базовую станцию подается питание.
клавиатуры, а также персонального мобильного
устройства.
11
Базовая станция на 2 устройства с портами USB/Ethernet
2
1
3
Элемент Название Описание
1 Разъем для зарядки
устройства
2 Индикатор зарядки
сменного аккумулятора
3 Разъем сменного
аккумулятора
Служит для установки устройства во время зарядки.
Показывает состояние зарядки сменного аккумулятора.
Служит для установки сменного аккумулятора во время
зарядки.
12
Базовая станция только для зарядки на 5 устройств
2
1
Элемент Название Описание
1 Разъем для зарядки
устройства
2 Индикатор питания Показывает, что на базовую станцию подается питание.
Служит для установки устройства во время зарядки.
13
Базовая станция только для зарядки на 4 устройства с зарядным
4
3
2
1
устройством для аккумуляторов
Элемент Название Описание
1 Разъем для зарядки
устройства
2 Разъем сменного
аккумулятора
3 Индикатор питания Показывает, что на базовую станцию подается питание.
4 Индикатор зарядки
сменного аккумулятора
Служит для установки устройства во время зарядки.
Служит для установки сменного аккумулятора во время.
Показывает состояние зарядки сменного аккумулятора.
14
Базовая станция на 5 устройств с Ethernet-портом
2
1
3
Элемент Название Описание
1 Разъем для зарядки
устройства
2 1000 LED Показывает скорость передачи данных 1 Гбит/с
3 10/100 LED Показывает скорость передачи данных 10 или
Служит для установки устройства во время зарядки и
обмена данными.
(если горит или мигает).
100 Мбит/с (если горит или мигает).
15
Зарядное устройство на 4 аккумулятора
3
2
1
Элемент Название Описание
1 Разъем сменного
аккумулятора
2 Индикатор питания Показывает, что на базовую станцию подается питание.
3 Индикаторы зарядки
сменных аккумуляторов
Служит для установки сменного аккумулятора во время
зарядки.
Показывает состояние зарядки сменного аккумулятора.
16
Зарядный USB-кабель повышенной прочности
17
Сканирование
Прицельная рамка
Для считывания штрихкодов требуется приложение с поддержкой сканирования. На устройстве
установлено приложение DataWedge для работы с имидж-сканером, декодирования данных
штрихкода и отображения содержимого штрихкода.
1. Убедитесь, что на устройстве открыто приложение и текстовое поле находится в фокусе
(курсор расположен в текстовом поле).
2. Наведите выходное окно, расположенное на верхней панели устройства, на штрихкод.
3. Нажмите и удерживайте кнопку сканирования.
На устройстве TC52x для облегчения наведения на цель при сканировании появляются
светодиодная рамка наведения красного цвета и красная прицельная точка.
На устройстве TC52x-HC для облегчения наведения на цель при сканировании появляются
светодиодная рамка наведения белого цвета и зеленая прицельная точка.
ПРИМЕЧАНИЕ. Если устройство работает в режиме списка выбора, то декодирование штрихкодов
не будет выполняться до тех пор, пока центр прицела не коснется штрихкода.
4. Убедитесь в том, что штрихкод находится внутри лазерной прицельной рамки. Прицельная точка
используется для увеличения видимости в условиях яркого освещения.
18
5. Индикатор считывания данных начинает светиться зеленым и воспроизводится звуковой сигнал.
Режим списка выбора при наличии нескольких штрихкодов в прицельной рамке
По умолчанию это означает, что штрихкод декодирован успешно.
6. Отпустите кнопку сканирования.
ПРИМЕЧАНИЕ. Декодирование в имидж-сканере происходит мгновенно. Пока кнопка сканирования
нажата, устройство повторяет действия, необходимые для создания цифрового изображения
(снимка) нечеткого или трудного для считывания штрихкода.
7. Данные штрихкода отображаются в текстовом поле.
19
Рекомендации по эргономике
ИЗБЕГАЙТЕ СИЛЬНЫХ
ИЗГИБОВ ЗАПЯСТЬЯ
20
www.zebra.com
Loading...
