Funzioni
8
13
12
11
10
9
7
6
5
3
2
4
1
AVVERTENZA: il connettore di interfaccia a 7 pin nella parte inferiore del dispositivo non è rimovibile.
Il tentativo di rimuovere il connettore può danneggiare il dispositivo e rendere nulla la garanzia.
Figura 1 Vista anteriore
Numero Elemento Funzione
1 Fotocamera anteriore da
Per scattare foto e registrare video.
5 MP
2 Ricevitore Per la riproduzione audio in modalità telefono.
3 LED di acquisizione dati Indica lo stato di acquisizione dei dati.
4 Microfono Per le comunicazioni in modalità vivavoce.
5 Sensore di prossimità Calcola la prossimità per lo spegnimento del display in modalità
telefono.
6 Sensore di luce Calcola la luce ambientale per controllare l'intensità della
retroilluminazione del display.
7 LED di ricarica/notifica Indica lo stato di ricarica della batteria durante la ricarica e le
notifiche generate dall'applicazione.
8 Touch screen Visualizza tutte le informazioni necessarie per il funzionamento
del dispositivo.
9 Altoparlante Trasmette l'audio per la riproduzione di video e suoni. Trasmette
l'audio in modalità vivavoce.
10 Connettore di interfaccia Fornisce le comunicazioni USB host e client, l'audio e la ricarica
del dispositivo tramite cavi e accessori.
3
Numero Elemento Funzione
13
3
5
6
1
8
12
3
4
7
10
9
11
2
11 Microfono Per le comunicazioni in modalità Telefono.
12 Pulsante di scansione Per avviare l'acquisizione dei dati (programmabile).
13 Pulsante programmabile Pulsante programmabile per l’uso con applicazioni.

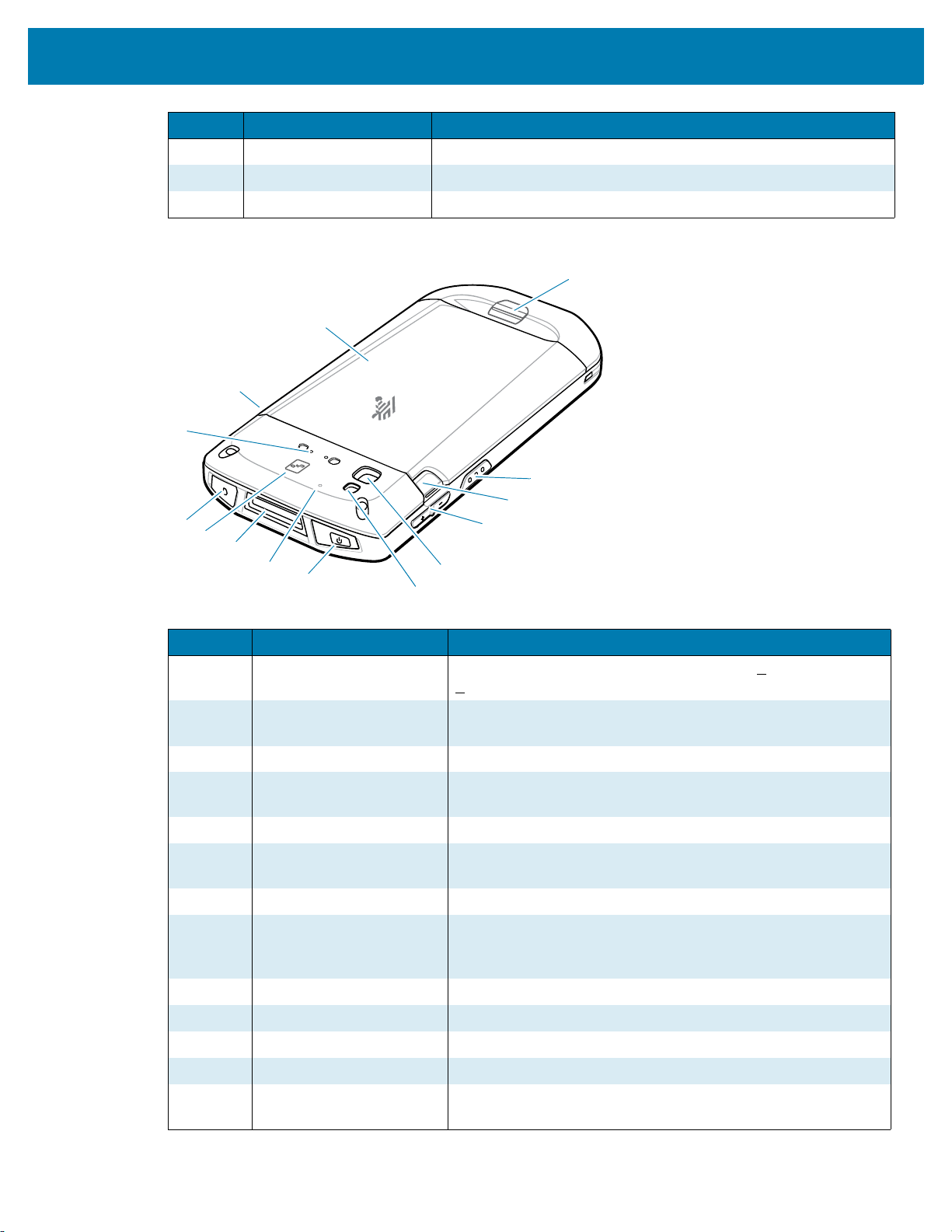

Figura 2 Vista posteriore del dispositivo TC52x
Numero Elemento Funzione
1 Batteria Batteria agli ioni di litio PowerPrecision+ da >
>
4.150 mAh.
2 Punto di inserimento della
Consente di inserire la fascetta da polso base.
15,48 Wh /
fascetta da polso base
3 Pulsante di scansione Per avviare l'acquisizione dei dati (programmabile).
4 Linguette di sblocco della
Premere per rimuovere la batteria.
batteria
5 Pulsante volume su/giù Per aumentare e diminuire il volume dell'audio (programmabile).
6 Fotocamera posteriore da
Per scattare foto e registrare video.
13 MP
7 Flash della fotocamera Fornisce l'illuminazione per la fotocamera.
8 Pulsante di accensione/
spegnimento
Consente di accendere e spegnere il display. Tenere premuto
per eseguire il ripristino del dispositivo, spegnerlo o sostituire
la batteria.
9 Microfono Utilizzare per l'eliminazione del rumore.
10 Finestra di uscita Consente di acquisire i dati mediante l'imager.
11 Antenna NFC Consente di comunicare con altri dispositivi con tecnologia NFC.
12 Jack per cuffie Per l'uscita audio alle cuffie.
13 Punto di inserimento
dell'impugnatura a grilletto
Fornisce i contatti elettrici e il punto di inserimento per
l'impugnatura a grilletto.
4
Figura 3 Vista posteriore del dispositivo TC52x-HC
11
3
5
6
1
8
3
4
7
10
9
2
Numero Elemento Funzione
1 Batteria Batteria agli ioni di litio PowerPrecision+ da >
>
4.150 mAh.
15,48 Wh /
2 Antenna NFC Consente di comunicare con altri dispositivi con tecnologia NFC.
3 Pulsante di scansione Consente di avviare l'acquisizione dei dati (programmabile).
4 Linguette di sblocco della
Premere per rimuovere la batteria.
batteria
5 Pulsante volume su/giù Consente di aumentare e diminuire il volume dell'audio
(programmabile).
6 Fotocamera posteriore da
Consente di scattare foto e registrare video.
13 MP
7 Flash della fotocamera Fornisce l'illuminazione per la fotocamera.
8 Pulsante di accensione/
spegnimento
Consente di accendere e spegnere il display. Tenere premuto
per eseguire il ripristino del dispositivo, spegnerlo o sostituire
la batteria.
9 Microfono Consente l'eliminazione del rumore.
10 Finestra di uscita Consente di acquisire i dati mediante l'imager.
11 Pulsante di avviso rosso Pulsante programmabile per l'uso con applicazioni.
Installazione di una scheda microSD
Lo slot per schede microSD consente di utilizzare una memoria non volatile secondaria. Lo slot si trova
sotto la batteria. Per ulteriori informazioni, fare riferimento alla documentazione fornita con la scheda e
attenersi ai consigli per l'utilizzo del produttore.
AVVERTENZA: seguire le dovute precauzioni contro le scariche elettrostatiche (ESD) per evitare danni
alla scheda microSD. Tra le precauzioni ESD, si ricorda soprattutto di lavorare su un tappetino ESD e di
assicurare la messa a terra dell'operatore.
5
1.
Sollevare lo sportellino di accesso.
2. Fare scorrere il porta-schede microSD verso la posizione di sblocco.
3. Sollevare il porta-schede microSD.
4. Inserire la scheda microSD nello sportellino del porta-schede, assicurandosi che scorra tra le linguette
di tenuta laterali dello sportellino.
5. Chiudere il porta-schede microSD e bloccarlo in posizione.
AVVERTENZA: lo sportellino di accesso deve essere inserito e posizionato correttamente per garantire la
corretta tenuta del dispositivo.
6. Reinserire lo sportellino di accesso.
6
Installazione della batteria
NOTA: le modifiche al dispositivo da parte dell'utente, in particolare nel vano della batteria, ad esempio
etichette, tag asset (codici di matricola), incisioni, adesivi e così via, possono compromettere le prestazioni
del dispositivo o degli accessori. Possono anche influire sui livelli di prestazioni di elementi come la
sigillatura (Ingress Protection (IP)), la tenuta agli impatti (caduta e rotolamento), la funzionalità,
la resistenza alle temperature e così via. NON applicare etichette, tag asset, incisioni, adesivi,
ecc. nel vano della batteria.
Per installare la batteria:
1. Inserire prima la parte inferiore della batteria nell'apposito vano, situato sul retro del dispositivo.
2. Premere verso il basso la batteria finché non scatta in posizione.
7
