Computadora táctil
TC52
Guía de inicio rápido
MN-003215-02ESLA Rev. A
Derechos de autor
© 2019 ZIH Corp. o sus empresas afiliadas. Todos los derechos reservados. ZEBRA y la cabeza de cebra
estilizada son marcas comerciales de ZIH Corp., registradas en muchas jurisdicciones en todo el mundo.
Todas las demás marcas comerciales pertenecen a sus respectivos dueños.
DERECHOS DE AUTOR Y MARCAS COMERCIALES: para obtener información completa sobre los derechos
de autor y las marcas comerciales, visite www.zebra.com/copyright.
GARANTÍA: para obtener información completa sobre la garantía, visite www.zebra.com/warranty.
ACUERDO DE LICENCIA PARA EL USUARIO FINAL: para obtener información completa sobre el ALUF,
visite www.zebra.com/eula.
Términos de uso
Declaración de propiedad
Este manual contiene información de propiedad de Zebra Technologies Corporation y sus subsidiarias
(“Zebra Technologies”). Está destinado exclusivamente a la información y el uso de las partes que operan
y mantienen el equipo aquí descrito. Dicha información de propiedad no puede utilizarse, reproducirse o
divulgarse a ninguna otra parte para ningún otro propósito sin el permiso expreso y por escrito de
Zebra Technologies.
Guía de inicio rápido de TC52
Mejoras del producto
La mejora continua de los productos es una política de Zebra Technologies. Todos los diseños y
especificaciones están sujetos a cambios sin previo aviso.
Renuncia de responsabilidad
Zebra Technologies toma medidas para garantizar que sus especificaciones y manuales de ingeniería
publicados sean correctos; sin embargo, a veces se producen errores. Zebra Technologies se reserva el
derecho de corregir dichos errores y renuncia a la responsabilidad resultante a partir de esta acción.
Limitación de responsabilidad
En ningún caso, Zebra Technologies o cualquier otra persona involucrada en la creación, producción o
entrega del producto (incluidos hardware y software) será responsable de cualquier daño (lo que incluye,
sin limitaciones, daños resultantes, como los siguientes: pérdidas de ganancias comerciales, interrupción
del negocio o pérdida de información comercial) que surja del uso, los resultados del uso o la incapacidad
de utilizar tal producto, incluso si Zebra Technologies está al tanto de la posibilidad de tales daños. Algunas
jurisdicciones no permiten la exclusión o la limitación de daños incidentales o resultantes, por lo que es
posible que las limitaciones o exclusiones mencionadas no sean aplicables en su caso.
Proporcionar comentarios sobre la documentación
Si tiene comentarios, preguntas o sugerencias sobre esta guía, envíe un correo electrónico a
EVM-Techdocs@zebra.com
.
2
Características
Botón PTT
Botón de lectura
Micrófono
Conector de interfaz
Altavoz
Pantalla táctil
Sensor de luz
LED de carga y notificación
Sensor de proximidad
Micrófono
LED de captura
de datos
Receptor
Cámara frontal
Zona táctil de
ActiveEdge
Zona táctil de
ActiveEdge
Botón
programable
Pestillo de liberación
de batería
Pestillo de liberación de batería
Botones para subir y bajar el volumen
Antena NFC
Flash de la cámara
Ventana de salida
Botón de lectura
Cámara posterior
Botón de encendido
Conector de
audífonos
Batería
Montaje básico de la
correa para mano
Micrófono
Guía de inicio rápido de TC52
Instalación de una tarjeta microSD
La ranura para tarjetas microSD proporciona almacenamiento secundario no volátil. La ranura se encuentra
debajo de la batería. Para obtener más información, consulte la documentación que se incluye con la tarjeta y
siga las recomendaciones del fabricante para su uso.
3
Guía de inicio rápido de TC52
PRECAUCIÓN: Tome las precauciones adecuadas relativas a las descargas electrostáticas (ESD) para evitar dañar la
tarjeta microSD. Las precauciones adecuadas relativas a las descargas electrostáticas (ESD) incluyen, entre otras, trabajar
sobre una superficie antiESD y asegurarse de que el operador tenga conexión a tierra.
1. Levante la tapa de acceso.
2. Deslice el soporte para tarjetas microSD a la posición de apertura.
3. Levante el soporte para tarjetas microSD.
4. Inserte la tarjeta microSD en la ranura del soporte y asegúrese de que se deslice por entre las pestañas de
sujeción que están a cada lado de la ranura.
5. Cierre el soporte para tarjetas microSD y asegúrelo en su posición.
PRECAUCIÓN: La tapa de acceso debe colocarse de nuevo y encajarse de forma segura para garantizar que el dispositivo
quede bien sellado.
6. Vuelva a instalar la tapa de acceso.
4

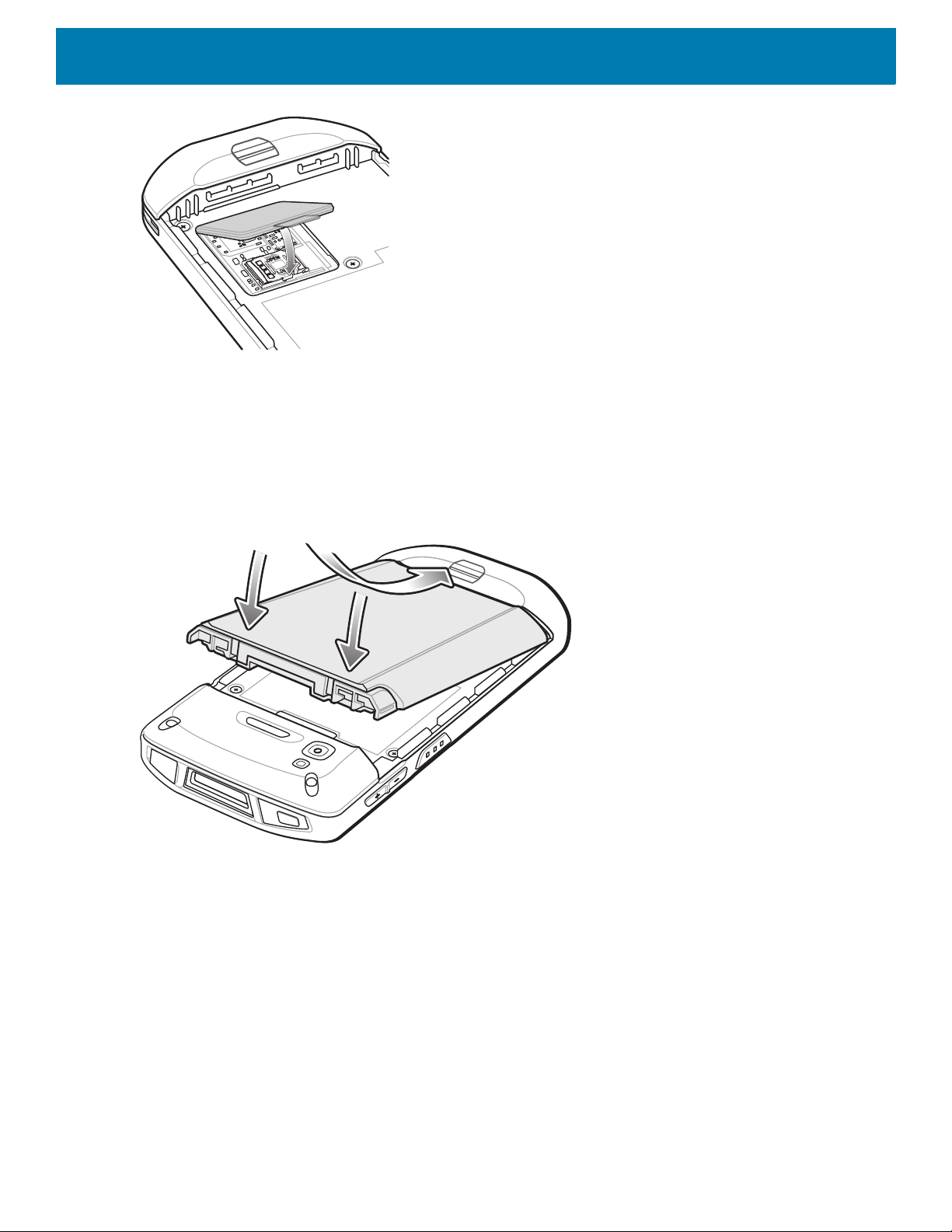

Instalación de la batería
Para instalar la batería:
1. Inserte la batería por su parte inferior en el compartimento para baterías que se ubica en la parte posterior
del dispositivo.
Guía de inicio rápido de TC52
2. Presione la batería hacia abajo hasta que encaje en su sitio.
5
