TC51
MN-002859-04RU
Сенсорный компьютер
Краткое руководство по
эксплуатации
2 Сенсорный компьютер TC51
Ни одна часть настоящей публикации не может быть воспроизведена или использована в любой форме, или с помощью каких бы то ни
было электрических или механических средств, без письменного разрешения компании. Сюда включаются электронные или
механические средства, выполняющие фотокопирование или запись, а также устройства хранения информации и поисковые системы.
Материал, содержащийся в
Программное обеспечение предоставляется исключительно на условиях "как есть". Все виды программного обеспечения, включая
микропрограммы, поставляются пользователю на условиях, изложенных в соответствующих лицензионных соглашениях. Компания
передает пользователю лицензию на использование каждой программы и микропрограммы на условиях, изложенных ниже и не
предусматривающих передачу прав
изложено ниже, на данную лицензию не распространяется переуступка прав, сублицензирование или иная форма передачи прав со
стороны пользователя без предварительного письменного разрешения со стороны компании. Лицензированная программа в целом и
никакая ее часть не подлежит копированию, кроме случаев, предусмотренных законом
права изменять, объединять или группировать любую форму или часть лицензированной программы с другим программным
материалом, создавать производные работы на основе лицензированной программы либо использовать лицензированную программу в
вычислительной сети без письменного разрешения компании. Пользователь обязуется поддерживать данное Заявление об авторских
правах относительно лицензированных программ,
данное заявление во все авторизованные копии, которые он изготавливает, в целом или частично. Пользователю запрещается
декомпилировать, дизассемблировать, декодировать и подвергать инженерному анализу какую бы то ни было лицензированную
программу, предоставленную в распоряжение пользователя, или любую ее часть.
Компания оставляет за собой право вносить изменения в любое программное обеспечение или изделие с целью повышения их
надежности, расширения функциональных возможностей или улучшения конструкции.
Компания не несет ответственности, прямо или косвенно связанной с использованием любого изделия, схемы или приложения,
описанного в настоящем документе.
настоящем руководстве, может быть изменен без предварительного уведомления.
владения или предоставления исключительных прав на владение. За исключением того, что
об авторских правах. Пользователь не имеет
предоставленных согласно условиям настоящего соглашения, а также включать
Пользователю не предоставляются никакие лицензии, прямые или подразумеваемые, по процессуальному отводу или иным
основании прав на интеллектуальную собственность компании. Подразумеваемая лицензия действует только в отношении
оборудования, схем и подсистем, содержащихся в изделиях компании.
образом, на
Гарантия
С полным текстом гарантийного обязательства на оборудование Zebra можно ознакомиться по адресу http://www.zebra.com/warranty.
Информация по обслуживанию
При возникновении проблем с использованием оборудования обратитесь в службу технической или системной поддержки вашего
предприятия. При возникновении неполадок оборудования специалисты этих служб обратятся в центр поддержки Zebra Support по
адресу http://www.zebra.com/support.
Последняя версия этого руководства доступна по адресу http://www.zebra.com/support.
Оставляйте отзывы по документации
Если у вас есть комментарии, вопросы, идеи или предложения в связи с этим руководством, вы можете направить их по электронной
почте по адресу: EVM-Techdocs@zebra.com
.

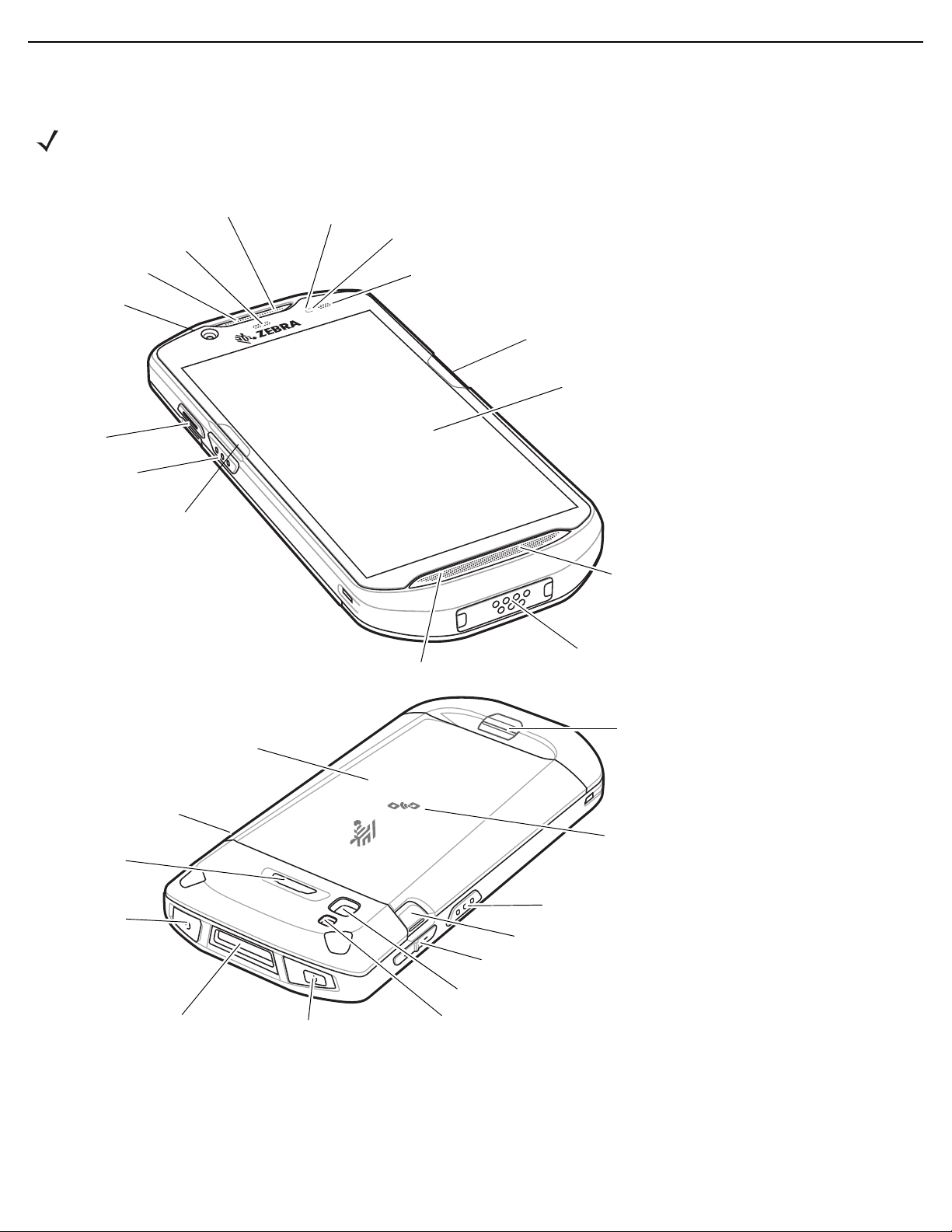

Краткое руководство по эксплуатации 3
Кнопка
PTT
Кнопка
сканирования
Микрофон
Интерфейсный разъем
Динамик
Сенсорный экран
Датчик освещенности
Индикатор зарядки/уведомления
Датчик приближения
Микрофон
Индикатор
считывания данных
Динамик
Фронтальная
камера
(TC51-HC,
здраво-
охранение)
Сенсорная зона ActiveEdge
Сенсорная зона ActiveEdge
Программи-
руемая кнопка
Защелка
аккумулятора
Защелка аккумулятора
Кнопка увеличения/уменьшения громкости
NFC-антенна
Вспышка камеры
Выходное окно
Кнопка сканирования
Камера на задней панели
Кнопка питания
Гнездо для
подключения
наушников
(TC51,
стандарт)
Аккумулятор
Крепление
наладонного
ремешка
(TC51, стандарт)
Элементы
ПРИМЕЧАНИЕ Все функции доступны для обеих конфигураций (TC51, стандартная и TC51-HC, здравоохранение),
кроме тех случаев, где это помечено отдельно.
Сенсорная зона ActiveEdge доступна в сборках BSP 19-01.4 и выше.

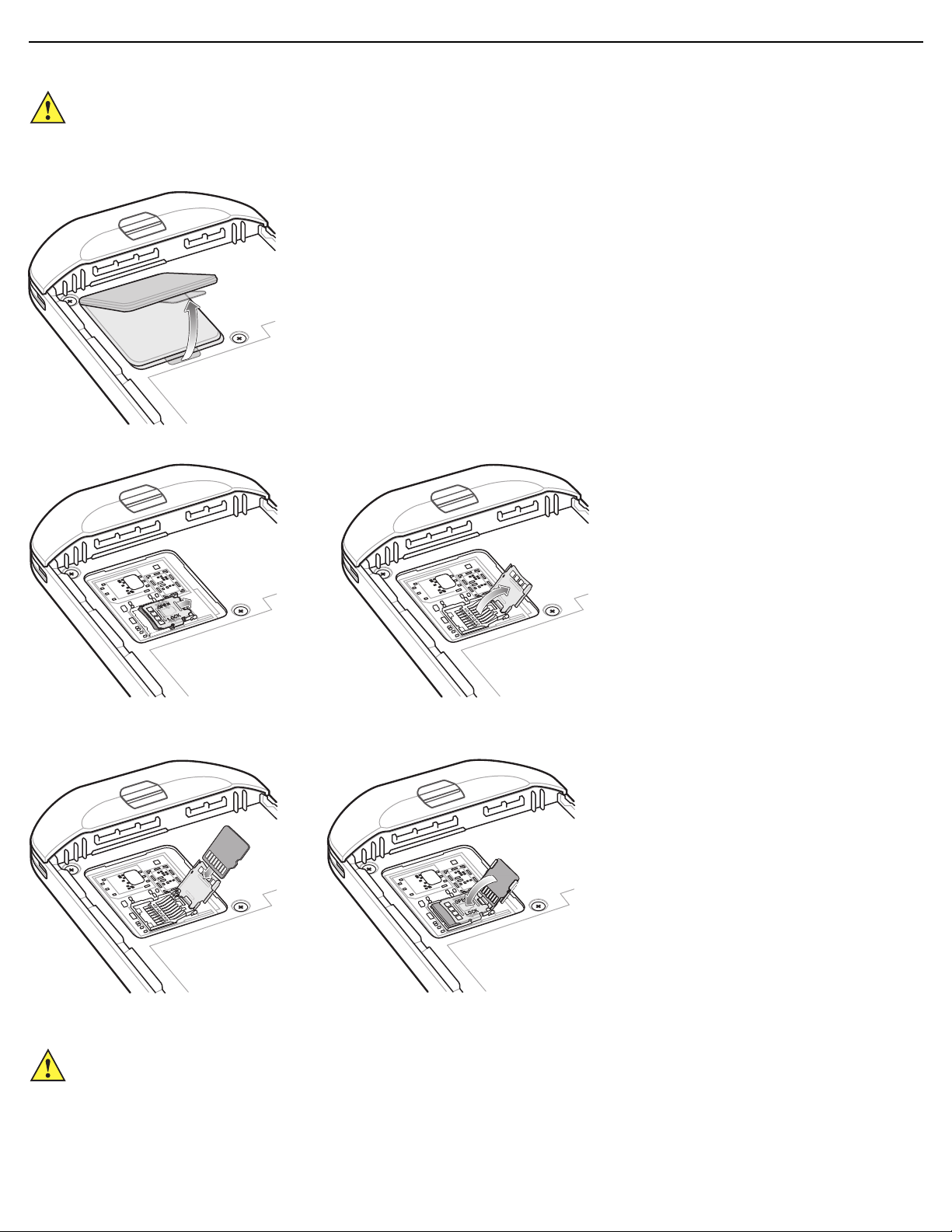

Установка карты micro-SD
Отсек для карты micro-SD обеспечивает дополнительную возможность сохранения данных после выключения питания. Этот отсек
находится под аккумулятором. Для получения дополнительной информации обратитесь к документации, входящей в комплект карты,
и следуйте рекомендациям изготовителя.
4 Сенсорный компьютер TC51
ВНИМАНИЕ Во избежание повреждения карты micro-SD соблюдайте соответствующие меры предосторожности в отношении
электростатических разрядов. Соответствующие меры предосторожности в отношении электростатических разрядов
включают в себя использование антистатического коврика и надежное заземление оператора, но не ограничиваются
вышесказанным.
1. Поднимите заглушку.
2. Сдвиньте держатель карты micro-SD в положение разблокировки.
3. Поднимите держатель карты micro-SD.
4. Установите карту micro-SD в крышку держателя карты между бортиками держателя.
5. Закройте крышку держателя карты micro-SD и зафиксируйте в рабочем положении.
ВНИМАНИЕ Заглушка должна быть опущена и надежно закреплена для обеспечения надлежащей герметичности.
6. Установите заглушку на место.
Краткое руководство по эксплуатации 5
Установка аккумулятора
Чтобы установить аккумулятор, выполните следующие действия.
1. Установите аккумулятор (сначала нижнюю часть) в отсек для аккумулятора, расположенный в задней части TC51.
2. Надавите на аккумулятор до щелчка, чтобы установить его.
Зарядка TC51
Используйте один из следующих аксессуаров для зарядки TC51 и/или сменных аккумуляторов.
Табл. 1
Базовая станция для зарядки на
одно устройство с USB-портом
Комплект базовой станции только
для зарядки на 5 устройств
Комплект базовой станции только
для зарядки на 4 устройства с
зарядным устройством для
аккумуляторов
Комплект базовой станции на
5 устройств с Ethernet-портом
Комплект зарядного устройства на 4
аккумулятора
Зарядный USB-кабель повышенной
прочности
Зарядка аккумулятора и соединения
Описание Номер по каталогу
CRD-TC51-1SCU-01
CRD-TC51-5SCHG-01
CRD-TC51-5SC4B-01
CRD-TC51-5SETH-01
SAC-TC51-4SCHG-01
CBL-TC51-USB1-01
Зарядка Интерфейс соединения
Аккумулятор
(в устройстве)
Сменный
аккумулятор
Да Нет Да
Да Нет Нет Нет
Да Да Нет Нет
Да Нет Нет Да
Нет Да Нет Нет
Да Нет Да Нет
USB Ethernet
С
дополнительным
модулем
6 Сенсорный компьютер TC51
Зарядка TC51
ПРИМЕЧАНИЕ Строго следуйте указаниям по безопасному обращению с аккумулятором, изложенным в
руководстве пользователя TC51.
1. Чтобы зарядить основной аккумулятор, подсоедините зарядное устройство к подходящему источнику питания.
2. Установите TC51 в базовую станцию или подсоедините к зарядному кабелю. TC51 включится, и начнется зарядка. Индикатор
зарядки/уведомления мигает желтым цветом во время зарядки и загорается зеленым, когда аккумулятор полностью заряжен.
Аккумулятор емкостью (>
за 2,5 часа и от полностью разряженного состояния до 100% приблизительно за 3 часа. В большинстве случаев 90% заряда достаточно
для использования в течение дня. Полного 100% заряда хватает приблизительно на 14 часов эксплуатации. Для достижения наилучших
результатов используйте только аксессуары для зарядки и аккумуляторы Zebra. Заряжайте аккумуляторы при
пока TC51 находится в спящем режиме.
15,48 Вт часов (тип.) / > 4150 мАч) заряжается от полностью разряженного состояния до 90% приблизительно
комнатной температуре,
Зарядка сменного аккумулятора
1. Вставьте сменный аккумулятор в гнездо для сменного аккумулятора.
2. Убедитесь, что аккумулятор установлен надлежащим образом.
Светодиодный индикатор зарядки сменного аккумулятора мигает, указывая на выполнение зарядки. Значения
индикации зарядки см. в Табл. 1.
Аккумулятор емкостью (>15,48 Вт часов (тип.) / > 4150 мАч) заряжается от полностью разряженного состояния до 90% приблизительно
за 2,5 часа и от полностью разряженного состояния до 100% приблизительно за 3 часа. В большинстве случаев 90% заряда достаточно
для использования в течение дня. Полного 100% заряда хватает приблизительно на 14 часов эксплуатации. Для достижения наилучших
результатов используйте только аксессуары для зарядки и аккумуляторы Zebra.
Рис. 1 Индикация зарядки/уведомления
Состояние
Не горит TC51 не заряжается. Устрой с тво TC51 неправильно установлено на базовую
Инди-
катор
Обозначение
станцию или неправильно подключено к источнику питания. Зарядное
устройство или базовая станция не получает питание.
Медленно мигает желтым
(1 раз каждые 4 секунды)
Медленно мигает красным
(1 раз каждые 4 секунды)
Постоянно горит зеленым Зарядка окончена
Постоянно горит красным Зарядка завершена, но срок службы аккумулятора подходит к концу.
Быстро мигает желтым
(2 раза в секунду)
Быстро мигает красным
(2 раза в секунду)
Заряжайте аккумуляторы при
интеллектуальную зарядку аккумулятора безопасным образом. При более высоких температурах (например, при +37°C (+98°F))
устройство или базовая станция может в течение кратких промежутков времени попеременно включать и отключать зарядку
аккумулятора, чтобы поддерживать температуру аккумулятора в заданных пределах. Об отключении зарядки вследствие отклонения
температуры
сигнализирует светодиодный индикатор на устройстве или базовой станции.
температуре от 0 до 40°C (от 32 до 104°F). Устройство или базовая станция всегда выполняет
TC51 заряжается.
TC51 заряжается, но срок службы аккумулятора подходит к концу.
.
Неполадка при зарядке, например:
• выход температуры за установленные нижние или верхние пределы;
• зарядка не завершается слишком долго (обычно восемь часов).
Неполадка при зарядке, срок службы
например:
• выход температуры за установленные нижние или верхние пределы;
• зарядка не завершается слишком долго (обычно восемь часов).
аккумулятора подходит к концу,
Краткое руководство по эксплуатации 7
Светодиодный
индикатор питания
Светодиодный индикатор питания
Гнездо для зарядки TC51
Зарядная базовая станция на одно устройство с USB-портом
Базовая станция только для зарядки на 5 устройств
8 Сенсорный компьютер TC51
Светодиодный
индикатор
зарядки
сменного
аккумулятора
Светодиодный индикатор питания
Разъем сменного аккумулятора
Гнездо для зарядки TC51
Светодиодный индикатор 1000
Разъем для зарядки TC51
Светодиодный индикатор 100/100
Базовая станция только для зарядки на 4 устройства с зарядным устройством для аккумуляторов
Базовая станция на 5 устройств с Ethernet-портом
Краткое руководство по эксплуатации 9
Индикаторы зарядки
сменного
аккумулятора (4)
Светодиодный индикатор питания
Разъем сменного аккумулятора
Зарядное устройство на 4 аккумулятора
Зарядный USB-кабель повышенной прочности
10 Сенсорный компьютер TC51
Сканирование
Для считывания штрихкодов используется приложение с поддержкой сканирования. На TC51 установлено приложение DataWedge для
работы с имидж-сканером, декодирования данных штрихкода и отображения содержимого штрихкода.
1. Убедитесь, что приложение запущено на TC51 и текстовое поле находится в фокусе (курсор в текстовом поле).
2. Наведите выходное окно, расположенное на верхней панели TC51, на штрихкод.
Рис. 1
3. Нажмите и удерживайте кнопку сканирования.
Сканирование с помощью имидж-сканера
Для облегчения наведения на цель при сканировании появляется светодиодная рамка наведения красного цвета.
ПРИМЕЧАНИЕ Если TC51 работает в режиме списка выбора, то декодирование штрихкодов не будет выполняться до тех пор, пока
центр прицела не коснется штрихкода.
4. Убедитесь в том, что штрихкод находится внутри лазерной прицельной рамки красного цвета. Прицельная точка используется для
улучшения видимости в условиях яркого освещения.
Рис. 2
Прицельная рамка
Краткое руководство по эксплуатации 11
ИЗБЕГАЙТЕ СИЛЬНЫХ
ИЗГИБОВ ЗАПЯСТЬЯ
Рис. 3 Режим списка выбора в случае наличия нескольких штрихкодов в прицельной рамке
5. Индикатор считывания данных загорается красным цветом и раздается звуковой сигнал. По умолчанию это означает, что штрихкод
декодирован успешно.
6. Отпустите кнопку сканирования.
ПРИМЕЧАНИЕ Декодирование в имидж-сканере происходит мгновенно. Пока кнопка сканирования нажата, TC51 повторяет действия,
необходимые для создания цифрового изображения (снимка) нечеткого или трудного для считывания штрихкода.
7. Данные штрихкода отображаются в текстовом поле.
Рекомендации по эргономике
Рис. 4 Рекомендации по эргономике
Zebra Technologies Corporation
3 Overlook Point
Lincolnshire, Illinois 60069 USA
http://www.zebra.com
© 2019 ZIH Corp. и/или филиалы компании. Все права защищены. ZEBRA и стилизованное изображение головы зебры
являются товарными знаками ZIH Corp., зарегистрированными во многих юрисдикциях по всему миру. Все прочие
товарные знаки являются собственностью соответствующих владельцев.
MN-002859-04RU, редакция A, ноябрь 2019.
