TC21 / TC26
Terminal tactile
Guide de démarrage rapide
MN-003892-05FR Rév. A
Copyright
ZEBRA et l'illustration de la tête de zèbre sont des marques commerciales de Zebra Technologies
Corporation, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques
commerciales appartiennent à leurs propriétaires respectifs. ©2021 Zebra Technologies Corporation et/ou
ses filiales. Tous droits réservés.
COPYRIGHTS ET MARQUES COMMERCIALES : pour des informations complètes sur le copyright et les
marques commerciales, rendez-vous à l'adresse : zebra.com/copyright
TC21/TC26 Guide de démarrage rapide
.
GARANTIE : pour des informations complètes sur la garantie, rendez-vous à l'adresse : zebra.com/warranty
CONTRAT DE LICENCE D'UTILISATEUR FINAL : pour des informations complètes sur le CLUF, rendez-vous
à l'adresse : zebra.com/eula
Conditions d'utilisation
• Déclaration de propriété
Ce manuel contient des informations propriétaires de Zebra Technologies Corporation et de ses filiales
(« Zebra Technologies »). Il est fourni uniquement aux fins d'information et d'utilisation par les parties
décrites dans le présent document chargées de faire fonctionner l'équipement et d'en assurer la
maintenance. Ces informations propriétaires ne peuvent pas être utilisées, reproduites ou divulguées
à d'autres parties pour toute autre fin sans l'autorisation écrite expresse de Zebra Technologies.
• Amélioration des produits
L'amélioration continue des produits est une stratégie de Zebra Technologies. Toutes les spécifications
et indications de conception sont susceptibles d'être modifiées sans préavis.
• Exclusion de responsabilité
Zebra Technologies met tout en œuvre pour s'assurer de l'exactitude des caractéristiques techniques
et des manuels d'ingénierie publiés. Toutefois, des erreurs peuvent se produire. Zebra Technologies se
réserve le droit de corriger ces erreurs et décline toute responsabilité pour les dommages qui pourraient
en résulter.
• Limitation de responsabilité
En aucun cas Zebra Technologies ou toute autre personne impliquée dans la création, la production ou la
livraison du produit joint (y compris le matériel et les logiciels) ne sauraient être tenus pour responsables
des dommages de quelque nature que ce soit (y compris, sans limitation, les dommages consécutifs,
notamment la perte de profits, l'interruption d'activité ou la perte d'informations) découlant de l'utilisation de,
des résultats de l'utilisation de ou de l'impossibilité d'utiliser ce produit, même si Zebra Technologies a été
prévenu de l'éventualité de tels dommages. Certaines juridictions n'autorisant pas l'exclusion ou la
limitation de dommages fortuits ou consécutifs, il se peut que les exclusions ou les limitations
susmentionnées ne s'appliquent pas à votre cas.
.
.
2
Déballage
6
12
11
10
9
7
5
4
3
2
1
8
8
1. Retirez avec précaution tous les éléments de protection de l'appareil et conservez l'emballage pour un
entreposage et une expédition ultérieurs.
2. Vérifiez que les éléments suivants sont présents :
• Terminal tactile
• Batterie Lithium-ion PowerPrecision
• Guide de réglementations
3. Assurez-vous que l'équipement est en bon état. Si un élément est endommagé ou absent, contactez
immédiatement le service d'assistance mondial Global Customer Support Center.
4. Avant d'utiliser l'appareil pour la première fois, retirez le film protecteur qui recouvre la fenêtre de lecture,
la fenêtre d'affichage et celle de l'appareil photo.
Caractéristiques

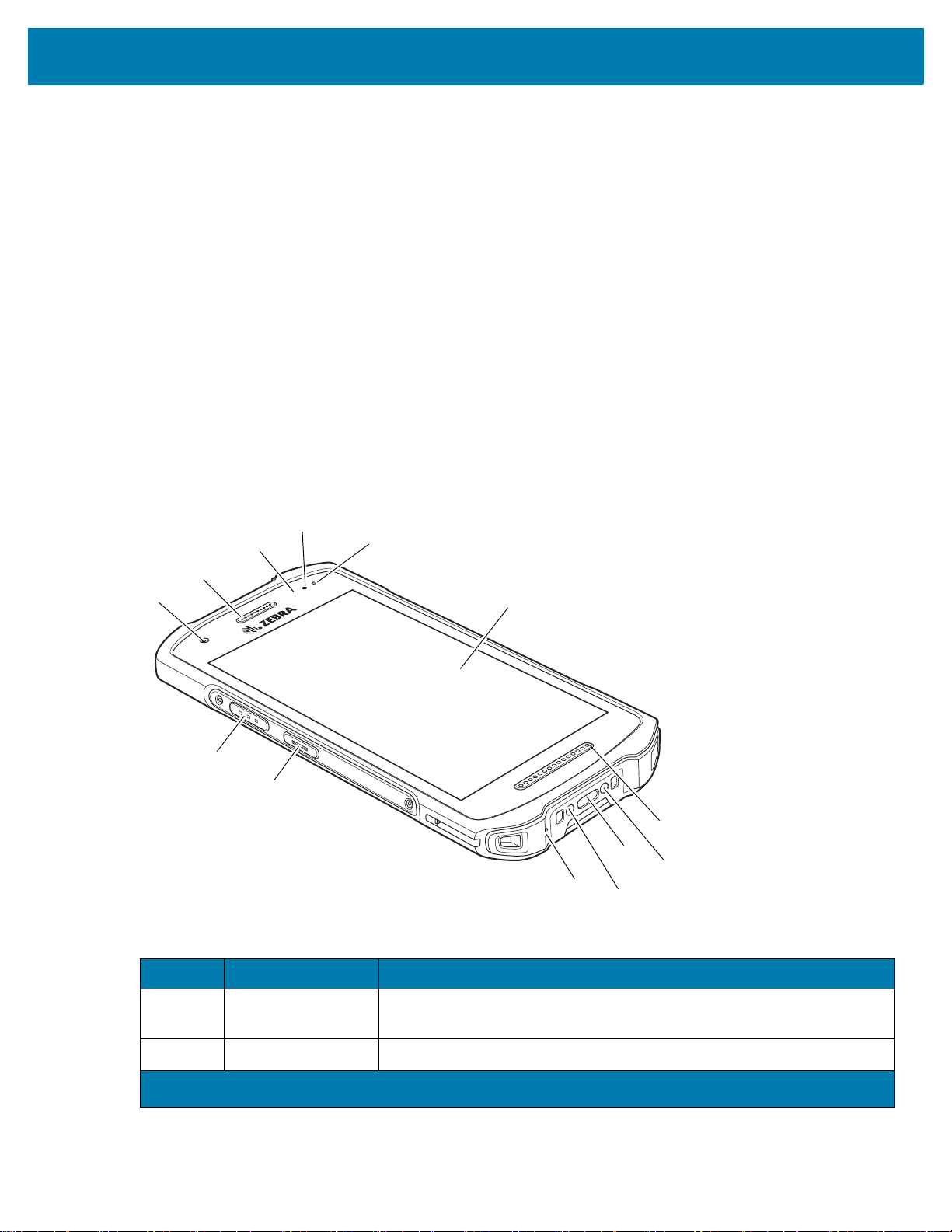

Figure 1 Vue avant
TC21/TC26 Guide de démarrage rapide
Tableau 1 Éléments de la vue avant
Numéro Élément Fonction
1 Appareil photo
avant
2 Récepteur Pour la lecture audio en mode combiné.
1
Pakistan, Égypte, Jordanie, Qatar
Prend des photos et enregistre des vidéos (disponible sur certains
modèles).
3
TC21/TC26 Guide de démarrage rapide
17
18
14
19
15
20
21
22
23
14
15
24
13
16
13
25
Tableau 1 Éléments de la vue avant (suite)
Numéro Élément Fonction
3 Capteur de
lumière/proximité
Détermine la proximité pour désactiver l'affichage lorsque le terminal est
en mode combiné.
Détermine la lumière ambiante afin de régler l'intensité du rétroéclairage.
4 LED de capture de
Indique l'état de capture des données.
données
5 LED de chargement/
notification
Indique l'état de charge de la batterie en cours de chargement et les
notifications générées par les applications.
6 Écran tactile Affiche toutes les informations nécessaires pour utiliser l'appareil.
7 Haut-parleur Assure la sortie audio pour toute lecture de vidéos et de musique. Assure
la sortie audio en mode haut-parleur.
8 Contacts de charge
Permet de charger l'appareil via des socles et accessoires.
sur socle
9 Connecteur USB-C Fournit des communications client et hôte USB et permet de charger
l'appareil via des câbles et accessoires.
10 Microphone Pour les communications en mode combiné.
11 Bouton
programmable
Généralement utilisé pour les communications Push-to-Talk. En cas de
restrictions réglementaires
1
pour les communications VoIP Push-to-Talk,
ce bouton est configurable pour une utilisation avec d'autres applications.
12 Bouton de lecture Démarre la capture de données (programmable).
1
Pakistan, Égypte, Jordanie, Qatar

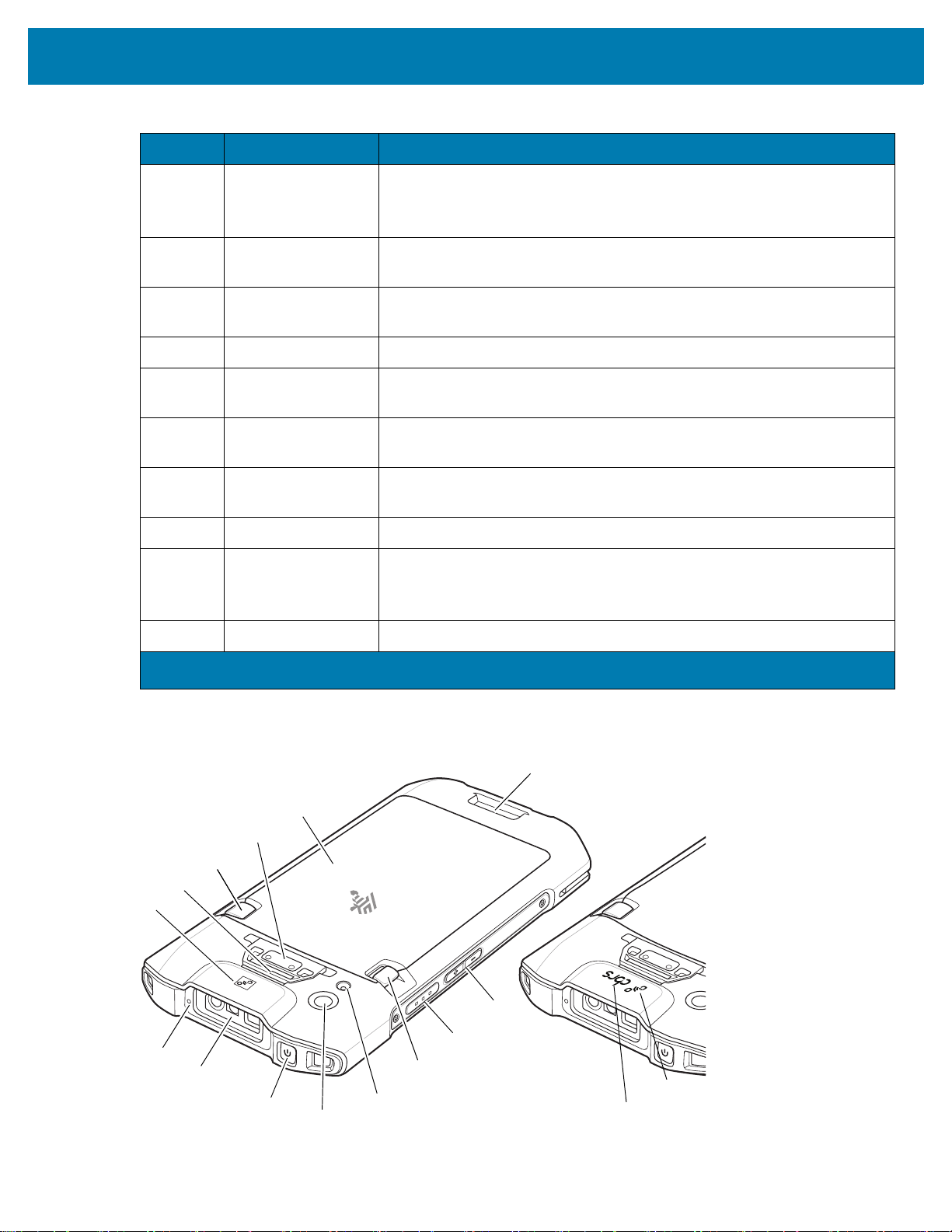

Figure 2 Vue arrière
4
TC21/TC26 Guide de démarrage rapide
Tableau 2 Éléments de la vue arrière
Numéro Élément Fonction
13 Antenne NFC Assure la communication avec d'autres terminaux compatibles NFC.
14 Emplacement de fixation
de la dragonne
15 Loquets du compartiment
de la batterie
16 Bouton d'alerte Bouton d'alerte rouge (sur les appareils destinés au domaine de la
17 Batterie Standard : batterie Lithium-ion PowerPrecision 3 400 mAh
18 Bouton de volume
haut/bas
19 Bouton de lecture Démarre la capture de données (programmable).
20 Flash de l'appareil photo Fournit de la lumière pour l'appareil photo.
21 Appareil photo arrière Prend des photos et enregistre des vidéos.
22 Bouton d'alimentation Permet d'activer/désactiver l'écran. Appuyez longuement sur ce
23 Fenêtre de lecture Permet la capture de données à l'aide de l'imageur.
Point de montage de base de la dragonne.
Permet de retirer la batterie.
santé uniquement).
(standard) / 3 100 mAh (minimum).
Étendue : batterie Lithium-ion PowerPrecision 5 260 mAh
(standard) / 5 000 mAh (minimum).
Augmente et réduit le volume audio (programmable).
bouton pour réinitialiser l'appareil ou le mettre hors tension.
24 Microphone Pour les communications en mode haut-parleur.
25 Logo cbrs Citizens Broadband Radio Service (cbrs) disponible avec la
Configuration de l'appareil
Pour commencer à utiliser l'appareil pour la première fois :
1. Installez une carte Micro Secure Digital (SD) (facultatif).
2. Installez une carte nano SIM (facultatif).
3. Installez la dragonne (facultatif).
4. Installez la batterie.
5. Chargez l'appareil.
6. Mettez l'appareil sous tension.
configuration TC26EK.
5
TC21/TC26 Guide de démarrage rapide
Installation d'une carte microSD
Le logement pour carte microSD permet de bénéficier d'une mémoire non volatile secondaire. Ce logement se
trouve sous le bloc batterie. Pour plus d'informations, reportez-vous à la documentation fournie avec la carte et
suivez les recommandations d'utilisation du fabricant.
ATTENTION : observez les précautions relatives aux décharges électrostatiques (ESD) afin de ne pas endommager la
carte microSD. Les précautions relatives aux décharges électrostatiques impliquent notamment d'utiliser un tapis
antistatique et de s'assurer que l'opérateur est correctement relié à la terre.
1. Soulevez le cache.
Figure 3 Soulèvement du cache
2. Faites glisser le support de la carte microSD en position ouverte.
Figure 4 Déverrouillage du support de la carte microSD
3. Soulevez le support de la carte microSD.
Figure 5 Soulèvement du support de la carte microSD
6
TC21/TC26 Guide de démarrage rapide
4. Insérez la carte microSD dans le support en veillant à ce qu'elle s'insère parfaitement dans les crans de
retenue situés de part et d'autre du support.
Figure 6 Insertion de la carte microSD dans le support
5. Refermez le support de la carte microSD et faites-le glisser en position fermée.
Figure 7 Réinstallation du cache
ATTENTION : le cache doit être réinstallé et correctement positionné pour garantir une bonne étanchéité de l'appareil.
6. Réinstallez le cache.
Figure 8 Remise en place du cache
7
