Zebra R110Xi/R170Xi
Hurtiganvisning
Denne sikkerhets- og hurtigveiledningen for R110Xi/R170Xi-skriverne inneholder grunnleggende
informasjon om hvordan du installerer og bruker skriveren, foruten noen enkle justeringer som
operatøren kan utføre, men den er ikke utfyllende.
Ta kontakt med distributøren for å få ytterligere opplysninger om R110Xi/R170Xi-skriverne:
• Brukerhåndbok (delenr. 23062-003/ 23063L-003)
• ZPL II Programming Guide (programmeringsveiledning) (delenr. 45541L / 45542L)
• Maintenance Manual (vedlikeholdshåndbok) (delenr. 13185L / 48152L)
Innholdsfortegnelse
Spesifikasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Isetting av utskriftsmateriale og fargebånd . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Betjeningskontroller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Kalibrering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Konfigurering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Forebyggende vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Justeringer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Norsk 23064L-003 R1 9/15/2004 NO-1
Spesifikasjoner
Elektrisitet
90–264 V, 48–62 Hz
Driftsmiljø
I drift
• 5 til 40 °C
• 20 til 85 % ikke-kondensert relativ fuktighet
Lagring
Tabelle 1 •
Strømforbruk ved oppstart
Maksimum 250W
Standby 25W
• -40 til 60 °C
• 5 til 85 % ikke-kondensert relativ fuktighet
Sikringer
Sikringen i R110Xi/R170Xi kan ikke skiftes av brukeren.
Slitasje på bånd og skrivehode
Ved varmeoverføringsmetoden for utskrift skal båndet settes i før KALIBRERING utføres.
Sett ikke i båndet hvis skriveren skal brukes i den direkte varmeoverføringsmodusen.
Fargebånd som brukes i R110Xi/R170Xi-skriveren, må være like brede som, eller bredere enn,
utskriftsmaterialet. -bånd har en svært glatt bakside som beskytter skrivehodet mot slitasje fra
utskriftsmaterialet. Hvis båndet er smalere enn utskriftsmaterialet, vil områder på skriverhodet
være ubeskyttet og utsatt for raskere slitasje.
NO-2 23064L-003 R1 9/15/2004 Norsk
Isetting av utskriftsmateriale og fargebånd
Utskriftsmateriale
Figur 1 • Isetting av utskriftsmateriale – Skriverdeler

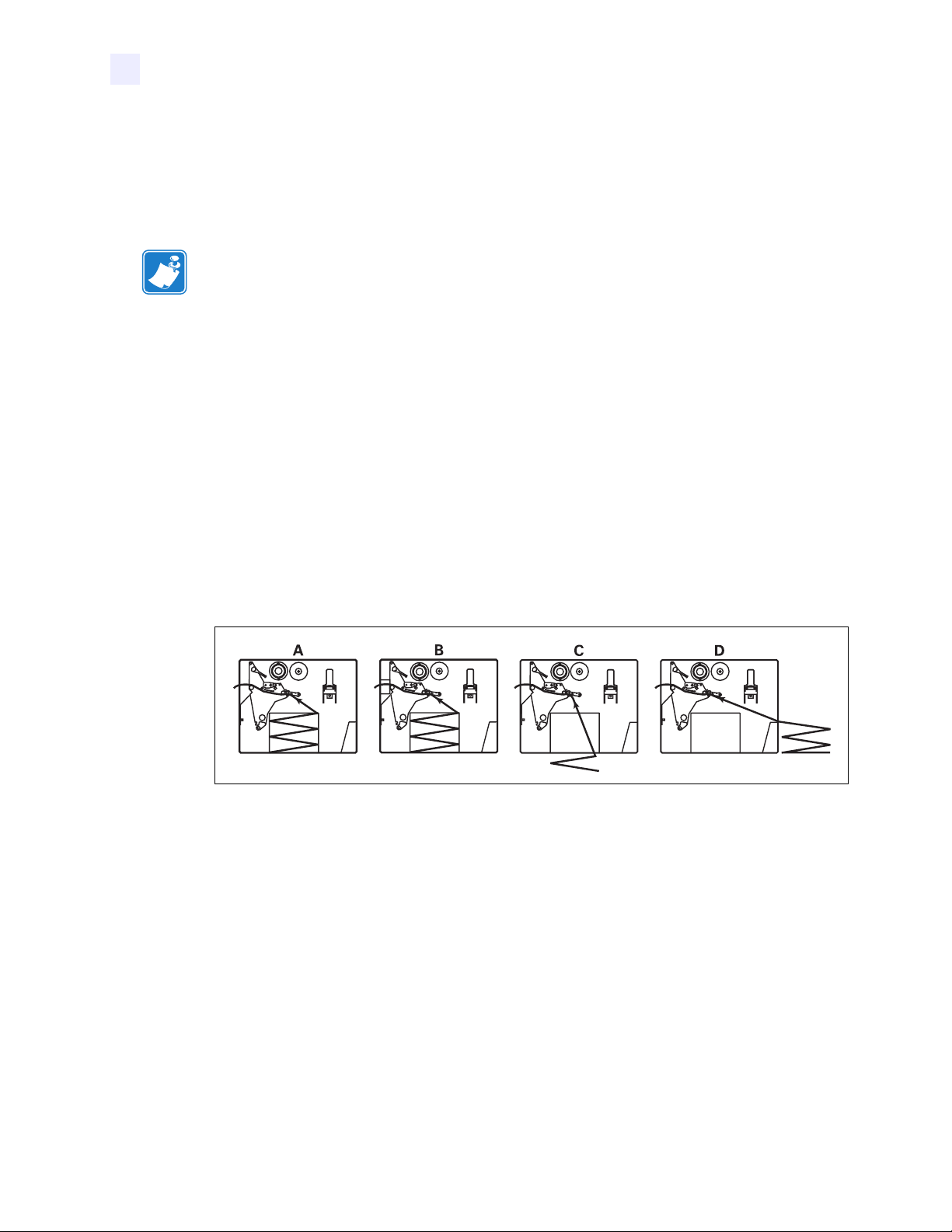

Figur 2 • Modi for isetting av utskriftsmateriale
Norsk 23064L-003 R1 9/15/2004 NO-3
Isetting av utskriftsmateriale på rull i avrivningsmodus (Figur 2-A)
1. Velg passende utskriftsmodus fra frontpanelet.
2. Sett materialrullen (Figur 1-E) på materialhengeren (Figur 1-F) eller matespindelen
(ekstrautstyr).
3. Åpne skrivehodet ved å flytte spaken som sitter på den øvre skrivehode-enheten til åpen
stilling (Figur 1-A).
4. Løsne tommelskruen for materialskinnen (Figur 1-M) og plasser skinnen så langt ut i fra
skriverrammen som mulig.
5. Før utskriftsmaterialet under sviktarmopphenget (Figur 1-P), under den underste rullen
(Figur 1-L), mellom den øvre styreplaten for utskriftsmateriale og hovedstyreskinnen
under skrivehodet og over trykkvalsen (Figur 1-J).
6. Juster stillingen på materialskinnen (Figur 1-M) til den så vidt berører utsiden av
utskriftsmaterialet uten at det bukler seg, påse at den er parallell med kanten av
utskriftsmaterialet, og stram deretter tommelskruen.
7. Lukk skrivehodet ved å skyve spaken som sitter på den øvre skrivehode-enheten, til lukket
stilling (Figur 1-B).
8. VIKTIG: Utfør stillingsjusteringen av materialsensoren, som er omtalt på side 16.
Etikettskillemodus (Figur 2-B)
Merk • Sett skriveren på et vannrett underlag for å oppnå beste resultat. Dette er spesielt viktig
med bredere typer skrivere som bruker bredt utskriftsmateriale. Hvis underlaget ikke er
vannrett, kan utskriftsmaterialet ”skjene” av opprullingsspolen og gi utilfredsstillende
resultater.
1. Velg passende utskriftsmodus fra frontpanelet.
2. Hvis opprullingsplaten er installert i skriveren, må den fjernes og oppbevares på de to
festeskruene på innsiden av frontpanelet. Hakket i opprullingsplaten må vende opp, slik at
etikettsensoren kan registrere en avrevet etikett.
3. Sett i utskriftsmateriale i henhold til anvisningene for avrivningsmodus. Ved isetting av
utskriftsmateriale, skal ca. én meter av utskriftsmaterialet trekkes forbi avrivningsplaten.
Ved bruk av etikettrull, skal alle etikettene fjernes fra denne delen av utskriftsmaterialet
for å lage en styreremse.
4. Fjern låsekroken (Figur 1-G) fra akselen til opprullingsspolen (Figur 1-H). Hvis du
bruker en innsats, skal all teip fjernes fra innsatsen. Skyv deretter innsatsen på
oppkjøringsspolen til den er i flukt med styreplaten.
5. Vikle baksidepapiret rundt opprullingsspolen 1 til 2 ganger, og monter låsekroken (hvis
det er nødvendig). (Ved bruk av visse typer utskriftsmateriale, spesielt merkelapper, må
kanskje endene på utskriftsmaterialet festes til innsatsen med teip hvis de ikke kan festes
til innsatsen på annen måte. Etiketter skal IKKE festes med teip med mindre det er helt
nødvendig.)
NO-4 23064L-003 R1 9/15/2004 Norsk
Merk • Før låsespaken for skrivehode stenges, må det kontrolleres at følgende er tilfelle
gjennom hele banen: (1) at utskriftsmaterialet ligger mot de indre styreskinnene, slik at de
ytre styreskinnene og mateskinnene bare så vidt berører utskriftsmaterialet, (2) at
utskriftsmaterialet er stramt og at (3) utskriftsmaterialet er parallelt innbyrdes og med
banen når det er viklet opp på opprullingsspolen/innsatsen.
6. Etter at alle trinnene ovenfor er utført, stenges spaken for åpent skrivehode for å låse
utskriftsmaterialet på plass. Hvis utskriftsmaterialet ikke er riktig justert, er det mulig at
det ikke rulles ordentlig opp på opprullingsspolen/innsatsen, noe som igjen kan innvirke
på hvordan utskriftsmaterialet beveger seg
og/eller på utskriften.
Opprullingsmodus (Figur 2-C og Figur 2-D)
Merk • Sett skriveren på et vannrett underlag for å oppnå beste resultat. Dette er spesielt viktig
med bredere typer skrivere som bruker bredt utskriftsmateriale. Hvis underlaget ikke er
vannrett, kan utskriftsmaterialet “skjene” av opprullingsspolen og gi utilfredsstillende
resultater.
1. Velg passende utskriftsmodus fra frontpanelet.
2. Fjern opprullingsplaten (Figur 2-F) fra oppbevaringsstedet foran skrivermek\anismen på
innsiden av rommet for utskriftsmateriale.
3. Snu opprullingsplaten opp-ned, slik at falsen på den påsatte festeplaten (Figur 2-G) vender
ned.
4. Sett falsen på festeplaten i den nederste åpningen i sideplaten.
5. (Gjelder bare skrivere med tilbakespolingsutstyr, Figur 2-C) Still inn den øvre enden av
opprullingsplaten mot det tilsvarende sporet i sideplaten.
6. Skyv opprullingsplaten på plass til den stopper mot hovedrammen.
7. Sett i utskriftsmateriale i henhold til anvisningene for avrivningsmodus. Ved isetting av
utskriftsmateriale, skal ca. én meter av utskriftsmaterialet trekkes forbi avrivningsplaten.
Ved bruk av etikettrull, skal alle etikettene fjernes fra denne delen av utskriftsmaterialet
for å lage en styreremse.
8. Fjern låsekroken (Figur 1-G) fra akselen til opprullingsspolen (Figur 1-H). Ved bruk av en
innsats, skal all teipen fjernes fra innsatsen. Skyv deretter innsatsen på opprullingsspolen
til den er i flukt med styreplaten.
Norsk 23064L-003 R1 9/15/2004 NO-5
9. Træ utskriftsmaterialet slik som vist i Figur 1 og Figur 2, og vikle det 1 til 2 ganger rundt
enten (1) opprullingsspolen for utskriftsmateriale, og monter låsekroken, eller (2) rundt en
7,6 cm innsats. (Ved bruk av visse typer utskriftsmateriale, spesielt merkelapper, må
kanskje endene på utskriftsmaterialet festes til innsatsen med teip hvis de ikke kan festes
til innsatsen på annen måte. Etiketter skal IKKE festes med teip med mindre det er helt
nødvendig.)
Merk • Før låsespaken for skrivehode stenges, må det kontrolleres at følgende er tilfelle
gjennom hele banen: (1) at utskriftsmaterialet ligger mot de indre styreskinnene, slik at de
ytre styreskinnene og mateskinnene bare så vidt berører utskriftsmaterialet, (2) at
utskriftsmaterialet er stramt og at (3) utskriftsmaterialet er parallelt innbyrdes og med
banen når det er viklet opp på opprullingsspolen/innsatsen.
10. Etter å ha fullført alle trinnene ovenfor, stenges låsespaken for skrivehode for å låse
utskriftsmaterialet på plass. Hvis utskriftsmaterialet ikke er riktig justert, er det mulig at
det ikke rulles ordentlig opp på opprullingsspolen/innsatsen, noe som igjen kan innvirke
på hvordan utskriftsmaterialet beveger seg og/eller på utskriften.
Isetting av listepapir (Figur 3)
Listepapir kan plasseres i bunnen av rommet for utskriftsmateriale, i listepapirmagasinet eller
på utsiden av skriveren med adkomst gjennom bunnen eller baksiden på skriveren.
Juster tommelskruen for maskinskinnen (Figur 1-M) slik at utskriftsmaterialet ikke forskyver
seg. Påse at den er parallell med kanten av utskriftsmaterialet.
Fargebånd
Se Figur 4. Påse at innsatsen i fargebåndrullen er skjøvet opp mot stopperen på
fargebåndspolen (Figur 4-D) ved isetting av fargebånd. Bruk ikke fargebånd som er smalere
enn utskriftsmaterialet.
1. Juster segmentene til båndmatespolen (Figur 4).
2. Sett fargebåndrullen på fargebåndspolen (Figur 4-D).
3. Lag en båndfremfører. Riv av en remse av utskriftsmaterialet (etiketter og baksidepapir)
Figur 3 • Isetting av listepapir
som er ca 15 til 30 cm lang. Riv av en etikett fra denne remsen. Skill en etikett fra denne
remsen. Sett halvparten av etiketten på enden av remsen med utskriftsmateriale og den
andre halvparten på fargebåndet. Dette tjener som en båndfremfører.
4. Åpne skrivehodet (Figur 4-A) og træ båndfremføreren med det påfestede båndet gjennom
skrivemekanismen, under den øvre valsen (Figur 4-K) og forbi trykkvalsen (Figur 4-J).
NO-6 23064L-003 R1 9/15/2004 Norsk
