Impressoras
Zebra R110Xi/R170Xi
Guia de Referência Rápida
Este Guia de Segurança e Referência Rápida da impressora Zebra R110Xi/R170Xi contém
informações básicas sobre instalação e operação da impressora, bem como simples ajustes que
podem ser executados pelo operador. Entretanto, este guia não contém informações abrangentes.
Contacte o seu distribuidor para obter informações adicionais sobre as impressoras
R110Xi/R170Xi, tais como:
• Guia do Usuário (peça n° 23062-003/ 23063L-003)
• Guia de Programação ZPL II (peça n° 45541L / 45542L)
• Manual de Manutenção (peça n° 13185L / 48152L)
Conteúdo
Especificações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Instalação do Rolo de Etiquetas e da Fita de Impressão . . . . . . . . . . . . . . . 3
Controles do Operador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Calibragem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Manutenção Preventiva. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ajustes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Português 23064L-003 R1 9/15/2004 PT-1
Especificações
Eléctricas
90–264 VAC; 48–62 Hz
Consumo Inicial de Força Eléctrica
Máximo 250W
Em aguardo 25W
Faixa de Operação no Ambiente
Operação
• 5°C a 40°C
• 20% a 85%, umidade relativa do ar sem condensação
Armazenagem
Tabela 1 •
• –40°C a 60°C
• 5% a 85%, umidade relativa do ar sem condensação
Fusíveis
A impressora R110Xi/R170Xi não dispõe de um fusível que possa ser substituído pelo usuário.
Desgaste da Fita e Cabeça de Impressão
Para o método de impressão de transferência térmica, instale a fita antes de efectuar a
CALIBRAÇÃO. Não instale a fita de impressão se a impressora for usada no método de
impressão de transferência directa. As fitas usadas nas impressoras R110Xi/R170Xi devem ter
a mesma largura ou ser mais largas do que o rolo de etiquetas. As fitas da Zebra oferecem uma
superfície de apoio extremamente lisa que protege a cabeça contra abrasões causadas pelo rolo
de etiquetas. Se a fita for mais estreita do que as etiquetas, determinadas áreas da cabeça
ficarão sem protecção e sujeitas a gastos prematuros.
PT-2 23064L-003 R1 9/15/2004 Português
Instalação do Rolo de Etiquetas e da Fita de Impressão
Instalação do Rolo de Etiquetas
Figura 1 • Instalação do Rolo de Etiquetas—Componentes da Impressora
Figura 2 • Instalação do Rolo de Papel Etiqueta para as Diferentes Funções
Português 23064L-003 R1 9/15/2004 PT-3
Instalação do Rolo de Etiquetas na Função de Rasgar Etiquetas (Figura 2-A)
1. Do painel frontal, selecione o modo de impressão desejado.
2. Coloque o rolo de etiquetas (Figura 1-E) no suporte do rolo (Figura 1-F) ou na haste de
fornecimento opcional.
3. Abra a cabeça de impressão ao colocar a alavanca localizada no conjunto superior da
cabeça na posição aberta (Figura 1-A).
4. Afrouxe o parafuso de borboleta da guia do rolo de etiquetas (Figura 1-M) e afaste a guia
o máximo possível da armação da impressora.
5. Direcione as etiquetas por debaixo do braço de movimento (Figura 1-P), debaixo do
cilindro inferior (Figura 1-L) por entre a chapa guia superior e chapa guia principal, por
debaixo da cabeça de impressão e por cima do cilindro do carretel (Figura 1-J).
6. Ajuste a posição da guia do rolo de etiquetas (Figura 1-M) até tocar na borda externa do
rolo de etiquetas, porém não deixe amassar ou dobrar as etiquetas. Verifique se está em
paralelo com a borda de etiquetas e depois aperte o parafuso de borboleta.
7. Feche a cabeça de impressão, ao colocar a alavanca localizada no conjunto superior da
cabeça (ou cabeçote) na posição fechada (Figura 1-B).
8. IMPORTANTE: Prossiga para a página 17 para os ajustes de posicionamento do sensor do
rolo de etiquetas.
Função de Desprender (Figura 2-B)
Nota • Para melhores resultados, a instalação deve ser feita quando a impressora estiver numa
superfície nivelada. Isso é especialmente importante com impressoras mais largas que usam
etiquetas mais largas. Se a superfície não for nivelada, o rolo de etiquetas pode criar um efeito
de “telescópio” e sair para fora da haste de rebobinar, causando resultados insatisfatórios.
1. Do painel frontal, selecione o modo de impressão desejado.
2. Se a chapa de rebobinar etiquetas estiver instalada na impressora, remova-a e coloque-a
sobre os dois parafusos de montagem dentro do painel frontal. A ranhura da placa de
rebobinar deve estar voltada para cima para que o sensor de retirar etiquetas possa sentir a
presença de uma etiqueta solta.
3. Para instalar o rolo de etiquetas, siga as instruções da Função de Rasgar. Ao instalar o rolo
de etiquetas, deixe pelo menos 1 metro do rolo de papel passar para além da Barra de
Rasgar. Se o rolo tiver etiquetas, retire todas as etiquetas desta parte do rolo de papel para
criar uma guia.
4. Retire o gancho (Figura 1-G) do eixo da haste de avanço (Figura 1-H). Se você estiver
usando um núcleo, retire toda a fita do núcleo e deslize-o na haste de rebobinar até se
encostar na chapa guia.
5. Enrole o forro 1 a 2 vezes por volta da haste de avanço de etiquetas e instale novamente o
gancho (se necessário). Verifique se o forro do rolo de etiquetas está encostado na chapa
guia do forro. (Para alguns tipos de papel, principalmente os mais espessos, talvez seja
necessário usar uma fita adesiva para prender o rolo de papel no núcleo se não conseguir
enrolar seguramente. Porém, NÃO use uma fita adesiva a menos que seja absolutamente
necessário.)
PT-4 23064L-003 R1 9/15/2004 Português
Nota • Antes de fechar a alavanca do cabeçote, verifique as seguintes condições na
passagem do rolo de etiquetas: (1) se o rolo de etiquetas está posicionado contra a guia
interna e a guia externa e guia de fornecimento de papel quase estão a tocar no rolo de
papel, (2) se o rolo de etiquetas está esticado, e (3) se o rolo de etiquetas está devidamente
paralelo na passagem quando rebobinado na haste ou no núcleo de rebobinar.
6. Depois de executar todos os passos acima, feche a alavanca da cabeça de impressão para
travar o rolo de etiquetas em seu lugar. Se não estiver alinhado correctamente, o material
pode não rebobinar correctamente na haste/núcleo de rebobinar; o que, por sua vez, vai
afectar o movimento do rolo de etiquetas e/ou operação da impressora.
Função de Rebobinar (Figura 2-C e Figura 2-D)
Nota • Para melhores resultados, a instalação deve ser feita quando a impressora estiver numa
superfície nivelada. Isso é especialmente importante com impressoras mais largas que usam
rótulos ou etiquetas mais largos. Se a superfície não for nivelada, o rolo pode criar um efeito
de “telescópio” e sair para fora da haste de rebobinar e causar resultados insatisfatórios.
1. Do painel frontal, selecione o modo de impressão desejado.

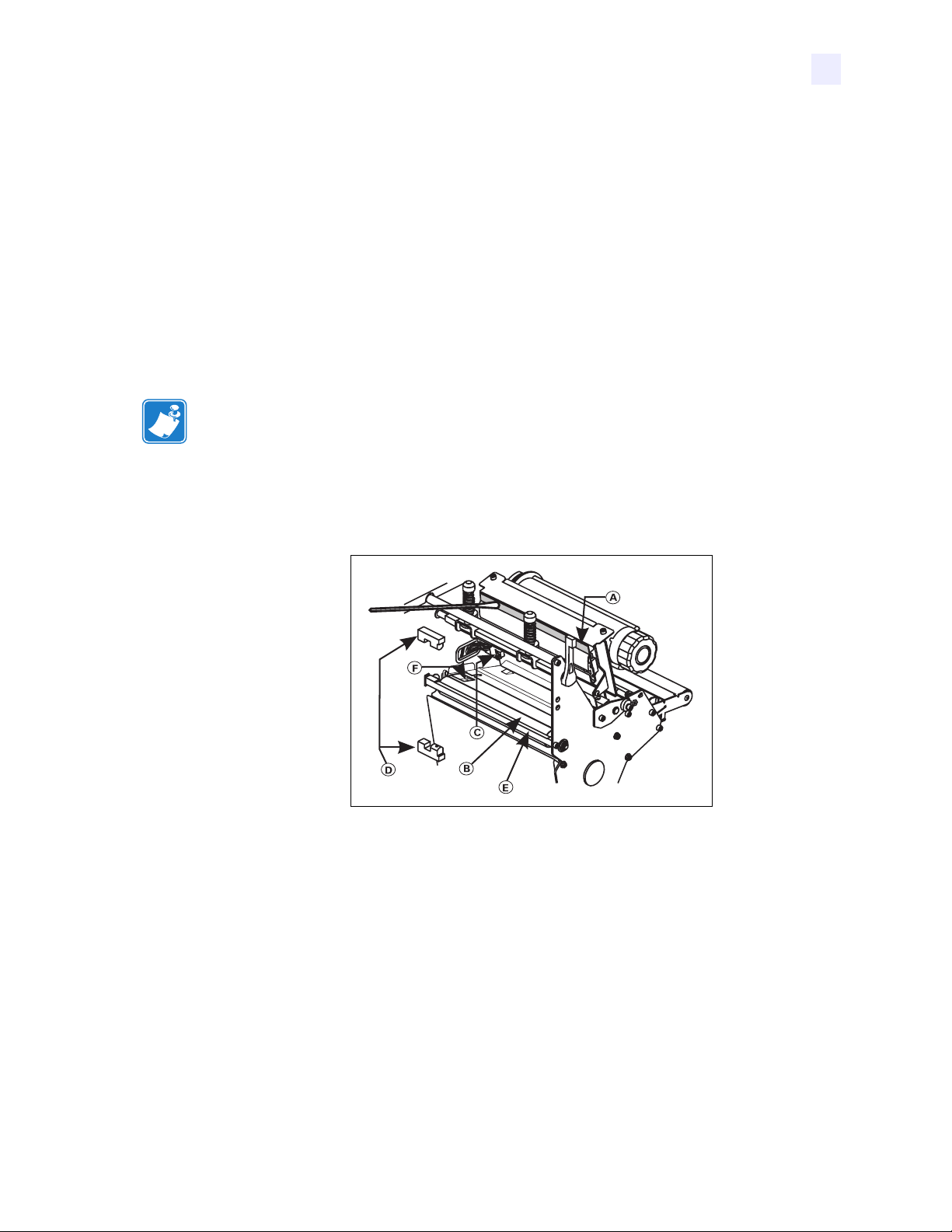

2. Retire a chapa de rebobinar etiquetas (Figura 2-F) da sua área de armazenagem localizada
na parte frontal do mecanismo de impressão e dentro do compartimento do rolo de
etiquetas.
3. Vire a chapa de rebobinar ao contrário para que o lábio da chapa de gancho (Figura 2-G)
fique em direção para baixo.
4. Insira o lábio da chapa de gancho na abertura inferior da chapa lateral.
5. (Somente para impressoras com a opção de Rebobinar, Figura 2-C). Alinhe a extremidade
superior da placa de rebobinar à fenda da chapa lateral.
6. Deslize a chapa de rebobinar para dentro até ficar encostada na armação principal.

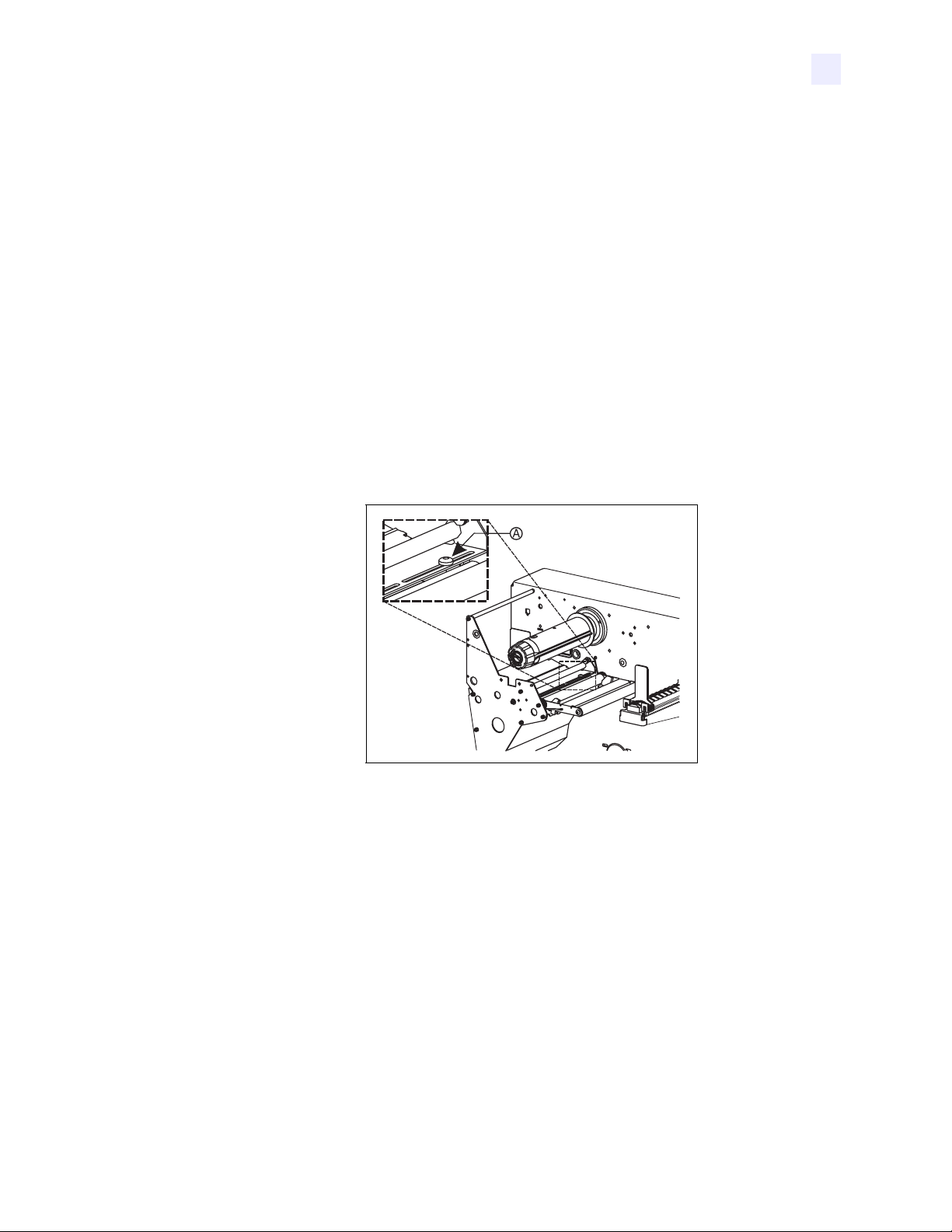

7. (Somente para impressoras com a opção de Cortar/Rebobinar, Figura 2-D). Insira as duas
pequenas linguetas da chapa de rebobinar para dentro das fendas correspondentes do
suporte do cortador. A chapa de rebobinar deve “pular” para a posição correcta.
8. Instale o rolo de etiquetas de acordo com as instruções da Função de Rasgar. Ao instalar o
rolo de etiquetas, deixe pelo menos 1 metro do rolo de papel passar para além da barra de
rasgar. Se o rolo tiver etiquetas, retire todas as etiquetas desta parte do rolo de papel para
criar uma guia.
9. (Somente para impressoras com a opção de Cortar/Rebobinar, Figura 2-D). Insira as
etiquetas na barra de cortar.
Cuidado • A lâmina da barra de cortar é afiada. Não toque ou esbarre seus dedos na
lâmina.
10. Retire o gancho (Figura 1-G) do eixo da haste de avanço (Figura 1-H). Se estiver a usar
um núcleo, retire o rolo de etiquetas do núcleo de rebobinar e coloque-o novamente sobre
a haste de rebobinar, até encostar na chapa guia.
Português 23064L-003 R1 9/15/2004 PT-5
11. Direcione o rolo de etiquetas conforme apresentado nas Figura 1 e Figura 2, e enrole 1 a 2
vezes em volta (1) da haste de avanço de etiquetas e reinstale o gancho ou (2) de um
núcleo de 7,6 cm. (Para alguns tipos de papel, principalmente os mais espessos, talvez seja
necessário usar uma fita adesiva para prender o rolo de papel no núcleo se não conseguir
enrolar seguramente. Porém, NÃO use uma fita adesiva a menos que seja absolutamente
necessário.)
Nota • Antes de fechar a alavanca do cabeçote, verifique as seguintes condições na
passagem do rolo de etiquetas: (1) se o rolo de etiquetas está posicionado contra a guia
interna e a guia externa e guia de fornecimento de papel quase estão a tocar no rolo de
papel, (2) se o rolo de etiquetas está esticado, e (3) se o rolo de etiquetas está devidamente
paralelo na passagem quando rebobinado na haste ou no núcleo de rebobinar.
12. Depois de executar todos os passos acima, feche a alavanca da cabeça de impressão para
travar o rolo de etiquetas em seu lugar. Se não estiver alinhado correctamente, o material
pode não rebobinar correctamente na haste/núcleo de rebobinar; o que, por sua vez, vai
afectar o movimento do rolo de etiquetas e/ou operação da impressora.
Função de Cortar (Figura 2-E)
1. A Opção de Cortar deve estar disponível e instalada na impressora.
2. Do painel frontal, selecione o modo de impressão desejado.
3. Instale o rolo de etiquetas seguindo as instruções acima da Função de Rasgar, porém
direcione o rolo de etiquetas através do módulo de cortar conforme apresentado na
Figura 2-E.
Cuidado • A lâmina da barra de cortar é afiada. Não toque ou esbarre seus dedos na
lâmina.
Instalação de Etiquetas Tipo Sanfona (Figura 3)
As etiquetas tipo sanfona podem ser colocadas na parte de baixo do compartimento de
etiquetas, no depósito de etiquetas, ou no lado de fora com acesso pela parte de baixo ou
traseira da impressora.
Ajuste o parafuso da guia do rolo de etiquetas (Figura 1-M) para evitar que as etiquetas saiam
do percurso. Certifique-se, também, de que está paralelo à borda da etiqueta.
Figura 3 • Instalação de Etiquetas Tipo Sanfona
PT-6 23064L-003 R1 9/15/2004 Português
Instalação da Fita de Impressão
Consulte a Figura 4. Na instalação da fita de impressão, certifique-se de que o núcleo da fita
está encostado na batente da haste de fornecimento de fita (Figura 4-D). Não use uma fita de
impressão de margura menor do que as etiquetas.
1. Alinhe os segmentos da haste de fornecimento de fita (Figura 4).
2. Instale o rolo de fita na haste de fornecimento de fita (Figura 4-D).
3. Prepare uma guia de entrada para a fita de impressão. Rasgue uma tira do rolo (etiquetas e
forro) com cerca de 15 a 30 cm de comprimento. Desprenda uma das etiquetas da tira.
Aplique uma metade da etiqueta na ponta da tira e a outra metade naponta da fita de
impressão. Essa será a guia de entrada para a fita de impressão.
4. Abra a cabeça de impressão (Figura 4-A) e direcione a guia de entrada junto com a fita de
impressão através do mescanismo de impressão, a passar por debaixo do cilindro superior
(Figura 4-K), e adiante do cilindro do carretel (Figura 4-J).
5. Antes de enrolar a fita de impressão em volta da haste de avanço da fita, verifique se a seta
(a marcação) do botão está alinhada com a ranhura de entrada (veja a ilustração na
Figura 5).
6. Posicione a fita de impressão com a guia de entrada por volta da haste de avanço da fita
(Figura 4-C) e enrole várias vezes no sentido anti-horário.
7. Feche a cabeça de impressão (Figura 4-B).

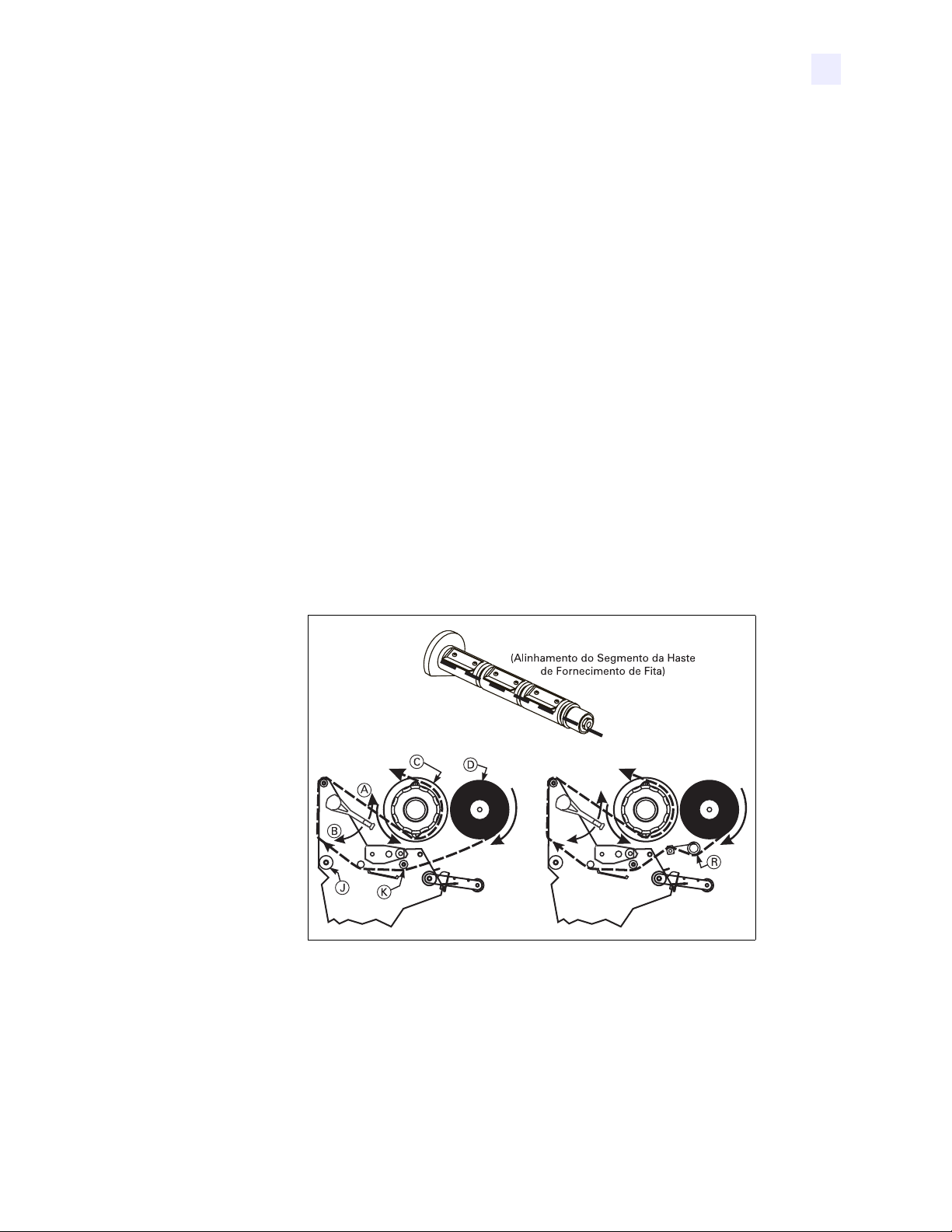

Figura 4 • Instalação da Fita
Português 23064L-003 R1 9/15/2004 PT-7
Retirar a Fita Usada
Vej a a Figura 5.
1. Corte a fita próximo à haste de avanço da fita (Figura 5-A).
2. Ao segurar a haste de avanço da fita, gire o botão (Figura 5-B) no sentido horário até
parar. Isso faz com que as barras de soltar a fita movimente para baixo (Figura 5-C)
e liberem a pressão da haste sobre a fita enrolada.
3. Deslize a fita para fora da haste de avanço da fita. Assim que a fita usada for retirada,
verifique se a seta (marcação) do botão está alinhada com a ranhura de entrada da haste de
avanço da fita (veja a ilustração).
4. Remova o núcleo vazio da haste de fornecimento de fita.

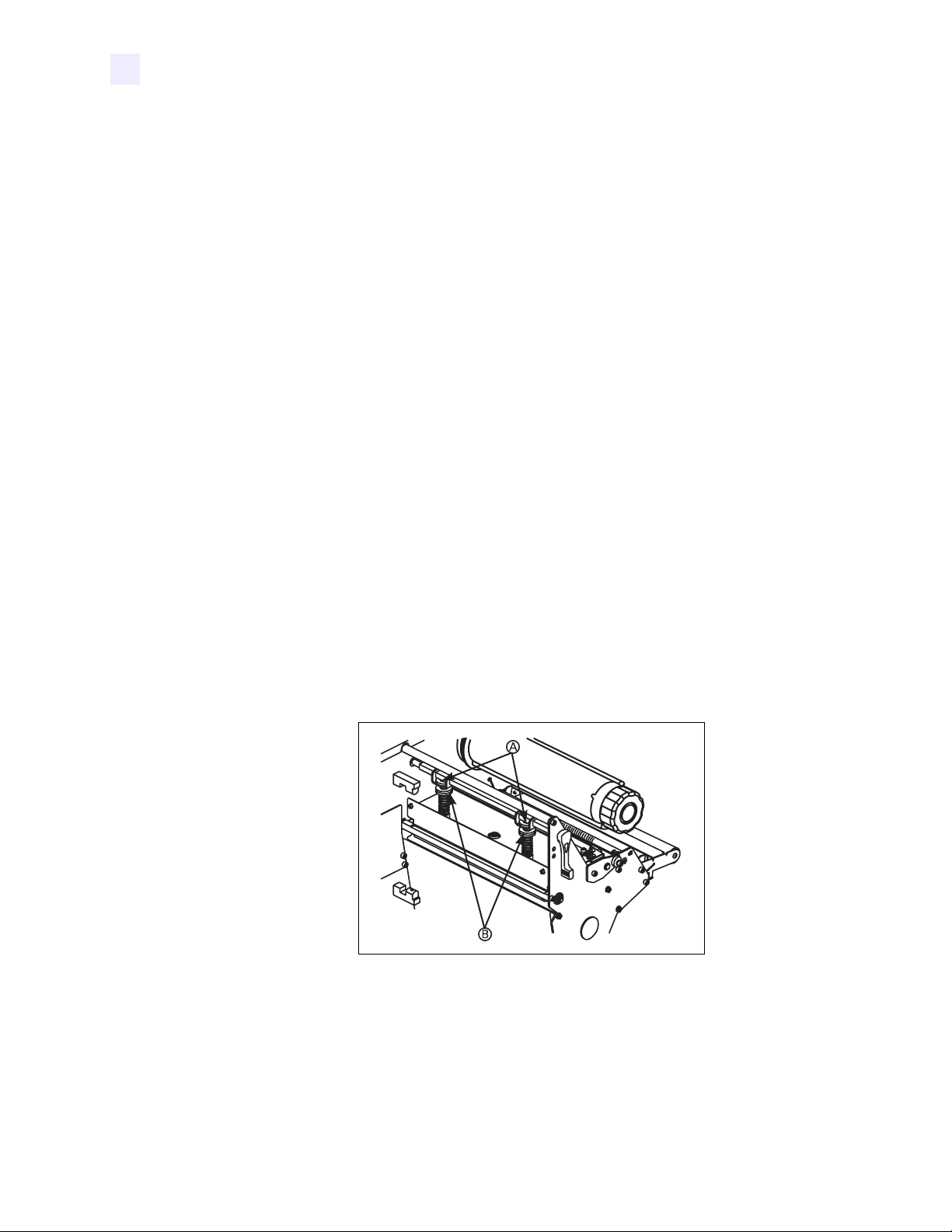

Figura 5 • Para Retirar a Fita
PT-8 23064L-003 R1 9/15/2004 Português
Controles do Operador
Teclas do Painel Frontal

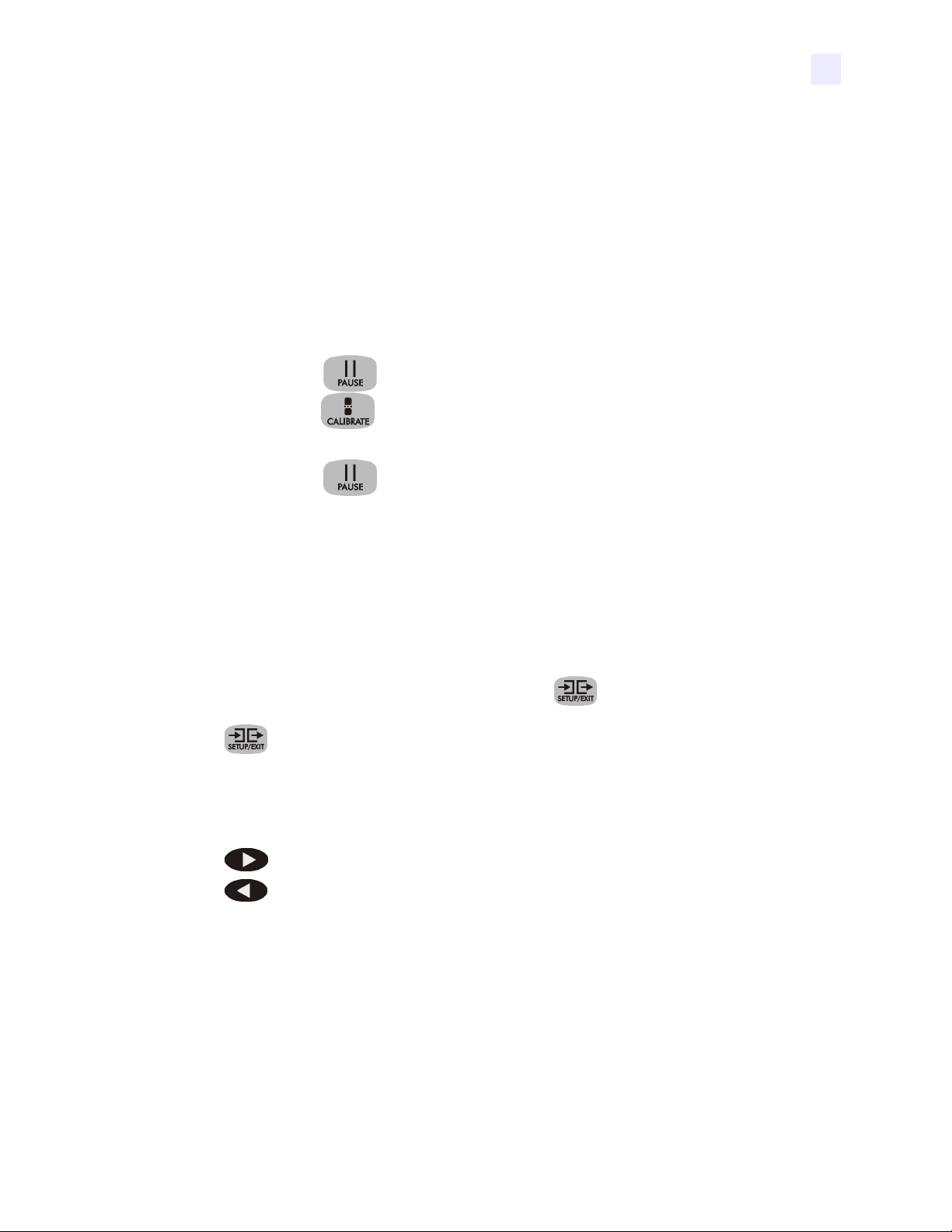

Tabela 2 • Teclas do Painel Frontal
Teclas Indicação
Pressione para Entrar/Sair da Função de Pausa. Figura 6 • Painel
Avança uma etiqueta em branco sempre que a tecla for
pressionada.
(Activado somente na Função de “Pause”.) Pressionar uma vez
para cancelar a impressão do lote corrente de etiquetas. Para
limpar todo o buffer, pressione e mantenha pressionado até a luz
de DADOS desligar.
(Activado somente na Função de “Pause”.) Pressionar uma vez
para recalibrar os sensores do rolo de etiquetas e da fita, para o
comprimento correcto do rolo de etiquetas, tipo de etiquetas
(contínuas ou não contínuas).
Essas teclas são usadas durante o processo de Configuração.
Frontal
Português 23064L-003 R1 9/15/2004 PT-9
Luzes Indicadoras do Painel Frontal
Tabela 3 descreve a operação das luzes indicadoras do painel frontal.
Nota • Se existir uma condição operacional onde uma luz permanece constantemente acesa e,
ao mesmo tempo, uma outra condição faz essa mesma luz lampejar, a luz irá lampejar em vez
de permanecer acesa.
Tabela 3 •
Luz Posição Indicação
TAKE LABEL
(Retirar a etiqueta)
ERROR (Erro) Desligada Operação normal—Sem detecção de erro na impressora.
CHECK RIBBON
(Verificar a fita)
PAPE R OUT
(Falta papel)
PAUSE (Pausa) Desligada Operação normal.
Desligada Operação Normal.
A lampejar (Na Função de Desprender Etiqueta) A etiqueta está pronta. A
impressora está em pausa até retirar-se a etiqueta.
A lampejar Erro na impressora. Verifique a tela da impressora para maiores
informações.
Desligada Operação normal—a fita está devidamente instalada.
Ligada Impressora está sem fita (Impressora no Modo de Transferência
Térmica). Mensagem de erro na tela do painel frontal.
Desligada Operação normal—o rolo de etiquetas está devidamente instalado.
Ligada O sensor do rolo de etiquetas indica a falta de etiquetas. A
impressora está em pausa, a tela exibe uma mensagem de erro e a
luz de Pause (Pausa) está acesa.
Ligada
A impressora pausou todas as operações. Talvez a tecla
foi pressionada, incluiu-se um comando de pausa no formato da
etiqueta, o Verificador Em Linha detectou um erro, ou detectou-se
um erro no tempo de operação.
DATA
(Dados)
PT-10 23064L-003 R1 9/15/2004 Português
Desligada Operação normal—nenhum dado a ser recebido ou processado.
Ligada Condição de processamento de dados ou impressão—nenhum
dado a receber.
A lampejar A impressora está recebendo dados. O lampejar diminui quando a
impressora não pode receber dados adicionais, porém volta ao
normal quando os dados forem recebidos novamente.
Calibragem
Depois de instalar correctamente o rolo de etiquetas e a fita de impressão, ligue a impressora.
A impressora executa o Teste Automático de Operação (POST). No final do teste, a tela de
cristal líquido (LCD) exibirá IMPRES. AGUARDO.
A impressora automaticamente faz a calibragem. Durante este processo, a impressora avança
algumas etiquetas para determinar automaticamente o comprimento da etiqueta ou rótulo e os
ajustes do sensor de fita. Este processo é repetido sempre que se abre a cabeça de impressão.
IMPORTANTE: Se a calibragem automática for desligada, execute o procedimento de
Calibragem de Fita e Rolo de Papel Etiqueta, a partir da tela LCD sempre que um tipo
diferente de papel ou fita de impressão for instalado.
1. Pressione .
2. Pressione .
A impressora avança várias etiquetas.
3. Pressione .
Configuração
Depois de completar o procedimento de Calibragem, os parâmetros da impressora podem ser
determinados usando a tela do painel frontal e as cinco teclas diretamente abaixo do painel.
O procedimento de configuração da Ta bela 4 contém a informação necessária para iniciar a
operação da impressora, porém não contém informações detalhadas. Consulte o Guia do
Usuário para obter informações adicionais.
Para entrar na Função de Configuração, pressione na tela de IMPRES. AGUARDO.
Siga o procedimento da Tabel a 4. Você pode sair da Função de Configuração, ao pressionar
(siga as instruções no final da tabela).
• Um asterisco (*) no canto superior esquerdo da tela LCD indica que você acaba de mudar
a configuração armazenada na memória.
• Para mudar um parâmetro, use as teclas ovais da esquerda e direita, situadas logo abaixo
da tela LCD:
Aumenta o valor, responde “sim”, indica “ligado”, ou apresenta a próxima seleção.
Diminui o valor, responde “não”, indica “desligado”, ou apresenta a seleção anterior.
Português 23064L-003 R1 9/15/2004 PT-11
Tabela 4 •
Pressione: A Tela LCD exibe: Ação/Explicação:
— IMPRES. AGUARDO Operação normal da impressora.
TON. ESCURO Pressione as teclas ovais para mudar a tonalidade de escuro da
impressão.
CUIDADO: Ajuste a tonalidade de escuro a fim de obter uma
boa qualidade de impressão. Um ajuste muito alto da tonalidade
de escuro pode causar nódoas de tinta e/ou pode queimar através
da fita.
Para mudar o idioma usado na tela LCD (se já está no idioma preferido, pule este procedimento):
IDIOMA Pressione as teclas ovais para mudar o idioma da tela LCD.
TON. ESCURO Pressione as teclas ovais para mudar a tonalidade de escuro da
impressão.
CUIDADO: Ajuste a tonalidade de escuro a fim de obter uma
boa qualidade de impressão. Um ajuste muito alto da tonalidade
de escuro pode causar nódoas de tinta e/ou pode queimar através
da fita.
VELOC. IMPRES. Pressione as teclas ovais para aumentar ou diminuir a
velocidade de impressão.
RASGAR Pressione as teclas ovais para mudar a posição do rolo de
etiquetas sobre a barra de corte depois da impressão. Faça este
ajuste se as etiquetas estiverem sendo cortadas no sítio errado.
IMPRIMIR Pressione as teclas ovais para seleccionar as funções de Rasgar,
Desprender, Cortar ou Rebobinar. Certifique-se de seleccionar
as funções disponíveis na configuração da sua impressora, pois
algumas requerem opções especiais (algumas dessas funções
requerem opções especiais).
TIPO PAPEL Pressione as teclas ovais para seleccionar o tipo de rolo de
etiquetas, seja contínuo ou não contínuo. Não Contínuo: a
impressora automaticamente determina o comprimento da
etiqueta através de uma indicação por sensor de corte ou espaço
entre as etiquetas. Contínua: o seu formato de etiquetas deve
incluir instrucções sobre o comprimento da etiqueta (^LLxxxx
se estiver a usar ZPL ou ZPL II).
TIPO SENSOR Pressione as teclas ovais para seleccionar o modo de sensor por
espaço em branco ou por marcação. Se o rolo de etiquetas não
tiver marcações pretas no verso, deixe a impressora no ajuste de
fábrica (espaço em branco).
MÉTODO IMPR. Pressione as teclas ovais para seleccionar o método de
impressão: térmica directa (sem fita de impressão) ou
transferência térmica (com rolo de etiquetas e fita de
transferência térmica).
PT-12 23064L-003 R1 9/15/2004 Português
Tabela 4 •
Pressione: A Tela LCD exibe: Ação/Explicação:
LARG. IMPRES. Pressione as teclas ovais para configurar a unidade de impressão
para a largura das etiquetas.
LARG. MÁX. Pressione as teclas ovais para configurar o comprimento
máximo de impressão. Seleccione o valor mais próximo porém
não menor do que o comprimento da etiqueta a ser usada.
LISTAR FONTES Pressione a tecla oval da direita para imprimir uma lista das
fontes (tipo de letra) disponíveis.
LISTAR COD.BARRA Pressione a tecla oval da direita para imprimir uma lista dos
códigos de barras disponíveis.
LISTAR IMAGENS Pressione a tecla oval da direita para imprimir uma lista das
imagens disponíveis.
LISTAR FORMATOS Pressione a tecla oval da direita para imprimir uma lista de todos
os formatos de etiquetas actualmente armazenados na DRAM da
impressora, opção de EPROM ou opção de placa de memória.
LISTAR CONFIG. Pressione a tecla oval da direita para imprimir uma lista da
configuração actual da impressora.
Listar todos Pressione a tecla oval da direita para imprimir uma lista com
fontes, código de barras, imagens, formatos e actuais parâmetros
de configuração da unidade de impressão.
SALV. PARÂMETROS Pressione as teclas ovais para seleccionar:
PERMANENTE: salva as modificações ao desligar a
impressora.
TEMPORÁRIA: salva as modificações até modificar
novamente ou desligar a impressora.
CANCELAR: cancela todas as modificações efectuadas desde
ter iniciar a Função de Configuração.
INSTAL.DEFAULTS: volta aos valores padrão de fábrica para
todos os parâmetros.
Nota: Consulte o Guia do Usuário! Isso requer a Calibragem e
reconfiguração da Resistência da Cabeça de Impressão.
VOLTAR BÁSICO: volta aos valores da última salva
permanente.
Pressione para aceitar a selecção.
— IMPRES. AGUARDO Você acaba de sair da Função de Configuração e agora a
impressora está pronta para a operação normal.
Português 23064L-003 R1 9/15/2004 PT-13
Manutenção Preventiva
As seguintes actividades de limpeza devem ser executadas de acordo com a programação
abaixo. Consulte a Tabela 5.
Tabela 5 •
Local Método Intervalo
Cabeça de impressão (Figura 7-A) Solvente*† Modo de Impressão de Térmica Directa:
Cilindro do Carretel (Figura 7-B) Solvente *
Sensor de Papel (Figura 9-A e
Figura 10-A)
Percurso do Papel Etiqueta
(Figura 1)
Sensor de Fita (Figura 7-C) Jacto de Ar
Jacto de Ar
Solvente *
Depois de cada rolo de papel etiquetas (ou 150 m de papel
tipo sanfona).
Modo de Impressão de Transferência Térmica:
Depois de cada rolo de fita.
Barra de Desprender/Rasgar
(Figura 7-E)
Sensor de Etiqueta Disponível
(Figura 7-D)
Sensor de Marcação Preta
(Figura 7-F)
* Use o kit de Manutenção Preventiva da , número de peça , ou uma solução de álcool isopropilo 90% e água
deionizada 10%.
Solvente * Conforme necessário
Jacto de Ar Mensalmente
Jacto de Ar Mensalmente
Procedimento de Limpeza da Cabeça de Impressão e Cilindro do Carretel
Qualidade desigual de impressão, como espaços em branco no código de barras ou gráficos
pode estar a indicar que a cabeça de impressão está suja. Para melhores resultados, siga o
procedimento de limpeza abaixo depois de cada troca de rolo de fita.
Limpe após cada rolo (450 m) de fita de transferência térmica, após cada rolo (150 m) de
mídia térmica direta ou quando LIMPE CAB. AGORA for exibido na tela LCD.
Cuidado • A cabeça de impressão pode estar quente e causar queimaduras na pele.
Cuidado - Risco de Descarga Eletrostática • Observe as normas de precaução contra
eletricidade estática ao lidar com componentes sensíveis, como placas de circuito ou
cabeças de impressão.
1. Abra a cabeça de impressão colocando a alavanca na posição aberta.
2. Retire o papel de etiquetas e a fita de impressão do mecanismo de impressão.
PT-14 23064L-003 R1 9/15/2004 Português
3. Use o kit de Manutenção Preventiva da , número de peça , ou uma solução de álcool
isopropilo 90% e água deionizada 10% em um aplicador. Limpe os elementos da cabeça
de impressão (Figura 7-A) de uma ponta até a outra. (Os elementos da cabeça de
impressão criam uma marca cinza/preta logo atrás da tira cromada.) Espere alguns
segundos até o solvente evaporar.
4. Gire o cilindro do carretel (Figura 7-B) e limpe por completo usando o solvente.
5. Escove/passe aspirador de pó para remover qualquer resíduo de papel dos cilindros, do
sensor de papel (Figura 9-A e Figura 10-A), do sensor de marcação preta (Figura 7-F) e
dos sensores de fita (Figura 7-C).
6. Instale novamente a fita de impressão e/ou papel etiquetas, conforme necessário. Feche o
compartimento da cabeça de impressão, movimentando a alavanca para a posição de
fechada. Agora, você pode continuar a imprimir.
Nota • Se a qualidade ainda não estiver boa, tente limpar a cabeça de impressão com o
filme de limpeza Save-a-Printhead. Este material especialmente revestido remove
qualquer acumulação de resíduos e contaminantes, sem causar danos na cabeça de
impressão. Consulte o Guia do Usuário ou entre em contacto com o seu revendedor
autorizado ou distribuidor de produtos Zebra para obter informações adicionais.
Figura 7 • Limpeza da Cabeça de Impressão/Cilindro do Carretel
Português 23064L-003 R1 9/15/2004 PT-15
Ajustes
Posicionamento do Pino de Pressão
Deslize o(s) Pino(s) de Pressão a uma posição desejada para obter uma pressão uniforme do
rolo de etiquetas. Se o rolo de etiqueta for estreito e a impressora possui dois pinos de pressão,
posicione um pino sobre o centro do rolo de etiquetas e afaste o outro (diminua a pressão sobre
o pino que não está a ser usado).
Ajuste da Pressão da Cabeça de Impressão
Para prolongar ao máximo a vida útil da cabeça de impressão, use a pressão mais baixa que
proporcione a qualidade desejada de impressão. Se a impressão sair muito clara em um lado ou
se um rolo de papel de espessura maior for usado, a pressão da cabeça de impressão terá que
ser ajustada. Consulte a Figura 8.
1. Utilizando os controles do painel frontal, diminua a tonalidade de escuro e imprima
algumas etiquetas.
2. Afrouxe os parafusos de trava superiores (Figura 8-A).
3. Alguns tipos de papel etiqueta/rótulo requerem uma pressão maior para produzir um
produto de qualidade. Para esses tipos de papel, aumente ou diminua a pressão usando os
parafusos de ajuste (Figura 8-B) até que as bordas esquerda e direita da área impressa
estejam igualmente escuras.
4. Utilizando os controles do painel frontal, aumente a tonalidade de escuro até o nível
desejado.
5. Aperte os Parafusos de Trava.
Figura 8 • Ajuste da Pressão da Cabeça de Impressão
PT-16 23064L-003 R1 9/15/2004 Português
Ajuste do Sensor do Rolo de Etiquetas
O sensor do rolo de etiquetas deve ser posicionado para poder detectar um espaço, uma
perfuração ou indicação de corte nas etiquetas.
A posição predeterminada na fábrica deve ser o suficiente para a maioria das aplicações. Caso
ao contrário, os ajustes apropriados terão que ser feitos.
Ajuste do Sensor Superior do Rolo de Etiquetas
Para ajustar a metade interna do rolo de etiquetas:
1. Retire a fita de impressão. Localize o sensor superior do rolo de etiquetas (Figura 9-A).
2. Afrouxe o parafuso.
3. Deslize o sensor superior ao longo da ranhura até ficar directamente acima do espaço entre
etiquetas, da perfuração ou indicação de corte no rolo de etiquetas.
4. Aperte o parafuso.
Figura 9 • Sensor Superior de Rolo de Papel Etiqueta
Para ajustar a metade externa do rolo de etiquetas:
5. Retire a fita de impressão. Localize o sensor superior do rolo de etiquetas.
6. Retire o parafuso.
7. Suspenda o conjunto do sensor superior do rolo de etiquetas e movimente o sensor e a
tampa dos fios em direcção à metade externa. Com muito cuidado, puxe os fios através da
capa de junção. Talvez seja necessário afastar a tampa do fio do sensor se o ajuste for feito
para uma posição extremamente para fora.
8. Coloque o parafuso novamente e aperteo.
9. Certifique-se de que os fios estão direcionados de volta para dentro da ranhura do suporte
do sensor.
Português 23064L-003 R1 9/15/2004 PT-17
Ajuste do Sensor Inferior do Rolo de Etiquetas
1. Localize o conjunto de sensor inferior do rolo de etiquetas (Figura 10-A), situado debaixo
do cilindro intermediário traseiro. (É um grampo carregado à mola que segura uma placa
de circuitos).
2. Deslize o sensor até os dois emissores infravermelhos de cor de latão ficarem debaixo do
sensor superior do rolo de etiquetas. Com muito cuidado, puxe o fios para fora conforme
necessário (os fios devem ter um pouco de folga).
Nota • Se o sensor estiver direcionado para dentro e um laço grande de fios é formado,
retire a tampa do lado eletrónico da impressora e, com muito cuidado, puxe os fios. Prenda
os fios para que não esfreguem contra nenhuma correia de acionamento.
Figura 10 • Sensor Inferior do Rolo de Papel Etiqueta
PT-18 23064L-003 R1 9/15/2004 Português
Loading...
