110PA X 4/R110PA X4 Skrócony opis
Niniejszy opis zawiera podstawowe instrukcje ładowania i obsługi drukarki. Dodatkowe
informacje można znaleźć w podręczniku użytkownika.
Treść
Widok drukarki z zewnątrz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Panel sterowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Przyciski na panelu sterowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Wskaźniki świetlne na panelu sterowania (diody LED) . . . . . . . . . . . . . . . . . . . . . . . . . 4
Nośniki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ta śma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ładowanie nośnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ładowanie taśmy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Usuwanie zużytej taśmy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Drukuj naklejkę konfiguracji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Drukuj naklejkę konfiguracji sieci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Konfigurowanie drukarki. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Przeglądanie lub zmiana parametrów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Harmonogram czyszczenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Oczyścić głowicę drukującą i wałek dociskowy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
© 2007 ZIH Corp. Wszelkie nazwy i numery produktów są
znakami towarowymi Zebra, a nazwa Zebra i logo Zebra są zastrzeżonymi
znakami towarowymi ZIH Corp. Wszelkie prawa zastrzeżone.
57513L-142 Wer. A
2007-08-08
110PAX4/R110PAX4 Skrócony opis
2

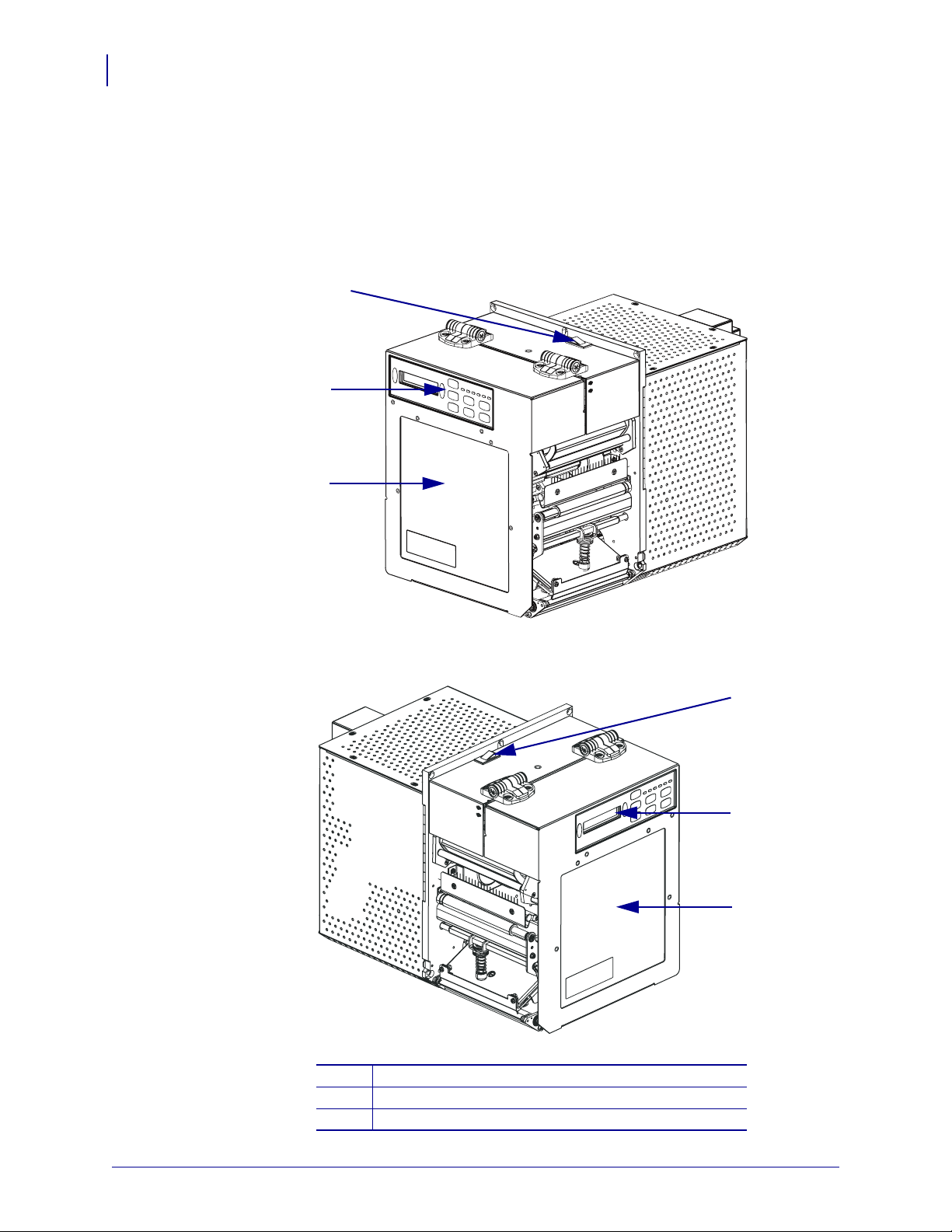

Widok drukarki z zewnątrz
Widok drukarki z zewnątrz
Drukarki są dostępne w konfiguracji prawostronnej (nośnik przemieszcza się od lewej do
prawej, Rysunek 1) i w konfiguracji lewostronnej (nośnik przemieszcza się od prawej do
lewej, Rysunek 2).
Rysunek 1 • Drukarka w układzie prawostronnym (RH)
3
2
1
Rysunek 2 • Drukarka w układzie lewostronnym (LH)
Drzwi dostępu do nośnika
1
Panel sterowania
2
Przełącznik zasilania
3
3
2
1
57513L-142 Wer. A 110PAX4/R110PAX4 Skrócony opis 2007-08-08
Panel sterowania
Wszystkie elementy sterowania oraz wskaźniki drukarki znajdują się na panelu sterowania
(Rysunek 3).
Rysunek 3 • Panel sterowania
2 1 31
Przyciski
1
Wyświetlacz ciekłokrystaliczny (LCD)
2
Lampki wskaźnikowe/diody LED
3
110PAX4/R110PAX4 Skrócony opis
Panel sterowania
3
Przyciski na panelu sterowania
Przyciski na panelu sterowania pokazuje Tabela 1.
Tabela 1 • Przyciski na panelu sterowania
Przycisk Opis/funkcja
FEED (Podawanie) Wprowadza nową naklejkę.
•Jeśli drukarka jest nieaktywna lub w stanie zatrzymania, naklejka zostanie
natychmiast wprowadzona.
•Jeśli drukarka drukuje, naklejka zostanie podana po zakończeniu druku bieżącej
partii.
PAUSE ( P a uz a ) Zatrzymuje i wznawia proces drukowania lub usuwa komunikaty błędu i czyści
ekran wyświetlacza LCD.
Jeśli aktualnie drukowana jest naklejka, jej druk zostanie dokończony, zanim proces
druku zostanie wstrzymany. Gdy praca drukarki została chwilowo wstrzymana,
zapala się wskaźnik PAUSE.
CANCEL (Anuluj) Opcja
CANCEL działa tylko w trybie Pause. Naciśnięcie przycisku CANCEL
wywołuje trojaki skutek:
• Anuluje format aktualnie drukowanej naklejki.
•Jeśli nie drukuje się żadna naklejka, następna w kolejce do druku jest anulowana.
•Jeśli żadne formaty naklejki nie oczekują na wydruk, polecenie
CANCEL jest
ignorowane.
W celu skasowania całej zawartości pamięci formatów naklejki w drukarce, należy
nacisnąć i przytrzymać przycisk
CANCEL, aż do chwili, gdy zgaśnie wskaźnik
DATA (Dane).
2007-08-08 110PAX4/R110PAX4 Skrócony opis 57513L-142 Wer. A
110PAX4/R110PAX4 Skrócony opis
4
Panel sterowania
Tabela 1 • Przyciski na panelu sterowania (ciąg dalszy)
Przycisk
CALIBRATE
(Kalibracja)
Opis/funkcja
Opcja
CALIBRATE działa tylko w trybie Pause. Nacisnąć przycisk CALIBRATE,
aby dokonać ponownej kalibracji długości nośnika, ustawienia typu nośnika
(ciągły/nieciągły) oraz metody druku (termiczna bezpośrednia/termotransferowa).
CZARNE, OWALNE
PRZYCISKI
Dwa czarne, owalne przyciski służą do zmiany wartości parametru wyświetlanego
na wyświetlaczu LCD. Ich głównym przeznaczeniem jest zwiększanie lub
zmniejszanie wartości, udzielanie odpowiedzi yes (tak) lub no (nie), sygnalizacja
ON (Włącz.) lub OFF (Wyłącz.) oraz przewijanie listy wyboru.
PREVIOUS
Przewija menu ekranu wyświetlacza do poprzedniego parametru.
(Poprzedni)
NEXT (Następny) Przewija menu ekranu wyświetlacza do następnego parametru.
SETUP/EXIT
Wejście do i wyjście z trybu konfiguracji.
(Ustawienia/Wyjście)
Wskaźniki świetlne na panelu sterowania (diody LED)
Wskaźniki świetlne na panelu sterowania pokazuje Tabel a 2 .
Tabela 2 • W s kaźniki świetlne na panelu sterowania
Dioda LED
Jeśli nie świeci,
oznacza
Jeśli świeci, oznacza Jeśli miga, oznacza
POWER
(Zasilanie)
(Zielona)
PAUSE ( P a uz a )
(Żółta)
DATA (Dane)
(Zielona)
Drukarka jest
wyłączona lub
brak zasilania
drukarki.
Normalne
działanie.
Nie są
przyjmowane ani
przetwarzane
żadne dane.
Przełącznik zasilania jest w
położeniu ON (Wł.) i zasilanie
drukarki jest włączone.
Jeden z następujących stanów:
• Praca drukarki chwilowo
wstrzymana z powodu błędu
(głowicy drukującej, taśmy lub
papieru). Zazwyczaj zapala się
wraz z inną diodą LED.
• Naciśnięty został przycisk PAUSE
(Pauza)
• Żądanie wstrzymania zostało
zgłoszone przez port aplikatora.
• Polecenie PAUSE odebrano jako
część formatu naklejki.
Dane są przetwarzane albo odbywa
się drukowanie. Nie są odbierane
żadne dane.
—
—
Drukarka odbiera dane z
lub wysyła informacje
statusowe do g
łównego
komputera.
57513L-142 Wer. A 110PAX4/R110PAX4 Skrócony opis 2007-08-08
110PAX4/R110PAX4 Skrócony opis
Tabela 2 • W s kaźniki świetlne na panelu sterowania
Panel sterowania
5
Dioda LED
MEDIA (Nośnik)
(Żółta)
RIBBON
(Taśma)
(Żółta)
ERROR (Błąd)
(Pomarańczowa)
Jeśli nie świeci,
oznacza
Normalne
działanie. Nośnik
prawidłowo
załadowany.
Normalne
działanie. Taśma
prawidłowo
załadowana.
Bez błędów
drukarki.
Jeśli świeci, oznacza Jeśli miga, oznacza
Brak (wyczerpanie) nośnika.
—
(Drukarka wstrzymuje drukowanie,
na wyświetlaczu wyświetla się
komunikat błędu i zapala się
wskaźnik PAUSE).
Taśma w drukarce, podczas gdy
—
drukarka jest w trybie druku
bezpośredniego termicznego lub
brak taśmy, gdy drukarka jest
ustawiona w trybie druku
termotransferowego. (Drukarka
wstrzymuje drukowanie, na
wyświetlaczu wyświetla się
komunikat błędu i zapala się
wskaźnik PAUSE).
—Wystą
pił błąd drukarki.
Sprawdzić status na
wyświetlaczu.
2007-08-08 110PAX4/R110PAX4 Skrócony opis 57513L-142 Wer. A
110PAX4/R110PAX4 Skrócony opis
6
Nośniki
Nośniki
Drukarka może drukować na różnych rodzajach nośników (Tabela 3).
Tabela 3 • Rodzaje nośników
Rodzaj nośnika Jego wyglądOpis
Nośniki nieciągłe w
rolkach
Nośniki ciągłew
rolkach
Nośnik składany Nośnik jest złożony w "harmonijkę".
Nośnik jest nawinięty na gilzie.
Poszczególne naklejki są rozdzielone
odstępem, nacięciem, otworem lub
czarnym znakiem, które umożliwiają
rozróżnienie, gdzie kończy się jedna
naklejka i zaczyna następna. Używając
nośników z otworami lub nacięciami,
należy ustawić czujnik obecności nośnika
bezpośrednio nad otworem lub nacięciem.
Nośnik nawinięty jest na gilzie i nie
zawiera odstępó w, otworów, nacięć lub
czarnych znaków. Umożliwia to
drukowanie obrazu w dowolnym miejscu
naklejki.
Nośniki typu RFID
“Smart” (Inteligentne)
(do stosowania w
drukarkach
przystosowanych do
druku na nośnikach
typu RFID)
57513L-142 Wer. A 110PAX4/R110PAX4 Skrócony opis 2007-08-08
Każda naklejka ma chip identyfikacji
radiowej (RFID) oraz antenę wtopione
pomiędzy naklejką a podłożem. Nośniki są
wykonane z tych samych materiałów i
spoiw co naklejki bez identyfikatorów
RFID. Poprzez naklejkę można dostrzec
zarys transpondera (różny dla różnych
producentów).
Taśma
Taśma ma formę cienkiej folii pokrytej z jednej strony woskiem lub żywicą i woskiem, które
osadzane są na nośniku w procesie termotransferu.
Kiedy należy używać taśmy
Drukowanie na nośnikach termotransferowych wymaga użycia taśmy, natomiast druk na
nośnikach termicznych bezpośrednich nie wymaga. Aby sprawdzić, czy konkretny nośnik
wymaga użycia taśmy, należy wykonać próbę zarysowania.
Aby przeprowadzić próbę zarysowania, należy wykonać następujące
czynności:
1. Zadrapać paznokciem powierzchnię nadruku nośnika.
2. Czy na nośniku pojawił się czarny ślad?
Jeśli czarny ślad... Wówczas nośnik jest...
110PAX4/R110PAX4 Skrócony opis
Ta śma
7
Nie pojawia się na nośniku Termotransferowy. Konieczne jest użycie taśmy.
Pojawia się na nośniku Bezpośrednio termiczny. Taśma nie jest konieczna,
Powlekana strona taśmy
Taśma może być zwinięta stroną powlekaną do wewnątrz lub na zewnątrz (Rysunek 4). W
drukarce tej można stosować tylko taśmę powlekaną na zewnątrz.
Rysunek 4 • Taśma powlekana po stronie zewnętrznej lub wewnętrznej
Na zewnątrz Wewnątrz
Aby ustalić, która strona taśmy jest powlekana, należy wykonać następujące
czynności:
chociaż można ją stosować dla lepszej ochrony
głowicy drukującej przed ściernym działaniem
nośnika.
1. Oderwać naklejkę od podłoża.
2. Przycisnąć róg lepkiej strony naklejki do zewnętrznej powierzchni rolki taśmy.
3. Oderwać naklejkę od taśmy.
2007-08-08 110PAX4/R110PAX4 Skrócony opis 57513L-142 Wer. A
110PAX4/R110PAX4 Skrócony opis
8
Ta śma
4. Przyjrzeć się wynikom. Czy do naklejki przyklejone są płatki lub cząstki farby
pochodzące z taśmy?
Jeśli farba z taśmy... Wówczas...
Przykleiła się do naklejki Taśma jest powlekana na zewnętrznej powierzchni.
Nie przykleiła się do
taśmy
Taśma jest powlekana na wewnętrznej powierzchni. Aby
to potwierdzić, należy powtórzyć próbę na wewnętrznej
powierzchni taśmy.
57513L-142 Wer. A 110PAX4/R110PAX4 Skrócony opis 2007-08-08
Ładowanie nośnika
Rysunek 5 przedstawia mechanizmy transportu taśmy w drukarce o konfiguracji
prawostronnej. Mechanizmy te w drukarce o układzie lewostronnym są zwierciadlanym
odbiciem układu prawostronnego. Rys. 6 na str. 10 przedstawia obydwie drukarki z
załadowanym nośnikiem.

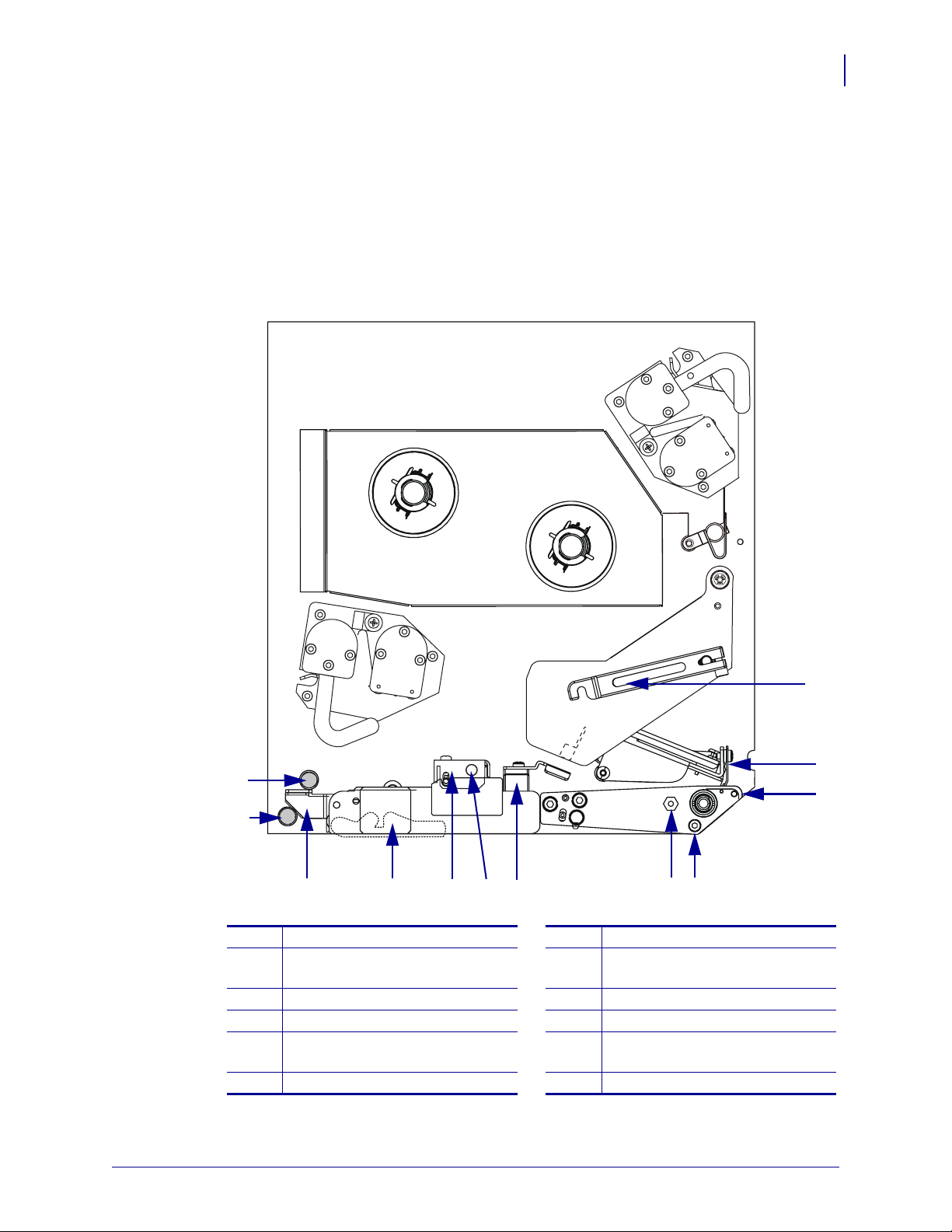

Rysunek 5 • Elementy zespołu ładowania nośnika (Układ prawostronny)
110PAX4/R110PAX4 Skrócony opis
Ładowanie nośnika
9
12
11
10
Zatrzask głowicy drukującej
1
Zespół głowicy drukującej
2
Listwa odklejania
3
Wałek podłoża naklejek
4
Kołek ryglujący głowicy
5
drukującej
Prowadnica nośnika
6
897
1
2
3
5
6
Zespół rolki dociskowej
7
Przycisk zwalniania rolki
8
4
dociskowej
Zespół wałka odklejania
9
Zatrzask wałka odklejania
10
Dolny trzpień prowadzący
11
Górny trzpień prowadzący
12
2007-08-08 110PAX4/R110PAX4 Skrócony opis 57513L-142 Wer. A
110PAX4/R110PAX4 Skrócony opis
10
Ładowanie nośnika
Układ lewostronny Układ prawostronny

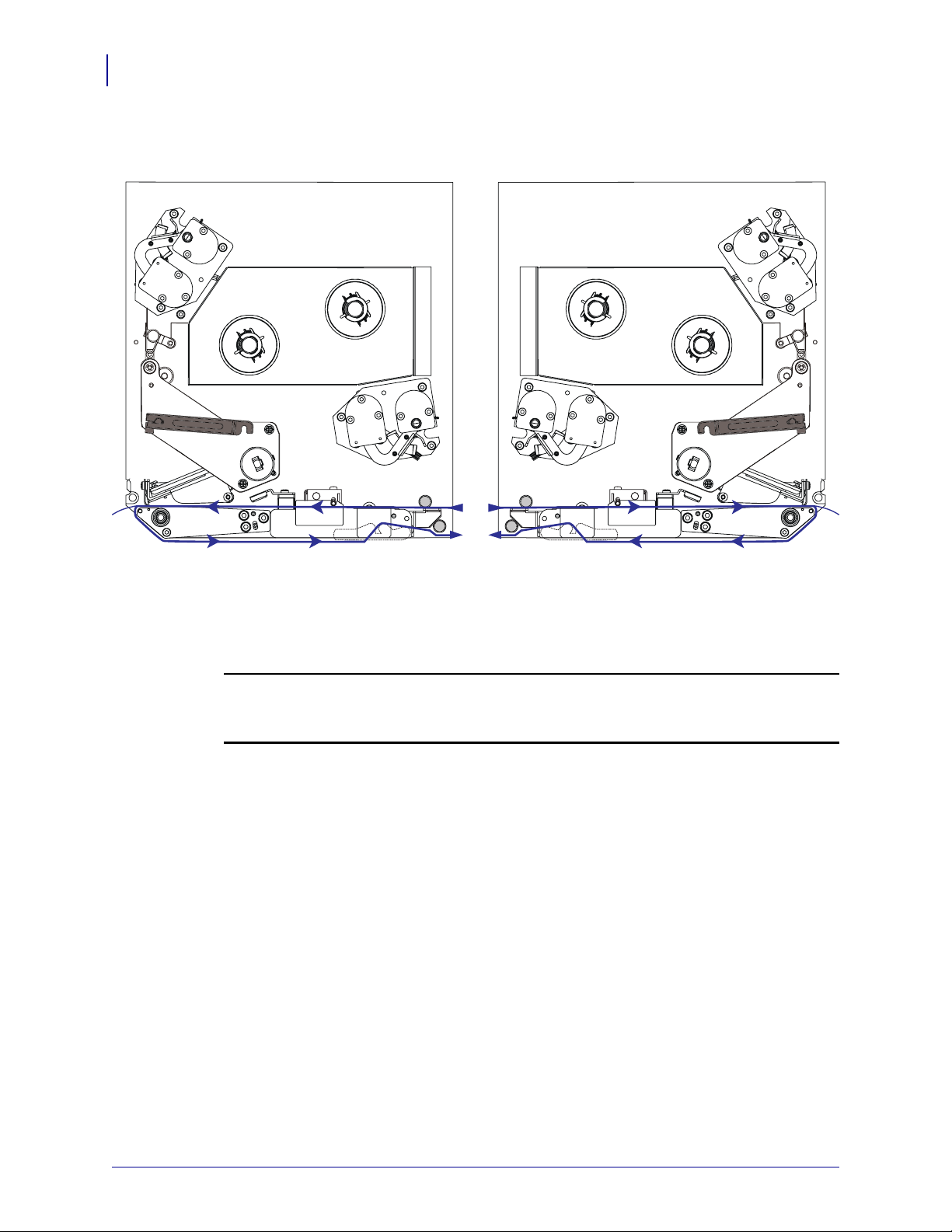

Rysunek 6 • Załadowany nośnik
Ostrzeżenie •
wcześniejszym zdjęciu wszelkiej biżuterii, która może wejść w kontakt z głowicą drukującą
lub innymi częściami drukarki.
Ładowanie nośnika lub taśmy można rozpoczynać dopiero po
57513L-142 Wer. A 110PAX4/R110PAX4 Skrócony opis 2007-08-08
110PAX4/R110PAX4 Skrócony opis
Ładowanie nośnika
Aby załadować nośnik, należy wykonać następujące czynności:
1. Założyć nośnik na szpulę podającą aplikatora (proszę się zapoznać z instrukcją
aplikatora).
2. Otworzyć drzwi dostępu do nośnika.
3. Patrz Rysunek 7. Nacisnąć przycisk zwalniający w zespole rolki dociskowej i umożliwić
swobodny obrót zespołu w górę.
Rysunek 7 • Odchylić rolkę dociskową
1
2
11
Zespół rolki dociskowej
1
Przycisk zwalniania rolki dociskowej
2
4. Patrz Rysunek 8. Wysunąć całkowicie zewnętrzną prowadnicę nośnika.
Rysunek 8 • Wysuwanie zewnętrznej prowadnicy nośnika
1
Zewnętrzna prowadnica nośnika
1
2007-08-08 110PAX4/R110PAX4 Skrócony opis 57513L-142 Wer. A
Loading...
