110PA X 4/R110PA X4 Snabbreferensguide
Denna guide ger grundläggande instruktioner om hur man laddar och använder denna skrivare.
För ytterligare information, se användarmanualen.
Innehåll
Utvändig bild på skrivaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kontrollpanelsknappar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Kontrollpanelsindikeringslampor (LED:er) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Färgband . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ladda material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ladda färgband . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Ta bort använt färgband. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Skriva ut en konfigureringsetikett. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Skriva ut en nätverkskonfigureringsetikett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Konfigurera skrivaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Visa eller ändra parametrar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Rengöringsintervall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

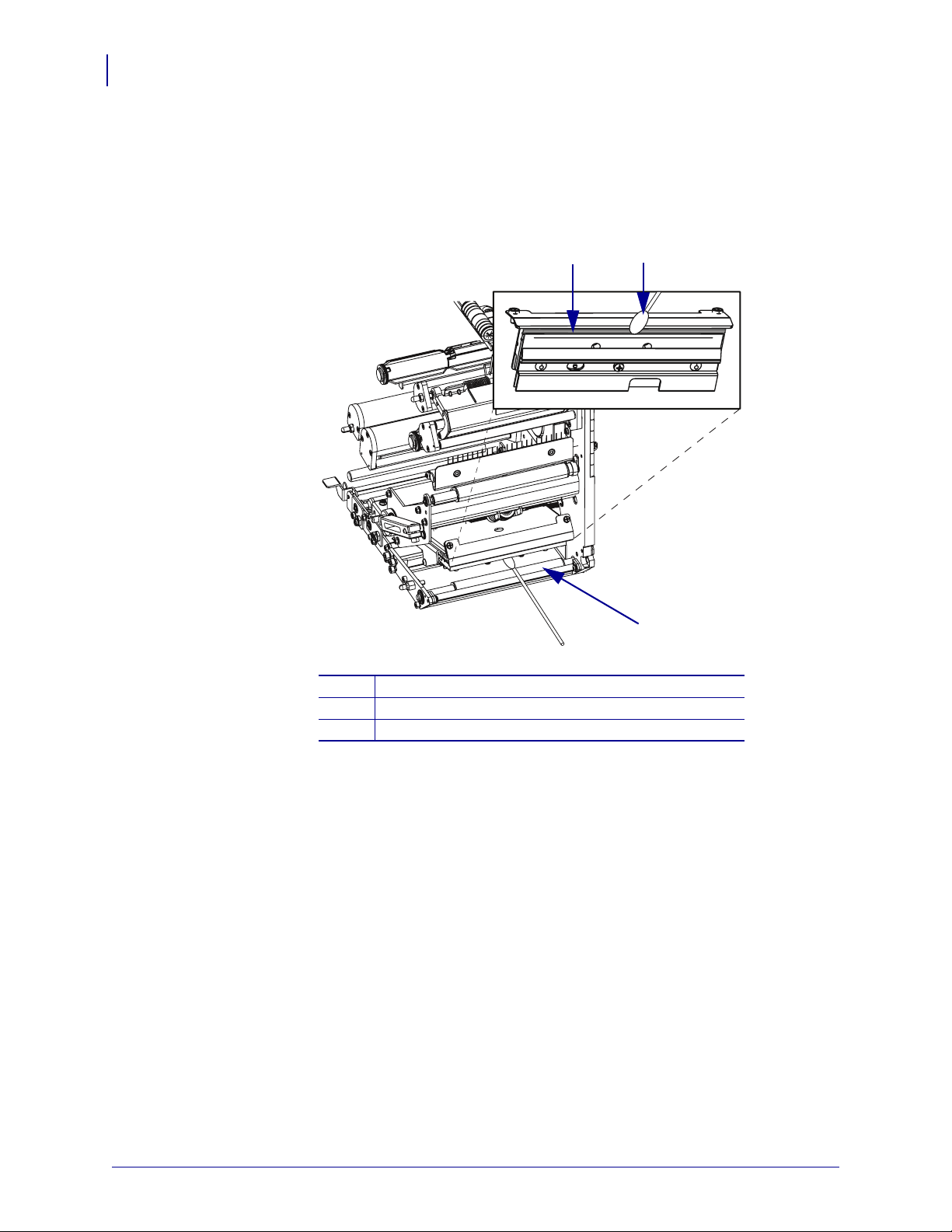

Rengöra skrivhuvud och platenrulle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
© 2007 ZIH Corp. Alla produktnamn och nummer är Zebra
varumärken, och Zebra och Zebra logotypen är registrerade
varumärken för ZIH Corp. Alla rättigheter förbehålls.
57513L-212 Rev. A
2007-08-13
110PAX4/R110PAX4 Snabbreferensguide
2
Utvändig bild på skrivaren
Utvändig bild på skrivaren
Skrivare finns i ett utförande för högerhänta (material går från vänster till höger, Bild 1), och
ett utförande för vänsterhänta (material går från höger till vänster, Bild 2).
3
2
1
Bild 1 • Skrivare för högerhänta (RH)
Bild 2 • Skrivare för vänsterhänta (LH)
Materiallucka
1
Kontrollpanel
2
Strömbrytare
3
3
2
1
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Kontrollpanel
Alla knappar och indikeringar för skrivaren finns på kontrollpanelen (Bild 3).
Knappar
1
LCD-skärm
2
Lampor/LED:er
3
110PAX4/R110PAX4 Snabbreferensguide

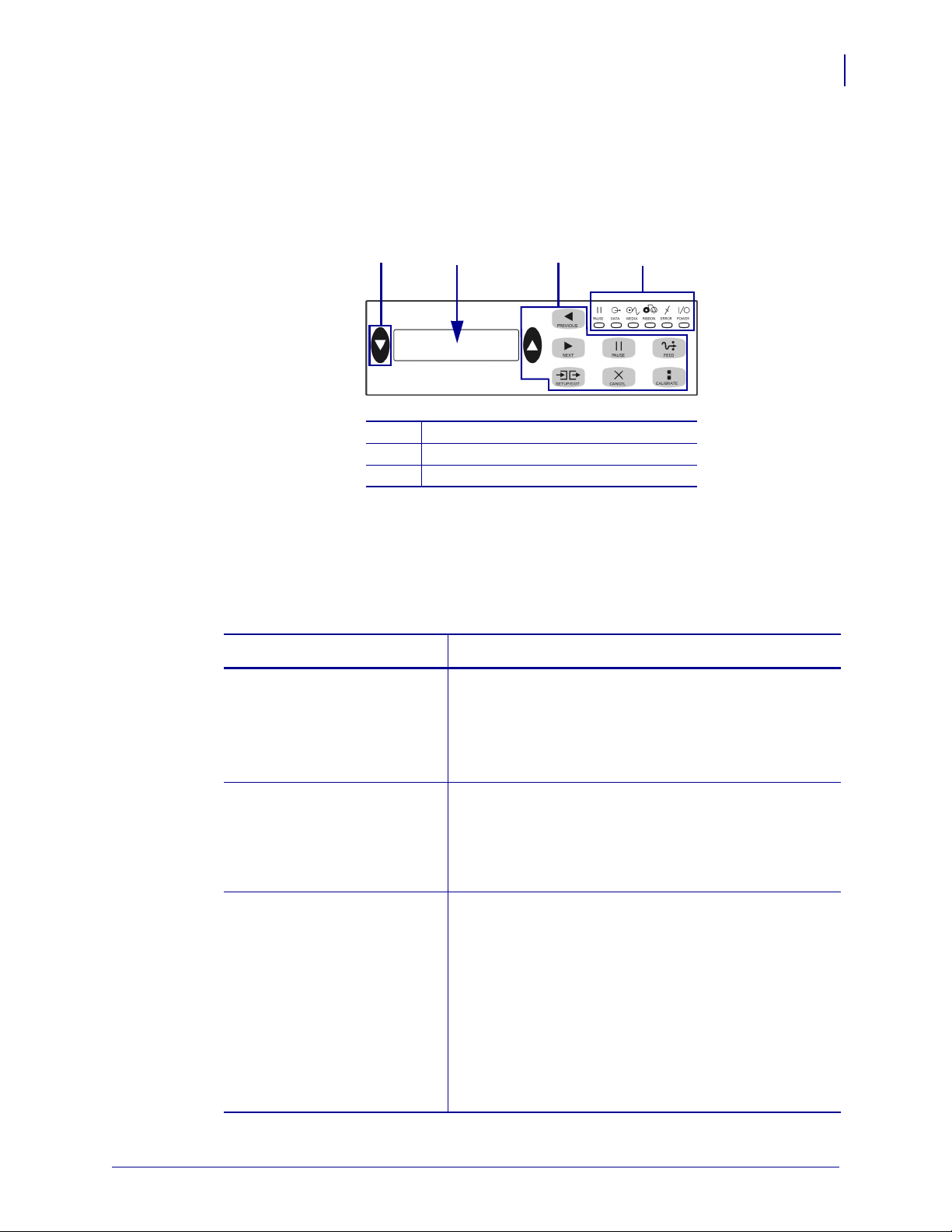

Bild 3 • Kontrollpanel
2 1 31
Kontrollpanel
3
Kontrollpanelsknappar
Kontrollpanelsknapparna visas i Ta bell 1.
Knapp
FEED (MATA) Matar fram en tom etikett.
PAUSE (PAUS) Stoppar och återstartar utskriftsprocessen eller tar bort
CANCEL (AVBRYT)
Tabell 1 • Kontrollpanelsknappar
Beskrivning/funktion
• Om skrivaren är i vänteläge eller pausad matas
etiketten fram direkt.
• Om skrivaren håller på att skriva ut matas etiketten
fram efter att den pågående utskriften är klar.
felmeddelanden och rensar LCD-skärmen.
Om en etikett håller på att skrivas ut, slutförs den innan
utskriftsprocessen stoppas. När skrivaren är pausad är
PAUSE-lampan ON (PÅ).
CANCEL (AVBRYT) fungerar bara i pausläge. Trycka på
CANCEL (AVBRYT) ger följande:
• Avbryter den etikett som håller på att skrivas ut.
• Om inget etikettformat håller på att skrivas ut avbryts
nästa som ska skrivas ut.
• Om inga etikettformat väntar på att bli utskrivna
ignoreras
CANCEL (AVBRYT).
För att rensa skrivarens hela etikettformatsminne, tryck
och håll nere
CANCEL (AVBRYT) tills lampan DATA
släcks.
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
4
Kontrollpanel
Tabell 1 • Kontrollpanelsknappar (Forts.)
Knapp
CALIBRATE
(KALIBRERA)
Beskrivning/funktion
CALIBRATE (KALIBRERA) fungerar bara i pausläge.
Tryck på
CALIBRATE (KALIBRERA) för att kalibrera om
för rätt materiallängd, för att ställa in materialtyp
(kontinuerligt/ej kontinuerligt) och för att ställa in
utskriftsmetod (direktvärme/värmeöverföring).
BLACK OVALS
(SVARTA OVALER)
De två svarta ovalerna används för att ändra värdena på
en parameter som visas på LCD-skärmen. Vanlig
användning är att öka eller minska ett värde, svara ja eller
nej, indikera ON (PÅ) eller OFF (AV) och rulla genom
alternativ.
PREVIOUS (TIDIGARE) Rullar LCD-skärmen till tidigare parameter.
NEXT (NÄSTA) Rullar LCD-skärmen till nästa parameter.
SETUP/EXIT
Går till och avslutar konfigureringsläge
(INSTÄLLNING/AVSLUTA)
Kontrollpanelsindikeringslampor (LED:er)
Kontrollpanelslamporna beskrivs i Tabell 2.
LED
POWER
(SPÄNNING)
(Grön)
PAUSE (PAUS)
(Gul)
DATA
(Grön)
Tabell 2 • Kontrollpanelslampor
OFF (AV) indikerar ON (PÅ) indikerar
Skrivaren är OFF (AV)
eller strömlös.
Strömbrytaren är ON (PÅ) och
skrivaren får ström.
Normal drift. En av följande:
• Skrivaren är pausad på grund
av ett feltillstånd (skrivhuvuds-,
band- eller pappersfel).
Uppträder vanligtvis
tillsammans med en annan
LED.
• PAUSE (PAUS) blev nedtryckt.
• En paus begärdes från
applikatorporten.
• En paus mottogs som del av
etikettformatet.
Inga data tas emot eller
behandlas.
Data behandlas eller utskrift
pågår. Inga data mottas.
FLASHING (BLINKAR)
indikerar
—
—
Skrivaren tar emot data
från eller skickar
statusinformation till
värddatorn.
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
110PAX4/R110PAX4 Snabbreferensguide
Tabell 2 • Kontrollpanelslampor
Kontrollpanel
5
LED OFF (AV) indikerar ON (PÅ) indikerar
Material
(Gul)
Normal drift. Material
korrekt laddat.
Material slut. Skrivaren är pausad,
LCD-skärmen visar
felmeddelande och pauslampan
lyser.
FÄRGBAND
(Gul)
Normal drift. Färgband
korrekt laddat.
Färgband isatt när skrivaren är i
direktvärmeläge, eller inget
färgband när skrivaren är i
värmeöverföringsläge. Skrivaren
är pausad, LCD-skärmen visar
felmeddelande och pauslampan
lyser.
ERROR (FEL)
Inga skrivarfel. — Skrivarfel finns.
(Orange)
FLASHING (BLINKAR)
indikerar
—
—
Kontrollera LCDskärmen för status.
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
6
Material
Material
Skrivaren kan använda flera olika materialtyper (Tabell 3).

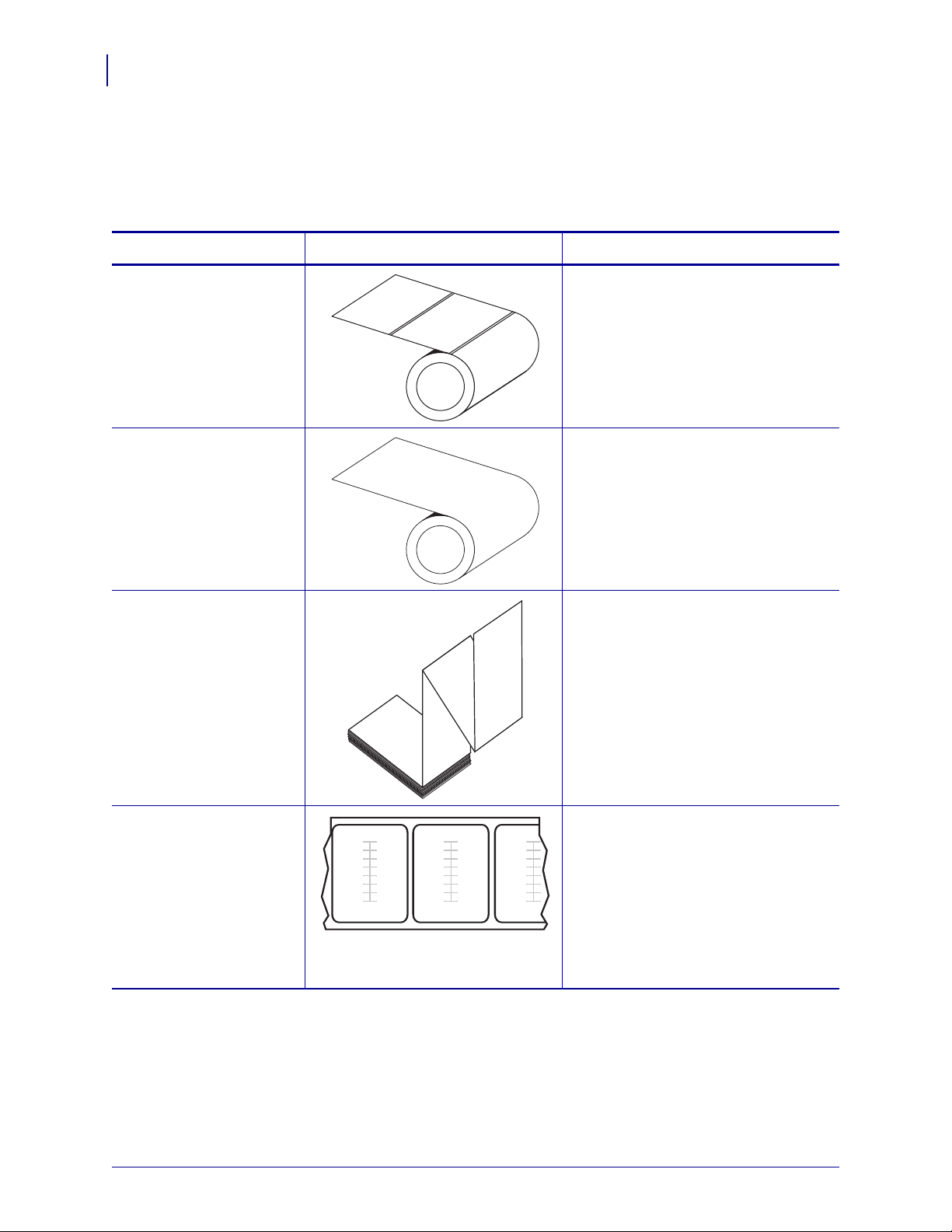

Tabell 3 • Materialtyper
Materialtyp Ser ut så här Beskrivning
Ej kontinuerligt material
på rulle
Kontinuerligt material
på rulle
Veckat material Materialet är veckat i ett
Materialet är lindat på en rulle. Enskilda
etiketter som skiljs åt av ett mellanrum,
en skåra, ett hål eller svart märke så att
det syns var en etikett slutar och nästa
börjar. Vid användning av material som
har hål eller skåror ska materialsensorn
placeras rakt ovanför hålet eller skåran.
Materialet är lindat på en rulle utan
mellanrum, hål, skåror eller svarta
markeringar. Därmed kan bilden skrivas
ut varsomhelst på etiketten.
sicksackmönster.
RFID "smart" material
(används endast till
skrivare som kan skriva
ut på RFID)
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Varje etikett använder ett radiofrekvensID (RFID) och har ett chip och en
antenn som ligger inbäddade mellan
etiketten och skyddspapperet.
Materialet är gjort av samma material
och lim som ej RFID-etiketter.
Konturen på transpondern (som varierar
för olika tillverkare) syns genom
etiketten.
Färgband
Färgbandet är en tunn film som på ena sidan är täckt med vax eller ett vaxliknande material
som överförs till materialet genom värmeöverföring.
Användning av färgband
Material för värmeöverföring behöver ett färgband för utskrift, men direktvärmematerial gör
inte det. För att avgöra om färgband måste användas med ett visst material, gör ett skraptest.
Gör så här för att utföra ett skraptest:
1. Skrapa på materialets skrivyta med nageln.
2. Syntes ett svart märke på materialet?
Om ett svart märke syntes… då är materialet…
Syns inte på materialet Värmeöverföring. Ett färgband behövs.
Syns på materialet Direktvärme. Inget färgband behövs men ett
110PAX4/R110PAX4 Snabbreferensguide
Färgband
färgband kan användas för att skydda skrivhuvudet
från att nötas av materialet.
7

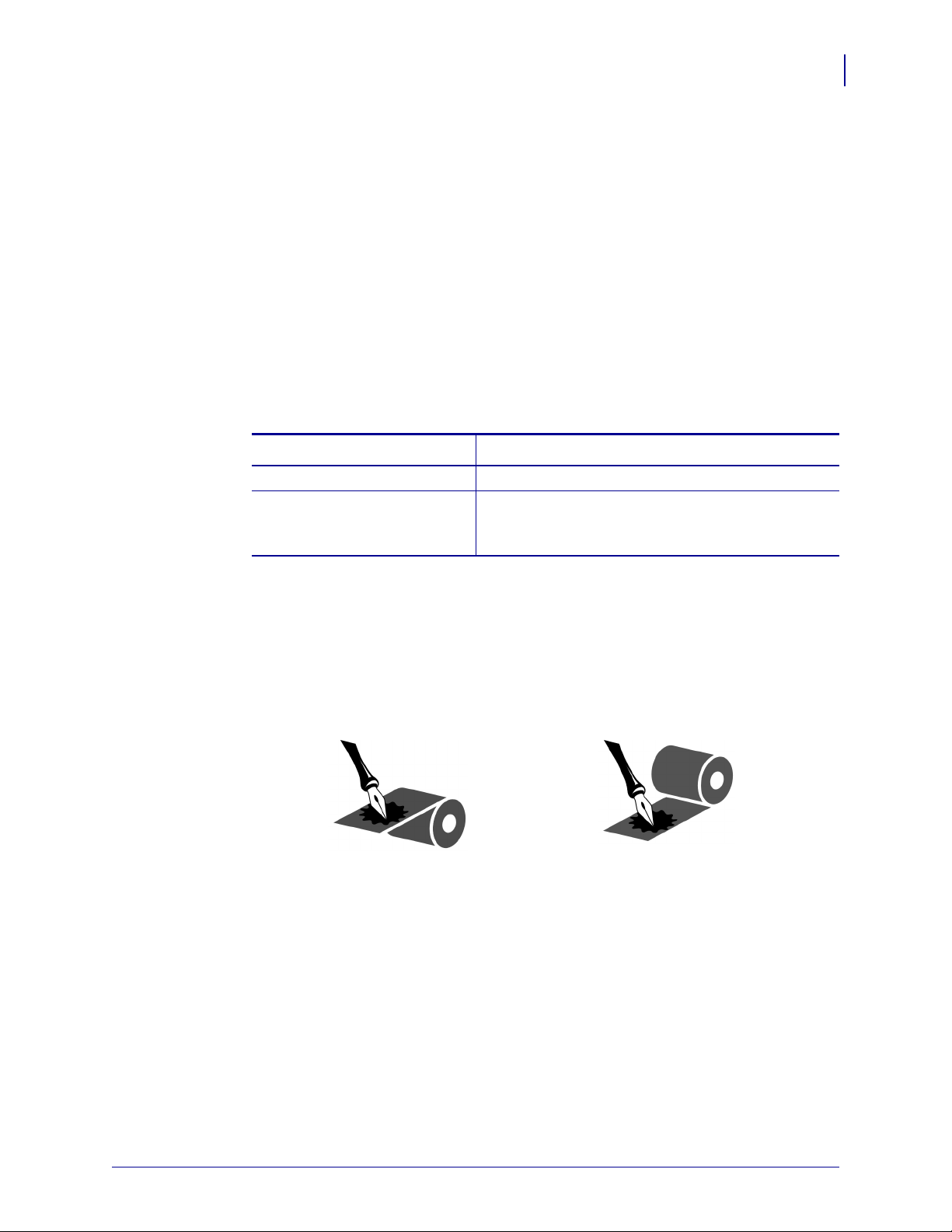

Belagd sida på färgbandet
Färgbandet kan vara lindat med den belagda sidan inåt eller utåt (Bild 4). Denna skrivare kan
bara använda färgband med beläggning på utsidan.
Bild 4 • Färgband belagt på utsidan eller insidan
Utsidan Insidan
Gör så här för att avgöra vilken sida som är belagd:
1. Lossa en etikett från skyddspapperet.
2. Tryck ett hörn av etikettens klibbiga sida mot utsidan på färgbandsrullen.
3. Lossa etiketten från färgbandet.
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
8
Färgband
4. Titta på resultatet. Fastnade flagor eller partiklar från färgbandet på etiketten?
Om bläck från
färgbandet…
så...
Fastnade på etiketten Färgbandet är belagt på utsidan.
Fastnade inte på etiketten Färgbandet är belagt på insidan. För att bekräfta detta, gör
om testet på insidan av färgbandsrullen.
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Ladda material
Bild 5 identifierar materialhanteringskomponenter för högerhänta skrivare. En enhet för
vänsterhänta innehåller dessa komponenter, fast spegelvända. Bild 6 på sidan 10 visar båda
skrivarna med material laddat.
110PAX4/R110PAX4 Snabbreferensguide
Ladda material
Bild 5 • Komponenter för materialladdning (för högerhänta)
9
12
11
10
Skrivhuvudspärr
1
Skrivhuvudsenhet
2
Avskiljningskant
3
Skyddspappersrulle
4
Låssprint för skrivhuvud
5
Materialstyrning
6
897
1
2
3
5
6
Enhet för klämrulle
7
Frigöringsknapp för klämrulle
8
Enhet för avskiljningsrulle
9
Spärr för avskiljningsrulle
10
Nedre styrrulle
11
Övre styrrulle
12
4
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
10
Ladda material
För vänsterhänta För högerhänta

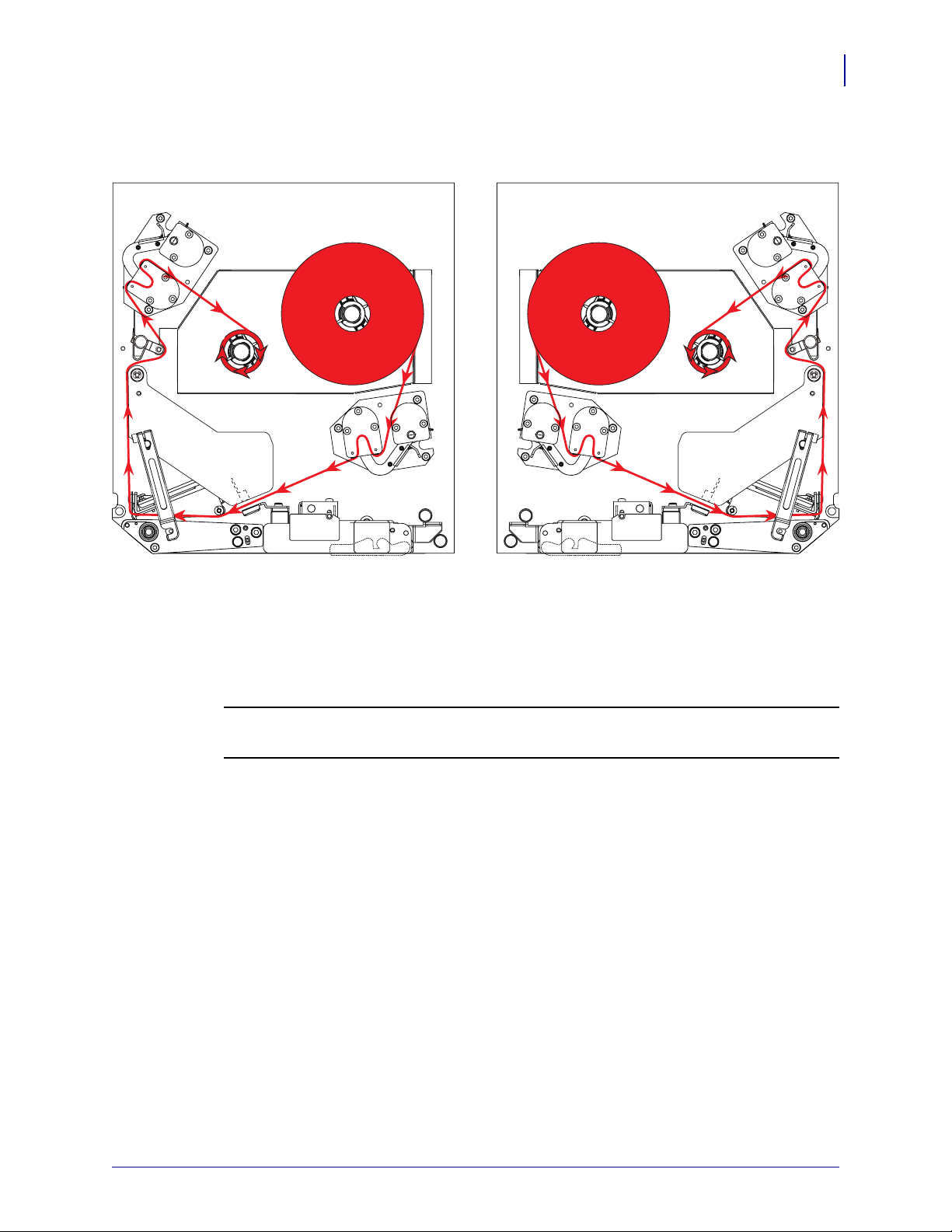

Bild 6 • Laddat material
OBS! •
med skrivhuvudet eller andra skrivardelar.
Vid laddning av material eller band, ta av alla smycken som kan komma i kontakt
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
110PAX4/R110PAX4 Snabbreferensguide
Gör så här för att ladda material:
1. Ladda material på applikatorns materialrulle (se applikatorns användarmanual).
2. Öppna materialluckan.
3. Se Bild 7. Tryck på frigöringsknappen på enheten fär klämrullen och fäll upp enheten.
Bild 7 • Öppna klämrullen
1
2
Enhet för klämrulle
1
Frigöringsknapp för klämrulle
2
Ladda material
11
4. Se Bild 8. Dra ut den yttre materialstyrningen hela vägen.
Bild 8 • Dra ut den yttre materialstyrningen
1
Yttre materialstyrning
1
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
12
Ladda material
5. Se Bild 9. Öppna skrivhuvudsenheten genom att lossa skrivhuvudspärren från låssprinten.
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador. Låt skrivhuvudet
kallna.

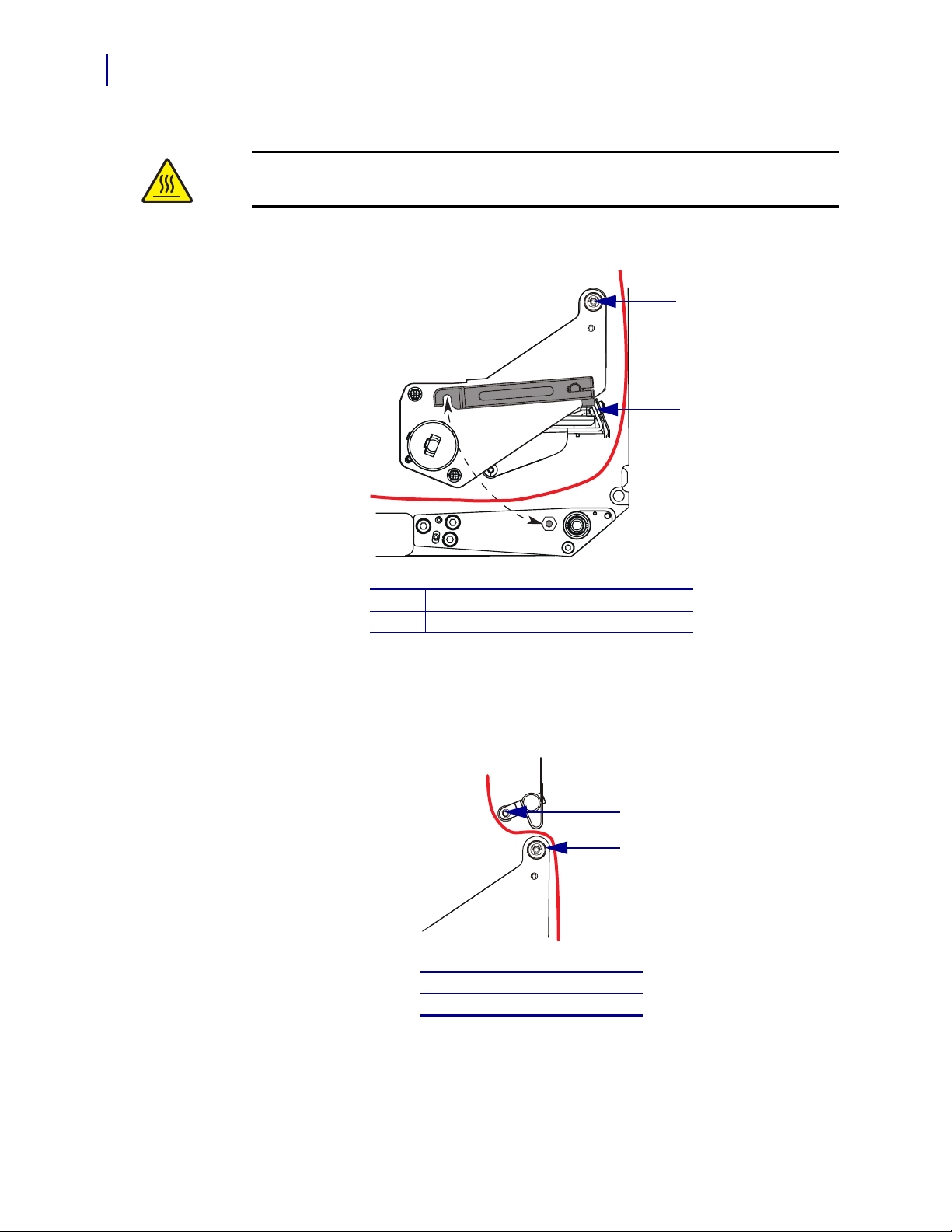

Bild 9 • Öppna skrivhuvudsenheten
1
Skrivhuvudspärr
1
Låssprint
2
2
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
110PAX4/R110PAX4 Snabbreferensguide
Ladda material
6. Se Bild 10. För in materialet under den övre styrrullen, under enheten för klämrullen och
under skrivhuvudsenheten.
7. Se Bild 10. Dra ut ungefär 75 cm (30 in.) material förbi avskiljningskanten. Ta bort och
kasta etiketterna på det frilagda materialet.
Bild 10 • Föra in materialet
1 2
3
13
Övre styrrulle
1
Enhet för klämrulle
2
Skrivhuvudsenhet
3
Etikett
4
Skyddspapper
5
4
5
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
14
Ladda material
8. Se Bild 11. Placera materialet så att det ligger i linje med och just når fram till den inre
materialstyrningen.
9. Se Bild 11. Placera den yttre materialstyrningen så att den just når fram till materialets
ytterkant.
Bild 11 • Justera den yttre materialstyrningen
1
2
3
Inre materialstyrning
1
Yttre materialstyrning
2
Material
3

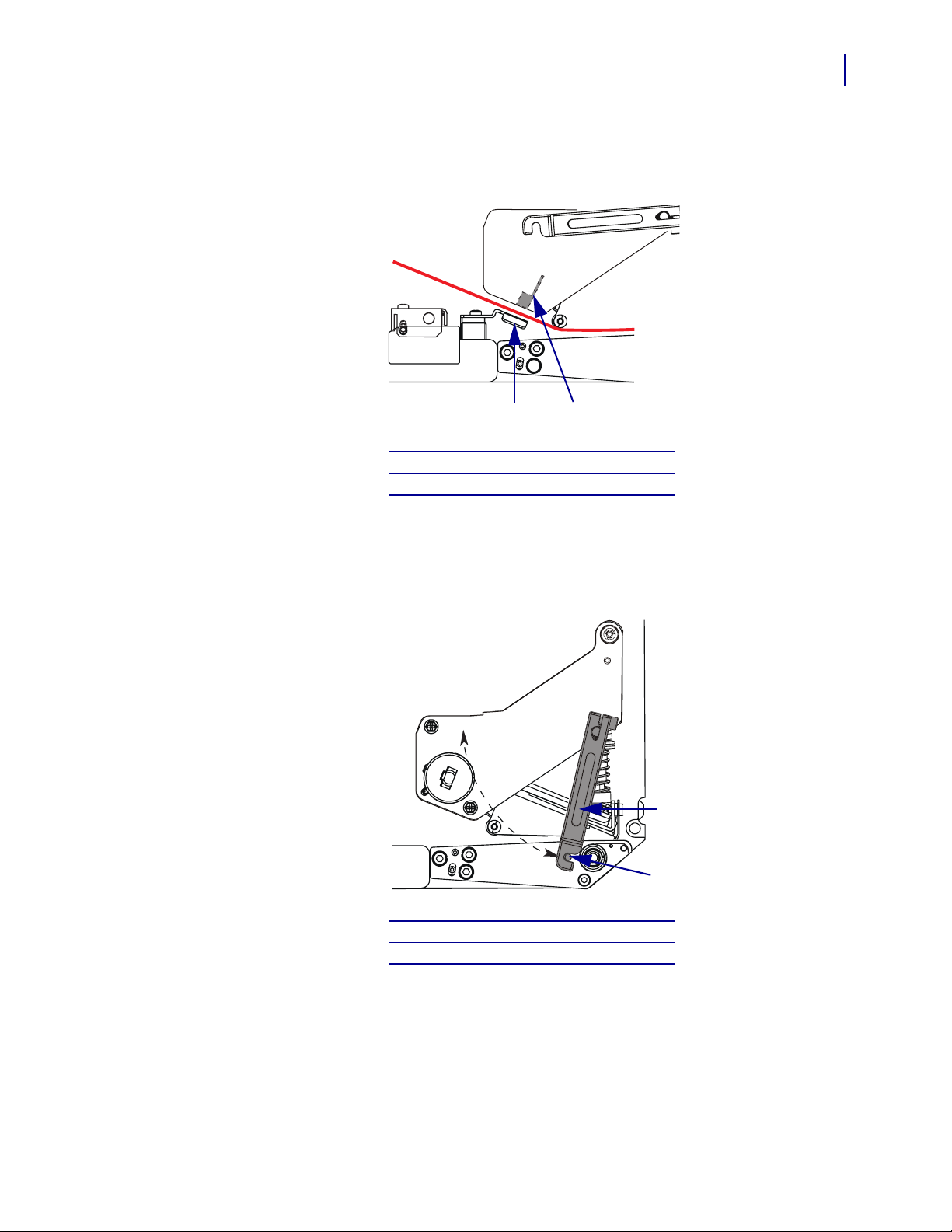

10. Se Bild 7 på sidan 11. Tryck ner enheten för klämrullen tills den låses i stängt läge.
11. Se Bild 9 på sidan 12. Stäng skrivhuvudsenheten genom att rotera skrivhuvudspärren tills
den spärras av låssprinten.
12. Se Bild 12. Lyft upp avskiljningsrullens spärr så att enheten för avskiljningsrullen fälls
nedåt.
Bild 12 • Lossa enheten för avskiljningsrullen
1
2
Spärr för avskiljningsrulle
1
Enhet för avskiljningsrulle
2
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
110PAX4/R110PAX4 Snabbreferensguide
Ladda material
13. Se Bild 13. För in materialets skyddspapper runt avskiljningskanten, skyddspappersrullen
och genom enheten för avskiljningsrullen.
OBS! • Om applikatorn har en luftslang ska skyddspapperet gå mellan luftslangen och
avskiljningskanten. För inte in skyddspapperet ovanför luftslangen.
Bild 13 • Föra in skyddspapperet
15
1 2
Avskiljningskant
1
Skyddspappersrulle
2
Enhet för avskiljningsrulle
3
14. Se Bild 14. Rotera enheten för avskiljningsrullen uppåt tills den låses i stängt läge.
3
Bild 14 • Låst enhet för avskiljningsrullen
15. Se Bild 13. För in skyddspapperet under den nedre styrrullen och runt applikatorns
upptagningsspole (se applikatorns användarmanual).
16. Stäng materialluckan.
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
16
Ladda färgband
Ladda färgband
Använd färgband med värmeöverföringsmaterial (se Färgband på sidan 7). Färgbandet måste
ha beläggning på utsidan och vara bredare än materialet. Om färgbandet är smalare än
materialet är vissa delar av skrivhuvudet oskyddade och kan slitas ut för snabbt.
Bild 15 visar färgbandssystemkomponenter inne i materialfacket på en skrivare för
högerhänta. En enhet för vänsterhänta innehåller dessa komponenter, fast spegelvända.
Bild 16 på sidan 17 visar skrivaren med laddat färgband.
Bild 15 • Komponenter för laddning av färgband
1 2
3
11
Färgbandshållare
1
Färgbandsupptagare
2
Övre reglerenhet
3
Väntelägesrulle
4
Hjälprulle
5
Skrivhuvudspärr
6
10 8
7
8
9
10
11
9
Skrivhuvudsenhet
Låssprint
Färgbandssensor
Färgbandssensorspegel
Nedre reglerenhet
4
5
6
7
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
110PAX4/R110PAX4 Snabbreferensguide
Bild 16 • Laddat färgband
För vänsterhänta För högerhänta
Ladda färgband
17
OBS! •
med skrivhuvudet eller andra skrivardelar.
Vid laddning av material eller band, ta av alla smycken som kan komma i kontakt
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
18
Ladda färgband
Gör så här för att ladda ett färgband:
1. Se Bild 17. Sätt en full färgbandsrulle på färgbandshållaren så att den roterar i pilens
riktning och skjut sedan rullen mot skrivarens chassi tills den sitter i rätt läge.
Bild 17 • Sätta färgbandet på färgbandshållaren
För vänsterhänta För högerhänta
1
Färgbandshållare med material
1
2. Se Bild 18. Tryck på öppningsflikarna på den nedre reglerenheten så att reglerarmen fälls
1
upp i öppet läge.
3. Se Bild 18. För in färgbandet försiktigt genom den nedre reglerenheten och släpp sedan
reglerarmen sakta.
Bild 18 • Öppna en reglerenhet
1 2
Öppningsflikar
1
Färgband
2
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
110PAX4/R110PAX4 Snabbreferensguide
4. Se Bild 19. För in färgbandet mellan färgbandssensorn och sensorspegeln.
Bild 19 • Färgbandssensor
Ladda färgband
19
1
Färgbandssensorspegel
1
Färgbandssensor
2
5. Se Bild 20. Öppna skrivhuvudsenheten genom att lossa skrivhuvudspärren från
2
låssprinten.
Bild 20 • Öppna skrivhuvudsenheten
1
2
Skrivhuvudspärr
1
Låssprint
2
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
20
Ladda färgband
6. Se Bild 21. För in färgbandet under skrivhuvudsenheten och sedan uppåt mot hjälprullen.
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador. Låt skrivhuvudet
kallna.
Bild 21 • Föra in färgbandet under skrivhuvudsenheten
1
2
Hjälprulle
1
Skrivhuvudsenhet
2
7. Se Bild 22. Sätt färgbandet över hjälprullen, runt väntelägesrullen och för det sedan upp
mot den övre reglerenheten.
Bild 22 • Föra färgbandet runt rullarna
1
2
Väntelägesrulle
1
Hjälprulle
2
8. Se Bild 18 på sidan 18. Tryck på öppningsflikarna på den övre reglerenheten så att
reglerarmen fälls upp i öppet läge.
9. Se Bild 18 på sidan 18. För in färgbandet försiktigt genom den övre reglerenheten och
släpp sedan reglerarmen sakta.
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
110PAX4/R110PAX4 Snabbreferensguide
Ladda färgband
10. Se Bild 23. Sätt en tom färgbandsspole på färgbandsupptagaren och skjut sedan spolen
mot skrivarens chassi tills den sitter i rätt läge.
11. Se Bild 23. Sätt fast färgbandets ände med tejp eller en etikett på den tomma spolen och
rulla på några varv i pilens riktning. Se till att färgbandet rullas på jämnt på spolen.
Bild 23 • Ladda färgband på färgbandshållaren
För vänsterhänta För högerhänta
21
1
Färgbandshållare med tom spole.
1
12. Se Bild 20 på sidan 19. Stäng skrivhuvudsenheten genom att fälla ner skrivhuvudspärren
1
över låssprinten.
13. Stäng materialluckan.
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
22
Ta bort använt färgband
Ta bort använt färgband
Gör så här för att ta bort ett färgband:
1. Öppna materialluckan.
2. Är färgbandet slut?
Om... så ...
Ja a. Ta bort den tomma spolen från färgbandshållaren. Spara spolen för
Nej
användning på färgbandsupptagaren när nytt färgband laddas.
b. Ta bort det förbrukade färgbandet från färgbandsupptagaren.
c. Sätt in ett nytt färgband enligt instruktionerna i Ladda färgband
på sidan 16.
a. Kapa färgbandet nära färgbandsupptagaren.
b. Ta bort det förbrukade färgbandet från färgbandsupptagaren.
c. Ta fram en tom färgbandsspole. Tag vid behov bort förbrukat
färgband från spolen som togs bort tidigare.
d. Se Bild 23 på sidan 21. Sätt den tomma färgbandsspolen på
färgbandsupptagaren och skjut sedan spolen mot skrivarens chassi
tills den sitter i rätt läge.
e. Sätt resten av färgbandet på färgbandsupptagaren enligt
instruktionerna i Ladda färgband på sidan 16.
f. Se Bild 23 på sidan 21. Sätt fast färgbandets ände med tejp eller en
etikett på den tomma spolen och rulla på några varv i pilens riktning.
Se till att färgbandet rullas på jämnt på spolen.
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Skriva ut en konfigureringsetikett
När material och färgband är laddade (vid behov), skriv ut en konfigureringsetikett för att visa
skrivarens aktuella inställningar. Behåll etiketten om den behövs för att felsöka vid
utskriftsproblem.
Gör så här för att skriva ut en konfigureringsetikett:
1. Tryck på SETUP/EXIT (INSTÄLLNING/AVSLUTA) på kontrollpanelen.
2. Tryck på NEXT (NÄSTA) eller PREVIOUS (TIDIGARE) för att rulla igenom parametrarna
INSTÄLLNINGAR.
till
3. Tryck på höger oval för att bekräfta utskrift.
En konfigureringsetikett skrivs ut (Bild 24).

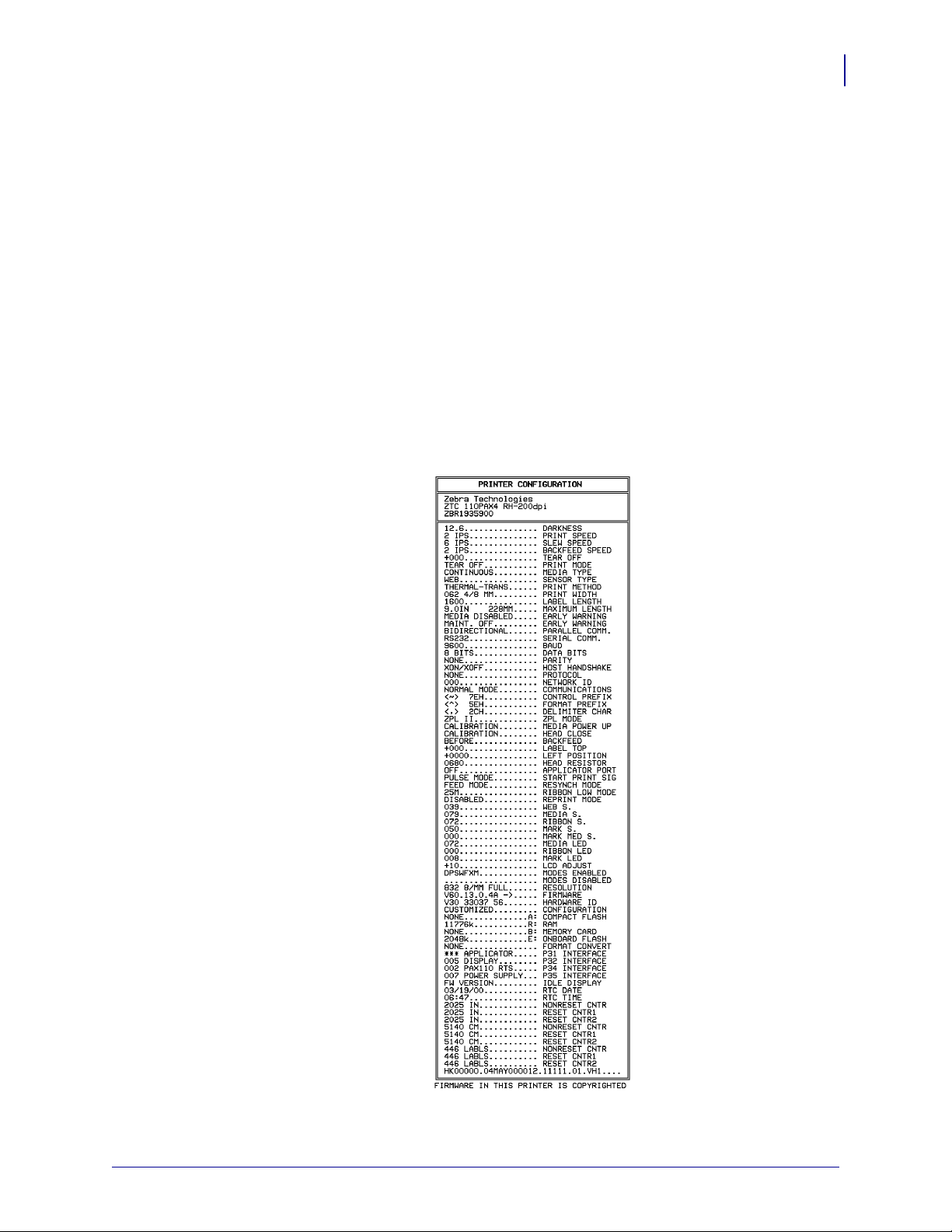

Bild 24 • konfigureringsetikett
110PAX4/R110PAX4 Snabbreferensguide
Skriva ut en konfigureringsetikett
23
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
24
Skriva ut en nätverkskonfigureringsetikett
Skriva ut en nätverkskonfigureringsetikett
Om en skrivarserver används kan man ansluta skrivaren till nätverket och skriva ut en
nätverkskonfigureringsetikett.
Gör så här för att skriva ut en nätverkskonfigureringsetikett:
1. Tryck på SETUP/EXIT (INSTÄLLNING/AVSLUTA) på kontrollpanelen.
2. Tryck på NEXT (NÄSTA) eller PREVIOUS (TIDIGARE) för att rulla igenom parametrarna
NÄTVERKSLISTA.
till
3. Tryck på höger oval för att bekräfta utskrift.
En nätverkskonfigureringsetikett skrivs ut (Bild 25). Om ingen trådlös skrivarserver
installerats skrivs inte den trådlösa delen av etiketten ut.

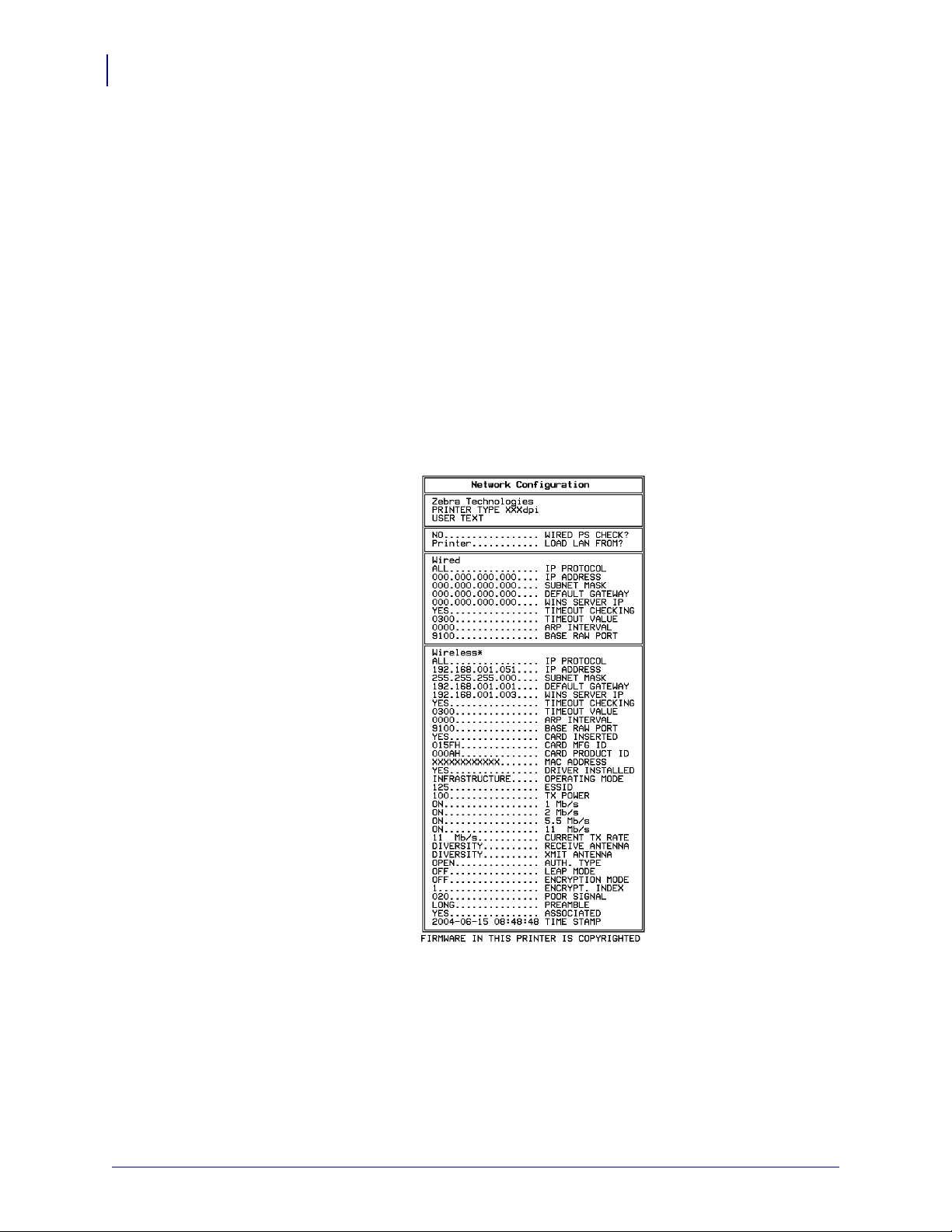

Bild 25 • Nätverkskonfigureringsetikett
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Konfigurera skrivaren
Efter laddning av material och färgband kan man ställa in skrivarparametrar för det program
som använder kontrollpanelen.
Viktigt! • Vissa utskriftsbetingelser kan kräva justering av utskriftsparametrar, t.ex.
utskriftshastighet, mörkhet eller utskriftsläge. Dessa betingelser kan vara (men är ej
begränsade till):
• utskrift vid höga hastigheter,
• avskiljning av material,
• användning av mycket tunna, små, syntetiska eller belagda etiketter.
Då utskriftskvaliteten påverkas av dessa och andra faktorer kan man köra tester för
att bestämma den bästa kombinationen skrivarinställningar och material för programmet. En
dålig matchning kan begränsa utskriftskvaliteten eller -hastigheten eller skrivaren kanske inte
fungerar korrekt i önskat utskriftsläge.
Gör så här för att gå till inställningsläge:
110PAX4/R110PAX4 Snabbreferensguide
Konfigurera skrivaren
25
1. Tryck på SETUP/EXIT (INSTÄLLNING/AVSLUTA) på kontrollpanelen.
2. Tryck antingen på NEXT (NÄSTA) eller PREVIOUS (TIDIGARE) för att rulla igenom
parametrarna.
Gör så här för att lämna inställningsläget:
1. Tryck på SETUP/EXIT (INSTÄLLNING/AVSLUTA).
LCD-skärmen visar
2. Tryck på vänster eller höger oval för att visa sparalternativ (Tabell 4).
Tabell 4 • Spara alternativ när inställningsläget lämnas.
LCD
PERMANENT
TEMPORÄRT
AVBRYT
LADDA STD-VÄRDEN
SPARA ÄNDRINGAR.
Beskrivning
Lagrar värden i skrivaren även när strömmen är avstängd.
Sparar ändringarna tills strömmen stängs av.
Avbryter alla ändringar från det du tryckte på
SETUP/EXIT (INSTÄLLNING/AVSLUTA) utom
inställningar av mörkhet och avrivning.
Återställer alla parameterar utom nätverksinställningarna
tillbaka till fabriksstandard.
OBS! • Laddning av fabriksstandard gör att skrivaren
autokalibreras.
LADDA SEN INST
STANDARDNÄT
3. Tryck på NEXT (NÄSTA) för att acceptera visat alternativ.
När konfigurerings- och kalibreringssekvenserna är klara, visas
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
Laddar senast sparade permanenta värden.
Återställer fast och trådlöst nätverk till fabriksstandard.
SKRIVARE KLAR.
110PAX4/R110PAX4 Snabbreferensguide
26
Konfigurera skrivaren
Visa eller ändra parametrar
Tabell 5 visar en underuppsättning av skrivarparametrar i den ordning de visas när man trycker
NEXT (NÄSTA) sedan man gått till inställningsläge. Tryck under denna procedur på NEXT
på
(NÄSTA)
tillbaka till en tidigare parameter i cykeln. När en parameter är ändrad visas en asterisk (*) i
övre vänstra hörnet på skärmen för att indikera att värdet är ett annat än det som för närvarande
är aktivt i skrivaren.
för att fortsätta till nästa parameter eller tryck på PREVIOUS (TIDIGARE) för att gå
Tabell 5 • Skrivarparametrar
Parameter
MÖRKHET
- 4,0 +
UTSKRIFTSHAST
51 MM/S (2 IPS)
MATNINGSHAST
152 MM/S (6 IPS)
Åtgärd/Förklaring
Justera utskriftsmörkhet
Öka mörkheten om utskriften är för ljus eller om det är tomrum i utskrivna
områden. MInska mörkheten om utskriften är för mörk eller om det flyter
ut eller är genomslag i utskrivna områden. Inställning av mörkhet kan även
ändras av drivrutinen eller programinställningar.
Viktigt! • Ställ in mörkheten till det lägsta värde som ger bra
utskriftskvalitet. Om mörkheten ställs in för högt kan bläcket smeta sig,
färgbandet kan bränna igenom eller skrivhuvudet kan slitas ut för snabbt.
• Tryck på höger oval för att öka mörkheten.
• Tryck på vänster oval för att minska mörkheten.
Standard: +4,0
Omfång: 00,0 till +30,0
Justera utskriftshastighet
• Tryck på höger oval för att öka värdet.
• Tryck på vänster oval för att minska värdet.
Standard: 51 MM/S (2 IPS)
Omfång: 51 till 305 MM/S (2 till 12 IPS) för 203 dpi, 51 till 203 MM/S
(2 till 8 IPS) för 300 dpi
Justera matningshastighet
• Tryck på höger oval för att öka värdet.
• Tryck på vänster oval för att minska värdet.
Standard: 152 MM/S (6 IPS)
Omfång: 25 till 305 MM/S (1 till 12 IPS)
BAKÅTMATN. HAST
51 MM/S (2 IPS)
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Justera bakåtmatningshastighet
• Tryck på höger oval för att öka värdet.
• Tryck på vänster oval för att minska värdet.
Standard: 51 MM/S (2 IPS)
Omfång: 25 till 305 MM/S (1 till 12 IPS)
110PAX4/R110PAX4 Snabbreferensguide
Tabell 5 • Skrivarparametrar (Forts.)
Konfigurera skrivaren
27
Parameter
AVRIVNING +000
- +
UTSKRIFTSLÄGE
AVRIVNING
MATERIALTYP
EJ KONTINUERLIGT
Åtgärd/Förklaring
Justering av avrivningsposition
Bestämmer position för materialet över avrivnings-/avskiljningskanten
efter utskrift. Positiva värden flyttar materialet utåt och negativa värden
flyttar materialet inåt.
För varje tryckning på en oval justeras avrivningspositionen fyra
radpunkter.
• Tryck på höger oval för att öka värdet.
• Tryck på vänster oval för att minska värdet.
Standard: +0
Omfång: -120 till +120
Val av utskriftsläge
Inställningar för utskriftslägen anger vilken metod för materialleverans
som skrivaren ska använda.
• Tryck på endera ovalen för att visa alternativen.
Standard: AV R I V N I N G
Alternativ: AVRIVNING, ÅTERSPOLNING, APPLIKATOR
Inställning av materialtyp
Anger för skrivaren vilken materialtyp som ska användas. Vid val av ej
kontinuerligt material matar skrivaren fram material för att beräkna
etikettens längd (avståndet mellan två bestämda registreringspunkter för
mellanrummet mellan etiketter eller linjeringsskåra eller hål). Vid val av
kontinuerligt material måste en instruktion om etikettlängd ingå i
etikettformatet (
• Tryck på endera ovalen för att visa alternativen.
Standard: EJ KONTINUERLIGT
Alternativ: KONTINUERLIGT, EJ KONTINUERLIGT
^LLxxxx för ZPL eller ZPL II).
SENSORTYP
PERFOR
UTSKR METOD
TERMISK ÖVERF.
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
Inställning av sensortyp
Anger om skrivaren ska använda perforerat material (etikettuppdelning
indikeras av ett mellanrum, hål eller en skåra) eller material med svarta
registreringsmärken tryckta på baksidan.
• Tryck på endera ovalen för att visa alternativen.
Standard: PERFOR
Alternativ: PERFOR, MÄRKE
Val av utskriftsmetod
Anger vilken utskriftsmetod skrivaren ska använda: värmeöverföring
(färgband behövs) eller direktvärme (inget färgband).
• Tryck på endera ovalen för att visa alternativen.
Standard: Värmeöverföring
Alternativ: Värmeöverföring, direktvärme
OBS! • Om man väljer direktvärme när man använder färgband uppstår ett
skrivarfeltillstånd men utskriften fortsätter.
110PAX4/R110PAX4 Snabbreferensguide
28
Konfigurera skrivaren
Tabell 5 • Skrivarparametrar (Forts.)
Parameter
UTSKRIFTSBREDD
104 0/8 MM +
MAX LÄNGD
-39.0 IN 988 MM
Åtgärd/Förklaring
Inställning av utskriftsbredd
Bestämmer skrivbar yta över etikettens bredd i relation till skrivarens
upplösning.
För ändring av visat värde:
1. Tryck på vänster oval för att flytta markören.
2. Tryck på höger oval för att öka siffervärdet.
Gör så här för att ändra mätenhet:
1. Tryck på vänster oval tills mätenhet är aktiv.
2. Tryck på höger oval för att växla till en annan mätenhet (mm, tum
eller punkter.)
Standard: 104 mm för skrivare med 203 dpi; 105 8/12 mm för skrivare
med 300 dpi
OBS! Inställning av för smal bredd kan leda till att delar av etiketten inte
skrivs ut på materialet. Inställning av för stor bredd slösar med
formatminne och kan leda till att utskrift sker utanför etiketten och på
platenrullen. Denna inställning kan påverka etikettformatets horisontella
position om bilden inverterades med kommandot ^POI ZPL II.
Inställning av etikettens maxlängd
Etikettens maxlängd används under kalibreringsprocessen. Mellanrummet
mellan etiketter anses ingå i etikettens längd.
Ställ alltid in ett värde som är minst 25,4 mm (1 in.) längre än den etikett
som används. Om etikettens längd exempelvis är 126 mm (5 in.) inklusive
mellanrummet mellan etiketterna, sätt parametern till 152 mm (6,0 in.). Om
ett mindre värde än etikettens längd ställs in antar skrivaren att
kontinuerligt material är laddat, och skrivaren kan då inte kalibreras.
• Tryck på höger oval för att öka värdet.
• Tryck på vänster oval för att minska värdet.
Standard: 988 mm (39,0 in.).
Omfång: Värden kan justeras i steg om 25,4 mm (1 in.).
FONTLISTA
SKRIV UT
STRECKKODSLISTA
SKRIV UT
BILDLISTA
SKRIV UT
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Fontlista
• Tryck på höger oval för att skriva ut en etikett med en lista på
standardfonter och alla alternativa fonter som finns lagrade i skrivarens
RAM-, Flashminne, eller extra PCMCIA-fontkort.
Streckkodslista
• Tryck på höger oval för att skriva ut en etikett med en lista på
tillgängliga streckkoder i skrivaren. Streckkoder kan vara lagrade i
RAM-, Flashminne eller extra PCMCIA-kort.
Bildlista
• Tryck på höger oval för att skriva ut en etikett med en lista på
tillgängliga bilder lagrade i skrivarens RAM-, Flashminne, eller extra
minneskort.
110PAX4/R110PAX4 Snabbreferensguide
Tabell 5 • Skrivarparametrar (Forts.)
Konfigurera skrivaren
29
Parameter
FORMATLISTA
SKRIV UT
LIST SETUP
(LISTINSTÄLLNINGAR)
SKRIV UT
LISTA TRÅDL
SKRIV UT
ALLA LISTOR
SKRIV UT
SPRÅK
ENGLISH
Åtgärd/Förklaring
Formatlista
• Tryck på höger oval för att skriva ut en etikett med en lista på
tillgängliga format lagrade i skrivarens RAM-, Flashminne, eller extra
minneskort.
Listinställningar
• Tryck på höger oval för att skriva ut en konfigureringsetikett med en lista
på aktuell skrivarkonfigurering.
Inställningar för nätverkslista
• Tryck på höger oval för att skriva ut en nätverkskonfigureringsetikett
med en lista på inställningar för fast ZebraNet skrivarserver II (PSII),
ZebraNet 10/100 skrivarserver och ZebraNet trådlös skrivarserver.
Alla listor
• Tryck på höger oval för att skriva ut etiketter med tillgängliga fonter,
streckkoder, bilder, format och aktuella skrivar- och
nätverkskonfigureringar.
Välja språk på skärmen
Med denna parameter kan man ändra vilket språk som ska visas på
kontrollpanelens LCD-skärm.
• Tryck på höger eller vänster oval för att visa andra alternativ.
Standard: engelska
Alternativ: ENGLISH, ESPANOL, FRANCAIS, DEUTSCH, ITALIANO,
NORSKA, PORTUGUES, SVENSKA, DANSKA, ESPANOL2,
NEDERLANDS, SUOMI, ANPASSAT
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
30
Rengöringsintervall
Rengöringsintervall
Rekommenderade rengöringsintervall visas i Tabe ll 6. Se följande sidor för specifika
procedurer.
OBS! • Använd endast angivna rengöringsmedel. Zebra tar inte ansvar för skador som
orsakas av att andra vätskor används till skrivaren.
Tabell 6 • Rekommenderade skrivarrengöringsintervall
Område Metod Intervall
Skrivhuvud Lösningsmedel* Utför dessa procedurer vid följande tillfällen:
Platenrulle Lösningsmedel*
Materialbandsrörelsesensor Blås rent
Materialreflektiv sensor Blås rent
Materialets löpväg Lösningsmedel*
Färgbandssensor Blås rent
•När RENGÖR HUVUD NU visas.
• Direktvärmeutskriftsläge: Efter varje etikettrulle
eller 150 m (500 ft) av veckade etiketter.
• Värmeöverföringsläge för utskrift: Efter varje
rulle (450 m eller 1500 ft) av färgband.
Lucköppningssensorer Blås rent Varje månad
Avrivnings-/avskiljningskant Lösningsmedel*
* Använd Zebras sats för förebyggande underhåll, artikelnummer 47362, eller en lösning med
90% isopropylalkohol och 10% destillerat vatten.
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Rengöra skrivhuvud och platenrulle
Rengör skrivhuvud och platenrulle enligt intervall i Tabell 6 på sidan 30. Rengör skrivhuvudet
oftare om ojämn utskriftskvalitet visar sig, t.ex. tomrum eller ljus skrift. Rengör platenrullen
om det blir problem med materialmatningen.
Gör så här för att rengöra skrivhuvudet och platenrullen:
OBS! • Skrivhuvudet kan vara hett och ge allvarliga brännskador. Låt skrivhuvudet kallna.
OBS! Elektrostatisk urladdning • Följ alla föreskrifter om statisk elektricitet vid
hantering av känsliga komponenter såsom kretskort och skrivhuvud.
1. Stäng av (O) skrivaren.
2. Se Bild 26. Öppna skrivhuvudsenheten genom att lossa skrivhuvudspärren från
låssprinten.
110PAX4/R110PAX4 Snabbreferensguide
Rengöringsintervall
31
Bild 26 • Öppna skrivhuvudsenheten
Skrivhuvudspärr
1
Låssprint
2
3. Ta bort material och färgband från skrivaren.
1
2
2007-08-13 110PAX4/R110PAX 4 Snabbreferensguide 57513L-212 Rev. A
110PAX4/R110PAX4 Snabbreferensguide
32
Rengöringsintervall
4. Se Bild 27. Använd Zebra sats för förebyggande underhåll (artikelnummer 47362) eller en
lösning med 90% isopropylalkohol och 10% destillerat vatten på en bomullstopp och
torka skrivdelarna överallt. Låt lösningsmedlet dunsta.
Bild 27 • Rengöring av skrivhuvud och platenrulle (enhet för högerhänta visas)
1 2
3
Skrivhuvuddelar (grått band)
1
Bomullstopp
2
Platenrulle
3
5. Använd en luddfri trasa fuktad i alkohol och rengör platenrullen och andra rullar. Rotera
rullarna under rengöringen.
6. Sätt tillbaka färgband och material (om använt)
7. Slå på (I) skrivaren.
OBS! • Om utskriftskvaliteten inte förbättras efter denna procedur, rengör skrivhuvudet med
Save-a-Printhead rengöringsfilm. Kontakta en auktoriserad Zebra-distributör för mer
information.
57513L-212 Rev. A 110PAX4/R110PAX4 Snabbreferensguide 2007-08-13
Loading...
