Zebra 110PAX4, R110PAX4 Quick Reference Guide [nl]

110PA X 4/R110PA X4 Naslaggids
Deze gids biedt algemene instructies voor het laden en bedienen van uw printengine. Voor extra informatie dient u de Gebruikershandleiding te raadplegen.
Printengine - buitenkant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Controlepaneel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Knoppen op het controlepaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Indicatorlampjes (LED's) op het controlepaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Media . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Lint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Media laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Lint laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Gebruikt lint verwijderen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Een configuratielabel afdrukken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Een netwerkconfiguratielabel afdrukken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
De printengine configureren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Parameters weergeven of wijzigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Reinigingsschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
De printkop en degelrol reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
© 2007 ZIH Corp. Alle productnamen en getallen zijn handelsmerken van Zebra en Zebra en het logo van Zebra zijn gedeponeerde handelsmerken van ZIH Corp. Alle rechten voorbehouden.
57513L-202 Rev. A
13-8-2007
110PAX4/R110PAX4 Naslaggids
2

Printengine - buitenkant

Printengine - buitenkant
Printengines zijn beschikbaar in een rechterconfiguratie (het medium gaat van links naar recht,
Afbeelding 1) en een linkerconfiguratie (het medium gaat van rechts naar links, Afbeelding 2).
2
1
Afbeelding 1 • Rechter (RH) printengine
3
Afbeelding 2 • Linker (LH) printengine
Mediadeurtje
1
Controlepaneel
2
Stroomschakelaar
3
3
2
1
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007

Controlepaneel

Alle bedieningselementen en indicators voor de printengine bevinden zich op het controlepaneel (Afbeelding 3).
Afbeelding 3 • Controlepaneel
2 1 31
Knoppen
1
Liquid Crystal Display (LCD)
2
Lampjes/LED's
3
110PAX4/R110PAX4 Naslaggids
Controlepaneel
3

Knoppen op het controlepaneel

De knoppen op het controlepaneel worden weergegeven in Tabel 1.
Tabel 1 • Knoppen op het controlepaneel
Knop Beschrijving/functie
FEED (Doorvoeren)
PAUSE ( P a uz e ) Stopt en start het afdrukken opnieuw of verwijdert foutberichten en wist het LCD.
CANCEL (Annuleren)
Voert een leeg label door.
• Als de printengine niet in gebruik is of is gepauzeerd, wordt het label automatisch doorgevoerd.
• Als de printengine afdrukt, wordt het label doorgevoerd nadat de huidige batch klaar is met afdrukken.
Als er een label wordt afgedrukt, is het voltooid voordat het afdrukken stopt. Als de printengine is gepauzeerd, is het lampje PAUSE (Pauze) aan.
CANCEL (Annuleren) werkt alleen maar in de modus Pause (Pauze). Het volgende
gebeurt als u op
CANCEL (Annuleren) drukt:
• Annuleert de labelindeling die op dat moment wordt afgedrukt.
• Als er geen labelindeling wordt afgedrukt, wordt de volgende labelindeling die wordt afgedrukt geannuleerd.
• Als er geen labelindelingen in de wacht staan om afgedrukt te worden, wordt
CANCEL (Annuleren) genegeerd.
Als u het hele labelindelingsgeheugen van de printengine wilt wissen, houdt u
CANCEL (Annuleren) ingedrukt totdat het lampje DATA uitgaat.
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
4
Controlepaneel
Tabel 1 • Knoppen op het controlepaneel (vervolg)
Knop
CALIBRATE (Kalibreren)
Beschrijving/functie
CALIBRATE (Kalibreren) werkt alleen maar in de modus Pause (Pauze). Druk op CALIBRATE (Kalibreren) om de juiste mediumlengte opnieuw te kalibreren, om het
mediatype in te stellen (ononderbroken/onderbroken) en om de afdrukmethode in te stellen (rechtstreeks thermisch/thermische overdracht).
ZWARTE OVALEN
De twee zwarte ovalen worden gebruikt om de parameterwaarden te wijzigen voor een parameter die wordt weergegeven op het LCD. Ze worden vooral gebruikt om een waarde te verhogen of te verlagen, om ja of nee te antwoorden, om ON (aan) of OFF (uit) aan te geven en om door opties heen te schuiven.
PREVIOUS
Schuift de LCD naar de vorige parameter.
(Vorige)
NEXT (Volgende) Schuift de LCD naar de volgende parameter.
SETUP/EXIT
Schakelt de configuratiemodus aan/uit.
(Setup/Afsluiten)

Indicatorlampjes (LED's) op het controlepaneel

De lampjes op het controlepaneel worden beschreven in Tabel 2.
Tabel 2 • Lampjes op het controlepaneel
LED
POWER
(Aan/Uit)
(Groen)
PAUSE (Pauze)
(Geel)
DATA
(Groen)
MEDIA
(Geel)
UIT geeft aan AAN geeft aan KNIPPEREND geeft aan
Printengine is UIT of geen stroom naar printengine.
Normale bediening.
Stroomschakelaar is AAN en de stroom wordt naar de printengine geleverd.
Een van de volgende opties:
• De printengine is gepauzeerd
vanwege een fouttoestand (fout met printkop, lint of papier). Dit gebeurt meestal in combinatie met een andere LED.
• PAUSE (Pauze) is ingedrukt.
• Er is een pauze aangevraagd vanuit de aanbrengpoort.
• Een pauzesignaal is ontvangen als onderdeel van de labelindeling.
Er worden geen gegevens ontvangen of
Er worden gegevens verwerkt of er wordt afgedrukt. Er worden geen gegevens ontvangen.
De printengine ontvangt gegevens van of stuurt statusinformatie naar de hostcomputer.
verwerkt.
Normale bediening. Medium is juist geladen.
Onvoldoende medium. (Printengine is gepauzeerd, LCD geeft een foutbericht weer en het lampje PAUSE (Pauze) is AAN).
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
Tabel 2 • Lampjes op het controlepaneel
110PAX4/R110PAX4 Naslaggids
Controlepaneel
5
LED
LINT
(Geel)
ERROR
(Fout)
(Oranje)
UIT geeft aan AAN geeft aan KNIPPEREND geeft aan
Normale bediening. Het lint is juist geladen.
Lint in wanneer de printengine in de rechtstreekse thermische modus is of geen lint geladen wanneer de
printengine in de thermische overdrachtmodus is. Printengine is gepauzeerd, LCD geeft een foutbericht weer en het lampje PAUSE (Pauze) is AAN.
Geen printenginefouten.
Er is een printenginefout
opgetreden. Kijk op het LCD voor de status.
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
6

Media

Media
De printengine is geschikt voor allerlei mediatypen (Tabel 3).
Tabel 3 • Mediatypen
Mediatype Hoe het eruitziet Beschrijving
Onderbroken rol Het medium is rondom een kern
gewikkeld. Individuele labels worden gescheiden door een tussenruimte, inkeping, gat of zwart merkteken, zodat u kunt zien waar het ene label eindigt en het volgende begint. Als u een medium gebruikt met gaten of inkepingen, dient u de mediasensor direct boven een gat of inkeping te plaatsen.
Ononderbroken rol Het medium is rondom een kern gewikkeld
zonder tussenruimtes, gaten, inkepingen of zwarte merktekens. Hierdoor kan de afbeelding op een willekeurige plaats op het label worden afgedrukt.
Kettingpapier Het medium is gevouwen in een
zigzagpatroon.
RFID "Smart"-media (uitsluitend bestemd voor gebruikt met RFID-compatibele printengines)
Elk label heeft een radiofrequentie identificatiechip (RFID) en een ingebouwde antenne tussen het label en de ondergrond. Het medium is gemaakt van dezelfde materialen en kleefstoffen als niet-RFID-labels. De omtrek van de transponder (die verschilt van fabrikant tot fabrikant) is zichtbaar door het label heen.
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007

Lint

Lint is een dunne laag die aan één kant is bedekt met was of hars. De was of hars wordt op het medium overgebracht tijdens de thermische overdracht.
Wanneer gebruikt u lint
Thermische overdrachtmedia vereisten lint voor het afdrukken. Dit is niet het geval bij directe thermische media. Om te bepalen of er lint moet worden gebruikt bij een bepaald soort medium, voert u een krastest op het medium uit.
Ga hiervoor als volgt te werk:
1. Schraap met uw vingernagel over het afdrukoppervlak van het medium.
2. Verschijnt er een zwarte merkteken op het medium?
Als er een zwart merkteken... Dan is het medium...
Niet op het medium verschijnt Thermische overdracht. Er is een lint vereist.
Op het medium verschijnt Directe thermische overdracht. Er is geen lint
110PAX4/R110PAX4 Naslaggids
Lint
vereist, alhoewel er lint kan worden gebruikt om de printkop te beschermen tegen schurende media.
7
Gecoate kant van het lint
Het lint kan met de gecoate kant naar binnen of naar buiten worden gewikkeld (Afbeelding 4). Deze printengine kan alleen lint gebruiken dat aan de buitenkant is gecoat.
Afbeelding 4 • Lint gecoat aan de buitenkant of binnenkant
Buitenkant Binnenkant
Ga als volgt te werk om te bepalen welke kant van het lint gecoat is:
1. Trek een label los van het rugpapier.
2. Druk één hoek van de kleverige kant van het label tegen de buitenkant van de lintrol.
3. Trek het label van het lint af.
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
8
Lint
4. Bekijk het resultaat. Blijven er schilfertjes of deeltjes inkt van het lint aan het label
plakken?
Als de inkt van het lint... Dan..
Aan het label blijft plakken Is het lint gecoat aan de buitenkant.
Niet aan het label blijft plakken
Is het lint gecoat aan de binnenkant. Herhaal de test aan de binnenkant van de rol lint om dit te verifiëren.
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007

Media laden

Afbeelding 5 identificeert de componenten die media hanteren van een rechterprintengine.
Een linkereenheid bevat een spiegelbeeld van deze componenten. Afbeelding 6 op pagina 10 geeft beide printengines weer met medium geladen.
110PAX4/R110PAX4 Naslaggids
Media laden
Afbeelding 5 • Componenten voor het laden van media (rechts)
9
12
11
10
Hendeltje van printkop
1
Prinktkopmontage
2
Lostrekbalk
3
Rugpapierrol
4
Borgpen van printkop
5
Mediageleider
6
897
1
2
3
5
6
Klemrolmontage
7
Ontgrendelknop van de klemrol
8
Lostrekrol
9
Hendeltje van lostrekrol
10
Onderste geleidestang
11
Bovenste geleidestang
12
4
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
10
Media laden

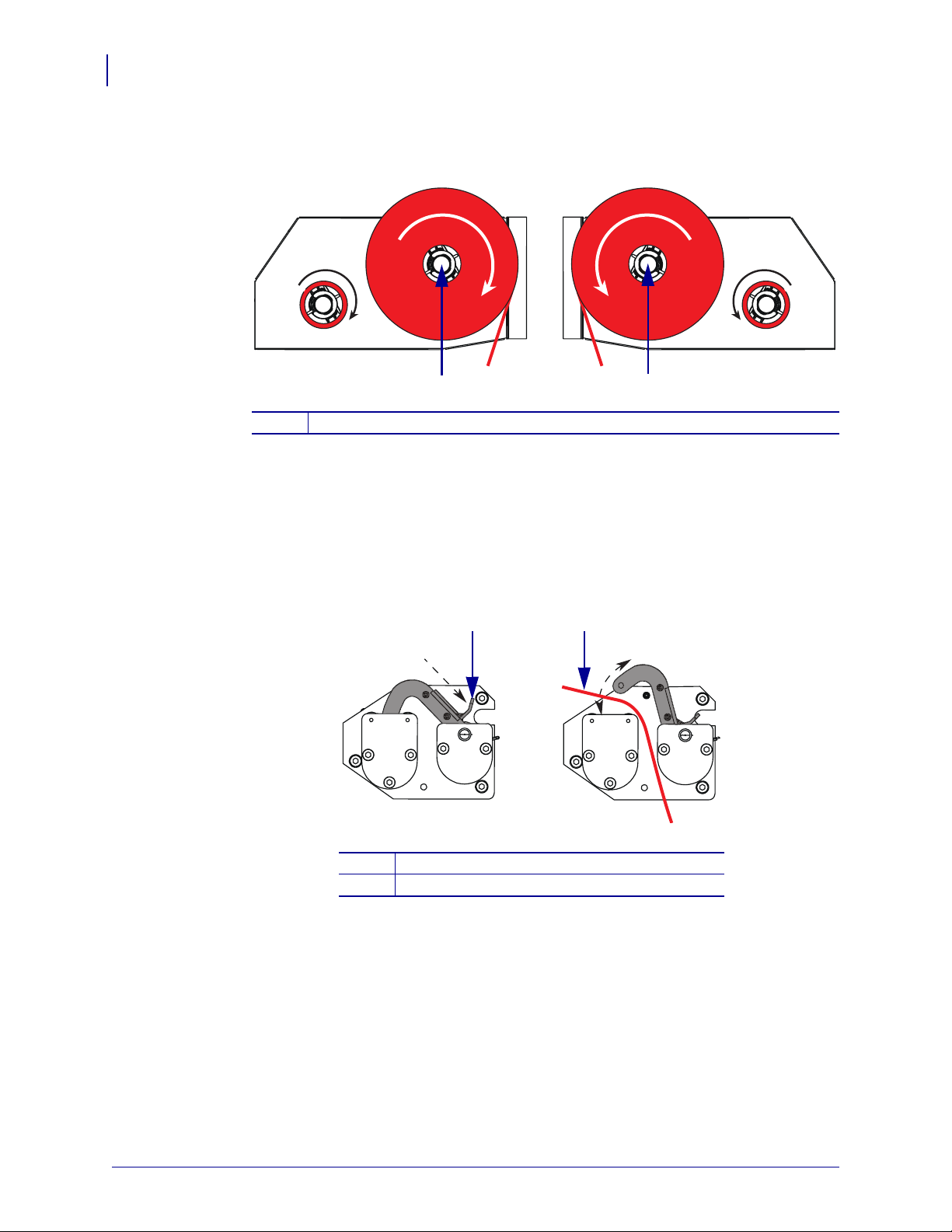

Afbeelding 6 • Geladen medium
Links Rechts
Waarschuwing •
contact zouden kunnen komen met de printkop of andere printeronderdelen.
Zorg dat u bij het laden van medium of lint alle sieraden afdoet die in
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
110PAX4/R110PAX4 Naslaggids
Ga als volgt te werk om het medium te laden:
1. Laad het medium op de aanbrenghaspel van de aanbrengroller (raadpleeg de
gebruikershandleiding van de aanbrengroller).
2. Open het mediadeurtje.
3. Zie Afbeelding 7. Druk op de ontgrendelknop op de klemrol en laat de montage omhoog
draaien.
Afbeelding 7 • De klemrol openen
1
2
Media laden
11
Klemrolmontage
1
Ontgrendelknop van de klemrol
2
4. Zie Afbeelding 8. Schuif de buitenste mediageleider er helemaal uit.
Afbeelding 8 • De buitenste mediageleider eruit schuiven
1
Buitenste mediageleider
1
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
12
Media laden
5. Zie Afbeelding 9. Open de printkopmontage door het hendeltje van de borgpen te
ontgrendelen.
Waarschuwing • De printkop kan heet zijn en ernstige brandwonden veroorzaken. Laat
de printkop afkoelen.
Afbeelding 9 • De printkopmontage openen
1
Hendeltje van printkop
1
Borgpen
2
2
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
110PAX4/R110PAX4 Naslaggids
Media laden
6. Zie Afbeelding 10. Leid het medium onder de bovenste geleidestang, onder de klemrol en
onder de printkopmontage.
7. Zie Afbeelding 10. Trek ongeveer 75 cm (30 inches) medium voorbij de lostrekbalk.
Verwijder en gooi de labels van dit blootgestelde medium weg.
Afbeelding 10 • Het medium leiden
1 2
3
13
Bovenste geleidestang
1
Klemrolmontage
2
Prinktkopmontage
3
Label
4
Rugpapier
5
4
5
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
14
Media laden
8. Zie Afbeelding 11. Plaat het medium zodanig dat het op één lijn staat met de binnenste
9. Zie Afbeelding 11. Plaats de buitenste mediageleider zodanig dat deze de buitenrand van
mediageleider en deze aanraakt.
het medium net aanraakt.

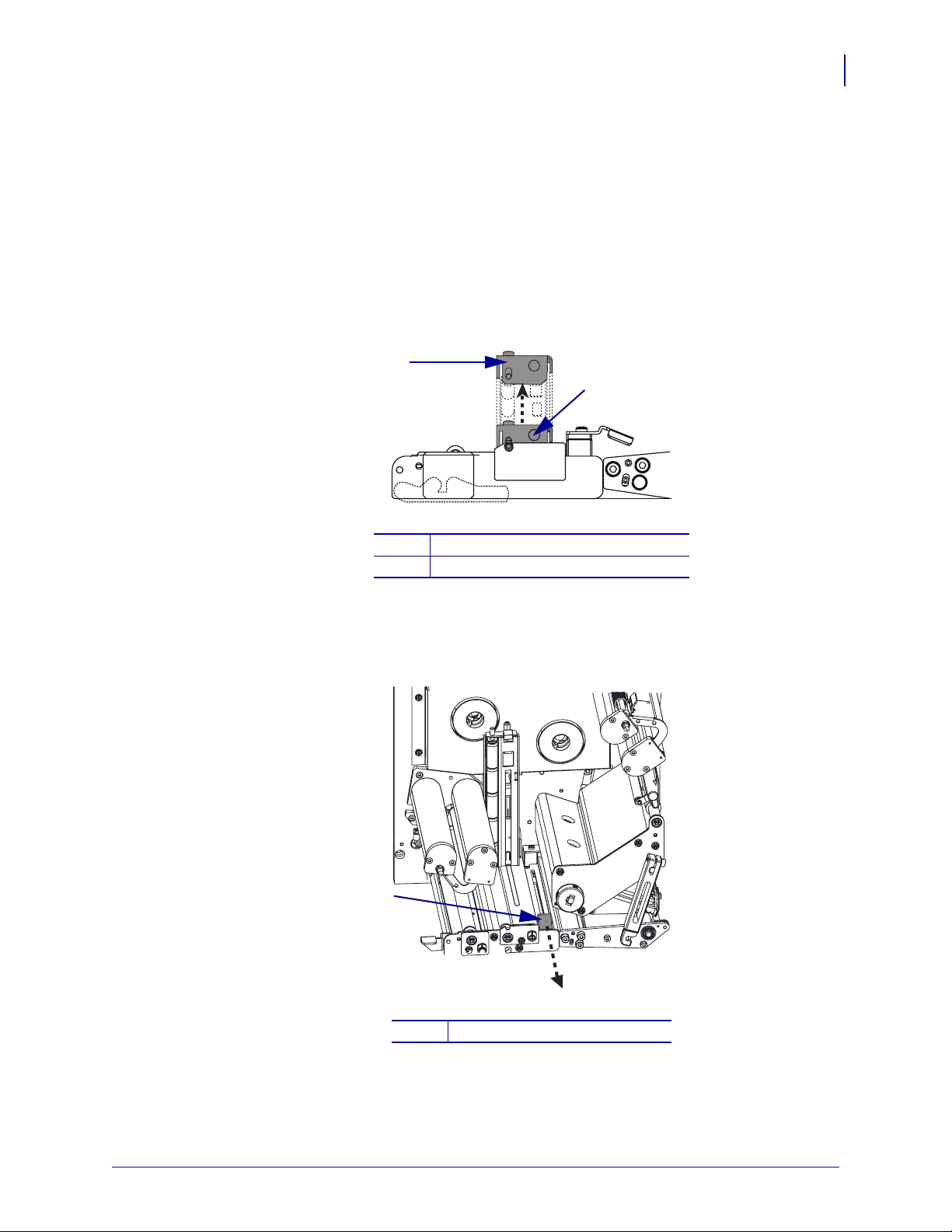

Afbeelding 11 • De buitenste mediageleider schikken
1
2
3
Binnenste mediageleider
1
Buitenste mediageleider
2
Media
3
10. Zie Afbeelding 7 op pagina 11. Druk de klemrol omlaag totdat deze vastklikt.
11. Zie Afbeelding 9 op pagina 12. Sluit de printkopmontage door het hendeltje van de
printkop de draaien totdat het op de borgpen vastklikt.
12. Zie Afbeelding 12. Breng het hendeltje van de lostrekrol omhoog zodat de lostrekrol naar
beneden draait.

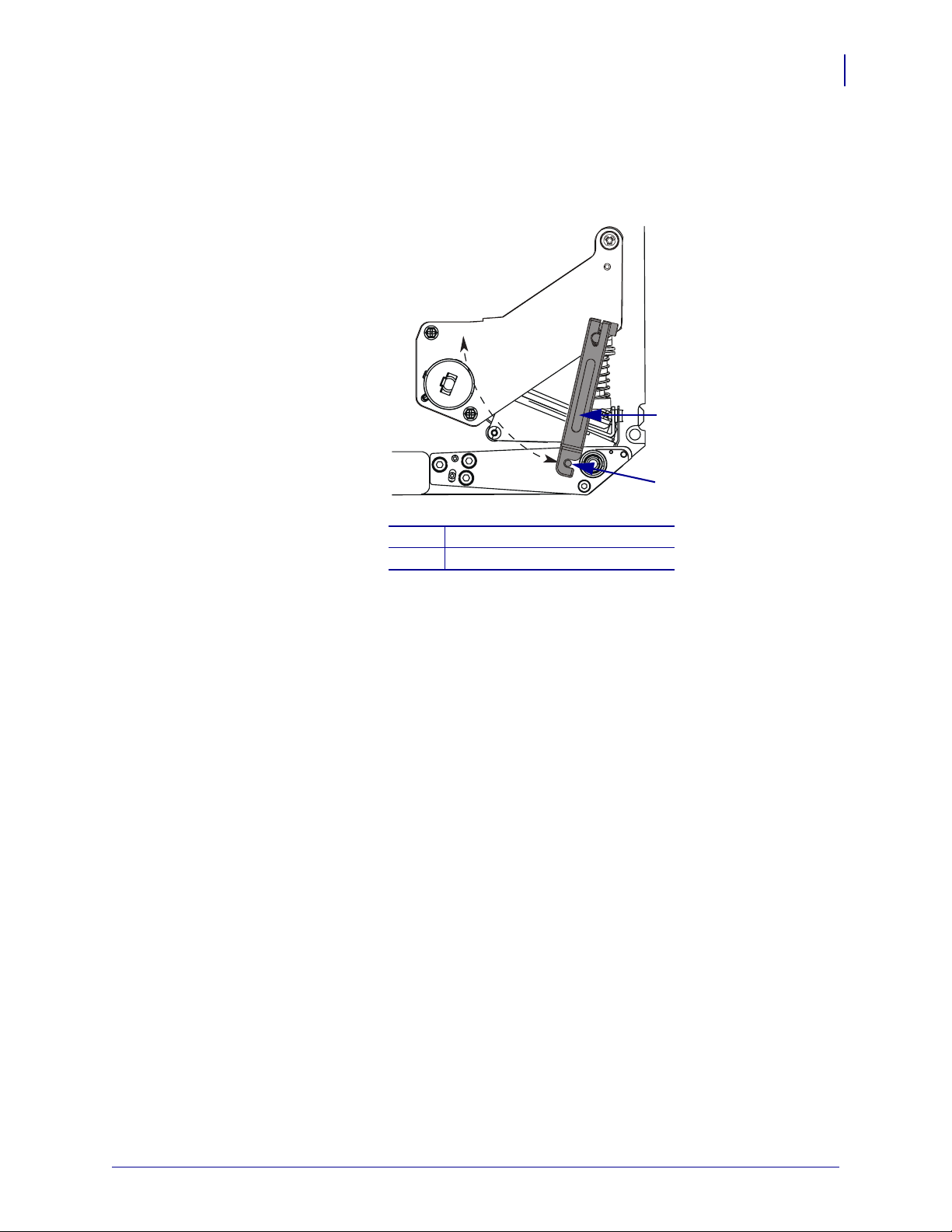

Afbeelding 12 • De lostrekrol losmaken
1
2
Hendeltje van lostrekrol
1
Lostrekrol
2
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
110PAX4/R110PAX4 Naslaggids
Media laden
13. Zie Afbeelding 13. Leid het rugpapier van het medium rond de lostrekbalk, onder de
rugpapierrol en door de lostrekrol.
Opmerking • Als de aanbrengroller een luchtbuis heeft, dient u het rugpapier van het
medium tussen de luchtbuis en de lostrekbalk te leiden. Leid het rugpapier niet over de luchtbuis.

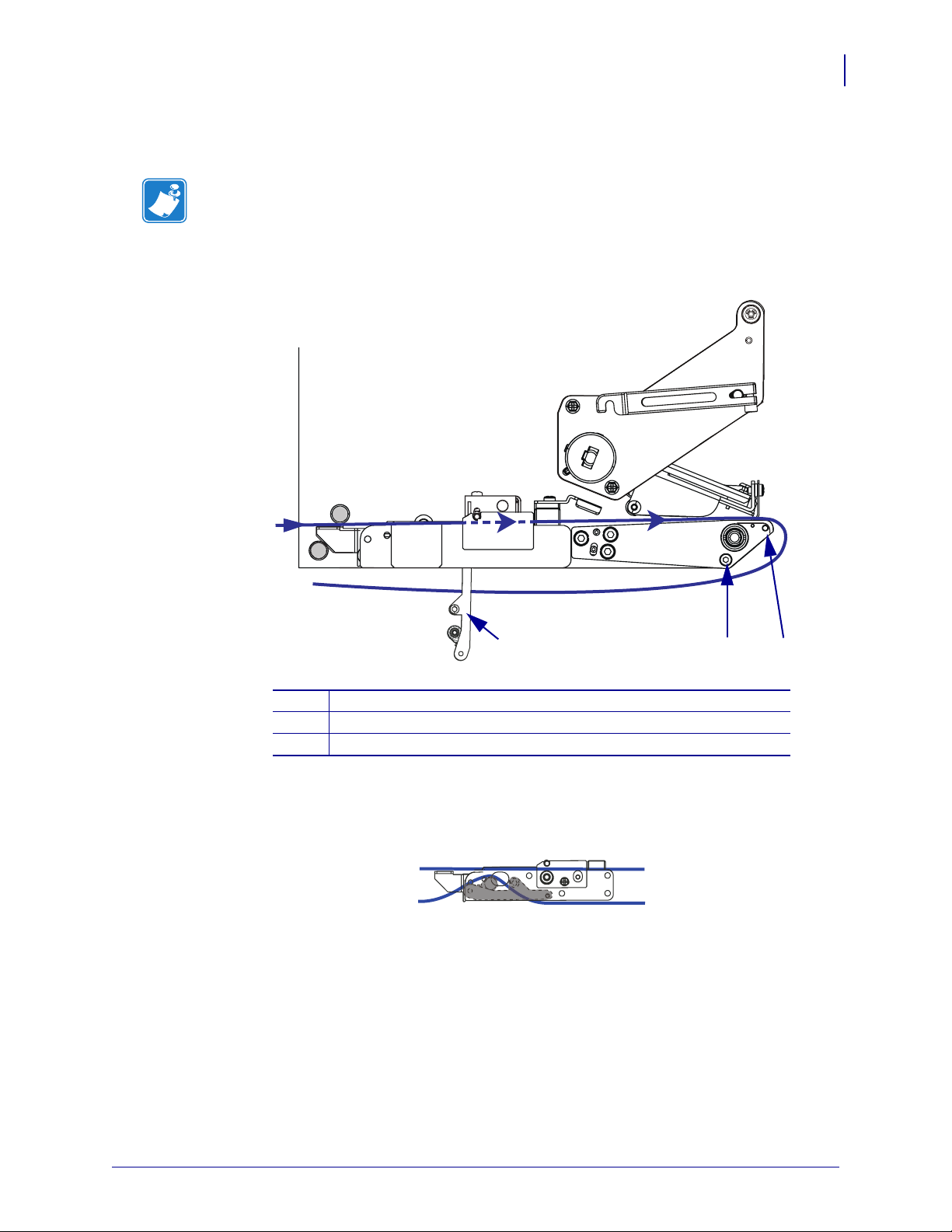

Afbeelding 13 • Het rugpapier leiden
15
1 2
Lostrekbalk
1
Rugpapierrol
2
Lostrekrol
3
14. Zie Afbeelding 14. Draai de lostrekrol omhoog totdat deze in de gesloten stand vastklikt.
3
Afbeelding 14 • Gesloten lostrekrol
15. Zie Afbeelding 13. Leid het rugpapier onder de onderste geleidestang en rond de lintspoel
van de aanbrengroller (zie de gebruikershandleiding van de aanbrengroller).
16. Sluit het mediadeurtje.
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
16

Lint laden

Lint laden
Gebruik lint met thermische overdrachtmedia (zie Lint op pagina 7). Het lint moet aan de buitenkant zijn gecoat en breder zijn dan het medium. Als het lint smaller is dan het medium, zijn gedeelten van de printkop onbeschermd en kunnen ze voortijdig verslijten.
Afbeelding 15 identificeert de componenten van het lintsysteem binnen het
mediacompartiment van een rechterprintengine. Een linkereenheid bevat een spiegelbeeld van deze componenten. Afbeelding 16 op pagina 17 geeft de printengine weer met lint geladen.
Afbeelding 15 • Componenten voor het laden van lint
1 2
3
11
Lintaanbrengspoel
1
Lintspoel
2
Bovenste mobiele montage
3
Tussenrol
4
Hulprol
5
Hendeltje van printkop
6
10 8
7 8
9 10 11
9
Prinktkopmontage Borgpen Lintsensor Lintsensorreflector Onderste mobiele montage
4
5
6
7
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
110PAX4/R110PAX4 Naslaggids
Afbeelding 16 • Geladen lint
Links Rechts
Lint laden
17
Waarschuwing •
contact zouden kunnen komen met de printkop of andere printeronderdelen.
Zorg dat u bij het laden van medium of lint alle sieraden afdoet die in
Ga als volgt te werk om het lint te laden:
1. Zie Afbeelding 17. Plaats een volle lintrol op de lintaanbrengspoel zodat het lint draait
zoals getoond en druk de rol naar het frame van de printengine toe totdat deze volledig op zijn plaats zit.
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
18
Lint laden
Afbeelding 17 • Lint op de lintaanbrengspoel plaatsen
Links Rechts
1
Lintaanbrengspoel met medium
1
2. Zie Afbeelding 18. Knijp de openingswijzers samen om de mobiele arm te openen op de
1
onderste mobiele montage.
3. Zie Afbeelding 18. Leid het lint voorzichtig door de onderste mobiele montage en laat de
mobiele arm langzaam los.
Afbeelding 18 • Een mobiele montage openen
1 2
Openingswijzers
1
Lint
2
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
110PAX4/R110PAX4 Naslaggids
4. Zie Afbeelding 19. Leid het lint tussen de lintsensor en de lintsensorreflector.
Afbeelding 19 • Lintsensor
Lint laden
19
1
Lintsensorreflector
1
Lintsensor
2
5. Zie Afbeelding 20. Open de printkopmontage door het hendeltje van de borgpen te
2
ontgrendelen.
Afbeelding 20 • De printkopmontage openen
1
2
Hendeltje van printkop
1
Borgpen
2
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
20
Lint laden
6. Zie Afbeelding 21. Leid het lint onder de printkopmontage en vervolgens omhoog in de
richting van de hulprol.
Waarschuwing • De printkop kan heet zijn en ernstige brandwonden veroorzaken. Laat
de printkop afkoelen.
Afbeelding 21 • Lint onder de printkopmontage leiden
1
2
Hulprol
1
Prinktkopmontage
2
7. Zie Afbeelding 22. Leid het lint over de hulprol, rond de tussenrol en vervolgens omhoog
in de richting van de bovenste mobiele montage.
Afbeelding 22 • Lint rond rollen leiden
1
2
Tussenrol
1
Hulprol
2
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
110PAX4/R110PAX4 Naslaggids
Lint laden
8. Zie Afbeelding 18 op pagina 18. Knijp de openingswijzers samen om de mobiele arm te
openen op de bovenste mobiele montage.
9. Zie Afbeelding 18 op pagina 18. Leid het lint voorzichtig door de bovenste mobiele
montage en laat de mobiele arm langzaam los.
10. Zie Afbeelding 23. Breng een lege lintkern aan op de lintspoel en druk de kern in de
richting van het frame van de printengine totdat deze volledig op zijn plaats zit.
11. Zie Afbeelding 23. Bevestig het uiteinde van het lint op de lege lintkern met plakband of
een label en wikkel het enkele keren in de getoonde richting. Zorg dat het lint gelijkmatig op de spoel wordt gewikkeld.
Afbeelding 23 • Lint op de lintspoel laden
Links Rechts
21
1
Lintspoel met lege lintkern
1
12. Zie Afbeelding 20 op pagina 19. Sluit de printkopmontage door het hendeltje op de
1
borgpen te draaien.
13. Sluit het mediadeurtje.
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
22

Gebruikt lint verwijderen

Gebruikt lint verwijderen
Ga als volgt te werk om gebruikt lint te verwijderen:
1. Open het mediadeurtje.
2. Is het lint op?
Indien... Dan..
Ja a. Neem de lege kern van de lintaanbrengspoel. Bewaar de kern zodat u
Nee
deze kunt gebruiken op de lintspoel wanneer u lint laadt.
b. Neem het gebruikte lint en de kern van de lintspoel. c. Breng nieuw lint aan volgens de instructies in Lint laden
op pagina 16.
a. Snijd het lint af bij de lintspoel. b. Neem het gebruikte lint en de kern van de lintspoel. c. Vind een lege lintkern. Verwijder indien noodzakelijk het gebruikte
lint van de kern die u in een vorige stap hebt verwijderd en gooi het gebruikte lint weg.
d. Zie Afbeelding 23 op pagina 21. Breng een lege lintkern aan op de
lintspoel en druk de kern in de richting van het frame van de printengine totdat deze volledig op zijn plaats zit.
e. Leid het resterende lint op de lintaanbrengspoel volgens de
instructies in Lint laden op pagina 16.
f. Zie Afbeelding 23 op pagina 21. Bevestig het uiteinde van het lint op
de lege lintkern met plakband of een label en wikkel het enkele keren in de getoonde richting. Zorg dat het lint gelijkmatig op de spoel wordt gewikkeld.
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007

Een configuratielabel afdrukken

Zodra u het medium en het lint hebt geladen (indien noodzakelijk), drukt u een configuratielabel af als verslag van de huidige instellingen van uw printengine. Houd het label in geval u problemen hebt met het afdrukken.
Ga als volgt te werk om een configuratielabel af te drukken:
1. Op het voorpaneel drukt u op SETUP/EXIT (Setup/Afsluiten).
2. Druk op NEXT (Volgende) of PREVIOUS (Vorige) om door de parameters te schuiven
totdat u
3. Druk op het rechterovaal om het afdrukken te bevestigen.
Er wordt een configuratielabel afgedrukt (Afbeelding 24).
LIJST INSTELLING bereikt.
Afbeelding 24 • Configuratielabel
110PAX4/R110PAX4 Naslaggids
Een configuratielabel afdrukken
23
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
24

Een netwerkconfiguratielabel afdrukken

Een netwerkconfiguratielabel afdrukken
Als u een printserver gebruikt, kunt u een netwerkconfiguratielabel afdrukken nadat de printer op een netwerk is aangesloten.
Ga als volgt te werk om een netwerkconfiguratielabel af te drukken:
1. Op het voorpaneel drukt u op SETUP/EXIT (Setup/Afsluiten).
2. Druk op NEXT (Volgende) of PREVIOUS (Vorige) om door de parameters te schuiven
totdat u
3. Druk op het rechterovaal om het afdrukken te bevestigen.
Er wordt een netwerkconfiguratielabel afgedrukt (Afbeelding 25). Als er geen draadloze printserver is geïnstalleerd, wordt het draadloze gedeelte van de label niet afgedrukt.
LIJST NETWERK bereikt.
Afbeelding 25 • Netwerkconfiguratielabel
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007

De printengine configureren

Nadat u het medium en lint hebt aangebracht, kunt u de printengineparameters instellen voor uw toepassing met behulp van het controlepaneel.
Belangrijk • Voor bepaalde condities moet u mogelijk de afdrukparameters aanpassen, zoals
de afdruksnelheid, donkerheid of afdrukmodus. Deze condities omvatten (maar zijn niet beperkt tot):
• afdrukken op hoge snelheden
• het lostrekken van medium
• het gebruik van bijzonder dun, klein, synthetisch of gecoate labels
Aangezien de afdrukkwaliteit wordt beïnvloed door deze en andere factoren, dient u testen uit te voeren om de beste combinatie van printerinstellingen en media vast te stellen voor uw toepassing. Een slechte combinatie kan de afdrukkwaliteit of -snelheid beperken of de printengine kan mogelijk niet juist functioneren in de gewenste afdrukmodus.
Ga als volgt te werk om naar de modus Setup te gaan.
110PAX4/R110PAX4 Naslaggids
De printengine configureren
25
1. Op het voorpaneel drukt u op SETUP/EXIT (Setup/Afsluiten).
2. Druk op NEXT (Volgende) of PREVIOUS (Vorige) om door de parameters heen te gaan.
Ga als volgt te werk om de modus Setup te verlaten.
1. Druk op SETUP/EXIT (Setup/Afsluiten).
Het LCD geeft
2. Druk op het linker- of rechterovaal om de opties voor het opslaan weer te geven (Tab el 4).
Tabel 4 • Opties voor het opslaan bij het verlaten van de modus Setup
PERMANENT
TIJDELIJK
ANNULEREN
STAND.WAARD
WIJZ. OPSLAAN aan.
LCD
LADN
Beschrijving
Slaat waarden op in de printengine zelfs als de stroom uit is.
Slaat de wijzigingen op totdat de stroom wordt uitgezet.
Annuleert alle wijzigingen vanaf de tijd dat u op SETUP/EXIT
(Setup/Afsluiten)
wijzigingen voor de donkerheid en voor het afscheuren.
Zet alle parameters met uitzondering van de netwerkinstellingen terug naar de fabriekswaarden.
Opmerking • Het laden van de fabriekswaarden leidt ertoe dat
de printengine zichzelf automatisch kalibreert.
hebt gedrukt met uitzondering van
LTST OPGESL
LADN
STND. NET
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
Laadt waarden van de laatste keer dat er permanent is opgeslagen.
Zet de vaste en draadloze netwerkinstellingen terug naar de fabrieksinstellingen.
110PAX4/R110PAX4 Naslaggids
26
De printengine configureren
3. Druk op NEXT (Volgende) om de weergegeven keuze te selecteren.

Parameters weergeven of wijzigen

Tabel 5 toont een subset van de printengineparameters in de volgorde waarop ze worden
weergegeven als u op tijdens deze procedure op
PREVIOUS (Vorige) om terug te keren naar de vorige parameter in de cyclus. Als een
parameter is gewijzigd, wordt een sterretje (*) weergegeven in de linkerbovenhoek van het scherm om aan te geven dat de waarde anders is dan de waarde die op dat moment actief is in de printengine.
Zodra de configuratie- en kalibratieopeenvolging zijn voltooid, wordt
GEREED
weergegeven.
NEXT (Volgende) drukt nadat u naar de modus Setup bent gegaan. Druk
NEXT (Volgende) om naar de volgende parameter te gaan of druk op
Tabel 5 • Printengineparameters
PRINTER
Parameter
DONKERHEID
- 4.0 +
AFDRUKSNELHEID
51 MM/S (2 IPS)
Actie/uitleg
De donkerheid van het afdrukken afstellen
Als de afdrukken te licht zijn of als er lege plekken zijn in gedrukte gebieden, dient u de donkerheid te verhogen. Als de afdrukken te donker zijn en als er verspreiding of uitloop op gedrukte gebieden is, dient u de donkerheid te verminderen. De donkerheidsinstellingen kunnen ook worden gewijzigd door het stuurprogramma of de software-instellingen.
Belangrijk • Zet de donkerheid op de laagste instelling die goede
afdrukkwaliteit biedt. Als de donkerheid te hoog is ingesteld, kan de inkt afgeven, kan het lint doorbranden of kan de printkop voortijdig verslijten.
• Druk op het rechterovaal om de donkerheid te verhogen.
• Druk op het linkerovaal om de donkerheid te verlagen.
Standaardwaarde: +4,0
Bereik: 00,0 tot +30,0
De afdruksnelheid afstellen
• Druk op het rechterovaal om de waarde te verhogen.
• Druk op het linkerovaal om de waarde te verlagen.
Standaardwaarde: 51 MM/S (2 IPS)
Bereik: 51 tot 305 MM/S (2 tot 12 IPS) voor 203 dpi, 51 tot 203 MM/S (2
tot 8 IPS) voor 300 dpi
SNELH PAPIERSPR
152 MM/S (6 IPS)
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
De omschakelsnelheid afstellen
• Druk op het rechterovaal om de waarde te verhogen.
• Druk op het linkerovaal om de waarde te verlagen.
Standaardwaarde: 152 MM/S (6 IPS)
Bereik: 25 tot 305 MM/S (1 tot 12 IPS)
Tabel 5 • Printengineparameters (vervolg)
110PAX4/R110PAX4 Naslaggids
De printengine configureren
27
Parameter
SNELH BACKFEED
51 MM/S (2 IPS)
AFSCHEUREN +000
- +
AFDRUKMODUS
AFSCHEUREN
Actie/uitleg
De backfeedsnelheid afstellen
• Druk op het rechterovaal om de waarde te verhogen.
• Druk op het linkerovaal om de waarde te verlagen.
Standaardwaarde: 51 MM/S (2 IPS)
Bereik: 25 tot 305 MM/S (1 tot 12 IPS)
De afscheurpositie afstellen
Stelt de positie van het medium boven de afscheur-/lostrekbalk in na het afdrukken. Positieve getallen verplaatsen het medium nar buiten en negatieve getallen naar binnen.
Door elke druk op een ovaal wordt de afscheurpositie bijgesteld met vier stiprijen.
• Druk op het rechterovaal om de waarde te verhogen.
• Druk op het linkerovaal om de waarde te verlagen.
Standaardwaarde: +0
Bereik: -120 tot +120
De afdrukmodus selecteren
De instellingen voor de afdrukmodus laten de printengine weten welke methode u wilt gebruiken om het medium te leveren.
• Druk op een van beide ovalen om de opties weer te geven.
Standaardwaarde: AFSCHEUREN
Selecties: AFSCHEUREN, OPROLLEN, AANBRENGROLLER
MEDIATYPE
ONDERBROKEN
SENSORTYPE
BAAN
Het mediatype instellen
Laat de printengine weten wat voor soort medium u gebruikt. Als u onderbroken media selecteert, voert de printengine het medium in om de labellengte te berekenen (de afstand tussen twee herkende registratiepunten van de ruimte tussen labels of de uitlijningsinkeping of het gat). Als u ononderbroken media selecteert, dient u een instructie voor de labellengte op te nemen in uw labelindeling (
• Druk op een van beide ovalen om de opties weer te geven.
Standaardwaarde: ONDERBROKEN
Selecties: ONONDERBROKEN, ONDERBROKEN
Het sensortype instellen
Laat de printengine weten of u baanmedia gebruikt (labelscheidingen worden aangeduid door een ruimte, inkeping of gat) of media met zwarte registratiemerktekens op de achterkant.
• Druk op een van beide ovalen om andere opties weer te geven.
Standaardwaarde: BAAN
Selecties: BAAN, MERKTEKEN
^LLxxxx als u ZPL of ZPL II gebruikt).
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
28
De printengine configureren
Tabel 5 • Printengineparameters (vervolg)
Parameter
AFDRUKMETHODE
THERM. TRANSFER
AFDRUKBREEDTE
104 0/8 MM +
Actie/uitleg
De afdrukmethode selecteren
Laat de printengine weten welke afdrukmethode u gebruikt: thermische overdracht (lint vereist) of rechtstreeks thermisch (geen lint).
• Druk op een van beide ovalen om de opties weer te geven.
Standaardwaarde: Thermische overdracht
Selecties: Thermische overdracht, rechtstreeks thermisch
Opmerking • Als u rechtstreeks thermisch gebruikt met een lint
veroorzaakt dit een foutconditie van de printengine, maar het afdrukken gaat door.
De afdrukbreedte instellen
Bepaalt het afdrukbare gebied over de breedte van het label gezien de resolutie van de printengine.
Ga als volgt te werk om de waarde te wijzigen:
1. Druk op het linkerovaal om de cursor te verplaatsen.
2. Druk op het rechterovaal om de waarde van het getal te verhogen.
Ga als volgt te werk om de maateenheid te wijzigen:
1. Druk op het linkerovaal totdat de maateenheid actief is.
2. Druk op het rechterovaal om heen en weer te schakelen naar een
andere maateenheid (mm, inches of stippen).
Standaardwaarde: 104 mm voor printengines van 203 dpi; 105 8/12 mm voor printengines van 300 dpi
OPMERKING: als u de breedte te smal instelt, kan dit ertoe leiden dat delen van het label niet worden afgedrukt op het medium. Als u de breedte te breed instelt, wordt er instellingsgeheugen verspilt en kan dit ertoe leiden dat er naast het label wordt afgedrukt en op de degelrol. Deze instelling kan de horizontale positie van de labelindeling beïnvloeden als de afbeelding werd omgekeerd tijdens de opdracht ^POI ZPL II.
MAX. LENGTE
-39,0 IN 988 MM
De maximale labellengte wordt gebruikt tijdens het kalibreren. De ruimte tussen labels maakt deel uit van de labellengte.
Stel altijd een waarde in die minstens 2,54 mm (1 inch) langer is dan de lengte van het label dat u gebruikt. Als de labellengte bijvoorbeeld 126 mm is (5 inches) inclusief de ruimte tussen de labels, stelt u de parameter in voor 152 mm (6 inches). Als de waarde is ingesteld op een kleinere waarde dan de labellengte, neemt de printengine aan dat er ononderbroken media zijn geladen en kan de printengine niet kalibreren.
• Druk op het rechterovaal om de waarde te verhogen.
• Druk op het linkerovaal om de waarde te verlagen.
Standaardwaarde: 988 mm (39,0 inches).
Bereik: de waarden kunnen worden afgesteld in stappen van 25,4 mm
(1 inch).
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
De maximale labellengte instellen
Tabel 5 • Printengineparameters (vervolg)
110PAX4/R110PAX4 Naslaggids
De printengine configureren
29
Parameter
LIJST FONTS
AFDRUKKEN
LIJST BARCODES
AFDRUKKEN
LIJST BEELDEN
AFDRUKKEN
LIJST INDELINGEN
AFDRUKKEN
LIJST INSTELLING
AFDRUKKEN
Actie/uitleg
Lijst fonts
• Druk op het rechterovaal om een label te afdrukken die de standaardlettertypen (fonts) vermeldt en eventuele optionele lettertypen die zijn opgeslagen in de RAM, het Flash-geheugen op optionele PCMCIA-lettertypekaarten van de printengine.
Lijst barcodes
• Druk op het rechterovaal om een label af te drukken dat de beschikbare barcodes vermeldt in de printengine. De barcodes kunnen worden opgeslagen in RAM, Flash-geheugen of op optionele PCMCIA-kaarten.
Lijst beelden
• Druk op het rechterovaal om een label af te drukken dat de beschikbare beelden vermeldt die zijn opgeslagen in de RAM, het Flash-geheugen, of op de optionele geheugenkaart van de printengine.
Lijst indelingen
• Druk op het rechterovaal om een label af te drukken dat de beschikbare indelingen vermeldt die zijn opgeslagen in de RAM, het Flash­geheugen, of op de optionele geheugenkaart van de printengine.
Lijst instelling
• Druk op het rechterovaal om een configuratielabel af te drukken met de huidige configuratie van de printengine.
LST DRAADLOOS
AFDRUKKEN
LIJST VAN ALLES
AFDRUKKEN
TAAL
ENGLISH
Instellingen voor Lijst netwerk
• Druk op de rechterovaal om een netwerkconfiguratielabel af te drukken met de instellingen voor de vaste ZebraNet PrintServer II (PSII), de ZebraNet 10/100-printserver en de ZebraNet draadloze printserver (indien geïnstalleerd).
Lijst van alles
• Druk op het rechterovaal om labels af te drukken die de beschikbare lettertypen, barcodes, beelden, instellingen en de huidige configuraties van de printengine en het netwerk vermelden.
De weergavetaal selecteren
Met deze parameter kunt u de taal veranderen die wordt weergegeven op het LCD van het controlepaneel.
• Druk op het rechter- of linkerovaal om andere opties weer te geven.
Standaardwaarde: ENGLISH
Selecties: ENGLISH, ESPANOL, FRANCAIS, DEUTSCH, ITALIANO,
NORSK, PORTUGUES, SVENSKA, DANSK, ESPANOL2, NEDERLANDS, SUOMI, AANGEPAST
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
30

Reinigingsschema

Reinigingsschema
Het aanbevolen reinigingsschema wordt weergegeven in Tabel 6. Zie de volgende pagina's voor specifieke procedures.
Waarschuwing • Gebruik alleen de aanbevolen reinigingsmiddelen. Zebra is niet
verantwoordelijk voor schade veroorzaakt door andere vloeistoffen die op deze printer worden gebruikt.
Tabel 6 • Aanbevolen reinigingsschema voor printer
Gebied Methode Interval
Printkop Oplosmiddel* Voer deze procedures op de volgende tijden uit:
Degelrol Oplosmiddel*
Doorlaatbare mediasensor Luchtblazer
Reflectieve mediasensor Luchtblazer
Mediapad Oplosmiddel*
Lintsensor Luchtblazer
•Indien
Rechtstreekse thermische afdrukmodus: Na elke rol
Thermische overdracht afdrukmodus: Na elke rol
KOP NU REINIGEN verschijnt.
labels of 150 m (500 feet) kettinglabels.
(450 m of 1500 feet) lint.
Deur-open-sensors Luchtblazer Maandelijks
Afscheur-/lostrekbalk Oplosmiddel*
* Gebruik de kit voor preventief onderhoud van Zebra, onderdeelnummer 47362, of een oplossing van 90% isopropylalcohol en 10% gedeïoniseerd water.

De printkop en degelrol reinigen

Reinig de printkop en degelrol volgens het schema in Tabel 6 op pagina 30. Reinig de printkop vaker als u inconsistente afdrukkwaliteit ziet, zoals lege plekken of lichte afdrukken. Reinig de degelrol als u problemen zit met het verplaatsen van het medium.
Ga als volgt te werk om de printkop en degelrol te reinigen:
Waarschuwing • De printkop kan heet zijn en ernstige brandwonden veroorzaken. Laat de
printkop afkoelen.
Waarschuwing tegen elektrostatische ontlading • Neem de juiste elektrostatische voorzorgsmaatregelen in acht bij het hanteren van onderdelen die gevoelig zijn voor elektrostatische elektriciteit zoals printplaten en printkoppen.
1. Zet de printengine uit (O).
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
110PAX4/R110PAX4 Naslaggids
Reinigingsschema
2. Zie Afbeelding 26. Open de printkopmontage door het hendeltje van de borgpen te
ontgrendelen.
Afbeelding 26 • De printkopmontage openen
1
2
31
Hendeltje van printkop
1
Borgpen
2
3. Neem het medium en het lint uit de printengine.
13-8-2007 110PA X 4/R110PAX 4 Naslaggids 57513L-202 Rev. A
110PAX4/R110PAX4 Naslaggids
32
Reinigingsschema
4. Zie Afbeelding 27. Gebruik de kit voor preventief onderhoud van Zebra
Afbeelding 27 • Reinigen van de printkop en degelrol (rechtereenheid getoond)
(onderdeelnummer 47362) of een oplossing van 90% isopropylalcohol en 10% gedeïoniseerd water op een wattenstaafje om de printelementen van het ene uiteinde tot het andere af te vegen. Laat het oplosmiddel verdampen.
1 2
3
Printkopelementen (grijze strook)
1
Wattenstaafje
2
Degelrol
3
5. Gebruik een pluisvrij doekje vochtig gemaakt met alcohol om de degelrol en andere rollen
te reinigen. Draai de rollen bij het reinigen.
6. Laad het lint en medium opnieuw (indien gebruikt).
7. Zet de printengine aan (I).
Opmerking • Als de afdrukkwaliteit niet beter wordt na het reinigen, dient u de printkop te
reinigen met Save-a-Printhead-reinigingsfilm. Neem contact op met uw erkende Zebra­dealer voor meer informatie.
57513L-202 Rev. A 110PAX4/R110PAX4 Naslaggids 13-8-2007
Loading...
