Zebra QLn320 Quick guide [pl]

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

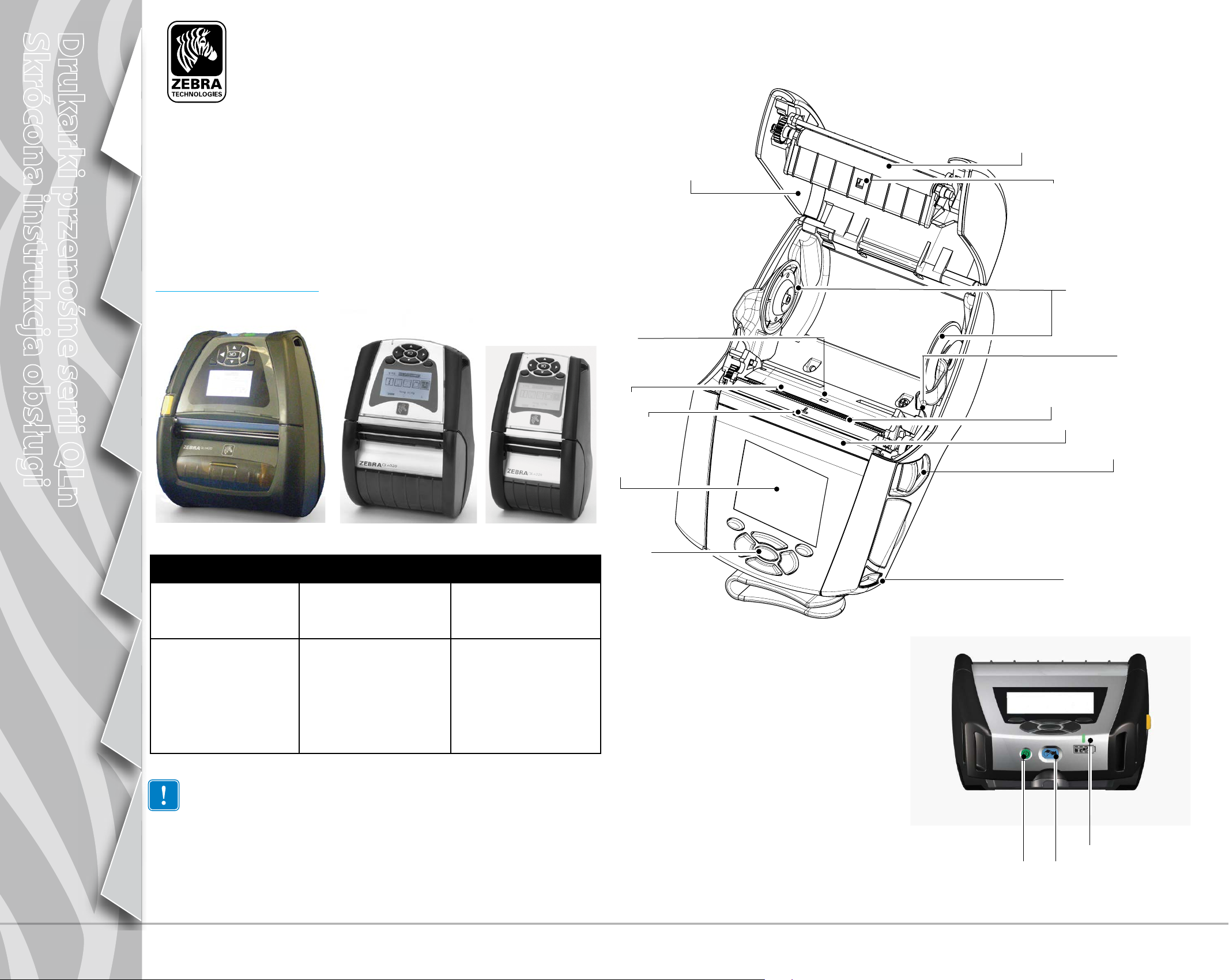

Wstęp

Omówienie drukarek serii QLn

Dziękujemy za wybranie drukarek przenośnych
rmy Zebra serii QLn™. Dzięki innowacyjnej konstrukcji
te wytrzymałe drukarki są produktywnym i wydajnym

elementem stanowiska pracy. Ponieważ są one produktami rmy
Zebra Technologies, stanowi to gwarancję najwyższego poziomu
obsługi w zakresie drukarek kodów paskowych, oprogramowania
oraz materiałów eksploatacyjnych.

Niniejszy dokument przedstawia w uproszczonej formie sposób

obsługi i konserwacji drukarki przenośnej serii QLn.

Pełną i aktualną dokumentację tej drukarki stanowi Instrukcja

Obsługi drukarek serii QLn, dostępna w Internecie pod adresem:

www.zebra.com/manuals.

(przedstawiono drukarkę QLn320)

13

14

12

1

2

3

6

4

QLn420 QLn320 QLn220

Szerokość nośnika

2,0 cale do 4,4cala
(50,8 do 111,76mm)

Wymiary drukarki
Wysokość: 7,35cala
(186,7mm)*
Długość: 6,50cala
(165,1mm)
Szerokość: 3,25cala
(82,5mm)
* z zaczepem na pasek

Szerokość nośnika:
1,0 cal do 3,125cala
(25,4mm do 79,4mm)

Wymiary drukarki
Wysokość: 6,85cala
(173,659mm)*
Długość: 4,65cala
(117,8 56  mm)
Szerokość: 3,15cala
(76,9mm)
* z zaczepem na pasek

Szerokość nośnika:
0,63cala do 2,18cala
(16mm do 55,37mm)

Wymiary drukarki
Wysokość: 6,73cala
(170,9mm)*
Długość: 3,60cala
(91,4mm)
Szerokość: 2,75cala
(69,9mm)
* z zaczepem na pasek

Niezbędne jest zapoznanie się z arkuszem Ważne informacje

o zasadach bezpieczeństwa wysyłanym z każdą drukarką
oraz z Biuletynem technicznym wysyłanym z każdym
zestawem akumulatorów. Dokumenty te omawiają sposoby
zapewnienia maksymalnej niezawodności i bezpieczeństwa
użytkowania drukarki.

5

11

9

1. Wałek dociskowy

2. Czujnik kodu paskowego

3. Krążki podtrzymujące nośnik

4. Listwa do odrywania nośnika

5. Czujnik obecności etykiety

6. Dźwignia odklejacza

7. Uchwyt odklejacza

8. Przycisk pokrywy nośnika

9. Klawiatura

10. Uchwyt paska

11. Ekran LCD

12. Głowica drukująca

13. Pokrywa nośnika

14. Czujnik odstępu

15. Przycisk zasilania

16. Przycisk wysuwania

17. Wskaźnik LED poziomu naładowania

7

8

10

17

1615

P1031679-143 wer. B

© ZIH Corp 2012

1

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Omówienie drukarek serii QLn – ciąg dalszy

20

18

21

Omówienie drukarek serii QLn
(przedstawiono drukarkę QLn420)

13

4

1

2

3

14

19

22

18. Zaczep na pasek

19. Akumulator

20. Porty komunikacyjne USB/RS232

21. Etykieta adresu MAC

22. Styki dokujące

23. Wejście prądu stałego

23

5

7

11

9

1. Wałek dociskowy

2. Czujnik kodu paskowego

3. Krążki podtrzymujące nośnik

4. Listwa do odrywania nośnika

5. Czujnik obecności etykiety

6. Dźwignia odklejacza

7. Uchwyt odklejacza

8. Przycisk pokrywy nośnika

9. Blok klawiszy

10. Uchwyt paska

11. Ekran stanu

12. Głowica drukująca

13. Pokrywa nośnika

14. Czujnik odstępu

15. Przycisk zasilania

16. Przycisk wysuwania

17. Wskaźnik LED poziomu naładowania

15

12

6

8

10

17

16

2

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

18

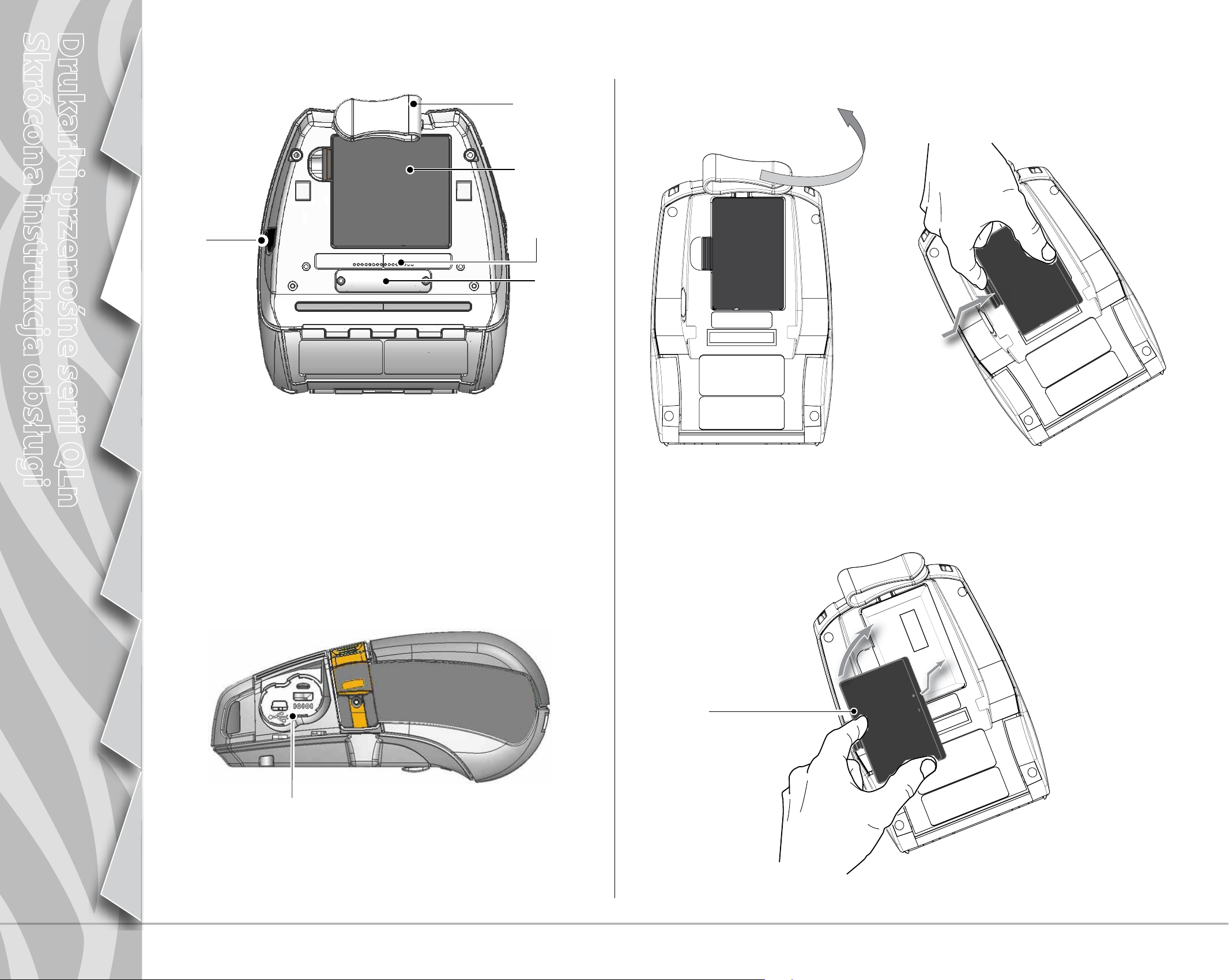

Wyjmowanie akumulatora (przedstawiono
drukarkę QLn220)

Obrócić zaczep na pasek, aby

umożliwić włożenie akumulatora.

Ścisnąć spinacz na zestawie
akumulatorów i wyjąć.

20

18. Zaczep na pasek

19. Akumulator

20. Wejście prądu stałego

21. Etykieta adresu MAC

22. Styki dokujące/pokrywa

23. Porty komunikacyjne USB/RS232

19

21

22

Wkładanie akumulatora

Akumulator
inteligentny do
drukarek serii QLn

23

3

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Ładowanie akumulatora

Akumulator drukarek serii QLn można ładować na pięć sposobów. Dwa
z nich polegają na ładowaniu akumulatora poza drukarką (ładowarka
poczwórna i ładowarka inteligentna Smart Charger-2), a trzy polegają
na ładowaniu w drukarce (zasilacz sieciowy, jednokomorowa stacja
dokująca Ethernet oraz czterokomorowa stacja dokująca Ethernet).
Wszystkie pięć metod omówiono szczegółowo w następnych rozdziałach.

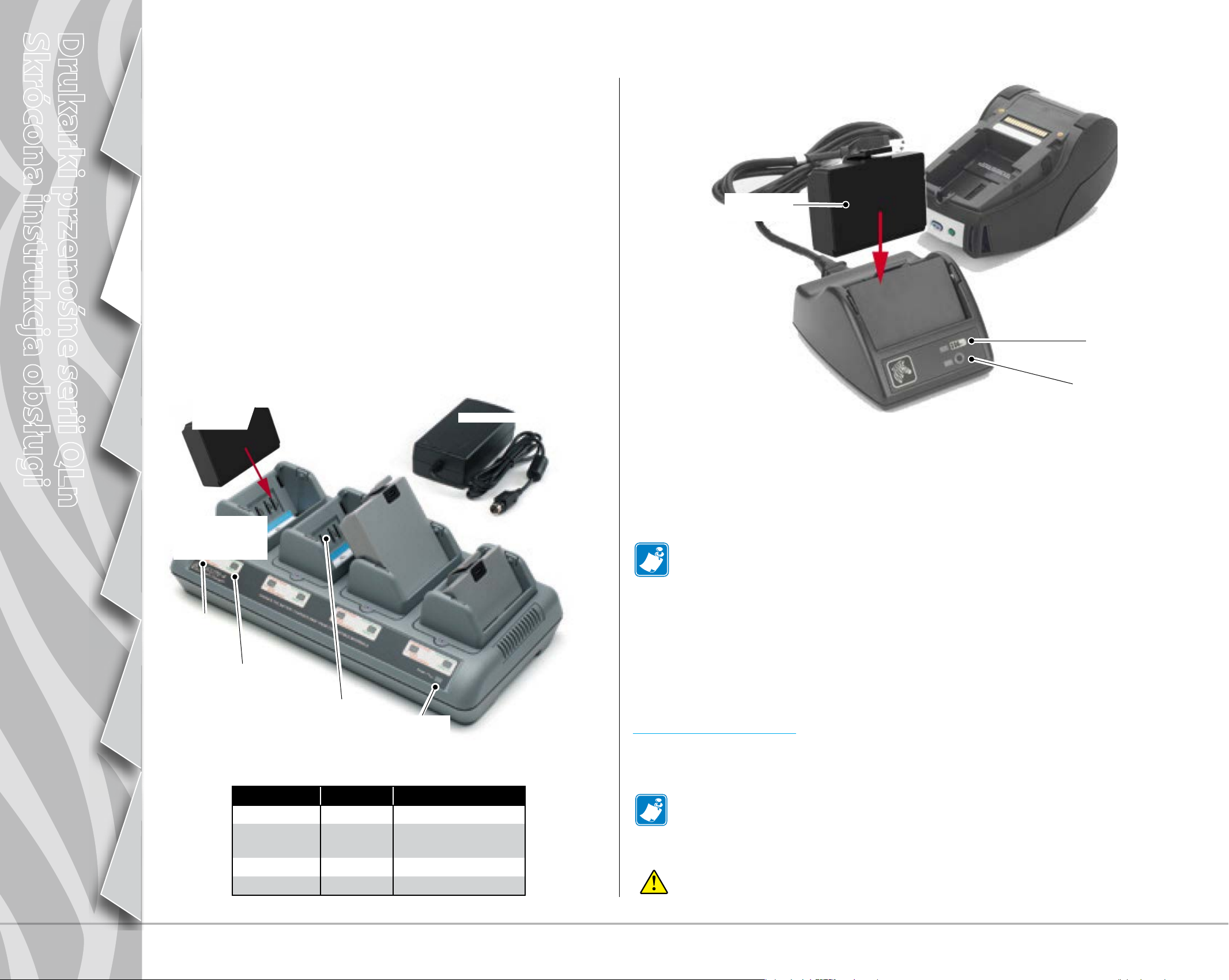

Ładowarka poczwórna UCLI72-4 (wszystkie drukarki serii QLn)

Poczwórna ładowarka UCLI72-4 ładuje jednocześnie cztery zestawy
akumulatorów. Aby naładować akumulatory w ładowarce poczwórnej,
trzeba je wyjąć z drukarki.

Wskaźniki pod akumulatorami umożliwiają monitorowanie ładowania
w sposób przedstawiony w poniższej tabeli:

Ładowarka inteligentna do pojedynczych akumulatorów Smart Charger-2 (SC2)
(wszystkie drukarki serii QLn)

Zestaw
akumulatorów

2. Wsunąć zestaw
akumulatorów
do komory
ładowania

3. Wcisnąć zestaw
akumulatorów
na miejsce

Wskaźnik
bursztynowy

Wskaźnik
zielony

1. Włożyć wtyczkę zasilacza
do gniazda prądu przemiennego.
Gniazdo.

Komora
ładowania

Wskaźnik
zasilania

Wskaźnik
LED poziomu
naładowania

Wskaźnik
LED stanu
technicznego

Zasilacz

• Włożyć wtyczkę ładowarki SC2 do gniazda prądu zmiennego.

• Włożyć inteligentny zestaw akumulatorów do ładowarki SC2.

• Lampka LED z przodu ładowarki będzie wskazywać stan naładowania zestawu
akumulatorów. Kolor zielony oznacza pełne naładowanie, kolor żółty oznacza
ładowanie, a kolor bursztynowy oznacza usterkę.

Gdy zostanie przyłączona ładowarka SC2, lecz nie zostanie włożony akumulator,

wskaźnik LED stanu ładowania będzie świecić zielonym światłem.

• Drugi wskaźnik LED będzie sygnalizował stan techniczny zestawu akumulatorów
w następujący sposób: kolor zielony=DOBRY, kolor żółty=POJEMNOŚĆ
OBNIŻONA, migotanie kolorem żółtym=MINĄŁ OKRES EKSPLOATACYJNY oraz
kolor pomarańczowy=NIE NADAJE SIĘ DO UŻYTKU-WYMIENIĆ AKUMULATOR.
Jeżeli lampka LED nie świeci, oznacza to, że brak jest akumulatora lub zasilania.

Zapoznać się Instrukcją obsługi drukarek serii QLn, dostępną na stronie

www.zebra.com/manuals, aby uzyskać kompletne informacje na temat

ładowarkipojedynczych akumulatorów SC2.

Bursztynowy Zielony

Świeci Nie świeci Trwa ładowanie

Świeci Miganie

Nie świeci Świeci Pełne naładowanie

Miganie Nie świeci Usterka

Stan akumulatora

80% naładowania

(nadaje się do użycia)

Stan naładowania akumulatora drukarek serii QLn jest sygnalizowany

przezwskaźnik LED poziomu naładowania, znajdujący się z przodu drukarki
(patrz ilustracja w rozdziale „Elementy sterujące drukarką” na stronie 11).

 Przestroga•Zabraniasięwrzucaniadoognia,rozmontowywania,zwierania

i wystawiania na działanie temperatur powyżej 60°C (140°F).

4

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Zasilacz sieciowy (dołączony w zestawie, nr kat. P1031365-024)
(wszystkie drukarki serii QLn)

Zasilacz sieciowy
drukarki Qln320

Kabel zasilania prądem
przemiennym (zmienia
się zależnie od lokalizacji)

Stacja dokująca Ethernet (jednokomorowa i czterokomorowa tylko dla drukarek QLn220 i 320)

Jedna komora (QLn-EC)

Gniazdo wejściowe

prądu stałego

• Otworzyć pokrywę ochronną drukarki serii QLn, aby
odsłonić gniazdo wejściowe ładowarki prądu stałego.

• Przyłączyć do zasilacza kabel zasilania prądem przemiennym,
odpowiedni dla danego regionu geogracznego, a następnie
do gniazda sieciowego prądu zmiennego.

• Włożyć okrągłą wtyczkę zasilacza sieciowego do gniazda
ładowarki w drukarce.

• Drukarka włączy się i rozpocznie się ładowanie.
Drukarkę można pozostawić włączoną lub wyłączyć.
Ładowanie będziekontynuowane w obydwu sytuacjach.
Stan ładowaniabędzie monitorowany przez wskaźnik
LEDnaładowania z przodu drukarki.

Przycisk zwalniania

Funkcja lampki LED Stan lampki LED Wskazanie

Zasilanie Ciągłe zielone światło Zasilanie włączone
Ethernet Zielone migoczące światło Aktywność sieci Ethernet

Cztery komory (QLn-EC4)

Wskaźnik stanu
zasilania

Wskaźnik stanu
sieci Ethernet

Komora
dokowania

Akumulatory są dostarczane jako nienaładowane. Przed

rozpoczęciem użytkowania nowych akumulatorów należy
znich zdjąć opakowanie z folii termokurczliwej oraz etykiety
icałkowicie je naładować.

Akumulatory można ładować podczas korzystania z drukarki,
lecz w takich warunkach czas ładowania wydłuży się.

Akumulatory o zwiększonej pojemności do drukarek QLn220

i 320 nie są zgodne ze stacjami dokującymi QLn-EC i EC4 Ethernet.

Wskaźnik stanu
sieci Ethernet

Przycisk
zwalniania

Wskaźnik stanu zasilania

5

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

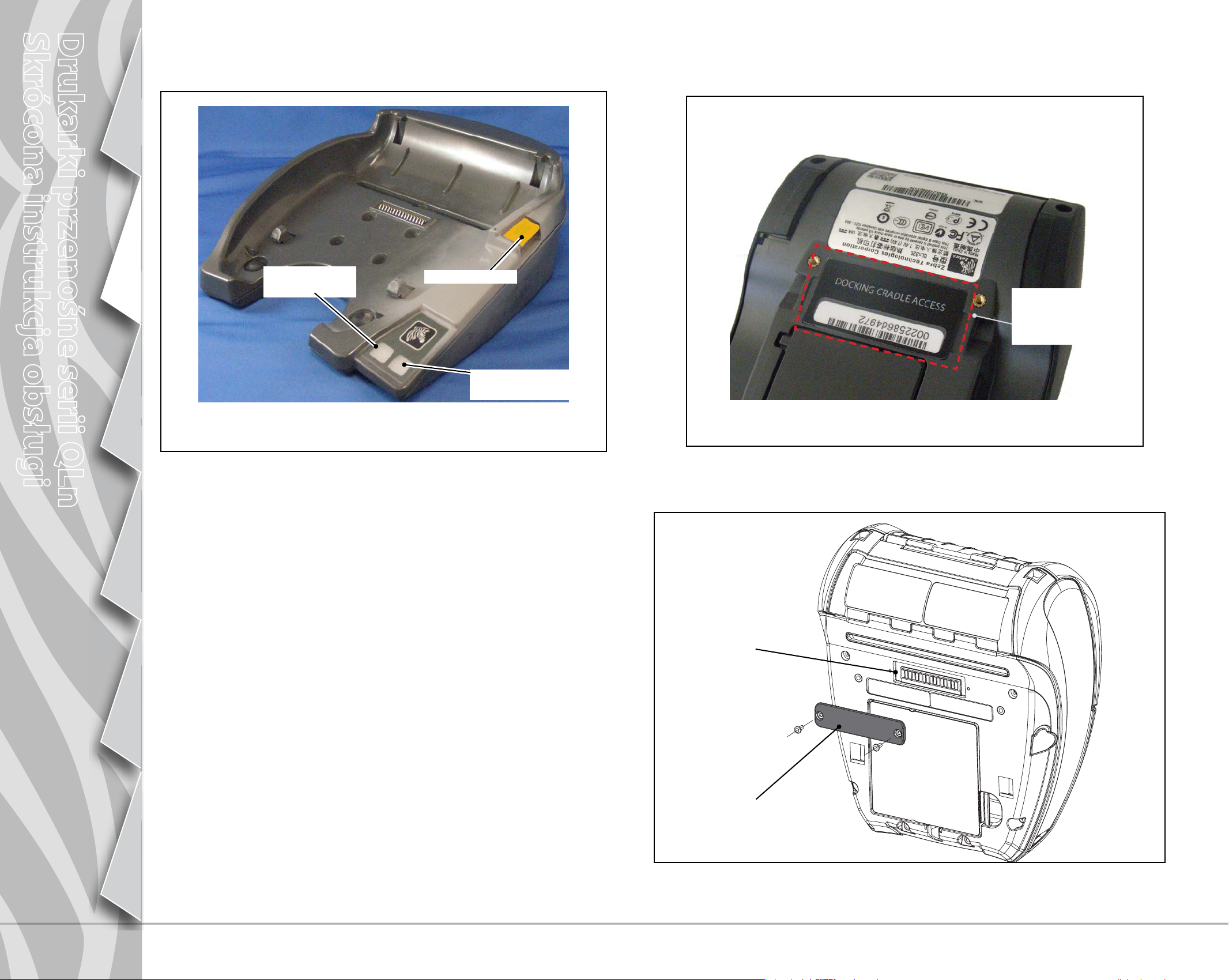

Jedna komora (QLn420-EC tylko do drukarek QLn420)

Wskaźnik stanu
sieci Ethernet

Przycisk zwalniania

Wskaźnik stanu
zasilania

Dostęp do styków dokujących

W celu zadokowania drukarki serii QLn w jednym z powyższych
akcesoriów najpierw należy uzyskać dostęp do styków dokujących
w dolnej części drukarki. W przypadku drukarek QLn220 i 320 zdjąć
naklejkę „Docking Cradle Access” (Dostęp do stacji dokującej)
(jak przedstawiono), aby odsłonić styki dokujące.

Podobnie, w celu uzyskania dostępu do styków dokujących
drukarki QLn420 zdjąć osłonę styków dokujących z tworzywa
sztucznego (jak to przedstawiono).

Przed zadokowaniem
drukarki zdjąć naklejkę
„Docking Cradle Access”
(Dostęp dla stacji dokującej).

Styki dokujące

Pokrywa styków
dokujących

6

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Wkładanie nośnika (QLn320/220)

A.

Pokrywa nośnika

otworzy się

B.

Odciągnąć podpórki
nośnika we wskazanym
miejscu.

Rolka nośnika

Należy zwrócić uwagę na kierunek
odwijania nośnika z rolki.

C.

Wyciągnąć
nośnik
z drukarki.

4

Zamknąć
pokrywę
nośnika

Nacisnąć
przycisk
zatrzasku.

Wkładanie nośnika (QLn420)

Odciągnąć podpórki nośnika
we wskazanym miejscu.

Zamknąć
pokrywę
nośnika

4

Wyciągnąć
nośnik
z drukarki.

Rolka nośnika

Należy zwrócić uwagę
na kierunek odwijania
nośnika z rolki.

7

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Wkładanie nośnika do drukarki QLn320/220 (odklejacz aktywny)

B.A. C.

5

4

D.

7

6

E.

Aby odłączyć uchwyt
odklejacza, wcisnąć
w dół dźwignię odklejacza
aż do zablokowania
w pozycji spoczynkowej.

8

8

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Wkładanie nośnika do drukarki QLn420 (odklejacz aktywny)

A. B.

3

C.

Zamknąć pokrywę nośnika
po załadowaniu nośnika.

Aby zaczepić uchwyt
odklejacza, przesunąć
dźwignię odklejacza do
góry aż do zablokowania
w tym położeniu.

D.

Aby odłączyć uchwyt odklejacza,
nacisnąć przycisk zwalniania
odklejacza z równoczesnym
wciśnięciem w dół dźwigni
odklejacza aż do zablokowania
wpozycji spoczynkowej.

9

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Przyłączanie drukarki

Przyłączyć drukarkę za pomocą kabla

Drukarkę można przyłączyć do komputera albo terminala wykorzystując protokół RS232C lub USB. Sterowniki USB znajdują się w folderze Zebra

Designer Driver, dostępnym na dysku CD dla drukarek serii QLn lub można pobrać je z witryny rmy Zebra pod adresem

www.zebra.com/software.

Komunikacja przewodowa z terminalem.

Kabel komunikacji RS232C lub
USB z terminalem.

Port komunikacyjny

Numery katalogowe można znaleźć
w Dodatku A do Instrukcji obsługi serii QLn.

Terminal

Komunikacja przewodowa z komputerem

Złącze

RS232

Przewód komunikacji RS-232C
lub USB do komputera.

Numery części można znaleźć
w Dodatku A do Instrukcji obsługi.

Złącze
USB

Aby zapobiec naprężaniu kabli komunikacji,
obrócić kołpak blokujący zgodnie z ruchem
wskazówek zegara w celu zabezpieczenia.
W tej konguracji można używać tylko
jednego kabla w danym czasie.

Kołpak blokujący

10

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Elementy sterujące drukarką (QLn320/220)

Wskaźnik LED naładowania

Ciągłe żółte światło: ładowanie akumulator

Ciągłe zielone światło: akumulator
w pełni naładowany

Nie świeci: brak zasilania prądem stałym

Przycisk zasilania

Nacisnąć w celu włączenia urządzenia.
Uruchomienie trwa 10 sekund.
Nacisnąć ponownie, aby wyłączyć urządzenie.

Pasek stanu drukarki

Sygnalizuje stan rozmaitych

funkcji drukarki.**

Nie świeci: przy zasilaniu prądem stałym:
usterka ładowarki

Przycisk wysuwania

Nacisnąć w celu wysunięcia nośnika o jedną pustą etykietę
lub na długość nośnika wyznaczoną przez oprogramowanie.

Ekran głównego menu

Wyświetla takie opcje graczne, jak Communication

(Komunikacja), Display (Wyświetlacz), Media (Nośnik),

Battery (Akumulator) i Help (Pomoc).

Ekran stanu

Domyślny ekran wyświetlany
przez drukarkę, gdy
użytkownik nie korzysta
zekranu menu głównego.

Pasek nawigacji

Wyświetla opcje możliwe do

wybrania przez użytkownika.

Klawisze programowe

Nacisnąć, aby wybrać
funkcję na pasku nawigacji.

Czterokierunkowe
przyciski nawigacji

Przewijanie wyborów
menuna ekranie stanu
Nacisnąć „OK”,
abywprowadzić.

** Nie wszystkie ikony będą wyświetlone
na pasku stanu w danej chwili, a tylko ikony
odpowiadające konguracji drukarki.

11

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

SETTINGS

Elementy sterujące drukarką (QLn420)

Wskaźnik LED poziomu naładowania

Ciągłe żółte światło: ładowanie akumulatora

Ciągłe zielone światło: akumulator
w pełni naładowany

Nie świeci: brak zasilania prądem stałym

Przycisk zasilania

Nacisnąć w celu włączenia urządzenia.
Uruchomienie trwa 10 sekund.
Nacisnąć ponownie, aby wyłączyć urządzenie.

Pasek stanu drukarki

Sygnalizuje stan rozmaitych

funkcji drukarki.**

PRINTER READY

V68.18.1z

Przycisk wysuwania

Nacisnąć w celu wysunięcia nośnika o jedną pustą etykietę
lub na długość nośnika wyznaczoną przez oprogramowanie.

Ekran stanu

Domyślny ekran wyświetlany
przez drukarkę, gdy użytkownik
nie korzysta z ekranu menu
głównego.

Nie świeci: przy zasilaniu prądem stałym:
usterka ładowarki

Ekran głównego menu

Wyświetla następujące opcje graczne Settings

(Ustawienia), Tools (Narzędzia), Network (Sieć),

Battery (Akumulator), Languages (Języki),

Sensors (Czujniki), Ports (Porty) oraz Bluetooth.

OK

OK

** Nie wszystkie ikony wyświetlą się na
pasku stanu w danej chwili, a tylko ikony
odpowiadające konguracji drukarki.

Pasek nawigacji

Wyświetla opcje możliwe do

wybrania przez użytkownika.

Czterokierunkowe
przyciski nawigacji

Przewijanie wyborów menu
na ekranie stanu
Nacisnąć „OK”, aby wprowadzić.

Klawisze programowe

Nacisnąć, aby wybrać
funkcję na pasku nawigacji.

OK

OK

12

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Czyszczenie drukarek

 Przestroga•Abyuniknąćobrażeńlubuszkodzeniadrukarki,nigdyniewkładaćostrychlubszpiczastych

przedmiotów do mechanizmu drukarki.

Elementy
głowicy
drukującej

Obecność
etykiety
Czujnik

QLn320

Pręt odklejacza

Powierzchnia wałka dociskowego

Nie używać alkoholu na powierzchni
bezpodkładowego wałka dociskowego

Czujnik kodu paskowego

Punkty łożyskowania

Tylko bezpodkładowe
wałki dociskowe

Czujnik odstępu

Listwa do
odrywania
nośnika

Zgarniak

Krążki podtrzymujące nośnik

Tylko urządzenia bezpodkładowe

Widok konguracji bezpodkładowej

Obszar Metoda czyszczenia Okres

Głowica drukująca Używać pisaka do czyszczenia rmy Zebra do oczyszczania

elementów drukujących na całej długości (elementy drukujące są
rozmieszczone wzdłuż cienkiej szarej linii na głowicy drukującej).

Powierzchnia wałka dociskowego Obracać wałek dociskowy i czyścić starannie pisakiem do

czyszczenia lub 70% alkoholem izopropylowym.

Powierzchnia bezpodkładowego wałka
dociskowego

Pręt odklejacza Oczyścić starannie pisakiem do czyszczenia. W miarę potrzeby
Zgarniak (tylko urządzenia

bezpodkładowe)

Listwa do odrywania nośnika Oczyścić starannie pisakiem do czyszczenia.
Powierzchnia zewnętrzna Przetrzeć szmatką zwilżoną wodą lub 70% alkoholem

Wnętrze Pędzel/strumień powietrza. Upewnić się, że okienka czujnika

Wnętrze urządzeń z bezpodkładowymi
wałkami dociskowymi

Urządzenia z bezpodkładowymi wałkami dociskowymi: Obracać
wałek dociskowy i czyścić tylko punkty łożyskowania. Nie używać
alkoholu na powierzchniach bezpodkładowych wałków dociskowych!

Oczyścić starannie pisakiem do czyszczenia. Co pięć wymian rolki nośnika (lub częściej w razie potrzeby)

izopropylowym.

kodu paskowego, czujnika odstępu i czujnika obecności etykiety
nie są zakurzone.

Oczyścić powierzchnie wewnętrzne podpórek i krążki
transportowe nośnika dostarczonym w zestawie pisakiem
do czyszczenia lub wacikiem bawełnianym zwilżonym
70% alkoholem izopropylowym.

Co pięć wymian rolki nośnika (lub częściej w razie potrzeby).
Gdy stosuje się nośniki bezpodkładowe, czyszczenie
jest konieczne przy każdej wymianie rolki nośnika.

Co pięć rolek nośnika (lub częściej w razie potrzeby). Nośniki
bez podłoża wymagają częstszego czyszczenia , tj. po wymianie
każdej rolki.

W miarę potrzeby

Co pięć wymian rolki nośnika (lub częściej w razie potrzeby)

13

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Diagnostyka

Panel kontrolny LCD

W górnej części wyświetlacza wyświetlane są ikony, które wskazują stan różnych funkcji drukarki.

Należy sprawdzić stan wskaźnika i zapoznać się z poniższą tabelą rozwiązywania problemów.

Ikona Stan Wskazanie

Zał.

Nie występuje

Migotanie

Antena migocze

Antena migocze, 1 nawias

wyświetlany ciągle

Antena i 2 nawiasy wyświetlane ciągle

Antena i 2 nawiasy migoczą

Nie występuje

4 kreski >80% naładowania

3 kreski 60%-80% naładowania

2 kreski 40%-60% naładowania

1 kreska 20%-40% naładowania

0 kresek Akumulator na wyczerpaniu

4 kreski migoczą z symbolem błyskawicy Ładowanie przy pojemności >80%

3 kreski migoczą z symbolem błyskawicy Ładowanie przy pojemności 60-80%

2 kreski migoczą z symbolem błyskawicy Ładowanie przy pojemności 40-60%

Ustanowione połączenie Bluetooth

Połączenie Bluetooth nieaktywne

Łączenie i transmitowanie etykiet

Wyszukiwanie AP

Sk

ojarzono/Próba uwierzytelnienia WLAN

Skojarzono i uwierzytelniono

Odbieranie danych

Nie występuje sygnał radiowy

1 kreska migocze z symbolem błyskawicy Ładowanie przy pojemności 20-40%

0 kresek migocze z symbolem błyskawicy Ładowanie przy pojemności <20%

Migotanie Pokrywa nośnika otwarta

Migotanie Odzyskiwanie danych drukarki

Ciągłe światło Połączono, dane etykiet nie odbierane

Nie występuje Brak połączenia Ethernet

Migotanie Trwa przetwarzanie danych

Świecenie jednostajnie Brak przetwarzania danych

Migotanie Brak nośnika

Świecenie jednostajnie Nośnik obecny

Migotanie

N

ie występuje Brak błędów

4 paski Moc sygnału 802.11 >75%

3 paski Moc sygnału 802.11 </= 75%

2 paski Moc sygnału 802.11 </= 50% i 25%

1 pasek Moc sygnału 802.11 </= 25%

Występuje błąd (inny niż brak nośnika

i otwarty zatrzask głowicy)

0 pasków Zerowa moc sygnału

14

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Akcesoria

Pasek naramienny o regulowanej długości

Pasek do noszenia w ręce

Pociągnąć pasek
w tym miejscu,
aby go wydłużyć.

Pociągnąć

pasek tutaj,

aby go skrócić.

Przytrzymać
sprzączkę.

Wprowadzić
pętlę do wycięć
w drukarce.
Zabezpieczyć
pętlę na guziku.

Zaczep na pasek (standardowe wyposażenie
większości drukarek)

W celu użycia: Zahaczyć zaczep na pasku
iupewnić się, że jest pewnie przymocowany
do paska. Zaczep z tworzywa sztucznego
napasek obraca się we wszystkich kierunkach,
zapewniając swobodę ruchów przy noszeniu
drukarki.

Uwaga: Drukarki QLn220 i320

zakumulatorem owiększej pojemności
niesą wyposażone wzaczep na pasek.

Zaczep z
tworzywa
sztucznego
na pasek

Pasek

Zaczepić
drukarkę
na pasku

Metalowy
zaczep
na pasek

Drukarka może
obracać się swobodnie

QLn420

15

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Akcesoria (ciąg dalszy)

Miękki futerał

W przypadku wszystkich drukarek serii QLn
dostępne są opcje miękkiego futerału, który
umożliwia również przenoszenie drukarki na
pasku. (Obok przedstawiono miękki futerał
drukarki QLn420).

Uwaga: Miękki futerał drukarek QLn220

i 320 nie pasuje do drukarek wyposażonych
w opcję akumulatora o większej pojemności.

Otworzyć górną połowę
szkieletu zewnętrznego
dopołożenia otwartego.

1

Sztywny futerał

W przypadku drukarki QLn420
dostępna jest opcja sztywnego
futerału, która umożliwia również
przenoszenie drukarki na
pasku, wykorzystując metalowy
zaczep napasek. Zaczep na
pasek mocujesię na sztywnym
futerale oraz drukarce za pomocą
dwóch śrub. Jeśli nie korzysta
się z zaczepu na pasek, dwiema
krótszymi śrubami mocuje się
drukarkę do sztywnego futerału.

2

3

Wsunąć drukarkę QLn420 w dolną
połowę szkieletu zewnętrznego.
Zamknąć górną połowę i zatrzasnąć
jąw celu zabezpieczenia.

16

Drukarki przenośne serii QLn

Skrócona instrukcja obsługi

Wstęp

Instalowanie i ładowanie

akumulatora

Wkładanie nośnika

Przyłączanie drukarki

i elementy sterujące

drukarką

Czyszczenie

i diagnostyka

Akcesoria i informacje

teleadresowe

Pomoc techniczna

W celu uzyskania pomocy technicznej oraz ostatnich wersji dokumentacji dla klienta należy skontaktować się
z Zebra Technologies na stronie: www.zebra.com

Dodatkowe informacje teleadresowe można znaleźć w Dodatku D Instrukcji obsługi QLn320.

KontaKt na Kontynentach ameryKańsKich:

Zebra Technologies Corporation

475 Half Day Road, Suite 500
Lincolnshire, IL 60069
telefon: [phone] lub +1.866.230.9494
faks: +1.847.913.8766

KontaKt w europie, afryce, na BlisKim wschodzie i w indiach:

Zebra Technologies Europe Limited

Dukes Meadow, Millboard Road
Bourne End
Buckinghamshire, SL8 5XF, UK
telefon: [phone]
faks: +44.1628.556001

KontaKt w rejonie azji i oceanii:

Zebra Technologies Asia Pacic Pte. Ltd.

120 Robinson Road
#06-01 Parakou Building
068913 Singapur
telefon: [phone]
faks: [phone]

Na stronie

www.zebra.com/contact znajdują się pełne informacje teleadresowe.

Zebra Technologies Corporation

475 Half Day Road, Suite 500
Lincolnshire, IL 60069
Telefon: [phone] lub +1.800.423.0442
Faks: +1.847.913.8766

17
