PS20
Kişisel Alışveriş Cihazı
Hızlı Başlangıç Kılavuzu
MN-003318-03TR Rev. A
PS20 Kişisel Alışveriş Cihazı Hızlı Başlangıç Kılavuzu
Telif Hakkı
© 2018 ZIH Corp. şirketi ve/veya iştirakleri. Tüm hakları saklıdır. ZEBRA ve stil verilmiş Zebra kafası, ZIH Corp.
şirketinin ticari markalarıdır ve dünya çapındaki birçok yargı merciinde kayıtlıdır. Google, Android, Google Play ve diğer
markalar Google LLC'nin ticari markalarıdır; Oreo, Mondelez International, Inc. grubunun ticari markasıdır. Diğer tüm ticari
markalar, ilgili sahiplerinin mülkiyetindedir.
TELİF HAKLARI VE TİCARİ MARKALAR: Telif hakkı ve ticari marka bilgilerinin tamamı için www.zebra.com/copyright
adresini ziyaret edin.
GARANTİ: Garanti bilgilerinin tamamı için www.zebra.com/warranty adresini ziyaret edin.
SON KULLANICI LİSANS SÖZLEŞMESİ: Son Kullanıcı Lisans Sözleşmesi (EULA) bilgilerinin tamamı için
www.zebra.com/eula adresini ziyaret edin.
Kullanım Koşulları
Mülkiyet Bildirimi
Bu kılavuz, Zebra Technologies Corporation ve bağlı kuruluşlarının ("Zebra Technologies") mülkiyet bilgilerini içerir.
Kılavuzun münferit amacı, işbu belgeyle tanımlanan ekipmanı kullanan ve ekipmanın bakımını yapan taraflara bilgi
sunmaktır. Bu mülkiyet bilgileri, Zebra Technologies'in açık ve yazılı izni olmadan başka bir amaçla kullanılamaz,
kopyalanamaz veya başka taraflara ifşa edilemez.
Ürün Geliştirmeleri
Ürünlerin sürekli olarak geliştirilmesi, Zebra Technologies'in ilkelerinden biridir. Tüm teknik özellikler ve tasarımlar önceden
bildirimde bulunulmaksızın değiştirilebilir.
Sorumluluk Reddi
Zebra Technologies, yayınladığı Mühendislik teknik özellik belgelerinin ve kılavuzların doğru olmasını sağlamak için gerekli
adımları atmaktadır. Ancak zaman zaman hatalar da meydana gelebilir. Zebra Technologies, bu tür hataları düzeltme
hakkını saklı tutar ve bunlardan kaynaklanan sorumlulukları reddeder.
Sorumluluğun Sınırlandırılması
Zebra Technologies veya birlikte verilen diğer ürünlerin (donanım ve yazılım dahil) tasarımında, üretiminde ve teslim
edilmesinde yer alan herhangi bir taraf, her ne koşul altında olursa olsun bu ürünün kullanımından kaynaklanan ya da
kullanımı veya yanlış kullanımı sonucu meydana gelen hasarlardan (işletme karının kaybı, işin sekteye uğraması veya
işletme bilgilerinin kaybedilmesi gibi dolaylı zararlar dahil ve bunlarla sınırlı olmamak koşuluyla) sorumlu değildir. Zebra
Technologies'in bu potansiyel zararlar konusunda uyarılmış olması durumu değiştirmez. Bazı yargı bölgeleri, kazara veya
sonuç olarak ortaya çıkan zararların hariç tutulmasına veya sınırlandırılmasına izin vermemektedir. Bu nedenle yukarıdaki
sınırlandırma veya istisna sizin için geçerli olmayabilir.
Garanti
Zebra donanım ürünü garanti bildirisinin tamamı için şu www.zebra.com/warranty adresini ziyaret edin.
2
PS20 Kişisel Alışveriş Cihazı Hızlı Başlangıç Kılavuzu
Servis Bilgileri
Birim, kullanılmaya başlanmadan önce tesisinizin ağında çalışacak ve uygulamalarınızı çalıştıracak şekilde
yapılandırılmalıdır.
Ekipmanınızın kullanımıyla ilgili bir sorunla karşılaşırsanız kurumunuzun Teknik veya Sistem Desteği Birimi ile iletişim
kurun. Ekipmanla ilgili bir sorun varsa destek birimi, www.zebra.com/support adresindeki Zebra Global Müşteri Destek
Merkezi ile iletişime geçecektir.
Bu kılavuzun en son sürümünü www.zebra.com/support adresinden edinebilirsiniz.
Belgeyle İlgili Geri Bildirimde Bulunma
Bu kılavuzla ilgili yorum, soru veya önerileriniz varsa EVM-Techdocs@zebra.com adresine e-posta gönderin.
Yapılandırmalar
Bu kılavuz aşağıdaki yapılandırmaları kapsamaktadır:
Tablo 1 Yapılandırmalar
Yapılandırma Telsizler Ekran Bellek
PS20 Base WLAN:
802.11
a/b/g/n/d/h/i/k
/r/v/ac
WPAN:
Bluetooth
v5.0
PS20 Plus WLAN:
802.11
a/b/g/n/d/h/i/k
/r/v/ac
WPAN:
Bluetooth
v5.0
WVGA
4,0 inç renkli
WVGA
4,0 inç renkli
4 GB RAM/
16 GB Flash
4 GB RAM/
16 GB Flash
Veri Yakalama
Seçenekleri
SE2100 Hayır Android Açık
SE4710 +
Digimarc
5 MP
Kamera
Evet Android Açık
İşletim
Sistemi
Kaynak
Projesi
(AOSP)/
Google Mobil
Hizmetleri
(GMS)
8.1
Kaynak
Projesi
(AOSP)/
Google Mobil
Hizmetleri
(GMS)
8.1
3
PS20 Kişisel Alışveriş Cihazı Hızlı Başlangıç Kılavuzu
Tarama Tuşu
Dokunmatik Ekran
LED Durumu
Kamera
Mikrofon
Ambalajdan Çıkarma
Koruyucu malzemelerin hepsini cihazdan dikkatli bir şekilde çıkarın ve gönderim kutusunu cihazı daha sonra saklamak
veya taşımak için saklayın.
Aşağıda belirtilen tüm donanımların kutuda bulunduğunu doğrulayın:
• PS20 (Lityum iyon pil içerir)
• Yasal Düzenleme Kılavuzu
Donanımın hasarlı olup olmadığını inceleyin. Herhangi bir ekipman eksikse veya hasarlıysa derhal Destek Merkezi ile
iletişime geçin. İletişim bilgileri için bkz. Servis Bilgileri, sayfa 3.
Ekran Koruma Filmini Çıkarma
Gönderim sırasında korunması için PS20 cihazının ekranına koruma filmi yapıştırılır. Ekran koruma filmini çıkarmak için
dokunmatik ekrandan ince filmi dikkatli bir şekilde çıkarın.
Özellikler
Şekil 1 Özellikler - Önden Görünüm
4
PS20 Kişisel Alışveriş Cihazı Hızlı Başlangıç Kılavuzu
Güç Konektörü
Pil Kapağı
Hoparlör
Tarama Çıkış
Penceresi
Marka Belirleme
Plakası Yuvası
Tablo 2 Özellikler - Önden Görünüm
Öğe İşlev
Mikrofon Ses girişi ve SmartLens konum belirleme bilgileri için kullanın.
Müşterilerin, bas konuş özelliği sayesinde bir mağaza sorumlusuyla veya
metin okuma işlevinden yararlanarak sanal bir asistanla görüşebilmesine
olanak tanır.
Kamera Ön kamera sayesinde cihaz, Görünür Işık İletişimi (VLC) özelliğine sahip
iç mekanda yerleştirme/konum belirleme uygulamalarını destekler. Buna
ek olarak, kamera görüntü/yüz tanıma işlemleri için de kullanılır. Plus
yapılandırmalarında kullanılabilir.
LED Durumu Şarj etme sırasındaki pil şarjı durumunu veya tarama/okuma durumunu
belirtir.
Kırmızı Işık: Barkod tarama işlemi devam ediyor (Tarama tuşu
basılıyken). Bir Kez Yanıp Sönen Yeşil Işık: Okuma başarılı.
Dokunmatik
Cihazı çalıştırmak için gerekli tüm bilgileri gösterir.
Ekran
Tarama Tuşu Tarayıcı için veya Seçim/Enter tuşu için tetikleyici giriş amacıyla kullanılır.
Şekil 2 Özellikler - Arka ve Yan Kısımlar
5
PS20 Kişisel Alışveriş Cihazı Hızlı Başlangıç Kılavuzu
Tablo 3 Özellikler - Arka ve Yan Kısımlar
Öğe İşlev
Tarama Çıkış
Penceresi
Hoparlör Video, müzik, bildirimler ve Bas Konuş (PTT) için ses çıkışı sağlar.
Pil Kapağı Pil bölmesini kapatır ve cihazın tutma koluna yerleştirilir.
Güç/Şarj Ünitesi
G/Ç Konektörü
Marka Belirleme
Plakası Yuvası
Tarayıcıyı kullanarak veri alma işlevini sağlar.
Şarj ünitesi üzerinden şarj etme imkanı ve şarj yuvaları için kilitleme veya
kilit açma bağlantısını sunar. Terminal yeniden başlatma aracıyla
donanımı sıfırlama işlemi için kullanılır.
Özel logo için alan sunar.
Kurulum
Cihazı ilk kez kullanmaya başlamadan önce:
• Pili şarj seviyesi en az %30 olacak kadar şarj edin.
NOT Cihaz fabrikadan dağıtıma çıkarıldığında Sevkiyat Modu etkinleştirilir. Bu, cihazın en az güç kullandığı
moddur. Cihaz kablolu bir şarj ünitesi veya bağlı bir USB kablosuna takıldığında Sevkiyat Modu devre dışı
bırakılır. Gönderim modundan çıktıktan hemen sonra şarj durumunu ayarlamak için pil paketini %100
seviyesine erişinceye kadar tam şarj etmeniz önerilir.
Pili Şarj Etme
Pili şarj etmek için:
1. Şarj ünitesinin uygun güç kaynağına bağlı olduğundan emin olun.
2. PS20'yi şarj ünitesine takın.
6
PS20 Kişisel Alışveriş Cihazı Hızlı Başlangıç Kılavuzu

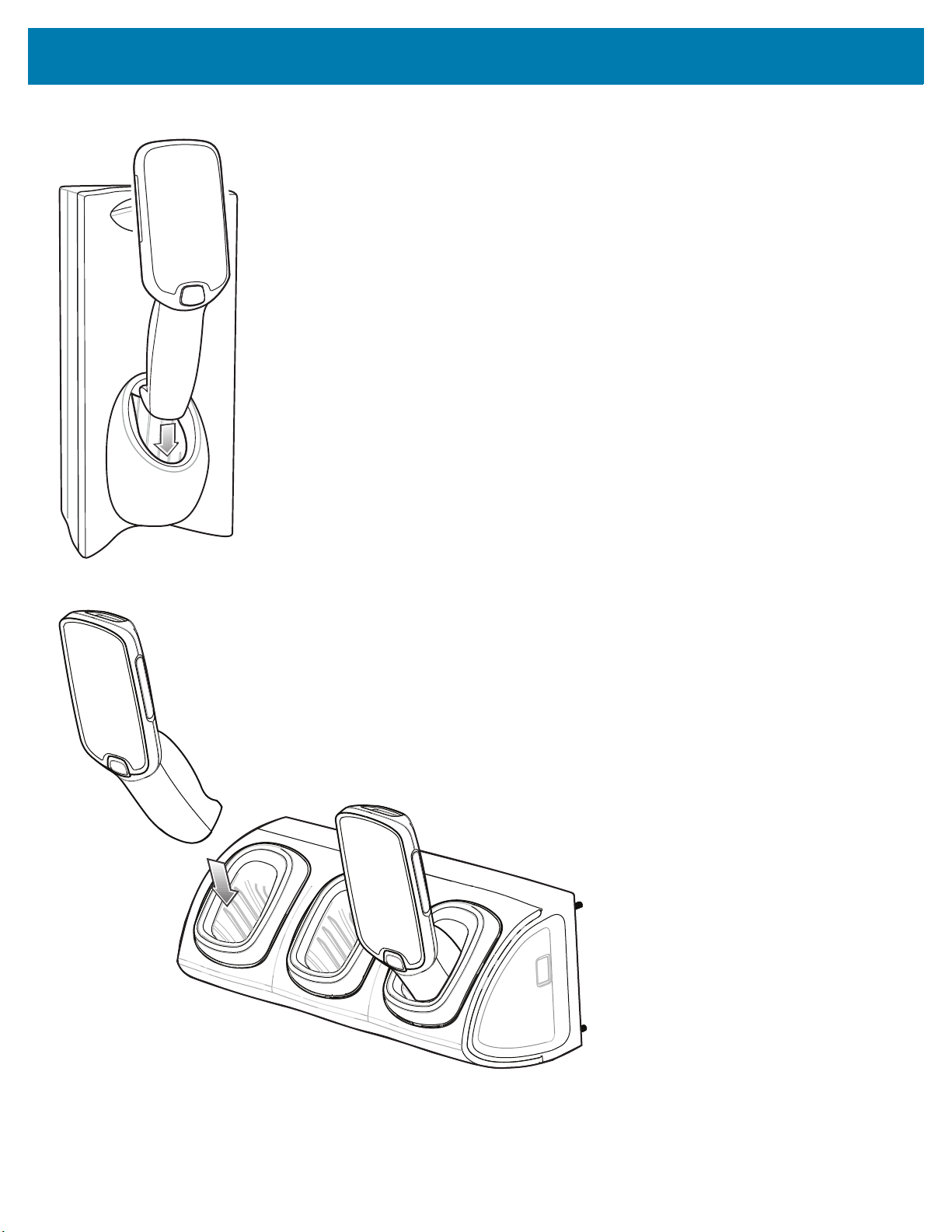

Şekil 3 Tek Yuvalı Şarj Ünitesi
Şekil 4 Üç Yuvalı Şarj Ünitesi
Pil, oda sıcaklığında aşağıdaki durumlara bağlı olarak %0 ila %90 şarj olur:
• 1,0 A şarj ünitesine (normal şarj modu) bağlandığında şarj işlemi dört saatten kısa sürer.
