Imprimante à Cartes Plastiques P310

i

Bienvenue sur votre

Manual de l’utilisateur

P310

i

Manual de l’utilisateur N°. 980405-021 Rev. D

© 2003 ZIH Corp.

Printer
Solutions

AVANT PROPOS

Le présent manuel contient des informations relatives à l'installation et au
fonctionnement des imprimantes à cartes Zebra Série P310i fabriquées par Zebra
Technologies Corporation, Camarillo, California.

AUTORISATION DE RETOUR DE MATÉRIEL

Avant de retourner du matériel à Zebra Technologies Corporation pour une
réparation sous ou hors garantie, contacter le Service Réparation pour obtenir un
numéro d'Autorisation de Retour de Matériel (ARM). Remettre le matériel dans son
emballage d'origine et indiquer le numéro d'ARM clairement à l'extérieur. Envoyer le
matériel port pré-payé, à l'adresse indiquée ci-dessous :

Pour les Etats-Unis et l'Amérique latine :

Zebra Technologies Corporation

Card Imaging Division

1001 Flynn Road

Camarillo, CA. 93012-8706. USA

Téléphone : [phone]

Fax : [phone]

Appel libre au Etats-Unis : [phone]

Pour l'Europe, l’Asie et le Pacifique :

Zebra Technologies Corporation

Card Imaging Division

Zone Industrielle, Rue d’Amsterdam

44370 Varades, France

Téléphone : [phone]

Fax : [phone]

AVERTISSEMENT CONCERNANT LE COPYRIGHT

Le présent document contient des informations qui sont la propriété de Zebra
Technologies Corporation. Le droit d'exploitation du présent document et des
informations qu'il contient appartient à Zebra Technologies Corporation et toute
reproduction totale ou partielle est interdite sans autorisation écrite de Zebra. Malgré
les efforts faits pour maintenir les informations contenues dans le document à jour à
la date de publication, aucune garantie n'est donnée sur le fait que le document ne
comporte pas d'erreurs ou qu'il soit précis en ce qui concerne les spécifications.
Zebra se réserve le droit d'effectuer des modifications, à tout moment, en vue
d'améliorer le produit.

MARQUES

P310i est une marque de service et Zebra est une marque déposée de Zebra
Technologies Corporation. Windows et MS DOS sont des marques déposées de
Microsoft Corp. Toutes les autres marques de fabrique ou marques déposées sont
des marques de leurs détenteurs respectifs.

I

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Printer
Solutions

DECLARATION DE GARANTIE

Imprimantes

Toutes les imprimantes à cartes Zebra sont garanties contre toute défectuosité
matérielle ou de fabrication pour douze (12) mois à compter de la date d'achat.
Une preuve d'achat et une date d'expédition sont nécessaires pour bénéficier de
la garantie. La garantie ne couvre plus l'appareil s'il a été modifié, mal installé,
mal utilisé, endommagé suite à un accident ou à une négligence, ou si des
pièces ont été mal installées ou remplacées par l'utilisateur.

Note : Lorsque le produit est retourné, il doit être expédié dans son emballage
d'origine ou un emballage équivalent et dans un conteneur. Si l'appareil n'est
pas ainsi emballé, ou s'il est endommagé en cours d'expédition, il ne sera pas
accepté sous garantie par le service après vente. Les frais d'expédition au client
pa voie de surface sur le territoire des Etats-Unis sont pris en charge par Zebra.
Sinon, l'expédition est port payé jusqu'à l'aéroport le plus proche, puis le client
prend en charge les frais de douanes, les taxes et le transport entre l'aéroport et
la destination finale. Lorsque Zebra décide que le produit retourné pour
réparation ou remplacement sous garantie n'est pas défectueux suivant cette
définition, le client assumera tous les frais de manutention et de transport.

Têtes d'impression

L'usure des têtes d'impression faisant partie des conditions normales
d'utilisation de l'imprimante, la tête d'impression d'origine est couverte par une
garantie de douze (12) mois à compter de la date d'achat.

Pour bénéficier de la garantie, le client doit retourner la tête d'impression à
l'usine ou un centre après-vente agréé. L'utilisateur n'est pas obligé d'acheter
des fournitures Zebra (supports et/ou rubans), cependant, si la tête d'impression
est endommagée suite à l'utilisation de fournitures d'un autre fabricant et
qu'une réparation sous garantie est demandée, celle-ci sera refusée et
l'utilisateur assumera les coûts de main d'œuvre et matériel induits par la
réparation. La garantie est refusée si la tête d'impression est physiquement usée
ou endommagée, ou si la défectuosité est causée par un défaut d'entretien tel
que décrit dans le Manuel de l'utilisateur.

Pièces

Zebra garantit toutes les pièces, les kits d'entretien, les kits d'options et les
accessoires contre toute défectuosité matérielle ou de fabrication pour 90 jours
(sauf mention contraire) à compter de la date d'achat. Cette garantie ne couvre
plus le produit s'il est modifié, mal installé, mal utilisé ou endommagé suite à un
accident ou une négligence.

II

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Printer
Solutions

DECLARATIONS DE CONFORMITE

Ce matériel est en cours de teste pour se conformer aux limites pour un appareil
numérique classe B, selon le chapitre 15 des Réglementations FCC. Ces limites ont
pour but d'apporter une protection raisonnable contre toute interférence
préjudiciable quand l'appareil fonctionne dans un environnement résidentiel. Ce
matériel génère, utilise et peut émettre une énergie haute fréquence et, s'il n'est pas
installé ni utilisé conformément aux manuels d'instruction, peut provoquer des
interférences dangereuses pour les radiocommunications. Cependant, des
interférences peuvent toujours survenir dans un environnement particulier. Si
l'appareil donne lieu à des interférences préjudiciables avec la radio ou la télévision,
vérifiables en allumant et éteignant l'appareil, l'utilisateur est encouragé à suivre les
procédures suivantes :
Réorienter ou déplacer l'antenne réceptrice.
Eloigner l'appareil du poste radio ou télé.
Brancher l'appareil sur un circuit autre que celui sur lequel le récepteur est branché.
Consulter le fournisseur ou un réparateur radio/TV expérimenté.

L'utilisation d'un câble à paires torsadées blindées est nécessaire pour respecter les
limites imposées par la partie 15 des règlements FCC sur un dispositif numérique de
classe B.
En application de la partie 15.21 du règlement FCC, les modifications apportées à cet
appareil sans l'agrément formel d'Zebra, pouvant causer des interférences
préjudiciables, remettraient en question l'autorisation FCC d'utilisation de cet
appareil.

AVIS POUR LE CANADA

Cet équipement est conforme à l'ICS-003 classe A de la norme Industrielle
Canadienne.

III

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Modèle : P310iest conforme à la spécification suivante :
FCC Partie 15, Sous-partie A, Section 15.107(a) et Section

15.109(a) Dispositif numérique Classe A - Testes en cours

Directive du Conseil Européen

CEE/73/23 modifiée

par CEE/93/68

Directive CEM

EN 500082-1,1992

Immunité contre les

perturbations

électromagnétiques

Conformité aux normes

CEE/89/336
modifiée par
CEE/92/31 et

CEE/93/68

Contrôle des

Emissions HF

Directive Basse

Tension

Directive CEM

EN 60950

EN 55022-B

Sécurité du Produit

Printer
Solutions

INTRODUCTION

Nous vous remercions d'avoir choisi l'imprimante à Cartes Plastiques Zebra P310i.
Cette imprimante constitue un outil idéal pour la création de cartes, d'insignes et

d'étiquettes d'identification personnalisée, de contrôle d'accès, de visiteurs, de
membres, de promotion et de bagages.

Le présent manuel vous guide pour démarrer et faire fonctionner efficacement votre
nouvelle imprimante à Cartes.

MODÈLES IMPRIMANTE P310

i

Le numéro de produit Zebra raconte une histoire :
Voici, pour vous aider, un bref aperçu du système de numérotation et de lettres pour

les Séries des Imprimante à Cartes Zebra.
Les imprimantes à Cartes Plastiques Zebra P310i utilisent les technologies de

Sublimation et de Transfert Thermique de Résine. Les numéros de modèles incluent
des identificateurs qui précisent les options et les articles dans les kits d'expédition.

Type Imprimante :

I = RFID

C = Couleur
F = Monochrome

Carte à puce :

O = Non
E = Oui

Encodeur magnétique :

O = Non
M = Oui

Options encodeur magnétique :

O = Aucune
1 = Bande mag. vers le bas HICO
2 = Bande mag. vers le bas LOCO
3 = Bande mag. vers le haut HICO
4 = Bande mag. vers le hautLOCO

Mémoire :

O = Standard

Interface:

P = Parallèle (DB 25-mâle)
S = Série (DB 25-femelle)
U = USB / Parallèle
R = USB / Série

IV

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

}

Kit d’expédition

P310i X - X X X X X - X DO

DO =CD Documentation &

Compagnon du driver
I = International

Câble d’alimentation:

I = International (120 / 220)
U = Royaume Uni

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

V

Informations générales importantes.

Danger mécanique, comme celui associé aux pièces
en mouvement, pouvant aboutir à
l'endommagement du matériel ou à des blessures.

Danger électrique, comme un point sous tension
dénudé, pouvant provoquer une électrocution ou
des blessures.

Zone où une décharge électrostatique peut
endommager le composant. Utiliser un bracelet
antistatique.

Risque de température élevée pouvant provoquer
une brûlure.

Maintenir l'Imprimante à Cartes propre en
minimisant la durée d'ouverture du capot.

ICÔNES

Dans le présent manuel, les différentes icônes
permettent de souligner les informations importantes :

Printer
Solutions

Sommaire

ICÔNES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi

POUR COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

DÉBALLAGE DE VOTRE IMPRIMANTE . . . . . . . . . . . . . . . . . 1

VOYANTS ET COMMANDES . . . . . . . . . . . . . . . . . . . . . . . . . 3

ARTICLES FOURNIS AVEC VOTRE IMPRIMANTE . . . . . . . . 3

INSTALLATION DE L’IMPRIMANTE . . . . . . . . . . . . . . . . . . . 4

FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

CARACTÉRITSTIQUES DE L’IMPRIMANTE P310i . . . . . . . . 5

INSTALLATION DES RUBANS . . . . . . . . . . . . . . . . . . . . . . . . 6

CHARGEMENT DES CARTES . . . . . . . . . . . . . . . . . . . . . . . . . 8

ALIMENTATION CARTE À CARTE . . . . . . . . . . . . . . . . . . . . . 11

DEPOSE DE LA CARTOUCHE DE CARTES . . . . . . . . . . . . . . 11

IMPRESSION D’UNE CARTE TEST . . . . . . . . . . . . . . . . . . . . 12

IMPRIMER UNE CARTE ÉCHANTILLON . . . . . . . . . . . . . . . . . . . . . 13

NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

SYSTÈME DE NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . 18

NETTOYER LA TÊTE D’IMPRESSION . . . . . . . . . . . . . . . . . . 19

CARTOUCHE DE NETTOYAGE DES CARTES . . . . . . . . . . . . 20

DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

SPECIFICATIONS TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

ANNEXE A - ENCODEUR MAGNÉTIQUE POUR BANDE À CARTE 29

ANNEXE B - STATION CONTACT POUR CARTE À PUCE . . . . . . . 31

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

ANNEXE C - ACCESSOIRES ET FOURNITURES . . . . . . . . . . . . . . . 33

RUBANS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

CARTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

VI

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

1

Votre imprimante P310i est expédiée dans un carton et
un sac de protection antistatique. Conservez tout le
matériel d'emballage pour le cas où vous auriez à
déplacer ou à réexpédier l'imprimante.

Lors du déballage, vérifiez le carton pour voir s'il n'a
pas été endommagé au cours de l'envoi.

Assurez-vous que votre environnement est propre et
quasi exempt de poussière pour un fonctionnement et
un stockage corrects de l'imprimante.

DÉBALLAGE DE

VOTRE

IMPRIMANTE

POUR COMMENCER

Printer
Solutions

Outre la documentation pour l’utilisateur, assurez-vous
que les articles suivants sont fournis avec votre
imprimante P310

i

:

2

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

En cas de manque, contactez votre revendeur.

Pour commander, voir l'Annexe C du présent manuel.

+ GUIDE OPÉRATEUR
(non présenté)

CARTOUCHE
DE CARTES

CABLE D’ALIMENTATION

BAC DE SORTIE DES CARTES

CABLE D'INTERFACE

CD Rom avec le compagnon du
driver et le manuel de l'utilisateur

KIT DE NETTOYAGE

CARTOUCHE DE
NETTOYAGE DE

CARTES

Printer
Solutions

Les VOY ANTS(verts, orange et rouge) indiquent le
fonctionnement et la maintenance de l'imprimante en

s'allumant ou en clignotant, comme suit :

3

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Votre imprimante P310iest équipée de trois
voyants d'état, d'un bouton panneau sur le devant
et d'un interrupteur sur le côté :

VOYANTS ET

COMMANDES

BOUTON

PANNEAU

VOYANTS

VOYANT ON CLIGNOTANT

EN MARCHE

CHARGER

CARTES

EN COURS

D’IMPRESSION

REMPLACER RUBAN

PROBLÈME

D’ENCODEUR

voir “Dépannage”

PROBLÈME

D’IMPRESSION

voir “Dépannage”

AUTRES ALERTES

BOUTON

PANNEAU

VOYANTS ROUGE

ET ORANGE

CLIGNOTANTS

NETTOYER

L’IMPRIMANTE

TOUS LES

VOYANTS SONT

CLIGNOTANTS

REFROIDISSEMENT DE LA TÊTE
D’IMPRESSION
L’IMPRESSION VA REPRENDRE

Ce bouton-poussoir est utilisé pour :

- EFFACER UNE ERREUR

- LE PROCESSUS DE NETTOYAGE

VOIR CHAPITRE 4

- UNE CARTE TEST

VOIR CHAPITRE 2

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

4

INSTALLATION DE

L’IMPRIMANTE

Pour installer votre imprimante P310i, suivre les
indications suivantes :

ATTENTION : Limiter la puissance en CA fournie à
l'imprimante P310i à 110 ~ 230 V, 60 ~ 50 Hz pour 800
~ 400 milliampères associés. Limiter l'excès de
prélèvement de courant à 16 amps ou moins, à l'aide
d'un disjoncteur associé ou d'un disposif de ce genre.
Ne jamais faire fonctionner l'imprimante dans un
endroit où l'opérateur, l'ordinateur ou l'imprimante
pourraient être en contact avec de l'humidité. Il
pourrait en résulter des blessures aux personnes. La
sécurité électrique de l'imprimante repose sur la
fiabilité des principales sources d'alimentation.

1. Placer l'imprimante dans un endroit permettant un
accès facile de tous les côtés. L'imprimante ne doit
jamais être mise en marche quand elle est sur le côté
ou renversée de haut en bas.

2. Mettre l'interrupteur de l'imprimante sur la position
ARRET (O).

3. Introduire le câble d'alimentation dans la fiche
femelle de l'imprimante et le brancher sur une prise
terre ayant une tension et un type adaptés.

4. Brancher le câble de jonction à l'imprimante et à
l'ordinateur puis le fixer.

5. Mettre l'imprimante sous tension.

ATTENTION: Un fonctionnement intermittent ou

imprévisible peut être la conséquence de connecteurs
mal fixés. Si le câble d'alimentation est endommagé, il
doit être remplacé par un câble exactement
équivalent.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

5

FONCTIONNEMENT

CARACTERISTIQUES

DE L’IMPRIMANTE

P310i

Sur votre imprimante P310i, vous trouverez
les éléments suivants :

COMPOSANTS STANDARDS COMPOSANTS OPTIONNELS

1. Tête d’impression A. Station Encodage Magnétique

2. Levier de déverrouillage de la B. Station Contact pour Cartes à Puce
tête d’impression

3. Porte document

4. Bac de sortie des cartes

5. Voyants d’état

6. Bouton panneau

7. Cartouche de nettoyage des cartes

8. Cartouche de cartes

9. Contrôle de l’épaisseur des cartes

A NOTER : Toutes les pièces de couleur bleue à l'intérieur de l'imprimante peuvent être
manipulées par l'utilisateur.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

6

INSTALLATION

DES RUBANS

les imprimantes “I Series” requièrent l’utilisation des
rubans “i Series” pour l’impression toutes couleurs.
Les rubans à Transfert Thermique de Résine et
Sublimation de Couleur pour P310

i uniquement sont
conçus spécifiquement pour votre imprimante P310i.
Pour des performances et une durée de vie optimum
(tête d'impression), toujours utiliser des rubans True
Colors.

NE PAS TOUCHER la tête d'impression ni les
composants électroniques sur le chariot de la tête
d'impression. Des décharges d'énergie électrostatique
qui s'accumulent sur la surface du corps humain ou
sur d'autres surfaces peuvent endommager la tête
d'impression ou les autres composants électroniques
de l'appareil.

1. Enlever le ruban de son emballage.

2. Ouvrir le capot et appuyer sur le levier de

déverrouillage de la tête d'impression pour ouvrir
le chariot de la tête d'impression. Le chariot de la
tête d'impression s'ouvre en faisant ressort.

Suite page suivante…….

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

7

Notez que le ruban se synchronise automatiquement à
chaque verrouillage de la tête d'impression.

Le ruban est alors identifié et les paramètres
correspondants sont automatiquement envoyés à
l’imprimante.

3. Charger le ruban sur l'axe d'alimentation (sous le chariot de la tête
d'impression) et le mandrin vide (avec la bande fixée) sur l'axe d'enroulement.
S'assurer que le ruban se déroule de l'axe d'alimentation et avance sur l'axe
d'enroulement.

4. Abaisser le levier de verrouillage de la tête d'impression jusqu'à ce qu'un "clic"
sonore signale la position verrouillée.

5. Fermer le capot.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

8

CHARGEMENT DES

CARTES

Pour vous aider à charger, imprimer et collecter les
cartes, la P310i est équipée des éléments suivants :

NE PAS plier les cartes ni toucher les surfaces
imprimées car ceci pourrait réduire la qualité
d'impression. La surface des cartes doit rester propre
et exempte de poussière. Toujours stocker les cartes
dans un conteneur fermé. Il est conseillé d'utiliser les
cartes aussitôt que possible. Si les cartes collent les
unes aux autres, les déliasser soigneusement.

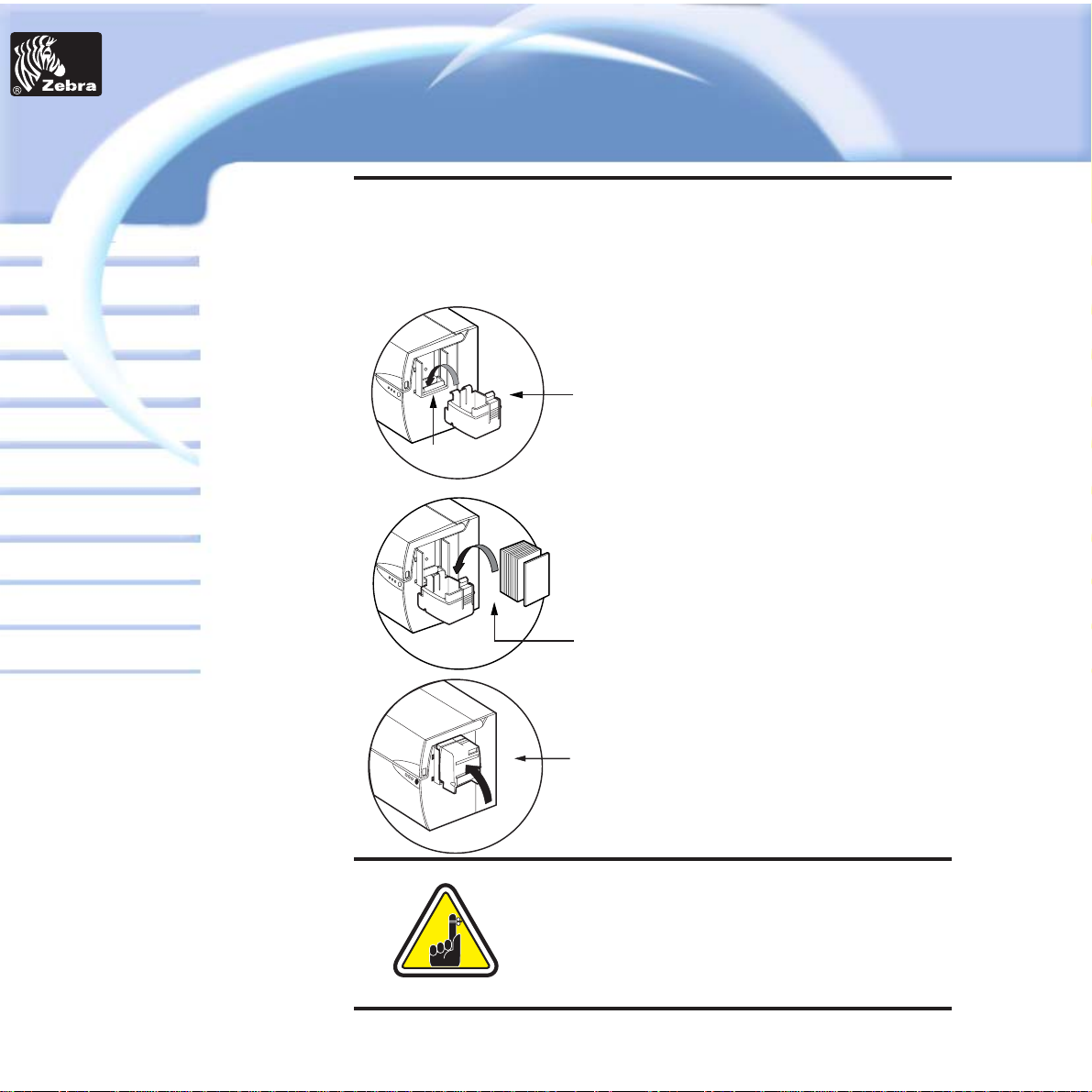

1. Installer la cartouche de cartes en l'accrochant
sur l'imprimante comme indiqué et en l'abaissant
jusqu'à entendre un "clic".

2. Remplir la cartouche de cartes*

3. Fermer la cartouche.

* Voir Chapitre 6, Spécifications Techniques, pour les exigences et les capacités des
cartes.

A - CARTOUCHE DE CARTES

Pour charger les cartes.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

9

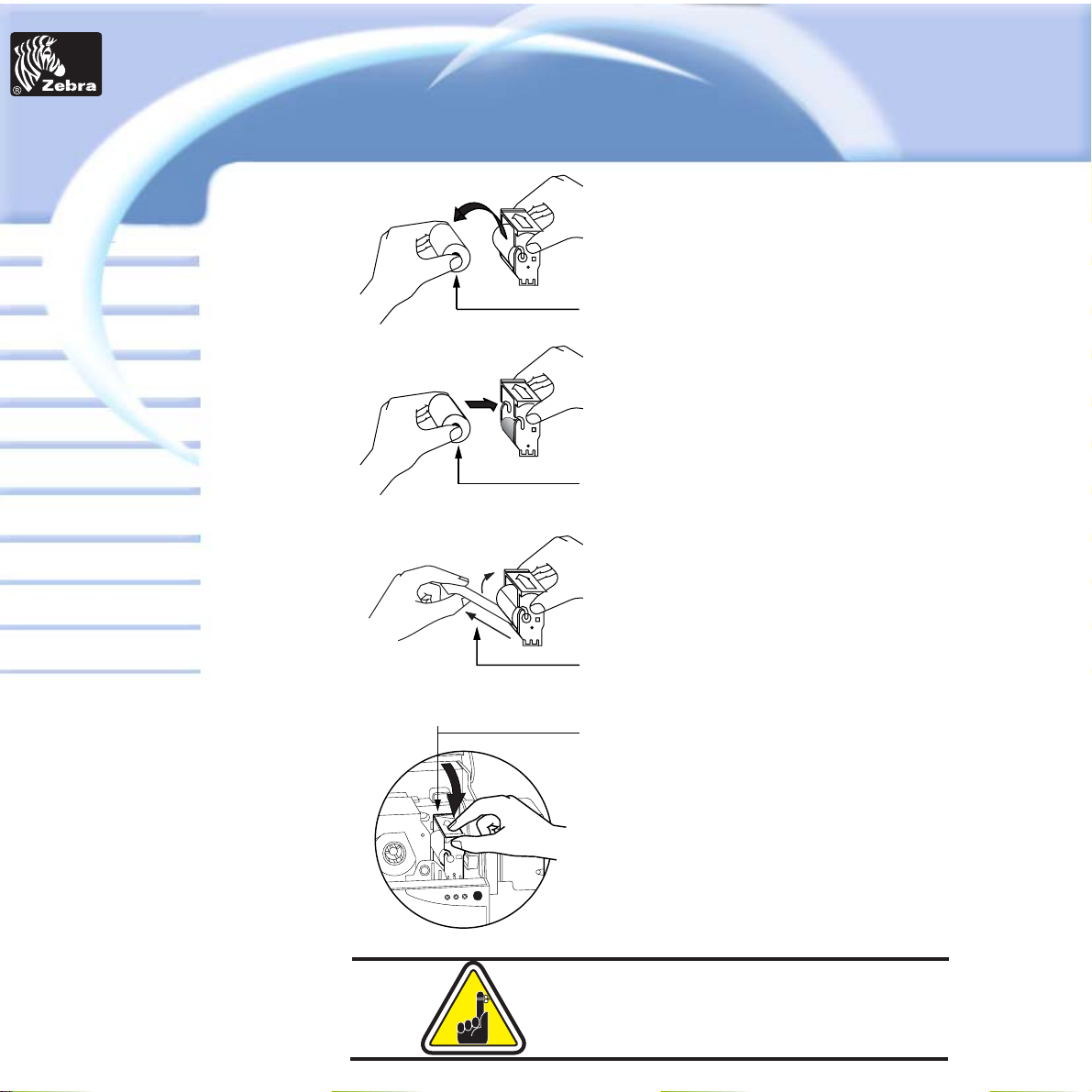

B - IINSTALLER LA CASSETTE DE NETTOYAGE DES CARTES

Cet élément est utilisé pour nettoyer les cartes qui entrent dans l'imprimante.

1. Retirer la cartouche de nettoyage des cartes
de son emballage.
Enlever la bande de protection du rouleau adhésif.

2. Ouvrir le capot de l'imprimante et enlever la
bande de rappel jaune à l'emplacement de la
cassette de nettoyage.

3. Vérifier que la flèche sur le dessus du bloc
pointe vers l'arrière de l'imprimante.
Fixer le bloc dans l'encoche sur l'imprimante et le
pivoter vers le bas.
S'assurer qu'il est bien enclenché.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

10

C - LEVIER DE CONTROLE DE L'EPAISSEUR DES CARTES

Cet élément est actionné par l'utilisateur pour empêcher que plus d'une carte à la fois
entre dans l'imprimante, ce qui provoquerait un bourrage.

Epaisseur de la carte:

A - 60 mil (1.524mm) à 50 mil (1,27
mm)
B - 40 mil (1,016 mm)
C - 30 mil (0,762mm)
D - 20 mil (0,508mm)
E* - Moins de 20 mil (0,508 mm)

* Commencer à la position la plus basse et
monter le levier pour arriver à l'épaisseur de
carte souhaitée.

Pour toute autre épaisseur, ramener le
levier à la position la plus basse et le
remonter jusqu'à ce que les cartes soient
chargées.

Ouvrir le capot et ajuster le levier à la bonne
position. Répéter pour les différentes épaisseurs
de cartes. (Le réglage usine est fait pour une
épaisseur de carte de 30 mil) (0,762mm). Voir
dessin ci-dessous :

D - BAC DE SORTIE DES CARTES

Pour collecter les cartes imprimées.

Installer le bac de sortie des cartes sur
l'imprimante en l'accrochant sur le bord
inférieur de l'ouverture de sortie des cartes.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

11

ALIMENTATION

CARTE A CARTE

Une fente d'alimentation manuelle se trouve sur le
côté du capot du chargeur pour introduire des cartes
simples. Les cartes de nettoyage sont avancées
manuellement dans cette fente. La cassette chargeur
doit être vide pour que l'avancée manuelle des cartes
fonctionne correctement.

Pour imprimer une carte à la fois, amener
les cartes dans la fente sur le côté du
chargeur

Ne pas mettre plus d'une carte à la fois.

DEPOSE DE LA

CARTOUCHE DE

CARTES

Retirer la cartouche de cartes avant d'emballer
l'imprimante.

Pour la retirer, tirer le crochet vers vous et
soulever le réceptacle.

CROCHET

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

12

IMPRESSION

D'UNE CARTE

TEST

Une fois le ruban d'impression et les cartes chargés,
votre imprimante P310i est prête à imprimer. Pour
vérifier le fonctionnement de l'imprimante, vous devez
imprimer une carte test.

1. Mettre l'interrupteur de l'imprimante sur la

position ARRET (O).

2. Allumer l'imprimante tout en appuyant sur le
bouton panneau. Le voyant vert s'allume.

3. Maintenir le bouton panneau appuyé

jusqu'à ce que le voyant se mette à clignoter.

4. Relâcher le bouton panneau. Une carte test

s'imprime au bout de quelques secondes.

Exemple de carte test

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

13

IMPRIMER UNE CARTE

ECHANTILLON

L'impression avec l'imprimante P310i nécessite le driver d'imprimante Windows,
votre logiciel de conception/édition de cartes Windows ou une programmation au
niveau commande d'imprimante par l'intermédiaire de l'interface de l'imprimante.

L'imprimante pour cartes P310i peut être utilisée avec n'importe quel programme
d'application Windows 95/98 Windows NT 4.0 ou 2000 en utilisant les drivers fournis
avec l'imprimante.

Ce chapitre contient des informations sur l'impression d'une carte échantillon en
couleur à l'aide du ruban couleur 5-Panneaux (YMCKO) pour l’imprimante P310i et
du driver d'imprimante Windows.

AVANT d'installer les versions mises à jour du
driver d'imprimante, toujours supprimer de
votre ordinateur la version existante du driver
d'imprimante.

Printer
Solutions

Pour installer le driver d'imprimante P310i
automatiquement sous n'importe quel système
d'exploitation, utiliser le compagnon d'installation Zebra

Pour que le driver soit installé correctement, il est recommandé d'utiliser le
compagnon d'installation Zebra, fourni avec votre CD de documentation.

Rôle du compagnon

:
a • Reconnaître le système d'exploitation utilisé sur votre PC.
b • Effacer la version précédente du driver et nettoyer les copies de fichiers.
c • Dans le menu principal de votre CD de documentation, sélectionner la langue puis

"DRIVERS" dans le menu suivant. Le compagnon d'installation vous guidera à travers
la procédure à suivre.

14

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Pour installer sous environnement NT,
assurez-vous que vous êtes
administrativement autorisé à effectuer cette
installation, ou contactez votre service
informatique.

Printer
Solutions

Régler les options du driver d'imprimante :

L'écran Imprimante P310iapparaît. Changer les options comme suit :
Sur l’onglet Printer (imprimante), configurer les caractéristiques de l'encodeur

magnétique. Si votre imprimante est équipée d'une option Encodeur magnétique,
sélectionner l'option With Magnetic Encoder.

Sur l’onglet Card (carte), sélectionner l’orientation de la carte :
Landscape ou portrait (paysage ou portrait) - Sélectionner Landscape (paysage).

Pour la P310

i: Lorsque l'imprimante utilise des rubans de la série i, elle détecte

automatiquement le ruban installé et configure le driver Windows en conséquence.
Dans la rubrique Ribbon (Ruban) aller à la zone Black Panel et sélectionner Text Only

(Texte Seulement). Cette option permet d'imprimer du texte à l'aide du Panneau
Résine Noire à partir du ruban couleur.

Refermer l'écran Zebra P310i Printer Properties (Propriétés de l'Imprimante).

Maintenant que vous avez chargé les supports et réglé le driver d'imprimante, la
P310i est prête à imprimer.

15

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Printer
Solutions

Imprimer une carte échantillon :

Pour imprimer votre première carte, suivre les étapes suivantes :
Aller dans le logiciel Microsoft Word.
Si l'imprimante n'a pas été sélectionnée comme imprimante par défaut, aller dans le

menu Fichier, sélectionner Imprimante et choisir Zebra P310i Card Printer dans la
liste des noms d'imprimantes. Puis fermer la boîte de dialogue Imprimer.

Revenir dans le menu Fichier et choisir Mise en page.
Sélectionner l'onglet Taille du papier, et dans Taille du papier choisir Carte. Puis

sélectionner l'orientation : "paysage".
Aller à l'onglet Marges, mettre les marges du haut, du bas, de gauche et de droite à

la valeur 0 (zéro).
Faire OK pour fermer la fenêtre Mise en page.
La carte apparaît sur l'écran.
Créer une carte avec du texte noir et couleur et avec des images couleur (voir

exemple ci-dessous).

Une fois que vous êtes prêt à imprimer, aller dans Fichier et pointer sur Imprimer
L'imprimante avancera une carte et commencera l'impression (le temps de

téléchargement des données variera selon la complexité de la conception de la carte
et la vitesse de traitement de votre ordinateur).

Une fois que le travail d'impression est terminé, la carte est éjectée de l'imprimante.

16

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

17

NETTOYAGE

PROTEGEZ VOTRE GARANTIE USINE !

Pour maintenir votre garantie usine, vous devez
effectuer les procédures de maintenance
recommandées. Pour les procédures autres que les
procédures de nettoyage recommandées dans le
présent manuel, seuls des techniciens Zebra autorisés
pourront faire la maintenance de l'imprimante P310i.
NE JAMAIS desserrer, resserrer, ajuster, ni plier etc. une
pièce ou un câble à l'intérieur de l'imprimante.
NE JAMAIS utiliser de compresseur d'air pour enlever
des particules dans l'imprimante.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

18

Votre imprimante P310i comporte un système de
nettoyage simple utilisant des cartes de nettoyage pré­saturées fournies. L'utilisation régulière de ces cartes
permettra de nettoyer et d'entretenir les pièces
importantes de votre imprimante : tête d'impression,
rouleaux de transport et station d'encodeur magnétique
(en option)

SYSTEME DE

NETTOYAGE

QUAND NETTOYER

Quand les voyants orange et rouge clignotent.
(Toutes les 1000 cartes* environ)
* Si vous utilisez un ruban couleur 5-panneaux
(YMCKO).
(Toutes les 5000 cartes* environ)
* Si vous utilisez un ruban monochrome.
* Réglage usine optionnel.

COMMENT NETTOYER

1. Laisser sous tension.
Ouvrir le capot et libérer le bras de la tête
d'impression pour enlever le ruban.
Fermer la tête d'impression.
Fermer le capot. Enlever les cartes de la cartouche.

2. Insérer une carte de nettoyage pré-saturée (fournie)
dans la fente sur le côté de la cartouche.

3. Appuyer sur le bouton panneau pendant quelques
secondes. La carte avancera dans l'imprimante et
effectuera le processus de nettoyage. Répéter le
processus avec une nouvelle carte de nettoyage si
nécessaire.

Bien que les voyants orange et rouge continuent
à clignoter pendant le processus de nettoyage,
l'imprimante peut fonctionner.

Note: Pour nettoyer l’imprimante avant le signal “QUAND NETTOYER”,
maintenir le bouton panneau appuyé pendant 3 secondes pour lancer le
processus de nettoyage. Recommencer les étapes 1 et 2.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

19

Habituellement, un nettoyage à l'aide des cartes de
nettoyage suffit. Cependant, un nettoyage séparé de la
tête d'impression à l'aide de cotons-tiges peut enlever
les dépôts plus réfractaires quand des anomalies
d'impression persistent. Pour éviter les dépôts,
n'utiliser que des cotons-tiges à bout en mousse.

NETTOYER

LA TETE

D'IMPRESSION

1. Mettre hors tension. Lever la tête
d'impression puis retirer le ruban.

2. Nettoyer la tête d'impression en déplaçant
le bout d'un coton-tige humecté d'alcool d'un
côté à l'autre en travers des éléments de la tête
d'impression. Ne pas trop appuyer. (Pour
commander des cotons-tiges, voir Annexe C).

3. Mettre sous tension. Laisser sécher les
éléments de la tête d'impression pendant deux
minutes avant de reprendre l'impression.

Ne jamais utiliser d'objet pointu pour gratter les dépôts
sur la tête d'impression. Elle pourrait être définitivement
endommagée.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

20

Votre Imprimante P310i possède aussi une
cartouche de nettoyage des cartes. Cet élément
nettoie les cartes entrant dans l'imprimante. Pour
assurer la qualité d'impression, il faut remplacer
périodiquement le rouleau adhésif de nettoyage.

CARTOUCHE DE

NETTOYAGE DES

CARTES

QUAND FAIRE LA MAINTENANCE

Remplacer le rouleau de nettoyage chaque fois
que vous installez un nouveau ruban. Un rouleau
de nettoyage est fourni avec tous les rubans True
Colors.
*Si vous souhaitez utiliser une carte de
nettoyage, faites-le avant de remplacer le rouleau
de nettoyage.

COMMENT FAIRE LA MAINTENANCE

1. Ouvrir le capot et localiser la cartouche de

nettoyage

2. L'enlever délicatement en la tournant vers le
haut et en la retirant de l'imprimante.

Suite page suivante…

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

21

3. Enlever le rouleau de nettoyage de la cartouche et
le jeter.

4. Installer un nouveau rouleau de nettoyage dans la
cartouche*. Pour éviter toute contamination,
toujours tenir le bloc du rouleau de nettoyage par les
extrémités.

5. Enlever soigneusement l'emballage du nouveau
rouleau de nettoyage quand il est dans la cartouche.

6. Remettre la cartouche en place dans l'imprimante.
Vérifier que la flèche sur le dessus du bloc pointe
vers l'arrière de l'imprimante. Fixer le bloc dans
l'encoche sur l'imprimante et le pivoter vers le bas.
S'assurer qu'il est bien enclenché.

NE PAS toucher la surface du rouleau qui est en
contact avec les cartes.

7. Fermer le capot.

* Voir Annexe C pour le remplacement des rouleaux de nettoyage.

FENTE

Bien que les voyants orange et rouge continuent
à clignoter jusqu'à ce que la maintenance soit
effectuée, l'imprimante peut quand même
fonctionner.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

22

DÉPANNAGE

Vous trouverez dans le tableau ci-après les causes d'un mauvais fonctionnement de
l'imprimante et les solutions. Consulter le tableau chaque fois que vous avez un
problème d'imprimante ou de qualité d'impression. L'affichage à cristaux liquides est
blanc lorsque l'imprimante est sur ON, sombre lorsqu'elle est sur OFF et parcouru de
lignes radiales lorsque les voyants CLIGNOTENT.

PROBLÈMES / DESCRIPTION

VOYANT ORANGE
ALLUMÉ

Alerte : cartes

L'imprimante s'arrête
et un message
d'erreur s'affiche dans le programme
d'application Windows.

VOYANT ORANGE
CLIGNOTANT

Alerte : ruban

L'imprimante s'arrête
et un message
d'erreur s'affiche dans le programme
d'application Windows.

CAUSE / SOLUTION

1. Contrôler les cartes dans la
cartouche de cartes.

2. Vérifier le dispositif de contrôle
d'épaisseur des cartes.

3. Maintenir le bouton panneau
pendant 1 seconde.

L'impression redémarre.

1. Vérifier le ruban.

2. Charger un nouveau ruban.

3. Le ruban se synchronisera
automatiquement et l'impression
redémarrera sur une nouvelle carte

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

23

VOYANT
ROUGE
ALLUME

Alerte imprimante :
Bras de la tête d'impression libéré
Bourrage de cartes
Bourrage au niveau du ruban
Erreur de commande

L'imprimante s'arrête.

VOYANT
ROUGE
CLIGNOTANT

Alerte encodeur magnétique :

L'imprimante expulse la carte et
s'arrête

VOYANTS
ORANGE ET
ROUGE
CLIGNOTANT

Alerte nettoyage :

L'imprimante doit être nettoyée

TOUS LES
VOYANTS
CLIGNOTENT

Alerte tête
d'impression :
Mode refroidissement

L'imprimante s'arrête

AUCUN
VOYANT NE
CLIGNOTE

Cordon
d'alimentation :

L'interrupteur est sur ON

1. Vérifier que le bras de la tête d'impression est
fermé.

2. Vérifier que vous utilisez des cartes adaptées
(voir "Spécifications techniques).

3. Vérifier que le levier de contrôle de l'épaisseur
des cartes est bien ajusté (voir Chapitre 2 ­Chargement des cartes)

4. Si deux cartes passent dans l'imprimante en
même temps :

- Ouvrir le capot, retirer la cartouche de nettoyage
des cartes, vider le chargeur et enlever les
cartes qui ont bourré. Remettre en place la
cartouche de nettoyage des cartes.

- vider la cartouche de cartes, séparer les cartes et
les remettre en place.

5. Vérifier que le ruban est bien chargé dans
l'imprimante.

6. Contrôler la commande.

1. Vérifier que la carte magnétique que
vous utilisez convient (coercivité
faible ou élevée).

2. Vérifier la syntaxe de la commande.

3. Appeler le service technique.

1. L'imprimante doit être nettoyée
(voir Chapitre 4 - Nettoyage)

1. L’impression redémarrera
automatiquement au bout de
quelques secondes.

1. Contrôler que les deux extrémités du
cordon d'alimentation sont bien
branchées.

2. Appeler le service technique.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

24

Erreurs ruban : vérifier que le ruban d'impression n'est pas "fini". Verrouiller

puis déverrouiller le bloc de la tête d'impression ; ceci resynchronise le
ruban automatiquement. Quand on utilise un ruban couleur, il doit avancer
automatiquement de façon à ce que le bord avant du panneau jaune soit
en-dessous de la tête d'impression. S'assurer que le bon type de ruban a
été spécifié dans le driver Windows.
Erreurs d'avancée des cartes et erreurs mécaniques : s'assurer que le
réglage de l'épaisseur des cartes a été correctement effectué pour
permettre l'avancée d'une carte.
Erreurs encodage magnétique : vérifier que les cartes sont insérées
correctement dans l'imprimante. S'assurer que les cartes sont de coercivité
élevée ou faible comme demandé et qu'elles sont correctement installées
dans le driver de l'imprimante (Annexe A).
Alerte nettoyage : l'imprimante a compté le nombre de cartes imprimées et
a automatiquement signalé qu'un programme de nettoyage devait être
effectué.

LIGNES BLANCHES SUR LA
CARTE

Le ruban n'est pas bon
Poussière
Tête d'impression

Il reste des lignes blanches sur la
carte.

MAUVAISE QUALITE
D'IMPRESSION

Tête d'impression encrassée.
Valeurs de contraste et d'intensité
pour la P310i:

Le résultat de l'impression est très
pâle ou inégal.

L'IMPRESSION LAISSE DES
PARTIES BLANCHES

Poussière dans l'imprimante
La surface de la carte est
contaminée

Petits points sur la carte imprimée,
surface blanche ou couleur différente.

1. Le ruban est mal positionné. Vérifier
que le ruban est bien enroulé autour
du mandrin et qu'il n'y a pas de plis.

2. La tête d'impression peut être
encrassée (voir Chapitre 4 ­Nettoyage).

3. Un élément de la tête d'impression
peut être rayé ou brûlé. Appeler le
service technique pour vous
renseigner sur le remplacement de la
tête d'impression.

1. Poussière ou contamination
incrustées sur des éléments de la tête
d'impression (voir Chapitre 4 ­Nettoyage).

2. Les valeurs de contraste et/ou
d'intensité des couleurs sont peut­être trop élevées au niveau du
logiciel de la P310i ou de la
programmation.

1. Il peut y avoir de la poussière dans
l'imprimante et/ou le bloc du rouleau
de nettoyage est sale (voir Chapitre 4

- Nettoyage).

2. La surface de la carte peut être
contaminée. Vérifier que les cartes
sont stockées dans un
environnement exempt de poussière.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

25

SPÉCIFICATI0NS

TECHNIQUES

• Impression à vitesse élevée, plus de 140
cartes/heure, bord à bord, en couleur (YMCKO)

• Impression à vitesse élevée, plus de 1000
cartes/heure (Ruban résine)

• Faible encombrement

• Drivers Windows pour 95/98 et NT 4.0 / 2000

• Garantie imprimante : 1 an

• Garantie tête d'impression : 1 an (nombre de
passages illimité)

•Puissant langage EPCL (Zebra Printer Program
Command Langage)

• Impression par sublimation de colorant ou par
transfert thermique monochrome

• 25 secondes par carte, bord à bord, couleur
(YMCKO)

• 4 secondes par carte en monochrome

• Résolution d'impression : 300 dpi (11,8

points/mm)

• Impression bord à bord standard

• Code 39

• Code 128 B & C avec & sans bit de contrôle

• 2 sur 5 & 2 sur 5 industriel

• UPCA

• EAN8 &EAN13

• Code à barres PDF 417 2D et autres symbologies

disponibles.

Généralités

Impression

couleur

Code à barres

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

26

Imprimante à Cartes Plastiques P310

i

DIMENSIONS ISO POUR CARTES
A BANDE MAGNETIQUE

POSITION DE LA PUCE POUR
CARTE A PUCE NORME ISO

DIMENSIONS DES CARTES

DIMENSIONS ISO POUR CARTES ORDINAIRES

• Polices True Type disponibles via le driver

Windows

• Types PVC, Composite

• Largeur/longueur carte : ISO CR-80 - ISO 7810,

2,125” (54 mm) par 3,375” (86 mm)

• Option : Bande magnétique – ISO 7811

• Option : Carte à puce - ISO 7816-2

• Epaisseur carte *: 10 mil (0,25 mm) à 30 mil (0,75

mm)

• Impression bord à bord sur 20-30 mil uniquement

• Capacité de la cartouche de cartes : jusqu'à 210

cartes (10 mil ou 0,25 mm), jusqu'à 75 cartes (30
mil ou 0,5 mm)

Polices

Cartes*

NORME AFNOR

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

27

• Monochrome: 1500 cartes/rouleau

• Monochrome couleurs : noir, rouge, bleu, vert,
argent, doré, blanc.

Pour la P310

i uniquement

• K-resin + O : 800 cartes/rouleau

• K-dye + O : 800 cartes/rouleau

•YMCKO: 350 cartes/rouleau

• Transfert thermique

• Epaisseur : 4 microns

• Options transparent et holographique

- Transparent

- Hologramme Genuine/Secure

- Hologramme Pcard

- Hologrammes personnalisés

• Norme parallèle (câble inclus)

• Série RS-232C (Option)

• Port USB (Option)

• Largeur : 11,8" (315 mm†)

• Porfonfeur: 7,75" (198mm†)

• Hauteur : 8,7" (220 mm†)

• poids : 13,4 Ibs (6,1 kg)

110 ~ 230 Volts CA, 60 ~ 50 Hz

• FCC Class A, CE, UL, et CUL approuvée

• Température de fonctionnement : 60 à 86°F (15 à

30°C)

• Humidité de fonctionnement : 20 à 65% sans

condensation

•Température de stockage : -23 à 158°F (-5 à 70°C)

• Humidité de stockage : 20 à 70% sans

condensation

• Ventilation : Air libre

* Les rubans à Transfert Thermique sont plus
durables que les rubans à sublimation de colorant ;
ils sont aussi plus résistants aux rayures et aux
ultraviolets.
L'impression par sublimation de colorant nécessite
des rubans de sublimation, avec des panneaux noir
ou cyan, magenta et jaune (plus résine noire).

† Mesurées sans bac de sortie.

Rubans*

Vernis de

protection

Interfaces

Spécifications

mécaniques

Spécifications

électriques

Spécifications

environnementales

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

28

• Port USB

• Port série RS-232C

• Station contact pour carte à puce (cartes 30 mil
seulement)

• Encodeur magnétique (cartes 30 mil seulement)

• Fournitures de nettoyage

• Manuel d'entretien

Options

les imprimantes “I Series” requièrent l’utilisation des rubans
“i Series” pour l’impression toutes couleurs.

Voir l’Annexe C pour plus d'informations sur les cartes et
rubans disponibles chez Zebra Technologies Corp.

Printer
Solutions

ANNEXE A - ENCODEUR MAGNÉTIQUE

POUR BANDE DE CARTE

Spécifications de fonctionnement et de maintenance pour l'imprimante P310i
avec en option un encodeur magnétique pour bande de carte. (Voir Chapitre 2
pour l'emplacement).
L'encodeur magnétique peut être réglé pour avoir une coercivité élevée ou
faible.

L'encodeur magnétique est un élément installé en
usine avec la tête magnétique de lecture/écriture
positionnée en-dessous de la trajectoire de la carte,
disponible avec encodage HICO ou encodage LOCO.

Au moment de charger les cartes dans la cartouche,
bien s'assurer que la bande magnétique est face vers
l’imprimante et plus près de l'arrière.
Il existe également des modèles d'imprimantes dont
la tête magnétique de lecture/écriture est positionnée
au-dessus de la trajectoire de la carte avec encodage
HICO ou encodage LOCO.

Au moment de charger les cartes, s'assurer qu’elles
ont bien une bande magnétique.

Des cartes PVC HICO & LOCO homologuées sont
disponibles. (Voir Annexe C).

PROGRAMME D’ENCODAGE D’ÉCHANTILON

Voir le manuel du programmeur (numéro 98001-001)

29

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

N'UTILISER QUE des cartes conformes aux normes
ISO 7810 & 7811 pour les cartes à bande magnétique.
La bande magnétique doit effleurer la surface de la
carte pour fonctionner correctement. Ne jamais
utiliser de cartes à bandes magnétiques rajoutées.

BANDE

MAGNETIQUE

VERS LE

HAUT

BANDE

MAGNETIQUE

VERS LE BAS

Printer
Solutions

NETTOYAGE DE L’ENCODEUR MAGNÉTIQUE

La tête de lecture / écriture doit être nettoyée périodiquement un encodage sans
erreur.

QUAND NETTOYER

Lorsque les voyants orange et rouge clignotent.
(Toutes les 1000 cartes* environ.)

* Si vous utilisez un ruban couleur 5-panneaux (YMCKO).
*Réglage usine optionnel

COMMENT NETTOYER

1. Laisser sous tension.

Ouvrir le capot et libérer le bras de la tête d'impression
pour enlever le ruban.
Fermer la tête d'impression.
Fermer le capot. Enlever les cartes de la cartouche.

2. Insérer une carte de nettoyage pré-saturée (fournie)
dans la fente sur le côté de la cartouche.

3. Appuyer sur le bouton panneau pendant quelques
secondes. La carte avance dans l'imprimante et
effectuera le nettoyage. Répéter l’opération avec une
nouvelle carte si nécessaire.

Note: Pour nettoyer l’imprimante avant le signal “QUAND NETTOYER”, maintenir le
bouton panneau appuyé pendant 3 secondes pour lancer le nettoyage (recommencer
les étapes 1 et 2).

ENCODAGE NORME ISO

30

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Bien que les voyants orange et rouge continuent
à clignoter pendant le processus de nettoyage,
l'imprimante peut fonctionner.

* Bit par pouce

† Sauf le caractère "?"
‡Y compris les caractères Démarrage, Arrêt et Redondance Longitudinale (LRC).

Noter aussi que ces 3 caractères sont automatiquement gérés par l'encodeur
magnétique selon les normes ISO.

NOTE : Voir le Manuel du programmeur de l'imprimante à cartes pour avoir des
informations plus complètes sur la programmation.

N° piste #

1

2

3

Séparateur de

champ

^

=

=

Densité piste

210 BPI*

75 BPI*

210 BPI*

Caractères valides

Alphanumériques

(ASCII 20~95†)

Numériques

(ASCII 48~62)

Numériques

(ASCII 48~62)

# Nbre de caract.

79‡

40‡

107‡

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

31

ANNEXE B - STATION CONTACT POUR

CARTE A PUCE

Cette partie regroupe des informations sur les
opérations supplémentaires des imprimantes P310i
avec stations de contact pour cartes à puce. (Voir
Chapitre 2 pour l'emplacement).

INTRODUCTION

Les cartes à puce peuvent être équipées d'un micro­ordinateur et d'une batterie. La mémoire d'une carte
peut stocker des empreintes digitales, des modèles de
reconnaissance de la parole, des enregistrements
médicaux et autres données de ce genre. L'imprimante
P310i peut être équipée d'une station de contacts en
option, pour programmer les cartes à puce (ISO 7816).
Ce modèle d'imprimante répond à des commandes qui
positionnent les cartes au niveau de la station de
contact, où l'imprimante se connecte aux contacts sur
les cartes à puce. Toutes les autres opérations de
l'imprimante restent les mêmes que pour le modèle
P310i standard.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

32

SENS DU CHARGEMENT DU SUPPORT

Positionner les cartes à puce avec la puce sur
le dessus de la carte et du côté opposé à
l'imprimante.

INTERFACE STATION DE CONTACT
POUR CARTE A PUCE

Quand une commande à l'interface
imprimante parallèle envoie une carte à la
station de contact pour carte à puce,
l'imprimante connecte la station de contact
pour carte à puce au connecteur femelle DB-9
à l'arrière de l'imprimante.

Un programmeur externe associé pour carte à
puce peut être utilisé pour programmer les
puces des cartes à puce.

BROCHES POINTS DE CONTACT BROCHES POINTS DE CONTACT

DB - 9 CARTE À PUCE DB - 9 CARTE À PUCE

1 CI (VCC) 6 C6 (Vpp)
2 C2 (Reset) 7 C7 (I/O)
3 C3 (Clock) 8 C8 (RFU)
4 C4 (RFU)
5 C5 (GND)

9 (Terre quand la puce est au

niveau de la station)

Voir le Manuel du programmeur de l'imprimante à cartes pour avoir des
informations plus complètes sur la programmation.

NE PAS positionner d'impression sur la puce de la carte à
puce.

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

33

ANNEXE C - ACCESSOIRES &

FOURNITURES

Pour commander des accessoires et des fournitures,
veuillez contacter votre revendeur Zebra autorisé.

RUBANS Les rubans suivants peuvent être utilisés sur

l'imprimante P310

i

:

Note:

Y = jaune, M = Magenta, C = Cyan, K = Noir, O = Vernis de protection

Rubans monochromes (vendus par rouleau)

Référence Description
800015-401 Noir 1000 images

800015-402 Rouge 1000 images
800015-403 Vert 1000 images
800015-404 Bleu 1000 images
800015-406 Gold 1000 images
800015-407 Or 1000 images
800015-409 Blanc 1000 images
800015-485 Gris scratch-off 840 images

Rubans couleur (vendus par rouleau)

Part Number Description
800015-440 Ruban couleur 5-panneaux (YMCKO) 200 images

800015-540 Ruban couleur 5-panneaux (YMCKO) 330 images
800015-445 Ruban couleur 4-panneaux(YMCK) 250 images
800015-545 Ruban couleur 4-panneaux(YMCK) 400 images
800015-480 Ruban couleur 5-panneaux (YMCKK) 200 images
800015-470 Ruban couleur 3-panneaux(YMC) 300 images
800015-448 Ruban couleur 6-panneaux (YMCKOK) 170 images
800015-450 Ruban noir 2-panneaux (K Dye + O) 500 images
800015-460 Ruban résine 2-panneaux (K Resin + O) 500 images

Printer
Solutions

CARTES

Notes :

10 mil = 0,254 mm ; 30 mil = 0,762 mm
Les cartes de 10 mil ne sont recommandées que pour une impression
monochrome et pour des tâches de couleur sur un seul côté.

De nombreux autres types de cartes sont aussi disponibles ;

adressez-vous à votre revendeur pour plus d'informations.

34

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Cartes blanches vierges (vendues par boîte)

Référence Description

PVC qualité supérieure

104523-114

Carte 10 mil

104523-010 Carte 10 mil (verso adhésif) (5 paquets de 100)
104523-111 Carte 30 mil (5 paquets de 100)
104523-112 Carte 30 mil bande mag. faible coercivité (5 paquets de 100)
104523-113 Carte 30 mil bande mag. coercivité élevée (5 paquets de 100)

Qualité supérieure plus (PVC composite 60/40)

104524-101 Carte 30 mil (5 paquets de 100)
104524-102 Carte 30 mil - bande mag. faible coercivité (5 paquets de 100)
104524-103 Carte 30 mil - bande mag. coercivité élevée (5 paquets de 100)

Les cartes suivantes en plastique blanc uni peuvent être utilisées
dans les imprimantes P310i :

Printer
Solutions

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

35

ACCESSOIRES

Ci-dessous les accessoires pour les imprimantes P310i.
Toujours indiquer le numéro de référence dans la

commande.

Fournitures de nettoyage

Référence Description
105909-169 Kit premier nettoyage (25 cotons-tiges, 50 cartes)

105912-003 Kit de rouleau de nettoyage adhésif (jeu de 5)
105912-002 Cartouche de nettoyage complète
104531-001 Kit carte de nettoyage (boîte de 100 cartes)
105909-057 Kit cotons-tiges de nettoyage (boîte de 25 cotons-tiges)

Divers

Référence Description
105576-003 CD ROM avec le Compagnon du driver et les manuels de

l'utilisateur en anglais, français, espagnol, allemand,

portugais, italien, chinois et japonais.
806503-001 Perforateur de cartes (encoches cartes pour clips revers)
104527-001 Clips revers (paquet de 100 clips)

Fournitures d'imprimante

Référence Description
105909-138 Câble d'interface parallèle / série en pieds (DB-25 mâle et

femelle)
105912-024 Cartouche de cartes
105912-038 Bac de sortie
105909-112 Kit d’impression de remplacement

Documentation

Référence Description
980081-001 Manuel du programmateur séries P (anglais seulement)

980264-001 Manuel d'entretien de la P310i (anglais seulement)

Printer
Solutions

Ventes et Support dans le monde :

Zebra Technologies Corporation
Card Imaging Division

1001 Flynn Road
Camarillo, CA. 93012-8706.USA
Téléphone :[phone]
Fax.:[phone]
Appel libre aux Etats Unis: [phone]
e-mail: [e-mail]

Zebra Technologies Corporation
Card Imaging Division, (Europe, Moyen Orient, Afrique)

The Valley Centre, Gordon Road, High Wycombe
Buckinghamshire HP13 6EQ, England
Téléphone : [phone]
Fax.: [phone]
e-mail: [e-mail]

Zebra Technologies Corporation
Card Imaging Division, Amérique latine

6175 NW 153rd Street, Suite # 121
Miami Lakes, FL 33014 USA
Téléphone : [phone]
Fax: [phone]
e-mail: [e-mail]

Zebra Technologies Corporation
Card Imaging Division, Asie/Pacifique

1 Sims Lane #06-11
387355 Singapore
Phone:[phone]
Fax.:[phone]
e-mail: [e-mail]

CORPORATE HEADQUARTERS
Zebra Technologies Corporation
333 Corporate Woods Parkway
Vernon Hills, IL 60061-3109 USA
Phone: [phone]
FAX: [phone]
e-mail: [e-mail]

Website: www.zebracard.com

36

Card

Info Générales

Démarrer

Fonctionnement

Imprimer

Nettoyage

Dépannage

Spéc Techniques

Annexe A

Annexe B

Annexe C

Imprimante à Cartes Plastiques P310

i

Printer
Solutions
