Stampante per schede in plastica P205/P210i
Card
Numero parte: 980443-051 Rev.C
© 2003 ZIH corp
Benvenuti al nuovo
Zebra P205 (monocromatica)
e Zebra P210i (a colori)
Manuale dell'utente
Printer
Solutions
Card
2
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
PREMESSA
Il presente manuale contiene informazioni per l'installazione e il funzionamento delle stampanti per schede Zebra
serie P200 prodotte da Zebra Technologies Corporation.
AUTORIZZAZIONE MATERIALE RESO
Prima di inviare a Zebra Technologies Corporation qualsiasi apparecchiatura per riparazioni (in garanzia o non in
garanzia), rivolgersi al centro assistenza per ottenere un numero RMA (autorizzazione materiale reso). Imballare
l'apparecchiatura nella confezione originale e scrivere ben in evidenza il numero RMA sull'esterno. Spedire
l'apparecchiatura, con spese di spedizione a carico del mittente, a uno degli indirizzi elencati di seguito:
Per Stati Uniti e America Latina:
Zebra T echnologies Corporation
Zebra Card Printer Solutions
1001 Flynn Road
Camarillo, CA 93012-8706, USA
Telefono : +1 (805) 579-1800
Fax: +1 (805) 579-1808
Per Europa, Asia e zone dell'Oceano Pacifico:
Zebra Technologies Inc. France
Zebra Card Printer Solutions
Zone Industrielle, Rue d’Amsterdam
44370 Varades, France
Telefono: + 33 (0) 240 097 070
Fax: + 33 (0) 240 834 745
INFORMAZIONI SUL COPYRIGHT
Questo documento contiene informazioni proprietarie di Zebra Technologies Corporation. Il presente documento e
le informazioni in esso contenute sono protetti dalla legge sul diritto d'autore; è vietata ogni riproduzione, totale o
parziale, senza autorizzazione scritta di Zebra Technologies Corporation. La massima attenzione è stata riposta al fine
di mantenere la precisione e lo stato di aggiornamento delle informazioni alla data di pubblicazione, tuttavia non si
garantisce l'assenza di eventuali errori o la corrispondenza delle specifiche presenti nel documento. Zebra
Technologies Corporation si riserva il diritto di apportare cambiamenti in qualsiasi momento, allo fine di migliorare
il prodotto.
MARCHI REGISTRATI
Zebra è un marchio registrato di Zebra Technologies Corporation. Windows e MS.DOS sono marchi registrati di
Microsoft Corp. Tutti gli altri marchi o marchi registrati appartengono ai rispettivi proprietari.
Printer
Solutions
3
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
CERTIFICATO DI GARANZIA DEL PRODOTTO
Stampanti
Tutte le Stampanti Zebra per carte sono garantite contro i difetti di materiali e di fabbricazione per una durata di
i venti-quattro (24) mesi a decorrere dalla data dell’acquisto.
Il periodo di garanzia sarà valido solo in presenza di prova d’acquisto o della data di spedizione. La garanzia non avrà
validità in caso di modifica, uso improprio, installazione non corretta dell’apparecchiatura, in caso di danno alla
stessa dovuto a eventuali incidenti o negligenze o ancora in caso di installazione o sostituzione improprie di alcune
componenti ad opera dell’utilizzatore.
Nota: Gli articoli resi dovranno essere spediti nell’imballo originale o in uno simile idoneo per le spedizioni. Nel caso
in cui l’apparecchiatura non fosse in tal modo imballata, o risultassero evidenti eventuali danni dovuti al trasporto,
non sarà possibile usufruire dei servizi in garanzia. I costi del trasporto via terra per la restituzione ai clienti all’interno
degli Stati Uniti continentali saranno a carico di Zebra. In tutti gli altri casi, Zebra si farà carico delle spese di trasporto
sino al più vicino aeroporto (CPT) e pertanto il cliente dovrà farsi carico delle spese di trasporto, ivi comprese le
spese doganali, le tasse e costi di noleggio, dall’aeroporto alla destinazione. Nel caso in cui Zebra dovesse stabilire
che il prodotto reso per servizi in g aranzia o sostituzione, non fosse difet toso secondo quanto sopra definito, il cliente
dovrà farsi carico di tutti i costi di trasporto e movimentazione.
Testine di stampa
Considerato che l’uso della testina di stampa è imprescindibile dal normale funzionamento, la testina di stampa
originale sarà coperta da una garanzia di i venti-quattro(24) mesi. Il periodo di garanzia decorrerà dalla data d’acquisto.
Per usufruire della presente garanzia, la testina di stampa dovrà essere resa alla casa costruttrice o ad un centro di
assistenza autorizzato. Per aver diritto alla garanzia, i clienti non avranno l’obbligo d’acquisto di ricambi originali
Zebra (supporti e/o nastri), tuttavia, qualora risultasse che l’utilizzo di ricambi di altri produttori fosse all’origine di
qualsivoglia tipo di difetto relativo alla testina di stampa e per il quale fosse avanzato un reclamo in garanzia,
l’utilizzatore dovrà farsi carico dei costi di manodopera e dei materiali impiegati da Zebra necessari alla riparazione
di detto difetto. La garanzia non avrà validità qualora la testina di stampa risultasse fisicamente usurata o
danneggiata, nonché nel caso in cui il difetto fosse dovuto alla mancata manutenzione preventiva indicata nel
Manuale d’Uso e, per tale difetto, fosse avanzato un reclamo in garanzia.
Ricambi
Tutti i pezzi di ricambio, kit di manutenzione, kit opzionali, nonché accessori sono g arantiti contro i difet ti nei materiali
e di fabbricazione per una durata di 90 giorni (salvo quando diversamente stabilito) a decorrere dalla data
dell’acquisto. Tale garanzia non avrà validità in caso di modifica, uso improprio, installazione non corretta
dell’apparecchiatura, nonché in caso di danno alla stessa dovuto ad eventuali incidenti o negligenze.
Printer
Solutions
4
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
DICHIARAZIONI DI CONFORMITÀ
Informazioni integrative:
Il presente dispositivo è conforme con l'articolo 15 della Normativa FCC. Il funzionamento è soggetto alle due
condizioni seguenti: (1) Il presente dispositivo non deve causare interferenze dannose e (2) tale dispositivo deve
accettare qualsiasi interferenza ricevuta, incluse le interferenze che possono causare funzionamenti anomali.
Nota:
L'apparecchiatura è stata testata ed è risultata conforme ai limiti di classificazione di un dispositivo digitale di Classe
B, in conseguenza all'articolo 15 della normativa FCC. T ali limiti sono stati concepiti per fornire una protezione idonea
contro le interferenze nocive, quando si utilizza l'apparecchiatura in ambienti commerciali. La presente
apparecchiatura genera, utilizza e può emettere frequenz e radio e, se non impieg ata in conformità a quanto illustrato
nel manuale, può causare interferenze radio nocive per le comunicazioni. L'utilizzo dell'apparecchiatura nelle aree
residenziali può generare interferenze dannose, in tal caso, l'utente dovrà eliminare le interferenze a proprie spese.
73/23/CEE modificata
da 93/68/CEE
Direttive EMC
EN 500082-1,1992
Immunità alle
interferenze
elettromagnetiche
Direttiva del Consiglio europeo
Conforme agli standard
89/336/CEE
modificata da
92/31/CEE e
93/68/CEE
Controllo
emissioni RF
Direttive per le
basse tensioni
Direttive EMC
EN 60950
EN 55022-B
Sicurezza del
prodotto
Modello: P210i conforme alle seguenti specifiche:
FCC articolo 15, comma A, sezione 15.107(a) e sezione 15.109(a)
Dispositivo digitale di Classe B
Printer
Solutions
5
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
INTRODUZIONE
Grazie per aver scelto la stampante per schede in plastica Zebra P210i.
Le stampanti per schede in plastica della serie P200 di Zebra offrono soluzioni di alta qualità a un prezzo
conveniente a chi necessiti di stampa controllata da computer e di codifica di carte di plastica simili alle carte di
credito. I campi di utilizzo includono le tessere fedeltà per cliente, il controllo d'accesso, le tessere per soci, le
tessere regalo e i biglietti da visita rigidi.
Questo manuale guida l'utente all'uso corretto della nuova stampante per schede, per un funzionamento ottimale.
MODELLI STAMPANTI P210i/P205
Il numero dei prodotti Zebra è una vera e propria testimonianza della storia del prodotto:
Per agevolare l'utente, di seguito è illustrata una breve rassegna sulla numerazione e il sistema di lettere delle serie
di stampanti per schede Zebra.
La stampante per schede di plastica P210i impiega la sublimazione dell'inchiostro e le tecnologie di trasferimento
termico resinoso. I numeri dei modelli includono identificatori che specificano le opzioni delle seguenti convenzioni
di lettere:
Smart card:
O = No
Codifica magnetica:
O = No
M = Sì
Opzioni codifica magnetica:
O = No
1 = Banda giù HICO
2 = Banda giù LOCO
3 = Banda su HICO
4 = Banda su LOCO
Memoria:
O = Standard
Interfaccia:
U= USB / Parallela
R= USB / Seriale
}
Kit di spedizione
Driver per Windows e documentazione
utente su CD:
D = Driver e documentazione
Cavo d'alimentazione:
O = Nessuno
A = 120 VAC
E = 220 VAC
U = UK
Software in versione demo:
O = Nessun software in versione demo
Printer
Solutions
6
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
ICONE
All'interno del manuale, vi sono varie icone che segnalano informazioni importanti, come segue:
Informazioni generali importanti.
Pericolo dovuto a parti meccaniche in movimento, in grado di danneggiare l'apparecchiatura o
di procurare lesioni a persone.
Pericolo dovuto a parti elettriche che presentano punti a tensioni elevate in grado di generare
scosse elettriche e lesioni a persone.
Un area in cui le scariche elettrostatiche possono danneggiare i componenti. Utilizzare un
bracciale per la messa a terra.
Pericolo dovuto a temperature elevate, in grado di generare incendi.
Mantenere pulita la stampante per schede, riducendo al minimo i tempi di apertura del
coperchio.
Printer
Solutions
7
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
1
2
3
4
5
INDICE
PER INIZIARE • • • • • • • • • • • • • • • • • • • • • • • 9
1•1 Disimballare la P210i • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 9
1•2 Indicatori e comandi • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 11
1•3 Installazione della stampante • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 12
FUNZIONAMENTO • • • • • • • • • • • • • • • • • • • • • • 13
2•1 Caratteristiche della stampante • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 13
2•2 Caricamento della cartuccia del nastro • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 14
2•3 Caricamento delle schede • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 15
A-Alimentatore schede • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 15
B- Cartuccia di pulizia delle schede • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 17
2•4 Inserimento di una scheda per volta • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 18
2•5 Stampa di una scheda di prova • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 19
STAMPA DI UNA SCHEDA CAMPIONE • • • • • • • • • • • • 20
3•1 Installazione del driver in Windows 95/98/ME • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 21
3•2 Installazione del driver in Windows 2000 e NT4.0 • • • • • • • • • • • • • • • • • • • • • • • • • • • • 22
3•3 Opzioni d'impostazione del Driver della stampante • • • • • • • • • • • • • • • • • • • • • • • • • • 22
3•4 Stampa di una scheda campione • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 23
PULIZIA • • • • • • • • • • • • • • • • • • • • • • • • • • • 24
4•1 Sistema di puliziapulizia • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 25
4•2 Pulizia della testina di stampa • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 26
4•3 Cartuccia di pulizia delle schede • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 27
RISOLUZIONE DEI PROBLEMI • • • • • • • • • • • • • • • • 29
5•1 Problemi relativi alla qualità di stampa • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 29
Printer
Solutions
8
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
6
SPECIFICHE TECNICHE • • • • • • • • • • • • • • • • • • • 33
APPENDICE A - BANDA PER SCHEDA MAGNETICA • • • • • 37
Introduzione • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 37
A- Orientamento per il caricamento del supporto • • • • • • • • • • • • • • • • • • • • • • • • • • • • 38
B- Pulizia del codificatore magnetico • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 39
APPENDICE B - ACCESSORI E FORNITURE • • • • • • • • • 40
Cartucce del nastro • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 40
Schede • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 41
Accessori • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 42
PUNTI VENDITA E CENTRI D'ASSISTENZA SU
SCALA MONDIALE • • • • • • • • • • • • • • • • • • • • • • 43
Printer
Solutions
9
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
1
PER INIZIARE
1 • 1 Disimballaggio della stampante
La stampante P210i viene consegnata in un imballo di cartone antistatico e protettivo. Conservare tutto il materiale
d'imballaggio in vista di eventuali spostamenti o spedizioni della stampante.
Estrarre la stampante dalla scatola di cartone, afferrandola su entrambi i lati.
Durante il disimballaggio, verificare che la confezione sia integra per assicurarsi che non abbia subito danni durante il
trasporto.
Verificare che l'ambiente sia pulito e, per quanto possibile, privo di polvere, per un funzionamento e uno stoccaggio
ottimale della stampante.
Printer
Solutions
10
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
Accertarsi che la confezione della stampante P210i contenga i seguenti elementi:
Rivolgersi al proprio rivenditore se uno di questi elementi fosse mancante.
Per effettuare una nuova ordinazione, consultare l'Appendice C del presente manuale.
ALIMENTATORE ELETTRICO ESTERNO
CD CON DRIVER DELLA STAMPANTE
E MANUALE DELL'UTENTE
GUIDA T ASCABILE
CARTUCCIA DI PULIZIA
CAVO DI COLLEGAMENTO
Printer
Solutions
11
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
1 • 2 Indicatori e comandi
La stampante P210i/P205 è dotata di un pulsante a pannello multifunzione con un anello circolare perimetrale, che
si illumina in tre colori diversi, i quali segnalano lo stato della stampante.
Il pulsante a pannello multifunzione viene utilizzato per effettuare le seguenti operazioni:
- Eliminazione errori
- Processo di pulizia (vedere il capitolo 4)
- Scheda di prova (verdere il capitolo 2)
Interruttore d'accensione:
L'interruttore d'accensione è situato sulla parte posteriore destra dell'unità di stampa.
ON
LAMPEGGIANTE
POWER ON
PRONTO
NASTRO O SCHEDA
MANCANTI
HARDWARE
O ERRORE IRREVERSIBILE
Consultare la sezione relativa
alla risoluzione dei problemi
ERRORE DI
COMUNICAZIONE
PULIZIA
RICEZIONE DATI
ELABORAZIONE
Verde
Arancio
Rosso
Printer
Solutions
12
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
1 • 3 Installazione della stampante
Installazione guidata della stampante P210i/P205.
ATTENZIONE: Limitare l'alimentazione in corrente alternata, in modo che la
tensione di alimentazione della stampante P210i/P205 non superi i 24 VCC.
Limitare l'assorbimento di corrente a un massimo di 16 A, utilizzando un
interruttore automatico o altro dispositivo simile. Non utilizzare, in alcun caso, la
stampante in un luogo in cui l'operatore, il computer o la stampante stessa
possano bagnarsi, poiché potrebbero verificarsi lesioni a persone. La stampante
deve essere collegata a una presa di rete elettrica messa a terra e protetta in
modo appropriato da sovratensioni elettriche e da una messa terra difettosa. È
possibile sostituire il gruppo di alimentazione solo con lo stesso pezzo di
ricambio del produttore.
1 • Posizionare la stampante in un luogo che consenta un accesso agevole da tutti
i lati. La stampante non deve in alcun caso essere messa in funzione quando
appoggia su un lato oppure è capovolta.
2 • P
osizionare l'interruttore d'accensione della stampante su OFF: posizione "O".
3 • Collegare l'alimentazione elettrica alla stampante tramite la presa elettrica "1" e
collegarla alla presa elettrica messa a terra, della tensione e del tipo idonei.
4 • Connettere il cavo di collegamento "2" alla stampante e al computer e bloccarli.
5 • Accendere la stampante.
ATTENZIONE: se i connettori non sono stati bloccati saldamente, è possibile che
si verifichi un funzionamento intermittente o imprevisto. Se danneggiato, il cavo
di alimentazione deve essere sostituito con uno equivalente. Utilizzare un cavo
parallelo con lunghezza non superiore a 3 m.
1
2
0
Printer
Solutions
13
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
2
2 • 1 Caratteristiche della stampante
Di seguito vengono illustrate le caratteristiche
disponibili sulla stampante P210i:
Pulsanti di rilascio del coperchio
Testina di stampa
Cartuccia di pulizia delle schede
(situato sotto la cartuccia del nastro)
Cartuccia del nastro
Interruttore d'accensione
Pulsante a pannello multifunzione e spia luminosa
Cassetto uscita schede
Alimentatore schede e alimentazione
schede manuale
FUNZIONAMENTO
Stazione codificatore magnetico (opzionale)
Printer
Solutions
14
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
2 • 2 Caricamento della cartuccia del nastro
La stampante P210i richiede cartucce del nastro approvate (vedere l'Appendice C). I nastri a trasferimento termico
resinoso e a sublimazione d'inchiostro sono specificatamente progettati per la stampante P210i. Per prestazioni e
durata ottimali (testina di stampa), utilizzare sempre nastri approvati.
Basta una sola cartuccia del nastro per stampare fino a 100 schede in YMCKO.
Quando il nastro si è usurato, sostituire l'intero gruppo della cartuccia.
NON TOCCARE la testina di stampa o i componenti elettronici sul carrello della
stessa. Le scariche elettrostatiche del corpo umano o di altre superfici possono
danneggiare la testina di stampa o altri componenti elettronici di tale dispositivo.
1•Aprire il coperchio della stampante premendo i pulsanti di rilascio del coperchio situati lateralmente sulla
stampante.
2•Inserire verticalmente la cartuccia del nastro nello slot e premere delicatamente finché non si innesta in modo
appropriato.
Notare che il nastro viene sincronizzato automaticamente.
Printer
Solutions
15
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
2 • 3 Caricamento delle schede
Per facilitare il caricamento, la stampa e la raccolta delle schede, la P210i possiede i seguenti elementi:
A - ALIMENTATORE SCHEDE
Questo elemento viene usato per caricare le schede: può contenere fino a 50 schede di 0,75 mm (30 mil).
È necessario installare l'alimentatore delle schede.
Tenere l'alimentatore delle schede dai lati e farlo scorrere nella guida.
• Installare le schede nell'alimentatore, sulla parte anteriore della stampante P210i.
Consultare l'Appendice A in merito alle istruzioni di caricamento di schede con banda magnetica.
NON piegare le schede o toccare le superfici di stampa, poiché la qualità di stampa
risulterebbe inferiore.
La superficie delle schede deve essere pulita e priva di polvere. Conservare sempre le
schede in un contenitore chiuso. Per una stampa ottimale, usare le schede appena
possibile. Se le schede si attaccassero l'una all'altra, rimescolarle con cautela.
* Vedere il capitolo 6, Specifiche tecniche, per i requisiti e le caratteristiche delle schede.
Printer
Solutions
16
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
B - CASSETTO USCITA SCHEDE
1 •Premere sullo sportello del cassetto uscita schede e tirarlo verso il basso per posizionarlo nella sua posizione
operativa.
Se la stampante non viene utilizzata, richiudere il cassetto uscita schede per proteggere la stampante dalla polvere.
Printer
Solutions
17
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card

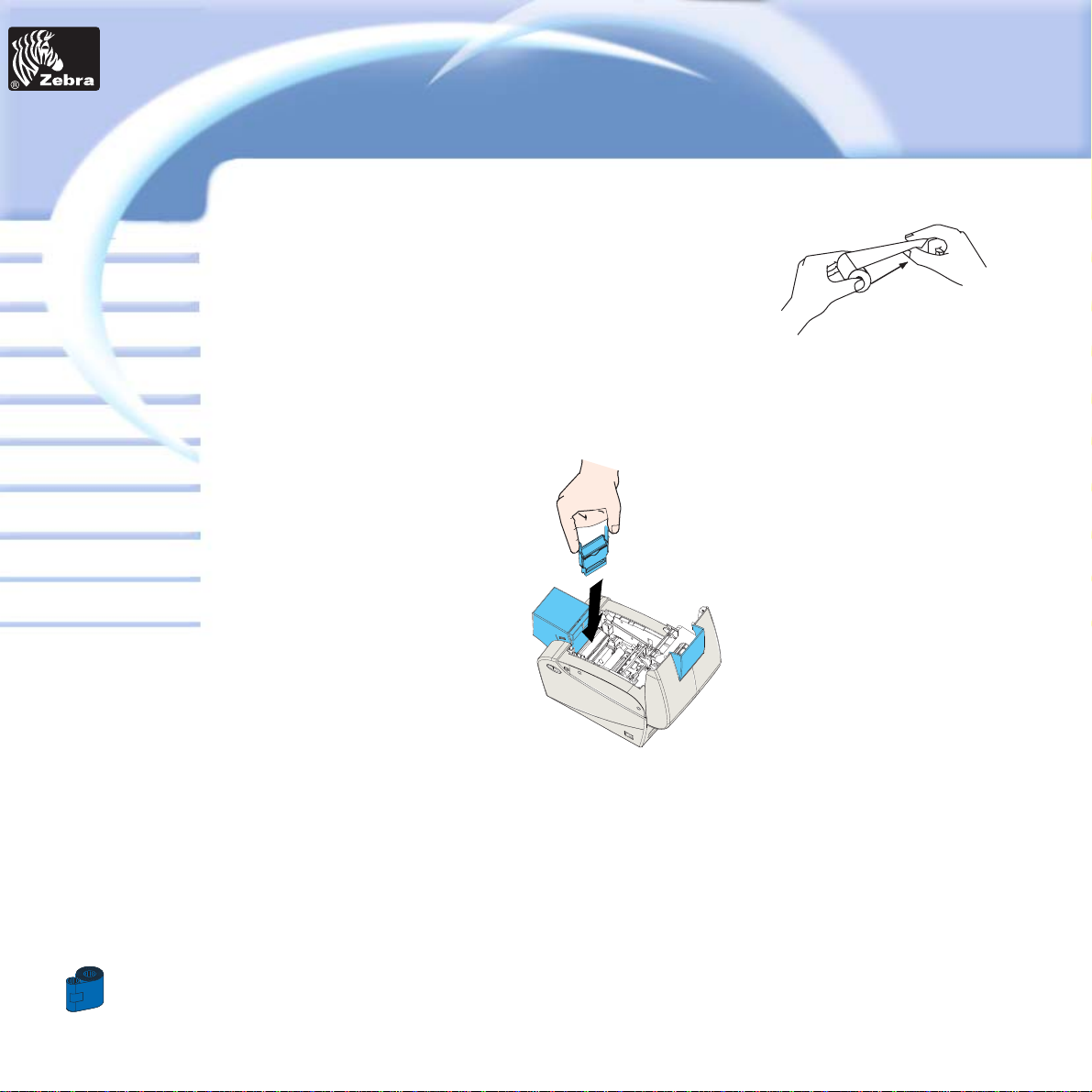

C - INSTALLAZIONE DELLA CARTUCCIA DI PULIZIA DELLE SCHEDE
Tale elemento viene utilizzato per pulire le schede immesse nella stampante
ed è, quindi, necessario installarlo prima di usare la stampante.
*Una pulizia non adeguata ridurrà la durata della stampante e ridurrà la qualità di stampa.
1•Aprire il coperchio premendo entrambi i pulsanti di rilascio del coperchio, situati sui lati della stampante.
2•Se la cartuccia del nastro è installata, rimuoverla per accedere alla posizione della cartuccia di pulizia.
3•Estrarre la cartuccia di pulizia delle schede dal sacchetto di plastica. Rimuovere la striscia protettiva dal rullo di
pulizia adesivo.
4•Installare il rullo di pulizia adesivo fornito con la cartuccia del nastro.
5•Una guida scorrevole faciliterà l'inserimento della cartuccia di pulizia nella posizione appropriata.
All'interno della stampante, un'illustrazione della cartuccia di pulizia guida l'utente nell'individuazione della posizione
corretta.
6 • Assicurarsi che il gruppo sia bloccato in posizione, premendo delicatamente sulla parte superiore della cartuccia
finché non si innesta correttamente.
7•Chiudere il coperchio premendo con decisione su entrambi i lati finché non si sente un "clic" non appena ciascun
lato si chiude.
Printer
Solutions
18
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card

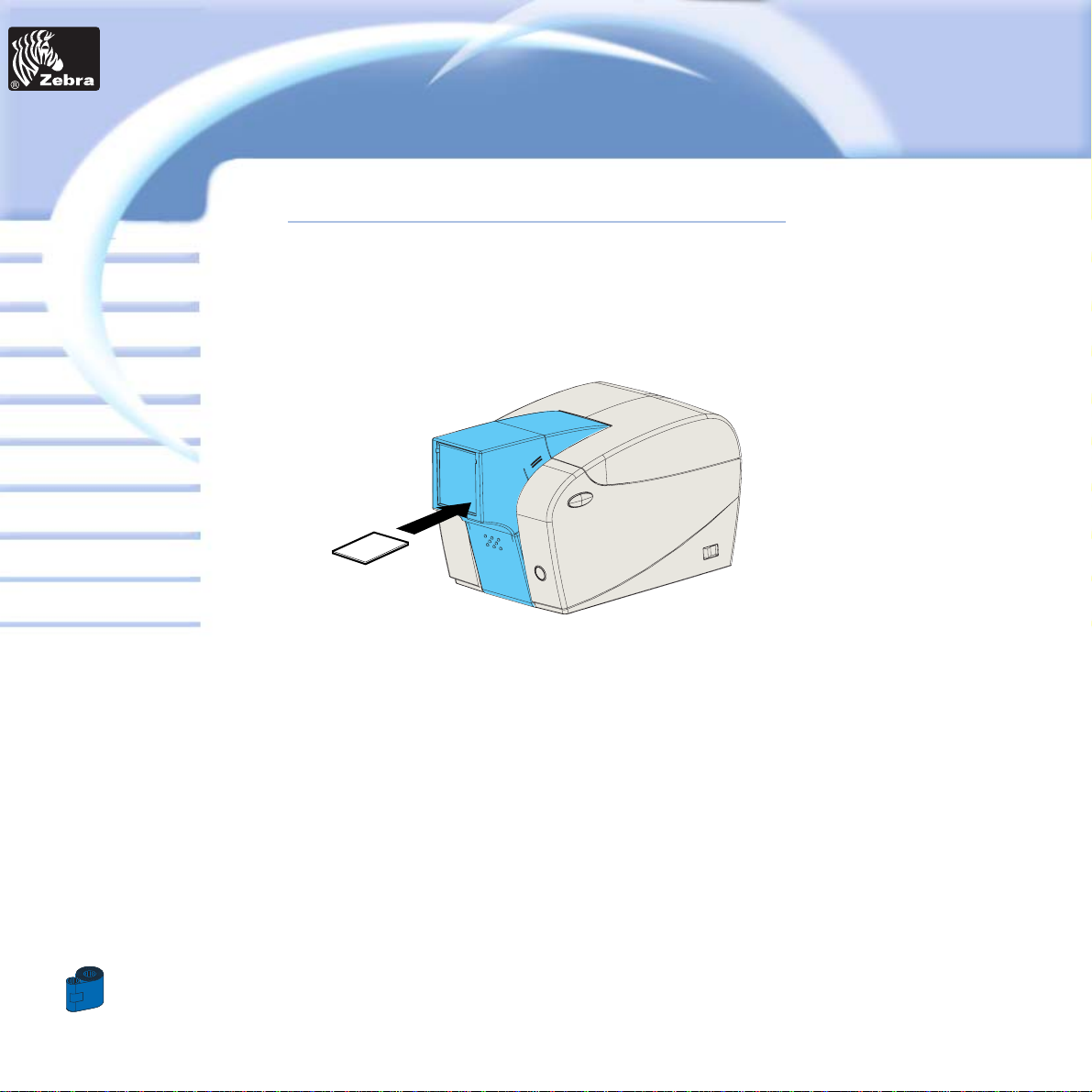

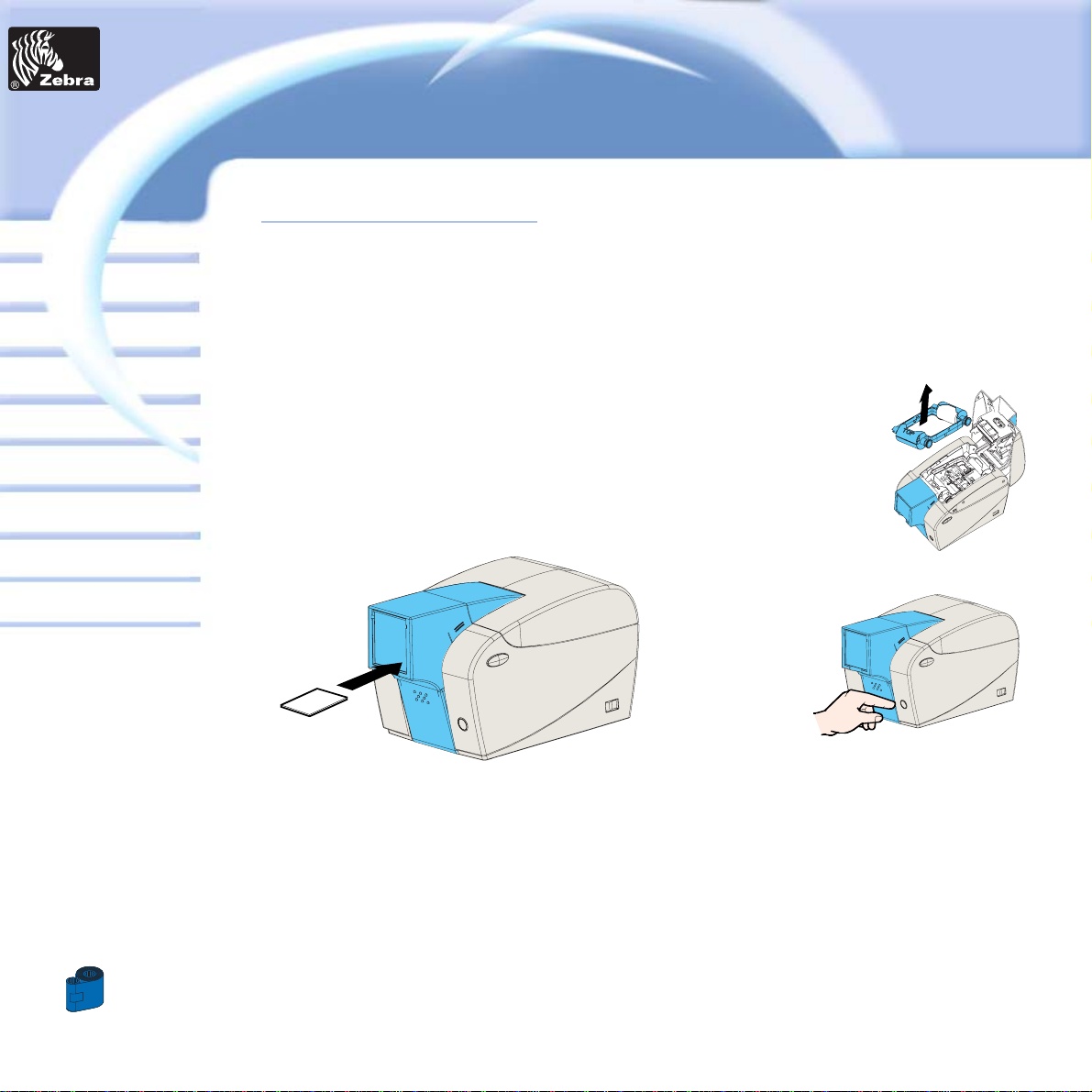

2 • 4 Inserimento di una scheda per volta
Per inserire una scheda alla volta, come, ad esempio, le schede di pulizia, rimuovere tutte le schede dall'alimentatore
relativo e inserire una scheda alla volta dalla parte inferiore dell'alimentatore.
Non inserire più di una scheda per volta.
Printer
Solutions
19
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
2 • 5 Stampa di una scheda di prova
Se la cartuccia del nastro e le schede sono state caricate, la stampante P210i è pronta per essere utilizzata. Per verificarne
il funzionamento, è necessario stampare una scheda di prova.
1 •Posizionare l'interruttore d'accensione della stampante su OFF (0).
2•Premendo in basso il pulsante a pannello multifunzione, posizionare l'interruttore d'accensione della stampante su
ON (1). L'indicatore di stato si illuminerà in verde.
3•Tenere premuto il pulsante multifunzione finché l'indicatore verde inizia a lampeggiare.
4•Rilasciare il pulsante multifunzione, una scheda di prova verrà stampata dopo alcuni secondi.
Esempio di una scheda di prova.
Printer
Solutions
20
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
3
STAMPA DI UNA SCHEDA CAMPIONE
Per stampare con la P210i, è necessario il Driver della stampante per Windows, un software di
progettazione/pubblicazione o la programmazione a livello di comandi della stampante tramite l'interfaccia della
stampante stessa.
È possibile utilizzare la stampante per schede P210i con qualsiasi programma applicativo software per Windows
95/98/ME, Windows 2000 o Windows NT 4.0, utilizzando il driver sul CD fornito con la stampante.
Questa sezione contiene informazioni sulla stampa di una scheda campione a colori (utilizzando il nastro con tavolozza
a 5 colori YMCKO) e il driver della stampante per Windows.
PRIMA di installare le versioni aggiornate del driver della stampante, rimuovere
sempre dal computer la versione del driver della stampante in uso.
Printer
Solutions
21
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
3•1.
Installare automaticamente il P210i stampante conducente su
tutti i sistemi operativi, usi l’installi mago.
- Automaticamente lancia quando il conducente CD è inserito.
- Verifica vedere quale sistema operativo Lei sta usando.
- Cancelli versioni precedenti del conducente ed upany pulito entrate di registrazione necessarie.
- Lei deve selezionare “Remove” dall’installi scelte per rimuovere alcune versioni di conducente
precedenti.
- Chiuso il PC se necessario.
- Installi il conducente nuovo archivia entrate di registrazione di ans alle loro ubicazioni corrette
- Chiuso in giu di PC non è richiesto, ma è messo al corrente.
Non motorizzi la stampante con USB lego.
Il conducente l’incitera per l’installazione di USB.
Printer
Solutions
22
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
3 • 2 Impostazione delle opzioni per il driver della
stampante:
Per aprire la schermata della stampante P210i, fare clic con il tasto destro sull’icona
del driver e selezionare Proprietà.
Procedere alla modifica delle diverse opzioni secondo le istruzioni che seguono:
1•Nella scheda Impostazioni Dispositivo, la caratteristica del codificatore magnetico
sarà automaticamente abilitata. Nel caso occorresse modificare le impostazioni del
Codificatore Magnetico, selezionare il pulsante Impostazioni codificatore.
2•Nella sezione Generale, selezionare l'orientamento della carta:
Paesaggio o Ritratto - Selezionare “Paesaggio”
(In NT, si trova in Impostazioni Predefinite Documenti facendo clic con il tasto destro
sull’icona del driver In Windows 2000 e XP, si trova in Preferenze Stampa.)
3•Nella sezione Nastri, il tipo di nastro sarà automaticamente individuato ed
abilitato per l’utilizzo.
3a• E’ possibile fare clic su “Info Nastro”e verificare quante basi di colore
rimangono.
4•Nella stessa sezione, andare sulla zona Base Nera e selezionare Solo Testo.
Questa opzione permette di stampare i
testi utilizzando la base a resina nera del nastro a colori.
5•Chiudere la schermata della stampante P210i Zebra.
Una volta che il driver della stampante è stato installato e che queste informazioni
sono state caricate, la stampante P210i è pronta ad essere utilizzata.
Printer
Solutions
23
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
3 • 3 Stampa di una scheda campione
Attenersi ai passaggi eseguiti per stampare la prima scheda:
1• Eseguire il software Microsoft Word.
2• Se la stampante non è stata selezionata come predefinita, passare al menu File, quindi selezionare Stampa
e infine scegliere Zebra P210i Card Printer o i Series Parallel card printerdall'elenco contenente i nomi delle
stampanti. Al termine chiudere la finestra di dialogo.
3• Ritornare al menu File e scegliere Imposta pagina.
4• Selezionare la scheda Dimensionie in Dimensioni foglioscegliere Card. selezionare quindi l'orientamento
"Orizzontale".
5• Passare alla scheda Margini, Impostare i margini Superiore, Inferiore, Destro e Sinistro sul valore 0 (zero)
(solo per P210i).
6• Premere OK per chiudere la finestra Imposta pagina.
7• La scheda viene visualizzata sullo schermo.
8• Progettare una scheda con testo nero e colorato e con immagini a colori (solo per la stampante P210i) nel
modo descritto di seguito:
9• Quando si desidera eseguire la stampa, passare al menu File, quindi selezionare Stampa.
10• La stampante immetterà una scheda e avvierà la stampa (il tempo di elaborazione dei dati varia a seconda
della complessità del progetto della scheda e della velocità di elaborazione del computer).
11• Una volta terminato il processo di stampa, la scheda viene espulsa dalla stampante.
Printer
Solutions
24
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
4
PULIZIA
SALVAGUARDARE LA GARANZIA DEL PRODUTTORE!
È necessario eseguire le procedure di manutenzione consigliate per non invalidare la
garanzia del produttore. Procedure di pulizia diverse da quelle raccomandate,
descritte nel presente manuale, sono consentite esclusivamente ai tecnici autorizzati
Zebra che effettuano l'assistenza sulla stampante P210i.
NON allentare, serrare, regolare o piegare ecc. un cavo o un componente all'interno
della stampante.
NON usare un compressore con aria ad alta pressione per rimuovere le particelle
all'interno della stampante.
Printer
Solutions
25
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
oblemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
4 • 1 Sistema di pulizia
La stampante P210i include un semplice sistema di pulizia che utilizza le schede di pulizia presaturate in dotazione.
L'uso regolare di tali schede pulirà e salvaguarderà i componenti importanti della stampante che non è possibile
raggiungere, testina di stampa, rulli di trasporto e stazione del codificatore magnetico (opzionale) compresi.
QUANDO EFFETTUARE LA PULIZIA
Ogni 1000 schede circa, utilizzando il caricatore con tavolozza a 5 colori.
COME EFFETTUARE LA PULIZIA
1 • Lasciare la stampante accesa.
Premere i pulsanti di rilascio del coperchio su entrambi i lati per aprirlo e rimuovere
la cartuccia del nastro.
Chiudere il coperchio. Rimuovere le schede dal relativo alimentatore.
2 • Inserire una scheda di pulizia presaturata nello slot inferiore dell'alimentatore schede.
3 • Premere il pulsante di comando a pannello multifunzione per alcuni secondi. La scheda verrà immessa nella
stampante e verrà effettuato il processo di pulizia.
Se necessario, ripetere il processo con una nuova scheda di pulizia.
Printer
Solutions
26
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
4 • 2 Pulizia della testina di stampa
La pulizia effettuata mediante il sistema di pulizia con le schede è generalmente sufficiente. Tuttavia, quando le anomalie
di stampa persistono, una pulizia diversa della testina di stampa mediante scovoli è in grado di eliminare i depositi di
difficile rimozione. Per evitare la formazione di tali depositi, utilizzare solo scovoli con punte in spugna.
1 • Disinserire l'alimentazione elettrica, aprire il coperchio premendo entrambi i pulsanti di rilascio e rimuovere la
cartuccia del nastro.
2 • Pulire la testina di stampa muovendo da un lato all'altro attraverso gli elementi della testina di stampa lo scovolo
con la punta umettata di alcool. Eseguire tale operazione applicando una forza moderata.
Assicurarsi che gli elementi siano asciutti prima di inserire l'alimentazione elettrica
(Per effettuare una nuova ordinazione degli scovoli vedere l'Appendice C).
Non usare in alcun caso oggetti appuntiti per raschiare le incrostazioni dalla testina
di stampa poiché ciò causerebbe danni permanenti.
Printer
Solutions
27
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
4 • 3 Cartuccia di pulizia delle schede
La stampante P210i possiede anche una cartuccia di pulizia delle schede che ne effettua la pulizia durante
l'immissione nella stampante. Per garantire la qualità di stampa, è necessario sostituire il rullo di pulizia ad ogni
sostituzione della cartuccia del nastro.
QUANDO EFFETTUARE LA MANUTENZIONE
Ogni volta che viene sostituita la cartuccia del nastro.
Qualora si pianifichi di effet tuare la pulizia della stampante, svolgere tale operazione prima di sostituire il rullo di pulizia.
(per ulteriori istruzioni, vedere la sezione 4.1, Sistema di pulizia).
COME EFFETTUARE LA MANUTENZIONE
1 • Disinserire l'alimentazione elettrica.
Premere i pulsanti di rilascio del coperchio su entrambi i lati per aprirlo e rimuovere la cartuccia del nastro.
2 • Rimuovere delicatamente la cartuccia di pulizia premendone i bracci su entrambi i lati e tirando verso l'alto.
Printer
Solutions
28
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
3 • Sollevare il coperchio della cartuccia, quindi rimuovere il rullo di pulizia adesivo dalla cartuccia e buttarlo via.
4 • Estrarre con cautela dall'involucro il nuovo rullo di pulizia.
5 • Installare il nuovo rullo di pulizia nella cartuccia*. Per evitare eventuali presenze di sostanze estranee, tenere il
gruppo del rullo di pulizia alle estremità.
6 • Posizionare nuovamente la cartuccia di pulizia nella stampante seguendo le guide. Accertarsi che il gruppo si
blocchi in posizione.
NON toccare la superficie del rullo che entra in contatto con le schede.
7 • Inserire nuovamente la cartuccia del nastro.
8 • Chiudere il coperchio premendo su entrambi i lati con decisione verso il basso.
*Per la sostituzione dei rulli di pulizia, vedere l'Appendice C.
Printer
Solutions
5
29
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
RISOLUZIONE DEI PROBLEMI
Questa sezione offre soluzioni a problemi potenziali c he si potrebbero verificare durante l'utilizzo
della stampante P210i.
5 • 1 Problemi relativi alla qualità di stampa
Questa sezione aiuta l'utente nella risoluzione dei problemi relativi alla qualità di stampa. La
qualità di stampa dipende da molti fattori, fra i quali i due più importanti sono la pulizia e la
partita delle schede. Per diagnosticare e risolvere i problemi relativi alla qualità di stampa,
attenersi alla procedura di risoluzione dei problemi descritta di seguito.
Printer
Solutions
30
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card

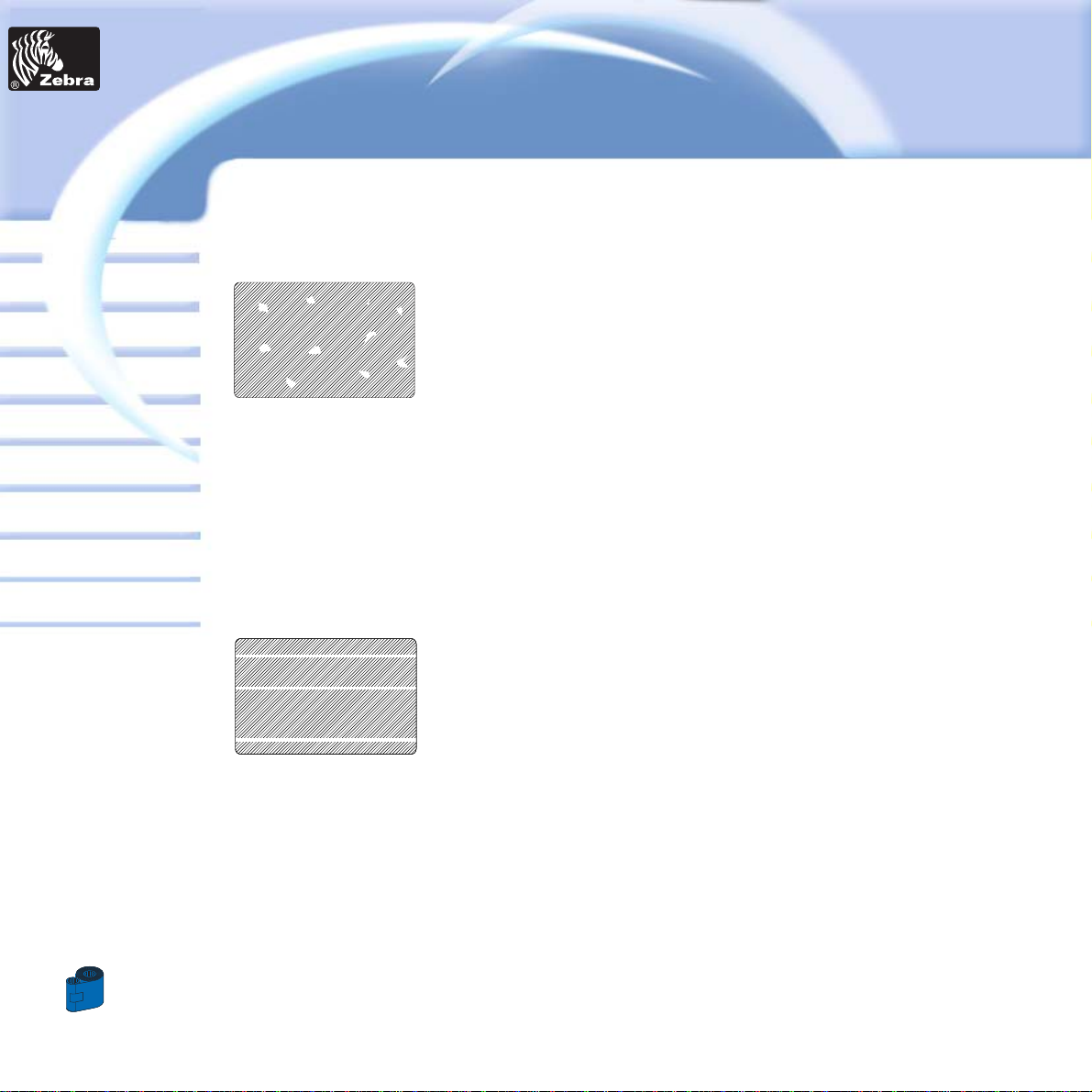

• Sulle schede stampate sono presenti piccole macchie con una zona non stampata o di un colore diverso.
Causa possibile
A • Sostanze estranee sulla superficie della scheda.
B • Polvere all'interno della stampante e/o rullo di pulizia sporco.
>> Soluzione
A1 •Verificare che le schede siano immagazzinate in un ambiente privo di polvere.
A2 • Utilizzare un fornitore diverso per le schede.
B1 • Svolgere una pulizia della stampante (vedere le sezioni relative alla pulizia: 4.1, Sistema di pulizia e 4.3,
Cartuccia di pulizia delle schede).
B2 • Sostituire il rullo di pulizia (vedere la sezione 4.3, Cartuccia di pulizia delle schede).
• Sulla superficie della scheda sono presenti linee orizzontali (bianche) che non fanno parte della stampa.
Causa possibile
A • La cartuccia del nastro non è posizionata correttamente.
B • La testina di stampa può essere sporca.
C • Gli elementi della testina di stampa possono essere danneggiati.
(ad esempio, graffiati o bruciati).
>> Soluzione
A1 • Aprire il coperchio e sostituire il caricatore del nastro, assicurarsi che sia bloccato in posizione.
A2 • Verificare che il nastro sia arrotolato correttamente intorno ai nuclei del nastro della cartuccia e che non vi
siano grinze sul nastro stesso.
A3 • Premere con decisione verso il basso su entrambi i lati del coperchio finché non si innesta in correttamente.
A4 • Il nastro si sincronizzerà automaticamente.
A5 • Stampare nuovamente.
B1 • Eseguire una pulizia della testina di stampa (vedere la sezione 4 • 2, Pulizia della testina di stampa).
C1 • Rivolgersi al centro assistenza per informazioni sulla sostituzione della testina di stampa.
Printer
Solutions
31
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
• La stampa è sbiadita o non uniforme.
Causa possibile
A • La cartuccia del nastro non è stata immagazzinata correttamente o è danneggiata.
B • Le schede non soddisfano le specifiche.
C • Contrasto e/o intensità sono probabilmente impostati su valori troppo alti.
D • Polvere o sostanze estranee incluse sugli elementi della testina di stampa.
>> Soluzione
A1 • Sostituire la cartuccia del nastro e stampare nuovamente.
B1 • Utilizzare un fornitore diverso per le schede.
C1 • Regolare i valori di contrasto e/o intensità tramite il software.
D1 • Eseguire una pulizia della testina di stampa (vedere la sezione 4 • 2, Pulizia della testina di stampa).
• L'immagine stampata è sfocata.
Causa possibile
A • La cartuccia del nastro può essere posizionata in modo errato.
B • Il nastro non è sincronizzato sulla posizione corretta della tavolozza colori.
C • Le schede non soddisfano le specifiche.
D • Polvere all'interno della stampante e/o rullo di pulizia sporco.
>> Soluzione
A1 • Aprire il coperchio e sostituire la cartuccia del nastro, assicurarsi che si blocchi in posizione.
A2 •Verificare che il nastro sia arrotolato correttamente intorno ai nuclei del nastro della cartuccia.
A3 • Premere sul coperchio verso il basso finché non si innesta correttamente.
A4 • Il nastro si sincronizzerà automaticamente.
A5 • Stampare nuovamente.
B1 • Aprire il coperchio e sostituire la cartuccia del nastro, assicurarsi che sia bloccato in posizione.
B2 • Premere sul coperchio verso il basso finché non si innesta correttamente.
B3 • Il nastro si sincronizzerà automaticamente.
B4 • Stampare nuovamente.
C1 • Utilizzare un fornitore diverso per le schede.
D1 • Eseguire una pulizia della testina di stampa (vedere la sezione 4 • 2, Pulizia della testina di stampa).
D2 • Sostituire il rullo di pulizia (vedere la sezione 4 • 3 Cartuccia di pulizia delle schede).
Printer
Solutions
32
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
• Sulla scheda non è presente alcuna stampa.
Causa possibile
A • La cartuccia del nastro può non essere installata nella stampante.
B • Le schede non soddisfano le specifiche.
C • Il cavo della testina di stampa può essere scollegato.
D • Gli elementi della testina di stampa possono essere graffiati o bruciati.
>> Soluzione
A1 •Verificare che la cartuccia del nastro sia presente nella stampante.
B1 • Utilizzare un fornitore diverso per le schede.
C1 • Disinserire l'alimentazione elettrica della stampante e controllare le connessione del cavo della testina
di stampa.
D1• Rivolgersi al centro assistenza per informazioni sulla sostituzione della testina di stampa.
Per una qualità di stampa ottimale, tenere sempre chiuso il coperchio della
stampante.
Printer
Solutions
33
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
6
SPECIFICHE TECNICHE
General • Stampa ad alta velocità
30 secondi per scheda in modalità YMCKO
4 secondi per scheda in modalità monocromatica
• Impronta piccola
• Driver Windows per 98/2000/ME/XP e NT 4.0
• Dos anno di garanzia sulla stampante
• Dos anno di garanzia sulla testina di stampa
• EPCL (Zebra Printer Command Language, Linguaggio comandi stampanti Zebra)
di grande efficacia
Stampa a colori •Stampa a colori a sublimazione d'inchiostro o monocromatica a
trasferimento termico
• Risoluzione di stampa 300 dpi (11,8 punti/mm)
• Standard di stampa da bordo a bordo (solo P210i)
• 30 secondi per scheda da bordo a bordo in milioni di colori (YMCKO)
Codice a barre •Codice 39
• Codice 128 B e C con e senza cifra di controllo
• 2 di 5 e 2 di 5 interfogliata
• UPCA
• EAN8 e EAN13
Carattere •Residente: Arial normale 100, Arial grassetto 100
• La memoria flash supporta il download di caratteri differenti
• Caratteri True Type disponibili tramite il driver Windows
Schede • Tipi in PVC, materiale composito
• Larghezza/lunghezza schede: ISO CR-80 - ISO 7810,
54 mm (2,125 poll.) x 86 mm (3,375 poll.)
• Opzione: banda magnetica - ISO 7811
• Spessore schede: da 0,25 mm (10 mil) a 0,75 mm (30 mil)
• Capacità alimentatore schede: fino a 50 schede (30 mil)
• Capacità cassetto uscita schede: 20 schede (30 mil)
Printer
Solutions
34
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
Cartucce dei nastri • Monocromatica in nero: 500 schede/cartuccia
• A sublimazione d'inchiostro YMCKO: 100 schede/cartuccia
Interfacce • Porta USB/Parallela
• Porta USB/Seriale
Meccanich e • Larghezza: 182,4 mm (7,18 poll.)
• Profondità: 303 mm (11,92 poll.)
• Altezza: 178,8 mm (7,03 poll.)
• Peso: 2,9 kg (6,39 Ibs)
Elettriche •110 ~ 230 Volt CA, 50 ~ 60 Hz
• Approvato secondo la normativa FCC Classe B, CE, UL e CUL
Ambientali •Temperatura d'esercizio: da 15 a 30°C (da 60 a 86°F)
• Umidità d'esercizio: 20 - 65% senza formazione di condensa
•Temperatura d'immagazzinamento: da -5 a 70°C (da -23 a 158°F)
• Umidità d'immagazzinamento: 20 - 70% senza formazione di condensa
•Ventilazione: condizionamento non indispensabile
Opzioni • Codificatore magnetico (solo schede da 0,76 mm)
• Forniture per la pulizia
Printer
Solutions
35
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
DIMENSIONI DELLA SCHEDA
DIMENSIONI STANDARD ISO PER SCHEDE SEMPLICI
DIMENSIONI STANDARD ISO PER SCHEDE CON BANDA MAGNETICA
Printer
Solutions
36
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
A
APPENDICE
Codificatore banda scheda magnetica
Questa sezione contiene informazioni sulle operazioni aggiuntive delle stampanti P210i con codificatore banda
scheda magnetica.
(Vedere il capitolo 2 per la posizione.)
INTRODUZIONE
Requisiti per il funzionamento e la manutenzione della stampante P210i con il codificatore banda scheda
magnetica opzionale.
(Vedere il capitolo 2 per la posizione.)
È possibile impostare il codificatore magnetico su coercitività alta o bassa.
Printer
Solutions
37
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
A • ORIENTAMENTO DI CARICAMENTO DEL SUPPORTO
Il codificatore magnetico è un elemento installato in fabbrica con la testina di
lettura/scrittura posizionate inferiormente al percorso della scheda, disponibile con
codifica HICO o LOCO.
Assicurarsi che la banda magnetica sia sulla faccia inferiore e più vicina possibile a
destra al momento del caricamento delle schede nella cartuccia delle schede.
Nota:
M1 = Banda giù HICO M3 = Banda su HICO
M2 = Banda giù LOCO M4 = Banda su LOCO
Sono disponibili schede in PVC HICO e LOCO certificate. (Vedere l'Appendice C).
USARE SOLO schede conformi agli standard ISO 7810 e 7811 relativi alle schede con
banda magnetica. Per un funzionamento corretto, la banda magnetica deve essere
allineata con la superficie della scheda. Non usare in alcun caso schede con bande
magnetiche sovrapposte.
Printer
Solutions
38
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
B • PULIZIA DEL CODIFICATORE MAGNETICO
Usare il processo di pulizia delle schede standard.
Tale processo esegue la pulizia sui componenti più importanti della stampante, testina di stampa, rullo di trasporto
e codificatore della banda magnetica inclusi (per ulteriori istruzioni, consultare il capitolo 4 "Pulizia").
1 • Lasciare la stampante accesa.
2 • Rimuovere le schede dall'alimentatore delle schede.
3 • Inserire una scheda presaturata (in dotazione) nello slot lateralmente alla cartuccia delle schede.
4 • Premere il pulsante multifunzione.
CODIFICA STANDARD ISO
N. traccia Separatore di campo Densità traccia Caratteri validi N. caratteri
1^210BPI* Alfanumerico 79***
(ASCII 20 - 95**)
2=75BPI* Numerico 40***
(ASCII 48 - 62)
3=210BPI* Numerico 107***
(ASCII 48 - 62)
* Bit per pollice
** Escluso il carattere "?"
*** Inclusi i caratteri Start, Stop e LRC. Si osservi che questi tre caratteri sono
gestiti automaticamente dal codificatore magnetico in conformità alle norme dello standard ISO.
NOTA: Per informazioni sulla programmazione, consultare il Manuale di programmazione della
stampante per schede.
Printer
Solutions
39
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
B
Numero parte Descrizione Schede/Cartuccia
800015-201 Monocromatica nero 500
800015-240 A sublimazione d'inchiostro tavolozza a 100
5 colori YMCKO
APPENDICE
Accessori e forniture
Rivolgersi al rivenditore autorizzato Zebra di fiducia per ordinare accessori e forniture.
NASTRI:
Le stampante di i Series richiedono l’uso di i Series nastro per colore
stampare.
Per ulteriori informazioni su schede e supporti del nastro disponibili di Zebra
Technologies Corp., consultare la sezione Accessori e forniture.
Numero parte Descrizione: Starter kit
105912-294 YMCKO Cartuccia del nastro + Rullo di pulizia + 100 schede in PVC
Printer
Solutions
40
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
SCHEDE:
Numero parte Descrizione Schede/Confezione spessore
104523-111 Premier grade in PVC 100 30 mil
104523-112 Premier grade in PVC LoCo 100 30 mil
104523-113 Premier grade in PVC HiCo 100 30 mil
104524-101 Premier plus grade in materiale composito 100 30 mil
104524-102 Premier plus grade in materiale composito LoCo 100 30 mil
104524-103 Premier plus grade in materiale composito HiCo 100 30 mil
Printer
Solutions
41
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
ACCESSORI
Gli accessori disponibili per le stampanti P210i sono presentati di seguito. Al momento dell'ordinazione, fare sempre
riferimento al numero parte.
Forniture stampanti
Numero parte Descrizione
300320-001 Cavo parallelo Centronics (36 pin)
105912-212 Cavo USB, A-B da 180 cm circa (6 ft)
105925-001 Kit di sostituzione della testina di stampa
Forniture pulizia
Numero parte Descrizione
105909-169 Kit di pulizia Premier (25 scovoli, 50 schede)
105912-301 Kit rullo adesivo di pulizia (set da 5)
105912-302 Cartuccia di pulizia, completa
105909-055 Kit schede di pulizia (confezione da 100 schede)
105909-057 Kit di scovoli per la pulizia (confezione da 25 pezzi)
Varie
Numero parte Descrizione
806503-001 Perforatore schede (schede per slot per clip con risvolto)
104527-001 Clip con risvolto (confezione da 100)
Printer
Solutions
42
Informazioni
generali
Per iniziare
Funzionamento
Pulizia
Specifiche
Appendice A
Appendice B
Risoluzione
dei problemi
Stempa di
una scheda
Stampante per schede in plastica P205/P210i
Card
Punti vendita e centri d'assistenza su scala mondiale:
Zebra T echnologies Corporation
Zebra Card Printer Solutions
1001 Flynn Road
Camarillo, CA 93012-8706, USA
Telefono: + 1 (805) 579 1800
Fax: + 1 (805) 579 1808
Numero verde (negli USA): (800) 452 4056
E-mail: cards@zebracard.com
Zebra T echnologies Corporation
Zebra Card Printer Solutions, (Europa, Medio Oriente,Africa)
The Valley Centre, Gordon Road, High Wycombe
Buckinghamshire HP13 6EQ, Inghilterra
Telefono: + 44 (0) 870 241 1527
Fax: + 44 (0) 870 241 0765
E-mail: eurosales@zebracard.com
Zebra T echnologies Corporation
Zebra Card Printer Solutions, America Latina
6175 NW 153 rd Street, Suite # 121
Miami Lakes, FL 33014 USA
Telefono: + 1 (305) 558 8470
Fax: + 1 (305) 558 8485
E-mail: latinsales@zebracard.com
Zebra T echnologies Corporation
Zebra Card Printer Solutions, Asia/Pacifico
1 Sims lane # 06-11
387355 Singapore
Telefono: + 65 84 20 322
Fax: + 65 84 20 514
E-mail: asiasales@zebracard.com
CORPORATE HEADQUARTERS
Zebra T echnologies Corporation
333 Corporate Woods Parkway
Vernon Hills, IL 60061-3109 USA
Telefono: 1 (847) 634 6700
Fax: + 1 (847) 913 8766
E-mail: sales@Zebra.com
Website: www.zebracard.com
