Zebra® P120i
™
Stampante di schede
Manuale dell'utente
© 2005 ZIH Corp.
®
Zebra
, Stripe®, ZPL®, ZebraNet®, ZebraLink® e ZPL II® sono marchi registrati di Zebra
Technologies. I copyright citati nel presente manuale e la stampante in esso descritta sono di
proprietà di Zebra Technologies. La riproduzione non autorizzata di questo manuale o del
software installato nella stampante può comportare pene pecu niarie o la reclusione, secondo
quanto previsto dalle locali norme vi genti. La violazio ne delle leggi sul copyright è leg almente
perseguibile.
Tutti gli altri nomi di march i, nomi di prodotti o marchi comme rciali appartengono ai risp ettivi
proprietari.
Introduzione
Questo manuale contiene informazioni sull'installazione e il funzionamento delle stampanti di schede
Zebra P120i prodotte da Zebra Technologies Corporation.
Informazioni sul copyright
Questo documento contiene informazioni di proprietà di Zebra Technologies Corporation. Questo documento
e le informazioni in esso contenute sono tu telati da diritti d i copyrig ht di Zeb ra Technologies Corporation e non
possono essere duplicati né in toto né in parte senza approvazione scritta di Zebra Technologies Corporation.
È stato posto il massimo impegno affin ch é le informazioni ivi contenute fossero accurate e aggio r na te alla data
di pubblicazione. Tuttavia non viene fornita alcuna garanzia sull'esattezza delle specifiche o che il documento
sia privo di errori. Allo scopo di migliorare il prodotto, Zebra Technologies Corporation si riserva il diritto di
apportare modifiche in qualsiasi momento.
Marchi commerciali
Zebra è un marchio registrato di Zebra Technologies Corporation. Windows e MS.DOS sono marchi
commerciali registrati di Microsoft Corp. Tutti gli altri marchi o marchi registrati appartengono ai rispettivi
proprietari.
Smaltimento del prodotto
Informazioni sullo smaltimento del prodotto • Non smaltire questo prodotto nella
raccolta municipale dei rifiuti non differenziati. Questo prodotto è riciclabile e dovrebbe
essere riciclato in base alle norme locali. Per ulteriori informazioni, consultare il nostro
sito Web all'indirizzo:
http://www.zebra.com/environment
980504-051 Rev. A Stampante di schede P120i Guida per l'utente i
Introduzione
Autorizzazione per la restituzione dei materiali (RMA, Return Materials Authorization)
Autorizzazione per la restituzione dei materiali
(RMA, Return Materials Authorization)
Prima di restituire qualsiasi apparecchiatura a Zebra Technologies Corporation per riparazioni in garanzia o
fuori garanzia, contattare il servizio riparazioni (Repair Administration) per ottenere il numero di
autorizzazione RMA. Reimballare l'apparecchiatura nel suo imballo originale e scrivere all'esterno il numero
RMA in modo ben leggibile. Spedire l'apparecchiatura con trasporto prepagato agli indirizzi riportati di seguito:
Per Stati Uniti, America Latina e Asia/
Pacifico:
Zebra Technologies Corporation
Zebra Card Printer Solutions
1001 Flynn Road
Camarillo, CA. 93012-8706. USA
Telefono: +1 (805) 578-5001
Fax: +1 (805) 579-1808
Dichiarazione di conformità
89/336/EEC
modificato da
92/31/EEC e
93/68/EEC
73/23/EEC
modificato da
93/68/EEC
1999/5/CE
Direttiva EMC
Direttiva EMC
Direttiva EMC EN55024
Direttiva sulla bassa
tensione
Direttiva
R&TTE
Per Europa e Medio Oriente:
Zebra Technologies Corporation
Zebra Card Printer Solutions
Pittman Way, Fulwood
Preston, PR2 9ZD
Lancashire, Regno Unito
Telefono: +44 - 1 - 772 - 797555
Fax: +44 - 1 - 772 - 693000
EN 55022 (1998)
EN 301489-3
V1.4.1
Controllo delle emissioni RF
Emissioni RF e immunità per le
apparecchiature radio
Immunità ai disturbi
(2001)
EN 60950-1
elettromagnetici
Sicurezza del prodotto
(2001)
EN300330-2 V1.1.1
Interferenze a radiofrequenza
Per ottenere una certificazione formale, contattare il Compliance Office presso gli uffici Zebra di Camarillo.
EUROPA: solo Norvegia: Questo prodotto è progettato anche per i sistemi di alimentazione IT con tensione
fase a fase di 230V. La messa a terra avviene tramite il cavo di alimentazione polarizzato a 3 fili.
FI: “Laite on liitettävä suojamaadoitus koskettimilla varustettuun pistorasiaan”
SE: “Apparaten skall anslutas till jordat uttag”
NO: “Apparatet må tilkoples jordet stikkontakt”
Il modello P120i è conforme alle seguenti specifiche: FCC parte 15, sottoparte A, sezione
15.107(a) 15.109(a) Dispositivi digitali di classe B.
Industry Canada - Avviso
Questo dispositivo è conforme ai requisiti per la classe B dell'Industry Canada ICS-003.
ii Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Introduzione
Autorizzazione per la restituzione dei materiali (RMA, Return Materials Authorization)
Ulteriori informazioni
Questa apparecchiatura è stata testata ed è risulta ta conforme ai li miti per i disp ositivi digit ali d i cla sse B, c ome
specificato nelle Regole FCC parte 15. Tali limiti sono stati calcolati per garantire una ragionevole protezione
da interferenze dannose in installazioni residenzi ali . Questa apparecchiatura genera, usa e può irradiare energia
a radiofrequenza e, se non installata e utilizzata in conformità alle istruzioni, può causare disturbi dannosi per le
comunicazioni radio. Tuttavia non viene fornita alcuna garanzia che non si verificheranno comunque
interferenze in una particolare installazione. Se l'apparecchiatura causa interferenze dannose alla ricezione di
apparecchi radiotelevisivi, determinabili accendendo e spegnendo l'apparecchiatura stessa, l'utente dovrebbe
provare a correggere l'interferenza applicando una o più delle seguenti raccomandazioni:
• Riorientare o spostare l'antenna ricevente.
• Aumentare la distanza fra l'apparecchiatura e il dispositivo ricevente.
• Collegare l'apparecchiatura a una presa di corrente facente parte di un circuito diverso da quello che
alimenta il dispositivo ricevente.
• Consultare il rivenditore o un tecnico radiotel evisivo qualificato.
L'opuscolo redatto dalla Federal Communications Commission potrebbe essere utile:
How to identify and resolve Radio/TV Interference Problems (Come individuare ed eliminare problemi di
interferenze radio/TV). L'opuscolo è disponibile presso l'U.S. Government Printing Office, Washington, D.C.
20402, Stock No. 004-000-00345-4. L'utilizzo di un cavo schermato è un requisito per la conformità con i limiti
per apparecchi di classe B, stabiliti dalle Regole FCC parte 15. Come indicato nella parte 15.21 delle Regole
FCC, qualsiasi modifica a questa apparecchiatura, non espressamente approvata da Zebra, può causare
interferenze dannose e invalidare l'autorizzazione FCC all'uso di tale apparecchiatura.
Icone
In questo manuale sono utilizzate diverse icone per evidenziare informazioni particolarmente importanti, in
base a questa convenzione:
Nota • Indica informazioni che sottolineano o integrano importanti passaggi del testo
principale.
Importante • Evidenzia informazioni essenziali per condurre a termine un'attività o
semplicemente ribadisce l'importanza di una specifica informazione nel testo.
Attenzione: rischio di scossa elettrica • Mette in guardia da potenziali rischi di scossa
elettrica.
Attenzione: rischio di scarica elettrostatica • Mette in guardia da situazioni in cui
scariche elettrostatiche potrebbero causare danni ai componenti elettronici.
Attenzione • Avvisa che l'esecuzione (o la mancata esecuzione) di una dat a azione
può causare lesioni personali o danneggiare l'apparecchiatura.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente iii
Introduzione
Autorizzazione per la restituzione dei materiali (RMA, Return Materials Authorization)
Modello di stampante P120
i
Il numero di prodotto Zebra contiene varie indicazioni e significati.
Nella tabella che segue viene riportata la spiegazione del sistema di numeri e lettere per le serie di stampanti di
schede Zebra.
I numeri di modello includono identificatori letterali che specificano le opzioni secondo le convenzioni
illustrate di seguito:
Numero parte Descrizione
P 120 i - _ _ _ _ _ - _ _ _ Stampante base
P120i Stampante di schede a colori
Opzioni Smart Card
_ _ _ _ _ - 0 _ _ _ _ - _ _ _
_ _ _ _ _ - _ 0 _ _ _ - _ _ _
_ _ _ _ _ - _ M _ _ _ - _ _ _
_ _ _ _ _ - _ _ 0 _ _ - _ _ _
_ _ _ _ _ - _ _ 1_ _ _ - _ _ _
_ _ _ _ _ - _ _ _ 0 _ - _ _ _
_ _ _ _ _ - _ _ _ _ A - _ _ _
_ _ _ _ _ - _ _ _ _ _ - I _ _
_ _ _ _ _ - _ _ _ _ _ - U _ _
_ _ _ _ _ - _ _ _ _ _ - _ A_
_ _ _ _ _ - _ _ _ _ _ - _ D _
_ _ _ _ _ - _ _ _ _ _ - _ _ 0 Nessun Starter kit
Nessuna
Encoder magnetico
Nessuno
Sì (opzioni predefinite sotto)
Impostazioni predefinite encoder magnetico
Nessuna
Banda magnetica in basso, HiCo
Espansione di memoria
Nessuna
Interfaccia
Solo USB
Cavi di alimentazione
Stati Uniti ed Europa
Regno Unito e Australia
CD dei driver per Windows e della documentazione/esercitazioni per l'utente
CD gratuito del software dimostrativo con driver per Windows e documentazione/
esercitazioni per l'utente inclusi in un CD (Pacchetto software e documentazione).
La documentazione è disponibile in più lingue: inglese, spagnolo, francese, tedesco,
cinese e italiano.
Driver per Windows e documentazione/esercitazioni per l'utente inclusi in un CD
(Pacchetto software e documentazione). La documentazione è disponibile in più
lingue: inglese, spagnolo, francese, tedesco, cinese e italiano.
_ _ _ _ _ - _ _ _ _ _ - _ _S Starter kit (comprendente 200 schede in PVC da 0,76 mm (30 mil) e un nastro
YMCKOK, numero di parte 800015-948
Esempio
P120i-0M10A-ID0 Stampante P120i, encoder banda magnetica (HiCoDn), memoria standard,
interfaccia USB, cavi di alimentazione per Stati Uniti ed Europa, driver Windows e
documentazione per l'utente
Accessori
105862-001 Kit di aggiornamento a schede singole P120i Card Sense
105912-912 Kit di pulizia P120i, comprende 4 schede di pulizia del motore di stampa e 4 schede
di pulizia dell'alimentatore
iv Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
TM
Indice
• Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
Informazioni sul copyright. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Marchi commerciali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Autorizzazione per la restituzione dei materiali (RMA, Return Materials Authorization). . . .ii
1 • Operazioni preliminari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Disimballaggio della stampante di schede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Comandi e spie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Interruttore di alimentazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Presa di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Porta USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Display LCD multifunzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 • Installazione della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installazione della stampante P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installazione USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Installazione personalizzata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

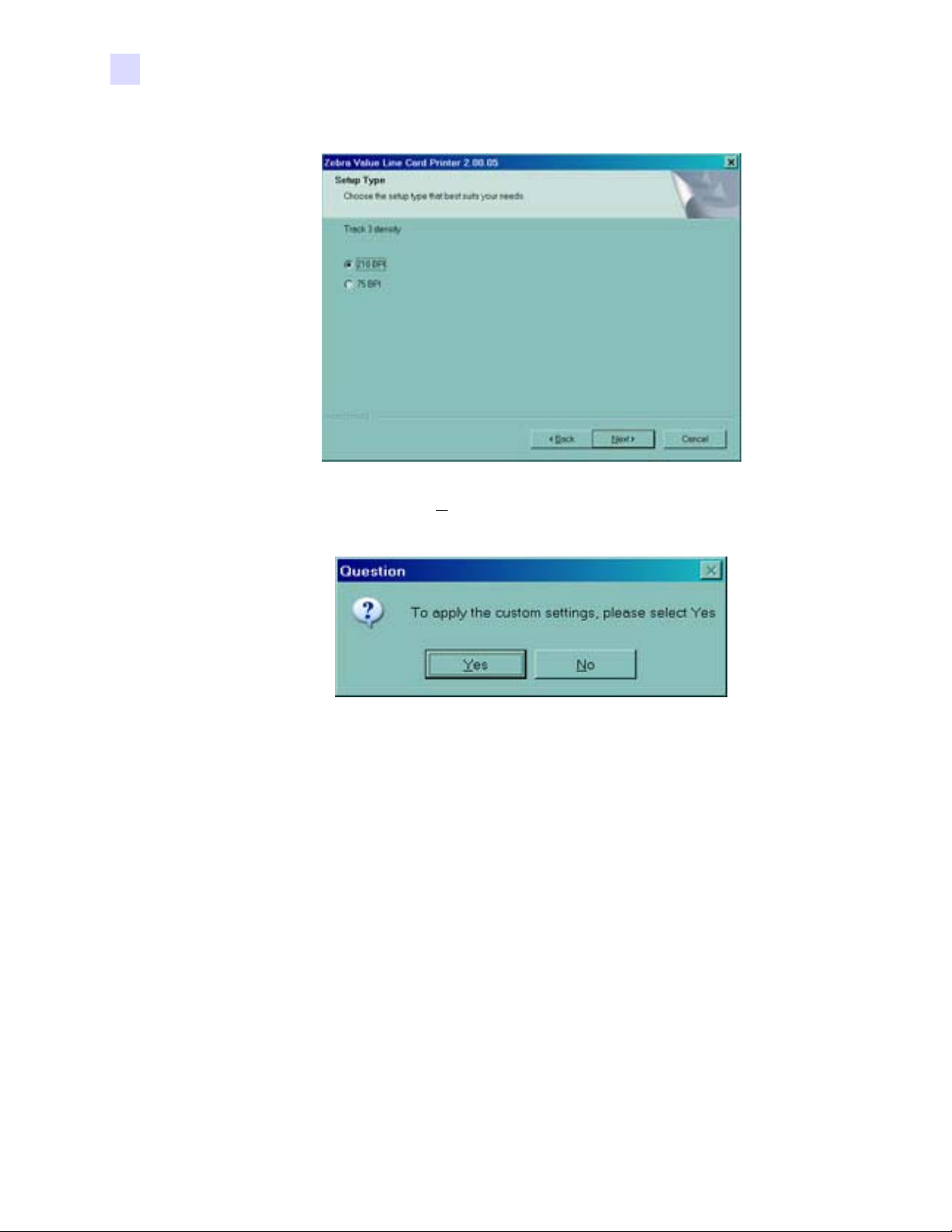

Impostazioni encoder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Installazione Ethernet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Completamento dell'installazione della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Collegamento della stampante P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Modifica delle opzioni del driver della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
980504-051 Rev. A Stampante di schede P120i Guida per l’utente v
Indice
3 • Impostazione della stampante P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Funzionalità della stampante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Caricamento della cartuccia del nastro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Caricamento delle schede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Alimentatore di schede. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Vano di uscita delle schede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Stampa di una scheda di prova. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
4 • Funzionamento della stampante P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Stampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Creazione di una scheda campione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Stampa di una scheda campione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
5 • Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Sistema di pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Quando effettuare la pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Come effettuare la pulizia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Pulizia della testina di stampa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
6 • Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Procedure di risoluzione dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Problemi di qualità di stampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
7 • Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Dimensioni schede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Dimensioni ISO standard per schede normali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Dimensioni ISO standard per scheda a banda magnetica . . . . . . . . . . . . . . . . . . . . . 59
Appendice A • Encoder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Encoder di schede a banda magnetica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Orientamento del caricamento dei supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Pulizia dell'encoder magnetico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Codifica standard ISO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Appendice B • Modalità di alimentazione scheda singola Card SenseTM . . . . . 63
Stampa di una singola scheda senza alimentatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Installazione del kit di alimentazione scheda singola Card SenseTM . . . . . . . . . . . . 63
Installare la cartuccia di pulizia scheda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Stampa di una singola scheda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
vi Stampante di schede P120i Guida per l’utente 980504-051 Rev. A
1
Operazioni preliminari
Disimballaggio della stampante di schede
La stampante P120i viene fornita in una scatola di cartone ed è protetta da materiale di imballaggio e da un
involucro antistatico. Conservare tutto il materiale di imballaggio, potrebbe essere utile per eventuali
trasferimenti o spedizioni.
1. Prima di aprire e disimballare la stampante, controllare la scatola per verificare che non siano presenti danni
derivanti dal trasporto.
2. L'ambiente operativo e di installazione della stampante deve essere pulito e possibilmente senza polvere.
3. Sganciare e rimuovere la maniglia, aprire la scatola e rimuovere il materiale di imballaggio dalla parte
superiore della stampante.
MA TERIALE DI
IMBALLAGGIO
IN POLISTIRENE
STAMPANTE
P120i
ACCESSORI
DELLA
STAMPANTE
MANIGLIA
980504-01-01
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 1
Operazioni preliminari
Comandi e spie
4. Sollevare la stampante dalla scatola afferrandola da entrambi i lati nella parte inferiore ed estrarla con
cautela.
5. Rimuovere dal cartone la scatola che contiene gli accessori della stampante.
6. Accertarsi che i seguenti accessori siano inclusi con la stampante P120i:
a. CD-ROM del software della stampante
b. Guida introduttiva
c. Kit di pulizia
d. Cavi di alimentazione 120 VCA e 230 VCA
e. Trasformatore di alimentazione
f. Cavo stampante USB
Se non sono presenti tutti gli articoli, contattare il rivenditore.
CA VO
STAMPANTE USB
GUIDA
INTRODUTTIVA
CD-ROM DEL
SOFTWARE
KIT DI
PULIZIA
CAVI DI
ALIMENTAZIONE
120 VCA E
230 VCA
TRASFORMATORE
DI ALIMENTAZIONE
980540-01-02
Comandi e spie
La stampante P120i è dotata di un display LCD multifunzione per la lettura delle informazioni sullo stato della
stampante. La lettura è controllata dal pulsante di comando multifunzione situato subito sotto il display.
Interruttore di alimentazione
L'interruttore di alimentazione è situato sulla parte posteriore della stampant e, in ba sso a destra.
Presa di alimentazione
La presa di alimentazione è situata sulla parte posteriore della stampante, a sinistra dell'interruttore di
alimentazione.
2 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Operazioni preliminari
Comandi e spie
PRESA DI
ALIMENTAZIONE
980540-01-04
DI ALIMENTAZIONE
PORTA USB
Porta USB
La porta USB è situata sulla parte posteriore della stampante, in basso a sinistra.
Display LCD multifunzione
DISPLAY LCD
MUL TIFUNZIONE
980504-01-03
INTERRUTTORE
PULSANTE
DI COMANDO
MULTIFUNZIONE
Il display LCD può visualizzare i seguenti messaggi:
Messaggio
Operativi
INITIALIZING (INIZIALIZZAZIONE)
READY (PRONTA)
DOWNLO ADING DATA (DOWNLOAD DEI DATI)
PRINTING MONO (ST A MPA MONO)
MAG ENCODING (CODIFICA MAGNETICA)
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 3
Modalità
Scorrimento
Fissa
Fissa
Fissa
Fissa
Operazioni preliminari
Comandi e spie
Messaggio
PRINTING CYAN (STAMPA AZZURRO)
PRINTING YELLOW (STAMPA GIALLO)
PRINTING MAGENTA (STAMPA MAGENTA)
PRINTING BLACK (STAMPA NERO)
PRINTING OVERLAY
(STAMPA SOVRAPPOSIZIONE)
DOWNLOADING FW (DOWNLOAD FW)
CLEANING PRINTER (PULIZIA STA MPANTE)
Avvisi
CLEAN PRINTER (PULIRE STAMPANTE)
REMOVE RIBBON THEN CLOSE LID
(RIMUOVERE NASTRO E CHIUDERE COPERCHIO)
INSERT FEEDER CLEANING CARD
(INSERIRE SCHEDA PULIZIA ALIMENTATORE)
REMOVE FEEDER CARD
(RIMUOVERE SCHEDA ALIMENTATORE)
Modalità
Fissa
Fissa
Fissa
Fissa
Fissa
Fissa
Fissa
Fissa
Scorrimento
Scorrimento
Scorrimento
PRESS BUTTON TO CONTINUE
(PREMERE IL PULSANTE PER CONTINUARE)
FEED LONG CLEANING CARD IN EXIT
(INSERIRE NELL'USCITA SCHEDA DI PULIZIA LUNGA)
CLEANING PRINTER (PULIZIA STA MPANTE)
INVALID MAGNETIC DATA
(DATI MAGNETICI NON VALIDI) (la codifica si interrompe)
REMOVE RIBBON (RIMUOVERE NASTRO)
Errori (la stampante non funziona)
OUT OF RIBBON (NASTRO ESAURITO)
MECHANICAL ERROR (ERRORE MECCANICO)
OUT OF CARDS (SCHEDE ESAURITE)
PRINTER OPEN (STAMPANTE APERTA)
Scorrimento
Scorrimento
Scorrimento
Scorrimento
Fissa
Fissa
Fissa
Lampeggiante
Lampeggiante
4 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della
Installazione della stampante P120i
Attenzione •In questa fase non alimentare la stampante con il cavo USB
collegato al computer.
in cui è possibile collegare e accendere la stampante
Il driver provvederà a segnalare il momento
2
stampante
.
Per installare la stampante P120i su sistemi operativi Windows 2000 e Windows XP, inserire
nel computer il CD Documentazione utente, driver ed esercitazioni, fornito in dotazione
con la stampante, e la procedura di installazione guidata della stampante fornirà le istruzioni
per svolgere i passaggi necessari. L'installazione guidata eseguirà le seguenti operazioni:
• Installazione automatica dell'interfaccia utente quando viene inserito il CD del driver.
• Avvio della procedura di installazione quando viene selezionata la voce di menu Install
Printer Driver (Installa driver stampante) dal menu principale.
• Selezione per l'installazione dei driver Ethernet, se si intende collegare in rete la
stampante di schede tramite un server di stampa esterno
• Verifica del sistema operativo utilizzato
• Rilevazione di versioni precedenti del driver ed eliminazione di eventuali voci del registro
di sistema di Windows non necessarie. Per rimuovere versioni precedenti, è necessario
selezionare "Remove" (Rimuovi).
• Installazione dei file del nuovo driver
• Riavvio del computer
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 5
Installazione della stampante
Installazione della stampante P120i
Installazione del driver della stampante
Installare il driver della stampante P120i nel modo seguente:
1. Inserire il CD Documentazione utente, driver ed esercitazioni P120i nell'unità
CD-ROM del computer host. Verrà visualizzata la finestra Select Language (Seleziona
lingua).
la
2. Dalla finestra Select Language (Seleziona la lingua), scegliere la lingua appropriata per
il sistema utilizzato. Verrà visualizzato il menu principale nella lingua selezionata.
3. Dal menu principale, selezionare Install Printer Driver (Installa driver stampante).
6 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
4. Verrà installato il programma di installazione InstallShield Wizard e una finestra di
avanzamento verrà visualizzata. Terminata l'installazione di InstallShield Wizard, verrà
visualizzata la finestra Welcome to InstallShield Wizard (Benvenuti in InstallShield
Wizard).
5. Nella finestra Welcome to InstallShield Wizard (Benvenuti in InstallShield Wizard),
fare clic sul pulsante
Next (Avanti). Verrà visualizzata la finestra Select Features
(Seleziona le funzionalità).
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 7
Installazione della stampante
Installazione della stampante P120i
Importante • L'installazione dei driver di stampante Ethernet
consentirà di collegare la stampante anche tramite il cavo USB.
6. Nella finestra Select Features (Seleziona le funzionalità):
a. Se l a stampante deve operare come unità autonoma, fare clic su l pulsante Install USB
printer drivers (Installa driver di stampante USB). Verrà visualizzata la finestra
License Agreement (Contratto di licenza)
b. Per utilizzare la stampante con un server di stampa esterno, sono necessari i driver di
. Procedere al paragrafo
Installazione USB
stampante Ethernet. Questa procedura consentirà di installare anche i driver di
stampante USB. Selezionare Install Ethernet printer drivers (Installa driver di
stampante Ethernet). Verrà visualizzata la finestra License Agreement (Contratto
di licenza).
.
7. Accettare il contratto di licenza facendo clic sul pulsante Yes (Sì). Verrà visualizzata la
finestra Card Image Rotation (Rotazione immagine scheda). Procedere al paragrafo
Installazione Ethernet.
8 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione USB
Importante • Se si rifiuta il contratto di licenza facendo clic
sul pulsante No, la procedura di installazione verrà terminata.
Installazione della stampante
Installazione della stampante P120i
1. Accettare il contratto di licenza facendo clic sul pulsante Yes (Sì). Verrà visualizzata la
finestra Select the Setup Type (Seleziona tipo di installazione)
.
2. Dalla finestra Select the Setup Type (Seleziona tipo di installazione):
a. Se si preferisce accettare le impostazioni predefinite per la stampante, selezionare
l'opzione di installazione Complete (Completa), fare clic sul pulsante
Next>
(Avanti). Procedere al paragrafo Completamento dell'installazione della
stampante.
b. Se si preferisce scegliere impostazioni specifiche per determinate funzioni della
stampante, selezionare l'opzione di installazione Custom (Personalizzata), fare clic
sul pulsante
Next> (Avanti). Verrà visualizzata la finestra Card Image Rotation
(Rotazione immagine scheda). Procedere al paragrafo Installazione personalizzata.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 9
Installazione della stampante
Installazione della stampante P120i
Installazione personalizzata
1. Nella finestra Card Image Rotation (Rotazione immagine scheda), selezionare la
rotazione desiderata, quindi fare clic sul pulsante Next> (Avanti). Verrà visualizzata la
finestra Print on Both Sides (Stampa su entrambi i lati)
2. Nella finestra Print on Both Sides (Stampa su entrambi i lati), selezionare Yes (Sì) o
No, quindi fare clic sul pulsante Next> (Avanti). Verrà visualizzata la finestra
Monochrome Conversion (Conversione monocromatica).
.
10 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
3. Nella finestra Monochrome Conversion (Conversione monocromatica), scegliere il
tipo di conversione necessaria. Fare clic sul pulsante
finestra Network Printer Components (Componenti stampante di rete)
Next> (A van ti). Verrà visualizzata la
.
4. Dalla finestra Network Printer Components (Componenti stampante di rete).
a. Selezionare l'opzione Install network printer components (Installa componenti
stampante di rete), q uindi fare clic sul pulsan te
Next> (A vanti). Verrà visualizzata la
finestra Default network ribbon (Nastro di rete predefinito).
b. Selezionare l'opzione Do not install network printer components (Non installare
componenti stampante di rete), quindi fare clic sul pulsante
Next> (Avanti).
Procedere al paragrafo Impostazioni encoder.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 11
Installazione della stampante
Installazione della stampante P120i
5. Nella finestra Default network ribbon (Nastro di rete predefinito), scegliere il nastro di
rete predefinito desiderato, quindi fare cli c sul pulsante Next> (Avanti). Verrà visualizzata
la finestra Enter First IP Address (Immettere il primo indirizzo IP)
.
6. Immettere nella casella di testo l'indirizzo IP della prima stampante, quindi fare clic sul
pulsante Next (Avanti). Verrà visualizzata la finestra Enter Second IP Address
(Immettere il secondo indirizzo IP).
12 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
7. Se si sta installando una seconda stampante di rete, immettere nella casella di testo
l'indirizzo IP della seconda stampante. Se si sta installando una sola stampante di rete,
lasciare la casella vuota. Fare clic sul pulsante Next (Avanti). V errà visualizzata la finestra
Enter Third IP Address (Immettere il terzo indirizzo IP)
.
8. Se si sta installando una terza stampante di rete, immet tere nella casella di testo l' indirizzo
IP della terza stampante. Se si sta instal lando solo una o due stampanti di rete, lasciare la
casella vuota. Fare clic sul pulsante Next (Avanti). Procedere al paragrafo Impostazioni
encoder.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 13
Installazione della stampante
Installazione della stampante P120i
Impostazioni encoder
1. Nella finestra Encode Only (Solo codifica), scegliere Yes (Sì) o No. Se si sceglie Yes
(Sì), la stampante verrà configurata per la SOLA codifica delle bande magnetiche sulle
schede. Non verrà eseguita la stampa delle schede. Fare clic sul pulsante
Verrà visualizzata la finestra Select Encoder Coercivity (Seleziona coer citività
encoder).
2. Nella finestra Select Encoder Coercivity (Seleziona coercitività encoder), sceglie re le
impostazioni di coercitività che corrispondono al tipo di scheda da codificare, quindi fare
clic sul pulsante
(Impostazioni traccia 1).
Next> (Avanti). Verrà visualizzata la finestra Track 1 Settings
Next> (Avanti).
14 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
3. Nella finestra Track 1 Settings (Impostazioni traccia 1), selezionare le impostazioni
necessarie per la traccia 1, quindi fare clic sul pulsante
Next> (Avanti). Verrà visualizzata
la finestra Track 1 Density (Densità traccia 1).
4. Nella finestra Track 1 Density (Densità traccia 1), selezionare la densità della traccia 1,
quindi fare clic sul pulsante
Next> (Avanti). Verrà visualizzata la finestra Track 2
Settings (Impostazioni traccia 2).
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 15
Installazione della stampante
Installazione della stampante P120i
5. Nella finestra Track 2 Settings (Impostazioni traccia 2), selezionare le impostazioni
necessarie per la traccia 2, quindi fare clic sul pulsante
la finestra Track 2 Density (Densità traccia 2).
Next> (Avanti). Verrà visualizzata
6. Nella finestra Track 2 Density (Densità traccia 2), selezionare la densità della traccia 2,
quindi fare clic sul pulsante
Next> (Avanti). Verrà visualizzata la finestra Track 3
Settings (Impostazioni traccia 3).
16 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
7. Nella finestra Track 3 Settings (Impostazioni traccia 3), selezionare le impostazioni
necessarie per la traccia 3, quindi fare clic sul pulsante
Next> (Avanti). Verrà visualizzata
la finestra Track 3 Density (Densità traccia 3).
8. Nella finestra Track 3 Density (Densità traccia 3), selezionare la densità della traccia,
quindi fare clic sul pulsante
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 17
Next> (Avanti).
Installazione della stampante
Installazione della stampante P120i
9. Verrà richiesto se si desidera applicare le impostazioni personalizzate.
a. Se si seleziona Yes (Sì), verranno applicate le impostazioni selezionate nelle finestre
precedenti.
b. Se si sceglie No, verranno applicate le impostazioni predefinite.
Indipendentemente dalla selezione di Yes (Sì) o No, verrà visualizzata la finestra Select
Program Folder (Seleziona cartella di programma). Procedere al paragrafo
Completamento dell'installazione della stampante.
Installazione Ethernet
Importante • Se si rifiuta il contratto di licenza facendo clic sul
pulsante No, la procedura di installazione verrà terminata.
1. Accettare il License Agreement (Contratto di licenza) facendo c lic sul pulsante Yes (Sì).
Verrà visualizzata la finestra Card Image Rotation (Rotazione immagine scheda).
18 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
2. Nella finestra Card Image Rotation (Rotazione immagine scheda), selezionare la
rotazione desiderata, quindi fare clic sul pulsante Next> (Avanti). Verrà visualizzata la
finestra Print on Both Sides (Stampa su entrambi i lati).
3. Nella finestra Print on Both Sides (Stampa su entrambi i lati), selezionare Yes (Sì) o
No, quindi fare clic sul pulsante Next> (Avanti). Verrà visualizzata la finestra
Monochrome Conversion (Conversione monocromatica).
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 19
Installazione della stampante
Installazione della stampante P120i
4. Nella finestra Monochrome Conversion (Conversione monocromatica), scegliere il
tipo di conversione necessaria. Fare clic sul pu lsante
finestra Default network ribbon (Nastro di rete predefinito).
Next> (Avanti). Verrà visualizzata la
5. Nella finestra Default network ribbon (Nastro di rete predefinito), scegliere il nastro di
rete predefinito desiderato, quindi fare cli c sul pulsante Next> (Avanti). Verrà visualizzata
la finestra Enter First IP Address (Immettere il primo indirizzo IP).
20 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
6. Immettere l'indirizzo IP della prima stampante nella casella di testo, quindi fare clic sul
pulsante Next (Avanti). Verrà visualizzata la finestra Enter Second IP Address
(Immettere il secondo indirizzo IP).
7. Se si sta installando una seconda stampante di rete, immettere l'indirizzo IP della seconda
stampante nella casella di testo. Se si sta installando una sola stampante di rete, lasciare la
casella vuota. Fare clic sul pulsante Next (Avanti). Verrà visualizzata la finestra Enter
Third IP Address (Immettere il terzo indirizzo IP).
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 21
Installazione della stampante
Installazione della stampante P120i
8. Se si sta installando una terza stampante di rete, immettere l'indirizzo IP della terza
stampante nella casella di testo. Se si sta installando solo una o due stampanti di rete,
lasciare la casella vuota. Fare clic sul pulsante Next (Avanti). V errà visualizzata la finestra
Encode Only (Solo codifica).
9. Nella finestra Encode Only (Solo codifica), scegliere Yes (Sì) o No. Se si sceglie Yes
(Sì), la stampante verrà configurata per la SO LA co difi ca di bande magnetiche su schede.
Non verrà eseguita la stampa delle schede. Fare clic sul pulsante
Next> (Avanti). Verrà
visualizzata la finestra Select Encoder Coercivity (Seleziona coercitività encoder).
22 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
10. Nella finestra Select Encoder Coercivity (Seleziona coercitività encoder), scegliere le
impostazioni di coercitività che corrispondono al tipo di scheda da codificare, quindi fare
clic sul pulsante
Next> (Avanti). Verrà visualizzata la finestra Track 1 Settings
(Impostazioni traccia 1).
11. Nella finestra Track 1 Settings (Impostazioni traccia 1), selezionare le impostazioni
necessarie per la traccia 1, quindi fare clic sul pulsante
Next> (Avanti). Verrà visualizzata
la finestra Track 1 Density (Densità traccia 1).
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 23
Installazione della stampante
Installazione della stampante P120i
12. Nella finestra Track 1 Density (Densità traccia 1), selezionare la densità della traccia 1,
quindi fare clic sul pulsante
Settings (Impostazioni traccia 2).
Next> (Avanti). Verrà visualizzata la finestra Track 2
13. Nella finestra Track 2 Settings (Impostazioni traccia 2), selezionare le impostazioni
necessarie per la traccia 2, quindi fare clic sul pulsante
Next> (Avanti). Verrà visualizzata
la finestra Track 2 Density (Densità traccia 2).
24 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Installazione della stampante P120i
14. Nella finestra Track 2 Density (Densità traccia 2), selezionare la densità della traccia 2,
quindi fare clic sul pulsante
Next> (Avanti). Verrà visualizzata la finestra Track 3
Settings (Impostazioni traccia 3).
15. Nella finestra Track 3 Settings (Impostazioni traccia 3), selezionare le impostazioni
necessarie per la traccia 3, quindi fare clic sul pulsante
Next> (Avanti). Verrà visualizzata
la finestra Track 3 Density (Densità traccia 3).
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 25
Installazione della stampante
Installazione della stampante P120i
16. Nella finestra Track 3 Density (Densità traccia 3), selezionare la densità della traccia,
quindi fare clic sul pulsante
Next> (Avanti).
17. Verrà richiesto se si desidera applicare le impostazioni personalizzate.
a. Se si seleziona Yes (Sì), verranno applicate le impostazioni selezionate nelle finestre
precedenti.
b. Se si sceglie No, verranno applicate le impostazioni predefinite.
Indipendentemente dalla selezione di Yes (Sì) o No, verrà visualizzata la finestra Select
Program Folder (Seleziona cartella di programma). Procedere al paragrafo
Completamento dell'installazione della stampante.
26 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Completamento dell'installazione della stampante
Completamento dell'installazione della stampante
1. Nella finestra Select Program Folder (Seleziona cartella di programma), accettare la
cartella predefinita per le icone del programma o sceglierne una differente. Fare clic sul
pulsante
Next> (Avanti). Ve rrà visuali zza ta la finestra Setup Status (Stato installazione).
2. La finestra Setup Status (Stato installazione) visualizzerà l'avanzamento
dell'installazione del driver. Al termine dell'installazione, verrà visualizzata la finestra
Congratulations (Congratulazioni). Procedere al paragrafo Collegamento della
stampante P120i.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 27
Installazione della stampante
Completamento dell'installazione della stampan te
Collegamento della stampante P120i
Le seguenti istruzioni vi guideranno all'installazione della stampante P120i.
Attenzione • Limitare a 24 VCC la potenza elettrica erogata alla stampante P120i.
Limitare l'assorbimento di corrente a 16 amp. o meno con un interruttore limitatore o
dispositivo similare. Non usare mai la stampante in un luogo in cui l'operatore, il
computer o la stampante stessa possano bagnarsi. Potrebbero verificarsi lesioni alle
persone. La stampante deve essere collegat a ad una sorgente di ele ttricità con messa
a terra e deve essere protetta da sbalzi di corrente e scariche a terra. Il gruppo di
alimentazione deve essere sostituito con un prodotto identico fornito dal produttore.
1. Collocare la stampante in una posizione che consenta un agevole accesso da tutti i lati. La
stampante non deve mai essere azionata se è adagiata su un fianco o capovolta.
2. Rimuovere l'etichetta gialla di AVVERTIMENTO (CAUTION) posta sul retro della
stampante.
3. Assicurarsi che l'interruttore di alimentazione della stampante sia nella posizione OFF ( O ).
28 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Completamento dell'installazione della stampante
Attenzione • I connettori fissati in modo poco sicuro, potrebbero causare un
funzionamento intermittente o imprevedibile. Se danneggiato,
il cavo dell'alimentazione elettrica deve essere sostituito con
un cavo esattamente equivalente. La presa de ve esse re
sempre accessibile per spegnere la stampante.
115 VCA
230 VCA
4. Inserire la spina di alimentazione nella presa di alimentazione, collegare il cavo di
alimentazione (120 VCA o 230 VCA) all'alimentazione, quindi inserire il cavo di
alimentazione in una presa elettrica con messa a terra del tipo di tensione corretta.
5. Collegare il cavo USB alla stampante e al computer.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 29
Installazione della stampante
Completamento dell'installazione della stampan te
6. Spostare l'interruttore di accensione su ON ( | ). Verrà visualizzata la finestra Found New
Hardware (Trovato nuovo hardware)
.
7. Nella finestra Found New Hardware (T r ovato nuovo hardware), selezionare il pulsante
di opzione No, not at this time (No, non adesso), quindi fare clic su
Next> (Avanti).
Verrà visualizzata la finestra Insert installation CD (Inserire il CD di installazione).
30 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Completamento dell'installazione della stampante
8. Nella finestra Insert installation CD (Inserire il CD di installazione), selezionare il
pulsante di opzione Install the software automatically (Installa il software
automaticamente), quindi fare clic su
Next> (Avanti). Verrà visualizzata la finestra
Windows Logo Testing (Testing del logo di Windows).
9. Nella finestra Windows Logo Testing (Testing del logo di Windows), selezionare il
pulsante Continue Anyway (Continua). Verrà visualizzata la barra di avanzamento che
indica la copia dei file.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 31
Installazione della stampante
Completamento dell'installazione della stampan te
10. Se viene visualizzata la finestra Files Needed (Richiesta file), digitare il percorso richiesto
dalla finestra Congratulations (Congratulazioni). Terminato correttamente il
trasferimento dei file, verrà visualizzata la finestra Completing the New Hardware
Found Wizard (Completamento installazione guidata nuovo hardware).
11. Fare clic sul pulsante Finish (Fine) , l'installazione del driver verrà completata e la
finestra Completing the New Hardware Found Wizard (Completamento install azione
guidata nuovo hardware) chiusa.
12. Nella finestra Congratulations (Congratulazioni), fare clic su Next> (Avanti). Verrà
chiesto se si desidera aprire il file ReadMe (Leggimi).
13. Se il file ReadMe (Leggimi) non è stato letto in precedenza, selezionare Yes (Sì). Il file
ReadMe (Leggimi) contiene informazioni su problemi noti e aggiornamenti relativi alla
versione più recente del driver Zebra.
32 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Completamento dell'installazione della stampante
14. Indipendentemente dalla selezione di Yes (Sì) o No, verrà visualizzata la finestra
InstallShield Wizard Complete (InstallShield Wizard completato).
15. Fare clic sul pulsante Finish (Fine) per completare l'installazione.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 33
Installazione della stampante
Modifica delle opzioni del driver della stampante
Modifica delle opzioni del driver della stampante
È possibile modificare le impostazioni predefinite del dri ver della sta mpante P1 20 i. Procedere
nel modo seguente:
1. Selezionare Start>Settings (Impostazioni)>Printers and Faxes (Stampanti e fax).
2. Nell'elenco Printers and Faxes (Stamp anti e fax), fare clic con il pulsan te destro del mo use
su P120i USB Card Printer (Stampante di schede USB P120i) e selezionare Properties
(Proprietà) dal menu pop-up. Verrà visualizzata la finestra delle proprietà della
stampante.
34 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Modifica delle opzioni del driver della stampante
3. Nella scheda General (Generale), fare clic sul pulsante Printing Preferences (Preferenze
stampa) per modificare le impostazioni di orientamento delle schede, le impostazioni di
conversione monocromatica, le varie impostazioni del nastro o per regolare le
impostazioni del colore e della testina.
4. Nella scheda Sharing (Condivisione), è possibile scegliere di condividere la stampante
nella rete e installare driver aggiuntivi per gestire sistemi operativi diversi.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 35
Installazione della stampante
Modifica delle opzioni del driver della stampante
5. Nella scheda Ports (Porte) è possibile aggiungere, modificare e configurare le porte della
stampante, e scegliere la porta a cui è assegnata la stampante P120i.
6. Nella scheda Color Management (Gestione colori), è possibile aggiungere, rimuovere e
modificare profili di colore della stampante.
7. Utilizzare la scheda Security (Protezione) per modificare le autorizzazioni per la
stampante P120i.
36 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Installazione della stampante
Modifica delle opzioni del driver della stampante
8. Nella scheda Advanced (Avanzate), è possibile scegliere varie proprietà della stampante,
installare driver diversi e modificare le impostazioni predefinite.
9. Nella scheda Device Settings (Impostazioni periferica), è possibile modificare le
impostazioni per un encoder magnetico e commutare la modalità di alimentazione singola.
10. Dopo avere configurato le opzioni del driver della stampante P120i in base alle preferenze
specifiche, fare clic sul pulsante OK per salvare la nuova configurazione e chiudere la
finestra delle proprietà.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 37
Impostazione della
stampante P120i
Funzionalità della stampante
Di seguito sono illustrate le funzionalità disponibili nella stampante P120i:
3
VANO
DI USCITA
DELLE
SCHEDE
980504-03-01
CARTUCCIA
DEL NASTRO
GUIDA DELLE
SCHEDE
TESTINA DI STAMPA
COPERCHIO
ALIMENTATORE
SCHEDE
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 39
Impostazione della stampante P120i
Caricamento della cartuccia del nastro
Caricamento della cartuccia del nastro
La stampante P120i richiede cartucce del nastro approvate. I nastri a trasferimento termico di
resina e a sublimazione di colore sono stati progettati appositamente per la stampante P120i.
• Per la stampa a colori, le stampanti della serie i richiedono l'utilizzo di nastri della
serie i.
• Ciascuna cartuccia del nastro comprende un rullo di puliz ia ad esiv o int egra to che
viene utilizzato per pulire le schede che entrano nella stampante. Una pulizia non
corretta ridurrà il ciclo di vita della stampante e degraderà la qualità di stampa.
• Quando il nastro è utilizzato completamente, sostituire l'intero gruppo della cartuccia.
1. Spostare l'interruttore di alimentazione nella posizione OFF (0).
Attenzione: rischio di scarica elettrostatica • NON TOCCARE la testina di stampa o i
relativi componenti elettronici. Eventuali scariche elettrostatiche provenienti dal contatto
con il corpo umano o con altre superfici può danneggiare la testina di stampa o altri
componenti elettronici.
2. Aprire il coperchio della stampante premendo il pulsante di rila scio del coperchio sulla parte
superiore della stampante.
3. Staccare l'involucro protettivo dal rullo di pulizia adesivo tirando delicatamente il nastro.
Eliminare l'involucro protettivo.
RULLO DI PULIZIA
ADESIVO
980504-04-02
4. Inserire la cartuccia del nastro con il rullo di pulizia rivolto verso il basso in modo che gli
ingranaggi alle estremità dei rulli si inseriscano sugli slot appropriati.
5. Chi ud er e il coper ch io della stampante e premere verso il basso finché non si sente uno scatto.
6. Spostare l'interruttore di alimentazione nella posizione ON ( | ).
Nota • Notare che il nastro viene sincronizzato automaticamente.
40 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Caricamento delle schede
Per agevolare il caricamento, la stampa e la raccolta delle schede, la stampante P120i è
provvista dei seguenti elementi:
Alimentatore di schede
L'alimentatore di schede viene utilizzato per caricare le schede e può contenere fino a 100
schede dello spessore di 0,76 mm (30 mil). L'alimentatore di schede è situato sotto il coperchio
della stampante P120i.
Attenzione • NON piegare le schede e non toccare le superfici di stampa in quanto
ciò potrebbe ridurre la qualità di stampa.
Nota • La superficie delle schede deve rimanere pulita e non deve presentare tracce di
polvere. Conservare sempre le schede in un contenitore chiuso. È consigliabile utilizzarle
il prima possibile. Se le schede si attaccano l'una all'altra, vagliarle o mescolarle con
cautela.
Nota • Nel caso di schede a banda magnetica, fare riferimento all'Appendice A per le
istruzioni di caricamento.
Impostazione della stampante P120i
Caricamento delle schede
Caricare le schede nell'alimentatore di schede nel modo seguente:
1. Aprire il coperchio della stampante.
2. Far scorrere la guida delle schede completamente verso destra finché non si blocca in posizione
con un clic.
ALIMENTATORE
DI SCHEDE
3. Rimuovere l'involucro di cellofan dalla pila di schede.
Nota • Cariche elettrostatiche e sbavature sui bordi delle schede dovuti al processo di
lavorazione degli stampi possono far incollare le schede l'una all'altra anche in modo molto
forte. In tal caso le schede devono
nell'alimentatore, altrimenti potrebbero causare problemi di alimentazion e o di stampa.
essere fisicamente separate prima di essere inserite
GUIDA
DELLE
SCHEDE
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 41
Impostazione della stampante P120i
Caricamento delle schede
4. Tenere la pila di schede per i lati e appoggiarla in verticale su u na superficie pian a, ad esempio una
scrivania. Se non si riesce a tenere comodamente la pila in mano, prenderne metà per volta.
5. Spingere la pila avanti e indietro formando un angolo di circa 45° dalla verticale, per separare tutte
le schede.
6. Riordinare la pila in posizione originale e inserire le schede nel vano di entrata.
7. Impilare fino a un massimo di 100 schede nell'alimentatore e chiudere il coperchio. Quando il
coperchio dell'alimentatore di schede è chiuso, il meccanismo di blocco della guida delle schede
verrà rilasciato automaticamente.
COPERCHIO
DELL'ALIMENTATORE
DI SCHEDE
PILA DI
SCHEDE
980504-03-04
ALIMENTATORE
DI SCHEDE
42 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Impostazione della stampante P120i
Stampa di una scheda di prova
Vano di uscita delle schede
1. Sollevare il coperchio della stampante e abbassare il vano di uscita nella sua posizione funzionale.
2. Quando non si usa la stampante, posizionare il vano di uscita delle schede in posizione chiusa per
proteggere la stampante dalla polvere.
VANO
DI USCITA
DELLE
SCHEDE
980504-03-04
Stampa di una scheda di prova
Dopo avere caricato la cartuccia del nastro e le schede, la stampante P120i è pronta per
stampare. Per verificare il funzionamento della stampante, è consi gliabile stampare una scheda
di prova.
1. Spostare l'interruttore di alimentazione nella posizione OFF (0).
2. Tenendo premuto il pulsante multifunzion e, spostare l'interruttore di alimentazione de lla stampante
nella posizione ON
INTERRUTTORE
MULTIFUNZIONE
( | ). Il display LCD si illuminerà di colore blu.
980504-03-06
Serial N¡ 060376
Firmware: V1.50
P520CEM
Head resistance: 1568
Offset: X002 - Y015
Printing Counter: 00002716
INTERRUTTORE
DI ALIMENTAZIONE
EC: 0014
3. Continuare a tenere premuto il pulsante multifunzione fino a quando sul display non viene
visualizzato il messaggio PRINT TEST CARD (STAMPA SCHEDA DI PROVA).
4. Rilasciare il pulsante multifunzione e dopo alcuni secondi verrà stampa una scheda di prova.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 43
Stampa
4
Funzionamento della
stampante P120i
La stampa con la P120i richiede il driver della stampante Windows, il software di creazione/
produzione delle schede o una programmazione a livello di comandi di stampa attraverso
l'interfaccia della stampante.
La stampante di schede P120i può essere utilizzata con qualsiasi programma applicativo per
Windows 2000 o Windows XP mediante il driver fornito nel CD in dotazione. Per le istruzioni
sull'installazione del driver della stampante P120i fare riferimento al Capitolo 2.
Creazione di una scheda campione
Prima di iniziare una nuova sessione di stampa, stampare una scheda campione per assicurarsi
che le schede vengano stampate correttame nte. Seguire queste istruzioni per stampare la prima
scheda utilizzando la cartuccia del nastro per la stampante di schede True Colours
della stampante Windows.
1. Avviare Microsoft Word.
2. Se la stampante P120i non è selezionata come predefinita, accedere al menu File>. Selezionare
Printer (Stampante) e scegliere Zebra P120i Card Printer nell'elenco dei nomi delle stampanti.
Chiudere la finestra di dialogo Print (Stampa).
3. Accedere a File>Page Setup (Imposta pagina).
4. Selezionare la scheda Size (Dimensioni), quindi sotto Paper Size (Dimensioni foglio), scegliere
Card. Sotto Orientation (Orientamento), selezionare Portrait (Orizzontale).
5. Selezionare la scheda Margins (Margini) e impostare i margini Top (Superiore), Bottom
(Inferiore), Left (Sinistro) e Right (Destro) su 0 (zero).
6. Premere OK per chiudere la finestra Page Setup (Imposta pagina).
TM
e il driver
7. Nella finestra viene visualizzata la scheda.
8. Creare una scheda con testo sia nero che a colori e con immagini a colori simile all'esempio seguente.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 45
Funzionamento della stampante P120i
Stampa
980504-05-01
http://www.zebracard.com
Stampa di una scheda campione
Dopo avere completato la creazione della scheda campione, è possibile stamparla. Controllare
che nella stampante sia installata una cartuccia del nastro per stampante di schede True
Colours
sull'installazione del nastro e sul caricamento delle schede fare riferimento al Capitolo 3.
Stampare la scheda campione nel modo seguente:
1. Selezionare File>Print (Stampa) per aprire la finestra di dialogo Print (Stampa). Controllare che le
impostazioni nella finestra di dialogo Print (Stampa) corrispondano a:
TM
e che nell'alimentatore di schede sia stata inserita una pila di schede. Per istruzioni
• Printer Name (Nome stampante): - Zebra P120i Card Printer
• Print to File (Stampa su file): - Non selezionata
• Page Range (Pagine da stampare): - All (Tutte)
• Number of Copies (Numero di copie): - 1
• Collate (Fascicola): - Non selezionata
• Print What? (Stampa di): - Document (Documento)
• Print (Stampa): - All pages in range (Tutte le pagine nell'intervallo)
• Pages per sheet (Pagine per foglio): - 1 page (1 pagina)
• Scale to paper size (Adatta al formato): - No scaling (Nessun adattamento)
Zebra P120i card printer
980504-05-02
46 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Funzionamento della stampante P120i
Stampa
2. Fare clic sul pulsante OK.
3. La stampante caricherà una scheda e inizierà la stampa. La durata del trasferimento dei dati
dipende dalla complessità della scheda e dalla velocità di elaborazione del computer.
4. Al termi ne della stampa, la scheda viene espulsa dalla stampante nel vano di uscita.
5. Rimuovere la scheda campione dal vano di uscita e controllare eventuali discrepanze. Se la scheda
campione è corretta, la stampante di schede P120i é pronta per stamparne altre.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 47
Sistema di pulizia
Attenzione • TUTELATE LA GARANZIA DI FABBRICA.
Per non invalidare la garanzia di fabbrica, è ne ce ssa rio segu i re le proc ed u re di
pulizia consigliate. In alternativa alle procedure di pulizia consigliate descritte in
questo manuale, affidare la manutenzione della stampante P120
Zebra autorizzati.
• MAI allentare, serrare, regolare, piegare o intervenire su nessuna parte o
cavo all'interno della stampante.
• MAI utilizzare un compressore d'aria ad alta pressione per rimuovere
sporcizia dalla stampante.
5
Pulizia
i solo a tecnici
La stampante P120i è dotata di un semplice sistema di pulizia che utilizza le schede per la
pulizia pre-saturate fornite in dotazione. L'utilizzo regolare di queste schede manterrà pulit e e
funzionali le parti importanti, non raggiungibili, della stampante, come la testina di stampa, i
rulli di trasporto e l'encoder magnetico (opzionale).
Quando effettuare la pulizia
Dopo la stampa di circa 1000 schede a colori, sul display LCD della stampante verrà
visualizzato il messaggio
stampa è degradata.
CLEAN PRINTER (PULIRE STAMPANTE) o quando la qualità della
Come effettuare la pulizia
1. Non spegnere la stampante.
2. Premere e tenere premuto per 5 secondi il pulsante di comand o multifunzione.
3. All'avvio del ciclo di pulizia, sul display LCD verrà visualizzat o i l messaggio REMOVE
RIBBON THEN CLOSE LID (RIMUOVERE NASTRO E CHIUDERE COPERCHIO)
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 49
.
Pulizia
Sistema di pulizia
4. Dopo la rimozione del nastro e la chiusura del coperchio, verrà visualizzato il messaggio
EMPTY FEEDER THEN CLOSE COVER (VUOTARE ALIMENTATORE E CHIUDERE
COPERCHIO)
.
SCHEDA
DI PULIZIA
PERCORSO
STAMPANTE
SCHEDA
DI PULIZIA
ALIMENTATORE
COPERCHIO
ALIMENTATORE
SCHEDE
DISPLAY LCD MULTIFUNZIONE
PULSANTE DI COMANDO
MULTIFUNZIONE
5. Se il coperchio viene aperto e chiuso senza rimuovere il nastro, il messagg io REMOVE
RIBBON THEN CLOSE LID (RIMUOVERE NASTRO E CHIUDERE COPERCHIO)
rimarrà
visualizzato.
6. Dopo avere chiuso il coperc hio, il firmware espellerà qualsiasi scheda all'interno della
stampante. Verrà visualizzato il messaggio
EJECTING CARD (ESPULSIONE SCHEDA).
7. Quindi sul display LCD verrà visualizzato FEED LONG CLEANING CARD IN EXIT
(INSERIRE NELL'USCITA SCHEDA DI PULIZIA LUNGA)
. Quando il sensore rileva la
presenza della scheda di pulizia, i rulli provvedono a inseri rla nella stampante.
8. Al termine della procedura di pulizia, la stampante espellerà la scheda di pulizia. Se il
sensore rileva ancora la presenza della scheda di pulizia, verrà visualizzato il messaggio
REMOVE LONG CLEANING CARD (RIMUOVERE LA SCHEDA DI PULIZIA LUNGA).
9. Quando la scheda di pulizia non è p iù rile vata d al senso re, v errà visu alizz ato il me ssaggio
INSERT FEEDER CLEANING CARD (INSERIRE SCHEDA DI PULIZIA ALIMENTATORE).
Aprire il coperchio dell'alimentatore e inserire la scheda di pulizia dell'alimentat ore.
10. Quando la scheda di pulizia dell'ali mentatore vien e rilevata dal sen sore, verrà visual izzato
il messaggio
CLOSE FEEDER COVER (CHIUDERE COPERCHIO ALIMENTATORE).
11. Al termine della procedura di pulizia dell'alimentatore, verrà visualizzato il messaggio
REMOVE FEEDER CLEANING CARD (RIMUOVERE SCHEDA DI PULIZIA
ALIMENTATORE)
.
12. Dopo la rimozione della scheda, sul display LCD verrà visualizzato READY (PRONTA).
questo punto è possibile ricaricare il nastro e le schede e continuare la stampa.
A
50 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Pulizia della testina di stampa
L'impiego delle schede di pulizia consente di svolgere un lavoro di pulizia della stampante
adeguato. Tuttavia, nel caso in cui persistano anomalie di stampa, una pulizia separata della
testina di stampa mediante bastoncini con punta rivestita può consentire di rimuovere i
depositi più ostinati. Per evitare la formazione di depositi, utiliz zare solo ba stonci ni con p unta
in gommapiuma.
Attenzione • Non utilizzare oggetti affilati per rimuovere i depositi dalla testina di
stampa. Potrebbero causare danni permanenti alla testina.
1. Spostare l'interruttore di alimentazione nella posizione OFF (0).
2. Aprire completamente il coperchio della stampante premendo il pulsante di rilascio in
modo da accedere alla testina di stampa montata sotto il coperchio.
Pulizia
Pulizia della testina di stampa
3. Pulire la testina di stampa muovendo la pu nta del bastoncino imbevuta d'alcool da un lato
all'altro sugli elementi della testina. Agire con delic atezza , senza premere ec cessivamente.
4. Lasciare asciugare la testina di stampa per due o tre min uti p ri ma d i sp osta re l'interruttore
di alimentazione nella posizione ON ( | ).
5. Per riordinare i bastoncini, fare riferimento all'elenco dei supporti (Media List) della
stampante P120i.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 51
Risoluzione dei problemi
Procedure di risoluzione dei problemi
Questa sezione offre soluzioni ai possibili problemi che si possono verificare con la stampante
P120i.
6
Problemi di qualità di stampa
Questa sezione contiene indicazioni utili per risolvere i problemi relativi alla qualità della
stampa. La qualità di stampa dipende da numerosi fattori. I due fattori più impo rt anti che
aumentano la qualità di stampa sono la pulizia e la partita di schede. Per diagnosticare e
risolvere i problemi di qualità di stampa, attenersi alle procedure seguenti:
Esempio • La scheda stampata presenta delle piccole macchie, un'area non stampata o un
colore diverso.
Possibile causa:
• La superficie della scheda non è pulita.
Soluzioni:
• Controllare che le schede siano conservate in un
ambiente esente da polvere.
• Utilizzare una diversa fornitura di schede.
Possibile causa:
• Rullo di pulizia non installato.
• Polvere all'interno della stampante e/o rullo d i pu lizia sporco.
Soluzioni:
• Eseguire la procedura di pulizia della stampante (fare riferimento al Capitolo 5).
• Controllare che il coperchio protettivo sia stato rimosso dal rullo di pulizia della
cartuccia del nastro (fare riferimento al Capitolo 3).
• Se si stampa una scheda alla volta, sostituire il rullo di pulizia situato nella parte
anteriore della stampante (fare riferimento all'Appendice B).
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 53
Risoluzione dei problemi
Procedure di risoluzione dei problemi
Esempio • Sulla superficie delle schede vi sono delle linee orizzontali non stampate
(bianche).
Possibile causa:
• La cartuccia del nastro non è posizionata
correttamente.
Soluzioni:
• Controllare che il nastro sia avvolto correttamente
sulle bobine e che non presenti pieghe.
• Sostituire la cartuccia del nastro.
Possibile causa:
• La testina di stampa è sporca.
Soluzioni:
• Pulire la testina di stampa.
Possibile causa:
• Gli elementi della testina di stampa sono danneggiati (ad esempio, son o graffiati o
bruciati).
Soluzioni:
• Contattare il Servizio clienti Zebra per in fo rma z io ni su ll a sostituzione della testina di
stampa.
Esempio • La stampa è poco nitida o dà risultati non omogenei.
Possibile causa:
• Il nastro non è stato conservato correttamente o è
danneggiato.
Soluzione:
• Sostituire la cartuccia del nastro e stampare di nuovo.
Possibile causa:
• Le schede potrebbero non essere conformi alle
specifiche.
Soluzione:
• Utilizzare una diversa fornitura di schede.
Possibile causa:
• Il contrasto e/o l'intensità potrebbero essere impostati su valori troppo alti.
Soluzione:
• Regolare i valori di contrasto e/o intensità nel software.
Possibile causa:
• Polvere o contaminazione sugli elementi della testina di stampa.
Soluzione:
• Eseguire una pulizia della testina di stampa (fare riferimento al Capitolo 4, Pulizia
della testina di stampa).
54 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Risoluzione dei problemi
Procedure di risoluzione dei problemi
Esempio • Le immagini stampate sono sfocate.
Possibile causa:
• La cartuccia del nastro potrebbe non essere
posizionata correttamente.
Soluzione:
• Controllare che il nastro sia avvolto correttamente
sulla bobina della cartuccia, senza pieghe.
• Sostituire la cartuccia del nastro, controllando che si
blocchi in posizione, quindi stampare di nuovo.
Possibile causa:
• Il nastro potrebbe non essere sincronizzato sulla posizione corretta del pannello del
colore.
Soluzione:
• Aprire il coperchio, quindi richiuderlo per sincronizzare il nastro.
Possibile causa:
• Le schede potrebbero non essere conformi alle specifiche.
Soluzione:
• Utilizzare una diversa fornitura di schede.
Possibile causa:
• Polvere o contaminazione all'interno della stampante e/o rullo di pulizia sporco.
Soluzione:
• Pulire la testina di stampa.
• Sostituire il rullo di pulizia.
Esempio • La scheda non viene stampata.
Possibile causa:
• La cartuccia del nastro potrebbe non essere installata
nella stampante.
Soluzione:
• Controllare che la c a r t u cci a del nastro sia presente nella
stampante.
Possibile causa:
• Le schede potrebbero non essere conformi alle specifiche.
Soluzione:
• Utilizzare una diversa fornitura di schede.
Possibile causa:
• Il cavo sulla testina di stampa potrebbe essere scollegato.
• Elementi della testina di stampa potrebbero essere graffiati o bruciati.
Soluzione:
• Contattare l'assistenza per informazioni sulla riparazione o sostituzione della testina
di stampa.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 55
Generali
7
Specifiche tecniche
• Alimentatore e invertitore di schede integrato
• Cartuccia del nastro a incasso Load-N-GoTM
• Display LCD a 16 cifre
• Driver per Windows® 2000 e XP
• Un anno di garanzia
• Un anno (passate illimitate) di garanzia della testina di stampa
Stampa a colori
Codici a barre
Schede
• Stampa a sublimazione di colore o a trasferimento termico
monocromatica
• XX secondi per scheda con stampa a colori su un lato (YMCKO)
• YY secondi per scheda con stampa a colori su due lati (YMCKOK)
• Risoluzione di stampa di 300 dpi (11,8 punti/mm)
• Codice 39, Codice 128 B e C con e senza cifra di controllo
• 2 di 5 e interfogliato 2 di 5
• UPC-A, EAN 8 ed EAN 13
• Codice a barre PDF-417 2D e altre simbologie possono essere stampate
tramite i driver di Windows
• Tipi: PVC, PVC composito, adesive
• Larghezza/lunghezza scheda: ISO CR-80-ISO 7810, 54 mm (2,12") x
mm (3,38")
86
• Banda magnetica - ISO 7811
• Smart Card - ISO 7816-2
• Spessore scheda: 0,76 mm (30 mil) (+/- 10%)
• Capacità alimentatore schede: 100 schede 0,76 mm (30 mil)
• Capacità vano di uscita schede: 45 schede 0,76 mm (30 mil)
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 57
Specifiche tecniche
Cartucce del nastro
Interfacce
Dimensioni
Specifiche elettriche
• Cartuccia del nastro Load-N-GoTM con rullo di pulizia della scheda
integrato
• Tecnologia della serie i con rilevazione del nastro a contatto tramite chip
• YMCKO: 200 schede/cartuccia
• YMCKOK: 165 schede/cartuccia
• Monocromatica: 1000 schede/cartuccia in nero, blu o bianco
• USB 1.1 (cavo incluso)
• Larghezza: 201 mm (7,9 pollici)
• Profondità: 328 mm (12,9 pollici)
• Altezza: 216 mm (8,5 pollici)
• Peso: 4,3 kg (9.5 lbs)
• 110 ~ 240 Volt CA, 50 ~ 60 Hz (commutazione automatica)
• 16 MB di memoria immagine standard
• Certificazione FCC Classe B, CE, UL e CUL
Specifiche ambientali
• Temperatura operativa: da 15 °C a 30 °C (da 60 °F a 86 °F)
• Umidità operativa: dal 20% al 65% in assenza di condensa
• Temperatura di immagazzinaggio: da -5 °C a 50 °C (da 23 °F a 158 °F)
• Umidità di immagazzinaggio: dal 20% al 70% in assenza di condensa
• Ventilazione: aria ambiente
Opzioni
• Encoder magnetico (solo schede da 0,76 mm (30 mil)), 3 tracce HiCo/
LoCo
• Modalità di alimentazione schede singole CardSense
• Starter kit (200 schede e 1 nastro YMCKOK)
• Kit di pulizia (4 schede pulizia motore di stampa e 4 schede pulizia
alimentatore)
TM
58 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Dimensioni schede
Dimensioni ISO standard per schede normali
53,98 ± 0,050 mm
(2,125 ± 0,002 pollici)
980504-07-01
Specifiche tecniche
Dimensioni schede
Raggio
3,18 mm
(0,125 pollici)
85,72 ± 0,25 mm
(3,375 ± 0,010 pollici)
0,23 ~ 084 mm
(0,009 ~ 0,034 pollici)
Dimensioni ISO standard per scheda a banda magnetica
15,82 mm (0,623 pollici) min
5,54 mm (0,218 pollici) max
2,92 mm
(0~0,115 pollici)
2,92 mm
(0~0,115 pollici)
980504-07-02
BANDA MAGNETICA
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 59
Appendice A
Encoder
Encoder di schede a banda magnetica
Questa sezione contiene informazioni sulle operazioni aggiuntive delle stampanti P120i con
encoder di schede a banda magnetica.
Introduzione
Requisiti operativi e di manutenzione relativi alla stampante P120i con encoder di schede a
banda magnetica (opzionale). L'encoder magn etico può essere impostato per una coercitività
alta o bassa.
Orientamento del caricamento dei supporti
Attenzione • USARE SOLO schede conformi agli standard ISO 7810 e 7811 per
schede a banda magnetica. Per un corretto funzionamento, la banda magnetica
deve essere a filo con la superficie della scheda. Non usare mai schede con
bande magnetiche incollate.
L'encoder magnetico viene installato in fabbrica con la testina di lettura/scrittura posizionata
sotto il percorso della scheda, disponibile con codifica HICO o LOCO.
Quando si carica una scheda a banda magnetica nell'alimentatore, assicurarsi che la banda
magnetica sia rivolta verso il lato sinistro della stampante e il più vicino possibile al lato
inferiore dell'alimentatore.
Nota • Sono disponibili schede in PVC HICO e LOCO approvate da Zebra. Fare
riferimento all'elenco dei supporti (Media List) della stampan te P120i.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 61
Introduzione
980504-AA-01
Pulizia dell'encoder magnetico
Utilizzare la procedura standard di pulizia delle schede descritta nel Capitolo 4. Questa
consente di pulire le parti più import anti della stampante, comp resa la testina di stampa, il rullo
di trasporto e l'encoder di schede a banda magnetica.
BANDA
MAGNETICA
Codifica standard ISO
Traccia n.Separatore
1 ^ 210 BPI* Alfanumerici
2 = 75 BPI* Numerici
3 = 210 BPI* Numerici
*Bit per pollice (Bits Per Inch)
†Tranne il carattere "?"
‡Inclusi i caratteri Start, Stop e LRC. Tenere inoltre presente che questi
3 caratteri vengono gestiti automaticamente dall'encoder magnetico secondo
le norme degli standard ISO.
Nota • Per informazioni complete sulla programmazione, fare riferimento al
Programmer's Manual (Manuale del programmatore) della stampante di schede.
campo
Densità
traccia
Caratteri validi
(ASCII 20~95†)
(ASCII 48~62)
(ASCII 48~62)
N. di
caratteri
79‡
40‡
107‡
62 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Appendice B
Modalità di alimentazione
scheda singola
Card Sense
TM
Stampa di una singola scheda senza alimentatore
Per utilizzare la stampante di schede P120i in modalità di alimentazione di scheda singola, è necessario che
l'operatore installi un kit di alimentazione di scheda singola Card Sense
accetterà schede solo attraverso lo slot anteriore e non dall'alimentatore.
TM
. In questa modalità, la stampante
INTERRUTTORE
DI ALIMENTAZIONE
Installazione del kit di alimentazione scheda singola Card Sense
1. Spegnere la stampante.
CARTUCCIA
DEL NASTRO
COPERCHIO
DELLA
STAMPANTE
2. Aprire il coperchio e rimuovere la cartuccia del nastro.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 63
TM
Modalità di alimentazione scheda singola Card Sense
Stampa di una singola scheda senza alimentatore
Importante • Assicurarsi che il vano di uscita rimanga chiuso.
RULLO DEL KIT DI
ALIMENTAZIONE
SCHEDA SINGOLA
LINGUETTE
BLU
3. Installare il rullo nero del kit di alimentazione scheda singola sulle linguette blu nella parte
anteriore della stampante, quindi premere verso il basso per bloccarlo in posizione.
Installare la cartuccia di pulizia scheda
Installare la cartuccia di pulizia delle scheda nel modo seguente:
NASTRO BLU
CARTUCCIA
DI PULIZIA
DELLA SCHEDA
980504-BB-03
1. Aprire il coperchio della cartuccia di pulizia della scheda.
2. Inserire il rullo di pulizia nella cartuccia di pulizia della scheda e chiudere la cartuccia.
3. Staccare l'involucro protettivo dal rullo di pulizia adesivo tirando delicatamente il nastro blu ed
eliminarlo.
4. Inserire la cartuccia di pulizia delle schede negli slot disponibili sul lato ant eriore del la st ampante.
Sul lato sinistro della cartuccia di pulizia delle schede è presente una linguetta di allineamento per
garantire una corretta installazione.
64 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
Modalità di alimentazione scheda singola Card Sense
Stampa di una singola scheda senza alimentatore
CARTUCCIA
DEL NASTRO
5. Inserire la cartuccia del nastro con il rullo di pulizia rivolto verso il basso in modo che gli
ingranaggi alle estremità dei rulli si inseriscano sugli slot appropriati
.
6. Chi ud er e il coper ch io della stampante e premere verso il basso finché non si sente uno scatto. Se
non è possibile chiudere il coperchi o, probabilment e la cartucc ia di puliz ia o la c artuccia del n astro
è stata installata in modo errato.
Configurazione del driver della stampante
1. Accedere alle proprietà della stampante
2. Selezionare la scheda Device Settings (Impostazioni periferica)
3. Selezionare Single Feed Properties (Proprietà alimentazione singola)
4. Selezionare Enable Single Feed Support (Attiva supporto alimentazione singola)
5. Fare clic sul pulsante Apply (Applica).
Importante • È possibile disatti vare il supporto dell'alimentazione singola e ritornare alla
stampa delle schede dal vano di entrata. Per operare in modalità normale non è necessario
rimuovere i componenti del kit di alimentazione scheda singola.
980504-051 Rev. A Stampante di schede P120i Guida per l'utente 65
Modalità di alimentazione scheda singola Card Sense
Stampa di una singola scheda
Stampa di una singola scheda
980504-BB-04
1. Spostare l'interruttore di alimentazione su ON ( | ).
980504-BB-05
INSERT CARD
2. Inserire una singola scheda nello slot sulla parte anteriore della stampante, subito sopra il vano di
uscita delle schede. Non inserire più di una scheda alla volta. La stampante caricherà la scheda.
66 Stampante di schede P120i Guida per l'utente 980504-051 Rev. A
