Zebra® P120i

™

Imprimante de cartes

Guide d'utilisation

Zebra

, Stripe®, ZPL®, ZebraNet®, ZebraLink® et ZPL II® sont des marques déposées de Zebra T echnologies. Les d roits d'auteur indiqués dans c e manuel et l'imprimante décrite sont la propriété de Zebra Technologies. Toute reproduction non autorisée de ce manuel ou du logiciel intégré à l'imprimante pourra entraîner une p eine allant ju squ'à un an d' emprisonneme nt et une amende pouvant atteindre 10 000 dollars (17 U.S.C.506). Le non respect des droits d'auteur pourra faire l'objet de poursuites judiciaires.

Les autres noms de marques et de produits ou les marques commerciales sont la propriété de leur société respective.

Avant-propos

Ce manuel contient les informations d'installation et d'utilisation des imprimantes de cartes Zebra P120i fabriquées par Zebra Technologies Corporation.

Notice de copyright

Ce document contient des informations appartenant à la société Zebra Technologies Corporation. Ce document et les informations qu'il contient font l' objet d'un copyright par Zebra Technologies Corporation et ne peuvent être reproduits par quiconque, en tout ou partie, sans le consentement écrit de Zebra Technologies Corporation. En dépit de tous nos efforts visant à garantir l'exactitude et l'actualisation des informations contenues dans ce document à la date de publication, nous ne pouvons garantir que ce document est exempt d'erreurs ou exact au niveau de chaque spécification. Zebra Technologies Corporation se réserve le droit d'apporter des modifi cations à tout moment, dans le but d'améliorer le produit.

Marques commerciales

Zebra est une marque déposée de Zebra Technologies Corporation. Window s et MS-DOS sont des marques déposées de Microsoft Corp. Toutes les autres marques commerciales ou marques déposées sont la propriété de leurs détenteurs respectifs.

Elimination du produit

Informations pour l’élimination des produits • Ne jetez pas ce produit pa rmi des

déchets municipaux non triés. Ce produit est recyclable et doit être recyclé selon les normes locales en vigueur. Pour des informations complémentaires, visitez notre site Web à l'adresse suivante :

http://www.zebra.com/environment

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation i

Avant-propos

Autorisation de retour du matériel

Avant de renvoyer un matériel à Zebra Technologies Corporation pour une réparation, qu'elle soit couverte par la garantie ou hors garantie, prenez contact avec le service après-vente afin d'obtenir un numéro d'autorisation de retour du matériel (RMA - Return Materials Authorization). Replacez le matériel dans son emballage d'origine et indiquez le numéro RMA de façon nettement visible sur l'extérieur de l'emballage. Expédiez le matériel en port payé, à l'adresse ci-dessous :

Etats-Unis, Amérique latine et Asie/Pacifique :

Zebra Technologies Corporation Zebra Card Printer Solutions 1001 Flynn Road Camarillo, CA. 93012-8706 USA Tél. : +1 (805) 578-5001 Télécopie : +1 (805) 579-1808

Déclarations de conformité

89/336/EEC

modifié par

92/31/EEC et

93/68/EEC

73/23/EEC modifié par 93/ 68/EEC

1999/5/CE

Directive EMC Directive EMC

Directive EMC EN55024 (2001)

Directive basse

tension

Directive R&TTE

Europe et Moyen-Orient :

Zebra Technologies Corporation Zebra Card Printer Solutions Pittman Way, Fulwood Preston, PR2 9ZD Lancashire, U.K. Tél. : +44 - 1 - 772 - 797555 Télécopie : +44 - 1 - 772 - 693000

EN 55022 (1998)

EN 301489-3 V1.4.1

EN 60950-1 (2001)

EN300330-2

V1.1.1

Contrôle des émissions RF Émissions RF et immunité des

équipements radio Immunité contre les perturbations

électromagnétiques Sécurité du produit

Interférences de fréquences radio

Pour obtenir un certificat officiel, veuillez contacter le Bu reau de conformité (Compl iance Office) sur le site de Zebra à Camarillo.

EUROPE :

phase à phase de 230 V. La mise à la terre s'effectue via un câble d'alimentation polarisé à trois fils.

Norvège uniquement : Ce produit est également conçu pour un système d'alimentation IT avec tension

FI : « Laite on liitettävä suojamaadoitus koskettimilla varustettuun pistorasiaan » SE : « Apparaten skall anslutas till jordat uttag » NO : « Apparatet må tilkoples jordet stikkontakt »

Le modèle P120i est conforme à la spécification suivante : Appareil numérique de classe B, FCC Part 15, Subpart A, Section 15.107(a) et Section 15.109(a).

Notice relative au Canada

Cet appareil est conforme aux exigences Industry Canada ICS-003 classe B.

ii Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Avant-propos

Autorisation de retour du matériel

Informations supplémentaires

Cet équipement a été testé et déclaré conforme aux limites des appareils numériques de classe B, Part 15 des Règles FCC. Ces limites ont été conçues afin de fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des énergies de fréquence radio qui, si l'appareil n'est pas installé et utilisé conformément à ces instructions, peuv ent p rov oque r des interférences nuisibles avec les communications radio. Toutefois, il n'y a pas de garantie que des interférences ne puissent se produire dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de télévision ou de radio, ce qui peut être déterminé en mettant l'équipement successivement hors tension puis sous tension, l'utilisateur est invité à essayer de corriger les interférences en prenant l'une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez la distance entre l'équipement et le récepteur.

• Connectez l'équipement à une prise située sur un circuit différent de celui auquel le récepteur est connecté.

• Demandez l'assistance d'un distributeur ou d'un technicien radio/TV expérimenté.

L'utilisateur peut se reporter à la brochure suivante, éditée par la Federal Communications Commission :

How to identify and resolve Radi o/TV Interference Problems (Identification et résolution des problèmes d'interférences radio/TV). Cette brochure est disponible auprès du U.S. Government Printing Office, Washington, D.C. 20402, Stock No. 004-000-00345-4. L'utilisation d'un câble blindé est indispensable pour la conformité aux règles FCC, Classe B, Part 15. Conformément à la Part 15.21 des règles FCC, tout changement ou modification apporté à cet équipement non approuvé explicitement par Zebra peut provoquer des interférences nuisibles et annuler l'autorisation FCC d'exploitation de cet équipement.

Icônes

Tout au long de ce manuel, différentes icônes mettent en évidence les informations importantes :

Remarque • Informations renforçant ou complétant des points importants du texte prin cipal.

Important • Informations essentielles pour exécuter une tâche ou soulignant l'importance

d'informations spécifiques dans le texte.

Attention : Risque de choc électrique • Avertissement relatif au risque d'électrocution potentiel.

Attention : Risque de décharge électrostatique • Avertissement relatif aux situations dans lesquelles des décharges électrostatiques potentielles risquent d'endommager les composants électroniques.

Attention • Avertissement signalant que le non-respect de consignes ou de mesures spécifiques peut entraîner des blessures corporelles ou endommager le matériel.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation iii

Avant-propos

Autorisation de retour du matériel

Modèle d'imprimante P120

Le numéro de produit Zebra fournit un certain nombre d'informations : Voici un aperçu du système de numérotation des séries d'imprimantes de cartes Zebra. Les numéros de modèle comprennent des identificateurs qui spécifient des options à l'aide des conventions de

lettre suivantes :

Référence Description

P 120 i - _ _ _ _ _ - _ _ _ Imprimante de base

Imprimante de cartes couleur P120i Options de carte à puce

_ _ _ _ _ - 0 _ _ _ _ - _ _ _

_ _ _ _ _ - _ 0 _ _ _ - _ _ _ _ _ _ _ _ - _ M _ _ _ - _ _ _

_ _ _ _ _ - _ _ 0 _ _ - _ _ _ _ _ _ _ _ - _ _ 1_ _ _ - _ _ _

_ _ _ _ _ - _ _ _ 0 _ - _ _ _

_ _ _ _ _ - _ _ _ _ A - _ _ _

_ _ _ _ _ - _ _ _ _ _ - I _ _ _ _ _ _ _ - _ _ _ _ _ - U _ _

_ _ _ _ _ - _ _ _ _ _ - _ A_

_ _ _ _ _ - _ _ _ _ _ - _ D _ _ _ _ _ _ - _ _ _ _ _ - _ _ 0 Pas de kit de démarrage

Néant Codeur magnétique

Néant Oui (sélection valeurs par défaut ci-dessous) Valeurs par défaut du codeur magnétique Néant Bande basse, HiCo Extension de mémoire Néant Interface USB uniquement Câbles d'alimentation Etats-Unis et Europe Royaume-Uni et Australie

CD Windows Drivers and User Documentation / Training CD de démonstration gratuit contenant les pilotes Windows et les manuels d'utilisation / de formation (logiciel et documentation) en plusieurs langues - anglais, espagnol, français, allemand, chinois et italien

Pilotes Windows et manuels d'utilisation / de formation (logiciel et documentation) proposés sur un seul CD en plusieurs langues - anglais, espagnol, français, allemand, chinois et italien

_ _ _ _ _ - _ _ _ _ _ - _ _S Kit de démarrage (avec 200 cartes en PVC de 30 mils et un ruban YMCKOK,

référence 800015-948)

Exemple

P120i-0M10A-ID0 Imprimante P120i, codeur magnétique de bande (HiCoDn), mémoire standard,

interface USB, câbles d'alimentation pour les Etats-Unis et l'Europe, pilotes

Windows et documentation utilisateur Accessoires 105862-001 Kit de mise à niveau pour module carte par carte P120i Card Sense 105912-912 Kit de nettoyage P120i, comprenant 4 cartes de nettoyage pour le moteur

d'impression et 4 cartes de nettoyage pour le système d'alimentation en cartes

iv Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Table des matières

• Avant-propos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Notice de copyright. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Marques commerciales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Autorisation de retour du matériel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ii

1 • Mise en route . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Déballage de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Voyants et commandes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Interrupteur d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Prise d'alimentation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Port USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Affichage à cristaux liquides multi-fonction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2 • Installation de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Installation de l'imprimante P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Installation USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installation personnalisée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Paramètres du codeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Installation Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Installation complète. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Connexion de l'imprimante P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Modification des options du pilote d'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

980504-021 Rév. A Imprimante de cartes P120i - Guide d’utilisation v

Table des matières

3 • Configuration de l'imprimante P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Fonctionnalités de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Chargement du rouleau de ruban. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Chargement des cartes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Système d'alimentation de cartes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Réceptacle de cartes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Impression d’une carte test. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

4 • Fonctionnement de l'imprimante P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Création d'un échantillon de carte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Impression d'un échantillon de carte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

5 • Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Système de nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Quand nettoyer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Comment nettoyer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Nettoyage de la tête d'impression. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

6 • Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Procédures de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Problèmes de qualité d'impression. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

7 • Spécifications techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Dimensions des cartes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Dimension à la norme ISO pour les cartes simples . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Dimensions à la norme ISO pour les cartes à bande magnétique . . . . . . . . . . . . . . . 59

Annexe A • Codeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Codeur de bande de cartes magnétiques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Orientation de chargement du support. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Nettoyage du codeur magnétique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Codage à la norme ISO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Annexe B • Mode d'alimentation carte par carte Card SenseTM . . . . . . . . . . . 63

Impression d'une seule carte sans le système d'alimentation . . . . . . . . . . . . . . . . . . . . . 63

Installation du kit d'alime n tation carte par carte Card SenseTM. . . . . . . . . . . . . . . . . 63

Installation de la cartouche de nettoyage des cartes . . . . . . . . . . . . . . . . . . . . . . . . . 64

Impression d'une seule carte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

vi Imprimante de cartes P120i - Guide d’utilisation 980504-021 Rév. A

Mise en route

Déballage de l'imprimante

Votre imprimante P120i est expédiée dans un carton, renforcé au polystyrène, et un sac de protection antistatique. Conservez les emballages, au cas où l'imprimante devrait être dépla cée ou réexpédiée.

1. Avant d'ouvrir le carton et de déballer l'imprimante, assurez-vous qu'il n'a pas été endommagé au cours de l'expédition.

2. Assurez-vous que l'endroit choisi est propre et pratiquement exempt de poussière afin d'assurer le bon fonctionnement et le stockage corrects de l'imprimante.

3. Détachez et retirez la poignée, ouvrez le carton et retirez l'emballage en polystyrène placé sur l'imprimante.

MATERIAU D'EMBALLAGE EN POLYSTYRENE

IMPRIMANTE

P120i

ACCESSOIRES

DE L'IMPRIMANTE

POIGNEE

4. Prenez l'imprimante par les côtés, soulevez-la et sortez-la avec précaution du carton.

5. Sortez du carton d'expédition la boîte contenant les accessoires de l'imprimante.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 1

Mise en route

Voyants et commandes

6. Vérifiez que les éléments suivants sont fournis avec votre imprimante P120i :

a. CD-ROM contenant le logiciel b. Guide d’installation rapide c. Kit de nettoyage d. Câbles d'alimentation 120 V c.a. et 230 V c.a. e. Transformateur f. Câble USB

Si l’un des éléments manque, veuillez contacter votre revendeur.

CABLE USB

GUIDE

D'INSTALLATION

RAPIDE

CD-ROM CONTENANT

LE LOGICIEL

TRANSFORMATEUR

D'ALIMENTATION

Voyants et commandes

KIT DE

NETTOYAGE

CABLES

D'ALIMENTATION

C.A

120 V

230 V

C.A

. ET

Votre imprimante P120i possède un affichage à cristaux liquides multi-fonction, qui propose des informations sur son état. L'affichage est piloté par le bouton de contrôle multi-fonction qui se trouve juste au-dessous de la fenêtre d'affichage.

Interrupteur d'alimentation

L'interrupteur d'alimentation se trouve à l'arrière de l'unité d'impression, dans le coin inférieur droit.

Prise d'alimentation

La prise d'alimentation se trouve à l'arrière de l'imprimante, à gauche de l'interrupteur d'alimentation.

2 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Mise en route

Voyants et commandes

PRISE

D'ALIMENTATION

980540-01-04

INTERRUPTEUR

PORT USB

D'ALIMENTATION

Port USB

Le port USB se trouve à l'arrière de l'unité d'impression, dans le coin inférieur gauche.

Affichage à cristaux liquides multi-fonction

PANNEAU

D'AFFICHAGE A

CRISTAUX LIQUIDES

MULTI-FONCTION

980504-01-03

BOUTON DE

CONTROLE

MULTI-FONCTION

Le panneau d'affichage à cristaux liquides peut afficher les messages suivants :

Message

Pendant le fonctionnement

INITIALIZING (Initialisation) READY (Prête) DOWNLOADING DATA (Téléchargement des

données)

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 3

Mode

Défilement Fixe Fixe

Mise en route

Voyants et commandes

Message

PRINTING MONO (Impression mono) MAG ENCODING (Codage magnétique) PRINTING CYAN (Impression cyan) PRINTING YELLOW (Impression jaune) PRINTING MAGENTA (Impression magenta) PRINTING BLACK (Impression noir) PRINTING OVERLAY (Impression superposition) DOWNLOADING FW (Téléchargement

microprogramme) CLEANING PRINTER (Nettoyage imprimante)

Avertissements

CLEAN PRINTER (Nettoyer imprimante) REMOVE RIBBON THEN CLOSE LID (Enlever le

ruban et refermer le capot) INSERT FEEDER CLEANING CARD (Insérer la

carte de nettoyage pour le système d'alimentation en cartes)

Mode

Fixe Fixe Fixe Fixe Fixe Fixe Fixe Fixe

Fixe

Fixe Défilement

Défilement

REMOVE FEEDER CARD (Retirer la carte du système d'alimentation)

PRESS BUTTON TO CONTINUE (Appuyer sur la touche pour continuer)

FEED LONG CLEANING CARD IN EXIT (Insérer longue carte de nettoyage en sortie)

CLEANING PRINTER (Nettoyage imprimante) INVALID MAGNETIC DATA (encoding stops) (Données

magnétiques non valides [codage des arrêts]) REMOVE RIBBON (Enle ver ruban)

Erreurs (l'imprimante ne fonctionne pas dans ces cas-là)

OUT OF RIBBON (Fin de ruban) MECHANICAL ERROR (Erreur mécanique) OUT OF CARDS (Cartes épuisées) PRINTER OPEN (Imprimante ouverte)

Défilement

Défilement Défilement

Fixe

Fixe Fixe Clignotement Clignotement

4 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

Attention •Vous ne devez pas encore attacher le câble USB à

l'imprimante et la mettre sous tension.

moment nécessaire pour effectuer ces opérations

Le pilote vous indiquera le

Pour installer l'imprimante P120i sur les systèmes d'exploitation Windows 200 0 et Windows XP, insérez le CD User Documentation, Drivers, and Training (Documentation utilisateur, pilotes et formation), livré avec l'imprimante, dans l'ordinateur ; l'assistant d'installation vous guidera tout au long de la procédure détaillée d'installation. L'assista nt va :

• Installer automatiquement l'interface utilisateur une fois l e C D-ROM du pilote inséré.

• Lancer la procédure d'installation lorsque vous sélectionnez Install Printer Driver

(Installer le pilote d'imprimante) dans le menu principal.

• Vous permettre d'installer des pilotes Ethernet, si vous envisagez d'utiliser votre imprimantes de cartes en réseau par le biais d'un serveur d'impression externe.

• Vérifier le système d'exploitation utilisé.

• Détecter les versions antérieures du p ilote et ne ttoye r, si nécessaire, les entrées du registre Windows. Vous devez sélectionner Remove (Supprimer) dans les options d'installation afin de supprimer les versions précédentes du pilote.

• Installer les nouveaux fichiers de pilote.

• Réinitialiser votre ordinateur.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 5

Installation de l'imprimante

Installation de l'imprimante P120i

Installation du pilote d'imprimante

Pour installer le pilote de l'imprimante P120i, procédez comme suit :

1. Insérez le CD P120i User Documentation, Drivers, and Training (Documentation

utilisateur, pilo tes et forma tion de la P12 0i) dans le lec teur de l' ordinateu r hôte. La fenêtre Select Language (Sélectionner la langue) s'ouvre.

2. Dans la fenêtre Select Language (Sélectionner la l angue), choi sissez la langu e voulue. Le

menu principal s'affiche ; il reflète la langue sélectionnée.

3. Dans le menu principal, sélectionnez Install Printer Driver (Installer le pilote

d'imprimante).

6 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

4. L'assistant d'installation (InstallShield) est installé et une fenêtre de progression s'affiche.

Une fois que l'assistant d'installation est installé, la fenêtre Welcome to InstallShield Wizard (Bienvenue dans l'assistant d'installation) s'ouvre.

5. Dans la fenêtre Welcome to InstallShield Wizard (Bienvenue dans l'assistant

d'installation), cliquez sur le bouton

Next (Suivant). La fenêtre Select Features

(Sélectionner les fonctions) s'ouvre.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 7

Installation de l'imprimante

Installation de l'imprimante P120i

Important • Si vous choisissez d'installer les pilotes d'imprimante Ethernet,

vous pouvez également connecter l'imprimante au moyen d'un câble USB.

6. Dans la fenêtre Select Features (Sél ect ionner le s fo nctions) :

a. Si vous voulez utiliser l'imprimante en mode autonome, cliquez sur le bouton Install

USB printer drivers (Installer les pilotes d'imprimante USB). La fenêtre License Agreement (Contrat de licence) s'ouvre. Passez à USB Installation (Installation USB).

b. Pour utiliser cette imprimante avec un serv eu r d' impressi on extern e, vo us dev ez

installer les pilotes d'imprimante Ethernet. Cette procédure installera également les pilotes d'imprimante USB. Sélectionnez Install Ethernet printer drivers (Installer les pilotes d'imprimante Ethernet). La fenêtre License Agreement (Contrat de licence) s'ouvre.

7. Acceptez le Contrat de licence en cliquant sur le bouton Yes (Oui). La fenêtre Card Image Rotation (Rotation de l'image de carte) s'ouvre. Passez à Ethernet Installation (Installation Ethernet).

8 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation USB

Installation de l'imprimante

Installation de l'imprimante P120i

Important • Si vous refusez le Con trat de licence en c liquant

sur le bouton No (Non), l'installation s'arrête.

1. Acceptez le Contrat de licence en cliquant sur le bouton Yes (Oui). La fenêtre Select the Setup T ype (Sélectionner le type d'installation) s'ouvre.

2. Dans la fenêtre Select the Setup Type (Sélectionner le type d'installation) :

a. Si vous souhaitez accepter la configuration par défaut pour votre imprimante,

sélectionnez l'option d'installation Complete (Complète) et cliquez sur le bouton Next> (Suivant). Passez à Complete Installation (Installation complète).

b. Si vous souhaitez sélectionner des paramètres spé cifiq ue s po ur c ertai ne s fon cti on s de

l'imprimante, sélectionnez l'option d'installation Custom (Personnalisée) et cliquez sur le bouton

Next> (Suivant). La fenêtre Card Image Rotation (Rotation de l'im age

de carte) s'ouvre. Passez à Custom Installation (Installation personnalisée).

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 9

Installation de l'imprimante

Installation de l'imprimante P120i

Installation personnalisée

1. Dans la fenêtre Card Image Rotation (Rotation de l'image de carte), sélectionnez la rotation voulue, puis cliquez sur le bouton Next> (Suivant). La fenêtre Print on Both Sides (Impression recto-verso) s'ouvre.

2. Dans la fenêtre Print on Both Sides (Impression recto-verso), sélectionnez Yes (Oui) ou No (Non), puis cliquez sur le bouton Next> (Suivant). La fenêtre Monochrome Conversion (Conversion monochrome) s'ouvre.

10 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

3. Dans la fenêtre Monochrome Conversion (Conversion monochrome), sélectionnez le type de conversion requis. Cliquez sur le bouton

Next> (Suivant). La fenêtre Network

Printer Components (Composants de l'imprimante réseau) s'ouvre.

4. Dans la fenêtre Network Printer Components (Composants de l'imprimante réseau) :

a. Sélectionnez l'option Install network printer components (Installer les composants

de l'imprimante réseau) et cliquez sur le bouton

Next> (Suivant). La fenêtre Default

network ribbon (Ruban réseau par défaut) s'ouvre.

b. Sélectionnez l'option Do not install network printer components (Ne pas installer

les composants de l'imprimante réseau) et cliquez sur le bouton

Next> (Suivant).

Passez à Encoder Settings (Paramètres du codeur).

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 11

Installation de l'imprimante

Installation de l'imprimante P120i

5. Dans la fenêtre Default network ribbon (Ruban réseau par défaut), sélectionnez le ruban réseau par défaut voulu et cliquez sur le bouton Next> (Suivan t). La fenêtre Enter First IP Address (Entrer la première adresse IP) s'ouvre.

6. Entrez l'adresse IP de la première imprimante dans la zone de texte et cliquez sur le bouton Next (Suivant). La fenêtre Enter Second IP Address (Entrer la deuxième adresse IP) s'ouvre.

12 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

7. Si vous installez une deuxième imprimante réseau, entrez l'adresse IP de cette deuxième imprimante dans la zone de texte. Si vous n'installez qu'une seule imprimante réseau, n'effectuez aucune entrée dans cette zone de texte. Cliquez sur le bouton Next (Suivant). La fenêtre Enter Third IP Address (Entrer la troisième adresse IP) s'ouvre.

8. Si vous installez une troisième imprimante réseau, entrez l'adresse IP de cette troisième imprimante dans la zone de texte. Si vous n'installez qu'une ou deux imprimantes réseau, n'effectuez aucune entrée dans cette zone de texte. Cliquez sur le bouton Next (Suivant). Passez à Encoder Settings (Paramètres du codeur).

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 13

Installation de l'imprimante

Installation de l'imprimante P120i

Paramètres du codeur

1. Dans la fenêtre Encode Only (Coder uniquement), sélectionnez Yes (Oui) ou No (Non). Si vous sélectionnez Yes (Oui), l'imprimante sera configurée pour coder UNIQUEMENT les bandes magnétiques sur les cartes. Les cartes ne seront pas imprimées. Cliquez sur le bouton du codeur) s'ouvre.

2. Dans la fenêtre Select Encoder Coercivity (Sélectionner la coercivité du codeur), sélectionnez les paramètres de coercivité compatibles avec les types de cartes à coder, puis cliquez sur le bouton piste

Next> (Suivant). La fenêtre Select Encoder Coer civity (Sélectionner la coercivité

Next> (Suivant). La fenêtre Track 1 Settings (Paramètres de la

1) s'ouvre.

14 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

3. Dans la fenêtre Track 1 Settings (Paramètres de la piste 1), sélectionnez les paramètres voulus pour la Piste 1 et cliquez sur le bouton

Next> (Suivant). La fenêtre Track 1

Density (Densité de la piste 1) s'ouvre.

4. Dans la fenêtre Track 1 Density (Densité de la piste 1), sélectionnez la densité voulue pour la Piste 1 et cliquez sur le bouton

Next> (Suivant). La fenêtre Track 2 Sett ings

(Paramètres de la piste 2) s'ouvre.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 15

Installation de l'imprimante

Installation de l'imprimante P120i

5. Dans la fenêtre Track 2 Settings (Paramètres de la piste 2), sélectionnez les paramètres voulus pour la Piste 2 et cliquez sur le bouton Density (Densité de la piste 2) s'ouvre.

Next> (Suivant). La fenêtre Track 2

6. Dans la fenêtre Track 2 Density (Densité de la piste 2), sélectionnez la densité voulue pour la Piste 2 et cliquez sur le bouton

Next> (Suivant). La fenêtre Track 3 Sett ings

(Paramètres de la piste 3) s'ouvre.

16 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

7. Dans la fenêtre Track 3 Settings (Paramètres de la piste 3), sélectionnez les paramètres voulus pour la Piste 3 et cliquez sur le bouton

Next> (Suivant). La fenêtre Track 3

Density (Densité de la piste 3) s'ouvre.

8. Dans la fenêtre Track 3 Density (Densité de la piste 3), sélectionnez la densité voulue pour la Piste 3 et cliquez sur le bouton

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 17

Next> (Suivant).

Installation de l'imprimante

Installation de l'imprimante P120i

9. Le programme vous demande si vous voulez appliquer les paramètres personnalisés. a. Si vous choisissez Yes (Oui), les paramètres que vous avez sélectionnés dans les

fenêtres précédentes seront appliqués.

b. Si vous choisissez No (Non), les paramètres par défaut seront utilisés. Quelle que soit votre sélection, la fenêtre Select Pr ogram Folder (Sél ectionner le dossier

de programme s'ouvre). Passez à Complete Installation (Installation complète).

Installation Ethernet

Important • Si vous refusez le Contrat de licence en cli quant sur le

bouton No (Non), l'installation s'arrête.

1. Acceptez le Contrat de licence en cliquant sur le bouton Yes (Oui). La fenêtre Card Image Rotation (Rotation de l'image de carte) s'ouvre.

18 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

2. Dans la fenêtre Card Image Rotation (Rotation de l'image de carte), sélectionnez la rotation voulue, puis cliquez sur le bouton Next> (Suivant). La fenêtre Print on Both Sides (Impression recto-verso) s'ouvre.

3. Dans la fenêtre Print on Both Sides (Impression recto-verso), sélectionnez Yes (Oui) ou No (Non), puis cliquez sur le bouton Next> (Suivant). La fenêtre Monochrome Conversion (Conversion monochrome) s'ouvre.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 19

Installation de l'imprimante

Installation de l'imprimante P120i

4. Dans la fenêtre Monochrome Conversion (Conversion monochrome), sélectionnez le type de conversion requis. Cliquez sur le bouton network ribbon (Ruban réseau par défaut) s'ouvre.

Next> (Suivant). La fenêtre Default

20 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

6. Entrez l'adresse IP de la première imprimante dans la case de texte et cliquez sur le bouton Next (Suivant). La fenêtre Enter Second IP Address (Entrer la deuxième adresse IP) s'ouvre.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 21

Installation de l'imprimante

Installation de l'imprimante P120i

8. Si vous installez une troisième imprimante réseau, entrez l'adresse IP de cette troisième imprimante dans la zone de texte. Si vous n'installez qu'une ou deux imprimantes réseau, n'effectuez aucune entrée dans cette zone de texte. Cliquez sur le bouton Next (Suivant). La fenêtre Encode Only (Coder uniquement) s'ouvre.

9. Dans la fenêtre Encode Only (Coder uniquement), sélectionnez Yes (Oui) ou No (Non). Si vous sélectionnez Yes (Oui), l'imprimante sera configurée pour coder UNIQUEMENT les bandes magnétiques sur les cartes. Les cartes ne seront pas imprimées. Cliquez sur le bouton

Next> (Suivant). La fenêtre Select Encoder Coercivity (Sé lectionner la coercivité

du codeur) s'ouvre.

22 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

10. Dans la fenêtre Select Encoder Coercivity (Sélectionner la coercivité du codeur),

sélectionnez les paramètres de coercivité compatibles avec les types de cartes à coder, puis cliquez sur le bouton

1) s'ouvre.

piste

Next> (Suivant). La fenêtre Track 1 Settings (Paramètres de la

11. Dans la fenêtre Track 1 Settings (Paramètres de la piste 1), sélectionnez les paramètres

voulus pour la Piste 1 et cliquez sur le bouton

Next> (Suivant). La fenêtre Track 1

Density (Densité de la piste 1) s'ouvre.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 23

Installation de l'imprimante

Installation de l'imprimante P120i

12. Dans la fenêtre Track 1 Density (Densité de la piste 1), sélectionnez la densité voulue

pour la Piste 1 et cliquez sur le bouton (Paramètres de la piste 2) s'ouvre.

Next> (Suivant). La fenêtre Track 2 Sett ings

13. Dans la fenêtre Track 2 Settings (Paramètres de la piste 2), sélectionnez les paramètres

voulus pour la Piste 2 et cliquez sur le bouton

Next> (Suivant). La fenêtre Track 2

Density (Densité de la piste 2) s'ouvre.

24 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation de l'imprimante P120i

14. Dans la fenêtre Track 2 Density (Densité de la piste 2), sélectionnez la densité voulue

pour la Piste 2 et cliquez sur le bouton

Next> (Suivant). La fenêtre Track 3 Sett ings

(Paramètres de la piste 3) s'ouvre.

15. Dans la fenêtre Track 3 Settings (Paramètres de la piste 3), sélectionnez les paramètres

voulus pour la Piste 3 et cliquez sur le bouton

Next> (Suivant). La fenêtre Track 3

Density (Densité de la piste 3) s'ouvre.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 25

Installation de l'imprimante

Installation de l'imprimante P120i

16. Dans la fenêtre Track 3 Density (Densité de la piste 3), sélectionnez la densité voulue

pour la Piste 3 et cliquez sur le bouton

Next> (Suivant).

17. Le programme vous demande si vous voulez appliquer les paramètres personnalisés.

a. Si vous choisissez Yes (Oui), les paramètres que vous avez sélectionnés dans les

fenêtres précédentes seront appliqués.

b. Si vous choisissez No (Non), les paramètres par défaut seront utilisés. Quelle que soit votre sélection, la fenêtre Select Pr ogram Folder (Sél ectionner le dossier

de programme s'ouvre). Passez à Complete Installation (Installation complète).

26 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation complète

1. Dans la fenêtre Select Program Folder (Sélectionner le dossier de programme), vous choisissez le dossier qui contiendra les icônes du programme : vous pouvez cons erver le dossier par défaut ou vous pouvez sélectionner un autre dossier. Cliquez sur le bouton Next> (Suivant). La fenêtre Setup Status (Etat de l'installation) s'ouvre.

Installation de l'imprimante

Installation complète

2. La fenêtre Setup Status (Etat de l'installation) indique la progression de l'installation du pilote. Lorsque le pilote est installé, la fenêtre Congratulations (Félicitations) s'ouvre. Passez à Connect the P120i printer (Connexion de l'imprimante P120i).

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 27

Installation de l'imprimante

Installation complète

Connexion de l'imprimante P120i

Les instructions qui suivent vont vous guider à toutes les étapes de l'installation de l'imprimante P120i.

Attention • Limitez la tension alternative fournie à l'imprimante P120i à 24 V c.c. Limitez l'intensité du courant à 16 ampères maximum, à l'aide d'un disjoncteur associé ou d'un autre dispositif de ce genre. N'utilisez jamais l'imprimante dans un endroit où l'utilisateur, l'ordinateur ou l'imprimante peuvent être en contact a vec l'eau. Cela pourrait pr ovoquer des blessures. L'imprimante doit être connectée à une alimentation électrique avec prise de terre et correctement protégée contre les pointes de tension et les défauts de mise à la terre. L'unité d'alimentation ne doit être remplacée que par le même produit du fabricant.

1. Placez l'imprimante dans un endroit permettant un accès aisé à tous les côtés. L'imprimante ne doit jamais être utilisée lorsqu'elle est repose sur ses côtés ou qu'elle est à l'envers.

2. Retirez l'étiquette CAUTION (ATTENTION) jaune placée à l'arrière de l'imprimante.

3. Assurez-vous que l'interrupteur de l'imprimante est sur la position ARRET (O).

28 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation complète

Attention • L'imprimante risque de fonctionner de façon intermittente ou

imprévisible si les connecteurs ne sont pas sécurisés. S'il est endommagé, le câble d'alimentation doit être remplacé par un câble strictement équivalent. La prise secteur doit rester facilement accessible pour déconnecter l’imprimante.

115 V c.a.

230 V c.a.

4. Insérez l'unité d'alimentation dans la fiche d'alimentation, reliez le câble d'alimentation (120V c.a. ou 230 V c.a.) à l'unité, puis branchez le câble dans une prise de courant mise à la terre, de tension et de type corrects.

5. Reliez le câble USB à l'imprimante et à l'ordinateur.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 29

Installation de l'imprimante

Installation complète

6. Mettez l'imprimante sous tension en plaçant l'interrupteur en position MARCHE ( | ). La fenêtre Found New Hardwar e (Nouveau matériel détecté) s'ouvre

7. Dans la fenêtre Found New Hardware (Nouveau matériel détecté), sélectionnez la case d'option No, not at this time (Non, pas maintenant), puis cliquez sur

Next> (Suivant). La

fenêtre Insert installation CD (Insérer le CD-ROM d'installation) s'ouvre.

30 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation complète

8. Dans la fenêtre Insert installation CD (Insérer le CD-ROM d'installation), sélectionnez la case d'option Install the software automatically (Installer le logiciel automatiquement) et cliquez sur

Next> (Suivant). La fenêtre Windows Logo Testing

(Test du logo Windows) s'ouvre.

9. Dans la fenêtre Windows Logo Testing (Test du logo Windows) , sélectionnez le bouton Continue Anyway (Continuer). La barre de progression s'affiche ; elle indique la copie des fichiers.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 31

Installation de l'imprimante

Installation complète

10. Si la fenêtre Files Needed (Fichiers nécessaires) s'ouvre, entrez l'emplacement des fichiers

nécessaires indiquée dans la fenêtre Congratulations (Félicitations). Une fois que les fichiers ont été transférés, la fenêtre Completing the New Hardware Found Wizard (Terminer l'assistant Nouveau matériel détecté) s'ouvre.

11. Cliquez sur le bouton Finish (Terminer) ; l'installation du pilote se termine et la fenêtre Completing the New Hardware Found Wizard (Terminer l'assistant Nouveau matériel détecté) se ferme.

12. Dans la fenêtre Congratulations (Félicitations), cliquez sur Next> (Suivant). Le programme vous demande si vous voulez ouvrir le fichier ReadMe

13. Si vous n'avez pas encore consulté le fichier ReadMe, sélectionnez Yes (Oui). Le fichier ReadMe contient des informations relatives aux problèmes connus et les informations de dernière minute concernant la version la plus récente du pilote Zebra.

32 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Installation complète

14. Que vous sélectionniez Yes (Oui) ou No (Non), la fenêtre InstallShield Wizard Complete (Terminer l'assistant d'installation) s'ouvre.

15. Cliquez sur le bouton Finish (Terminer) pour terminer l’installation.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 33

Installation de l'imprimante

Modification des options du pilote d'imprimante

Vous pouvez modifier les paramètres par défaut activés pour le pilote de l'imprimante P120i. Procédez comme suit :

1. Sélectionnez Start (Démarrer)>Settings (Paramètres)>Printers and Faxes (Imprimantes et télécopieurs).

2. Dans la liste Printers and Faxes (Imprimantes et télécop ieurs), cliquez avec le bouton droit de la souris sur P120i USB Card Printer (imprimante de cartes P120i USB) et sélectio nnez Properties (Propriétés) dans le menu automatique. La fenêtre Printer Properties (Propriétés de l'imprimante) s'ouvre.

34 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Modification des options du pilote d'imprimante

3. Dans l'onglet General (Général), cliquez sur le bouton P r inting Preferences (Options d'impression) pour modifier les paramètres d'orientation des cartes, les paramètres de conversion monochrome, les paramètres relatifs au ruban, ou bien pour ajuster les propriétés de réglages des couleurs et de la tête d'impression.

4. Dans l'onglet Sharing (Partager), vous pouvez choisir de partager l'imprimante sur le réseau et d'installer des pilotes supplémentaires afin de prendre en charge des systèmes d'exploitation différents.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 35

Installation de l'imprimante

Modification des options du pilote d'imprimante

5. Dans l'onglet Ports, vous pouvez choisir d'ajouter, de supprimer et de configurer les ports d'imprimante, ainsi que sélectionner le port alloué à l'imprimante P120i.

6. Dans l'onglet Color Management (Gestion des coule urs), vous pouvez ajouter, supprimer et modifier les profils de couleur de l'imprimante.

7. L'onglet Security (Sécurité) vous permet de modifier les permissions définies pour l'imprimante P120i.

36 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Installation de l'imprimante

Modification des options du pilote d'imprimante

8. Dans l'onglet Advanced (Avancé), vous pouvez sélectionner les propriétés de l'imprimante, installer d'autres pilotes d'imprimante et modifier les pa ramètres de l'imprimante par défaut.

9. Dans l'onglet Device Settings (Paramètres du périphérique), vous pouvez modifier les paramètres du codeur magnétique et activer ou désactiver le mode d'alimentation carte par carte.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 37

Installation de l'imprimante

Modification des options du pilote d'imprimante

10. Une fois que la configuration des options du pilote d' imprima nt e P120i vous convient, cliquez sur le bouton OK pour enregistrer votre nouvelle configuration et fermer la fenêtre Properties (Propriétés).

38 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Configuration de

l'imprimante P120i

Fonctionnalités de l'imprimante

Le schéma suivant illustre les caractéristiques de votre imprimante P120i :

RECEPTACLE

DE CARTES

980504-03-01

ROULEAU

DE RUBAN

GUIDE-CARTES

TETE D'IMPRESSION

CAPOT

SYSTEME D'ALIMENTATION DE CARTES

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 39

Configuration de l'imprimante P120i

Chargement du rouleau de ruban

Pour l'imprimante P120i, des rouleaux de ruban homologués sont nécessaires. Les rubans à Transfert Thermique de Résine et Sublimation de Colorant sont conçus spécifiquement pour votre imprimante P120i.

• Les imprimantes de la série i nécessitent l'utilisation des rubans de la série i pour les impressions en couleur.

• Chaque rouleau de ruban inclut un ensemble de rouleau de nettoyage adhésif intégré, qui permet de nettoyer les cartes lorsqu'elles sont entraînées dans l'imprimante. Un nettoyage incorrect limite la durée de vie de l'imprimante et réduit la qualité de l'impression

• Lorsque le ruban est usé, vous devez remplacer l'ensemble du rouleau.

1. Mettez l'imprimante hors tension en plaçant l'interrupteur d'alimentation sur la position ARRET (0).

Attention : Risque de décharge électrostatique • NE TOUCHEZ PAS la tête

d'impression ou ses composants électroniques. Les décharges électrostatiques émises par le corps humain ou d'autres surfaces risquent d'endommager la tête d'impression ou d'autres composants électroniques

2. Ouvrez le capot de l'imprimante : appuyez sur le bouton de déverrouillage placé sur le dessus de l'imprimante.

3. Otez la languette de protection du rouleau de nettoyage adhési f en tirant doucement sur la bande. Jetez la languette de protection.

ROULEAU DE

NETTOYAGE

ADHESIF

980504-04-02

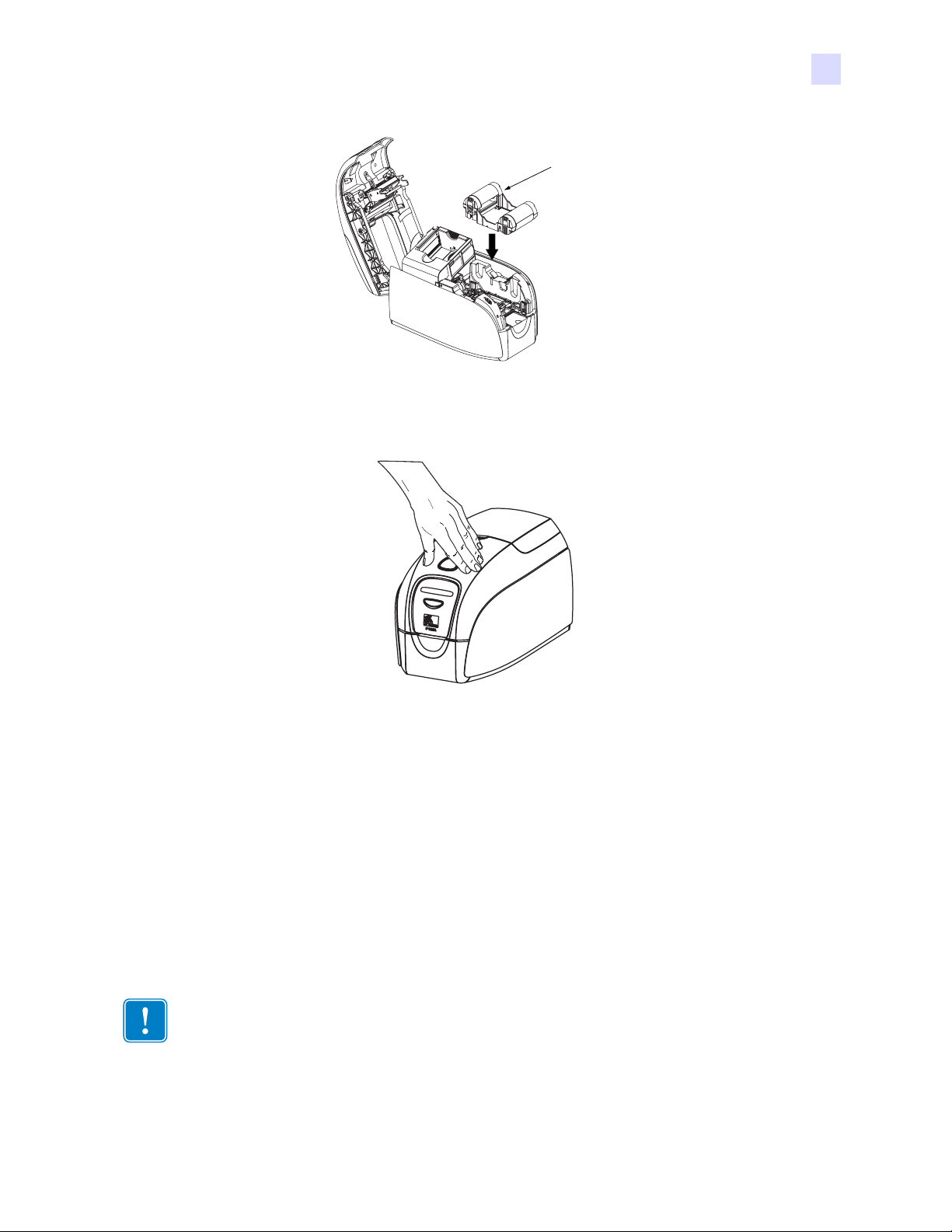

4. Insérez le rouleau de ruban en orientant le rouleau de nettoyage vers le bas, de façon que les ergots placés aux extrémités s'enclenchent dans les orifices appropriés.

40 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

5. Refermez le capot de l'imprimante et appuyez jusqu'à ce que vous entendiez un clic.

6. Mettez l'imprimante sous tension en plaçant l'interrupteur d'alimentation sur la position MARCHE ( | ).

Remarque • Vous pouvez remarquer que le ruban se synchronise automatiquement.

Chargement des cartes

Pour vous aider à charger, imprimer et colle cter les cartes, la P120i possède les éléments suivants :

Système d'alimentation de cartes

Le système d'alimentation de cartes sert au chargement des cartes ; il peut recevoir jusqu'à 100 cartes d'une épaisseur de 30 mils. Il se trouve sous le capot du système d'alimentation de cartes de l'imprimante P120i.

Configuration de l'imprimante P120i

Chargement des cartes

Attention • NE PLIEZ P AS les cartes et NE TOUCHEZ PAS les surfaces à imprimer, car cela pourrait nuire à la qualité d'impression.

Remarque • La surface des cartes doit rester nette et sans i mpuretés. S tockez toujou rs les

cartes dans une boîte fermée. Il est aussi conseillé de les utiliser dès que possible. Si les cartes collent les unes aux autres, veillez à les déliasser ou les feuilleter soigneusement.

Remarque • Pour les cartes comportant une bande magnétique, reportez-vous à

l'annexe A pour plus d'informations sur leur chargement.

Pour charger les cartes dans le système d'alimentation, procédez comme suit :

1. Ouvrez le capot du système d'alimentation de cartes.

2. Faites coulisser le guide-cartes vers la droite jusqu'à ce qu'il se verrouille en place (vous devez entendre un clic).

SYSTEME D'ALIMENTATION DE CARTES

GUIDE-

CARTES

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 41

Configuration de l'imprimante P120i

Chargement des cartes

3. Retirez le paquet de cartes de son enveloppe de cellophane.

Remarque • En raison de la présence de charges d'électricité statique et de bavures de

découpage, des cartes peuvent rester collées entre elles de façon assez tenace. Ces cartes doivent être

séparées une à une avant d'être insérées dans le système d'alimentation afin

d'éviter tout problème d'alimentation ou d'impression.

4. Saisissez les côtés du paquet et posez-le verticalement sur une surface plane (un bureau, par exemple). Si le paquet est trop épais et que vous ne pouvez pas le tenir correctement, utilisez environ une moitié de paquet à la fois.

5. Poussez le paquet vers l'avant et vers l'arrière en l'inclinant d'environ 45° afin de séparer toutes les cartes.

6. Reformez le paquet de cartes et placez-le dans le réceptacle d'entrée.

42 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Configuration de l'imprimante P120i

Chargement des cartes

7. Placez un lot de cartes (100 au maximum) dans le système d'alimentation et refermez le capot. Lorsque le capot est fermé, le mécanisme de verrouillage du guide-cartes est automatiquement relâché.

CAPOT DU

SYSTEME

D'ALIMENTATION

DE CARTES

PAQUET

DE CARTES

980504-03-04

SYSTEME

D'ALIMENTATION

DE CARTES

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 43

Configuration de l'imprimante P120i

Impression d’une carte test

Réceptacle de cartes

1. Soulevez le capot de l'imprimante et poussez le réceptacle de cartes vers le bas afin de le placer en position de fonctionnement.

2. Si vous n'utilisez pas l'imprimante, replacez le réceptacle de cartes en position fermée afin de protéger l'imprimante de la poussière.

RECEPTACLE

CARTES

Impression d’une carte test

Une fois le rouleau de ruban et les cartes chargés, l'imprimante P120i est prête à imprimer. Pour vérifier le bon fonctionnement de l'imprimante, imprimez une carte de test.

1. Mettez l'imprimante hors tension en plaçant l'interrupteur d'alimentation en position ARRET (0).

2. Tout en maintenant le bouto n multi-fo nction e nfoncé, mett ez l'imprim ante sous te nsion, en p laçant l'interrupteur d'alimentation en position MARCHE

COMMUTATEUR MULTI-FONCTION

980504-03-06

( | ). Le voyant d'état s'allume en bleu.

INTERRUPTEUR

D'ALIMENTATION

P520CEM

Serial N¡ 060376 Firmware: V1.50

Head resistance: 1568

Offset: X002 - Y015

EC: 0014

Printing Counter: 00002716

3. Continuez à appuyer sur le bouton multi-fonction jusqu'à ce que le message PRINT TEST CARD (Imprimer une carte de test) s'affiche.

4. Relâchez le bouton multi-fonction ; une carte de test s'imprime au bout de quelques secondes.

44 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Impression

Pour utiliser l'imprimante P120i, vous devez disposer du pilote d'impression Windows et du logiciel de réalisation/conception des cartes, ou vous devez programmer le s commandes de l'imprimante par le biais de l'interface de l'imprimante.

Fonctionnement de

l'imprimante P120i

L'imprimante de cartes P120i peut être utilisée avec tout programme d'application compatible Windows 2000 ou Windows XP, cela grâce aux pilotes fournis sur le CD-ROM de l'imprimante. Le chapitre 2 contient les instructions d'installation du pilote d'imprimante de la P120i.

Création d'un échantillon de carte

A vant de lancer une n ouvelle session d'impression, imprimez un échantillon de carte po ur vous assurer que l'impression vous convient. Appliquez la procédure ci-dessous pour imprimer votre première carte au moyen du rouleau de ruban True Colours

1. Ouvrez Microsoft Word.

2. Si l'imprimante P120i n'est pas sélectionnée comme imprimante par défaut, sélectionnez File (Fichier)> Select Printer (Sélectionner l'imprimante) et choisissez Zebra P120i Card Printer (Imprimante de cartes Zebra P120i) dans la liste des imprimantes. Fermez la boîte de dialogue Print (Imprimer).

3. Sélectionnez File (Fichier)>Page Setup (Mise en page).

4. Sélectionnez l'onglet Size (Taille), puis choisi ssez l'option Card (Carte). Dans la part ie Orientation, activez Landscape (Paysage) ou Portrait.

5. Sélectionnez l'onglet Margins (Marges), puis définissez les options T op (Hau t), Bottom (B as), Left (Gauche) et Right (Droite) sur 0 (zéro).

et du pilote Windows.

6. Cliquez sur OK pour fermer la fenêtre Page Setup (Mise en page).

7. La carte apparaît dans la fenêtre.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 45

Fonctionnement de l'imprimante P120i

Impression

8. Saisissez du texte en couleur et en noir et insérez des images en couleur, comme dans l'exemple cidessous.

980504-05-01

http://www.zebracard.com

Impression d'un échantillon de carte

Une fois que votre échantillon de carte est prêt, vous pouvez l'imprimer. Assurez-vous que le

rouleau de ruban Tru e Colours

est en place dans l'imprimante et que des cartes sont chargées dans le système d'alimentation. Le chapitre 3 contient des instructions sur la mise en pl ace du ruban et le chargement des cartes. Pour imprimer votre échantillon de carte, procédez comme suit :

1. Sélectionnez File (Fichier)>Print (Imprimer) pour ouvrir la boîte de dialogue Print (Imprimer). Assurez-vous que les paramètres suivants sont activés dans la boîte de dialogue Print (Imprimer) :

• Printer Name (Nom de l'imprimante) : - Zebra P120i Card Printer (Imprimante de cartes Zebra P120i)

• Print to File (Imprimer dans un fichier) : - Désélectionné

• Page Range (Plusieurs pages) : - All (Tout)

• Number of Copies (Nombre de copies) : - 1

• Collate (Copies assemblées) : - Désélectionné

• Print What? (Imprimer) : - Document

• Print (Imprimer) : - All pages in range (Pages paires et impaires)

• Pages per sheet (Pages par feuille) : - 1 page

46 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

• Scale to paper size (Mettre à l'échelle du papier) : - No scaling (Non)

2. Cliquez sur le bouton OK.

Fonctionnement de l'imprimante P120i

Impression

Zebra P120i card printer

980504-05-02

3. Une carte est entraînée dans l'imprimante et l'impression commence. La durée de téléchargement des données varie en fonction de la complexité de conception de la carte et de la vitesse de traitement de l'ordinateur.

4. Une fois que l'impression est terminée, la carte est éjectée de l'imprimante dans le réceptacle de cartes.

5. Retirez l'échantillon de carte du réceptacle et examinez-le. Si l'échantillo n est corre ct, vous pouve z imprimer d'autres cartes sur votre P120i.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 47

Système de nettoyage

Attention • PROTEGEZ VOTRE GARANTIE USINE !

Pour conserver votre garantie usine, vous devez effectuer les procédures de maintenance recommandées. Pour les procédures autres que les procédures de nettoyage recommandées dans le présent manuel, seuls des techniciens Zebr a autorisés pourront faire la maintenance de l'imprimante P120

• NE JAMAIS desserrer, resserrer , ajuster , ni plie r etc. une pièce ou un câble

à l'intérieur de l'imprimante.

• NE JAMAIS utiliser de compresseur d'air pour enlever des particules dans

l'imprimante.

Nettoyage

Votre imprimante P120i comprend un système de nettoyage simple qui utilise les cartes de nettoyage présaturées fournies. Une utilisation régulière de ces cartes nettoiera et entretiendra les composants importants inaccessibles de votre imprimante, y compris la tête d'impression, les rouleaux de transport et le poste de codage magnétique (fonction en option).

Quand nettoyer

Lorsque vous avez imprimé environ 1000 cartes couleur, l'imprimante affiche le message

CLEAN PRINTER (Nettoyer l'imprimante) ; vous pouvez aussi procéder à un nettoyage lorsque

vous constatez une dégradation de la qualité d'impression.

Comment nettoyer

1. Laissez l'imprimante sous tension.

2. Appuyez sur le bouton de contrôle multi-fonction et mai ntenez-le enfoncé pendant secondes.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 49

Nettoyage

Système de nettoyage

3. Le message REMOVE RIBBON THEN CLOSE LID (Retirer le ruban et refermer le capot)

s'affiche pour signaler le début du cycle de nettoyage

4. Une fois que vous avez retiré le ruban et refermé le capot, le message EMPTY FEEDER

THEN CLOSE COVER

CARTE DE NETTOYAGE

DU CHEMIN DE CARTE

(Vider le système d'alimentation et refermer le capot) s'affiche.

CARTE DE NETTOYAGE

DU SYSTEME D'ALIMENTATION

BOUTON DE CONTROLE

MULTI-FONCTION

CAPOT DU

SYSTEME

D'ALIMENTATION

DE CARTES

PANNEAU D'AFFICHAGE

A CRISTAUX LIQUIDES

MULTI-FONCTION

5. Si vous ouvrez le capot et que vous le refermez sans retirer le ruban, le message REMOVE

RIBBON THEN CLOSE LID

(Retirer le ruban et refermer le capot) reste affiché.

6. Une fois le capot refermé, le microprogramme éjecte, le cas échéant, les cartes qui se

trouvent dans l'imprimante. Le message

EJECTING CARD (Ejection de la carte) s'affiche.

7. Le message FEED LONG CLEANING CARD IN EXIT (Insérer longue carte de nettoyage en

sortie) s'affiche alors

. Lorsque le détecteur de carte enregistre la présence de la carte de

nettoyage, les rouleaux entraînent la carte dans l'imprimante.

8. L'imprimante éjecte la carte de nettoyage à l'issue du nett oyage. Si le détecteur de carte

enregistre toujours la présence de la carte de nettoyage, le message

CLEANING CARD

(Retirer longue carte de nettoyage) s'affiche.

REMOVE LONG

9. Lorsque le détecteur de carte en sortie n'enregistre plus la présence de la longue carte de

nettoyage, le message pour le système d'alimentation en cartes) s'affiche

INSERT FEEDER CLEANING CARD (Insérer la carte de nettoyage

. Ouvrez le capot du système

d'alimentation et insérez la carte de nettoyage de ce système.

10. Lorsque le détecteur de carte du système d'alimentation enregistre la présence de la carte de nettoyage de ce système, le message système d'alimentation) s'affiche

CLOSE FEEDER COVER (Refermer le capot du

11. Lorsque le nettoyage du système d'alimentation est terminé, le message REMOVE FEEDER

CLEANING CARD

(Retirer la carte de nettoyage du système d'alimentation) s'affiche.

12. Une fois la carte retirée, le message READY (Prête) s'affiche. Vous pouvez maintenant remettre le ruban en place et poursuivre l'impression.

50 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Nettoyage de la tête d'impression

Un nettoyage au moyen du système de nettoyage à cartes suffit généralement. Toutefois, un nettoyage séparé de la tête d'impression avec des bâtonnets de nettoyage permet d'enlever davantage de dépôts tenaces lorsque les problèmes d'impression persistent. Pour éviter tout dépôt, utilisez uniquement des bâtonnets à tampons en mousse.

Attention • N'utilisez jamais d'objets pointus pour enlever les dépôts de la tête d'impression. Cela pourrait l'endommager de façon définitive.

1. Mettez l'imprimante hors tension en plaçant l'interrupteu r d' ali ment ati on sur ARRET (0).

2. Ouvrez le capot de l'imprimante en appuyant sur son bouton de dégagement et rabattez-le pour dégager la tête d'impression.

Nettoyage

Nettoyage de la tête d'impression

3. Nettoyez la tête d'impression en passant un tampon imbibé d'alcool d'un côté à l'autre des éléments de la tête d'impression. Effectuez cet te opér ation en douceur.

4. Attendez que la tête d'impression soit bien sèche (de deux à trois minutes) avant de remettre l'imprimante sous tension en plaçant le commutateur d'alimentation sur la position MARCHE ( | ).

5. Pour commander des bâtonnets, reportez-vous à la liste des supports de l'imprimante P120i.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 51

Procédures de dépannage

Ce chapitre apporte des solutions aux problèmes éventuels que vous pourriez connaître avec votre imprimante P120i.

Dépannage

Problèmes de qualité d'impression

Cette section vous aidera à résoudre vos problèmes de qualité d'impression. La qualité d'impression dépend de plusieurs facteurs. Les deux plus importants sont la pr opreté et les cartes. Pour diagnostiquer et résoudre les problèmes de qualité d'impression, suivez l es procédures de dépannage suivantes :

Exemple • De petites tâches apparaissent sur la carte imprimée avec une zone non imprimée

ou de couleur différente.

Cause possible :

• Des impuretés sont présentes sur la surface de la carte.

Solutions :

• Vérifiez que les cartes sont conservées dans un environnement dénué de poussière.

• Utilisez un lot de cartes différent.

Cause possible :

• Le rouleau de nettoyage n'est pas installé.

• Des impuretés sont présentes dans l'imprimante et/ou le rouleau de nettoyage est sale.

Solutions :

• Effectuez un nettoyage de l'imprimante (voir le chapitre 5)

• Assurez-vous que le capot de protection a été retiré du rouleau de nettoyage du rouleau de ruban (voir le chapitre 3).

• Si vous imprimez une carte à la fois, remplacez le rouleau de nettoyage à l'avant de l'imprimante (voir l'annexe B).

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 53

Dépannage

Procédures de dépannage

Exemple • Des lignes horizontales (blanches) non imprimées apparaissent sur la carte.

Cause possible :

• Le rouleau de ruban n'est pas correctement positionné .

Solutions :

• Vérifiez que le ruban est correctement enroulé sur les bobines et qu'il n'est pas replié.

• Remettez la cassette du ruban en place.

Cause possible :

• La tête d'impression est sale.

Solutions :

• Nettoyez la tête d'impression.

Cause possible :

• Des éléments de la tête d'impression sont endommagés (par exemple, rayés ou brûlés).

Solutions :

• Contactez le service clientèle de Zebra pour plus d'informations sur le remplacement de la tête d'impression.

Exemple • Le résultat de l'impression est très pâle ou irrégulier.

Cause possible :

• Le rouleau de ruban n'a pas été stocké correctement ou il est endommagé.

Solution :

• Changez le rouleau du ruban et relanc ez l'impression.

Cause possible :

• Les cartes ne répondent pas aux spécifications.

Solution :

• Utilisez un lot de cartes différent.

Cause possible :

• Les paramètres de contraste et/ou d'intensité sont trop élevés.

Solution :

• Ajustez les valeurs de contraste et/ou d'intensité à partir du logi cie l.

Cause possible :

• Des impuretés ou des poussières sont incrustées sur des éléments de la tête d'impression.

Solution :

• Nettoyez la tête d'impression (voir la section Nettoyage de la tête d'impression du chapitre 4).

54 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Dépannage

Procédures de dépannage

Exemple • L'impression produit une image floue.

Cause possible :

• Le rouleau de ruban n'est pas correctement positionné .

Solution :

• Vérifiez que le ruban est correctement enroulé sur les bobines du rouleau, et qu'il n'est pas replié.

• Insérez de nouveau le rouleau de ruban en vous assurant que sa position soit verrouillée, p uis re lance z l'impression.

Cause possible :

• Le ruban n'est pas synchronisé à sa positi on adéquate.

Solution :

• Ouvrez le capot, puis refermez-le pour synchroniser le ruban.

Cause possible :

• Les cartes ne répondent pas aux spécifications.

Solution :

• Utilisez un lot de cartes différent.

Cause possible :

• Des impuretés ou des poussières sont incrustées dans l'imprimante et/ou le rouleau de nettoyage est sale.

Solution :

• Nettoyez la tête d'impression.

• Remplacez le rouleau de nettoyage.

Exemple • Aucune impression n'est effectuée sur la carte.

Cause possible :

• Le rouleau de ruban n'est pas installé dans l'imprimante.

Solution :

• Vérifiez que le rouleau de rub an est en place dans l'imprimante.

Cause possible :

• Les cartes ne répondent pas aux spécifications.

Solution :

• Utilisez un lot de cartes différent.

Cause possible :

• Le câble de la tête d'impression est débranché.

• Des éléments de la tête d'impression sont éraflés ou brûlés.

Solution :

• Contactez le service clientèle pour plus d'informations sur la réparation ou le remplacement de la tête d'impression.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 55

Spécifications techniques

Générales

• Module intégré d'alimentation et de retournement des cartes

• Rouleau de ruban encliquable Load-N-GoTM

• Affichage à cristaux liquides de 16 chiffres

• Pilotes Windows® pour 2000 et XP

• Garantie d’un an de l’imprimante

• Garantie d’un an (nombre de passes illimitées) de la tête d’impression

Impression couleur

Code à barres

Cartes

• Impression par sublimation de colorant ou transfert thermique monochrome

• Impression en couleur sur une seule face, XX secondes par carte (YMCKO)

• Impression en couleur recto-verso, YY secondes par carte (YMCKOK)

• Résolution d’impression de 300 pp p (11,8 points/mm)

• Code 39, code 128 B et C avec et sans chiffre de contrôle

• 2 sur 5 et 2 sur 5 intercalé

• UPC-A, EAN 8 et EAN 13

• Le code à barres PDF-417 2D et les autres symboles peuvent être imprimés via les pilotes d'impression de Windows

•Types : PVC, PVC composite, support adhésif

• Largeur/longueur de carte : ISO CR-80 - ISO 7810, 54 mm x 86 mm (2,12 x 3,38 pouces)

• Bande magnétique - ISO 7811

• Smart Card - ISO 7816-2

• Epaisseur de carte : 0,76 mm (30 mil) (+/- 10%)

• Capacité d’alimentation des cartes : 10 0 cartes (3 0 mil)

• Capacité de sortie du réceptacle des cartes : 45 cartes (30 mil)

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 57

Spécifications techniques

Rouleaux de ruban

• Rouleau de ruban Load-N-GoTM avec rouleau de nettoyage des cartes

• Technologie i Series proposant la détection de ruban par contact à puce

• YMCKO : 200 cartes/rouleau

• YMCKOK : 165 cartes/rouleau

• Monochrome : 1000 cartes/rouleau en noir, bleu ou blanc

Interfaces

• USB 1.1 (câble inclus)

Dimensions

• Largeur : 20,1 cm (7,9 pouces)

• Profondeur : 32,8 cm (12,9 pouces)

•Hauteur : 21,6 cm (8,5 pouces)

• Poids : 4,3 kg (9,5 livres)

Alimentation électrique

• 110 ~ 240 Volts c.a., 50 ~ 60 Hz (commutation auto)

• Mémoire d'image standard de 16 Mo

• Approuvé par FCC classe B, CE, UL et CUL

Environnement

Options

• Température de fonctionnement : 15°C à 30°C (60°F à 86°F)

• Humidité de fonctionnement : 20 à 65% sans condensation

• Température de stockage : -5°C à 70°C (23°F à 158°F)

• Humidité de stockage : 20 à 70% sans condensation

• Ventilation : Air libre

• Codeur magnétique (cartes de 30 mil uniquement), HiCo/L oCo sur

pistes

• Mode d'alimentation carte par carte CardSense

• Kit de démarrage (200 cartes et 1 ruban YMCKOK)

• Kit de nettoyage (4 cartes de nettoy age pour le moteur d'impression et

cartes de nettoyage pour le système d'alimentation)

58 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Dimensions des cartes

Dimension à la norme ISO pour les cartes simples

53,98 ± 0,050 mm

(2,125 ± 0,002 pouces)

980504-07-01

Spécifications techniques

Dimensions des cartes

Rayon

3,18 mm

(0,125 pouce)

85,72 ± 0,25 mm

(3,375 ± 0,010 pouces)

0,23 ~ 0,84 mm

(0,009 ~ 0,034 pouce)

Dimensions à la norme ISO pour les cartes à bande magnétique

15,82 mm (0,623 pouce) min

5,54 mm (0,218 pouce) max

2,92 mm (0~0,115 pouce)

980504-07-02

BANDE MAGNETIQUE

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 59

Annexe A

Codeur

Codeur de bande de cartes magnétiques

Cette section contient des informations sur les opérations supplémentaires des imprimantes P120i avec codeur de bande de cartes magnétiques.

Introduction

Spécifications concernant le fonction ne ment et la maintenance de l'imprimante P120i équipée d'un codeur de bande de cartes magnétiques en option. Vous pouvez définir le codeur magnétique sur une forte coercivité ou sur une coercivité plus faible.

Orientation de chargement du support

Attention • UTILISEZ UNIQUEMENT des cartes conformes aux normes ISO

7810 et 7811 sur les cartes à bande magnétique. Pour fonctionner correctement, la bande magnétique doit être intégrée à la surface de la carte. N'utilisez jamais de cartes sur lesquelles les bandes magnétiques sont collées.

Le codeur magnétique est un élément installé en usine de sorte que sa tête magnétique de lecture/écriture soit placée sous le chemin de la carte (disponible avec le codage HICO ou LOCO).

Lorsque vous chargez des cartes dotées d'une bande magnétique dans le système d'alimentation en cartes, vous devez vous assurer que la bande magnétique est tournée vers le côté gauche de l'imprimante, à proximité immédiate du bord inférieur du système d'alimentation.

Remarque • Des cartes PVC HICO et LOCO homologuées par Zebra sont disponibl es.

(Voir la liste des supports de l'imprimante P120i).

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 61

Introduction

MAGNETIQUE

980504-AA-01

Nettoyage du codeur magnétique

Appliquez la procédure de nettoyage standard au moyen de la carte de nettoyage décrite au chapitre 4. Elle permet de nettoyer les pièces les plus importantes de l'imprimante, en particulier la tête d'impression, le rouleau de transport et le codeur de bande magnétique.

BANDE

Codage à la norme ISO

N°

piste

1 ^ 210 BPI* Alphanuméri

2 = 75 BPI* Numérique

3 = 210 BPI* Numérique

*Bits par pouce

†A l'exception du caractère « ? ».

‡Y compris les caractères Start, Stop et LRC. Notez également que ces

3 caractères sont automatiquement gérés par le codeur magnétique d'après les normes ISO standard.

Séparateur de champs

Densité

de piste

Caractères

valides

que (ASCII

†)

20~95

(ASCII 48~62)

Nombre de

caractères

‡

40‡

107‡

Remarque • Reportez-vous au document Programmer's Manual de l'imprimante de cartes pour obtenir des informations de programmation complètes.

62 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Annexe B

Mode d'alimentation carte

par carte Card Sense

Impression d'une seule carte sans le système d'alimentation

Pour utiliser l'imprimante de cartes P120i en mode d'alimentation carte par carte, vous devez installer le kit d'alimentation carte par carte Card Sense l'imprimante accepte uniquement les cartes alimentées par la fente du panneau avant, et non celles entraînées par le système d'alimentation.

, disponible en option. En mode d'alimentation carte par carte,

INTERRUPTEUR

D'ALIMENTATION

Installation du kit d'alimentation carte par carte Card Sense

1. Mettez l'imprimante hors tension en plaçant l'interrupteur d'alimentation sur ARRET.

ROULEAU DU

RUBAN

CAPOT DE

L'IMPRIMANTE

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 63

Mode d'alimentation carte par carte Card Sense

Impression d'une seule carte sans le système d'alimentation

2. Ouvrez le capot et retirez le rouleau du ruban.

Important • Assurez-vous que le réceptacle reste fermé.

ROULEAU DU

KIT D'ALIMENTATION

CARTE PAR CARTE

REPERES

BLEUS

3. Installez le rouleau noir du kit d'alimentation carte par carte dans les repères bleu s placés sur le panneau avant de l'imprimante et appuyez sur le rouleau afin de l'enclencher dans les repères.

Installation de la cartouche de nettoyage des cartes

Pour installer la cartouche de nettoyage des cartes, procédez comme suit :

BANDE BLEUE

CARTOUCHE DE

NETTOYAGE

DE CARTE

980504-BB-03

1. Ouvrez le capot de la cartouche de nettoyage de carte.

2. Insérez le rouleau de nettoyage dans la cartouche de nettoyage de carte et refermez la cartouche.

3. Otez la languette de protection du rouleau de nettoyage adhésif en tirant doucement sur la bande bleue, et jetez la languette.

4. Glissez la cartouche de nettoyage de carte dans les encoches prévues à cet effet sur le panneau avant de l'imprimante. Un repère d'alignement est situé sur le côté gauche de la cartouche de nettoyage de carte pour garantir une installation correcte.

64 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Mode d'alimentation carte par carte Card Sense

Impression d'une seule carte sans le système d'alimentation

ROULEAU

DE RUBAN

5. Insérez le rouleau de ruban en orientant le rouleau de nettoyage vers le bas, de façon que les ergots placés aux extrémités s'enclenchent dans les orifices appropriés

6. Refermez le capot de l'imprimante et appuyez jusqu'à ce que vous entendiez un clic. Si vous ne pouvez pas refermer le capot, il se peut que la cartouche de nettoyage ou le rouleau de ruban ne soient pas installés correctement.

Installation du pilote d'imprimante

1. Allez dans Printer Properties (Propriétés de l'imprimante )

2. Sélectionnez l'onglet Device Settings (Paramètres du périphérique)

3. Sélectionnez Single Feed Properties (Propriétés de l'alimentation carte par carte)

4. Sélectionnez Enable Single Feed Support (Activer le support carte par carte)

5. Cliquez sur le bouton Apply (Appliquer).

Important • Vous pouvez désactiver le support d'alimentation carte par carte et revenir à

l'impression de cartes à partir du réceptacle. Il est inutile de retirer les composants du kit d'alimentation carte par carte pour assurer un fonctionnement normal.

980504-021 Rév. A Imprimante de cartes P120i - Guide d'utilisation 65

Mode d'alimentation carte par carte Card Sense

Impression d'une seule carte

980504-BB-04

1. Mettez l'imprimante sous tension en plaçant l'interrupteur d'alimentation sur MARCHE ( | ).

980504-BB-05

INSERT CARD

2. Insérez une carte dans la fente placée sur le panneau avant de l'imprimante, directement au-dessus du réceptacle de cartes. Ne chargez pas plus d'une carte à la fois. L'imprimante entraîne la carte.

66 Imprimante de cartes P120i - Guide d'utilisation 980504-021 Rév. A

Zebra Technologies Corporation

333 Corporate Woods Parkway Vernon Hills, Illinois 60061.3109 U.S.A. Téléphone : +1 847.634.6700 Télécopie : +1 847.913.8766

Zebra P120i User Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Avant-propos

Notice de copyright

Marques commerciales

Elimination du produit

Autorisation de retour du matériel

Déclarations de conformité

Icônes

Table des matières

Mise en route

Déballage de l'imprimante

Voyants et commandes

Interrupteur d'alimentation

Prise d'alimentation

PORT USB

Affichage à cristaux liquides multi-fonction

Installation de l'imprimante

Installation de l'imprimante P120i

Installation USB

Installation personnalisée

Paramètres du codeur

Installation Ethernet

Installation complète

Connexion de l'imprimante P120i

Modification des options du pilote d'imprimante

Fonctionnalités de l'imprimante

Chargement du rouleau de ruban

Chargement des cartes

Système d'alimentation de cartes

Impression d’une carte test

Réceptacle de cartes

Impression

Création d'un échantillon de carte

Impression d'un échantillon de carte

Système de nettoyage

Nettoyage

Quand nettoyer

Comment nettoyer

Nettoyage de la tête d'impression

Procédures de dépannage

Dépannage

Problèmes de qualité d'impression

Spécifications techniques

Dimensions des cartes

Dimension à la norme ISO pour les cartes simples

Dimensions à la norme ISO pour les cartes à bande magnétique

Codeur de bande de cartes magnétiques

Introduction

Orientation de chargement du support

Nettoyage du codeur magnétique

Codage à la norme ISO

Impression d'une seule carte sans le système d'alimentation

Installation de la cartouche de nettoyage des cartes

Impression d'une seule carte
