Zebra® P120i

™

Impresora de tarjetas

Manual del usuario

Zebra

, Stripe®, ZPL®, ZebraNet®, ZebraLink® y ZPL II® son marcas comerciales registradas de Zebra T echnologies. Los derechos de autor de este manual y la impresora descrita aquí son propiedad de Zebra Technologies. La reproducción no autorizada de este manual o del software de la impresora puede dar como resultado prisión de hasta un año y multas de hasta

10.000 dólares estadounidenses (17 U.S.C.506). Los infractores del copyright pueden estar sujetos a responsabilidad civil.

Todos los demás nombres de marcas, nombres de productos o marcas comerciales pertenecen a sus respectivos propietarios.

Prólogo

Este manual contiene información sobre la instalación y operación de las impresoras de tarjetas Zebra P120i fabricadas por Zebra T ec hnologies Corporation.

Aviso de Derecho de autor

Este documento contiene información patentada de Zebra Technologies Corporation. Este documento y la información que contiene está registrada oficialmente por Zebra Technologies Corporation y no puede ser duplicada en su totalidad o parcialmente por ninguna persona sin aprobación por escrito de Zebra Technologies Corporation. Si bien se han hecho todos los esfuerzos para mantener la información aquí contenida lo más precisa y actualizada a partir de la fecha de publicación, no se brinda ninguna garantía de que el documento esté libre de errores o que sea preciso en cuanto a cualquier especificación. Zebra Technologies Corporation se reserva el derecho de realizar cambios, con el propósito de mejorar el producto, en cualquier momento.

Marcas comerciales

Zebra es una marca comercial registrada de Zebra Technologies Corporation. Windows y MS.DOS son marcas comerciales registradas de Microsoft Corp. Todas las otras marcas comerciales o marcas comerciales registradas son marcas de sus respectivos propietarios.

Eliminación del producto

Información sobre eliminación del producto • No tire este producto con el resto de

los residuos. Este producto es reciclable, y debería ser reciclado de acuerdo con las normas locales. Para obtener más información, visite nuestro sitio en la Web en:

http://www.zebra.com/environment

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario i

Prólogo

Autorización para devolución de materiales

Antes de devolver cualquier equipo a Zebra Technologies Corporatio n para u na repa ració n con garant ía o fue ra de garantía, póngase en contacto con Repair Administration (Administración de reparaciones) para obtener un número de Autorización de devolución de materiales (RMA). Vuelva a embalar el equipo con el material de embalaje original y marque el número RMA de manera clara en la parte exterior. Envíe el equipo, con flete pagado por anticipado, a la dirección que se da abajo:

Para EE.UU., América Latina y Asia Pacífico:

Zebra Technologies Corporation Zebra Card Printer Solutions 1001 Flynn Road Camarillo, CA. 93012-8706, EE.UU. Teléfono: +1 (805) 578-5001 Fax: +1 (805) 579-1808

Declaraciones de conformidad

89/336/EEC

modificada por

92/31/EEC y

93/68/EEC

73/23/EEC modificada por 93/68/EEC

1999/5/CE

Directiva EMC EN 55022 (1998) Directiva EMC

Directiva EMC EN55024 (2001)

Directiva de baja

tensión

Directiva R&TTE

Para Europa y Oriente Medio:

Zebra Technologies Corporation Zebra Card Printer Solutions Pittman Way, Fulwood Preston, PR2 9ZD Lancashire, Reino Unido Teléfono: +44 - 1 - 772 - 797555 Fax: +44 - 1 - 772 - 693000

Control de emisiones de radiofrecuencia

EN 301489-3 V1.4.1

EN 60950-1 (2001)

EN300330-2

V1.1.1

Emisiones de radiofrecuencia (RF) e inmunidad para equipos de radio

Inmunidad a perturbaciones electromagnéticas

Seguridad del producto

Interferencias por radiofrecuencia

Para un certificado formal, póngase en contacto con la Compliance Office (Oficina de acatamiento) en las instalaciones de Camarillo de Zebra.

EUROPA: Sólo Noruega: Este producto está también diseñado para sistemas eléctricos IT con tensión entre fases de 230 V. La puesta a tierra se realiza mediante el cable de alimentación eléctrica trifilar polarizado.

FI: “Laite on liitettävä suojamaadoitus koskettimilla varustettuun pistorasiaan” SE: “Apparaten skall anslutas till jordat uttag” NO: “Apparatet må tilkoples jordet stikkontakt”

El Modelo P120i se regula por la siguiente especificación: FCC Parte 15, Subparte A, Sección 15.107(a) y Sección 15.109(a) dispositiv o digital de Clase B.

Aviso de la Industria de Canadá

Este dispositivo cumple con los requerimientos de clase B de la Norma ICS-003 de la Industria de Canadá.

ii Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Prólogo

Autorización para devolución de materiales

Información adicional

Este equipo ha sido probado y se ha encontrado que cumple con los límites establecidos para un dispositivo digital Clase B, de conformidad con la Parte 15 de las Reglas de la FCC de EE.UU. Estos límites están diseñados para proporcionar protección razonable contra interferencia perjudicial en una instalación residencial. Este equipo genera, utiliza y puede irradi ar energía de radiofrec uencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencia perjudicial en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzca interferencia en una determinada instalación. Si este equipo produce interferencia perjudic ial en la recepción de radio o televisión, la cual se puede determinar encend ien do y apagando el equipo, le sugerimos al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

• Vuel va a orientar o a ubicar la antena receptora.

• Aumente la distancia entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente en un circuito diferente de aquel en el cual se conectó el receptor.

• Consulte al distribuidor o a un técnico de radio/TV con experien cia para obtener ayuda.

Al usuario le puede resultar útil el siguiente folleto preparado po r la Comisió n Fede ral de Comunicaciones (FCC) de los EE.UU.:

How to identify and resolve Radi o/TV Interference Problems (Cómo identificar y resolver problemas de interferencia de radio/televisión). Este foll eto está di sponible en U.S. Governmen t printing Of fice, Washington, D.C. 20402, EE.UU., Stock No. 004-000-00345-4. Se requiere el uso de un cable blindado para cumplir con los límites de Clase B de la Parte 15 de las Reglas de la FCC. De conformidad con la Parte 15.21 de las Reglas de la FCC, cualquier cambio o modificación en este equipo no expresamente aprobado por Zebra puede causar interferencia perjudicial y anular la autorización de la FCC para operar este equipo.

Iconos

A lo largo de este manual, diferentes iconos destacan información importante, como se indica a continuación:

Nota • Señala información que enfatiza o complementa puntos importantes del texto

principal.

Importante • Le recomienda información que es esencial para completar una tarea o señala

la importancia de información específica en el texto.

Precaución: riesgo de sacudida eléctrica • Le advierte sobr e una situación potencial de sacudida eléctrica.

Atención: riesgo de descarga electrostática • Le advierte sobre una situación donde las descargas electrostáticas podrían causar daños a los componentes electrónicos.

Precaución • Le advierte que dejar de hacer o evitar una acción específica podría dar como resultado lesiones personales o causar daños físicos al hardware.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario iii

Prólogo

Autorización para devolución de materiales

Modelo de impresora P120

El Número de producto de Zebra le cuenta una historia: Para ayudarle, he aquí un breve repaso del sistema de identificación por números y letras de las series de la

impresora de tarjetas Zebra. Los números de modelo incluyen identificadores que especifican opciones util izando las convenciones de letras

siguientes:

Número de pieza Descripción

P 120 i - _ _ _ _ _ - _ _ _ Impresora de base

Impresora de tarjetas a colorP120i Opciones de tarjetas inteligentes

_ _ _ _ _ - 0 _ _ _ _ - _ _ _

_ _ _ _ _ - _ 0 _ _ _ - _ _ _ _ _ _ _ _ - _ M _ _ _ - _ _ _

_ _ _ _ _ - _ _ 0 _ _ - _ _ _ _ _ _ _ _ - _ _ 1_ _ _ - _ _ _

_ _ _ _ _ - _ _ _ 0 _ - _ _ _

_ _ _ _ _ - _ _ _ _ A - _ _ _

_ _ _ _ _ - _ _ _ _ _ - I _ _ _ _ _ _ _ - _ _ _ _ _ - U _ _

_ _ _ _ _ - _ _ _ _ _ - _ A_

_ _ _ _ _ - _ _ _ _ _ - _ D _

_ _ _ _ _ - _ _ _ _ _ - _ _ 0 Sin Equipo de inicio

Ninguna Codificador magnético

Ninguno Sí (seleccione los valores predeterminados abajo)

Valores predeterminados del codificador magnético Ninguno Banda abajo, HiCo (alta coercitividad)

Expansión de memoria Ninguna

Interfaz Sólo USB

Cables de alimentación eléctrica EE.UU. y Europa Reino Unido y Australia

Windows Drivers and User Documentation / T r ain ing CD (CD de Controladores de Windows y Documentación / Capacitación del usuario) CD del software demostrativo gratuito con Windows Drivers and User Documen tat ion / Training included on one CD (Software & Documentation Package) [Controladores de Windows y Documentación / Capacitación del usuario en un solo CD (Paquete de software y documentación)] que contiene documentación multilingüe: inglés, español, francés, alemán, chino e italiano.

Windows Drivers and User Documentation / Training included on one CD (Software & Documentation Package) [Controladores de Windows y Documentación / Capacitación del usuario en un solo CD (Paquete de software y documentación)] que contiene documentación multilingüe: inglés, español, francés, alemán, chino e italiano.

_ _ _ _ _ - _ _ _ _ _ - _ _S Equipo de inicio (que incluye 200 tarjetas de PVC de 30 mil cada una y una cinta YMCKOK,

número de pieza 800015-948.)

Ejemplo

P120i-0M10A-ID0 Impresora P120i, codificador de banda magnética (HiCoDn), memoria estándar, interfaz

USB, cables de alimentación eléctrica para EE.UU. y Europa, Windows Driver and User

Documentation (Controlador de Windows y documentación del usuario). Accesorios 105862-001 Equipo de actualización para una tarjeta por vez P120i Card Sense 105912-912 Equipo de limpieza P120i, que incluye 4 tarjetas de limpieza de la impresora y 4 tarjetas de

limpieza del alimentador.

iv Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Contenidos

• Prólogo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Aviso de Derecho de autor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Marcas comerciales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Autorización para devolución de materiales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ii

1 • Procedimientos Iniciales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Desembalaje de su impresora de tarjetas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Controles e indicadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Interruptor de energía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Tomacorriente de alimentación eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Puerto USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Visor LCD multifunción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2 • Instalación de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Instalación de la impresora P120i. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Instalación de USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Instalación personalizada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

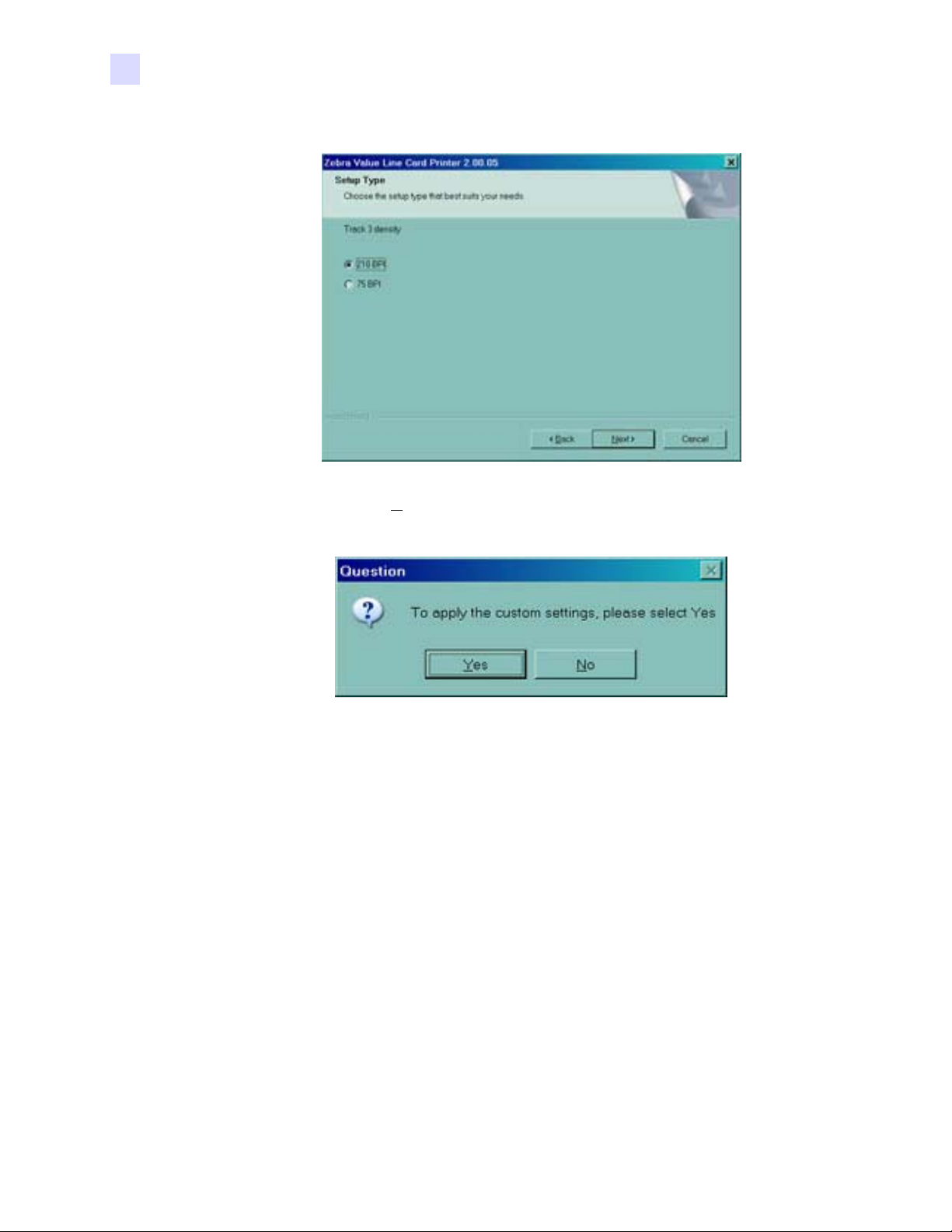

Ajustes del codificador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

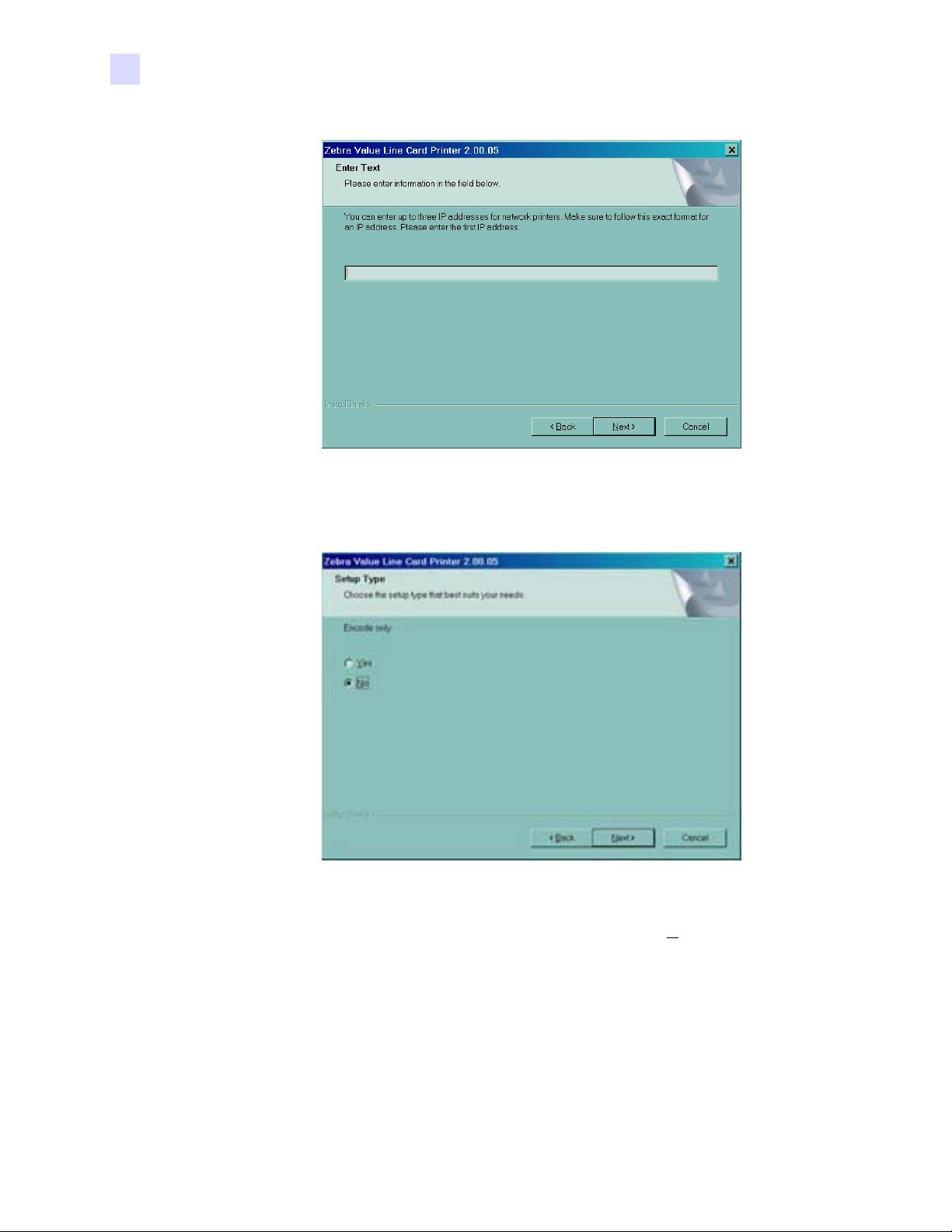

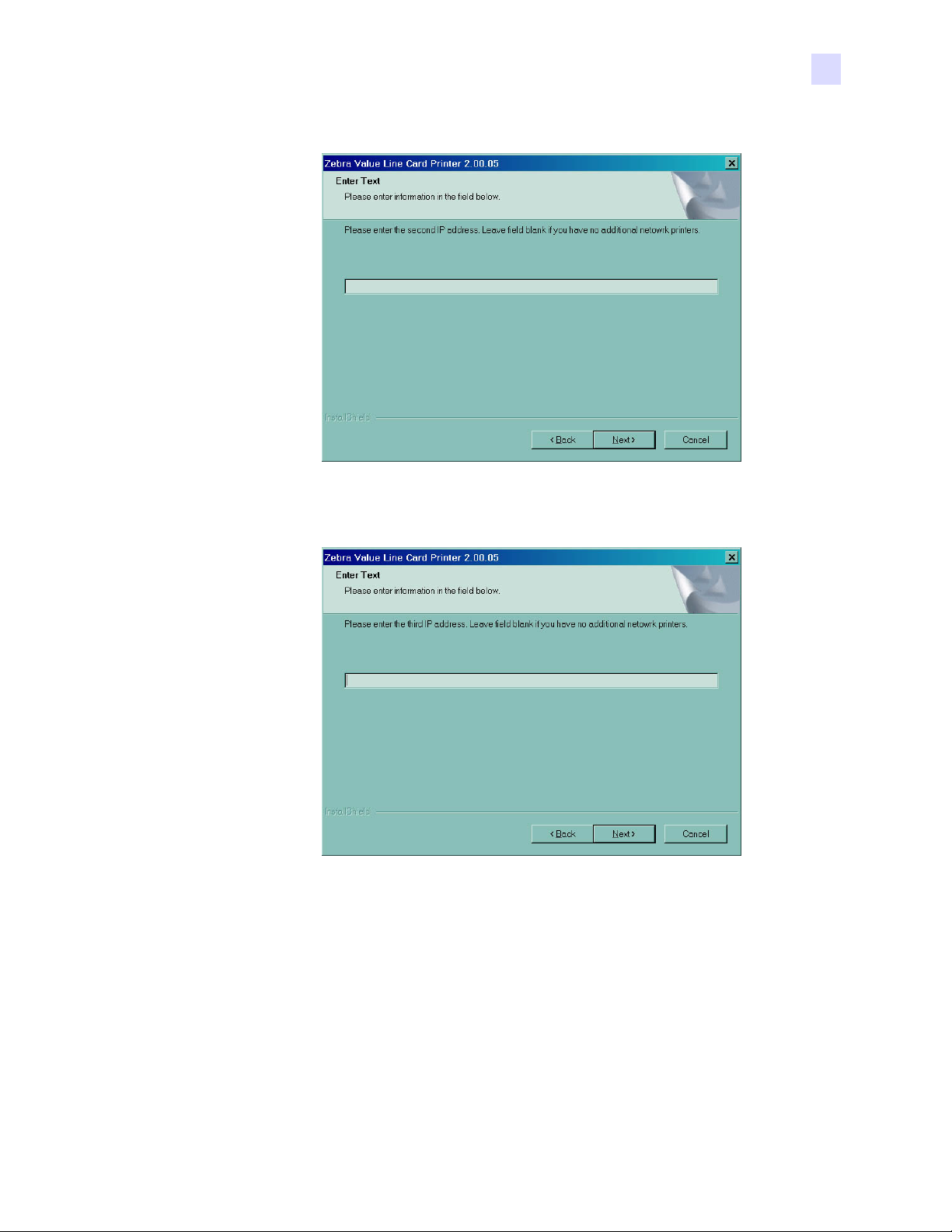

Instalación de Ethernet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Instalación completa de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Conexión de la impresora P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

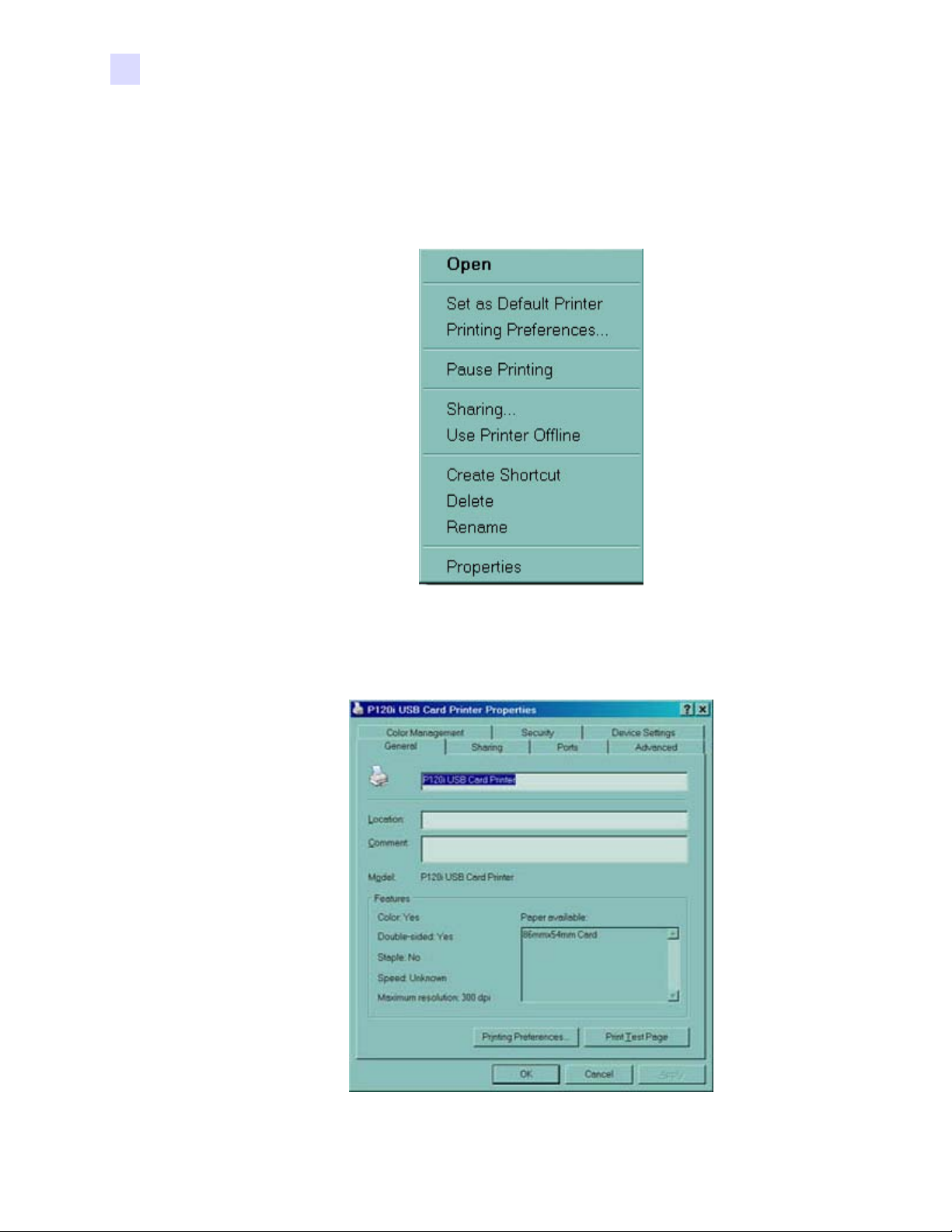

Cambio de las opciones del controlador de la impresora. . . . . . . . . . . . . . . . . . . . . . . . . 34

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario v

Contenidos

3 • Configuración de la impresora P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Características de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Carga del cartucho de cinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Carga de tarjetas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Alimentador de tarjetas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Colector de salida de tarjetas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Impresión de una tarjeta de prueba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

4 • Funcionamiento de la impresora P120i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Creación de una tarjeta de ejemplo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Impresión de una tarjeta de ejemplo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

5 • Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Sistema de limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Cuándo limpiar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Cómo limpiar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Limpieza del cabezal de impresión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

6 • Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Procedimientos para la solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Temas de calidad de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

7 • Especificaciones técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Dimensiones de la tarjeta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Dimensiones de la tarjeta simple según las normas ISO. . . . . . . . . . . . . . . . . . . . . . 59

Dimensiones de la tarjeta de banda magnética según las normas ISO. . . . . . . . . . . 59

Apéndice A • Codificador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Codificador de banda de tarjetas magnéticas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Orientación para cargar la tarjeta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Limpieza del codificador magnético . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Codificación estándar de ISO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Apéndice B • Modo de alimentación simple Card SenseTM . . . . . . . . . . . . . . . 63

Impresión de una sola tarjeta sin utilizar el alimentador. . . . . . . . . . . . . . . . . . . . . . . . . . 63

Instale el Equipo de alimentación simple Card SenseTM. . . . . . . . . . . . . . . . . . . . . . 63

Instalación del cartucho de limpieza de tarjetas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Impresión de una sola tarjeta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

vi Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Procedimientos Iniciales

Desembalaje de su impresora de tarjetas

Su impresora P120i se envía en una caja de cartón protegid a po r insert os d e espu ma de po liesti reno y una b olsa protectora antiestática. Conserve todo el material de embalaje para el caso que necesite trasladar o volver a enviar la impresora.

1. Antes de abrir y desembalar la impresora, inspeccione la caja para asegurarse de que no se haya producido ningún daño durante el envío.

2. Asegúrese de contar con un ambiente limpio y prácticamente libre de polvo para la operación y el almacenamiento adecuados de la impresora.

3. Desenganche y extraiga la manija, abra la caja de la impresora y quite el material de embalaje de espuma de poliestireno de la parte superior de la impresora.

MATERIAL DE EMBALAJE DE ESPUMA DE POLIESTIRENO

IMPRESORA

P120i

ACCESORIOS DE

LA IMPRESORA

MANIJA

980504-01-01

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 1

Procedimientos Iniciales

Controles e indicadores

4. Levante la impresora sosteniéndola de ambos lados de la parte inferior y sáquela suavemente de la caja de cartón.

5. Extraiga de la caja de envío la caja que contiene los accesorios de la impresora.

6. Asegúrese de que se incluyan los siguientes accesorios con su impresora P120i:

a. CD-ROM del software b. Guía de inicio rápido c. Equipo de limpieza d. Cables de alimentación eléctrica de 120 V c.a. y 230 V c.a. e. Transformador de potencia f. Cable USB de la impresora

Si falta algún elemento, póngase en contacto con su distribuidor.

CABLE USB

DE LA IMPRESORA

GUÍA DE

INICIO RÁPIDO

CD-ROM DE SOFTWARE

TRANSFORMADOR

DE POTENCIA

EQUIPO DE

LIMPIEZA

CABLES DE

ALIMENTACIÓN

ELÉCTRICA DE

120 V

C.A

. Y 230 V C.A.

980540-01-02

Controles e indicadores

Su impresora P120i está equipada con un visor de lectura LCD (cristal líquido) multifunción para brindar información sobre el estado de la impresora. El botón de control multifunción, ubicado inmediatamente debajo de la ventana de visualización, controla la lectura.

Interruptor de energía

El interruptor de energía está ubicado en la parte posterior de l a impresora, cerca del borde inferior, a la derecha.

2 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev . A

Procedimientos Iniciales

Controles e indicadores

Tomacorriente de alimentación eléctrica

El tomacorriente de alimentación eléctrica está ubicado en la parte posterior de la impresora, a la izquierda del interruptor de energía.

TOMACORRIENTE

DE ALIMENTACIÓN

ELÉCTRICA

PUERTO

USB

980540-01-04

INTERRUPTOR

DE ENERGÍA

Puerto USB

El puerto USB está ubicado en la parte posterior de la impresora, cerca del borde inferior, a la izquierda.

Visor LCD multifunción

VISOR LCD

MULTIFUNCIÓN

980504-01-03

BOTÓN DE

CONTROL

MULTIFUNCIÓN

El visor LCD puede mostrar los siguientes mensajes:

Mensaje

De operación

INITIALIZING (INICIALIZANDO) READY (LISTA)

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 3

Modo

Desplazamiento Fijo

Procedimientos Iniciales

Controles e indicadores

Mensaje

DOWNLOADING DATA (DESCARGANDO DATOS) PRINTING MONO (IMPRIMIENDO EN MONOCROMÍA) MAG ENCODING (CODIFIC. MAGNÉTICA) PRINTING CYAN (IMPRIMIENDO EN AGUAMARINA) PRINTING YELLOW (IMPRIMIENDO EN AMARILLO) PRINTING MAGENTA (IMPRIMIENDO EN FUCSIA) PRINTING BLACK (IMPRIMIENDO EN NEGRO) PRINTING OVERLAY (IMPRIMIENDO SUPERPOSICIÓN) DOWNLOADING FW (DESCARGANDO FIRMWARE) CLEANING PRINTER (LIMPIANDO IMPRESORA)

Advertencias

CLEAN PRINTER (LIMPIAR IMPRESORA) REMOVE RIBBON THEN CLOSE LID

(EXTRAER CINTA Y LUEGO CERRAR CUBIERTA) INSERT FEEDER CLEANING CARD (INSERTAR

T ARJETA DE LIMPIEZA DEL ALIMENTADOR) REMOVE FEEDER CLEANING CARD (EXTRAER

T ARJETA DE LIMPIEZA DEL ALIMENTADOR) PRESS BUTTON TO CONTINUE

(PRESIONAR BOTÓN P/CONTINUAR) FEED LONG CLEANING CARD IN EXIT

(CARGAR T ARJETA DE LIMPIEZA LARGA EN LA SALIDA) CLEANING PRINTER (LIMPIANDO IMPRESORA) INVALID MAGNETIC DATA

(DATOS MAGNÉTICOS NO VÁLIDOS)

(la codificación se detiene)

REMOVE RIBBON (RETIRAR CINTA)

Modo

Fijo Fijo Fijo Fijo Fijo Fijo Fijo Fijo Fijo Fijo

Fijo Desplazamiento

Desplazamiento

Desplazamiento Desplazamiento

Fijo

Errores (La impresora no funcionará)

OUT OF RIBBON (SIN CINTA) MECHANICAL ERROR (ERROR MECÁNICO) OUT OF CARDS (SIN TARJETAS) PRINTER OPEN (IMPRESORA ABIERTA)

4 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev . A

Fijo Fijo Parpadeo Parpadeo

Instalación de la impresora

Instalación de la impresora P120i

Precaución •En este momento, no debe accionar la impresora est ando

conectado el cable USB a su computadora.

indicará cuándo es el momento de conectar y accionar su impresora

El controlador le

Para instalar la impresora P120i con los sistemas operativos Windows 2000 y Windows XP, inserte en su computadora el CD User Documentation, Drivers, and Training (Documentación, controladores y capacitación del usuario), incluido con su impresora, y el InstallWizard (Asistente de instalación) lo guiará a través de los distintos pasos de la instalación. El Asistente de instalación:

• Instalará automáticamente la interfaz del usuario cuando se inserte el CD del controlador.

• Iniciará el proceso de instalación cuando se seleccione el elemento de menú Install Printer Driver (Instalar el controlador de la impresora) desde el Main Menu (Menú principal).

• Le permitirá instalar controladores Ethernet, si usted planea conectar en red su impresora de tarjetas mediante un servidor de impresión externo.

• Verificará qué sistema operativo está utilizando.

• Detectará versiones anteriores del controlado r y limpiará cualquier entrada innecesaria del Registro de Windows. Usted deberá seleccionar “Remove” (Eliminar) de las opciones de instalación para eliminar cualquier versión anterior del controlador.

• Instalará los nuevos archivos de controladores.

• Reiniciará su computadora.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 5

Instalación de la impresora

Instalación de la impresora P120i

Instalación del controlador de la impresora

Instale el controlador de la impresora P120i como se indica a continuación:

1. Inserte el CD P120i User Documentation, Drivers, and Training (Documentación, controladores y capacitación del usuario de la impresora P120I) en la unidad de CD de la computadora host. Se abrirá la ventana Select Language (Seleccionar idioma).

2. En la ventana Select Language (Seleccionar idioma), elija el idioma correspondiente a su sistema. Se abrirá el Main Menu (Menú principal) en el idioma seleccionado.

3. En el Main Menu (Menú principal), seleccione Install Printer Driver (Instalar el controlador de la impresora).

6 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev . A

Instalación de la impresora

Instalación de la impresora P120i

4. Se instalará el InstallShield Wizard (Asistente de instalación) y se mostrará una ventana de progreso. Una vez que se haya instalado el InstallShield Wizard (Asistente de instalación), se abrirá la ventana Welcome to InstallShield Wizard (Bienvenido al Asistente de instalación).

5. En la ventana Welcome to InstallShield Wizard (Bienvenido al Asistente de

instalación), haga clic en el botón

Next (Siguiente). Se abrirá la ventana Select Features

(Seleccionar características).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 7

Instalación de la impresora

Instalación de la impresora P120i

Importante • La instalación de controladores de la impresora Ethernet

también le permitirá conectar la impresora mediante el puerto USB.

6. En la ventana Select Features (Seleccionar características):

a. Si e sta impresora va a ser una unidad independiente, haga clic en el botón Install USB

printer drivers (Instalar controladores de la impresora para USB). Se abrirá la ventana License Agr eement (Convenio de lice ncia). Continúe con USB Installation (Instalación de USB).

b. Para utilizar esta impresora con un servidor de impresión externo, se requieren

controladores de impresora para Ethernet. Este procedimiento tambi én instalará los controladores de impresora para USB. Seleccione Install Ethernet printer drivers

(Instalar controladores de impresora para Ethernet). Se abri rá la vent ana License Agreement (Convenio de licencia).

7. Acepte el Convenio de licencia haciendo clic en el botón Yes (Sí). Se abrirá la ventana Card Image Rotation (Rotación de imagen de tarjeta). Siga con Ethernet Installation (Instalación de Ethernet).

8 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev . A

Instalación de USB

Importante • Si rechaza el Convenio de licencia haciendo

clic en el botón No, se terminará el proceso de instalación.

Instalación de la impresora

Instalación de la impresora P120i

1. Acepte el Convenio de licencia haciendo clic en el botón Yes (Sí). Se abrirá la ventana Select the Setup Type (Seleccionar el tipo de configuración).

2. En la ventana Select the Setup Type (Seleccionar el tipo de configuración):

a. Si desea aceptar la configuración predeterminada para su impresora, seleccione la

opción de instalación Complete (Completa) y haga clic en el botón

(Siguiente)>. Continúe con Complete Installation (Instalación completa).

b. Si desea elegir su propia configuración para ciertas funciones de la impresora,

seleccione la opción de instalación Custom (Personalizada) y haga clic en el botón Next (Siguiente)>. Se abrirá la ventana Card Image Rotation (Rotación de imagen de tarjeta). Continúe con Custom Installation (Instalación personalizada).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 9

Instalación de la impresora

Instalación de la impresora P120i

Instalación personalizada

1. En la ventana Card Image Rotation (Rotación de imagen de tarjeta), seleccione la rotación deseada y luego haga clic en el botón Next (Siguiente)>. Se abrirá la ventana Print on Both Sides (Imprimir en ambos lados).

2. En la ventana Print on Both Sides (Imprimir en ambos lados), seleccione Yes (Sí) o No, y haga clic en el botón Next (Siguiente)>. Se abrirá la ventana Monochrome Conversion (Conversión monocromática).

10 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación de la impresora P120i

3. En la ventana Monochrome Conversion (Conversión monocromática), elija el tipo de conversión requerida. Haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana

Network Printer Components (Componentes de la impresora en red).

4. En la ventana Network Printer Components (Componentes de la impresora en red):

a. Seleccione la opción Install network printer components (Instalar componentes

de la impresora en red) y haga clic en el botón

Next (Siguiente)>. Se abrirá la

ventana Default network ribbon (Cinta de red predeterminada).

b. Seleccione la opción Do not install network printer components (No instalar

componentes de la impresora en red) y haga clic en el botón

Next (Siguiente)>.

Continúe con Encoder Settings (Ajustes del codificador).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 1 1

Instalación de la impresora

Instalación de la impresora P120i

5. En la ventana Default network ribbon (Cinta de red predeterminada), elija la cinta de red predeterminada que desee y haga clic en el botón Next (Sig uiente)>. Se abrirá la ventana Enter First IP Address (Ingresar primera dirección IP).

6. Ingrese la IP address (Dirección IP) de la primera impresora en el cuadro de texto y haga clic en el botón Next (Siguiente). Se abrirá la ventana Enter Second IP Address (Ingresar segunda dirección IP).

12 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación de la impresora P120i

7. Si usted está instalando una segunda impresora en red, ingrese la IP address (Dirección IP) de la segunda impresora en el cuadro de texto. Si está instalando sólo una impresora

en red, deje el cuadro de texto en blanco. Haga clic en el botón Next (Siguiente). Se abrirá la ventana Enter Third IP Address (Ingresar tercera dirección IP).

8. Si usted está instalando una tercera impresora en red, ingrese la IP address (Dirección IP) de la tercera impresora en el cuadro de texto. Si está insta lando sólo una i mpresora en red, deje el cuadro de texto en blanco. Haga clic en el botón Next (Siguiente). Continúe con Encoder Settings (Ajustes del codificador).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 13

Instalación de la impresora

Instalación de la impresora P120i

Ajustes del codificador

1. En la ventana Encode Only (Sólo codificar), elija Yes (Sí) o No. Si elige Yes (Sí), la impresora se configurará para codificar ÚNICAMENTE las bandas magnéticas de las tarjetas. No se imprimirá ninguna tarjeta. Haga clic en el botón abrirá la ventana Select Encoder Coercivity (Seleccionar coercitividad del codificador).

2. En la ventana Select Encoder Coercivity (Seleccionar coercitividad del codificador), elija los ajustes de coercitividad que coincidan con el tipo de tarjetas que se van a codificar y luego haga clic en el botón (Ajustes de la pista 1).

Next (Siguiente)>. Se abrirá la ventana Track 1 Settings

Next (Siguiente)>. Se

14 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación de la impresora P120i

3. En la ventana Track 1 Settings (Ajustes de la pista 1), seleccione los ajustes de pista requeridos para la pista 1 y haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana

Track 1 Density (Densidad de la pista 1).

4. En la ventana Track 1 Density (Densidad de la pista 1), seleccione la densidad de la pista 1 y haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana Track 2 Settings

(Ajustes de la pista 2).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 15

Instalación de la impresora

Instalación de la impresora P120i

5. En la ventana Track 2 Settings (Ajustes de la pista 2), seleccione los ajustes de pista requeridos para la pista 2 y haga clic en el botón Track 2 Density (Densidad de la pista 2).

Next (Siguiente)>. Se abrirá la ventana

6. En la ventana Track 2 Density (Densidad de la pista 2), seleccione la densidad de la pista 2 y haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana Track 3 Settings

(Ajustes de la pista 3).

16 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación de la impresora P120i

7. En la ventana Track 3 Settings (Ajustes de la pista 3), seleccione los ajustes de pista requeridos para la pista 3 y haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana

Track 3 Density (Densidad de la pista 3).

8. En la ventana Trac k 3 Density (Densidad d e la pista 3), selecci one la densidad de l a pista y haga clic en el botón

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 17

Next (Siguiente)>.

Instalación de la impresora

Instalación de la impresora P120i

9. Se le preguntará si desea aplicar los ajustes personalizados. a. Si selecciona Yes (Sí), se aplicarán los ajustes que eligió en las ventanas anteriores. b. Si elige No, tendrán vigencia los ajustes predeterminados. T anto si selecciona Yes (Sí) como si elige No, se abrirá la ventana Select Program Folder

(Seleccionar carpeta de programa). Continúe con Complete Installation (Instalación completa).

Instalación de Ethernet

Importante • Si rechaza el Convenio de licencia haciendo clic en

el botón No, se terminará el proceso de instalación.

1. Acepte el Convenio de licencia haciendo clic en el botón Yes (Sí). Se abrirá la ventana Card Image Rotation (Rotación de imagen de tarjeta).

18 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación de la impresora P120i

2. En la ventana Card Image Rotation (Rotación de imagen de tarjeta), seleccione la rotación deseada y luego haga clic en el botón Next (Siguiente)>. Se abrirá la ventana Print on Both Sides (Imprimir en ambos lados).

3. En la ventana Print on Both Sides (Imprimir en ambos lados), seleccione Yes (Sí) o No, y haga clic en el botón Next (Siguiente)> . Se abrirá la v entana Monochr ome Conversion (Conversión monocromática).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 19

Instalación de la impresora

Instalación de la impresora P120i

4. En la ventana Monochrome Conversion (Conversión monocromática), elija el tipo de conversión requerida. Haga clic en el botón Default network ribbon (Cinta de red predeterminada).

Next (Siguiente)>. Se abrirá la ventana

5. En la ventana Default network ribbon (Cinta de red predeterminada), elija la cinta de red predeterminada y haga clic en el botón Next (Siguiente)>. Se abrirá la ventana Enter First IP Address (Ingresar primera dirección IP).

20 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación de la impresora P120i

7. Si está instalando una segunda impresora en red, ingrese la IP address (Dirección IP) de la segunda impresora en el cuadro de texto. Si está instalando sólo una impresora en red, deje el cuadro de texto en blanco. Haga clic en el botón Next (Siguiente). Se abrirá la ventana Enter Third IP Address (Ingresar tercera dirección IP).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 21

Instalación de la impresora

Instalación de la impresora P120i

8. Si está instalando una tercera impresora en red, ingrese la IP address (Dirección IP) de l a tercera impresora en el cuadro de texto. Si está instalando sólo una o dos impresoras en red, deje el cuadro de texto en blanco. Haga clic en el botón Next (Siguiente). Se abrirá la ventana Encode Only (Sólo codificar).

9. En la ventana Encode Only (Sólo codificar), elija Yes (Sí) o No. Si elige Yes (Sí), la impresora se configurará para codificar ÚNICAMENTE las bandas magnéticas de las tarjetas. No se imprimirá ninguna tarjeta. Haga clic en el botón

Next (Siguiente)>. Se

abrirá la ventana Select Encoder Coercivity (Seleccionar coercitividad del codificador).

22 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación de la impresora P120i

10. En la ventana Select Encoder Coercivity (Seleccionar coercitividad del codificador),

elija los ajustes de coercitividad que coincidan con el tipo de tarjetas que se van a codificar y luego haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana Track 1 Settings

(Ajustes de la pista 1).

11. En la ventana Track 1 Settings (Ajustes de la pista 1), seleccione los ajustes de pista

requeridos para la pista 1 y haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana

Track 1 Density (Densidad de la pista 1).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 23

Instalación de la impresora

Instalación de la impresora P120i

12. En la ventana Track 1 Density (Densidad de la pista 1), seleccione la densidad de la

pista 1 y haga clic en el botón (Ajustes de la pista 2).

Next (Siguiente)>. Se abrirá la ventana Track 2 Settings

13. En la ventana Track 2 Settings (Ajustes de la pista 2), seleccione los ajustes de pi st a

requeridos para la pista 2 y haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana

Track 2 Density (Densidad de la pista 2).

24 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación de la impresora P120i

14. En la ventana Track 2 Density (Densidad de la pista 2), seleccione la densidad de la

pista 2 y haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana Track 3 Settings

(Ajustes de la pista 3).

15. En la ventana Track 3 Settings (Ajustes de la pista 3), seleccione los ajustes de pi st a

requeridos para la pista 3 y haga clic en el botón

Next (Siguiente)>. Se abrirá la ventana

Track 3 Density (Densidad de la pista 3).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 25

Instalación de la impresora

Instalación de la impresora P120i

16. En la ventana Track 3 Density (Densidad de la pista 3), seleccione la densidad de la pista y haga clic en el botón

Next (Siguiente)>.

17. Se le preguntará si desea aplicar los ajustes personalizados.

a. Si selecciona Yes (Sí), se aplicarán los ajustes que eligió en las ventanas anteriores. b. Si elige No, tendrán vigencia los ajustes predeterminados. T anto si selecciona Yes (Sí) como si elige No, se abrirá la ventana Select Program Folder

(Seleccionar carpeta de programa). Continúe con Complete Installation (Instalación completa).

26 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación completa de la impresora

1. En la ventana Select Program Folder (Seleccionar carpeta de programa), acepte la

carpeta predeterminada para los iconos del programa o elija una carpeta diferente. Haga clic en el botón

configuración).

Next (Siguiente)>. Se abrirá la ventana Setup Status (Estado de la

Instalación de la impresora

Instalación completa de la impresora

2. La ventana Setup Status (Estado de la configu ración) mostrará el progreso de la

instalación del controlador. Cuando la instalación del controlador haya terminado, se abrirá la ventana Congratulations (Felicitaciones). Continúe con Connect P120i printer (Conexión de la impresora P120i).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 27

Instalación de la impresora

Instalación completa de la impresora

Conexión de la impresora P120i

Las siguientes instrucciones lo guiarán a través del proceso de instalación de la impresora P120i.

Precaución • Limite la alimentación eléctrica suministrada a la impresora P120i a 24 V c.c. Limite la extracción de corriente a 16 A o menos, utilizando un interruptor eléctrico asociado o un dispositivo similar. Nunca opere la impresora en un lugar donde el operador, la computadora o la impresora se puedan mojar. Pueden producirse lesiones personales. La impresora se debe conectar a una fuente de alime ntación eléctrica con puest a a tier ra y debe estar protegida correctamente con tra sobretensiones eléctricas y fallas a tierra. El conjunto de alimentación eléctrica sólo puede ser reemplazado por el mismo producto del fabricante.

1. Coloque la impresora en un lugar que permita el acceso fácil por todos lados. La impresora nunca se debe operar mientras esté apoyada sobre un lado o esté patas arriba.

2. Quite la etiqueta amarilla de CAUTION (PRECAUCIÓN) de la parte posterior de la impresora.

3. Asegúrese de que el interruptor de energía de la impresora esté en la posición APAGADA ( O ).

28 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación completa de la impresora

Precaución • Puede ocurrir una operación intermitente o impr edecibl e con

conectores mal fijados. Si se daña, el cable de alimentación eléctrica se debe reemplazar con un equivalente exacto. El tomacorriente siempre debe estar en un lugar al que se pueda acceder fácilmente para apagar la impresora.

115 V c.a.

230 V c.a.

4. Inserte la ficha de alimentación eléctrica en el tomac orriente eléct rico, conecte e l cable de alimentación eléctrica (de 120 V c.a. o 230 V c.a.) a la fuente de alimentación eléctrica y luego enchufe el cable de alimentación eléctrica en un tomacorriente eléctrico puesto a tierra del tipo y tensión adecuados.

5. Conecte el cable USB a la impresora y a la computadora.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 29

Instalación de la impresora

Instalación completa de la impresora

6. Lleve el interruptor de energía de la impresora a la posición ENCENDIDA ( | ). Se abrirá la ventana Found New Hardware (Se encontró nuevo hardware)

7. En la ventana Found New Hardware (Se encontró nuevo hardware), seleccione el botón de opción No, not at this time (No, esta vez no) y luego haga clic en

Next (Siguiente)>. Se abrirá la ventana Insert installation CD (Insertar el CD de instalación).

30 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación completa de la impresora

8. En la ventana Insert installation CD (Insertar el CD de instalación), seleccione el botón de opción Install the software automatica lly (Ins talar el so ftwar e auto máticamen te) y haga clic en

Next (Siguiente)>. Se abrirá la venta na W indows Logo Testing (Prueba del

logotipo de Windows).

9. En la ventana Windows Logo Testing (Prueba del logotipo de Windows), seleccione el botón Continue Anyway (Continuar de todas maneras). Aparecerá la barra de progreso del copiado de archivos.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 31

Instalación de la impresora

Instalación completa de la impresora

10. Si se abre la ventana Files Needed (Se necesitan archivos), escriba la ubicación del

archivo requerido de la ventana Congratulations (Felicitaciones). Una vez que los archivos se hayan transferido satisfactoriamente, se abrirá la ventana Completing the

New Hardware Found Wizard (Completando el Asistente para el nuevo hardware encontrado).

11. Haga clic en el botón Finish (Finalizar) para terminar el proceso de instalación del controlador, y se cerrará la ventana Completing the New Hardware Found Wizard (Completando el Asistente para el nuevo hardware encontrado).

12. En la ventana Congratulations (Felicitaciones), haga clic en Next (Siguiente)>. Se le preguntará si desea abrir el archivo ReadMe (Léame)

32 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Instalación completa de la impresora

13. Si no leyó antes el archivo ReadMe (Léame), seleccione Yes (Sí). El archivo Readme (Léame) contiene temas conocidos y las últimas noticias relacionadas con la versión más reciente del controlador Zebra.

14. Tanto si selecciona Yes (Sí) como si elige No, se abrirá la ventana InstallShield Wizard Complete (Asistente de instalación completo).

15. Haga clic en el botón Finish (Finalizar) para completar la instalación.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 33

Instalación de la impresora

Cambio de las opciones del controlador de la impresora

Usted puede cambiar los ajustes predeterminados del controlado r de la impresora P120i. Cambie las opciones como se indica a continuación:

1. Seleccione Start (Inicio)>Settings (Ajustes)>Printers and Faxes (Impresoras y faxes).

2. En la lista de Printers and Faxes (Impresoras y faxes), haga clic con el botón derecho del

mouse en la impresora de tarjetas USB P120i y seleccione Properties (Pr opiedades) en el menú emergente. Se abrirá la ventana Printer Properties (Propiedades de la impresora).

34 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Cambio de las opciones del controlador de la impresora

3. En la ficha General, haga clic en el botón Printi ng Preferences (Preferencias de impresión) para cambiar los ajustes de la orientación de la tarjeta, los ajustes de la conversión monocromática y los distintos ajustes de la cinta, o para modificar las propiedades de los ajustes del cabezal y del color.

4. En la ficha Sharing (Compartir), puede optar por compartir la impresora en la red e instalar controladores adicionales para adecuarse a diferentes sistemas operativos.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 35

Instalación de la impresora

Cambio de las opciones del controlador de la impresora

5. En la ficha Ports (Puertos), puede seleccionar los puertos de impresora que desee agregar, eliminar y configurar, y elegir qué puerto se debe asignar a la impresora P120i.

36 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Instalación de la impresora

Cambio de las opciones del controlador de la impresora

6. En la ficha Color Management (Administración de colores), puede agregar, eliminar y cambiar los perfiles de colores de la imp resora.

7. Utilice la ficha Security (Seguridad) para cambiar las autorizac iones correspondientes a la impresora P120i.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 37

8. En la ficha Advanced (Avanzadas), puede elegir diversas propiedades, instalar diferentes controladores y cambiar los ajustes predeterminados de la impresora.

9. En la ficha Device Settings (Ajustes del dispositivo), puede cambiar los ajustes para un codificador magnético, pasar al modo de alimentación simple o salir de ese modo.

10. Una vez que haya configurado las opciones de controladores de la impresora P120i según sus preferencias, haga clic en el botón OK (Aceptar) para guardar su nueva configuración y cerrar la ventana Properties (Propiedades).

Configuración de la

impresora P120i

Características de la impresora

La siguiente figura muestra las características de su impresora P120i:

COLECTOR

DE SALIDA

DE TARJETAS

980504-03-01

CARTUCHO

DE CINTA

CABEZAL DE IMPRESIÓN

GUÍA DE

TARJETAS

CUBIERTA

ALIMENTADOR

DE TARJETAS

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 39

Configuración de la impresora P120i

Carga del cartucho de cinta

La impresora P120i requiere cartuchos de cinta ap ro bados. Las c in tas d e tra nsferencia térmic a de resina y de sublimación de coloración están diseñadas específicamente para su impresora P120i.

• Para impresión a todo color las impresoras serie i exigen el uso de cintas serie i.

• Cada cartucho de cinta incluye un conjunto de rodillo de limpieza adhesivo integrado que se utiliza para limpiar las tarjetas que ingresan a la impresora. La limpieza inadecuada reducirá la vida útil de la impresora y degradará la calidad de la impresión.

• Cuando haya usado toda la cinta, cambie el conjunto completo del cartucho.

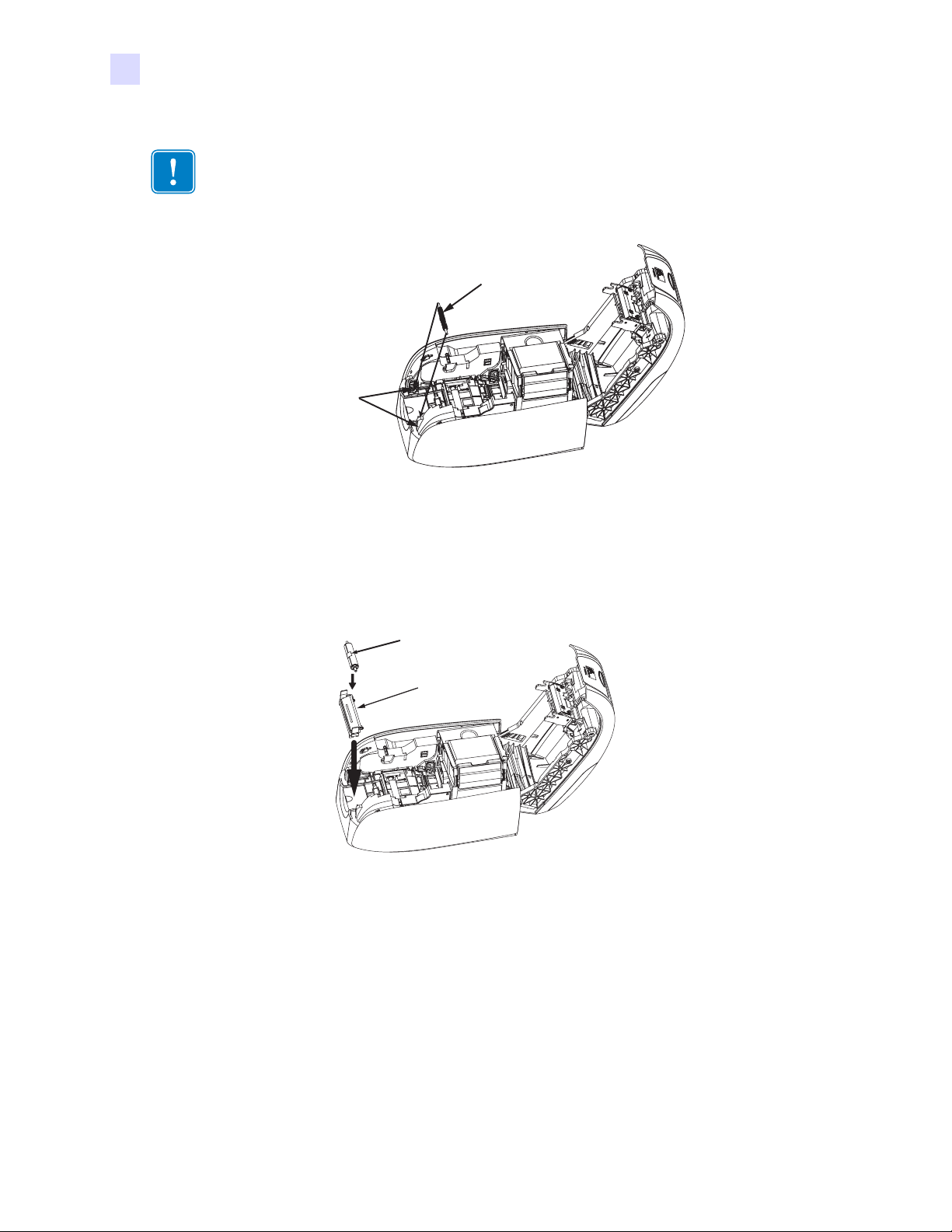

1. Lleve el interruptor de energía de la impresora a la posición APAGADA (0).

Atención: riesgo de descarga electrostática • NO TOQUE el cabezal de impresión ni

los componentes electrónicos del cabezal de impresión. La descarga de energía electrostática que se acumula en el cuerpo humano u otras superficies puede dañar el cabezal de impresión u otros componentes electrónicos.

2. Abra la cubierta de la impresora presionado el botón de liberación de la cubierta ubicado en la parte superior de su impresora.

3. Despegue el papel protector del rodillo de limpieza adhesivo tirando suavemente de la cinta. Deseche el papel protector.

RODILLO DE LIMPIEZA

ADHESIVO

980504-04-02

4. Inserte el cartucho de cinta con el rodillo de limpieza mirando hacia abajo, de manera que los engranajes de los extremos de los rodillos encajen en las ranuras correspondientes.

5. Cierre la cubierta de la impresora y empújela hacia abajo hasta que escuche un “clic” audible.

6. Lleve el interruptor de energía de la impresora a la posición ENCENDIDA ( | ).

Nota • Tenga en cuenta que la cinta se sincroniza automáticamente.

40 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Carga de tarjetas

Para ayudarlo a cargar, imprimir y recolectar las tarjetas, la impresora P120i cuenta con los siguientes elementos:

Alimentador de tarjetas

El alimentador de tarjetas se utiliza para cargar las tarjet as, y puede alojar hasta 100 t arjetas de un espesor de 30 mil. El alimentador de tarjetas está ubicado debajo de la cubierta del alimentador de tarjetas de la impresora P120i.

Precaución • NO doble las tarjetas ni toque las superficies de impresión, ya que, de lo contrario, puede reducir la calidad de impresión.

Nota • La superficie de las tarjetas debe permanecer limpia y libre de polvo. Siempre

almacene las tarjetas en un envase cerrado. Lo ideal es utilizar las tarjetas lo antes posible. Si las tarjetas se pegan unas con otras, despliéguelas o reacomódelas cuidadosamente.

Nota • En cuanto a las tarjetas con banda magnétic a, remítase al Apéndice A para obtener

las instrucciones de carga.

Configuración de la impresora P120i

Carga de tarjetas

Cargue las tarjetas en el alimentador de tarjetas como se indica a continuación:

1. Abra la cubierta del alimentador de tarjetas.

2. Deslice la guía de tarjetas hacia la derecha hasta que quede fija en posición con un “clic” audible.

ALIMENTADOR

DE TARJETAS

3. Quite el papel celofán de la pila de tarjetas.

Nota • Las cargas estáticas y rebabas de los bordes que quedan del proceso de corte por

estampado pueden dar tarjetas individuales pegadas entre sí con una fuerza adhesiva significativa. Estas tarjetas deben estar insertarlas en el alimentador; si no lo están, pueden ocurrir problemas con la alimentación o la impresión.

separadas físicamente unas de otras antes de

GUÍA DE

TARJETAS

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 41

Configuración de la impresora P120i

Carga de tarjetas

4. Si toma el juego de tarjetas por sus lados, sosténgalo de forma vertical contra una superficie plana como la de la parte superior de un escritorio. Si el juego es demasiado grueso para sostenerlo cómodamente, utilice medio juego por vez.

5. Empuje la pila de tarjetas de atrás para adelante en un ángulo de alrededor de 45° con la vertical, de modo que se separen todas las tarjetas.

6. Reacomode la pila de tarjetas para que vuelva a su posición inicial y coloque las tarjetas en el colector de entrada.

7. Coloque una pila de hasta 100 tarjetas en el alimentador de tarjetas y cierre la cubierta del alimentador de tarjetas. Cuando la cubierta del alimentador de tarjetas esté cerrada, el mecanismo de trabado de la guía de tarjetas se liberará automáticamente.

CUBIERTA DEL ALIMENTADOR

DE TARJETAS

PILA DE

TARJETAS

980504-03-04

ALIMENTADOR

DE TARJETAS

42 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Configuración de la impresora P120i

Impresión de una tarjeta de prueba

Colector de salida de tarjetas

1. Levante la cubierta de la impresora y tire hacia abajo el colector de salida para colocarlo en su posición de funcionamiento.

2. Cuando no utilice la impresora, lleve el colector de salida de tarjetas de nuevo a su posición cerrada para proteger a la impresora contra el polvo.

COLECTOR DE

SALIDA DE

TARJETAS

980504-03-04

Impresión de una tarjeta de prueba

Con el cartucho de cinta y las tarjetas cargadas, su impresora P120i está lista para imprimir. Para verificar la operación de la impresora, debe imprimir una tarjeta de prueba.

1. Lleve el interruptor de energía de la impresora a la posición APAGADA (0).

2. Mantenga presionado el botón Multi Function (Multifunción) y lleve el interru ptor de ener gía de la impresora a la posición ENCENDIDA estado del visor LCD.

INTERRUPTOR

MULTIFUNCIÓN

( | ). Se iluminará, con una luz de color azul, la ventana de

980504-03-06

Serial N¡ 060376 Firmware: V1.50

P520CEM

Head resistance: 1568

Offset: X002 - Y015

Printing Counter: 00002716

INTERRUPTOR

DE ENERGÍA

EC: 0014

3. Mantenga presionado el botón Multi Function (Multifunción) hasta que aparezca en la ventana el mensaje PRINT TEST CARD (IMPRIMIR TARJETA DE PRUEBA).

4. Suelte el botón multifunción y, después de unos segundos, se imprimirá una tarjeta de prueba.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 43

Impresión

Funcionamiento de la

impresora P120i

Para utilizar la impresora P120i se necesita el Controlador de impresora para Windows y su software para diseño/emisión de tarjetas o programación en el nivel de comandos para impresora a través de la interfaz de la impresora.

La impresora de tarjetas P120i se puede utilizar con cualquier programa de aplicación de software con Windows 2000 o Windows XP, utilizando los controladores provistos en el CD con la impresora. Remítase al Capítulo 2 para obtener instrucciones sobre la instalación del controlador de la impresora P120i.

Creación de una tarjeta de ejemplo

Antes de comenzar una nueva sesión de impresión, imprima una tarjeta de ejemplo para asegurarse de que las tarjetas se imprimirán correctamente. Siga los pasos que se enumeran a continuación para imprimir su primera tarjeta utilizando el Cartucho de cinta para impresora de tarjetas True Colours

1. Vaya al software Microsoft Word.

2. Si no se seleccionó la impresora P120i como la impresora predeterminada, vaya a File (Archivo )> Select Printer (Seleccionar impresora) y elija Zebra P120 i Card Printer (Impresora de tarjetas Zebra P120i) en la lista de nombres de impresoras. Cierre el cuadro de diálogo Print (Imprimir).

3. Vaya a File (Archivo)>Page Setup (Configurar página).

4. Seleccione la ficha Size (Tamaño) y, en Paper Size (Tamaño de papel), elija Card (Tarjeta). En orientation (orientación), seleccione Landscape (Horizon ta l) o Portrait (Vertical).

5. Seleccione la ficha Margins (Márgenes) y fije los márgenes Top (Superior), Bottom (Inferior), Left (Izquierdo) y Right (Derecho) en 0 (cero).

6. Haga clic en OK (Aceptar) para cerrar la ventana Page Setup (Configurar página).

7. Aparece la tarjeta en la ventana.

8. Diseñe una tarjeta con texto en negro y a color y con imágenes a color similares a las de la tarjeta de ejemplo que figura a continuación.

y el controlador de la impresora para Windows.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 45

Funcionamiento de la impresora P120i

Impresión

980504-05-01

http://www.zebracard.com

Impresión de una tarjeta de ejemplo

Una vez que haya creado su tarjeta de ejemplo , estará listo para impri mir. Asegúrese de que su impresora tenga instalado un Cartucho de cinta para impresora de tarjetas True Colours que haya suficientes tarjetas en el alimentador de tarjeta s. Re mítase al Cap ítulo 3 para obten er instrucciones sobre la instalación de la cinta y la carga de tarjetas. Imprima su tarjeta de ejemplo como se indica a continuación:

1. Seleccione File (Archivo)>Print (Imprimir) para abrir el cuadro de diálogo Print (Imprimir). Asegúrese de que se hayan fijado los siguientes ajustes en el cuadro de diálogo Print (Imprimir):

• Printer Name (Nombre de la impresora): - Zebra P120i Card Printer (Impresora de tarjetas Zebra P120i).

• Print to File (Imprimir a un archivo): - Unchecked (Sin activar)

• Page Range (Intervalo de páginas): - All (Todo)

• Number of Copies (Número de copias): - 1

• Collate (Intercalar): - Unchecked (Sin activar)

• Print What? (¿Imprimir?): - Document (Documento)

• Print (Imprimir): - All pages in range (El intervalo)

• Pages per sheet (Páginas por hoja): - 1 page (1 página)

• Scale to paper size (Escalar al tamaño del papel): - No scaling (Sin escala)

Zebra P120i card printer

980504-05-02

46 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Funcionamiento de la impresora P120i

Impresión

2. Haga clic en el botón OK (Aceptar).

3. La impresora cargará una tarjeta y comenzará a imprimir. El tiempo de descarga de los datos variará según la complejidad del diseño de la tarjeta y de la velocidad de procesamie nt o de la computadora.

4. Una vez completada la impresión, la impresora eyectará la tarjeta al colector de tarjetas impresas.

5. Extraiga la tarjeta de ejemplo del colector de salida de tarjetas y verifique que no haya discrepancias. Si la tarjeta de ejemplo es correcta, su impresora de tarjetas P120i está lista p ara imprimir más tarjetas.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 47

Sistema de limpieza

Precaución • ¡PROTEJA SU GARANTÍA DE FÁBRICA!

Se deben realizar los procedimientos de mantenimiento recomendados para conservar su garantía de fábrica. Fuera de los procedimientos de limpieza recomendados que se describen en este manual, sólo se debe permitir que técnicos autorizados de Zebra revisen la impresora P120

• NUNCA afloje, apriete, ajuste o doble, etc. una pieza o cable dentro de la impresora.

• NUNCA utilice un compresor de aire de alta presión para eliminar partículas en su

impresora.

Limpieza

Su impresora P120i incluye un sistema de limpieza simple con Tarjetas de limpieza presaturadas, que también se proveen con el resto del equipo. El uso regular de estas tarjetas limpiará y mantendrá las piezas importantes de su impresora a las que no se puede obtener acceso: el Cabezal de impresión, los Rodillos de transporte y la Estación del codificador magnético (opcional), entre otras piezas.

Cuándo limpiar

Después de la impresión de aproximadamente 1.000 tarjetas a color, aparecerá la solicitud

CLEAN PRINTER (LIMPIAR IMPRESORA) en el visor LCD de la impresora, o cuando se haya

degradado la calidad de la impresión.

Cómo limpiar

1. Deje la alimentación eléctrica conectada.

2. Presione y mantenga presionado el botón Multi-Function Control (Control multifunción) durante 5 segundos.

3. Cuando se inicie el ciclo de limpieza, aparecerá en el visor LCD el mensaje REMOVE

RIBBON THEN CLOSE LID (EXTRAER CINTA Y LUEGO CERRAR CUBIERTA)

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 49

Limpieza

Sistema de limpieza

4. Después de extraer la cinta y cerrar la cubierta, aparecerá el mensaje EMPTY FEEDER

THEN CLOSE COVER (VACIAR ALIMENTADOR Y LUEGO CERRAR CUBIERTA)

TARJETA DE

LIMPIEZA

DEL ALIMENTADOR

TARJETA DE LIMPIEZA

DE LA TRAYECTORIA

DE LA IMPRESORA

VISOR LCD

MULTIFUNCIÓN

BOTON DE CONTROL

MULTIFUNCIÓN

CUBIERTA

DEL ALIMENTADOR

DE TARJETAS

5. Si la cubierta se abre y se cierra sin que se extraiga la cinta, el mensaje REMOVE RIBBON

THEN CLOSE LID (EXTRAER CINTA Y LUEGO CERRAR CUBIERTA)

permanecerá en el

visor.

6. Una vez cerrada la cubierta, el firmware eyectará cualquier tarjeta que haya quedado dentro de la impresora. Aparecerá el mensaje

EJECTING CARD (EYECTANDO TARJETA).

7. Luego, el visor LCD mostrará FEED LONG CLEANING CARD IN EXIT (CARGAR TARJETA

DE LIMPIEZA LARGA EN LA SALIDA)

. Cuando el sensor de tarjetas registre la presenci a de

la tarjeta de limpieza, los rodillos deberán llevar la tarjeta al interior de la impresora.

8. Cuando termine el proceso de limpieza, la impresora eyectará la tarjeta de limpieza. Si el sensor de tarjetas vuelve a detectar la tarjeta de limpieza, aparecerá el mensaje

LONG CLEANING CARD (EXTRAER TARJETA DE LIMPIEZA LARGA)

REMOVE

9. Una vez que el sensor de tarjetas de salida no detecte más la tarjeta de limpieza larga, aparecerá el mensaje

LIMPIEZA DEL ALIMENTADOR)

INSERT FEEDER CLEANING CARD (INSERTAR TARJETA DE

. Abra la cubierta del alimentador e inserte la tarjeta de

limpieza del alimentador.

10. Cuando el sensor de tarjetas del alimentador ha detectado la tarjeta de limpieza del alimentador, aparecerá el mensaje

ALIMENTADOR)

CLOSE FEEDER COVER (CERRAR CUBIERTA DEL

11. Cuando termine la limpieza del alimentador, aparecerá el mensaje REMOVE FEEDER

CLEANING CARD (EXTRAER TARJETA DE LIMPIEZA DEL ALIMENTADOR)

12. Después de extraer la tarjeta, el visor LCD mostrará el mensaje READY (LISTA). Ahora, usted podrá volver a cargar la cinta y las tarjetas y continuar la impresión.

50 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Limpieza del cabezal de impresión

Generalmente, el uso de las tarjetas de limpieza permite limpiar correctamente la impresora. Sin embargo, la limpieza del Cabezal de impresión por separa do, mediante el uso de hisopos, puede eliminar más depósitos difíciles cuando persisten las anomalías en la impresión. Para evitar los depósitos, sólo utilice hisopos con punta de espuma.

Precaución • Nunca utilice un objeto filoso para raspar depósitos del cabezal de impresión. Se producirá un daño permanente en el cabezal de impresión.

1. Lleve el interruptor de energía de la impresora a la posición APAGADA (0).

2. Presione el botón de liberación d e la c ubierta y abra totalmente la cu bierta de la imp resora para dejar ver el cabezal de impresión montado en el interior de la cubierta.

Limpieza

Limpieza del cabezal de impresión

3. Limpie el cabezal de impresión moviend o la punta de un hisop o humedecido en alcoho l de lado a lado a través de los elementos del Cabezal de impresión. No utilice demasiada fuerza.

4. Deje que el cabezal de impresión se seque durante dos o tres minutos antes de llevar el interruptor de energía de la impresora a la posición ENCENDIDA ( | ).

5. Para realizar un nuevo pedido de hisopos, remítase a la Lista de medios de impresión para la impresora P120i.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 51

Solución de problemas

Procedimientos para la solución de problemas

Esta sección ofrece soluciones a los posibles problemas que usted puede experimentar con su impresora P120i.

Temas de calidad de impresión

Esta sección lo ayudará a resolver problemas relacionados con la calidad de la impresión. La calidad de la impresión depende de varios factores. Los dos factores más importantes que aumentarán su calidad de impresión son la limpieza y la existencia de tarje tas. Para diagnosticar y arreglar problemas de calidad de la impresión, siga los procedimientos para la solución de problemas que se indican a continuación:

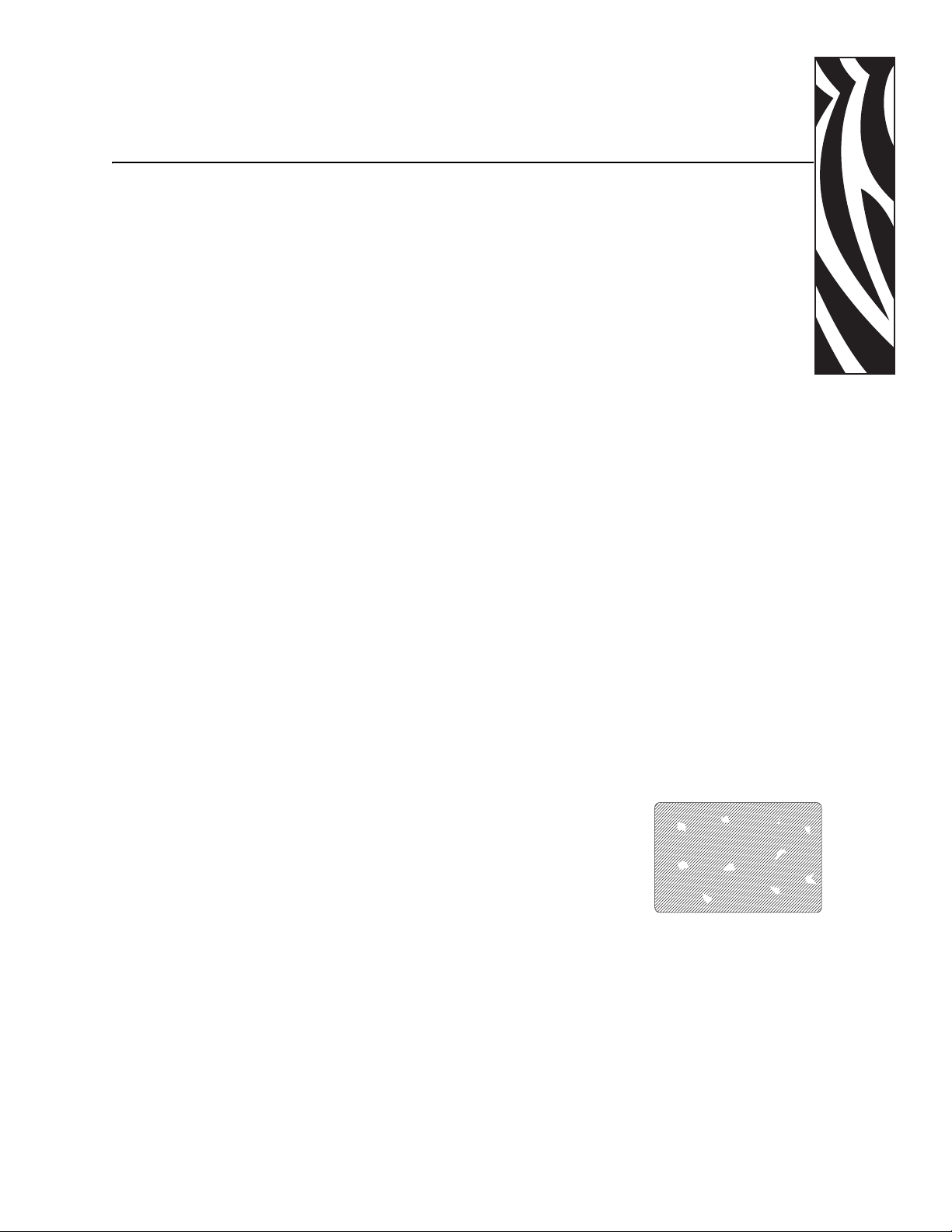

Ejemplo • Aparecen pequeños sitios sobre la tarjeta impresa con áreas no impresas o de

diferente color.

Causa posible:

• Contaminación en la superficie de la tarjeta.

Soluciones:

• Verifique que las tarjetas se almacenen en un ambiente libre de polvo.

• Utilice una provisión de tarjetas diferente.

Causa posible:

• Rodillo de limpieza no instalado

• Polvo dentro de la impresora o Rodillo de limpieza sucio.

Soluciones:

• Realice una Limpieza de la impresora (remítase al Capítulo 5).

• Verifique que se haya extraído el papel protecto r del rodill o de limpieza del cartucho de cinta (remítase al Capítulo 3).

• Si está imprimiendo una tarjeta por vez, reemplace el rodillo de limpieza ubicado en el frente de la impresora (remítase al Apéndice B).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 53

Solución de problemas

Procedimientos para la solución de problemas

Ejemplo • Existen líneas horizontales sin impresión (blanca s) en las superfi cies de la s tarjeta s.

Causa posible:

• El cartucho de cinta no está posicionado correctamente.

Soluciones:

• Asegúrese de que la cinta esté correctamente enrollada en los tubos de cinta del cartucho y que no haya arrugas en la cinta.

• Reemplace el cartucho de cinta.

Causa posible:

• El cabezal de impresión está sucio.

Soluciones:

• Limpie el cabezal de impresión.

Causa posible:

• Los elementos del cabezal de impresión están dañados (por ejemplo, rayados o quemados).

Soluciones:

• Llame al Servicio de asistencia al cliente de Zebra para obtener información sobre el reemplazo del cabezal de impresión.

Ejemplo • La impresión se ve muy pálida o con resultados inconsistentes.

Causa posible:

• El cartucho de cinta se ha almacenado incorrectamente o está dañado.

Solución:

• Cambie el cartucho de cinta e imprima nuevamente.

Causa posible:

• Es posible que las tarjetas no cumplan con las especificaciones.

Solución:

• Utilice una provisión de tarjetas diferente.

Causa posible:

• El contraste o la intensidad pueden estar configurados con valores muy altos.

Solución:

• Ajuste en el software los valores de Contrast (Contraste) o Intensit y (Inten sida d).

Causa posible:

• Polvo o contaminación incrustada en los elementos del cabezal de impresión.

Solución:

• Realice una limpieza del cabezal de impresión (consulte el Capítulo 4, Limpieza del cabezal de impresión).

54 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Solución de problemas

Procedimientos para la solución de problemas

Ejemplo • La impresión muestra imágenes borrosas.

Causa posible:

• Es posible que el cartucho de cinta no esté posicionado correctamente.

Solución:

• Verifique que la cinta esté correctamente enrollada en los tubos de cinta del cartucho, sin ninguna arruga.

• Reemplace el cartucho de cinta, asegurándose de que quede fijo en posición, e imprima de nuevo.

Causa posible:

• Es posible que la cinta no esté sincronizada con la posición correcta del panel de color.

Solución:

• Abra la cubierta y luego ciérrela para sincronizar la cinta.

Causa posible:

• Es posible que las tarjetas no cumplan con las especificaciones.

Solución:

• Utilice una provisión de tarjetas diferente.

Causa posible:

• Polvo o contaminación incrustada dentro de la impresora o rodillo de limpieza sucio.

Solución:

• Limpie el cabezal de impresión.

• Reemplace el rodillo de limpieza.

Ejemplo • Sin impresión en la tarjeta.

Causa posible:

• Es posible que el cartucho de cinta no esté instalado en la impresora.

Solución:

• Revise el cartucho de cinta en la impresora.

Causa posible:

• Es posible que las tarjetas no cumplan con las especificaciones.

Solución:

• Utilice una provisión de tarjetas diferente.

Causa posible:

• El cable en el cabezal de impresión puede estar desconectado.

• Los elementos del cabezal de impresión pueden estar rayados o quemados.

Solución:

• Llame al Servicio de asistencia para obtener información sobre la reparación o el reemplazo del cabezal de impresión.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 55

Especificaciones técnicas

Especificaciones generales

• Alimentador y volteador de tarjetas integrado

• Cartucho de cinta de suministro gradual Load-N-GoTM

• Visor de cristal líquido (LCD) de 16 dígitos

• Controladores de Windows® para versiones 2000 y XP

• Garantía de la impresora de un año

• Garantía del cabezal de impresión de un año (pasos ilimitados)

Impresión a color

• Impresión por transferencia térmica monocromática o sublimación de

• XX segundos por tarjeta para imp resión de tarjet a a todo color de un solo

• YY segundos por tarjeta para impresión de tarjeta a todo c olor de los dos

• Resolución de impresión de 11,8 puntos/mm (300 dpi)

Códigos de barras

• Código 39, Código 128 B y C con y sin dígito de verificación

• 2 de 5 y entrelazado 2 de 5

• UPC-A, EAN 8 y EAN 13

• El código de barras PDF-417 2D y otras simbologías se pueden imprimir

Tarjetas

• Tipos: PVC, compuesto de PVC, con papel protector adhesivo

• Ancho/largo de la tarjeta ISO CR-80 – ISO 7810, 54 mm (2,12") x

• Banda magnética - ISO 7811

• Tarjeta inteligente - ISO 7816-2

• Espesor de la tarjeta: 0,76mm (30 mil) (+/- 10%)

• Capacidad del alimentador de tarjetas: 100 tarjetas (30 mil)

• Capacidad del colector de salida de tarjetas: 45 tarjetas (30 mil)

coloración

lado (YMCKO)

lados (YMCKO)

mediante el uso de controladores de Windows

mm (3,38")

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 57

Especificaciones técnicas

Cartuchos de cintas

• Cartucho de cinta Load-N-GoTM con rodillo de limpieza de tarjetas

• Tecnología i Series con detección de cinta sobre la base de un chip de

• A color YMCKO: 200 tarjetas/cartucho

• A color YMCKOK: 165 tarjetas/cartucho

• Monocromáticas: 1.000 tarjetas/cartucho en negro, azul o blanco

Interfaces

• USB 1.1 (cable incluido)

Dimensiones

• Ancho: 201 mm (7,9")

• Profundidad: 328 mm (12,9")

• Altura: 216 mm (8,5")

• Peso: 4,3 kg (9,5 libras)

Requisitos eléctricos

• 110 V c.a. ~ 240 V c.a., 50 Hz ~ 60 Hz (conmutación automática)

• Memoria de imagen estándar de 16 MB

• Dispositivo FCC Clase B, aprobado por CE, UL y CUL

integrado

contacto

Condiciones ambientales

• Temperatura de operación: 15º C a 30º C (60º F a 86º F)

• Humedad de operación: 20% a 65% sin condensación

• Temperatura de almacenamiento: -5º C a 70º C (23º F a 158º F)

• Humedad de almacenamiento: 20% a 70% sin condensación

• Ventilación: Aire libre

Opciones

• Codificador magnético (sólo para tarjetas de 30 mil), de 3 pistas HiCo / LoCo (alta coercitividad / baja coercitividad)

• Modo de alimentación simple CardSense

• Equipo de inicio (200 tarjetas y 1 cinta YMCKOK)

• Equipo de limpieza (4 tarjetas de limpieza de la impresora y 4 del alimentador)

58 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Especificaciones técnicas

Dimensiones de la tarjeta

Dimensiones de la tarjeta simple según las normas ISO

53,98 mm ± 0,050 mm

(2,125" ± 0,002")

980504-07-01

Radio

3,18 mm

(0,125")

85,72 mm ± 0,25 mm

(3,375" ± 0,010")

0,23 mm ~ 0,84 mm

(0,009" ~ 0,034")

Dimensiones de la tarjeta de banda magnética según las normas ISO

15,82 mm (0,623") mín.

980504-07-02

BANDA MAGNÉTICA

0 mm ~ 2,92 mm

(0" ~ 0,115")

5,54 mm (0,218") máx.

0 mm ~ 2,92 mm

(0" ~ 0,115")

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 59

Apéndice A

Codificador

Codificador de banda de tarjetas magnéticas

Esta sección contiene información sobre las operaciones adicionales de las impresoras P120i con codificador de banda de tarjetas magnéticas.

Introducción

Requisitos de operación y mantenimiento para la impresora P120i con el codificador de banda de tarjetas magnéticas opcional. El codificador magnético se pued e configurar para alta o baja coercitividad.

Orientación para cargar la tarjeta

Precaución • UTILICE SÓLO tarjetas que cumplan con las normas ISO 7810 y

7811 para tarjetas de banda magnética. La banda magnética debe estar nivelada con la superficie de la tarjeta para funcionar correctamente. Nunca utilice tarjetas con bandas magnéticas pegadas con cinta adhesiva.

El codificador magnético es un elemento instalado en fábrica con el cabezal lect or/graba dor debajo de la trayectoria de la tarjeta, di spo nib le con codificación HICO (de alta coercitividad) o LOCO (de baja coercitividad).

Cuando cargue las tarjetas con banda magnética en el ali mentador de tarjetas, asegúrese de que la banda magnética mire hacia el lado izquierdo de la impresora y esté lo más próxi ma posible al borde inferior del alimentador de tarjetas.

Nota • Hay tarjetas HICO y LOCO de PVC disponibles y aprobadas por Zebra.

(Remítase a la Lista de medios de impresión para la impresora P120i).

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 61

Introducción

BANDA

MAGNÉTICA

980504-AA-01

Limpieza del codificador magnético

Utilice el proceso de limpieza de tarjetas normal según se describe en el Capítulo 4. Mediante este proceso se limpian las piezas más importantes de la impresora, incluidos el cabezal de impresión, el rodillo de transporte y el codificador de banda magnética.

Codificación estándar de ISO

Nº de

pista

1 ^ 210 BPI* Alfanuméricos

2 = 75 BPI* Numéricos

3 = 210 BPI* Numéricos

*Bits por pulgada

†Salvo el carácter “?”

‡Incluidos los caracteres Start (Arranque), Stop (Parada) y LCR (Registro de

control de línea). Tenga en cuenta también que el codificador magné tico maneja automáticamente estos tres caracteres según las Normas ISO estándar.

Nota • Remítase al Programmer’s Manual (Manual del programador) de la impresora de tarjetas para obtener información completa sobre la programación.

Separador

de campo

Densidad

de pista

Caracteres

válidos

(ASCII 20~95†)

(ASCII 48~62)

Cantidad de

caracteres

79‡ 40‡

107‡

62 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Apéndice B

Modo de alimentación

simple Card Sense

Impresión de una sola tarjeta sin utilizar el alimentador

Para operar la impresora de tarjetas P120i en el modo de alimentación simple, es necesario que el operador instale un Equipo de alimentación simple Card Sense impresora sólo aceptará tarjetas a través de la ranura frontal, y no desde el alimentador de tarjetas.

opcional. En el Modo de alimentación simple, la

INTERRUPTOR DE ENERGÍA

Instale el Equipo de alimentación simple Card Sense

1. Apague la impresora (posición OFF).

CARTUCHO

DE CINTA

CUBIERTA

DE LA

IMPRESORA

2. Abra la cubierta y extraiga el cartucho de cinta.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 63

Modo de alimentación simple Card Sense

Impresión de una sola tarjeta sin utilizar el alimentador

Importante • Asegúrese de que el colector de salida permanezca cerrado.

RODILLO DEL

EQUIPO DE

ALIMENTACIÓN

SIMPLE

LENGÜETAS

AZULES

3. Instale el rodillo negro del Equipo de alimentación simple en las lengüetas azules que está n ubicadas en el frente de la impresora y presione el rodillo firmemente hacia abajo para que quede bien sujeto en las lengüetas.

Instalación del cartucho de limpieza de tarjetas

Instale el cartucho de limpieza de tarjetas como se indica a continuación:

CINTA AZUL

CARTUCHO DE

LIMPIEZA DE

TARJETAS

980504-BB-03

1. Abra la cubierta del cartucho de limpieza de tarjetas.

2. Inserte el rodillo de limpieza en el cartucho de limpieza de tarjetas y cierre el cartucho.

3. Despegue el papel protector del rodillo de limpieza adhesivo tirando suavemente de la cinta azul, y deseche el protector.

4. Deslice el cartucho de limpieza de tarjetas hacia las ranuras que están ubicadas en el frente de la impresora. En el lado izquierdo del cartucho de limpieza de tarjetas se incluye una lengüeta de alineación para garantizar una correcta instalación.

64 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Modo de alimentación simple Card Sense

Impresión de una sola tarjeta sin utilizar el alimentador

CARTUCHO

DE CINTA

5. Inserte el cartucho de cinta con el rodillo de limpieza mirando hacia abajo, de manera que los engranajes de los extremos de los rodillos encajen en las ranuras correspondientes

6. Cierre la cubierta de la impresora y empújela hacia abajo hasta que escuche un “clic” audible. Si no puede cerrar la cubierta, el cartucho de limpieza o el cartucho de cinta puede estar mal instalado.

Configuración del controlador de la impresora

1. Vaya a Printer Properties (Propie dades de la impreso ra)

2. Seleccione la ficha Device Settings (Ajustes del dispositivo)

3. Seleccione Single Feed Properties (Propiedades de alimentación simple)

4. Seleccione Enable Single Feed Support (Activar asistencia para alimentación simple)

5. Haga clic en el botón Apply (Aplicar).

Importante • Puede desactivar Single Feed Support (Asistencia para aliment ación si mple) y

volver a imprimir tarjetas desde el colector. No es necesario que extraiga los componentes del Equipo de alimentación simple para que la impresora opere en el modo normal.

980504-041 Rev. A Impresora de tarjetas P120i - Guía del Usuario 65

Modo de alimentación simple Card Sense

Impresión de una sola tarjeta

980504-BB-04

1. Lleve el interruptor de energía de la impresora a la posición ENCENDIDA ( | ).

980504-BB-05

INSERT CARD

2. Inserte una sola tarjeta en la ranura que está ubicada en el frente de la impresora, directamente encima del colector de salida de tarjetas. No cargue más de una tarjeta por vez. La impresora tomará la tarjeta.

66 Impresora de tarjetas P120i - Guía del Usuario 980504-041 Rev. A

Zebra Technologies Corporation

333 Corporate Woods Parkway Vernon Hills, Illinois 60061.3109 EE.UU. T eléfono: +1 847.634.6700 Fax: +1 847.913.8766

Zebra P120i User Guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Prólogo

Aviso de Derecho de autor

Marcas comerciales

Eliminación del producto

Autorización para devolución de materiales

Declaraciones de conformidad

Iconos

Contenidos

Procedimientos Iniciales

Desembalaje de su impresora de tarjetas

Controles e indicadores

Interruptor de energía

Tomacorriente de alimentación eléctrica

Puerto USB

Visor LCD multifunción

Instalación de la impresora

Instalación de la impresora P120i

Instalación de USB

Instalación personalizada

Ajustes del codificador

Instalación de Ethernet

Instalación completa de la impresora

Conexión de la impresora P120i

Cambio de las opciones del controlador de la impresora

Características de la impresora

Carga del cartucho de cinta

Carga de tarjetas

Alimentador de tarjetas

Impresión de una tarjeta de prueba

Colector de salida de tarjetas

Impresión

Creación de una tarjeta de ejemplo

Impresión de una tarjeta de ejemplo

Sistema de limpieza

Limpieza

Cuándo limpiar

Cómo limpiar

Limpieza del cabezal de impresión

Solución de problemas

Procedimientos para la solución de problemas

Temas de calidad de impresión

Especificaciones técnicas

Dimensiones de la tarjeta

Dimensiones de la tarjeta simple según las normas ISO

Dimensiones de la tarjeta de banda magnética según las normas ISO

Codificador de banda de tarjetas magnéticas

Introducción

Orientación para cargar la tarjeta

Limpieza del codificador magnético

Codificación estándar de ISO

Impresión de una sola tarjeta sin utilizar el alimentador

Instalación del cartucho de limpieza de tarjetas

Impresión de una sola tarjeta
