RECURSOS
TECLADOS
PRIMEIROS PASSOS
MC9500-K
GUIA DE
INICIALIZAÇÃO
RÁPIDA
10
9
11
12
1
2
3

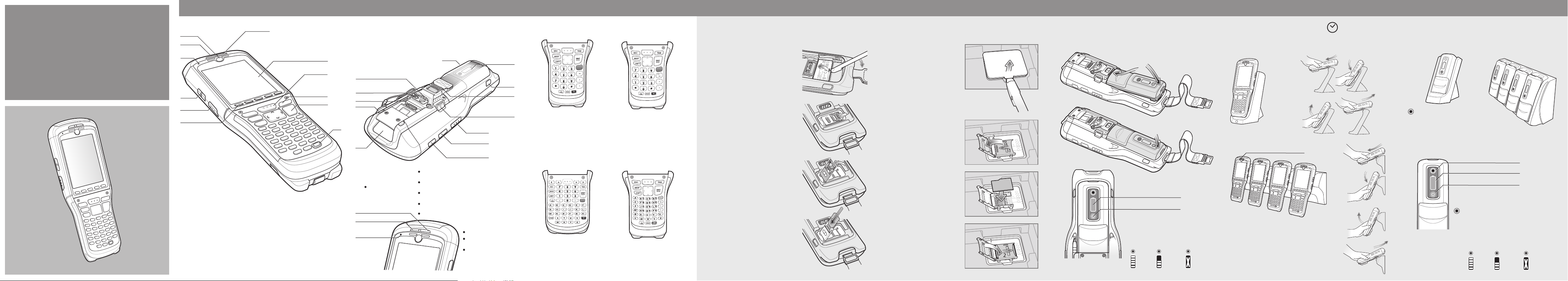

1 Botão de controle de volume
2 Botão de leitura
3 Teclas de função
4 Botão de alimentação
5 Teclado
Nota 1: Para reinicializar o MC9500-K, mantenha o botão de alimentação
pressionado por 5 (cinco) segundos.
Para inicializar o MC9500-K a frio, mantenha pressionados os
botões 1, 9 e o botão de alimentação.
6 Microfone
7 Botão de leitura
8 Tela sensível ao toque
(com protetor de tela)
9 LED de decodificação
10 Receptor
11 LED de status da
bateria
12 LED de status do
rádio WAN
Recomenda-se que este
13 Alto-falante
14 Câmera e Flash
15 Conector de interface
16 Stylus
17 Janela de saída de leitura
8
7
6
5
(veja as opções de captura de dados)
13
14
15
16
18 Janela IrDA
19 Botão de ação
20 Botão de leitura
4
17
Notificações
por LED
Status do rádio WAN:
Verde piscando:
Atividade WAN
Decodificação
Status da bateria
Status do
rádio WAN
Status da bateria:
Âmbar piscando lentamente: carregamento da bateria
em plenas condições
Vermelho piscando lentamente: carregamento da
bateria com problemas
Verde contínuo: bateria totalmente carregada em
plenas condições
Vermelho contínuo: bateria totalmente carregada
e com problemas
Âmbar piscando rapidamente: erro no carregamento
21 Conector do fone de ouvido
22 Alça de mão
23 Botão de liberação da bateria
24 Bateria
23
20
19
18
Decodificação:
Vermelho: leitura ativa
Verde: decodificação
correta
Vermelho (depois pressione
o botão de alimentação):
é seguro remover a bateria
1 Instalação do cartão SIM
(apenas MC9596-K)
24
23
22
21
Numérico de telefonia
Numérico de calculadora
Alfanumérico Alfaprimário
1. Pressione o botão de alimentação para
colocar o dispositivo em modo de espera.
2. Na tela Ligar/desligar toque em Trocar
bateria de modo seguro.
3. Aguarde até que o LED de decodificação
fique vermelho para ligar e depois desligar.
4. Desprenda a alça de mão.
5. Pressione os botões de liberação da
bateria e a remova.
6. Retire a tampa do SIM usando a ponta da
caneta stylus.
7. Deslize o compartimento do cartão SIM
para a esquerda.
8. Levante o compartimento do cartão.
9. Insira o cartão SIM no compartimento
correspondente.
NOTA:
A posição adequada do cartão SIM: o conector do
cartão (a área dourada) deve ficar voltado para
baixo, com a borda chanfrada voltada para cima.
10. Empurre o compartimento do cartão SIM
para baixo.
11. Deslize o compartimento do cartão SIM
para a direita para travá-lo no lugar.
12. Reinstale a tampa do SIM.
13. Reinstale a bateria.
14. Conecte a alça de mão.
15. Inicialize o MC9596-K a quente.
para obter informações detalhadas
NOTA:
sobre a instalação do cartão SIM, consulte o
Guia do integrador MC9500.
2 Instalação do cartão microSD
1. Pressione o botão de alimentação para
suspender o MC9500-K.
2. Na tela Ligar/desligar toque em
Trocar bateria de modo seguro.
3. Aguarde até que o LED de decodificação
fique vermelho para ligar e depois
desligar.
4. Desprenda a alça de mão.
5. Pressione os botões de liberação da
bateria e a remova.
6. Retire a tampa do cartão SD usando a
ponta da caneta stylus.
7. Deslize a porta do cartão microSD para
a esquerda para destravá-la.
8. Levante o compartimento do cartão.
9. Posicione o cartão microSD sobre os
contatos.
NOTA:
A posição correta do cartão microSD: o
conector do cartão (a área dourada) deve ficar
voltado para baixo conforme mostrado.
10. Abaixe a porta do cartão microSD.
11. Deslize a porta para a direita para
travá-la.
12. Recoloque a tampa do cartão SD.
13. Recoloque a bateria.
14. Reconecte a alça de mão.
15. Inicialize o MC9500-K a quente.
3 Insira a bateria
1
2
Indicador do nível de carga
Botão de status da bateria
Indicadores da bateria
Pressione o botão de status da bateria.
O indicador do nível de carga exibe o nível
aproximado da bateria.
Totalmente
carregada
Parcialmente
carregada
Com
problemas
4 Carregue o MC9500-K
Berço com um encaixe
Instalar
Remover
Berço de quatro encaixes
LED de status da bateria
LED de status da bateria do MC9500-K
Âmbar piscando lentamente = carregamento da bateria em
plenas condições
Vermelho piscando lentamente = carregamento da bateria
com problemas
Verde contínuo = bateria totalmente carregada em plenas condições
Vermelho contínuo = bateria totalmente carregada e com problemas
Âmbar piscando rapidamente = erro no carregamento
1
produto seja carregado por 24
horas antes da primeira
utilização para garantir que a
bateria interna seja totalmente
carregada.
1
2
2
Instalar
2
Remover
1
5 Carregue a bateria
Carregador de bateria com 1
compartimento
LED de status da bateria (no carregador)
Âmbar piscando lentamente = carregamento da bateria em
plenas condições
Vermelho piscando lentamente = carregamento da bateria com problemas
Verde contínuo = bateria totalmente carregada em plenas condições
1
Vermelho contínuo = bateria totalmente carregada e com problemas
Âmbar piscando rapidamente = erro no carregamento
Indicador de status da bateria
Indicador do nível de carga
Botão de status da bateria
Modo independente
Pressione o botão de status da bateria.
LED de status da bateria
Verde contínuo = bateria em plenas condições
Vermelho contínuo = bateria com problemas
Indicadores da bateria
2
O indicador do nível de carga exibe o nível
aproximado da bateria.
Totalmente
carregada
Carregador de bateria
com 4 compartimentos
Parcialmente
carregada
Com
problemas
1. Pressione o botão de alimentação para suspender o MC9500-K.
2. Aguarde até que o LED de decodificação fique vermelho para ligar
e depois desligar.
3. Desprenda a alça de mão.
4. Pressione as duas travas de liberação da bateria. A bateria é
levemente ejetada do dispositivo.
5. Remova a bateria do dispositivo.
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
Zebra e a imagem da cabeça da Zebra são marcas comerciais registradas da ZIH Corp. O
logotipo da Symbol é uma marca comercial registrada da Symbol Technologies, Inc., uma
empresa da Zebra Technologies. © 2015 Symbol Technologies, Inc.
72-118504-06BP Rev. A — Fevereiro de 2015
MC9500-K
Guia de Inicialização Rápida

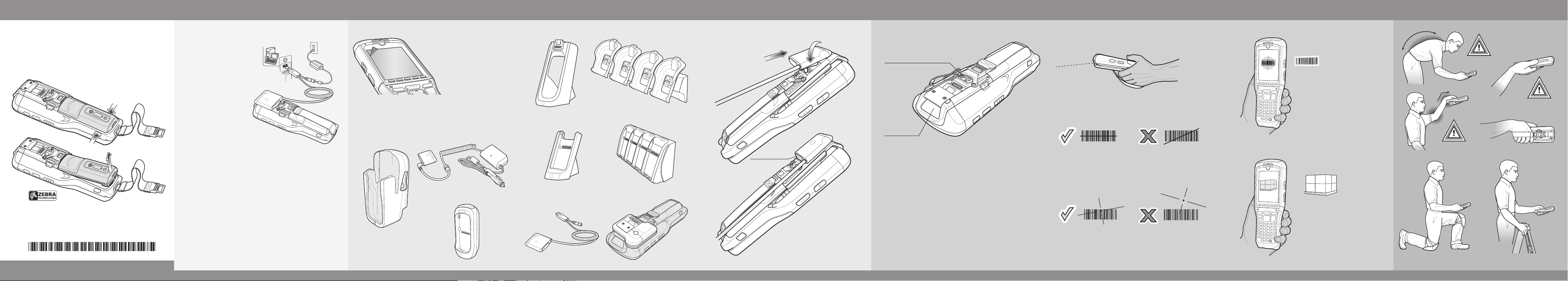

COMUNICAÇÃO
Instalar o ActiveSync
1
Faça o download do ActiveSync®
4.5 ou superior no site
http://www.microsoft.com e siga
as instruções para instalá-lo no
computador host.
2
Estabelecer
comunicação
com o host
3
Criar uma parceria
Siga as instruções do ActiveSync na tela para estabelecer
uma conexão entre o MC9500-K e o computador host.
Inserir o PIN
4
Após instalar o cartão SIM, ative sua conexão de serviço móvel.
Na maioria dos casos, os cartões SIM são predefinidos com um PIN
(Personal Identity Number), fornecido pelo provedor de serviços.
1. Pressione o botão de alimentação para ligar o MC9596-K.
2. Toque em Iniciar > Telefone.
3. Insira o PIN do provedor de serviços.
4. Toque em Enter.
Para obter mais informações, visite:
http://www.zebra.com/mc9500
®
Protetor de tela
A não utilização de um protetor de tela pode afetar a cobertura da garantia.
Um protetor de tela inicial já vem aplicado ao MC9500-K. Entre em contato com o gerente
de contas local ou com a Zebra para obter mais informações e detalhes da aquisição.
Número da peça: Protetor de tela KT-122010-01R 3/pk.
Berço para veículo
A Zebra recomenda o uso de um protetor de tela para minimizar
o uso e desgaste. Protetores de tela aumentam a visibilidade
e a durabilidade de telas sensíveis ao toque. Algumas
vantagens são:
• Proteção contra arranhões e manchas
• Superfície de escrita e toque durável e com
sensibilidade tátil
• Resistência à abrasão e a substâncias químicas
• Redução de reflexos
• A tela do dispositivo permanece sempre
nova
• Instalação rápida e fácil
Cabo de carregamento para automóveis
Carregador de bateria para veículo
Berço USB com um encaixe
Carregador de bateria
de 1 compartimento
Cabo de carregamento/USB
Berço Ethernet de quatro encaixes
Berço carregador de apenas
quatro encaixes
Carregador de bateria com
4 compartimentos
Leitor de tarja magnética
(com adaptadores
guia opcionais)
CONEXÃO DO CABO
Botão de
liberação
OPÇÕES DE CAPTURA DE DADOS
Lente da câmera
Janela de saída
Captador de imagens
ou leitor a laser
Informações do GPS
Ao usar o recurso de GPS do MC9500-K:
• A aquisição de sinais de satélite pode levar alguns minutos.
O melhor desempenho é obtido em local ao ar livre com uma
clara visão do céu (sem obstáculos).
• Aguarde a conclusão do posicionamento por satélite antes de
começar a se mover.
• Feche o aplicativo de GPS quando ele não estiver sendo usado.
LEITURA E CAPTAÇÃO OTIMIZADAS
DE IMAGEM
Leitura/captação de imagem
Leitura a laser
Imagem
Decodificador da câmera
1. Inicialize um aplicativo de leitura de
código de barras no MC9500-K.
2. Posicione o MC9500-K em direção ao
código de barras.
3. Pressione o botão de leitura.
4. Na janela de imagem, alinhe o alvo
vermelho sobre o código de barras.
Quando o MC9500-K decodifica o
código de barras, o alvo fica verde.
5. Solte a tecla de leitura.
Câmera fotográfica
1. Toque em Iniciar > Programas >
Imagens e Vídeos > Câmera.
2. Aponte o MC9500-K para um objeto.
3. Pressione o botão Enter.
4. Segure o MC9500-K firmemente até
que o “Som do disparador” seja ouvido.
CONSIDERAÇÕES SOBRE ERGONOMIAACESSÓRIOSREMOÇÃO DA BATERIA
EVITE DOBRAR A COLUNA
EVITE TORÇÕES
EXTREMAS DO PULSO
EVITE FORÇAR O BRAÇO
Alterne os joelhos
Alterne as mãos
Leitura a baixa altura
Recomenda-se fazer pausas e alternar tarefas
Leitura no alto
Use uma escada
