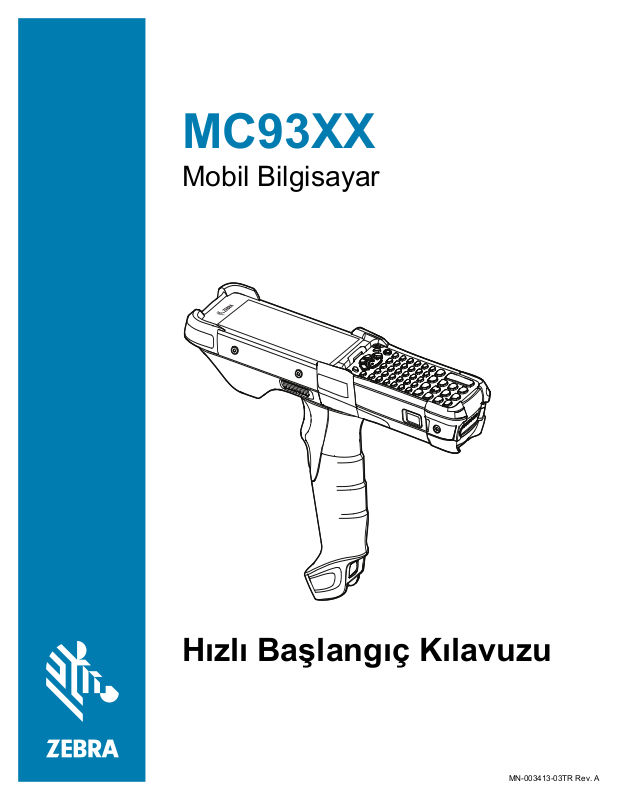

MC93XX
Mobil Bilgisayar
Hızlı Başlangıç Kılavuzu
MN-003413-03TR Rev. A
Telif Hakkı
ZEBRA ve stil verilmiş Zebra kafası, Zebra Technologies Corporation şirketinin ticari markalarıdır ve dünya
genelinde birçok bölgede kayıtlıdır. Diğer tüm ticari markalar, ilgili sahiplerinin mülkiyetindedir. ©2020 Zebra
Technologies Corporation ve/veya iştirakleri. Tüm hakları saklıdır.
TELİF HAKLARI VE TİCARİ MARKALAR: Telif hakkı ve ticari marka bilgilerinin tamamı için
www.zebra.com/copyright
MC93XX Hızlı Başlangıç Kılavuzu
adresini ziyaret edin.
GARANTİ: Garanti bilgilerinin tamamı için www.zebra.com/warranty
SON KULLANICI LİSANS SÖZLEŞMESİ: Son Kullanıcı Lisans Sözleşmesi (EULA) bilgilerinin tamamı için
www.zebra.com/eula
adresini ziyaret edin.
Kullanım Koşulları
• Mülkiyet Bildirimi
Bu kılavuz, Zebra Technologies Corporation ve bağlı kuruluşlarının ("Zebra Technologies") mülkiyet bilgilerini
içerir. Kılavuzun münferit amacı, işbu belgeyle tanımlanan ekipmanı kullanan ve ekipmanın bakımını yapan
taraflara bilgi sunmaktır. Bu mülkiyet bilgileri, Zebra Technologies'in açık ve yazılı izni olmadan başka bir
amaçla kullanılamaz, kopyalanamaz veya başka taraflara ifşa edilemez.
• Ürün Geliştirmeleri
Ürünlerin sürekli olarak geliştirilmesi, Zebra Technologies'in ilkelerinden biridir. Tüm teknik özellikler ve
tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir.
• Sorumluluk Reddi
Zebra Technologies, yayınladığı Mühendislik teknik özellik belgelerinin ve kılavuzların doğru olmasını sağlamak
için gerekli adımları atmaktadır. Ancak zaman zaman hatalar da meydana gelebilir. Zebra Technologies, bu tür
hataları düzeltme hakkını saklı tutar ve bunlardan kaynaklanan sorumlulukları reddeder.
• Sorumluluğun Sınırlandırılması
Zebra Technologies veya birlikte verilen diğer ürünlerin (donanım ve yazılım dahil) tasarımında, üretiminde ve
teslim edilmesinde yer alan herhangi bir taraf, her ne koşul altında olursa olsun bu ürünün kullanımından
kaynaklanan ya da kullanımı veya yanlış kullanımı sonucu meydana gelen hasarlardan (işletme karının kaybı,
işin sekteye uğraması veya işletme bilgilerinin kaybedilmesi gibi dolaylı zararlar dahil ve bunlarla sınırlı
olmamak koşuluyla) sorumlu değildir. Zebra Technologies'in bu potansiyel zararlar konusunda uyarılmış
olması, durumu değiştirmez. Bazı yargı bölgeleri, kazara veya sonuç olarak ortaya çıkan zararların hariç
tutulmasına veya sınırlandırılmasına izin vermemektedir. Bu nedenle yukarıdaki sınırlandırma veya istisna sizin
için geçerli olmayabilir.
adresini ziyaret edin.
Garanti
Zebra donanım ürünü garanti bildirisinin tamamı için www.zebra.com/warranty adresini ziyaret edin.
2
Servis Bilgileri
Birim, kullanılmaya başlanmadan önce tesisinizin ağında çalışacak ve uygulamalarınızı çalıştıracak şekilde
yapılandırılmalıdır.
Birimin çalıştırılması ya da ekipmanınızın kullanımıyla ilgili sorunlarınız olursa tesisinizin Teknik Destek ya da
Sistem Desteği birimiyle görüşün. Ekipmanla ilgili sorunlar için destek birimi, www.zebra.com/support
Zebra Global Müşteri Destek Merkezi ile iletişime geçer.
MC93XX Hızlı Başlangıç Kılavuzu
adresindeki
Bu kılavuzun en son sürümünü www.zebra.com/support
adresinde bulabilirsiniz.
Belgeyle İlgili Geri Bildirimde Bulunma
Bu kılavuzla ilgili yorum, soru veya önerileriniz varsa EVM-Techdocs@zebra.com adresine e-posta gönderin.
Yapılandırmalar
Bu kılavuzda kullanılan MC93XX, tarama tetikleyicili MC93XX-G mobil bilgisayarı ifade eder. Bu kılavuz, aşağıdaki
Model Numaraları için geçerlidir: MC930B, MC930P.
Ambalajdan Çıkarma
Koruyucu malzemelerin hepsini cihazdan dikkatli bir şekilde çıkarın ve gönderim kutusunu cihazı daha sonra
saklamak veya taşımak için saklayın.
Aşağıdaki öğelerin kutuda bulunup bulunmadığını doğrulayın:
• Cihaz
• Lityum iyon pil
• Yasal Kılavuz.
Donanımın hasarlı olup olmadığını inceleyin. Herhangi bir ekipman eksikse veya hasarlıysa derhal Zebra Destek
Merkezi'ni arayın.
3
Cihaz Özellikleri
Şekil 1 MC93XX Ön Görünüm
1
2
MC93XX Hızlı Başlangıç Kılavuzu
13
12
11
10
3
4
5
Tablo 1 MC93XX Özellikleri - Önden Görünüm
Numara Öğe İşlev
1 Ortam Işığı
Sensörü
2 Ön Kamera Fotoğraf ve video çekmek için kullanın.
Ekran ve klavye arka aydınlatmasını kontrol eder.
6
7
9
8
NOT: Ön kamera yalnızca üst düzey yapılandırmalarda mevcuttur.
3 Ekran Cihazı çalıştırmak için gerekli tüm bilgileri gösterir.
4 Hoparlör Yan
Bağlantı Noktası
5 Tetikleyici Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
6 P1 - Adanmış
PTT Tuşu
7 Pil Serbest
Bırakma Mandalı
Video oynatmak ve müzik çalmak için ses çıkışı sağlar.
Bas-konuş iletişimini başlatır (programlanabilir).
Pili cihazdan çıkarmayı sağlar.
NOT: Pili çıkartmak için cihazın her iki tarafındaki pil serbest bırakma
mandallarına aynı anda basın.
4
MC93XX Hızlı Başlangıç Kılavuzu
Tablo 1 MC93XX Özellikleri - Önden Görünüm (devamı)
Numara Öğe İşlev
8 Pil Cihazı çalıştırmak için güç sağlar.
9 Mikrofon Ahize modunda iletişim için kullanılır.
10 Tuş Takımı Verileri girmek ve ekrandaki işlevler arasında gezinmeyi sağlar.
11 Güç Düğmesi Cihazı açmak için basılı tutun. Ekranı açmak veya kapatmak için basın.
Şu seçeneklerden birini belirlemek için basılı tutun:
Kapat: Cihazı kapatın.
Yeniden başlat: Yazılım yanıt vermeyi durdurduğunda cihazı yeniden
başlatın.
12 Orta Tarama
Düğmesi
13 Şarj
Cihazı/Okuma
Durum LED'i
Şekil 2 MC93XX Arkadan Görünüm
Bir tarama uygulaması etkinleştirildiğinde veri yakalamayı başlatır.
Şarj işlemi sırasında pilin şarj durumunu, uygulama tarafından
oluşturulan bildirimleri ve veri yakalama durumunu belirtir.
14
15
16
20
19
18
17
5
MC93XX Hızlı Başlangıç Kılavuzu
Tablo 2 MC93XX Özellikleri - Arkadan Görünüm
Numara Öğe İşlev
14
Pasif NFC Etiketi
(Pil bölmesinin
içinde yer alır.)
Okunabilir ürün etiketi yıprandığında veya kaybolduğunda ikincil ürün
etiketi bilgilerini (yapılandırma, seri numarası ve imalat veri kodu)
sağlar.
15 Pil Serbest
16 Yan Hoparlör
17 Tarayıcı Çıkış
18 Kamera Flaşı Kamera için aydınlatma sağlar.
19 NFC Anteni NFC özellikli diğer cihazlarla iletişim kurulmasını sağlar.
20 Arka Kamera Fotoğraf ve video çeker.
Kurulum
Cihazı ilk kez kullanmaya başlamadan önce:
• microSD kart takın (isteğe bağlı)
• Pili takın
• Cihazı şarj edin
• Cihazı açın.
Pili cihazdan çıkarmayı sağlar.
Bırakma Mandalı
Video oynatmak ve müzik çalmak için ses çıkışı sağlar.
Bağlantı Noktası
Tarayıcı/görüntüleyici kullanarak veri yakalama işlevi sağlar.
Penceresi
NOT: Kamera yalnızca bazı yapılandırmalarda mevcuttur.
NOT: NFC anteni yalnızca üst düzey yapılandırmalarda mevcuttur.
NOT: Arka kamera yalnızca üst düzey yapılandırmalarda mevcuttur.
microSD Kart Takma
microSD kart yuvası, geçici olmayan ikinci bir depolama alanı sağlar. Yuva, tuş takımı modülünün altındadır. Daha
fazla bilgi edinmek için kart ile birlikte verilen belgelere bakın ve üreticinin kullanım tavsiyelerine uyun. It is strongly
recommended that prior to use, you must format the microSD card on the device.
NOT: MicroSD kart bilgileri için bkz MC93XX Mobile Computer User Guide.
DİKKAT: microSD kartın hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) önlemlerini uygulayın. Uygun ESD
önlemleri arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde çalışmak ve operatörün uygun şekilde topraklanması
bulunmaktadır.
1. Cihazı kapatın.
2. Pili çıkarın.
6
MC93XX Hızlı Başlangıç Kılavuzu
3. Geniş saplı bir Torx T8 tornavida kullanarak pil yuvası içindeki iki tuş takımı mandalı vidasını çıkarın.
Şekil 3 Tuş Takımı Mandalı Vidalarını Çıkarma
Tuş Takımı Mandalı Vidaları
4. Tuş takımı mandallarını cihazın alt tarafına doğru kaydırın.
Şekil 4 Tuş Takımı Mandallarını Serbest Bırakma
Tornavida
Tuş Takımı Mandalları
NOT: Tuş takımı mandalları zor hareket ettiriliyorsa tornavida kullanarak mandalları yavaşça cihazın alt tarafına doğru kaydırın.
5. Tuş takımını görebilmek için cihazı ters çevirin.
7
MC93XX Hızlı Başlangıç Kılavuzu
6. Geniş saplı bir Torx T8 tornavida kullanarak tuş takımının tepesindeki iki tuş takımı montaj vidasını çıkarın.
Şekil 5 Tuş Takımını Çıkarma
Tuş Takımı Vidaları
Tuş Takımı
microSD Kart Tutucu
7. Tuş takımını cihazdan kaldırarak çıkarın.
8. microSD kart tutucusunu Açık konuma kaydırın.
Şekil 6 microSD Kart Tutucusunu Açma
8
MC93XX Hızlı Başlangıç Kılavuzu
9. microSD kart tutucusunu kaldırın.
Şekil 7 microSD Kart Tutucusunu Kaldırma
10.microSD kartı, kart tutucuya takın ve kartın kapağın iki tarafındaki tutma tırnaklarına kayarak oturduğundan
emin olun.
Şekil 8 microSD Kartı Tutucuya Takma
11.microSD kart tutucusu kapağını kapatın ve kapağı Kilitli konuma kaydırın.
Şekil 9 microSD Kartı Tutucuya Kapatma ve Kilitleme
9
MC93XX Hızlı Başlangıç Kılavuzu
12.Tuş takımını cihazın alt çıkıntısına hizalayın ve düz şekilde yatırın.
Şekil 10 Tuş Takımını Geri Takma
13.Geniş ve uzun saplı bir Torx T8 tornavida kullanarak tuş takımını iki vida ile cihaza sabitleyin. Vidaları 5,8
kgf.cm veya 5,0 lbf.in torkla sıkın.
Şekil 11 Tuş Takımı Vidalarını Geri Takma
Tuş Takımı Vidaları
14.Tuş takımı mandallarını görebilmek için cihazı ters çevirin.
10
MC93XX Hızlı Başlangıç Kılavuzu
15.Her iki tuş takımı mandalını cihazın üst tarafına doğru kaydırın.
Şekil 12 Tuş Takımı Mandallarını Kaydırma
Tuş Takımı Mandalları
16.Torx T8 vida kullanarak pil yuvasındaki iki tuş takımı mandalı vidasını geri takın ve 5,8 kgf.cm veya 5.0 lbf.in
torkla sıkın.
Şekil 13 Tuş Takımı Mandal Vidalarını Geri Takma
17.Pili takın.
18.Güç düğmesine basılı tutarak cihazı açın.
Tuş Takımı Mandalı Vidaları
11
Pili Takma
MC93XX, aşağıdaki pillerle uyumludur:
• 7000 mAh PowerPrecision+ standart pil
• 5000 mAh PowerPrecision+ soğutucu pil
• 7000 mAh PowerPrecision+ yanmayan pil.
Pili takmak için:
1. Pili, pil yuvasına hizalayın.
Şekil 14 Pili Takma
MC93XX Hızlı Başlangıç Kılavuzu
2. Pili, pil yuvasına itin.
3. Pili, pil yuvasına hafifçe bastırın. Cihazın yan kısımlarındaki her iki pil serbest bırakma düğmesinin ana
konumlarına geri döndüğünden emin olun. Cihazın yan kısımlarındaki her iki pil serbest bırakma düğmesinin
ana konumlarına geri dönüp pilin yerine kilitlendiğini belirten bir klik sesi duyarsınız.
Şekil 15 Pili Aşağı Bastırma
4. Cihazı açmak için Güç düğmesine basın.
12
MC93XX Hızlı Başlangıç Kılavuzu
Cihazı Şarj Etme
Pili şarj etmek için aşağıdaki aksesuarlardan birini kullanın.
Tablo 3 Şarj Etme ve İletişim
Açıklama Parça Numarası
Şarj Etme İletişim
Pil
(Cihazda)
Yedek
Pil
USB
Yedek Pil Şarj Cihazına sahip 1
Yuvalı USB Şarj Ünitesi
4 Yuvalı Yalnızca Şarj
ShareCradle'ı
4 Yuvalı Yedek Pil Şarj Cihazı SAC-MC93-4SCHG-01 Hayır Evet Hayır
16 Yuvalı Yedek Pil Şarj Cihazı SAC-MC93-16SCHG-01 Hayır Evet Hayır
USB Şarj/İletişim Takılıp
Çıkarılabilir Yuva
NOT: A separate USB cable and power
supply is required to support fast
charging. USB (Type-C) Cable is
required to allow communication from
the snap-on to the PC/laptop.
Yalnızca Şarj Adaptörü ADP-MC93-CRDCUP-01 Evet Uygulan
CRD-MC93-2SUCHG-01 Evet Evet Evet
CRD-MC93-4SCHG-01 Evet Hayır Hayır
CBL-MC93-USBCHG-01 Evet Hayır Evet
Hayır
amaz
Ana Pili Şarj Etme
Ana pili şarj etmek için:
1. Şarj aksesuarını uygun güç kaynağına bağlayın.
2. Cihazı üniteye takın veya kabloyla bağlayın.
Cihaz otomatik olarak şarj edilmeye başlar. Şarj LED'i Göstergesi şarj durumunu gösterir. Şarj etme
göstergeleri için aşağıdaki tabloyu inceleyin.
Tablo 4 LED Şarj Göstergeleri
Durum Göstergeler
Kapalı • Pil şarj olmuyor.
• Cihaz, üniteye veya güç kaynağına doğru bir şekilde takılmamış.
• Üniteye güç verilmiyor.
Yavaş Yanıp Sönen Sarı
Her 3 saniyede bir
Sabit Sarı • Pil şarj olmaktadır.
• Pil şarj olmaktadır ancak tamamen bitmiştir ve cihazı çalıştırmak için
henüz yeterli şarja sahip değildir.
• Pil çıkarıldıktan sonra cihazın bağlantıyı sürdürerek çalışırken
değiştirme modunda olduğunu belirtir.
NOT: SuperCap'in yeterli bağlantı ve bellek oturumunu sürdürebilmesi amacıyla
tamamen şarj olması için en az 15 dakika gerekir.
13
MC93XX Hızlı Başlangıç Kılavuzu
Tablo 4 LED Şarj Göstergeleri (devamı)
Durum Göstergeler
Sabit Yeşil • Pil şarj işlemi tamamlanmıştır.
Hızlı Yanıp Sönen Kırmızı
2 kez yanıp sönme/saniye
Sabit Kırmızı • Pil şarj olmaktadır ve pil hizmet süresinin sonuna gelmiştir.
7000 mAh PowerPrecision+ standart pil, Zebra aksesuarı kullanılarak %0'dan %90'a oda sıcaklığında 3,5 saatten
kısa sürede şarj olur.
5000 mAh PowerPrecision+ soğutucu pil, Zebra aksesuarı kullanılarak %0'dan %90'a oda sıcaklığında 2,5 saatten
kısa sürede şarj olur.
7000 mAh PowerPrecision+ yanmayan pil, Zebra aksesuarı kullanılarak %0'dan %90'a oda sıcaklığında
3,5 saatten kısa sürede şarj olur.
Şarj etme hatası. Örneğin:
• Sıcaklık çok düşük ya da çok yüksektir.
• Şarj işlemi çok uzun sürmüştür ve tamamlanamamıştır (Genellikle sekiz
saat sürer).
• Şarj işlemi tamamlanmıştır ve pil hizmet süresinin sonuna gelmiştir.
Pilleri 0°C - 40°C (32°F - 104°F) arasındaki sıcaklıklarda şarj edin. Cihaz veya şarj ünitesi, pil şarj işlemini daima
güvenli ve akıllı bir şekilde gerçekleştirir. Daha yüksek sıcaklıklarda [ör. yaklaşık 37°C (98°F)] ise cihaz veya şarj
ünitesi, pili kabul edilebilir sıcaklıklarda tutmak için kısa süreliğine pil şarj işlemini etkinleştirip devre dışı bırakabilir.
Cihaz ve şarj ünitesi, şarj işleminin anormal sıcaklıklar nedeniyle devre dışı bırakılması durumunda ilgili LED'i
aracılığıyla bildirimde bulunur.
14
MC93XX Hızlı Başlangıç Kılavuzu
Yedek Pili Şarj Etme
1. Şarj ünitesinin güç kaynağına bağlı olduğundan emin olun.
2. Yedek pili, önce küçük ucu girecek ve temas pimlerine değecek şekilde şarj yuvasına takın.
Şekil 16 Yedek Pili Şarj Etme
Yedek Pil
Yedek Pil Şarj Yuvası
Yedek Pil Şarj LED'i
3. Uygun temasın sağlanması için pili yavaşça aşağı bastırın.
1 Yuvalı USB şarj ünitesi, MC93XX'in ana pilini ve yedek pili aynı anda şarj eder.
MC93XX'in Şarj LED'i, cihazda şarj edilen pilin durumunu gösterir. Şarj durumu göstergeleri için LED Şarj
Göstergeleri bölümüne bakın.
Tablo 5 LED Şarj Göstergeleri
Durum Göstergeler
Kapalı • Pil şarj olmuyor.
• Cihaz, üniteye veya güç kaynağına doğru bir şekilde takılmamış.
• Üniteye güç verilmiyor.
Yavaş Yanıp Sönen Sarı
Her 3 saniyede bir
Sabit Sarı • Pil şarj olmaktadır.
• Pil şarj olmaktadır ancak tamamen bitmiştir ve cihazı çalıştırmak için
henüz yeterli şarja sahip değildir.
15
MC93XX Hızlı Başlangıç Kılavuzu
Tablo 5 LED Şarj Göstergeleri (devamı)
Durum Göstergeler
Sabit Yeşil • Pil şarj işlemi tamamlanmıştır.
Hızlı Yanıp Sönen Kırmızı
2 kez yanıp sönme/saniye
Sabit Kırmızı • Pil şarj olmaktadır ve pil hizmet süresinin sonuna gelmiştir.
7000 mAh PowerPrecision+ standart pil, Zebra aksesuarı kullanılarak %0'dan %90'a oda sıcaklığında 3,5 saatten
kısa sürede şarj olur.
5000 mAh PowerPrecision+ soğutucu pil, Zebra aksesuarı kullanılarak %0'dan %90'a oda sıcaklığında 2,5 saatten
kısa sürede şarj olur.
7000 mAh PowerPrecision+ yanmayan pil, Zebra aksesuarı kullanılarak %0'dan %90'a oda sıcaklığında
3,5 saatten kısa sürede şarj olur.
Şarj etme hatası. Örneğin:
• Sıcaklık çok düşük ya da çok yüksektir.
• Şarj işlemi çok uzun sürmüştür ve tamamlanamamıştır (Genellikle sekiz
saat sürer).
• Şarj işlemi tamamlanmıştır ve pil hizmet süresinin sonuna gelmiştir.
Şarj ünitesinin önündeki Yedek Pil Şarj LED'leri, yedek pilin şarj durumunu gösterir. Şarj göstergeleri aşağıdaki
tabloda belirtilmiştir.
Tablo 6 Şarj/Bildirim LED'i Şarj Göstergeleri
Durum Gösterge
Kapalı • Pil şarj olmuyor.
• Pil, şarj ünitesine doğru takılmamıştır.
• Üniteye güç verilmiyor.
Sabit Sarı • Pil şarj olmaktadır.
Sabit Yeşil • Pil şarj işlemi tamamlanmıştır.
Hızlı Yanıp Sönen
Kırmızı
2 kez yanıp
sönme/saniye
Sabit Kırmızı • Pil şarj olmaktadır ve pil hizmet süresinin sonuna gelmiştir.
1. Şarj işlemi tamamlandığında pili kaldırarak yuvadan çıkarın.
Şarj etme hatası. Örneğin:
• Sıcaklık çok düşük ya da çok yüksektir.
• Şarj işlemi çok uzun sürmüştür ve tamamlanamamıştır (Genellikle
sekiz saat sürer).
• Şarj işlemi tamamlanmıştır ve pil hizmet süresinin sonuna
gelmiştir.
Pilleri 0°C - 40°C (32°F - 104°F) arasındaki sıcaklıklarda şarj edin. Cihaz veya şarj ünitesi, pil şarj işlemini daima
güvenli ve akıllı bir şekilde gerçekleştirir. Daha yüksek sıcaklıklarda [ör. yaklaşık 37°C (98°F)] ise cihaz veya şarj
ünitesi, pili kabul edilebilir sıcaklıklarda tutmak için kısa süreliğine pil şarj işlemini etkinleştirip devre dışı bırakabilir.
Cihaz ve şarj ünitesi, şarj işleminin anormal sıcaklıklar nedeniyle devre dışı bırakılması durumunda ilgili LED'i
aracılığıyla bildirimde bulunur.
16
MC93XX Hızlı Başlangıç Kılavuzu
Yedek Pil Şarj Cihazına sahip 1 Yuvalı USB Şarj Ünitesi
Yedek pile sahip 1 Yuvalı USB Şarj Ünitesi:
• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.
• Yedek pili şarj etmek için 4,2 VDC güç sağlar.
• Mobil bilgisayar ve ana bilgisayar ya da diğer USB cihazları (ör. yazıcı) arasındaki veri iletişimi için USB
bağlantı noktası sağlar.
• Mobil bilgisayar ve ana bilgisayar arasındaki bilgileri eşitler. Özel veya üçüncü taraf yazılımlar aracılığıyla mobil
bilgisayarı kurumsal veri tabanlarıyla da eşitleyebilir.
• Aşağıdaki pillerle uyumludur:
• 7000 mAh PowerPrecision+ standart pil
• 5000 mAh PowerPrecision+ soğutucu pil
• 7000 mAh PowerPrecision+ yanmayan pil.
Şekil 17 Yedek Pil Şarj Cihazına sahip 1 Yuvalı USB Şarj Ünitesi
Yedek Pil
Yedek Pil Şarj Yuvası
Yedek Pil Şarj LED'i
LED Gösterge Çubuğu
17
MC93XX Hızlı Başlangıç Kılavuzu
4 Yuvalı Yalnızca Şarj ShareCradle'ı
4 Yuvalı Yalnızca Şarj ShareCradle'ı:
• Mobil bilgisayarı çalıştırmak ve pili şarj etmek için 9 VDC güç sağlar.
• Aynı anda dört adede kadar mobil bilgisayarı şarj eder.
• Aşağıdaki pilleri kullanan cihazlarla uyumludur:
• 7000 mAh PowerPrecision+ standart pil
• 5000 mAh PowerPrecision+ soğutucu pil
• 7000 mAh PowerPrecision+ yanmayan pil.
Şekil 18 4 Yuvalı Yalnızca Şarj ShareCradle'ı
Güç LED'i
18
MC93XX Hızlı Başlangıç Kılavuzu
4 Yuvalı Yedek Pil Şarj Cihazı
4 Yuvalı Yedek Pil Şarj Cihazı:
• Dört adede kadar yedek pili şarj eder.
• Yedek pili şarj etmek için 4,2 VDC güç sağlar.
• Aşağıdaki pillerle uyumludur:
• 7000 mAh PowerPrecision+ standart pil
• 5000 mAh PowerPrecision+ soğutucu pil
• 7000 mAh PowerPrecision+ yanmayan pil.
Şekil 19 4 Yuvalı Yedek Pil Şarj Cihazı
Güç LED'i
Yedek Pil Şarj LED'i
19
MC93XX Hızlı Başlangıç Kılavuzu
16 Yuvalı Yedek Pil Şarj Cihazı
16 Yuvalı Yedek Pil Şarj Cihazı:
• 16 adede kadar yedek pili şarj eder.
• Yedek pili şarj etmek için 4,2 VDC güç sağlar.
• Aşağıdaki pillerle uyumludur:
• 7000 mAh PowerPrecision+ standart pil
• 5000 mAh PowerPrecision+ soğutucu pil
• 7000 mAh PowerPrecision+ yanmayan pil.
Şekil 20 16 Yuvalı Yedek Pil Şarj Cihazı
Güç LED'i
Yedek Pil Şarj LED'i
20
MC93XX Hızlı Başlangıç Kılavuzu
USB Şarj/İletişim Takılıp Çıkarılabilir Yuva
USB Şarj/İletişim Takılıp Çıkarılabilir Yuva:
• Cihazı çalıştırmak ve pili şarj etmek için 5 VDC güç sağlar.
• Güç ve/veya USB kablosu üzerinden ana bilgisayar ile cihaz iletişimini sağlar.
• Aşağıdaki pilleri kullanan cihazlarla uyumludur:
• 7000 mAh PowerPrecision+ standart pil
• 5000 mAh PowerPrecision+ soğutucu pil
• 7000 mAh PowerPrecision+ yanmayan pil.
Şekil 21 USB Şarj/İletişim Takılıp Çıkarılabilir Yuva
USB Şarj/İletişim Takılıp
Çıkarılabilir Yuva
USB Soketli Pigtail Kablo
21
MC93XX Hızlı Başlangıç Kılavuzu
MC93XX Yalnızca Şarj Adaptörü
Yalnızca Şarj Adaptörünü, MC9XXX şarj üniteleri ve MC93XX mobil bilgisayarla geriye dönük uyumluluk için
kullanın.
• Yalnızca Şarj Adaptörü sadece MC9XXX 1 Yuvalı Şarj Ünitesi ve 4 Yuvalı Şarj Ünitesi için terminal şarj etme
özelliğini destekler.
• Yalnızca Şarj Adaptörü, MC9XXX şarj üniteleriyle birlikte kullanıldığında iletişim olmadan sadece şarj sağlar.
Şekil 22 Yalnızca Şarj Adaptörü Bulunan MC9X 1 Yuvalı Şarj Ünitesi
Yalnızca Şarj Adaptörü
MC92 1 Yuvalı Şarj Ünitesi
Şekil 23 Yalnızca Şarj Adaptörü Bulunan MC9X 4 Yuvalı Şarj Ünitesi
Yalnızca Şarj Adaptörü
MC92 4 Yuvalı Şarj
22
MC93XX Hızlı Başlangıç Kılavuzu
Yalnızca Şarj Adaptörünün Kurulumu
Yalnızca Şarj Adaptörünü kurmak için:
1. MC9XXX şarj yuvasını ve temas yüzeyini belirtildiği gibi parmağınızı ileri ve geri hareket ettirerek alkollü bir
bezle temizleyin.
Temizlik hakkında daha fazla bilgi için MC93XX Mobil Bilgisayar Kullanıcı Kılavuzuna göz atın.
Şekil 24 MC9XXX Şarj Ünitesi Temas Yerlerini ve Yüzeylerini Temizleme
Şarj Ünitesi Temas Yerlerini ve
Yüzeylerini Temizleme
2. Adaptörün arkasındaki yapıştırıcıyı soyarak çıkarın.
Şekil 25 Yapıştırıcıyı Soyarak Çıkarma
Yapıştırıcıyı Soyarak
Çıkarma
3. Adaptörü MC9XXX şarj ünitesine takın ve ünitenin alt kısmına bağlayın.
23
MC93XX Hızlı Başlangıç Kılavuzu
Şekil 26 Adaptörü Şarj Ünitesine Takma
4. Cihazı şarj ünitesine takın.
Şekil 27 Cihazı Şarj Ünitesine Takma
24
Tarama
MC93XX aşağıdaki veri yakalama seçeneklerini sunar:
• SE4750-SR 1D/22D görüntüleyici
• SE4850-ER 1D/2D görüntüleyici
• SE965 1D lazer tarayıcı
Ek tarama seçenekleri için MC93XX Mobil Bilgisayar Kullanıcı Kılavuzuna göz atın.
Görüntüleyici ile Barkod Alımı
Barkod verilerini yakalamak için:
1. Uygulamanın cihazda açık ve metin alanının odakta olduğundan (Metin imleci, metin alanında olmalıdır) emin
2. Cihazın üst kısmını barkoda doğrultun.
3. Tarama düğmesini veya tetikleyiciyi basılı tutun.
4. Barkodun, hedefleme modelindeki artı işaretinin oluşturduğu alanın içinde olduğundan emin olun. Hedefleme
MC93XX Hızlı Başlangıç Kılavuzu
olun.
Kırmızı lazer hedefleme modeli, hedeflemeye yardımcı olmak için yanar.
noktası, parlak ışıklandırmalı yerlerde görünürlüğü artırmak için kullanılır.
Barkodun başarılı bir şekilde okunduğunu belirtmek için tarama LED'leri varsayılan olarak yeşil renkte yanar ve
bir sesli uyarı duyulur. Liste Alma Modu'ndayken cihazın, artı işaretinin oluşturduğu alanın barkoda dokunana
kadar barkodu okumayacağını göz önünde bulundurun.
Şekil 28 Hedefleme Modeli: Standart ve Genişletilmiş Aralık
Şekil 29 Hedefleme Modelinde Birden Çok Barkod Bulunan Liste Alma Modu: Standart ve Genişletilmiş Aralık
5. Tarama düğmesini veya tetikleyiciyi serbest bırakın.
6. Barkod içeriği verileri metin alanında görüntülenir.
25
MC93XX Hızlı Başlangıç Kılavuzu
Lazer Tarayıcı ile Barkod Yakalama
Barkod verilerini yakalamak için:
1. Uygulamanın cihazda açık ve metin alanının odakta olduğundan (Metin imleci, metin alanında olmalıdır) emin
olun.
2. Cihazın üst kısmını barkoda doğrultun.
3. Barkoddaki tarama çıkış penceresine doğrultun.
4. Tarama düğmesini veya tetikleyiciyi basılı tutun.
Kırmızı tarama çizgisi, hedeflemeye yardımcı olmak için yanar. Tarama çizgisinin barkodun bütün çizgi ve
boşluğunu geçtiğinden emin olun.
Barkodun başarılı bir şekilde okunduğunu belirtmek için tarama LED'leri varsayılan olarak yeşil renkte yanar ve
bir sesli uyarı duyulur.
Şekil 30 Lazer Tarayıcı Hedefleme Modeli
5. Tarama düğmesini veya tetikleyiciyi serbest bırakın.
Alınan veriler metin alanında görüntülenir.
26
MC93XX Hızlı Başlangıç Kılavuzu
Ergonomi Konusunda Göz Önünde Bulundurulacaklar
Çalışırken ara verilerek sırayla çalışılması önerilir.
Optimum Vücut Duruşu
Şekil 31 Optimum Dik Vücut Duruşu
Sol ve sağ eli sırayla kullanın.
27
MC93XX Hızlı Başlangıç Kılavuzu
Tarama için Vücut Duruşunu Optimize Etme
Şekil 32 Alçak ve Yüksek Seviyeden Tarama
Sol ve sağ dizi sırayla kullanın
Uzanmaktan ve Eğilmekten Kaçınma
Şekil 33 Uzanmaktan ve Eğilmekten Kaçınma
Merdiven kullanın.
28
MC93XX Hızlı Başlangıç Kılavuzu
Bileğinizin Fazla Bükülmemesine Dikkat Etme
Şekil 34 Bileğinizin Fazla Bükülmemesine Dikkat Etme
29
www.zebra.com
Loading...
