MC75A
功能 鍵盤
使用入門
快速入門指南
9
10
11
(附註 1)
12
1
2
3
1 掃描/操作按鈕
2 向上/向下按鈕
3 麥克風
4 I/O 接頭
附註 1：若要重設 MC75A，請按住電源按鈕五 (5) 秒鐘。 附註 3：圖示為 3600 mAh 容量電池與電池蓋。附註 2：請參閱 MC75A 使用者指南以取得更詳細的鍵盤資訊。
5 鍵盤
6 掃描/操作按鈕
7 觸控式螢幕
(具螢幕保護貼)
8 電源按鈕
8
7
6
5
4
9 掃描/解碼 LED
10 充電/電池狀態 LED
11 無線電狀態 LED
(僅限 MC75A6/8)
12 接收器
13 電池蓋
14 手腕帶
15 手腕帶槽
16 耳機插孔
17 相機閃光燈 (選用)
18 320 萬像素相機
(選用)
13
14
15
16
17
18
19
20
21
22
23
19 喇叭
20 掃描窗
(請參閱資料擷取選項)
21 天線
22 手寫筆
23 拴鏈點
24 掃描/操作按鈕
25 操作按鈕
26 背面外殼托架
27 記憶卡蓋
28 紅外線窗
29 蓋閂
26
25
24
DSD 鍵盤數字鍵
藍色鍵
使用此鍵存取鍵盤上的藍色功能鍵。
按一次藍色鍵啟動此模式，接著再按其他鍵。
>
橘色鍵
使用此鍵存取第二層的文字與操作功能。
29
27
> 按一次橘色鍵以在字母狀態下鎖定鍵盤。
> 按兩次橘色鍵即可回到正常狀態。
28
藍色鍵
使用此鍵存取鍵盤上的藍色功能鍵。
按一次藍色鍵即可暫時啟動此狀態，接著再按其他鍵。
>
>
按兩次藍色鍵即可鎖定此狀態。
第三次按下藍色鍵即可解除鎖定。
>
橘色鍵
使用此鍵存取第二層的文字與操作功能。
>
按一次橘色鍵可暫時啟動此狀態，接著再按其他鍵。
>
按兩次橘色鍵即可鎖定此狀態。
>
第三次按下橘色鍵即可解除鎖定。
英數鍵盤
1
插入電池
3
*
2
為 MC75A 充電
單槽式通訊座
1
24 小時
3
安裝 ActiveSync
請從 http://www.microsoft.com 下載 ActiveSync® 4.5 或
®
更新版本，並依照說明在主機電腦上安裝 ActiveSync。
2
4
與主機通訊
四槽式通訊座
充電/電池狀態 LED
4
5
充電/電池狀態 LED
緩慢閃爍橙黃色燈 = 正在充電
持續亮起橙黃色 = 完全充電
快速閃爍黃色 = 充電發生錯誤
第一次使用本產品時，建議您先充電 24 小時，以確保內部電池完全充電。
*
建立合作關係
依照螢幕上的 ActiveSync 說明，建立 MC75A 與
主機電腦間的連線。

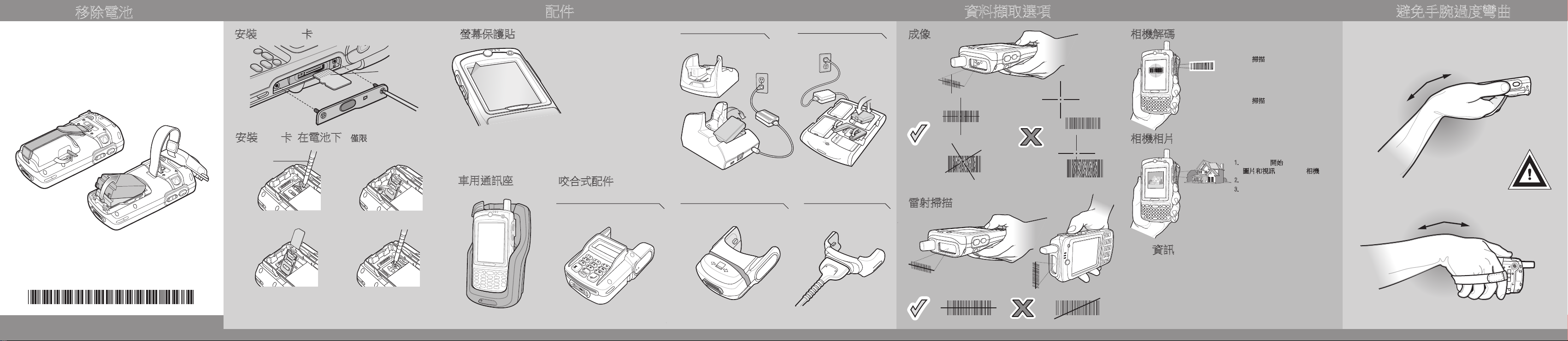

移除電池
1. 如果 MC75A 處於掛起模式，請按下紅色電源按鈕喚醒裝置。
2. 按下紅色的電源按鈕以暫停 MC75A。
3. 等候解碼 LED 呈紅色亮起並熄滅。
4. 打開電池蓋兩側的電池蓋卡榫。
5. 提起並取下電池蓋。
6. 按下電池底部的電池釋放卡榫以解除鎖定，再將電池推出溝槽。
安裝 MicroSD 卡
接點朝上
安裝 SIM 卡 (在電池下) (僅限 MC75A6)
手寫筆
使用手寫筆解除卡蓋鎖定 提起卡蓋
1 2
螢幕保護貼
車用通訊座
配件
Zebra 建議您使用螢幕保護貼以將損耗降至最低。
螢幕保護貼可增強觸控式螢幕顯示的可用性與耐用
性。優點包括：
• 防止刮傷與擦痕
• 寫入與接觸表面持久耐用且具觸感
• 耐磨性與耐化學腐蝕性
• 防炫
• 裝置的螢幕外觀保持全新狀態
• 安裝快速輕易
不使用螢幕保護貼可能影響您的保固內容。
出廠時螢幕保護貼已貼附 MC75A 上。
請與您當地的客戶經理或 Zebra 聯絡以取得更多資訊與
購買詳細資料。零件編號：KT-129195-03R 螢幕
保護貼 (3 入)。
咬合式配件
簽帳卡讀取器
置於通訊座中充電
橙黃色燈閃爍：電池正在充電
持續亮起橙黃色：電池完全充電
磁條讀取器
備用電池充電器
橙黃色燈閃爍：電池正在充電
持續亮起橙黃色：電池完全充電
纜線
成像
雷射掃描
資料擷取選項
相機解碼
相機相片
1. 啟動 MC75A 的條碼讀取應用程式。
2. 將 MC75A 前端對準條碼。
3. 按下掃描
4. 在顯像窗中，將紅色指標對齊條
5. 放開掃描
1.
2.
3.
4. 握住 MC75A 直到聽見「快門聲」。
按鈕。
碼。當 MC75A 將條碼解碼時，
掃描/解碼 LED 會亮起綠燈並發出
嗶聲。
按鈕。
點選 Start (開始) > Pictures & Videos
(圖片和視訊
將 MC75A 對準拍攝物體。
按下 Enter 或是黃色掃描按鈕。
) > Camera (相機)。
避免手腕過度彎曲
避免手腕過度彎曲
Zebra Technologies Corporation
Lincolnshire, IL, USA
Zebra 和斑馬頭圖形為 ZIH Corp. 的註冊商標。Symbol 標誌為 Symbol
Technologies, Inc. (Zebra Technologies 子公司) 的註冊商標。
© 2015 Symbol Technologies, Inc.
72-127677-03TC 修訂 A 版 2015 年 6 月
MC75A
快速入門指南
3
接點朝下放置 SIM 卡
http://www.zebra.com/mc75A
使用手寫筆鎖定卡蓋
4
GPS 資訊
使用 MC75A6/8 的 GPS 功能時：
• 接收衛星訊號可能需要幾分鐘的時間。最佳位置為室外且對天空的
視線清楚無障礙。
• 若視線不清楚，訊號接收可能需要更長的時間，並且會導致 MC75A6/8
無法快速計算初始位置。
• 請在移動前取得衛星定位。
• 不使用時請關閉 GPS 應用程式，以延長電池壽命。
