VCD7X00-P 차량 크래들
빠른 참조 안내서
2 VCD7X00-P
Zebra는 제품의 안정성, 기능, 디자인을 향상하기 위해 제품을 변경할 권리가 있
습니다.
Zebra는 본 설명서에 언급된 애플리케이션이나 제품, 회로 또는 애플리케이션의
사용과 관련되어 발생되는 제품 상 문제에 대해 어떠한 책임도 없습니다.
명시적/묵시적 표현, 금반언의 규칙, Zebra 제품이 사용되는 제반 공정, 시스템, 장
치, 기계, 자재, 방식, 또는 이러한 요소가 결합된 것과
에 따라 어떠한 사용권도 허가되지 않습니다. 묵시적 사용권은 Zebra 제품에 포함
된 장비, 회로, 하위 시스템에 한해서만 적용됩니다.
관련된 특허권이나 특허 등
차량 크래들
보증
Zebra 하드웨어 제품 보증서 전문을 보려면 다음 웹 사이트를 방문하십시오.
http://www.zebra.com/warranty
를 참조하십시오.
빠른 참조 안내서
개요
본 설명서는 Zebra MC7X 기업용 디지털 단말기용 VCD7X00-P 차량 크래들의 설
치 방법과 사용 방법에 대해 다루고 있습니다.
차량에 장착된 VCD7X00-P 크래들은 다음과 같은 기능을 합니다.
•MC7X를 제자리에 고정해줍니다.
•MC7X 작동에 필요한 전력을 공급해줍니다.
• 직렬 포트를 통해 MC7X와 외부 장치(예: 프린터) 사이에 교신이 이루어집니다.
•MC7X 배터리를 충전해줍니다.
• 표준 용량 배터리 또는 대용량 보조 배터리를
크래들은 차량의 12V/24V 전기 시스템에서 전력을 공급 받습니다. 작동 전압 범위
는 9V - 32V이며, 최대 필요 전류는 7A입니다.
설명서 정보
본 설명서는 다음과 같이 구성되어 있습니다.
페이지의 사양
• 4
• 5
페이지의 부품
• 7
페이지의 크래들 장착
• 8
페이지의 전원 연결
• 10
페이지의 직렬 장비 연결
• 11
페이지의
• 12
페이지의
• 12
페이지의 보조 배터리 설치 및 분리
• 14
페이지의 보조 배터리 충전
• 14
페이지의
• 15
페이지의 관리 및 청소
• 15
페이지의 문제 해결
• 17
페이지의 규정 정보
•
서비스 정보(뒤 표지
MC70 EDA 시리즈에 대한 자세한 내용은 MC70
72-71770-xx), MC70
(부품 번호 72E-71768-xx) 또는 MC75 빠른 시작
MC75
72E-103078-xx)를 참조하십시오.
MC7X 설치 및
MC7X
LED
사용 설명서
분리
배터리 충전
표시등
)
사용 설명서
(부품 번호 72E-103077-xx), MC75 통합
(부품 번호 72E-71769-xx), MC70 통합
충전해줍니다.
빠른 시작 안내서
안내서
(부품 번호 72-103079-xx),
설명서
(부품 번호
설명서
(부품 번호
3
4 VCD7X00-P
차량 크래들
사양
장착
• #8-32 풀림 방지 나사 네 개(제공)
• #8 와샤 네 개(제공)
• #6 드릴 날을 끼운 드릴 한 개(.204”)
전원 연결
• 전원 입력 케이블(제공)(부품 번호 25-61987-01R)
•UL에 등록된 정격 250V, 10A 인라인 퓨즈(제공): 차량의 퓨즈 패널에 연결하지
않을 경우 사용해야 합니다.
• 인라인 퓨즈 홀더(제공): 차량의 퓨즈 패널에 연결하지 않을 경우
합니다.
직렬 연결
•DB9 암 직렬 케이블: 일부 장치에서는 널(null) 모뎀이 필요할 수 있습니다.
통신
•MC7X
• 호스트 컴퓨터 설치 프로그램 및 MC7X 설치 프로그램: 사용하는 애플리케이션
에 따라 다릅니다.
사용해야
빠른 참조 안내서

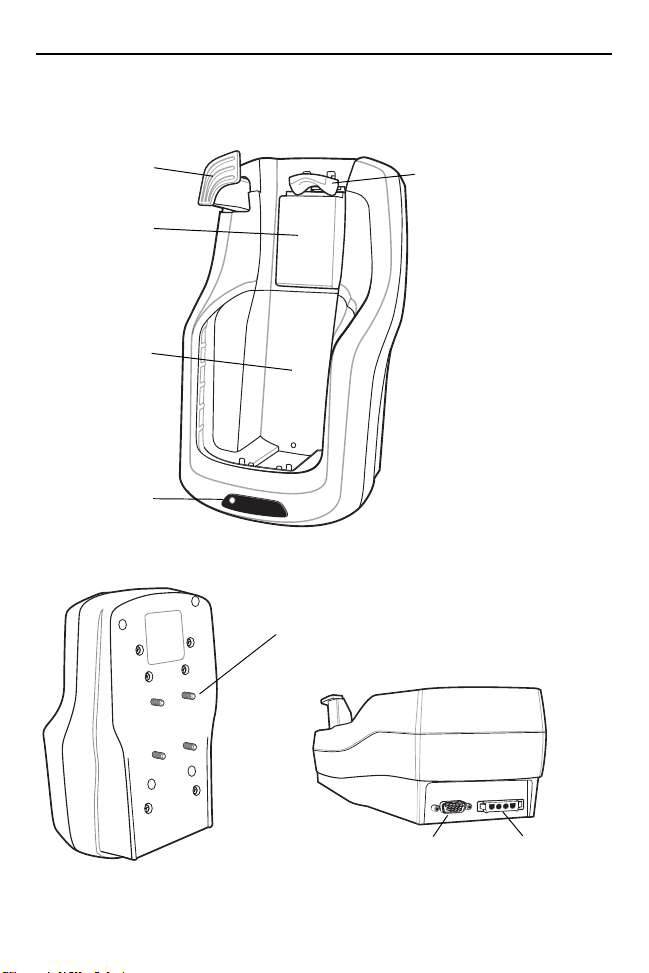

앞 모습
직렬 포트
고정쇠
MC7X 슬롯
전원 포트
보조 배터리 LED
충전 표시등
보조 배터리
배터리 고정쇠
바닥 모습
뒤 모습
장착용 나사
부품
5
6 VCD7X00-P
1
전원 케이블 커넥터
직렬 케이블 커넥터
크래들 하단에 연결 포트가 두 개 있습니다.
차량 크래들
포트 기능
직렬 직렬 케이블로 직렬 장치에 직접 연결할 때 사용되는 표준 RS 232
전원 전원 입력 케이블로 차량 전원에 연결할 때 사용됩니다.
포트입니다.
커넥터 출력 핀
전원 입력 케이블
핀 번호 신호
1
2
3
4
직렬
핀 번호 신호 핀 번호 신호
1DCD5GND
2RxD6DSR
3TxD7RTS
4 DTR 8 CTS
5GND9*+5V_OUT @
*EDA에서 직렬 통신이 활성 상태인 경우에만
활성.
본체 접지부(나선)
본체 접지부(나선)
V+(빨간 선)
V+(빨간 선)
케이블
최대 200mA
빠른 참조 안내서
3.8cm(1.5”)
3cm(1.2”)
7
주의
도로 안전 - 운전 중에는 MC7X를 사용하지 마시고 차량을
먼저 주차하십시오. MC7X가 크래들에 완전히 장착되었는
지 항상 확인하고, 충돌이나 급정차 시 파손되어 빠질 수
있는 곳이나 좌석 위에 올려 놓지 마십시오. 제대로 장착되
지 않으면 재산 피해나 부상을 입을 수 있습니다. Zebra는
운전 중 제품 사용으로 인해 발생하는 피해에 대해 아무런
책임을 지지
않습니다. 안전 운전이 가장 중요합니다.
크래들 장착
주의
1. 크래들 장착 위치를 선택합니다. 장착 위치는 평평하면서 크래들을 지탱할 수
있는 곳이어야 합니다.
2. 아래 보기 그림을 보고 #8-32 볼트 네 개를 꽂을 곳을 마련해둡니다. #6 드릴
날로 구멍 네 개를 뚫습니다.
고정쇠가 상단으로 가도록 세우거나 모바일 컴퓨터 디스플레
이 정면이 위로 가도록 눕혀 차량 크래들을 장착하십시오. 옆
쪽이나 위쪽이 아래로 가거나 벽면에 장착하지 마십시오. 충
격을 받거나 충돌하면 40G(SAE J1455 4.10.3.5조 규제 수치)
이 넘는 힘이 발생할 수 있습니다.
8 VCD7X00-P
3. 장착할 곳에 크래들을 올려 놓습니다.
4. #8 와샤 네 개와 #8-32 풀림 방지 나사 네 개로 크래들을 고정시킵니다.
차량 크래들
주의
에어백 덮개판 위나 근처 또는 에어백 전개 영역에는
VCD7X00-P 차량 크래들을 장착하지 마십시오. 차량 안전이
나 운전에 방해가 되는 위치에도 장착하지 마십시오.
전원 연결
다음 지침을 꼼꼼히 살펴본 후 시작하십시오.
경고
! 전문 기술자가 전원을 연결해야 합니다. 연결이 잘못될 경우
차량, 크래들, 모바일 컴퓨터가 손상될 수 있습니다. 전원 차단
관련 지침은 자동차 설명서를 참조하십시오.
크래들 전원 연결 방법
주의
1. 차량 전원 위치를 확인합니다.
참고
2. 전원 입력 케이블을 크래들 전원 포트와 차량 전원의 연결부에 꽂습니다.
크래들에 전원을 연결할 때에는 구입 시 함께 제공된 전원 입
력 케이블만을 사용해야 합니다.
차량 크래들의 전원 입력 케이블은 차량 퓨즈 패널의 액세서리용
출력 장치에 연결하는 것이 가장 좋습니다. 크래들 및 초기 회로
의 부하 용량이 최대인 회로에 차량 크래들을 연결해야 합니다.
회로 위치는
퓨즈가 장착된 출력 장치가 없을 경우 제공된 인라인 퓨즈 홀더
와 5A UL 인증 퓨즈를 사용하여 크래들을 설치해야 합니다. 퓨즈
는 크래들에 연결된 전선의 단락으로부터 차량을 보호해줍니다.
차량 점화 장치가 꺼진 상태에서 크래들을 사용하여 MC7X와 보
조 배터리를 충전하려면, 크래들을 꺼져 있는 전원에 연결합니다.
자동차 설명서
를 참조하십시오.
