MC67
S OPERACIJSKIM
SUSTAVOM ANDROID™
OSNOVNE UPUTE
ZNAČAJKE UMETANJE KARTICE
Napomena: Prije upotrebe skinite zaštitnu foliju koja pokriva dodirni zaslon, izlazni prozorčić i prozor
1 Tipka za skeniranje/akciju
2 Tipka gore/dolje
3 Mikrofon
4 Tipka za uključivanje/isključivanje
5 U/I priključak
6 Tipkovnica
fotoaparata.
1
2
3
(Napomena 1)
4
9
12
10
11
8
7
6
5
8 Dodirni zaslon (sa zaštitnom folijom)
9 LED indikator snimanja podataka
10 LED indikator punjenja / statusa baterije
uređaja
11 LED indikator statusa WAN radija
12 Zvučnik telefona
7 Tipka za skeniranje/akciju
Napomena 1: Kako biste ponovo postavili MC67, pritisnite tipku za uključivanje/isključivanje i zadržite je dok se ne
prikaže izbornik i zatim odaberite Reset (Ponovo postavi).
13
14
15
16
17
18
19
13 Traka za nošenje oko ruke
14 Baterija
15 Zasun baterije
16 Bljeskalic a fotoaparata
17 Fotoaparat
18 Izlazni prozorčić (pogledajte Opcije za
snimanje podataka)
Obavijesti
LED indikator snimanja podataka:
Zeleno: pravilno dekodiranje
LED indikator punjenja / statusa baterije uređaja:
Sporo treperi narančasto: punjenje baterije
Svijetli narančasto: baterija je napunjena
Brzo bljeska narančasto: pogreška prilikom punjenja
LED indikator statusa radiouređaja:
Zeleno: RF veza je aktivna
23
22
21
20
19 Uzica
20 Tipka za skeniranje/akciju
21 Tipka za akciju
22 Pisaljka
23 Zvučnik
Snimanje podataka
Status punjenja/baterije
Status radiouređaja
2
2
7
6
9
2
3
2
8
5
Numerička tipkovnica
2
2
7
5
6
9
Plava tipka
Ovu tipku koristite za pristup funkcijskim tipkama koje ovise o
aplikaciji, a naznačene su plavom bojom.
>
Narančasta tipka
Pomoću ove tipke pristupite sekundarnom sloju znakova
>
>
2
3
DSD tipkovnica
Jednom pritisnite plavu tipku kako biste aktivirali ovo stanje, a zatim
pritisnite drugu tipku.
Jednom pritisnite narančastu tipku kako biste zaključali tipkovnicu u
alfa stanju.
Drugi put pritisnite narančastu tipku kako biste se vratili u
normalno stanje.
2
8
2
3
2
1
7
9
2
3
3
Alfanumerička tipkovnica
Narančasta tipka
Pomoću ove tipke pristupite sekundarnom sloju
znakova.
>
Jednom pritisnite narančastu tipku kako biste
zaključali tipkovnicu u alfa stanju.
>
Drugi put pritisnite narančastu tipku kako biste se
vratili u normalno stanje.
1 Razgovor
2 Navigacija
3 Tipka za skeniranje/akciju
4 Kraj
5 Narančasta tipka
6 Plava tipka
7 Početni zaslon
8 Izbornik
9 Natrag
Umetanje microSD kartice (dodatno)
1. Odvojite traku za nošenje oko ruke.
2. Podignite gumena pristupna vratašca.
2
4
3. Gurnite držač SIM kartice prema gore kako biste ga otključali.
4. Podignite držač SIM kartice.
5. Pažljivo podignite držač microSD kartice.
6. Umetnite microSD karticu u držač kartice.
5
NAPOMENA:
8
Pravilan položaj microSD kartice: priključak kartice (tj. zlatni kontakti) treba
biti okrenut prema van, kao što je prikazano.
7. Pažljivo spuštajte držač microSD kartice dok ne sjedne na mjesto.
Umetanje SIM kartice (dodatno)
8. Umetnite SIM karticu u držač SIM kartice.
NAPOMENA:
Pravilan položaj SIM kartice—priključak kartice (tj. područje zlatne boje)
treba biti okrenut prema van tako da kosi rub bude okrenut prema van.
9. Spustite držač SIM kartice.
10. Pomaknite držač SIM kartice prema dolje tako da sjedne na mjesto.
11. Zatvorite gumena pristupna vratašca.
12. Umetnite bateriju.
Držač microSD kartice
Držač SIM kartice
Gumena pristupna vrata
2
3

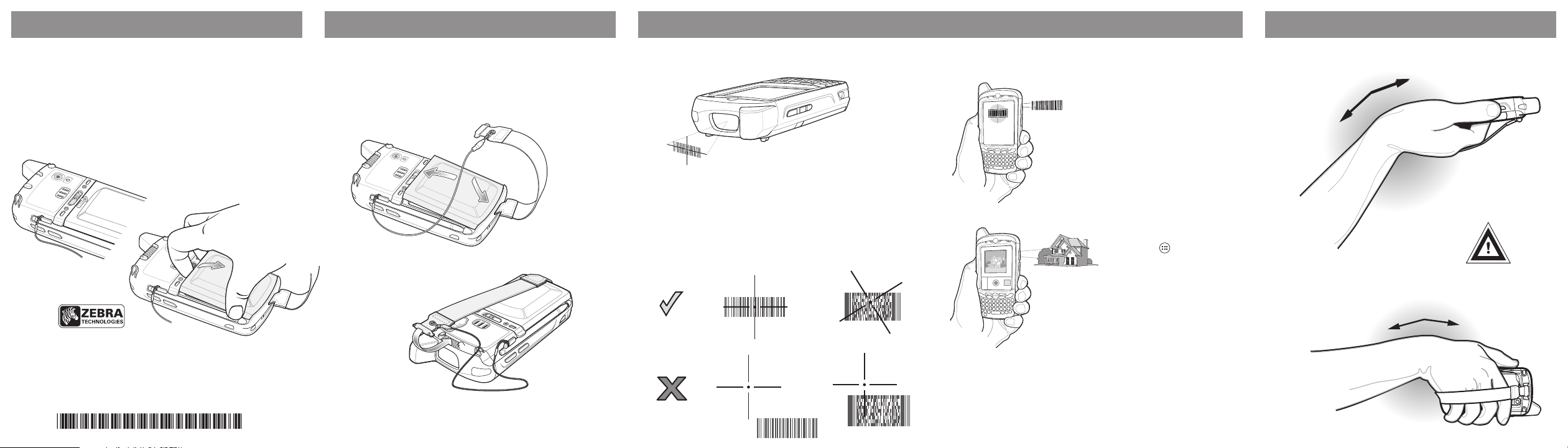

VAĐENJE BATERIJE
UMETANJE BATERIJE
OPCIJE ZA SNIMANJE PODATAKA
NEMOJTE PREVIŠE SAVIJATI ZGLOB
1. Odvojite traku za ruku.
2. Pritisnite tipku za uključivanje/isključivanje i zadržite je dok se ne prikaže izbornik.
3. Dodirnite opciju Battery Swap (Zamjena baterije).
4. Pričekajte da se crveni LED indikator isključi.
5. Pomaknite zasun baterije udesno. Baterija će malo iskočiti.
6. Uhvatite bateriju i izvadite je iz uređaja MC67.
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
Riječ Zebra i grački prikaz glave zebre registrirani su zaštitni znakovi tvrtke ZIH Corp.
Logotip Symbol registrirani je zaštitni znak tvrtke Symbol Technologies, Inc., koja je dio tvrtke
Zebra Technologies.
© 2015 Symbol Technologies Inc.
MN000114A02HR prerađeno izdanje A – Svibanj 2015.
1. Umetnite bateriju, najprije donjim dijelom, u odjeljak za bateriju.
2. Pritišćite bateriju dok jezičac baterije ne sjedne na mjesto.
3. Vratite traku za nošenje oko ruke.
2
1
3
Više informacija potražite u Korisničkom priručniku za MC67 i Vodiču za integraciju za MC67 koji su dostupni na web-stranici:
www.zebra.com/support
Snimanje slike
1. Provjerite je li aplikacija otvorena i nalazi li se tekstno polje u fokusu (pokazivač
teksta u tekstnom polju).
2. Usmjerite izlazni prozorčić prema crtičnom kodu.
3. Pritisnite i zadržite tipku za skeniranje.
4. Uključit će se crveni laserski nišan koji pomaže prilikom ciljanja. Kada MC67
dekodira crtični kôd, LED indikator skeniranja/dekodiranja počet će svijetliti zeleno
i uređaj će se oglasiti zvučnim signalom.
5. Otpustite tipku za skeniranje.
Dekodiranje fotoaparatom
1. Provjerite je li aplikacija otvorena i nalazi li se tekstno
polje u fokusu (pokazivač teksta u tekstnom polju).
2. Usmjerite MC67 prema crtičnom kodu.
3. Pritisnite tipku za skeniranje.
4. U prozoru sa slikom postavite crvenu metu preko
crtičnog koda. Kada MC67 dekodira crtični kôd, LED
indikator skeniranja/dekodiranja počet će svijetliti
zeleno i uređaj će se oglasiti zvučnim signalom.
5. Otpustite tipku za skeniranje.
Snimanje fotograje fotoaparatom
1. Dodirnite > Camera (Fotoaparat).
2. Usmjerite MC67 prema objektu.
3. Dodirnite tipku zatvarača.
GPS informacije
Prilikom upotrebe GPS značajke uređaja MC67:
• Primanje satelitskih signala može potrajati nekoliko minuta. Najbolje je biti na otvorenom gdje imate
čist i nesmetan pogled na nebo.
• Ako nešto zaklanja pogled na nebo, uspostavljanje veze može trajati mnogo duže, a uslijed toga MC67
neće moći brzo izračunati početni položaj.
• Nemojte se micati prije nego što primite satelitski signal.
• Zatvorite GPS aplikaciju kada je ne koristite.
NEMOJTE PREVIŠE
SAVIJATI ZGLOB
