功能
充電
通訊電池安裝
MC55X
附註： 使用前請先撕下觸控式螢幕、掃描器窗口、相機鏡頭上的包裝保護膜。
9
10
11
1
2
3
(附註 1)
4
3
2
12
13
14
15
8
7
6
5
16
17
18
12 手腕帶
13 電池
14 電池卡榫
15 相機閃光燈 (選配)
16 相機 (選配)
17 掃描器窗口 (請參閱資料擷取選項)
22
21
20
19
18 拴鏈點
19 掃描/操作按鈕
20 操作按鈕
21 手寫筆
22 喇叭
1
8
10
7
藍色鍵
使用此鍵存取鍵盤上的藍色功能鍵。
>
按一次藍色鍵啟動此狀態，接著再按其他鍵。
橘色鍵
使用此鍵存取第二層的文字。
>
按一次橘色鍵，將小鍵盤鎖定為字母狀態。
>
按兩次橘色鍵即可回到正常狀態。
3
4
數字鍵
3
3
2
2
5
1
6
9
10
8
藍色鍵
使用此鍵存取鍵盤上的藍色功能鍵。
>
按一次藍色鍵即可暫時啟動此狀態，接著再按其他鍵。
>
按兩次藍色鍵即可鎖定此狀態。
>
第三次按下藍色鍵即可解除鎖定。
4
4
3
3
英數小鍵盤
橘色鍵
使用此鍵存取第二層的文字與操作功能。
>
按一次橘色鍵即可暫時啟動此狀態，接著再按其他鍵。
>
按兩次橘色鍵即可鎖定此狀態。
>
第三次按下橘色鍵即可解除鎖定。
置入電池
2
5
9
6
7
1. 置入電池時，先將電池底部插入電池盒蓋中。
2. 將電池壓下，直到電池卡榫
卡入定位。
3. 更換手腕帶。
2
1
為
MC55
使用單槽式通訊座 (USB 或
乙太網路/數據機/USB)、四槽式
通訊座 (充電專用或乙太網路)
為 MC55 的電池充電。
您也可以使用單槽連接座為
備份電池充電。
充電/電池狀態 LED
緩慢閃爍橙黃燈 = 正在充電
持續亮起橙黃燈 = 完全充電
快速閃爍澄黃燈 = 充電發生錯誤
充電
安裝
ActiveSync
請從 http://www.microsoft.com 下載 ActiveSync® 4.5 或更新版本，
並依照說明在主機電腦上安裝 ActiveSync。
與主機通訊
®
快速啟動指南
1 掃描/操作按鈕
2 向上/向下按鈕
3 麥克風
4 電源按鈕
5 I/O 接頭
6 鍵盤
附註 1： 若要重設 MC55，請按住電源按鈕五 (5) 秒鐘。
7 掃描/操作按鈕
8 觸控式螢幕 (附螢幕保護貼)
9 掃描/解碼 LED
10 充電/電池狀態 LED
11 未使用
通知
掃描/解碼 LED：
紅燈：正在掃描
綠燈：成功解碼
充電/電池狀態 LED：
緩慢閃爍橙黃燈：電池正在充電
持續亮起橙黃燈：電池完全充電
快速閃爍橙黃燈：充電發生錯誤
掃描/解碼
充電/電池狀態
為電池充電
使用四槽電池充電器分別
充電各電池。
備註： 2400 mAh 電池充電時間少於四小時；3600 mAh 電池充電時間少於六小時。
建立合作關係
依照螢幕上的 ActiveSync 說明，建立 MC55 與主機電腦間的連線。
更多 的資訊

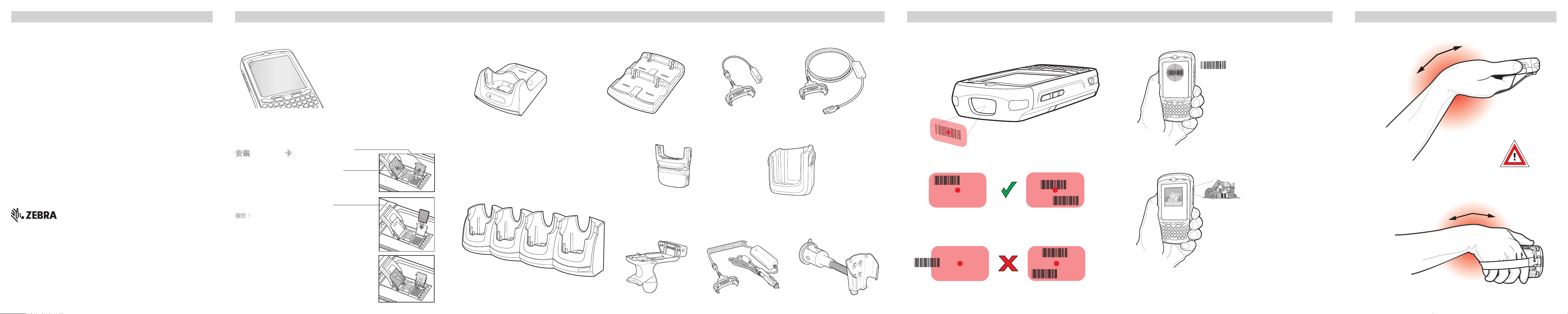

配件
資料擷取選項
避免手腕過度彎曲
MC55X 的設定、使用及疑難排解
MC55X 使用者指南與整合業者指南
軟體升級
請造訪：www.zebra.com/support
其他軟體
請查看 Zebra 網站以取得認可的應用程式。
www.zebra.com/mc55
連接主機電腦並同步化
主機電腦上的 ActiveSync® 說明。 如需檢視說明，啟動 ActiveSync®，按一
下「說明」- Microsoft ActiveSync 說明。
ActiveSync 軟體，請造訪以下網站：www.microsoft.com/windowsmobile
在 MC55X 上使用程式的相關資訊
在特定程式中點選「開始」(Start) –「說明」(Help)。
維修與擔保
MC55X 法規指南
隨附於 MC55X 以及以下網站：www.zebra.com/support
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
© 2017 ZIH Corp 及/或其關係企業。版權所有。ZEBRA 及特殊繪圖風格之斑馬頭
是 ZIH Corp. 的商標，已在全球許多司法管轄區進行註冊登記。所有其他商標為其
個別所有人之財產。
螢幕保護貼
Zebra 建議您持續使用螢幕保護貼以將損耗降至最低
。 螢幕保護貼可增強觸控式螢幕顯示的可用性與耐
用性。
優點包括：
• 防止刮傷與擦痕
• 寫入與接觸表面持久耐用且具觸感
• 耐磨性與耐化學腐蝕性
• 防炫
• 裝置的螢幕外觀保持全新狀態
• 安裝快速輕易。
不使用螢幕保護貼可能影響您的保固內容。 出廠時螢幕保護貼已貼附 MC55X 上
。 請與您當地的客戶經理或 Zebra Technologies Corporation 聯絡以取得更多資
訊與購買詳細資料。 零件編號：KT-67525-01 螢幕保護貼 (3 入)。
卡座
安裝
MicroSD
1. 取出電池。
2. 提起橡膠卡蓋。
3. 將 SIM 卡座向上推解鎖。
4. 提起 SIM 卡座。
5. 小心提起 microSD 卡座。
6. 將 microSD 卡插入卡座中。
備註：
microSD 卡的正確安裝位置 — 卡片接頭
(即金色接觸面) 應如圖朝外放置。
7. 關閉 microSD 卡座。
8. 關閉 SIM 卡座。
9. 將 SIM 卡座向下推，卡入定位。
10. 關閉橡膠卡蓋。
11. 請更換電池。
卡
卡座
SIM
橡膠卡蓋
microSD
單槽式
USB
通訊座
單槽式乙太網路/數據機/USB 通訊座
四槽式充電專用通訊座
四槽式乙太網路底座
四槽式電池充電器
磁條讀取器
觸發器握柄
充電專用纜線
自動充電纜線
車用通訊座
/充電纜線
USB
車用放置架
顯像
相機解碼
1. 啟動 MC55X 的條碼讀取應用程式。
2. 將 MC55X 前端對準條碼。
3. 按下掃描按鈕。
4. 在顯像窗中，將紅色指標對齊條碼。當
MC55X 將條碼解碼時，掃描/解碼 LED 會亮起
綠燈並發出嗶聲。
5. 釋放掃描按鈕。
相機相片
避免手腕
過度彎曲
1. 點選 「開始」(Start) > 「圖片與視訊」
(Pictures & Videos) > 「相機」(Camera)
2. 將 MC55X 對準拍攝物體。
3. 按下 「輸入」(Enter) 按鈕。
4. 握住 MC55X 直到聽見「快門聲」。
MN-003059-01ZHTW 修訂 A 版 — 2017 年 8 月
www.zebra.com/MC55X
