DS2208

MN-002873-01PTBR

Leitor Digital

Guia Rápido

2 Guia Rápido do Leitor Digital DS2208

Nenhuma parte desta publicação pode ser reproduzida ou usada de nenhuma forma, seja por meios elétricos ou mecânicos, sem permissão por escrito da Zebra. Fotocópias, gravações e sistemas de armazenamento e recuperação de informações são expressamente proibidos. O material incluído neste manual está sujeito a alterações sem aviso prévio.

O software é fornecido "como está". Todo o software, inclusive o firmware, é fornecido ao usuário sob licença. A Zebra concede ao usuário uma licença de uso não transferível e não exclusiva para cada programa de software e firmware fornecido a seguir (programa licenciado). Com exceção das cláusulas a seguir que determinem o contrário, esta licença não pode ser cedida, sublicenciada ou transferida de nenhuma forma pelo usuário sem autorização prévia por escrito da Zebra. Não é concedido nenhum direito para copiar um programa licenciado total ou parcialmente, exceto se permitido pela lei de direitos autorais. O usuário não poderá modificar, combinar ou incorporar nenhuma forma ou parte de um programa licenciado ao material de outro programa, criar um trabalho derivado de um programa licenciado ou usar um programa licenciado em uma rede sem autorização por escrito da Zebra. O usuário concorda em manter o aviso de direitos autorais da Zebra nos programas licenciados fornecidos, valendo o mesmo para quaisquer cópias autorizadas totais ou parciais. O usuário concorda em não descompilar, desmontar, decodificar ou realizar engenharia reversa em nenhum dos programas fornecidos ou em qualquer uma de suas partes.

A Zebra reserva-se o direito de fazer alterações em quaisquer de seus softwares ou produtos para melhorar a confiabilidade, as funções e o design.

A Zebra não assume qualquer responsabilidade pelo produto decorrente de (ou relacionado à) aplicação ou uso de quaisquer produtos, circuitos ou aplicativos descritos aqui.

Nenhuma licença é concedida, de forma expressa ou implícita, por preclusão consumativa ou de qualquer outro modo sob nenhum direito de propriedade intelectual da Zebra Technologies Corporation. Existe uma licença implícita somente para equipamentos, circuitos e subsistemas contidos nos produtos da Zebra.

Garantia

Para ler a declaração completa da garantia de produtos de hardware da Zebra, acesse: http://www.zebra.com/warranty.

Somente para a Austrália

Somente para a Austrália. Esta garantia é fornecida pela Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson Road, #05-02/03, Cingapura 068895, Cingapura. Nossos produtos acompanham garantias que não podem ser excluídas em conformidade com a Lei Australiana do Consumidor. Você tem direito a uma substituição ou um reembolso por uma falha grave e à compensação por quaisquer outros danos ou perdas razoavelmente previsíveis. Você também tem direito ao reparo ou substituição de produtos caso estes apresentem falhas quanto à qualidade aceitável e se a falha não caracterizar uma falha grave.

A garantia limitada da Zebra Technologies Corporation da Austrália acima é um adicional aos direitos e recursos que você pode ter de acordo com a Lei Australiana do Consumidor. Em caso de dúvidas, entre em contato com a Zebra Technologies Corporation pelo número +65 6858 0722. Você também pode visitar nosso site:

Http://www.zebra.com

para obter os termos de garantia mais atualizados.

Informações sobre Assistência Técnica

Caso haja problemas no equipamento, entre em contato com o suporte técnico/de sistemas em sua instalação. Se houver um problema com o equipamento, eles entrarão em contato com a Central Global de Suporte ao Cliente da Zebra pelo endereço: http://www.zebra.com/support

Para obter a última versão deste guia, acesse: http://www.zebra.com/support

Guia Rápido do Leitor Digital DS2208 3

1 2 3

LED Janela de Leitura Gatilho de Leitura

Portátil Sem o uso das mãos

(Apresentação)

Recursos do Leitor e Modo de Apresentação

Alvo

Leitura

4 Guia Rápido do Leitor Digital DS2208

Conectar a Interface do Host

NOTA Os cabos podem variar, dependendo da configuração.

USB

Faça a leitura de UM dos códigos de barra abaixo. O leitor digital detecta automaticamente o tipo de interface do host e utiliza a configuração padrão. Se o padrão (*) não atender aos seus requisitos, faça a leitura do outro código de barras do host abaixo.

Teclado USB HID

USB Portátil da IBM

IBM OPOS

(USB Portátil da IBM com

Desabilitação de Leitura Completa)

API Nativa da Symbol (SNAPI) com Interface de

Imagem

Guia Rápido do Leitor Digital DS2208 5

RS-232

*Padrão RS-232

Wincor-Nixdorf RS-232 Modo A

OPOS/JPOS

ICL RS-232

Wincor-Nixdorf RS-232 Modo B

Fujitsu RS-232

6 Guia Rápido do Leitor Digital DS2208

Keyboard Wedge

Compatíveis com PC/AT IBM e PC IBM

*AT/Notebook IBM

Guia Rápido do Leitor Digital DS2208 7

IBM 46XX

Faça a leitura de UM dos códigos de barra abaixo. O leitor digital detecta automaticamente o tipo de interface do

host, mas não há configuração padrão. Faça a leitura dos códigos de barras abaixo para selecionar a porta apropriada.

Emulação de Leitor Portátil (Porta 9B)

Emulação de Leitor de Mesa (Porta 17)

Emulação de Leitor Não IBM (Porta 5B)

8 Guia Rápido do Leitor Digital DS2208

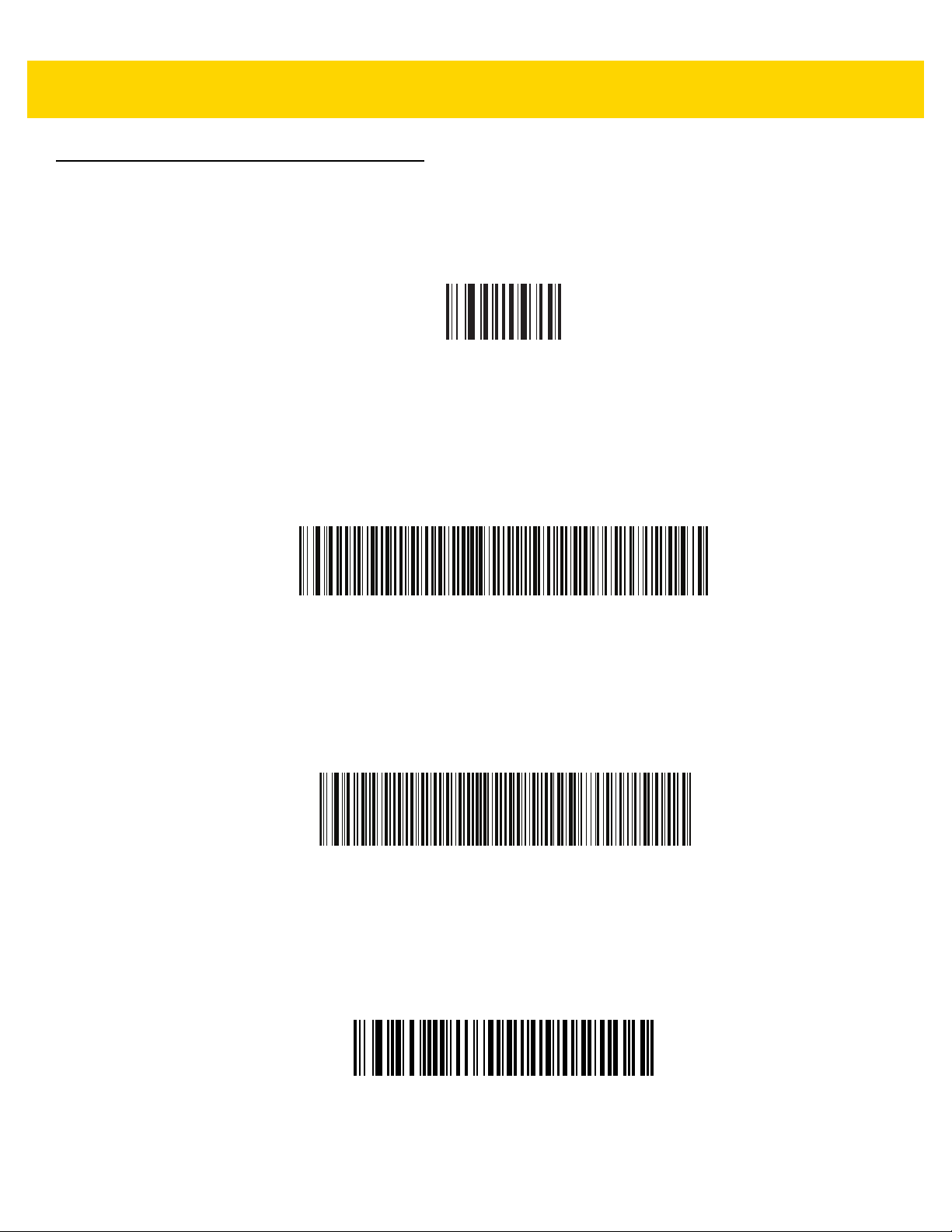

Códigos de Barras Úteis

Definir Padrões

Definir Padrões de Fábrica

Adicionar uma Tecla Tab

Adicionar uma Tecla Enter

Adicionar a Tecla Enter (Retorno de Carro/Alimentação de Linha)

Ignorar Caps Lock USB

Tecla Tab

Ignorar tecla Caps Lock

(Habilitar)

Indicações de Usuário (Por Padrão)

Indicações Sequência de Bipes

Ligado Bipe grave/médio/agudo

Código de barras decodificado com sucesso Bipe agudo curto

Erro de transmissão 4 bipes agudos longos

Configuração de parâmetros bem-sucedida Bipe agudo/grave/agudo/grave

Sequência de programação desempenhada corretamente Bipe agudo/grave

Guia Rápido do Leitor Digital DS2208 9

Sequência de programação incorreta, ou Cancelar Código de barras lido

Leitor Portátil

O leitor está ligado e pronto para leitura ou está sem Desligado Código de barras decodificado com sucesso Verde Erro de transmissão Vermelho

Leitura Sem o Uso das Mãos (Apresentação)

Leitor sem energia Desligado O leitor está pronto para leitura Verde Código de barras decodificado com sucesso Desligado momentaneamente Erro de transmissão Vermelho

123Scan

O 123Scan é uma ferramenta de software compatível com PC, fácil de usar, que possibilita a configuração personalizada, simples e rápida de um leitor por meio de um código de barras ou de um cabo USB. Para obter mais informações, visite: http://www.zebra.com/123Scan

Bipe grave/agudo

Indicações Indicador do LED

Funcionalidade do Utilitário

•

Configuração do dispositivo

•

Programação eletrônica (cabo USB)

•

Programação de código(s) de barras

•

Visualização de dados – log de leitura (exibe dados lidos do código de barras)

•

Acesso às informações de controle de ativos

•

Atualização do firmware e exibição de notas de versão

•

Gerenciamento remoto (criação de pacotes SMS).

10 Guia Rápido do Leitor Digital DS2208

Solução de Problemas

A linha de alvo não aparece

Leitor sem energia Conecte o leitor ao host ligado ou conecte a uma fonte de alimentação

A linha de alvo está desativada Ative a linha de alvo

O leitor decodifica o código de barras, mas não transmite dados

O cabo de interface está solto Reconecte o cabo

Erro de transmissão ou de formato Defina os parâmetros de comunicação e conversão apropriados

Regra ADF inválida Programe as regras ADF corretas

O leitor não decodifica o código de barras

O leitor não está programado para o tipo de código de barras

O código de barras está ilegível Certifique-se de que o código de barras não está deformado; faça uma

O código de barras está fora da área da linha de alvo

Dados lidos mostrados incorretamente no host

A interface do host não foi configurada corretamente

Região configurada incorretamente Selecione o esquema de codificação apropriado para o país e o idioma

Ative esse tipo de código de barras

leitura de teste de um código de barras do mesmo tipo

Mova a linha de alvo sobre o código de barras

Faça a leitura apropriada dos códigos de barras de parâmetro do host

Guia Rápido do Leitor Digital DS2208 11

EVITE POSICIONAR O PULSO

EM ÂNGULOS EXTREMOS

EVITE DOBRAR

A COLUNA

EVITE ESTENDER

O BRAÇO

EXCESSIVAMENTE

GUIA DE USO RECOMENDADO – POSTURA IDEAL

12 Guia Rápido do Leitor Digital DS2208

Informações Regulamentares

Este dispositivo foi aprovado pela Zebra Technologies Corporation. Este manual se aplica ao número do modelo DS2208.

Todos os dispositivos da Zebra são projetados para atender às normas e aos regulamentos dos locais onde serão vendidos e são etiquetados como requerido.

Documentos traduzidos podem ser encontrados no site: www.zebra.com/support.

Quaisquer alterações ou modificações em equipamentos da Zebra que não sejam expressamente aprovadas pela Zebra poderão invalidar a autoridade do usuário para operar esses equipamentos.

Recomendações de Saúde e Segurança

Recomendações Ergonômicas

Cuidado: para evitar ou minimizar possíveis riscos de lesão ergonômica, siga as recomendações abaixo.

Consulte a Comissão Interna de Prevenção de Acidentes (CIPA) local para garantir o cumprimento dos programas de segurança de sua empresa a fim de evitar lesões entre seus funcionários.

•

Reduza ou elimine os movimentos repetitivos

•

Mantenha uma postura natural

•

Reduza ou elimine o excesso de força

•

Mantenha os objetos de uso frequente a uma distância confortável

•

Faça as tarefas em alturas corretas

•

Reduza ou elimine a vibração

•

Reduza ou elimine a pressão direta

•

Disponibilize estações de trabalho ajustáveis

•

Disponibilize espaços adequados

•

Disponibilize um ambiente de trabalho adequado

•

Melhore os procedimentos de trabalho

Dispositivos LED

Classificado como "GRUPO ISENTO DE RISCO" de acordo com o IEC 62471:2006 e o EN 62471:2008. Duração do pulso: 9 ms.

Fonte de Alimentação

Use SOMENTE uma fonte de alimentação ITE (IEC/EN 60950-1, LPS/SELV) RELACIONADA PELA UL e aprovada pela Zebra com classificações elétricas: Saída de 5,2 VCC, mínimo de 1,1A, com uma temperatura ambiente recomendada de 50 °C. O uso de uma fonte de alimentação alternativa invalidará todas as aprovações dadas a esta unidade e poderá ser perigoso.

Guia Rápido do Leitor Digital DS2208 13

기 종 별

B급 기기

(가정용 방송통신기자재)

사 용 자 안 내 문

이 기기는 가정용(B급) 전자파적합기기로서 주로

가정에서 사용하는 것을 목적으로 하며, 모든

지역에서 사용할 수 있습니다.

Requisitos de Interferência de Radiofrequência – FCC

Nota: este equipamento foi testado e concluiu-se que está em conformidade com os limites para dispositivo digital da Classe B, de acordo com a Parte 15 das regras da FCC. Esses limites foram elaborados para fornecer uma proteção moderada contra interferências prejudiciais em uma instalação residencial.

Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, caso não seja instalado e usado de acordo com as instruções, poderá provocar interferência nociva às comunicações de rádio. No entanto, não existe garantia de que não ocorrerá interferência em uma instalação específica. Se este equipamento vier a provocar interferências nocivas à recepção de rádio ou televisão, o que pode ser determinado ao ligar e desligar o equipamento, o usuário deve tentar corrigir a interferência seguindo um ou mais dos procedimentos abaixo:

•

Reorientar ou reposicionar a antena receptora

•

Aumentar a distância entre o equipamento e o receptor

•

Conectar o equipamento a uma tomada de um circuito diferente daquele ao qual o receptor está conectado

•

Consultar o revendedor ou um técnico de rádio/TV experiente para obter ajuda

Requisitos de Interferência de Radiofrequência – Canadá

CAN ICES-3 (B)/NMB-3(B)

Marcação e EEA (Área Econômica Europeia)

Declaração de Conformidade

Por meio desta publicação, a Zebra declara que este dispositivo está em conformidade com todas as Diretivas aplicáveis, 2014/30/EU, 2014/35/EU e 2011/65/EU.

O texto completo da Declaração de Conformidade da UE está disponível no seguinte endereço da Internet:

http://www.zebra.com/doc.

Outros Países

Japão – VCCI (Voluntary Control Council for Interference, Conselho de Controle Voluntário sobre Interferências)

Classe B ITE

Declaração de Aviso para a Classe B ITE – Coreia

14 Guia Rápido do Leitor Digital DS2208

忂彯孧斖ẍᶳ仹⛨⎗ᶳ弥⻻⛘宕妨㓗㊩䘬ṏ⑩宜㖶Ḏ

(Parts)

(Pb) (Hg)

(Cd)

(PBB) (PBDE)

(Metal Parts)

(Circuit Modules)

(Cables and Cable Assemblies)

(Plastic and Polymeric Parts)

(Optics and Optical Components)

(Batteries)

ᴿᇩ⢟䍞

䫻

⊔䭿

ཐ⓪㚊㤥

ཐ⓪ӂ㤥䟐䜞Ԭ〦

䠇ኔ䜞Ԭ

⭫䐥⁗ඍ

⭫㔼⭫㔼㓺Ԭ

ງᯏૂ㚐⢟䜞Ԭ

ݿᆜૂݿᆜ㓺Ԭ

⭫⊖

•

OO O

XOO O O O

OO O O

OO O

OO O O OO

O O

(Cr (VI))

ᵢ㺞Ṳדᦤ6-7Ⲻ㿺ᇐ㕌࡬Ⱦ

2 㺞⽰䈛ᴿᇩ⢟䍞൞䈛䜞Ԭᡶᴿൽ䍞ᶆᯏѣⲺ䠅ൽ൞6-7㿺ᇐⲺ䲆䠅

㾷≸ԛсȾ

; 㺞⽰䈛ᴿᇩ⢟䍞㠩ቇ൞䈛䜞ԬⲺḆжൽ䍞ᶆᯏѣⲺ䠅䎻࠰6-7㿺ᇐ

Ⲻ䲆䠅㾷≸ȾԷѐ൞↚༺θṯᦤᇔ䱻᛻߫ሯр㺞ѣᢉćhĈⲺᢶᵥ৕ഖ䘑㺂䘑ж↛䈪᱄Ⱦε

China

www.zebra.com/support

Ucrânia

União Alfandegária Euroasiática

Евразийский Таможенный Союз

Данный продукт соответствует требованиям знака EAC.

Declaração de Conformidade de REEE TURCA

EEE Yönetmeliğine Uygundur

RoHS da China

Esta tabela foi criada para estar em conformidade com os requisitos da RoHS da China.

Guia Rápido do Leitor Digital DS2208 15

Resíduos de Equipamentos Eletroeletrônicos (REEE)

English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how to return

product, please go to: http://www.zebra.com/weee. Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour recyclage. Pour de plus

amples informations sur le retour de produits, consultez : http://www.zebra.com/weee. Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida para que sean

reciclados. Si desea más información sobre cómo devolver un producto, visite: http://www.zebra.com/weee.

Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на Zebra за рециклиране. За информация относно връщането на продукти, моля отидете на адрес: http://www.zebra.com/weee.

Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.

Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web: http://www.zebra.com/weee.

Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações sobre como devolver o produto, visite: http://www.zebra.com/weee.

Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor recycling. Raadpleeg http://www.zebra.com/weee voor meer informatie over het terugzenden van producten.

Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów znajdują się na stronie internetowej http://www.zebra.com/weee.

Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové stránce: http://www.zebra.com/weee.

Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee.

Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.

Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du returnerar produkten finns på http://www.zebra.com/weee.

Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa http://www.zebra.com/weee.

Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om returnering af produkter på: http://www.zebra.com/weee.

Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωή ς τους, πρέπει να επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με ∆ιαδίκτυο.

Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.

Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi: http://www.zebra.com/weee.

Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vračilu izdelka obiščite: http://www.zebra.com/weee.

Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov nájdete na: http://www.zebra.com/weee.

Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gamin

Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet: http://www.zebra.com/weee.

Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin: http://www.zebra.com/weee.

Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka trajanja moraju vratiti tvrtki Zebra na recikliranje. Informacije o načinu vraćanja proizvoda potražite na web-stranici: http://www.zebra.com/weee.

į, rasite: http://www.zebra.com/weee.

την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση http://www.zebra.com/weee στο

Zebra Technologies Corporation, Inc. 3 Overlook Point Lincolnshire, IL 60069, E.U.A. http://www.zebra.com Zebra e a cabeça estilizada da Zebra são marcas comerciais da ZIH Corp., registradas em

várias jurisdições por todo o mundo. Todas as demais marcas registradas são de propriedade de seus respectivos proprietários.

MN-002873-01PTBR Revisão B – Abril de 2017
