DS2208
MN-002873-01JA
デジタル スキャナ
クイック スタート ガイド
2 DS2208 デジタル スキャナ クイック スタート ガイド
本書のいかなる部分も Zebra の書面による許可なしには、いかなる形式でも、または電気的もしく は機 械的な 手
段でも複製または使用できません。これにはコピー、記録、または情報の保存および検索システムなど、電子的
または機械的な手段が含まれます。本書の内容は予告なしに変更される場合があります。
ソフトウェアは厳密に「現状のまま」提供されます。すべてのソフトウェアは、ファームウェアも含めて、ライ
センスに基づいてユーザーに提供されます。Zebra は、本契約に基づいて提供される各ソフトウェアまたはファー
ムウェア プログラム ( ライセンス プログラム) を使用する譲渡不可で非排他的なラ イセン スを ユー ザーに 付与 し
ます。下記の場合を除き、かかるライセンスは Zebra の書面によ る事 前の 同意な しに は、ユーザーが譲 渡、サブ
ライセンス、またはその他の方法で移譲できません。著作権法で許可されている場合を除き、ライセンス プログ
ラムの全部または一部をコピーする権限は付与されません。ユーザーはライセンス プログラムを何らかの形式で、
またはその一部を変更、結合、または他のプログラム材料に組み込むこと、ライセンス プログラムから派生物を
作成すること、Zebra の書面による許可なしにライセンス プログラムを にネットワークで使用することを禁じら
れています。ユーザーは本契約に基づいて提供されるライセンス プログラムに表示される Zebra の著作権情報を
保持し、作成する承認済みコピーにも同様の情報を含めることに同意します。ユーザーは提供されるライセンス
プログラムまたはその一部に対して逆コンパイル、逆アセンブル、デコード、またはリバース エンジニアリング
を行わないことに同意します。
Zebra は信頼性、機能、またはデザインを向上させる目的でソフトウェアまたは製品に変更を加える権利を有して
います。
Zebra は本書に記載されている製品、回路、またはアプリケーションの使用または応用に起因したり関連するいか
なる製造物責任も負わないものとします。
Zebra Technologies Corporation の知的所有権に基づき、明示的、黙示的、禁反言、その他の方法であっても、ラ
イセンスが付与されることは一切ありません。黙示的なライセンスは Zebra 製品に組み込まれている装置、回路、
およびサブシステムにのみ存在します。
保証
Zebra のハードウェア製品の保証については、次のサイトにアクセスしてください。http://www.zebra.com/warranty
オーストラリアのみ
オーストラリアのみ。本保証は、Zebra Technologies Asia Pacific Pte.Ltd. ( 住所: 71 Robinson Road, #05-02/03,
Singapore 068895, Singapore) が規定するものです。当社の製品には、オーストラリア消費者法に基づいて除外で
きない保証が付帯しています。購入者は重大な故障に対する交換または返金、およびその他の合理的に予見でき
る損失または損害に対する補償を受ける権利があります。また、商品が許容品質ではないが、その故障が重大な
故障にならない場合、購入者は商品の修理または交換を受ける権利があります。
前述の Zebra Technologies Corporation Australia による限定的保証は、オーストラリア消費者法によって定めら
れた権利および賠償に加えて提供されます。ご質問がある場合は、Zebra Technologies Corporation までお電話
(+65 6858 0722) でお問い合わせください。また、最新の保証条件は、次の Web サイトでご確認いただ けます。
http://www.zebra.com
サービスに関する情報
本機器の使用中に問題が発生する場合は、お客様の使用環境を管理する技術サポートまたはシステム サポートに
お問い合わせください。本機器に問題がある場合は、各地域の技術サポートまたはシステム サポートの担当者が、
次のサイトに問い合わせを行います。http://www.zebra.com/support
このガイドの最新版については、次のサイトにアクセスしてください。http://www.zebra.com/support
DS2208 デジタル スキャナ クイック スタート ガイド 3

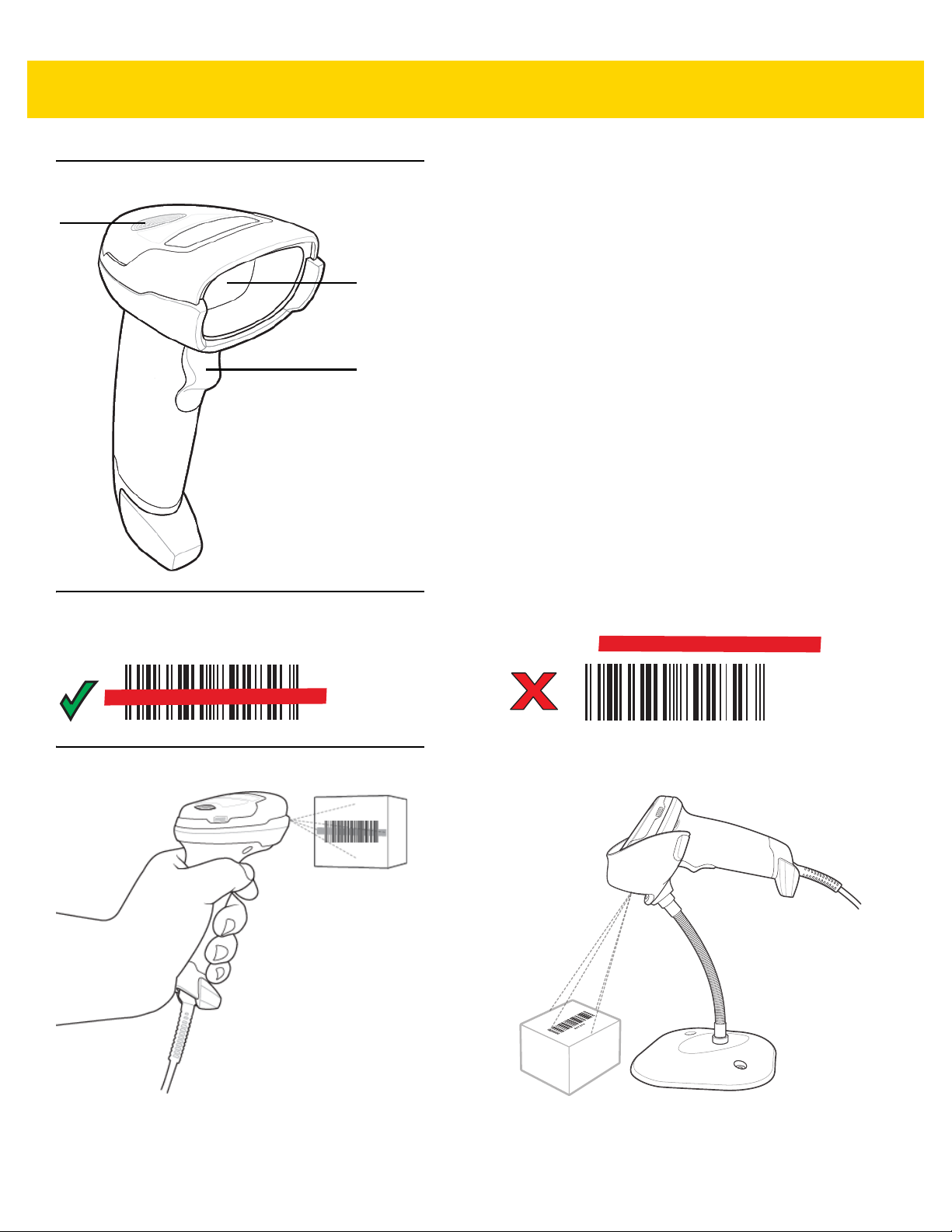

1
2
3
1
2
3
LED
スキャン ウィンドウ
スキャン トリガー
ハンドヘルド ハンズフリー
(
プレゼンテー
ション
)
スキャナ機能とプレゼンテーション モード
照準
スキャン
4 DS2208 デジタル スキャナ クイック スタート ガイド
ホスト インタフェースの接続
注 必要なケーブルは構成によって異なります。
USB
下のバーコードのいずれかをスキャンします。デジタル スキャナは、ホストのインタフェース タイプを自動的に
検出して、デフォルト設定を使用します。デフォルト (*) で要件に適さない場合は、下にある別のホストのバー
コードをスキャンしてください。
*
USB
キーボード
IBM OPOS
( フル スキャン非対応の IBM ハンドヘルド USB)
HID
IBM ハンドヘルド USB
イメージング インタフェース付き Symbol Native API
(SNAPI)
DS2208 デジタル スキャナ クイック スタート ガイド 5
RS-232
下のバーコードのいずれかをスキャンします。デジタル スキャナは、ホストのインタフェース タイプを自動的に
検出して、デフォルト設定を使用します。デフォルト (*) で要件に適さない場合は、下にある別のホストのバー
コードをスキャンしてください。
* 標準 RS-232
Wincor-Nixdorf RS-232 Mode A
OPOS/JPOS
ICL RS-232
Wincor-Nixdorf RS-232 Mode B
Fujitsu RS-232
6 DS2208 デジタル スキャナ クイック スタート ガイド
キーボード インタフェース
下のバーコードのいずれかをスキャンします。デジタル スキャナは、ホストのインタフェース タイプを自動的に
検出して、デフォルト設定を使用します。デフォルト (*) で要件に適さない場 合は 、下に ある IBM PC/AT および
IBM PC 互換機のバーコードをスキャンしてください。
IBM PC/AT および IBM PC 互換機
*IBM AT NOTEBOOK
DS2208 デジタル スキャナ クイック スタート ガイド 7
IBM 46XX
下のバーコードのいずれかをスキャンします。デジタルスキャナがホストのインタフェースタイプを自動
的に検出しますが、デフォルト設定はありません。下のバーコードのいずれかをスキャンして適切な
ポートを選択します。
ハンドヘルド スキャナ エミュレーション ( ポート 9B)
テーブルトップ スキャナ エミュレーション ( ポート 17)
非 IBM スキャナ エミュレーション ( ポート 5B)
8 DS2208 デジタル スキャナ クイック スタート ガイド
役に立つバーコード
デフォルト設定
工場出荷時デフォルトの設定
Tab キーの挿入
Enter キーの挿入
Enter キーの挿入 ( キャリッジ リターン/ ライン フィード)
Caps Lock オーバーライド (USB 専用)
Tab キー
Caps Lock キーをオーバーライドする
( 有効 )
DS2208 デジタル スキャナ クイック スタート ガイド 9
状態を示す動作 ( デフォルト設定)
意味 ビープ音の順序
電源が投入されました 低音 - 中音 - 高音のビープ音
バーコードが正常に読み取られました 短い高音のビープ音
転送エラーです 長い低音のビープ音 4 回
パラメータ設定が正常に完了しました 高音 - 低音 - 高音 - 低音のビープ音
正しいプログラミング シーケンスが実行されました 高音 - 低音のビープ音
プログラミング シーケンスが正しくないか、バーコード
スキャンがキャンセルされました
ハンドヘルド スキャン
スキャナの電源が投入されてスキャン待機状態で
あるか、スキャナに電力が供給されていません
バーコードが正常に読み取られました 緑色
転送エラーです 赤色
ハンズフリー (プレゼンテーション ) スキャン
スキャナに電力が供給されていません オフ
スキャン可能な状態です 緑色
バーコードが正常に読み取られました 一瞬消灯
転送エラーです 赤色
123Scan
低音 - 高音のビープ音
意味 LED インジケータ
オフ
123Scan は PC ベースの使いやすいソフトウ ェア ツールで、バーコードや USB ケーブルを使 用して スキ ャナ を
迅速かつ簡単にカスタム セットアップできます。詳細については、次の Web サイトを参照してください :
http://www.zebra.com/123Scan
ユーティリティ機能
•
デバイス構成
•
電子的プログラミング (USB ケーブル)
•
プログラミング バーコード
•
データ ビュー - スキャン ログ ( スキャンされたバーコード データの表示)
•
資産管理情報へのアクセス
•
ファームウェアのアップグレードとリリース ノートの表示
•
リモート管理 (SMS パッケージ生成)
10 DS2208 デジタル スキャナ クイック スタート ガイド
トラブルシューティング
照準ドットが表示されない
スキャナに電力が供給されていない スキャナを電力供給ホストに接続するか、電源に接続してください
照準ドットが無効になっている 照準ドットを有効にしてください
バーコードは読み取れるが、データが転送されない
インタフェース ケーブルの接続が緩んでいる ケーブルを再接続してください
転送またはフォーマット エラー 正しい通信および変換パラメータを設定してください
ADF 規則が無効 正しい ADF 規則をプログラムしてください
バーコードを読み取れない
スキャナがバーコード タイプに対応するよう
プログラムされていない
バーコードが読み取り可能な状態でない バーコードに汚れがないか確認してください。同じバーコード タイ
バーコードが照準ドットの領域外にある バーコード全体に照準が当たるように照準ドットを動かしてください
スキャンされたデータがホスト上で正しく表示されない
ホスト インタフェースが正しく構成されてい
ない。
リージョンの構成が適切でない 適切な国と言語のエンコード スキームを選択してください
そのバーコード タイプを有効にしてください
プでスキャン テストを行ってください
適切なホスト パラメータのバーコードをスキャンしてください
DS2208 デジタル スキャナ クイック スタート ガイド 11
手首を極端に曲げ
ないでください
腰を曲げて作業し
ないでください
無理に腕を伸ばさ
ないでください
推奨使用ガイド - 負担がかからない姿勢
12 DS2208 デジタル スキャナ クイック スタート ガイド
規制に関する情報
本製品は Zebra Technologies Corporation により認定され ています。このガイドはモデル番号 DS2208 に適用さ
れます。
Zebra の機器はすべて、販売地域の法令および規制に準拠するように設計されており、必要に応じてその旨を記載
したラベルが貼付されています。
各言語での情報は、弊社 Web サイト (www.zebra.com/support) でご確認ください。
Zebra の機器に変更または改変を加えた場合、Zebra による明示的な承認がある場合を除き、その機器を操作する
お客様の権限が無効になる場合があります。
健康および安全に関する推奨事項
人間工学に基づく推奨事項
注意: 人間工学上の被害を受けるリスクを回避または最小限に抑えるため、以下の推奨事項に従ってください。安
全に関する社内規定に従って本製品を使用していることを衛生/ 安全管理担当者に確認し、従業員の負傷を防いで
ください。
•
同じ動作の繰り返しは、極力減らすか、なくすようにしてください。
•
自然な姿勢を保ってください。
•
過度に力が必要な動作は、極力減らすか、なくすようにしてください。
•
頻繁に使用するものは手の届く範囲内に配置してください。
•
作業は、適切な高さで行ってください。
•
振動が発生する作業は、極力減らすか、なくすようにしてください。
•
直接圧力を受ける作業は、極力減らすか、なくすようにしてください。
•
調整可能なワークステーションを用意してください。
•
適切な距離を保ってください。
•
適切な作業環境を用意してください。
•
作業手順を改善してください。
LED 機器
IEC 62471:2006 および EN 62471:2008 に基づく「リスク免除グループ (EXEMPT RISK GROUP)」に分類。パル
ス持続時間: 9 ミリ秒
電源
出力 DC 5.2V、最小 1.1A ( 最高周囲温度 50 ℃ 以上) の電気定格を備えた Zebra 承認の UL 規格 ITE (IEC/EN
60950-1、LPS/SELV) 電源のみを使用してください。その他の電源を使用すると、本機器に対する承認が無効に
なり、危険を伴う可能性もあります。
DS2208 デジタル スキャナ クイック スタート ガイド 13
기 종 별
B급 기기
(가정용 방송통신기자재)
사 용 자 안 내 문
이 기기는 가정용(B급) 전자파적합기기로서 주로
가정에서 사용하는 것을 목적으로 하며, 모든
지역에서 사용할 수 있습니다.
無線電波干渉についての要件
注: 本機器は、FCC 規制第 15 部に定められた Class B デジタル機器に関する制限に従って
テストされ、これに準拠するものと認定されています。これらの制限は、本機器を住居内
で使用する際に有害な電波干渉を起こさないために規定されたものです。
本機器は無線周波エネルギーを発生、使用し、放射する可能性があります。指示に従わず
に設置および使用した場合、無線通信に有害な電波干渉を引き起こす可能性があります。ただし、これは特定の
設置状況で電波干渉が発生しないことを保証するものではありません。本機器がラジオやテレビの受信に有害な
電波干渉を引き起こし、機器の電源のオン/ オフ操作によってそのことが確認できる場合は、お客様ご自身が以下
の方法で電波障害の解決を試みることをお勧めします。
•
受信アンテナの方向または場所を変える
•
本製品と受信機の距離を離す
•
受信機が接続されているものとは別の回路のコンセントに本機器を接続する
•
販売店またはテレビ/ ラジオの専門技術者に相談する
- FCC
無線電波干渉についての要件 - カナダ
CAN ICES-3 (B)/NMB-3(B)
マークと欧州経済地域 (EEA)
準拠の宣言
Zebra は本文書により、この機器が該当するすべての指示項目 (2014/30/EU、2014/35/EU および 2011/65/EU) に
準拠していることを宣言します。
EU の「適合宣言」文書の全文は次の Web サイトから入手できます。http://www.zebra.com/doc から入手できます。
その他の国
日本
(VCCI) -
Class B ITE
韓国
- Class B ITE
電波障害自主規制協議会
の警告声明
14 DS2208 デジタル スキャナ クイック スタート ガイド
忂彯孧斖ẍᶳ仹⛨⎗ᶳ弥⛘宕妨㓗㊩䘬ṏ⑩宜㖶Ḏ
(Parts)
(Pb) (Hg)
(Cd)
(PBB) (PBDE)
(Metal Parts)
(Circuit Modules)
(Cables and Cable Assemblies)
(Plastic and Polymeric Parts)
(Optics and Optical Components)
(Batteries)
ᴿᇩ⢟䍞
䫻
⊔䭿
ཐ⓪㚊㤥
ཐ⓪ӂ㤥䟐䜞Ԭ〦
䠇ኔ䜞Ԭ
⭫䐥⁗ඍ
⭫㔼⭫㔼㓺Ԭ
ງᯏૂ㚐⢟䜞Ԭ
ݿᆜૂݿᆜ㓺Ԭ
⭫⊖
•
25
O
OO O
O
O
XOO O O O
OO O O
OO O
OO O O OO
O
OO
X
O O
O O
O
O
X
(Cr (VI))
ᵢ㺞Ṳדᦤ6-7Ⲻ㿺ᇐ㕌Ⱦ
2 㺞⽰䈛ᴿᇩ⢟䍞൞䈛䜞Ԭᡶᴿൽ䍞ᶆᯏѣⲺ䠅ൽ൞6-7㿺ᇐⲺ䲆䠅
㾷≸ԛсȾ
; 㺞⽰䈛ᴿᇩ⢟䍞㠩ቇ൞䈛䜞ԬⲺḆжൽ䍞ᶆᯏѣⲺ䠅䎻࠰6-7㿺ᇐ
Ⲻ䲆䠅㾷≸ȾԷѐ൞↚༺θṯᦤᇔ䱻߫ሯр㺞ѣᢉćhĈⲺᢶᵥഖ䘑
㺂䘑ж↛䈪᱄Ⱦε
中国
www.zebra.com/support
ウクライナ
ユーラシア関税同盟
Евразийский Таможенный Союз
Данный продукт соответствует требованиям знака EAC.
トルコ
-
準拠に関する
EEE Yönetmeliğine Uygundur
中国 RoHS
この表は、中国 RoHS の要件に準拠するために作成されました。
WEEE
声明
DS2208 デジタル スキャナ クイック スタート ガイド 15
電気電子機器の廃棄処理規制
English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how to return
product, please go to: http://www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour recyclage. Pour de plus
amples informations sur le retour de produits, consultez : http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida para que sean
reciclados. Si desea más información sobre cómo devolver un producto, visite: http://www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на Zebra за рециклиране. За
информация относно връщането на продукти, моля отидете на адрес: http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt werden.
Informationen zur Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di
consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web: http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações
sobre como devolver o produto, visite: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor
recycling. Raadpleeg http://www.zebra.com/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu ich utylizacji. Informacje na
temat zwrotu produktów znajdują się na stronie internetowej http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu
vrácení produktu najdete na webové stránce: http://www.zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks
toote tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából.
A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du
returnerar produkten finns på http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä.
Lisätietoja tuotteen palauttamisesta on osoitteessa http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om returnering af produkter
på: http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωή ς τους, πρέπει να επιστρέφονται στην Zebra για ανακύκλωση.
Για περισσότερες πληροφορίες σχετικά με
∆ιαδίκτυο.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal
aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru
informaţii despre returnarea produsului, accesaţi: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vračilu izdelka
obiščite: http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené spoločnosti Zebra na recykláciu.
Bližšie informácie o vrátení výrobkov nájdete na: http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos,
kaip grąžinti gaminį, rasite: http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par
produktu nogādāšanu Zebra, lūdzu, skatiet: http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği
hakkında bilgi için lütfen şu adresi ziyaret edin: http://www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka trajanja moraju vratiti tvrtki Zebra na recikliranje. Informacije o načinu
vraćanja proizvoda potražite na web-stranici: http://www.zebra.com/weee.
(WEEE)
την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση http://www.zebra.com/weee στο
Zebra Technologies Corporation, Inc.
3 Overlook Point
Lincolnshire, IL 60069, U.S.A.
http://www.zebra.com
Zebra および図案化された Zebra ヘッドは、ZIH Corp. の商標であり、世界各地の多数の
法域で登録されています。その他のすべての商標は、該当する各社が所有しています。
© 2017 Symbol Technologies LLC, a subsidiary of Zebra Technologies Corporation.
All Rights Reserved.
MN-002873-01JA 改訂版 B - 2017 年 4 月
Loading...
