DS2208
MN-002873-01FR
Lecteur imageur
Guide de démarrage rapide
2 Guide de démarrage rapide du lecteur imageur DS2208
Aucune partie de cette publication ne peut être reproduite ou utilisée sous quelque forme que ce soit ou par tout moyen électrique ou mécanique sans l'autorisation écrite de Zebra. Cela inclut les moyens électroniques ou mécaniques tels que la photocopie, l'enregistrement ou les systèmes de stockage et de récupération des informations. Le contenu de ce manuel peut être modifié sans préavis.
Le logiciel est fourni « en l'état ». Tous les logiciels, y compris les micrologiciels (firmwares), sont fournis à l'utilisateur moyennant l'achat de licences. Zebra accorde à l'utilisateur une licence non transférable et non exclusive permettant d'utiliser chaque logiciel ou micrologiciel (firmware) fourni ci-après (programme sous licence). À l'exception des conditions stipulées ci-dessous, cette licence ne peut pas être attribuée, accordée en sous-licence ou transférée de n'importe quelle manière que ce soit sans l'accord préalable écrit de Zebra. Aucun droit de copie d'un programme sous licence, en tout ou en partie, ne sera accordé, sauf dans le cadre des autorisations prévues par la loi sur les droits d'auteur. L'utilisateur ne peut modifier, fusionner ou incorporer toute forme ou partie d'un programme sous licence avec un autre programme, créer un produit dérivé à partir d'un programme sous licence ou utiliser un programme sous licence sur un réseau sans l'autorisation écrite de Zebra. L'utilisateur accepte de conserver la notice de copyright de Zebra sur les programmes sous licence ci-après et d'inclure cette notice dans toute copie autorisée, complète ou non, qu'il sera amené à effectuer. L'utilisateur accepte de ne pas décompiler, désassembler, décoder ou procéder à l'ingénierie inverse de tout ou partie d'un programme sous licence qui lui aura été fourni.
Zebra se réserve le droit de modifier tout logiciel ou produit afin d'en améliorer la fiabilité, les fonctions ou la conception.
Zebra décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du produit, de l'application ou du circuit détaillé dans le présent document.
Aucune licence n'est concédée, expressément ou par répercussion, par fin de non-recevoir, ou par tout autre droit de propriété industrielle de Zebra Technologies Corporation. Il existe une licence implicite uniquement pour les équipements, les circuits et les sous-systèmes contenus dans les produits Zebra.

Garantie

Pour consulter la déclaration de garantie du matériel Zebra dans son intégralité, rendez-vous à l'adresse suivante :
http://www.zebra.com/warranty
.

Pour l'Australie uniquement

Pour l'Australie uniquement. Cette garantie est fournie par Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson Road, #05-02/03, Singapore 068895, Singapour. Nos produits s'accompagnent de garanties qui ne peuvent être exclues en vertu de la loi australienne de protection du consommateur (Australia Consumer Law). Vous avez le droit à un remplacement ou un remboursement suite à une défaillance majeure et à une indemnisation pour toute autre perte ou dommage raisonnablement prévisible. Vous avez également le droit à une réparation ou à un remplacement des produits si ces derniers s'avèrent ne pas être de qualité satisfaisante et que la défaillance n'est pas majeure.
La garantie limitée de Zebra Technologies Corporation Australia ci-dessus s'ajoute à tout autre droit ou recours prévu par la loi australienne de protection du consommateur (Australian Consumer Law). Pour toute question, veuillez contacter Zebra Technologies Corporation au +65 6858 0722. Vous pouvez également vous rendre sur notre site Web à l'adresse http://www.zebra.com
pour consulter les conditions de garantie les plus récentes.

Informations sur l'assistance

Si vous avez des difficultés à utiliser cet équipement, contactez votre assistance technique ou système. Si l'équipement est défectueux, celui-ci contactera le service d'assistance Zebra Global Customer Support Center à l'adresse : http://www.zebra.com/support
Pour consulter la dernière version de ce guide, rendez-vous sur le site suivant : http://www.zebra.com/support
.
.
Guide de démarrage rapide du lecteur imageur DS2208 3
1
2
3
1 2 3

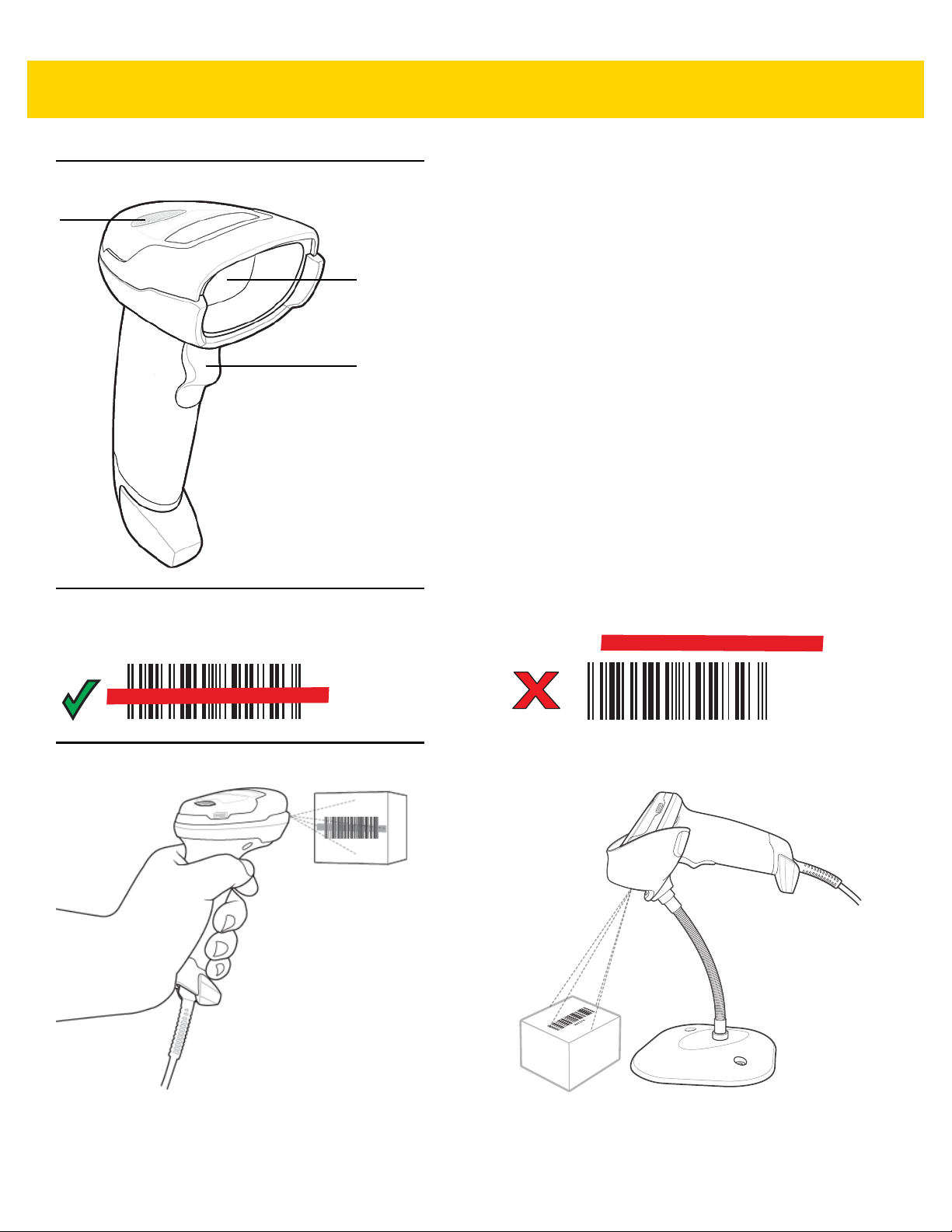

LED Fenêtre de lecture Déclencheur de lecture
Portable Mains libres
(présentation)

Caractéristiques du lecteur et du mode de présentation

Visée

Lecture

4 Guide de démarrage rapide du lecteur imageur DS2208

Connexion à l'interface hôte

REMARQUE Les câbles peuvent varier en fonction de la configuration.
USB
Lisez l'UN des codes-barres ci-dessous. Le lecteur imageur détecte automatiquement le type d'interface hôte et utilise la valeur par défaut. Si la valeur par défaut (*) ne répond pas à vos besoins, lisez un autre code-barres hôte ci-dessous.
*
HID clavier USB
USB portable IBM
OPOS IBM
(USB portable IBM avec
désactivation de la lecture complète)
Protocole Symbol Native API (SNAPI) avec imagerie
Guide de démarrage rapide du lecteur imageur DS2208 5

RS-232

Lisez l'UN des codes-barres ci-dessous. Le lecteur imageur détecte automatiquement le type d'interface hôte et utilise la valeur par défaut. Si la valeur par défaut (*) ne répond pas à vos besoins, lisez un autre code-barres hôte ci-dessous.
*Standard RS-232
Wincor-Nixdorf RS-232 Mode A
OPOS/JPOS
ICL RS-232
Wincor-Nixdorf RS-232 Mode B
Fujitsu RS-232
6 Guide de démarrage rapide du lecteur imageur DS2208

Émulation clavier

Lisez l'UN des codes-barres ci-dessous. Le lecteur imageur détecte automatiquement le type d'interface hôte et utilise la valeur par défaut. Si la valeur par défaut (*) ne répond pas à vos besoins, lisez le code-barres COMPATIBLE IBM PC/AT et IBM PC ci-dessous.
Compatible IBM PC/AT et IBM PC
*Notebook IBM AT
Guide de démarrage rapide du lecteur imageur DS2208 7

IBM 46XX

Lisez l'UN des codes-barres ci-dessous. Le lecteur imageur détecte automatiquement le type d'interface hôte,
mais aucune valeur par défaut n'existe. Lisez l'un des codes-barres ci-dessous pour sélectionner le port adéquat.
Émulation de lecteur portable (port 9B)
Émulation de lecteur fixe (Port 17)
Émulation de lecteur non-IBM (port 5B)
8 Guide de démarrage rapide du lecteur imageur DS2208

Codes-barres utiles

Paramètres par défaut

Définir les valeurs par défaut

Ajouter une touche Tab

Touche Tab

Ajouter une touche Entrée

Ajouter une touche Entrée (Retour chariot/Saut de ligne)

Annulation du verrouillage des majuscules par USB

Annuler la touche de verrouillage des majuscules
(Activer)
Guide de démarrage rapide du lecteur imageur DS2208 9

Indications pour les utilisateurs (par défaut)

Indication Séquence sonore
Allumage Bip sonore grave/moyen/aigu
Le code-barres a été décodé Bip sonore court d'intensité élevée
Erreur de transmission 4 bips sonores longs et bas
Réglage des paramètres effectué Bip sonore aigu/grave/aigu/grave
Séquence de programmation correcte effectuée Bip sonore aigu/grave
Séquence de programmation incorrecte ou Annuler code-barres lu
Lecture portable
Le lecteur est en marche et prêt à fonctionner, ou le Éteint Le code-barres a été décodé Vert Erreur de transmission Rouge
Lecture mains libres (présentation)
Le lecteur n'est pas alimenté Éteint Le lecteur est prêt à la lecture Vert Le code-barres a été décodé Éteinte momentanément Erreur de transmission Rouge

123Scan

123Scan est un logiciel PC facile à utiliser permettant une configuration personnalisée rapide et aisée par code-barres ou câble USB. Pour de plus amples informations, rendez-vous sur : http://www.zebra.com/123Scan
Bip sonore grave/aigu
Indication Indicateur LED
.

Fonctionnalité de l'utilitaire

Configuration de l'appareil
Programmation électronique (câble USB)
Code(s)-barres de programmation
Visualisation des données - Journal de lecture (affichage des données du code-barres lu)
Accès aux informations de suivi des actifs
Mise à niveau du firmware et accès aux notes de version
Gestion à distance (création de packages SMS)
10 Guide de démarrage rapide du lecteur imageur DS2208

Résolution des problèmes

La ligne de visée ne s'affiche pas
Le lecteur n'est pas alimenté Connectez le lecteur à un hôte alimenté, ou branchez-le sur une source
d'alimentation
La ligne de visée est désactivée Activez la ligne de visée
Le lecteur décode le code-barres mais ne transmet pas de données
Le câble d'interface n'est pas bien connecté Reconnectez le câble
Erreur de format ou de transmission Définissez les paramètres de communication et de conversion corrects
Règle ADF non valide Programmez les règles ADF correctes
Le lecteur ne décode pas le code-barres
Le lecteur n'est pas programmé pour ce type de code-barres
Le code-barres est illisible Assurez-vous que le code-barres n'est pas abîmé ; lisez un
Le code-barres est en dehors de la zone de la ligne de visée
Les données lues ne s'affichent pas correctement sur l'hôte
L'interface hôte est mal configurée Lisez les codes-barres de paramétrage adaptés à l'hôte
La région est mal configurée Sélectionnez le schéma d'encodage correspondant à la langue et au
Activez ce type de code-barres
code-barres de test du même type
Déplacez la ligne de visée vers le code-barres
pays appropriés
Guide de démarrage rapide du lecteur imageur DS2208 11
ÉVITER LES TORSIONS
DE POIGNET
ÉVITER DE SE
PENCHER
ÉVITER DE S'ÉTIRER

RECOMMANDATIONS D'UTILISATION - POSITION OPTIMALE DU CORPS

12 Guide de démarrage rapide du lecteur imageur DS2208

Informations réglementaires

Cet appareil est agréé par Zebra Technologies Corporation. Ce guide s'applique au numéro de modèle DS2208.
Tous les appareils Zebra sont conçus pour respecter les règles et réglementations dans les lieux où ils sont vendus et sont étiquetés en fonction des obligations.
Des versions traduites de certains manuels sont disponibles à l'adresse suivante : www.zebra.com/support.
Tous les changements ou toutes les modifications apportés à l'équipement Zebra qui ne sont pas approuvés de façon explicite par Zebra risquent de rendre nulle et non avenue l'autorisation accordée à l'utilisateur d'exploiter cet équipement.

Recommandations concernant la santé et la sécurité

Recommandations ergonomiques

Attention : pour éviter ou minimiser le risque potentiel d'une blessure liée à un défaut d'ergonomie, respectez les
recommandations suivantes. Consultez votre responsable local de la santé et de la sécurité pour vous assurer que vous respectez les consignes de sécurité de votre entreprise conçues pour éviter toute blessure du personnel.
Réduisez ou éliminez les mouvements répétitifs
Maintenez une position naturelle
Réduisez ou éliminez toute force excessive
Conservez à portée de main les objets fréquemment utilisés
Effectuez toutes les tâches à une hauteur correcte
Réduisez ou éliminez les vibrations
Réduisez ou éliminez toute pression directe
Fournissez des postes de travail réglables
Prévoyez un dégagement suffisant
Prévoyez un cadre de travail approprié
Améliorez les procédures de travail

Appareils à LED

Classé comme « GROUPE SANS RISQUE » conformément aux normes IEC 62471:2006 et EN 62471:2008. Durée de l'impulsion : 9 ms.

Alimentation

Utilisez UNIQUEMENT une alimentation électrique approuvée par Zebra et portant la mention UL LISTED ITE (IEC/EN 60950-1, LPS/SELV) avec les caractéristiques électriques suivantes : sortie 5,2 VCC, min. 1,1 A, température ambiante maximale d'au moins 50 °C. L'utilisation d'une autre alimentation annule toute autorisation liée à cet appareil et peut être dangereuse.
Guide de démarrage rapide du lecteur imageur DS2208 13
B 기기
(가정용 방송통신기자재)
사 용 자 안 내 문
이 기기는 가정용(B급) 전자파적합기기로서 주로
가정에서 사용하는 것을 목적으로 하며, 모든
지역에서 사용할 수 있습니다.

Obligations relatives aux interférences en radiofréquence - FCC

Remarque : cet appareil a été testé et déclaré conforme aux limites des appareils numériques de classe B, conformément à la section 15 de la règlementation FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences dangereuses dans une installation résidentielle.
Cet appareil produit, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et employé en conformité avec ces consignes, peut provoquer des interférences nuisibles pour les communications radio. Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences nuisibles qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en allumant puis en éteignant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :
Réorientez ou déplacez l'antenne de réception.
Éloignez l'appareil du récepteur.
Branchez cet appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché
Consultez le fournisseur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

Obligations en ce qui concerne les interférences en radiofréquence – Canada

CAN ICES-3(B) / NMB-3(B)

Marquage et Espace économique européen (EEE)

Déclaration de conformité

Zebra déclare par la présente que cet appareil est conforme à toutes les directives applicables : 2014/30/EU, 2014/35/EU et 2011/65/EU.
Le texte complet de la déclaration de conformité de l'Union européenne est disponible à l'adresse Internet suivante : http://www.zebra.com/doc.

Autres pays

Japon (VCCI) – Conseil de contrôle volontaire des interférences

Équipements de technologie de l'information (ITE) de classe B

Corée - Avertissement concernant les équipements de technologie de l'information (ITE) de classe B

14 Guide de démarrage rapide du lecteur imageur DS2208
忂彯孧斖ẍᶳ仹⛨⎗ᶳ弥⻻⛘宕妨㓗㊩䘬ṏ⑩宜㖶Ḏ
(Parts)
(Pb) (Hg)
(Cd)
(PBB) (PBDE)
(Metal Parts)
(Circuit Modules)
(Cables and Cable Assemblies)
(Plastic and Polymeric Parts)
(Optics and Optical Components)
(Batteries)
ᴿᇩ⢟䍞
⊔䭿
ཐ⓪㚊㤥
ཐ⓪ӂ㤥䟐䜞Ԭ〦
䠇ኔ䜞Ԭ
⭫䐥⁗ඍ
⭫㔼⭫㔼㓺Ԭ
ງᯏૂ㚐⢟䜞Ԭ
ݿᆜૂݿᆜ㓺Ԭ
⭫⊖
25
O
OO O
O
O
XOO O O O
OO O O
OO O
OO O O OO
O
OO
X
O O
O O
O
O
X
(Cr (VI))
ᵢ㺞Ṳדᦤ6-7Ⲻ㿺ᇐ㕌࡬Ⱦ
2 㺞⽰䈛ᴿᇩ⢟䍞൞䈛䜞Ԭᡶᴿൽ䍞ᶆᯏѣⲺ䠅ൽ൞6-7㿺ᇐⲺ䲆䠅
㾷≸ԛсȾ
; 㺞⽰䈛ᴿᇩ⢟䍞㠩ቇ൞䈛䜞ԬⲺḆжൽ䍞ᶆᯏѣⲺ䠅䎻࠰6-7㿺ᇐ
Ⲻ䲆䠅㾷≸ȾԷѐ൞↚༺θṯᦤᇔ䱻᛻߫ሯр㺞ѣᢉćhĈⲺᢶᵥ৕ഖ䘑 㺂䘑ж↛䈪᱄Ⱦε

Chine

www.zebra.com/support

Ukraine

Union douanière eurasiatique

Евразийский Таможенный Союз
Данный продукт соответствует требованиям знака EAC.

Déclaration de conformité en turc

EEE Yönetmeliğine Uygundur

Directive RoHS chinoise

Ce tableau indique la mesure dans laquelle l'appareil est conforme à la directive RoHS chinoise.
Guide de démarrage rapide du lecteur imageur DS2208 15

Déchets d'équipements électriques et électroniques (DEEE)

English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how
to return product, please go to: http://www.zebra.com/weee. Français: Clients de l'Union Européenne: Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour
recyclage. Pour de plus amples informations sur le retour de produits, consultez : http://www.zebra.com/weee. Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida para
que sean reciclados. Si desea más información sobre cómo devolver un producto, visite: http://www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на Zebra за рециклиране. За информация относно връщането на продукти, моля отидете на адрес: http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web: http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações sobre como devolver o produto, visite: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor recycling. Raadpleeg http://www.zebra.com/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów znajdują się na stronie internetowej http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové stránce: http://www.zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du returnerar produkten finns på http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om returnering af produkter på: http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή ενός http://www.zebra.com/weee στο ∆ιαδίκτυο.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vračilu izdelka obiščite: http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov nájdete na: http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite: http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas m informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet: http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin: http://www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka trajanja moraju vratiti tvrtki Zebra na recikliranje. Infor­macije o načinu vraćanja proizvoda potražite na web-stranici: http://www.zebra.com/weee.
ūža beigām ir jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu
προϊόντος, επισκεφθείτε τη διεύθυνση
Zebra Technologies Corporation, Inc. 3 Overlook Point Lincolnshire, IL 60069, États-Unis http://www.zebra.com Zebra et l'illustration de la tête de zèbre sont des marques commerciales de ZIH Corp.,
déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques appartiennent à leurs propriétaires respectifs.
© 2017 Symbol Technologies LLC, filiale de Zebra Technologies Corporation. Tous droits réservés.
MN-002873-01FR Révision B - Avril 2017
