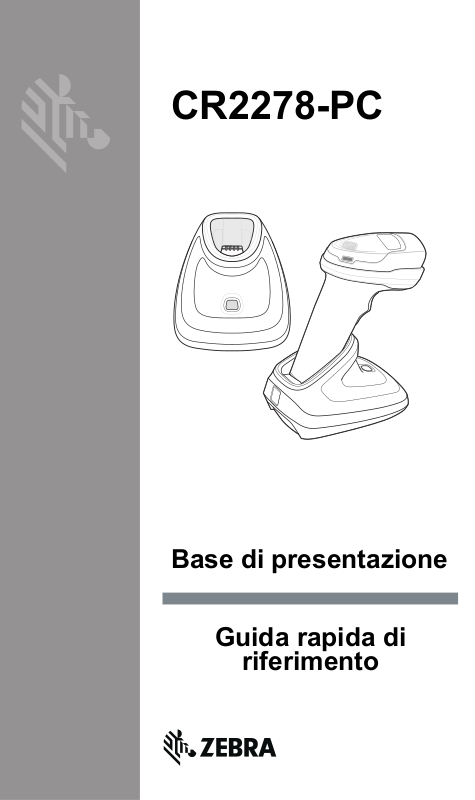

CR2278-PC
Base di presentazione
Guida rapida di
riferimento
2 Base di presentazione CR2278-PC
Introduzione
La base per scanner digitale senza fili (di presentazione) CR2278-PC
funziona come caricabatteria e interfaccia alle comunicazioni radio per lo
scanner digitale senza fili DS2278. La base CR2278-PC può essere
posizionata su un tavolo o essere montata con una staffa a L (disponibile
presso altri fornitori).
La base riceve i dati dallo scanner digitale tramite una radio Bluetooth e li
invia all'host tramite un cavo collegato. Inoltre, ricarica la batteria interna
dello scanner digitale quando questo è inserito. Quando è inserito nella
base, lo scanner digitale può essere ricaricato con un alimentatore
esterno oppure tramite un cavo USB alimentato dall'host.
Questo documento include le istruzioni di base per la configurazione e
l'utilizzo della base.
Apparecchiature in dotazione
La confezione della base contiene una base CR2278-PC.
Accessori
• Alimentatore, se necessario.
• Cavo host, per il collegamento a un'interfaccia host.
Conservare la confezione utilizzata per la spedizione per riporre o spedire
il prodotto. Verificare che l'apparecchiatura non sia danneggiata. In caso
di danni o componenti mancanti, rivolgersi immediatamente a un centro di
assistenza Zebra autorizzato.
Documentazione correlata
• DS2278 Digital Scanner Quick Start Guide, p/n MN-002916-xx.
• DS2278 Digital Scanner Product Reference Guide, p/n MN-002915-xx.
Tutta la documentazione e le traduzioni sono disponibili all'indirizzo:
www.zebra.com/support
.
Informazioni sull'assistenza
Se si riscontrano problemi nel funzionamento dell'unità o nell'utilizzo
dell'apparecchiatura, contattare il servizio di assistenza tecnica o di
assistenza ai sistemi presente in sede. In caso di problemi con
l'apparecchiatura, il servizio contatterà l'assistenza Zebra all'indirizzo:
http://www.zebra.com/support
Per la versione più recente di questa guida, visitare il sito Web
http://www.zebra.com/support
.
.
Guida rapida di riferimento 3
Ricarica/Contatti di
comunicazione
Codice a barre di
associazione (sul retro)
Indicatore LED
Piedini di gomma
Piedini di gomma
Porta
dell'interfaccia
host
Fori per viti in ottone
filettate per montaggio
della stazione
(2 - M4 x 5 mm)
Funzioni della base
Parte superiore
Parte inferiore
Collegamenti della base
1. Collegare il cavo appropriato all'alimentatore e a una fonte di
alimentazione CA, se necessario. In questo modo si garantisce il
rilevamento dell'host e si evita di scaricare inavvertitamente la base a
causa dell'errato rilevamento dell'host.
4 Base di presentazione CR2278-PC
2. Inserire il cavo di interfaccia nella porta appropriata lateralmente
sull'host.
3. Inserire il cavo di interfaccia nella porta host della base.
4. Associare lo scanner digitale alla base inserendolo nella base o
eseguendo la scansione del codice a barre di associazione.
5. Se necessario, eseguire la scansione del codice a barre dell'host
appropriato (per interfacce non rilevate automaticamente). Consultare
la Guida di riferimento del prodotto.
Cambio dell'interfaccia host
Per effettuare il collegamento a un altro host o allo stesso host utilizzando
un altro cavo:
1. Scollegare il cavo di interfaccia dall'host.
2. Scollegare l'alimentatore dal cavo host, se necessario.
3. Collegare il cavo di interfaccia al nuovo host o il nuovo cavo di
interfaccia all'host esistente.
4. Ricollegare l'alimentatore, se richiesto.
5. Se necessario, eseguire la scansione del codice a barre dell'host
appropriato (per interfacce non rilevate automaticamente). Consultare
la Guida di riferimento del prodotto.
Utilizzo di un alimentatore CC
La base può funzionare sfruttando l'alimentazione dell'host, se disponibile.
Se l'alimentazione dell'host è limitata o non disponibile, è possibile
utilizzare un alimentatore CC esterno con appropriati cavi di interfaccia
host che supportano un jack di alimentazione.
AVVERTENZA Scollegare sempre l'alimentatore CC PRIMA di
scollegare il cavo dall'estremità dell'host, altrimenti
la base potrebbe non riconoscere il nuovo host.
Montaggio della base
Quando si posiziona la base su un tavolo, i piedini in gomma sulla parte
inferiore della base garantiscono la tenuta e impediscono danni alla
superficie.
Per montare la base su un tavolo o su una staffa a L (utilizzando una
staffa di terze parti):
1. Fissare i cavi di interfaccia e di alimentazione alla base (vedere
Collegamenti della base a pagina 3).
2. Fissare saldamente la base alla superficie utilizzando due viti M4.
3. Inserire lo scanner digitale nella base.
Guida rapida di riferimento 5
Inserimento dello scanner digitale nella base.
AVVERTENZA Evitare di versare, spruzzare o far cadere liquidi
sulla base.
Invio dei dati al computer host
La base riceve i dati dallo scanner digitale tramite una connessione radio
wireless e li trasmette al computer host tramite il cavo host. Affinché lo
scanner digitale e la base possano comunicare in modalità wireless, è
necessario associarli.
Associazione
NOTA Il codice a barre di associazione che collega lo scanner
digitale a una base è univoco per ogni base.
Non eseguire la scansione dei dati o dei parametri se non è
stata completata l'associazione.
Solo se è associato alla base, lo scanner digitale cerca
automaticamente di ricollegarsi a un dispositivo remoto
quando si verifica una disconnessione dovuta a
un'interruzione della comunicazione sulla radio. Per ulteriori
informazioni, consultare la Guida di riferimento del prodotto.
L'associazione è il processo in base al quale uno scanner digitale avvia la
comunicazione con una base. Per associare lo scanner digitale alla base,
eseguire la scansione del codice a barre di associazione. Una sequenza
di segnali acustici con tono alto/basso/alto/basso indica che il codice a
barre di associazione è stato decodificato. Quando la connessione tra la
base e lo scanner digitale è stabilita, viene emesso un segnale acustico
con tono basso/alto.
