Компания Zebra оставляет за собой право вносить изменения в любое
изделие с целью повышения его надежности, расширения функциональных
возможностей или улучшения конструкции.
Компания Zebra не несет ответственности, прямо или косвенно связанной с
использованием любого изделия, схемы или приложения, описанных в
настоящем документе.
Пользователю не предоставляется ни по праву, вытекающему из патента, ни
по самому патенту каких-либо лицензий, прямых, подразумеваемых,
возникающих в силу конклюдентных действий патентообладателя или иным
образом, покрывающих или относящихся к любым комбинациям, системе,
аппарату, механизму, материалу, методу или процессу, где могут
использоваться изделия Zebra. Подразумеваемая лицензия действует
только в отношении оборудования, схем и подсистем, содержащихся в
изделиях Zebra.
Данное изделие компании может
коммерческое ПО сторонних разработчиков, а также общедоступное ПО. Для
получения сведений об авторских правах, условиях использования и
ограничениях ответственности, обратитесь к справочному руководству
пользователя.
содержать программное обеспечение,
Гарантия
Полныйтекстгарантиинаоборудование Zebra см. навеб-сайте
http://www.zebra.com/warranty
Краткое справочное руководство пользователя3
Введение
Базовая станция беспроводного сканера модели CR0078 (артикул CR0078-P)
служит подставкой, зарядным устройством и интерфейсом для связи с
сервером для беспроводных сканеров DS6878. Базовая станция CR0078-P
получает данные от сканера по Bluetooth и отправляет эти данные серверу
через подключенный кабель. Кроме того, базовая станция заряжает внутренний
аккумулятор сканера, когда он находится на базовой станции. На базовую
станцию необходимо подавать питание от внешнего источника.
В этом документе содержатся основные инструкции по установке и
использованию базовой станции.
автоматическое сканирование, зарядное устройство, Bluetooth, FIPS, цвет
белый «медицинский»
• CR0078-PC1F007WR - Базовая станция беспроводного сканера;
автоматическое сканирование, зарядное устройство, Bluetooth, FIPS, цвет
черный «twighlight»
Дополнительные принадлежности
Необходимоследующееоборудование:
• Источникпитания (подробнеесм. Блок питания на стр. 11)
• Кабельпитания
• Интерфейсныйкабель
Важно!Для USB-интерфейсаиспользуйтетолькокабель с
экранированным модульным разъемом (например:
CBA-U21-S07ZAR или CBA-U29-S15ZAR)
Сохраните транспортировочный контейнер для хранения и перевозки.
Проверьте все оборудование на наличие повреждений. Если вы обнаружите
повреждение, немедленно позвоните авторизованному представителю по
поддержке заказчиков.
4Базовые станции CR0078-P
Компоненты базовой станции
Вид спереди
Защелка
Контакты
зарядки/данных
Кнопка Pager (Вызов)
Индикатор
Вид сзади
Паз для кабеля питания
Резиновая ножка
Паз для серверного
Паз для кабеля
Держатель кабеля
Серверный порт
Резиновая ножка
кабеля
питания
Паз для серверного кабеля
Резиновая ножка
Держатель кабеля
Разъем питания
Держатель кабеля
Держатель кабеля
Резиновая ножка
Краткое справочное руководство пользователя5
Подключение базовой станции
Важно! Подключайте интерфейсный кабель и источник питания в следующем
порядке, чтобы гарантировать правильную работу сканера и базовой станции.
5. При необходимости, при помощи сопряженного с базовой станцией
сканера просканируйте штрихкод соответствующего типа хоста (для
интерфейсов, которые не определяются автоматически). Справочное
руководство пользователя DS6878, изд. № 72-131700-xx.
Е
сли
и по
базов
дк
лю
чит
ая
ст
е ег
анция
о снов
не
распо
а после по
знае
т
дк
серв
лю
отк
лю
ер,
чения инт
чит
е
ист
очник
ерфейсног
о к
пит
аб
ания
еля.
6Базовые станции CR0078-P
2
1

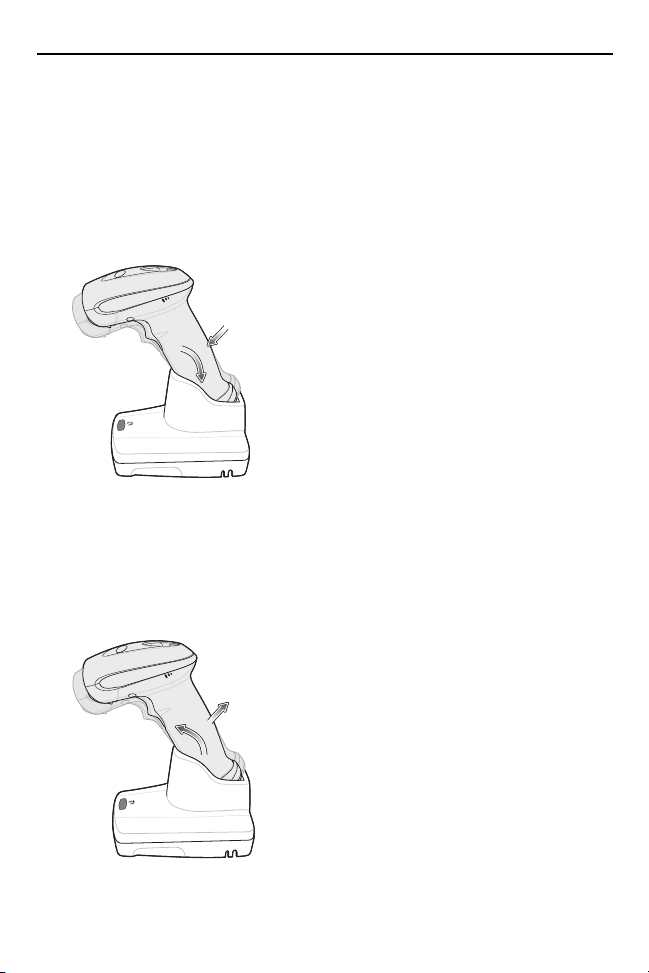

Вставка сканера в базовую станцию.
Чтобы вставить сканер в базовую станцию:
1. Установите сканер нижней частью под небольшим углом вперед в
базовую станцию CR0078-P.
2. Надавите на ручку назад и вниз до щелчка, при этом контакты сканера и
базовой станции будут соединены.
Click
Снятие сканера с базовой станции
Чтобы снять сканер с базовой станции:
1. Снимите сканер легким нажатием на него вперед и наружу вверх из
базовой станции CR0078-P.
2
1
Click
Краткое справочное руководство пользователя7
Отправка данных серверу
Базовая станция получает данные от сканера через беспроводной канал и
передает их серверу через серверный кабель. Для успешного беспроводного
соединения сканер и базовая станция должны быть сопряжены.
Сопряжение
Объединение – это регистрация сканера на базовой станции, которое позволит
им обмениваться информацией. Устройство серии CR0078-P работает в
следующих режимах: «один сканер на базовую станцию» (точка-точка),
«несколькосканеровнабазовуюстанцию» (точка-мультиточка). В режиме
«одинсканернабазовуюстанцию» сканеррегистрируетсянабазовой
станции во время установки на нее. В режиме «несколько сканеров на
базовую станцию» на одной базовой станции может быть зарегистрировано
до семи сканеров. Для активации этой функции необходимо выполнить
сканирование управляющего штрихкода режима точка-мультиточка.
При установке сканера на базовую станцию последовательность тонов
«низкий-высокий» указывает на успешное сопряжение и подключение к
удаленному устройству. Последовательность тонов «длинный низкий –
длинный высокий» означает, что сопряжение не удалось. Подробные сведения
Справочное руководство пользователя DS6878, изд. № 72-131700-xx.
ПРИМЕЧАНИЕ Если приустановкесканеравбазовуюстанцию
аккумулятор разряжен, последовательность тонов
«высокий-низкий-высокий-низкий» указывает на
включение.
Потеряно соединение с сервером
Если сканируемые данные не передаются на сервер, к которому подключена
базовая станция, убедитесь, что все кабели надежно подключены и что
источник питания подключен к исправной розетке переменного тока. Если
сканированные данные все еще не передаются, выполните
переподключение к серверу:
Данное руководство относится к числу модели CR0078.
Все устройства Zebra соответствуют нормам и стандартам, принятым в странах, где они
продаются, и имеют соответствующую маркировку.
Все устройства Zebra Solutions соответствуют нормам и предписаниям стран, в которых они
продаются, и имеют соответствующую маркировку.
Документацию на других языках см. на веб-сайте:
http://www.zebra.com/support.
Любые изменения или модификации оборудования Zebra,
компанией Zebra, могут привести к лишению прав на эксплуатацию данного оборудования.
Используйте только одобренные Zebra и внесенные в списки UL аксессуары, аккумуляторы и
зарядные устройства.
Технология беспроводной связи Bluetooth®
Данное изделие является одобренным устройством Bluetooth®. Для получения
дополнительной информации и просмотра перечня готовых продуктов посетите веб-сайт:
https://www.bluetooth.org/tpg/listings.cfm.
Рекомендации по эргономике
Внимание! Вцелях предотвращения или минимизации риска эргономического вреда следуйте
приведенным ниже рекомендациям. Во избежание производственных травм обратитесь к
руководителю службы техники безопасности вашего предприятия и убедитесь в том, что вы
соблюдаете соответствующие правила техники безопасности.
•Обеспечьте соответствующее свободное пространство для работы.
•Обеспечьте надлежащие рабочие условия.
•Оптимизируйтепроизводственныеоперации.
неодобренныенепосредственно
Предостережения по использованию
беспроводных устройств
Руководствуйтесь всеми предупреждениями относительно использования беспроводных устройств.
Потенциально опасные среды – использование в
транспортных средствах
Соблюдайте ограничения по использованию радиоустройств на топливных складах,
химических заводах, в местах с содержанием в воздухе химических веществ или мельчайших
примесей (например, песчинок, пыли или металлической пудры), а также в местах, где обычно
требуется отключать двигатель автомобиля.
Потенциально опасные среды – Стационарные установки
Соблюдайте ограничения по использованию радиоустройств на топливных складах, химических
заводах, в местах с содержанием в воздухе химических веществ или мельчайших примесей
(например, песчинок, пыли или металлической пудры).
Краткое справочное руководство пользователя11
Безопасность в самолете
Отключайте беспроводное устройство при первом требовании персонала аэропорта или
пилотов. Если в устройстве имеется «режим полета» или похожая функция,
проконсультируйтесь у пилотов о возможности использования устройства в самолете.
Безопасность в лечебных учреждениях
Беспроводные устройства излучают энергию в диапазоне радиочастот и могут негативно
повлиять на работу медицинского электронного оборудования.
Следует при первом же требовании отключить беспроводные устройства в больницах,
клиниках или других учреждениях здравоохранения. Эти требования направлены на
предотвращение возможных помех в работе чувствительного медицинского оборудования.
Кардиостимуляторы
Во избежание помех в работе кардиостимуляторов производители рекомендуют держать
портативные беспроводные устройства на расстоянии не менее 15 см от кардиостимуляторов.
Данные рекомендации согласуются с независимым исследованием и рекомендациями
Узнайте у врача или производителя медицинского устройства, существует ли вероятность
негативного воздействия беспроводного устройства на конкретное медицинское оборудование.
Директивы FCC RF, касающиеся излучения
Информация по технике безопасности
При правильном использовании воздействие
радиочастотного излучения снижено.
Работайте с устройством только в соответствии с прилагаемыми инструкциями.
Международные стандарты
Устройство соответствует международным стандартам, касающимся воздействия на человека
электромагнитных полей радиоустройств. Информацию по «международным» стандартам,
касающимся воздействия на человека электромагнитных полей см. в Декларации Zebra о
соответствии стандартам (DoC) на сайте http://www.zebra.com/doc.
Переносные устройства
Для соответствия требованиям FCC и ЕС по воздействию радиочастотного излучения данное
устройство следует применять, держа его в руке на расстоянии не менее 20 см от тела.
Следует избегать других способов применения.
с этикеткой Class 2 или LPS (IEC60950-1, SELV). При использовании другого блока питания
любые заявления о соответствии техническим условиям являются недействительными;
использование таких блоков питания может быть опасным.
12Базовые станции CR0078-P
Аккумуляторы
Тайвань — повторная переработка
В соответствии со статьей 15 Закона об утилизации отходов Управление по охране
окружающей среды (EPA) требует от производителей и фирм-импортеров сухих элементов
питания нанесения на аккумуляторы, используемые для продажи, в качестве подарков, а
также в рекламных целях, меток об утилизации. С целью правильной утилизации аккумулятора
обращайтесь в специализированные тайваньские фирмы по утилизации
При зарядке аккумулятора мобильного устройства температура аккумулятора и зарядного
устройства должна находиться в пределах 0 °C до +40 °C.
отходов.
Требования по уровню радиочастотных помех – FCC
Примечание. Данное оборудование проверено и признано
соответствующим требованиям, предъявляемым к цифровым устройствам
класса B, согласно Части 15 Правил FCC. Эти ограничения разработаны с
целью обеспечения защиты от вредных помех при установке в жилых
электромагнитные волны в радиодиапазоне, и, если оно установлено и используется с
отклонением от
Однако производитель не гарантирует, что, будучи правильно установленным, это оборудование
не будет являться источником помех. Если оборудование вызывает помехи теле- и
радиоприема, наличие которых определяется путем включения и выключения оборудования,
пользователь может попытаться уменьшить влияние помех, выполнив следующие действия:
• подключитьоборудованиеиприемниквсетевыерозетки разных цепей питания;
• обратитьсязапомощьюкпоставщикуилиспециалистамв области радио- и телеаппаратуры.
Радиопередатчики (Часть 15)
Данное оборудование соответствует требованиям части 15 Правил FCC. Работа устройства
регламентируется следующими двумя условиями: (1) данное устройство не должно создавать
вредных помех, и (2) данное устройство должно выдерживать любые помехи, в том числе
помехи, вызывающие нежелательные изменения в работе устройства.
Требования по уровню радиочастотных помех – Канада
Этоцифровоеустройство класса B удовлетворяеттребованиям канадскогостандарта ICES-003.
Cet appareil numèrique de la classe B est conforme à la norme NMB-003 du Canada.
Радиопередатчики
Данное устройство соответствует стандарту RSS 210 Комиссии по промышленности и науке
Канады. Работа устройства регламентируется следующими двумя условиями: (1) данное
устройство не должно создавать вредных помех и (2) данное устройство должно выдерживать
любые помехи, в том числе помехи, вызывающее нежелательные изменения в работе устройства.
Маркировка этикеток: Аббревиатура «IC:» перед сертификационным номером
радиотехнического устройства означает соблюдение технических
канадскими нормативными документами.
помещениях. Данное изделие генерирует, использует и может излучать
требованийинструкций, может стать источником сильных помех для радиосвязи.
илиместоположениеприемнойантенны;
требований, установленных
Краткое справочное руководство пользователя13
Маркировка CE и соответствие нормам
Европейскойэкономическойзоны (EEA)
Заявление о соответствии стандартам
Zebra настоящим заявляет, что данное радиооборудование соответствует требованиям
директив 2011/65/EU и 1999/5/EC или 2014/53/EU (с 13 июня 2017 г. директива 1999/5/EC будет
замещена директивой 2014/53/EU). Полный текст Декларации о соответствии стандартам ЕС
доступен на веб-сайте: www.zebra.com/doc.
Одобрение местных властей
На радиоустройство(а) наносится специальная маркировка, являющаяся предметом
сертификации и означающая, что оно одобрено к применению в следующих странах: США,
Канаде, Австралии, Китае, Южной Корее, Японии и Европе.
Для получения подробной информации о маркировке других стран см. Заявление о
соответствии стандартам компании Zebra (DoC). См. веб-сайт: http://www.zebra.com/doc.
ПРИМЕЧАНИЕ Для продуктов 2,4 ГГц: кстранамЕвропы относятся Австрия,
Использование устройств, не соответствующих нормативным требованиям
Данное изделие соответствует классу B согласно требованиям стандарта Добровольного
контрольного совета по помехам для информационного оборудования (VCCI). При использовании
вблизи радио- или телевизионных приемников в домашних условиях данное оборудование
может стать источником радиопомех. При установке и эксплуатации оборудования необходимо
руководствоваться соответствующими инструкциями.
Корея – Предупреждающее сообщение для Класса B ITE
ὤG㦹Gⷸ
i ἽGὤὤ
O ᴴ㥉㟝Gⵝ㋕䋩㐔ὤὤ P
㢨Gὤὤ⏈Gᴴ㥉㟝 Oi Ἵ P 㡰⦐G㤸㣄䑀㤵䚝☥⦑㡸
䚐Gὤὤ⦐㉐G㨰⦐Gᴴ㥉㜄㉐G㇠㟝䚌⏈Gᶷ㡸G⯝㤵
㡰⦐G䚌⮤ SG⯜☔G㫴㜡㜄㉐G㇠㟝䚔G㍌G㢼㏩⏼␘ U
㇠G㟝G㣄G㙼G⇨Gⱬ
14Базовые станции CR0078-P
Другие страны
Brasil: Declarações Regulamentares para CR0078-P.
Nota: A marca de certificação se aplica ao Transceptor, modelo CR0078. Este equipamento opera
em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de
estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.
Para maiores informações sobre ANATEL consulte o site: www.anatel.gov.br
CHILE: Este equipo cumple con la Resolución No 403 de 2008, de la Subsecretaria de
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се
връщат на Zebra за рециклиране. За информация относно връщането на продукти, моля
отидете на адрес:http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit
spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové stránce:
http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs
oplysningerne om returnering af produkter på:
http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum
Recycling an Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden Sie
unter http://www.zebra.com/weee.
Краткое справочное руководство пользователя15
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να
επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή
ενός προϊόντος, επισκεφθείτε τη διεύθυνση http://www.zebra.com/weee στο Διαδίκτυο.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil
Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi:
http://www.zebra.com/weee.
English: For EU Customers: All products at the end of their life must be returned to Zebra for
recycling. For information on how to return product, please go to:
http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final
de su ciclo de vida para que sean reciclados. Si desea más información sobre cómo devolver un
producto, visite: http://www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être
retournés à Zebra pour recyclage. Pour de plus amples informations sur le retour de produits,
consultez : http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono
essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di
restituzione, visitare il seguente sito Web:
http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra
otrreizējai pā
http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į
kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite: http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni
újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson
el a http://www.zebra.com/weee weboldalra.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu
rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk
jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar
Zebra te worden teruggezonden voor recycling. Raadpleeg http://www.zebra.com/weee voor meer
informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji należy zwróciæ do firmy
Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów znajdują siê na stronie internetowej
http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para
reciclagem. Para obter informações sobre como devolver o produto, visite:
http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie
returnate la Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi:
http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za
reciklažo. Za informacije o vračilu izdelka obiščite:
http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti
vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov nájdete na:
http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi
Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa
http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra
för återvinning. Information om hur du returnerar produkten finns på
http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade
edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin:
http://www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka trajanja moraju vratiti tvrtki
Zebra na recikliranje. Informacije o načinu vraćanja proizvoda potražite na web-stranici:
www.zebra.com/weee.
rstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet:
Информация по обслуживанию
При возникновении затруднений в использовании устройства, свяжитесь
со службой поддержки Zebra в своем регионе. Для получения контактной
информации посетите веб-сайт: http://www.zebra.com/support.
При обращении в службу поддержки Zebra, необходимо располагать
следующей информацией:
• серийныйномерустройства;
• номермоделиилиназваниепродукта;
• типиномерверсиипрограммногообеспечения.
Компания Zebra отправляет ответы на телефонные звонки, сообщения
по факсу или по электронной почте в сроки, предусмотренные в
соглашениях на обслуживание. Если неполадку не удается устранить
силами службы поддержки Zebra, может возникнуть необходимость
возврата устройства для сервисного обслуживания; в этом случае вы
получите необходимые инструкции Компания Zebra не несет
ответственности за повреждения, возникшие во время доставки, если
она производилась не в специально приспособленном транспортном
контейнере. Доставка устройств на обслуживание в ненадлежащих
условиях может повлечь за собой отмену гарантийных обязательств.
По вопросам технической поддержки бизнес-оборудования Zebra
обращайтесь к бизнес-партнеру Zebra, у которого приобреталось данное
оборудование.
Последнюю версию настоящего руководства см. на веб-сайте
http://www.zebra.com/support.
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
товарными знаками ZIH Corp., зарегистрированными во многих
юрисдикциях по всему миру. Все прочие товарные знаки являются
собственностью соответствующих владельцев.
72E-138860-03RUРед. A, Май 2017 г.
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
