CC600/CC6000
Quiosque de Cliente
Guia Rápido
para Android ™
MN-003315-02PTBR
Copyright
ZEBRA e a cabeça estilizada da Zebra são marcas comerciais da Zebra Technologies Corporation registradas
em várias jurisdições por todo o mundo. Todas as demais marcas comerciais são de propriedade de seus
respectivos proprietários.
©2019-2020 Zebra Technologies Corporation e/ou suas afiliadas. Todos os direitos reservados. Todas as
demais marcas comerciais pertencem aos seus respectivos proprietários.
COPYRIGHT E MARCAS COMERCIAIS: para informações completas de copyright e marcas comerciais,
acesse www.zebra.com/copyright.
GARANTIA: Para informações de EULA completas, acesse www.zebra.com/warranty.
CONTRATO DE LICENÇA DO USUÁRIO FINAL: Para informações de EULA completas, acesse
www.zebra.com/eula.
Termos de Uso
• Declaração de Propriedade
Este manual contém informações proprietárias da Zebra Technologies Corporation e suas subsidiárias
("Zebra Technologies"). Ele destina-se apenas para informação e uso pelas partes que operam o
equipamento descrito neste documento e fazem sua manutenção. Tais informações proprietárias não
podem ser utilizadas, reproduzidas ou divulgadas a outras partes para qualquer outra finalidade sem a
autorização prévia por escrito da Zebra Technologies.
• Melhorias de Produto
A melhoria contínua dos produtos é uma política da Zebra Technologies. Todas as especificações e
designs estão sujeitos a alterações sem aviso prévio.
• Isenção de Responsabilidade
A Zebra Technologies toma medidas para assegurar que suas especificações e seus manuais de
Engenharia publicados estejam corretos; no entanto, erros acontecem. A Zebra Technologies reserva-se o
direito de corrigir tais erros e se isenta da responsabilidade resultante deles.
• Limitação de Responsabilidade
Em nenhuma circunstância a Zebra Technologies, ou qualquer outro indivíduo envolvido na criação, na
produção ou na entrega do produto fornecido (incluindo hardware e software), poderá ser responsabilizada por
quaisquer danos (incluindo, sem limitação, danos consequenciais, perda de lucros comerciais, interrupção de
negócios ou perda de informações comerciais) decorrentes ou resultantes do uso, ou devido à incapacidade de
uso deste produto, mesmo que a Zebra Technologies tenha sido avisada sobre a possibilidade de ocorrência
de tais danos. Algumas jurisdições não permitem a limitação ou exclusão de danos incidentais ou
consequenciais e, por isso, as limitações ou exclusões acima podem não se aplicar a você.
Histórico de Revisões
As alterações feitas no manual original são listadas abaixo:
Alteração Data Descrição
-01 Rev. A 5/2019 Lançamento Inicial
-02 Rev. A 7/2020 – Remoção de versão do sistema operacional Android;
– Identificação do sensor de proximidade na Figura 1;
– Atualização da seção Captura de Código de Barras com o Capturador de
Imagens.
2
Introdução
Câmera Frontal
Tela sensível ao
toque e Tela
Alto-falante
Antena
de NFC
Alto-falante
Janela de Saída (Leitor)
Sensor de
proximidade
Microfone
Este guia fornece informações sobre como desembalar o dispositivo, recursos, instalação, montagem, código de barras, captura e redefinição do dispositivo.
Desembalar
1. Remova com cuidado todo o material de proteção do dispositivo e guarde a embalagem original para
armazenamento e envio posterior.
2. Certifique-se de que os seguintes estão inclusos:
• CC600 ou CC6000 quiosque interativo.
• Guia de Regulamentações.
• Apenas CC600: Núcleo de ferrita para EMI. Conecta-se ao módulo de alimentação DC.
3. Verifique se há danos no equipamento. Se houver algum equipamento faltando ou danificado, entre em
contato com o centro de Suporte ao Cliente Global imediatamente.
4. Antes de usar o dispositivo pela primeira vez, remova a película de proteção para transporte que cobre a tela.
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Recursos
NOTA: Embora as orientações sejam diferentes, os recursos de paisagem e retrato nos dispositivos CC6000 são os mesmos.
Figura 1 Vista frontal do CC6000
1
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Suportes do
Parafuso de
Suporte de
Montagem
Compartimento
do Cartão
micro SD
Ajuste de
Áudio/Botões
Programáveis
Botão de Reinicialização
Porta USB C
(Usada para a
Tela Externa
ou OTG)
Porta de
Alimentação
Porta de
Áudio
Porta
USB A
Porta
USB A
Ethernet com POE
Figura 2 Vista Posterior do CC6000
Figura 3 Portas de Alimentação e Cabo CC6000
2
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Suporte de
Montagem
Suportes do
Parafuso de
Suporte de
Montagem
Parafuso de
Bloqueio do
Suporte de
Montagem
Furos do Parafuso
de Montagem em
Parede
Alto-falante
Janela de Saída
(Leitor)
Sensor de
Proximidade
Microfone
Tela Sensível ao
Toque e Tela
Figura 4 Parte Posterior do CC6000 com Vista do Suporte
Figura 5 Vista Frontal do CC600
3
CC600/CC6000 Guia Rápido do Quiosque de Cliente
21
Botão de Reinicialização
Suportes do
Parafuso de
Suporte de
Montagem (4)
Micro SD
Compartimento
do Cartão
Ajuste de Áudio/Botões
Programáveis
x
Porta USB C
(Usado para a
Tela Externa
ou OTG e
outros
periféricos
USB-2)
Porta de
Alimentação
Compartimento do
Cartão micro SD
Ethernet com POE
Figura 6 Vista Posterior do CC600
Figura 7 Portas de Alimentação e Cabo CC600
4
CC600/CC6000 Guia Rápido do Quiosque de Cliente
21
Suporte de
Montagem
Suportes do
Parafuso de
Suporte de
Montagem
Parafuso de
Bloqueio do
Suporte de
Montagem
Furos do Parafuso
de Montagem em
Parede
Figura 8 Parte Posterior do CC600 com Vista do Suporte
Tabela 1 Descrições dos Recursos
Item Função
Tela Sensível ao
Exibe todas as informações necessárias para operar o dispositivo.
Toque e Tela
Janela de Saída
(Leitor)
Utiliza o capturador de imagens para fornecer a captura de dados e faz a leitura de
código de barras.
Nota: Para ler um código de barras, é necessário um aplicativo habilitado para
leitura no dispositivo.
Alto-falante Fornece saída de áudio para reprodução de vídeo e música. Fornece áudio no
modo alto-falante.
Antena de NFC Leitura de rótulos NFC. (Apenas CC6000)
Sensor de
Identifica a proximidade de um usuário para ligar a tela.
Proximidade
Microfone Use para comunicações no Modo alto-falante.
Câmera Frontal Captura vídeos e fotos estáticas.
Nota: Selecione somente dispositivos CC6000.
Conector de interface Consulte Figura 3 e Figura 7.
Botão de
Aumenta e diminui o volume do áudio (programável).
Aumentar/Diminuir
Volume
Tela Externa Designado para utilização de porta USB-C.
5
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Configuração
Execute este procedimento para começar a usar o dispositivo pela primeira vez.
• Instale um cartão micro secure digital (SD) (opcional).
• Conecte a fonte de alimentação para ligar o dispositivo.
• Configurar o dispositivo.
• Monte o dispositivo com o suporte de montagem.
Inserir o Cartão microSD (opcional)
O compartimento do cartão microSD fornece um armazenamento secundário não volátil. O compartimento está
localizado na parte posterior do dispositivo, à direita da entrada de áudio. Consulte a documentação fornecida
com o cartão para obter mais informações, e siga as recomendações de uso do fabricante.
CUIDADO: Siga as precauções adequadas de descarga eletrostática (ESD) para evitar danificar o cartão SD. As precauções
adequadas do ESD incluem, sem limitação, trabalhar em uma esteira de ESD e assegurar que o operador esteja
devidamente no chão.
Para instalar o cartão microSD:
• Remova o dispositivo do suporte de montagem, se instalado.
• Deslize o cartão microSD, conectores para baixo, no dispositivo, conforme mostrado em Figura 9.
Figura 9 Inserir o Cartão microSD
Montagem do Dispositivo
Cada configuração do dispositivo requer o suporte de montagem apropriado para montar o dispositivo em uma parede ou outra superfície plana. O diâmetro dos furos dos parafusos na parede é de 5,8mm (0,228 pol.).
NOTA: As medidas do dispositivo em Figura 10, Figura 11 e Figura 12 estão em milímetros.
6
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Figura 10 Medidas CC600
Figura 11 Medidas Retrato CC6000
7
CC600/CC6000 Guia Rápido do Quiosque de Cliente
21
Furos do Parafuso de Cabeça Cilíndrica (4)
Furo do Parafuso na Parede (3)
Parafuso de Fixação
Furo do Parafuso
de Fixação

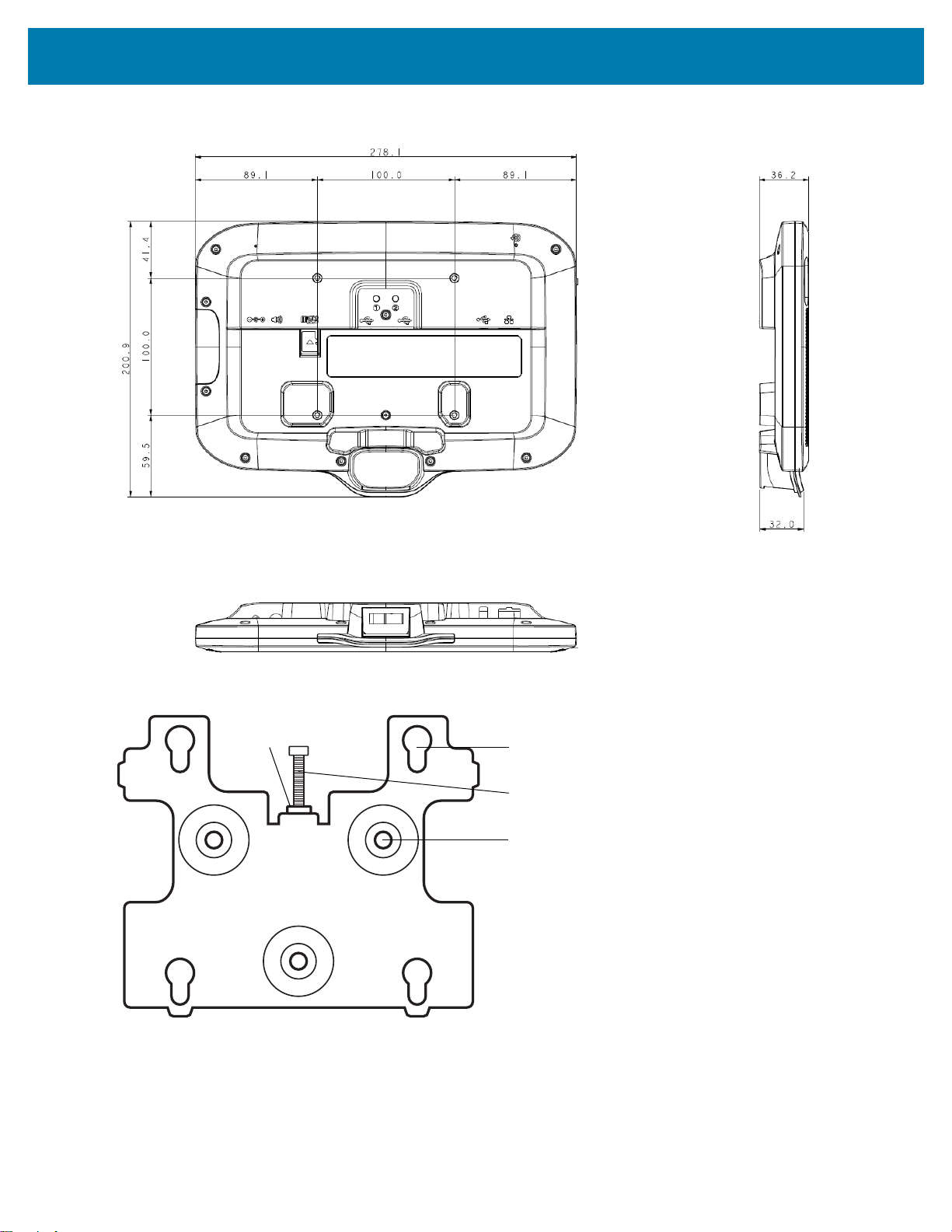

Figura 12 Medidas Paisagem CC6000
Figura 13 Suporte de Montagem CC600
8
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Furos do Parafuso de Cabeça Cilíndrica (4)
Fonte de Alimentação
Furo do Parafuso na Parede (4)
Furos do Parafuso de
Cabeça Cilíndrica (4)
Furo do Parafuso na
Parede (4)
Parafuso de Fixação
Furo do
Parafuso de
Fixação
Fonte de
Alimentação

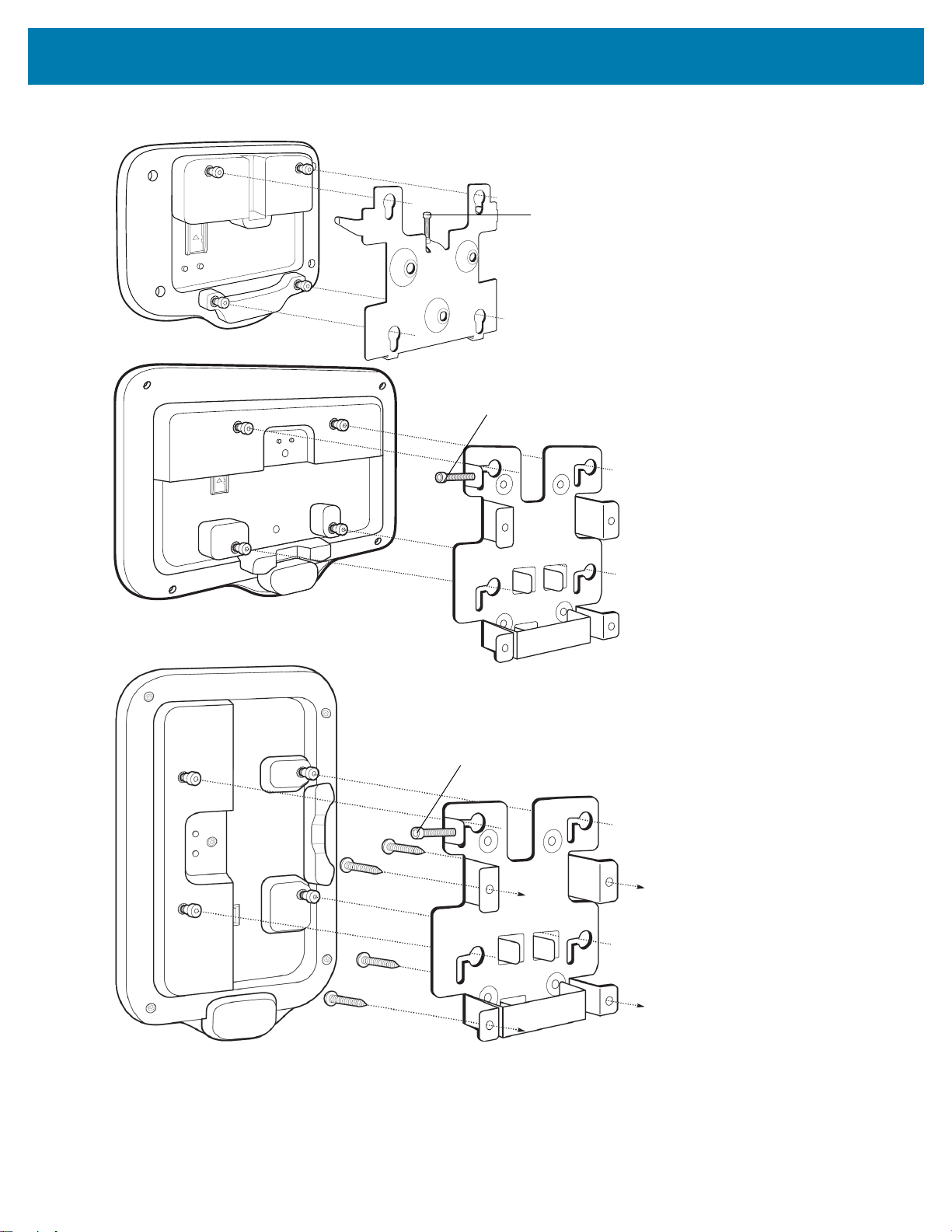

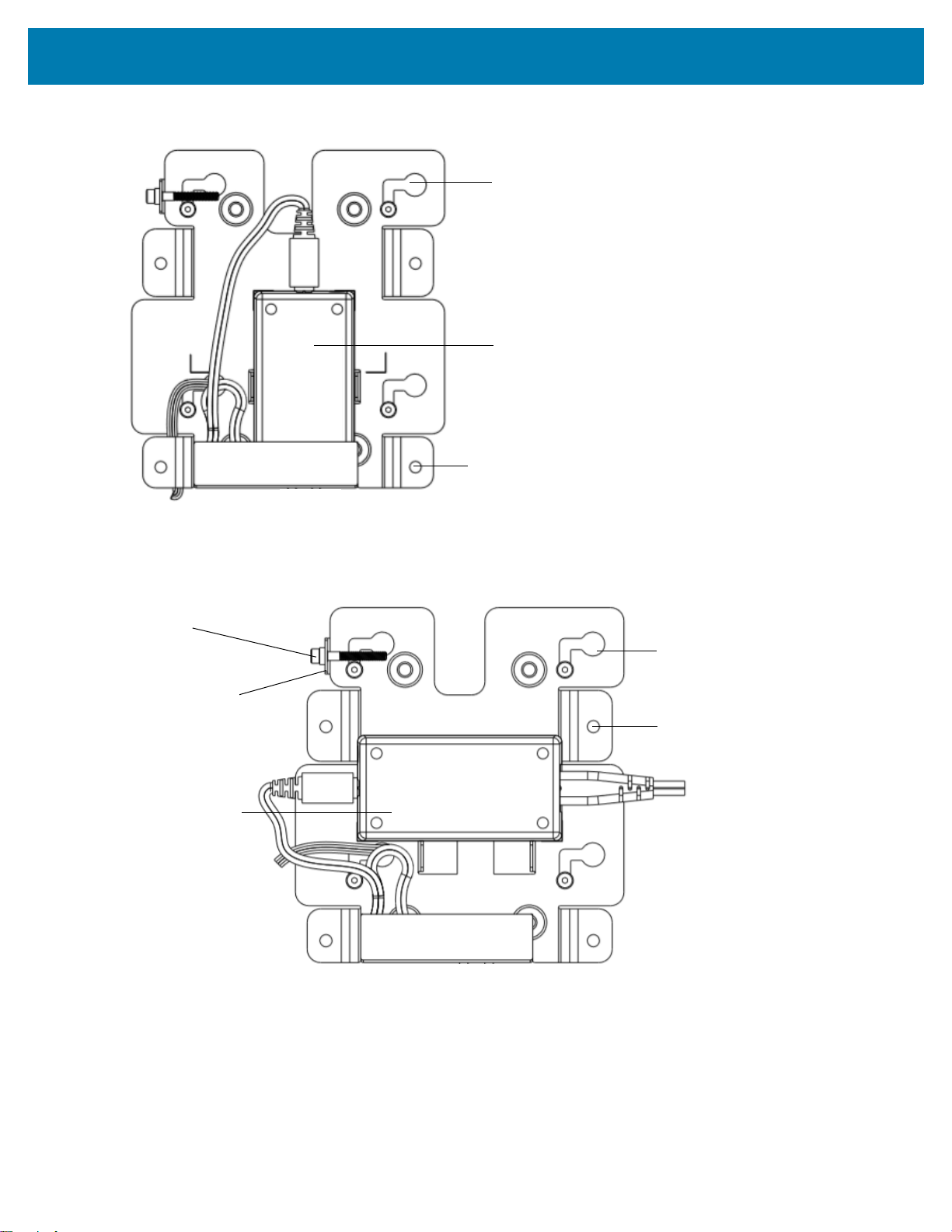

Figura 14 Suporte de Montagem CC6000 - Orientação Retrato
Figura 15 Suporte de montagem CC6000 (KT-152098-03) - Orientação paisagem
Para montar o dispositivo:
1. Determine o local de montagem do CC600 ou do CC6000.
2. Prenda a placa de montagem na parede usando os parafusos fornecidos (três parafusos para a placa CC600
e quatro parafusos para o CC6000).
9
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Para a parede
Para a parede
Figura 16 Fixar o suporte CC600 à parede
Figura 17 Fixar o suporte CC6000 à parede
3. Insira os quatro parafusos de cabeça cilíndrica, também fornecidos, nos furos de montagem na parte posterior
do dispositivo.
10
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Figura 18 Inserir os parafusos de cabeça cilíndrica
4. Conecte a fonte de alimentação à porta de alimentação. Conecte todos os cabos adicionais nas portas
apropriadas mostradas na Figura 3 e Figura 7.
5. Monte o dispositivo colocando os parafusos de cabeça cilíndrica através dos quatro furos na placa de
montagem e deslize o dispositivo para baixo para prendê-lo no lugar.
11
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Parafuso de
Bloqueio
Parafuso de
Bloqueio
Parafuso de
Bloqueio
Figura 19 Fixar o dispositivo ao suporte
6. Insira o parafuso de bloqueio através do furo da guia na parte superior da placa de montagem. Aperte
manualmente o parafuso para prender o dispositivo.
12
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Captura de Código de Barras
A leitura pode ser realizada no Quiosque do Cliente CC600 e CC6000 ou um capturador de imagens, como o DS22X8 ou DS81X8.
Captura de Código de Barras com o Capturador de Imagens
Para capturar dados do código de barras com o Quiosque do Cliente CC600/CC6000:
1. Verifique se um aplicativo está aberto no dispositivo e um campo de texto está em foco (cursor de texto no
campo de texto).
2. Coloque o código de barras no campo de visão da janela de leitura do dispositivo. Certifique-se de que o
código de barras esteja dentro do padrão de mira do leitor.
3. Por padrão, um bipe indica que o código de barras foi decodificado com êxito. Observe que, quando o
dispositivo está no Modo Lista de Seleção, ele não decodifica o código de barras até que o centro da linha ou
ponto iluminado toque no código de barras.
Para capturar dados do código de barras com o capturador de imagens DS22X8 ou DS81X8:
1. Verifique se um aplicativo está aberto no dispositivo e um campo de texto está em foco (cursor de texto no
campo de texto).
2. Mantenha pressionado o acionador até que: a. O leitor de imagens leia o código de barras. O leitor de imagens emita um sinal sonoro, o LED pisque e a
linha de leitura desligue.
ou
b. O leitor de imagens não lê o código de barras e a linha de leitura é desligada.
Observe que, quando o dispositivo está no Modo de Lista de Seleção, ele não decodifica o código de barras até que o centro da linha ou ponto iluminado toque no código de barras.
13
CC600/CC6000 Guia Rápido do Quiosque de Cliente
Reinicialização do Dispositivo
O dispositivo tem um botão de reinicialização rebaixado.
Para ativar o botão de reinicialização, use a ponta de um pequeno clipe de papel (1 mm de diâmetro), insira no recesso, pressione e segure por 3 segundos.
O dispositivo tem um console de recuperação acessível ao pressionar o Botão nº 1 na parte posterior do dispositivo ao ligar ou por meio de conexão e comando do ADB.
Há suporte para as seguintes funções de reinicialização:
• Reinicialização suave (realizadas com um comando ADB)
• Redefinição corporativa
• Restauração para configurações de fábrica
O modo de recuperação do dispositivo oferece suporte às seguintes funções:
• Atualizar imagem do arquivo zip em um cartão SD ou flash interno.
• Aplicar uma atualização do sistema a partir de um cartão SD ou flash interno.
14
