CONCIERGE
CC5000-10
Guia de Instalação
e Configuração
2 Concierge CC5000-10
A Zebra reserva o direito de fazer alterações em qualquer produto para melhorar
a confiabilidade, as funções ou o design. A Zebra não assume qualquer
responsabilidade pelo produto decorrente de (ou relacionado à) aplicação ou uso
de quaisquer produtos, circuitos ou aplicativos descritos neste guia. Nenhuma
licença é concedida, de forma expressa ou implícita, por preclusão consumativa
ou de qualquer outro modo sob direito de patente ou patente, envolvendo ou
estando relacionada a qualquer combinação, sistema, equipamento, máquina,
material, método ou processo nos quais os produtos da Zebra possam ser
usados. Há uma licença implícita somente para equipamentos, circuitos e
subsistemas contidos nos produtos da Zebra.
Garantia
Para ler a declaração completa da garantia de produtos de hardware da Zebra,
acesse: http://www.zebra.com/warranty.
Somente para a Austrália
Esta garantia é fornecida pela Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson
Road, n° 05-02/03, Cingapura 068895, Cingapura. Nossos produtos acompanham
garantias que não podem ser excluídas em conformidade com a Lei Australiana do
Consumidor. Você tem direito a uma substituição ou um reembolso por uma falha
grave e à compensação por quaisquer outros danos ou perdas razoavelmente
previsíveis. Você também tem direito ao reparo ou substituição de produtos caso estes
apresentem falhas quanto à qualidade aceitável e se a falha não caracterizar uma falha
grave. A garantia limitada da Zebra Technologies Corporation da Austrália acima é um
adicional aos direitos e recursos que você pode ter de acordo com a Lei Australiana
do Consumidor. Em caso de dúvidas, entre em contato com a Zebra Technologies
Corporation pelo número +65 6858 0722. Acesse também nosso site:
http://www.zebra.com/warranty para obter os termos de garantia mais atualizados.
Informações sobre Assistência Técnica
Em caso de problemas no uso do equipamento, entre em contato com o Suporte
Técnico ou de Sistemas em sua instalação. Se houver um problema com o
equipamento, eles entrarão em contato com a Central de Suporte ao Cliente
da Zebra pelo endereço: http://www.zebra.com/support.
Guia de instalação e configuração 3

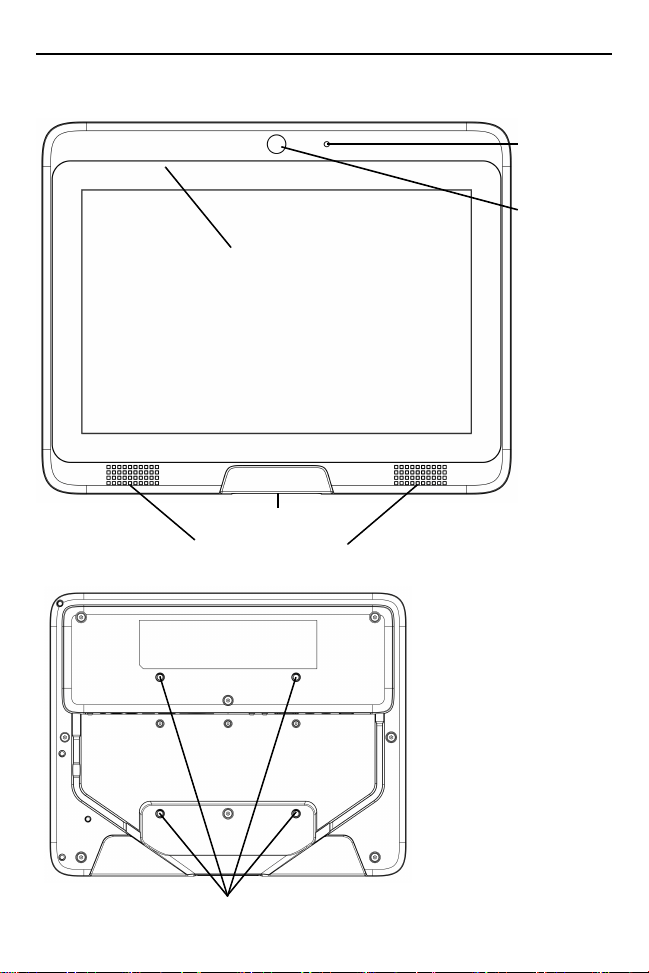

Recursos do Concierge CC5000-10
Tela Sensível ao Toque
com 10 pol
Figura 1.
Vista Frontal
Leitor de Código de Barras
Alto-falantes Externos
Microfones
de Áudio
Câmera de
Vídeo Frontal
Orifícios de Montagem VESA (M4 rosqueado)
Figura 2.
Vista Posterior
4 Concierge CC5000-10
LED de
Atividade
Porta OTG do
Portas USB
Figura 3.
Micro USB
Portas
Porta de Saída
do Micro HDMI
Porta Ethernet RJ45,
Habilitado para PoE
Botões do Modo de
Diagnóstico
Visão Geral
O Concierge CC5000-10 é um sistema pré-instalado que consiste em:
• Tela sensível ao toque com 10,1 pol
• PCB Principal do Concierge, Câmera de 8 MP, Alto-falantes, Microfone,
Memória Flash, Interface de Rede, Portas Periféricas
• Leitor de código de barras
• Compartimento com tampa
• Cabeamento pré-associado
A configuração final do hardware do sistema pode ser alterada de acordo com as
preferências do cliente, inclusive acessórios adicionais (vendidos separadamente).
O cliente é quem determina a instalação/montagem final do sistema (por exemplo,
montagem do sistema na parede, em um suporte ou em um compartimento
definido pelo cliente).
A configuração de montagem deve permitir que os usuários finais interajam
facilmente com a tela sensível ao toque do Concierge CC5000-10 e deve haver
espaço suficiente para que os usuários finais possam fazer a leitura dos produtos
usando o leitor de código de barras.
Desembalar
Com cuidado, remova o Concierge CC5000-10 da embalagem para evitar danos
à tela sensível ao toque. Após remover a embalagem, verifique se há danos ao
produto.
Guarde a embalagem, pois ela é aprovada para o envio e deve ser usada caso
o Concierge CC5000-10 precise ser encaminhado à assistência técnica.
Guia de instalação e configuração 5
Limpeza e manutenção
• Sempre desligue o Concierge CC5000-10 antes de limpá-lo.
• A superfície da tela sensível ao toque pode ser limpa com um pano macio
limpo umedecido com limpa-vidro neutro.
• Use um pano macio umedecido com detergente neutro para limpar a carcaça
do visor.
• Não toque na superfície da tela do monitor com objetos pontiagudos ou rígidos.
• Não use produtos de limpeza abrasivos, cera ou solventes.
• Não opere o produto sob as seguintes condições:
• Ambientes extremamente quentes, frios ou úmidos.
• Próximo de qualquer equipamento que gere forte campo magnético.
• Sob a luz direta do sol.
Observações sobre a configuração
As instruções e as capturas de tela deste guia descrevem aplicativos de software
padrão inclusos no Concierge CC5000-10. Os clientes e/ou parceiros podem
desenvolver e instalar aplicativos de software personalizados adicionais que
podem ser executados no Concierge CC5000-10. Além disso, os clientes e/ou
parceiros podem optar por adicionar seus próprios acessórios de hardware antes
da instalação. Portanto, configurações de software e de hardware podem variar
em sites individuais.
Montar o Concierge CC5000-10
NOTA As instruções deste guia fornecem orientações de instalação
básica do sistema Concierge CC5000-10.
AVI SO
! Sempre conte com técnicos de instalação profissionais para
instalação, montagem e fornecimento de energia segura ao
Concierge CC5000-10. Certifique-se sempre de que a
montagem e o roteamento de energia do Concierge CC5000-10
estejam de acordo com os códigos de edificação locais.
IMPORTANTE A tomada elétrica deve ficar localizada próximo ao
Concierge CC5000-10 e ter fácil acesso.
6 Concierge CC5000-10
34
l)
Os suportes de montagem não acompanham o sistema Concierge CC5000-10.
Adquira os suportes de montagem adequados para montar o Concierge
CC5000-10 usando um suporte de montagem que esteja em conformidade
com o padrão de montagem VESA (100 mm x 100 mm).
O peso total do sistema Concierge CC5000-10 (sem acessórios adicionais,
ou modificações) é de 1,4 kg (3 lbs).
Para fins de segurança, os suportes de montagem devem ser certificados para
suportar o peso total do sistema (incluindo acessórios adicionais, ou modificações
do cliente).
Para montar o Concierge CC5000-10 usando o suporte de montagem apropriado:
1. Os encaixes de montagem do Concierge CC5000-10 são M4 x 10 mm.
Ao selecionar o comprimento adequado do parafuso, certifique-se de que
ele caiba na rosca, mas que não penetre o compartimento com tampa do
Concierge CC5000-10 além de 10 mm (0,39 pol).
262 mm (10,32 pol)
81 mm (3,19 pol)
100 mm (3,94 pol)
81 mm (3,19 pol)
62 mm (2,44 pol)
100 mm (3,94 pol)
208 mm (8,19 pol)
mm (1,34 po
13 mm
(51 pol)
46 mm
(1,81 pol)
2 mm
(08 pol)
36 mm.
(1,42 pol)

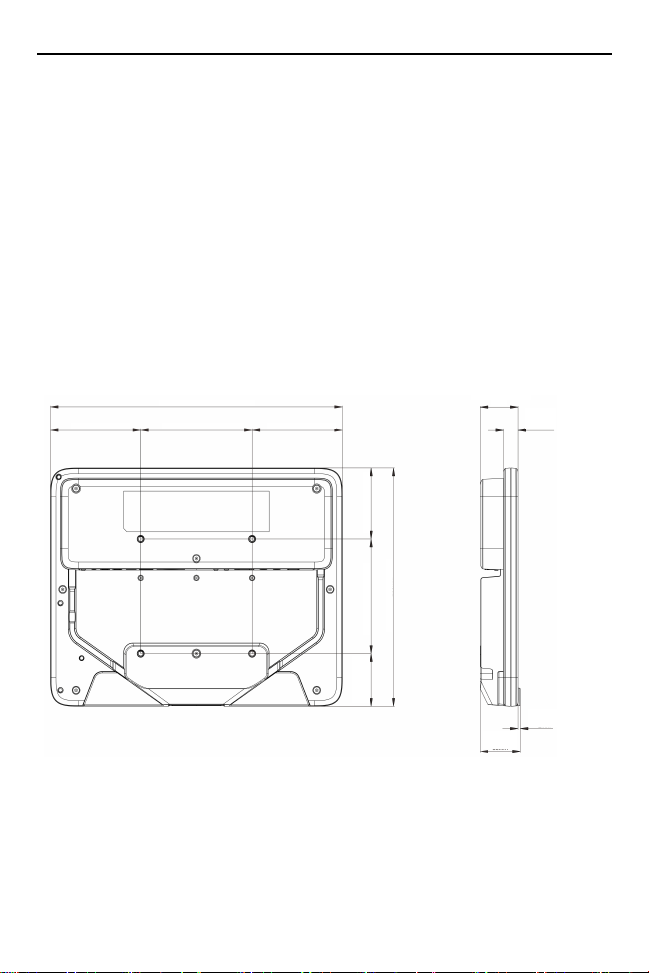

Figura 4.
Dimensões de Montagem do Concierge CC5000-10
2. Alinhe os orifícios de montagem do suporte de montagem selecionado com
os orifícios de montagem do compartimento com tampa do Concierge
CC5000-10.
3. Insira e aperte os parafusos nos quatro orifícios de montagem alinhados.
Guia de instalação e configuração 7
Introdução
1. Monte o Concierge CC5000-10 conforme descrito em Montar o Concierge
CC5000-10 na página 5.
2. Adquira um cabo de alimentação (IEC 60320 C13) adequado para sua região
e amperagem. Como alternativa, este dispositivo suporta Power Over
Ethernet. Consulte a Conectar-se a uma rede LAN na página 9 para obter
instruções.
3. Conecte bem a extremidade fêmea C13 do cabo de alimentação à extremidade
macho C14 da tomada localizada na parte traseira do Concierge CC5000-10.
4. Conecte a extremidade macho do cabo de alimentação a uma tomada.
5. O software do Concierge é iniciado automaticamente e a tela de segundo
plano é exibida (consulte Figura 5).
Tela de Segundo Plano
A tela de Segundo Plano aparece quando o CC5000-10 é ligado. As unidades
CC5000-10 são enviadas sem os aplicativos voltados ao cliente. Na inicialização,
uma tela em branco com a barra de navegação é exibida.
Figura 5.
Volt ar
Tela de Segundo Plano
Início
Tel a
Visão
Geral
Aplicativos
