CONCIERGE
CC5000-10
Einrichtungs- und
Installationshandbuch
2 Concierge CC5000-10
Zebra behält sich das Recht vor, Änderungen an Produkten vorzunehmen, um
Zuverlässigkeit, Funktion oder Design zu verbessern. Zebra übernimmt keine
Produkthaftung, die sich aus oder in Verbindung mit der Anwendung oder
Verwendung jeglicher in diesem Handbuch beschriebener Produkte, Schaltkreise
oder Anwendungen ergibt. Es wird keine Lizenz gewährt, sei es ausdrücklich oder
durch Implizierung, Rechtsverwirkung oder auf andere Weise unter jeglichem
Patentrecht oder Patent, das jegliche Kombination, Systeme, Apparate,
Maschinen, Materialien, Methoden oder Vorgänge, in denen Zebra-Produkte
verwendet werden können, abdeckt oder sich auf diese bezieht. Eine implizierte
Lizenz besteht ausschließlich für Geräte, Schaltkreise und Subsysteme, die in
Zebra-Produkten enthalten sind.
Garantie
Die vollständige Hardware-Produktgarantie von Zebra finden Sie unter:
http://www.zebra.com/warranty.
For Australia Only
This warranty is given by Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson Road,
#05-02/03, Singapore 068895, Singapore. Our goods come with guarantees that
cannot be excluded under the Australia Consumer Law. You are entitled to a
replacement or refund for a major failure and compensation for any other reasonably
foreseeable loss or damage. You are also entitled to have the goods repaired or
replaced if the goods fail to be of acceptable quality and the failure does not amount to
a major failure. Zebra Technologies Corporation Australia’s limited warranty above is in
addition to any rights and remedies you may have under the Australian Consumer Law.
If you have any queries, please call Zebra Technologies Corporation at +65 6858 0722.
You may also visit our website: http://www.zebra.com/warranty for the most updated
warranty terms.
Kundendienstinformationen
Sollten bei der Verwendung des Geräts Probleme auftreten, wenden Sie sich an
den technischen Kundendienst oder Systemsupport Ihres Unternehmens. Dieser
setzt sich bei Geräteproblemen mit dem Zebra Customer Support Center in
Verbindung. Dieses finden Sie unter: http://www.zebra.com/support.
Handbuch für die Einrichtung und Installation 3
Funktionen des Concierge CC5000-10
10 Zoll Touchscreen-Display
Abbildung 1.
Vorderansicht
Barcodescanner
Externe Lautsprecher
AudioMikrofon
Videokamera
an der
Vorderseite
VESA-Bohrlöcher (M4 Gewinde)
Abbildung 2.
Rückansicht
4 Concierge CC5000-10
Aktivitäts-
LED
Micro-USB-
OTG-Anschluss
USB-Anschlüsse

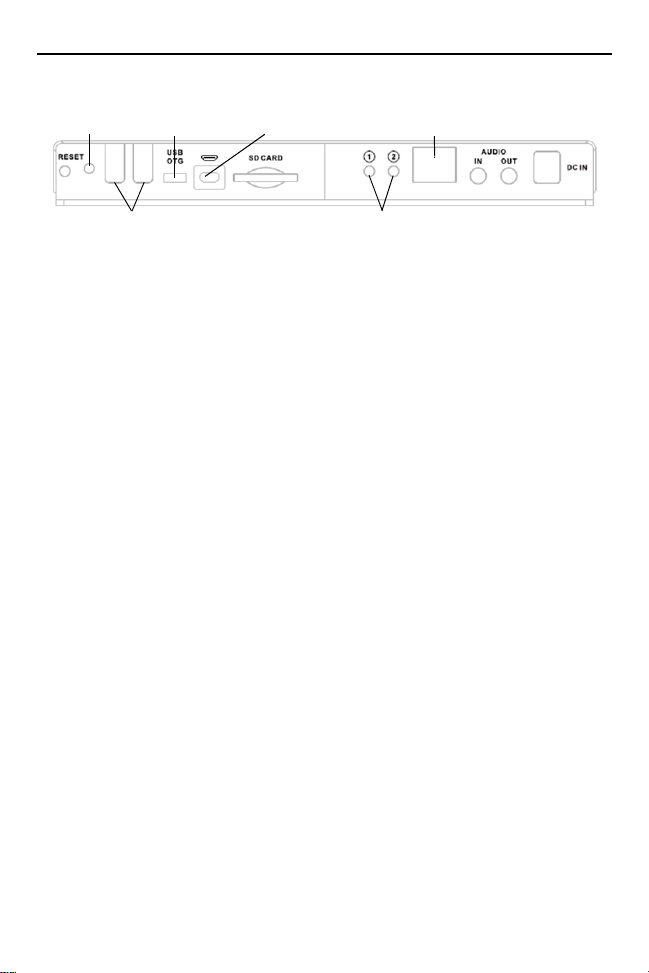

Abbildung 3.
Micro
HDMI-Ausgang
Anschlüsse
RJ45 Ethernet-Anschluss
mit PoE
Diagnosemodus-Tasten
Übersicht
Der Concierge CC5000-10 ist ein zusammengebautes System, bestehend aus
folgenden Komponenten:
• 10,1-Zoll-Touchscreen-Display
• Concierge-Hauptplatine, Kamera mit 8 Megapixel, Lautsprecher, Mikrofon,
Flash-Speicher, Netzwerkschnittstelle, Anschlüsse für Peripheriegeräte
• Barcodescanner
• Rahmengehäuse
• Zugehörige vorverdrahtete Verkabelung
Die endgültige Systemhardware-Konfiguration kann sich aufgrund der
Kundenwünsche ändern, u. a. zusätzliches Zubehör (separat erhältlich).
Das endgültige System/Die endgültige Installation wird vom Kunden festgelegt
(z. B. Befestigung des Systems an einer Wand, auf einem Ständer oder in einem
vom Kunden entworfenen Gehäuse).
Stellen Sie sicher, dass die Endbenutzer den Concierge CC5000-10 Touchscreen
bei der gewählten Montageart problemlos bedienen können und ausreichend
Platz zum Scannen der Produkte mithilfe des Barcodescanners vorhanden ist.
Auspacken
Heben Sie den Concierge CC5000-10 vorsichtig aus der Verpackung, um eine
Beschädigung des Touchscreen-Displays zu vermeiden. Sobald Sie das Gerät
aus der Verpackung genommen haben, prüfen Sie, ob es unbeschädigt ist.
Behalten Sie die Verpackung, da es sich dabei um die zugelassene
Versandverpackung handelt, die verwendet werden sollte, wenn der Concierge
CC5000-10 zur Wartung zurückgegeben werden muss.
Handbuch für die Einrichtung und Installation 5
Reinigung und Wartung
• Schalten Sie den Concierge CC5000-10 immer vor der Reinigung aus.
• Die Touchscreen-Oberfläche kann mit einem weichen, sauberen Tuch und mit
einem handelsüblichen milden Fensterglas-Reinigungsmittel gereinigt werden.
• Verwenden Sie zum Reinigen des Display-Gehäuses ein weiches Tuch und
ein mildes Reinigungsmittel.
• Berühren Sie die Display-Oberfläche nicht mit scharfen oder harten Gegenständen.
• Verwenden Sie keine Scheuermittel, Wachse oder Lösungsmittel für die
Reinigung.
• Verwenden Sie das Gerät nicht unter folgenden Bedingungen:
• Bei extrem heißen, kalten oder feuchten Umgebungen.
• In unmittelbarer Nähe eines Geräts mit einem starken elektromagnetischen
Feld.
• In direktem Sonnenlicht.
Konfigurationshinweise
Die Anweisungen und Bildschirmabbildungen in diesem Handbuch beschreiben
Standardsoftware-Anwendungen, die im Lieferumfang des Concierge CC5000-10
enthalten sind. Kunden und/oder Partner können zusätzliche benutzerdefinierte
Softwareanwendungen entwickeln und installieren, die auf dem Concierge
CC5000-10 ausgeführt werden. Darüber hinaus können Kunden und/oder Partner
vor der Installation ihr eigenes Hardwarezubehör hinzufügen. Daher kann die
tatsächliche Software- und Hardwarekonfiguration an verschiedenen Standorten
unterschiedlich sein.
Montage des Concierge CC5000-10
HINWEIS Die Anweisungen in diesem Handbuch stellen eine
grundlegende Installationsanleitung für das Concierge
CC5000-10-System dar.
WARNUNG! Verwenden Sie immer professionelle Installer für eine
sichere Installation, Montage und Stromversorgung
des Concierge CC5000-10. Vergewissern Sie sich stets,
dass die Montage des Concierge CC5000-10 und die
Leitungsverkabelung die regionalen baurechtlichen
Vorschriften erfüllt.
6 Concierge CC5000-10
WICHTIG Die Wandsteckdose muss sich in der Nähe des Concierge
CC5000-10 befinden und frei zugänglich sein.
Wandhalterungen werden nicht zusammen mit dem Concierge CC5000-10-System
verkauft. Verwenden Sie für die Montage des Concierge CC5000-10 eine mit dem
VESA-Montagestandard konforme Halterung (100 mm x 100 mm).
Das Gesamtgewicht des Concierge CC5000-10-Systems (ohne weiteres Zubehör
oder Änderungen beträgt 1,4 kg).
Aus Sicherheitsgründen sollten die Montagehalterungen zertifiziert sein, um das
Gesamtgewicht des endgültigen Systems (einschließlich des zusätzlichen
Zubehörs oder der Änderungen durch den Kunden) zu tragen.
So montieren Sie das Concierge CC5000-10 mit einer geeigneten Montagehalterung:
1. Für die Montage des Concierge CC5000-10 werden Schrauben mit
M4 x 10 mm verwendet. Stellen Sie bei der Auswahl der Schraubenlänge
sicher, dass die Schraube gut in die Gewinde passt, aber nicht um mehr als
10 mm aus dem Gehäuse des Concierge CC5000-10 herausragt.
10,32 Zoll (262 mm)
3,19 Zoll (81 mm)
3,94 Zoll (100 mm)
3,19 Zoll (81 mm)
2,44 Zoll (62 mm)
1,34 Zoll (34 mm)
0,51 Zoll
(13 mm)
3,94 Zoll (100 mm)
8,19 Zoll (208 mm)
1,81 Zoll
Abbildung 4.
(46 mm)
Halterungsabmessungen des Concierge CC5000-10
1,42 Zoll
(36 mm)
0,08 Zoll
(2 mm)
2. Richten Sie die Aussparungen der ausgewählten Montagehalterung an den
Befestigungslöchern des Concierge CC5000-10-Gehäuses aus.
3. Schrauben Sie die Halterung mit jeweils vier Schrauben in den
ausgerichteten Montagebohrungen fest.
Handbuch für die Einrichtung und Installation 7
Erste Schritte
1. Montieren Sie das Concierge CC5000-10-Gerät wie beschrieben in
Montage des Concierge CC5000-10 auf Seite 5.
2. Besorgen Sie ein Netzkabel (60320 C13 IEC), das für Ihre Region
und Stromstärke geeignet ist. Alternativ unterstützt dieses Gerät
Power-over-Ethernet. Weitere Informationen finden Sie unter
Verbinden mit einem LAN-Netzwerk auf Seite 9.
3. Stecken Sie den C13-Stecker des Netzkabels in die C14-Buchse an der
Rückseite des Concierge CC5000-10.
4. Schließen Sie das Netzkabel an eine Wandsteckdose an.
5. Die Software des Concierge startet automatisch und zeigt den
Hintergrundbildschirm an (siehe Abbildung 5).
Hintergrundbildschirm
Beim Einschalten des CC5000-10 wird der Hintergrundbildschirm angezeigt.
Der CC5000-10 wird ohne kundenspezifische Anwendungen versendet. Beim
Einschalten wird ein leerer Bildschirm mit der Navigationsleiste angezeigt.

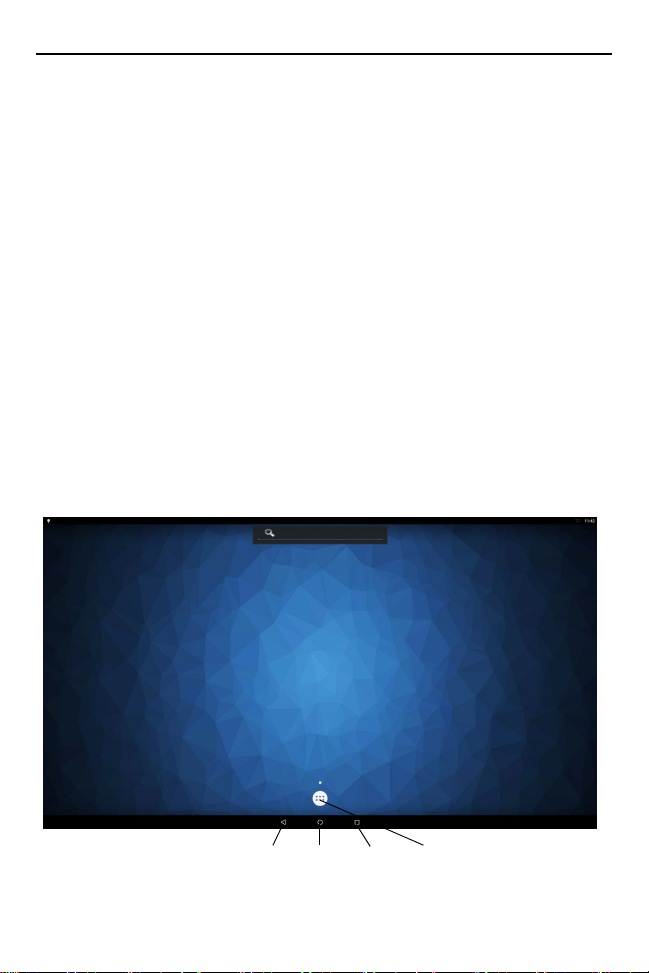

Abbildung 5.
Hintergrund
Zurück
StartSeite
Übersicht
Apps
