Per la Vostra sicurezza
L’uso di questa nuova apparecchiatura é facile. Tuttavia, é importante leggere per
intero questo libretto, prima di installare e di usare l’apparecchiatura per la prima
volta. In questo modo, potrete ottenere le migliori prestazioni, evitare
comportamenti errati, usare l’apparecchiatura in assoluta sicurezza e rispettare
l’ambiente.
È molto importante che questo libretto di istruzioni sia conservato assieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicurateVi che il libretto venga consegnato al nuovo utente, affinché possa essere messo al corrente del funzionamento della macchina e delle relative avvertenze.
Installazione
" L’installazione dell’apparecchiatura
ed il collegamento alla rete elettrica
devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è
necessario verificare che l’apparecchiatura sia DISINSERITA dalla rete
elettrica.
" AssicurateVi che l'aria possa circola-
re liberamente attorno all'apparecchiatura. Una scarsa ventilazione produce carenza di ossigeno.
" AssicurateVi che l'apparecchiatura
sia alimentata con il tipo di gas indicato sull'apposita etichetta adesiva,
posta nelle immediate vicinanze del
tubo di allacciamento alla rete del
gas.
" Questa apparecchiatura non è colle-
gata ad un dispositivo di evacuazione
dei prodotti della combustione. Essa
deve essere installata e raccordata
conformemente alle regole di installazione in vigore. Deve essere dedicata
un’attenzione particolare alle disposizioni applicabili in materia di ventilazione.
" L'utilizzo di un apparecchiatura
di cottura a gas produce calore e
umidità nel locale in cui è installata. Assicurate una buona
aerazione del locale, mantenendo aperte ed efficienti le prese
d'aria o installando una cappa di
aspirazione con condotto di scarico.
" Se utilizzate l'apparecchiatura in-
tensamente e per un tempo prolungato, dovete rendere più efficace l'aerazione, per esempio
aprendo una finestra o aumentando la potenza dell'aspiratore
elettrico, se presente.
" Dopo aver tolto l’apparecchiatura dal-
l’imballaggio, assicurateVi che il prodotto non risulti danneggiato e che il
cavo di alimentazione elettrica sia in
perfette condizioni. In caso contrario,
rivolgeteVi al rivenditore prima di mettere in funzione l’apparecchiatura.
" La Casa costruttrice declina ogni
responsabilità nel caso le norme
antinfortunistiche non vengano
rispettate.
4
Page 5
Sicurezza delle persone
" Questa apparecchiatura deve essere
adoperata solo da persone adulte.
AssicurateVi che i bambini non tocchino i comandi o non giochino con
l’apparecchiatura.
" L'apparecchiatura non può essere utiliz-
zata dai bambini o da persone le cui
capacità sensoriali, mentali o fisiche o la
cui mancanza di esperienza e conoscenza dell'apparecchiatura impedisca
loro di utilizzarla in modo sicuro senza la
supervisione o le indicazioni di una persona responsabile che assicuri l'utilizzo
corretto dell'apparecchiatura stessa.
" Le parti esposte di questa apparecchia-
tura si riscaldano durante la cottura e
rimangono calde per un certo tempo
anche dopo lo spegnimento. Tenete
lontani i bambini fino a quando
l’apparecchiatura non si è raffreddata.
Durante l'uso
" Questo prodotto è stato realizzato per
cuocere cibi, all'interno di abitazioni
comuni a scopo non professionale. Evi-
tate di usarlo per qualsiasi altro
scopo.
" E’ rischioso modificare o tentare di mo-
dificare le caratteristiche di questo prodotto.
" Tenete ben pulita l’apparecchiatu-
ra. I residui di cibo possono causare
rischi di incendio.
" Evitate di utilizzare il vapore o
apparecchi a vapore per pulire
l'apparecchiatura.
" Dopo aver utilizzato l’apparecchiatura,
assicurateVi che tutti i comandi siano in
posizione “CHIUSO” o “SPENTO”.
" Se usate una presa di corrente nelle
vicinanze di questa apparecchiatura,
fate attenzione che i cavi degli elettrodomestici che state usando non la tocchino e siano sufficientemente lontani
dalle parti calde di questa apparecchiatura.
Assistenza tecnica
" In caso di guasti, non cercate mai di
riparare l’apparecchiatura di persona. Le riparazioni effettuate da per-
sone non competenti possono causare
danni e incidenti. Per prima cosa, consultate il contenuto di questo libretto.
Se non trovate le informazioni che Vi
interessano, contattate il Centro di
Assistenza più vicino. L’assistenza
a questa apparecchiatura deve essere
effettuata da un Centro di Assistenza
Tecnica autorizzato. Richiedete sempre l’impiego di ricambi orginali.
Consigli per la prote-
zione dell'ambiente
" Tutti i materiali utilizzati sono compati-
bili con l’ambiente e riciclabili. Vi preghiamo di dare il Vostro contributo alla
conservazione dell’ambiente, utilizzando gli appositi canali di raccolta differenziata.
" Prima di rottamare l’apparecchia-
tura, tagliate il cavo di alimentazione e rendetela inservibile.
5
Page 6
" Il simbolo sul prodotto o sulla
confezione indica che il prodotto non
deve essere considerato come un normale rifiuto domestico, ma deve essere
portato nel punto di raccolta appropriato
per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a
smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali
conseguenze negative per l’ambiente e
per la salute, che potrebbero derivare da
uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul
riciclaggio di questo prodotto, contattaTe
l’ufficio comunale, il servizio locale di
smaltimento rifiuti o il negozio in cui è
stato acquistato il prodotto.
Istruzioni per l’uso
Prima di usare l’apparecchiatura, rimuovete tutti i materiali
di imballo, comprese le etichette pubblicitarie e le eventuali pellicole protettive.
Le manopole di comando
del piano di cottura
Nella parte laterale del piano si trovano
le manopole per il funzionamento dei
fornelli a gas. I simboli posti sulla zona
comandi hanno il seguente significato:
" nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
accensione integrata sul rubinetto
Accensione dei fornelli
Per ottenere più facilmente la
fiamma, accendete il fornello
prima di mettere un recipiente
sulla griglia.
Modello ZGL 640
" Spingete a fondo la manopola corri-
spondente al fornello e ruotatela in
senso antiorario fino al simbolo di
"massima erogazione".
La fiamma si accenderà automaticamente.
Modello ZGL 640 S
" Avvicinate una fiamma al fornello,
spingete a fondo la manopola e
ruotatela in senso antiorario fino al
simbolo di "massima erogazione".
6
Page 7
Modelli con termocoppia ZGL 640 S,
ZGL 640 IS (Fig. 1 lett. D)
" Dopo aver acceso la fiamma, tenete
premuta la manopola per circa
condicondi
condi; questo tempo è necessario
condicondi
5 se-5 se-
5 se-
5 se-5 se-
per riscaldare la "termocoppia" (Fig.
1, lettera
DD
D) e disattivare la valvola di
DD
sicurezza, che altrimenti fermerebbe
l'erogazione del gas.
Dopo avere acceso la fiamma,
controllate che sia regolare e ruotate
la manopola fino ad ottenere l'intensità
desiderata.
Se dopo alcuni tentativi la fiamma non
si accende, controllate che il
"cappellotto" (indicato nella figura 1 con
la lettera A) e lo "spartifiamma" (Fig. 1 lettera B) siano nella corretta posizione.
Per spegnere la fiamma, ruotate la manopola
in senso orario fino al simbolo ".
Il dispositivo di accensione non
deve essere azionato per più di
15 secondi. Se, dopo 15 secondi, il bruciatore non si è acceso, interrompete l’azionamento
del dispositivo e attendete almeno un minuto prima di tentare una ulteriore accensione.
In caso di estinzione accidentale delle fiamme del bruciatore, chiudete la manopola di
comando e non tentate una
riaccensione per almeno 1
minuto.
Fig. 1
A - Cappellotto
B - Spartifiamma
C - Candeletta di accensione
D - Termocoppia
(dove presente)
Accensione manuale (in caso
di mancanza di energia elettri-
ca): avvicinate una fiamma al for-
nello, spingete a fondo la manopola e ruotatela in senso antiorario
fino al simbolo di "massima
erogazione".
7
Page 8
Per un corretto uso del piano
Per un minor consumo di gas ed un
migliore rendimento, usate solamente
recipienti a fondo piatto e di dimensioni
adatte ai fornelli (Fig. 2), come evidenziato
nella tabella a fondo pagina. Inoltre, non
appena un liquido inizia a bollire, fate
attenzione a ridurre la fiamma quanto
basta per mantenere l'ebollizione.
Durante le cottura in cui vengono
impiegati grassi od olii, sorvegliate
attentamente le Vostre pietanze,
perché queste sostanze, portate ad
alte temperature, possono incendiarsi.
L’acciaio inox, se sottoposto
ad eccessivo riscaldamento,
puó brunire. Pertanto, si sconsiglia la cottura prolungata con
pietre ollari, teglie in terracotta
o piastre in ghisa. È da evitare
anche l’impiego di fogli di alluminio a protezione del piano
durante il funzionamento.
Assicuratevi che i recipienti non
fuoriescano dai bordi del piano e sia-
no posizionati centralmente rispetto
ai fornelli al fine di ottenere un minore consumo di gas.
Prima di togliere i recipienti dai fornelli, abbassate sempre la fiamma
o spegnetela.
Evitate di posare sui fornelli
recipienti instabili o
deformati: potrebbero
rovesciarsi o far traboccare il
loro contenuto, causando
incidenti.
Le pentole non devono
invadere la zona comandi.
Fig. 2
Bruciatore diametro diametro
minimo massimo
Grande (rapido) 180 mm 260 mm
Medio (semirapido ) 120 mm 220 mm
Piccolo (ausiliario) 80 mm 160 mm
8
Page 9
Il coperchio del piano di
cottura
(solo per i modelli con griglie in
ferro smaltato)
Allo scopo di ottenere un allineamento
estetico con i mobili da cucina, il piano
è predisposto per l'inserimento di un
coperchio, fornito su richiesta.
" La funzione del coperchio è di ripara-
re il piano dalla polvere, quando è
chiuso, e di raccogliere gli schizzi di
grasso, quando è aperto. Evitate assolutamente di usarlo per qualsiasi
altro scopo.
" Prima di aprire il coperchio, asciuga-
telo da eventuali tracce di liquido.
" Pulite il coperchio da eventuali residui
di cottura prima di chiuderlo o toglierlo.
" ATTENZIONE! Il coperchio in vetro
può scheggiarsi, se viene eccessivamente riscaldato.
AccertateVi che tuttiAccertateVi che tutti
AccertateVi che tutti
AccertateVi che tuttiAccertateVi che tutti
i fornelli siano spentii fornelli siano spenti
i fornelli siano spenti
i fornelli siano spentii fornelli siano spenti
prima di chiuderlo.prima di chiuderlo.
prima di chiuderlo.
prima di chiuderlo.prima di chiuderlo.
9
Page 10
Pulizia e manutenzione
Prima di ogni operazione
disinserite l’apparecchiatura
dalla rete elettrica e lasciatela
raffreddare.
Evitate di utilizzare il vapore o
apparecchi a vapore per pulire
l'apparecchiatura.
Pulizia del piano
Lavate le parti smaltate con acqua
tiepida e detersivo, evitando di usare
prodotti abrasivi che potrebbero
rovinarle.
Lavate frequentemente gli spartifiamma
e i cappellotti con acqua bollente e
detersivo, avendo cura di togliere ogni
incrostazione. Risciacquate bene con
acqua le parti in acciaio inox, dopo l’uso,
ed asciugatele con un panno morbido.
Per le macchie persistenti usare i normali
detersivi non abrasivi o prodotti specifici,
comunemente reperibili in commercio.
Vi raccomandiamo di non usare per la
pulizia pagliette, lane di acciaio o acidi.
" Evitate di lasciare sul piano di
cottura sostanze acide o alcaline
(e.g. aceto, sale, succo di limone
ecc...).
A
C
O
I
D
Le griglie del piano di
cottura
Le griglie possono essere tolte dal piano
di cottura per consentire una migliore
pulizia.
Le griglie in ferro smaltato possono
essere lavate anche in lavastoviglie.
10
Page 11
Dopo il lavaggio, rimettete le griglie al
loro posto, controllandone la corretta
posizione.
Accenditore elettrico
L'accensione automatica dei fornelli è
assicurata dalla presenza di una
"candeletta" in ceramica contenente un
elettrodo in metallo (indicati nella Fig. 1
- lettera C). Procedete periodicamente
ad una accurata pulizia di queste parti
del piano. Inoltre, per evitare difficoltà
di accensione, controllate che i fori della
corona spartifiamma (Fig. 1 - lettera B)
non siano otturati.
Manutenzione periodica
Fate controllare periodicamente lo stato
di conservazione e di efficacia del tubo
del gas, e se presente, del regolatore di
pressione. Qualora venissero riscontrate
anomalie, non richiedete riparazioni, ma
fate sostituire la parte difettosa.
11
Page 12
Caratteristiche tecniche
Potenza bruciatori gas
Bruciatore rapido 3,0 kW (gas naturale) - 2,8 kW (gas liquido)
Bruciatore semirapido 2,0 kW
Bruciatore ausiliario 1,0 kW
Categoria
Taratura apparecchiatura gas metano G20 (2H) / 20 mbar
Raccordo di entrata gas G 1/2"
Tensione di alimentazione 230 V~ 50 Hz
Apparecchiatura di classe 3
Dimensioni del piano
Larghezza 580 mm
Profondità 500 mm
Dimensioni dell'apertura per l'incasso
Larghezza 550 mm
Profondità 470 mm
II2H3+II2H3+
II2H3+
II2H3+II2H3+
12
Page 13
Caratteristiche dei bruciatori
TIPO TIPO MARCATURA PORTATA PORTATA PORTATA PRESSIONE
DI GAS BRUCIATORE UGELLI TERMICA TERMICA NOMINALE IN NOMINALE
1/100 mm NOMINALE RIDOTTA mbar
kW kW m3/h g/h
GAS
NATU-
RALE
(Metano)
GAS
LIQUIDO
(Butano/
Propano)
Rapido 119 3,0 0,65 0,286 -
Semirapido 96 2,0 0,45 0,190 - 20
Ausiliario 70 1,0 0,33 0,095 -
Rapido 86 2,8 0,65 - 202
Semirapido 71 2,0 0,45 - 144 28-30/37
Ausiliario 50 1,0 0,33 - 72
Diametri del By-pass
Bruciatore Ø By-pass
del rubinetto
in centesimi
Ausiliario 28
Semi-rapido 32
Rapido 40
13
Page 14
Istruzioni per l’installatore
ATTENZIONE: Questo apparecchio può essere installato e
funzionare solo in locali permanentemente ventilati secondo UNI 7129 e UNI 7131 e
successivi aggiornamenti.
LA SOCIETA’ COSTRUTTRICE
DECLINA OGNI RESPONSABILITÀ’ PER EVENTUALI DANNI
DERIVANTI DA UNA INSTALLAZIONE NON CONFORME
ALLE NORME VIGENTI O DA
UN MANCATO RISPETTO DELLE NORME
ANTINFORTUNISTICHE.
" L’installazione dell’apparecchia-
tura ed il collegamento alla rete
elettrica devono essere eseguiti
solamente da PERSONALE QUALIFICATO. Prima di qualsiasi inter-
vento, è necessario verificare che
l’apparecchiatura sia DISINSERITA
dalla rete elettrica.
Locale di installazione
Per il buon funzionamento
dell’apparecchio a gas è indispensabile
che nel locale possa affluire, in modo
naturale, l’aria necessaria alla
combustione del gas.
(L’installatore deve seguire le norme in
vigore UNI-CIG 7129 - 7131 e successivi
aggiornamenti).
L’afflusso di aria nel locale deve avvenire
direttamente attraverso aperture
praticate su pareti esterne, come
indicato in figura 3.
Queste aperture devono avere una
14
Fig. 3
FO 0220
Page 15
sezione libera di passaggio di almeno
100 cm2 se l’apparecchiatura è dotata
di dispositivo di sicurezza o 200 cm2 se
l’apparecchiatura non è dotata di
dispositivo di sicurezza .
Questa apertura deve essere costruita
in modo da non venire ostruita sia
dall’interno che dall’esterno e
posizionata vicino al pavimento,
preferibilmente al lato opposto
all’evacuazione dei prodotti della
combustione. Nel caso questa apertura
non sia fattibile nel locale dove è
installata l’apparecchiatura, l’aria
necessaria può provenire da un locale
adiacente, purchè:
" questo locale non sia una camera da
letto o un ambiente pericoloso;
" questo locale non sia in depressione;
" la ventilazione fra il locale dove è
installato l'apparecchio ed il locale
adiacente sia assicurata mediante
aperture permanenti (UNI-CIG 7129).
Scarico dei prodotti della
combustione
Gli apparecchi di cottura a gas devono
scaricare i prodotti della combustione
attraverso cappe collegate direttamente
a canne fumarie o direttamente
all’esterno (Fig. 4).
In caso non sia possibile installare la
cappa, è necessario l’impiego di un
elettroventilatore applicato alla parete
esterna o alla finestra dell’ambiente,
purchè esistano le condizioni affinchè
l’apertura per la ventilazione possa
essere aumentata (vedi Fig. 5) in proporzione alla portata dell’elettroventilatore stesso (UNI-CIG 7129).
Fig. 4
Fig. 5
FO 0221
ELETTROVENTILATORE
FO 0222
ENTRATA ARIA
SEZIONE MINIMA
2
100 cm
PIU' LA SEZIONE
AGGIUNTIVA
CORRISPONDENTE
ALLA PORTATA
DELL'ELETTRO-
VENTILATORE
15
Page 16
Questo elettroventilatore deve avere una
portata tale da garantire, per un
ambiente cucina, un ricambio orario
d’aria pari a 3 - 5 volte il suo volume.
Collegamento alimentazione
gas
Il collegamento gas deve essere eseguito
in conformità con le norme UNI-CIG 7129
- 7131 e successivi aggiornamenti.
L’apparecchiatura esce dalla fabbrica
collaudata e regolata per il tipo di gas
indicato nella targhetta che si trova nella
protezione inferiore, vicino al tubo di
collegamento gas. AccertateVi che il
tipo di gas con cui sarà alimentata
l’apparecchiatura sia lo stesso indicato
nella targhetta.
In caso contrario procedete secondo le
indicazioni riportate nel paragrafo
“Adattamento a diversi tipi di gas”.
Per il massimo rendimento ed il minor
consumo, assicurateVi che la pressione
di alimentazione del gas rispetti i valori
indicati nella tabella delle
“Caratteristiche dei bruciatori”.
Qualora la pressione del gas impiegato
sia diversa (o variabile) rispetto a quella
prevista, è necessario installare, sulla
tubazione di ingresso, un appropriato
regolatore di pressione per gas
canalizzati (NON GPL) conforme alla
norma UNI EN 88.
L’utilizzo di regolatori di pressione per
gas liquidi (GPL) è consentito purchè
questi siano conformi alla norma UNI EN
12864.
Sulla zona terminale della rampa,
comprensiva di dado filettato G 1/2",
viene montato il raccordo, interponendo
16
Page 17
fra i componenti la guarnizione come
rappresentato in Fig. 6. Avvitate le parti
senza forzare, orientate il raccordo nella
direzione voluta e quindi serrate il tutto.
Allacciamento
Eseguite l’allacciamento all’impianto
gas mediante tubo metallico rigido e
raccordi conformi alla norma UNI-CIG
7129, oppure con tubo flessibile di
acciaio inox conforme alla norma UNICIG 9891, limitatamente a quelli la cui
massima estensione è di 2 metri. Fate
attenzione che, nel caso di impiego di
tubi metallici flessibili, gli stessi non
vengano a contatto con parti mobili o
schiacciati. Prestate la medesima
attenzione anche quando è previsto un
abbinamento forno e piano.
Il raccordo di entrata gas nelle
apparecchiature è filettato 1/2" maschio
cilindrico.
Eseguite l’allacciamento evitando
sollecitazioni di qualsiasi genere
all’apparecchiatura.
Importante
Ad installazione ultimata, ve-
rificate sempre la perfetta tenuta di tutti i raccordi usando
una soluzione saponosa. Non
eseguite mai questo controllo
con una fiamma.
A) Terminazione rampa con dado
B) Guarnizione
C) Raccordo orientabile
Fig. 6
17
Page 18
Collegamento elettrico
L’apparecchiatura è predisposta per un
funzionamento con una tensione di
alimentazione di 230 V monofase. Il
collegamento deve essere eseguito in
conformità con le norme e le disposizioni
di legge in vigore.
Prima di effettuare il collegamento
accertatevi che:
" la valvola limitatrice e l’impianto elet-
trico possano sopportare il carico
dell’apparecchio (vedere la targhetta
matricola);
" l’impianto di alimentazione sia muni-
to di efficace collegamento di terra
secondo le norme vigenti;
" la presa o l’interruttore omnipolare
usati siano facilmente raggiungibili
con l’apparecchiatura installata.
L’apparecchiatura viene fornita con cavo
di alimentazione.
Montate sul cavo una spina adatta al
carico e collegatela ad una adeguata
presa di sicurezza.
Desiderando un collegamento diretto alla
rete, è necessario interporre fra
l’apparecchiatura e la rete un
interruttore omnipolare con apertura
minima fra i contatti di 3 mm,
dimensionato al carico e rispondente
alle norme in vigore.
Il cavo di terra giallo/verde non deve
essere interrotto dall’interruttore.
Il cavo di fase di colore marrone
(proveniente dal morsetto “L” della
morsettiera) deve sempre essere
collegato alla fase della rete di
alimentazione.
18
Page 19
In ogni caso il cavo di alimentazione
deve essere posizionato in modo che in
nessun punto raggiunga una
temperatura superiore di 90 °C.

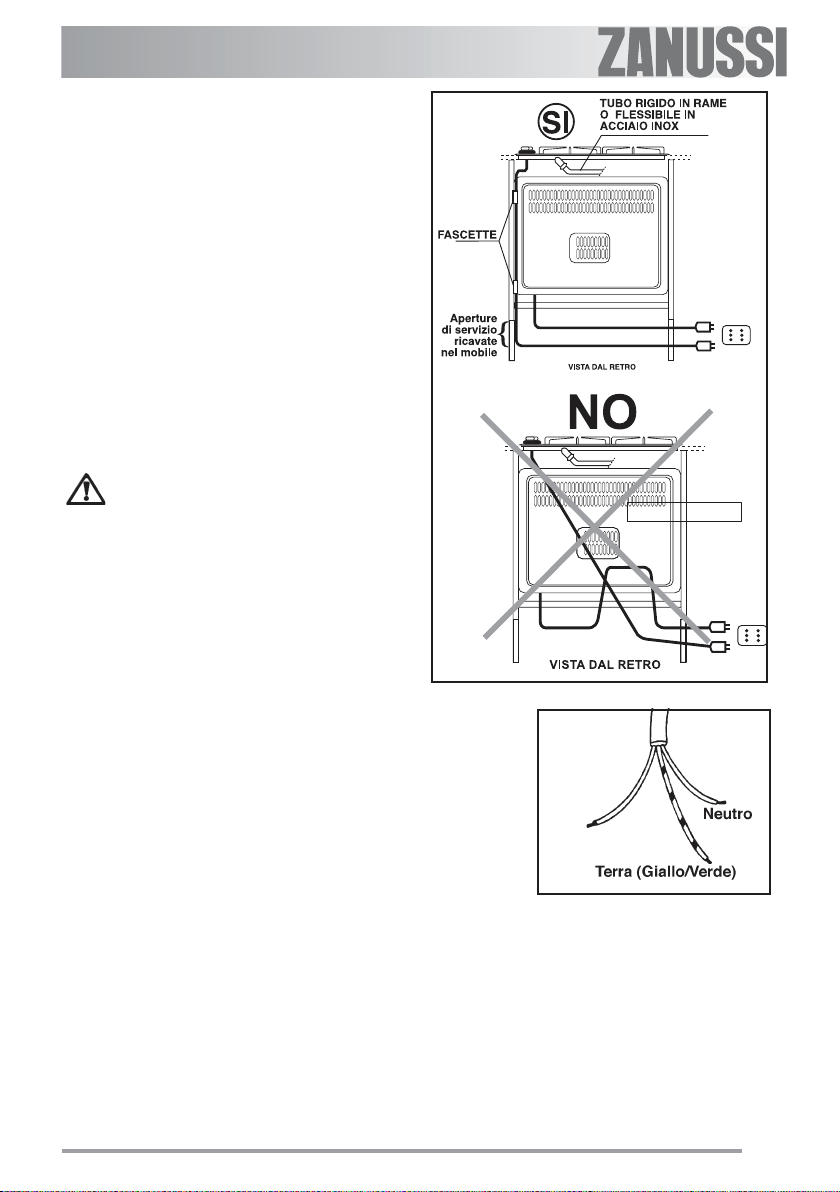

Un esempio di percorso ottimale è
rappresentato in Fig. 7. Il cavo viene
guidato mediante l’utilizzo di fascette
fissate lateralmente al mobile, in modo
da evitare qualsiasi contatto con
l’apparecchiatura sottostante al piano di
cottura.
Sostituzione del cavo di
alimentazione
La sostituizione del cavo di alimentazione deve essere effettuata esclusivamente dal servizio di assistenza tecnica o
da personale con qualifica similare.
Nel caso di sostituzione del cavo è
necessario usare solo cavi del tipo
H05V2V2-F T90 adatti al carico e alla
temperatura di esercizio. Inoltre, è
necessario che il cavetto di terra giallo/
verde sia più lungo di circa 2 cm dei
cavetti di fase e neutro (Fig. 8).
Dopo l’allacciamento provare gli
elementi riscaldanti facendoli funzionare
per circa 3 minuti.
Fig. 7
Fig. 8
19
Page 20
Adattamento ai diversi tipi di gas
Sostituzione degli ugelli
1.Togliete le griglie.
2.Togliete i cappellotti e gli spartifiamma
dai bruciatori.
3.Con una chiave a tubo da 7 svitate e
togliete (Fig. 9) gli ugelli, sostituendoli
con quelli corrispondenti al tipo di gas
di funzionamento (vedi capitolo
“Caratteristiche tecniche”).
4.Rimontate le parti eseguendo all’inverso
le operazioni descritte.
5.Sostituite quindi la targhetta taratura
(posizionata vicino all’attacco della rete
gas) con quella corrispondente al nuovo
tipo di gas. Quest’ultima si trova nel
sacchetto degli iniettori a corredo.
Qualora la pressione del gas impiegato sia
diversa (o variabile) rispetto a quella
prevista, è necessario installare sulla
tubazione di ingresso, un appropriato
regolatore di pressione per gas canalizzati
(NON GPL) conformi alla norma UNI EN
88. L’utilizzo di regolatori di pressione per
gas liquidi (GPL) è consentito purchè questi
siano conformi alla norma UNI EN 12864.
Fig. 9
Regolazione del minimo
Per regolare il minimo, procedete come
segue.
1. Accendete il fornello come preceden-
temente descritto.
2. Portate il rubinetto sulla posizione di
minima fiamma.
3. Estraete le manopole.
4. Agite sullo spillo by-pass indicato nel-
la figura 10.
• Se operate una trasformazione da gas
metano a gas GPL, avvitate a fondo in
20
Fig. 10
Spillo by-pass
per la regolazione del minimo
Page 21
senso orario lo spillo by-pass.
• Se invece operate una trasformazione
da gas GPL a gas metano, svitate lo
spillo by-pass di circa 1/4 di giro.
• In ogni caso il risultato dovrà essere una
piccola fiamma omogenea e regolare
su tutta la corona del fornello.
5. Verificate infine che, ruotando rapidamente il rubinetto dalla posizione di
massimo a quella di minimo, non si
abbiano spegnimenti del fornello.
Le operazioni di adattamento sopra
descritte si possono effettuare
agevolmente, qualunque sia il
posizionamento o il fissaggio del piano di
cottura al mobile da cucina.
L’incasso nei mobili componibili
R
580
A = Bruciatore ausiliario
SR = Bruciatore semirapido
R = Bruciatore rapido
Questi piani sono previsti per l’inserimento in mobili componibili da cucina aventi
una profondità compresa tra 550 mm e 600 mm e opportune caratteristiche.
Le dimensioni del piano sono indicate nella figura 11.
SR
SR
A
500
Fig. 11
21
Page 22
Inserimento e fissaggio
al mobile
Il piano di cottura può essere montato
in un mobile avente un’apertura per l’incasso dalle dimensioni illustrate nella
Fig. 12. L’apertura dell’incasso deve
essere distante almeno 55 mm. dalla
parete di fondo. L’eventuale parete laterale destra o sinistra la cui altezza superi quella del piano di cottura dovrà trovarsi ad almeno 100 mm. dalla
sfondatura nel top.
Il fissaggio del piano al mobile
!!
!
!!
deve essere effettuato come segue:
• posizionate l’apposita guarnizione
sigillante fornita in dotazione sul bordo della sfondatura, avendo cura che
le estremità combacino senza sormontarsi;
• sistemate il piano nella sfondatura
del mobile curandone la centratura;
• fissate il piano al mobile con gli
appositi squadretti (vedi fig. 13).
La trazione delle viti è sufficiente a
tracciare il sigillante, il cui eccesso
potrà così essere agevolmente asportato.
Il bordo del piano realizza un doppio labirinto di tenuta che offre un’assoluta
garanzia contro le infiltrazioni di liquidi.
140
55
650 MIN.
470
IN
0
4
2
M
50
5
550
1
9
5
sigillante
30
Fig. 12
Fig. 13
22
Page 23
Possibilità di inserimento
Su mobile base con
portina
Nella costruzione del mobile è
necessario vengano presi adeguati
accorgimenti in modo da evitare possibili
contatti con la scatola del piano
surriscaldata durante il funzionamento
dello stesso. La soluzione consigliata per
evitare tale inconveniente è illustrata
nella figura 14.
Il pannello sotto il piano dovrà essere
facilmente rimovibile per consentire, in
caso di intervento dell'assistenza
tecnica, il bloccaggio e lo sbloccaggio
del piano.
Fig. 14
a) pannello del mobile smontabile
b) eventuale spazio utile per gli allacciamenti
23
Page 24
Su mobile base con forno
Il vano dovrà avere le dimensioni
riportate nella figura 12 e dovrà essere
munito di supporti per consentire una
efficace aerazione.
Per evitare eccessivi surriscaldamenti, è
opportuno eseguire l’installazione come
descritto nelle figure 15 e 16.
L’allacciamento elettrico del piano e
quello del forno devono essere realizzati
separatamente, sia per ragioni elettriche
che per facilitare l’estraibilità frontale del
forno.
Pensili o cappe d’aspirazione dovranno
trovarsi ad almeno 650 mm dal piano di
cottura (Fig. 12).
Fig. 15
24
Fig. 16
Page 25
Assistenza e ricambi
Condizioni di garanzia
Questa apparecchiatura, prima di
lasciare la fabbrica, è stata collaudata
e messa a punto da personale esperto
e specializzato, in modo da dare i
migliori risultati di funzionamento. Ogni
riparazione o messa a punto che si
rendesse in seguito necessaria, deve
essere fatta con la massima cura e
attenzione.
Per questo motivo raccomandiamo di
rivolgerVi sempre al Concessionario che
ha effettuato la vendita o al nostro Centro
di Assistenza più vicino, specificando il
tipo di inconveniente, il modello
dell'apparecchiatura (Mod.), il numero
di prodotto (Prod. No.) ed il numero di
fabbricazione (Ser. No.). Questi dati
sono riportati nella targhetta che si trova
nel sacchetto degli iniettori a corredo.
I ricambi originali, certificati dal
costruttore del prodotto, e contraddistinti
da questo marchio si trovano solo presso i nostri Centri di
Assistenza Tecnica
e Negozi di Ricambi
Autorizzati.
La Sua nuova apparecchiatura è coperta da
garanzia sono riportate per esteso
nell'opuscolo "
trovate all'interno dell'apparecchiatura.
Conservi con cura, insieme all'opuscolo "
o lo
cora la
toto
to, che servono a documentare l'ac-
toto
quisto della Sua apparecchiatura e la
data in cui é avvenuto.
In caso di intervento del Servizio di
Assistenza, esibite questi documenti
al personale incaricato. Senza il rispetto di questa procedura, il Servizio
di Assistenza sarà costretto ad addebitare qualsiasi eventuale riparazione.
Servizio di Assistenza TecnicaServizio di Assistenza Tecnica
Il
Servizio di Assistenza Tecnica,
Servizio di Assistenza TecnicaServizio di Assistenza Tecnica
attraverso i suoi numerosi Centri autorizzati, presta in Italia assistenza
alle più prestigiose marche di elettrodomestici. In caso di necessità, potrà
cercare il Centro più
vicino consultando
l'opuscolo "
SERVICESERVICE
SERVICE" oppure
SERVICESERVICE
le Pagine Gialle nella rubrica Elettrodomestici/Riparazione,
alla voce
ElectroluxElectrolux
«
Electrolux
ElectroluxElectrolux
ServiceService
Service».
ServiceService
garanziagaranzia
garanzia. Le condizioni di
garanziagaranzia
TOP SERVICETOP SERVICE
TOP SERVICE" che
TOP SERVICETOP SERVICE
TOP SERVICETOP SERVICE
TOP SERVICE", la
TOP SERVICETOP SERVICE
scontrino fiscalescontrino fiscale
scontrino fiscale, oppure an-
scontrino fiscalescontrino fiscale
bolla di accompagnamen-bolla di accompagnamen-
bolla di accompagnamen-
bolla di accompagnamen-bolla di accompagnamen-
TOPTOP
TOP
TOPTOP
ricevutaricevuta
ricevuta
ricevutaricevuta
25
Page 26
Garanzia europea
Questo elettrodomestico è garantito da Electrolux in ciascuno dei paesi sotto elencati
per il periodo specificato nella garanzia dell’apparecchiatura o, in alternativa, dalla
legislazione vigente nel paese di utilizzo. Se vi trasferite da un paese ad un altro,
tra quelli sotto elencati, anche la garanzia dell’apparecchiatura sarà trasferita alle
seguenti condizioni:
" La garanzia dell’apparecchiatura inizia a decorrere a partire dalla data del
primo acquisto, che dovrà essere dimostrato presentando un documento
d’acquisto valido emesso dal venditore.
" La durata della garanzia e le condizioni offerte (es. manodopera e/o ricambi)
faranno riferimento alle condizioni esistenti nel nuovo paese di residenza per
la stessa tipologia di prodotti.
" La garanzia è strettamente personale ed è intestata all’acquirente originale
dell’apparecchiatura e non può essere trasferita ad un altro utilizzatore.
" L’apparecchiatura deve essere installata e utilizzata in conformità alle
istruzioni fornite da Electrolux ed utilizzata solo in ambito domestico e
comunque non per attività imprenditoriali o professionali.
" L’apparecchiatura deve essere installata in conformità a tutte le normative
vigenti nel nuovo paese di residenza.
Le disposizioni della presente Garanzia Europea non pregiudicano i diritti previsti
dalla legislazione di cui il consumatore è e rimane titolare.
26
Page 27
27
Page 28
35690-1502 05/07 R.0
Loading...
