Yamaha YSP-1400 User Manual [en, de, fr, sv]

Digital Sound Projector
Projecteur numérique de son

Owner’s Manual
Mode d’emploi
Bedienungsanleitung
Bruksanvisning
Manuale di istruzioni
Manual de Instrucciones

G

Gebruiksaanwijzing

Инструкция по эксплуатации

CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.

• To assure the finest performance, please read this
manual carefully. Keep it in a safe place for future
reference.

• Install this unit in a well ventilated, cool, dry, clean
place - away from direct sunlight, heat sources,
vibration, dust, moisture, and/or cold. For proper
ventilation, allow the following minimum clearances.
Top: 10 cm (4 in), Rear: 10 cm (4 in), Sides: 10 cm
(4 in)

• Locate this unit away from other electrical appliances,
motors, or transformers to avoid humming sounds.

• Do not expose this unit to sudden temperature changes
from cold to hot, and do not locate this unit in an
environment with high humidity (i.e. a room with a
humidifier) to prevent condensation inside this unit,
which may cause an electrical shock, fire, damage to
this unit, and/or personal injury.

• Avoid installing this unit where foreign objects may
fall onto this unit and/or this unit may be exposed to
liquid dripping or splashing. On the top of this unit, do
not place:

− Other components, as they may cause damage and/

or discoloration on the surface of this unit.

− Burning objects (i.e. candles), as they may cause

fire, damage to this unit, and/or personal injury.

− Containers with liquid in them, as they may fall and

liquid may cause electrical shock to the user and/or
damage to this unit.

• Do not cover this unit with a newspaper, tablecloth,
curtain, etc. in order not to obstruct heat radiation. If
the temperature inside this unit rises, it may cause fire,
damage to this unit, and/or personal injury.

• Do not plug in this unit to a wall outlet until all
connections are complete.

• Do not operate this unit upside-down. It may overheat,
possibly causing damage.

• Do not use force on switches, knobs and/or cords.

• When disconnecting the power cable from the wall
outlet, grasp the plug; do not pull the cable.

• Do not clean this unit with chemical solvents; this
might damage the finish. Use a clean, dry cloth.

• Only voltage specified on this unit must be used. Using
this unit with a higher voltage than specified is
dangerous and may cause fire, damage to this unit,
and/or personal injury. Yamaha will not be held
responsible for any damage resulting from use of this
unit with a voltage other than specified.

• To prevent damage by lightning, keep the power cable
and outdoor antennas disconnected from a wall outlet
or the unit during a lightning storm.

• Do not attempt to modify or fix this unit. Contact
qualified Yamaha service personnel when any service

is needed. The cabinet should never be opened for any
reasons.

• When not planning to use this unit for long periods of
time (i.e. vacation), disconnect the AC power plug
from the wall outlet.

• Be sure to read the “Troubleshooting” section on
common operating errors before concluding that this
unit is faulty.

• Before moving this unit, press to set this unit in
standby mode, and disconnect the power supply cable
from the wall outlet.

• Condensation will form when the surrounding
temperature changes suddenly. Disconnect the power
supply cable from the outlet, then leave the unit alone.

• Install this unit near the wall outlet and where the AC
power plug can be reached easily.

• The batteries shall not be exposed to excessive heat
such as sunshine, fire or like.

• Secure placement or installation is the owner’s
responsibility. Yamaha shall not be liable for any
accident caused by improper placement or installation
of speakers.

Notes on remote controls and batteries

• Do not spill water or other liquids on the remote
control.

• Do not drop the remote control.

• Do not leave or store the remote control in the
following places:

− places of high humidity, such as near a bath

− places of high temperatures, such as near a heater or

a stove

− places of extremely low temperatures

− dusty places

• Do not expose the remote control sensor of this unit to
direct sunlight or lighting such as inverted fluorescent
lamps.

• If the batteries grow old, the effective operation range
of the remote control decreases considerably. If this
happens, replace the batteries with two new ones as
soon as possible.

• Do not use old batteries together with new ones.

• Do not use different types of batteries (such as alkaline
and manganese batteries) together. Read the packaging
carefully as these different types of batteries may have
the same shape and color.

• Exhausted batteries may leak. If the batteries have
leaked, dispose of them immediately. Avoid touching
the leaked material or letting it come into contact with
clothing, etc. Clean the battery compartment
thoroughly before installing new batteries.

• Do not throw away batteries with general house waste.
Dispose of them correctly in accordance with your
local regulations.

• Keep batteries away from children. If a battery is
accidentally swallowed, contact your doctor
immediately.

• When not planning to use the remote control for long
periods of time, remove the batteries from the remote
control.

• Do not charge or disassemble the supplied batteries.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK, DO NOT EXPOSE THIS UNIT TO RAIN
OR MOISTURE.

As long as this unit is connected to the AC wall
outlet, it is not disconnected from the AC power
source even if you turn off this unit by . In this
state, this unit is designed to consume a very small
quantity of power.

The name plate is located on the bottom of the unit.

(Power key)

Turns on the power of this unit or sets it to the
standby mode.

Do not use this unit within 22 cm (9 inches) of
persons with a heart pacemaker implant or
defibrillator implant.

Radio waves may affect electro-medical devices.
Do not use this unit near medical devices or inside
medical facilities.

We, Yamaha Music Europe GmbH hereby declare
that this unit is in compliance with the essential
requirements and other relevant provisions of
Directive 1999/5/EC.

FOR U.K. CUSTOMERS

If the socket outlets in the home are not suitable for the
plug supplied with this appliance, it should be cut off and
an appropriate 3 pin plug fitted. For details, refer to the
instructions described below.

NOTE

The plug severed from the mains lead must be destroyed,
as a plug with bared flexible cord is hazardous if engaged
in a live socket outlet.

SPECIAL INSTRUCTIONS FOR U.K. MODEL

IMPORTANT

THE WIRES IN THE MAINS LEAD ARE
COLOURED IN ACCORDANCE WITH THE
FOLLOWING CODE:

Blue: NEUTRAL
Brown: LIVE

As the colours of the wires in the mains lead of this
apparatus may not correspond with the coloured
markings identifying the terminals in your plug,
proceed as follows:
The wire which is coloured BLUE must be connected
to the terminal which is marked with the letter N or
coloured BLACK. The wire which is coloured
BROWN must be connected to the terminal which is
marked with the letter L or coloured RED.
Making sure that neither core is connected to the
earth terminal of the three pin plug.

i

Contents

Supplied items .......................................................................2

Features..................................................................................2

Part names and functions of the unit...................................3

Installations............................................................................4

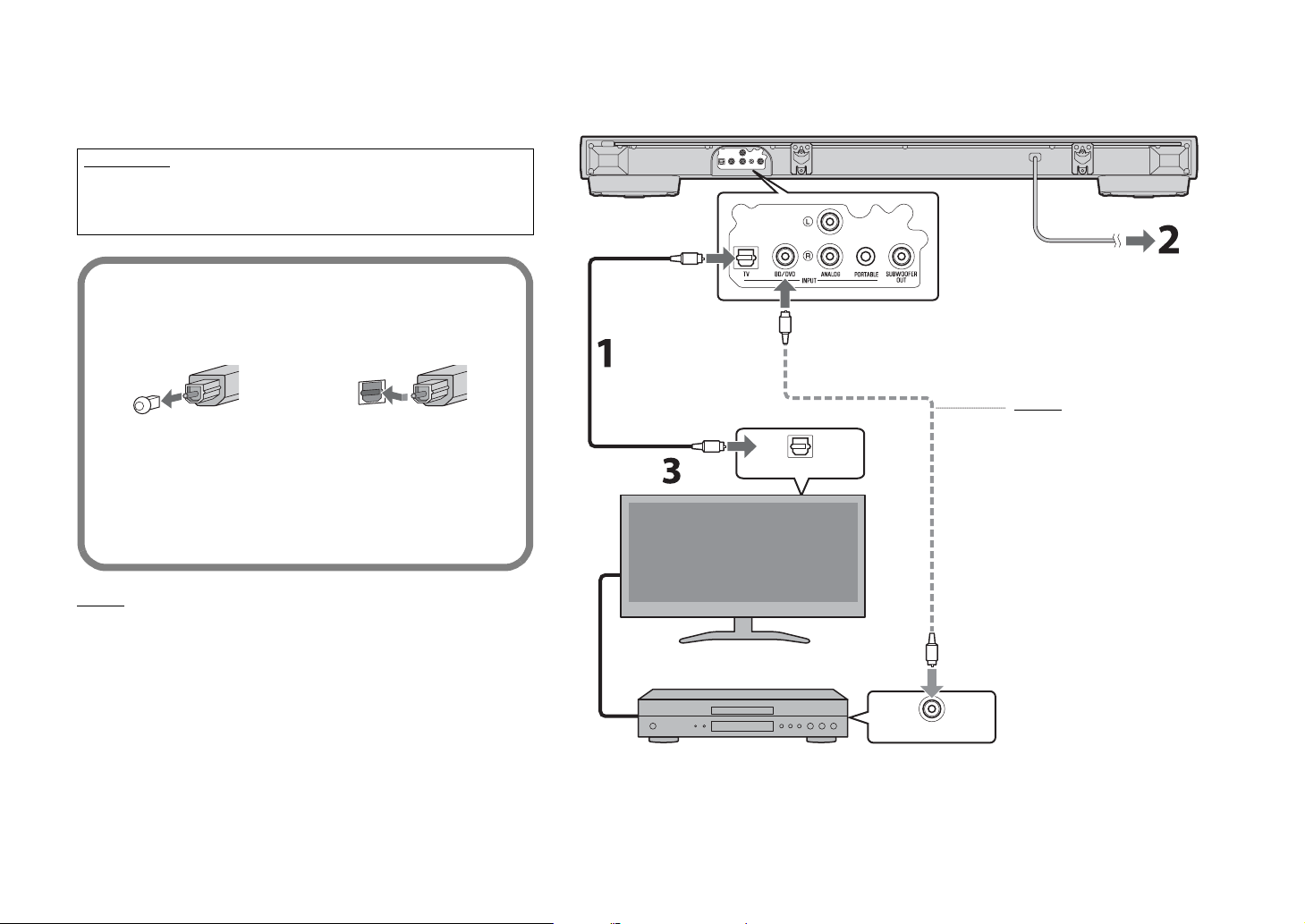

Connections ...........................................................................6

Operations..............................................................................8

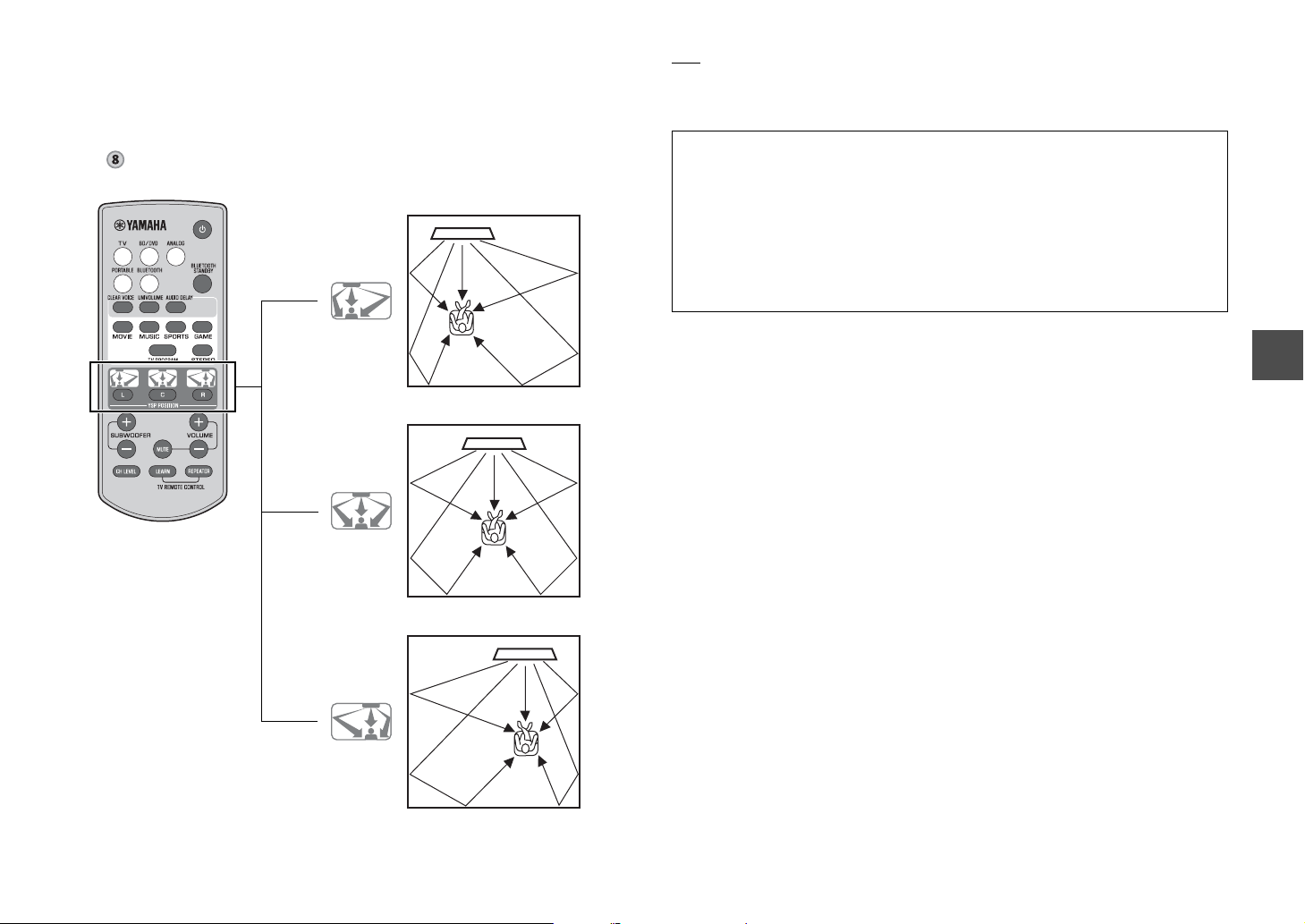

Enjoy stereoscopic surround effects ........................................................... 10

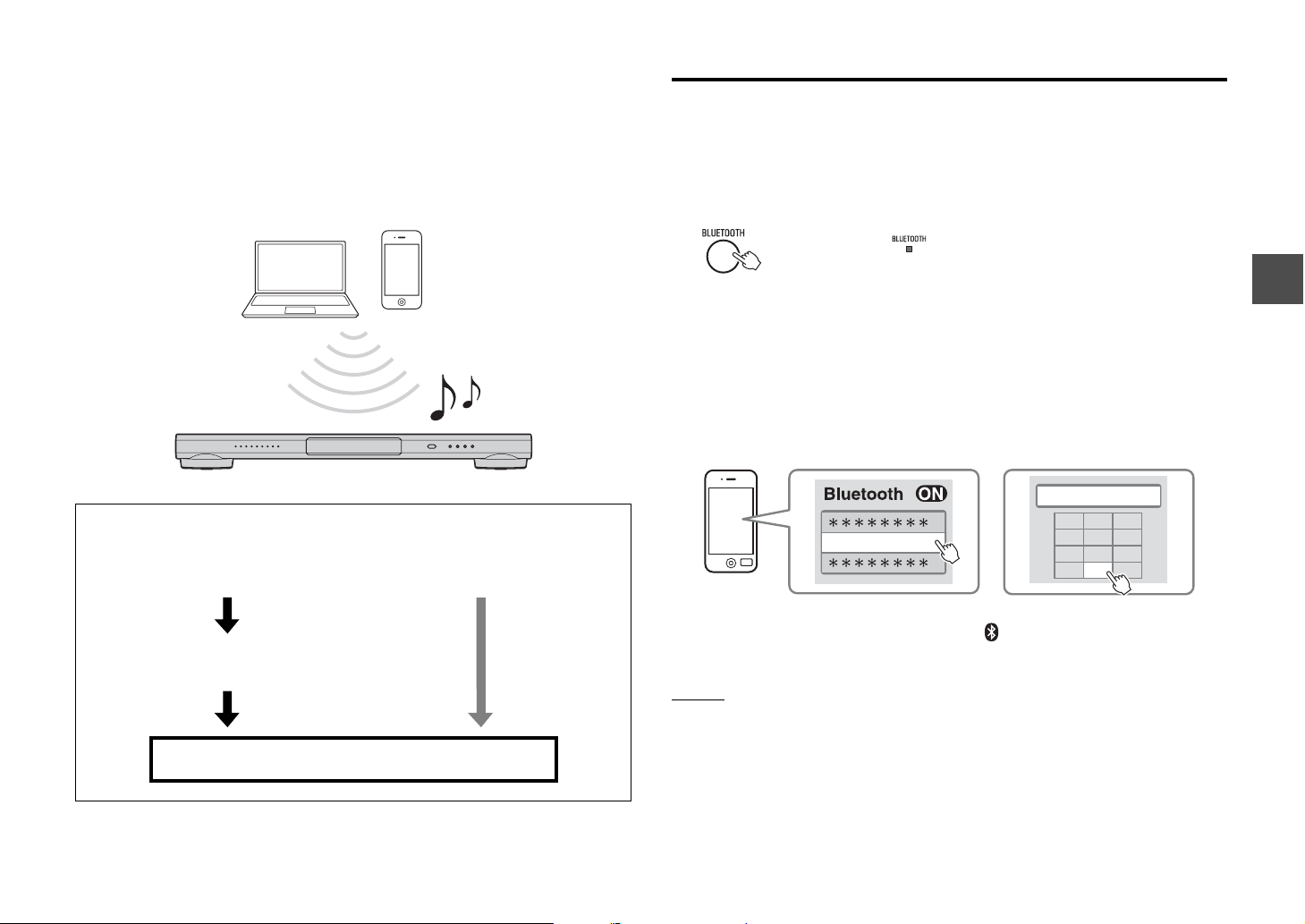

Listening to the sound from a BLUETOOTH device.......... 11

Settings................................................................................ 13

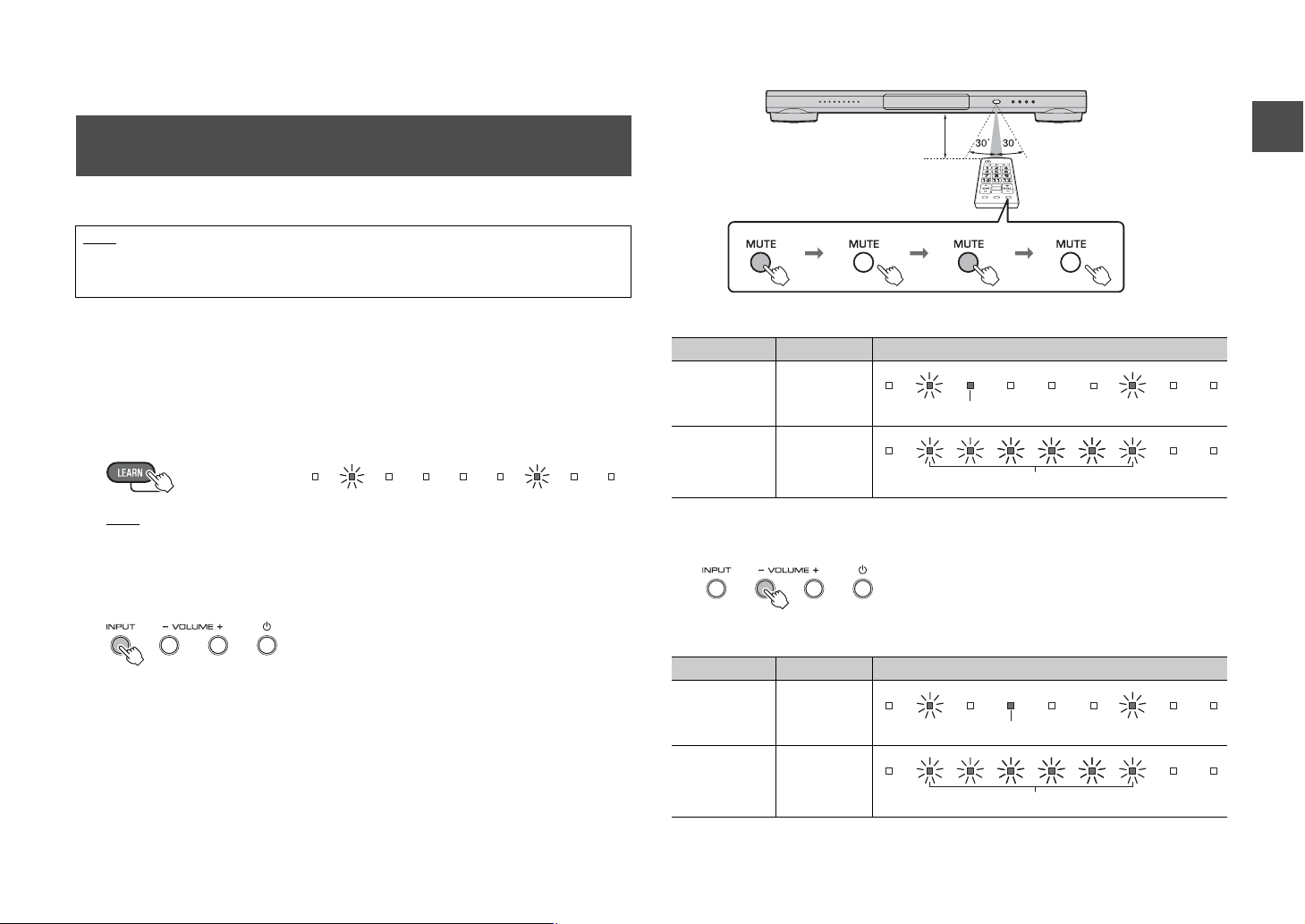

Controlling the unit with TV remote control (TV remote control

learning function) .............................................................................................. 13

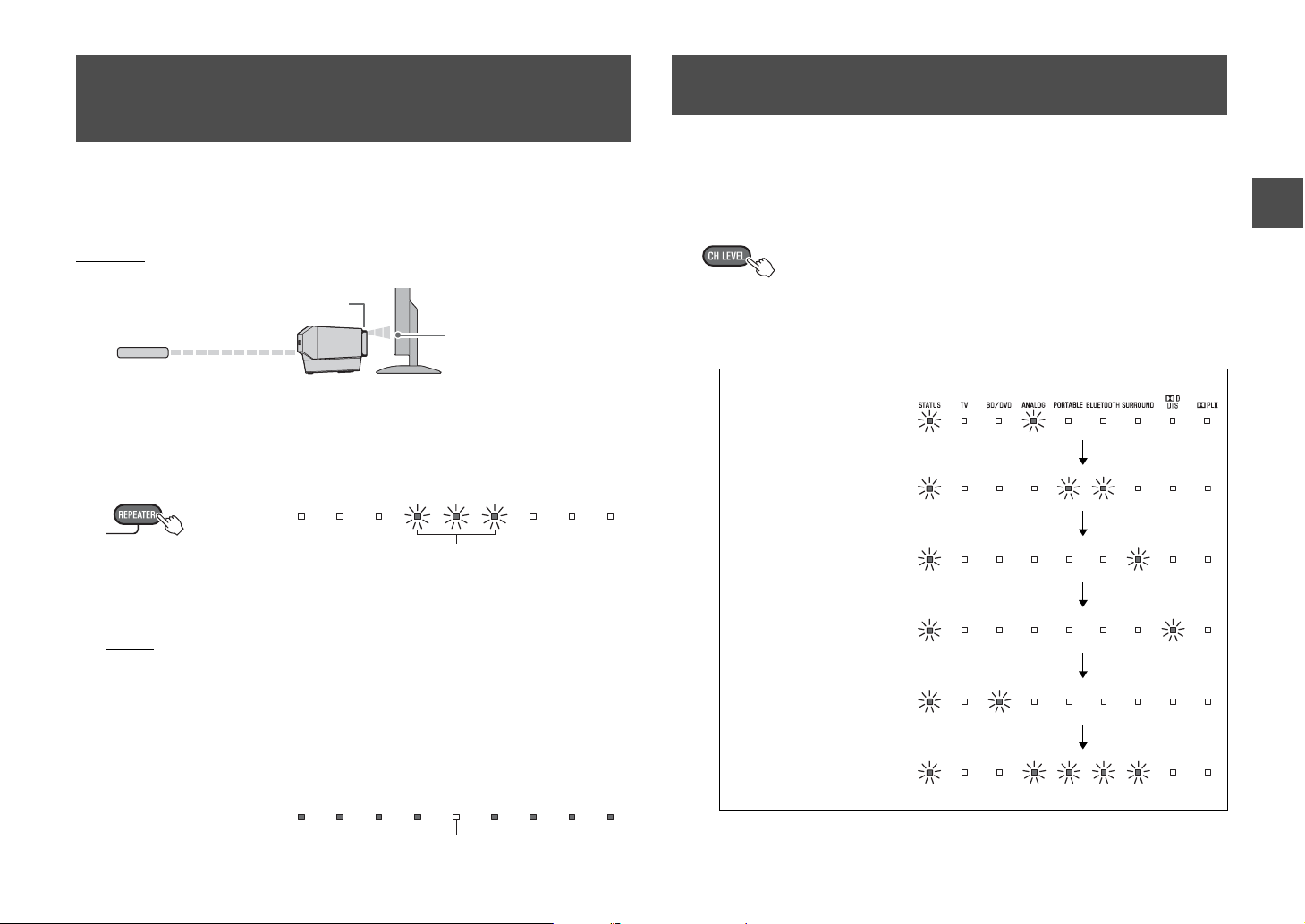

Controlling the TV via the unit (when the TV’s remote control sensor is

blocked).................................................................................................................. 15

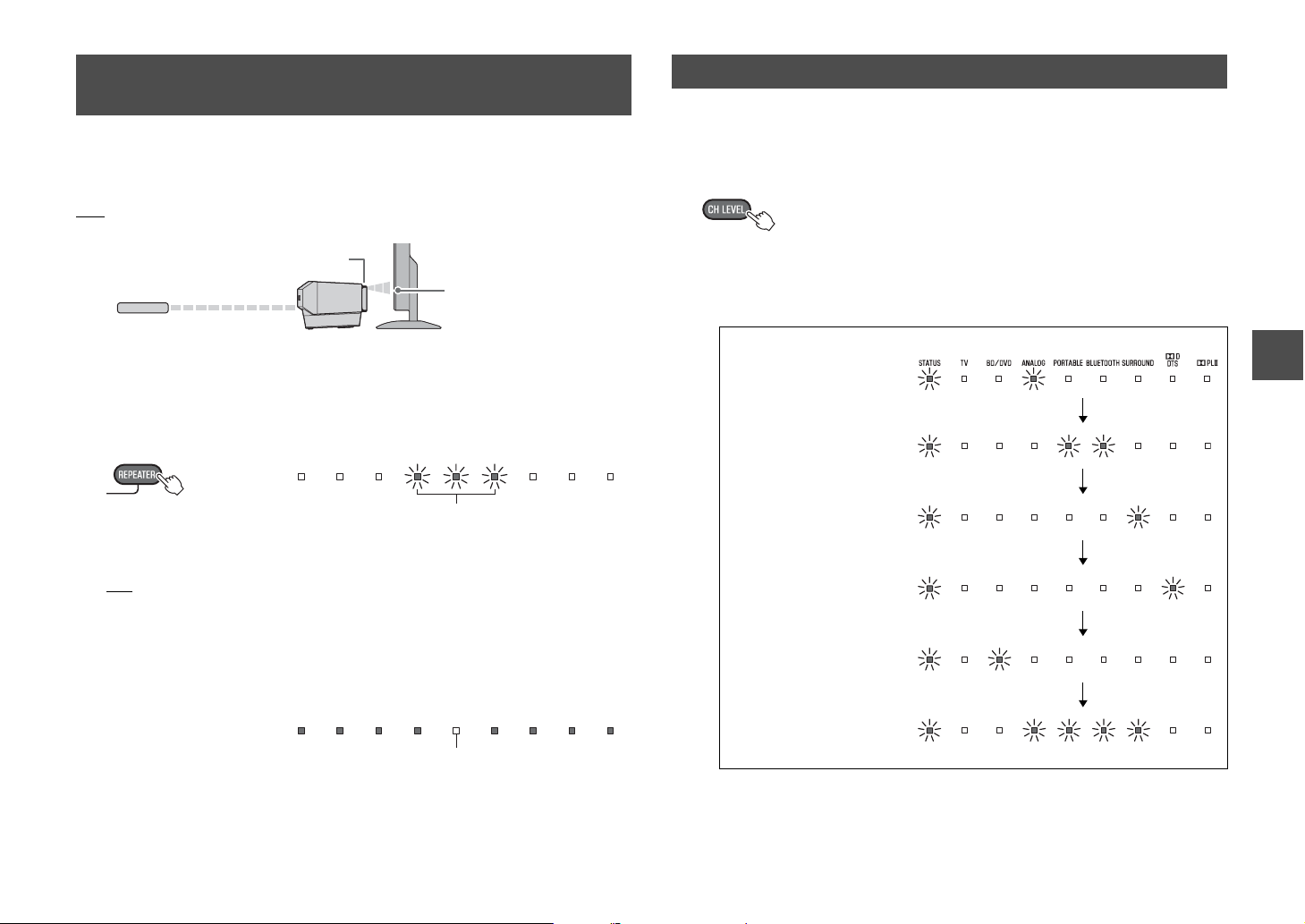

Adjusting the volume level of each channel (CH LEVEL)..................... 15

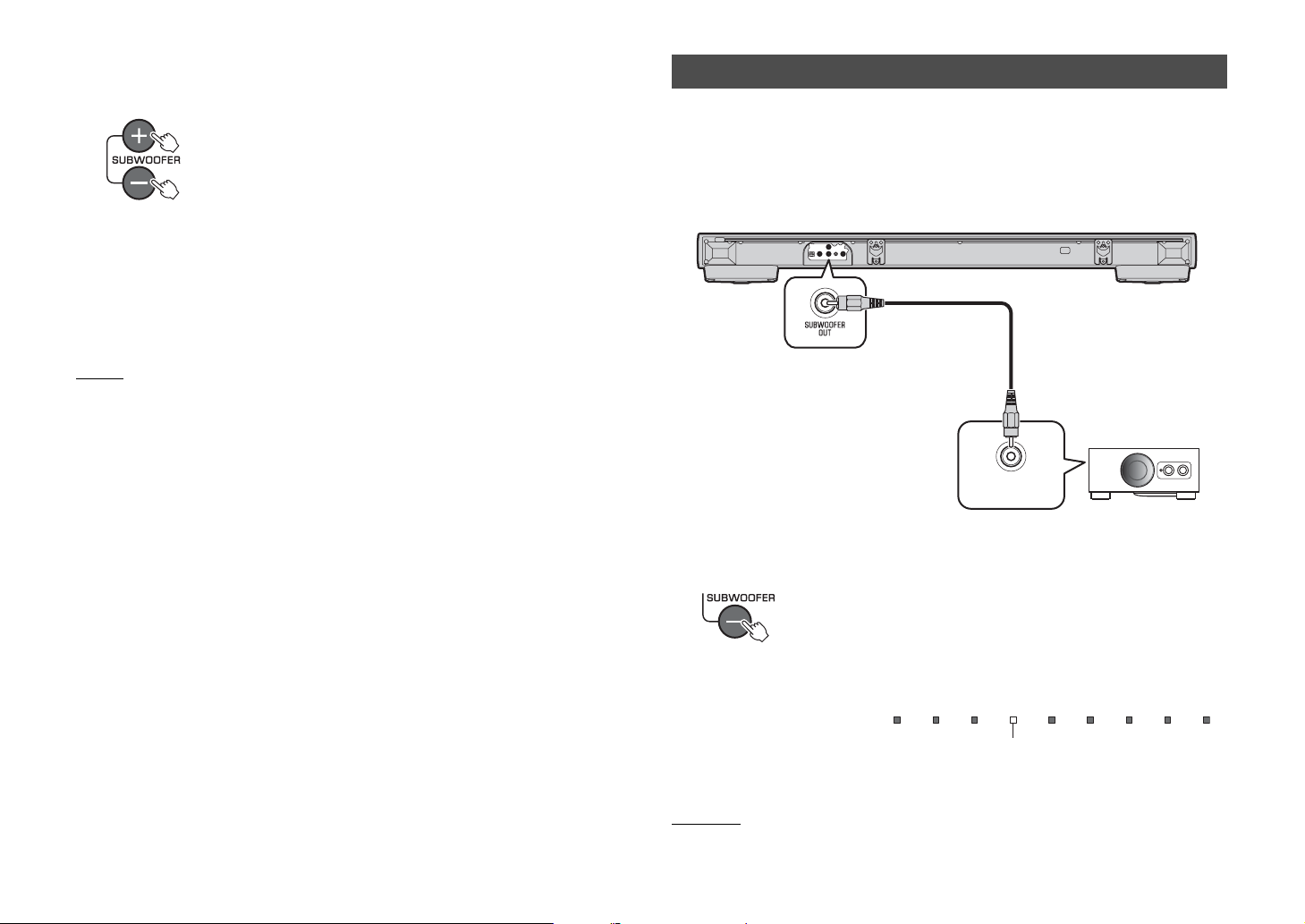

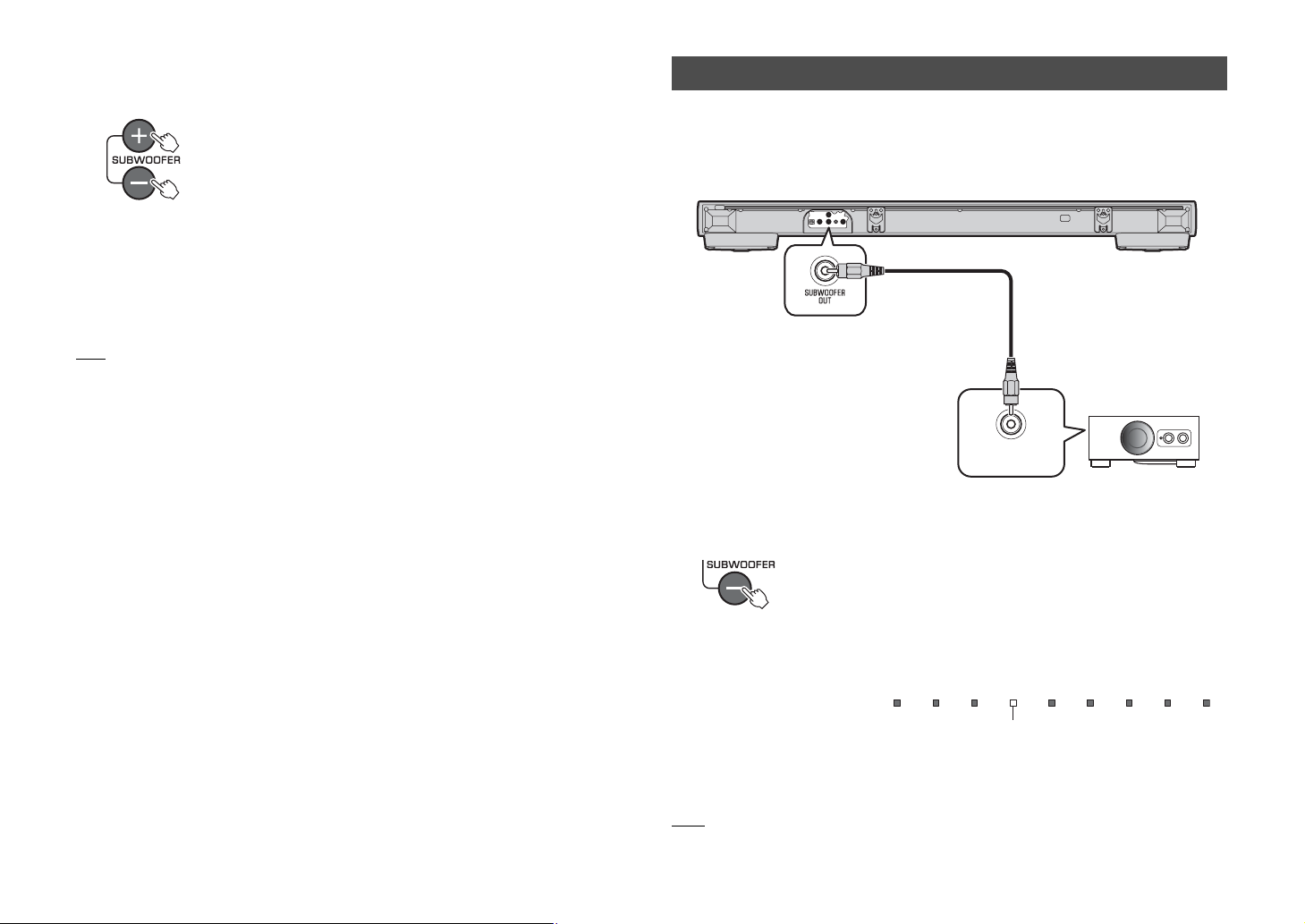

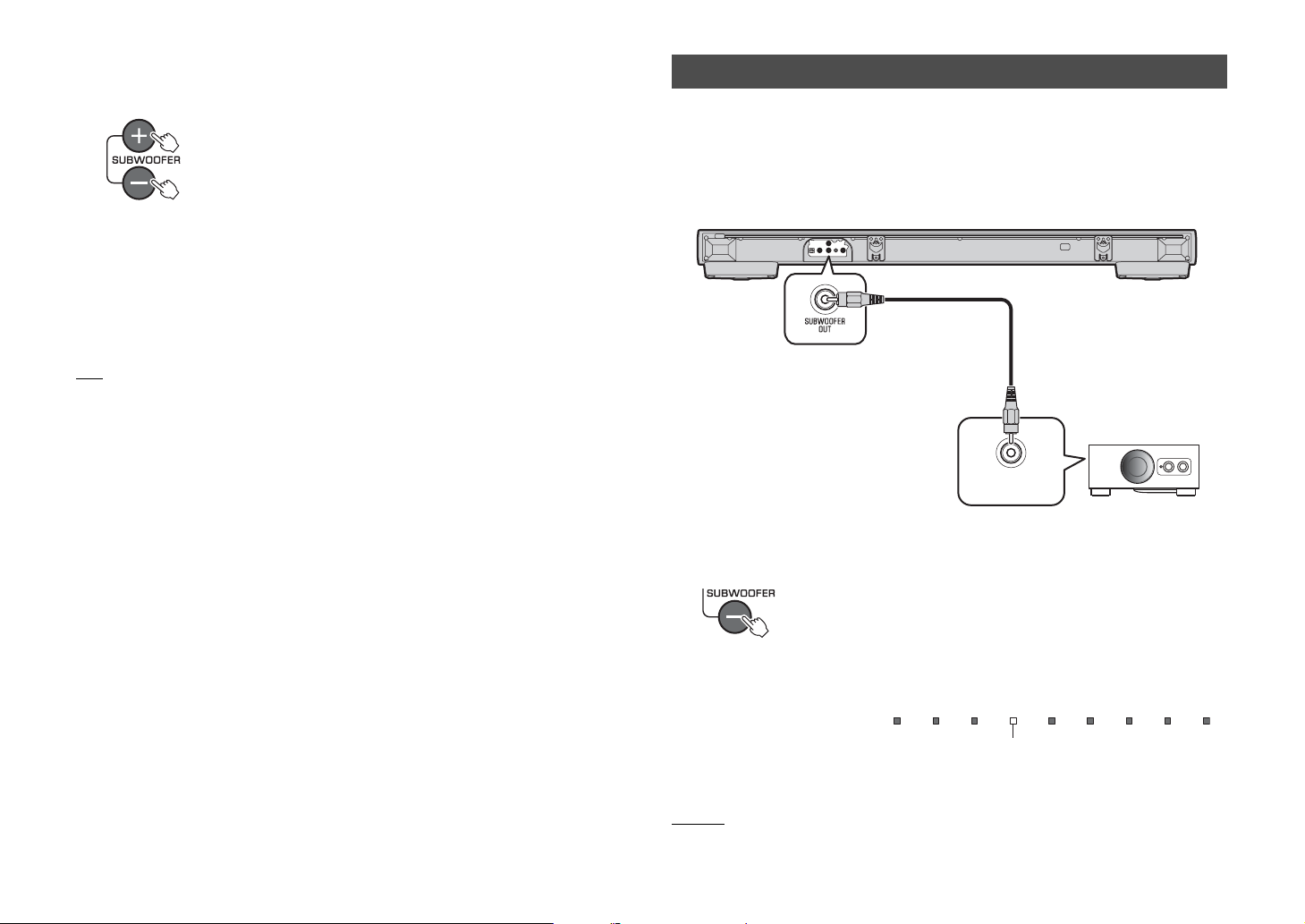

Using an external subwoofer......................................................................... 16

Making sound easy to listen at low volume............................................. 17

Initializing the settings of the unit............................................................... 17

Troubleshooting ................................................................. 18

About this manual

• This manual explains operations using the supplied remote control.

• Marks used in this manual

NOTE

This indicates precautions for use of the product and its feature limitations.

HINT

This indicates supplementary explanations for better use.

PDF versions of this manual can be downloaded from the following website.
http://download.yamaha.com/

Specifications...................................................................... 22

En

1

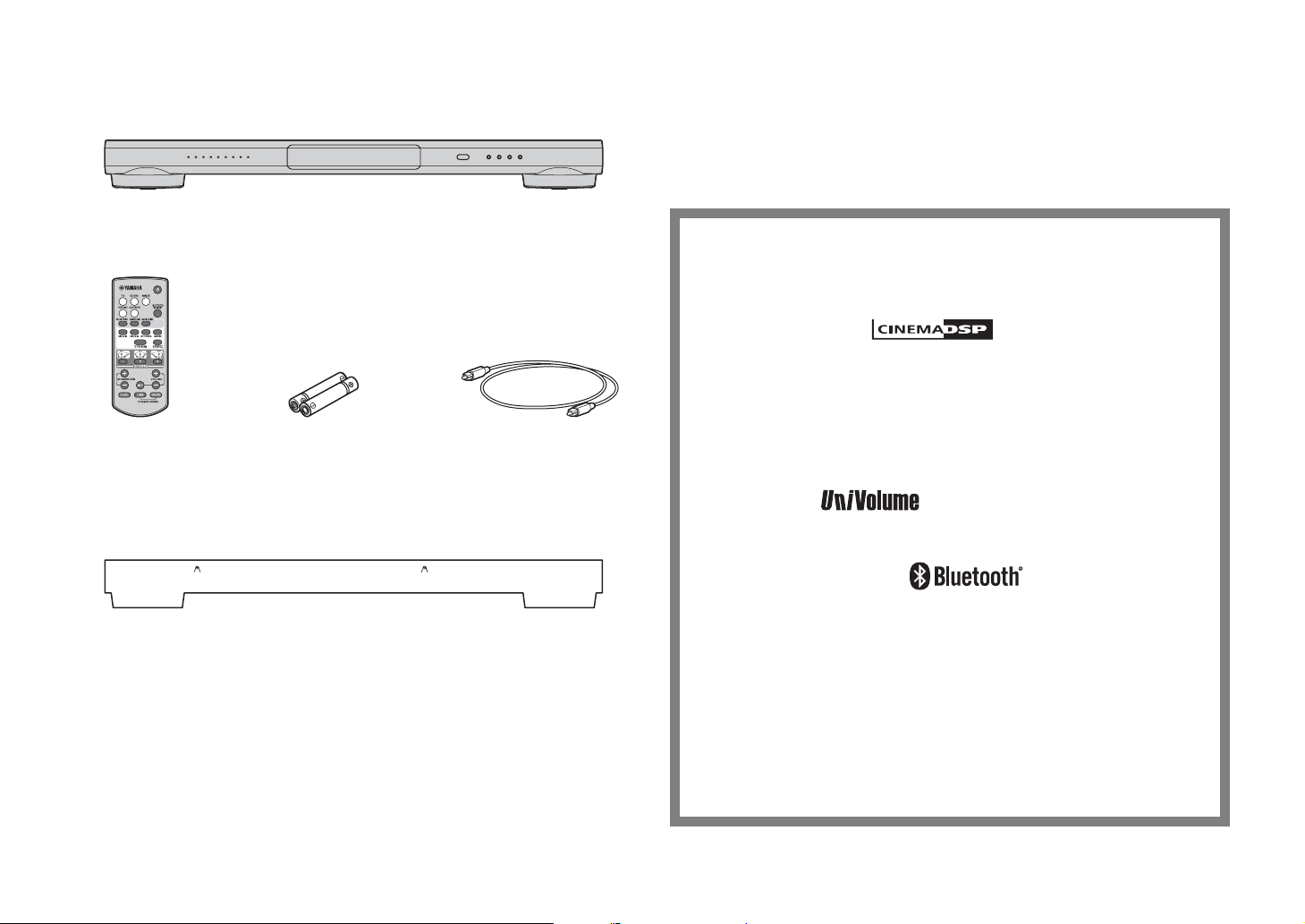

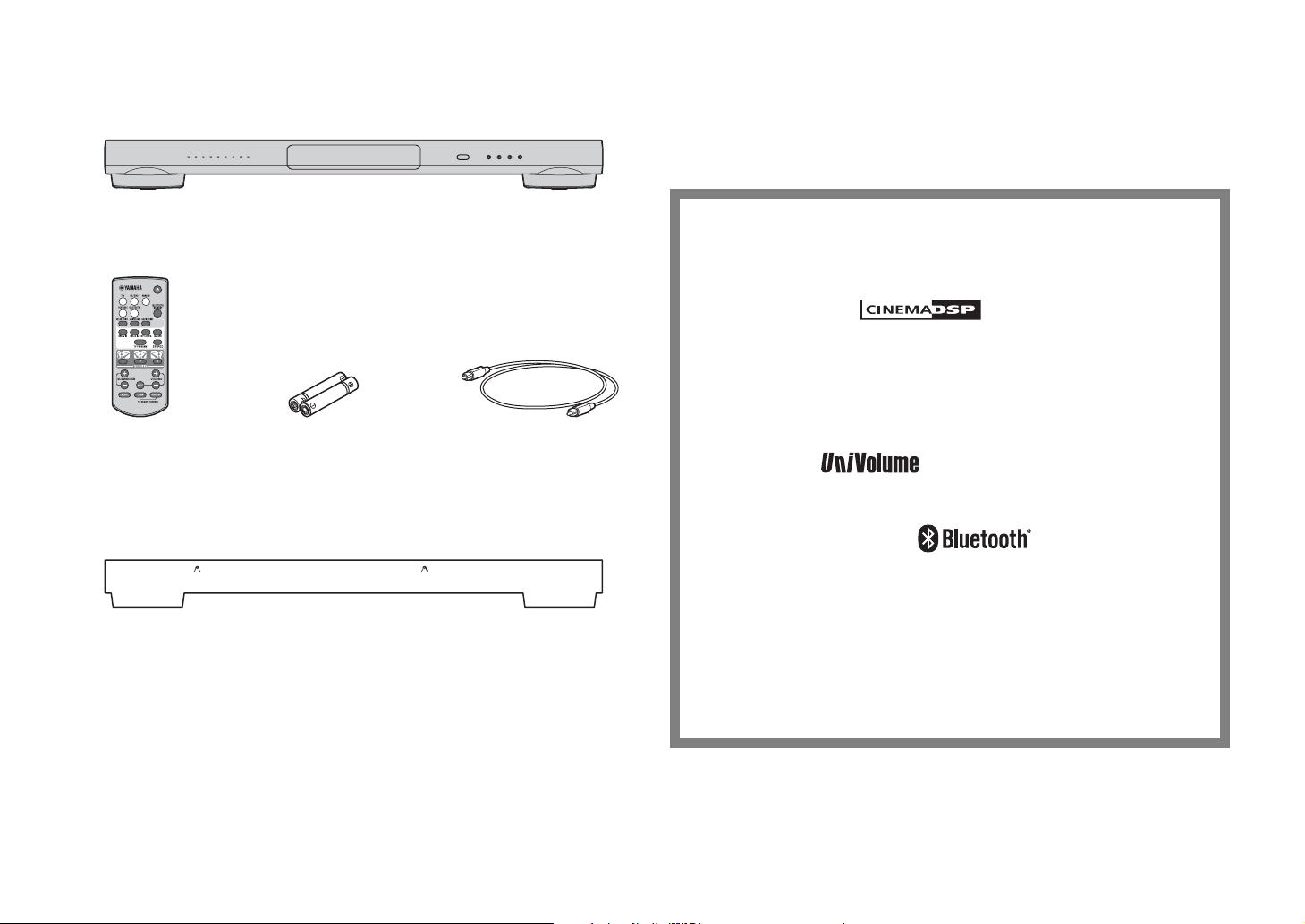

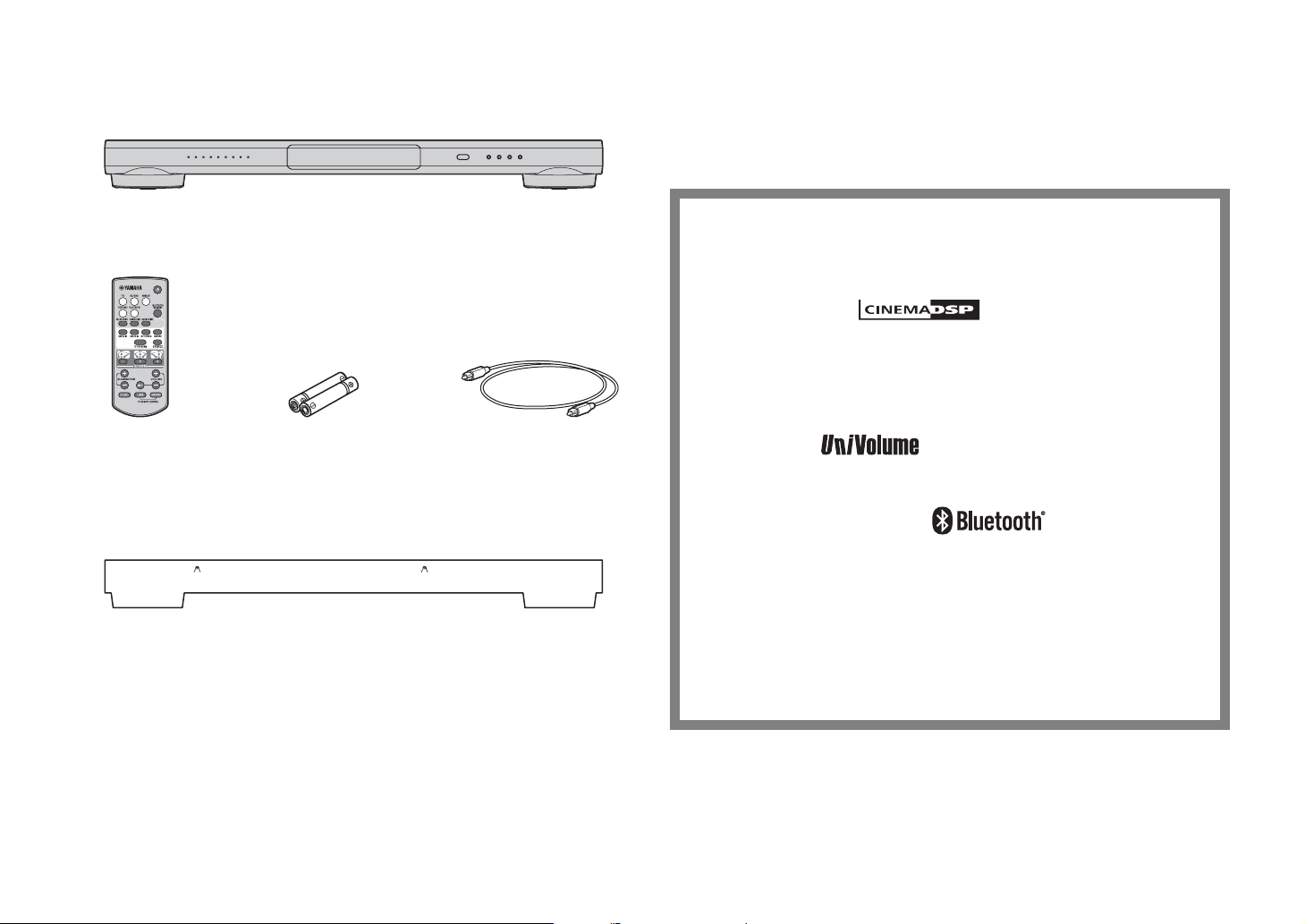

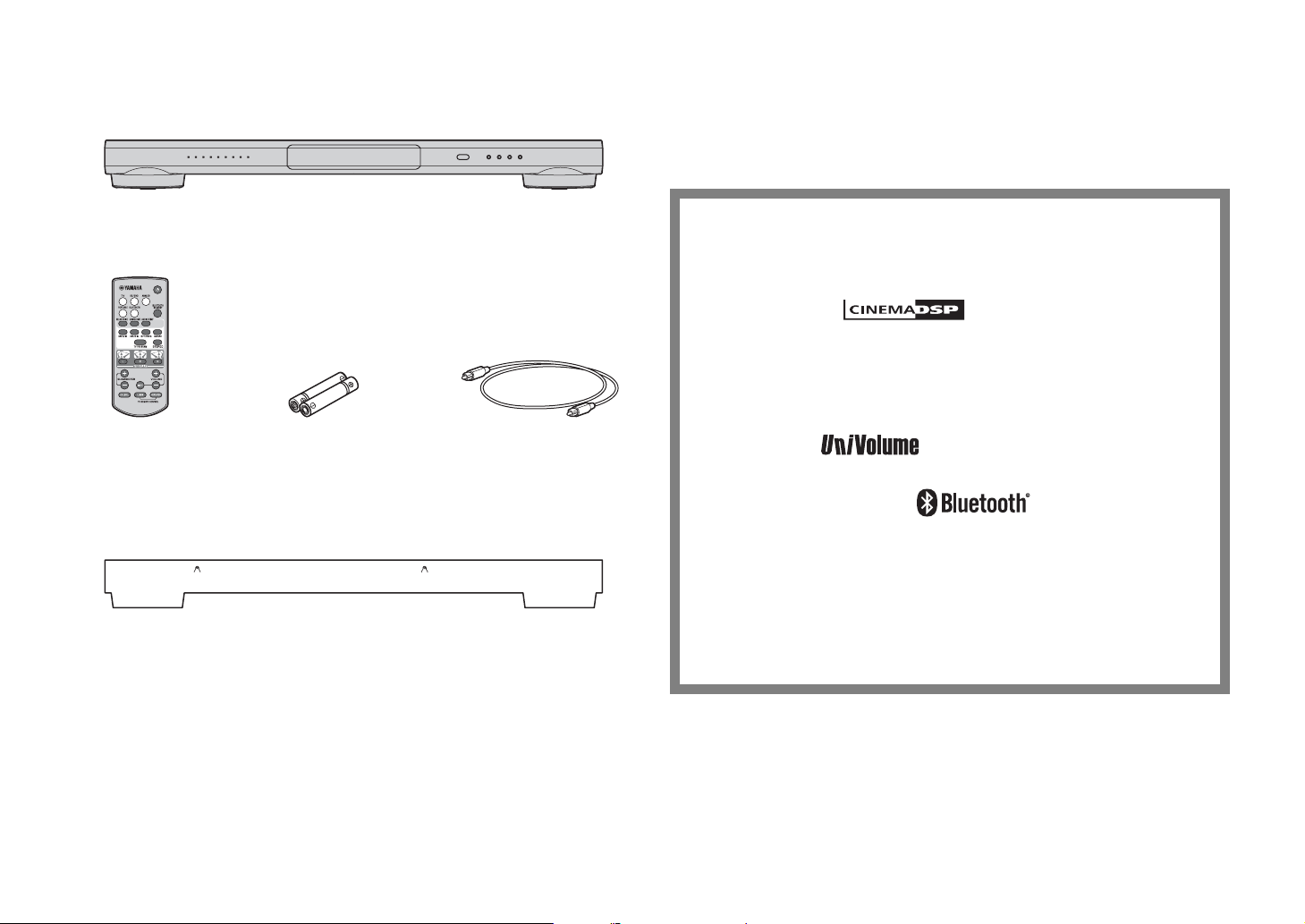

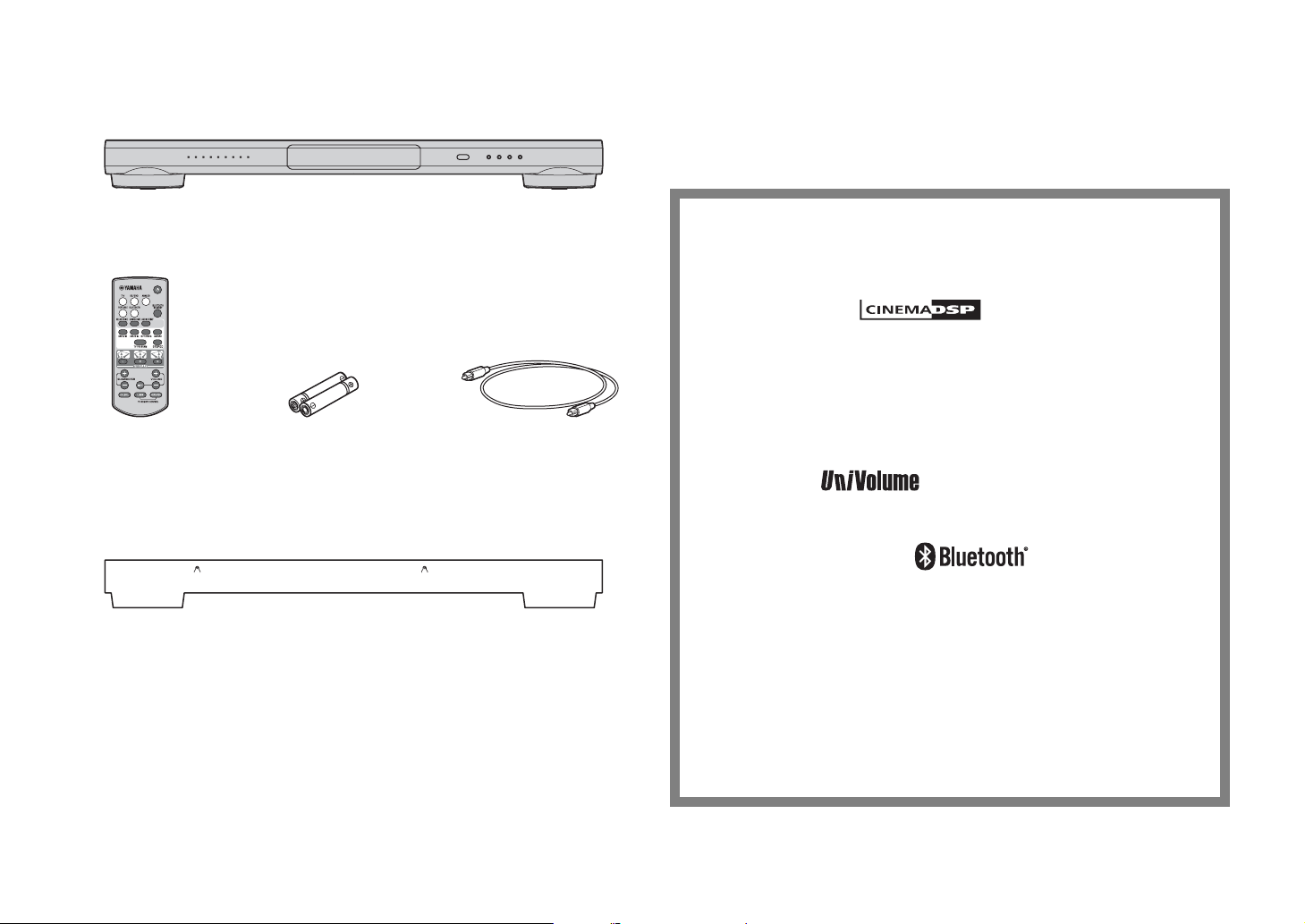

Supplied items

Features

Make sure you have received all of the following items.

Unit

Remote control Battery x 2

(AAA, R03, UM4)

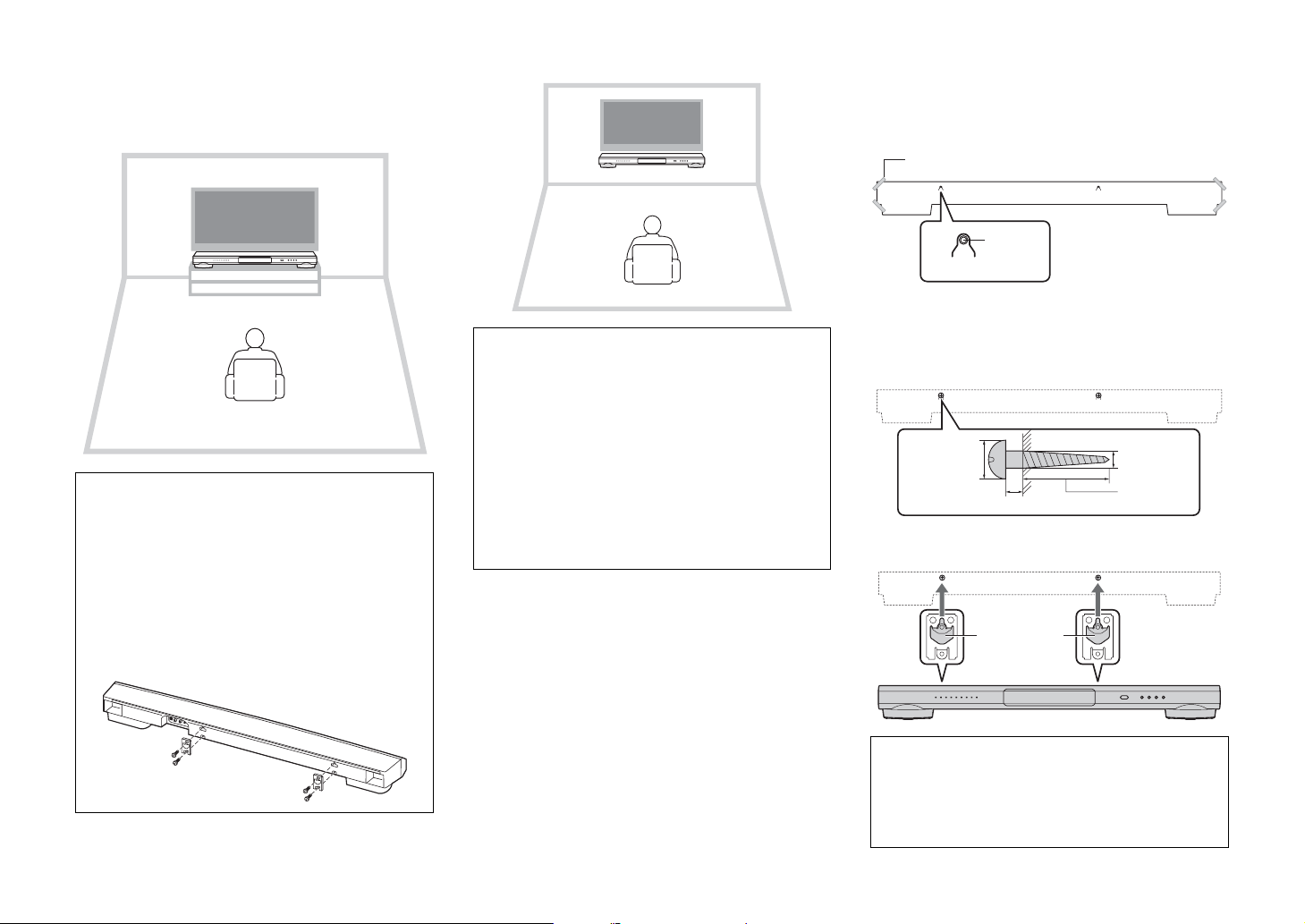

Mounting template

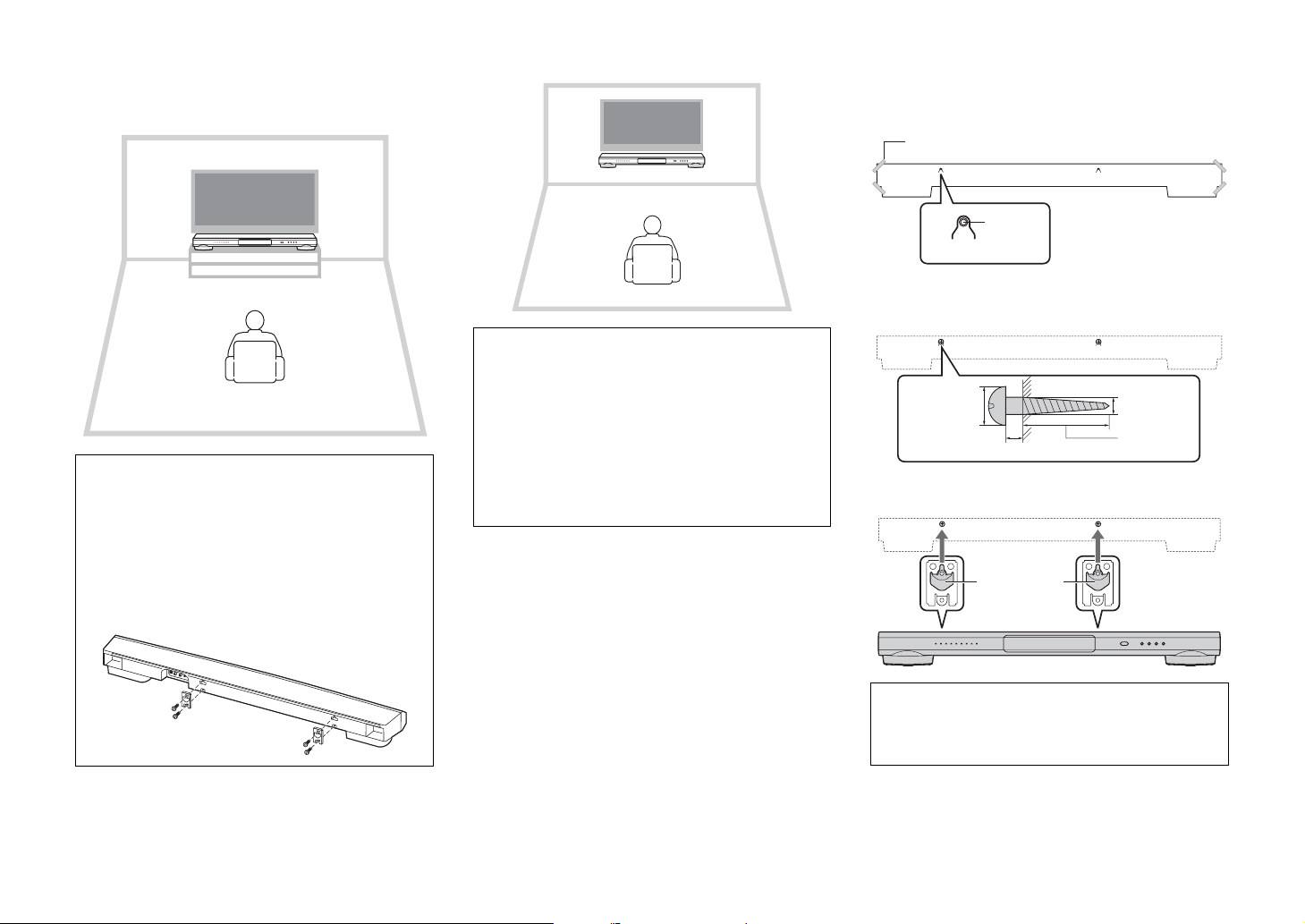

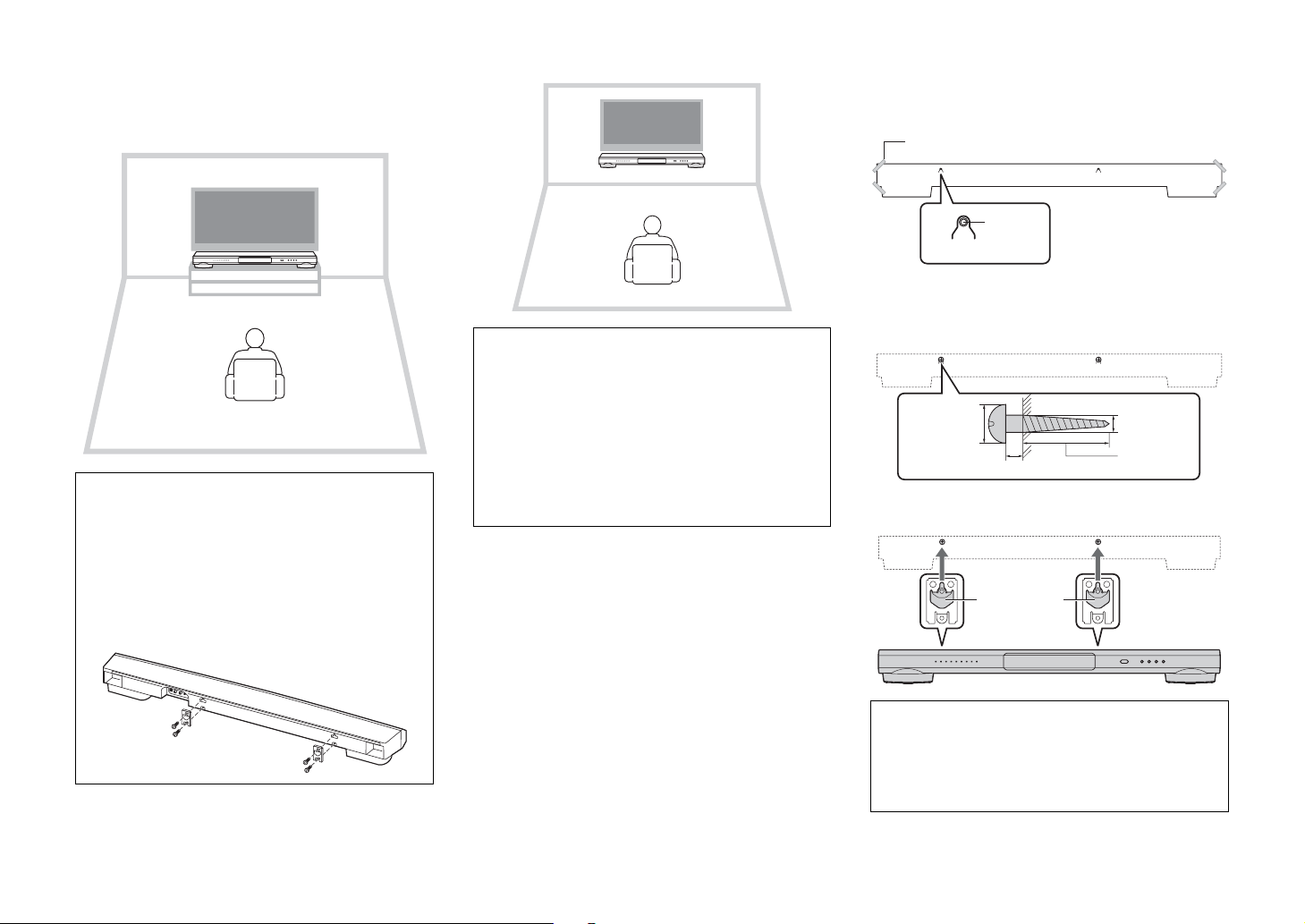

* Using when attaching the unit to a wall

Optical cable (1.5 m [4.9 ft])

Enjoy powerful and realistic sound from the unit. The unit is a home
theater system which can be easily installed and connected to a TV and
other devices.

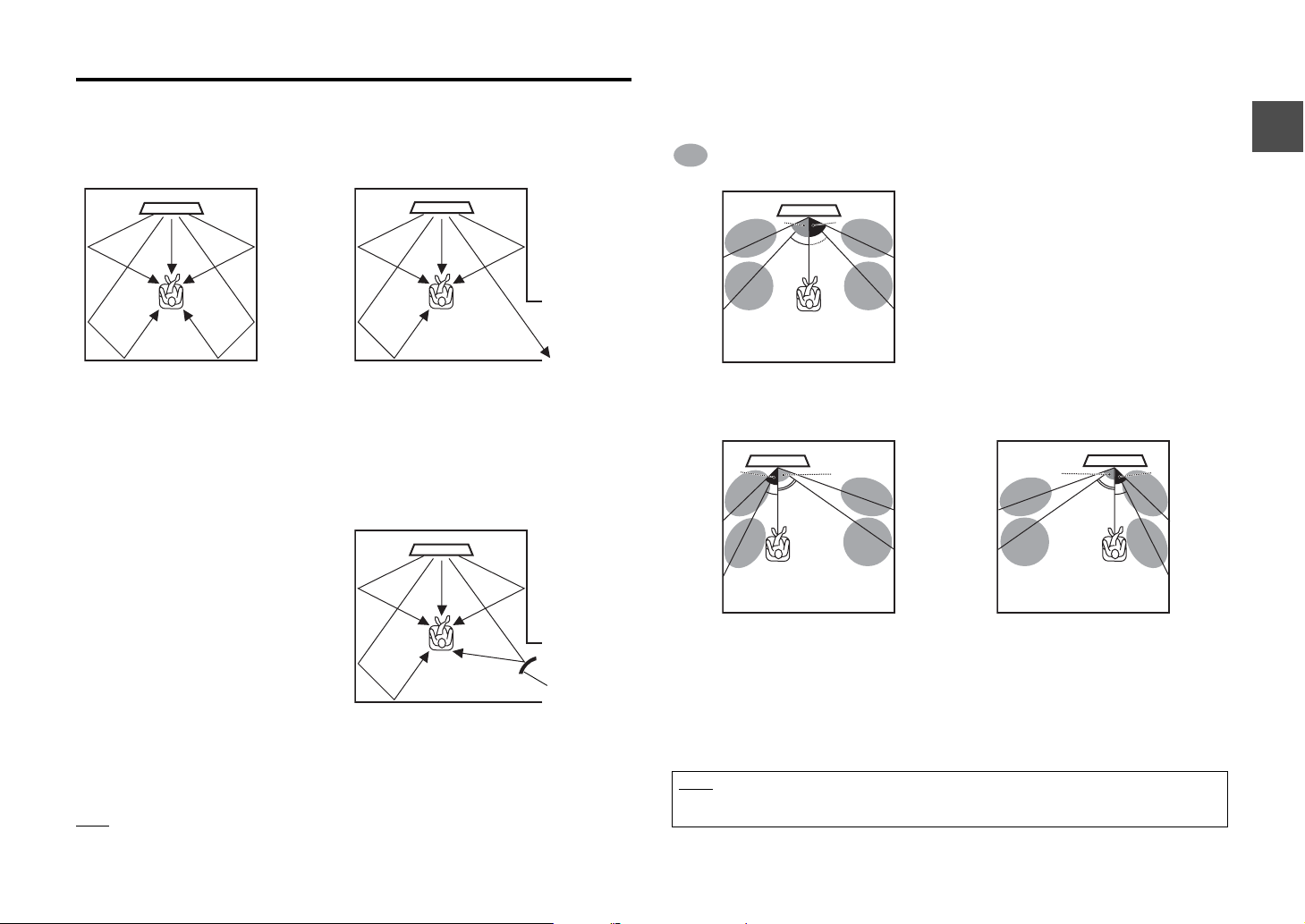

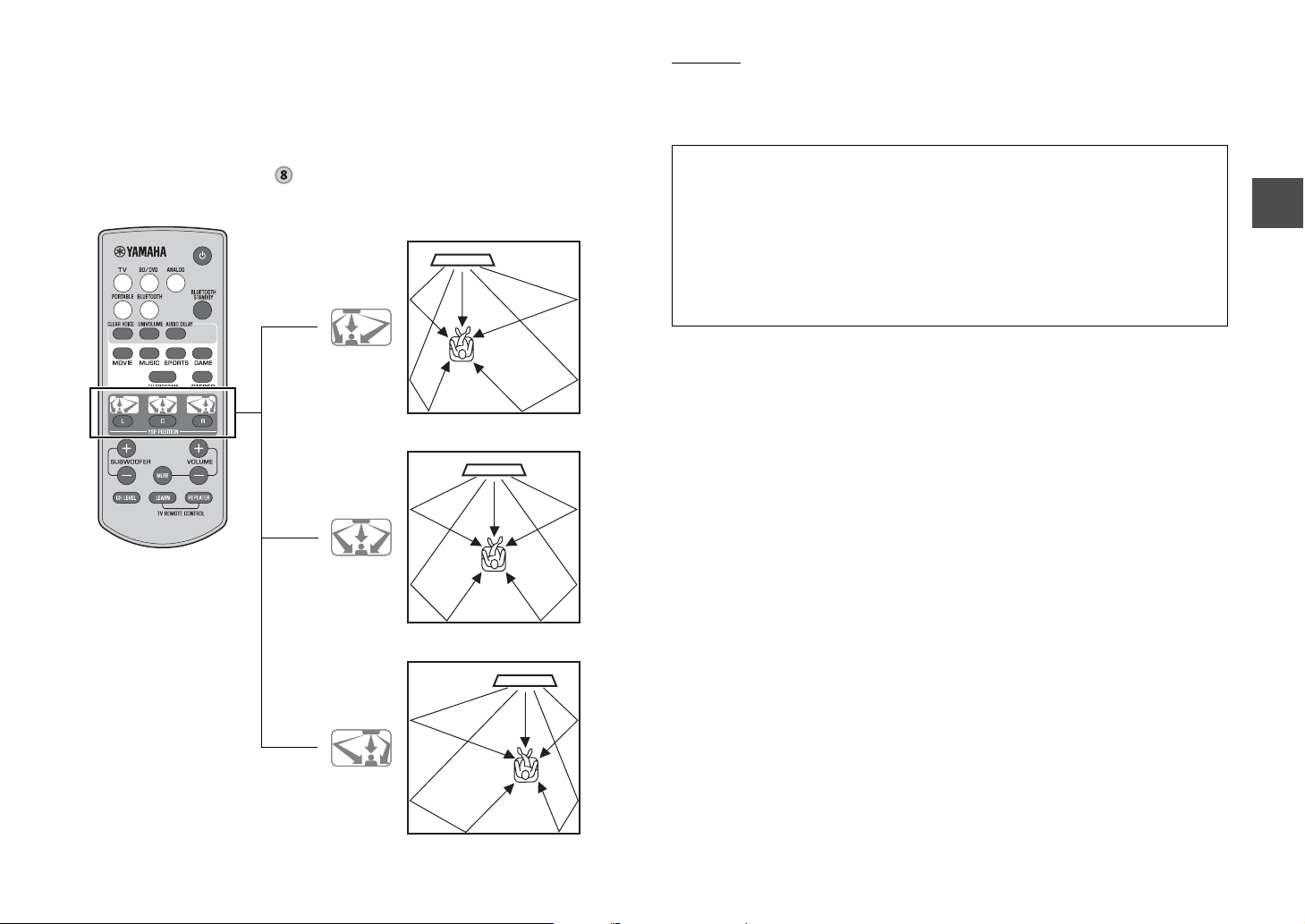

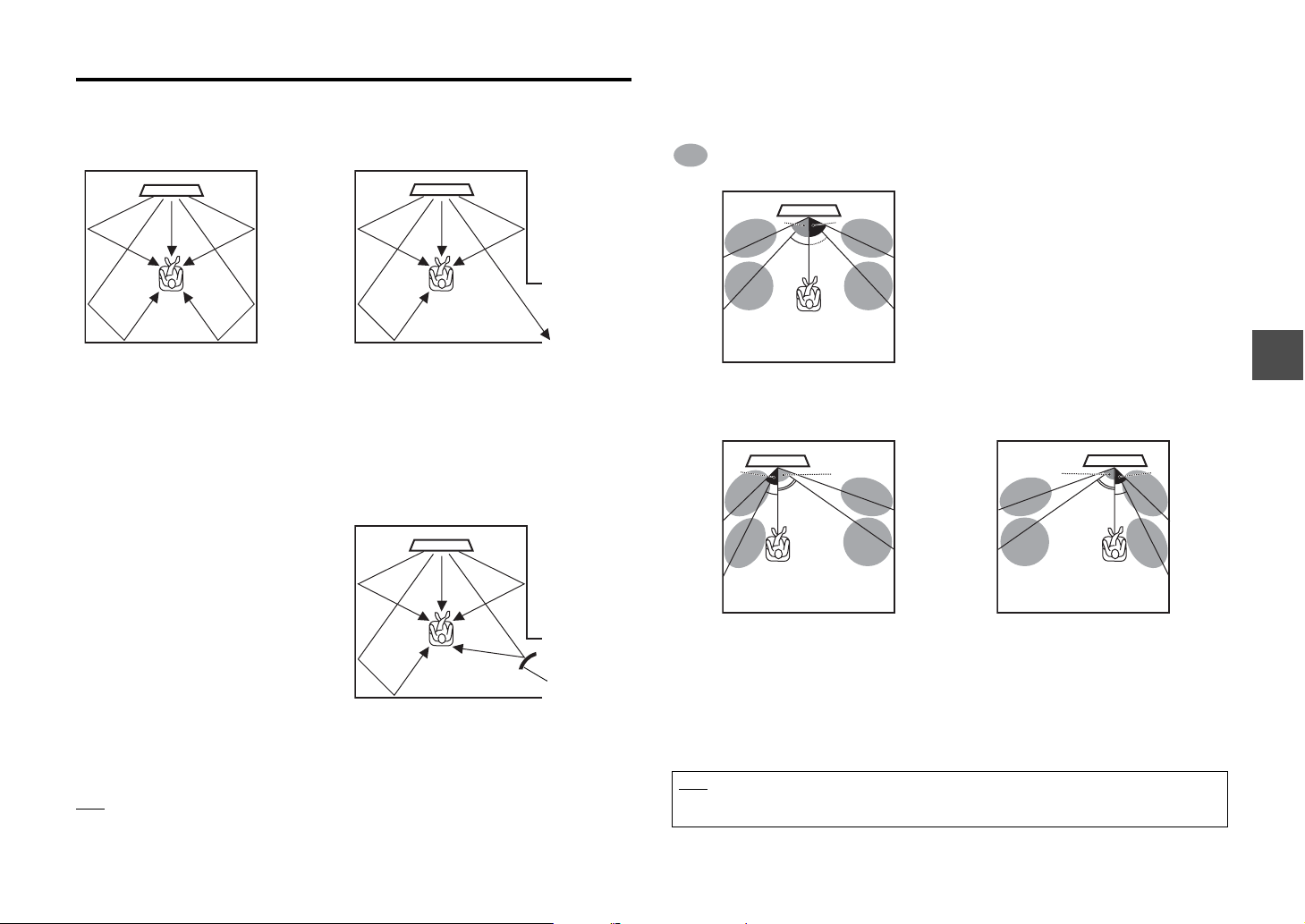

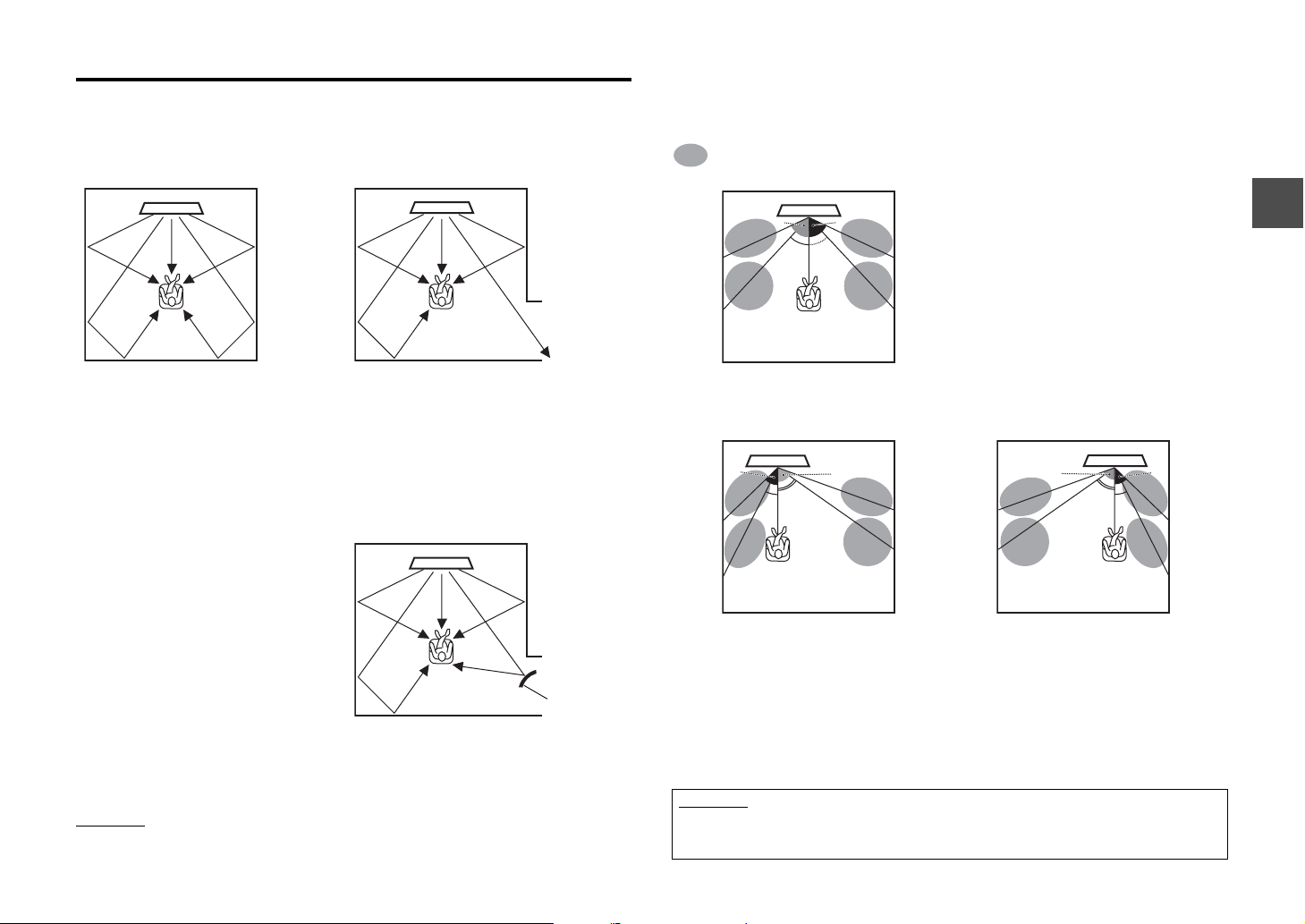

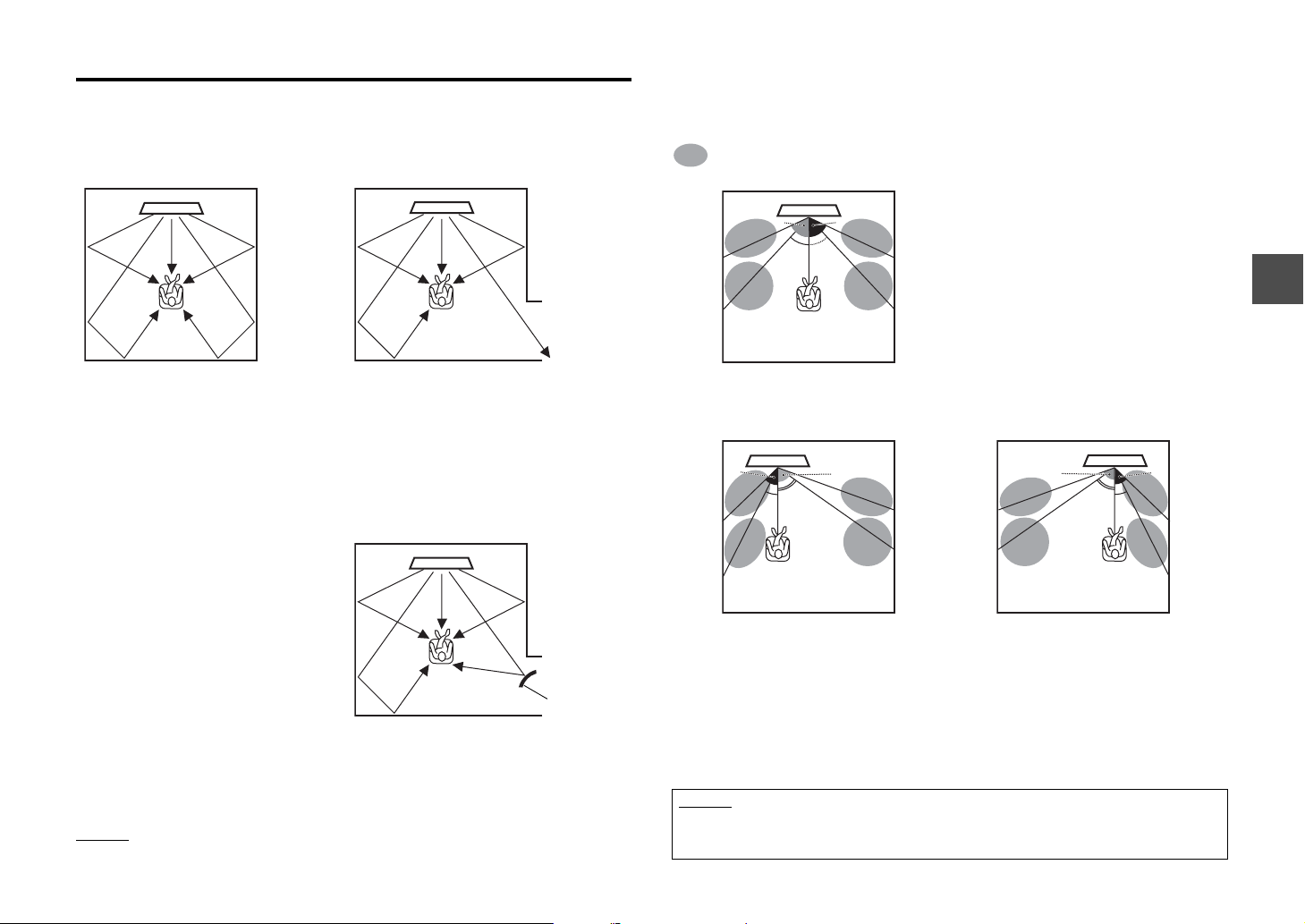

• Digital sound projection

Digital sound projection technology. Integrated multiple small speakers optimize
the individual sound beams. The surround sound effect is enhanced by reflecting
the beams onto the walls of the room (p.5).

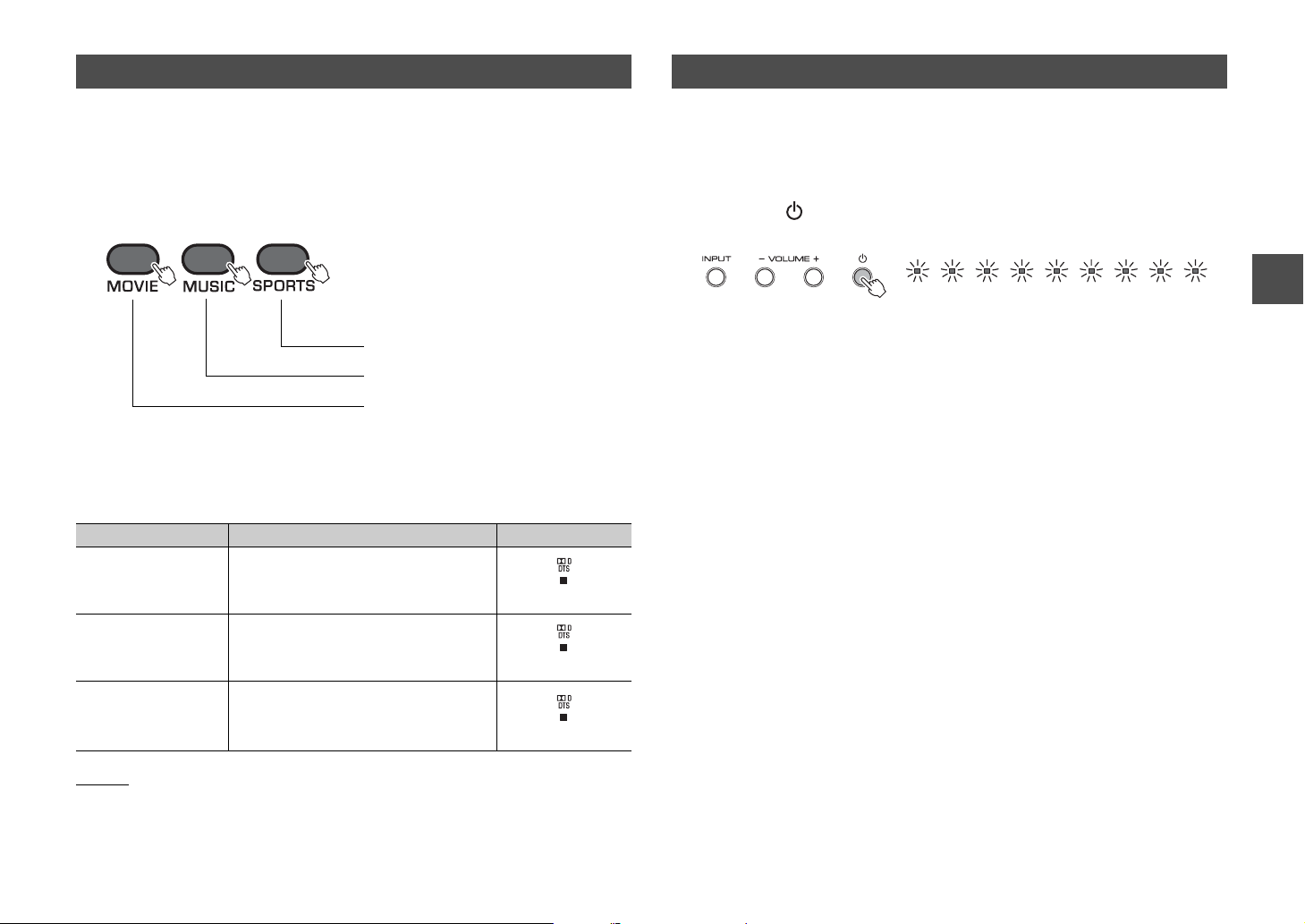

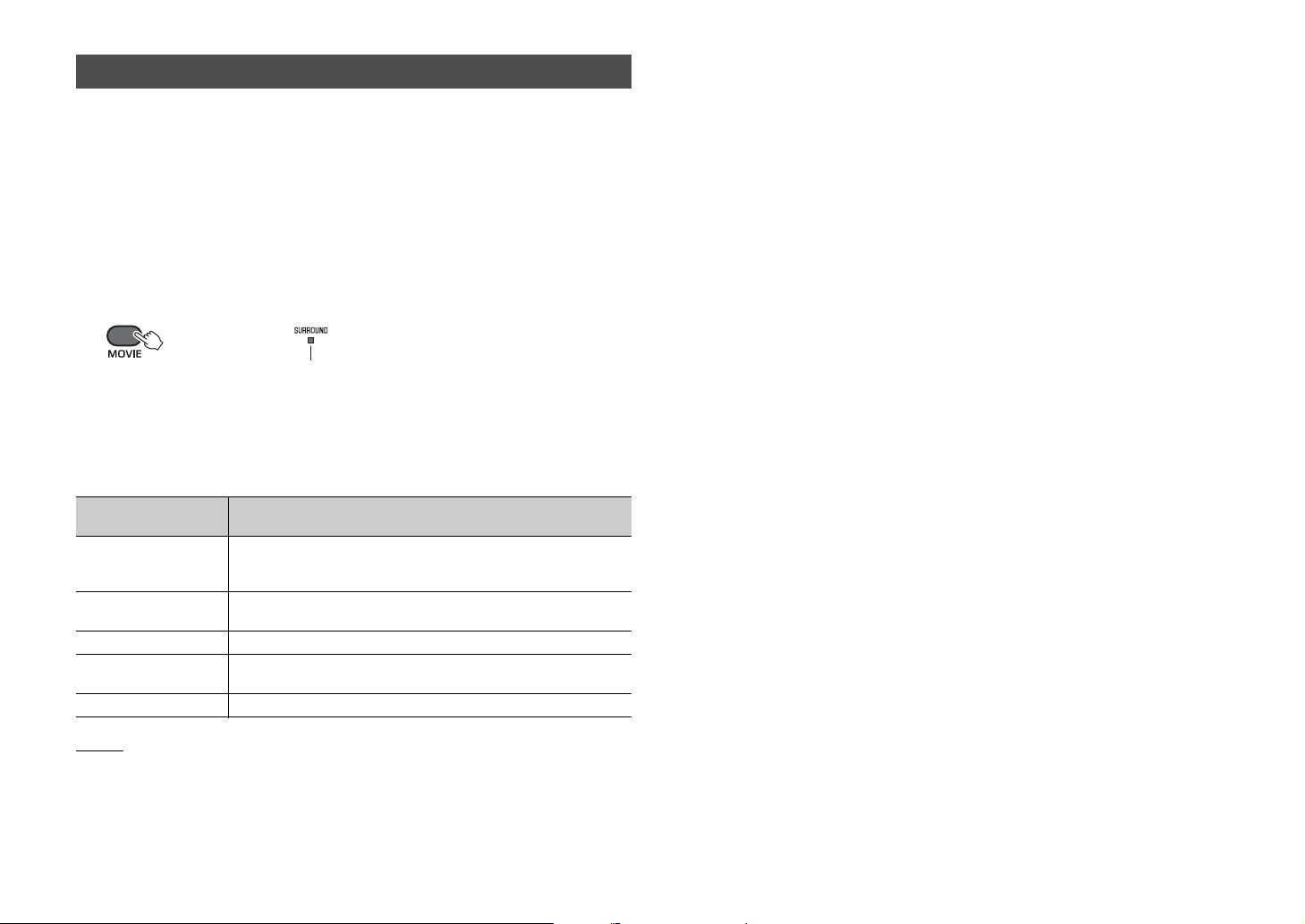

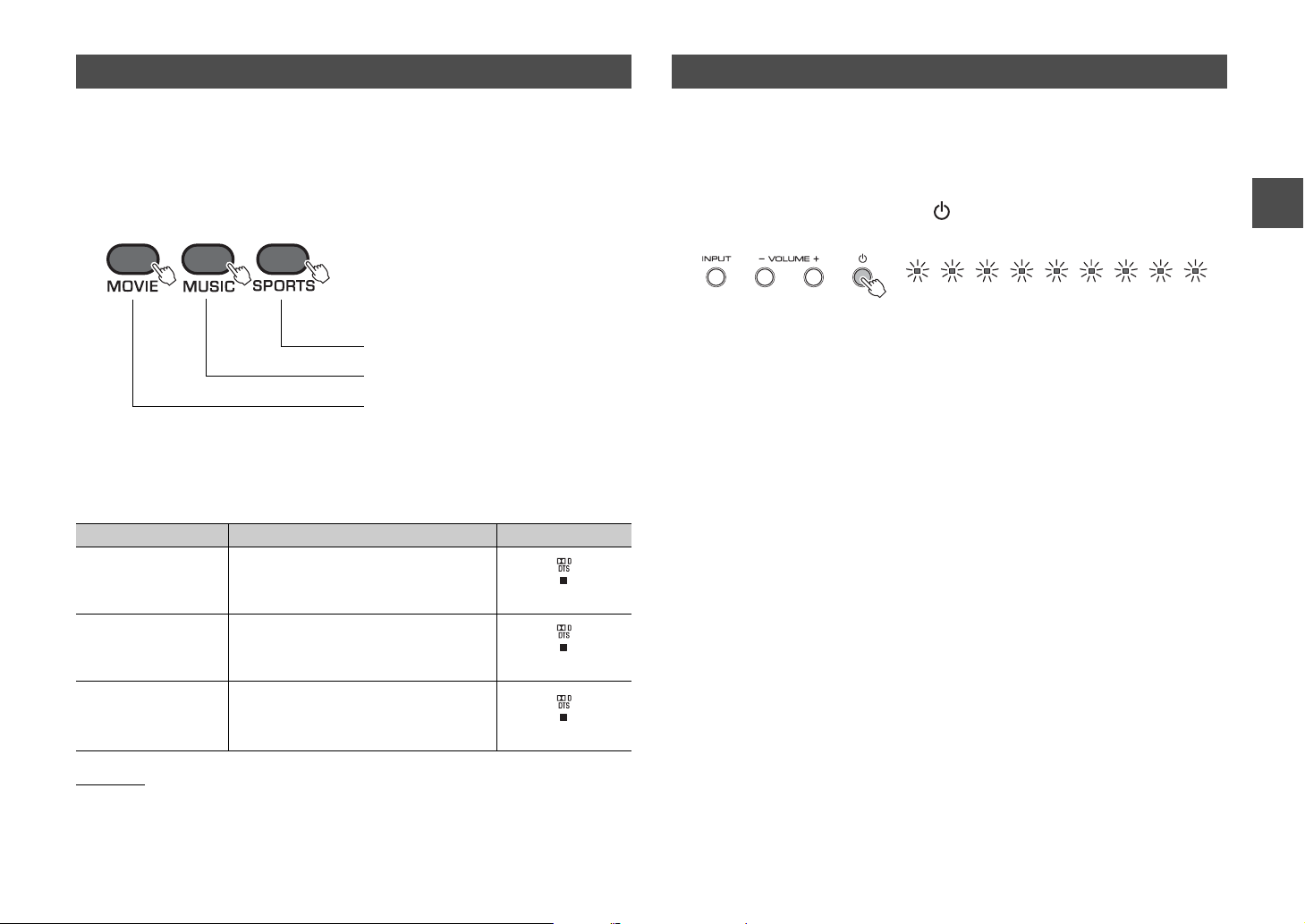

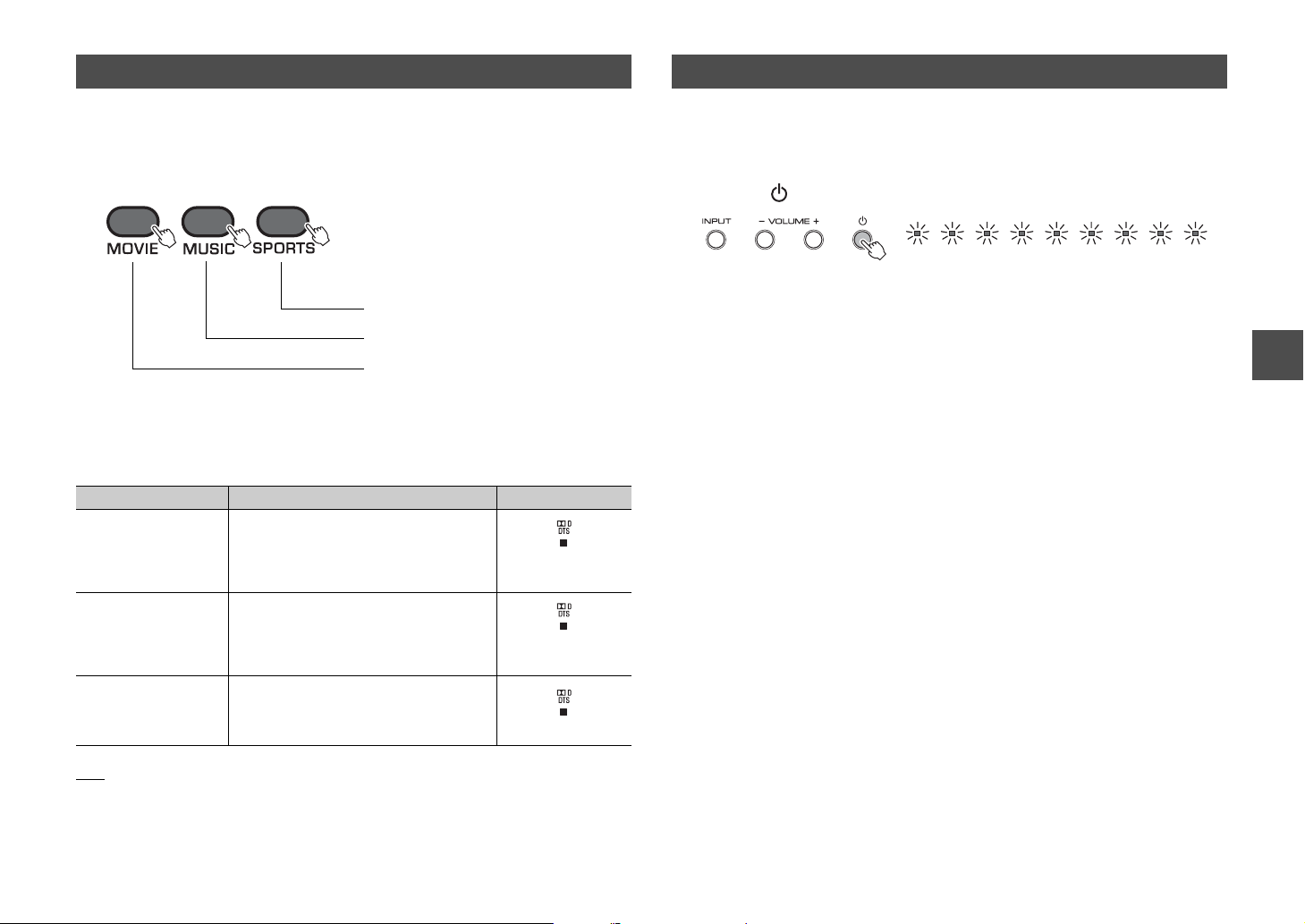

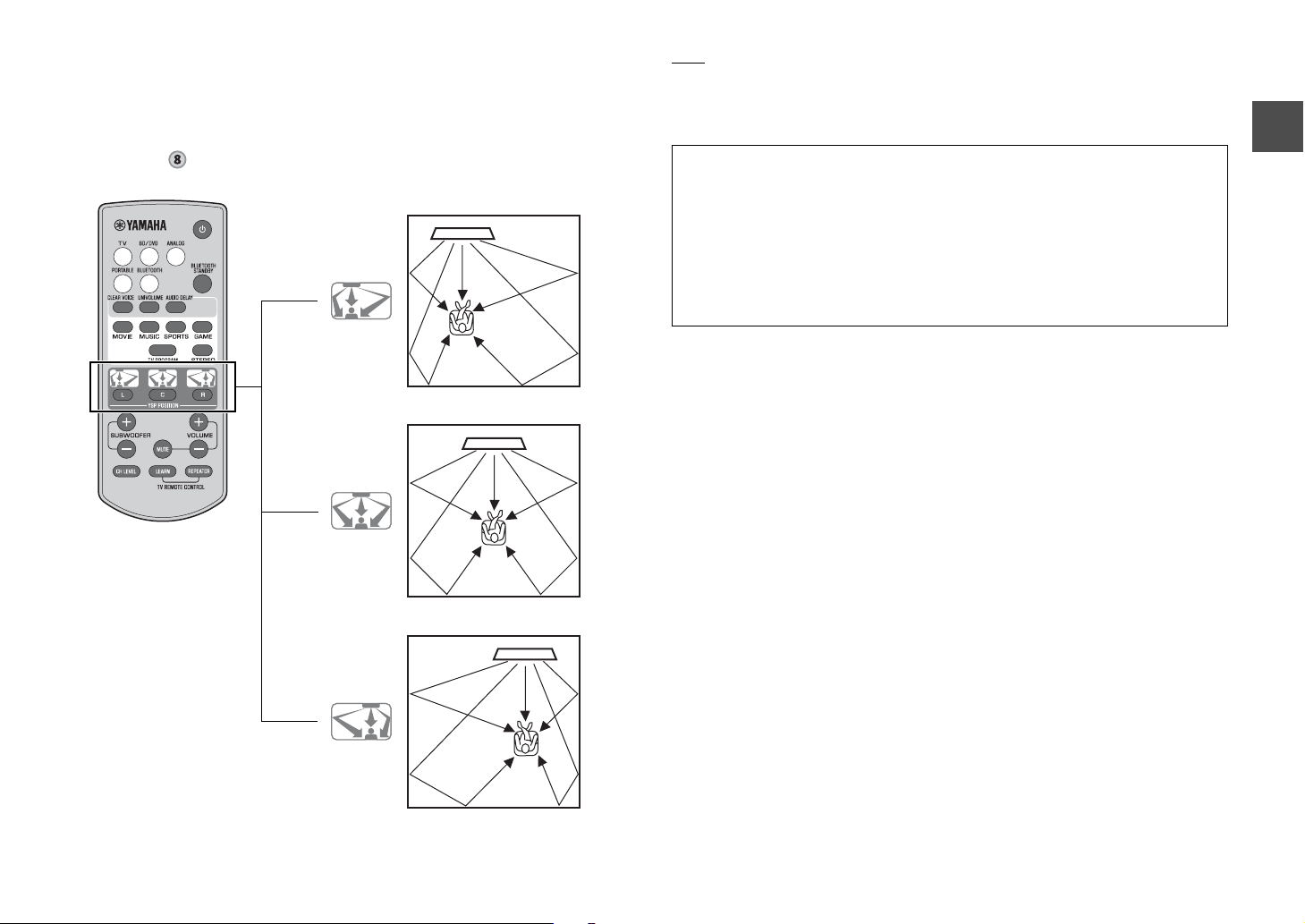

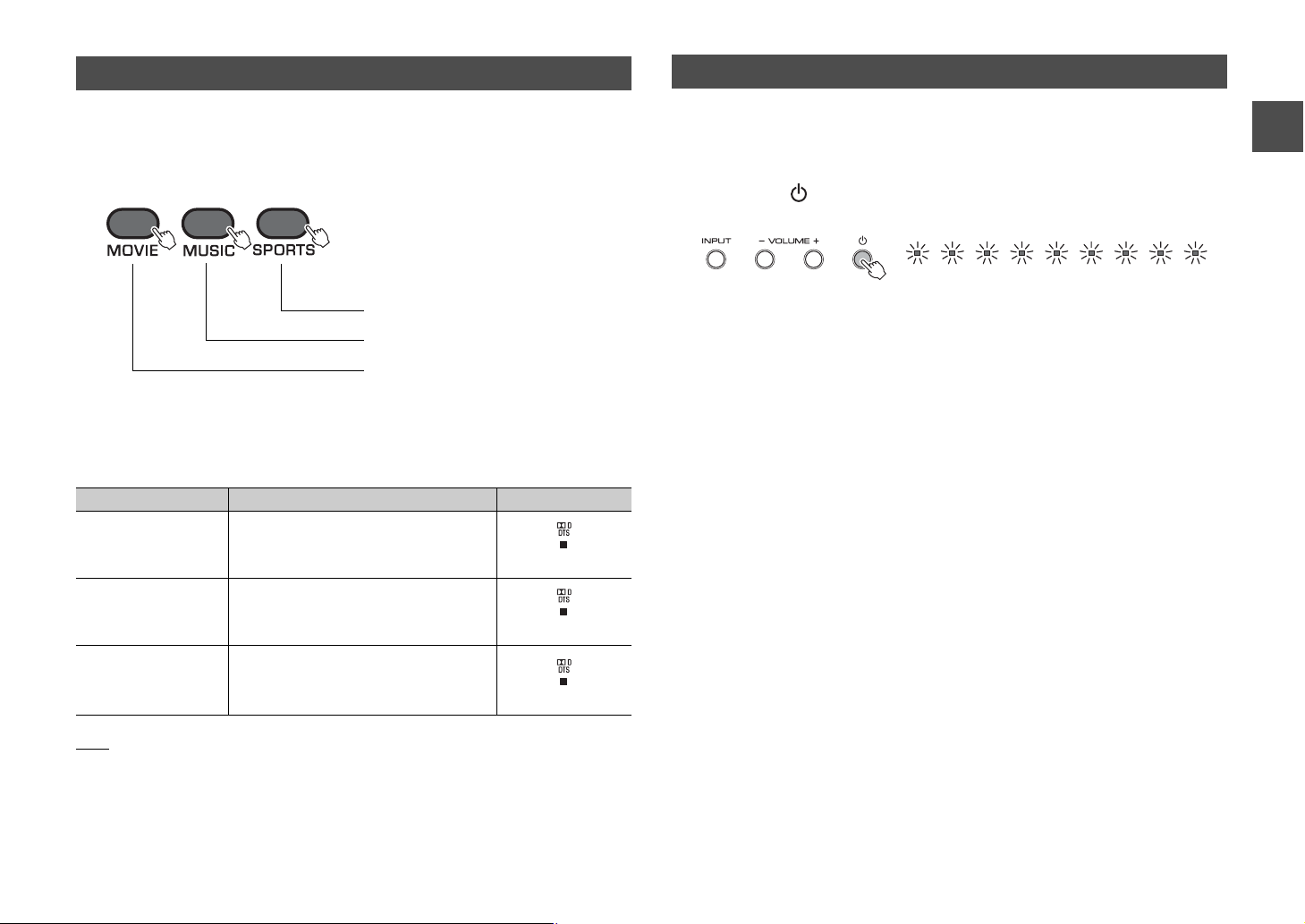

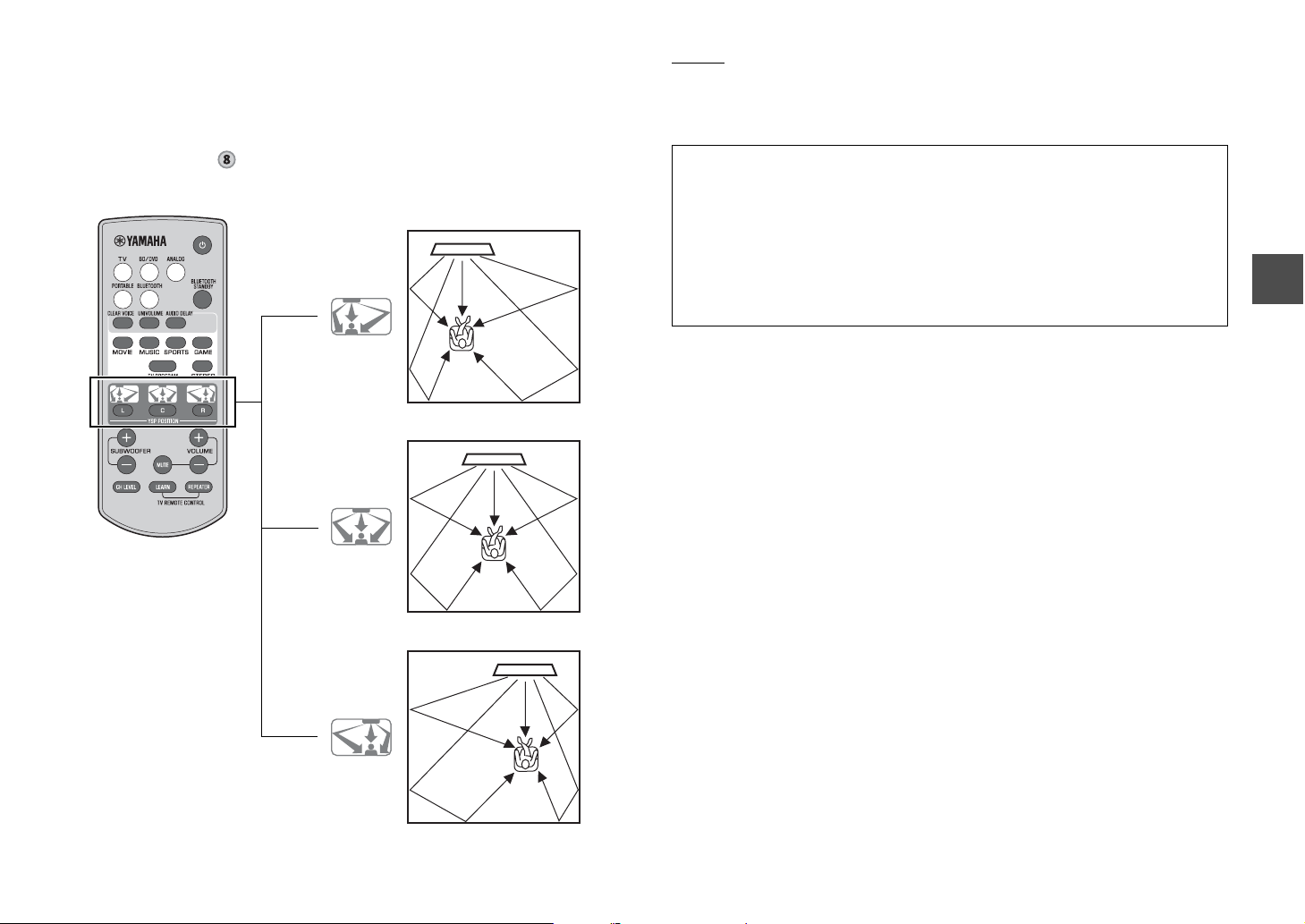

• Surround mode

Enjoy realistic surround sound. Select one of the five surround modes (movie,
music, sports, game, TV program) for the source to be played back (p.10).

•Clear voice

Make voice sound (such as dialogues and narrations) clear with just one touch
(p.9).

•UniVolume

Maintain consistent volume between channels, programs, commercials and sound
sources (p.9).

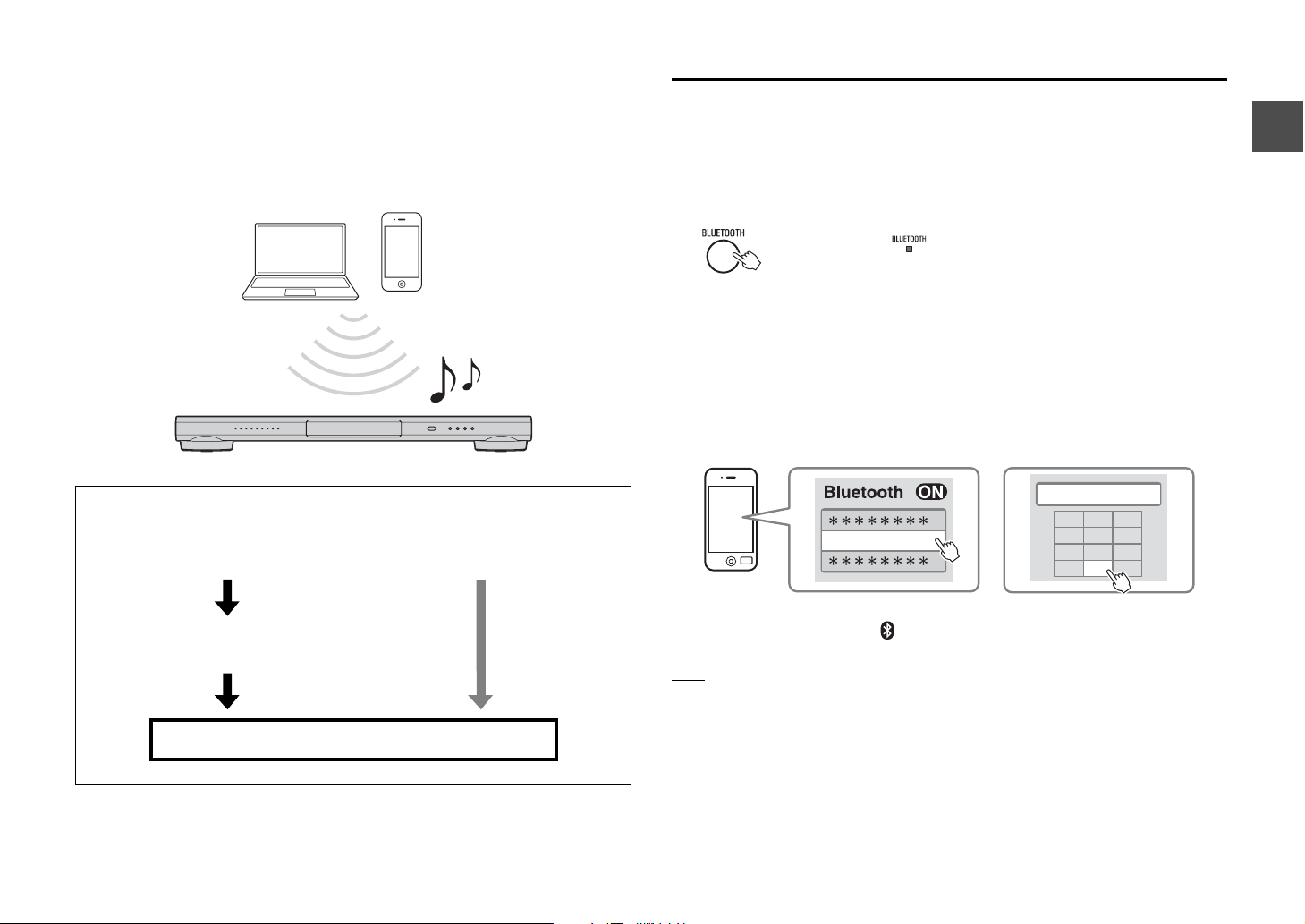

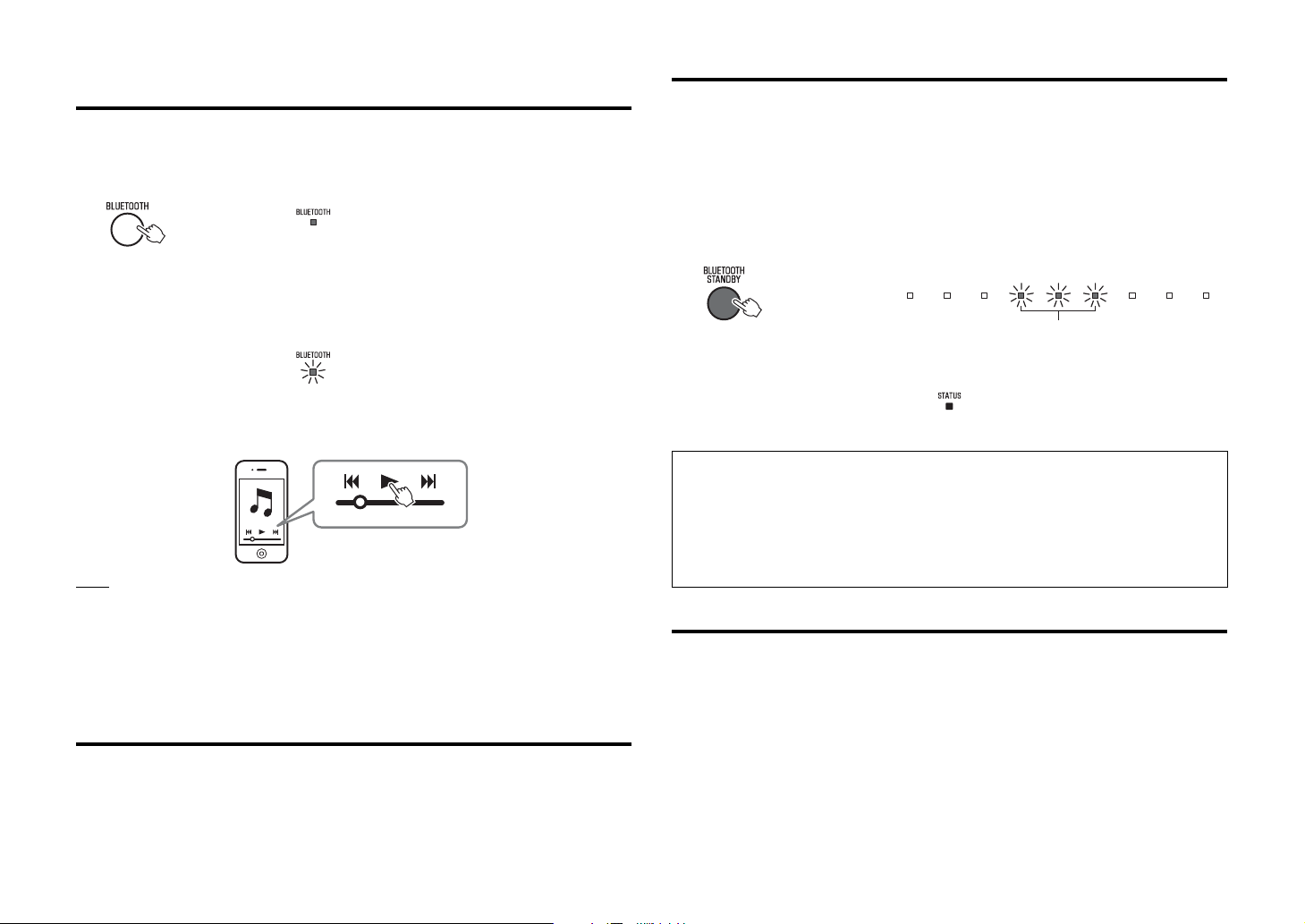

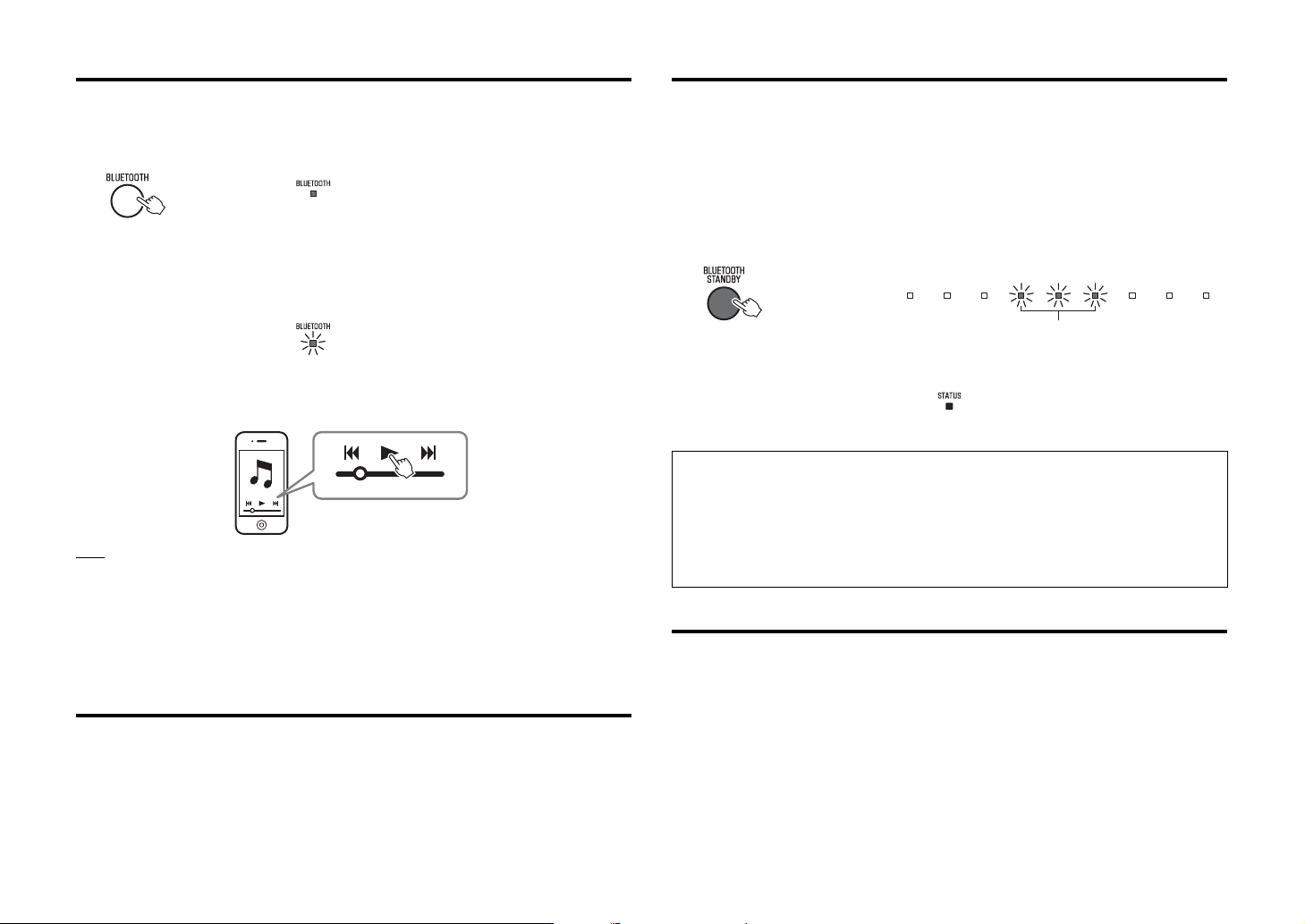

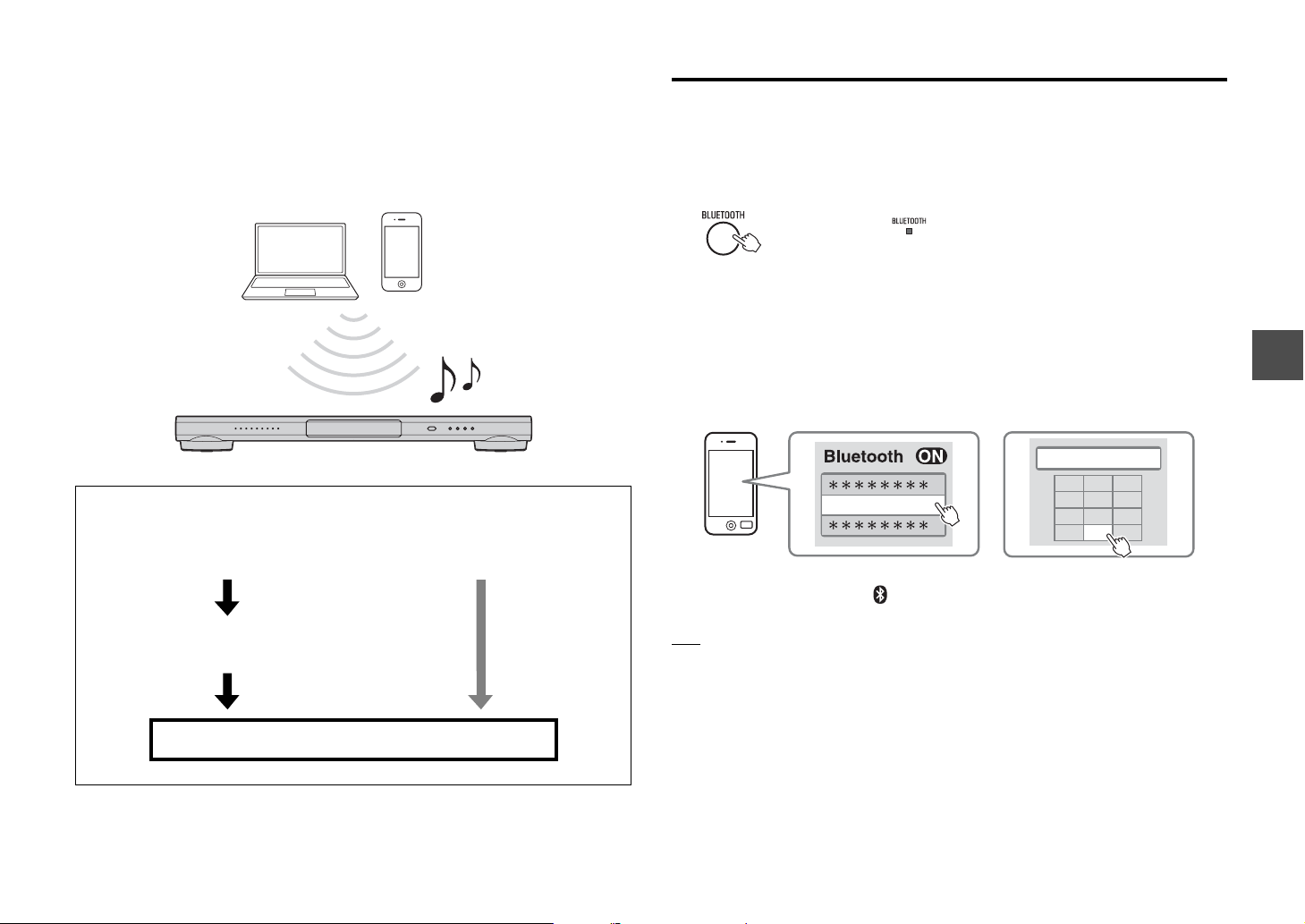

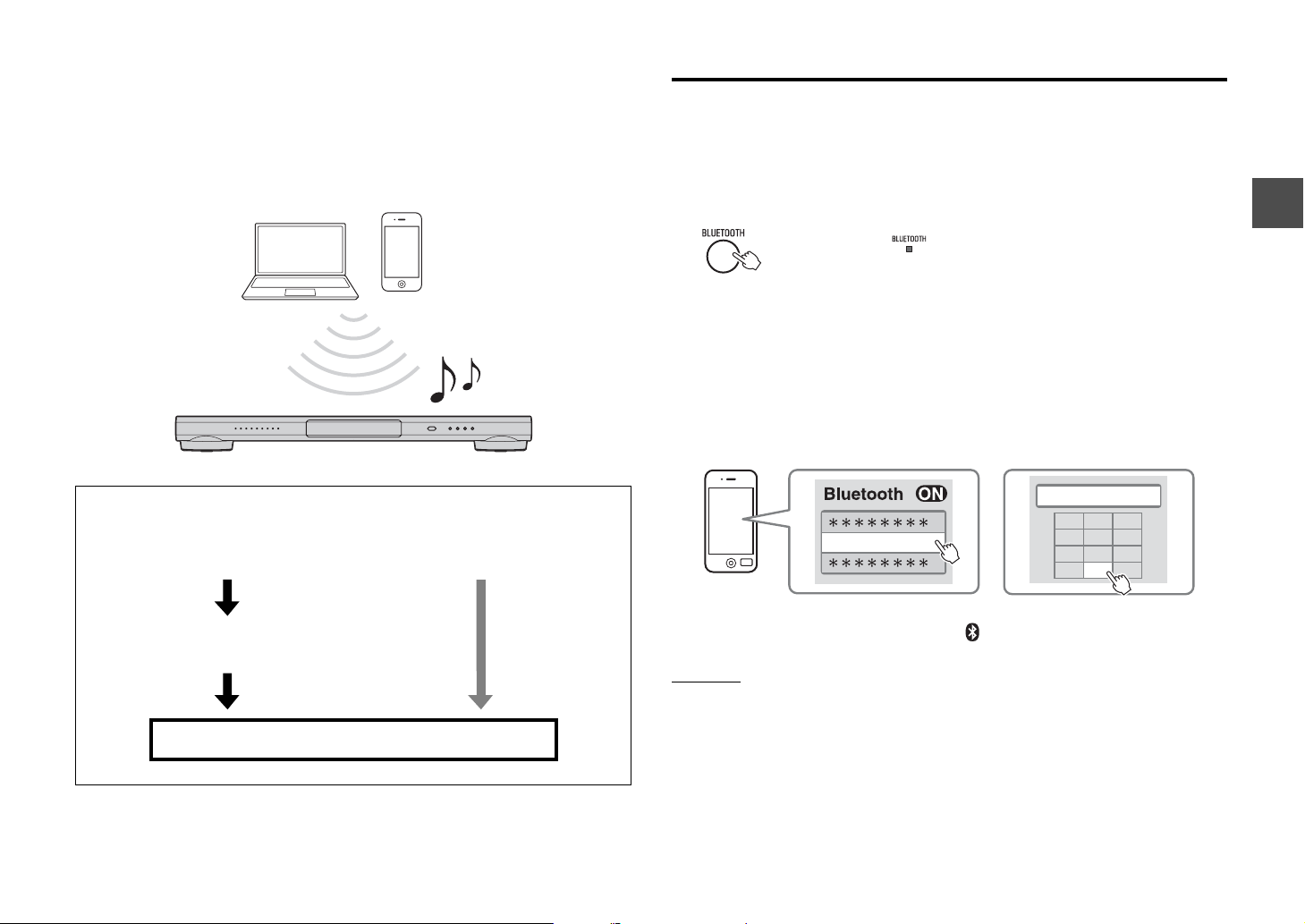

• Bluetooth® connection

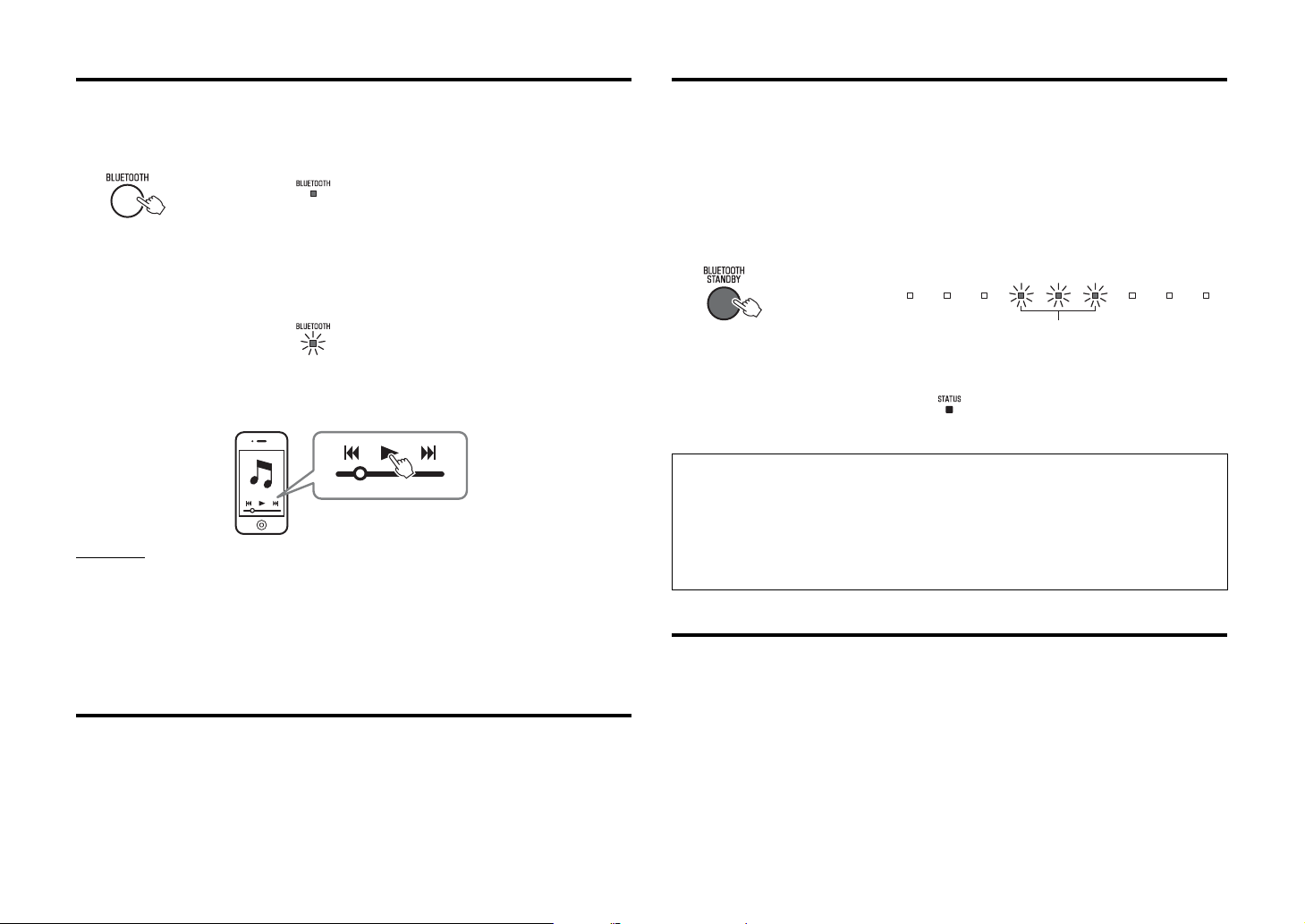

Play back sound from a connected Bluetooth device (p.11).

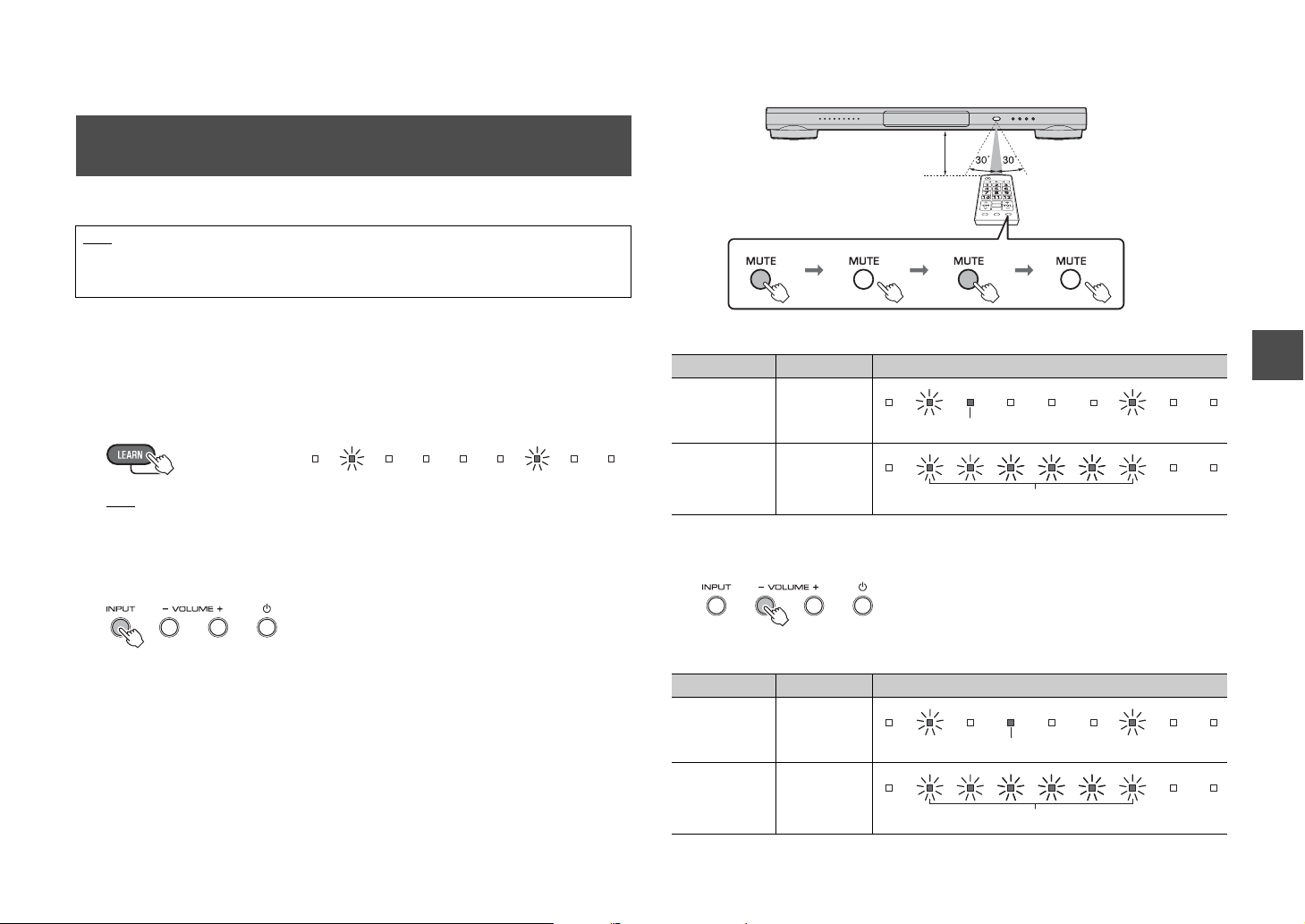

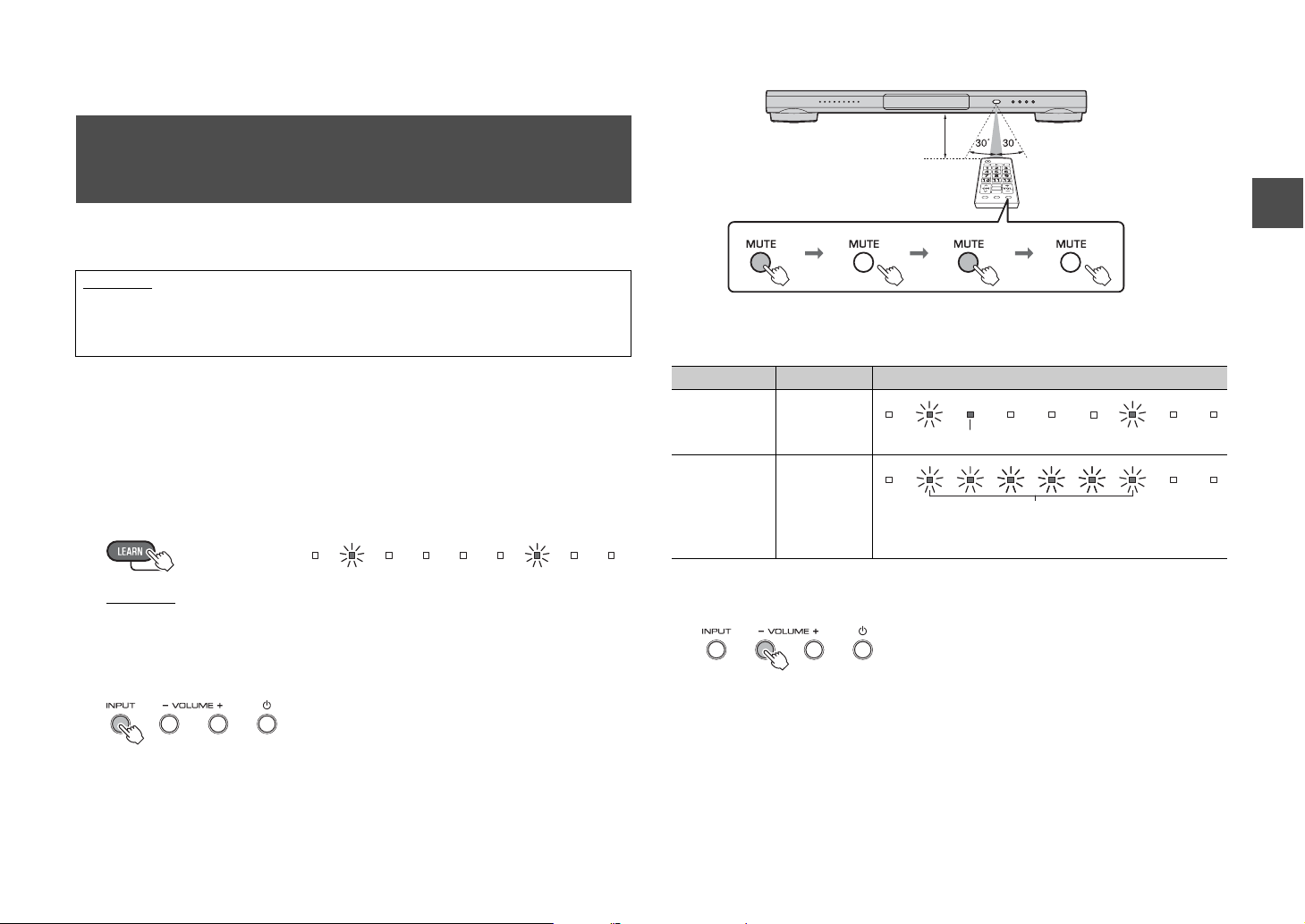

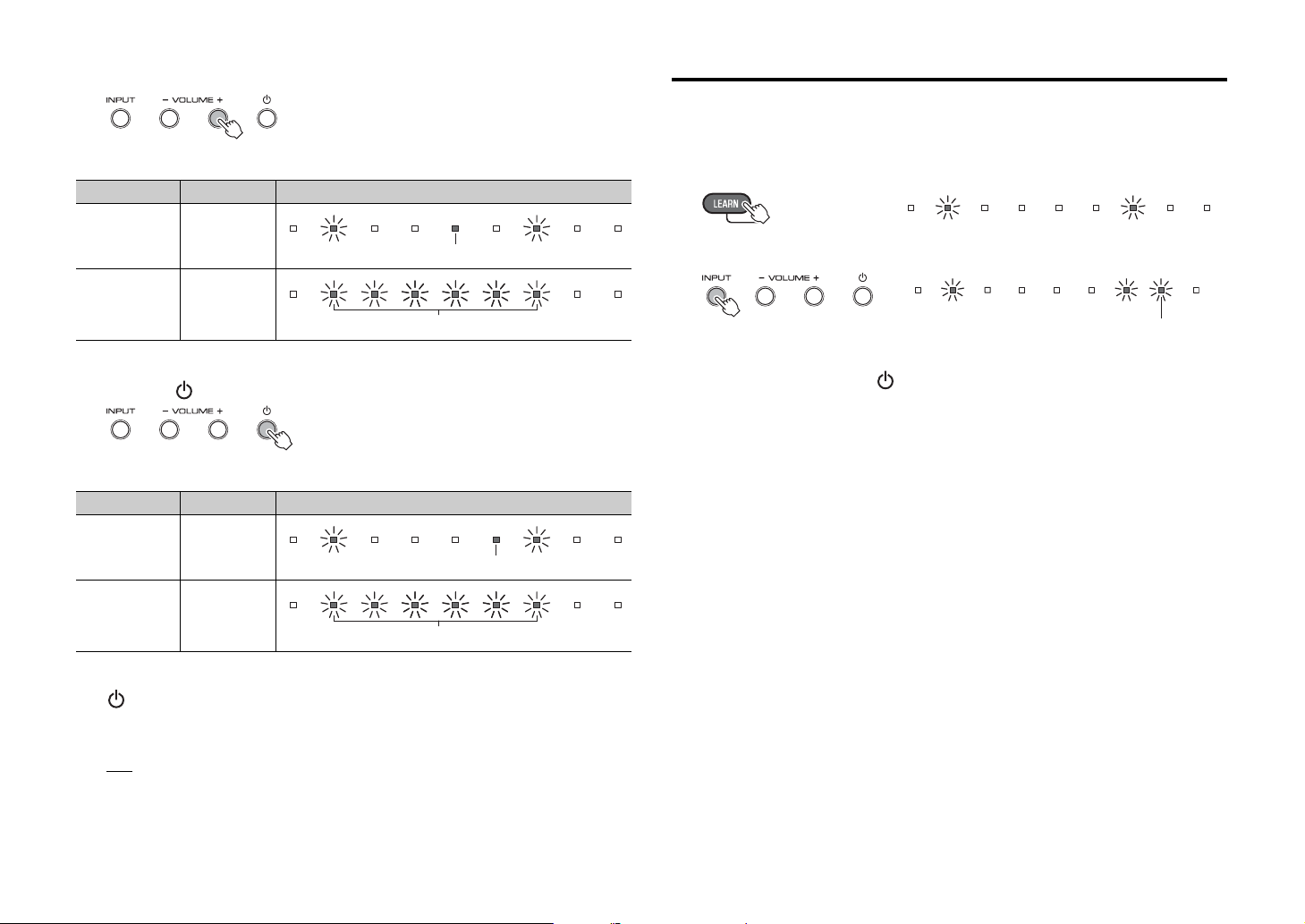

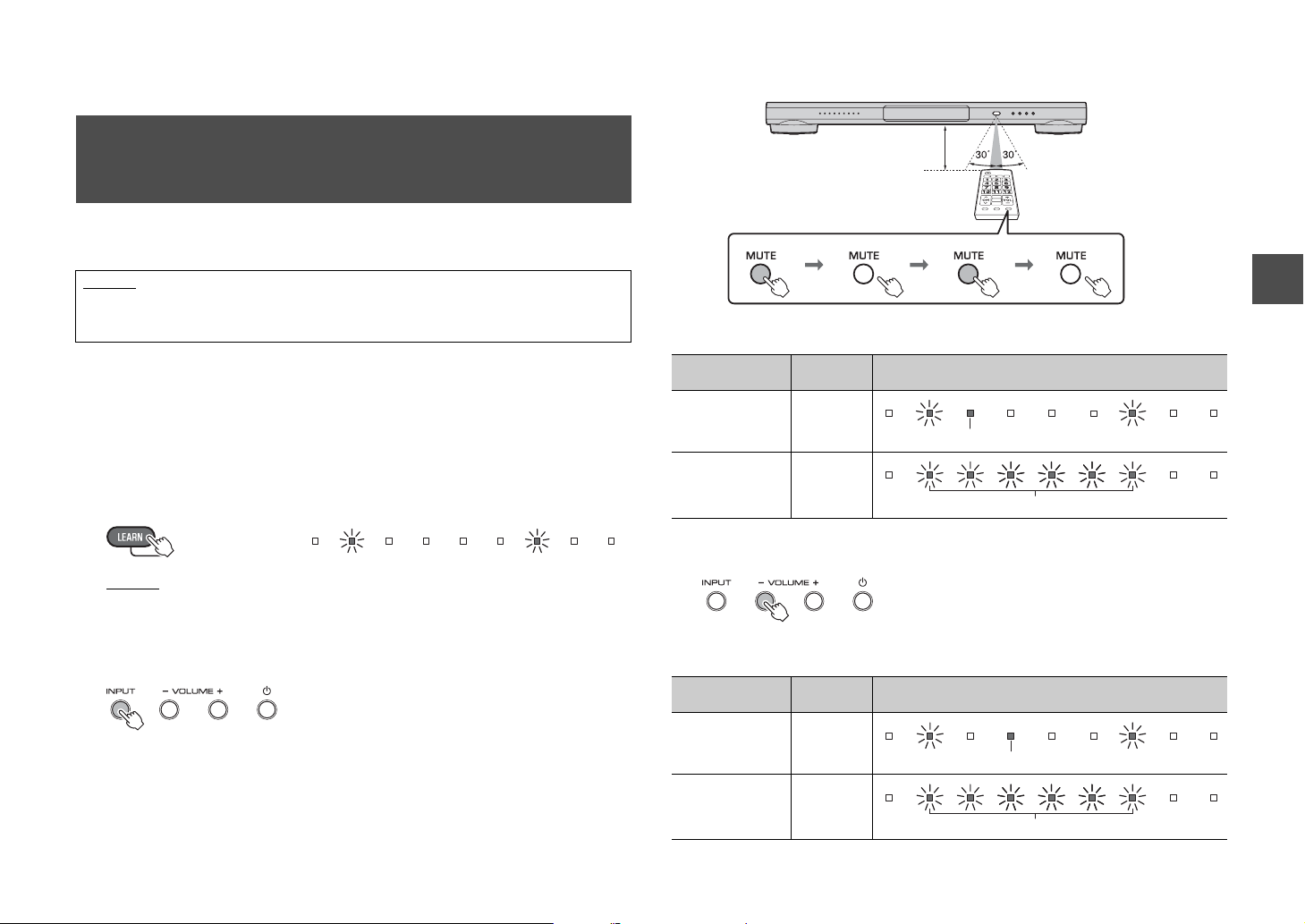

• TV remote control learning function

Operate the unit with the TV’s remote control (p.13)

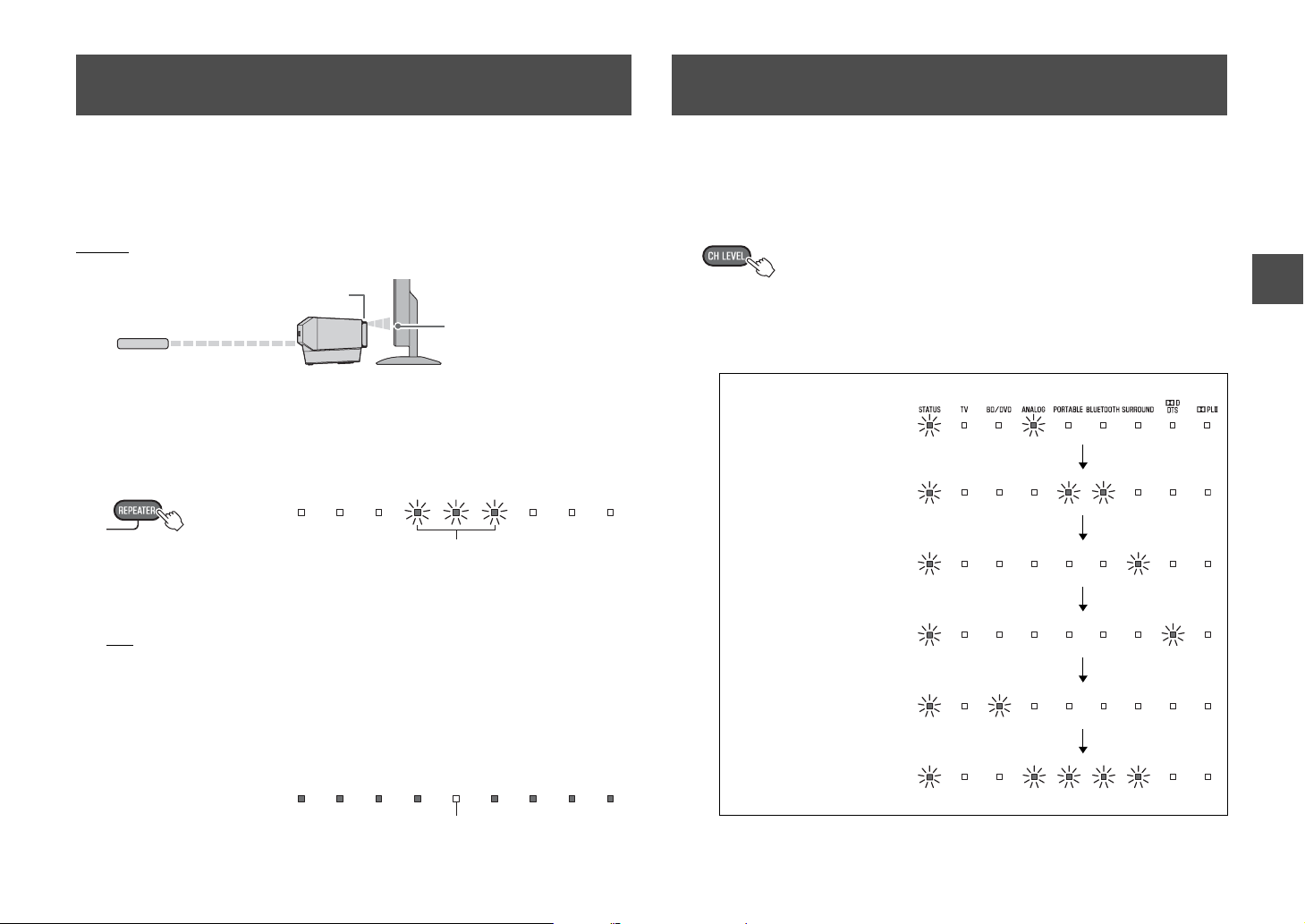

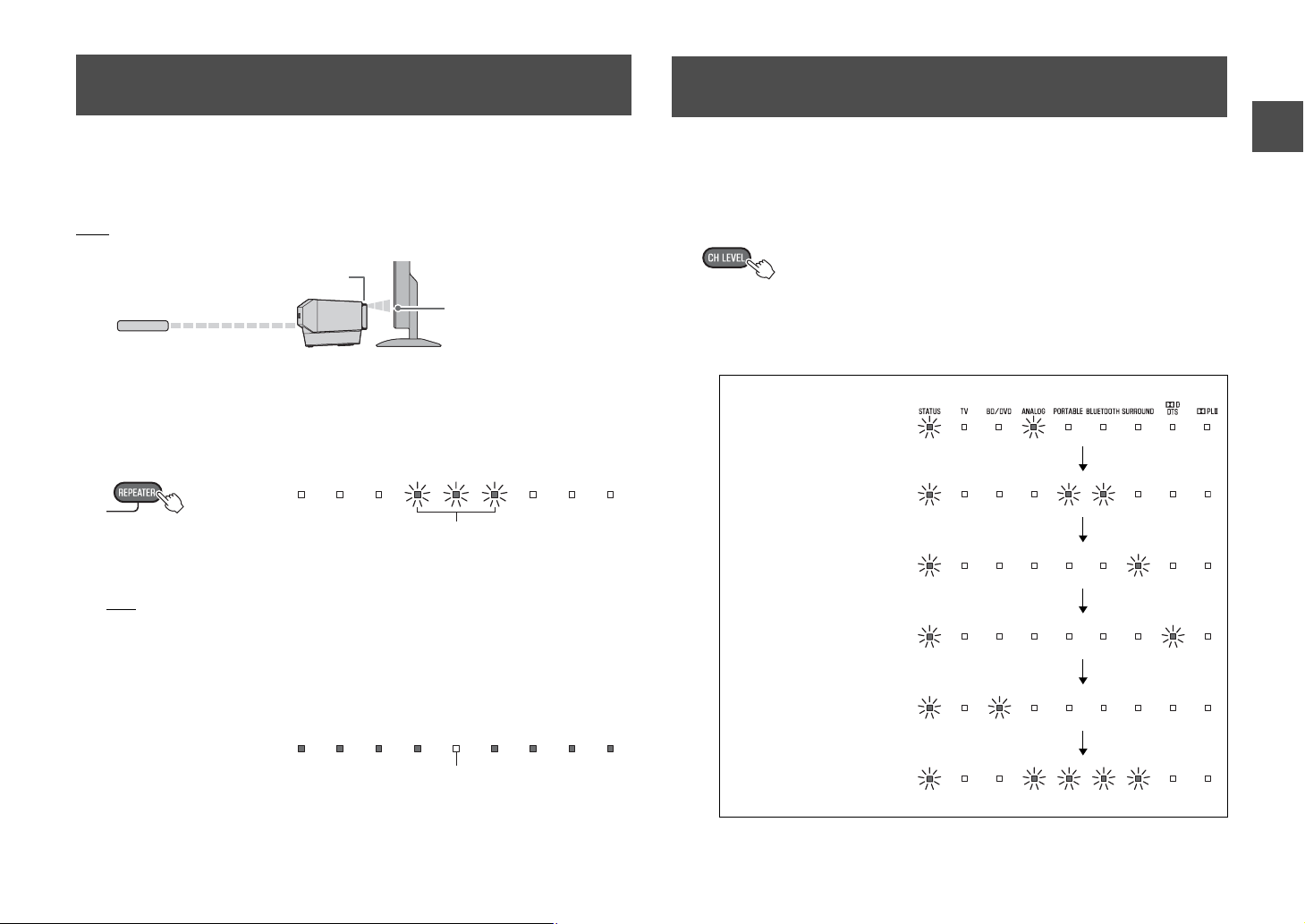

• TV Remote Repeater function

Enable the transmission of TV remote control signals via the unit when you cannot
operate your TV from the remote control because the remote control sensor of the
TV is blocked by the unit (p.15).

En

2

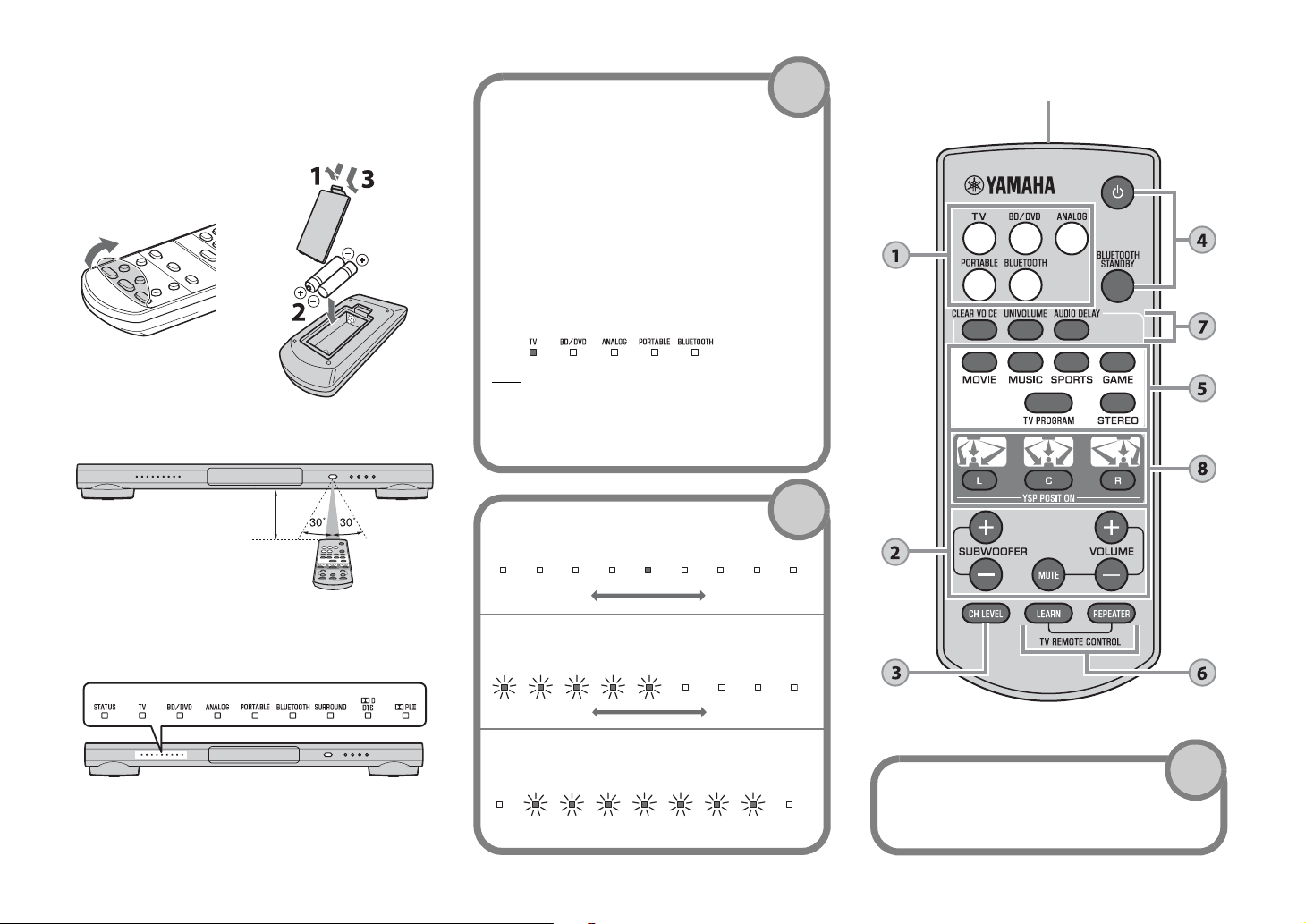

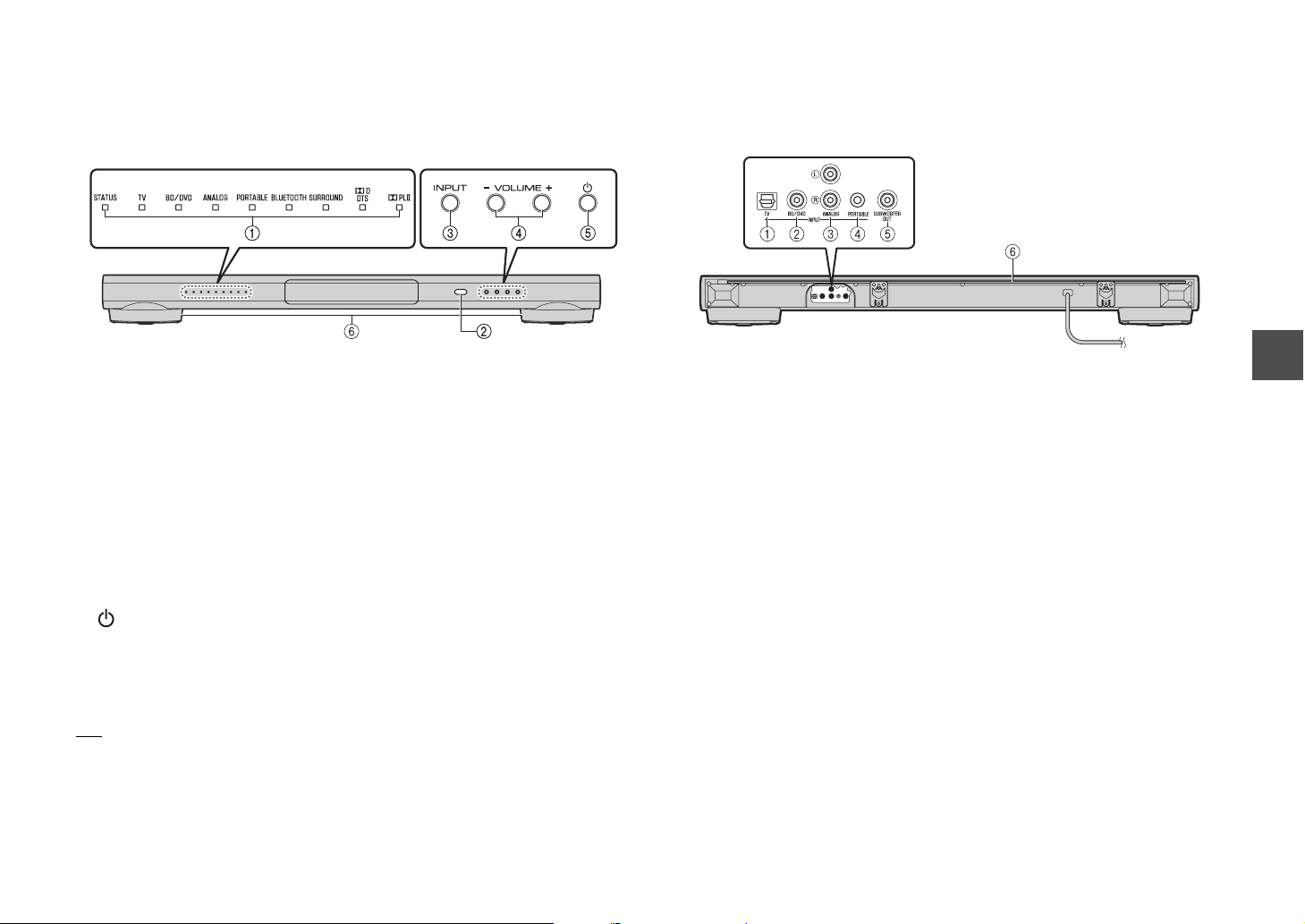

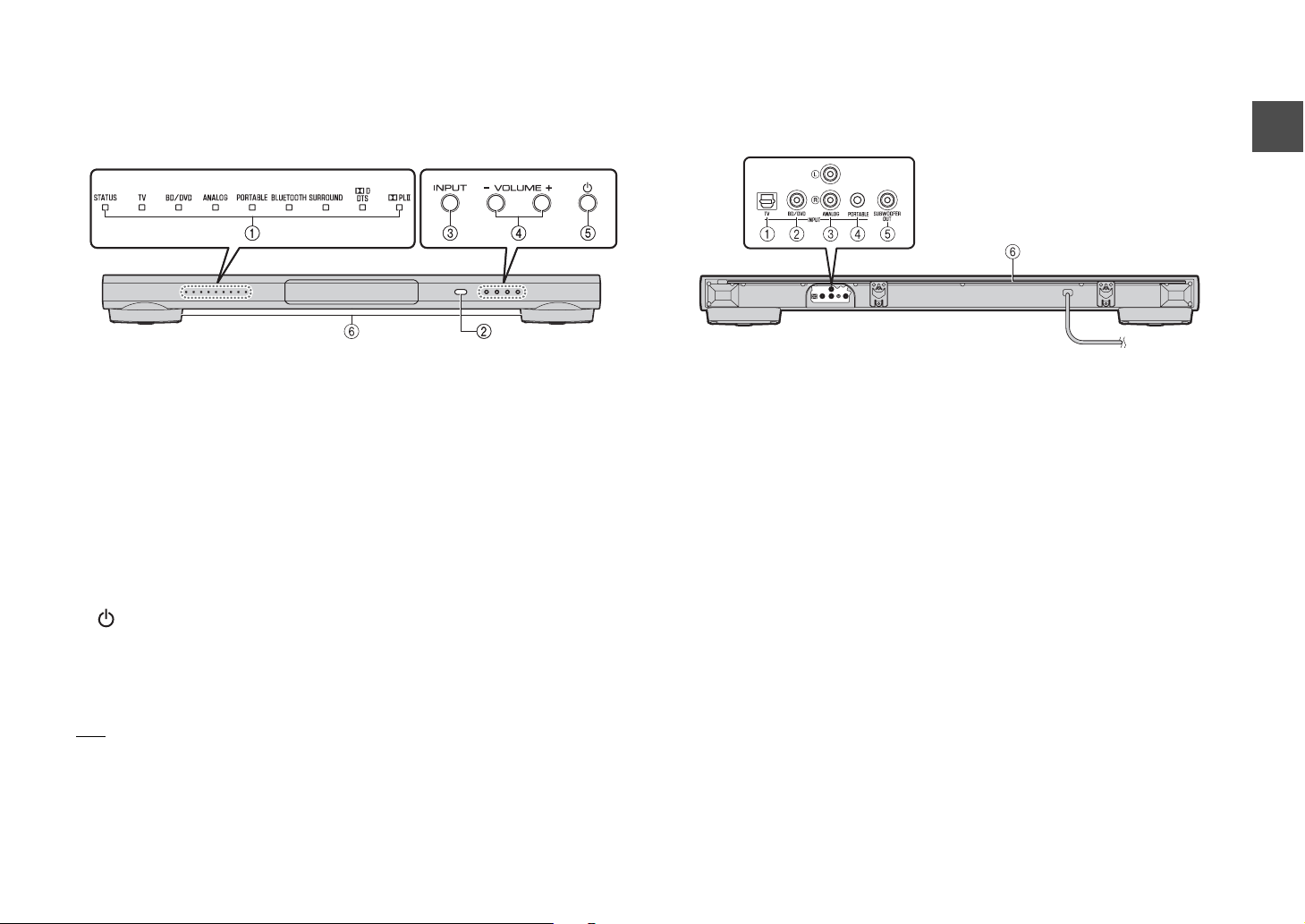

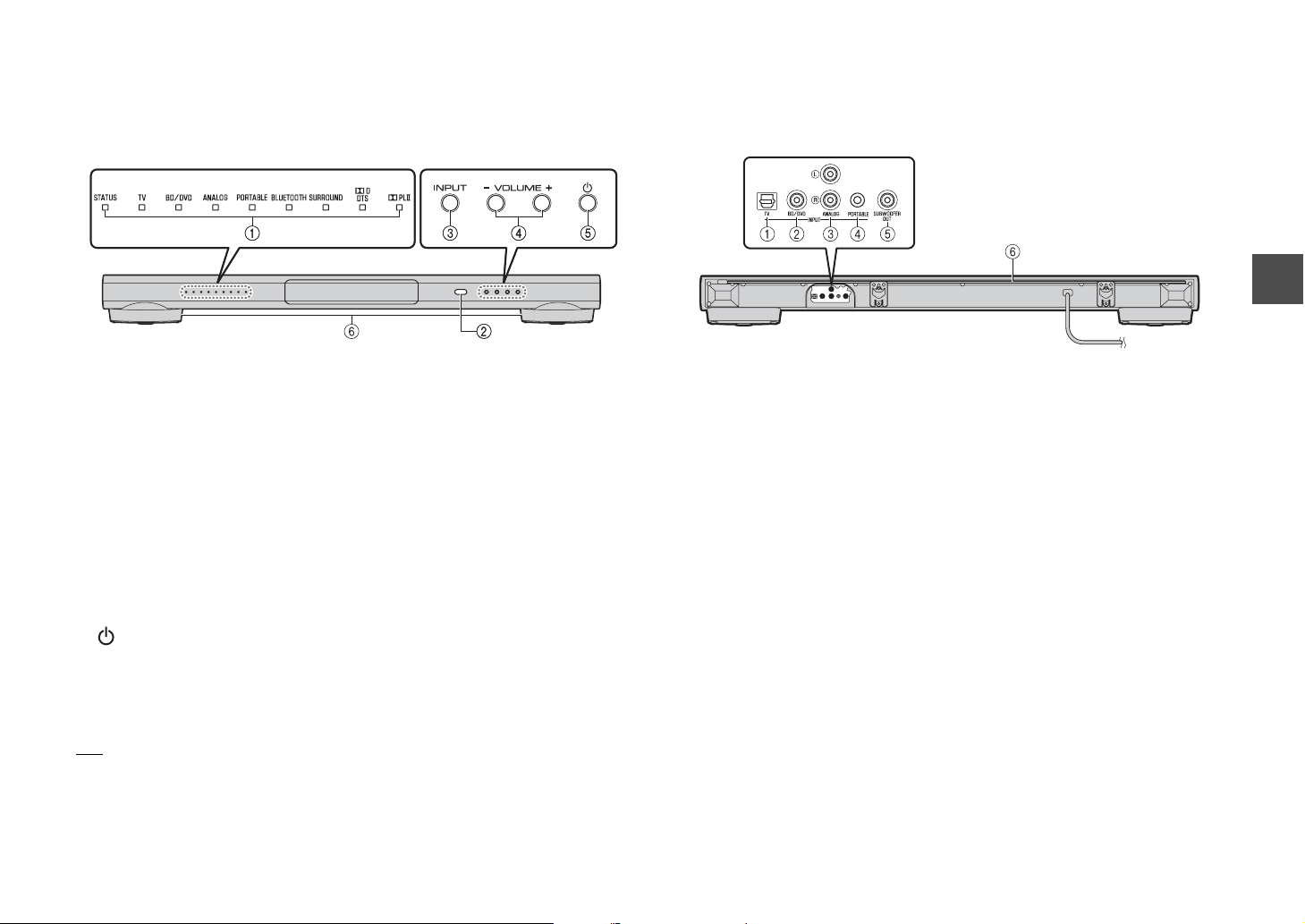

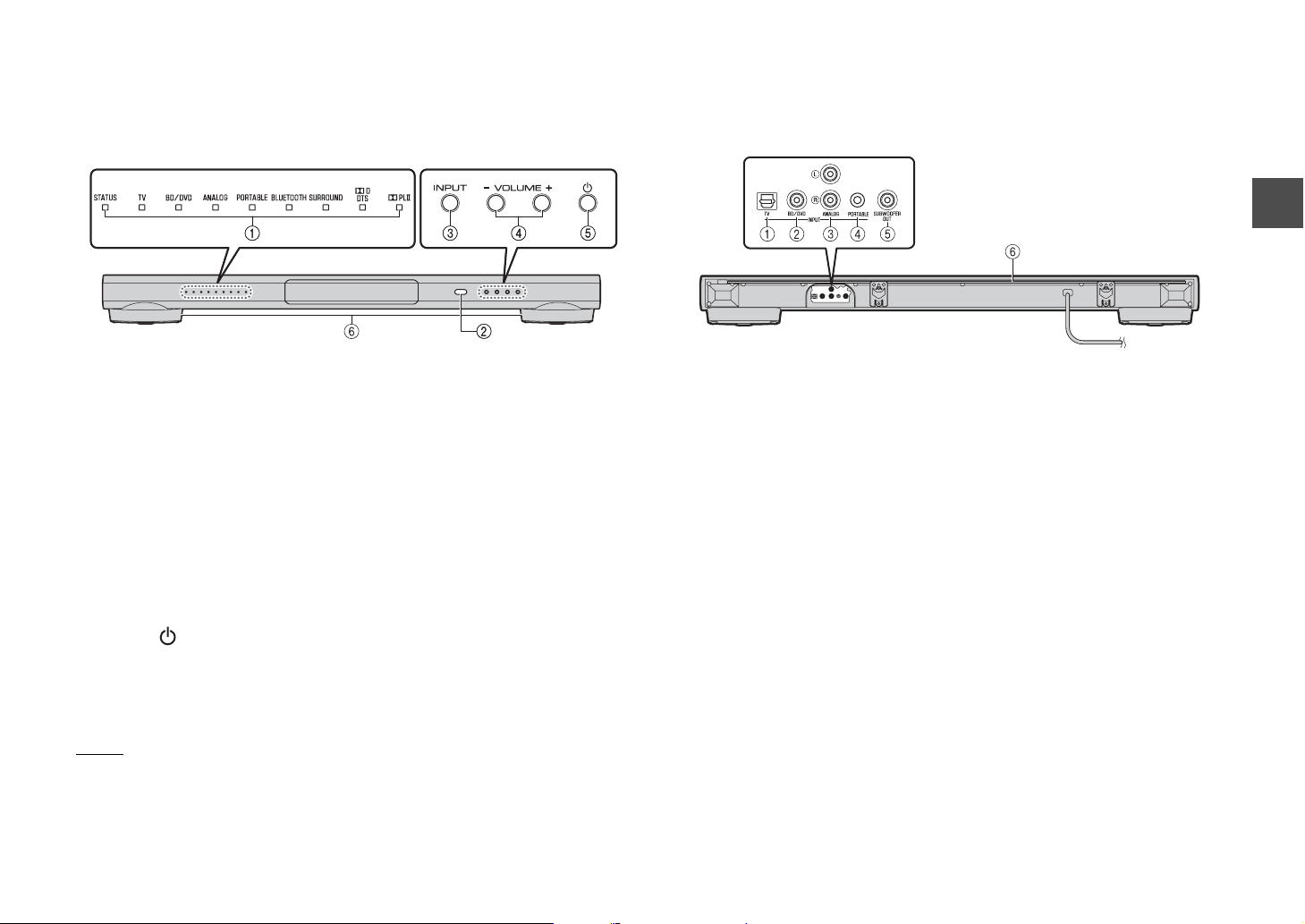

Part names and functions of the unit

Front panel

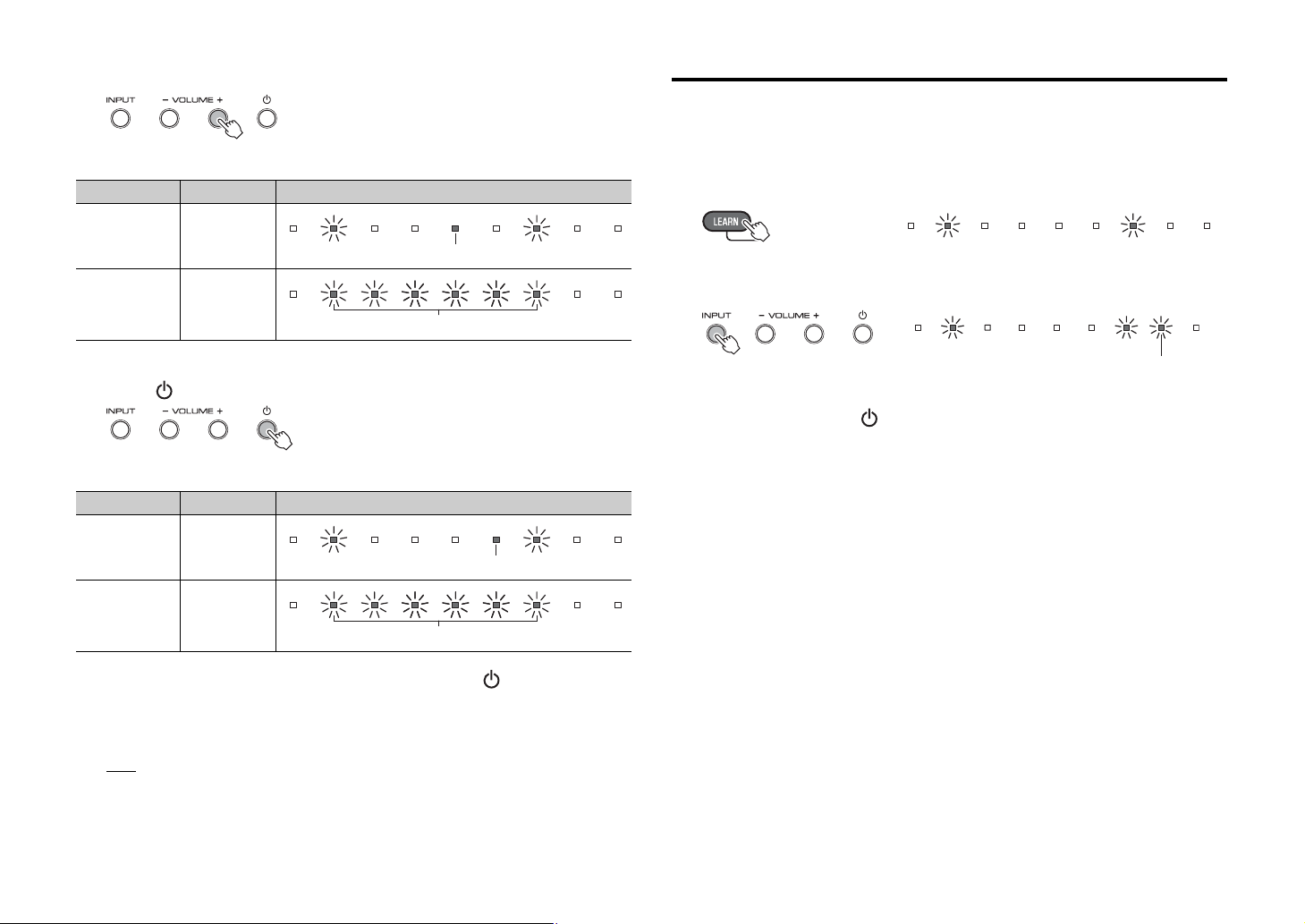

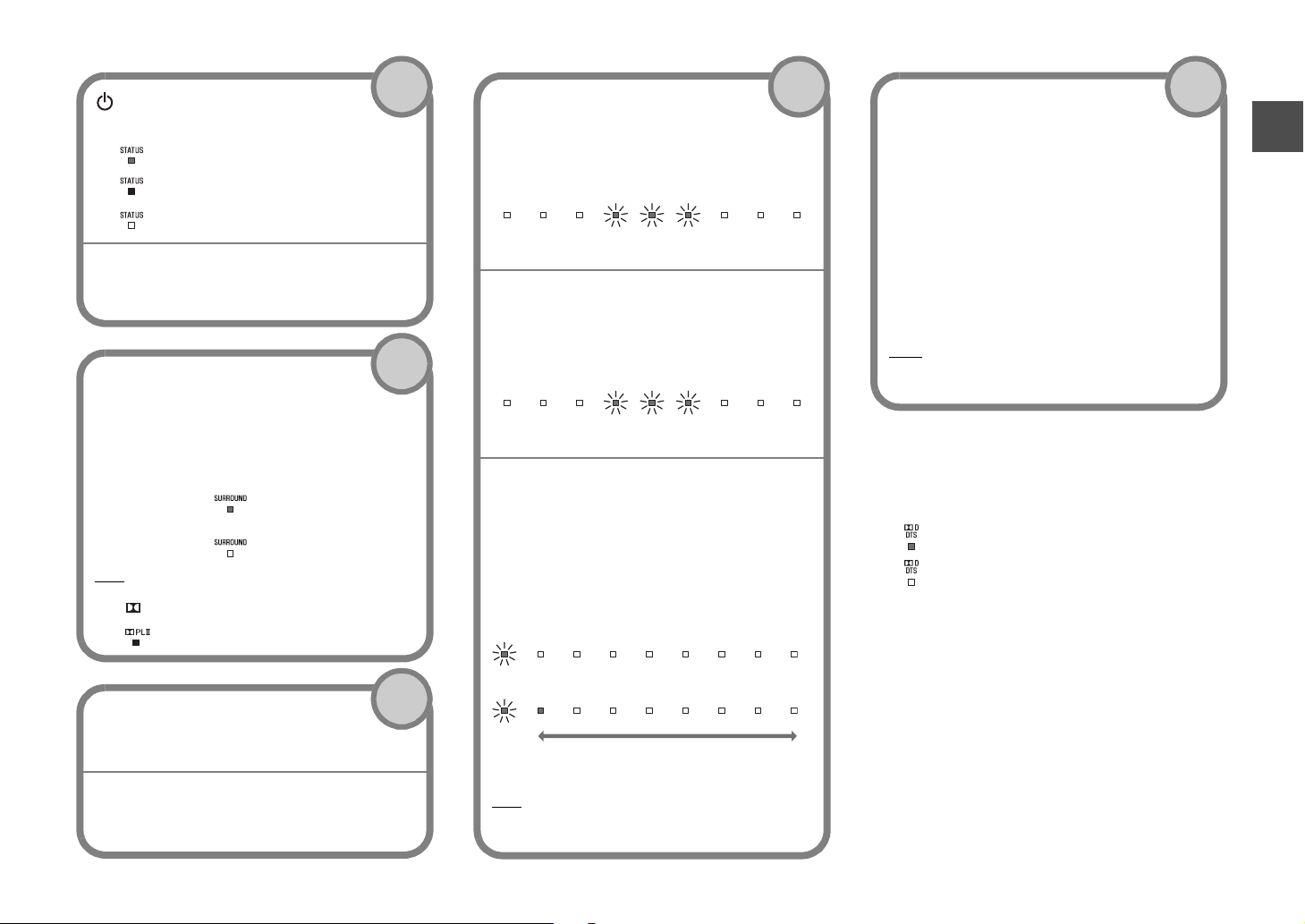

A Indicators

Indicate the status of the unit.
The indicators will dim automatically if no operations are performed for 5 seconds.

B Remote control sensor

Receives infrared signals from the remote control of the unit (p.8).
Receives infrared signals from the TV remote control when the TV Remote Repeater
function is enabled (p.15).

C INPUT key

Selects an input source to be played back (p.8).

D VOLUME (+/-) keys

Adjust the volume (p.8).

E (power) key

Turns on or off (standby) the unit (p.9).

F Dual built-in subwoofers

The built-in subwoofers are located in the leg part of the unit.

Rear panel

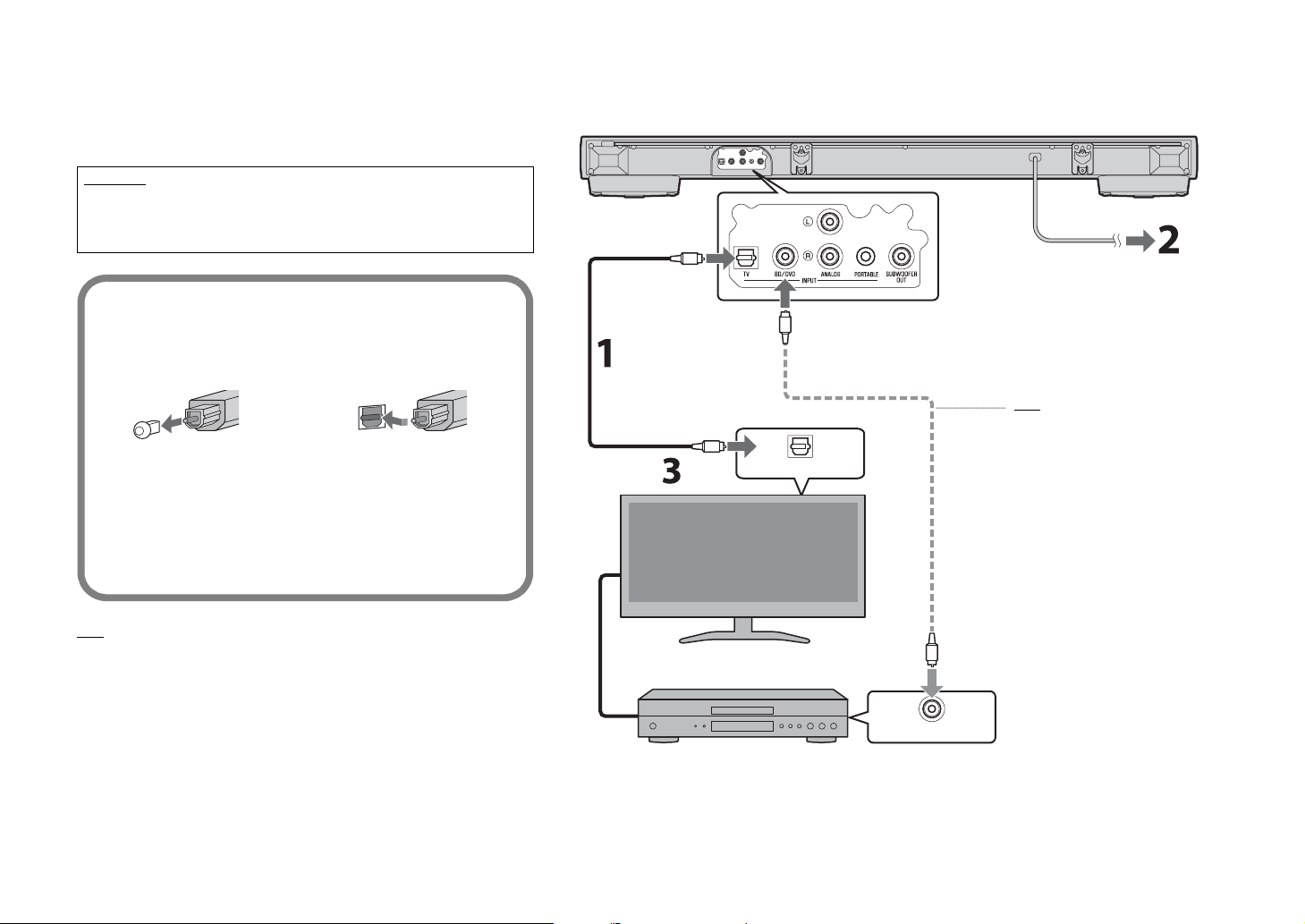

A TV input jack

For connecting to a TV with an optical cable.

B BD/DVD input jack

For connecting to a playback device, such as a Blu-ray Disc (BD) player, with a
coaxial digital cable.

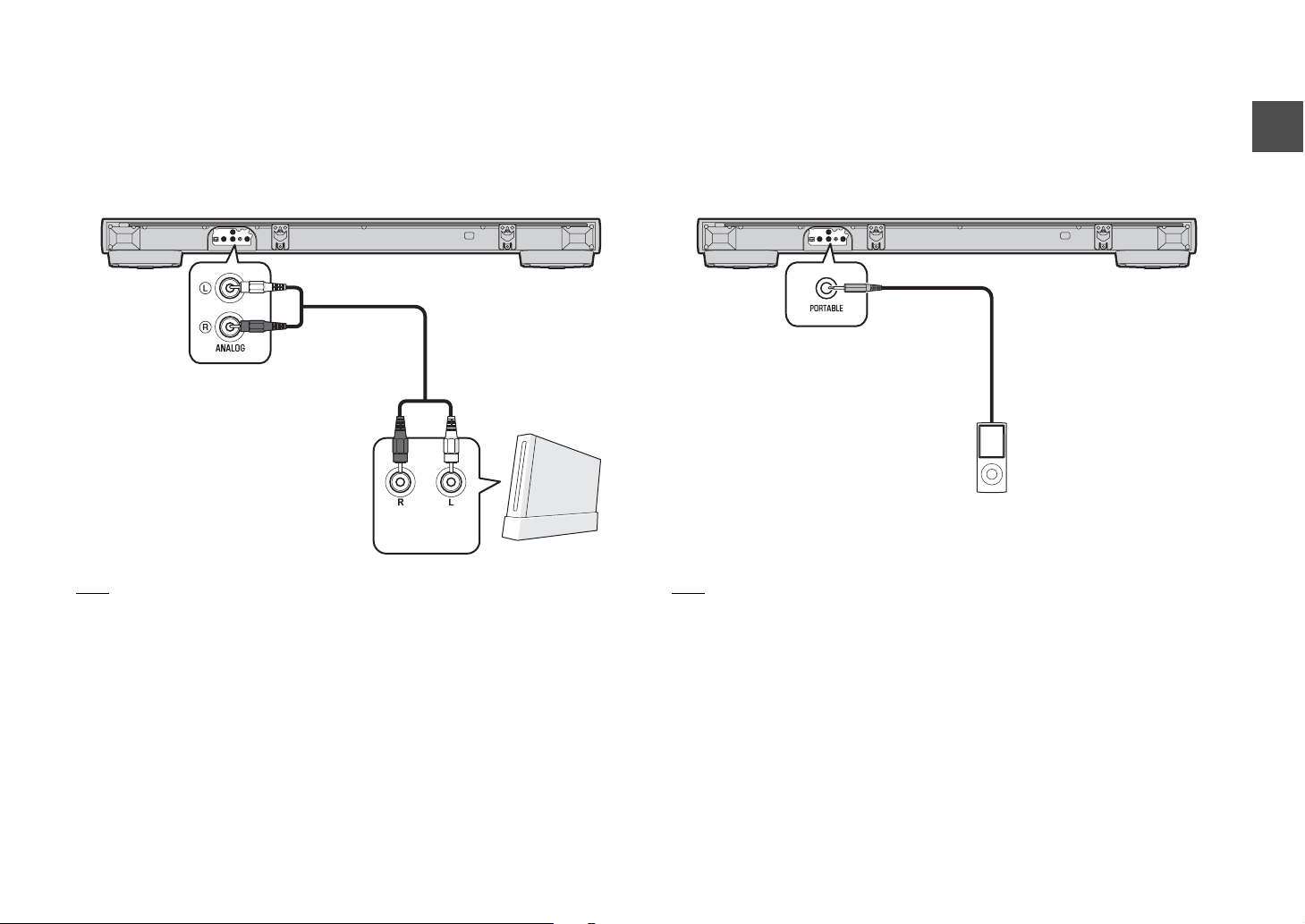

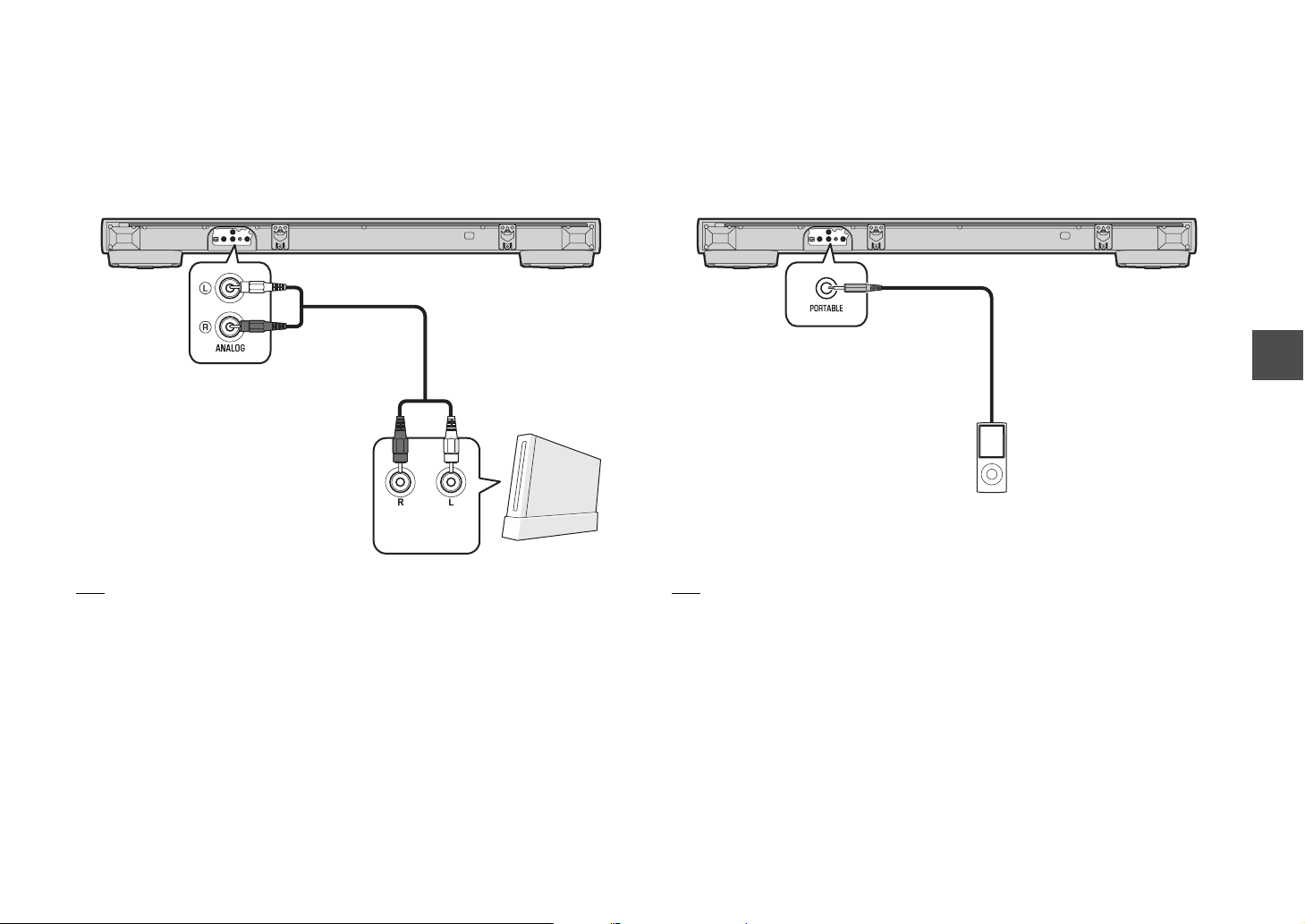

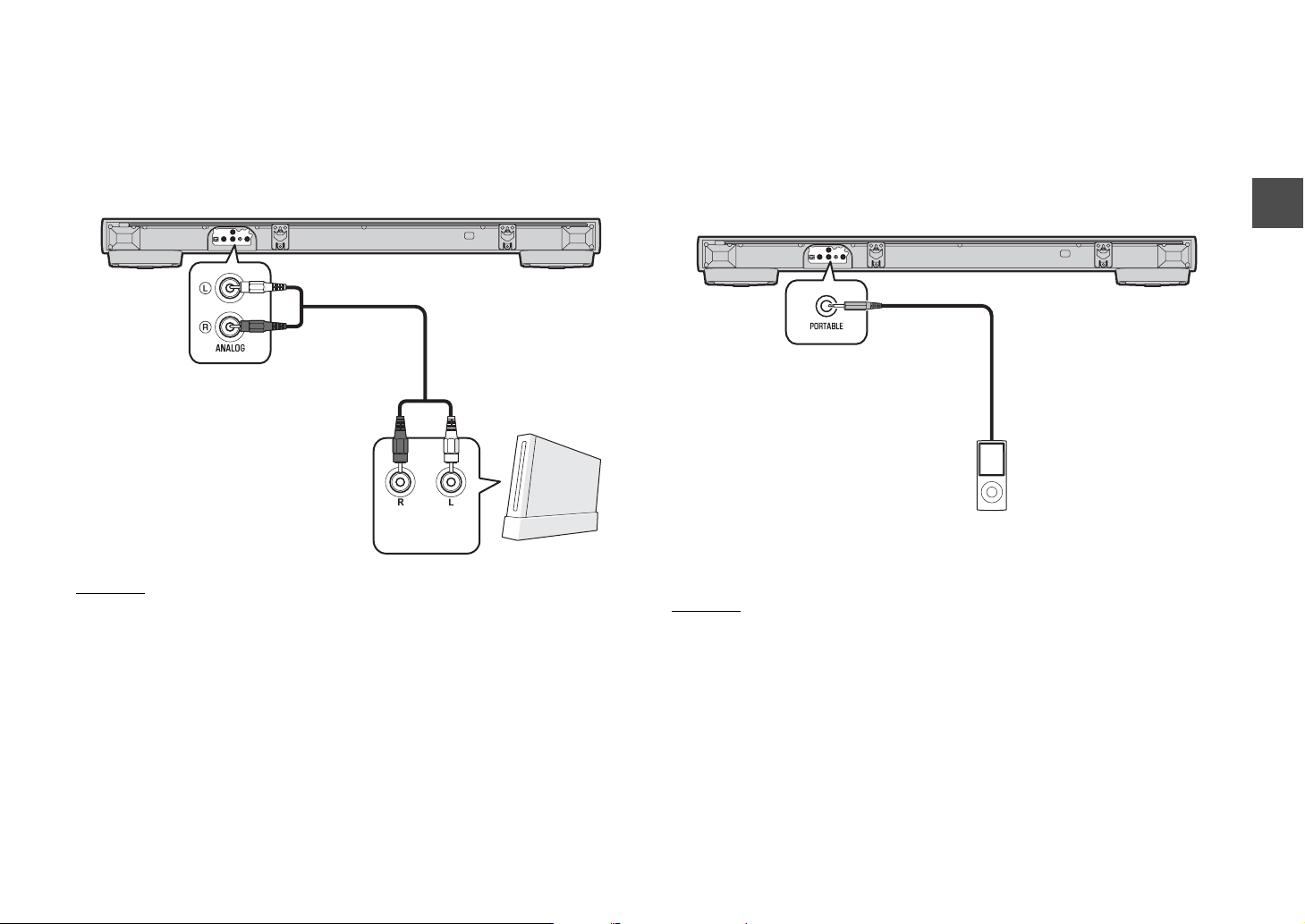

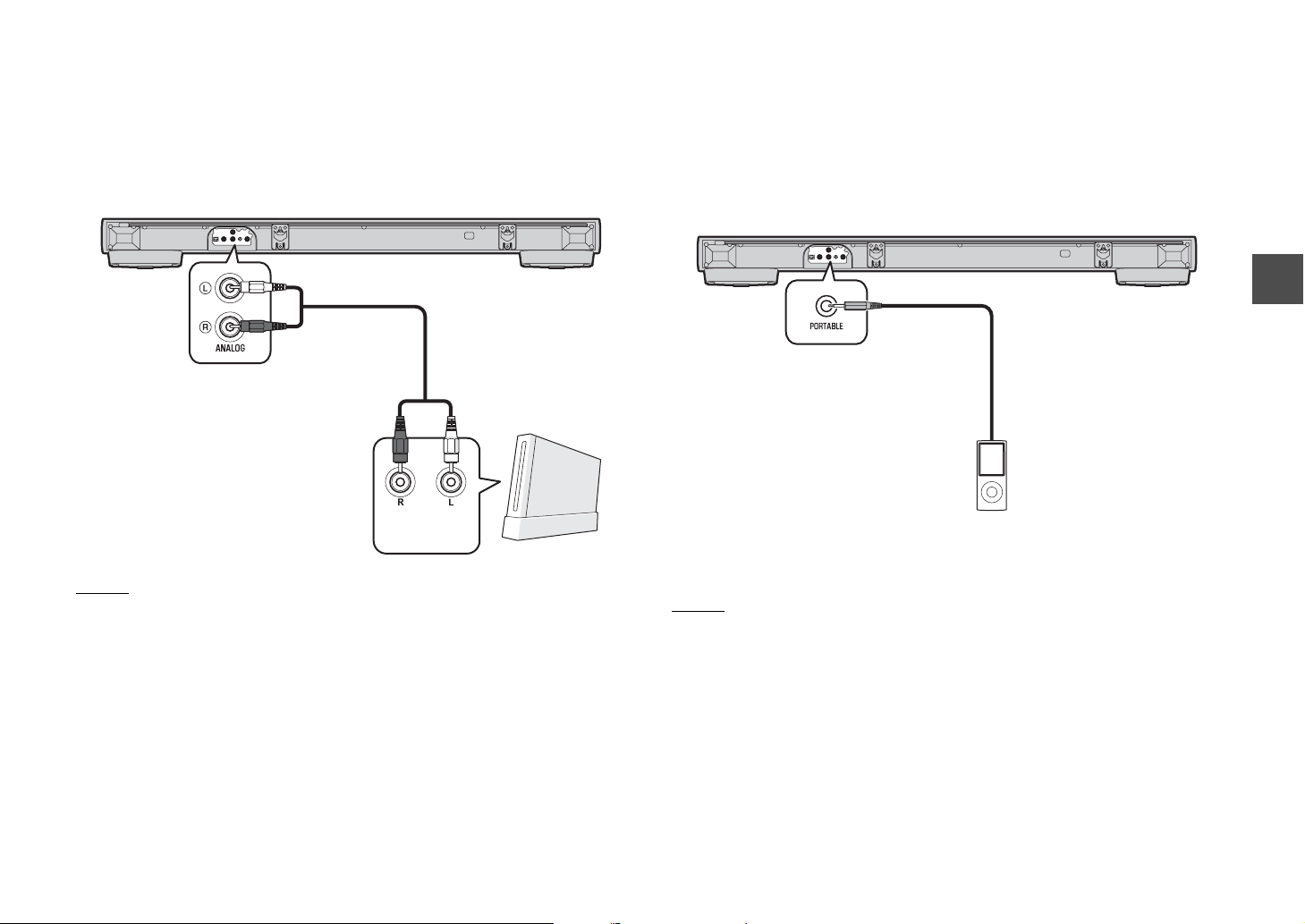

C ANALOG input jacks

For connecting an external device with an RCA stereo cable.

D PORTABLE input jack

For connecting a portable device with a 3.5 mm stereo mini plug cable.

E SUBWOOFER OUT jack

For connecting an external subwoofer with a monaural pin cable.
Switch the setting for the external subwoofer (p.16).

F TV Remote Repeater

Transmits TV remote control signals received at the TV remote control sensor to the
TV (p.15).

HINT

• The unit will be automatically turned off when one of the following conditions is met.

− No operations for 8 hours

− No audio input and no operations for 30 minutes

En

3

Installations

Place the unit on a flat surface such as on top of a TV
cabinet.

Cautions

• Do not place the unit on/under any other devices such as BD
player in a pile. Doing so may cause a malfunction due to
vibrations.

• The unit contains acoustic suspension speakers. Do not place
magnetically sensitive items (hard disk drive, etc.) near unit.

• Depending on your installation environment, it may be better to
connect the unit and external devices (such as a TV) before
installing the unit.

• Do not place the unit within 50 mm (2") of the TV. The wall mount
brackets on the rear panel can be removed as necessary.

Attaching the unit to a wall

Cautions

• When installing the unit on a wall, all installation work must be
performed by a qualified contractor or dealer. The customer must
never attempt to perform this installation work. Improper or
inadequate installation could cause the unit to fall, resulting in
personal injury.

• Do not attach the unit to a wall that is made of weak materials
such as plaster or veneered woods. Doing so may cause the unit
to fall.

• Make sure you use commercially available screws that can
support the weight of the installation (specified in Step 2 on the
right). Using clamps other than specified screws, such as short
screws, nails, and two-sided tape, may cause the unit to fall.

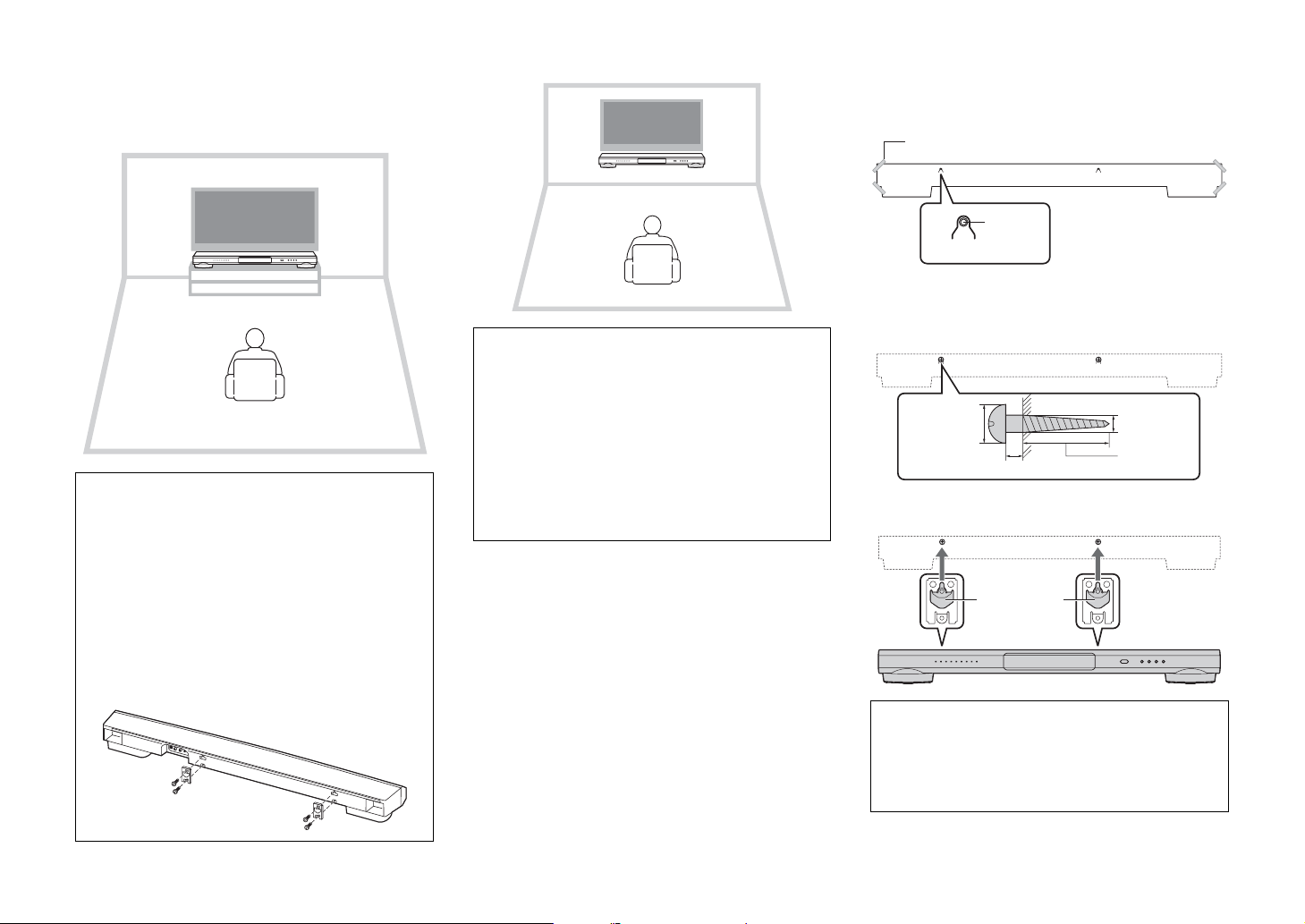

How to install on the wall

1 Attach the mounting template on a wall and mark

for the screw holes.

Tapes or thumbtacks

Mounting template (supplied)

Screw
holes

2 Remove the mounting template from the wall and

install the commercially available screws at the
marks on the wall.

7 to 9 mm

(1/4" to 3/8")

2 to 4 mm (1/16" to 3/16")

4 mm (#8)

20 mm (3/4")
or more

3 Hang the unit on the screws.

Mounting holes

on rear of unit

Cautions

• Fix the cables in place where they will not become loose. If your
foot or hand accidentally gets caught on a loose cable, the unit
may fall.

• Check that the unit is fixed securely after the installation. Yamaha
will bear no responsibility for any accidents caused by improper
installations.

En

4

Installation position of the unit and selecting a YSP POSITION
key

The surround sound is achieved by reflecting the sound beams off walls as shown in the
illustration below. For optimum surround effect, turn on the unit and select the YSP
POSITION key according to the installation position of the unit.

Refer to the “ YSP POSITION (YSP position) keys” (p.9) in “Operations” to
select the key according to the installation position of the unit.

L

(Left)

Left side of room

C

(Center)

NOTE

• Keep a distance of more than 2 meters (6.6 ft) between the unit and listener.

• Install the unit in front of the listening position.

• If the sound beams are blocked by obstacles such as furniture, adjust the position of the unit or the
obstacles.

CAUTIONS

Effective surround effect may not be achieved in the following environment.

• Sound beams are blocked by obstacles such as furniture.

• The room size is not within the following dimensions;
Width: 3 meters to 7 meters (9.8 ft to 23 ft)
Depth: 3 meters to 7 meters (9.8 ft to 23 ft)
Height: 2 meters to 3.5 meters (6.6 ft to 11.5 ft)

• Listening position is too close to the unit.

• The unit is installed too close to the left or right wall.

• The unit is installed in the corner of the room.

• There is no wall for reflecting sound beam on the path of the sound beams.

R

(Right)

Center of room

Right side of room

En

5

Connections

Connect to a TV (or other peripheral device).

CAUTIONS

• Do not connect the power cable of the unit to the AC wall outlet before making
connections.

• Do not use excessive force when inserting the cable plug. Doing so may damage the
cable plug or AC wall outlet.

1 Connect the TV and unit with the optical cable

(supplied).

Remove the cap of the optical cable and check the
direction of the plug.

2 Connect the power cable of the unit to an AC

wall outlet.

3 Set the TV as follows.

• Set the TV volume to minimum.

• Disable the TV built-in speaker output (if available).

HINT

• If a setting to disable the speaker output is not available on your TV, you may disable it
by connecting headphones to the headphone jack on the TV. For details, refer to the
manuals of the TV.

• The TV and BD/DVD input jacks support the following audio signals.

− PCM (2ch)

− Dolby Digital (up to 5.1 channels)

− DTS Digital Surround (up to 5.1 channels)

Unit (rear)

Optical cable

TV

Coaxial digital cable

OPTICAL OUTPUT

Playback device (such as a BD player)

Set top box

DIGITAL OUTPUT

Power cable

To AC wall outlet

HINT

• The unit plays the audio output
from your TV. If the sound output
from a playback device (such as a
BD player) or a set top box cannot
be output from your TV or if your
TV does not have any audio input
jacks to connect a playback
device, connect the playback
device and unit directly with a
commercially available digital
coaxial cable.

En

6

Analog connection of an external device (game console)

You can connect an external device, such as a game console, to the ANALOG input
jacks of the unit with an RCA stereo cable.

RCA stereo cable

Analog connection of a portable device

You can connect a portable device, such as a portable music player, to the PORTABLE
input jacks of the unit with a 3.5 mm stereo mini plug cable.

3.5 mm stereo mini plug
cable

Analog audio
output

NOTE

• Make sure the left (L) and right (R) channels are connected correctly.

• Select the ANALOG key on the remote control for the input source.

Game console (etc.)

Portable music player

NOTE

• Select the PORTABLE key on the remote control for the input source.

• Adjust the volume level of the portable device as required.

En

7

Operations

Preparing the remote control

Peel off the protection sheet before use.

Operating range of the remote control

Remain within the operating range shown below.

Input keys

Select an input source to be played back.

TV ....................TV audio

BD/DVD...........Audio from a device connected to

ANALOG .........Audio from a device connected to

PORTABLE..... Audio from a device connected to

BLUETOOTH ...Audio from a Bluetooth connected

The indicator for the selected input source lights up.

(Example: when TV is selected)

HINT

• To play audio of the playback device connected to the TV or
to watch videos of the playback device, set the TV’s input
source to the playback device.

• For details on Bluetooth connection, refer to “Listening to the
sound from a BLUETOOTH device” (p.11).

the BD/DVD input jack

the ANALOG input jack

the PORTABLE input jack

device

1

Remote control signal transmitter

Transmits infrared signals.

Within 6 m

(20 ft)

Indicators

The indicators on the front panel flash or light up, to
indicate the operation and setting status.

En

8

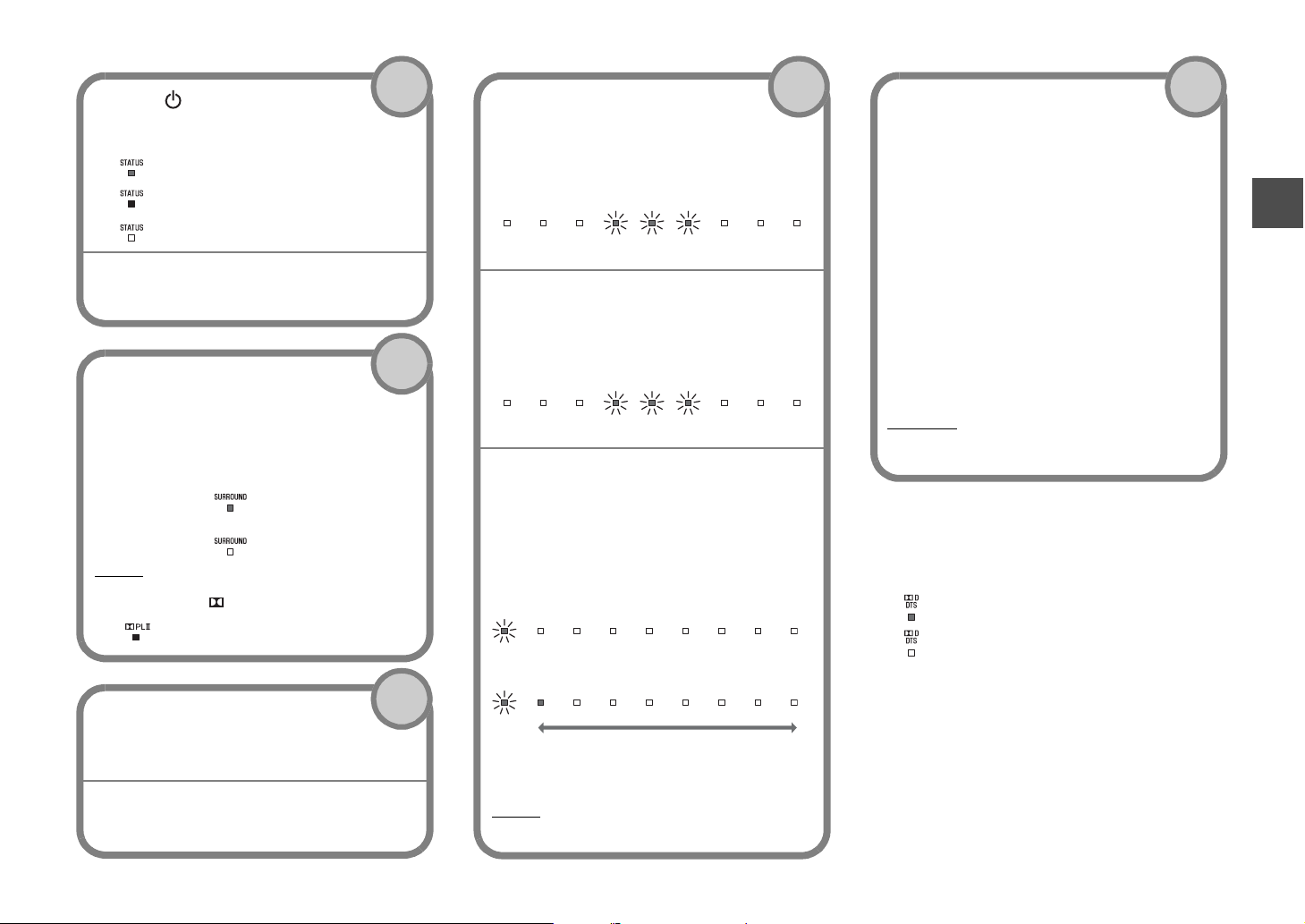

SUBWOOFER keys (+/–)

Adjust the volume of the subwoofer.

Volume down (–) Volume up (+)

2

VOLUME keys (+/–)

Adjust the volume of the unit.

Volume down (–) Volume up (+)

MUTE key

Mutes the audio output. Press the key again to unmute.

Flash (on mute)

CH LEVEL key

While you listen to the test-tone, you can adjust
the volume level of each channel (p.15).

3

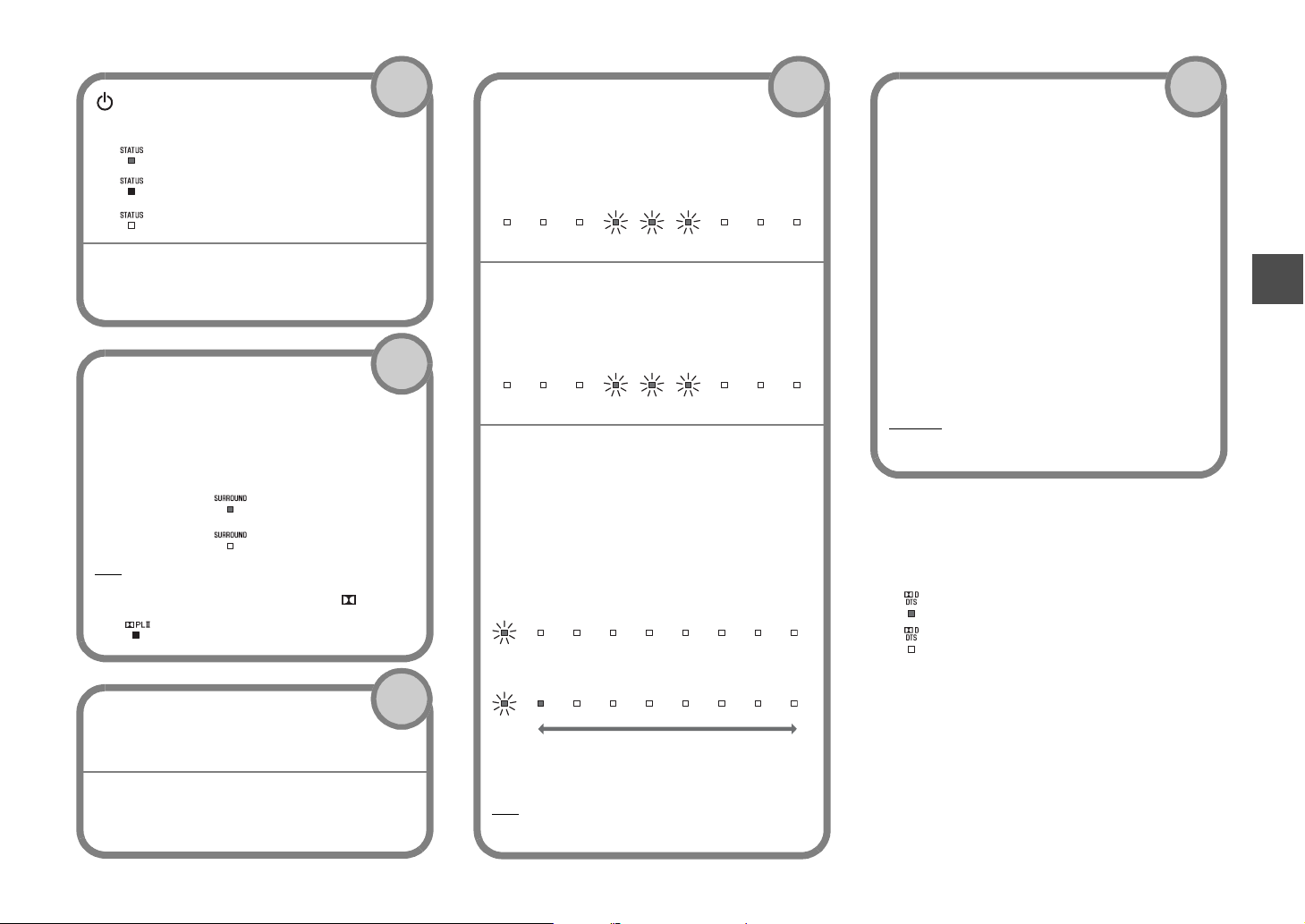

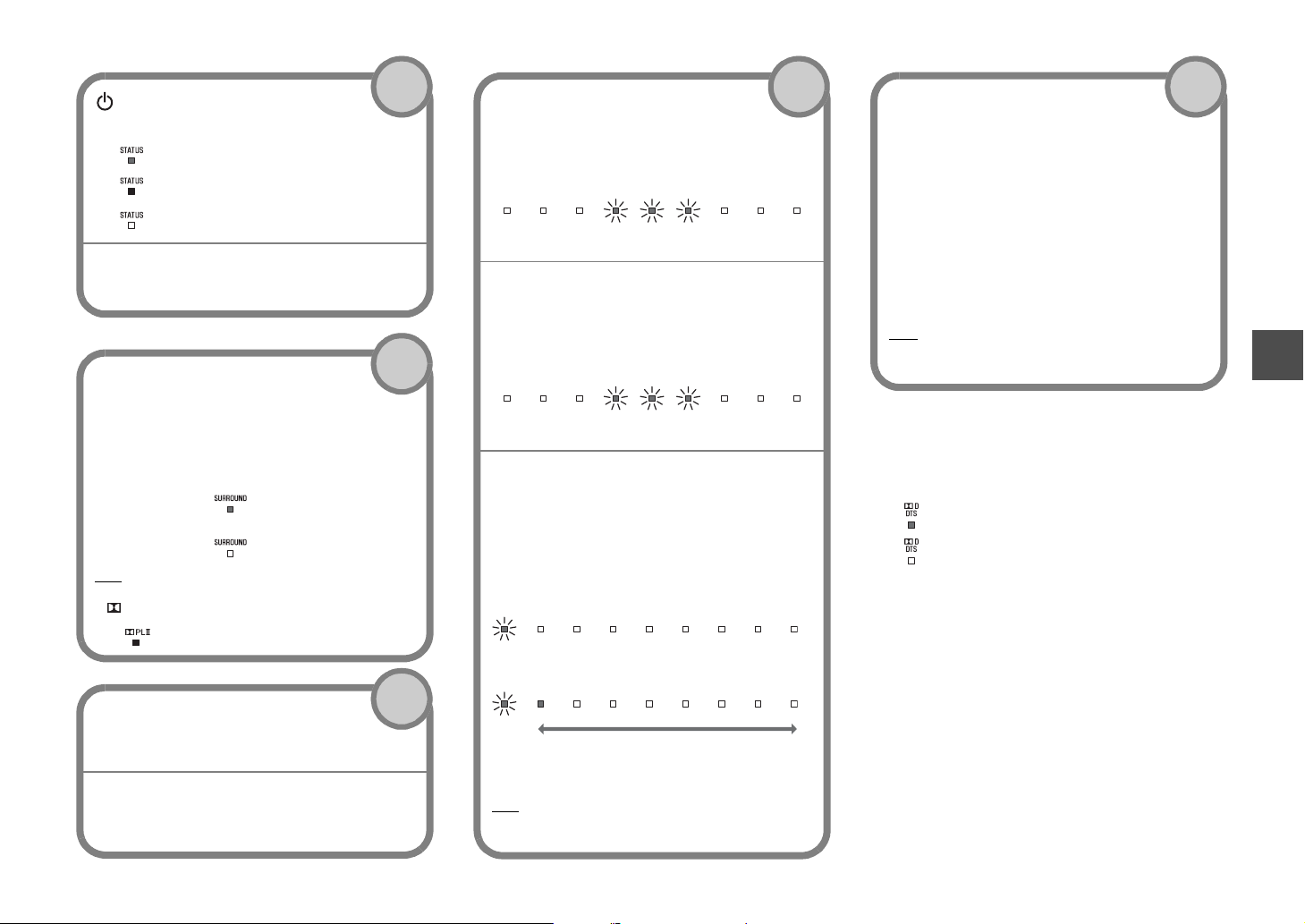

(power) key

Turns on or off (standby) the unit.

Green (turned on)

Red (Bluetooth standby)

Off (turned off)

4

BLUETOOTH STANDBY key

Enables/disables the Bluetooth standby mode
(p.12).

Surround mode / STEREO keys

Choose from five different types of surround
playback (surround mode keys), or stereo (2­channel) playback. When the surround playback is
selected, the sound field program “CINEMA DSP”
provides realistic surround effects (p.10).

MOVIE / MUSIC /
SPORTS / GAME /
TV PROGRAM

STEREO

HINT

• When 2-channel stereo signals are played in surround,
the PLII indicator lights up.

Lights up (Dolby Pro Logic II)

Lights up (surround playback)

Off (stereo playback)

LEARN key

Sets the unit to the TV remote control learning
mode (p.13).

5

6

REPEATER key

Enables/disables the TV Remote Repeater
function (p.15).

CLEAR VOICE key

Enables/disables the clear voice function.
When this function is enabled, you can enjoy clear
voice sounds while watching movies, TV dramas,
news programs or sports programs.

Flash 3 times (enabled), flash once (disabled)

7

UNIVOLUME key

Enables/disables the UniVolume function.
When this function is enabled, consistent volume
is maintained between channels, programs,
commercials and sound sources.

Flash 3 times (enabled), flash once (disabled)

AUDIO DELAY key

Adjusts the audio delay to synchronize the sound
with the video when the video image on the TV
may seem delayed with respect to the sound.
Follow the procedure below to adjust the audio
delay.

1 Hold down AUDIO DELAY for more than 3

seconds.

The left most indicator flashes.

2 Press SUBWOOFER to adjust the audio delay.

Smaller delay (–) Larger delay (+)

3 To finish the adjustment, press AUDIO DELAY.

HINT

• The adjustment will be finished automatically if no
operations are performed for 20 seconds.

YSP POSITION (YSP position) keys

For optimum surround sound effect, select a
preset position mode according to where the unit
is installed.

Hold down the selected YSP POSITION key for
more than 3 seconds until the respective
indicators on the front panel flash.

L (Left) key..........When the unit is installed on the

left side of the room

C (Center) key ....When the unit is installed in the

center of the room.

R (Right) key.......When the unit is installed on the

right side of the room.

NOTE

• The default setting is for the center. Select the desired
setting to match your installation.

8

Decoder indication

The unit supports the following audio signals. You can
check the type of the input audio signal by the color of
the indicator.

Green (Dolby Digital), Red (DTS Digital Surround)

Off (PCM)

Auto-sleep function

The unit will be automatically turned off when one of the
following conditions is met.

• No operations for 8 hours

• No audio input and no operations for 30 minutes

En

9

Enjoy stereoscopic surround effects

Select the surround mode key to enjoy realistic surround effects that closely resemble a
movie theater, the middle of a music concert, or a sports field event, by Yamaha’s sound
field program, “CINEMA DSP.” You can select a surround mode key that best suits the
source from MOVIE, MUSIC, SPORTS, GAME, or TV PROGRAM.

1 Play back the source.
2 Press one of the surround mode keys (MOVIE, MUSIC, SPORTS,

GAME, or TV PROGRAM).

The SURROUND indicator lights up.

Lights up

Surround mode

The surround modes are described below.
Select the surround mode that best suits the playback source and your personal taste.

Sound field program Features
MOVIE Creates a broad and expansive cinematic space. With Dolby or

MUSIC Creates the palpable excitement, as if you were standing at the

SPORTS Creates the realistic atmosphere of a live sports event or talk

GAME Enjoy three-dimensional sound effects with computer or video

TV PROGRAM Creates optimum surround sound for TV programs.

DTS surround effects, this program enriches your cinematic
experience.

front center of a live concert hall event.

show.

games.

HINT

• When the source are 2-channel stereo signals, the sound is play backed as surround sound by the Dolby
Pro Logic II technology.

En

10

Listening to the sound from a BLUETOOTH device

You can listen to the wireless sound from a Bluetooth device, such as a smartphone or
digital music player.
See also the operating manual of the Bluetooth device for more details.

Bluetooth devices

Pairing a Bluetooth device with the unit

When connecting to a Bluetooth device for the first time, “pairing” between the device
and unit is required. Once “pairing” is completed, subsequent connection will be made
automatically.

1 Press the BLUETOOTH key on the supplied remote control to select

Bluetooth as the input source.

The BLUETOOTH indicator on the front panel lights up in green.

Lights up

2 Turn on the Bluetooth compatible device to be paired, and perform

pairing.

The operation varies depending on the device. Refer to the operation manual of the
device.

3 Select “YSP-1400 Yamaha” in the Bluetooth device list on the device.

If a passkey (PIN) is required, enter the number “0000”.

Perform the following steps on the Bluetooth device to be connected.

For the first Bluetooth
connection

Pair the unit and
Bluetooth device

Connect Bluetooth device and play back

For subsequent
Bluetooth connection

PIN 0000

123

YSP-1400

When pairing is completed, or a completion message appears.

NOTE

• Perform pairing with the Bluetooth device and unit within 10 meters (33 ft) of each other.

• Up to eight Bluetooth devices can be pairing with the unit. If a ninth device is paired, the oldest pairing
information is deleted.

• If pairing information for a device is deleted, to use that device again, pairing of the device is required
again.

• If a Bluetooth device is already connected to the unit, terminate that Bluetooth connection, then perform
pairing with the new device.

• Refer to “Troubleshooting” (p.20) for troubleshooting Bluetooth connection.

Ya ma h a

456
789

0

En

11

Playing back audio from a Bluetooth device on the
unit

1 Press the BLUETOOTH key on the supplied remote control to select

Bluetooth as the input source.

The BLUETOOTH indicator on the front panel lights up in green.

Lights up

2 Turn on the Bluetooth device.

When Bluetooth connection is made correctly, the BLUETOOTH indicator of the
unit flashes 3 times.

Flashes 3 times

3 Play back a song on the device.

NOTE

• Perform Bluetooth connection with the device and unit within 10 meters (33 ft) of each other.

• It may be necessary to select “YSP-1400 Yamaha” in the Bluetooth device list again, in the event that a
connection problem occurs. You may have to change the output setting to output audio to the unit,
depending on the Bluetooth device you are using.

• Adjust the volume level of the Bluetooth device as required.

• If a Bluetooth device is already connected to the unit, terminate that Bluetooth connection, then connect
with the new device.

Terminating Bluetooth connection

Bluetooth connection is terminated in the following cases. When the Bluetooth
connection is terminated, the BLUETOOTH indicator flashes once.

Using the Bluetooth standby mode

The Bluetooth standby mode allows you to turn on (or off) the unit automatically, that
interlocked by the operation of the Bluetooth device.

How to set

With the unit turned on, hold down the BLUETOOTH STANDBY key for
more than 3 seconds.

Holding down the BLUETOOTH STANDBY key for 3 seconds each time toggles the
mode between enabled and disabled.

Flash 3 times (enabled), flash once (disabled)

When the Bluetooth standby mode is enabled and the unit is turned off, the STATUS
indicator lights up in red.

Lights up (red)

Functions available on Bluetooth devices with Bluetooth standby mode enabled

Power on interlock function (when the unit is turned off)

When Bluetooth connection is made on the device, the unit will turn on and will be ready to play back
sound from the device.

Power off interlock function (when the unit is turned on)

The unit will be turned off when Bluetooth connection is terminated on a Bluetooth device. (Only when
BLUETOOTH is selected as the input source.)

Using the Home Theater Controller application

By installing the dedicated free application “Home Theater Controller” to a Bluetooth
device, such as a smartphone, you can perform various operations easily and
conveniently with the Bluetooth device. (Setting items: basic operation, surround mode,
sound adjustments)

For details on “Home Theater Controller”, see the product information on our website.

• The Bluetooth compatible device is turned off.

• The BLUETOOTH key is pressed for more than 3 seconds.

• The unit is turned off.

En

12

Settings

3-2 While pointing your TV remote control at the remote control sensor, hold

down the mute key for more than 1 second twice or three times.

Controlling the unit with TV remote control (TV remote control learning function)

You can use the TV remote control to turn on/off the unit or adjust its volume by having
the unit learn the TV remote control signals.

NOTE

• This function is available only when your TV remote control uses infrared signals.

• Depending on the installation conditions or settings of the unit, both the unit and TV will receive the TV
remote control signals and operate simultaneously.

1 Turn off the TV and unit.
2 Hold down the LEARN key on the supplied remote control for more

than 3 seconds to set the unit to the learning mode.

When the unit is in the learning mode, the indicators on the front panel flash as
shown below.

NOTE

• Steps 3 to 6 require only the TV remote control and the keys on the front panel of the unit. The
remote control of the unit is not necessary.

3 Make the unit learn the mute operation.

3-1 Press INPUT on the front panel of the unit.

Approx. 30 cm (1 ft)

TV remote control

Hold down

(more than 1 second)

Result Bleep/buzzer Indicators

Successfully
learned

Learning has
failed

* Repeat from

Step 3-1.

Release

(more than 1 second)

Once

Twice

Hold down

(more than 1 second)

Lights up

Release

(more than 1 second)

Flash

4 Make the unit learn the volume (–) operation.

4-1 Press VOLUME (–) on the front panel of the unit.

4-2 While pointing your TV remote control at the remote control sensor, hold

down the volume (–) key for more than 1 second twice or three times.

Result Bleep/buzzer Indicators

Successfully
learned

Learning has
failed

* Repeat from

Step 4-1.

Once

Twice

Lights up

Flash

Continued

➜

En

13

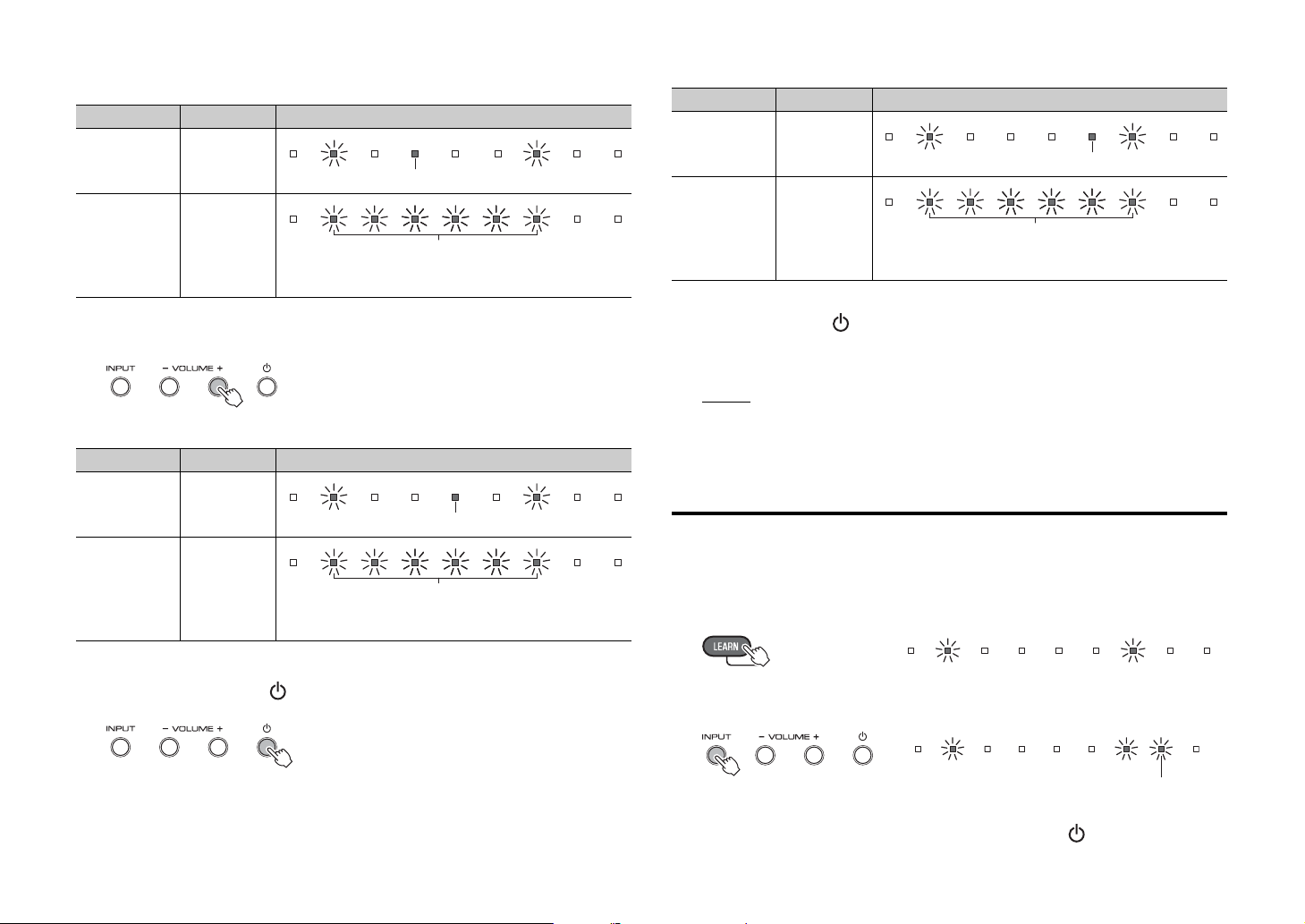

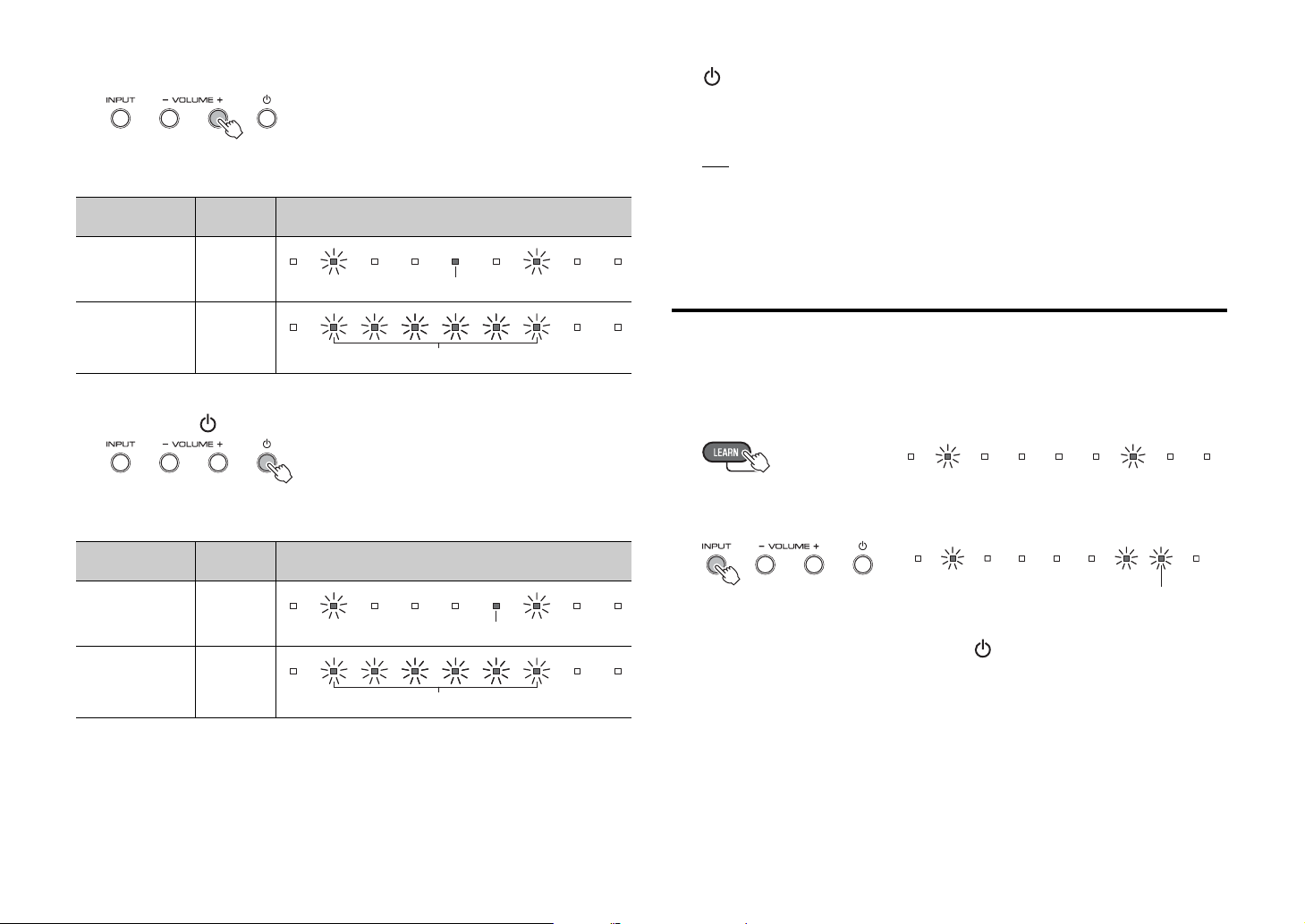

5 Make the unit learn the volume (+) operation.

5-1 Press VOLUME (+) on the front panel of the unit.

5-2 While pointing your TV remote control at the remote control sensor, hold

down the volume (+) key for more than 1 second twice or three times.

Result Bleep/buzzer Indicators

Clearing all learned operations

1 With the unit turned off, hold down the LEARN key on the supplied

remote control for more than 3 seconds. (for entering the learning
mode)

When the unit is in the learning mode, the indicators on the front panel flash as
shown below.

Successfully
learned

Learning has
failed

* Repeat from

Step 5-1.

Once

Lights up

Twice

Flash

6 Make the unit learn the power operation.

6-1 Press (power) on the front panel of the unit.

6-2 While pointing your TV remote control at the remote control sensor, hold

down the power key for more than 1 second twice or three times.

Result Bleep/buzzer Indicators

Successfully
learned

Learning has
failed

* Repeat from

Step 6-1.

Once

Lights up

Twice

Flash

7 To finish the learning mode, press the LEARN or (power) key on

the supplied remote control.

This completes the necessary settings. Now you can operate the unit with the TV
remote control’s power key or volume keys.

HINT

• The learning mode will be finished automatically if no operations are performed for 5 minutes.

• Set the TV volume to minimum. When you turn up the volume of the unit with the TV remote control,
the volume of the TV may be turned up at the same time. In this case, follow Step 3 in “Connections”
(p.6) to change the TV setting.

2 Hold down INPUT on the front panel of the unit for more than 3

seconds.

Flashes in red (cleared)

If the clearing is completed, you will hear the bleep sound three times.

3 Press the LEARN or (power) key on the supplied remote control.

14

En

Controlling the TV via the unit (when the TV’s remote control sensor is blocked)

When the TV Remote Repeater function is enabled, the unit receives TV remote control
signals at the TV remote control sensor (on front) and transmits the signals from the TV
Remote Repeater (on rear). This function is useful when you cannot operate your TV
from the remote control because the remote control sensor of the TV is blocked by the
unit.

NOTE

• This function is available only when your TV remote control uses infrared signals.

Adjusting the volume level of each channel (CH LEVEL)

The surround effects is achieved using six channels (audio outputs) of the unit. While
listening to a series of test-tones from the unit, you can adjust the volume level of each
channel to balance the sound heard from your listening position.

1 Hold down the CH LEVEL key on the remote control for more than 3

seconds.

TV Remote Repeater

TV’s remote control sensor

TV remote control

1 Turn on the unit.
2 Hold down the REPEATER key on the supplied remote control for

more than 3 seconds to enable/disable the TV Remote Repeater
function.

Flash 3 times (enabled), Flash once (disabled)

This completes the necessary settings. When the TV Remote Repeater function is
enabled, you can operate your TV from the TV remote control via the unit.

HINT

• The TV Remote Repeater function is disabled by default.

• If the power cable of the unit is connected to an AC wall outlet and when the TV Remote Repeater
function is enabled, the function is usable even when the unit is turned off.

• If you have made the unit learn the volume (+) operation (p.14), the volume of the TV may be turned
up when you turn up the volume of the unit with the TV remote control. In this case, follow Step 3 in
“Connections” (p.6) to change the TV setting.

• You can check the status of the TV Remote Repeater function by the center indicator when turning
on the unit.

Off (enabled), lights up (disabled)

The STATUS indicator flashes in green during test-tone output. The test-tone
cycles through the channels in the order below. The test-tone is output from each
channel in turn for two seconds. You can confirm which channel is playing the test­tone by the way the indicators flash.

Test-tone flow

Front (left)

Center

Front (right)

Surround (right)

Surround (left)

Subwoofer

Back to beginning

Continued

➜

En

15

2 While the test-tone is output from the channel to be adjusted, press

the SUBWOOFER key (+ or –) to balance the volume level with the
other channels.

During volume adjustment, the cycle of the test tone stops. When you have finished
adjusting the current channel level, release the + or – key and wait a moment for
the test-tone cycle to resume. You can check the volume level by the indicator
lights.

3 After adjustment is complete, press the CH LEVEL key again.

The test-tone stops.

HINT

• Press the VOLUME key (+ or –) to adjust the overall volume while the test-tone is being played back.

• When the YSP position setting is changed (p.9), the channel level setting will be overwritten.

Using an external subwoofer

The unit has dual built-in subwoofers; however you can connect an external subwoofer
when you want to enhance low frequency sound. Perform the following steps to change
the setting when using an external subwoofer.

1 Connect the unit to the external subwoofer with a pin cable.

Mono input

2 With the unit turned off, hold down the SUBWOOFER (-) key on the

supplied remote control for more than 5 seconds.

16

The unit turns on and the external subwoofer is selected.

You can check the status of the subwoofer setting by the indicator when turning on
the unit.

Off (external subwoofer), lights up (built-in subwoofer)

To select the built-in subwoofers again, hold down the SUBWOOFER (+) key of the
remote control for more than 5 seconds.

NOTE

• The default output setting is for the built-in subwoofers.

• Use an external subwoofer with built-in amplifier.

En

Making sound easy to listen at low volume

You can change the dynamic range to make sounds easy to hear at a low volume.

1 Turn off the unit.
2 Press the key for the desired mode for more than 5 seconds.

Returns to Normal

Sets to Standard

Sets to Maximum

The unit turns on with the selected setting.

Three settings are available (see below).
You can confirm the setting status by the lights of the indicator, when the unit is turned
on.

Setting Description Indicator
Normal Automatically adjusts the dynamic range

based on the volume level of the source.

Lights up in green

Standard Compresses the dynamic range to suit a

living room environment, etc.

Lights up in orange

Maximum Does not compress the dynamic range.

Initializing the settings of the unit

Follow the procedure below to initialize the unit. When the unit does not operate properly
for any reason, initialization may solve the problem.

1 Turn off the unit.
2 Hold down (power) on the front panel of the unit for more than 3

seconds.

Flash (initialized)

NOTE

• Normal is set as default.

Lights up in red

En

17

Troubleshooting

Refer to the table below when the unit does not function properly. If the problem you are
experiencing is not listed below or if the instructions below do not help, turn off the unit,
disconnect the power cable, and contact the nearest authorized Yamaha dealer or
service center.
First, check the following:

A The power cables of the unit, TV and playback devices (such as BD players)

are connected to AC wall outlets securely.

B The unit, TV and playback devices (such as BD players) are turned on.
C The connectors of each cable are securely inserted in to jacks on each device.

Power and system

Problem Cause Remedy
The power turns

off immediately.

The power
cannot be turned
on.

The unit is not
reacting.

The unit
operates by
itself.

TV’s 3D glasses
do not work.

The auto-sleep function worked.
The unit will be automatically
turned off when one of the
following conditions is met.

- No operations for 8 hours

- No audio input and no
operations for 30 minutes

The internal microcomputer is
frozen, due to an external electric
shock (such as lightning or
excessive static electricity) or to a
drop in the power supply voltage.

The protection circuitry has been
activated three times
consecutively. (If you try to turn on
the power in this condition, the
STATUS indicator flashes.)

The internal microcomputer is
frozen, due to an external electric
shock (such as lightning or
excessive static electricity) or to a
drop in the power supply voltage.

Another Bluetooth device is being
operated nearby.

The unit is blocking the 3D
glasses transmitter of your TV.

--

Hold down (power) on the front
panel of the unit for more than 10
seconds to reboot it. (If the problem
persists, disconnect the power cable
from the AC wall outlet and plug it
again.)

For product protection, the power
cannot be turned on. Unplug the
power cable from the AC wall outlet
and contact the nearest authorized
Yamaha dealer or service center.

Hold down (power) on the front
panel of the unit for more than 10
seconds to reboot it. (If the problem
persists, disconnect the power cable
from the AC wall outlet and plug it
again.)

Terminate Bluetooth connection of the
unit and connect the unit and device
again (p.12).

Check the position of the 3D glasses
transmitter of your TV and adjust the
position of the unit.

Audio

Problem Cause Remedy
No sound.

No sound is
coming from the
subwoofer.

The volume
decreases when
the unit is turned
on.

No surround
effect.

Noise is heard.

Another input source is selected. Select an appropriate input source

The mute function is activated. Cancel the mute function (p.8).
The volume is too low. Turn up the volume (p.8).
The volume of the subwoofer is

too low.
The playback source does not

contain low-frequency signals.
The subwoofer setting is not

correct.

The automatic volume adjustment
function worked.To prevent
excessive loudness, the unit
automatically controls its volume
within a certain level when the unit
is turned on.

Stereo playback is selected. Select the surround mode key to

The volume is too low. Turn up the volume (p.8).
The volume of the surround left

and right channels is low.
The TV or playback device is set

to output 2-channel audio (such
as PCM) only.

The correct YSP position mode is
not selected.

Sound beams are not reflected
effectively off walls because of the
shape of the room, etc.

The unit is too close to another
digital or high-frequency device.

(p.8).

Turn up the volume of the subwoofer
(p.8).

--

With the unit turns off, hold down the
SUBWOOFER key (+ or -) on the
remote control for more than 5
seconds to switch the subwoofer
setting (p.16).

If necessary, turn up the volume (p.8).

change for surround playback (p.10).

Turn up the volume of the surround left
and right channels (p.15).

Change the digital audio output setting
on the TV or playback device.

Select a YSP position mode key on the
remote control which is best suited for
your listening environment.

Use of the sound reflection board (sold
separately) is recommended (p.21).

Move those devices away from the
unit.

18

En

Remote control

Problem Cause Remedy
The unit cannot

be controlled
using the remote
control.

The TV cannot
be controlled
using the TV
remote control.

The TV cannot
be controlled by
using the TV
Remote Repeater
function.

The unit does
not learn TV
remote control
operations.

The unit is out of the operating
range.

The batteries are weak. Replace with new batteries (p.8).
The remote control sensor of the

unit is exposed to direct sunlight
or strong lighting.

The remote control sensor of the
TV is blocked by the unit.

There may be any problem with
the TV or TV remote control.

The TV Remote Repeater
function is disabled.

The TV remote control does not
use infrared signals. (Some
remote controls may not work
even if it uses infrared signals.)

The unit and TV are too close or
too far from one another.

There is any obstacle (such as
cables) between the unit and TV.

The TV remote control key was
not held down long enough.

The TV remote control does not
use infrared signals. (Some
remote controls may not work
even if it uses infrared signals.)

The position where you operated
the TV remote control is not
appropriate.

The batteries of the TV remote
control are weak.

The remote control sensor of the
unit is exposed to direct sunlight
or strong lighting.

The transmission of the remote
control signal was disturbed by
the TV screen light.

Use the remote control within the
operating range (p.8).

Adjust the lighting angle, or reposition
the unit.

Use the TV Remote Repeater function
(p.15) so that the TV remote control
sensor is not blocked (p.4).

Refer to the manuals of the TV.

Enable the TV Remote Repeater
function (p.15).

The TV Remote Repeater function
cannot be used in this case. Adjust the
position of the unit so that the remote
control sensor of the TV is not blocked
by the unit and use the TV remote
control to operate the TV.

Move the unit away from the TV more
than 50 mm (2") (p.4).

Remove the obstacle between the unit
and TV.

Hold down the key for more than 1
second twice or three times (p.13).

The TV remote control learning
function cannot be used in this case.
Use the supplied remote control to
operate the unit.

Operate the TV remote control at the
appropriate position (p.13).

Replace with new batteries.

Adjust the lighting angle, or reposition
the unit.

Turn off the TV and perform the
learning operation again (p.13).

Sound is coming
from the TV
when the unit
volume is turned
up with the TV
remote control.
(when TV remote
control learning
function is used)

The power of the
unit and of the
TV switch in the
opposite
direction. (For
example, the TV
is turned off if
the unit is turned
on.)
(when TV remote
control learning
function is used)

Audio output is enabled on the
TV.

The power of the TV was on when
you performed the learning
operation.

Change the TV setting to disable the
TV speaker output. If a setting to
disable the speaker output is not
available on your TV, try the following
methods.

- Connect headphones to the
headphone jack on the TV.

- Set the TV volume to minimum.

Press the power key on the TV and

(power) on the front panel of the
unit to turn on them and then press the
power key on the TV remote control to
turn off them.

En

19

Bluetooth

Problem Cause Remedy
Cannot make the

unit paired with
the Bluetooth
device.

Cannot make a
Bluetooth
connection.

No sound is
produced or the
sound is
interrupted
during playback.

BLUETOOTH is not selected as
the input source.

A Bluetooth adaptor, etc. that you
want to pair with the unit has a
password other than “0000”.

The unit and device are too far
apart.

There is a device (microwave
oven, wireless LAN, etc.) outputs
signals in the 2.4 GHz frequency
band nearby.

Another Bluetooth device is
connected.

Another Bluetooth device is
connected.

More than nine devices are paired
and the oldest pairing information
is deleted.

The Bluetooth connection of the
unit with the device is
disconnected.

The unit and device are too far
apart.

There is a device (microwave
oven, wireless LAN, etc.) outputs
signals in the 2.4 GHz frequency
band nearby.

The device’s Bluetooth function is
off.

The device is not set to send
Bluetooth audio signals to the
unit.

Playback on the device has not
been performed.

The device’s volume is set to
minimum.

Select BLUETOOTH as the input
source.

Use a Bluetooth adaptor, etc. whose
password is “0000”.

Move the device closer to the unit.

Move this unit away from the device
that is emitting radio frequency
signals.

Terminate current Bluetooth
connection, and perform pairing with
the new device.

The unit cannot make multiple
Bluetooth connections. Terminate
current Bluetooth connection, and
make connection for the desired
device.

Perform pairing again. The unit can
retain pairing information for up to
eight devices. When pairing a ninth
device, the oldest pairing information
will be deleted.

Perform Bluetooth connection
operations again (p.12).

Move the device closer to the unit.

Move this unit away from the device
that is emitting radio frequency
signals.

Activate the Bluetooth function of the
other device.

Check that the Bluetooth function of
the device is set properly.

Perform playback on the device.

Turn up the volume level.

20

En

When surround effect is not enough

The unit achieves its surround sound effects by projecting sound beams which reflect off
walls. The sound beams are not reflected toward to the listening position caused by
furniture, etc., in the path of sound beams, or the room shape. In this case, the sound
may become unbalanced.

How to install YRB-100

The unit outputs sound beams according to the “YSP position” settings (p.9) as shown in
the following illustrations.

Install the YRB-100 in the path of the sound beam.

shows the recommended install position.

FL: Front left
FR: Front right
SL: Surround left
SR: Surround right

45°

65°

45°

65°

FL FR

SRSL

Figure 1. Ideal condition

Sound beams are reflected correctly and
surround sound effects are balanced.

Figure 2. Surround (right) beam is not being
reflected because there is no wall.

Surround (right) is quieter than surround (left), or
surround (right) is in front of its proper location.

If the sound beams are not reflected toward to the listening position (figure 2), you can
adjust for this by installing the optional sound reflection board (YRB-100).

YRB-100

Figure 3. With a sound reflection board installed

The sound beam for surround (right) is reflected
correctly, and correct surround sound effect is
achieved.

NOTE

• YRB-100 may not be available depending on the country or region.

YSP position: Center

25°

45°

FR

SR

45°

FL

25°

55°

SL

YSP position: Left

70°

FR

SR

70°

FL

SL

YSP position: Right

55°

• After installing the sound reflection board, refer to the YRB-100 owner’s manual to
adjust the height and angle. It is recommended to use the test-tone (by holding down
the CH LEVEL key) when adjusting the board (p.15).

• By installing the board close to your listening position, you can achieve clear surround
sound positioning.

NOTE

This unit does not have the function to automatically adjust sound beam angles. It is not necessary to
adjust the sound beam angles, although the procedure is described in the owner’s manual.

En

21

Specifications

Item Digital Sound Projector (YSP-1400)

Amplifier

Array Driver

Subwoofer

Decoder

Input Jacks

Output Jack Analog (RCA) 1 (SUBWOOFER OUT)

Bluetooth

Maximum Rated
Output Power

Type

Driver 2.8 cm (1-1/8") cone x 8
Frequency

Response

Type

Driver 8.5 cm (3-1/4") cone x 2
Frequency

Response
Supported audio

signal (TV, BD/
DVD)

Digital (Optical) 1 (TV)
Digital (Coaxial) 1 (BD/DVD)
Analog (RCA) 1 (ANALOG)
Analog

(Mini-plug)

Bluetooth
version

Supported
protocols

Supported
codecs

Wireless output Bluetooth Class 2
Maximum

communication
distance

Tweeter 2 W x 8
Subwoofer 30 W x 2
Acoustic suspension type

(Magnetic shielding type)

500 Hz to 22 kHz

Bass reflex type
(Non-magnetic shielding type)

45 Hz to 500 Hz

PCM (2ch)
Dolby Digital
DTS Digital Surround

1 (PORTABLE)

Ver. 2.1 +EDR

A2DP

SBC, AAC

10 m ([33 ft] without obstructions)

Power Supply

Power
Consumption

Standby Power

General

* Specifications are subject to change without notice.

The “ ” logo and “Cinema DSP” are registered trademarks of Yamaha Corporation.

“UniVolume” is a trademark of Yamaha Corporation.

Bluetooth is a registered trademark of the Bluetooth SIG and is used by Yamaha in accordance with a
license agreement.

Manufactured under license from Dolby Laboratories. Dolby, Pro Logic and the double-D symbol are
trademarks of Dolby Laboratories.

Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535 & other U.S. and
worldwide patents issued & pending. DTS, the Symbol, & DTS and the Symbol together are registered
trademarks & DTS Digital Surround and the DTS logos are trademarks of DTS, Inc. Product includes
software. © DTS, Inc. All Rights Reserved.

“Blu-ray Disc™”, “Blu-ray™”, and the logos are trademarks of the Blu-ray Disc Association.

Consumption

Dimensions
(W x H x D)

Weight 4.3 kg (9.5 lbs)

U.S.A. and Canada models: AC 120 V, 60Hz
Taiwan model: AC 110 V, 60Hz
Other models: AC 220—240 V, 50/60Hz

24 W

Less than 0.5 W

1000 x 96 x 133 mm
(not including brackets)
(39-3/8" x 3-3/4" x 5-1/4")

1000 x 96 x 141 mm
(including brackets)
(39-3/8" x 3-3/4" x 5-1/2")

22

En

Bluetooth

• Bluetooth is a technology for wireless communication between devices within an area
of about 10 meters (33 ft) employing the 2.4 GHz frequency band, a band which can
be used without a license.

Handling Bluetooth communications

• The 2.4 GHz band used by Bluetooth compatible devices is a radio band shared by
many types of equipment. While Bluetooth compatible devices use a technology
minimizing the influence of other components using the same radio band, such
influence may reduce the speed or distance of communications and in some cases
interrupt communications.

• The speed of signal transfer and the distance at which communications is possible
differs according to the distance between the communicating devices, the presence of
obstacles, radio wave conditions and type of equipment.

• Yamaha does not guarantee all wireless connections between this unit and devices
compatible with Bluetooth function.

Information for Users on Collection and Disposal of Old
Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying
documents mean that used electrical and electronic products and
batteries should not be mixed with general household waste. For
proper treatment, recovery and recycling of old products and used
batteries, please take them to applicable collection points, in
accordance with your national legislation and the Directives 2002/96/
EC and 2006/66/EC.

By disposing of these products and batteries correctly, you will help to
save valuable resources and prevent any potential negative effects
on human health and the environment which could otherwise arise
from inappropriate waste handling.

For more information about collection and recycling of old products
and batteries, please contact your local municipality, your waste
disposal service or the point of sale where you purchased the items.

[Information on Disposal in other Countries outside the
European Union]

These symbols are only valid in the European Union. If you wish to
discard these items, please contact your local authorities or dealer
and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In
this case it complies with the requirement set by the Directive for the
chemical involved.

En

23

ATTENTION : LISEZ CE QUI SUIT AVANT D’UTILISER VOTRE APPAREIL.

• Pour utiliser l’appareil au mieux de ses possibilités,
lisez attentivement ce mode d’emploi. Conservez-le
soigneusement pour référence.

• Installez cet appareil audio dans un endroit bien aéré,
frais, sec et propre - à l’abri de la lumière directe du
soleil, des sources de chaleur ou de vibration, des
poussières, de l’humidité et du froid. Pour une
ventilation correcte, respectez les espaces libres
conseillés lors de l’installation.
Au-dessus: 10 cm, À l’arrière: 10 cm, Sur les côtés:
10 cm

• Placez l’appareil loin des équipements, moteurs et
transformateurs électriques, pour éviter les
ronflements parasites.

• N’exposez pas l’appareil à des variations brutales de
température, ne le placez pas dans un environnement
très humide (par exemple dans une pièce contenant un
humidificateur) car cela peut entraîner la condensation
d’humidité à l’intérieur de l’appareil qui elle-même
peut être responsable de décharge électrique,
d’incendie, de dommage à l’appareil ou de blessure
corporelle.

• Evitez d’installer l’appareil dans un endroit où des
objets peuvent tomber, ainsi que là où l’appareil
pourrait être exposé à des éclaboussures ou des gouttes
d’eau. Sur le dessus de l’appareil, ne placez pas:

− d’autres appareils qui peuvent endommager la

surface de l’appareil ou provoquer sa décoloration.

− des objets se consumant (par exemple, une bougie)

qui peuvent être responsables d’incendie, de
dommage à l’appareil ou de blessure corporelle.

− des récipients contenant des liquides qui peuvent

être à l’origine de décharge électrique ou de
dommage à l’appareil.

• Ne couvrez pas l’appareil d’un journal, d’une nappe,
d’un rideau, etc. car cela empêcherait l’évacuation de
la chaleur. Toute augmentation de la température
intérieure de l’appareil peut être responsable
d’incendie, de dommage à l’appareil ou de blessure
corporelle.

• Ne branchez pas la fi che du câble d’alimentation de
l’appareil sur une prise secteur aussi longtemps que
tous les raccordements n’ont pas été effectués.

• Ne pas faire fonctionner l’appareil à l’envers. Il
risquerait de chauffer et d’être endommagé.

• N’exercez aucune force excessive sur les
commutateurs, les boutons et les cordons.

• Pour débrancher la fiche du câble d’alimentation au
niveau de la prise secteur, saisissez la fiche et ne tirez
pas sur le câble.

• Ne nettoyez pas l’appareil au moyen d’un solvant
chimique, ce qui pourrait endommager la finition.
Utilisez un chiffon sec et propre.

• N’alimentez l’appareil qu’à partir de la tension
prescrite. Alimenter l’appareil sous une tension plus
élevée est dangereux et peut être responsable
d’incendie, de dommage à l’appareil ou de blessure
corporelle. Yamaha ne saurait être tenue responsable
des dommages résultant de l’alimentation de l’appareil
sous une tension autre que celle prescrite.

• Pour empêcher tout dommage causé par les éclairs,
déconnectez la câble d’alimentation et toute antenne
extérieure de la prise murale pendant un orage.

• Ne tentez pas de modifier ni de réparer l’appareil.
Consultez le service Yamaha compétent pour toute
réparation qui serait requise. Le coffret de l’appareil ne
doit jamais être ouvert, quelle que soit la raison.

• Si vous envisagez de ne pas vous servir de l’appareil
pendant une longue période (par exemple, pendant les
vacances), débranchez la fiche du câble d’alimentation
au niveau de la prise secteur.

• Lisez la section intitulée « Guide de dépannage » où
figurent une liste d’erreurs de manipulation communes
avant de conclure que l’appareil présente une anomalie
de fonctionnement.

• Avant de déplacer l’appareil, appuyez sur pour
placer l’appareil en veille puis débranchez la fiche du
câble d’alimentation au niveau de la prise secteur.

• La condensation se forme lorsque la température
ambiante change brusquement. En ce cas, débranchez
la fiche du câble d’alimentation et laissez l’appareil
reposer.

• Installez cet appareil à proximité de la prise secteur et
à un emplacement où la fiche du câble d’alimentation
est facilement accessible.

• Les piles ne doivent pas être exposées à une chaleur
extrême, par exemple au soleil, à une flamme, etc.

• Le propriétaire est responsable d’installer correctement
les composants. Yamaha ne peut être tenue
responsable de toute installation incorrecte des
enceintes.

Remarques à propos des télécommandes et
piles

• Ne renversez aucun liquide sur la télécommande.

• Ne laissez pas tomber la télécommande.

• Ne laissez pas et ne rangez pas la télécommande dans
les endroits suivants :

− endroits très humides, par exemple près d’une

baignoire

− endroits très chauds, par exemple près d’un poêle ou

d’un appareil de chauffage

− endroits très froids

− endroits poussiéreux

• N’exposez pas le capteur de télécommande de ce
système à la lumière directe du soleil ou à une lampe
fluorescente à onduleur.

• Si les piles sont vieilles, la portée de la télécommande
risque de diminuer considérablement. Le cas échéant,
remplacez les piles le plus rapidement possible par
deux piles neuves.

• N’utilisez pas à la fois des piles neuves et des piles
usagées.

• N’utilisez pas non plus des piles de deux types
différents (par exemple, des piles alcalines et des piles
au manganèse). Lisez les instructions de l’emballage,
car ces types de piles peuvent être de forme et de
couleur différentes.

• Des piles épuisées risquent de fuir. En cas de fuite,
jetez les piles immédiatement. Évitez de toucher le
liquide qui a fui et veillez à ce qu’il n’entre pas en
contact avec vos vêtements, etc. Nettoyez
soigneusement le logement d’insertion des piles avant
d’insérer de nouvelles piles.

• Ne jetez pas les piles avec les ordures ménagères.
Mettez-les au rebut conformément aux
réglementations locales en vigueur.

• Tenez les piles à l’écart des enfants. En cas d’ingestion
accidentelle, contactez immédiatement un médecin.

• Si vous pensez ne pas utiliser la télécommande
pendant une période prolongée, retirez les piles.

• Ne chargez pas et ne démontez pas les piles fournies.

AVERTISSEMENT

POUR RÉ DUIRE LES RISQUES D’INCENDIE
OU DE SECOUSSE ÉLECTRIQUE, N’EXPOSEZ
PAS CET APPAREIL À LA PLUIE OU À
L’HUMIDITÉ.

Aussi longtemps qu’il est branché sur la prise de
courant, cet appareil n’est pas déconnecté du secteur,
même si vous le mettez hors tension à l’aide de la
touche . Dans cet état, l’appareil consomme une
très faible quantité de courant.

La plaque signalétique est située sous l’appareil.

(touche d’alimentation)

Cette touche permet de mettre l’appareil sous tension
ou en mode veille.

N’utilisez pas cet appareil à moins de 22 cm des
personnes disposant d’un stimulateur cardiaque ou
d’un défibrillateur.

Les ondes radio peuvent avoir une incidence sur les
équipements électroniques médicaux.
N’utilisez pas cet appareil à proximité d’équipements
médicaux ou à l’intérieur d’institutions médicales.

Yamaha Music Europe GmbH certifie la conformité
de cet appareil aux exigences essentielles et aux
autres dispositions pertinentes de la Directive 1999/5/
EC.

Fr

i

Table des matières

Éléments livrés.......................................................................2

Fonctions................................................................................2

Nom des pièces et des fonctions du système ......................3

Installations............................................................................4

Raccordements ......................................................................6

Fonctionnement ....................................................................8

Activation des effets surround stéréoscopiques .................................... 10

Écoute du son à partir d’un appareil BLUETOOTH........... 11

Réglages .............................................................................. 13

Contrôle du système avec la télécommande du téléviseur

(fonction d’apprentissage de la télécommande du téléviseur) ........13

Contrôle du téléviseur via le système (lorsque l’accès au capteur

de la télécommande sur le téléviseur est obstrué)................................ 15

Réglage du niveau de volume de chaque canal (CH LEVEL).............. 15

Utilisation d’un caisson de graves externe............................................... 16

Écoute du son à faible volume...................................................................... 17

Initialisation des réglages du système ....................................................... 17

Guide de dépannage .......................................................... 18

Quelques mots sur ce mode d’emploi

• Ce mode d’emploi décrit les opérations réalisables avec la télécommande fournie.

• Symboles utilisés dans ce mode d’emploi

REMARQUE

Ce symbole signale les précautions à prendre concernant l’utilisation du produit et les limites de ses
fonctions.

ASTUCE

Ce symbole signale des explications supplémentaires permettant une meilleure utilisation.

Pour télécharger ce mode d’emploi au format PDF, consultez le site Web suivant :
http://download.yamaha.com/

Caractéristiques techniques .............................................. 22

Fr

1

Éléments livrés

Fonctions

Assurez-vous d’avoir reçu l’ensemble des éléments suivants :

Système

Télécommande Pile x 2

(AAA, R03, UM4)

Gabarit pour le montage

* Utilisation en cas de fixation du système à un mur

Câble optique (1,5 m)

Profitez d’un son puissant et réaliste grâce à ce projecteur de son. Vous
pouvez facilement installer et raccorder ce système home cinéma à un
téléviseur ou à d’autres périphériques.

• Projection de son numérique

Technologie de projection de son numérique. Plusieurs petites enceintes intégrées
permettent d’optimiser les faisceaux acoustiques individuels. L’effet sonore
surround est amélioré par réflexion des faisceaux sur les murs de la pièce (p.5).

• Mode Surround

Profitez d’un son surround réaliste. Sélectionnez l’un des cinq modes surround
disponibles (Film, Musique, Sports, Jeu, Programme TV) pour reproduire le son de
la source de votre choix (p.10).

•Clear voice

Les voix (dialogues et narrations, par exemple) sont distinctes grâce à une simple
touche (p.9).

•UniVolume

Le même volume est conservé entre les différents canaux, programmes, publicités
et sources sonores (p.9).

• Connexion Bluetooth®

Reproduisez le son d’un périphérique connecté via Bluetooth (p.11).

• Fonction d’apprentissage de la télécommande du
téléviseur

Contrôlez le système à l’aide de la commande du téléviseur (p.13)

• Fonction répétition de la télécommande du téléviseur

Activez la transmission des signaux de la télécommande du téléviseur via le
système lorsque vous ne pouvez pas contrôler votre téléviseur à partir de la
télécommande, en raison du blocage du capteur de cette dernière par le système
(p.15).

Fr

2

Nom des pièces et des fonctions du système

Panneau avant

A Témoins

Les témoins indiquent l’état du système.
Les témoins s’estompent automatiquement après 5 secondes d’inactivité.

B Capteur de la télécommande

Reçoit les signaux émis par la télécommande de l’appareil (p.8).
Le capteur de télécommande reçoit les signaux infrarouges émis par la
télécommande du téléviseur lorsque la fonction de répétition de cette dernière est
activée (p.15).

C Touche INPUT

Cette touche permet de sélectionner la source d’entrée à lire (p.8).

D Touches VOLUME (+/-)

Ces touches permettent de régler le volume (p.8).

E Touche (alimentation)

Cette touche permet de mettre le système sous ou hors tension (en veille) (p.9).

F Double caisson de graves intégré

Les caissons de graves intégrés sont situés sur la partie inférieure du système.

ASTUCE

• Le système est automatiquement mis hors tension lorsque l’une des conditions suivantes se présente :

− aucune activité pendant 8 heures ;

− aucune entrée audio ni activité pendant 30 minutes.

Panneau arrière

A Prise d’entrée TV

Permet le raccordement à un téléviseur à l’aide d’un câble optique.

B Prise d’entrée BD/DVD

Cette prise permet de raccorder un appareil de lecture, tel qu’un lecteur Blu-ray (BD),
à l’aide d’un câble numérique coaxial.

C Prises d’entrée ANALOG

Ces prises permettent de raccorder un appareil externe à l’aide d’un câble stéréo
RCA.

D Prise d’entrée PORTABLE

Cette prise permet de raccorder un appareil portable doté d’un câble stéréo avec
mini-prise de 3,5 mm.

E Prise SUBWOOFER OUT

Cette prise permet de raccorder un caisson de graves externe à l’aide d’un câble
mono à broches.
Elle permet par ailleurs de basculer sur le caisson de graves externe (p.16).

F Répétiteur de la télécommande du téléviseur

Transmet les signaux de la télécommande du téléviseur reçus par le capteur du
téléviseur au téléviseur (p.15).

Fr

3

Installations

Placez le système sur une surface plane, sur le coffret
d’un téléviseur par exemple.

Précautions

• Ne placez pas le système sur ou sous un autre appareil, tel qu’un
lecteur Blu-ray ; en d’autres termes, évitez d’empiler les
appareils. Un mauvais fonctionnement pourrait être provoqué par
les vibrations.

• Le système dispose d’enceintes acoustiques à suspension.
Veillez à ne placer aucun objet sensible aux champs
magnétiques (disques durs, par exemple) à proximité du
système.

• Selon l’environnement, il peut être préférable de raccorder le
système et les appareils externes (tels qu’un téléviseur) avant
d’installer le système.

• Ne placez pas le système à moins de 50 mm du téléviseur. Il est
possible de retirer les supports muraux situés sur le panneau
arrière lorsque cela est nécessaire.

Fixation du système à un mur

Précautions

• Si le système doit être fixé à un mur, veillez à confier ce travail à
une personne qualifiée ou à votre revendeur. Le client ne doit
jamais essayer d’effectuer ce travail lui-même. Si l’installation
n’est pas correcte ou si elle n’est pas adaptée, le système risque
en effet de tomber et des personnes peuvent être blessées.

• Ne tentez pas d’installer le système sur un mur peu solide,
notamment en plâtre ou en bois plaqué. Le système pourrait
tomber.

• Assurez-vous d’utiliser des vis pouvant supporter le poids de
l’installation (spécifié à l’étape 2 ci-contre). Le système risque de
tomber si vous utilisez des éléments de fixation autres que les vis
spécifiées, notamment des vis plus courtes, des clous ou du
ruban double face.

Procédure d’installation sur un mur

1 Fixez le gabarit pour montage sur le mur et

marquez l’emplacement des trous de vis.

Rubans ou punaises

Gabarit de montage (fourni)

Trous de
vis

2 Retirez le gabarit pour montage sur le mur et

installez les vis sur les repères présents sur le
mur.

7 à 9 mm

2 à 4 mm

4 mm (n° 8)

20 mm ou
plus

3 Accrochez le système sur les vis.

Orifices de

montage

à l’arrière du

système

Précautions

• Fixez les câbles de telle sorte qu’ils soient tendus. Un câble
lâche peut être accidentellement accroché d’une main ou d’un
pied, ce qui peut provoquer la chute du système.

• Vérifiez que le système est correctement fixé une fois
l’installation terminée. Yamaha décline toute responsabilité en
cas d’accidents provoqués par des installations incorrectes.

Fr

4

Position d’installation du système et sélection d’une touche YSP
POSITION

Comme le montrent les illustrations ci-dessous, le son surround est obtenu par réflexion
des faisceaux acoustiques sur les murs. Pour optimiser l’effet surround, mettez le
système sous tension et sélectionnez la touche YSP POSITION en fonction de
l’emplacement d’installation du système.

Reportez-vous à la section « Touches YSP POSITION (position YSP) » (p.9) du
chapitre « Fonctionnement » pour sélectionner la touche en fonction de
l’emplacement d’installation du système.

L

(Gauche)

Côté gauche de la pièce

C

(Centre)

REMARQUE

• Veillez à maintenir une distance d’au moins 2 mètres entre le système et l’auditeur.

• Installez le système face à la position d’écoute.

• Si les faisceaux acoustiques sont obstrués par des obstacles, notamment des meubles, changez le
système de position ou retirez les obstacles.

PRÉCAUTIONS

Il est possible que vous ne puissiez pas obtenir l’effet surround souhaité dans les cas suivants.

• Les faisceaux acoustiques sont bloqués par des obstacles, notamment des meubles.

• La surface de la pièce ne correspond pas aux dimensions suivantes ;
Largeur : 3 mètres sur 7 mètres
Profondeur : 3 mètres sur 7 mètres
Hauteur : 2 mètres sur 3,5 mètres

• La position d’écoute est trop proche du système.

• Le système est installé trop près du mur gauche ou du mur droit.

• Le système est installé dans un angle de la pièce.

• Il n’existe aucun mur pour réfléchir les faisceaux acoustiques.

R

(Droite)

Centre de la pièce

Côté droit de la pièce

Fr

5

Raccordements

Raccordement à un téléviseur (ou à un autre appareil).

PRÉCAUTIONS

• Ne branchez pas le câble d’alimentation du système à la prise secteur avant de
procéder aux raccordements.

• N’exercez aucune force excessive pour introduire la fiche. Vous risqueriez
d’endommager la fiche du câble ou la prise murale.

1 Raccordez le téléviseur au système à l’aide du

câble optique (fourni).

Retirez le capuchon du câble optique et vérifiez le sens de
la fiche.

2 Branchez le câble d’alimentation du système à

une prise secteur.

3 Réglez le téléviseur comme suit :

• Réglez le son du téléviseur au minimum.

• Désactivez la sortie des enceintes intégrées du
téléviseur (le cas échéant).

ASTUCE

• Si aucun réglage ne permet de désactiver la sortie des enceintes sur votre téléviseur,
vous pouvez connecter des écouteurs à la prise pour écouteurs de votre téléviseur.
Consultez la documentation du téléviseur.

• Les prises d’entrée TV et BD/DVD prennent en charge les formats audio suivants.

− PCM (2 canaux)

− Dolby Digital (jusqu’à 5.1 canaux)

− DTS Digital Surround (jusqu’à 5.1 canaux)

Système (arrière)

Câble optique

Téléviseur

Appareil de lecture (lecteur Blu-ray par exemple)

OPTICAL OUTPUT

Boîtier décodeur

Câble numérique coaxial

DIGITAL OUTPUT

Câble d’alimentation

Branchement sur une prise secteur

ASTUCE

• L’appareil lit la sortie audio de
votre téléviseur. Si la sortie audio
d’un appareil de lecture (lecteur
Blu-ray, par exemple) ou d’un
boîtier décodeur ne peut être
émise à partir de votre téléviseur,
ou si votre téléviseur ne comporte
aucune prise d’entrée audio
permettant de raccorder un
appareil de lecture, raccordez
l’appareil de lecture et le système
directement à l’aide d’un câble
numérique coaxial disponible dans
le commerce.

Fr

6

Connexion analogique d’un appareil externe (console de jeux)

Vous pouvez raccorder un appareil externe, par exemple une console de jeux, aux
prises d’entrée ANALOG du système à l’aide d’un câble stéréo RCA.

Câble stéréo RCA

Connexion analogique d’un appareil portable

Vous pouvez raccorder un appareil portable, notamment un lecteur audio portable, aux
prises d’entrée PORTABLE du système à l’aide d’un câble stéréo avec mini-prise de
3,5 mm.

Câble stéréo avec mini­prise de 3,5 mm

Sortie audio
analogique

Console de jeux

REMARQUE

• Vérifiez que les canaux gauche (L) et droit (R) sont correctement connectés.

• Appuyez sur la touche ANALOG de la télécommande pour sélectionner la source d’entrée.

(etc.)

Lecteur audio portable

REMARQUE

• Appuyez sur la touche PORTABLE de la télécommande pour sélectionner la source d’entrée.

• Réglez le niveau de volume du lecteur portable au besoin.

Fr

7

Fonctionnement

É

Touches d’entrée

Préparation de la télécommande

Retirez la feuille de protection avant d’utiliser la
télécommande.

Rayon d’action de la télécommande

Respectez le rayon d’action indiqué ci-dessous.

Sélectionnez une source d’entrée à lire.

TV ....................Son du téléviseur

BD/DVD

ANALOG .........Son d’un appareil raccordé à la

PORTABLE..... Son d’un appareil raccordé à la

BLUETOOTH

Le témoin correspondant à la source d’entrée
sélectionnée s’allume.

(Exemple : lorsque l’entrée TV est sélectionnée)

ASTUCE

• Pour lire de l’audio de l’appareil de lecture raccordé au

• Pour plus d’informations sur la connexion Bluetooth,

........... Son d’un appareil de lecture

raccordé à la prise d’entrée BD/DVD

prise d’entrée ANALOG

prise d’entrée PORTABLE

...Son d’un appareil connecté via

Bluetooth

téléviseur ou pour regarder des vidéos de l’appareil, définissez
la source d’entrée du téléviseur sur l’appareil de lecture.

reportez-vous à la section « Écoute du son à partir d’un
appareil BLUETOOTH » (p.11).

1

metteur de signal de commande

Émet des signaux infrarouges.

6 m maximum

Témoins

Les témoins du panneau avant clignotent ou s’allument
pour indiquer l’état de fonctionnement ou de réglage.

Fr

8

Touches SUBWOOFER (+/–)

Règlent le volume du caisson de graves.

Diminuer le

volume (–)

Augmenter le
volume (+)

Touches VOLUME (+/–)

Règlent le volume de l’appareil.

Diminuer le

volume (–)

Augmenter le
volume (+)

Touche MUTE

Met la sortie audio en silencieux. Appuyez à nouveau
sur la touche pour désactiver le silencieux.

Clignotent (en mode silencieux)

2

Touche CH LEVEL

Vous pouvez régler le niveau de volume de
chaque canal lorsque la tonalité d’essai est émise
(p.15).

3

Touche (alimentation)

Cette touche permet de mettre le système sous ou
hors tension (en veille).

Vert (système sous tension)

Rouge (veille Bluetooth)

Éteint (système hors tension)

4

Touche BLUETOOTH STANDBY

Cette touche permet d’activer et de désactiver le
mode de veille Bluetooth (p.12).

Touches mode Surround/STEREO

Vous avez le choix entre cinq types de lecture surround
(touches du mode surround) ou lecture stéréo (2
canaux). Lorsque vous sélectionnez la lecture
surround, le programme de champ sonore « CINEMA
DSP » produit des effets surround réalistes (p.10).

MOVIE / MUSIC /
SPORTS / GAME /
TV PROGRAM

STEREO

ASTUCE

• Lors de la lecture de signaux stéréo à 2 canaux en mode
surround, le témoin PLII s’allume.

Allumé (Dolby Pro Logic II)

Allumé (lecture surround)

Éteint (lecture stéréo)

Touche LEARN

Cette touche permet de paramétrer le système
en mode d’apprentissage de la télécommande du
téléviseur (p.13).

5

6

Touche REPEATER

Active/désactive la fonction de répétition de la
télécommande du téléviseur (p.15).

Touche CLEAR VOICE

Active/désactive la fonction Clear Voice.
Lorsque cette fonction est activée, vous pouvez
profiter de dialogues distincts lorsque vous
regardez des films, des séries TV, les actualités
ou des programmes sportifs.

Clignotent 3 fois (fonction activée), clignotent une fois (fonction désactivée)

7

Touche UNIVOLUME

Active/désactive la fonction UniVolume.
Lorsque cette fonction est activée, le même
volume est conservé entre les différents canaux,
programmes, publicités et sources sonores.

Clignotent 3 fois (fonction activée), clignotent une fois (fonction désactivée)

Touche AUDIO DELAY

Ajuste le retard audio pour synchroniser le son et
l’image lorsque l’image du téléviseur semble en
décalage par rapport au son.
Procédez comme suit pour ajuster le retard audio.

1 Maintenez la touche AUDIO DELAY

enfoncée pendant au moins 3 secondes.

L’indicateur situé le plus à gauche clignote.

2 Appuyez sur la touche SUBWOOFER pour

ajuster le retard audio.

Diminuer le retard (–) Augmenter le retard (+)

3 Pour terminer le réglage, appuyez sur la

touche AUDIO DELAY.

ASTUCE

• Le réglage prend automatiquement fin après 20 secondes
d’inactivité.

Touches YSP POSITION (position YSP)

Pour optimiser l’effet surround, sélectionnez un
mode de position prédéfini selon l’emplacement
d’installation de l’appareil.

Appuyez sur la touche YSP POSITION
sélectionnée pendant au moins 3 secondes
jusqu’à ce que les voyants respectifs
clignotent sur le panneau avant.

Touche L (gauche)...Lorsque le système est

installé sur le côté gauche
de la pièce

Touche C (centre).....Lorsque le système est

installé au centre de la
pièce

Touche R (droite) .....Lorsque le système est

installé sur le côté droit de
la pièce

REMARQUE

• Le réglage par défaut est la position centrale. Sélectionnez
le réglage de votre choix en fonction de votre installation.

8

Indication du décodeur

Le système prend en charge les signaux audio suivants.
Vous pouvez vérifier le type de signal audio d’entrée
grâce à la couleur du témoin.

Vert (Dolby Digital), rouge (DTS Digital Surround)

Éteint (PCM)

Fonction de mise en veille automatique

Le système est automatiquement mis hors tension
lorsque l’une des conditions suivantes se présente :

• aucune activité pendant 8 heures ;

• aucune entrée audio ni activité pendant 30 minutes.

Fr

9

Activation des effets surround stéréoscopiques

Sélectionnez la touche de mode surround de votre choix pour profiter d’effets surround
réalistes capables de reproduire l’ambiance d’une salle de cinéma, d’une salle de
concert ou d’un terrain de sport, grâce au programme de champ sonore de Yamaha
appelé « CINEMA DSP ». Vous pouvez sélectionner la touche de mode surround qui
convient le mieux à la source, à savoir MOVIE, MUSIC, SPORTS, GAME ou TV
PROGRAM.

1 Lancez la lecture de la source.
2 Appuyez sur l’une des touches de mode surround (MOVIE, MUSIC,

SPORTS, GAME ou TV PROGRAM).

Le témoin SURROUND s’allume.

Allumé

Mode Surround

Les modes surround sont décrits ci-après.
Sélectionnez le mode surround qui convient le mieux à la source de lecture et à vos
préférences personnelles.

Programme de
champ sonore

MOVIE Crée un espace cinématographique large et étendu. Grâce aux

MUSIC Recrée l’ambiance excitante du direct, comme si vous assistiez à

SPORTS Recrée l’atmosphère des événements sportifs ou des talk-shows.
GAME Profitez d’effets sonore tridimensionnels sur vos ordinateurs et

TV PROGRAM Crée un son surround optimal pour les émissions de télévision.

Fonctions

effets Dolby et DTS surround, ce programme enrichit votre
expérience cinématographique.

un concert au centre de la salle.

jeux vidéo.

ASTUCE

• Lorsque la source transmet des signaux stéréo à deux canaux, la technologie Dolby Pro Logic II convertit
le son en son surround.

Fr

10

Écoute du son à partir d’un appareil BLUETOOTH

Vous pouvez reproduire le son d’un appareil Bluetooth, notamment d’un téléphone
portable ou d’un lecteur audio portable.
Consultez également le mode d’emploi de l’appareil Bluetooth pour plus d’informations.

Appareils Bluetooth

Jumelage d’un périphérique Bluetooth avec l’appareil

La première fois que vous connectez le système à un appareil Bluetooth, vous devez
« jumeler » les deux équipements. Une fois le jumelage terminé, la connexion suivante
s’effectue automatiquement.

1 Appuyez sur la touche BLUETOOTH de la télécommande fournie

pour sélectionner la source d’entrée Bluetooth.

Le témoin BLUETOOTH s’allume en vert sur le panneau avant.

Allumé

2 Mettez sous tension l’appareil compatible Bluetooth à jumeler, puis

procédez au jumelage.

Cette opération varie selon l’appareil. Consultez le mode d’emploi de l’appareil.

3 Sélectionnez « YSP-1400 Yamaha » dans la liste des périphériques

Bluetooth de l’appareil.

Si vous êtes invité à saisir un code d’accès (code PIN), saisissez le code « 0000 ».

Procédez comme suit pour connecter l’appareil Bluetooth :

Connexion Bluetooth
initiale

Jumelez l’appareil et
le périphérique

Bluetooth

Raccordez l’appareil Bluetooth et lancez la lecture

Connexion Bluetooth
suivante

PIN 0000

123

YSP-1400

Une fois le jumelage terminé, le symbole ou un message de fin s’affiche.

REMARQUE

• Réalisez le jumelage de l’appareil Bluetooth et du système dans un rayon de 10 mètres.

• Vous pouvez jumeler jusqu’à huit appareils Bluetooth. Si vous jumelez un neuvième appareil, les
informations de jumelage les plus anciennes sont supprimées.

• Si les informations de jumelage d’un appareil sont supprimées, vous devez jumeler à nouveau l’appareil
pour l’utiliser.

• Si un appareil Bluetooth est déjà connecté au système, désactivez cette connexion Bluetooth et procédez
au jumelage avec le nouvel appareil.

• Reportez-vous au chapitre « Guide de dépannage » (p.20) pour résoudre les problèmes liés à la
connexion Bluetooth.

Ya ma h a

456
789

0

Fr

11

Lecture du son d’un appareil Bluetooth sur le système

Utilisation du mode veille Bluetooth

1 Appuyez sur la touche BLUETOOTH de la télécommande fournie

pour sélectionner la source d’entrée Bluetooth.

Le témoin BLUETOOTH s’allume en vert sur le panneau avant.

S’allume

2 Mettez l’appareil Bluetooth sous tension.

Une fois la connexion Bluetooth correctement établie, le témoin BLUETOOTH
clignote 3 fois sur le système.

Clignote 3 fois

3 Lancez la lecture sur l’appareil.

REMARQUE

• Établissez une connexion Bluetooth avec l’appareil dans un rayon de 10 mètres.

• Il est possible que vous deviez à nouveau sélectionner « YSP-1400 Yamaha » dans la liste des appareils
Bluetooth en cas de problème de connexion. Il est possible que vous deviez modifier le réglage de sortie
de façon à reproduire le son sur le système selon l’appareil Bluetooth que vous utilisez.

• Réglez le niveau de volume de l’appareil Bluetooth au besoin.

• Si un appareil Bluetooth est déjà connecté au système, désactivez cette connexion Bluetooth, puis
connectez-vous au nouvel appareil.

Désactivation de la connexion Bluetooth

La connexion Bluetooth est désactivée dans les cas suivants. Lorsque la connexion
Bluetooth est désactivée, le témoin BLUETOOTH clignote une fois.

• L’appareil compatible Bluetooth est hors tension.

• Vous avez appuyé sur la touche BLUETOOTH pendant plus de 3 secondes.

• Le système est hors tension.

Le mode veille Bluetooth permet de mettre automatiquement sous ou hors tension le
système, dont le fonctionnement était verrouillé par l’utilisation de l’appareil Bluetooth.

Mode de réglage

Mettez le système sous tension, puis maintenez enfoncée la touche
BLUETOOTH STANDBY pendant plus de 3 secondes.

Maintenez enfoncée la touche BLUETOOTH STANDBY pendant 3 secondes
successivement pour activer et désactiver ce mode.

Clignotent 3 fois (fonction activée),

Une fois le mode veille Bluetooth activé et le système hors tension, le témoin STATUS
s’allume en rouge.

Fonctions disponibles sur les appareils Bluetooth dont le mode veille Bluetooth est activé

Fonction d’activation de mise sous tension (lorsque le système est hors tension)

Lorsque la connexion Bluetooth est établie sur l’appareil, le système se met sous tension et est prêt à
reproduire le son de l’appareil.

Fonction d’activation de mise hors tension (lorsque le système est sous tension)

Le système se met hors tension lorsque la connexion Bluetooth est désactivée sur un appareil Bluetooth
(uniquement lorsque vous sélectionnez la source d’entrée BLUETOOTH).

clignotent une fois (fonction désactivée)

S’allume (rouge)

Utilisation de l’application Home Theater Controller

Installez l’application gratuite « Home Theater Controller » sur un appareil Bluetooth,
notamment sur un téléphone portable, pour effectuer facilement et efficacement
certaines opérations avec l’appareil Bluetooth. (Réglages : fonctionnement de base,
mode surround, réglages sonores)

Pour plus d’informations sur l’application « Home Theater Controller », reportez-vous
aux informations concernant le produit sur notre site Web.

12

Fr

Réglages

3-2 Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la

touche MUTE enfoncée pendant plus d’1 seconde, deux ou trois fois.

Contrôle du système avec la télécommande du téléviseur (fonction d’apprentissage de la télécommande du téléviseur)

Vous pouvez utiliser la télécommande du téléviseur pour mettre sous/hors tension le
système ou en ajuster le volume grâce à l’apprentissage des signaux de la
télécommande du téléviseur par le système.

REMARQUE

• Cette fonction est disponible uniquement si la télécommande de votre téléviseur utilise des signaux
infrarouges.

• Selon les conditions d’installation ou les réglages du système, le système et le téléviseur recevront les
signaux de la télécommande du téléviseur et fonctionneront simultanément.

1 Mettez le téléviseur et le système hors tension.
2 Maintenez la touche LEARN de la télécommande fournie enfoncée

pendant plus de 3 secondes pour paramétrer le système en mode
d’apprentissage.

Une fois le système en mode apprentissage, les témoins situés sur le panneau
avant clignotent comme illustré ci-dessous.

REMARQUE

• Les étapes 3 à 6 nécessitent uniquement l’utilisation de la télécommande du téléviseur et des
touches du panneau avant du système. La télécommande du système n’est pas nécessaire.

Env. 30 cm

Télécommande du téléviseur

Maintenez la touche

enfoncée

(pendant plus

d’1 seconde)

Résultat

Apprentissage
réussi

Échec de
l’apprentissage

*

Recommencez
la procédure à
partir de
l’étape 3-1.

Relâchez la touche

(pendant plus

d’1 seconde)

Signal sonore

Un son

Deux sons

Maintenez la touche

enfoncée

(pendant plus

d’1 seconde)

S’allume

Clignotent

Relâchez la touche

(pendant plus

d’1 seconde)

Témoins

4 Apprenez le réglage du volume (–) au système.

4-1 Appuyez sur la touche VOLUME (–) située sur le panneau avant du système.

3 Apprenez au système comment couper le son.

3-1 Appuyez sur la touche INPUT située sur le panneau avant du système.

Suite

➜

Fr

13

4-2 Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la

touche de volume (–) enfoncée pendant plus d’une seconde, deux ou trois
fois.

Résultat

Apprentissage
réussi

Échec de
l’apprentissage

*

Recommencez
la procédure à
partir de
l’étape 4-1.

Signal sonore

Un son

Deux sons

Témoins

S’allume

Clignotent

5 Apprenez le réglage du volume (+) au système.

5-1 Appuyez sur la touche VOLUME (+) située sur le panneau avant du système.

5-2 Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la

touche de volume (+) enfoncée pendant plus d’1 seconde, deux ou trois fois.

Résultat

Signal sonore

Témoins

Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la touche

6-2

de mise sous/hors tension enfoncée pendant plus d’1 seconde, deux ou trois fois.

Résultat

Apprentissage
réussi

Échec de
l’apprentissage

*

Recommencez
la procédure à
partir de
l’étape 6-1.

Signal sonore

Un son

Deux sons

Témoins

S’allume

Clignotent

7 Pour quitter le mode d’apprentissage, appuyez sur la touche LEARN

ou sur la touche (alimentation) sur la télécommande fournie.

Tous les réglages nécessaires sont maintenant terminés. Vous pouvez désormais
contrôler le système à l’aide des touches de mise sous/hors tension et de volume
de la télécommande du téléviseur.

ASTUCE

• Le mode apprentissage prend automatiquement fin après 5 minutes d’inactivité.

• Réglez le son du téléviseur au minimum. Lorsque vous augmentez le volume du système à l’aide de
la télécommande du téléviseur, le volume de celui-ci peut augmenter en même temps. Dans ce cas,
procédez à l’étape 3 de la section « Raccordements » (p.6) pour modifier les réglages du téléviseur.

Apprentissage
réussi

Échec de
l’apprentissage

*

Recommencez
la procédure à
partir de
l’étape 5-1.

Un son

Deux sons

S’allume

Clignotent

6 Apprenez au système comment activer la mise sous/hors tension.

6-1 Appuyez sur la touche (alimentation) située sur le panneau avant du

système.

Fr

14

Effacer toutes les opérations apprises

1 Lorsque le système est hors tension, maintenez enfoncée la touche

LEARN de la télécommande fournie pendant plus de 3 secondes
(pour activer le mode d’apprentissage).

Une fois le système en mode apprentissage, les témoins situés sur le panneau
avant clignotent comme illustré ci-dessous.

2 Maintenez enfoncée la touche INPUT du panneau avant du système

pendant plus de 3 secondes.

Clignotant, rouge (effacement effectué)

Vous entendrez le signal sonore retentir 3 fois si l’effacement a réussi.

3 Appuyez sur la touche LEARN ou sur la touche (alimentation) de

la télécommande fournie.

Contrôle du téléviseur via le système (lorsque l’accès au capteur de la télécommande sur le téléviseur est obstrué)

Lorsque la fonction de répétition de la télécommande du téléviseur est activée, le système
reçoit les signaux de la télécommande du téléviseur sur le capteur présent sur le téléviseur
(à l’avant) et les transmet à partir du répétiteur de la télécommande du téléviseur (à l’arrière).
Cette fonction est utile lorsque vous ne pouvez pas contrôler votre téléviseur à l’aide de sa
télécommande si le capteur du téléviseur est obstrué par le système.

REMARQUE

• Cette fonction est disponible uniquement si la télécommande de votre téléviseur utilise des signaux infrarouges.

Répétiteur de la télécommande

Télécommande du téléviseur

du téléviseur

Capteur de télécommande
sur le téléviseur

1 Mettez le système sous tension.
2 Maintenez enfoncée la touche REPEATER de la télécommande

pendant plus de 3 secondes pour activer/désactiver la fonction de
répétition de la télécommande du téléviseur.

Réglage du niveau de volume de chaque canal (CH LEVEL)

Les effets surround sont obtenus à l’aide des six canaux (sorties audio) du système.
Vous pouvez régler le niveau de volume de chaque canal à l’aide d’une série de
tonalités d’essai afin d’équilibrer le son à partir de votre position d’écoute.

1 Maintenez enfoncée la touche CH LEVEL de la télécommande

pendant plus de 3 secondes.

Le témoin STATUS clignote en vert lors de l’émission de la tonalité d’essai. Le cycle de
tonalités d’essai est exécuté sur les canaux dans l’ordre ci-dessous. La tonalité d’essai est
émise sur chaque canal par intervalles de deux secondes. Vous pouvez confirmer le canal
reproduisant le mieux la tonalité d’essai selon le mode de clignotement des témoins.

Cycle de tonalités d’essai

Avant (gauche)

Centre

Clignotent trois fois (fonction activée),

Tous les réglages nécessaires sont maintenant terminés. Une fois la fonction de
répétition de la télécommande du téléviseur activée, vous pouvez contrôler votre
téléviseur à l’aide de sa télécommande via le système.

ASTUCE

• La fonction de répétition de la télécommande du téléviseur est désactivée par défaut.

• Si le câble d’alimentation du système est raccordé à une prise secteur et si la fonction de répétition
de la télécommande du téléviseur est activée, cette fonction peut être utilisée même lorsque le
système est hors tension.

• Si vous avez appris le réglage du volume (+) à votre système (p.14), le volume du téléviseur peut
augmenter lorsque vous augmentez le volume du système à l’aide de la télécommande du
téléviseur. Dans ce cas, procédez à l’étape 3 de la section « Raccordements » (p.6) pour modifier les
réglages du téléviseur.

• Vous pouvez vérifier l’état de la fonction de répétition de la télécommande du téléviseur grâce au
témoin central lors de la mise sous tension du système.

clignotent une fois (fonction désactivée)

Éteint (fonction activée), allumé (fonction désactivée)

Avant (droit)

Surround (droit)

Surround (gauche)

Caisson de graves

Retour au début

Suite

➜

Fr

15

2 Lorsque la tonalité d’essai est émise sur le canal à régler, appuyez

sur la touche SUBWOOFER (+ ou –) pour équilibrer le niveau de
volume avec les autres canaux.

Lors du réglage du volume, le cycle de tonalités d’essai s’arrête. Lorsque vous
avez terminé le réglage du niveau du canal en cours, relâchez la touche + ou – et
attendez que le cycle de tonalités d’essai reprenne. Vous pouvez vérifier le niveau
de volume selon les témoins.

3 Une fois le réglage terminé, appuyez à nouveau sur la touche CH

LEVEL.

La tonalité d’essai cesse.

ASTUCE

• Appuyez sur la touche VOLUME (+ ou –) pour régler le volume global lors de l’émission de la tonalité
d’essai.

• Lorsque vous modifiez le réglage de position YSP (p.9), le réglage du niveau du canal est également
modifié.

Utilisation d’un caisson de graves externe

Le système dispose de deux caissons de graves intégrés ; vous pouvez néanmoins
raccorder un caisson de graves externe lorsque vous souhaitez renforcer les sons
basse fréquence. Pour modifier ce réglage en vue d’utiliser un caisson de graves
externe, procédez comme suit.

1 Raccordez le système au caisson de graves externe à l’aide d’un

câble à broches.

Entrée mono

2 Lorsque le système est hors tension, maintenez enfoncée la touche

SUBWOOFER (-) de la télécommande fournie pendant plus de
5 secondes.

16

Le système se met sous tension et le caisson de graves externe est sélectionné.
Vous pouvez vérifier l’état du réglage du caisson de graves via le témoin lors de la

mise sous tension du système.

Éteint (caisson de graves externe), allumé (caisson de graves intégré)

Pour sélectionner à nouveau les caissons de graves intégrés, maintenez enfoncée
la touche SUBWOOFER (+) de la télécommande pendant plus de 5 secondes.

REMARQUE

• Par défaut, la sortie est réglée sur les caissons de graves intégrés.

• Utilisez un caisson de graves externe avec l’amplificateur intégré.

Fr

Écoute du son à faible volume

Initialisation des réglages du système

Vous pouvez modifier la plage dynamique de façon à mieux entendre les sons à faible
volume.

1 Mettez le système hors tension.
2 Appuyez sur la touche correspondant au mode souhaité pendant

plus de 5 secondes.

Retour au réglage Normal

Sélection du réglage Standard

Sélection du réglage Maximum

Le système se met sous tension avec le réglage sélectionné.

Trois réglages sont disponibles (voir ci-dessous).
Vous pouvez confirmer l’état du réglage selon la couleur du témoin lorsque le système
est sous tension.

Réglage Description Témoin
Normal Réglage automatique de la plage

Standard Compression de la plage dynamique pour

Maximum Aucune compression de la plage

dynamique en fonction du niveau de
volume de la source.

adapter le son à certaines pièces,
notamment au salon.

dynamique.

S’allume en vert

S’allume en orange

Procédez comme suit pour initialiser le système. Lorsque le système ne fonctionne pas
correctement, pour quelque raison que ce soit, une initialisation peut résoudre le
problème.

1 Mettez le système hors tension.
2 Maintenez enfoncée la touche (alimentation) du panneau avant du

système pendant plus de 3 secondes.

Clignote (initialisation)

REMARQUE

• Normal est le réglage par défaut.

S’allume en rouge

Fr

17

Guide de dépannage

Reportez-vous au tableau suivant si l’appareil ne fonctionne pas convenablement. Si
l’anomalie constatée n’est pas mentionnée, ou encore si les actions correctives
suggérées sont sans effet, mettez l’appareil hors tension, débranchez la fiche du câble
d’alimentation et prenez contact avec le revendeur ou le centre d’entretien Yamaha
agréé.
Vérifiez tout d’abord les points suivants :

A Les câbles d’alimentation du système, du téléviseur et des appareils de lecture

(lecteurs Blu-ray, par exemple) sont correctement raccordés aux prises
secteur.

B Le système, le téléviseur et les appareils de lecture (lecteurs Blu-ray, par

exemple) sont sous tension.

C Les connecteurs de chaque câble sont correctement insérés dans les prises

de chaque appareil.

Le système ne
réagit pas.

Le système
fonctionne tout
seul.

Les lunettes 3D
du téléviseur ne
fonctionnent
pas.

Audio

Le microprocesseur interne s’est
figé en raison d’une décharge
électrique externe (provoquée par
un orage ou une décharge
d’électricité statique), ou d’une
baisse importante de la tension.

Un autre appareil Bluetooth est
en cours de fonctionnement à
proximité de la barre de son.

Le système obstrue l’accès à
l’émetteur des lunettes 3D de
votre téléviseur.

Maintenez enfoncée la touche

(alimentation) située sur le
panneau avant du système pendant
plus de 10 secondes pour redémarrer
ce dernier. (Si l’anomalie persiste,
débranchez la fiche du câble
d’alimentation de la prise secteur et
rebranchez-la.)

Désactivez la connexion Bluetooth du
système et connectez à nouveau le
système et l’appareil (p.12).

Vérifiez la position de l’émetteur des
lunettes 3D sur votre téléviseur et
ajustez la position du système.

Alimentation et système

Anomalies Causes possibles Actions correctives
L’appareil passe

immédiatement
hors tension.

Il est impossible
de mettre la
barre de son
sous tension.

La fonction de mise en veille
automatique a fonctionné.
Le système est automatiquement
mis hors tension lorsque l’une des
conditions suivantes se présente :

- aucune activité pendant
8heures;

- aucune entrée audio ni activité
pendant 30 minutes.

Le microprocesseur interne s’est
figé en raison d’une décharge
électrique externe (provoquée par
un orage ou une décharge
d’électricité statique), ou d’une
baisse importante de la tension.

Le circuit de protection a été
activé trois fois consécutives. (Si
vous tentez de mettre le système
sous tension dans cette condition,
le témoin STATUS clignote.)

--

Maintenez enfoncée la touche

(alimentation) située sur le
panneau avant du système pendant
plus de 10 secondes pour redémarrer
ce dernier. (Si l’anomalie persiste,
débranchez la fiche du câble
d’alimentation de la prise secteur et
rebranchez-la.)

Pour protéger la barre de son, il est
impossible de la mettre sous tension.
Débranchez le câble d’alimentation de
la prise murale et contactez votre
revendeur Yamaha le plus proche ou
un centre de réparation agréé.

Anomalies Causes possibles Actions correctives
Absence de son.

Le caisson de
graves n’émet
aucun son.

Le volume
diminue lors de
la mise sous
tension du
système.

Une autre source d’entrée est
sélectionnée.

Le silencieux est activé. Désactivez le silencieux (p.8).
Le volume est trop bas. Augmentez le volume (p.8).
Le volume du caisson de graves

est défini à un niveau trop bas.
La source de lecture ne fournit

aucun signal de fréquence grave.
Le réglage du caisson de graves

est incorrect.

La fonction de réglage
automatique du volume a
fonctionné correctement. Le
système contrôle
automatiquement son volume à
un certain niveau lors de sa mise
sous tension afin d’éviter que le
son ne soit trop assourdissant.

Sélectionnez la source d’entrée
appropriée (p.8).

Augmentez le volume du caisson de
graves (p.8).

--

Lorsque le système est hors tension,
maintenez enfoncée la touche
SUBWOOFER (+ ou -) de la
télécommande pendant plus de
5 secondes pour modifier le réglage
du caisson de graves (p.16).

Si nécessaire, augmentez le volume
(p.8).

18

Fr

Aucun effet de
surround.

Présence de
bruit.

La lecture stéréo est
sélectionnée.

Le volume est trop bas. Augmentez le volume (p.8).
Le volume des canaux surround

gauche et droit est faible.
Le téléviseur ou l’appareil de

lecture est réglé pour restituer
uniquement un son à 2 canaux
(PCM par exemple).

Le mode correct de position YSP
n’est pas sélectionné.

Les faisceaux acoustiques ne
sont pas efficacement réfléchis
sur les murs, notamment en
raison de la forme de la pièce.

Le système est trop proche d’un
autre appareil numérique ou à
haute fréquence.

Sélectionnez la touche du mode
surround pour passer à la lecture
surround (p.10).

Augmentez le volume des canaux
surround gauche et droit (p.15).

Modifiez le réglage de la sortie audio
numérique du téléviseur ou de
l’appareil de lecture.

Sélectionnez la touche de mode de
position YSP sur la télécommande qui
correspond le mieux à votre
environnement d’écoute.

L’utilisation du panneau de réflexion
acoustique (vendu séparément) est
dans ce cas recommandée (p.21).

Éloignez ces appareils du système.

Télécommande

Anomalies Causes possibles Actions correctives
La

télécommande
ne fonctionne
pas sur le
système.

La
télécommande
du téléviseur ne
fonctionne pas
sur le téléviseur.

Le système se trouve hors du
rayon d’action.

Les piles sont usagées. Remplacez les piles (p.8).
Le capteur de la télécommande

du système est exposé à la
lumière directe du soleil ou d’un
éclairage puissant.

Le capteur de la télécommande
sur le téléviseur est obstrué par le
système.

Le téléviseur ou sa
télécommande présentent peut­être un problème.

Utilisez la télécommande dans le
rayon d’action (p.8).

Réglez l’angle d’éclairage ou
repositionnez le système.

Utilisez la fonction de répétition de la
télécommande du téléviseur (p.15)
afin que celle-ci n’obstrue pas le
capteur de la télécommande du
téléviseur (p.4).

Consultez les modes d’emploi du
téléviseur.

La fonction de
répétition de la
télécommande
du téléviseur ne
fonctionne pas
sur le téléviseur.

L’apprentissage
des opérations
de la
télécommande
du téléviseur ne
fonctionne pas.

La fonction de répétition de la
télécommande du téléviseur est
désactivée.

La télécommande du téléviseur
n’utilise pas de signaux
infrarouges. (Certaines
télécommandes peuvent ne pas
fonctionner, même si elles
utilisent des signaux infrarouges.)

Le système et le téléviseur sont
trop proches ou trop éloignés l’un
de l’autre.

Un obstacle est présent (des
câbles par exemple) entre le
système et le téléviseur.

Vous n’avez pas maintenu la
touche de la télécommande du
téléviseur assez longtemps.

La télécommande du téléviseur
n’utilise pas de signaux
infrarouges. (Certaines
télécommandes peuvent ne pas
fonctionner, même si elles
utilisent des signaux infrarouges.)

Vous n’utilisez pas la
télécommande du téléviseur à
partir d’un endroit approprié.

Les piles de la télécommande du
téléviseur sont faibles.

Le capteur de la télécommande
du système est exposé à la
lumière directe du soleil ou d’un
éclairage puissant.

La transmission du signal de la
télécommande a été perturbée
par la luminosité de l’écran du
téléviseur.

Activez la fonction de répétition de la
commande du téléviseur (p.15).

La fonction de répétition de la
télécommande du téléviseur ne peut
pas être utilisée. Ajustez la position du
système de sorte que le capteur de la
télécommande sur le téléviseur ne soit
pas obstrué par le système et utilisez
la télécommande du téléviseur pour
contrôler ce dernier.

Éloignez le système du téléviseur d’au
moins 50 mm (p.4).

Retirez l’obstacle présent entre le
système et le téléviseur.

Maintenez la touche enfoncée
pendant plus d’1 seconde, deux ou
trois fois (p.13).

La fonction d’apprentissage de la
télécommande du téléviseur ne peut
pas être utilisée. Utilisez la
télécommande fournie pour contrôler
le système.

Utilisez la télécommande du téléviseur
à partir d’un endroit approprié (p.13).

Remplacez les piles.

Réglez l’angle d’éclairage ou
repositionnez le système.

Mettez le téléviseur hors tension et
exécutez à nouveau la procédure
d’apprentissage (p.13).

Fr

19

Le téléviseur émet
des sons lors de
l’augmentation du
volume du
système à l’aide de
la télécommande
du téléviseur
(lors de l’util isation
de la fonction
d’apprentissage de
la télécommande

La sortie audio est activée sur le
téléviseur.

Modifiez les réglages du téléviseur
pour désactiver la sortie des enceintes
du téléviseur. Si les paramètres de
votre téléviseur ne permettent pas de
désactiver la sortie des enceintes,
essayez d’appliquer l’une des
méthodes suivantes :

- Connectez des écouteurs à la prise

écouteurs de votre téléviseur.

- Réglez le son du téléviseur au

minimum.

du téléviseur).
La mise sous/hors

tension du
système et du
téléviseur est
inversée (le
téléviseur est par
exemple mis hors
tension et le

Le téléviseur était sous tension
lorsque vous avez procédé à
l’apprentissage.

Appuyez sur la touche d’alimentation
du téléviseur et sur la touche

(alimentation) située sur le
panneau avant du système afin de les
mettre sous tension, puis appuyez sur
la touche d’alimentation de la
télécommande du téléviseur pour les
mettre hors tension.

système sous
tension).
(lors de l’util isation
de la fonction
d’apprentissage de
la télécommande
du téléviseur)

Bluetooth

Anomalies Causes possibles Actions correctives
Jumelage du

système et de
l’appareil
Bluetooth
impossible.

Vous n’avez pas sélectionné la
source d’entrée BLUETOOTH.

Le mot de passe de l’appareil
Bluetooth que vous souhaitez
jumeler avec le système
(notamment un adaptateur) est
différent de « 0000 ».

Le système et l’appareil sont trop
éloignés.

Un appareil à proximité (four à micro­ondes, réseau local sans fil, etc.)
émet des signaux de sortie dans la
bande de fréquences 2,4 GHz.

Un autre appareil Bluetooth est
connecté.

Sélectionnez la source d’entrée
BLUETOOTH.

Utilisez un adaptateur Bluetooth dont
le mot de passe est « 0000 ».

Rapprochez l’appareil du système.

Éloignez la barre de son de l’appareil
qui émet des signaux de
radiofréquence.

Désactivez la connexion Bluetooth en
cours, puis procédez au jumelage du
nouvel appareil.

Connexion
Bluetooth
impossible.

Absence de son
ou interruption
du son pendant
la lecture.

Un autre appareil Bluetooth est
connecté.

Plus de neuf périphériques sont
jumelés et les informations de
jumelage les plus anciennes sont
supprimées.

La connexion Bluetooth du
système avec l’appareil est
désactivée.

Le système et l’appareil sont trop
éloignés.

Un appareil à proximité (four à
micro-ondes, réseau local sans fil,
etc.) émet des signaux de sortie
dans la bande de fréquences
2,4 GHz.

La fonction Bluetooth de l’appareil
est désactivée.

L’appareil n’est pas configuré
pour envoyer des signaux audio
Bluetooth au système.

La lecture n’a pas démarré sur
l’appareil.

Le volume de l’appareil est réglé
sur le niveau minimum.

Le système n’autorise pas plusieurs
connexions Bluetooth. Désactivez la
connexion Bluetooth en cours et
établissez la connexion avec l’appareil
de votre choix.

Renouvelez le jumelage. Le système
conserve les informations de jumelage
de huit appareils maximum. Lors du
jumelage d’un neuvième appareil, les
informations de jumelage les plus
anciennes sont supprimées.

Renouvelez la connexion Bluetooth
(p.12).

Rapprochez l’appareil du système.

Éloignez la barre de son de l’appareil
qui émet des signaux de
radiofréquence.

Activez la fonction Bluetooth de l’autre
appareil.

Vérifiez que la fonction Bluetooth de
l’appareil est correctement configurée.

Démarrez la lecture sur l’appareil.

Augmentez le volume.

20

Fr

Effet surround insuffisant

q

Le système permet d’obtenir des effets surround en projetant des faisceaux acoustiques qui
se reflètent sur les murs. Les faisceaux acoustiques ne sont pas réfléchis vers la position
d’écoute, notamment à cause des meubles qui se trouvent sur la trajectoire des faisceaux
ou de la forme de la pièce. Dans ce cas, il est possible que le son ne soit pas équilibré.

Procédure d’installation du panneau de réflexion YRB-100

Le système produit des faisceaux acoustiques selon les réglages de « Position YSP »
(p.9), comme illustré ci-dessous.

Installez le panneau YRB-100 dans la trajectoire du faisceau acoustique.

indique la position d’installation recommandée.

FL : centre gauche
FR : centre droit
SL : surround gauche
SR : surround droit

45°

65°

45°

65°

FL FR

SRSL

Figure 1. Condition idéale

Les faisceaux acoustiques sont réfléchis
correctement et les effets surround sont
équilibrés.

Figure 2. Le faisceau surround (droit) n’est pas
réfléchi, car il n’existe aucun mur.

L’effet surround (droit) est plus faible que l’effet
surround (gauche), ou l’effet surround (droit) est face à
sa position correcte.

Si les faisceaux acoustiques ne sont pas réfléchis vers la position d’écoute (figure 2),
vous pouvez installer le panneau de réflexion acoustique en option (YRB-100).

YRB-100

Figure 3. Installation d’un panneau de réflexion
acousti

ue

Le faisceau acoustique du canal surround (droit) est
correctement réfléchi et l’effet surround correct est atteint.

REMARQUE

• Il est possible que le panneau YRB-100 ne soit pas disponible en fonction de votre pays ou de votre région.

Position YSP : centre

25°

45°

FR

SR

45°

FL

25°

55°

SL

Position YSP : gauche

70°

FR

SR

70°

FL

55°

SL

Position YSP : droite

• Après avoir installé le panneau de réflexion acoustique YRB-100, reportez-vous à son
mode d’emploi pour régler la hauteur et l’angle. Il est recommandé d’utiliser la tonalité
d’essai (en maintenant enfoncée la touche CH LEVEL) lors du réglage du panneau
(p.15).

• En installant le panneau à proximité de votre position d’écoute, vous pouvez obtenir un
son surround clair.

REMARQUE

Ce système ne dispose d’aucune fonction pour régler automatiquement l’angle des faisceaux
acoustiques. Il n’est pas nécessaire de régler l’angle des faisceaux acoustiques même si cette procédure
est décrite dans le mode d’emploi.

Fr

21

Caractéristiques techniques

Élément Projecteur numérique de son (YSP-1400)

Amplificateur

Haut-parleur
acoustique

Caisson de
graves

Décodeur

Prises
d’entrée

Prise de
sortie

Bluetooth

Puissance de
sortie nominale
maximale

Type

Excitateur Cône 2,8 cm x 8
Réponse en

fréquence

Type

Excitateur Cône 8,5 cm x 2
Réponse en

fréquence
Signaux audio

pris en charge
(TV, BD/DVD)

Numérique
(optique)

Numérique
(coaxiale)

Analogique
(RCA)

Analogique
(mini-prise)

Analogique
(RCA)

Version

Bluetooth

Protocoles pris
en charge

Codecs pris en
charge

Sortie sans fil Bluetooth classe 2
Distance de

communication
maximale

Tweeter 2 W x 8

Caisson de graves 30 W x 2

Type acoustique à suspension
(à blindage magnétique)

500 Hz à 22 kHz

Type bass-reflex
(à blindage non magnétique)

45 Hz à 500 Hz

PCM (2 canaux)
Dolby Digital
DTS Digital Surround

1 (TV)

1 (BD/DVD)

1 (ANALOG)

1 (PORTABLE)

1 (SUBWOOFER OUT)

Ver. 2.1 +EDR

A2DP

SBC, AAC

10 mètres (sans obstructions)

Modèles pour les États-Unis et le Canada :

Alimentation

Consommation 24 W

Généralités

* Les spécifications peuvent être modifiées sans avis préalable.

Le logo « » et « Cinema DSP » sont des marques de commerce de Yamaha Corporation.

« UniVolume » est une marque commerciale de Yamaha Corporation.

Bluetooth est une marque déposée de Bluetooth SIG utilisée par Yamaha conformément à un accord de
licence.

Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques
commerciales de Dolby Laboratories.

Fabriqué sous licence et sous les numéros de brevets américains suivants : 5,956,674 ; 5,974,380 ;
6,487,535 et sous d’autres brevets américains et internationaux, émis ou en attente. DTS, le symbole
associé et DTS accompagnée de son symbole sont des marques déposées et DTS est une marque
commerciale de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.

« Blu-ray Disc™ », « Blu-ray™ » et les logos sont des marques commerciales de la Blu-ray Disc Association.

Consommation
en veille

Dimensions
(L x H x P)

Poids 4,3 kg

120 V c.a., 60 Hz
Modèle pour Taïwan : 110 V c.a., 60 Hz
Autres modèles : 220—240 V c.a. ; 50/60 Hz

Moins de 0,5 W

1 000 x 96 x 133 mm
(supports non inclus)

1 000 x 96 x 141 mm
(supports inclus)

22

Fr

Bluetooth

• Bluetooth est une technologie permettant d’établir des communications sans fil entre
des appareils dans un rayon d’environ 10 mètres dans la bande de fréquences
2,4 GHz, une bande qui peut être utilisée sans licence.

Gestion des communications Bluetooth

• La bande 2,4 GHz utilisée par les appareils compatibles Bluetooth est une bande radio
partagée par de nombreux types d’équipements. Bien que les appareils compatibles
Bluetooth fassent appel à une technologie permettant de minimiser l’influence d’autres
équipements qui utilisent la même bande radio, une telle influence peut réduire la
vitesse ou la distance des communications voire, dans certains cas, interrompre les
communications.

• La vitesse de transfert du signal et la distance à laquelle il est possible d’établir des
communications diffèrent selon la distance entre les appareils communiquant, la
présence d’obstacles, les ondes radio et le type d’équipement.

• Yamaha ne garantit pas toutes les connexions sans fil entre cette barre de son et les
appareils compatibles Bluetooth.

Informations à destination des utilisateurs concernant la
collecte et la mise au rebut des piles et équipement usagés

Les symboles sur les produits, l’emballage et/ou les documents joints
signifient que les produits électriques ou électroniques usagés ainsi
que les piles ne doivent pas être mélangés avec les déchets
domestiques habituels. Pour un traitement, une récupération et un
recyclage appropriés des déchets d’équipements électriques et
électroniques et des piles usagées, veuillez les déposer aux points
de collecte prévus à cet effet, conformément à la réglementation
nationale et aux Directives 2002/96/EC et 2006/66/EC.

En vous débarrassant correctement des déchets d’équipements
électriques et électroniques et des piles usagées, vous contribuerez
à la sauvegarde de précieuses ressources et à la prévention de
potentiels effets négatifs sur la santé humaine qui pourraient advenir
lors d’un traitement inapproprié des déchets.

Pour plus d’informations à propos de la collecte et du recyclage des
déchets d’équipements électriques et électroniques et des piles
usagées, veuillez contacter votre municipalité, votre service de
traitement des déchets ou le point de vente où vous avez acheté les
produits.

[Information sur le traitement dans d’autres pays en dehors de
l’Union Européenne]

Ces symboles sont seulement valables dans l’Union Européenne. Si
vous souhaitez vous débarrasser de déchets d’équipements
électriques et électroniques ou de piles usagées, veuillez contacter
les autorités locales ou votre fournisseur et demander la méthode de
traitement appropriée.

Note pour le symbole « pile » (les deux symboles du bas) :

Ce symbole peut être utilisé en combinaison avec un symbole
chimique. Dans ce cas il respecte les exigences établies par la
Directive pour le produit chimique en question.

Fr

23

VORSICHT: LESEN SIE DIES, BEVOR SIE IHR GERÄT BEDIENEN.

• Um optimales Leistungsvermögen sicherzustellen,
lesen Sie bitte die Anleitung aufmerksam durch.
Bewahren Sie die Anleitung danach für spätere
Nachschlagzwecke sorgfältig auf.

• Stellen Sie dieses Klangsystem an einem gut
belüfteten, kühlen, trockenen und sauberen Ort auf ­schützen Sie es vor direktem Sonnenlicht,
Wärmequellen, Vibrationen, Staub, Feuchtigkeit und/
oder Kälte. Lassen Sie für die Belüftung um das Gerät
mindestens so viel Platz frei, wie im Folgenden
angegeben.
Oben: 10 cm, Hinten: 10 cm, Seiten: 10 cm

• Stellen Sie dieses Gerät entfernt von anderen
elektrischen Haushaltgeräten, Motoren oder
Transformatoren auf, um Brummgeräusche zu
vermeiden.

• Setzen Sie dieses Gerät keinen plötzlichen
Temperaturänderungen von kalt auf warm aus, und
stellen Sie dieses Gerät nicht an Orten mit hoher
Luftfeuchtigkeit auf (z.B. in Räumen mit
Luftbefeuchtern), um Kondensation im Inneren des
Gerätes zu vermeiden, da es anderenfalls zu
elektrischen Schlägen, Feuer, Beschädigung dieses
Gerätes und/oder zu persönlichen Verletzungen
kommen kann.

• Vermeiden Sie die Aufstellung dieses Gerätes an
Orten, an welchen Fremdkörper in das Gerät fallen
können bzw. an welchen Flüssigkeiten auf das Gerät
verschüttet werden können. Stellen Sie auf der
Oberseite des Gerätes niemals Folgendes auf:

− Andere Komponenten, da diese Beschädigung und/

oder Verfärbung der Oberfläche dieses Gerätes
verursachen können.

− Brennende Objekte (z.B. Kerzen), da diese Feuer,

Beschädigung des Gerätes und/oder persönliche
Verletzungen verursachen können.

− Mit Flüssigkeiten gefüllte Behälter, da diese

umfallen und die Flüssigkeit auf das Gerät
verschütten können, wodurch es zu elektrischen
Schlägen für den Anwender und/oder zu
Beschädigung des Gerätes kommen kann.

• Decken Sie dieses Gerät niemals mit Zeitungen,
Tischdecken, Vorhängen usw. ab, damit die
Wärmeabfuhr nicht behindert wird. Falls die
Temperatur im Inneren des Gerätes ansteigt, kann es
zu Feuer, Beschädigung des Gerätes und/oder zu
persönlichen Verletzungen kommen.

• Schließen Sie dieses Gerät erst an eine Wandsteckdose
an, nachdem alle anderen Anschlüsse ausgeführt
wurden.

• Stellen Sie dieses Gerät niemals mit der Unterseite
nach oben auf, da es sonst beim Betrieb zu
Überhitzung mit möglichen Beschädigungen kommen
kann.

• Wenden Sie niemals Gewalt bei der Bedienung der
Schalter, Knöpfe und/oder Kabel an.

• Wenn Sie das Netzkabel von der Wandsteckdose
abtrennen, fassen Sie immer den Netzstecker an;
ziehen Sie niemals an dem Kabel.

• Reinigen Sie dieses Gerät niemals mit chemisch
behandelten Tüchern; anderenfalls kann das Finish
beschädigt werden. Verwenden Sie ein reines,
trockenes Tuch.

• Verwenden Sie nur die für dieses Gerät
vorgeschriebene Netzspannung. Falls Sie eine höhere
als die vorgeschriebene Netzspannung verwenden,
kann es zu Feuer, Beschädigung dieses Gerätes und/
oder zu persönlichen Verletzungen kommen. Yamaha
kann nicht verantwortlich gemacht werden für
Schäden, die auf die Verwendung dieses Gerätes mit
einer anderen als der vorgeschriebenen Spannung
zurückzuführen sind.

• Um Beschädigungen durch Blitzschlag zu vermeiden,
ziehen Sie den Netzstecker von der Netzdose ab, wenn
es ein Gewitter gibt.

• Versuchen Sie niemals ein Modifizieren oder Ändern
dieses Gerätes. Falls eine Wartung erforderlich ist,
wenden Sie sich bitte an einen Yamaha-Kundendienst.
Das Gehäuse sollte niemals selbst geöffnet werden.

• Falls Sie das Gerät für längere Zeit nicht verwenden
(z.B. während der Ferien), ziehen Sie den Netzstecker
von der Netzdose ab.

• Lesen Sie unbedingt den Abschnitt
„Problembehebung“ durch, um übliche
Bedienungsfehler zu berichtigen, bevor Sie auf eine
Störung des Gerätes schließen.

• Bevor Sie dieses Gerät an einen anderen Ort
transportieren, drücken Sie die Taste , um das Gerät
in den Bereitschaftsmodus zu schalten, und ziehen Sie
danach den Netzstecker von der Netzsteckdose ab.

• Es kommt zu Kondensatbildung, wenn die
Umgebungstemperatur plötzlich ändert. Ziehen Sie
den Netzstecker von der Netzdose ab, und lassen Sie
das Gerät ruhen.

• Stellen Sie dieses Gerät in die Nähe der Steckdose und
so auf, dass der Netzstecker gut zugänglich ist.

• Die Batterien dürfen nicht starker Hitze wie direktem
Sonnenschein, Feuer o.ä. ausgesetzt werden.

• Eine sichere Aufstellung oder Installation liegt in der
Verantwortung des Besitzers. Yamaha übernimmt
keinerlei Haftung für Unfälle, die auf unsachgemäße

ung oder falschen Anschluss von

Aufstell
Lautsprechern zurückzuführen sind.

Hinweise zu Fernbedienungen und Batterien

• Achten Sie darauf, dass kein Wasser oder andere
Flüssigkeiten auf die Fernbedienung geschüttet
werden.

• Lassen Sie die Fernbedienung nicht fallen.

• Belassen oder lagern Sie die Fernbedienung niemals an
den folgenden Orten:

− Orte mit hoher Luftfeuchtigkeit (z. B. in der Nähe

eines Bads)

− Orte mit hohen Temperaturen (z. B. in der Nähe

eines Ofens oder Heizgeräts)

− Orte mit extrem niedrigen Temperaturen

− staubige Orte

• Setzen Sie den Fernbedienungssensor dieses Geräts
nicht direkter Sonneneinstrahlung oder
Beleuchtungskörpern, wie beispielsweise Inverter­Leuchtstofflampen, aus.

• Wenn sich die Batterien dem Ende ihrer Lebensdauer
annähern, verringert sich die effektive Reichweite der
Fernbedienung erheblich. Ersetzen Sie die Batterien so
bald wie möglich gegen zwei neue, sollte dieser Fall
eintreten.

• Verwenden Sie niemals alte Batterien gemeinsam mit
neuen Batterien.

• Verwenden Sie niemals gleichzeitig Batterien
unterschiedlichen Typs (wie z. B. Alkali- und
Manganbatterien). Lesen Sie die Anweisungen auf der
Verpackung sorgfältig durch, da unterschiedliche
Batterietypen die gleiche Form und Farbe haben
können.

• Verbrauchte Batterien können auslaufen. Entsorgen
Sie Batterien, die auslaufen, umgehend. Vermeiden
Sie einen Kontakt zwischen der auslaufenden
Flüssigkeit und Ihrer Haut oder Kleidung, usw.
Reinigen Sie das Batteriefach sorgfältig, bevor Sie
neue Batterien einsetzen.

• Batterien dürfen nicht mit dem Hausmüll entsorgt
werden. Entsorgen Sie Batterien sachgemäß unter
Einhaltung der lokalen Vorschriften.

• Halten Sie Batterien von Kindern fern. Wenden Sie
sich sofort an einen Arzt, wenn jemand versehentlich
eine Batterie verschluckt hat.

• Wenn Sie die Fernbedienung längere Zeit nicht
verwenden werden, entnehmen Sie die Batterien aus
der Fernbedienung.

• Laden Sie die mitgelieferten Batterien nicht auf und
nehmen Sie sie nicht auseinander.

WARNUNG

UM DIE GEFAHR EINES FEUERS ODER EINES
ELEKTROSCHOCKS ZU VERMEIDEN, DARF
DAS GERÄT WEDER REGEN NOCH
FEUCHTIGKEIT AUSGESETZT WERDEN.

Dieses Gerät ist nicht vom Netz abgetrennt, solange
der Netzstecker eingesteckt ist, auch wenn Sie das
Gerät selber mit dem Schalter ausschalten. In
diesem Zustand nimmt das Gerät ständig eine geringe
Menge Strom auf.

Das Typenschild befindet sich an der Unterseite des
Geräts.

(Netzschalter)

Schaltet die Stromversorgung des Geräts ein oder
versetzt es in den Bereitschaftsmodus.

Verwenden Sie dieses Gerät nicht in einer Entfernung
von weniger als 22 cm zu Personen mit implantiertem
Herzschrittmacher oder Defibrillator.

Funkwellen können elektronische medizinische
Geräte stören.
Benutzen Sie dieses Gerät nicht in der Nähe von
medizinischen Geräten oder Einrichtungen.

Wir, die Yamaha Music Europe GmbH, erklären
hiermit, dass dieses Gerät die wesentlichen
Anforderungen und sonstigen maßgeblichen
Bestimmungen der Richtlinie 1999/5/EG erfüllt.

De

i

Inhalt

Lieferumfang..........................................................................2

Funktionen.............................................................................2

Teilenamen und Funktionen der Einheit.............................3

Installation .............................................................................4

Anschlüsse..............................................................................6

Bedienung ..............................................................................8

Wiedergabe mit stereoskopischen Surround-Effekten........................ 10

Wiedergabe des Tons von einem BLUETOOTH-Gerät...... 11

Einstellungen ...................................................................... 13

Steuern der Einheit mit der Fernbedienung des Fernsehers
(Funktion zum Erlernen der Fernbedienungssignale des

Fernsehers)........................................................................................................... 13

Steuern des Fernsehers über die Einheit (wenn der

Fernbedienungssensor des Fernsehers blockiert ist) ........................... 15

Anpassen des Lautstärkepegels jedes Kanals (CH LEVEL)................... 15

Verwenden eines externen Subwoofers ................................................... 16

Deutlichere Wiedergabe bei niedriger Lautstärke................................. 17

Initialisieren der Einstellungen der Einheit............................................... 17

Problembehebung.............................................................. 18

Über dieses Handbuch

• Dieses Handbuch beschreibt die Bedienvorgänge unter Verwendung der Fernbedienung.

• In diesem Handbuch verwendete Zeichen

HINWEIS

Dies zeigt Vorsichtsmaßnahmen und Funktionsbeschränkungen für das Produkt an.

TIPP

Dies zeigt zusätzliche Erklärungen zur besseren Bedienung an.

PDF-Versionen dieses Handbuchs können von der folgenden Website heruntergeladen
werden.
http://download.yamaha.com/

Technische Daten................................................................ 22

De

1

Lieferumfang

Funktionen

Vergewissern Sie sich, dass Sie sämtliche folgenden Teile erhalten haben.

Einheit

Fernbedienung Batterie x 2

(AAA, R03, UM4)

Montageschablone

* Wird bei der Befestigung der Einheit an einer Wand verwendet

Optisches Kabel (1,5 m)

Genießen Sie leistungsstarken und realistischen Klang über die Einheit.
Bei der Einheit handelt es sich um ein Heimkinosystem, das problemlos
installiert und mit einem Fernsehgerät oder anderen Geräten verbunden
werden kann.

• Digitale Klangprojektion

Digitale Klangprojektionstechnologie Mehrere integrierte kleine Lautsprecher
optimieren die einzelnen Schallstrahlen. Der Surround-Sound-Effekt wird noch
verstärkt, da die Strahlen von den Wänden im Raum reflektiert werden (S.5).

• Surround-Modus

Genießen Sie realistischen Surround-Sound. Wählen Sie einen der fünf Surround­Modi (Kino, Musik, Sport, Spiel, Fernsehprogramm) für die wiederzugebende
Quelle (S.10).

•Klare Dialoge

Lassen Sie Sprachsignale (wie Dialoge und Erzählungen) mit nur einem
Tastendruck klar verständlich klingen (S.9).

•UniVolume

Behalten Sie eine einheitliche Lautstärke zwischen Sendern, Programmen,
Werbespots und Audioquellen bei (S.9).

• Bluetooth®-Anschluss

Geben Sie Ton über ein angeschlossenes Bluetooth-Gerät wieder (S.11).

• Funktion zum Erlernen der Fernbedienungssignale des
Fernsehers

Bedienen Sie die Einheit mit der Fernbedienung des Fernsehers (S.13)

• TV-Remote-Repeater-Funktion

Aktivieren Sie die Übertragung von Signalen der Fernbedienung des Fernsehers
über die Einheit, wenn Sie Ihren Fernseher nicht mit der Fernbedienung bedienen
können, weil der Fernbedienungssensor des Fernsehers durch die Einheit
blockiert ist (S.15).

De

2

Teilenamen und Funktionen der Einheit

Vorderseite

A Anzeigen

Zeigen den Status der Einheit an.
Die Anzeigen werden automatisch dunkler, wenn fünf Sekunden lang keine
Bedienvorgänge ausgeführt werden.

B Fernbedienungssensor

Empfängt Infrarotsignale von der Fernbedienung des Geräts (S.8).
Empfängt Infrarotsignale von der TV-Fernbedienung, wenn die TV-Remote­Repeater-Funktion aktiviert ist (S.15).

C Taste INPUT

Wählt eine Eingangsquelle für die Wiedergabe aus (S.8).

D Tasten VOLUME (+/-)

Stellen die Lautstärke ein (S.8).

E (Netzschalter)-Taste

Schaltet die Einheit ein oder aus (Bereitschaftsmodus) (S.9).

F Integrierte Dual-Subwoofer

Die integrierten Subwoofer befinden sich im Bereich der Füße der Einheit.

Rückseite

A Eingangsbuchse TV

Zum Anschließen eines Fernsehers über ein optisches Kabel.

B Eingangsbuchse BD/DVD

Zum Anschließen eines Abspielgeräts, wie eines Blu-ray-Disc-Players (BD), über ein
digitales Koaxialkabel.

C Eingangsbuchsen ANALOG

Zum Anschluss eines externen Geräts über ein Cinch-Stereokabel.

D Eingangsbuchse PORTABLE

Zum Anschluss eines tragbaren Geräts mit einem 3,5-mm-Stereoministeckerkabel.

E Buchse SUBWOOFER OUT

Zum Anschluss eines externen Subwoofers mit einem monauralen Steckerkabel.
Schalten Sie die Einstellung für den externen Subwoofer um (S.16).

F TV Remote Repeater

Überträgt am Fernbedienungssensor des Fernsehers empfangene
Fernbedienungssignale für den Fernseher an den Fernseher (S.15).

TIPP

• Die Einheit wird automatisch ausgeschaltet, wenn eine der folgenden Bedingungen erfüllt ist.

− Keine Bedienung innerhalb von 8 Stunden

− Keine Zuführung von Audiosignalen und keine Bedienung innerhalb von 30 Minuten

De

3

Installation

Stellen Sie die Einheit auf eine flache Oberfläche, zum
Beispiel einen Fernsehschrank.

Vorsicht

• Stellen Sie die Einheit nicht in einem Stapel über/unter andere
Geräte wie einen BD-Player. Dies kann zu Fehlfunktionen
aufgrund von Vibrationen führen.

• Die Einheit enthält Lautsprecher mit akustischer Aufhängung.
Legen Sie keine Gegenstände in die Nähe der Einheit, die
empfindliche auf Magnetfelder reagieren (Festplatten usw.).

• Je nach Ihrer Aufstellumgebung kann es besser sein, die Einheit
und externe Geräte (wie einen Fernseher) miteinander zu
verbinden, bevor Sie die Einheit installieren.

• Stellen Sie die Einheit nicht innerhalb von 50 mm des
Fernsehgeräts auf. Die Wandhalterungen an der Rückseite
können bei Bedarf entfernt werden.

Befestigen der Einheit an einer Wand

Vorsicht

• Bei der Montage der Einheit an einer Wand müssen alle
Installationsarbeiten von einem qualifizierten Fachmann oder
Händler durchgeführt werden. Auf keinen Fall darf der Kunde
versuchen, diese Installationsarbeiten selbst durchzuführen.
Durch eine falsche oder ungeeignete Installation kann die Einheit
herunterfallen und Verletzungen verursachen.

• Befestigen Sie die Einheit auf keinen Fall an einer Wand aus
schwachem Material, wie beispielsweise Gipskarton oder
furnierten Brettern. Andernfalls könnte die Einheit herunterfallen.

• Achten Sie darauf, im Handel erhältliche Schrauben zu
verwenden, die das Gewicht des Geräts tragen können (in Schritt
2 rechts angegeben). Wenn Sie nicht die angegebenen
Schrauben, sondern andere Befestigungsteile wie
Kurzschrauben, Nägel und doppelseitiges Klebeband
verwenden, kann die Einheit herunterfallen.

So montieren Sie das Gerät an der Wand

1 Befestigen Sie die Montageschablone an der

Wand und markieren Sie die Stellen für die
Schraubenbohrungen.

Klebebänder oder Reißnägel

Montageschablone (mitgeliefert)

Schrauben­bohrungen

2 Nehmen Sie die Montageschablone von der Wand

ab und bringen Sie im Handel erhältliche
Schrauben an den markierten Stellen an der
Wand an.

7 bis 9 mm

2 bis 4 mm

4 mm (Nr. 8)

mindestens
20 mm

3 Hängen Sie die Einheit an die Schrauben.

Befestigungsbohrungen

auf der Rückseite

der Einheit

Vorsicht

• Befestigen Sie die Kabel, sodass sie sich nicht lösen können.
Falls Sie versehentlich mit dem Fuß oder der Hand in einem
losen Kabel hängen bleiben, kann die Einheit herunterfallen.

• Vergewissern Sie sich nach der Montage der Einheit, dass diese
sicher befestigt ist. Yamaha übernimmt keine Haftung für Unfälle,
die auf eine unsachgemäße Installation zurückzuführen sind.

De

4

Installationsposition der Einheit und Auswahl einer YSP
POSITION-Taste

Der Surround-Sound wird erzielt, indem die Schallstrahlen von den Wänden reflektiert werden, wie in
der Abbildung unten dargestellt. Um den optimalen Surround-Effekt zu erzielen, schalten Sie das
Gerät ein und wählen die YSP POSITION-Taste entsprechend der Aufstellungsposition der Einheit.

Schlagen Sie unter „ YSP POSITION-Tasten (YSP-Position)“ (S.9) im Abschnitt
„Bedienung“ nach, um die Taste entsprechend der Installationsposition der
Einheit auszuwählen.

L

(Links)

Linke Seite des Raums

C

(Mitte)

HINWEIS

• Halten Sie einen Abstand von mindestens 2 Metern zwischen der Einheit und der Hörposition ein.

• Stellen Sie die Einheit vor der Hörposition auf.

• Wenn die Schallstrahlen durch Hindernisse, wie Möbel blockiert werden, passen Sie die Position der
Einheit oder der Hindernisse an.

VORSICHT

Unter den folgenden Umständen wird möglicherweise kein zufriedenstellender Surround-Effekt erreicht.

• Die Schallstrahlen werden von Hindernissen, wie Möbeln, blockiert.

• Die Raumgröße liegt nicht innerhalb der folgenden Abmessungen;
Breite: 3 Meter bis 7 Meter
Tiefe: 3 Meter bis 7 Meter
Höhe: 2 Meter bis 3,5 Meter

• Die Hörposition befindet sich zu nah an der Einheit.

• Die Einheit ist zu nah an der linken oder rechten Wand aufgestellt.

• Die Einheit ist in der Ecke des Raums aufgestellt.

• Im Weg der Schallstrahlen befindet sich keine Wand, welche den Schallstrahl reflektieren könnte.

R

(Rechts)

Mitte des Raums

Rechte Seite des Raums

De

5

Anschlüsse

Schließen Sie das Gerät an ein Fernsehgerät (oder andere
Peripheriegeräte) an.

VORSICHT

• Schließen Sie das Netzkabel der Einheit erst an die Netzsteckdose ab, wenn Sie die
anderen Verbindungen hergestellt haben.

• Gehen Sie beim Einstecken des Kabelsteckers keinesfalls gewaltsam vor.
Andernfalls können der Kabelstecker oder die Netzsteckdose beschädigt werden.

1 Verbinden Sie Fernseher und Einheit mit dem

optischen Kabel (mitgeliefert).

Entfernen Sie die Kappe des optischen Kabels und prüfen
Sie die Richtung des Steckers.

2 Schließen Sie das Netzkabel der Einheit an eine

Netzsteckdose an.

3 Stellen Sie den Fernseher ein wie folgt.

• Stellen Sie den Fernseher auf minimale Lautstärke ein.

• Deaktivieren Sie die Ausgabe über den eingebauten
Fernsehlautsprecher (falls verfügbar).

TIPP

• Wenn Ihr Fernseher keine Einstellung zur Deaktivierung der Lautsprecherausgabe
besitzt, können Sie sie deaktivieren, indem Sie an der Kopfhörerbuchse des
Fernsehers einen Kopfhörer anschließen. Näheres hierzu finden Sie in den
Handbüchern des Fernsehers.

• Die Eingangsbuchsen TV und BD/DVD unterstützen die folgenden Audiosignale.

− PCM (2-Kanal)

− Dolby Digital (bis zu 5.1 Kanäle)

− DTS Digital Surround (bis zu 5.1 Kanäle)

Einheit (Rückseite)

Optisches Kabel

Fernseher

Abspielgerät (wie BD-Player)

OPTICAL OUTPUT

Set-Top-Box

Digitales Koaxialkabel

DIGITAL OUTPUT

Netzkabel

An eine Wand-/Netzsteckdose

TIPP

• Das Gerät gibt die Audioausgabe
Ihres Fernsehers wieder. Wenn
der von einem Abspielgerät (wie
BD-Player) oder einer Set-Top-Box
ausgegebene Ton nicht über Ihren
Fernseher ausgegeben werden
kann oder Ihr Fernseher keine
Audio-Eingangsbuchsen zum
Anschluss eines Abspielgeräts
besitzt, verbinden Sie Abspielgerät
und Einheit direkt mit einem im
Handel erhältlichen digitalen
Koaxialkabel.

De

6

Analoge Verbindung eines externen Geräts (Spielekonsole)

Sie können ein externes Gerät, wie z. B. eine Spielekonsole, über die Eingangsbuchsen
ANALOG der Einheit mit einem Cinch-Stereokabel anschließen.

Cinch-Stereokabel

Analoger Anschluss eines tragbaren Geräts

Sie können ein externes Gerät, wie z. B. einen tragbaren Musikplayer, über die
Eingangsbuchsen PORTABLE der Einheit mit einem 3,5-mm-Stereoministeckerkabel
anschließen.

3,5-mm­Stereoministeckerkabel

Analoger
Audioausgang

Spielkonsole (usw.)

HINWEIS

• Stellen Sie sicher, dass die linken (L) und rechten (R) Kanäle korrekt angeschlossen sind.

• Wählen Sie über die Taste ANALOG der Fernbedienung die Eingangsquelle.

Tragbarer Musikplayer

HINWEIS

• Wählen Sie über die Taste PORTABLE der Fernbedienung die Eingangsquelle.

• Passen Sie den Lautstärkepegel des tragbaren Geräts nach Bedarf an.

De

7

Bedienung

Vorbereiten der Fernbedienung

Ziehen Sie vor der Verwendung die Schutzfolie ab.

Reichweite der Fernbedienung

Bleiben Sie innerhalb des unten aufgeführten
Betriebsbereichs.

Eingangswahltasten

Wählen Sie eine wiederzugebende Eingangsquelle aus.

TV ....................Audio vom Fernseher

BD/DVD...........Audio vom an der BD/DVD-

ANALOG .........Audio von einem an die ANALOG-

PORTABLE..... Audio von einem an die

BLUETOOTH

Die Anzeige für die ausgewählte Eingangsquelle leuchtet.

(Beispiel: wenn TV gewählt ist)

TIPP

• Um Audio des an den Fernseher angeschlossenen Abspielgeräts
wiederzugeben oder Videos des Abspielgeräts zu betrachten,
stellen Sie als Eingangsquelle des Fernsehers das Abspielgerät ein.

• Ausführliche Informationen zum
unter „Wiedergabe des Tons von einem BLUETOOTH-Gerät“ (S.11).

Eingangsbuchse
angeschlossenen Gerät

Eingangsbuchse
angeschlossenen Gerät

PORTABLE-Eingangsbuchse
angeschlossenen Gerät

...Audio von einem über Bluetooth

angeschlossenen Gerät

Bluetooth

-Anschluss finden Sie

1

Fernbedienungssignal-Sender

Sendet Infrarotsignale.

Maximal 6 m

Anzeigen

Die Anzeigen an der Vorderseite blinken oder leuchten
und zeigen so den Betriebs- und Einstellungsstatus.

De

8

Tasten SUBWOOFER (+/–)

Stellen die Lautstärke des Subwoofers ein.

Lautstärke

verringern (–)

Lautstärke
erhöhen (+)

2

Tasten VOLUME (+/–)

Stellen die Lautstärke der Einheit ein.

Lautstärke

verringern (–)

Lautstärke
erhöhen (+)

Taste MUTE

Schaltet die Audioausgabe stumm. Drücken Sie die
Taste nochmals, um die Stummschaltung aufzuheben.

Blinkt (bei Stummschaltung)

Taste CH LEVEL

Während Sie den Testton hören, können Sie die
Lautstärke jedes Kanals anpassen (S.15).

3

(Netzschalter)

Schaltet die Einheit ein oder aus (Bereitschaftsmodus).

Grün (eingeschaltet)

Rot (Bluetooth-Bereitschaft)

Aus (ausgeschaltet)

4

Taste BLUETOOTH STANDBY

Aktiviert/deaktiviert den Bluetooth-
Bereitschaftsmodus (S.12).

Tasten Surround-Modus/STEREO

Wählten Sie unter den fünf verschiedenen Arten der
Surround-Wiederg abe (Surround-Modustasten) oder wählen
Sie die Stereowiedergabe (2-Kanal). Wenn die Surround­Wiedergabe ausgewählt ist, liefert das Klangfeldprogramm
„CINEMA DSP“ realistische Surround-Effekte (S.10).

MOVIE / MUSIC /
SPORTS / GAME /
TV PROGRAM

STEREO

TIPP

• Wenn 2-kanalige Stereo-Signale im Surround-Sound
wiedergegeben werden, leuchtet die Anzeige PLII.

Leuchtet (Dolby Pro Logic II)

Leuchtet (Surround­Wiedergabe)

Aus (Stereo-Wiedergabe)

Taste LEARN

Schaltet die Einheit in den Lernmodus für die
Fernbedienung des Fernsehers (S.13).

5

6

Taste REPEATER

Aktiviert/deaktiviert die TV-Remote-Repeater­Funktion (S.15).

Taste CLEAR VOICE

Aktiviert/deaktiviert die Clear-Voice-Funktion.
Wenn diese Funktion aktiviert ist, können Sie beim
Betrachten von Filmen, Fernsehdramen,
Nachrichten- oder Sportprogrammen klar
verständlichen Sprachton genießen.

Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)

7

Taste UNIVOLUME

Aktiviert/deaktiviert die UniVolume-Funktion.
Wenn diese Funktion aktiviert ist, werden Sender,
Programme, Werbespots und Audioquellen mit
derselben Lautstärke wiedergegeben.

Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)

Taste AUDIO DELAY

Reguliert die Audioverzögerung, um den Ton mit
dem Bild zu synchronisieren, wenn das Bild am
Fernseher gemessen am Ton verzögert zu sein
scheint.
Folgen Sie der nachstehenden Vorgehensweise,
um die Audioverzögerung einzustellen.

1 Halten Sie AUDIO DELAY mehr als drei

Sekunden gedrückt.

Die Anzeige ganz links blinkt.

2 Drücken Sie SUBWOOFER, um die

Audioverzögerung einzustellen.

Geringere Verzögerung (–) Größere Verzögerung (+)

3 Um die Einstellung zu beenden, drücken Sie

AUDIO DELAY.

TIPP

• Die Einstellung wird automatisch beendet, wenn 20
Sekunden lang keine Bedienvorgänge durchgeführt werden.

YSP POSITION-Tasten (YSP-Position)

Um einen optimalen Surround-Sound-Effekt zu
erzielen, wählen Sie einen der voreingestellten
Positionsmodi entsprechend dem Aufstellungsort
der Einheit.

Halten Sie die gewählte YSP POSITION-Taste
mindestens 3 Sekunden lang gedrückt, bis die
entsprechenden Anzeigen an der Vorderseite
blinken.

L-Taste (Links) .....Wenn die Einheit auf der

C-Taste (Mitte)...... Wenn die Einheit in der Mitte

R-Taste (Rechts)

HINWEIS

• Die Standardeinstellung ist die Mitte. Wählen Sie die
gewünschte Einstellung entsprechend dem Aufstellungsort.

linken Seite des Raums
aufgestellt ist

des Raums aufgestellt ist

... Wenn die Einheit auf der

rechten Seite des Raums
aufgestellt ist

8

Decoder-Anzeige

Die Einheit unterstützt die folgenden Audiosignale. Die
Art des zugeführten Audiosignals können Sie an der
Farbe der Anzeige ablesen.

Grün (Dolby Digital), Rot (DTS Digital Surround)

Aus (PCM)

Auto-Schlaf-Funktion

Das Gerät wird automatisch ausgeschaltet, wenn eine
der folgenden Bedingungen erfüllt ist.

• Keine Bedienung innerhalb von 8 Stunden

• Keine Zuführung von Audiosignalen und keine
Bedienung innerhalb von 30 Minuten

De

9

Wiedergabe mit stereoskopischen Surround­Effekten

Wählen Sie die Taste Surround-Modus, um realistische Surround-Effekte zu genießen,
die dank Yamahas Klangfeldprogramm „CINEMA DSP“ stark denen eines Kinos, einem
Musikkonzert oder einer Sportveranstaltung ähneln. Sie können unter MOVIE, MUSIC,
SPORTS, GAME oder TV PROGRAM die Surround-Modustaste wählen, die am besten
der Quelle entspricht.

1 Geben Sie die Quelle wieder.
2 Drücken Sie eine der Surround-Modustasten (MOVIE, MUSIC,

SPORTS, GAME oder TV PROGRAM).

Die SURROUND-Anzeige leuchtet.

Leuchtet auf

Surround-Modus

Die Surround-Modi sind unten beschrieben.
Wählen Sie den Surround-Modus, der am besten der Wiedergabequelle und Ihrem
persönlichen Geschmack entspricht.

Klangfeldprogramm Funktionen
MOVIE Schafft den vollen und ausgedehnten Klang eines Kinos. Bei

MUSIC Schafft den fühlbaren Reiz, als ob Sie mitten in der ersten Reihe

SPORTS Schafft die realistische Atmosphäre eines Live-Sportereignisses

GAME Genießen Sie dreidimensionale Soundeffekte bei Computer- oder

TV PROGRAM Schafft optimalen Surround-Sound für Fernsehsendungen.

Dolby- oder DTS Surround-Effekten steigert dieses Programm Ihr
Kinoerlebnis.

eines Live-Konzerts stehen würden.

oder einer Talkshow.

Videospielen.

TIPP

• Wenn es sich bei der Quelle um Stereosignale mit zwei Kanälen handelt, wird der Ton von der Dolby Pro
Logic II-Technologie als Surround-Sound wiedergegeben.

De

10

Wiedergabe des Tons von einem BLUETOOTH-Gerät

Sie können den drahtlosen Ton von einem Bluetooth-Gerät wiedergeben, wie zum
Beispiel einem Smartphone oder einem digitalen Musikplayer.
Ausführliche Informationen finden Sie auch in der Bedienungsanleitung des Bluetooth-
Geräts.

Koppeln eines Bluetooth-Geräts mit der Einheit

Wenn Sie ein Bluetooth-Gerät zum ersten Mal anschließen, müssen Sie eine
„Kopplung“ zwischen dem Gerät und dieser Einheit durchführen. Wenn die „Kopplung“
abgeschlossen ist, wird die Verbindung nachfolgend automatisch hergestellt.

1 Drücken Sie die BLUETOOTH-Taste auf der mitgelieferten

Fernbedienung, um Bluetooth als Eingangsquelle auszuwählen.

Die BLUETOOTH-Anzeige an der Vorderseite leuchtet grün.

Bluetooth-Geräte

Führen Sie die folgenden Schritte bei dem anzuschließenden Bluetooth-Gerät aus.

Bei der ersten
Bluetooth-Verbindung

Führen Sie eine Kopplung
zwischen der Einheit und
dem Bluetooth-Gerät aus.

Schließen Sie das Bluetooth-Gerät an und starten Sie die

Wiedergabe.

Bei nachfolgenden
Bluetooth-Verbindungen

Leuchtet auf

2 Schalten Sie das zu koppelnde Bluetooth-Gerät ein und führen Sie

die Kopplung durch.

Die Schritte variieren abhängig vom Gerät. Lesen Sie im Handbuch des Geräts nach.

3 Wählen Sie in der Bluetooth-Geräteliste der Einheit die Option

„YSP-1400 Yamaha“ aus.

Wenn ein Passcode (PIN) erforderlich ist, geben Sie die Nummer „0000“ ein.

PIN 0000

123

YSP-1400

Wenn die Kopplung abgeschlossen ist, wird oder eine Meldung zum Abschluss
angezeigt.

HINWEIS

• Führen Sie die Kopplung durch, während sich das Bluetooth-Gerät und die Einheit maximal 10 Meter
voneinander entfernt befinden.

• Es können bis zu acht Bluetooth-Geräte mit der Einheit gekoppelt werden. Wenn die Kopplung mit einem
neunten Gerät durchgeführt wird, werden die ältesten Kopplungsinformationen gelöscht.

• Wenn die Kopplungsinformationen für ein Gerät gelöscht werden, ist eine erneute Kopplung mit dem Gerät
erforderlich, damit es wieder verwendet werden kann.

• Wenn bereits ein Bluetooth-Gerät mit der Einheit verbinden ist, beenden Sie diese Bluetooth-Verbindung
und führen Sie dann die Kopplung mit dem neuen Gerät durch.

• Um Probleme mit der Bluetooth-Verbindung zu beheben, schlagen Sie unter „Problembehebung“ (S.20)
nach.

Ya ma h a

456
789

0

De

11

Wiedergabe des Tons von einem Bluetooth-Gerät über
diese Einheit

1 Drücken Sie die BLUETOOTH-Taste auf der mitgelieferten

Fernbedienung, um Bluetooth als Eingangsquelle auszuwählen.

Die BLUETOOTH-Anzeige an der Vorderseite leuchtet grün.

Leuchtet auf

2 Schalten Sie das Bluetooth-Gerät ein.

Wenn die Bluetooth-Verbindung korrekt hergestellt wurde, blinkt die BLUETOOTH­Anzeige der Einheit dreimal.

Blinkt dreimal

3 Geben Sie einen Titel auf dem Gerät wieder.

HINWEIS

• Führen Sie die Verbindung durch, während sich das Bluetooth-Gerät und die Einheit maximal 10 Meter
voneinander entfernt befinden.

• Wenn es zu Verbindungsproblemen kommt, müssen Sie möglicherweise „YSP-1400 Yamaha“ erneut in
der Bluetooth-Geräteliste auswählen. Abhängig vom verwendeten Bluetooth-Gerät müssen Sie
möglicherweise die Ausgabeeinstellung so ändern, dass der Ton an das Gerät ausgegeben wird.

• Passen Sie den Lautstärkepegel des Bluetooth-Geräts nach Bedarf an.

• Wenn bereits ein Bluetooth-Gerät mit dem Gerät verbunden ist, beenden Sie diese Bluetooth-Verbindung
und stellen Sie dann die Verbindung mit dem neuen Gerät her.

Beenden der Bluetooth-Verbindung

Die Bluetooth-Verbindung wird in den folgenden Fällen beendet. Wenn die Bluetooth­Verbindung beendet wird, blinkt die BLUETOOTH-Anzeige einmal.

Verwenden des Bluetooth-Bereitschaftsmodus

Mit dem Bluetooth-Bereitschaftsmodus können Sie die Einheit automatisch ein- (oder
aus-) schalten, da sie mit der Bedienung des Bluetooth-Geräts verbunden ist.

So richten Sie die Funktion ein

Halten Sie bei eingeschalteter Einheit die Taste BLUETOOTH STANDBY
länger als 3 Sekunden gedrückt.

Wenn die Taste BLUETOOTH STANDBY jeweils 3 Sekunden lang gedrückt wird, wird
der Modus zwischen Aktiviert und Deaktiviert umgeschaltet.

Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)

Wenn der Bluetooth-Bereitschaftsmodus aktiviert ist und die Einheit ausgeschaltet wird,
leuchtet die Anzeige STATUS rot.

Leuchtet (rot)

Bei Bluetooth-Geräten mit aktiviertem Bluetooth-Bereitschaftsmodus verfügbare Funktionen

Einschalt-Verbindungsfunktion (wenn die Einheit ausgeschaltet ist)

Wenn die Bluetooth-Verbindung beim Gerät hergestellt wird, schaltet sich die Einheit ein und ist bereit für
die Wiedergabe des Tons des Geräts.

Ausschalt-Verbindungsfunktion (wenn die Einheit eingeschaltet ist)

Die Einheit wird ausgeschaltet, wenn die Bluetooth-Verbindung bei einem Bluetooth-Gerät beendet wird.
(Nur wenn BLUETOOTH als Eingangsquelle ausgewählt ist.)

Verwenden der Anwendung Home Theater Controller

Indem Sie die kostenlose spezielle Anwendung „Home Theater Controller“ auf einem
Bluetooth-Gerät installieren, wie zum Beispiel auf einem Smartphone, können Sie ganz
einfach und praktisch verschiedene Bedienschritte über das Bluetooth-Gerät ausführen.
(Einstelloptionen: grundlegende Bedienung, Surround-Modus, Klanganpassungen)

Ausführliche Informationen zu „Home Theater Controller“ finden Sie in den
Produktinformationen auf unserer Website.

• Das Bluetooth-kompatible Gerät wird ausgeschaltet.

• Die BLUETOOTH-Taste wird länger als 3 Sekunden gedrückt.

• Die Einheit wird ausgeschaltet.

De

12

Einstellungen

)

3-2 Richten Sie die Fernbedienung Ihres Fernsehers auf den

Fernbedienungssensor und halten Sie gleichzeitig zwei- oder dreimal die
Stummschaltentaste mehr als eine Sekunde lang gedrückt.

Steuern der Einheit mit der Fernbedienung des Fernsehers (Funktion zum Erlernen der Fernbedienungssignale des Fernsehers)

Sie können die Fernbedienung des Fernsehers verwenden, um die Einheit ein- oder
auszuschalten oder ihre Lautstärke einzustellen, indem Sie die Einheit die Signale der
Fernbedienung des Fernsehers lernen lassen.

HINWEIS

• Diese Funktion ist nur verfügbar, wenn die Fernbedienung Ihres Fernsehers Infrarotsignale verwendet.

• Je nach den Installationsbedingungen oder Einstellungen der Einheit empfangen die Einheit und der
Fernseher die Signale der Fernbedienung des Fernsehers gleichzeitig und arbeiten gleichzeitig.

1 Schalten Sie den Fernseher und die Einheit aus.
2 Halten Sie die Taste LEARN auf der mitgelieferten Fernbedienung

mehr als drei Sekunden lang gedrückt, um die Einheit in den
Lernmodus zu versetzen.

Wenn sich die Einheit im Lernmodus befindet, blinken die Anzeigen auf der
Vorderseite wie nachstehend gezeigt.

HINWEIS

• Für die Schritte 3 bis 6 sind nur die Fernbedienung und die Tasten an der Vorderseite der Einheit
erforderlich. Die Fernbedienung der Einheit ist nicht erforderlich.

3 Lassen Sie die Einheit das Stummschalten lernen.

3-1 Drücken Sie INPUT auf der Vorderseite der Einheit.

Circa 30 cm

Fernbedienung des Fernsehers

Gedrückt halten

(mehr als eine

Sekunde)

Ergebnis

Erfolgreich
gelernt

Lernvorgang ist
fehlgeschlagen

* Wiederholen Sie

ab Schritt 3-1.

Loslassen

(mehr als eine

Sekunde)

Piep-/

Summton

Einmal

Zweimal

Gedrückt halten

(mehr als eine

Sekunde

Leuchtet auf

Loslassen

(mehr als eine

Sekunde)

Anzeigen

Blinkt

4 Lassen Sie die Einheit das Verringern der Lautstärke (–) lernen.

4-1 Drücken Sie VOLUME (–) auf der Vorderseite der Einheit.

4-2 Richten Sie die Fernbedienung Ihres Fernsehers auf den

Fernbedienungssensor und halten Sie gleichzeitig zwei- oder dreimal die
Lautstärketaste (–) mehr als eine Sekunde lang gedrückt.

Ergebnis

Piep-/

Summton

Anzeigen

Erfolgreich
gelernt

Lernvorgang ist
fehlgeschlagen

* Wiederholen Sie

ab Schritt 4-1.

Einmal

Zweimal

Leuchtet auf

Blinkt

Fortsetzung

➜

De

13

5 Lassen Sie die Einheit das Erhöhen der Lautstärke (+) lernen.

5-1 Drücken Sie VOLUME (+) auf der Vorderseite der Einheit.

5-2 Richten Sie die Fernbedienung Ihres Fernsehers auf den

Fernbedienungssensor und halten Sie gleichzeitig zwei- oder dreimal die
Lautstärketaste (+) mehr als eine Sekunde lang gedrückt.

Ergebnis

Erfolgreich
gelernt

Lernvorgang ist
fehlgeschlagen

* Wiederholen Sie

ab Schritt 5-1.

Piep-/

Summton

Einmal

Zweimal

Anzeigen

Leuchtet auf

Blinkt

6 Lassen Sie die Einheit das Ein- und Ausschalten lernen.

6-1 Drücken Sie (Netzschalter) auf der Vorderseite der Einheit.

7 Um den Lernmodus zu verlassen, drücken Sie die Taste LEARN oder

(Netztaste) auf der mitgelieferten Fernbedienung.

Nun wurden alle erforderlichen Einstellungen vorgenommen. Jetzt können Sie die
Einheit mit der Netztaste oder den Lautstärketasten der Fernbedienung des
Fernsehers bedienen.

TIPP

• Der Lernmodus wird automatisch beendet, wenn fünf Minuten lang keine Bedienvorgänge
durchgeführt werden.

• Stellen Sie den Fernseher auf minimale Lautstärke ein. Wenn Sie die Lautstärke der Einheit mit der
Fernbedienung des Fernsehers erhöhen, kann sich gleichzeitig auch die Lautstärke des Fernsehers
erhöhen. Folgen Sie in diesem Fall Schritt 3 im Kapitel „Anschlüsse“ (S.6), um die Einstellung des
Fernsehers zu ändern.

Löschen aller gelernten Bedienvorgänge

1 Halten Sie bei ausgeschalteter Einheit die Taste LEARN der

mitgelieferten Fernbedienung länger als 3 Sekunden gedrückt. (zum
Wechsel in den Lernmodus)

Wenn sich das Gerät im Lernmodus befindet, blinken die Anzeigen auf der
Vorderseite wie nachstehend gezeigt.

6-2 Richten Sie die Fernbedienung Ihres Fernsehers auf den

Fernbedienungssensor und halten Sie gleichzeitig zwei- oder dreimal die
Netztaste mehr als eine Sekunde lang gedrückt.

Piep-/

Summton

Einmal

Zweimal

14

Ergebnis

Erfolgreich
gelernt

Lernvorgang ist
fehlgeschlagen

* Wiederholen Sie

ab Schritt 6-1.

De

Anzeigen

Leuchtet auf

Blinkt

2 Halten Sie INPUT auf der Vorderseite der Einheit mehr als drei

Sekunden lang gedrückt.

Blinkt in Rot (gelöscht)

Wenn der Löschvorgang abgeschlossen ist, hören Sie den Piepton dreimal.

3 Drücken Sie die Taste LEARN oder (Netztaste) auf der

mitgelieferten Fernbedienung.

Steuern des Fernsehers über die Einheit (wenn der Fernbedienungssensor des Fernsehers blockiert ist)

Anpassen des Lautstärkepegels jedes Kanals (CH LEVEL)

Wenn die TV-Remote-Repeater-Funktion aktiviert ist, empfängt die Einheit Signale der
Fernbedienung des Fernsehers am Fernbedienungssensor des Fernsehers (auf der
Vorderseite) und überträgt die Signale über den TV Remote Repeater (auf der
Rückseite). Diese Funktion ist nützlich, wenn Sie den Fernseher nicht mit der
Fernbedienung bedienen können, weil der Fernbedienungssensor des Fernsehers
durch die Einheit blockiert ist.

HINWEIS

• Diese Funktion ist nur verfügbar, wenn die Fernbedienung Ihres Fernsehers Infrarotsignale verwendet.

TV Remote Repeater

Fernbedienungssensor des
Fernsehers

Fernbedienung des
Fernsehers

1 Schalten Sie die Einheit ein.
2 Halten Sie die Taste REPEATER auf der mitgelieferten

Fernbedienung mehr als drei Sekunden gedrückt, um die TV­Remote-Repeater-Funktion zu aktivieren/deaktivieren.

Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)

Nun wurden alle erforderlichen Einstellungen vorgenommen. Wenn die TV­Remote-Repeater-Funktion aktiviert ist, können Sie Ihren Fernseher über die
Einheit mit der Fernbedienung des Fernsehers bedienen.

TIPP

• In der Grundeinstellung ist die TV-Remote-Repeater-Funktion deaktiviert.

• Wenn das Netzkabel der Einheit an eine Netzsteckdose angeschlossen und die Funktion TV Remote
Repeater aktiviert ist, kann die Funktion genutzt werden, wenn die Einheit ausgeschaltet ist.

• Wenn Sie die Einheit das Erhöhen der Lautstärke haben lernen lassen (S.14), kann sich gleichzeitig
auch die Lautstärke des Fernsehers erhöhen, wenn Sie die Lautstärke der Einheit mit der
Fernbedienung des Fernsehers erhöhen. Folgen Sie in diesem Fall Schritt 3 im Kapitel „Anschlüsse“
(S.6), um die Einstellung des Fernsehers zu ändern.

• Den Status der TV-Remote-Repeater-Funktion können Sie beim Einschalten der Einheit an der
mittleren Anzeige ablesen.

Aus (aktiviert), leuchtet auf (deaktiviert)

Der Surround-Effekt wird über sechs Kanäle der Einheit (Audioausgänge) erzielt.
Während die Testtöne der Einheit zu hören sind, können Sie den Lautstärkepegel jedes
Kanals anpassen, um den an Ihrer Hörposition zu hörenden Klang auszubalancieren.

1 Halten Sie die Taste CH LEVEL auf der Fernbedienung länger als

3 Sekunden gedrückt.

Die STATUS-Anzeige blinkt grün, während der Testton ausgegeben wird. Der
Testton wechselt in der unten aufgeführten Reihenfolge von Kanal zu Kanal. Der
Testton wird reihum von jedem Kanal zwei Sekunden lang ausgegeben. Anhang
der blinkenden Anzeigen können Sie prüfen, welcher Kanal den Testton ausgibt.

Durchlauf Testton

Vorne (links)

Mitte

Vorne (rechts)

Surround (rechts)

Surround (links)

Subwoofer

Zurück zum Anfang

Fortsetzung

➜

De

15

2 Während der Testton über den einzustellenden Kanal ausgegeben

wird, drücken Sie die Taste SUBWOOFER (+ oder –), um den
Lautstärkepegel mit den anderen Kanälen auszubalancieren.

Während der Lautstärkeeinstellung stoppt der Durchlauf des Testtons. Wenn Sie
den Pegel des aktuellen Kanals fertig eingestellt haben, lassen Sie die Taste + oder
– los und warten Sie einen Moment, bis der Durchlauf des Testtons fortgesetzt
wird. Sie können den Lautstärkepegel anhand der leuchten Anzeige prüfen.

3 Wenn die Anpassung abgeschlossen ist, drücken Sie erneut die

Taste CH LEVEL.

Der Testton stoppt.

TIPP

• Drücken Sie die Taste VOLUME (+ oder –), um die Gesamtlautstärke anzupassen, während der Testton
wiedergegeben wird.

• Wenn die Einstellung der YSP-Position geändert wird (S.9), wird die Kanalpegeleinstellung überschrieben.

Verwenden eines externen Subwoofers

Die Einheit verfügt über zwei integrierte Subwoofer. Sie können aber, wenn Sie
möchten, einen externen Subwoofer anschließen, um den Klang der tiefen Frequenzen
zu verstärken. Führen Sie die folgenden Schritte aus, um die Einstellung zu ändern,
wenn Sie einen externen Subwoofer verwenden.

1 Schließen Sie die Einheit über ein Cinch-Kabel an den externen

Subwoofer an.

Monauraler

Eingang

2 Halten Sie bei ausgeschalteter Einheit die Taste SUBWOOFER (-) der

mitgelieferten Fernbedienung länger als 5 Sekunden gedrückt.

16

Die Einheit schaltet sich ein und der externe Subwoofer wird ausgewählt.
Den Status der Subwoofer-Einstellung können Sie beim Einschalten der Einheit an

der Anzeige ablesen.

Aus (externer Subwoofer), leuchtet (integrierter Subwoofer)

Halten Sie die Taste SUBWOOFER (+) der Fernbedienung länger als 5 Sekunden
gedrückt, um wieder die integrierten Subwoofer auszuwählen.

HINWEIS

• Die Standardausgabeeinstellung sind die integrierten Subwoofer.

• Verwenden Sie einen externen Subwoofer mit integriertem Verstärker.

De

Deutlichere Wiedergabe bei niedriger Lautstärke

Initialisieren der Einstellungen der Einheit

Sie können den Dynamikbereich ändern, damit Ton bei niedriger Lautstärke besser zu
hören ist.

1 Schalten Sie die Einheit aus.
2 Drücken Sie die Taste für den gewünschten Modus länger als

5 Sekunden.

Kehrt zum normalen Modus zurück

Stellt Standard ein

Stellt Maximum ein

Die Einheit schaltet sich mit der ausgewählten Einstellung ein.

Drei Einstellungen sind verfügbar (siehe unten).
Sie können den Einstellungsstatus anhand der Anzeige überprüfen, wenn die Einheit
eingeschaltet ist.

Einstellung Beschreibung Anzeige
Normal Der Dynamikbereich wird automatisch auf

Standard Der Dynamikbereich wird komprimiert und

Maximum Der Dynamikbereich wird nicht

Grundlage des Lautstärkepegels der
Quelle angepasst.

damit an die Umgebung in einem
Wohnzimmer usw. angepasst.

komprimiert.

Leuchtet grün

Leuchtet orange

Folgen Sie der nachstehenden Vorgehensweise, um die Einheit zu initialisieren. Wenn
die Einheit aus irgendeinem Grund nicht korrekt arbeitet, kann das Problem
möglicherweise durch eine Initialisierung behoben werden.

1 Schalten Sie die Einheit aus.
2 Halten Sie (Netztaste) an der Vorderseite der Einheit mehr als drei

Sekunden lang gedrückt.

Blinkt (initialisiert)

HINWEIS

• Normal ist die Standardeinstellung.

Leuchtet rot

De

17

Problembehebung

Schlagen Sie in der nachfolgenden Tabelle nach, wenn das Gerät nicht richtig
funktionieren sollte. Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht
aufgeführt ist oder wenn die nachstehenden Anweisungen nicht helfen, schalten Sie das
Gerät aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten
autorisierten Fachhändler oder Kundendienst von Yamaha.
Prüfen Sie zunächst folgende Punkte:

A Die Netzkabel von der Einheit, Fernseher und Abspielgeräten (wie BD-Player)

sind sicher an einer Wandsteckdose angeschlossen.

B Einheit, Fernseher und Abspielgeräte (wie BD-Player) sind eingeschaltet.
C Die Anschlüsse aller Kabel sind sicher und fest an den Buchsen der Geräte

angeschlossen.

Netzstrom und System

Problem Ursache Abhilfe
Das Gerät

schaltet sich
sofort aus.

Das Gerät lässt
sich nicht
einschalten.

Die Auto-Schlaf-Funktion wurde
ausgeführt.
Das Gerät wird automatisch
ausgeschaltet, wenn eine der
folgenden Bedingungen erfüllt ist.

- Keine Bedienung innerhalb von
8 Stunden

- Keine Zuführung von
Audiosignalen und keine
Bedienung innerhalb von
30 Minuten

Der interne Mikrocomputer ist
aufgrund eines externen
Stromschlags (z. B. durch
Blitzschlag oder übermäßige
statische Elektrizität) oder
aufgrund eines
Versorgungsspannungseinbruchs
hängen geblieben.

Die Schutzschaltung wurde
dreimal in Folge ausgelöst. (Wenn
Sie in diesem Fall versuchen, die
Einheit einzuschalten, blinkt die
Anzeige STATUS.)

--

Halten Sie (Netzschalter) an der
Vorderseite der Einheit mehr als zehn
Sekunden lang gedrückt, um sie neu
zu starten. (Falls das Problem
fortbesteht, ziehen Sie das Netzkabel
aus der Netzsteckdose und stecken es
erneut ein.)

Das Gerät lässt sich aus
Schutzgründen nicht einschalten.
Trennen Sie das Netzkabel von der
Netzsteckdose und wenden Sie sich
an den nächsten Yamaha-Händler
oder an den Kundendienst.

Die Einheit
reagiert nicht.

Die Einheit
arbeitet
selbsttätig.

Die 3D-Brille des
Fernsehers
funktioniert

Der interne Mikrocomputer ist
aufgrund eines externen
Stromschlags (z. B. durch
Blitzschlag oder übermäßige
statische Elektrizität) oder
aufgrund eines
Versorgungsspannungseinbruchs
hängen geblieben.

In der Nähe wird ein anderes
Bluetooth-Gerät betrieben.

Die Einheit blockiert den Sender
Ihres Fernsehers für die 3D-Brille.

Halten Sie (Netzschalter) an der
Vorderseite der Einheit mehr als zehn
Sekunden lang gedrückt, um sie neu
zu starten. (Falls das Problem
fortbesteht, ziehen Sie das Netzkabel
aus der Netzsteckdose und stecken es
erneut ein.)

Beenden Sie die Bluetooth-
Verbindung der Einheit und stellen Sie
die Verbindung zwischen dieser
Einheit und dem Gerät wieder her
(S.12).

Prüfen Sie die Position des Senders
Ihres Fernsehers für die 3D-Brille, und
korrigieren Sie die Position der Einheit.

nicht.

Audio

Problem Ursache Abhilfe
Kein Ton.

Es ist kein Ton
vom Subwoofer
zu hören.

Beim
Einschalten der
Einheit
verringert sich
die Lautstärke.

Eine andere Eingangsquelle ist
ausgewählt.

Die Stummschaltungsfunktion ist
aktiviert.

Die Lautstärke ist zu niedrig. Erhöhen Sie die Lautstärke (S.8).
Die Lautstärke des Subwoofers ist

zu niedrig.
Die Eingangsquelle enthält keine

tieffrequenten Signale.
Die Subwoofereinstellung ist nicht

korrekt.

Die automatische
Lautstärkeregulierungsfunktion
wurde ausgeführt. Um
übermäßige Lautstärken zu
vermeiden, reguliert die Einheit,
wenn sie eingeschaltet wird,
automatisch ihre Lautstärke
innerhalb eines bestimmten
Pegelbereichs.

Wählen Sie eine geeignete
Eingangsquelle aus (S.8).

Beenden Sie die
Stummschaltungsfunktion (S.8).

Erhöhen Sie die Lautstärke des
Subwoofers (S.8).

--

Halten Sie bei ausgeschalteter Einheit
die Taste SUBWOOFER (+ oder -) auf
der Fernbedienung länger als
5 Sekunden gedrückt, um die
Subwoofereinstellung umzuschalten
(S.16).

Verringern Sie, wenn nötig, die
Lautstärke (S.8).

18

De

Kein Surround­Effekt.

Es sind
Störgeräusche
zu hören.

Die Stereo-Wiedergabe ist
ausgewählt.

Die Lautstärke ist zu niedrig. Erhöhen Sie die Lautstärke (S.8).
Die Lautstärke der linken und

rechten Surround-Kanäle ist zu
niedrig.

Der Fernseher oder das
Abspielgerät ist auf ausschließlich
2-Kanal-Ausgabe eingestellt (wie
PCM).

Es ist nicht der richtige YSP­Positionsmodus ausgewählt.

Die Schallstrahlen werden
aufgrund der Form des Raums
usw. nicht effektiv von den
Wänden reflektiert.

Die Einheit steht zu dicht an
einem anderen Digital- oder
Hochfrequenzgerät.

Wählen Sie die Taste des Surround­Modus, um zur Surround-Wiedergabe
zu wechseln (S.10).

Erhöhen Sie die Lautstärke der linken
und rechten Surround-Kanäle (S.15).

Ändern Sie die Einstellungen der
digitalen Audioausgänge am
Fernseher oder Abspielgerät.

Wählen Sie eine YSP­Positionsmodustaste auf der
Fernbedienung, die am besten für die
Hörumgebung geeignet ist.

Die Verwendung des Soundreflexions­Boards (separat erhältlich) wird
empfohlen (S.21).

Bringen Sie diese Geräte in einen
größeren Abstand zu dieser Einheit.

Fernbedienung

Problem Ursache Abhilfe
Die Bedienung

der Einheit per
Fernbedienung
ist nicht möglich.

Die Bedienung
des Fernsehers
über dessen
Fernbedienung
ist nicht möglich.

Die Einheit befindet sich
außerhalb der Reichweite der
Fernbedienung.

Die Batterien sind schwach. Ersetzen Sie die Batterien durch neue

Der Fernbedienungssensor der
Einheit ist direktem Sonnenlicht
oder starkem Kunstlicht
ausgesetzt.

Der Fernbedienungssensor des
Fernsehers ist durch die Einheit
blockiert.

Möglicherweise liegt ein Problem
mit dem Fernseher oder dessen
Fernbedienung vor.

Betätigen Sie die Fernbedienung
innerhalb des Betriebsbereichs (S.8).

(S.8).
Ändern Sie den Lichteinfallwinkel oder

positionieren Sie die Einheit neu.

Verwenden Sie die TV-Remote­Repeater-Funktion (S.15), oder
entfernen Sie die Standfüße der
Einheit, sodass der
Fernbedienungssensor des
Fernsehers nicht blockiert ist (S.4).

Lesen Sie in den Handbüchern des
Fernsehers nach.

Die Bedienung
des Fernsehers
mit Hilfe der TV­Remote­Repeater­Funktion ist
nicht möglich.

Die Einheit lernt
keine Fernbedie­nungsvorgänge
des Fernsehers.

Die TV-Remote-Repeater­Funktion ist deaktiviert.

Die Fernbedienung des
Fernsehers verwendet keine
Infrarotsignale. (Bei einigen
Fernbedienungen kann es sein,
dass sie nicht funktionieren, auch
wenn sie Infrarotsignale
verwenden.)

Einheit und Fernseher sind zu
dicht beieinander oder zu weit
voneinander entfernt.

Zwischen Einheit und Fernseher
befindet sich ein Hindernis (zum
Beispiel Kabel).

Die Fernbedienungstaste des
Fernsehers wurde nicht lange
genug gedrückt gehalten.

Die Fernbedienung des
Fernsehers verwendet keine
Infrarotsignale. (Bei einigen
Fernbedienungen kann es sein,
dass sie nicht funktionieren, auch
wenn sie Infrarotsignale
verwenden.)

Sie haben die Fernbedienung des
Fernsehers von einer
ungeeigneten Position aus
bedient.

Die Batterien der Fernbedienung
des Fernsehers sind schwach.

Der Fernbedienungssensor der
Einheit ist direktem Sonnenlicht
oder starkem Kunstlicht
ausgesetzt.

Die Übertragung des
Fernbedienungssignals wurde
durch das Licht des
Fernsehbildschirms gestört.

Aktivieren Sie die TV-Remote­Repeater-Funktion (S.15).

In diesem Fall kann die TV-Remote­Repeater-Funktion nicht verwendet
werden. Korrigieren Sie die Position
der Einheit, sodass der
Fernbedienungssensor des
Fernsehers nicht von der Einheit
blockiert wird, und verwenden Sie die
Fernbedienung des Fernsehers zu
dessen Bedienung.

Stellen Sie die Einheit weiter als
50 mm entfernt vom Fernsehgerät auf
(S.4).

Entfernen Sie das Hindernis zwischen
Einheit und Fernseher.

Halten Sie die Taste zwei- oder
dreimal mehr als eine Sekunde lang
gedrückt (S.13).

In diesem Fall kann die Funktion zum
Erlernen der Fernbedienungssignale
des Fernsehers nicht verwendet
werden. Bedienen Sie die Einheit mit
der mitgelieferten Fernbedienung.

Bedienen Sie die Fernbedienung des
Fernsehers an einer geeigneten
Position (S.13).

Ersetzen Sie die Batterien durch neue.

Ändern Sie den Lichteinfallwinkel oder
positionieren Sie die Einheit neu.

Schalten Sie den Fernseher aus, und
führen Sie den Lernvorgang erneut
durch (S.13).

De

19

Wenn die
Lautstärke der
Einheit mit der
Fernbedienung des
Fernsehers erhöht
wird, ist Ton vom
Fernseher zu hören.
(wenn die Funktion
zum Erlernen der
Fernbedienungssig­nale des Fernsehers
verwendet wird)

Das Ein- und
Ausschalten von
Einheit und
Fernseher erfolgt
in die gegenteilige
Richtung. (Zum
Beispiel wird der

Am Fernseher ist die
Audioausgabe aktiviert.

Der Fernseher war eingeschaltet,
als Sie den Lernvorgang
durchführten.

Ändern Sie die Einstellung des
Fernsehers, sodass die Ausgabe über
den Fernsehlautsprecher deaktiviert ist.
Wenn Ihr Fernseher keine Einstellung
zur Deaktivierung der
Lautsprecherausgabe hat, versuchen
Sie es mit den folgenden Methoden.

- Schließen Sie an der
Kopfhörerbuchse des Fernsehers
einen Kopfhörer an.

- Stellen Sie den Fernseher auf
minimale Lautstärke ein.

Drücken Sie den Netzschalter des
Fernsehers und (Netzschalter) an
der Vorderseite der Einheit, um beide
Geräte einzuschalten, und drücken
Sie dann die Netztaste auf der
Fernbedienung des Fernsehers, um
die Geräte auszuschalten.

Fernseher
ausgeschaltet,
wenn die Einheit
eingeschaltet wird.)
(wenn die Funktion
zum Erlernen der
Fernbedienungssig­nale des Fernsehers
verwendet wird)

Bluetooth

Problem Ursache Abhilfe
Die Einheit lässt

sich nicht mit
dem Bluetooth­Gerät koppeln.

BLUETOOTH ist nicht als
Eingangsquelle ausgewählt.

Ein Bluetooth-Adapter usw., den
Sie mit der Einheit koppeln
möchten, hat ein anderes
Passwort als „0000“.

Die Einheit und das Gerät stehen
zu weit voneinander entfernt.

In der Nähe befindet sich ein
Gerät (Mikrowellenofen, WLAN
usw.), das Signale im 2,4-GHz­Frequenzbereich ausgibt.

Es ist ein weiteres Bluetooth-
Gerät angeschlossen.

Wählen Sie BLUETOOTH als
Eingangsquelle.

Verwenden Sie einen Bluetooth-
Adapter usw., dessen Passwort „0000“
ist.

Bringen Sie das Gerät näher zur
Einheit.

Stellen Sie das Gerät weiter entfernt
von dem Gerät auf, das
Radiofrequenzsignale abgibt.

Beenden Sie die aktuelle Bluetooth-
Verbindung und führen Sie die
Kopplung mit dem neuen Gerät durch.

Es kann keine
Bluetooth­Verbindung
hergestellt
werden.

Es wird kein Ton
ausgegeben
oder der Ton
wird während
der Wiedergabe
unterbrochen.

Es ist ein weiteres Bluetooth-
Gerät angeschlossen.

Es sind mehr als neun Geräte
gekoppelt und die ältesten
Kopplungsinformationen wurden
gelöscht.

Die Bluetooth-Verbindung
zwischen der Einheit und dem
Gerät wurde getrennt.

Die Einheit und das Gerät stehen
zu weit voneinander entfernt.

In der Nähe befindet sich ein
Gerät (Mikrowellenofen, WLAN
usw.), das Signale im 2,4-GHz­Frequenzbereich ausgibt.

Die Bluetooth-Funktion des
Geräts ist deaktiviert.

Das Gerät ist nicht auf die
Übertragung von Bluetooth-
Audiosignalen an die Einheit
eingestellt.

Die Wiedergabe am Gerät wurde
nicht gestartet.

Die Lautstärke des Geräts ist zu
niedrig eingestellt.

Die Einheit kann nicht mehrere
Bluetooth-Verbindungen herstellen.
Beenden Sie die aktuelle Bluetooth-
Verbindung und stellen Sie die
Verbindung mit dem gewünschten
Gerät her.

Führen Sie die Kopplung erneut durch.
Die Einheit kann die
Kopplungsinformationen für bis zu
acht Geräte speichern. Wenn ein
neuntes Gerät gekoppelt wird, werden
die ältesten Kopplungsinformationen
gelöscht.

Führen Sie den Bluetooth-
Verbindungsvorgang erneut durch
(S.12).

Bringen Sie das Gerät näher zur
Einheit.

Stellen Sie das Gerät weiter entfernt
von dem Gerät auf, das
Radiofrequenzsignale abgibt.

Aktivieren Sie die Bluetooth-Funktion
des anderen Geräts.

Überprüfen Sie, ob die Bluetooth-
Funktion des Geräts ordnungsgemäß
eingerichtet ist.

Starten Sie die Wiedergabe am Gerät.

Erhöhen Sie die Lautstärke.

20

De

Wenn der Surround-Effekt nicht ausreichend ist

Die Einheit erreicht ihre Surround-Sound-Effekte durch die Projektion von Schallstrahlen,
die von den Wänden reflektiert werden. Die Schallstrahlen werden aufgrund von Möbeln
usw, die sich im Weg der Schallstrahlen befinden, oder aufgrund der Raumform nicht auf
die Hörposition reflektiert. In diesem Fall ist der Ton möglicherweise nicht ausgeglichen.

So installieren Sie das YRB-100

Die Einheit gibt entsprechend den Einstellungen der „YSP-Position“ Schallstrahlen aus
(S.9), wie in den folgenden Abbildungen dargestellt.

Installieren Sie das YRB-100 im Pfad des Schallstrahls.

zeigt die empfohlene Installationsposition.

FL: Vorne links
FR: Vorne rechts
SL: Surround links
SR: Surround rechts

45°

65°

45°

65°

FL FR

SRSL

Abbildung 1. Ideale Bedingungen

Die Schallstrahlen werden korrekt reflektiert und
die Surround-Sound-Effekte sind ausgeglichen.

Abbildung 2. Der (rechte) Surround-Strahl wird
nicht reflektiert, weil keine Wand vorhanden ist.

Der rechte Surround-Ton ist leiser als der linke oder
der rechte Surround-Ton wird vor der richtigen Position
wahrgenommen.

Wenn die Schallstrahlen nicht auf die Hörposition reflektiert werden (Abbildung 2), können
Sie dies anpassen, indem Sie das optionale Soundreflexions-Board (YRB-100) installieren.

YRB-100

Abbildung 3. Mit installiertem Soundreflexions­Board

Der Schallstrahl für den rechten Surround-Ton wird
korrekt reflektiert und es wird der korrekte Surround­Sound-Effekt erzielt.

HINWEIS

• Das YRB-100 ist abhängig vom Land oder der Region möglicherweise nicht verfügbar.

YSP-Position: Mitte

25°

45°

FR

SR

45°

FL

25°

55°

SL

YSP-Position: Links

70°

FR

SR

70°

FL

55°

SL

YSP-Position: Rechts

• Schlagen Sie nach der Installation des Soundreflexions-Board in der
Bedienungsanleitung des YRB-100 nach, um die Höhe und den Winkel anzupassen.
Es wird empfohlen, bei der Anpassung des Boards den Testton zu nutzen (indem Sie
die Taste CH LEVEL gedrückt halten) (S.15).

• Wenn Sie das Board nah an Ihrer Hörposition installieren, können Sie eine klare
Positionierung des Surround-Sound erzielen.

HINWEIS

Diese Einheit verfügt über keine Funktion, um die Winkel der Schallstrahlen automatisch anzupassen. Es
ist nicht notwendig, die Winkel der Schallstrahlen anzupassen, obwohl die Schritte dazu in der
Bedienungsanleitung beschrieben werden.

De

21

Technische Daten

Element

Verstärker

Array-Treiber

Subwoofer

Decoder

Eingangsbuchsen

Ausgangsbuchse Analog (Cinch) 1 (SUBWOOFER OUT)

Bluetooth

Maximale
Ausgangsnennleistung

Typ

Lautsprechersystem 2,8-cm-Konus x 8
Frequenzgang 500 Hz bis 22 kHz

Typ

Lautsprechersystem 8,5-cm-Konus x 2
Frequenzgang 45 Hz bis 500 Hz

Unterstütztes Audiosignal
(TV, BD/DVD)

Digital (Optisch) 1 (TV)
Digital (Koaxial) 1 (BD/DVD)
Analog (Cinch) 1 (ANALOG)
Analog (Ministecker) 1 (PORTABLE)

Bluetooth-Version Version 2.1 +EDR
Unterstützte Protokolle A2DP
Unterstützte Codecs SBC, AAC
Drahtlosausgang Bluetooth Klasse 2
Maximale

Kommunikationsentfernung

Digital Sound Projector
(YSP-1400)

Hochtöner 2 W x 8
Subwoofer 30 W x 2
Akustische Aufhängung

(Magnetische Abschirmung)

Bassreflex
(Ohne magnetische Abschirmung)

PCM (2-Kanal)
Dolby Digital
DTS Digital Surround

10 m (ohne Hindernisse)

Modelle für die USA und Kanada:
120 V Wechselstrom, 60 Hz

Netzspannung/-frequenz

Leistungsaufnahme 24 W

Allgemeines

* Änderungen der technischen Daten jederzeit ohne Vorankündigung vorbehalten.

Das „ “-Logo und „Cinema DSP“ sind eingetragene Warenzeichen der Yamaha Corporation.

„UniVolume“ ist ein Warenzeichen der Yamaha Corporation.

Bluetooth ist ein eingetragenes Markenzeichen von Bluetooth SIG und wird von Yamaha gemäß der
Lizenzvereinbarung verwendet.

In Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby
Laboratories.

Hergestellt unter Lizenz unter den US-Patentnummern: 5,956,674; 5,974,380; 6,487,535 und anderer in den
USA und weltweit ausgestellter und angemeldeter Patente. DTS, das Symbol und DTS und das Symbol
zusammen sind eingetragene Markenzeichen, DTS Digital Surround und die DTS-Logos sind
Markenzeichen von DTS, Inc. Das Produkt umfasst Software. © DTS, Inc. Alle Rechte vorbehalten.

Leistungsaufnahme im
Bereitschaftsmodus

Abmessungen
(B x H x T)

Gewicht 4,3 kg

Modell für Taiwan: 110 V
Wechselstrom, 60 Hz
Sonstige Modelle: 220-240 V
Wechselstrom, 50/60Hz

weniger als 0,5 W

1.000 x 96 x 133 mm
(ohne Halterungen)

1.000 x 96 x 141 mm
(mit Halterungen)

22

„Blu-ray Disc™“, „Blu-ray™“ und die Logos sind Markenzeichen der Blu-ray Disc Association.

De

Bluetooth

• Bluetooth ist eine Technologie zur drahtlosen Kommunikation zwischen Geräten
innerhalb eines Bereichs von ungefähr 10 m, die das 2,4-GHz-Frequenzband
verwendet, ein Band, das ohne Lizenz verwendet werden kann.

Handhabung von Bluetooth-Kommunikationen

• Das von Bluetooth-kompatiblen Geräten verwendete 2,4-GHz-Band ist ein
Frequenzband, das von vielen Gerätearten verwendet wird. Bluetooth-kompatible
Geräte verwenden zwar eine Technologie, welche die Einflüsse anderer
Komponenten, die das gleiche Frequenzband verwenden, minimiert, aber solche
Einflüsse können die Kommunikationsgeschwindigkeit oder die -entfernung reduzieren
und in einigen Fällen die Kommunikation unterbrechen.

• Die Geschwindigkeit der Signalübertragung und die Entfernung, in welcher eine
Kommunikation möglich ist, variiert abhängig von der Entfernung zwischen den
kommunizierenden Geräten, dem Vorhandensein von Hindernissen, den Bedingungen
der Funkwellen und der Art des Geräts.

• Yamaha garantiert nicht alle drahtlosen Verbindungen zwischen diesem Gerät und
Geräten, die mit der Bluetooth-Funktion kompatibel sind.

Verbraucherinformation zur Sammlung und Entsorgung alter
Elektrogeräte und verbrauchter Batterien

Befinden sich diese Symbole auf den Produkten, der Verpackung
und/oder beiliegenden Unterlagen, so sollten benutzte elektrische
Geräte und Batterien nicht mit dem normalen Haushaltsabfall
entsorgt werden. In Übereinstimmung mit Ihren nationalen
Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC,
bringen Sie bitte alte Geräte und benutzte Batterien zur
fachgerechten Entsorgung, Wiederaufbereitung und
Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien
helfen Sie, wertvolle Ressourcen zu schützen und verhindern
mögliche negative Auswirkungen auf die menschliche Gesundheit
und die Umwelt, die andernfalls durch unsachgerechte
Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter
Elektrogeräte und Batterien, kontaktieren Sie bitte Ihre örtliche Stadt­oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die
Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der
Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn
Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre
örtlichen Behörden oder Ihren Händler und fragen Sie nach der
sachgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen
Symbol verwendet werden. In diesem Fall entspricht dies den
Anforderungen der Direktive zur Verwendung chemischer Stoffe.

De

23

FÖRSIKTIGT: LÄS DETTA INNAN DU ANVÄNDER LJUDSYSTEMET.

• Läs noga denna bruksanvisning för att kunna ha största
möjliga nöje av enheten. Förvara bruksanvisningen
nära till hands för framtida referens.

• Installera detta ljudsystem på en väl ventilerad, sval,
torr och ren plats, skyddad mot direkt solljus,
värmekällor, vibration, damm, fukt och/eller kyla. För
korrekt ventilation, underskrid inte följande
minimiavstand.
Ovansida: 10 cm, Baksida: 10 cm, Sidor: 10 cm

• Placera enheten på behörigt avstånd från andra
elapparater, motorer, transformatorer och annat som
kan orsaka störningar.

• Utsätt inte enheten för hastiga temperaturväxlingar och
placera den inte på ett ställe där luftfuktigheten är hög
(t.ex. nära en luftfuktare) då fuktbildning i enheten
skapar risk för brand, elstötar, skador på enheten eller
personskador.

• Placera inte enheten på ett ställe där främmande
föremål kan tränga in i den eller där den kan utsättas
för droppar eller vattenstänk. Placera aldrig det
följande ovanpå enheten:

− Övriga apparater då sådana kan orsaka skador och/

eller missfärgning av enhetens hölje.

− Brännbara föremål (t.ex. stearinljus) då sådana

skapar risk för brand, skador på enheten och/eller
personskador.

− Vätskebehållare som kan falla och spilla vätska över

enheten, vilket skapar risk för elstötar och/eller
skador på enheten.

• Täck aldrig över enheten med en tidning, duk, gardin
el.dyl. då detta skapar risk för överhettning. En alltför
hög temperatur inuti enheten kan leda till brand,
skador på enheten och/eller personskador.

• Anslut inte enheten till ett vägguttag förrän samtliga
övriga anslutningar slutförts.

• Använd aldrig enheten vänd upp och ned. Detta kan
leda till överhettning som orsakar skador.

• Hantera inte tangenter, reglage och kablar onödigt
hårdhänt.

• Fatta tag i själva kontakten när nätkabeln kopplas bort
från vägguttaget; dra aldrig i kabeln.

• Använd aldrig några kemiska lösningar för rengöring
då dessa kan skada ytbehandlingen. Använd en ren,
torr trasa.

• Använd endast den spänning som står angiven på
enheten. Anslutning till en strömkälla med högre
spänning än den angivna kan orsaka brand, skador på
enheten och/eller personskador. Yamaha åtar sig inget
ansvar för skador beroende på att enheten används med
en spänning utöver den angivna.

• Koppla bort nätkabeln från vägguttaget för att undvika
skador p.g.a. blixtnedslag om ett åskväder uppstår.

• Försöka aldrig att utföra egna reparationer. Kontakta
en kvalificerad tekniker från Yamaha om servicebehov
föreligger. Du får inte under några omständigheter ta
av höljet.

• Koppla bort nätkabeln från vägguttaget om enheten
inte ska användas under en längre tid (t.ex. under
semestern).

• Läs avsnittet ”Felsökning” om vanligt förekommande
driftsproblem innan du förutsätter att enheten är
söndrig.

• Innan ljudsystemet flyttas ska du trycka på för att
ställa den i standby och sedan koppla bort nätkabeln
från vägguttaget.

• Kondensation (imma) uppstår, om den omgivande
temperaturen plötsligt ändras. Koppla i så fall loss
nätkabeln från nätuttaget och låt apparaten vila.

• Installera receivern nära ett nätuttag och där
stickkontakten lätt kan kommas åt.

• Utsätt inte batterierna för kraftig värme från
exempelvis solljus, eld eller liknande.

• En säker placering eller installation är ägarens ansvar.
Yamaha ska inte hållas ansvarigt för eventuella
olyckor som orsakas av felaktig placering eller
installation av högtalare.

Anmärkning angående fjärrkontroller och
batterier

• Spill inte vatten eller andra vätskor på fjärrkontrollen.

• Tappa inte fjärrkontrollen.

• Fjärrkontrollen ska inte läggas eller förvaras på
följande platser:

− hög luftfuktighet, som t.ex. nära ett bad

− höga temperaturer, t.ex. nära ett värmeelement eller

en kamin

− extremt låg temperatur

− mycket dammigt

• Utsätt inte enhetens fjärrkontrollsensor för direkt
solljus eller belysning från t.ex. lysrör av invertertyp.

• Om batterierna blir gamla minskar fjärrkontrollens
räckvidd betydligt. Om detta inträffar byter du till två
nya batterier så snart som möjligt.

• Använd inte gamla batterier tillsammans med nya.

• Använd inte olika typer av batterier (t.ex. alkaliska
batterier och manganbatterier) tillsammans. Läs
förpackningen noggrant eftersom dessa typer av olika
batterier kan ha samma form och färg.

• Förbrukade batterier kan läcka. Om batterierna har
läckt, måste du kasta bort dem omedelbart. Undvik att
komma i kontakt med det läckta materialet eller låta
det komma i kontakt med kläder och liknande. Rengör
batteriutrymmet noga innan du sätter i nya batterier.

• Kasta inte bort batterier med det vanliga
hushållsavfallet. Kasta bort dem enligt gällande lokala
förordningar.

• Håll batterier borta från barn. Om någon sväljer ett
batteri av misstag måste läkare kontaktas omgående.

• Om du inte tänker använda fjärrkontrollen under en
längre period bör du ta ut batterierna ur den.

• De medföljande batterierna får inte laddas eller
öppnas.

VARNING

UTSÄTT INTE ENHETEN FÖR REGN ELLER
FUKT DÅ DETTA SKAPAR RISK FÖR BRAND
ELLER ELSTÖTAR.

Så länge den här enheten är ansluten till vägguttaget,
är den inte bortkopplad från nätströmmen, även om
enheten stängs av med . Enheten är konstruerad för
att förbruka en mycket liten mängd ström i detta
tillstånd.

Namnskylten sitter på enhetens undersida.

OBSERVERA

Apparaten kopplas inte bort från växelströmskällan
(nätet) så länge som den är ansluten till vägguttaget,
även om själva apparaten har stängts av.

ADVARSEL

Netspæendingen til dette apparat er IKKE afbrudt,
sålæenge netledningen siddr i en stikkontakt, som er t
endt – også selvom der or slukket på apparatets
afbryder.

VAROITUS

Laitteen toisiopiiriin kytketty käyttökytkin ei irroita
koko laitetta verkosta.

(strömknapp)

Slår på strömmen till enheten eller ställer den i
viloläge.

Ha minst 22 cm mellan ljudsystemet och personer
som har pacemaker eller defibrillatorimplantat
inopererade.

Radiovågor kan påverka elektromedicinsk utrustning.
Använd inte denna enhet nära medicinsk utrustning
eller innanför sjukvårdsanläggningar.

Vi, Yamaha Music Europe GmbH medger härmed att
denna enhet överensstämmer med nödvändiga krav
och andra relevanta bestämmelser i direktiv 1999/5/
EG.

Sv

i

Innehåll

Medföljande komponenter...................................................2

Funktioner..............................................................................2

Delarnas namn och enhetens funktioner ............................3

Installationer..........................................................................4

Anslutningar ..........................................................................6

Styrning ..................................................................................8

Njut av stereoskopiska surroundeffekter .................................................. 10

Lyssna på ljudet från en BLUETOOTH-enhet.................... 11

Inställningar........................................................................ 13

Styrning av enheten med TV:ns fjärrkontroll (fjärrkontrollens

inlärningsfunktion)............................................................................................ 13

Styrning av TV:n via enheten (när TV:ns fjärrkontrollssensor har

blockerats) ............................................................................................................ 15

Justera volymnivån för varje kanal (CH LEVEL) ....................................... 15

Använda en extern subwoofer...................................................................... 16

Göra ljudet mer lättlyssnat på låg volym .................................................. 17

Återställa inställningarna för enheten........................................................ 17

Felsökning........................................................................... 18

Om den här bruksanvisningen

• I den här bruksanvisningen beskrivs användning med den medföljande fjärrkontrollen.

• Märken som används i den här bruksanvisningen

OBS!

Anger försiktighetsåtgärder som bör iakttas vid användning av produkten samt begränsningar i dess
funktioner.

TIPS

Anger extra förklaringar som hjälper dig att använda produkten bättre.

PDF-versioner av den här bruksanvisningen kan hämtas på följande webbplats.
http://download.yamaha.com/

Tekniska data...................................................................... 22

Sv

1

Medföljande komponenter

Funktioner

Innan du ansluter enheten måste du kontrollera att du har följande delar.

Enhet

Fjärrkontroll Batteri x 2

(AAA, R03, UM4)

Monteringsmall

* Används vid montering av enheten på en vägg

Optisk kabel (1,5 m)

Njut av kraftfullt och realistiskt ljud från enheten. Enheten är en
hembioanläggning som enkelt kan installeras och anslutas till en TV eller
andra enheter.

• Digital ljudprojektion

Digital ljudprojektionsteknik. Många inbyggda små högtalare optimerar de
individuella ljudstrålarna. Surroundeffekten förbättras genom att strålarna
reflekteras mot rummets väggar (s.5).

• Surroundläge

Njut av realistiskt surroundljud. Välj ett av de fem surroundlägena (Film, Musik,
Sport, Spel, TV-program) för den källa som ska spelas upp (s.10).

•Tydliga röster

Ger klara röster (t.ex. dialog och berättelser) med bara ett tryck (s.9).

•UniVolume

Få jämn volym på olika kanaler, program, reklam och ljudkällor (s.9).

• Bluetooth®-anslutning

Spela upp ljud från en ansluten Bluetooth-enhet (s.11).

• Inlärningsfunktion (TV-fjärrkontroll)

Styr enheten med TV:ns fjärrkontroll (s.13)

• TV:ns Remote Repeater-funktion

Aktivera sändningen av TV-fjärrkontrollssignaler via enheten när du inte kan styra
TV:n med fjärrkontrollen för att fjärrkontrollens sensor blockeras av enheten (s.15).

Sv

2

Delarnas namn och enhetens funktioner

Frontpanel

A Lampor

Visar status för enheten.
Lamporna tonas automatiskt ned om inga funktioner används på 5 sekunder.

B Fjärrkontrollssensor

Tar emot infraröda signaler från systemets fjärrkontroll (s.8).
Tar emot infraröda signaler från systemets TV-fjärrkontroll när fjärrkontrollens
Repeater-funktion har aktiverats (s.15).

C INPUT-knapp

Väljer en ingångskälla för uppspelning (s.8).

D VOLUME (+/-)-knappar

Justera volymen (s.8).

E (strömknapp)

Slår på eller stänger av (standby) enheten (s.9).

F Dubbla inbyggda subwooferhögtalare

De inbyggda subwooferhögtalarna sitter i de nedre delen av enheten.

Bakpanelen

A TV-ingång

För anslutning med en optisk digitalkabel till TV:n.

B BD/DVD-ingång

För anslutning till en uppspelningsenhet, t.ex. en Blu-ray-spelare (BD) med en
koaxial digitalkabel.

C ANALOG-ingångar

För anslutning av en extern enhet med en RCA-stereokabel.

D PORTABLE-ingång

För anslutning av en bärbar enhet med en 3,5 mm stereokabel med miniplugg.

E SUBWOOFER OUT-utgång

För anslutning av en extern subwoofer med en monokabel.
Växla inställningen för den externa subwoofern (s.16).

F TV:ns Remote Repeater

Skickar TV-fjärrkontrollens signaler som tagits emot av TV-fjärrkontrollssensorn till
TV:n (s.15).

TIPS

• Enheten stängs automatiskt av när något av följande villkor uppfylls.

− Inga funktioner används på 8 timmar

− Inga insignaler och inga funktioner används på 30 minuter

Sv

3

Installationer

Ställ enheten på ett plant underlag, t.ex. på TV-bänken.

Försiktighetsåtgärder

• Ställ inte enheten på/under andra apparater, t.ex. en BD-spelare
i en stapel. Om du gör det kan den sluta fungera på grund av
vibrationerna.

• Enheten innehåller akustiskt upphängda högtalare. Placera inte
magnetiskt känsliga föremål (hårddiskar etc.) nära enheten.

• Beroende på din installationsmiljö kan det vara bättre att koppla
ihop enheten och externa apparater (t.ex. TV:n) innan du
ansluter enheten.

• Placera inte enheten inom 50 mm från TV:n. Väggfästena på
baksidan kan tas bort om det behövs.

Montering av enheten på en vägg

Försiktighetsåtgärder

• När du monterar enheten på en vägg ska allt monteringsarbete
utföras av en kvalificerad konsult eller återförsäljare. Kunden ska
aldrig försöka utföra sådant installationsarbete på egen hand.
Felaktig eller undermålig montering kan göra att enheten lossnar
och faller ned vilket kan leda till personskador.

• Montera inte enheten på en vägg som består av svaga material
som gips eller faner. Det kan leda till att den ramlar ned.

• Säkerställ att du använder kommersiellt tillgängliga skruvar som
klarar installationens vikt (anges i steg 2 till höger). Om du
använder andra fästdon än de skruvar som specificeras, t.ex.
kortare skruvar, spik eller dubbelhäftande tejp, kan enheten
ramla ned.

Hur man installerar på väggen

1 Fäst den medföljande monteringsmallen på

väggen och märk ut var skruvarna ska sitta.

Tejp eller häftstift

Monteringsmall (medföljer)

Skruvhål

2 Ta bort monteringsmallen från väggen och

montera sedan skruvarna vid märkena.

7 till 9 mm

2 till 4 mm

4 mm (#8)

20 mm eller
mer

3 Häng upp enheten på skruvarna.

Monteringshål

på enhetens

baksida

Försiktighetsåtgärder

• Fäst kablarna så att de inte lossnar. Om du av misstag fastnar i
en lös kabel med foten eller handen kan enheten ramla ned.

• Kontrollera att enheten sitter ordentligt när du är klar. Yamaha
ansvarar inte för olyckor orsakade av felaktiga installationer.

Sv

4

Monteringsposition för enheten och val av en YSP POSITION­knapp

Surroundljudet erhålls genom att ljudstrålarna reflekteras mot väggar (se bilden nedan).
För optimal surroundeffekt, slå på enheten och välj YSP POSITION-knappen utifrån
enhetens monteringsposition.

Se ” YSP POSITION-knappar (YSP-position)” (s.9) i ”Styrning” för val av
knappen utifrån enhetens monteringsposition.

L

(Vänster)

Vänster sida av rummet

C

(Mitten)

OBS!

• Håll ett avstånd på minst 2 meter mellan enheten och lyssnaren.

• Installera enheten framför lyssningspositionen.

• Om ljudstrålarna blockeras av hinder, t.ex. möbler, justerar du enhetens position eller flyttar på hindren.

FÖRSIKTIGHETSÅTGÄRDER

En effektiv surroundeffekt uppnås kanske inte i följande miljö.

• Ljudstrålarna blockeras av hinder, t.ex. möbler.

• Rummets storlek ligger inte inom följande mått:
Bredd: 3 meter till 7 meter
Djup: 3 meter till 7 meter
Höjd: 2 meter till 3,5 meter

• Lyssningspositionen är för nära enheten.

• Enheten är monterad för nära den vänstra eller högra väggen.

• Enheten är installerad i hörnet av rummet.

• Det finns ingen vägg som kan reflektera ljudstrålen i strålens riktning.

R

(Höger)

Mitten av rummet

Höger sida av rummet

Sv

5

Anslutningar

Anslut till en TV (eller annan extern enhet).

FÖRSIKTIGHETSÅTGÄRDER

• Anslut inte enhetens nätkabel i vägguttaget innan du gör fler anslutningar.

• Tvinga inte i kontakten. Det kan skada kontakten eller uttaget.

1 Anslut TV:n och enheten med den optiska

kabeln (medföljer).

Avlägsna den optiska kabelns kåpa och kontrollera
riktningen på kontakten.

2 Anslut enhetens nätkabel till vägguttaget.
3 Ställ in TV:n enligt följande.

• Ställ in TV:ns volym på lägsta nivån.

• Avaktivera TV:ns inbyggda högtalarljud (om det finns).

TIPS

• Om det inte finns någon inställning för att stänga av ljudet via högtalaren på din TV kan
du prova att stänga av det genom att koppla in hörlurar till hörlursuttaget på TV:n. Se
bruksanvisningarna till TV:n för mer detaljerad information.

• TV- och BD/DVD-ingångarna stöder följande ljudsignaler.

− PCM (2-kanals)

− Dolby Digital (upp till 5.1-kanals)

− DTS Digital Surround (upp till 5.1-kanals)

Enhet (baksida)

Optisk kabel

TV

Uppspelningsenhet (t.ex. en BD-spelare)

OPTISK UTGÅNG

Digital-TV-mottagare

Koaxial digitalkabel

Nätkabel

Till ett vägguttag

TIPS

• Ljudsystemet spelar ljudet från
TV:n. Om ljudet från en
uppspelningsenhet (t.ex. en BD­spelare) eller en digital-TV­mottagare inte kan spelas via TV:n
eller om TV:n inte har ljudutgångar
för att ansluta en
uppspelningsenhet, anslut
uppspelningsenheten och enheten
direkt med en vanlig koaxial
digitalkabel.

DIGITAL UTGÅNG

Sv

6

Analog anslutning av en extern enhet (spelkonsol)

Du kan ansluta en extern enhet, t.ex. en spelkonsol, till ANALOG-ingångarna på
enheten med hjälp av en RCA-stereokabel.

RCA-stereokabel

Analog anslutning av en bärbar enhet

Du kan ansluta en bärbar enhet, t.ex. en bärbar musikspelare, PORTABLE-ingångarna
på enheten med hjälp av en 3,5 mm-stereokabel med miniplugg.

3,5 mm-stereokabel med
miniplugg

OBS!

• Se till att vänster (L) och höger (R) kanaler ansluts på rätt sätt.

• Välj ANALOG-knappen på fjärrkontrollen för ingångskällan.

Analog
ljudutgång

Spelkonsol (etc.)

Bärbar musikspelare

OBS!

• Välj PORTABLE-knappen på fjärrkontrollen för ingångskällan.

• Justera volymnivån för den bärbara enheten om det behövs.

Sv

7

Styrning

Förbereda fjärrkontrollen

Dra bort skyddsarket innan användning.

Fjärrkontrollens räckvidd

Håll dig inom räckvidden (se nedan).

Ingångsknappar

Välj en ingångskälla för uppspelning.

TV ....................TV-ljud

BD/DVD...........Ljud från en enhet ansluten till BD/

ANALOG .........Ljud från en enhet ansluten till

PORTABLE..... Ljud från en enhet ansluten till

BLUETOOTH

Indikatorn för den valda ingångskällan tänds.

(Exempel: när TV har valts)

TIPS

• För att spela upp ljud från uppspelningsenheten som är
ansluten till TV:n eller titta på video på uppspelningsenheten
ställer du in TV:ns ingångskälla på uppspelningsenheten.

• Mer information om Bluetooth-anslutning finns i ”Lyssna på
ljudet från en BLUETOOTH-enhet” (s.11).

DVD-ingångarna

ANALOG-ingången

PORTABLE-ingången

...Ljud från en Bluetooth-ansluten

enhet

1

Fjärrkontrollsignalsändare

Överför infraröda signaler.

Inom 6 m

Lampor

Indikatorerna på frontpanelen blinkar eller lyser för att
ange funktions- och inställningsstatus.

Sv

8

SUBWOOFER-knappar (+/–)

Justera volymen på subwooferhögtalaren.

Volym ned (–) Volym upp (+)

VOLUME-knappar (+/–)

Justera volymen på enheten.

Volym ned (–) Volym upp (+)

MUTE-knapp

Stänger av ljudutmatningen. Tryck på knappen
igen för att sätta på ljudet.

Blinkar (på mute)

2

CH LEVEL-knapp

När du lyssnar på testtonen kan du justera
volymnivån för varje kanal (s.15).

3

(strömknapp)

Slår på eller stänger av (standby) enheten.

Grön (påslagen)

Röd (Bluetooth-viloläge)

Av (avstängd)

4

BLUETOOTH STANDBY-knapp

Aktiverar/avaktiverar Bluetooth-viloläget (s.12).

Surroundläge-/STEREO-knappar

Välj mellan fem olika typer av surrounduppspelning
(surroundlägesknappar) eller stereouppspelning (2­kanals). När surrounduppspelningen väljs ger
ljudfältsprogrammet ”CINEMA DSP” realistiska
surroundeffekter (s.10).

MOVIE/MUSIC/
SPORTS/GAME/
TV PROGRAM

STEREO

TIPS

• När stereoljud med 2 kanaler spelas i surround tänds
PLII-indikatorn.

Tänds (Dolby Pro Logic II)

Tänds (uppspelning med
surroundljud)

Av (uppspelning med
stereoljud)

LEARN-knapp

Ställer in enheten på TV-fjärrkontrollens
inlärningsläge (s.13).

5

6

REPEATER-knapp

Aktiverar/avaktiverar TV:ns Remote Repeater­funktion (s.15).

CLEAR VOICE-knapp

Aktiverar/avaktiverar clear voice-funktionen.
När den här funktionen har aktiverats kan du njuta
av klart ljud när du tittar på film, TV-dramer,
nyhetsprogram eller sport.

Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)

7

UNIVOLUME-knapp

Aktiverar/avaktiverar UniVolume-funktionen.
När denna funktion är aktiverad får du en jämn
volym på olika kanaler, program, reklam och
ljudkällor.

Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)

AUDIO DELAY-knapp

Justerar ljudfördröjningen så att ljud och bild
synkroniseras när videobilder på TV:n verkar
fördröjda i förhållande till ljudet.
Följ instruktionerna nedan för att justera
ljudfördröjningen.

1 Håll ned AUDIO DELAY i mer än 3 sekunder.

Lampan längst till vänster blinkar.

2 Tryck på SUBWOOFER för att justera

ljudfördröjningen.

Mindre fördröjning (–) Större fördröjning (+)

3 Avsluta justeringen genom att trycka på

AUDIO DELAY.

TIPS

• Justeringen avslutas automatiskt om inga funktioner
används på 20 sekunder.

YSP POSITION-knappar (YSP-position)

För optimal ljudeffekt, välj ett förinställt
positionsläge utifrån var enheten är installerad.

Håll ner den valda YSP POSITION-knappen i
minst 3 sekunder tills respektive indikatorer på
frontpanelen blinkar.

L-knapp (vänster)... När enheten är installerad på

C-knapp (mitten) .... När enheten är installerad

R-knapp (höger).....När enheten är installerad på

OBS!

• Standardinställningen är för mittplatsen. Välj önskad
inställning för att matcha din installation.

vänster sida av rummet

mitt i rummet

höger sida av rummet

8

Avkodarlampor

Enheten har stöd för följande ljudsignaler. Du
kontrollerar typen av insignal med hjälp av färgen på
lampan.

Grön (Dolby Digital), Röd (DTS Digital Surround)

Av (PCM)

Automatisk vilolägesfunktion

Enheten stängs automatiskt av när något av följande
villkor uppfylls.

• Inga funktioner används på 8 timmar

• Inga insignaler och inga funktioner används på
30 minuter

Sv

9

Njut av stereoskopiska surroundeffekter

Välj surroundlägesknappen för att njuta av realistiska surroundeffekter som härmar en
biosalong, mittplatsen på en musikkonsert eller en idrottsanläggning, med Yamahas
ljudfältsprogram, ”CINEMA DSP”. Du kan välja en surroundlägesknapp som bäst passar
källan mellan MOVIE, MUSIC, SPORTS, GAME eller TV PROGRAM.

1 Spela upp källan.
2 Tryck på någon av surroundlägesknapparna (MOVIE, MUSIC,

SPORTS, GAME eller TV PROGRAM).

SURROUND-indikatorn tänds.

Tänds

Surroundläge

Surroundlägena beskrivs nedan.
Välj det surroundläge som bäst passar den uppspelade källan och din personliga smak.

Ljudfältsprogram Funktioner
MOVIE Skapar en bred och omslutande biorymd. Med Dolby- och DTS

MUSIC Skapar samma upplevelse som om du stod framför scenen på en

SPORTS Skapar den realistiska atmosfären hos en sporthändelse eller

GAME Njut av tredimensionella ljudeffekter från en dator eller TV-spel.
TV PROGRAM Skapar optimala surroundljud för TV-program.

surround-effekter utökar det här programmet din bioupplevelse.

konsert.

talshow.

TIPS

• När källan är 2-kanals stereosignaler spelas ljudet upp som surroundljud av Dolby Pro Logic II-tekniken.

Sv

10

Lyssna på ljudet från en BLUETOOTH-enhet

Para ihop en Bluetooth-enhet med enheten

När du ansluter till en Bluetooth-enheten för första gången måste enheterna ”paras
ihop”. När ”ihopparningen” har slutförts görs efterföljande anslutningar automatiskt.

Du kan lyssna på trådlöst ljud från en Bluetooth-enhet, t.ex. en smartphone eller e digital
musikspelare.
Se även användarhandboken för Bluetooth-enheten för mer information.

Bluetooth-enheter

Utför följande steg på den Bluetooth-enhet du vill ansluta.

För den första
Bluetooth-anslutningen

Para ihop enheten och
Bluetooth-enheten

Anslut Bluetooth-enheten och spela upp

För efterföljande
Bluetooth-anslutning

1 Tryck på BLUETOOTH-knappen på den medföljande fjärrkontrollen

för att välja Bluetooth som ingångskälla.

BLUETOOTH-indikatorn på frontpanelen börjar lysa grönt.

Tänds

2 Slå på den Bluetooth-kompatibla enhet som ska paras ihop och utför

sedan ihopparningen.

Åtgärden varierar beroende på enhet. Se bruksanvisningen för enheten.

3 Välj ”YSP-1400 Yamaha” i listan med Bluetooth-enheter på enheten.

Om ett lösenord (PIN-kod) krävs, anger du ”0000”.

PIN 0000

123

YSP-1400

När ihopparningen är klar, eller ett meddelande om slutförande visas.

OBS!

• Utför ihopparningen med Bluetooth-enheten och enheten inom 10 meters avstånd.

• Upp till åtta Bluetooth-enheter kan paras ihop med enheten. Om en nionde enhet paras ihop tas den äldsta
ihopparningsinformationen bort.

• Om ihopparningsinformationen för en enhet tas bort, måste du para ihop den enheten igen om den ska
användas.

•Om en Bluetooth-enhet redan är ansluten till enheten avbryter du den Bluetooth-anslutningen och utför
sedan ihopparning med den nya enheten.

• Se ”Felsökning” (s.20) för felsökning av Bluetooth-anslutning.

Ya ma h a

456
789

0

Sv

11

Spela upp ljud från en Bluetooth-enhet på enheten

Använda Bluetooth-viloläget

1 Tryck på BLUETOOTH-knappen på den medföljande fjärrkontrollen

för att välja Bluetooth som ingångskälla.

BLUETOOTH-indikatorn på frontpanelen börjar lysa grönt.

Tänds

2 Slå på Bluetooth-enheten.

När Bluetooth-anslutningen görs på rätt sätt blinkar BLUETOOTH-indikatorn på
enheten tre gånger.

Blinkar 3 gånger

3 Spela upp en låt på enheten.

OBS!

• Utför Bluetooth-anslutningen med enheterna inom 10 meters avstånd.

• Det kan bli nödvändigt att välja ”YSP-1400 Yamaha” i Bluetooth-enhetslistan igen om ett
anslutningsproblem uppstår. Du kan behöva ändra utgångsinställningen till att mata ut ljud till enheten,
beroende på vilken Bluetooth-enhet du använder.

• Justera volymnivån för Bluetooth-enheten om det behövs.

• Om en Bluetooth-enhet redan är ansluten till enheten avbryter du den Bluetooth-anslutningen och ansluter
sedan till den nya enheten.

Avbryta Bluetooth-anslutning

Bluetooth-anslutningen avbryts i följande fall. När Bluetooth-anslutningen avbryts
blinkar BLUETOOTH-indikatorn en gång.

•Den Bluetooth-kompatibla enheten stängs av.

• BLUETOOTH-knappen trycks in i mer än 3 sekunder.

• Enheten stängs av.

Med Bluetooth-viloläget kan du slå på (eller stänga av) enheten automatiskt, i samband
med Bluetooth-enheten.

Hur man ställer in funktionen

Ha enheten avstängd och håll ned BLUETOOTH STANDBY-knappen i
minst 3 sekunder.

När du håller ned BLUETOOTH STANDBY-knappen i 3 sekunder växlar läget mellan
aktiverat och avaktiverat.

Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)

När Bluetooth-viloläget är aktiverat och enheten stängs av, tänds STATUS-indikatorn
med rött sken.

Tänds (röd)

Funktioner tillgängliga på Bluetooth-enheter med Bluetooth-viloläget aktiverat

Samtidigt påslag (när enheten är avstängd)

När Bluetooth-anslutningen görs på enheten slås enheten på och blir redo för uppspelning av ljud från
enheten.

Samtidig avstängning (när enheten är påslagen)

Enheten stängs av när Bluetooth-anslutningen avbryts på en Bluetooth-enhet. (Endast när BLUETOOTH
väljs som ingångskälla.)

Använda Home Theater Controller-appen

Genom att installera den kostnadsfria appen ”Home Theater Controller” på en
Bluetooth-enhet, t.ex. en smartphone, kan du enkelt och praktiskt utföra olika funktioner
med Bluetooth-enheten. (Inställningsalternativ: grundläggande användning,
surroundläge, ljudjusteringar)

Mer information om ”Home Theater Controller” finns i produktinformationen på vår
webbplats.

12

Sv

Inställningar

Styrning av enheten med TV:ns fjärrkontroll (fjärrkontrollens inlärningsfunktion)

3-2 Håll ljudavstängningsknappen nedtryckt i mer än 1 sekund två eller tre

gånger, samtidigt som du riktar TV:ns fjärrkontroll mot
fjärrkontrollssensorn.

Ca. 30 cm

Du kan använda TV:ns fjärrkontroll för att sätta på/stänga av enheten eller justera
ljudplankans volym genom att låta enheten lära sig fjärrkontrollens signaler.

OBS!

• Funktionen är endast tillgänglig när TV:ns fjärrkontroll använder sig av infraröda signaler.

• Beroende på installationsförhållanden eller enheten inställningar tar både enheten och TV:n emot
fjärrkontrollens signaler och fungerar samtidigt.

1 Stäng av TV:n och enheten.
2 Håll LEARN-knappen nedtryckt i 3 sekunder på den fjärrkontroll som

medföljer för att ställa in enheten i inlärningsläge.

När enheten är i inlärningsläge blinkar lamporna på frontpanelen enligt nedan.

OBS!

• Steg 3 till 6 kräver bara TV-fjärrkontrollen och knapparna på enhetens frontpanel. Enhetens
fjärrkontroll behövs inte.

3 Låt enheten lära sig ljudavstängningsfunktionen.

3-1 Tryck på INPUT på enhetens frontpanel.

TV:ns fjärrkontroll

Tryck ned

(mer än 1 sekund)

Resultat Pip/ljud Lampor

Inlärt En gång

Inlärningen
misslyckades

* Börja om från

steg 3-1.

Två gånger

Släpp

(mer än 1 sekund)

Tryck ned

(mer än 1 sekund)

Tänds

(mer än 1 sekund)

Blinkar

Släpp

4 Låt enheten lära sig volymfunktionen (–).

4-1 Tryck på VOLUME (–) på enhetens frontpanel.

4-2 Håll volymknappen (–) nedtryckt i mer än 1 sekund två eller tre gånger,

samtidigt som du riktar TV:ns fjärrkontroll mot fjärrkontrollssensorn.

Resultat Pip/ljud Lampor

Inlärt En gång

Inlärningen
misslyckades

* Börja om från

steg 4-1.

Två gånger

Tänds

Blinkar

Forts.

➜

Sv

13

5 Låt enheten lära sig volymfunktionen (+).

5-1 Tryck på VOLUME (+) på enhetens frontpanel.

5-2 Håll volymknappen (+) nedtryckt i mer än 1 sekund två eller tre gånger,

samtidigt som du riktar TV:ns fjärrkontroll mot fjärrkontrollssensorn.

Resultat Pip/ljud Lampor

Radering av alla inlärda funktioner

1 Ha enheten avstängd och håll ned LEARN-knappen på den

medföljande fjärrkontrollen i minst 3 sekunder. (för att starta
inlärningsläget)

När enheten är i inlärningsläge blinkar lamporna på frontpanelen enligt nedan.

Inlärt En gång

Inlärningen
misslyckades

* Börja om från

steg 5-1.

Två gånger

Tänds

Blinkar

6 Låt enheten lära sig påslagningsfunktionen.

6-1 Tryck på (ström) på enhetens frontpanel.

6-2 Håll strömknappen nedtryckt i mer än 1 sekund två eller tre gånger,

samtidigt som du riktar TV:ns fjärrkontroll mot fjärrkontrollssensorn.

Resultat Pip/ljud Lampor

Inlärt En gång

Inlärningen
misslyckades

* Börja om från

steg 6-1.

Två gånger

Blinkar

Tänds

7 Avsluta inlärningsläget genom att trycka på LEARN - eller

-knappen (ström) på den fjärrkontroll som medföljer.

Nu är de nödvändiga inställningarna klara. Nu kan du styra enheten med ström­eller volymknapparna på TV:ns fjärrkontroll.

TIPS

• Inlärningsläget avslutas automatiskt om inga funktioner används på 5 minuter.

• Ställ in TV:ns volym på lägsta nivån. När du skruvar upp volymen på enheten med TV:ns fjärrkontroll
kan volymen på TV:n skruvas upp samtidigt. Följ då steg 3 i ”Anslutningar” (s.6) för att ändra TV­inställningen.

2 Håll ned INPUT på enhetens frontpanel i minst 3 sekunder.

Blinkar rött (raderad)

När raderingen är klar hörs 3 korta pip.

3 Tryck på LEARN- eller -knappen (ström) på den fjärrkontroll som

medföljer.

14

Sv

Styrning av TV:n via enheten (när TV:ns fjärrkontrollssensor har blockerats)

När TV:ns Remote Repeater-funktion har aktiverats tar enheten emot signalerna från
TV:ns fjärrkontroll på TV:ns fjärrkontrollssensor (fronten) och skickar signalerna från
TV:ns Remote Repeater (baksidan). Funktionen är praktisk när du inte kan styra TV:n
med fjärrkontrollen för att fjärrkontrollens sensor blockeras av enheten.

OBS!

• Funktionen är endast tillgänglig när TV:ns fjärrkontroll använder sig av infraröda signaler.

TV:ns Remote Repeater

TV:ns fjärrkontrollssensor

TV:ns fjärrkontroll

1 Slå på enheten.
2 Håll ed REPEATER-knappen i minst 3 sekunder på den fjärrkontroll

som medföljer för att aktivera/avaktivera TV:ns Remote Repeater­funktion.

Justera volymnivån för varje kanal (CH LEVEL)

Surroundeffekterna erhålls med sex kanaler (ljudutgångar) på enheten. Medan du
lyssnar på en serie testtoner från enheten kan du justera volymnivån för varje kanal för
att balansera det ljud som hörs på din lyssningsposition.

1 Håll ned CH LEVEL-knappen på fjärrkontrollen i minst 3 sekunder.

STATUS-indikatorn blinkar med grönt sken medan testtonen hörs. Testtonen går
igenom alla kanaler i nedanstående ordning. Testtonen hörs i varje kanal i två
sekunder. Du kan bekräfta vilken kanal som spelar upp testtonen utifrån hur
indikatorerna blinkar.

Testtonsflöde

Front (vänster)

Mitten

Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)

Nu är de nödvändiga inställningarna klara. När TV:ns Remote Repeater-funktion
har aktiverats kan du styra TV:n från TV:ns fjärrkontroll via enheten.

TIPS

• TV:ns Remote Repeater-funktion är avaktiverad som standard.

• Om enhetens strömkabel är ansluten till ett vägguttag och när TV:ns Remote Repeater-funktion är
aktiverad, kan funktionen användas även när enheten är avstängd.

• Om enheten har lärt in volymstyrning (+) (s.14) kan volymen på TV:n skruvas upp när du skruvar upp
volymen på enheten med TV:ns fjärrkontroll. Följ då steg 3 i ”Anslutningar” (s.6) för att ändra TV­inställningen.

• Du kan kontrollera status för TV:ns Remote Repeater-funktion genom att titta på lampan i mitten när
du sätter på enheten.

Av (aktiverad), tänds (avaktiverad)

Front (höger)

Surround (höger)

Surround (vänster)

Subwooferhögtalare

Tillbaka till början

Forts.

➜

Sv

15

2 Medan testtonen spelas upp från den kanal som ska justeras trycker

du på SUBWOOFER-knappen (+ eller –) för att balansera volymnivån
med de övriga kanalerna.

Under volymjustering avbryts testtonens cykel. När du har justerat den aktuella
kanalnivån släpper du + eller – knappen och väntar en stund på att testtoncykeln
fortsätter. Du kan kontrollera volymnivån med hjälp av indikatorlamporna.

3 När justeringen är klar trycker du på CH LEVEL-knappen igen.

Testtonen tystnar.

TIPS

• Tryck på VOLUME-knappen (+ eller –) för att justera den övergripande volymen medan testtonen spelas
upp.

• När YSP-positionsinställningen ändras (s.9) skrivs kanalnivåinställningen över.

Använda en extern subwoofer

Enheten har två inbyggda subwooferhögtalare. Men du kan ansluta en extern subwoofer
när du vill förbättra lågfrekvensljudet. Utför följande steg för att ändra inställningen när
du använder en extern subwoofer.

1 Anslut enheten till den externa subwoofern med en stiftkabel.

Monoingång

2 Ha enheten avstängd och håll ned SUBWOOFER (-)-knappen på den

medföljande fjärrkontrollen i minst 5 sekunder.

16

Enheten slås på och den externa subwoofern väljs.

Du kan kontrollera status för subwooferinställningen genom att titta på indikatorn
när du slår på enheten.

Av (extern subwoofer), tänds (inbyggd subwoofer)

Om du vill välja de inbyggda subwooferhögtalarna igen håller du ned
SUBWOOFER (+)-knappen på den medföljande fjärrkontrollen i minst 5 sekunder.

OBS!

• Standardinställningen är för de inbyggda subwooferhögtalarna.

• Använd en extern subwoofer med den inbyggda förstärkaren.

Sv

Göra ljudet mer lättlyssnat på låg volym

Återställa inställningarna för enheten

Du kan ändra dynamikomfånget för att göra ljudet lättare att höra på låg volym.

1 Stäng av enheten.
2 Tryck på knappen för det önskade läget i minst 5 sekunder.

Återgår till Normal

Ställer in Standard

Ställer in Maximum

Enheten slås på med den valda inställningen.

Tre inställningar är tillgängliga (se nedan).
Du kan bekräfta inställningsstatusen med hjälp av lamporna på indikatorn, när enheten
slås på.

Inställning Beskrivning Indikator
Normal Justerar automatiskt dynamikomfånget

baserat på källans volymnivå.

Lyser med grönt

sken

Standard Komprimerar dynamikomfånget till att

passa en vardagsrumsmiljö etc.

Lyser med

orangefärgat sken

Maximum Komprimerar inte dynamikomfånget.

Följ instruktionerna nedan för att återställa enheten. När enheten inte fungerar korrekt
av någon anledning kan återställning lösa problemet.

1 Stäng av enheten.
2 Håll ned (ström) på enhetens frontpanel i minst 3 sekunder.

Blinkar (återställd)

OBS!

• Normal är inställt som standard.

Lyser med rött sken

Sv

17

Felsökning

Gå igenom tabellen nedan om enheten inte fungerar korrekt. Om det aktuella problemet
inte finns upptaget i tabellen nedan, eller om det inte kan lösas med hjälp av
anvisningarna i felsökningstabellen, stäng av receivern, koppla loss nätkabeln och
kontakta närmaste auktoriserade Yamaha-handlare eller servicecenter.
Kontrollera först följande:

A Att nätkablarna till enheten, TV:n och alla uppspelningsenheter (t.ex. BD-

spelare m.m.) är ordentligt anslutna till ett vägguttag.

B Att enheten, TV:n och alla uppspelningsenheter (t.ex. BD-spelare m.m.) är

påslagna.

C Alla kablar sitter ordentligt i sina jack på varje enhet.

Strömförsörjning och system

Problem Orsak Åtgärd
Strömmen

stängs
omedelbart av.

Strömmen kan
inte slås på.

Enheten reagerar
inte.

Den automatiska
vilolägesfunktionen fungerar.
Enheten stängs automatiskt av
när något av följande villkor
uppfylls.

- Inga funktioner används på
8timmar

- Inga insignaler och inga
funktioner används på
30 minuter

Den interna mikrodatorn har
hängt sig på grund av en yttre
elektrisk stöt (som ett blixtnedslag
eller kraftig statisk elektricitet)
eller på grund av ett
spänningsfall.

Skyddskretsen har aktiverats tre
gånger i följd. (Om du försöker slå
på strömmen i det här tillståndet
blinkar STATUS-indikatorn.)

Den interna mikrodatorn har
hängt sig på grund av en yttre
elektrisk stöt (som ett blixtnedslag
eller kraftig statisk elektricitet)
eller på grund av ett
spänningsfall.

--

Håll (strömknappen) på enhetens
frontpanel nedtryckt i minst
10 sekunder för att starta om den. (Om
problemet kvarstår, dra ut nätkabeln ur
vägguttaget och sätt i den igen.)

I syfte att skydda produkten går det
inte att slå på strömmen. Koppla bort
strömkabeln från vägguttaget och
kontakta närmaste auktoriserade
Yamaha-återförsäljare eller
servicecenter.

Håll (strömknappen) på enhetens
frontpanel nedtryckt i minst
10 sekunder för att starta om den. (Om
problemet kvarstår, dra ut nätkabeln ur
vägguttaget och sätt i den igen.)

Enheten styrs av
sig själv.

TV:ns 3D­glasögon
fungerar inte.

En annan Bluetooth-enhet
används i närheten.

Enheten blockerar sändaren för
3D-glasögon på TV:n.

Avbryt Bluetooth-anslutningen från
enheten och anslut enheterna igen
(s.12).

Kontrollera placeringen av sändaren
för 3D-glasögon på TV:n och justera
enhetens placering.

Ljud

Problem Orsak Åtgärd
Inget ljud.

Inget ljud hörs från
subwooferhögtalaren.

Volymen sänks
när enheten
sätts på.

Ingen
surroundeffekt.

Brus hörs.

En annan ingångskälla har valts. Välj en lämplig ingångskälla (s.8).
Mute-funktionen har aktiverats. Avaktivera mute-funktionen (s.8).
Volymen är för låg. Höj volymen (s.8).
Volymen från

subwooferhögtalaren är för låg.
Uppspelningskällan innehåller

inga lågfrekventa signaler.
Subwooferinställningen är inte

rätt.

Den automatiska
volymjusteringen fungerade. För
att undvika överdriven volym styr
enheten sin volym med en viss
nivå när enheten är på.

Stereouppspelning har valts. Välj surroundlägesknappen för att

Volymen är för låg. Höj volymen (s.8).
Volymen för vänster och höger

surroundkanal är låg.
TV:n eller uppspelningsenheten

är inställd på att endast mata ut
tvåkanalsljud (som PCM).

Rätt YSP-positionsläge har inte
valts.

Ljudstrålarna reflekteras inte
tillräckligt bra på väggarna pga.
rummets form etc.

Enheten står för nära annan
digital utrustning eller
högfrekvensenhet.

Höj volymen på subwooferhögtalaren
(s.8).

--

När enhetens stängs av, håll ned
SUBWOOFER-knappen (+ eller -) på
fjärrkontrollen i minst 5 sekunder för
att växla subwooferinställningen
(s.16).

Höj volymen om det behövs (s.8).

ändra surrounduppspelning (s.10).

Höj volymen för vänster och höger
surroundkanal (s.15).

Ändra inställningen för utmatning av
digitalt ljud på TV:n eller
uppspelningsenheten.

Välj en YSP-positionslägesknapp på
fjärrkontrollen som passar din
lyssningsmiljö.

Det rekommenderas att du använder
ljudreflektionsskivor (säljs separat)
(s.21).

Flytta de enheterna längre bort från
enheten.

18

Sv

Fjärrkontroll

Problem Orsak Åtgärd
Enheten kan inte

styras med
fjärrkontrollen.

Det går inte att
styra TV:n med
fjärrkontrollen till
TV:n.

Det går inte att
styra TV:n med
TV:ns Remote
Repeater­funktion.

Enheten lär inte
in TV:ns
fjärrkontrollfunkt
ioner.

Enheten har inte tillräcklig
räckvidd.

Batterierna är svaga. Byt ut batterierna (s.8).
Fjärrkontrollssensorn på enheten

utsätts för direkt solljus eller stark
belysning.

Styrning av TV:n via enheten (när
TV:ns fjärrkontrollssensor har
blockerats).

Det kan finnas problem med TV:n
eller med fjärrkontrollen till TV:n.

TV:ns Remote Repeater-funktion
har avaktiverats.

TV:ns fjärrkontroll använder inte
infraröda signaler. (Vissa
fjärrkontroller kanske inte
fungerar även om de använder
infraröda signaler.)

Enheten och TV:n står för nära
eller för långt ifrån varandra.

Det finns ett hinder (t.ex. kablar)
mellan enheten och TV:n.

TV:ns fjärrkontrollknapp hölls inte
nedtryckt tillräckligt länge.

TV:ns fjärrkontroll använder inte
infraröda signaler. (Vissa
fjärrkontroller kanske inte
fungerar även om de använder
infraröda signaler.)

Den placering från vilken du
använder TV:ns fjärrkontroll är
inte lämplig.

Batterierna till TV:ns fjärrkontroll
är svaga.

Fjärrkontrollssensorn på enheten
utsätts för direkt solljus eller stark
belysning.

Sändaren för fjärrkontrollens
signal stördes av TV-skärmens
ljus.

Använd fjärrkontrollen inom
kontrollens räckvidd (s.8).

Justera ljusets vinkel eller placera
enheten på en annan plats.

Använd TV:ns Remote Repeater­funktion (s.15) så att TV:ns
fjärrkontrollssensor inte blockeras
(s.4).

Se bruksanvisningarna till TV:n.

Aktivera TV:ns Remote Repeater­funktion (s.15).

Det går inte att använda TV:ns
Remote Repeater-funktion i det här
fallet. Ändra placeringen av enheten
så att TV:ns fjärrkontrollssensor inte
blockeras av enheten och använd
TV:ns fjärrkontroll för att styra TV:n.

Flytta enheten bort från TV:n mer än
50 mm (s.4).

Ta bort hindret mellan enheten och
TV:n.

Håll knappen nedtryckt i minst
1 sekund två eller tre gånger (s.13).

TV-fjärrkontrollens inlärningsfunktion
kan inte användas i det här fallet.
Använd den fjärrkontroll som medföljer
för att styra enheten.

Använd TV:ns fjärrkontroll från en
lämplig plats (s.13).

Byt ut batterierna.

Justera ljusets vinkel eller placera
enheten på en annan plats.

Stäng av TV:n och utför
inlärningsfunktionen igen (s.13).

Ljudet kommer
från TV:n när
enhetens volym
har skruvats upp
med TV:ns
fjärrkontroll.
(när TV­fjärrkontrollens
inlärningsfunktio
n används)

Strömknappen
på enheten och
TV-knappen står
i motsatt
riktning. (Till
exempel, TV:n
stängs av om
enheten sätts
på.)
(när TV­fjärrkontrollens
inlärningsfunktio
n används)

Ljudutgången har aktiverats på
TV:n.

Strömmen till TV:n var på när du
utförde inlärningsfunktionen.

Ändra TV:ns inställning för att
avaktivera ljud via TV:ns högtalare.
Om det inte finns någon inställning för
att avaktivera ljud via högtalaren på
din TV, prova följande.

- Anslut hörlurar till hörlursuttaget på
TV:n.

- Ställ in TV:ns volym på lägsta nivån.

Tryck på strömknappen på TV:n och

(ström) på enhetens frontpanel för
att sätta på dem och tryck sedan på
strömknappen på TV:ns fjärrkontroll
för att stänga av dem.

Sv

19

Bluetooth

Problem Orsak Åtgärd
Det går inte att

para ihop
enheten med
Bluetooth­enheten.

Det går inte att
upprätta en
Bluetooth­anslutning.

Inget ljud hörs
eller så avbryts
ljudet under
uppspelningen.

BLUETOOTH har inte valts som
ingångskälla.

En Bluetooth-adapter etc. som du
vill para ihop med enheten har ett
annat lösenord än ”0000”.

Enheterna är för långt ifrån
varandra.

Det finns en enhet
(mikrovågsugn, trådlöst LAN etc.)
som sänder ut signaler i 2,4 GHz­frekvensbandet i närheten.

En annan Bluetooth-enhet är
ansluten.

En annan Bluetooth-enhet är
ansluten.

Mer än nio enheter är ihopparade
och den äldsta
ihopparningsinformationen tas
bort.

Bluetooth-anslutningen mellan
enheterna kopplas från.

Enheterna är för långt ifrån
varandra.

Det finns en enhet
(mikrovågsugn, trådlöst LAN etc.)
som sänder ut signaler i 2,4 GHz­frekvensbandet i närheten.

Enhetens Bluetooth-funktion är
avstängd.

Den andra enheten är inte inställd
på att skicka Bluetooth-
ljudsignaler till enheten.

Uppspelning på enheten har inte
utförts.

Enhetens volym är inställd på
minimivärdet.

Välj BLUETOOTH som ingångskälla.

Använd en Bluetooth-adapter etc. med
lösenordet ”0000”.

Flytta enheten närmare varandra.

Flytta enheten bort från den enhet som
avger radiofrekvenssignaler.

Avbryt den aktuella Bluetooth-
anslutningen och utför ihopparningen
med den nya enheten.

Enheten kan inte upprätta flera
Bluetooth-anslutningar. Avbryt den
aktuella Bluetooth-anslutningen och
utför anslutningen för den önskade
enheten.

Utför ihopparningen igen. Enheten kan
behålla ihopparningsinformation för
upp till åtta enheter. När du parar ihop
en nionde enhet tas den äldsta
ihopparningensinformationen bort.

Utför Bluetooth-anslutningen igen
(s.12).

Flytta enheten närmare varandra.

Flytta enheten bort från den enhet som
avger radiofrekvenssignaler.

Aktivera den andra enhetens
Bluetooth-funktion.

Kontrollera att enhetens Bluetooth-
funktion är rätt inställd.

Utför uppspelning på enheten.

Höj volymen.

20

Sv

När surroundeffekten inte är tillräcklig

Enheten uppnår sina surroundljudeffekter genom att projicera ljudstrålar som reflekteras
mot väggar. Ljudstrålarna reflekteras inte mot lyssningspositionen pga. möbler etc. i
vägen för ljudstrålarna eller pga. rummets form. I det här fallet kan ljudet bli obalanserat.

Hur YRB-100 installeras

Enheten sänder ut ljudstrålar utifrån ”YSP-position”-inställningarna (s.9) som i följande
bilder.

Installera YRB-100 i ljudstrålens bana.

visar den rekommenderade installationspositionen.

FL: Front vänster
FR: Front höger
SL: Surround vänster
SR: Surround höger

45°

65°

45°

65°

FL FR

SRSL

Bild 1. Idealiskt förhållande

Ljudstrålarna reflekteras på rätt sätt och
surroundljudseffekterna är balanserade.

Bild 2. Surroundstrålen (höger) reflekteras inte
eftersom det inte finns någon vägg.

Surroundljudet (höger) är tystare än surroundljudet
(vänster), eller så ligger surroundljudet (höger) framför
sitt korrekta läge.

Om ljudstrålarna inte reflekteras mot lyssningspositionen (bild 2), kan du justera för
detta genom att installera en ljudreflektionsskiva (tillval) (YRB-100).

YRB-100

Bild 3. Med en ljudreflektionsskiva installerad

Ljudstrålen för surroundljudet (höger) reflekteras på
rätt sätt och rätt surroundljudeffekt erhålls.

OBS!

• YRB-100 är kanske inte tillgänglig i alla länder eller regioner.

YSP-position: Mitten

25°

45°

FR

SR

45°

FL

25°

55°

SL

YSP-position: Vänster

70°

FR

SR

70°

FL

55°

SL

YSP-position: Höger

• När du har installerat ljudreflektionsskivan läser du i YRB-100:s instruktionsbok för att
justeras höjden och vinkeln. Det rekommenderas att du använder testtonen (genom att
hålla ned CH LEVEL-knappen) när du justerar skivan (s.15).

• Genom att installera skivan när din lyssningsposition kan du erhålla en tydlig
surroundljudspositionering.

OBS!

Den här enheten har inte funktionen som automatiskt justerar ljudstrålarnas vinklar. Det är inte nödvändigt
att justera ljudstrålarnas vinklar, även om proceduren beskrivs i bruksanvisningen.

Sv

21

Tekniska data

Post Digital Sound Projector (YSP-1400)

Förstärkare Maximal uteffekt

Typ

Matrisdrivenhet

Subwooferhögtalare

Dekoder

Ingångar

Utgång Analog (RCA) 1 (SUBWOOFER OUT)

Bluetooth

Element 2,8 cm kon x 8
Frekvensåtergivning 500 Hz till 22 kHz

Typ

Element 8,5 cm kon x 2
Frekvensåtergivning 45 Hz till 500 Hz
Kompatibla

ljudsignaler (TV, BD/
DVD)

Digital (optisk) 1 (TV)
Digital (koaxial) 1 (BD/DVD)
Analog (RCA) 1 (ANALOG)
Analog (miniplugg) 1 (PORTABLE)

Bluetooth-version Ver. 2.1 +EDR
Kompatibla protokoll A2DP
Kompatibla codecs SBC, AAC
Trådlös utgång Bluetooth klass 2
Max.

kommunikationsavstånd

Tweeter 2 W x 8
Subwoofer 30 W x 2
Akustiskt upphängd typ

(Magnetiskt skärmad typ)

Basreflextyp
(Ej magnetiskt skärmad typ)

PCM (2-kanals)
Dolby Digital
DTS Digital Surround

10 m (utan hinder)

Modeller för USA och Kanada: AC 120 V,

Strömförsörjning

Effektförbrukning 24 W

Allmänt

* Tekniska data kan ändras utan föregående avisering.

” ”-logotypen och ”Cinema DSP” är varumärken som tillhör Yamaha Corporation.

”UniVolume” är ett varumärke tillhörande Yamaha Corporation.

Bluetooth är ett registrerat varumärke som tillhör Bluetooth SIG och används av Yamaha i enlighet med ett
licensavtal.

Tillverkad på Dolby Laboratories licens. Dolby, Pro Logic och dubbel-D-symbolen är varumärken som tillhör
Dolby Laboratories.

Tillverkad under licens under U.S. Patent nr.: 5,956,674; 5,974,380; 6,487,535 och andra patent och
patentansökningar i USA och resten av världen. DTS, symbolen och DTS och symbolen tillsammans är
registrerade varumärken och DTS Digital Surround och DTS-logotyperna är varumärken som tillhör DTS,
Inc. Produkten innehåller programvara. © DTS, Inc. Med ensamrätt.

Effektförbrukning i
standby-läge

Mått
(B x H x D)

Vikt 4,3 kg

60 Hz
Modell för Taiwan: AC 110 V, 60 Hz
Övriga modeller: AC 220—240 V, 50/60 Hz

Mindre än 0,5 W

1 000 x 96 x 133 mm
(utan fästen)

1 000 x 96 x 141 mm
(med fästen)

22

”Blu-ray Disc™”, ”Blu-ray™” och logotyperna är varumärken som tillhör Blu-ray Disc Association.

Sv

Bluetooth

• Bluetooth är en teknik för trådlös kommunikation mellan enheter på högst 10 meters
avstånd via 2,4 GHz-frekvensbandet, ett band som kan användas utan licens.

Hantera Bluetooth-kommunikationer

• 2,4 GHz-bandet som används av Bluetooth-kompatibla enheter är ett radioband som
delas av många typer av utrustning. Medan Bluetooth-kompatibla enheter använder
en teknik som minimerar inverkan av andra komponenter som använder samma
radioband, t.ex. inverkan som kan sänka hastigheten eller försämra räckvidden för
kommunikationen och i vissa fall störa ut kommunikationen.

• Hastigheten på signalöverföringen och avståndet på vilket kommunikation är möjlig
varierar beroende på avståndet mellan enheterna, närvaron av hinder,
radiovågsförhållandena och typ av utrustning.

• Yamaha garanterar inte att alla trådlösa anslutningar mellan den här enheten och
enheter kompatibla med Bluetooth-funktionen.

Användarinformation, beträffande insamling och dumpning av
gammal utrustning och använda batterier

De symboler, som finns på produkterna, emballaget och/eller
bifogade dokument talar om att de använda elektriska och
elektroniska produkterna, samt batterierna, inte ska blandas med
allmänt hushållsavfall. För rätt handhavande, återställande och
återvinning av gamla produkter och gamla batterier, vänligen medtag
dessa till lämpliga insamlingsplatser, i enlighet med din nationella
lagstiftning och direktiven 2002/96/EC samt 2006/66/EC.

Genom att slänga dessa produkter och batterier på rätt sätt, kommer
du att hjälpa till att rädda värdefulla resurser och förhindra möjliga
negativa effekter på mänsklig hälsa och miljö, vilka i annat fall skulle
kunna uppstå, p.g.a. felaktig sophantering.

För mer information om insamling och återvinning av gamla produkter
och batterier, vänligen kontakta din lokala kommun, ditt
sophanteringsföretag eller inköpsstället för dina varor.

[Information om sophantering i andra länder utanför EU]

Dessa symboler gäller endast inom EU. Om du vill slänga dessa
föremål, vänligen kontakta dina lokala myndigheter eller försäljare
och fråga efter det korrekta sättet att slänga dem.

Kommentar ang. batterisymbolen (de två nedersta symbolexemplen):

Denna symbol kan komma att användas i kombination med en
kemisk symbol. I detta fall överensstämmer den med de krav, som
har ställts genom direktiven för den aktuella kemikalien.

Sv

23

ATTENZIONE: LEGGERE PRIMA DI AZIONARE L’UNITÀ.

• Per assicurarsi le migliori prestazioni dell’unità,
leggere questo manuale per intero. Conservarlo poi in
un luogo sicuro per poterlo riutilizzare al momento del
bisogno.

• Installare questo sistema audio in un luogo ben
ventilato, fresco, asciutto e pulito, lontano dalla luce
diretta del sole, da fonti di calore, vibrazioni, polveri,
umidità e/o freddo. Per una ventilazione appropriata,
lasciare i seguenti spazi minimi.
Sopra: 10 cm, Retro: 10 cm, Ai lati: 10 cm

• Installare quest’unità lontano da elettrodomestici,
motori o trasformatori, perché possono causare ronzi.

• Non esporre quest’unità a variazioni repentine della
temperatura ambiente e non installarle in stanze molto
umide (ad esempio dove è in uso un umidifi catore) per
evitare che in essa si formi condensa, che a sua volta
può causare folgorazioni, incendi, guasti e/o ferite.

• Evitare di installare l’unità in una posizione dove
possano su di essa cadere oggetti o liquidi. Inoltre, non
posare su di essa:

− Altri componenti, dato che possono causare danni e/

o lo scolorimento della superfi cie dell’apparecchio.

− Candele o altri oggetti che bruciano, dato che

possono causare incendi, danni all’unità e/o ferite a
persone.

− Contenitori di liquidi, dato che possono cadere e

causare folgorazioni all’utente e guasti a quest’unità.

• Non coprire quest’unità con giornali, tovaglie, tende o
altro per non impedirne la dispersione del calore. Se la
temperatura al suo interno dovesse salire, può causare
incendi, guasti e/o ferite.

• Non collegare quest’unità ad una presa di corrente sino
a che tutti i suoi collegamenti sono completi.

• Non usare l’unità capovolta. Potrebbe surriscaldarsi e
guastarsi.

• Non agire con forza eccessiva su interruttori,
manopole e/o cavi.

• Per scollegare un cavo, tirare la spina e mai il cavo
stesso.

• Non pulire mai quest’unità con solventi ed altre
sostanze chimiche. Essi possono danneggiarne le
finiture. Usare semplicemente un panno soffice e
pulito.

• Usare solo corrente elettrica del voltaggio indicato.
L’uso di voltaggi superiori è pericoloso e può causare
incendi, guasti e/o ferite. Yamaha non può venire
considerata responsabile di danni risultanti dall’uso di
quest’unità con un voltaggio superiore a quello
prescritto.

• Per evitare danni dovuti a fulmini, scollegare il cavo di
alimentazione dalla presa durante temporali.

• Non tentare di modificare o riparare quest’unità.
Affidare qualsiasi riparazione a personale qualificato

Yamaha. In particolare, non aprirla mai per alcun
motivo.

• Se si prevede di non dover fare uso di quest’unità per
qualche tempo, ad esempio per andare in vacanza,
scollegarne la spina di alimentazione dalla presa di
corrente.

• Prima di concludere che l’unità è guasta, non mancate
di leggere la sezione di questo manuale dedicata alla
“Risoluzione dei problemi”.

• Prima di spostare quest’unità, premere il pulsante
portandolo nella modalità di attesa, quindi, scollegare
la spina di alimentazione dalla presa di corrente.

• Quando la temperatura ambiente cambia
improvvisamente, si forma condensa. Scollegare il
cavo di alimentazione dalla presa di corrente e lasciare
riposare l’apparecchio.

• Installare quest’unità vicino ad una presa di corrente
alternata dove la spina del cavo di alimentazione possa
venire facilmente raggiunta.

• Le batterie vanno protette da calore eccessivo, ad
esempio luce solare diretta, fiamme, e così via.

• Il posizionamento o l’installazione in sicurezza è una
responsabilità del proprietario. Yamaha non sarà
ritenuta responsabile per eventuali incidenti causati da
posizionamento o installazione non corretti degli
altoparlanti.

Note su telecomando e batterie

• Non versare acqua o altri liquidi sul telecomando.

• Non far cadere il telecomando.

• Non lasciare o non riporre il telecomando in ambienti
quali:

− luoghi umidi, ad esempio un bagno

− luoghi ad alta temperatura, ad esempio un calorifero

o una stufa

− luoghi a temperatura molto bassa

− luoghi polverosi

• Non esporre il sensore del telecomando di questa unità
alla luce diretta del sole o all’illuminazione di lampade
quali le lampade a fluorescenza.

• Man mano che le batterie invecchiano, la portata
operativa del telecomando si riduce in modo
considerevole. Se si verifica tale condizione, sostituire
appena possibile le batterie con due batterie nuove.

• Non mescolare batterie vecchie e nuove.

• Non usare insieme batterie di tipo differente (ad
esempio alcaline e al manganese). Leggere
attentamente la confezione, dato che questi tipi di
batterie, benché differenti, possono avere la stessa
forma e lo stesso colore.

• Le batterie scariche possono perdere. Se le batterie
perdono, devono essere smaltite immediatamente. Non

toccare il materiale fuoriuscito ed evitare che venga a
contatto con gli indumenti, ecc. Pulire accuratamente il
vano batterie prima di installare delle batterie nuove.

• Non gettare le batterie insieme ai normali rifiuti
domestici. Smaltirle in modo corretto, secondo le
normative locali.

• Tenere le batterie fuori dalla portata dei bambini.
Qualora una batteria dovesse essere ingerita
accidentalmente, contattare immediatamente un
medico.

• Se si prevede di non utilizzare il telecomando per
lunghi periodi di tempo, rimuovere le batterie dal
telecomando.

• Non ricaricare o smontare le batterie in dotazione.

AVVERTENZA

PER RIDURRE IL RISCHIO DI INCENDI E
FOLGORAZIONI, NON ESPORRE
QUEST’UNITÀ A PIOGGIA O UMIDITÀ.

Fintanto che quest’unità è collegata ad una presa di
corrente alternata, non è del tutto spenta anche se la si
spegne con il comando . In questa condizione,
quest’unità consuma una quantità molto piccola di
energia.

La piastrina del nome è posizionata nella parte
inferiore dell’unità.

Tasto (power)

Accende l’unità o la imposta in modalità di attesa.

Non usare questa unità a meno di 22 cm da persone
dotate di pacemaker cardiaco o defibrillatore.

Le onde radio potrebbero interferire con gli
apparecchi elettromedicali.
Non utilizzare l’unità vicino ad apparecchi medici o
all’interno di strutture mediche.

La sottoscritta Yamaha Music Europe GmbH dichiara
che la presente unità è conforme ai requisiti essenziali
e alle altre disposizioni pertinenti della Direttiva
1999/5/CE.

It

i

Indice

Componenti in dotazione .....................................................2

Funzioni..................................................................................2

Nomi e funzioni delle parti dell’unità ..................................3

Installazioni............................................................................4

Collegamenti..........................................................................6

Operazioni..............................................................................8

Riproduzione di effetti surround stereoscopici ...................................... 10

Ascolto dell’audio da un dispositivo BLUETOOTH........... 11

Impostazioni ....................................................................... 13

Controllo dell’unità con il telecomando TV (funzione di

apprendimento con telecomando TV)....................................................... 13

Controllo della TV tramite l’unità (quando il sensore del

telecomando TV è bloccato) .......................................................................... 15

Regolazione del livello del volume di ciascun canale (CH LEVEL).... 15

Uso di un subwoofer esterno ........................................................................ 16

Miglioramento dell’ascolto dell’audio a volume basso ....................... 17

Inizializzazione delle impostazioni dell’unità .......................................... 17

Risoluzione dei problemi ................................................... 18

Informazioni su questo manuale

• Questo manuale descrive le operazioni che è possibile effettuare mediante il telecomando in dotazione.

• Simboli usati in questo manuale

NOTA

Indica le precauzioni per l’uso del prodotto e le limitazioni delle relative funzioni.

SUGGERIMENTO

Indica spiegazioni aggiuntive per un migliore uso del prodotto.

Dal seguente sito Web è possibile scaricare le versioni PDF del presente manuale.
http://download.yamaha.com/

Dati tecnici........................................................................... 22

It

1

Componenti in dotazione

Funzioni

Assicurarsi di aver ricevuto tutti i componenti indicati di seguito.

Unità

Telecomando Batteria x 2

(AAA, R03, UM4)

Modello per il montaggio

* Da usare quando si fissa l’unità alla parete

L’unità, che assicura un audio potente e realistico, è un sistema home
theater che può essere installato e collegato a una TV o ad altri
dispositivi con estrema facilità.

• Proiezione digitale del suono

Tecnologia di proiezione digitale del suono. Piccoli diffusori integrati multipli
ottimizzano i singoli raggi sonori. L’effetto audio surround è potenziato dal riflesso
dei raggi sulle pareti della stanza (pag.5).

• Modo surround

Offre un audio surround realistico. Selezionare uno dei cinque modi surround (film,
musica, sport, giochi, programmi TV) per la sorgente da riprodurre (pag.10).

•Clear voice

Rende chiari suoni di voci (come dialoghi e narrazioni) con un solo tocco (pag.9).

Cavo ottico (1,5 m)

•UniVolume

Mantiene costante il volume tra diversi canali, programmi, pubblicità e sorgenti
audio (pag.9).

• Connessione Bluetooth®

Riproduzione dell’audio da un dispositivo Bluetooth collegato (pag.11).

• Funzione apprendimento con telecomando TV

Aziona l’unità col telecomando TV (pag.13)

• Funzione ripetitore remoto TV

Consente di trasmettere segnali del telecomando TV tramite l’unità quando non si
può azionare la TV dal telecomando in quanto il suo sensore è bloccato dall’unità
(pag.15).

It

2
