Page 1

Yamaha Sound Projector -ääniprojektori

YSP-1400

Käyttöohje

Julkaisija: Yamaha Kaikki oikeudet pidätetään. Käyttöohjeen tiedot perustuvat sen tekohekellä oleviin tuotetietoihin.

Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista.

Page 2

VAROITUS! LUE ENNEN LAITTEEN KÄYTTÖÄ

• Lue tämä käyttöohje tarkkaan. Niin opit käyttämään laitteen hienoimpiakin toimintoja. Säilytä käyttöohje tulevaa tarvetta varten.

• Sijoita laite hyvin ilmastoituun, viileään, kuivaan ja puhtaaseen paikkaan. Suojaa laite auringonpaisteelta, kuumuudelta, tärinältä, pölyltä, kosteudelta ja kylmältä. Riittävän ilmanvaihdon ja ilman kiertämisen turvaamiseksi laitteen joka puolelle on jätettävä tilaa vähintään seuraavasti: Päälle: 10 cm (4 in), taakse: 10 cm (4 in), sivuille: 10 cm (4 in)

• Älä sijoita laitetta lähelle muita sähkölaitteita, moottoreita tai muuntajia. Ne aiheuttavat hurinaa.

• Älä altista laitetta äkilliselle lämpötilan vaihtumiselle (kylmästä kuumaan). Älä sijoita laitetta kosteaan tilaan (esim. huoneeseen, jossa on ilmankostutin). Kosteus kondensoituu laitteen sisälle ja voi aiheuttaa sähköiskun tai tulipalon tai vahingoittaa laitetta tai sen käyttäjää.

• Älä sijoita laitetta paikkaan, jossa sen päälle voi pudota jokin esine, tippuvettä tai roiskevettä. Älä sijoita laitteen päälle

- muita laitteita, koska ne voivat vahingoittaa ja

värjätä laitteen pintaa

- palavia esineitä (esim. kynttilöitä), koska ne voivat

aiheuttaa tulipalon tai vahingoittaa laitetta tai sen käyttäjää

- astioita, joissa on nestettä, koska ne voivat aiheuttaa

sähköiskun laitteen käyttäjälle tai vahingoittaa laitetta.

• Älä peitä laitetta paperilla, kankaalla, verholla tms. Se estää lämmön poistumisen laitteesta. Jos lämpötila laitteen sisällä kohoaa liikaa, seurauksena voi olla tulipalo tai vahinko laitteelle tai sen käyttäjälle.

• Älä kytke laitetta pistorasiaan, ennen kuin olet tehnyt kaikki kytkennät.

• Älä käännä käytössä olevaa laitetta ylösalaisin. Laite voi ylikuumentua ja seurauksena voi olla laitevaurio.

• Käsittele kytkimiä, säätimiä ja johtoja varovaisesti.

• Kun irrotat verkkojohdon pistorasiasta, vedä pistotulpasta, älä vedä johdosta.

• Älä puhdista laitetta kemiallisilla puhdistusaineilla. Ne voivat vahingoittaa laitteen pintaa. Puhdista laite puhtaalla, kuivalla liinalla.

• Käytä vain tähän laitteeseen merkittyä jännitettä. Suuremman jännitteen syöttäminen on vaarallista ja voi aiheuttaa tulipalon tai vahingoittaa laitetta tai sen käyttäjää. YAMAHA ei ole vastuussa vahingoista, jotka aiheutuvat muun kuin sallitun jännitteen käyttämisestä.

• Estä salamoista aiheutuvat vahingot: irrota verkkojohto ja ulkoantennit pistorasiasta tai laitteesta ukkosen ajaksi.

• Älä yritä muuttaa tai korjata laitetta. Jos laite tarvitsee huoltoa, ota yhteys valtuutettuun YAMAHA-huoltoon. Älä avaa laitteen suojakuorta missään tapauksessa.

• Irrota verkkojohto pistorasiasta, jos laitetta ei aiota käyttää pitkään aikaan (esim. loman ajaksi).

• Lue vianmääritysohjeet käyttöohjeen lopusta, ennen kuin toteat laitteen vialliseksi.

• Ennen kuin siirrät laitetta, kytke laite valmiustilaan painamalla -painiketta. Irrota sitten verkkojohto pistorasiasta.

• Soittimeen tiivistyy kosteutta, jos ympäristön lämpötila muuttuu nopeasti. Irrota verkkojohto pistorasiasta ja anna laitteen kuivua itsekseen.

• Sijoita laite lähelle pistorasiaa niin, että verkkojohto voidaan irrottaa helposti.

• Suojaa paristot kuumuudelta, kuten auringonpaisteelta ja tulelta.

• Laitteen tukeva sijoittaminen on käyttäjän vastuulla. YAMAHA ei vastaa vahingoista, jotka ovat seurausta vääränlaisesta sijoittamisesta.

Huomautuksia kaukosäätimistä ja paristoista

• Älä kaada vettä tai mitään nestettä kauko-ohjaimen päälle.

• Älä pudota kauko-ohjainta.

• On kiellettyä säilyttää kauko-ohjainta edes vähän aikaa seuraavissa olosuhteissa

- kosteassa, kuten kylpyhuoneessa

- kuumassa, kuten lähellä lämmitintä tai hellaa

- erittäin kylmässä

- pölyisessä paikassa.

• Tämän laitteen kauko-ohjaussignaalien vastaanotin ei kestä auringonpaistetta eikä siihen saa paistaa valo (esim. loistelampun valo).

• Kun paristot alkavat olla tyhjät, kauko-ohjaimen toimintaetäisyys lyhenee huomattavasti. Vaihda silloin molemmat paristot uusiin mahdollisimman pian.

• Paristotilassa ei saa olla samaan aikaan sekä käytettyjä että uusia paristoja.

• Älä käytä erityyppisiä paristoja yhdessä (esim. alkalija mangaanipareja). Lue paristopakkauksen tiedot tarkkaan. Samanväriset ja -muotoiset paristot voivat olla ominaisuuksiltaan erilaiset.

• Tyhjät paristot saattavat vuotaa. Hävitä vuotaneet paristot heti. Jos paristot ovat vuotaneet, älä koske aineeseen äläkä tahri siihen esimerkiksi vaatteitasi. Puhdista paristotila huolellisesti, ennen kuin laitat sinne uudet paristot.

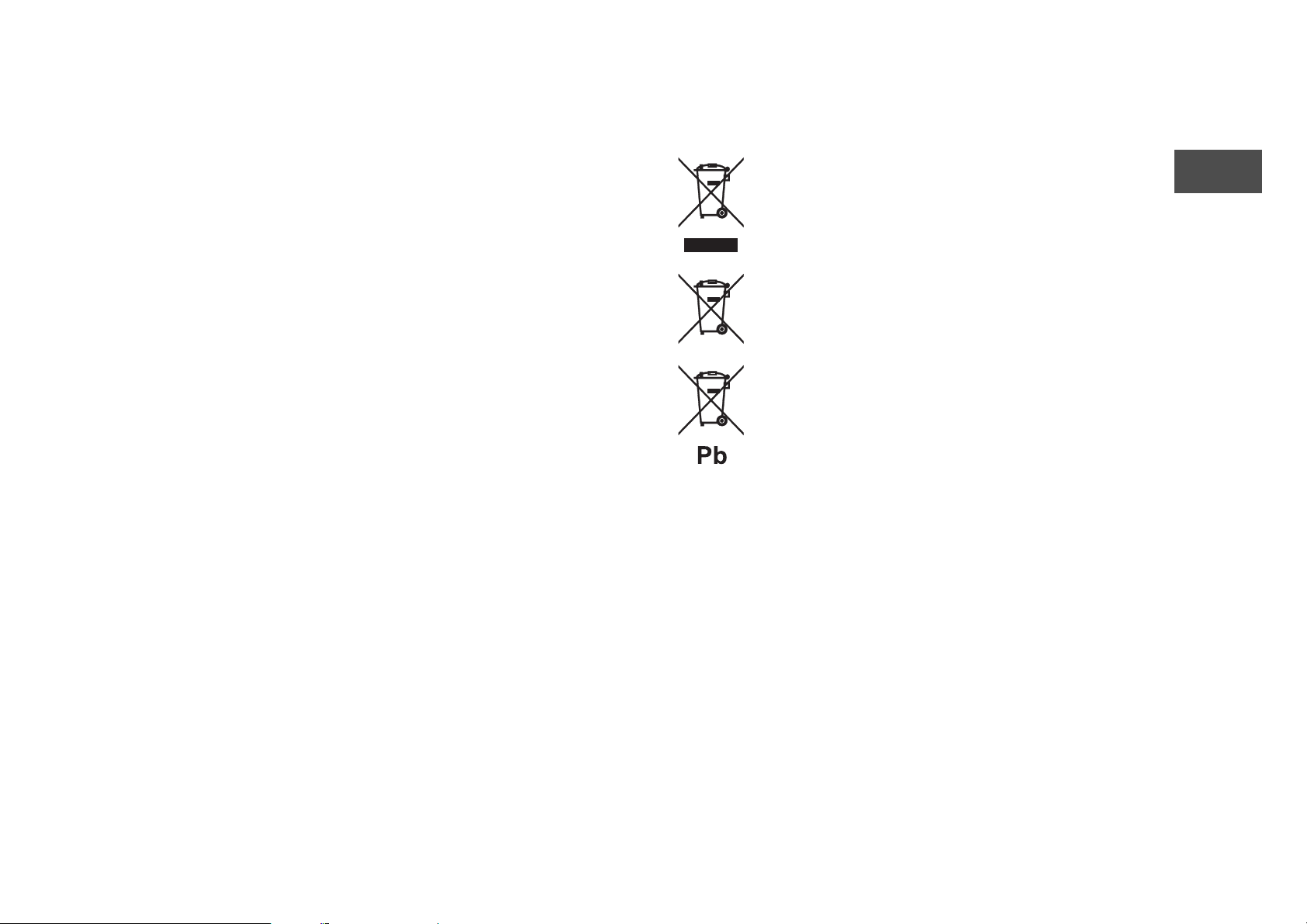

• Älä laita paristoja kotitalouden sekajätteen sekaan. Hävitä paristot jätehuolto-ohjeiden mukaan.

• Säilytä paristot lasten ulottumattomissa. Jos lapsi nielee pariston, ota heti yhteys lääkäriin.

• Jos et aio käyttää kauko-ohjainta pitkään aikaan, poista siitä paristot.

• Älä lataa tai pura mukana toimitettuja paristoja.

VAROITUS VAKAVASTA VAARASTA

Sähköisku- ja tulipalovaaran vähentämiseksi laite ei saa altistua sateelle eikä kosteudelle.

Kun verkkojohto on kytketty pistorasiaan, laite on kytkettynä sähköverkkoon, vaikka sammuttaisit laitteen painamalla -painiketta. Tässä toimintatilassa laite kuluttaa vähän sähköä.

Arvokilpi on laitteen pohjassa.

(Virtapainike)

Kytkee laitteen toimintatilaan tai valmiustilaan.

Käytä tätä laitetta vain yli 22 cm:n etäisyydellä sellaisesta henkilöstä, jolla on sydämentahdistin tai defibrillaattori.

Radioaallot voivat vaikuttaa sähkötoimisiin lääketieteellisiin laitteisiin. Älä käytä tätä laitetta lääketieteellisten laitteiden lähellä tai sairaanhoitolaitoksissa.

Valmistaja, Yamaha Music Euope GmbH, ilmoittaa, että tämä laite täyttää välttämättömät vaatimukset ja muut asiaankuuluvat ehdot direktiivistä 1999/5/EC.

For U.K. customers

If the socket outlets in the home are not suitable for the plug supplied with this appliance, it should be cut off and an appropriate 3 pin plug fitted. For details, refer to the instructions described below.

HUOM!

The plug severed from the mains lead must be destroyed, as a plug with bared flexible cord is hazardous if engaged in a live socket outlet.

Special Instructions for U.K. Model

IMPORTANT

THE WIRES IN MAINS LEAD ARE COLOURED IN ACCORDANCE WITH THE FOLLOWING CODE:

Blue: NEUTRAL Brown: LIVE

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. Making sure that neither core is connected to the earth terminal of the three pin plug.

Page 3

Sisältö

Mukana toimitetut tarvikkeet ..............................................2

Ominaisuudet.........................................................................2

Laitteen rakenne....................................................................3

Asentaminen ..........................................................................4

Kytkennät...............................................................................6

Toiminnot...............................................................................8

Stereoskooppinen tilavaikutelma ................................................................ 10

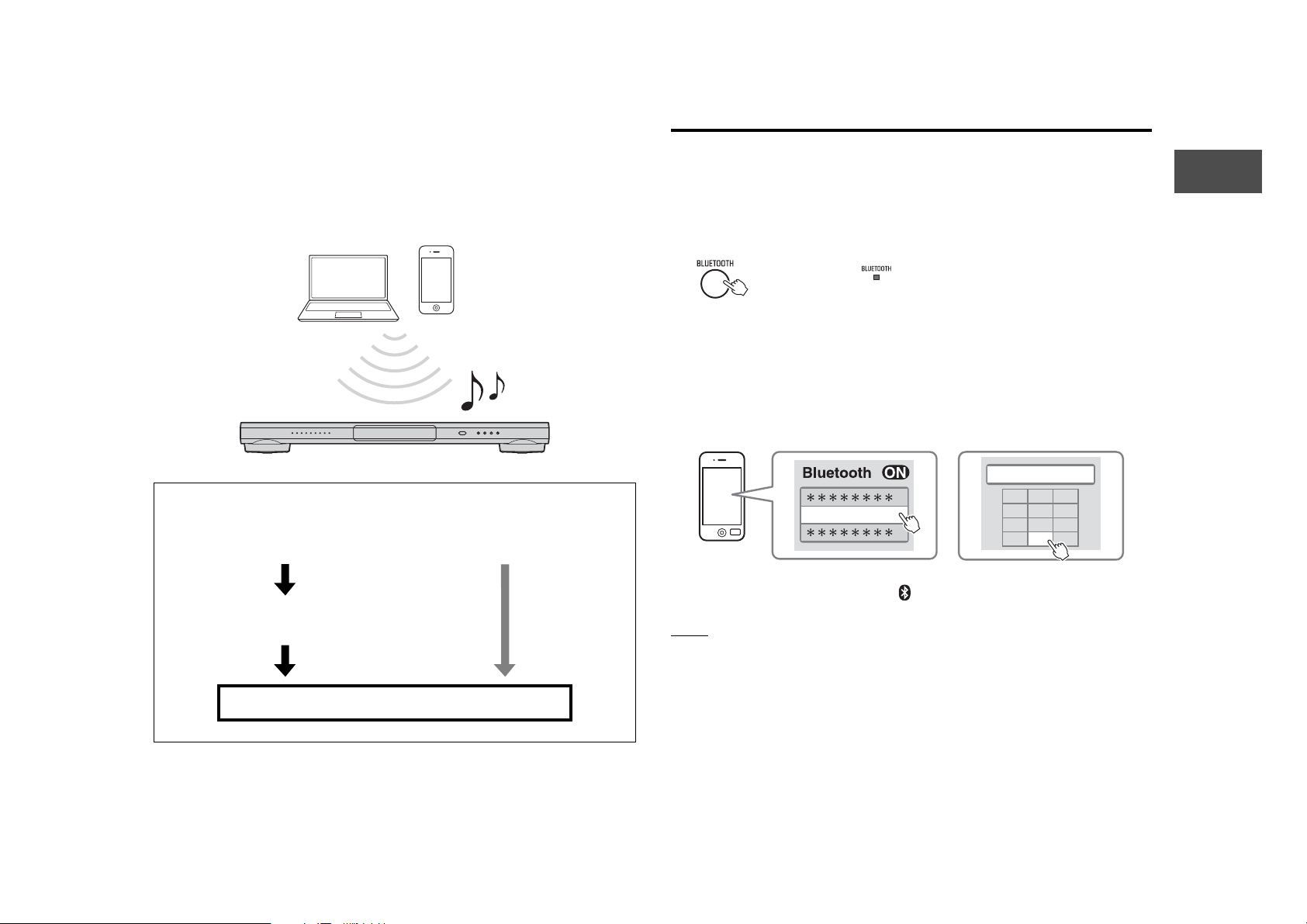

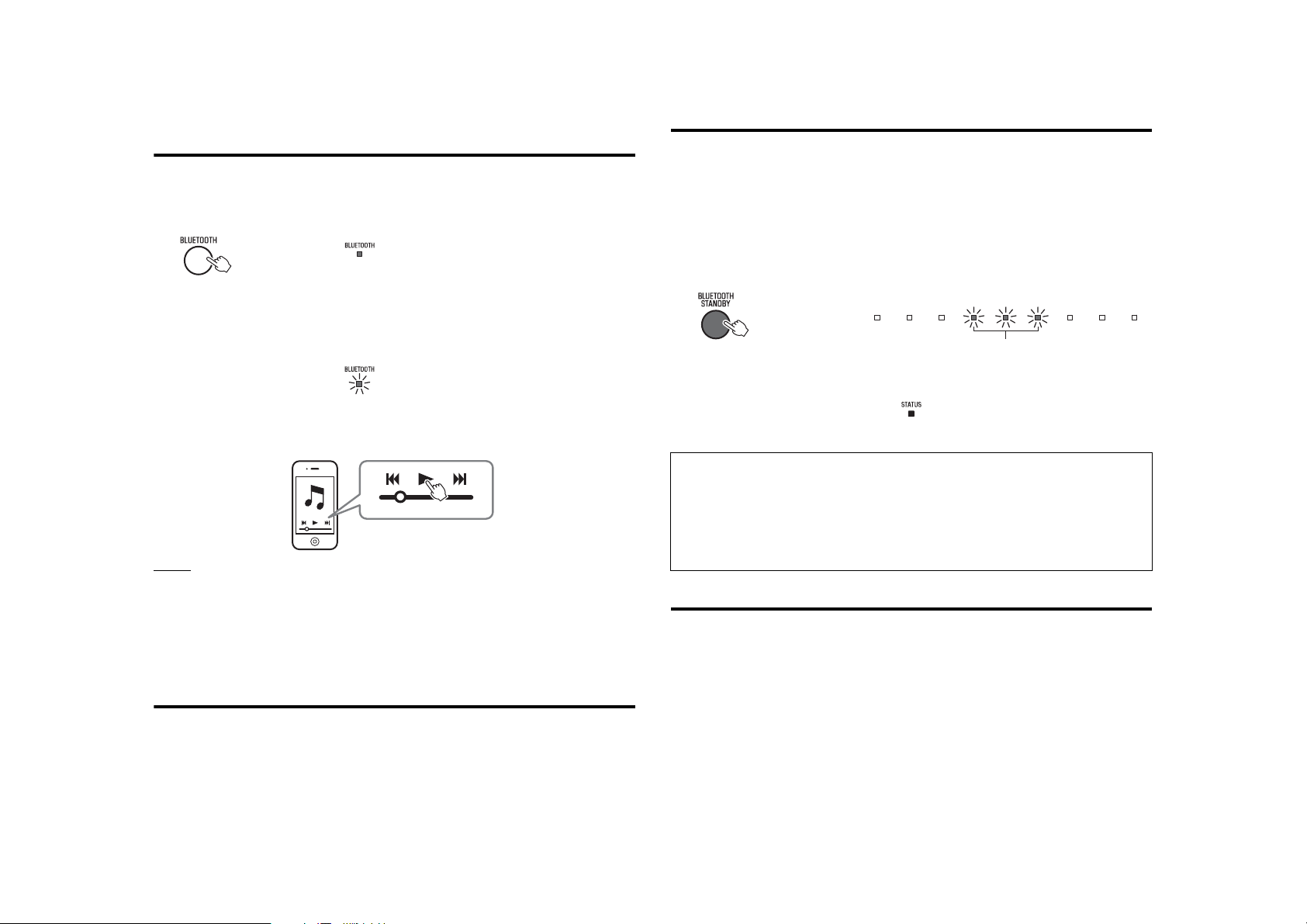

BLUETOOTH-laitteesta tulevan äänen toisto ................... 11

Asetukset............................................................................. 13

Tämän laitteen ohjaus television kauko-ohjaimella (television

kauko-ohjaimen käyttöönotto)..................................................................... 13

Television ohjaus tämän laitteen kautta (kun television

kaukosäädinsignaalien vastaanotin on peitetty).......................................... 15

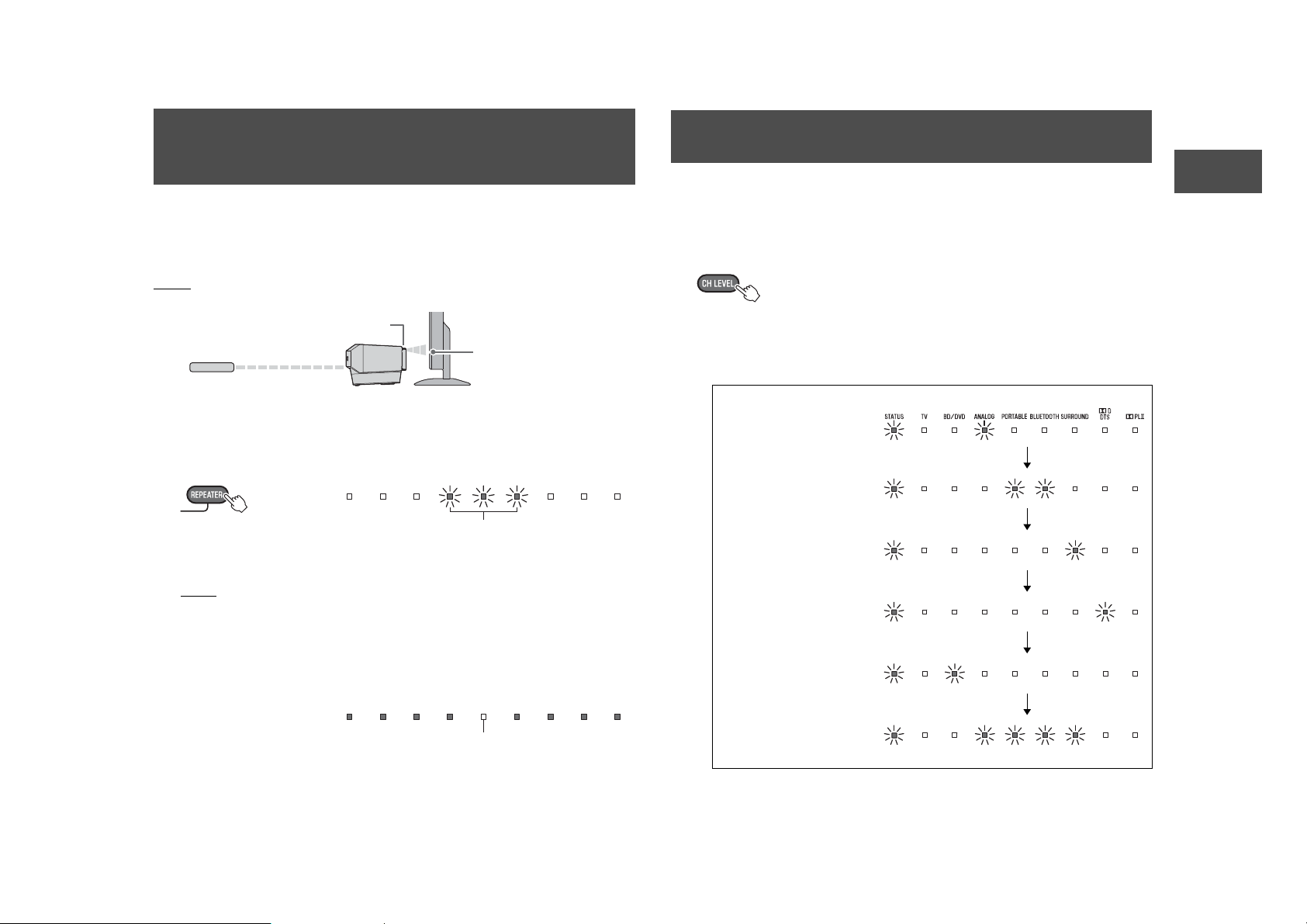

Kunkin äänikanavan äänenvoimakkuuden säätö (CH LEVEL)............ 15

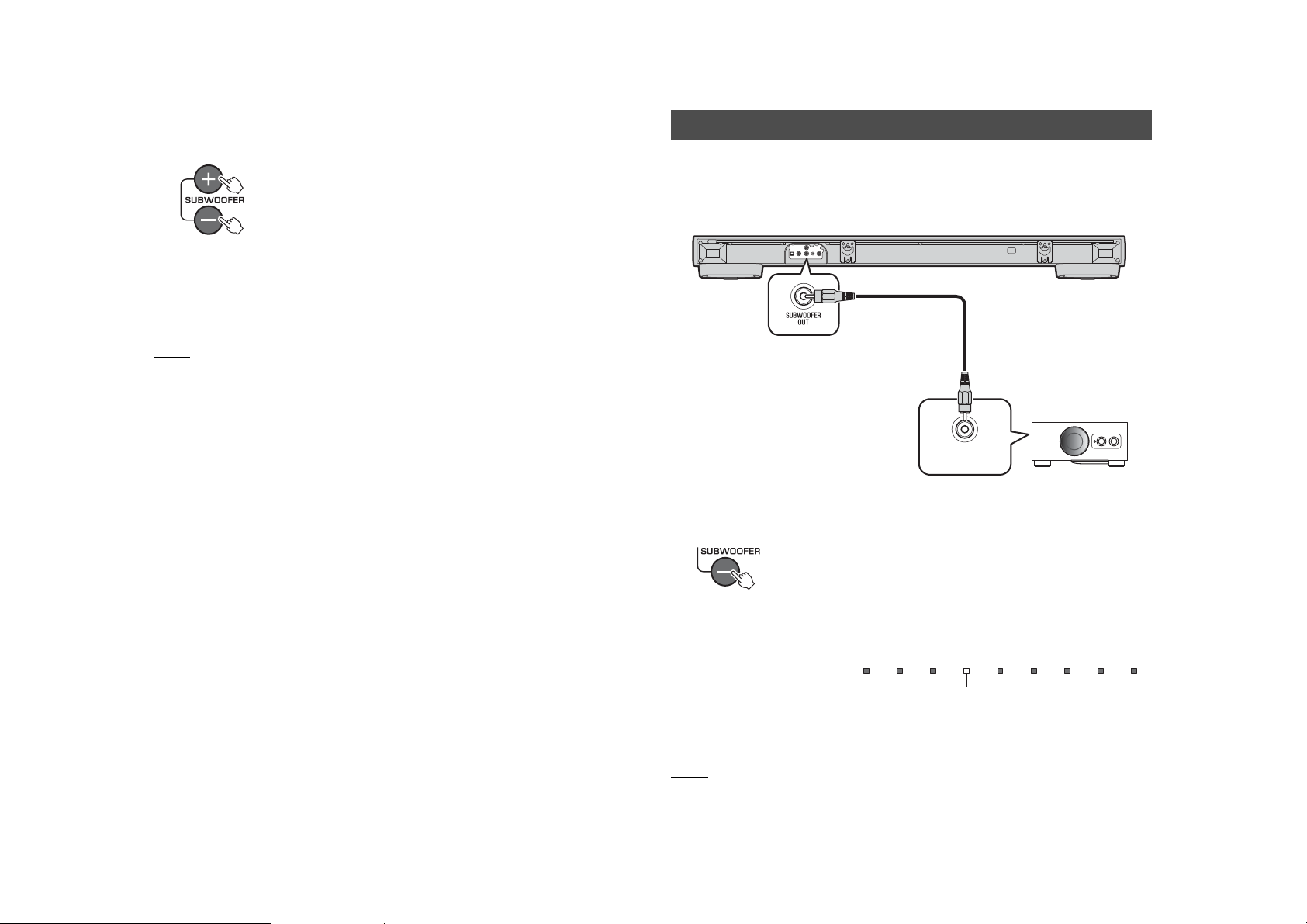

Erillisen subwooferin käyttö........................................................................... 16

Hiljainen ääni paremmin kuuluvaksi........................................................... 17

Tämän laitteen asetusten palauttaminen perustilaan ......................... 17

Vianmääritys ....................................................................... 18

Tietoja käyttöohjeesta

• Tässä käyttöohjeessa laitteen käyttöä kuvataan pääasiassa kauko-ohjaimen painikkeilla.

• Tunnukset tässä käyttöohjeessa:

HUOM!

Tarkoittaa varoitusta,joka koskee laitteen käyttöä ja sen ominaisuuksien rajoituksia.

Vinkki:

Kertoo vinkistä, joka parantaa laitteen käytettävyyttä.

Tämän käyttöohjeen PDF-versio on ladattavissa verkkosivulta http://download.yamaha.com/

Tekniset tiedot.................................................................... 22

Page 4

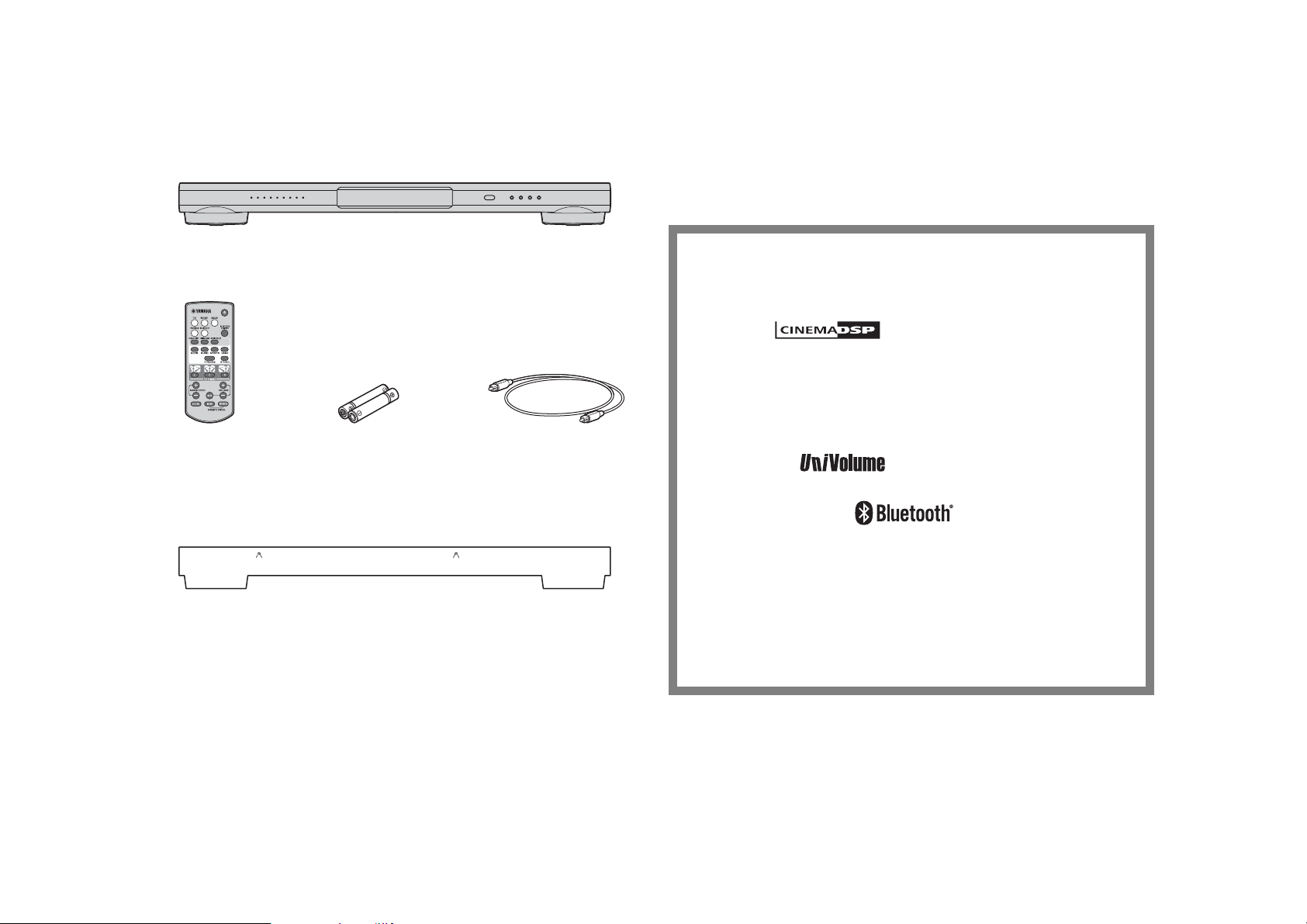

Mukana toimitetut tarvikkeet

Laite

Kauko-ohjain Paristo x 2

(AAA, R03, UM4)

Optinen kaapeli (1.5 m)

Kiinnitysalusta

* Käytetään laitteen seinäkiinnityksessä

Ominaisuudet

Tarkasta, että sait seuraavat tarvikkeet.

Nauti voimakkaasta ja realistisesta äänestä. Tämä laite on kotiteatterijärjestelmä, joka voidaan helposti asentaa ja kytkeä televisioon ja muihin laitteisiin.

•Digital Sound Projector

Digitaalisen ääniprojektorin tekniikka. Laitteessa on monta pientä kaiutinta, jotka tuottavat ihanteelliset yksittäiset äänikeilat. Tilaäänen vaikutelma korostuu, kun äänikeilat heijastuvat seinistä huoneeseen (s. 5).

• Tilaääni

Nauti realistisesta tilaäänestä. Valitse yksi viidestä tilaääniohjelmasta (movie, music, sports, game, TV program) ohjelmalähteen mukaan (s. 10).

• Clear-äänentoisto

Selkeytä puheäänen (kuten dialogin ja kerronnan) kuuluvuus vain yhdellä napinpainalluksella (s.s. 9).

•UniVolume

Sama äänenvoimakkuus eri kanavilla, ohjelmissa, mainoksissa ja äänilähteissä (s. 9).

• Bluetooth® -yhteys

Äänentoisto Bluetooth-laitteesta (s. 11).

• Television kaukosäätimen opetus

Ohjaa tätä laitetta television kaukosäätimellä (s. 13)

• TV-kaukosäätimen toistintoiminto

Mahdollistaa television kaukosäätimen signaalien lähetyksen tämän laitteen kautta. Tarpeellinen silloin, kun et voi käyttää televisiotasi suoraan, koska tämä laite peittää television kaukosäädinsignaalien vastaanottimen (s. 15).

Page 5

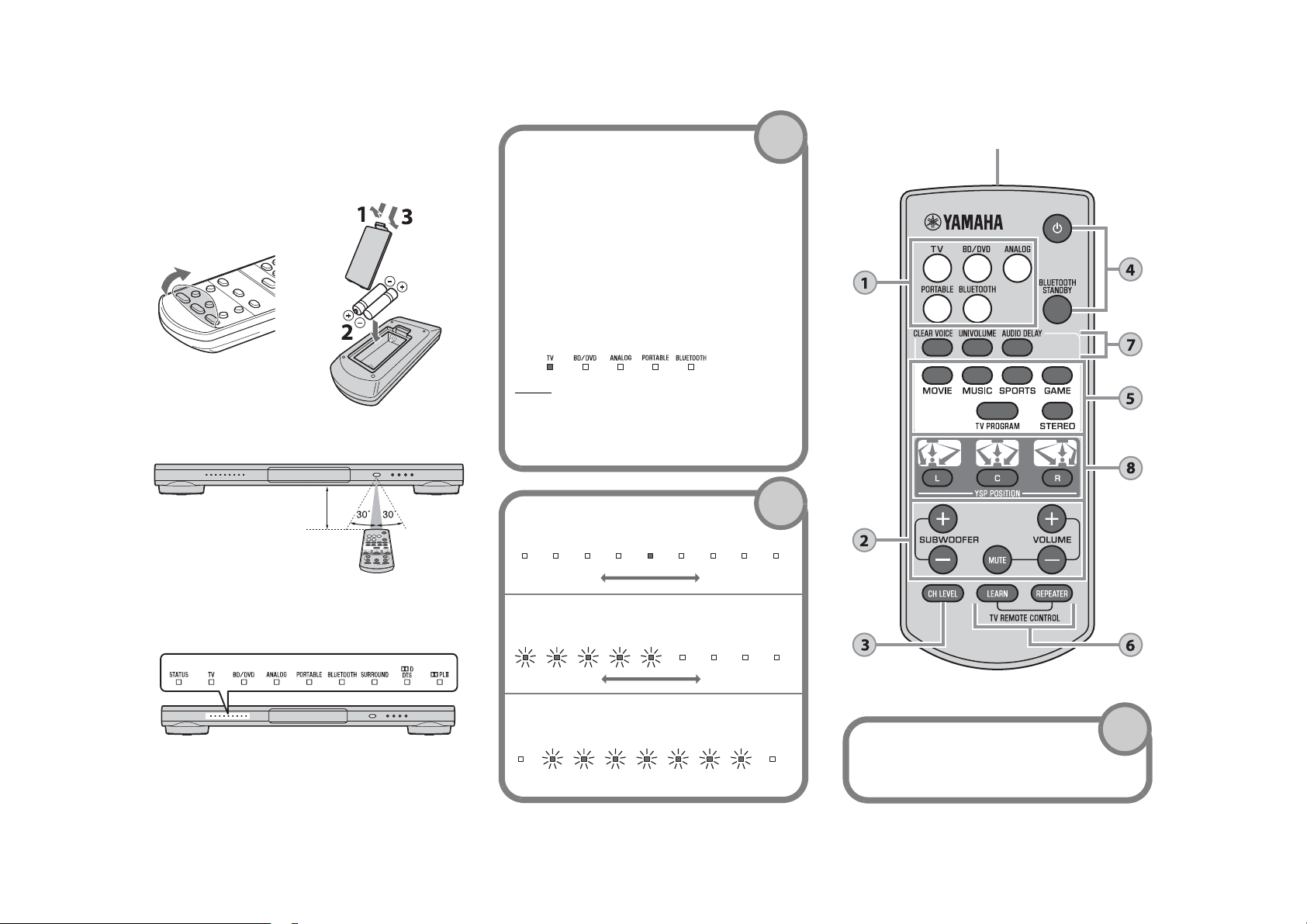

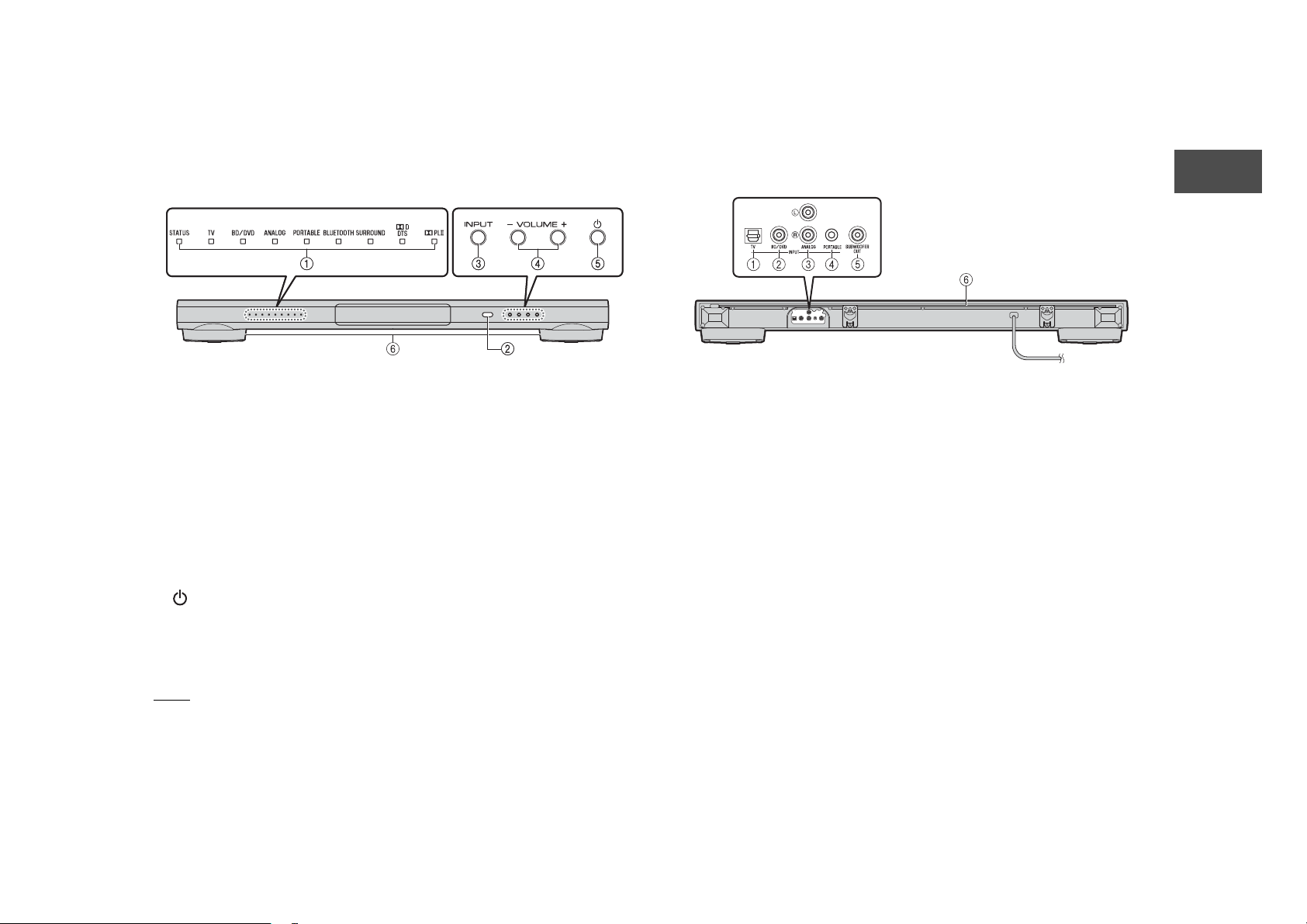

Laitteen rakenne

Etulevy

1 Merkkivalot

Ilmaisevat laitteen toimintatilan. Merkkivalot himmenevät automaattisesti, jos mitään toimintoa ei käytetä 5 sekuntiin.

2 Kauko-ohjaussignaalien vastaanotin

Vastaanottaa tämän laitteen kauko-ohjaimen signaalit (s. 8). Vastaanottaa television kaukosäätimen infrapunasignaalit, kun TV-kaukosäätimen toistintoiminto on käytössä (s. 15).

3 INPUT-painike

Valitsee toistettavan ohjelmalähteen (s. 8).

4 VOLUME (+/-) -painikkeet

Äänenvoimakkuuden säätö (s. 8).

5 Virtapainike

Kytkee tämän laitteen päälle tai pois (valmiustilaan) (s. 9).

6 Kaksi sisäänrakennettua subwooferia

Sisäänrakennetut subwooferit sijaitsevat tämän laitteen jalkaosassa.

Takalevy

1 Television tuloliitin

Kytke TV tähän liittimeen optisella kaapelilla.

2 BD/DVD-tuloliitin

Kytke ohjelmaa toistava soitin (kuten Blu-ray Disc (BD) -soitin) tähän liittimeen koaksiaalisella digitaalisella kaapelilla.

3 ANALOG-tuloliitin

Kytke erillislaite tähän liittimeen RCA-stereokaapelilla.

4 PORTABLE-tuloliitin

Kytke kannettava laite tähän liittimeen 3,5 mm stereominijakkikaapelilla.

5 SUBWOOFER OUT -liitin

Kytke erillinen subwoofer tähän liittimeen monokaapelilla. Vaihda erillisen subwooferin asetusta (s. 16).

6 TV-kaukosäätimen toistin

Lähettää television kauko-ohjaussignaalien vastaanottimeen vastaanotetut television kaukoohjaussignaalit televisioon (s. 15).

Vinkki:

• Tämä laite sammuu automaattisesti seuraavissa tapauksissa:

- Mitään toimintoja ei käytetä 8 tuntiin.

- Laitteeseen ei tule audiosignaalia eikä mitään toimintoja käytetä 30 minuuttiin.

Page 6

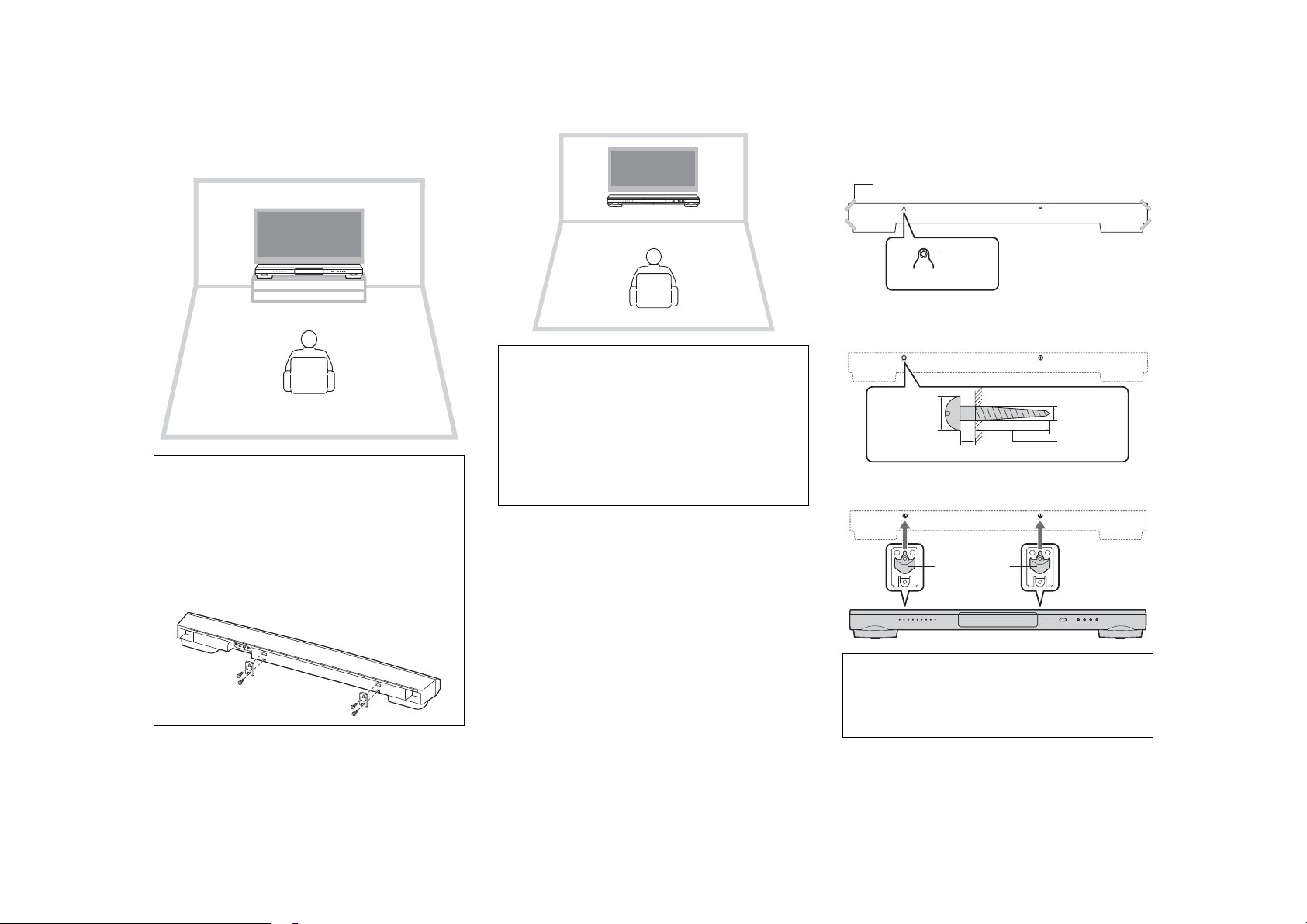

Asentaminen

Teippiä tai nasta

Kiinnitysalusta (mukana)

Ruuvinreikä

7 - 9 mm

(1/4" - 3/8")

2 - 4 mm (1/16" - 3/16")

4 mm (#8)

20 mm tai enemmän

Kiinnitysaukko

tämän laitteen

takana

Laita tämä laite tasaiselle alustalle kuten TV-tasolle.

VAROITUS

• Älä sijoita tätä laitetta pinoon muiden laitteiden, kuten BD-soittimen, päälle tai alle. Muuten värinä voi aiheuttaa toimintahäiriön.

• Tämän laitteen kaiutinrakenne on samanlainen kuin suljetussa kotelossa. Älä sijoita magnetismille herkkiä esineitä (kuten kiintolevyjä) lähelle tätä laitetta.

• Tietyissä asennusympäristöissä voi olla helpompaa, että teet tämän laitteen ja muiden laitteiden (kuten TV:n) kytkennät, ennen kuin sijoitat tämän laitteen lopulliseen paikkaansa.

• Sijoita tämä laite vähintään 50 mm etäisyydelle televisiosta. Seinäkiinnitysteline voidan tarvittaessa irrottaa takalevystä.

Seinäkiinnitys

VAROITUS

• Jos kiinnität laitteen seinään, teetä kaikki asennustyö rakennusalan asiantuntijalla tai laitteen virallisella jälleenmyyjällä. Asiakas ei saa milloinkaan itse yrittää tehdä tätä asennustyötä. Virheellinen tai puutteellinen asennus voi johtaa laitteen putoamiseen, mistä voi olla seurauksena henkilövahinko.

• Älä kiinnitä laitetta seinään, joka on rakennettu heikosta materiaalista, kuten kipsistä tai viilutetusta puusta. Silloin laite voi pudota.

• Käytä erikseen myytäviä ruuveja, jotka kestävät keskusyksikön painon (määritetty kohdassa 2, oikealla). Jos käytät muita kuin sopivia kiinnikkeitä, esimerkiksi lyhyttä ruuvia, naulaa tai kaksipuolista teippiä, laite voi pudota.

Seinäkiinnitys

1 Paina mukana toimitet tu kiinnityssaplu una se inää

vasten ja merkitse sapluunan reiät seinään.

2 Poista kiinnityssapluuna ja kiinnitä erikseen ostettavat

ruuvit merkkien kohdalle.

3 Kiinnitä laite seinään ruuveilla.

VAROITUS

• Kiinnitä johdot niin, etteivät ne pääse löystymään. Jos kätesi tai jalkasi takertuu löysällä olevaan kaapeliin, laite voi pudota.

• Kun olet kiinnittänyt tämän laitteen, tarkista, että se on lujasti paikallaan. Yamaha ei ole vastuussa virheellisestä kiinnityksestä johtuvista ongelmista.

Page 7

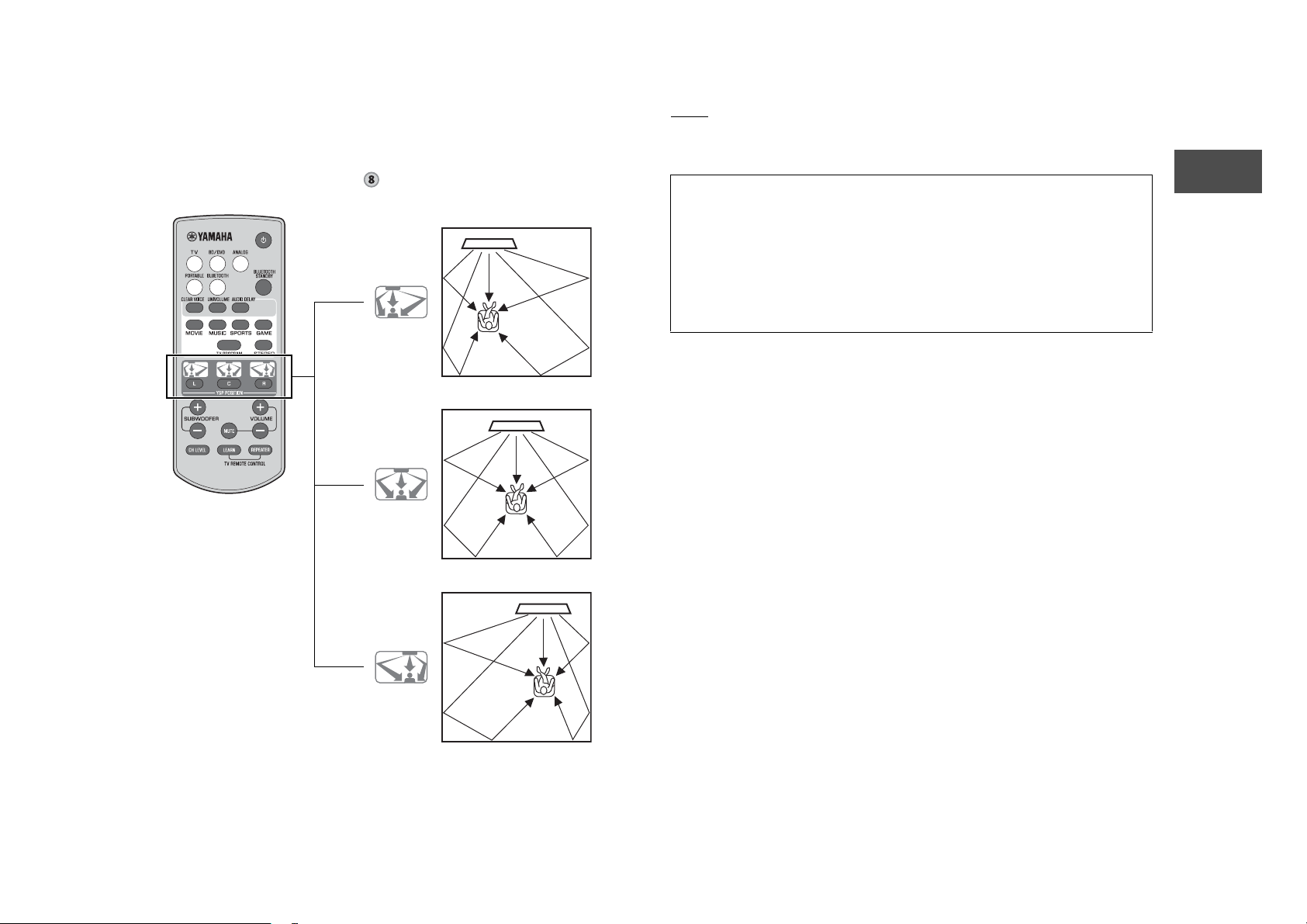

Tämän laitteen sijainti ja YSP POSITION-asetuksen valinta

(vasen)

(keski)

(oikea)

huoneen vasen reuna

huoneen keskusta

huoneen oikea reuna

Tilaääni muodostuu, kun äänikeilat heijastuvat seinistä kuvan osoittamalla tavalla. Ihanteellisen tilaäänitehosteen saat, kun käännät laitteen ja valitset YSP POSITION-asennon laitteen sijainnin perusteella.

Lisätietoja: luku “Toiminnot”, kohta “ YSP POSITION (YSP-asetus) -painikkeet” (s.

9); näin valitset oikean asennon laitteen sijoituksen perusteella.

HUOM!

• Laitteen tulee olla vähintään 2 metrin päässä kuuntelijasta.

• Sijoita tämä laite kuuntelupaikan eteen.

• Jos huonekalu tai muu este estää äänikeilan etenemisen, siirrä tätä laitetta tai estettä.

VAROITUKSIA

Hyvää tilaäänitehostetta ei välttämättä saavuteta seuraavassa ympäristössä:

• Huonekalu tai muu este estää äänikeilan kulun.

• Huonekoko ei vastaa seuraavia: Leveys 3 m - 7 m (9.8 ft - 23 ft) Pituus 3 m - 7 m (9.8 ft - 23 ft) Korkeus 2 m - 3.5 m (6.6 ft - 11.5 ft)

• Kuuntelupaikka on liian lähellä tätä laitetta.

• Tämä laite on sijoitettu liian lähelle vasenta tai oikeaa seinää.

• Tämä laite on sijoitettu huoneen nurkkaan.

• Ei ole seinää, josta äänikeilat voisivat heijastua.

Page 8

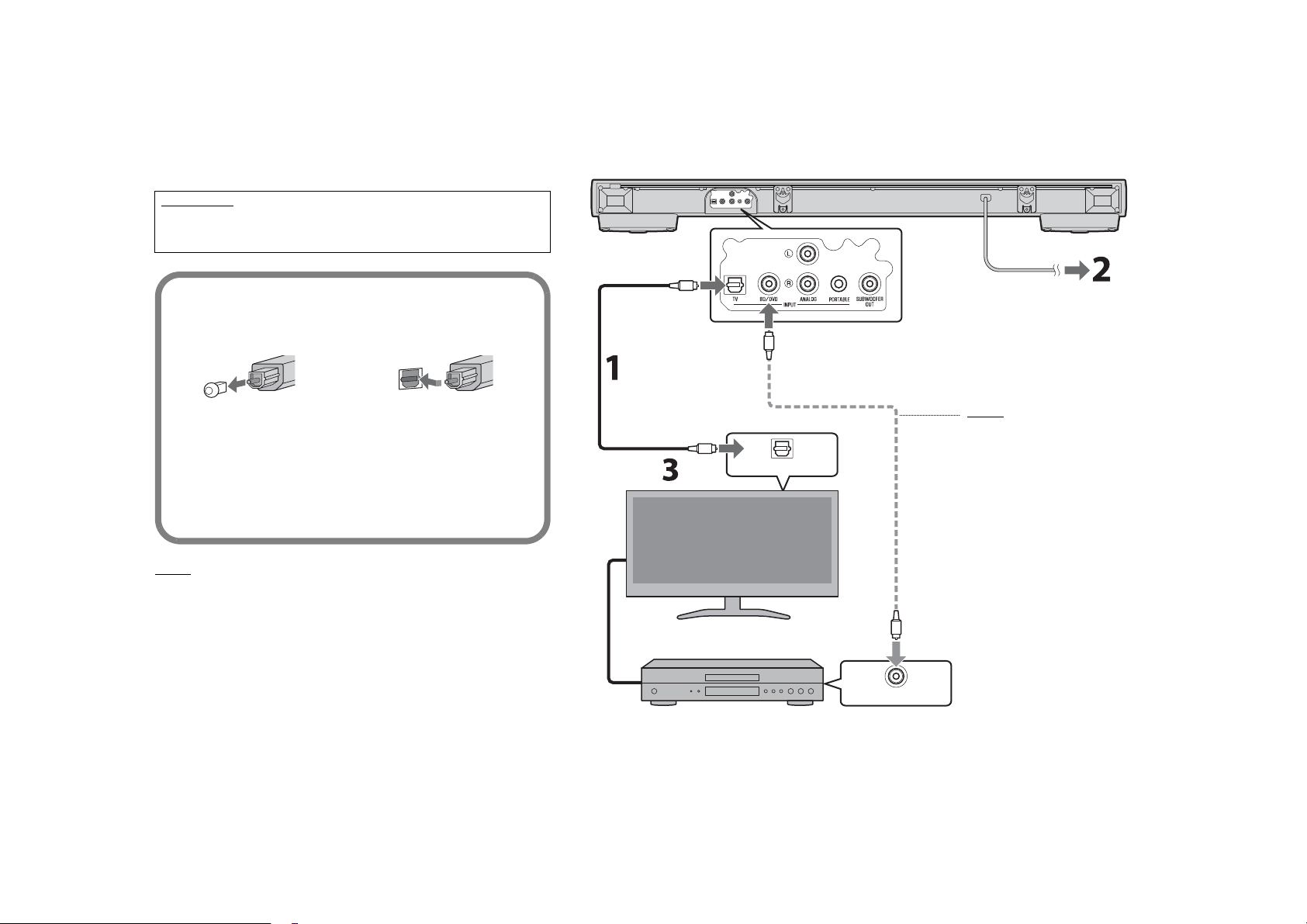

Kytkennät

Verkkojohto

Pistorasiaan

Tämä laite (takaa)

Optinen kaapeli

Koaksiaalinen digitaalikaapeli

Ohjelmaa toistava laite (esim. BD-soitin)

Lisälaite (esim. digisovitin)

OPTICAL OUTPUT

DIGITAL OUTPUT

Vinkki:

• Tämä laite toistaa television ääntä. Jos ohjelmaa toistavan laitteen (kuten BDsoittimen) tai digisovittimen ääntä ei voida toistaa televisiostasi tai jos televisiossasi ei ole audiotuloliittimiä toistolaitteelle, voit kytkeä ohjelmaa toistavan laitteen ja tämän laitteen suoraan toisiinsa erikseen ostettavalla koaksiaalisella digitaalikaapelilla.

Kytkentä televisioon (tai muuhun erillislaitteeseen).

Vinkki:

• Jos et voi valita television omia kaiuttimia pois käytöstä television asetuksien kautta, voit kytkeä ne pois käytöstä siten, että liität television kuulokeliittimeen kuulokkeet. Lue lisätietoja television käyttöohjeesta.

• TV- ja BD/DVD-tuloliittimet tukevat seuraavia audiosignaaleja:

- PCM (2ch)

- Dolby Digital (enintään 5.1 kanavaa)

- DTS Digital Surround (enintään 5.1 kanavaa)

VAROITUKSIA

• Kytke tämän laitteen virtajohto pistorasiaan vasta, kun olet tehnyt muut kytkennät.

• Älä käytä liikaa voimaa, kun kytket kaapelin. Jos teet niin, seurauksena voi olla kaapelin ja liittimen rikkoutuminen.

1 Kytke tämä laite ja televisio optisella kaapelilla

(mukana).

Poista optisen kaapelin suojus ja tarkista liittimen suunta.

2 Kytke tämän laitteen virtajohto pistorasiaan. 3 Tee televisioon seuraavat asetukset.

• Säädä television äänenvoimakkuus minimiin.

• Ota television omat kaiuttimet pois käytöstä (jos mahdollista).

Page 9

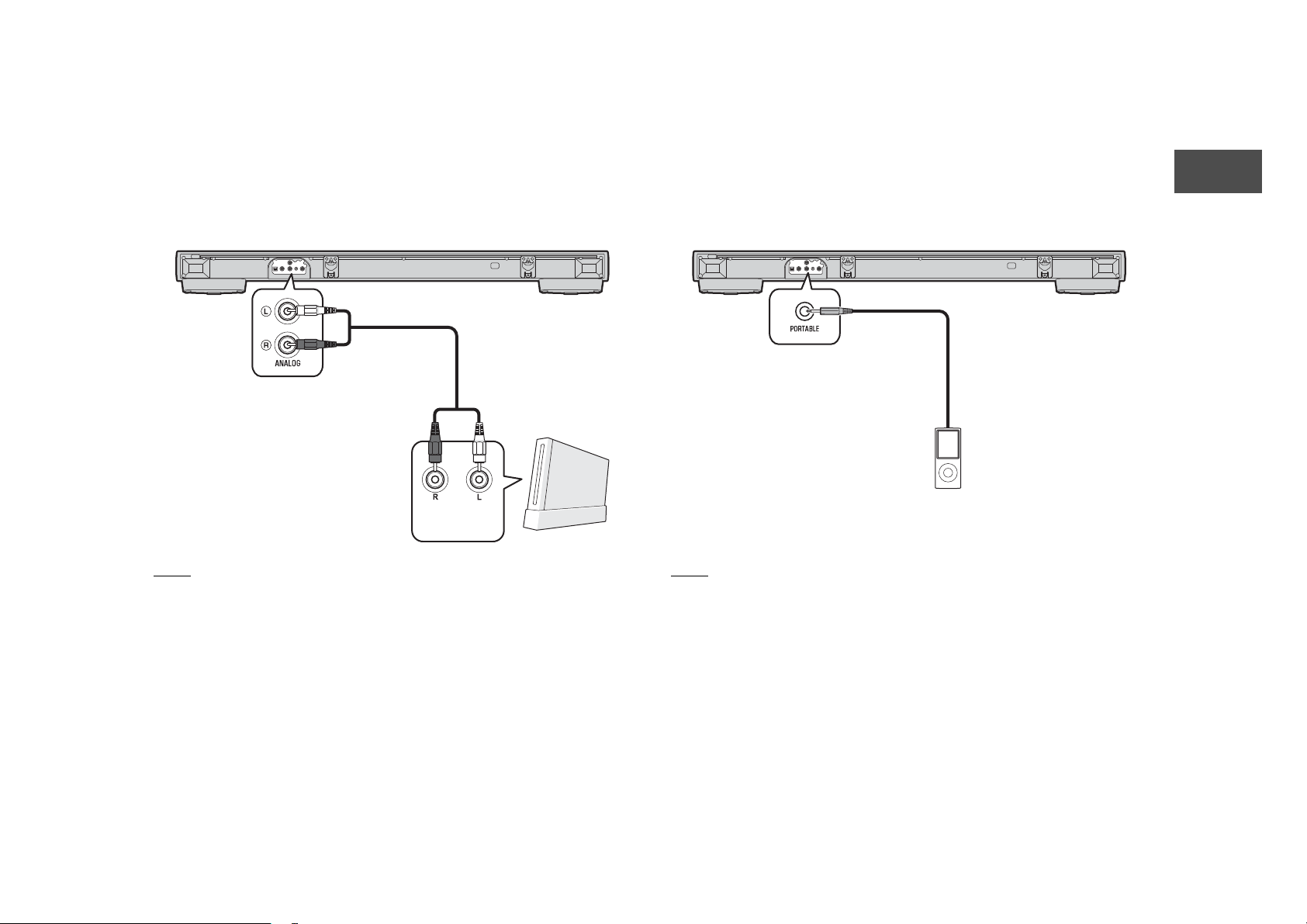

Erillislaite, josta on analoginen kytkentä (pelikonsoli)

RCA-stereokaapelit

Analoginen audiolähtö

Pelikonsoli (tms.)

3.5 mm stereominiplugi

Kannettava musiikkisoitin

Voit kytkeä erillislaitteen, kuten pelikonsolin, tämän laitteen ANALOG-tuloliittimiin RCAstereokaapelilla.

Kannettavan laitteen analoginen kytkentä

Voit kytkeä kannettavan laitteen, kuten kannettavan musiikkisoittimen, tämän laitteen PORTABLE-tuloliittimiin 3.5 mm stereominikaapelilla.

HUOM!

• Kytke vasen (L) ja oikea (R) kanava vastaaviin liittimiin.

• Valitse ohjelmalähde painamalla kaukosäätimen ANALOG-painiketta.

HUOM!

• Valitse ohjelmalähde painamalla kaukosäätimen PORTABLE-painiketta.

• Säädä kannettavan laitteen äänenvoimakkuutta tarvittaessa.

Page 10

Toiminnot

Enintään 6 m

Ohjelmalähdepainikkeet

Valitse toistettava ohjelmalähde.

TV...................... TV-ääni

BD/DVD............ Audiosignaali BD/DVD-

tuloliittimeen kytketystä laitteesta

ANALOG.......... Audiosignaali ANALOG-

tuloliittimeen kytketystä laitteesta

PORTABLE.....Audiosignaali PORTABLE-

tuloliittimeen kytketystä laitteesta

BLUETOOTH... Audiosignaali Bluetooth-yhteydellä

kytketystä laitteesta

Vastaava merkkivalo syttyy.

(Esimerkki: kun valittuna on TV)

Vinkki:

• Jos haluat kuunnella ääntä televisioon kytketystä ohjelmalähteestä

tai erillislaitteen toistamaa ohjelmaa, joka sisältää ääntä ja kuvaa, valitse kyseinen laite television ohjelmalähteeksi.

• Lisätietoja Bluetooth-toiminnosta, ks. "BLUETOOTH-laitteesta

tulevan äänen toisto" (s. 11).

SUBWOOFER-painikkeet (+/–)

Säädä subwooferin äänenvoimakkuus.

VOLUME-painikkeet (+/–)

Tämän laitteen äänenvoimakkuus.

MUTE-painike

Äänen mykistys. Palauta ääni kuuluviin painamalla uudelleen.

Äänenvoimakkuus Äänenvoimakkuus

Vilkkuu (äänentoisto mykistetty)

Kauko-ohjaussignaalien lähetin

Lähettää infrapunasignaaleja.

CH LEVEL -painike

Säädä kunkin kanavan äänenvoimakkuus testiäänen toiston aikana [s. 15].

Kauko-ohjaimen käyttöönotto

Poista suojakalvo ennen käyttöä.

Kauko-ohjaimen toimintaetäisyys

Käytä ohjainta alla kuvatulla toiminta-alueella.

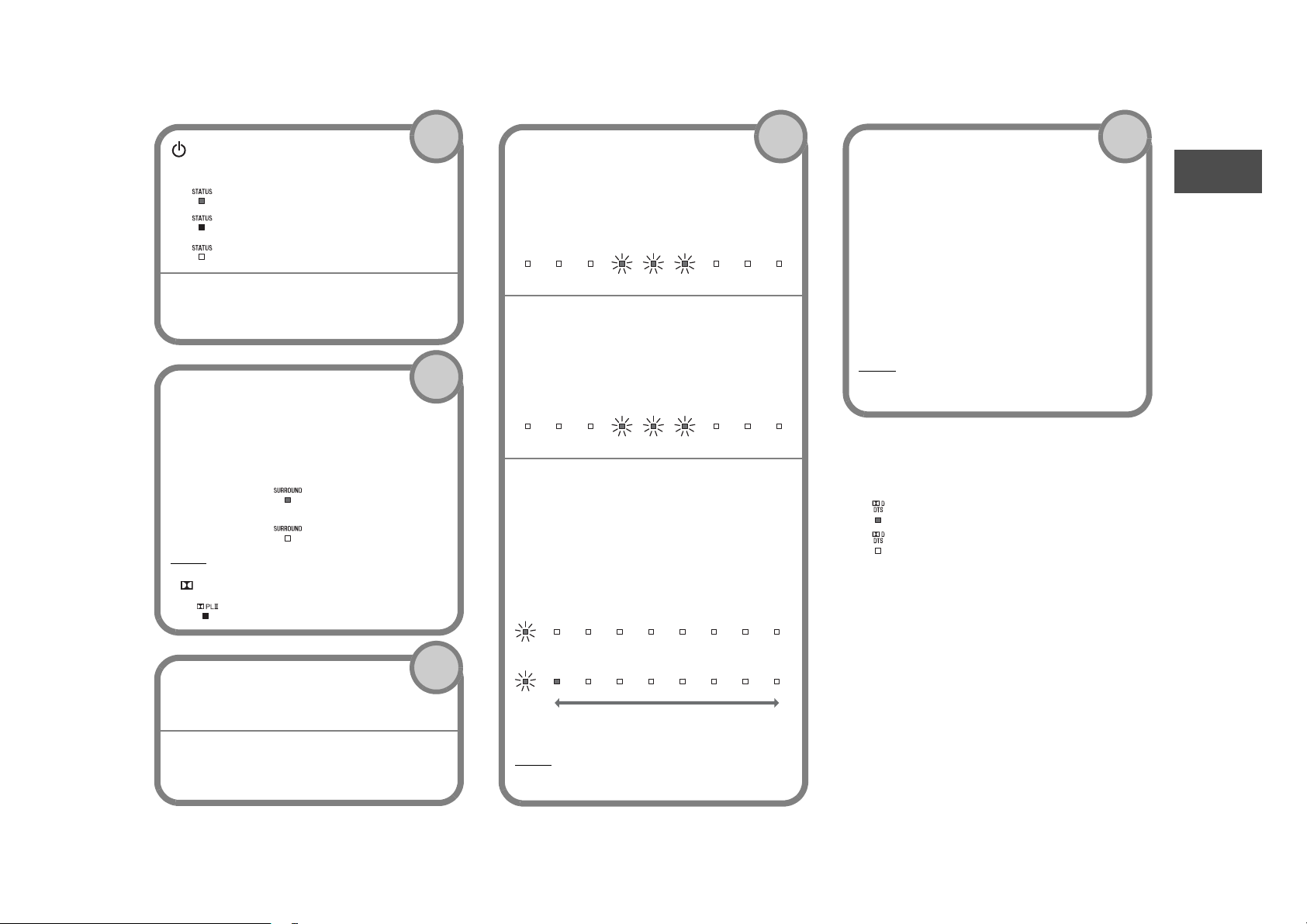

Merkkivalot

Etulevyn merkkivalot ilmaisevat palamalla tai vilkkumalla toimintatilan ja asetuksen vaiheen.

Page 11

Virtapainike

Kytke tämä laite päälle tai pois (valmiustilaan).

BLUETOOTH STANDBY -painike

Salli/estä Bluetooth-valmiustila (s. 12).

Vihreä (toimintatilassa)

Punainen (Bluetooth-valmiustila)

Ei valoa (sammutettu).

SURROUND- ja STEREO-painikkeet

Valittavisssasi on viisi erilaista tilaäänen toistotapaa (SURROUND-painikkeet) ja stereoäänentoisto (2kanavainen toisto). Jos valitset tilaäänen toiston, “CINEMA DSP”-äänikenttäohjelma luo realistisen tilaäänivaikutelman (s. 10).

Vinkki:

• Kun laitteeseen tulee 2-kanavaista stereoääntä,

PLII -ilmaisin syttyy.

Valo palaa (tilaäänentoisto)

Ei valoa (stereoäänentoisto)

MOVIE / MUSIC / SPORTS / GAME / TV PROGRAM

STEREO

Valo palaa (Dolby Pro Logic II)

LEARN-painike

Asettaa tämän laitteen television kaukosäätimen oppimistilaan (s. 13).

REPEATER-painike

Salli/estä TV-kaukosäätimen toistintoiminto (s. 15).

CLEAR VOICE -painike

Valitsee selkeän puheäänen toiminnon käyttöön/pois käytöstä. Kun tämä toiminto on käytössä, pääset nauttimaan kirkkaasta puheäänestä katsellessasi elokuvia, televisiodraamoja, uutisia tai urheiluohjelmia.

UNIVOLUME-painike

Valitsee UniVolume-toiminnon käyttöön/pois käytöstä. Kun tämä toiminto on käytössä, sama äänenvoimakkuus on käytössä eri kanavilla, ohjelmissa, mainoksissa ja äänilähteissä.

AUDIO DELAY -painike

Säätää ääniviivettä ja mahdollistaa äänen tahdistamisen televisiokuvaan silloin, kun television kuva näyttää olevan ääntä jäljessä. Säädä ääniviivettä seuraavasti:

1 Pidä AUDIO DELAY -painiketta painettuna yli 3

sekuntia.

Rivin vasemmassa reunassa oleva merkkivalo vilkkuu.

2 Säädä ääniviivettä SUBWOOFER-painikkeilla.

3 Päätä asetus painamalla AUDIO DELAY.

Vinkki:

• Asetuksen säätö loppuu automaattisesti, jos mitään toimintoja ei

käytetä 20 sekuntiin.

Vilkkuu 3 kertaa (käytössä), vilkkuu kerran (ei käytössä)

Lyhyempi viive (–) Pidempi viive (+)

YSP POSITION (YSP-asetus) -painikkeet

Ihanteellista tilaäänivaikutelmaa varten sinun täytyy valita YSP Position -asetus laitteen sijoituspaikan perusteella.

Pidä painettuna valitsemasi YSP POSITIONpainike yli 3 sekunnin ajan, kunnes vastaavat merkkivalot vilkkuvat etuelvyn näytössä.

L (vasen) painike.. Tämä laite on sijoitettu huoneen

vasempaan reunaan

C (keskellä) painike . Tämä laite on sijoitettu huoneen

keskelle

R (oikea) painike.. Tämä laite on sijoitettu huoneen

oikeaan reunaan

HUOM!

• Perusasetus: C (keskellä). Valitse asetus, joka vastaa laitteen

sijoituspaikkaa.

Vihreä (Dolby Digital), punainen (DTS Digital Surround)

Ei valoa (PCM)

Dekooderin merkkivalo

Tämä laite tukee seuraavia äänisignaaleja. Voit nähdä tulevan äänisignaalin tyypin merkkivalon väristä.

Uniajastin

Tämä laite sammuu automaattisesti seuraavissa tapauksissa:

• Mitään toimintoja ei käytetä 8 tuntiin.

• Laitteeseen ei tule audiosignaalia eikä mitään toimintoja käytetä 30 minuuttiin.

Page 12

Stereoskooppinen tilavaikutelma

Valo palaa

Valitse SURROUND-tilaäänipainikkeella realistinen tilaäänivaikutelma, joka muistuttaa elokuvateatterin, musiikkikonsertin tai urheilutapahtuman äänimaisemaa. Vaikutelman antaa Yamahan CINEMA DSP -äänikenttäohjelma. Valitse ohjelmalähteeseen parhaiten sopiva tilaääniohjelma MOVIE, MUSIC, SPORTS, GAME tai TV PROGRAM.

1 Käynnistä ohjelmalähteen toisto. 2 Paina tilaääniohjelman valintapainiketta (MOVIE, MUSIC, SPORTS,

GAME tai TV PROGRAM).

SURROUND-merkkivalo syttyy.

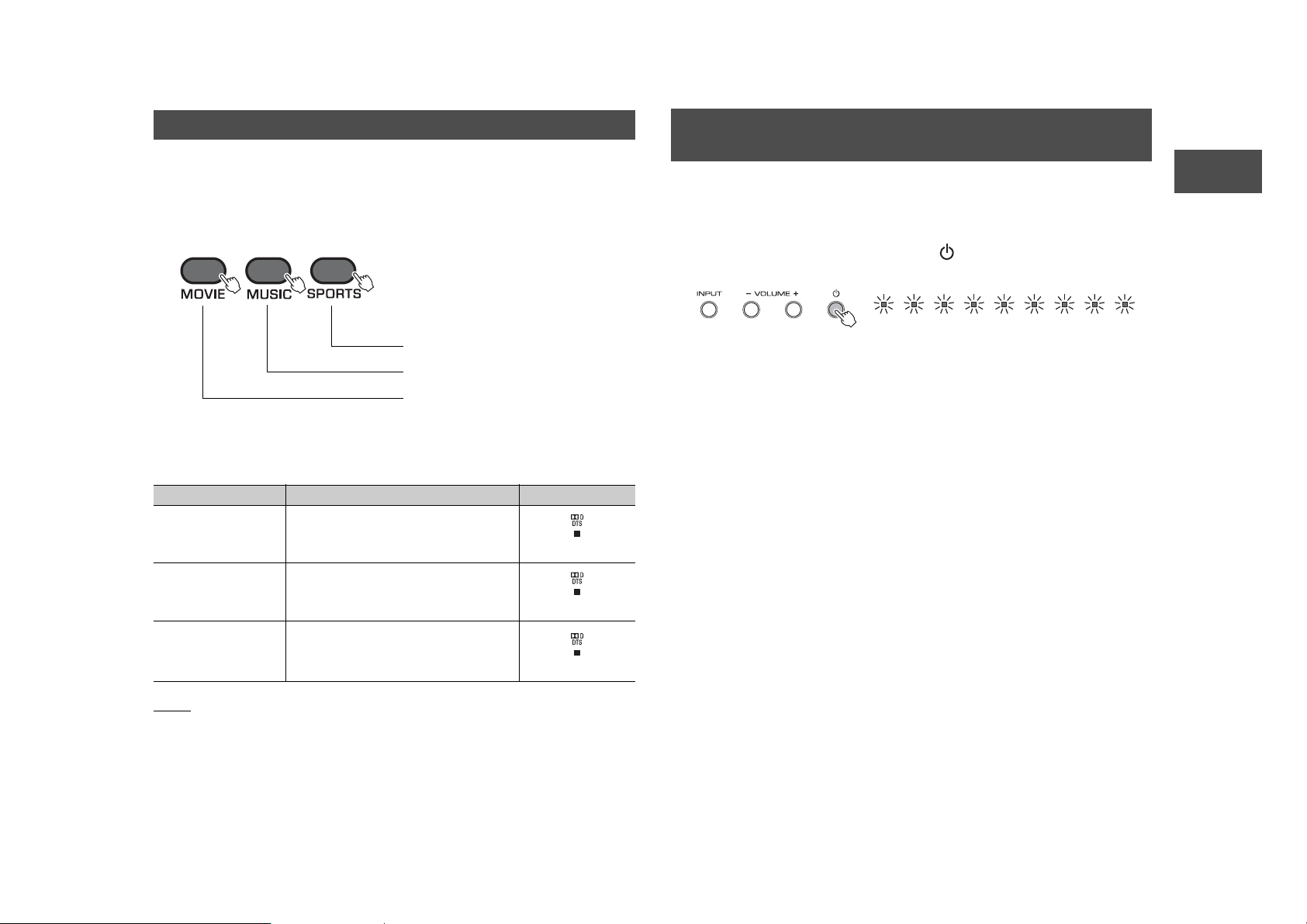

Tilaäänen toisto-ohjelma

Tilaääniohjelmat on kuvattu ohessa. Valitse tilaääniohjelma, joka parhaiten sopii ohjelmalähteeseen ja omaan makuusi.

Äänikenttäohjelma Ominaisuudet MOVIE Luo leveän ja laajan elokuvamaisen äänikuvan. Ohjelma tehostaa

MUSIC Luo saman tiiviin tunnelman, joka on live-konsertissa salin etuosassa

SPORTS Luo urheilutapahtuman tai talk-shown todentuntuisen tunnelman. GAME Luo kolmiulotteiset tehosteet tietokone- ja videopeleihin. TV PROGRAM Luo ihanteellisen tilaäänen TV-oh jelmiin.

elokuvatunnelmaa Dolby- tai DTS-tilatehoste illa.

keskellä.

Vinkki:

• Jos ohjelmalähteen ääni on 2-kanavaista stereosignaalia, laite toistaa äänen tilaäänenä Dolby Pro Logic II -tekniikan avulla.

Page 13

BLUETOOTH-laitteesta

Bluetooth-laitteet

Muodosta Bluetooth-laitteesta yhteys ja käynnistä toisto

Ensimmäinen Bluetooth

-yhteys

Muodosta pariliitos tämän laitteen ja Bluetooth-laitteen välille

Seuraavat Bluetoothyhteydet

Valo palaa

tulevan äänen toisto

Voit kuunnella ääntä langattomasti Bluetooth-laitteesta,kuten älypuhelimesta tai musiikkisoittimesta. Lue lisätietoja Bluetooth-laitteen käyttöohjeesta.

Tee seuraavat vaiheet kytkettäväksi haluamastasi Bluetooth-laitteesta.

Pariliitos tämän laitteen ja Bluetooth-laitteen välille

Kun muodostat Bluetooth-yhteyden laitteesta ensimmäisen kerran, sinun täytyy tehdä pariliitos laitten ja tämän laitteen välille. Kun pariliitos on valmis, seuraavalla kerralla yhteydenmuodostus tapahtuu automaattisesti.

1 Valitse ohjelmalähteeksi BLUTEOOTH painamalla kauko-ohjaimen

BLUETOOTH-painiketta.

Etulevyn BLUETOOTH-merkkivalo syttyy vihreäksi.

2 Käynnistä pariliitokseen haluamasi Bluetooth-laite ja käynnistä pariliitoksen

muodostus.

Toiminnon suoritusohjeet ovat laitekohtaisia. Lue lisätietoja laitteen omasta käyttöohjeesta.

3 Valitse “YSP-1400 Yamaha” laitteen Bluetooth-laitelistasta.

Jos laite vaatii salasanan, kirjoita numerosarja “0000".

PIN 0 0 0 0

123

YSP-1400

Ya ma h a

456 789

Kun pariliitos on valmis, näkyviin tulee tai valmiuden ilmaiseva viesti.

HUOM!

• Pariliitoksen muodostamisen aikana Bluetooth-laite ja tämä laite saavat olla enintään 10 metrin päässä toisistaan.

• Enintään kahdeksalla Bluetooth-laitteella voi olla samanaikaisesti pariliitos tähän laitteeseen. Kun käynnistät yhdeksännen laitteen pariliitoksen, vanhimman pariliitoksen tiedot häviävät.

• Jos jonkin laitteen pariliitoksen tiedot on hävitetty, sinun täytyy muodostaa pariliitos uudestaan, ennen kuin voit käyttää kyseistä laitetta.

• Jos jostakin Bluetooth-laitteesta on jo yhteys tähän laitteeseen, katkaise Bluetooth-yhteys ja muodosta pariliitos uudesta laitteesta.

• “Vianmääritys” (s. 20): Bluetooth-yhteyden vianmääritys.

Page 14

Bluetooth-laitteen audiosignaalin toisto tästä

Valo palaa

Vilkkuu 3 kertaa

Vilkkuu 3 kertaa (käytössä), vilkkuu kerran (ei käytössä)

Valo palaa (punaisena)

laitteesta

1 Valitse ohjelmalähteeksi BLUTEOOTH painamalla kauko-ohjaimen

BLUETOOTH-painiketta.

Etulevyn BLUETOOTH-merkkivalo syttyy vihreäksi.

2 Kytke Bluetooth-laite toimintatilaan.

Kun Bluetooth-yhteys on muodostunut virheettömästi, tämän laitteen BLUETOOT Hmerkkivalo vilkkuu 3 kertaa.

3 Käynnistä kappaleen toisto laitteesta.

HUOM!

• Bluetooth-yhteyden muodostamisen aikana toinen laite ja tämä laite saavat olla enintään 10 metrin päässä toisistaan.

• Sinun täytyy mahdollisesti valita “YSP-1400 Yamaha” uudestaan Bluetooth-laitteen listasta, mikäli yhteydessä on jokin ongelma. Sinun täytyy mahdollisesti muuttaa toisen laitteen lähtöasetuksia, jotta saat ohjattua audiosignaalin tähän laitteeseen. Asetusten tekeminen on Bluetooth-laitekohtaista.

• Säädä Bluetooth-laitteen äänenvoimakkuutta tarvittaessa.

• Jos jostakin Bluetooth-laitteesta on jo yhteys soundbar-kaiuttimeen, katkaise Bluetooth-yhteys ja muodosta yhteys uudesta laitteesta.

Bluetooth-valmiustilan käyttö

Bluetooth-valmiustila mahdollistaa sen, että tämä laite käynnistyy (tai sammuu) automaattisesti Bluetooth-laitteen käytön mukaisesti.

Asetuksen tekeminen

Kun tämä laite on toimintatilassa, pidä painettuna BLUETOOTH STANDBY painike yli 3 sekunnin ajan.

Toimintatila vaihtuu (käyttöön/pois käytöstä), kun pidät BLUETOOTH STANDBY -painikkeen painettuna 3 sekunnin ajan.

Kun Bluetooth-valmiustila on käytössä ja tämä laite on sammutettu, STATUS-merkkivalo palaa punaisena.

Bluetooth-laitteesta käytettävät toiminnot, kun Bluetooth-valmiustila on käytössä

Tahdistettu virrankytkentä (jos tämä laite on sammutettuna)

Kun Bluetooth-yhteys käynnistetään Bluetooth-laitteesta, tämä laite käynnistyy ja on valmis toistamaan Bluetooth- laitteesta tulevaa ääntä.

Tahdistettu virransammutus (jos tämä laite on toimintatilassa)

Tämä laite sammuu, kun Bluetooth-yhteys katkaistaan Bluetooth-laitteesta. (Vain, kun ohjelmalähteenä on BLUETOOTH.)

Home Theater Controller -sovelluksen käyttö

Jos asennat Bluetooth-laitteeseen, kuten älypuhelimeen, ilmaisen “Home Theater Controller” sovelluksen, voit käyttää kätevästi erilaisia toimintoja Bluetooth-laitteen kautta. (Toiminnot: ohjelman toiston ohjaus, tilaääniohjelma, äänen säätö).

Bluetooth-yhteyden katkaisu

Bluetooth-yhteys katkeaa seuraavissa tilanteissa. Kun Bluetooth-yhteys katkeaa, BLUETOOTHmerkkivalo vilkahtaa kerran.

• Bluetooth-yhteensopiva laite sammuu.

• BLUETOOTH-painiketta painetaan yli 3 sekuntia.

• Tämä laite on sammunut.

Lisätietoja “Home Theater Controller” -sovelluksesta saat verkkosivustollamme olevista tuotetiedoista.

Page 15

Asetukset

jatkuu

❳

n. 30 cm

Television kauko-ohjain

Paina

(yli 1 sekunti)

Vapauta

(yli 1 sekunti)

Paina

(yli 1 sekunti)

Vapauta

(yli 1 sekunti)

Valo palaa

Vilkkuu

Valo palaa

Vilkkuu

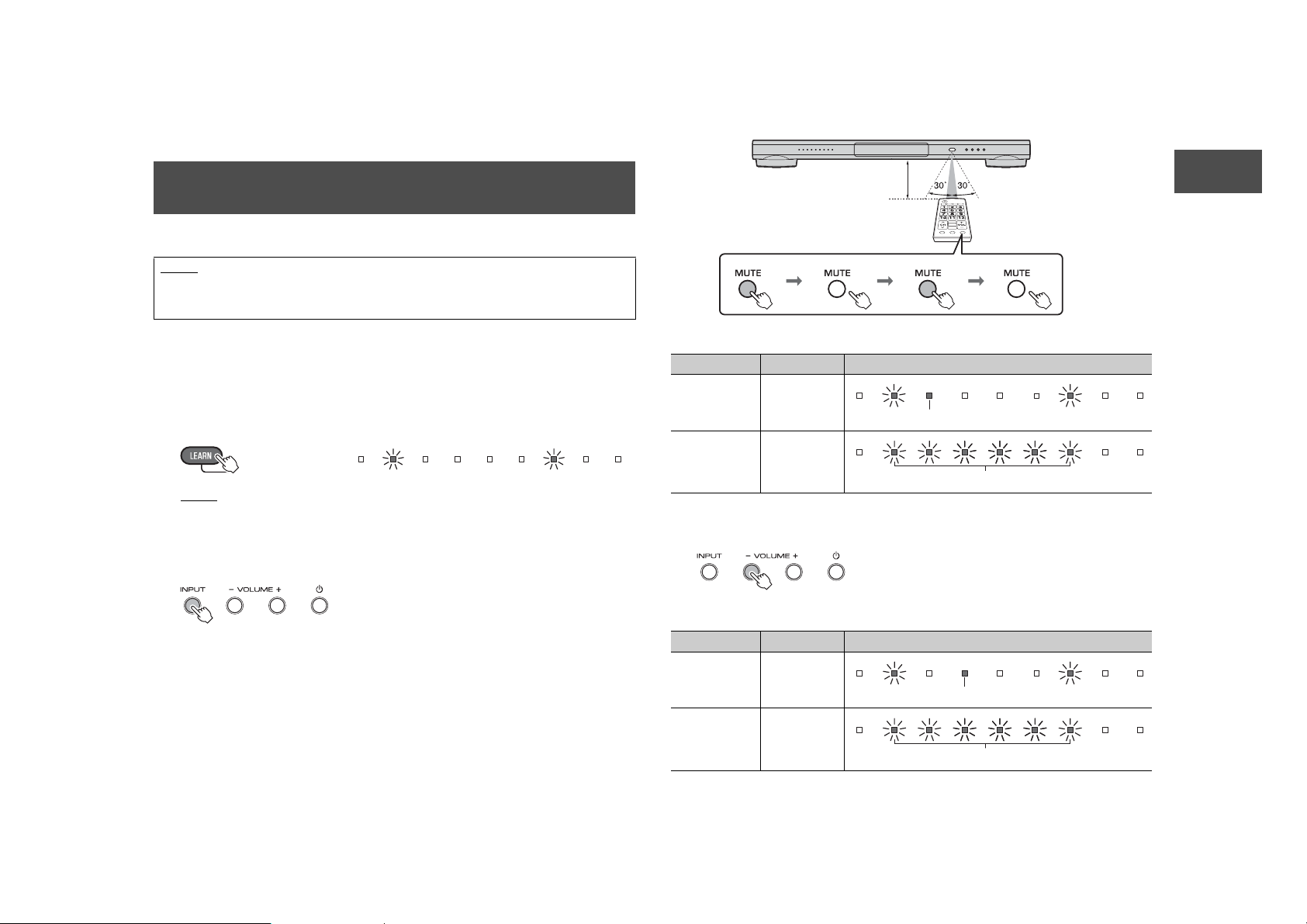

Tämän laitteen ohjaus television kauko-ohjaimella (television kauko-ohjaimen käyttöönotto)

Television kaukosäätimellä voit kytkeä tämän laitteen päälle/pois ja säätää tämän laitteen kaiuttimen äänenvoimakkuutta, jos opetat tämän laitteen tottelemaan television kaukosäädintä.

HUOM!

• Tämä toiminto on käytettävissä vain, jos television kaukosäädin käyttään infrapunasignaaleja.

• Tietyissä laitekokoonpanoissa ja tämän laitteen asetusten aikana sekä tämä laite että TV vastaanottavat television kaukosäätimen signaalit ja toimivat samanaikaisesti.

3-2 Osoita television kaukosäätimellä kaukosäädinsignaalien vastaanotinta ja paina

mykistyspainiketta yli 1 sekunnin ajan kaksi tai kolme kertaa.

1 Sammuta televisio ja tämä laite. 2 Pidä painettuna tämän laitteen kaiuttimen kaukosäätimessä oleva LEARN-

painike yli 3 sekuntia. Tämä laite siirtyy oppimistilaan.

Kun tämä laite on oppimistilassa, etulevyn merkkivalot vilkkuvat kuten kuvassa.

HUOM!

• Vaiheissa 3-6 tarvitaan vain television kaukosäädintä ja tämän laitteen etulevyn painikkeita. Tämän laitteen kaukosäädintä ei tarvita.

3 Opeta äänentoiston mykistäminen.

3-1 Paina tämän laitteen etulevyn INPUT painiketta.

Tulos Merkkiääni Merkkivalot

Oppiminen onnistui

Oppiminen epäonnistui

*Toista

vaiheesta 3-1.

Kerran

Kahdesti

4 Opeta äänenvoimakkuuden hiljentäminen (-).

4-1 Paina tämän laitteen etulevyn VOLUME (-) painiketta.

4-2 Osoita television kaukosäätimellä kaukosäädinsignaalien vastaanotinta ja paina

äänenvoimakkuuden säätöpainiketta (-) kaksi tai kolme kertaa yli 1 sekunnin ajan.

Tulos Merkkiääni Merkkivalot

Oppiminen onnistui

Oppiminen epäonnistui

*Toista

vaiheesta 4-1.

Kerran

Kahdesti

Page 16

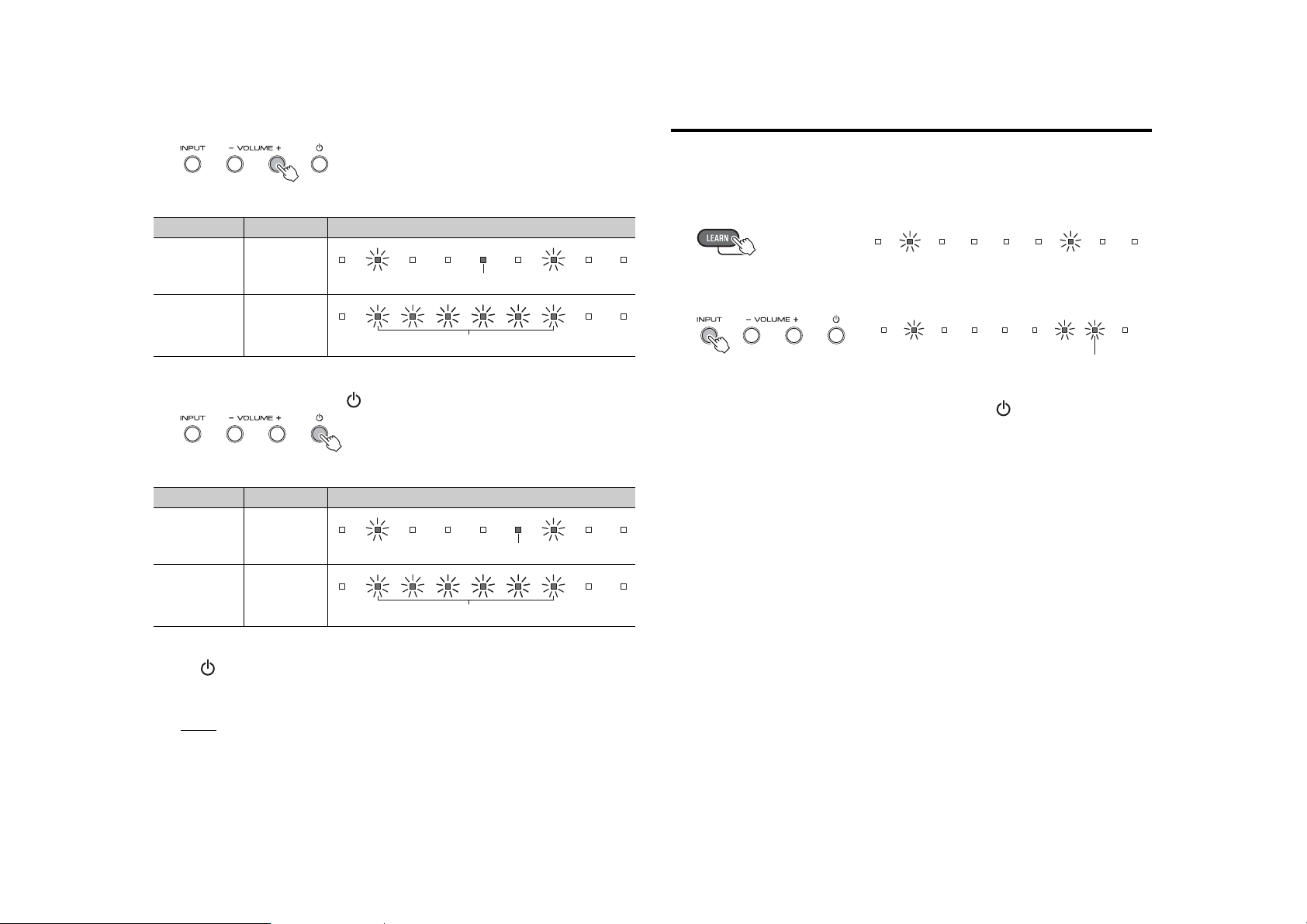

5 Opeta äänenvoimakkuuden lisääminen (+).

Valo palaa

Vilkkuu

Valo palaa

Vilkkuu

Vilkkuu punaisena (muisti tyhjä)

5-1 Paina tämän laitteen etulevyn VOLUME (+) painiketta.

5-2 Osoita television kaukosäätimellä kaukosäädinsignaalien vastaanotinta ja paina

äänenvoimakkuuden säätöpainiketta (+) kaksi tai kolme kertaa yli 1 sekunnin ajan.

Tulos Merkkiääni Merkkivalot

Poista kaikki opetetut toiminnot

1 Kun tämä laite on sammutettuna, pidä painettuna mukana toimitetun

kauko-ohjaimen LEARN-painike yli 3 sekunnin ajan (oppimistilan käynnistyy).

Kun tämä laite on oppimistilassa, etulevyn merkkivalot vilkkuvat kuten kuvassa.

Oppiminen onnistui

Oppiminen epäonnistui

*Toista

vaiheesta 5-1.

Kerran

Kahdesti

6 Opeta virran ohjaus.

6-1 Paina tämän laitteen etulevyn (virta) -painiketta.

6-2 Osoita television kaukosäätimellä kaukosäädinsignaalien vastaanotinta ja paina

virtapainiketta kaksi tai kolme kertaa yli 1 sekunnin ajan.

Tulos Merkkiääni Merkkivalot

Oppiminen onnistui

Oppiminen epäonnistui

*Toista

vaiheesta 6-1.

Kerran

Kahdesti

7 Lopeta oppimistila painamalla mukana toimitetun kaukosäätimen LEARN-

tai (virtapainike)-painiketta.

Nyt tarvittavat asetukset on tehty. Nyt voit ohjata tätä laitetta television kaukosäätimen virta- ja äänenvoimakkuuspainikkeilla.

Vinkki:

• Laite siirtyy automaattisesti pois oppimistilasta, jos mitään toimintoja ei käytetä 5 minuuttiin.

• Säädä television äänenvoimakkuus minimiin. Kun lisäät tämän laitteen äänenvoimakkuutta television kaukosäätimellä, saattaa televisionkin äänenvoimakkuus kasvaa. Tällaisessa tapauksessa muuta television asetuksia "Kytkennät"-osion (s. 6) kohdan 3 mukaisesti.

2 Pidä painettuna tämän laitteen etulevyn INPUT-painike vähintään 3

sekunnin ajan.

Kun opetetut toiminnot on poistettu, kuulet merkkiäänen kolme kertaa.

3 Paina keskusyksikön kaukosäätimen LEARN- tai (virtapainike) -

painiketta.

Page 17

Television ohjaus tämän laitteen kautta (kun

TV-kaukosäätimen toistin

TV:n kauko-ohjaussignaalien vastaanotin

Television kauko-ohjain

Vilkkuu 3 kertaa (käytössä), vilkkuu kerran (ei käytössä)

Ei pala (käytössä), palaa (ei käytössä)

jatkuu

❳

television kaukosäädinsignaalien vastaanotin on peitetty)

Kun TV-kaukosäätimen toistintoiminto on käytössä, tämä laite vastaanottaa television kaukosäädinsignaaleja television kaukosäädinsignaalien vastaanottimella (etulevyssä) ja lähettää signaalit eteenpäin TV-kaukosäätimen toistimella (takalevyssä). Tämä toiminto on hyödyllinen, jos et voi käyttää televisiotasi kaukosäätimellä, koska television kaukosäädinsignaalien vastaanotin peittyy tämän laitteen taakse.

HUOM!

• Tämä toiminto on käytettävissä vain, jos television kaukosäädin käyttään infrapunasignaaleja.

1 Kytke laite toimintatilaan. 2 Pidä mukana toimitetun kaukosäätimen REPEATER-painike painettuna yli

3 sekuntia. Tämä kytkee TV-kaukosäätimen toistimen päälle/pois päältä.

Kunkin äänikanavan äänenvoimakkuuden säätö (CH LEVEL)

Tilavaikutelma muodostuu tämän laitteen kuuden äänikanavan (audiolähdön) kautta. Kun kuuntelet laitteen toistamia testiääniä, voit samalla säätää kunkin kanavan äänenvoimakkuutta. Tarkoituksena on säätää äänimaisema sellaiseksi, että se kuulostaa tasapainoiselta kuuntelupaikassa.

1 Pidä painettuna kauko-ohjaimen CH LEVEL -painike yli 3 sekunnin ajan.

STATUS-merkkivalo vilkkuu vihreänä testiäänen toiston aikana. Testiääni kiertää äänikanavat ohessa kuvatussa järjestyksessä. Testiääni toistuu kahden sekunnin ajan jokaisesta kanavasta vuorollaan. Merkkivalojen vilkkuminen ilmaisee, mikä kanava parhaillaan toistaa testiääntä.

Testiäänen eteneminen

Etu (vasen)

Keski

Nyt tarvittavat asetukset on tehty. Kun TV-kaukosäätimen toistintoiminto on käytössä, voit ohjata televisiotasi sen omalla kaukosäätimellä tämän laitteen kautta.

Vinkki:

• TV-kaukosäätimen toistintoiminto on perusasetuksen mukaan pois päältä.

• Jos tämän laitteen virtajohto on kytkettynä pistorasiaan ja TV-kaukosäätimen toistintoiminto on käyössä, toimintoa voi käyttää, vaikka tämä laite olisi sammutettuna.

• Jos olet opettanut tälle laitteelle VOLUME (+) toiminnon (s. 14), television äänenvoimakkuus voi kasvaa, kun lisäät tämän laitteen äänenvoimakkuutta television kaukosäätimellä. Tällaisessa tapauksessa muuta television asetuksia "Kytkennät"-osion (s. 6) kohdan 3 mukaisesti.

• Voit tarkastaa TV-kaukosäätimen toistimen tilan keskimmäisestä merkkivalosta, kun kytket tämän laitteen toimintatilaan.

Etu (oikea)

Taka (oikea)

Taka (vasen)

Subwoofer

Takaisin alkuun

Page 18

2 Kun testiääni toistuu säädettäväksi haluamastasi kanavasta, säädä ääni

Mono-tuloliitin

Ei pala (erillinen subwoofer), palaa (kaiuttimen sisältämä subwoofer)

SUBWOOFER (+ tai –) -painikkeella yhtä voimakkaaksi kuin muiden kanavien ääni.

Äänenvoimakkuuden säädön aikana testiääni ei siirry seuraavaan kanavaan. Kun säätö on mielestäsi riittävä, päästä irti +/- -painikkeesta ja odota hetki, niin testiääni alkaa kuulua seuraavasta äänikanavasta. Voit tarkastaa äänenvoimakkuuden tason merkkivaloista.

3 Kun säätö on tehty, paina uudestaan CH LEVEL -painiketta.

Testiääni lakkaa kuulumasta.

Vinkki:

• Laitteiston kokonaisäänenvoimakkuutta voit säätää VOLUME (+ / –) -painikkeilla testiäänen toiston aikana.

• Jos muutat YSP Position-asetusta (s. 9), kanavien tasot häviävät muistista.

Erillisen subwooferin käyttö

Tässä laitteessa on sisäänrakennetut subwooferit, mutta voit silti kytkeä siihen erillisen subwooferin, jos haluat tehostaa matalataajuisia ääniä. Tee seuraavat vaiheet muuttaaksesi ääniasetuksia, jos käytät erillistä subwooferia.

1 Kytke tämä laite erilliseen subwooferiin RCA-kaapelilla.

2 Kun tämä laite on sammutettuna, pidä painettuna mukana toimitetun

kauko-ohjaimen SUBWOOFER (-) -painike yli 5 sekunnin ajan.

Tämä laite kytkeytyy toimintatilaan ja erillinen subwoofer valikoituu käyttöön.

Voit tarkastaa subwooferin toimintatilan merkkivalosta, kun kytket tämän laitteen toimintatilaan.

Jos haluat valita soundbar-kaiuttimen uudestaan, pidä painettuna kauko-ohjaimen SUBWOOFER (+) -painike yli 5 sekunnin ajan.

HUOM!

• Perusasetuksen mukaan laite käyttää sisäänrakennettuja subwoofereita.

• Kytke laitteeseen erillinen subwoofer, jossa on sisäinen vahvistin (aktiivisubwoofer).

Page 19

Hiljainen ääni paremmin kuuluvaksi

Normaaliarvoon (Normal) Perusarvoon (Standard)

Suurimpaan mahdolliseen arvoon (Maximum)

Vilkkuu (asetukset palautuvat)

Voit muuttaa dynamiikka-aluetta, jotta ääni olisi helposti kuultavissa hiljaisellakin äänenvoimakkuudella.

1 Sammuta tämä laite. 2 Paina haluamasi tilan painiketta yli 5 sekuntia.

Myös tämä laite kytkeytyy toimintatilaan asetuksen myötä.

Valittavissa on kolme asetusta (ks. alla). Voit tarkastaa asetuksen tilan merkkivaloista, kun tämä laite on toimintatilassa.

Asetus Selitys Merkkivalo Normal Sää t ää automaattisesti dynamiikka-a lu een

Standard Supistaa dynamiikka-alueen olohuoneeseen

Maximum Ei supista dynamiikkaa.

ohjelmalähteen äänenvoimakk ku ud en perusteella.

tms. sopivaksi.

Palaa vihreänä

Palaa oranssina

Tämän laitteen asetusten palauttaminen perustilaan

Palauta tämän laitteen perusasetukset seuraavalla tavalla. Jos tämä laite ei toimi kunnolla, perusasetusten palauttaminen voi ratkaista ongelman.

1 Sammuta tämä laite. 2 Pidä painettuna tämän laitteen etulevyn (virta) -painike vähintään 3

sekunnin ajan.

HUOM!

• Perusasetus on "Normal".

Palaa punaisena

Page 20

Vianmääritys

Lue taulukko, ellei laite toimi kunnolla. Mikäli vikaa ei ole mainittu luettelossa tai ohjeista ei ole apua, sammuta tämä laite, irrota sen verkkojohto pistorasiasta ja ota yhteys lähimpään valtuutettuun Yamaha-jälleenmyyjään tai -huoltoon. Tarkasta ensin seuraavat kohdat:

1 Tämän laitteen, television ja erillislaitteiden (esim. BD-soitin) virtajohdot on kunnolla

kytketty toimiviin pistorasioihin. 2 Tämä laite, TV ja erillislaitteet (kuten BD-soitin) on kytketty toimintatilaan. 3 Kaikkien laitteiden kaapelien liittimet on kytketty kunnolla oikeisiin liittimiin.

Virta

Ongelma Syy Toimenpide Virta sammuu

heti.

Laitetta ei voi kytkeä toimintatilaan.

Laite ei reagoi ohjaukseen.

Tämä laite suorittaa toimintoja ilman ohjausta.

Television 3D-lasit eivät toimi.

Uniajastin on toiminut. Tämä laite sammuu automaattisesti seuraavissa tapauksissa:

- Mitään toimintoja ei käytetä 8 tuntiin.

- Laitteeseen ei tule audiosignaalia eikä mitään toimintoja käytetä 30 minuuttiin.

Sisäisen mikropiirin toiminta on sammunut, koska laitteeseen on tullut ulkoinen sähköisku (esim. salaman tai liiallisen staattisen sähkön takia) tai koska virransyötön jännite on liian pieni.

Laitteen suojapiiri on aktivoitunut kolme kertaa. (Jos yrität kytkeä virran tässä tilanteessa, STATUSmerkkivalo vilkkuu.)

Sisäisen mikropiirin toiminta on sammunut, koska laitteeseen on tullut ulkoinen sähköisku (esim. salaman tai liiallisen staattisen sähkön takia) tai koska virransyötön jännite on liian pieni.

Lähellä käytetään toista Bluetooth- laitetta.

Tämä laite peittää televisiossa olevan 3D-lähettimen.

Pidä painettuna etulevyn (virta) painike yli 10 sekunnin ajan. Laite käynnistyy uudestaan ja käyttöön palautuvat perusasetukset. (Jos ongelma ei häviä, irrota virtajohto pistorasiasta ja kytke hetken kuluttua takaisin.)

Laitteen suojaamiseksi virtaa ei voi kytkeä. Irrota virtajohto pistorasiasta ja ota yhteys lähimpään valtuutettuun Yamahajälleenmyyjään tai huoltokeskukseen.

Katkaise Bluetooth-yhteys tähän laitteeseen ja muodosta toisen laitteen ja tämän laitteen välinen yhteys uudestaan (s.

12). Tarkista televisiosi 3D-lähettimen sijainti

ja siirrä tätä laitetta.

Audiosignaali

Ongelma Syy Toimenpide Ei ääntä.

Subwooferista ei kuulu ääntä.

Äänenvoimakkuus pienenee kun tämä laite kytketään toimintatilaan.

Ei tilaääntä.

Kuuluu kohinaa.

Valittuna on jokin toinen ohjelmalähde.

Mykistystoiminto on käytössä. Kytke toiminto pois käytöstä (s. 8). Äänenvoimakkuus on liian hiljainen. Lisää äänenvoimakkuutta (s. 8). Subwooferin äänenvoimakkuus on

hyvin hiljainen. Toistettavassa ohjelmassa ei ole

matalataajuisia ääniä. Subwooferin asetuksessa on virhe. Kun tämä laite on sammutettuna, pidä

Automaattinen äänenvoimakkuuden säätötoiminto on toiminut. Tämä laite säätää äänenvoimakkuutensa automaattisesti tiettyyn tasoon, kun se kytketään toimintatilaan. Näin vältetään liian suuri äänenvoimakkuus.

Valittuna on stereoäänentoisto. Valitsee monikanavaisen äänentoiston (s.

Äänenvoimakkuus on liian hiljainen. Lisää äänenvoimakkuutta (s. 8). Vasemman ja oikean takakanavan

äänenvoimakkuus on hiljainen. Televisio tai ohjelmaa toistava laite

on asetettu toistamaan vain 2kanavaista ääntä (esim. PCM-ääntä).

Oikeaa YSP Position -asetusta ei ole valittu.

Äänikeilat eivät heijastu tehokkaasti seinistä huoneen muodon tms. vuoksi.

Jokin muu digitaalilaite tai suurtaajuuslaite on liian lähellä tätä laitetta.

Valitse oikea tulolähde (s. 8).

Lisää subwooferin äänenvoimakkuutta (s.

8).

painettuna mukana toimitetun kaukoohjaimen SUBWOOFER (-) tai (+) painike yli 5 sekunnin ajan, niin subwoofer-asetus muuttuu (s. 16).

Lisää tarvittaessa äänenvoimakkuutta (s.

8).

10).

Lisää vasemman ja oikean takakanavan äänenvoimakkuutta (s. 15).

Tarkista ohjelmaa television tai toistavan laitteen digitaalisen äänisignaalin lähtöasetukset.

Valitse kaukosäätimellä YSP Positionasetus, joka parhaiten vastaa kuunteluympäristöä.

Suosittelemme akustiikkalevyjen käyttöä (myydään erikseen) (s. 21).

Siirrä se kauemmas.

Page 21

Kauko-ohjain

Ongelma Syy Toimenpide Tätä laitetta ei voi

ohjata kaukoohjaimella.

Televisiota ei voi ohjata television kaukosäätimellä.

Televisiota ei voi ohjata TVkaukosäätimen toistintoiminnolla

Tämä laite ei opi television kaukosäätimen toimintoja.

Käyttöetäisyys on liian suuri. Käytä kauko-ohjainta oikealta etäisyydeltä

Paristot ovat tyhjät. Vaihda uudet paristot (s. 8). Tämän laitteen

kaukosäädinsignaalien vastaanottimeen paistaa aurinko tai muu valo.

Television kaukosäädinsignaalien vastaanotin peittyy tämän laitteen taakse.

Ongelma voi olla televisiossa tai sen kaukosäätimessä.

TV-kaukosäätimen toistintoiminto on kytketty pois käytöstä.

Television kaukosäädin ei käytä infrapunasignaaleja. (Jotkin kaukosäätimet eivät toimi vaikka ne käyttäsivätkin infrapunasignaaleja.)

Tämä laite ja televisio ovat liian lähellä toisiaan/liian kaukana toisistaan.

Tämän laitteen ja television välissä on este, kuten jokin kaapeli.

Television kaukosäätimen painike ei ollut riittävän kauan painettuna.

Television kaukosäädin ei käytä infrapunasignaaleja. (Jotkin kaukosäätimet eivät toimi vaikka ne käyttäsivätkin infrapunasignaaleja.)

Käytit television kaukosäädintä väärästä paikasta

Television kaukosäätimen paristot ovat heikot.

Tämän laitteen kaukosäädinsignaalien vastaanottimeen paistaa aurinko tai muu valo.

Televisioruudun valo häiritsi kaukosäädinsignaalin lähetystä.

(s. 8).

Muuta valaistusta tai käännä tätä laitetta.

Käytä TV-kaukosäätimen toistintoimintoa (s. 15), jotta television kaukosäädinsignaalin vastaanotin ei jää tämän laitteen taakse (s. 4).

Lue lisätietoja television käyttöohjeesta.

Ota TV-kaukosäätimen toistintoiminto käyttöön (s. 15).

TV-kaukosäätimen toistintoimintoa ei voi käyttää tällaisessa tapauksessa. Siirrä tätä laitetta siten, että television kaukosäädinsignaalin vastaanotin ei peity tämän laitteen taakse ja käytä television ohjaukseen sen omaa kaukosäädintä.

Siirrä tämä laite kaiutin vähintään 50 mm päähän televisiosta (s. 4).

Pois este tämän laitteen ja television välistä.

Pidä painike painettuna pidempään kuin 1 sekunti kaksi tai kolme kertaa (s. 13).

Television kaukosäädintä ei voi opettaa tällaisessa tapauksessa. Käytä tämän laitteen omaa kaukosäädintä.

Käytä television kaukosäädintä oikeasta paikasta (s. 13).

Vaihda paristot.

Muuta valaistusta tai käännä tätä laitetta.

Sammuta televisio ja suorita opetustoiminto uudelleen (s. 13).

Televisiosta kuuluu ääntä, kun tämän laitteen äänenvoimakkuutta lisätään television kaukosäätimellä. (kun käytössä on television kaukosäätimelle opetettu toiminto)

Tämän laitteen ja subwooferin toimintatilat toimivat väärin. (Esimerkki: kun televisio sammutetaan, tämä laite menee päälle) (kun käytössä on television kaukosäätimelle opetettu toiminto)

Television äänentoisto on valittu käyttöön.

Televisio oli toimintatilassa, kun suoritit opetustoiminnon.

Valitse television asetuksista television kaiuttimet pois käytöstä. Jos televisiosi kaiuttimia ei saa valittua pois käytöstä, kokeile seuraavia toimenpiteitä:

- Kytke kuulokkeet television kuulokeliittimeen

- Säädä television äänenvoimakkuus minimiin.

Paina television virtapainiketta ja tämän laitteen etulevyn (virta)-painiketta kytkeäksesi laitteet toimintatilaan ja sammuta ne sitten painamalla television kaukosäätimen virtapainiketta.

Page 22

Bluetooth

Ongelma Syy Toimenpide Pariliitosta ei voi

muodostaa tämän laitteen ja Bluetooth-laitteen välille.

Bluetoothyhteyden muodostaminen ei onnistu.

Ääntä ei kuulu tai ääni pätkii toiston aikana.

Ohjelmalähteenä ei ole BLUETOOTH.

Bluetooth-sovitin tms., josta haluat muodostaa pariliitoksen tähän laitteeseen, käyttää muuta salasanaa kuin “0000”.

Tämä laite ja toinen laite ovat liian kaukana toisistaan.

Lähellä on laite (mikroaaltouuni, langaton LAN, tms.), joka lähettää signaalia 2.4 GHz:n taajuuskaistalla.

Toinen Bluetooth-laite on kytkettynä. Katkaise käytössä oleva Bluetooth-yhteys

Toinen Bluetooth-laite on kytkettynä. Tämä laite ei pysty muodostamaan

Kun käynnistät yhdeksännen laitteen pariliitoksen, vanhimman pariliitoksen tiedot häviävät.

Bluetooth-yhteys tähän laitteeseen on katkennut.

Tämä laite ja toinen laite ovat liian kaukana toisistaan.

Lähellä on laite (mikroaaltouuni, langaton LAN, tms.), joka lähettää signaalia 2.4 GHz:n taajuuskaistalla.

Laitteen Bluetooth-toiminto ei ole käytössä.

Toinen laite ei voi asetusten mukaan lähettää Bluetooth-audiosignaalia tähän laitteeseen.

Laitteesta ei ole käynnistetty ohjelman toistoa.

Toisen laitteen äänenvoimakkuus on säädetty kiinni.

Valitse ohjelmalähteeksi BLUETOOTH.

Käytä Bluetooth-sovitinta tms., jonka salasana on “0000”.

Siirrä laite lähemmäs tätä laitetta.

Siirrä tämä laite kauemmas radiotaajuista signaalia lähettävästä laitteesta.

ja muodosta pariliitos uuteen laitteeseen.

samanaikaisesti useita Bluetooth- yhteyksiä. Katkaise käytössä oleva Bluetooth-yhteys ja muodosta pariliitos haluamaasi laitteeseen.

Muodosta pariliitos uudelleen. Tämä laite tallentaa muistiin kahdeksan laitteen pariliitostiedot. Kun käynnistät yhdeksännen pariliitoksen, vanhimman pariliitoksen tiedot häviävät.

Muodosta Bluetooth-yhteys uudelleen (s.

12). Siirrä laite lähemmäs tätä laitetta.

Siirrä tämä laite kauemmas radiotaajuista signaalia lähettävästä laitteesta.

Käynnistä toisen laitteen Bluetooth- toiminto.

Tarkasta, että toisen laitteen Bluetooth- toiminto on asetettu oikein käyttöön.

Käynnistä ohjelman toisto laitteesta.

Lisää äänenvoimakkuutta.

Page 23

Jos tilavaikutelma ei ole riittävä

Kuva 1. Ihanteellinen tilanne

Kuva 2. Tilaäänikeila (oikea) ei heijastu, koska seinää ei ole.

Kuva 3. Akustiikkalevy asennettu

YRB-100

45°

65°

FL FR

SRSL

YSP Position -asetus: Center (keski)

70°

55°

25°

45°

YSP Position -asetus: Left (vasen)

70°

55°

25°

45°

YSP Position -asetus: Right

Tämä laite tuottaa tilaäänivaikutelman heijastamalla äänikeiloja seinistä. Äänikeilat eivät heijastu kuuntelupaikkaan, jos huonekalu tai muu este on äänikeilan tiellä tai jos huoneen muoto estää heijastumisen. Siinä tapauksessa äänikenttä voi olla epätasapainossa.

Näin asennat YRB-100-levyn

Tämä laite toistaa äänikeiloja “YSP Position”-asetuksen (s. 9) mukaisesti kuten oheisissa kuvissa on näytetty.

Sijoita YRB-100 äänikeilan tielle.

näyttää suositellun sijoituspaikan.

FL: Etu vasen FR: Etu oikea SL: Taka vasen SR: Taka oikea

Äänikeilat heijastuvat oikein ja tilaäänivaikutelma on tasapainoinen.

Mikäli äänikeilat eivät heijastu kuuntelupaikkaan (kuva 2), voit ohjata niitä erikseen myytävillä akustiikkalevyillä (YRB-100).

HUOM!

• YBR-100 ei välttämättä ole saatavilla kaikilla markkinointialueilla.

Tilaäänikeila (oikea) on vaimeampi kuin tilaäänikeila (vasen), tai tilaäänikeila (oikea) on edempänä kuin olisi ihanteellista.

Takaäänikeila (oikea) heijastuu oikein, ja oikea tilavaikutelma saavutetaan.

• Kun olet sijoittanut akustiikkalevyn, säädä sen korkeus ja kaltevuuskulma YRB-100:n käyttöohjeen neuvojen avulla. Akustiikkalevyn asennon hienosäädön yhteydessä suosittelemme hyödyntämään tämän laitteen testiääntä (pidä painettuna CH LEVEL -painike) (s. 15).

• Saat tilaäänimaisemasta selkeän, jos sijoitat levyn lähelle kuuntelupaikkaa.

HUOM!

Tämä laite ei säädä äänikeilojen suuntauskulmia automaattisesti. Äänikeilojen suuntakumia ei ole tarpeellista säätää, vaikka menetelmä onkin kuvattu käyttöohjeessa.

Page 24

Tekniset tiedot

Asetuskohta Digital Sound Projector (YSP-1400)

Vahvistin

Elementti

Subwoofer

Dekooderi

Tuloliittimet

Lähtöliittimet Analoginen (RCA) 1 (SUBWOOFER OUT)

Bluetooth

Suurin nimellislähtöteho

Tyyppi

Elementti 2,8 cm kartio x 8 Taajuusvaste 500 Hz - 22 kHz

Tyyppi

Elementti 8,5 cm kartio x 2 Taajuusvaste 45 Hz - 500 Hz Tuetut

audiosignaalit (TV, BD/DVD)

Digitaalinen (optinen)

Digitaalinen (koaksiaalinen)

Analoginen (RCA) 1 (ANALOG) Analoginen

(Miniliitin)

Bluetooth-versio Ver. 2,1 + EDR Tuetut protokollat A2DP Tuetut koodekit SBC, AAC Langaton

lähtöteho Suurin

mahdollinen tiedonsiirtoetäisyys

Diskantti 2 W x 8 Subwoofer 30 W x 2 Tyyppi: suljettu kotelo

(Magneettisuojattu)

Tyyppi: bassorefleksi (ei magneettisuojattu)

PCM (2ch) Dolby Digital DTS Digital Surround

1 (TV)

1 (BD/DVD)

1 (PORTABLE)

Bluetooth Class 2

10 m (ilman esteitä)

Virransyöttö

Virrankulutus 24 W Virrankulutus

valmiustilassa

Yleistä

Mitat (l x k x s)

Paino 4,3 kg

* Teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoilmoitusta.

-logo ja "Cinema DSP" ovat Yamaha Corporationin rekisteröityjä tavaramerkkejä.

“UniVolume” on Yamaha Corporationin tavaramerkki.

Bluetooth on rekisteröity tavaramerkki, jonka omistaa Bluetooth SIG ja jota Yamaha käyttää lisenssisopimuksen mukaisesti.

Valmistettu Dolby Laboratoriesin lisenssillä. "Dolby" ,"Pro Logic" ja kaksois-D-symboli ovat Dolby Laboratoriesin tavaramerkkejä.

Valmistettu lisenssillä, U.S. patentit 5,956,674; 5,974,380; 6,487,535 & muut yhdysvaltalaiset ja maailmanlaajuiset patentit myönnetty & haettu. DTS, Symboli DTS ja Symboli yhdessä ovat rekisteröityjä tavaramerkkejä & DTS Digital Surround ja DTS-logot ovat DTS, Inc:n tavaramerkkejä. Tuote sisältää ohjelmiston. © DTS, Inc. Kaikki oikeudet pidätetään.

“Blu-ray DiscTM”, “Blu-rayTM” ja logot ovat Blu-ray Disc Associationin tavaramerkkejä.

[mallit U.S.A. ja Canada] AC 120 V, 60Hz Taiwan: AC 110 V, 60Hz [Muut mallit] AC 220—240 V, 50/60Hz

vähemmän kuin 0,5 W

1000 x 96 x 133 mm (ei sisällä kiinnikkeitä) (39-3/8" x 3-3/4" x 5-1/4")

1000 x 96 x 141 mm (sisältää kiinnikkeet) (39-3/8" x 3-3/4" x 5-1/2")

Page 25

Bluetooth

• Bluetooth on langaton yhteystekniikka laitteille, jotka ovat noin 10 metrin päässä toisistaan ja käyttävät ilman lisenssiä käytettävissä olevaa 2,4 GHz:n taajuusaluetta.

Bluetooth-yhteyden hallinta

• 2.4 GHz:n taajuuskaista, jota Bluetooth-yhtensopivat laitteet käyttävät, on radiotaajuuskaista, jota käyttävät monet erilaiset laitteet. Vaikka Bluetooth-yhteensopivat laitteet käyttävät tekniikkaa, joka minimoi vaikutuksen muihin samaa raidokaistaa käyttäviin laitteisiin, mahdollinen vaikutus voi kuitenkin vähentää viestintäyhteyden nopeutta ja etäisyyttä ja joissakin tapauksissa häiritä yhteyttä.

• Signaalin siirtonopeus ja etäisyys, jolla yhteydenmuodostus on mahdollista, vaihtelee viestintälaitteiden etäisyyden, välissä olevien esteiden, radioaaltoihin vaikuttavien olosuhteiden ja laitetyypin mukaan.

• Yamaha ei takaa yhteyttä tämän laitteen ja kaikkien Bluetooth-yhteensopivien laitteiden välillä.

Tietoa kuluttajalle vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävityksestä

Nämä merkit tuotteessa, pakkausmateriaalissa ja/tai dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitetta sekä paristoja/ akkuja ei saisi hävittää sekajätteenä. Vanhat tuotteet ja käytetyt paristot käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän tarkoitukseen suunniteltuun keräyspisteeseen niin kuin on säädetty kansallisessa laissa ja direktiiveissä 2002/96/EC ja 2006/66/EC.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Lisätietoa vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä saat paikallisviranomaisilta, paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä.

EU:n ulkopuolella

Nämä merkit ovat käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta tai jälleenmyyjältä.

Huomautus paristossa olevasta merkistä (kaksi alinta esimerkkiä):

Tämä symboli saattaa olla kemiallisen merkin yhteydessä. Siinä tapauksessa se vastaa kyseiseen aineeseen liittyvän direktiivin vaatimuksia.
