Page 1
2013 WaveRunner
FZS
MANUALE DEL
PROPRIETARIO/CONDUCENTE
Leggere attentamente questo
manuale prima di utilizzare la
moto d’acqua.
F2C-F8199-74-H0
Page 2
Leggere attentamente questo manuale prima di utilizzare la moto d’acqua. Questo manuale deve accompagnare il WaveRunner se viene venduto.
Page 3
Informazioni importanti contenute nel manuale
Dichiarazione di conformità per moto d’acqua (PWC)
secondo le prescrizioni della Direttiva 94/25/EC,
tenendo conto degli emendamenti della Direttiva 2003/44/EC
Nome del produttore del motore: YAMAHA MOTOR CO., LTD.
Nome / Posizione:
H. Yamaji / Presidente della YAMAHA MOTOR EUROPE N.V.
Indirizzo: 2500 Shingai, Iwata, Shizuoka 438-8501, Giappone
Nome del rappresentante autorizzato: YAMAHA MOTOR EUROPE N.V.
Indirizzo: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Paesi Bassi
Denominazione dell’Ente Notificato per la valutazione delle emissioni di scarico e sonore: Luxcontrol SA
Indirizzo: 1. avenue des Terres Rouges BP 349, Esch-sur-Alzette, L-4004. Lussemburgo
Denominazione dell’Ente Notificato per la valutazione delle emissioni di scarico e sonore: SNCH
GX1800A-M / FZS
0882
0499
Indirizzo: 11, route de Luxembourg BP 32, Sandweiler, L-5230. Lussemburgo
US-YAMA1001I 213
Modulo utilizzato per l’accertamento della conformità:
per la costruzione:
per le emissioni di scarico:
per le emissioni sonore:
DESCRIZIONE DEL MEZZO
DESCRIZIONE DEL MOTORE
A
A
Numero di identificazione del modello, a partire da:
Nome modello / Denominazione commerciale:
CCategoria di progettazione:
Altre Direttive Comunitarie applicate
Direttiva 2004/108/CE relativa alla compatibilità elettromagnetica (CEM).
CISPR 12
Direttiva 2006/42/EC relativa ai macchinari.
Standard
EN 61000-6-2
D
AaAaB+C
B+C
B+D
B+D
B+E
B+E
B+F
B+FGG
G
H
H
H
Tipo di motore:
Motore della moto d’acqua
Ciclo combustione:
4 tempi
Tipo di carburante:
A benzina
REQUISITI ESSENZIALI
IDENTIFICAZIONE DEL MOTORE COPERTO DALLA PRESENTE DICHIARAZIONE DI CONFORMITÀ
Denominazione del
modello del motore
6AN
Denominazione / numero
identificativo dell’Ente Notificato
Luxcontrol SA / 0882
Numero del certificato di controllo
del tipo CE
LC*2003/44*10026
(identificazione della persona autorizzata a firmare per conto del produttore del motore o di un suo rappresentante autorizzato)
Firma e posizione:
(o sigla equivalente)
Data e luogo di emissione:
1˚ / settembre / 2012, Schiphol-Rijk, Paesi Bassi
Requisiti essenziali
norme
altro documento/
metodo normativo
file tecnico
Specificare più dettagliatamente
(* = norma vincolante)
I.A progettazione e costruzione EN ISO 13590
I.B emissioni di scarico *EN ISO 8178-1
I.C emissioni sonore *EN ISO 14509
*
*
La presente dichiarazione di conformità è stata emessa sotto l’unica responsabilità del produttore della moto d’acqua.
Dichiaro per conto del produttore della moto d’acqua che il modello del mezzo ed il motore/i motori citati sopra sono
conformi a tutti i requisiti essenziali applicabili nel modo specificato e sono conformi al tipo per cui è stato emesso il
certificato (sono stati emessi i certificati) di controllo del tipo CE.
Numero ID:
Numero ID:
HJU37544
Page 4
Informazioni importanti contenute nel manuale
AVVERTENZA
ATTENZIONE
NOTA:
HJU30192
Al proprietario/conducente
Grazie per aver scelto una moto d’acqua
Yamaha.
Questo Manuale del proprietario/conducente
contiene informazioni utili per l’utilizzo, la manutenzione e l’assistenza corretti. Per eventuali chiarimenti sul funzionamento o la
manutenzione della vostra moto d’acqua, rivolgetevi ad un concessionario Yamaha.
Questo manuale non è un corso di sicurezza
per veicoli nautici o di arte navigatoria. Se
questa è la vostra prima moto d’acqua, o se
state passando ad un tipo di moto d’acqua
che non vi è familiare, per il vostro comfort e
la vostra sicurezza vi preghiamo di conseguire un addestramento o una pratica corretti prima di utilizzare la moto d’acqua da soli.
Inoltre, un concessionario Yamaha o un’associazione nautica saranno lieti di consigliarvi
scuole d’addestramento o istruttori locali competenti.
In questo manuale, le informazioni particolarmente importanti sono state evidenziate
come segue:
dersi per evitare di danneggiare la moto
d’acqua.
Una NOTA fornisce informazioni utili per facilitare o chiarire le varie procedure.
Questo è un simbolo di pericolo. Viene
utilizzato per mettere in guardia circa il pericolo di lesioni personali. Osservare i messaggi
relativi alla sicurezza che seguono questo
simbolo per evitare il rischio di lesioni o morte.
HWJ00071
Una AVVERTENZA indica una situazione
pericolosa che, se non evitata, potrebbe
provocare la morte o un infortunio grave.
HCJ00091
Un richiamo di ATTENZIONE indica la necessità di precauzioni particolari da pren-
Page 5
Informazioni importanti contenute nel manuale
HJU40410
Poiché la Yamaha persegue una politica basata sulla continua ottimizzazione dei propri
prodotti, è possibile che questo prodotto non
corrisponda esattamente a quanto descritto in
questo Manuale del proprietario/conducente.
I dati tecnici possono variare senza preavviso.
Questo manuale deve essere considerato
come parte integrante della moto d’acqua e
deve accompagnarla sempre, anche in caso
di successiva rivendita.
HJU30232
MANUALE DEL PROPRIETARIO/CON-
WaveRunner FZS
DUCENTE
©2012 dalla Yamaha Motor Co., Ltd.
Prima Edizione, luglio 2012
Tutti i diritti sono riservati.
La ristampa o l’uso non autorizzato
senza benestare scritto della
Yamaha Motor Co., Ltd.
sono espressamente vietati.
Stampato negli U.S.A.
Page 6
Contenuti
Etichette generali e importanti......... 1
Numeri di identificazione ................ 1
Numero principale di identificazione
(PRI-ID) .......................................... 1
Numero di identificazione della moto
d’acqua (CIN) ................................. 1
Numero di serie del motore ............... 1
Etichetta con la data di produzione ... 2
Informazioni sul modello ................ 3
Targhetta del produttore .................... 3
Etichette importanti ........................ 4
Etichette di pericolo ........................... 5
Altre etichette .................................... 9
Informazioni sulla sicurezza........... 11
Limitazioni poste ai potenziali
conducenti della moto
d’acqua ...................................... 11
Limitazioni alla navigazione ......... 12
Requisiti per l’utilizzo .................... 13
Equipaggiamento consigliato ....... 16
Informazioni sui rischi ................... 16
Caratteristiche della moto
d’acqua ...................................... 17
Sci d’acqua ................................... 18
Regole per una navigazione
sicura ......................................... 20
Utilizzo responsabile della moto
d’acqua ...................................... 21
Descrizione ...................................... 22
Glossario della moto d’acqua ....... 22
Ubicazione dei componenti
principali .................................... 23
Utilizzo della funzione di
controllo ........................................... 27
Funzioni di controllo della moto
d’acqua ...................................... 27
Telecomando ................................... 27
Sistema antifurto Yamaha ............... 28
Interruttore di spegnimento
motore .......................................... 29
Interruttore di spegnimento di
emergenza del motore ................. 29
Interruttore di avviamento ................ 29
Leva dell’acceleratore ..................... 30
Sistema dello sterzo ........................ 30
Sistema dello sterzo telescopico ..... 31
Uscite di controllo dell’acqua di
raffreddamento ............................. 32
Separatore acqua ............................ 32
Utilizzo della moto d’acqua............ 34
Funzioni di navigazione della
moto d’acqua ............................ 34
Sistema di retromarcia .................... 34

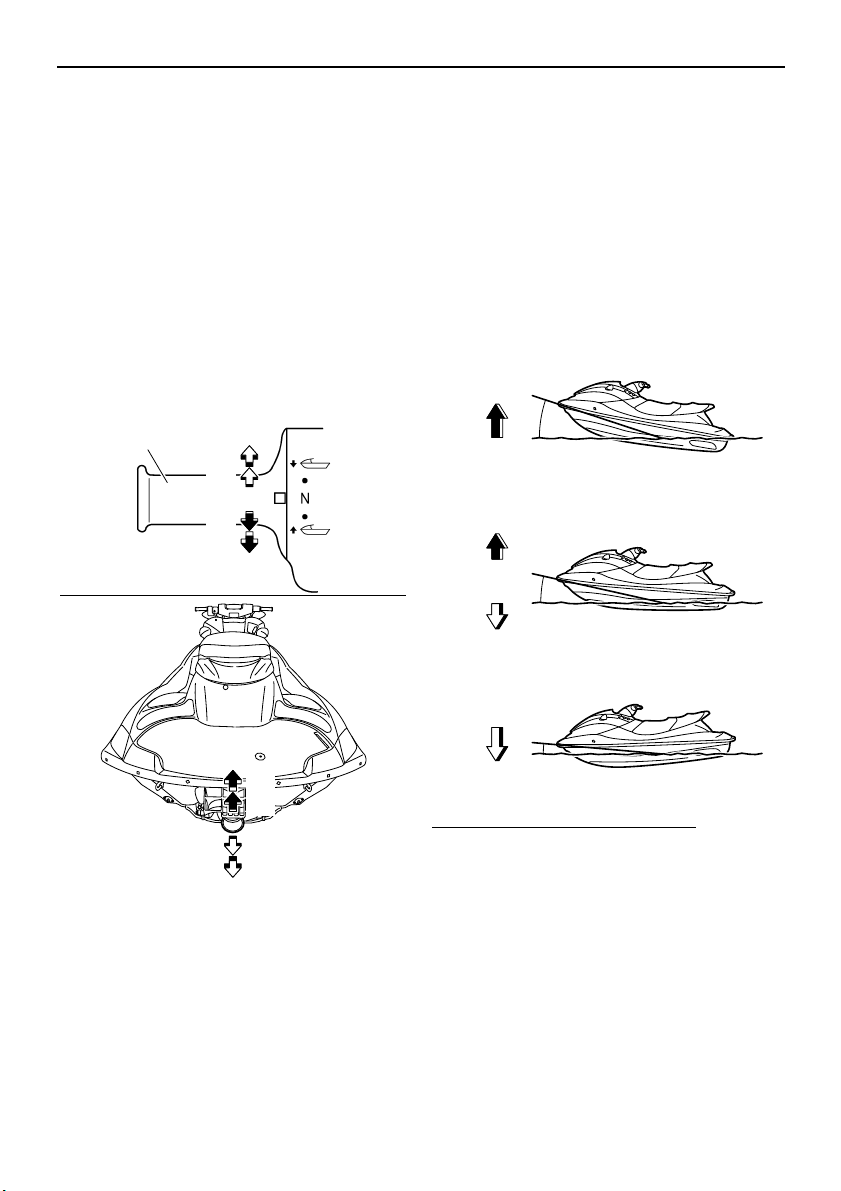

Sistema di cambio rapido
dell’assetto (Q.S.T.S.) .................. 35
Modalità operative della moto
d’acqua ..................................... 36
Modalità regime ridotto .................... 36
Utilizzo della strumentazione......... 38
Strumento analogico doppio ........ 38
Indicatore di velocità ........................ 38
Contagiri .......................................... 38
Display delle informazioni ................ 39
Utilizzo delle dotazioni ................... 43
Dotazione ..................................... 43
Selle ................................................ 43
Maniglie tientibene .......................... 44
Maniglia di risalita ............................ 45
Gradino di risalita ............................ 45
Golfare di prua ................................. 45
Golfari di poppa ............................... 46
Galloccia .......................................... 46
Gavone e cassettino portaoggetti .... 46
Supporto e coperchio
dell’estintore ................................. 49
Page 7
Contenuti
Requisiti per il funzionamento
ed il comando .................................. 51
Requisiti relativi al carburante ...... 51
Carburante ...................................... 51
Requisiti dell’olio motore .............. 53
Olio motore ...................................... 53
Scarico dell’acqua di sentina ........ 55
Scarico dell’acqua di sentina
a terra ........................................... 55
Scarico dell’acqua di sentina in
acqua ........................................... 55
Trasporto su un carrello ............... 56
Funzionamento iniziale................... 57
Rodaggio ...................................... 57
Controlli prima dell’utilizzo ............58
Elenco dei controlli prima
dell’utilizzo .................................... 58
Punti da controllare prima
dell’utilizzo ................................. 60
Controlli prima dell’utilizzo ............... 60
Controlli dopo l’utilizzo ..................... 68
Utilizzo della moto d’acqua ............ 70
Come usare la moto d’acqua ....... 70
Imparare a conoscere la moto
d’acqua ........................................ 70
Imparare ad usare la moto
d’acqua ........................................ 70
Posizione di guida ........................... 71
Messa in acqua della moto
d’acqua ........................................ 71
Avviamento del motore in acqua ..... 71
Spegnere il motore .......................... 72
Moto d’acqua incustodita ................. 72
Come usare la moto d’acqua .......... 73
Esecuzione di virate ........................ 73
Arresto della moto d’acqua .............. 75
Come usare la moto d’acqua in
retromarcia ................................... 76
Salire a bordo della moto
d’acqua ........................................ 76
Partenza .......................................... 80
Moto d’acqua capovolta .................. 81
Accostamento a riva e ormeggio
della moto d’acqua ....................... 82
Utilizzo in zone in cui si
accumulano alghe ........................ 82
Dopo aver tolto la moto
dall’acqua ..................................... 82
Assistenza e rimessaggio .............. 83
Operazioni dopo l’utilizzo ............. 83
Lavaggio dei condotti dell’acqua
di raffreddamento ......................... 83
Pulizia della moto d’acqua ............... 84
Assistenza della batteria ................. 84
Rimessaggio a lungo termine ...... 87
Pulizia .............................................. 87
Lubrificazione .................................. 87
Protezione dalla ruggine .................. 88
Manutenzione .................................. 89
Manutenzione .............................. 89
Kit utensili in dotazione .................... 89
Rimozione e installazione del
coperchio del motore ................... 89
Tabella di manutenzione
periodica ...................................... 91
Olio motore e filtro olio .................... 92
Dati tecnici....................................... 93
Dati tecnici .................................... 93
Risoluzione dei guasti .................... 94
Individuazione dei guasti .............. 94
Tabella di individuazione guasti ...... 94
Procedure di emergenza .............. 97
Pulizia della presa d’acqua
dell’idrogetto e della girante ......... 97

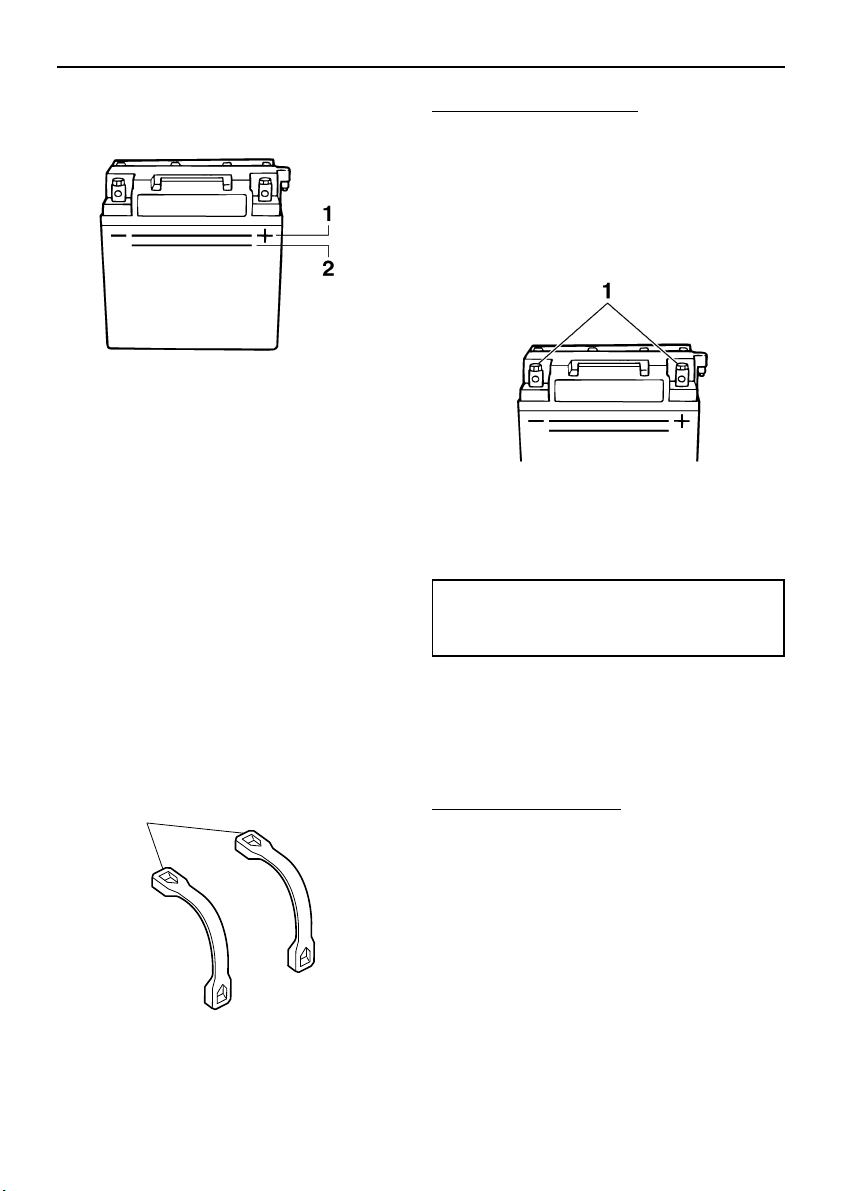

Avviamento in caso di batteria
scarica .......................................... 98
Sostituzione dei fusibili .................... 98
Sostituzione del fusibile della
pompa di sentina ........................ 100
Rimorchio della moto d’acqua ....... 101
Moto d’acqua sommersa ............... 102
Page 8
Etichette generali e importanti
1
MODEL
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICANES ET
JAPONAISES.
PRI-I.D.
F2C
F2C
1
HJU36451

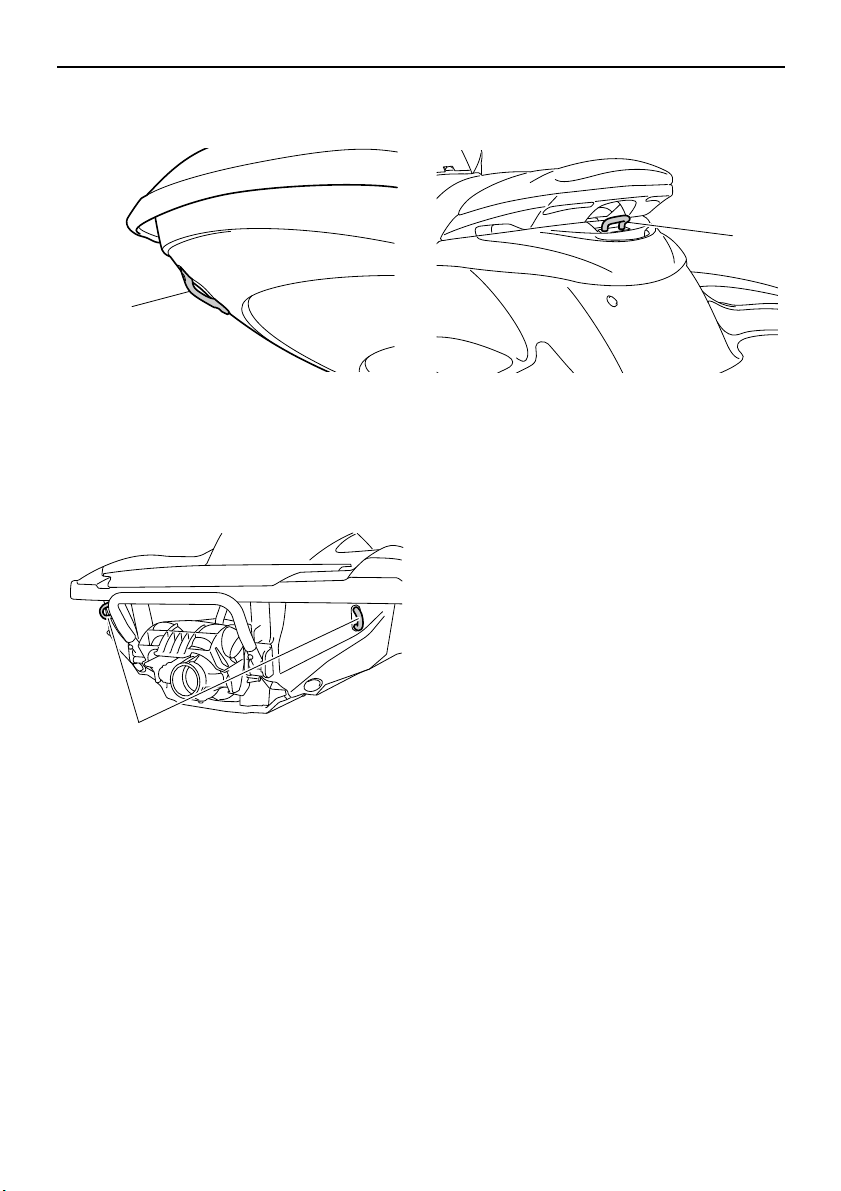

Numeri di identificazione
Annotare il numero principale di identificazione (PRI-ID), il numero di identificazione della
moto d’acqua (CIN) ed il numero di serie del
motore negli spazi previsti per l’assistenza
quando si ordinano i ricambi presso i concessionari Yamaha. Inoltre annotare e conservare altrove questi numeri di identificazione, che
potrebbero essere utili in caso di furto della
moto d’acqua.
HJU41350
Numero principale di identificazione
(PRI-ID)
Il numero principale di identificazione PRI-ID
è impresso su una targhetta applicata all’interno del vano motore. (Vedere a pagina 43
per le procedure di rimozione e installazione
della sella e a pagina 49 per le informazioni
sullo scomparto portaoggetti impermeabile.)
MODELLO:
GX1800A-M (FZS)
HJU36550
Numero di identificazione della moto
d’acqua (CIN)
Il numero di identificazione della moto d’acqua CIN sul ponte di poppa.
1 Posizione del numero di identificazione del-
la moto d’acqua (CIN)
HJU40470
Numero di serie del motore
Il numero di serie del motore è stampato su
una etichetta applicata al gruppo motore. (Vedere pagina 43 per le procedure di rimozione
e installazione della sella e pagina 89 per le
1 Ubicazione del numero principale di identifi-
cazione (PRI-ID)
1
Page 9
Etichette generali e importanti
1
procedure di rimozione e installazione del coperchio del motore.)
1 Ubicazione del numero di serie del motore
HJU42030
Etichetta con la data di produzione
Questa etichetta si trova nella parte superiore
della testata. (Vedere a pagina 43 per le procedure di rimozione e installazione della sella
e a pagina 89 per le procedure di rimozione e
installazione del coperchio del motore.)
1
1 Ubicazione dell’etichetta con la data di pro-
duzione
2
Page 10
Etichette generali e importanti
NOTA:
1
HJU30320
Informazioni sul modello
HJU30331
Targhetta del produttore
La moto d’acqua con questa etichetta è conforme a determinate parti della Direttiva Macchine del Parlamento Europeo.
Una parte delle informazioni viene fornita sulla targhetta del produttore fissata alla moto
d’acqua. Le relative sezioni di questo manuale forniscono spiegazioni esaurienti su queste
informazioni.
1 Ubicazione della targhetta del produttore
ne aperte, negli estuari, ed in acque litoranee
in condizioni meteorologiche moderate.
L’altezza onda significativa è l’altezza media
del terzo di onde più alte, corrispondente
all’incirca all’altezza delle onde stimata da un
osservatore esperto. Tuttavia, alcune onde
avranno un’altezza doppia rispetto a questa.
Categoria di progetto di questa moto d’acqua: C
Categoria C:
Questa moto d’acqua è progettata per funzionare in venti fino alla forza 6 della scala di Beaufort ed alle relative altezze delle onde
(altezze onde significative fino a 2 m (6.56 ft);
vedere la NOTA che segue). Si possono incontrare condizioni del genere in acque inter-
3
Page 11
Etichette generali e importanti
1
5
3
4
10
6
8
7
12
14
11
13
2
9
15
HJU30452
Etichette importanti
Leggere le seguenti etichette prima di utilizzare la moto d’acqua. In caso di domande, consultare un concessionario Yamaha.
4
Page 12
Etichette generali e importanti
1
HJU35913
Etichette di pericolo
Se una qualsiasi di queste etichette è danneggiata o mancante, contattare un concessionario
Yamaha per la sostituzione.
5
Page 13
Etichette generali e importanti
6
Page 14
Etichette generali e importanti
7
Page 15
Etichette generali e importanti
8
Page 16
Etichette generali e importanti
HJU36261
Altre etichette
9
Page 17
Etichette generali e importanti

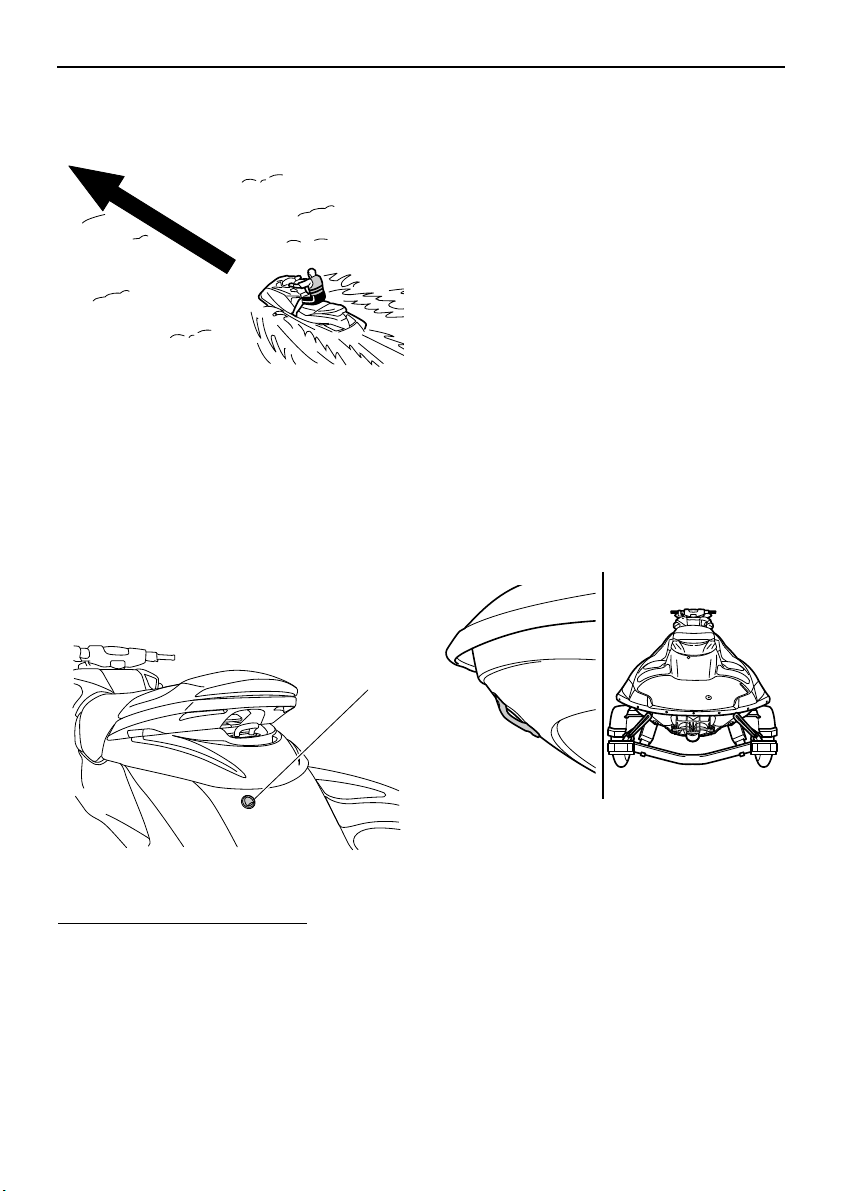

L’etichetta che segue indica la direzione corretta per raddrizzare una moto d’acqua capovolta.
Il marchio CE che segue si trova sul retro del telecomando.
10
Page 18
Informazioni sulla sicurezza
HJU30682
L’utilizzo ed il funzionamento in sicurezza
di questa moto d’acqua dipendono
dall’utilizzo di tecniche di guida corrette,
ed ovviamente dal buon senso, da una
buona capacità di giudizio, e dall’esperienza del conducente. Prima di utilizzare
questa moto d’acqua, accertarsi che l’uso
della stessa sia consentito dalle leggi, dalle ordinanze e dai regolamento locali, e utilizzatela sempre nel pieno rispetto dei
requisiti e delle limitazioni imposti. Ciascun conducente deve conoscere i requisiti riportati di seguito prima di guidare la
moto d’acqua.
● Prima di utilizzare la moto d’acqua, leggere
questo Manuale del proprietario/conducente, la Guida con consigli pratici per il conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Queste letture vi forniranno informazioni utili sulla moto d’acqua ed il suo
funzionamento.
● Non permettere a nessuno di utilizzare la
moto d’acqua senza che prima abbia letto
questo Manuale del proprietario/conducente, la Guida con consigli pratici per il conducente, la Scheda con istruzioni per il
conducente e tutte le etichette.
HJU30740
Limitazioni poste ai potenziali
conducenti della moto d’acqua
● La Yamaha raccomanda che il conducente
abbia al minimo 16 anni.
Gli adulti devono sorvegliare l’uso da parte
dei minorenni.
Occorre conoscere l’età ed i requisiti di preparazione richiesti localmente per il conducente.

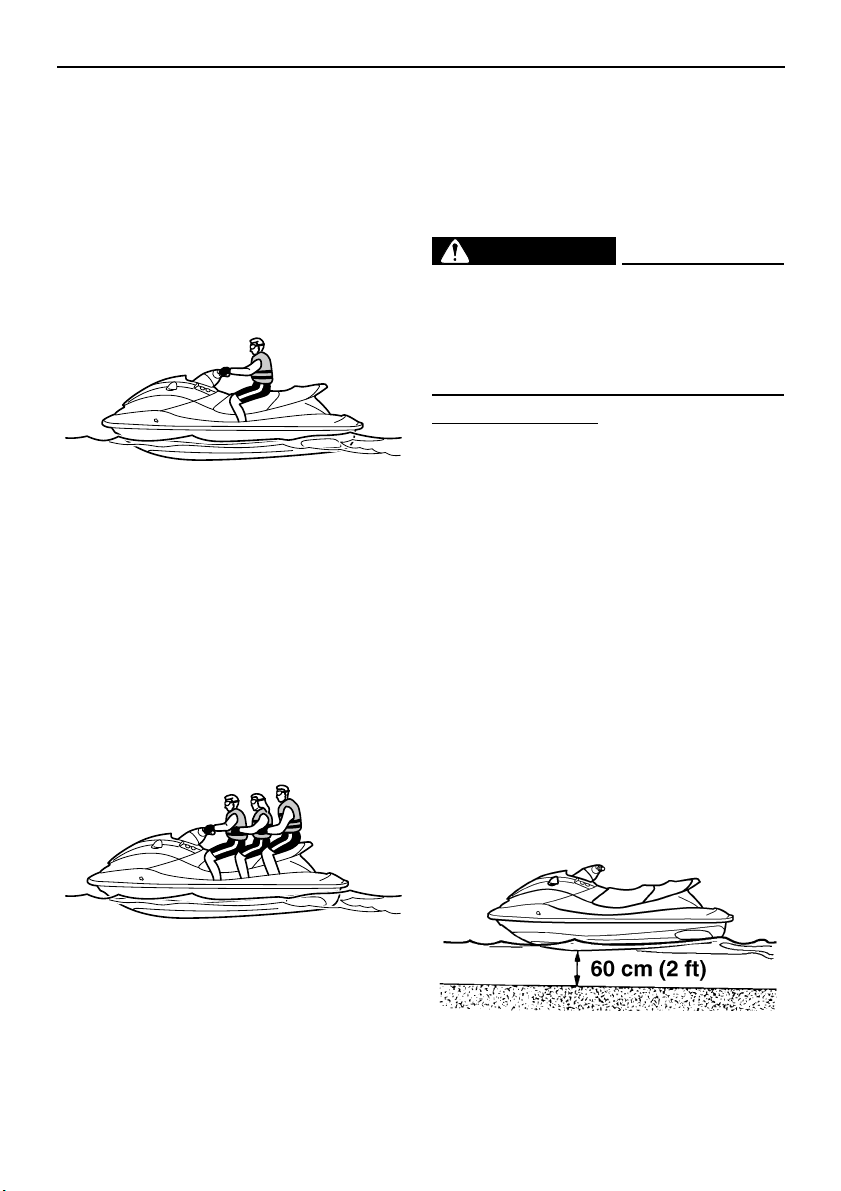

● Questa moto d’acqua è progettata per tra-
sportare il conducente ed un massimo di 2
passeggeri. Non superare mai il limite massimo di carico e non permettere che più di 3
persone (o 2 persone se si traina uno sciatore) salgano contemporaneamente sulla
moto d’acqua.
Carico massimo:
240 kg (530 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
11
● Non utilizzare la moto d’acqua con passeg-
geri a bordo fino a quando non si è acquisita una notevole pratica ed esperienza
guidando da soli. La guida della moto d’acqua con passeggeri richiede una maggiore
abilità. Prima di tentare manovre difficili,
prendersi il tempo necessario per abituarsi
alle caratteristiche di guida della moto d’acqua.
Page 19
Informazioni sulla sicurezza
60 cm (2 ft)
HJU30761
Limitazioni alla navigazione
● Prestare costante attenzione alla presenza
di persone, ostacoli e altre moto d’acqua.
Stare attenti alle condizioni che limitano la
visibilità o impediscono di vedere gli altri.
● Utilizzare il mezzo prudentemente, a veloci-
tà sicure, e mantenere una distanza adeguata dalle persone, dagli ostacoli e dalle
altre moto d’acqua.
● Non seguire a distanza ravvicinata altre
moto d’acqua o imbarcazioni.
● Non avvicinarsi ad altri per spruzzarli con
l’acqua.
● Evitare virate strette o altre manovre che
rendono difficile agli altri evitarvi o capire
dove state andando.
● Evitare le zone con ostacoli sommersi o ac-
que poco profonde.
● Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e le
altre imbarcazioni non dispongono di freni.
● Non rilasciare l’acceleratore mentre si tenta
di virare per allontanarsi da ostacoli—occorre accelerare per poter virare. Prima di
avviare la moto d’acqua, controllare sempre i comandi dell’acceleratore e dello sterzo.
● Guidare entro i propri limiti ed evitare mano-
vre aggressive, per ridurre il rischio di perdere il controllo, di essere gettati in acqua e
di collisioni.
● Questo è un mezzo ad alte prestazioni—
non un giocattolo. Eseguendo virate strette
o saltando le scie delle barche o le onde, si
aumenta il rischio di lesioni alla schiena/spina dorsale (paralisi) e al viso, nonché di
fratture degli arti inferiori, delle caviglie o di
altre ossa. Non saltare le scie o le onde.
● Non utilizzare la moto d’acqua in acque agi-
tate, in condizioni atmosferiche avverse oppure di scarsa visibilità; questo potrebbe
provocare incidenti con conseguenti lesioni
o decessi. Considerare sempre la possibilità di un peggioramento del clima. Tenere
conto delle previsioni del tempo e delle condizioni atmosferiche prevalenti prima di
uscire con la moto d’acqua.
● Come per tutti gli sport acquatici, non è op-
portuno utilizzare la moto d’acqua senza
qualcuno vicino. Se ci si allontana dalla riva
oltre il punto da cui poter rientrare a nuoto,
è necessario essere accompagnati da
un’altra imbarcazione o moto d’acqua, ma
tenendosi alla debita distanza. È una semplice questione di buon senso.
● Non usare mai la moto d’acqua in acque
con profondità inferiore a 60 cm (2 ft) dal
fondo della moto d’acqua, poiché aumenterebbero le possibilità di collisione con ostacoli sommersi, con conseguenti possibili
lesioni.
12
Page 20
Informazioni sulla sicurezza
● Questa moto d’acqua non è dotata di un im-
pianto di illuminazione idoneo per l’uso notturno. Non utilizzare la moto d’acqua dopo
il tramonto del sole o prima dell’alba, altrimenti si aumenta il rischio di collisioni con
altre imbarcazioni, con conseguenti possibili lesioni gravi o decessi.
● Seguire le regole di navigazione, e le leggi
statali/provinciali e locali applicabili alla
moto d’acqua.
HJU30821
Requisiti per l’utilizzo
● Tutti gli utilizzatori del mezzo devono indos-
sare un giubbotto di salvataggio omologato
dalle autorità competenti ed idoneo all’utilizzo della moto d’acqua.
● Indossare un abbigliamento protettivo. Le-
sioni interne gravi possono essere la conseguenza della penetrazione violenta
dell’acqua in orifizi corporei a seguito di una
caduta nell’acqua o della vicinanza con
l’ugello direzionale.
Normali costumi da bagno non proteggono
adeguatamente dalla penetrazione di getti
d’acqua violenti nel retto o nella vagina. Sia
il conducente che i passeggeri devono indossare pantaloni di mute o un abbigliamento che offra una protezione
equivalente. Un abbigliamento del genere
comprende capi di stoffa spessa, a trama
fitta, robusti e comodi da indossare, come il
denim (stoffa jeans), ma non comprende lo
spandex o tessuti elastici simili, come quelli
usati nei pantaloncini da ciclista.
13
1 Giubbotto di salvataggio PFD omologato
2 Pantaloni della muta
● Si consiglia di utilizzare occhiali per proteg-
gere gli occhi dal vento, dall’acqua e dal riverbero del sole durante la guida della moto
d’acqua. Sono disponibili nastri galleggianti
Page 21
Informazioni sulla sicurezza
di fissaggio degli occhiali, che consentono
di recuperarli se cadessero in acqua.
Si consiglia l’utilizzo di scarpette e di guanti.
● Spetta a voi decidere se indossare o meno
il casco durante le uscite per diporto. Occorre sapere che il casco può aiutare a proteggervi in determinati tipi di incidenti, ma
può anche provocare delle lesioni in altri tipi
di incidenti.
Il casco è progettato per proteggere in una
certa misura il capo. Anche se i caschi non
possono proteggere da tutti gli impatti prevedibili, possono ridurre le lesioni in caso di
collisione con una imbarcazione o con un
altro ostacolo.
L’uso del casco comporta però anche un
pericolo potenziale per la sicurezza. In caso
di caduta in acqua, esso, riempiendosi
d’acqua per l’effetto comunemente detto “a
secchio”, può provocare una trazione sul
collo, con pericolo di soffocamento, di lesioni gravi e permanenti al collo o di decesso.
Inoltre il casco può aumentare il rischio di
incidenti, se comporta una riduzione della
visuale o della capacità uditiva, se distrae il
conducente o ne aumenta l’affaticamento.
Come fare quindi per decidere se i potenziali vantaggi di sicurezza rappresentati
dall’uso del casco superano i rischi potenziali connessi al suo utilizzo? Tenendo conto delle proprie condizioni particolari di
guida. Considerando fattori come l’ambiente in cui si utilizza il mezzo, il proprio stile e
la capacità di guida. Tenere presente anche la possibilità di traffico congestionato e
le condizioni della superficie dell’acqua.
Se si decide di indossare un casco in base
alle condizioni in cui si utilizza normalmente
il mezzo, effettuare la scelta in modo accurato. Se possibile, cercare un casco appositamente studiato per uso nautico. Se la
moto d’acqua viene utilizzata in occasione
di gare e di competizioni, per quanto concerne i caschi attenersi ai requisiti indicati
dagli organizzatori.
● Non utilizzare mai la moto d’acqua dopo
aver assunto alcol oppure sostanze o medicinali stupefacenti.
● Per motivi di sicurezza, e in vista di una ma-
nutenzione corretta, eseguire sempre i controlli illustrati a pagina 58 prima di utilizzare
la moto d’acqua.
● Quando la moto d’acqua è in movimento, il
conducente ed i passeggeri devono sempre tenere i loro piedi sul fondo del pozzetto. Sollevando i piedi, aumentano le
probabilità di perdere l’equilibrio o di urtare
con i piedi ostacoli al di fuori della moto
d’acqua. Non trasportare bambini che non
arrivino a toccare il fondo del pozzetto con i
piedi.
● I passeggeri devono reggersi saldamente o
alla persona davanti a loro oppure all’apposita maniglia.
● Non trasportare il passeggero davanti al
conducente.
● È opportuno che le donne in gravidanza e le
persone con problemi di salute consultino
sempre il medico per sapere se vi sono
controindicazioni all’uso della moto d’acqua.
14
Page 22
Informazioni sulla sicurezza
● Non cercare di modificare questa moto
d’acqua.
Eventuali modifiche apportate alla moto
d’acqua possono pregiudicarne la sicurezza e l’affidabilità rendere l’uso della stessa
pericoloso o illegale.
● Allacciare al polso sinistro il tirante di spe-
gnimento emergenza motore e non farlo
impigliare nel manubrio, in modo che il motore si spenga se il conducente cade dalla
moto d’acqua. Al termine dell’utilizzo, togliere il tirante di spegnimento emergenza
motore dalla moto d’acqua per evitare l’avviamento accidentale o l’uso non autorizzato da parte di bambini o altre persone.
“Regole per una navigazione sicura” e ricordarsi di guardare sempre indietro prima di
virare. (Vedere “Regole per una navigazione sicura” a pagina 20.)
● Fare particolare attenzione all’eventuale
presenza di bagnanti e stare lontani dalle
zone da essi frequentate. È infatti difficile
riuscire a scorgere i bagnanti e si corre il rischio di investirli accidentalmente.
● Evitare di venire urtati da altre imbarcazioni.
Assumersi sempre la responsabilità di fare
attenzione al traffico, in quanto gli altri potrebbero non fare altrettanto. Se gli altri non
vi vedono, oppure se manovrate più velocemente di quanto non si aspettano, c’è il rischio di una collisione.
● Mantenere la distanza di sicurezza dalle al-
tre imbarcazioni o moto d’acqua e fare attenzione anche alle funi di traino per sci
nautico o alle lenze da pesca. Attenersi alle
15
Page 23
Informazioni sulla sicurezza
HJU30840
Equipaggiamento consigliato
Consigliamo di portare a bordo della moto
d’acqua i seguenti oggetti:
● Avvisatore acustico
Portare con sé un fischietto o un altro avvisatore acustico da utilizzare per lanciare
segnali ad altre imbarcazioni.
● Segnali visivi di richiesta soccorso
Si consiglia di tenere a bordo un razzo di
segnalazione, approvato dalle autorità, riposto in un contenitore impermeabile all’acqua. Per segnalazioni di emergenza si può
anche usare uno specchio. Contattare il
concessionario Yamaha di fiducia per maggior informazioni.
● Orologio
Un orologio permettere di sapere da quanto
tempo la moto d’acqua è in funzione.
● Cima per rimorchio
La cima può servire a trainare una moto
d’acqua con problemi di funzionamento in
casi di emergenza.
HJU36850
Informazioni sui rischi
● Non avviare o fare funzionare mai il motore
per qualsiasi lasso di tempo in ambienti
chiusi. I gas di scarico contengono monossido di carbonio, un gas incolore e inodore
che può provocare la perdita di conoscenza
ed il decesso in breve tempo. Fare funzionare sempre la moto d’acqua all’aperto.
● Non toccare la marmitta o il motore mentre
questo è ancora acceso o subito dopo averlo spento; possono causare ustioni gravi.
16
Page 24
Informazioni sulla sicurezza
1
2
HJU30920
Caratteristiche della moto
d’acqua

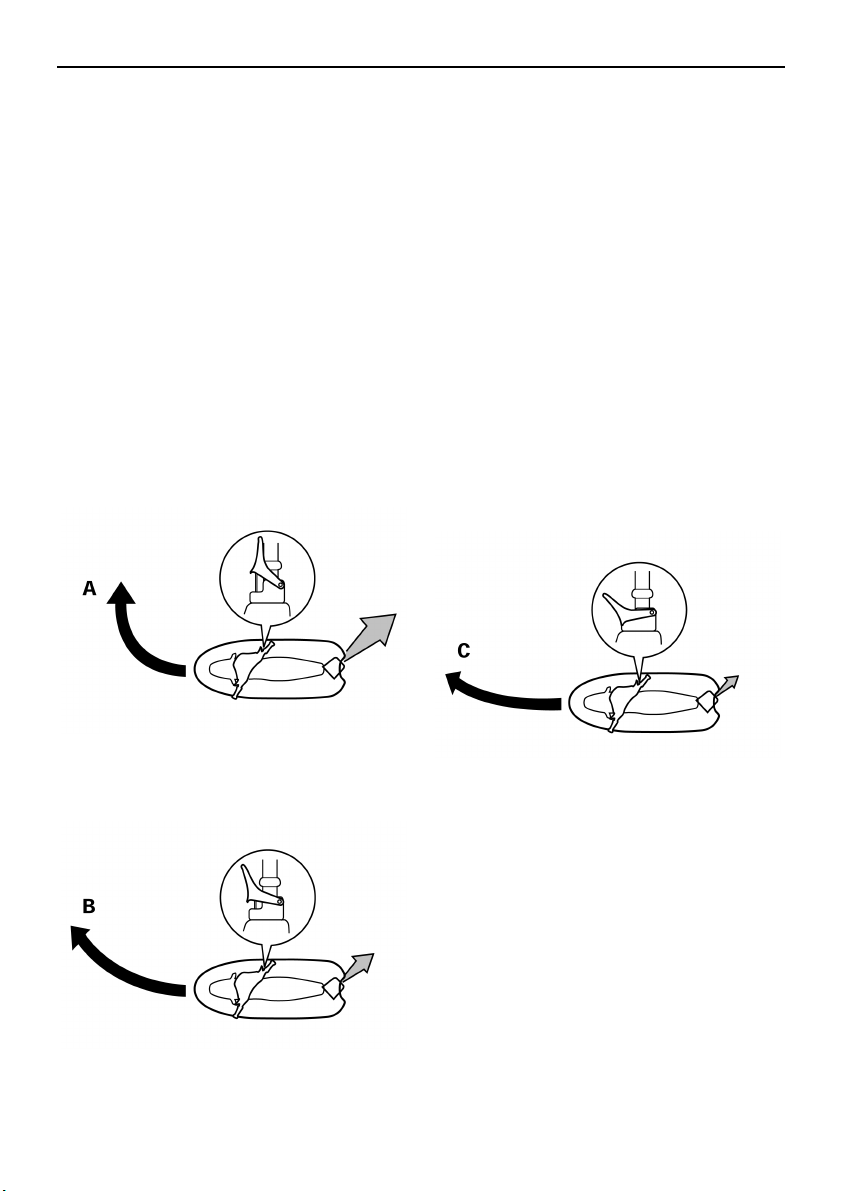

● La spinta dell’idrogetto fa virare la moto
d’acqua. Rilasciando completamente l’acceleratore, l’idrogetto produce soltanto una
spinta minima. Se si sta viaggiando a velocità superiori a quella di traino, se non si accelera si perderà rapidamente la capacità di
virare.
Questo modello è dotato del sistema di gestione motore Yamaha (YEMS) che comprende il sistema di assistenza alla virata
con acceleratore chiuso (OTS). Questo sistema viene attivato alle velocità di planata
consentendo di virare la moto d’acqua dopo
aver rilasciato l’acceleratore. Il sistema
OTS assiste in virata continuando a fornire
spinta mentre la moto d’acqua sta decelerando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manubrio.
Il sistema OTS non funziona al di sotto delle
velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri,
la moto d’acqua non vira più in risposta ai
comandi dal manubrio finché si accelera
nuovamente o si raggiunge la velocità di
traino.
Esercitarsi nelle virate in uno specchio d’acqua libero da ostacoli fino ad acquisire dimestichezza con questa manovra.
● La propulsione di questa moto d’acqua è ad
idrogetto. L’idrogetto è collegato direttamente al motore. Questo significa che la
spinta dell’idrogetto provoca sempre un
movimento del mezzo quando il motore è in
funzione. Non esiste una posizione di “folle”. La moto d’acqua è sempre in marcia
“avanti” o “indietro”, a seconda della posizione in cui si trova le leva del cambio.
● Non utilizzare la retromarcia per rallentare o
arrestare la moto d’acqua, altrimenti potreste perderne il controllo, venire sbalzati in
acqua o contro il manubrio.
Questo potrebbe aumentare il rischio di lesioni alla schiena/spina dorsale (paralisi) e
al viso, nonché di fratture degli arti inferiori,
delle caviglie o di altre ossa. Inoltre potreste
danneggiare il meccanismo del cambio.
● Si può utilizzare la retromarcia per rallenta-
re o fermarsi durante le manovre a bassa
velocità, per esempio per l’approdo. Dopo
che il regime del motore è sceso al minimo,
inserire la retromarcia ed aumentare gradualmente il regime del motore. Accertarsi
che non ci siano ostacoli o persone dietro al
mezzo prima di inserire la retromarcia.
● Stare lontani dalla griglia di aspirazione
quando il motore è acceso. I capelli lunghi,
un abbigliamento svolazzante o le cinghie
del giubbotto di salvataggio possono impigliarsi nelle parti in movimento, provocando
lesioni gravi o annegamenti.
● Non inserire mai oggetti nell’ugello direzio-
nale mentre il motore è in funzione. Il contatto con le parti rotanti dell’idrogetto
potrebbe provocare lesioni gravi o il decesso.
1 Griglia di presa d’acqua
2 Ugello direzionale
17
Page 25
Informazioni sulla sicurezza
2
1
1
● Spegnere il motore e rimuovere la forcella
dall’interruttore di spegnimento di emergenza del motore prima di rimuovere eventuali
detriti o alghe accumulatisi intorno alla presa d’acqua dell’idrogetto.
1 Forcella
2 Interruttore di spegnimento di emergenza
del motore
HJU30954
Sci d’acqua
Si può utilizzare la moto d’acqua per lo sci
d’acqua, se ha posti a sedere per il conducente, per un osservatore rivolto nel senso opposto a quello di marcia e per lo sciatore o la
sciatrice quando non sta praticando lo sci
d’acqua.
Inoltre la moto d’acqua deve essere equipaggiata con una galloccia progettata per agganciare la fune di traino per lo sci d’acqua; non
agganciare la fune di traino in nessun altro posto.
1 Galloccia
Fa parte delle responsabilità del conducente
della moto d’acqua stare attenti alla sicurezza
degli sciatori e delle altre persone. Informarsi
su tutti i regolamenti locali in vigore per lo sci
d’acqua nelle acque in cui si utilizza la moto
d’acqua, e rispettarli.
Prima di provare a trainare uno sciatore, il
conducente deve avere acquisito dimestichezza con il trasporto di passeggeri.
Qui di seguito riportiamo alcune considerazioni importanti per ridurre al minimo i rischi durante lo sci d’acqua.
● Lo sciatore deve indossare un giubbotto di
salvataggio omologato, possibilmente dai
colori squillanti, in modo che i naviganti
possano vederlo.
● Lo sciatore deve indossare un abbigliamen-
to protettivo. Lesioni interne gravi possono
18
Page 26
Informazioni sulla sicurezza
1
essere la conseguenza della penetrazione
violenta dell’acqua in orifizi corporei a seguito di una caduta nell’acqua. Normali costumi da bagno non proteggono
adeguatamente dalla penetrazione di getti
d’acqua violenti nel retto o nella vagina. Lo
sciatore deve indossare pantaloni di mute o
un abbigliamento che offra una protezione
equivalente.
● A bordo deve essere presente una seconda
persona adibita a osservatore dello sciatore; in molte località questo è prescritto dalla
legge. Lasciare che lo sciatore diriga il conducente nel controllo della velocità e della
direzione mediante segnali con le mani.
L’osservatore deve stare seduto a cavalcioni sul retro della sella e tenersi alla maniglia
tientibene con entrambi i piedi appoggiati
saldamente sul fondo del pozzetto per poter mantenere l’equilibrio mentre è rivolto
nel senso opposto a quello di marcia per
osservare i segnali e le condizioni dello
sciatore.
1 Maniglia tientibene
1 Maniglia tientibene
● Il controllo del mezzo mentre si traina uno
sciatore è influenzato sia dall’abilità dello
sciatore stesso, che dalle condizioni dell’acqua e del tempo.
● Nella fase di preparazione al traino, fare
funzionare la moto d’acqua alla velocità più
bassa possibile fino a quando si è allontanata abbastanza dallo sciatore e la fune di
traino si è tesa. Accertarsi che la fune non
si sia aggrovigliata su eventuali oggetti.
Dopo aver verificato che lo sciatore è pronto e che non ci sia traffico o altri ostacoli, accelerare di quanto basta per trainare lo
sciatore.
● Eseguire virate dolci e larghe. La moto d’ac-
qua è in grado di eseguire virate molto strette che potrebbero superare il livello di abilità
19
Page 27
Informazioni sulla sicurezza
dello sciatore. Tenere lo sciatore ad una distanza di almeno 50 m (164 ft), ossia circa
due volte la lunghezza di una fune di traino
standard, da qualsiasi pericolo potenziale.
● Stare attenti al rischio che la maniglia di trai-
no rimbalzi verso la moto d’acqua quando
lo sciatore cade o non riesce a rialzarsi sugli sci.
● Il rimorchio di oggetti pesanti o ingombranti,
come ad esempio un’altra imbarcazione o
moto d’acqua, può far perdere il controllo
dello sterzo e creare una situazione di pericolo. Se si deve rimorchiare un’altra imbarcazione in caso di emergenza, guidare
lentamente e con cautela.
HJU30970
Regole per una navigazione
sicura
Ai fini legali, la vostra moto d’acqua Yamaha
è considerata un’imbarcazione a motore.
L’uso della moto d’acqua deve avvenire in
conformità alle leggi ed alle disposizioni che
regolano la navigazione nelle acque in cui
essa viene utilizzata.
20
Page 28
Informazioni sulla sicurezza
HJU30991
Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’acqua appartengono anche agli altri ed alla natura. Il piacere di usare la moto d’acqua
comporta quindi di trattare con rispetto e cortesia le altre persone, il suolo, l’acqua e gli
animali selvatici.
In qualsiasi momento, e ovunque siate, tenere presente che siete ospiti di tutto ciò che vi
circonda. Ricordare, per esempio, che il rumore della vostra moto d’acqua può anche
essere musica per voi, mentre per gli altri potrebbe costituire soltanto un rumore molesto,
e che gli spruzzi divertenti della vostra scia
possono produrre onde fastidiose per gli altri.
Evitare di usare la moto d’acqua in prossimità
di zone abitative costiere o di zone di nidificazione di uccelli acquatici o altre zone naturali,
e mantenersi a rispettosa distanza dai pescatori, dalle altre imbarcazioni, dai nuotatori e
dalle spiagge affollate. Se è inevitabile attraversare zone di questo tipo, procedere lentamente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione
adeguata per assicurare che le emissioni allo
scarico e i livelli di rumorosità della moto d’acqua rientrino nei limiti prescritti. È necessario
accertarsi che venga eseguita la manutenzione raccomandata nel presente Manuale del
proprietario/conducente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburante o non rabboccare l’olio dove il versamento
di tali sostanze può causare danni alla natura.
Portare la moto d’acqua fuori dall’acqua e allontanarla dalla battigia prima di fare rifornimento di carburante. Smaltire l’acqua ed i
residui di carburante e di olio nel vano motore
in conformità alle disposizioni di legge locali.
E mantenere pulito l’ambiente circostante per
le persone e gli animali selvatici che condividono con voi i corsi d’acqua: non gettare rifiuti.
Se si utilizza responsabilmente la moto d’acqua, con rispetto e cortesia per gli altri, si contribuirà a garantire che i corsi d’acqua
possano continuare ad essere usati per godere di una grande varietà di attività ricreative.
21
Page 29
Descrizione
HJU40302
Glossario della moto d’acqua
Velocità di traino
“Il traino” è la velocità di manovra più bassa. Si accelera poco oppure per niente. La moto d’acqua è dentro all’acqua, e non c’è la scia.
Velocità inferiore a quella di planata
“La velocità inferiore a quella di planata” è una velocità media. La prua si trova leggermente
sopra la superficie dell’acqua, ma si continua a navigare attraverso l’acqua. C’è la scia.
Velocità di planata
“La velocità di planata” è una velocità superiore. La moto d’acqua è più livellata e passa rasente
a pelo d’acqua. C’è la scia.
Prua
L’estremità anteriore della moto d’acqua.
Poppa
L’estremità posteriore della moto d’acqua.
Tribordo
Il lato destro della moto d’acqua guardando in avanti.
Babordo
Il lato sinistro della moto d’acqua guardando in avanti.
Acqua di sentina
L’acqua che si accumula nel vano motore.
Sistema gestione motore Yamaha (YEMS)
YEMS è un sistema di gestione integrato e computerizzato che controlla e regola la fasatura
dell’accensione, l’iniezione del carburante, la diagnostica del motore e il sistema di assistenza
alla virata con acceleratore chiuso (OTS).
22
Page 30
Descrizione
1
2
3
4
5
6
10
9
8
7
HJU31011
Ubicazione dei componenti principali
Esterno
1 Tappo del bocchettone del serbatoio del
carburante (pagina 51)
2 Cofano
3 Manubrio
4 Sella posteriore (pagina 43)
5 Sella anteriore (pagina 43)
6 Pozzetto
7 Golfare di prua
8 Uscita di controllo dell’acqua di raffredda-
mento (pagina 32)
23
9 Frisata
10 Pattino sostentatore
Page 31

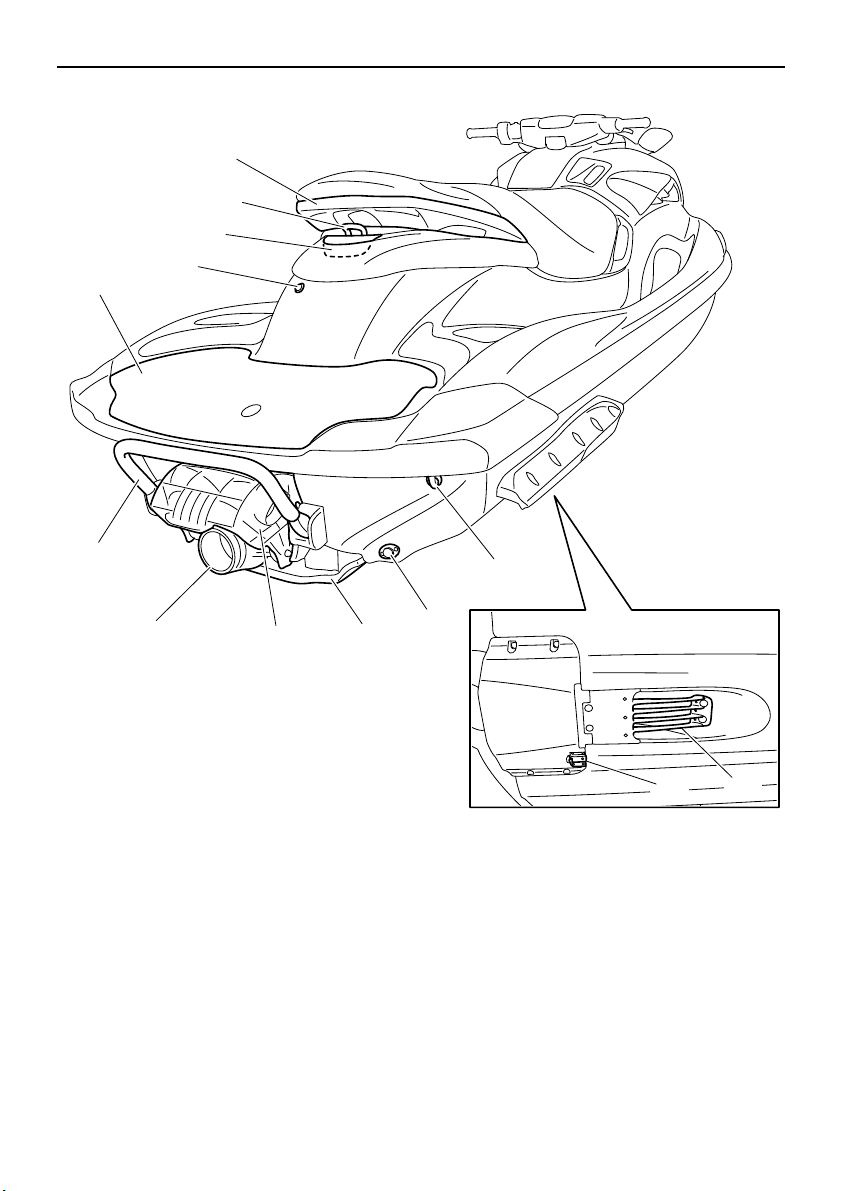

Descrizione
2
4
11
10
9
8
7
1
3
5
13
12
6
1 Piattaforma di risalita
2 Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
3 Maniglia di risalita (pagina 45)
4 Galloccia
5 Maniglia tientibene (pagina 44)
6 Gradino di risalita (pagina 45)
7 Ugello direzionale
8 Cucchiaia ribaltabile per l’inversione del
flusso (pagina 34)
9 Flap
10 Tappo di scarico di poppa (pagina 55)
11 Golfare di poppa (pagina 46)
12 Sensore della velocità
13 Griglia di presa d’acqua
24
Page 32
Descrizione
1234
67
5
10
11 12 13
14
98
1 Selettore Q.S.T.S. (pagina 35)
2 Leva di sgancio del selettore Q.S.T.S. (pagi-
na 35)
3 Interruttore di avviamento (pagina 29)
4 Interruttore di spegnimento di emergenza
del motore (pagina 29)
5 Forcella (pagina 29)
6 Interruttore di spegnimento motore (pagina
29)
7 Tirante di spegnimento di emergenza del
motore (pagina 29)
8 Strumento analogico doppio (pagina 38)
9 Specchio retrovisore
10 Cassettino portaoggetti (pagina 47)
11 Telecomando (pagina 27)
12 Portabibite (pagina 49)
13 Leva del cambio (pagina 34)
14 Leva dell’acceleratore (pagina 30)
25
Page 33
Vano motore
1
2
3
4
6
5
10 11
8
9
7
Descrizione
1 Coperchio motore
2 Scatola del filtro dell’aria
3 Separatore d’acqua (pagina 32)
4 Serbatoio del carburante
5 Batteria (pagina 61)
6 Raccordo della manichetta di lavaggio
7 Scomparto portaoggetti impermeabile
all’acqua
8 Candela/Cappuccio della candela/Bobina di
accensione
9 Scatola dell’impianto elettrico
10 Tappo bocchettone serbatoio dell’olio moto-
re (pagina 53)
11 Astina
26
Page 34
Utilizzo della funzione di controllo
ATTENZIONE
1
HJU31024
Funzioni di controllo della moto
d’acqua
HJU41390

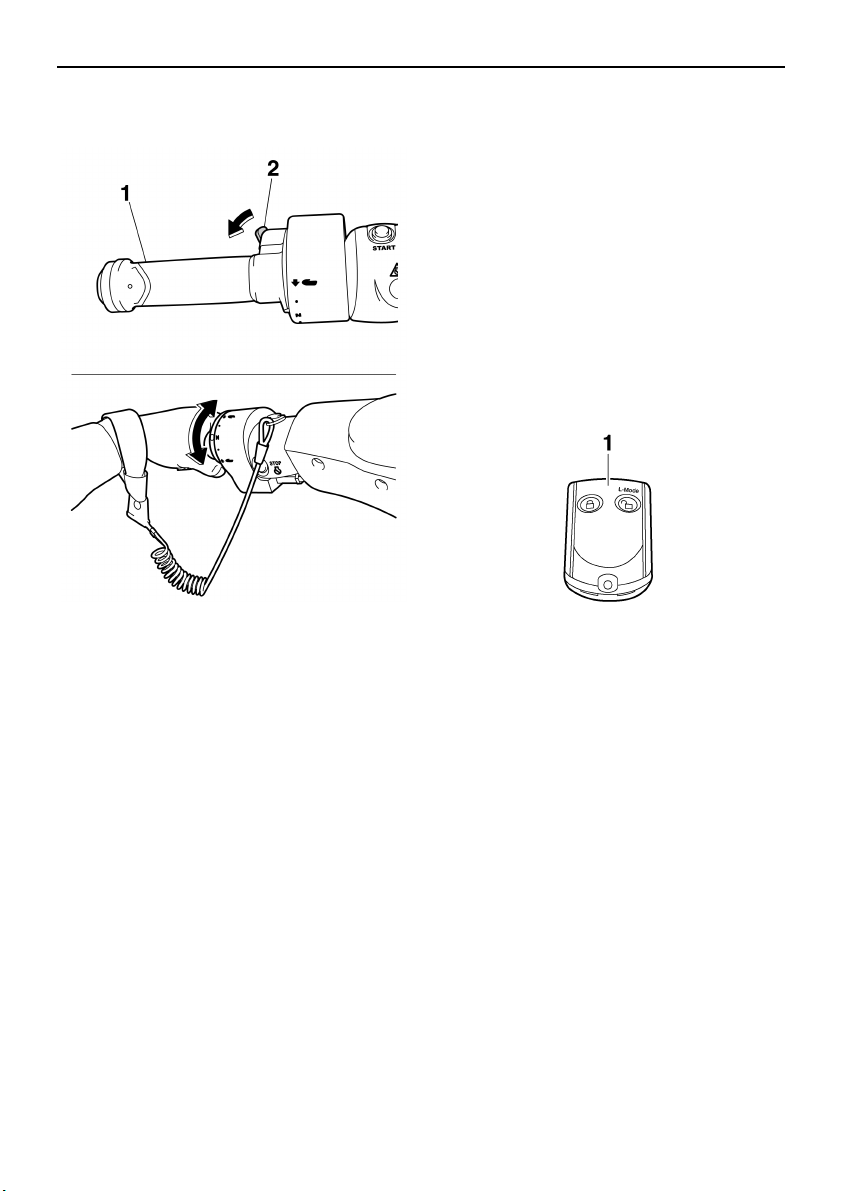

Telecomando
Le modalità del sistema antifurto Yamaha e
del regime ridotto possono essere selezionate azionando il telecomando. (Vedere pagina
28 per le procedure di impostazione del sistema antifurto Yamaha e pagina 36 per le procedure di attivazione della modalità regime
ridotto.)
1 Telecomando
La moto d’acqua è programmata per riconoscere il codice interno inviato esclusivamente
tramite questo telecomando, quindi è possibile selezionare l’impostazione del sistema antifurto solo utilizzando questo telecomando.
In caso di smarrimento accidentale o di funzionamento non corretto del telecomando,
contattare un concessionario Yamaha.
Quando si utilizza la moto d’acqua, per evitare di perdere il telecomando, conservarlo
sempre nell’apposito portatelecomando che
si trova nel portabibite.
1 Portatelecomando
HCJ00752
● Il telecomando non è completamente
impermeabile all’acqua. Non immergere
il telecomando o non usarlo sott’acqua.
Se il telecomando viene immerso, asciugarlo con un panno soffice, asciutto, e
poi verificare che funzioni correttamente. Se il telecomando non funziona correttamente, contattare un
concessionario Yamaha.
● Non esporre il telecomando alle alte
temperature e alla luce solare diretta.
● Non lasciare cadere il telecomando, sot-
toporlo a forti urti o appoggiare su di
esso dei pesi.
● Utilizzare un panno soffice e asciutto
per pulire il telecomando. Non utilizzare
detergenti, alcol o altri prodotti chimici.
● Non tentare di disassemblare da soli il
telecomando. Altrimenti il telecomando
potrebbe non funzionare correttamente.
Se il telecomando ha bisogno di una batteria nuova, contattare un concessionario Yamaha. Fare riferimento alle
disposizioni locali sui rifiuti speciali per
lo smaltimento delle batterie del telecomando.
27
Page 35
Utilizzo della funzione di controllo
NOTA:
NOTA:
1
2
HJU31384
Sistema antifurto Yamaha
Il sistema antifurto Yamaha aiuta ad evitare
utilizzi non autorizzati o il furto della moto
d’acqua. Le modalità di blocco e sblocco del
sistema antifurto possono essere selezionate
con il telecomando in dotazione alla moto
d’acqua. Se viene selezionata la modalità di
blocco del sistema antifurto, non è possibile
avviare il motore. Il motore può essere avviato
solo se viene selezionata la modalità di sblocco. (Vedere pagina 27 per informazioni sul telecomando.)
Le impostazioni del sistema antifurto Yamaha
possono essere selezionate soltanto a motore fermo.
HJU37412
Impostazioni del sistema antifurto
Yamaha
Le impostazioni del sistema antifurto Yamaha
verranno confermate tramite il numero di bip
emessi durante l’azionamento del telecomando, e la spia “UNLOCK” del quadro strumenti
analogico doppio. (Vedere pagina 38 per informazioni sul quadro strumenti analogico
doppio.)
Numero di
bip
Modalità del si-
stema di antifurto
Yam ah a
Blocco Si spegne
Sblocco
(modalità operati-
va normale)
Sblocco
(modalità di regi-
me ridotto)
Spia
“UNLOCK”
Si accende
Si accende
procedure di attivazione della modalità regime ridotto.)
● Se il telecomando viene azionato mentre il
quadro strumenti analogico doppio è in
standby, quest’ultimo effettuerà l’operazione iniziale, dopodiché verrà selezionata
l’impostazione.

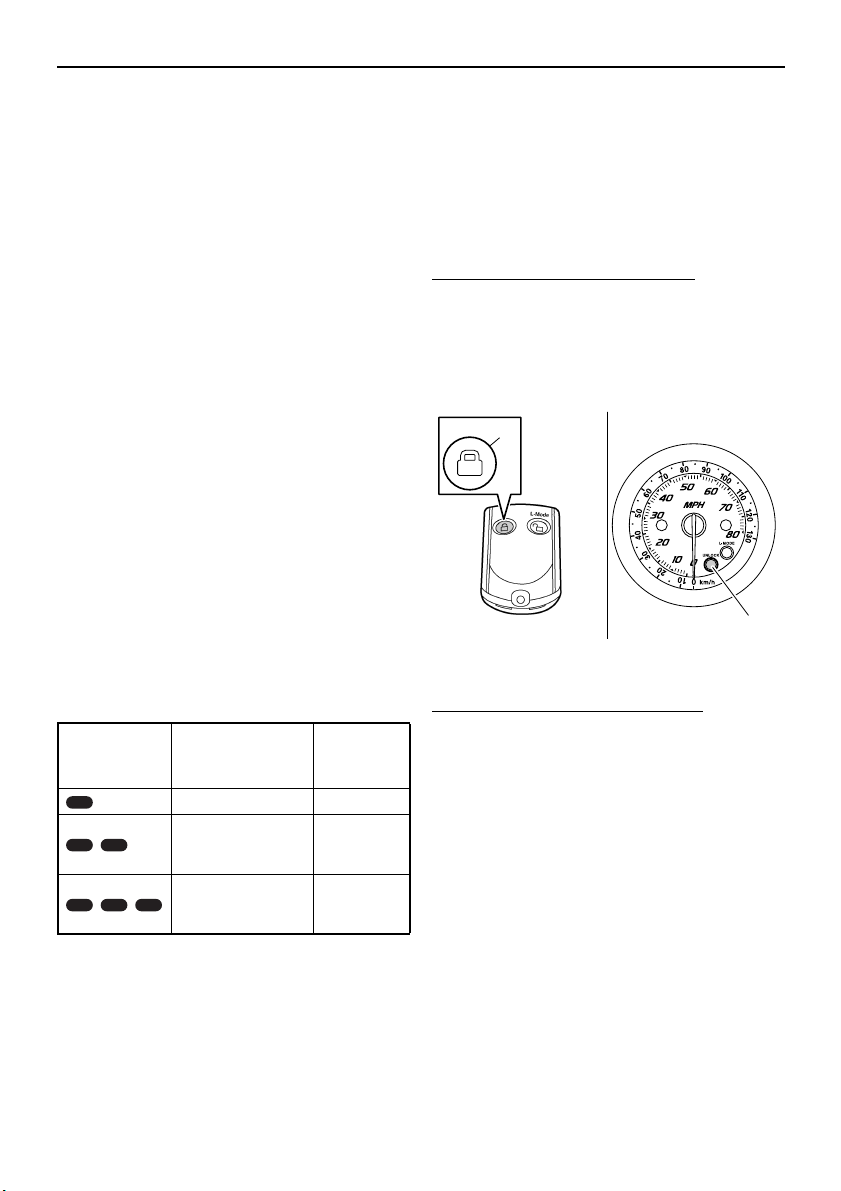

Per selezionare il modo di blocco:
Premere brevemente il tasto di blocco del telecomando. Il cicalino suona una volta e la
spia “UNLOCK” lampeggia una volta, quindi si
spegne. Ciò indica che è stato selezionato il
modo di blocco.
1 Pulsante di blocco
2 Spia “UNLOCK”
Per selezionare il modo di sblocco:
Premere brevemente il tasto “L-Mode” (sblocco) del telecomando. Il cicalino suona due o
tre volte e la spia “UNLOCK” lampeggia due o
● Il cicalino suona due volte per la modalità
operativa normale o tre volte per la modalità
di regime ridotto. (Vedere pagina 36 per le
28
Page 36
Utilizzo della funzione di controllo
ATTENZIONE
L-Mode
1
2
1
2
1
3
tre volte, quindi si accende. Ciò indica che è
stato selezionato il modo di sblocco.
1 Tasto (di sblocco) “L-Mode” (modalità regi-
me ridotto)
2 Spia “UNLOCK”
HJU31152
Interruttore di spegnimento
motore “ ”
È possibile spegnere il motore premendo l’interruttore di spegnimento motore (pulsante
rosso).
Inserire la forcella sotto l’interruttore di spegnimento di emergenza del motore prima di
avviare il motore.
1 Interruttore di spegnimento di emergenza
del motore
2 Forcella
3 Tirante di spegnimento di emergenza del
motore
Quando il motore non è in funzione, rimuovere la forcella dall’interruttore di spegnimento di
emergenza del motore per evitare l’avviamento accidentale del motore o l’uso non autorizzato da parte di bambini o di altre
persone.
1 Interruttore di spegnimento motore
HJU31163
Interruttore di spegnimento di
emergenza del motore “ ”
L’interruttore di spegnimento di emergenza
del motore spegne automaticamente il motore quando la forcella, all’estremità del tirante
di spegnimento di emergenza del motore, viene rimossa dall’interruttore, ad esempio se il
conducente cade dalla moto d’acqua.
29
HJU36286
Interruttore di avviamento “ ”
HCJ01310
Non fare funzionare il motore a regime superiore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
Page 37
Utilizzo della funzione di controllo
1
1
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
L’interruttore di avviamento (tasto verde) avvia il motore quando l’interruttore è premuto.
Rilasciare l’interruttore di avviamento non appena il motore si avvia. Se il motore non si avvia entro 5 secondi, rilasciare l’interruttore di
avviamento, attendere 15 secondi e poi riprovare. ATTENZIONE: Non premere mai l’in-
terruttore di avviamento mentre il motore
è in funzione. Non azionare l’interruttore di
avviamento per più di 5 secondi, altrimenti
la batteria si scarica ed il motore non si avvia. Inoltre, si può danneggiare il motorino
di avviamento.
[HCJ01040]
HJU31211

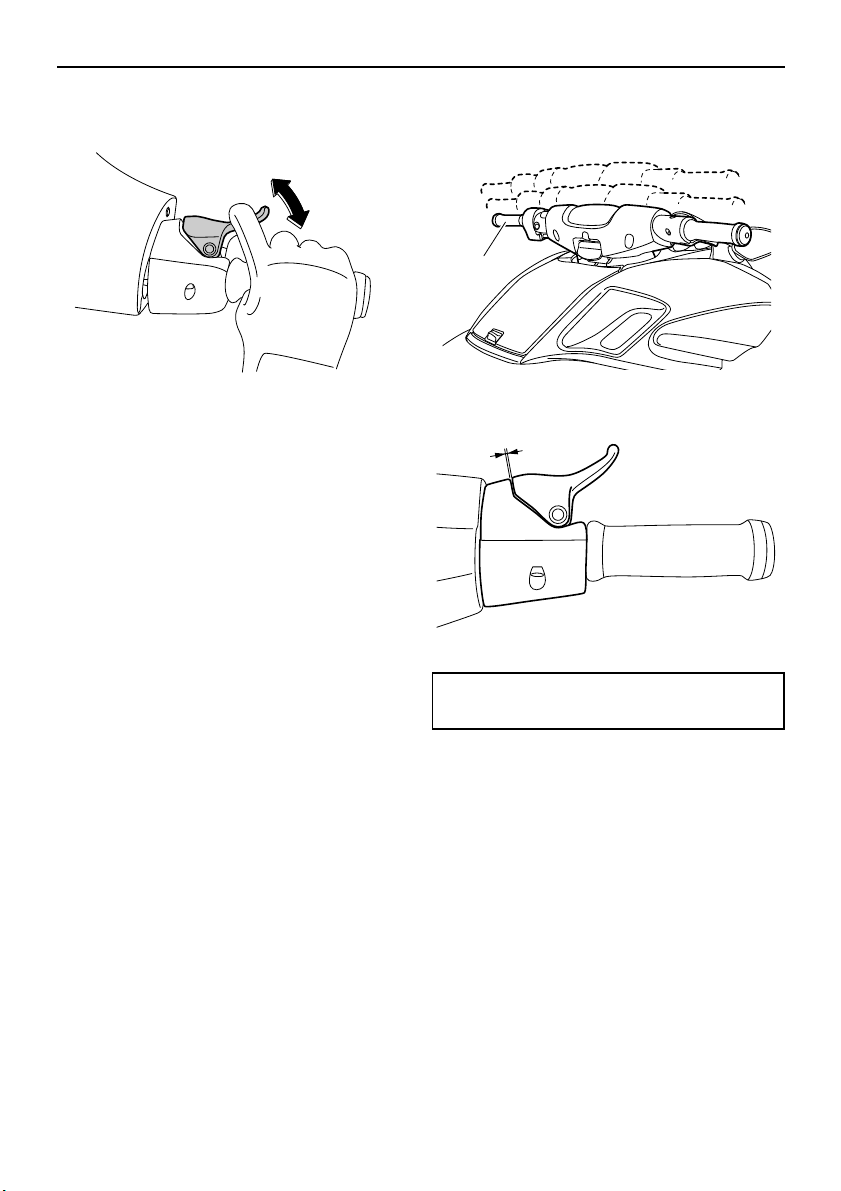

Leva dell’acceleratore
Premendo la leva dell’acceleratore, è possibile aumentare il regime motore.
1 Leva dell’acceleratore
Quando viene rilasciata, la leva dell’acceleratore ritorna automaticamente nella posizione
di completamente chiuso (minimo).
HJU31261
Sistema dello sterzo
Girando il manubrio nella direzione desiderata, si modifica l’angolo dell’ugello direzionale
1 Interruttore di avviamento
Il motore non si avvia in presenza di una delle
seguenti condizioni:
● È stata selezionata la modalità di blocco del
sistema antifurto Yamaha. (Per le procedure di impostazione del sistema antifurto
Yamaha, vedere pagina 28.)
● La forcella è rimossa dall’interruttore di spe-
gnimento di emergenza del motore.
● La leva dell’acceleratore è premuta.
30
Page 38
Utilizzo della funzione di controllo
1
2
1
dell’idrogetto e la direzione della moto d’acqua cambia di conseguenza.
1 Manubrio
2 Ugello direzionale
Poiché la potenza del getto determina la velocità e l’angolo di virata, per affrontare una virata è sempre necessario accelerare, tranne
quando si naviga a velocità di traino.
Questo modello è dotato del sistema di gestione motore Yamaha (YEMS) che comprende il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema
viene attivato alle velocità di planata consentendo di virare la moto d’acqua dopo aver rilasciato la leva dell’acceleratore. Il sistema
OTS assiste in virata continuando a fornire
spinta mentre la moto d’acqua sta decelerando, ma è possibile effettuare virate più strette
se si accelera mentre si gira il manubrio. Il sistema OTS non funziona al di sotto delle velocità di planata o quando il motore è spento.
Quando il numero di giri del motore diminuisce, la moto d’acqua non vira più in risposta ai
comandi dal manubrio finché si accelera nuovamente o si raggiunge la velocità di traino.
HJU37341
Sistema dello sterzo telescopico
Si può regolare la posizione del manubrio verso l’alto o verso il basso azionando la leva di
blocco.
Il manubrio è regolabile su tre posizioni.
Per regolare la posizione del manubrio:
(1) Tirare verso l’alto la leva di blocco per di-
simpegnare il blocco del manubrio, quindi
alzare o abbassare il manubrio nella posizione desiderata. AVVERTENZA! Non
tirare mai la leva di blocco durante il
funzionamento, in quanto la posizione
del manubrio potrebbe cambiare improvvisamente, con la possibilità di incidenti.
1 Leva di blocco
(2) Accertarsi che la leva di blocco del manu-
brio ritorni nella sua posizione originale e
[HWJ01270]
31
Page 39
Utilizzo della funzione di controllo
NOTA:
1
1
1
che il manubrio sia bloccato saldamente
in posizione.
HJU41800

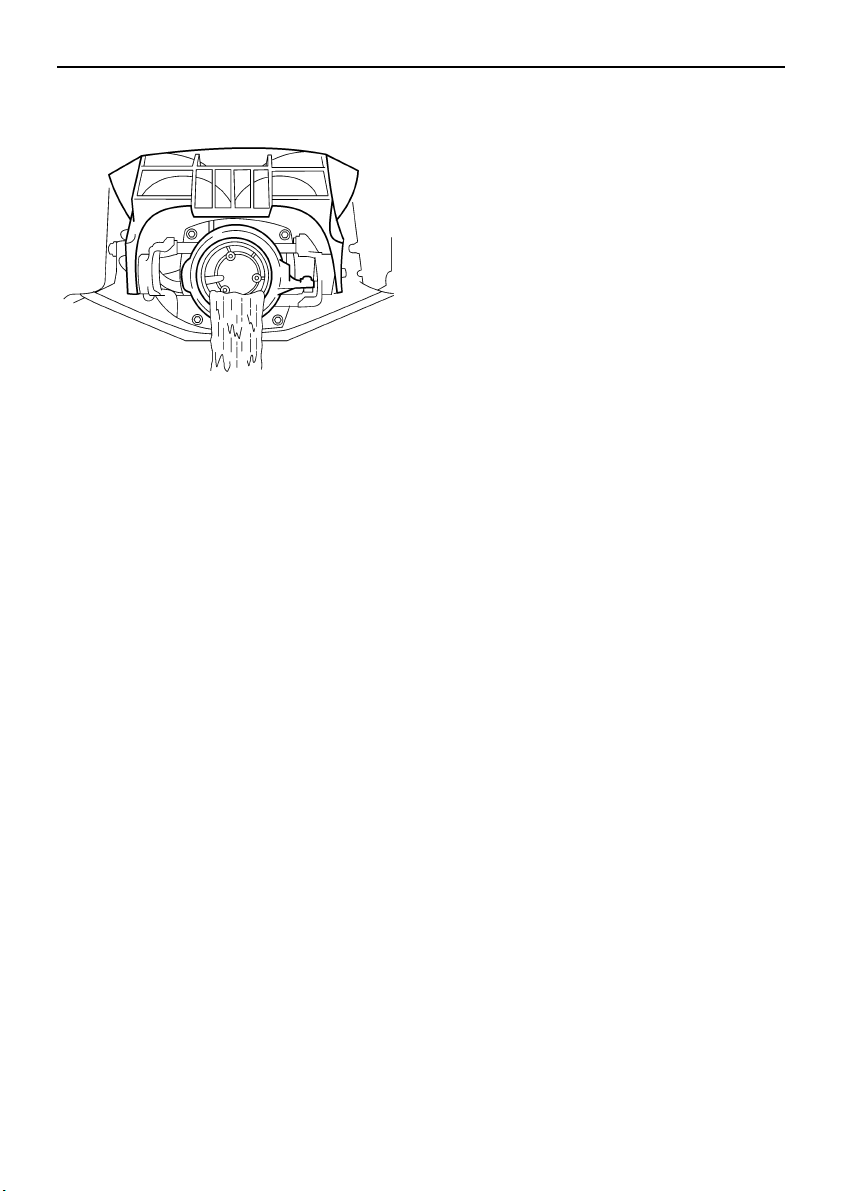

Uscite di controllo dell’acqua di
raffreddamento
Quando il motore è in funzione, parte dell’acqua di raffreddamento in circolo nel motore
viene scaricata dalle uscite di controllo
dell’acqua di raffreddamento.
● Dopo l’accensione del motore occorreran-
no circa 60 secondi per portare l’acqua fino
all’uscita di controllo.
● Lo scarico dell’acqua potrebbe non essere
costante quando il motore è in funzione al
regime minimo. In questo caso, accelerare
leggermente per ottenere uno scarico
dell’acqua adeguato.
HJU40322

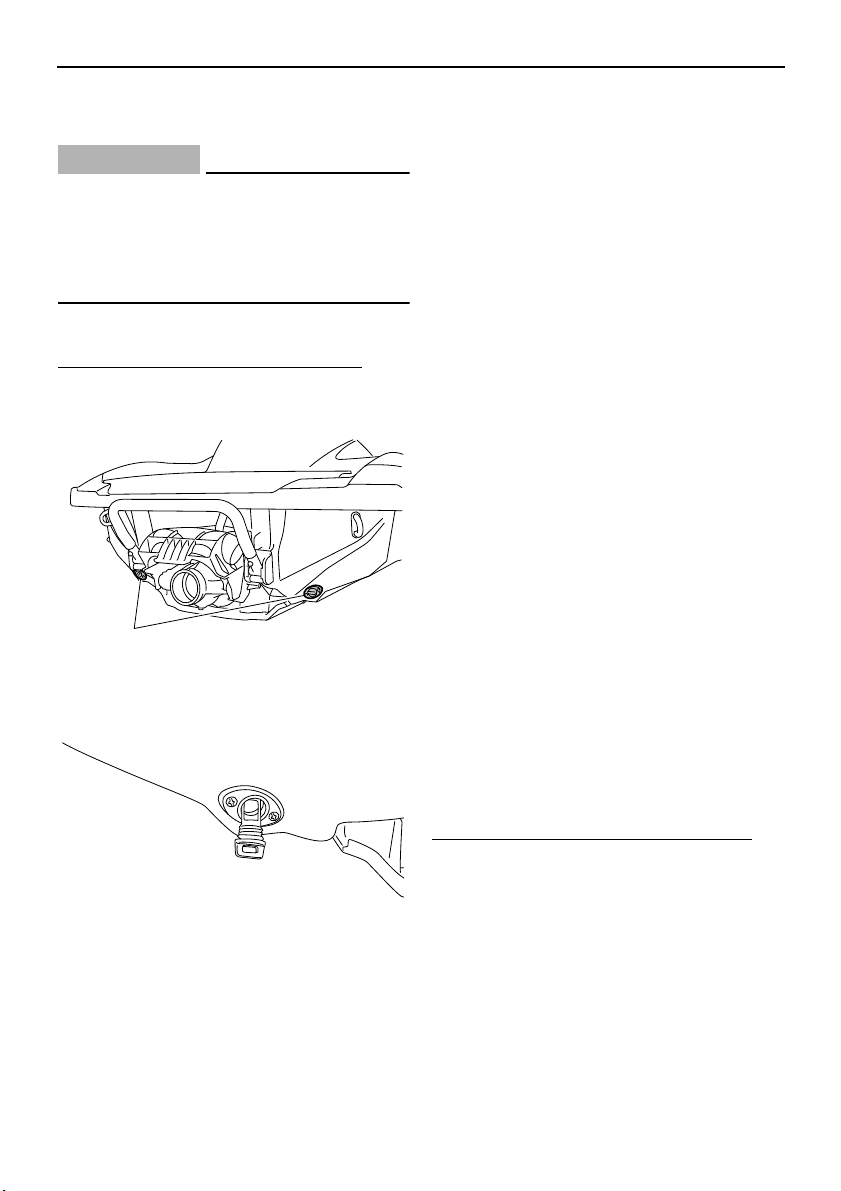

Separatore acqua
Il separatore d’acqua impedisce l’ingresso
dell’acqua nel serbatoio del carburante raccogliendo l’acqua che entra nel tubo di sfiato del
serbatoio del carburante se la moto d’acqua si
capovolge.
Se l’acqua si accumula nel separatore d’acqua, scaricarla allentando la vite di scarico.
1 Uscita di controllo dell’acqua di raffredda-
mento [lato di babordo (sinistro)]
Ci sono uscite di controllo dell’acqua di raffreddamento a babordo (lato sinistro) e a tribordo (lato destro) della moto d’acqua. Per
controllare il corretto funzionamento dell’impianto di raffreddamento, accertarsi che l’acqua fuoriesca dall’uscita di controllo di
babordo (lato sinistro). Se l’acqua non viene
scaricata dall’uscita, spegnere il motore e
controllare se la presa d’acqua dell’idrogetto è
intasata. (Vedere pagina 97 per informazioni
sulla presa d’acqua dell’idrogetto.)
1 Separatore acqua
1 Vite di scarico
32
Page 40
Utilizzo della funzione di controllo
Per scaricare l’acqua dal separatore d’acqua:
(1) Posizionare un contenitore o un panno
asciutto sotto il separatore d’acqua.
(2) Allentare gradualmente la vite di scarico
per scaricare l’acqua. Raccogliere l’acqua di scarico con il contenitore o assorbirla con il panno asciutto in modo che
non trabocchi dal vano motore. Se cade
dell’acqua nel mezzo, accertarsi di asciugarla con un panno asciutto.
(3) Serrare saldamente la vite di scarico fino
a quando si arresta.
33
Page 41
Utilizzo della moto d’acqua
AVVERTENZA
NOTA:
3
2
1
1
2
3
HJU40011
Funzioni di navigazione della
moto d’acqua
HJU37182
Sistema di retromarcia
HWJ01230
● Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altrimenti potreste perderne il controllo,
venire sbalzati in acqua o contro il manubrio.
● Accertarsi che non ci siano ostacoli o
persone dietro al mezzo prima di inserire la retromarcia.
● Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona
la leva del cambio poiché ci si potrebbe
schiacciare le dita.
Quando la leva del cambio viene spostata
nella posizione di retromarcia, la cucchiaia ribaltabile per l’inversione del flusso si abbassa
e devia il getto d’acqua scaricato dall’ugello
direzionale dell’idrogetto. Ciò consente alla
moto d’acqua di spostarsi in retromarcia.
Per inserire la retromarcia:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Tirare indietro la leva del cambio fino ad
arrestarla nella posizione di retromarcia.
La cucchiaia ribaltabile per l’inversione
del flusso si abbassa e la moto d’acqua
inizia a spostarsi in retromarcia alla velocità di traino.
1 Leva del cambio
2 Posizione di retromarcia
3 Posizione di marcia avanti
1 Cucchiaia ribaltabile per l’inversione del
flusso
2 Posizione di marcia avanti
3 Posizione di retromarcia
Questo modello è equipaggiato con una funzione che limita il regime di rotazione del motore nella retromarcia.
Per inserire la marcia avanti:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Spingere in avanti la leva del cambio fino
ad arrestarla nella posizione di marcia
avanti. La cucchiaia ribaltabile per l’inversione del flusso si alza e la moto d’acqua
34
Page 42
Utilizzo della moto d’acqua
NOTA:
(c)
(d)
(a)
(b)
(b)
(a)
(d)
(c)
1
(d)
(c)
(b)
N
(a)
inizia a spostarsi in marcia avanti alla velocità di traino.
HJU42640
Sistema di cambio rapido dell’assetto
(Q.S.T.S.)
Il selettore Q.S.T.S. è incorporato nella manopola sinistra del manubrio e può essere utilizzato per modificare l’angolo verticale
dell’ugello direzionale dell’idrogetto, che regola l’angolo di assetto della moto d’acqua.
Ci sono 5 posizioni: una posizione neutra, 2
posizioni negative, in cui la prua si abbassa,
(a) e (b) e 2 posizioni positive, in cui la prua si
alza, (c) e (d).
Posizioni in cui la prua si alza (c) e (d)
La prua si alza, con conseguente aumento
dell’angolo di assetto.
La resistenza dell’acqua diminuisce, facendo
aumentare l’accelerazione lineare.
Le condizioni di funzionamento influiscono
sulla variazione delle caratteristiche delle prestazioni della moto d’acqua in funzione
dell’angolo di assetto.
1 Selettore Q.S.T.S.
Posizioni in cui la prua si abbassa (a) e (b)
La prua si abbassa, con conseguente diminuzione dell’angolo di assetto.
Il movimento verticale della prua viene ridotto
e la moto d’acqua entra più rapidamente in
planata quando si accelera.
35
Per modificare l’angolo di assetto:
(1) Ridurre il regime di rotazione del motore
a meno di 3000 giri/min.
(2) Stringere la leva di sgancio del selettore
Q.S.T.S. e poi girare il selettore Q.S.T.S.
nella posizione desiderata.
ATTENZIONE: Non azionare il selettore Q.S.T.S. mentre si utilizza la moto
d’acqua ad un regime di rotazione del
motore di 3000 giri/min. o superiore,
altrimenti il sistema di cambio rapido
Page 43
Utilizzo della moto d’acqua
NOTA:
dell’assetto Q.S.T.S. potrebbe danneggiarsi.
1 Selettore Q.S.T.S.
2 Leva di sgancio del cambio assetto Q.S.T.S.
(3) Rilasciare la leva di blocco, quindi accer-
tarsi che il selettore Q.S.T.S. sia bloccato
saldamente in posizione.
[HCJ00013]
HJU40000
Modalità operative della moto
d’acqua
HJU37423
Modalità regime ridotto
La modalità regime ridotto è una funzione che
limita il regime massimo di rotazione del motore a circa il 70% del regime motore massimo della modalità normale.
La modalità regime ridotto può essere attivata
o disattivata solo con il telecomando in dotazione con questa moto d’acqua. (Vedere pagina 27 per informazioni sul telecomando.)
1 Telecomando
La modalità regime ridotto può essere attivata
solo quando il motore è spento con il sistema
antifurto Yamaha impostato in modalità di
sblocco.
Attivazione e disattivazione della modalità
regime ridotto
L’attivazione della modalità regime ridotto
verrà confermata tramite il numero di bip
emessi durante l’azionamento del telecomando, e la spia “L-MODE” del quadro strumenti
analogico doppio. (Vedere pagina 38 per informazioni sul quadro strumenti analogico
doppio.)
36

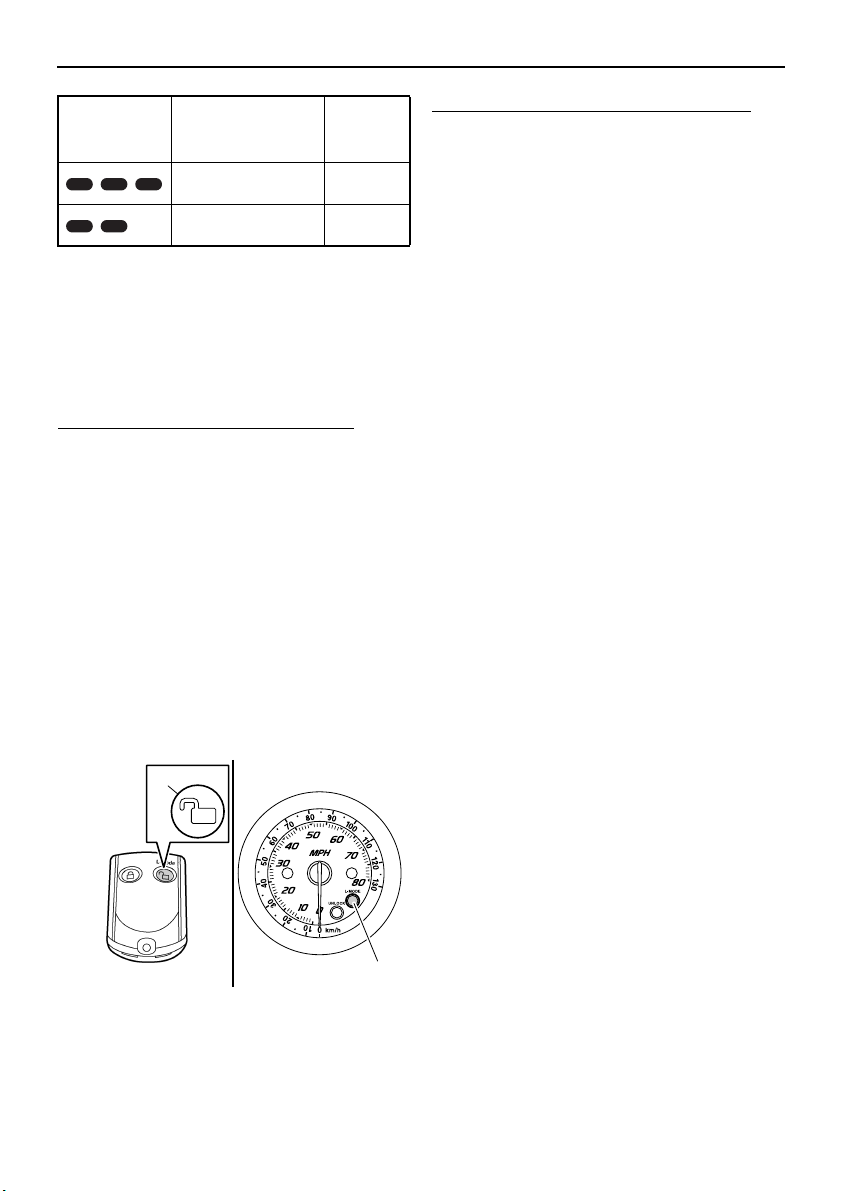

Page 44
Utilizzo della moto d’acqua
NOTA:
NOTA:
L-Mode
1
2
Numero di
bip
Azionamento mo-
dalità regime ridot-
to
Attivato
Disattivato
Spia “L-
MODE”
Si accen-
de
Si spe-
gne
Se il telecomando viene azionato mentre il
quadro strumenti analogico doppio è in standby, quest’ultimo effettuerà l’operazione iniziale, dopodiché verrà selezionata
l’impostazione.
Per attivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del telecomando per più di 4 secondi. Una volta che
il cicalino ha suonato tre volte e la spia
“UNLOCK” ha lampeggiato tre volte per poi
accendersi, la spia “L-MODE” si accende indicando che la modalità regime ridotto è attivata.
Se la modalità regime ridotto viene attivata
immediatamente dopo lo spegnimento del display informazioni, la spia “L-MODE” non si
accenderà. La spia “L-MODE” si accenderà
all’avviamento del motore.
Per disattivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del telecomando per più di 4 secondi. Una volta che
il cicalino ha suonato due volte e la spia
“UNLOCK” ha lampeggiato due volte per poi
accendersi, la spia “L-MODE” si spegne indicando che la modalità regime ridotto è disattivata. Quando la modalità regime ridotto è
disattivata, la moto d’acqua torna alla normale
modalità operativa.
1 Tasto (di sblocco) “L-Mode” (modalità regi-
me ridotto)
2 Spia “L-MODE”
37
Page 45
Utilizzo della strumentazione
NOTA:
123
7654
HJU37432

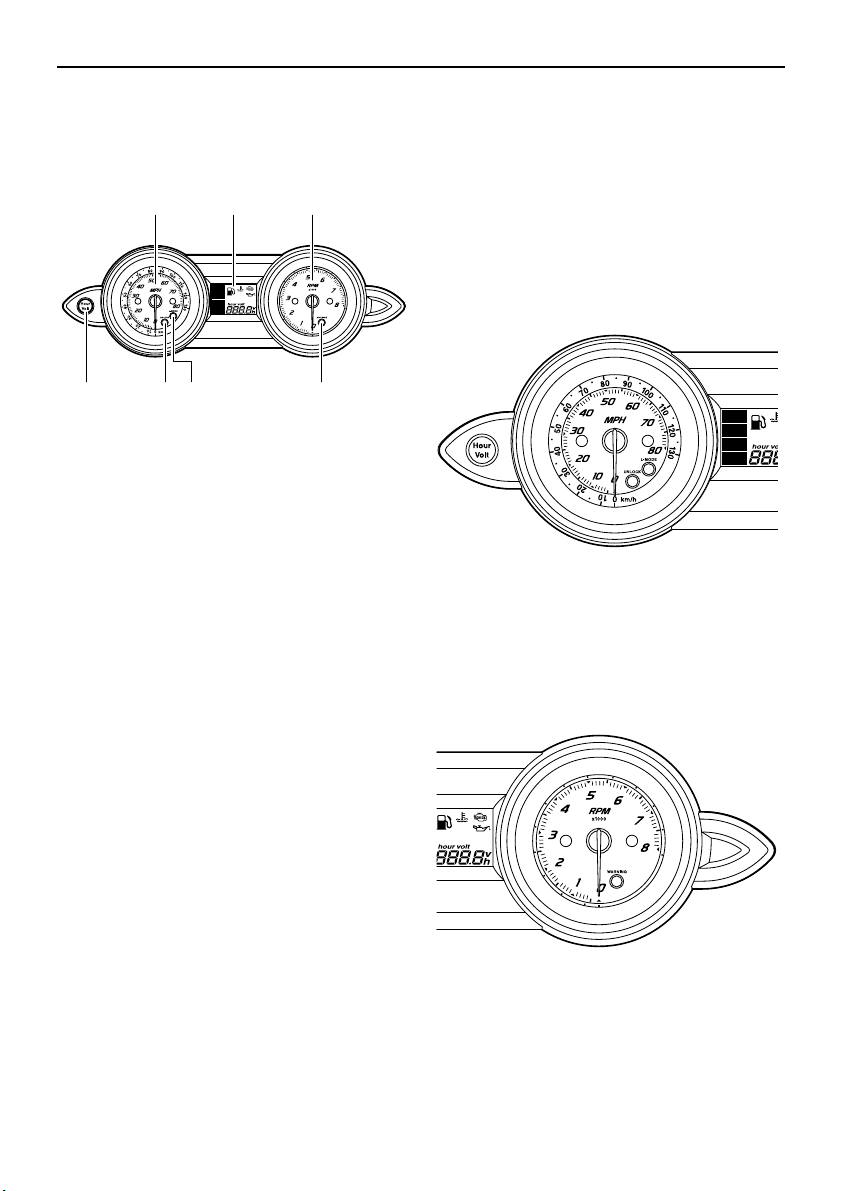

Strumento analogico doppio
Lo strumento analogico doppio mostra diverse informazioni sulla moto d’acqua.
1 Indicatore di velocità
2 Display delle informazioni
3 Contagiri
4 Tasto “Hour Volt” (Ore Volt)
5 Spia “UNLOCK”
6 Spia “L-MODE”
7 Spia di allarme “WARNING”
Operazione iniziale del quadro strumenti
analogico doppio
Quando il quadro strumenti analogico doppio
è attivato, le lancette dell’indicatore di velocità
e del contagiri effettuano una rapida escursione, mentre tutti i segmenti del display e tutte
le spie si accendono. Dopo 2 secondi, la spia
di allarme “WARNING” e gli indicatori del display informazioni si spengono, e l’unità inizia
ad operare normalmente.
nello stato precedente allo spegnimento e
l’unità inizierà ad operare normalmente.
HJU37441
Indicatore di velocità
Il tachimetro mostra la velocità della moto
sull’acqua.
Le cifre esterne piccole dello strumento indicano la velocità della moto d’acqua in chilometri all’ora “km/h” e le cifre interne grandi
indicano la velocità in miglia all’ora “MPH”.
HJU37242
Contagiri
Il contagiri mostra il regime di rotazione del
motore.
Le cifre interne dello strumento indicano il regime di rotazione del motore × 1000 RPM
(giri/min.).
La spia “UNLOCK” si spegnerà all’avviamento del motore.
Stato di standby del quadro strumenti analogico doppio
Se il quadro strumenti analogico doppio non
riceve alcun segnale operativo entro 25 secondi dall’arresto del motore, l’unità si spegnerà ed entrerà in stato di standby. Quando
il motore viene riavviato, i display torneranno
38
Page 46
Utilizzo della strumentazione
NOTA:
NOTA:
1 2 3 4 5
6
1
1
2
HJU35024

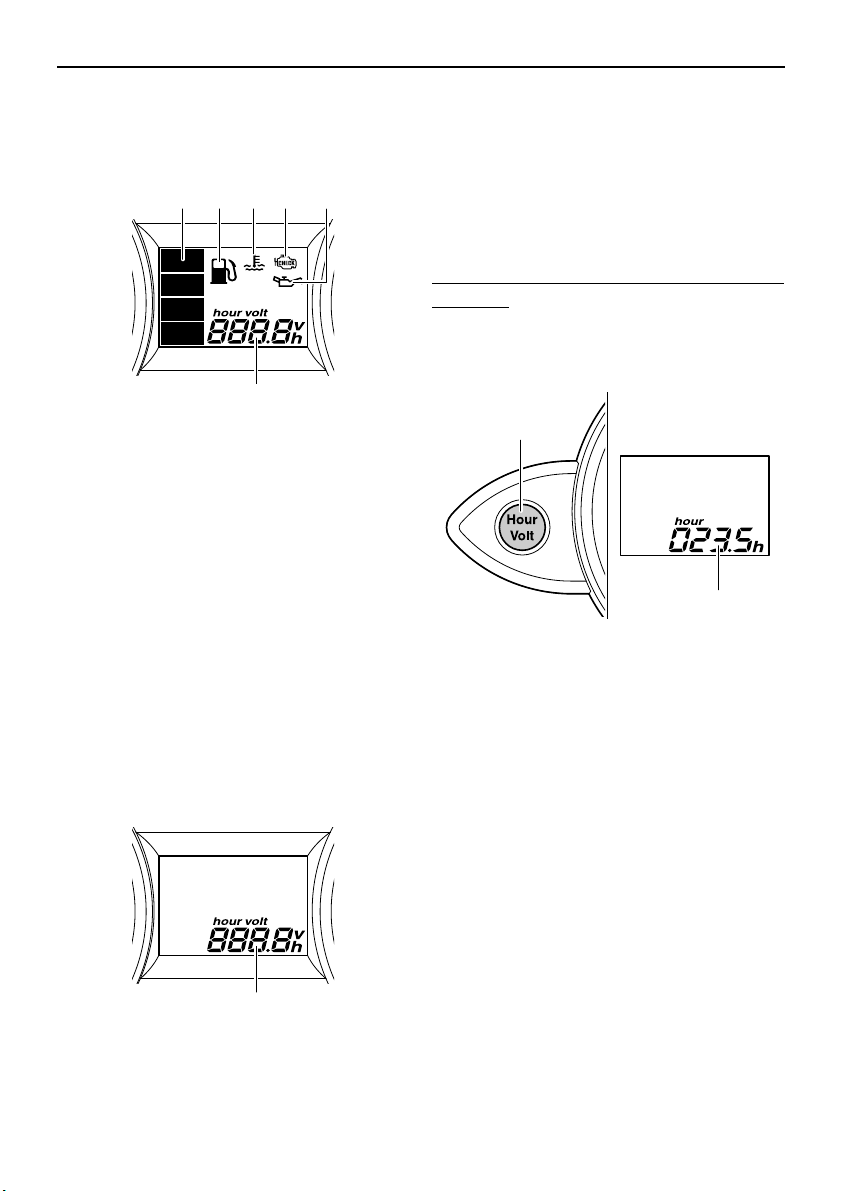

Display delle informazioni
Il display delle informazioni mostra le condizioni di funzionamento della moto d’acqua.
1 Indicatore del livello del carburante
2 Indicatore carburante
3 Simbolo di surriscaldamento del motore
4 Indicatore di controllo del motore
5 Indicatore della pressione dell’olio
6 Contaore/Voltmetro
HJU37264

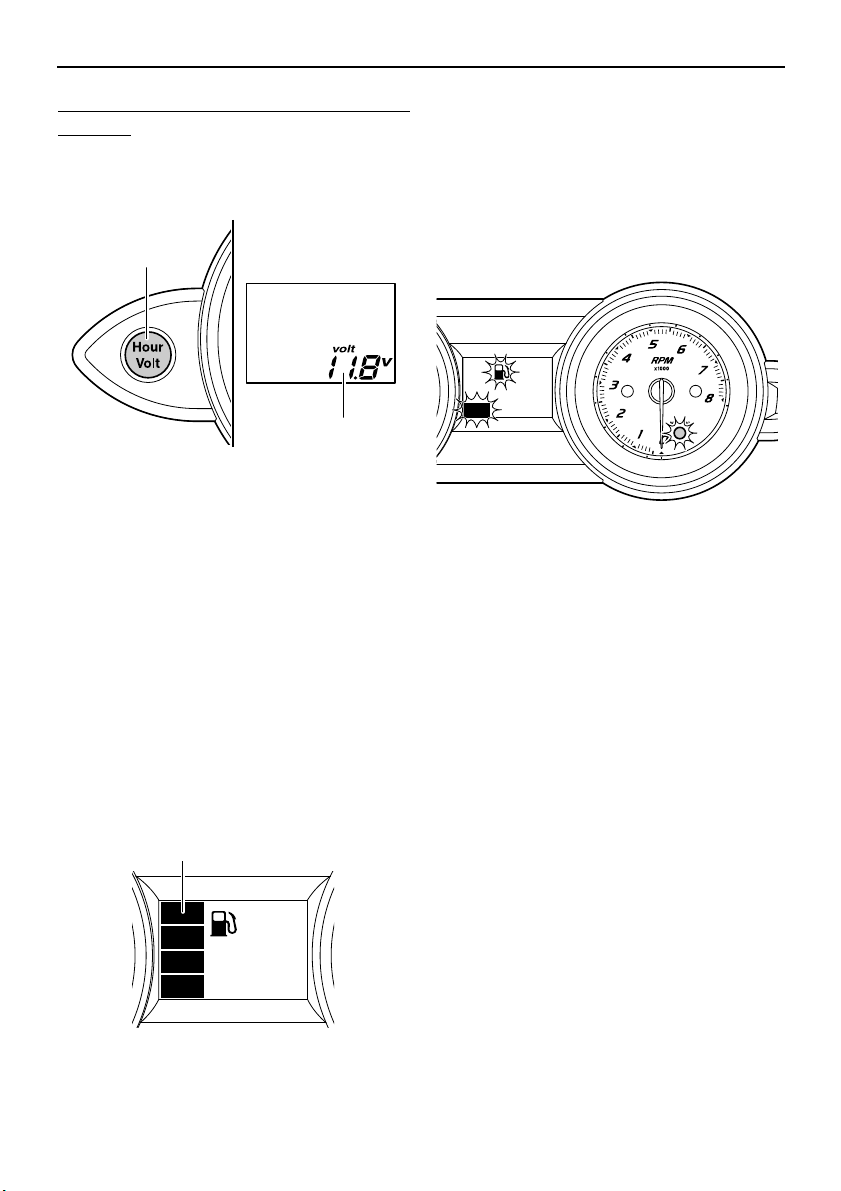

Contaore/Voltmetro
Il contaore/voltmetro ha le funzioni di contaore e di voltmetro. Commutando lo strumento è
possibile utilizzarne sia la funzione di contaore sia la funzione di voltmetro.
Il contaore viene selezionato come impostazione predefinita effettuata presso la fabbrica
Yamaha.
Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batteria.
Per commutare sul contaore partendo dal
voltmetro:
Premere il tasto “Hour Volt” (Ore Volt) per almeno 1 secondo. Il display passa al contaore
dal voltmetro.
1 Tasto “Hour Volt” (Ore Volt)
2 Contaore
Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle specifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è scesa in modo
significativo, sul voltmetro appare “LO”. Se la
tensione della batteria è salita in modo significativo, appare “HI”. Se appare “LO” oppure
“HI”, ritornare immediatamente a riva e fare
controllare la moto d’acqua da un concessionario Yamaha.
1 Contaore/Voltmetro
39
Page 47
Utilizzo della strumentazione
NOTA:
NOTA:
1
2
1
Per commutare sul voltmetro partendo dal
contaore:
Premere il tasto “Hour Volt” (Ore Volt) per almeno 1 secondo. Il display passa al voltmetro
dal contaore.
1 Tasto “Hour Volt” (Ore Volt)
2 Vol tm etr o
HJU37271
Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rimanente viene indicata per mezzo di quattro
segmenti del display che scompaiono uno per
volta man mano che il livello del carburante
scende.
HJU37283
Allarme livello carburante
Se il carburante che resta nel serbatoio scende a circa 18 L (4.8 US gal, 4.0 Imp. gal), il
segmento più basso del livello carburante,
l’indicatore del livello del carburante e la spia
di allarme “WARNING” lampeggiano, ed il cicalino suona in modo intermittente.
Se la spia di allarme livello carburante è attivata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 51 per informazioni sul rifornimento del serbatoio carburante.)
Dopo aver rifornito il serbatoio del carburante,
i segnali di allarme vengono cancellati quando il motore viene riavviato.
La precisione dell’indicatore del livello carburante varia in funzione delle condizioni di funzionamento. Utilizzare questa funzione
soltanto come riferimento.
1 Indicatore del livello del carburante
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37293
Spia di allarme pressione olio
Se la pressione dell’olio scende in modo significativo, il simbolo di allarme della pressione dell’olio e la spia di allarme “WARNING”
lampeggiano, e il cicalino suona in modo intermittente. Contemporaneamente, il regime
40
Page 48
Utilizzo della strumentazione
NOTA:
massimo di rotazione del motore viene limitato.
Se la spia di allarme pressione olio si attiva, ridurre immediatamente il regime motore, tornare a riva e controllare il livello dell’olio
motore. (Vedere pagina 53 per informazioni
sul controllo del livello dell’olio motore.) Se il livello dell’olio è insufficiente, far controllare la
moto d’acqua da un concessionario Yamaha.
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37303
Spia di allarme surriscaldamento motore
Se la temperatura del motore aumenta in
modo significativo, il simbolo di surriscaldamento del motore e la spia di allarme “WARNING” lampeggiano, e il cicalino suona in
modo intermittente. Quindi, il simbolo di surriscaldamento del motore e la spia di allarme
“WARNING” smettono di lampeggiare e restano accesi, e il cicalino suona in modo continuativo. Contemporaneamente, il regime
massimo di rotazione del motore viene limitato.
Se la spia di allarme surriscaldamento motore
è attivata, ridurre immediatamente il regime
motore, tornare a riva ed accertarsi poi che
l’acqua sia stata scaricata dall’uscita di controllo dell’acqua di raffreddamento di babordo
(lato sinistro) quando il motore è in funzione.
Se l’acqua non viene scaricata, spegnere il
motore e controllare se la presa d’acqua
dell’idrogetto è intasata. (Vedere pagina 97
per informazioni sulla presa d’acqua dell’idrogetto.) ATTENZIONE: Se risultasse impos-
sibile identificare ed eliminare la causa del
surriscaldamento, contattare un concessionario Yamaha. Continuando ad utilizzare la moto d’acqua a velocità elevate si
possono provocare gravi danni al motore.
[HCJ00041]
41
Page 49
Utilizzo della strumentazione
NOTA:
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37312
Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, il simbolo di allarme controllo
motore e la spia di allarme “WARNING” iniziano a lampeggiare, e il cicalino suona in modo
intermittente.
Se la spia di allarme controllo motore si attiva,
ridurre immediatamente il regime motore, tornare a riva e fare controllare il motore da un
concessionario Yamaha.
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
42
Page 50
Utilizzo delle dotazioni
1
HJU40333
Dotazione
HJU41410
Selle
La sella anteriore e la sella posteriore sono rimovibili.
Rimuovere le selle per accedere al vano motore e allo scomparto portaoggetti impermeabile.
Per togliere la sella posteriore:
(1) Tirare verso l’alto la leva a scatto della
sella posteriore, quindi sollevare la parte
posteriore della sella.
1 Leva a scatto della sella
(2) Tirare indietro la sella e rimuoverla.
Per installare la sella posteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del ponte.
(2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
43
Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
Page 51
Utilizzo delle dotazioni
1
1
(2) Tirare verso l’alto la leva a scatto della
sella anteriore, quindi sollevare la parte
posteriore della sella.
1 Leva a scatto della sella
(3) Tirare indietro la sella e rimuoverla.
(2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
(3) Installare saldamente la sella posteriore
nella sua posizione originale.
HJU37371
Maniglie tientibene
Le maniglie tientibene si utilizzano quando
l’osservatore è rivolto nel senso opposto a
quello di marcia. AVVERTENZA! Non usare
la maniglia tientibene per alzare la moto
d’acqua. La maniglia tientibene non è progettata per supportare il peso della moto
d’acqua. Se la maniglia tientibene si rompe, la moto d’acqua potrebbe cadere, provocando ferimenti gravi.
[HWJ00021]
Per installare la sella anteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del ponte.
1 Maniglia tientibene
44
Page 52
Utilizzo delle dotazioni
ATTENZIONE
1
1
HJU37381

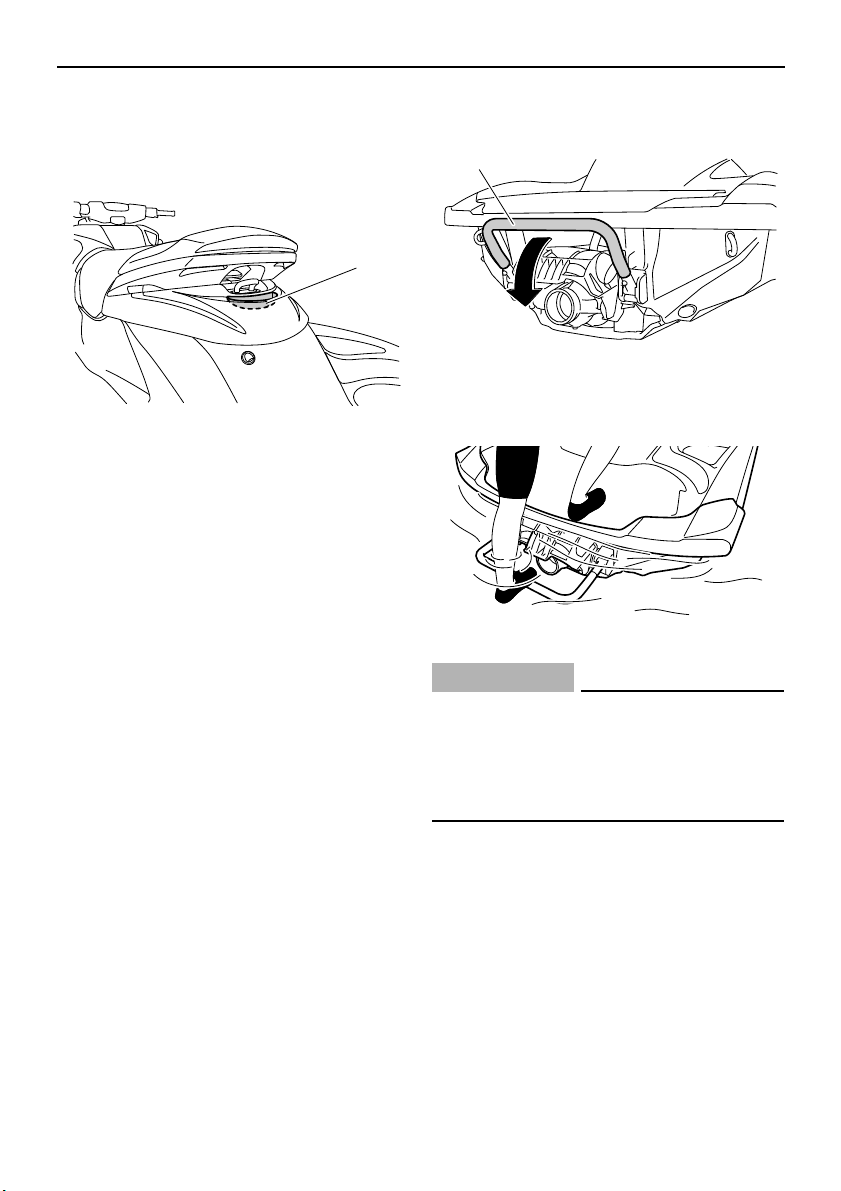

Maniglia di risalita
La maniglia di risalita viene utilizzata per risalire a bordo dall’acqua.
1 Maniglia di risalita
HJU34864
Gradino di risalita
Il gradino di risalita viene utilizzato per facilitare la risalita a bordo dall’acqua.
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradino
ritorna automaticamente alla posizione originale. AVVERTENZA! Non usare il gradino
di risalita per alzare la moto d’acqua. Il gradino di risalita non è progettato per supportare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac-
qua potrebbe cadere, provocando ferimenti gravi.
1 Gradino di risalita
HCJ00742
[HWJ01211]
Usare il gradino di risalita soltanto per salire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro scopo. La moto d’acqua potrebbe danneggiarsi.
HJU34872
Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si trasporta,
ormeggia, o la si traina in emergenza. (Vede-
45
Page 53
Utilizzo delle dotazioni
1
1
1
re pagina 101 per informazioni sul traino della
moto d’acqua.)
1 Golfare di prua
HJU34881

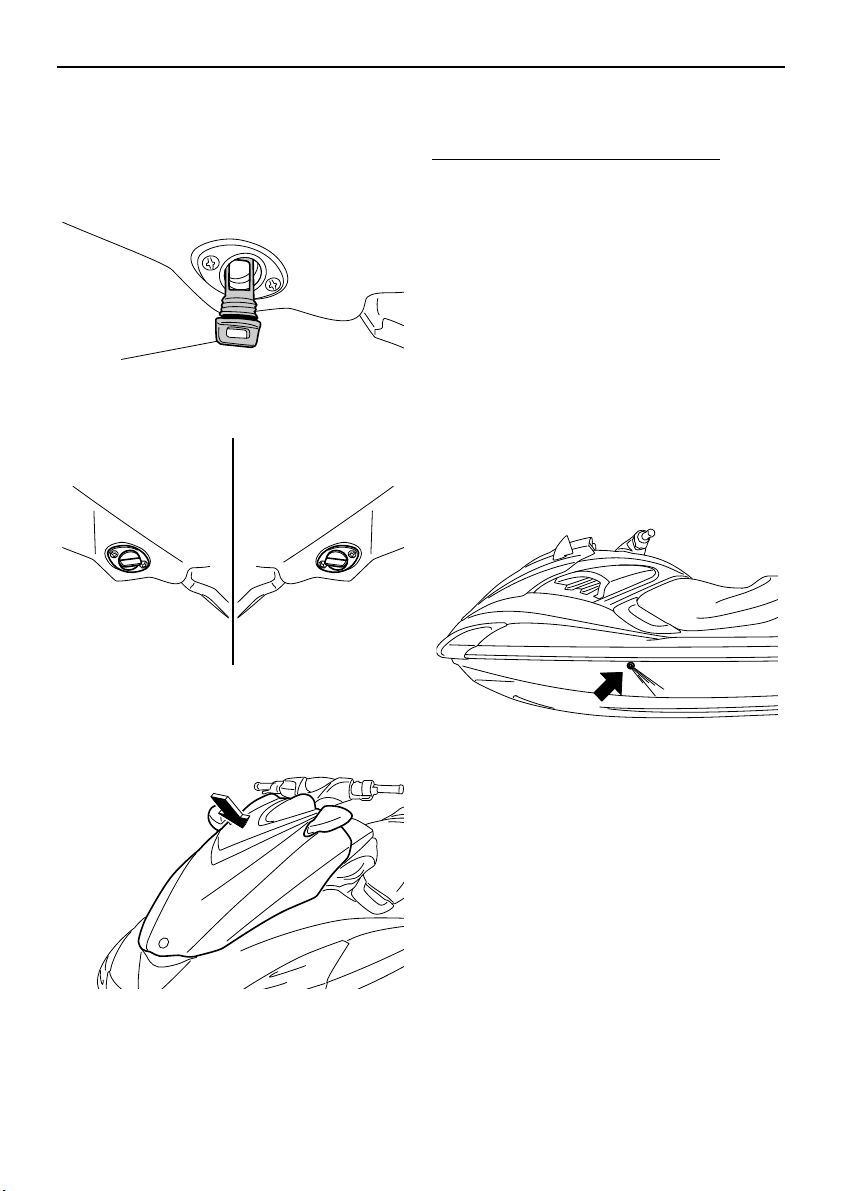

Golfari di poppa
I golfari di poppa servono per agganciare una
cima alla moto d’acqua quando la si trasporta
o la si ormeggia.
si rompe, la moto d’acqua potrebbe cadere, provocando lesioni gravi.
1 Galloccia
HJU35146
[HWJ01510]
Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Soltanto lo scomparto portaoggetti impermeabile all’acqua chiuso bene è a tenuta stagna.
Se si trasportano oggetti che vanno tenuti
asciutti, riporli in una busta impermeabile.
Accertarsi che il gavone e il cassettino portaoggetti siano chiusi fermamente prima di utilizzare la moto d’acqua.
HJU37331
Gavone di prua
Il gavone di prua si trova sotto il cofano.
1 Golfare di poppa
HJU40420
Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina uno
sciatore d’acqua. AVVERTENZA! Non usare
la galloccia per alzare la moto d’acqua. La
galloccia non è progettata per supportare
il peso della moto d’acqua. Se la galloccia
46
Page 54
Utilizzo delle dotazioni
1
1
1

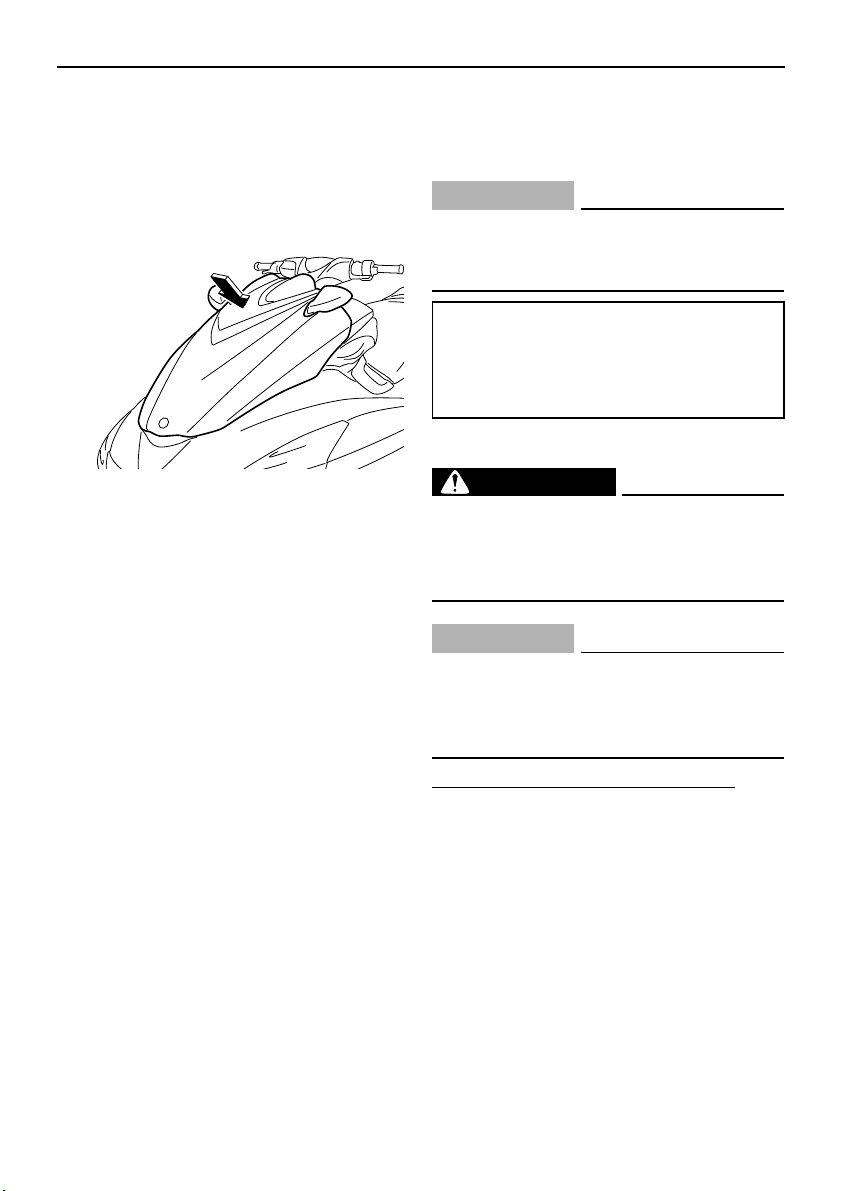

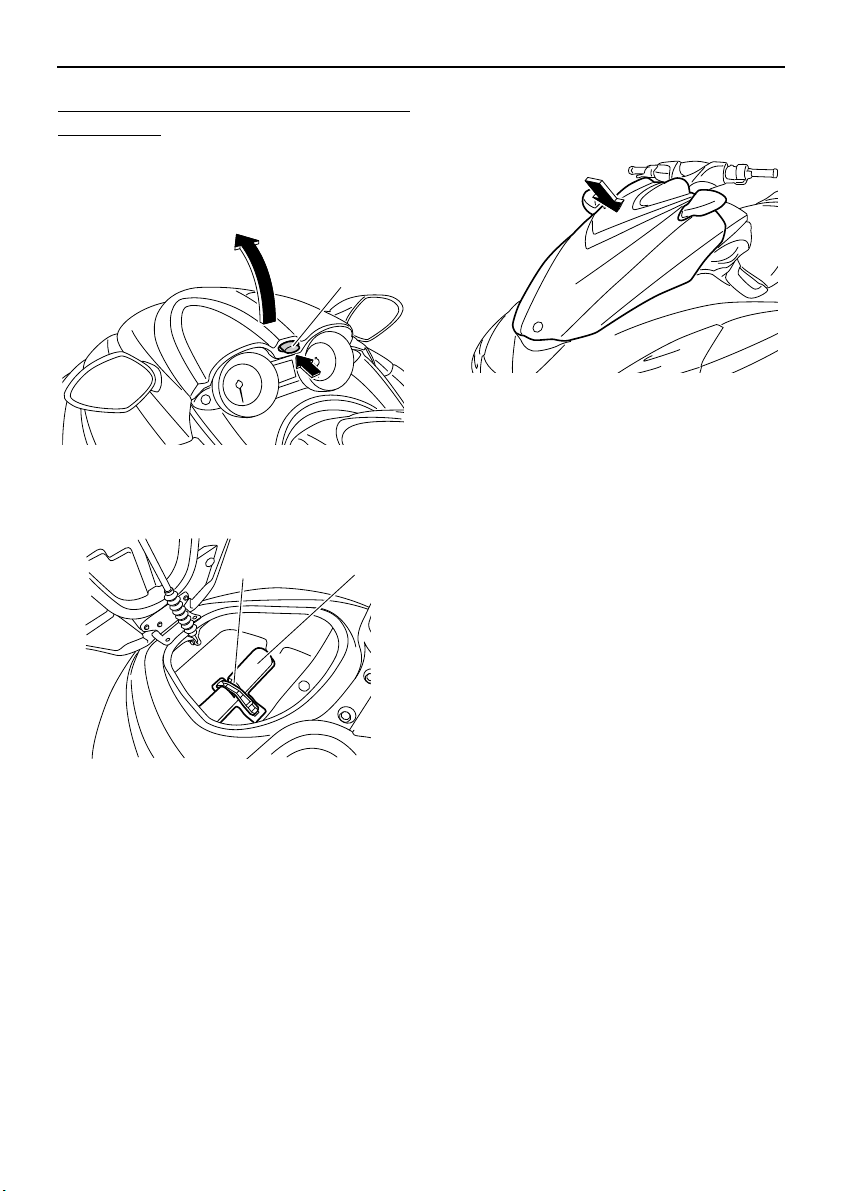

Per aprire il gavone di prua:
Premere la leva a scatto del cofano, quindi
sollevare la parte posteriore del cofano.
1 Leva a scatto del cofano
1 Gavone di prua
Per chiudere il gavone di prua:
Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizione.
Per scaricare l’acqua dal gavone di prua:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del gavone per scaricare l’acqua
presente nel vano motore.
Gavone di prua:
Capacità:
68.4 L (18.1 US gal, 15.0 Imp.gal)
Limite di carico:
5.0 kg (11 lb)
47
1 Tappo di scarico
(2) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
HJU31756
Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
Page 55
Utilizzo delle dotazioni
1
1
1
1
Per aprire il cassettino portaoggetti:
Fare scorrere verso di sé la leva a scatto del
cassettino portaoggetti, e poi alzare il coperchio.
1 Leva di chiusura del cassettino portaoggetti
Per chiudere il cassettino portaoggetti:
Premere il coperchio verso il basso per bloccarlo saldamente in posizione.
Per scaricare l’acqua dal cassettino portaoggetti:

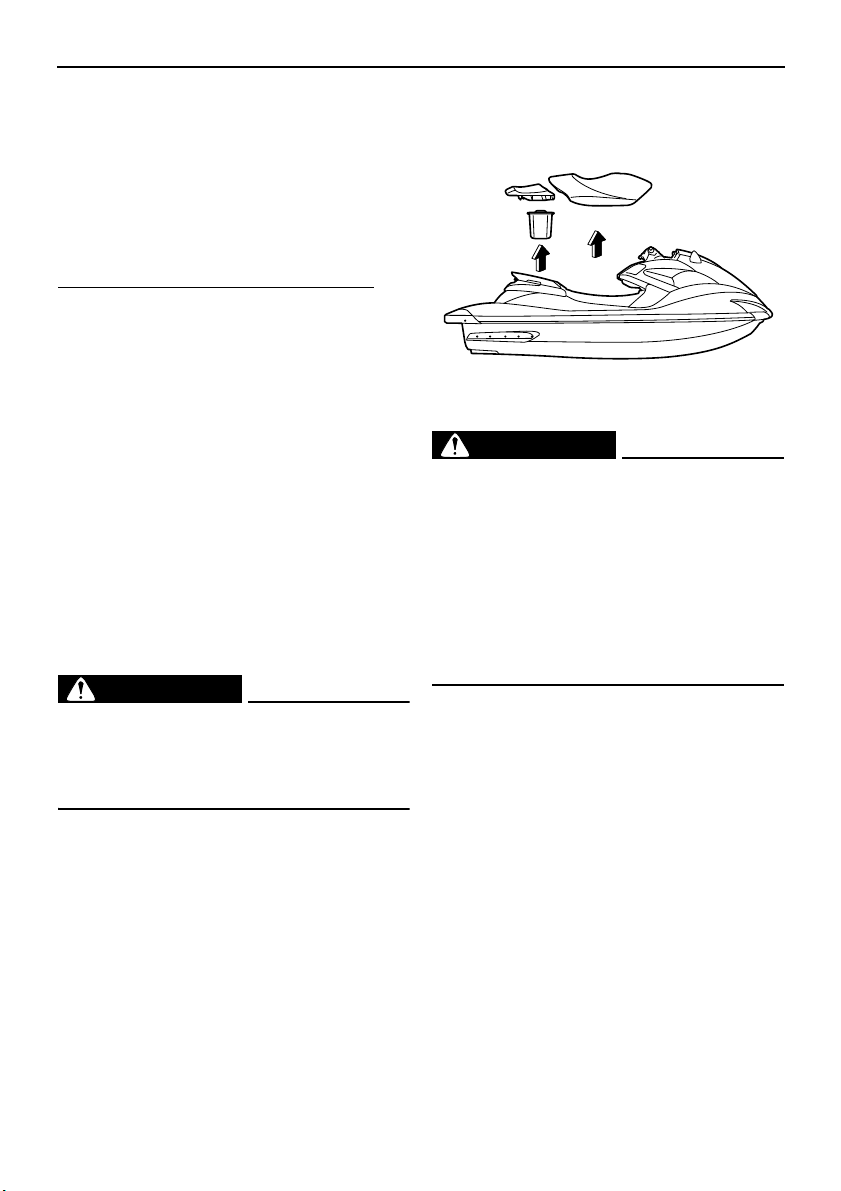

(1) Rimuovere il portabibite.
1 Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:
3.5 L (0.9 US gal, 0.8 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1 Portabibite
(2) Rimuovere il tappo di scarico sulla parte
inferiore del cassettino portaoggetti per
scaricare l’acqua.
1 Tappo di scarico
48
Page 56
Utilizzo delle dotazioni
1
1
1
(3) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
(4) Installare saldamente il portabibite nella
sua posizione originale.
HJU41420
Portabibite
Il portabibite si trova nel cassettino portaoggetti. (Vedere pagina 47 per le informazioni
sul cassettino portaoggetti.)
Il portabibite è rimovibile.
1 Portabibite
Non appoggiare oggetti sul portabibite durante la navigazione. Altrimenti gli oggetti potrebbero cadere dal portabibite.
HJU37233
Scomparto portaoggetti impermeabile
all’acqua
Lo scomparto impermeabile all’acqua si trova
sotto la sella posteriore.
Lo scomparto è impermeabile all’acqua quando il tappo è chiuso saldamente.
Lo scomparto portaoggetti impermeabile è rimovibile.
Per aprire lo scomparto portaoggetti impermeabile all’acqua:
(1) Togliere la sella posteriore. (Vedere pagi-
na 43 per le procedure di rimozione ed installazione della sella.)
(2) Svitare il tappo e toglierlo.
1 Coperchio scomparto portaoggetti imper-
meabile all’acqua
1 Scomparto portaoggetti impermeabile
all’acqua
Scomparto portaoggetti impermeabile
all’acqua:
Capacità:
8.7 L (2.3 US gal, 1.9 Imp.gal)
Limite di carico:
3.0 kg (7 lb)
Per chiudere lo scomparto portaoggetti impermeabile all’acqua:
(1) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
(2) Installare saldamente la sella posteriore
nella sua posizione originale.
HJU41282
Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si trovano nel gavone di prua.
49
Page 57
Utilizzo delle dotazioni
1
12
Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Premere la leva a scatto del cofano, quin-
di sollevare la parte posteriore del cofano.
1 Leva a scatto del cofano
(2) Sganciare la cinghia e togliere il coper-
chio dell’estintore.
d’acqua, assicurarsi che il cofano sia
chiuso saldamente.
1 Cinghia
2 Supporto e copertura dell’estintore
(3) Porre l’estintore nel supporto, e poi met-
tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin-
tore con la cinghia.
(5) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
50
Page 58
Requisiti per il funzionamento ed il comando
AVVERTENZA
ATTENZIONE
HJU31822
Requisiti relativi al carburante
HJU41291
Carburante
HWJ00282
● La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il rischio di infortuni durante il rifornimento,
rispettare queste istruzioni.
● La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la benzina con cautela. Non aspirare mai la
benzina con la bocca. In caso di ingestione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
HCJ00321
● Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
● Evitare la penetrazione di acqua o di cor-
pi estranei nel serbatoio del carburante.
Se contaminato, il carburante può provocare prestazioni scarse e danneggiamenti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alcool:
quello contenente etanolo e quello contenente metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di ottano minimo. L’E-85 è una miscela di carburante contenente l’85% di etanolo e pertanto non
deve venire usato in questa moto d’acqua.
Tutte le miscele all’etanolo che contengono
più del 10% di etanolo possono provocare il
danneggiamento del circuito del carburante o
problemi nelle prestazioni del motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perchè può provocare il danneggiamento del circuito del carburante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-
re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimento mentre si fuma, o in vicinanza di scintille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona
ben ventilata ed in posizione orizzontale.
(3) Rimuovere le selle, e poi controllare il li-
vello del carburante. (Vedere pagina 43
per le procedure di rimozione ed installazione della sella.)
Carburante consigliato:
Benzina normale senza piombo con
un minimo numero di ottano pari a
51
86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
Page 59
Requisiti per il funzionamento ed il comando
1
1
1

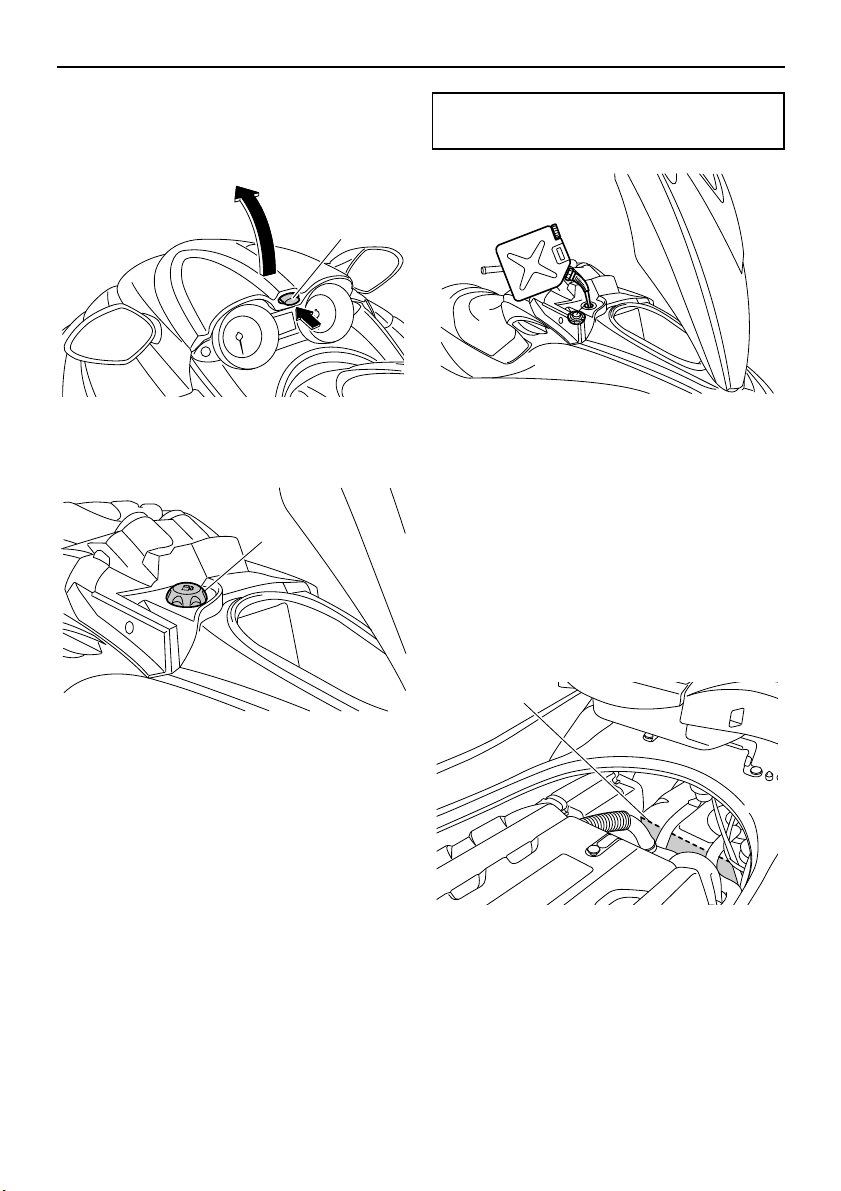

(4) Premere la leva a scatto del cofano, quin-
di sollevare la parte posteriore del cofano.
1 Leva a scatto del cofano
(5) Svitare il tappo del bocchettone del ser-
batoio del carburante e toglierlo.
Capacità del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
(7) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa 50
mm (2 in) dal limite superiore del serbatoio. Non riempire eccessivamente il serbatoio carburante. Considerando che il
carburante, riscaldandosi, si espande, il
calore del motore o del sole può fare traboccare il carburante dal serbatoio. Non
lasciare la moto d’acqua con il serbatoio
carburante pieno sotto la luce solare diretta.
1 Tappo del bocchettone del serbatoio del
carburante
(6) Aggiungere lentamente del carburante al
serbatoio.
1 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
(8) Eliminare immediatamente il carburante
fuoriuscito con un panno asciutto.
(9) Installare saldamente il tappo del boc-
chettone del serbatoio carburante stringendolo fino ad avvertire lo scatto.
52
Page 60
Requisiti per il funzionamento ed il comando
ATTENZIONE
AVVERTENZA
ATTENZIONE
(10) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
d’acqua, assicurarsi che il tappo del bocchettone del serbatoio del carburante ed
il cofano siano chiusi saldamente.
(11) Installare saldamente le selle nelle loro
posizioni originali.
HJU40290
Requisiti dell’olio motore
HJU41510
Olio motore
HCJ00281
Utilizzare soltanto olio per motore a 4 tempi. L’utilizzo di olio per motori a 2 tempi potrebbe danneggiare gravemente il motore.
Tipo di olio motore consigliato:
SAE 10W-30, 10W-40, 20W-40, 20W50
Qualità olio motore consigliata:
API SE, SF, SG, SH, SJ, SL
Controllo del livello dell’olio motore
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare ustioni.
HCJ01001
Accertarsi che detriti e acqua non penetrino nel foro di riempimento dell’olio. Detriti
ed acqua nel motore possono provocare
danneggiamenti gravi del motore.
53
Per controllare il livello dell’olio motore:
(1) Posizionare la moto d’acqua a terra in
una posizione perfettamente piana con il
motore spento. Se il motore era acceso,
lasciare depositare l’olio motore aspettando 5 minuti o più prima di controllare il
livello dell’olio.
(2) Rimuovere le selle. (Vedere pagina 43
per le procedure di rimozione ed installazione della sella.)
Page 61
Requisiti per il funzionamento ed il comando
NOTA:
1
2
1
1
(3) Rimuovere l’astina di livello e pulirla.
1 Astina
(4) Inserire di nuovo l’astina di livello nel rela-
tivo tubo. Togliere di nuovo l’astina di livello ed accertarsi che il livello dell’olio
motore sia tra i riferimenti di livello minimo e massimo.
1 Riferimento di livello massimo
2 Riferimento di livello minimo
(5) Se il livello dell’olio motore è notevolmen-
te superiore al riferimento di livello massimo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è inferiore al riferimento di livello minimo, aggiungere olio motore.
(6) Svitare il tappo del bocchettone del ser-
batoio olio motore e toglierlo.
1 Tappo bocchettone serbatoio dell’olio moto-
re
(7) Aggiungere lentamente olio motore.
La differenza tra i riferimenti di livello minimo
e massimo sull’astina di livello corrisponde a
circa 1 L (1.06 US qt, 0.88 Imp. qt) di olio motore.
(8) Attendere circa 5 minuti per lasciare de-
positare l’olio motore, quindi controllare
di nuovo il livello dell’olio motore.
(9) Ripetere le fasi 3–8 fino a quando l’olio
motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc-
chettone del serbatoio olio motore stringendolo fino a quando si arresta.
(11) Installare saldamente le selle nelle loro
posizioni originali.
54
Page 62
Requisiti per il funzionamento ed il comando
ATTENZIONE
1
HJU40021
Scarico dell’acqua di sentina
HCJ01301
Non fare funzionare il motore a pieno regime se è presente acqua di sentina nel
vano motore. L’acqua di sentina può essere spruzzata all’interno del motore causando gravi danni.
HJU40033
Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppa
e toglierli.
1 Tappo di scarico di poppa
(2) Alzare la prua della moto d’acqua, come
per mettere la moto d’acqua su una rampa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina
dai fori dei tappi di scarico di poppa, elimi-
nare l’umidità residua nel vano motore
con un panno asciutto.
(4) Installare saldamente i tappi filettati di
scarico di poppa stringendoli fino a quando si arrestano. ATTENZIONE: Prima di
installare i tappi di scarico, eliminare
dalle filettature qualsiasi corpo estraneo, come sporco o sabbia. Altrimenti
i tappi di scarico potrebbero danneggiarsi consentendo all’acqua di entrare nel vano motore. Prima di varare la
moto d’acqua, accertarsi che i tappi di
scarico di poppa siano ben serrati. Altrimenti l’acqua potrebbe inondare il
vano motore e causare l’affondamento della moto d’acqua.
HJU40043
[HCJ00361]
Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina rimane nel vano motore anche dopo aver scaricato l’acqua di sentina in acqua. Per scaricare
completamente l’acqua di sentina, togliere la
moto dall’acqua e scaricare l’acqua di sentina
a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina nel vano motore viene aspirata dalla
depressione che si crea nell’idrogetto e scaricata dalla moto mediante l’ugello direzionale
dell’idrogetto.
Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopo
aver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo-
55
Page 63
Requisiti per il funzionamento ed il comando
NOTA:
1
tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00553]
Sistema di scarico elettrico dell’acqua di
sentina
L’acqua di sentina nel vano motore viene
aspirata dalla pompa elettrica di sentina e
scaricata dalla moto d’acqua.
Per controllare il corretto funzionamento
dell’impianto di scarico elettrico della sentina,
accertarsi che l’acqua di sentina venga scaricata dall’uscita di controllo della pompa di
sentina.
HJU33464
Trasporto su un carrello
Quando si trasporta la moto d’acqua su un
carrello, fissare le cinghie al carrello facendole passare attraverso il golfare di poppa e i
golfari di prua. ATTENZIONE: Non attaccare
funi o cinghie a nessun’altra parte della
moto d’acqua, tranne che al golfare di prua
ed ai golfari di poppa per fissare la moto
d’acqua al carrello. Altrimenti, la moto
d’acqua potrebbe danneggiarsi. Avvolgere le funi o le cinghie con panni o stracci
nei punti in cui toccano la scocca della
moto d’acqua per evitare graffi o danneggiamenti. Non trasportare la moto d’acqua
con la leva del cambio in posizione di retromarcia. Altrimenti la cucchiaia ribaltabile per l’inversione del flusso potrebbe
urtare contro un ostacolo, causando un
danneggiamento.
[HCJ00644]
1 Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
Per scaricare l’acqua di sentina:
Avviare il motore ed azionare la pompa di
sentina alimentata elettricamente.
La pompa di sentina alimentata elettricamente continua a funzionare per breve tempo
dopo lo spegnimento del motore.
56
Page 64
Funzionamento iniziale
ATTENZIONE
HJU36665
HCJ00431
La mancata esecuzione della procedura di
rodaggio del motore può ridurre la durata
o provocare gravi danni al motore.
Il rodaggio è essenziale per permettere ai vari
componenti del motore di assestarsi tra loro e
per creare superfici di accoppiamento levigate che garantiscono i giochi di funzionamento
corretti. Questo garantisce prestazioni adeguate ed allunga la durata dei componenti.
Per eseguire il rodaggio:
(1) Controllare il livello dell’olio motore. (Ve-
dere pagina 53 per informazioni sul controllo del livello dell’olio motore.)
(2) Mettere il mezzo in acqua e avviare il mo-
tore. (Vedere pagina 71 per informazioni
sull’avviamento del motore.)
(3) Per i primi 5 minuti, navigare con il regime
motore a 2000 giri/min.
(4) Per i successivi 30 minuti, navigare con il
regime motore inferiore a 5000 giri/min.
(5) Per la successiva ora, navigare con il re-
gime motore inferiore a 6000 giri/min.
Al termine del rodaggio del motore, la moto
d’acqua può essere utilizzata normalmente.
Rodaggio
57
Page 65
Controlli prima dell’utilizzo
AVVERTENZA
HJU31981
HWJ00411
La mancata esecuzione di una ispezione o manutenzione corretta della moto d’acqua
aumenta la possibilità di un incidente o di un danneggiamento della moto d’acqua. Non
utilizzare la moto d’acqua se si constatano problemi. Se risulta impossibile eliminare un
problema con le procedure fornite in questo manuale, fare ispezionare la moto d’acqua
da un concessionario Yamaha.
HJU41232
Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, assicurarsi di eseguire i controlli riportati nell’elenco che segue.
VOCE PROCEDURA DI CONTROLLO PAGINA
CONTROLLI PRIMA DELL’UTILIZZO
Vano motore
Impianto di alimentazione
Separatore acqua Controllare che il separatore non contenga acqua. 61
Motore
Livello olio motore Controllare il livello dell’olio motore. 61
Acqua di sentina
Batteria
Sistema dello sterzo
Sistema dello sterzo telescopico
Q.S.T.S.
Sistema di retromarcia
Acceleratore, leva
Telecomando
Ventilare il vano motore.
Controllare se la parte interna del vano motore è
danneggiata.
Controllare se ci sono perdite nell’impianto di alimentazione.
Controllare il livello del carburante nel serbatoio.
Controllare se la parte esterna del motore è danneggiata.
Controllare se è presente acqua di sentina nel vano
motore.
Controllare i collegamenti della batteria ed il livello
del liquido.
Controllare il corretto funzionamento del sistema
dello sterzo.
Controllare che il sistema dello sterzo telescopico
funzioni correttamente e che il manubrio sia saldamente bloccato in posizione.
Controllare il corretto funzionamento del sistema
Q.S.T.S. e verificare che il selettore Q.S.T.S. sia
bloccato saldamente in posizione.
Controllare il corretto funzionamento del sistema di
retromarcia.
Controllare il corretto funzionamento della leva
dell’acceleratore.
Controllare il gioco della leva dell’acceleratore.
Controllare se il telecomando funziona correttamente.
60
60
61
61
61
62
63
63
64
64
65
58
Page 66
Controlli prima dell’utilizzo
NOTA:
VOCE PROCEDURA DI CONTROLLO PAGINA
Tirante di spegnimento di
emergenza del motore
Interruttori
Gavoni e cassettini portaoggetti
Supporto, coperchio e cinghia dell’estintore
Estintore Controllare le condizioni dell’estintore. 67
Dotazioni di sicurezza
Scafo e ponte Controllare se lo scafo e il ponte sono danneggiati. 67
Presa d’acqua dell’idroget-toControllare se la presa d’acqua dell’idrogetto è dan-
Tappi di scarico di poppa
Cofano Controllare che il cofano sia fissato correttamente. 68
Selle anteriore e posteriore Controllare che le selle siano fissate correttamente. 43
CONTROLLI DOPO L’UTILIZZO
Uscita di controllo dell’acqua di raffreddamento
Strumento analogico doppio
Regime minimo motore Controllare il regime minimo del motore. 69
Controllare se il tirante di spegnimento di emergenza del motore è danneggiato.
Controllare il corretto funzionamento dell’interruttore
di avviamento, dell’interruttore di spegnimento motore e dell’interruttore di spegnimento di emergenza
del motore.
Controllare se i gavoni e i cassettini portaoggetti
sono danneggiati o contengono acqua.
Verificare che il supporto, il coperchio e la cinghia
dell’estintore non siano danneggiati.
Controllare che le dotazioni di sicurezza conformi
alle normative vigenti siano a bordo.
neggiata oppure ostruita.
Controllare se i tappi di scarico di poppa sono dan-
neggiati o contengono materiale estraneo, quindi
controllare se sono saldamente installati.
Controllare se l’acqua viene scaricata dall’uscita di
controllo dell’acqua di raffreddamento (lato sinistro)
mentre il motore è in funzione.
Controllare il corretto funzionamento del quadro
strumenti analogico doppio.
65
66
66
67
67
67
67
68
68
Per garantire sicurezza e affidabilità, eseguire i controlli prima dell’utilizzo ogni volta che si utilizza la moto d’acqua.
59
Page 67
Controlli prima dell’utilizzo
AVVERTENZA
AVVERTENZA
HJU32281
Punti da controllare prima
dell’utilizzo
HJU41311
Controlli prima dell’utilizzo
Eseguire i controlli prima dell’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è a terra.
Per eseguire i controlli prima dell’utilizzo:
(1) Togliere le selle e lo scomparto portaog-
getti impermeabile all’acqua. (Vedere a
pagina 43 per le procedure di rimozione e
installazione della sella e a pagina 49 per
le informazioni sullo scomparto portaog-
getti impermeabile.)
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
(3) Dopo aver completato questi controlli, in-
stallare saldamente lo scomparto porta-
oggetti impermeabile all’acqua sotto alla
sella e le selle nelle loro posizioni origina-
li.
HJU32333
Controllo del vano motore
HWJ00461
Accertarsi che la parte interna del vano motore non sia danneggiata.
HJU34214
Controlli dell’impianto di alimentazione
HWJ00381
Le perdite di carburante possono provocare incendi o esplosioni.
● Verificare regolarmente l’assenza di per-
dite di carburante.
● Se si constatano perdite di carburante,
fare riparare il circuito del carburante da
un meccanico qualificato. Riparazioni
improprie possono rendere insicuro
l’utilizzo della moto d’acqua.
La mancata ventilazione del vano motore
può causare incendi o esplosioni. Non avviare il motore se di sono perdite di carburante.
Ventilare il vano motore. Lasciare il vano motore aperto per alcuni minuti per permettere la
fuoriuscita di eventuali vapori di carburante.
Accertarsi che non ci siano danni, perdite o altri problemi nell’impianto di alimentazione.
Controllare:
● Danneggiamenti al tappo del bocchettone
del serbatoio del carburante e alla sua
guarnizione
● Danneggiamenti o perdite nel serbatoio del
carburante
● Danneggiamenti o perdite ai tubi flessibili
del carburante ed ai giunti
● Danneggiamenti o perdite nel tubo di sfiato
del serbatoio del carburante
HJU36874
Controllo del livello carburante
Controllare il livello del carburante nel serbatoio.
60
Page 68
Controlli prima dell’utilizzo
1
Se necessario, aggiungere del carburante.
(Vedere pagina 51 per informazioni sul rifornimento del serbatoio carburante.)
HJU32423
Controllo del separatore d’acqua
Accertarsi che non ci siano depositi di acqua
nel separatore d’acqua. Se ci sono depositi di
acqua nel separatore d’acqua, scaricarla.
(Vedere pagina 32 per informazioni sullo scarico del separatore d’acqua.)
1 Separatore acqua
HJU40181
Controllo del motore
Controllare se la parte esterna del motore è
danneggiata o presenta altri problemi.
HJU36885
Controllo del livello olio motore
Controllare che il livello dell’olio motore sia tra
i riferimenti di livello minimo e massimo
dell’astina. (Vedere pagina 53 per informazioni sul controllo del livello dell’olio motore.)
1
1 Astina
1
2
1 Riferimento di livello massimo
2 Riferimento di livello minimo
HJU32455
Controllo dell’acqua di sentina
Accertarsi che non ci siano depositi di acqua
di sentina nel vano motore. Se ci sono depositi di acqua di sentina nel vano motore, scaricarla. (Vedere pagina 55 per informazioni
sullo scarico dell’acqua di sentina.)
HJU32484
Controlli della batteria
Accertarsi che i morsetti della batteria e il tubo
di sfiato non siano danneggiati e che i cavi
della batteria e il tubo di sfiato siano collegati
correttamente. AVVERTENZA! Potrebbero
verificarsi incendi o esplosioni se il tubo di
61
Page 69
Controlli prima dell’utilizzo
1
2
3
sfiato è danneggiato, ostruito o non connesso correttamente.
1 Morsetto negativo (–) della batteria: cavo
nero
2 Morsetto positivo (+) della batteria: cavo
rosso
3 Tubo di sfiato
[HWJ00451]
Accertarsi che il livello del liquido si trovi tra i
riferimenti di livello massimo e di livello minimo. AVVERTENZA! Non utilizzare mai la
moto d’acqua se la batteria non ha una carica sufficiente ad avviare il motore o se
presenta altri segni di carica ridotta. Una
batteria non del tutto carica può lasciarvi
in difficoltà.
[HWJ01240]
e senza impedimenti lungo tutta la sua corsa
e che il gioco non sia eccessivo.
Girarlo il più possibile a destra ed a sinistra
per accertarsi che l’ugello direzionale
dell’idrogetto si muova quando il manubrio
gira e che non ci siano differenze tra le posi-
1 Riferimento di livello massimo
2 Riferimento di livello minimo
Accertarsi che la batteria sia fissata saldamente in posizione.
HJU32613
Controlli del sistema dello sterzo
Girare più volte il manubrio a destra e a sinistra per accertarsi che si muova agevolmente
62
Page 70
Controlli prima dell’utilizzo
zioni di rotazione completa a destra e a sinistra dell’ugello direzionale dell’idrogetto.
dure di funzionamento del sistema dello sterzo telescopico.)
HJU32644
Controlli del sistema di cambio rapido
dell’assetto (Q.S.T.S.)
Azionare più volte la leva di blocco del selettore Q.S.T.S. e il selettore Q.S.T.S. per accertarsi che il funzionamento sia regolare in tutte
le posizioni. Accertarsi inoltre che l’ugello direzionale dell’idrogetto si muova quando si
aziona il selettore Q.S.T.S. e che il selettore
Q.S.T.S. si blocchi saldamente in posizione.
Differenza tra le posizioni di rotazione
completa dell’ugello direzionale dell’idrogetto (distanze A e B):
massimo 5 mm (0.20 in)
HJU41320
Controlli del sistema dello sterzo telescopico
Azionare ripetutamente il sistema dello sterzo
telescopico e accertarsi che il funzionamento
sia regolare in tutte le posizioni. Inoltre, accertarsi che il manubrio sia bloccato saldamente
in posizione. (Vedere pagina 31 per le proce-
63
Page 71
Controlli prima dell’utilizzo
AVVERTENZA
1
(Vedere pagina 35 per le procedure di funzionamento del sistema Q.S.T.S.)
le posizioni. Inoltre, accertarsi che la cucchiaia ribaltabile per l’inversione del flusso si alzi e
si abbassi in base all’azionamento della leva
del cambio e che la cucchiaia tocchi i fermi.
(Vedere pagina 34 per il funzionamento del sistema di retromarcia.)
HJU32634
Controlli del sistema di retromarcia
HWJ00031
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona la
leva del cambio poiché ci si potrebbe
schiacciare le dita.
Azionare più volte la leva del cambio e accertarsi che il funzionamento sia regolare in tutte
1 Arresto
HJU41431
Controlli della leva dell’acceleratore
Azionare più volte la leva dell’acceleratore e
accertarsi che il funzionamento sia regolare in
tutte le posizioni. Accertarsi inoltre che la leva
dell’acceleratore ritorni automaticamente nel-
64
Page 72
Controlli prima dell’utilizzo
1
1
la posizione di completamente chiuso (posizione di riposo) quando viene rilasciata.
Mantenere il manubrio dritto in posizione
completamente abbassata e con la leva
dell’acceleratore in posizione di completamente chiuso (posizione di riposo), quindi accertarsi che il gioco della leva sia corretto
quando la leva dell’acceleratore è in posizione di completamente chiuso (posizione di riposo). (Vedere pagina 31 per le procedure di
funzionamento del sistema dello sterzo telescopico.)
1 Posizione più bassa con il manubrio dritto
1 Gioco della leva dell’acceleratore
Gioco della leva dell’acceleratore:
2.0–5.0 mm (0.08–0.20 in)
HJU40112
Controllo del telecomando
Accertarsi che il telecomando funzioni correttamente. (Vedere pagina 28 per le procedure
di impostazione del sistema antifurto Yamaha
e pagina 36 per le procedure di attivazione
della modalità regime ridotto.)
HJU32663
Controllo del tirante di spegnimento di
emergenza del motore
Accertarsi che il tirante di spegnimento di
emergenza del motore non sia danneggiato.
Se il tirante è danneggiato, sostituirlo.
AVVERTENZA! Non tentare mai di riparare
il tirante di spegnimento di emergenza del
65
Page 73
Controlli prima dell’utilizzo
ATTENZIONE
231
54
motore o di annodarlo. Il tirante di spegnimento di emergenza del motore potrebbe
non sganciarsi quando il pilota cade in acqua, permettendo alla moto d’acqua di
proseguire la sua corsa e di provocare incidenti.
HJU32675
[HWJ01220]
Controlli degli interruttori
HCJ01310
Non fare funzionare il motore a regime superiore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 secondi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Controllare il corretto funzionamento dell’interruttore di avviamento, dell’interruttore di
spegnimento motore e dell’interruttore di spegnimento di emergenza del motore. (Vedere
pagine da 29 a 29 per informazioni sul funzionamento di ciascun interruttore.)
1 Interruttore di spegnimento di emergenza
del motore
2 Forcella
3 Interruttore di avviamento
4 Interruttore di spegnimento motore
5 Tirante di spegnimento di emergenza del
motore
Per controllare il funzionamento degli interruttori:
(1) Se il sistema antifurto Yamaha è in mo-
dalità di blocco, selezionare la modalità di
sblocco. (Per le procedure di impostazione del sistema antifurto Yamaha, vedere
pagina 28.)
(2) Premere l’interruttore di avviamento per
accertarsi che il motore si avvii.
(3) Non appena il motore inizia a funzionare,
premere l’interruttore di spegnimento motore e accertarsi che il motore si spenga
immediatamente.
(4) Riavviare il motore e poi tirare il tirante di
spegnimento di emergenza del motore
per sfilare la forcella dall’interruttore di
spegnimento di emergenza del motore e
accertarsi che il motore si spenga immediatamente.
HJU40101
Controlli dei gavoni e cassettini portaoggetti
Accertarsi che i gavoni e i cassettini portaoggetti non siano danneggiati e che non ci siano
66
Page 74
Controlli prima dell’utilizzo
depositi di acqua. (Vedere pagina 46 per le informazioni su gavoni e cassettini portaoggetti.)
HJU41081
Controlli del supporto dell’estintore, del
coperchio e della cinghia
Accertarsi che il supporto dell’estintore, il coperchio e la cinghia non siano danneggiati e
che il coperchio sia trattenuto saldamente in
posizione dalla cinghia. (Vedere pagina 49
per informazioni sul supporto dell’estintore,
sul coperchio e sulla cinghia.)
HJU32543
Controllo dell’estintore
Verificare che ci sia un estintore carico a bordo.
HJU32656
Controlli della presa d’acqua dell’idrogetto
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasata, pulirla. (Vedere pagina 97 per informazioni
sulla presa d’acqua dell’idrogetto.)
HJU32475
Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e toglierli, quindi accertarsi che non siano danneggiati e non ci siano corpi estranei sui filetti.
ATTENZIONE: Prima di installare i tappi di
scarico, eliminare dalle filettature qualsiasi corpo estraneo, come sporco o sabbia.
Altrimenti i tappi di scarico potrebbero
danneggiarsi consentendo all’acqua di entrare nel vano motore. Prima di varare la
moto d’acqua, accertarsi che i tappi di scarico di poppa siano ben serrati. Altrimenti
l’acqua potrebbe inondare il vano motore
e causare l’affondamento della moto d’acqua.
[HCJ00361]
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore fissato nel supporto con il
suo coperchio in posizione.
Portare sempre un estintore a bordo. L’estintore non fa parte dell’equipaggiamento standard di questa moto d’acqua. Se non ne se ne
possiede uno, contattare un concessionario
Yamaha o un rivenditore di estintori per acquistarne uno che sia conforme alle specifiche.
HJU40121
Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza conformi alle normative vigenti siano a bordo.
HJU32352
Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono danneggiati o presentano altri problemi.
67
Page 75
Controlli prima dell’utilizzo
1
Installare saldamente i tappi filettati di scarico
di poppa stringendoli fino a quando si arrestano.
1 Tappo di scarico di poppa
HJU41440
Controllo del cofano
Premere la parte posteriore del cofano ed accertarsi che sia chiuso saldamente.
mentre la moto d’acqua è in acqua e il motore
è acceso.
Per eseguire i controlli dopo l’utilizzo:
(1) Mettere in acqua la moto d’acqua. (Vede-
re pagina 71 per informazioni sulla messa in acqua della moto.)
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
HJU41810
Controllo dell’uscita di controllo dell’acqua di raffreddamento
Accertarsi che l’acqua venga scaricata
dall’uscita di controllo dell’acqua di raffreddamento di babordo (lato sinistro) mentre il motore è in funzione. (Vedere pagina 32 per
informazioni sulle uscite di controllo dell’acqua di raffreddamento.)
HJU37451
Controllo strumento analogico doppio
Accertarsi che lo strumento analogico doppio
funzioni correttamente. (Vedere pagina 38
HJU40144
Controlli dopo l’utilizzo
Eseguire i controlli dopo l’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
68
Page 76
Controlli prima dell’utilizzo
per informazioni sul corretto funzionamento
dello strumento analogico doppio.)
HJU41330
Controllo del regime minimo motore
Avviare il motore e farlo scaldare. Utilizzare il
contagiri nello strumento analogico doppio
per accertarsi che il regime minimo del motore non sia eccessivamente superiore o inferiore all’intervallo specificato.
Regime minimo motore:
1250 ±100 giri/min.
69
Page 77
Utilizzo della moto d’acqua
AVVERTENZA
HJU32902
Come usare la moto d’acqua
HWJ00510
Prima di utilizzare la moto d’acqua, acquisire dimestichezza con tutti i comandi.
Consultare un concessionario Yamaha se
non si comprende completamente un comando o una funzione. La mancata comprensione del funzionamento dei comandi
può provocare incidenti o impedire di evitarli.
HJU32963
Imparare a conoscere la moto d’acqua
L’uso della vostra moto d’acqua richiede una
certa abilità che si acquisisce solo dopo un
determinato periodo di utilizzo. Prima di azzardare manovre più complesse, dedicare il
tempo necessario all’apprendimento delle
tecniche di base.
L’uso della moto d’acqua può risultare un’attività molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale acquisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abilità
necessario per utilizzarlo in sicurezza.
Prima di utilizzare questa moto d’acqua, leggere questo Manuale del proprietario/conducente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Prestare particolare attenzione alle
informazioni che riguardano la sicurezza a
partire da pagina 11. Queste letture vi forniranno informazioni utili sulla moto d’acqua ed
il suo funzionamento.
Ricordare: Questa moto d’acqua è progettata
per trasportare il conducente ed un massimo
di 2 passeggeri. Non superare mai il limite
massimo di carico e non permettere che più di
3 persone (o 2 persone se si traina uno scia-
tore) salgano contemporaneamente sulla
moto d’acqua.
Carico massimo:
240 kg (530 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
HJU33005
Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 58. Il breve tempo dedicato a controllare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare le disposizioni di legge locali prima di usare la moto d’acqua.
Utilizzare il mezzo prudentemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traffico di natanti sia limitato.
Utilizzare il sistema dell’amico—guidare con
qualcuno accanto. Prestare costante attenzione alla presenza di persone, ostacoli e altre moto d’acqua. Stare attenti alle condizioni
che limitano la visibilità o impediscono di vedere gli altri.
Afferrare saldamente il manubrio e tenere entrambi i piedi sul fondo del pozzetto. Non tentare di trasportare passeggeri fino a quando
non si saranno sviluppate completamente le
70
Page 78
Utilizzo della moto d’acqua
AVVERTENZA
vostre capacità di governo della moto d’acqua.
HJU40210
Posizione di guida
Posizione di guida del conducente
Il conducente deve afferrare saldamente il
manubrio con entrambe le mani e sedersi a
cavalcioni sulla sella con i piedi appoggiati sul
fondo del pozzetto.
Posizione di guida del passeggero
I passeggeri devono reggersi saldamente, o
alla persona davanti a loro, oppure all’apposita maniglia tientibene e sedersi a cavalcioni
sulla sella con i piedi appoggiati sul fondo del
pozzetto. Non trasportare il passeggero davanti al conducente. (Vedere pagina 18 per le
informazioni sulla posizione di guida durante
il traino di uno sciatore d’acqua.)
Se la moto d’acqua viene messa in acqua da
un carrello, una persona deve accertarsi che
le onde non spingano la moto d’acqua nel carrello.
HJU36345
Avviamento del motore in acqua
HWJ01530
Non accelerare se qualcuno si trova dietro
la moto d’acqua. Spegnere il motore o tenerlo al minimo. L’acqua e i detriti espulsi
dall’idrogetto possono provocare lesioni
gravi.
Per avviare il motore:
(1) Se il sistema antifurto Yamaha è in mo-
dalità di blocco, selezionare la modalità di
sblocco. (Per le procedure di impostazione del sistema antifurto Yamaha, vedere
pagina 28.)
(2) Portare la moto d’acqua in una zona priva
di alghe e detriti e con una profondità
dell’acqua di almeno 60 cm (2 ft) dal fondo della moto d’acqua. ATTENZIONE:
Non fare mai funzionare il motore in
acque con profondità inferiore a 60 cm
(2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi
o sabbia nella presa d’acqua dell’idrogetto, causando danni alla girante e il
surriscaldamento del motore.
[HCJ00472]
HJU32802
Messa in acqua della moto d’acqua
Accertarsi che non ci siano ostacoli attorno a
sé.
71
Page 79
Utilizzo della moto d’acqua
12
3
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore. (Vedere
pagina 29 per le informazioni sul funzio-
namento dell’interruttore di spegnimento
di emergenza del motore.)
AVVERTENZA! Controllare che il ti-
rante di spegnimento di emergenza
del motore sia allacciato correttamen-
te. Se il tirante di spegnimento di
emergenza del motore non è allaccia-
to correttamente, potrebbe non sgan-
ciarsi quando il pilota cade in acqua,
permettendo alla moto d’acqua di pro-
seguire la sua corsa e di provocare in-
cidenti.
[HWJ00581]
pagina 29 per le informazioni sul funzionamento dell’interruttore di avviamento.)
HJU32862
Spegnere il motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
spegnimento motore (pulsante rosso).
AVVERTENZA! Per virare bisogna accelerare. Lo spegnimento del motore può fare
urtare ostacoli che si sta tentando di evitare. Una collisione potrebbe provocare infortuni gravi o decessi.
[HWJ00601]
1 Forcella
2 Interruttore di spegnimento di emergenza
del motore
3 Tirante di spegnimento di emergenza del
motore
(4) Con la leva dell’acceleratore rilasciata,
premere l’interruttore di avviamento (ta-
sto verde) per avviare il motore. (Vedere
HJU32872
Moto d’acqua incustodita
Quando si lascia la moto d’acqua incustodita,
rimuovere la forcella dall’interruttore di spegnimento di emergenza del motore per evitare l’avviamento accidentale del motore o l’uso
72
Page 80
Utilizzo della moto d’acqua
AVVERTENZA
2
1
non autorizzato da parte di bambini o di altre
persone.
HJU40221
Come usare la moto d’acqua
Quando la leva del cambio è in posizione di
marcia avanti e il motore è in funzione, la
moto d’acqua si sposta in avanti. La moto
d’acqua si sposta in avanti a velocità di traino
anche se la leva dell’acceleratore è completamente chiusa (minimo). (Vedere pagina 34
per le informazioni sul funzionamento della
leva del cambio.)
1 Leva del cambio
2 Posizione di marcia avanti
HJU33254
Esecuzione di virate
HWJ00771
73
● Non rilasciare l’acceleratore mentre si
tenta di virare per allontanarsi da ostacoli—occorre accelerare per poter virare. Una collisione potrebbe provocare
infortuni gravi o decessi.
● Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente o avvitare la moto d’acqua sbalzando in acqua conducente e passeggero/i, con il
rischio di possibili lesioni.
Page 81
Utilizzo della moto d’acqua
Il governo della direzione dipende dalla combinazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspirazione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugello
direzionale, essa crea una spinta che sposta
e fa virare la moto d’acqua. Quanto maggiore
è il regime del motore, tanto maggiore sarà la
spinta prodotta.
La potenza della spinta dell’idrogetto, sommata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
A. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.
C. Rilasciando completamente l’accelerato-
re, l’idrogetto produce soltanto una spinta
minima. Se si sta viaggiando a velocità
superiori a quella di traino, se non si accelera si perderà rapidamente la capacità
di virare. È possibile che si riesca ancora
a virare immediatamente dopo aver rilasciato l’acceleratore, ma una volta sceso
il numero di giri del motore, la moto d’acqua non risponderà più ai comandi del
manubrio fino a quando non si accelera
nuovamente o non si raggiunge la velocità di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla posizione del manubrio, utilizzando solamente la spinta disponibile al regime
minimo.
B. Dando meno gas, si produce una spinta
minore, quindi la moto d’acqua può virare
gradualmente.
D. Se si spegne il motore durante la marcia,
viene a cessare la spinta. La moto d’ac-
74
Page 82
Utilizzo della moto d’acqua
AVVERTENZA
qua proseguirà diritta anche se si gira il
manubrio.
Per virare bisogna accelerare.
Questo modello è dotato del sistema di gestione motore Yamaha (YEMS) che comprende il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema si
attiva alle velocità di planata se si tenta di virare dopo aver rilasciato la leva dell’acceleratore (vedere condizione C sopra).
Il sistema OTS assiste in virata continuando a
fornire spinta mentre la moto d’acqua sta decelerando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manubrio. Il sistema OTS non funziona al di sotto
delle velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri, la
moto d’acqua non vira più in risposta ai comandi dal manubrio finché si accelera nuovamente o si raggiunge la velocità di traino.
HJU37513
Arresto della moto d’acqua
La moto d’acqua non è dotata di un impianto
di frenatura separato. Viene arrestata dalla
resistenza dell’acqua quando si rilascia la
leva dell’acceleratore. Procedendo alla velocità massima, la moto d’acqua si arresta completamente circa 130 m (430 ft) dopo il rilascio
dell’acceleratore o lo spegnimento del motore; questa distanza varia in funzione di molti
fattori inclusi il peso lordo, le condizioni della
superficie dell’acqua e la direzione del vento.
Quando si rilascia la leva dell’acceleratore, la
moto d’acqua rallenta quindi procede per inerzia per una certa distanza prima di arrestarsi
completamente. Se non si è certi di poter arrestare la moto d’acqua prima dell’urto contro
un ostacolo, accelerare e virare in un’altra direzione.
HWJ00744
● Mantenere una distanza di arresto ade-
guata.
● Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni.
● Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua per avere il tempo di arrestare il mezzo.
● Non spegnere il motore in fase di dece-
lerazione, in quanto la potenza erogata
dal motore potrebbe essere necessaria
per virare e allontanarsi da una imbarcazione o da altri ostacoli sulla propria rotta.
● Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altrimenti potreste perderne il controllo,
venire sbalzati in acqua o contro il manubrio.
75
Page 83
Utilizzo della moto d’acqua
NOTA:
AVVERTENZA
NOTA:
1
2
60 cm (2 ft)
HJU40371
Come usare la moto d’acqua in
retromarcia
Tirare indietro la leva del cambio in posizione
di retromarcia. La moto d’acqua si sposta in
retromarcia. (Vedere pagina 34 per le informazioni sul sistema di retromarcia.)
1 Leva del cambio
2 Posizione di retromarcia
geri si siano esercitati vicino alla spiaggia
nel risalire sul mezzo dall’acqua. Una persona che abbia fatto senza successo molti
tentativi di risalire a bordo può affaticarsi
e soffrire di ipotermia, aumentando il rischio di lesioni e annegamenti.
Salire a bordo del mezzo in acqua priva di alghe e di detriti e con una profondità minima di
60 cm (2 ft) dal fondo della moto d’acqua.
ATTENZIONE: Non fare mai funzionare il
motore in acque con profondità inferiore a
60 cm (2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi o
sabbia nella presa d’acqua dell’idrogetto,
causando danni alla girante e il surriscaldamento del motore.
[HCJ00472]
Accertarsi che non ci siano ostacoli o persone
dietro al mezzo prima di inserire la retromarcia.
Questo modello è equipaggiato con una funzione che limita il regime di rotazione del motore nella retromarcia.
HJU36086
Salire a bordo della moto d’acqua
HWJ01111
Prima di uscire con la moto d’acqua, accertarsi che il pilota e gli eventuali passeg-
Questa moto d’acqua è dotata di un gradino di
risalita che può essere abbassato ed utilizzato per facilitare la risalita a bordo. (Vedere pagina 45 per le informazioni sul funzionamento
del gradino di risalita.)
HJU37463
Salita a bordo senza assistenza
(1) Dalla parte posteriore della moto d’ac-
qua, posizionare entrambe le mani sulla
piattaforma di risalita, sollevarsi e poi af-
76
Page 84
Utilizzo della moto d’acqua
AVVERTENZA
ferrare la maniglia di risalita con una ma-
no.
(2) Tirarsi su ed inginocchiarsi sulla piattafor-
ma di risalita, poi spostarsi verso la sella
e sedersi a cavalcioni su di essa.
(4) Afferrare il manubrio con entrambe le
mani ed appoggiare i piedi sul fondo del
pozzetto.
(5) Guardare in tutte le direzioni, avviare il
motore e poi partire lentamente.
HJU33169
Salita a bordo con passeggeri
HWJ00660
Lesioni interne gravi possono essere la
conseguenza della penetrazione violenta
dell’acqua in orifizi corporei a seguito della vicinanza con l’ugello direzionale. Non
accelerare finché i passeggeri non sono
seduti con entrambi i piedi appoggiati sul
fondo del pozzetto e non si reggono saldamente alla persona di fronte o all’apposita
maniglia tientibene.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
77
Quanto maggiore è il peso totale del conducente e dei passeggeri, tanto più difficile risulterà tenere in equilibrio la moto d’acqua. Non
utilizzare la moto d’acqua se il peso totale supera 240 kg (530 lb) compreso l’eventuale carico.
Page 85
Utilizzo della moto d’acqua
Per salire a bordo della moto d’acqua da ferma:
(1) Salire a bordo come indicato alla sezione
precedente “Salita a bordo senza assi-
stenza”.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(3) Afferrare il manubrio con entrambe le
mani ed appoggiare i piedi sul fondo del
pozzetto.
(4) Far spostare il primo passeggero nella
parte posteriore della moto d’acqua.
sul fondo del pozzetto e farlo reggere saldamente al conducente.
(6) Far salire il secondo passeggero con la
stessa procedura. Mentre sale a bordo il
secondo passeggero, cercare di bilanciare la moto d’acqua insieme al primo passeggero.
(5) Fare salire il primo passeggero con la
stessa procedura indicata per il condu-
cente, farlo sedere con i piedi appoggiati
(7) Accertarsi che i passeggeri siano seduti
con entrambi i piedi appoggiati sul fondo
del pozzetto e si reggano saldamente alla
78
Page 86
Utilizzo della moto d’acqua
persona di fronte o all’apposita maniglia
tientibene.
(8) Guardare in tutte le direzioni, avviare il
motore e poi partire lentamente.
Per salire a bordo quando è difficile bilanciare
la moto d’acqua da ferma:
(1) Con i passeggeri che tengono stabile la
moto d’acqua, salire a bordo come indi-
cato alla sezione precedente “Salita a
bordo senza assistenza”.
(2) Afferrare il manubrio con entrambe le
mani e appoggiare i piedi sul fondo del
pozzetto bilanciando la moto d’acqua.
(3) Fare salire il primo passeggero con la
stessa procedura indicata per il condu-
cente, farlo sedere con i piedi appoggiati
sul fondo del pozzetto e farlo reggere sal-
damente al conducente bilanciando la
moto d’acqua.
(4) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spegnimento emergenza motore.
(5) Guardare in tutte le direzioni, avviare il
motore e viaggiare alla velocità di traino.
(6) Fare inginocchiare il secondo passegge-
ro sulla piattaforma di risalita bilanciando
la moto d’acqua. Guardare i tutte le direzione e quindi accelerare gradualmente.
Quindi far salire il secondo passeggero
sulla sella mantenendo in equilibrio la
moto d’acqua.
(7) Fare sedere il secondo passeggero a ca-
valcioni sulla sella con i piedi appoggiati
sul fondo del pozzetto, farlo reggere saldamente alla persona di fronte o all’apposita maniglia tientibene e tenere in
equilibrio la moto d’acqua.
(8) Accertarsi che i passeggeri siano seduti
con entrambi i piedi appoggiati sul fondo
del pozzetto e si reggano saldamente alla
persona di fronte o all’apposita maniglia
tientibene, quindi aumentare gradual-
79
Page 87
Utilizzo della moto d’acqua
AVVERTENZA
ATTENZIONE
mente la velocità per bilanciare la moto
d’acqua.
HJU33082
Partenza
HWJ00711
Per evitare le collisioni:
● Prestare costante attenzione alla pre-
senza di persone, ostacoli e altre moto
d’acqua. Stare attenti alle condizioni che
limitano la visibilità o impediscono di
vedere gli altri.
● Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua.
● Non seguire a distanza ravvicinata altre
moto d’acqua o imbarcazioni. Non avvicinarsi ad altri per spruzzarli con l’acqua. Evitare virate strette o altre
manovre che rendono difficile agli altri
evitarvi o capire dove state andando.
Evitare le zone con ostacoli sommersi o
acque poco profonde.
● Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni. Non rilasciare l’acceleratore mentre si tenta di virare per allontanarsi da
ostacoli—occorre accelerare per poter
virare.
HCJ01340
Non fare mai funzionare il motore in acque
con profondità inferiore a 60 cm (2 ft) dal
fondo della moto d’acqua, poiché vi è il rischio di aspirare sassi o sabbia nella presa d’acqua dell’idrogetto, causando danni
alla girante e il surriscaldamento del motore.
HJU40232
Partenza da un carrello
(1) Mettere in acqua la moto d’acqua e spo-
stare la leva del cambio nella posizione di
retromarcia. (Vedere pagina 34 per le informazioni sul sistema di retromarcia.)
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spegnimento emergenza motore.
(3) Guardare in tutte le direzioni, avviare il
motore e poi partire lentamente.
HJU33113
Salita a bordo e partenza da un molo
(1) Salire a bordo della moto d’acqua dal la-
to.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spegnimento emergenza motore.
(3) Spingere la moto d’acqua lontano dal
molo, afferrare il manubrio con entrambe
80
Page 88
Utilizzo della moto d’acqua
AVVERTENZA
le mani ed appoggiare i piedi sul fondo
del pozzetto.
(4) Guardare in tutte le direzioni, avviare il
motore e poi partire lentamente.
HJU33235
Moto d’acqua capovolta
HWJ00671
Un raddrizzamento non corretto può provocare lesioni.
● Accertarsi di spegnere il motore estra-
endo il tirante di spegnimento di emergenza del motore in modo da rimuovere
la forcella dall’interruttore stesso.
● Non introdurre le mani nella griglia di
presa d’acqua.
Se la moto d’acqua si capovolge, ribaltarla immediatamente.
Per raddrizzare la moto d’acqua:
(1) Rimuovere la forcella dall’interruttore di
spegnimento di emergenza del motore.
(2) Nuotare fino alla parte posteriore della
moto d’acqua. Capovolgere la moto d’ac-
qua in senso orario spingendo con la
mano sinistra sul flap e spingendo con la
mano o il piede destri sulla frisata.
Se il lato di babordo (sinistro) della moto
d’acqua capovolta è inclinato verso l’alto,
premere sulla frisata in modo da abbas-
sarlo prima di girare la moto d’acqua in
senso orario. ATTENZIONE: Non girare
la moto d’acqua in senso antiorario,
altrimenti l’acqua potrebbe penetrare
nel motore provocando un danno grave.
[HCJ00541]
(3) Avviare il motore e far funzionare la moto
d’acqua alla velocità di planata per scaricare l’acqua di sentina dal vano motore.
(Vedere pagina 55 per informazioni sullo
scarico dell’acqua di sentina. Se il motore
non si avvia, vedere “Traino della moto” a
pagina 101 o “Moto d’acqua sommersa”
a pagina 102.) ATTENZIONE: Dopo
aver riavviato il motore, attendere almeno 1 minuto prima di portarlo a pieno regime. L’acqua di sentina
presente nel vano motore può essere
spruzzata all’interno del motore causando gravi danni.
[HCJ00553]
81
Page 89
Utilizzo della moto d’acqua
ATTENZIONE
HJU37521
Accostamento a riva e ormeggio della
moto d’acqua
Per accostare a riva la moto d’acqua:
(1) Accertarsi che non ci siano imbarcazioni,
nuotatori o ostacoli vicino alla spiaggia.
(2) Rilasciare la leva dell’acceleratore per ri-
durre la velocità a circa 130 m (430 ft) dal
punto di approdo desiderato.
(3) Avvicinarsi lentamente alla spiaggia e
spegnere il motore prima di toccare terra.
AVVERTENZA! Per virare bisogna ac-
celerare. Lo spegnimento del motore
può fare urtare ostacoli che si sta ten-
tando di evitare. Una collisione po-
trebbe provocare infortuni gravi o
decessi.
fare mai funzionare il motore in acque
con profondità inferiore a 60 cm (2 ft)
dal fondo della moto d’acqua, poiché
vi è il rischio di aspirare sassi o sabbia
nella presa d’acqua dell’idrogetto,
causando danni alla girante e il surri-
scaldamento del motore.
(4) Scendere dalla moto d’acqua e portarla
sulla spiaggia.
Per ormeggiare la moto d’acqua:
(1) Accertarsi che non ci siano imbarcazioni,
nuotatori o ostacoli vicino al molo.
(2) Rilasciare la leva dell’acceleratore per ri-
durre la velocità a circa 130 m (430 ft) dal
molo.
(3) Avvicinarsi lentamente al pontile e spe-
gnere il motore proprio prima di accosta-
re. AVVERTENZA! Per virare bisogna
accelerare. Lo spegnimento del moto-
re può fare urtare ostacoli che si sta
tentando di evitare. Una collisione po-
trebbe provocare infortuni gravi o de-
cessi.
(4) Accostare al molo e scendere dalla moto
d’acqua.
[HWJ00601] ATTENZIONE: Non
[HCJ00472]
[HWJ00601]
HJU37193
Utilizzo in zone in cui si accumulano
alghe
Evitare sempre di utilizzare la moto d’acqua in
zone dove la crescita delle alghe è consistente. Se la navigazione in zone con presenza di
alghe è inevitabile, azionare e rilasciare alternatamente la leva dell’acceleratore per variare il regime motore. Le alghe tendono ad
accumularsi maggiormente quando si naviga
ad una velocità costante o alla velocità di traino. Se le alghe intasano la zona di aspirazione, pulire la presa d’acqua. (Vedere pagina
97 per informazioni sulla presa d’acqua
dell’idrogetto.)
HJU40241
Dopo aver tolto la moto dall’acqua
HCJ01310
Non fare funzionare il motore a regime superiore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 secondi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Dopo la navigazione e aver tolto la moto
dall’acqua, scaricare immediatamente l’acqua residua dai condotti dell’acqua di raffreddamento.
Per scaricare l’acqua dai condotti dell’acqua
di raffreddamento:
(1) Accertarsi che la zona circostante la
moto d’acqua sia libera, quindi avviare il
motore.
(2) Scaricare l’acqua residua dai condotti
dell’acqua di raffreddamento azionando
e rilasciando velocemente la leva dell’acceleratore per 10 - 15 secondi.
(3) Spegnere il motore.
82
Page 90
Assistenza e rimessaggio
AVVERTENZA
ATTENZIONE
23
1
HJU37145
Operazioni dopo l’utilizzo
HWJ00330
Durante il rimessaggio, posizionare sempre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante potrebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di incendio.
Dopo aver utilizzato la moto d’acqua, tirarla
sempre fuori dall’acqua, pulirla e rimessarla.
Lasciando la moto in acqua per periodi di tempo prolungati, si accelera il normale processo
di deterioramento dell’idrogetto e dello scafo.
Gli organismi marini e la corrosione sono alcune delle condizioni che possono ridurre la
durata di molti componenti della moto d’acqua.
HJU37562
Lavaggio dei condotti dell’acqua di
raffreddamento
HCJ01310
Non fare funzionare il motore a regime superiore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 secondi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Eseguire il lavaggio dei condotti dell’acqua di
raffreddamento per prevenire gli intasamenti
provocati da sale, sabbia o sporco.
(1) Mettere la moto d’acqua in posizione
orizzontale.
(2) Togliere le selle e lo scomparto portaog-
getti impermeabile all’acqua. (Vedere a
pagina 43 per le procedure di rimozione e
installazione della sella e a pagina 49 per
le informazioni sullo scomparto portaog-
getti impermeabile.)
(3) Collegare l’adattatore della manichetta di
lavaggio a un tubo flessibile.
1 Adattatore della manichetta di lavaggio
(4) Svitare il tappo del raccordo della mani-
chetta di lavaggio e toglierlo. Inserire
l’adattatore della manichetta di lavaggio
nel raccordo della manichetta di lavaggio
e ruotarlo fino a quando è saldamente
collegato.
1 Adattatore della manichetta di lavaggio
2 Tappo del raccordo della manichetta di la-
vaggio
3 Raccordo della manichetta di lavaggio
(5) Collegare il tubo flessibile a un rubinetto.
(6) Accertarsi che la zona circostante la
moto d’acqua sia libera, quindi avviare il
motore. Immediatamente dopo l’avviamento del motore, aprire completamente
il rubinetto in modo che l’acqua fuoriesca
83
Page 91
Assistenza e rimessaggio
in modo continuativo dall’ugello direzio-
nale dell’idrogetto.
(7) Far funzionare il motore al minimo per cir-
ca 3 minuti tenendo sotto osservazione le
condizioni del motore. Se il motore si
spegne durante il lavaggio, chiudere im-
mediatamente il rubinetto dell’acqua e ri-
petere la procedura dal punto 6.
ATTENZIONE: Non rifornire di acqua i
condotti dell’acqua di raffreddamento
quando il motore non è in funzione.
L’acqua potrebbe ritornare nel motore
attraverso la marmitta e provocare
gravi danni al motore.
[HCJ00122]
(8) Chiudere il rubinetto dell’acqua.
(9) Scaricare l’acqua residua dai condotti
dell’acqua di raffreddamento azionando
e rilasciando velocemente la leva dell’ac-
celeratore per 10 - 15 secondi.
(10) Spegnere il motore.
(11) Togliere l’adattatore della manichetta di
lavaggio, e poi installare saldamente il
tappo del raccordo della manichetta di la-
vaggio stringendolo fino a quando si arre-
sta.
(12) Installare saldamente lo scomparto por-
taoggetti impermeabile all’acqua e le sel-
le nelle loro posizioni originali.
HJU33735
Pulizia della moto d’acqua
(1) Rimuovere le selle. (Vedere pagina 43
per le procedure di rimozione ed installazione della sella.)
(2) Sciacquare il motore ed il vano motore
con una piccola quantità di acqua.
ATTENZIONE: Non utilizzare un getto
d’acqua ad alta pressione per risciacquare il motore o il vano motore, altrimenti il motore potrebbe danneggiarsi
seriamente.
[HCJ00571]
(3) Scaricare l’acqua dal vano motore. (Ve-
dere pagina 55 per informazioni sullo
scarico dell’acqua di sentina.)
(4) Asciugare il motore e il vano motore con
un panno asciutto.
(5) Lavare con acqua dolce lo scafo, il ponte
e l’idrogetto.
(6) Asciugare lo scafo, il ponte e l’idrogetto
con un panno asciutto.
(7) Passare un prodotto protettivo per il vinile
su tutti i componenti di vinile e di gomma,
come le selle e le guarnizioni del vano
motore.
(8) Per ridurre al minimo la corrosione,
spruzzare un prodotto antiruggine sulle
parti metalliche dello scafo, del ponte e
del motore.
(9) Lasciare asciugare completamente
all’aria il vano motore prima di installare
le selle.
(10) Installare saldamente le selle nelle loro
posizioni originali.
HJU33686
Assistenza della batteria
Se la moto d’acqua non viene utilizzata per
più di un mese, rimuovere la batteria dalla
moto d’acqua, controllarla, e poi conservarla
in un luogo fresco e asciutto.
84
Page 92
Assistenza e rimessaggio
AVVERTENZA
1
3
2
4
HWJ00791
Il liquido della batteria è velenoso e pericoloso, in quanto provoca ustioni gravi, ecc.
Contiene acido solforico. Evitare il contatto con la pelle, gli occhi o il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minuti e far intervenire immediatamente un medico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.
Per togliere la batteria:
(1) Scollegare il cavo negativo (–) della bat-
teria.
(2) Scollegare il cavo positivo (+) della batte-
ria.
(3) Scollegare il tubo di sfiato.
(4) Sganciare le cinghie di fissaggio della
batteria, quindi rimuovere la batteria dalla
moto d’acqua.
1 Morsetto negativo (–) della batteria: cavo
nero
2 Cinghia di fissaggio batteria
3 Morsetto positivo (+) della batteria: cavo
rosso
4 Tub o d i s f ia to
Controllo della batteria
● Accertarsi che il vano della batteria non sia
danneggiato.
● Accertarsi che i morsetti della batteria non
siano corrosi o danneggiati.
● Accertarsi che il tubo di sfiato non sia ostru-
ito o danneggiato.
Controllo del livello del liquido
Accertarsi che il livello del liquido si trovi tra il
riferimento di livello massimo e quello di livello
minimo.
Se il livello del liquido è basso, aggiungere acqua distillata fino al raggiungimento del livello
prescritto. ATTENZIONE: Usare soltanto
acqua distillata per riempire la batteria, al-
85
Page 93
Assistenza e rimessaggio
1
trimenti la durata della batteria potrebbe
accorciarsi.
1 Riferimento di livello massimo
2 Riferimento di livello minimo
[HCJ00241]
Se è stata aggiunta acqua distillata, controllare la tensione della batteria.
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un concessionario Yamaha. Se si carica la batteria
da soli, ricordarsi di leggere e di rispettare le
istruzioni fornite insieme al tester per batterie
ed al caricabatteria usati. ATTENZIONE:
Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della
batteria.
[HCJ00251]
Controllo delle cinghie di fissaggio della
batteria
Accertarsi che le cinghie di fissaggio della batteria non siano danneggiate.
1 Cinghia di fissaggio batteria
Per conservare la batteria:
(1) Pulire il vano della batteria utilizzando ac-
qua dolce.
(2) Se i morsetti della batteria sono sporchi o
corrosi, pulirli con una spazzola metallica.
1 Morsetto batteria
(3) Applicare Grasso Yamaha Marine o
Grasso Yamaha A ai morsetti della batteria.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Yamaha A
(4) Conservare la batteria in luogo fresco e
asciutto. ATTENZIONE: La batteria, se
immagazzinata scarica, potrebbe danneggiarsi irrimediabilmente. Controllare periodicamente la batteria.
[HCJ00102]
Per installare la batteria:
(1) Posizionare la batteria nel suo vano e ag-
ganciare le cinghie di fissaggio della batteria ai supporti.
(2) Collegare il cavo positivo (+) della batte-
ria (rosso) al morsetto positivo (+) della
batteria. ATTENZIONE: L’inversione
dei cavi della batteria danneggerebbe
i componenti elettrici.
[HCJ00261]
(3) Collegare il cavo negativo (–) della batte-
ria (nero) al morsetto negativo (–) della
batteria.
86
Page 94
Assistenza e rimessaggio
AVVERTENZA
NOTA:
(4) Collegare il tubo di sfiato della batteria.
AVVERTENZA! Potrebbero verificarsi
incendi o esplosioni se il tubo di sfiato
è danneggiato, ostruito o non connes-
so correttamente.
[HWJ00451]
(5) Accertarsi che la batteria sia fissata sal-
damente in posizione.
HJU33492
Rimessaggio a lungo termine
HWJ00330
Durante il rimessaggio, posizionare sempre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante potrebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di incendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire facilmente gli interventi elencati qui di seguito.
HJU40762
Pulizia
(1) Eseguire il lavaggio dei condotti dell’ac-
qua di raffreddamento. (Vedere pagina
83 per informazioni sul lavaggio dei condotti dell’acqua di raffreddamento.)
87
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esempio
il rimessaggio invernale, riempire il serbatoio
carburante di benzina nuova e versare nel
serbatoio carburante uno stabilizzatore e condizionatore carburante in conformità alle istruzioni del produttore prima di avviare il motore.
(2) Pulire la moto d’acqua. (Vedere pagina
84 per informazioni sulla pulizia della
moto d’acqua.)
Passare sullo scafo una cera non abrasiva.
HJU41260
Lubrificazione
Utilizzare un ingrassatore adatto per iniettare
il grasso marino nelle guaine dei cavi ed
Page 95
Assistenza e rimessaggio
espellere qualsiasi traccia di umidità tra i cavi
e le guaine.
Per consentire l’agevole scorrimento o rotazione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya ma ha A
● Cavo dell’acceleratore (lato leva accelera-
tore)
● Cavo dello sterzo (lato ugello direzionale) e
barra Q.S.T.S. (lato ugello direzionale)
● Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40811
Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del motore.
Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un concessionario Yamaha.
88
Page 96
Manutenzione
AVVERTENZA
1
HJU33768
Manutenzione
I controlli e le lubrificazioni periodiche manterranno la vostra moto d’acqua nelle condizioni
più sicure ed efficienti possibili. Accertarsi
quindi di eseguire la manutenzione periodica.
La sicurezza è un obbligo per il proprietario
della moto d’acqua. Si deve eseguire una manutenzione corretta per mantenere le emissioni dello scarico ed i livelli di rumorosità
entro i limiti di legge. I punti più importanti di
ispezione e ingrassaggio della moto d’acqua
sono illustrati nelle pagine che seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed accessori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre i
guasti derivati dall’installazione di parti o accessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo.
La manutenzione, sostituzione o riparazione dei dispositivi e del sistema di controllo
delle emissioni possono venire eseguite
da qualsiasi officina o meccanico esperti
di motori marini con accensione a scintilla. Tuttavia, le riparazioni in garanzia devono venire eseguite da un rivenditore
autorizzato Yamaha marine.
HWJ00311
e portarlo con sé ad ogni utilizzo della moto
d’acqua.
1 Borsa porta-utensili
2 Cacciavite
3 Adattatore della manichetta di lavaggio
4 Chiave a tubo 10/12 mm
5 Pinze
6 Chiave fissa doppia
HJU42020
Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 43
per le procedure di rimozione ed installazione della sella.)
(2) Rimuovere le viti del coperchio del moto-
re.
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualificato.
HJU33802
Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Riporre il kit utensili in una busta impermeabile
89
1 Vite coperchio motore
Page 97
(3) Sollevare il coperchio del motore e rimuo-
1
verlo.
1 Coperchio motore
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella
posizione originale, quindi premere verso
il basso.
Manutenzione
(2) Installare le viti del coperchio del motore,
quindi serrarle alla coppia specificata.
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
(3) Installare saldamente le selle nelle loro
posizioni originali.
90
Page 98
Manutenzione
HJU37062
Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione periodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a seconda delle condizioni di utilizzo della moto d’acqua. In caso di domande, consultare un concessionario Yamaha.
Questo contrassegno “ ” indica elementi che devono essere controllati da un concessionario
Yamaha.
Iniziale In seguito ogni
Voc e
Candele
Lubrificazione,
punti
Componenti interni del motore
Scatola del cuscinetto
Impianto di alimentazione
Serbatoio del carburante
Regime minimo
motore
Albero farfalle Controllare —
Filtro sull’entrata
dell’acqua
Filtro di sentina Pulire —
Filtro della pompa
di sentina alimentata elettricamente
Girante Controllare —
Angolazione
dell’ugello direzionale
Perno dello sterzo Controllare, regolare —
Meccanismo
Q.S.T.S.
Cavo del cambio e
cucchiaia ribaltabile per inversione flusso
Utilizzo della moto
d’acqua
Controllare, pulire,
sostituire
Lubrificare —
Lubrificante spray —
Lubrificare —
Controllare —
Controllare, pulire —
Controllare, regolare —
Controllare, pulire —
Pulire —
Controllare, regolare —
Controllare, regolare —
Controllare, regolare —
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
Pagi-
na
—
91
Page 99
Manutenzione
AVVERTENZA
ATTENZIONE
Iniziale In seguito ogni
Voc e
Cavo acceleratore Controllare —
Tappi di scarico di
poppa
Batteria Controllare, caricare —
Giunto elastico Controllare —
Attacco del motore
Dadi e bulloni Controllare —
Elemento del filtro
dell’aria
Olio motore Sostituire 92
Filtro olio Sostituire 92
Gioco valvola Controllare, regolare —
HJU36942
Olio motore e filtro olio
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare ustioni.
HCJ00991
Utilizzo della moto
d’acqua
Controllare, sostituire —
Controllare —
Controllare —
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
Pagi-
na
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare
l’olio e il filtro da soli, consultare un concessionario Yamaha.
92
Page 100
Dati tecnici
HJU34542
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:
3 persona
Capacità massima di carico:
240 kg (530 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza:
1230 mm (48.4 in)
Altezza:
1160 mm (45.7 in)
Peso a secco:
369 kg (813 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
154.5 kWa7500 giri/min.
Consumo massimo di carburante:
63.7 L/h (16.8 US gal/h, 14.0 Imp.gal/h)
Autonomia a tutto gas:
1.10 ora
Velocità di traino:
1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata:
1812 cm³
Alesaggio e corsa:
86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
8.6 : 1
Gioco valvole-aspirazione (a freddo):
0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo):
0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento:
Acqua
Sistema di avviamento:
Elettrico
Sistema di accensione:
T.C.I.
Candela:
LFR6A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19 Ah
Sistema di carica:
Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto:
Flusso assiale, monostadio
Senso rotazione girante:
In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 grado
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:
Benzina normale senza piombo
Numero di ottano minimo (PON):
86
Numero di ottano minimo (RON):
90
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE, SF, SG, SH, SJ, SL
Capacità totale del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantità totale di olio motore:
4.3 L (4.55 US qt, 3.78 Imp.qt)
93
