Yamaha PDP-101 User Manual

ENGLISH

DEUTSCH

FRANÇAIS

IMPORTANT

Check your power supply

Make sure that your local AC
mains voltage matches the volt­age specified on the name plate
on the bottom panel. In some ar­eas a voltage selector may be
provided on the bottom panel of
the main keyboard unit near the
power cord. Make sure that the
voltage selector is set for the volt­age in your area. The voltage se­lector is set at 240V when the unit
is initially shipped. To change the
setting use a “minus” screwdriver
to rotate the selector dial so that
the correct voltage appears next
to the pointer on the panel.

WICHTIG

Überprüfung der Stromversorgung

Vergewissern Sie sich vor dem An­schließen an das Stromnetz, daß die
örtliche Netzspannung den
Betriebsspannungswerten auf dem
Typenschild an der Unterseite des In­struments entspricht. In bestimmten
Verkaufsgebieten ist das Instrument
mit einem Spannungswähler an der
Unterseite neben der Netzkabel­durchführung ausgestattet. Falls vor­handen, muß der Spannungswähler
auf die örtliche Netzspannung einge­stellt werden. Der Spannungswähler
wurde werkseitig auf 240 V voreinge­stellt. Zum Verstellen drehen Sie den
Spannungsregler mit einem Schlitz­schraubendreher, bis der Zeiger auf
den korrekten Spannungswert weist.

IMPORTANT

Contrôler la source d’alimentation

Vérifiez que la tension spécifiée sur
le panneau inférieur correspond à
la tension du secteur. Dans certai­nes régions, l’instrument peut être
équipé d’un sélecteur de tension si­tué sur le panneau inférieur du cla­vier à proximité du cordon d’alimen­tation. Vérifiez que ce sélecteur est
bien réglé en fonction de la tension
secteur de votre région. Le sélec­teur de tension est réglé sur 240 V
au départ d’usine. Pour modifier ce
réglage, utilisez un tournevis à
lame plate pour tourner le sélecteur
afin de mettre l’indication corres­pondant à la tension de votre ré­gion vis à vis du repère triangulaire
situé sur le panneau.

ESPAÑOL

IMPORTANTE

Verifique la alimentación de
corriente

Asegúrese de que tensión de ali­mentación de CA de su área corres­ponde con la tensión especificada en
la placa de características del panel
inferior. En algunas zonas puede
haberse incorporado un selector de
tensión en el panel inferior de la
unidad del teclado principal, cerca del
cable de alimentación. Asegúrese de
que el selector de tensión esté
ajustado a la tensión de su área. El
selector de tensión se ajusta a 240V
cuando la unidad sale de fábrica. Para
cambiar el ajuste, emplee un destorni­llador de cabeza “recta” para girar el
selector de modo que aparezca la
tensión correcta al lado del indicador
del panel.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

IMPORTANT. The wires in this mains lead are coloured in accor­dance with the following code:

As the colours of the wires in the mains lead of this apparatus may
not correspond with the coloured makings identifying the terminals
in your plug proceed as follows:

The wire which is coloured BLUE must be connected to the termi­nal which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the
terminal which is marked with the letter L or coloured RED.

Making sure that neither core is connected to the earth terminal of
the three pin plug.

BLUE : NEUTRAL
BROWN : LIVE

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd.

The serial number of this product may be found on the bottom of the
unit. You should note this serial number in the space provided below
and retain this manual as a permanent record of your purchase to aid
identification in the event of theft.

(2 wires)

Model No.

Serial No.

(bottom)

PRECAUCIONES

LEER DETENIDAMENTE ANTES DE CONTINUAR

* Guarde estas precauciones en un lugar seguro para su referencia futura.

PRECAUCIÓN

Siempre obedezca las precauciones básicas indicadas abajo para evitar así la posibilidad de lesiones graves o incluso peligro
de muerte debido a descargas eléctricas, incendios u otras contingencias. Estas precauciones incluyen, pero no se limitan, a
los siguientes puntos:

• No abra el instrumento ni trate de desarmar o modificar de ninguna forma
los componentes internos. El instrumento tiene componentes que no pue­den ser reparados por el usuario. En caso de anormalidades en el funciona­miento, deje de utilizar el instrumento inmediatamente y hágalo inspeccio­nar por personal de servicio calificado de Yamaha.

• No exponga el instrumento a la lluvia, ni lo use cerca del agua o en lugares
donde haya mucha humedad. No ponga recipientes que contengan líquido
encima del instrumento, ya que puede derramarse y penetrar en el interior
del aparato.

• Si el cable o el enchufe de corriente se deteriora o daña, si el sonido se
interrumpe repentinamente durante el uso del instrumento o si se detecta

olor a quemado o humo a causa de ello, apague el instrumento inmediata­mente, desenchufe el cable del tomacorriente y haga inspeccionar el instru­mento por personal de servicio calificado de Yamaha.

• Utilice la tensión correcta para su instrumento. La tensión requerida se en­cuentra impresa en la placa identificatoria del instrumento.

• Antes de limpiar el instrumento, desenchufe sin falta el cable de corriente de
la toma de corriente. Jamás enchufe o desenchufe este cable con las manos
mojadas.

• Revise el estado del enchufe de corriente periódicamente o límpielo siem­pre que sea necesario.

CUIDADO

Siempre obedezca las precauciones básicas indicadas abajo para evitar así la posibilidad de sufrir Ud. u otros lesiones físicas
o de dañar el instrumento u otros objetos. Estas precauciones incluyen, pero no se limitan, a los siguientes puntos:

• No tienda el cable de corriente cerca de fuentes de calor (estufas, radiado­res, etc.), no lo doble demasiado, no ponga objetos pesados sobre el mis­mo ni tampoco lo tienda por lugares donde pueda pasar mucha gente y ser
pisado.

• Cuando desenchufe el cable del instrumento o del tomacorriente, hágalo
tomándolo del enchufe y no del cable. Si tira del cable, éste puede dañarse.

• No conecte el instrumento a tomas de corriente usando conectores múlti­ples. La calidad de sonido puede verse afectada o el enchufe puede
sobrecalentarse.

• Desenchufe el cable de alimentación eléctrica de la toma de corriente cuan­do no vaya a utilizar el instrumento por períodos de tiempo prolongados y
durante tormentas eléctricas.

• Antes de conectar el instrumento a otros componentes electrónicos, desco­necte la alimentación de todos los componentes. Antes de apagar o encen­der los componentes, baje el volumen al mínimo.

• No exponga el instrumento a polvo o vibraciones excesivas ni a temperatu­ras extremas (evite ponerlo al sol, cerca de estufas o dentro de automóviles
durante el día), para evitar así la posibilidad de que se deforme el panel o se
dañen los componentes internos.

• No utilice el instrumento cerca de artefactos eléctricos como televisores,
radios o altavoces, ya que éstos pueden causar interferencias capaces de
afectar el correcto funcionamiento de otros aparatos.

• No ponga el instrumento sobre superficies inestables, donde pueda caerse
por accidente.

• Antes de cambiar el instrumento de lugar, desconecte todos los cables.

• Para limpiar el instrumento, utilice una paño suave y seco. No utilice
disolventes de pintura, líquidos limpiadores, ni paños impregnados en pro­ductos químicos. Tampoco deje objetos de vinilo, plástico o goma encima
del instrumento, ya que pueden descolorar el panel o el teclado.

• No se apoye con todo el peso de su cuerpo ni coloque objetos muy pesados
sobre los botones, conmutadores o conectores del teclado.

• Tenga cuidado de no atraparse los dedos con la tapa del teclado. No meta
los dedos ni la mano en las aberturas de la tapa.

• Jamás inserte ni deje caer papeles u objetos (especialmente metálicos) entre
las ranuras de la tapa del teclado y el teclado. Si se le cae algún objeto,
apague inmediatamente el instrumento, desenchufe el cable de alimentación
eléctrica de la toma de corriente y haga inspeccionar el instrumento por
personal técnico autorizado de Yamaha.

• No ponga el instrumento pegado contra la pared (deje un espacio de por lo
menos 3 cm/1 pulgada), ya que puede afectar la circulación de aire y hacer
que el instrumento se caliente en exceso.

• Lea detenidamente la documentación adjunta en la que se explica el proceso
de armado. Si el instrumento no se arma en el orden correcto, puede dañarse
o incluso causar lesiones.

• No utilice el instrumento por mucho tiempo a niveles de volumen
excesivamente altos, ya que ello puede causar pérdida de audición
permanente. Si nota pérdida de audición o si le zumban los oídos, consulte
a un médico.

■USO DEL BANCO

• No juegue ni se suba al banco. Su uso como herramienta, escalera o con
cualquier otro objetivo puede ser la causa de accidentes o lesiones.

• En el banco debe sentarse solamente una persona por vez, para evitar la
posibilidad de accidentes o lesiones.

• Si los tornillos del banco se aflojan con el uso, apriételos periódicamente
utilizando la herramienta suministrada.

■GRABACIÓN DE DATOS DEL USUARIO

• Grabe todos los datos en un dispositivo externo como el archivador de datos
MIDI MDF3 de Yamaha, para evitar así la posible pérdida de datos
importantes debido a anormalidades de funcionamiento o errores de manejo.

Yamaha no se responsabiliza por daños debidos a uso inapropiado o modificaciones
hechas al instrumento, ni tampoco por datos perdidos o destruidos.

Siempre apague el instrumento cuando no lo usa.

* Las ilustraciones y pantallas del visualizador LCD que se muestran en este manual

de instrucciones tienen el propósito sólo de servir como ayuda de las instrucciones
y pueden ser distintas de las que se muestran en su instrumento.

(1)B_EL/CL.S-3vari.

91

YDP-101

3

Introducción

Enhorabuena por la selección de una YDP-101 Yamaha. Su YDP-101 es un excelente instrumento musi­cal que emplea tecnología musical de Yamaha avanzada. Teniendo el cuidado adecuado, la YDP-101 le
dará muchos años de placer musical.

● El muestreo estéreo de las voces de piano acústico ofrece un realismo y fuerza de expresión incomparables,

mientras que el sistema del generador de tonos AWM (memoria de ondas avanzada) ofrece una reproducción
rica y realista de todas las otras voces.

● La respuesta a la pulsación semejante a la del piano, ajustable en 4 etapas, proporciona un gran control de la

expresión y una capacidad excelente de interpretación.

● El modo de interpretación dual permite tocar simultáneamente 2 voces.

● Característica de metrónomo con tempo variable para facilitar la práctica.

● La grabadora digital de 2 pistas le permite grabar y reproducir cualquier cosa que toque en el teclado.

● La compatibilidad MIDI y la gama de funciones MIDI hacen que la YDP-101 sea útil en una amplia gana de

sistemas musicales MIDI avanzados.

Para aprovechar al máximo el potencial de interpretación y las características de la YDP-101, le acon­sejamos que lea completamente este manual de instrucciones y que lo guarde en un lugar seguro para
poder consultarlo en el futuro.

Accesorios incluidos

● Manual de instrucciones

● Banqueta

● Auriculares estéreo

UBICACION DE LA PLACA DE CARACTERISTICAS:

La placa de características está situada en el panel
inferior. En esta placa se indican el modelo, el número de
serie, la tensión de alimentación, etc. Anote el modelo, el
número de serie, y la fecha de adquisición en los espa­cios ofrecidos a continuación, y guwarde este manual
como registro permanente de su adquisición.

Modelo
N.° de serie

Fecha de adquisición

YDP-101

4

92

Indice

Panel de control ............................................................ 6

Cubierta del teclado y atril ............................................ 8

Conexiones.................................................................... 9

Selección e interpretación de voces.............................. 10

Reproducción de las canciones de demostración........... 11

■

Demostración de voces .......................................... 11

■

Canción de piano .................................................... 12

■

Repetición A-B de canciones de piano ................. 13

■

Cancelación de la parte de canción de piano ...... 14

●

Inicio sincronizado .............................................14

●

Inicio/parada con el pedal izquierdo ..................14

El modo dual................................................................ 15

●

Otras funciones del modo dual .......................... 15

Reverberación ............................................................. 16

●

Ajuste de la profundidad de reverberación ........ 16

Los pedales ................................................................. 17

●

Pedal apagador (derecho) .................................17

●

Pedal de sostenido (central) ..............................17

●

Pedal suave (izquierdo) ..................................... 17

Sensibilidad a la pulsación........................................... 18

Transposición............................................................... 18

Afinación..................................................................... 19

●

Afinación ascendente ........................................ 19

●

Afinación descendente ...................................... 19

●

Para reponer el tono estándar ...........................19

El metrónomo y el control del tempo ........................... 20

■

El metrónomo .......................................................... 20

●

Signatura de tiempo del metrónomo ................. 20

●

Función de volumen del metrónomo ................. 20

■

Control del tempo ................................................... 20

Empleo de la grabadora............................................... 21

■

Grabación ................................................................21

●

Cambio de los ajustes iniciales ......................... 22

●

Borrado de una sola pista.................................. 22

■

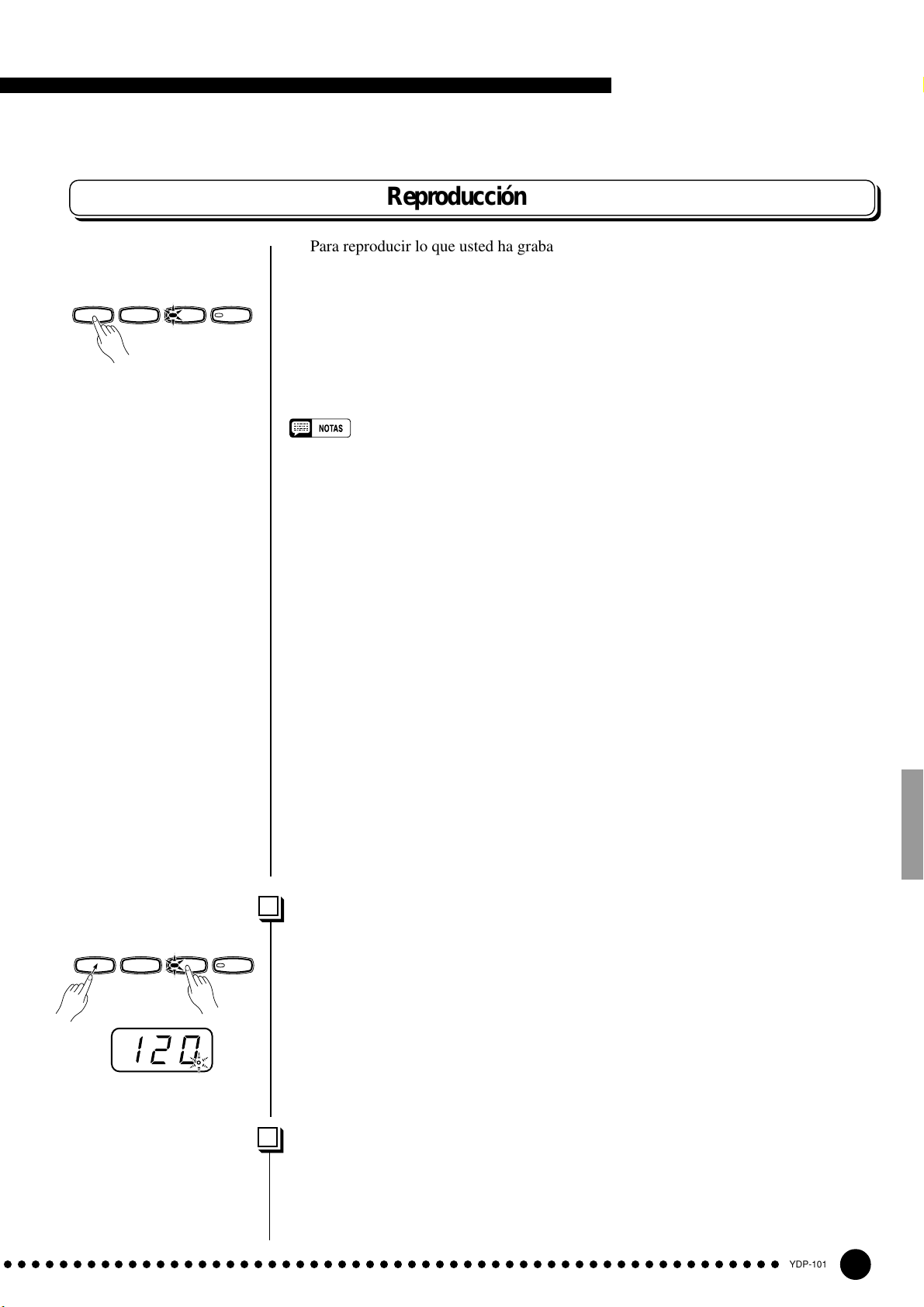

Reproducción .......................................................... 23

●

Inicio sincronizado .............................................23

●

Inicio/parada con el pedal izquierdo ..................23

Modo de Función ......................................................... 24

●

Para seleccionar una función … ........................ 24

■

F1: Afinación ........................................................... 25

■

F2: Escala ................................................................25

F2.1: Escala ......................................................... 25

F2.2: Nota básica ................................................. 25

■

F3: Funciones del modo dual ................................ 26

F3.1: Balance dual ............................................... 26

F3.2: Desafinación dual........................................ 26

Desplazamiento de octava de la primera voz

F3.3:
F3.4:

Desplazamiento de octava de la segunda voz

.26
.26

F3.5: Reposición .................................................. 26

■

F4:

Modo del pedal izquierdo

■

F5: V olumen del metrónomo .................................. 27

■

F6: V olumen de cancelación de parte de

................................... 27

canción de piano ..............................................27

■

F7: Funciones MIDI ................................................. 28

●

Una breve introducción a MIDI .......................... 28

F7.1: Selección de canal de transmisión MIDI ..... 28

F7.2: Selección de canal de recepción MIDI ........ 28

F7.3: Activación/desactivación de control local ....29

F7.4: Activación/desactivación de cambio

de programa ................................................29

F7.5: Activación/desactivación de cambio

de control .................................................... 30

F7.6: Transposición de transmisión MIDI ............. 30

F7.7: Transmisión de ajustes del panel/estados... 30

F7.8: Vaciado de datos por lotes .......................... 30

■

F8: Funciones de protección .................................31

F8.1: Voz .............................................................. 31

F8.2: MIDI............................................................. 31

F8.3: Afinación ..................................................... 31

F8.4: Pedal ........................................................... 31

Llamada de los preajustes de fábrica........................... 32

Localización y reparación de averías............................ 32

Opciones y módulos de expansión ............................... 32

Lista de canciones de demostración y de piano ............ 33

Lista de ajustes de fábrica ................................................ 34

Formato de datos MIDI ...................................................... 35

Gráfica de implementación MIDI .......................................39

Conjunto del soporte del teclado ..................................... 40

Especificaciones ................................................................46

YDP-101

93

5

Panel de control

MASTER VOLUME

MIN

MAX

DEMO

TRANSPOSE

234 56 7

C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2 G2 A2 B2 C3 D3 E3 F3 G3 A3 B3 C4 D4 E4 F4 G4 A4 B4 C5 D5 E5

B0A0G0F0E0D0C0B-1A-1

Teclas de afinación (consulte la página 19)

Tomas PHONES (panel inferior) (consulte la página 9)

MASTER VOLUME

ROOM
HALL1

REVERB

MAXMIN

HALL2
STAGE

TOUCH

ROOM
HALL 1

TOUCHREVERBTRANSPOSEDEMO

HALL 2
STAGE

HARD
MEDIUM
SOFT

GRAND

PIANO

HARPSI-

GRAND

HARD

E. PIANO

CHORD

PIANO

MEDIUM
SOFT

E.PIANO

STRINGS

HARPSI-

CHORD

PIPE

VARIATION

ORGAN

STRINGS

PIPE

ORGAN

VARIATION

STOP REC

TRACKSTART/

2

1

METRO-

NOME

FUNCTION

SONG

SONGFUNCTIONTEMPO

SELECT

/

NO+/

YES

–

1 Interruptor de alimentación [POWER]

Presione el interruptor [POWER] una vez para

conectar la alimentación, y otra vez para desconectarla.
Cuando se conecte la alimentación, se encenderá el LED
de un selector de voz y se encenderá el indicador de la
alimentación situado debajo del extremo izquierdo del
teclado.

2 Control de volumen principal [MASTER

VOLUME]

El control [MASTER VOLUME] ajusta el volumen

(el nivel) del sonido producido por el sistema de sonido
estéreo interno de la YDP-101. El control [MASTER
VOLUME] ajusta también el volumen de los auricula­res cuando se han enchufado unos auriculares a la toma
PHONES (página 9).

3 Botón de demostración [DEMO]

Activa el modo de reproducción de demostración en
el que usted podrá seleccionar la reproducción de
distintas secuencias de demostración para cada una de
las voces de la YDP-101, vea la página 11.

4 Botón de transposición [TRANSPOSE]

El botón [TRANSPOSE] le permitirá el acceso a la

función TRANSPOSE de la YDP-101 (para desplazar el
tono de todo el teclado ascendente o descendentemente
en intervalos de semitonos).

5 Botón de reverberación [REVERB]

El botón [REVERB] selecciona cierto número de

efectos de reverberación digital que usted podrá utilizar
para conseguir mayor profundidad y fuerza de expre­sión. Vea la página 16 para más detalles.

6 Botón de sensibilidad de pulsación [TOUCH]

El botón [TOUCH] facilita el ajuste de la respuesta

de pulsación de la YDP-101 para adaptarla a su forma
de tocar. Vea la página 18 para más detalles.

7 Selectores de voz y botón de variación

[VARIATION]

Presione simplemente cualquiera de los selectores de
voz para seleccionar la voz correspondiente. Se encen­derá el LED del selector de voz para indicar la voz
actualmente seleccionada. Presione el botón
[VARIATION] de modo que se encienda su indicador
para seleccionar una variación de la voz actualmente
seleccionada.

YDP-101

6

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

94

Panel de control

0 Botón de función [FUNCTION]

Este botón permite el acceso a una amplia gama de
funciones de unidad, incluyendo las funciones MIDI,
que mejoran en gran medida la versatilidad y capacidad
de interpretación. Para más detalles, vea la página 24.

METRO-

NOME

TEMPO

FUNCTION

FUNCTION

SONG

START

SONG

SELECT

–

+

/

NO

/

YES

STOP

/

REC

TRACK

12

890 !@ # $

1

DIGITAL PIANO YDP-101

POWER

F5 G5 A5 B5 C6

D6 E6 F6 G6 A6 B6 C7

Hay también el modo DUAL en el que pueden
interpretarse simultáneamente dos voces por toda la
gama del teclado. (Vea la página 15 para más detalles).

8 Botón del metrónomo [METRONOME]

Activa y desactiva el sonido del metrónomo. Los
botones [TEMPO ▼/▲], de abajo, se utilizan para
ajustar el tempo del sonido del metrónomo. Los botones
[–/NO] y [+/YES] se emplean para cambiar la signatura
del tiempo (compás) del metrónomo si se emplea
mientras se tiene presionado el botón [METRONOME]
– página 20.

9 Botones del tempo [TEMPO ▼/▲]

(FUNCTION </>)

Estos botones ajustan el tempo de la función del
metrónomo así como el tempo de reproducción de la
función de la grabadora. El margen del tempo es de 32
a 280 tiempos por minuto; página 20. Estos mismos
botones también se emplean para seleccionar funciones
– página 24.

! Botón de canciones [SONG]

Este botón establece el modo de canciones de piano

(Piano Song Mode). En este modo, podrá emplear los
botones [SONG SELECT ▼/▲] para seleccionar una
de las 50 canciones.

@ Botones de selección de canciones

[SONG SELECT ▼/▲] (–/NO, +/YES)

Estos botones seleccionan los números de canciones
de piano para su reproducción, y se emplean también
para ajustar una gama de otros parámetros (es decir, sus
funciones “–/NO/ y “+/YES”).

# Botones de inicio/parada [START/STOP] y

grabación [REC]

Estos botones controlan la grabadora de la YDP-101,
permitiéndole grabar y reproducir todo lo que usted toca
en el teclado.

$ Botones de las pistas (TRACK) [1] y [2]

La YDP-101 tiene una grabadora de 2 pistas, y estos
botones se usan para seleccionar la pista(s) a grabarse o
reproducirse. Para más detalles, vea la página 21.

% Pedales

Los pedales de suave (izquierdo), sostenido (central),
y apagador (derecho) proporcionan una serie de posibili­dades de control de la expresión similares a los de un
piano acústico. El pedal izquierdo también puede
asignarse a la operación de inicio/parada de canciones.
Para más detalles, vea la página 17.

%

Pedal de suave

Pedal apagador

Pedal de sostenido

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

95

YDP-101

7

Cubierta del teclado y atril

Cubierta del teclado

Para abrir la cubierta del teclado:

ZLevante un poco la cubierta (no demasiado).
XAbra la cubierta deslizándola.

Tenga cuidado para no pillarse
los dedos cuando abra o cierre la
cubierta.

Para cerrar la cubierta del teclado:

ZDeslice la cubierta del teclado hacia usted.
XBaje con cuidado la cubierta sobre las teclas.

• Retenga la cubierta con ambas manos cuando la mueva, y no la suelte

hasta que esté completamente abierta o cerrada. Tenga cuidado en no
pillarse los dedos (los suyos o de los demás) entre la cubierta y la unidad
principal.

• No ponga ningún objeto encima de la cubierta del teclado. Los objetos

pequeños puestos sobre la cubierta del teclado pueden caerse dentro de
la unidad principal cuando se abre la cubierta y es posible que no puedan
sacarse. Esto puede causar descargas eléctricas, cortocircuitos, incen­dios u otros daños serios en el instrumento.

Atril

Para levantar el atril:

ZEmpuje el atril hacia arriba y hacia usted por completo.
XBaje los dos soportes metálicos de la izquierda y derecha de la parte

posterior del atril.

CBaje el atril de modo que se apoye en los soportes metálicos.

Para bajar el atril:

ZEmpuje el atril hacia usted por completo.
XLevante los dos soportes metálicos (de la parte posterior del atril).
CBaje con cuidado el atril hacia atrás hasta que haya bajado por completo.

• No intente utilizar el atril en una posición medio levantada.

Cuando baje el atril, no lo suelte hasta que haya bajado por completo.

YDP-101

8

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

96

Conexiones

AUX OUT

RL

/

L+R

123

PEDAL

MIDI

IN OUT

AUX OUT

RL/L+R

Sistema estéreo

MIDI

IN OUT

Sequenciador

1 Tomas izquierda/derecha de salida auxiliar (AUX OUT L/L+R y R)

Las tomas AUX OUT L/L+R y R suministran el sonido de la YDP-101
para la conexión con un amplificador de instrumentos, consola de mezcla,
sistema de discursos públicos, o equipo de grabación. Si conecta la YDP-101
a un sistema de sonido monofónico, emplee sólo la toma L/L+R. Cuando se
inserte la clavija sólo en la toma L/L+R, las señales de los canales izquierdo y
derecho se combinan y se suministran a través de la toma L/L+R para no
perder ninguno de los sonidos de la YDP-101.

• La señal de la toma AUX OUT no se controla con el control de volumen de
la YDP-101. Emplee el control de volumen del equipo de audio exterior para
ajustar el nivel.

2 Toma de PEDAL

Este terminal sirve para conectar el cable del pedal desde la caja de
pedales (consulte el apartado “Montaje del soporte del teclado” en las páginas
40-45).

3 Conectores MIDI (IN y OUT)

El conector MIDI recibe los datos MIDI desde un dispositivo MIDI
externo (como por ejemplo un secuenciador o un instrumento MIDI) que
pueden utilizarse para controlar la YDP-101. El conector MIDI OUT trans­mite los datos MIDI generados por la YDP-101 (por ejemplo, los datos de
velocidad y notas producidos al tocar el teclado de la YDP-101).

En la sección de “Funciones MIDI”, de la página 28, se dan más detalles
sobre MIDI.

● Tomas de auriculares (PHONES)

(panel inferior)

Pueden enchufarse dos pares de auriculares estéreo estándar a estas tomas
para la practica en privado o para tocar a altas horas de la noche. El sistema
de altavoces interno se desconecta automáticamente cuando se enchufan unos
auriculares a una de las tomas PHONES.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

97

YDP-101

9

Selección e interpretación de voces

POWER

MASTER VOLUME

MIN

MAX

Conecte la alimentación..............................................................................

Después de asegurarse de que la clavija de CA de la YDP-101 está

correctamente enchufada a la misma YDP-101 y en un tomacorriente de
CA adecuado, presione el interruptor [POWER], situado a la derecha del
teclado, para conectar la alimentación. En algunas zonas puede suminis­trarse un adaptador de clavija para adaptarla a la configuración de los
tomacorrientes de CA de la localidad.

Cuando se haya conectado la alimentación, se encenderá el LED de un
selector de voz y se encenderá el indicador de la alimentación situado
debajo del extremo izquierdo del teclado.

Ajuste el volumen..............................................................................................

Ajuste inicialmente el control [MASTER VOLUME] a una posición
intermedia entre “MIN” y “MAX”, Luego, cuando empiece a tocar,
reajuste la posición del control [MASTER VOLUME] al nivel de audición
más adecuado.

Seleccione una voz..........................................................................................

Seleccione la voz deseada presionando uno de los selectores de voz.
Emplee el botón [VARIATION] para seleccionar una variación de la voz
actual cuando sea necesario.

GRAND

PIANO

E.PIANO

HARPSI-

CHORD

REVERB

STRINGS

ROOM
HALL1
HALL2
STA GE

PIPE

ORGAN

VARIATION

Toque............................................................................................................................

La YDP-101 ofrece también respuesta a la pulsación, para que el
volumen y el timbre de las notas tocadas pueda controlarse de acuerdo con
la fuerza aplicada al tocar las teclas. La cantidad de variación disponible
depende de la voz seleccionada.

Añada la reverberación requerida......................................................

Podrá añadir o cambiar la reverberación como desee empleando el
botón [REVERB] (página 16).

10

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

98

Reproducción de las canciones de demostración

Las canciones de demostración que se incorporan, demuestran de forma eficaz
cada una de las voces de la YDP-101. Hay también 50 voces de piano que podrá
reproducir individualmente, todas en secuencia, o en orden aleatorio. Aquí se
indica cómo se pueden seleccionar y reproducir las canciones de demostración.

GRAND

PIANO

E.PIANO

• El modo de demostración
grabadora (página 21).

• No se reproduce ninguna recepción MIDI en el modo de demostración

• Los datos de la canción de demostración/piano no se transmiten a través de los conectores

MIDI.

o canción de piano,

no podrá activarse mientras se utilice la

* Para la lista completa de canciones de demostración/piano, vea la página 33.

Demostración de voces

DEMO

HARPSI-

CHORD

STRINGS

PIPE

ORGAN

Active el modo de demostración.........................................................

Presione el botón [DEMO] para activar el modo de demostración; los

selectores de voces parpadearán en secuencia.

Reproduzca una demostración de voces

Presione uno de los selectores de voz para iniciar la reproducción de
todas las canciones empezando por la canción de demostración de la voz
correspondiente, ofreciendo la voz normalmente seleccionada con este
botón selector de voz. (Si presiona el botón [START/STOP] en lugar de
un botón selector de voz, la canción de demostración de GRAND PIANO
empezará a reproducirse.) El indicador de la voz seleccionada parpadeará
durante la reproducción y aparecerá “- - -” en el visualizador de LED.
Podrá iniciar la reproducción de cualquier canción de demostración de
voces presionando simplemente el selector de la voz correspondiente.
Podrá detener la reproducción en cualquier momento presionando el botón
[START/STOP], o el selector de voz de la demostración actualmente en
reproducción.

o canción de piano

...............................................

.

• Emplee el control [MASTER VOLUME] para ajustar el volumen.

DEMO

Salga del modo de demostración.......................................................

Presione el botón [DEMO] para salir del modo de demostración y
volver al modo de reproducción normal.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

99

YDP-101

11

Reproducción de las canciones de demostración

Canción de piano

START

STOP

SONG

/

–

/

NO

SONG

SELECT

Active el modo de canciones de piano..........................................

Presione el botón [SONG] para activar el modo de canciones de piano –

los indicadores [SONG] [1] y [2] se encenderán.

Reproduzca una canción de piano....................................................

Para reproducir cualquiera de las 50 canciones de piano incorporadas,

+

/

YES

emplee los botones [SONG SELECT ▼/▲] para seleccionar el número de
la canción que desee reproducir (el número aparecerá en el visualizador de
LED), y presione entonces el botón [START/STOP]. La reproducción se
reproducirá automáticamente cuando se termine la reproducción de la
canción de piano seleccionada.

Seleccione “ALL” en lugar de un número para reproducir todas las
canciones de piano en secuencia, o seleccione “rnd” para reproducir
continuamente todas las canciones de piano en orden aleatorio. Presione el
botón [START/STOP] para detener la reproducción.

• Emplee el control [MASTER VOLUME] para ajustar el volumen.

• Podrá emplear los botones

reproducción como sea necesario. Esto produce una variación del tempo
relativa, con un margen desde “–50” a “- - -”

margen cambiará dependiendo de la canción seleccionada.

• El tempo de ajuste de fábrica
siempre que se selecciona una canción
reproducción de una canción

“

ALL

” o de “

rnd

”.

• Podrá tocar el teclado al mismo tiempo que escucha la reproducción de
la canción de piano. Podrá cambiar la voz de reproducción del teclado.

• Podrá cambiar el tipo de reverberación que se aplica a la voz que usted

toque en el teclado y para la reproducción de canciones de piano. Podrá
cambiar la sensibilidad de pulsación que se aplica a la voz que usted
toque en el teclado. Cuando se selecciona una nueva canción de piano o
se inicia automáticamente una nueva canción de piano en reproducción
continua, se seleccionará automáticamente el tipo de reverberación de
HALL 1.

[TEMPO

▼/

▲

] para ajustar el tempo de la

hasta “50” como máximo; el

“- - -”

se selecciona automáticamente

de piano

de piano

nueva durante la reproducción de

nueva, o se inicia la

12

YDP-101

SONG

Salga del modo de canción de piano ..............................................

Presione el botón [SONG] para salir del modo de canciones de piano,

se apagará el indicador, y volverá al modo de reproducción normal.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

100

Reproducción de las canciones de demostración

Repetición A-B de canciones de piano

La función de repetición A-B puede usarse para repetir continuamente
una frase especificada dentro de una canción de piano. Combinada con la
función de cancelación de parte, que se describe más adelante, proporciona
una forma excelente de practicar frases difíciles.

Especifique el principio (A) de la frase..........................................

START

STOP

FUNCTION

Seleccione y reproduzca una canción de piano, y presione después el
botón [FUNCTION] al principio de la frase que desee repetir. De este
modo ajustará el punto “A” (aparecerá “A-” en el visualizador).

Para ajustar el punto “A” al principio de la canción, [FUNCTION]
antes de iniciar la reproducción.

Especifique el final (B) de la frase .....................................................

FUNCTION

Presione el botón [FUNCTION] por segunda vez al final de la frase.
Así se ajusta el punto “B” (aparecerá “A-b” en el visualizador). En este
punto, la repetición de la reproducción se iniciará entre los puntos A y B
especificados.

Pare la reproducción ......................................................................................

/

REC

TRACK

12

Presione el botón [START/STOP] para detener la reproducción mien-
tras retiene los puntos A y B especificados. La repetición A-B de la
reproducción se reanudará si se presiona de nuevo el botón [START/
STOP].

Para cancelar los puntos A y B, presione una vez el botón
[FUNCTION].

• Los puntos A y B se cancelan automáticamente cuando se selecciona
una canción nueva.

• La función de repetición A-B no puede usarse durante la reproducción de
“

ALL

” o “

rnd

”.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

101

YDP-101

13

Reproducción de las canciones de demostración

Cancelación de la parte de canción de piano

Las 50 canciones de piano tienen partes separadas de las manos izquier­da y derecha que pueden activarse y desactivarse como se requiere para
practicar la parte correspondiente en el teclado. La parte de la mano
derecha la reproduce la pista [1] de la grabadora, y la parte de la mano
izquierda la reproduce la pista [2] de la grabadora. (Algunas de las cancio­nes son arreglos para cuatro manos, y las pistas [1] y [2] corresponden a las
partes primera y segunda del arreglo.)

Desactive la parte deseada ......................................................................

START

STOP

/

REC

TRACK

12

Presione el botón TRACK [1] o [2] para desactivar la parte correspon-
diente; el indicador correspondiente se apagará (estos botones controlar
alternativamente la activación y desactivación de la parte correspondiente).

• Las partes pueden activarse y desactivarse incluso durante la reproduc­ción.

• La función de cancelación de partes de canción de piano no puede
usarse durante la reproducción de “

• La función de “Volumen de cancelación de la parte de canción de piano”
descrita en la página 27 puede usarse para ajustar la parte cancelada
para que se reproduzca a un volumen d “0” (sin sonido) a “20”. El ajuste
de fábrica es “5”.

• Ambas partes se activan automáticamente siempre que se selecciona
una nueva canción.

ALL

” o “

rnd

”.

START

STOP

START

STOP

/

REC

TRACK

12

Inicio/parada de la reproducción.........................................................

Presione el botón [START/STOP] para iniciar y detener la reproduc-

ción como sea necesario.

/

REC

TRACK

12

Inicio sincronizado...........................................................................................

Cuando se activa la función de inicio sincronizado, la reproducción de
la canción de piano seleccionada se iniciará automáticamente así que usted
inicie a tocar el teclado.

Para activar la función de inicio sincronizado, presione el botón
[START/STOP] mientras mantiene presionado el botón de la parte corres­pondiente con la parte que está activada. Aparecerá un punto en la esquina
inferior derecha del visualizador. (Repita la operación anterior para
desactivar la función de inicio sincronizado.) La reproducción se iniciará
así que usted empiece a tocar el teclado.

• Si mantiene prsionado el botón de una pista que está desactivada
mientras presiona el botón [START/STOP], esta pista se activará y se
activará también el modo de inicio sincronizado.

Inicio/parada con el pedal izquierdo ................................................

14

YDP-101

El pedal izquierdo puede asignarse para iniciar y parar la reproducción
de la canción de piano mediante la función del “Modo del pedal izquierdo”
descrita en la página 27.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

102

El modo dual

P

E
A

El modo dual hace posible tocar dos voces simultáneamente por todo el margen

del teclado.

HARPSI-

IANO

Prioridad de numeración de voces

CHORD

STRINGS

PIP

ORG

1 2 3 4 5

GRAND

PIANO

E.PIANO

HARPSI-

CHORD

STRINGS

PIPE

ORGAN

Para activar el modo dual, presione simplemente dos selectores de voz
al mismo tiempo (o presione un selector de voz mientras mantiene otro
presionado). Los indicadores de voz de ambas voces seleccionadas se
encenderán cuando el modo dual esté activado. Para volver al modo de
interpretación normal de una voz, presione cualquier selector de voz
sencillo.

De acuerdo con la prioridad de numeración de voces, como se muestra
en el diagrama de la izquierda, los números de menor valor se asignarán
como la primera voz (la otra voz se designará como la segunda voz).
La voz [STRING][VARIATION] tiene un ataque lento. Esta voz algunas
veces podrá utilizarse con otra voz en el modo Dual para producir una
“mezcla” mejor.

• El indicador del botón [VARIA TION] se encenderá si se activa la variación
para una o para ambas voces del modo dual. Mientras el modo dual está
activado, el botón [VARIATION] podrá utilizarse para activar y desactivar
la variación para ambas voces. Para emplear la variación sólo para una
de las voces, el ajuste deberá realizarse antes de activar el modo dual.

• [REVERB] en el modo Dual

El tipo de reverberación asignado a la primera voz tendrá prioridad sobre
el otro. (Si la reverberación está ajustada a OFF, el tipo de reverberación
de la segunda voz tendrá efectividad.)
Los ajustes de la profundidad de reverberación realizados con los
controles del panel (es decir, presionando los botones [-/NO] o [+/YES]
mientras mantiene presionado el botón [REVERB] – vea la página 16) se
aplicarán sólo a la primera voz.

Otras funciones del modo dual ............................................................

El modo de Función de la YDP-101 proporciona acceso a algunas otras
funciones del modo dual, enumeradas a continuación. Para más detalles,
vea las páginas correspondientes.

• Balance de dual ........................................................ 26

• Desafinación de dual................................................. 26

• Desplazamiento de octava de la primera voz ........... 26

• Desplazamiento de octava de la segunda voz ..........26

• Reposición ................................................................ 26

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

103

YDP-101

15

Reverberación

El botón [REVERB] selecciona cierto números de efectos de reverberación que

usted podrá utilizar para mayor profundidad y fuerza de expresión.

ROOM

REVERB

HALL1
HALL2
STA GE

Para seleccionar un tipo de reverberación, presione el botón

[REVERB] algunas veces hasta que se encienda el indicador correspon­diente al tipo deseado (los indicadores se encienden en secuencia cada vez
que se presiona el botón [REVERB]). No se producirá ninguna reverbera­ción cuando todos los indicadores estén apagados.

OFF

No se selecciona ningún efecto de reverberación cuando no hay
encendido ningún indicador de REVERB.

ROOM

Este ajuste añade un efecto de reverberación continuo al sonido, que
es similar al tipo de reverberación acústica que se oiría en una
habitación.

HALL 1

Para obtener un sonido de reverberación “mayor”, emplee el ajuste
HALL 1. Este efecto simula la reverberación natural de una sala de
conciertos pequeña.

HALL 2

Para obtener un sonido de reverberación realmente espacioso,
emplee el ajuste HALL 2. Este efecto simila la reverberación natural
de una gran sala de conciertos.

ST AGE

Es una simulación del tipo de reverberación producido en un lugar con
escenario.

REVERB

ROOM
HALL1
HALL2
STA GE

–

/

NO

SONG

SELECT

• Los ajustes iniciales del tipo de reverberación (incluyendo OFF) y de
profundidad son distintos para cada voz.

Ajuste de la profundidad de reverberación ...............................

Ajuste la profundidad de reverberación de la voz seleccionada emplean-

do los botones [–/NO] y [+/YES] mientras mantiene presionado el botón

+

/

YES

[REVERB]. El valor de profundidad seleccionado es de 0 a 20 (el ajuste
de profundidad actual se indicará en el visualizador de LED mientras se
retiene presionado el botón [REVERB]). Un ajuste de “0” no produce
ningún efecto, mientras que un ajuste de “20” produce la profundidad de
reverberación máxima. Presione simultáneamente los botones [–/NO] y
[+/YES] mientras presiona el botón [REVERB] para llamar el ajuste
inicial de fábrica para la voz actual (los ajustes iniciales de profundidad
son distintos para cada voz.)

16

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

104

Los pedales

La YDP-101 tiene tres pedales que producen una gama de efectos de expresión

similares a los producidos por los pedales de un piano acústico.

Pedal apagador (derecho)..........................................................................

El pedal apagador funciona del mismo modo que el pedal apagador de
un piano acústico. Cuando se pisa el pedal apagador, las notas tocadas
tienen un sostenido largo.Al soltar el pedal, el sostenido de las notas se
detiene (apaga) inmediatamente.

Pedal de suave

Pedal de sostenido

Pedal apagador

Pedal de sostenido (central)....................................................................

Si toca una nota o acorde en el teclado y presiona el pedal de sostenido
mientras la nota(s) se retiene, estas notas se sostendrán mientras se tenga
pisado el pedal (como si se hubiera pisado el pedal apagador) pero todas
las notas subsiguientemente tocadas no se sostendrán. Esto hace posible
sostener un acorde, por ejemplo, mientras se tocan otras notas en
“staccato”.

• Las voces de órgano y de instrumentos de cuerda siguen sonando
mientras se tiene pisado el pedal de sostenido.

Pedal suave (izquierdo)................................................................................

Presionando el pedal suave se reduce el volumen y se cambia ligeramente
el timbre de las notas tocadas. El pedal suave no afecta las notas que ya se
están tocando cuando se pisa.

El pedal suave también puede asignarse a la operación de inicio/parada de
canciones a través del “Modo del pedal izquierdo” descrito en la página 27.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

105

YDP-101

17

Sensibilidad a la pulsación

Se pueden seleccionar cuatro tipos diferentes de sensibilidad de pulsación —
HARD (dura), MEDIUM (media), SOFT (suave) o FIXED (fija) para adaptar los
distintos estilos de interpretación y preferencias personales.

Para seleccionar un tipo de sensibilidad de pulsación presione el botón

TOUCH

HARD
MEDIUM
SOFT

[TOUCH] algunas veces hasta que se encienda el indicador correspondien­te al tipo deseado (los indicadores se encienden en secuencia cada vez que
se presiona el botón [TOUCH]).

HARD

El ajuste HARD requiere que se toquen las teclas con bastante fuerza
para producir la sonoridad máxima.

MEDIUM

El ajuste MEDIUM produce una respuesta del teclado bastante
“estándar”. Es el ajuste inicial de fábrica.

SOFT

El ajuste SOFT permite producir la máxima sonoridad con presión de
las teclas relativamente ligera.

FIXED (ningún iluminador encendido)

Todas las notas se producen al mismo volumen independientemente
de lo fuerte que se toque en el teclado.
Cuando se selecciona el tipo FIXED, el volumen de las notas tocadas
en el modo FIXED puede ajustarse usando los botones [–/NO] y [+/
YES] mientras se mantiene presionado el botón [TOUCH] (el volumen
actual aparece en el visualizador). El margen del volumen es de 1 a

127. El ajuste de fábrica es 64.

TRANSPOSE

• Estos ajustes no cambian la dureza del teclado.

• El tipo de sensibilidad de las teclas y el volumen ajustado en el modo
FIXED pasará a ser el ajuste común para todas las voces.

Transposición

La función TRANSPOSE de la YDP-101 hace posible desplazar el tono de todo
el teclado ascendente o descendentemente en intervalos de semitono hasta un
máximo de 12 semitonos (es decir, un máximo de una octava ascendente o
descendentemente). La “transposición” del tono del teclado de la YDP-101 facilita la
interpretación en claves difíciles, y podrá adaptar con facilidad el tono del teclado al
alcance del cantante u otro instrumento.

Emplee el botón [–/NO] o [+/YES] mientras mantiene presionado el

botón [TRANSPOSE] para transponer descendente o ascendentemente
como sea necesario. El margen de transposición es desde “–12” (una
octava hacia abajo) a “0” (tono normal) hasta “12” (una octava hacia
arriba). La cantidad de transposición aparece en el visualizador LED
mientras se mantiene presionado el botón [TRANSPOSE]. El ajuste de
transposición de fábrica es “0”.

–

/

NO

SONG

SELECT

+

/

YES

18

YDP-101

• El indicador del botón [TRANSPOSE] queda encendido cuando se
selecciona un ajuste de transposición que no es “0”.

• Las notas por debajo y por encima del margen de A-1... C7 de la YDP­101 suenan una octava más alta y más baja, respectivamente.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

106

A-1B

-1

A

A#

Afinación

La afinación hace posible afinar el tono de la YDP-101 por un margen de 427,0
Hz a 453,0 Hz (correspondiente a los Hz de la nota A3) en intervalos de 0,2 hertz
aproximadamente. El control del tono es útil para afinar la YDP-101 para adaptarla
a otros instrumentos o música grabada.

Afinación ascendente....................................................................................

-1

-1

–

–

/

/

NO

SELECT

NO

SONG

SELECT

SONG

3

C

3

B

ZPara afinar ascendentemente (aumentar el tono), mantenga presionadas

simultáneamente las teclas A-1 y B-1.

X

Presione cualquier tecla entre C3 y B3. Cada vez que se presione una
tecla de este margen, el tono se aumentará aproximadamente 0,2 Hz.
Los botones [–/NO] y [+/YES] también pueden usarse para afinar descen­dente o ascendentemente, respectivamente, en reducciones/incrementos de
aproximadamente 1 Hz. Presione los botones [–/NO] y [+/YES] simultá-

+

/

YES

neamente para activar la afinación estándar (A3 = 440 Hz).

CSuelte las teclas A-1 y B-1.

3

C

3

B

Afinación descendente ................................................................................

ZPara afinar descendentemente (reducir el tono), mantenga presionadas

simultáneamente las teclas A-1 y A#-1.

X

Presione cualquier tecla entre C3 y B3. Cada vez que se presione una
tecla de este margen, el tono se reducirá aproximadamente 0,2 Hz.
Los botones [–/NO] y [+/YES] también pueden usarse para afinar descen­dente o ascendentemente, respectivamente, en reducciones/incrementos de

+

/

YES

aproximadamente 1 Hz. Presione los botones [–/NO] y [+/YES] simultá-
neamente para activar la afinación estándar (A3 = 440 Hz).

CSuelte las teclas A-1 y A#-1.

A#

A-1B

-1

-1

3

C

3

B

Para reponer el tono estándar ...............................................................

ZPara reponer el tono de ajuste inicial (A3 = 440 Hz), mantenga presio-

nadas simultáneamente las teclas A-1, A#-1, y B-1.

XPresione cualquier tecla entre C3 y B3.
CSuelte las teclas A-1, A#-1, y B-1.

En términos de “Hertz”, el margen de afinación total es desde 427,0 Hz a
453,0 Hz. El ajuste actual de afinación se muestra en el visualizador LED
mientras se ajusta la afinación. Las décimas de Hertz se indican en el
visualizador LED mediante la aparición y posición de uno o dos puntos, como en
el ejemplo siguiente:

Visualización

440 440.0

4.40 440.2

44.0 440.4

440. 440.6

4.40. 440.8

• En el modo de Función hay disponible un método alternativo de afinación;
página 25.

Valor

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

107

YDP-101

19

El metrónomo y el control del tempo

El metrónomo incorporado de la YDP-101 es una característica útil para la
práctica, y puede proporcionar además una sólida guía rítmica cuando se graba
usando la característica de la grabadora, que se describe en la sección siguiente.

El metrónomo

Indicador de compás

METRO-

NOME

–

/

NO

SONG

SELECT

METRO-

NOME

+

/

YES

El sonido del metrónomo se activa y desactiva mediante la presión del

botón [METRONOME]. Cuando el metrónomo está activado, el indica­dor de compás parpadea al tiempo actual.

Signatura de tiempo del metrónomo ...............................................

La signatura del tiempo (compás) del metrónomo puede cambiarse

empleando los botones [–/NO] y [+/YES] mientras mantiene presionado el
botón [METRONOME]. También podrá ajustar el tiempo a 0, 2, 3, 4, ó 6
(el ajuste actual aparece en el visualizador de LED mientras se mantiene
presionado el botón [METRONOME]). Presione simultáneamente los
botones [–/NO] y [+/YES] mientras mantiene presionado el botón
[METRONOME] para llamar el ajuste inicial “0” (sin acento).

Función de volumen del metrónomo...............................................

El volumen del sonido del metrónomo puede ajustarse con la volumen

del metrónomo en el modo Function – página 27.

20

YDP-101

Control del tempo

El tempo de las funciones del metrónomo y de reproducción de la

TEMPO

FUNCTION

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

grabadora (la grabadora se describe en la sección siguiente) puede ajustarse
entre 32 y 280 tiempos por minuto empleando los botones [TEMPO ▼/
▲]. El tempo seleccionado aparece en el visualizador LED en el modo de
reproducción normal y mientras se usan los botones [TEMPO ▼/▲] para
ajustar el tempo en el modo de grabación/reproducción. El ajuste inicial
del tempo (120 o el tiempo de la canciñon grabada cuando la grabadora
contiene datos y el indicador de la pista de reproducción está encendido)
puede activarse presionando simultáneamente los botones [▼] y [▲].

108

Empleo de la grabadora

La Clavinova incorpora una grabadora de dos pistas que le permite grabar lo que
toque en el teclado para poder reproducirlo después. Puesto que dispone de dos
pistas, podrá “sobreponer” una parte sobre otra, empleando una voz distinta, si así lo
desea, para crear grabaciones de sonido rico y complejo. La característica de la
grabadora es muy útil para un programa de estudio de teclado, porque le permite
escuchar exactamente cómo suena lo que toca desde la perspectiva del oyente. Tam­bién sirve para el entretenimiento.

La grabadora graba en realidad los datos siguientes:

■ Para toda la canción

● Tempo ● Signatura del tiempo (tiempo del compás)

● Tipo de reverberación (incluyendo OFF)

■ Pistas individuales

● Notas tocadas ● Selección de voces ● Variación de voces

● Voces del modo dual ● Pedal apagador ● Pedal suave

● Pedal de sostenido (no se graba como ajuste inicial)

● Profundidad de reverberación

● Balance dual (F3) ● Desafinación dual (F3) ● Cambio de octava dual (F3)

GRAND

PIANO

START

STOP

START

STOP

E.PIANO

/

/

REC

REC

HARPSI-

STRINGS

CHORD

TRACK

12

TRACK

12

PIPE

ORGAN

Grabación

Efectúe todos los ajustes iniciales necesarios...............................

Antes de empezar a grabar, seleccione la voz que desea grabar (o las voces si

emplea el modo dual). Podrá ajustar también el volumen y el tempo.

Active el modo de preparado para grabación ..................................

Presione el botón [REC] para activar el modo de preparado para grabación

(todavía no se inicia la grabación). El modo de preparado para grabación podrá
desactivarse antes de grabar presionando por segunda vez el botón [REC].

• El modo de preparado para grabación no puede activarse mientras el modo
de demostración/canción de piano está activado.

Seleccione la pista de grabación .................................................................

Cuando se activa el modo de grabación en el paso anterior, la última pista

grabada se seleccionará automáticamente para grabar y su indicador, es decir el
indicador del botón [1] o [2], se encenderá en rojo. Si desea grabar en otra
pista, presione el botón de la pista apropiada para que se encienda en rojo su
indicador.

• Los indicadores de los botones de pista que contienen datos previamente
grabados se encenderán en verde (a menos que la pista se desactive como
se describe abajo). Los datos previamente grabados en la pista que no se
graba se reproducirán con normalidad a medida que usted graba, para poder
tocar junto a una pista previamente grabada. Si no desea escuchar la pista
previamente grabada mientras efectúa la grabación, (cuando desea grabar
una canción distinta de la que ha grabado en la pista anterior, etc.) presione el
botón de la pista de reproducción antes de presionar el botón [REC] (paso 1
de arriba), para que se apague su indicador.

• La grabación en una pista que ya contiene datos borrará todos los datos
previos de tal pista.

• Cuando se activa el modo de grabación, la cantidad de memoria disponible
para grabación se indicará en el visualizador LED de forma aproximada en
kilobytes (empezando por “25”), y el punto de la derecha del visualizador LED
parpadeará en el ajuste actual del tempo de METRONOME.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

109

YDP-101

21

Empleo de la grabadora

Inicie la grabación ............................................................................................

La grabación se iniciará automáticamente así que usted toque una nota

en el teclado o presione el botón [START/STOP]. El número de compás
actual aparecerá en el visualizador durante la grabación.

START

STOP

START

STOP

START

STOP

/

REC

/

REC

TRACK

12

TRACK

12

Detenga la grabación.....................................................................................

• Puede asignarse el pedal izquierdo para iniciar y parar la grabación a
través de la función del “Modo del pedal izquierdo” que se describe en la
página 27.

• Si el metrónomo estaba activado al empezar la grabación, podrá marcar
el tiempo con el metrónomo mientras graba, pero el sonido del metróno-
mo no quedará grabado.

• Podrá grabar un máximo de unas 5.000 notas, dependiendo de la
utilización de los pedales y de otros factores. El indicador de la pista de
grabación empezará a parpadear cuando la memoria de la grabadora
esté casi llena, “
detendrá automáticamente. (Se retendrán todos los datos grabados
hasta este punto.)

FUL

” aparecerá en el visualizador, y la grabación se

Presione el botón [REC] o [STAR/STOP] para detener la grabación.
El indicador de la pista grabada se encenderá en verde para indicar que

ahora contiene datos.

Cambio de los ajustes iniciales............................................................

/

REC

TRACK

12

Los ajustes iniciales de la voz, tempo, tipo de reverberación, y profundi­dad de reverberación efectuados en el paso 1 del procedimiento de graba­ción, quedan grabados en la Clavinova.

Estos ajustes iniciales pueden cambiarse después de haber terminado la
grabación presionando el botón [REC] para activar el modo de preparado
para grabación, presionando el botón de la pista apropiada, haciendo los
cambios requeridos, y presionando luego otra vez el botón [REC] para
abandonar el modo de preparado para grabación y registrar los cambios.

Si sigue estos procedimientos, tenga cuidado de no presionar el botón
[START/STOP] ni ninguna tecla del teclado, porque se iniciaría la graba­ción y se borrarían todos los datos previamente grabados en la pista selec­cionada.

Es posible cancelar la operación incluso después de haber hecho
cambios; seleccione cambie de pistas y presione entonces el botón [REC]
para salir del modo de grabación (esto cancela los cambios de toda la
canción).

• Los datos siguientes para el ajuste inicial no pueden cambiarse: “Balance
dual (F3)”, “Desafinación dual (F3)”, o “Cambio de octava dual (F3)”.

22

START

STOP

YDP-101

/

REC

TRACK

12

Borrado de una sola pista .........................................................................

Podrán borrarse todos los datos de cualquiera de las pistas de la graba-

dora activando el modo de grabación, seleccionando la pista que desee

Presione dos veces

borrar y presionando entonces el botón [START/STOP] dos veces sin
grabar ningún dato.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

110

START

STOP

Empleo de la grabadora

Reproducción

Para reproducir lo que usted ha grabado, asegúrese primero que estén encendidos los

indicadores de pista verdes de las pistas que desea reproducir. Si no lo están, presione los

/

REC

TRACK

12

botones de pista correspondientes para que se enciendan. Luego, presione el botón
[START/STOP]. La reproducción se inicia desde el principio de los datos grabados, y se
detiene automáticamente al terminar los datos grabados. También podrá detener la repro­ducción en cualquier momento presionando el botón [START/STOP].

Para silenciar una pista para que no se reproduzca, presione el botón de la pista correspon-

diente de modo que se apague su indicador (presiónelo de nuevo para activar de nuevo la pista).

El número de compás actual aparece en el visualizador durante la reproducción.

• Es posible tocar el teclado durante la reproducción. En este caso, la voz de reproducción y
la voz que usted toca en el teclado no son las mismas. La voz de reproducción es la voz
que se ajustó al realizar la grabación. La voz que usted toca en el teclado es la voz
seleccionada en el panel.

• El volumen y el tempo de reproducción podrá ajustarse usando el control [MASTER
VOLUME] y los botones [TEMPO ▼/▲] (presione simultáneamente ambos botones de
[TEMPO ▼/▲] para activar el tempo de ajuste de fábrica).

•

Todos los datos de la grabadora se retendrán en la memoria durante aproximadamente una
semana después de haber desconectado la alimentación. Para mantener los datos grabados
durante períodos más largos, conecte la alimentación durante algunos minutos por lo menos
una vez a la semana. Podrá almacenar también los datos en un dispositivo de almacena­miento MIDI externo usando la función de vaciado de datos por lotes descrita en la página 30.

• Los indicadores de pista no se encenderán automáticamente cuando se conecta la
alimentación aunque la grabadora contenga datos. Por lo tanto, es necesario presionar los
botones de pista de modo que se enciendan los indicadores verdes correspondientes antes
de iniciar la reproducción de la grabadora. También es una buena idea presionar los
botones de pista para comprobar si las pistas contienen datos antes de la grabación. Si el
indicador verde se enciende cuando se presiona el botón de la pista correspondiente, esta
pista contiene datos que se borrarán y quedarán reemplazados por los nuevos datos
grabados.

• Si se utiliza el metrónomo durante la reproducción, el metrónomo se parará
automáticamente cuando se detenga la reproducción.

• Durante la reproducción de la grabadora, el volumen de una pista que se ha desactivado
siempre será “0” (es decir, la función de “Volumen de cancelación de parte de canción de
piano”, en la página 27 sólo afecta la reproducción de canciones de piano).

• Los datos de reproducción no se transmiten a través del conector MIDI OUT.

•

La reproducción no podrá iniciarse cuando el modo de demostración/canción de piano estén
activados.

• La reproducción no podrá iniciarse cuando la grabadora no contenga datos, ni cuando los
botones de ambas pistas estén desactivados.

• Cuando se emplea REVERB durante la reproducción, dependiendo de las condiciones,
tendrá prioridad un tipo de reverberación.

Inicio sincronizado...................................................................................................................

START

STOP

/

REC

TRACK

12

Cuando se activa la función de inicio sincronizado, la reproducción de la grabadora

se iniciará automáticamente así que usted empiece a tocar el teclado.

Para activar la función de inicio sincronizado, presione el botón [START/STOP]

mientras mantiene presionado el botón de una pista que está activada. El pubnto de la
derecha del visualizador parpadeará al tempo actual. (Repita la operación anterior para
desactivar la función de inicio sincronizado.) La reproducción se iniciará entonces así
que usted empiece a tocar el teclado.

Si mantiene presionado el botón de una pista que está desactivada mientras presiona

el botón [START/STOP], la pista se activará y se activará también el modo de inicio
sincronizado.

Inicio/parada con el pedal izquierdo ........................................................................

Podrá asignar el pedal izquierdo para iniciar y parar la reproducción de la grabadora
mediante la función del “Modo del pedal izquierdo” descrita en la página 27.
niente para iniciar la reproducción de la parte grabada en cualquier momento después de
haber empezado a tocar.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

111

Esto es conve-

YDP-101

23

Modo de Función

El botón [FUNCTION] proporciona acceso a una variedad de funciones que

otorgan a la YDP-101 una versatilidad extraordinaria. Las funciones se categorizan
en grupos como se indica a continuación.

F1 Afinación ............................................................................... 25

F2 Escala .................................................................................... 25

F3 Funciones del modo dual .................................................... 26

F4 Modo del pedal izquierdo..................................................... 27

F5 Volumen del metrónomo ...................................................... 27

Volumen de cancelación de parte de canción de piano

F6

F7 Funciones MIDI ..................................................................... 28

F8 Funciones de protección ..................................................... 31

Para seleccionar una función.................................................................

............. 27

TEMPO

FUNCTION

TEMPO

FUNCTION

FUNCTION

FUNCTION

● Ejemplo de operación

Presione [+/YES]

Emplee FUNCTION [<], [>]

Presione una vez [–/NO]
o [+/YES]

Emplee [–/NO], [+/YES]

(modo
secundario)

ZPresione el botón [FUNCTION] de modo que se encienda su indicador.

• Las funciones no puede seleccionarse durante la reproducción de cancio­nes de demostración/piano ni cuando la grabadora está en operación.

XEmplee los botones FUNCTION [<] y [>] para seleccionar la

función deseada.

CEn el caso de las funciones de escala (F2), modo dual (F3), MIDI (F7),

y de protección (F8), deberá presionar el botón [+/YES] una vez para
entrar en el modo secundario respectivo después de haber seleccionado
la función, y deberá emplear después los botones FUNCTION [<] y
[>] otra vez para seleccionar la función secundaria deseada.

• El modo dual debe activarse antes de poder seleccionar la función F3. Si
el modo dual no se activa, aparecerá “
secundario no quedará disponible.

F3.-

” en el visualizador y el modo

VAjuste la función como sea necesario empleando los botones [–/NO] y

[+/YES] (vea a continuación las descripciones de las funciones indivi-

duales).

• Después de seleccionar la función, se visualizará el ajuste actual cuando
se presione el botón [-/NO] o [+/YES] por primera vez.

BPresione el botón [FUNCTION] de modo que se apague su indicador

para salir del modo de función.

24

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

112

Modo de Función

F1

F2

Afinación

mediante la función F1.

el tono en incrementos de aproximadamente 0,2 Hz (la primera vez que se presiona el botón [–/
NO] o [+/YES] se cambia simplemente a la visualización del valor de afinación sin realizar en
realidad el cambio de la afinación). El margen de afinación total es desde 427,0 Hz a 453,0 Hz
(correspondiente a los Hz de la nota A3). Presione simultáneamente los botones [–/NO] y [+/
YES] para llamar el valor de ajuste de fábrica “440 Hz”.

uno o dos puntos, como en el ejemplo siguiente:

Escala

Además del método de afinación descrito en la página 19, la afinación total podrá realizarse

Después de haber seleccionado “F1”, emplee los botones [–/NO] y [+/YES] para bajar o subir

Las decenas de Hertz se indican en el visualizador LED mediante la aparición y posición de

Visualización

440 440.0

4.40 440.2

44.0 440.4

440. 440.6

4.40. 440.8

Valor

Después de seleccionar “F2.Y”, presione el botón [+/YES] para activar el modo secundario de

la función de escala, y emplee entonces los botones FUNCTION [<] y [>] para seleccionar la
función de escala deseada, como se enumera a continuación.

F2.1: Escala..........................................................................................................................................................

Además de la afinación estándar de temperamento igual, las Clavinova incluyen 6 afinaciones
clásicas que podrá seleccionar y emplear para tocar música del período correspondiente, o para
probar dentro de un contexto más moderno. Las afinaciones son:

1: Temperamento igual 5: Tono medio
2: Mayor puro 6: Werckmeister
3: Menor puro 7: Kirnberger
4: Pitagórico

Emplee los botones [–/NO] y [+/YES] para seleccionar el número de la afinación deseada.Pre­sione simultáneamente los botones [–/NO] y [+/YES] para llamar los ajustes de fábrica (afinación
en el temperamento igual).

F2.2: Nota básica ............................................................................................................................................

A diferencia de la afinación de temperamento igual, muchas afinaciones clásicas deben afinarse
a una clave específica. Emplee los botones [–/NO] y [+/YES] para seleccionar la clave en la que
desea basar la afinación previamente seleccionada. La clave seleccionada aparecerá en el
visualizador, seguida de una barra baja si es bemol (por ejemplo, “A_”) o de una barra alta si es
sostenido (por ejemplo, “F~”).

Presione simultáneamente los botones [–/NO] y [+/YES] para llamar los ajustes de fábrica:
“C”.

• El ajuste de la nota de bajo es eficaz para todas las afinaciones excepto para la afinación del
temperamento igual.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

113

YDP-101

25

Modo de Función

F3

Funciones del modo dual

Después de haber seleccionado “F3.Y”, presione el botón [+/YES] para activar el modo secun-

dario de la función dual, y emplee entonces los botones FUNCTION [<] y [>] para seleccionar
la función del modo dual deseada, según se enumera abajo.

Si no se activa el modo dual, aparecerá “F3.-” en lugar de “F3.Y” y no podrán seleccionarse

las funciones del modo dual. Si así sucede, active el modo dual y siga el procedimiento.

■ FORMA RAPIDA: Podrá saltar directamente a las funciones del modo dual (F3)

presionando el botón [FUNCTION] mientras mantiene presionados los
dos selectores de voz del modo dual.

• Los ajustes de la función del modo dual se ajustan individualmente para cada combinación de voces.

F3.1: Balance dual .........................................................................................................................................

Los niveles de volumen de las dos voces combinadas en el modo dual puede ajustarse como sea

necesario empleando esta función. Emplee los botones [–/NO] y [+/YES] para ajustar el balance
como sea necesario. El margen del balance es desde 0 a 20. Un ajuste de “10” produce un balance
igual entre las dos voces del modo dual. Los ajustes por debajo de “10” aumentan el volumen de la
segunda voz con relación a la primera voz, y los ajustes por encima de “10” aumentan el volumen
de la primera voz con relación a la segunda voz (“primera” y “segunda”

). Presione simultáneamente los botones [–/NO] y [+/YES] para llamar el ajuste de fábrica (que

15
es distinto para cada combinación de voces).

Podrá ajustar una voz como la voz principal, y otra voz como una voz más suave mezclada.

se explican en la página

F3.2: Desafinación dual.............................................................................................................................

Esta función hace posible desafinar las voces primera y segunda del modo dual para crear un

sonido más espeso. Emplee los botones [–/NO] y [+/YES] para ajustar la cantidad de desafinación
requerida. El margen de desafinación es desde –10 a 10. Un ajuste de “0” ajusta ambas voces al
mismo tono. Los ajustes por debajo de “0” aumentan el tono de la segunda voz con relación a la
primera voz, y los ajustes por encima de “0” aumentan el tono de la primera voz con relación a la
segunda voz (
botones [–/NO] y [+/YES] para llamar el ajuste de fábrica (que es distinto para cada combinación
de voces).

“primera” y “segunda”

se explican en la página 15). Presione simultáneamente los

F3.3: Desplazamiento de octava de la primera voz..........................................................

F3.4: Desplazamiento de octava de la segunda voz........................................................

Dependiendo de las voces que se combinan usando el modo dual, la combinación puede sonar

mejor si una de las voces se desplaza una octava ascendente o descendentemente. Emplee los
botones [–/NO] y [+/YES] para ajustar la octava de la primera o segunda voz como sea necesario

“primera” y “segunda”

(
normal, “–1” para desplazar el tono descendentemente una octava, y “1” para desplazar el tono
ascendentemente una octava. Presione simultáneamente los botones [–/NO] y [+/YES] para
llamar el ajuste de fábrica (que es distinto para cada combinación de voces).

se explican en la página 15). Los ajustes disponibles son “0” para el tono

26

YDP-101

F3.5: Reposición..............................................................................................................................................

Esta función repone todas las funciones del modo dual a sus valores de fábrica. Presione el

botón [+/YES] para reponer los valores. Aparecerá “End” en el visualizador cuando se hayan
repuesto todas las funciones.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

114

Modo de Función

F4

F5

Modo del pedal izquierdo

Esta función ajusta el pedal izquierdo para la operación de pedal suave, o para la operación de

inicio/parada de canción. Emplee los botones [–/NO] y [+/YES] para seleccionar el modo del
pedal izquierdo deseado, “1” es el modo de pedal suave normal, y “2” es el modo de inicio/parada.
Cuando se selecciona el modo de inicio/parada, el pedal izquierdo funciona del mismo modo que
el botón [START/STOP] del panel. Presione simultáneamente los botones [–/NO] y [+/YES] para
llamar el ajuste de fábrica “1”.

Volumen del metrónomo

■ FORMA RAPIDA: Podrá saltar directamente a las funciones del metrónomo presionan-

do el botón [FUNCTION] mientras mantiene presionado el botón
[METRONOME].

Puede ajustarse el volumen del sonido del metrónomo. Después de seleccionar “F5”, emplee

los botones [–/NO] y [+/YES] para ajustar el volumen del metrónomo como sea necesario. El
margen de volumen es de 1 a 20. El ajuste de “1” produce el sonido mínimo, mientras que el
ajuste de “20” produce el volumen máximo del metrónomo. Presione simultáneamente los botones
[–/NO] y [+/YES] para llamar el ajuste de fábrica “10”.

F6

Volumen de cancelación de parte de canción de piano

Esta función ajusta el volumen al que se reproduce una parte “cancelada” durante la reproduc-

ción de canciones de piano (vea la página 14 para más información sobre la función de “cancela­ción de parte”). Emplee los botones [–/NO] y [+/YES] para ajustar el volumen como desee. El
margen de volumen es de 0 a 20. El ajuste de “0” no produce sonido, mientras que el ajuste de
“20” produce el volumen máximo. Presione simultáneamente los botones [–/NO] y
[+/YES] para llamar el ajuste de fábrica “5”.

Ajuste el volumen de la parte a un nivel confortable para emplear la parte “cancelada” como

guía para tocar al mismo tiempo. Ajústelo a “0” si no desea escuchar la parte.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

115

YDP-101

27

Modo de Función

F7

Funciones MIDI

● Una breve introducción a MIDI

Cable MIDI

MIDI OUT

YDP-101

MIDI IN

Generador

de tonos

ejemplo, la mayor parte de teclados MIDI (incluyendo la YDP-101, naturalmente) transmiten la información de notas y
velocidad (respuesta de pulsación) a través del conector MIDI OUT siempre que se toca una nota en el teclado. Si el
conector MIDI OUT está conectado al conector MIDI IN de un segundo teclado (sintetizador, etc.) o generador de
tonos (esencialmente un sintetizador sin teclado), el segundo teclado o generador de tonos responderá con precisión a
las notas tocadas en el teclado de transmisión original. El resultado es que usted podrá tocar con efectividad dos
instrumentos a la vez, proporcionando sonidos de instrumentos múltiples.

Este mismo tipo de transferencia de información musical se usa para la grabación de secuencias MIDI. Una

grabadora de secuencias puede utilizarse para “grabar” datos MIDI recibidos desde una YDP-101, por ejemplo.

Datos que se están grabando

Datos de reproducción

MIDI IN MIDI INMIDI OUTMIDI OUT

Sequenciador

YDP-101

MIDI, la Interfaz Digital de Instrumentos Musicales, es una interfaz de
comunicaciones mundial que permite a los instrumentos y equipos
musicales compatibles con MIDI compartir la información musical y
controlarse entre sí. Las capacidades de MIDI hacen posible crear
“sistemas” de instrumentos y equipos MIDI que ofrezca mayor versatili­dad y control que el disponible con componentes individuales. Por

Cuando se reproducen los datos grabados, la YDP-101 “reproduce”
automáticamente la interpretación grabada con detalle preciso.

Los ejemplos dados arriba en realidad sólo tocan la superficie. MIDI

puede hacer muchísimo más. La YDP-101 ofrece cierto número de

funciones MIDI que permiten utilizarlo en sistemas MIDI bastante
sofisticados.

Después de seleccionar “F7.Y”, presione el botón [+/YES] para activar el modo secundario de la

función MIDI, y emplee entonces los botones FUNCTION [<] y [>] para seleccionar la función MIDI
deseada, según se enumera abajo.

• Emplee siempre un cable MIDI de alta calidad para conectar los terminales MIDI OUT a MIDI IN. No emplee
nunca cables MIDI más largos de unos 15 metros, porque los cables más largos pueden captar ruido, lo cual
puede ocasionar errores de datos.

F7.1: Selección de canal de transmisión MIDI..................................................................................

F7.2: Selección de canal de recepción MIDI.......................................................................................

El sistema MIDI permite la transmisión

MIDI OUT

Sequenciador

MIDI IN MIDI THRU

Generador de tonos

(ajustado para recibir
en el canal 2 MIDI)

YDP-101

(ajustada para recibir en el canal 1
MIDI)

para “tocar” dos instrumentos o generados de tonos distintos. Uno de los instrumentos o generadores de
tono podría ajustarse para recibir sólo en el canal 1, mientras que el otro para recibir en el canal 2. En
esta situación, el primer instrumento o generador de tonos responderá sólo a la información del canal 1
transmitida por la grabadora de secuencias, mientras que el segundo instrumento o generador de tonos
responderá sólo a la información del canal 2. Esto permite a la grabadora de secuencias “tocar” dos
partes completamente distintas en los instrumentos o generadores de tonos de recepción.

MIDI IN

y recepción de datos MIDI en 16 canales
distintos. Se han implementado canales
múltiples para permite el control selectivo
de ciertos instrumentos o dispositivos
conectados en serie. Por ejemplo, una sola
grabadora de secuencias MIDI puede usarse

28

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

116

Modo de Función

En cualquier disposición de control MIDI, los canales MIDI del equipo de transmisión y de recepción
deben corresponderse para la transmisión adecuada de los datos. Hay también disponible un modo de
recepción de “timbres múltiples”, que permite la recepción simultánea de partes distintas en todos los 16
canales MIDI, permitiendo a la YDP-101 la reproducción de datos de canción de canales múltiples
recibidos desde una computadora musical o secuenciador. Hay también un modo “1-2” que permite la
recepción simultánea en los canales 1 y 2.

Emplee los botones [–/NO] y [+/YES] para seleccionar el canal de transmisión o recepción deseado.
El parámetro del canal de transmisión también puede desactivarse (“OFF”) si no desea utilizar la YDP­101 para transmitir datos MIDI. Para seleccionar el modo de timbres múltiples, ajuste el canal de recep­ción a “ALL”. Seleccione “1-2” para la recepción de timbres múltiples sólo en los canales 1 y 2.

Presione simultáneamente los botones [–/NO] y [+/YES] para llamar el ajuste de fábrica: transmisión
= “1”; recepción = “ALL”.

• En el modo dual, los datos de la primera voz se transmiten en su canal ajustado. Los datos de la segunda
voz se transmiten por el número de canal mayor que sigue al canal ajustado. No se transmiten datos si el
canal de transmisión está ajustado a “OFF”.

• Los datos de la canción de demostración/piano y los datos de reproducción de la grabadora no se transmiten
a través de MIDI.

• No se produce la recepción MIDI cuando el modo de la canción de demostración/piano está activado.

• Los mensajes de canal de cambio de programa y de semejantes recibidos no tendrán efecto en los ajustes
del panel de la YDP-101 ni en lo que se esté tocando en el teclado.

F7.3: Activación/desactivación de control local.............................................................................

El “control local” se refiere al hecho de que, normalmente, el teclado de la YDP-101 controla su
generador de tonos interno, permitiendo que las voces internas puedan reproducirse directamente desde el
teclado. Esta situación es “Activación de control local” porque el generador de tonos interno está controla­do localmente por su propio teclado.

Sin embargo, el control local puede desactivarse para que el teclado de la YDP-101 no toque las voces
internas, pero que la información MIDI apropiada se siga transmitiendo a través del conector MIDI OUT
cuando se tocan las teclas en el teclado. Al mismo tiempo, el generador de tonos responde a la informa­ción MIDI recibida a través del conector MIDI IN.

Cuando se utiliza un dispositivo MIDI externo con la YDP-101, por ejemplo, el control local debe
desactivarse para grabar empleando sólo las voces externas, y debe activarse para grabar las voces de la
YDP-101 mientras se escucha la reproducción de las voces externas.

Emplee los botones [–/NO] y [+/YES] para activar o desactivar el control local.

Presione simultáneamente los botones [–/NO] y [+/YES] para llamar el ajuste de fábrica “On” (activado).

F7.4: Activación/desactivación de cambio de programa........................................................

Normalmente, la YDP-101 responde a los números de cambio de programa recibidos desde un teclado
externo u otro dispositivo MIDI, causando la selección de la voz del número correspondiente en el canal
correspondiente (la voz del teclado no cambia). La YDP-101 normalmente emitirá también un número de
cambio de programa MIDI siempre que se seleccione una de sus voces, causando la selección de la voz de
número correspondiente o programa en el dispositivo MIDI externo si el dispositivo está ajustado para
recibir y responder a los números de cambio de programa MIDI.

Esta función hace posible cancelar la recepción y transmisión del número de cambio de programa de
modo que las voces puedan seleccionarse en la YDP-101 sin afectar el dispositivo MIDI externo.

Emplee los botones [–/NO] y [+/YES] para activar o desactivar la transmisión y recepción de cambio de programa.

Presione simultáneamente los botones [–/NO] y [+/YES] para llamar el ajuste de fábrica “On” (activado).

• Para más información sobre los números de cambio de programa para cada una de las voces de la YDP-101,
consulte el Formato de datos MIDI en la página 36.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

117

YDP-101

29

Modo de Función

F7.5: Activación/desactivación de cambio de control...................................................

externo u otro dispositivo MIDI, causando que la voz del canal correspondiente quede afectada por
ajustes de pedal y otros de “control” recibidos desde el dispositivo de control (la voz del teclado no
queda afectada). La YDP-101 también transmite información de cambio de control MIDI cuando se
opera uno de sus pedales o controles apropiados.

para que, por ejemplo, puedan operarse los pedales de la YDP-101 y otros controles sin afectar el
dispositivo MIDI externo.

cambio de control.

F7.6: Transposición de transmisión MIDI..................................................................................

ascendente o descendentemente en pasos de semitonos hasta más o menos 12 semitonos. El tono
de la misma YDP-101 no queda afectado.

MIDI deseada. El margen es desde “–12” (una octava abajo), “0” (sin transposición) hasta “12”
(una octava arriba).

Normalmente, la YDP-101 responde a los datos de cambio de control recibidos desde un teclado

Esta función hace posible cancelar la recepción y transmisión de los datos de cambio de control

Emplee los botones [–/NO] y [+/YES] para activar o desactivar la transmisión y recepción de
Presione simultáneamente los botones [–/NO] y [+/YES] para llamar el ajuste de fábrica “On” (activado).

• Para más información sobre los cambios de control que pueden emplearse con la YDP-101, consulte el
Formato de datos MIDI en la página 35.

Esta función permite la transmisión por la YDP-101 de los datos de nota MIDI a transponerse

Emplee los botones [–/NO] y [+/YES] para ajustar la cantidad de transposición de transmisión

Presione simultáneamente los botones [–/NO] y [+/YES] para llamar el ajuste de fábrica: “0”.

F7.7: T ransmisión de ajustes del panel/estados.................................................................

Esta función hace que todos los ajustes de control de la YDP-101 actuales (voz seleccionada,
etc.) se transmitan a través del terminal MIDI OUT. Es particularmente útil para grabar interpreta­ciones en una grabadora de secuencias MIDI que se use para controlar la YDP-101 durante la
reproducción. Transmitiendo los ajustes del panel de la YDP-101 y grabándolos en la grabadora
de secuencias MIDI antes de los datos de la interpretación en cuestión, la YDP-101 se repondrá
automáticamente a los mismos ajustes cuando se reproduzca la interpretación.

Presione el botón [+/YES] para transmitir los datos del panel/estados. Aparecerá “End” en el
visualizador LED cuando los datos se hayan transmitido con éxito.

•

Consulte la página 36 para ver la lista de “Contenido de datos del panel” transmitidos con esta función.

• Los datos de ajuste del panel que se transmiten a un dispositivo exterior sólo pueden volverse a

cargar en un modelo del mismo tipo. Los datos de ajuste del panel también pueden transferirse
directamente a o desde instrumentos del mismo tipo de modelo.

F7.8: Vaciado de datos por lotes.......................................................................................................

Esta función se utiliza para transmitir todos los datos almacenados en la memoria de la grabadora a
un dispositivo de almacenamiento de datos MIDI, otras grabadoras de secuencias, o computadoras
compatibles con el sistema MIDI.

Presione el botón [+/YES] para iniciar la transmisión de datos por lotes. Aparecerá “End” en
el visualizador LED cuando los datos se hayan transmitido con éxito.

• El vaciado de datos por lotes no funcionará cuando la grabadora esté funcionando.

• Los datos de la grabadora que se transmiten a un dispositivo exterior sólo pueden volverse a cargar

en un modelo del mismo tipo. Los datos de la grabadora también pueden transferirse directamente a
o desde los instrumentos del mismo tipo de modelo.

• La operación de carga no puede ejecutarse cuando la grabadora está funcionando o el modo
Function está activado.

• No se produce ninguna transmisión de datos MIDI ni recepción de datos durante una operación de
transmisión de vaciado por lotes.

30

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

118

Modo de Función

F8

Funciones de protección

Después de haber seleccionado “F8.Y”, presione el botón [+/YES] para activar el modo secun-

dario de la función de protección, y emplee entonces los botones FUNCTION [<] y [>] para
seleccionar la función de protección dual deseada, según se enumera abajo.

•

Los ajustes de protección en sí y el contenido de la memoria de la grabadora siempre están protegidos.

• Aunque se active la protección, los preajustes de fábrica pueden llamarse en cualquier momento (vea
la página 32). La lista de ajustes iniciales de fábrica se encuentra en la página 34.

Aunque se active la protección mediante una de las funciones descritas abajo, los datos sólo se
retendrán en la memoria durante aproximadamente 1 semana si no se conecta la alimentación durante
este período. Si se excede el período de protección, todos los ajustes se repondrán a los ajustes de
fábrica. Si desea retener los ajustes de protección durante períodos más largos, asegúrese de conectar
el interruptor de la alimentación durante algunos minutos por lo menos una vez a la semana.

F8.1: V oz ..................................................................................................................................................................

Activa o desactiva la protección de las funciones de voces enumeradas a continuación. Emplee

los botones [–/NO] y [+/YES] para activar (On) o desactivar (OFF) la protección.

El modo de protección de ajuste de fábrica es “OFF”.

• Voz (teclado, dual)

• Dual (activación/desactivación, voz, funciones duales para cada combinación de voces)

• Reverberación (activación/desactivación, tipo, y profundidad para cada voz)

• Variación (activación/desactivación para cada voz)

• Sensibilidad de pulsación (incluyendo el volumen FIXED)

• Metrónomo (tiempo, volumen) •Volumen de cancelación de parte de canción de piano

F8.2: MIDI ...............................................................................................................................................................

Activa o desactiva la protección de las funciones MIDI enumeradas a continuación. Emplee los

botones [–/NO] y [+/YES] para activar (On) o desactivar (OFF) la protección.

El modo de protección de ajuste de fábrica es “OFF”.

• Canal (transmisión, recepción)

• Activación/desactivación local

• Activación/desactivación de cambio de programa

• Activación/desactivación de cambio de control

• Transposición de transmisión MIDI

F8.3: Afinación..................................................................................................................................................

Activa o desactiva la protección de las funciones de afinación enumeradas a continuación.

Emplee los botones [–/NO] y [+/YES] para activar (On) o desactivar (OFF) la protección.

El modo de protección de ajuste de fábrica es “OFF”.

• Transposición • Afinación • Escala (incluyendo la nota básica)

F8.4: Pedal ............................................................................................................................................................

Activa o desactiva la protección del modo del pedal izquierdo. Emplee los botones [–/NO] y

[+/YES] para activar (On) o desactivar (OFF) la protección.

El modo de protección de ajuste de fábrica es “OFF”.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

119

YDP-101

31

Llamada de los preajustes de fábrica

Todos los ajustes del modo dual, reverberación, sensibilidad de pulsación,

afinación y otros que afectan las funciones de protección pueden reponerse a

POWER

sus valores originales de ajuste de fábrica manteniendo presionada la tecla C7
(la tecla de la derecha del teclado) mientras pone en ON el interruptor
[POWER]. De este modo se borran también todos los datos de la grabadora
y desactiva (pone en “OFF”) todos los ajustes de activación/desactivación de
protección (F8).

• La lista de ajustes iniciales de fábrica se encuentra en la página 34.

Localización y reparación de averías

Si se encuentra con algo que parece ser un mal funcionamiento, compruebe los puntos siguientes antes de

pensar que ha ocurrido una avería en la YDP-101.

1.No hay sonido cuando se conecta la alimenta­ción

¿Está la clavija de CA correctamente enchufada a la
YDP-101 y al tomacorriente de CA? Compruebe con
cuidado la conexión de la alimentación de CA. ¿Está el
control MASTER VOLUME ajustado a un nivel de audición
razonable?

Asegúrese también que no se hayan enchufado auricula­res a la toma PHONES y que el control local (página 29)
esté activado (ON).

2.El pedal apagador no funciona

Si el pedal apagador no funciona, o si las notas se sostie­nen incluso cuando no se pisa el pedal, asegúrese de que el
cable del pedal esté correctamente enchufado en la unidad
principal (página 42).

3.La YDP-101 reproduce sonido de la radio o TV

Esto puede ocurrir si hay un transmisor de alta potencia
en su vecindad. Póngase en contacto con el distribuidor de
Yamaha.

● Si aparece “Scn” en el visualizador, significa que se ha producido un mal funcionamiento interno. En

este caso, póngase en contacto con el distribuidor de Y amaha.

4.Ruido estático intermitente

Normalmente se debe a la conexión o desconexión de
un electrodoméstico u otro equipo electrónico que se
alimenta con la misma línea de la red de CA que la YDP-

101.

5.Aparecen interferencias en la radio o televisor

situados cerca de la YDP-101

La YDP-101 contiene circuitos digitales que pueden
generar ruido de radiofrecuencia. La solución es apartando
la YDP-101 del equipo afectado, o viceversa.

6.Sonido distorsionado cuando se conecta la

YDP-101 a un amplificador/sistema de altavoces
externos.

Si se conecta la YDP-101 a un sistema estéreo o amplifi­cador de instrumentos y se distorsiona el sonido, reduzca el
volumen del equipo exterior a un nivel que cese la distor­sión.

Opciones y módulos de expansión

● Opciones

Banqueta BC-8

Es una banqueta cómoda que coordina bien con la YDP­101 Yamaha.

Auriculares estéreo HPE-160

Auriculares dinámicos de alto rendimiento y poco peso con
almohadillas muy blandas para el oído.

32

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

● Módulos de expansión

DOU-10 Unidad de discos orquestales

Una amplia gama de funciones de grabación y
reproducción MIDI, más capacidad de reproduc­ción de la DOC de Yamaha, Disklavier
PianoSoft™, y de discos de archivos MIDI Gene­ral/MIDI estándar.

120

Demo and Piano Song List/Verzeichnis der Demo- und Piano-Songs/
Liste des morceaux de démonstration et de piano/
Lista de canciones de demostración y de piano

Voice Demo Tune Titles

Voice Name Title Composer

GRAND PIANO Fantaisie Impromptu F.F.Chopin
E.PIANO Original –
HARPSICHORD Gavotte (French Suite) J.S.Bach
STRINGS Eine Kleine Nachtmusik 3rd Mov. W.A.Mozart
PIPE OPRGAN Trio Sonata 2 J.S.Bach

• Some of the demonstration pieces listed above are short excerpts from the
original compositions. Original songs are all rights reserved (© 1999 by
YAMAHA CORPORATION).

• Bei manchen der oben aufgeführten Demo-Stücke handelt es sich um kurze
Auszüge aus den Originalkompositionen. Originalkompositionen sind
urheberrechtlich geschützt (© 1999 by YAMAHA CORPORATION).

Piano Song Titles

No. Title Composer

1 Prelude (Wohltemperierte Klavier I No.1) J.S.Bach
2 Menuett G dur BWV. Anh.114 J.S.Bach
3 Le Coucou L-C.Daquin
4 Piano Sonate No.15 K.545 1st mov. W.A.Mozart
5 Turkish March (Piano Sonate No.11 K.331) W.A.Mozart
6

12 Variationen über ein französisches Lied “Ah,vous dirai-je, maman”
7 Piano Concerto K.467 W.A.Mozart
8 Menuett G dur W.A.Mozart
9 Little Serenade J.Haydn

10 Perpetuum mobile C.M.v.Weber
11 Ecossaise L.v.Beethoven
12 Für Elise L.v.Beethoven
13 Marcia alla Turca L.v.Beethoven
14 Sonatine L.v.Beethoven
15 Romanze in F L.v.Beethoven
16 Impromptu op.90-2 F.Schubert
17 Moments Musicaux op.94-3 F.Schubert
18 Frühlingslied op.62-2 F.Mendelssohn
19 Etude op.10-5 “Black keys” F.F.Chopin
20 Etude op.10-3 “Chanson de l’adieu” F.F.Chopin
21 Etude op.10-12 “Revolutionary” F.F.Chopin
22 Nocturne op.9-2 F.F.Chopin
23 Valse op.64-1 “Petit chien” F.F.Chopin
24 Valse op.64-2 F.F.Chopin
25 Träumerei (Kinderszenen) R.Schumann

W.A.Mozart

• Certains morceaux de démonstration énumérés ci-dessus sont de courts
extraits des compositions originales. Les morceaux originaux sont protégés par
la loi sur les droits d’auteur (© 1999 par YAMAHA CORPORATION).

• Algunas de las piezas de demostración arriba mencionadas son pasajes cortos
de las composiciones originales. Las canciones originales tienen derechos
reservados (© 1999 por YAMAHA CORPORATION).

No. Title Composer

26 La prière d’une Vierge T.Badarzewska
27 Dolly’s Dreaming and Awakening T.Oesten
28 Alpenglow T.Oesten
29 Arabesque (25 Etüden) J.F.Burgmüller
30 La chevaleresque (25 Etüden) J.F.Burgmüller
31 Rondo alla Turca op.68-3 J.F.Burgmüller
32 La candeur (25 Etüden) J.F.Burgmüller
33 Innocence (25 Etüden) J.F.Burgmüller
34 Progrès (25 Etüden) J.F.Burgmüller
35 Liebesträume Nr.3 F.Liszt
36 La Viollette op.99-1 L.Streabbog
37 Blumenlied G.Lange
38 Heidenröslein G.Lange
39 The harvest time G.Lange
40 Barcarolle (Les Saisons) P.I.Tchaikovsky
41 Melody in F A.G.Rubinstein
42 Spinnerlied A.Ellmenreich
43 Tango (España) I.Albéniz
44 La Fille aux Cheveux de Lin C.A.Debussy
45 Arabesque 1 C.A.Debussy
46 Clair de lune C.A.Debussy
47 The Entertainer S.Joplin
48 Maple leaf rag S.Joplin
49 Radetzky Marsch* J.B.Strauss
50 American Patrol* F.W.Meacham

* Arranged for 4-hands.

121

YDP-101

33

Factory Setting List/Liste der Vorgabeeinstellungen/
Liste des réglages/Lista de ajustes de fábrica

Default Backup Group

Voice GRAND PIANO
Dual Mode OFF
Reverb Type Preset for each voice
Reverb Depth Preset for each voice
Effect Type Preset for each voice
Effect Depth Preset for each voice
Touch Sensitivity MEDIUM
Volume in the FIXED Mode 64
Metronome OFF —
Metronome Time Signature 0 (no accent) F8.1
Tempo 120 —
Transpose 0 F8.3

Function

Function Default

F1 Tuning A3=440Hz
F2.1 Scale 1 (Equal Temperament) F8.3
F2.2 Base Note C
F3.1 Dual Balance Preset for each voice combination
F3.2 Dual Detune Preset for each voice combination F8.1

F3.3, F3.4 Dual Octave Shift Preset for each voice combination

F4 Left Pedal Mode 1 (soft pedal) F8.4

F5 Metronome Volume 10

F6 Piano Song Part Cancel Volume 5
F7.1 MIDI Transmit Channel 1
F7.2 MIDI Receive Channel ALL
F7.3 Local Control ON
F7.4 Program Change Send & Receive ON
F7.5 Control Change Send & Receive ON
F7.6 MIDI Transmit Transpose 0

F8 Backup All OFF

F8.1

“—”: Not memorized

Backup Group

Always backed up

F8.1

F8.2

34

YDP-101

122

MIDI Data Format/MIDI-Datenformat/
Format des données MIDI/Formato de datos MIDI

If you’re already very familiar with MIDI, or are using a
computer to control your music hardware with computer­generated MIDI messages, the data provided in this section
can help you to control the YDP-101.

Falls Sie bereits mit MIDI vertraut sind oder einen Compu­ter zur Erzeugung von MIDI-Steuermeldungen für die
Instrumente verwenden, können Sie sich zur Steuerung des
YDP-101 nach den im folgenden Abschnitt aufgeführten
Spezifikationen richten.

1. NOTE ON/OFF

Data format: [9nH] -> [kk] -> [vv]

9nH = Note ON/OFF event (n = channel number)
kk = Note number (Transmit: 09H ~ 78H = A-2 ~ C8 /

Receive: 00H ~ 7FH = C-2 ~ G8)*

vv = Velocity (Key ON = 01H ~ 7FH, Key OFF = 00H)

Data format: [8nH] -> [kk] -> [vv] (reception only)

8nH = Note OFF event (n = channel number)
kk = Note number: 00H ~ 7FH = C-2 ~ G8
vv = Velocity

* If received value exceeds the supported range for the selected

voice, the note is adjusted by the necessary number of octaves.

2. CONTROL CHANGE

Data format: [BnH] -> [cc] -> [vv]

BnH = Control change (n = channel number)
cc = Control number
vv = Data Range

(1) Bank Select

ccH Parameter Data Range (vvH)
00H Bank Select MSB 00H:Normal
20H Bank Select LSB 00H...7FH

Bank selection processing does not occur until receipt of next
Program Change message.

(2) Main Volume (reception only)

ccH Parameter Data Range (vvH)
07H Volume MSB 00H...7FH

(3) Expression

ccH Parameter Data Range (vvH)
0BH Expression MSB 00H...7FH

(4) Damper

ccH Parameter Data Range (vvH)
40H Damper MSB 00H...7FH

(5) Sostenuto

ccH Parameter Data Range (vvH)
42H Sostenuto 00H-3FH:off, 40H-7FH:on

(6) Soft Pedal

ccH Parameter Data Range (vvH)
43H Soft Pedal 00H-3FH:off, 40H-7FH:on

(7) Effect1 Depth ( Reverb Send Level )

ccH Parameter Data Range (vvH)
5BH Effect1 Depth 00H...7FH

Adjusts the reverb send level.

Si vous êtes très familier avec l’interface MIDI ou si vous
utilisez un ordinateur pour commander votre matériel de
musique au moyen de messages MIDI générés par
ordinateur, les données suivantes vous seront utiles et vous
aideront à commander le YDP-101.

SI usted está ya familiarizado con MIDI, o si emplea una
computadora para controlar sus aparatos musicales con
mensajes MIDI generados por computadora, los datos
proporcionados en esta sección le ayudarán a controlar la
YDP-101.

3 MODE MESSAGES

Data format: [BnH] -> [cc] -> [vv]

BnH = Control event (n = channel number)
cc = Control number
vv = Data Range

(1) All Sound Off

ccH Parameter Data Range (vvH)
78H All Sound Off 00H

Switches off all sound from the channel. Does not reset Note On
and Hold On conditions established by Channel Messages.

(2) Reset All Controllers

ccH Parameter Data Range (vvH)
79H

Reset All Controllers
Resets controllers as follows.
Controller Value

Expression 127 (max)
Damper Pedal 0 (off)
Sostenuto 0 (off)
Soft Pedal 0 (off)

(3) Local Control (reception only)

ccH Parameter Data Range (vvH)
7AH Local Control 00H (off), 7FH (on)

(4) All Notes Off

ccH Parameter Data Range (vvH)
7BH All Notes Off 00H

Switches OFF all the notes that are currently ON on the specified
channel. Any notes being held by the damper or sostenuto pedal
will continue to sound until the pedal is released.

(5) Omni Off (reception only)

ccH Parameter Data Range (vvH)
7CH Omni Off 00H

Same processing as for All Notes Off.

(6) Omni On (reception only)

ccH Parameter Data Range (vvH)
7DH Omni On 00H

Same processing as for All Notes Off.

(7) Mono (reception only)

ccH Parameter Data Range (vvH)
7EH Mono 00H

Same processing as for All Sound Off.

(8) Poly (reception only)

ccH Parameter Data Range (vvH)
7FH Poly 00H

Same processing as for All Sound Off.

• When control change is turned OFF in the Function mode,
control change data will not be transmitted or received except
for Bank Select and Mode messages.

• Local on/off, OMNI on/off are not transmitted. (The appropriate
note off number is supplied with “All Note Off” transmission).

• When a voice bank MSB/LSB is received, the number is stored
in the internal buffer regardless of the received order, then the
stored value is used to select the appropriate voice when a
program change message is received.

• The Multi-timbre and Poly modes are always active. No change
occurs when OMNI ON, OMNI OFF, MONO, or POLY mode
messages are received.

00H

123

YDP-101

35

MIDI Data Format/MIDI-Datenformat/Format des données MIDI/Formato de datos MIDI

4. PROGRAM CHANGE

Data format: [CnH] -> [ppH]

CnH = Program event (n = channel number)
ppH = Program change number

Normal Voice VARIATION Voice

MSB LSB
GRAND PIANO 0 112 0 0 113 0
E.PIANO 0 112 5 0 112 88
HARPSICHORD 0 112 6 0 115 6
STRINGS 0 112 48 0 113 49
PIPE ORGAN 0 112 19 0 113 19

P.C.#=Program Change number

P.C.#

MSB LSB

P.C.#

• When program change is turned OFF in the Function mode, no
program change data is transmitted or received.
Also, Bank MSB/LSB is not transmitted or received.

5. SYSTEM REALTIME MESSAGES

[rrH]
F8H: Timing clock
FAH: Start
FCH: Stop
FEH: Active sensing

Data Transmission Reception

F8H Transmitted every Received as 96-clock tempo timing

96 clocks when MIDI clock is set to External

FAH Recorder start Recorder start

Not received when the MIDI clock
is set to Internal.

FCH Recorder stop Recorder stop

Not received when the MIDI clock
is set to Internal.

FEH Transmitted every If a signal is not received via MIDI

200 milliseconds for more than 400 milliseconds, the

same processing will take place for
All Sound Off, All Notes Off and
Reset All Controllers as when those
signals are received.

• Caution: If an error occurs during MIDI reception, the Damper, Sostenuto,

and Soft effects for all channels are turned off and an All Note Off occurs.

6. SYSTEM EXCLUSIVE MESSAGES
(Yamaha MIDI Format)

Panel Data Transmit

Data format: [F0H] -> [43H] -> [0nH] -> [7CH] -> ... ->

[F7H]

F0H, 43H, 0nH, 7CH (n: channel number)
00H, 2CH (
43H, 4CH, 20H, 20H (CL)
43H, 4CH, 50H, 27H, 39H, 38H (Model ID)
30H, 30H (version x, y)
[PANEL DATA]

[CHECK SUM (1byte)] = 0-(43H+4CH+20H+......+Data end)

F7H (end of exclusive)

data length

)

• Panel Data Contents

(1) 1'st Voice
(2) Dual On/Off
(3) Dual Voice
(4) Dual Balance
(5) Dual Detune
(6) Dual Voice1 Octave
(7) Dual Voice2 Octave
(8) —
(9) —
(10) —
(11) —
(12) —
(13) —
(14) —
(15) —
(16) —
(17) —
(18) —
(19) Reverb Type 1
(20) Reverb Type 2
(21) Reverb Depth1
(22) Reverb Depth2
(23) —
(24) —
(25) —
(26) Variation 1 On/Off
(27) Variation 2 On/Off
(28) Touch Sensitivity
(29) Fixed Data
(30) Left Pedal Function
(31) Absolute tempo low byte
(32) Absolute tempo high byte

• “—” indicates no affect.

• Panel data send requests cannot be received.

7. SYSTEM EXCLUSIVE MESSAGES
(Universal System Exclusive)

(1) Universal Realtime Message

Data format: [F0H] -> [7FH] -> [XnH] -> [04H] -> [01H] ->

[ll H] -> [mmH] -> [F7H]

MIDI Master Volume

• Simultaneously changes the volume of all channels.

• When a MIDI master volume message is received, the volume

only has affect on the MIDI receive channel, not the panel
master volume.

F0H = Exclusive status
7FH = Universal Realtime
7FH = ID of target device
04H = Sub-ID #1=Device Control Message
01H = Sub-ID #2=Master Volume
ll H = Volume LSB
mmH = Volume MSB
F7H = End of Exclusive
or
F0H = Exclusive status
7FH = Universal Realtime
XnH = When n is received n=0~F, whichever is received.

X = don’t care
04H = Sub-ID #1=Device Control Message
01H = Sub-ID #2=Master Volume
ll H = Volume LSB
mmH = Volume MSB
F7H = End of Exclusive

36

YDP-101

124

(2) Universal Non-Realtime Message (GM On)
General MIDI Mode On

Data format: [F0H] -> [7EH] -> [XnH] -> [09H] -> [01H] ->

[F7H]

F0H = Exclusive status
7EH = Universal Non-Realtime
7FH = ID of target device
09H = Sub-ID #1=General MIDI Message
01H = Sub-ID #2=General MIDI On
F7H = End of Exclusive
or
F0H = Exclusive status
7EH = Universal Non-Realtime
XnH = When received, n=0~F.

X = don’t care
09H = Sub-ID #1=General MIDI Message
01H = Sub-ID #2=General MIDI On
F7H = End of Exclusive

When the General MIDI mode ON message is received, the MIDI
system will be reset to its default settings.
This message requires approximately 50ms to execute, so suffi­cient time should be allowed before the next message is sent.

8. SYSTEM EXCLUSIVE MESSAGES (XG Standard)

(1) XG Native Parameter Change

Data format: [F0H] -> [43H] -> [1nH] -> [4CH] -> [hhH] ->

[mmH] -> [ll H] -> [ddH] -> [F7H]

F0H = Exclusive status
43H = YAMAHA ID
1nH = When received, n=0~F.

When transmitted, n=0.
4CH = Model ID of XG
hhH = Address High
mmH = Address Mid
ll H = Address Low
ddH = Data
|
F7H = End of Exclusive

Data size must match parameter size (2 or 4 bytes).
When the XG System On message is received, the MIDI system
will be reset to its default settings.
The message requires approximately 50ms to execute, so suffi­cient time should be allowed before the next message is sent.

(2) XG Native Bulk Data (reception only)

Data format: [F0H] -> [43H] -> [0nH] -> [4CH] -> [aaH] ->

[bbH] -> [hhH] -> [mmH] -> [ll H] ->
[ddH] ->...-> [ccH] -> [F7H]

F0H Exclusive status
43H YAMAHA ID
0nH When received, n=0~F.

When transmitted, n=0.
4CH Model ID of XG
aaH ByteCount
bbH ByteCount
hhH Address High
mmH Address Mid
ll H Address Low
ddH Data
| |
| |
ccH Check sum
F7H End of Exclusive

• Receipt of the XG SYSTEM ON message causes reinitialization

of relevant parameters and Control Change values. Allow suffi­cient time for processing to execute (about 50 msec) before
sending the YDP-101 another message.

• XG Native Parameter Change message may contain two or four

bytes of parameter data (depending on the parameter size).

• For information about the Address and Byte Count values, refer

to Table 1 below. Note that the table’s Total Size value gives the
size of a bulk block. Only the top address of the block (00H, 00H,
00H) is valid as a bulk data address.

9. SYSTEM EXCLUSIVE MESSAGES
(YDP-101 MIDI Format)

Data format: [F0H] -> [43H] -> [73H] -> [xxH] -> [nnH] ->

[F7H]

F0H = Exclusive status
43H = Yamaha ID
73H = YDP ID
5FH = Product ID
nnH = Substatus

nn Control
02H Internal MIDI clock
03H External MIDI clock
06H Bulk Data (the bulk data follows 06H)

F7H = End of Exclusive

* When nn=02H or 03H, YDP common ID (01H) is recog-

nized as well as 5FH.

BULK DUMP FORMAT

F0H, 43H, 73H
5FH =Product ID
06H =Bulk ID
05H =Sequence data
0nH, 0nH, 0nH, 0nH, 0nH, 0nH, 0nH, 0nH =Data length
[BULK DATA] =
[CHECK SUM (1byte)] = 0-sum (BULK DATA)
F7H = End of Exclusive

10. SYSTEM EXCLUSIVE MESSAGES (Special Control)

Data format: [F0H] -> [43H] -> [73H] -> [xxH] -> [11H] ->

[0nH] -> [ccH] -> [vvH] -> [F7H]

F0H = Exclusive status
43H = Yamaha ID
73H = YDP ID
5FH = Product ID
11H = Special control
0nH = Control MIDI change (n=channel number)
cc = Control number
vv = Value
F7H = End of Exclusive

Control 0n ccH vvH

Metronome Always 00H 1BH 00H : off

Channel Detune ch: 00H-0FH 43H (Sets the Detune value for

Voice Reserve ch: 00H-0FH 45H 00H : Reserve off

* When Volume, Expression is received for Reserve On, they will
be effective from the next Key On. Reserve Off is normal.

each channel)

01H : –
02H : 2/4
03H : 3/4
04H : 4/4
06H : 6/4
7FH : No accent

00H-7FH

7FH : on*

11. SYSTEM EXCLUSIVE MESSAGES (Others)

Data format: [F0H] -> [43H] -> [1nH] -> [27H] -> [30H] ->

[00H] -> [00H] -> [mmH] -> [ll H] -> [ccH] ->
[F7H]

Master Tuning (XG and last message priority) simultaneously
changes the pitch of all channels.

F0H = Exclusive Status
43H = Yamaha ID
1nH = Transmission from n=YDP-101 is always 0.

0-F is received.
27H = Model ID of TG100
30H = Sub ID
00H =
00H =
mmH = Master Tune MSB
ll H = Master Tune LSB
ccH = don’t care (under 7FH)
F7H = End of Exclusive

125

YDP-101

37

MIDI Data Format/MIDI-Datenformat/Format des données MIDI/Formato de datos MIDI

<Table 1>

MIDI Parameter Change table ( SYSTEM )

Address (H) Size (H) Data (H) Parameter Description Default value (H)

00 00 00 4

01 1st bit 3 - 0 → bit 15 - 12 400
02 2nd bit 3 - 0 → bit 11 - 8
03 3rd bit 3 - 0 → bit 7 - 4

04 1 00 - 7F MASTER VOLUME 0 - 127 7F
05 1 — —
06 1 34 - 4C(*2) TRANSPOSE -12 - +12[semitones] 40
7E 00 XG SYSTEM ON 00=XG sytem ON
7F 00 RESET ALL PARAMETERS 00=ON (receive only)

TOTAL SIZE 07
*1: Values lower than 020CH select -50 cents. Values higher than 05F4H select +50 cents.

*2: Values from 28H through 33H are interpreted as -12 through -1. Values from 4DH through 58H are interpreted as +1 through +12.

020C - 05F4(*1)

MASTER TUNE -50 - +50[cent] 00 04 00 00

4th bit 3 - 0 → bit 3 - 0

<Table 2>

MIDI Parameter Change table ( EFFECT 1)

Refer to the “Effect MIDI Map” for a complete list of Reverb type numbers.

Address (H) Size (H) Data (H) Parameter Description Default value (H)

02 01 00 2 00-7F REVERB TYPE MSB Refer to Effect MIDI Map 01(=HALL1)

00-7F REVERB TYPE LSB 00 : basic type 00

● Effect MIDI Map

REVERB

ROOM 02H 10H
HALL 1 01H 10H
HALL 2 01H 11H
STAGE 03H 10H

MSB LSB

38

YDP-101

126

YAMAHA [Digital Piano] Date: 11/4, 1998
Model: YDP-101 MIDI Implementation Chart Version: 1.1

Function Transmitted Recognized Remarks

Basic Default 1 1
Channel Changed 1~16 1~16

Default 3 1 *1 Poly Mode only

Mode Messages XX

Altered ***************** X

Note 9~120 0~127
Number : True voice ***************** 21~108

Velocity Note on O 9nH, v=1~127 O v=1~127

Note off X 9nH, v=0 X

After key’s XX
Touch Ch’s XX

Pitch Bender XX

Control Change

0, 32 OOBank Select

07 XOVolume
11 XOExpression
64 OODamper
66 OOSostenuto
67 OOSoft pedal
91 OOReverb Depth

120 XOAll sounds off
121 XOReset All Controllers

Program OO
Change : True # *****************

System Exclusive OO

System : Song Position XX

: Song Select XX

Common : Tune XX

System : Clock OO
Real Time : Commands OO

127

Aux : Local ON/OFF XO

: All Notes Off OO (123~127)

Messages : Active Sense OO

: Reset XX

Notes : *1 = Recieve Mode is always multi timbre and Poly mode.

Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO O: Yes
Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO X: No

YDP-101

39

1

• 6 x 35 mm round-head screws x 4 1

• 6 x 35 mm Halbrundschrauben x 4 1

• Vis à tête ronde de 6 x 35 mm x 4 1

• Tornillos de cabeza redonda
de 6 x 35 mm x 4 1

A

D

B

D

C

• 4 x 10 mm round-head screws x 2 2

• 4 x 10 mm Halbrundschrauben x 2 2

• Vis à tête ronde de 4 x 10 mm x 2 2

• Tornillos de cabeza redonda
de 4 x 10 mm x 2 2

• 4 x 16 mm tapping screws x 4 3

• 4 x 16 mm Schneidschrauben x 4 3

• Vis auto-taraudeuses 4 x 16 mm x 4 3

• Tornillos de autoenrosque
de 4 x 16 mm x 4 3

• 6 x 16 mm flat-head screws x 4 4

• 6 x 16 mm Senkschrauben x 4 4

• Vis à tête plate de 6 x 16 mm x 4 4

• Tornillos de cabeza plana
de 6 x 16 mm x 4 4

• Bundled pedal cord inside

• Gebündeltes Pedalkabel

• Cordon de pédalier enroulé à l’intérieur

• Cable de pedales enrollado en el interior

Keyboard Stand Assembly

• Be careful not to confuse parts, and be sure to install all parts in the
correct direction. Please assemble in accordance with the se­quence given below.

• Assembly should be carried out by at least two persons.

• Be sure to use the correct screw size, as indicated above. Use of
incorrect screws can cause damage.

• Be sure to tighten up all screws upon completing assembly of each
unit.

• To disassemble, reverse the assembly sequence given below.

ZOpen the box and remove all the parts.

On opening the box you should find the parts shown in
the illustration above. Check to make sure that all the
required parts are provided.

XUntie the vinyl tie.

Untie the vinyl tie and straighten out the bundled cord
attached to the bottom of the pedal box. Don’t discard the
vinyl tie, you’ll need it later in step N.

CAttach the side panels (D) to the pedal box

(C).

Place the pedal box on top of the wooden blocks attached
to the side panels (D), and while eliminating any gaps
between the pedal box and side panels, attach using the
four 6 x 35 millimeter round-head screws 1 — two
screws on each side. Make sure the pedals extend in the
same direction as the side panel feet.

● Cord holders x 2

● Kabelhalter x 2

● Serre-câble x 2

● Soportes de cable x 2

● AC power cord

● Netzkabel

● Cordon d’alimentation

● Cable de alimentación de CA

Zusammenbau und Aufstellung

• Achten Sie darauf, die Teile nicht zu verwechseln, und installieren
Sie alle Teile in der richtigen Ausrichtung. Gehen Sie beim
Zusammenbau bitte in der angegebenen Reihenfolge vor.

• Die Montage sollte von mindestens zwei Personen vorgenommen
werden.

• Achten Sie darauf, die richtige Schraubengröße zu verwenden, wie
es oben gezeigt ist. Die Verwendung der falschen Schrauben kann
zu Schäden führen.

• Achten Sie während der Montage darauf, bei jedem Arbeitsgang
alle Schrauben festzuziehen.

• Für die Demontage muß die angegebene Reihenfolge umgekehrt
befolgt werden.

ZÖffnen Sie den Karton und nehmen Sie alle

Teile heraus.

Im Karton sollten die oben abgebildeten Teile enthalten
sein. Prüfen Sie zunächst bitte, ob alle Teile vollständig
vorhanden sind.

XEntfernen Sie den Kabelbinder.

Lösen Sie den Kabelbinder, um das unten am Pedalkasten
angebrachte Kabel dann bis zur vollen Länge zu ziehen.
Werfen Sie den Kabelbinder nicht weg — er wird in
Schritt N wieder gebraucht.

CBefestigen Sie die Seitenwände (D) am

Pedalkasten (C).

Stellen Sie den Pedalkasten auf die Holzblöcke an den
Seitenwänden (D), um ihn dann mit vier 6 x 35 mm Halb­rundschrauben 1 (jeweils zwei Schrauben links und
rechts) so an den Seitenwänden festzuschrauben, daß kein
Zwischenraum verbleibt. Achten Sie dabei darauf, daß die
Pedale in dieselbe Richtung weisen wie die vor­springenden Teile der Füße.

40

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

128

2

3

• 6 x 35 mm round-head screws 1

D

C

• 6 x 35 mm Halbrundschrauben 1

• Vis à tête ronde de 6 x 35 mm 1

• Tornillos de cabeza redonda de 6 x
35 mm 1

• This vinyl tie will be used later in step N.

• Dieser Kabelbinder wird später in Schritt N wieder gebraucht.

• Le ruban vinylique sera utilisé ultérieurement au cours de l’opé­ration N.

• Esta abrazadera se utilizará más adelante en el paso N.

Assemblage du suppoet de clavier

• Veiller à ne pas mélanger les pièces et à les installer dans le sens
correct. Veuillez assembler l’instrument dans l’ordre indiqué ci­dessous.

• La présence de deux personnes minimum est nécessaire pour
procéder au montage.

• Toujours utiliser des vis aux dimensions correctes, comme indiqué
cidessus. I’utilisation de vis aux dimensions incorrectes pourrait en
effet endommager l’instrument.

• Resserrer convenablement toutes les vis après le montage de
chaque élément.

• Pour démonter le YDP-101, inverser l’ordre des indications don-
nées ci-dessous.

ZOuvrez le carton et retirez toutes les pièces

Les pièces indiquées sur l’illustration devraient toutes se
trouver dans le carton. Vérifiez qu’il n’en manque
aucune.

XDétachez l’attache en ruban vinylique

Détachez l’attache en ruban vinylique puis allonger le
cordon enroulé qui est fixé à la base du coffret de péda­lier. Ne jetez pas l’attache en ruban vinylique car vous en
aurez besoin ultérieurement au cours de l’opération N.

CFixez les panneaux latéraux (D) au pédalier

(C)

Placez le coffret de pédalier sur des blocs de bois fixés
aux panneaux latéraux (D) et tout éliminant le moindre
espace entre le coffret de pédalier et les panneaux laté­raux, fixez-le à l’aide de quatre vis de fixation à tête ronde
de 6 x 35 millimètres 1, deux vis de fixation à monter de
chaque côté. Vérifiez que les pédales ressortent dans le
même sens que le panneau latéral aux pieds.

R

D

C

L

Conjunto del soporte del teclado

• Observe cuidado para no confundir las piezas, y asegúrese de
montar todas ellas en el sentido correcto. Proceda al montaje en el
orden indicado a continuación.

• El montaje deberá realizarse al menos por dos personas.

• Procure utilizar los tornillos del tamaño adecuado, según se indica

arriba. El empleo de tornillos inadecuados puede ocasionar daños
en el instrumento.

• Asegúrese de apretar bien todos los tornillos después de montar
cada unidad.

• Para desmontar las unidades, invierta la secuencia de montaje
facilitada a continuación.

ZAbra la caja y extraiga todas las partes.

Al abrir la caja deberá encontrar todas las partes mostra­das en la ilustración. Compruebe para asegurarse que se
proporcionan todas las partes necesarias.

X Desate la abrazadera de vinilo.

Desate la abrazadera de vinilo y enderezca el cable plegado
unido a la parte inferior de la caja de pedales. No tire la abra­zadera de vinilo, porque la necesitará en el paso

CAcople los paneles laterales (D) en la caja

de pedales (C).

Ponga la caja de pedales encima de bloques de madera
unidos a los paneles laterales (D), y mientras suprime los
huelgos entre la caja de pedales y los paneles laterales,
una empleando los cuatro tornillos de cabeza redonda de
6 x 35 milímetros 1, dos tornillos en cada lado. Asegúre-
se de que los pedales se extienden en la misma dirección
que las patas del panel lateral.

N.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

129

YDP-101

41

• 4 x 10 mm round-head screws 2

• 4 x 10 mm Halbrundschrauben 2

• Vis à tête ronde de 4 x 10 mm 2

• Tornillos de cabeza redonda de 4 x 10 mm 2

54

15 cm

B

• Rough surface
outward.

• Rauhe Fläche nach
außen

• Surface rugueuse
dirigée vers l’exté­rieur.

• Superficie redonda
hacia afuera.

• 4 x 16 mm tapping screws 3

• 4 x 16 mm Schneidschrauben 3

• Vis auto-taraudeuses 4 x 16 mm 3

• Tornillos de autoenrosque de 4 x 16 mm 3

L

VAttach the rear panel (B).

With the rear panel’s rough surface facing outward and
the panel slightly angled as shown in the illustration,
lower it onto the feet’s protruding edge at the rear of the
pedal box. Then, while eliminating any gaps between the
rear and side panels, secure the top of the rear panel to the
side panel brackets using two 4 x 10 mm round-head
screws 2. Finally, secure the bottom of the rear panel to
the pedal box using four 4 x 16 mm tapping screws 3.

BInstall the main unit (A).

Place the main unit (A) on the side panels (D) with the
screws on its bottom panel (toward the rear of the main
unit) just behind the grooves in the brackets located at the
top of the side panels. Then slide the main unit forward
until it stops. WATCH YOUR FINGERS WHEN DO-

ING THIS!!

Align the holes on the bottom panel of the main unit with
the holes in the brackets on the side panels (also center
the main unit to produce equal clearance on the left and
right sides, as shown in the illustration), then screw in and
securely tighten the four 6 x 16 millimeter flat-head
screws 4.

• Do not hold the keyboard in any position other than the position
shown in the above illustration.

• Fingers can become pinched between the main unit and the rear or
side panels, be extra careful so as not to drop the main unit.

NConnect the pedal cord.

The pedal cord from the pedal box must be plugged into
the PEDAL connector on the rear of the main unit. Once
connected, attach the cord holders to the rear panel as
shown, then clip the cord into the holders.

A

15 cm

R

• Be sure to place your
hands at least 15
centimeters from either end of
the main unit when positioning it.

• Mindestens 15 cm innen unter die
Tastatureinheit greifen.

• Placez bien vos mains à 15 cm au moins des
extrémités du clavier, lors de sa mise en place.

• Asegúrese de colocar las manos por lo menos a 15 centímetros
desde los extremos de la unidad principal cuando la sitúe.

D

L

VMontieren Sie die Rückwand (B).

Setzen Sie die Rückwand mit der rauhen Fläche nach
außen und leicht abgewinkelt, wie in der Abbildung ge­zeigt, hinter dem Pedalkasten auf die hervorstehenden
Kanten der Füße auf. Schrauben Sie dann die Rückwand
oben mit zwei 4 x 10 mm Halbrundschrauben 2 so an
den Seitenwänden fest, daß kein Spiel zwischen Rück­wand und Seitenwänden verbleibt. Schrauben Sie die
Rückwand abschließend noch mit vier 4 x 16 mm
Schneidschrauben 3 an den Pedalkasten.

BMontieren Sie die Tastatureinheit (A).

Setzen Sie die Tastatureinheit (A) so auf den fertigen
Ständer, daß die beiden Schrauben an ihrer Unterseite
hinter den Winkelblechen mit Führungsschlitz an der
Hinterseite des Ständers zu liegen kommen. Schieben Sie
die Tastatureinheit dann bis zum Anschlag in die Schlitze.

KLEMMEN SIE IHRE FINGER DABEI NICHT
EIN!!

Richten Sie die Schraubenbohrungen an der Unterseite
der Tastatureinheit mit den Bohrungen der Winkelbleche
aus (achten Sie auch darauf, daß sie mittig auf dem Stän­der steht, wie in der Abbildung gezeigt). Schrauben Sie
die Tastatureinheit dann mit den vier 6 x 16 mm Senk-
schrauben 4 am Ständer fest.

• Halten Sie die Tastatureinheit nur wie in der obigen Abbildung!

• Achten Sie darauf, daß Sie Ihre Finger nicht zwischen Tastatur-

einheit und den Seitenwänden bzw. der Rückwand einklemmen —
die Tastatureinheit könnte dadurch zu Fall kommen!

N Schließen Sie das Pedalkabel an.

Das vom Pedalkabel kommende Kabel wird an die
PEDAL-Buchse an der Rückseite der Tastatureinheit
angeschlossen. Bringen Sie nach dem Anschluß die
Kabelhalter an der Rückwand an, um das Kabel dann in
diese Halter zu klemmen.

D

42

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

130

• 6 x 16 mm flat-head screws 4

• 6 x 16 mm Senkschrauben 4

• Vis à tête plate de 6 x 16 mm 4

• Tornillos de cabeza plana de 6 x 16 mm 4

A

D

6

Cord holder
Kabelhalter
Serre-câble
Soporte del cable

• Use the vinyl tie that was removed from the bundled pedal cord in
step X to tie up any slack in the pedal cord.

• Nehmen Sie überlanges Kabel mit dem in Schritt X entfernten
Kabelbinder auf.

• Utilisez l’attache en vinyle qui a été enlevée du cordon de pédalier à
l’étape X pour attacher le fil excédentaire du cordon de pédalier.

• Emplee la abrazadera de vinilo que se sacó del cale plegado de los
pedales en el paso X para fijar el cable de pedales sobrante.

VFixez le panneau arrière (B)

Tout en dirigeant la surface rugueuse du panneau arrière
vers l’extérieur et inclinant le panneau comme représenté
sur l’illustration, abaissez-le sur le rebord des pieds, à
l’arrière du pédalier. Puis, tout en éliminant les espaces
entre les panneaux arrière et latéraux, fixez le haut du
panneau arrière sur les supports des panneaux latéraux à
l’aide de deux vis à tête ronde 4 x 10 mm 2. Et finale-
ment, fixez le bas du panneau arrière au pédalier avec
quatre vis auto-taraudeuses 4 x 16 mm 3.

BPosez le clavier (A)

Placez le clavier sur les panneaux latéraux (D), avec les
vis de son panneau inférieur (situées vers l’arrière du
clavier) placées immédiatement derrière les rainures des
ferrures situées à la partie supérieure des panneaux laté­raux (D), puis faites glisser le clavier vers l’avant jusqu’à
ce qu’il vienne en butée. FAITES ATTENTION A VOS

DOIGTS EN EXECUTANT CETTE OPERATION!!

Alignez les trous du panneau inférieur du clavier sur les
trous des ferrures des panneaux latéraux (centrez égale­ment le clavier de manière à avoir un jeu identique de
chaque côté) puis posez et serrez à fond les quatre vis à
tête plate de 6 x 16 millimètres 4.

• Ne tenez pas le clavier d’une autre manière que celle indiquée sur
l’illustration ci-dessus.

• Attention car vous risquez de vous faire pincer les doigts entre le
clavier et les panneaux arrière ou latéraux de sorte que vous devez
veiller à ne pas faire tomber le clavier.

NRaccordez le câble du pédalier

Le câble du pédalier qui sort du logement de pédalier doit
être raccordé au connecteur PEDAL implanté sur la face
arrière du clavier. Une fois branché, fixez les attaches de
câble sur la face arrière en procédant de la façon représen­tée sur la figure puis emboîtez le câble dans les attaches.

VMonte el panel trasero (B).

Con la superficie tosca del panel trasero encarada hacia
afuera y el panel un poco inclinado en ángulo como se
muestra en la ilustración, bájelo al borde saliente de las
patas de la parte posterior de la caja de pedales. Enton­ces, mientras elimina los huelgos entre los paneles trasero
y lateral, fije la parte superior del panel trasero a las
ménsulas de panel lateral usando dos tornillos de cabeza
redonda de 4 x 10 mm 2. Finalmente, fije la parte infe­rior del panel trasero a la caja de pedales usando cuatro
tornillos de autoenrosque de 4 x 16 mm 3.

BInstale la unidad principal (A).

Coloque la unidad principal en los paneles laterales (D)
con los tornillos de su panel inferior (hacia la parte poste­rior de la unidad principal) justo detrás de las ranuras de
la ménsula ubicada en la parte superior de los paneles
laterales (D), después deslice el teclado hacia adelante
hasta que se pare. ¡TENGA CUIDADO CON SUS DE-

DOS MIENTRAS LO HACE!

Alinee los orificios del panel inferior de la unidad princi­pal con los orificios de las ménsulas de los paneles latera­les (también centre la unidad principal para producir una
holgura igual en los lados derecho e izquierdo, como se
muestra en la ilustración), después enrosque y apriete bien
los cuatro tornillos de cabeza plana de 6 x 16 mm 4.

• No sostenga el teclado en ninguna posición que no sea la posición
mostrada en la ilustración de arriba.

• Podría pillarse los dedos ente la unidad principal y los paneles
traseros o laterales, por lo que deberá tener mucho cuidado que no
se caiga la unidad principal.

NConecte el cable de los pedales.

El cable de los pedales procedente de la caja de pedales debe
enchufarse al conector PEDAL de la parte posterior de la
unidad principal. Una vez se ha conectado, coloque los so­portes de cable del panel posterior como se muestra, y sujete
el cable en los soportes.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

131

YDP-101

43

7 8

240

110

220

127

• A voltage selector is provided in some areas.

• Spannungswähler (nur in bestimmten Verkaufsgebieten)

• Un sélecteur de tension est prévu pour certaines régions

• El selector de tensión está provisto para ciertos destinos.

C

MVoltage Selector and AC power cord.

Before connecting the AC power cord, check the setting
of the voltage selector which is provided in some areas.
To set the selector for 110V, 127V, 220V or 240V main
voltages, use a “minus” screwdriver to rotate the selector
dial so that the correct voltage for your region appears
next to the pointer on the panel. The voltage selector is set
at 240V when the unit is initially shipped.
After the proper voltage has been selected, connect the
AC power cord to the AC INLET and an AC wall outlet. A
plug adaptor may be also provided in some areas to match
the pin configuration of the AC wall outlets in your area.

• An improper voltage setting can cause serious damage to the YDP­101 or result in improper operation.

<Set the adjuster.

For stability, an adjuster is provided on the bottom of the
pedal box (C). Rotate the adjuster until it comes in firm
contact with the floor surface. The adjuster ensures stable
pedal operation and facilitates pedal effect control. If the
adjuster is not in firm contact with the floor surface, dis­torted sound may result.

■ After completing the assembly, please

check the following.

• Are there any parts left over?
➔ Review the assembly procedure and correct any errors.

• Is the YDP-101 clear of doors and other movable fixtures?
➔ Move the YDP-101 to an appropriate location.

• Does the YDP-101 make a rattling noise when you shake it?
➔ Tighten all screws.

• Does the pedal box rattle or give way when you step on the ped­als?

➔ Turn the adjuster so that it is set firmly against the floor.

• Is the pedal cord inserted securely into the socket?
➔ Check the connection.

• If the main unit creaks or is otherwise unsteady when you play on
the keyboard, refer to the assembly diagrams and retighten all
screws.

MSpannungswähler und Netzkabel.

Bevor Sie nun das Netzkabel anschließen, müssen Sie den
Spannungswähler (falls vorhanden) auf die örtliche Netz­spannung einstellen. Zum Verstellen drehen Sie den Spannungs­wähler mit einem Schlitzschraubendreher, bis der richtige
Spannungswert (110, 127, 220 oder 240) an der Pfeil­markierung steht. Bei der Auslieferung werden alle Instrumente
mit Spannungswähler auf “240” voreingestellt.
Nachdem Sie den Spannungswähler auf den richtigen
Spannungswert eingestellt haben, stecken Sie das Netzkabel in
die AC INLET-Buchse und schließen es an eine Steckdose an.
In manchen Gebieten wird ein Steckerdapter mitgeliefert, um
den Anschluß an die evtl. unterschiedlich geformte Steckdose
zu ermöglichen.

• Eine falsche Spannungseinstellung kann das YDP-101 schwer be­schädigen und Funktionsstörungen zur Folge haben.

<Justieren Sie schließlich noch den Höhenvers-

teller.

Zur Stabilisierung ist an der Unterseite des Pedalkastens (C) ein
Höhenversteller vorgesehen. Schrauben Sie den Höhenversteller
heraus, bis er fest auf dem Fußboden steht. Der Höhenversteller
sorgt für stabile Pedalbetätigung und ermöglicht eine präzise
Regelung des Betätigungshubs. Wenn er nicht fest auf dem
Boden steht, können beim Treten der Pedale Klangverzerrungen
auftreten.

■ Wenn der Zusammenbau beendet ist, prüfen

Sie bitte folgende Dinge:

• Sind Teile übrig geblieben?
➔ Gehen Sie den Vorgang des Zusammenbaus noch einmal durch

und korrigieren Sie eventuelle Fehler.

• Befindet sich das YDP-101 weit genug von Türen und anderen be­weglichen Vorrichtungen entfernt?

➔ Bewegen Sie das YDP-101 an einen entsprechend sicheren Ort.

• Macht das YDP-101 Klappergeräusche, wenn Sie es schütteln?
➔ Ziehen Sie alle Schrauben fest.

• Klappert der Pedalkasten oder gibt er nach, wenn Sie das Pedal
treten?

➔ Drehen Sie den Höhenversteller, bis er fest auf dem Fußboden

steht.

• Ist das Pedalkabel fest angeschlossen?
➔ Prüfen Sie die Verbindung.

• Wenn die Tastatureinheit knarrt oder beim Spielen wackelt, betrachten
Sie die Abbildungen und ziehen Sie alle Schrauben noch einmal nach.

44

YDP-101

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

132

• Fassen Sie zum Umstellen des Instruments nach dem
Zusammenbau stets unter das Gehäuse; heben Sie es NIE­MALS am oberen Teil. Bei Nichtbeachtung dieses Punkts kann
das Instrument beschädigt und im Extremfall eine Verletzung
hervorgerufen werden.

• Pour déplacer l’instrument après le montage, toujours tenir
l’instrument par la surface inférieure, JAMAIS par le couvercle.
Une mauvaise manipulation peut provoquer des dommages ou
des blessures.

• When moving the instrument after assembly, always hold the
lower surface of the main unit, NEVER the top portion. Improper
handling can result in damage to the instrument or personal
injury.

MSélecteur de tension et cordon d’alimentation

secteur

Avant de connecter le cordon d’alimentation, vérifiez le ré­glage du sélecteur de tension qui est prévu pour certaines
régions. Pour régler le sélecteur sur 110 V, 127 V, 220 V ou
240 V, utilisez un tournevis à lame plate pour tourner le cadran
du sélecteur afin de mettre l’indication correspondant à la
tension de votre région vis à vis du repère triangulaire situé
sur le panneau. Le sélecteur de tension est réglé sur 240 V au
départ d’usine.
Après avoir choisi la tension appropriée, branchez le cordon
d’alimentation secteur dans la prise AC INLET de l’instru­ment et une prise de sortie secteur. Un adaptateur de prise
peut également être fourni dans certaines régions pour pouvoir
brancher le cordon à la prise secteur murale.

• Vous risquez de sérieusement endommager le YDP-101 ou de
provoquer un fonctionnement anormal de l’instrument en ne choisis­sant pas correctement la tension d’alimentation.

<

N’oubliez pas de régler la hauteur du pédalier

Pour assurer la stabilité du pédalier (C), un dispositif de ré­glage a été prévu à sa partie inférieure. Tournez ce dispositif
jusqu’à ce qu’il soit en contact ferme avec la surface du sol.
Ce dispositif assure la stabilité du pédalier lors de son utilisa­tion et facilite la commande au pied des effets. Si ce dispositif
n’est pas en contact ferme avec le sol, il pourra se produire
une distorsion du son.

• Cuando mueva el instrumento después del montaje, sostenga
siempre la superficie inferior de la unidad principal. NUNCA por
la parte superior. La manipulación indebida puede causar
daños en el instrumento o personales.

MSelector de tensión y cable de alimentación de CA

Antes de conectar el cable de alimentación de CA, comprue­be el ajuste del selector de tensión que se incorpora para
ciertos destinos. Para ajustar el selector a 110V, 127V, 220V
ó 240V de la red de alimentación, emplee un destornillador
de cabeza recta “-” para girar el selector de modo que la
tensión correcta de su zona aparezca al lado del indicador del
panel. El selector de tensión se ajusta a 240V cuando la
unidad sale de fábrica.
Después de haber seleccionado la tensión correcta, enchufe
el cable de alimentación de CA a la toma AC INLET y a una
toma de corriente de la pared. En algunas zonas puede sumi­nistrarse también un adaptador para adaptar la configuración
de las patillas de los tomacorrientes de CA de su localidad.

• Un ajuste incorrecto de la tensión puede causar daños serios a la
YDP-101 o ser motivo de mal funcionamiento.

<Asegúrese de ajustar el ajustador.

Para la estabilidad del aparato, se proporciona un ajustador
en la parte inferior de la caja de pedales (C). Gire el ajusta­dor hasta que contacte firmemente con el suelo. El ajustador
asegura una operación estable de los pedales y facilita el
control del efecto de los pedales. Si el ajustador no contacta
firmemente con el suelo, puede resultar en sonido
distorsionado.

■ Lorsque le montage est terminé, veuillez me­ner à bien les vérifications suivantes.

• Reste-t-il des pièces non utilisées?

➔ Passer en revue la procédure de montage et corriger toute

erreur éventuelle.

• Le YDP-101 est-il placé à l’écart des portes et de toute autre struc-

ture mobile?
➔ Déplacer le YDP-101 vers un emplacement approprié.

• Lorsque vous secouez quelque peu le YDP-101, entendez-vous un

cliquetis?
➔ Serrer convenablement toutes les vis.

• Le pédalier fait-il du bruit ou s’écarte-t-il lorsque vous appuyez sur

les pédales?
➔ Tourner le stabilisateur de sorte qu’il repose fermement sur le

sol.

• Le cordon de pédale est-il enfoncé correctement dans la prise?

➔ Vérifier toutes les connexions.

• Si la partie principale de l’appareil craque ou est instable lorsque

vous jouez sur le clavier, consulter les diagrammes de montage et
resserrer toutes les vis.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

133

■ Cuando haya concluido el montaje, com­pruebe los siguientes puntos:

• ¿Ha quedado alguna pieza sin instalar?

➔ Revise el procedimiento de montaje y corrija cualquier error

que se haya podido cometer.

• ¿Está el YDP-101 alejado del recorrido de puertas y muebles?

➔ Traslade el YDP-101 a una posición adecuada.

• ¿Suena algún ruido de holgura cuando se mueve el YDP-101?

➔ Apriete con firmeza todos los tornillos.

• ¿Vibra o cede la caja de pedales cuando se pisan los pedales?

➔ Gire el ajustador hasta que se apoye firmemente sobre el

suelo.

• ¿Está el cable de los pedales insertado con seguridad en el

conector?
➔ Revise las conexiones.

• Si la unidad principal cruje o presenta algún signo de inestabilidad

cuando se toca el teclado, consulte los esquemas de montajee y
vuelva a apretar todos los tornillos.

YDP-101

45

Specifications/Technische Daten/Caractéristiques techniques/Especificaciones

KEYBOARD

POLYPHONY

VOICE SELECTORS

REVERB

TOUCH SENSITIVITY

RECORDER

PEDAL CONTROLS

OTHER CONTROLS

JACKS/CONNECTORS

OUTPUT IMPEDANCE

MAIN AMPLIFIERS

SPEAKERS

DIMENTIONS

Music stand down

(W x D x H)

Music stand up

88 KEYS (A-1 ~ C7)

32 NOTES MAX.

5 voices + Variation for each voice

ROOM, HALL 1, HALL 2, STAGE

HARD, MEDIUM, SOFT, FIXED

1, 2, START/STOP, REC

SOFT, SOSTENUTO, DAMPER

MASTER VOLUME, DEMO, TRANSPOSE, METRONOME,

TEMPO [s]/[t], FUNCTION, SONG, SONG SELECT [s]/[t], LED Display

PHONES x 2, AUX OUT R & L/L+R, MIDI IN/OUT, PEDAL

AUX OUT: Output impedance 600 Ω

20W x 2

16 cm x 2

1384 x 468 x 829 mm (54-1/2" x 18-1/2" x 32-5/8")

1384 x 468 x 1001 mm (54-1/2" x 18-1/2" x 39-3/8")

WEIGHT

• Specifications and descriptions in this owner’s manual are for information purposes only.
Yamaha Corp. reserves the right to change or modify products or specifications at any time
without prior notice. Since specifications, equipment or options may not be the same in
every locale, please check with your Yamaha dealer.

• Die technischen Daten und Beschreibungen in dieser Bedienungsanleitung dienen nur der
Information. Yamaha Corp. behält sich das Recht vor, Produkte oder deren technische
Daten jederzeit ohne vorherige Ankündigung zu verändern oder zu modifizieren. Da die
technischen Daten, das Gerät selbst oder Sonderzubehör nicht in jedem Land gleich sind,
setzen Sie sich im Zweifel bitte mit Ihrem Yamaha-Händler in Verbindung.

42.0 kg (92.6 lbs.)

• Les caractéristiques techniques et les descriptions du mode d’emploi ne sont données que
pour information. Yamaha Corp. se réserve le droit de changer ou modifier les produits et
leurs caractéristiques techniques à tout moment sans aucun avis. Du fait que les
caractéristiques techniques, les équipements et les options peuvent différer d’un pays à
l’autre, adressez-vous au distributeur Yamaha le plus proche.

• Las especificaciones y descripciones de este manual del propietario tienen sólo el propósito
de servir como información. Yamaha Corp. se reserva el derecho a efectuar cambios o
modificaciones en los productos o especificaciones en cualquier momento sin previo aviso.
Puesto que las especificaciones, equipos u opciones pueden no ser las mismas en todos
