YAMAHA O1V96 User Manual

使用说明书

保存本说明书以便将来参阅。

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modiﬁcations not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories and/

or another product use only high quality shielded cables. Cable/s supplied with this product MUST be used. Follow all installation instructions. Failure to follow instructions could void your FCC authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply with the

requirements listed in FCC Regulations, Part 15 for Class “B” digital devices. Compliance with these requirements provides a reasonable level of assurance that your use of this product in a residential environment will not result in harmful interference with other electronic devices. This equipment generates/uses radio frequencies and, if not installed and used according to the instructions found in the users manual, may cause interference harmful to the operation of other electronic devices. Compliance with FCC regulations does

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

not guarantee that interference will not occur in all installations. If this product is found to be the source of interference, which can be determined by turning the unit “OFF” and “ON”, please try to eliminate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by the interference.

Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or install AC line ﬁlter/s.

In the case of radio or TV interference, relocate/reorient the antenna. If the antenna lead-in is 300 ohm ribbon lead, change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries.

ADVARSEL!

Lithiumbatteri—Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandoren.

VARNING

Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion.

VAROITUS

Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.

(lithium caution)

NEDERLAND / THE NETHERLANDS

• Dit apparaat bevat een lithium batterij voor geheugen back-up.

• This apparatus contains a lithium battery for memory back-up.

• Raadpleeg uw leverancier over de verwijdering van de batterij op het moment dat u het apparaat ann het einde van de levensduur afdankt of de volgende Yamaha Service Afdeiing:

Yamaha Music Nederland Service Afdeiing Kanaalweg 18-G, 3526 KL UTRECHT Tel. 030-2828425

• For the removal of the battery at the moment of the disposal at the end of the service life please consult your retailer or Yamaha Service Center as follows:

Yamaha Music Nederland Service Center Address : Kanaalweg 18-G, 3526 KL UTRECHT Tel : 030-2828425

• Gooi de batterij niet weg, maar lever hem in als KCA.

• Do not throw away the battery. Instead, hand it in as small chemical waste.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:

GREEN-AND-YELLOW : EARTH BLUE : NEUTRAL

BROWN : LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol or colored GREEN or GREEN-and-YELLOW.

The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (3 wires)

(lithium disposal)

上述警告位于设备侧面上。

图形符号说明

•

重要安全说明

等腰三角形内带有箭头的闪电图形旨在提醒用户注意产品外壳内存在未绝缘的 “危险电压”，该电压可能足以对人造成触电危险。

等腰三角形内的惊叹号旨在提醒用户注意附随产品而提供的说明材料中存在相关操作和维修的重要说明。

1 阅读这些说明。 2 保留这些说明。 3 注意所有警告。 4 遵照所有说明。 5 请勿在靠近水的地方使用本设备。 6 只能用干布进行清洁。 7 请勿堵塞任何通风开口。根据制造商的说明进行安

装。

8 请勿安装在任何能产生热量的热源附近，如散热器、

加热器、炉子或者其它设备（包括放大器）等。

9 请勿破坏极化或者接地型插头的安全用途。极化插

头有两个叶片，一个叶片比另一个叶片要宽。接地型插头有两个叶片和一个接地尖头。较宽的叶片或者接地尖头保护您的安全。如果所提供的插头不适合插座，请联系电工更换过时的插座。

10 注意保护电源线免受踩踏或者挤压，特别是在插头、

方便插座和从设备中伸出来处的电源线。 11 只能使用制造商规定的附件 / 配件。 12 只能使用制造商规定或者随设备

出售的推车、架子、三角架、托

架或者桌子。使用推车时，移动

推车和设备组合时请小心，避免

倾覆伤人。 13 闪电、打雷或者长时间不使用

时，请拔掉本设备插头。 14 如需维修，应当联系合格的维修人员。当设备遭到

任何形式的损坏时，就需要维修，例如：电源线或

者插头损坏，液体溅到设备中或者物体落入设备中，

设备淋雨或者受潮、工作不正常或者跌落等。

注意事项

请在操作使用前，首先仔细阅读下述内容

* 请将本说明书存放在安全的地方，以便将来随时参阅。

警告

为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。这些注意事项包括但不限于下列情况：

电源 / 电源线

•

只能使用本设备所规定的额定电压。所要求的电压被印在本设备的铭牌上。

•

只能使用规定的电源线。请勿将电源线放在热源如加热器或散热器附近，不要过分弯折

•

或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。

请勿打开

请勿打开本设备并试图拆卸其内部零件或进行任何方式的改

•

造。本设备不含任何用户可自行修理的零件。若出现异常，请立即停止使用，并请有资格的 YAMAHA 维修人员进行检修。

注意

关于潮湿的警告

•

请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。

•

切勿用湿手插拔电源线插头。

当意识到任何异常情况时

•

若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进行检修。

•

若本设备发生摔落或损坏，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进行检修。

为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。这些注意事项包括但不限于下列情况：

电源 / 电源线

当准备长期不使用本设备或发生雷电时，请从电源插座中拔出

•

电源线插头。当从本设备或电源插座中拔出电源线插头时，请务必抓住插头

•

而不是电源线。直接拽拉电源线可能会导致损坏。

安放位置

移动设备之前，请务必拔出所有的连接电缆。

•

请勿将任何均衡器和衰减器设定在最大位置。否则，根据所连接设备的具体状态，可能会导致反馈而损坏扬声器。

•

为了避免操作面板发生变形或损坏内部组件，请勿将本设备放在有大量灰尘、震动、极端寒冷或炎热 ( 如阳光直射、靠近加热器或烈日下的汽车里 ) 的环境中。

请勿将本设备放在不稳定的地方，否则可能会导致突然翻倒。

•

请勿堵塞通风孔。本设备在顶部/正面 /背面都有通风孔，用以防止设备内部温度上升过高。特别要注意不要侧面或上下颠倒放置本设备，或者将设备放在书柜或壁橱等通风不良的位置。

请勿在电视机、收音机、立体声设备、手机或其它电子设备附

•

近使用本设备。否则，可能会在本设备、电视机或收音机中产生噪音。

连接

将本设备连接到其它设备之前，请关闭所有设备的电源开关。

•

在打开或关闭所有设备的电源开关之前，请将所有音量都调到最小。

请务必连接到妥善接地的电源。本设备后面板上提供有一个接

•

地螺丝，用以将设备安全地接地，防止触电。

(5)-1

1/2

操作处理注意事项备份电池

•

请勿将手指或手插入本设备的任何间隙或开口 ( 通风口等 )。请避免在设备上的任何间隙或开口(通风口等 ) 插入或落进异物

•

( 纸张、塑料、金属等 )。万一发生这种情况，请立即关闭电源开关，从 AC 电源插座中拔出电源插头。然后请有资格的 YAMAHA 维修人员进行检修。

请勿长时间持续在很高或不舒服的音量水平使用或耳机，否则

•

可能会造成永久性听力损害。若发生任何听力损害或耳鸣，请去看医生。

•

请勿将身体压在本设备上或在其上放置重物，操作按钮、开关或插口时要避免过分用力。

本设备有一个背面面板插槽是用来安装 mini-YGDAI 卡的。因

•

为技术上的原因，不是每种卡本设备都能支持。因此在您安装各种卡之前，请登陆 YAMAHA 网站 ( 参见第 6 页 ) 去查询您要使用的卡是否与本设备兼容。

安装没有被 YAMAHA 认可的卡可能会引起触电、火灾或者损坏设备的后果。

•

本设备有一个内置备份电池。当从 AC 电源插座拔出电源线时，内部数据将被保留。但若该备份电池完全耗尽后，数据将丢失。如果该备份电池剩余电量较低，当您打开设备电源时，显示器会显示 “WARNING Low Battery!”( 注意：电池电量低！ )。这时，请使用 MIDI Bulk Dump 立即将数据保存到外部媒体中，然后让合格的 YAMAHA 服务人员更换备份电池。

在本设备附近使用手机可能会产生噪音。如果产生噪音，请在远离设备的地方使用移动电话。

•

本设备的数字电路可能会导致周围的收音机、电视等设备产生轻微的噪音。假如发生此种情况，请将受影响的设备移到其他位置。

•

在您更换数字音响系统中的任何设备的字时钟设定时，可能会使某些设备产生噪音。所以必须先关掉您的功率放大器，否则有可能损坏

•

扬声器。

XLR 型插口应按下图所示进行布线 (IEC60268 标准 ): 针 1：地线，针 2：热线 (+) 和针 3：冷线 (-)。 TRS 耳机插口接线如下 : 套筒：地线，尖端：信号发送，环：返回。

对由于不正当使用或擅自改造本设备所造成的损失、数据丢失或破坏，YAMAHA 不负任何责任。

当不使用本设备时，请务必关闭其电源。

经常动态接触的零部件，如开关、控制旋钮、接口等，随着时间的推移，其性能会逐渐下降。请让有资格的 YAMAHA 维修服务人员为您更换有缺陷的零部件。

本使用说明书中的插图和画面显示仅用作讲解之目的，可能和设备的实际情况有所差别。

本使用说明书中所使用的公司名和产品名都是各自所有者的商标或注册商标。

(5)-1

2/2

YAMAHA 专业音频全球网站

http://www.yamahaproaudio.com/

包装内容

01V96 数码调音台

•

CD-ROM

•

电源线

•

使用说明书

•

Studio Manager 安装指南

可选设备

•

RK1 机柜安装套件

•

mini-YGDAI I/O 卡

关于本使用说明书

本说明书是介绍如何去使用 01V96 数码调音台。目录帮您熟悉说明书的组织和内容。索引帮您迅速找到您想要了解的细节。

在使用设备之前，推荐您先阅读 “基本操作”章节（从 27 页开始）。本说明书的每个章节都讨论了一个关于 01V96 的某方面的功能，输入输出方式

的详细说明在 “输入通道”、“母线输出”、“辅助输出”等章节。详细的介绍了 01V96 的操作方法。

使用本说明书的惯例

01V96 设计了两种不同的按钮：您可以用手指按的物理按钮（例如 ENTER 和 DISPLAY）和显示屏上显示的按钮。说明书中涉及到物理按钮都加上了一个方

括号。例如 “按 [ENTER] 按钮”。而涉及到屏幕显示的按钮就没有其他的强调，例如 “移动光标到 ON 按钮”您

可以通过 [DISPLAY] 按钮或者是左右滚动栏来切换显示页面，或者是使用 F1-4 按钮来切换。为了简明起见，只提及了使用 [DISPLAY] 按钮的方法。

参看 28 页 “选择显示页面”来获得详细的信息。

01V96 第 2 版－使用说明书

01V96 第 2 版新功能

作为系统软件从 1.0 版升级到 2.0 版的一部分，01V96 第 2 版中新增了下列功能：

辅助发送

•

如果一个辅助发送被设定成衰减器前，那么您可以在通道静音之前或之后设定前置点。

→

监听

当输入通道独奏信号被设定成衰减器前时，您可以选择是否使用输入通道的声像

•

设定。

•

从-

→

环绕声声像

•

Follow Pan ( 声像跟随 ) 按钮的开关状态反映在声像和环绕声声像设定中。

→

参看 114 页

参看 132 页

→

∞

提高独奏通道的通道衰减器可以取消通道的独奏。

参看 132 页

参看 135 页

01V96 第 2 版新功能

组/链接

•

衰减器组主控功能可以让您在维持每个通道的相对电平平衡的同时，控制衰减器组通道的总电平。

→

参看 152 页

•

静音组主控功能可以让您使一个静音组中的所有通道同时静音。

→

内部效果

•

您可以把可选的 Add-On Effect 效果插件添加到预设效果中。

→

场景记忆

•

可以将当前场景中的任何通道或参数设定复制并粘贴到其它场景中。

→

参看 173 页

您可以选择场景调用保护功能的额外参数。

•

参看 172 页

→

遥控

已经增加 Cubase SX 作为遥控层的目标。

•

已经把 YAMAHA 独有的 Advanced DAW协议增加到 Nuendo、Cubase SX 和 General DAW。这使您可以使用 01V96 的 SELECTED CHANNEL ( 通道选

择 ) 部分控制这些设备。( 根据您所使用的 DAW 软件和版本的不同，可以控制的功能也不同。)

参看 189 页

→

参看 153 页

参看 162 页

其他功能

•

您可以设定配对通道的到 ST 的链接路由，从而实现配对通道的信号同时到立体声母线的路由。

→

参看 232 页

•

您可以使用用户自定义键将选中的通道指定给衰减器组或者静音组。

→

参看 247 页

•

您可以使用用户自定义键切换附带的 Studio Manager 软件应用程序的窗口。

→

参看 247 页

01V96 第 2 版－使用说明书

1 欢迎 .............................................11

2 控制界面和后面板 ...................................13

控制界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

后面板 ... .... ... .... .... ... .... ... .... .. ... .... .... ... .... . 23

安装扩展卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3 基本操作 . . ........................................27

显示屏简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

选择显示页面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

显示界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

选择层 ... .... ... .... .... ... .... ... .... .. ... .... .... ... .... ..31

选择通道 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

选择衰减器模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

表头 ... .... ... .... .... ... .... .... . .... .... ... .... ... .... ... 34

4 连接和设定 ........................................37

连接 ... .... ... .... .... ... .... .... . .... .... ... .... ... .... ... 37

字时钟的连接和设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

输入和输出分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

5 教程 .............................................47

连接和设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

初始化录音音轨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

原带配音到其它音轨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

混合已录制的音轨到立体声音轨（缩混） . . . . . . . . . . . . . . . . . . . . . . . . 63

6 模拟I/O和数字I/O ..................................69

模拟输入和输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

数字输入和输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

转换由扩展卡输入的数字信号的采样频率 . . . . . . . . . . . . . . . . . . . . . . . . 72

监听数字输入和状态查看 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

数字输出抖动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

设定在更高采样频率情况下的传输格式 . . . . . . . . . . . . . . . . . . . . . . . . . . 75

7 输入通道 . . ........................................77

关于输入通道 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

在显示屏上设定输入通道 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

通过控制界面设定输入通道 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

设定成对输入通道 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

为输入通道命名 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

8 母线输出 . . ........................................97

关于立体声输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

母线输出 1-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

在显示屏上设定立体声输出和母线输出 1-8 . . . . . . . . . . . . . . . . . . . . . . . 99

通过控制界面设定立体声输出和母线输出 1-8 . . . . . . . . . . . . . . . . . . . . . 104

母线和辅助输出的成对操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

衰减输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

命名立体声输出和母线输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

9 辅助输出 . ....................................... 109

辅助输出 1-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

通过显示屏设定辅助输出 1-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

查看辅助输出设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

使用控制界面设定辅助输出 1-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

01V96 第 2 版－使用说明书

设定辅助发送电平 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

查看多个通道的辅助发送设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

调节辅助发送声像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

复制通道衰减器位置到辅助发送 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

10 输入输出分配 ..................................... 121

输入分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

输出分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

分配直接输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

插入分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

11 监听 ............................................ 131

监听....................................................... 131

监听和独奏设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

使用监听 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

使用独奏功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

12 环绕模式声像 ..................................... 135

关于环绕模式声像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

设定和选择环绕声模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

调节环绕声声像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

13 通道编组和链接参数 ................................ 149

编组和链接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

使用衰减器组和静音组 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

使用衰减器组主控 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

使用静音组主控 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

链接均衡和压缩参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

14 内部效果处理器 .................................... 157

关于内部效果处理器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

通过辅助发送使用效果处理器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

在通道上插入内部效果处理器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

效果编辑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

关于附加效果 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

关于插件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

15 场景记忆 . . . ...................................... 165

关于场景记忆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

在场景记忆中都存储了什么 ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

有关场景序号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

储存并调入场景 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

自动场景记忆更新 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

渐入场景 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

场景调用保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

场景分类 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

复制和粘贴场景 ( 全局粘贴 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

16 库 ............................................. 175

关于库 .. .... .... ... .... .. ... .... .... ... .... ... .... .... ... . 175

通用库操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

使用库 ..................................................... 177

17 遥控 ............................................ 189

有关遥控功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189

Pro Tools 遥控层 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

Nuendo/Cubase SX 遥控层 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206

其他DAW遥控层 ........................................... 206

MIDI 遥控层 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207

机器控制功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212

01V96 第 2 版－使用说明书

18 MIDI ............................................ 215

MIDI 和 01V96 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

MIDI 端口设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

通过分配场景到程序改变来进行遥控调入 . . . . . . . . . . . . . . . . . . . . . . . . 219

通过分配参数到控制改变来进行实时控制 . . . . . . . . . . . . . . . . . . . . . . . . 220

使用参数改变来控制参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225

通过 MIDI （Bulk Dump）来传送参数设定 . . . . . . . . . . . . . . . . . . . . . . 226

19 其他功能 . ....................................... 229

改变输入和输出通道名称 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229

参数选择设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230

通过合并通道创建用户层（用户可分配层） . . . . . . . . . . . . . . . . . . . . . . 233

使用振荡器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234

使用用户自定义键 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

使用操作锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

调音台级联 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

检查电池和系统版本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

初始化 01V96 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

校准衰减器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

附录 A：参数列表 . . . .................................. 247

用户自定义按钮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 247

用户自定义按钮初始分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

输入分配参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

初始化输入通道分配设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

输出分配参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253

初始化输出分配设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255

用户自定义遥控层初始设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256

效果参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 260

效果与节拍同步 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 270

预设 EQ参数 .. .... .... ... .. .... ... .... .... ... .... ... .... ... 271

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272

预设门限参数 (fs = 44.1 kHz)

预设压缩参数 (fs = 44.1 kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 273

动态参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275

附录B：规格 ......................................... 280

一般规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280

库.. ... .... ... .... .... ... .... .... ... .... ... .... .. ... .... ... 285

模拟输入规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286

模拟输出规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286

数字输入规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287

数字输出规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287

I/O SLOT 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287

控制输入 / 输出规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288

尺寸 ... .... ... .... .... ... .... .... . .... .... ... .... ... .... ... 288

附录 C: MIDI . . ....................................... 289

场景记忆程序改变表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289

初始参数控制改变表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290

MIDI 数据格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 306

附录D：可选件 ....................................... 318

索引 ............................................... 319

MIDI Implementation Chart . . ........................说明书末尾

01V96 框图 . . . ...................................说明书末尾

01V96 电平图. . ...................................说明书末尾

01V96 第 2 版－使用说明书

欢迎

1欢迎

谢谢您选择 YAMAHA 01V96 数码调音台。 01V96 小型数码调音台提供无损的 24-bit/96 kHz 数字音频处理功能，以及同时

40 的混音能力。01V96 广泛的应用于多轨录音、立体声缩混和环绕声制作。还类似 DM2000 和 02R96 数字调音台的 DAW （数字音频工作站）遥控功能。

01V96 的具体规格如下：

■

硬件特点

•

声学规格

■

•

17 个 100 毫米的电动衰减器。衰减器可以用于控制输入通道，辅助发送和母线输出。衰减器的功能可以由四个可选的软件层来决定。 320 x 240 像素的液晶显示屏。选中的通道可以直接通过按钮和控制器等调节均衡参数。 8 个可以自定义的功能键，可以控制 01V96 的各种内部参数。

ADAT 光纤接口。用于安装可选数字 I/O，AD 或 DA 卡的扩展插槽。

线性 24 比特，128- 次超采样 A/D 转换器。线性 24 比特，128- 次超采样 D/A 转换器。 96kHz 的采样频率下拥有 20Hz 到 40kHz 的频率响应。

动态范围 106 分贝。 32 比特内部信号处理（58 比特加法器）。

欢迎

输入和输出

■

•

12 个带 48 伏特幻像供电的话筒 / 线路输入和 4 个线路输入。

•

12 个模拟信号插入端口。

•

任意一个母线输出和通道插入都可以路由到 4 个 Omni 输出。

•

单独的立体声输出和监听输出。模拟 2TR 输入和输出用于连接带入带出信号的输入和输出。

•

通过安装扩展卡可以获得 16 路输入 /16 路输出。

•

数字 2TR 输入和输出用于连接民用格式的数字信号。

•

通过双通道模式在 44.1/48 kHz 的多轨数字录音机上实现 88.2/96 kHz 录音。

•

级联两台 01V96 并且继续使用数字域。

•

输入分配可以分配输入信号到需要的路径上。

•

输出分配可以分配母线输出信号和输入通道直接输出信号到需要的输出连接头。

01V96 第 2 版－使用说明书

第1章欢迎

通道配置

■

•

可以同时混音的 32路输入通道和 4个立体声输入通道。可以组成编组通道和立体声成对通道。

•

8 个母线输出和 8 个辅助发送。母线 1-8 可以作为编组母线路由到立体声线。

•

通道库可以保存所有输入通道和输出通道的设定并供需要时调用。

•

每个通道均带有四波段均衡器。

•

每个通道均带有动态处理器（不包括立体声输入通道）。

•

动态处理器和均衡器的设定可以储存在库中供需要时调用。

■

效果

•

4 个高品质的多通道效果器（通过辅助发送和通道插入来使用）。

•

效果库可以储存和调入效果设定。

•

用于增加效果的可选的附加效果包，附加效果包利用了多种多样的新算法。

■

场景记忆

场景记忆可以储存并调入混音设定。

•

环绕声

■

•

支持 3-1, 5.1, 和 6.1 声道环绕混音。

•

环绕通道输出可以分配到合适的连接设备。

■

遥控控制

• 通过安装了 Studio Manager 软件的 PC 或者 MAC 来控制和管理 01V96。

•

遥控层可以遥控Pro Tools, Nuendo, Cubase SX和其他支持Pro Tools协议的 DAW。

通过 MMC 遥控外部的录音机。

•

■

MIDI

•

提供 MIDI 接口和用于连接计算机的 USB 接口。

•

通过 MIDI 调入场景和改变混音参数。

01V96 第 2 版－使用说明书

2 控制界面和后面板

SOLO SOLO

ON ON

SOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLO

SOLOONSOLO

ONON

PEAK

SIGNAL

PEAK

SIGNAL

PEAK SIGNAL

1-16 17-32 MASTER REMOTE

LAYER

SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SELSEL

ST IN

ENTER

EQUALIZER

HIGH

HIGH-MID

LOW-MID

LOW

FREQUENCY

GAIN

STEREO

SELECTED CHANNEL

PAN

DEC INC

SOLO CLEAR

RECALL

STORE

SCENE MEMORY

PHONES

MONITOR

OUT

MONITOR 2TR IN

CH15/16 2TR IN

LEVEL

PHONES

LEVEL

-26

GAIN

-26

GAIN

-26

GAIN

-26

GAIN

20dB

-16

-60

GAIN

20dB

-16

-60

GAIN

20dB20dB20dB20dB20dB20dB20dB20dB20dB20dB

-16

-60

GAIN

-16

-60

GAIN

-16

-60

GAIN

-16

-60

GAIN

-16

-60

GAIN

-16

-60

GAIN

-16

-60

GAIN

-16

-60

GAIN

-16

-60

GAIN

-16

-60

PAD

FADER MODE

DISPLAY ACCESS

AUX 1

AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 BUS 1 BUS 2 BUS 3 BUS 4 BUS 5 BUS 6 BUS 7 BUS 8

AUX 2 AUX 3 AUX 4

AUX 8AUX 7AUX 6AUX 5

HOME (METER)

DYNAMICS

EQ EFFECT VIEW

PATCH

UTILITYMIDISCENE

DIO/SETUP

/ INSERT/

DELAY

PAN/

ROUTING

PAIR/

GROUP

ABABABABABABABABABABABA

1513

121110987643215

INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O

IN OUT

2TR

-10dBV (UNBAL)

PHANTOM +48V

CH9-12CH5-8CH1-4

INPUT

(BAL)

INSERT

OUTIN (UNBAL)

ST IN 1 ST IN 2

USER DEFINED

KEYS

+10

1010

1515

2020

303030

4040

5050

6060

7070

60 70

+10

60 70

+10

60 70

50505050

60 70

+10

303030

+10

15 15

+10

123456

8 9 10 11 12

13 14 15 16

32313029282726252423222120191817

STEREO

13 14 15 16

OVER

-3

-6

-9

-12

-15

-18

-24

-30

-36

-48

AD 输入部分 (p. 14)

SELECTED CHANNEL 部分 (p. 20)

监听输出和耳机部分 (p. 15)

SOLO 部分 (p. 22)

通道条部分 (p. 16) STEREO 部分

(p. 16)

USER DEFINED KEYS 部分 (p. 21)

数据输入部分 (p. 22)

LAYER 部分 (p. 19)

SCENE MEMORY 部分 (p. 21)

Display 部分 (p. 19)

DISPLAY ACCESS 部分 (p. 18)

STIN 部分 (p. 17)

FADER MODE （衰减器模式）部分 (p. 17)

控制界面和后面板

控制界面

控制界面和后面板

01V96 第 2 版－使用说明书

第 2 章控制界面和后面板

AD 输入部分

CH1-4

121110943215

1513

5 6 7

INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O

-60

-16 GAIN

PEAK SIGNAL

OUTIN

INPUT

(BAL)

INSERT

(UNBAL)

PAD

-60

-16 GAIN

PEAK SIGNAL

-60

-16

-16 GAIN

PEAK SIGNAL

输入连接头 A/B

GAIN

PEAK SIGNAL

-60

-16 GAIN

PEAK SIGNAL

-60

-16 GAIN

PEAK SIGNAL

20dB

20dB20dB20dB20dB20dB20dB20dB

-60

GAIN

PEAK SIGNAL

-16 GAIN

PEAK SIGNAL

-16

输入（INPUT）A 连接头使用 XLR-3-31 型连接头，可以输入线路信号和麦克风信号。在后面板上 [+48V] 开关可以打开对电容话筒的 +48V 幻像供电。输入

（INPUT）B 连接头是平衡式 TRS 耳机型插座，可以输入线路信号和麦克风信

号。它们的信号输入电平都是 -60dB 到 +4dB。幻像电源对这些连接头不起作用。

如果您连接了同一编号的输入 A 和输入 B，那么只有输入 B 的信号有效。

XLR 插头

1 ( 接地 )

3 ( 冷端 )

1/4" TRS 耳机插头

20dB

-60

-16 GAIN

PEAK SIGNAL

-26

GAIN

-26

-60

GAIN

PEAK

13 14 15 16

SIGNAL

CH15 2TR IN

GAIN

PEAK

SIGNAL

-26

尖端 ( 热端 )

环 ( 冷端 )

外层 ( 接地 )

输入连接头 13-16

2 ( 热端 )

平衡式 TRS 耳机型插座用于连接线路输入信号。信号的输入电平范围是 -26dB 到 +4dB。输入 15 和 16 连接头在 AD15/16 按钮关闭的时候有效 ( 参看 15 页 )。

INSERT I/O 连接头

非平衡式 TRS 耳机型插座用于插入输入和输出。使用分开电缆插入外部效果处理器到 AD 输入通道。

尖端 ( 发送 )

外层 (接地)

尖端 ( 返回 )

尖端 ( 发送 )

环 ( 返回 )

外层 ( 接地 )

连接到 INSERT 插座

1/4" 耳机插头

处理器输入

1/4" 耳机插头

外层 ( 接地 )

处理器输出

01V96 第 2 版－使用说明书

控制界面

PAD 开关

打开和关闭 AD 输入通道的 20dB 衰减。

GAIN （增益）控制器

调节每个 AD 输入的灵敏度。在 Pad 关闭的时候，输入灵敏度在 -16d B 到

-60dB 可调；在 Pad 打开的时候，输入灵敏度是 +4dB 到 -40dB。

PEAK （峰值）指示灯

在离削波 3dB 的时候，PEAK 指示灯会亮起。调节 Pad 开关和 GAIN （增益）控制器，使 PEAK 指示灯只在最大音量的时候短暂亮起。

SIGNAL （信号）指示灯

当输入信号大于 -34dB 的时候，该指示灯亮起。

AD15/16 选择

选择 AD 输入通道 15 和 16 的信号。打开的时候（按下），就选择了 2TR IN 信号（参看 24 页）。关闭的时候（弹起），就选择了输入（INPUT）15 和 16。

监听输出和耳机部分

CH9-12CH5-8

PHANTOM +48V

IN OUT

2TR

-10dBV (UNBAL)

MONITOR 2TR IN

LEVEL

MONITOR

OUT

PHONES

LEVEL

PHONES

控制界面和后面板

2TR IN/OUT 连接头

非平衡的 RCA 连接头用于输入和输出线路信号，一般用于连接母带录音机。

当AD输入部分（

）的 AD15/16 选择打开的时候（按下），来自 2TR IN 输

入的信号路由到 AD 输入通道（Input Channel）15 和 16。当 Monitor Source

（监听源）选择打开（按下）的时候，您就可以通过 MONITOR OUT （监听输

入）连接头来监听 2TR IN 信号。 2TR OUT 信号和 STEREO OUT 信号相同。

Monitor Source （监听源）选择

选择从后面板 MO NITOR OUT 输出的信号源。当本按钮打开后（按下），您可以监听来自 2TR IN 连接头的信号。当本按钮关闭后（弹起），您可以监听立体

声输出（Stereo Out）信号或者是独奏通道的信号。

MONITOR LEVEL （监听电平）控制

调节通过 MONITOR OUT 连接头输出的监听信号的电平。

PHONES LEVEL （耳机电平）控制

设定耳机输出的电平。（参看 131 页有关监听和耳机输出的信息。）

PHONES 插座

可以用于连接立体声耳机。从 MONITOR OUT 连接头输出的信号也从耳机插座输出。

01V96 第 2 版－使用说明书

第 2 章控制界面和后面板

通道条部分

[SEL] 按钮

用于选择需要的通道。选定好后相应通道的 [SEL] 按钮的指示灯会亮起。根据

SEL

SOLO

+10

AUX 1

LAYER 部分选定的层，[SEL] 按钮选定不同的通道（参看 19 页）。也可以用于创建和取消成对通道，可以从衰减器、静音、均衡或压缩（Fader，

Mute，EQ，和 Compressor）组增加或移走通道。

[SOLO] 按钮

独奏选定的通道。当独奏选定通道后，相应的 [SOLO] 按钮的指示灯亮起。

[ON] 按钮

打开或关闭选定的通道。打开的通道的 [ON] 按钮指示灯会亮起。

通道衰减器

根据 FADER MODE （衰减器模式）部分的选定（参看 17 页），衰减器分别调节输入通道电平、母线输出电平和辅助输出电平。

STEREO 部分

[SEL] 按钮

SEL

60 70

STEREO

选定立体声输出。

[ON] 按钮

打开或关闭立体声输出。

[STEREO] 衰减器

100 毫米电动衰减器用于调节最终立体声输出的电平。

01V96 第 2 版－使用说明书

ST IN 部分

控制界面

ST IN

SEL SEL

SOLOONSOLO

ST IN 1 ST IN 2

[ST IN] 按钮

成对选择您需要在ST IN 部分控制的ST IN 通道（ST IN 通道 1 &2 或者3 & 4）。按钮右边的指示显示可用的 ST IN 通道。

[SEL] 按钮

选择您需要控制的 ST IN 通道。

[SOLO] 按钮

独奏选定的ST IN 通道。

[ON] 按钮

打开或者关闭 ST IN 通道。

Level controls （电平控制）

调节 ST IN 通道电平。

控制界面和后面板

FADER MODE （衰减器模式）部分

FADER MODE

[AUX 1]-[AUX 8] 按钮

选择需要控制的辅助发送。按这些按钮切换衰减器模式（参看 33 页），同时显示相应的辅助（Aux）页面（选定按钮的指示灯亮起）。

这个时候，就可以使用衰减器调节输入通道到辅助母线的发送电平。

[HOME] 按钮

调入 Meter （表头）页面，并且显示输入通道和输出通道（Bus Out，Aux Out，Stereo Out）电平（参看 34 页）。

AUX 1 AUX 2 AUX 3 AUX 4

AUX 8AUX 7AUX 6AUX 5

HOME (METER)

01V96 第 2 版－使用说明书

第 2 章控制界面和后面板

DISPLAY ACCESS 部分

[SCENE] 按钮

6 5

1 2 3

DISPLAY ACCESS

DIO/SETUP

PAN/

/ INSERT/

ROUTING

DELAY

EQ EFFECT VIEW

DYNAMICS

J K L

PAIR/

GROUP

UTILITYMIDISCENE

PATCH

7 8

显示 Scene （场景）页面，用于储存或者是调入场景（参看 165 页）。

[DIO/SETUP] 按钮

显示 DIO/Setup （数字输入输出 / 设定）页面，用于设定 01V96 的数字输入和输出以及遥控设定（参看 72 页、192 页）。

[MIDI] 按钮

显示 MIDI 页面，用于调节 MIDI 设定（参看 219 页）。

[UTILITY] 按钮

显示 Utility （工具）页面，用于设定内部震荡器和查看安装的扩展卡的信息。

[ /INSERT/DELAY] 按钮

显示 /INS/DLY 页面，用于切换信号相位，设定插入信号和延时参数（参看 79 页 , 127 页）。

[PAN/ROUTING] 按钮

显示 Pan/Route 页面，用于设定选定通道的路由；调节选定通道的声像；设定由母线（BUS 1-8）路由到立体声母线（Stereo Bus）的信号电平；以及调立体声

或环绕声声像（参看 85 页 , 135 页）。

[PAIR/GROUP] 按钮

显示 Pair/Grup 页面，用于创建和取消成对通道和成组衰减器或 [ON] 按钮（参看93页,149页）。

[PATCH] 按钮

显示 Patch 页面，用于设定输入信号和母线输出信号到输入的分配，或者是设定到输出连接头的分配（参看 121 页）。

[DYNAMICS] 按钮

显示 Dynamics 按钮，用于设定通道门限和压缩（参看 81 页）。

[EQ] 按钮

显示 EQ 页面，用于设定选定通道的均衡和衰减（参看 84 页）。

[EFFECT] 按钮

显示 Effect 页面，用于设定内部效果处理器和使用扩展卡的插件（参看 161 页）。

[VIEW] 按钮分配

显示 View 页面，用于查看和设定特定通道的混合参数（参看 87 页）。

01V96 第 2 版－使用说明书

控制界面

LAYER 部分

LAYER

1-16 17-32 MASTER REMOTE

1 2 3

[1-16]/[17-32] 按钮

选择用于使用通道条部分控制的输入通道层。当打开 [1-16] 按钮，就可以控制通道 1-16。当打开 [17-32]，就可以控制通道 17-32 （参看 31 页有关输入通道层

的信息）。

[MASTER] 按钮

选择缩混层作为通道条的控制对象。您可以在该层控制母线输出和辅助发送。

（参看 31 页有关缩混层的信息）。

[REMOTE] 按钮

选择遥控层作为通道条的控制对象。您可以使用该层控制外部的 MIDI 设备或者是以计算机为基础的 DAW （参看 189 页有关遥控层的信息）。

建议：ST IN 部分不受层的影响。

控制界面和后面板

Display 部分

Display （显示屏）

320 x 240 像素带背光的液晶显示屏。

Stereo meters （立体声表）

显示立体声最终输出的 12 段电平表。

Contrast control （对比度）

调节显示屏的对比度。

OVER

-3

-6

-9

-12

-15

-18

-24

-30

-36

-48

STEREO

[F1]-[F4] 按钮

从多个页面中选择需要的页面。根部屏幕底部标签栏的不同，可以选择显示相应的页面（参看 28 页有关显示页面的信息）。

01V96 第 2 版－使用说明书

第 2 章控制界面和后面板

向左移动 [ ] 按钮向右移动 [ ] 按钮

如果当前显示的标签栏多于四个页面，就会出现左右箭头，您就可以使用这两个按钮左右移动标签栏。

左右移动箭头

SELECTED CHANNEL 部分

SELECTED CHANNEL

FREQUENCY

GAIN

PAN

EQUALIZER

HIGH

HIGH-MID

LOW-MID

LOW

[PAN] 控制器

调节通过 [SEL] 按钮选定的通道的声像。

[HIGH] 按钮

2 3

[HIGH-MID] 按钮

[LOW-MID] 按钮

[LOW] 按钮

选择通过 [SEL] 按钮选定的通道的均衡器（EQ）的波段（HIGH, HIGH-MID, LOW-MID, LOW），当前选定的波段按钮的指示灯会亮起。

[Q] 控制器

调节当前选定波段的 Q。

[FREQUENCY] 控制器

调节当前选定通道的频率。

[GAIN] 控制器

调节当前选定的波段的增益。

01V96 第 2 版－使用说明书

SCENE MEMORY 部分

SCENE MEMORY

控制界面

STORE

[STORE] 按钮

1 3

存储当前的混音设定（参看165 页有关场景设定）。

场景上移 [ ] / 下移 [ ] 按钮

RECALL

选择用于调入和储存的场景。按场景上移 [ ] 按钮向上移动，按场景下移 [ ] 按钮向下移动，按住不放就可以自动的连续移动。

[RECALL] 按钮

调入由场景上移 [ ]/ 下移 [ ] 按钮选定的场景。

USER DEFINED KEYS 部分

USER DEFINED

KEYS

控制界面和后面板

[1]-[8] 按钮

可以分配 167 种功能中的任一一部分到这些用户自定义按钮。

01V96 第 2 版－使用说明书

第 2 章控制界面和后面板

数据输入部分

DEC INC

Parameter wheel （参数轮）

调节屏幕上显示的参数值。顺时针旋转加大参数值，逆时针旋转减小参数值。也可以用于卷动屏幕显示或者是选择用于输入的字符（参看 30 页）。

[ENTER] 按钮

激活选定的在屏幕上显示的按钮，或者是确定参数值的编辑。

[DEC] & [INC] 按钮

以一为单位增加或减小参数值。按 [INC] 增加，按 [DEC] 减小。按住不放就可以连续的增加或减小。

左，右，上，下 ([ ]/[ ]/[ ]/[ ]) 光标按钮

移动光标的位置，或者是选定参数和选项。按住不放就可以连续的向一个方向移动。

ENTER

SOLO 部分

[SOLO] 指示灯

当一个或多个通道独奏的时候指示灯闪亮。

SOLO CLEAR

[CLEAR] 按钮

取消所有通道的独奏。

01V96 第 2 版－使用说明书

后面板

PHANTOM +48V (p. 23)

Power 部分 (p. 25)

PHANTOM +48V

AD 输出部分 (p. 23)

Digital I/O 部分 (p. 24)

SLOT 部分 (p. 25)

MIDI/Control 部分 (p. 25)

控制界面和后面板

3 2 1

CH1-4 ON/OFF 开关

CH5-8 ON/OFF 开关

CH9-12 ON/OFF 开关

用于打开或关闭相应的四个电容话筒输入的 +48V 幻像电源。打开后，相应 INPUT A 连接头就加上了 +48V 幻像。

AD 输出部分

321

MONITOR OUT 连接头左 / 右

平衡的 TRS 连接头，用于输出监听信号或者是 2TR IN信号。

标准电平是+4dB。通过 Monitor Source （监听源）

选择开关来选择信号。

1/4" TRS 耳机插头

外层 ( 接地 )

尖端 ( 热端 )

环 (冷端)

01V96 第 2 版－使用说明书

第 2 章控制界面和后面板

OMNI OUT 连接头 1-4

平衡的 TRS 连接头，用于输出母线信号或者是直接输出信号。

标准电平是 +4dB。

STEREO OUT 连接头左 / 右

平衡的 XLR-3-32 连接头。用于立体声信号的输出。标准电平是

+4dB。

Digital I/O 部分

1/4" TRS 耳机插头

XLR 插头

尖端( 热端 )

环 (冷端)

外层 ( 接地 )

2 ( 热端 )

3 ( 冷端 )

1 ( 接地 )

421 53

WORD CLOCK OUT 连接头

BNC 连接头，用于输出 01V96 的字时钟到外部设备。

WORD CLOCK IN 连接头

BNC 连接头，用于从外部设备输入字时钟到 01V96。

ADAT IN/OUT 连接头

光纤 TOSLINK 连接头，用于输入和输出 ADAT 数字音频信号。

2TR OUT DIGITAL COAXIAL （数字同轴）

RCA 连接头，输出 IEC-60958 格式的数字音频信号。一般用于连接 DAT 录音机、MD 录音机和 CD 录音机的立体声数字输入。

2TR IN DIGITAL COAXIAL

RCA 连接头，输入 IEC-60958 格式的数字音频信号。一般用于连接 DAT 录音机、MD 录音机和 CD 录音机的立体声数字输出。

01V96 第 2 版－使用说明书

MIDI/Control 部分

MIDI IN/THRU/OUT 端口

标准 MIDI IN，OUT 和 THRU 端口。用于01V96 连接其他 MIDI 设备。

TO HOST USB 端口

USB 端口，用于连接计算机的 USB 端口。

SLOT 部分

后面板

控制界面和后面板

SLOT

用于插入可选的 mini- YGDAI 卡（参看 26 页有关安装这些卡的信息）。

Power 部分

POWER ON/OFF 开关

该开关打开或关闭 01V96 的电源。

备注：为了避免扬声器发出巨大的嘈杂声，请按以下顺序打开音频设备的电源 ( 关闭设备电源时顺序相反 ) －声音源、多轨录音机和主录音机、01V96、监

听功率放大器。

AC IN 连接头

用于连接 01V96 的交流输入电源。

01V96 第 2 版－使用说明书

第 2 章控制界面和后面板

安装扩展卡

访问 YAMAHA Pro Audio 网站，确保您选择的扩展卡可以用于 01V96。 <http://www.yamahaproaudio.com/>.

下面是安装 mini-YGDAI 卡的步骤：

1 关闭 01V96 的电源。

2 拆除扩展槽挡板的两个螺丝，并移走挡板，如下图。

妥善保管拆下的螺丝和挡板。

3 顺着扩展槽的导轨插入扩展卡，如下图。

确保安全的插入扩展卡，这样才能良好的连接扩展槽内部的连接头。

4 使用附带的拇指螺丝固定好扩展卡。

拧紧螺丝，否则，会引起接地不良。

01V96 第 2 版－使用说明书

3 基本操作

本章主要介绍 01V96 的基本操作，其中包括显示屏和上面板的使用方法。

基本操作

显示屏简介

位于上面板的显示屏显示各种您操作01V96 时必须要设定的各种参数。其中包括如下的项目：

选择状态显示

选择通道

页面标题

页面区域

当前场景

编辑指示

MIDI 指示

环绕模式指示

采样频率指示

ST IN 通道电

通道名称

基本操作

页面标签

选择状态显示

这一部分显示当前的编辑选择状态。

选择通道

这一部分显示当前通过按下 [SEL] 按钮选择的输入或输出通道。前面的字符用于显示通道 ID （例如 CH1-CH32，BUS1-BUS8，AUX1-AUX8，ST-L，

ST-R）。后面的字符用于显示通道的缩略名称。通道的缩略名称可以根据您的需要更改（参看 229 页）。

当前场景

这一部分显示当前的场景记忆编号和标题（参看 166 页）。如果您选择的场景是写保护的，会显示一个挂锁图标 ( )。

编辑指示

这一部分显示当前的混音设定并不属于任何一种预设场景。

MIDI 指示

这一部分显示 01V96 正在通过 MIDI IN 端口，USB 端口，或装MY8-mLAN 卡接收 MIDI 数据。

环绕模式指示

这一部分显示当前的环绕模式（ST= 立体声，3-1，5.1，或 6.1）（参看 135 页）。

滚动栏箭头

01V96 第 2 版－使用说明书

第 3 章基本操作

选择显示页面

采样频率指示

这一部分显示当前的采样频率：44.1 kHz （44k），48 kHz （48k），88.2kHz

（88k），或 96 kHz （96k）。

ST IN 通道电平

这一部分显示 ST IN 通道 1-4 的电平。

页面标题

这一部分显示当前页面的标题。

通道名称

这部分显示当前选择的通道的全名。

页面区域

在页面区域显示各种页面内容。

页面标签

页面标签允许您选择不同的显示页面。

滚动栏箭头

滚动栏箭头提示多个可用的页面。

选择一个显示页面 :

1 通过按位于上面板的相应按钮来选择需要的页面组。

显示页面已经按照相应的功能编组。可以通过按相应的按钮来选择一个页面组。

2 您可以通过按 [F1]-[F4] 按钮的方式来切换当前显示状态的各个页面。

如果现在选定的页面组包含多个页面。可以通过 [F1]-[F4] 按钮切换到特定的页面上。

3 选择不在当前页面标签中显示的页面，可以通过左右移动 [ ]/[ ] 标志来卷动

页面标签。然后再通过 [F1]-[F4] 选择具体页面。

如果显示的页面组多于四个页面，左右滚动栏箭头就会出现。然后通过按 [ ]/[ ] 按钮，就可以显示隐藏的页面标签。

您也可以用如下方法在页面组中选择您需要的页面：

•

选择一个页面组中的下一个页面：

反复按第一步中的按钮，可以选择隐藏着的页面。

•

选择页面组中的上一个页面：

按住第一步中的按钮不放。屏幕将逐个显示历史页面，释放按钮就会选中正在显示的页面。其中也包括页面标签中隐藏的页面。

•

选择页面组中的第一个页面：

双击第一步中的按钮。

01V96 第 2 版－使用说明书

4 可以通过按动光标键的方法移动光标（一个黑框）到按钮、参数框、旋钮或者

显示界面

旋钮和衰减器

显示界面

衰减器上。然后您就可以改变它们的设定了。

建议：当您改变页面组的时候 01V96 能记住当前页的状态和参数。一旦您回到

以前的页面组，01V96 将显示上次操作时的状态，并且自动回到当时的参数选择。

您可以继续使用上面板的控制器或按钮来选择页面。（参看 230 页）

这一章主要讲述显示界面的使用。

旋钮和衰减器都可以连续的动态调节，其中包括输入电平和效果参数。通过光标键把光标移动到想要调节的旋

钮或衰减器上，然后旋转参数轮或者按 [INC]/[DEC] 进行调节。

基本操作

按钮

按钮用于一个功能的打开（允许）或者关闭（禁止）。移动光标到需要的按钮上，然后按 [ENTER]

键就可以打开（高亮度显示）或者关闭一个功能。按钮也可以用于您从几个选项中去选择一个或用于开始

执行某个功能。

参数框

参数框允许您从多个操作中选择一个。使用光标键把光标移动到需要的参数框上去，然后旋转参数轮或者

按 [INC]/[DEC] 按钮进行选择设定。有的参数框在改变设定时可能需要您按 [ENTER] 按

钮进行确定。当您正在编辑某个参数框的值的时候，该值会闪动，当按下 [ENTER] 确定后，该值会停止

闪动。如果您在数值闪动的时候，把光标移动到其他的参数框，那么本次编辑会被取消。

01V96 第 2 版－使用说明书

第 3 章基本操作

确认信息

为了确定某个功能，01V96 会在该功能执行之前提示您进行确认，如下图显示：

把光标移动到 YES 然后按 [ENTER] 将立刻执行选定的功能，如果把光标移动到 NO 再按 [ENTER] 将取消执行该功能。

如果您在一段时间内没有响应，确认窗口会自动关闭，并且不会执行该功能。

标题编辑窗口

标题编辑窗口可以允许您编辑场景记忆或库记忆的标题名称。根据不同的项目，您可以输入 4，12 或 16 个字母。

右边的图形显示大写字母和各种标点符号。左边的图形显示小写字母和数字。

使用光标键选择合适的字母，再通过 [ENTER] 按钮确定。每确定一个字符光标自动向右移动一格。也可以使用参数轮移动光标在标题上的位置。

使用 SHIFT LOCK 来切换大写字母和小写字母，使用 SPC 按钮输入空格。想在光标的位置插入一个空格并且把后面的部分向右移动一格，可以按 INS 按钮

然后再按 [ENTER]。想在光标的位置删除一个字符并且把后面的部分向左移动一格，可以按 DEL 按

钮然后再按 [ENTER]。标题输入完毕后，把光标移动到 OK 按钮上，然后按 [ ENTER] 确定。如果要取

消标题输入，把光标移动到CANCEL 按钮上，然后按 [ENTER]。

01V96 第 2 版－使用说明书

选择层

输入通道和输出通道（母线输出和辅助输出）都安排在层中。如下图所示。一起共有四个层。

输入通道层 1-16

输入通道层 17-32

缩混层

遥控层

基本操作

当前选定的层决定通道条的功能，[SEL] 按钮， [SOLO] 按钮，[ON] 按钮和衰减器。通过

LAYER 按钮来选择希望通过通道条编辑的层。

LAYER

1-16 17-32 MASTER REMOTE

下面的表格是您可以通过 LAYER 按钮显示的层，以及可以通过通道条控制的参数。

层按钮层

[1-16] 按钮

[17-32] 按钮 [REMOTE] 按钮

[MASTER] 按钮

建议：

•

每个控制条的衰减器的功能是由当前选定的衰减器模式决定的（参看 33 页）。

STEREO[SEL] 按钮、[ON] 按钮、[STEREO] 衰减器总是控制立体声输出，不受层设定的影响。

•

ST IN[SEL] 按钮、[SOLO] 按钮、[ON] 按钮和电平控制总是调节通过 [ST

输入层 1-16 输入通道 1-16

输入层 17-32 输入通道 17-32 遥控层由选择的目标决定 ( 参看 189 页 )

缩混层辅助发送 1-8 母线输出 1-8

控制条

1-89-16

IN] 按钮选定的 ST IN 通道而不受层设定的影响。

01V96 第 2 版－使用说明书

选择通道

第 3 章基本操作

按下相应的 [SEL] 按钮就可以选择 01V96 的通道。然后

SELECTED CHANNEL

您就可以调节选定通道的声像和均衡设定了。选择当前页的多个通道中的一个，您可以按下相应的 [SEL] 按钮。

1 按下相应的 LAYER 按钮选择包含有您需要选定的通道的

层（参看 31 页）。

PAN

EQUALIZER

如果要选择 ST IN 通道，可以按下 [ST IN] 按钮。

2 使用相应的 [SEL] 按钮选择您需要的通道。

选择的通道对应的 [SEL] 按钮的指示灯会亮起。通道的 ID 或缩略名称会在屏幕的左上角显示。如果当前显

FREQUENCY

示的页面包含相关的通道参数，光标会自动移动到相关参数上。如果当前页不包含这样的参数，含有这样参数的页

面会自动显示出来。

GAIN

建议：对于成对的输入或输出通道，只要任意一个通道的 [SEL] 按下相应的指示灯就会亮起。而与该通道配对的通道的 [SEL] 按钮的指示灯就会闪烁。

3 选择立体声输出，可以按下 STEREO [SEL] 按钮。

反复按下 STEREO [SEL] 组合立体声输出的左通道和右通道。如果当前显示的页面包含相关的立体声输出参数，光标会自动移动到这些参数上

去。如果当前页不包含这些参数，将会自动选定带有相关参数的页面。

HIGH

HIGH-MID

LOW-MID

LOW

01V96 第 2 版－使用说明书

选择衰减器模式

每个通道的衰减器的功能由选定的层和衰减器模式决定。

1 选择包含所需通道的层（参看 31 页）。

选择衰减器模式

2 按下 FADER MODE 按钮来选择衰减器模式。

该按钮的指示灯可以表示下面的衰减器模式：

•

当 [HOME] 按钮的指示灯亮起：

AUX 1 AUX 2 AUX 3 AUX 4

您可以使用衰减器控制输入通道、ST IN 通道和输出通道（辅助输出 1-8，母线输出 1-8）的电

平。

当任意一个 [AUX1]-[AUX8] 按钮的指示灯亮起时：

•

HOME (METER)

您可以使用衰减器来控制相应的辅助发送电平。

下面的表格是在各种层和衰减器模式下的各个通道衰减器的功能。

层按钮衰减器模式

[1-16] 按钮

[17-32] 按钮

[REMOTE] 按钮

[MASTER] 按钮

[HOME] 按钮

[AUX1]-[AUX8] 按钮 [HOME] 按钮

[AUX1]-[AUX8] 按钮

[HOME] 按钮

[AUX1]-[AUX8] 按钮

输入通道 1-16 电平

输入通道 1-16 辅助发送电平输入通道 17-32 电平

输入通道 17-32 辅助发送电平

操作选定的对象（参看 189 页 )

辅助发送 master 1- 8输出电平

无作用

通道条衰减器

1-8 9-16

FADER MODE

基本操作

AUX 8AUX 7AUX 6AUX 5

母线输出 master1-8输出电平

备注：当选择缩混层的时候您不能选择 [AUX1]-[AUX8] 按钮。当您切换到缩混层的时候如果 [AUX1]-[AUX8] 按钮的指示灯亮着，它会自动熄灭，然后

[HOME] 按钮的指示灯就会亮起。

01V96 第 2 版－使用说明书

第 3 章基本操作

表头

1 反复按衰减器模式按钮 [HOME] 直到出现 Meter | Position 页面。

这一章主要介绍怎样通过表头页面来查看输入和输出通道的电平。

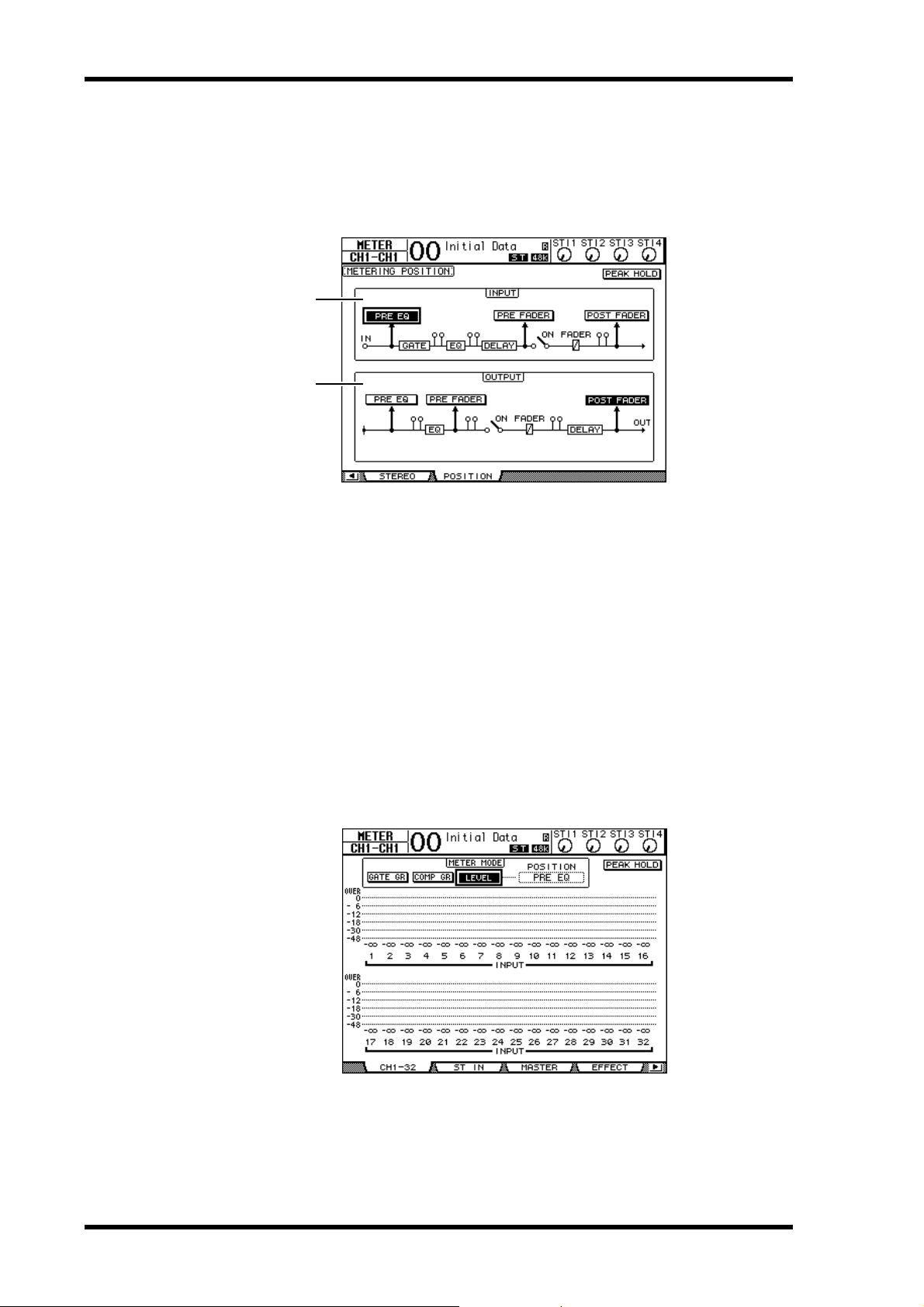

该页面用于设定输入输出通道的测量表头。

输入部分

这一部分用于选择显示输入通道和 ST IN 通道信号的电平表。

输出部分

这一部分用于选择显示输出通道（辅助输出 1 － 8，母线输出 1 － 8，立体声输出）信号的电平表。

2 在输入和输出部分移动光标到您需要的参数按钮上，然后按下 [ENTER]。

每个部分有如下的三种状态可以选择。

PRE EQ ................ 显示均衡前的电平。

•

PRE FADER.......... 显示衰减器前的电平。

•

POST FADER....... 显示衰减器后的电平。

3 连续按衰减器模式按钮 [HOME] 直到出现需要的通道，如下页面。

-CH1-32页面

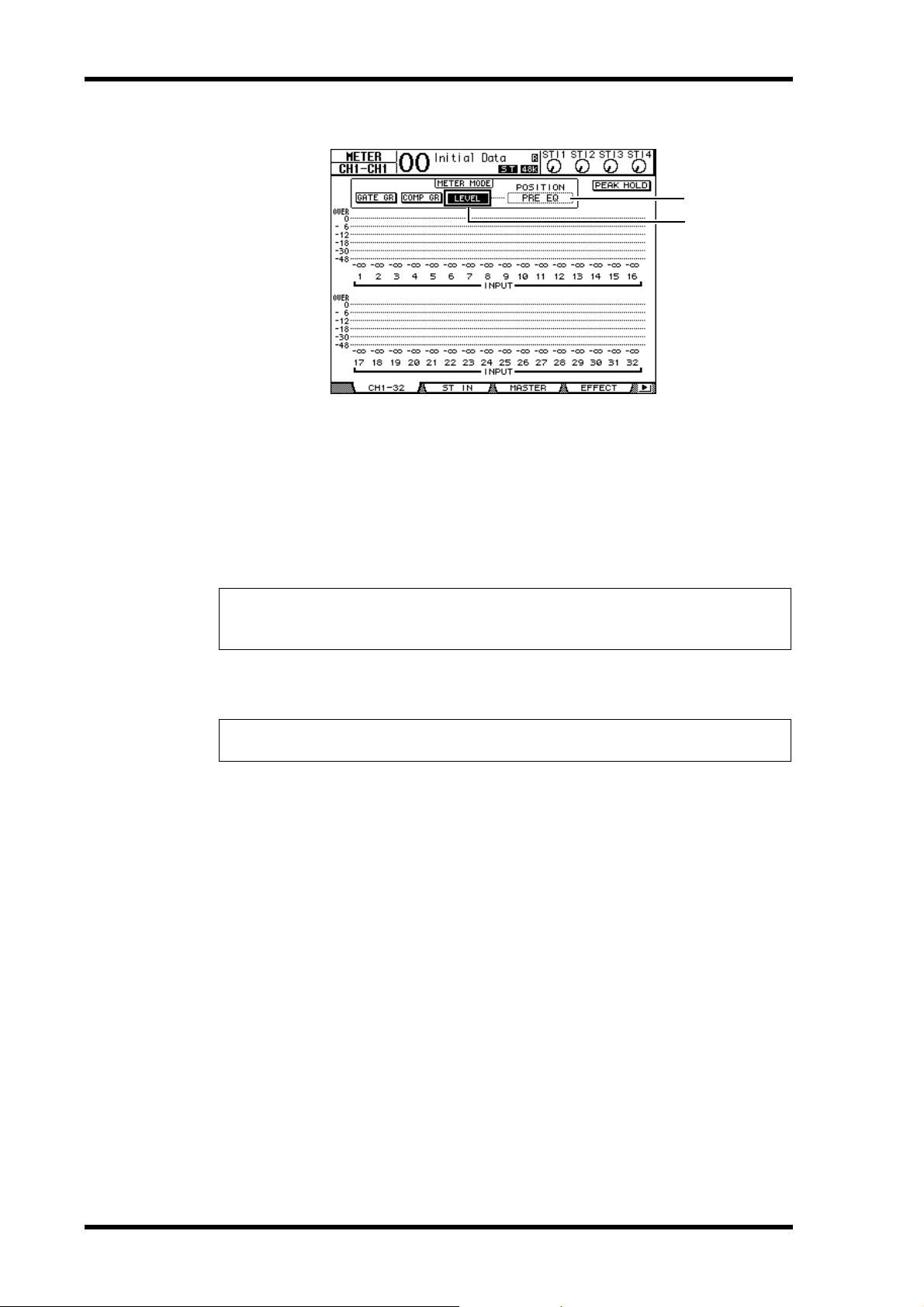

本页面分别显示输入通道 1-32 的电平。

01V96 第 2 版－使用说明书

表头

-STIN页面

本页面分别显示 ST IN 通道 1-4 的左右声道电平。

-Master页面

这一部分一起显示输出通道（辅助输出 1-8，母线输出 1-8，立体声输出）的电平。

基本操作

-Effect页面

本页面一起显示内部的效果处理器 1-4 的输入和输出电平。

01V96 第 2 版－使用说明书

第 3 章基本操作

-Stereo页面

本页面显示立体声输出电平。

如果您选定 CH1-32 页面或者 Master 页面，可以使用 MASTER MODE 参数去选择如下三种的表头信号类型：

•

GATE GR .............. 门限器的增益衰减数量（只用于 CH1-32）

•

COMP GR ............. 压缩器的增益衰减数量

•

LEVEL .................. 输入通道的输入电平或者输出通道的输出电平

建议：这些页面也可以通过使用 POSITION 参数来改变表头状态。具体方法

参看 Meter | Position 页面的设定。

4 如果需要激活峰值保持功能，可以把光标移动到 PEAK HOLD 按钮，然后按

[ENTER]。

打开 PEAK HOLD 按钮后，峰值电平将保持在该页面的电平表上。取消峰值保持功能，可以关闭 PEAK HOLD 按钮。

01V96 第 2 版－使用说明书

4 连接和设定

本章主要解释怎样连接和设定 01V96。

连接

下面的部分解释 01V96 连接外部设备的三种方法，虽然外设的种类非常的多。

配置 24 通道模拟混音系统

■

合成器合成器

MUSIC

SYNTHESIZER

PRODUCTION

Sequencer

Sampling

Integrated Real-timeExternalControl

Surface

Modular

SynthesisPlug-in

SONG SCENE

REC

System

连接和设定

MUSIC

SYNTHESIZER

PRODUCTION

Sequencer

Sampling

Integrated

Real-timeExternalControl

Surface

Modular

SynthesisPlug-in

SONG SCENE

REC

System

效果处理器

吉他

MY8-AD96

母带录音机

等

输入连接头

OMNI 输出连接头

输入连接头

插槽

ABABABABABABABABABABABA

INPUT

(BAL)

INSERT

OUTIN

(UNBAL)

INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O

PAD

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

DISPLAY ACCESS

DIO/SETUP

UTILITYMIDISCENE

PAN/

PAIR/

/ INSERT/

PATCH

ROUTING

GROUP

DELAY

EQ EFFECT VIEW

DYNAMICS

FADER MODE

AUX 1

AUX 2 AUX 3 AUX 4

AUX 8AUX 7AUX 6AUX 5

HOME (METER)

LAYER

1-16 17-32 MASTER REMOTE

SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SELSEL

SOLO SOLO

SOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLO

ON ON

123456

+10

15 15

303030

123456

AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 BUS 1 BUS 2 BUS 3 BUS 4 BUS 5 BUS 6 BUS 7 BUS 8

-16 -60

+10

-16 -60

GAIN

PEAK SIGNAL

+10

-16 -60 GAIN

GAIN

PEAK

SIGNAL

8 9 10 11 12

+10

50505050

8 9 10 11 12

-16 -60 GAIN

PEAK SIGNAL

+10

20dB

20dB20dB20dB20dB20dB20dB20dB20dB20dB20dB

20dB

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

SCENE MEMORY

STORE

SELECTED CHANNEL

OVER

-3

-6

PAN

-9

-12

-15

EQUALIZER

-18

-24

-30

-36 HIGH

-48

STEREO

HIGH-MID

FREQUENCY

LOW-MID

LOW

GAIN

13 14 15 16

+10

13 14 15 16

121110987643215

PEAK SIGNAL

ENTER

+10

GAIN

PEAK

13 14 15 16

SIGNAL

DEC INC

+10

32313029282726252423222120191817

CH9-12CH5-8CH1-4

PHANTOM +48V

1513

IN OUT

2TR

-10dBV (UNBAL)

2TR 输入连接头

PHONES

MONITOR

CH15/16

2TR IN

0100

-26

-26 10

GAIN

LEVEL

PHONES

MONITOR

OUT

-26

GAIN

2TR 输出连接头

PEAK SIGNAL

SOLO CLEAR

RECALL

监听输出连接头

ST IN

ONON

ST IN 1 ST IN 2

USER DEFINED

KEYS

1010

1515

2020

303030

4040

5050

6060 7070

耳机插座

STEREO

VOL VOL

监听系统

在这个系统中，01V96 安装了可选的 AD 卡（MY8-AD，MY8-AD96 等），用于键盘混音或者是再混音。最多 24 个模拟通道，其中包括了 1-16 输入通道和插

槽的通道等全部可以利用的通道。

建议：您可以通过设定 AD 卡上的 DIP 开关来调节 AD 卡的输入增益。寻求更多的信息，可以参看 AD 卡的文档。

01V96 第 2 版－使用说明书

第 4 章连接和设定

配置带硬盘录音机的录音系统

■

效果处理器

合成器

HDR ( 硬盘录音机 )

计算机

MIDI 输入 MIDI 输出

字时钟输出

输入输出输入输出

MIDI 输出

MIDI 输入

MY8-AT

字时钟输入连接头

母带录音机

等

ADAT 输出

ADAT 输入

插槽

ABABABABABABABABABABABA

INPUT

输入连接头

OMNI 输出连接头

MUSIC

SYNTHESIZER

PRODUCTION

Sequencer

Sampling

Integrated Real-timeExternalControl

Surface

Modular

SynthesisPlug-in

SONG SCENE

REC

System

输入连接头

(BAL)

INSERT

OUTIN

(UNBAL)

INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O

PAD

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

DISPLAY ACCESS

DIO/SETUP

UTILITYMIDISCENE

PAN/

PAIR/

/ INSERT/

PATCH

ROUTING

GROUP

DELAY

EQ EFFECT VIEW

DYNAMICS

FADER MODE

AUX 1

AUX 2 AUX 3 AUX 4

AUX 8AUX 7AUX 6AUX 5

HOME (METER)

LAYER

1-16 17-32 MASTER REMOTE

SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SELSEL

SOLO SOLO

SOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLO

ON ON

123456

+10

15 15

303030

123456

AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 BUS 1 BUS 2 BUS 3 BUS 4 BUS 5 BUS 6 BUS 7 BUS 8

-16 -60 GAIN

PEAK SIGNAL

+10

-16 -60 GAIN

PEAK SIGNAL

+10

50505050

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

8 9 10 11 12

+10

8 9 10 11 12

121110987643215

20dB

20dB20dB20dB20dB20dB20dB20dB20dB20dB20dB

20dB

-26

GAIN

-26

-16 -60

-16 -60 GAIN

PEAK SIGNAL

OVER

-3

-6

-9

-12

-15

-18

-24

-30

-36

-48

STEREO

GAIN

PEAK SIGNAL

SELECTED CHANNEL

EQUALIZER

FREQUENCY

GAIN

PEAK SIGNAL

SCENE MEMORY

PAN

HIGH

HIGH-MID

LOW-MID

LOW

STORE

-16 -60 GAIN

PEAK SIGNAL

DEC INC

ENTER

GAIN

PEAK

13 14 15 16

SIGNAL

13 14 15 16

+10

5 5

13 14 15 16

+10

32313029282726252423222120191817

TO HOST USB端口

CH9-12CH5-8CH1-4

PHANTOM +48V

1513

IN OUT

2TR

-10dBV (UNBAL)

2TR 输入连接头

PHONES

MONITOR

CH15/16

2TR IN

0100

-26 10

GAIN

LEVEL

PHONES

MONITOR

OUT

-26

GAIN

PEAK SIGNAL

RECALL

1010

1515

2020

303030

4040

5050

6060 7070

STEREO

SOLO CLEAR

ST IN

ST IN 1 ST IN 2

USER DEFINED

KEYS

ONON

2TR 输出连接头

监听输出连接头

VOL VOL

监听系统

耳机插座

在这个系统中，01V96 是一个包含数字多轨系统（例如硬盘录音机）的组成部分。数字多轨系统通过后面板的 ADAT 输入和输出连接或者通过安装好的可选

I/O 卡（MY8-AT，MY16-AT，MY8-TD 等）连接。这个系统提供多轨录音、配音、并轨和缩混。您也可以通过 01 V96 发送 MMC命令来控制硬盘录音机的

传送器。

01V96 第 2 版－使用说明书

配置使用 DAW （数字音频工作站）的录音系统

■

计算机

MIDI 接口

MIDI 输入 MIDI 输出

音频接口

字时钟输出

输入输出输入输出

连接

连接和设定

效果处理器

合成器

MIDI 输出

MIDI 输入

MY-16AT

等

ADAT 输入

ADAT 输出

字时钟输入连接头

母带录音机

TO HOST USB 端口

插槽

ABABABABABABABABABABABA

INPUT

输入连接头

OMNI 输出连接头

MUSIC

SYNTHESIZER

PRODUCTION

Sequencer

Sampling

Integrated Real-timeExternalControl

Surface

Modular

SynthesisPlug-in

SONG SCENE

REC

System

输入连接头

(BAL)

INSERT

OUTIN (UNBAL)

INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O

PAD

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

DISPLAY ACCESS

DIO/SETUP

UTILITYMIDISCENE

PAN/

PAIR/

/ INSERT/

PATCH

ROUTING

GROUP

DELAY

EQ EFFECT VIEW

DYNAMICS

FADER MODE

AUX 1

AUX 2 AUX 3 AUX 4

AUX 8AUX 7AUX 6AUX 5

HOME (METER)

LAYER

1-16 17-32 MASTER REMOTE

SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SELSEL

SOLO SOLO

SOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLO

ON ON

123456

+10

15 15

303030

123456

AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 BUS 1 BUS 2 BUS 3 BUS 4 BUS 5 BUS 6 BUS 7 BUS 8

-16 -60

+10

-16 -60

GAIN

PEAK SIGNAL

+10

-16 -60 GAIN

GAIN

PEAK

SIGNAL

8 9 10 11 12

+10

50505050

8 9 10 11 12

-16 -60 GAIN

PEAK SIGNAL

+10

121110987643215

20dB

20dB20dB20dB20dB20dB20dB20dB20dB20dB20dB

20dB

-16 -60

GAIN

PEAK

SIGNAL

SCENE MEMORY

STORE

SELECTED CHANNEL

OVER

-3

-6

PAN

-9

-12

-15

EQUALIZER

-18

-24

-30

-36 HIGH

-48

STEREO

HIGH-MID

FREQUENCY

LOW-MID

ENTER

LOW

GAIN

13 14 15 16

+10

13 14 15 16

GAIN

PEAK

13 14 15 16

SIGNAL

DEC INC

+10

32313029282726252423222120191817

CH9-12CH5-8CH1-4

PHANTOM +48V

1513

IN OUT

2TR

2TR 输入连接头

-10dBV (UNBAL)

PHONES

MONITOR

CH15/16

2TR IN

0100

-26

-26 10

GAIN

LEVEL

PHONES

MONITOR

OUT

-26

GAIN

PEAK SIGNAL

RECALL

1010

1515

2020

303030

4040

5050

6060 7070

STEREO

SOLO CLEAR

ST IN

ST IN 1 ST IN 2

USER DEFINED

KEYS

ONON

2TR 输出连接头

监听输出连接头

VOL VOL

监听系统

耳机插座

在这个系统中，安装了可选 I/O 卡（MY8-AT，MY16-AT，MY8-AE 等）的 01V96 连接在一个以计算机为基础的 DAW （数字音频工作站）上。01V96 提供

DAW 系统的输入和输出。如果您还通过 USB 端口把 01V96 连接到计算机上，就可以使用 01V96 的遥控功能来控制 DAW 的定位和走带控制以及其他的一些参

数。

01V96 第 2 版－使用说明书

第 4 章连接和设定

字时钟的连接和设定

字时钟简介

数字音频设备必须同步的把数字音频信号从一个设备传送到另外一个设备。即使这些设备采用相同的采样频率，在没有同步的状态下仍然可能造成数字音频信号

错误传送，经过数字设备的内部处理就会产生不必要的噪音和暴音。字时钟是一种用于同步各个数字音频设备的内部数字处理电路的信号。在这类数

字音频系统里，一个设备作为字时钟的主设备，其他的设备作为字时钟的从设备，去同步字时钟的主设备。

如果您决定用数字方式连接01V96 和其他设备，您必须决定哪个设备作为字时钟主设备，而那些设备作为字时钟的从设备。01V96 可以作为主设备运行在 44.1

kHz、48 kHz、88.2 kHz 或 96 kHz 的频率上，或者作为从设备同步外部的字时钟。

字时钟信号的连接

在建立 01V96 和其他外部设备的字时钟同步的时候，您可以使用专用的连接电缆来分配字时钟信号，并参看其他数字设备的时钟信息。

01V96 的 WORD CLOCK IN 和 OUT 连接头分别用于接收和发送字时钟信号。下面的例子解释了两种通过WORD CLOCK IN 和 OUT 连接头分配字时钟信号

的方法。

菊花链分配

•

在这个例子里面，字时钟信号通过 “菊花链”的形式分配，每个设备都从前一个设备的字时钟输出得到字时钟信号。这种方法不适合建立一个大型的系统。

字时钟

WC OUT (BNC)

•

星型分配

WC IN (BNC)

设备 A

字时钟从设备

WC OUT (BNC)

WC IN (BNC)

设备 B

字时钟从设备

WC OUT (BNC)

WC IN (BNC)

设备 C

字时钟从设备

在这个例子里面，一个专门的字时钟分配盒把来自字时钟主设备的字时钟信号分配到各个从设备。

字时钟

WC IN (BNC) WC IN (BNC) WC IN (BNC) WC IN (BNC)

WC OUT (BNC)

字时钟

01V96 第 2 版－使用说明书

设备 A

字时钟从设备

设备 B

字时钟从设备

设备 C

字时钟从设备

设备 D

字时钟从设备

字时钟的连接和设定

如果您的外部设备不带字时钟输入输出连接头，您也可以把时钟信号包含在数字音频信号中。在这种情况下，数字音频信号和字时钟信号通过 2TR OUT DIGI-

TAL 和 2TR IN DIGITAL 插座或数字I/O 扩展卡传送。

数字音频信号

字时钟信号

数字 I/O 扩

展卡

ABABABABABABABABABABABA

INPUT

(BAL)

INSERT

OUTIN

(UNBAL)

INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O

PAD

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

DISPLAY ACCESS

DIO/SETUP

UTILITYMIDISCENE

PAN/

PAIR/

/ INSERT/

PATCH

ROUTING

GROUP

DELAY

EQ EFFECT VIEW

DYNAMICS

FADER MODE

AUX 1

AUX 2 AUX 3 AUX 4

AUX 8AUX 7AUX 6AUX 5

HOME (METER)

LAYER

1-16 17-32 MASTER REMOTE

SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SELSEL

SOLO SOLO

SOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLO

ON ON

123456

+10

15 15

303030

123456

AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 BUS 1 BUS 2 BUS 3 BUS 4 BUS 5 BUS 6 BUS 7 BUS 8

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

8 9 10 11 12

+10

50505050

8 9 10 11 12

外部设备

-26

GAIN

-26

GAIN

PEAK

13 14 15 16

SIGNAL

+10

32313029282726252423222120191817

CH9-12CH5-8CH1-4

PHANTOM +48V

1513

IN OUT

2TR

-10dBV (UNBAL)

PHONES

MONITOR

CH15/16

2TR IN

0100

-26 10

GAIN

LEVEL

PHONES

MONITOR

OUT

-26

GAIN

PEAK

SIGNAL

SOLO CLEAR

RECALL

ST IN

ONON

ST IN 1 ST IN 2

USER DEFINED

KEYS

1010

1515

2020

303030

4040

5050

6060 7070

STEREO

121110987643215

20dB

20dB20dB20dB20dB20dB20dB20dB20dB20dB20dB

20dB

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

-16 -60

GAIN

PEAK

SIGNAL

SCENE MEMORY

STORE

SELECTED CHANNEL

OVER

-3

-6

PAN

DEC INC

-9

-12

-15

EQUALIZER

-18

-24

-30

-36 HIGH

-48

STEREO

HIGH-MID

FREQUENCY

LOW-MID

ENTER

LOW

GAIN

13 14 15 16

+10

13 14 15 16

连接和设定

字时钟信号来源设定

当 01V96 和外部设备进行数字连接的时候，您必须设定系统字时钟信号的来源。操作如下。

备注：当您在改变数字音频系统中任意一个设备的字时钟设定的时候，有些设备会由于同步失败而输出噪音。因此在进行字时钟设定的时候一定要关闭您的

监听系统。

1 反复按 DISPLAY ACCESS [DIO/SETUP] 按钮直到出现 DIO/Setup | Word

Clock 页面。

在这个页面，您可以查看当前每一个插槽和连接头的输入信号的同步状态。

01V96 第 2 版－使用说明书

第 4 章连接和设定

源选择按钮的指示灯含义如下：

检测到一个可用的输入字时钟信号，而且已经和当前的 01V96 内部时钟同步。

没有检测到输入的字时钟信号。检测到一个可用的输入字时钟信号，但超出了 01V96 内部时钟的同步范围。

当前选择的字时钟源。当前的输入被选作字时钟源，但没有接收到有效的信号。

没有检测到输入的字时钟信号，不能和当前安装的 I/O 卡配合使用。

建议：

•

2 使用光标键把光标移动到需要的源上，然后按 [ENTER]。

下面是允许的字时钟源：

•

FS 框显示01V96 当前操作状态的采样频率。 SLOT TYPE 栏显示装入的 I/O 扩展卡的名称。 IN 和 OUT 栏显示每个 I/O 扩展卡的输入和输出通道数。

SLOT.........................这些按钮选择数字 I/O 卡上的字时钟源。输入端口一

般成对选择（当然也可以是奇数或其他数字）。 SLOT TYPE 栏显示已安装的 I/O 卡的名称。根据

不同的 I/O 卡来决定输入通道的端口对数。

adat ...........................这些按钮选择来自后面板 ADAT 的输入。输入端口一

般成对选择（当然也可以是奇数或其他数字）。

WC IN ........................ 这个按钮选择来自后面板的 WORD CLOCK IN 的字

时钟输入信号。

2TRD ......................... 这个按钮选择来自 2TR IN DIGITAL 输入的字时钟

源。

INT 44.1k, INT 48k

INT 88.2k, INT 96k .....这些按钮选择 01V96 内部的字时钟发生器作为字时

钟源。这时 01V96 做为字时钟的主设备。

备注：当在较高的采样频率（88.2 kHz 或 96 kHz）上连接 01V96 和外部设备

的时候，您需要设定数据传送格式。更多的信息请参看 72 页。

建议：01V96 在接受字时钟信号（作为从设备使用）的时候突然信号中断， 01V96 会自动切换到最接近的内部时钟信号上（INT 44.1k/INT 48k/INT

88.2k/INT 96k）。

01V96 第 2 版－使用说明书

输入和输出分配

01V96 设计了可以自由分配的输入和输出。这一节主要解释怎样查看并修改输入和输出通道的分配。

建议：如果信号无法从连接好的乐器输入，或者信号无法通过期望的端口传送到监听系统上，请检查 I/O 分配，参看下面的说明。

分配输入通道

在默认情况下输入通道分配如下：

输入连接头 1-16 ........................... 输入通道 1-16

•

ADAT 输入通道 1-8 ..................... 输入通道 17-24

•

扩展槽通道 1-8 .............................输入通道 25-32

•

内部效果处理器 1-4

•

的输出 1-2..................................... ST IN 通道 1-4

查看和修改分配设定如下。

输入和输出分配

连接和设定

1 反复按 DISPLAY ACCESS [PATCH] 按钮直到出现以下页面。

输入和扩展槽通道的当前分配状态显示在通道号下的参数框（如下：

下面是查看和修改分配的步骤。

- .................................没有分配

•

AD1-AD16................输入连接头 1-16

•

ADAT1-ADAT8........ADAT 输入通道 1-8

•

SL-01-SL-16............扩展槽通道 1-16

•

FX1-1-FX1-2 ............内部效果处理器 1 的输出 1-2

•

FX2-1-FX2-2 ............内部效果处理器 2 的输出 1-2

•

FX3-1-FX3-2 ............内部效果处理器 3 的输出 1-2

•

FX4-1-FX4-2 ............内部效果处理器 4 的输出 1-2

2TD-L/R....................2TR IN DIGITAL L/R 连接头

•

）中。参数说明

2 使用光标键把光标移动到您需要改变的通道分配参数（

按 [INC]/[DEC] 来修改分配参数。

），然后旋转参数轮或

01V96 第 2 版－使用说明书

第 4 章连接和设定

3 按 [ENTER] 来确定更改。

建议：如果要恢复默认的输入通道分配，可以调入记忆 #00 （参看 178 页）。

分配 Omni 输出

在默认情况下输出通道分配如下：

OMNI 输出连接头 1-4 ...................辅助输出 1-4

•

ADAT 输出通道 1-8......................母线输出 1-8

•

扩展槽通道 1-8 .............................母线输出 1-8

•

扩展槽通道 9-16 ...........................母线输出 1-8

•

2TR DIGITAL 连接头 ..................立体声输出 L & R

建议：

•

下面是查看和修改分配的步骤。

1 反复按 DISPLAY ACCESS [PATCH] 按钮直到出现以下页面。

STEREO OUT 连接头总是输出立体声母线的信号。 MONITOR OUT 连接头输出监听信号或者 2TR IN 信号，由监听源的选择设定来决定。

输出通道的当前分配状态显示在通道号下的参数框（

•

- .....................................................没有分配

•

BUS1-BUS8.................................母线输出 1-8 信号

•

AUX1-AUX8 .................................辅助输出 1-8 信号

•

ST L/R ..........................................立体声输出信号

•

INS CH1-INS CH32 ....................输入通道 1-32 的插入输出

INS BUS1-INS BUS8.................母线输出 1-8 的插入输出

•

INS AUX1-INS AUX8..................辅助输出 1-8 的插入输出

•

INS ST-L/ST-R ............................立体声输出的插入输出

•

CAS BUS1-BUS8.......................母线输出 1-8 的串联输出

•

CAS AUX1-AUX8........................辅助输出 1-8 的串联输出

•

CAS ST-L/ST-R ..........................立体声输出的串联输出

•

CASSOLOL/CASSOLOR......... 独奏通道的串联输出

）中。参数说明如下：

01V96 第 2 版－使用说明书

输入和输出分配

2 使用光标键把光标移动到您需要改变的通道分配参数（

按 [INC]/[DEC] 来修改分配参数。

3 按 [ENTER] 来确定更改。

建议：如果要恢复默认的输出通道分配，可以调入记忆 #00 （参看 179 页）。

），然后旋转参数轮或

连接和设定

01V96 第 2 版－使用说明书

第 4 章连接和设定

01V96 第 2 版－使用说明书

5教程

本章主要结合例子讲解 01V96 在多轨录音和混音时的使用方法。在这个例子中 01V96 连接了数字多轨录音机来录制节奏机、吉他、贝司和键盘。

连接和设置

1 连接数字多轨录音机、乐器和麦克风到 01V96 上。

在这个例子里，16 轨硬盘录音机通过 01V96 后面板的 ADAT IN 和 OUT 接口，以及 MY8-AT 扩展卡的 ADAT IN 和 OUT 连接（具体方法参看 38 页）。

硬盘录音机

教程

音轨 1-8音轨 9-16

吉他或贝司

合成器或者节奏机

REC

麦克风

SONG SCENE

输入连接头

MUSIC

SYNTHESIZER

PRODUCTION

Sequencer

Sampling

Integrated

Real-timeExternalControl

Surface

Modular

SynthesisPlug-in

System

输入连接头

输入输出输入输出

MY8-AT

扩展槽

ABABABABABABABABABABABA

INPUT

(BAL)

INSERT

OUTIN

(UNBAL)

INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O

PAD

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

DISPLAY ACCESS

DIO/SETUP

PAN/

PAIR/

/ INSERT/

ROUTING

GROUP

DELAY

EQ EFFECT VIEW

DYNAMICS

FADER MODE

AUX 1

AUX 2 AUX 3 AUX 4

HOME (METER)

LAYER

1-16 17-32 MASTER REMOTE

SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SELSEL

SOLO SOLO

ON ON

123456

+10

15 15

123456

AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 BUS 1 BUS 2 BUS 3 BUS 4 BUS 5 BUS 6 BUS 7 BUS 8

ADAT IN 连接头

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

UTILITYMIDISCENE

PATCH

AUX 8AUX 7AUX 6AUX 5

SOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLO

+10

303030

GAIN

PEAK SIGNAL

+10

GAIN

PEAK SIGNAL

8 9 10 11 12

+10

50505050

8 9 10 11 12

GAIN

PEAK

SIGNAL

+10

ADAT OUT

连接头

-16 -60 GAIN

PEAK SIGNAL

OVER

STEREO

+10

20dB20dB20dB20dB20dB20dB20dB20dB20dB20dB

-16 -60 GAIN

PEAK SIGNAL

-3

-6

-9

-12

-15

-18

-24

-30

-36

-48

+10

20dB

-16 -60 GAIN

PEAK SIGNAL

SCENE MEMORY

STORE

SELECTED CHANNEL

PAN

EQUALIZER

HIGH

HIGH-MID

FREQUENCY

LOW-MID

LOW

GAIN

13 14 15 16

+10

13 14 15 16

121110987643215

20dB

-16 -60 GAIN

PEAK SIGNAL

+10

60 70

13 14 15 16

SIGNAL

DEC INC

ENTER

+10

耳机放大器

CH9-12CH5-8CH1-4

PHANTOM +48V

1513

IN OUT

2TR

-10dBV (UNBAL)

PHONES

MONITOR

CH15/16

2TR IN

0100

-26

-26 10

GAIN

LEVEL

PHONES

MONITOR

OUT

-26

GAIN

PEAK

SIGNAL

SOLO CLEAR

RECALL

监听输出连接头

ST IN

ONON

ST IN 1 ST IN 2

USER DEFINED

KEYS

1010

1515

2020

303030

4040

5050

6060 7070

32313029282726252423222120191817

耳机插座

STEREO

VOL VOL

监听系统

2 反复按 DISPLAY ACCESS [DIO/SETUP] 按钮直到出现 DIO/Setup | Word

Clock 页面。在这个页面里，可以指定字时钟源。

根据使用环境和系统来决定最合适的字时钟源。在下面的例子里面，硬盘录音机工作在 44.1kHz 的采样频率下并且作为字时钟的

主设备。字时钟信号通过 ADAT IN 的通道 1 和 2 输入。

01V96 第 2 版－使用说明书

第5章教程

建议：

•

备注：

•

3 反复按 DISPLAY ACCESS [PATCH] 按钮直到出现 Patch | In Patch 页面。在

这个页面里，确保输入分配设定保持在默认值上，如下图。

有关字时钟的更多信息参看 40 页。 01V96 工作在更高的采样频率（88.2 kHz 或 96 kHz）的情况请参看 75 页。

您也可以选择 01V96 的内部时钟作为字时钟源。这个时候，您必须把硬盘录音机设定到同步外部时钟的状态。

如果 01V96 和外部设备无法同步，01V96 会显示 “Sync Error!”（同步错误）。这个时候，请检查 ADAT IN 和 OUT 的连接，数字 I/O 卡的连接以及各个设备的采样频率的设定。

在默认状态下（例子所显示），信号通过输入连接头 1-16 路由到输入通道 1-16 上。

由 ADAT 输入进入的信号（例子中是硬盘录音机的1-8 轨信号）被路由到输入通道 1 7-24，来自扩展卡的信号（例子中是硬盘录音机的 9-16 轨信号）被路由

到输入通道 25-32。如果输入分配不是默认的设定，请从输入分配设定库中调入记忆 #00 （参看 175

页）。

01V96 第 2 版－使用说明书

初始化录音音轨

4 反复按 [PATCH] 按钮直到出现 Patch | Out Patch 页面。在这个页面，确保您

的输出分配设定是默认值，如下图所示。

在默认状态下（例子所显示），信号通过母线输出 1-8 路由到 ADAT 输出 1-8 轨上（例子中硬盘录音机的1-8 轨），以及扩展槽输出通道（例子中硬盘录音机

的9-16轨）。

教程

如果输出分配不是默认的设定，请从输出分配设定库中调入记忆 #00 （参看 175 页）。

初始化录音音轨

这一节主要讲解初始化需要进行硬盘录音的音轨，它们包括节奏机、合成器、贝司、吉他和麦克风，分别连接到输入连接头 1-12 上。

设定输入电平

1 提示乐手演奏乐器，同时调节 [PAD] 开关和

[GAIN] 旋钮，使 [PEAK] 指示灯在声音最大的时候闪一下。

建议：[GAIN] 旋钮调节模拟输入的灵敏度。为了提高录音的动态范围和减小

噪音以提高录音质量，在不发生削波的情况下，尽量提高 [GAIN] 旋钮的设定。

2 按 LAYER[1-16] 按钮。

这时输入通道 1 -16 被通道条控制。

PAD

20dB

-16 GAIN

PEAK

[PAD] 开关

[GAIN] 旋钮

-60

[PEAK] 指示灯

建议：这时每个层衰减器和 [ON] 按钮的状态可以自动记录下来，只要您切换到相应的层，这些设定就会自动载入。

3 按 FADER MODE [HOME] 按钮，然后按 [F1] 按钮以显示 Meter | CH1-32 页

面。

表头页面显示混音和录音的情况，其中包括输入和输出电平，压缩器和门限器的压缩量。

01V96 第 2 版－使用说明书

第5章教程

CH1-32 页面用于查看输入通道 1-32 的电平和压缩器门限器的压缩量。

4 确保 METER MODE 部分的 LEVEL 按钮（

METER MODE 部分用于选择表头显示的信号类型。如果不同于 LEVEL 按钮的其他按钮打开了，请移动光标到 LEVEL 按钮，然后按 [ENTER]。

）打开。

2 1

5 移动光标到 LEVEL 按钮右边的 POSITION 参数框（

者按 [INC]/[DEC] 按钮选择 “POST FADER”，然后按 [ENTER]。

POSITION 参数表示表头测量的位置。当选择 “POST FADER”时，表头显示经过衰减器后的电平。

建议：如果您选择 POSITION “PRE EQ,”参数，那么通过EQ 前的输入电平将被测定。如果您选择 “PRE FADER”，那么测量通过 EQ 后但还没有通

过衰减器的信号。

6 确保 1-12 的 [ON] 按钮亮起，然后调整衰减器 1-12 到 0 分贝。

7 当乐手演奏的时候，可以通过电平表来查看输入的电平。

建议：如果电平表指示达到了 “OVER”，请确保您的衰减器在 0dB，然后适

当调小 [GAIN] 旋钮。

），然后旋转参数轮或

通道配对

使用 01V96，您可以通过奇数偶数号的通道成对调节立体声通道。这个时候衰减器和多数混音参数都可以成对控制（输入分配、相位、路由和声像除外）。成对

的输入通道一般用于链接立体声源，例如节奏机合成器等。

1 成对的调节奇数偶数号的输入通道，可以按住成对通道中的任意一个 [SEL] 按

钮。

对于成对的通道，第一个通道的设定（例如衰减器，通道开关等。）会复制到第二个通道上去。此后，调节成对通道中的任意一个通道的参数，与之配对的通道

的参数也会自动同样调节。

01V96 第 2 版－使用说明书

初始化录音音轨

自动复制参数

SEL SEL SEL SEL SEL SEL

建议：

•

您可以通过按 [SEL] 来选择成对通道中的一个。当您选择以后，这个通道的 [SEL] 按钮的指示灯会亮起，而和它成对的通道的 [SEL] 按钮的指示灯会

闪烁。

•

您也可以决定怎样复制参数到与一个通道成对的另一个通道。这些设定可以通过特殊窗口进行（参看 230 页）。

您也可以在 Pair/Grup 页面建立和解除成对通道（参看 93 页）。

•

您也可以把多个通道的衰减器、[ON]、EQ 和压缩编组（参看 149 页）。

•

2 解除成对通道，可以通过按住一个通道的 [SEL] 按钮，然后按另一个通道的

[SEL] 按钮。

备注：如果您要操作成对的通道，确保您只操作了其中一个通道的衰减器。如

果您同时操作成对通道中的两个衰减器，额外的力量就会加到衰减器的马达上，有可能引发故障。

信号路由

为了把 01V96 的输入信号输送到外部的数字多轨录音机，您必须指定每个输入通道的信号目标。这个操作就叫做 “routing”（路由）。这里有两种方法。

使用母线输出 1-8

•

输入通道的信号首先路由到母线 1-8，然后通过母线输出 1-8 传输到输出连接头或通道。使用这种方法混合输入通道的信号并通过多轨机录音。如果您需要，您

也可以处理这些通过母线输出 1-8 的信号的压缩和 EQ。在下面的例子里面，输入通道的信号路由到母线输出 1 和 2 然后通过 ADAT

OUT1 和 2 输出。

INPUT 连接头 1

输入通道 1

母线输出 1

教程

ADAT 输出

连接头

CH 1

INPUT 连接头 2

INPUT 连接头 3

INPUT 连接头 4

INPUT 连接头 5

输入分配

输入通道 2 母线输出 2

输入通道 3 母线输出 3

输入通道 4

输入通道 5 母线输出 5

母线输出 4

01V96 第 2 版－使用说明书

CH 2

第5章教程

•

使用直接输出

每个输入通道的信号都可以直接从一个特定的输出连接头和通道输出。使用这种方法直接把每个输入通道的信号直接送到多轨机。

下面的例子就是通过 ADAT OUT 通道 1-5 直接输出信号。

INPUT 连接头 1

ADAT 输出

连接头

CH 1

输入通道 1

INPUT 连接头 2

INPUT 连接头 3

INPUT 连接头 4

INPUT 连接头 5

输入分配

输入通道 2

输入通道 3

输入通道 4

输入通道 5

这一节叙述怎样通过联合使用这两种方法路由信号。

1 反复按 DISPLAY ACCESS [PAN/ROUTING] 直到显示 Pan/Route |

Rout1-16 页面。

在这个页面您可以任意选择母线输出（Bus Out）的信号来源。

2 3

CH 2

CH 3

CH 4

CH 5

这个页面包含如下的按钮：

01V96 第 2 版－使用说明书

1-8 按钮

这些按钮路由输入通道的信号到母线 1-8。您可以选择多个按钮。

S 按钮

这个按钮路由输入信号到立体声母线。

D 按钮

这个按钮直接输出输入通道的信号到特定的输出连接头和通道。

初始化录音音轨

2 移动连接着乐器或麦克风的通道的光标到 S 按钮上，然后按

[ENTER] 关闭。

在默认情况下，每个输入通道都会被路由到立体声母线，这样您就可以通过监听输出（MONITOR OUT）连接头或者耳机插座

来监听输入信号。不管何种方法，在录音过程中监听通过多轨机的返回信号，都胜

过直接监听输入通道的信号。所以您必须关闭 S 按钮使输入信号不被路由到立体声通道。

3 为了把输入通道的信号路由到数字多轨机，我们通过母线 1-8，使用 1-8 按钮来

指定用于母线输出的目标，即连接了乐器和麦克风的输入通道。

在例子里面，输入通道 1-4 被分配到母线 1 和 2，而输入通道 5-8 被分配到母线 3和4。

教程

4 反复按 [PAN/ROUTING] 按钮直到出现 Pan/Route | Pan 页面。

这个页面您可以用于设定每个路由到立体声母线或成对母线的输入信号的声像。

5 移动光标到相应的路由到成对母线的输入通道的 PAN 参数上，然后旋转参数轮

或按 [INC]/[DEC] 按钮来设定 PAN 参数。

光标位于 PAN 参数控制

建议：您也可以先按 [SEL] 按钮来选择输入通道，然后选择通道的 [PAN] 来调节声像设定。

6 路由通道信号到直接输出，反复按 DISPLAY ACCESS [PATCH] 按钮直到出现

Patch | Direct Out 页面。

在直接输出设定页面您可以详细的设定每个相应的输入通道的直接输出连接头和通道。

7 移动光标到您需要直接输出的输出通道的参数框上，然后设定具体的输出连接头

和通道。

01V96 第 2 版－使用说明书

第5章教程

在这个例子中 , 输入通道 9-12 的信号路由到 ADAT OUT 通道 5-8。

8 反复按 DISPLAY ACCESS [PAN/ROUTING] 按钮直到出现 Pan/Route |

Rout1-16 页面。

9 移动光标到您想直接输出的输入通道的 D 按钮上，然后按 [ENTER]。

当 D 按钮打开后，该音轨的信号就直接输出到了相应的直接输出连接头或者通道。

调节监听电平

当数字多轨机处在录音准备状态时您可以监听录音信号，信号首先通过音轨 1-8 发送到数字多轨机，然后再由多轨机返回信号到 01V96 的输入通道 17-24，然后

您就可以把这些信号路由到监听输出或者耳机插座。

1 把数字多轨机调节到录音准备状态。

在这个时候，设定好数字多轨机的监听模式，使处在录音准备状态的音轨可以监听。（参看数字多轨机的使用说明书）。在这种情况下，发送到多轨机 1-8 轨的信

号返回到 01V96 的输入通道17-24。

2 按 LAYER [17-32] 按钮。

这时通道层 17-32 可以被控制条部分控制。

3 反复按 DISPLAY ACCESS [PAN/ROUTING] 按钮直到出现 Pan/Route |

Rout17-STI 页面。

01V96 第 2 版－使用说明书

初始化录音音轨

4 确保输入通道 17-24 的 S 按钮打开，而输入通道 1-8 的 S 按钮关闭，使用

PAN 控制器调节监听信号的声像。

建议：调节输入通道 17-32 的声像设定，衰减器和 [ON] 按钮会影响监听信

号，但不会影响进入数字多轨机的录音信号。

教程

5 按 DISPLAY ACCESS [HOME] 按钮 , 然后按 [F1] 按钮查看 Meter | CH1-32

页面。

6 确保 1-8 通道的 [ON] 按钮稳定点亮。然后提升 [STEREO] 衰减器到 0 分贝。

7 当乐手开始演奏后，调节衰减器 1-8，[MONITOR OUT] 控制和 [PHONES] 控

制来设定合适的监听电平。

现在您可以通过监听系统和耳机听到发送到 17-24 通道的信号。

备注：如果 L & R 电平表达到了 “OVER”级别，适当的降低 [STEREO] 衰减器。

01V96 第 2 版－使用说明书

第5章教程

调节输入通道 EQ

01V96 的每一个通道都带有一个 4 段式参数均衡器。这一部分叙述调节录音前信号的 EQ 参数。

1 按 LAYER [1-16] 按钮。

这时通道层 1-16 可以被控制条部分控制。

2 按您需要调节 EQ 的通道的 [SEL] 按钮。

3 按 [EQ] 按钮，然后按 [F1] 显示 EQ | EQ Edit 页面。

EQ 编辑页面允许您调节当前选定的通道的 EQ 参数。

4 确保 EQ ON 按钮打开（在左上角）。

EQ ON/OFF 用于打开和关闭当前选定通道的 EQ。如果关闭，可以按 [ENTER] 打开。

5 当乐手开始演奏的时候，调节 EQ 参数。

移动光标到下半部分的参数区，然后旋转参数轮来设定参数。您可以调节 LOW，L-MID，H-MID，和 HIGH 频段的参数。

01V96 第 2 版－使用说明书

初始化录音音轨

•

这个参数控制通过 F 参数设定的用于衰减/ 提升的中心频率的 Q （斜面）值。设定范围是 10 和 0.10 之间。值越大，斜面越陡。这个参数也用于选择 EQ 的

LOW 和 HIGH 频段。

F（频率）

•

这个参数控制用于衰减 / 提升的中心频率，设定范围是 21.2 Hz 到 20.0 kHz。

•

G （增益）

这个参数控制衰减 / 提升的数量大小。设定范围是 -18.0 dB 到 +18.0 dB。LOW 和 HIGH 增益用于设定 Q 在 HPF 和 LPF 状态时的过滤器开关。

您可以通过按所选通道的 [HIGH]，[HIGH-MID]，

SELECTED CHANNEL

[LOW-MID]，[LOW] 按钮来决定频段，然后通过旋钮 [ Q]，[F REQUENC Y] ，[GAI N] 直接编辑 Q，F，和 G

PAN

参数。

建议：

•

在LOW频段顺时针方向的旋转Q参数可以把LOW 频段 EQ 设成 “L.SHELF”（低通）状态，反时针旋转可以设定成 “HPF”（高通滤波器）状态。

在HIGH频段顺时针方向的旋转Q参数可以把HIGH频段

•

EQ 设成 “H.SHELF”（高通）状态，反时针旋转可以设定成 “LPF”（低通滤波器）状态。

默认情况下，LOW 频段在 “L.SHELF”状态，HIGH

•

频段在 “H.SHELF”状态。

EQUALIZER

FREQUENCY

GAIN

6 用同样的方法调节其他通道的 EQ。

教程

HIGH

HIGH-MID

LOW-MID

LOW

建议：

•

右上角的电平表显示当前选定的输入通道的信号通过 EQ 后的电平。如果达到了 “OVER”位置。则通过 ATT 降低 EQ 前的信号电平。这个控制器位于

该页面的左上角。

•

您也可以设定从录音机返回的信号的 EQ 参数。使用这种方法只会影响您听见的声音，而不会影响输入录音机的信号。

•

您也可以使用 EQ 库中各种针对不同情况和乐器的 EQ 预设值。

压缩输入信号

01V96 的输入通道 1-32 都设计了独立的压缩器。本节主要讲解怎样在录音前压缩信号。

1 按 LAYER [1-16] 按钮。

此时通道条控制通道层 1-16。

2 按需要进行压缩的输入通道的 [SEL] 按钮。

01V96 第 2 版－使用说明书

第5章教程

3 按 [DYNAMICS] 按钮，然后按 [F4] 按钮。

此时打开了 Dynamics | Comp Lib 页面。该页面允许您存储或者调用压缩器的设定。下面的例子使用了压缩器的 1-36 预设库中的一个。

4 旋转参数轮来卷动库标题，然后选择您希望调入的程序。

在选择框中选中预设程序。

5 移动光标到左边的 RECALL 按钮上，然后按 [ENTER]。

这样就载入了预设程序。

6 按 [F3] 按钮。

01V96 显示 Dynamics | Comp Edit 页面 , 您可以调节压缩器参数。

01V96 第 2 版－使用说明书

初始化录音音轨

教程

建议：

•

7 按 [ENTER] 打开位于本页面左下角 ON/OFF 按钮。

ON/OFF 按钮用于打开和关闭当前选定通道的压缩器。

8 当乐手开始演奏后，调节压缩器的参数。

移动光标到参数区，然后旋转参数轮或者按 [INC]/[DEC] 按钮。

输入通道 1-32 都可以独立地使用压缩器。如果要是门限器，先按 [DYNAMICS] 按钮，然后按 [ F2] 打开门限器设定库，然后调入一个门限器设定。调入完成后

按 [Dynamics] 按钮，再按 [F1] 显示 G ate Edit 页面，您可以调节具体参数。

01V96 提供四种动态处理：COMP （压缩），EXPAND （扩展），COMP.

（S）（软压缩扩展器），COMP. （H）（硬压缩扩展器）。不同的处理有不同

的参数。（参看 272 页各种不同压缩器的参数。）您在 Comp Edit 页面不能改变压缩器的类型。为了改变压缩器的类型，可以从

设定库载入不同的设定程序，然后调节需要的参数。

录音

当您完成了上述设定后，您可以开始使用数字多轨机录音。

1 调节数字多轨机使之开始录音，然后提示乐手开始演奏乐器。

在录音的过程中，可以按 [HOME] 按钮显示 Meter | CH1-32 页面，然后查看表头，确保 1-8 输入通道没有发生削波。

2 演奏结束后停止数字多轨机录音。

3 使用数字多轨机的从头播放功能，来检查录音结果。

4 如果您对录音结果满意，解除录音机的 1-8 音轨的录音准备状态。

建议：如果您的数字多轨机支持 MMC（MIDI 机器控制码），您可以使用

01V96 的机器控制功能来选择录音机的音轨，进行录音音轨定位。（参看 212 页）

01V96 第 2 版－使用说明书

第5章教程

原带配音到其它音轨

这一部分讲解原带配音。即一边听已经录好的 1-8 音轨，一边把乐器或者麦克风录到数字多轨机的 9 轨和 10 轨。

设定输入电平

1 连接乐器到输入连接头 1 和 2，然后调节相应

的 [PAD] 开关和 [GAIN] 旋钮，使 [PEAK] 指示灯在音量最大的时候闪一下。

PAD

20dB

-60

-16 GAIN

PEAK

[PAD] 开关

[GAIN] 旋钮

[PEAK] 指示灯

2 按 LAYER [1-16] 按钮。

此时通道条控制输入通道层1-16 可用。

3 按 DISPLAY ACCESS [HOME] 按钮，然后按 [F1] 按钮显示 Meter | CH1-32

页面。

4 确保连接了乐器或者麦克风的通道的 [ON] 按钮指示灯亮起。然后提升衰减器到

0dB。

关闭不用的通道的 [ON] 按钮。

5 当乐手开始演奏后，使用电平表检查输入通道电平。

01V96 第 2 版－使用说明书

原带配音到其它音轨

路由信号

接下来我们要把输入通道 1 和 2 的信号直接路由到扩展槽通道 1 和 2，然后信号就可以被数字多轨机的 9 轨和 10 轨录制。

1 反复按 DISPLAY ACCESS [PATCH] 按钮直到出现 Patch | Direct Out 页面。

2 移动光标到您希望直接输出的输入通道的参数框上，然后指定输出连接头或通

道。

在这个例子里面，输入通道 1 和 2 的信号分配到扩展槽输出的 1 和 2 上。

教程

3 反复按 DISPLAY ACCESS [PAN/ROUTING] 按钮直到出现 Pan/Route |

Rout1-16 页面。

4 移动光标到输入通道 1 和 2 的 D 按钮，然后按 [ENTER]。关闭

S 按钮和 1-8 按钮。

此时输入通道 1 和 2 的信号直接路由到扩展槽输出通道 1 和 2，然后输出到数字多轨机的 9 轨和 10 轨。

调节监听电平

接下来数字多轨机进行录音准备并且通过监听系统或者耳机监听信号。（数字多轨机发送音轨 9 和 10 的信号到 01V96 的输入通道 25 和 26）

1 把数字多轨机的 9 音轨和 10 音轨调节到录音准备状态。

这个时候，设定数字多轨机使之能够监听处于录音准备状态的音轨，同时也能监听其他音轨的回放信号。（有关信息可以参看数字多轨机的使用说明书）

2 按 LAYER[17-32] 按钮。

此时通道条控制输入通道层 17-32 可用。

3 反复按 DISPLAY ACCESS [PAN/ROUTING] 按钮直到出现 Pan/Route |

Rout17-STI 页面。

4 确保输入通道 25 和 26 的 S 按钮打开，1-8 按钮关闭。

01V96 第 2 版－使用说明书

第5章教程

5 按 [F1] 按钮显示 Pan/Route | Pan 页面，使用 PAN 参数来调节信号的声像。

6 按 DISPLAY ACCESS [HOME] 按钮，然后按 [F1] 按钮显示 Meter | CH1-32

页面。

7 确保 [ON] 按钮指示灯 9 和 10 点亮。

8 当乐手演奏的时候，提升衰减器 9 和 10 来设定合适的监听电平。

如果需要，播放已经录制好的信号，然后调节好已经录好的信号和待录音的信号的音量平衡。

录音

1 调节数字多轨机使之开始录音，然后提示乐手一边监听一边开始演奏乐器。

在录音过程中，显示 Meter | CH1-32 页面，确保不发生削波。

2 演奏结束后停止数字多轨机录音。

3 使用数字多轨机的从头播放功能，来检查录音结果。

4 如果您对录音结果满意，解除录音机的 9 和 10 音轨的录音准备状态。

01V96 第 2 版－使用说明书

混合已录制的音轨到立体声音轨（缩混）

“Mixdown”（缩混）是指处理混合后的已录制音轨到一个立体声音轨，然后录

制到一个外部的母带录音机。这一部分讲解混合音轨 1-16 到立体声音轨的方法，然后在信号上加上 01V96 的内部效果器，最后记录到母带录音机。

连接和设定母带录音机

下面的步骤是连接 DAT 录音机、MD 录音机、CD 录音机或者是其他的母带录音机到 01V96。改变 01V96 内部的信号分配，使之能够监听母带录音机通过 ST

IN 通道 2 返回的信号。

1 连接母带录音机到 01V96。

在下面的例子里面，01V96 的 2TR OUT 数字输出连接头连接到母带录音机的数字输入，01V96 的 2TR IN 数字输入连接头连接到母带录音机的数字输出。

-26

GAIN

-26

GAIN

PEAK

13 14 15 16

SIGNAL

+10

32313029282726252423222120191817

CH9-12CH5-8CH1-4

PHANTOM +48V

1513

CH15/16 2TR IN

GAIN

PEAK SIGNAL

RECALL

1010

1515

2020

303030

4040

5050

6060 7070

STEREO

-26

IN OUT

2TR

-10dBV

MONITOR 2TR IN

LEVEL

MONITOR

OUT

ST IN

ST IN 1 ST IN 2

(UNBAL)

SOLO CLEAR

USER DEFINED

KEYS

2TR OUT 数字

PHONES

连接头

0100

LEVEL

PHONES

2TR IN 数字连接头

ONON

数字输入

连接头

数字输出

连接头

母带录音机

ABABABABABABABABABABABA

INPUT

(BAL)

INSERT

OUTIN

(UNBAL)

INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O INSERT I/O

PAD

-16 -60

/ INSERT/

DYNAMICS

+10

GAIN

PEAK

SIGNAL

DISPLAY ACCESS

DIO/SETUP

UTILITYMIDISCENE

PAN/

PAIR/

PATCH

ROUTING

GROUP

DELAY

EQ EFFECT VIEW

FADER MODE

AUX 1

AUX 2 AUX 3 AUX 4

AUX 8AUX 7AUX 6AUX 5

HOME (METER)

LAYER

1-16 17-32 MASTER REMOTE

SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL SELSEL

SOLO SOLO

SOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLOONSOLO

ON ON

123456

+10

15 15

303030

123456

AUX 1 AUX 2 AU X 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 BUS 1 BUS 2 BUS 3 BUS 4 BUS 5 BUS 6 BUS 7 BUS 8

-16 -60 GAIN

PEAK SIGNAL

+10

-16 -60 GAIN

PEAK SIGNAL

8 9 10 11 12

+10

50505050

8 9 10 11 12

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

+10

20dB

20dB20dB20dB20dB20dB20dB20dB20dB20dB20dB

-16 -60

-16 -60 GAIN

GAIN

PEAK

SIGNAL

SCENE MEMORY

STORE

SELECTED CHANNEL

OVER

-3

-6

PAN

-9

-12

-15

EQUALIZER

-18

-24

-30

-36 HIGH

-48

STEREO

HIGH-MID

FREQUENCY

LOW-MID

LOW

GAIN

13 14 15 16

+10

60 70

13 14 15 16

121110987643215

DEC INC

ENTER

+10

建议：您也可以通过连接母带录音机的模拟输出到 01V96 2TR IN 连接头来监听返回信号。使用这种方法，您可以使用 MONITOR OUT 部分的监听源选择

开关快速的切换监听信号。

教程

2 反复按 DISPLAY ACCESS [PATCH] 按钮直到显示 Patch | In Patch 页面。

01V96 第 2 版－使用说明书

第5章教程

3 移动光标到 STEREO INPUT 部分的 2L 参数框，旋转参数轮或者 [INC]/[DEC]

来选择 “2TD L”，然后按 [ENTER]。

4 使用同样的方法，移动光标到 STEREO INPUT 部分的 2R 参数框，然后选择

“2TD R”。

此时由 2TR IN DIGITAL 连接头输入的信号就路由到了立体声输入通道 2 的 L 和R。

5 使用 ST IN [ST IN] 按钮选择 ST IN 通道的 1 和 2。

ST IN [ST IN] 按钮成对的选择 ST IN 通道（ST IN 通道 1 、2、3、4），当前选定的通道的指示灯会亮

起。

ST IN

6 关闭 ST IN 通道 2 的 [ON]。

此时按钮指示灯关闭。只有在您监听母带录音机的回放信号的时候才需要打开。

指示灯亮

调节各音轨的混合平衡

下面的步骤调节 1-16 音轨的混音平衡参数，并进行均衡、压缩、门限的处理。

1 确保数字多轨机的 1-16 音轨都解除了录音准备。并且您都可以监听到各音轨的

回放信号。

2 按 LAYER [1-16] 按钮，然后关闭输入通道 1-16 的 [ON] 按钮。

3 按 LAYER [17-32] 按钮，确保通道 17-32 的 [ON] 按钮打开。

4 反复按 DISPLAY ACCESS [PAN/ROUTING] 按钮直到出现 Pan/Route |

Rout17-STI 页面。在这个页面里面，确保 17-32 音轨的 S 按钮打开，1-8 按钮关闭。

01V96 第 2 版－使用说明书

混合已录制的音轨到立体声音轨（缩混）

由数字多轨机 1 -16 轨发送到输入通道 17-32 的信号现在路由到立体声母线，然后传送到 STEREO OUT 和 2TR OUT DIGITAL 连接头。

5 使用 PAN 参数控制来分别调节输入通道 17-32 的声像。

建议：您也可以通过按相应的 [SEL] 按钮，然后旋转选定通道的 [PAN] 控制

器的方法来调节。

教程

6 提升 [STEREO] 衰减器到 0 分贝。

7 当数字多轨录音机开始从头回放已经录制的信号的时候，操作衰减器调节 1-16

来调节各音轨的音量平衡。

•

均衡各音轨信号

通过按相应的 [ SEL] 按钮选择需要通道，然后按 [EQ] 按钮，接着按 [F1] 显示页面（参看 84 页）。或者使用通道选择部分的 EQ 参数按钮。

•

压缩各轨信号

通过按相应的 [ SEL] 按钮选择需要通道，然后按 [DYNAMICS] 按钮，然后按 [F4]显示 Dynamics | Comp Lib 页面（参看82 页）。接着按[DYNAMICS] 按

钮，最后按 [F3] 按钮显示 Com p Edit 页面，您就可以编辑压缩参数了。

设定各轨信号的门限

•

通过按相应的 [ SEL] 按钮选择需要通道，然后按 [DYNAMICS] 按钮，然后按 [F2] 显示 Dynamics | Gate Lib 页面。接着按 [DYNAMICS] 按钮，最后按

[F1] 按钮显示 Gate Edit 页面，您就可以编辑门限参数了。

01V96 第 2 版－使用说明书

第5章教程

使用内部效果

01V96 设计了4 个内置的综合效果处理器。您可以通过 Aux Sends 和 Returns 或者是插入指定音轨的方法使用这些效果。下面的部分叙述通过 Aux Send 1 来

给音轨信号加上混响效果。

1 反复按 DISPLAY ACCESS [PATCH] 按钮直到出现 Patch | Effect 页面。

这个页面允许您分配效果处理器 1-4 的输入和输出。默认情况下，效果处理器 1 的输入分配到 Aux Send 1 音轨上，输出分配到 ST IN 通道 1 的 L 和 R，如上图

所示。

建议：如果内部效果处理器 1 的分配与上述不同，请使用参数轮或者 [INC]/[DEC] 按钮以及 [ENTER] 按钮改变分配。

2 确保 ST IN 通道 1 的 [ON] 按钮打开。

3 反复按 DISPLAY ACCESS [EFFECT] 按钮直到出现 Effect | FX1 Lib 页面。

在 Effect | FX1 Lib 页面您可以调入效果库中的效果程序供效果处理器1 使用。或者是储存当前的效果设定到效果库。

在中间的滚动栏列表中选择您要记录的效果设定，或者载入已有的程序。选中的程序显示在右侧窗口中。

01V96 第 2 版－使用说明书

混合已录制的音轨到立体声音轨（缩混）

4 旋转参数轮并且选择 “2. Reverb Room”。

在本教程中，选择了房间混响程序（Reverb Room）。

5 移动光标到列表左边的 RECALL 按钮，然后按 [ENTER]。

这个时候效果处理器 1 载入 “Reverb Room”程序。

建议：编辑效果参数，可以反复按 [EFFECT] 按钮直到出现 Effect | FX1 Edit 页面（参看 161 页）。

6 按 LAYER [17-32] 按钮。

这个时候通道条控制输入通道层 17-32 被选中。

7 按 FADER MODE [AUX1] 按钮。

按钮的指示灯亮起。当 [AUX 1]-[AUX 8] 按钮的指示灯亮起后，衰减器1-16 控制辅助（AUX）发

送 1-8 的电平。本例子中，衰减器控制输入通道 17-32 到 Aux 1 （效果处理器 1 输入）的发送电

平。

建议：重设衰减器功能到普通模式，可以按 FADER MODE [HOME] 按钮。

8 当数字多轨机开始回放后，操作衰减器 1-16 来调节发送到效果处理器 1 的电

平。

9 调节效果返回电平，使用顶部 ST IN 部分的控制旋钮。

您可以在右上角查看当前的电平。

教程

01V96 第 2 版－使用说明书

第5章教程

录音到母带录音机

完成这些操作后，您就可以把混合好的立体声信号录制到与 01V96 相连的母带录音机中去。

1 设定母带录音机开始录音，然后数字多轨机开始从头回放。

在录音期间，观察右侧的立体声电平表，确保不发生削波。

2 当播放结束，停止母带录音机，然后停止数字多轨机。

3 打开 ST IN 部分的 ST IN 通道 2 的 [ON] 按钮。这时指示灯亮起。

4 回放母带录音机的录音结果。

回放信号输入到 01V96 的 2TR IN DIGITAL 连接头。然后通过 ST IN 通道 2 输入到立体声母线。

备注：多数民用级的 DAT 或者 MD 录音机不能在播放的时候同步外部的字时钟信号（也就是说不能是字时钟从模式）。如果使用这种母带录音机连接到

01V96 的 2TR IN DIGITAL 连接头，使用 DIO/Setup | Word Clock 页面选定

“2TRD”（2TR IN DIGITAL）作为字时钟源。

当母带录音机播放完毕，关闭 ST IN 通道 2 的 [ON] 按钮。

建议：如果需要，您可以把当前的混音设定作为一个场景储存（参看 165 页）。

01V96 第 2 版－使用说明书

6 模拟 I/O 和数字 I/O

这一章主要叙述 01V96 的模拟和数字输入 / 输出连接头的基本使用方法。

模拟输入和输出

输入部分

01V96 上面板的输入连接头，可以用于连接麦克风或线路输入源。

•

输入连接头A 1-12

•

输入连接头B 1-12

INPUT

(BAL)

这些平衡式的 TRS 插座可以用于连接线路输入和麦克风信号。它们的输入范围是 -60dB 到 +4dB。后面板的 [+48V]

开关用于打开这些输入端口的 48v 幻像供电。

这些平衡式的 TRS 插座可以用于连接线路输入和麦克风信号。

它们的输入范围是 -60dB 到 +4dB。您不能同时使用号码相同的输入连接头 A 和输入连接头 B。

（例如，您不能同时使用输入 A-2 和输入 B-2。）如果您同时

连接 A 和 B，那么只有输入B 的信号有效（例如，B-2 优先于A-2）。

模拟 I/O 和数字 I/O

•

输入连接头13-16

1513

这些平衡的 TRS 连接头用于输入线路信号。当 AD 15/16 选择打开的时候（推入），来自输入 15 和 16 的信号就会被忽

略。来自 2TR IN 连接头的信号就会路由到AD 输入通道的 15 和

16。

建议：您可以把来自输入连接头的信号分配到任意一个输入通道上。（参看 121 页详细解释分配输入信号到输入通道。）

•

插入 I/O 连接头

INSERT

OUTIN

(UNBAL)

•

幻像电源

INSERT I/O INSERT I/O

这些 TRS 连接头用于连接外部设备，例如效果处理器，由此进入 AD 输入通道。

输入 1 到输入 12 可以通过开关打开 +48V 幻像电源来使用电容话筒。用于给电容话筒 +48V 幻

•

PAD 开关

PAD

20dB

像供电的开关位于后面板。

输入 1 到输入 12 设计了 pad 开关，用于衰减 20dB 的输入信号。这些开关对输入 A 和输入B 都有效。

01V96 第 2 版－使用说明书

GAIN

第 6 章模拟 I/O 和数字 I/O

•

增益控制

-60

-16 GAIN

PEAK SIGNAL

•

峰值和信号指示灯

PEAK SIGNAL

2TR IN 连接头

•

IN OUT

2TR

-10dBV (UNBAL)

输入 1 到输入 16 都设计了增益控制旋钮用于调节输入灵敏度。

输入 1 到输入 12 在 PAD 关闭的时候，灵敏度的调节范围是

-16dB 到 -60dB，当 PAD 打开的时候，灵敏度的范围是 +4dB 到 -40dB。输入通道 13 到 16 的调节范围是 +4dB 到

-26dB。

当输入 1 到输入16 的信号到达 -34dB 的时候，相应的信号指示灯就会亮起。当输入信号达到 3dB 发生削波时 PEAK

指示灯就会亮起。

这些非平衡 RCA 连接头用于接收来自主录音机的线路信号。当 AD15/16 源选择开关打开（按下）的时候，由这里输入的

信号被路由到 AD 输入 15 和 16。当监听源选择开关打开

（按下），您可以通过监听输出来监听这些信号。

输出部分

01V96 的上面板和后面板设计有输出连接头用于连接监听系统，主录音机、效果处理器和其他线性设备。

•

监听输出连接头 L/R （左 / 右）

这对平衡 TRS 插座用于输出监听信号或者是自 2TR IN 路由来的信号。它的额定输出电平是 +4dB。

使用 AD 输入的监听源选择按钮来选择监听AD 输出信号。

OMNI OUT 连接头 1-4

•

这些平衡 TRS 插座用于输出母线或通道直接输出信号。它们的额定输出电平是+4dB。

建议：任何信号路径都可以被分配到 OMNI OUT 连接头上（参看 124 页有关 OMNI OUT 连接头的信号分配的信息）。

立体声输出连接头 L/R （左 / 右）

•

这些平衡式的 XLR-3-32 型连接头用于输出立体声信号。它们的额定输出电平是 +4dB。

01V96 第 2 版－使用说明书

•

2TR OUT 连接头

IN OUT

2TR

-10dBV (UNBAL)

这些非平衡 RCA 连接头用于输出线路信号到主录音机或其

他的设备。这些连接头总是输出立体声输出信号。

数字输入和输出

01V96 后面板设计了数字输入和数字输出连接头用于连接外部的数字设备。任何信号路径都可以分配到这些数字输入和输出上。

您还可以通过安装可选的 I/O 卡增加模拟或数字输入输出端口。

数字 I/O 连接头

2TR IN 数字连接头

•

2TR OUT 数字连接头

数字输入和输出

2TR IN DIGITAL 是一个 RCA 标准（IEC-60958）的数字音频输入连接头。您可以分配数字输入信号到任意一个输入

通道（参看 121 页）。

这是一个 RCA 标准（IEC-60958）的数字音频输出连接头。您可以分配任意一个母线输出或通道直接输出到这个数字输

出(参看125页)。

模拟 I/O 和数字 I/O

ADAT IN 连接头

•

这个 TOSLINK 连接头允许同时输入8 通道的 ADAT 光纤格式信号，它们可以被分配到任意的输入通道上（参看 121 页）。

•

ADAT OUT 连接头

这个 TOSLINK 连接头允许同时输出8 通道的 ADAT 光纤格式信号，您可以把任何母线输出或通道直接输出信号由这个连接头输出（参看 123 页）。

扩展槽

扩展槽用于安装可选的 mini-YGDAI （YAMAHA 通用数字音频界面）I/O 卡。这些卡提供 AD/DA 转换，和各种不同的模拟I/O 和数字 I/O 界面，包括

AES/EBU，ADAT，和 Tascam。您可以任意分配来自这些卡的输入信号到任意一个输入通道或插入点（参看 122 页）。

您可以分配任意输入通道直接输出或母线输出到这些卡上（参看 125 页）。下表中列出了当前可用的 mini-YGDAI I/O 卡。

扩展卡格式输入输出量化精度 / 采样率连接头

MY8-AD

MY8-AD24

MY4-AD MY8-AD96

MY4-DA MY8-DA96

MY8-AE

MY16-AE

MY8-AE96

MY8-AE96S

模拟输入

模拟输出 -

AES/EBU I/O

4 XLR-3-31 型（平衡式）x4 8 24-bit, 44.1/48/88.2/96 kHz 25-针 D-sub

16 16

8 8 24-bit, 44.1/48/88.2/96 kHz

20-bit, 44.1/48 kHz

24-bit, 44.1/48 kHz

4 20-bit, 44.1/48 kHz XLR-3-32 型（平衡式）x4 8 24-bit, 44.1/48/88.2/96 kHz

24-bit, 44.1/48 kHz

耳机插座（平衡式）x8

25-针 D-sub

01V96 第 2 版－使用说明书

第 6 章模拟 I/O 和数字 I/O

扩展卡格式输入输出量化精度 / 采样率连接头

MY8-AT

MY16-AT

MY8-TD

MY16-TD

MY8-mLAN2IEEE1394 8 8 6-针 1394 连接头 x2

1. 用于代替 20-bit MY8-AD 卡。

2. 支持 24-bit/96 kHz 双通道模式。（需要 96 kHz 字时钟。）

3. 与 MY8-AE96 相同，但带有采样频率转换。

ADAT I/O

Tascam

16 16 光纤 x4

16 16 25-针 D-sub

24-bit, 44.1/48 kHz

参看 YAMAHA 专业音频网，带有详细的 I/O 卡介绍。 <http://www.yamahaproaudio.com/>

转换由扩展卡输入的数字信号的采样频率

可选的 MY8-AE96S 数字 I/O 扩展卡可以进行采样频率转换。您可以方便的转换输入数字信号的频率使之和01V96 的当前频率相同。

1 反复按 DISPLAY ACCESS [DIO/SETUP] 按钮直到出现 DIO/Setup | Format

页面。

光纤 x2

25-针 D-sub BNC 字时钟输出

使用 SRC 部分的按钮来打开和关闭采样频率转换。您可以打开或关闭数字I/O 卡的采样频率转换功能。（奇数和偶数通道的顺序）

建议：可以在字时钟界面的 FS 框查看 01V96 的当前工作频率。

备注：只有使用 YAMAHA MY8-AE96S 数字 I/O 扩展卡的时候您才可以使用

采样频率转换功能。如果您使用其它的 I/O 扩展卡或无卡，SRC 功能将不能使用。

2 使用光标键移动光标到 SRC 区域的任意一对通道，然后按 [ENTER]。

这样就可以打开或关闭选定的两个通道的采样频率转换。如果是打开状态，输入信号的频率会自动转换成 01V96 的当前工作频率。

01V96 第 2 版－使用说明书

监听数字输入和状态查看

通过如下的方法查看并监听连接到 2TR 数字输入或者扩展槽输入的数字音频信号通道的状态（采样频率，加强等）。

1 按 DISPLAY ACCESS [UTILITY] 按钮，然后按 [F2] 按钮。

Utility / CH 状态页面如下。

1 2

监听数字输入和状态查看

3 4 5 6

在这个页面里面，您可以使用以下的按钮来选择您想查看状态的通道的扩展槽或连接头。

2 移动光标到目标输入或扩展槽按钮，然后按 [ENTER]。

此时显示选定输入通道的状态。通道状态信息包括如下项目：

2TR IN

这个按钮用于查看连接到 2TR 数字输入的输入信号通道的状态。

SLOT

这些按钮用于查看连接到数字 I/O 扩展卡的每两个相邻通道（按奇偶顺序）信号的状态。

指示采样频率。如果没有输入信号或者输入的字时钟信号无法和内部时钟同步，就显示 “Unlock”。

加强

指示加强状态的开关。

模拟 I/O 和数字 I/O

类别

指示 IEC958 标准第二部分（S/PDIF-Consumer）的 “Category Code Bit” 状态。该参数显示如下的值。

参数值描述

General

Laser Optical D/D Conv

Magnetic D.Broadcast

Instruments A/D Conv

A/D Conv with (C) Solid Memory

Experimental Unknown

临时使用激光光学装置

数字 - 数字信号转换和信号处理装置磁带驱动器和磁盘驱动器

数字广播接收

乐器、麦克风和弦乐信号等

转换（不带版权信息） A/D 转换（带版权信息）

固体存储设备实验装置

未知

01V96 第 2 版－使用说明书

第 6 章模拟 I/O 和数字 I/O

数字输出抖动

备注：“AES/EBU”格式在 IEC958 标准的第三部分

（AES/EBU-Professional）。（其中不包含 Category Code Bit）。

COPY

显示 IEC958 第二部分（S/PDIF-Consumer）的版权保护信息。“OK”表示可以拷贝。“Prohibit”表示版权受保护。

3 如果您选择已经安装有 MY16-AE 卡的插槽的 SLOT 按

钮，请使用位于屏幕右下角的 01-08 和 09-16 按钮选择您希望显示的通道组。

当数字音频信号传送到一个低等级设备，精度的改变有可能带来不希望的噪音。为了消除这种噪音，可以有意加入一个很小的补充噪音，这个处理过程叫

“dithering”（抖动）。

在 01V96 上，您可以在 2TR 数字输出和扩展槽数字输出上加入抖动。例如您可以在 01V96 的立体声混音输出上加上抖动然后录入一个 16 比特的 DAT 录音

机。

1 反复按 DISPLAY ACCESS [DIO/SETUP] 按钮直到出现 DIO/Setup | Format

页面。

抖动设定位于页面的底部。

2 移动光标到需要使用抖动的输出通道，然后旋转参数轮或者按 [INC]/[DEC] 来选

择接收设备可以达到的精度。

备注：

•

如果通道在 “OFF”就不能设定抖动。只有在外部数字接收设备的精度比 01V96 低时才能使用抖动。

建议：直接双击 [ENTER]，就可以复制当前通道的设定到全部通道。这个时候会显示复制确认窗口。

01V96 第 2 版－使用说明书

设定在更高采样频率情况下的传输格式

如果 01V96 工作在更高的采样频率（88.2 kHz 或者 96 kHz）并且要传输数据到外部设备，您必须设定好和外部设备相同的数据传输格式。

1 反复按 DISPLAY ACCESS [DIO/SETUP] 按钮直到出现 DIO/Setup | Word

Clock 页面。

2 选择 INT88.2k 或者 INT96k 作为字时钟源。

备注：当 01V96 以很高的采样频率 (88.2 kHz 或者 96 kHz) 工作时，只能使用

两个内部效果处理器。

3 反复按 DISPLAY ACCESS [DIO/SETUP] 按钮直到出现 DIO/Setup | Format

页面。

4 使用光标键把光标移动到 IN/OUT 参数区（

[INC]/[DEC] 设定数据传输格式。

IN/OUT 参数用于每个扩展槽输入输出的数据格式设定如下。

•

双通道

使用双通道模式，数字音频数据的发送和接收使用当前采样频率一半（44.1/48 kHz）的单声道信号。数据通过两个通道传送。适用于高采样频率下运行的

01V96 和传统的 44.1/48 kHz 数字多轨机或硬盘机之间的数据传输。

）上。然后旋转参数轮或者按

模拟 I/O 和数字 I/O

备注：使用双通道模式会减少输入输出端口的数量，其中偶数号通道会被禁用。

双倍速模式

•

使用双倍速模式，数字音频数据使用高采样频率接收和发送（例如 88.2 kHz 或者 96 kHz）。如果要使用这个模式，外部设备必须支持很高采样频率的发送和接

收。

备注：只能针对安装有输入 / 输出双倍速数字音频数据的数字 I/O 卡 ( 例如 MY8-AE96 或 MY8-AE96S) 的插槽选择该模式。

01V96 第 2 版－使用说明书

第 6 章模拟 I/O 和数字 I/O

•

单通道

使用单通道模式，数字音频数据以 01 V96 当前工作频率的一半发送和接收。例如，可以用于发送 44.1 kHz 的信号到外部的硬盘录音机，而 01V96 工作在 88.2

kHz。

备注：只能针对安装有输入/ 输出双倍速数字音频数据的数字 I/O 卡 ( 例如 MY8-AE96 或 MY8-AE96S) 的插槽选择该模式。

建议：如果参数区显示 “-”表示没有找到 I/O 卡或者是 AD/DA 卡或者是其他不能设定传输格式的卡。

01V96 第 2 版－使用说明书

7 输入通道

本章叙述怎样调节 01V96 的输入通道参数。

关于输入通道

在输入通道部分，您可以调节输入到01V96 的信号的电平和音色（包括 01V96 内置的四个效果处理器的输出信号），路由这些信号到母线 1-8，立体声母线，和

辅助发送 1-8。包括不同功能的两种类型的输入通道：单声道通道 1-32 和立体声通道 1-4。

输入通道 1-32

每个单声道输入通道都设计了相位，门限，压缩，衰减，和均衡等信号处理功能。下面的图表阐述了输入通道 1-32 的信号流程。

输入通道

INPUT PATCH

输入通道 1-32 设计了如下参数。

•

（相位）

转换输入通道的相位。

•

GATE

用于门限等动态处理。

•

COMP （压缩）

动态处理器，用于压缩，扩展和限制。可以用在 EQ 前，衰减器前或者衰减器后。

•

ATT （衰减器）

这一部分用于衰减或者放大输入 EQ 的信号。可以避免通过EQ 的信号过小或者削波。

4 BAND EQ （4 波段均衡器）

•

4 波段的参数均衡器。（高音，中高音，中低音和低音）

•

INPUT DELAY （输入延时）

用于延时输入信号。可以用于微调音轨间的同步，或者用于反馈延时效果器。

01V96 第 2 版－使用说明书

第 7 章输入通道

•

ON （开 / 关）

用于打开或者关闭通道。当为 Off 的时候通道禁音。

LEVEL （电平）

•

用于调节输入电平的大小。

•

PAN （声像）

用于调节路由到立体声音轨的信号的声像。也可以用于成对的母线通道。

AUX （辅助发送电平）

•

用于调节路由到 Aux Sends 1-8 的信号电平。信号可以在衰减器前或者衰减器后路由到辅助发送。

•

INSERT （插入）

用于分配输入信号通过一个机载的 I/O 连接头或者 I/O 卡输送到一个外部设备，或者是插入一个内置的效果处理器。您可以分配任何输入通道，输出通道或者是

卡通道。（与 AD 输入部分的 INSERT I/O 连接头不同。）

METER （表头）

•

用于显示信号测量点的各种信息，显示在 Meter 页面。（参看 34 页，有关选择信号测量点。）

ST IN 通道 1-4

这些立体声通道可以用于立体声信号的相位效果，衰减和均衡。下图阐述了 ST IN 通道 1-4 的信号流程。

INPUT PATCH

ST IN 通道 1-4 设计了如下参数：

•

（相位）

ATT （衰减器） 4 BAND EQ （4 波段均衡器）

ON （开 / 关） LEVEL （电平） PAN （声像） AUX （辅助发送电平） METER （表头）

查阅输入通道的描述以获得这些参数的信息。（参看77 页）

建议：您可以储存这些参数设定到通道库。也可以储存门限，压缩，均衡等相关的参数到相应的库。

01V96 第 2 版－使用说明书

在显示屏上设定输入通道

通过移动光标到相应的参数上然后再设定参数值的方法可以设定每个通道的各种参数。也可以通过在上面板的按钮或者是控制器直接改变设定。

下面解释如何通过显示屏设定参数。

切换信号相位

切换信号相位：反复按 [ /INSERT/DELAY] 按钮直到出现 /INS/DLY | Phase 页面。

移动光标到您需要改变相位的通道的NOR/REV 按钮，然后按 [ENTER] 或者 [INC]/[DEC] 来改变设定。

在显示屏上设定输入通道

输入通道

NOR/REV

该按钮用于切换输入通道的相位。NOR 按钮表示普通相位，REV 表示倒相。

GLOBAL

GLOBAL NOR/REV 按钮用于设定全部通道的相位（全部普通或者倒相）。

建议：

•

屏幕右上角显示当前选定的通道的名称。您可以分别地设定立体声通道的每个通道的相位（使用 [SEL] 按钮选定），通过反复地按 [SEL] 按钮来选择左右通道。

01V96 第 2 版－使用说明书

第 7 章输入通道

延时输入信号

定每个通道的延时：反复按[ /INSERT/DELAY] 按钮直到出现包含下面内容的页面。

-DLY1-16页面

本页面用于设定输入通道 1-16 的延时功能。

-DLY17-32页面

本页面用于设定输入通道 17-32 的延时功能。

在这两个页面的参数是相同的（包括设定方法）。

DELAY SCALE

下面这些按钮决定延时单元的参数显示单位。

•

meter................... 设定 meters （米）为单位。

•

feet ...................... 设定 feet （英尺）为单位。

•

sample ................ 设定 samples （样本）为单位。

beat ..................... 设定 beats （拍子）为单位。

•

frame................... 设定 timecode （时码）为单位。

•

GANG 按钮

当这个按钮打开的时候（高亮度显示），成对通道的每个子通道的延时时间将被一起调节。当这个按钮关闭的时候，就可分别地设定每个通道的延时时间。

Channel 按钮

您可以在这里单独的设定延时参数。延时参数包括如下的项目：

•

ON/OFF ........... 用于打开和关闭延时功能。

•

msec................. 以毫秒为单位设定延时时间。

meter/feet/sample/

•

beat/frame........使用您通过DELAY SCALE 按钮设定的单位来调节延时时间。

•

MIX.................... 用于调节输入信号（干）和延时后信号（湿）的混合比例。

•

FB.GAIN........... 设定延时反馈的数量。

01V96 第 2 版－使用说明书

在显示屏上设定输入通道

建议：

•

这个功能不能用于 ST IN 通道。延时时间的范围与01V96的当前采样频率有关。（例如在44.1 kHZ 时，延时范围是 0 到 984.1 毫秒。）

如果您选择 DELAY SCALE 为 meter（米）或者feet（英尺）的时候，距离单位就相当于以声波速度（15 摄氏度的时候是 340 米 / 秒）为基准在这个距

离上的延时时间。这个功能用于纠正两个远距离声源的时间差。如果选择 DELAY SCALE 为拍子，那么参数框就以相应节拍（BPM）的拍

子作为单位。这样您就可以和音乐的节拍同步设定延时。

对输入信号使用门限器

对输入通道使用门限器，使用 [SEL] 按钮选择要使用门限器的通道，然后按 DISPLAY ACCESS [DYNAMICS] 按钮，再按 [F1] 按钮，就会显示 Dynam-

ics |Gate Edit 页面。

输入通道

KEYIN SOURCE （关键输入源）

下面的按钮用于选择决定门限器工作状态的关键输入源。

•

SELF （自身）.................当前选定的通道自身作为关键输入源。

•

CHANNEL （通道）........其他通道的输入信号作为输入源。在 CHANNEL 按

钮下面的参数框选择需要的通道。

AUX （辅助）...................辅助发送信号作为输入源。在 AUX 按钮下面的参数

•

框选择需要的母线。

STEREO LINK （立体声通道连接）

按这个 ON/OFF 按钮用于成对的进行两个通道的门限器操作，使之成为立体声操作。无论通道是否成对都可以进行这个操作。

CURVE （曲线）

显示当前的门限曲线。

TYPE （类型）

显示当前的门限器类型（GATE 或 DUCKING）。

备注：您不能在这个页面改变门限器的类型。您可以使用调入门限器预设库的方法来改变门限器的类型。

01V96 第 2 版－使用说明书

第 7 章输入通道

Meters （表头）

显示通过门限器的信号的电平和增益减少的数量。

ON/OFF （开 / 关）

用于打开或者关闭当前通道的门限器。

PARAMETER （参数）

这个控制器用于设定门限器的参数。（参看 272 页有关参数的信息）

建议：

•

这个功能不能用于ST IN 通道。您可以把当前的门限器设定储存到门限器预设库里，也可以载入各种预设库。

（参看 183 页 )

压缩输入通道的信号

为了设定每个通道的压缩器，使用 [SEL] 按钮选择需要的通道，然后按 DISPLAY ACCESS [DYNAMICS] 按钮，再按 [F3] 按钮显示 Dynamics | Comp

Edit 页面。

POSITION （位置）

使用参数轮或者 [INC]/[DEC] 按钮来选择压缩器的插入位置。共有如下的选择：

•

PRE EQ （EQ 前）...................在 EQ 前插入（默认）

•

PRE FADER （衰减器前）.......在衰减器前插入

POST FADER （衰减器后）...在衰减器后插入

•

STEREO LINK （立体声通道链接）

按这个 ON/OFF 按钮用于成对的进行两个通道的压缩器操作，使之成为立体声操作。无论通道是否成对都可以进行这个操作。

CURVE （曲线）

显示当前的压缩曲线。

TYPE （类型）

显示当前的压缩器类型（COMP/EXPAND/COMP （H）/COMP （S））。

备注：您不能在这个页面改变压缩器的类型。您可以使用调入压缩器预设库的方法来改变压缩器的类型。

01V96 第 2 版－使用说明书

在显示屏上设定输入通道

Meters （表头）

显示通过压缩器的信号的电平和增益减少的数量。

ON/OFF （开 / 关）

用于打开或者关闭当前通道的压缩器。

PARAMETER （参数）

这个控制器用于设定压缩器的参数。（参看 273 页有关压缩器参数的设定）

建议：

•

这个功能不能用于 ST IN 通道。您可以把当前的压缩器设定储存到压缩器预设库里，也可以载入各种预设库。

（参看185 页 )

衰减输入通道的信号

设定输入通道的衰减：按 DISPLAY ACCESS [EQ] 按钮，然后按 [F3] 按钮显示EQ|InAtt页面。

输入通道

移动光标到需要的通道的旋钮上，然后旋转参数轮进行设定，设定范围是 -96dB 到+12dB。

建议：您也可以在 EQ | EQ Edit 页面对选定的通道进行这个操作。

01V96 第 2 版－使用说明书

第 7 章输入通道

设定输入通道的均衡（EQ）

01V96 的输入通道设了 4 段参数均衡器（LOW，LOW-MID，HIGH-MID， HIGH）。

LOW-MID 和 HIGH-MID 波段是峰值型 EQ。LOW 和 HIGH 波段是坡面、峰值或者 H PF 及 LPF。

1 按需要调节 EQ 的通道的 [SEL] 按钮。

2 按 DISPLAY ACCEESS [EQ] 按钮，然后按 [F1] 按钮显示 EQ | EQ Edit 页面。

该页面的全部参数如下 :

EQ ON （EQ 打开）

ON/OFF 用于打开和关闭当前通道的均衡器。把光标移动到 TYPE 之外的任意参数上，然后按 [ENTER] 按钮来打开或关闭。

TYPE （类型）

选择 EQ 的类型，TYPE I 是沿用 YAMAHA 02R 系列的 EQ 类型，TYPE II 是新开发的类型。

ATT （衰减）

决定 EQ 前的信号的衰减量，这个参数和 EQ | ATT 页面的衰减

（Attenuator）参数相同。

CURVE （曲线）

显示当前的 EQ 曲线。

Meters （表头）

显示通过压缩器的信号的电平，可以用于成对的通道。

LOW, L-MID, H-MID, HIGH 部分

这一部分包括 4 个波段的 Q，Frequency （F），和 Gain （G）参数，如下表：

01V96 第 2 版－使用说明书

参数 LOW LOW-MID HIGH-MID HIGH

Frequency

（频率）

Gain

（增益）

1. LOW 和 HIGH GAIN 控制器可以通过 Q （Q 设置为 HPF 和 LPF 的时候）来设定成滤波器。

HPF, 10.0 到 0.10

(41 步进 ), L.SHELF

10.0 到 0.10 (41 步进 )

21.2 Hz 到 20.0 kHz (120 步进每 1/12 八度 )

-18.0 dB 到 +18.0 dB (0.1 dB 步进 )

LPF, 10.0 到 0.10

(41 步进 ), H.SHELF

在显示屏上设定输入通道

建议：

•

3 移动光标到相应的参数，然后旋转参数轮来改变参数值。

建议：

•

当把LOW 波段的Q 设定成HPF的时候，LOW波段EQ 作为高通滤波器使用。当设定成 L.SHELF 时，作为斜面型 EQ 使用。

当把HIGH波段的Q设定成LPF的时候，HIGH波段EQ 作为低通滤波器使用。当设定成 H.SHELF 时，作为斜面型 EQ 使用。

ST IN 通道的左右通道的 EQ 设定会相互链接。您也可以通过通道选择部分的按钮来直接选定波段并且调节 Q、F 和 G 参数

（参看91 页）。

也可以把 EQ 设定储存在 EQ 库中，需要时可以调入（参看 271 页）。

调节输入通道的声像（PAN）

输入声像的设定范围是 L63 到 R63。调节声像，可以反复按[PAN/ROUTING] 按钮直到出现 Pan/Route | Pan 页面。

输入通道

移动光标到需要的 Pan 控制器上，然后旋转参数轮设定参数。

Pan 控制器

这个旋钮用于调节通道的声像设定。按 [ENTER] 按钮可以把当前选定的声像控制旋钮复位中间。

MODE

MODE 参数用于决定成对的输入通道的声像的调节方法。一共有以下三种模式：

•

INDIVIDUAL （分别）.....使用 Individual 模式，成对通道的声

像控制器分别独立地调节。

•

GANG...............................使用 Gang 模式，成对的输入通道同

时调节，并且保持相同的设定值。

•

INV GANG .......................使用 Inverse Gang 模式，成对的输入

通道同时调节，但设定的声像方向相反。

01V96 第 2 版－使用说明书

第 7 章输入通道

建议：

•

可以分别调节 ST IN 的左右通道的声像。也可以通过通道选择部分的 PAN 控制器来调节输入通道的声像。当 01 V96 工作在环绕声模式的时候，环绕声的声像的调节方法请查看 12 章。

输入通道的路由设定

您可以任意的路由输入信号到立体声母线、母线 1-8，或者是直接输出。在默认的情况下，信号直接路由到立体声母线上。如果需要，您可以分配信号到一个或

者多个目标上。

1 反复按 DISPLAY ACCESS [PAN/ROUTING] 按钮直到显示下面的页面：

-ROUT1-16页面

本页面用于设定输入通道 1-16 的路由设定。

-ROUT17-ST1页面

本页面用于设定输入通道 17-32 和立体声输入通道（ST IN）1-4 的路由设定。

本参数包含两个设定页面，它们的内容和设定方法完全相同。

5 6 7

3 4

PAN （声像）按钮

决定通道的声像设定是否应用到母线输出上。在环绕声模式，也决定环绕声的声像设定是否应用到母线输出上。

Bus （母线）按钮 1-8

用于路由当前选定的输入通道到母线输出。如果 01V96 工作在环绕声模式，根据不同的环绕声模式，这些按钮的指示改变如下：

Bus 按钮 1 2 3 4 5 6 7 8

环绕声模式 : 3-1

环绕声模式 : 5.1 环绕声模式 :6.1

L= 左，R= 右，C= 中置，S= 环绕，Ls= 左环绕 Rs= 右环绕，E= 低频效果，Bs= 后环绕

上述表格适用于默认状态。实际情况有可能有变化，依据 DIO/Setup | Surround Bus Setup 页面的不同设定。

LRCS5678 L R Ls Rs C E 7 8

L R Ls Rs C Bs E 8

01V96 第 2 版－使用说明书

在显示屏上设定输入通道

当 S 按钮按下的时候，当前的输入通道路由到立体声母线。

当 D 按钮按下以后，当前输入通道路由到直接输出。有关直接输出的信息可以参看 125 页。

ALL STEREO

这个按钮相当于按下本页面所有通道的 S 按钮。

ALL BUS

这个按钮相当于按下本页所有通道的 BUS 按钮 1-8。

ALL CLEAR

清除本页面所有通道的路由设定。

SURROUND MODE

显示当前的环绕声模式。

建议：ST IN 通道的左右通道是关联在一起的。同时 ST IN 通道不能使用 D 按钮。

查看输入通道设定

在 View | Parameter 或者 Fader 页面可以查看当前通道的各种设定。

输入通道

查看 Gate （门限），Compressor （压缩）和 EQ （均衡）设定

■

使用 [SEL] 选定需要的通道，然后反复按DISPLAY ACCESS [VIEW] 按钮直到显示View | Parameter 页面。

移动光标到需要调节的参数上，然后按旋转参数轮或按 [INC]/[DEC] 或者按 [ENTER] 来设定参数。

如下参数可以调节（标星号（*）的不适合 ST IN （立体声输入）通道）。

GATE 部分（*）

用于打开或者关闭门限器类型的动态处理器，并可以进行参数调节。（参看 81 页的有关信息。）

COMP 部分（*）

用于打开或者关闭压缩器类型的动态处理器，并可以进行参数调节。（参看82 页的有关信息。）

01V96 第 2 版－使用说明书

第 7 章输入通道

INSERT 部分（*）

用于打开或者关闭插入或者分配输入和输出。（参看127 页的有关信息。）

EQ 部分

设定动态的均衡参数。（参看84 页的有关信息。）

Meters

查看当前选定的通道的信号电平，也可以用于成对的通道。

（相位）部分

反转当前选定的通道的相位。（参看 79 页的有关信息。）

DELAY 部分 (*)

设定当前通道的延时功能。（参参看 80 页的有关信息。）

PAIR 部分 (*)

用于指示通道是否处在成对状态。心型 ( ) 图标表示通道成对，破裂的( ) 心型图标表示通道不是成对状态。（参看 92 页的有关信息。）

■

查看 Pan，Fader 和 Aux Send Level

使用 [ SEL] 按钮选择需要的通道，然后反复按 DISPLAY ACCESS [VIEW] 按钮，直到出现 View | Fader 页面。

移动光标到需要的参数上，然后使用参数轮或者 [INC]/[DEC] 按钮来修改参数设定。

321 4

PAN/ON/Fader 部分

•

PAN 控制器................ 用于调节当前选定的通道的 Pan （声像）参数。

•

ON/OFF 按钮 ............. 用于打开或者关闭当前的输入通道。

Fader.......................... 用于设定当前选定通道的衰减器位置。当衰减器在

•

SURROUND PAN 部分

•

SURROUND PAN.... 当使用环绕模式的时候，显示当前选定通道的环绕声像

按 [ENTER] 按钮复位 Pan 参数到中间。

0.0dB 的位置的时候，则高亮度显示。按 [ENTER] 复位衰减器到 0dB。

参数。参看 135 页有关环绕声像。

01V96 第 2 版－使用说明书

在显示屏上设定输入通道

BUS ROUTING/FOLLOW PAN 部分

BUS ROUTING ... 用于选择选定通道的目标母线，当打开 D 按钮后，当前通

•

道的信号分配到事先在参数框中选好的直接输出。（D 按钮对 ST IN 通道无效。）

FOLLOW PAN..... 用于决定是否把输入通道的声像设定到成对的母线输出。

•

如果该按钮关闭，声像跟随功能（Follow Pan function）关闭，相同的信号直接发送到成对的母线输出。在环绕声

模式，也决定环绕声的声像设定是否应用到母线输出上。

AUX 部分

AUX ....................... 这组控制器用于设定当前选定的输入通道的 Aux Send 1-8

•

Meter 部分

Meters................... 表头用于显示当前选定的通道的电平。

•

PRE EQ/PRE FADER/

POST FADER..... 显示表头的测量点。

GROUP 部分

FADER/MUTE/EQ/COMP......显示衰减器，静音，均衡和压缩（Fader，

•

的电平和位置。（参看 109 页）

Mute，EQ 和 Comp）组设定。如果当前选定的通道在组中，显示组编号。反之显示 “-”

（压缩器对 ST IN 通道无效）。

输入通道

01V96 第 2 版－使用说明书

第 7 章输入通道

通过控制界面设定输入通道

除了通过显示屏操作，也可以使用上面板上的衰减器，[SEL] 按钮和各种按钮及控制器来直接操作选定的通道。

设定输入通道的电平和声像

输入通道 1-32

■

1 按 LAYER [1-16] 或者 [17-32] 按钮选择层。

2 按您需要调节声像或者电平的通道的 [SEL] 按钮。

3 使用衰减器设定输入通道的电平。

4 旋转选定通道的 [PAN] 旋钮来调节声像设定。

当您旋转 [PAN] 的时候，Pan/Route | Pan 页面的显示也同步变化。

ST IN 通道 1-4

■

1 使用 ST IN [ST IN] 按钮选择需要的 ST IN 通道。

[ST IN] 按钮附近的指示灯显示当前选定的 ST IN 通道。

2 按您需要调节电平或者声像的通道的 [SEL] 按钮。

3 旋转电平控制器设定电平。

通过显示屏上方的指示观察当前电平。

4 旋转选定通道的 [PAN] 旋钮来调节声像设定。

也可以分别地调整 ST IN 通道的左右通道的声像。反复按同一个[SEL] 来切换到左右通道模式。（显示在显示屏的左上角。）

01V96 第 2 版－使用说明书

通过控制界面设定输入通道

调节输入通道的均衡

1 按您想要调节的通道的 [SEL] 按钮或者是移动衰减器。

2 使用下面的按钮来调节当前通道的均衡：

•

[HIGH] 按钮........................... HIGH （高音）波段

•

[H-MID] 按钮 .........................HIGH-MID （中高音）波段

•

[L-MID] 按钮..........................LOW-MID （中低音）波段

•

[LOW] 按钮 ........................... LOW （低音）波段

3 使用选定通道的 [Q]，[FREQUENCY] 和 [GAIN] 控制器来调节第二步选定的波

段 Q，频率和增益。

如果 EQUALIZER Display （参看231 页）自动显示复选框是打开的状态， 01V96 就会自动显示 EQ/EQ Edit 页面。

输入通道

如果该复选框是关闭的，当前调节的参数会自动跳出。参看 84 页有关 EQ 的细节。

建议：

•

把第二步的按钮按下不放可以复位增益选择。同时按住选定通道的 [HIGH]、[LOW] 按钮不放，可以复位每个波段的 Q、

频率和增益参数。

01V96 第 2 版－使用说明书

第 7 章输入通道

设定成对输入通道

使用 01V96，您可以把每个页面的相邻的奇数号和偶数号的输入通道设定成成对通道。这样他们就可以共用一个物理衰减器。衰减器和其他的很多参数就可以以

立体声的方式设定。下面是能链接起来的操作的参数和不能链接（独立的控制）起来操作的参数。

可链接参数

[SEL] 按钮 Faders （衰减器）

Channel on/off （通道开 / 关） Insert on/off （插入开 / 关）

Solo on/off （独奏开 / 关） Solo Safe （安全独奏）

Aux on/off （辅助开 / 关） Aux Send level （辅助发送电平）

Aux Sends as Pre or Post （衰减器前或衰减器后辅助发送）

Gate （门限） Comp settings （压缩设定）

EQ settings （均衡设定） Fader group （衰减器组）

Mute group （静音组） Fade time （衰减时间）

Recall Safe （安全回复）

Input patches （输入分配） Insert patches （插入分配）

Output patches （输出分配） Compinsert position （压缩插入位置）

Phase （相位） Delay on/off （延时开 / 关）

Delay time*（延时时间*） Delay feedback （延时反馈）

Delay mix （延时混合比例） Routing （路由）

Pan, Follow Pan （声像，声像跟随） Surround pan （环绕声声像）

Aux Send pan （辅助发送声像） Balance （平衡）

Attenuators**（衰减器**）

* 如果 /INS/DLY | DLY 页面的 GANG 按钮关闭，您就

可以分别设定了。

**您可以在 EQ | ATT 页面独立的设定。成对的通道参数在

EQ | Edit 和 View 页面是链接的。

不可链接参数

备注：您不能把 ST IN 通道 1-4 和输入通道进行成对操作。

可以通过 [SEL] 生成成对通道或者解开成对通道。也可以通过 Pair/Grup 页面来设定。

■

使用 [SEL] 按钮生成成对通道

1 按住一个通道的 [SEL] 按钮不放，然后按邻近通道的 [SEL] 按钮。（必须是邻近

的通道才可以成对）

如果 Pair Confirmation 复选框打开，会显示下面的窗口。

备注：您只能把邻近的两个奇数号和偶数号的通道组成成对通道。按其他通道的 [SEL] 按钮会被忽略。

01V96 第 2 版－使用说明书

设定成对输入通道

2 移动光标到 Channel Pairing 窗口的所需按钮，然后按 [ENTER]。

该窗口有如下的按钮：

•

CANCEL

退出操作。

CH x

•

复制奇数通道的参数到偶数通道。

➔

•

■

1 反复按 [PAIR/GROUP] 按钮直到显示 Pair/Grup | Input 页面。

➔

CH y

复制偶数通道的参数到奇数通道。

RESET BOTH

复位两个通道的参数设定到默认设定。（和调入记忆 #01 相同）移动光标到需要的按钮，然后按 [ENTER] 确定。

建议：先按住成对通道的的一个 [SEL] 不放，然后按第二个通道的 [SEL] 按钮解开成对通道。

使用显示屏来设定成对通道。

输入通道

该页面包含如下的参数：

PAIR MODE

决定成对通道的组合方式。

STEREO/MONO x2 按钮

生成或者解散成对通道。

2 移动光标到 PAIR MODE 参数区（

VERTICAL 按钮。

这两个按钮功能如下：

•

HORIZONTAL （水平）.....组合邻近的通道作为成对通道（默认）。

•

VERTICAL （垂直）..........组合 Layer 1 和 Layer 2 的通道成为成对通道（例

），然后选择 HORIZONTAL 或者

如，CH1 & CH17，CH16 & CH32，等）。一般用于用一个衰减器控制两个立体声通道。

01V96 第 2 版－使用说明书

第 7 章输入通道

当您切换了成对模式，通道号码的组合显示也跟着改变。

备注：

•

3 移动光标到需要的 MONOx2 按钮上（

这时就把两个通道组合成成对通道。

4 移动光标到 STEREO 按钮，按 [ENTER] 可以解开成对通道。

建议：您也可以用同样的方法设定输出通道，在 Pair/Grup | Output 页面（参

看105页）。

如果使用成对模式，只有通道号码改变。其他混音参数不变。例如，您把成对模式由 Horizontal 改成 Vertical，输入通道“2”指示变成输入通道 “17”。但它的参数没有改变。（如果组合通道 1 和通道 2，改变模式

后就是通道 1 和通道 17。）

为输入通道命名

默认情况下，输入通道命名为 CH1，CH2 等。您可以改变这些通道名。例如，改成对您混音有帮助的名字，例如相应输入插座连接的乐器的名字。

1 复按 DISPLAY ACCESS [PATCH] 按钮直到出现 Patch | IN 页面。

），然后按 [ENTER]。

1 2

您可以在中间的滚动栏（个全名。

当NameInputAutoCopy复选框（该通道的简单命名。反之新输入的简称会自动添加到全名的开头。

把光标移动到 INITIALIZE 按钮上，再按 [ENTER] 可以复位通道命名。

01V96 第 2 版－使用说明书

）里面简单命名或者在右边的滚动（

）打开时，全名的前四个字母会自动作为

）栏给它一

2 移动光标到您想要改变的名字上，然后按 [ENTER]。

在 Title Edit 窗口中输入新名字。

3 完成后，移动光标到 OK 按钮，然后按 [ENTER]。

这时新名字生效。

为输入通道命名

建议：新名字会储存到输入分配库。

输入通道

01V96 第 2 版－使用说明书

第 7 章输入通道

01V96 第 2 版－使用说明书

8 母线输出

本章叙述 01V96 的立体声输出和母线输出 1-8 的各项参数。

关于立体声输出

立体声输出部分接收到输入通道和母线输出信号 1-8 后，把它们混合成两个通道，然后使用机载 EQ、压缩器等进行处理，再路由到 STEREO OUT 和 2TR

OUT 连接头。下图阐述了立体声信号流程。

母线输出

INSERT （插入）

•

这一部分通过机载的连接头或 I/O 卡路由立体声输出信号到外部处理器，或者是插入内部效果处理器。

•

ATT （衰减器）

这一部分用于衰减或者放大输入 EQ 的信号。可以避免通过EQ 的信号过小或者削波。

•

4 BAND EQ （4 波段均衡器）

4 波段的参数均衡器。（高音，中高音，中低音和低音）

COMP （压缩）

•

动态处理器，用于压缩，扩展和限制。可以用在 EQ 前，立体声 [STEREO] 衰减器前或者立体声 [STEREO] 衰减器后。

•

ON （开 / 关）

打开或者是关闭立体声通道。

•

LEVEL （电平）

立体声 [STEREO] 衰减器调节立体声输出电平。

•

Balance （平衡）

这一部分调节立体声输出的左右通道的平衡。

OUTPUT DELAY （输出延时）

•

用于延时输出信号。可以用于微调音轨间的同步。

01V96 第 2 版－使用说明书

第 8 章母线输出

母线输出 1-8

•

METER （表头）

用于显示信号测量点的各种信息，显示在 Meter 页面。（参看 34 页，有关选择信号测量点。）

备注：您也可以通过 Patch | Out Patch 页面把立体声信号分配到其他的输出连接头或 I/O 卡。

母线输出 1-8 混合来自输入通道的信号到特定的音轨，再通过机载的 EQ、压缩器等处理。然后把它们路由到特定的输出连接头或者是 I/O 卡。

下图阐述了母线输出的信号流程：

•

INSERT （插入）

•

ATT （衰减器）

•

4 BAND EQ （4 波段均衡器）

•

COMP （压缩器）

•

ON （开 / 关）

•

LEVEL （电平） OUTPUT DELAY （输出延时）

•

METER （表头）

•

这一部分和立体声输出部分相同。查看立体声输出的解释以获得有关信息（参看 97 页）。

•

Bus to Stereo （母线到立体声）

母线输出 1-8 的信号也路由到立体声母线。通过附加的 ON、LEVEL 和其他参数，您也可以设定发送电平、开 / 关、声像和其他参数。

建议：

•

您可以把奇数号和偶数号的通道组成成对通道进行立体声操作（参看 105 页）。

•

在默认情况下，扩展槽通道1-8和9-16和ADAT OUT 通道1-8被分配到母线输出 1-8。您可以在 Patch | Out Patch 页面改变分配（参看 123 页）。

01V96 第 2 版－使用说明书

在显示屏上设定立体声输出和母线输出 1-8

设定立体声输出和母线输出 1-8 的参数，您可以移动光标到需要的参数上，然后改变参数值。也可以用上面板的按钮或者是控制器来调节。

下面的部分解释怎样通过屏幕显示来设定参数。

建议：查阅第 10 章 121 页 “输入和输出分配”来获取插入设定的有关信息。

衰减立体声输出和母线输出

衰减立体声输出和母线输出，按 DISPLAY ACCESS [EQ] 按钮，然后按 [F4] 按钮显示 EQ | Out Att 页面。在这个页面，您可以衰减母线输出 1-8、辅助输出

1-8 和立体声输出的信号。

母线输出

本页面的参数（和设定方法）和输入通道的相同（参看 83 页）。

延时处理立体声输出和母线输出

掩饰处理立体声输出和母线输出 1-8 的信号，反复按[ /INSERT/DELAY] 按钮直到出现 /INS/DLY | Out Dly 页面。

本页的参数（和设定方法）和输入通道的相同，唯一不同的就是不包含 MIX/FB.GAIN 参数（参看 80 页）。

建议：您也可以先通过 [ /INSERT/DELAY] 按钮来显示 Out Dly 页面，然后通过 [SEL] 按钮来选择立体声输出或者是母线输出 1-8。

01V96 第 2 版－使用说明书

100

第 8 章母线输出

压缩立体声输出和母线输出

设定立体声输出和母线输出1-8 的压缩器：按 [DYNAMICS] 按钮，然后按 [F3] 按钮显示 Dynamics | Comp Edit 页面，再使用 [SEL] 按钮选择立体声输

出或者是母线输出 1-8。

本页的参数（和设定方法）和输入通道的相同（参看 82 页）。

调节立体声输出和母线输出的均衡

调节立体声输出和母线输出的均衡，按 DISPLAY ACCESS [EQ]按钮，然后按 [F1] 按钮显示 EQ | EQ Edit 页面，再使用 [SEL] 按钮选择立体声输出或者是母

线输出 1-8。

本页的参数（和设定方法）和输入通道的相同（参看 84 页）。注意立体声输出没有 STEREO LINK （立体声链接）参数。

01V96 第 2 版－使用说明书

YAMAHA O1V96 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
