BRUGERHÅNDBOG

Z300A
LZ300A

6D0-28199-81-K0

KMU25080

Læs denne Brugerhåndbog grundigt inden du betjener din påhængsmotor.

Vigtig information til manualen

KMU25100

Til ejeren

Tak fordi du valgte en Yamaha på­hængsmotor. Denne Brugerhåndbog inde­holder information der er nødvendig for
korrekt betjening, vedligholdelse og pasning.
En grundig forståelse af disse enkle instruk­tioner vil hjælpe dig med til at opnå den mak­simale fornøjelse fra din nye Yamaha
påhængsmotor. Hvis du har nogen spørgs­mål om betjening eller vedligeholdelse af din
påhængsmotor, så ret henvendelse til din
Yamaha-forhandler.
I denne Brugerhåndbog adskilles speciel
vigtig information på følgende måder.

Sikkerhedsalarmsymbolet betyder
VÆR OPMÆRKSOM! VÆR I BEREDSKAB!
DIN SIKKERHED ER PÅ SPIL!

KWM00780

ADVARSEL

Hvis ikke ADVARSELS instruktionerne
følges kan det resultere i alvorlig kvæ­stelse eller dødsfald på maskinpasseren,
en tilskuer eller en person der inspicerer
eller reparerer påhængsmotoren.

KCM00700

VIGTIGT:

VIGTIG betyder, at der skal tages speciel­le forholdsregler for at undgå skader på
påhængsmotoren.

der er nogen spørgsmål om denne håndbog,
så ret henvendelse til din Yamaha-forhand­ler.

BEMÆRK:

Z300AETO, LZ300AETO og standardtilbe­hørsdelene bruges som grundlag for forkla­ringerne og illustrationerne i denne
vejledning. Derfor er der måske nogle vare­numre, der ikke kan anvendes til hver model.

KMU25120

Z300A, LZ300A

BRUGERHÅNDBOG

©2003 af Yamaha Motor Co., Ltd.

1. Edition, August 2003

Alle rettigheder forbeholdt.

Al eftertryk eller uautoriseret brug

uden skriftlig tilladelse af

Yamaha Motor Co., Ltd.

forbydes udtrykkeligt.

Trykt i Japan

BEMÆRK:

BEMÆRK giver nøgleinformation for at gøre
procedurer lettere eller mere tydelige.

Yamaha søger til stadighed efter forbedrin­ger i produktdesign og kvalitet. Denne bru­gerhåndbog indeholder den seneste
produktinformation, der er til rådighed ved
trykningen, men der kan der være en mindre
forskel på din motor og denne håndbog. Hvis

Indholdsfortegnelse

Generel information ..........................1

Registrering af i

dentifikationsnummer ....................1

Påhængsmotorens serienummer...... 1

Nøglenummer ...................................1

EU mærkat ...................................... 1

Sikkerhedsinformation..................... 2

Vigtige labels................................... 3

Advarselslabels................................. 3

Advarselslabels................................. 3

Optankningsinstruktioner ................ 4

Benzin ............................................... 4

Motorolie ...........................................4

Krav til batteri .................................. 4

Batterispecifikationer......................... 5

Valg af skrue ................................... 5

Start-i-gear beskyttelse ................... 6

Grundlæggende komponenter......... 7

Hoveddelene ................................... 7

Fjernstyring .......................................7

Fjernstyringshåndtag ........................ 8

Udløser af lås til frigear ..................... 8

Tomgangshåndtag ............................ 9

Fri accelerator ................................... 9

Friktionsindstilling af gashåndtag...... 9

Taljerebets stopknap....................... 10

Hovedkontakt .................................. 11

Elektrisk kontakt til trim og tilt på

fjernstyringen ................................ 11

Elektrisk kontakt til trim og tilt på

motorhjelmens bund ..................... 12

Elektriske kontakter til trim og tilt

(dobbelt kompashus type) ............ 12

Trimanode med anode.................... 13

Tilt holderhåndtag for elektrisk trim og

tilt eller hydraulisk tilt model.......... 13

Øverste motorskærms låsehåndtag

(træk op type) ............................... 13

Gennemskylningsudstyr.................. 14

Digital omdrejningsmåler................. 14

Oliestandsindikator (digital type)..... 14

Indikator for overophedning (digital

type).............................................. 15

Speedometer (digital type).............. 15

Trimmåler (digital type) ...................16

Timetæller (digital type)................... 16

Vandudskiller advarselslampe ........16

Advarselsindikator for

motorproblemer............................. 17

Tripmåler ......................................... 17

Ur ....................................................17

Brændstofmåler............................... 18

Brændstofadvarselslampe ..............18

Advarselslampe for lav

batterispænding ............................18

Brændstofmåler............................... 19

Brændstofgennemstrømnings-

måler............................................. 19

Brændstofforbrugsmåler .................20

Brændstofsøkonomi ........................ 20

Synkronisering af omdrejningerne i

to motorer...................................... 21

Vandudskiller advarselslampe ........21

Advarselssystem........................... 22

Advarsel om overophedning

(dobbeltmotor)............................... 22

Oliestandsadvarsel og advarsel mod

oliefiltertilstopning .........................22

Advarsel for vandudskiller ............... 23

Advarsel om motorproblemer..........24

Betjening.......................................... 25

Installation..................................... 25

Montering af påhængsmotoren ....... 25

Indkøring af motor......................... 26

Procedure for HPDI modeller .......... 27

Eftersyn inden brug....................... 27

Brændstof........................................ 27

Olie..................................................28

Betjeningsgreb ................................28

Motoren ........................................... 28

Betjening efter en lang

oplagringsperiode .........................28

Påfyldning af brændstof og

motorolie ..................................... 29

Påfyldning af olie for olie

indsprøjtningsmodeller..................29

Betjening af indikator for oliestand .. 30

Betjening af motoren..................... 31

At tilføre brændstof.......................... 31

Start motoren ..................................32

Indholdsfortegnelse

Opvarm motoren ........................... 33

Modeller med elektrisk start og prime

start............................................... 33

Gearskift........................................ 34

Fremad (modeller med rorpind og

fjernstyring) ................................... 34

Baglæns.......................................... 34

Stop motoren................................. 35

Procedure ....................................... 35

Trimming påhængsmotor .............. 35

Justering af trimvinkel .....................36

Justering af bådtrim ........................ 37

Vippe op og ned ............................ 38

Procedure for at vippe op................ 38

Procedure for at vippe ned

(elektriske trim og tilt/elektriske tilt

modeller)....................................... 39

Sejlads på lavt vand ...................... 40

Elektriske trim og tilt modeller /

elektriske tilt modeller ...................40

Sejlads under andre forhold .......... 41

Vedligeholdelse...............................42

Specifikationer............................... 42

Transport og opbevaring af

påhængsmotor ............................43

Opbevaring af påhængsmotor ........43

Procedure ....................................... 44

Smøring (olie

indsprøjtningsmodeller) ................ 45

Pasning af batteri ............................ 45

Skylning af motoren ........................46

Rengøring af påhængsmotoren ...... 47

Eftersyn af motorens malede

overflade ....................................... 47

Periodisk vedligeholdelse.............. 47

Udskiftningsdele.............................. 47

Vedligeholdelsesskema ..................48

Vedligeholdelsesskema (ekstra) ..... 49

Indfedtning ......................................50

Rensning og justering af tændrør ... 50

Eftersyn brændstofsystem ..............51

Kontrol af brændstoffilteret.............. 52

Rengøring af brændstoffilter ...........52

Kontrol af tomgangshastigheden ....53

Efterse for vand i motorolietanken ..54

Efterse ledninger og stik.................. 54

Udstrømning af udstødningsgas .....54

Utæthed af vand.............................. 54

Eftersyn af power trim og tilt

systemet........................................ 54

Eftersyn af skrue .............................55

At fjerne skruen ............................... 56

Montering af skruen ........................56

Udskiftning af gearolie..................... 57

Kontrol og udskiftning af anode(r) ... 58
Eftersyn af batteri (for elektrisk start

modeller)....................................... 58

Tilslutte batteriet..............................59

Frakobling af batteriet .....................60

Eftersyn af øverste motorskærm.....60

Beklædning af bådens bund ...........61

Fejlgenopretning............................. 62

Fejlfinding...................................... 62

Foreløbig aktion i nødstilfælde...... 65

Slagskade .......................................65

At sejle med enkelt motor................ 65

Udskiftning af sikring ....................... 66

Elektrisk trim og tilt vil ikke køre ...... 66

Motoren virker ikke........................ 67

Aktivering af advarsel for lav

oliestand........................................ 67

Behandling af neddykket motor .... 68

Procedure........................................ 68

Generel information

KMU25170

Registrering af

identifikationsnummer

KMU25180

Påhængsmotorens serienummer

Påhængsmotorens serienummer er præget
på labelen der er monteret på bagbordsside
af bespændingen eller den øverste del af
ddrejebøjlen.
Skriv påhængsmotorens serienummer ned
så du har det, når du skal bestille reservede­le hos din Yamaha-forhandler eller i tilfælde
af, at din påhængsmotor bliver stjålet.

1

ZMU01854

1. Placering af påhængsmotorens serienum­mer

illustrationen. Registrer dette nummer på det
sted, der er beregnet for reference, i tilfælde
af at du har behov for en ny nøgle.

1. Nøglenummer

KMU25200

EU mærkat

Motorer, der er forsynet med denne label,
opfylder visse dele af Europa-Parlamentets
direktiver omkring maskineri. Der henvises til
denne label og EU’s over­ensstemmelseserklæring for yderligere de­taljer.

KMU25190

Nøglenummer

Hvis motoren er udstyret med en hovednøg­le til kontakten, er nøgle identifikationsnum­meret præget på din nøgle som vist i

1

1

ZMU01947

1. Placering af EU-mærkat

ZMU01696

KMU25370

Sikkerhedsinformation

●

Inden påhængsmotoren monteres eller
betjenes, skal hele denne vejledning læ-
ses. Vejledningen bør give dig en forståel-
se om motoren og dens betjening.

●

Inden båden betjenes, skal alle system- og
brugerhåndboger, der er leveret med den,
og alle labels læses. Forvis dig om at du
kender alle emnerne inden sejladsen.

●

Giv ikke båden for stor kraft med denne
påhængsmotor. For stor motorkraft på bå­den kan medføre, at du mister kontrollen
over den. Den anviste effekt for på-
hængsmotor bør være lig med eller mindre
end det forholdsmæssige antal hestekræf-
ter for båden. Hvis det forholdsmæssige
antal hestekræfter for båden er ukendt, så
ret henvendelse til forhandleren eller bå-
dens producent.

●

Lav ikke ændringer på påhængsmotoren.
Ændringer kan gøre motoren uegnet eller

usikker at anvende.

●

Betjen aldrig motoren efter indtagelse af
alkohol eller indtagelse af narkotiske stof­fer. Ca. 50% af alle bådulykker skyldes
indtagelse af rusgifte.

●

Hav en redningsvest ombord til hver pas­sager. Det er altid en god ide at benytte en
redningsvest under sejladsen. Som et mi-

Generel information

nimum bør børn og ikke-svømmere altid
bære en redningsvest. Alle bør bære en
redningsvest, når der er potentielle farer
ved sejladsen.

●

Benzin er meget brandfarligt og dets dam­pe er brandfarlige og eksplosive. Håndter
og opbevar brændstof forsigtigt. Kontroller
at der ikke er nogen dampe eller utæthe-
der af brændstof inden start af motoren.

●

Denne motor udsender udstødningsgas-
ser, som indeholder kulilte, en farveløs,
lugtfri gas, som kan medføre hjerneskader
eller døden, hvis den indåndes. Sympto­merne er blandt andet kvalme, svimmel­hed og døsighed. Hold cockpit og kahytter
godt ventilerede. Undgå blokering af ud­stødningsrør.
Efterse gashåndtaget, gearskift og styrin-

●

gen for korrekt funktion inden start af mo­toren.
Monter taljerebet fra stopknappen på et

●

sikkert sted på dit tøj, din arm eller din ben
under betjening. Hvis du ved et tilfælde for­lader roret, vil rebet trække fra kontakten
og således stoppe motoren.

●

Gør dig bekendt med “Sikkerhed til søs” og
regulativerne, hvor du ønsker at gå i havn

- og overhold dem.

●

Hold dig informeret om vejret. Undersøg
vejrudsigterne inden sejladsen. Undgå
sejlads i hårdt vejr.

●

Fortæl nogen hvor du tager hen: Efterlad
en sejlplan hos en ansvarlig person. Husk
at annullere sejlplanen når du kommer til­bage.
Anvend sund fornuft og god bedømmelse

●

ved sejladsen. Kend dine begrænsninger
og forvis dig om, at du forstår, hvordan bå-
den håndteres under de forskellige for­hold, som du kan komme ud for. Foretag
sejladsen inden for dine begrænsninger

2

Generel information

og inden for bådens begrænsninger. Sejl
altid båden ved en sikker hastighed og
hold altid et vågent øje med forhindringer
og andre søfarende.

●

Hold altid øje med badende, når du har
motoren i gang.

●

Hold dig fri af svømmearealer.

●

Når der er en badende i vandet i nærhe­den, skifter du til frigear eller standser mo­toren.

KMU25380

Vigtige labels

KMU25392

Advarselslabels

ZMU01972

ske dele under start eller under kørslen.

●

Hold hænder, hår og beklædning borte
fra svinghjul og andre roterende dele,
når motoren kører.

KMU25411

Label

KWM01280

ADVARSEL

●

Brug kun en skrue med omdrejnings­retning mod uret med denne motor.
Skruer med retning mod uret er marke-

●

ret med et bogstav “L” alt efter størrel-
sesindikation.
En forkert type skrue kan forårsage, at

●

båden sejler i en uventet retning, hvil­ket kan føre til en ulykke.

KMU25451

Label

KUN MOTOROLIE

●

Hæld motorolie i denne olietank, ikke ben-

zin.
ANBEFALET OLIE:
YAMALUBE 2-TAKTS PÅHÆNGSMOTOR
OLIE eller en tilsvarende TC-W3 certificeret
påhængsmotor olie.

KWM01270

ADVARSEL

Tilsæt ikke benzin til olietanken. Der kan
opstå brand eller eksplosion.

KMU25461

Advarselslabels

ZMU01948

KMU25401

Label

KWM01260

ADVARSEL

Sørg for at skiftekontrollen er i frigear

●

inden motoren startes. (undtagen 2HP)
Rør ikke ved og fjern ikke nogle elektri-

●

3

ZMU01949

Generel information

KMU25491

Label

KCM01300

VIGTIGT:

KUN BLYFRI BENZIN
Benzin, der indeholder bly, kan forårsage
ydelsestab og motorskade. Se i Bruger­vejledningen.

KMU25540

Optankningsinstruktioner

KWM00010

ADVARSEL

BENZIN OG DAMPE HERFRA ER MEGET
BRANDFARLIGE OG EKSPLOSIVE!

●

Undgå tobaksrygning, gnister og brug
af åben ild eller andre antændelseskil­der ved påfyldning af brændstof.

●

Stop motoren inden optankning.

●

Optank i et godt ventileret område. På-
fyld transportable brændstoftanke
uden for båden.

●

Pas på ikke at spilde benzin. Hvis der
spildes benzin, skal det omgående tør-
res op med en tør klud.

●

Overfyld ikke brændstoftanken.

●

Spænd påfyldningsdækslet ordentligt
efter påfyldning.

●

Hvis du skulle komme til at sluge ben­zin, indånde store mængder benzin­dampe eller få benzin i øjnene, skal du
omgående søge lægehjælp.

●

Hvis du får benzin på huden, skal det
omgående vaskes af med sæbe og
vand. Skift tøjet, hvis du får benzin på
det.

●

Rør ved brændstofstudsen på på-
fyldningsåbningen eller tragten for at
forhindre gnister på grund af statisk

elektricitet.

KCM00010

VIGTIGT:

Anvend kun ny ren benzin, som har været
opbevaret i en ren beholder, og som ikke
er forurenet med vand eller snavs.

KMU25580

Benzin

Anbefalet benzin:

Almindelig blyfri benzin med et mind­ste oktantal på 90 (RON).

Hvis der opstår banke eller knaldlyde, skal
du bruge et andet benzinmærke eller super
blyfrit brændstof.

KMU25670

Motorolie

Yamalube 2 takts påhængsmotor olie anbe­fales stærkt til din Yamaha påhængsmotor.
Hvis Yamalube 2 takts påhængsmotor olie
ikke er tilgændelig, skal en to-takts NMMA ­certificeret TC-W3 olie af tilsvarende kvalitet
bruges.

Anbefalet motorolie:

YAMALUBE 2 TAKTS PÅ­HÆNGSMOTOR OLIE

KCM01160

VIGTIGT:

Alvorlig skade kan blive resultatet ved
brug af en dårlig oliekvalitet.

KMU25700

Krav til batteri

KCM01060

VIGTIGT:

Anvend ikke et batteri, der ikke opfylder
den angivne kapacitet. Hvis der anvendes
et batteri, der ikke opfylder specifikatio­nerne, kan det elektriske system fungere
dårligt eller blive overbelastet, og det vil

4

Generel information

medføre skader på det elektriske system.

For elektriske startmodeller, skal du vælge et
batteri som overholder følgende specifikatio­ner.

KMU25720

Batterispecifikationer

Minimum amp til koldstart (CCA/EN):

711.0 A

Mindste nominelle ydelse (20HR/IEC):

100.0 Ah

BEMÆRK:

Motoren vil ikke starte, hvis
batterispændingen er for lav.

KMU25740

Valg af skrue

Ydelsen af din påhængsmotor afhænger
meget af dit valg af skrue. Et forkert valg af
skrue kan give en negativ ydelse men også
medføre alvorlige skader på motoren. Moto­rens hastighed afhænger af skruens størrel-
se og bådens belastning. Hvis
omdrejningstallet er for højt eller for lavt til
god motorydelse, vil dette have en negativ
effekt på motoren.
Yamahas påhængsmotorer er udstyret med
skruer, der giver en god ydelse under alle
forhold, men der kan være tilfælde, hvor en
skrue med en anden stigning ville være mere
passende. Til større belastninger vil en skrue
med en mindre stigning være mere egnet, da
et korrekt omdrejningstal kan opnås. Modsat
er skruer med en større stigning bedre egnet
til mindre belastninger.
Yamaha-forhandlerne har et udvalg af skru­er, og kan råde dig og montere den skrue på
din påhængsmotor, som er bedst egnet til
dine anvendelse.

1. Skruediameter i tommer

2. Skruestigning i tommer

3. Skruetype (skruemærke)

1. Skruediameter i tommer

2. Skruestigning i tommer

3. Skruetype (skruemærke)

BEMÆRK:

Vælg en skrue der lader motoren nå den
midterste eller øverste halvdel af
betjeningsområdet ved fuld gas med den
maksimale bådbelastning. Hvis betjenings­betingelser som let bådbelastning så lader
motorens omdr./min. stige til over det maksi­malt anbefalede område, skal gashåndtags-
indstillingen reduceres for at holde motoren i
det rigtige betjeningsområde.

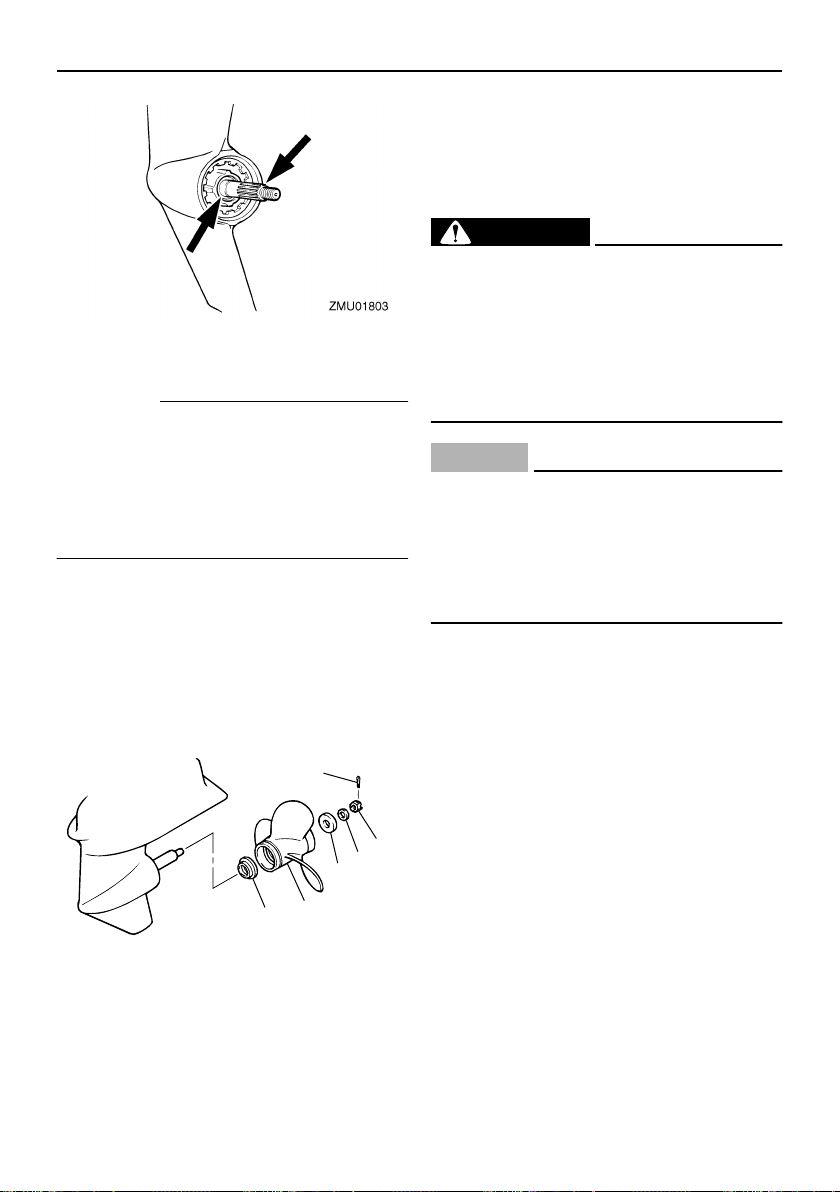

For instruktioner om at fjerne og montere
skruen, se side 55.

5

KMU25760

Start-i-gear beskyttelse

Yamaha påhængsmotorer, der er på-
monteret en billedlabel eller Yamaha-god­kendte fjernstyringsenheder er udstyret med
start-i-gear beskyttelses anordning(er). Det­te udstyr tillader kun, at motoren kan startes,
når den står i frigear. Sæt altid motoren i fri­gear, inden den startes.

1

ZMU01713

1. Label for start-i-gear beskyttelse

Generel information

6

Grundlæggende komponenter

BATT

SPEED

mode

P S

KMU25792

Hoveddelene

BEMÆRK:

* Er muligvis ikke nøjagtig som vist; er muligvis heller ikke inkluderet som standardudstyr på
alle modeller.

Z300A, LZ300A

1

12

10

11

13 14 15

2

9
8
7

16

6

3

5

4

1. Øverste motorskærm

2. Låsehåndtag til øverste motorskærm

3. Trimanode (anode)

4. Skrue

5. Kølevandsindtag

6. Antikavitationsplade

7. Anode

8. Bespænding

9. Tiltholderhåndtag

10. Gennemskylningsudstyr

11. Elektrisk kontakt til trim og tilt

12. Kontrolåbning

13. Kontrolboks til fjernbetjening (til sidemonte­ring)*

7

19

2

17 18

SPEED

TRIP TIME BATT

set

YAMAHA

Km/h
knot
mph

km
mile

mode

14. Kontrolboks til fjernbetjening (til montering
på kompashuset)*

15. Kontaktpanel (til brug med kompashus)*

16. Digital omdrejningsmåler

17. Digitalt speedometer*

18. Brændstofmåler*

19. Udvendig oliebeholder

KMU26180

Fjernstyring

Fjernstyringshåndtaget aktiverer både skifte­ren og gashåndtaget. De elektriske kontak­ter er monteret på fjernbetjeningsboksen.

YAMAHA

FUEL MANAGEMENT

ECON SYNCTTL

set

mode

I/h
gph

Km/L
mpg

ZMU01860

1. Elektrisk kontakt til trim og tilt

2. Fjernstyringshåndtag

3. Udløser af lås til frigear

4. Tomgangshåndtag

5. Hovedkontakt / chokerkontakt

6. Taljerebets kontakt for motorstop

7. Friktionsindstilling af gashåndtag

Grundlæggende komponenter

gashåndtaget, og motoren begynder at ac­celerere.

1. Frigear “”

2. Fremad “”

3. Baglæns “”

4. Skift

5. Helt lukket

6. Gashåndtag

7. Helt åben

1. Fjernstyringshåndtag

2. Elektrisk kontakt til trim og tilt

3. Fri accelerator

4. Friktionsindstilling af gashåndtag

KMU26190

Fjernstyringshåndtag

Ved at flytte håndtaget fremad fra frigear po­sitionen sættes gearet i fremadgående gear.
Bakgearet indkobles ved at trække håndta-
get tilbage fra frigear. Motoren vil fortsætte
med at køre i tomgang, indtil håndtaget er
flyttet ca. 35° (en pal kan mærkes). Ved at
bevæge håndtaget yderligere åbnes der for

1. Frigear “”

2. Fremad “”

3. Baglæns “”

4. Skift

5. Helt lukket

6. Gashåndtag

7. Helt åben

KMU26200

Udløser af lås til frigear

For at skifte fra frigear, skal man først trække
op i udløseren af lås til frigear.

8

Grundlæggende komponenter

flyttes.

1. Udløser af lås til frigear

KMU26210

Tomgangshåndtag

For at åbne for gashåndtaget uden at skifte
til enten fremad eller bak, skal man sætte
fjernstyringshåndtaget i stillingen neutral (fri­gear) og løfte tomgangshåndtaget.

BEMÆRK:

Tomgangshåndtaget virker kun når fjernsty­ringshåndtaget er i frigear.
Fjernstyringhåndtaget virker kun når
tomgangshåndtaget er i lukket position.

1. Helt åben

2. Helt lukket

KMU26230

Fri accelerator

For at åbne gashåndtaget uden at skifte til
hverken fremad eller bak, skal knap til fri ac­celerator trykkes og fjernstyringshåndtaget

1. Helt åben

2. Helt lukket

3. Fri accelerator

BEMÆRK:

●

Knappen til fri accelerator kan kun bruges,

når fjernstyringshåndtaget er i frigear stil-

ling.

●

Når der trykkes på knappen, begynder

gashåndtaget at åbne, efter fjernstyrings-

håndtaget er flyttes til en vinkel på mindst

35°.

Efter brug af fri accelerator, skal fjernsty-

●

ringshåndtaget sættes tilbage til frigears-

stillingen. Knappen til fri accelerator vil

automatisk gå tilbage til den indstillede stil-

ling. Fjernstyringen vil så indkoble frem el-

ler bak som normalt.

KMU25970

Friktionsindstilling af gashåndtag

En friktionsanordning yder justerbar mod­stand til at flytte gashåndtaget eller fjernsty­ringshåndtaget, og kan indstilles i henhold til
førerens præference.
For at øge modstanden drejes friktionsskru­en i urets retning. For at formindske mod­standen drejes friktionsskruen mod urets

9

Grundlæggende komponenter

retning.

KWM00030

ADVARSEL

Spænd ikke friktionsskruen for meget.
Hvis der er for stor modstand, kan det bli­ve besværligt at bevæge gashåndtaget
eller grebet, hvilket igen kan føre til uheld.

at båden sejler bort med motoren i gang.

KWM00120

ADVARSEL

Monter stopknappen på taljerebet på en

●

sikker plads på dit tøj, din arm eller ben

under arbejdet.

Monter ikke taljerbet på tøj som kan ri-

●

ves løst. Taljerebet skal ikke være et

sted, hvor det kan blive sammefiltret,

så det derved forhindres i at fungere.

●

Undgå ved et tilfælde at trække taljere-

bet under normal kørsel. Tab af motor-

kraft betyder i de fleste tilfælde også

tab af styrevne. Uden motorkraft vil bå-

den hurtigt nedsætte farten. Dette kan

medføre at personer og genstande kan

blive kastet fremad i båden.

BEMÆRK:

Motoren kan ikke startes hvis låsepladen er
fjernet.

Når en konstant hastighed ønskes, spændes
justerskruen for at beholde den ønskede stil­ling af gashåndtaget.

KMU25990

Taljerebets stopknap

Låsepladen skal være monteret på stopkon­takten for at motoren kan køre. Taljerebet
bør være monteret på et sikkert sted på ma­skinførerens tøj, arm eller ben. Hvis maskin­føreren falder overbord eller forlader roret, vil
taljerebet trække låsepladen ud, og herved
stoppe tænding til motoren. Dette forhindrer,

1. Taljereb

2. Låseplade

10

Grundlæggende komponenter

1. Taljereb

2. Låseplade

KMU26090

Hovedkontakt

Hovedkontakten styrer tændingssystemet;
betjeningen beskrives nedenfor.

●

“”

(slukket)

Når hovedkontakten er i “” (slukket) posi-
tion, er de elektriske kredsløb afbrudt, og
nøglen kan fjernes.

●

“”

(tændt)

Når hovedkontakten er i “” (tændt) positi-
on, er de elektriske kredsløb tilsluttet, og
nøglen kan ikke fjernes.

●

“”

(start)

Når hovedkontakten er i “” (start) posi-
tion, drejer startmotoren for at starte moto­ren. Når nøglen løsnes, går den automatisk
tilbage til “” (tændt) position.

KMU26140

Elektrisk kontakt til trim og tilt på
fjernstyringen

Det elektriske trim- og tiltsystem justerer på-
hængsmotorens vinkel i forhold til hækbjæl­ken. Når der trykkes på kontakten “” (op)
trimmer påhængsmotoren op, og vippea der­efter op. Når der trykkes på kontakten “”
(ned) vipper påhængsmotoren ned og trim­mes ned. Når kontakten slippes, vil på-
hængsmotoren stoppe i den nuværende
stilling.

BEMÆRK:

For instruktioner i at bruge den elektriske
kontakt til trim og tilt, se siderne 35 og 38.

11

Grundlæggende komponenter

KMU26150

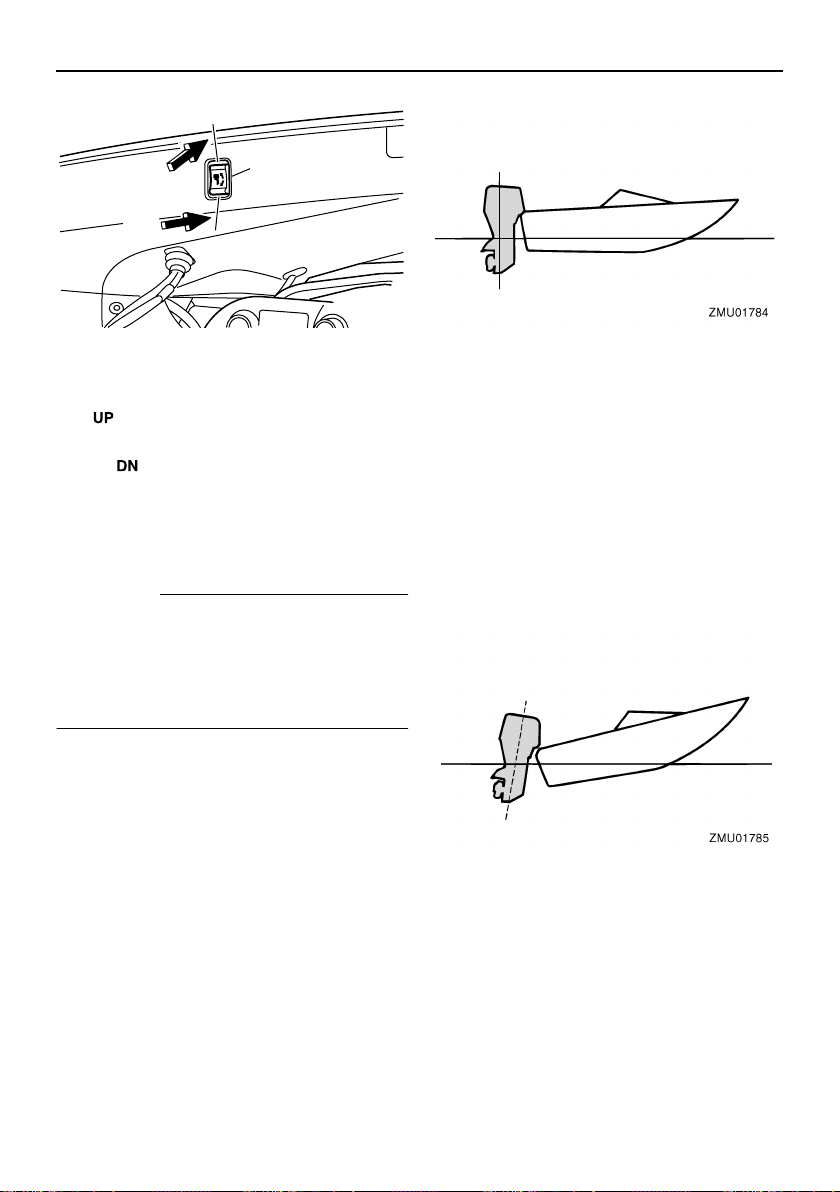

Elektrisk kontakt til trim og tilt på
motorhjelmens bund

Den elektriske trim- og tiltkontakt findes på
siden af nederste motorskærm. Tryk på kon­takten “” (op) trimmer påhængsmotoren
op, og vipper den derefter op. Tryk på kon­takten “” (ned) vipper påhængsmotoren
ned og trimmer den ned. Når kontakten slip­pes, vil påhængsmotoren stoppe i den nu­værende stilling.

KWM01030

ADVARSEL

Anvend kun den elektriske trim- og tilt­kontakt på nederste motorskærm, når bå-
den ligger helt stille og motoren er
standset. Forsøg på at anvende denne
kontakt, medens båden er i bevægelse,
kan øge faren for at falde overbord. Det
kan også distrahere føreren, og øge risi­koen for kollision med en anden båd eller
forhindring.

UP

DN

ZMU01862

BEMÆRK:

For instruktioner i at bruge den elektriske
kontakt til trim og tilt, se side 38.

KMU26161

Elektriske kontakter til trim og tilt
(dobbelt kompashus type)

Det elektriske trim- og tiltsystem justerer på-
hængsmotorens vinkel i forhold til hækbjæl­ken. Ved at skubbe kontakten “” (op)
trimmes påhængsmotoren op, og derefter
vipper den op. Ved at trykke på kontakten
“” (ned) vippes påhængsmotoren ned og
den trimmes ned. Når kontakten slippes, vil
påhængsmotoren stoppe i den nuværende
stilling.

BEMÆRK:

På den dobbelte motorkontrol styrer fjern-

●

styringsgrebet begge påhængsmotorer

samtidig.

For instruktioner i at bruge den elektriske

●

12

Grundlæggende komponenter

kontakt til trim og tilt, se siderne 35 og 38.

KMU26240

Trimanode med anode

Trimanoden bør justeres, så styringsbetje­ningen kan drejes til enten højre eller venstre
ved at brug af samme styrke.

KWM00840

ADVARSEL

En forkert indstillet trimanode kan gøre
det svært at styre. Foretag altid en prøve-
sejlads når trimanoden er blevet monte­ret eller udskiftet for at sikre, at styringen
er korrekt. Husk at spænde bolten efter
indstillingen af trimanoden.

Hvis båden har tendens til at slække venstre
(bagbords side), drej trimanodens bagende
til bagbords side “A” i figuren. Hvis båden har
tendens til at slække højre (styrbords side),
drej trimanodens ende til styrbords side “B” i
figuren.

KCM00840

VIGTIGT:

Trimanoden virker også som anode for at
beskytte motoren fra elektrokemisk tæ-
ring. Mal aldrig trimanoden, da den her­ved bliver uvirksom som anode.

KMU26340

Tilt holderhåndtag for elektrisk trim
og tilt eller hydraulisk tilt model

For at holde påhængsmotoren i vippet op
stilling, låses tilt holderhåndtaget til bespæn-
dingen.

KMU26382

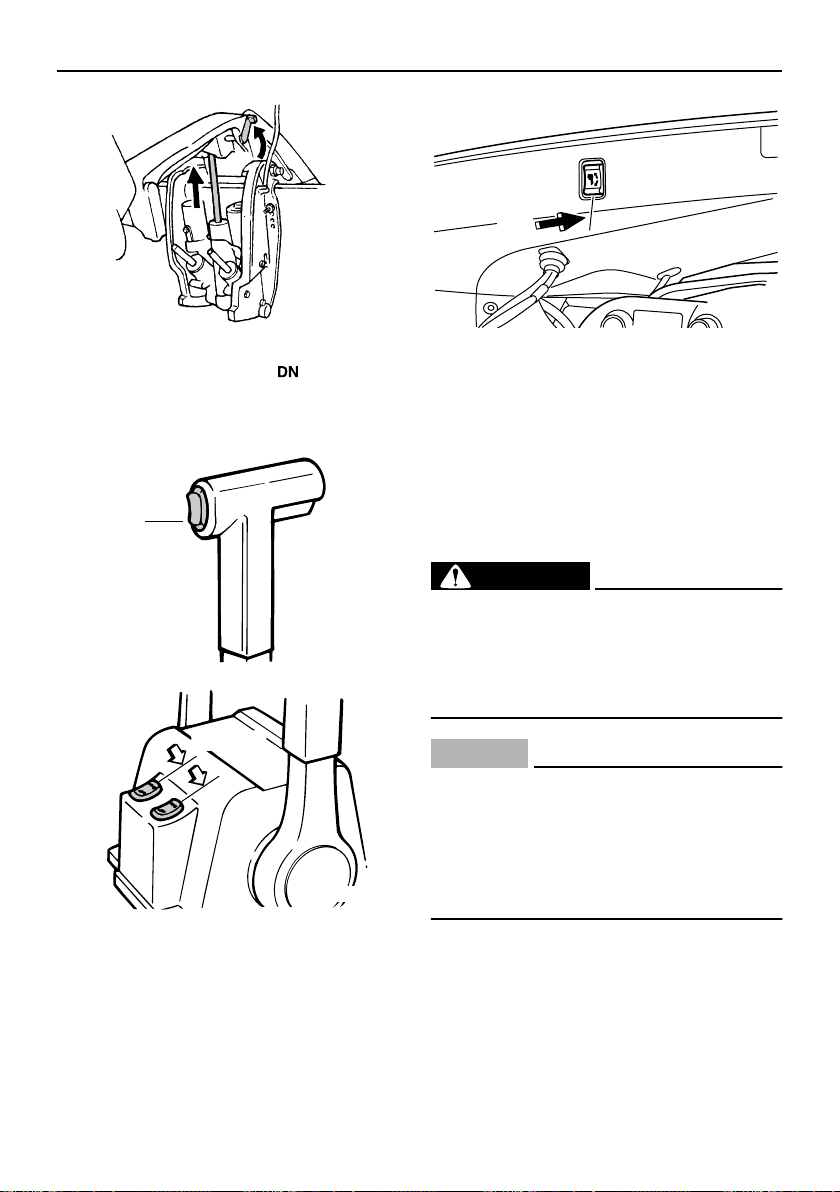

Øverste motorskærms låsehåndtag
(træk op type)

For at fjerne motorens øverste motorskærm,
skal låsehåndtag(ene) trækkes op og hjel­men løftes af. Når hjelmen monteres, skal
man checke for at være sikker på at den pas­ser rigtigt ind i gummiforseglingen. Lås der­efter hjelmen ved at flytte håndtaget(ene)
nedad.

A

B

ZMU01863

ZMU01864

1. Trimanode

2. Bolt

3. Hætte (hvis udstyret med en sådan)

13

Grundlæggende komponenter

KMU26490

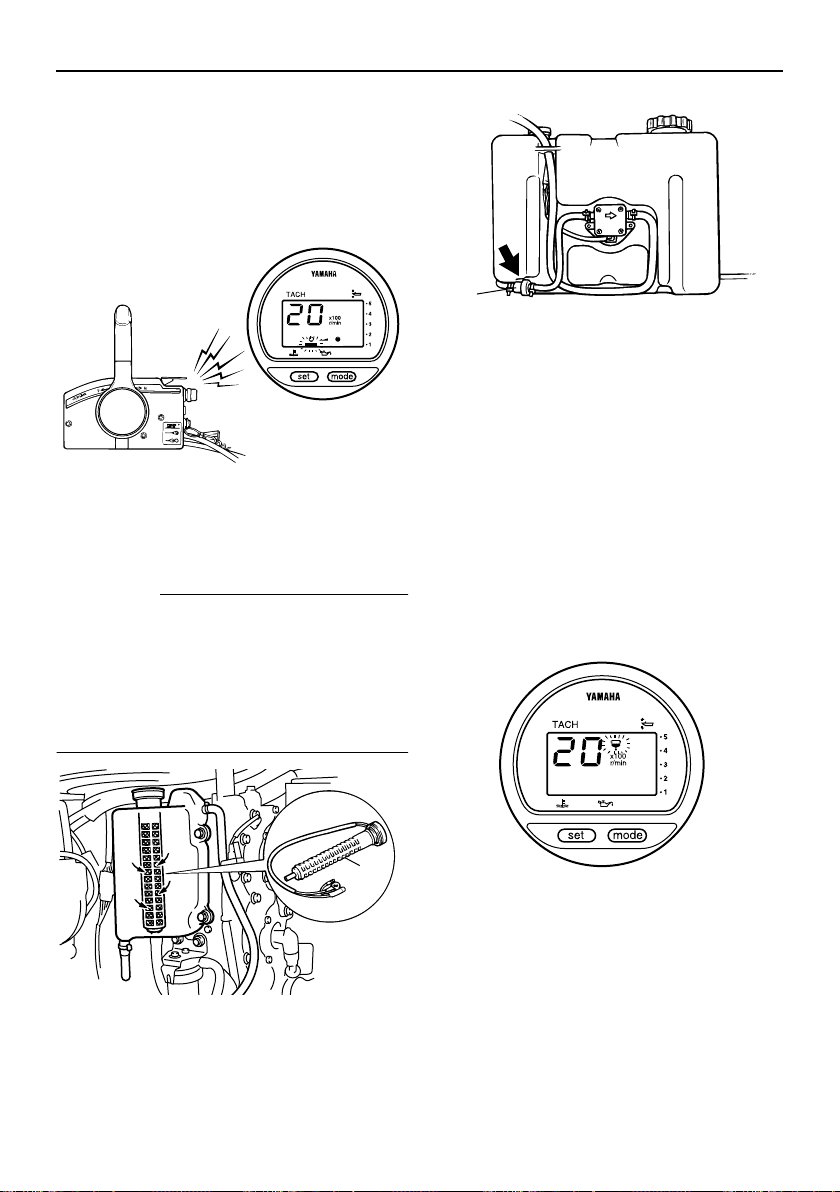

Digital omdrejningsmåler

Omdrejningstælleren viser omdrejningstallet
og har følgende funktioner.

BEMÆRK:

Alle displayets segmenter vil lyse et øjeblik,
efter hovedkontakten er tændt, og vil deref­ter gå tilbage til normal.

ZMU01951

ZMU01865

KMU26460

Gennemskylningsudstyr

Dette apparat kan bruges til at rengøre mo­torens kølevandsgange ved hjælp af en ha­veslange og postevand.

BEMÆRK:

For detaljer om brug, se side 46.

1

ZMU01866

6

7

1

2

3

5

8

1. Omdrejningstæller

2. Trimmåler

3. Timetæller

4. Indikator for oliestand

5. Indikator for overophedning

6. Advarselslampe for vandudskiller

7. Advarselslampe for motorproblemer

8. Indstillingsknap

9. Funktionsknap

KMU26550

Oliestandsindikator (digital type)

Denne indikator viser motorolieniveauet.
Hvis olieniveauet falder til under det laveste
niveau, vil advarselslampen begynde at blin­ke. For yderligere information, se side 22.

KCM00030

VIGTIGT:

Kør ikke med motoren uden olie. Motoren
vil blive alvorligt beskadiget.

4

9

ZMU01958

1. Gennemskylningsudstyr

14

Grundlæggende komponenter

1

ZMU01867

1. Indikator for oliestand

KMU26581

Indikator for overophedning (digital
type)

Hvis motorens temperatur bliver for høj, vil
advarselslampen begynde at blinke. For
yderligere information i at læse indikatoren,
se side 22.

KCM00050

VIGTIGT:

Kør ikke videre med motoren, hvis indika­toren for overophedning er tændt. Moto­ren vil blive alvorligt beskadiget.

1

ZMU01868

1. Speedometer

2. Brændstofmåler

3. Tripmåler/ur/voltmeter

4. Advarselslampe(r)

BEMÆRK:

Når hovedkontakten først er tændt, vises alle
displayets segmenter som en test. Efter et
par sekunder skifter instrumentet til normal
betjening. Hold øje med instrumentet, når
der tændes for hovedkontakten for at sikre at
alle segmenter tændes.

BEMÆRK:

Speedometeret kan vise km/t, mph eller
knob afhængigt af brugerens ønske. Vælg
den ønskede måleenhed ved at indstille om­skifterkontakten på bagsiden af instrumen­tet. Se instillingerne på billedet.

1. Indikator for overophedning

KMU26600

Speedometer (digital type)

Dette instrument viser bådens hastighed.

15

1. Hætte

2. Omskifterkontakt (for hastighedsenhed)

Grundlæggende komponenter

3. Omskifterkontakt (for brændstofsender)

KMU26620

Trimmåler (digital type)

Dette instrument viser trimvinklen på din på-
hængsmotor.

BEMÆRK:

Husk den trimvinkel, som passer bedst til

●

din båd under de forskellige forhold. Indstil
trimvinklen til det ønskede med den elek­triske trim- og tiltkontakt.

●

Hvis trimvinklen på din motor overgår trim­betjeningsområdet, vil topsegmentet på
trimmåler displayet blinke.

ZMU01869

KMU26650

Timetæller (digital type)

Dette instrument viser det antal timer, som
motoren har kørt. Det kan indstilles til at vise
det totale antal timer eller antallet af timer for
den aktuelle tur. Displayet kan også tændes
og slukkes.

●

Ændring af display format

●

Ved at trykke på “” (funktions-) knap-

pen ændrer displayet format i følgende

mønster:

●

Total antal timer→Trip timer→Display

slukket

●

Nulstilling af triptimer

●

Ved på samme tid at trykke på “” (ind-

stillings-) og “” (funktions-) knapper-

ne i mere end 1 sekund, mens triptimerne

vises, nulstiller det triptælleren.

BEMÆRK:

Det totale antal timer, som motoren har kørt,
kan ikke nulstilles.

KMU26670

Vandudskiller advarselslampe

Denne indikator vil blinke, når der er for me­get vand i vandudskilleren (brændstoffilte-
ret). I sådanne tilfælde, stop motoren og tap
vandet af brændstoffiltret. For yderligere in­formation, se siderne 23 and 52.

KCM00910

VIGTIGT:

Benzin blandet med vand kan forårsage
skade på motoren.

1

ZMU01870

ZMU01957

1. Advarselslampe for vandudskiller

16

Grundlæggende komponenter

KMU26680

Advarselsindikator for
motorproblemer

Denne indikator vil blinke, hvis der er funkti­onsfejl ved motoren.

KCM00920

VIGTIGT:

I sådanne tilfælde vil motoren ikke virke
ordentligt. Kontakt omgående en
Yamaha-forhandler.

BEMÆRK:

●

1

ZMU01914

1. Advarselslampe for motorproblemer

KMU26690

Tripmåler

Dette instrument viser den afstand, som bå-
den har sejlet, siden det sidst blev nulstillet.
Tryk på “” (funktions-) knappen gentag-
ne gange, indtil indikatoren på forsiden af in­strumentet peger på “” (trip). For at
nulstille tripmåleren skal der trykkes på “”
(indstillings-) og “” (funktions-) knapper
på samme tid.

Afstanden vises i kilometer eller miles af-

hængigt af den valgte måleenhed for

speedometeret.

●

Afstanden holdes i hukommelsen, som be-

skyttes med strøm fra batteriet. De lagrede

data går tabt, hvis batteriet afmonteres.

KMU26700

Ur

Tryk på “” (funktions-) knappen gentag-
ne gange, indtil indikatoren på forsiden af
måleinstrumentet peger på “” (tid). For
at stille uret, skal du være sikker på at måle-
instrumentet er i “” (tids-) funktion. Tryk
på “” (indstillings-) knappen; timedisplayet
vil begynde at blinke. Tryk på “” (funkti-
ons-) knappen indtil den ønskede time vises.
Tryk på “” (indstillings-) knappen igen, mi-
nutdisplayet vil begynde at blinke. Tryk på
“” (funktions-) knappen indtil det ønske-
de minut vises. Tryk på “” (indstillings-)
knappen igen for at starte uret.

17

Grundlæggende komponenter

ZMU01745

BEMÆRK:

Uret kører på strøm fra batteriet. Hvis batte­riet frakobles, stopper uret. Indstil uret igen
efter tilslutning af batteriet.

KMU26710

Brændstofmåler

Brændstofniveauet vises med otte segmen­ter. Når alle segmenterne ses, er brændstof-
tanken fuld.

KCM00860

VIGTIGT:

Følerne på en Yamaha brændstoftank,
varierer fra almindelige følere. Forkert
indstilling af omskifterkontakten på in­strumentet vil give en falsk aflæsning.
Ret henvendelse til din Yamaha-forhand­ler om korrekt indstilling af omskifterkon­takten.

BEMÆRK:

Aflæsning af brændstofstanden kan være
påvirket af sensorens stilling i brændstoftan­ken, og båden holdning på vandet. Betjening
med bov-op trim eller fortsat drejning kan
give forkerte aflæsninger.

KMU26720

Brændstofadvarselslampe

Hvis brændstofniveauet falder til ét segment,
vil advarselssegmentet for brændstofniveau-
et begynde at blinke.

KCM00880

VIGTIGT:

Kør ikke videre med motoren med fuld
gas, hvis noget af advarselsudstyret er
aktiveret. Sejl tilbage til havnen for lav
motorhastighed.

1. Advarselssegment for brændstofsniveau

KMU26730

Advarselslampe for lav
batterispænding

Hvis batterispændingen falder, vil displayet
automatisk tænde og begynde at blinke.

KCM00870

VIGTIGT:

Sejl hurtigt tilbage til havnen, hvis noget

18
