Yamaha DME DESIGNER V3.8 User Guide

Version 3.8

MODE D’EMPLOI

Mise en route de DME Designer

Dans ce manuel, l'abréviation « DME » fait respectivement référence aux unités DME64N/DME24N/ DME8i-C/DME8o-C/DME4io-C/DME8i-ES/DME8o-ES/DME4io-ES. Quant à l'abréviation « DME Satellite », elle se rapporte aux unités DME8i-C/DME8o-C/DME4io-C/DME8i-ES/DME8o-ES/DME4io-ES. Les dispositifs DME, SP2060, ICP1 ainsi que le logiciel DME Designer vous permettent de construire un système audio personnalisé capable prendre en charge une variété incroyable de conditions. Vous avez ainsi la possibilité d'élaborer un système complet, depuis les entrées jusqu'aux sorties, grâce au logiciel DME Designer puis d'envoyer les données de ce système vers les unités DME et SP2060, qui deviennent ainsi des processeurs indépendants. Il devient alors possible d'exploiter une gamme étonnante d'applications en tous genres : installations audio, sous-mixage, contrôle du système des haut-parleurs, matrice/routage, traitement de multi-effets, etc.

NOTE

L'abréviation « DME » dans le présent manuel n'inclut pas le « DME32 ».

NOTE

Ce mode d'emploi est basé sur la version anglaise du système d'exploitation. Les illustrations, les noms de commandes, les noms de fenêtres et autres informations similaires sont extraits de cette version. Certains éléments peuvent légèrement varier de ce qui s'affiche réellement sur l'écran de votre ordinateur, selon le système d'exploitation dont vous disposez.

REMARQUES PARTICULIERES

• Le logiciel et ce mode d'emploi sont sous copyright exclusif de Yamaha Corporation.

• Toute copie du logiciel ou de ce mode d'emploi en tout ou en partie, par quelque moyen que ce soit, est expressément interdite sans le consentement écrit du fabricant.

• Yamaha n'offre aucune garantie quant à l'usage du logiciel ou de la documentation et ne peut être tenu pour responsable des résultats de l'usage de ce mode d'emploi ou du logiciel.

• Les noms des sociétés et des produits apparaissant dans ce mode d'emploi sont des marques commerciales ou des marques déposées appartenant à leurs propriétaires respectifs.

• Les captures d'écran figurant dans ce mode d'emploi sont fournies à titre indicatif et peuvent différer légèrement de celles qui apparaissent sur votre ordinateur.

• Les futures mises à niveau des logiciels d'application et des logiciels système ainsi que toutes les modifications apportées aux spécifications et aux fonctions seront annoncées séparément.

• Windows

est une marque déposée de Microsoft® Corporation.

DME Designer Mode d'emploi

Le réseau système audio DME

Région

Zone 1

Zone 2

Zone 1

Groupe de

périphériques 1

Groupe de

périphériques 2

Groupe de

périphériques

Périphérique 1

(Groupe maître)

Périphérique 2

(Esclave)

Dans un système audio comprenant une ou plusieurs unités DME et/ou SP2060, « l'espace de contrôle » est organisé de manière logique en suivant les concepts de « Région », « Zone » et « groupe de périphériques ». L'espace couvert par le système complet s'appelle la « Région », tandis que les espaces sonores indépendants au sein de cette région s'appellent les « Zones ». Un groupe d'unités DME ou SP2060 affectées à la même fonction est appelé un « Goupe de périphériques ». Une région se compose d'une ou plusieurs zones, et chacune de ces zones peut comprendre jusqu'à 32 groupes de périphériques. Un groupe de périphériques peut inclure jusqu'à 16 périphériques. Chaque groupe de périphériques comprend un « maître de groupe ».

NOTE

Plus le nombre d'indicateurs affichés dans un groupe de périphériques de DME Designer augmente, plus leur réponse risque de se dégrader. Dans ce cas, vous pouvez améliorer la réponse des indicateurs en divisant le groupe de périphériques.

Reportez-vous à la section « Fenêtre Zone » ( groupe de périphériques.

NOTE

Il est impossible de combiner les unités DME et SP2060 dans le même groupe de périphériques.

NOTE

Tous les périphériques d'un groupe doivent se trouver sur le même sous-réseau.

page 296) pour plus de précisions sur la suppression de périphériques d'un

NOTE

Il n'est pas possible de contrôler un groupe de périphériques à partir de plusieurs ordinateurs (plusieurs instances de DME Designer).

DME Designer Mode d'emploi

L'application DME Designer

L'application DME Designer offre une interface centrale et conviviale permettant de créer et de contrôler des systèmes audio de type DME. En connectant un maître de groupe à l'ordinateur sur lequel l'application DME est en cours d'exécution, vous pouvez contrôler plusieurs périphériques simultanément. Avec DME Designer, vous pouvez créer et configurer des systèmes audio DME à l'aide d'une interface complète qui apparaît sous forme de schéma fonctionnel sur l'écran d'ordinateur.

Les principaux concepts qui interviennent dans la création de systèmes audio DME sont les « composants », les « configurations », les « paramètres présélectionnés » et les « Scènes ».

■ Composants

Tout bloc indépendant capable de traiter des signaux, comme un égaliseur, un compresseur, un module d'entrée/sortie, ou un objet de contrôle de périphérique externe est un « composant ».

■ Configurations

Une « configuration » est un groupe de composants, en ce compris leurs positions respectives et leurs interconnexions.

■ Paramètres présélectionnés

L'ensemble de paramètres des composants d'une configuration s'appelle les « paramètres présélectionnés » de la configuration.

■ Scènes

Une configuration et ses paramètres présélectionnés constituent une « scène ».

DME Designer Mode d'emploi

Les réglages DME, ainsi que les réglages de configuration et de paramètres présélectionnés sont

Scènes1

Scènes2

Scènes

999

MATRIX MIXER PARAMETRIC EQ

PARAMETRIC EQ

DELAY DELAYCROSSOVER

2WAY

COMP/LIMITER

PARAMETRIC EQ

DELAY CROSSOVER

2WAY

COMP/LIMITER

COMP/LIMITER GATE

PARAMETRIC EQ

DELAY COMP/LIMITER GATE

PARAMETRIC EQ

DELAY COMP/LIMITER GATE

PARAMETRIC EQ

DELAY COMP/LIMITER GATE

16 x 8

8 BAND

= Composants

Ex.: GATE

• Attack

• Decay

• Range

• Threshold

• Key in

• Hold

Scènes

Composition de scènes

Paramètres

présélectionnés

Configurations

envoyés de l'application DME Designer en cours d'exécution vers le maître de périphériques via USB ou Ethernet, ce qui permet à chaque périphérique de fonctionner comme processeur indépendant de l'ordinateur. Il est également possible de maintenir l'application DME Designer en ligne et de contrôler les périphériques en temps réel. Vous pouvez utiliser DME Designer pour créer des configurations comprenant plusieurs périphériques lorsque les périphériques en question sont connectés.

Bien qu'il soit possible d'avoir plusieurs zones dans une région, plusieurs groupes de périphériques dans une zone et plusieurs scènes et configurations dans un groupe de périphériques, vous ne pouvez pas activer et modifier plus d'un élément région, zone, groupe de périphériques ou configuration via DME Designer au même moment. Les éléments actifs sont connus sous le nom de zone actuelle, groupe de périphériques actuel, scène actuelle et configuration actuelle.

DME Designer Mode d'emploi

Données gérées par un système audio DME

■ Structure des données DME

Données globales communes

Réglages des groupes de scènes Il s'agit des réglages requis pour lier les opérations sur les

Données de chaque groupe de périphériques

Réglages User Defined Button (Touche définie par l'utilisateur)

Réglages des groupes de paramètres généraux

Données utilisées par le Scene Manager (Gestionnaire de scènes)

Réglages MIDI Program Change (Modification de programme MIDI)

Scènes Il s'agit des informations requises pour sélectionner la

Données de chaque périphérique

Configurations Il s'agit d'une combinaison de composants pour le traitement de

Réglages des groupes de paramètres locaux

Réglages des groupes de composants

Réglages des périphériques externes

Paramètres présélectionnés

Fichier Wave Fichiers audio reproduits par Wav File Player. Stockage des fichiers Il est possible de stocker des fichiers de projet et d'autres types

scènes entre plusieurs groupes.

Il s'agit des réglages requis pour contrôler les paramètres de composants à partir du panneau DME64N/DME24N ou ICP1. Vous pouvez enregistrer jusqu'à 24 paramètres à contrôler.

Il s'agit des réglages requis pour lier les opérations sur les paramètres de même type entre plusieurs périphériques.

Il s'agit des réglages requis pour pouvoir sélectionner des scènes via les commandes MIDI.

configuration de traitement des données audio. Les scènes comprennent les configurations et les données présélectionnées. Le gestionnaire de scènes simplifie l'enregistrement et la gestion des données de scènes. Vous pouvez enregistrer jusqu'à 999 scènes ; les scènes enregistrées sont gérées par leur numéro de scène.

signaux audio, pour les entrées/sorties audio, et pour le contrôle de périphériques externes, ainsi que leurs interconnexions. Elle sert à créer le système audio souhaité.

Il s'agit des réglages permettant de lier les opérations entre des paramètres DME internes de même type.

Il s'agit des réglages permettant de lier les opérations entre des composants DME internes de même type.

Il s'agit des réglages requis pour pouvoir contrôler les paramètres de composants à partir de périphériques externes. Des réglages indépendants sont requis pour chaque périphérique. Vous pouvez utiliser les périphériques externes suivants :

• Contrôleur MIDI (MIDI Control Change, Parameter Change).

• Contrôleur GPI.

• Contrôleur DAW.

• AMX, Crestron, et autres contrôleurs à distance

• PM5D ou toute autre console de mixage compatible (qui commande le préampli micro interne du DME)

Il s'agit des réglages de composants d'une configuration. Il est possible de changer de configuration de traitement audio en modifiant les paramètres présélectionnés. L'ensemble des paramètres présélectionnés inclut les composants suivants :

• GEQ, Matrix Mixer et autres composants de traitement de signaux audio.

• Conversion interne AN/NA (DME24N), Cascade (DME64N) et composants E/S de carte MY*.

• Composants pour périphériques externes, tels que les préamplis à distance AD8HR et AD824.

de fichiers.

DME Designer Mode d'emploi

* Certains réglages ne sont pas inclus.

■ Structure des données SP2060

Données globales communes

Réglages des groupes de scènes

Données de chaque périphérique

Scènes Il s'agit des informations requises pour sélectionner la configuration de

Configurations Il s'agit d'une combinaison de composants pour le traitement de

Réglages des groupes de paramètres locaux

Paramètres présélectionnés

Il s'agit des réglages requis pour lier les opérations sur les scènes entre plusieurs périphériques.

traitement des données audio. Les scènes incluent les configurations et les données présélectionnées. C'est le dernier nom de bibliothèque rappelé qui est spécifié. Le gestionnaire de scènes simplifie l'enregistrement et la gestion des données de scènes. Vous pouvez enregistrer jusqu'à 99 scènes pour 12 régions présélectionnées et 87 régions utilisateur ; les scènes enregistrées sont gérées par leur numéro de scène.

signaux audio, pour les entrées/sorties audio, et pour le contrôle de périphériques externes, ainsi que leurs interconnexions. Elle sert à créer le système audio souhaité.

Il s'agit des réglages permettant de lier les opérations entre des paramètres SP2060 internes de même type.

Il s'agit des réglages de composants d'une configuration. Il est possible de changer de configuration de traitement audio en modifiant les paramètres présélectionnés. Vous pouvez rappeler les paramètres présélectionnés à l'aide des unités SP2060, mais pas les éditer.

Données de chaque composant

Bibliothèque Il s'agit des réglages spécifiques aux enceintes à utiliser.

Indépendamment des données présélectionnées fournies, vous pouvez créer ces réglages avec le DME Designer.

DME Designer Mode d'emploi

Une unité DME par zone

Deux unités DME par zone

(Lorsqu'une seule unité DME ne fournit pas sufﬁsamment de puissance de traitement, il est possible d'utiliser jusqu'à 16 unités DME)

Pour l'unité DME 2

Configuration

Processeur de sortie pour Hall

All On

BGM & MC

Band

Device Group

Ecran LCD

Dome Low

Dome Mid

Dome Hi

Hall Low

Hall Mid

Hall Hi

....

Paramètre affecté

#1: Crossover: Output Low: Level

#1: Crossover: Output Mid: Level

#1: Crossover: Output Hight: Level

#2: Crossover: Output Low: Level

#2: Crossover: Output Mid: Level

#2: Crossover: Output Hight: Level

001

002

003

004

005

006

....

Configuration

Output Processor for Dome

...

Nom de scène

All On

Opening

Band Set 1

Band Set 2

Band Set 3

...

Présélection

All On

BGM & MC

Band 1

Band 2

Band 3

Configuration

Output Processor for Hall

...

Présélection

All On

BGM & MC

Band

Touche définie par l'utilisateur

Gestionnaire de scènes

Pour l'unité DME 1

Configuration

Processeur de sortie pour Dome

All On

BGM & MC

Band 1

Band 2

Band 3

Données présélectionnées

Périphérique externe (MIDI, GPI, DAW, AMX/Crestron, qui commande le préampli micro interne de l'unité DME)

Microphone Mixeur Préampli micro externe etc.

Préampli micro Processeur etc.

Entrée Sortie

DME#1

DME#2

Pour l'unité DME 2

Pour l'unité DME 1

Spécifie le paramètre à lier entre les unités DME.

Groupe de paramètres généraux

Pour l'unité DME 1 Pour l'unité DME 2

Signal audio

Notes

Signal de contrôle

Explication des données

Réglage des données présélectionnées

Sélectionne le paramètre à éditer dans les deux unités DME.

Spécifie la configuration et la combinaison de données présélectionnées dans chaque unité DME.

Réglages des groupes de paramètres locaux

Réglages des périphériques externes

Réglages des groupes de paramètres locaux

Réglages des périphériques externes

Périphérique externe (MIDI, GPI, DAW, AMX/Crestron, qui commande le préampli micro interne de l'unité DME)

Microphone Mixeur Préampli micro externe etc.

Entrée

Zone

Sortie

Touche définie par l'utilisateur Gestionnaire de scènes

Ecran LCD

Dome Low

Dome Mid

Dome Hi

....

Paramètre affecté

Crossover: Output Low: Level

Crossover: Output Mid: Level

Crossover: Output Hight: Level

(Pas d'affectation)

Spécifie le paramètre à modifier.

001

002

003

004

005

006

....

Nom de scène

All On

Opening

Band Set 1

Band Set 2

Band Set 3

...

Configuration

Processeur de sortie pour Dome

Delay EQ Dyn

MY8-AE (Entrée)

Réglages des groupes de paramètres locaux

Réglages des périphériques externes

Delay

Cross-

Over

Préampli micro Processeur etc.

Confuguration

Output Processor for Dome

...

Spécifie la configuration et la combinaison de données présélectionnées.

MY8-AE (Sortie)

Paramétrage de la valeur

Notes

Signal audio

Signal de contrôle

Explication des données

Réglage des données présélectionnées

Présélection

All On

BGM & MC

Band 1

Band 2

Band 3

Données présélectionnées pour le processeur de sortie

All On Component value

BGM & MC

Band 1

Band 2

Band 3

DME Designer Mode d'emploi

NOTE

Les unités SP2060 séparées gèrent normalement les scènes indépendamment, mais vous pouvez vous servir du DME Designer pour paramétrer la fonction Scene Link (Groupe de scènes) de sorte à pouvoir lier les opérations sur les scènes.

Reportez-vous à la section « Scene Link Manager » en

page 147.

DME Designer Mode d'emploi

Principales modifications entre les versions 1.0 et 1.1

■ Fenêtre Main Panel (Panneau principal)

• L'ancienne fonction Parameter Link (Groupe de paramètres) est remplacée par deux fonctions : la fonction Global Link (Groupe globale) qui lie les paramètres de tous les DME dans une zone et la fonction Local Link (Groupe local) qui lie les paramètres d'une seule unité DME. (

• Désormais, la fonction Synchronization (Synchronisation) permet non seulement d'envoyer des données depuis le DME Designer vers l'unité DME, mais peut également réaliser une synchronisation en lisant des données depuis l'unité DME. (

• Scene Increment/Decrement (Incrément/Décrément de scènes) et Time Adjustment (Réglage du temps) peuvent maintenant être attribuées dans la fonction GPI input (Entrée GPI). (

• Des événements de l'unité DME peuvent maintenant être enregistrés à l'aide de la fonction Event Logger (Enregistreur d'événements) et affichés dans la fenêtre Event Logger. (

• L'heure d'exécution d'un événement peut maintenant être réglée à l'aide de la fonction Event Scheduler (Planificateur d'événements). (

• Les paramètres de la configuration actuelle peuvent désormais être répertoriés à l'écran et imprimés à l'aide de la fonction Parameter List (Liste de paramètres). (

• Le logiciel Wave File Manager (Gestionnaire de fichiers audio) permet de gérer les fichiers Wave (Ondes) lus par Wav File Player (Lecteur de fichiers Wav). (

• Les réglages utilisés pour contrôler les DME à partir d'un contrôleur DAW peuvent être effectués à l'aide de la fonction DAW Control (Contrôle DAW). (

• Les données de l'unité DME peuvent désormais être enregistrées sous la forme d'un fichier de sauvegarde à l'aide de la fonction Backup (Sauvegarder). (

page 93)

page 176)

page 135)

page 143)

page 147)

page 153)

■ Fenêtre Designer

• Vous pouvez désormais choisir entre l'affichage complet ou abrégé du nom du port. (page 204)

• Des connexions en cascade DME64N peuvent maintenant être configurées. (

• Des éléments prioritaires peuvent désormais être configurés lors de la compilation des configuration à l'aide de la fonction [Compile Priority] (Compiler priorités) de la boîte de dialogue « Préférences ».

page 218)

(

• Le temps de retard peut maintenant être affiché pour chaque composant à l'aide de la fonction Show Signal Delay (Afficher le retard du signal). (

• Les points de contrôle peuvent désormais être édités à l'aide de la boîte de dialogue « Monitoring Point List » (Liste des points de contrôle). (

• L'état des connexions d'une configuration peut désormais être analysé préalablement à l'aide de la fonction Analyze (Analyser) sans qu'il soit nécessaire de connecter l'unité DME. (

• Vous pouvez désormais configurer l'action qui se produit lorsque vous double-cliquez sur un objet du module utilisateur. Vous pouvez également activer ou désactiver la sécurité du module utilisateur et configurer un mot de passe. (

• Des bibliothèques dans lesquelles des paramètres des composants sont enregistrés peuvent maintenant être rappelées depuis le menu contextuel d'un objet composant. (

• Une nouvelle règle de câblage interdit les connexions aux bornes susceptibles de provoquer un courtcircuit du terminateur.

page 307)

page 303)

page 304)

page 91)

page 110)

page 219)

page 306)

page 364)

DME Designer Mode d'emploi

■ Component Editor/Component (Editeur de composants/Composant)

• Une barre d'état a été ajoutée à l'éditeur de composants. Elle affiche le nom du composant, l'ID du composant et l'ID des paramètres en cours d'édition. (

• Une fonction Snap (Chargement instantané) permettant d'enregistrer temporairement des paramètres de l'éditeur a été ajoutée. Les réglages des paramètres peuvent ensuite être modifiés à l'aide des boutons

page 360)

Snap. (

• La fonction de maintien du niveau de crête de l'indicateur peut désormais être activée ou désactivée.

page 357)

(

• Un composant Wav File Player (Lecteur de fichiers Wav) a été ajouté pour la lecture des fichiers Wave.

page 428)

(

• Un composant d'effet appelé SPX prenant en charge de nombreuses applications d'effet différentes (effets de réverbération, de retard et de modulation, par exemple), ainsi que des combinaisons complexes de plusieurs effets, a été ajouté. (

• Un éditeur de composants Slot Out (Sortie de connecteur) a été ajouté. (

• Une fonction Undo/Redo (Annuler/Rétablir) est désormais disponible dans le mode conception. Elle permet d'annuler l'opération la plus récente (mouvement de commande/redimensionnement/ suppression).

page 469)

page 318)

page 481)

Modifications entre les versions 1.1 et 1.2

■ Fenêtre Main Panel (Panneau principal)

• L'algorithme de synchronisation a été réglé avec plus de précision pour accélérer la synchronisation.

• Il est désormais possible d'exécuter la synchronisation depuis l'unité DME vers DME Designer sans rupture de son.

• Dans les cas suivants, la synchronisation peut s'effectuer à partir de DME Designer vers l'unité DME sans interruption du son.

La deuxième synchronisation ou la synchronisation ultérieure au démarrage de DME Designer* et lorsque les différences de données entre l'unité DME et DME Designer sont limitées aux paramètres de composants, aux données de réglage AN/NA de AD824/AD8HR/DME24N ou aux paramètres de réglage de la carte MY.

* Si le fichier a été enregistré lorsque l'application DME Designer était fermée, il n'y aura pas de rupture sonore, même dans le cadre de la première synchronisation après enregistrement.

• La vitesse de compilation a été augmentée. Près de trois fois plus rapide lorsque la fonction AutoDelayCompensation est activée (On). Jusqu'à deux fois plus rapide lorsque la fonction AutoDelayCompensation est désactivée (Off).

• La synchronisation est possible en l'absence de carte MY ou lorsqu'une carte MY différente est installée dans l'unité DME (un message de confirmation apparaît).

• Une option a été ajoutée permettant de fermer la boîte de dialogue immédiatement après l'introduction de la synchronisation. (page 95)

• Une barre d'état a été ajoutée à la boîte de dialogue Synchronization (Synchronisation). (page 50)

• Un message apparaît pour avertir que la synchronisation va entraîner l'assourdissement du son.

• Les opérations suivantes peuvent être exécutées en ligne :

- Stockage de scène.

- Modification de nom de scène.

- Activation/désactivation (ON/OFF) de la fonction Fade (Fondu) et modifications opérées en

mode Fade.

- Modifications des temps de Fade.

- Modifications des réglages des groupes de paramètres.

• Lorsqu'une scène est exécutée, elle devient la scène actuellement sélectionnée.

• Les fichiers Wave peuvent être sauvegardés au format de fichiers de données DME et inclus dans les opérations d'import/export. (page 43)

• Il est possible d'enregistrer les fichiers Wave dans la bibliothèque de fichiers Wav.

• Les événements du journal peuvent être émis sur GPI. (page 78)

• Le voyant en ligne apparaît sous forme de touche pouvant servir à basculer entre les états en ligne et hors ligne. (page 58)

• Les éditions de scène entraînent l'apparition du voyant EDIT (Edition). (page 56)

• Une fonction d'enregistrement de fichier automatique (Auto Save, post synchronisation) a été ajoutée. (page 72)

• Il est possible de spécifier différentes zones pour divers utilisateurs. (page 154)

• Les paramètres de scène liés à User Defined Button, Program Change, GPI In et GPI Out (Entrée/sortie GPI) sont réglables via la fonction Scene Manager. (page 81)

• Les touches [Select All] (Sélectionner tout) et [Clear All] (Effacer tout) ont été ajoutées à la boîte de dialogue Recall Safe (Rappel sécurisé) de Scene Manager. (page 85)

• Une commande utilisateur peut être créée pour les utilisateurs individuels ainsi que des niveaux de sécurité. (page 88)

• Une liste de configurations de commandes à distance a été ajoutée. (page 135) Cette liste peut servir à effectuer des réglages détaillés pour un nouveau protocole de logiciel

permettant à l'unité DME d'être commandée à partir de périphériques AMX, Creston et d'autres appareils similaires.

Reportez-vous au document intitulé « Spécifications du protocole de commande à distance de DME-N » pour les détails sur le protocole de communication. Les informations relatives à ce document sont disponibles sur le site Web Yamaha Pro Audio, à l'adresse suivante :

http://www.yamahaproaudio.com/

• Il est possible de spécifier si les événements listés sont exécutés via la fonction Event Scheduler (Planificateur d'événements). (

page 135)

DME Designer Mode d'emploi

• L'ordre des événements simultanés est également modifiable via la boîte de dialogue « Event Scheduler ». (

• Des exceptions peuvent être signalées concernant le jour et l'heure de l'exécution de la fonction Event Scheduler. (

• Les temps d'exécution d'Event Scheduler sont à spécifier par incrément de 1 seconde. (

• Le réglage du gain de préampli micro et de la carte MY peut s'effectuer via GPI, MIDI, touche User Defined, DAW Control (Contrôle de la station DAW).

• Les valeurs de paramètre, le rappel de scène, la sortie GPI, la reproduction de fichiers Wave et le gain de préampli micro peuvent être spécifiés par les touches User Defined. (

• La boîte de dialogue de la fonction Component Lock (Verrouillage des composants) est distincte de la boîte de dialogue Parameter List (Liste de paramètres). (

• Les raccourcis sont librement configurés, selon les besoins. (

• Il est possible de sauvegarder les fichiers dans l'unité DME. (page 69)

• La touche [Close All Editor Windows] (Fermer toutes les fenêtres Editor) a été introduite dans le menu Window (Fenêtre). (

• Les paramètres de préampli micro externes sont reconnus par l'unité DME dès que celle-ci ou le préampli micro externe (AD824, AD8HR) est sous tension. Exécutez un rappel de scène pour envoyer les réglages DME vers un préampli micro externe.

• Ce document est désormais distinct du manuel d'installation de DME Designer et ne saurait être accessible via les menus de DME Designer.

page 135)

page 103)

page 102)

page 128)

page 146)

page 152)

page 68)

■ Fenêtre Designer

• Les opérations suivantes sont exécutables via les touches de raccourci clavier.

- Navigator (Navigateur)

- Activation de Navigator

- Activation de Toolkit

- Activation de la fenêtre Design (Conception)

- Sélectionner le port de gauche et commencer le câblage

- Sélectionner le port de droite et commencer le câblage

- Câblage automatique unique vers la droite

- Câblage automatique multiple vers la droite

- Câblage automatique unique vers la gauche

- Câblage automatique multiple vers la gauche

- Supprimer le câblage

• Il est désormais possible d'éditer simultanément plusieurs objets de même type. Exemple : modifier l'épaisseur ou la couleur de plusieurs câbles en même temps.

• Les fichiers relatifs aux modules utilisateur (fichiers de module utilisateur, fichiers de bibliothèque, fichier d'éditeur de modules utilisateur) peuvent se combiner et s'exporter ou s'importer en tant que fichier unique.

• Les couleurs de port sont à spécifier de manière indépendante pour chaque type de port séparément. (

page 208)

• Il est possible d'indiquer les épaisseurs et types de câbles par défaut pour chaque type de port séparément.

• Une fonction de connexion automatique sans fil a été ajoutée. (

• L'affichage de port a été introduit sur les objets External Device (Périphérique externe), Picture (Image), DME et ICP1.

• Pour dessiner le câblage, les touches de curseur du clavier peuvent servir à faire déplacer le curseur de la souris et la touche <Entrée> à créer des nœuds.

• En dessinant les câbles, les combinaisons de touches <Maj.>, <>, <Maj.> et <> permettent de connecter automatiquement les points d'accès sans fil horizontalement alignés.

• Les ports des objets DME sont librement spécifiés.

• La compilation de configurations avec des connexions en boucle est possible lorsque la fonction Auto Delay Compensation (Compensation automatique du retard) est activée (On).

• Le nom du périphérique externe « Foot Monitor » (Moniteur au pied) a été remplacé par « Floor Monitor » (Moniteur de studio)

• Des types de périphériques externes supplémentaires on été ajoutés.

• Pour ouvrir un fichier enregistré via d'autres applications, il faut double-cliquer sur le périphérique externe concerné. (page 230)

page 283)

DME Designer Mode d'emploi

• Pour ouvrir un éditeur spécifique, il convient de double-cliquer sur l'objet image correspondant

Entrée de l'assourdissement

Niveau d'assourdissement

Entrée de l'assourdissement

Niveau d'assourdissement

Activation

Activation du retard

Ignorer tout retard

OUT

Assour-

dissement

Niveau

Activation

Assour-

dissement

Niveau

Retard

(page 247)

• Pour ouvrir un éditeur spécifique, il convient de double-cliquer sur l'objet texte correspondant (page 250)

• Les étiquettes des ports du module utilisateur peuvent également être éditées. (page 243)

• Les graphiques sont diposés pour représenter les modules utilisateur. (page 243)

• Le champ Legend (Légende) redimensionne automatiquement les noms et les titres de projet de différentes longueurs.

• Un réglage générique « MY-Others » (Autres cartes MY) est fourni pour accommoder les cartes MY de fabricants tiers.

■ Fenêtre Component Editor (Editeur de composants)

• Il est désormais possible de créer des raccourcis vers les opérations Undo (Annuler) et Redo (Rétablir).

• Une barre de défilement s'affiche lorsque la taille de la fenêtre de l'éditeur de composants est réduite.

• La taille et l'emplacement de la fenêtre de l'éditeur de composants sont mémorisés.

• Une option permettant d'appliquer les fonctions de zoom à la zone d'édition via la souris a été ajoutée. (page 321)

• La touche [Back] (Précédent) permettant de basculer entre les fenêtres mère/fille a été ajoutée. (page 318)

• La touche [Close All Editor Windows] a été introduite dans le menu contextuel.

• Les composants Source Selector (Sélecteur de source), Speaker Processor (Processeur de hautparleur), Limiter (Limiteur), Slot In (Entrée de connecteur), Cascade In (Entrée de cascade) et Cascade Out (Sortie de cascade) ont été ajoutés.

• L'algorithme Delay (Retard) a été revu. (page 397

- Les fonctions LEVEL (Niveau) et MUTE (Assourdissement) sont effectives lorsque la fonction

Delay est désactivée (Off) pour chaque canal.

- Le nom du paramètre global Delay [On] a été substitué par [All Bypass] (Ignorer tout).

• La plage de niveau d'envoi du bus pour les composants Delay, Matrix (Matrice) et Matrix Mixer a été changée en -∞ à 0,0 dB.

• Il est possible d'effectuer des copies instantanées. (

• Les instantanés sont conservés jusqu'à la fermeture de l'application ou l'ouverture d'un nouveau fichier.

• L'état de sécurité s'affiche sur la barre d'état du module utilisateur.

• Il est possible de sélectionner plusieurs contrôleurs en cliquant sur les éléments souhaités tout en maintenant la touche <Ctrl> enfoncée alors que l'éditeur est en mode conception. (

• Les options [Picture], [Text] (Texte), [Box] (Rectangle), [Ellipse] (Ellipse) et [Frame] (Cadre) ont été ajoutées à la palette d'outils de l'éditeur de modules utilisateur et l'éditeur de réglages utilisateur, en mode conception. (

page 323)

• Pour accéder aux propriétés de contrôleur, il faut double-cliquer sur les contrôleurs de l'éditeur de modules utilisateur ou l'éditeur de réglages utilisateur, en mode conception. (

• Les objets Picture et Text permettent d'ouvrir un éditeur spécifique dans l'éditeur de modules utilisateur ou l'éditeur de réglages utilisateur. Il suffit pour cela de cliquer sur ces éléments.

• L'éditeur de modules utilisateur et l'éditeur de réglages utilisateur disposent d'une grande variété d'options de personnalisation de couleur, de taille, etc. pour les commandes placées.

■ MIDI Setup (Configuration MIDI)

• La boîte de dialogue MIDI Setup a été enrichie d'une fonction de réduction.

■ Précautions concernant la version 1. 2

• Lorsque vous utilisez des fichiers de projet (*.daf) créés sous la version 1.1.5 ou antérieure, il faut effectuer la synchronisation initiale à partir de DME Designer vers l'unité DME.

• Les fichiers de projet (*.daf), créés à l'aide de la version 1.2 ne s'ouvrent pas correctement dans la version 1.1.

page 360)

page 356)

page 342)

DME Designer Mode d'emploi

Modifications entre les versions 1.2 et 2.0

■ Général

• Prise en charge supplémentaire des unités DME8i-C/DME8o-C/DME4io-C, SP2060 et MY16-CII.

• Les « groupes de périphériques », ensembles de périphériques de même type, ont été ajoutés au niveau de zone le plus bas.

• Il est maintenant possible d'avoir un périphérique maître par groupe de périphériques au lieu d'un par zone. Par conséquent, il est possible d'avoir plusieurs périphériques maîtres au sein d'une zone.

• Vous pouvez maintenant affecter les maîtres de groupes indépendamment de leur adresse IP. Cela vous permet d'avoir plusieurs groupes de périphériques à la même adresse réseau.

• Vous pouvez créer et supprimer des configurations pour chaque groupe de périphériques.

■ Composant

• Le composant Feedback Suppressor (Supresseur de feedback) a été ajouté. (page 417)

• Le paramètre « Q » PEQ du composant Speaker Processor (Processeur de haut-parleur) passe maintenant à « 63 ». (page 462)

■ Fenêtre Main Panel (Panneau principal)

• Les données sur le microprogramme et sur les composants peuvent maintenant être mises à jour simultanément. (page 185)

• Une fonction Recovery Update de mise à jour de récupération a été ajoutée, qui autorise la restauration des données après la corruption du programme. (page 187)

• Une fonction Component Link (Groupe de composants) permettant la liaison simultanée de tous les paramètres de composants a été ajoutée. (page 91)

• Une fonction Scene Link (Groupe de scènes) permettant de contrôler simultanément plusieurs périphériques de différents groupes a été ajoutée. (page 147)

• Une fonction Protect (Protection) a été ajoutée au gestionnaire de scènes. (page 81)

• Les réglages de cartes ne sont plus inclus dans les données de scènes.

• Une fenêtre Utility permettant d'éditer les réglages d'utilitaires de périphériques a été ajoutée. (page 163)

• L'ordre d'affichage de Local Parameter Link (Groupe de paramètres locaux) a été modifié. (page 91)

• L'opération Parameter Link peut désormais être activée ou désactivée pour chaque groupe de périphériques. (page 91)

• Il est maintenant possible d'effectuer des compilations et des analyses, même si aucune connexion n'est en cours.

• Vous pouvez maintenant choisir d'afficher ou de masquer la fenêtre Navigator à partir de la fenêtre principale.

• Event Logger peut maintenant uniquement afficher les données d'événement relatives à un périphérique spécifique. (page 74)

• Le nom des bornes GPI n'est plus [CH], mais [PORT].

DME Designer Mode d'emploi

■ Fenêtre Designer

• Un outil manuel servant à déplacer les fenêtres a été ajouté. Vous pouvez sélectionner cet outil via l'icône main/flèche de la barre d'outils, ou à partir du menu [Tools]. Vous pouvez aussi le sélectionner temporairement en maintenant la touche espace enfoncée sur votre clavier.

• Vous pouvez maintenant contrôler l'agrandissement et la réduction des fenêtres en manipulant la roulette de votre souris et en maintenant la touche « Ctrl » de votre clavier enfoncée.

• Vous pouvez contrôler le défilement horizontal en manipulant la roulette de votre souris et en maintenant la touche « Shift » de votre clavier enfoncée.

• L'activation ou la désactivation du mode Edit peut désormais être modifié depuis la barre des titres.

page 190)

(

• Les informations relatives aux scènes apparaissent maintenant dans les objets DME, et vous pouvez lancer le gestionnaire de scènes à partir de l'écran d'information sur les scènes. (

• Un bouton [On-line] a été ajouté aux objets DME, ce qui rend leur synchronisation possible. (

• La fréquence d'échantillonnage s'affiche maintenant dans la fenêtre d'indicateur de niveau des ressources. (

• La fréquence d'échantillonnage s'affiche maintenant dans la barre de statut de la fenêtre de configuration. (

• La fréquence d'échantillonnage s'affiche maintenant pendant l'analyse.

• Vous pouvez ouvrir la fenêtre des propriétés en faisant un double-clic sur le nom du composant.

• L'agencement de la fenêtre Tool Kit (Kit outils) a été modifié. (

• Une case [Draw Image] permettant d'afficher ou de masquer l'image de fond de la feuille de calcul a été ajoutée aux propriétés Sheet (Feuille). (

• La commande [Configuration Manager] a été ajoutée au menu contextuel qui s'affiche lorsque vous cliquez avec le bouton droit sur un objet DME ou SP2060. (

• Les commandes [Recall Component Library] et [Store Component Library] apparaissent maintenant dans le menu contextuel qui s'affiche lorsque vous cliquez avec le bouton droit sur un composant, même si le mode Edit est désactivé.

• Vous pouvez maintenant éditer les réglages de compilation pour chaque unité DME. (

• Une seule fenêtre Zone sert à plusieurs configurations.

• Les commandes [Export DXF] et [Preferences] n'apparaissent plus dans le menu [Print], mais dans le menu [Tools].

• La commande [Configuration] du menu [Tools] s'appelle maintenant [Configuration Manager].

• Lorsque la commande [Prohibit Diagonal Connections] (Connexions diagonales prohibées) est activée, il est possible de sélectionner 2 points de diagonale qui seront automatiquement connectés par une combinaison de fils horizontaux et verticaux.

page 194)

page 299)

page 196)

page 261)

page 215, page 224)

page 81)

page 58)

page 218)

■ Fenêtre Component Editor (Editeur de composants)

• Une commande [Level Meter Enable] (Activer l'indicateur de niveau) permettant d'afficher ou de masquer les valeurs de l'indicateur a été ajoutée au menu contextuel. Dans certains cas, le masquage des indicateurs peut améliorer la vitesse de communication. (

• Une fonction [Display Order] (Ordre d'affichage) permettant de modifier l'ordre d'affichage des contrôleurs selon les besoins a été ajoutée au User Control Editor et au User Module Editor. (

• Une commande [Add Component to Component Link] (Ajouter un composant au groupe de composants) a été ajoutée au menu contextuel de contrôleurs. (

• Le groupe enregistré s'affiche maintenant dans le sous-menu [Add Parameter to Parameter Link] (Ajouter un paramètre au groupe de paramètres) du menu contextuel de contrôleurs enregistrés pour les opérations sur les groupes de paramètres. (

• La performance se trouve accrue lorsque vous sélectionnnez et déplacez un grand nombre de contrôleurs dans User Control Editor et User Module Editor.

• Il est maintenant possible de basculer de la fenêtre Navigator à l'écran Zone lorsque vous êtes en ligne.

page 366)

page 358)

page 323)

page 368).

■ Précautions concernant la version 2.0

Utilisez DME Designer version 2.0 avec DME64N/24N version 2.0 ou ultérieure, DME8i-C/DME8o-C/ DME4io-C version 2.0 ou ultérieure et SP2060 version 1.1 ou ultérieure. Consultez le site web Yamaha Pro Audio pour plus de détails sur la compatibilité

(http://www.yamahaproaudio.com/). Lorsque DME64N/24N et DME8i-C/DME8o-C/DME4io-C sont utilisés conjointement dans le même groupe de périphériques, vous pouvez obtenir une meilleure vitesse de communication et un affichage DME Designer plus fluide en affectant à une unité DME8i-C/DME8o-C/DME4io-C le statut de maître de groupe de périphériques.

DME Designer Mode d'emploi

Modifications entre les versions 2.0 et 3.0

■ Généralités

• Prise en charge de DME8i-ES/DME8o-ES/DME4io-ES.

• Les programmes d'installation de DME Designer et DME-N Network Driver ont été combinés de sorte qu'une version appropriée de DME-N Network Driver est désormais automatiquement installée avec l'application DME Designer.

• Les connexions suivantes aux unités DME esclaves sont désormais possibles lorsqu'une unité DME Satellite est affectée comme maître de groupe de périphériques :

- Connexion USB/Ethernet à l'ordinateur (DME Designer).

- Connexion en cascade pour commander les unités depuis la console PM5D (DME64N uniquement).

■ Composants

• Ajout d'un nouveau composant Ambient Noise Compensator (Compensation de bruit ambiant) (page 377).

• Ajout d'un nouveau composant Audio Detector (Détecteur audio) (page 379).

• Ajout d'un nouveau composant Auto Gain Control (Contrôle automatique de gain) (page 380).

• Ajout d'un nouveau composant Auto Mixer II (Mixeur automatique II) (page 431).

• Ajout d'un nouveau composant Simple Mixer (Mixeur simple) (page 448).

• Ajout d'un nouveau composant Room Combiner (Gestionnaire de zones) (page 458).

• Ajout de variantes supplémentaires des composants Matrix Mixer (Mixeur matriciel) et Router (Routeur).

■ Fenêtre Main Panel (Panneau principal)

• Pour faciliter la reproduction des informations d'un projet sur un autre ordinateur, il est à présent possible d'exporter et d'importer immédiatement tous les fichiers requis, et non plus seulement les seuls fichiers de projet portant l'extension « .daf » (page 44).

• La fenêtre Device Information (Informations relatives aux périphériques), qui répertorie l'état de tous les périphériques, a été ajoutée (page 188).

• Il est désormais possible de définir individuellement les réglages utilisateur pour déterminer s'ils s'ouvrent ou non automatiquement lors de l'ouverture d'un fichier de projet (page 88).

• Suite au changement précédent, l'élément Startup User Control (Réglage utilisateur au démarrage) a été supprimé de la boîte de dialogue Security (Sécurité).

• Il est maintenant possible d'affecter le paramètre Direct Parameter Value (Valeur de paramètre en direct) à la fonction d'entrée GPI et les paramètres Direct Parameter Value et Audio Detector à la fonction de sortie GPI (page 108, page 118).

• Une nouvelle option a été introduite qui sauvegarde automatiquement le fichier de projet (extension .daf) dans l'unité DME lors du passage en ligne (page 94).

• Il est ainsi désormais possible de commander les préamplis micros des unités DME-24N/DME8iC/DME4io-C/DME8i-ES/DME4io-ES à partir de la console PM5D ou de toute autre console de mixage (page 137).

• La commande à distance depuis les contrôleurs AMX, Crestron et d'autres dispositifs similaires se fait désormais via une connexion Ethernet uniquement pour les unités DME Satellite (page 167).

• Il est désormais possible de faire basculer le format d'affichage des valeurs de paramètre répertoriés sous Remote Control Setup List (Liste de configurations de commandes à distance) et dans la boîte de dialogue Parameter List (Liste de paramètres) entre les réglages internes et les valeurs apparaissant dans les fenêtres de l'éditeur (page 135, page 143).

• La fenêtre Event Logger (Enregistreur d'événements) affiche à présent des messages d'erreur supplémentaires qui apparaissent dans le panneau d'affichage de l'unité DME (page 79).

• Il est également possible désormais de régler l'unité DME de sorte que le journal d'événement stocké en interne ne soit pas effacé (page 76).

DME Designer Mode d'emploi

• Les améliorations portent sur les informations de message d'erreur supplémentaires qui apparaissent dans la fenêtre Event Logger.

• L'horloge interne de l'unité DME ainsi que l'affichage de temps de DME Designer prennent en charge à présent le passage à l'heure d'été (page 179).

• Les mises à jour de microprogramme s'appliquent maintenant à l'ensemble des groupes de périphériques, pour plus de vitesse et d'efficacité.

■ Fenêtre Designer

• Il est désormais possible de définir une couleur d'arrière-plan « claire » pour les zones de texte, les encadrés et les objets elliptiques (page 250, page 252, page 254).

• La saisie de mot de passe devient nécessaire pour ouvrir la boîte de dialogue User Module Properties (Propriétés des modules utilisateur) ou effectuer une sauvegarde/exportation dans un module utilisateur auquel s'applique des mesures de sécurité.

• Il devient également possible de lancer les applications liées à partir du menu contextuel du composant Slot (Connecteur) (page 238).

• Les modèles de module utilisateur exploitant la même bibliothèque sont désormais catégorisés et affichés comme des groupes de module utilisateur (page 308).

• Les fichiers images sont à présent inclus dans les exportations de module utilisateur.

• Les groupes de composants et de paramètres peuvent maintenant être copiés en même temps que les objets DME, les composants et les modules utilisateur sont copiés/collés ou dupliqués.

• Les groupes de paramètres sont désormais sauvegardés lors de la sauvegarde ou l'exportation des données du module utilisateur.

• Lorsque des fichiers image déjà disposés sont remplacés, ils sont mis à jour et s'affichent correctement sans qu'il y ait lieu de redémarrer l'application DME Designer.

■ Fenêtre Component Editor (Editeur de composants)

• Les outils [Line] (Ligne) et [Scene Recall] (Rappel de scène) ont été ajoutés aux modes de conception User Module Editor et User Control Editor, autorisant la disposition de touches de lignes et de rappel de scène (page 330).

• Dans User Module Editor et User Control Editor, il est désormais possible de convertir les curseurs en boutons et vice et versa (page 341).

• Un plus grand nombre d'options est disponible pour la personnalisation des commandes listées sous User Module Editor et User Control Editor :

- Une boîte de dialogue de propriétés a été ajoutée pour les curseurs, permettant d'en

personnaliser le sens, l'échelle, la couleur, la taille ainsi que d'autres paramètres (page 343).

- La taille de l'indicateur de niveau est désormais susceptible d'être personnalisée (page 345).

- Une boîte de dialogue de propriétés a été ajoutée pour les indicateurs de niveau des curseurs,

permettant d'en personnaliser le sens et la taille (page 346).

- La couleur des boutons et de leur arrière-plan est désormais personnalisable (page 342).

- La couleur d'arrière-plan du texte peut être à présent personnalisée (page 350).

- Une boîte de dialogue de propriétés a été ajoutée pour les indicateurs, permettant d'en

personnaliser la couleur et la taille (page 346).

■ Précautions concernant la version V3.0

Il ne convient d'utiliser DME Designer version 3.0 qu'avec les versions DME64N/24N V3.0 ou ultérieures, DME Satellite V3.0 ou ultérieures et/ou SP2060 V1.2 ou ultérieures. Consultez le site Web Yamaha Pro Audio (http://www.yamahaproaudio.com/) pour obtenir les détails sur les combinaisons autorisées. Lors de la combinaison d'unités DME64N/24N et DME Satellite dans un groupe de périphériques, veillez à désigner une unité DME Satellite comme maître du groupe de périphériques. Il sera impossible de garantir le bon fonctionnement de l'équipement si une unité DME64N/24N est affectée comme maître du groupe de périphériques. Si vous utilisez le système d'exploitation Windows Vista, il faudra opter exclusivement pour les versions USB-MIDI Driver V3.0 ou ultérieures et DME-N Network Driver V1.2 ou ultérieures.

DME Designer Mode d'emploi

Modifications entre les versions 3.0 et 3.5

■ Composants

• Ajout d'un composant Program Ducker (Ducker de programme). (page 410)

• (V3.5.1) Durant l'installation, il est possible de sélectionner et d'installer des données de bibliothèque de haut-parleurs liées à des haut-parleurs de fabricants tiers dans la bibliothèque des composants de Speaker Processor.

■ Fenêtre du panneau principal

• La configuration MIDI a été interrompue. Vous pouvez maintenant sélectionner les ports de communication directement via l'élément [Communication Port] (Port de communication) du menu [Setup] (Configuration). (page 151)

• (V3.5.1) L'élément [SP2060 Backup] (Sauvegarde SP2060) a été ajouté au menu [Hardware] (Matériel) de la fenêtre du panneau principal, ce qui autorise le transfert des données internes du système SP2060 vers un ordinateur, à des fins de sauvegarde. Il est possible de restaurer plusieurs unités SP2060 à partir des données de sauvegarde. (page 183)

■ Fenêtre Designer

• Les améliorations apportées à l'algorithme de compilation permettent d'utiliser les ressources DSP de manière plus efficace. (page 94, page 303, page 306)

• Il est désormais possible de spécifier l'installation de cartes E/S de type MY16-ES64, MY16-EX et MY16-MD64 au niveau du logement.

• Il est désormais possible de spécifier les systèmes TX6n/TX5n/TX4n, ACD1, SB168-ES, IMX644, IPA8200 et NEXO comme périphériques externes. La version V3.5.1 intègre un certain nombre de périphériques, notamment les systèmes IM8 et MSR250.

• Lors de la connexion d'unités DME64N en cascade sur plusieurs groupes de périphériques, les numéros d'unité sont attribués automatiquement à l'établissement d'une connexion entre les bornes [CAS IN] (Entrée de cascade) et [CAS OUT] (Sortie de cascade) de la fenêtre Zone.

■ Divers (nouveautés dans la version V3.09 du microprogramme)

• Lorsque vous contrôlez des unités DME à distance à partir d'une console PM5D via la fonction DME Control, vous pouvez à présent définir un numéro d'identifiant différent de « 2 » pour l'unité DME maître de groupe. Dans ce cas, il est nécessaire de mettre à jour le microprogramme de l'unité PM5D vers la version V2.20 ou ultérieure.

• Il est désormais possible de remplacer l'écran de démarrage par défaut du moteur DME64N/24N (normalement le nom de modèle) par un fichier graphique original. (page 70)

■ Précautions concernant la version V3.5

Il convient d'utiliser DME Designer version V3.5 avec des unités DME64N/24N ou DME Satellite exécutant le microprogramme dans ses versions V3.0 à V3.8, et des unités SP2060 exécutant une version V1.2 ou ultérieure du microprogramme. (http://www.yamahaproaudio.com/) pour obtenir les détails sur les combinaisons autorisées.

Lors de la combinaison d'unités DME64N/24N et DME Satellite dans un groupe de périphériques, veillez à désigner une unité DME Satellite comme maître du groupe de périphériques. Il sera impossible de garantir le bon fonctionnement de l'équipement si une unité DME64N/24N est affectée comme maître du groupe de périphériques.

Si vous utilisez le système d'exploitation Windows Vista, il faudra opter exclusivement pour les versions USB-MIDI Driver V3.0 ou ultérieures et DME-N Network Driver V1.2 ou ultérieures.

Si vous utilisez le système d'exploitation Windows 7, il faudra opter exclusivement pour les versions USB-MIDI Driver V3.0.4 ou ultérieures et DME-N Network Driver V1.2.1 ou ultérieures.

Consultez le site Web Yamaha Pro Audio

DME Designer Mode d'emploi

Modifications entre les versions 3.5 et 3.8

 Nouvelles fonctionnalités

• Le DME64N/24N (V3.8x ou ultérieure) peut désormais être commandé via une connexion Ethernet à partir de certains périphériques de contrôle externes.

• Le DME64N/24N (V3.8x ou ultérieure) peut désormais être désigné comme maître du groupe de périphériques lorsque le groupe de périphériques est constitué par la combinaison du DME64N/24N (V3.8x ou ultérieure) et du DME Satellite.

• Une nouvelle touche [Show Unconnected Node] (Afficher le nœud non connecté) permettant d'afficher les nœuds non connectés a été ajoutée à la barre d’outils de la fenêtre Designer.

• Il est désormais possible d'agrandir la taille des fenêtres de User Control Editor/User Module Editor jusqu'à une résolution d'affichage supérieure à celle des ordinateurs. Lorsque la taille définie est supérieure à la résolution d'affichage des ordinateurs dans la boîte de dialogue « User Control Editor Settings » (Paramètres de User Control Editor) accessible dans le menu contextuel, une barre de défilement s'affiche.

• De nouvelles données de bibliothèque ont été ajoutées dans la bibliothèque prédéfinie du composant Speaker Processor.

• Vous pouvez à présent configurer les périphériques suivants pour les périphériques externes : M7CL-48ES, série DSR, S5, série NS-AW, série NS-IC, KMS-710, CD-S300RK, CD-C600RK, Gooseneck Microphone et Boundary Microphone.

 Modifications

• La disposition des fonctions Remote et des fonctions MIDI a été modifiée suite à la révision du fonctionnement de la boîte de dialogue Utility.

 Bogues corrigés

• Résolution du problème de défaut d'application des paramètres de Remote Control à DME Designer au moment de la synchronisation.

• Résolution d'un problème qui empêchait le déplacement de l'indicateur apparaissant dans User Control.

• Résolution du problème posé par le défaut d'affichage de la fenêtre lors de la modification de l'état de l'affichage externe.

• Résolution du problème lié au défaut d'affichage des paramètres de Recall Safe (Rappel sécurisé) et Global Link (Groupe global) lors de l'exécution de Scene Recall (Rappel de scène).

■ Précautions concernant la version V 3.8

• Il convient d'utiliser DME Designer version V3.8.0 avec des unités DME64N/24N ou DME Satellite exécutant une version V3.0 ou ultérieure du microprogramme et des unités SP2060 exécutant une version V1.2 ou ultérieure du microprogramme.

• Utilisez la dernière version de DME Designer pour mettre à jour le microprogramme du périphérique DME selon la version la plus récente disponible.

• L'application DME Designer ne peut pas servir à la mise à jour supérieure des versions 3.5 ou antérieures du microprogramme vers les versions 3.8 ou ultérieures, ni à la mise à niveau inférieur des versions 3.8 ou ultérieures vers les versions 3.5 ou antérieures (ceci ne s'applique pas aux unités SP2060 ou ICP1). Contactez votre distributeur Yamaha.

• Enregistrez un fichier de projet DME mis à jour (*.daf). N’effectuez la mise à jour que si un fichier « daf » mis à jour a déjà été enregistré sur votre ordinateur. Sans ce fichier « daf », vous ne serez pas en mesure de restaurer le fonctionnement de l’unité DME.

• Lorsque des unités DME64N/24N exécutant une version 3.5 ou antérieure du microprogramme sont combinées à des unités DME64N/24N ou DME Satellite exécutant une version 3.8 ou ultérieure du microprogramme au sein d'un même groupe de périphériques, les unités DME64N/ 24N exécutant la version 3.5 ou antérieure du microprogramme ne peuvent pas être désignées comme maître de groupe.

• Si le composant Program Ducker (Ducker de programme) est utilisé, vous devez avoir la version V 3.5 ou ultérieure du microprogramme de l’unité DME et du DME Designer.

DME Designer Mode d'emploi

Table des matières

Mise en route de DME Designer ............................................... 2

REMARQUES PARTICULIERES ................................................ 2

Le réseau système audio DME ................................................. 3

L'application DME Designer...................................................... 4

Données gérées par un système audio DME ........................... 6

Principales modifications entre les versions 1.0 et 1.1........... 10

Modifications entre les versions 1.1 et 1.2.............................. 11

Modifications entre les versions 2.0 et 3.0.............................. 16

Modifications entre les versions 1.2 et 2.0.............................. 14

Modifications entre les versions 3.0 et 3.5.............................. 18

Modifications entre les versions 3.5 et 3.8.............................. 19

Chapitre 1 Avant d'utiliser DME Designer 22

Installation de DME Designer.................................................. 22

Lancement de DME Designer................................................. 22

Fermeture de DME Designer................................................... 24

Chapitre 2 Présentation de DME Designer 25

Noms et fonctions des fenêtres............................................... 25

Les utilisateurs et la sécurité................................................... 30

Fichiers utilisés sous DME DESIGNER.................................... 33

Procédure de création d'une configuration............................. 48

En ligne.................................................................................... 49

Chapitre 3 Fenêtre Main Panel 53

Noms et fonctions des fenêtres............................................... 53

Menu de la fenêtre Main Panel................................................ 59

DME File Storage (Stockage des fichiers DME)...................... 69

Preferences ............................................................................. 71

Event Logger (Enregistreur d'événements) ............................ 74

Gestionnaire de scènes .......................................................... 81

User Control ............................................................................ 88

Groupe de paramètres............................................................ 91

Synchronisation

(synchronisation de DME Designer et de l'unité DME)........... 93

Event Scheduler (Planificateur d'événements) ....................... 97

Wav File Manager.................................................................. 104

GPI......................................................................................... 108

MIDI....................................................................................... 121

User Defined Button (Paramètres définis par l'utilisateur) .... 128

DAW Control (Contrôle DAW)................................................ 132

Remote Control Setup List..................................................... 135

Internal HA Control

(Commande de préampli interne)......................................... 137

Parameter List ....................................................................... 143

Component Lock ................................................................... 146

Scene Link Manager

(Gestionnaire de groupes de scènes).................................. 147

SP2060 Library Manager

(Gestionnaire de bibliothèques)............................................ 149

Configuration du port de communication.............................. 151

Shortcut Keys ........................................................................ 152

Sécurité (Création d'utilisateurs et paramétrage

de réglages utilisateur).......................................................... 153

Configuration réseau ............................................................. 161

Utility...................................................................................... 163

Word Clock............................................................................ 176

Monitor Out............................................................................ 178

Clock ..................................................................................... 179

Réglages de langue .............................................................. 181

Backup .................................................................................. 182

SP2060 Backup..................................................................... 183

Mise à jour du microprogramme de l'unité DME................... 185

Device Information

(Informations relatives aux périphériques)............................ 188

Chapitre 4 Designer 190

Edition des configurations..................................................... 190

Fenêtre Designer................................................................... 191

Fenêtre Toolkit ....................................................................... 196

Menu de la fenêtre Designer................................................. 201

Objets.................................................................................... 208

Réglages et opérations spécifiques aux fenêtres

de conception ....................................................................... 266

Dessin et édition des fils ....................................................... 277

Ajouter, supprimer et renommer une zone............................ 289

Modification des groupes de périphériques ......................... 291

Ajouter, supprimer et renommer une configuration .............. 293

Fenêtre Area.......................................................................... 295

Fenêtre Zone ......................................................................... 296

Fenêtre Configuration............................................................ 299

User Module .......................................................................... 307

Chapitre 5 Fenêtre Editor 317

Fenêtre Component Editor .................................................... 317

User Control Editor/User Module Editor ................................ 323

Mode opération et mode conception .................................... 356

Menu contextuel.................................................................... 357

Snap ...................................................................................... 360

Bibliothèque .......................................................................... 362

Création de groupes de paramètres..................................... 366

Création de groupes de composants ................................... 368

Chapitre 6 Guide des composants 369

Types de composants........................................................... 369

Ambient Noise Compensator ................................................ 377

Audio Detector ...................................................................... 379

Auto Gain Control .................................................................. 380

Crossover .............................................................................. 381

Crossover Processor............................................................. 385

Delay ..................................................................................... 397

Dynamics............................................................................... 400

Equalizer (EQ) ....................................................................... 412

Fader ..................................................................................... 416

Feedback Suppressor........................................................... 417

Filtres..................................................................................... 418

Meter ..................................................................................... 426

Miscellaneous........................................................................ 427

Mixer...................................................................................... 429

Pan ........................................................................................ 451

Room Combiner (Gestionnaire de zones)............................. 458

Routeur.................................................................................. 459

Source Selector (Sélecteur de source) ................................. 461

Speaker Processor (Processeur de haut-parleur)................. 462

SPX........................................................................................ 469

Slot......................................................................................... 480

DME Designer Mode d’emploi

Cascade (DME64N uniquement) .......................................... 482

Entrée et sortie analogique ................................................... 485

Entrées et sorties SP2060 ..................................................... 487

Entrées et sorties CobraNet .................................................. 488

EtherSound Input/Output....................................................... 490

MY-Card ................................................................................ 491

Préampli micro commandé à distance ................................. 495

Glossaire des composants.................................................... 497

Annexe 501

Options.................................................................................. 501

Ecran Main ............................................................................ 503

Ecrans Parameter Edit........................................................... 504

Ecrans Utility.......................................................................... 508

Dépistage des pannes 513

Index 514

DME Designer Mode d’emploi

Chapitre 1 Avant d'utiliser DME Designer

Installation de DME Designer

Pour utiliser DME Designer, il faut d'abord installer le logiciel sur l'ordinateur. Avant de connecter le logiciel DME Designer à l'unité DME ou SP2060, vous devez d'abord installer le pilote USB MIDI Driver ou DME-N Network Driver, selon le cas, en fonction de la configuration de votre connexion, puis procéder aux réglages appropriés. Pour les instructions concernant l'installation et la configuration de DME Designer et DME-N Network Driver ainsi que l'installation de USB-MIDI Driver, reportez-vous au « Manuel de configuration du DME ».

NOTE

Les réglages initiaux des unités DME Satellite doivent être transférés via l'USB-MIDI. Par conséquent, il est nécessaire de configurer correctement le pilote USB-MIDI Driver.

Lancement de DME Designer

Il faut lancer DME Designer depuis le menu [Start] (Démarrer). DME Designer s'utilise via une seule connexion utilisateur. L'ouverture de session s'effectue dès le lancement du logiciel.

■ Lancement de DME Designer et ouverture de session (lorsque la fonction Auto-Logon n'est pas paramétrée)

1 Cliquez sur [Start]  [All Programs] (Tous les programmes)  [YAMAHA OPT Tools]

(Outils YAMAHA OPT) [DME Designer]  [DME Designer].

La boîte de dialogue « Log On » (Ouverture de session) s'affiche.

NOTE

L'ouverture de session automatique est le réglage par défaut. Si la fonction d'ouverture de session automatique est activée, la boîte de dialogue « Log On » ne s'affichera pas lorsque l'application est lancée. Au lieu de cela, l'utilisateur se connecte automatiquement via la fonction d'ouverture de session automatique. Pour plus d'informations sur l'ouverture de session automatique, reportez-vous à la page 30.

DME Designer Mode d'emploi

Chapitre 1 Avant d'utiliser DME Designer

2 Cliquez sur [▼] à droite de l'encadré [User] (Utilisateur), et sélectionnez l'utilisateur.

Si aucun utilisateur n'est créé, seul l'élément [Administrator] (Administrateur) apparaîtra dans la liste. Sélectionnez [Administrator] au premier lancement de DME Designer après son installation.

3 Entrez le mot de passe dans l'encadré [Password] (Mot de passe).

Entrez le mot de passe défini pour l'utilisateur. Si aucun mot de passe n'a été défini, laissez l'encadré vide lors de la connexion.

4 Cliquez sur la touche [OK].

DME Designer démarre.

■ Lorsque la fonction Automatic Logon a été paramétrée (page30)

Lorsque la fonction d'ouverture de session automatique a été paramétrée, la boîte de dialogue « Log On » ne s'affiche pas. L'utilisateur défini pour l'ouverture de session automatique est alors connecté. Sous la fonction d'ouverture de session automatique, même lorsqu'un mot de passe a été défini pour un utilisateur donné, le mot de passe ne sera pas exigé durant l'ouverture de session. Cela s'avère utile lorsque la connexion se fait par l'intermédiaire d'un utilisateur spécifique.

■ Lancement par l'ouverture d'un fichier de projet

L'application DME Designer est lancée à l'ouverture d'un fichier de projet doté d'une configuration sauvegardée. A l'ouverture du fichier de projet, DME Designer s'ouvre sur la configuration de fenêtres qui était en place lorsque le fichier a été enregistré pour dernière fois.

DME Designer Mode d'emploi

Chapitre 1 Avant d'utiliser DME Designer

Fermeture de DME Designer

Pour fermer DME Designer, cliquez sur [Exit] (Quitter) dans le menu [File] (Fichier) de la fenêtre Main Panel (Panneau principal). Cela peut s'effectuer aussi en cliquant sur la touche [Close] (Fermer) de la fenêtre Main Panel.

1 Cliquez sur [Exit] dans le menu [File] de la fenêtre Main Panel.

Lorsque vous essayez de fermer DME Designer, le message « Project File has been modified. Save? » (Le fichier de projet a été modifié. Voulez-vous l'enregistrer ?) apparaît dans la boîte de dialogue.

NOTE

Il peut arriver que la boîte de dialogue « Project File has been modified. Save? » ne s'affiche pas.

2 Pour enregistrer le fichier, cliquez sur [Yes] (Oui). Pour fermer l'application sans

effectuer d'enregistrement, cliquez sur [No] (Non).

Si vous cliquez sur [Yes], la boîte de dialogue File Save s'affiche.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Fenêtre Main Panel

Fenêtre Designer

Fenêtre Component Editor

Fenêtre Resource Meter

Noms et fonctions des fenêtres

L'application DME Designer dispose de plusieurs fenêtres, notamment Main Panel (Panneau principal), Designer, Component Editor (Editeur de composants), Resource Meter (Indicateur de niveau des ressources), et d'autres.

Fenêtre Main Panel

Les menus et touches sont disponibles à partir de la fenêtre Main Panel. L'environnement DME Designer actuel, comprenant la zone, le groupe de périphériques et la scène actifs, le nom d'utilisateur actuellement connecté et l'état de connexion à l'unité DME s'affichent à droite de la fenêtre Main Panel.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Fenêtre Toolkit

Fenêtre Configuration Fenêtre NavigatorFenêtre Zone

Zones

Fenêtre Designer

La fenêtre Area comporte une ou plusieurs fenêtres Zone, qui incluent à leur tour une ou plusieurs unités DME ou SP2060, utilisées pour construire des zones au sein d'une région. La fenêtre suivante est la fenêtre Configuration, dans laquelle il vous est possible de créer la configuration interne de chaque unité DME ou SP2060. On trouve sous cette fenêtre les fenêtres User Module (Module utilisateur), au sein desquelles les composants les plus fréquemment utilisés sont regroupés en modèles, la fenêtre Toolkit (Kit d'outils) qui affiche les objets utilisés dans les autres fenêtres comme principaux blocs de construction sonore, et la fenêtre Navigator (Navigateur) qui permet de saisir l'état global du système en un seul coup d'œil.

■ Fenêtre Area

La fenêtre Area sert à découper les régions qui gèrent le système tout entier. La région doit nécessairement comporter au moins une zone mais il est possible qu'elle en compte plusieurs.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Configurations

Composants

■ Fenêtre Zone

La fenêtre Zone sert à désigner les zones au sein de la région. Une zone est une sorte de bleu plus concret incluant au moins une unité DME ou SP2060. Elle affiche les connexions de l'unité DME avec d'autres périphériques ainsi que les câblages existant entre eux. Vous avez la possibilité de créer plusieurs zones. Les unités DME et SP2060 ainsi que les périphériques connectés sont disposés dans chaque fenêtre Zone, créant des configurations.

■ Fenêtre Configuration

La fenêtre Configuration sert à concevoir la configuration interne de chaque unité DME contenue dans la fenêtre Zone. En disposant et connectant les composants entre eux dans la fenêtre Configuration, vous pouvez mettre au point des systèmes plus élaborés tels que des processeurs complexes ou des mixeurs matriciels, qui déterminent la structure interne actuelle faisant fonctionner chaque unité DME.

■ Fenêtre User Module

La fenêtre User Module est utilisée pour désigner les modules d'utilisateur susceptibles d'être disposés dans la fenêtre Configuration. Vous pouvez créer des modules originaux en combinant plusieurs exemples de composants fréquemment utilisés. Lorsque vous sauvegardez ces modules comme des modèles, il vous est possible de les rappeler facilement à tout moment.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

■ Fenêtre Toolkit

La fenêtre Toolkit affiche les objets utilisés dans chaque fenêtre apparaissant sous la fenêtre Designer. Il s'agit respectivement des fenêtres Area, Zone, Configuration et User Module. La fenêtre Toolkit affiche différents objets, selon la fenêtre active actuellement sélectionnée. Pour placer un objet dans une fenêtre donnée, double-cliquez sur l'objet dans la fenêtre Toolkit là où celui-ci apparaît ou faites-le glisser vers la fenêtre active actuellement sélectionnée.

■ Fenêtre Navigator

La fenêtre Navigator affiche la région, les zones, les configurations et les composants selon un ordre hiérarchique qui vous permet de vérifier globalement leurs états respectifs. Lors de l'édition hors connexion, il suffit de cliquer sur un nom de région ou de configuration pour activer la fenêtre correspondante. En cliquant sur un nom de composant, vous ouvrez la fenêtre de l'éditeur de composants relative à ce composant.

■ Fenêtre Resource Meter

Cette fenêtre fournit des indications sur l'utilisation des composants dans la fenêtre de configuration. Le pourcentage d'utilisation augmente en fonction du nombre de composants. Il s'affiche sous forme graphique dans cette fenêtre. Cette fenêtre s'ouvre en même temps que la fenêtre Designer et sert de guide pour la création de configurations. Le pourcentage d'utilisation dépend également de la fréquence d'échantillonnage spécifiée pour le DME. Vérifiez que le pourcentage d'utilisation reste toujours en deçà de 100 %.

fonctionnement de l'unité

NOTE

Dans les configurations nécessitant un grand nombre de connexions, la compilation peut s'avérer impossible à effectuer, même si la valeur de l'indicateur de niveau des ressources est inférieure à 100 %. Pour déterminer si la compilation est possible ou non, nous vous conseillons de consulter la boîte de dialogue « Analyze » (Analyser) (page 306) avant d'effectuer l'opération.

NOTE

Cette fenêtre ne s'affiche pas sur les unités SP2060.

■ Objets et Composants

« Object » (Objet) est le nom donné aux éléments disposés dans les différentes fenêtres de conception, telles que les fenêtres Area, Zone, Configuration et User Module. La disposition des objets s'effectue toujours dans la fenêtre Toolkit. Seuls les objets appropriés à chaque fenêtre s'affichent. Les blocs apparaissant au niveau le plus élevé de la fenêtre Toolkit sont appelés « composants ». Ceci fait référence aux différents types de processeur faisant fonctionner l'unité DME. Le terme « Object » se rapporte normalement aux éléments Picture (Photo), Text (Texte), Ellipse ou d'autres éléments que l'on utilise une fois qu'ils sont reliés par câblage aux différents composants.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Component Editor

(Compresseur stéréo)

Composant

Component Editor

Les blocs disposés dans la fenêtre Configuration sont appelés des « audio tels que les mixeurs, les compresseurs et les filtres séparateurs de fréquence, ainsi que les éléments comme les faders et les indicateurs de niveau sont utilisés à cet effet dans la fenêtre Configuration. Lorsque vous double-cliquez sur un bloc de composants disposé dans la fenêtre Configuration, la fenêtre Component Editor s'ouvre. Vous pouvez y éditer les paramètres relatifs à ce composant. Les types de paramètres affichés diffèrent selon le composant.

composants

». Les processeurs

Opérations liées aux fenêtres

Les opérations liées aux fenêtres sont les mêmes que celles que l'on trouve dans les applications Windows habituelles. Les fenêtres sont contrôlées par les touches [Minimize] (Réduire), [Maximize/ Restore] (Agrandir/Rétablir) et [Close] (Fermer), situées dans le coin supérieur droit de la barre de titre. Vous pouvez fermer DME Designer en cliquant sur la touche [Close] de la fenêtre Main Panel.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Nom de l'utilisateur actuellement connecté

Les utilisateurs et la sécurité

Vous pouvez créer plusieurs utilisateurs dans DME Designer et définir les fonctions disponibles pour chaque utilisateur. Bien que les utilisateurs qui conçoivent et mettent au place les installations doivent être en mesure d'utiliser toutes les fonctions de DME Designer, les utilisateurs chargés uniquement du fonctionnement du système peuvent être autorisés à n'utiliser que les fonctions dont l'exploitation n'entraîne aucun changement de réglage accidentel. DME Designer s'utilise via une seule connexion utilisateur à la fois. Pour changer d'utilisateur, cliquez sur le menu [File] (Fichier)  commande [Log Off] (Fermeture de session) dans la fenêtre Main Panel.

A propos des utilisateurs

Pour utiliser DME Designer, vous devez ouvrir une session dès que vous lancez le logiciel. Vous pouvez vous connecter en spécifiant le nom et le mot de passe pour un utilisateur qui a été défini comme administrateur, sauf à la première exploitation du logiciel et lors de certains réglages individuels effectués pour la première fois. L'administrateur peut construire le système en tant qu'entité globale ou appliquer des restrictions sur l'utilisation de certaines fonctions susceptibles de permettre à certaines personnes non autorisées d'introduire des modifications. Les administrateurs ou autres personnes habilitées à utiliser DME Designer sont appelés « utilisateurs ». Le nom d'utilisateur pour l'utilisateur actuellement connecté s'affiche sous la touche [User] (Utilisateur) de la fenêtre Main Panel.

L'utilisateur par défaut, appelé [Administrator] (Administrateur), est autorisé, par définition, à utiliser toutes les fonctions. Immédiatement après l'installation de DME Designer, [Administrator] est le seul utilisateur, et aucun mot de passe n'est encore spécifié. Il est possible de créer plusieurs utilisateurs. Lorsque l'administrateur système crée plusieurs utilisateurs, des restrictions peuvent s'appliquer à chacun d'eux individuellement. Un utilisateur auquel s'applique des restrictions ne peut éditer que les fonctions que l'administrateur active à son intention. Les opérations de création, de configuration et de suppression d'utilisateurs s'effectuent dans la boîte de dialogue « Security » (Sécurité). Reportez-vous à « Gestionnaire de scènes » en page 81.

Ouverture de session automatique

La fonction d'ouverture de session automatique permet de faire connecter automatiquement l'utilisateur spécifié dès le lancement de l'application. Si vous activez cette fonction, l'utilisateur spécifié sera connecté dès le lancement de l'application sans affichage de la boîte de dialogue « Log On ». La fonction de connexion automatique se règle dans la boîte de dialogue « Security ». Reportez-vous à « Gestionnaire de scènes » en page 81.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Ouverture de session

La boîte de dialogue « Log On » (Ouverture de session) s'affiche toutes les fois que l'application est lancée ou qu'un utilisateur se déconnecte. Lorsqu'un utilisateur est déjà connecté, il est impossible à un autre utilisateur de se connecter en même temps. Pour ouvrir une session en tant que nouvel utilisateur, il faut d'abord déconnecter l'utilisateur qui est déjà connecté.

NOTE

Nous vous recommandons d'activer l'ouverture de session automatique, à moins que vous ne souhaitiez spécifiquement restreindre l'accès. Si vous perdez ou oubliez votre mot de passe d'accès, vous ne pourrez pas ouvrir de session ni effectuer d'opération sur le système.

NOTE

Si la fonction d'ouverture de session automatique est activée, la boîte de dialogue « Log On » ne s'affichera pas lorsque l'application est lancée. Au lieu de cela, l'utilisateur se connecte automatiquement via la fonction d'ouverture de session automatique.

■ Boîte de dialogue « Log On »

1 [User] (Utilisateur)

Dans cette liste, sélectionnez l'utilisateur que vous souhaitez adopter pour ouvrir une session.

2 Encadré [Password] (Mot de passe)

Entrez le mot de passe.

3 Touche [OK]

Connectez-vous en tant qu'utilisateur sélectionné.

4 Touche [Exit] (Quitter)

Lorsque l'application est lancée et la boîte de dialogue « Log On » affichée, la touche [Exit] apparaît. Cette dernière ferme l'application sans qu'il y ait d'ouverture de session utilisateur.

5 Touche [Cancel] (Annuler)

Lorsque la boîte de dialogue « Log On » s'affiche après qu'un utilisateur s’est déconnecté, la touche [Exit] est remplacée par la touche [Cancel]. Celle-ci annule la fermeture de session. L'utilisateur original continue d'être connecté.

■ Procédure d'ouverture de session

1 Cliquez sur [▼] à droite de [User].

Une liste déroulante de noms d'utilisateurs apparaît.

2 Cliquez sur l'utilisateur sous le nom duquel vous souhaitez ouvrir une session. 3 Entrez le mot de passe dans l'encadré [Password].

Lorsque vous tapez le mot de passe dans l'encadré, les caractères que vous entrez s'affichent comme des astérisques (*).

4 Cliquez sur la touche [OK].

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Fermeture de session

La fermeture de session est utilisée lors d'un changement d'utilisateur. Lorsque vous vous déconnectez, le document en cours d'édition est fermé, et la boîte de dialogue « Log On » s'affiche afin que vous puissiez ouvrir une nouvelle session utilisateur. Fermez la session en utilisant la commande [Log Off] du menu [File] dans la fenêtre Main Panel.

1 Cliquez sur le menu [File]  commande [Log Off] dans la fenêtre Main Panel.

Connectez-vous en tant que nouvel utilisateur dans la boîte de dialogue « Log On ».

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Fichiers utilisés sous DME DESIGNER

Les fichiers suivants sont exploités par l'application DME Designer.

Nom Description Extension

Fichier de projet Stocke les informations relatives à l'ensemble du projet. .daf

Fichier de données DME Stocke les informations relatives aux unité DME ou SP2060 indépendantes. .ddf

Fichier bibliothèque Stocke les paramètres de composants. .cel

Stocke les paramètres de contrôle utilisateur. .ucl

Stocke les paramètres de module utilisateur. .uml

Stocke les modules utilisateur. .umf

Stocke les bibliothèques SP2060. .llf

Wave List File Stocke la liste Wav File Manager. .dwl

Fichier de sauvegarde DME Stocke sur fichier les données de sauvegarde de l'unité DME ou SP2060. .dbk

Fichier de sauvegarde SP2060

Fichier DME Designer All Stocke le fichier de projet, les fichiers de données de bibliothèque ainsi que

Stocke les données de l'unité SP2060 sous forme de fichier de sauvegarde SP2060.

les réglages DME Designer en même temps.

.spb

.dme

Fichiers de projet

Les systèmes construits à l'aide de DME Designer sont enregistrés comme étant des fichiers de projet. Les noms de fichiers de projet comportent l'extension « .daf ». Ces fichiers incluent des réglages pour la région, les zones, les groupes de périphériques, les configurations et les différents paramètres considérés séparément.

Etant donné que vous ne pouvez pas ouvrir plusieurs fichiers de projet à la fois, il faut en fermer un pour en ouvrir un autre. Les commandes pour ouvrir, créer et enregistrer les fichiers de projet figurent dans le menu [File] de la fenêtre Main Panel.

Création de nouveaux fichiers de projet

Les fichiers de projet sont créés à l'aide du menu [File]  commande [New] (Nouveau) dans la fenêtre Main Panel.

1 Cliquez sur le menu [File]  commande [New] dans la fenêtre Main Panel.

Etant donné qu'il faut fermer le fichier de projet actuellement ouvert pour en créer un nouveau, la boîte de dialogue « Project file has been modified. Save? » (Le fichier de projet a été modifié. Voulez-vous l'enregistrer ?) apparaît à l'écran.

2 Pour enregistrer le fichier, cliquez sur [Yes] (Oui). Pour fermer l'application sans effectuer

d'enregistrement, cliquez sur [No] (Non).

Si vous cliquez sur [Yes] (Oui), la boîte de dialogue File Save (Enregistrer sous) s'affichera.

Un nouveau fichier de projet est créé.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

@ #

6 7 8

9 ) !

Touche [Up One Level]

Touche [Create New Folder]

Touche [Views]

Enregistrement des fichiers de projet

Les fichiers de projet sont enregistrés à l'aide du menu [File]  commandes [Save] (Enregistrer) et [Save As] (Enregistrer sous) dans la fenêtre Main Panel. La commande [Save] remplace la version du fichier précédemment enregistrée. La commande [Save As] permet d'attribuer un nouveau nom au fichier avant de l'enregistrer. Lorsque vous enregistrez un fichier sous un nouveau nom, vous avez la possibilité de le protéger avec un mot de passe.

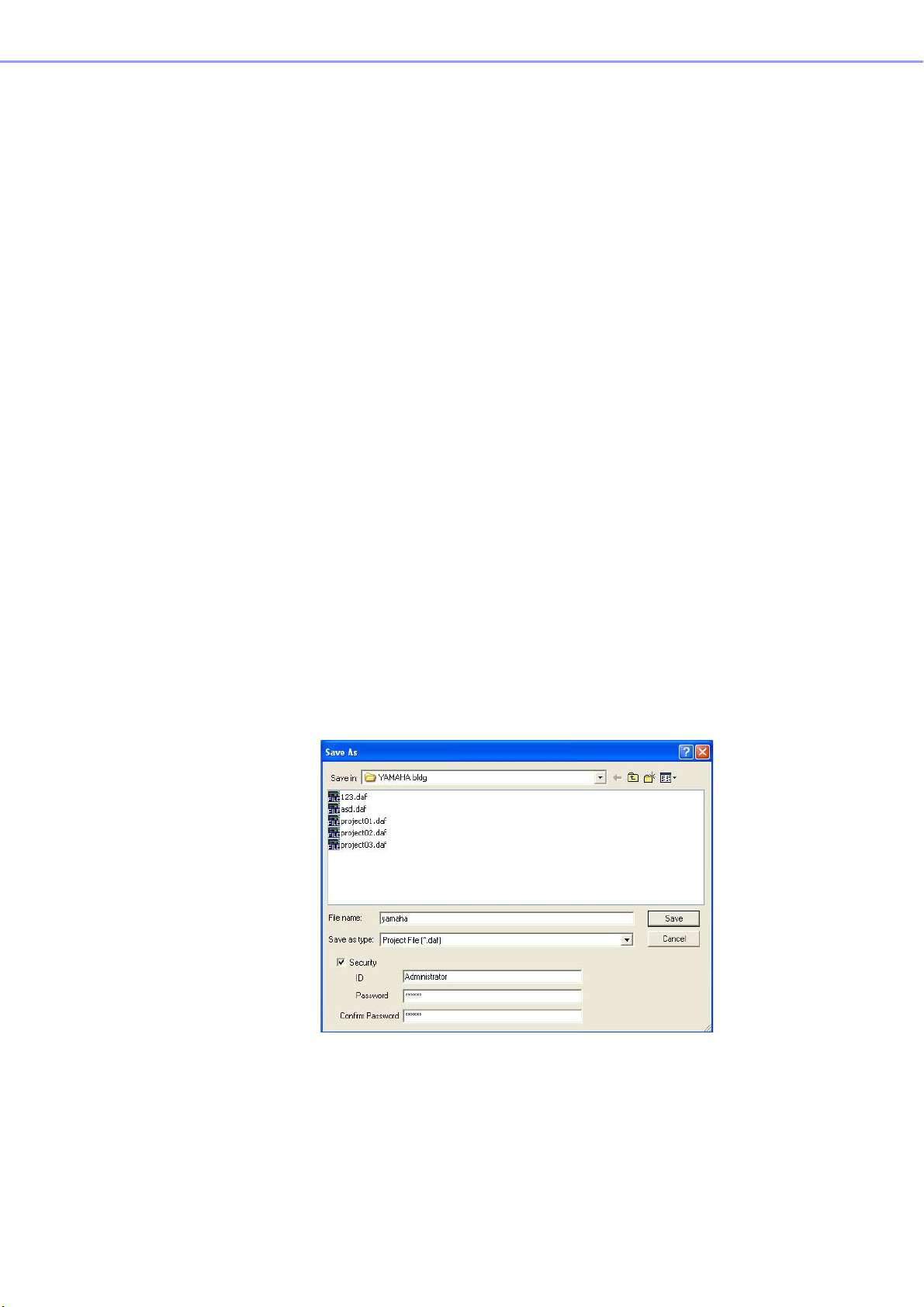

■ Boîte de dialogue « Save As »

Lorsque vous cliquez sur le menu [File]  commande [Save As] dans la fenêtre Main Panel, la boîte de dialogue « Save As » s'affiche. A l'exception de certaines options [Security], cette boîte de dialogue est identique aux boîtes de dialogue que l'on trouve habituellement sous Windows pour l'enregistrement de fichiers.

DME Designer Mode d'emploi

1 [Save In] (Enregistrer dans)

Spécifiez le dossier dans lequel le fichier sera enregistré. Le nom du fichier s'affiche dans cet encadré. Cliquez sur [▼] à droite pour passer à un autre dossier. Le grand encadré en dessous affiche le contenu du dossier indiqué dans cet encadré.

2 Touche [Up One Level] (Remonter d'un niveau)

Permet de passer au dossier situé au niveau supérieur de la hiérarchie.

3 Touche [Create New Folder] (Créer un nouveau dossier)

Crée un nouveau dossier dans le dossier actuellement affiché.

4 Touche [Views] (Vues)

Modifie l'affichage du contenu du dossier. Si vous cliquez sur cette touche, un menu apparaît qui vous permet de modifier la disposition et le format d'affichage des fichiers de la liste.

5 Liste

Cet encadré affiche le contenu du dossier figurant dans l'encadré [Save In]. Seuls les fichiers appartenant au type sélectionné dans l'encadré [Save As Type] (Enregistrer sous le type) s'affichent ici.

6 Encadré [File Name] (Nom de fichier)

Entrez le nom de fichier. Si le fichier actuellement ouvert est enregistré, son nom sera déjà indiqué dans cet encadré. Pour enregistrer le fichier sous un nom différent, modifiez-en le nom ici.

Chapitre 2 Présentation de DME Designer

7 [Save as type] (Enregistrer sous le type)

Sélectionne le format du fichier que vous enregistrez. Lorsque vous enregistrez des fichiers de projet contenant des fichiers Wave configurés pour le Wav File Player, sélectionnez « Project File with wave (*.daf) » (Fichier de projet avec audio). Sinon, sélectionnez « Project File (*.daf) » (Fichier de projet).

8 [Security] (Sécurité)

Protège les fichiers grâce à un mot de passe. Si vous cochez cette case, vous serez en mesure d'entrer les réglages dans les encadrés [ID], [Password] et [Confirm Password] (Confirmer mot de passe).

9 Encadré [ID]

Entrez l'ID qui a été défini pour ce fichier. Le nom d'utilisateur actuellement connecté est préalablement entré, mais vous pouvez le modifier. Il ne doit pas nécessairement s'agir d'un nom d'utilisateur.

) Encadré [Password]

Entrez le mot de passe qui a été défini pour ce fichier. Vous pouvez saisir jusqu'à 256 caractères alphanumériques. Les caractères que vous tapez s'affichent comme des astérisques (*) dans l'encadré [Password].

! Encadré [Confirm Password] (Confirmer mot de passe)

Entrez le mot de passe à nouveau pour le confirmer. Entrez le mot de passe tel qu'il a été saisi dans l'encadré [Password]. Les caractères que vous tapez s'affichent comme des astérisques (*), comme dans l'encadré [Password].

NOTE

Lorsque quelqu'un tente d'ouvrir un fichier de projet protégé par un mot de passe, le système l'invite à fournir un ID et un mot de passe. Si les données réclamées ne sont pas correctement saisies, le fichier ne pourra pas s'ouvrir. Soyez vigilant pour éviter les erreurs lorsque vous entrez l'ID et le mot de passe. Le mot de passe ne peut pas être délivré une deuxième fois ni l'ID et le mot de passe modifiés. Veillez à ne pas les oublier.

@ Touche [Save] (Enregistrer)

Enregistre le fichier de projet. Si les caractères entrés dans les encadrés [Password] et [Confirm Password] ne sont pas identiques, une boîte de dialogue « Password is different » (Mot de passe différent) s'affiche. Cliquez sur la touche [OK] et réentrez le mot de passe correct dans les encadrés [Password] et [Confirm Password].

# Touche [Cancel] (Annuler)

Annule le processus d'enregistrement de fichier.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

■ Enregistrement des fichiers de projet

1 Cliquez sur le menu [File]  commande [Save] dans la fenêtre Main Panel.

S'il existe un fichier portant le même nom, il sera remplacé. Lorsque vous enregistrez un fichier de projet pour la première fois, vous devez attribuer un nom au fichier avant de l'enregistrer. La boîte de dialogue « Save As » s'ouvre, de la même façon que lorsque vous cliquez sur la commande [Save As] du menu [File]. Entrez un nom de fichier et spécifiez le dossier dans lequel le fichier doit être sauvegardé.

■ Enregistrement d'un fichier sous un nouveau nom

La commande [Save As] du menu [File] de la fenêtre Main Panel vous permet d'enregistrer le fichier actuellement ouvert sous un nouveau nom. Le premier enregistrement entraîne la création d'un nouveau fichier. Un fichier qui a déjà fait l'objet d'un enregistrement sous un nom spécifique est sauvegardé comme un fichier séparé.

1 Cliquez sur le menu [File]  commande [Save As] dans la fenêtre Main Panel.

La boîte de dialogue « Save As » apparaît à l'écran.

DME Designer Mode d'emploi

2 Entrez un nom de fichier dans l'encadré [File name] (Nom de fichier).

3 Spécifiez le dossier dans lequel le fichier sera enregistré.

4 Cliquez sur la touche [Save].

Chapitre 2 Présentation de DME Designer

■ Protection d'un fichier de projet avec un mot de passe

Lorsque vous enregistrez un fichier de projet sous un nouveau nom, vous avez la possibilité de définir un mot de passe pour protéger le fichier. Si un mot de passe est défini, un ID et un mot de passe seront requis à l'ouverture du fichier. Vous ne pouvez pas modifier les réglages de sécurité d'un fichier en réenregistrant ce dernier sous le même nom. Pour ce faire, il faut enregistrer le fichier sous un nouveau nom à l'aide de la commande [Save As]. Une fois définis, les ID et le mot de passe ne sont pas modifiables. Pour changer l'ID et le mot de passe relatifs aux fichiers de projet protégés par un mot de passe, utilisez la commande [Save As] et enregistrez le fichier comme un nouveau fichier sous un nouveau nom.

1 Cliquez sur le menu [File]  commande [Save As] dans la fenêtre Main Panel.

La boîte de dialogue « Save As » apparaît à l'écran.

2 Cochez la case [Security] dans la boîte de dialogue d'enregistrement de fichier. 3 Entrez un ID dans l'encadré [ID].

Le nom de l'utilisateur actuellement connecté apparaît automatiquement dans l'encadré [ID]. Pour le changer, tapez un autre ID dans l'encadré. Lorsque vous utilisez la commande [Save As] pour enregistrer un fichier protégé par un mot de passe, la boîte de dialogue s'affiche avec les encadrés de l'ID et du mot de passe automatiquement renseignés par les valeurs affectées au fichier original. Pour modifier l'ID et le mot de passe, entrez de nouvelles valeurs dans les encadrés correspondants.

4 Entrez le mot de passe souhaité dans l'encadré [Password].

Vous pouvez saisir jusqu'à 256 caractères alphanumériques pour le mot de passe. Les caractères que vous tapez s'affichent comme des astérisques (*) dans l'encadré [Password].

5 Entrez dans l'encadré [Confirm Password] les mêmes caractères que vous avez saisis

dans l'encadré [Password].

Les caractères que vous tapez s'affichent comme des astérisques (*) dans l'encadré [Password].

6 Cliquez sur la touche [Save].

Si vous enregistrez un fichier protégé par un mot de passe sans en modifier le nom, les mêmes ID et mot de passe seront spécifiés (il est impossible de changer un ID ou un mot de passe). La commande [Save] ne permet de protéger avec un mot de passe un fichier de projet précédemment enregistré sans mot de passe de protection. Pour définir un mot de passe sur un fichier qui n'est pas protégé par un mot de passe, enregistrez le fichier séparément à l'aide de la commande [Save As].

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Ouverture des fichiers de projet

Il est possible d'ouvrir les fichiers de projet l'aide du menu [File]  commande [Open] (Ouvrir) de la fenêtre Main Panel. Etant donné qu'il faut fermer le fichier de projet actuellement ouvert pour en ouvrir un nouveau, la boîte de dialogue « Project file has been modified. Save? » apparaît à l'écran.

■ Commande [Open]

Il est possible d'ouvrir les fichiers de projet l'aide du menu [File]  commande [Open] de la fenêtre Main Panel.

1 Cliquez sur le menu [File]  commande [Open] de la fenêtre Main Panel.

Il peut arriver que la boîte de dialogue « Project File has been modified. Save? » apparaisse à l'écran.

2 Cliquez sur les touches [Yes] (Oui) ou [No] (Non).

La boîte de dialogue « Open » (Ouvrir) s'affiche.

3 Sélectionnez le fichier à ouvrir.

4 Cliquez sur la touche [Open].

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Fichiers récemment utilisés

■ Ouverture d'un fichier de projet sécurisé

Si une sécurité a été définie pour un projet, la boîte de dialogue « Enter ID & Password » (Entrer ID et mot de passe) s'affichera dès que vous cliquez sur la touche [Open] dans la boîte de dialogue «Open».

Entrez l'ID et le mot de passe du fichier concerné respectivement dans les encadrés [ID] et [Password] et cliquez sur la touche [OK]. Si vous tapez un ID ou un mot de passe incorrects puis cliquez sur la touche [OK] dans la boîte de dialogue « Enter ID & Password », la boîte de dialogue « Wrong ID or password! » (ID ou mot de passe incorrect !) s'affiche.

Cliquez sur la touche [OK] et entrez l'ID et le mot de passe corrects dans la boîte de dialogue « Enter ID & Password ».

■ Ouverture d'un fichier de projet à partir de la liste des fichiers récemment utilisés

Les fichiers de projet récemment utilisés s'affichent sous le menu [File] dans la fenêtre Main Panel. En cliquant sur un nom de fichier, vous ouvrez le fichier de projet correspondant.

Lorsqu'un fichier de projet est sécurisé, la boîte de dialogue « Enter ID & Password » s'affichera si ce fichier est sélectionné dans la liste des fichiers récemment utilisés. Entrez l'ID et le mot de passe pour ouvrir le fichier.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

■ Double-clic

Lorsque vous double-cliquez sur l'icône du fichier de projet, le fichier s'ouvre. Si l'application DME Designer n'est pas lancée, elle le sera à ce moment-là. Après l'ouverture de la session utilisateur, le fichier de projet s'ouvre. Comme avec la commande [Open], lorsque le logiciel DME Designer est déjà lancé, il faut fermer le fichier de projet actuellement ouvert avant d'en ouvrir un autre. Par conséquent, la boîte de dialogue « Project File has been modified. Save? » apparaît à l'écran.

NOTE

Il peut arriver que la boîte de dialogue « Project File has been modified. Save? » ne s'affiche pas.

Si le fichier de projet est sécurisé, la boîte de dialogue « Enter ID & Password » s'affichera. Entrez l'ID et le mot de passe pour ouvrir le fichier.

Fermeture des fichiers de projet

Vous ne pouvez pas ouvrir plusieurs fichiers de projet simultanément dans DME Designer. Pour fermer le fichier de projet actuellement ouvert, il suffit de créer un nouveau fichier de projet ou d'en ouvrir un autre.

Fichier de données DME

Vous pouvez importer ou exporter des paramètres relatifs à une unité DME ou SP2060 disposée au sein d'un fichier de configuration. Les paramètres d'une seule unité DME ou SP2060 sous la configuration actuelle (celle qui est en cours d'édition) sont enregistrés sous format de fichier. Vous pouvez importer les paramètres sauvegardés dans un autre fichier de projet. Les fichiers comportant des paramètres sauvegardés sont appelés « fichiers de données DME ». Les noms de ces fichiers portent l'extension « .ddf ».

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Importation de données DME

Cette opération importe les réglages du fichier de données dans une unité DME ou SP2060 incluse dans la configuration actuelle.

1 Activez la disposition de la configuration de l'unité DME ou SP2060 à importer.

Si plusieurs configurations sont disponibles, la disposition de celle de l'unité DME ou SP2060 devant être importée pourra être sélectionnée via la fenêtre Navigator.

2 Cliquez sur le menu [File] (Fichier) dans la fenêtre Main Panel (Panneau principal) puis

déplacez le curseur de la souris sur [Import Device Configuration] (Importer la configuration du périphérique).

Un sous-menu s'affiche. Les groupes DME et SP inclus dans la configuration actuelle s'affichent dans un sous-menu.

3 Sélectionnez le groupe de périphériques duquel l'unité DME ou SP2060 doit être importée

depuis le sous-menu. Les unités DME et SP2060 ne peuvent être utilisées en étant affectées au même groupe de périphériques.

NOTE

Les unités DME et SP2060 ne peuvent être combinées au sein d'un même groupe de périphériques.

4 Dans le sous-menu, cliquez sur l'unité DME ou SP2060 dans laquelle vous souhaitez

importer les réglages.

La boîte de dialogue « Open » s'affiche.

5 Sélectionnez le fichier des données DME et cliquez sur la touche [Open] (Ouvrir).

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

■ Sous-menu [Import Device Configuration]

Les groupes de périphériques inclus dans la configuration actuelle, ainsi que les unités DME ou SP2060 qui y sont comprises s'affichent dans le sous-menu [Import Device Configuration].

Sélectionnez l'option [Create New Group] (Créer un nouveau groupe) pour créer un nouveau groupe de périphériques. La commande [Create New DME] (Créer une nouvelle unité DME) crée une nouvelle unité DME et y importe les réglages.

NOTE

Seuls les utilisateurs pour lesquels la case de la commande [Operation Security] (Sécurité de l'opération)  [Edit] a été cochée dans la boîte de dialogue « Security » sont autorisés à importer des données DME. Pour plus d'informations sur les niveaux de sécurité utilisateur, reportez-vous à la section « Gestionnaire de scènes » page 81.

NOTE

Lorsque l'importation du fichier de données DME est impossible, le message « DME file import failed. » (Echec de l'importation du fichier DME) s'affiche.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Exportation de données DME

Cette commande exporte les paramètres à partir d'une unité DME ou SP2060 incluse dans la configuration actuelle et les enregistre sous forme de fichier.

1 Activez la disposition de la configuration de l'unité DME ou SP2060 à exporter.

Si plusieurs configurations sont disponibles, la disposition de celle de l'unité DME ou SP2060 devant être exportée pourra être sélectionnée via la fenêtre Navigator.

2 Cliquez sur le menu [File] dans la fenêtre Main Panel puis déplacez le curseur de la souris

sur [Export Device Configuration] (Exporter la configuration du périphérique).

Un sous-menu s'affiche. Les groupes DME et SP inclus dans la configuration actuelle s'affichent dans un sous-menu.

3 Dans le sous-menu, cliquez sur l'unité DME ou SP2060 à partir de laquelle vous souhaitez

exporter les réglages.

La boîte de dialogue « Save As » apparaît à l'écran.

4 Entrez le nom de fichier.

Détermine si le type de fichier sélectionné est exporté en même temps qu'un fichier Wave.

5 Spécifiez le dossier dans lequel le fichier sera enregistré, puis cliquez sur la touche [Save]

(Enregistrer).

NOTE

Les données de bibliothèque ne sont pas contenues dans les fichiers de données DME exportés depuis l'unité SP2060. Reportez-vous à la section « SP2060 Library Manager (Gestionnaire de bibliothèques SP2060) » page 149.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

■ Sous-menu [Export Device Configuration]

Les unités DME ou SP2060 incluses dans la configuration actuelle s'affichent dans le sous-menu [Export Device Configuration].

Fichiers de bibliothèque

Les paramètres Component Editor, User Control Editor et User Module Editor peuvent être stockés sur et rappelés depuis des fichiers de bibliothèque. Reportez-vous à la section relative aux fichiers de bibliothèque en page 323.

Les données de bibliothèque d'une seule unité SP2060 unit peuvent être importées ou exportées selon les besoins. Reportez-vous à la section « SP2060 Library Manager (Gestionnaire de bibliothèques SP2060) » en page 149.

Fichiers DME Designer All

Le fichier de projet ainsi que tous les réglages DME Designer liés à celui-ci peuvent être gérés comme un fichier unique de type DME Designer All. Les fichiers DME Designer All comportent l'extension «.dme». Les fichiers DME Designer All incluent les réglages répertoriés ci-dessous :

• Fichier de projet

• Fichiers de bibliothèque

• Fichiers de module utilisateur

• Fichiers Wave

• Fichiers image

• Tous les réglages DME Designer

Les fichiers DME Designer All constituent un moyen fort commode pour déplacer les données de projet et les réglages DME que vous avez créés d'un ordinateur à l'autre. Les commandes d'importation et d'exportation de fichiers DME Designer All sont fournies dans le menu [File] de la fenêtre Main Panel.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Importation des fichiers DME Designer All

NOTE

Seuls les utilisateurs disposant de privilèges d'accès administrateur sont autorisés à importer des fichiers DME Designer All.

1 Cliquez sur la commande [Import DME Designer All File] (Importer le fichier DME Designer

All) du menu [File] dans la fenêtre Main Panel.

Etant donné que les données importées remplacent les réglages DME Designer existants, le message de confirmation ci-dessous apparaît.

2 Cliquez sur [OK] pour poursuivre la procédure d'importation et sur [Cancel] pour

l'abandonner.

En cliquant sur [OK], la boîte de dialogue « Open » s'ouvre.

3 Sélectionnez le fichier DME Designer All que vous souhaitez importer.

4 Cliquez sur la touche [Open].

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

5 La boîte de dialogue « Save Project File in DME Designer All File » (Enregistrer le fichier de

projet dans le fichier DME Designer All), pour vous permettre de sauvegarder le fichier de projet importé.

Pour les détails sur la sauvegarde des fichiers de projet, reportez-vous à la section « Enregistrement des fichiers de projet » à la page 34.

6 Si le fichier de projet est sécurisé, la boîte de dialogue « Enter ID & Password » s'affichera.

Entrez vos ID et mot de passe, puis cliquez sur [OK].

Les fichiers importés sont stockés dans les dossiers répertoriés ci-dessous.

Nom Dossier

Fichier de projet Spécifié à l'étape 5.

Fichiers de bibliothèque Le dossier « Library » contenu dans le dossier spécifié par l'élément [Contents

Fichiers Wave Le dossier « Wav » dans le dossier spécifié par [Contents Folder].

Fichiers image Le dossier « image » dans le dossier spécifié par [Contents Folder].

Folder] (Dossier de contenu) dans la fenêtre « Preferences » de la fenêtre Main Panel.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Exportation des fichiers DME Designer All

1 Cliquez sur la commande [Export DME Designer All File] (Exporter le fichier DME Designer

All) du menu [File] dans la fenêtre Main Panel.

La fenêtre de dialogue « Select File for Export » (Sélectionner le fichier à exporter) apparaît. Cochez les cases correspondant aux fichiers que vous souhaitez exporter. Pour sélectionner tous les fichiers disponibles, cliquez sur la touche [Select All] (Sélectionner tout) ou cliquez sur [Clear All] (Effacer tout) afin de sélectionner les fichiers.

NOTE

• Seuls sont affichés les fichiers d'onde et d'image exploités dans le cadre du fichier de projet actuellement ouvert. Tous les modèles de module utilisateur s'affichent sous TemplateUserModule.

• Il est impossible de décocher les cases d'option du fichier de projet et des fichiers image, car ceux-ci sont toujours susceptibles d'être exportés. Les réglages de DEM Designer étant également exportés, ils ne s'affichent pas ici.

2 Cochez le(s) fichier(s) à exporter puis cliquez sur [OK].

La boîte de dialogue « Save As » s'ouvre. Il s'agit de la même boîte de dialogue que celle qui a été utilisée lors de l'enregistrement de fichiers de projet. Pour les détails sur cette opération, reportezvous à la section « Enregistrement des fichiers de projet » à la page 34.

3 Entrez un nom de fichier, un dossier de destination et, si nécessaire, les réglages de

sécurité incluant l'ID et le mot de passe, puis cliquez sur la touche [Save].

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

Procédure de création d'une configuration

La configuration est sous forme de diagramme qui détermine la configuration DME. Le transfert de ces données provoque le fonctionnement de DME. Suivez la procédure ci-dessous pour créer une configuration DME Designer. Les unités DME ou SP2060 incluses dans la configuration actuelle s'affichent dans le sous-menu [Export DME Configuration].

NOTE

Il n'est possible de créer des configurations que lorsque l'unité DME est hors ligne. Pour transférer les données, vous devez d'abord basculer sur l'état en ligne. La procédure pour ce faire est fournie plus loin dans le présent document.

1 Création d'un nouveau projet.

Lorsque vous lancez DME Designer, vous créez un nouveau projet. Si un autre fichier de projet est déjà ouvert, utilisez le menu [File]  commande [New] dans la fenêtre Main Panel pour créer un nouveau fichier. Reportez-vous à la section « Menu de la fenêtre Main Panel »  menu [File]  commande [New] (page 59)

2 Réglages de zone.

Vous pouvez définir les noms de zone et ajouter ou supprimer des zones à l'aide de la boîte de dialogue « Zone Manager ». Reportez-vous à « Ajouter, supprimer et renommer une zone » en page 289.

3 Présentation de DME, ICP et des périphériques externes.

Placez les unités DME, ICP ainsi que les autres périphériques externes requis dans la fenêtre Designer, configurez les groupes de périphériques pour les unités DME et ICP et définissez-en les propriétés. Reportez-vous aux sections « Sélection de groupe de périphériques » en page 274, « Fenêtre Designer » en page 191, «Objets » page 208, « Réglages et opérations spécifiques aux fenêtres de conception » page 266.

4 Réglages de configuration.

Vous pouvez nommer, ajouter et supprimer des configurations via la boîte de dialogue « Configuration ». Reportez-vous à la section « Ajouter, supprimer et renommer une configuration » en page 293.

5 Disposition des composants.

Disposez les composants et les modules utilisateur dans la fenêtre Configuration. Reportez-vous à « Fenêtre Configuration » en page 299, «User Module » page 307, « Types de composants » page 369.

6 Connexions logiques des composants.

Utilisez des câbles pour connecter les composants et les modules utilisateur que vous avez placés dans la fenêtre Configuration. Reportez-vous à « Dessin et édition des fils » en page 277.

DME Designer Mode d'emploi

7 Réglage des paramètres.

Editez les paramètres de composants dans l'éditeur de composants. Reportez-vous à « Fenêtre Component Editor » en page 317.

8 Réglage de la touche User Defined.

Les paramètres peuvent être affectés aux touches de fonction F1 à F6 de l'unité DME. Reportez-vous à « User Defined Button (Paramètres définis par l'utilisateur) » en page 128.

9 Stockage de scènes.

Stockez la scène à l'aide du menu [Tools]  commande [Scene Manager] (Gestionnaire de scènes) de la fenêtre Main Panel. Reportez-vous à « Configuration réseau » en page 161.

En ligne

Vous pouvez connecter l'unité DME ou SP2060 à votre ordinateur et transférer des configurations, des scènes et des paramètres créés à l'aide de DME Designer vers l'unité DME ou SP2060. Vous pouvez également lire des données de l'unité DME ou SP2060 dans DME Designer, en synchronisation avec l'état de l'unité DME ou SP2060. La synchronisation présuppose que l'unité DME ou SP2060 puisse communiquer avec l'ordinateur sur lequel le logiciel DME Designer est installé. Par conséquent, les pilotes requis (USB-MIDI ou DME-N Network Driver) doivent être installés et les réglages appropriés effectués pour chaque pilote ainsi que pour le port de communication de DME Designer.

NOTE

En raison de l'absence de réglages de scène à l'achat de l'unité DME, il vous faut en premier lieu transférer les informations de configuration et de scène créées dans DME Designer.

NOTE

Il est possible de mettre en ligne un total de 32 groupes de périphériques.

NOTE

Lorsque des unités DME64N/24N exécutant une version 3.5 ou antérieure du microprogramme sont combinées à des unités DME64N/24N ou DME Satellite exécutant une version 3.8 ou ultérieure du microprogramme au sein d'un même groupe de périphériques, les unités DME64N/24N exécutant la version 3.5 ou antérieure du microprogramme ne peuvent pas être désignées comme maître de groupe.

Chapitre 2 Présentation de DME Designer

1 Connexion de l'unité DME à l'ordinateur.

Connectez l'unité DME et l'ordinateur à l'aide d'un câble USB ou d'un câble Ethernet. Consultez les modes d'emploi respectifs des unités DME ou SP2060 concernées.

2 Installation du pilote de communication.

Installez les pilotes USB-MIDI ou DME-N Network sur l'ordinateur. Pour plus de détails, reportez-vous au « Manuel de configuration du DME », fourni séparément.

3 Configuration du pilote de communication.

Effectuez les réglages nécessaires pour le pilote de communication installé sur l'ordinateur. Si le pilote est déjà configuré, vérifiez les réglages avant de passer en ligne. Pour plus de détails, reportez-vous au « Manuel de configuration du DME », fourni séparément.

4 Configuration du port de communication dans DME Designer.

Le port de chaque maître de groupe de périphériques peut être sélectionné via la boîte de dialogue « Communication Port » (Port de communication). Si le pilote est déjà configuré, vérifiez les réglages avant de passer en ligne. Boîte de dialogue « Communication Port » (page 151)

NOTE

Il est impossible de configurer des unités DME64N/DME24N esclaves reliées via Ethernet ou des panneaux de commandes ICP1.

NOTE

Seul le port USB x-1 peut être sélectionné pour une unité DME Satellite connectée via USB.

5 Stockage et vérification des scènes.

Lorsque vous basculez sur l'état en ligne, il faut stocker la scène portant le numéro le plus bas. Vous pouvez vérifier si une scène est stockée à l'aide de la boîte de dialogue « Scene Manager » (Gestionnaire de scènes).

NOTE

L'unité SP2060 disposant de données présélectionnées de scène, cette confirmation n'est pas nécessaire.

Reportez-vous à la section « Gestionnaire de scènes » en page 81.

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

6 Rappel de scènes.

Lorsque vous passez sur l'état en ligne, la scène est rappelée. Le numéro de scène doit s'afficher dans [Scene Number] (Numéro de scène) et le nom de scène sous Scene Name (Nom de scène). Si [--------] apparaît sous [Scene Name], la scène sera rappelée.

NOTE

L'unité SP2060 disposant de données présélectionnées de scène, cette confirmation n'est pas nécessaire.

NOTE

Lorsque le mode d'affichage du groupe de périphériques de scène est réglé sur « ALL », le nom de liaison des scènes s'affiche. Sélectionnez un groupe DME pour afficher le nom de scène du groupe DME.

Fenêtre Main Panel  « Scène actuelle » (page 56) Reportez-vous à « Gestionnaire de scènes » en page 81.

7 Affichage de la boîte de dialogue « Synchronization » (Synchronisation).

Cliquez sur [Synchronization] dans le menu [Tools] ou sur la grande touche [Synchronization] dans la barre d'outils. Lorsque la boîte de dialogue s'ouvre, une liste d'unités DME et SP2060 connectées apparaît. Les unités DME et SP2060 connectées à l'ordinateur s'affichent dans la liste [Network] (Réseau).

DME Designer Mode d'emploi

NOTE

Lorsque vous appelez la boîte de dialogue « Synchronization » (Synchronisation), si les réglages du port de communication ne sont pas spécifiés, un message d'avertissement s'affichera une seule fois. Cliquez sur la touche [OK] du message pour ouvrir la boîte de dialogue correspondante. Vous pouvez alors effectuer les réglages nécessaires dans la boîte de dialogue concernée, puis afficher à nouveau la boîte de dialogue « Synchronization ».

8 Sélection de groupe de périphériques.

Sélectionnez le groupe de périphériques à synchroniser depuis la liste [Group] (Groupe) dans la fenêtre [Synchronization] (Synchronisation).

NOTE

Un seul groupe de périphériques peut rester en ligne pour une même opération.

Chapitre 2 Présentation de DME Designer

9 Sélection de l'adresse IP.

Les unités DME et SP2060 comprises dans le groupe de périphériques actuellement sélectionné s'affichent sous la liste [Designer] de la boîte de dialogue « Synchronization ». Cliquez sur la boîte [IP Address] (Adresse IP) puis sélectionnez l'adresse IP de l'unité DME ou SP2060 correspondant à l'unité DME ou SP2060 actuellement sélectionnée sous DME Designer.

NOTE

Cliquez sur [▼] pour afficher les adresses IP respectives des mêmes types de périphériques dans la zone.

10 Passage à l'état en ligne.

Lorsque vous cliquez sur la touche [Go On-Line] (Basculer en ligne), une boîte de dialogue dans laquelle vous pouvez choisir la méthode de synchronisation s'affiche.

NOTE

Un message d'avertissement s'affichera si aucune scène n'est rappelée.

Cliquez sur la touche de direction [DME DesignerDevice]. Le transfert de la configuration débute, et DME Designer est synchronisé avec l'unité. S'il y a plusieurs zones, ce processus peut prendre un certain temps.

NOTE

Lorsqu'une configuration a déjà été transférée vers une unité DME, nous vous recommandons d'utiliser la touche [DME Designer <- Device] pour effectuer la synchronisation. Le temps de transfert est plus rapide que dans le cas de l'utilisation de la touche [DME Designer -> Device]. En revanche, en cas de modification d'une configuration, la synchronisation nécessite l'utilisation de la touche [DME Designer -> Device].

DME Designer Mode d'emploi

Chapitre 2 Présentation de DME Designer

A la fin de l'état en ligne, la touche [Go On-line] est grisée et la touche [On-Line] (En ligne) de la fenêtre Main Panel s'allume. A ce stade, si l'élément [Store Project File into DME after synchronization] (Stocker le fichier de projet dans DME après synchronisation) est coché, le fichier de projet sera automatiquement transféré vers l'unité DME pour y être stocké. Et si l'élément [Close this window after synchronization] (Fermer cette fenêtre après synchronisation) est coché, la fenêtre se fermera automatiquement.

NOTE

Il pourra s'avérer impossible de basculer sur l'état en ligne si aucune scène n'est stockée lors de la sélection de [Recall Safe] (Rappel sécurisé).

DME Designer Mode d'emploi

Pour passer hors ligne, cliquez soit sur la touche [ON-Line] (En ligne) de la fenêtre du panneau principal soit sur la touche [Go Off-line] (Basculer hors ligne) de la boîte de dialogue « Synchronization ».

NOTE

Si des connexions par câble LAN sont modifiées pendant que DME Designer est en cours d'exécution, les unités DME continueront d'essayer de se connecter à l'ordinateur d'origine. Si le basculement vers un autre ordinateur est indispensable, il conviendra soit de quitter DME Designer avant de modifier les connexions, soit d'attribuer la valeur No Assign (Pas d'affectation) au paramètre Port.

Chapitre 3 Fenêtre Main Panel

Scène actuelleOuverture de session

utilisateur

To uches outils

(grandes)

To uches outils

(petites)

Barre de menus

Barre de titre

To uche [Mute] Etat de la

communication

Groupe de périphériques actuelZone actuelle

Touche [Open File] (Ouvrir fichier)

Touche [Save File] (Enregistrer fichier)

Touche [Undo]

Touche [Undo History] (Annuler historique)

Touche [Redo]

Touche [User Defined] (Défini par l'utilisateur)

Touche [Word Clock] (Horloge de mots)

Touche [GPI]

Touche [MIDI]

Touche [Parameter Link] (Groupe de paramètres)

Touche [Clock] (Horloge)

Touche [User Control Manager]

(Gestionnaire

des réglages utilisateur)

Touche [Port]

Noms et fonctions des fenêtres

La fenêtre Main Panel est la fenêtre principale de DME Designer.

Barre de titre

« DME Designer » s'affiche dans la barre de titre.

Barre de menus

Les commandes s'exécutant sous l'application sont regroupées en catégories sur la barre de menus. Lorsque vous cliquez sur l'une des catégories, une liste de commandes s'affiche. Le nom du fichier de projet actuellement ouvert s'affiche également à droite. Lorsqu'un nouveau fichier de projet est ouvert ou n'a pas encore été enregistré, la mention « Untitled » (Sans titre) s'affiche en guise de nom de fichier.

Touches outils (petites)

Les commandes fréquemment utilisées sont disposées ici sous forme de touches. Si une commande est inutilisable, sa touche apparaîtra en grisé.

■ Touche [Open File] (Ouvrir fichier)

Ouvre les fichiers de projet.  [Open] dans le menu [File] (page 60)

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

■ Touche [Save File] (Enregistrer fichier)

Enregistre le fichier de projet actuellement en cours d'édition.  [Save] dans le menu [File] (page 60)

■ Touche [Undo]

Annule la dernière opération d'édition.  [Undo] dans le menu [File] (page 62)

■ Touche [Undo History] (Annuler historique)

Ouvre la fenêtre de dialogue « Undo History ». Annule plusieurs opérations.  [Undo History] dans le menu [Edit] (page 62)

■ Touche [Redo]

Rétablit les opérations effectuées à l'aide de la touche [Undo] à leurs conditions d'origine respectives. [Redo] dans le menu [Edit] (page 62)

■ Touche [User Defined] (Défini par l'utilisateur)

Ouvre la boîte de dialogue « User Defined Button ».  Reportez-vous à « [User Defined Button] » en page 128.

■ Touche [Word Clock] (Horloge de mots)

Ouvre la boîte de dialogue « Word Clock ».  Reportez-vous à « [Word Clock] (Horloge de mots) » en page 176.

■ Touche [GPI]

Ouvre la boîte de dialogue « GPI ».  Reportez-vous à « [GPI] » en page 108.

■ Touche [MIDI]

Ouvre la boîte de dialogue « MIDI ».  Reportez-vous à « [MIDI] » en page 121.

■ Touche [Parameter Link] (Groupe de paramètres)

Ouvre la boîte de dialogue « Parameter Link ».  Reportez-vous à « [Parameter Link] » en page 91.

■ Touche [Clock]

Ouvre la boîte de dialogue « Clock ».  Reportez-vous à « [Clock] (Horloge) » en page 179.

■ Touche [User Control Manager] (Gestionnaire des réglages utilisateur)

Ouvre la boîte de dialogue « User Control Manager ».  Reportez-vous à « [User Control] » en page 323.

DME Designer Mode d'emploi

■ Touche [Communication Port]

Ouvre la boîte de dialogue « Communication Port ».  Reportez-vous à la boîte de dialogue « Communication Port » à la page 151.

Chapitre 3 Fenêtre Main Panel

Touche [User Control]

Touche [Show/Hide Designer]

Touche [Show/Hide Navigator]

Touche [Event Logger]

Touche [Event Scheduler]

Touche [Synchronization]

Touches outils (grandes)

■ Touche [Show/Hide Designer] (Afficher/Masquer Designer)

Affiche ou masque la fenêtre Designer.

■ Touche [Show/Hide Navigator] (Afficher/masquer le navigateur)

Affiche ou masque la fenêtre Navigator.

■ Touche [User Control] (Réglage utilisateur)

Fonctionne de la même façon que la commande [User Control] du menu [View] (Affichage). Cliquez sur cette touche pour afficher un menu.

La fenêtre de réglage utilisateur s'affiche. Si vous cliquez sur [New User Control] (Nouveau réglage utilisateur), la boîte de dialogue « New User Control » s'ouvre.

■ Touche [Synchronization] (Synchronisation)

Ouvre la boîte de dialogue « Synchronization ».  Reportez-vous à la section Boîte de dialogue « Synchronization » en page 94.

■ Touche [Event Logger] (Enregistreur d'événements)

Ouvre la fenêtre « Event Logger ».  Reportez-vous à la section Fenêtre « Event Logger » en page 74.

■ Touche [Event Scheduler] (Planificateur d'événements)

Ouvre la boîte de dialogue « Event Scheduler ».  Reportez-vous à la section Boîte de dialogue « Event Scheduler » en page 97.

Zone actuelle

Affiche le nom de la zone active. Lorsque vous appuyez sur [▼], une liste s'affiche dans laquelle vous pouvez sélectionner une zone.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

[Scene Number] [Scene Name] Touche [Scene Manager]

[Change displayed Scene]ﬁ

(informations DME groups/SP2060s)

Scène actuelle

Affiche des informations sur la scène en cours. Il vous est possible de basculer entre les scènes.

■ [Change Display Scene] (Modifier la scène à afficher)

Sélectionne les informations à afficher. Lorsque « All » est sélectionné, les informations concernant le groupe de scènes s'affichent dans [Scene Number] et [Scene Name]. Lorsqu'un groupe DME ou SP2060 est sélectionné, les informations concernant la scène s'affichent dans [Scene Number] et [Scene Name]. Reportez-vous à la section « Scene Manager » en page 81 pour plus d'informations sur les scènes et à « Scene Link Manager » en page 147 pour plus d'informations sur les groupes de scènes.

■ [Scene Number] (Numéro de scène)

Affiche le numéro de la scène ou du groupe de scènes actuels. Lorsque vous appuyez sur [▼], une liste s'affiche dans laquelle vous pouvez sélectionner une scène ou un groupe de scènes. Le voyant EDIT s'allume lorsque vous éditez un paramètre après le rappel ou le stockage d'une scène.

DME Designer Mode d'emploi

NOTE

Appuyez simultanément sur les touches <Ctrl> et <+> pour rappeler la scène suivante, et sur les touches <Ctrl> et <-> pour rappeler la scène précédente. Ces réglages sont modifiables via la boîte de dialogue Shortcut keys (Touches de raccourci clavier) (page 152).

■ [Scene Name] (Nom de scène)

Affiche le nom de la scène ou du groupe de scènes actuels.

■ Touche [Scene Manager] (Gestionnaire de scènes)

Ouvre la boîte de dialogue « Scene Manager ».

[User] (Utilisateur connecté)

Nom de l'utilisateur

actuellement connecté

To uche [Security]

Assourdissement désactivé Assourdissement activé

■ Nom de l'utilisateur actuellement connecté

Affiche le nom de l'utilisateur actuellement connecté.

■ Touche [Security]

Ouvre la boîte de dialogue « Security ».

Groupe de périphériques en cours

Chapitre 3 Fenêtre Main Panel

Affiche le nom du groupe de périphériques en cours d'utilisation. Cliquez sur [▼] pour afficher une liste vous permettant de sélectionner un autre groupe de périphériques.

■ Touche [Mute] (Assourdissement)

Active (ON) et désactive (OFF) la touche d'assourdissement de DME pour le groupe de périphériques en cours. Pour activer la touche d'assourdissement, cliquez dessus tout en appuyant sur la touche <Shift>. Si vous cliquez sur cette la touche d'assourdissement alors que la fonction est désactivée sans appuyer sur la touche <Shift>, le message suivant s'affiche : « Click the Mute Button with Shift Key » (Cliquez sur la touche d'assourdissement tout en appuyant sur la touche Shift). Pour désactiver la fonction, cliquez sur la touche. Il n'y a pas lieu alors d'appuyer sur la touche <Shift>.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Voyant de transmission/réception

de messages

To uche On-line

Etat de la communication

Affiche l'état de la communication entre l'élément maître du groupe de périphériques en cours et l'ordinateur.

• Touche [On-line]

Lorsque cet élément maître est connecté à un ordinateur, cliquez sur cette touche pour basculer alternativement entre les états en ligne et hors ligne. Le voyant s'allume pour signaler que l'unité DME est en ligne.

• Voyants de transmission/réception de messages

[Rx]

S'allume lorsque DME Designer reçoit des messages MIDI de l'élément maître du groupe de périphériques en cours.

[Tx]

S'allume lorsque DME Designer transmet des messages MIDI à l'élément maître du groupe de périphériques en cours.

DME Designer Mode d'emploi

Menu de la fenêtre Main Panel

Menu [File]

Chapitre 3 Fenêtre Main Panel

■ [New] (Nouveau)

Crée un nouveau projet. Lorsqu'un nouveau projet est créé, il faut fermer le projet actuellement sélectionné. Le message de confirmation « Project File has been modified. Save? » s'affiche.

Touche [Yes] (Oui)

Enregistre le projet actuellement ouvert. Si le fichier actuellement ouvert a déjà été nommé et sauvegardé, c'est ce fichier enregistré qui sera remplacé. La boîte de dialogue « Save As » s'affiche pour les fichiers n'ayant pas encore été enregistrés. Dans cette boîte de dialogue, vous pouvez nommer le fichier lorsque vous l'enregistrez.

Touche [No] (Non)

Ferme le projet sans l'enregistrer. Si le fichier a déjà été nommé et enregistré, la version la plus récente du fichier enregistré sera conservée telle quelle. Si le fichier n'a été ni nommé ni enregistré, il sera perdu.

Touche [Cancel]

Annule la création d'un nouveau projet.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

■ [Open] (Ouvrir)

Ouvre les fichiers de projet enregistrés. Etant donné que le projet actuellement ouvert doit être fermé, un message de confirmation « Project file has been modified. Save? » s'affiche.

Lorsque vous sélectionnez cette commande, la boîte de dialogue « Open » apparaît. Sélectionnez le fichier de projet que vous souhaitez ouvrir et cliquez sur la touche [Open].

Si le fichier de projet est sécurisé, la boîte de dialogue « Enter ID & Password » s'affichera. Saisissez l'ID et le mot de passe afin d'ouvrir le fichier, puis cliquez sur la touche [OK]. Le fichier de projet s'ouvre.

■ [Save] (Enregistrer)

Remplace un fichier de projet déjà enregistré avec les changements actuels. Si le fichier est enregistré pour la première fois, la boîte de dialogue « Save As » s'affichera.  Reportez-vous à la section « Fichiers de projet » en page 33.

■ [Save as] (Enregistrer sous)

Enregistre le fichier de projet actuel comme un fichier distinct, sous un nouveau nom et sur un nouvel emplacement. Lorsque vous sélectionnez cette commande, la boîte de dialogue « Save as » apparaît.  Reportez-vous à la section « Fichiers de projet » en page 33.

DME Designer Mode d'emploi

■ [Import DME Designer All File]

Importe les fichiers DME Designer (extension .dme). Reportez-vous à la section « Importation des fichiers DME Designer All » en page 41.

■ [Export DME Designer All File]

Exporte les fichiers DME Designer (extension .dme). Reportez-vous à la section « Exportation des fichiers DME Designer All » en page 43.

■ [Import Device Configuration] (Importer la configuration du périphérique)

Importe les paramètres pour un périphérique disposé dans un fichier de configuration.  Reportez-vous à la section « Importation de données DME » en page 41.

Chapitre 3 Fenêtre Main Panel

■ [Export Device Configuration] (Exporter la configuration du périphérique)

Exporte les paramètres d'un périphérique disposé dans un fichier de configuration.  Reportez-vous à la section « Exportation de données DME » en page 43.

■ DME File Storage (Stockage des fichiers DME)

Ouvre la boîte de dialogue « DME File Storage ».  Reportez-vous à la section « DME File Storage (Stockage des fichiers DME) » en page 69.

■ Fichiers récemment utilisés

Affiche les fichiers récemment enregistrés. En cliquant sur un nom de fichier, vous ouvrez le fichier correspondant.

■ [Preferences]

Ouvre la boîte de dialogue « Preferences » (Préférences).  Reportez-vous à la section « Preferences » en page 71.

■ [Log Off] (Fermeture de session)

Ferme la session de l'utilisateur actuellement connecté. Etant donné que l'utilisateur actuellement connecté doit se déconnecter avant qu'un nouvel utilisateur puisse ouvrir une session, la boîte de dialogue « Log On » s'affiche afin que vous ouvriez une nouvelle session utilisateur.  Reportez-vous à la section « Les utilisateurs et la sécurité » en page 30.

■ [Exit]

Ferme « DME Designer ». Ferme DME Designer. Un message de confirmation « Project file has been modified. Save? » s'affiche. Pour enregistrer le fichier, cliquez sur [Yes]. Pour fermer l'application sans effectuer d'enregistrement, cliquez sur [No].

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Menu [Edit]

■ [Undo]

Annule une seule opération. Le nom de l'opération qui sera annulée via la commande [Undo] s'affiche sous le nom de la commande. Vous avez également la possibilité de sélectionner les commandes suivantes. Lorsque l'opération [Undo] est impossible, la commande apparaît en grisé.

■ [Redo]

Revient sur l'état précédant l'exécution de la commande [Undo]. Le nom de l'opération à rétablir via la commande [Redo] s'affiche. Vous pouvez exécuter la fonction [Redo] autant de fois que vous aviez annulé d'opérations à l'aide de la commande [Undo]. Lorsqu'il est impossible d'activer la fonction [Redo], la commande apparaît en grisé.

■ [Undo History] (Annuler historique)

Ouvre la fenêtre de dialogue « Undo History ». Annule plusieurs opérations. Supprime également l'historique des opérations.

1 Liste

Affiche toutes les opérations réalisées jusqu'à présent, dans l'ordre de leur exécution, en commençant par la plus ancienne. Pour sélectionner une opération, il suffit de cliquer dessus.

2 Touche [OK]

Annule toutes les opérations en-dessous de celle qui a été sélectionnée dans la liste. L'opération sélectionnée dans la liste n'est pas annulée.

3 Touche [Close]

Ferme la boîte de dialogue.

DME Designer Mode d'emploi

4 Touche [Delete All]

Supprime l'historique de toutes les opérations affichées dans la liste. Lorsqu'une opération est supprimée dans une liste, elle ne peut pas être annulée.

Les opérations annulées via la commande [Undo History] peuvent être réexécutées une à une à l'aide de la commande [Redo].

Chapitre 3 Fenêtre Main Panel

Menu [View]

■ [Designer]

Affiche ou masque la fenêtre Designer.

■ [Event Logger]

Affiche le journal des événements du réseau. N'apparaîtra pas si la sélection s'effectue en cours d'affichage du journal des événements du réseau.  Reportez-vous à la section « Event Logger » en page 74.

■ [User Control]

Cette commande active la fonction User Control. Les réglages utilisateur susceptibles d'être activés par l'utilisateur actuellement connecté apparaissent dans un sous-menu. Si vous cliquez sur [New User Control] dans le sous-menu, la boîte de dialogue « New User Control » s'ouvrira.  Reportez-vous à la section « Editeur de réglages utilisateur/Editeur de module utilisateur » en

page 323.

NOTE

Les commandes non disponibles pour l'utilisateur actuellement connecté n'apparaissent pas dans le menu.

NOTE

Les réglages utilisateur qui s'affichent au lancement de DEM Designer peuvent être réglés à partir de la boîte de dialogue « User Control Manager ».  Reportez-vous à la section relative à la boîte de dialogue « User Control Manager » en page 88, page 323.

■ [Navigator] (Navigateur)

Affiche ou masque la fenêtre Navigator.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Menu [Tools]

■ [Scene Manager]

Ouvre la boîte de dialogue « Scene Manager ».  Reportez-vous à la section « Gestionnaire de scènes » en page 81.

■ [User Control Manager]

Ouvre la boîte de dialogue « User Control Manager ».  Reportez-vous à la section « User Control » en page 88, page 323.

■ [Parameter Link]

Ouvre la fenêtre « Parameter Link ».  Reportez-vous à la section « Groupe de paramètres » en page 91.

■ [Synchronization] (Synchronisation)

Ouvre la boîte de dialogue « Synchronization ».  Reportez-vous à la section « Synchronisation (synchronisation de DME Designer et de l'unité DME) » en page 93.

■ [Event Scheduler] (Planificateur d'événements)

Ouvre la boîte de dialogue « Event Scheduler ».  Reportez-vous à la section « Event Scheduler (Planificateur d'événements) » en page 97.

DME Designer Mode d'emploi

■ [Wav File Manager] (Gestionnaire de fichiers audio)

Ouvre la boîte de dialogue « Wav File Manager ».  Reportez-vous à la section « Wav File Manager » en page 104.

■ [GPI]

Ouvre la boîte de dialogue « GPI ».  Reportez-vous à la section « GPI » en page 108.

Chapitre 3 Fenêtre Main Panel

■ [MIDI]

Ouvre la boîte de dialogue « MIDI ».  Reportez-vous à la section « MIDI » en page 121.

■ [User Defined Button]

Ouvre la boîte de dialogue « User Defined Button ».  Reportez-vous à la section « User Defined Button (Paramètres définis par l'utilisateur) » en

page 128.

■ [DAW Control] (Contrôle DAW)

Ouvre la boîte de dialogue « DAW Control ».  Reportez-vous à la section « DAW Control (Contrôle DAW) » en page 132.

■ [Remote Control Setup List] (Liste de configurations de commandes à distance)

Ouvre la boîte de dialogue « Remote Control Setup List ».  Reportez-vous à la section « Remote Control Setup List » en page 135.

■ [Internal HA Control] (Commande de préampli interne)

Ouvre la boîte de dialogue « Internal HA Control ».  Reportez-vous à la section « Internal HA Control » en page 137.

■ [Parameter List] (Liste des paramètres)

Ouvre la boîte de dialogue « Parameter List ».  Reportez-vous à la section « Parameter List » en page 143.

■ [Component Lock] (Verrouillage des composants)

Ouvre la boîte de dialogue « Component Lock » (Verrouillage des composants).  Reportez-vous à la section « Component Lock » en page 146.

■ [Scene Link Manager] (Gestionnaire de groupes de scènes)

Permet de configurer les groupes de scènes. Reportez-vous à la section « Scene Link Manager (Gestionnaire de groupes de scènes) » en

page 147.

■ [SP2060 Library Manager] (Gestionnaire de bibliothèques)

Permet de configurer des bibliothèques SP2060.  Reportez-vous à la section « SP2060 Library Manager (Gestionnaire de bibliothèques) » en

page 149.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Menu [Setup]

■ [Communication Port]

Ouvre la boîte de dialogue « Communication Port ». Reportez-vous à la section « Configuration du port de communication » en page 151.

■ [Shortcut Keys] (Touches de raccourci clavier)

Ouvre la boîte de dialogue « Shortcut Keys ».  Reportez-vous à la section « Shortcut Keys » en page 152.

■ [Security] (Sécurité)

Ouvre la boîte de dialogue « Security ».  Reportez-vous à la section « Securité (Création d'utilisateurs et paramétrage de réglages utilisateur) » en page 153.

Menu [Hardware] (Matériel)

■ [Network Setup] (Configuration réseau)

Ouvre la boîte de dialogue « Network Setup ».  Reportez-vous à la section « Configuration réseau » en page 161.

DME Designer Mode d'emploi

■ [Utility]

Ouvre la boîte de dialogue « Utility ». Reportez-vous à la section « Utility » en page 163.

■ [Word Clock] (Horloge de mots)

Ouvre la boîte de dialogue « Word Clock ». Reportez-vous à la section « Word Clock » en page 176.

■ [Monitor Out] (Sortie de contrôle)

Ouvre la boîte de dialogue « Monitor Out ».  Reportez-vous à la section « Monitor Out » en page 178.

■ [Clock] (Horloge)

Ouvre la boîte de dialogue « Clock ».  Reportez-vous à la section « Clock » en page 179.

■ [Language] (Langue)

Ouvre la boîte de dialogue « Language » (Langue).  Reportez-vous à la section « Réglages de langue » en page 181.

■ [Backup] (Sauvegarder)

Ouvre la boîte de dialogue « Backup ».  Reportez-vous à la section « Backup » en page 182.

■ [SP2060 Backup] (Sauvegarde SP2060]

Ouvre la boîte de dialogue « SP2060 Backup ».  Reportez-vous à la section « SP2060 Backup » en page 183.

Chapitre 3 Fenêtre Main Panel

■ [Firmware Update] (Mise à jour du microprogramme)

Met à jour le microprogramme de l'unité DME, du SP2060 ou de l'ICP1.  Reportez-vous à la section « Mise à jour du microprogramme de l'unité DME » en page 185.

■ [Device Information] (Informations relatives aux périphériques)

Ouvre la boîte de dialogue « Device Information ».  Reportez-vous à la section « Device Information » en page 188.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Menu [Window] (Fenêtre)

Affiche les fenêtres ouvertes. Cliquez sur un nom de fenêtre pour mettre celle-ci au premier plan.

■ [Close All Editor Windows] (Fermer toutes les fenêtres Editor)

Ferme toutes les fenêtres d'édition.

NOTE

Vous pouvez permuter les fenêtres de conception au sein de la fenêtre Designer à l'aide du menu [Window] dans la fenêtre Designer.

Menu [About] (A propos)

■ [About DME Designer] (A propos de DME Designer)

Affiche les informations relatives à la présente application.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

DME File Storage (Stockage des fichiers DME)

Autorise la gestion des fichiers DME. Il est possible de gérer les fichiers de projet sur l'unité DME, ce qui élimine la nécessité de le faire sur l'ordinateur. Il est possible de gérer les fichiers de projet sur l'unité DME sans avoir besoin d'un ordinateur. Les fichiers de projet étant nécessaires à la synchronisation des unités DME et SP2060, il vous est conseillé de sauvegarder vos fichiers de projet sur l'unité DME pour plus de sûreté. Cliquez sur l'option [DME File Storage] du menu [File] afin d'afficher la boîte de dialogue « DME File Storage ».

NOTE

Ne s'applique pas aux unités SP2060.

NOTE

Si le nom du fichier comprend des caractères japonais, sélectionnez « Japanese » (Japonais) dans la boîte de dialogue « Language » (Langue) (page 181). Si le nom du fichier comprend des caractères latins non anglais (Latin-1), sélectionnez « English/German/French/Spanish » (Anglais/Allemand/Français/Espagnol) dans la boîte de dialogue « Language ». Une mauvaise combinaison de nom de fichier et de réglage de langue risque parfois de rendre le fichier illisible.

Noms et fonctions

■ Liste des zones

Sélectionnez dans la liste la zone, le groupe de périphériques et l'unité DME de votre choix.

■ Liste des fichiers

Il s'agit d'une liste des fichiers stockés sur l'unité DME sélectionnée.

■ Touche [Send] (Envoi)

Transfère les fichiers sélectionnés de l'ordinateur vers l'unité DME.

■ Touche [Receive] (Réception)

Transfère les fichiers sélectionnés de l'unité DME vers l'ordinateur.

■ Touche [Delete] (Supprimer)

Supprime les fichiers sélectionnés de l'unité DME.

■ Touche [Close]

Ferme la boîte de dialogue.

NOTE

La synchronisation peut devenir impossible si la valeur du paramètre [Remaining Memory] (Espace libre mémoire) signalant le volume de l'espace mémoire encore disponible dans l'unité DME est trop faible. Le cas échéant, supprimez les scènes ou les fichiers inutiles afin d'augmenter l'espace disponible en mémoire.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Modification de l'écran de démarrage du DME64N/24N

L'image qui apparaît à l'écran au démarrage du DME64N/24N peut être remplacée par un fichier graphique de votre choix en suivant la procédure ci-dessous. Cette fonction vous permet d'afficher l'écran de démarrage de votre choix, comme par exemple, une image comprenant le nom et le logo de votre société.

■ Préparation des données graphiques

Créez l'image souhaitée en résolution de 160 x 48 points au format bitmap noir et blanc (extension .bmp), et sauvegardez-la sous le nom « opening.bmp ».

■ Modification des données graphiques

Envoyez le fichier graphique (« opening.bmp ») à l'unité DME via la fonction DME File Storage (Stockage des fichiers DME) du DME Designer. Cette image s'affichera au prochain démarrage du DME.

NOTE

• Pour restaurer l'écran de démarrage par défaut, créez un fichier fictif, renommez-le en « blank.bmp » et sauvegardez-le comme indiqué ci-dessus. L'écran de démarrage par défaut s'affichera au prochain démarrage du DME.

• Le fichier envoyé à l'unité DME via la fonction DME File Storage sera automatiquement effacé à la fin de la configuration interne. Cela signifie que le fichier n'est pas stocké sur l'unité DME.

• Seuls les fichiers graphiques au format bitmap noir et blanc et d'une taille de 160 x 48 points sont compatibles. Il est impossible d'afficher tout autre type de fichier.

• L'indication « Copyright » en bas de l'écran ne peut être supprimée.

• Cette fonction est prise en charge uniquement sur le moteur DME64N/24N et non sur l'ICP1.

DME Designer Mode d'emploi

Preferences

Lorsque vous cliquez sur la commande [Preferences] du menu [File] dans la fenêtre Main Panel, la boîte de dialogue « Preferences » s'affiche. Vous pouvez y effectuer les réglages personnalisés pour utiliser DME Designer.

Noms et fonctions

■ Onglet [Application]

Vous pouvez régler ici l'environnement d'utilisation général.

Chapitre 3 Fenêtre Main Panel

On Startup (Au démarrage)

Sélectionne l'action appropriée lors du démarrage de l'application ou la connexion d'un utilisateur.

• [Load the last file opened] (Charger le dernier fichier ouvert)

Ouvre le dernier fichier ouvert. Si le fichier est introuvable parce qu'il a été déplacé, supprimé ou renommé, un nouveau projet sera ouvert.

• [Create an empty file] (Créer un fichier vide)

Crée un nouveau projet.

• [Load File & Synchronization] (Charger fichier et synchronisation)

Ouvre le dernier fichier ouvert et effectue la synchronisation avec l'unité DME ou SP2060.

Contents Folder (Dossier du contenu)

Indique le dossier dans lequel sont sauvegardés les fichiers communs indépendants de tout projet spécifique. Cliquez sur la touche [Browse] (Parcourir) pour localiser et spécifier le dossier. Les fichiers répertoriés ci-dessous sont sauvegardés dans le dossier spécifié.

• Fichiers de modèle de module utilisateur

• Tous types de fichiers de bibliothèque

• Fichiers Wave

• Fichiers graphiques

NOTE

Si le dossier est modifié, les fichiers stockés dans l'ancien dossier ne seront pas automatiquement déplacés ou copiés dans le nouveau dossier. Pour transférer les fichiers vers le nouveau dossier, exportez-les au format « DME Designer All » avant de changer de dossier, puis réimportez-les une fois que le nouveau dossier a été spécifié.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Auto Save (Enregistrement automatique)

Configure la fonctionnalité d'enregistrement automatique de fichier. Ce réglage n'a aucun effet lorsque le fichier en cours d'édition n'a pas été préalablement enregistré ou que l'ordinateur est hors ligne.

•[Enable] (Activer)

Si cette option est cochée, les fichiers de projet sur lesquels vous travaillez seront automatiquement enregistrés. Le fichier concerné sera remplacé par écrasement, mais l'historique de l'option Undo (Annuler) ne s'effacera pas.

• [Interval in minutes] (Intervalle en minutes)

Spécifie l'intervalle d'enregistrement automatique en minutes.

[Confirm Scene Store] (Confirmer le stockage de scène)

Cochez cette case pour afficher un message de confirmation lors du stockage d'une scène.

[Save after synchronization] (Enregistrer après synchronisation)

Si un enregistrement est effectué après la synchronisation de DME Designer avec l'unité DME ou SP2060, la prochaine synchronisation sera beaucoup plus rapide car elle ne portera que sur la différence entre les deux états. Cochez cette case pour spécifier l'enregistrement automatique après la synchronisation de DME Designer avec l'unité DME ou SP2060.

■ Onglet [Component Editor]

Configure le fonctionnement des boutons, curseurs et zones d'édition de Component Editor.

Knob Mode (Mode bouton)

Définit le fonctionnement des boutons.

DME Designer Mode d'emploi

• Circular (Circulaire)

Le bouton est entraîné selon sa forme, comme pour dessiner un cercle.

• Linear (Linéaire)

Le bouton est tiré vers le haut pour augmenter la valeur et vers le bas pour la diminuer.

Chapitre 3 Fenêtre Main Panel

Slider Mode (Mode curseur)

Définit l'action qui se produit lorsque vous cliquez sur l'échelle située sous les curseurs.

• Ramp (Accroissement linéaire)

Lorsque vous cliquez sur la barre de fader, le bouton déplace un volume présélectionné dans la direction correspondance.

• Touch (Toucher)

Le curseur ne se déplace pas sans qu'il ne soit directement touché, même si vous cliquez sur le bouton de la souris.

• Jump (Saut)

Le curseur passe directement à l'emplacement sur lequel vous cliquez.

Edit Box Zoom (Zoom de la zone d'édition)

Lorsque cette fonction est activée, la zone d'édition s'agrandit par effet de survol.

Edit Box Font (Police de la zone d'édition)

Lorsque cette fonction est activée, la zone d'édition s'agrandit par effet de survol.

NOTE

Cette police est utilisée lors de l'agrandissement de zone. Ce n'est pas celle qui s'applique lorsque la zone est réduite au minimum. Certaines polices font déborder le texte hors des limites de la zone autorisée.

NOTE

Pour affiner le paramétrage, appuyez sur la touche <Shift> tout en faisant glisser le curseur. Si vous cliquez sur un curseur tout en appuyant sur la touche <Ctrl>, le réglage retournera sur sa valeur par défaut.

■ Commun à tous les onglets

Touche [OK]

Applique les changements de paramétrage et ferme la fenêtre.

Touche [Cancel]

Ferme la fenêtre sans modifier les paramètres.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Event Logger (Enregistreur d'événements)

Cliquez sur [Event Logger] dans le menu [View] afin d'ouvrir la fenêtre « Event Logger ». Cette fenêtre affiche le journal d'événements de l'unité DME et permet de spécifier le fichier d'événements à stocker sur l'ordinateur ainsi que le fichier d'événements à stocker sur l'unité DME. Si la fenêtre est ouverte en ligne, le journal d'événements sera automatiquement extrait de l'unité DME et affiché sous forme de liste dans la fenêtre « Event Logger ». Les nouveaux événements s'afficheront en temps réel lorsque la fenêtre est ouverte et le système en ligne. Si la commande [Enable Logging] (Activer journalisation) de la boîte de dialogue « Log Setup » (Configuration du journal) est activée, les données d'événement seront simultanément consignées dans le fichier d'événements de l'ordinateur.

NOTE

Ne s'applique pas aux unités SP2060.

NOTE

Seuls les utilisateurs pour lesquels la case [View Log Window] (Afficher la fenêtre du journal) a été cochée dans la boîte de dialogue « Security » (Sécurité) peuvent afficher la fenêtre « Event Logger ». Ce paramètre est désactivé par défaut (OFF).

NOTE

Les événements que vous voulez afficher dans la fenêtre Event Logger doivent être définis préalablement dans la boîte de dialogue « Event Log List ».

NOTE

Il est possible de stocker jusqu'à 1 536 événements dans l'unité DME, alors que le nombre d'événements susceptibles d'être affichés dan la fenêtre « Event Logger » s'élève à 12 288. Lorsque le journal d'événements de l'unité DME est plein, il devient impossible d'y stocker de nouveaux événements. Le cas échéant, il convient de recourir à la boîte de dialogue « Get Log » (Obtenir le journal) pour extraire le journal d'événements puis cliquez sur la touche [DME Log Clear] (Effacer journal DME) afin d'effacer le journal de l'unité DME selon les besoins. Si le journal d'événements de la fenêtre « Event Logger » devient saturé, les événements anciens seront automatiquement supprimés afin de libérer de l'espace pour de nouveaux événements. Il est conseillé d'activer la commande [Enable Logging] de la boîte de dialogue « Log Setup » de manière périodique, afin que le journal d'événements soit sauvegardé comme un fichier sur l'ordinateur. Cette opération efface automatiquement le journal d'événements de l'unité DME.

Noms et fonctions

DME Designer Mode d'emploi

■ Liste de DME

•[Date]

Affiche la date à laquelle l'événement est survenu. (Exemple d'affichage : 2004-08-24)

•[Time]

Affiche l'heure à laquelle l'événement est survenu.

• [Type]

Affiche le type d'événement et l'icône. Il existe trois types d'événements :

(Avertissement) : événement d'avertissement (Erreur) : événement d'erreur (Information) : autres événements

•[Zone]

Affiche le nom de la zone dans laquelle l'événement est survenu.

• [Group]

Affiche le nom du groupe de périphériques dans lequel l'événement est survenu.

•[DME]

Affiche le nom du DME dans lequel l'événement s'est produit.

Chapitre 3 Fenêtre Main Panel

•[Event]

Affiche le contenu de l'événement.

Touche [Log Setup] (Configuration du journal)

Affiche la boîte de dialogue « Log Setup » (page 76) dans laquelle vous pouvez définir les paramètres du journal d'événements.

Touche [Get Log] (Obtenir le journal)

Lorsque le système est hors ligne, ceci ouvre la boîte de dialogue « Get Log » (page 77). Les données des journaux d'événements peuvent être extraites des unités DME et consignés dans un fichier sur l'ordinateur.

[Zone]

Sélectionne la zone, le groupe de périphériques et le périphérique dont les événements seront affichés. Seuls les événements du périphérique sélectionné sont affichés dans la fenêtre. Si [All] est sélectionné, les événements sont affichés pour tous.

Touche Display (Information/Warning/Error)

• Touche [Display Information] (Afficher information)

Bascule entre l'affichage et le masquage des événements d'information. Lorsque la touche est activée, les événements d'information sont affichés dans la fenêtre « Event Logger ».

• Touche [Display Warning] (Afficher avertissement)

Bascule entre l'affichage et le masquage des événements d'avertissement. Lorsque la touche est activée, les événements d'avertissement sont affichés dans la fenêtre « Event Logger ».

• Touche [Display Error] (Afficher erreur)

Bascule entre l'affichage et le masquage des événements d'erreur. Lorsque la touche est activée, les événements d'erreur sont affichés dans la fenêtre « Event Logger ».

Touche [Clear Screen] (Effacer écran)

Efface le journal d'événements dans la fenêtre « Event Logger ». Le journal d'événements de l'unité DME n'est pas supprimé pour autant.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

« Log Setup », boîte de dialogue

Cliquez sur la touche [Log Setup] de la fenêtre « Event Logger » pour afficher la boîte de dialogue « Log Setup », dans laquelle vous pouvez définir les paramètres du journal d'événements. Ces paramètres s'appliquent à l'ensemble du système.

■ [Enable Logging] (Activer journalisation)

Active ou désactive l'écriture des données du journal d'événements dans un fichier. Lorsque la case est cochée, le journal d'événements est enregistré dans un fichier, et le journal d'événements sauvegardé est effacé de l'unité DME. Si la case est décochée, le journal d'événements de l'unité DME sera enregistré dans cette dernière.

Lorsqu'elle est cochée, le journal est défini dans le cadre [Enable Logging].

Record __ days per log file (Enregistrer __ jours par fichier journal)

Détermine le nombre de jours enregistrés dans un fichier journal unique. Lorsque le nombre de jours spécifié est dépassé, un nouveau fichier journal est créé et les événements de journal ultérieurs sont enregistrés dans celui-ci. Lorsque le nombre de jours est paramétré sur « 1 » à 10:00 AM, les informations sont enregistrées dans le même fichier jusqu'au lendemain à 9:59 AM. Le décompte du nombre de jours est effacé et un nouveau fichier de journal est créé dès que le système bascule sur l'état en ligne. Lorsque la boîte de dialogue « Log Setup » est fermée, vous effectuez ceci en modifiant les réglages tels que le nombre de jours ou le dossier du fichier de journal, puis en cliquant sur la touche [OK].

Automatically delete log files after __ days (Supprimer automatiquement les fichiers journaux après __ jours)

Lorsque cette case est cochée, les fichiers journaux qui dépassent le nombre de jours spécifié sont automatiquement supprimés. Détermine le nombre de jours au terme desquels les fichiers journaux sont automatiquement supprimés.

Log file folder (Dossier du fichier journal)

Spécifiez le dossier dans lequel les fichiers journaux seront enregistrés. Cliquez sur la touche [Browse] (Parcourir) pour ouvrir la boîte de dialogue standard du système d'exploitation pour la sélection de dossiers. Choisissez-y un dossier. Les fichiers journaux sont enregistrés avec le nom suivant : « LOG + Date_début.txt ». Si un fichier du même nom existe déjà dans le dossier spécifié, un numéro est ajouté à la fin du nom du fichier pour permettre à celui-ci d'être enregistré en tant que fichier distinct. (Exemple : LOG20040824-2.txt)

DME Designer Mode d'emploi

■ [Display Event] (Afficher événement)

Affiche les événements cochés. Cette option fonctionne en combinaison avec les touches [Display Information], [Display Warning] et [Display Error] de la fenêtre « Event Logger ». Vous pouvez cocher plusieurs événements.

Chapitre 3 Fenêtre Main Panel

■ [Display Log Buffer Full Message] (Afficher message mémoire tampon du journal pleine)

Ceci s'applique aux unités DME64N/24N dans toutes les zones. Lorsque cette option est cochée, dès que le journal d'événements de l'unité DME devient saturé, le message « Log Buffer Full » (Mémoire tampon du journal pleine) apparaît à l'écran de l'unité DME correspondante.

■ Touche [Log List Setup] (Configuration de la liste des journaux)

Définit les événements envoyés depuis les unités DME. Cliquez sur cette touche pour afficher la boîte de dialogue « Event Log List » (Liste des journaux d'événements).

■ Touche [OK]

Applique les changements de paramétrage et ferme la fenêtre.

■ Touche [Cancel]

Ferme la fenêtre sans modifier les paramètres.

« Get Log », boîte de dialogue

Cliquez sur la touche [Get Log] de la fenêtre « Event Logger » hors ligne afin d'afficher la boîte de dialogue « Get Log « . Le journal d'événements peut être extrait de l'unité DME lorsque celle-ci est hors ligne afin d'être sauvegardé en tant que fichier sur l'ordinateur.

■ Liste de DME

Affiche les adresses IP et les types des unités DME présentes dans le groupe de périphériques. Cliquez sur le DME dont vous voulez obtenir des événements afin de le cocher.

■ [Output File Name] (Nom du fichier de sortie)

Détermine le nom du fichier et l'emplacement de sauvegarde du fichier journal. Cliquez sur la touche [Browse] (Parcourir) pour ouvrir la boîte de dialogue de sélection de fichiers.

■ [DME Log Clear] (Effacer journal DME)

Supprime (efface) les journaux de l'unité DME pour laquelle cette option est cochée. Lorsque vous cliquez sur cette touche, une boîte de dialogue de confirmation apparaît.

■ Touche [OK]

Applique les changements de paramétrage et ferme la fenêtre.

■ Touche [Cancel]

Ferme la fenêtre sans modifier les paramètres.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

« Event Log List », boîte de dialogue

Cliquez sur la touche [Log List] (Liste des journaux) de la fenêtre « Log Setup » pour afficher la boîte de dialogue « Event Log List » (Liste des journaux d'événements). Ceci permet le stockage de la sélection d'événements dans chacune des unités DME. Les événements non sélectionnés ici ne seront sauvegardés ni dans l'unité DME ni dans un fichier de journal.

■ [Zone]

Cliquez ici pour afficher une liste. Spécifie une zone.

■ [DME]

Cliquez ici pour afficher une liste. Spécifie les DME.

■ [Event]

Sélectionne les événements à consigner dans le journal.

■ [Type]

Sélectionne le type de chaque événement : [Information]/[Warning] (Avertissment)/[Error] (Erreur).

■ [GPI OUT]

Spécifie le port de sortie GPI déclenchée par l'événement. Si le même port GPI est spécifié pour plusieurs événements, la sortie GPI sera générée dès l'occurrence d'un événement spécifié.

■ Touche [OK]

Applique les changements de paramétrage et ferme la fenêtre.

■ Touche [Cancel]

Ferme la fenêtre sans modifier les paramètres.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Liste des journaux d'événements

Les journaux d'événements susceptibles d'être retirés de l'unité DME ainsi que leurs contenus et contre-mesures sont répertoriés ci-dessous.

Messages affichés Contenus/contre-mesures

Communication between PC and DME ended. (Fin de la communication entre le PC et l'unité DME.)

Communication between PC and DME started. (Début de la communication entre le PC et l'unité DME.)

Communication between mixer (PM5D) and DME ended. (Fin de la communication entre le mixeur (PM5D) et l'unité DME.)

Communication between mixer (PM5D) and DME started. (Début de la communication entre le mixeur (PM5D) et l'unité DME.)

Communication between master DME and slave[IP:*.*.*.*] DME ended. (Fin de la communication entre les unités DME maître et esclave [IP:*.*.*.*].)

Communication between master DME and slave [IP:*.*.*.*] DME started. (Début de la communication entre les unités DME maître et esclave [IP:*.*.*.*].)

Scene [***] recalled. (Rappel de la scène [***].) La scène portant le numéro *** a été rappelée. Scene [***] stored. (Stockage de la scène [***].) La scène portant le numéro *** a été stockée. DME Designer to DME unit synchronized.

(Synchronisation de DME Designer sur l'unité DME.)

MUTE was turned on. [IP:***] (La fonction MUTE a été activée. [IP:***])

MUTE was turned off. [IP:***] (La fonction MUTE a été désactivée. [IP:***])

Input gain too high. (Gain d'entrée trop élevé.) AD [ChannelNo.*] Input gain too high. [SlotNo.*, ChannelNo.*] Input gain too high. CobraNet [ChannelNo.*] Input gain too high. EtherSound [ChannelNo.*]

Output level too high. DA [ChannelNo.*] (Niveau de sortie trop élevé. DA [ChannelNo.*]) Output level too high. [SlotNo.*, ChannelNo.*] Output level too high. CobraNet [ChannelNo.*] Output level too high. EtherSound [ChannelNo.*]

Scene store failure. (Echec du stockage de scène.)

Word clock unlocked. (Horloge de mots déverrouillée.)

Word clock not synchronized. [Slot] (Slot*, Channel */*) (Absence de synchronisation de l'horloge de mots. [Slot] (Slot*, Channel */*)) Word clock not synchronized. [WC INl] Word clock not synchronized. [Cascade IN] Word clock not synchronized. [Cascade OUT]

External word clock changed. [Fs=(*)kHz] (Modification de l'horloge de mots externe. [Fs=(*)kHz])

Internal word clock changed. [Fs=(*)kHz] (Modification de l'horloge de mots interne. [Fs=(*)kHz])

La communication entre l'ordinateur et l'unité DME (maître du groupe de périphériques) s'est interrompue. Vérifiez les connexions de câbles et le fonctionnement du routeur/ concentrateur de commutation.

La communication entre l'ordinateur et l'unité DME (maître du groupe de périphériques) a débuté.

La communication entre la console de mixage (PM5D) et l'unité DME (maître du groupe de périphériques) s'est interrompue. Vérifiez les raccordements de câbles.

La communication entre la console de mixage (PM5D) et l'unité DME (maître du groupe de périphériques) a débuté.

La communication entre les unités DME maître et esclave (adresse IP : *.*.*.*) du groupe de périphériques s'est interrompue. Vérifiez les connexions de câbles et le fonctionnement du routeur/concentrateur de commutation.

La communication entre les unités DME maître et esclave (adresse IP : *.*.*.*) du groupe de périphériques a débuté.

Une configuration a été transférée de DME Designer vers l'unité DME pour y être synchronisée.

L'unité DME (Adresse IP : *.*.*.*) a activé la fonction MUTE.

L'unité DME (Adresse IP : *.*.*.*) a désactivé la fonction MUTE.

Le signal d'entrée (numéro de logement/numéro de canal apparaît) a dépassé le niveau d'écrêtage. Réduisez le niveau du signal d'entrée ou le gain du préampli micro.

Le signal d'entrée (numéro de logement/numéro de canal apparaît) a dépassé le niveau d'écrêtage. Réduisez le niveau du signal de sortie.

Les données de scène sont protégées. Une telle protection peut avoir été définie par l'administration afin d'empêcher des modifications de données involontaires, causées par un fonctionnement inapproprié. Pour changer le réglage, désactivez l'option « Protect » (Protéger) dans la boîte de dialogue « Scene Manager ».

Echec de réception et de détection d'un signal d'horloge de mots exploitable. Revérifiez les connexions de l'horloge de mots et des réglages de la boîte de dialogue « Word Clock »

La réception de l'horloge de mots (connecteur d'entrée/numéro de logement/numéro de canal apparaît) n'est pas synchronisée sur l'horloge de mots de l'unité DME. Modifiez les réglages de la boîte de dialogue « Word Clock » de sorte à autoriser la réception d'une horloge de mots externe synchronisée sur l'horloge de mots de l'unité DME.

L'horloge de mots externe (fréquence : *kHz) a été modifiée.

L'horloge de mots interne (fréquence : *kHz) a été modifiée.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Communication between DME is busy and load is applied. (La communication avec l'unité DME renvoie un signal d'occupation et le système subit une charge.)

No Battery. (Absence de pile.) La pile de secours est complètement déchargée ou non

Low Battery. (Pile faible.) La pile de secours est faible.

MIDI buffer full. (Tampon MIDI plein.) Le tampon de réception MIDI est plein.

Flash ROM full. (Mémoire Flash ROM pleine.) La mémoire flash utilisée pour le stockage des données est

GPI IN reception. [PortNo. *, AD(0-1023)= *] (Réception d'entrée GPI. [PortNo. *, AD(0-1023)= *])

GPI OUT transmission. [PortNo. *->HIGH] (Transmission de sortie GPI. [PortNo. *->HIGH]) GPI OUT transmission. [PortNo. *->LOW]

Panel Unlocked. (Panneau déverrouillé.) Le verrouillage du panneau a été désactivé. Panel Locked. (Panneau verrouillé.) Le verrouillage du panneau est enclenché de sorte qu'aucune

The power was turned on. (L'unité a été mise sous tension.)

Communication between external AD unit and DME ended. (Fin de la communication entre les unités AD externe et DME.)

External device control buffer full. (Le tampon de contrôle du périphérique externe est plein.)

Invalid password. (Mot de passe non valide.) Un mot de passe incorrect a été saisi via le panneau.

Current Settings lost. (Perte des réglages actuels.)

Network hardware error. (Erreur sur matériel en réseau.)

Duplicate IP address. (Adresse IP en double.) Adresse IP en double.

DSP power shortage. (Pénurie d'énergie sur DSP.)

Messages affichés Contenus/contre-mesures

Le trafic réseau intense provoque des retards de communication. Vérifiez les périphériques reliés au réseau. Il est conseillé de réduire le nombre de périphériques connectés au réseau. Si le mode de liaison actuellement sélectionné est de type 10Base-T, il sera préférable de le mettre à niveau vers 100Base-TX.

branchée. Les réglages actuels sont perdus et les réglages par défaut restaurés à la mise hors tension. Arrêtez le fonctionnement des équipements et contactez immédiatement votre distributeur Yam ah a.

Ceci n'a pas d'incidence immédiate sur le fonctionnement, mais si vous poursuivez les opérations, les réglages actuellement sélectionnés pourront être perdus et les valeurs par défaut restaurés. Contactez au plus vite votre distributeur Yamaha.

Il se peut qu'il y ait eu une réception de données MIDI trop volumineuses.

saturée. Effacez les configurations, les présélections et/ou les fichiers wave inutiles.

Un signal de contrôle (Niveau : *) a été reçu sur la borne d'entrée GPI IN (Numéro de port : *).

Un signal de contrôle de niveau élevé ou faible a été envoyé via la borne de sortie GPI OUT (numéro de port : *).

opération de panneau ne puisse être exécutée. Le fonctionnement du panneau peut avoir été verrouillé par l'administration afin d'empêcher des modifications de données involontaires, causées par une utilisation inappropriée. Pour déverrouiller le panneau, appuyez sur la touche [CANCEL] et maintenez-la enfoncée pendant plusieurs secondes.

L'unité DME a été mise sous tension.

La communication entre l'unité de préampli micro externe et le périphérique DME a été interrompue. Vérifiez les raccordements de câbles.

Le tampon récepteur des commandes de contrôle depuis les périphériques externes est devenu saturé. Il se peut qu'il y ait eu une réception de commandes trop volumineuses.

Si vous avez oublié le mot de passe correct, il vous faudra contacter votre distributeur Yamaha.

La mémoire a été effacée et les réglages actuellement sélectionnés ont été perdus. Essayez de rappeler une scène. Si cette action ne résout pas le problème, il vous faudra contacter votre distributeur Yamaha.

Une erreur de périphérique en réseau est survenue. Contactez votre distributeur Yamaha.

Définissez les adresses IP de sorte qu'il n'y ait pas deux périphériques dotés de la même adresse IP connectés au réseau.

L'entrée/la sortie audio a été assourdie en raison du manque de ressources DSP. Ceci peut se produire lorsqu'une configuration créée pour une horloge de mots à 48 kHz est exploitée à 96 kHz. Pour garantir le fonctionnement à plein régime de l'horloge de mots, il convient de créer des configurations en définissant l'horloge de mots sur 96 kHz.

DME Designer Mode d'emploi

Gestionnaire de scènes

Scènes

Il est possible d'attribuer un nom au contenu d'une configuration et de l'enregistrer en tant que « scènes ». L'enregistrement d'une scène est appelé « stockage de scène ». Les réglages de paramètres dans la configuration de chaque site utilisé peuvent être stockés plusieurs fois puis rappelés et utilisés en cas de besoin. Il existe 999 mémoires de scènes disponibles. Lorsqu'une scène est stockée, les paramètres DME et SP2060 sont enregistrés en tant que « paramètres

présélectionnés ». Ces présélections sont automatiquement créées lorsqu'une scène est stockée.

L'opération qui consiste à faire revenir une scène, à en faire la scène actuelle, est appelée « rappel

de scène ». Les scènes sont rappelées à l'aide de la touche [▼] située à côté de la scène actuelle sur

la fenêtre Main Panel ou via la boîte de dialogue « Scene Manager ».

■ « Scene Manager », boîte de dialogue

Cliquez sur l'élément [Scene Manager] du menu [Tools] ou bien sur la touche [Scene Manager] dans la fenêtre « Scene Link Manager » pour ouvrir la fenêtre « Scene Manager » permettant de modifier les données d'une scène. Il est possible de modifier ou de copier/coller les noms de scènes, les niveaux de sécurité et les préselections, selon les besoins. La mémoire de scène de l'unité DME se compose de 999 mémoires utilisateur, tandis que le SP2060 comprend 12 mémoires prédéfinies et 87 mémoires utilisateur. Les mémoires prédéfinies sont en lecture seule, alors que des réglages et des modifications sont applicables aux mémoires utilisateur.

Chapitre 3 Fenêtre Main Panel

NOTE

Sécurité de l'utilisateur connecté

L'utilisateur actuellement connecté ne peut stocker, rappeler ou éditer que les scènes disposant d'un niveau de sécurité égal ou inférieur au sien. Les niveaux de sécurité utilisateur sont définis à l'aide de [Edit]  élément [Store/Recall/Edit] dans la boîte de dialogue « Security ».

NOTE

Il n'y a ni touche [OK] ni touche [Cancel] dans la boîte de dialogue « Scene Manager ». Pour fermer la boîte de dialogue, cliquez sur la touche [Fermer] située dans la partie supérieure droite de la boîte de dialogue. Les changements entraînés par le stockage, le rappel ou l'édition de scènes, telles que les modifications de nom ou de contenu s'appliquent immédiatement. Lorsque la boîte de dialogue est ouverte, vous pouvez activer la fenêtre Designer, ajouter des composants ou changer les paramètres.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Touche [Cut]

Touche [Copy]

ListeTouche [Scene Link]

Touche [Store]

Touche [Recall]

Touche [Detail]

Touche [Paste]

Touche [Insert]

Touche [Clear] Touche [Recall Safe]

Noms et fonctions

■ Sélection du groupe DME/SP2060

Sélectionne un groupe DME ou un SP2060.

■ Liste

Affiche le contenu de la scène.

Scene No. (Numéro de scène)

Affiche le numéro de la scène. Cliquez ici pour en sélectionner une.

Name (Nom)

Affiche le nom de la scène. Cliquez sur le champ [Name] pour entrer un nom de scène. Vous pouvez saisir jusqu'à 18 caractères. Si la scène n'est pas stockée, la mention « [No Data] » (Pas de données) apparaîtra. Il est possible d'entrer un nom lors d'un stockage de scène. Les noms par défaut sont « Scene001 », « Scene002 », etc. Ce numéro à trois chiffres est identique au numéro de scène de la scène stockée, tel qu'il apparaît dans [Scene Number].

NOTE

Le groupe de dispositifs DEM ou l'unité SP2060 sélectionné(e) est lié(e) au groupe de périphériques actuellement sélectionnés.

NOTE

L'écran du SP2060 peut afficher jusqu'à 16 caractères d'un octet. Certains caractères qui s'affichent correctement sur le DME Designer peuvent avoir une apparence différente sur l'écran du SP2060. Par exemple, une barre oblique inverse s'affichera sous forme de symbole yen sur l'écran du SP2060.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Configuration

Affiche le nom de la configuration. Si la scène n'est pas stockée, un trait d'union (-) apparaîtra.

Edit Security (Edition de sécurité)

Affiche les modifications apportées aux niveaux de sécurité des scènes. Cliquez ici pour afficher la liste dans laquelle vous pouvez opérer des changements de niveau. Seuls les niveaux inférieurs ou égaux au niveau de sécurité de l'utilisateur actuellement connecté figurent dans la liste. Les scènes sont stockées avec le même niveau de sécurité que l'utilisateur, mais leurs réglages de stockage et d'édition peuvent être définis sur un niveau inférieur, si nécessaire.

Recall Security (Sécurité du rappel)

Affiche le niveau de sécurité du rappel de scène. Cliquez ici pour afficher la liste dans laquelle vous pouvez changer le niveau de sécurité. Seuls les niveaux inférieurs ou égaux au niveau de sécurité de l'utilisateur actuellement connecté figurent dans la liste. Les scènes sont stockées avec le même niveau de sécurité que l'utilisateur, mais leurs réglages de rappel peuvent être définis sur un niveau inférieur, si nécessaire.

Fade (Fondu)

Ce réglage détermine si le fondu s'applique (ON) ou non (OFF) lorsqu'une scène est rappelée. Lorsqu'ils sont activés, les faders des composants de faders adoptent progressivement leurs nouveaux réglages, selon le mode et la durée de fade spécifiés lors d'un rappel de scène. Cela ne s'applique qu'aux composants de faders.

NOTE

La fonction de fondu ne peut pas être simulée dans DME Designer.

Fade Mode (Mode fondu)

Définit le mode fade. Vous pouvez sélectionner « All » (Tout) ou « Selected » (Lors de la sélection). Si vous sélectionnez « All », tous les canaux utilisant des composants de fader dans leur configuration seront affectés. Même lorsque plusieurs composants sont utilisés, tous les canaux sont ciblés. Si vous sélectionnez « Selected », les seuls canaux touchés seront ceux pour lesquels le commutateur Fade dans l'éditeur de composants a été spécifié sur ON.

NOTE

Le commutateur Fade pour chaque canal est réglé sur OFF par défaut. L'effet de fondu ne s'applique pas, même lorsque Fade=ON et Fade Mode=Selected. Pour appliquer l'effet, vous devez régler le commutateur Fade sur ON pour les canaux concernés.

Fade Time (Temps de fondu)

Définit le temps de fondu : c'est-à-dire le temps nécessaire aux paramètres de fader pour atteindre leurs nouveaux réglages lors d'un rappel de scène.. Les modifications se font en continu et en douceur. Si seuls les paramètres présélectionnés de la scène rappelée sont spécifiés lors du rappel de cette scène, le règlement du volume sonore se fera au cours de la reproduction sonore de la scène précédente, jusqu'à ce que le nouveau niveau souhaité soit atteint. Lorsqu'il y a également un changement de configuration, le volume augmente progressivement en partant du silence jusqu'à parvenir à la nouvelle valeur. La plage de ce réglage est de zéro à 60 secondes, en incréments de 0,1 seconde.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Cliquez sur la

touche [Insert]

Protect (Protéger)

Permet d'activer/de couper la fonction Protect. Lorsque les données de scènes sont ON, il est impossible de les effacer, de les remplacer, de les modifier ou de les renommer.

NOTE

Cliquez avec le bouton droit de la souris sur la liste et utilisez le menu contextuel qui s'affiche pour définir les paramètres User Defined Button, Program Change, GPI In et GPI Out pour la scène.

■ Touche [Cut]

Coupe la scène sélectionnée dans la liste. Si l'unité est en ligne ou si une présélection SP2060 est en cours d'utilisation, la touche apparaît grisée et ne peut être utilisée.

■ Touche [Copy]

Copie la scène sélectionnée dans la liste. Si l'unité est en ligne, la touche apparaît grisée et ne peut être utilisée.

■ Touche [Paste]

Colle le contenu de la scène coupée ou copiée dans la scène sélectionnée au sein de la liste. La scène sélectionnée est remplacée.

■ Touche [Insert]

Insère le contenu de la scène coupée ou copiée sur l'emplacement de la scène sélectionnée dans la liste. La scène sélectionnée et les scènes en-dessous sont déplacées d'un niveau vers le bas. Par exemple, si la scène « Door_Open » est stockée sous le numéro « 005 » et sélectionnée lorsque la touche [Insert] est cliquée, la scène insérée deviendrait la scène numéro « 005 » et « Door_Open » occuperait le numéro de scène « 006 ».

Si une scène est stockée sur l'emplacement le plus bas dans la liste des mémoires de scènes, la touche apparaîtra grisée et la fonction d'insertion sera indisponible. Supprimez le contenu de la scène la plus basse avant de tenter la fonction d'insertion.

NOTE

Déplacez les données de scène vers une mémoire de scène différente lorsque vous ne voulez pas effacer le contenu de la scène la plus basse.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Nom du composantCase à cocher

■ Touche [Clear]

Efface le contenu de la scène sélectionnée dans la liste. La touche sera grisée et ne pourra être définie si l'unité DME est en ligne ou le réglage présélectionné du SP2060 en cours d'utilisation. Si les paramètres présélectionnés inclus dans une scène ne sont pas utilisés sur une autre scène, le message « Delete preset? » (Effacer le paramètre présélectionné ?) s'affiche.

Si vous n'avez pas besoin des paramètres présélectionnés, cliquez sur la touche [OK]. Si vous cliquez sur la touche [Cancel], les présélections ne seront pas effacées. Quelle que soit la touche sur laquelle vous cliquez, la scène sera supprimée.

NOTE

La touche [Cancel] qui apparaît sur le message « Delete preset? » n'annule pas la commande [Clear] pour la scène concernée. Elle annule simplement la suppression des paramètres présélectionnés.

■ Touche [Recall Safe] (Rappel sécurisé)

Avant d'exécuter un rappel, vous pouvez vérifier le contenu de la scène sélectionnée dans la liste, et spécifier les composants qui ne doivent pas être lus. Cette touche est utilisée lorsqu'il existe des paramètres que vous ne souhaitez pas voir changer par le rappel de scène. Lorsque vous cliquez dessus, la boîte de dialogue « Recall Safe » apparaît.

Tous les composants inclus dans la scène seront affichés. Il y a une case à cocher à gauche de chaque composant. Cochez les cases en regard de tous les composants dont vous ne souhaitez pas que le statut soit changé au rappel de scène. Appuyez sur la touche [Select All] (Sélectionner tout) pour sélectionner tous les composants ou sur la touche [Clear All] (Effacer tout) pour les désélectionner. Cliquez sur la touche [OK]. La boîte de dialogue se ferme et lorsque la scène est rappelée, tous les composants seront lus, exceptés ceux que vous avez cochés.

NOTE

Les composants cochés dans la boîte de dialogue « Recall Safe » sont ceux qui ne seront pas lus, autrement dit, qui seront ignorés. Si vous souhaitez lire tous les composants, il n'y a pas lieu d'effectuer de réglage dans la boîte de dialogue « Recall Safe ». En effet, la fonction « Recall Safe » est utilisée lorsque vous souhaitez conserver certains composants avec leurs réglages actuels, tout en en modifiant d'autres en fonction de la scène.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Touche [Detail]

Touche [Del]

Touche [Store]

Touche [New]

Touche [Del Unused]

Liste des paramètres présélectionnés

DME

Paramètresﬁ présélectionnés

DME

Paramètresﬁ présélectionnés

■ Touche [Store]

Stocke le contenu de la configuration actuelle dans la scène sélectionnée au sein de la liste. Si une scène vide est sélectionnée et son contenu stocké ici, une nouvelle scène sera créée. Si une scène est déjà stockée sous le numéro de scène sélectionné, elle sera remplacée. Lorsque la commande [Confirm Scene Store] est cochée dans l'onglet [Application] de la boîte de dialogue « Preferences », un message de confirmation s'affiche avant le stockage de la scène.

NOTE

L'utilisateur actuellement connecté peut stocker des scènes disposant d'un niveau de sécurité égal ou inférieur au sien.

NOTE

Lorsque l'ordinateur et l'unité DME/SP2060 sont en ligne, une scène stockée sur DME Designer le sera également sur l'unité DME ou SP2060, indépendamment des réglages de ces dernières. Le réglage [Scene Store] (Stockage de scène) de la page « Misc. » de l'écran Utility (Utilitaire) de DME64N/24N n'affecte que les opérations de stockage effectuées à partir des commandes de panneau de l'unité DME.

Lorsqu'une scène est stockée, les paramètres de configuration sont alors enregistrés en tant que « paramètres présélectionnés ». Ces derniers sont créés automatiquement.

■ Touche [Recall] (Rappel)

Rappelle la scène sélectionnée dans la liste et en fait la scène actuelle.

NOTE

L'utilisateur actuellement connecté peut rappeler des scènes disposant d'un niveau de sécurité égal ou inférieur au sien.

■ Touche [Detail]

Agrandit la boîte de dialogue et affiche la liste des paramètres présélectionnés. Si vous cliquez sur la liste des paramètres présélectionnés alors qu'elle est affichée, vous la masquerez. Lorsque la boîte de dialogue s'ouvre, elle apparaît sous le même état qu'à sa précédente fermeture.

NOTE

Indisponible pour les groupes SP2060.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

■ Liste des paramètres présélectionnés

Affiche les paramètres présélectionnés pour chaque unité DME dans la scène sélectionnée au sein de la liste. Lorsqu'une nouvelle scène est sélectionnée dans la liste, le contenu de la liste des paramètres présélectionnés change. Vous pouvez modifier les paramètres présélectionnés utilisés dans la scène en cliquant sur les cases d'option à gauche des noms de présélections. Vous pouvez également créer, supprimer ou stocker les paramètres présélectionnés ou modifier leurs noms respectifs.

DME

Affiche l'unité DME. Sous l'unité DME, se trouvent les options [Slot], [Component] et [AD]. Si ces options comportent des paramètres présélectionnés, une touche [+] s'affichera. Lorsque vous cliquez sur la touche [+], elle se transforme en [-] et les paramètres présélectionnés s'affichent.

Paramètres présélectionnés

Affiche les paramètres présélectionnés de l'unité DME. Si vous cliquez sur le nom du paramètre présélectionné et en sélectionnez le texte, vous pourrez en modifier le nom. Lorsque des présélections sont automatiquement créées lors d'un stockage de scène, elles sont respectivement appelées « Preset001 », « Preset002 », etc. Les paramètres présélectionnés créés à l'aide de la touche [New] sont appelés « New Preset ». Vous pouvez sélectionner les paramètres présélectionnés utilisés dans une scène en cliquant sur les cases d'option à gauche des noms de présélections.

■ Touche [Del] (Suppr)

Supprime les paramètres présélectionnés sélectionnés dans la liste.

NOTE

Les paramètres présélectionnés utilisés dans une scène ne peuvent pas être supprimés.

■ Touche [Store]

Stocke l'état du paramètre actuel dans le paramètre présélectionné choisi dans la liste de présélections. Le contenu des paramètres présélectionnés est remplacé.

■ Touche [New] (Nouveau)

Stocke l'état actuel et crée un nouveau paramètre présélectionné. Les paramètres présélectionnés nouvellement créés sont appelés « New Preset1 », « New Preset2 », etc.

■ Touche [Del Unused] (Suppr présélections inutilisées)

Supprime les paramètres présélectionnés inutilisés depuis les unités DEM dans le groupe de périphériques sélectionné.

■ Touche [Scene Link]

Ouvre la boîte de dialogue « Scene Link Manager ». Reportez-vous à la section « Scene Link Manager » en page 147

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

User Control

Réglages utilisateur

Vous pouvez créer un réglage original en disposant les boutons et les curseurs dans l'éditeur de composants. Les réglages que vous créez sont appelés « réglages utilisateur ». Les réglages utilisateur créés s'affichent dans [View]  sous-menu [User Control] de la fenêtre Main Panel. Reportez-vous à la section « User Control Editor/User Module Editor » en page 324 pour plus d'informations sur la modification des réglages utilisateur.

« User Control Manager », boîte de dialogue

Lorsque vous cliquez sur [User Control Manager] dans le menu [Tools], la boîte de dialogue « User Control Manager » s'ouvre. Cette boîte de dialogue affiche la liste des réglages utilisateur inclus dans la configuration du groupe de périphériques actuel. C'est là que vous pouvez supprimer ou créer des réglages. Vous avez également la possibilité d'y éditer le nom et le niveau de sécurité des réglages utilisateur.

NOTE

Sécurité de l'utilisateur connecté

L'utilisateur actuellement connecté peut créer et éditer des commandes utilisateurs pour tous les utilisateurs disposant d'un niveau de sécurité inférieurs au sien ainsi que les commandes qui lui sont spécifiques. Les commandes utilisateur disponibles s'affichent dans la boîte de dialogue User Control Manager (Gestionnaire des réglages utilisateur), accessible via le sous-menu [User Control] (Réglage utilisateur) du menu [View] (Affichage) de la fenêtre du panneau principal. Le niveau de sécurité des réglages utilisateur relatif à chaque utilisateur est défini dans [Operation Security]  [User Control Level] de la boîte de dialogue « Security ». Pour plus d'informations sur la sécurité utilisateur, reportez-vous à la page 153.

Noms et fonctions

NOTE

Seules les commandes disponibles pour l'utilisateur actuellement connecté apparaissent dans la liste.

■ Open (Ouvrir)

Si cette case est cochée, le réglage utilisateur s'ouvrira automatiquement à l'ouverture du fichier de projet.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

■ Name (Nom)

Affiche les noms des réglages utilisateur. Cliquez ici pour sélectionner les caractères compris dans le nom, afin de changer ce dernier.

■ Security Level

Affiche le niveau de sécurité défini pour chaque réglage utilisateur. Cliquez ici pour afficher la liste dans laquelle vous pouvez changer le niveau de sécurité.

■ User (Utilisateur)

Affiche le nom de l'utilisateur spécifié dans User Control. Cliquez ici pour faire apparaître la liste des utilisateurs disponibles.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

■ Touche [New] (Nouveau)

Crée de nouveaux réglages utilisateur. Cliquez ici pour ouvrir la boîte de dialogue « New User Control ».

Entrez le nom de la commande utilisateur dans la zone [Name] (Nom).

[User Level]/[User Name] (Niveau utilisateur/Nom d'utilisateur)

Servez-vous des cases d'option de gauche pour sélectionner le niveau de sécurité ou la commande dépendant de l'utilisateur.

• [User Level]

Sélectionnez un niveau de sécurité dans la liste déroulante.

•[User Name]

Cochez une case. Cliquez sur [OK] pour créer la configuration de la commande utilisateur spécifiée.

[Open User Control at startup] (Ouvrir le réglage utilisateur au démarrage)

Si cette case est cochée, le réglage utilisateur s'ouvrira automatiquement à l'ouverture du fichier de projet.

■ Touche [Delete] (Supprimer)

Supprime le réglage utilisateur sélectionné dans la liste.

■ Touche [OK]

Accepte les réglages modifiés et ferme la boîte de dialogue.

DME Designer Mode d'emploi

■ Touche [Cancel]

Ferme la boîte de dialogue sans modifier les réglages.

Groupe de paramètres

Touches [Global Link]/[Local Link]/[Component Link]

A propos des groupes de paramètres

Vous pouvez regrouper des paramètres du même type et les lier. Ces groupes sont appelés « groupes de paramètres ». Lorsque vous modifiez un paramètre du groupe, tous les paramètres du groupe changent de la même manière. Il existe trois types de groupes de paramètres : les groupes globaux, les groupes locaux et les groupes de composants. Les groupes globaux lient les paramètres des différents DME d'un groupe de périphériques. Les groupes locaux et groupes de composants lient les paramètres d'un seul DME.

NOTE

Les paramètres ne s'appliquent pas à plusieurs groupes.

NOTE

Lors d'un rappel de bibliothèque, les paramètres liés à d'autres composants ne sont pas modifiés, même en cas d'activation de la liaison de paramètres.

Il est possible de créer des groupes et d'ajouter des paramètres à des groupes dans l'éditeur de réglages utilisateur/l'éditeur du module utilisateur et l'éditeur de composants. Pour plus d'informations sur la création de groupes de paramètres, voir la section « Création de groupes de paramètres » en Vous pouvez vérifier l'état des groupes de paramètres et les modifier dans la fenêtre Parameter Link.

Chapitre 3 Fenêtre Main Panel

page 366

Fenêtre Parameter Link

Lorsque vous cliquez sur [Parameter Link] dans le menu [Tools], la fenêtre « Parameter Link » s'affiche. Vous pouvez également afficher la fenêtre en sélectionnant [Open Parameter Link] (Ouvrir groupe de paramètres) dans le menu contextuel qui s'affiche dans l'éditeur de réglages utilisateur/ éditeur du module utilisateur et l'éditeur de composants.

Noms et fonctions

Touche [Global Link]/Touche [Local Link]/Touche [Component Link]

Bascule l'affichage de la fenêtre.

•Global Link

Relie les paramètres de plusieurs unités DME de la zone.

NOTE

Compte tenu de la charge élevée sur le réseau, le nombre maximum de groupes globaux est limité à huit.

• Local Link

Relie les paramètres d'une seule unité DME.

• Component Link

Relie les paramètres de composants de même type au sein d'une seule unité DME.

NOTE

Les groupes de composants ne peuvent pas être utilisés avec les composants SPX.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Liste de groupes de paramètres

Affiche une liste hiérarchique des groupes de paramètres et des paramètres qu'ils contiennent. Lorsque vous sélectionnez un nom de groupe, les commandes qui appartiennent à ce groupe sont sélectionnées.

• Nom de groupe

Pour sélectionner un nom de groupe de paramètres, cliquez dessus. Cliquez à nouveau sur le nom du groupe sélectionné pour sélectionner les caractères compris dans le nom et modifier ce dernier. Cliquez sur le signe plus (+) ou moins (-) à gauche du nom du groupe pour afficher ou masquer des éléments appartenant à ce groupe. Vous pouvez supprimer un groupe en le sélectionnant, puis en appuyant sur la touche <Delete> (Supprimer). Vous pouvez également supprimer un groupe en cliquant avec le bouton droit sur le nom du groupe et en sélectionnant [Delete] dans le menu contextuel qui apparaît.

• Icône DME

Affiche le DME contenant les paramètres qui appartiennent à un groupe. Vous pouvez afficher ou masquer les composants en cliquant sur le signe plus (+) ou moins (-) de l'icône DME. Les paramètres Min et Max peuvent être affichés en cliquant sur le signe plus (+) ou moins (-) du composant.

•Link

Cliquez dessus pour régler sur ON ou OFF. En réglant sur OFF, vous désactivez le groupage de paramètres. Pour activer et désactiver le groupage de composants pour plusieurs paramètres, servezvous du menu contextuel qui apparaît lorsqu'un clic avec le bouton droit est effectué sur le nom de groupe.

• Keep Offset (Conserver décalage)

Cliquez dessus pour régler sur ON ou OFF. Si cette fonction est activée, le décalage de paramètre est conservé. Ainsi, si un paramètre du groupe atteint sa valeur minimale ou maximale, les paramètres ne pourront plus être modifiés. Pour activer et désactiver la fonction Keep Offset pour plusieurs paramètres, servez-vous du menu contextuel qui apparaît lorsqu'un clic avec le bouton droit est effectué sur le nom de groupe.

• Paramètre

Affiche les paramètres appartenant à un groupe. Vous pouvez afficher ou masquer les valeurs minimale et maximale d'un paramètre en cliquant sur le signe plus (+) ou minus (-). Vous pouvez supprimer un paramètre d'un groupe en sélectionnant le nom du paramètre, puis en appuyant sur la touche <Delete>.

NOTE

Les composants des modules utilisateur sont également repris dans une liste hiérarchique, mais si la sécurité des modules utilisateur est activée, les composants ne seront pas affichés. Les paramètres affichés dans l'éditeur de module utilisateur apparaissent cependant ici.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Synchronisation (synchronisation de DME Designer et de l'unité DME)

Les unités DME ou SP2060 sont synchronisées avec DME Designer grâce à la fonction Synchronization. Les unités DME et SP2060 fonctionnent conformément à la configuration et aux informations de scènes transmises durant le processus. La fonction Synchronization est utilisée pour le transfert de la configuration dans DME Designer et le contrôle des unités DME et SP2060 en temps réel.

NOTE

La synchronisation présuppose que l'unité DME ou SP2060 puisse communiquer avec l'ordinateur sur lequel le logiciel DME Designer est installé. Par conséquent, les pilotes requis (USB-MIDI ou DME-N Network Driver) doivent être installés et les réglages appropriés effectués pour le pilote ainsi que pour les ports de communication de DME Designer. (page 151). Pour plus d'informations sur l'installation et les réglages du pilote, reportez-vous au « Manuel de configuration du DME ». Pour les réglages de communications de DME Designer, reportez-vous à la section « En ligne » (page 49).

NOTE

En raison de l'absence de réglages de scène à l'achat de l'unité DME, il vous faut en premier lieu transférer les informations de configuration et de scène créées dans DME Designer.

NOTE

Pour les détails sur la procédure en ligne, reportez-vous à la section « En ligne » (page 49).

En ligne et hors ligne

Lorsqu'une unité DME ou SP2060 est connectée à un ordinateur et synchronisée avec DME Designer, son état est dit « en ligne ». Lorsqu'une unité DME ou SP2060 n'est ni physiquement connectée à l'ordinateur ni synchronisée, même connectée, son état est dit « hors lig ne ». Vous pouvez vérifier les états en ligne / hors ligne ainsi que la transmission des messages dans [Communication Status] (Etat de communication) depuis la fenêtre Main Panel.

■ En ligne

Envoie des configurations créées dans le DME Designer vers l'unité DME ou SP2060 et lit des données de ces unités, de sorte que la configuration de l'unité DME se reflète dans la configuration du DME Designer. Vous pouvez également contrôler l'unité DME ou SP2060 en temps réel à partir de DME Designer. Les opérations exécutées dans l'éditeur de contrôle de DME Designer se répercutent au niveau des unités DME et SP2060, et celles qui sont conduites dans ces dernières entraînent des conséquences sur DME Designer. Vous ne pouvez pas exécuter de modification de configuration en ligne sous Designer.

■ Hors ligne

L'état de communication bascule hors ligne lors de l'édition de configuration.

■ Basculement entre les états en ligne et hors ligne

Vous pouvez basculer entre les états en ligne et hors ligne dans la boîte de dialogue « Synchronization ».

NOTE

Pour les détails sur la procédure en ligne, reportez-vous à la section « En ligne » (page 49).

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

To uche [Go On-line] To uche [Go Off-line]

[Designer]

Zone des

messages

Case de l'option

[Close this window

after synchronization]

Case à cocher de [Store

Project File into DME

after synchronization]

[Network]

« Synchronization », boîte de dialogue

Lorsque vous cliquez sur la commande [Synchronization] du menu [Tools], la boîte de dialogue « Synchronization » s'affiche. Les données du groupe de périphériques actuel dans Designer sont synchronisées avec l'unité DME ou SP2060. Vous pouvez effectuer ici les réglages pour synchroniser l'unité dans DME Designer avec l'unité DME ou SP2060 se trouvant actuellement sur le réseau.

NOTE

Lors de l'exécution de la synchronisation, les connexions, composants et autres données sont automatiquement vérifiés dans le cadre du processus de compilation. Une barre de progression apparaît pendant la compilation, mais dans certains cas, il peut y avoir un léger décalage entre celle-ci et la progression réelle du processus de compilation. Par ailleurs, l'affichage de la barre de progression ne garantit pas la réussite de la compilation. Si le processus se prolonge indûment, cliquez sur la touche [Abort] (Abandonner) pour l'interrompre. Supprimez les composants et les connexions superflus et remplacez les composants nécessitant une charge de traitement importante par des équivalents plus efficaces, puis relancez la compilation.

NOTE

Une fois que la configuration a été analysée ou compilée avec succès, les analyses ou les compilations ultérieures s'exécuteront plus rapidement sauf en cas de modification de la configuration. En outre, lorsque vous sauvegardez le fichier de projet, les données d'analyse ou de compilation sont également sauvegardées dans le même temps.

Noms et fonctions

DME Designer Mode d'emploi

■ Liste [Group]

Vous permet de sélectionner un groupe de périphériques à synchroniser.

Chapitre 3 Fenêtre Main Panel

■ Touche [Go On-line]

Cette touche apparaît en grisé lorsque le logiciel est en ligne. Lorsque vous cliquez sur cette touche, une boîte de dialogue dans laquelle vous pouvez choisir la méthode de synchronisation s'affiche.

Touche [DME Designer  Device]

Un contrôle de cohérence est effectué entre les données du groupe de périphériques actuel et les données de l'unité DME ou SP2060, après quoi l'état de communication passe en ligne. Transmet les données du DME Designer à l'unité DME ou SP2060 et synchronise les deux.

Touche [DME Designer  Device]

Les données de l'unité DME ou SP2060 sont lues dans le DME Designer. Les données actuellement stockées dans l'unité DME ou SP2060, telles que les scènes, sont lues dans le DME Designer. Les configurations de l'unité DME et de DME Designer doivent être identiques pour permettre une synchronisation. Lorsqu'une configuration a été modifiée, la synchronisation nécessite le recours à la touche [DME Designer -> Device]. Les configurations SP2060 n'étant pas modifiables, la synchronisation est donc toujours possible.

NOTE

Pour les détails sur la sauvegarde des données DME ou SP2060 sur un fichier, reportez-vous à la section « Sauvegarde » en page 182.

NOTE

Les fichiers de projet peuvent également être sauvegardés dans l'unité DME via la fonction DME File Storage (page 69). Toute synchronisation avec l'unité DME ou SP2060 requiert la création d'un fichier de projet. Nous vous recommandons de sauvegarder le fichier de projet sur l'unité DME elle-même pour garantir sa disponibilité à tout moment.

■ Touche [Go Off-line]

Cliquez sur cette touche pour passer des états en ligne à hors ligne. Si vous êtes hors ligne, la touche est grisée.

■ Touche [Close]

Ferme la boîte de dialogue.

■ Case à cocher [Close this window after synchronization]

Lorsque cette case est cochée, la fenêtre de dialogue se ferme automatiquement après la synchronisation.

■ Case à cocher de [Store Project File into DME after synchronization] (Stocker un fichier de projet sur DME après synchronisation)

Lorsque cette case est cochée, le fichier de projet (extension .daf) est automatiquement sauvegardée dans l'unité DME après synchronisation.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Zone de sélection de l'adresse IP

Nom du périphérique

Icône du périphérique

■ Designer

La liste Designer affiche les unités DME ou SP2060 disposées dans le groupe de périphériques actuellement valide dans le DME Designer. L'unité dans DME Designer correspond avec une adresse IP reconnue ; il s'ensuit une comparaison de cette correspondance bi-univoque.

Nom du DME

Affiche les noms des unités DME ou SP2060 incluses dans le projet. Lorsque plusieurs unités DME ou SP2060 de même type sont disposées dans une fenêtre de zone, il est bon de changer leurs noms respectifs.

Zone de sélection de l'adresse IP

Fait correspondre les unités dans Designer qui disposent d'adresses IP reconnues. Cliquez sur la touche [V] de la colonne [IP Address] pour afficher la liste des adresses IP de tous les périphériques de même type dans la zone. S'il s'agit d'un périphérique DME24N, les adresses IP de tous les DME24N de la région seront affichées dans la liste. Si vous cliquez sur la barre de titre portant la mention « IP Address » (un signe [▲/[▼] pâle apparaît), vous pourrez les aligner à la verticale.

■ Network (Réseau)

Les périphériques actuellement connectés au réseau s'affichent dans la liste Network. Pour respecter la cohérence avec la liste Designer de gauche, l'état des unités DME sur le réseau s'affiche.

IP Address (Adresse IP)

• Icône du périphérique

Affiche les périphériques DME, SP2060 et ICP1 connectés au réseau. L'icône DME ou SP2060 du maître de groupe de périphériques s'affiche en rouge. Les icônes des DME et SP2060 esclaves sont bleues. Les icônes des DME et SP2060, et des périphériques ICP1 sans relation avec les DME et SP2060 du Designer, sont grisées.

• IP Address

Affiche l'adresse IP des unités DME ou SP2060.

■ Zone des messages

Affiche un message indiquant que la synchronisation est en cours.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

Event Scheduler (Planificateur d'événements)

Boîte de dialogue « Event Scheduler »

Lorsque vous cliquez sur [Event Scheduler] dans le menu [Tools] (Outils), la boîte de dialogue « Event Scheduler » s'affiche. Celle-ci vous permet de programmer des événements. Vous pouvez planifier des événements en précisant la date, l'heure et l'action à exécuter. Vous pouvez établir des plannings pour des événements devant être exécutés à un moment précis ou devant être répétés périodiquement. Les événements périodiques sont des événements qui se répètent chaque année, mois, semaine ou jour. Il est possible de planifier jusqu'à 50 événements. La planification peut être effectuée séparément pour chaque groupe de périphériques. Les réglages et les modifications sont envoyés à l'unité DME lorsque vous êtes en ligne. Vous pouvez planifier des changements de scène, des changements de paramètre, une sortie GPI et la lecture d'un fichier Wave.

NOTE

Ne s'applique pas aux unités SP2060.

NOTE

Seuls les utilisateurs pour lesquels la case [Edit] (Edition) a été cochée dans la boîte de dialogue « Security » peuvent modifier les paramètres de planification.

Noms et fonctions

■ Vue des événements

Affiche les événements de planification enregistrés. Lorsque des événements périodiques (cycliques) sont affichés ensemble pour la première fois, ils apparaissent par ordre chronologique. L'ordre des événements simultanés est modifiable via la fonction glisser-déposer. Cliquez pour sélectionner un événement.

■ [No.]

Affiche le numéro de l'événement. Les numéros sont ajoutés dans l'ordre, en partant du haut. Cette fonction ne s'exécutera pas si la case correspondante n'est pas cochée.

■ [Name] (Nom)

Affiche les noms des événements. Cliquez sur un événement pour le sélectionner et modifier son nom. Il n'y a pas de limite au nombre de caractères.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

■ [Operation]

Affiche la fonction qui est exécutée lorsqu'un événement démarre.

■ [Date]

Affiche la date de début de l'événement. Les événements périodiques sont affichés comme indiqué ci-dessous, avec une icône et un texte indiquant un événement périodique.

• [January 1 every year] (1er janvier de chaque année)

Jour de l'an de chaque année

• [First Monday of January every year] (Premier lundi de janvier de chaque année)

Premier lundi du mois de janvier de chaque année

• [Day 1 every month] (Jour 1 de chaque mois)

Premier jour de chaque mois

• [Second Monday of every month] (Deuxième lundi du mois)

Deuxième lundi de chaque mois

• [Monday every week] (Lundi de chaque semaine)

Chaque semaine le lundi

• [Every day] (Tous les jours)

Tous les jours

■ [Time]

Affiche l'heure de début d'un événement.

■ Liste des groupes

Sélectionne le groupe de périphériques dont les événements doivent être spécifiés/affichés. Seuls les événements du groupe de périphériques sélectionné apparaîtront dans la fenêtre.

■ [Enable Event Scheduler] (Activer le planificateur d'événements)

Active les événements planifiés.

■ Touche [Add]

Ajoute un événement. Cliquez ici pour ouvrir la boîte de dialogue « Add Event » (Ajouter événement). Si le nombre maximum de 50 événements a déjà été enregistré, la touche est grisée.

■ Touche [Remove] (Supprimer)

Supprime l'événement sélectionné dans la liste. La touche est grisée lorsque aucun événement n'est sélectionné.

DME Designer Mode d'emploi

■ Touche [Edit]

Vous permet de modifier l'événement sélectionné. Affiche la boîte de dialogue « Edit Event » (Editer événement). La touche est grisée lorsque aucun événement n'est sélectionné.

■ Touche [Copy]

Copie l'événement sélectionné. La touche est grisée lorsque aucun événement n'est sélectionné.

■ Touche [Paste]

Colle l'événement copié afin de l'ajouter. La touche est grisée lorsque aucun événement n'a été copié.

Chapitre 3 Fenêtre Main Panel

■ Touche [Clock setup] (Configuration de l'horloge)

Ouvre la boîte de dialogue « Clock » permettant de régler l'horloge interne de l'unité DME.  Reportez-vous à la section « Clock » en page 179.

■ Touche [Apply] (Appliquer)

Applique tous les changements de paramètres actuels.

■ Touche [OK]

Applique les changements de paramétrage et ferme la fenêtre.

■ Touche [Cancel]

Ferme la fenêtre sans modifier les paramètres.

[Add Event (Edit Event)], boîte de dialogue

Cette boîte de dialogue s'affiche lorsque vous cliquez sur la touche [Add] ou [Edit] de la boîte de dialogue « Event Scheduler ». Vous pouvez y ajouter ou y modifier un événement de planification.

■ Zone [Event Name] (Nom d'événement)

Saisissez le nom de l'événement. Il n'y a pas de limite au nombre de caractères.

DME Designer Mode d'emploi

Chapitre 3 Fenêtre Main Panel

■ [Event Operation] (Opération de l'événement)

Indique l'opération qui est exécutée lorsque l'événement démarre.

[Operation]

Cliquez sur cette touche pour afficher une liste des événements. Spécifiez l'opération qui sera exécutée lorsque l'événement démarre. La liste comprend les quatre éléments suivants :

• [Scene Change]

Change la scène.

• [Parameter Value Edit]

Change un paramètre.

NOTE

Si la sécurité des modules utilisateur est activée, les composants ne seront pas affichés. Cependant, les paramètres affichés dans l'éditeur du module utilisateur apparaîtront ici.

• [GPI Out]

Envoie la sortie GPI.

•[Play Wav File]

Permet le lancement de la reproduction de fichiers Wave.

[Operation Setting]

Le contenu change en fonction de l'événement sélectionné dans [Operation].

• Lorsque [Scene Change] est sélectionné :

Sélectionnez la scène à rappeler dans la liste [Scene]. Les scènes enregistrées sont affichées dans la liste.

• Lorsque l'option [Parameter Value Edit] est sélectionnée :

DME Designer Mode d'emploi

100

[Scene]

Sélectionnez une scène dans la liste. Si la scène actuelle de l'unité DME diffère de celle spécifiée dans la planification des événements, la scène planifiée est rappelée. Si la scène actuelle de l'unité DME correspond à celle spécifiée dans la planification des événements, la scène planifiée n'est pas rappelée.

[DME Unit] (Unité DME)

Dans la liste, sélectionnez l'unité DME auquel s'appliquera l'événement planifié. Les unités DME présentes dans la zone s'affichent dans la liste.

Yamaha DME DESIGNER V3.8 User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Mise en route de DME Designer

REMARQUES PARTICULIERES

Le réseau système audio DME

L'application DME Designer

Données gérées par un système audio DME

Principales modifications entre les versions 1.0 et 1.1

Modifications entre les versions 1.1 et 1.2

Modifications entre les versions 1.2 et 2.0

Modifications entre les versions 2.0 et 3.0

Modifications entre les versions 3.0 et 3.5

Modifications entre les versions 3.5 et 3.8

Table des matières

Chapitre 1 Avant d'utiliser DME Designer

Installation de DME Designer

Lancement de DME Designer

Fermeture de DME Designer

Chapitre 2 Présentation de DME Designer

Noms et fonctions des fenêtres

Les utilisateurs et la sécurité

Fichiers utilisés sous DME DESIGNER

Procédure de création d'une configuration

En ligne

Chapitre 3 Fenêtre Main Panel

Noms et fonctions des fenêtres

Menu de la fenêtre Main Panel

DME File Storage (Stockage des fichiers DME)

Preferences

Event Logger (Enregistreur d'événements)

Gestionnaire de scènes

User Control

Groupe de paramètres

Synchronisation (synchronisation de DME Designer et de l'unité DME)

Event Scheduler (Planificateur d'événements)
