YAMAHA DME4IO-ES, DME8I-ES, DME8O-ES User Manual

Download

Page 1

DIGITAL MIXING ENGINE SATELLITE

Mode d'emploi

Page 2

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF

ELECTRIC SHOCK, DO NOT REMOVE

COVER (OR BACK). NO USER-SERVICEABLE

PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

The above warning is located on the top of the unit.

IMPORTANT SAFETY INSTRUCTIONS

Explanation of Graphical Symbols

The lightning ﬂash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufﬁcient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

1 Read these instructions. 2 Keep these instructions. 3 Heed all warnings. 4 Follow all instructions. 5 Do not use this apparatus near water. 6 Clean only with dry cloth. 7 Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8 Do not install near any heat sources such as radiators,

heat registers, stoves, or other apparatus (including ampliﬁers) that produce heat.

9 Do not defeat the safety purpose of the polarized or

grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not ﬁt into your outlet, consult an electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or pinched

particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

11 Only use attachments/accessories speciﬁed by the

manufacturer.

12 Use only with the cart, stand,

tripod, bracket, or table speciﬁed by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

13 Unplug this apparatus during

lightning storms or when unused for long periods of time.

14 Refer all servicing to qualiﬁed service personnel.

Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

(98-6500)

This product contains a battery that contains perchlorate material. Perchlorate Material—special handling may apply, See www.dtsc.ca.gov/hazardouswaste/perchlorate.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (Perchlorate)

Page 3

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modiﬁcations not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories and/

or another product use only high quality shielded cables. Cable/s supplied with this product MUST be used. Follow all installation instructions. Failure to follow instructions could void your FCC authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply with the

requirements listed in FCC Regulations, Part 15 for Class “B” digital devices. Compliance with these requirements provides a reasonable level of assurance that your use of this product in a residential environment will not result in harmful interference with other electronic devices. This equipment generates/uses radio frequencies and, if not installed and used according to the instructions found in the users manual, may cause interference harmful to the operation of other electronic devices. Compliance with FCC regulations does

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

not guarantee that interference will not occur in all installations. If this product is found to be the source of interference, which can be determined by turning the unit “OFF” and “ON”, please try to eliminate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by the interference.

Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or install AC line ﬁlter/s.

In the case of radio or TV interference, relocate/reorient the antenna. If the antenna lead-in is 300 ohm ribbon lead, change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries.

COMPLIANCE INFORMATION STATEMENT

(DECLARATION OF CONFORMITY PROCEDURE)

Responsible Party : Yamaha Corporation of America

Address : 6600 Orangethorpe Ave., Buena Park, Calif.

Telephone : 714-522-9011

Type of Equipment : DIGITAL MIXING ENGINE SATELLITE

Model Name : DME8i-ES/DME8o-ES/DME4io-ES

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1) this device may not cause harmful interference, and

2) this device must accept any interference received including interference that may cause undesired operation.

See user manual instructions if interference to radio reception is suspected.

* This applies only to products distributed by

YAMAHA CORPORATION OF AMERICA.

• Dit apparaat bevat een lithium batterij voor geheugen back-up.

• This apparatus contains a lithium battery for memory back-up.

• Raadpleeg uw leverancier over de verwijdering van de batterij op het moment dat u het apparaat ann het einde van de levensduur of gelieve dan contact op te nemen met de vertegenwoordiging van Yamaha in uw land.

• For the removal of the battery at the moment of the disposal at the end of life please consult your retailer or Yamaha representative ofﬁce in your country.

• Gooi de batterij niet weg, maar lever hem in als KCA.

• Do not throw away the battery. Instead, hand it in as small chemical waste.

90620

(FCC DoC)

NEDERLAND / THE NETHERLANDS

(lithium disposal)

ADVARSEL!

Lithiumbatteri—Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandoren.

VARNING

Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion.

VAROITUS

Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.

(lithium caution)

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:

GREEN-AND-YELLOW : EARTH BLUE : NEUTRAL

BROWN : LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol or colored GREEN or GREEN-andYELLOW.

The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd.(3 wires)

Page 4

PRECAUTIONS D'USAGE

PRIERE DE LIRE ATTENTIVEMENT AVANT DE PROCEDER

A TOUTE MANIPULATION

* Rangez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

AVERTISSEMENT

Veillez à toujours observer les précautions élémentaires énumérées ci-après pour éviter de graves blessures, voire la mort, causées par l'électrocution, les courts-circuits, dégâts, incendie et autres accidents. La liste des précautions données ci-dessous n'est pas exhaustive :

Alimentation/cordon d'alimentation

• Utilisez seulement la tension requise pour l'appareil. Celle-ci est imprimée sur la plaque du constructeur de l'appareil.

• Utilisez uniquement le cordon d'alimentation inclus. Si vous comptez utiliser l'appareil dans une région autre que celle de l'achat, le cordon d'alimentation fourni risque de ne pas être compatible. Veuillez vériﬁer avec votre distributeur Yamaha.

• Ne laissez pas le cordon d'alimentation à proximité de sources de chaleur, telles que radiateurs ou appareils chauffants. Evitez de tordre et plier excessivement le cordon ou de l'endommager de façon générale, de même que de placer dessus des objets lourds ou de le laisser traîner là où l'on marchera dessus ou se prendra les pieds dedans ; ne déposez pas dessus d'autres câbles enroulés.

• Prenez soin d'effectuer le branchement à une prise appropriée avec une mise à la terre protectrice. Toute installation non correctement mise à la terre présente un risque de décharge électrique.

Ne pas ouvrir

• N’ouvrez pas l'appareil et ne tentez pas d'en démonter les éléments internes ou de les modiﬁer de quelque façon que ce soit. Aucun des éléments internes de l'appareil ne prévoit d’intervention de l’utilisateur. Si l’appareil donne des signes de mauvais fonctionnement, mettez-le immédiatement hors tension et donnez-le à réviser au technicien Yamaha.

ATTENTION

Avertissement en cas de présence d'eau

• Evitez de laisser l'appareil sous la pluie, de l'utiliser près de l'eau, dans l'humidité ou lorsqu'il est mouillé. N’y déposez pas des récipients contenant des liquides qui risquent de s'épancher dans ses ouvertures.

• Ne touchez jamais une prise électrique avec les mains mouillées.

En cas d'anomalie

• Si le cordon d'alimentation s'efﬁloche ou est endommagé ou si vous constatez une brusque perte de son en cours d'interprétation ou encore si vous décèlez une odeur insolite, voire de la fumée, coupez immédiatement l'interrupteur principal, retirez la ﬁche de la prise et donnez l'appareil à réviser par un technicien Yamaha.

• Si l'appareil tombe ou est endommagé, coupez immédiatement l'interrupteur d'alimentation, retirez la ﬁche électrique de la prise et faites inspecter l'appareil par un technicien Yamaha.

Veillez à toujours observer les précautions élémentaires ci-dessous pour vous éviter à vous-même ou à votre entourage des blessures corporelles ou pour empêcher toute détérioration de l'appareil ou du matériel avoisinant. La liste de ces précautions n'est pas exhaustive :

Alimentation/cordon d'alimentation

• Débranchez l'adaptateur secteur lorsque vous n'utilisez plus l'instrument ou en cas d’orage.

• Veillez à toujours saisir la ﬁche elle-même, et non le câble, pour la retirer de l'appareil ou de la prise d'alimentation. Le fait de tirer sur le câble risque de l'endommager.

Emplacement

• Débranchez tous les câbles connectés avant de déplacer l'appareil.

• Lors de la conﬁguration de l'appareil, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de problème ou de dysfonctionnement, coupez directement l'alimentation et retirez la ﬁche de la prise. Même lorsque l'alimentation est coupée, une faible quantité d'électricité circule toujours dans l'appareil. Si vous n'utilisez pas l'appareil pendant une longue période, veillez à débrancher le cordon d'alimentation de la prise murale.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

• Si l'appareil doit être monté sur un rack conforme à la norme EIA, laissez l'arrière du rack ouvert et veillez à laisser au moins 10 cm d'espace avec les murs et autres surfaces. En outre, si l'appareil doit être monté avec des appareils qui ont tendance à générer de la chaleur, tels que des ampliﬁcateurs, prenez soin de laisser un espace sufﬁsant entre le présent appareil et les appareils générateurs de chaleur ou d'installer des panneaux de ventilation pour éviter des températures élevées à l'intérieur de l'appareil. Une mauvaise aération peut entraîner une surchauffe et endommager le/les appareil(s), voire provoquer un incendie.

• Si plusieurs appareils sont montés sur un rack conforme à la norme EIA, lisez attentivement la section « Précautions à prendre en cas d'utilisation d'un satellite DME monté en rack » à la page 17.

• Evitez de régler les commandes de l'égaliseur et les curseurs sur le niveau maximum. En fonction de l'état des appareils connectés, un tel réglage peut provoquer une rétroaction acoustique et endommager les haut-parleurs.

(5)-4 1/2

Page 5

• N’abandonnez pas l'appareil dans un milieu trop poussiéreux ou un local soumis à des vibrations. Evitez également les froids et chaleurs extrêmes (exposition directe au soleil, près d'un chauffage ou dans une voiture exposée en plein soleil) qui risquent de déformer le panneau ou d'endommager les éléments internes.

• N’installez pas l'appareil dans une position instable où il risquerait de se renverser.

• N'obstruez pas les trous d'aération. Cet appareil dispose de trous d'aération à l'arrière pour empêcher la température interne de monter trop haut. Evitez tout particulièrement de mettre l'appareil sur le côté ou à l'envers. Une mauvaise aération peut entraîner une surchauffe et endommager le/les appareil(s), voire provoquer un incendie.

• N'utilisez pas l'appareil à proximité d'une TV, d'une radio, d'un équipement stéréo, d'un téléphone portable ou d'autres appareils électriques. Cela pourrait provoquer des bruits parasites, tant au niveau de l'appareil que de la TV ou de la radio se trouvant à côté.

Connexions

• Avant de raccorder cet appareil à d'autres, mettez ces derniers hors tension. Et avant de mettre sous/hors tension tous les appareils, veillez à toujours ramener le volume au minimum.

Précautions d'utilisation

• Veillez à ne pas glisser les doigts ou les mains dans les fentes ou une ouverture.

• Des modiﬁcations rapides et importantes de la température ambiante (en cas de déplacement de l'appareil d'un endroit vers un autre ou de mise en route/ coupure de la climatisation, par exemple) peuvent provoquer la formation de condensation à l'intérieur de l'appareil. L'utilisation du périphérique en cas de formation de condensation peut endommager celui-ci. S'il y a des raisons de croire qu'une condensation s'est produite, laissez le périphérique inactif pendant plusieurs heures sans l'allumer jusqu'à ce que la condensation se soit complètement évaporée.

• Evitez d'insérer ou de faire tomber des objets étrangers (papier, plastique, métal, etc.) dans les fentes ou les ouvertures de l'appareil. Si c'est le cas, mettez immédiatement l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite contrôler l'appareil par une personne qualiﬁée du service Yamaha.

• N’utilisez pas l'appareil trop longtemps à des volumes trop élevés, ce qui risque d'endommager durablement l'ouïe. Si vous constatez une baisse de l'acuité auditive ou des sifﬂements d'oreille, consultez un médecin sans tarder.

• Ne vous appuyez pas sur l'appareil et n’y déposez pas des objets lourds. Ne manipulez pas trop brutalement les boutons, commutateurs et connecteurs.

Pile auxiliaire

Cet instrument contient une pile de secours intégrée qui conserve les données dans une mémoire interne même lorsque l'instrument est hors tension. La pile de secours peut toutefois être épuisée et le cas échéant, le contenu de la mémoire interne sera perdu.* Pour prévenir toute perte de données, veillez à remplacer la pile de secours avant qu'elle soit complètement épuisée. Lorsque la charge de la pile de secours devient faible, le voyant [ERROR] (Erreur) du panneau avant clignote (pour plus de détails, reportez-vous à la section « Messages d'erreur » à la page 38).

Dans ce cas, ne mettez pas l'appareil hors tension et transférez immédiatement toutes les données que vous souhaitez enregistrer sur un ordinateur ou sur un autre périphérique de stockage externe, puis remplacez la pile de secours par un technicien Yamaha qualiﬁé. La durée de vie approximative de la pile de secours interne est de 5 ans en fonction des conditions de fonctionnement.

* Les éléments de données conservés dans la mémoire interne par la pile

de secours sont les suivants :

• Paramètres et numéro de la scène actuellement sélectionnée

• Paramètres du périphérique (HA, UTILITY, Master Mute/Level, etc.)

• Event Log (Journal des événements)

Les éléments de données autres que ceux décrits ci-dessus sont stockés dans la mémoire qui ne nécessite pas d'alimentation de secours et seront conservés même si la pile de secours est épuisée.

Evitez de couper et d'allumer le commutateur [POWER] trop souvent et trop vite. Patientez au moins six secondes entre la mise hors tension, puis sous tension de l'unité.

Les pieds en caoutchouc fournis dans l'emballage peuvent être ﬁxés au haut-parleur pour l'empêcher de glisser en cas d'utilisation sur une surface glissante.

Yamaha n'est pas responsable des détériorations causées par une utilisation impropre de l'appareil ou par des modiﬁcations apportées par l'utilisateur, pas plus qu'il ne peut couvrir les données perdues ou détruites.

Veillez à toujours laisser l'appareil hors tension lorsqu'il est inutilisé.

Les performances des composants possédant des contacts mobiles, tels que des sélecteurs, des commandes de volume et des connecteurs, diminuent avec le temps. Consultez un technicien Yamaha qualiﬁé s'il faut remplacer des composants défectueux.

• La copie des données musicales disponibles dans le commerce, y compris, mais sans s'y limiter, les données MIDI et/ou audio, est strictement interdite, sauf pour un usage personnel.

• Les illustrations de ce mode d'emploi sont fournies à des ﬁns d'instruction uniquement et peuvent être légèrement différentes de l'équipement réel.

• EtherSound est une marque commerciale de Digigram SA.

• Ethernet est une marque commerciale de Xerox Corporation.

• Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs et sont reconnues comme telles par Yamaha.

(5)-4 2/2

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 6

Avant-propos

Table des matières

Avant-propos...................................... 7

Présentation

du satellite DME

Accessoires (Veuillez vérifier que les éléments suivants

Options........................................................................... 7

A propos des noms de produit......................................... 7

A propos de la version du micrologiciel ........................... 7

Préparatifs ....................................................................... 7

Commandes

et connecteurs

Présentation du satellite DME ................. 8

Différences entre les satellites DME8i-ES, DME8o-ES

Fonctionnalités du satellite DME.................................... 8

Connexion

à un ordinateur

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

Réseau du système audio ................................................. 9

Glossaire du satellite DME.............................................. 9

Types de signaux ........................................................... 11

Exemples de systèmes .................................................... 12

A propos du DME Designer.......................................... 13

Commandes et connecteurs ................... 14

Panneau avant ............................................................... 14

Panneau arrière.............................................................. 16

Précautions à prendre en cas d'utilisation

Connexion à un ordinateur..................... 18

Connexion USB............................................................ 18

Connexion Ethernet (connecteur [NETWORK]) ......... 20

Connexion E/S audio............................ 24

Connexion audio numérique

Connexion audio analogique

sont présents dans l'emballage.) ...................... 7

Connexion du cordon d'alimentation secteur...................... 7

Mise sous/hors tension ........................................................ 7

et DME4io-ES ............................................... 8

d'un satellite DME monté en rack................ 17

Paramètres réseau .............................................................. 19

(connecteurs EtherSound)............................ 24

(connecteurs [INPUT] et [OUTPUT])........ 25

Connexion à un périphérique externe........ 26

Connexion à distance (connecteur [REMOTE]) ........... 26

Contrôle de préamplis micro externes

depuis le satellite DME ......................................... 26

Contrôle des préamplis micro internes d'un satellite DME

depuis une console de mixage numérique .............. 27

Contrôle du satellite DME

depuis un périphérique externe.............................. 27

Connexion EtherSound (connecteurs EtherSound) ....... 28

Contrôle des préamplis micro internes d'un satellite DME

depuis une console de mixage numérique .............. 28

Connexion réseau (connecteurs [NETWORK]) ............ 29

Connexion GPI (connecteur [GPI]) .............................. 30

Autres fonctions ................................. 31

Initialisation du satellite DME....................................... 31

Références ....................................... 32

Options ......................................................................... 32

ICP1.................................................................................. 32

CP4SW, CP4SF et CP1SF ................................................ 32

Dépistage des pannes..................................................... 33

Composant.................................................................... 33

Format des données MIDI ............................................ 34

1. Fonctions MIDI présentes sur les satellites DME8i-ES,

DME8o-ES et DME4io-ES................................... 34

2. Flux de données MIDI................................................... 34

3. MIDI Setup (Configuration MIDI)............................... 34

4. Format MIDI ................................................................ 35

MIDI Implementation Chart ........................................ 37

Messages de l'écran........................................................ 38

Messages d'erreur............................................................... 38

Messages d'avertissement ................................................... 38

Caractéristiques techniques générales............................. 39

Caractéristiques électriques ............................................ 39

Caractéristiques des entrées/sorties................................. 42

Connecteur [NETOWORK]

(100Base-TX Ethernet, RJ-45) ..................... 43

Dimensions ................................................................... 44

Index ............................................................................. 45

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 7

Avant-propos

Merci d'avoir choisi un satellite du moteur de mixage numérique Yamaha DME8i-ES/DME8o-ES/DME4io-ES. Pour profiter pleinement des fonctions et des performances du DME8i-ES/DME8o-ES/DME4io-ES, nous vous invitons

à lire attentivement ce mode d'emploi avant de connecter ou d'utiliser l'unité et à le conserver à portée de main pour toute référence ultérieure.

Accessoires (Veuillez

Préparatifs vérifier que les éléments suivants sont présents dans l'emballage.)

• Mode d'emploi (ce document) duDME8i-ES/ DME8o-ES/DME4io-ES

• Cordon d'alimentation secteur

• Prise Euroblock (16P) x 1

• Prise Euroblock (3P) x 8

• Pieds en caoutchouc x 4

Connexion du cordon d'alimentation secteur

Assurez-vous d'avoir mis tous les périphériques hors tension avant de brancher le secteur électrique.

ATTENTION

Branchez tout d'abord l'extrémité de la fiche femelle du cordon d'alimentation dans la prise [AC IN] (Entrée secteur) située sur le panneau arrière du satellite DME, puis la prise mâle dans une prise secteur appropriée.

Prenez soin d'utiliser la tension requise par l'appareil.

Options

Panneaux de commande

• Panneau de commande intelligent ICP1

• Panneau de commande CP4SW

• Panneau de commande CP4SF

• Panneau de commande CP1SF

NOTE

Pour plus d'informations sur votre panneau de commande, reportez-vous au mode d'emploi fourni avec le panneau, ainsi qu'à celui du DME Designer.

Mise sous/hors tension

Pour éviter que la saute de puissance initiale ne génère d'importantes perturbations par bruits impulsifs ou n'endommage votre système de haut-parleurs, mettez les périphériques sous tension dans l'ordre suivant :

ATTENTION

sources audio, console de mixage (M7CL ou PM5D, par exemple), satellite DME, puis ampliﬁcateurs. Procédez en sens inverse pour la mise hors tension.

1. Appuyez sur le commutateur [POWER]

(Alimentation) pour mettre le satellite DME sous tension.

A propos des noms de produit

Dans ce manuel, les modèles DME8i-ES, DME8o-ES et DME4io-ES sont appelés des « satellites DME », tandis que les modèles DME64N, DME24N, DME8i-C/DME8o-C/ DME4io-C et le satellite DME sont rangés dans la catégorie « série DME ».

A propos de la version du micrologiciel

2. Appuyez à nouveau sur le commutateur

[POWER] pour le mettre hors tension.

NOTE

Le satellite DME conserve en mémoire les réglages de scène lorsque vous le mettez hors tension. Lorsque vous mettez le satellite DME sous tension, il démarre avec les mêmes réglages de scène. Vous pouvez utiliser le paramètre « Last Mem. Resume » (Reprise de la dernière mémoire) du DME Designer pour conﬁgurer le satellite DME de manière à ce qu'il rappelle, au démarrage, la scène sélectionnée avant sa mise hors tension.

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

Vous pouvez vérifier le numéro de version du micrologiciel du satellite DME à l'aide du logiciel DME Designer.

Vous pouvez également télécharger la dernière version du micrologiciel sur le site Yamaha, à l'adresse suivante.

http://www.yamahaproaudio.com/downloads/

• Ne mettez PAS le satellite DME hors tension pendant la réception de données depuis le DME Designer ou s'il est manipulé depuis un périphérique extérieur. Des dysfonctionnements risqueraient de se produire.

• Même lorsque l'alimentation est coupée, une faible

ATTENTION

quantité d'électricité circule toujours dans l'appareil. Si vous n'utilisez pas l'appareil pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Références

Page 8

Avant-propos

Présentation du satellite DME

Différences entre les satellites DME8i-ES, DME8o-ES et

Présentation

du satellite DME

Commandes

et connecteurs

DME4io-ES

Les différences entre ces trois modèles sont les suivantes :

■ DME8i-ES

Ce modèle est doté d'entrées analogiques à 8 canaux.

■ DME8o-ES

Ce modèle est doté de sorties analogiques à 8 canaux.

■ DME4io-ES

Ce modèle est doté d'entrées analogiques à 4 canaux et de sorties analogiques à 4 canaux.

Connexion

à un ordinateur

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

Fonctionnalités du satellite DME

Outre les fonctions de sortie de matrice et de mixage de base, le satellite DME propose un égaliseur, un compresseur, un retard, etc. – que vous pouvez combiner par le biais du DME Designer pour configurer quasiment n'importe quel système audio de votre choix.

Les connecteurs EtherSound de l'appareil vous permettent de contrôler à distance les entrées et sorties analogiques en transférant des signaux audio numériques via un réseau.

Les étapes suivantes résument la procédure de configuration du satellite DME à des fins d'utilisation : (Pour plus de détails, reportez-vous au fichier « Manuel de configuration du DME ».)

1. Installez le pilote USB-MIDI, le DME Designer et le DME-N Network Driver.

2. Conﬁgurez le réseau depuis le DME Designer (page 19).

3. Connectez les périphériques.

• Connexion réseau

Connexion Ethernet (page 20) Connexion USB (page 18)

• Connexion EtherSound (page 28)

Si vous voulez acheminer les entrées et les sorties, vous avez besoin du logiciel « AVS-ESMonitor » de la société AuviTran SARL, que vous pouvez télécharger sur le site web suivant. http://www.auvitran.com/view.php?products_AVS-ESMonitor.php

• Connexion analogique (page 25)

• Connexion de périphériques externes

Connexion distante (page 26) Connexion GPI (page 30)

Références

4. Conﬁgurez les paramètres du réseau sur votre ordinateur.

5. Créez une conﬁguration à l'aide du DME Designer, puis transférez-la sur

le satellite DME.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 9

Présentation du satellite DME

Réseau du système audio

Plusieurs unités de la série DME interconnectées au sein d'un réseau via Ethernet fonctionnent comme un système audio unique.

Dans un système audio DME, un groupe d'unités du même modèle utilisables de façon synchronisée est appelé un « groupe d'appareils » ; les divisions de traitement audio qui prennent en charge plusieurs groupes d'appareils sont appelées des « zones » ; afin, l'ensemble de la zone couverte par le système acoustique est appelé une « région ».

Chaque groupe d'appareils inclut une unité de la série DME qui joue le rôle de « maître du groupe » et contrôle toutes les autres unités DME de ce groupe.

Si un ordinateur est connecté au réseau, vous pouvez l'utiliser pour contrôler tout un groupe d'appareils via le maître du groupe.

Glossaire du satellite DME

Cette section explique la terminologie propre au satellite DME.

Composants et paramètres

Les modules de traitement audio individuels (égaliseurs, compresseurs, etc.) sont appelés des « composants ». Vous pouvez également utiliser des modules de contrôle du préampli micro externe en guise de composants. La modification des paramètres des composants permet de contrôler le fonctionnement de ces derniers.

Conﬁguration

Une « configuration » est un ensemble complet de composants destinés à l'élaboration d'un système audio. Chaque configuration détermine la (les) fonction(s) audio de l'unité satellite DME correspondante. Les ensembles de paramètres compris dans chaque composant sont appelés des paramètres prédéfinis ». Une unité satellite DME est constituée de plusieurs configurations et chaque configuration possède plusieurs

paramètres prédéfinis.

Touches déﬁnies par l'utilisateur (paramètres déﬁnis par l'utilisateur)

L'affectation de paramètres en tant que paramètres définis par l'utilisateur vous permet de contrôler l'appareil depuis l'ICP1 et le DME64N/DME24N.

Reportez-vous au « Mode d'emploi du DME Designer » pour plus de détails.

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Connexion à un

périphérique externe

Autres fonctions

Références

Page 10

Avant-propos

Présentation

du satellite DME

Présentation du satellite DME

Scène

La combinaison de toutes les configurations et de tous les paramètres prédéfinis est appelée une « scène ». Vous pouvez rappeler des scènes depuis un ICP1, un périphérique GPI, d'autres contrôleurs externes,

le DME64N/DME24N ou un ordinateur. Chaque groupe d'appareils peut stocker jusqu'à 999 scènes.

Structure de la scène

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Scène

Scène 1

Scène 2

Scène 999

Console de mixage matricielle

Changement de scène

Premier acte Changement dans l'obscurité Deuxième acte

Orchestre

Jeu de scène

Scène Scène Scène

Scène 1 Rappel de scène Scène 2

16 x 8

Composant

Configuration

Orchestre

Jeu de

scène

Jeu de scène

Orchestre

Paramètre

prédéfini

Ex. : Gate

• Attack

• Decay

• Range

• Threshold

• Key in

• Hold

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 11

Présentation du satellite DME

Types de signaux

Les signaux du système audio du satellite DME peuvent être, en gros, répartis comme suit :

Audio

Des signaux analogiques et numériques sont reçus et envoyés entre le satellite DME, d'autres unités de la série DME et d'autres appareils audio. Les signaux analogiques sont reçus et envoyés via les prises [INPUT]/ [OUTPUT] (Entrée/Sortie) et les signaux numériques via les prises EtherSound.

Signaux de contrôle au sein d'un groupe d'appareils

Les signaux de contrôle du groupe d'appareils commandent tous les appareils de la série DME du groupe. Il existe deux types de signaux de contrôle du groupe d'appareils :

• Signaux de contrôle entre l'ordinateur et l'unité maître de série DME du groupe

• Signaux de contrôle entre l'unité maître de série DME du groupe et les autres unités de la série DME

Vous pouvez utiliser l'application DME Designer pour contrôler l'ensemble du groupe d'appareils afin, notamment, d'envoyer des composants aux appareils et de configurer les paramètres comme il se doit.

Signaux de contrôle entre des appareils en dehors du groupe d'appareils

Ces signaux assurent la communication et le contrôle entre des appareils individuels. Sont inclus dans cette catégorie les messages MIDI transférés entre des connecteurs [USB], les signaux GPI

transférés entre des connecteurs [GPI] et les signaux de contrôle de préampli micro à distance traités via le connecteur [REMOTE].

Type de signaux gérés par le satellite DME

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connecteur Signal audio Contrôle de périphérique

Connecteur [USB] —

Connecteur [NETWORK] —

Connecteur EtherSound

Connecteur [GPI] —

Connecteur [REMOTE] —

Connecteurs [INPUT]/ [OUTPUT] (entrée/ sortie audio)

Jusqu'à 16 canaux d'entrée et de sortie.

Le nombre de canaux E/S dépend du modèle.

• Signaux de contrôle entre un ordinateur et un satellite DME

• Messages MIDI

• Signaux de contrôle entre un ordinateur et un satellite DME

• Signaux de contrôle entre des satellites DME

• Signaux de contrôle avec un contrôleur tel qu'un AMX ou un Crestron

• Signaux de contrôle du préampli micro interne avec une console de mixage numérique

• Signaux de contrôle avec le logiciel AVS-ESMonitor

Signaux de contrôle GPI entre un appareil GPI (contrôleur GPI, etc.) et une unité de la série DME

• Signaux de contrôle vers/depuis un appareil externe (préampli micro AD8HR, par exemple)

• Signaux de contrôle pour une console de mixage numérique et un préampli micro interne

• Signaux de contrôle avec un contrôleur tel qu'un AMX ou un Crestron

• Messages MIDI

— page 25

Page de référence

page 18

page 20 page 29

page 24 page 28

page 30

page 26

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Références

Page 12

Avant-propos

Exemples de systèmes

Plusieurs unités satellites DME : système de grande échelle

Présentation

du satellite DME

Espace A

Présentation du satellite DME

Ordinateur

ICP1

Espace B

DME8i-ES

Entrée

analogique

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

M7CL

Maître

principal

Concen-

trateur

Carte E/S compatible EtherSound × 2

Concen-

trateur

Espace C

Concen-

trateur

DME8i-ES

DME4io-ES

DME8o-ES

Entrée

analogique

Entrée

analogique

Sortie

analogique

Sortie

analogique

Sortie

analogique

Sortie

analogique

Connexion à un

périphérique externe

Autres fonctions

Références

Espace D

DME8i-ES

DME4io-ES

Concen-

trateur

EtherSound

Ethernet Control

Audio analogique

NOTE

• Branchez l'ordinateur au connecteur [IN] du premier appareil EtherSound en guirlande. Vous pouvez également utiliser ce connecteur en combinaison avec le même réseau qu'Ethernet Control.

• Les unités qui suivent le connecteur [OUT] du premier appareil EtherSound ne peuvent pas être utilisées en combinaison avec le même réseau qu'Ethernet Control.

DME8o-ES

Entrée

analogique

Entrée

analogique

Sortie

analogique

Sortie

analogique

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 13

Présentation du satellite DME

A propos du DME Designer

Le logiciel DME Designer vous permet d'intégrer, de configurer et de contrôler le système de la série DME depuis un ordinateur connecté.

Vous pouvez créer le système audio de la série DME en utilisant les blocs graphiques du DME Designer qui s'affichent sur l'écran de l'ordinateur.

Les paramètres, la configuration et les données de paramètre de la série DME sont transférés de l'ordinateur à l'unité de la série DME via la connexion USB ou Ethernet.

Les paramètres, la configuration et les données de paramètre de la série DME sont envoyés via la connexion USB ou Ethernet à l'unité de la série DME connectée. Une fois les données transmises, vous pouvez débrancher l'unité de la série DME de l'ordinateur et l'utiliser en tant que processeur indépendant.

Vous pouvez également la connecter à un ordinateur et la contrôler en temps réel depuis le DME Designer. Si plusieurs unités de la série DME sont connectées au réseau, le DME Designer vous permet de créer une

configuration incluant ces unités. Veuillez télécharger le logiciel DME Designer, le pilote, le manuel de configuration du DME et le mode d'emploi

de DME Designer à l'adresse suivante : http://www.yamahaproaudio.com/

Pour obtenir plus de détails sur la connexion d'un ordinateur au Satellite DME, consultez la section « Connexion à un ordinateur » (page 18). Pour plus d'informations sur l'installation du DME Designer et sur les pilotes requis pour la connexion, reportez-vous au fichier « Manuel de configuration du DME ».

Reportez-vous au Mode d'emploi du DME Designer pour obtenir des instructions sur sa configuration et son fonctionnement.

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 14

Avant-propos

Commandes et connecteurs

Panneau avant

Présentation

du satellite DME

DME8i-ES

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

DME8o-ES

DME4io-ES

1 Connecteur [USB]

Utilisez ce connecteur pour relier le satellite DME au port USB de l'ordinateur. Si vous comptez utiliser une connexion USB, vous devez d'abord installer le pilote USB-MIDI sur l'ordinateur.

Reportez-vous au fichier PDF « Manuel de configuration du DME » pour obtenir des instructions sur l'installation.

Prenez soin de suivre la procédure ci-dessous en cas de connexion USB avec un ordinateur. Sinon, l'ordinateur et/ou le satellite DME risque de se bloquer, ce qui pourrait entraîner des dommages ou la perte de données.

Si l'ordinateur ou le satellite DME se bloque, mettez le satellite DME hors tension, puis à nouveau sous tension et redémarrez l'ordinateur.

3451 7 8 9

• Avant de connecter le satellite DME à l'ordinateur via le connecteur USB, quittez le mode d'économie d'énergie de l'ordinateur (mode Suspension, Veille ou Attente, par exemple).

• Avant de mettre le satellite DME sous tension, reliez d'abord son connecteur [USB] au port USB de l'ordinateur.

• Avant de mettre l'appareil sous ou hors tension et avant

ATTENTION

de brancher ou débrancher le câble USB, vous devez :

- Fermer toutes les applications ouvertes.

- Vériﬁer que le satellite DME n'est PAS en train

de transférer des données.

• Patientez au moins six secondes entre la mise sous tension, puis hors tension de l'unité (ou l'inverse) ou entre la connexion et la déconnexion (ou vice versa) du câble USB.

Références

2 Voyant [NETWORK] (Réseau)

S'allume en orange en cas de communication de données via le connecteur [USB] ou [NETWORK].

3 Voyant [MASTER] (Maître)

S'allume en vert lorsque le périphérique joue le rôle de maître du groupe. Il est éteint lorsque le périphérique fonctionne en tant qu'esclave.

Vous pouvez désigner le maître du groupe dans le DME Designer.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 15

Commandes et connecteurs

4 Voyant [ERROR] (Erreur)

S'allume en cas d'erreur. Le voyant [PEAK] (Crête) reflète le type d'erreur. Par ailleurs, le voyant [ERROR] clignote lorsque la charge de la batterie est faible.

5 Voyants [TX/RX] (Transmission/Réception)

Indiquent l'état de la communication des signaux entre le connecteur EtherSound et le réseau. Le voyant [TX] vous renseigne sur l'état de la transmission et le voyant [RX] sur l'état de la réception. Le voyant clignote lorsque les signaux sont transmis correctement. Il est éteint si aucun câble n'est branché sur le connecteur EtherSound ou si la communication ne se déroule pas correctement.

INPUT (Entrée): Indique l'état de communication

du connecteur EtherSound [IN].

OUTPUT (Sortie): Indique l'état de communication

du connecteur EtherSound [OUT].

6 Voyants [PEAK]

S'allument en rouge lorsque le niveau du signal au niveau des entrées ou sorties audio analogiques intégrées correspondantes (connecteurs [INPUT] ou [OUTPUT]) atteint ou dépasse -3 dBFS. Ils indiquent également un numéro d'erreur ou un état.

7 Voyants [SIGNAL]

S'allument en vert lorsque le niveau du signal au niveau des entrées ou sorties audio analogiques intégrées correspondantes (connecteurs [INPUT] ou [OUTPUT]) atteint ou dépasse -40 dBFS. Ils indiquent également l'état du processus d'initialisation, par exemple.

NOTE

Retirez le ﬁlm protecteur transparent qui a été apposé sur le panneau des voyants avant sa sortie d'usine.

Précautions à observer lors de la mise hors tension

Ne mettez pas l'appareil hors tension lorsque les voyants [SIGNAL] du panneau avant s'allument de manière consécutive, dans un ordre suivant le sens des aiguilles d'une montre.

Illumination consécutive dans un ordre suivant le sens des aiguilles d'une montre

Ceci indique que les données sont en cours d'enregistrement dans la mémoire interne et que celles-ci pourront être en partie corrompues si vous mettez l'appareil hors tension à ce moment-là. L'écriture des données se produit durant les opérations suivantes.

• Lors du basculement vers le fonctionnement en ligne

• Lors du stockage, du rappel ou de la suppression d'une mémoire de scène

• Lors de la sauvegarde des modiﬁcations apportées aux réglages Utility

• Lors de l'utilisation de la fonction DME File Storage (Stockage de ﬁchier DME) pour la transmission/réception ou suppression de ﬁchiers

• Lors de la mise à jour du microprogramme ou du basculement sur la version précédente de celui-ci à la suite de l'échec de la mise à jour

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

8 Voyant [POWER] (Alimentation)

S'allume lorsque vous mettez l'unité sous tension.

9 Commutateur [POWER]

Active et désactive l'alimentation secteur du périphérique. Le satellite DME démarre avec les paramètres de scène actifs au moment de sa mise hors tension. Vous pouvez utiliser le paramètre « Last Mem. Resume » (Reprise de la dernière mémoire) du DME Designer pour configurer le satellite DME de manière à ce qu'il rappelle, au démarrage, la scène sélectionnée avant sa mise hors tension.

• Si « Last Mem. Resume » (Redémarrer à partir de la dernière mémoire enregistrée) est paramétré sur ON,

ATTENTION

l'unité sauvegarde périodiquement les données sur la mémoire interne. Dans ce cas, ne désactivez pas l'alimentation de l'unité dans les cinq secondes suivant l'utilisation d'un paramètre quelconque.

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 16

Avant-propos

Commandes et connecteurs

Panneau arrière

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

DME8i-ES

DME8o-ES

2 3

DME4io-ES

1 4 5 6

)

Connexion à un

périphérique externe

Autres fonctions

Références

2 3

1 Connecteur [AC IN] (Entrée secteur)

Branchez ce connecteur à la prise secteur à l'aide du cordon d'alimentation fourni.

Branchez d'abord le cordon d'alimentation au satellite DME, puis insérez la fiche dans une prise secteur.

Même lorsque l'alimentation est coupée, une faible quantité d'électricité circule toujours dans l'appareil. Si vous n'utilisez pas le produit

ATTENTION

pendant une période prolongée, prenez soin de débrancher le cordon d'alimentation de la prise murale.

2 Vis de mise à la terre

Le cordon d'alimentation secteur fourni comporte trois fils. Par conséquent, si la prise secteur utilisée est connectée correctement à la terre, le satellite DME sera également mis à la terre. En outre, vous pouvez réduire davantage le bourdonnement et les interférences dans certains cas en connectant la vis de mise à la terre à un point de terre.

3 Oriﬁces d'aération

Le satellite DME est équipé d'un ventilateur. L'air de refroidissement est évacué par ces orifices. Veillez donc à ne pas les obstruer.

4 Connecteur [NETWORK]

Il s'agit d'un connecteur Ethernet de type 100Base-TX/ 10Base-T autorisant la connexion du périphérique à un ordinateur ou à une autre unité de la série DME relié(e) au réseau. Reportez-vous à la section « Connexion Ethernet

)

(connecteur [NETWORK]) » à la page 20 pour plus de détails sur les connexions.

NOTE

Utilisez un câble STP (à paires torsadées blindées) pour effectuer ces connexions aﬁn d'éviter toute interférence électromagnétique.

5 Commutateur DIP

Ce commutateur DIP 6 bits vous permet de sélectionner la fonction de connecteur [REMOTE] ou d'initialiser le satellite DME, selon sa configuration au démarrage du périphérique. Pour basculer entre RS-232C et RS-422 pour la fonction de connecteur [REMOTE], mettez le périphérique hors tension, réglez le commutateur DIP comme illustré ci-dessous, puis remettez le périphérique sous tension. Reportez-vous à la page 31 pour plus d'informations sur la procédure d'initialisation du satellite DME.

RS-232C RS-422

RS-232C

RS-422

RS-232C

RS-422

Si vous ne comptez pas initialiser le satellite DME, réglez tous les bits du commutateur DIP

ATTENTION

(à l'exception d'un bit pour le réglage RS-422) vers le haut.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 17

Commandes et connecteurs

6 Connecteur [REMOTE] (Distant)

Ce connecteur D-SUB à 9 broches vous permet de connecter le périphérique à un préampli micro distant Yamaha AD824 ou AD8HR ou à un contrôleur compatible RS-232C/ RS-422, tel que ceux fabriqués par AMX ou Crestron. Vous pouvez également connecter une console Yamaha PM5D ou DM2000 et contrôler les préamplis micro internes du DME8i-ES/DME4io-ES. Reportez-vous à la section « Connexion à distance (connecteur [REMOTE]) » à la page 26 pour plus de détails sur les connexions.

7 Connecteurs EtherSound [IN]/[OUT]

Ces connecteurs permettent de recevoir et d'envoyer des signaux audio, ainsi que de contrôler les signaux entre des périphériques. Utilisez un câble Ethernet (CAT5e ou d'une catégorie supérieure) pour connecter plusieurs satellites DME en guirlande.

Pour plus de détails sur les connexions EtherSound, reportez-vous aux pages 24 et 28.

NOTE

• L'état de communication des prises EtherSound [IN]/[OUT] est indiqué par les voyants [TX/RX] du panneau avant.

• Utilisez un câble STP (à paires torsadées blindées) aﬁn d'éviter toute interférence électromagnétique.

8 Connecteur [GPI]

Ce connecteur Euroblock permet d'accéder à l'interface GPI (General Purpose Interface) de l'unité afin de transférer des signaux de commande vers et depuis un équipement externe. Il est doté d'une entrée à 8 ports et d'une sortie à 4 ports. Les bornes +V ont une tension de sortie de 5 V. La borne IN détecte tout changement de tension dans une plage de 0 V à 5 V. Les bornes OUT envoient un signal « L » ou « H » au niveau TTL. (Reportez-vous à la page 30.)

Précautions à prendre en cas d'utilisation d'un satellite DME monté en rack

Si vous installez plusieurs satellites DME (ou un satellite DME et d'autres périphériques) dans un rack mal aéré, la chaleur générée par chaque unité risque d'augmenter la température à l'intérieur du rack et d'empêcher le satellite DME de fonctionner correctement. Lorsque vous montez des satellites DME en rack, laissez un espace libre équivalant à un rack entre deux unités. Vous pouvez recouvrir cet espace d'un panneau de ventilation ou le laisser ouvert pour éviter toute accumulation de chaleur excessive.

Si vous craignez que la température à l'intérieur du rack ne dépasse 40 degrés Celsius ou 104 degrés Fahrenheit (ou que la température ambiante à l'extérieur du rack ne dépasse 30 degrés Celsius ou 86 degrés Fahrenheit), installez un kit de ventilation sur la rangée supérieure du rack. Le ventilateur doit fournir un flux d'air de 1,6 m3/min ou plus et une pression statique de 5 mmH2O ou plus.

Kit de ventilation

Satellite DME

Panneau de

ventilation

Satellite DME

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

9 Connecteurs [INPUT]

Ces connecteurs Euroblock reçoivent des signaux audio analogiques à 8 canaux sur le DME8i-ES.

Ces connecteurs Euroblock reçoivent des signaux audio analogiques à 4 canaux sur le DME4io-ES.

NOTE

• Le PAD est activé ou désactivé en interne lorsque le gain du préampli micro interne DME8i-ES/DME4io-ES est ajusté entre -6 dB et -5 dB. Gardez à l’esprit que le bruit sera généré s’il existe une différence entre l’impédance de sortie chaud/froid du périphérique externe relié au connecteur INPUT lors de l'utilisation de l'alimentation dérivée.

) Connecteurs [OUTPUT]

Ces connecteurs Euroblock transmettent des signaux audio analogiques à 8 canaux sur le DME8o-ES.

Ces connecteurs Euroblock transmettent des signaux audio analogiques à 4 canaux sur le DME4io-ES.

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 18

Avant-propos

Connexion à un ordinateur

Connexion USB

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Pour connecter plusieurs satellites DME à un réseau, vous devez attribuer des adresses IP appropriées et configurer d'autres paramètres réseau sur l'ensemble des unités. Pour ce faire, vous devez relier le connecteur [USB] d'un des satellites DME au port USB de l'ordinateur à l'aide de câbles USB, installer le pilote USB-MIDI et le DME Designer sur l'ordinateur, puis attribuer les adresses IP aux satellites DME depuis le DME Designer.

NOTE

• Reportez-vous au ﬁchier PDF « Manuel de conﬁguration du DME » pour plus de détails sur l'installation du pilote USB-MIDI et du DME Designer.

• Vériﬁez que le paramètre THRU du pilote USB-MIDI est réglé sur « OFF ».

• Reportez-vous à la section « Paramètres réseau » à la page 19 pour plus d'informations sur l'attribution d'adresses IP depuis le DME Designer.

Les connexions USB peuvent être utilisées de trois manières différentes : (1) Configurez le réseau (par exemple, en attribuant une adresse IP unique à chaque satellite DME) depuis

le DME Designer. (2) Contrôlez le satellite DME depuis le DME Designer. (3) Connectez un satellite DME quelconque et contrôlez-le en transmettant des commandes MIDI depuis

un séquenceur MIDI ou un logiciel similaire.

NOTE

• L'ordinateur sur lequel le DME Designer tourne peut être connecté au maître du groupe ou à une unité esclave de la série DME. Dans ce cas, conﬁgurez le satellite DME comme maître du groupe.

• Vous pouvez établir la correspondance entre les commandes MIDI à recevoir/transmettre et conﬁgurer les paramètres de scène à l'aide du DME Designer.

• Le port USB utilisé par le DME Designer ne peut pas être utilisé par un séquenceur MIDI ou une autre application.

Connexion à un

périphérique externe

Autres fonctions

Références

Groupe d'appareils

Satellite DME

Câble Ethernet

Câble USB

Câble Ethernet

Concentrateur

de commutation

Câble droit Ethernet

HOMEHOME UTILITYUTILITYSCENESCENE LEVELLEVEL MUTEMUTE

Câble USB

(sur lequel tourne le DME Designer)

Ordinateur

DME64N/24N

ENTERENTERCANCELCANCEL

Ordinateur (sur lequel tourne le séquenceur MIDI ou

une application similaire.)

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 19

Connexion à un ordinateur

Paramètres réseau

Utilisez le DME Designer pour spécifier l'adresse IP, le maître/esclave et les paramètres d'ID du maître comme suit.

Conﬁguration de l'adresse IP

Dans une adresse IP, chaque groupe de chiffres encadré par des points est appelé un « octet ». Ces groupes de chiffres sont appelés « 1er octet », « 2e octet », et ainsi de suite, en partant du groupe de chiffres situé le plus à gauche.

Il est impossible de spécifier les valeurs 0, 127 et 223-225 pour le 1er octet de l'adresse réseau. Vous pouvez spécifier la plage de valeurs suivante pour le 4e octet.

Maître : 2-253 Esclave : 3-253

Adresse réseau Adresse de l'hôte

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

NOTE

• La valeur du masque de sous-réseau est ﬁxe, à savoir 255.255.255.0.

• L'adresse réseau de la passerelle est identique à l'adresse IP. L'adresse de l'hôte de la passerelle est automatiquement déﬁnie sur 254.

• Attribuez une adresse IP unique à chaque unité de la série DME de manière à ce qu'il n'y ait pas de doublons. L'attribution d'adresses IP identiques peut causer de graves problèmes sur le réseau.

• Vous ne pouvez pas conﬁgurer les paramètres du réseau lorsque vous utilisez le DME Designer en ligne. Vous devez d'abord mettre le DME Designer hors ligne. Reportez-vous au mode d'emploi du DME Designer pour plus de détails.

Réglages des appareils maîtres et esclaves

Un groupe d'appareils ne peut avoir qu'un seul maître. Toutes les autres unités du groupe sont considérées comme des esclaves.

Le quatrième octet de l'ID du maître d'un satellite DME esclave doit être identique au quatrième octet de l'adresse IP du satellite DME maître du groupe.

NOTE

Lorsque vous utilisez un satellite DME en même temps que le DME64N/24N, vous devez désigner le satellite DME (y compris le DME8i-C/DME8o-C/DME4io-C) en tant que maître. Si vous désignez le DM64N/24N en tant que maître du groupe d'appareils, vous ne pourrez pas synchroniser les appareils à l'aide du DME Designer.

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Références

Page 20

Avant-propos

Connexion Ethernet (connecteur [NETWORK])

Présentation

du satellite DME

Commandes

et connecteurs

Connexion à un ordinateur

Pour contrôler le satellite DME à partir de l'ordinateur via Ethernet, utilisez un câble Ethernet pour relier le connecteur [NETWORK] situé sur le panneau arrière du satellite DME à l'ordinateur, puis installez le DME-N Network Driver.

NOTE

• Reportez-vous au ﬁchier PDF « Manuel de conﬁguration du DME » pour plus de détails sur l'installation du DME-N Network Driver.

• Vous devez d'abord attribuer des adresses IP appropriées à tous les appareils connectés à un réseau Ethernet. Reliez l'ordinateur à un des satellites DME via USB, puis attibuez les adresses IP depuis le DME Designer (page 18).

Deux satellites DME directement connectés via Ethernet

Satellite DME

Connexion

à un ordinateur

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

Câble Ethernet

Satellite DME

Câble USB

Vous pouvez connecter directement des appareils du même groupe les uns aux autres à l'aide de câbles Ethernet, sans passer par un concentrateur de commutation. S'il s'agit de satellites DME, vous pouvez utiliser des câbles croisés ou droits. Dans ce cas, configurez le paramètre Link Mode (Mode de lien) des deux unités sur la même valeur depuis le DME Designer. Vous pouvez connecter des appareils appartenant à des groupes de masque de sous-réseau différents (adresse réseau différente) à l'aide d'un routeur ou d'un concentrateur de commutation conforme à la couche 3.

ASTUCE

Le satellite DME prend en charge le commutateur Auto MDI/MDI-X et détecte automatiquement si le câble connecté est de type droit ou croisé, puis s'auto-conﬁgure en conséquence aﬁn de créer une connexion optimale. Vous pouvez dès lors choisir d'utiliser un câble droit ou croisé.

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 21

Connexion à un ordinateur

Contrôle depuis un ordinateur appartenant au même groupe de masque de sous-réseau

Groupe d'appareils

Maître du groupe

Satellite DME (adresse IP : 192.168.0.7)

Câble Ethernet

Concentrateur

de commutation

Câble Ethernet

Satellite DME (Adresse IP : 192.168.0.3) (Master ID : 7)

Câble droit Ethernet

HOMEHOME UTILITYUTILITYSCENESCENE LEVELLEVEL MUTEMUTE

DME64N/24N (Adresse IP : 192.168.0.250) (ID du maître : 7)

NOTE

• Les adresses IP renseignées dans le schéma sont des exemples.

• Utilisez un concentrateur de commutation compatible avec des vitesses de réseau 100Base-TX/10Base-T. La longueur maximale du câble reliant un concentrateur de commutation et le satellite DME ne doit pas excéder 100 mètres. Selon la qualité des câbles et les performances du concentrateur de commutation, le fonctionnement correct ne peut être garanti, dans certains cas, lors de l'utilisation d'un câble de longueur maximale. Utilisez un câble STP (à paires torsadées blindées) aﬁn d'éviter toute interférence électromagnétique.

• Si vous utilisez plusieurs unités de la série DME, conﬁgurez le paramètre Link Mode de chacune sur la même valeur. Yamaha vous conseille de choisir 100Base-TX en guise de valeur pour le paramètre Link Mode.

• Vous pouvez également connecter un contrôleur pris en charge tel que l'AMX ou le Crestron et contrôler le satellite DME à distance. Pour plus de détails, reportez-vous à la section « Connexion à un périphérique externe » à la page 26.

Câble droit Ethernet

Ordinateur

(Adresse IP :

192.168.0.100)

ENTERENTERCANCELCANCEL

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Connexion à un

périphérique externe

Autres fonctions

Références

Page 22

Avant-propos

Connexion à un ordinateur

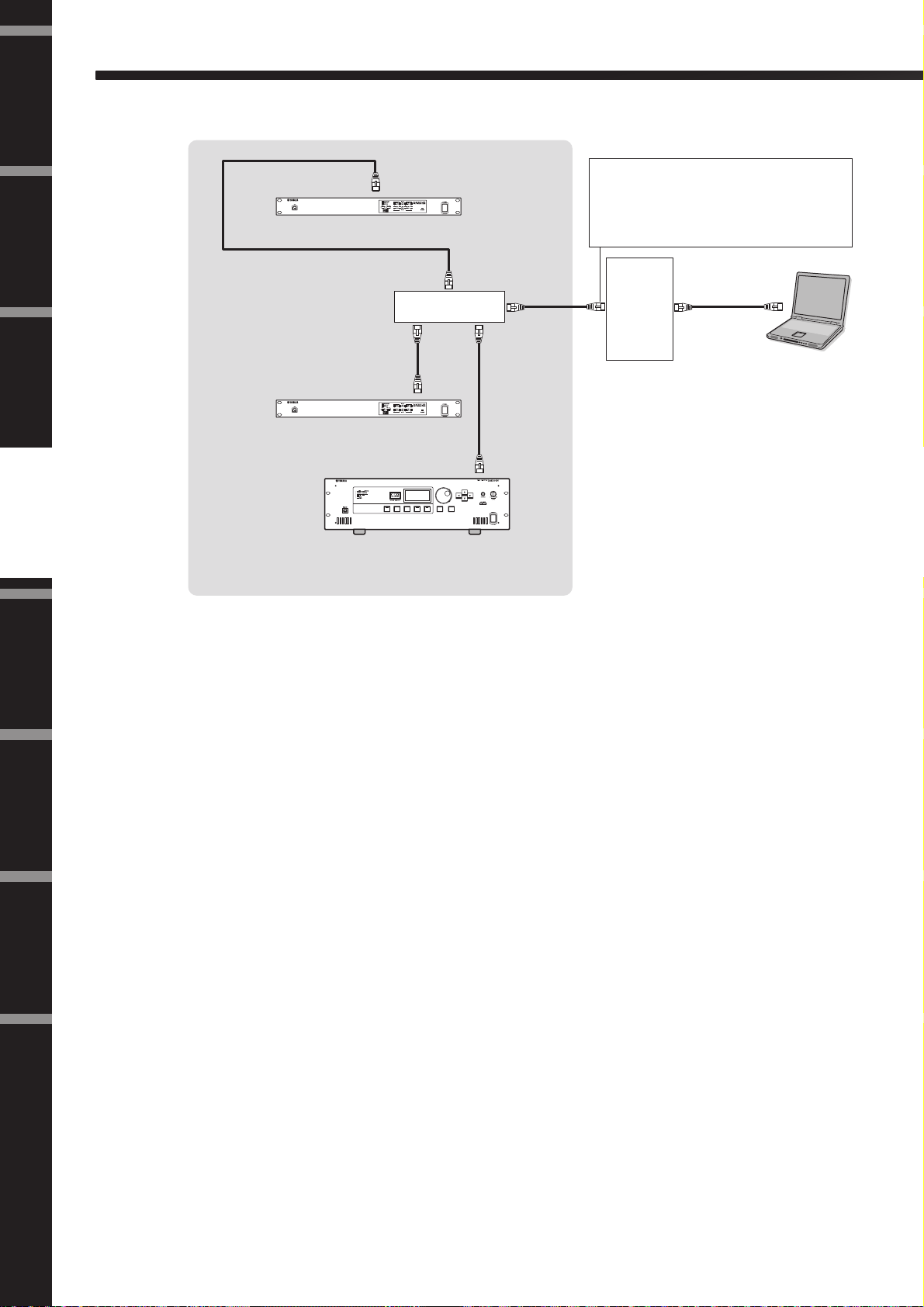

Contrôle depuis un ordinateur avec un masque de sous-réseau différent

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Groupe d'appareils

Maître du groupe

Satellite DME (adresse IP : 192.168.0.5)

Câble Ethernet

Concentrateur

de commutation

Câble Ethernet

Satellite DME (Adresse IP : 192.168.0.3) (ID du maître : 5)

HOMEHOME UTILITYUTILITYSCENESCENE LEVELLEVEL MUTEMUTE

DME64N/24N (Adresse IP : 192.168.0.12) (ID du maître : 5)

ENTERENTERCANCELCANCEL

Câble droit

Ethernet

Câble droit Ethernet

Réglages du port

• Adresse du réseau de destination : 192.168.0.0

• Masque de sous-réseau : 255.255.255.0

• Passerelle : 192.168.0.254

Routeur ou

concentra-

teur de

commuta-

tion confor-

me à la

couche 3

Câble droit

Ethernet

Ordinateur

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 23

Connexion à un ordinateur

Connexion de plusieurs groupes d'appareils

Groupe d'appareils 1 Groupe d'appareils 2

Maître du groupe

(Adresse IP : 192.168.0.2)

Câble Ethernet Câble Ethernet

Concentrateur

de commutation

Câble droit Ethernet

Câble Ethernet

(Adresse IP : 192.168.0.100)

Satellite DME

(Adresse IP : 192.168.0.40)

(ID du maître : 2)

Satellite DME

HOMEHOME UTILITYUTILITYSCENESCENE LEVELLEVEL MUTEMUTE

DME64N/24N

(ID du maître : 2)

Câble droit

ENTERENTERCANCELCANCEL

Câble Ethernet

Ethernet

Maître du groupe

Concentrateur

de commutation

(Adresse IP : 192.168.0.10)

(Adresse IP : 192.168.0.3)

Câble droit Ethernet

(Adresse IP : 192.168.0.200)

(ID du maître : 3)

Satellite DME

HOMEHOME UTILITYUTILITYSCENESCENE LEVELLEVEL MUTEMUTE

DME64N/24N

(ID du maître : 3)

Satellite DME

ENTERENTERCANCELCANCEL

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Ordinateur

(Adresse IP : 192.168.0.1)

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 24

Avant-propos

Connexion E/S audio

Connexion audio numérique (connecteurs EtherSound)

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Vous pouvez utiliser le connecteur EtherSound du satellite DME pour recevoir et envoyer des signaux audio numériques, de commande et d'horloge de mots. Lorsque vous reliez des satellites DME, effectuez des connexions en guirlande entre le connecteur EtherSound [OUT] → connecteur [IN] et entre le connecteur [OUT] → connecteur [IN].

Vous pouvez également envoyer et recevoir des signaux audio et d'horloge de mots entre des appareils compatibles EtherSound et des périphériques tels que des consoles de mixage sur lesquels la carte MY16-ES64 a été installée. Vous pouvez spécifier l'entrée et la sortie de signaux audio et d'horloge de mots à l'aide du logiciel « AVSESMonitor » d'AuviTran SARL. Pour plus de détails sur les cartes d'interface et le logiciel, reportez-vous au mode d'emploi correspondant.

A propos d'AVS-ESMonitor

AVS-ESMonitor est un logiciel produit par la société AuviTran SARL en vue d'assurer la surveillance et le contrôle d'un système EtherSound. Il vous permet d'effectuer divers réglages EtherSound, dont l'acheminement des entrées/sorties.

Pour plus de détails, reportez-vous au site web suivant. http://www.auvitran.com/view.php?products_AVS-ESMonitor.php

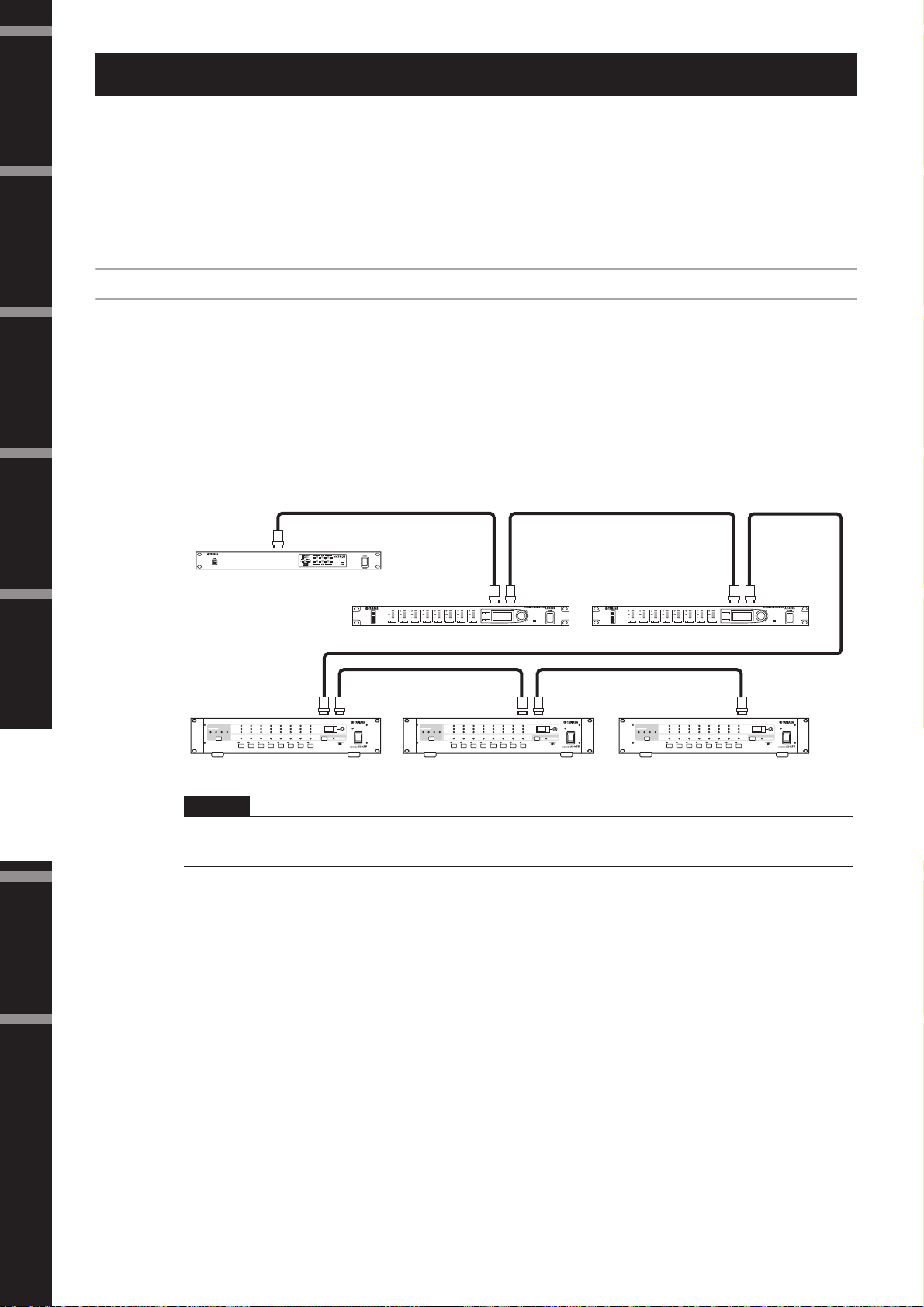

Exemple : Connexions à des périphériques EtherSound

Connecteur

EtherSound [OUT]

Connecteur

EtherSound [IN]

Connecteur

EtherSound [OUT]

Connecteur

Câble EthernetCâble Ethernet

EtherSound [IN]

Connexion à un

périphérique externe

Autres fonctions

Références

Satellite DME Satellite DME

NOTE

• Les satellites DME et l'MY16-ES64 peuvent transmettre et recevoir des données de commande pour les préamplis micro, par exemple, via EtherSound. Cependant, dans certains cas, il peut s'avérer impossible de transmettre ou de recevoir des données de commande, selon le périphérique sur lequel la carte MY est installée. Pour plus de détails, reportez-vous au manuel d'instructions du périphérique sur lequel la carte est installée.

• Pour plus de détails sur les spéciﬁcations d'EtherSound et la longueur des câbles pouvant être utilisés, visitez le site web suivant. http://www.ethersound.com/

DME64N/24N

MY16-ES64

HOMEHOME UTILITYUTILITYSCENESCENE LEVELLEVEL MUTEMUTE

ENTERENTERCANCELCANCEL

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 25

Connexion E/S audio

Connexion audio analogique (connecteurs [INPUT] et [OUTPUT])

Le satellite DME peut recevoir et envoyer directement des signaux audio via les connecteurs [INPUT] et [OUTPUT]. Montez les prises Euroblock fournies (3P) comme illustré ci-dessous. Vous pouvez utiliser le DME Designer pour régler le gain du préampli micro et activer/désactiver l'alimentation fantôme de chaque connecteur [INPUT].

Connexion de la prise Euroblock

Veillez à utiliser les prises Euroblock fournies. Si vous les perdez, contactez votre revendeur Yamaha le plus proche.

NOTE

Utilisez un tournevis plat d'environ 3 millimètres de large pour ﬁxer les câbles à la prise Euroblock (3P). Utilisez un tournevis plat d'environ 2 millimètres de large pour ﬁxer les câbles à la prise Euroblock (16P) à raccorder au connecteur [GPI].

Préparation des câbles

• Pour préparer le câble en vue de le ﬁxer à un connecteur Euroblock, dénudez le ﬁl comme illustré et utilisez le ﬁl toronné pour effectuer les connexions. Dans le cas d'une connexion Euroblock, le ﬁl toronné est susceptible de casser en raison d'une fatigue du métal due au poids du câble ou à des vibrations. Lors du montage en rack de l'équipement, utilisez dans la mesure du possible une barre de triangulation pour regrouper et ﬁxer les câbles.

• Si les câbles sont voués à être fréquemment branchés et débranchés (dans le cas d'une installation portable, par exemple), nous vous conseillons d'utiliser des ferrules munies de douilles d'étanchéité. Utilisez une ferrule dont la partie conductrice présente un diamètre extérieur inférieur ou égal à 1,6 mm (1,3 mm pour GPI) et une longueur d'environ 7 mm (5 mm pour GPI) (tel que l'AI0,5-6WH fabriqué par Phoenix Contact corporation, par exemple).

3 mm

env. 7 mm

(5 mm pour l'interface GPI)

1,6 mm maximum (1,3 mm pour l'interface GPI)

env. 7 mm

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

Si vous utilisez un ﬁl toronné, n'étamez pas (recouvrir d'une soudure) l'extrémité exposée.

ATTENTION

1. Desserrez les vis de la borne.

Vis de la borne

2. Insérez les câbles.

3. Serrez correctement les vis de la borne.

Tirez sur les câbles (pas trop fort) pour vérifier qu'ils sont bien connectés.

4. Insérez la prise Euroblock dans

le connecteur Euroblock situé sur le panneau arrière.

Desserrez

Tournevis plat

Prise Euroblock

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 26

Avant-propos

Connexion à un périphérique externe

Connexion à distance (connecteur [REMOTE])

Présentation

du satellite DME

Contrôle de préamplis micro externes depuis le satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Vous pouvez brancher le connecteur [REMOTE] du satellite DME à des préamplis micro Yamaha AD8HR ou AD824 contrôlables à distance, à des consoles de mixage numériques ou à des contrôleurs compatibles RS-232C (d'AMX ou de Crestron, par exemple). Le connecteur [REMOTE] permet également de transmettre et de recevoir des messages MIDI.

Vous pouvez contrôler les paramètres du préampli micro AD8HR ou AD824 à distance depuis le DME Designer. Il est possible de connecter jusqu'à huit préamplis micro AD8HR/AD824.

Prenez soin de régler le commutateur DIP situé sur le panneau arrière du DME sur « RS-422 » (page 16) lorsque vous connectez des préamplis micro distants AD8HR ou AD824. Ne réglez pas le commutateur DIP sur une position autre que « RS-422 » lorsque les appareils sont connectés afin d'éviter de les endommager.

Lorsque vous connectez le satellite DME à une combinaison de préamplis micro AD8HR et AD824, prenez soin de mettre les unités AD8HR le plus près possible du satellite DME dans la chaîne, sinon ce dernier risque de ne pas reconnaître correctement les unités AD8HR ou AD824.

Câble D-SUB à 9 broches (croisé Interlink)

Réglé sur RS-422

Satellite DME

REMOTE

HA REMOTE 2HA REMOTE 1 HA REMOTE 1 HA REMOTE 2

Connexion à un

périphérique externe

Autres fonctions

Références

AD8HR AD8HR

COM PC/RS-422 COM RS-422 COM PC/RS-422 COM RS-422 COM PC/RS-422

AD824 AD824 AD824

NOTE

La connexion REMOTE permet uniquement de transmettre et de recevoir des signaux de commande. Les connexions audio doivent être effectuées séparément.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 27

Connexion à un périphérique externe

Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique

Vous pouvez contrôler à distance les paramètres de préampli micro interne d'une unité DME8i-ES ou DME4io-ES depuis une console de mixage telle que la Yamaha PM5D ou DM2000.

Branchez la console de mixage numérique au connecteur [REMOTE] des unités de la série DME et utilisez un câble Ethernet pour effectuer les branchements entre les connecteurs [NETWORK] des unités de la série DME.

Il est possible de contrôler des unités de la série DME en tant qu'AD8HR depuis la console de mixage numérique. Vous pouvez notamment contrôler le gain et l'alimentation fantôme (+48 V).

Câble D-SUB à 9 broches

REMOTE REMOTE

Console de mixage numérique

Satellite DME

Câble

Ethernet

Concentrateur

de commutation

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

NOTE

• Vous ne pouvez connecter qu'une seule console de mixage à un groupe d'appareils.

• Vous pouvez connecter la console de mixage numérique à n'importe quelle unité de la série DME, qu'il s'agisse du maître ou d'un esclave.

• Le numéro d'ID de l'unité de la série DME contrôlée à distance doit être déﬁni depuis le DME Designer. Pour plus de détails sur la conﬁguration de ce paramètre, reportez-vous au « Mode d'emploi du DME Designer ».

• Si la connexion entre des unités de la série DME est interrompue, vous ne pourrez plus communiquer avec les unités dont le numéro d'ID suit le DME déconnecté.

• La plage variable des valeurs GAIN diffère entre le convertisseur AD8HR et le satellite DME. Vous ne pouvez pas utiliser la console de mixage pour spéciﬁer une valeur excédant la plage de variables du satellite DME.

Contrôle du satellite DME depuis un périphérique externe

Vous pouvez contrôler le satellite DME à distance depuis un contrôleur compatible RS-232C ou RS-422 connecté (de marque AMX ou Crestron, par exemple).

Prenez soin de régler correctement le commutateur DIP situé sur le panneau arrière du DME (page 16) en fonction du contrôleur distant compatible RS-232C ou RS-422 connecté. Ne réglez pas le commutateur DIP sur une autre position autre lorsque les appareils sont connectés afin d'éviter de les endommager.

NOTE

• Vous devez désigner le port utilisé pour le contrôle à distance depuis le DME Designer. Pour plus de détails sur la conﬁguration de ce paramètre, reportez-vous au « Mode d'emploi du DME Designer ».

• Reportez-vous à la section « DME Remote Control Protocol Speciﬁcations » (Spéciﬁcations du protocole de contrôle à distance DME) sur le site web de Yamaha pour obtenir plus d'informations sur les protocoles de communication utilisés pour contrôler le satellite DME depuis un périphérique externe (de marque AMX ou Crestron, par exemple). http://www.yamahaproaudio.com/

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 28

Avant-propos

Connexion EtherSound (connecteurs EtherSound)

Présentation

du satellite DME

Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion à un périphérique externe

Vous pouvez utiliser le connecteur EtherSound pour contrôler le préampli micro interne du satellite DME ou une autre fonctionnalité.

Vous pouvez contrôler à distance les paramètres de préampli micro interne d'une unité DME8i-ES ou DME4io-ES depuis une console de mixage telle que la Yamaha PM5D ou DM2000.

Branchez la console de mixage numérique à l'aide d'un câble D-sub à 9 broches à la carte MY16-ES64 et utilisez EtherSound pour effectuer les connexions entre la carte MY16-ES64 et les unités de la série DME. Utilisez un câble Ethernet branché aux connecteurs [NETWORK] pour effectuer les connexions entre les unités de la série DME.

Vous pouvez notamment contrôler le gain et l'alimentation fantôme (+48 V) depuis la console de mixage numérique.

EtherSound

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

Références

Ethernet

Concen-

trateur

D-SUB

à 9 broches

MY16-ES64 MY16-EX

Console de mixage numérique

Concentrateur de commutation Ethernet

EtherSound

DME8i-ES

DME4io-ES

Câble Ethernet

Concentra-

teur de

commuta-

tion

NOTE

• Vous ne pouvez connecter qu'une seule console de mixage à un groupe d'appareils.

• Vous pouvez connecter la console de mixage numérique à n'importe quelle unité de la série DME, qu'il s'agisse du maître ou d'un esclave.

• Les paramètres des signaux de commande sont effectués à l'aide du logiciel « AVS-ESMonitor » d'AuviTran. Pour les détails, reportez-vous au manuel de DME Designer.

• Si la connexion entre des unités de la série DME est interrompue, vous ne pourrez plus communiquer avec les unités dont le numéro d'ID suit le DME déconnecté.

• Pour plus de détails sur le contrôle des préamplis micro depuis une console de mixage numérique dépourvue de connecteur [REMOTE], reportez-vous au mode d'emploi de la console.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 29

Connexion à un périphérique externe

Connexion réseau (connecteurs [NETWORK])

Vous pouvez brancher un contrôleur tel que l'AMX ou le Crestron à des satellites DME via Ethernet et contrôler à distance plusieurs satellites DME.

NOTE

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 30

Avant-propos

Connexion GPI (connecteur [GPI])

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion à un périphérique externe

Vous pouvez brancher un périphérique GPI (General Purpose Interface) (contrôleur GPI, etc.) aux connecteurs [GPI] du panneau arrière afin de transférer une série de signaux de commande. Vous pouvez également relier des panneaux de commande CP4SW, CP4SF et CP1SF en option via le connecteur GPI.

Le satellite DME est équipé d'une entrée GPI à 8 ports et d'une sortie GPI à 4 ports. Les bornes +V ont une tension de sortie de 5 V. La borne IN détecte tout changement de tension dans une plage de 0 V à 5 V. Les bornes OUT envoient un signal « L » ou « H » au niveau TTL.

Les paramètres de chaque entrée et sortie GPI sont définis via l'application DME Designer. Des connecteurs Euroblock sont utilisés pour toutes les connexions des entrées et des sorties GPI. Les méthodes

de connexion Euroblock sont décrites dans la section « Connexion de la prise Euroblock » à la page 25 de ce manuel.

NOTE

• Pour plus d'informations sur les panneaux de commande CP4SW, CP4SF et CP1SF, reportez-vous au mode d'emploi du CP4SW/CP4SF/ CP1SF.

• Vous pouvez utiliser le DME Designer pour conﬁgurer le système de manière à pouvoir exécuter des opérations de rappel de scène et de contrôle des paramètres déﬁnis par l'utilisateur depuis des périphériques de contrôle GPI connectés. Reportez-vous au mode d'emploi du DME Designer pour plus de détails.

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

Exemple : Contrôle du satellite DME depuis une boîte de commutation.

Connexion GPI Connexion GPI

IN +V

Connecteur [GPI] du satellite DME

Prise Euroblock

Exemple : Contrôle du satellite DME via un potentiomètre conique linéaire de 10 kOhm.

IN +V GND

Volume variable continu

Exemple : Allumage des voyants situés sur les périphériques externes depuis le satellite DME.

Connexion GPI

OUT GND

Max. 16 mA

Vériﬁez que le courant entre les connecteurs [GPI] OUT et GND

ATTENTION

est inférieur à 16 mA.

Connecteur [GPI] du satellite DME Connecteur [GPI] du satellite DME

Prise Euroblock Prise Euroblock

Références

Boîte de

commutation

distante

Commutateurs

1234

NOTE

Vous pouvez utiliser le DME Designer pour régler les paramètres de calibrage d'entrée du connecteur [GPI].

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Boîte de faders

distante

1234

Potentiomètre conique

linéaire de 10 kOhm

Boîte de voyants

distante

1234

Voyants et

résistances

Page 31

Autres fonctions

Initialisation du satellite DME

Vous pouvez initialiser la mémoire interne du satellite DME. Sélectionnez un des types d'initialisation suivants :

Initialize DME (Initialiser le DME) :

L'ensemble des scènes, des réglages de paramètres prédéfinis et des fichiers WAVE sont supprimés, à l'exception des composants et des fichiers enregistrés à l'aide de la fonction File Storage. Les valeurs par défaut des réglages Utility sont restaurées.

Delete All Data (Supprimer toutes les données) :

L'ensemble des composants stockés, des scènes, des réglages de paramètres prédéfinis et des fichiers WAVE et des fichiers enregistrés à l'aide de la fonction File Storage sont supprimés. Les valeurs par défaut des réglages Utility sont restaurées. Utilisez ce type d'initialisation si les données internes sont endommagées ou corrompues. Après l'initialisation, transférez les composants nécessaires depuis le DME Designer.

1. Tandis que le satellite DME est hors tension, réglez le commutateur DIP du panneau

arrière sur la position suivante, puis mettez l'unité sous tension.

RS-232C

Initialize DME :

RS-422

RS-232C

Delete All Data :

RS-422

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Quatre voyants [PEAK] situés sur la rangée supérieure du panneau avant s'allument pendant la procédure d'initialisation. Quatre voyants [SIGNAL] situés sur la rangée inférieure du panneau avant clignotent lorsque la procédure d'initialisation est terminée. Quatre voyants [PEAK] situés sur la rangée inférieure du panneau avant clignotent en cas d'échec de la procédure d'initialisation.

Ne mettez PAS le satellite DME hors tension pendant l'initialisation afin d'éviter d'endommager le périphérique.

ATTENTION

2. Une fois l'initialisation terminée, remettez le commutateur DIP dans sa position

de départ (page 16), puis éteignez l'unité et rallumez-la.

Prenez soin de remettre le commutateur DIP sur sa position d'origine pour éviter d'endommager le périphérique.

ATTENTION

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Références

Page 32

Avant-propos

Références

Options

Présentation

du satellite DME

Les contrôleurs ICP1, CP4SW, CP1SF et CP4SF sont disponibles à titre d'options pour le contrôle externe à distance des unités de la série DME. L'ICP1 est connecté via Ethernet, tandis que le CP4SW, le CP1SF et le CP4SF sont reliés via l'interface GPI. Pour plus d'informations sur l'installation de votre panneau de commande et sa connexion à une unité de la série DME, reportez-vous au mode d'emploi fourni avec le panneau. Pour plus d'informations sur les paramètres, reportez-vous au mode d'emploi du DME Designer.

ICP1

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Ce contrôleur est raccordé à une unité de la série DME via Ethernet. De même que pour les unités de la série DME, une adresse IP unique doit être attribuée à chaque contrôleur. Les données sont transmises et reçues par le biais de câbles Ethernet.

Vous pouvez attribuer et contrôler une fonction quelconque de l'ensemble des unités de la série DME appartenant au même groupe d'appareils via le contrôleur.

Vous pouvez affecter jusqu'à quatre jeux de paramètres à six touches de fonction (F1 – F6), situées au-dessus et en-dessous de l'écran LCD. Vous pouvez par ailleurs contrôler jusqu'à 24 paramètres en sélectionnant une page d'écran à l'aide de la touche [HOME] (Accueil).

Connexion à un

périphérique externe

Autres fonctions

Références

CP4SW, CP4SF et CP1SF

Ces contrôleurs sont reliés aux unités de la série DME via les connecteurs [GPI]. Ils contrôlent uniquement les unités de la série DME auxquelles ils sont directement connectés. Les commutateurs des contrôleurs vous permettent d'activer et de désactiver les réglages des paramètres. Les voyants des commutateurs vous permettent quant à eux de vérifier l'état des paramètres. Enfin, les faders vous permettent de régler les valeurs des paramètres.

CONTROL PANEL

CP4SW

CONTROL PANEL

CP4SF

CONTROL PANEL

CP1SF

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 33

Références

Dépistage des pannes

Le périphérique ou les voyants du panneau ne s'allume(nt) pas.

Aucune communication entre le satellite DME et le logiciel DME Designer.

Aucune entrée audio n'est présente.

Aucun son n'est émis.

La scène sélectionnée change de manière inattendue.

Transmission ou réception de messages MIDI impossible.

Impossible de rappeler des scènes à l'aide des messages de changement de programme MIDI.

Impossible de contrôler les paramètres à l'aide des messages de changement de commande MIDI.

Impossible d'éditer les paramètres à l'aide des messages de changement de paramètre MIDI.

Composant

• Branchez le cordon d'alimentation correctement (page 7).

• Vériﬁez que le commutateur [POWER] est en position ON (page 15).

• Si vous ne parvenez toujours pas à mettre le périphérique sous tension, contactez votre revendeur Yamaha.

• Branchez le câble correctement (page 18, 20).

• Vériﬁez que le pilote USB-MIDI a été correctement installé.

• Si vous avez utilisé le connecteur [NETWORK] pour la connexion, vériﬁez que vous avez conﬁguré le DME-N Network Driver correctement.

• Utilisez la version 3.0 ou supérieure du DME Designer.

• Conﬁgurez le port.

• Branchez le câble correctement.

• Vériﬁez si des signaux sont reçus depuis un périphérique externe.

• Avez-vous utilisé le logiciel AVS-ESMonitor pour déﬁnir des paramètres EtherSound tels que l'acheminement des signaux ?

• Réglez le gain du préampli micro interne ou externe sur un niveau approprié.

• Branchez le câble correctement.

• Avez-vous utilisé le logiciel AVS-ESMonitor pour déﬁnir des paramètres EtherSound tels que l'acheminement des signaux ?

• Vériﬁez que le niveau de sortie conﬁguré dans le DME Designer n'est pas trop faible.

• Vériﬁez que le paramètre Mute (Assourdir) du DME Designer est conﬁguré sur Off.

• Vous avez peut-être conﬁguré une scène dans le DME Designer qui assourdit la sortie audio.

• Vous avez peut-être essayé d'utiliser une conﬁguration à 96 kHz, alors qu'elle ne prend pas en charge une telle puissance.

• Utilisez le DME Designer pour vériﬁer les affectations de changement de programme MIDI.

• Utilisez le DME Designer pour vériﬁer les affectations d'entrée GPI.

• Vériﬁez que le périphérique MIDI est sous tension.

• Conﬁgurez le port MIDI correctement.

• Conﬁgurez les canaux de réception et de transmission correctement.

• Utilisez le DME Designer pour modiﬁer la conﬁguration de manière à ce que les messages de changement de programme MIDI soient reçus correctement.

• Conﬁgurez les paramètres du tableau de changement de programme appropriés à l'aide du DME Designer.

• Utilisez le DME Designer pour conﬁgurer les paramètres correctement et autoriser la réception de messages de changement de commande.

• Conﬁgurez les paramètres du tableau de changement de commande MIDI appropriés à l'aide du DME Designer.

• Utilisez le DME Designer pour conﬁgurer les paramètres correctement et autoriser la réception de messages de changement de paramètre.

• Conﬁgurez les paramètres du tableau de changement de paramètre MIDI appropriés à l'aide du DME Designer.

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

Connexion à un

périphérique externe

Reportez-vous au mode d'emploi du DME Designer pour plus d'informations sur les différents composants.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Autres fonctions

Références

Page 34

Avant-propos

Références

Format des données MIDI

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

Références

1. Fonctions MIDI présentes sur les

1.1 Scene Change (Changement de scène)

Le rappel de scène est effectué en fonction des affectations du « Tableau de changement de programme MIDI » lorsque des messages de sélection de banque MSB/LSB et de changement de programme MIDI sont reçus par le DME8i-ES/DME8o-ES/ DME4io-ES.

Lorsque vous effectuez un rappel de scène via le DME Designer, les messages de sélection de banque MSB/LSB et de changement de programme MIDI sont également transmis par le DME8i-ES/ DME8o-ES/DME4io-ES en fonction des affectations du « Tableau de changement de programme MIDI ».

Aucune transmission n'a lieu pendant le changement de configuration.

1.2 Parameter Control (Contrôle de paramètre)

Les messages de changement de commande et de changement de paramètre MIDI transmis au DME8i-ES/DME8o-ES/ DME4io-ES peuvent être utilisés pour contrôler des paramètres en fonction des affectations du « Tableau de changement de commande MIDI » et du « Tableau de changement de paramètre MIDI ».

Lorsque vous éditez un paramètre à l'aide du DME Designer, les messages de changement de commande et de changement de paramètre MIDI correspondants sont également transmis par le DME8i-ES/DME8o-ES/DME4io-ES en fonction des affectations du « Tableau de changement de commande MIDI » et du « Tableau de changement de paramètre MIDI ».

Vous pouvez déﬁnir les affectations du « Tableau de changement de programme MIDI », « Tableau de changement de commande MIDI » et du « Tableau de changement de paramètre MIDI » à l'aide du DME Designer. Reportez-vous au mode d'emploi du DME Designer pour plus de détails.

2. Flux de données MIDI

MIDI IN

SW1: Program Change Rx Switch [On/Off]

SW2: Control Change Rx Switch [On/Off]

SW3: Parameter Change Rx Switch [On/Off]

SW4: Program Change Echo Back Switch [On/Off]

SW5: Control Change Echo Back Switch [On/Off]

SW6: Parameter Change Echo Back Switch [On/Off]

SW7: Program Change Tx Switch [On/Off]

SW8: Control Change Tx Switch [On/Off]

satellites DME8i-ES, DME8o-ES et DME4io-ES

MIDI Rx CH

Bank Select MSB/LSB Program Change

Control Change

Parameter Change

SW1

SW2

SW3

SW4

SW5

SW6

SW7

SW8

SW9

Bank Select MSB/LSB Program Change (Scene Recall)

Control Change (Parameter Edit)

Parameter Change (Parameter Edit)

Bank Select MSB/LSB Program Change (Echo Back)

Control Change (Echo Back)

Parameter Change (Echo Back)

MIDI Tx CH

MIDI OUT

MIDI THRU

SW9: Parameter Change

MIDI Rx CH: MIDI Rx Channel (1-16)

MIDI Tx CH: MIDI Tx Channel (1-16)

3. MIDI Setup (Configuration MIDI)

Détermine le fonctionnement MIDI de base. Utilisez le DME Designer pour configurer ce paramètre.

3.1 Host Select (Sélection de l'hôte)

Sélectionne le port d'entrée/sortie à utiliser pour la communication MIDI.

3.2 MIDI Tx Channel (Canal de transmission MIDI)

Spécifie le canal de transmission MIDI (1 ~ 16).

3.3 MIDI Rx Channel (Canal de réception MIDI)

Spécifie le canal de réception MIDI (1 ~ 16).

3.4

MIDI Tx Switch (Commutateur de transmission MIDI)

Program Change Tx Switch (Commutateur de transmission de changement de programme) : active ou désactive la transmission de messages de sélection de banque MSB/LSB et de changement de programme.

Control Change Tx Switch (Commutateur de transmission de changement de commande) : Active ou désactive la transmission de messages de changement de commande.

Parameter Change Tx Switch (Commutateur de transmission de changement de paramètre) : Active ou désactive la transmission de messages de changement de paramètre.

3.5 MIDI Rx Switch (Commutateur de réception MIDI)

Program Change Rx Switch (Commutateur de réception de changement de programme) : Active ou désactive la réception de messages de sélection de banque MSB/LSB et de changement de programme.

Control Change Rx Switch (Commutateur de réception de changement de commande) : Active ou désactive la réception de messages de changement de commande.

Parameter Change Rx Switch (Commutateur de réception de changement de paramètre) : Active ou désactive la réception de messages de changement de paramètre.

3.6 MIDI Omni Switch (Commutateur Omni MIDI)

Program Change Omni Switch (Commutateur omni de changement de programme) : Active ou désactive le mode omni pour les messages de sélection de banque MSB/LSB et de changement de programme.

Control Change Omni Switch (Commutateur omni de changement de commande) : Active ou désactive le mode omni pour les messages de changement de commande.

3.7 MIDI Echo Back Switch (Commutateur de retour d'écho MIDI)

Program Change Echo Back Switch (Commutateur de retour d'écho du changement de programme) : Active ou désactive le retour d'écho des messages de sélection de banque MSB/LSB et de changement de programme.

Control Change Echo Back Switch (Commutateur de retour d'écho du changement de commande) : Active ou désactive le retour d'écho des messages de changement de commande.

Parameter Change Echo Back Switch (Commutateur de retour d'écho du changement de paramètre) : Active ou désactive le retour d'écho des messages de changement de paramètre.

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 35

Références

4. Format MIDI

Format des nombres

Les nombres se terminant par « h » sont au format hexadécimal et ceux se terminant par « b » au format binaire. Les lettres « A » à « F » présentent dans les nombres hexadécimaux représentent les valeurs décimales 10 à 15. Les autres lettres minuscules (généralement « n » ou « x ») peuvent correspondre à n'importe quel nombre.

Tableau du format MIDI (Rx : réception, Tx : transmission)

Commande Rx/Tx Fonction

Edition de paramètres

Rappel de scène

Réception du signal d'horloge MIDI

Contrôle du câble MIDI

Edition de paramètres

Message de canaux

Message système en temps réel

Message exclusif système

Control Change (Bnh)

Program Change (Cnn)

TIMING CLOCK (F8h) (Synchronisation horloge)

ACTIVE SENSING (FEh) (Détection active)

Changement de paramètre

Rx/Tx

4.1 Program Change (Cnh)

Réception

Lorsque le paramètre « Program Change Rx Switch » est activé, les messages de changement de programme sont reçus sur le canal MIDI spécifié par le paramètre « MIDI Rx Channel ».

Si le paramètre « Program Change Omni Switch » est également activé, les messages de changement de programme seront par contre reçus sur tous les canaux MIDI, quel que soit le réglage du paramètre « MIDI Rx Channel ».

Lorsque vous recevez un message de changement de programme, la scène attribuée au numéro de programme reçu dans le « Tableau de changement de programme MIDI » est rappelée.

La plage effective pour les programmes de sélection de banque et de changement de programme est la suivante :

Bank Select MSB: 0

Bank Select LSB: 0-7

Program Change No.: 0-127

Transmission

Lorsque le paramètre « Program Change Tx Switch » est activé et qu'une scène est modifiée depuis le DME Designer, le numéro de changement de programme correspondant est transmis en fonction des affectations du « Tableau de changement de programme MIDI » et du paramètre « MIDI Tx Channel ».

Si plusieurs numéros de changement de programme sont attribués à la même scène, le numéro de sélection de banque MSB/LSB et de changement de programme correspondant au numéro le plus bas est transmis.

Bank Select MSB

Status Bnh (1101nnnnb) Control Change

Data 00h (00000000b) Control Change No. 0 (Bank

Select MSB)

Data nnh (0nnnnnnnb) Control Value (Bank Select

MSB No.)

Bank Select LSB

Status Bnh (1101nnnnb) Control Change

Data 20h (00100000b) Control Change No. 32 (Bank

Select LSB)

nnh (0nnnnnnnb) Control Value (Bank Select

LSB No.)

Program Change No.

Status Cnh (1100nnnnb) Program Change

Data nnh (0nnnnnnnb) Program Change No. (0-127)

4.2 Active Sensing (FEh)

Réception

La communication MIDI est initialisée si aucune donnée n'est reçu dans les 300 ms suivant la réception (l'état actuel, etc. est effacé).

Active Sensing

Status FEh (11111110b) Active Sensing

4.3 Control Change (Bnh)

Réception

Lorsque le paramètre « Control Change Rx Switch » est activé, les messages de changement de commande sont reçus sur le canal MIDI spécifié par le paramètre « MIDI Rx Channel ».

Si le paramètre « Control Change Omni Switch » est également activé, les messages de changement de commande seront par contre reçus sur tous les canaux MIDI, quel que soit le réglage du paramètre « MIDI Rx Channel ».

La résolution du paramètre Control Change est de 128 quelle que soit la plage effective du paramètre.

Si vous souhaitez avoir un réglage plus fin, utilisez le paramètre Parameter Change.

Transmission

Lorsque le paramètre « Control Change Tx Switch » est activé et qu'un paramètre est modifié depuis le DME Designer, les données de changement de commande appropriées sons transmises en fonction des affectations du « Tableau de changement de commande MIDI » et du paramètre « MIDI Tx Channel ».

Reportez-vous à la section « Informations complémentaires 1 » pour obtenir des exemples de cas où plusieurs messages sont attribués à un paramètre unique.

Status Bnh (1011nnnnb) Control Change

Data cch (0cccccccb) Control Change No. (1-31,33-

95,102-119)

vvh (0vvvvvvvb) Control Value (0-127)

4.4 Parameter Change (F0h - F7h)

Réception

Lorsque le paramètre « Parameter Change Rx Switch » est activé, les messages de changement de paramètre sont reçus sur le canal MIDI spécifié par le paramètre « Device ID (Rx Ch) ».

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Références

Page 36

Avant-propos

Références

Transmission

Lorsque le paramètre « Parameter Change Tx Switch » est activé et qu'un paramètre est modifié depuis le DME Designer, les données de changement de paramètre appropriées sons transmises en

Présentation

du satellite DME

fonction des affectations du « Tableau de changement de paramètre MIDI » et du paramètre « MIDI Tx Channel ».

Reportez-vous à la section « Informations complémentaires 1 » pour obtenir des exemples de cas où plusieurs messages sont attribués à un paramètre unique.

Reportez-vous à la section « Informations complémentaires 2 » pour plus d'informations sur la configuration des valeurs des données des paramètres.

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Connexion à un

périphérique externe

Status F0h (11110000b) System Exclusive Message

ID No. 43h (01000011b) Manufacturer's ID

DEVICE ID. 1xh (0001xxxxb) Rx/Tx Channel (0-15)

GROUP ID. 3Eh (00111110b) Digital Mixer

MODEL ID. 10h (00010000b) Device Code (DME)

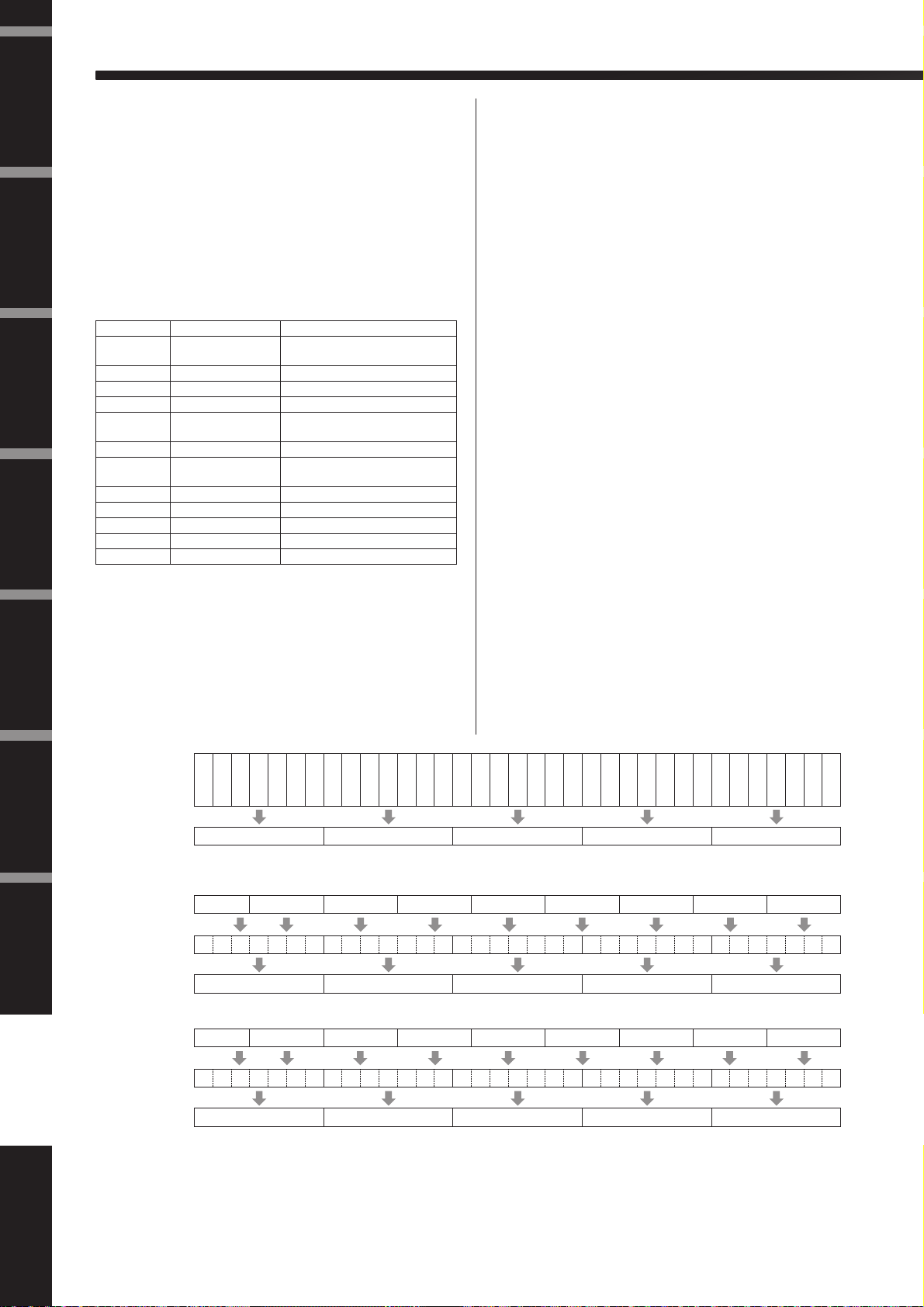

Parameter Address

Parameter Data Value

EOX F7h (11110111b) End of Exclusive

No.(YAMAHA)

aah (0aaaaaaab) Parameter Address High

aah (0aaaaaaab) Parameter Address Low

ddh (0dddddddb) data 0

ddh (0dddddddb) data 1

ddh (0dddddddb) data 2

ddh (0dddddddb) data 3

ddh (0dddddddb) data 4

bit23

bit24

bit25

bit26

bit27

bit28

bit29

bit30

bit31

parity

bit21

bit22

Informations complémentaires 1

Messages transmis lorsque plusieurs messages sont affectés au même paramètre.

Les messages de transmission MIDI du DME8i-ES/DME8o-ES/ DME4io-ES sont spécifiés via le « Tableau de changement de commande MIDI » et le « Tableau de changement de paramètre MIDI ».

(Vous pouvez configurer ces tableaux depuis le DME Designer.) Il est possible d'affecter plusieurs messages à un même paramètre,

mais le DME8i-ES/DME8o-ES/DME4io-ES n'en transmettra qu'un seul.

Les messages transmis sont les suivants :

• Si un message de changement de commande et un message

de changement de paramètre sont attribués au même paramètre → le message de changement de commande est transmis.

• Si plusieurs numéros de changement de commande sont

attribués au même paramètre → le message de changement de commande portant le numéro le plus petit est transmis.

• Si plusieurs numéros de changement de paramètre sont attribués

au même paramètre → le message de changement de paramètre portant le numéro le plus petit est transmis.

Informations complémentaires 2

Configuration des valeurs des données des paramètres des messages de changement de paramètre.

Les valeurs des paramètres de changement de paramètre sont exprimées sous forme de nombres entiers de 32 bits avec ou sans parité.

• Un bit de parité (positif : 0, négatif : 1) est ajouté avant le bit

de valeur le plus significatif (bit 31).

• Les paramètres fractionnaires sont convertis en fonction du

tableau des nombres entiers.

• Dans le cas de nombres entiers avec parités, les nombres négatifs

sont exprimés en tant que complément du chiffre 2.

bit10

bit11

bit12

bit13

bit14

bit15

bit16

bit17

bit18

bit19

bit20

bit9

bit8

bit7

bit6

bit5

bit4

bit2

bit3

bit1

bit0

Autres fonctions

Références

data 0 data 1 data 2 data 3 data 4

Exemple :

• Valeur décimale 1000 → Valeur hexadécimale 3E8h

Positive

00000000000000000000000001111101000

data 0 = 00h data 1 = 00h data 2 = 00h data 3 = 07h data 4 = 68h

• Valeur décimale 1000 → Valeur hexadécimale FFFFFC18h (complément de 2 de 3E8h)

Négative

00111111111111111111111110000011000

data 0 = 1Fh data 1 = 7Fh data 2 = 7Fh data 3 = 78h data 4 = 18h

000 00 3E

FFFFFC18

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 37

MIDI Implementation Chart

YAMAHA [Digital Mixing Engine Satellite] Date :14-FEB-2007

Model DME8i-ES, DME8o-ES, DME4io-ES MIDI Implementation Chart

Version : 1.0

Basic Channel

Default Changed

Default

Mode

Messages Altered

Note Number : True voice

Velocity

Note ON Note OFF

After Touch

Key's Ch's

Pitch Bend

0,32

1-31,33-95,102-119

TransmittedFunction... Recognized Remarks

1 - 16 1 - 16

˛ ˛

**************

˛ ˛

Ø *2

1 - 16 1 - 16

˛ ˛ ˛

˛ ˛

Ø *2

Memorized

Bank Select Assignable

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Control

Change

Prog Change : True #

System Exclusive

: Song Pos. Common : Song Sel. : Tune

System : Clock Real Time : Commands

: All Sound Off Aux :

Reset All Cntrls : Local ON/OFF Mes- : All Notes OFF sages: Active Sense : Reset

Ø 0 - 127 *1

**************

Ø *3

˛ ˛ ˛

˛ ˛

˛ ˛ ˛ ˛ ˛ ˛

Ø 0 - 127 *1

0 - 127

˛ ˛ ˛

˛ ˛

˛ ˛ ˛ ˛ Ø ˛

Assignable

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

Notes:

*1 transmit/receive if program change switch is on. *2 transmit/receive if control change switch is on. *3 transmit/receive if parameter change switch is on.

Mode 1 : OMNI ON , POLY Mode 2 : OMNI ON ,MONO Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF,MONO

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Références

Ø : Yes ˛ : No

Page 38

Avant-propos

Messages de l'écran

Les voyants [ERROR] et [PEAK] du panneau avant du satellite DME signalent des messages d'erreur et d'avertissement.

Présentation

du satellite DME

Messages d'erreur

Commandes

et connecteurs

Références

Allumé

Voyant Erreur Action

Clignotant

Une erreur système s'est produite.

Exécutez l'opération « Initialize DME », puis redémarrez le satellite. Si les voyans d'erreur continuent de signaler une erreur, exécutez « Delete All Data ». Si le problème persiste, consultez votre revendeur Yamaha.

Connexion

à un ordinateur

Connexion

E/S audio

Connexion à un

périphérique externe

Allumé

Clignotant

Les données de la mémoire ﬂash interne ont été effacées.

La batterie interne est complètement déchargée ou n'a pas été installée.

Echec d'une tentative de rappel de scène.

Aucun son n'est émis ou reçu ou le son est assourdi en raison de l'insufﬁsance des ressources DSP.

Le réseau ne communique pas correctement.

Duplication des adresses IP. Connectez l'ordinateur au satellite DME via USB, puis conﬁgurez

L'opération de mise à jour du micrologiciel a peut-être échoué. Utilisez le DME Designer pour exécuter l'opération de mise à jour de récupération. Si le problème persiste, consultez votre revendeur Yamaha.

Si vous mettez l'unité hors tension, les réglages actuels seront perdus et les valeurs par défaut seront réinitialisées. Arrêtez l'unité et contactez un revendeur Yamaha pour faire remplacer la batterie.

Utilisez le DME Designer pour rappeler à nouveau la scène. Si le problème persiste, consultez votre revendeur Yamaha.

Cette erreur se produit parfois lorsque vous essayez de faire fonctionner une conﬁguration à 96 kHZ créée à l'aide d'une horloge de mots de 48 kHz. Pour faire fonctionner une conﬁguration indépendamment du réglage de l'horloge de mots, utilisez le DME Designer pour créer une conﬁguration à l'aide d'une horloge de mots paramétrée sur 96 kHz.

Branchez les câbles Ethernet correctement et vériﬁez que les périphériques du réseau fonctionnement normalement.

une adresse IP unique.

Autres fonctions

Références

Clignotant

Le satellite DME contient des

Allumé

Clignotant

données concernant un autre groupe d'appareils ou ne contient pas de données.

Messages d'avertissement

Voyant Erreur Action

Clignote-

ment

rapide

Clignotement lent

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

La batterie interne est presque déchargée. Vous risquez de perdre les données en mémoire.

La tension de la batterie auxiliaire est faible.

Envoyez des données correspondant à la conﬁguration réelle des appareils depuis le DME Designer.

Si vous mettez l'unité hors tension, les paramètres actuels seront perdus et leurs valeurs par défaut seront réinitialisées. Arrêtez l'unité et contactez un revendeur Yamaha pour faire remplacer la batterie.

Cela n'affecte pas le fonctionnement de l'unité. Cependant, si vous persistez à utiliser l'unité, les paramètres risquent d'être perdus et réinitialisés sur leurs valeurs par défaut. Contactez un revendeur Yamaha pour procéder au remplacement de la batterie aussi plus vite.

Page 39

Références

Caractéristiques techniques générales

Sampling Frequency

Maximum Voltage Gain

Miscellaneous

External Clock

Internal Clock

Gain: –60dB, RL:600Ω, 64dB INPUT to OUTPUT

Power Consumption 40W

Dimensions (HxDxW) 44x361x480 mm

Net Weight 4.5kg

Temperature range

Include Accessories

AC Power cord, Mini Euro plug(16P)x1, Euro plug(3P)x8,

Normal Rate: 44.1/48 kHz (±0.1%) Double Rate: 88.2/96 kHz (±0.1%)

Normal Rate: 48 kHz (±50ppm) Double Rate: 96 kHz (±50ppm)

operating: 5 to 40˚C storage: –20 to 60˚C

Owner’s Manual, Rubber feetx4

Caractéristiques électriques

Output impedance of signal generator: 150 Ω DME8i-ES : Measured with DME8o-ES DME8o-ES : Measured with DME8i-ES DME4io-ES: Measured with DME4io-ES

Frequency Response fs=48kHz@20Hz–20kHz, reference to the nominal output level @1kHz

fs=96kHz@20Hz–40kHz, reference to the nominal output level @1kHz

<DME8i-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–8 OUTPUT 1–8 600Ω

input level: –60dBu, GAIN: –60dB –1.5 0.0 +0.5 dB

input level: +10dBu, GAIN: +10dB –1.5 0.0 +0.5 dB

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

<DME8o-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–8 OUTPUT 1–8 600Ω input level: +10dBu, GAIN: +10dB –1.5 0.0 +0.5 dB

<DME4io-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–4 OUTPUT 1–4 600Ω

input level: –60dBu, GAIN: –60dB –1.5 0.0 +0.5 dB

input level: +10dBu, GAIN: +10dB –1.5 0.0 +0.5 dB

Gain Error @1kHz

<DME8i-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–8 OUTPUT 1–8 600Ω

input level: –60dBu, GAIN: –60dB

→ output level: +4.0dBu (typ.)

input level: +10dBu, GAIN: +10dB

→ output level: +4.0dBu (typ.)

–2.0 0 +2.0 dB

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 40

Avant-propos

<DME8o-ES>

Présentation

du satellite DME

<DME4io-ES>

Commandes

et connecteurs

Total Harmonic Distortion fs=48kHz or 96kHz

<DME8i-ES>

Connexion

à un ordinateur

Connexion

E/S audio

Références

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–8 OUTPUT 1–8 600Ω

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–4 OUTPUT 1–4 600Ω

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–8 OUTPUT 1–8 600Ω

input level: +10dBu, GAIN: +10dB

→ output level: +4.0dBu (typ.)

input level: –60dBu, GAIN: –60dB

→ output level: +4.0dBu (typ.)

input level: +10dBu, GAIN: +10dB

→ output level: +4.0dBu (typ.)

+4dB@20Hz–20kHz (fs=48kHz),

20Hz–40kHz (fs=96kHz), GAIN: –60dB

+4dB@20Hz–20kHz (fs=48kHz),

20Hz–40kHz (fs=96kHz), GAIN: +10dB

+22dB@1kHz, GAIN: +10dB

–2.0 0 +2.0 dB

0.1 %

0.05 %

0.015

(fs=48kHz)

0.007

(fs=96kHz)

Connexion à un

périphérique externe

Autres fonctions

Références

<DME8o-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

+4dB@20Hz–20kHz (fs=48kHz),

20Hz–40kHz (fs=96kHz), GAIN: +10dB

INPUT 1–8 OUTPUT 1–8 600Ω

+22dB@1kHz, GAIN: +10dB

0.05 %

0.015

(fs=48kHz)

0.007

(fs=96kHz)

<DME4io-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

+4dB@20Hz–20kHz (fs=48kHz),

20Hz–40kHz (fs=96kHz), GAIN: –60dB

INPUT 1–4 OUTPUT 1–4 600Ω

* Total Harmonic Distortion is measured with a 18dB/octave ﬁlter @80kHz.

+4dB@20Hz–20kHz (fs=48kHz),

20Hz–40kHz (fs=96kHz), GAIN: +10dB

+22dB@1kHz, GAIN: +10dB

0.05 %

0.015

(fs=48kHz)

0.007

(fs=96kHz)

0.1 %

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 41

Références

Hum&Noise fs=48kHz or 96kHz, EIN=Equivalent Input Noise

<DME8i-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

–128

EIN

–64 dBu

–82 –79 dBu

INPUT 1–8 OUTPUT 1–8 600Ω

Rs=150Ω, GAIN: –60dB

All input & output level controls: 0dB

Rs=150Ω, GAIN: +10dB

All input & output level controls: 0dB

<DME8o-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–8 OUTPUT 1–8 600Ω

Rs=150Ω, GAIN: +10dB

All input & output level controls: 0dB

–82 –79 dBu

<DME4io-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

–128

EIN

–64 dBu

–82 –79 dBu

INPUT 1–4 OUTPUT 1–4 600Ω

* Hum & Noise are measured with a 6dB/octave ﬁlter @12.7kHz; equivalent to a 20kHz ﬁlter with inﬁnite dB/octave

attenuation.

Rs=150Ω, GAIN: –60dB

All input & output level controls: 0dB

Rs=150Ω, GAIN: +10dB

All input & output level controls: 0dB

–127

EIN

–127

EIN

Avant-propos

dBu

Présentation

du satellite DME

Commandes

et connecteurs

dBu

Connexion

à un ordinateur

Dynamic Range fs=48kHz or 96kHz

<DME8i-ES/DME8o-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–8 OUTPUT 1–8 600Ω GAIN: +10dB 106 dB

<DME4io-ES>

Input Output RL CONDITIONS MIN TYP MAX UNITS

INPUT 1–4 OUTPUT 1–4 600Ω GAIN: +10dB 106 dB

* Dynamic range are measured with a 6dB/octave ﬁlter @12.7kHz; equivalent to a 20kHz ﬁlter with inﬁnite dB/octave

attenuation.

Crosstalk@1kHz reference to the level of output N

<DME8i-ES/DME8o-ES>

from to CONDITIONS MIN TYP MAX UNITS

INPUT N OUTPUT (N–1) or (N+1) N = 1–8, GAIN: +10dB –80 dB

<DME4io-ES>

from to CONDITIONS MIN TYP MAX UNITS

INPUT N OUTPUT (N–1) or (N+1) N = 1–4, GAIN: +10dB –80 dB

* Crosstalk is measured with a 18dB/octave ﬁlter @80kHz

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 42

Avant-propos

LED Level Meter

<DME8i-ES>

Présentation

du satellite DME

<DME8o-ES>

Commandes

et connecteurs

<DME4io-ES>

Connexion

à un ordinateur

Références

METERING POINT CONDITIONS MIN TYP MAX UNITS

INPUT 1–8

METERING POINT CONDITIONS MIN TYP MAX UNITS

OUTPUT 1–8

METERING POINT CONDITIONS MIN TYP MAX UNITS

INPUT 1–4

OUTPUT 1–4

PEAK red LED: ON –3 dBFs

SIGNAL green LED: ON –40 dBFs

PEAK red LED: ON –3 dBFs

SIGNAL green LED: ON –40 dBFs

PEAK red LED:ON –3 dBFs

SIGNAL green LED:ON –40 dBFs

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

Références

Signal Delay

from to CONDITIONS MIN TYP MAX UNITS

Analog input of Primary Master Analog output of the slave via EtherSound @ 48kHz 2 msec

Caractéristiques des entrées/sorties

ANALOG INPUT CHARACTERISTICS

Input Terminals GAIN Actual Load

<DME8i-ES>

CH INPUT 1–8

<DME4io-ES> CH INPUT 1–4

–60dB

+10dB

*1.In these speciﬁcations, 0dBu is referenced to 0.775 Vrms. *2.All AD converters are 24-bit linear, 128-times oversampling (Fs=48kHz)/64-times oversampling (Fs=96kHz). *3.+48V DC (Phantom power) is supplied to CH INPUT EUROBLOCK connectors via each individual software

controlled switch.

Impedance

3kΩ

ANALOG OUTPUT CHARACTERISTICS

Output Terminals Actual Source

<DME8o-ES>

CH OUTPUT 1–8

<DME4io-ES>

CH OUTPUT 1–4

Impedance

75Ω 600Ω Lines +4dBu (1.23 V) +24dBu(12.28V)

*1.In these speciﬁcations, 0dBu is referenced to 0.775 Vrms. *2.All DA converters are 24-bit linear, 128-times oversampling (Fs=48kHz)/64-times oversampling (Fs=96kHz).

For Use With

Nominal

50–600Ω Mics &

600Ω Lines

For Use With

Nominal

Input Level Connector

Nominal Max.before clip

–60dBu

(0.775mV)

+10dBu

(2.45V)

Output level Connector

Nominal Max. before clip

–40dBu

(7.75mV)

+30dBu

(24.5V)

EUROBLOCK

(5.08mm pitch)

EUROBLOCK

(5.08mm pitch)

DIGITAL INPUT & OUTPUT CHARACTERISTICS

Terminal Format Data length Level Audio Connector

EtherSound EtherSound 24bit 100Base-TX

16ch input/16ch output @ 48kHz

8ch input/8ch output @ 96kHz

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

RJ-45x2

Page 43

Références

CONTROL I/O CHARACTERISTICS

Terminal Format Level Connector

IN – 0–5V

GPI

Ethernet IEEE802.3 10Base-T/100Base-TX RJ-45

USB USB 1.1 Function – Type B

REMOTE RS-232C/RS-422 RS-232C/RS-422 D-SUB 9P (Male)

*1 Inputs: 8 channels, Outputs: 4 channels

Inputs: Not apply 2 wire Fader mode Outputs: Imax/pin = 16mA Outputs: VH = 2.5V(min.), VL = 0.6V(max.)

OUT – TTL

+V – 5V

EUROBLOCK *1

(3.5mm pitch)

Connecteur [NETOWORK] (100Base-TX Ethernet, RJ-45)

Pin Connection

1 TxD+

2 TxD–

3 RxD+

4 Unused

5 Unused

6 RxD–

7 Unused

8 Unused

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Connexion à un

périphérique externe

Autres fonctions

Références

Page 44

Avant-propos

Dimensions

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Références

361

(4)

354

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

440

480

Unité : mm

Des pieds en

caoutchouc sont inclus dans l'emballage.

* Les caractéristiques techniques et les descriptions du mode d’emploi ne sont données que pour information. Yamaha Corp.

se réserve le droit de changer ou modifier les produits et leurs caractéristiques techniques à tout moment sans aucun avis. Du fait que les caractéristiques techniques, les équipements et les options peuvent différer d’un pays à l’autre, adressez-vous au distributeur Yamaha le plus proche.

Modèles européens Informations pour l'acquéreur/utilisateur spécifiées dans les normes EN55103-1 et EN55103-2. Courant de démarrage : 35 A Conformité à l'environnement : E1, E2 E3 et E4.

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 45

Références

Index

A propos du DME Designer ...............13

[AC IN], connecteur ..........................16

Caractéristiques des entrées/sorties .....42

Caractéristiques électriques .................39

Caractéristiques techniques

générales ......................................39

Commutateur DIP .............................16

Composants .........................................9

Configuration .......................................9

Configuration de l'adresse IP ..............19

Connecteurs EtherSound .............24, 28

Connexion à distance .........................26

Connexion audio analogique ..............25

Connexion audio numérique ..............24

Connexion de la prise Euroblock ........25

Connexion Ethernet ...........................20

Connexion EtherSound ......................28

Connexion GPI ..................................30

Connexion USB .................................18

CP4SW, CP4SF et CP1SF .................32

Delete All Data ..................................31

Dépistage des pannes ..........................33

Dimensions ........................................44

DME4io-ES .........................................8

DME8i-ES ...........................................8

DME8o-ES ..........................................8

[ERROR], voyant ..............................15

EtherSound [IN]/[OUT],

connecteurs ..................................17

Exemples de systèmes .........................12

Format des données MIDI .................34

[GPI], connecteur ..............................17

Groupe d'appareils ...............................9

ICP1 ................................................. 32

Initialisation ...................................... 31

Initialize DME .................................. 31

[INPUT] & [OUTPUT],

connecteurs ................................. 25

[INPUT], connecteurs ...................... 17

maître du groupe ................................. 9

[MASTER], voyant ........................... 14

Messages d'avertissement ................... 38

Messages d'erreur .............................. 38

Messages de l'écran ............................ 38

MIDI Implementation Chart ............ 37

[NETWORK], connecteur .......... 16, 43

[NETWORK], voyant ...................... 14

Octet ................................................. 19

Options ............................................. 32

[OUTPUT], connecteurs .................. 17

Paramètres ........................................... 9

Paramètres prédéfinis ........................... 9

Paramètres réseau .............................. 19

[PEAK], voyants ................................ 15

[POWER], commutateur .................. 15

[POWER], voyant ............................. 15

Précautions à prendre en cas

d'utilisation d'un satellite DME

monté en rack ............................. 17

Raccordement des câbles droits

et croisés ...................................... 44

Région ................................................. 9

Réglages des appareils maîtres

et esclaves .................................... 19

[REMOTE], connecteur ................... 17

RS-232C ........................................... 16

RS-422 .............................................. 16

Scène ................................................. 10

[SIGNAL], voyants ............................ 15

Touches définies par l'utilisateur

(paramètres définis

par l'utilisateur) ............................. 9

[TX/RX], voyant ............................... 15

Types de signaux ............................... 11

[USB], connecteur ............................. 14

Version du micrologiciel ...................... 7

Vis de mise à la terre .......................... 16

Zones .................................................. 9

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

E/S audio

Connexion

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 46

Avant-propos

Présentation

du satellite DME

Commandes

et connecteurs

Connexion

à un ordinateur

Connexion

E/S audio

Connexion à un

périphérique externe

Autres fonctions

Références

DME8i-ES/DME8o-ES/DME4io-ES Mode d'emploi

Page 47

For details of products, please contact your nearest Yamaha representative or the authorized distributor listed below.

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous ﬁgurant dans la liste suivante.

Die Einzelheiten zu Produkten sind bei Ihrer unten aufgeführten Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen Bestimmungsländern erhältlich.

Para detalles sobre productos, contacte su tienda Yamaha más cercana o el distribuidor autorizado que se lista debajo.

NORTH AMERICA

CANADA

Yamaha Canada Music Ltd.

135 Milner Avenue, Scarborough, Ontario, M1S 3R1, Canada Tel: 416-298-1311

U.S.A.

Yamaha Corporation of America

6600 Orangethorpe Ave., Buena Park, Calif. 90620, U.S.A. Tel: 714-522-9011

CENTRAL & SOUTH AMERICA

MEXICO

Yamaha de México S.A. de C.V.

Calz. Javier Rojo Gómez #1149, Col. Guadalupe del Moral C.P. 09300, México, D.F., México Tel: 55-5804-0600

BRAZIL

Yamaha Musical do Brasil Ltda.

Rua Joaquim Floriano, 913 - 4' andar, Itaim Bibi, CEP 04534-013 Sao Paulo, SP. BRAZIL Tel: 011-3704-1377

ARGENTINA

Yamaha Music Latin America, S.A. Sucursal de Argentina

Olga Cossettini 1553, Piso 4 Norte Madero Este-C1107CEK Buenos Aires, Argentina Tel: 011-4119-7000

PANAMA AND OTHER LATIN AMERICAN COUNTRIES/ CARIBBEAN COUNTRIES

Yamaha Music Latin America, S.A.

Torre Banco General, Piso 7, Urbanización Marbella,

Calle 47 y Aquilino de la Guardia, Ciudad de Panamá, Panamá Tel: +507-269-5311

EUROPE

THE UNITED KINGDOM

Yamaha Music U.K. Ltd.

Sherbourne Drive, Tilbrook, Milton Keynes, MK7 8BL, England Tel: 01908-366700

GERMANY

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany Tel: 04101-3030

SWITZERLAND/LIECHTENSTEIN

Yamaha Music Europe GmbH Branch Switzerland in Zürich

Seefeldstrasse 94, 8008 Zürich, Switzerland Tel: 01-383 3990

AUSTRIA

Yamaha Music Europe GmbH Branch Austria

Schleiergasse 20, A-1100 Wien, Austria Tel: 01-60203900

CZECH REPUBLIC/SLOVAKIA/ HUNGARY/SLOVENIA

Yamaha Music Europe GmbH Branch Austria

Schleiergasse 20, A-1100 Wien, Austria Tel: 01-602039025

POLAND

Yamaha Music Europe GmbH Branch Sp.z o.o. Oddzial w Polsce

ul. 17 Stycznia 56, PL-02-146 Warszawa, Poland Tel: 022-868-07-57

THE NETHERLANDS/ BELGIUM/LUXEMBOURG

Yamaha Music Europe Branch Benelux

Clarissenhof 5-b, 4133 AB Vianen, The Netherlands Tel: 0347-358 040

FRANCE

Yamaha Musique France

BP 70-77312 Marne-la-Vallée Cedex 2, France Tel: 01-64-61-4000

ITALY

Yamaha Musica Italia S.P.A. Combo Division

Viale Italia 88, 20020 Lainate (Milano), Italy Tel: 02-935-771

SPAIN/PORTUGAL

Yamaha Música Ibérica, S.A.

Ctra. de la Coruna km. 17, 200, 28230 Las Rozas (Madrid), Spain Tel: 91-639-8888

SWEDEN

Yamaha Scandinavia AB

J. A. Wettergrens Gata 1, Box 30053 S-400 43 Göteborg, Sweden Tel: 031 89 34 00

DENMARK

YS Copenhagen Liaison Ofﬁce

Generatorvej 6A, DK-2730 Herlev, Denmark Tel: 44 92 49 00

NORWAY

Norsk ﬁlial av Yamaha Scandinavia AB

Grini Næringspark 1, N-1345 Østerås, Norway Tel: 67 16 77 70

RUSSIA

Yamaha Music (Russia)

Ofﬁce 4015, entrance 2, 21/5 Kuznetskii Most street, Moscow, 107996, Russia Tel: 495 626 0660

OTHER EUROPEAN COUNTRIES

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany Tel: +49-4101-3030

AFRICA

Yamaha Corporation, Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Naka-ku, Hamamatsu, Japan 430-8650 Tel: +81-53-460-2313

MIDDLE EAST

TURKEY/CYPRUS

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany Tel: 04101-3030

OTHER COUNTRIES

Yamaha Music Gulf FZE

LOB 16-513, P.O.Box 17328, Jubel Ali, Dubai, United Arab Emirates Tel: +971-4-881-5868

ASIA

THE PEOPLE’S REPUBLIC OF CHINA

Yamaha Music & Electronics (China) Co.,Ltd.

2F, Yunhedasha, 1818 Xinzha-lu, Jingan-qu, Shanghai, China Tel: 021-6247-2211

INDIA

Yamaha Music India Pvt. Ltd.

5F Ambience Corporate Tower Ambience Mall Complex Ambience Island, NH-8, Gurgaon-122001, Haryana, India

Tel: 0124-466-5551

INDONESIA

PT. Yamaha Music Indonesia (Distributor) PT. Nusantik

Gedung Yamaha Music Center, Jalan Jend. Gatot Subroto Kav. 4, Jakarta 12930, Indonesia Tel: 21-520-2577

KOREA

Yamaha Music Korea Ltd.

8F, 9F, Dongsung Bldg. 158-9 Samsung-Dong, Kangnam-Gu, Seoul, Korea Tel: 080-004-0022

MALAYSIA

Yamaha Music Malaysia, Sdn., Bhd.

Lot 8, Jalan Perbandaran, 47301 Kelana Jaya, Petaling Jaya, Selangor, Malaysia Tel: 3-78030900

SINGAPORE

Yamaha Music Asia Pte., Ltd.

#03-11 A-Z Building 140 Paya Lebor Road, Singapore 409015 Tel: 747-4374

TAIWAN

Yamaha KHS Music Co., Ltd.

3F, #6, Sec.2, Nan Jing E. Rd. Taipei. Taiwan 104, R.O.C. Tel: 02-2511-8688

THAILAND

Siam Music Yamaha Co., Ltd.

4, 6, 15 and 16 891/1 Rama 1 Road, Wangmai, Pathumwan, Bangkok 10330, Thailand Tel: 02-215-2626

ﬂoor, Siam Motors Building,

OTHER ASIAN COUNTRIES

Yamaha Corporation, Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Naka-ku, Hamamatsu, Japan 430-8650 Tel: +81-53-460-2317

OCEANIA

AUSTRALIA

Yamaha Music Australia Pty. Ltd.

Level 1, 99 Queensbridge Street, Southbank, Victoria 3006, Australia Tel: 3-9693-5111

COUNTRIES AND TRUST TERRITORIES IN PACIFIC OCEAN

Yamaha Corporation, Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Naka-ku, Hamamatsu, Japan 430-8650 Tel: +81-53-460-2313

PA24

HEAD OFFICE Yamaha Corporation, Pro Audio & Digital Musical Instrument Division

Nakazawa-cho 10-1, Naka-ku, Hamamatsu, Japan 430-8650 Tel: +81-53-460-2441
