Yamaha CRX-140, CRX-040 Service Manual

MICRO COMPONENT SYSTEM

MCR-040/MCR-140

CD RECEIVER/

CRX-040/CRX-140/

SPEAKER

NS-BP80

SERVICE MANUAL

The MCR-040 consists of the CRX-040 and NS-BP80.
The MCR-140 consists of the CRX-140 and NS-BP80.

MCR-040 は、CRX-040 および NS-BP80 で構成されています。
MCR-140 は、CRX-140 および NS-BP80 で構成されています。

IMPORTANT NOTICE

This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel.
It has been assumed that basic service procedures inherent to the industry, and more specifi cally YAMAHA Products, are already known
and understood by the users, and have therefore not been restated.

WARNING:

IMPORTANT:

The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service
departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and
specifi cations are subject to change without notice or obligation to retrofi t. Should any discrepancy appear to exist, please contact the
distributor's Service Division.

WARNING:

IMPORTANT:

Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,

destruction of expensive components, and failure of the product to perform as specifi ed. For these reasons, we advise
all YAMAHA product owners that any service required should be performed by an authorized YAMAHA Retailer or
the appointed service representative.

The presentation or sale of this manual to any individual or fi rm does not constitute authorization, certifi cation or

recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form.

Static discharges can destroy expensive components. Discharge any static electricity your body may have

accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss).

Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit.

CRX-040/CRX-140/

■ CONTENTS

TO SERVICE PERSONNEL ............................................2

PREVENTION OF ELECTROSTATIC DISCHARGE ......5

SYSTEM COMPOSITION /

FRONT PANELS ......................................................... 7–9

REAR PANELS ....................................................... 10–13

REMOTE CONTROL PANELS ..................................... 14

SPECIFICATIONS /

INTERNAL VIEW .......................................................... 18

DISASSEMBLY PROCEDURES /

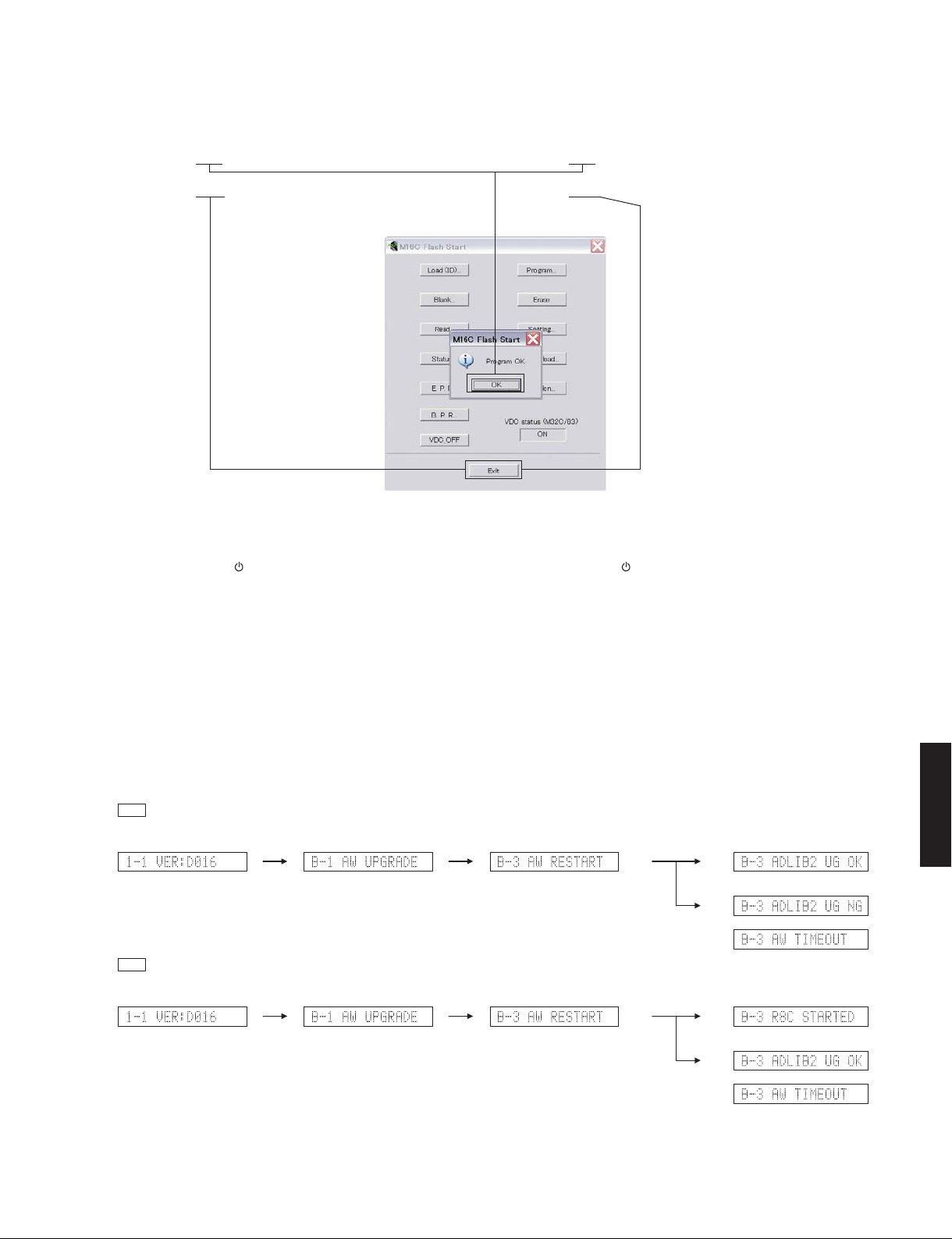

UPDATING FIRMWARE /

ファームウェアのアップデート

101157

参考仕様

システム構成

................................. 15–17

............................ 23–33

....................... 6

分解手順

...........19–22

Copyright © 2009 All rights reserved.

This manual is copyrighted by YAMAHA and may not be copied or

redistributed either in print or electronically without permission.

SELF-DIAGNOSTIC FUNCTION /

ダイアグ（自己診断機能）

DISPLAY DATA .............................................................49

IC DATA ...................................................................50–54

BLOCK DIAGRAM ........................................................ 55

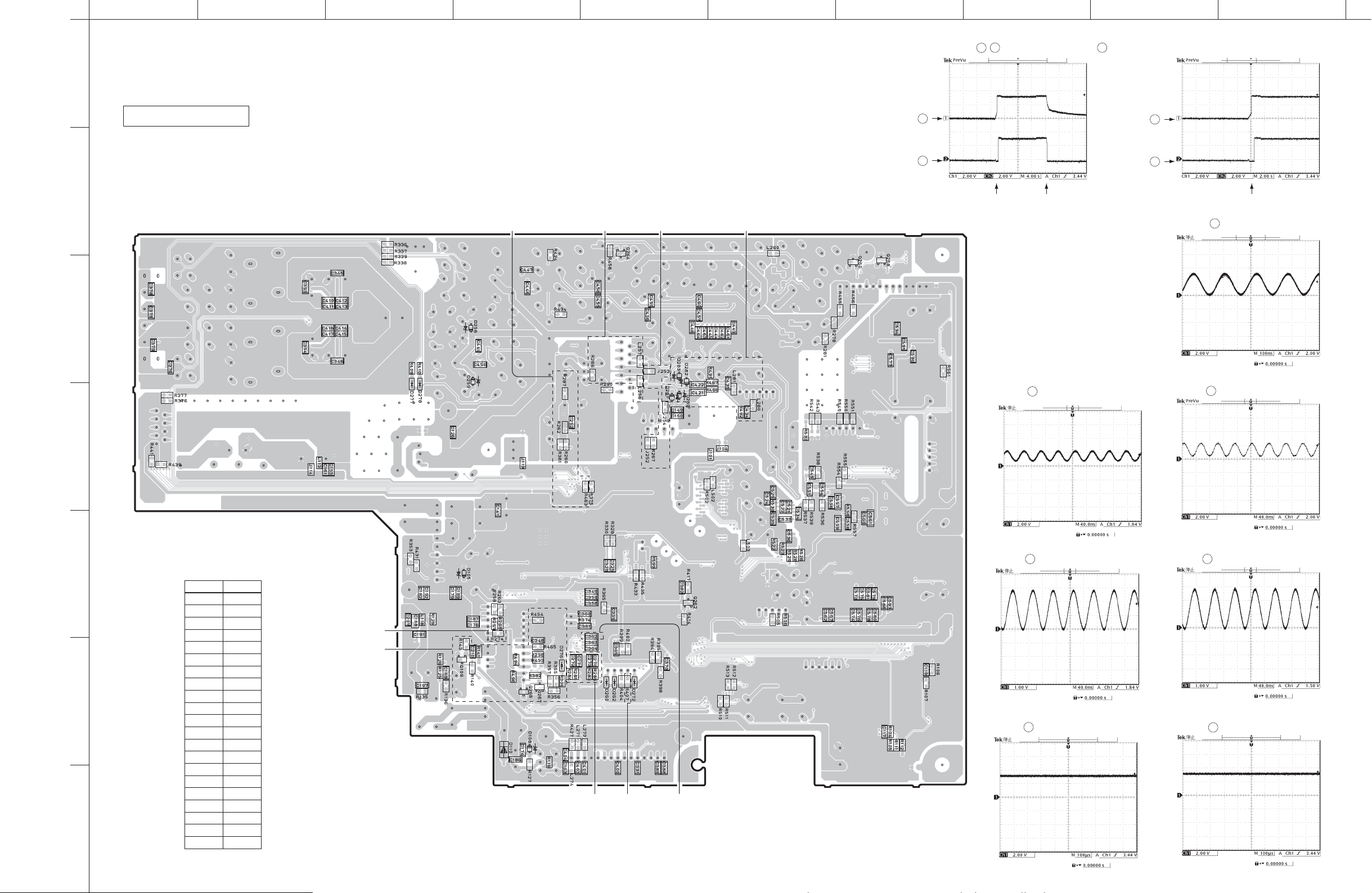

PRINTED CIRCUIT BOARDS .................................56–65

PIN CONNECTION DIAGRAMS ...................................66

SCHEMATIC DIAGRAMS ....................................... 67–74

REPLACEMENT PARTS LIST ................................ 75–90

REMOTE CONTROL ...............................................91–92

USING USEFUL FUNCTIONS /

..................................... 34–48

便利な機能

P.O.Box 1, Hamamatsu, Japan

...........93–98

'09.12

NS-BP80

CRX-040/CRX-140/NS-BP80

■ TO SERVICE PERSONNEL

1. Critical Components Information
Components having special characteristics are marked ⚠
and must be replaced with parts having specifications equal
to those originally installed.

2. Leakage Current Measurement (For 120V Models Only)
When service has been completed, it is imperative to verify
that all exposed conductive surfaces are properly insulated
from supply circuits.

• Meter impedance should be equivalent to 1500 ohms
shunted by 0.15 μF.

For U model

“CAUTION”

“F1: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE 1.25A,

125V FUSE.”

For C model

CAUTION

F1: REPLACE WITH SAME TYPE 1.25A, 125V FUSE.

ATTENTION

F1: UTILISER UN FUSIBLE DE RECHANGE DE MÉME TYPE DE 1.25A, 125V.

WALL

OUTLET

• Leakage current must not exceed 0.5mA.

• Be sure to test for leakage with the AC plug in both
polarities.

EQUIPMENT

UNDER TEST

INSULATING

TABLE

AC LEAKAGE

TESTER OR

EQUIVALENT

NS-BP80

CRX-040/CRX-140/

WARNING: CHEMICAL CONTENT NOTICE!

This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive
harm.

DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON
WHATSOEVER!

Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or
expose eyes to solder/flux vapor!

If you come in contact with solder or components located inside the enclosure of this product, wash your hands before
handling food.

About lead free solder /

All of the P.C.B.s installed in this unit and solder joints are
soldered using the lead free solder.

Among some types of lead free solder currently available,
it is recommended to use one of the following types for
the repair work.

• Sn + Ag + Cu (tin + silver + copper)

• Sn + Cu (tin + copper)

• Sn + Zn + Bi (tin + zinc + bismuth)

Caution:

As the melting point temperature of the lead free solder
is about 30°C to 40°C (50°F to 70°F) higher than that of
the lead solder, be sure to use a soldering iron suitable
to each solder.

無鉛ハンダについて

本機に搭載されているすべての基板およびハンダ付けに
よる接合部は無鉛ハンダでハンダ付けされています。

無鉛ハンダにはいくつかの種類がありますが、修理時に
は下記のような無鉛ハンダの使用を推奨します。

󱾁 Sn+Ag+Cu（錫+銀+銅）
󱾁 Sn+Cu（錫 + 銅）
󱾁 Sn+Zn+Bi（錫 + 亜鉛 + ビスマス）

注意：

無鉛ハンダの融点温度は通常の鉛入りハンダに比べ 30 〜
40℃程度高くなっていますので、それぞれのハンダに合っ
たハンダごてをご使用ください。

2

WARNING: Lithium batteries

CAUTION

Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type.

CRX-040/CRX-140/NS-BP80

注意

正しい電池と交換しないと爆発が起きるおそれがありま
す。
同一型名または同等品以外の電池とは絶対に交換しない
ようにしてください。

WARNING:

they can be exploded by improper handling. Observe the
following precautions when handling or replacing lithium
batteries.

• Leave lithium battery replacement to qualified service
personnel.

• Always replace with batteries of the same type.

• When installing on the PC board by soldering, solder
using the connection terminals provided on the battery
cells. Never solder directly to the cells. Perform the
soldering as quickly as possible.

• Never reverse the battery polarities when installing.

• Do not short the batteries.

• Do not attempt to recharge these batteries.

• Do not disassemble the batteries.

• Never heat batteries or throw them into fire.

Lithium batteries are dangerous because

ADVARSEL!

Lithiumbatteri –Eksplosionsfare ved fejlagtig håndtering.
Udskiftning må kun ske med batteri af samme fabrikat og
type. Levér det brugte batteri tilbage til leverandøren.

VARNING

Explosionsfara vid felaktigt batteribyte. Använd samma
batterityp eller an ekvivalent typ som rekommenderas
av apparattillverkaren. Kassera använt batteri enligt
fabrikantens instruktion.

VAROITUS

Paristo voi räjähtää, jos se on virheellisesti asennettu.
Vaihda paristo ainoastaan laitevalmistajan suosittelemaan
tyyppiin. Hävitä käytetty peristo valmistajan ohjeiden
mukaisesti.

WARNING: Laser Safety

This product contains a laser beam component. This component may emit invisible, as well as visible radiation,
which may cause eye damage. To protect your eyes and skin from laser radiation, the following precautions must
be used during servicing of the unit.

1) When testing and/or repairing any component within the product, keep your eyes and skin more than 30 cm/1 feet

away from the laser pick-up unit at all times. Do not stare at the laser beam at any time.

2) Do not attempt to readjust, disassemble or repair the laser pick-up, unless noted elsewhere in this manual.

3) CAUTION: Use of controls, adjustments or performance of procedures other than those specified herein may result in

hazardous radiation exposure.

CRX-040/CRX-140/

NS-BP80

Laser Emitting conditions:

1) When the Top Cover is removed, and the STANDBY/ON SW is turned to the “ON” position, the laser component will

emit a beam for several seconds to detect if a disc is present. During this time (5-10 sec.) the laser may radiate
through the lens of the laser pick-up unit. Do not attempt any servicing during this period!

If no disc is detected, the laser will stop emitting the beam. When a disc is loaded, you will not be exposed to any
laser emissions.

2) The laser power level can be adjusted with the VR on the pick-up PWB, however, this level has been set by the factory

prior to shipping from the factory. Do not adjust this laser level control unless instruction is provided elsewhere in this
manual. Adjustment of this control can increase the laser emission level from the device.

3

CRX-040/CRX-140/NS-BP80

Laser Diode Properties

Type: Semiconductor laser GaAs/GaAlAs
Wavelength: 780 nm
Output power: 10 mW

NS-BP80

CRX-040/CRX-140/

Warning for power supply

The primary side of the power supply carries live mains voltage when the player is connected to the mains even
when the player is switched off !

This primary area is not shielded so it is possible to accidentally touch copper tracks and/or components when servicing
the player.
Service personnel have to take precautions to prevent touching this area or components in this area.

Note:
The screws on the loader mechanism may never be touched, removed or re-adjusted.
Handle the loader mechanism with care when the unit has to be exchanged!
The loader mechanism is very sensitive for dropping or giving shocks.

4

CRX-040/CRX-140/NS-BP80

■ PREVENTION OF ELECTROSTATIC DISCHARGE

Some semiconductor (solid state) devices can be damaged easily by static electricity. Such components commonly are
called Electrostatically Sensitive (ES) Devices. Examples of typical ES devices are integrated circuits and some field-effect
transistors and semiconductor “chip” components. The following techniques should be used to help reduce the incidence
of component damage caused by electrostatic discharge (ESD).

1. Immediately before handling any semiconductor component or semiconductor-equipped assembly, drain off any ESD

on your body by touching a known earth ground. Alternatively, obtain and wear a commercially available discharging
ESD wrist strap, which should be removed for potential shock reasons prior to applying power to the unit under test.

2. After removing an electrical assembly equipped with ES devices, place the assembly on a conductive surface such as

aluminum foil, to prevent electrostatic charge buildup or exposure of the assembly.

3. Use only a grounded-tip soldering iron to solder or unsolder ES devices.

4. Use only an anti-static solder removal device. Some solder removal devices not classified as “anti-static (ESD

protected)” can generate electrical charge sufficient to damage ES devices.

5. Do not use freon-propelled chemicals. These can generate electrical charges sufficient to damage ES devices.

6. Do not remove a replacement ES device from its protective package until immediately before you are ready to install it.

(Most replacement ES devices are packaged with leads electrically shorted together by conductive foam, aluminum foil
or comparable conductive material).

7. Immediately before removing the protective material from the leads of a replacement ES device, touch the protective

material to the chassis or circuit assembly into which the device will be installed.
CAUTION: Be sure no power is applied to the chassis or circuit, and observe all other safety precautions.

8. Minimize bodily motions when handling unpackaged replacement ES devices. (Otherwise harmless motion such as

brushing together of your fabric clothes or lifting of your foot from a carpeted floor can generate static electricity (ESD)
sufficient to damage an ES device).

Grounding for electrostatic breakdown prevention

1. Human body grounding.

Use the antistatic wrist strap to discharge the static electricity from your body.

2. Work table grounding.

Put a conductive material (sheet) or steel sheet on the area where the optical pickup is placed and ground the sheet.

Caution:

The static electricity of your clothes will not be grounded through the wrist strap. So take care not to let your clothes touch
the optical pickup.

Anti-static wrist strap

1M-ohms

Conductive material
(sheet) or steel sheet

CRX-040/CRX-140/

NS-BP80

5

CRX-040/CRX-140/NS-BP80

■ SYSTEM COMPOSITION /

The MCR-040 consists of the CRX-040 and NS-BP80.
The MCR-140 consists of the CRX-140 and NS-BP80.

MCR-040 は、CRX-040 および NS-BP80 で構成されています。
MCR-140 は、CRX-140 および NS-BP80 で構成されています。

システム構成

MCR-040

▼ NS-BP80 ▼ NS-BP80

▼ CRX-040

MCR-140

NS-BP80

CRX-040/CRX-140/

▼ NS-BP80 ▼ NS-BP80

▼ CRX-140

6

■ FRONT PANELS

CRX-140CRX-040

U, T, K, A, B, G, L, V, J models U, T, A, B, G, L, V, J models

CRX-040/CRX-140/NS-BP80

CRX-040/CRX-140/

NS-BP80

7

CRX-040/CRX-140/NS-BP80

U, T, K, A, B, G, L, V, J models

NS-BP80

NS-BP80

CRX-040/CRX-140/

8

CRX-040/CRX-140/NS-BP80

● Color Variations /

カラーバリエーション

OR : Orange color /

WH : White color /

LG : Light Gray color /

DG : Dark Gray color /

LB : Light Blue color /

DB : Dark Blue color /

RE : Red color /

オレンジ

ホワイト

ライトグレー

ダークグレー

ライトブルー

ダークブルー

レッド

PI : Pink color /

DN : Dark Green color /

BR : Brown color /

ピンク

ブラウン

ダークグリーン

CRX-040/CRX-140/

NS-BP80

9

CRX-040/CRX-140/NS-BP80

■ REAR PANELS

CRX-040

U model

K model

T model

A model

NS-BP80

CRX-040/CRX-140/

10

B model

G model

CRX-040

CRX-040/CRX-140/NS-BP80

L model

J model

V model

CRX-040/CRX-140/

NS-BP80

11

CRX-040/CRX-140/NS-BP80

CRX-140

U model

A model

T model

B model

NS-BP80

CRX-040/CRX-140/

12

G model

L model

CRX-140

V model J model

CRX-040/CRX-140/NS-BP80

U, T, K, A, B, G, L, V, J models

NS-BP80

CRX-040/CRX-140/

NS-BP80

13

CRX-040/CRX-140/NS-BP80

■ REMOTE CONTROL PANELS

CRX-040 CRX-140

U, T, K, A, B, G, L, V models J model

NS-BP80

CRX-040/CRX-140/

14

CRX-040/CRX-140/NS-BP80

■ SPECIFICATIONS /

■ Amplifier Section /

Maximum Power /

SP OUT .........................................................................15 W + 15 W

Minimum RMS Output Power /

SP OUT .........................................................................13 W + 13 W

Input Sensitivity/Input Impedance /

(1 kHz, 20 W)

PORTABLE ........................................................ 450 mV / 22 k-ohms

Maximum Input Signal Level /

PORTABLE ...................................................................2.5 V or more

Output Level/Output Impedance /

(1 kHz, 450 mV, 32 ohms)

Headphone ........................................................ 270 mV / 100 ohms

Signal to Noise Ratio /

(Portable, IHF-A network, Input shorted 450 mV)

SP OUT ...................................................................... 85 dB or more

Total Harmonic Distortion /

(Portable, 20 kHz LPF, CD etc., 1 kHz, 1 W)

SP OUT .......................................................................0.05 % or less

Tone Control /

BASS (100 Hz) ....................................................................... ± 6 dB

TREBLE (10 kHz) ................................................................... ± 6 dB

■ Tuner Section /

FM Tuning Range /

U model ...............................................................87.5 to 107.9 MHz

T, K, A, B, G, L, V models ................................87.50 to 108.00 MHz

J model ..................................................................76.0 to 90.0 MHz

■ CD Section /

Playback System /

Media .......................................................................... CD, CD-R/RW

Audio format .....................................................CD-DA, MP3, WMA)

Audio Performance /

DAC ...........................................................................192 kHz/24 bit

■ Input/Output Section /

Input Terminal /

Analog Audio

PORTABLE (mini jack) ................................................................x 1

Other

USB (1.1, full speed) ..................................................................x 1

Audio format /

iPod (CRX-040) ..........................................................................x 1

Supported iPod /

Output Terminal /

Analog Audio

SPEAKERS ................................................................................L/R

Headphone ................................................................................x 1

Charging Terminal /

Transmitter (for charging iPod) .....................................................x 1

アンプ部

実用最大出力

トーンコントロール特性

チューナー部

FM 受信周波数範囲

CD 部

再生システム

オーディオ部再生

入力端子

オーディオフォーマット

対応 iPod

出力端子

充電端子

(JEITA, 1 kHz, 10 % THD, 6 ohms)

定格出力

最大許容入力

信号対雑音比

全高調波歪率

入出力部

........................iPod (5th generation)

参考仕様

(1 kHz, 0.9 % THD, 6 ohms)

入力感度／入力インピーダンス

(1 kHz, 0.5 % THD)

出力電圧／出力インピーダンス

(SP OUT)

....................MP3, WMA

iPod classic

iPod nano

iPod touch

■ Transmitter Section /

Frequency /

Transmission range /

..................................................................Approx. 10 m (32.8 ft)

Number of units which can be simultaneously transmitted to /

同時接続台数

...............................................................Up to 7 units /

■ Speaker Section /

Type / 型式 ............Advanced Yamaha Active Servo Technology

Driver /

.................................................... Full-range 10 cm (3/8”) cone type

Frequency Response /

...................................................................50 Hz to 18 kHz (-10 dB)

Input Terminal /

■ General /

Power Supply /

U model ..................................................................AC 120 V, 60 Hz

T model ................................................................... AC 220 V, 50 Hz

K model .................................................................. AC 220 V, 60 Hz

A model .................................................................. AC 240 V, 50 Hz

B, G models ............................................................ AC 230 V, 50 Hz

L model ............................................... AC 220/230–240 V, 50/60 Hz

V model ............................................................ AC 110/120 V, 60 Hz

J model .............................................................. AC 100 V, 50/60 Hz

Power Consumption /

.................................................................................................. 25 W

Standby Power Consumption (reference data) /

待機時消費電力（参考値）

....................................................................................Less than 1 W

Dimensions (W x H x D) /

[CRX-040/CRX-140]

.............................. 180 x 120 x 309 mm (7-1/8" x 4-3/4" x 12-1/8")

[NS-BP80]

.............................. 122 x 118 x 287 mm (4-3/4" x 4-5/8" x 11-1/4")

Weight / 質量

[CRX-040]

.............................................................................. 3.6 kg (7.9 lbs.)

[CRX-040]

.............................................................................. 1.4 kg (3.1 lbs.)

周波数

(depending on the circumstances /

アドバンスドヤマハ アクティヴ サーボ テクノロジー

スピーカーユニット

総合

トランスミッター部

................................................................ 2.4 GHz

通信可能距離

(without interference /

スピーカー部

入力端子

電源電圧

再生周波数帯域

消費電力

(NS-BP80)

........................Push type /

寸法（幅 × 高さ × 奥行き）

(YIT-W11TX)

妨害のない時

最大7台

場所や状況により異なる

Non-magnetic shielding type

非防磁型

50 Hz to 24 kHz (-30 dB)

プッシュ型

)

)

CRX-040/CRX-140/

NS-BP80

15

CRX-040/CRX-140/NS-BP80

Finish /

仕上げ

OR (Orange color) ............................U, T, K, A, B, G, L, V, J models

WH (White color) ...............................U, T, K, A, B, G, L, V, J models

LG (Light Gray color) ........................ U, T, K, A, B, G, L, V, J models

DG (Dark Gray color) ........................U, T, K, A, B, G, L, V, J models

LB (Light Blue color) ......................... U, T, K, A, B, G, L, V, J models

DB (Dark Blue color) .........................U, T, K, A, B, G, L, V, J models

RE (Red color) ..................................U, T, K, A, B, G, L, V, J models

PI (Pink color) ...................................U, T, K, A, B, G, L, V, J models

DN (Dark Green color) ......................U, T, K, A, B, G, L, V, J models

BR (Brown color) ...............................U, T, K, A, B, G, L, V, J models

Accessories /

付属品

[CRX-040]

Remote control ...........................................................................x 1

Lithium batteries (CR2025) ........................................................x 2

Indoor FM antenna (1.4 m) (U, T, G, L, V, J models) ..................x 1

DOCK cover ...............................................................................x 1

[CRX-140]

Remote control ...........................................................................x 1

Lithium batteries (CR2025) ........................................................x 2

Indoor FM antenna (1.4 m) (U, T, G, L, V, J models) ..................x 1

Transmitter (YIT-W11TX Ver. D31i) .............................................x 1

[NS-BP80]

Speaker cable (1.5 m) ...............................................................x 2

Advanced Yamaha Active Servo Technology II
Advanced Yamaha Active Servo Technology is a unique system to let the
speaker unit have a perfectly linear motion by the speaker and amplifier
combination.

アドバンスドヤマハアクティブサーボテクノロジーII
アドバンスドヤマハアクティブサーボテクノロジーは、スピーカーとアン
プの組み合わせにより振動板を効率よくスムーズに動かし最大音圧時のリ
ニアリティを大幅に改善したユニークなシステムです。

NS-BP80

CRX-040/CRX-140/

* Specifications are subject to change without notice due to

product improvements.

※ 参考仕様および外観は予告なく変更されることがあります。

U ... U.S.A. and Canadian model

T......................... Chinese model

K .......................... Korean model

A ..................... Australian model

G ......................European model

L......................Singapore model

V ...........................Taiwan model

J ....................... Japanese model

B ........................... British model

iPod is a trademark of Apple Inc., registered in the U.S. and other countries.

“Made for iPod” means that an electronic accessory has been designed to
connect specifically to iPod and has been certified by the developer to meet
Apple performance standards.

Apple is not responsible for the operation of this device or its compliance
with safety and regulatory standards.

iPod は、米国およびその他の国々で登録されている AppleInc.の商標です。
｢MadeforiPod」とは、iPod 専用に接続するよう設計され、アップルが定

める性能基準を満たしているとデベロッパーによって認定された電子アク
セサリーであることを示します。

アップルは、これらの機器操作または、安全規制基準に関する一切の責任
を負いません。

Real-time uncompressed music transfer without sound degradation is
realized by Yamaha original digital wireless transfer technology, yAired.

ヤマハ独自のデジタルワイヤレス伝送技術

「AirWired」により、非圧縮で音質劣化のない音楽をリアルタイムで再生。

16

CRX-040/CRX-140/NS-BP80

• DIMENSIONS /

CRX-040 CRX-140

Top view

寸法図

215 (8-1/2")

287 (11-1/4")

264 (10-3/8")

5 (1/4")

Top view

NS-BP80

2.5 (1/8")

279.5 (11")

240 (9-1/2")

287 (11-1/4")

Front view

155 (6-1/8")
180 (7-1/4")

112 (4-3/8")

120 (4-3/4")

6 (1/4")

Unit: mm (inch)

単位：mm（インチ）

17 (5/8")

2 (1/8")

Front view

102 (4")

120 (4-3/4")

5 (1/4")

114 (4-1/2")

118 (4-5/8")

4 (1/8")

Unit: mm (inch)

単位：mm（インチ）

CRX-040/CRX-140/

NS-BP80

17

CRX-040/CRX-140/NS-BP80

■ INTERNAL VIEW

Rear view

Top view

35462

CRX-040 CRX-140

1

1

DAB MODULE (A, B models)

2

MAIN (2) P.C.B. (A, B models)

3

FM TUNER (U, T, K, G, L, V, J models)

4

MAIN (1) P.C.B.
SUB (3) P.C.B. (L, V models)

5

SUB (2) P.C.B.

6

LOADER MECHANISM UNIT

7

CONNECTOR (2) P.C.B. (CRX-140)

8

MAIN (3) P.C.B. (CRX-040)

9

CONNECTOR (1) P.C.B. (CRX-140)
SUB (1) P.C.B.

10

NS-BP80

CRX-040/CRX-140/

18

Front view

7

98

10

CRX-040/CRX-140/NS-BP80

■ DISASSEMBLY PROCEDURES /

Disconnect the power cable from the AC outlet.

1. Removal of Front Panel Unit

a. Using a flatblade screwdriver, move the slider at the

bottom in the direction of the arrow shown above.
(Fig. 1)
Open the disc tray, remove the lid and close the disc
tray. (Fig. 1)

b. Remove 5 screws (①), and remove the side cover R.

(Fig. 1)

c. Remove 5 screws (②), and remove the side cover L.

(Fig. 1)
d. Remove 4 screws (③). (Fig. 1)
e. Remove CB801-802. (Fig. 1)
f. Remove CB702-703. (Fig. 1) (CRX-040)
g. Remove CB602-604. (Fig. 1) (CRX-140)
h. Release 2 hooks, and remove the front panel unit.

(Fig. 1)

MAIN (3) P.C.B.

Side cover L

サイドカバーL

2

2

CB703

分解手順

AC 電源コンセントから、電源コードを抜いてください。

1. フロントパネルユニットの外し方

a. マイナスドライバーで底面のスライダーを上図の矢印

の方向に動かします。（Fig.1）
ディスクトレイを開けてリッドを取り外し、ディスク
トレイを閉じます。（Fig.1）

b. ①のネジ 5 本を外し、サイドカバー R を取り外します。

（Fig.1）

c. ②のネジ 5 本を外し、サイドカバー L を取り外します。

（Fig.1）
d. ③のネジ 4 本を外します。（Fig.1）
e. CB801 〜 802 を外します。（Fig.1）
f. CB702 〜 703 を外します。（Fig.1）（CRX-040）
g. CB602 〜 604 を外します。（Fig.1）（CRX-140）
h. フック 2 箇所を外し、フロントパネルユニットを取り

外します。（Fig.1）

3

2

Lid

リッド

CRX-140

CONNECTOR (1) P.C.B.

Front panel unit

フロントパネルユニット

CB802

CB802

SUB (1) P.C.B.

Hook

フック

CB602

3

CB604

CB603

Hook

フック

Lid

リッド

Disc tray

ディスクトレイ

CB702

CB801

Front panel unit

フロントパネルユニット

Side cover R

サイドカバーR

1

1

How to manually open the disc tray

ディスクトレイを開ける方法

1

CRX-040/CRX-140/

NS-BP80

SUB (1) P.C.B.

CB801

Flatblade screwdriver

マイナスドライバー

Fig. 1

19

CRX-040/CRX-140/NS-BP80

2. Removal of Loader Mechanism Unit

a. Remove 4 screws (④). (Fig. 2)
b. Remove CB502 and W501. (Fig. 2)
c. Unlock and remove CB4 and ground the terminal side

of the flexible flat cable with a clip or the like. (Fig. 2)

d. Remove the loader mechanism unit. (Fig. 2)

3-1. Removal of FM tuner (U, T, K, G, L, V, J models)

a. Remove 2 screws (⑤). (Fig. 2)
b. Remove CB251. (Fig. 2)
c. Remove the FM tuner. (Fig. 2)

3-2. Removal of DAB module (A, B models)

a. Remove 2 screws (⑥). (Fig. 2)
b. Remove CB252. (Fig. 2)
c. Remove the DAB module. (Fig. 2)

4. Removal of MAIN (1) P.C.B.

a. Remove 2 screws (⑦), 3 screws (⑧) and 3 screws

(⑨). (Fig. 2)
b. Remove CB101 and CB103. (Fig. 2)
c. Remove the MAIN (1) P.C.B.. (Fig. 2)

Loader mechanism unit

ローダーメカユニット

4

2. ローダーメカユニットの外し方

a. ④のネジ 4本を外します。（Fig.2）
b. CB502、W501 を外します。（Fig.2）
c. ロックを解除して CB501 を外し、カード電線の端子

面をクリップ等でアースします。（Fig.2）

d. ローダーメカユニットを取り外します。（Fig.2）

3. FM チューナーの外し方

a. ⑤のネジ 2 本を外します。（Fig.2）
b. CB251 を外します。（Fig.2）
c. FM チューナーを取り外します。（Fig.2）

4. MAIN（1）P.C.B. の外し方

a. ⑦ のネジ 2 本、⑧のネジ 3 本、⑨ のネジ 3 本を外し

ます。（Fig.2）
b. CB101、CB103 を外します。（Fig.2）
c. MAIN（1）P.C.B. を取り外します。（Fig.2）

4

17 mm

(0.67")

NS-BP80

CRX-040/CRX-140/

FM tuner

FMチューナー

(U, T, K, G, L, V, J models)

DAB module

DABモジュール

(A, B models)

MAIN (1) P.C.B.

CB501

Locked Unlocked

Terminal side

端子面

Clip

クリップ

Use a clip or other item to ground
the unit.

クリップ 等 で アースし てくだ さ い 。

CB251
(U, T, K, G, L, V, J models)

CB101

9

8

CB103

5

6

7

20

Flexible flat cable

カード電線

CB252

(A, B models)

CB501

W501

CB502

Fig. 2

CRX-040

CRX-040/CRX-140/NS-BP80

When checking the P.C.B.s:

• Spread the rubber sheet and the cloth. Then place
this unit on the cloth and check it. (Fig. 3)

• When connecting the flexible flat cable, be careful
with polarity.

• Connect the ground point (ST801) of the SUB (1)
P.C.B. to the chassis with a ground lead or the like.
(Fig. 3)

• Reconnect all cables (connectors) that have been
disconnected.

Ground lead

アース線

Rubber sheet and the cloth

ゴ ム シ ートと布

MAIN (3) P.C.B.

P.C.B. をチェックする場合には：

・ ゴムシートと布を敷き、その上に本機を置いてチェッ

クします。（Fig.3）
・ 外したケーブル（コネクター）をすべて接続します。
・ SUB（1）P.C.B.のアース（ST801）をアース線等でシャー

シに接続してください。（Fig.3）
・ フラットケーブルを接続する際、極性に注意してく

ださい。

Rear panel

リアパ ネ ル

ST801

ST801

Ground lead

アース線

SUB (1) P.C.B.

SUB panel unit

SUBパネルユニット

CRX-040/CRX-140/

NS-BP80

Chassis

シャーシ

Loader mechanism unit

ローダーメカユニット

Rubber sheet and the cloth

ゴ ム シ ートと布

Fig. 3

21

CRX-040/CRX-140/NS-BP80

CRX-140

When checking the P.C.B.s:

• Spread the rubber sheet and the cloth. Then place
this unit on the cloth and check it. (Fig. 4)

• When connecting the flexible flat cable, be careful
with polarity.

• Connect the ground point (ST801) of the SUB (1)
P.C.B. to the chassis with a ground lead or the like.
(Fig. 4)

• Reconnect all cables (connectors) that have been
disconnected.

Ground lead

アース線

P.C.B. をチェックする場合には：

・ ゴムシートと布を敷き、その上に本機を置いてチェッ

クします。（Fig.4）
・ 外したケーブル（コネクター）をすべて接続します。
・ SUB（1）P.C.B.のアース（ST801）をアース線等でシャー

シに接続してください。（Fig.4）
・ フラットケーブルを接続する際、極性に注意してく

ださい。

Rear panel

リアパ ネ ル

Chassis

シャーシ

NS-BP80

CRX-040/CRX-140/

22

ST801

Ground lead

アース線

SUB (1) P.C.B.

SUB panel unit

SUBパネルユニット

Loader mechanism unit

ローダーメカユニット

Fig. 4

CONNECTOR (1) P.C.B.

Front panel unit

フロントパネルユニット

Rubber sheet and the cloth

ゴ ム シ ートと布

CRX-040/CRX-140/NS-BP80

■ UPDATING FIRMWARE /

ファームウェアのアップデート

When the following parts are replaced, the firmware must
be updated to the latest version.

Replaced Parts

交換した部品

MAIN P.C.B.

Main microprocessor
(IC267, MAIN P.C.B.)

AW-CARD P.C.B.

Main microprocessor firmware

メインマイコンファームウェア

ワイヤレスモジュールファームウエア

AirWired microprocessor Firmware

AirWired マイコンファームウエア

Firmware

ファームウェア

Wireless Module Firmware

● Confirmation of firmware version and checksum

Before and after updating the firmware, check the
firmware version and checksum by using the self­diagnostic function menu.

Start up the self-diagnostic function and select “1.
ROM VER/SUM” menu.

Using the sub-menu, have the firmware version and
checksum displayed, and note down them.

(See “SELF-DIAGNOSTIC FUNCTION”)
* When the firmware version is different from

written one after updating, perform the updating
procedure again from the beginning.

下記の部品を交換した場合、ファームウェアを最新バー
ジョンにアップデートする必要があります。

Update method

アップデートの方法

Updating the main microprocessor firmware

メインマイコンファームウェアのアップデート

Updating the Wireless Module Firmware

and the AirWired microprocessor Firmware

ワイヤレスモジュールファームウエアと

AirWired マイコンファームウエアのアップデート

MCR-040/MCR-140

● ファームウェアのバージョンとチェックサムの確認

ファームウエアのアップデートの前後に、ファーム
ウエアのバージョンとチェックサムをダイアグで確
認します。

ダイアグを起動し、“1.ROMVER/SUM” を選択します。
サブメニューでファームウェアのバージョンと

チェックサムを表示し、それらを書きとめます。

（「ダイアグ」参照）

※ アップデート後、ファームウェアのバージョンが

書き込まれたものと異なる場合、アップデートの
操作を最初からやり直してください。

Model

モデル名

MCR-140

● Initializing the back-up IC

Be sure to initialize the back-up IC after updating
the firmware by the following procedure, otherwise
the set up information (tuner preset, clock) can not
be memorized properly.

Start up the self-diagnostic function and select “C.
FACTORY PRESET” menu. (See “SELF-DIAGNOSTIC
FUNCTION”)

Select “C-2 PRESET RSRV” sub-menu and turn off
the power once and turn on the power again. Then
the buck-up IC is initialized.

C-1PRESETINH C-2PRESETRSRV

● バックアップ IC の初期化

ファームウェアのアップデート後、必ず下記の手順
でバックアップ IC の初期化を行ってください。で
なければ、設定情報（チューナープリセット、時計）
が正常に記憶されません。

ダイアグを起動し、“C.FACTORYPRESET” を選択しま
す。（「ダイアグ」参照）

サブメニュー “C-2PRESETRSRV” を選択し、電源を
一度切ってから、もう一度電源を入れるとバックアッ
プ IC が初期化されます。

CRX-040/CRX-140/

NS-BP80

23

CRX-040/CRX-140/NS-BP80

● Required tools

• Firmware downloader program ........ FlashSta.exe

• Firmware
Main microprocessor firmware (CRX-040/CRX-140)

............................................. CRX_x40_xxxx.mot

CRX_x40_xxx.id

Wireless module firmware (CRX-140)

......................................... uaw_firmup_xxxx.mot

uaw_firmup_xxxx.id

AirWired microprocessor firmware (CRX-140)

............................................ uaw_card_xxxx.mot

uaw_card_xxxx.id

• RS232C cross cable “D-sub 9 pin female”
(Specifications)

Pin No.2 RxD Pin No.2 RxD

Pin No.3 TxD Pin No.3 TxD

Pin No.5 GND Pin No.5 GND

Pin No.7 RTS Pin No.7 RTS

Pin No.8 CTS Pin No.8 CTS

• RS232C conversion adaptor (Part No.: WR492800)

● 必要なツール

・ プログラム書き込み用プログラム....... FlashSta.exe

・ ファームウェア

メインマイコンファームウェア（CRX-040/CRX-140）

.............................................................CRXx40xxxx.mot

CRXx40xxx.id

ワイヤレスモジュールファームウェア（CRX-140）

...................................................... uawfirmupxxxx.mot

uawfirmupxxxx.id

AirWired マイコンファームウェア（CRX-140）

............................................................uawcardxxxx.mot

uawcardxxxx.id

・ RS232C クロスケーブル “D-sub9pin メス”

（仕様）

PinNo.2RxD PinNo.2RxD
PinNo.3TxD PinNo.3TxD

PinNo.5GND PinNo.5GND

PinNo.7RTS PinNo.7RTS
PinNo.8CTS PinNo.8CTS

・ RS232C 変換アダプター（部品番号：WR492800）

NS-BP80

CRX-040/CRX-140/

● Preparation and precautions

• Download the firmware downloader program and
the latest firmware from the specified source to
the same folder of the PC.

• Prepare the above specified RS232C cross cable.

• While writing the firmware, keep the other
application software on the PC closed.
It is also recommended to keep the software on
the task tray closed as well.

● 準備と注意

・ 指定のダウンロード先から、ファームウェア書き

込み用プログラムと最新のファームウェアを、PC
の同じフォルダにダウンロードしてください。

・ RS232C クロスケーブルは必ず上記仕様のものを

用意してください。

・ 書き込み時は、PC 上の他のアプリケーションソ

フトは閉じてください。
さらに、タスクトレイ上にあるソフトも閉じてお
くことを推奨します。

24

CRX-040/CRX-140/NS-BP80

Updating the main microprocessor firmware

● Connection

* Disconnect the power cable of this unit from the

AC outlet.

1. Set the switch (SW7) of RS232C conversion
adaptor to the “FLASH UCOM” position. (Fig. 1)

2. Connect the writing port (CB255 of MAIN P.C.B.)
located on the rear panel of this unit to the serial
port (RS232C) of the PC with RS232C cross
cable, RS232C conversion adaptor and flexible
flat cable as shown below. (Fig. 1)

PC

Serial port (RS232C)

メインマイコンファームウェアのアップデート

● 接続

※ 本機の電源コードを AC コンセントから抜いてく

ださい。

1. RS232C 変換アダプターのスイッチ（SW7）を
“FLASHUCOM” 側に設定します。（Fig.1）

2. 本機の書き込み用ポート（MAINP.C.B. の CB255）
と PC のシリアルポート（RS232C）を下記のよう
に接続します。（Fig.1）

This unit / 本機

Writing port / 書き込みポート

(MAIN P.C.B. CB255)

RS232C conversion adaptor

RS232C 変換アダプター

RS232C cross cable

RS232C クロスケーブル

● Operation procedure

1. Connect the power cable of this unit to the AC
outlet.
The power to this unit is turned on and the
microprocessor is in the writing mode.

OTHER

Fig. 1

SW7

FLASH
UCOM

Flexible flat cable (9P)

カード電線（9P）

● 操作方法

1. 本機の電源コードを AC コンセントに接続します。
本機の電源が入り、マイコンが書き込みモードに
なります。

CRX-040/CRX-140/

NS-BP80

25

CRX-040/CRX-140/NS-BP80

2. Start up FlashSta.exe.
The screen appears as shown below. (Fig. 2)

3. Select the data to be transmitted and port. (Fig. 2)

• Select Program

Select Internal flash memory.

• RS232C

Select the port of RS-232C

* For selection of the port, COM1 to 4 can be

used.
As COM5 or higher port cannot be used,

select out of COM 1 to 4 of the setting on
the PC side.

2. FlashSta.exe を起動します。
下記の画面が表示されます。（Fig.2）

3. 送信データ、ポートを選択します。（Fig.2）

・ SelectProgram

Internalflashmemory を選択します。

・ RS232C

接続している RS-232 Ｃポートを選択します。

※ ポートの選択は COM1 〜 4 までが使用でき

ます。
COM5 以上は使用できませんので、PC 側の

設定で COM1 〜 4 を選択してください。

Select Internal flash memory

Internalflashmemory を選択します

Select the port of RS-232C

接続している RS-232C ポートを選択します

NS-BP80

CRX-040/CRX-140/

4. Click [Refer...] and select the firmware name.
(Fig. 3)

Main microprocessor firmware:

CRX_x40_xxxx.mot

* The ID code and MCU type are loaded auto-

matically when the file is selected. (Fig. 3)

Click [OK]. (Fig. 3)

When [Refer...] is clicked, the
“Open” screen appears.

［Refer...］をクリックすると「ファ

イルを開く」が表示されます

Fig. 2

4.［Refer...］をクリックし、書き込むファームウェア
を選択します。（Fig.3）

メインマイコンファームウェア：

CRXx40xxxx.mot

※ ID、および MCUType は書き込みファイル選

択後、自動的に取り込まれます。（Fig.3）

［OK］をクリックします。（Fig.3）

26

Fig. 3

CRX-040/CRX-140/NS-BP80

5. Click [Setting], and set the baud rate. (Fig. 4)

* Reduce the baud rate if a transmission error

occurs frequently.

5.［Setting］をクリックし、通信速度の設定を行い
ます。（Fig.4）

※ 送信エラーが多発する場合は、通信速度を下

げてください。

115200

40

Fig. 4

6. Click [E.P.R.], then the “Erase” screen appears.
(Fig. 5)

7. Click [OK] to start writing. (Fig. 5)

6.［E.P.R］をクリックすると、「Erase」が表示されま
す。（Fig.5）

7.［OK］をクリックし、書き込みを開始します。

（Fig.5）

CRX-040/CRX-140/

NS-BP80

Writing being executed.

書き込み中

Fig. 5

27

CRX-040/CRX-140/NS-BP80

8. When writing of the firmware is completed, the
screen appears as shown below. (Fig. 6)
Click [OK]. (Fig. 6)

9. Click [Exit] to end FlashSta.exe. (Fig. 6)

8. ファームウェアの書き込みが完了すると、以下の
画面が表示されます。（Fig.6）

［OK］をクリックします。（Fig.6）

9.［Exit］をクリックして FlashSta.exe を終了します。

（Fig.6）

Fig. 6

NS-BP80

CRX-040/CRX-140/

28

CRX-040/CRX-140/NS-BP80

Updating the Wireless Module Firmware and

the AirWired microprocessor Firmware

● Connection

* Disconnect the power cable of this unit from the

AC outlet.

• Remove the side cover R. (See “DISASSEMBLY
PROCEDURES”)

• Connect the writing port (CB606 of CONNECTOR
P.C.B.) of this unit to the serial port (RS232C)
of the PC with RS232C cross cable, RS232C
conversion adaptor and flexible flat cable as
shown below. (Fig. 1)

• Set the switch (SW7) of RS232C conversion
adaptor to the “FLASH UCOM” position. (Fig. 1)

PC

ワイヤレスモジュールファームウエアと

AirWired マイコンファームウエアのアップデート

● 接続

※ 本機の電源コードを AC コンセントから抜いてく

ださい。
・ サイドカバー Rを取り外します。（「分解手順」参照）
・ 本機の書き込み用ポート（CONNECTORP.C.B. の

CB606）と PC のシリアルポート（RS232C）を下

記のように接続します。（Fig.1）
・ RS232C 変換アダプターのスイッチ（SW7）を

“FLASHUCOM” 側に設定します。（Fig.1）

This unit / 本機

Writing port / 書き込みポート

(CONNECTOR P.C.B. CB606)

Serial port (RS232C)

RS232C cross cable

RS232C クロスケーブル

RS232C conversion adaptor

RS232C 変換アダプター

SW7

FLASH
UCOM

OTHER

Fig. 1

Flexible flat cable (9P)

カード電線（9P）

CRX-040/CRX-140/

NS-BP80

29

CRX-040/CRX-140/NS-BP80

● Operation procedure

CAUTION: Perform “Writing the wireless module

firmware” 1st and “Writing the AirWired
Microprocessor Firmware” 2nd, otherwise
this unit will not operate properly.

Perform the following procedures.

Writing the wireless module firmware

󱨶

Step 1 to 5, 6-A, 7 to 13, 14-A

Writing the AirWired microprocessor firmware

󱨷

Step 1 to 5, 6-B, 7 to 13, 14-B

1. Connect the flexible flat cable to the writing port
of this unit. (See “Connection”)

2. Connect the power cable of this unit to the AC
outlet.

3. Start up the self-diagnostic function and select
“B-2. AW UG READY” sub-menu. (See “SELF­DIAGNOSTIC FUNCTION”)

Main menu 1 /

メインメニュー 1

● 操作方法

注意： 先に「󱨶ワイヤレスモジュールファームウェ

アの書き込み」を、次に「󱨷AirWired マイ
コンファームウェアの書き込み」を行います。
そうしないと、本機は正常に動作しません。

下記の順番で操作を行ってください。
󱨶ワイヤレスモジュールファームウエアの書き込み

ステップ 1 〜 5、6-A、7 〜 13、14-A

󱨷AirWired マイコンファームウェアの書き込み

ステップ 1 〜 5、6-B、7 〜 13、14-B

1. 本機の書き込み用ポートにカード電線を接続しま
す。（「接続」参照）

2. 本機の電源コードを AC コンセントに接続します。

3. ダイアグを起動し、サブメニュー “B-2.AW UG
READY” を選択します。（「ダイアグ」参照）

Main menu B /

B-1AWUPGRADE1-1VER:D016 B-2AWUGREADY

メインメニュー B

Sub-menu B-2 /

サブメニュー B-2

NS-BP80

CRX-040/CRX-140/

4. Start up FlashSta.exe.
The screen appears as shown below. (Fig. 2)

5. Select the data to be transmitted and port. (Fig. 2)

• Select Program

Select Internal flash memory.

• RS232C

Select the port of RS-232C

* For selection of the port, COM1 to 4 can be

used.
As COM5 or higher port cannot be used,

select out of COM 1 to 4 of the setting on
the PC side.

4. FlashSta.exe を起動します。
下記の画面が表示されます。（Fig.2）

5. 送信データ、ポートを選択します。（Fig.2）

・ SelectProgram

Internalflashmemory を選択します。

・ RS232C

接続している RS-232 Ｃポートを選択します。

※ ポートの選択は COM1 〜 4 までが使用でき

ます。
COM5 以上は使用できませんので、PC 側の

設定で COM1 〜 4 を選択してください。

Select Internal flash memory

Internalflashmemory を選択します

Select the port of RS-232C

接続している RS-232C ポートを選択します

30

Fig. 2

CRX-040/CRX-140/NS-BP80

* If the “Timeout” error screen appears, press the

“reset switch (SW3)” of the RS232C conversion
adaptor and click [OK], and “Set baud rate”
screen appears. (Fig. 3)

Click [OK]. (Fig. 3)

RS232C conversion adaptor

RS232C 変換アダプター

Reset switch (SW3)

リセットスイッチ（SW3）

6. Click [Refer...] and select the firmware name.
(Fig. 4)

6-A

uaw_firmup_xxxx.mot

6-B

uaw_card_xxxx.mot

* The ID code and MCU type are loaded auto-

matically when the file is selected. (Fig. 4)

Fig. 3

※ もしタイムアウトエラーが表示された場合、

RS232C 変換アダプターの “リセットスイッチ

（SW3）” を押して［OK］をクリックします。

すると通信速度の設定画面が開きます。（Fig.3）

［OK］をクリックします。（Fig.3）

6.［Refer...］をクリックし、書き込むファームウェア
を選択します。（Fig.4）

6-A

uawfirmupxxxx.mot

6-B

uawcardxxxx.mot

※ ID、および MCUType は書き込みファイル選

択後、自動的に取り込まれます。（Fig.4）

Click [OK]. (Fig. 4)

When [Refer...] is clicked, the
“Open” screen appears.

［Refer...］をクリックすると「ファ

イルを開く」が表示されます

［OK］をクリックします。（Fig.4）

CRX-040/CRX-140/

NS-BP80

Fig. 4

31

CRX-040/CRX-140/NS-BP80

7. Click [Setting], and set the baud rate. (Fig. 5)

* Reduce the baud rate if a transmission error

occurs frequently.

7.［Setting］をクリックし、通信速度の設定を行い
ます。（Fig.5）

※ 送信エラーが多発する場合は、通信速度を下

げてください。

57600

40

Fig. 5

NS-BP80

CRX-040/CRX-140/

8. Click [E.P.R.], then the “Erase” screen appears.
(Fig. 6)

9. Click [OK] to start writing. (Fig. 6)

8.［E.P.R］をクリックすると、「Erase」が表示されま
す。（Fig.6）

9.［OK］をクリックし、書き込みを開始します。

（Fig.6）

Writing being executed.

書き込み中

Fig. 6

32

CRX-040/CRX-140/NS-BP80

10. When writing of the firmware is completed, the
screen appears as shown below. (Fig. 7)
Click [OK]. (Fig. 7)

11. Click [Exit] to end FlashSta.exe. (Fig. 7)

12. Press the “

” (Standby/On) key to turn off the

power.

13. Remove the RS232C conversion adaptor and
flexible flat cable from the writing port (CB606 of
CONNECTOR P.C.B.) of this unit.

14. Start up the self-diagnostic function and select
“B-3 AW RESTART” sub-menu. (See “SELF­DIAGNOSTIC FUNCTION”)

The result of writing, OK or NG, is displayed as
shown below.

Fig. 7

10.ファームウェアの書き込みが完了すると、以下の
画面が表示されます。（Fig.7）

［OK］をクリックします。（Fig.7）

11.［Exit］をクリックして FlashSta.exe を終了します。

（Fig.7）

12.本機の “

”（スタンバイ / オン）キーを押して電

源を切ります。

13.本機の書き込み用ポート（CONNECTORP.C.B. の
CB606）から RS232C 変換アダプターとカード電
線を取り外します。

14.ダイアグを起動し、サブメニュー “B-3AW
RESTART” を選択します。（「ダイアグ」参照）

書き込みの結果が、以下のように表示されます。

CRX-040/CRX-140/

14-A

Main menu 1

メインメニュー 1

14-B

Main menu 1

メインメニュー 1

Main menu B

メインメニュー B

Main menu B

メインメニュー B

* When NG, perform “Operation procedures”

again from the beginning.

Sub-menu B-3

サブメニュー B-3

Sub-menu B-3

サブメニュー B-3

After a few seconds

数秒後

After a few seconds

数秒後

OK

NG

OK

NG

※ NG の場合、「操作方法」を最初からやり直し

てください。

NS-BP80

33

CRX-040/CRX-140/NS-BP80

NS-BP80

CRX-040/CRX-140/

■ SELF-DIAGNOSTIC FUNCTION /

There are 12 main menu items, each of which has sub­menu items.

Listed in the table below are main menu items and sub-

ダイアグ（自己診断機能）

メインメニューは 12個あり、そのそれぞれにサブメ
ニューがあります。

下表はメニュー一覧です。

menu items.

MAIN MENU SUB-MENU

1 ROM VER/SUM 1 MAIN MICROPROCESSOR VERSION

2 MAIN MICROPROCESSOR CHECKSUM

3 CD IC VERSION

4 USB IC VERSION

5 AirWired MICROPROCESSOR VERSION

6 AirWired WIRELESS MODULE VERSION

7 DAB VERSION (A, B models)

2 AUDIO TEST 1 iPod

2 PORTABLE

3 TUNER

4CD

5 USB

3 FL CHECK 1 FL CHECK

2 ALL SEGMENTS OFF

3 ALL SEGMENTS ON

4 DIMMER 50%

5 CHECK LATTICE PATTERN 1

6 CHECK LATTICE PATTERN 2

4 iPod (CRX-040) 1 CONNECTION CHECK / UART LOOPBACK TEST

5 MAIN P.C.B. CHECK 1 ALL CHECK

2 I2C CHECK

3 SUB-CLOCK CHECK

6 CD CHECK 1 LAZER DIODE CHECK

2 SPINDLE MOTER CHECK

3 FEED MOTER CHECK

4 FOCUS CHECK

5 TRACKING CHECK

6 C1 ERROR

7 C2 ERROR

8 CD IC UPGRADE (Not applied to this model /

7 AD DATA CHECK 1 PS1

2 PS2

3 PS3

4 MODEL

5 DESTINATION

6 PANEL KEY

8 PROTECTION HISTORY 1 LAST

2 HISTORY 1

3 HISTORY 2

4 HISTORY 3

9 SET INFORMATION 1 MODEL

2 DESTINATION

A SOFT SW 1 SW MODE

2 DESTINATION

B AirWired UPGRADE 1 AirWired UPGRADE MENU

2 AirWired UPGRADE READY

3 AirWired UPGRADE RESTART

C FACTORY PRESET 1 PRESET INH

2 PRESET RSRV

34

このモデルには適応されません

)

CRX-040/CRX-140/NS-BP80

● Starting Self-Diagnostic Function

While pressing the “INPUT” and “ ” (Play/Pause) keys
of this unit as shown in the figure below, press the “
(Standby/On) key to turn on the power.

The self-diagnostic function mode is activated.

Keys of this unit /

“ ” (Standby/On) key

Display /

● ダイアグの起動

“INPUT” と “ ”（再生 / 一時停止）キーを押しながら “ ”（ス

”

ディスプレイ表示

タンバイ / オン）キーを押して電源を入れます。
ダイアグが起動します。

本機キー

While pressing these keys, turn on
the power.

これらのキーを押しながら、電源
を入れます。

Main menu display / メインメニュー表示Opening message / オープニング表示

NoProtection 1-1VER:D016

After a few seconds / 数秒後

● Starting Self-diagnostic function in
the protection cancel mode

If the protection function works and causes hindrance to
trouble shoot, cancel the protection function as described
below, and it will be possible to enter the self-diagnostic
function mode.

While pressing “INPUT” and “
shown in the figure above, press the “
to turn on the power and keep pressing those 2 keys for 3
seconds or longer.

The self-diagnostic function mode is activated with the
protection functions disabled.

” (Play/Pause) keys as

” (Standby/On) key

Display /

● プロテクション解除モードでの起動

プロテクションが動作することにより、故障箇所の診断
に支障をきたすような場合は、次の方法によりプロテク
ションを解除した状態でダイアグモードに入ることがで
きます。

上図に示す “INPUT” と “
押しながら “
入れ、2 つのキーを 3 秒以上押し続けます。

プロテクション解除モードでダイアグが起動します。

ディスプレイ表示

CRX-040/CRX-140/

NS-BP80

”（再生 / 一時停止）キーを

”（スタンバイ / オン）キーを押して電源を

Main menu display / メインメニュー表示Opening message / オープニング表示

NoProtection 1-1VER:D016

After a few seconds / 数秒後

In this mode, the “SLEEP” segment of the FL display
of this unit flashes to indicate that the mode is self­diagnostic function mode with the protection functions
disabled.

"SLEEP" segment

“SLEEP”セグメント

このモードでは本機 FL の “SLEEP” セグメントが点滅し、
プロテクションを解除した状態でのダイアグモードであ
ることを知らせます。

35

CRX-040/CRX-140/NS-BP80

CAUTION!

Using this product with the protection function disabled
may cause further damage to itself. Use special care
when using this mode.

● Canceling Self-diagnostic function

1. Before canceling self-diagnostic function, execute
setting for FACTORY PRESET of main menu No. C
(Memory initialization inhibited or Memory initialized).
* In order to keep the user memory preserved,

be sure to select INIT INH (Memory initialization
inhibited).

2. Press the “

” (Standby/On) key of this unit to turn off

the power.

● Display provided when Self-diagnostic
function started

The FL display of this unit displays the protection function
history data then the main menu (sub-menu 1-1 MAIN
MICROPROCESSOR VERSION of main menu No. 1 ROM
VER/SUM) a few seconds later.

注意！

プロテクションを解除した状態でのダイアグモードは、
危険な状態でもプロテクションが作動しないため、動作
させると、機器を破壊することがあります。このモード
を使用する場合は十分注意してください。

● ダイアグの解除

1. ダイアグを解除する前に、メインメニュー No.C の
FACTORYPRESET（メモリーの初期化禁止／またはメ
モリーの初期化）の設定をします。
※ ユーザーメモリーを保持したい場合は、必ず INIT

INH（メモリー初期化禁止）を選択してください。

2. リモコンの “

”（スタンバイ / オン）キーを押して電

源を切ります。

● ダイアグ起動時の表示

本機の FL ディスプレイにプロテクション履歴情報が表
示されます。数秒後、メインメニュー No.1「ROMVER/
SUM」のサブメニュー「1-1 MAINMICROPROCESSOR
VERSION」が表示されます。

NS-BP80

CRX-040/CRX-140/

Display /

When there is no history of protection function:

Opening message /

NoProtection 1-1VER:D016

オープニング表示

After a few seconds /

When there is a history of protection function:

When the protection function worked due to a short
between speaker terminals.

D-AMPError

When the protection function worked due to abnormal
voltage in the power supply section.

PSx(AD:xxxL)

A/D conversion value of voltage

電圧の A/D 変換値

ディスプレイ表示

プロテクション履歴がない場合：

数秒後

プロテクション履歴がある場合：

スピーカー端子間のショートによりプロテクションが働
いた場合

電源部の電圧異常によりプロテクションが働いた場合

H: When the upper limit of the protection function is exceeded.

L: When the lower limit of the protection function is exceeded.

Main menu display /

プロテクションの上限を超えた場合

プロテクションの下限を超えた場合

メインメニュー表示

For details of protection functions, refer to the main menu
No. 7 AD DATA CHECK.

36

プロテクションの詳細は、メインメニュー No.7ADDATA
CHECK を参照してください。

CRX-040/CRX-140/NS-BP80

● History of protection function

When the protection function has worked, its history is
stored in memory with a backup. Even if no abnormality
is noted while servicing the unit, an abnormality which
has occurred previously can be defined as long as the
backup data has been stored.

The history of the protection function will be initialized
when self-diagnostic function is cancelled by selecting
No. C-2 PRESET RSRV (Memory initialized) or when the
backup data is erased.

● Operation procedure of Main menu
and Sub-menu

There are 12 main menu items, each of them having sub­menu items.

Main menu selection

Select the main menu using “ ” (Forward) and “ ”
(Reverse) keys on the remote control.

Sub-menu selection

Select the sub-menu using “ENTER” (Forward) and “
(MENU)” (Reverse) keys on the remote control.

● プロテクションの履歴

プロテクションが働いた場合、履歴をバックアップして
記憶しています。修理のときに異常が認められなくても、
バックアップが残っていれば、お客様のところで起きた
異常を区別できます。

メインメニュー No. C-2RESETRSRV（メモリーの初期化）
を選んでダイアグを解除した場合、またはバックアップ
が消えた場合に、プロテクションの履歴は初期化されま
す。

● メインメニューとサブメニューの操作

ダイアグには 12 のメインメニューがあり、そのそれぞれ
にサブメニューがあります。

メインメニューの選択

リモコンの “ ”（順送り）、“ ”（逆送り）キーで選択します。

サブメニューの選択

リモコンの “決定”（順送り）、“ （メニュー）”（逆送り）キー
で選択します。

Main menu selection

メインメニューの選択

Forward

Reverse

Reverse

Forward

Sub-menu selection

サブメニューの選択

U, T, K, A, B, G, L, V models J model

順送り

逆送り

逆送り

順送り

CRX-040/CRX-140/

NS-BP80

37

CRX-040/CRX-140/NS-BP80

● Functions in Self-Diagnostic Function
mode

In addition to the self-diagnostic function menu items,
functions listed below are available.

• Power on/off

• Master volume

• Muting

• Disc tray open/close

● Initial settings used to start Self­Diagnostic Function

The following initial settings are used when starting self­diagnostic function.

Master volume: 25

* When self-diagnostic function is canceled, these

settings are restored to those before starting self­diagnostic function.

● ダイアグ中の機能

ダイアグメニューの他に、以下の機能が動作します。
・ 電源オン／オフ
・ マスターボリューム
・ ミュート
・ ディスクトレイの開閉

● ダイアグ開始時の初期設定

ダイアグ開始時に以下のような設定になります。

マスターボリューム：25

※ ダイアグ解除時にはダイアグ開始前の状態に戻りま

す。

NS-BP80

CRX-040/CRX-140/

38

CRX-040/CRX-140/NS-BP80

● Details of Self-Diagnostic Function menu

1. MICROPROCESSOR INFORMATION

This menu is used to display the firmware version and
checksum.

The checksum is obtained by adding the data at
every 8-bit for each program area and expressing the
result as a 4-figure hexadecimal data.

* Numeric values in the figure example are for

reference.

1-1VER:D016

1-2SUM:8F7C

1-3CVER:84-00

1-1 MAIN MICROPROCESSOR VERSION

The firmware version of microprocessor (IC267 of MAIN P.C.B.) is displayed.

メインマイコン（MAINP.C.B. の IC267）のファームウェアバージョンが表示されます。

1-2 CHECKSUM

The checksum value of main microprocessor (IC267 of MAIN P.C.B.) is displayed.

メインマイコン（MAINP.C.B. の IC267）のチェックサムを表示します。

1-3 CD IC VERSION

The firmware version of CD IC (IC503 of MAIN P.C.B.) is displayed.

CDIC（MAINP.C.B. の IC503）のファームウェアバージョンが表示されます。

● ダイアグメニュー詳細

1. MICROPROCESSORINFORMATION

ファームウェアバージョン、チェックサムが表示さ
れます。

チェックサムは、プログラムエリア別にデータを 8
ビットごとに加算していき、4 桁の 16 進データで現
したものです。

※ 図中の数値は参考例です。

1-4UVER:1.32

1-5R8C:----.--

1-6ADLIB2:---

1-7DV:n/a

1-4 USB IC VERSION

The firmware version of USE IC (IC504 of MAIN P.C.B.) is displayed.

USBIC（MAINP.C.B. の IC504）のファームウェアバージョンが表示されます。

1-5 AirWired MICROPROCESSOR (R8C) VERSION (CRX-140)

The firmware version of AirWired microprocessor (IC1 of the AW-CARD P.C.B.) is displayed.

サブウーファーチャンネルからテストノイズが出力されます。

1-6 AirWired WIRELESS MODULE (ADLIB2) VERSION (CRX-140)

The firmware version of AirWired wireless module (IC5 of the AW-CARD P.C.B.) is displayed.

AirWired ワイヤレスモジュール（AW-CARDP.C.B. の IC5）のファームウェアバージョンが表示されます。

1-7 DAB MODULE VERSION (A, B models)

The firmware version of DAB module is displayed.

CRX-040/CRX-140/

NS-BP80

39

CRX-040/CRX-140/NS-BP80

2. AUDIO TEST

This menu is used to select the input souse.

2-1AUDIOiPod

2-2AUDIOPRTBL

2-3AUDIOTUNER

2-4AUDIOCD

2-5AUDIOUSB

2-1 iPod

The iPod is selected.

iPod が選択されます。

2-2 PRTBL (PORTABLE)

The PORTABLE is selected.

PORTABLE が選択されます。

2-3 TUNER

The TUNER is selected. (Initial frequency: FM 98.1 MHz, mono)

TUNER が選択されます。（初期周波数：FM83.0MHz、mono）

2-4 CD

The CD is selected.

CD が選択されます。

2-5 USB

The USB is selected.

USB が選択されます。

2. AUDIOTEST

入力ソースを選択します。

NS-BP80

CRX-040/CRX-140/

* Reproduced at this time is the 1st music file in the USB storage device connected to the USB terminal

of this unit.
a. Copy 2 or more music files from PC to the root folder of the USB storage device.

b. Insert the USB storage device to the USB terminal of this unit.

※ 本機の USB 端子に接続された USB フラッシュメモリーの音楽ファイルの 1 曲目を再生します。

a. USB フラッシュメモリーのルートフォルダに（PC から）音楽ファイルを 2 曲以上コピーします。
b. USB フラッシュメモリーを本機の USB 端子に接続します。

40

CRX-040/CRX-140/NS-BP80

3. FL DISPLAY CHECK

This menu is used to check the FL display section.
Using the sub-menu, the display condition changes

as shown below.

3-1FLCHECK

3. FLDISPLAYCHECK

FL 表示部の動作を確認します。
サブメニュー操作により、表示状態が以下のように

変わります。

3-1 Initial display / 初期表示

3-2 ALL SEGMENTS OFF / 全セグメント消灯

3-3 ALL SEGMENTS ON / 全セグメント点灯

3-4 DIMMER 50% / ディマー 50%

3-5 LATTICE PATTERN 1 / 格子状パターン 1 点灯

3-6 LATTICE PATTERN 2 / 格子状パターン 2 点灯

Lighting in lattice

NormalShort

Segment conditions of the FL driver and the FL tube are
checked by turning ON and OFF all segments.

Next, the operation of the FL driver is checked by using
the dimmer control. Then a short between segments
next to each other is checked by turning ON and OFF
all segments alternately (in lattice).
(In the above example, the segments in the second row
from the top are shorted.)

CRX-040/CRX-140/

NS-BP80

全セグメント消灯・全セグメント点灯により FL ドラ
イバー、FL管のセグメントの不良を確認します。

次に、ディマーコントロールによって FL ドライバー
の動作チェックを行います。さらに全セグメントを
交互（格子状）に点灯／消灯することで、隣り合う
セグメントのショートをチェックします。

（上記の例は、上から 2 列目のセグメントがショート

しています。）

41

CRX-040/CRX-140/NS-BP80

4. iPod (CRX-040)

This menu is used to check the connecting condition
of the iPod terminal.

Before starting check, connect the iPod to the iPod
terminal of this unit.

4iPodOK:NNY

OK: All Y /

NG: Other /

すべてY

それ以外

The iPod connection (nIPD_DET) is detected.

iPod 接続（nIPDDET）を検出します。

Y: Detect iPod /
N: Undetect iPod /

No applied to these models.

このモデルには適応されません。

No applied to these models.

このモデルには適応されません。

5. MAIN P.C.B. CHECK

This menu is used to check operation of the MAIN
P.C.B..

4. iPod（CRX-040）

iPod 端子の接続状態を確認します。
iPod を本機の iPod 端子に接続します。

iPod 検出

iPod 未検出

5. MAINP.C.B.CHECK

MAINP.C.B. の動作を確認します。

NS-BP80

CRX-040/CRX-140/

5-1MAINALL:OK

5-2I2C:00

5-3SubClock:OK

5-1 ALL CHECK

OK: No error detected /

NG: An error is detected /

5-2 I2C CHECK

The I2C bus line connection is checked.

I2Cバスラインの接続をチェックします。

0: No error detected /

1: An error is detected /

Detection of DAB module (A, B models)

Detection of EEPROM (IC268) /

5-3 SUB-CLOCK CHECK

Operation of the sub-clock (XL253) is checked.

サブクロック（XL253）の動作を確認します。

OK: No error detected /

NG: An error is detected /

不良検出なし

不良検出あり

不良検出なし

不良検出あり

EEPROM（IC268）の検出

不良検出なし

不良検出あり

42

CRX-040/CRX-140/NS-BP80

6. CD CHECK

This menu is used to check operation of the loader
mechanism unit.

Select sub-menu and press the “ ” (Play/Pause)
key to change operation mode.

6-1CDLD:OFF

6-2CDSPM:FREE

6-3CDFEED:---

6-1 LASER DIODE CHECK

ON/OFF of the laser diode is checked.

レーザーダイオードの ON/OFF を確認します。

ON / OFF

6-2 SPINDLE MOTOR CHECK

Move of the spindle motor is checked.

スピンドルモーターの動作を確認します。

FREE (OFF) / ACC (ON)

6-3 FEED MOTOR CHECK

Move of the feed motor is checked.

フィードモーターの動作を確認します。

--- (OFF) / OUT (Outside) / --- (OFF) / IN (Inside)

6. CDCHECK

ローダーメカユニットの動作を確認します。
サブメニュー選択後、“

して動作モードを切り替えます。

”（再生 / 一時停止）を押

6-4CDFOCUS:--

6-5CDTRKG:---

6-6CDC1E:----

6-7CDC2E:----

6-8CDUPG:---

6-4 FOCUS CHECK

Focusing move of the lens is checked.

レンズのフォーカス動作を確認します。

-- (OFF) / FS (Focus up)

6-5 TRACKING CHECK

Tracking move of the lens is checked.

レンズのトラッキング動作を確認します。

-- (OFF) / TE (ON)

6-6 C1 ERROR

The C1 error is displayed.

C1 エラーが表示されます。

6-7 C2 ERROR

The C2 error is displayed.

C2 エラーが表示されます。

6-8 CD IC UPGRADE

Not applied to this model.

このモデルには適応されません。

CRX-040/CRX-140/

NS-BP80

43

CRX-040/CRX-140/NS-BP80

7. AD DATA CHECK

This menu is used to display the A/D conversion
value of the microprocessor which detects panel keys
of this unit and protection functions by using the sub­menu.

7-1 PS1

Power supply voltage detection

(+12, +9.5T, +3.3M, -21D)

Normal value: 85 to 195

(Reference voltage: 3.3 V = 255)

* If PS1 becomes out of the normal value

range, the protection function works to turn
off the power.

7-2 PS2

Power supply voltage detection

(+7.2MTR, +3.3D1, +3.3ABASE,
+5.1IPOD, -21D)

Normal value: 57 to 99 (iPod not connection)

96 to 144 (iPod connection)
(Reference voltage: 3.3 V = 255)

7. ADDATACHECK

本機パネルキー、プロテクションなどを検出してい
るメインマイコンの A/D 変換の値を、サブメニュー
で表示します。

7-1 PS1

電源電圧の検出

（+12A、+9.5T、-21D）

正常値：85 〜 195

（基準電圧：3.3V=255）

※ PS1 が正常値を外れるとプロテクションが

働き、電源が切れます。

7-1PS1:146

7-2 PS2

電源電圧の検出

（+7.2MTR、+3.3D1、+3.3ABASE、

+5.1IPOD、-21D）

正常値：57 〜 99（iPod 未接続時）

96 〜 144（iPod 接続時）

（基準電圧：3.3V=255）

NS-BP80

CRX-040/CRX-140/

* If PS2 becomes out of the normal value

range, the protection function works to turn
off the power.

7-3 PS3

Power supply voltage detection

(+15FL, +10HP)

Normal value: 131 to 226

(Reference voltage: 3.3 V = 255)

* If PS3 becomes out of the normal value

range, the protection function works to turn
off the power.

※ PS2 が正常値を外れるとプロテクションが

働き、電源が切れます。

7-2PS2:118

7-3 PS3

電源電圧の検出

（+15FL、+10HP）

正常値：131〜226

（基準電圧：3.3V=255）

※ PS3 が正常値を外れるとプロテクションが

働き、電源が切れます。

7-3PS3:199

44

CRX-040/CRX-140/NS-BP80

7-4 MODEL

The voltage at 92 pin (MODEL) of main
microprocessor IC267 is displayed.
CRX-040: 0 to 50
CRX-140: 205 to 255
(Reference voltage: 3.3V=255)

Model detection for AD port

Ohm (R407) – 100k
Ohm (R408) 100k –

V 0 – 0.6 2.6 – 3.3

A/D value (3.3 V = 255) 0 – 50 205 – 255

MODEL (92 pin) CRX-040 CRX-140

7-5 DESTINATION

The voltage at 93 pin (DEST) of main
microprocessor IC267 is displayed.
(Reference voltage: 3.3 V = 255)

7-4 MODEL

メインマイコン（IC267）の 92 ピン（MODEL）
の電圧値を表示します。
CRX-040：0 〜 50
CRX-140：205 〜 255

（基準電圧：3.3V=255）

7-4MODEL:248

7-5 DESTINATION

メインマイコン（IC267）の 93 ピン（DEST）
の電圧値を表示します。

（基準電圧：3.3V=255）

7-5DEST:210

Destination detection for A/D port
Destination (A/D) pull-up resistance 47 k-ohms

Ohm (R405) 4.7k 18k 47k 82k 220k –

V 0 – 0.5 0.6 – 1.2 1.3 – 1.8 1.9 – 2.4 2.5 – 3.0 3.1 – 3.3

A/D value (3.3 V = 255) 0 – 45 46 – 98 99 – 145 146 – 187 188 – 235 236 – 255

DEST (93 pin) B A J U G T, K, L, V

7-6 PANEL KEY

The voltage at 97 pin (KEY0) of main
microprocessor IC267 is displayed.
(Reference voltage: 3.3 V = 255)

When the A/D value of the panel key becomes
out of the specified range, normal operation
will not be available.

In this case, check the constant of voltage
dividing resistor, solder condition, etc. Refer to
table below.

Key detection for A/D port
Key input (A/D) pull-up resistance 10 k-ohms

Ohm 0 + 6.8k + 2.7k + 5.5k (15k) + 18k + 18k

V 0 – 0.6 0.7 – 1.6 1.7 – 2.2 2.3 – 2.6 2.7 – 3.1 2.7 – 3.1

A/D value (3.3 V = 255) 0 – 51 52 – 131 132 – 176 177 – 206 207 – 237 207 – 237

KEY0 (97 pin) OPEN/CLOSE STOP – INPUT PLAY/PAUSE PLAY/PAUSE

7-6KEY:255

7-6 PANELKEY

メインマイコン（IC267）の 97 ピ ン（KEY0）
の電圧値を表示します。

（基準電圧：3.3V=255）

パネルキーの A/D 値が規定範囲から外れると、
正常な動きをしません。

下表をご覧になり、各キーの分圧抵抗の定数、
ハンダ不良等の確認をしてください。

CRX-040/CRX-140/

NS-BP80

45

CRX-040/CRX-140/NS-BP80

8. PROTECTION HISTORY

This menu is used to display the history of protection
function.

Select sub-menu and press the “
key on the remote control, then the history will be
initialized.

Example

8-1P-LAST:PS3

Example

8-2P-HIST1:PS1

Example

8-3P-HIST2:PS2

Example

8-4P-HIST3:AMP

” (Play/Pause)

8-1 Last history /

8-2 History 1 /

8-3 History 2 /

8-4 History 3 /

最新履歴

履歴 1

履歴 2

履歴 3

8. PROTECTIONHISTORY

プロテクション履歴が表示されます。
サブメニューを選んだ後、リモコンの “

一時停止）キーを押すと履歴は初期化されます。

”（再生 /

NS-BP80

CRX-040/CRX-140/

9. SET INFORMATION

This menu is used to display the model name and
destination.

9-1CRX-140

9-2DEST:G

9-1 MODEL

The model name (CRX-040/CRX-140) is displayed.

モデル名（CRX-040/CRX-140）が表示されます。

9-2 DESTINATION

The destination (U, A, G, B, TKAL, J) is displayed.

仕向け先（J）が表示されます。

A. SOFT SW

Not applied to this model.

9. SETINFORMATION

モデル名、仕向け先が表示されます。

A. SOFTSW

このモデルには適応されません。

A-1MODE:PCB

46

A-2DEST:---

CRX-040/CRX-140/NS-BP80

B. AirWired UPGRADE (CRX-140)

This menu is used to select the AirWired UPGRADE
menu.

B-1AWUPGRADE

B-2AWUGREADY

B-3AWRESTART

Write the wireless module firmware and execute
this menu. Then writing the firmware to the wireless
module is started inside the AW CARD P.C.B..

When writing the firmware to the wireless module is
completed, the screen appears as shown below.

B-1 AirWired UPGRADE MENU

The “AirWired UPGRADE” menu is displayed.

“AirWiredUPGRADE” メニューが表示されます。

B-2 AirWired UPGRADE READY

The wireless module and AirWired microprocessor are in the writing mode.

ワイヤレスモジュールと AirWired マイコンが書き込みモードになります。

B-3 AirWired UPGRADE RESTART

This menu is used to write the wireless module firmware and restart the AirWired
microprocessor.

ワイヤレスモジュールファームウェアの書き込みと AirWired マイコンの再起動を行いま
す。

B. AirWiredUPGRADE(CRX-140)

AirWiredUPGRADE メニューを選択します。

ワイヤレスモジュールファームウエアの書き込み
を行った後、このメニューを実行するとAWCARD
P.C.B. 内部でワイヤレスモジュールへの書き込みが開
始されます。

ワイヤレスモジュールへの書き込みが完了すると、以
下のように表示されます。

B-3AWRESTART

* When “B-3 ADLIB2 UG NG” or “B-3 AW TIMEOUT”

is displayed after writing the firmware to the
wireless module is completed, perform the “Writing
the wireless module firmware” from the beginning.

Write the AirWired microprocessor firmware and
execute this menu. Then the AirWired microprocessor
(R8C) restarts.

B-3AWRESTART

* When “B-3 AW TIMEOUT” is displayed after

the AirWired microprocessor restarted, perform
“Writing the AirWired Microprocessor Firmware”
from the beginning.

B-3ADLIB2UGOK

※ ワイヤレスモジュールへの書き込み完了後、“B-3

ADLIB2UG NG” または “B-3AWTIMEOUT” が表
示された場合、「ワイヤレスモジュールファーム
ウエアの書き込み」を最初からやり直してくださ
い。

AirWired マイコンへファームウェアの書き込みを
行った後、このメニューを実行すると AirWired マイ
コン（R8C）を再起動します。

B-3R8CSTARTED

※ AirWired マイコン（R8C）を再起動後、“B-3AW

TIMEOUT” が表示された場合、「AirWired マイコ
ンファームウェアの書き込み」を最初からやり直
してください。

CRX-040/CRX-140/

NS-BP80

47

CRX-040/CRX-140/NS-BP80

C. FACTORY PRESET

This menu is used to reserve/inhibit initialization of the
back-up IC.

C-1PRESETINH

C-2PRESETRSRV

INIT INHI (Initialization inhibited) /

Initialization of the back-up IC is not executed.
Select this sub-menu to protect the values set by the user.

バックアップ IC の初期化は行われません。
ユーザーの設定値を保護するときは、こちらを選択してください。

INIT RSRV (Initialization reserved) /

Initialization of the back-up IC is reserved. (Actually, initialization is executed the next time the power is
turned on.)
Select this sub-menu to reset to the original factory settings or to reset the backup IC. Any protection
history will be cleared.

バックアップ IC の初期化が予約されます。（実際に初期化されるのは、次回の電源投入時です。）
工場出荷時やバックアップ IC をリセットしたいときは、こちらを選択してください。このとき、プロテ
クション履歴も初期化されます。

C. FACTORYPRESET

バックアップ IC の初期化を予約／禁止します。

INITINHI（初期化禁止）

INITRSRV（初期化予約）

NS-BP80

CRX-040/CRX-140/

48

■ DISPLAY DATA

CRX-040/CRX-140/NS-BP80

● V801 : 16-BT-133GNK (SUB P.C.B.)

61

PATTERN AREA

● PIN CONNECTION

Pin No.

Connection

Pin No.

Connection

Note : 1) F1, F2 ..... Filament 2) NP ..... No pin 3) NX ..... No extended Pin 4) 1G − 16G ..... Grid 5) NC ..... No connection

● GRID ASSIGNMENT

40

P17

60

F2

39

P18

59

NX

38

P19

58

NP

37

P20

57

NP

36

P21

56

P1

35

P22

55

P2

34

P23

54

P3

33

P24

53

P4

32

P25

52

P5

31

P26

51

P6

30

P27

50

P7

29

P28

49

P8

28

P29

48

P9

27

P30

47

P10

16G

26

P31

46

P11

25

P32

45

P12

24

23

22

P33

P34

P3521NC2016G1915G1814G1713G1612G1511 G1410G139G128G117G

43

P14

42

P15

41

P16

44

P13

106G95G84G73G62G51G4NP3NP2NX1

1

F1

1G 3G2G 4G 6G5G 8G7G 9G

1-1 2-1 3-1 4-1 5-1

1-2 2-2 3-2 4-2 5-2

1-3 2-3 3-3 4-3 5-3

1-4 2-4 3-4 4-4 5-4

1-5 2-5 3-5 4-5 5-5

1-6 2-6 3-6 4-6 5-6

1-7 2-7 3-7 4-7 5-7

● ANODE CONNECTION

1G – 15G 16G 1G – 15G

P1

P2

P3

P4

P5

P6

P7

P8

P9

P10

P11

P12

1- 1

2-1

3-1

4-1

5-1

1- 2

2-2

3-2

4-2

5-2

1- 3

2-3

P13

P14

P15

P16

P17

P18

P19

P20

P21

P22

P23

P24

3-3

4-3

5-3

1- 4

2-4

3-4

4-4

5-4

1- 5

2-5

3-5

4-5

11 G10G 12G 13G 15G14G

(1G – 15G)

16G 16G

1G – 15G

P25

P26

P27 –

P28

P29

P30

P31

P32

P33

P34

P35

5-5

1- 6

2-6

3-6

4-6

5-6

1- 7

2-7

3-7

4-7

5-7

CRX-040/CRX-140/

NS-BP80

–

–

–

–

–

–

–

–

49

CRX-040/CRX-140/NS-BP80

■ IC DATA

IC267: R5F3640DNFA CPU (MAIN P.C.B.)

Single-chip 16-bit CMOS microprocessor

Port P08Port P18Port P2

Internal peripheral functions

Timer (16-bit)

Outputs (timer A): 5

Inputs (timer B): 6

Three-phase motor control circuit

Watchdog timer

(15-bits)

A/D converter

(10-bits X 26-channels)

D/A converter

(8-bits X 2-channels)

Port P108Port P98Port P8

8

VCC2 ports

VCC1 ports

8

Port P38Port P48Port P5

UART or clock synchronous

serial I/O

(6-channels)

Clock synchronous

serial I/O

(8 bits x 2 channels)

M16C/60 series
Microprocessor core

R0LR0H

R1H R1L

R2
R3

A0

A1

A1

FB

FB

Port P7

8

SB

INTB

PC

Port P6

USP

ISP

FLG

8

8

Clock generation circuit

IN-XOUT

X

XCIN-XCOUT
PLL frequency synthesizer
On-chip oscillator (125 kHz)

DMAC

(4 channels)

CRC arithmetic circuit (CCITT)

(Polynomial : X

16+X12+X5

+1)

Memory

ROM

RAM

Multiplier

NS-BP80

CRX-040/CRX-140/

50

DEB_TXD1

DEB_RXD1

DEB_CLK1

DEB_BUSY

ASEL_SDA

ASEL_SCL

USB_DET_OFF

nAMP_MUTE

CLKOUT

PRY_CTRL

nDEB_EMP

RDS_RDY

nRDS_RST

nDAB_RST

nICP_RST

nDEB_CE

CD_MOSI

CD_MISO

CD_SCK

CD_CS

EP_SDA

EP_SCL

FL_CLOCK

nAMP_SLEEP

AW_REGON

nAMP_PRT

IPD_MOSI

IPD_ACC_EN/AW_CLK

IPD_MISO

nAW_CS

PWR_DET

IPAP_DET/AW_ON

nIPD_DET/nAW_CASEIN

NMI

VCC

XIN

VSS

XOUT

nSYS_RST

XCOUT

XCIN

CNVSS

BYTE

RDS_SCK

RDS_MISO

KEY0

nAW_LINK

REMOTE

(reserved)

VOL_RB

987654321

11

10

12

(reserved)

AW_MODE

AW_TXRXSEL

USB_IDD_DET

nAW_INT

CD_LOAD2

CD_LSW1

CD_LSW0

19181716151413

VSS

VCC

(reserved)

HP_DET

nHP_MUTE

P_SW

3029282726252423222120

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

5152535455565758596061626364656667686970717273747576777879

nCD_RST

(reserved)

USB_DET

nUSB_FLG

CD_LOAD1

nUSB_PON

CD_SPEED

nDRV_MUTE

AW_RSV

EP_SDA

nAW_RST

TUaFL_SCK

EP_SCL

(reserved)

TUaFL_MOSI

TUN_MISO

100

AVcc

99

VRef

98

KEY0

97

AVSS

96

PS1_PRT

95

PS2_PRT

94

DEST

93

MODEL

92

PS3_PRT

91

(reserved)

90

(reserved)

89

IPD_PON

88

TUN_MUTE

87

nTUN_CS

86

nTUN_TUND

85

TUN_ST

84

nFL_RST

83

nFL_CS

82

(reserved)

81
80

VOL_RA

I/O

CRX-040/CRX-140/NS-BP80

Pin
No.

Port Name

1 P96/ANEX1/SOUT4 TUaFL_MOSI SPI O O SPI for FL control/TUNER control
2 P95/ANEX0/CLK4 TUaFL_SCK SPI O O SPI for FL control/TUNER control

3 P94/DA1/TB4in

4 P93/DA0/TB3in

5 P92/TB2in/SOUT3 (reserved) SPI O O Unused / Reason: Setting is forced to SOUT terminal of SPI3 (for RDS)

6 P91/TB1in/SIN3

7 P90/TB0in/CLK3

8 BYTE BYTE MCU MCU MCU

9 CNVss CNVss MCU MCU MCU
10 P87/Xcin Xcin MCU MCU MCU
11 P86/Xcout Xcout MCU MCU MCU
12 /RESET nSYS_RST MCU MCU MCU
13 Xout Xout MCU MCU MCU
14 Vss Vss MCU MCU MCU
15 Xin Xin MCU MCU MCU
16 Vcc1 Vcc MCU MCU MCU
17 P85/NMI NMI MCU MCU MCU

18 P84/INT2

19 P83/INT1

20 P82/INT0 PWR_DET IRQ IRQ IRQ

P81/TA4in/U/CTS5/

21

RTS5
P80/TA4out/U/RXD5/

22

SCL5

23 P77/TA3in/CLK5

P76/TA3out/TXD5/

24

SDA5

25 P75/TA2in/W nAMP_PRT IRQ IRQ IRQ

26 P74/TA2out/W

P73/CTS2/RTS2/

27

TA1in/V

28 P72/CLK2/TA1out/V FL_CLOCK TMR O O xxkHz output

P71/RXD2/SCL2/

29

TA0in/TB5in

Function

Name

(P.C.B.)

nAW_RST O O O

AW_RSV IO I I For future expansion of AW card CRX-140

RDS_MISO SPI I I G model

RDS_SCK SPI O O G model

nIPD_DET IRQ IRQ IRQ

/nAW_CASEIN IRQ IRQ IRQ

IPAP_DET I I I

/AW_ON I I I

nAW_CS O O O nCS signal of SPI for AW module / Applicable SPI is UART5. CRX-140
IPD_MISO UART I I UART for iPod / Buffer executed before uCOM input CRX-040

IPD_ACC_EN O O O

/AW_CLK SPI O O CRX-140
IPD_MOSI UART O O UART for iPod CRX-040

AW_REGON O O O CRX-040

nAMP_SLEEP O O O

DAB_SCL I2C I I B model

PowerOn

O O O Unused / Buffer executed before uCOM input CRX-040

O O O Unused CRX-040

O O O U, T, K, A, B, L, V, J models

O O O U, T, K, A, B, L, V, J models

O O O Unused CRX-040

SPI I I SPI for AirWired / Buffer executed before uCOM input CRX-140

SPI O O SPI for AirWired CRX-140

OOO

Sleep

Standby

supplied

When power is

(debugging)

When writing

Reset signal of AW module / Buffer executed before uCOM input

0: AW module resetting
1: AW module resetting cancelled

Detection of inserted iPod

0: iPod inserted
1: iPod not inserted

Detection of inserted transmitter

0: Transmitter inserted
1: Transmitter not inserted

Detection of iPod accessory power / Buffer executed before uCOM input

0: iPod accessory power tuned off
1: iPod accessory power turned on

AWON signal of AW module / Buffer executed before uCOM input

0: AW module not usable
1: AW module usable (initialization completed)

Detection of connected AC outlet

0: AC outlet disconnected
1: AC outlet connected

Low when in Standby mode and AC OFF
Always Hi when in normal mode (communicable with iPod)

D-AMNP protection interrupt / Interrupt masked while in Standby/Sleep mode

0: D-AMP protection interrupt
1: Operating in normal mode

ON/OFF control of regulator for AirWired power supply

0: +3.3V power for AirWired turned off
1: +3.3V power for AirWired turned on

SLEEP control signal of D-AMP

0: D-AMP Sleep
1: D-AMP Active

Detail of Function

CRX-140

CRX-040

CRX-140

CRX-040

CRX-140

CRX-040

CRX-140

CRX-040/CRX-140/

NS-BP80

51

CRX-040/CRX-140/NS-BP80

I/O

NS-BP80

CRX-040/CRX-140/

Pin
No.

Port Name

P70/TXD2/SDA2/

30

TA0out
31 P67/TXD1/SDA1 TXD1 O MCU
32 P66/RXD1/SCL1 RXD1 O MCU
33 P65/CLK1 CLK1 O MCU

P64/CTS1/RTS1/
34

CTS0/CLKS1
35 P63/TXD0/SDA0 ASEL_SDA I2C I I
36 P62/RXD0/SCL0 ASEL_SCL I2C I I
37 P61/CLK0 USB_DET_OFF O O O

38 P60/CTS0/RTS0 nAMP_MUTE O O O

39 P57/RDY/CLKout

40 P56/ALE PRY_CTRL O O O

41 P55/HOLD nDEB_EMP I

42 P54/HLDA

P53/BCLK nRDS_RST O O O G model
43

P52/RD nDAB_RST O O O B model
44

P51/WRH/BHE nICP_RST O O O CRX-040
45

46 P50/WRL/WR nDEB_CE I
47 P47/CS3/TXD7/SDA7 CD_MOSI SPI SPI O
48 P46/CS2/RXD7/SCL7 CD_MISO SPI SPI I
49 P45/CS1/CLK7 CD_SCK SPI SPI O
50 P44/CS0/CTS7/RTS7 CD_CS O O O
51 P43/A19 (reserved) O O O
52 P42/A18 nCD_RST O O O

53 P41/A17 CD_SPEED I O O

54 P40/A16 USB_DET I I I Signal output from MN1

55 P37/A15 nUSB_PON x I I

56 P36/A14 nUSB_FLG I I I

57 P35/A13 nDRV_MUTE O O O

58 P34/A12 CD_LOAD1 O O O Selection of CD Loading operation
59 P33/A11 CD_LOAD2 O O O
60 P32/A10 CD_LSW1 I I I
61 P31/A9 CD_LSW0 I I I
62 Vcc2 Vcc MCU MCU MCU
63 P30/A8 (reserved) O O O
64 Vss Vss MCU MCU MCU

65 P27/A7/AN27 HP_DET I I I

66 P26/A6/AN26 nHP_MUTE O O O

Function

Name

(P.C.B.)

DAB_SDA I2C I I B model

BUSY O MCU

(reserved) O O O
CLKOUT

RDS_RDY I I I G model

PowerOn

O O O U, T, K, A, B, L, V, J models

O O O U, T, K, A, B, L, V, J models

O O O U, T, K, A, G, L, V, J models

OOO CRX-140

Sleep

Standby

supplied

When power is

(debugging)

When writing

MUTE control signal of D-AMP

0: D-AMP MUTE
1: D-AMP MUTE cancelled

ON/OFF control of power relay (main transformer)

0: Power relay off
1: Power relay on

[MCU]

[MCU]

Forced monoploid speed control of CD, reserve / Set when MATSUSHITA
resetting is cancelled; Hi-Z when in normal operation mode, Low when x1 fixed

Enable control of USB high side SW / Control is time-shared by MN1 and SYS_
uCOM

0: Enable
1: Disable

Current limit detection flag of USB high side SW

0: Current limit detected
1: Operating in normal mode

ON/OFF control of CD motor Driver output

0: All Drive Disable
1: All Drive Enable

Detection of inserted HP

0: HP not inserted
1: HP inserted

HP mute control signal

0: HP mute
1: PH output

Detail of Function

52

I/O

CRX-040/CRX-140/NS-BP80

Pin
No.

Port Name

67 P25/A5/AN25/INT7 P_SW IRQ IRQ IRQ

68 P24/A4/AN24/INT6 USB_IDD_DET IRQ IRQ IRQ

69 P23/A3/AN23

70 P22/A2/AN22

71 P21/A1/AN21 3.3D_PON O O O

72 P20/A0/AN20

73 P17/D15/INT5

74 P16/D14/INT4

75 P15/D13/INT3 REMOTE IRQ IRQ IRQ Remote controller light receiving unit signal
76 P14/D12 VOL_RB I I I Rotary encoder B

77 P13/D11/TXD6/SDA6 EP_SDA I2C I2C I

78 P12/D10/RXD6/SCL6 EP_SCL I2C I2C I

79 P11/D9/CLK6 (reserved) O O O
80 P10/D8/CTS6/RTS6 VOL_RA I I I Rotary encoder A
81 P07/D7/AN07 (reserved) O O O
82 P06/D6/AN06 nFL_CS O O O
83 P05/D5/AN05 nFL_RST O O O

84 P04/D4/AN04

85 P03/D3/AN03

86 P02/D2/AN02

87 P01/D1/AN01

88 P00/D0/AN00 IPD_PON O O O

89 P107/AN7/KI3 (reserved) O O O
90 P106/AN6/KI2 (reserved) O O O

Function

Name

(P.C.B.)

AW_TXRXSEL O O O CRX-040

AW_MODE O O O Unused CRX-040

nAW_INT O O O Unused CRX-040

AW_LINK O O O Unused CRX-040

KEY0
(97 pin and share)

nTUN_ST I I I

nTUN_TUND I I I

nTUN_CS O O O U, T, K, A, G, L, V, J models

TUN_MUTE O O O U, T, K, A, G, L, V, J models

PowerOn

OOO

IO IO IO CRX-140

III CRX-140

IRQ IRQ IRQ

IRQ IRQ IRQ

III B model

III B model

OOO B model

OOO B model

Sleep

Standby

supplied

When power is

(debugging)

When writing

Power on SW of OPE circuit board

0: Power on SW off

1: Power on SW pressed
Detection of USB current / This function is valid only in Standby and Sleep modes
and invalid when power is on.

0: Leak current of USB connector not detected

1: Leak current of USB connector detected

Notification of mode setting (Setting executed in factory)

0: Rx

1: Tx

AirWired INT_N/LINK signal

0: LINK free

1: LINK at work
Detection of EJECT SW interrupt / As interrupt is possibly executed by other than
EJECT SW, check AD value at KEY0 of 97pin and make judgment by pressing
EJECT SW.

0: Switch pressed

1: Switch off

Set to inpurt port (or output H) after entering Standby mode and completion of
writing,
Set to inpurt port (or output H) after entering Standby mode and completion of
writing,

Tuner Stereo/Mono flag

Tuner tuned flag

ON/OFF control of +51 power DCDC

0: +51 output off

1: +51 on

Detail of Function

CRX-140

CRX-140

CRX-040/CRX-140/

NS-BP80

U, T, K, A, G, L, V, J models

U, T, K, A, G, L, V, J models

53

CRX-040/CRX-140/NS-BP80

I/O

Pin
No.

100 P97/Adtrg/Sin4

Model detection for AD port

Port Name

91 P105/AN5/KI1 PS3_PRT AD AD AD Power source protection 3
92 P104/AN4/KI0 MODEL AD AD AD Identification of models (CRX-040, CRX-140)
93 P103/AN3 DEST AD AD AD Identification of destination
94 P102/AN2 PS2_PRT AD AD AD Power source protection 2
95 P101/AN1 PS1_PRT AD AD AD Power source protection 1
96 Avss Avss MCU MCU MCU

97 P100/AN0

98 Vref Vref MCU MCU MCU
99 Avcc Avcc MCU MCU MCU

Ohm (R407) – 100k
Ohm (R408) 100k –

V 0 – 0.6 2.6 – 3.3

A/D value (3.3 V = 255) 0 – 50 205 – 255

MODEL (92 pin) CRX-040 CRX-140

Function

Name

(P.C.B.)

KEY0
(74 pin and share)

TUN_MISO SPI I I

Standby

PowerOn

AD AD AD Identification of front panel key

III B model

Sleep

supplied

When power is

(debugging)

When writing

SPI data input

Detail of Function

U, T, K, A, G, L, V, J models

NS-BP80

CRX-040/CRX-140/

Destination detection for A/D port
Destination (A/D) pull-up resistance 47 k-ohms

Ohm (R405) 4.7k 18k 47k 82k 220k –

V 0 – 0.5 0.6 – 1.2 1.3 – 1.8 1.9 – 2.4 2.5 – 3.0 3.1 – 3.3

A/D value (3.3 V = 255) 0 – 45 46 – 98 99 – 145 146 – 187 188 – 235 236 – 255

DEST (93 pin) B A J U G T, K, L, V

Key detection for A/D port
Key input (A/D) pull-up resistance 10 k-ohms

Ohm 0 + 6.8k + 2.7k + 5.5k (15k) + 18k + 18k

V 0 – 0.6 0.7 – 1.6 1.7 – 2.2 2.3 – 2.6 2.7 – 3.1 2.7 – 3.1

A/D value (3.3 V = 255) 0 – 51 52 – 131 132 – 176 177 – 206 207 – 237 207 – 237

KEY0 (97 pin) OPEN/CLOSE STOP – INPUT PLAY/PAUSE PLAY/PAUSE

54

ABCDEFGH I J

1

■ BLOCK DIAGRAM

CRX-040/CRX-140/NS-BP80

CONNECTOR

r 4FFQBHF→

SCHEMATIC DIAGRAM

iPod BOARD

2

CRX-040

iPod

UART

UART

L/R

+5I

CONNECT BOARD

CRX-140

AW

L/R

A_OUT

SPI

L/R

UART

SPI

SPI

+5I

3

TUN_SCK,

4

TUN_MOSI,
TUN_N_CS,
TUN_MUTE,
TUN_N_ST

IC271

nIPD_DET, IPAP_DET/AW_ON, IPD_ACC_EN/AW_SCLK

nAW_RST, nAW_INT, AW_TXRXSEL, nAW_CS, AW_REGION

+3.3V to +5V

FM Tuner

+10V 85mA

L/R

13P FFC

U, T, K, G, L, V, J models

5

L/R

DAB

I2C

1,10

2,9

3,8

4,7

5,6

11-14

Input

Selector

IC256

+9.5A

IC254

18,19

27,28

DAB I/F BOARD

A, B models

SUB (1)

r 4FFQBHF→

SCHEMATIC DIAGRAM

4.332MHz

IC251

RDS

LC72725

+3.3V 9mA

RDS_SCK, RDS_MISO
RDS_RDY, nRDS_RST

IC257

TUN_MISO, TUN_TUNED

+5V to +3.3V

CD_LOAD1,2, nDVR_MUTE

Portable

L/R

G model

IPD_MOSI, IPD_MISO

AW_RSV, AW_MODE

CD_LSW0,1

57,58,59

VOLUME

Stand by/on

KEY0

VOL_RA
VOL_RB

KEY0 74/97, P_SW 67
VOL_RA 80

SPI_4

UART_5

SPI__6

SPI_3

60,61

I2C_7

SDA

SCL,

nDAB_RST,

IC272

IC262

INPUT
STOP
PLAY/PAUSE
OPEN/CLOSE

DAB_SCL

DAB_SDA,

FL/Driver

V801/IC801

+3.3D 35mA

-21V 30mA

CB255

Writing port

TUaFL_MOSI

TUaFL_SCK

nFL_CS

nFL_RST

REMOTE

7583 77,78

SPI_8 I2C_2

IC267

UART

UART_1

Microprocessor(M16C/64)

3.3M 30mA

66 65 13 15 10 11

20MHz 32.768KHz

HP_DET

HP_MUTE

XL252 XL253

IC259

nAMP_PRT

5,9

IC266

D-AMP

IC264

Phones

IR

L/R

IC268

USB

+5U
D+
D-

-21V
+3.3M
+3.3D
+14_FL

12_RY

EEPROM

+3.3M

EP_SDA, EP_SCL

+3.3M

12

nSYS_RST

PWR_DET

20

PS1_PRT,
PS2_PRT
PS3_PRT

91,94,95

PRY_CTRL, IPD_PON,

40

CD_PON

55

nUSB_PON

USB_DET

54,56

nUSB_FLG

CD_MOSI, SCK, CS
CD_SPEED, RST

SPI_0

CD_MISO

nAMP_MUTE

nAMP_SLEEP

26,2827

39-41,44-46

Q269

+14S

+14AMP

+14_FL

-21D

+5I

+16D

+12A

IC270

Speaker Out

IPD_PON

IC105

Q102

Q110

Q106

Q104

SPEAKER

SOUT

IC107

S_6V

AC_IN

AMPVCC

-28V

+10I

+16V

SUB

Transformer

MAIN

Transformer

PRY_CTRL

AC IN

6

Loader

Mechanism

Unit

8829C+313AAM

T+/-, F+/-

8-11

IC501

Driver

+7.2V 300mA

5-7

60,62,67,69

25-28

A/B/C/D/E/F75-80

MAIN

7

r 4FFQBHFm→

SCHEMATIC DIAGRAM

L/R

IC503

CD

Controller

+3.3D1 50mA

109 110

16.9344MHz

D+,D-4, 7

IC504

USB

Controller

+3.3D1 50mA

11 12

12MHz

+7.2MTR

+5U5

3

2

1

3

IC101

USB

Current Limit IC

R5523N001A-TR-F

+5.1USB

+3.3D1

+3.3CDRF

+3.3ABASE

+3.3A

CD_PON

IC108

IC102

IC103

IC104

SUB (2)

r 4FFQBHF→

SCHEMATIC DIAGRAM

55

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

POINT D 1 / IC267 (99 pin, +3.3M), 2 / IC267 (12 pin, nSYS_RST)

1

■ PRINTED CIRCUIT BOARDS

Circuit No. U, T, K, G, L, V, J A, B
C277, C283 O X
R264 O X
R423 O X
C275, C285 X O
CB252 X O
L251 X O
L254, L255 X O
R268, R272 X O

X : NOT USED
O : USED/APPLICABLE

+16D

DAB_ACL

nDAB_RST

DGND

DAB_SDA

DAB_AGND

DAB_L

DAB_R

W254

+5U

UGND

USB_D-

USB_D+

+5U

UGND

• Semiconductor Location

Ref no. Location

D101 G6
D102 H6
D103 D4

IPL

IPR

AGND

D104 D4
D106 D5

HP_L

HP_R

LINE_R

HP_DET

SUB (1)

(CB802)

IPL

IPR

AGND

P_SW

HP_AGND

AGND

LINE_L

16

17

F

32

33

AGND

AOUTL

AOUTR

D107 D5

CONNECTOR (1)

(CB604)
CRX-140

MAIN (3)

(CB703)

D109 D5
D 111 D 6
D112 D6
D113 D6

45

E

DVD_LD

HFM

CD_LD

CD_VR

MSW

E

Vc

F
A

C

T+

F-

IC101

13

LD_GND
N.C.
PD
DVD_VR
N.C.
Vcc
RFGND
B
RF
D
T­F+

D114 B4
D117 E5
D252 E4
D253 E3
D254 E3
D255 F3
D257 D3
D258 D4
D261 E6
D262 E6
D263 F6

Loader mechanism unit

D264 D5
D266 D5
D271 D5
D273 F6

GND

Loading-

Loading+

OPEN SW

IC104

INV
FIN

CLOSE SW

Loader mechanism unit

D279 F6
D501 G4

D502 G4
IC101 H5
IC102 F4
IC103 H6
IC104 H6
IC105 D4
IC106 C4

GND

SLED M-

SLED M+

LIMIT SW

SPINDLE M-

SPINDLE M+

Loader mechanism unit

IC107 D5
IC108 F5
IC251 E4
IC252 E5
IC256 F3

MAIN (2) (CB901)

Ref no. Location

IC257 E6
IC259 D3
IC260 E5
IC262 G3
IC264 D3
IC266 C3
IC267 F5
IC268 F6
IC269 E5
IC270 D5
IC271 F3
IC272 E3
IC501 G6
IC503 G5
IC504 H3
IC505 G5

Q101 H4
Q102 D5
Q103 C4
Q104 E6
Q105 C4
Q106 B4
Q107 D6
Q108 H4
Q110 E5
Q 111 E 5
Q251 E3
Q252 E4
Q253 E3
Q254 E3
Q255 F3
Q257 G3
Q261 G3
Q263 E6
Q265 F6
Q266 E2
Q269 E4
Q270 F6
Q501 F5

IC267

1

W252

CB103

CRX-140

12

14
85

1IC267

2

POWER ON POWER OFF

1816

45

9

IC251

-21V

IC257

+15FL

1

20

16

30 51

7

12

+3.3M

DGND

U, T, K, G, L, V, J models

IC260

151011

31

1

100

FL_CLOCK

TUaFL_SCK

G model

14

IC272

85

W253

SUB (1)

(CB801)

IC269

31

6

1

5
6

IC267

W256

+3.3D

nFL_CS

TUaFL_MOSI

CB251

nFL_RST

50

81

REMOTE

CB252

80

548

IC268

KEY0

DGND

(nSYS_RST)

15

IC256

14

58

IC271

1

4

1

VOL_RA

VOL_RB

No replacement part available.

サービス部品供給なし

CRX-040

U, A, B, G, J models

(+3.3M)

CB501

MAIN (1) P.C.B. (Side A)

FM TUNER

U, T, K, G, L, V, J models

NC

+10T

TUN_N_ST

TUN_SCK

TUN_N_CS

1

12

13

+6S

+5I
+5I

+6S

TUL
TUR

CRX-040

CRX-140

2

No replacement part available.

サービス部品供給なし

L

+/-+/-

3

R

SPEAKERS

IC106

CB255

4

POINT C XL253 (Pin 11 of IC267)

Writing port

CRX-040

A

SUB (2)

(W1)

5

IPAP_DET/AW_ON

IPD_ACC_EN/AW_SCLK

6

POINT C XL253 (Pin 11 of IC267)

7

MAIN (3) (CB702)

CONNECTOR (1) (CB603)

CRX-140

CONNECTOR (1)

(CB602)
CRX-140

372448

36

IC266

25

ACAMPVCCN
ACAMPVCCN

ACAMPVCCL
ACAMPVCCL

AC+16VN

AC+16VL

DGND
AC_IN

PRY_CTRL

IPD_MOSI
IPD_MISO
nIPD_DET

DGND

IGND
IGND

AW_REGON

DGND
DGND

nAW_CS

AW_LINK

AW_TXRXSEL

AW_MODE

nAW_INT

AW_RST

nAW_RST

TUN_TUNED

TUN_MUT

TU_AGND
TUN_MISO
TUN_MOSI

CRX-040

COMP

IC105

COM

OUT

IC280

OUT

VCC

IC107

SUB (2)

IN

1453

STBY

INV

FIN

AC-28VN

AC-28VL
AC+10IN

AC+10IL

(W2)

U, T, K, G, L, V, J models

(+3.3M)

(nSYS_RST)

58

IC264

4

14

IC259

85

D

IC267

CRX-140

28

IC102

3

1

IC108

45

13

1IC267

2

POWER ON

1

IC262

8

5

4

1

W251

4

5

W501

IC501

97

96

65

64

IC503

CB502

128

1

32

33

26

IC505

25

C

STBY

OUT
VCC

1

64

IC504

49

48

50

1

STBY

IC103

INV
FIN

OUT
VCC

B

56

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

POINT D 1 / IC267 (99 pin, +3.3M), 2 / IC267 (12 pin, nSYS_RST)

1

MAIN (1) P.C.B. (Side B)

(+3.3M)

(nSYS_RST)

IC267

1IC267

(+3.3M)

2

(nSYS_RST)

IC267

1IC267

2

2

G model U, T, K, G, L, V, J models A, B models CRX-140

POWER ON POWER OFF

POINT A XL251 (Pin 13 of IC251)

POWER ON

3

POINT B XL252 (Pin 15 of IC267)

POINT B XL252 (Pin 15 of IC267)

4

• Semiconductor Location

POINT E XL501 (Pin 109 of IC503)

POINT E XL501 (Pin 109 of IC503)

5

Ref no. Location

D105 D5
D108 D6

D110 D6
D256 D3
D259 D3
D260 E6
D272 E6
D276 D6

6

7

D277 C4
D278 C4
D280 E4
D281 E4
D282 E3
D283 E3
Q109 D6
Q258 G3
Q260 G3
Q262 E5
Q264 E2
Q267 D6
Q268 D6

CRX-040

CRX-140

POINT E XL502 (Pin 12 of IC504)

CRX-140 G modelsU, T, K, G, L, V, J models

POINT F XL502 (Pin 12 of IC504)

57

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

1

MAIN (2) P.C.B. (Side A) MAIN (3) P.C.B. (Side A)

A, B models

2

IPAP_DET

IPD_ACC_EN

IPD_MOSI
IPD_MISO
nIPD_DET

IC901

3

FIN

INV

VCC

OUT

STBY

MAIN (2)

(W252)

DGND

IGND
IGND

+5I
+5I

CB702

CB902

4

DAB MODULE

5

CB901

DGND
DAB_SDA
DAB_L
DAB_R

+16D
DAB_SCL
nDAB_RST
DAB_AGND

MAIN (1)

45

13

IC902

(CB252)

DOCK

CB701

CB703

IGND
IGND
IGND

MAIN (1)

(W255)

6

• Semiconductor Location

Ref no. Location

D901 C3

7

IC901 C3
IC902 C4

58

ABCDEFGH I J

1

■ PRINTED CIRCUIT BOARDS

MAIN (2) P.C.B. (Side B) MAIN (3) P.C.B. (Side B)

A, B models

2

3

CRX-040/CRX-140/NS-BP80

4

5

6

• Semiconductor Location

Ref no. Location

D701 G2
D702 G2
D703 G2

7

Q701 G3
Q702 G2

59

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

1

SUB (1) P.C.B. (Side A)

2

3

4

MAIN (1)

(W256)

5

-21V

+14_FL

+3.3M

+3.DGND

TUaFL_SCK

FL_CLOCK

nFL_CS

+3.3D

TUaFL_MOSI

nFL_RST
REMOTE

DGND

KEY0
VOL_RA
VOL_RB

CB802

LINE_L
AGND
LINE_R
HP_DET
HP_R
HP_AGND
HP_L
P_SW
USB_D­USB_D+
UGND
UGND
+5U
+5U

MAIN (1)

(W254)

CB801

SW804

SW802

SW803

SW805

SW801

JK802

JK801

CB803

USB

SW806

VOLUME PORTABLE

INPUT

6

• Semiconductor Location

Ref no. Location

Q802 H3

7

Q803 H3
Q804 G3

60

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

1

SUB (1) P.C.B. (Side B)

2

3

48
49

33 32

64 1

IC801

17
16

4

5

• Semiconductor Location

6

Ref no. Location

D801 F3
D802 F3
D803 F5
D804 F5
D813 E5
D814 E5
D815 G5
D816 G5

IC801 E3

7

Q801 D3

Q805 G3

61

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

1

SUB (2) P.C.B. (Side A) SUB (3) P.C.B. (Side A)

L, V models

2

VO LTAGE

POWER TRANSFORMER

W2

W7A

CB1

W5A

W1

W6A

CB2

3

4

L, V models

T, K models

L, V models

MAIN (1)

(CB103)

AC-28VN
AC-28VL
AC+10IN
AC+10IL

ACAMPVCCN
ACAMPVCCN
ACAMPGNDL
ACAMPGNDL
AC+16VN
AC+16VL
+6S
DGND
AC_IN
PRY_CTRL

MAIN (1)

(CB101)

SELECTOR

W5B W6B W7B

5

AC IN

CB3

U, A, B, G, J models

6

• Semiconductor Location

7

Ref no. Location

D2 E5

62

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

1

SUB (2) P.C.B. (Side B) SUB (3) P.C.B. (Side B)

L, V models

2

3

4

5

6

• Semiconductor Location

Ref no. Location

D1 D5

7

D3 D4
Q1 D4

63

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

1

CONNECTOR (1) P.C.B. (Side A) CONNECTOR (2) P.C.B. (Side A)

nAW_RST

MAIN (2)

AW_RST

nAW_INT

(W253)

AW_MODE

AW_TXRXSEL

nAW_LINK

nAW_CS

CB602

AW_DGND1

AW_DGND1

AW_REGON

+6S

Writing port

CB606

IC601

IGND

CB605

+5I

IGND

+5I

W601

MAIN (2)

+5I

+5I

(W252)

IGND

IGND

CB603

AW_DGND2

nAW_CASEIN

IPD_MISO

IPD_MOSI

AW_ACLK

AW_ON

2

MAIN (2)

(W251)

IPR

AGND

IPL

AINL

CB604

AGND

AINR

3

CB601

DDTO

SDTI

AGND

LRCLK

DGND

AOUTL

AINR

AOUTL

A3.3

AGND

AINL

SDO/TX

D3.3

SDI/RX

MCLK

BCLK

DGND

4

MAIN (2)

(CB902)

SSEL

SCLK

CS_N

AWON

GSEL1

LINK

GSEL2

DIAG

UART_RX

RESET_N

INT_N

MODE

TXRXSEL

5

6

7

64

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

1

CONNECTOR (1) P.C.B. (Side B) CONNECTOR (2) P.C.B. (Side B)

2

3

51

4

5

6

• Semiconductor Location

Ref no. Location

7

D601 E3

IC601 E3

65

CRX-040/CRX-140/NS-BP80

■ PIN CONNECTION DIAGRAMS

• ICs

• Diodes

AN41010A-VF M12L16161A-7TG

BA00BC0WFP-E2

BD9870FPS-E2

LC72725KM-UY-TLM-E

(CRX-140)

FIN

1

2

3

4

5

1

5

16

1

8

50

1

MFI341S2164MN6627971YC

28

1

M24C02-RDW6TP

14

8

7

M66003-0131FP-R
MN103SFB5KYAA

6596

3348

49

8

NJM431U NJM7812FA

4

1

64

116

NJM4580E R1154H001C-T1-F R2A15908SP

32

17

97

128

64

16

20

33

321

11

15

5

1

R1172H121D-T1-F

1

2

3

1: REFERENCE
2: ANODE
3: CATHODE

8

4

1

3: IN

2: COM

1: OUT

1

3

5

4

28

1

R3112N251A-TR R5F3640DNFA TC74VHCT08AFT TC7WH125FK YDA147-SZE2
R5523N001A-TR-F
RP102N331D-TR-F

4

5

3

1

100

80

81

1

51

50

14

31

30

7

1

8

4

1

36

37

48

1

1SR154-400 1SS355 D5SBA60 5A 600V

HZU3.3B2 TRF-E
HZU5.1B3 TRF-E
HZU6.8B2 TRF-E

Anode

Anode

HZU8.2B2 TRF-E
HZU10B1 TRF-E (CRX-140)

Anode

HZU12B2 TRF-E

25

Cathode

RB160M-60 TR

Cathode

RSB6.8S 6.8V (CRX-040) S1NB60 1.0A 600V

RB500V-40

–

AC

AC

+

Cathode

UDZS5.6B TE-17 5.6V
UDZ6.8B 6.8V
UDZS10B 10V
UDZS22B TE-17 22V

Anode

10

6

Cathode

Cathode

Anode

AC

AC

–

+

Cathode

Anode

• Transistors

E

STF1305

2SK2145 Y TP

4

5

3

1

4

1

2

3

1. DRAIN1

2. SOURCE

3. DRAIN2

4. GATE2

5. GATE1

1: Gate
2: Drain
3: Source
4: Drain

2SA1037K 2SA1708 2SC2412K

2SB1237 Q,R

2SC4488

14

C

E

B

25

24

3LN01C-TB-E

DTA144EKA
DTC123JKA

B

C

E

E

C

B

KTC3198 MCH6336-TL-E

C

2SC3326-A (TE85R, F)
2SC3326-B (TE85R, F)

E

B

C

B

DTC144EKA (CRX-140)

4

13

12

D

S

G

3

1 1: GND

2: IN

2

3: OUT

B

C

E

6

1

3

1. Drain

2. Drain

3. Gate

4. Source

5. Drain

6. Drain

66

A

1

2

3

4

5

6

7

8

9

10

BCDEFGH I J K

L MN

67

MAIN 1/5

CRX-040/CRX-140/NS-BP80

SCHEMATIC DIAGRAMS

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked ⚠ and must be replaced

with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

●電圧は、内部抵抗 10MΩの電圧計で測定したものです。

●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。

●本回路図は標準回路図です。改良のため予告なく変更することがございます。

CB101

CB103

IC107

IC105

IC102

IC108

IC101

IC104

IC103

IC106

14.9

14.8

14.2

6.8

6.8

7.8

0

2.3

0

14.9

14.9

2.7

14.9

8.5

19.7

8.8

18.6

1.007.2

19.7

0 7.2

16.6

1.005.1

19.7

0 5.1

0

0.6

9.4

9.4

9.4

9.4

7.9

8.4

0.5

0

0

0

0

0

0

0

0

0

7.9

19.1

8.4

0

000

19.1

-21.4

-22.1

-34.2

3.3

2.5

0.5

0

16.5

16.5

15.4

0

9.4

0

0.5

19.1

19.1

9.4

0

11.8

0.5

-34.2

19.7

12.0

19.7

12.0

5.1

5.1

0

3.3

5.1

5.1

0

3.3

5.1

5.1

3.3

0

0.3

0

0.6

5.1

0

0

5.1

0

<14.5>

<3.2>

<14.5>

<2.9>

<14.5>

<13.7>

<14.3>

<7.3>

<6.5>

<3.3>

<14.5>

<9.1>

<19.8>

<9.4>

<7.3>

<19.8>

<7.3>

<18.6>

<19.5>

<19.5>

<0.4>

<8.3>

<8.3>

<0.4>

<7.8>

<19.0>

<7.8>

<-21.5>

<11.3>

<3.5>

<15.3>

<3.1>

<2.9>

<9.4>

<9.1>

<0>

<7.3>

<16.1>

<16.0>

OSC

PWM COMP DRIVER

STBY

STBY

OUT

INV

GND

VCC

TSD

OCP

Error AMP

SS

CTL
LOGIC

IC103, 104, 107: BD9870FPS-E2
High stand voltage 1 channel step-down switching regulator

VREF

1

5

FIN

4

2

IC106: NJM431U
Adjustable precision shunt regulator

ANODEREFERENCE CATHODE

12 3

IC105: NJM7812FA

Voltage regulator

INPUT

OUTPUT

COMMON

VIN

4

EN

1

2

5

GATE

CONTROL

UVLO

THERMAL

SHUTDOWN

CURRENT

LIMIT

FLAG

DELAY

V

OUT

3 FLG

GND

IC101: R5523N001A-TR-F
High side switch IC

VDD

CE

Vref

15

32

Current Limit

VOUT

GND

Pin No.

1

2

3

4

5

Symbol

VOUT

GND

CE

NC

VDD

Description

Output Pin

Ground Pin

Chip Enable Pin (“H” Active)

No Connection

Input Pin

IC102, 108: RP102N331D-TR-F
Voltage regulator

USB

CURRENT LIMIT IC

MAIN (1)

CRX-040/CRX-140 CRX-040/CRX-140CRX-040 CRX-140

CRX-140CRX-040

CRX-140

CRX-140

CRX-040

CRX-140

CRX-040

J135

CRX-040
CRX-1400no_use

< > the voltage is CRX-140.

<>内の電圧はCRX-140です。

to SUB (2)_W1

Page 72

J5

to SUB (2)_W2

Page 72

J4

CRX-040 CRX-140

A

1

2

3

4

5

6

7

8

9

10

BCDEFGH I J KLMN

CRX-040/CRX-140/NS-BP80

68

MAIN 2/5

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked ⚠ and must be replaced

with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

●電圧は、内部抵抗 10MΩの電圧計で測定したものです。

●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。

●本回路図は標準回路図です。改良のため予告なく変更することがございます。

W254

W256

CB254

CB255

IC270

IC269

IC267

IC259

IC259

IC272

IC272

IC264

IC264

IC264

IC264

IC262

IC262

IC268

IC266

IC260

IC256

W255

CB252

CB251

IC251

W251

W252

IC252

IC252

IC252

W253

IC257

IC271

IC271

5.3

5.3

12.0

5.3

5.3

5.3

5.3

0

9.6

0

5.1

5.1

3.6

0.3

0.3

4.7

3.3

3.3

9.6

0

0

0

10.5

10.5

0

10.4

-21.0

0

0

-21.0

0

0

-21.0

0

4.3

2.7

4.3

4.3

4.3

2.7

5.3

4.3

4.3

12.0

0

15.4

15.4

15.4

15.4

15.4

2.8

2.8

0

0

2.8

2.8

2.8

2.8

15.4

15.4

15.4

2.9

2.9

2.9

2.9

2.9

2.9

0

0

0

0

0

0

0

3.3

3.3

3.3

0

12.0

5.4

5.4

5.4

5.4

12.0

0

5.3

15.4

0

0

0

0

0

0

0

0

0

0

0

0

5.1

5.1

3.4

3.4

3.4

3.4

15.4

-21.4

1.7

0

0

3.3

3.3

3.3

3.3

3.3

3.3

0

0

0

3.4

3.3

3.3

3.3

3.3

1.7

1.7

1.7

1.7

1.7

0

0

12.0

5.4

5.4

0

5.4

5.4

5.4

5.4

12.3

5.3

1.3

1.3

5.3

0

5.3

5.3

5.3

5.3

5.3

5.3

5.3

0

-21.0

0

0

5.3

6.0

11.8

5.3

6.0

11.8

5.3

6.0

11.8

0.7

0

3.3

4.1

1.9

3.4

0

1.901.002.6

1.0

3.4

3.4

0

3.4

3.4

2.6

3.4

0

0

0

2.9

6.9

2.2

3.4

3.3

4.1

3.4

0

0

0

0

0

3.4

-21.0

3.3

5.3

5.3

0

0.20

00000

0

0

0

0

3.4

3.4

3.4

3.4

3.3

0

0

0

0

0

3.4

1.7

3.3

0.3

3.3

3.3

3.3

3.3

3.3

3.4

0.2

1.7

3.3

3.3

3.3

3.3

3.3

3.3

0

0

0

3.4

3.4

1.9

0

0

0

000

0

0

1.9

0.7

0.5

3.3

3.3

3.3

0

3.6

3.4

3.4

3.4

0

0

0

0

0

0

0

3.3

3.3

3.3

3.3

3.4

1.9

2.6

1.0

1.7

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

1.7

0

0

0

0

0

0

0

0

0

0

0

3.3

3.3

3.3

0

3.3

4.8

4.8

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.7

4.8

4.8

4.8

4.8

4.8

4.8

9.5

4.8

3.3

3.3

0

0

5.1

3.3

3.3

0

5.1

5.1

0

0

4.7

11.8

9.5

10.2

0

0

0

0

0

0

0

0

0

3.3

3.3

3.3

0

0

0

0

0

3.3

0

<1.6>

<0>

<0>

<0>

<3.4>

<1.7>

<1.7>

<3.3>

<3.4>

<1.6>

<1.6>

<0>

<0>

<0>

<2.3>

<22.0>

<2.9>

<4.0>

<9.4>

<5.1>

<5.1>

<5.1>

<5.1>

<3.3>

<3.0>

<3.0>

<9.4>

<2.0>

<0>

<0>

<10.1>

<3.3>

<12.0>

<11.4>

<10.1>

<3.2>

<1.6>

<11.5>

<-21.1>

<-21.1>

<-21.1>

<-21.1>

<4.3>

<4.3>

<4.3>

<4.3>

<0>

<12.0>

<5.4>

<12.0>

<11.9>

<11.9>

<11.9>

<5.4>

<5.4>

<5.4>

<15.3>

<1.7>

<15.3>

<15.3>

<15.3>

<15.3>

<15.3>

<2.9>

<2.9>

<2.9>

<2.9>

<2.9>

<2.9>

<15.3>

<15.3>

<15.3>

<3.0>

<3.0>

<3.0>

<3.0>

<3.0>

<3.0>

<4.7>

<4.7>

<3.3>

<1.6>

<2.8>

<3.3>

<3.2>

<3.4>

<3.4>

<3.0>

<3.0>

<3.0>

<4.7>

<4.7>

<4.7>

<4.7>

<4.7>

<4.7>

<4.7>

<4.7>

<4.7>

<4.7>

<4.7>

<12.0>

<4.7>

<3.4>

<5.1>

<0>

<0>

<0>

<0>

<0>

<0>

<0>

<3.3>

<2.4>

<0.2>

<3.4>

<0>

<0>

<0>

<3.3>

<7.2>

<5.1>

<0>

<0>

<3.4>

<0.2>

<9.4>

<10.1>

<0>

<4.7>

<9.4>

<11.9>

<5.1>

<5.1>

<3.4>

<3.4>

<3.4>

<3.4>

<0>

<0>

<3.3>

<0>

<3.3>

<3.3>

<1.8>

<3.4>

<3.4>

<0>

<0>

<3.3>

<3.3>

<-21.3>

<1.6>

<1.6>

<5.2>

<3.3>

<3.1>

<0>

<0>

<0>

<0>

<5.2>

<5.3>

<5.6><5.3>

<0>

<3.3>

<-0.3>

<-0.3>

<3.3>

<3.3>

<3.4>

<3.4>

<15.2>

<3.3>

<0>

<3.3>

<3.3>

<2.1>

POINT B XL252 (Pin 15 of IC267) POINT C XL253 (Pin 11 of IC267)

B

C

2

D

1

1IC267

(+3.3M)

IC267

(nSYS_RST)

2

POWER ON POWER OFF

1IC267

(+3.3M)

IC267

(nSYS_RST)

2

POWER ON

POINT D 1 / IC267 (99 pin, +3.3M), 2 / IC267 (12 pin, nSYS_RST)

POINT A XL251 (Pin 13 of IC251)

A

CRX-140

POINT B XL252 (Pin 15 of IC267) POINT C XL253 (Pin 11 of IC267)

1IC267

(+3.3M)

IC267

(nSYS_RST)

2

POWER ON POWER OFF

1IC267

(+3.3M)

IC267

(nSYS_RST)

2

POWER ON

POINT D 1 / IC267 (99 pin, +3.3M), 2 / IC267 (12 pin, nSYS_RST)

CRX-040

OUT L

OUT L

CD IN

IPOD IN

REFERENCE

VOLTAGE

CINFLOUTVREF

VREF

ANTIALIASING

FILTER

57kHz

BPF

(SCF)

SMOOTHING

FILTER

MPXIN

+3V

Vdda

Vssa

PLL

(57kHz)

CLOCK

RECOVERY

(1187.5Hz)

+3V

Vddd

RDS-ID/
READY

RST

Vssd

DATA

DECODER

XOUTXIN

TEST

TEST

CLK(4.332MHz)

OSC

RAM

(128bits)

RDDA

RDCL

RDS-ID

DETECT

MODE

IC251: LC72725KM-UY-TLM-E
RDS signal demodulation IC

CIN

TEST

Vssd

MODE

Vddd

XIN

XOUT

RST

RDCL

FLOUT

RDS-ID/READY

RDDA

VREF

MPXIN

Vdda

Vssa

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

1

V+

–INPUT
+INPUT

V–

OUTPUT

IC259, 262, 264, 271, 272 : NJM4580E
Dual operational amplifier

8

2, 6

3, 5

1, 7

4

IC256: R2A15908SP

5 input selector 2 ch electronic volume
with tone and surround

1

2

3

4

5

6

7

8

9

mute

0~+20dB
/2dB step

0~+20dB
/2dB step

0~87dB,-∞

0~87dB,-∞

mute

Input
selector

Mode selector

Surround

Input
selector

MCU

I/F

Input gain
control

Mono
/Stereo

Tone control

Rch Bass/Treble

10

11

12

13

14

INR5

INR4

INR3

INR2

INR1

INL1

INL2

INL3

INL4

INL5

IGOUTL

IGOUTR

VOLINL

VOLINR

28

27

26

25

24

23

22

21

20

19

18

17

16

15

ROUT

LOUT

TRER

BASSR1

BASSR2

BASSL2

BASSL1

TREL

DGND

SDA

SCL

REFIN

AGND

VCC

Volume

Volume

Tone control

Lch Bass/Treble

REF

IC267: R5F3640DNFA
Single-chip 16-bit CMOS microprocessor

Timer (16-bit)

Internal peripheral functions

Inputs (timer B): 6

Three-phase motor control circuit

Outputs (timer A): 5

Watchdog timer

(15-bits)

VCC1 ports

VCC2 ports

A/D converter

(10-bits X 26-channels)

Clock generation circuit

PLL frequency synthesizer
On-chip oscillator (125 kHz)

X

IN-XOUT

XCIN-XCOUT

M16C/60 series
Microprocessor core

Port P08Port P18Port P28Port P38Port P48Port P5

8

Port P108Port P98Port P88Port P78Port P6

8

R0LR0H

R1H R1L

R2
R3

ISP

USP

INTB

SB

CRC arithmetic circuit (CCITT)

DMAC

(4 channels)

(Polynomial : X

16+X12+X5

+1)

Multiplier

Memory

ROM

RAM

FB

A1

FB

A1

A0

FLG

PC

UART or clock synchronous

serial I/O

Clock synchronous

serial I/O

(6-channels)

(8 bits x 2 channels)

D/A converter

(8-bits X 2-channels)

IC257: TC74VHCT08AFT
Quad 2-input AND gate

Vcc14

4B

4A

4Y

3B

3A

3Y

1A 1

2

3

13

12

11

10

9

8

4

5

6

7

1B

1Y

2A

2B

2Y

GND

IC252: TC7WH125FK
Dual bus buffer

1G1

2A1

3Y2

4GND

8 Vcc

7G2

6Y1

5A2

IC266: YDA147-SZE2
Digital audio power amplifier

Power

Limit

INRP

VREF

AVDD

PVDDREG

CKIN

MUTEN

SLEEPN

GAIN1

GAIN0

PLIMIT

NCDRC1

NCDRC0

GAIN0

PLIMIT

AVDD

PVDD

GAIN1

GAIN0

GAIN1

PLIMIT

INRM

Rch

Lch

PVDDMR

PVSSR

PVDDPR

MUTE

SLEEPN

MUTEN

Feed Back

Feed Back

Feed Back

Feed Back

OUTPR

OUTMR

PWM

Amp

Oscillator

UVLO

Non-Clip

DRC

Control

3.3V

Regulator

VREF/

REF

Level

Shift

Logic

Gain
Control

Power

Limit

INLP

INLM

PVDDML

PVSSL

PVDDPL

OUTPL

OUTML

PWM
Amp

Level
Shift

Logic

Gain
Control

MUTE

OTP

MUTE

Control

OCP

PROTN

CKOUT

1NC

NC

NC NC

NC

NC

SLEEPN

PROTN

MUTEN

CKOUT

CKIN

NCDRC0

GAIN0

GAIN1

NCDRC1

PVDDML

PVDDML

PVDDPL

PVDDPL

OUTML

OUTML

OUTML

OUTPL

OUTPL

OUTPL

PVSSL

PVSSL

PVDDPR

PVDDPR

OUTPR

OUTPR

OUTPR

PVSSR

PVSSR

OUTMR

OUTMR

OUTMR

PVDDMR

PVDDMR

PVDDREG

AVDD

INLP

INLM

INRM

INRP

VREF

AVSS

PLIMIT

2
3
4
5
6
7
8
9
10
11
12

36
35
34
33
32
31
30
29
28
27
26
25

4847464544434241403938

37

1314151617181920212223

24

IC260: MFI341S2164
IC digital

H8/300H

MICROPROCESSOR

System control

I/O port

P4/IRQ
P3/IRQ
P2/IRQ
P1/IRQ

RES

Internal address bus

Internal data bus

11

12

14

15

1617181920

10

Vss

NC

P2/IRQ

Top view

9876

13

5

4

2

1

3

Vcc
Vss

RNG
WDT
FMU

Voltage monitoring circuit

Security logic

ROM (112 kbytes)

RAM (4 kbytes)

Interval timer 1

Interval timer 2

Register

(512 bytes)

Modular multiplication

coprocessor

EEPROM (16 kbytes + 2 kbytes)

On-chip
oscillator

Power-on

reset circuit

P1/IRQ

P3/IRQ

Vcc

NC

NC

NCNCNCNCNC

NCNCNCNCNC

RES

P4/IRQ

MICROPROCESSOR

D-AMP

MAIN (1)

No replacement part available.

サービス部品供給なし

No replacement part available.

サービス部品供給なし

(G model)

INPUT

SELECTOR

RDS

EEPROM

CRX-140

CRX-140

CRX-140

CRX-140

CRX-040

CRX-140

CRX-040

(U, T, K, G, L, V, J models)

CRX-140

CRX-140

CRX-140

CRX-140

SPEAKERS

(A, B models)

C348

CRX-040
CRX-140

100P(SL)

no_use

R274 J256

CRX-040
CRX-140

100K 0

no_use no_use

C434, 435 R491, 492 L280, 281

CRX-040
CRX-140 100P(SL)

no_use no_useno_use

4.7K BLM18HD102SN1D

R407

CRX-040
CRX-140

100K

no_use

R408

no_use

100K

< > the voltage is CRX-140.

<>内の電圧はCRX-140です。

(U, T, K, G, L, V,

J models)

to MAIN (3)_CB703

(CRX-040)

Page 71

L3

to CONNECTOR (1)_CB603

(CRX-140)

Page 74

E8

to MAIN (3)_CB702

(CRX-040)

Page 71

L5

to CONNECTOR (1)_CB604

(CRX-140)

Page 74

I3

to CONNECTOR (1)_CB602

(CRX-140)

Page 74

F8

to SUB (1)_CB802

Page 73

L8

to SUB (1)_CB801

Page 73

L6

Writing port

To FM TUNER

(U, T, K, G, L, V, J models)

To DAB TUNER

(A, B models)

Ohm 0 + 6.8k + 2.7k + 5.5k (15k) + 18k + 18k

V 0 – 0.6 0.7 – 1.6 1.7 – 2.2 2.3 – 2.6 2.7 – 3.1 2.7 – 3.1

A/D value (3.3 V = 255) 0 – 51 52 – 131 132 – 176 177 – 206 207 – 237 207 – 237

KEY0 (97 pin) OPEN/CLOSE STOP – INPUT PLAY/PAUSE PLAY/PAUSE

Key detection for A/D port
Key input (A/D) pull-up resistance 10 k-ohms

A

1

2

3

4

5

6

7

8

9

10

BCDEFGH I J K

L MN

69

MAIN 3/5

CRX-040/CRX-140/NS-BP80

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked ⚠ and must be replaced

with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

●電圧は、内部抵抗 10MΩの電圧計で測定したものです。

●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。

●本回路図は標準回路図です。改良のため予告なく変更することがございます。

IC503

IC505

IC504

IC502

CB501

CB502

IC501

CB504

CB505

W501

0

0

0

0

0

3.3

3.3

1.6

1.6

1.7

1.7

1.7

1.7

1.7

1.7

1.7

1.7

1.7

1.7

1.6

1.6

1.6

1.6

1.6

3.3

3.3

3.3

3.3

1.5

3.2

3.2

3.2

3.2

3.2

1.6

3.3

1.9

0

0

0

0

0

0

0

0

1.7

1.7

1.6

0

1.7

1.7

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

1.7

1.6

1.7

0

0

0

1.6

1.7

1.7

1.5

1.7

3.3

3.3

3.3

3.3

0

0

0

0

0

3.3

3.3

3.3

3.3

0.6

0.6

2.0

1.7

1.7

1.6

1.7

3.2

3.2

0.6

0.6

3.3

3.5

3.3

3.3

0

0

0

0

0

0

0

0

0

0

1.8

1.8

1.7

1.7

1.7

1.7

3.3

3.3

3.3

3.3

5.0

5.1

1.6

0.2

2.0

1.6

1.6

1.6

1.6

1.6

1.6

1.6

3.2

3.2

3.5

7.2

3.3

0

7.2

2.4

3.3

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

0

0

0

0

0

3.3

0

0

0

0

0

0

0.3

0.3

0

3.3

3.3

3.3

1.8

3.3

1.7

1.7

1.7

1.7

3.3

3.3

3.3

1.7

0.9

1.5

1.7

1.7

1.7

1.7

1.5

0.5

3.3

0

1.8

0.2

2.4

1.8

1.8

1.8

1.8

3.2

1.2

1.3

1.3

1.1

3.4 3.3

3.3

3.3

3.3

3.3

3.3

0

0

1.7

1.7

1.7

1.7

3.2

3.2

3.2

3.3

3.3

3.3

1.6

1.6

1.5

1.6

0

3.3

0

0

0

0

0

1.8

0

0

3.3

3.3

3.3

3.3

1.6

1.6

1.6

1.6

0

0

0

1.7

3.3

1.7

1.7

1.7

1.7

1.6

3.2

1.6

1.6

3.3

0

0

3.2

0

0

3.2

3.2

3.3

1.6

1.6

3.3

1.6

1.6

1.6

1.6

<1.9>

<2.0>

<4.7>

<3.4>

<3.4>

<3.4>

<1.7>

<3.2>

<1.9>

<3.3>

<3.4>

<3.4>

<3.4>

<7.3>

<7.3>

<3.6>

<1.7>
<1.7>

<1.7>

<1.7>

<1.7>

<1.7>
<3.3>

<3.5>

<3.6>

<3.5>

<3.3>

<3.3>

<3.3>

<3.3>

<3.3>

<3.3>

<3.3>

<1.7>

<0.2>

<3.3>

<1.6>

<2.4>

<1.6>

<0.9>

<1.7>

<0>

<1.8>

<3.2>

<1.1>

<1.3>

<1.9>

<1.7>

<1.8>

<1.8>

<0>

<3.3>

<3.3>

<1.6>

<1.5>

<3.3>

<3.3>

<1.6>

<3.2>

<3.3>

<1.6>

OUT L

CD IN

POINT E XL501 (Pin 109 of IC503) POINT F XL502 (Pin 12 of IC504)

CRX-040

POINT E XL501 (Pin 109 of IC503) POINT F XL502 (Pin 12 of IC504)

E

F

CRX-140

IC501: AN41010A-VF
5-ch. linear driver IC for CD and DVD player

Direction

Detection

· Standby

· Band-gap

· SVCC
Reset Circuit

20 kΩ

SGnd

STBY

OPO

OPI-

OPI+

SVCC IN5 IN4 IN2 IN1PC5 PC4 PC1-2

VREF

PGNDPVCC

VO1-VO1+

VO2-VO2+

VO3-VO3+

VO4-VO4+

VO5-VO5+

[Focus][Tracking][Loading][Sled] [Spindle]

IN3R

MC1 MC2 MODE

“L”

[PC1-2,PC4,PC5]

“L” Forward

“L” “Hi-Z” Brake

“H” “H” Brake

“L” “H” Reverse

“H”

“L”: mute
“H”: active

“L” Stand-by

MC2 MC1

Note) For use inputting 3-state
MC1 is fixed to L”

–

+

–+–

+

–

+

M

Direction

Detection

20 kΩ

–

+

–+–

+

M

Direction

Detection

18 kΩ

–

+

–+–

+

M

Direction

Detection

20 kΩ

–

+

–+–

+

Direction

Detection

PVCC/2

Logic

20 kΩ

–

+

–+–

+

20

1518 913 8111719 12 1016 14

4

28272 7

FIN

26 627 5321

1

24

23

22

[STBY]

“L”: All mute
“H”: All active

VDD

A3

A2

A1

A0

A10/AP

BA

CS

RAS

CAS

WE

LDQM

DQ7

V

SSQ

DQ2

V

DDQ

DQ4

V

SSQ

DQ6

V

DDQ

DQ1

DQ5

DQ3

DQ0

V

DD

VSS

A4

A5

A6

A7

A8

A9

N.C

CKE

CLK

UDQM

N.C/RFU

DQ8

V

SSQ

DQ13

V

DDQ

DQ11

V

SSQ

DQ9

V

DDQ

DQ14

DQ10

DQ12

DQ15

V

SS

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

IC505: M12L16161A-7TG
512 K x 16-bit x 2 banks synchronous DRAM

Bank Select

Data Input Register

Column Decoder

Latency and Burst Length

Programming Register

Timing Register

LWCBR

LDQM

DQi

LDQM

LWE

LCAS

LWELCBRLRAS

CLK CKE CS RAS CAS WE L(U)DQM

LCKE

LCBR

LRAS

ADD

CLK

512K x 16

512K x 16

Address Register

Row DecoderCol. Buffer

Sense AMP

Output Buffer I/O Control

Row Buffer

Refresh Counter

IC504: MN103SFB5KYAA

Microprocessor

PD6/IRQ3

USBNOC/PC0

USBNPP/PC1

USBD-

AVSS

USBD+

AVDD

PE0/IRQ0

VDD33

VDD18/VOUT

OSCI

OSCO

VSS

NRST
MMOD0
MMOD1

P33/SDA3
P34
P35/SCL3
P77
P40
P87
VDD18
P86
VSS
P85
VDD33
P84/TM11IOB
P83/TM11IOA
P82/TM11IOB
P81/TM11IOA
P75

PA6

PA7

VDD18

P90/SB00

P91/SBIO

P92/SBTO

PD0/SB02

PD1/SB12

PD2/SBT2

PD4/IRQ1

PD5/IRQ2

VSS

P21

PF4/TM610

PF5/TM710

VDD5

PBO/VPP

OCD_SDA

OCD_SCL

P05

P04

P03

P02

P01

P00

P66

P67

P70

P71

P72

P73

P74

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16

48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33

171819202122232425262728293031

32

646362616059585756555453525150

49

TIMER

INTERRUPT

CONTROL

WDTx1

35 Factor

INTERFACE

MEMORY

8 KB

256 KByte

8 KByte

8-bit x 4

16-bit x 2

DMA 4 CH

USB

ROM

32 bit

MICRO-

PROCESSOR

CORE

FLASH

MEMORY

DATA
RAM

SIF

x 2

I2C

x 1

34 pcs (3 V type)
8 pcs (5 V type)

CLOCK and

SYSTEM control

I/O port

IC268: M24C02-RDW6TP
2 K-bit and 1 K-bit serial I2C bus EEPROM

IC BLOCK DIGAGRAM MAIN 2/5

3

E0-E2 SDA

V

CC

M24Cxx

WC

SCL

V

SS

SDAV

SS

SCL

WC

V

CC

1
2
3
4

8
7
6
5

E2

E1

E0

IC270: R1154H001C-T1-F
Voltage regulator

Pin No.

1

2

3

4

5

Symbol

V

OUT

GND

CE

ADJ

V

DD

Description

Output Pin for Voltage Regulator

Ground

Chip Enable Pin (active at "H")

Adjustable Output Pin for Voltage Regulator

Power Supply Pin

VDD

CE

5

1

3

2

V

OUT

4

ADJ

GND

Vref

Short

Protection

Circuit

Current

Limit

Circuit

Thermal

Shutdown

Pin No.

1

2

3

4

5

Symbol

C

D

GND

NC

VDD

OUT

Description

Pin for external capacitor for setting output delay

No Connection

Ground Pin

Input and power source for device itself

Output Pin ("L" at Detect, "H" at Released)

VDD

RD

Vref

2

1

3

VOUT

GND

CD

5

IC269: R3112N251A-TR
Voltage regulator

CD CONTROLLER

DRIVER

MAIN (1)

USB CONTROLLER

< > the voltage is CRX-140.

<>内の電圧はCRX-140です。

To Loader mechanism unit

To Loader mechanism unit

(Writing port)

To Loader mechanism unit

A

1

2

3

4

5

6

7

8

9

10

BCDEFGH I J KLMN

CRX-040/CRX-140/NS-BP80

70

MAIN 4/5

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked ⚠ and must be replaced

with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

●電圧は、内部抵抗 10MΩの電圧計で測定したものです。

●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。

●本回路図は標準回路図です。改良のため予告なく変更することがございます。

IC901

CB901

IC902

CB902

OSC

PWM COMP DRIVER

STBY

STBY

OUT

INV

GND

VCC

TSD

OCP

Error AMP

SS

CTL
LOGIC

IC901: BD9870FPS-E2
High stand voltage 1 channel step-down switching regulator

VREF

1

5

FIN

4

2

VDD

CE

Pin No.

1

2

3

4

5

Symbol

V

OUT

GND

CE

NC

V

DD

Description

Output Pin of Voltage Regulator

Ground Pin

Chip Enable Pin

No Connection

Input Pin

Vref

54

21

Current Limit

VOUT

GND

IC902: R1172H121D-T1-F
CMOS-based positive-voltage regulator IC

MAIN (2)

A, B models

to MAIN (1)_CB252

Page 68

B4

To DAB module

A

1

2

3

4

5

6

7

8

9

10

BCDEFGH I J K

L MN

71

MAIN 5/5

CRX-040/CRX-140/NS-BP80

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked ⚠ and must be replaced

with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

●電圧は、内部抵抗 10MΩの電圧計で測定したものです。

●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。

●本回路図は標準回路図です。改良のため予告なく変更することがございます。

CB703

CB701

CB702

0

0

0

0

0

0

0

0

0

0

0

3.4

0

0

0

0

0

0

0

3.4

0

0

0

0

0

0

0

0

0

0

0

3.4

0

3.4

0

3.4

3.4

3.4

No replacement part available.

サービス部品供給なし

MAIN (3)

DOCK

to MAIN (1)_W255

Page 68

B5

to MAIN (1)_W252

Page 68

B6

CRX-040

A

1

2

3

4

5

6

7

8

9

10

BCDEFGH I J KLMN

CRX-040/CRX-140/NS-BP80

72

SUB 1/2

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked ⚠ and must be replaced

with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

●電圧は、内部抵抗 10MΩの電圧計で測定したものです。

●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。

●本回路図は標準回路図です。改良のため予告なく変更することがございます。

W5B

W6B

W7B

W5A

W6A

W7A

CB2

W1

W2

CB1

CB3

7.9

9.4

12.9

3.0

3.0

0

2.9

13.5

2.7

6.7

0

0

9.4

9.4

9.4

8.5

8.9

6.7

0

2.7

3.0

8.4

0.4

0

AC14.7

AC18.6

AC16.1

AC27.0

AC6.6

<AC16.2>

<AC9.6>

<AC19.2>

<AC27.1>

<AC14.8>

<7.8>

<7.3>

<3.1>

<3.1>

<3.3>

<13.4>

<6.9>

<3.2>

<2.9>

<2.9>

<7.3>

<9.4>

<9.1>

SUB (3)

L, V models

SUB (2)

AC IN

VOLTAGE

SELECTOR

CRX-040 CRX-140

< > the voltage is CRX-140.

<>内の電圧はCRX-140です。

to MAIN (1)_CB101

Page 67

M3

to MAIN (1)_CB103

Page 67

M6

A

1

2

3

4

5

6

7

8

9

10

BCDEFGH I J K

L MN

73

SUB 2/2

CRX-040/CRX-140/NS-BP80

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked ⚠ and must be replaced

with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

●電圧は、内部抵抗 10MΩの電圧計で測定したものです。

●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。

●本回路図は標準回路図です。改良のため予告なく変更することがございます。

IC801

JK801

JK802

CB803

CB802

CB801

~

~

~

~

~

~

~

~

~

3.3

~-19.8

-19.9

-14.3

-19.9

-19.9

-19.9

-19.9

-19.9

-19.9

-20.0

~

~

~~~

~

~

~

~

~

~~~

~

~~~

~

~

~~~

~

~

~

~

~

~~~

~

~

~

~

~

-14.3

-19.8

-19.8

-19.8

-19.8

-19.8

-19.8

-19.8

-19.8

3.3

3.3

0

-19.8

-19.8

-19.8

-19.8

-19.8

-19.8

-19.8

-19.9

-19.9

-19.9

-19.9

-19.9

-19.9

-19.9

-21.4

~

~

~

~~~

~

~

~~~

~

~

3.3

~

1.5

0

3.4

3.4

3.3

3.3

1.5

~

~

~

~

~

~

~

~

~

~

~

-21.4

15.4

3.4

3.4

3.4

3.4

3.4

3.4

3.3

3.3

3.3

1.7

0

0

0

0

0

0

0

0

0

5.1

5.1

5.1

0

0

0

00

00

0

0

0

0

0

0

-19.8

-19.8

-20.0

3.3

-15.2-18.3-21.4

7.8

7.8

7.9

7.9

0

00

00

00

00

15.4

0.4

0

7.0

0.4

0

0.4

<-14.1>

<-14.1>

<-19.8>

<-19.8>

<-19.8>

<-19.8>

<-19.8>

<-19.8>

<-19.9>

<-19.7>

<-19.2>

<-19.7>

<-19.8>

<-19.8>

<-19.8>

<-19.8>

<-19.8>

<-19.8>

<-19.8>

<-19.8>

<-19.9>

<-19.2>

<-18.2> <-15.0>

<7.7>

<7.7>

<-0.4>

<7.8>

<7.8>

<7.7>

<-15.2>

<-15.2>

<3.3>

<3.3>

<3.3>

<3.3>

<3.3>

<0>

52

Display

controller

Serial

receive

circuit

Digit
output
circuit

Clock

generator

DIG11/
SEG42

51

DIG12/
SEG41

50

DIG13/
SEG40

49

DIG14/
SEG39

48

DIG15/
SEG38

47

DIG16/
SEG37

46

DIG17/
SEG36

45

SEG35

XOUT

6

Vcc1

8

Vcc2

18

Vss

5

Vp

64

XIN

7

CS

SCK

3

SDATA

4

RESET

1

SEG00

44

9

SEG34

SEG26

17

19

SEG25

Segment

output

circuit

Display code

RAM

(8-bit x 60)

CGROM

(35-bit x 166)

CGROM

(35-bit x 16)

code
select

Code
write

Code/

command

control

circuit

DIG00

63

53

DIG10

IC801: M66003-0131FP-R
18 digit 5 x 7 segment VFD controller/driver

2

data

timing
clock

dot data
write

scan pulse

Segment/
Digit
select/
output
circuit

FL DRIVER

SUB (1)

USB

VOLUME

PHONES

PORTABLE

< > the voltage is CRX-140.

<>内の電圧はCRX-140です。

to MAIN (1)_W254

Page 68

L2

to MAIN (1)_W256

Page 68

L3

Ohm 0 + 6.8k + 2.7k + 5.5k (15k) + 18k + 18k

V 0 – 0.6 0.7 – 1.6 1.7 – 2.2 2.3 – 2.6 2.7 – 3.1 2.7 – 3.1

A/D value (3.3 V = 255) 0 – 51 52 – 131 132 – 176 177 – 206 207 – 237 207 – 237

KEY0 (97 pin) OPEN/CLOSE STOP – INPUT PLAY/PAUSE PLAY/PAUSE

Key detection for A/D port
Key input (A/D) pull-up resistance 10 k-ohms

A

1

2

3

4

5

6

7

8

9

10

BCDEFGH I J KLMN

CRX-040/CRX-140/NS-BP80

74

CONNECTOR

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked ⚠ and must be replaced

with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

●電圧は、内部抵抗 10MΩの電圧計で測定したものです。

●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。

●本回路図は標準回路図です。改良のため予告なく変更することがございます。

CB606

IC601

CB601

CB605

CB603

CB602

CB604

W601

0

0

0

0

0

0

0

0

0

6.7 3.5

3.4

3.4

0

0

0

0

0

0

0

0

0

0

0

0

0

0

3.3

0.2

5.1

5.1

5.1

0

5.1

0

0

0

3.2

6.9

0.2

3.3

2.4

0

0

0

0

0

3.3

3.5

3.4

3.4

2.4

0

0

0

0

0

3.4

2.4

3.5

3.5

3.3

3.3

3.5

3.5

3.5

0.2

0.2

0.2

0.2

0.2

0.2

IPOD IN

1 2 3 4 5

GND (FIN)

Vref

Driver

OCP

TSD

CTL Vcc N.C. OUT C

IC601: BA00BC0WFP-E2

1.0 A low-dropout voltage regulator with shut down switch

CONNECTOR (2)

CONNECTOR (1)

to MAIN (1)_W252

Page 68

B6

to MAIN (1)_W253

Page 68 B7

to MAIN (1)_W251

Page 68

B6

to MAIN (2)_CB902

(A, B models)

Page 70

L5

Writing port

CRX-140

■ REPLACEMENT PARTS LIST

• ELECTRICAL COMPONENT PARTS

WARNING

● Components having special characteristics are marked ⚠ and must be replaced with parts having specifications
equal to those originally installed.

● ⚠印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、パーツリストに記載されている部品を使用し
てください。

● 部品価格ランクは、予告なく変更することがあります。

ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS:

CRX-040/CRX-140/NS-BP80

C.A.EL.CHP : CHIP ALUMI.ELECTROLYTIC CAP
C.CE : CERAMIC CAP
C.CE.ARRAY : CERAMIC CAP ARRAY
C.CE.CHP : CHIP CERAMIC CAP
C.CE.ML : MULTILAYER CERAMIC CAP
C.CE.M.CHP : CHIP MULTILAYER CERAMIC CAP
C.CE.SAFTY : RECOGNIZED CERAMIC CAP
C.CE.TUBLR : CERAMIC TUBULAR CAP
C.CE.SMI : SEMI CONDUCTIVE CERAMIC CAP
C.EL : ELECTROLYTIC CAP
C.MICA : MICA CAP
C.ML.FLM : MULTILAYER FILM CAP
C.MP : METALLIZED PAPER CAP
C.MYLAR : MYLAR FILM CAP
C.MYLAR.ML : MULTILAYER MYLAR FILM CAP
C.PAPER : PAPER CAPACITOR
C.PLS : POLYSTYRENE FILM CAP
C.POL : POLYESTER FILM CAP
C.POLY : POLYETHYLENE FILM CAP
C.PP : POLYPROPYLENE FILM CAP
C.TNTL : TANTALUM CAP
C.TNTL.CHP : CHIP TANTALUM CAP
C.TRIM : TRIMMER CAP
CN : CONNECTOR
CN.BS.PIN : CONNECTOR,BASE PIN
CN.CANNON : CONNECTOR,CANNON
CN.DIN : CONNECTOR,DIN
CN.FLAT : CONNECTOR,FLAT CABLE
CN.POST : CONNECTOR,BASE POST
COIL.MX.AM : COIL,AM MIX
COIL.AT.FM : COIL,FM ANTENNA
COIL.DT.FM : COIL,FM DETECT
COIL.MX.FM : COIL,FM MIX
COIL,OUTPT : OUTPUT COIL
DIOD.ARRAY : DIODE ARRAY
DIODE.BRG : DIODE BRIDGE
DIODE.CHP : CHIP DIODE
DIODE.VAR : VARACTOR DIODE
DIOD.Z.CHP : CHIP ZENER DIODE
DIODE.ZENR : ZENER DIODE
DSCR.CE : CERAMIC DISCRIMINATOR
FER.BEAD : FERRITE BEADS
FER.CORE : FERRITE CORE
FET.CHP : CHIP FET
FL.DSPLY : FLUORESCENT DISPLAY
FLTR.CE : CERAMIC FILTER
FLTR.COMB : COMB FILTER MODULE
FLTR.LC.RF : LC FILTER,EMI
GND.MTL : GROUND PLATE
GND.TERM : GROUND TERMINAL
HOLDER.FUS : FUSE HOLDER
IC.PRTCT : IC PROTECTOR
JUMPER.CN : JUMPER CONNECTOR
JUMPER.TST : JUMPER,TEST POINT
L.DTCT : LIGHT DETECTING MODULE

L.EMIT : LIGHT EMITTING MODULE
LED.DSPLY : LED DISPLAY
LED.INFRD : LED,INFRARED
MODUL.RF : MODULATOR,RF
PHOT.CPL : PHOTO COUPLER
PHOT.INTR : PHOTO INTERRUPTER
PHOT.RFLCT : PHOTO REFLECTOR
PIN.TEST : PIN,TEST POINT
PLST.RIVET : PLASTIC RIVET
R.ARRAY : RESISTOR ARRAY
R.CAR. : CARBON RESISTOR
R.CAR.CHP : CHIP RESISTOR
R.CAR.FP : FLAME PROOF CARBON RESISTOR
R.FUS : FUSABLE RESISTOR
R.MTL.CHP : CHIP METAL FILM RESISTOR
R.MTL.FLM : METAL FILM RESISTOR
R.MTL.OXD : METAL OXIDE FILM RESISTOR
R.MTL.PLAT : METAL PLATE RESISTOR
RSNR.CE : CERAMIC RESONATOR
RSNR.CRYS : CRYSTAL RESONATOR
R.TW.CEM : TWIN CEMENT FIXED RESISTOR
R.CEMENT : CEMENT RESISTOR
SCR.BND.HD : BIND HEAD B-TIGHT SCREW
SCR.BW.HD : BW HEAD TAPPING SCREW
SCR.CUP : CUP TIGHT SCREW
SCR.TERM : SCREW TERMINAL
SCR.TR : SCREW,TRANSISTOR
SUPRT.PCB : SUPPORT,P.C.B.
SURG.PRTCT : SURGE PROTECTOR
SW.TACT : TACT SWITCH
SW.LEAF : LEAF SWITCH
SW.LEVER : LEVER SWITCH
SW.MICRO : MICRO SWITCH
SW.PUSH : PUSH SWITCH
SW.RT.ENC : ROTARY ENCODER
SW.RT.MTR : ROTARY SWITCH WITH MOTOR
SW.RT : ROTARY SWITCH
SW.SLIDE : SLIDE SWITCH
TERM.SP : SPEAKER TERMINAL
TERM.WRAP : WRAPPING TERMINAL
THRMST.CHP : CHIP THERMISTOR
TR.CHP : CHIP TRANSISTOR
TR.DGT : DIGITAL TRANSISTOR
TR.DGT.CHP : CHIP DIGITAL TRANSISTOR
TRANS : TRANSFORMER
TRANS.PULS : PULSE TRANSFORMER
TRANS.PWR : POWER TRANSFORMER ASS’Y
TUNER.AM : TUNER PACK,AM
TUNER.FM : TUNER PACK,FM
TUNER.PK : FRONT-ENDTUNER PACK
VR : ROTARY POTENTIOMETER
VR.MTR : POTENTIOMETER WITH MOTOR
VR.SW : POTENTIOMETER WITH ROTARY SW
VR.SLIDE : SLIDE POTENTIOMETER
VR.TRIM : TRIMMER POTENTIOMETER

CRX-040/CRX-140/

NS-BP80

75

CRX-040/CRX-140/NS-BP80

CRX-040 CRX-140

P.C.B. MAIN

NS-BP80

CRX-040/CRX-140/

76

Ref No. Part No. Description Remarks Markets

部 品 名

* WS475400 P.C.B. MAIN CRX140 J ＰＣＢ　ＭＡＩＮ
* WS476000 P.C.B. MAIN CRX040 J ＰＣＢ　ＭＡＩＮ
* WS475500 P.C.B. MAIN CRX140 U ＰＣＢ　ＭＡＩＮ
* WS476100 P.C.B. MAIN CRX040 U ＰＣＢ　ＭＡＩＮ
* WS475600 P.C.B. MAIN CRX140 TLV ＰＣＢ　ＭＡＩＮ
* WS476200 P.C.B. MAIN CRX040 TKLV ＰＣＢ　ＭＡＩＮ
* WS475700 P.C.B. MAIN CRX140 A ＰＣＢ　ＭＡＩＮ
* WS476300 P.C.B. MAIN CRX040 A ＰＣＢ　ＭＡＩＮ
* WS475800 P.C.B. MAIN CRX140 B ＰＣＢ　ＭＡＩＮ
* WS476400 P.C.B. MAIN CRX040 B ＰＣＢ　ＭＡＩＮ
* WS475900 P.C.B. MAIN CRX140 G ＰＣＢ　ＭＡＩＮ
* WS476500 P.C.B. MAIN CRX040 G ＰＣＢ　ＭＡＩＮ

CB101 LB918100 CN.BS.PIN 10P ベース付ポスト 02
CB103 LB918040 CN.BS.PIN 4P ベース付ポスト 01
CB251 VM923600 CN.BS.PIN 13P JUTGLV ＦＦＣコネクター 01
CB252 VP682200 CN.BS.PIN 8P AB ＦＦＣコネクター 01
CB255 VQ044400 CN.BS.PIN 9P ＦＦＣコネクター 01
CB501 WQ289300 CN 24P TE ＦＦＣ/ＦＰＣコネクタ 04
CB502 VB390200 CN.BS.PIN 6P コネクタベースポスト 01
CB702 VB858900 CN.BS.PIN 10P CRX040 ベースピン 01
CB703 VB858200 CN.BS.PIN 3P CRX040 ベースピン 01
CB901 VP682200 CN.BS.PIN 8P AB ＦＦＣコネクター 01

* CB902 WR261900 TERM 30P TE AB レセプタクル

C101 UR818100 C.EL 100uF 6.3V ケミコン 01
C103 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C104 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

* C105 WP882000 C.CE.CHP 10uF 6.3V チップセラコン

C107 US126100 C.CE.CHP 1uF 10V チップセラコン 01
C108 UR818470 C.EL 470uF 6.3V ケミコン 01
C109 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C110 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C111 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C112 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C113 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C114 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C115 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C116-117 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C119 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C121-122 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C123 UU249100 C.EL 1000uF 25V ケミコン 02
C124-125 WH311600 C.CE.CHP 10uF 10V チップセラコン
C126 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C127-128 WH311600 C.CE.CHP 10uF 10V チップセラコン
C129-130 WF547900 C.CE.CHP 10uF 25V チップセラコン 01
C131 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C132-133 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C134 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C137 UR848470 C.EL 470uF 25V ケミコン 01
C138 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C139 UR849100 C.EL 1000uF 25V ケミコン 01
C140 UR867220 C.EL 22uF 50V ケミコン 01
C141 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C144 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C145 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C146 VE326000 C.MYLAR 0.1uF 50V マイラーコン 01
C147 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C149 US163100 C.CE.CHP 1000pF 50V チップセラコン 01

✻ New Parts

＊新規部品

ランク

CRX-040 CRX-140

P.C.B. MAIN

CRX-040/CRX-140/NS-BP80

Ref No. Part No. Description Remarks Markets

部 品 名

C150 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C151 UU249100 C.EL 1000uF 25V ケミコン 02
C154 UR818470 C.EL 470uF 6.3V ケミコン 01
C155 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C156-157 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C158 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C159-161 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C162 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C163 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C164 UR847330 C.EL 33uF 25V ケミコン 01
C165 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C166 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C169 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C171 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C174 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C175 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C176 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C177 UR73A100 C.EL 10000uF 16V ケミコン 03

* C178 WH311600 C.CE.CHP 10uF 10V チップセラコン

C179 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C180 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01

* C181 WH311600 C.CE.CHP 10uF 10V チップセラコン

C182 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C183 UR868220 C.EL 220uF 50V ケミコン
C184 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C185 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C186 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C187 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C188 WF547900 C.CE.CHP 10uF 25V チップセラコン 01
C189-190 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C191 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C192 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C194 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C195 UR849220 C.EL 2200uF 25V ケミコン 03
C196 UR866100 C.EL 1uF 50V ケミコン 01
C197 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C199 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C200-202 VE326000 C.MYLAR 0.1uF 50V マイラーコン 01

* C203 WP882000 C.CE.CHP 10uF 6.3V チップセラコン

C204 US126100 C.CE.CHP 1uF 10V チップセラコン 01
C205-207 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C209-210 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01
C212 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C213 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C214 US126100 C.CE.CHP 1uF 10V チップセラコン 01
C251 US062330 C.CE.CHP 330pF 50V B G チップセラコン 01
C252 US135100 C.CE.CHP 0.1uF 16V G チップセラコン 01
C253 US062330 C.CE.CHP 330pF 50V B G チップセラコン 01
C254 US062560 C.CE.CHP 560pF 50V B G チップセラコン 01
C255 US135100 C.CE.CHP 0.1uF 16V G チップセラコン 01
C256 UR837100 C.EL 10uF 16V G ケミコン 01
C257-258 US061270 C.CE.CHP 27pF 50V B G チップセラコン 01
C259 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C260 US135100 C.CE.CHP 0.1uF 16V G チップセラコン 01
C263 US135100 C.CE.CHP 0.1uF 16V CRX140 チップセラコン 01
C264 UR837100 C.EL 10uF 16V G ケミコン 01
C265 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

✻ New Parts

＊新規部品

ランク

CRX-040/CRX-140/

NS-BP80

77

CRX-040/CRX-140/NS-BP80

CRX-040 CRX-140

P.C.B. MAIN

NS-BP80

CRX-040/CRX-140/

78

Ref No. Part No. Description Remarks Markets

部 品 名

ランク

C266 US135100 C.CE.CHP 0.1uF 16V JUTGLV チップセラコン 01
C267-268 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C269 UR837100 C.EL 10uF 16V JUTGLV ケミコン 01
C270-273 US062100 C.CE.CHP 100pF 50V B JUTGLV チップセラコン 01
C274 UR237100 C.EL 10uF 16V ケミコン
C275 US046100 C.CE.CHP 1uF 25V AB チップセラコン 01
C276 UR237100 C.EL 10uF 16V ケミコン
C277 US046100 C.CE.CHP 1uF 25V JUTGLV チップセラコン 01
C278 UR237100 C.EL 10uF 16V ケミコン
C279-280 UR266220 C.EL 2.2uF 50V ケミコン
C281 UR838100 C.EL 100uF 16V ケミコン 01
C282 UR237100 C.EL 10uF 16V ケミコン
C283 US046100 C.CE.CHP 1uF 25V JUTGLV チップセラコン 01
C284 UR237100 C.EL 10uF 16V ケミコン
C285 US046100 C.CE.CHP 1uF 25V AB チップセラコン 01
C286 UR237100 C.EL 10uF 16V ケミコン
C287 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C290 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C291 US135100 C.CE.CHP 0.1uF 16V JUTGLV チップセラコン 01
C292 UR218470 C.EL 470uF 6.3V ケミコン
C293 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C294 UU238100 C.EL 100uF 16V ケミコン 01
C295-296 WJ606000 C.MYLAR 0.068uF 50V マイラーコン
C300 WJ606000 C.MYLAR 0.068uF 50V マイラーコン
C300-301 WJ606000 C.MYLAR 0.068uF 50V マイラーコン
C302 UR838100 C.EL 100uF 16V ケミコン 01
C303 US135100 C.CE.CHP 0.1uF 16V CRX040 チップセラコン 01
C304-305 UR237100 C.EL 10uF 16V ケミコン
C306 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C307-308 WJ604600 C.MYLAR 5600pF 50V マイラーコン 01
C309-310 UR237220 C.EL 22uF 16V ケミコン
C311-312 VR169200 C.MYLAR 0.47uF 50V マイラーコン 01
C314 UR837100 C.EL 10uF 16V ケミコン 01
C315 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C316-317 US062330 C.CE.CHP 330pF 50V B チップセラコン 01
C318-319 US061330 C.CE.CHP 33pF 50V B チップセラコン 01
C320-321 WJ604400 C.MYLAR 3900pF 50V J マイラーコン 01
C324 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C325 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C326 UR838470 C.EL 470uF 16V ケミコン 01
C329 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C331-332 UR838100 C.EL 100uF 16V ケミコン 01
C333 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C334-335 UR266100 C.EL 1uF 50V ケミコン 01
C337-338 UR266100 C.EL 1uF 50V ケミコン 01
C339 UR837100 C.EL 10uF 16V ケミコン 01
C340 WN019700 C.CE.CHP 2.2uF 16V チップセラコン 01
C342 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C343 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C344 UR238220 C.EL 220uF 16V ケミコン 01
C345-346 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C347 UR238220 C.EL 220uF 16V ケミコン 01
C348-352 US062100 C.CE.CHP 100pF 50V B CRX140 チップセラコン 01
C353-354 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C355-356 UR238220 C.EL 220uF 16V ケミコン 01
C357 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C358 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01

✻ New Parts

＊新規部品

CRX-040 CRX-140

P.C.B. MAIN

CRX-040/CRX-140/NS-BP80

Ref No. Part No. Description Remarks Markets

部 品 名

C359 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C360 US061270 C.CE.CHP 27pF 50V B チップセラコン 01
C361 US061180 C.CE.CHP 18pF 50V B チップセラコン 01
C362 US062100 C.CE.CHP 100pF 50V B G チップセラコン 01
C363-364 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C365 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C366-369 VR168500 C.MYLAR.ML ECQ-V1H154JL3 積層マイラーコン 01
C370 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C371-372 VR169000 C.MYLAR 0.33uF 50V マイラーコン 01
C373-374 VR168500 C.MYLAR.ML ECQ-V1H154JL3 積層マイラーコン 01
C375-376 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C377 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01
C378-379 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C380-381 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C382 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C383 UR818470 C.EL 470uF 6.3V ケミコン 01
C384 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C385 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C388-389 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C390 US046100 C.CE.CHP 1uF 25V チップセラコン 01
C391-392 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C393 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C394-395 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C396 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C397-399 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C400-401 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C402 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C403-404 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C405 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C407-408 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C409 UR218470 C.EL 470uF 6.3V ケミコン
C410 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C411 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C412 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C413-414 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C415 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C416 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C417 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01
C418 US135100 C.CE.CHP 0.1uF 16V CRX140 チップセラコン 01
C419 UR837100 C.EL 10uF 16V CRX140 ケミコン 01
C420 US062100 C.CE.CHP 100pF 50V B チップセラコン 01

* C421-422 WP882000 C.CE.CHP 10uF 6.3V CRX140 チップセラコン

C423-426 VR169300 C.MYLAR 0.56uF 50V マイラーコン 01
C429 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C430 UR837100 C.EL 10uF 16V ケミコン 01
C431 UR218470 C.EL 470uF 6.3V ケミコン
C432-435 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C436-437 UR237100 C.EL 10uF 16V ケミコン
C438-439 WJ605000 C.MYLAR 0.01uF 50V J マイラーコン 01
C440 UR838100 C.EL 100uF 16V ケミコン 01
C441-450 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C451-452 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C453-454 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C455-460 US062100 C.CE.CHP 100pF 50V B チップセラコン 01
C461-464 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C465 US065100 C.CE.CHP 0.1uF 50V B CRX140 チップセラコン 01
C466 WD758100 C.CE.CHP 22uF 6.3V CRX140 チップセラコン 01

✻ New Parts

＊新規部品

ランク

CRX-040/CRX-140/

NS-BP80

79

CRX-040/CRX-140/NS-BP80

CRX-040 CRX-140

P.C.B. MAIN

NS-BP80

CRX-040/CRX-140/

80

Ref No. Part No. Description Remarks Markets

部 品 名

C501-502 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

* C503-504 WP882000 C.CE.CHP 10uF 6.3V チップセラコン

C507 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C508 UR817470 C.EL 47uF 6.3V ケミコン 01
C509 UR838100 C.EL 100uF 16V ケミコン 01
C511 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C512 UR838100 C.EL 100uF 16V ケミコン 01
C513 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C514-515 US063220 C.CE.CHP 2200pF 50V B チップセラコン 01
C516-517 US063150 C.CE.CHP 1500pF 50V B チップセラコン 01
C518 UR838100 C.EL 100uF 16V ケミコン 01
C519 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C520 US135220 C.CE.CHP 0.22uF 16V チップセラコン 01
C521 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C522 US062680 C.CE.CHP 680pF 50V B チップセラコン 01
C523 US044220 C.CE.CHP 0.022uF 25V B チップセラコン 01
C524 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C525 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C526 US034820 C.CE.CHP 0.082uF 16V K チップセラコン 01
C527 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C528 US135330 C.CE.CHP 0.33uF 16V チップセラコン 01
C529 UR818100 C.EL 100uF 6.3V ケミコン 01
C530 WG251600 C.CE.CHP 4.7uF 6.3V チップセラコン 01
C531 UR818100 C.EL 100uF 6.3V ケミコン 01
C532 US044220 C.CE.CHP 0.022uF 25V B チップセラコン 01
C533 US063330 C.CE.CHP 3300pF 50V B チップセラコン 01
C534 US135330 C.CE.CHP 0.33uF 16V チップセラコン 01
C535 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C536 US135150 C.CE.CHP 0.15uF 16V チップセラコン 01
C537-538 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C539 UR218100 C.EL 100uF 6.3V ケミコン
C540 UU238100 C.EL 100uF 16V ケミコン 01
C541 UR218100 C.EL 100uF 6.3V ケミコン
C543 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C545 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C546 UR818100 C.EL 100uF 6.3V ケミコン 01
C547 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C548 UR818100 C.EL 100uF 6.3V ケミコン 01
C550 US061180 C.CE.CHP 18pF 50V B チップセラコン 01
C551 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C552 US061180 C.CE.CHP 18pF 50V B チップセラコン 01
C554 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C556 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

* C557 WP882000 C.CE.CHP 10uF 6.3V チップセラコン

C558 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

* C559 WP882000 C.CE.CHP 10uF 6.3V チップセラコン

C560 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

* C561 WP882000 C.CE.CHP 10uF 6.3V チップセラコン

C562 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C563-564 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C565-566 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01
C567 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C568-569 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01
C570 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C571-572 US063100 C.CE.CHP 1000pF 50V B チップセラコン 01
C573-574 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C575-577 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

✻ New Parts

＊新規部品

ランク

CRX-040 CRX-140

P.C.B. MAIN

CRX-040/CRX-140/NS-BP80

Ref No. Part No. Description Remarks Markets

部 品 名

C578 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C579-580 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C581 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C582 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C583-585 UR817470 C.EL 47uF 6.3V ケミコン 01
C586 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C587 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C588 UR817470 C.EL 47uF 6.3V ケミコン 01
C589-591 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01
C594 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C701 US062100 C.CE.CHP 100pF 50V B CRX040 チップセラコン 01
C713 US135100 C.CE.CHP 0.1uF 16V CRX040 チップセラコン 01
C714 US064100 C.CE.CHP 0.01uF 50V B CRX040 チップセラコン 01
C717 US163100 C.CE.CHP 1000pF 50V CRX040 チップセラコン 01
C719 US064100 C.CE.CHP 0.01uF 50V B CRX040 チップセラコン 01
C723-726 US163100 C.CE.CHP 1000pF 50V CRX040 チップセラコン 01
C901 UR858470 C.EL 470uF 35V AB ケミコン 01
C902 US064100 C.CE.CHP 0.01uF 50V B AB チップセラコン 01
C903 US163100 C.CE.CHP 1000pF 50V AB チップセラコン 01
C904 WF547900 C.CE.CHP 10uF 25V AB チップセラコン 01
C905-906 WH311600 C.CE.CHP 10uF 10V AB チップセラコン
C907-908 US163100 C.CE.CHP 1000pF 50V AB チップセラコン 01
C910 US163100 C.CE.CHP 1000pF 50V AB チップセラコン 01
C911 US064100 C.CE.CHP 0.01uF 50V B AB チップセラコン 01
C912 US163100 C.CE.CHP 1000pF 50V AB チップセラコン 01
C913 US064100 C.CE.CHP 0.01uF 50V B AB チップセラコン 01
C914 UR818100 C.EL 100uF 6.3V AB ケミコン 01
C915 US135100 C.CE.CHP 0.1uF 16V AB チップセラコン 01
C916 WP882000 C.CE.CHP 10uF 6.3V AB チップセラコン
C917 UR818100 C.EL 100uF 6.3V AB ケミコン 01
C924 US064100 C.CE.CHP 0.01uF 50V B AB チップセラコン 01
D101-102 WK272200 DIODE.CHP RB160M-60 TR チップダイオード 01
D103-104 VT332900 DIODE 1SS355 ダイオード 01
D105 VU172200 DIODE.ZENR UDZ6.8B 6.8V ツェナーダイオード 01
D106 VT532500 DIODE 1SR154-400 ダイオード 01
D107 V4756800 DIODE.BRG S1NB60 1A 600V ダイオートブリッジ 01
D108 VU173400 DIODE.ZENR UDZS22B TE-17 22V ツェナーダイオード 01
D109 WK272200 DIODE.CHP RB160M-60 TR チップダイオード 01
D110 VT532500 DIODE 1SR154-400 ダイオード 01
D111-112 VT332900 DIODE 1SS355 ダイオード 01
D113 V4756800 DIODE.BRG S1NB60 1A 600V ダイオートブリッジ 01
D114 VN953300 DIODE.BRG D5SBA60 5A 600V ダイオートブリッジ 04
D117 VU172000 DIODE.ZENR UDZS5.6BTE-17 5.6V ツェナーダイオード 01
D252 VU172600 DIODE.ZENR UDZS10B 10V JUTGLV ツェナーダイオード 01

* D253 WS694100 DIODE.ZENR HZU5.1B3 TRF-E ツェナーダイオード

D254 VT332900 DIODE 1SS355 ダイオード 01

D255 VU172600 DIODE.ZENR UDZS10B 10V ツェナーダイオード 01
* D256 WS696000 DIODE.ZENR HZU8.2B2 TRF-E ツェナーダイオード
* D257-258 WS695200 DIODE.ZENR HZU6.8B2 TRF-E ツェナーダイオード
* D259 WS696000 DIODE.ZENR HZU8.2B2 TRF-E ツェナーダイオード

D260-263 V2376600 DIODE.SHOT RB500V-40 ショットキーダイオード 01

D264 VT332900 DIODE 1SS355 ダイオード 01

D266 VT332900 DIODE 1SS355 ダイオード 01

D271 VT332900 DIODE 1SS355 ダイオード 01

D272-273 V2376600 DIODE.SHOT RB500V-40 ショットキーダイオード 01

D276-279 VT332900 DIODE 1SS355 CRX140 ダイオード 01
* D280 WS696600 DIODE.ZENR HZU10B1 TRF-E CRX140 ツェナーダイオード

✻ New Parts

＊新規部品

ランク

CRX-040/CRX-140/

NS-BP80

81

CRX-040/CRX-140/NS-BP80

CRX-040 CRX-140

P.C.B. MAIN

NS-BP80

CRX-040/CRX-140/

82

Ref No. Part No. Description Remarks Markets

部 品 名

* D281 WS695200 DIODE.ZENR HZU6.8B2 TRF-E CRX140 ツェナーダイオード
* D282 WS696600 DIODE.ZENR HZU10B1 TRF-E CRX140 ツェナーダイオード
* D283 WS695200 DIODE.ZENR HZU6.8B2 TRF-E CRX140 ツェナーダイオード

D501-502 VT332900 DIODE 1SS355 ダイオード 01
D701-702 VT332900 DIODE 1SS355 CRX040 ダイオード 01
D703 WC413300 DIODE.ZENR RSB6.8S 6.8V CRX040 ツェナーダイオード 01
D901 WK272200 DIODE.CHP RB160M-60 TR AB チップダイオード 01
IC101 X8096A00 IC R5523N001A-TR-F 電源ＩＣ 03
IC102 YA893A00 IC RP102N331D-TR-F 電源ＩＣ
IC103-104 X9850A00 IC BD9870FPS 電源ＩＣ 05
IC105 XJ608A00 IC NJM7812FA ＩＣ 02
IC106 X6770A00 IC NJM431U(TE1) 電源ＩＣ 01
IC107 X9850A00 IC BD9870FPS 電源ＩＣ 05
IC108 YA893A00 IC RP102N331D-TR-F 電源ＩＣ
IC251 X8235A00 IC LC72725KM G ＩＣ
IC252 X8201A00 IC TC7WH125FK ロジックＩＣ 01
IC256 X9799A00 IC R2A15908SP ＩＣ 04
IC257 X3586B00 IC TC74VHCT08AFT EL,K JUTGLV ロジックＩＣ 01
IC259 X2331A00 IC NJM4580E OP AMP アンプＩＣ 01
IC262 X2331A00 IC NJM4580E OP AMP アンプＩＣ 01
IC264 X2331A00 IC NJM4580E OP AMP アンプＩＣ 01
IC267 YA013A00 IC.CPU R5F3640DNFA CPU unwritten ＣＰＵ　ＩＣ 09
IC268 X9056A00 IC M24C02-RDW6TP メモリＩＣ 03
IC269 X7717A00 IC R3112N251A-TR リセットＩＣ 01
IC270 YA160A00 IC R1154H001C-T1-F 電源ＩＣ 03
IC271-272 X2331A00 IC NJM4580E OP AMP CRX140 アンプＩＣ 01
IC501 X8685A00 IC AN41010A-VF ドライバーＩＣ 07

* IC503 YC086A00 IC.CPU.CD MN6627971YC MASK ROM ＩＣ　フラット

IC504 X9911A00 IC.CPU.USB MN103SFB5KYAA MASK ROM ＣＰＵ　ＩＣ 09
IC505 X5693B00 IC M12L16161A-7TG メモリＩＣ　１６Ｍ
IC901 X9850A00 IC BD9870FPS AB 電源ＩＣ 05
IC902 X9292A00 IC R1172H121D-T1-F AB 電源ＩＣ 01
Q101 WQ381000 FET MCH6336-TL-E ＭＯＳ　ＦＥＴ 01
Q102 VV556500 TR 2SA1037K Q,R,S トランジスタ 01
Q103 VV556400 TR 2SC2412K Q,R,S トランジスタ 01
Q104 VE613300 TR 2SB1237 Q,R トランジスタ 01
Q105 VV556400 TR 2SC2412K Q,R,S トランジスタ 01
Q106 WR877100 FET STF1305 TP-FA ＦＥＴ
Q107 WQ381000 FET MCH6336-TL-E CRX140 ＭＯＳ　ＦＥＴ 01
Q108-111 VV556400 TR 2SC2412K Q,R,S トランジスタ 01
Q251-252 VV556400 TR 2SC2412K Q,R,S G トランジスタ 01
Q253 WB228800 TR KTC3198 Y AT JUTGLV トランジスタ
Q254-255 VV556400 TR 2SC2412K Q,R,S トランジスタ 01
Q257-258 VD303700 TR 2SC3326 A,B トランジスタ 01
Q260-261 VD303700 TR 2SC3326 A,B トランジスタ 01
Q262 VV655300 TR.DGT DTA144EKA デジタルトランジスタ 01
Q263 WH445000 FET 3LN01C-TB-E CRX140 ＦＥＴ 01
Q264 VV556400 TR 2SC2412K Q,R,S トランジスタ 01
Q265 VV556500 TR 2SA1037K Q,R,S トランジスタ 01
Q266-267 VV556400 TR 2SC2412K Q,R,S トランジスタ 01
Q268 VV655700 TR.DGT DTC144EKA CRX140 デジタルトランジスタ 01
Q269 WJ122600 FET 2SK2145 Y TP ＦＥＴ 03
Q270 WQ381000 FET MCH6336-TL-E ＭＯＳ　ＦＥＴ 01
Q501 VV556500 TR 2SA1037K Q,R,S トランジスタ 01
Q701-702 WH445000 FET 3LN01C-TB-E CRX040 ＦＥＴ 01
R114 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01
R259 HV754100 R.CAR.FP 10Ω 1/4W G 不燃化カーボン抵抗 01

✻ New Parts

＊新規部品

ランク

CRX-040 CRX-140

P.C.B. MAIN and P.C.B. SUB

CRX-040/CRX-140/NS-BP80

Ref No. Part No. Description Remarks Markets

部 品 名

R264 HV754100 R.CAR.FP 10Ω 1/4W JUTGLV 不燃化カーボン抵抗 01

R288 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

R301 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01

R321 HV755120 R.CAR.FP 120Ω 1/4W 不燃化カーボン抵抗 01

R345-346 HV754330 R.CAR.FP 33Ω 1/4W 不燃化カーボン抵抗 01

R400-401 VP940000 R.MTL.OXD 22Ω 1W 酸化金属被膜抵抗 01
* R403 WT901100 R.MTL.OXD 0.22Ω 2W 酸化金属被膜抵抗
* R406 WT901100 R.MTL.OXD 0.22Ω 2W 酸化金属被膜抵抗

TE251 WB213900 TERM.SP MSP-113V2-03 PUSH スピーカーターミナル 03

XL251 WF152800 RSNR.CRYS 4.332MHz G 水晶振動子

XL252 WC522900 RSNR.CE CSTCE20M0V51-R0 セラミック振動子 01

XL253 VQ328900 RSNR.CRYS 32.768KHz 水晶振動子 01

XL501 WB872100 RSNR.CRYS 16.9344MHz 水晶振動子 03

XL502 WQ332600 RSNR.CE 12MHz セラミック発振子 02

WE774200 SCR.BND.HD 3x10 MFZN2W3 バインドＢタイトネジ 01

* WS476600 P.C.B. SUB CRX140 J ＰＣＢ　ＳＵＢ
* WS477300 P.C.B. SUB CRX040 J ＰＣＢ　ＳＵＢ
* WS476700 P.C.B. SUB CRX140 U ＰＣＢ　ＳＵＢ
* WS477400 P.C.B. SUB CRX040 U ＰＣＢ　ＳＵＢ
* WS476800 P.C.B. SUB CRX140 T ＰＣＢ　ＳＵＢ
* WS477500 P.C.B. SUB CRX040 TK ＰＣＢ　ＳＵＢ
* WS476900 P.C.B. SUB CRX140 A ＰＣＢ　ＳＵＢ
* WS477600 P.C.B. SUB CRX040 A ＰＣＢ　ＳＵＢ
* WS477000 P.C.B. SUB CRX140 BG ＰＣＢ　ＳＵＢ
* WS477700 P.C.B. SUB CRX040 BG ＰＣＢ　ＳＵＢ
* WS477100 P.C.B. SUB CRX140 L ＰＣＢ　ＳＵＢ
* WS477800 P.C.B. SUB CRX040 L ＰＣＢ　ＳＵＢ
* WS477200 P.C.B. SUB CRX140 V ＰＣＢ　ＳＵＢ
* WS477900 P.C.B. SUB CRX040 V ＰＣＢ　ＳＵＢ

CB1-2 WN077700 CLIP.FUSE CLIP PFC5000-0202F ヒューズクリップ

CB3 VG879900 CN.BS.PIN 2P ベースピン 01

CB801 VK015500 CN.BS.PIN 15P コネクタベースポスト 01

CB802 VH904200 CN.BS.PIN 14P コネクタベースポスト 01

CB803 WQ680200 CN.USB 4P TE AAPVA004C0 ＵＳＢコネクタ 02

⚠

C4 WN826300 C.CE.SAFTY 0.01uF 250V 規格認定コン 01

C5 UR839100 C.EL 1000uF 16V ケミコン 01

C6 UR858470 C.EL 470uF 35V ケミコン 01

C801-802 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C803-804 US163100 C.CE.CHP 1000pF 50V チップセラコン 01

C805 UM397100 C.EL 10uF 16V ケミコン 01

C806-807 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C808 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C810 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C811 UM388330 C.EL 330uF 6.3V ケミコン 01

C812 US135100 C.CE.CHP 0.1uF 16V チップセラコン 01

C813 US061680 C.CE.CHP 68pF 50V B チップセラコン 01

C814 WQ711900 C.EL 47uF 35V ケミコン 01

C815-816 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01

C817 UM408100 C.EL 100uF 25V ケミコン 01

C818 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

C819 US062220 C.CE.CHP 220pF 50V B チップセラコン 01

C820 UM408100 C.EL 100uF 25V ケミコン 01

C821 US061220 C.CE.CHP 22pF 50V B チップセラコン 01

C822-823 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01

✻ New Parts

＊新規部品

ランク

CRX-040/CRX-140/

NS-BP80

83

CRX-040/CRX-140/NS-BP80

CRX-040 CRX-140

P.C.B. SUB and P.C.B. CONNECTOR

NS-BP80

CRX-040/CRX-140/

Ref No. Part No. Description Remarks Markets

部 品 名

C826 US062220 C.CE.CHP 220pF 50V B チップセラコン 01
C828-831 US063330 C.CE.CHP 3300pF 50V B チップセラコン 01
C833 US062220 C.CE.CHP 220pF 50V B チップセラコン 01
C834 US163100 C.CE.CHP 1000pF 50V チップセラコン 01
C839 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C841 US064100 C.CE.CHP 0.01uF 50V B チップセラコン 01
C842 US065100 C.CE.CHP 0.1uF 50V B チップセラコン 01

⚠

D1 VT532500 DIODE 1SR154-400 ダイオード 01

D2 V4756800 DIODE.BRG S1NB60 1A 600V ダイオートブリッジ 01
* D3 WS697400 DIODE.ZENR HZU12B2 TRF-E ツェナーダイオード
* D801-802 WS692300 DIODE.ZENR HZU3.3B2 TRF-E ツェナーダイオード

D803-804 VT332900 DIODE 1SS355 ダイオード 01

D813-816 VT332900 DIODE 1SS355 ダイオード 01

⚠

* F1 WC804500 FUSE T1.25A 125V JUV ヒューズ

⚠

F1 VV335200 FUSE T0.5A 250V TABGL ヒューズ 04

IC801 X6386A00 IC M66003-0131FP ＩＣ 07
* JK801-802 WS275800 JACK.MINI MSJ-035-18L-B-AGSR ミニジャック

Q1 VY677600 TR.DGT DTC123JKA TP デジタルトランジスタ 01

Q801 VV556400 TR 2SC2412K Q,R,S トランジスタ 01

Q802 VP872700 TR 2SC4488 S,T トランジスタ 01

Q803 VP872600 TR 2SA1708 S,T トランジスタ 01

Q804 VP872700 TR 2SC4488 S,T トランジスタ 01

Q805 VV556400 TR 2SC2412K Q,R,S トランジスタ 01

R1 HV754470 R.CAR.FP 47Ω 1/4W 不燃化カーボン抵抗 01

⚠

RY1 V5859300 RELAY DC DLS12D1-0(M) リレー　１２Ｖ 04

ST801-803 WA789600 SCR.TERM M3 スクリューターミナル

⚠

SW1 WC906700 SW.SLIDE SDKPA40300 LV スライドＳＷ 06

SW801-804 V4757100 SW.TACT EVQ11A タクトＳＷ 01

SW805 WF714900 SW.RT.ENC EVEKC2F2024M ロータリーエンコーダ 02

SW806 V4757100 SW.TACT EVQ11A タクトＳＷ 01

⚠

* T1 YA911A00 TRANS.SUB CRX140 J サブトランス

⚠

* T1 YA905A00 TRANS.SUB CRX040 J サブトランス

⚠

* T1 YA912A00 TRANS.SUB CRX140 U サブトランス

⚠

* T1 YA906A00 TRANS.SUB CRX040 U サブトランス

⚠

* T1 YA913A00 TRANS.SUB CRX140 T サブトランス

⚠

* T1 YA907A00 TRANS.SUB CRX040 TK サブトランス

⚠

* T1 YA914A00 TRANS.SUB CRX140 A サブトランス

⚠

* T1 YA908A00 TRANS.SUB CRX040 A サブトランス

⚠

* T1 YA915A00 TRANS.SUB CRX140 BGL サブトランス

⚠

* T1 YA909A00 TRANS.SUB CRX040 BGL サブトランス

⚠

* T1 YA916A00 TRANS.SUB CRX140 V サブトランス

⚠

* T1 YA910A00 TRANS.SUB CRX040 V サブトランス

U801 WK918500 L.DTCT GP1UE271RKVF リモコン受光ユニット 03

V801 WH034300 FL.DSPLY 16-BT-133GNK 螢光表示管 08

WH241600 FL.SPACER スペーサー　ＦＬ 01

ランク

84

* WS480700 P.C.B. CONNECTOR CRX140

ＰＣＢ　ＣＯＮＮＥＣＴＯＲ
CB601 WA545900 CN 30P TE FMN CRX140 ＦＦＣ／ＦＰＣコネクタ 01
CB602 VB389600 CN.BS.PIN 11P CRX140 コネクタベースポスト 01
CB603 VB858900 CN.BS.PIN 10P CRX140 ベースピン 01
CB604 VB858500 CN.BS.PIN 6P CRX140 ベースピン 01
CB605 LB918020 CN.BS.PIN 2P CRX140 ベース付ポスト 01
CB606 VQ044400 CN.BS.PIN 9P CRX140 ＦＦＣコネクター 01
C601 US135100 C.CE.CHP 0.1uF 16V CRX140 チップセラコン 01
C603 UR866100 C.EL 1uF 50V CRX140 ケミコン 01

✻ New Parts

＊新規部品

CRX-140

CRX-040/CRX-140/NS-BP80

P.C.B. CONNECTOR

Ref No. Part No. Description Remarks Markets

C604 US135100 C.CE.CHP 0.1uF 16V CRX140 チップセラコン 01
C605-606 UR818100 C.EL 100uF 6.3V CRX140 ケミコン 01
C607-608 US135100 C.CE.CHP 0.1uF 16V CRX140 チップセラコン 01
C610 US062100 C.CE.CHP 100pF 50V B CRX140 チップセラコン 01
C611 UR837220 C.EL 22uF 16V CRX140 ケミコン 01
D601 VT332900 DIODE 1SS355 CRX140 ダイオード 01

IC601 X7699A00 IC BA00BC0WFP-E2 CRX140 電源ＩＣ　ＴＯ２５２ 03
* ST601 WS070700 SPLING L CRX140 スプリングＬ
* ST602 WS070800 SPLING R CRX140 スプリングＲ

✻ New Parts

＊新規部品

部 品 名

ランク

Value 1/4W Type Part No. 1/6W Type Part No.

HJ35

1.0 Ω

1.8 Ω

2.2 Ω

3.3 Ω

4.7 Ω

5.6 Ω
10 Ω
15 Ω
22 Ω
27 Ω
33 Ω
39 Ω
47 Ω
56 Ω
68 Ω
75 Ω
82 Ω
91 Ω

100 Ω
110 Ω
120 Ω
150 Ω
160 Ω

180 Ω
200 Ω
220 Ω
270 Ω
330 Ω
390 Ω
430 Ω
470 Ω

510 Ω
560 Ω
680 Ω
820 Ω

910 Ω

1.0 kΩ

1.2 kΩ

1.5 kΩ

1.8 kΩ

2.0 kΩ

2.2 kΩ

2.4 kΩ

2.7 kΩ

3.0 kΩ

3.3 kΩ

3.6 kΩ

3.9 kΩ

4.7 kΩ

5.1 kΩ

5.6 kΩ

6.8 kΩ

8.2 kΩ

9.1 kΩ

10 kΩ

❊ : Not available

3100

HJ35

3180 ✻

HJ35

3220

HJ35

3330

HJ35

3470

HJ35

3560

HF45

4100

HJ35

4150

HF45

4220

HJ35

4270

HF45

4330

HJ35

4470

HF45

4470

HF45

4560

HF45

4680

HF45

4750

HF45

4820

HF45

4910

HF45

5100

HJ35

5110

HF45

5120

HF45

5150

HJ35

5160 ✻

HF45

5180

HF45

5200

HF45

5220

HF45

5270

HF45

5330

HF45

5390

HF45

5430

HF45

5470

HF45

5510

HF45

5560

HF45

5680

HF45

5820

HF45

5910

HF45

6100

HF45

6120

HF45

6150

HF45

6180

HJ35

6200

HF45

6220

HJ35

6240

HF45

6270

HF45

6300

HF45

6330

HJ35

6360

HF45

6390

HF45

6470

HF45

6510

HF45

6560

HF45

6680

HF45

6820

HF45

6910

HF45

7100

Carbon Resistors

HF85

3100

HF85

3220

HF85

3330

HF85

3470

HF85

3560

HF45

4100

HF85

4150

HF45

4220

HF85

4270

HF45

4330

HF85

4390

HF45

4470

HF45

4560

HF45

4680

HF45

4750

HF45

4820

HF45

4910

HF45

5100

HF85

5110

HF45

5120

HF45

5150

HF45

5180

HF45

5200

HF45

5220

HF45

5270

HF45

5330

HF45

5390

HF45

5430

HF45

5470

HF45

5510

HF45

5560

HF45

5680

HF45

5820

HF45

5910

HF45

6100

HF45

6120

HF45

6150

HF45

6180

HF85

6200

HF45

6220

HF85

6240

HF45

6270

HF45

6300

HF45

6330

HF85

6360

HF45

6390

HF45

6470

HF45

6510

HF45

6560

HF45

6680

HF45

6820

HF45

6910

HF45

7100

Value 1/4W Type Part No. 1/6W Type Part No.
11 kΩ
12 kΩ
13 kΩ
15 kΩ
18 kΩ
22 kΩ
24 kΩ
27 kΩ
30 kΩ
33 kΩ
36 kΩ
39 kΩ
47 kΩ
51 kΩ
56 kΩ
62 kΩ
68 kΩ
82 kΩ
91 kΩ

100 kΩ

110 kΩ
120 kΩ
130 kΩ
150 kΩ
180 kΩ
220 kΩ
270 kΩ
300 kΩ
330 kΩ
390 kΩ
470 kΩ
560 kΩ
680 kΩ
820 kΩ

1.0 MΩ

1.2 MΩ

1.5 MΩ

1.8 MΩ

2.2 MΩ

3.3 MΩ

3.9 MΩ

4.7 MΩ

HF45

7110

HJ35

7120

HF45

7130

HF45

7150

HF45

7180

HF45

7220

HF45

7240

HJ35

7270

HF45

7300

HF45

7330

HF45

7360

HF45

7390

HF45

7470

HF45

7510

HF45

7560

HF45

7620

HF45

7680

HF45

7820

HF45

7910

HF45

8100

HF45

8110

HF45

8120

HF45

8130 ✻

HF45

8150

HF45

8180

HJ35

8220

HF45

8270

HF45

8300

HF45

8330

HJ35

8390

HF45

8470

HJ35

8560

HJ35

8680

HJ35

8820

HF45

9100

HJ35

9120 ✻

HJ35

9150

HJ35

9180

HJ35

9220

HJ35

9330

HJ35

9390 ✻

HJ35

9470

1/4W Type

HJ35

10mm

HF45

7110

HF85

7120

HF45

7130

HF45

7150

HF45

7180

HF45

7220

HF45

7240

HF85

7270

HF45

7300

HF45

7330

HF45

7360

HF45

7390

HF45

7470

HF45

7510

HF45

7560

HF45

7620

HF45

7680

HF45

7820

HF45

7910

HF45

8100

HF45

8110

HF45

8120

HF45

8150

HF45

8180

HF85

8220

HF45

8270

HF45

8300

HF45

8330

HF85

8390

HF45

8470

HF85

8560

HF85

8680

HF85

8820

HF45

9100

HF85

9150

HF85

9180

HF85

9220

HF85

9330

HF85

9470

1/4W Type

HF45

1/6W Type

HF85

5mm

85

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

CRX-040

1

A, B models L, V models

1- 13

1- 12

1-46

• OVERALL ASS'Y

1-32

1- 11

200

1- 1

(2)

1-51

1-46

1-32

2-14

25

2-15

2-26

25

25

2-25

(3)

1- 10

1- 16

1-2

1- 18

1-46

1-22

1-49

1-48

1-50

1-45

1-47

1-45

1-5

1-24

1-7

1-49

1-23

25

20

15

11

1-47

(1)

1- 1

2

200-1

202

U, T, L, V, J models

3

202

G model

4

2-11

203

1- 17

1-46

1-46

1-32

2-25

5

2-16

17

2-13

6

25

1-1

7

86

(3)

2-25

16

2-25

2-12

1- 2

(1)

1-35

2-25

1-36

1-35

1-36

1-38

1-40

20

(2)1-2

12

25

25

CRX-040 CRX-040

CRX-040/CRX-140/NS-BP80

Ref No. Part No. Description Remarks Markets

部 品 名

* 1-1 WS476000 P.C.B. ASS'Y MAIN J ＰＣＢ　ＭＡＩＮ
* 1-1 WS476100 P.C.B. ASS'Y MAIN U ＰＣＢ　ＭＡＩＮ
* 1-1 WS476200 P.C.B. ASS'Y MAIN TKLV ＰＣＢ　ＭＡＩＮ
* 1-1 WS476300 P.C.B. ASS'Y MAIN A ＰＣＢ　ＭＡＩＮ
* 1-1 WS476400 P.C.B. ASS'Y MAIN B ＰＣＢ　ＭＡＩＮ
* 1-1 WS476500 P.C.B. ASS'Y MAIN G ＰＣＢ　ＭＡＩＮ
* 1-2 WS477300 P.C.B. ASS'Y SUB J ＰＣＢ　ＳＵＢ
* 1-2 WS477400 P.C.B. ASS'Y SUB U ＰＣＢ　ＳＵＢ
* 1-2 WS477500 P.C.B. ASS'Y SUB TK ＰＣＢ　ＳＵＢ
* 1-2 WS477600 P.C.B. ASS'Y SUB A ＰＣＢ　ＳＵＢ
* 1-2 WS477700 P.C.B. ASS'Y SUB BG ＰＣＢ　ＳＵＢ
* 1-2 WS477800 P.C.B. ASS'Y SUB L ＰＣＢ　ＳＵＢ
* 1-2 WS477900 P.C.B. ASS'Y SUB V ＰＣＢ　ＳＵＢ

1-5 WQ467000 LOADER MECHANISM UNIT 8829C+313AAM ローダーメカユニット 12
1-7 WR513400 SCREW LOADER MFZN2W3 ローダー　スクリュー 01
1-10 WJ558900 FM TUNER FAE381-J08N J ＦＭチューナー 11
1-10 WJ559000 FM TUNER FAE381-A08N UTLV ＦＭチューナー
1-10 WJ559100 FM TUNER FAE481-E08N KG ＦＭチューナー

* 1-11 WT973000 DAB MODULE VENICE 5.1 FS2025B AB ＤＡＢモジュール

1-12 WK830700 DAB WIRE ANTENNA 1.6m AB ＤＡＢワイヤアンテナ
1-13 WS053900 DAB ANTENNA CAP AB ＤＡＢアンテナキャップ

* 1-16 YA917A00 POWER TRANSFORMER J 電源トランス

⚠

* 1-16 YA918A00 POWER TRANSFORMER U 電源トランス

⚠

* 1-16 YA922A00 POWER TRANSFORMER TKL 電源トランス

⚠

* 1-16 YA920A00 POWER TRANSFORMER A 電源トランス

⚠

* 1-16 YA921A00 POWER TRANSFORMER BG 電源トランス

⚠

* 1-16 YA923A00 POWER TRANSFORMER V 電源トランス

⚠

1-17 WR636300 POWER CABLE 1.8m J 電源コード

⚠

1-17 WB120500 POWER CABLE 2m U 電源コード

⚠

1-17 WB120600 POWER CABLE 2m T 電源コード

⚠

1-17 WC753000 POWER CABLE 2m K 電源コード

⚠

1-17 WC743700 POWER CABLE 2m A 電源コード

⚠

1-17 WB212200 POWER CABLE 2m B 電源コード

⚠

1-17 WB212300 POWER CABLE 2m GL 電源コード

⚠

1-17 WC992700 POWER CABLE 2m V 電源コード

⚠

1-18 V2438700 CORD STOPPER 10P1 コードストッパー 02
1-22 WR387100 FLEXIBLE FLAT CABLE 13P 140mm P=1.25 JUTKGLV カード電線

1-23 WR381800 FLEXIBLE FLAT CABLE 8P 180mm P=1.25 AB カード電線
* 1-24 WS488200 FLEXIBLE FLAT CABLE 24P 220mm P=0.5 カード電線
* 1-32 WS056100 REAR PANEL J リアパネル
* 1-32 WS056200 REAR PANEL U リアパネル
* 1-32 WS056300 REAR PANEL T リアパネル
* 1-32 WS056400 REAR PANEL K リアパネル
* 1-32 WS056500 REAR PANEL A リアパネル
* 1-32 WS056600 REAR PANEL B リアパネル
* 1-32 WS056700 REAR PANEL G リアパネル
* 1-32 WS056800 REAR PANEL L リアパネル
* 1-32 WS056900 REAR PANEL V リアパネル

1-35 WH242000 SUPPORT H8 サポート　Ｈ８ 01
* 1-36 WS059200 LEG Dxx レッグ
* 1-38 WS637100 DAMPER 6x14x10 ダンパー
* 1-40 WT622600 PACKING 40x50 パッキン

1-45 WE774400 BIND HEAD B-TIGHT SCREW 3x8 MFZN2B3 バインドＢタイトネジ 01

1-46 WE774100

✻ New Parts

✻ New Parts

BIND HEAD BONDING B-T. SCREW

＊新規部品

＊新規部品

3x8 MFZN2B3 ボンディングＢタイトネジ 01

ランク

Ref No. Part No. Description Remarks Markets

部 品 名

ランク

1-47 WF002600 PW HEAD B-TIGHT SCREW 3x8 MFZN2W3 ＰＷヘッドＢタイトネジ 01
1-48 WE774600 SCREW IC 3x18 MFZN2W3 スクリュー　ＩＣ 01
1-49 WF821300 BIND HEAD S-TIGHT SCREW 4x7 MFZN2W3 バインドＳタイトネジ 01
1-50 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3 AB バインドＢタイトネジ01

1-51 WG205000 NUT 3/8 UNEF-32 AB ナット
* 2-11 WS055300 FRONT PANEL ORANGE color 040OR フロントパネル
* 2-11 WS055500 FRONT PANEL WHITE color 040WH フロントパネル
* 2-11 WS055700 FRONT PANEL LIGHT GRAY color 040LG フロントパネル
* 2-11 WS055900 FRONT PANEL DARK GRAY color 040DG フロントパネル
* 2-11 WS672700 FRONT PANEL LIGHT BLUE color 040LB フロントパネル
* 2-11 WS672900 FRONT PANEL DARK BLUE color 040DB フロントパネル
* 2-11 WS673100 FRONT PANEL RED color 040RE フロントパネル
* 2-11 WS673300 FRONT PANEL PINK color 040PI フロントパネル
* 2-11 WS673500 FRONT PANEL DARK GREEN color 040DN フロントパネル
* 2-11 WS673700 FRONT PANEL BROWN color 040BR フロントパネル
* 2-12 WS076800 SUB PANEL サブパネル

2-13 WR513900 SUPPORT CONNECTOR サポートコネクター 01

2-14 WG887500 SPRING HOOK スプリングフック 01
* 2-15 WS073700 DOCK BASE JUTKGLV ＤＯＣＫベース
* 2-15 WT646000 DOCK BASE AB ＤＯＣＫベース
* 2-16 WS637000 DAMPER 28x10x10 ダンパー

2-25 WE774800 BIND HEAD P-TIGHT SCREW 3x8 MFZN2W3 バインドＰタイトネジ 01

2-26 WF305600 BIND HEAD P-TIGHT SCREW 3x6 MFZN2B3 バインドＰタイトネジ 01
* 11 WS057900 SIDE COVER L サイドカバー
* 12 WS058000 SIDE COVER R サイドカバー
* 15 WS064600 LID リッド
* 16 WS058200 WINDOW PANEL ウィンドウパネル
* 17 WS089000 KNOB VOLUME ノブ
* 20 WT504800 PACKING 7x240 パッキン

25 WE774100

BIND HEAD BONDING B-T. SCREW

3x8 MFZN2B3 ボンディングＢタイトネジ 01

ACCESSORIES 付属品
* 200 WS193500 REMOTE CONTROL 000-000820050 J リモコン
* 200 WS193400 REMOTE CONTROL 000-000820040 UTKABGLV リモコン
* 200-1 WU360500 BATTERY HOLDER Black CG-2296 電池ホルダー

202 WB212500 INDOOR FM ANTENNA 1.4m 1pc JUTLV ＦＭ簡易アンテナ 03
202 WB212400 INDOOR FM ANTENNA 1.4m 1pc G ＦＭ簡易アンテナ

* 203 WS483400 DOCK COVER 1pc ＤＯＣＫカバー

LITHIUM BATTERY CR2025 1pc リチウム電池 03

✻ New Parts

✻ New Parts

＊新規部品

＊新規部品

87

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

CRX-140

1

A, B models L, V models

1- 13

1- 12

1-46

• OVERALL ASS'Y

1-32

1- 11

200

2-15

(2)1-1

1-51

1-46

1-32

2

(3)

1- 10

1- 16

1-2

1- 18

1-46

1-22

1-49

1-48

1-50

1-45

1-47

1-45

1-5

1-24

1-7

1-49

1-23

200-1

202

U, T, L, V, J models

203

3

202

G model

4

2-11

2-30

(2)2-1

2-27

2-32

20

2-27

2-5

2-31

2-27

25

25

25

11

1-47

2-25

25

15

1-1

(1)

1- 17

1-46

1-46

1-32

5

2-16

17

2-1

25

(1)

2-26

6

25

7

88

2-17

16

2-26

2-25

2-12

1-2

(1)

1-35

2-25

1-36

1-35

1-36

1-38

1-40

1-2

(2)

20

25

12

25

CRX-140 CRX-140

CRX-040/CRX-140/NS-BP80

Ref No. Part No. Description Remarks Markets

部 品 名

* 1-1 WS475400 P.C.B. ASS'Y MAIN J ＰＣＢ　ＭＡＩＮ
* 1-1 WS475500 P.C.B. ASS'Y MAIN U ＰＣＢ　ＭＡＩＮ
* 1-1 WS475600 P.C.B. ASS'Y MAIN TLV ＰＣＢ　ＭＡＩＮ
* 1-1 WS475700 P.C.B. ASS'Y MAIN A ＰＣＢ　ＭＡＩＮ
* 1-1 WS475800 P.C.B. ASS'Y MAIN B ＰＣＢ　ＭＡＩＮ
* 1-1 WS475900 P.C.B. ASS'Y MAIN G ＰＣＢ　ＭＡＩＮ
* 1-2 WS476600 P.C.B. ASS'Y SUB J ＰＣＢ　ＳＵＢ
* 1-2 WS476700 P.C.B. ASS'Y SUB U ＰＣＢ　ＳＵＢ
* 1-2 WS476800 P.C.B. ASS'Y SUB T ＰＣＢ　ＳＵＢ
* 1-2 WS476900 P.C.B. ASS'Y SUB A ＰＣＢ　ＳＵＢ
* 1-2 WS477000 P.C.B. ASS'Y SUB BG ＰＣＢ　ＳＵＢ
* 1-2 WS477100 P.C.B. ASS'Y SUB L ＰＣＢ　ＳＵＢ
* 1-2 WS477200 P.C.B. ASS'Y SUB V ＰＣＢ　ＳＵＢ

1-5 WQ467000 LOADER MECHANISM UNIT 8829C+313AAM ローダーメカユニット 12
1-7 WR513400 LOADER SCREW MFZN2W3 ローダーネジ 01
1-10 WJ558900 FM TUNER FAE381-J08N J ＦＭチューナー 11
1-10 WJ559000 FM TUNER FAE381-A08N UTLV ＦＭチューナー
1-10 WJ559100 FM TUNER FAE481-E08N G ＦＭチューナー

* 1-11 WT973000 DAB MODULE VENICE 5.1 FS2025B AB ＤＡＢモジュール

1-12 WK830700 DAB WIRE ANTENNA 1.6m AB ＤＡＢワイヤアンテナ
1-13 WS053900 DAB ANTENNA CAP AB ＤＡＢアンテナキャップ

* 1-16 YA917A00 POWER TRANSFORMER J 電源トランス

⚠

* 1-16 YA918A00 POWER TRANSFORMER U 電源トランス

⚠

* 1-16 YA922A00 POWER TRANSFORMER TL 電源トランス

⚠

* 1-16 YA920A00 POWER TRANSFORMER A 電源トランス

⚠

* 1-16 YA921A00 POWER TRANSFORMER BG 電源トランス

⚠

* 1-16 YA923A00 POWER TRANSFORMER V 電源トランス

⚠

1-17 WR636300 POWER CABLE 1.8m J 電源コード

⚠

1-17 WB120500 POWER CABLE 2m U 電源コード

⚠

1-17 WB120600 POWER CABLE 2m T 電源コード

⚠

1-17 WC743700 POWER CABLE 2m A 電源コード

⚠

1-17 WB212200 POWER CABLE 2m B 電源コード

⚠

1-17 WB212300 POWER CABLE 2m GL 電源コード

⚠

1-17 WC992700 POWER CABLE 2m V 電源コード

⚠

1-18 V2438700 CORD STOPPER 10P1 コードストッパー 02
1-22 WR387100 FLEXIBLE FLAT CABLE 13P 140mm P=1.25 JUTGLV カード電線

1-23 WR381800 FLEXIBLE FLAT CABLE 8P 180mm P=1.25 AB カード電線
* 1-24 WS488200 FFC CABLE 24P 220mm P=0.5 ＦＦＣケーブル
* 1-32 WS057000 REAR PANEL J リアパネル
* 1-32 WS057100 REAR PANEL U リアパネル
* 1-32 WS057200 REAR PANEL T リアパネル
* 1-32 WS057400 REAR PANEL A リアパネル
* 1-32 WS057500 REAR PANEL B リアパネル
* 1-32 WS057600 REAR PANEL G リアパネル
* 1-32 WS057700 REAR PANEL L リアパネル
* 1-32 WS057800 REAR PANEL V リアパネル

1-35 WH242000 SUPPORT H8 サポート　Ｈ８ 01
* 1-36 WS059200 LEG Dxx レッグ
* 1-38 WS637100 DAMPER 6x14x10 ダンパー
* 1-40 WT622600 PACKING 40x50 パッキン

1-45 WE774400 BIND HEAD B-TIGHT SCREW 3x8 MFZN2B3 バインドＢタイトネジ 01

1-46 WE774100

BIND HEAD BONDING B-T. SCREW

3x8 MFZN2B3 ボンディングＢタイトネジ 01
1-47 WF002600 PW HEAD B-TIGHT SCREW 3x8 MFZN2W3 ＰＷヘッドＢタイトネジ 01
1-48 WE774600 SCREW IC 3x18 MFZN2W3 スクリュー　ＩＣ 01

✻ New Parts

✻ New Parts

＊新規部品

＊新規部品

ランク

Ref No. Part No. Description Remarks Markets

部 品 名

ランク

1-49 WF821300 BIND HEAD S-TIGHT SCREW 4x7 MFZN2W3 バインドＳタイトネジ 01
1-50 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3 AB バインドＢタイトネジ01
1-51 WG205000 NUT 3/8 UNEF-32 AB ナット

* 2-1 WS480700 P.C.B. ASS'Y CONNECTOR

ＰＣＢ　ＣＯＮＮＥＣＴＯＲ
* 2-5 WT943400 FLEXIBLE FLAT CABLE 30P 60mm P=1.0 カード電線
* 2-11 WS055400 FRONT PANEL ORANGE color 140OR フロントパネル
* 2-11 WS055600 FRONT PANEL WHITE color 140WH フロントパネル
* 2-11 WS055800 FRONT PANEL LIGHT GRAY color 140LG フロントパネル
* 2-11 WS056000 FRONT PANEL DARK GRAY color 140DG フロントパネル
* 2-11 WS672800 FRONT PANEL LIGHT BLUE color 140LB フロントパネル
* 2-11 WS673000 FRONT PANEL DARK BLUE color 140DB フロントパネル
* 2-11 WS673200 FRONT PANEL RED color 140RE フロントパネル
* 2-11 WS673400 FRONT PANEL PINK color 140PI フロントパネル
* 2-11 WS673600 FRONT PANEL DARK GREEN color 140DN フロントパネル
* 2-11 WS673800 FRONT PANEL BROWN color 140BR フロントパネル
* 2-12 WS076800 SUB PANEL サブパネル
* 2-15 WS064700 CRADLE BASE JUTGLV ＣＲＡＤＬＥベース
* 2-15 WT646100 CRADLE BASE AB ＣＲＡＤＬＥベース
* 2-16 WS637000 DAMPER 28x10x10 ダンパー
* 2-17 WU248000 SHIELD PLATE シールドプレート

2-25 WE774800 BIND HEAD P-TIGHT SCREW 3x8 MFZN2W3 バインドＰタイトネジ 01
2-26 WF002600 PW HEAD B-TIGHT SCREW 3x8 MFZN2W3 ＰＷヘッドＢタイトネジ 01

2-27 WF305600 BIND HEAD P-TIGHT SCREW 3x6 MFZN2B3 バインドＰタイトネジ 01
* 2-30 WS712000 CRADLE COVER ＣＬＡＤＬＥカバー
* 2-31 WS711900 SPRING COVER スプリングカバー
* 2-32 WS604600 P.C.B. ASS'Y AW-CARD with PACKAGE ＰＣＢ　ＡＷＣＡＲＤ
* 11 WS057900 SIDE COVER L サイドカバーＬ
* 12 WS058000 SIDE COVER R サイドカバーＲ
* 15 WS064600 LID リッド
* 16 WS058200 WINDOW PANEL ウィンドウパネル
* 17 WS089000 KNOB VOLUME ノブ
* 20 WT504800 PACKING 7x240 パッキン

25 WE774100

BIND HEAD BONDING B-T. SCREW

3x8 MFZN2B3 ボンディングＢタイトネジ 01

ACCESSORIES 付属品
* 200 WS193500 REMOTE CONTROL 000-000820050 J リモコン
* 200 WS193400 REMOTE CONTROL 000-000820040 UTABGLV リモコン
* 200-1 WU360500 BATTERY HOLDER Black CG-2296 電池ホルダー

202 WB212500 INDOOR FM ANTENNA 1.4m 1pc JUTLV ＦＭ簡易アンテナ 03

202 WB212400 INDOOR FM ANTENNA 1.4m 1pc G ＦＭ簡易アンテナ
* 203 WT524500 TRANSMITTER for iPod YIT-W11TX black 1pc VER. D31i J ｉＰｏｄトランスミッター
* 203 WT524600 TRANSMITTER for iPod YIT-W11TX black 1pc VER. D31i U ｉＰｏｄトランスミッター
* 203 WT524700 TRANSMITTER for iPod YIT-W11TX black 1pc VER. D31i T ｉＰｏｄトランスミッター
* 203 WT524900 TRANSMITTER for iPod YIT-W11TX black 1pc VER. D31i ABGL ｉＰｏｄトランスミッター
* 203 WT525000 TRANSMITTER for iPod YIT-W11TX black 1pc VER. D31i V ｉＰｏｄトランスミッター

LITHIUM BATTERY CR2025 1pc リチウム電池 03

SERVICE TOOL

WR492800

✻ New Parts

✻ New Parts

RS232C CONVERSION ADAPTOR

＊新規部品

＊新規部品

3.3Vtype with FFC9P

ＲＳ２３２Ｃ変換アダプター

13

89

ABCDEFGH I J

CRX-040/CRX-140/NS-BP80

NS-BP80 NS-BP80

1

• OVERALL ASS'Y

Ref No. Part No. Description Remarks Markets

部 品 名

ランク

* 1 WT907800 SPEAKER F-SUB ASS'Y ＳＰサブ総組立

1

* 1-5 WS488000 LEG D13.5 t=5 レッグ
* 4 WS487900 FRONT PANEL ORANGE color BP80OR フロントパネル
* 4 WS520100 FRONT PANEL WHITE color BP80WH フロントパネル

2

Double-sided adhesive tape

両面接着テープ

* 4 WS520200 FRONT PANEL LIGHT GRAY color BP80LG フロントパネル
* 4 WS520300 FRONT PANEL DARK GRAY color BP80DG フロントパネル
* 4 WS672100 FRONT PANEL LIGHT BLUE color BP80LB フロントパネル
* 4 WS672200 FRONT PANEL DARK BLUE color BP80DB フロントパネル
* 4 WS672300 FRONT PANEL RED color BP80RE フロントパネル
* 4 WS672400 FRONT PANEL PINK color BP80PI フロントパネル

4

* 4 WS672500 FRONT PANEL DARK GREEN color BP80DN フロントパネル
* 4 WS672600 FRONT PANEL BROWN color BP80BR フロントパネル

ACCESSORY 付属品

3

* 200 WT467500 SPEAKER CABLE ASS'Y 2P 1.5m 2pcs 22AWG 3.2x1.6 ＳＰケーブルＡＳＳＹ

1-5

4

1-5

200

5

6

Note: The double-sided adhesive tape cannot be reused. When removed, be sure to replace it with

new one.

注意： 両面接着テープは再利用できません。取り外した場合、必ず新しい両面テープに交換

してください。

40 mm (1-5/8")

7

40 mm (1-5/8")

✻ New Parts

✻ New Parts

＊新規部品

＊新規部品

90

ABCDE

1

■ REMOTE CONTROL

SCHEMATIC DIAGRAM

VCC

R3

10ohms

CRX-040/CRX-140/NS-BP80

These PADs are test point for ISP in the production line

30

D1

2

3

IR DIODE

U1

R1
1ohm

SO

SCLK

SI

Q1

VDD

47uF

R2

47ohms

GND

X1

4.0MHz

+

C1

13

2

uPD6P8AMC-5A4-E1-A

1

2

3

4

5

6

7

8

9

VPP

10

KI/O6 KI/O5

KI/O7 KI/O4

S0 KI/O3

S1/LED KI/O2

REM KI/O1

VDD KI/O0

XOUT KI3

XIN KI2

GND KI1

S2 KI0

20

19

18

17

16

15

14

13

12

11

34

36

32

31

35

33

15

11

18

26

1

12

16

23

6

10

38

25

5

9

39

28

4

8

19

27

3

7

37

22

2

13

21

24

17

14

20

29

4

PANELS

U, T, K, A, B, G, L, V models J model

CRX-040/CRX-140/

NS-BP80

5

6

7

91

CRX-040/CRX-140/NS-BP80

KEY LAYOUT KEY CODE

NS-BP80

CRX-040/CRX-140/

1

4

3

7910

11 13 14

15 17

22 23 24 25

27 29

30 31 32

56

16

19

2018

21

38 39

33

Key

No.

U, T, K, A, B, G, L, V models J model

1

3 PORTABLE

4CD

5iPod

6 USB

7 PRESET

9 PRESET

10 TUNER

11 TUNING

13 TUNING

14 MEMORY

15

16 MENU

17

18

19 ENTER

20

21

22 SETUP

23 FOLDER

24 FOLDER

25

27 SHUFFLE

28 REPEAT

30 DISPLAY

31 TIMER

32 SLEEP

33 VOLUME +

38 MUTE

39 VOLUME -

Key Name

PORTABLE

CD

iPod

USB

プリセット

プリセット

チューナー

チューニング

チューニング

メモリー

メニュー

決定

設定

フォルダ

フォルダ

シャッフル

リピート

表示

タイマー

おやすみ

音量＋

消音

音量−

Key Code

78-0F

78-DF

78-4A

78-D0

78-29

78-1C

78-1B

78-4B

78-A9

78-AA

78-B2

78-8E

78-9F

78-8F







78-04

78-C1

78-03

78-02

78-9D

78-28

78-27

78-01

78-07

78-0C

78-0A

78-A0

78-4F

78-1E

78-9C

78-1F

92

■ USING USEFUL FUNCTIONS

CRX-040/CRX-140/NS-BP80

CRX-040/CRX-140/

NS-BP80

93

CRX-040/CRX-140/NS-BP80

NS-BP80

CRX-040/CRX-140/

94

CRX-040/CRX-140/NS-BP80

CRX-040/CRX-140/

NS-BP80

95

CRX-040/CRX-140/NS-BP80

■

便利な機能

NS-BP80

CRX-040/CRX-140/

96

CRX-040/CRX-140/NS-BP80

CRX-040/CRX-140/

NS-BP80

97

CRX-040/CRX-140/NS-BP80

NS-BP80

CRX-040/CRX-140/

98

MEMO

CRX-040/CRX-140/NS-BP80

CRX-040/CRX-140/

NS-BP80

99

CRX-040/CRX-140

NS-BP80
