Yamaha BBT500-115, BBT500-110 User Manual [de]

BASS AMPLIFIER

BBT500-115
BBT500-110

Owner’s Manual

Mode d’emploi

Bedienungsanleitung

Manual del Usuario

Manuale di Istruzioni

Handleiding

BBT500-115

BBT500-110

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions
contained in this manual, meets FCC requirements. Modifica­tions not expressly approved by Yamaha may void your au­thority, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories

and/or another product use only high quality shielded cables.
Cable/s supplied with this product MUST be used. Follow all
installation instructions. Failure to follow instructions could
void your FCC authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply

with the requirements listed in FCC Regulations, Part 15 for
Class “B” digital devices. Compliance with these require­ments provides a reasonable level of assurance that your use
of this product in a residential environment will not result in
harmful interference with other electronic devices. This
equipment generates/uses radio frequencies and, if not in­stalled and used according to the instructions found in the
users manual, may cause interference harmful to the opera­tion of other electronic devices. Compliance with FCC regula-

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA.

tions does not guarantee that interference will not occur in all
installations. If this product is found to be the source of inter­ference, which can be determined by turning the unit “OFF”
and “ON”, please try to eliminate the problem by using one of
the following measures:

Relocate either this product or the device that is being af­fected by the interference.

Utilize power outlets that are on different branch (circuit
breaker or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the
antenna. If the antenna lead-in is 300 ohm ribbon lead,
change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory
results, please contact the local retailer authorized to distrib­ute this type of product. If you can not locate the appropriate
retailer, please contact Yamaha Corporation of America,
Electronic Service Division, 6600 Orangethorpe Ave, Buena
Park, CA90620

The above statements apply ONLY to those products distrib­uted by Yamaha Corporation of America or its subsidiaries.

CANADA

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-

003 du Canada.

• This applies only to products distributed by Yamaha Canada Music Ltd.

• Ceci ne s’applique qu’aux produits distribués par Yamaha Canada Musique Ltée.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED
IMPORTANT. The wires in this mains lead are coloured in
accordance with the following code:

GREEN-AND-YELLOW : EARTH
BLUE : NEUTRAL

BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not
correspond with the coloured markings identifying the terminals in your
plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected
to the terminal in the plug which is marked by the letter E or by the
safety earth symbol or colored GREEN or GREEN-and-YELLOW.

The wire which is coloured BLUE must be connected to the terminal
which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the terminal
which is marked with the letter L or coloured RED.

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd.

2

IMPORTANT SAFETY INSTRUCTIONS

1Read these instructions.

2Keep these instructions.

3Heed all warnings.

4 Follow all instructions.

5Do not use this apparatus near water.

6Clean only with dry cloth.

7Do not block any ventilation openings. In-

stall in accordance with the manufacturer's
instructions.

8Do not install near any heat sources such as

radiators, heat registers, stoves, or other
apparatus (including amplifiers) that pro­duce heat.

9Do not defeat the safety purpose of the po-

larized or grounding-type plug. A polarized
plug has two blades with one wider than the
other. A grounding type plug has two blades
and a third grounding prong. The wide blade
or the third prong are provided for your
safety. If the provided plug does not fit into
your outlet, consult an electrician for re­placement of the obsolete outlet.

10 Protect the power cord from being walked on

or pinched particularly at plugs, convenience
receptacles, and the point where they exit
from the apparatus.

11 Only use attachments/accessories specified

by the manufacturer.

12 Use only with the cart,

stand, tripod, bracket, or
table specified by the
manufacturer, or sold with
the apparatus. When a cart
is used, use caution when
moving the cart/apparatus
combination to avoid injury
from tip-over.

13 Unplug this apparatus during lightning

storms or when unused for long periods of
time.

14 Refer all servicing to qualified service per-

sonnel. Servicing is required when the appa­ratus has been damaged in any way, such as
power-supply cord or plug is damaged, liquid
has been spilled or objects have fallen into
the apparatus, the apparatus has been ex­posed to rain or moisture, does not operate
normally, or has been dropped.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR
MOISTURE.

ON THE TOP OF THIS UNIT, DO NOT PLACE: CONTAINERS WITH LIQUID IN THEM, AS THEY MAY FALL AND
LIQUID MAY CAUSE ELECTRICAL SHOCK TO THE USER AND/OR DAMAGE TO THIS UNIT.

3

SPECIAL MESSAGE SECTION

PRODUCT SAFETY MARKINGS: Yamaha electronic prod­ucts may have either labels similar to the graphics shown be­low or molded/stamped facsimiles of these graphics on the
enclosure. The explanation of these graphics appears on this
page. Please observe all cautions indicated on this page and
those indicated in the safety instruction section.

See rear of Amplifier for graphic symbol markings.

The exclamation point within the equi­lateral triangle is intended to alert the
user to the presence of important oper­ating and maintenance (servicing) in­structions in the literature accompany­ing the product.

ENVIRONMENTAL ISSUES: Yamaha strives to produce
products that are both user safe and environmentally friendly.
We sincerely believe that our products and the production meth­ods used to produce them, meet these goals. In keeping with
both the letter and the spirit of the law, we want you to be aware
of the following:

Warning: Do not attempt to recharge, disassemble, or inciner­ate this type of battery. Keep all batteries away from children.
Dispose of used batteries promptly and as regulated by appli­cable laws. Note: In some areas, the servicer is required by law
to return the defective parts. However, you do have the option
of having the servicer dispose of these parts for you.

Disposal Notice: Should this product become damaged beyond
repair, or for some reason its useful life is considered to be at an
end, please observe all local, state, and federal regulations that
relate to the disposal of products that contain lead, batteries,
plastics, etc.

NOTICE: Service charges incurred due to lack of knowledge
relating to how a function or effect works (when the unit is
operating as designed) are not covered by the manufacturer’s
warranty, and are therefore the owners responsibility. Please
study this manual carefully and consult your dealer before re­questing service.

The lightning flash with arrowhead sym­bol, within the equilateral triangle, is
intended to alert the user to the presence
of uninsulated “dangerous voltage”
within the product’s enclosure that may
be of sufficient magnitude to constitute
a risk of electrical shock.

IMPORTANT NOTICE: All Yamaha electronic products are
tested and approved by an independent safety testing labora­tory in order that you may be sure that when it is properly in­stalled and used in its normal and customary manner, all fore­seeable risks have been eliminated. DO NOT modify this unit
or commission others to do so unless specifically authorized by
Yamaha. Product performance and/or safety standards may be
diminished. Claims filed under the expressed warranty may be
denied if the unit is/has been modified. Implied warranties may
also be affected.

SPECIFICATIONS SUBJECT TO CHANGE: The infor­mation contained in this manual is believed to be correct at the
time of printing. However, Yamaha reserves the right to change
or modify any of the specifications without notice or obligation
to update existing units.

NAME PLATE LOCATION: The graphic below indicates the
location of the name plate. Information such as model number,
power requirements, serial number, etc., can be found at this
location. You should record the model number, serial number,
and the date of purchase in the spaces provided below and re­tain this manual as a permanent record of your purchase.

92-469-① (rear)

4

Model

Serial No.

Purchase Date

BASSVERSTÄRKER

BBT500-115
BBT500-110

Bedienungsanleitung

Zunächst möchten wir uns bei Ihnen dafür bedanken, dass Sie sich für den Bassverstärker

BBT500-115/BBT500-110 von Yamaha entschieden haben.

Der BBT500-115/BBT500-110 ist ein volldigitaler Bassverstärker, der auf Yamahas DSP-

Te chnik basiert und mit umfangreichen Klanggestaltungsmöglichkeiten sowie einfacher Handha-

bung aufwartet. Dank seiner digitalen Endstufe, die sich durch einen extrem hohen Wirkungsgrad
auszeichnet, liefert der BBT500-115/BBT500-110 eine maximale Ausgangsleistung von 500 W/2 Ω.

Der BBT500-115/BBT500-110 bietet Bassgitarristen mit seinen 11 Soundtypen, einem

halbparametrischen 5-Band-Equalizer sowie Compressor, Limiter und Noise-Gate präzise Sound-

gestaltung und -kontrolle. Er verfügt darüber hinaus über einen Lautsprechersimulator und eine

Effektschleife, die für größere Vielseitigkeit beim Gestalten des Sounds sorgen. Ein weiteres Plus des

BBT500-115/BBT500-110 sind seine 5 internen Speicherplätze, an denen Sie eigene Sound-Einstel-

lungen in Form von Patches für späteren Abruf auf Tastendruck ablegen können. Der Verstärker

zeichnet sich darüber hinaus durch MIDI-Kompatibilität und Bi-Amp-Konfigurationsmöglichkeit (zwei

Ve rstärker in einem System) sowie weitere Merkmale aus, die ihn zum idealen Werkzeug für das

Studio oder den Live-Einsatz machen.

Damit Sie den BBT500-115/BBT500-110 und seine fortschrittlichen Funktionen voll aus-

schöpfen können, lesen Sie vor Gebrauch des Gerät bitte diese Bedienungsanleitung aufmerksam

durch. Bewahren Sie die Anleitung nach dem Lesen zum späteren Nachschlagen griffbereit auf.

INHALT

Vorsichtsmaßregeln ........................................................... 36

Bedienelemente und Anschlüsse ..................................... 37

Frontplatte ................................................................................. 37

Rückwand ................................................................................. 38

Bedienung........................................................................... 41

Sound-Wiedergabe ................................................................... 41

Aussteuern des Eingangspegels .............................................. 41

Sound-Einstellung ..................................................................... 41

Speichern und Abrufen von Patch-Programmen ...................... 42

Parametereinstellungen im Detail .................................... 43

Verstärker-Modus ...................................................................... 43

Equalizer-Modus ....................................................................... 44

Compressor-Modus .................................................................. 44

Utility-Modus ............................................................................. 45

Belüftung ............................................................................ 48

Fehlermeldungen ............................................................... 48

Fehlersuche ........................................................................ 48

Technische Daten............................................................... 49

Implementierungstabelle ................................................... 95

35

Vorsichtsmaßregeln

●

Vermeiden Sie den Einsatz Ihres Verstärkers und Lautsprechers in
folgenden Umgebungen, um mögliche Beschädigungen zu vermeiden:

•In direktem Sonnenlicht oder neben einer Heizung.

•An extrem kalten oder warmen Orten.

•

An Orten mit hoher Luftfeuchtigkeit oder übermäßig viel Staub.

•An Orten, die starken Erschütterungen oder Vibrationen
ausgesetzt sind.

● Vermeiden Sie eine Aufstellung an Orten, wo die Gefahr besteht,
dass Fremdkörper in das Gerät fallen und/oder Flüssigkeiten in
das Gerät tropfen bzw. auf ihm verschüttet werden. Stellen Sie
keine der folgenden Arten von Gegenständen auf das Gerät:

•Andere Komponenten, da diese eine Beschädigung und/oder
Verfärbung der Geräteoberfläche verursachen können.

•Brennende Gegenstände (z. B. Kerzen), da sie das Gerät
beschädigen und/oder einen Brand bzw. eine Verletzung
verursachen können.

•Flüssigkeitsbehälter, da sie umkippen können und die
auslaufende Flüssigkeit einen elektrischen Schlag und/oder
einen Geräteschaden verursachen kann.

● Wenn eines der folgenden Probleme auftritt, ziehen Sie umge­hend das Kabel aus der INPUT-Buchse und geben das Gerät
dann bei dem Händler in Reparatur, bei dem es erworben wurde.

•Das Lautsprecherkabel oder der Kabelstecker weist eine
Beschädigung auf.

•Es wird kein Ton erzeugt, oder ein ungewöhnlicher Geruch
oder Rauch macht sich bemerkbar.

•Ein Fremdkörper ist in das Gehäuse eingedrungen oder
Flüssigkeit wurde auf ihm verschüttet.

•Das Gehäuse ist nass oder feucht (Regen u. dgl.).

•

Eine Funktionsstörung oder ein Schaden macht sich bemerkbar.

●

Vergewissern Sie sich vor dem Herstellen von Anschlüssen davon,
dass der Verstärker und alle externen Geräte AUSgeschaltet sind.

●

Zum Schutz des Lautsprechers vor eventuellen Beschädigungen stellen
Sie den OUTPUT-Regler auf “0”, bevor Sie das Gerät einschalten.

●

Verwenden Sie für den Anschluss eines Lautsprechers ausschließ­lich ein Lautsprecherkabel, das speziell für den Anschluss von
Lautsprechern an diesen Verstärker vorgesehen ist. Bei Verwen­dung eines ungeeigneten Kabels kann ein Brand entstehen.

●

Das Gerät wird beim Ausschalten nicht vom Stromnetz getrennt.
Schließen Sie das Gerät an eine leicht zugängliche Steckdose an, damit
der Netzstecker problemlos eingesteckt und gezogen werden kann.

●

Ihr Yamaha-Verstärker ist ein Präzisionsgerät. Behandeln Sie ihn mit
der entsprechenden Vorsicht und schützen Sie ihn vor Fall und Stoß.

● Wenden Sie beim Betätigen von Schaltern und anderen
Bedienelementen nicht zu viel Kraft auf.

● Zur Vermeidung von Beschädigungen und möglichen elektri­schen Schäden dürfen Sie das Gehäuse nicht öffnen und keine
Eingriffe an den internen Schaltkreisen vornehmen.

● Achten Sie darauf, dass die Belüftungsöffnungen am Gehäuse
nicht blockiert werden. Das Gerät weist an Vorder- und Rücksei­te solche Öffnungen auf, über die im Inneren entstehende
Wärme abgeleitet wird.

● Stellen Sie das Gerät nicht auf instabilen Flächen (wackeliger
Tisch o. dgl.) oder schrägen Flächen auf. Vermeiden Sie
außerdem ein Übereinanderstellen zu vieler Geräte, da solche
Gerätetürme umfallen und Personen verletzen können.

*Wenn die Geräte übereinander aufgestellt werden müssen, empfehlen

wir, die Fußrollen vom Verstärker/Lautsprecher zu entfernen, um einem
Umkippen entgegenzuwirken.

● Wenn ein Gewitter aufzieht, schalten Sie das Gerät umgehend
aus und ziehen den Netzstecker. Wenn in der Nähe der Blitz
einschlägt, dürfen Sie das Netzkabel nicht berühren, wenn es
noch an der Steckdose angeschlossen ist. Sie könnten dabei
einen elektrischen Schlag erleiden.

● Ziehen Sie zur Sicherheit den Netzstecker, wenn Gewitter für Ihr
Gebiet gemeldet werden.

● Verwenden Sie den Verstärker ausschließlich zum Ansteuern
eines Lautsprechersystems.

●

Stellen Sie den Verstärker in ausreichender Entfernung zu Leuchtre­klameschildern auf, da diese Rauscheinstreuungen verursachen können.

●

Verwenden Sie zum Reinigen niemals Benzin, Verdünner oder
andere flüchtige Flüssigkeiten, da solche Chemikalien die Gehäuse­oberfläche angreifen und beschädigen können. Wischen Sie Staub
und Schmutz mit einem weichen, trockenen Tuch ab.

Zum Schutz Ihrer Lautsprecher

Folgende Bedingungen können Lautsprecher beschädigen:

• Rückkopplungen bei Verwendung eines Mikrofons.

• Ein hoher Dauerschalldruckpegel, der durch elektronische
Musikinstrumente erzeugt werden kann.

•Kontinuierliche Ausgabe verzerrter Signale mit hohem
Leistungspegel.

• Knackgeräusche, die beim Einschalten von anderen
Geräten bzw. Abtrennen/Anschließen von Systemkompo­nenten entstehen können, wenn der Verstärker einge­schaltet ist.

Vorsichtshinweise!

Zum sicheren Betrieb bitte folgendes beachten

● Belegung der XLR-Buchse

Die Pins der XLR-Buchse sind folgendermaßen belegt:

1: Abschirmung (Masse), 2: Heiß (+), 3: Kalt (-)

Dies entspricht der IEC60268-Norm.

● Störungen durch Handys

In der Nähe des Geräts verwendete Handys können
Rauschen verursachen. In solchen Fällen bitte in etwas
größerer Entfernung telefonieren.

ACHTUNG!

Anbringen und Abnehmen der Fußrollen
(nur BBT500-15)

Achten Sie beim Anbringen der mitgelieferten Fußrollen darauf,
dass deren Drehachse bis zum Anschlag in die Aufnahme an
der Gehäuseunterseite eingeführt wird. Es sollten auch stets
alle vier Fußrollen angebracht werden, damit ein stabiler Stand
gewährleistet ist.
Wenn die Fußrollen nicht vorschriftsmäßig angebracht werden,
steht das Gehäuse wackelig, was ein Kippen o. dgl. zur Folge
haben kann und daher gefährlich ist.

Falsch!

Die Drehachse einführen, bis
sie nicht mehr zu sehen ist.

OK

36

Bedienelemente und Anschlüsse

Frontplatte

!0

!1 !2 !3

q w e r t y u i o

q POWER-Schalter (Ein/Aus-Schalter)

Zum Ein- und Ausschalten des Geräts.

* Stellen Sie vor dem Ein- oder Ausschalten des Geräts den OUTPUT-Reg-

ler auf “0”, um eine Beschädigung des Lautsprechers zu vermeiden.

w INPUT-Buchse (Signaleingang)

Dies ist die Eingangsbuchse des Geräts. Schließen Sie hier ihren E­Bass an.

*Vergewissern Sie sich vor dem Anschluss des Instruments davon, dass das

Gerät AUSgeschaltet ist.

* Betrifft nur Modelle für die USA und Kanada

Zum Schutz vor elektromagnetischen Störwellen
bringen Sie einen der mitgelieferten Klappferrite
am Kabel zwischen Bassgitarre und Verstärker an.
(→ S. 40)

e INPUT LEVEL-Regler (Eingangspegel)

Zum Einstellen des Verstärker-Eingangspegels und der „Lautstärke“ des
am BBT500 angeschlossenen Basses. Den Eingangspegel können Sie
anhand der Anzeigen an beiden Seiten des Reglers kontrollieren. (→ S. 41)

* Die Einstellung des INPUT LEVEL-Reglers wird nicht gespeichert.

r SOUND TYPE-Wahlschalter (Soundtyp)

Mit diesem Schalter können Sie eines der 11 voreingestellten Sound­typ-Presets wählen. Die Anzeige des gewählten Soundtyps leuchtet zur
Bestätigung. (→ S. 41)

t COMP-Regler (Compressor)

Zum Einstellen des Compressor-Komprimierungsverhältnisses.
Im Equalizer-Modus dient der Regler zum Einstellen der Mittenfrequenz
(PEQ F) des parametrischen 1-Band-Equalizers. (→ S. 44)

y GAIN-Regler (Vorverstärkung)

Zum Einstellen der Vorverstärkung.

*Wenn der Regler auf „0“ steht, wird auch beim Aufdrehen des MASTER-

Reglers kein Ton erzeugt.

Im Equalizer-Modus dient der Regler zum Einstellen der Bandbreite (PEQ
Q) des parametrischen 1-Band-Equalizers. (→ S. 44)
Im Compressor-Modus dient der Regler zum Einstellen der Compressor­Schwelle (THRSLD). (→ S. 44)

u MASTER-Regler (Gesamtlautstärke)

Zum Einstellen der Gesamtlautstärke des mit dem GAIN- und den Klang­reglern abgestimmten Sounds. Dieser Regler variiert den Vorverstär­ker-Ausgangspegel.

* Die Einstellung des MASTER-Reglers wird gespeichert.

Im Equalizer-Modus dient der Regler zum Einstellen des Verstärkungs­pegels (PEQ G) des parametrischen 1-Band-Equalizers. (→ S. 44)
Im Compressor-Modus dient der Regler zum Einstellen der Compressor­Einschwingzeit (ATTACK). (→ S. 44)

i BASS-, LOW MID-, MIDDLE-, HIGH MID-, TREBLE-

Regler (Klang)

Zum Einstellen des Verstärkungspegels für den jeweiligen Frequenz­bereich.
Im Equalizer-Modus wird mit diesen Reglern die Mittenfrequenz (FREQ)
für den jeweiligen Bereich eingestellt. (→ S. 44)
Im Compressor-Modus dienen die Regler zur Einstellung der folgenden
Parameter (→ S. 44):

BASS ........... Compressor-Ausklingzeit (RELEASE)

LOW MID ..... Compressor-Verstärkung (C. GAIN)

MIDDLE ....... Compressor-Knee (KNEE)

HIGH MID .... Noise-Gate-Schwelle (N. GATE)

TREBLE ....... Effektschleifen-Mischungsverhältnis (BLEND)

o OUTPUT-Regler (Ausgangspegel)

Mit diesem Regler wird die Gesamtlautstärke des Endstufen-Ausgangs­signals eingestellt.
Der Regler beeinflusst die Endverstärkung (Signal für Lautsprecheran­steuerung) des vorverstärkerseitig mit dem GAIN- und dem MASTER­Regler sowie den Klangreglern usw. gestalteten Sounds. Ein Verstellen
des Reglers wirkt sich nicht auf den Klang aus.

* Die Einstellung des OUTPUT-Reglers wird nicht gespeichert.
* Das Vorverstärker-Ausgangssignal an der LINE OUT-Buchse (!8, !9) wird

von diesem Regler nicht beeinflusst.

!0 MANUAL-Schalter (Rückstellung)

Mit diesem Schalter können alle Parameter (einschließlich der Einstel­lungen des Equalizer- und Compressor-Modus) in den Zustand zurück­versetzt, der beim Einschalten vorlag. Die Funktionen aller Regler ent­sprechen danach der Bedienfeldbeschriftung, und die Einstellungen den
aktuellen Positionen.
Wenn Sie den Schalter gedrückt halten, werden wieder die Einstellun­gen aufgerufen, die vor Drücken des [MANUAL]-Schalters bzw. eines
Speicherschalters vorgelegen hatten (Undo-Funktion). (→ S. 43)

!1 Speicherschalter (1 bis 5)

Diese Schalter dienen zum Speichern und Abrufen von Patch-Program­men (1 bis 5). Die Anzeige des betätigten Speicheschalters leuchtet zur
Bestätigung. (→ S. 42)
Nach dem Bearbeiten von Patch-Daten halten Sie den Schalter etwa 1
Sekunde lang gedrückt, um die neuen Daten zu speichern. (→ S. 42)

!2 Display

Hier werden Parameterwerte und andere wichtige Informationen an­gezeigt.

!3 FUNCTION-Schalter (Modus)

Mit diesem Schalter wählen Sie den gewünschten Betriebsmodus des
Geräts.

•Verstärker-Modus (→ S. 43)

• Equalizer-Modus (→ S. 44)

• Compressor-Modus (→ S. 44)

• Utility-Modus (→ S. 45)

37

Bedienelemente und Anschlüsse

Rückwand

Externer Effektprozessor

!4

Stimmgerät

Vergewissern Sie sich vor dem Herstellen von Verbindungen davon,
dass der BBT500 und alle anderen Geräte AUSgeschaltet sind.

Mischpult oder

zusätzlicher Verstärker

Kopfhörer

OUT

IN

!5 !6 !7 !8 !9 @0 @1 @2

@5

MIDI-Gerät
(zum Speichern von
Patch-Programmen)

MIDI IN

@3

@7

MIDI-Controller (zum Wählen

von Patch-Programmen)

STATUS

BANK MSB/MAX

DATA/CTRL

BANK LSB/MIN
TOGGLE ON-OFF

DEC

INC

MEMORY

WRITE

±10

8.8.8

.

/NUMBER OF PGM

/NO

/YES

EDITPCEDIT

/EXIT

MIDI OUT

@4

Mitgeliefertes
Netzkabel

Klappferrit (→ S. 40)

* Betrifft nur Modelle für die

USA und Kanada

@6

Externer Lautsprecher

!4 TUNER OUT-Buchse (Stimmgerät)

Über diese Buchse können Sie ein Stimmgerät an den BBT500 an­schließen. Sie können diese Buchse auch zur Konfigurierung eines Bi­Amp-Systems verwenden. Hierzu verbinden Sie die Buchse mit der IN­PUT-Buchse eines zweiten BBT500. (→ S. 45)

!5 FX LOOP-Buchsen (Effektschleife)

• SEND-Buchse (Ausgang)

• RETURN-Buchse (Eingang)

• LEVEL-Schalter (Pegel)

Über diese Buchsen können Sie ein externes Effektgerät zwischen SEND
und RETURN einschleifen, um dessen Effekte auf das Signal des
BBT500 zu legen.
Mit dem LEVEL-Schalter passen Sie den Ein-/Ausgangspegel an das
externe Effektgerät an. Der BLEND-Regler erlaubt im Compressor-Mo­dus einen Lautstärkenabgleich zwischen dem Sound des externen
Effektgeräts und dem BBT500-Sound. (→ S. 44)

Interner Lautsprecher

!6 PHONES-Buchse (Kopfhörer)

Über diese Buchse kann ein Kopfhörer an das Gerät angeschlossen
werden. Hier liegt dasselbe Signal an wie an der LINE OUT-Buchse. Die
Lautstärke wird mit dem LEVEL-Regler eingestellt.

!7 LEVEL-Regler (Kopfhörer-/Line-Out-Pegel)

Zum Einstellen des Signalpegels an der PHONES-Buchse und den LINE OUT­Buchsen. (Der Regler verändert den Pegel beider Buchsen gleichzeitig.)

!8

LINE OUT-Buchsen (Hochpegelausgang - UNBALANCED
OUT = unsymmetrisch)

!9

LINE OUT-Buchsen (Hochpegelausgang - BALANCED
OUT = symmetrisch)

An diesen Buchsen wird das mit dem LINE SOURCE-Schalter @0 ge-
wählte Signal mit Line- bzw.
Hochpegel ausgegeben. Der Ausgang kann unsymmetrisch (Klinken­buchse, +4 dB/10 kΩ) oder symmetrisch (XLR-Buchse, +4 dB/600 Ω)
beschaltet werden.

Steckdose

38

Bedienelemente und Anschlüsse

Mit dem LINE OUT-Schalter können Sie das Signal auswählen, das an
der jeweiligen LINE OUT-Buchse ausgegeben werden soll. Da das Ge­rät mit einem Limiter und einem Lautsprechersimulator ausgestattet ist
und das Ausgangssignal mit dem LEVEL-Regler einstellbar ist, können
Sie diese Buchsen verwenden, um einem Mischpult oder einem zu­sätzlichen Verstärker das Hochpegelsignal zuzuführen.

@0

LINE SOURCE-Schalter (Hochpegelsignal, THRU = Eingang
direkt, PRE EQ = vor Equalizer, POST EQ = nach Equalizer)

Mit diesem Schalter wählen Sie das Signal, das an der LINE OUT-Buchse
ausgegeben werden soll.

THRU ........... Das über die INPUT-Buchse eingegebene Signal wird

direkt ohne Beeinflussung ausgegeben.

Wählen Sie diese Einstellung für den Anschluss an eine

DI Box (Direct Injection).

PRE EQ ....... Das Signal wird vor den Klangregelschaltungen abge-

nommen (jedoch mit aktivem Soundtyp).

Diese Einstellung kann verwendet werden, wenn Sie
mit unterschiedlichen Equalizer-Einstellungen für
SPEAKER- und LINE OUT-Ausgang arbeiten möchten.

POST EQ ..... Das Signal wird nach den Klangregelschaltungen ab-

genommen.

Bei dieser Einstellung gelten für das Hochpegelsignal
dieselben Equalizer-Einstellungen wie für das
Lautsprechersignal.

* Bei PRE EQ und POST EQ ist eine Einschleifung über die FX LOOP-

Buchsen möglich.

@1 SP SIM-Schalter (Lautsprechersimulator, OFF =

AUS, LINE = Hochpegelsignal, ON = EIN)

Mit diesem Schalter wird die Lautsprechersimulator-Schaltung ein- und
ausgeschaltet.
Bei aktiviertem Lautsprechersimulator werden das Line-Ausgangssignal
sowie das Kopfhörersignal mit den Live-Eigenschaften eines Lautspre­chers versehen. Diese Funktion ist auch nützlich, wenn Sie mit angeho­benen Tweeter-Pegel einen Verzerrungsklang erzeugen möchten.
Der vom Lautsprechersimulator erzeugte Sound wird dem gewählten
Soundtyp gemäß optimiert.

OFF .............. Der Lautsprechersimulator-Effekt ist deaktiviert und

wird nicht auf das Signal der Buchsen LINE OUT-,

SPEAKER- und PHONES gelegt.

LINE ............. Der Lautsprechersimulator-Effekt ist aktiviert und wird auf

das Signal der Buchsen LINE OUT und PHONES gelegt.

ON ................ Der Lautsprechersimulator-Effekt ist aktiviert und wird

auf das Signal der Buchsen LINE OUT, SPEAKER und

PHONES gelegt.

* Der Lautsprechersimulator-Effekt wird nur dann auf das LINE OUT-Si-

gnal gelegt, wenn der LINE SOURCE-Schalter @0 auf „POST EQ“ steht.

@4 MIDI IN-Buchse (MIDI-Eingang)

Verbinden Sie diese Buchse mit der MIDI-Ausgangsbuchse eines MIDI­Foot-Controllers o. dgl., um den Controller zum Auswählen von Patch­Programmen, Einstellen der Lautstärke usw. zu verwenden. (→ S. 46)
Über diese Buchse können Sie außerdem Patch-Programme, die Sie
auf einem externen IDI-Gerät gespeichert haben, in den Speicher des
BBT500 zurückladen. (→ S. 47: MIDI-Bulk-Empfang)

@5 SPEAKER-Buchsen 1 und 2 (EXT) (Lautsprecher)

Das Gerät verfügt über zwei SPEAKER-Buchsen für den Anschluss von
Lautsprechersystemen.
Der interne Lautsprecher (4 Ω) des Verstärkers ist mit der SPEAKER­Buchse 1 zusammengeschaltet. An die SPEAKER-Buchse 2 kann ein
externer Lautsprecher angeschlossen werden. Bei Bedarf lässt sich der
interne Lautsprecher vom Signalweg trennen, wenn 2 externe Lautspre­cher direkt an den Verstärker angeschlossen werden sollen.
Die beiden Lautsprecherboxen sind parallel geschaltet. Achten Sie beim
Einsatz externer Lautsprecher darauf, dass diese den folgenden Anfor­derungen entsprechen:

● Beim Beschalten einer SPEAKER-Buchse (1 oder 2)

Bitte verwenden Sie ein System, das eine der folgenden Anforde­rungen erfüllt.

•

Die Gesamtimpedanz* des Schaltkreises darf niemals unter 2 Ω liegen.

•

Ein 2 Ω Lautsprechersystem muss mit mindestens 500 W belastbar sein.

•

Ein 4 Ω Lautsprechersystem muss mit mindestens 250 W belastbar sein.

•

Ein 8 Ω Lautsprechersystem muss mit mindestens 150 W belastbar sein.

● Beim Beschalten beider SPEAKER-Buchsen (1 und 2)

Bitte verwenden Sie ein System, das eine der folgenden Anforde­rungen erfüllt.

•

Die Gesamtimpedanz* des Schaltkreises darf niemals unter 2 Ω liegen.

•

Ein 4 Ω Lautsprechersystem muss mit mindestens 250 W belastbar sein.

•

Ein 8 Ω Lautsprechersystem muss mit mindestens 150 W belastbar sein.
Damit der Verstärker sein leistungspotenzial voll entfalten kann, emp­fehlen wir die Verbindung des internen Lautsprechers mit der SPEAKER­Buchse 2 und die Nutzung der SPEAKER-Buchse 1 für den Anschluss
eines externen Lautsprechers (Sets) mit einer Impedanz von 4 Ω und
einer Belastbarkeit von mindestens 250 W.

*Weitere Einzelheiten zur Gesamtimpedanz der Lautsprecher finden Sie auf

Seite 40.

* Betrifft nur Modelle für die USA und Kanada

Zum Schutz vor elektromagnetischen Störwellen
bringen Sie jeweils einen der mitgelieferten
Klappferrite an den Kabeln an, mit denen die Laut­sprecher an den Buchsen SPEAKER 1 und 2 ange­schlossen sind. (→ S. 40)

@2

OUTPUT LIMITER-Schalter (Limiter, ON = EIN, OFF = AUS)

Mit diesem Schalter wird der Limiter ein- und ausgeschaltet.
Bei eingeschaltetem Limiter wird der Pegel bei Überschreitung der
Schwelle begrenzt, bevor das Signal an der SPEAKER-Buchse und den
LINE OUT-Buchsen ausgegeben wird.

OFF .............. Der Limiter für das SPEAKER- bzw. LINE OUT-Signal

ist ausgeschaltet.

ON ................ Der Limiter für das SPEAKER- bzw. LINE OUT-Signal

ist eingeschaltet.

@3 MIDI OUT-Buchse (MIDI-Ausgang)

Verbinden Sie diese Buchse mit dem MIDI-Eingang eines externen MIDI­Speichergeräts (z. B. MIDI Data Filer), um Patch-Daten des BBT500
auf dem externen Gerät zu speichern. (→ S. 47: MIDI-Bulk-Dump)
Bei aktivierter MIDI-Merge-Funktion werden die über die MIDI IN-Buch­se eingegebenen MIDI-Daten in unveränderter Form an der MIDI OUT­Buchse wieder ausgegeben. (→ S. 47)

@6 TWEETER LEVEL-Regler (Tweeter-Pegel)

Zum Regeln des Ausgangspegels des integrierten Tweeters (hauptsäch­lich hohe Frequenzen oberhalb 4 kHz).

@7 AC IN-Buchse (Netzkabel)

Schließen Sie hier das mitgelieferte Netzkabel an und stecken Sie den
Netzstecker dann in eine Steckdsoe.

Ver gewissern Sie sich vor dem Anschließen des
Netzkabels davon, dass der POWER-Schalter des
Verstärkers AUSgeschaltet ist.

39

Bedienelemente und Anschlüsse

* Gesamtimpedanz

Wenn mehrere Lautsprecherboxen an das Gerät angeschlossen werden sollen, müssen Sie auf die Gesamtimpedanz der Laut­sprecheranlage achten.
Einzelboxen (Lautsprechersysteme) haben gewöhnlich eine Impedanz von 4, 8 oder 16 Ω. Wenn jedoch mehrere Lautsprecher­systeme über einen Weg angesteuert werden, hängt die Gesamtimpedanz davon ab, wie die einzelnen Boxen geschaltet sind.

● Anschluss in Serie
Gesamtimpedanz = 1. Lautsprecher + 2. Lautsprecher + 3. Lautsprecher ...

Beim Anschließen von drei 4 Ω Lautsprechersystemen in Serie,
wie in der folgenden Abbildung verdeutlicht, beträgt die Gesamt­impedanz 12 Ω.

● Paralleler Anschluss
Gesamtimpedanz =

Da die beiden Lautsprecherbuchsen des BBT500-115 bzw.
BBT500-110 im Verstärker parallel geschaltet sind, liegt bei Hinzu­fügung eines zusätzlichen externen Lautsprechers mit 4 Ω eine
Last von 2 Ω am internen Lautsprecher an. Damit die Gesamt­impedanz nicht unter 2 Ω sinkt, muss ein externer Lautsprecher
mit einer Impedanz von 4 Ω oder höher angeschlossen werden.

1. Lautsprecher 2. Lautsprecher 3. Lautsprecher

Wenn drei 4 Ω Lautsprecher parallel angeschlossen werden, wie
in der folgenden Darstellung, beträgt die Gesamtimpedanz etwa
1,3 Ω.

444

Externer Lautsprecher

Mindestens 4 Ω

● Anbringen von Klappferriten (Betrifft nur Modelle für die USA und Kanada)

Zum Schutz vor elektromagnetischen Störwellen bringen Sie jeweils einen der mitgelieferten Klappferrite am Verbindungskabel
zwischen der Bassgitarre und der INPUT-Buchse des Verstärkers sowie am Verbindungskabel zwischen dem Verstärker und
einem externen Lautsprecher an.

* Die Kabelverbindung des internen Lautsprechers (SPEAKER-Buchse 1) wurde werkseitig bereits mit einem Klappferrit versehen.
*Legen Sie das Kabel möglichst nahe beim BBT500 einmal um den Klappferrit.

Kabel

Interner Lautsprecher
4 Ω

40

Klappferrit

Klappferrit

Bedienung

Sound-Wiedergabe

1Vergewissern Sie sich zunächst, dass der POWER-Schalter aus-

geschaltet ist (OFF), und schließen Sie dann Ihren Bass an die
INPUT-Buchse an der Vorderseite an.

2 Drehen Sie den OUTPUT-Regler an den Linksanschlag, um dann

das Gerät einzuschalten (POWER ON).

Zum Schutz der Lautsprecher stellen Sie den
OUTPUT-Regler vor jedem Ein- oder Ausschal­ten des Geräts auf “0”.

3 Bringen Sie den INPUT LEVEL-Regler anfänglich in 12-Uhr-

Position, und drehen Sie dann den GAIN-, MASTER- und OUT­PUT-Regler zum Einstellen des Sounds nach und nach auf,
während Sie auf dem Bass spielen.

4 Sobald das System Sound wiedergibt, stellen Sie den Eingangs-

pegel ein, wie unter “Aussteuern des Eingangspegels” beschrie­ben.

Aussteuern des Eingangspegels

Mit dem NPUT LEVEL-Regler können Sie den Pegel des eingegebe­nen Bass-Signals optimal an den Verstärker anpassen, um einen wei­ten Dynamikumfang und vollen Klang sicherzustellen. Ein schlecht aus­gesteuerter Eingangspegel hat Rauschen, Rückkopplungen, Signal­beschneidung und ähnliche Probleme zur Folge.

* Da jedes Instrument einen anderen Ausgangspegel haben kann, müssen

Sie nach dem Anschließen eines anderen Instruments zunächst den Ein­gangspegel an dessen Ausgangspegel anpassen.

1 Stellen Sie den Pegelregler am Bass auf den Höchstpegel ein.

Spielen Sie nun laut auf dem Instrument und verstellen Sie dabei
den INPUT LEVEL-Regler.

2Verstellen Sie den INPUT LEVEL-Regler nach rechts bis kurz

vor den Punkt, an dem die rote Anzeige nicht aufblinkt bzw.
leuchtet.

Den Regler so einstellen, dass die
rote Anzeige nicht leuchtet.

Sound-Einstellung

Beim Einschalten des Geräts haben alle Regler die am Bedienfeld auf­gedruckten und nachfolgend beschriebenen Funktionen. Die Display­Anzeigen über den Reglern und Schaltern sind aus.

Wählen Sie mit dem SOUND TYPE-Regler einen Soundtyp, und stellen
Sie dann mit den Klangreglern den Sound wunschgemäß ein. Bringen
Sie zum Auswählen eines Soundtyps zunächst die Regler von GAIN bis
TREBLE in Mittelstellung, um dann verschiedene Soundtypen auszu­probieren.
Mit dem COMP-Regler können Sie das Compressor-Komprimierungs­verhältnis einstellen. Der Compressor gleicht beim Spielen die Unter­schiede zwischen lauten und leisen Pegeln automatisch an. Zum Ver­stärken des Compressor-Effekts drehen Sie den Regler nach rechts.

q

w e r t y u i o !0 !1

q INPUT LEVEL: Zum Einstellen des Eingangspegels.
w SOUND TYPE: Zum Auswählen des Soundtyps (11 Typen)

FLAT ........... Ein unbeeinflusster Klang mit linearem Frequenzpegel-

TUBE .......... Ein reiner und warmer Röhrenverstärkersound. Diese

SOLID ......... Ein satter Solid Sound.

R & B .......... Ein satter R & B Sound.

VINTAGE .... Vintage-Sound mit warmen Mitten.

MODERN.... Ein moderner Sound mit vollen Tiefen und hellklingenden

CLASSIC .... Rock-Bassklang.

HEAVY........ Ein massiverer Sound als CLASSIC.

DRIVE......... Overdrive-Bass-Sound.

DIST ........... Distortion-Bass-Sound.

FUZZ .......... Fuzz-Bass-Sound.

e COMP: Komprimierungsverhältnis (1,0 bis ∞, 16 Schritte)

Zum Einstellen des Compressor-Komprimierungsverhältnisses zusammen
mit dem Ausgangspegel. Bei höheren Werten nimmt der Komprimierungs­grad von Signalteilen über dem Schwellenpegel zu. (→ S. 44)

r GAIN: Vo rverstärkung (0 bis 10 in Schritten zu 0,1)
t MASTER: Gesamtlautstärke (0 bis 10 in Schritten zu 0,1)
y BASS: Tiefenbereich (-15 dB bis +15 dB in Schritten zu 0,2 dB)
u

LOW MID: Unterer Mittenbereich (-15 dB bis +15 dB in Schritten zu 0,2 dB)

i MIDDLE: Mittenbereich (-15 dB bis +15 dB in Schritten zu 0,2 dB)
o

HIGH MID: Oberer Mittenbereich (-15 dB bis +15 dB in Schr itten zu 0,2 dB)

!0 TREBLE: Höhenbereich (-15 dB bis +15 dB in Schritten zu 0,2 dB)
!1 OUTPUT: Zum Einstellen des Ausgangspegels

verlauf. Diese Einstellung eignet sich auch gut für einen
Upright-Bass oder einen elektroakustischen Bass.

Einstellung eignet sich auch gut für einen Upright-Bass
oder einen elektroakustischen Bass.

Höhen.

TIPP Die Regler OUTPUT und MASTER

Beide Regler dienen zur Einstellung der Gesamtlautstärke, wobei der
MASTER-Regler jedoch den Signalpegel des Vor verstärkers regelt (die­se Einstellung wird gespeichert), während der OUTPUT-Regler den End­verstärker ansteuert (diese Einstellung wird nicht gespeichert). Verwen­den Sie den MASTER-Regler zum Einstellen der Lautstärken individu­eller Patch-Programme, die im Speicher festgehalten werden, und den
OUTPUT-Regler zum Einstellen der Lautstärke des über die Lautspre­cher wiedergegebenen Tons.

41

Bedienung

Speichern und Abrufen von Patch-Programmen

Nach Erstellen eines Sounds, den Sie später wieder verwenden möch­ten, können Sie die betreffenden Einstellungen im internen Speicher
des Geräts festhalten. Ein Sound-Einstellungsprogramm (individuelle
Reglereinstellungen) wird Patch genannt. Das Festhalten eines Patch­Programms im internen Speicher des Geräts wird Speichern genannt.
Der BBT500 bietet fünf Speicherplätze für Patch-Programme. Die im
Gerät gespeicherten Patch-Programme bleiben auch beim Ausschal­ten erhalten und können später jederzeit durch einen Druck auf den
betreffenden Speicherschalter wieder aufgerufen werden. Beachten Sie
bitte, dass Änderungen, die Sie an einem Patch-Programm vornehmen,
beim Auswählen eines anderen Patch-Programms oder beim Ausschal­ten des Geräts verloren gehen, wenn Sie das geänderte Patch nicht
neu speichern.

Speichern eines Patch-Programms

Erstellen Sie zunächst einen Sound, der für spätere Verwendung ge­speichert werden soll. Halten Sie dann einen der Speicherschalter (1-5)
gedrückt, bis alle Anzeigen am Bedienfeld leuchten.

Beispiel: Drücken Sie Speicherschalter [1], bis alle Anzeigen leuchten.

Wenn der im Patch-Programm gespeicherte Wert von der aktuellen
Position des Reglers abweicht, blinkt der Patch-Wert auf dem Display
und ändert sich auch beim Verstellen des Reglers nicht. Eine ausführli­che Beschreibung der Funktionsweise finden Sie nachfolgend unter
“Reglerpositionen und Einstellungen”.

● Reglerpositionen und Einstellungen

Beim Abrufen eines gespeicherten Patch-Programms kommt
es vor, dass die aktuellen Reglerpositionen nicht mit den Patch­Einstellwerten übereinstimmen.
Für solche Fälle ist der BBT500 so programmiert, dass er den
Patch-Wert blinkend auf dem Display anzeigt und eine
Wertänderung erst zulässt, nachdem der Regler bis an die dem
Wert entsprechende Position gedreht wurde.

Sollte daher das Display beim Betätigen eines Reglers blin­ken, drehen Sie den Regler weiter, bis seine Einstellposition
dem Wert entspricht. Das Blinken des Werts stoppt dann, und
Sie können einen anderen Wert mit dem Regler einstellen.

Beispiel:Ein Patch-Programm mit einem GAIN-Wert von 4,0

wurde abgerufen, während der GAIN-Regler sich
in der 3-Uhr-Position befand.

* Die Einstellungen der Regler INPUT LEVEL und OUTPUT LEVEL wer-

den nicht gespeichert.

Abrufen eines Patch-Programms

Zum Abrufen eines gespeicherten Patch-Programms tippen Sie einfach
den betreffenden Speicherschalter an.
Die Anzeige des gedrückten Speicherschalters leuchtet.

Beispiel: Abrufen des Patch-Programms von Speicherschalter [2]

Nach dem Abrufen eines Patch-Programms wird beim Betätigen eines
Reglers (COMP bis TREBLE) dessen Einstellwert auf dem Display an­gezeigt.

Einstellwert

Der Wert “4,0” wird blinkend auf dem
Display angezeigt und ändert sich
beim Verstellen des Reglers von der
“3-Uhr-Position” bis zur “11-Uhr-Po­sition” nicht.

An der “11-Uhr-Position” entspricht
der Patch-Wert der Reglerposition.
Das Blinken stoppt, und der Wert
auf dem Display ändert sich beim
Verstellen des Reglers entspre­chend.

● Die nützliche Undo-Funktion

Mit der Undo-Funktion können Sie wieder die Einstellungen
aufrufen, die vor dem Drücken eines Speicherschalters ([1]-[5])
oder des [MANUAL]-Schalters vorgelegen haben. Hierzu hal­ten Sie einfach den [MANUAL]-Schalter gedrückt.
Diese Funktion ist beispielsweise in folgenden Fällen hilfreich:
Sie haben gerade Änderungen an dem Patch-Programm von
Speicherschalter [1] vorgenommen, aber dann versehentlich
Speicherschalter [2] gedrückt, ohne die Änderungen zu spei­chern. Wenn Sie den [MANUAL]-Schalter gedrückt halten, wer­den wieder die Einstellungen aufgerufen, die vor Drücken von
Speichertaste [2] vorgelegen haben.
Wenn Sie analog dazu Änderungen an einem Patch-Programm
vorgenommen haben, aber dann den [MANUAL]-Schalter drük­ken, ohne die Änderungen zu speichern, können Sie die frühe­ren Einstellungen wieder aktivieren, indem Sie den [MANUAL]­Schalter gedrückt halten.

42

Parametereinstellungen im Detail

Der BBT500 zeichnet sich durch präzise Einstellmöglichkeiten zur
Festlegung der Klangregelbereiche, zur Einrichtung der Compressor­und Noise-Gate-Funktionen sowie zur Einstellung des Mischungsver­hältnisses für die Effektschleife aus.
Zum Aufrufen der Geräte- und Einstellfunktionen wählen Sie mit dem
[FUNCTION]-Schalter den betreffenden der folgenden vier Modi:

•Verstärker-Modus

In diesem Modus haben die Regler die am Bedienfeld aufgedruck­ten Funktionen.

• Equalizer-Modus

Dieser Modus dient zum Einstellen des parametrischen 1-Band­Equalizers sowie der Mittenfrequenzen für die einzelnen Klangregler
(BASS bis TREBLE ).

• Compressor-Modus

In diesem Modus stellen Sie das Compressor-Mischungsverhält­nis, den Noise-Gate-Pegel und die Effektschleife ein.

• Utility-Modus

Dieser Modus erlaubt die Einstellung des Crossover-Filters sowie
individueller MIDI-Funktionen.

Individuelle Einstellungen, die im Verstärker-, Equalizer- bzw. Compres­sor-Modus vorgenommen wurden, werden beim Festhalten von Patch­Daten im Speicher des Geräts mit gespeichert.
Individuelle Parametereinstellungen, die im Equalizer- und Compres­sor-Modus vorgenommen wurden, werden beim Einschalten des Geräts
auf ihre Standardwerte rückgesetzt.
Individuelle Einstellungen, die im Utility-Modus vorgenommen wurden,
werden beim Verlassen des Utility-Modus gespeichert und bleiben auch
beim Ausschalten erhalten.

Verstärker-Modus

Die einzelnen Regler haben in diesem Modus die am Bedienfeld aufge­druckten Funktionen.
Im Verstärker-Modus wird beim Verstellen eines Reglers dessen aktuel­ler Wert (bzw. der Patch-Einstellwert) auf dem Display angezeigt.

* Beim Einschalten des BBT500 und nach Betätigen des [MANUAL]-Schal-

ters ist das Display leer, bis ein Patch-Programm aufgerufen oder ein an­derer Modus als der Verstärker-Modus aktiviert wird.

Sie können den Verstärker-Modus auf folgende Weisen aufrufen:

• Beim Einschalten des BBT500 wird standardmäßig der Verstär­ker-Modus vorgegeben.

• Zum Aufrufen des Verstärker-Modus drücken Sie den [MANU­AL]-Schalter.

• Drücken Sie einen Speicherschalter ([1] - [5]), um ein Patch-Pro­gramm abzurufen. Der Modus wird auch aktiviert, wenn Sie zum
Speichern eines Patch-Programms einen Speicherschalter drük­ken.

• Im Equalizer-, Compressor- oder Utility-Modus drücken Sie den
[FUNCTION]-Schalter.

● Funktionen der Regler im Verstärker-Modus

Der Einstellwert wird beim Verstellen
eines Reglers auf dem Display angezeigt.

q

w e r t y u i o !0 !1

Die Regler haben im Verstärker-Modus die im Abschnitt “Sound­Einstellung” (→ S. 41) bereits beschriebenen Funktionen.

q INPUT LEVEL: Eingangspegel
w SOUND TYPE: Auswahl des Soundtyps (11 Typen)
e COMP: Komprimierungsverhältnis (1,0 bis ∞, 16 Schritte)
r GAIN: Vo rverstärkung (0 bis 10 in Schritten zu 0,1)
t MASTER: Gesamtlautstärke (0 bis 10 in Schritten zu 0,1)
y BASS: Tiefenbereich (-15 dB bis +15 dB in Schritten zu 0,2 dB)
u

LOW MID: Unterer Mittenbereich (-15 dB bis +15 dB in Schritten zu 0,2 dB)

i MIDDLE: Mittenbereich (-15 dB bis +15 dB in Schritten zu 0,2 dB)
o

HIGH MID: Oberer Mittenbereich (-15 dB bis +15 dB in Schr itten zu 0,2 dB)

!0 TREBLE: Höhenbereich (-15 dB bis +15 dB in Schritten zu 0,2 dB)
!1 OUTPUT: Ausgangspegel

43

–

Parametereinstellungen im Detail

Equalizer-Modus

Im Equalizer-Modus können Sie Einstellungen für den internen
parametrischen 1-Band-Equalizer vornehmen und die Mittenfrequenzen
(im Falle des TREBLE-Reglers die Cutoff-Frequenz) der einzelnen Klang­regler (BASS bis TREBLE) des internen 5-Band-Equalizers einstellen.

Zum Aufrufen des Equalizer-Modus drücken Sie den [FUNCTION]-Schal­ter. Die Reglerfunktionen werden über den Reglern auf der unteren Zeile
des Displays angezeigt.

● Funktionen der Regler im Equalizer-Modus

Der Einstellwert wird beim
Verstellen eines Reglers auf dem
Display angezeigt.

q w e r t y u i o !0 !1

q INPUT LEVEL: Eingangspegel
w SOUND TYPE: keine Funktion
e COMP (PEQ F): Mittenfrequenz des parametrischen 1-Band-Equalizers

(20 Hz bis 20 kHz, 255 Schritte)

r GAIN (PEQ Q): Bandbreite des parametrischen 1-Band-Equalizers (0,1

bis 20,0, 255 Schritte)

t MASTER (PEQ G): Verstärkungspegel des parametrischen 1-Band-

Equalizers (-15 dB bis +15 dB, 0,2-dB-Schritte)

y BASS (FREQ): Mittenfrequenz des BASS-Reglers (20 Hz bis 320 Hz,

255 Schritte)

u LOW MID (FREQ): Mittenfrequenz des LOW MID-Reglers (80 Hz bis 1,28

kHz, 255 Schritte)

i MIDDLE (FREQ): Mittenfrequenz des MIDDLE-Reglers (250 Hz bis 4,00

kHz, 255 Schritte)

o HIGH MID (FREQ): Mittenfrequenz des HIGH MID-Reglers (500 Hz bis

8,00 kHz, 255 Schritte)

!0 TREBLE (FREQ): Mittenfrequenz des TREBLE-Reglers (1,25 kHz bis 20,0

kHz, 255 Schritte)

!1 OUTPUT: Ausgangspegel

+

0

Verstärkung

e PEQ F

Die Funktionen der Regler
werden hier angezeigt.

r PEQ Q

0.1
20

Frequenz

PEQ G

t

Compressor-Modus

Der Compressor Modus bietet Einstellfunktionen für den Compressor,
das Noise-Gate und das Mischungsverhältnis für die Effektschleife.

Zum Aufrufen des Compressor-Modus halten Sie den [FUNCTION]­Schalter gedrückt, bis die Reglerfunktionen über den Reglern auf der
oberen Zeile des Displays angezeigt werden.

● Funktionen der Regler im Compressor-Modus

Der Einstellwert wird beim
Verstellen eines Reglers auf
dem Display angezeigt.

q w e r t y u i o !0 !1

q INPUT LEVEL: Eingangspegel
w SOUND TYPE: keine Funktion
e COMP (RATIO): Komprimierungsverhältnis (1,0 bis ∞, 16 Schritte)

* Wie im Verstärker-Modus

r GAIN (THRSLD): Compressor-Schwellenpegel (-54 dB bis 0 dB, 1-dB-

Schritte)
Zum Festlegen des Signalpegels, ab dem der Compressor wirkt. Die Kom­primierung betrifft Signale, die diesen Pegel überschreiten.

t MASTER (ATTACK): Compressor-Einschwingzeit (0 ms bis 120 ms, 1-

ms-Schritte)
Zum Festlegen der Zeitdauer, die bis zum Einsetzen des Compressor­Effekts verstreicht, nachdem das Signal die Schwelle überschritten hat.
Bei einer langen Einschwingzeit wird der Beginn der Einschwingung nicht
komprimiert.

y

BASS (RELEASE): Compressor-Ausklingzeit (5 ms bis 42,3 s, 160 Schritte)
Zum Festlegen der Zeitdauer, nach der der Compressor abschalten soll,
sobald das Signal unter den Schwellenpegel gefallen ist. Dieser Parame­ter glättet Gain-Übergänge, um den Sound natürlicher zu gestalten.

u

LOW MID (C. GAIN): Compressor-Verstärkung (0 dB bis 18 dB 0,1-dB-Schritte)
Dieser Parameter ist mit dem Kombrimierungsverhältnis gekoppelt, das
mit e COMP (RATIO) eingestellt wird. In anderen Worten: Die Verstär­kung wird dem auf das Signal gelegten Komprimierungsverhältnis ent­sprechend geregelt. Bei RATIO = “1,0” gilt GAIN = “0”. Wenn RATIO = “∞”
ist, wird die Verstärkung mit dem GAIN-Regler festgelegt.

i MIDDLE (KNEE): Compressor-Knee (Hd (Hard), 1, 2, 3, 4, 5)

Zum Festlegen der Tiefe (Dynamik), mit der das Signal nach Erreichen
des Schwellenpegels komprimiert wird. Bie der Einstellung “Hd” (Hard)
setzt die Komprimierung direkt mit dem eingestellten Verhältnis ein. Die
Einstellungen 1 bis 5 ermöglichen jedoch einen Einsatz mit allmählichem
Übergang, was einen natürlicheren Sound ergibt (Soft Knee).

o HIGH MID (N. GATE): Noise-Gate-Schwellenpegel (ODD, -53 dB bis 0

dB, 1-dB-Schritte)
Eingangssignale unter dem eingestellten Pegel werden vom Noise-Gate
beschnitten (unterdrückt).

!0 TREBLE (BLEND): Mischungsverhältnis zwischen dem RETURN-Signal

der Effektschleife und dem „trockenen“ Signal des BBT500 (0% (RETURN
0%, trocken 100%), bis 100% (RETURN 100%, trocken 0%))

!1 OUTPUT: Ausgangspegel

Die Funktionen der Regler
werden hier angezeigt.

44

Parametereinstellungen im Detail

Utility-Modus

Der Utility-Modus bietet Einstellfunktionen für das Crossover-Filter und
für MIDI. Die hier vorgenommenen Einstellungen werden beim Verlas­sen des Utility-Modus intern gespeichert und bleiben auch beim Aus­schalten des Verstärkers erhalten.

● Aufrufen des Utility-Modus

Sie können den Utility-Modus von jedem anderen Modus aus aufrufen,
indem Sie den [FUNCTION]-Schalter mindestens drei Sekunden lang
gedrückt halten, bis “utL” auf dem Display erscheint.

● Arbeitsweise der Regler im Utility-Modus

Im Utility-Modus arbeiten nur die Regler INPUT LEVEL, OUTPUT und
COMP. Alle anderen Regler (SOUND TYPE und GAIN bis TREBLE)
sind funktionslos.

• INPUT LEVEL: Eingangspegel

• OUTPUT: Ausgangspegel

• COMP: Cut-off-Frequenz des Crossover-Filters

Beim Verstellen des COMP-Reglers (zur Einstellung des Crossover-Fil­ters) wird der Einstellwert auf dem Display angezeigt.
Ansonsten zeigt das Display lediglich “utL” an.

Crossover-Filter

Indem Sie wie in der folgenden Abbildung zwei BBT500 zusammen­schalten, können Sie ein Doppelverstärkersystem einrichten, bei dem
ein Verstärker für die oberen Frequenzen zuständig ist und der andere
für die unteren. Bei dieser Konfiguration wird über das im Verstärker
integrierte Crossover-Filter (Tiefpass oder Hochpass) vorgegeben, wel­cher Frequenzbereich vom jeweiligen Verstärker verarbeitet werden soll.

● Einstellen des Crossover-Filters

1 Halten Sie den [FUNCTION]-Schalter mindestens 3 Sekunden

lang gedrückt (bis “utL” auf dem Display erscheint), um den
Utility-Modus aufzurufen.

2 Stellen Sie die Grenzfrequenz des Crossover-Filters mit dem

COMP-Regler ein.

* Einstellbereich für Grenzfrequenz

L10 (Tiefpass 100 Hz) bis L00 (Tiefpass 1000 Hz), byP (Bypass),
h10 (Hochpass 100 Hz) bis h00 (Hochpass 1000 Hz), 93 Schritte

Wenn Sie mit einem Bi-Amp-System arbeiten, muss der
INPUT LEVEL-Regler am zweiten BBT500 auf Minimum
gestellt werden.

Beispiel: Bi-Amp-System, bei dem das Crossover-Filter des er-

sten Verstärkers auf “h50” (HP 500 Hz) eingestellt ist,
um hohe Frequenzen wiederzugeben, während das
Crossover-Filter des zweiten Verstärkers für die Wie­dergabe der tiefen Frequenzen auf “L50” (TP 50 Hz)
eingestellt ist.

Erster Verstärker (HPF 500Hz)

Zum Vornehmen individueller MIDI-Einstellungen verwenden Sie den
[MANUAL]-Schalter und die Speicherschalter [1] bis [5]. (→ [MIDI-Ein-
stellungen] S. 46)

Beim Verstellen des COMP-Reglers (zur
Einstellung des Crossover-Filters) wird der

Einstellwert auf dem Display angezeigt.
Individuelle
MIDI-Einstellungen

Ansonsten wird nur “

angezeigt.

utL” auf dem Display

weq

INPUT

Bass

* Mit dem COMP-

Regler “h50” ein-
stellen.

Zweiter Verstärker (LPF 500Hz)

INPUT

* INPUT LEVEL-Regler

auf Minimum einstellen.

* Mit dem COMP-Regler

“L50” einstellen.

TUNER

OUT

Wiederga-

be hoher

Frequenzen

(oberhalb 500 Hz)

Wiederga-

be tiefer

Frequenzen

(unterhalb 500 Hz)

45

Parametereinstellungen im Detail

MIDI-Einstellungen

Der BBT500 ist MIDI*-kompatibel und verfügt über eine MIDI-Eingangs­buchse und eine MIDI-Ausgangsbuchse.

*Was ist MIDI?

MIDI ist die Abkürzung von „Musical Instruments Digital Interface“, ei­nem international anerkannten Schnittstellenstandard, der MIDI-kom­patiblen Musikinstrumenten, Computern und anderen MIDI-Geräten
herstellerunabhängig den Austausch von Musikdaten sowie eine ge­genseitige Steuerung ermöglicht.

Über MIDI-Funktionen können Sie beispielsweise mit einem externen
MIDI-Gerät (Yamaha MIDI Foot Controller MFC-10 u. dgl.) ein Patch­Programm aus dem Speicher des BBT500 abrufen. Sie können dar­über hinaus Daten sicherstellen, indem Sie den Inhalt des BBT500­Speichers an ein Gerät senden, das MIDI-Daten speichern kann (z. B.
Yamaha MDF3).

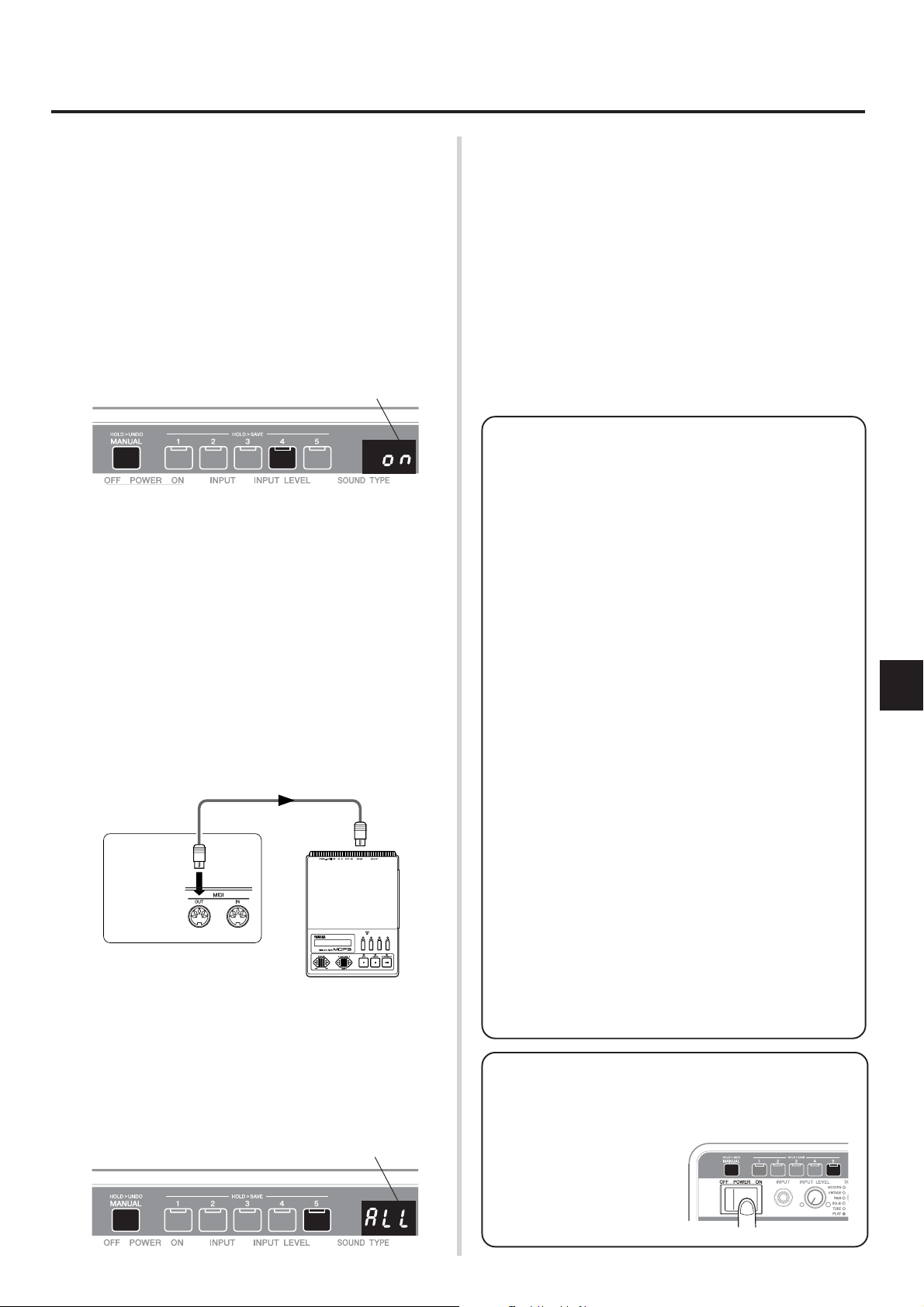

● Auswählen eines Patch-Programms per MIDI

1Verbinden Sie die MIDI IN-Buchse am BBT500 über ein MIDI-

Kabel mit der MIDI OUT-Buchse am externen Gerät.

*Verwenden Sie ausschließlich standardmäßige MIDI-Kabel, deren Länge

15 Meter nicht überschreiten darf. Zu große Kabellängen können Funk­tionsstörungen und andere Probleme verursachen.

BBT500
Rückwand

MIDI IN

MIDI-Kabel

MIDI OUT

STATUS

BANK MSB/MAX

DATA/CTRL

BANK LSB/MIN
TOGGLE ON-OFF

DEC

INC

MEMORY

WRITE

±10

8.8.8

.

/NUMBER OF PGM

/NO

/YES

EDITPCEDIT

/EXIT

3 Richten Sie eine Programmwechselzuordnung* ein. (Standard-

zuordnung

→→

→ Programmwechselnummer:Speichernummer =

→→

1:1, 2:2, 3:3, 4:4, 5:5, 6:1, 7:2, 8:3...)

*Was ist eine Programmwechselzuordnung

Die Programmwechselzuordnung definiert, welche Speichernummer
(Programm) von einer Programmwechselnummer (über MIDI emp­fangen) angesteuert wird. Beispiel: Wenn der BBT500
“Programmwechselnummer 1” von einem externen MIDI-Gerät emp­fängt, ruft er Speichernummer “3” auf. Diese Zuordnung wird auch
Programmwechseltabelle genannt.

3-1 Halten Sie den [FUNCTION]-Schalter mindestens 3 Sekun-

den lang gedrückt (bis “utL” auf dem Display erscheint),
um den Utility-Modus aufzurufen.

3-2 Betätigen Sie Speicherschalter [1] bei gedrückt gehaltenem

[MANUAL]-Schalter.
Die gegenwärtig zugeordnete Programmwechselnummer
wird auf dem Display angezeigt (einige Sekunden später er­scheint dann wieder “utL”).

Programmwechselnummer

Externes MIDI-Gerät

2 Stellen Sie am BBT500 für den MIDI-Empfangskanal und am

externen Gerät für den MIDI-Sendekanal dieselbe Kanalnummer
ein. (Standardkanal: 1)

* MIDI-Daten können nur gesendet bzw. empfangen werden, wenn die

MIDI-Kanäle entsprechend angepasst sind.

2-1 Halten Sie den [FUNCTION]-Schalter mindestens 3 Sekun-

den lang gedrückt (bis “utL” auf dem Display erscheint),
um den Utility-Modus aufzurufen.

2-2 Betätigen Sie Speicherschalter [3] bei gedrückt gehaltenem

[MANUAL]-Schalter.
Die aktuelle MIDI-Empfangskanaleinstellung wird auf dem
Display angezeigt (einige Sekunden später erscheint dann
wieder “utL”).

MIDI-Empfangskanal

2-3 Stellen Sie den gewünschten MIDI-Empfangskanal (1 bis 16,

ALL oder OFF) mit Speicherschaltern [1] und [2] ein.
Speicherschalter [2] erhöht die Nummer, Speicherschalter [1]
erniedrigt sie.

*“ALL” entspricht der Einstellung “Omni On” (alle Kanäle). In

der Einstellung “OFF” werden keine MIDI-Daten empfangen.

3-3 Wählen Sie mit Speicherschaltern [1] und [2] die

Programmwechselnummer (1 bis 128), bei deren Empfang
der BBT500 ein Patch-Programm abrufen soll.
Speicherschalter [2] erhöht die Nummer, Speicherschalter [1]
erniedrigt sie.

3-4 Betätigen Sie Speicherschalter [1] bei gedrückt gehaltenem

[MANUAL]-Schalter.
Die Speichernummer (Patch-Programm), die der in Schritt 3­3 eingestellten Programmwechselnummer gegenwärtig zu­geordnet ist, wird auf dem Display angezeigt (einige Sekun­den später erscheint dann wieder “utL”).

Speichernummer

3-5 Wählen Sie mit Speicherschaltern [1] und [2] die Speicher-

nummer (1 bis 5), deren Patch-Programm der BBT500 bei
Empfang der Programmwechselnummer abrufen soll.
Speicherschalter [2] erhöht die Nummer, Speicherschalter [1]
erniedrigt sie.

3-6 Wiederholen Sie je nach Bedarf Schritte 3-2 bis 3-5.

3-7 Drücken Sie den [FUNCTION]-Schalter, um in den Verstär-

ker-Modus zu schalten.

4Wenn der BBT500 nun eine Programmwechselnummer von

einem externen Gerät empfängt, die in der Zuordnung definiert
ist, ruft er das entsprechende Patch-Programm (Speicher­nummer) ab.

* Angaben zum Senden und Empfangen von Programmwechseldaten mit

dem externen Gerät finden Sie in dessen Bedienungsanleitung.

46

Parametereinstellungen im Detail

● MIDI-Merge-Einstellung

Wenn die über die MIDI IN-Buchse des BBT500 empfangenen MIDI­Signale unverändert an der MIDI OUT-Buchse an andere MIDI-Geräte
ausgegeben werden sollen, stellen Sie MIDI-Merge auf “on”, anderen­falls auf “oFF”.

1 Halten Sie den [FUNCTION]-Schalter mindestens 3 Sekunden

lang gedrückt (bis “
Utility-Modus aufzurufen.

2 Betätigen Sie Speicherschalter [4] bei gedrückt gehaltenem

[MANUAL]-Schalter.
Die aktuelle MIDI-Merge-Einstellung wird auf dem Display an­gezeigt (einige Sekunden später erscheint dann wieder “utL”).

3 Stellen Sie MIDI-Merge auf “on” (Speicherschalter [2]) bzw. “oFF”

(Speicherschalter [2]) ein.

4 Drücken Sie den [FUNCTION]-Schalter, um in den Verstärker-

Modus zu schalten.

utL

” auf dem Display erscheint), um den

MIDI-Merge-Einstellung

● MIDI-Bulk-Dump

Per MIDI-Bulk-Dump können Sie die Datem im Speicher des BBT500
(Speicherplätze 1 bis 5 und Utility-Modus-Einstellungen) auf einem MIDI­Speichergerät (z. B. Yamaha MDF3) sicherstellen.

1Verbinden Sie die MIDI OUT-Buchse am BBT500 über ein MIDI-

Kabel mit der MIDI IN-Buchse am externen Gerät.

*Verwenden Sie ausschließlich standardmäßige MIDI-Kabel, deren Länge

15 Meter nicht überschreiten darf. Zu große Kabellängen können Funk­tionsstörungen und andere Probleme verursachen.

MIDI-Kabel

BBT500
Rückwand

MIDI OUT

MIDI IN

4 Wählen Sie mit Speicherschaltern [1] und [2] die per Bulk-Dump

zu sendenden Daten (1 bis 5 oder ALL).

1 bis 5 .... Daten der betreffenden Speichernummer

ALL ........ Alle Daten (Speichernummern 1 bis 5 und Utility-Modus-

Einstellungen)

5 Drücken Sie Speicherschalter [5], um die Bulk-Dump-Übertra-

gung zu starten. Während des Bulk-Dump-Vorgangs leuchten
zur Bestätigung alle Anzeigen am Gerät.

* Als Gerätenummer wird der MIDI-Empfangskanal (→ S. 46) vorgege-

ben. Wenn anstelle eines MIDI-Empfangskanals “ALL” (Omni On) ein­gestellt ist, wird Kanal 1 vorgegeben.

6 Drücken Sie den [FUNCTION]-Schalter, um in den Verstärker-

Modus zu schalten.

● Über MIDI Control Change

Sie können die Gesamtlautstärke des BBT500 von einem exter­nen MIDI-Gerät aus mit Steuerbefehlen (Control Change) für
Controller Nr. 7 (Main Volume = Hauptlautstärke) regeln, die von
der MIDI OUT-Buchse des externen Geräts an die MIDI IN-Buch­se des BBT500 gesendet werden.

* Der BBT500 spricht nur auf MIDI-Steuerbefehle des Controllers

7 an.

* Die aktuelle Hauptlautstärkeeinstellung bleibt auch beim Abrufen

eines anderen Programms (Speichernummer) erhalten.
* Beim Einschalten wird die maximale Hauptlautstärke vorgegeben.
*Wenn das externe Gerät nach Ändern der Hauptlautstärke abge-

trennt wird, ist der Vorverstärker-Lautstärkepegel unter Umstän-

den zu niedrig. In diesem Fall stellen Sie entweder per MIDI-Be-

fehl wieder die Höchstlautstärke ein oder schalten das Gerät ein-

mal aus und dann wieder ein.

● MIDI-Bulk-Empfang

Um extern gespeicherte Daten wieder in den Speicher des BBT500
zurückzuladen, verbinden Sie die MIDI IN-Buchse am BBT500
über ein MIDI-Kabel mit der MIDI OUT-Buchse am externen Gerät.
Dieser Vorgang wird „MIDI-Bulk-Empfang“ genannt.

* Als Gerätenummer wird der MIDI-Empfangskanal (→ S. 46) vor-

gegeben. Wenn anstelle eines MIDI-Empfangskanals “ALL” (Omni

On) eingestellt ist, wird Kanal 1 vorgegeben. Bei Einstellung auf

“OFF” werden keine Daten empfangen.
* Während des Empfangs von MIDI-Bulk-Daten wird “Ld” (Laden)

auf dem Display angezeigt.

Externes MIDI-Gerät

2 Halten Sie den [FUNCTION]-Schalter mindestens 3 Sekunden

lang gedrückt (bis “
Utility-Modus aufzurufen.

3 Betätigen Sie Speicherschalter [5] bei gedrückt gehaltenem

[MANUAL]-Schalter. Der per Bulk-Dump zu sendende Daten­typ wird auf dem Display angezeigt (einige Sekunden später
erscheint dann wieder “utL”).

utL

” auf dem Display erscheint), um den

Per Bulk-Dump zu sendender Datentyp

● Senden/Empfangen von Daten zwischen
zwei BBT500

Sie können die MIDI-Bulk-Funktion auch verwenden, um Spei­cher- oder Utility-Daten von einem BBT500 auf einen anderen
zu kopieren.

● Wiederherstellung der werkseitigen Vor­einstellungen

Bei Bedarf können Sie den Speicher (1-5) des BBT500 löschen
und alle Parameter auf die werk­seitigen Voreinstellungen rück­setzen. Hierzu schalten Sie das
Gerät ein, während Sie den [MA­NUAL]-Schalter und Speicher­schalter [5] gedrückt halten.

47

Belüftung

Das Gerät arbeitet mit einer aktiven Belüftung. Ein Lüfter an der Rückwand treibt Luft aus dem Gerät, wobei frische Kühlluft über den
Einlass an der Vorderseite in das Gehäuse strömt.

Vorderansicht Rückansicht

Einlass

Fehlermeldungen

Wenn beim Betrieb ein Fehler auftritt, macht eine der folgenden Meldungen auf das Problem aufmerksam.

E1: MIDI-Empfangspuffer voll

URSACHE: Der BBT500 hat in einem bestimmten Zeitraum zu viele MIDI-Daten empfangen.
ABHILFE: Reduzieren Sie den Datenumfang oder teilen Sie die Daten in kleinere Blöcke auf.

E2: Kommunikationsfehler

URSACHE: Bei der MIDI-Kommunikation wurde eine Störung erkannt.
ABHILFE: Überprüfen Sie die Verbindungen u. dgl., um es dann noch einmal zu versuchen.

Kühllüfter

Auslass

E3: Kontrollsummenfehler beim Bulk-Empfang

URSACHE: Die Kontrollsumme entspricht nicht den empfangenen Daten.
ABHILFE: Überprüfen Sie die Verbindungen und Daten, um es dann noch einmal zu versuchen.

E4: Störung beim MIDI-Empfang

URSACHE: Beim Empfang von Daten wurde eine Störung erkannt.
ABHILFE: Überprüfen Sie die Verbindungen und Daten, um es dann noch einmal zu versuchen.

Fehlersuche

•Kein Ton

→ Ist das Netzkabel richtig angeschlossen?
→ Ist die Lautstärke am angeschlossenen Instrument gut eingestellt?
→ Ist der INPUT LEVEL-, GAIN-, MASTER- oder OUTPUT-Regler auf “0” eingestellt?
→ Prüfen Sie die BLEND-Einstellung für die Effektschleife (Compressor-Modus: TREBLE-Regler). Solange kein externes Effekt-

gerät angeschlossen ist, nimmt die Lautstärke des Originalsounds bei höheren BLEND-Einstellungen ab. Wenn BLEND auf
“100” eingestellt ist, wird der Originalsound (trockenes Signal) nicht produziert.

• Zu geringe Lautstärke

→ Ist die Lautstärke am angeschlossenen Instrument gut eingestellt?
→ Sind der INPUT LEVEL-, GAIN-, MASTER- und OUTPUT-Regler auf einen geeigneten Pegel eingestellt?
→ Prüfen Sie die BLEND-Einstellung für die Effektschleife (Compressor-Modus: TREBLE-Regler). Solange kein externes Effekt-

gerät angeschlossen ist, nimmt die Lautstärke des Originalsounds bei höheren BLEND-Einstellungen ab. Wenn BLEND auf
“100” eingestellt ist, wird der Originalsound (trockenes Signal) nicht produziert.

→ Prüfen Sie die Compressor-Einstellungen. Ein niedriger Schwellenpegel oder ein hohes Komprimierungsverhältnis bewirkt

eine Abschwächung des Ausgangspegels. Auch eine lange Ausklingzeit und eine geringe Compressor-Verstärkung hat eine
Abschwächung des Ausgangssignals zur Folge.

48

Technische Daten

Endverstärkersektion

Klasse-D-Endstufenschaltung
Ausgangsleistung

250 W/4 Ω (alleinstehend)
500 W/2 Ω

(max. Ausgangsleistung mit externem Lautsprecher)

Vorverstärkersektion

Volldigitale Signalverarbeitung
Soundtypen: 11 Presets
Halbparametrische 5-Band-Klangregler (wählbare Frequenzen)
Parametrischer Equalizer (PEQ, F, G, Q)

Effektsektion

Compressor RATIO, THRSLD, ATTACK, RELEASE,

C. GAIN, KNEE

Limiter ON/OFF (SPEAKER, LINE OUT)
Noise-Gate N. GATE
Crossover-Filter LPF/HPF, Cutoff-Frequenz
Lautsprechersimulator

ON/LINE/OFF (SPEAKER, LINE OUT)

Effektschleife

Mono (Send/Return), Pegelschalter (-20 dB/+4 dB), Mi­schungsverhältnis regelbar

Programmspeicher

5 Speicherplätze (Soundtyp, Verstärker-Einstellungen,
Compressor, Effektmischung)

MIDI-Funktionen

Empfangene Daten Programmwechsel, Spielhilfen-Meldung

(Control Change), Bulk-Daten

Gesendete Daten Bulk-Daten, Merge

Lautsprechersektion

Lautsprecher BBT500-115

38 cm Woofer x 1
Tw eeter x 1

BBT500-110

25 cm Woofer x 1
Tw eeter x 1

Belastbarkeit 250 WRMS
Impedanz 4 Ω

A/D-Umsetzer

24 Bit

D/A-Umsetzer

24 Bit

Samplingfrequenz

48 kHz

Eingangspegel/Impedanz

INPUT: -37 dBm (THRU)/1 MΩ
FX LOOP RETURN: -20 dBm/220 kΩ, +4 dBm/220 kΩ

Ausgangspegel/Impedanz

SPEAKER (BRIDGED OUT): 500 WRMS/2 Ω, 250 WRMS/4 Ω
LINE OUT (UNBALANCED OUT): +4 dBm/10 kΩ
LINE OUT (BALANCED OUT): +4 dBm/600 Ω
FX LOOP SEND: -20 dBm/100 kΩ, +4 dBm/100 kΩ

Netzanschluss

Modelle für UA und Kanada: 120 V, 60 Hz
Allgemeines Modell: 230 V, 50-60 Hz

Regler/Schalter

Bedienfeld Regler x 11, Druckschalter x 7
Rückwand Regler x 1, Schiebeschalter x 4

Anzeigen

Druckschalter-LED x 5
Soundtyp-LED x 11
7-Segment-LED-Display (3stellig) x 1
Aussteuerungs-LED x 2 (grün, rot)

Anschlüsse

INPUT: Standard-Mono-Klinkenbuchse
SPEAKER 1, 2 (EXT): Standard-Mono-Klinkenbuchse
PHONES: Standard-Stereo-Klinkenbuchse
LINE OUT (UNBALANCED OUT): Standard-Mono-Klinkenbuchse
LINE OUT (BALANCED OUT): XLR-Buchse
FX LOOP (SEND/RETURN): Standard-Mono-Klinkenbuchse
TUNER OUT: Standard-Mono-Klinkenbuchse
MIDI IN, MIDI OUT: 5polige DIN-Buchse

Leistungsaufnahme

130 W

Abmessungen (B x H x T)

BBT500-115

490 x 630 x 328 mm

BBT500-110

432 x 480 x 301 mm

Gewicht

BBT500-115

Modelle für UA und Kanada: 23,9 kg
Allgemeines Modell: 24,4 kg

BBT500-110

Modelle für UA und Kanada: 19,6 kg
Allgemeines Modell: 20,1 kg

Zubehör

Netzkabel
Fußrollen x 4 (nur BBT500-115)
Bedienungsanleitung (dieses Heft)
Patch-Liste
Klappferrit x 2 (Nur Modelle für die USA und Kanada)

* Änderungen an technischen Daten und Design vorbehalten.

49

YAMAHA [ Bass Amplifier ] Date:23-Dec-2003
Model BBT500 MIDI Implementation Chart Version : 1.0
+----------------------------------------------------------------------+
: : Transmitted : Recognized : Remarks :
: Function ... : : : :
:-------------------+----------------+----------------+----------------:
:Basic Default : x : 1 - 16, off : memorized :
:Channel Changed : x : 1 - 16, off : :
:-------------------+----------------+----------------+----------------:
: Default : x : 1,3 : memorized :
:Mode Messages : x : x : :
: Altered : ************** : x : :
:-------------------+----------------+----------------+----------------:
:Note : x : x : :
:Number : True voice: ************** : x : :
:-------------------+----------------+----------------+----------------:
:Velocity Note ON : x : x : :
: Note OFF : x : x : :
:-------------------+----------------+----------------+----------------:
:After Key's : x : x : :
:Touch Ch's : x : x : :
:-------------------+----------------+----------------+----------------:
:Pitch Bender : x : x : :
:-------------------+----------------+----------------+----------------:
: 0 - 6 : x : x : :
: 7 : x : o : Main Volume :
: 8 - 127 : x : x : :
: : : : :
: Control : : : :
: : : : :
: Change : : : :
: : : : :
: : : : :
: : : : :
: : : : :
: : : : :
: : : : :
:-------------------+----------------+----------------+----------------:
:Prog : x : o 0 - 127 : Program Change :
:Change : True # : ************** : : Number 1-128 :
:-------------------+----------------+----------------+----------------:
:System Exclusive : o : o : Bulk Dump :
:-------------------+----------------+----------------+----------------:
:System : Song Pos. : x : x : :
: : Song Sel. : x : x : :
:common : Tune : x : x : :
:-------------------+----------------+----------------+----------------:
:System :Clock : x : x : :
:Real Time :Commands: x : x : :
:-------------------+----------------+----------------+----------------:
:Aux :All Sound OFF: x : x : :
: :
: :Local ON/OFF : x : x : :
: :All Notes OFF: x : x : :
:Mes- :Active Sense : o : x : :
:sages:Reset : x : x : :
:-------------------+----------------+----------------+----------------:
: :
: :
+-------------------+----------------+----------------+----------------+
Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO o : Yes
Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO x : No

Reset All Cntrls

: x : x : :

95

WD59190

Printed in China
