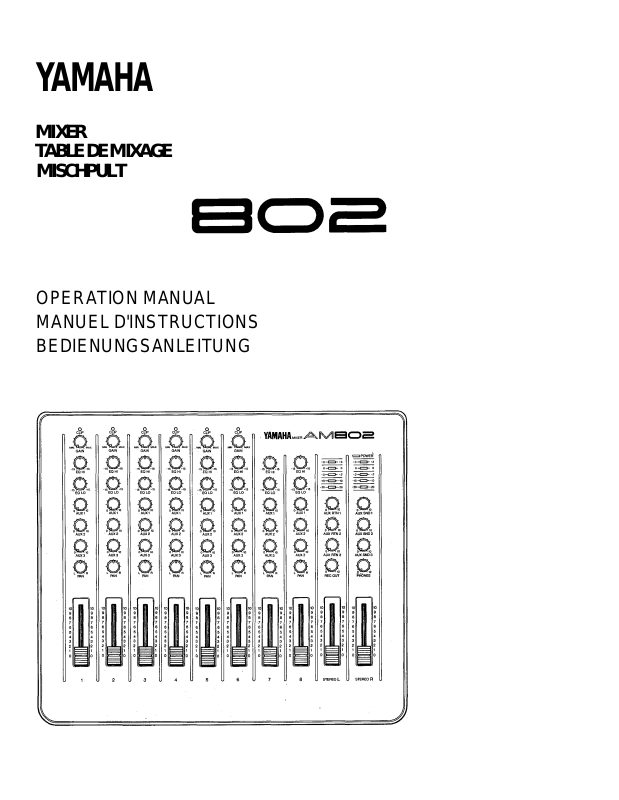

Page 1
YAMAHA
MIXER
TABLE DE MIXAGE
MISCHPULT
OPERATION MANUAL
MANUEL D'INSTRUCTIONS
BEDIENUNGSANLEITUNG
Page 2
Explanation of Graphical Symbols
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF
ELECTRIC SHOCK, DO NOT REMOVE
COVER (OR BACK). NO USER-SERVICEABLE
PARTS INSIDE. REFER SERVICING TO
QUALIFIED SERVICE PERSONNEL
SAFETY INSTRUCTIONS
1. Read Instructions—All the safety and operating instructions
should be read before the appliance is operated.
2. Retain Instructions—The safety and operating instructions
should be retained for future reference.
3. Heed Warnings—All warnings on the appliance and in the
operating instructions should be adhered to.
4. Follow Instructions—All operating and use instructions should
be followed.
5. Water and Moisture—The appliance should not be used near
water—for example, near a bathtub, washbowl, kitchen sink,
laundry tub, in a wet basement, or near a swimming pool,
and the like.
6. Carts and Stands—The appliance
should be used only with a cart or
stand that is recommended by the
manufacturer.
6A. An appliance and cart combination
should be moved with care. Quick
stops, excessive force, and uneven
surfaces may cause the appliance
and cart combination to overturn.
7. Wall or Ceiling Mounting—The appliance should be mounted
to a wall or ceiling only as recommended by the manufac
turer.
8. Ventilation—The appliance should be situated so that itS
location or position does not interfere with its proper venti
lation. For example, the appliance should not be situated on
a bed, sofa, rug, or similar surface that may block the ven
tilation openings: or placed in a built-in installation, such
as a bookcase or cabinet that may impede the flow of air
through the ventilation openings.
9. Heat—The appliance should be situated away from heat
sources such as radiators, heat registers, stoves, or other
appliances (including amplifiers) that produce heat.
The lightning flash with arrowhead symbol within an
equilateral triangle is intended to alert the user of the
presence of uninsulated “dangerous voltage” within the
A
product’s enclosure that may be of sufficient magnitude
to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the
literature accompanying the product.
10. Power Sources—The appliance should be connected to a
power supply only of the type described in the operating
instructions or as marked on the appliance.
11. Grounding or Polarization—The precautions that should be
taken so that the grounding or polarization means of an
appliance is not defeated.
12. Power-Cord Protection—Power-supply cords should be routed
so that they are not likely to be walked on or pinched by
items placed upon or against them, paying particular atten
tion to cords at plugs, convenience receptacles, and the point
where they exit from the appliance.
13. Cleaning—The appliance should be cleaned only as recom
mended by the manufacturer.
14. Nonuse Periods—The power cord of the appliance should
be unplugged from the outlet when left unused for a long
period of time.
15. Object and Liquid Entry—Care should be taken so that objects
do not fall and liquids are not spilled into the enclosure
through openings.
16. Damage Requiring Service—The appliance should be serv
iced by qualified service personnel when:
A. The power-supply cord or the plug has been damaged;
or
B. Objects have fallen, or liquid has been spilled into the
appliance; or
C. The appliance has been exposed to rain; or
D. The appliance does not appear to operate normally or
exhibits a marked change in performance; or
E. The appliance has been dropped, or the enclosure damaged.
17. Servicing—The user should not attempt to service the ap
pliance beyond that described in the operating instructions.
All other servicing should be referred to qualified service
personnel.
Page 3
Your AM802 is a high-performance 8-inl2-out mixer that will deliver outstanding sonic performance
and broad control versatility in a variety of applications.
In order to make the most of the AM802’s many features and fine performance, we urge you to read
this operation manual thoroughly, and keep it in a safe place for later reference.
CONTENTS
Congratulations!
CONTROLS & CONNECTORS ................................2
CONTROLS .....................................................3
Input Channels ............................................3
Master Control Section
CONNECTORS
...............................................
................................
PRECAUTIONS
1. AVOID EXCESSIVE HEAT, HUMIDITY, DUST AND VIBRATION
Keep the unit away from locations where it is likely
to be exposed to high temperatures or humidity —
such as near radiators, stoves, etc. Also avoid lo
cations which are subject to excessive dust accu
mulation or vibration which could cause mechanical
damage.
2. AVOID PHYSICAL SHOCKS
Strong physical shocks to the unit can cause dam
age. Handle it with care.
3. DO NOT OPEN THE CASE OR ATTEMPT
REPAIRS OR MODIFICATIONS YOURSELF
This product contains no user-serviceable parts.
Refer all maintenance to quaiified YAMAHA service
personnel. Opening the case and/or tampering with
the internal circuitry will void the warranty.
SAMPLE APPLICATIONS ........................................6
LEVEL DIAGRAM
DIMENSIONS ...........................................................7
4
5
SPECIFICATIONS
BLOCK DIAGRAM ...................................................10
.....................................................
..................................................
7
8
5. HANDLE CABLES CAREFULLY
Always plug and unplug cables — including the AC
cord — by gripping the connector, not the cord.
6. CLEAN WITH A SOFT DRY CLOTH
Never use solvents such as benzine or thinner to
clean the unit. Wipe clean with a soft, dry cloth.
7. ALWAYS USE THE CORRECT POWER SUPPLY
Make sure that the power supply voltage specified
on the rear panel matches your local AC mains
supply.
4. MAKE SURE POWER IS OFF BEFORE MAKING OR REMOVING CONNECTIONS
Always turn the power OFF prior to connecting or
disconnecting cables. This is important to prevent
damage to the unit itself as well as other con
nected equipment.
- 1 -
Page 4
CONTROLS & CONNECTORS
CONTROL PANEL
REAR PANEL
Page 5
CONTROLS
• Input Channels
O MIC/LINE Switch (Rear Panel)
— Channels 1 through 6.
This switch sets the input sensitivity of the corre
sponding input to match line-level or microphone-level
input sources. If you will be connecting a line-level
source such as an electronic keyboard or audio
equipment, set the switch to LINE. If you will be con
necting a microphone or other low-level source, set
the switch to MIC.
o GAIN Control — Channels 1 through 6.
This control adjusts the input sensitivity of the corre
sponding input channel. Continuously variable gain
control allows optimum matching with virtually any
microphone or line source.
0 CLIP LED — Channels 1 through 6.
The CLIP LEDs provided on channels 1 through 6 will
light if the signal in the corresponding channel
reaches a level 3-dB below clipping. If a CLIP indica
tors lights more than just occasionally on high-level
peaks, the GAIN control level or level of the source
connected to the mixer’s input should be reduced to
prevent possible overload distortion.
O EQ LO & HI Controls
These controls permit individually modifying the re
sponse of each channel. The HI and LO EQ controls
function as follows:
0 AUX Controls
The AUX 1, AUX 2 and AUX 3 controls determine the
level of the signal sent from that channel to the AUX
1, AUX 2 and AUX 3 mixing busses, respectively. The
AUX mixing busses then feed the corresponding AUX
SND level controls and finally the corresponding rear-
panel AUX SND output jacks. The channel AUX con
trols can be used to produce three independent mixes
to feed external effect devices, a performer’s head
phone cue system or other system fed by the AUX
SND jacks. All AUX controls are “post-EQ/post-fader,”
meaning that their signal is derived from a point after
the channel EQ stage and fader. This means that the
AUX signal is affected by the channel EQ and fader
settings.
0 PAN Control
The PAN controls assign the signal from the corre
sponding channel to any desired position in the “ste
reo sound field.” If a PAN control is set to the maxi
mum “L” (LEFT) position, the signal from that channel
will appear only at the left-channel output (ST QUT L).
If the PAN control is set fully “R” (RIGHT), the signal
will appear only at the ST QUT R output jack. If a
PAN control is set to its center position, then the sig
nal from that channel will appear equally at both the
left- and right-channel outputs, and the sound will
appear at the center of the stereo sound field (at a
point midway between the two stereo speakers).
Qther PAN control settings place the sound at posi
tions roughly corresponding to the PAN control setting
by varying the level of the signal sent to the left- and
right-channel outputs.
Control Range Freq. Type
HI +15 dB 10 kHz Shelving
LO ±15 dB 100 Hz Shelving
lOO Ik lOk (Hz)
FREQUENCY
-3
rxi
/|\
LEFT
SPEAKER
\i/
\l/
PAN
RIGHT
SPEAKER
\l/
r><r
Page 6
O Channel Fader
This is the main level control for each input channel. It
determines the level of the signal sent from the corre
sponding input channel to the master stereo buss..
The settings of the input channel faders determines
the “mix” or balance of souhd levels between the in
struments or other sources connected to the inputs.
NOTE: ----------------------------------------------------
If a channel is not being used, its fader shouid be
set to the minimum position to prevent unwanted
noise from being added to the main program sig
nals.
• Master Control Section
@ AUX SND Controls
These adjust the overall output level of the AUX 1,
AUX 2 and AUX 3 “mixes” set up using the corre
sponding channel AUX controls. AUX SND 1 sets the
overall level of the AUX 1 mix signal appearing at the
AUX SND 1 jack, AUX SND 2 sets the overall level of
the AUX 2 mix signal appearing at the AUX SND 2
jack, and AUX SND 3 sets the overall level of the
AUX 3 mix signal appearing at the AUX SND 3 jack.
These controls should be used to optimally match the
AUX SND output level of the mixer to the input sensi
tivity of the external signal processing device or power
amplifier used.
® REC OUT Control
This control adjusts the level of the master stereo
signal available at the rear-panel REC OUT L and R
jacks. When the REC OUT L and R jacks are con
nected to the inputs of a tape recorder, the REC OUT
control can be used to set the optimum recording
level (in conjunction with the tape recorder’s record
level controls, if available).
® Level Meters
The AM802 features independent 5-element LED
peak level meters for the left and right channels. The
LED elements correspond to levels of -20, -10, -3, 0,
and +3 dB. If either of the +3 dB elements lights more
than just occasionally on high-level peaks, the fader
levels or levels of the sources connected to the
mixer’s inputs should be reduced to prevent possible
overload distortion.
POWER Switch (Rear panel)
Flip to the ON position to turn power ON, or to the
OFF position to turn power OFF. The POWER indica
tor LED will light when the power switch is turned ON.
CAUTION:
Make sure the STEREO L and R faders are set to
minimum when turning the POWER switch ON.
O AUX RTN Controls
These controls adjust the level of the signal received
at the corresponding rear-panel AUX RTN jacks and
mixed into the main program on the master stereo
buss. Stereo inputs are provided for each AUX RTN
input, providing compatibility with the many mono-in/
stereo-out signal processors currently available.
<E) STEREO L & R Faders
The STEREO L and STEREO R faders independently
adjust the level of the signal sent from the left and
right master stereo busses to the L and R ST OUT
jacks.
<D PHONES Control
Adjusts the level of the master stereo program signal
applied to the rear-panel PHONES jack. Use the
PHONES control to set the most comfortable head
phone monitoring level.
4-
Page 7
CONNECTORS
CONTROLS & CONNECTORS
® INPUT Connectors
The AM802 has a total of 8 input channels, each of
which has a single 1/4" monaural phone INPUT jack.
See “ 1 . MIC/LINE Switch” for a description of the
MIC/LINE switches associated with INPUT jacks 1
through 6. When a MIC/LINE switch is set to MIC, the
input level and impedance for that channel are set to
-50 dB/50—600 ohms. When set to LINE, the input
level and impedance are -10 dB/600 ohms. The input
level and impedance for INPUTS without MIC/LINE
switches are -10 dB/600 ohms.
NOTE: ----------------------------------------------------
Since channels 7 and 8 are designed to handle
stereo signals, they have two input jacks each (L
and R) rather than the single input, jacks provided
on all other channels.
® AUX SND Jacks
These jacks deliver the AUX 1, AUX 2 and AUX 3
mixes, respectively, to feed an external signal proces
sor, performer’s headphone cue system, a monitor
system, etc. Nominal output level and impedance of
the AUX send jacks are -10 dB/10 kohms.
bility with the wide range of mono-in/stereo-out signal
processors currently available. The AUX RTN jacks
can also be used to add external signals other than
the output from signal processor to the stereo buss.
Nominal input level and impedance are -20 dB/600
ohms.
® PHONES Jack
The PHONES jack delivers the mixer’s master stereo
program signal to a pair of standard 8 ohm stereo
headphones. The PHONES control adjusts the head
phone monitoring level.
® REC OUT L and R Jacks
These output jacks are primarily intended to feed the
AM802 master stereo signal to a tape deck for record
ing, although they can be used to feed other audio
equipment if required. The output signal level at the
REC OUT L and R jacks is controlled by the REC
OUT control in the mixer’s master section.
ST OUT L & R Jacks
The main outputs from the mixer’s stereo buss. These
1/4" monaural phone jacks deliver the stereo buss
signal at 0 dB, 10 kohms (nominal).
<D AUX RTN Jacks
The output from signal processors fed by the AUX
SND jacks can be returned to the master stereo buss
via these jacks. Stereo AUX RTN jacks offer compati
IMPORTANT NOTES
MAKE SURE THE MIXER’S POWER SWITCH IS OFF OR THE STEREO FADERS ARE SET TO MINIMUM
WHEN CONNECTING OR DISCONNECTING ANY CABLES.
ALWAYS TURN THE MIXER’S POWER ON OR RAISE THE MASTER FADERS AFTER TURNING ON CON
NECTED SOURCES SUCH AS ELECTRONIC INSTRUMENTS, ETC.
NEVER CONNECT THE SPEAKER OUTPUT OF ANY AMPLIFIER TO THE MIXER’S INPUTS UNLESS A SUIT
ABLE HIGH-LEVEL ATTENUATION PAD OR “DIRECT BOX” IS USED TO LOWER THE SIGNAL’S LEVEL.
5-
Page 8
SAMPLE APPLICATION
A Small Sound Reinforcement System
In this small sound reinforcement system the required sources are connected to the appropriate input chahnei connec
tors. The AUX SND 1 Output is connected to a digitai signai processor for reverb and other effects, and the stereo
output from the signal processor is returned to the AUX RTN 1 connectors. The AUX 1 controls can thus be used to set
up the required effect mix. The AUX 2 and AUX 3 controls are used to provide two different monitor mixes for groups
of performers on stage — one for the instrumentalists and one for the vocalists, for example. The AUX SND 2 and AUX
SND 3 outputs are therefore connected to power amplifiers driving the on-stage monitor speaker systems. The main
house power amplifier/speaker system can be fed by the ST OUT L and R outputs. In this system a tape player is
connected to the AUX RTN 2 inputs to provide background music during intermission or recorded accompaniment for
the performance.
LINE-LEVEL SOURCES
MICROPHONES
Page 9
DIMENSIONS
354 (13-15/16'
UNIT = mm (inch)
-7-
Page 10
SPECIFICATIONS
Frequency Response
+1, -2 dB, 20 Hz — 20 kHz. 10 kohms, 0 dB (ST
OUT)
+1, -2 dB, 20 Hz — 20 kHz, 10 kohms, -10 dB'
(AUX SND 1 — 3), (REC OUT)
Total Harmonic Distortion
Less than 0.05%, 20 Hz +10 dB
20 kHz, 10 kohms.
Hum & Noise* (20 Hz — 20 kHz, Rs = 150 ohms, CHI — 6 Gain max.)
-122dB(CH1 — 6) equivalent input noise.
-90 dB (ST OUT) residual output noise.
-76 dB (76 dB S/N) at ST OUT, Master fader
nominal, all channel faders minimum.
-72 dB (72dB S/N) at ST OUT. Master fader
nominal, channel 1 — 6 faders nominal.
-88 dB (78 dB S/N) at AUX SND, all channel
AUX controls minimum.
-82 dB (72 dB S/N) at channel 1 — 6 faders
nominal, AUX controls nominal.
Maximum Output Level
+17.5 dB, 20 Hz — 20 kHz, 10 kohms, THD
0.2%
Maximum Voltage Gain
62 dB CHI — 6 IN to ST OUT
22 dB
58 dB
18 dB
32 dB
CH7, 8 IN to ST OUT
CHI — 6 IN to AUX SND
CH7, 8 IN to AUX SND
AUX RTN to ST OUT
Crosstalk
-60 dB at 1 kHz, adjacent channel inputs.
-60 dB at 1 kHz, input to output.
Input Channel Equalization (CHI
15 dB maximum boost or cut
HI: 10 kHz (shelving)
LO: 100 Hz (shelving)
-8)
Level Meters
ST OUT L, R (0 = 0 dB)
Clip Indicators (CH1 — 6 input)
CLIP (red) lights when pre-fader signal is 3 dB
below clipping.
Power Requirement
Power requirements match local AC mains volt
age and frequency in area where sold.
Power Consumption
U.S. & Canadian Models: 12 watts
General Model: 15 watts
Dimensions (W x H x D)
354 X 98.5 X 301 mm
(13-15/16” X 3-7/8” X 11-7/8”)
Weight
2.7 kg (5 lbs. 15 oz)
Measured with a -6 dB/octave LPF @ 12.7 kHz.
0 dB = 0.775 Vrms
-8-
Page 11
INPUT CHARACTERISTICS
Input
terminals
Input
SW
Gain
Trim
Actual Load
Impedance
For Use With
Nominal
Input Level
Maximum
before clip
Connector
In MixerSensitivity* Nominal
CH 1 — 6
Input
CH 7, 8 Input
AUX RTN 1 — 3
MIC
LINE
MAX
MIN -37dB (11 mV) -25dB (44mV)
10 kohms
MAX -43dB (5.5mV) -31 dB (22mV)
MIN -22dB (62mV)
10 kohms 600 ohms Lines -22dB (62mV) -lOdB (245mV)
10 kohms 600 ohms Lines -32dB (19mV) -20dB (78mV)
50-600 ohms Mies
a
600 ohms Lines
-62dB (0.62mV) -50dB (2.5mV) -28dB (31 mV)
-3dB (549mV)
-9dB (275mV)
-lOdB (245mV) +12dB (3.1V)
Phone jack
Phone jack
(TRS)
Phone jack
(TRS)
OUTPUT CHARACTERISTICS
Output terminals
Actual Source
Impedance
STOUT 600 ohms
AUX SND 1 — 3
PHONES
REC OUT
600 ohms
100 ohms 8 ohms Phones -22dB (62mV) -4.5dB (462mV)
600 ohms 10 kohms Lines -lOdB (245mV) +17.5dB (5.8V)
For Use With
Nominal
10 kohms Lines
10 kohms Lines
Nominal
OdB (0.775V)
-lOdB (245mV) +17.5dB (5.8V)
• OdB = 0.775 V
• All Phone Jack are unbalanced.
• Sensitivity is the lowest level that will produce an output of 0 dB (0.775 V), or the nominal output level when the unit
is set to maximum gain.
Output Level
+17.5dB (5.8V) Phone jack
Maximum
before clip
Connector
In Mixer
Phone jack
STEREO Phone jack
RCA Pin jack
9-
Page 12
BLOCK DIAGRAM
CHI-6
(MONO)
I NPUT
CH7. 8
AUX RTN
1~3
- 10-
Page 13
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not correspond with the
coloured markings identifying the terminals in your plug proceed as follows:
The wire which is coloured BLUE must be connected to the terminal which is marked with the
letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the terminal which is marked with
the letter L or coloured RED.
SERVICE
This product is supported by YAMAHA's worldwide network of
factory trained and qualified dealer service personnel. In the event
of a problem, contact your nearest YAMAHA dealer.
- 11 -
Page 14
AM
TABLE DE MIXAGE
MANUEL D'INSTRUCTIONS
Page 15
Félicitations!
Votre AM802 est une table de mixage de haute performance à 8 entrées!!! sorties qui vous procu
rera une qualité sonore incomparable et que vous pourrez utiliser dans une grande variété
d’applications.
Afin de tirer le maximum de toutes les fonctions offertes par la AM802, nous vous conseillons
vivement de lire très attentivement ce manuel d’instructions et de le conserver dans un lieu sûr afin
de pouvoir vous y reporter ultérieurement si besoin est.
TABLE DES MATIERES
PRECAUTIONS ET CONSEILS DE SECURITE ..................................................................15
COMMANDES ET CONNECTEURS ................................................................................. 16
COMMANDES .............................................................................................................17
Canaux d’entrée...................................................................................................... 17
Section de commande principale
CONNECTEURS ........................................................................................................19
EXEMPLE D'APPLICATION .............................................................................................. 20
HIPSOGRAMME..................................................................................................................21
DIMENSIONS ................................................................................................................... 21
SPECIFICATIONS................................................................................................................22
SCHEMA DE PRINCIPE..................................................................................................... 24
............................................................................
18
14-
Page 16
PRECAUTIONS ET CONSEILS DE SECURITE
1. EVITER CHALEUR, HUMIDITE, POUSSIERE ET VIBRATIONS EXCESSIVES
Ne pas placer l’appareil là où il pourrait être soumis
à des températures ou à une humidité excessives,
comme par exemple à proximité d’un radiateur,
d’un caiorifère, etc. Eviter également les endroits
particulièrement poussiéreux ou soumis à des vi
brations qui pourraient provoquer des dommages
mécaniques.
2. EVITER LES CHOCS
Des chocs physiques violents peuvent endom
mager l’appareil. Par conséquent le manipuler avec
soin.
3. NE PAS OUVRIR L’APPAREIL ET NE PAS
ESSAYER DE LE REPARER OU DE LE
MODIFIER SOI-MEME
Ce produit ne contient pas de pièces réparables
par l’utilisateur. Pour i’entretien et ies réparations,
toujours s’adresser à un réparateur YAMAHA quai-
ifié. Le fait d’ouvrir l’appareil et/ou d’altérer les cir
cuits internes ennuierait ia garantie.
5. MANIPULER PRECAUTIONNEUSEMENT LES CABLES
Brancher et débrancher les câbles, y compris le
cordon d’alimentation, en saisissant ie connecteur,
jamais en tirant sur ie câble.
6. NETTOYER AVEC UN CHIFFON DOUX ET SEC
Ne jamais utiliser de solvants, tels que la benzine
ou un dissolvant, pour nettoyer l’appareil.
L’essuyer simplement avec un chiffon doux et sec.
7. UTILISER TOUJOURS UNE SOURCE
D’ALIMENTATION QUI CONVIENNE
Vérifier que la tension secteur utilisée est ia même
que celle indiquée sur ie panneau arrière de
i’appareil.
4. AVANT DE PROCEDER AUX CONNEXIONS
OU AUX DEBRANCHEMENTS, CON
FIRMER QUE L’APPAREIL EST HORS TEN
SION
Avant de brancher ou de débrancher les cordons
toujours mettre l’appareil hors tension. Cette
démarche est importante, car elle permet d’éviter
tout dommage à l’appareil, ainsi qu’aux autres
composants raccordés.
- 15-
Page 17
COMMANDES ET CONNECTEURS
PANNEAU DE COMMANDE
FACE ARRIERE
Page 18
COMMANDES
• Canaux d’entrée
O Commutateurs micro/ligne (MIC/LINE)
(Face arrière) — Canaux 1 à 6
Ces commutateurs permettent de régler la sensibilité
d’entrée pour qu’elle corresponde au niveau de micro
phone ou de iigne de la source. En cas de raccorde
ment à une souce de niveau de iigne, comme par
exemple un clavier électronique ou un appareil audio,
mettre le commutateur sur la position LINE. En cas de
raccordement d’un microphone ou de toute autre
source de niveau bas, le mettre sur la position MIC.
Q Commandes GAIN — Canaux 1 à 6
Ces commandes permettent de régler la sensibilité
d’entrée du canal correspondant. Ces commandes de
gain régiables d’une manière continue permettent de
réaliser i’équilibre avec pratiquement n’importe
quelles sources de ligne ou de microphone.
O Indicateur â LED d’ecrêtage (CLIP)
(Canaux 1 à 6)
Les indicateurs à LED CLIP des canaux 1 à 6
s’allument lorsque le signal du canal correspondant
atteint 3 dB au-dessous du niveau d’écrêtage. Les
indicateurs CLIP ne devraient s’ailumer que pour les
crêtes de niveau élevé; si un indicateur s’allume plus
souvent, le niveau de la commande GAIN ou le ni
veau de la source connectée à l’entrée de la table doit
être réduit afin de prévenir une distorion du son due à
une surcharge.
O Commandes d’égalisation LO et HI
Ces commandes permettent de modifier individueiiement la réponse en fréquence de chaque canal. Les
commandes d’égalisation LO et HI ont les fonctions
suivantes:
Commande Plage
HI
LO
±15 dB
±15 dB 100 Hz
Fréq.
10 kHz
Type
Coupure
Coupure
0 Commandes AUX
Les commandes AUX 1, AUX 2 et AUX 3 permettent
de déterminer le niveau du signai du canal correspon
dant transmis aux bus de mixage AUX 1, AUX 2 et
AUX 3. Les bus de mixage AUX alimentent aiors ies
commandes de niveau AUX SND et ensuite les prises
de sortie AUX SND correspondantes de la face
arrière. Les commandes AUX peuvent être utilisées
pour produire trois mixages indépendants pouvant
être transmis à des unités d’effet externes, à un
casque d’écoute via le système monitor individuel, ou
à tout autre système alimenté par les prises AUX
SND. Toutes ies commandes AUX sont “post-EQ/
post-curseur”, ce qui veut dire que les signaux sont
captés en aval de l’étage d’égalisation et des
curseurs. Ceci signifie que les signaux AUX sont
affectés par les réglages d’égalisation et de curseur
de canal.
0 Commandes PAN
Les commandes PAN permettent d’assigner le signal
du canal correspondant à n’importe quelie position
dans le champ sonore stéréo. Si une commande
PAN est réglée à fond sur la position “L” (GAUCHE),
le signal du canal correspondant ne sera appliqué
qu’à ia sortie de canal gauche (ST OUT L). Si une
commande PAN est réglée à fond sur la position “R”
(DROITE), le signal du canal correspondant ne sera
appliqué qu’à ia sortie de canal droit (ST OUT R). Si
une commande PAN est réglée sur la position cen
trale, le signal sera appliqué de manière identique aux
sorties de canal gauche et de canal droit et ie son
sembiera parvenir au centre du champ sonore stéréo
(en un point à égale distance des deux enceintes
acoustiques). Les autres positions des commandes
- 17
Page 19
PAN placent le son à une position correspondant ap
proximativement au réglage de ces commandes, et
ce en variant le niveau des signaux appliqués aux
sorties de canal gauche et de canal droit.
O Curseur de canal
C’est la commande de niveau principale de chaque
canal d’entrée. Chaque curseur permet de régler le
niveau du signal que le canal d’entrée correspondant
transmet aux bus stéréo principal. Le réglage des
curseurs de canal d’entrée détermine le “mixage” ou
équilibre des niveaux du son entre les divers instru
ments ou autres sources connectées aux entrées.
REMARQUE;-----------------------------------------
Lorsqu’un un canal n’est pas utilisé, son curseur
doit être réglé sur la position minimale pour
prévenir toute addition de bruit au signaux de pro
gramme principaux.
• Section de commande principale
@ Commandes de niveau de transmission
(AUX SND)
Ces commandes permettent de régler le niveau de
sortie d’ensemble des “mixages” AUX 1, AUX 2 et
AUX 3 préparés en utilisant les commandes AUX
correspondantes. La commande AUX SND 1 règle le
niveau d’ensemble du signal de mixage AUX 1 ap
pliqué à la prise AUX SND 1, la commande AUX SND
2 régie celui du signal de mixage AUX 2 appliqué à la
prise AUX SND 2 et la commande AUX SND 3 celui
du signal de mixage AUX 3 appliqué à la prise AUX
SND 3. Ces commandes doivent être utilisées pour
optimiser l’équilibre entre le niveau de sortie AUX
SND de la table de mixage et la sensibilité d’entrée
de l’unité de traitement de signal ou de l’amplificateur
de puissance externe utilisé.
0 Curseurs stéréo gauche et droit
(STEREO L et R)
Les curseurs STEREO L et STEREO R pêrmettent de
régler indépendamment le niveau des signaux trans
mis par les bus stéréo gauche et droit aux con
necteurs ST OUT L et R.
<D Commande de niveau de casque
(PHONES)
Elle permet de régler le niveau du signal de pro
gramme stéréo principal appliqué à la prise PHONES
de la face arrière. Utiliser la commande PHONES
pour régler le volume du casque d’écoute à un niveau
confortable.
® Commande de niveau de sortie
d’enregistrement (REC OUT)
Cette commande permet de régler le niveau du signal
stéréo principal appliqué aux prises REC OUT L et R
de la face arrière. Lorsque les prises REC OUT L et
R sont connectées aux entrées d’un enregistreur de
bande, la commande REC OUT peut être utilisée
pour régler le niveau d’enregistrement optimal (en
conjonction avec les commandes de réglage-du ni
veau de i’enregistreur si celui-ci en est pourvu).
0 Indicateurs de niveau
La table AM802 est pourvue de deux indicateurs de
niveau de crête à 5 LED, un pour le canal gauche et
un pour le canal droit. Les LED correspondent re
spectivement aux niveaux -20, -10, -3, 0 et -i-3 dB.
Les LED -f3 dB ne devraient s’allumer que pour les
crêtes de niveau élevé; si elles s’allument plus sou
vent, le niveau des curseurs ou le niveau des sources
connectées aux entrées de la table doit être réduit
afin de prévenir une distorsion du son due à une sur
charge.
0 Commandes de niveau de retour
(AUX RTN)
Ces commandes permettent de régler le niveau du
signal reçu aux prises AUX RTN correspondantes de
la face arrière et appliqué au programme principal du
bus stéréo principal. Des entrées stéréo sont prévues
pour chaque entrée AUX RTN, ce qui assure la com
patibilité avec les processeurs de signal du type à
entrée mono/sortie stéréo que l’on trouve actuelle
ment sur le marché.
Interrupteur d’alimentation (POWER)
(Face arrière)
Placer sur la position ON pour mettre la table de
mixage sous tension et sur la position OFF pour la
mettre hors tension. Le témoin à LED POWER
s’allume lorsque la table est sous tension.
^ ATTENTION: --------------------------------------—
Veiller à ce que les curseurs STEREO L et R
soient mis au niveau minimal avant de mettre la
table de mixage sous tension.
- 18-
Page 20
COMMANDES ET CONNECTEURS
CONNECTEURS
(D Connecteurs d’entrée (INPUT)
La table de mixage AM802 est pourvue de 8 canaux
d’entrée, chacun ayant une seule prise jack INPUT
mono de 1/4". La description des commutateurs MIC/
LINE associés aux prises INPUT 1 à 6 est donnée
sous le titre:
LINE)”. Lorsqu’un commutateur MIC/LINE est mis sur
la position MIC, le niveau et l’impédance d’entrée du
canal correspondant sont réglés à -50 dB/50—600
ohms. Sur la position LINE, le niveau et l’impédance
d’entrée du canal correspondant sont réglés à -10
dB/600 ohms. Le niveau et l’impédance d’entrée des
canaux non pourvus d’un commutateur MIC/LINE
sont de -10 dB/600 ohms.
“O Commutateurs micro/ligne (MIC/
REMARQUE:-----------------------------------------
Du fait que les canaux 7 et 8 peuvent accepter des
signaux stéréo, ils sont pourvus de deux prises
d’entrée chacun (L et R), au lieu d’une seule prise
comme les autres canaux.
Prises de transmission (AUX SND)
Ces prises fournissent respectivement les mixages
AUX 1, AUX 2 et AUX 3 pour la transmission à un
processeur de signal externe, un système d’écoute de
contrôle individuel, un système monitor, etc. Le
niveau/impédance de sortie nominal des prises AUX
est de-10 dB/10 kohms.
® Prises de retour (AUX RTN)
Les sorties des processeurs de signal alimentés par
les prises AUX SND peuvent être renvoyées au bus
stéréo principal via ces prises. Les prises AUX RTN
stéréo sont compatibles avec une grande variété de
processeurs de signal du type à entrée mono/sortie
stéréo que l’on trouve actuellement sur le marché.
Les prises AUX RTN peuvent également être utilisées
pour ajouter des signaux externes, autres que ceux
en provenance d’un processeur de signal, au bus
stéréo principal. Le niveau/impédance d’entrée nomi
nal de ces prises est de -20 dB/600 ohms.
Ф Prise de casque d’écoute (PHONES)
La prise PHONES permet d’appliquer le signal de
programme stéréo principal à un casque d’écoute
stéréo standard de 8 ohms. Le niveau d’écoute de
contrôle peut être réglé à l’aide de la commande de
niveau PHONES.
Ф Prises de sortie d’enregistrement gauche
et droite (REC OUT L et R)
Ces prises de sortie ont principalement été prévues
pour transmettre le signal stéréo principal de AM802
à une platine d’enregistrement, bien qu’elles puissent
être utilisées pour alimenter d’autres appareils audio
si nécessaire. Le niveau du signal de sortie des
prises REC OUT L et R est réglé au moyen de la
commande REC OUT de la section de commande
principale de la table.
# Prises de sortie stéréo gauche et droite
(ST OUT L et R)
Il s’agit des sorties principales du bus stéréo de la
table de mixage. Ces prises de type jack de 1/4"
sortent le signal de bus stéréo à 0 dB, 10 kohms
(nominal).
REMAQUES IMPORTANTES
VEILLER A CE QUE LA TABLE DE MIXAGE SOIT HORS TENSION OU A CE QUE LE CURSEUR MASTER
SOIT REGLE AU MINIMUM AVANT DE CONNECTER OU DECONNECTER LES CABLES.
TOUJOURS METTRE LA TABLE SOUS TENSION OU AUGMENTER LE REGLAGE DE SES CURSEURS STE
REO APRES AVOIR MIS SOUS TENSION LES APPAREILS CONNECTES, TELS QU’INSTRUMENT ELEC
TRONIQUE, ETC.
NE JAMAIS CONNECTER LA SORTIE D’ENCEINTE ACOUSTIQUE D’UN AMPLIFICATEUR AUX ENTREES DE
LA TABLE DE MIXAGE A MOINS D’UTILISER UN ATTENUATEUR DE HAUT NIVEAU OU UNE “BOITE DI
RECTE” APPROPRIE POUR ABAISSER LE NIVEAU DES SIGNAUX.
-19-
Page 21
EXEMPLE D'APPLICATION
Un petit système de renforcement du son
Dans ce système simple de renforcement du son, les sources requises sont reliées aux connecteurs de canal d’entrée
appropriés. La sortie AUX SND 1 est connectée à un processeur de signal numérique afin d’appliquer des effets de
réverbération ou autres alors que la sortie stéréo du processeur est renvoyée aux connecteurs AUX RTN 1. Les
commandes AUX 1 peuverit ainsi être utilisées pour préparer le mixage d’effets requis. Les commandes AUX 2 et
AUX 3 sont utilisées pour transmettre deux mixages d’écoute de contrôle indépendants sur scène, un pour les
vocalistes et un pour les instrumentalistes par exemple. Les sorties AUX SND 2 et AUX SND 3 sont par conséquent
connectées à un amplificateur de puissance qui pilote les enceintes de contrôle sur scène. Le système amplificateur
de puissance/enceintes principal peut être alimenté par les sorties ST OUT L et R. Dans ce système un lecteur de
bande est connecté aux entrées AUX RTN 2 pour fournir une musique de fond pendant les interludes ou un
accompagnement enregistré pendant la performance.
SOURCES DE NIVEAU DE LIGNE MICROPHONES
Page 22
HYPSOGRAMME
CH
STEREO STEREO
DIMENSIONS
354 (13-15/16’
UNITE = mm
-21 -
Page 23
SPECIFICATIONS
Réponse en fréquence
+1, -2 dB, 20 Hz — 20 kHz, 10 kohms, 0 dB (ST
OUT)
+1, -2 dB, 20 Hz — 20 kHz, 10 kohms, -10 dB(AUX SND 1 — 3), (REC OUT)
Distorsion harmonique totaie
Moins de 0,05%, 20 Hz — 20 kHz, 10 kohms,
sortie +10 dB
Bourdonnement et bruit* (20 Hz — 20 kHz,
Rs = 150 ohms, Gain maxi. CH1 — 6)
-122dB(CH1 — 6) bruit d’entrée équivalent
-90 dB (ST OUT) bruit de sortie résiduel
-76 dB (S/B 76 dB) à ST OUT, curseur principal
nominal, tous les curseurs de canal au
minimum.
-72 dB (S/B 72 dB) à ST OUT, curseur principal
et curseurs de canal 1 — 6 nominal.
-88 dB (S/B 78 dB) à AUX SND, toutes les
commandes AUX de canal au minimum.
-82 dB (S/B 72 dB) à curseurs de canal 1 — 6
nominal, commandes AUX nominal.
Niveau de sortie maximal
+17,5 dB, 20 Hz — 20 kHz, 10 kohms, DHT
0,2%
Gain de tension maximal
62 dB, de CH1 — 6 IN à ST OUT
22 dB, de CH7, 8 IN à ST OUT
58 dB, de CH1 — 6 IN à AUX SND
18 dB, de CH7, 8 IN à AUX SND
32 dB, de AUX RTN à ST OUT
Diaphonie
-60 dB à 1 kHz, entrées de canaux adjacents
-60 dB à 1 kHz, d’entrée à sortie
Egalisation de canal d’entrée (CHI — 8)
Accentuation ou atténuation maximale de 15 dB
HI: 10 kHz (coupure)
LO: 100 Hz (coupure)
Indicateurs de niveau
ST OUT L, R (0 = 0 dB)
Indicateurs de crête (entrées CHI — 6)
CLIP (rouge) s’allume lorsque le signal pré
curseur est 3 dB
Alimentation électrique
Conforme à l'alimentation secteur (tension et
fréquence) utilisée dans la région ou l'appareil a
été acheté.
Consommation électrique
Modèle à destination des USA et du Canada:
12 watts
Modèle universel: 15 watts
Dimensions (L x H x P)
354 X 98,5 X 301 mm
Poids
2,7 kg
* Mesurés avec un FPB de -6 dB/octave à 12,7 kHz
• 0 dB = 0,775 V eff.
-22 -
Page 24
CARACTERISTIQUES D’ENTREE
Bornes
d’entrée
Commu
tateur
INPUT
Entrée
CH 1 —6
Entrée CH 7, 8
AUX RTN 1 — 3
MIC
LINE
Atténuation
de gain
MAX
MIN -37dB (llmV) -25dB (44mV)
MAX -43dB (5,5mV) -31 dB (22mV) -9dB (275mV)
MIN -22dB (62mV)
Impédance
de charge
effective
10 kohms
10 kohms Ligne 600 ohms
10 kohms Ligne 600 ohms -32dB (19mV) -20dB (78mV)
CARACTERISTIQUES DE SORTIE
Bornes de sortie
ST OUT
AUX SND 1 — 3
PHONES
Impédance de
source effective
600 ohms Ligne 10 kohms OdB (0,775V) +17,5dB (5,8V) Prise jack
600 ohms Ligne 10 kohms -lOdB (245mV) +17,5dB (5,8V)
100 ohms Casque 8 ohms -22dB (62mV)
Pour utilisation à
nominal
Micro 50-600 ohms
et
Ligne 600 ohms
Pour utilisation à
nominal
Niveau d’entrée
Sensibilités* Nominal
-62dB (0,62mV) -50dB (2,5mV) -28dB (31 mV)
-lOdB (245mV)
-22dB (62mV)
-lOdB (245mV)
Maximum
avant écrêtage
-3dB (549mV)
+12dB (3,1V)
Niveau de sortie
Nominal
Maximum avant
écrêtage
-4,5dB (462mV)
Connecteur
de la table
Prise jack
Prise jack
(TRS)
Prise jack
(TRS)
Connecteur de la
table
Prise jack
Prise jack STEREO
REC OUT
600 ohms
Ligne 10 kohms -lOdB (245mV) +17,5dB (5,8V)
Prise à broches RCA
• 0 dB = 0,775 V eff.
• Toutes les prises jacks sont asymétriques
• La sensibilité est le niveau le plus bas produisant une sortie de 0 dB (0,775 V), ou ie niveau de sortie nominai
lorsque le gain de la table est réglé au maximum.
23 -
Page 25
SCHEMA DE PRINCIPE
INPUT nVT^
CH1~6
L
(MONO) "
INPUT
CH7, 8
AUX RTN
1~3
ENTRETIEN
L'entretien de cet appareil est assuré par le réseau mondial
YAMAHA de personnel d'entretien qualifié et formé en usine des
concessionnaires. En cas de problème, prendre contact avec le
concessionnaire YAMAHA le plus proche.
r
—O
---
: 11
: 11
^
2 AUX SND
-24
Page 26
AM
Deutsch
MISCHPULT
BEDIENUNGSANLEITUNG
Page 27
Herzlichen Glückwunsch!
Ihr AM802 ist ein hochwertiges Mischpult mit 8 Eingangskanalzügen und zwei Ausgangskanälen, das
sich durch hervorragende klangliche Leistungen auszeichnet und dank der umfassenden Steuerung
vielseitige Einsatzmöglichkeiten bietet.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um die vielseitigen Funktionen und das
Potential Ihres AM802 voll ausnutzen zu können und bewahren Sie diese Anleitung zur späteren
Bezugnahme an einem sicheren Ort auf.
INHALT
VORSICHTSMASSNAHMEN ..............................................................................................27
BEDIENELEMENTE UND ANSCHLÜSSE
ANWENDUNGSBEISPIEL ................................................................................................. 32
PEGELDIAGRAMM............................................................................................................ 33
ABMESSUNGEN............................................................................................................... 33
TECHNISCHE DATEN .........................................................................................................34
BLOCKDIAGRAMM............................................................................................................ 36
..........................................................................
BEDIENELEMENTE....................................................................................................29
Eingangskanäle ......................................................................................................29
Stereobus-Bedienungsmodul................................................................................ 30
ANSCHLÜSSE .......................................................................................................... 31
28
-26
Page 28
VORSICHTSMASSNAHMEN
1. V0R ÜBERMÄSSIGER HITZE, FEUCHTIG
KEIT, STAUB UND VIBRATION SCHÜTZEN
Das Gerät nicht an Orten aufstellen, die hohen
Temperaturen oder Feuchtigkeit ausgesetzt sind,
wie z. B. in der Nähe von Heizkörpern, Öfen usw.
Außerdem Aufstellorte vei^meiden, an denen
übermäßig Staub oder Vibration auftritt, um das
Gerät vor Schäden zu bewahren.
2. VOR FALL UND STOSS SCHÜTZEN
Fall und Stoß können Schäden am Gerät verursa
chen. Daher mit der gebotenen Umsicht handha
ben.
NIEMALS DAS
EIGENHÄNDIG
GERAT OFFNEN
REPARATUREN
ODER
AUS-
FÜHREN
Dieses Gerät enthält keine vom Laien zu warten
den Teile. Alle Reparatur- und Wartungsarbeiten
von einer qualifizierten YAMAHA-Kundendienststelle durchführen lassen. Das Öffnen des
Gehäuses und/oder Verändern von internen
Schaltkreisen führt zum Garantieverlust.
5. KABEL VORSICHTIG HANDHABEN
Beim Anschließen und Abtrennen von Kabeln,
einschließlich des Netzkabels, das Kabel stets am
Stecker fassen.
6. MIT EINEM TROCKENEN WEICHEN TUCH REINIGEN
Zum Reinigen niemals Benzin oder Verdünner ver
wenden. Mit einem trockenen weichen Tuch abwis
chen.
7. AUF KORREKTE NETZSPANNUNG ACH
TEN
Sicherstellen, daß die Betriebsspannungswerte auf
der Rückseite der örtlichen Netzspannung entspre
chen.
4. VOR DEM ANSCHLUSS ALLE GERÄTE AUSSCHALTEN
Vor dem Anschließen oder Abtrennen von Kabeln
alle Geräte AUSschalten, um Schäden durch
Schaltimpulse am Mischpult selbst und den an
deren Geräten zu verhindern.
-27
Page 29
BEDIENELEMENTE UND ANSCHLÜSSE
BEDIENUNGSKONSOLE
RÜCKSEITE
28
Page 30
BEDIENELEMENTE
• Eingangskanäle
O Mikrofon/Hochpegel-Schalter (MIC/LINE)
(Rückseite) - Kanäle 1 bis 6
Dieser Schalter dient zum Einstellen der Ein
gangsempfindlichkeit der Eingangskanäle 1 bis 6 an
Mikrofon- oder Hochpegelquellen. Bei Anschluß einer
Hochpegeiquelle wie z. B. eines elektronischen Key
boards den Schalter auf LINE stellen. Bei Anschluß
von Niedrigpegelquellen wie z. B. einem Mikrofon
den Schalter in Stellung MIC bringen.
O Verstärkungsfaktorregler (GAIN)
— Kanäle 1 bis 6
Der GAIN-Regler gleicht die Eingangsempfindlichkeit
des entsprechenden Kanals ab. Dank dieser
stufenlosen Regler kann die Eingangsempfindlichkeit
akkurat an den Ausgangspegel von Mikrofonen oder
Hochpegelquellen angepaßt werden.
O Verzerrungsanzeigen (CLIP)
— Kanäle 1 bis 6
Die CLIP-Anzeigen der Eingangskanäle 1 bis leu
chten auf, wenn das Signal des entsprechenden Ka
nals einen Pegel von 3dB unter dem Verzerrung
spegel erreicht. Dise Anzeigen sollten nur gelegent
lich bei Pegelspitzen aufleuchten. Falls sie häufig
aufieuchten, den entsprechenden GAIN-Regler
zurückdrehen oder den Ausgangspegel der Quelle
absenken, um Übersteuerung zu verhindern.
lOO (k lOk (Hz)
Frequenz
O Sendewegpegelregler (AUX)
Die Regler AUX1, AUX 2 und AUX 3 des AM802
bestimmen den Pegel, mit dem das im entsprechen
den Kanal abgegriffene Signal zu den AUX -Bussen 1
,2 oder 3 geschickt wird. Der Gesamtsignalpegel der
AUX-Sendebusse wird über die Sendebus-
Pegelregler (AUX SND 1 und 2) festgelegt. Die
Ausgangssignale der AUX-Gruppenbusse liegen an
den Buchsen AUX SND auf der Rückseite an. Mit den
AUX-Pegelreglern der Eingangskanäle können drei
separate Mischungen erstellt werden, um z. B. ein
externes Effektgerät und ein Cue-Kopfhörersystem
usw. zu speisen. Alle AUX-Pegelregler sind hinter der
Entzerrer- und Faderstufe integriert, d. h. daß der Sig
nalabgriff hinter diesen Stufen erfolgt und die AUXSignale daher von den Entzerrer- und Fadereinstel
lungen der jeweiligen Kanäle beeinflußt werden.
O 2-Band-Entzerreregler (EQ LO & Hl)
Mit diesen Reglern kann der Frequenzgangverlauf der
Kanäle individuell gesteuert werden. Der EQ HlRegler (für hohes Frequenzband) und EQ LO-Regler
(für tiefes Frequenzband) haben folgende
Wirkungseigenschaften:
Regler Bereich Freq. Typ
Hl
LO
+15 dB
±15 dB 100 Hz
10 kHz
Kuhschwanzfilter
Kuhschwanzfilter
O Panormaregler (PAN)
Dieser Regler teilt das betreffende Kanalsignal zwis
chen dem linken und rechten Stereobus auf, wodurch
die Signalposition im Stereoklangbild festgelegt wird.
Falls der PAN-Regler z. B. ganz nach links gedreht
ist, liegt das Signal dieses Kanals nur am linken Ste
reoausgang an. Falls der PAN-Regler z. B. ganz nach
rechts gedreht ist, liegt das Signal dieses Kanals nur
am rechten Stereoausgang an. In der Mittelstellung
des PAN-Reglers wird das entsprechende Kanalsig
nal mit gleichen Pegel auf linken und rechten Ste
reokanal gelegt. Durch Einstellungen zwischen den
Anschlagpunkten wird das Signal im Verhältnis zur
Reglerstellung auf linken und rechten Stereokanal
verteilt.
-29
Page 31
o Kanalfader
Dies sind die Hauptpegelregler für die einzelnen
Eingangskanäle. Sie legen fest, mit welchem Pegel
das vom entsprechenden Eingangskanal kommende-
Signal zu den Stereobussen geschickt wird. Die Ein
stellungen dieser Fader legen das Lautstärke
verhältnis zwischen den an den Kanaleingängen an
geschlossenen Instrumenten oder Quellen fest.
HINWEIS:
Falls ein Kanal nicht beschältet ist, sollte der Fader
ganz abgesenkt werden, um Rauscheinstreuungen
in die Programmsignale zu verhindern.
(D Kopfhörerpegelregier (PHONES)
Der PHONES-Regler bestimmt den Pegel der Stereo
programmsignale, die zur PHONES-Buclise auf der
Rückseite geschickt werden. Die Kopfhörerlautstärke
mit diesem Regler einstellen.
® Aufnahmepegelregler (REC OUT)
Dieser Regler bestimmt den Pegel des StereoHauptsignals, das an der linken und rechten REC
OUT-Buchse auf der Geräterückseite anliegt. Wenn
an diese Buchsen ein Tonbandgerät angeschlossen
wird, kann der Aufnahmepegel mit diesem Regler (in
Kombination mit den Aufnahmepegelreglern des
Decks, falls vorhanden) optimal abgestimmt werden.
• Stereobus-Bedienungsmodul
O Sendebus-Pegelregler
(AUX SND 1, 2 und 3)
Diese Regler legen den Gesamtausgangspegel der
Schleifenbusse AUX 1, AUX 2 und AUX 3 fest. Das
Pegelverhältnis zwischen den einzelnen Kanalsig
nalen in den Schleifenbussen wird durch die AUX 1-,
AUX 2- und AUX 3-Pegelregler der Eingangskanal
züge bestimmt. AUX SND 1 steuert hierbei den Ges
amtpegel des Mischsignals von AUX-Schleifenbus 1,
das an der Buchse AUX SND 1 anliegt, während AUX
2 den Gesamtpegel des an der Buchse AUX SND 2
anliegenden Mischsignals regelt. AUX SND 3 steuert
den Pegel des Sendebuses AUX 3. Mit diesen
Reglern können die Ausgangspegel der drei AUX-
Schleifenbusse optimal an die Eingangsempfindlich
keit von externen Effektgeräten, Signalprozessoren
oder Leistungsverstärkern angeglichen werden.
0 Schleifen-Rückgabepegelregler
(AUX RTN 1, 2 und 3)
Diese Regler bestimmen den Pegel des Signals, das
an der entsprechenden AUX RTN-Buchse der
Geräterückseite empfangen und in die Stereobusse
eingeblendet wird. Bei diesen Eingängen handelt es
sich um Stereoeingänge, um Kompatibilität mit
Effektgeräten zu gewährieisten, die einen Mono-Einund einen Stereo-Ausgang aufweisen.
® Pegelanzeigen
Das AM802 verfügt über separate Spitzenwertan
zeigen aus jeweils 5 Leuchtdioden für linken und
rechten Kanal. Die LEDs entsprechend dabei den
Pegeln von -20, -10, -3, 0 und -h8 dB. Falls eines der
+8dB Elemente bei Pegelspitzen häufiger aufleuchtet,
weist dies auf eine Übersteuerung hin. In diesem Fall
die Fader-Pegel oder die Ausgangspegel der anges
chlossenen Programmquellen absenken.
Netzschalter (POWER) (Rückseite)
Zum Einschalten des AM802 den POWER-Schalter
auf der ON-Seite drücken, zum Ausschalten die OFFSeite drücken. Bei eingeschaltetem Mischpult leuchtet
die POWER-Anzeige.
VORSICHT:
Vor dem Einschalten des Mischpults unbedingt den
linken und rechten STEREO-Fader ganz ab
senken.
--------------------------------------
0 Stereofader (STEREO L, R)
Die STEREO-Fader L und R legen den Ausgangs
pegel der Signale für den linken und rechten Kanal
fest, die an den Buchsen ST OUT L und R anliegen.
-30-
Page 32
BEDIENELEMENTE UND ANSCHLÜSSE
C
ANSCHLÜSSE
Eingangsbuchsen (INPUT)
Das AM802 verfügt über insgesamt 8 Eingangskanäle
mit jeweils einer 1/4 Zoll Monp-Klinkenbuchse. Siehe
die Beschreibung O MIC/LINE-Schalter hinsichtlich
der Verwendung dieser Schalter bei den
Eingangskanälen 1 bis 6. Wenn der MIC/LINE-Schal
ter auf MIC gestellt ist, ist der Eingangspegel bzw. -
Impedanz des entsprechenden Kanals auf -50 dB/50
—600 Ohm eingestellt. In der Schalterstellung LINE
betragen Eingangspegel und -pedanz -10 dB/600
Ohm. Die Eingänge ohne MIC/LINE-Schalter
verfügen über einen Eingahgspegel und eine -Imped
anz von -IOdB/600 Ohm.
HINWEIS:
Da die Kanäle 7 und 8 Stereo-Auslegung
die Kanäle
aufweisen, sind sie im Gegensatz zu den anderen
Kanälen beide mit zwei (linker und rechter)
Buchsen ausgestattet.
AUX-Bussendebuchsen (AUX SND 1, 2 und 3 )
An diesen Buchsen liegen die Mischungen der AUXSchleifenbusse 1, 2 und 3 an, um diese Signale zu
einem externen Signalprozessor oder Monitorsystem
usw. zu senden. Nennpegel und -Impedanz der AUX
SEND-Buchsen betragen IOdB/10 kOhm.
® Linke und rechte AUX-Schlelfenrückgabe-
buchsen (AUX RTN 1, 2 und 3 (L und R))
Die Ausgangssignale der Signalprozessoren, die über
die Buchsen AUX SEND 1, 2 oder 3 gespeist werden,
können über diese Buchsen zum Stereobus
rückgeführt werden. Die Stereo AUX RTN-Buchsen
gewährleisten Kompatibilität mit herkömmlichen Sig
nalprozessoren, die einen Mono-Ein- und einen Ste
reo-Ausgang besitzen. Über die AUX RTN-Buchsen
können natürlich auch zusätzliche externe Signale (z.
B. von Bandgerät oder CD-Spieler), die nicht von
Prozessoren kommen, in die Stereobusse eingeblen
det werden. NominalpegelZ-impedanz dieser Buchsen
betragen -20 dB/600 Ohm.
® Kopfhörerbuchse (PHONES)
Die PHONES-Buchse gibt das Stereo-Ausgangssig-
nal des Mischpults an Standard-Stereokopfhörer mit 8
Impedanz ab. Der Mithörpegel wird über den
PHONES-Pegelregler justiert.
<E) Linke und rechte Aufnahmebuchse
(REC OUT L und R)
Diese Buchsen dienen in erster Linie zur Übertragung
des Stereo-Ausgangssignals des AM802 zu einem
hier angeschlossenem Tonbandgerät. Diese Buchsen
können jedoch auch zum Speisen von anderen
Geräten verwendet werden. Der Ausgangspegel an
der linken und rechten REC OUT-Buchse wird über
den REC OUT-Regler im Stereomodul eingestellt
® Linker & rechter Stereo-Ausgang
(ST OUT L und R)
An diesen Ausgängen liegt das Hauptprogrammsignal
vom Stereobus des Mischpults an. Diese 1/4 Zoll
Klinkenbuchsen geben die Signale des Stereobus mit
einem Nominalpegel von 0 dB und einer Nennimped
anz von 10 kOhm ab.
WICHTIGE HINWEISE
VOR DEM ANSCHLUSS ODER ABTRENNEN VON KABELN UNBEDINGT DAS MISCHPULT AUSSCHALTEN
ODER DIE STEREO-FADER GANZ ABSENKEN.
DIE PROGRAMMQUELLEN WIE ELEKTRONISCHE INSTRUMENTE USW. STETS ZUERST UND DANACH
DAS MISCHPULT BEI GANZ ABGESENKTEM MASTER-FADER EINSCHALTEN.
NIEMALS DIE LAUTSPRECHEREINGÄNGE EINES VERSTÄRKERS DIREKT MIT DEN EINGÄNGEN DIESES
MISCHPULTS VERBINDEN, FALLS KEIN DÄMPFUNGSPAD ZUM ABSENKEN DES SIGNALPEGELS ZWISCH
ENGESCHALTET IST.
31
Page 33
ANWENDUNGSBEISPIEL
Eine kleine PA-Anlage
Bei dieser kleinen PA-Anlage sind die Quellen an die jeweils passenden Eingangsbuchsen angeschlossen. 'Der Sende
bus AUX SND 1 ist mit einem digitalen Signalprozessor verbunden, der die Effektsignale über die Buchsen RTN 1 zum
Stereobus zurückführt. Die Signalabmischung auf Sendebus AUX SND 1 wird über die AUX 1-Regler der
Eingangskanäle durchgefühil, während der Gesamtpegel über den Regler AUX SND 1 festgelegt wird. Mit den AUX 2-
und AUX-3-Reglern können zwei Mithörmischungen für die Interpreten auf der Bühne erstellt werden. Die Ausgänge
AUX SND 2 und AUX SND 2 sind daher mit einer Endstufe verbunden, die die Monitorlautsprecher auf der Bühne
treibt. Die Haupt-Endstufe/Hauptboxen werden über die Ausgänge ST OUT L und R angesteuert. Bei diesem System
wird ein Bandgerät über AUX RTN 2 eingeschleift, um Hintergrundsmusik während Pausen oder Begleitung zu liefern.
HOCHPEGELQUELLEN
MIKROFONE
Page 34
PEGELDIAGRAMM
CH
STEREO STEREO
ABMESSUNGEN
354 (13-15/16”)
EINHEIT = mm
-33-
Page 35
TECHNISCHE DATEN
Frequenzgang
+1, -2 dB, 20 Hz - 20 kHz, 10 kOhm, 0 dB (ST
OUT)
+1, -2 dB, 20 Hz - 20 kHz, 10 kOhm, -10 dB(AUXSND 1-3 ) (REG OUT)
Gesamtklirrfaktor
Weniger als 0,05%, 20 Hz - 20 kHz, 10 kOhm,
+10 dB
Brummen & Rauschen* (20 Hz - 20 kHz,
Widerstand = 150 Ohm, CH 1, 2, GAIN auf
Max.)
-122dB(CH 1 — 6) Äquivalentes Eingangs
rauschen
-90 dB (ST OUT) Restausgangsrauschen
-76 dB (76 dB Rauschabstand) an ST OUT,
MASTER-Fader auf Nominalwert, alle
Kanal-Fader auf Minimum.
-72 dB (72 dB Rauschabstand) an ST OUT,
MASTER-Fader auf Nominalwert, Kanal
-Fader 1 - 6 auf Minimum.
-88 dB (78 dB Rauschabstand) an AUX SND,
alle Kanal-AUX-Regler auf Minimum
-82 dB (72 dB Rauschabstand) Fader von Ka
nal 1 - 6 auf Minimum, AUX-Regler auf
Nominalwert
Übersprechdämpfung
-60 dB bei 1 kHz, zwischen angrenzenden
Kanälen
-60 dB bei 1 kHz, Eingang zu Ausgang
Eingangskanalentzerrung (Kanal 1-8)
15 dB Pegelanhebung, -abschwächung max.
Hl 10 kHz (Kuhschwanzcharakteristik)
LO: 100 Hz (Kuhschwanzcharakteristik)
Pegelanzelgen (ST L, R)
ST OUT L, R ( 0 = 0 dB)
Verzerrungsanzeigen (Eingangskanal 1 - 6)
CLIP (rot) leuchtet auf, wenn das Eingangs
signal 3 dB unter vor dem Kanalfader -3dB
unter dem Verzerrungspegel erreicht.
Stromversorgung
Das Mischpult ist bereits auf die Netzspannung
und-frequenz des Bestimmungslandes
eingestellt.
Leistungsaufnahme
USA- und Kanada-Modell: 12 W
Allgemeines Modell; 15 W
Abmessungen (B x H xT)
354 X 98,5 X 301 mm
Max. Ausgansgpegel
+17,5 dB, 20 Hz - 20 kHz, 10 kOhm, Gesamt
klirrfaktor 0,22%
Max. Spannungsverstärkung
62 dB Kanal 1-6 zu ST OUT
22 dB Kanal 7, 8 zu ST OUT
58 dB Kanal 1-6 zu AUX SND
18 dB Kanal 7, 8 zu AUX SND
32 dB AUX RTN zu ST OUT
Gewicht
2,7 kg_________________________________
* Mit -6dB/Okt. Tiefpaßfilter bei 12,7 kHz gemessen
• 0 dB = 0,775 Veff
34-
Page 36
EINGANGSKENNDATEN
Eingangs
buchsen
Eingangs
CHI — 6
Eingangs CH 7, 8
AUX RTN 1 — 3
input-
Schalter
MIC
LINE
GAIN
MAX
MIN
MAX
MIN
AUSGANGSKENNDATEN
Ausgangsbuchsen
ST OUT
Tatsächliche
Last
impedanz
10 kOhm
10 kOhm
10 kOhm
Tatsächliche
Quellenimpedanz
600 Ohm 10 kOhm Hochpegel
Bei Einsatz mit
Nominalwert
50-600 Ohm Mikr.
&
600 Ohm Mikr.
600 Ohm Hochpege’ -22dB (62mV)
600 Ohm Hochpege -32dB (19mV)
Bei Einsatz mit
Nominalwert
Eingangspegel
Empfind
lichkeit*
-62dB (0,62mV) -50dB (2,5mV) -28dB (31 mV)
-37dB (11mV) -25dB (44mV) -3dB (549mV)
-43dB (5,5mV)
-22dB (62mV)
Nominal
-31 dB (22mV)
-lOdB (245mV)
-lOdB (245mV)
-20dB (78mV)
Maximum bevor
Verzerrung
-9dB (275mV)
+12dB (3,1V)
Ausgangspegel
Nominal
OdB (0,775V) +17,5dB (5,8V)
Maximum bevor
Verzerrung
Buchsentyp
Klinkenbuchse
Klinkenbuchse
(TRS)
Klinkenbuchse
(TRS)
Buchsentyp
Klinkenbychse •
AUX SND 1 — 3
PHONES
REC OUT
600 Ohm 10 kOhm Hochpegel -lOdB (245mV)
100 Ohm 8 Ohm Hochpegel -22dB (62mV)
600 Ohm 10 kOhm Hochpegel -lOdB (245mV) +17,5dB (5,8V) Cinchbuchse
+17,5dB (5,8V)
-4,5dB (462mV)
Klinkenbuchse
Stereo-Klinkenbuchse
• OdB = 0,775 Veff
• Alle Klinkenbuchsen unsymmetrisch.
• Empfindlichkeit ist der niedrigste Eingangspegel, der einen Ausgangspegei von OdB (0,775 V) bewirkt, oder der den
Nominalausgangspegel bei maximalen Gain erzeugt.
-35
Page 37
BLOCKDIAGRAMM
INPUT nVT^
CHl-6
L r|V^
(MONO) U
INPUT
CH7, 8
___
Vi
AUX RTN
1~3
CH FADER
GAIN
MIC/LINE '— DRIVER J—® A*
CH FADER
a
AUX RTN
1 ~3 L R
---
2STAGE
EQ
LOW HIGH
CLl.P
2STAGE
EQ
LOW| I HIGH
I
2STAGE
EQ
—
-I-
AUXl
I AUX2
I AUX3
1.
AUXl
AUX2
AUX3
tü X
f-” D
w c
—jsu^>—
—
STEREO
PHONES
REG OUT
AUX SND
^
L
1
{>
------------
LED METER
-O—
LED METER
@
tO) R-
■VI
_0
-----------
: 11
^ n
ST OUT
j
PHONES
•n
REC OUT
u
2 AUX SND
't-
KUNDENDIENST
Für dieses Gerät steht das weltweits YAMAFIA Kundendienstnetz
mit qualifiziertem, werksgeschultem Personal zur Verfügung. Bei
Störungen und Problemen wenden Sie sich bitte an Ihren
YAMAHA-Händler.
7 7
-36-
Page 38
YA MA HA
IVH50420I R4 1 PT 93 011000 CP Printed in JAPAN
YAMAHA CORPORATION
RO.BoxI, Hamamatsu, Japan
Loading...
