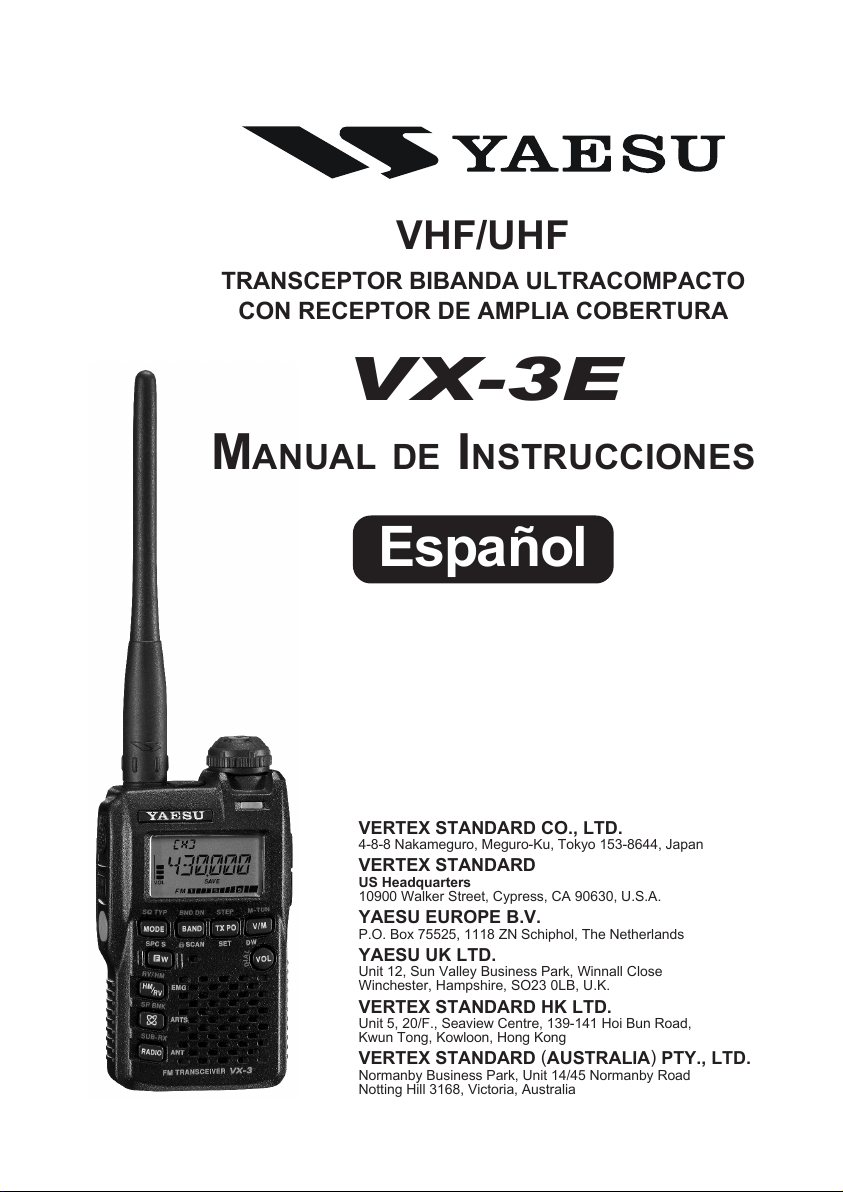

YAESU VX-3E User guide [es]

VHF/UHF

TRANSCEPTOR BIBANDA ULTRACOMPACTO

CON RECEPTOR DE AMPLIA COBERTURA

MANUAL DE INSTRUCCIONES

VERTEX STANDARD CO., LTD.

4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan

VERTEX STANDARD

US Headquarters

10900 Walker Street, Cypress, CA 90630, U.S.A.

YAESU EUROPE B.V.

P.O. Box 75525, 1118 ZN Schiphol, The Netherlands

YAESU UK LTD.

Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.

VERTEX STANDARD HK LTD.

Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road,
Kwun Tong, Kowloon, Hong Kong

VERTEX STANDARD (AUSTRALIA) PTY., LTD.

Normanby Business Park, Unit 14/45 Normanby Road
Notting Hill 3168, Victoria, Australia

VX-3E

Español

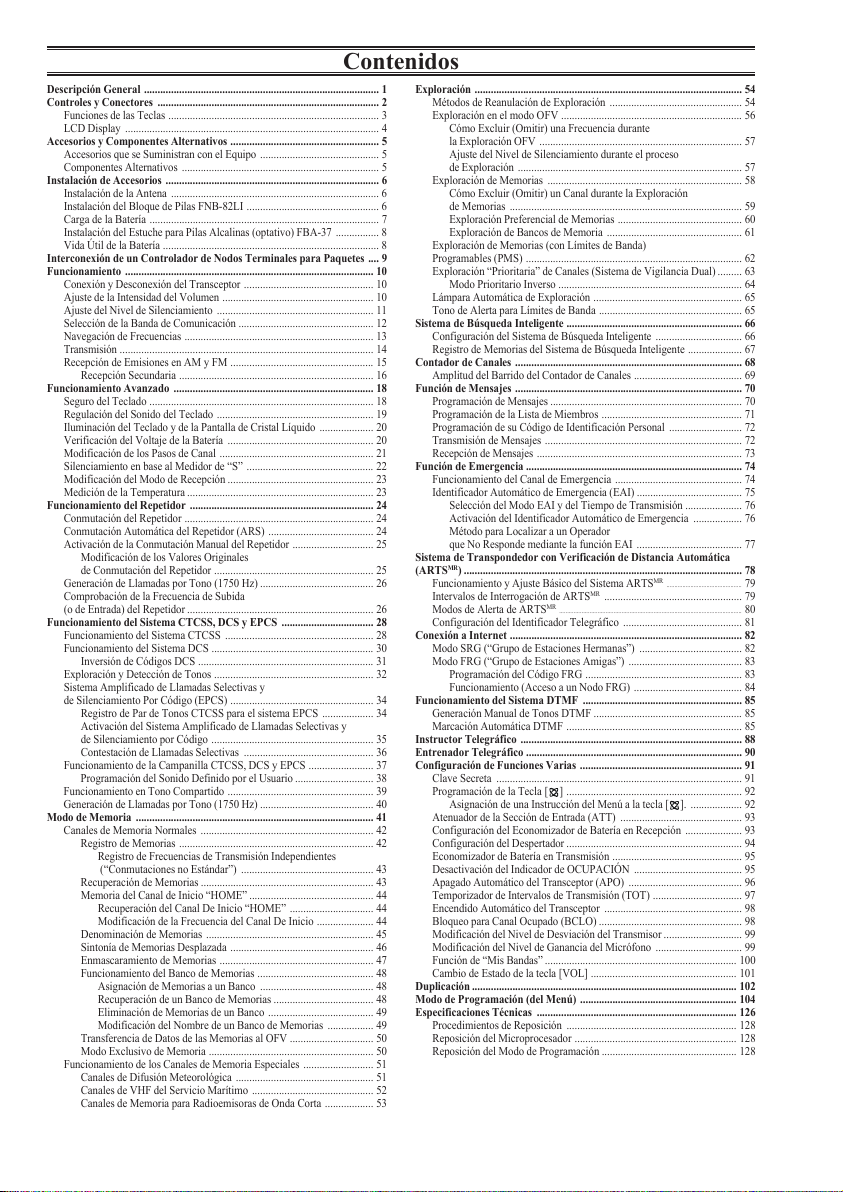

Contenidos

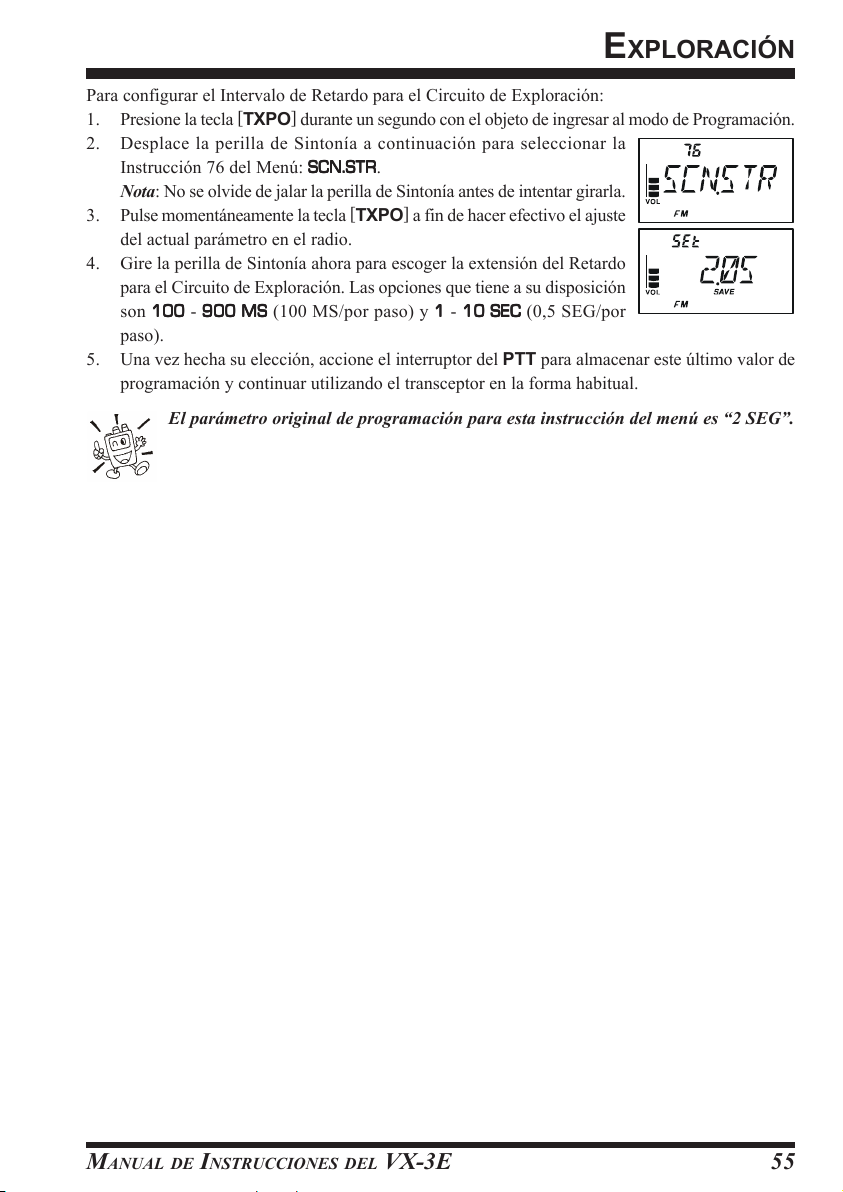

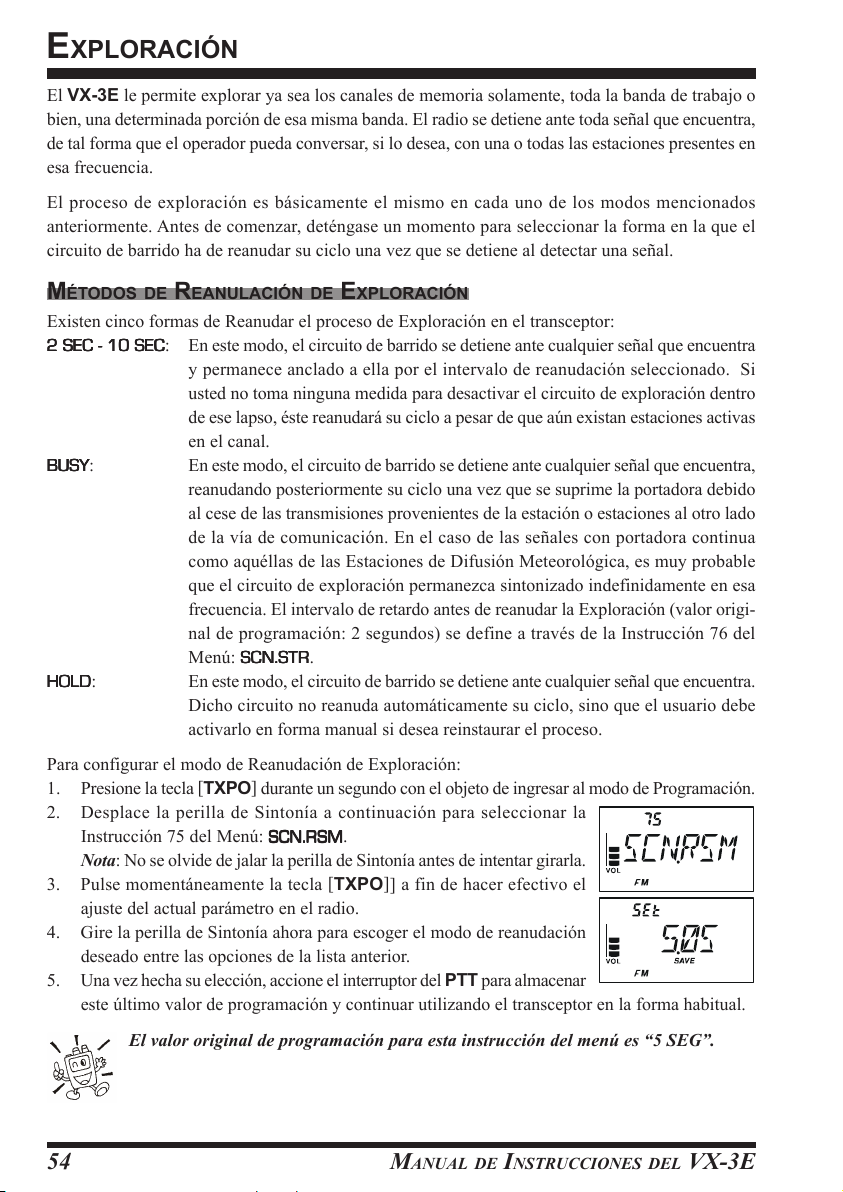

Exploración ................................................................................................... 54

Métodos de Reanulación de Exploración ................................................. 54

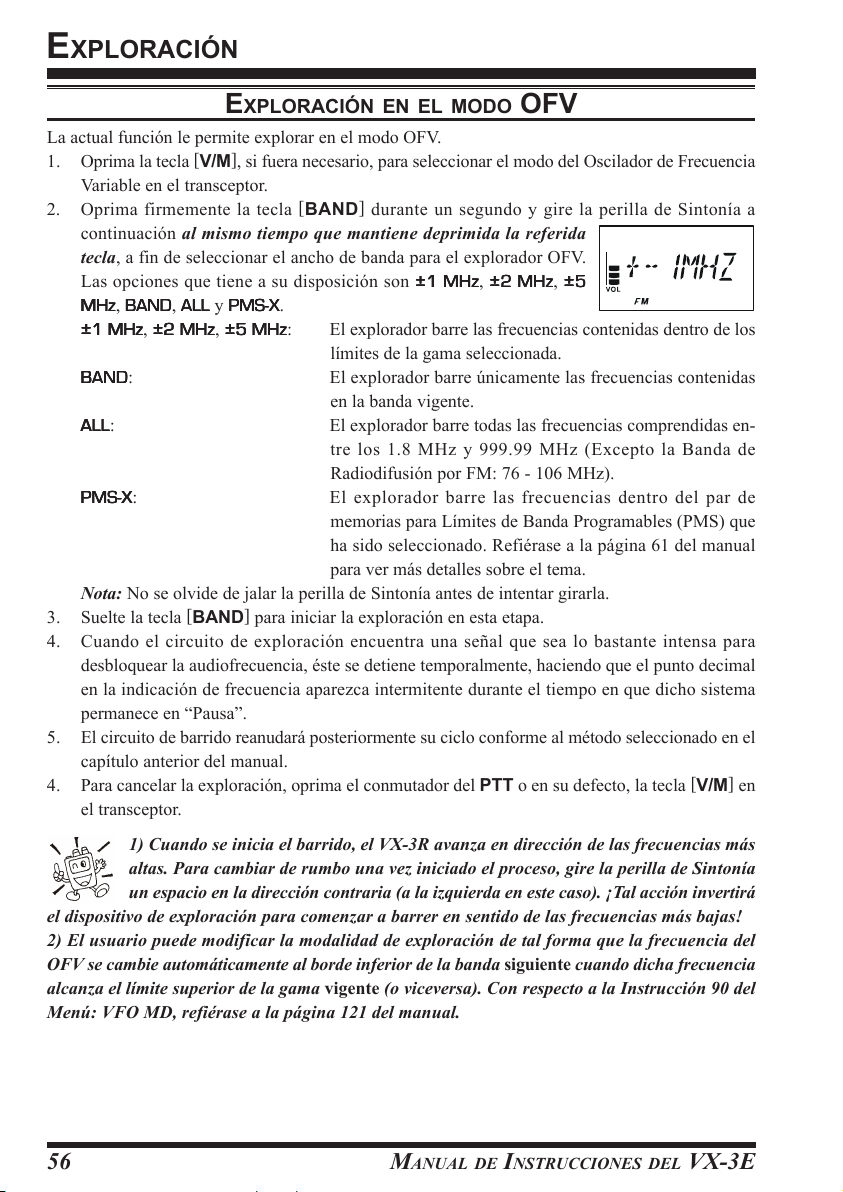

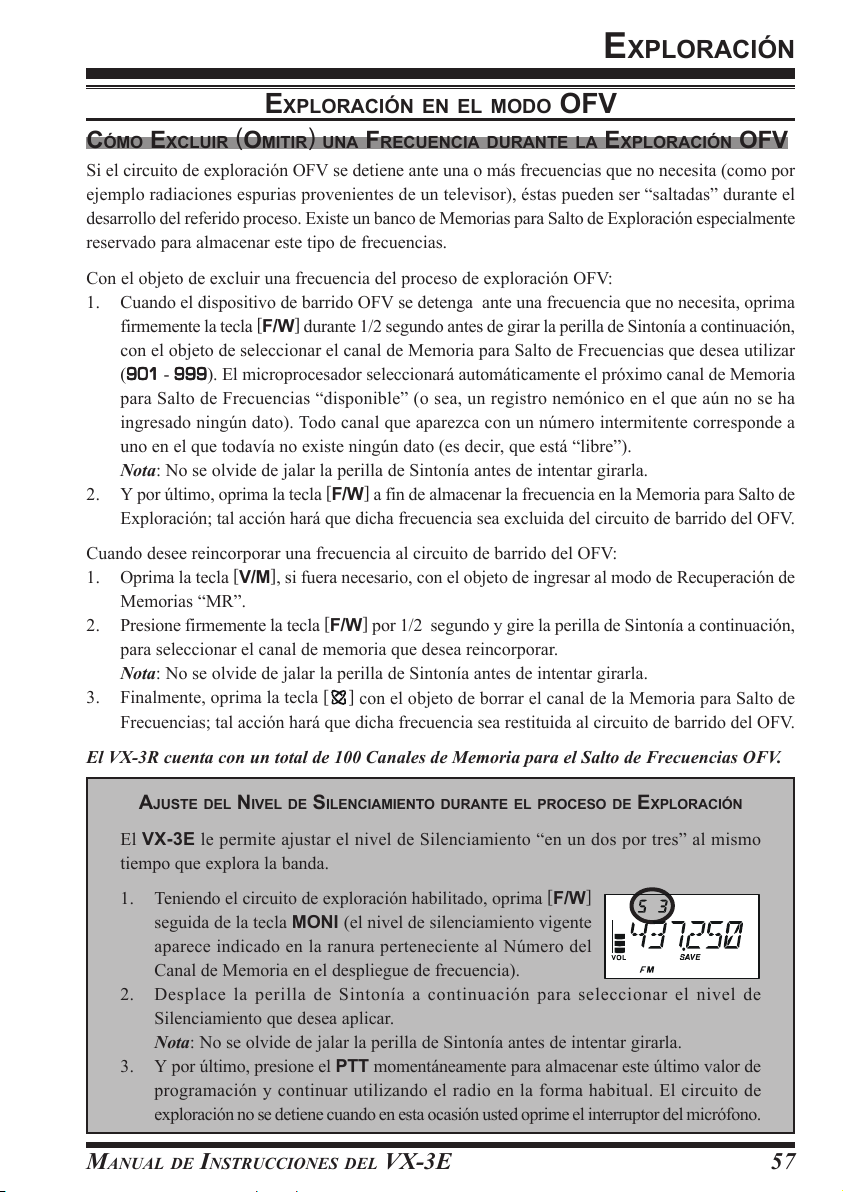

Exploración en el modo OFV ................................................................... 56

Cómo Excluir (Omitir) una Frecuencia durante

la Exploración OFV ........................................................................... 57

Ajuste del Nivel de Silenciamiento durante el proceso

de Exploración ................................................................................... 57

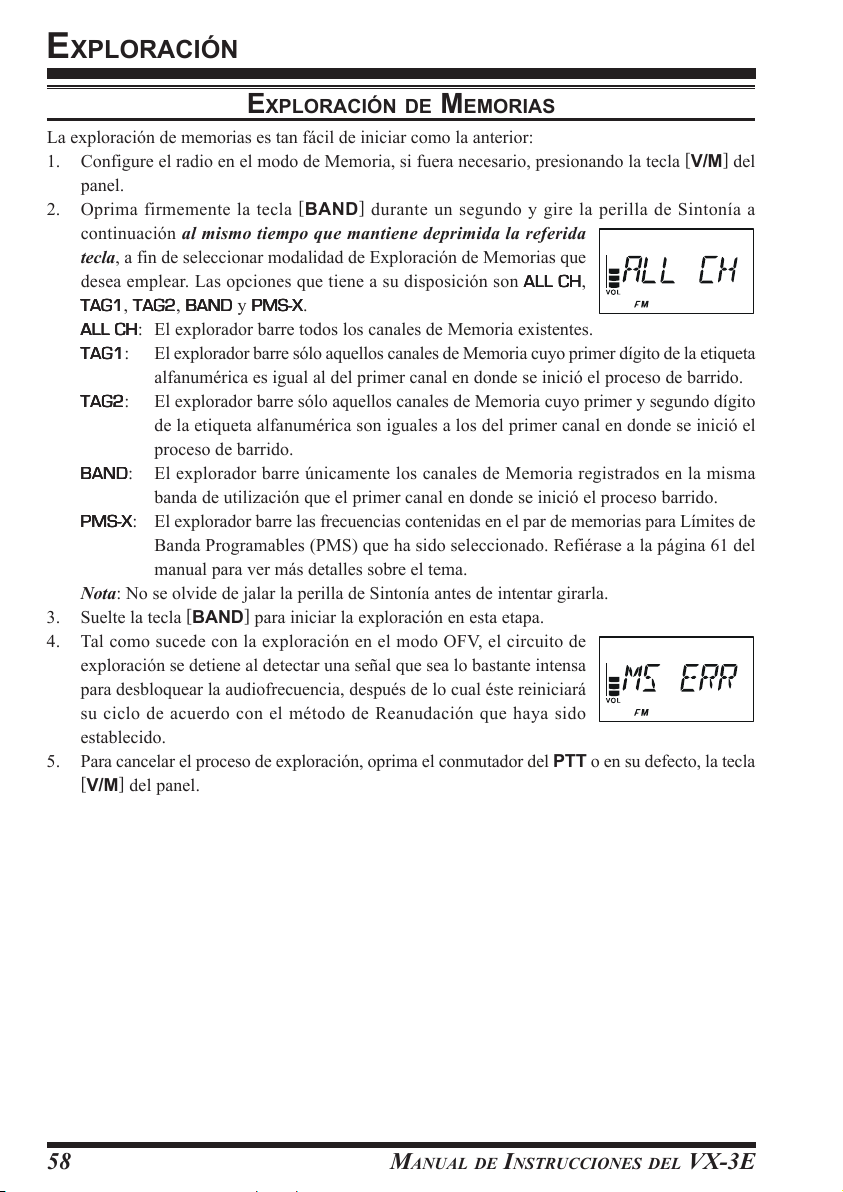

Exploración de Memorias ........................................................................ 58

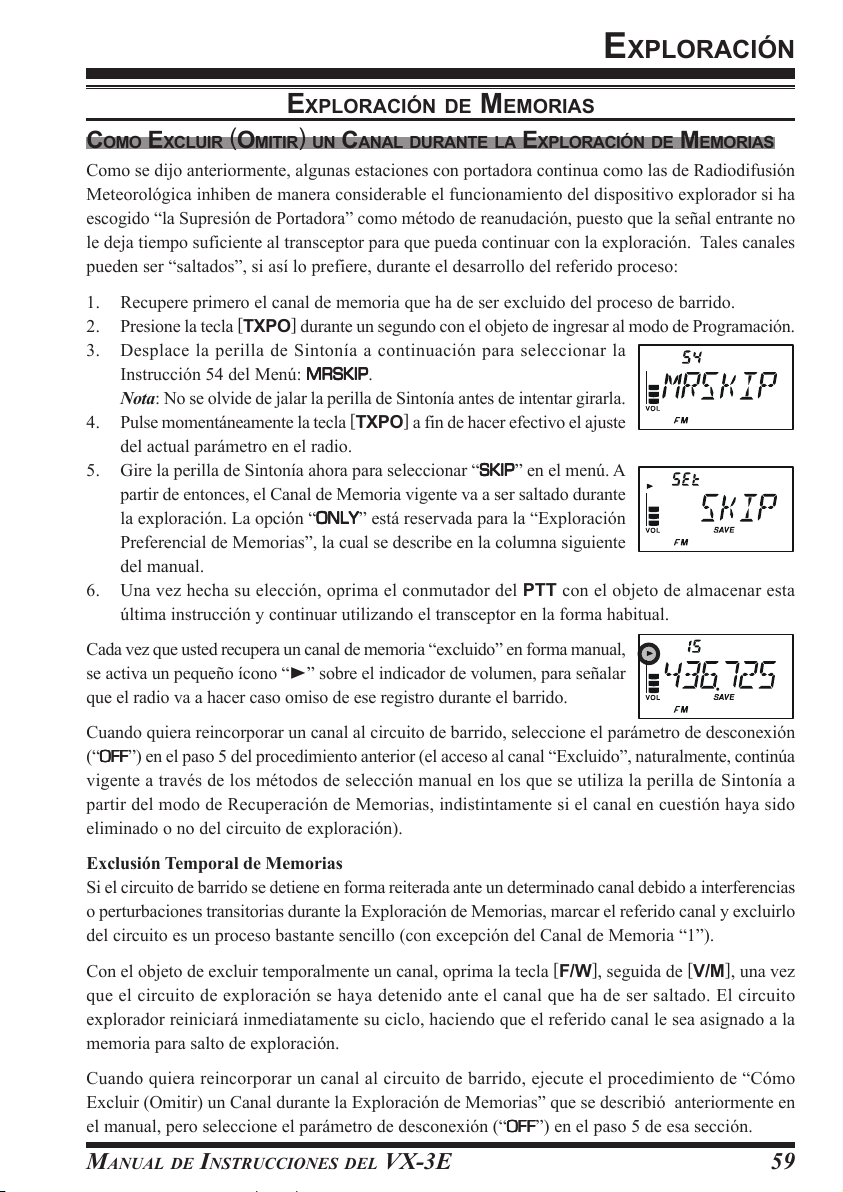

Cómo Excluir (Omitir) un Canal durante la Exploración

de Memorias ...................................................................................... 59

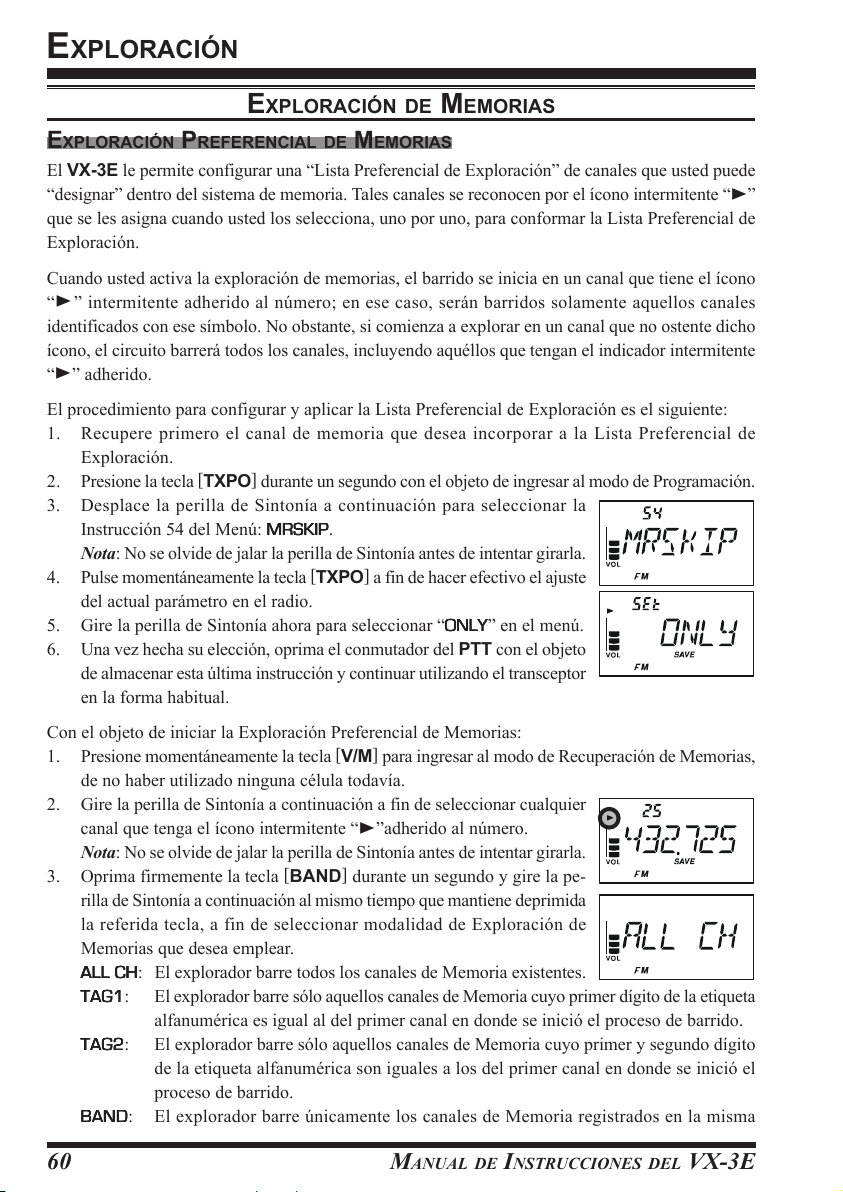

Exploración Preferencial de Memorias .............................................. 60

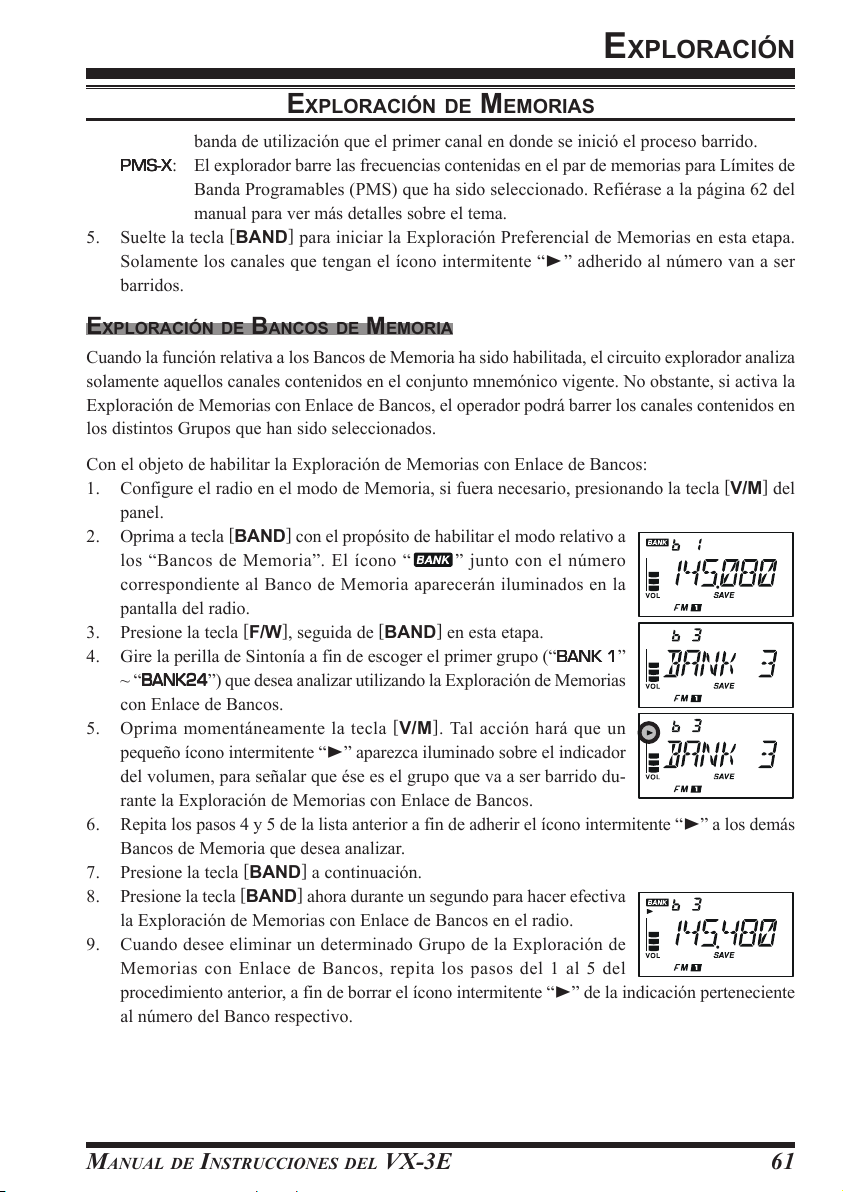

Exploración de Bancos de Memoria .................................................. 61

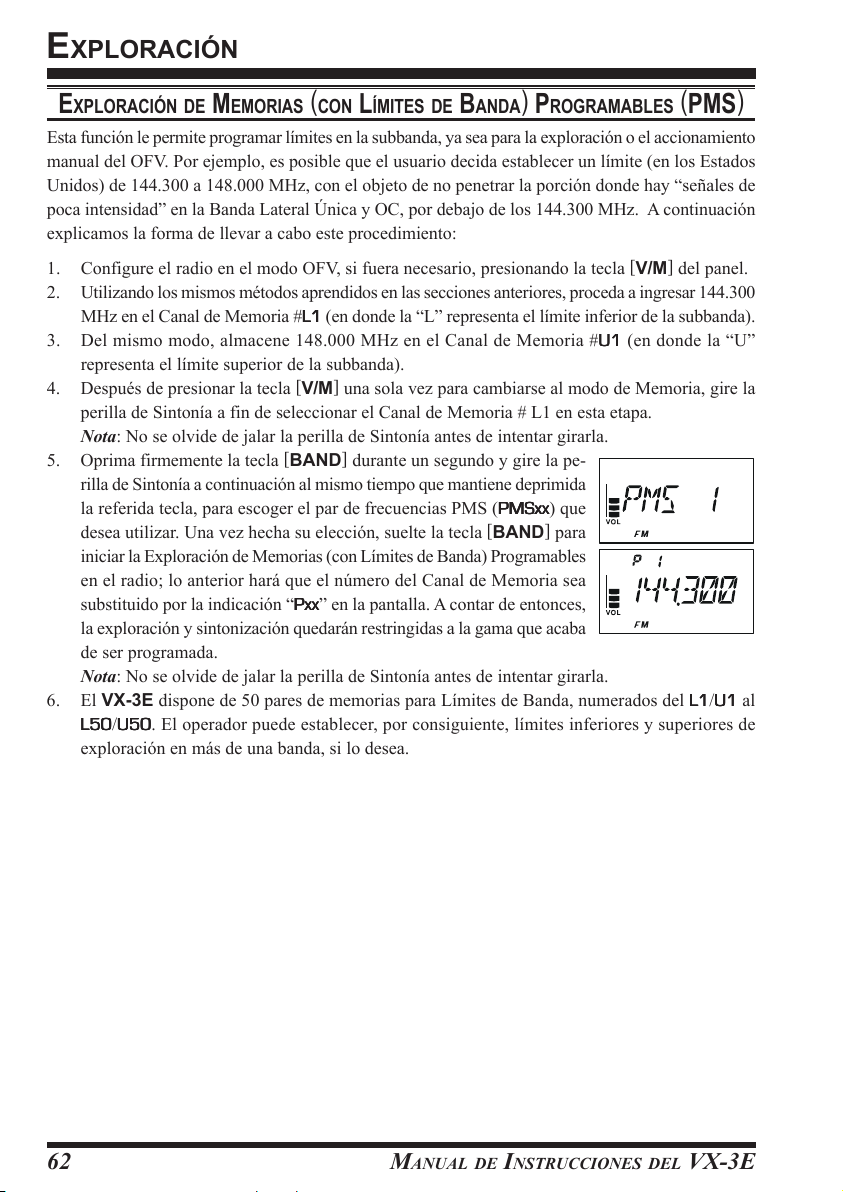

Exploración de Memorias (con Límites de Banda)

Programables (PMS) ................................................................................ 62

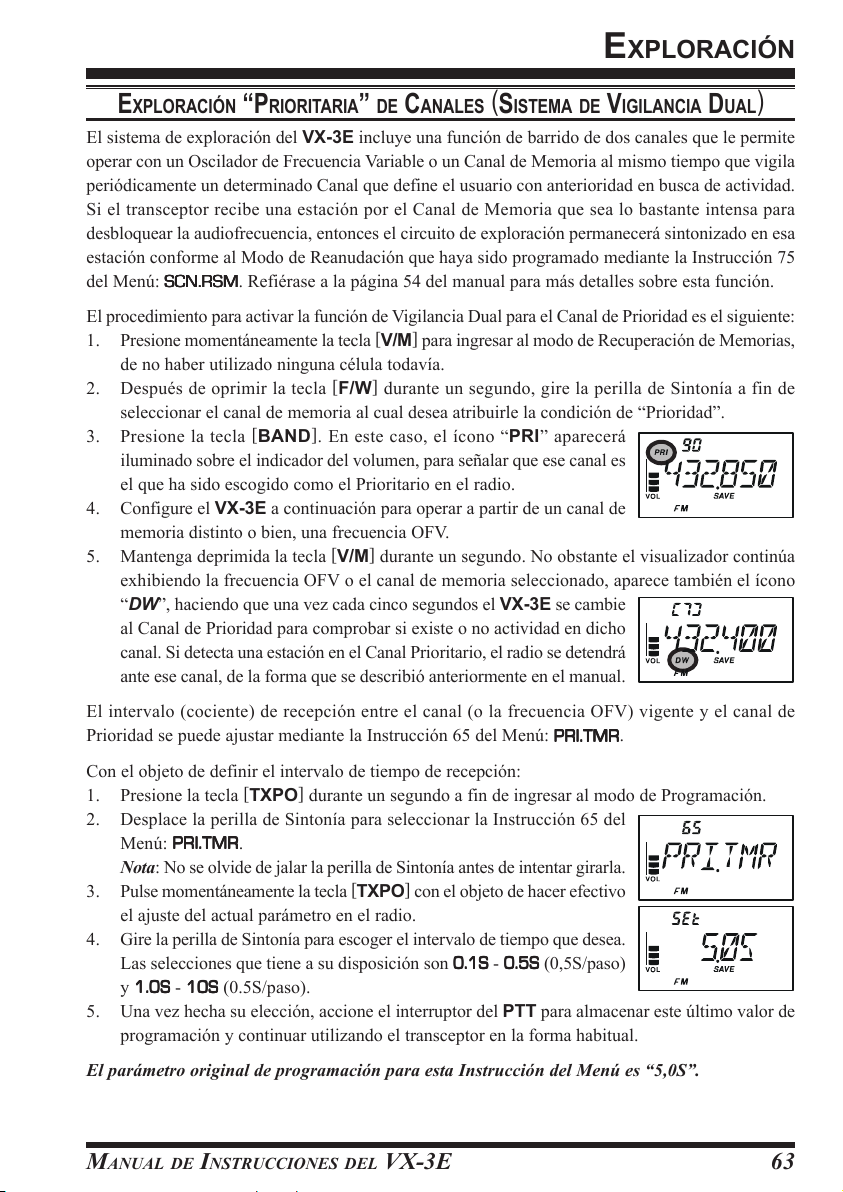

Exploración “Prioritaria” de Canales (Sistema de Vigilancia Dual) ......... 63

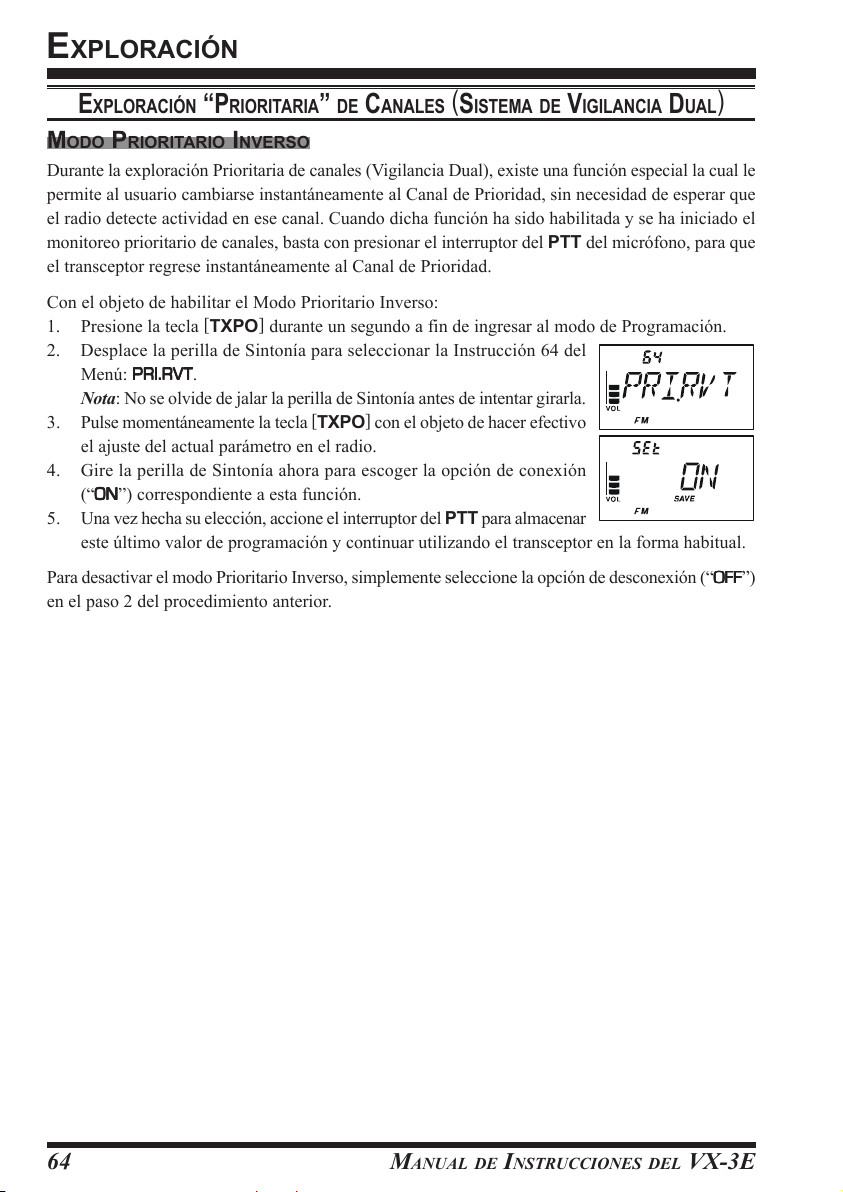

Modo Prioritario Inverso .................................................................... 64

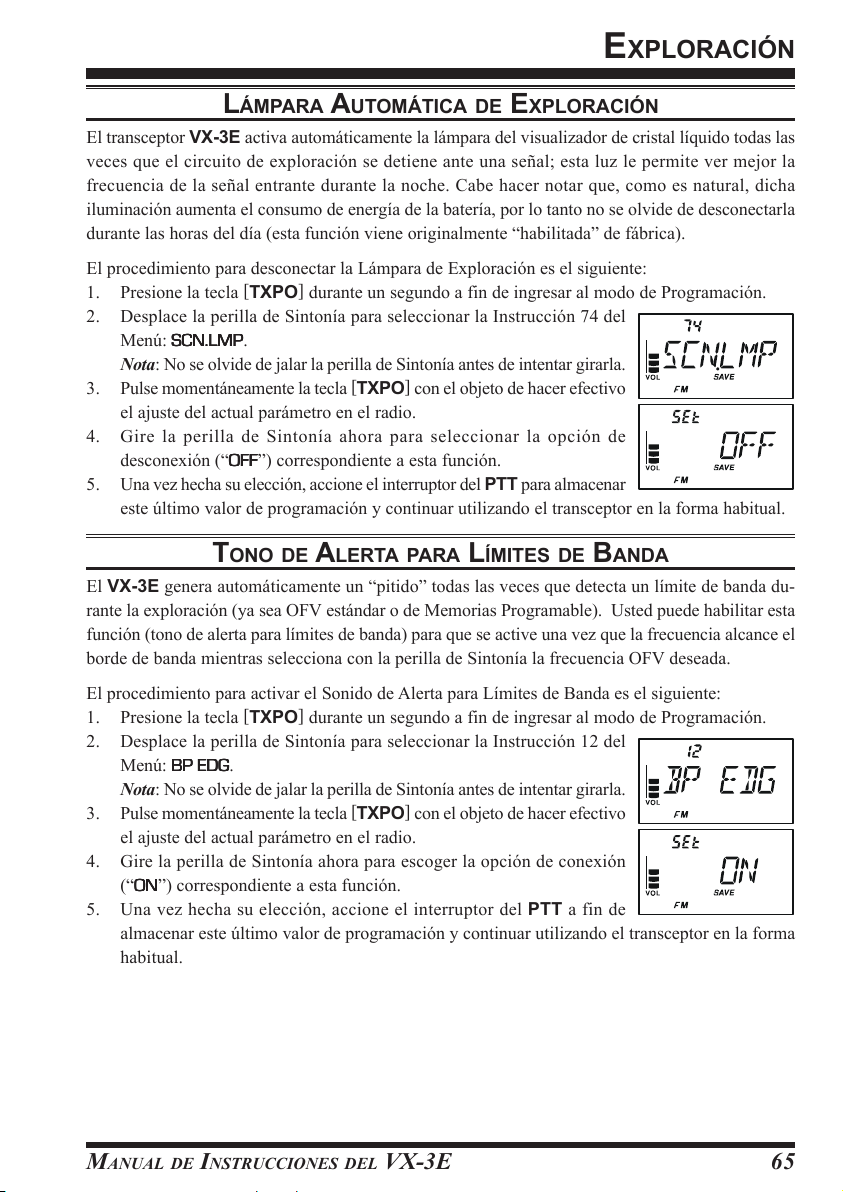

Lámpara Automática de Exploración ....................................................... 65

Tono de Alerta para Límites de Banda ..................................................... 65

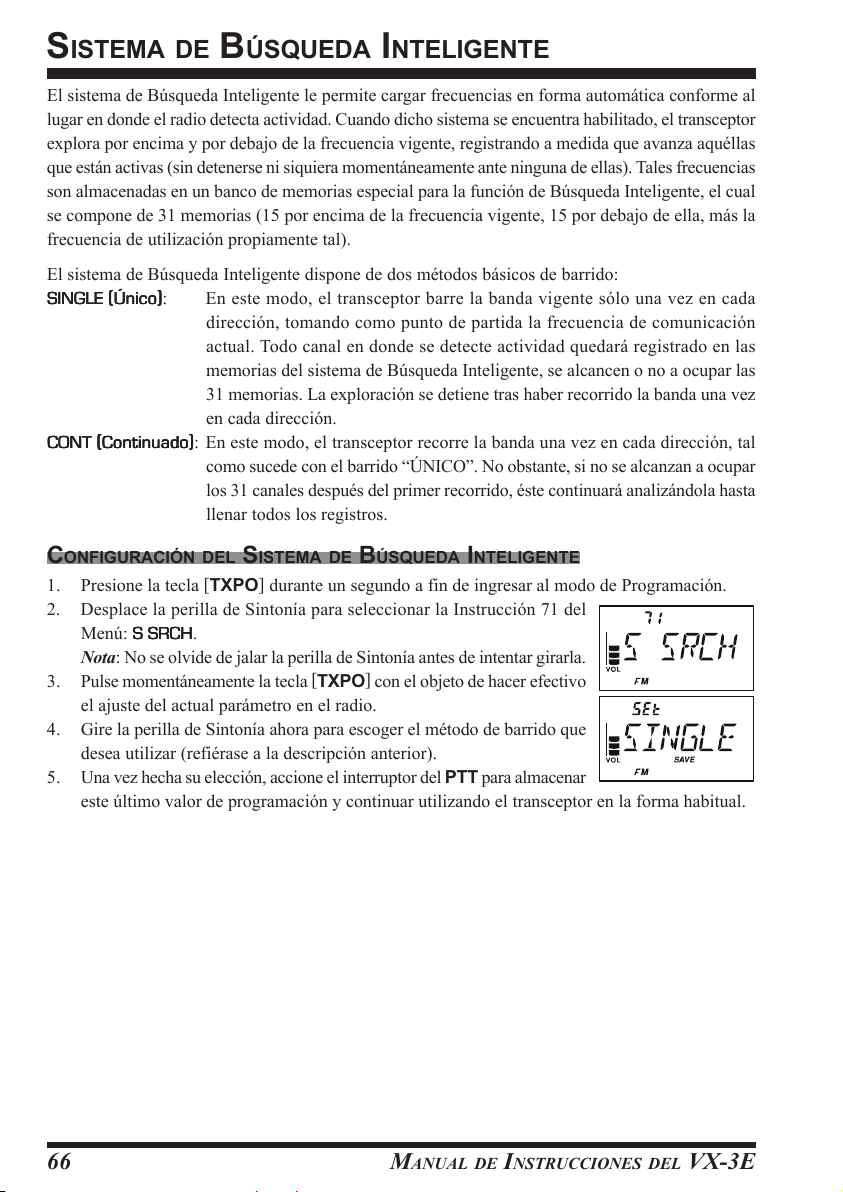

Sistema de Búsqueda Inteligente ................................................................. 66

Configuración del Sistema de Búsqueda Inteligente ................................ 66

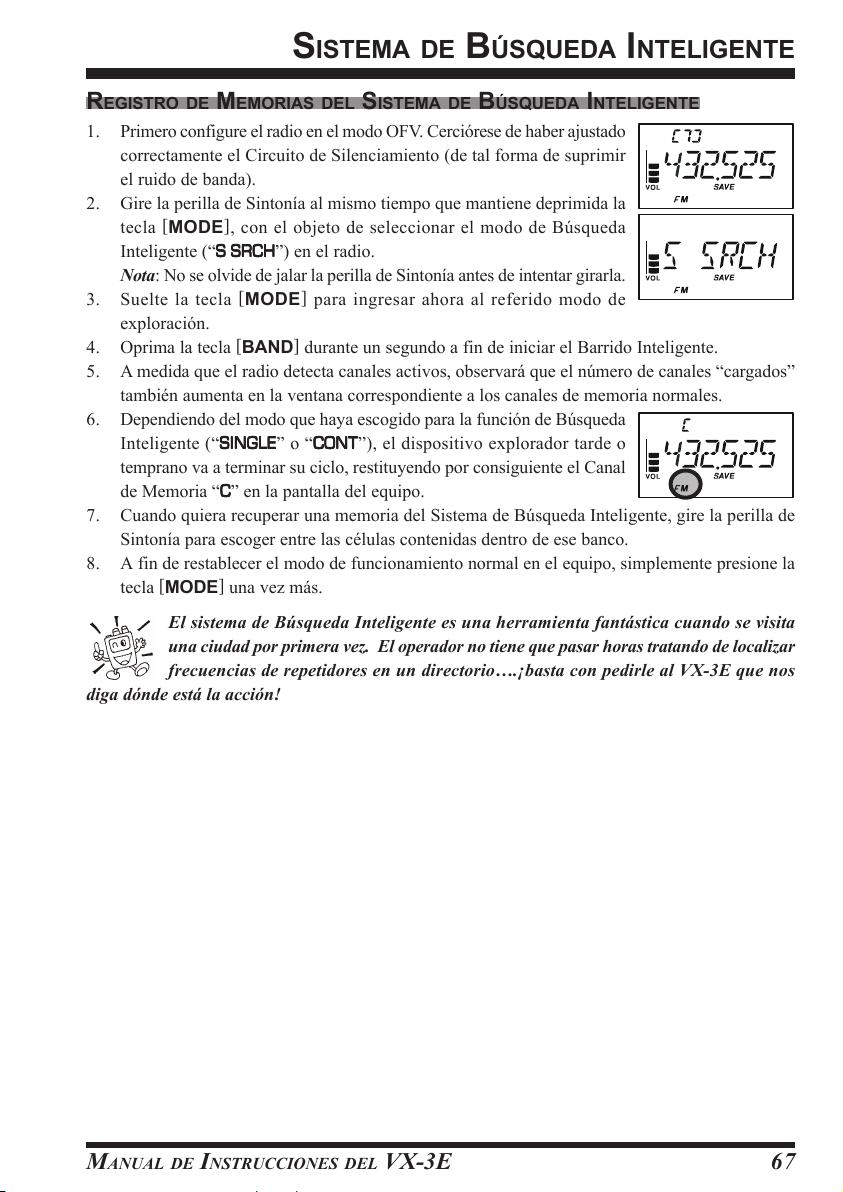

Registro de Memorias del Sistema de Búsqueda Inteligente .................... 67

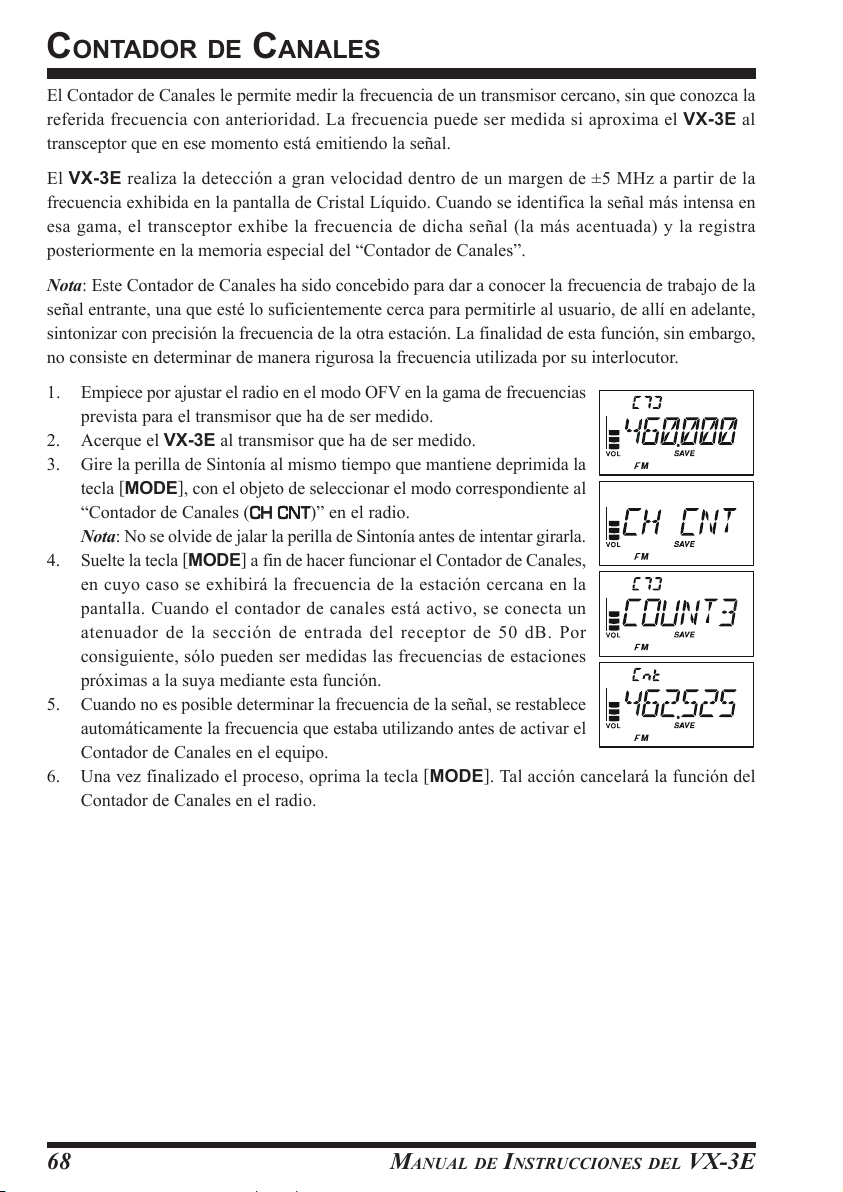

Contador de Canales .................................................................................... 68

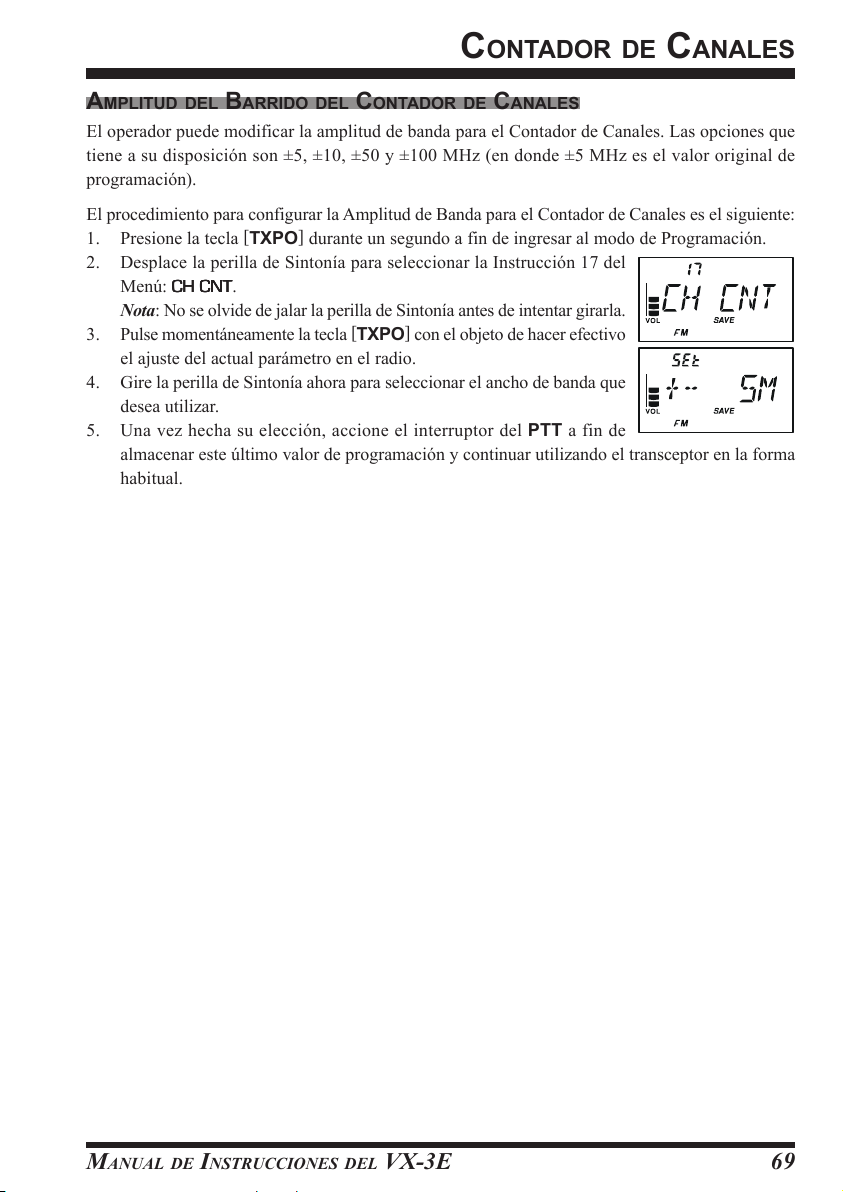

Amplitud del Barrido del Contador de Canales ........................................ 69

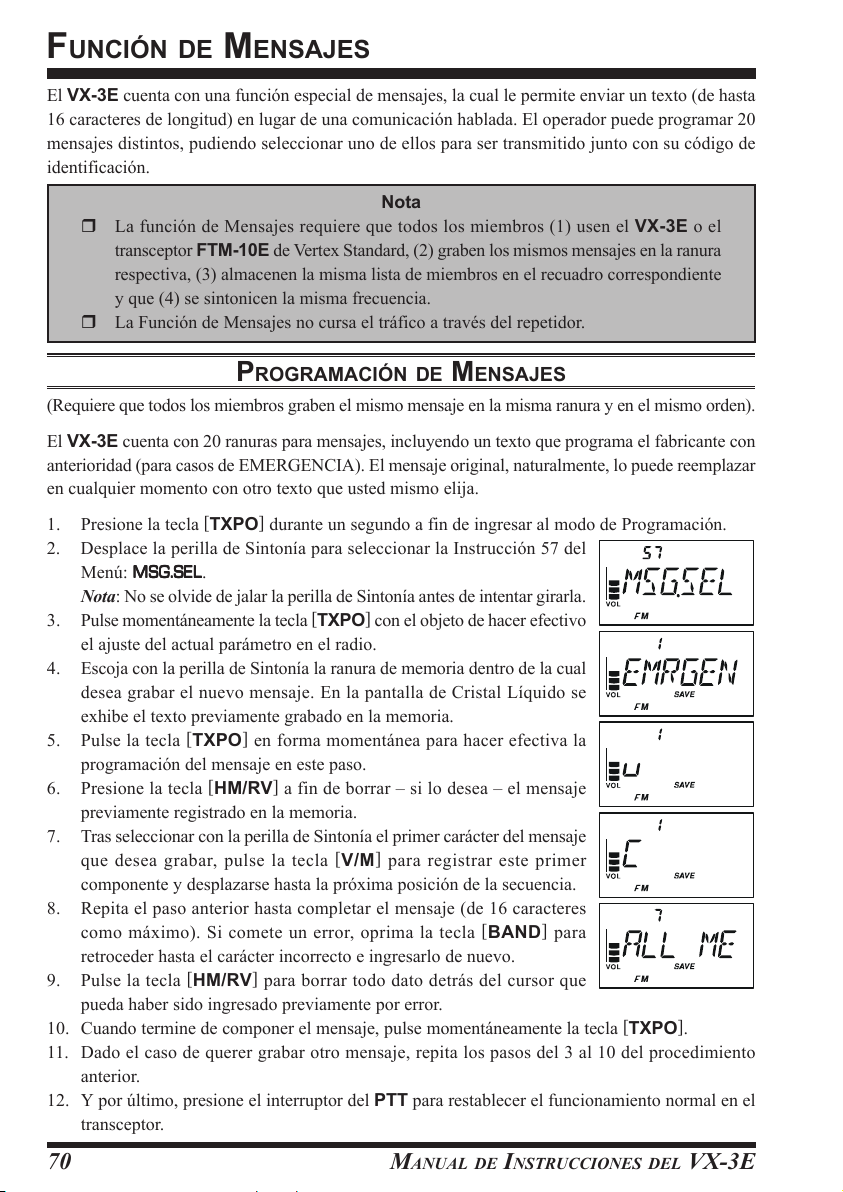

Función de Mensajes .................................................................................... 70

Programación de Mensajes ....................................................................... 70

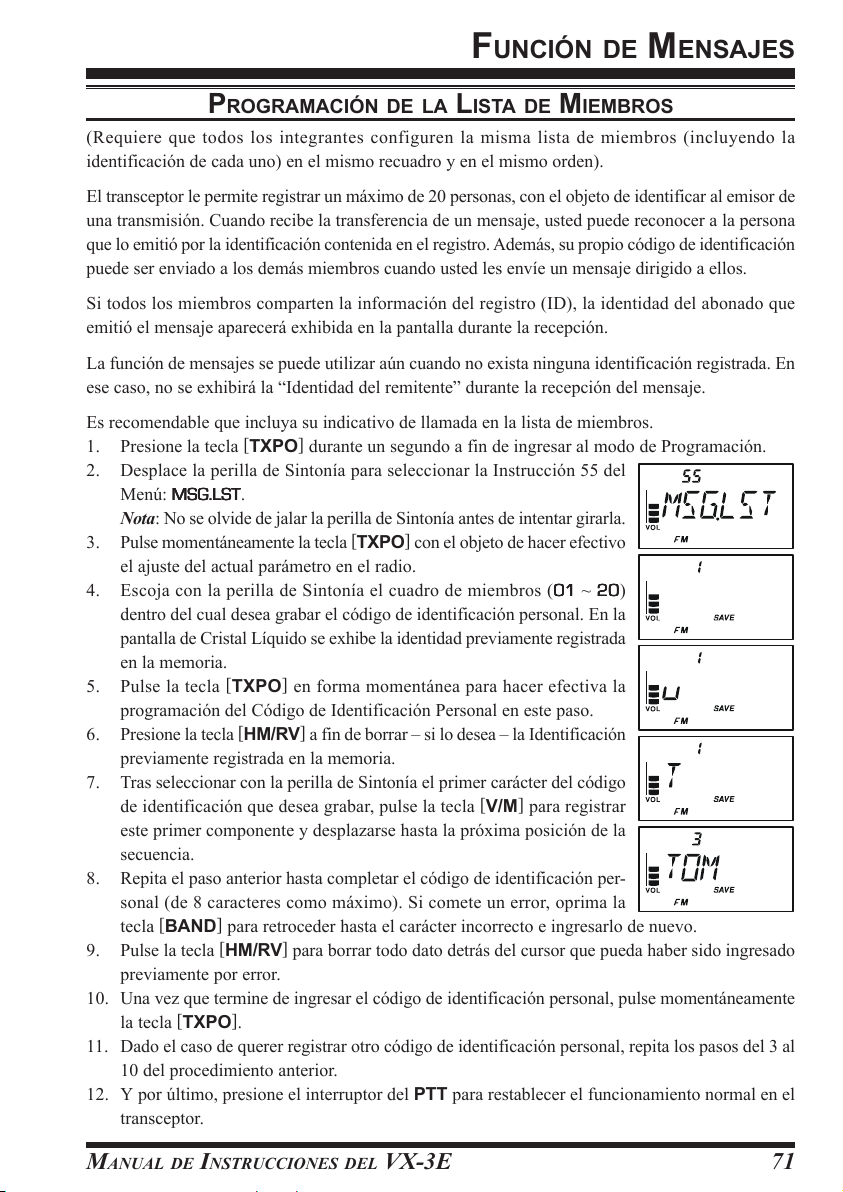

Programación de la Lista de Miembros .................................................... 71

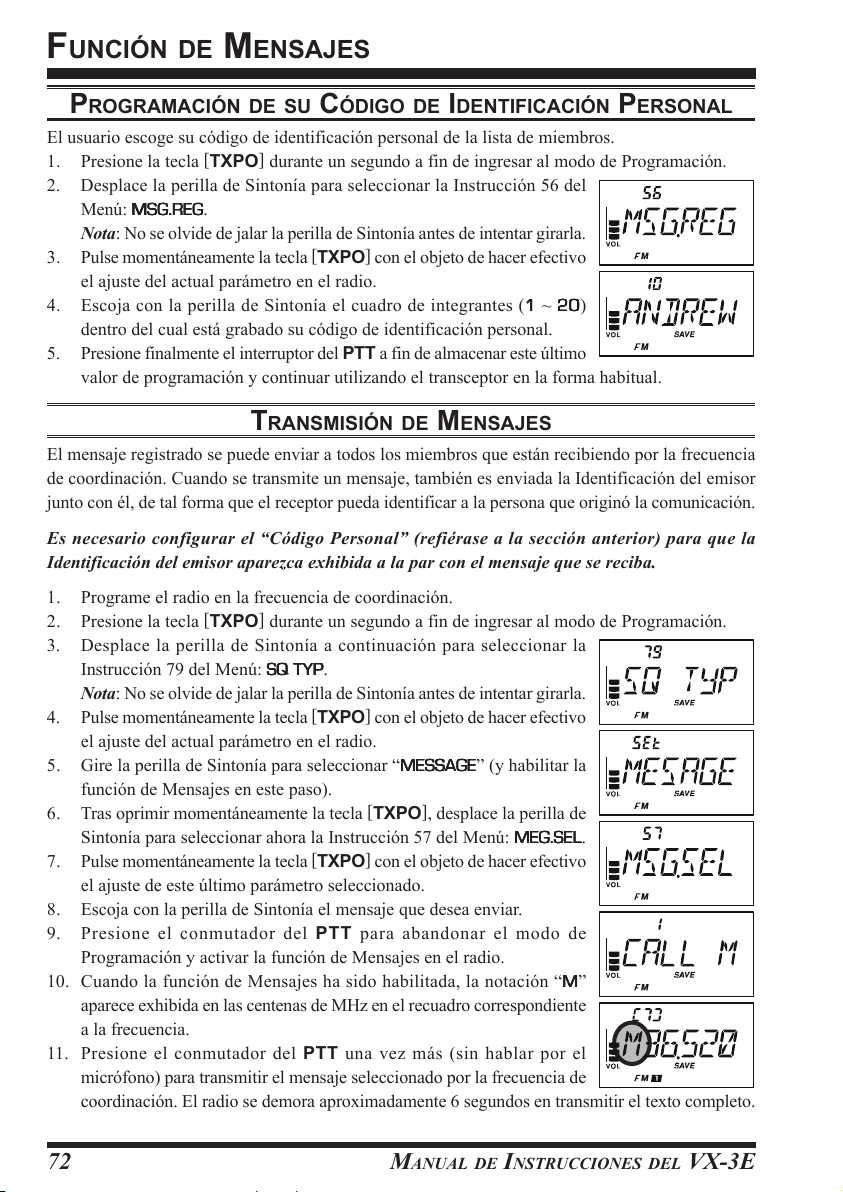

Programación de su Código de Identificación Personal ........................... 72

Transmisión de Mensajes ......................................................................... 72

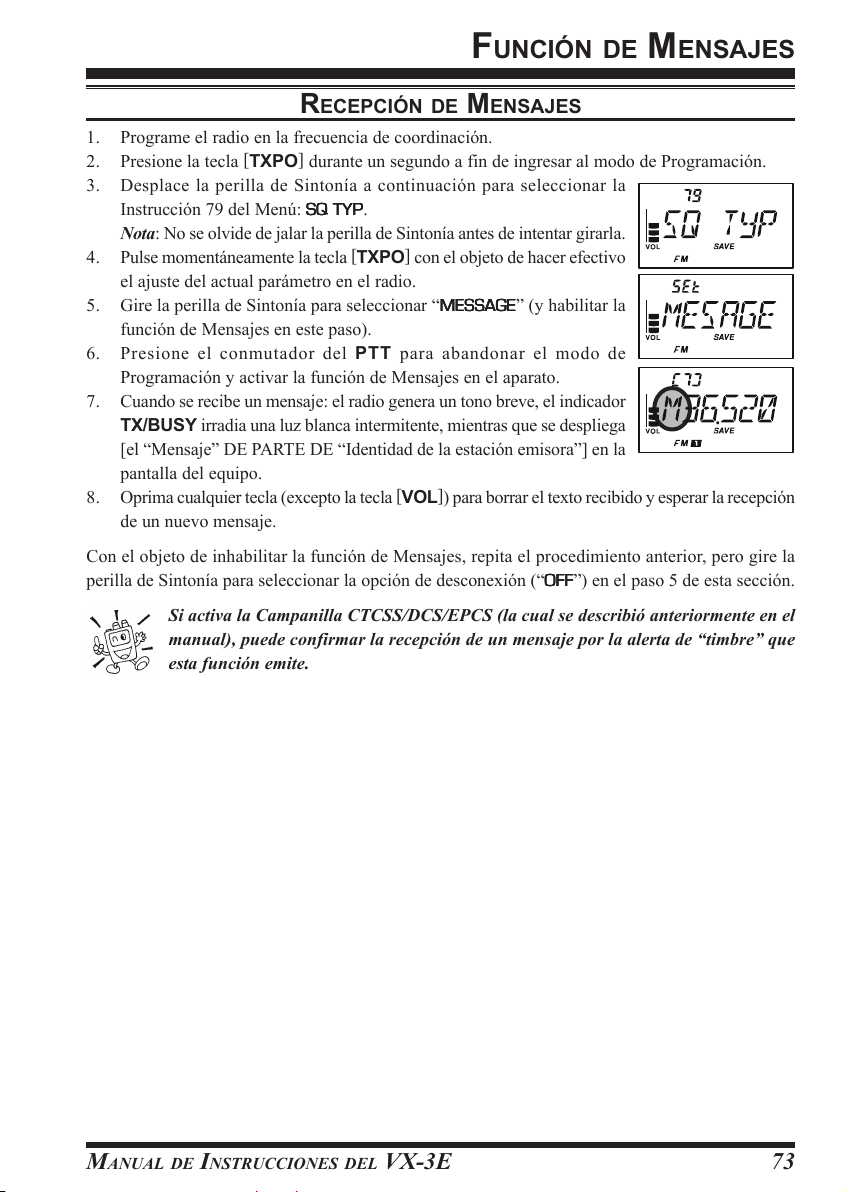

Recepción de Mensajes ............................................................................ 73

Función de Emergencia ................................................................................ 74

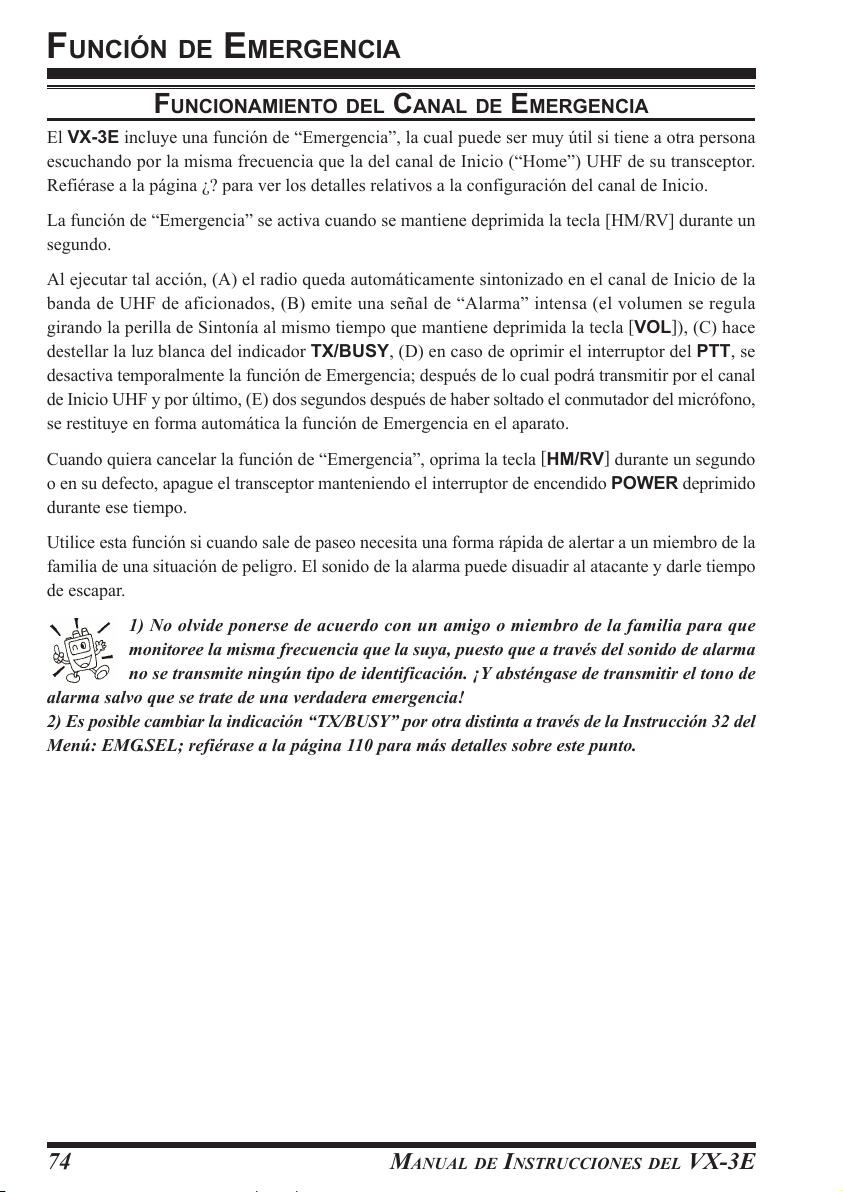

Funcionamiento del Canal de Emergencia ............................................... 74

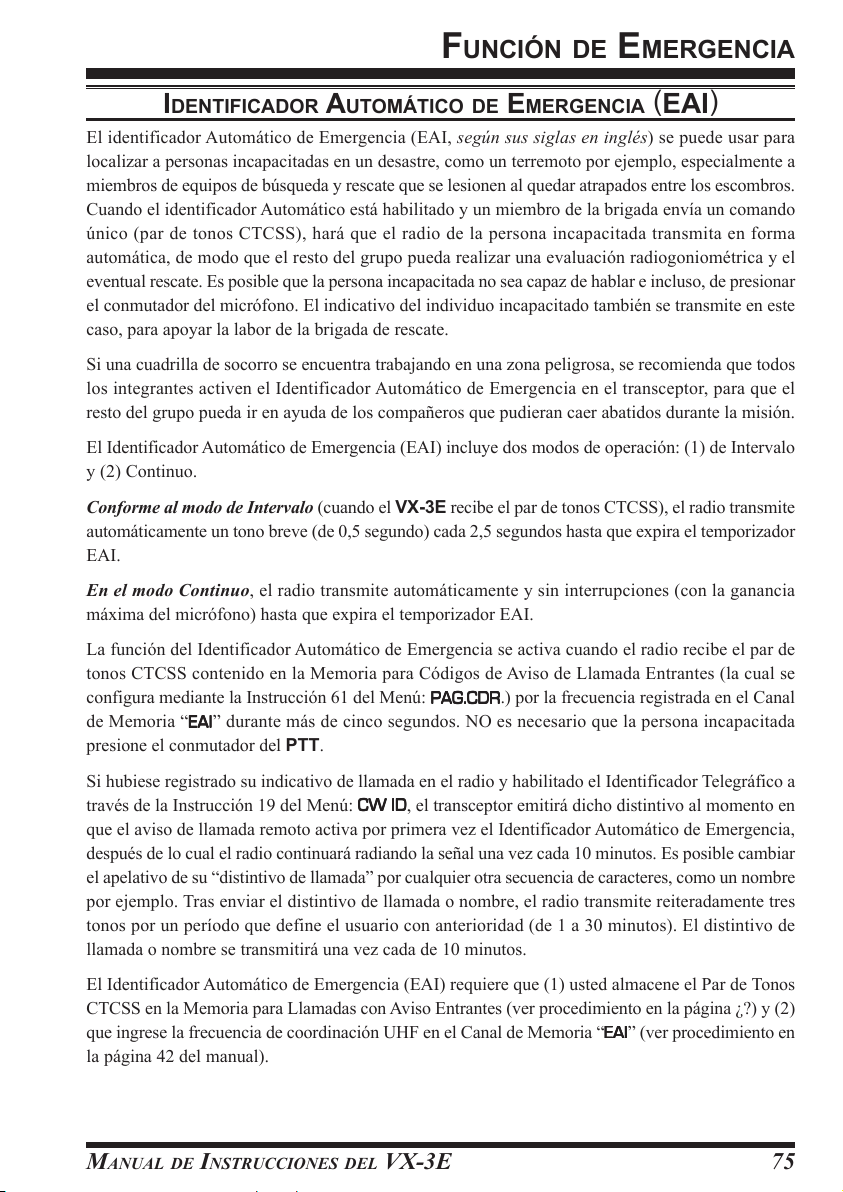

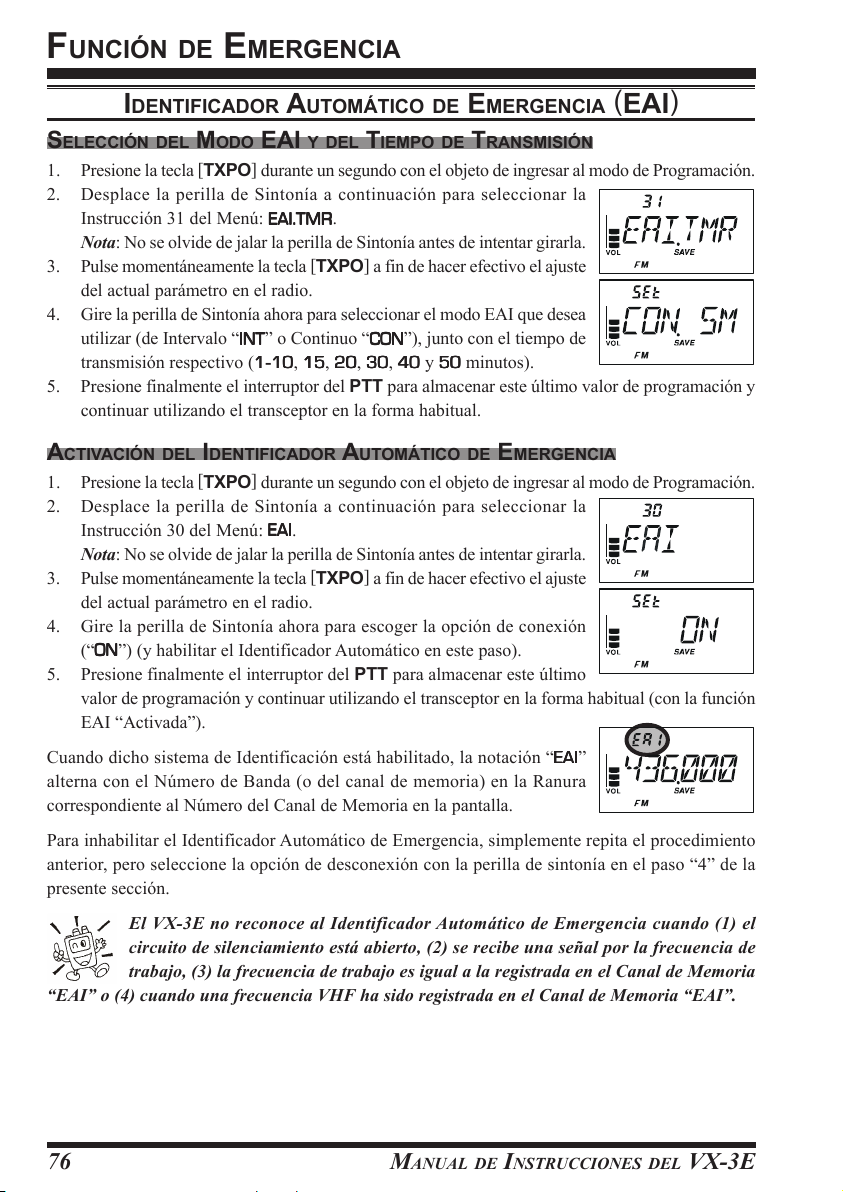

Identificador Automático de Emergencia (EAI) ....................................... 75

Selección del Modo EAI y del Tiempo de Transmisión ..................... 76

Activación del Identificador Automático de Emergencia .................. 76

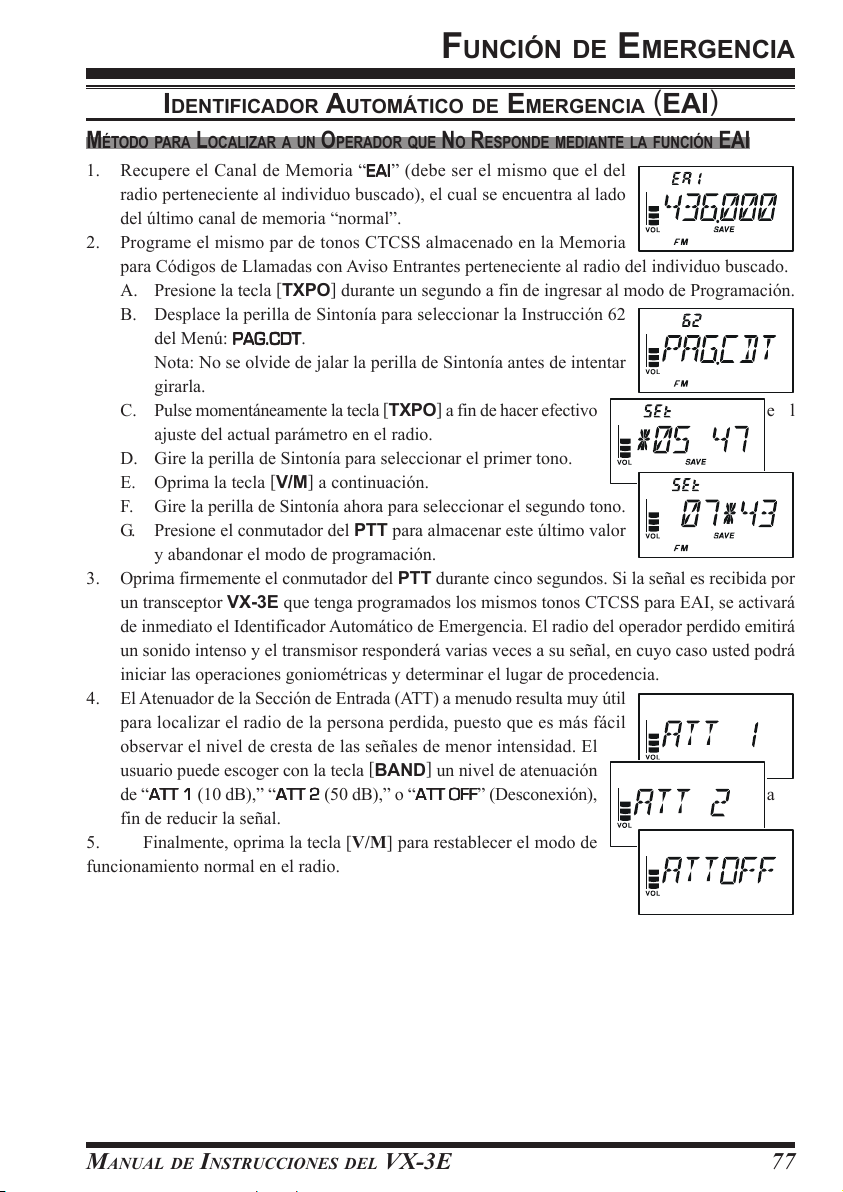

Método para Localizar a un Operador

que No Responde mediante la función EAI ....................................... 77

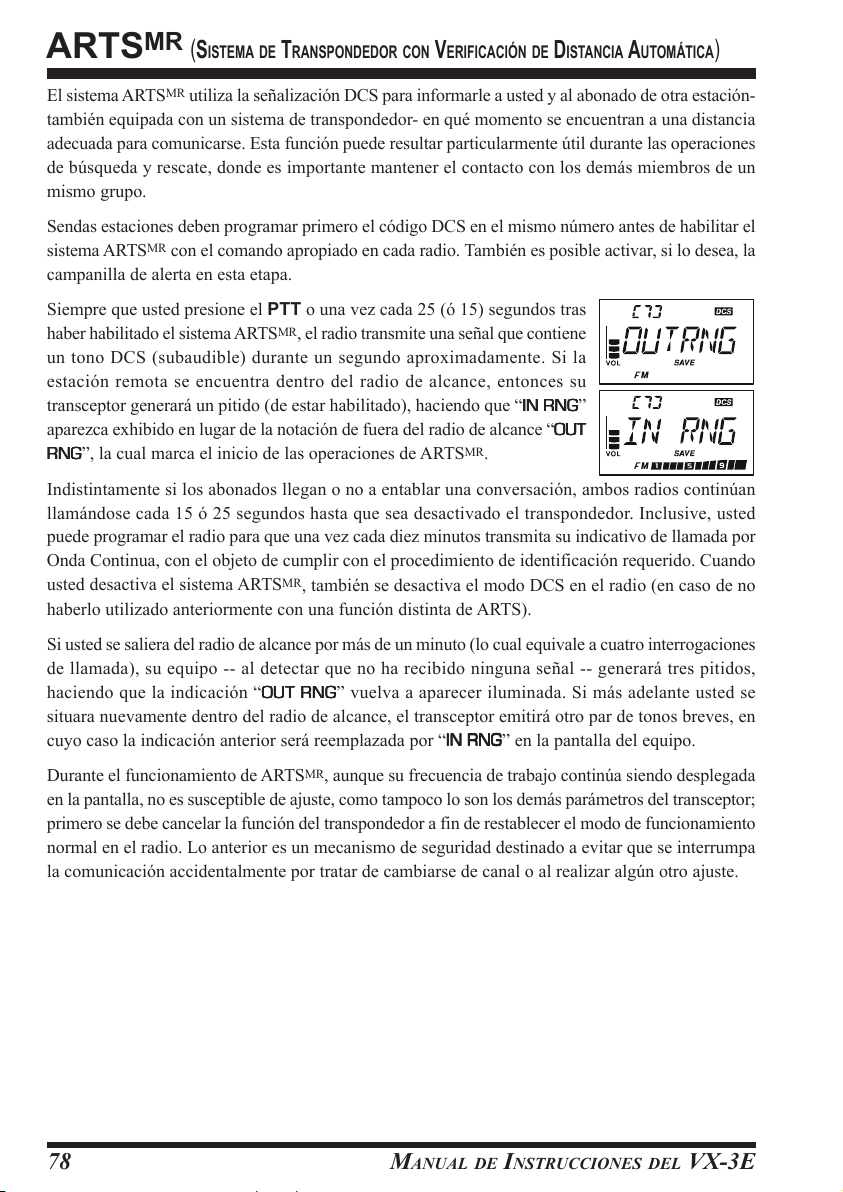

Sistema de Transpondedor con Verificación de Distancia Automática

(ARTSMR) ....................................................................................................... 78

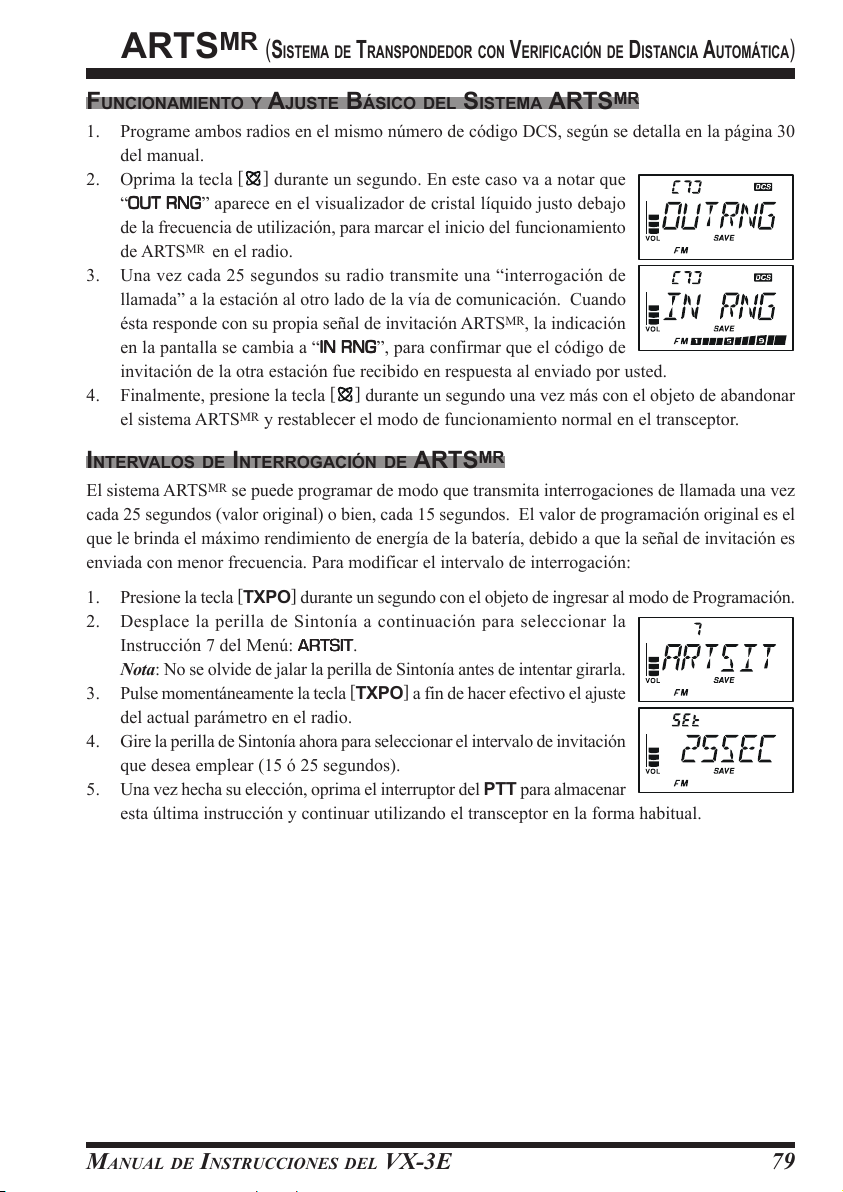

Funcionamiento y Ajuste Básico del Sistema ARTS

MR

...............................................

79

Intervalos de Interrogación de ARTSMR................................................... 79

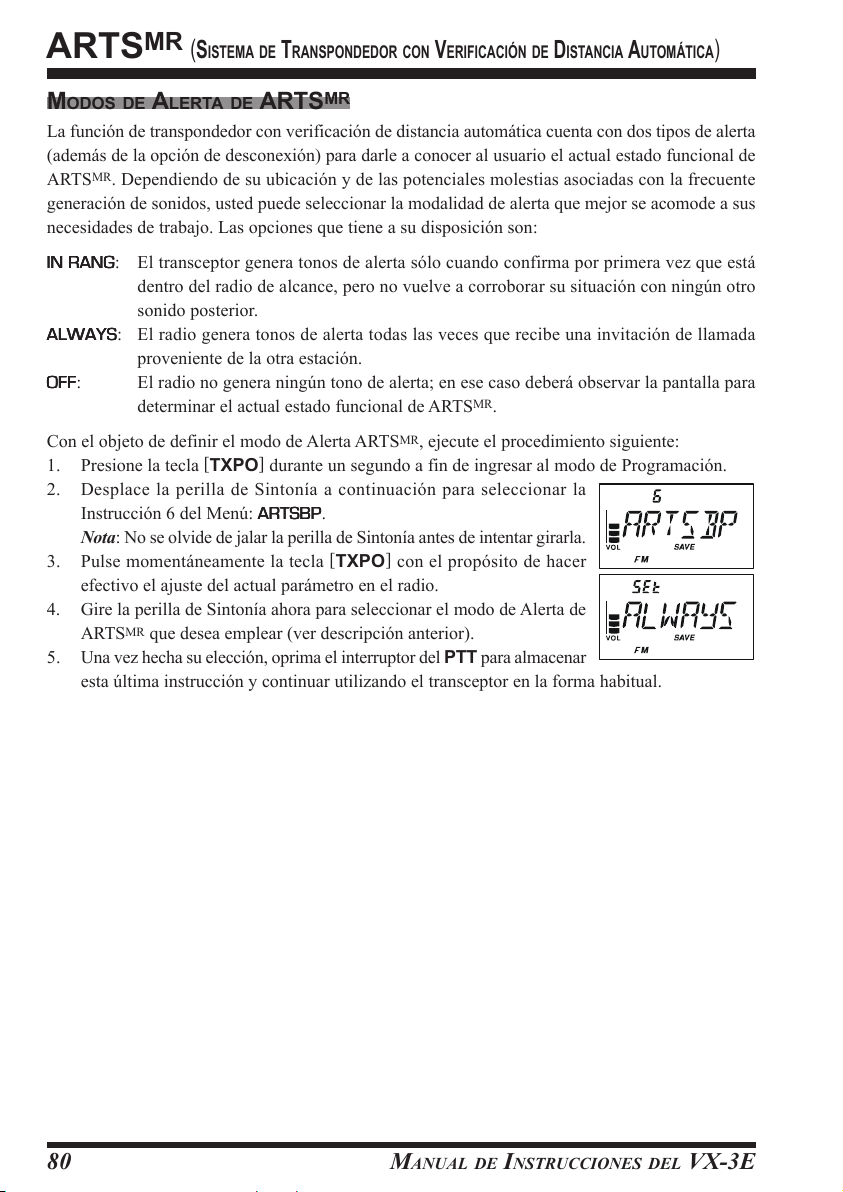

Modos de Alerta de ARTS

MR

..................................................................................................................

80

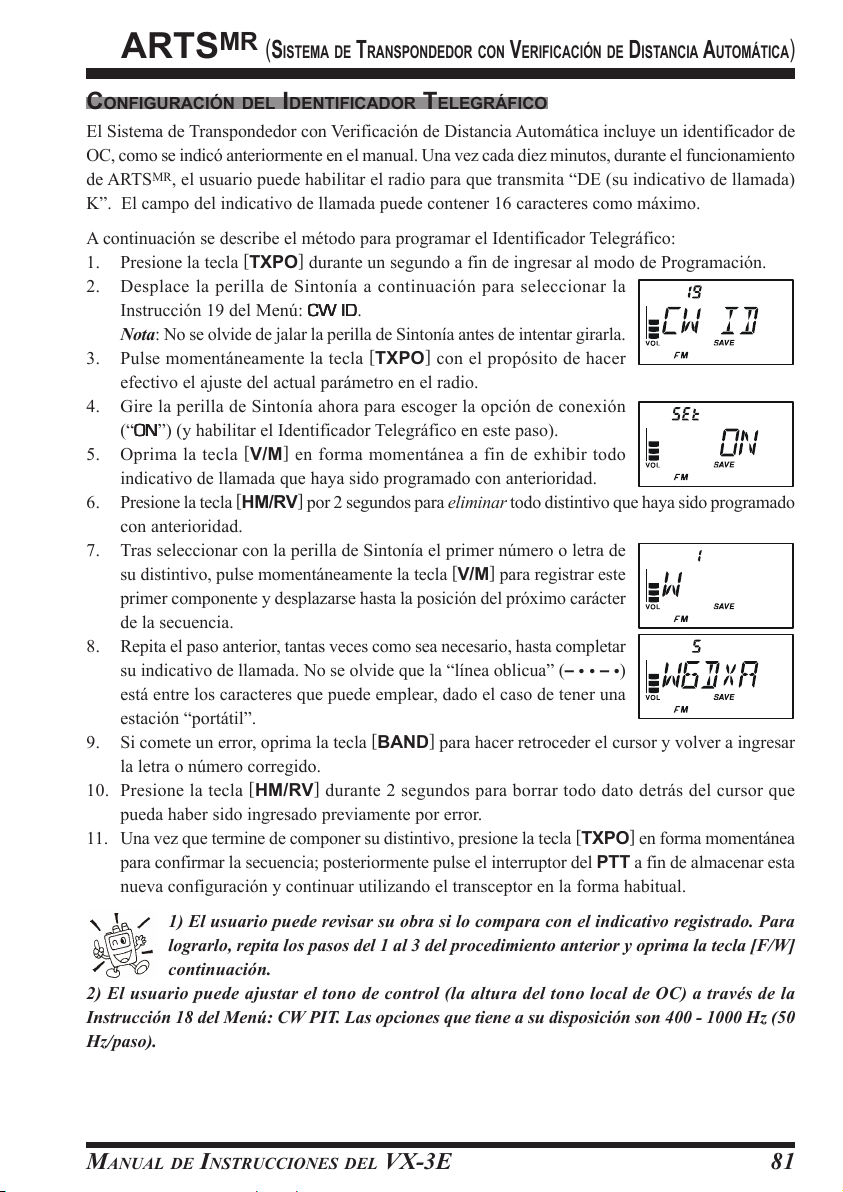

Configuración del Identificador Telegráfico ............................................ 81

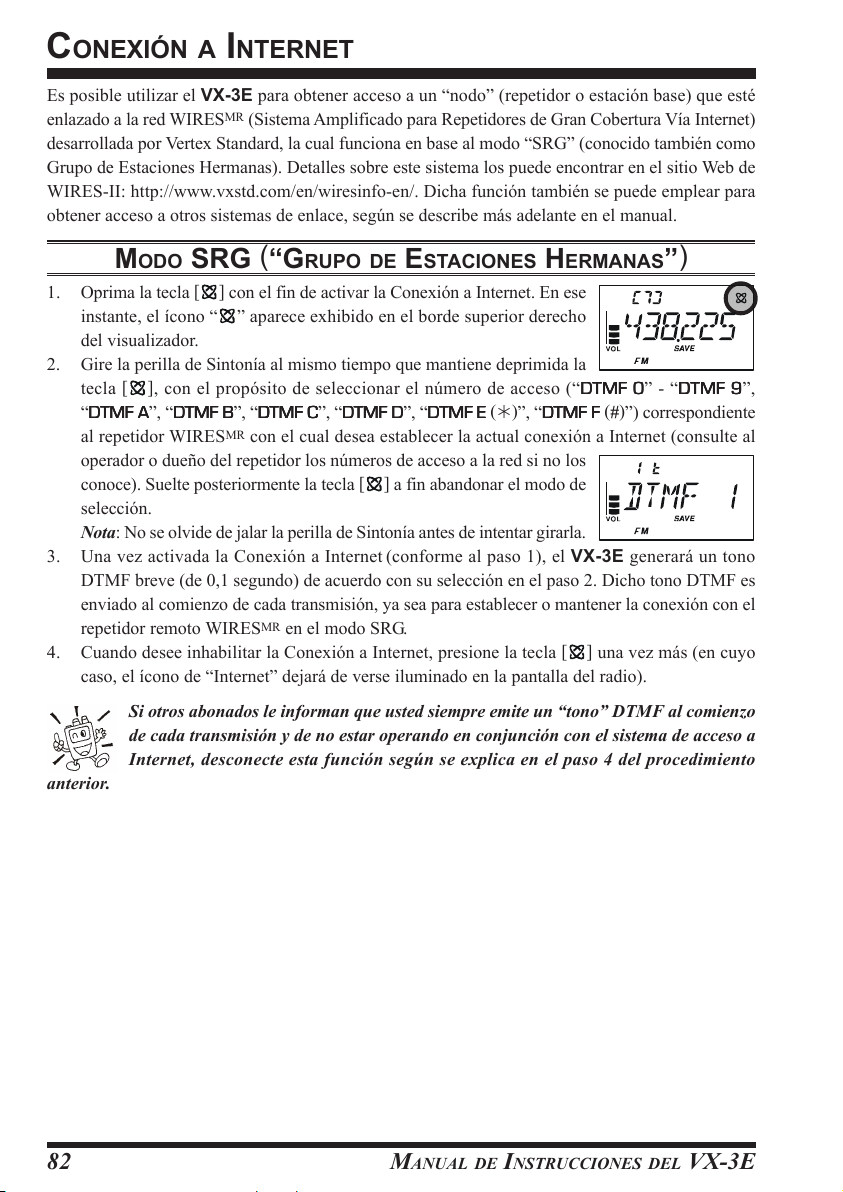

Conexión a Internet ...................................................................................... 82

Modo SRG (“Grupo de Estaciones Hermanas”) ...................................... 82

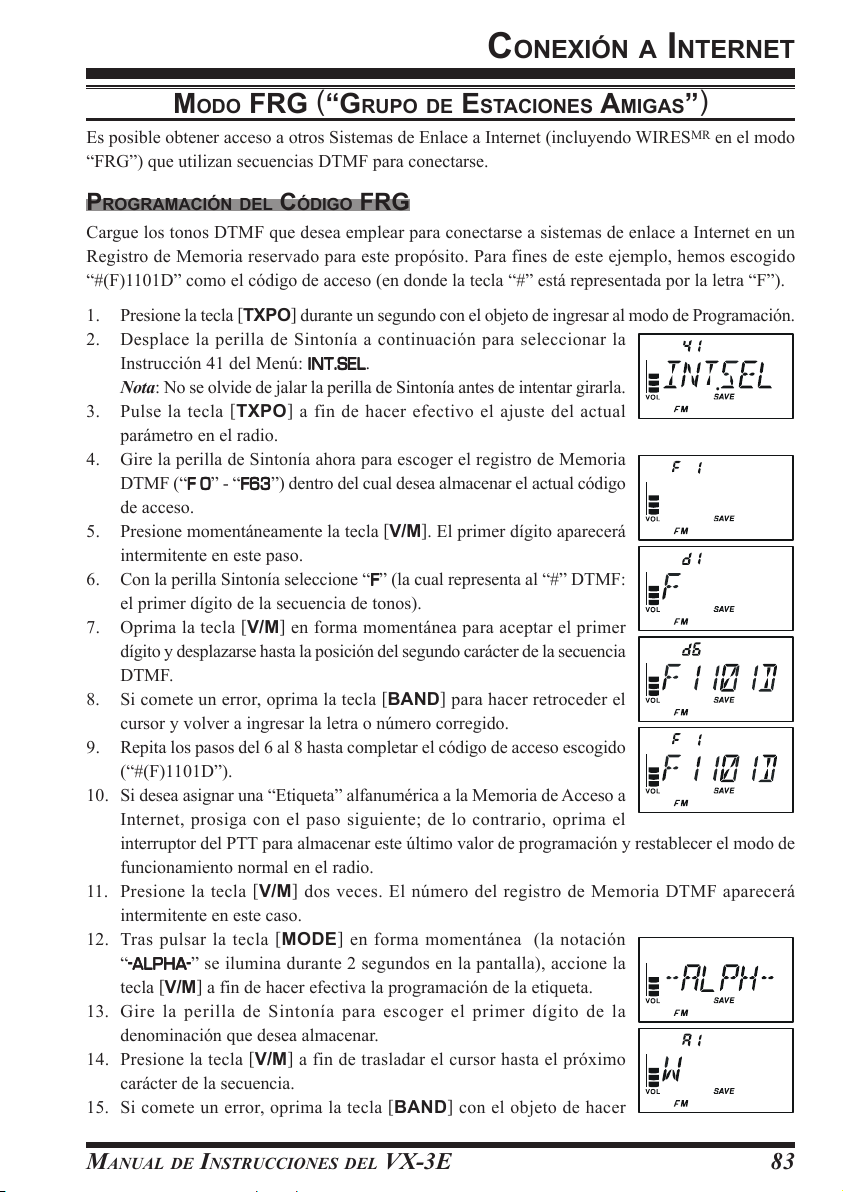

Modo FRG (“Grupo de Estaciones Amigas”) .......................................... 83

Programación del Código FRG .......................................................... 83

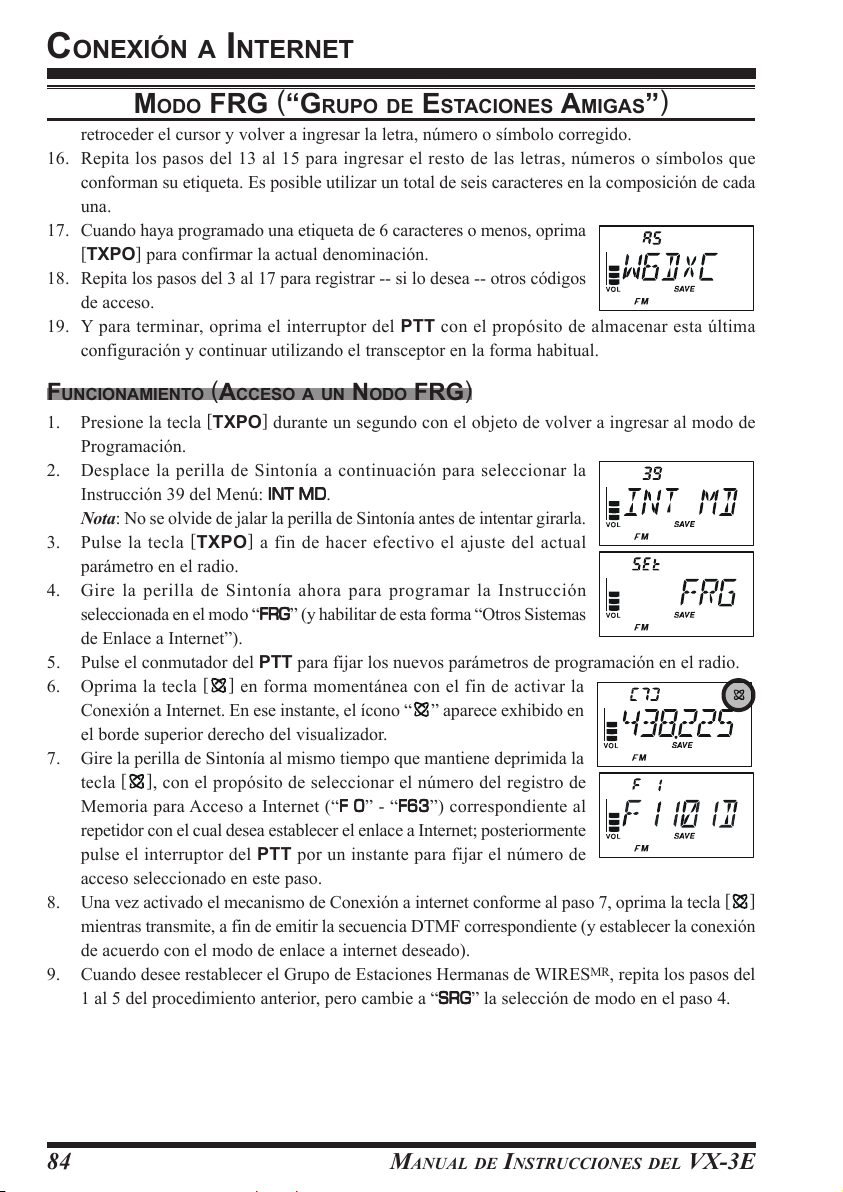

Funcionamiento (Acceso a un Nodo FRG) ........................................ 84

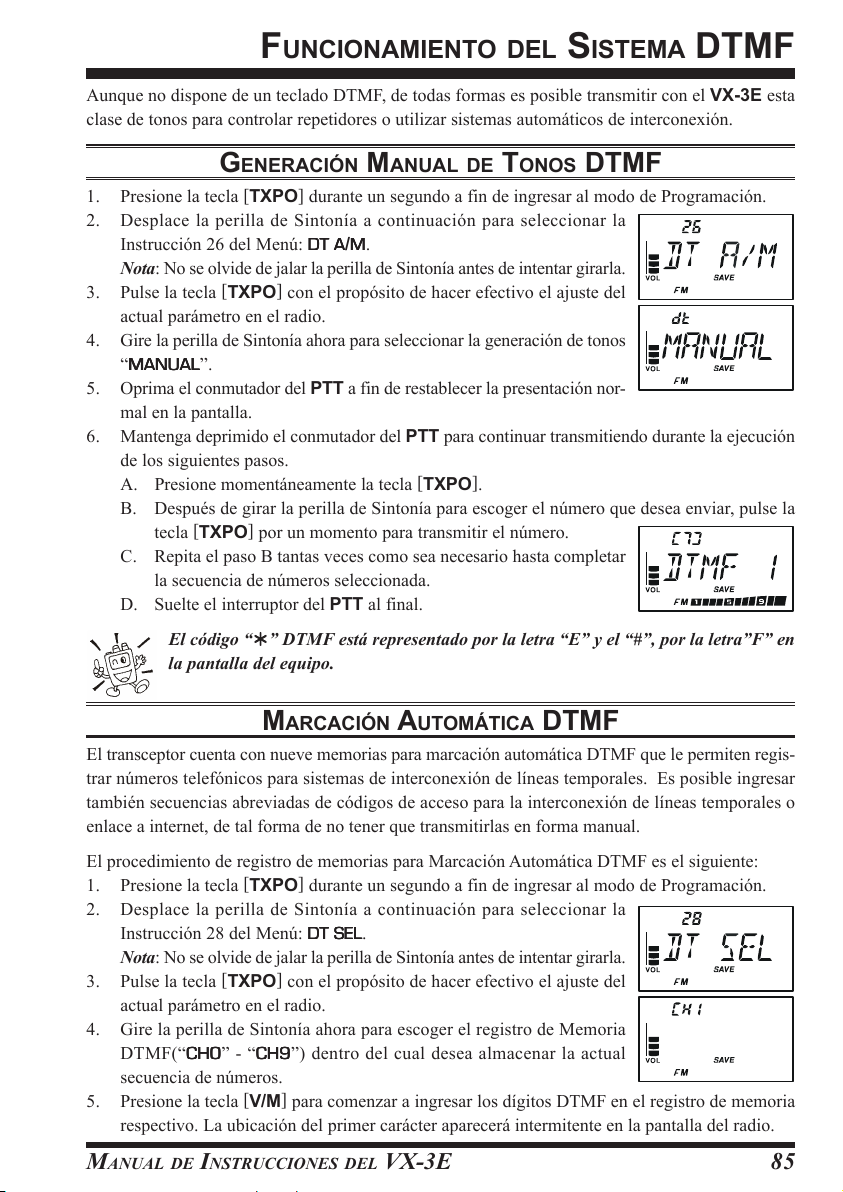

Funcionamiento del Sistema DTMF ........................................................... 85

Generación Manual de Tonos DTMF ....................................................... 85

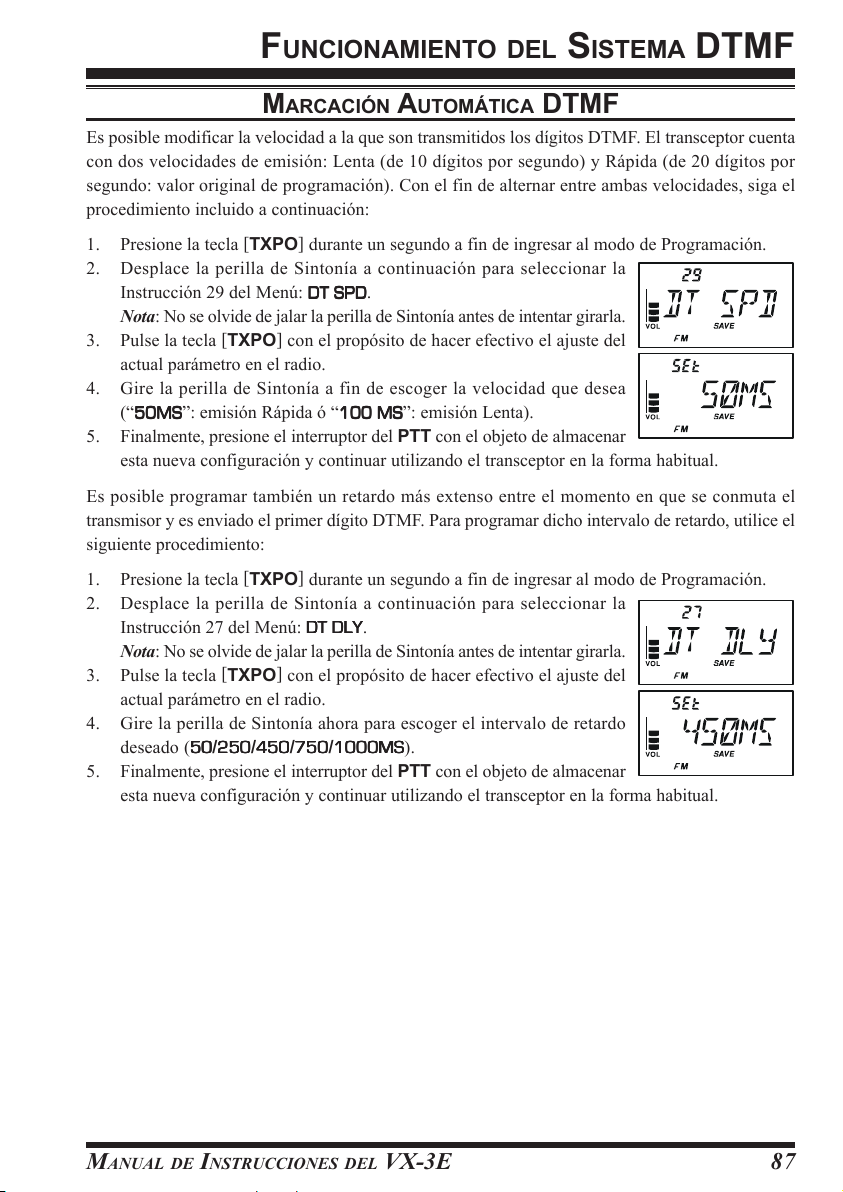

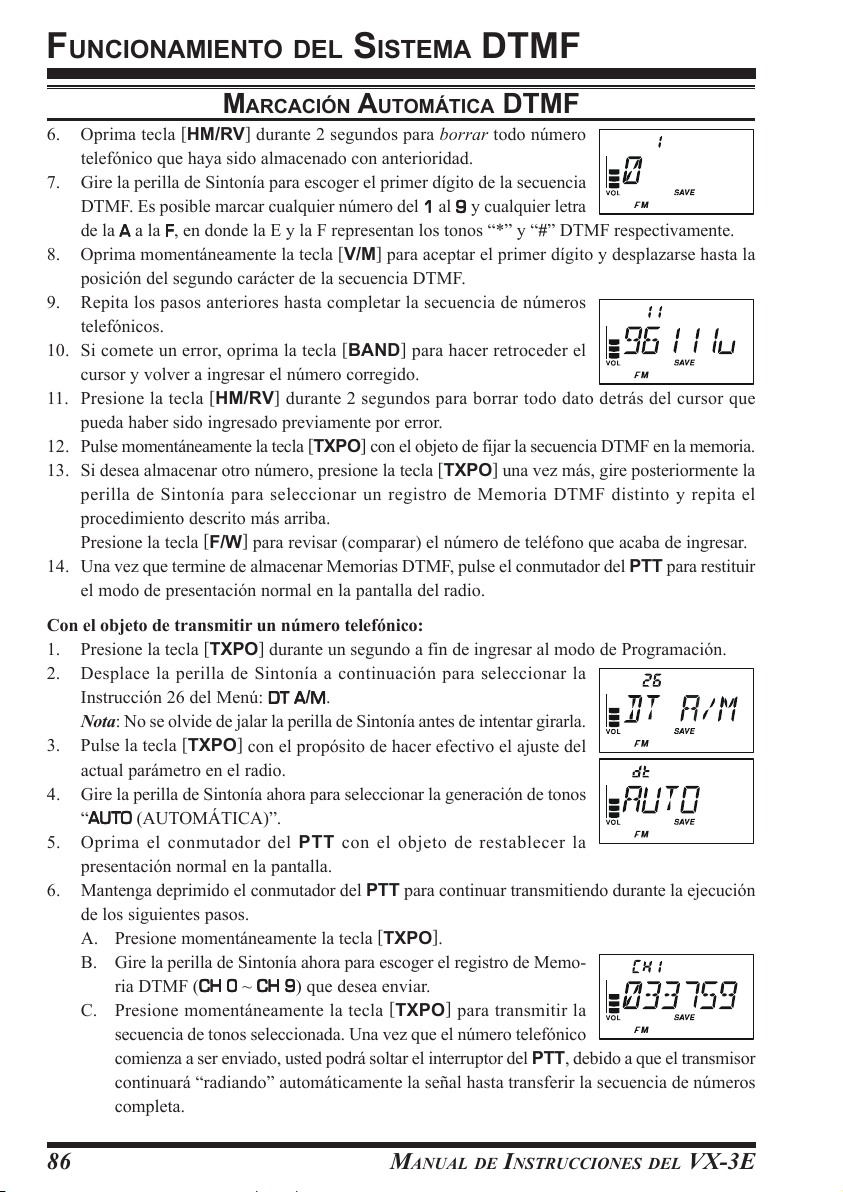

Marcación Automática DTMF ................................................................. 85

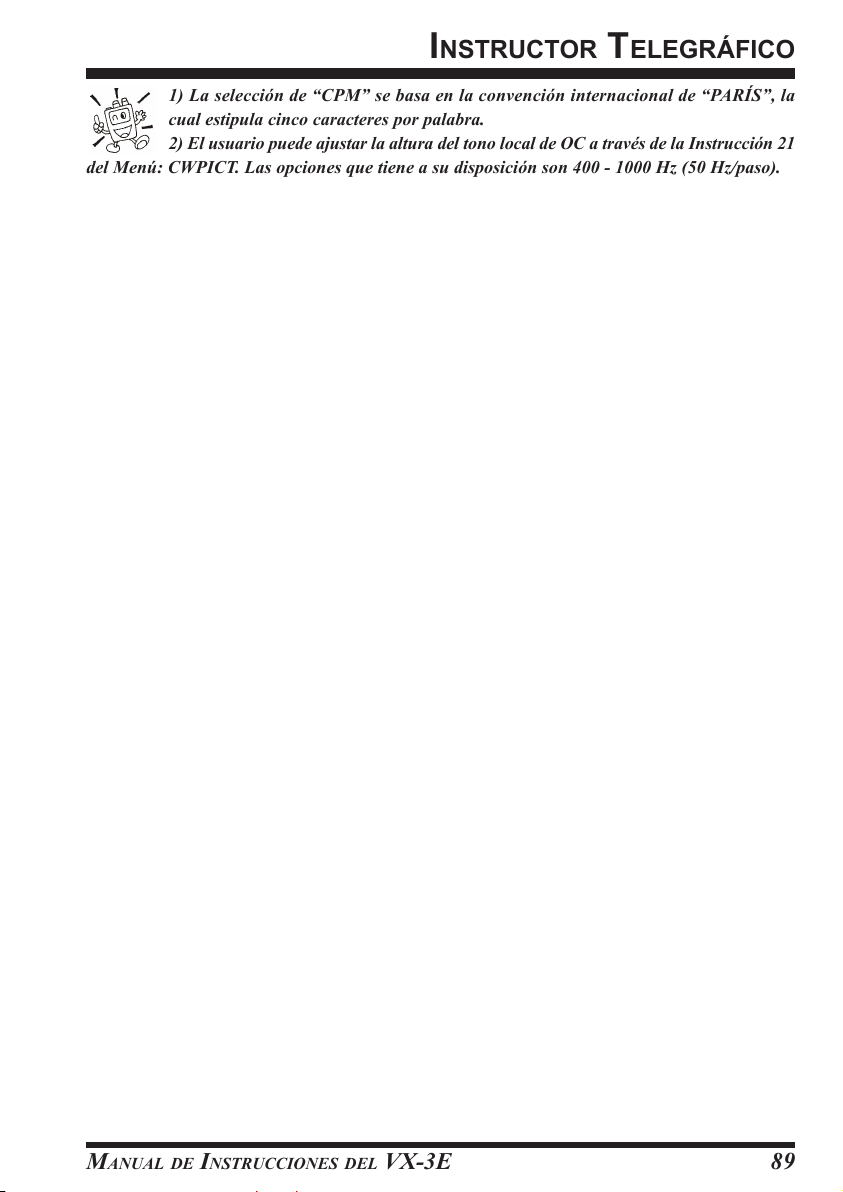

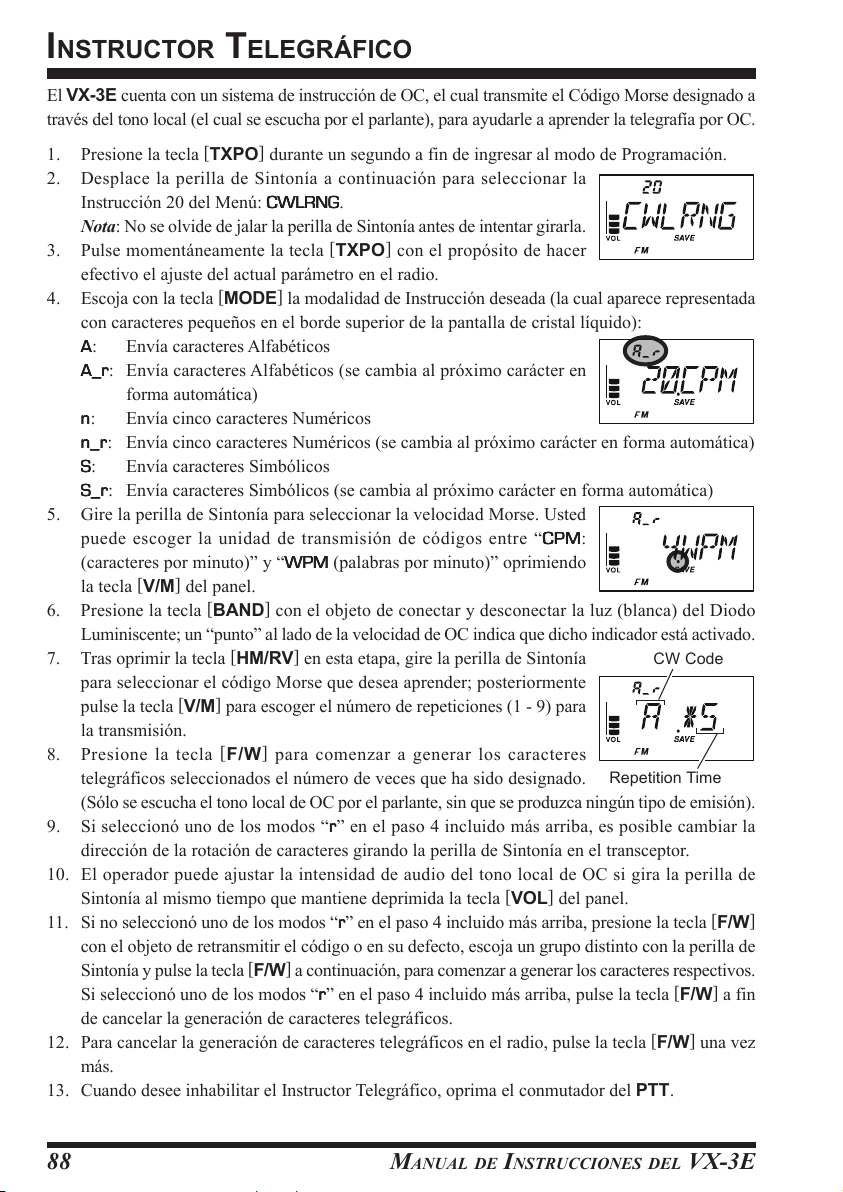

Instructor Telegráfico .................................................................................. 88

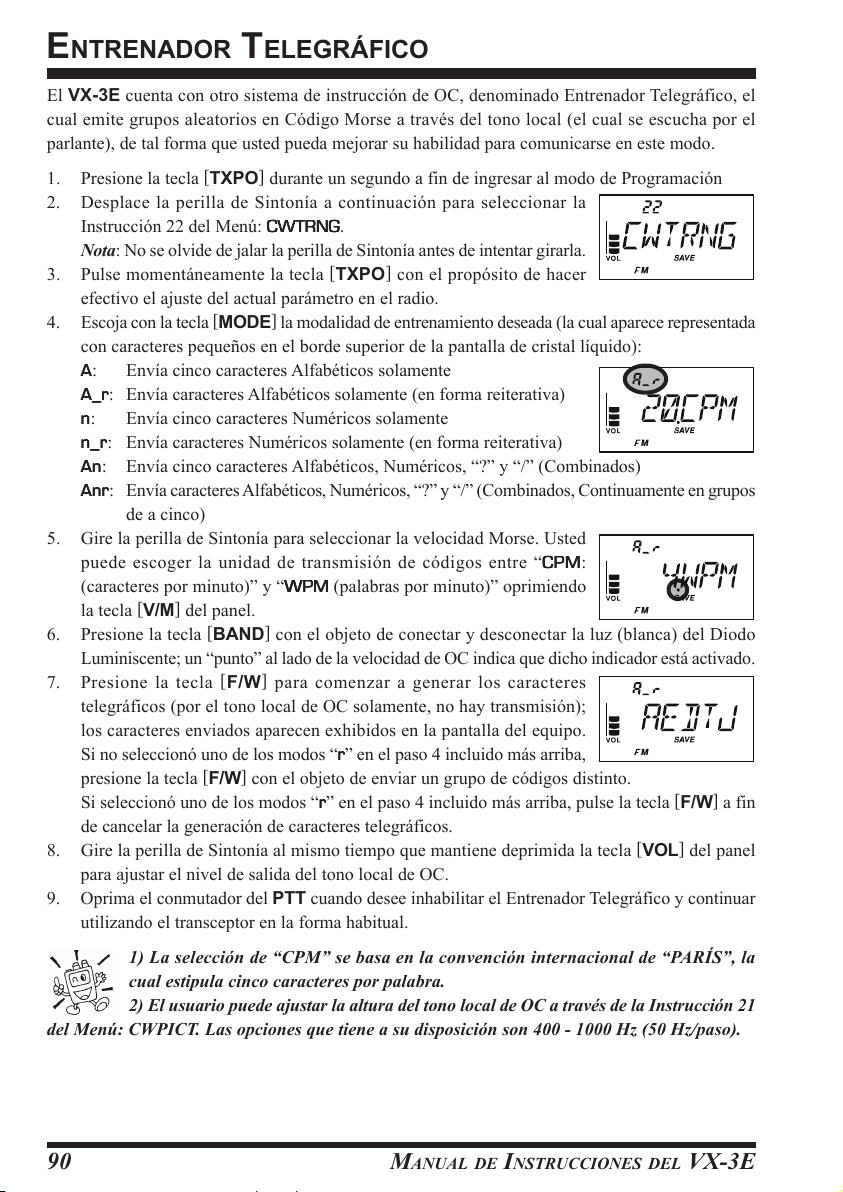

Entrenador Telegráfico ................................................................................ 90

Configuración de Funciones Varias ............................................................ 91

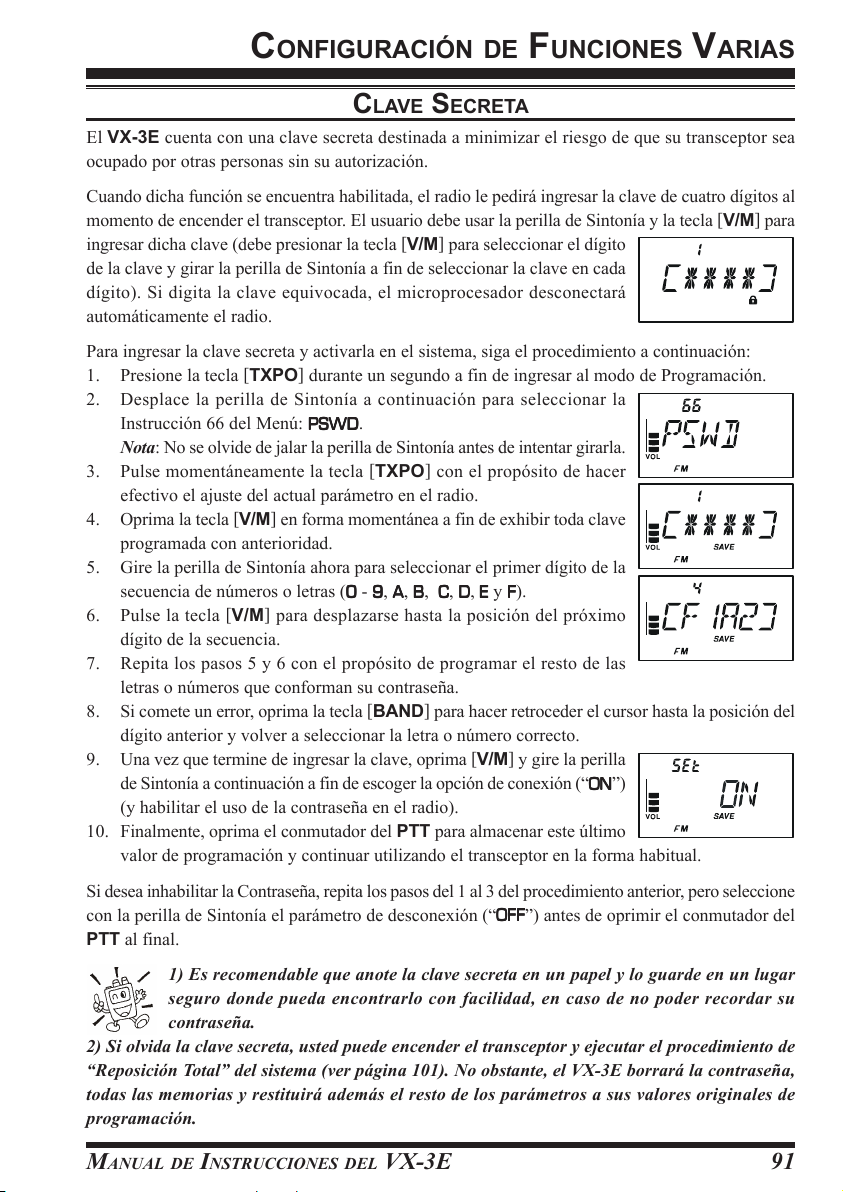

Clave Secreta ........................................................................................... 91

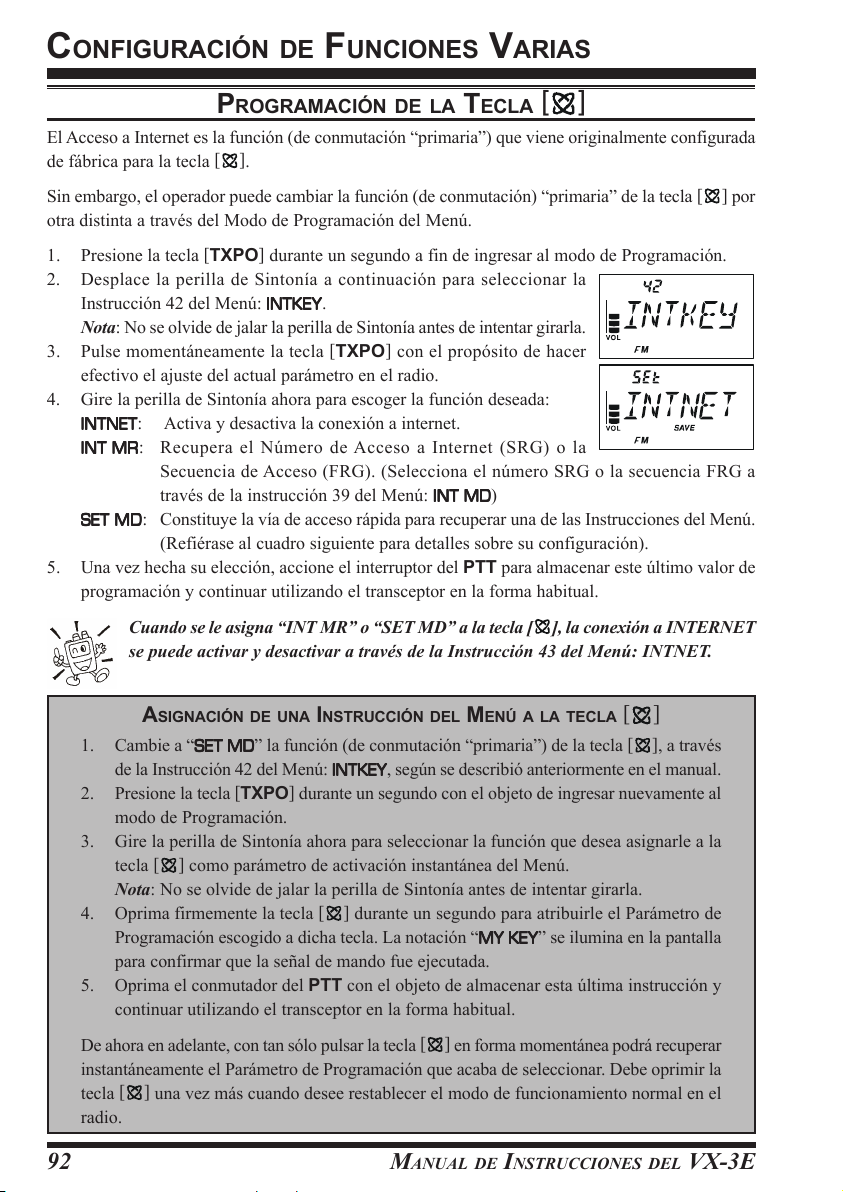

Programación de la Tecla

[ ]

................................................................. 92

Asignación de una Instrucción del Menú a la tecla

[ ]

. ................... 92

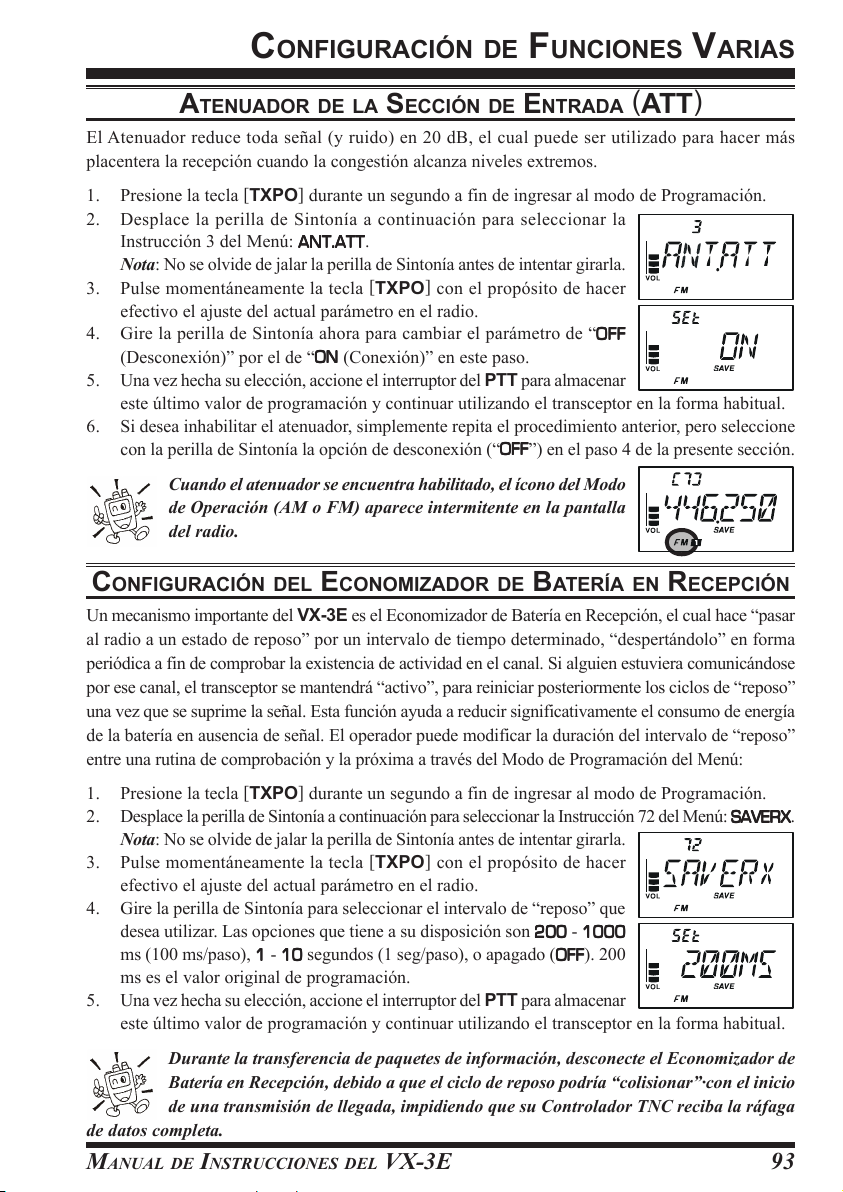

Atenuador de la Sección de Entrada (ATT) ............................................. 93

Configuración del Economizador de Batería en Recepción ..................... 93

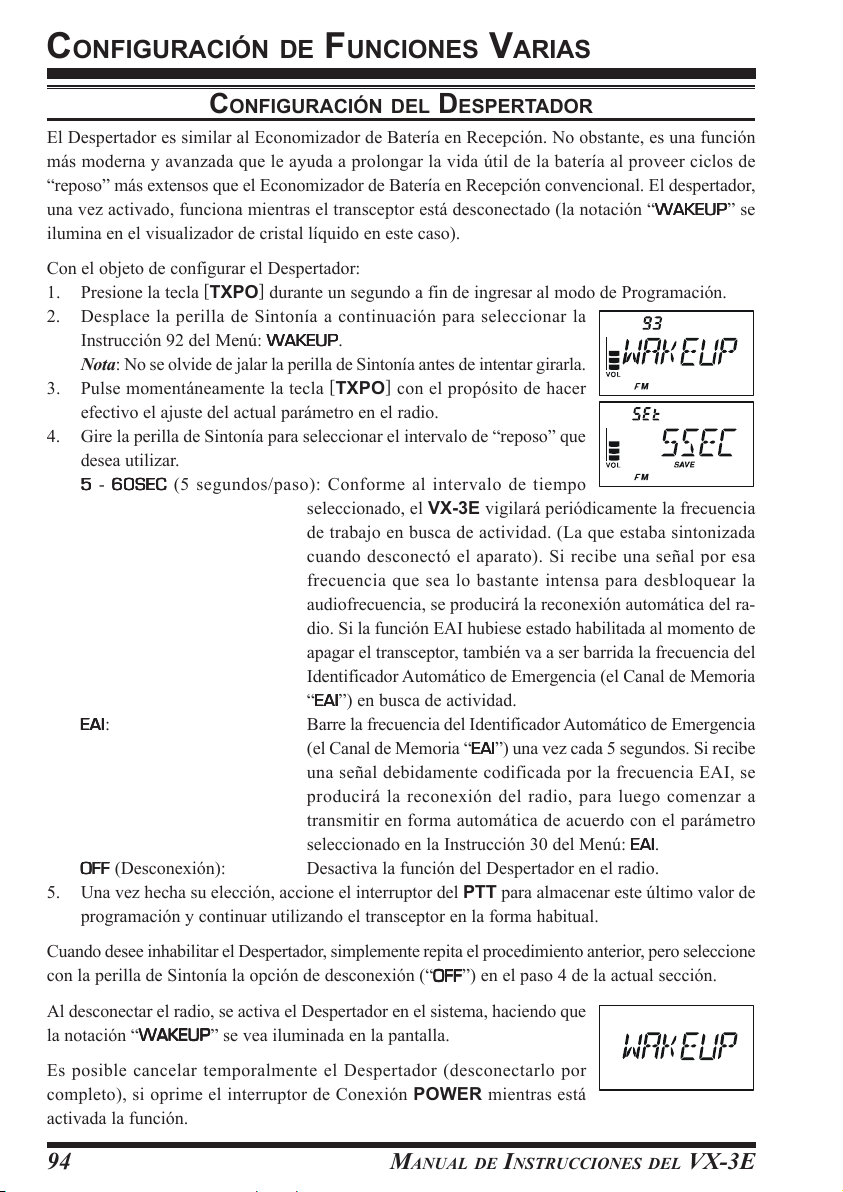

Configuración del Despertador ................................................................. 94

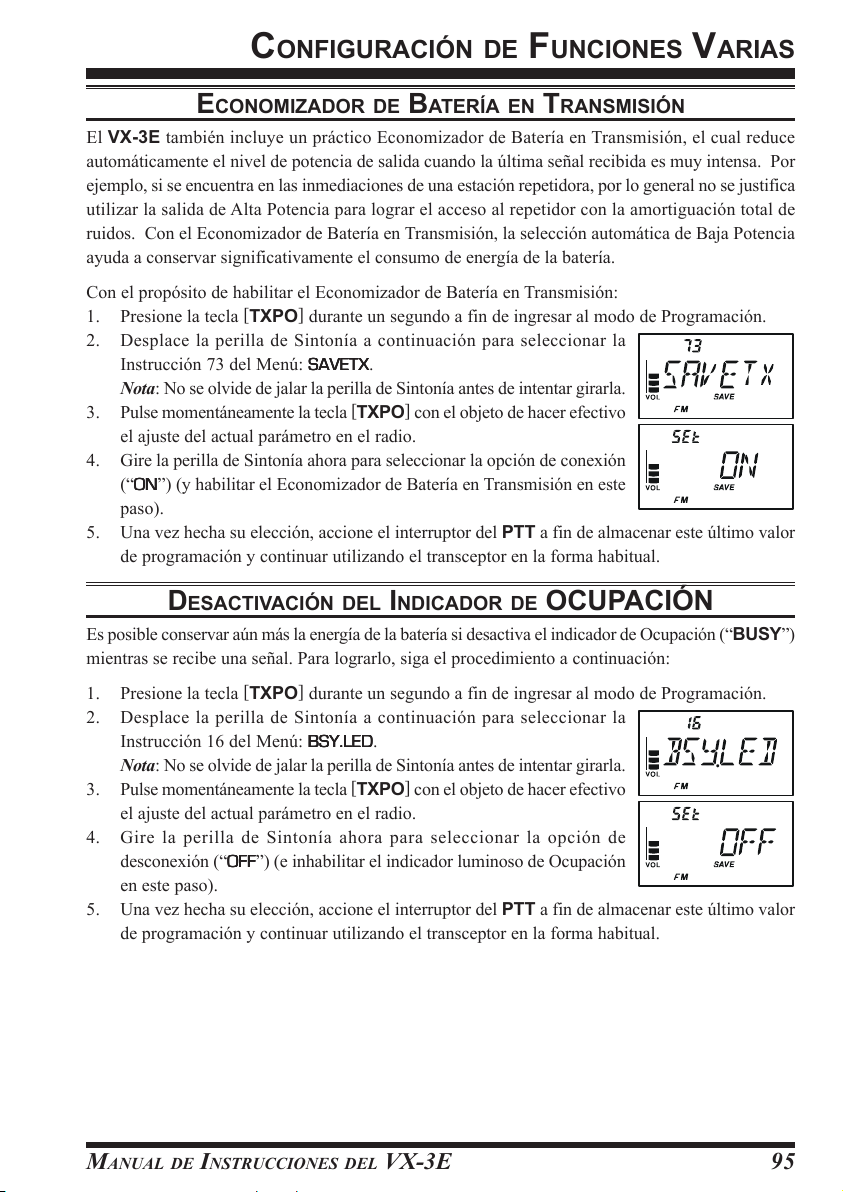

Economizador de Batería en Transmisión ................................................ 95

Desactivación del Indicador de OCUPACIÓN ........................................ 95

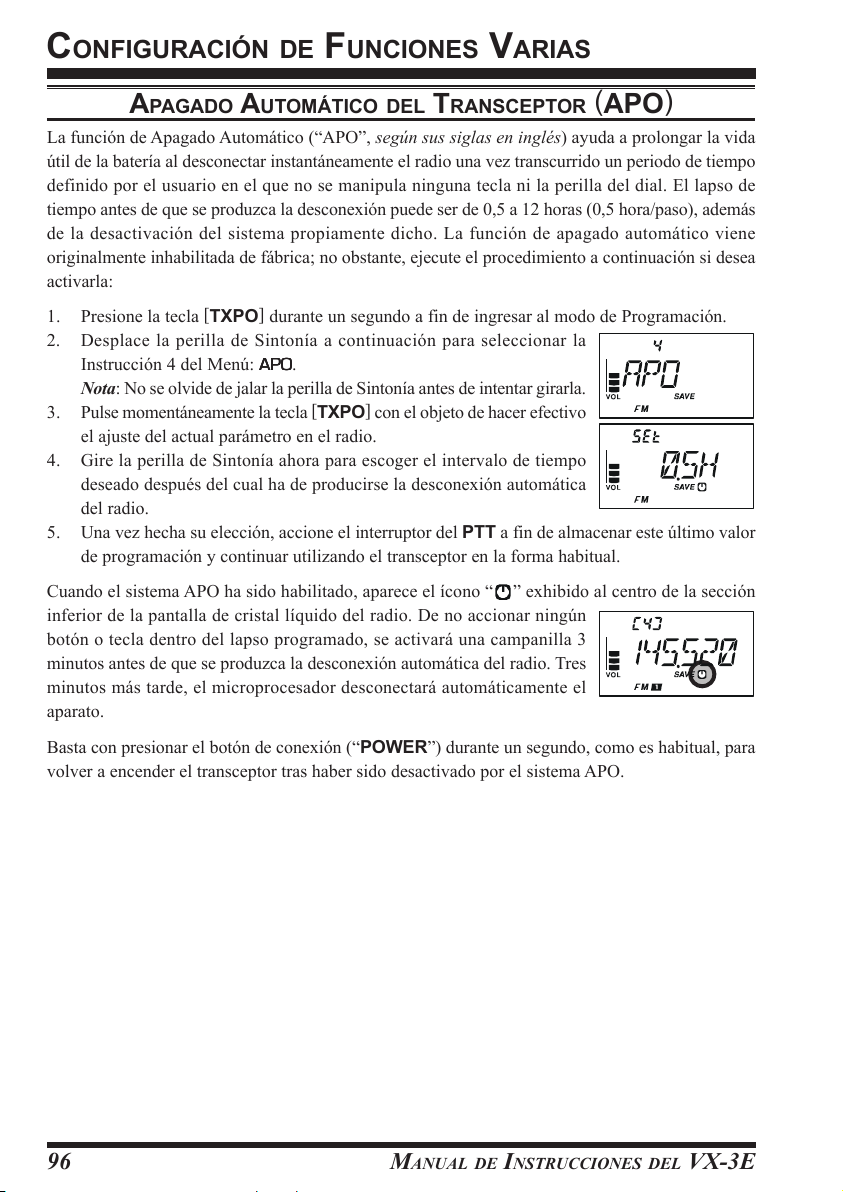

Apagado Automático del Transceptor (APO) .......................................... 96

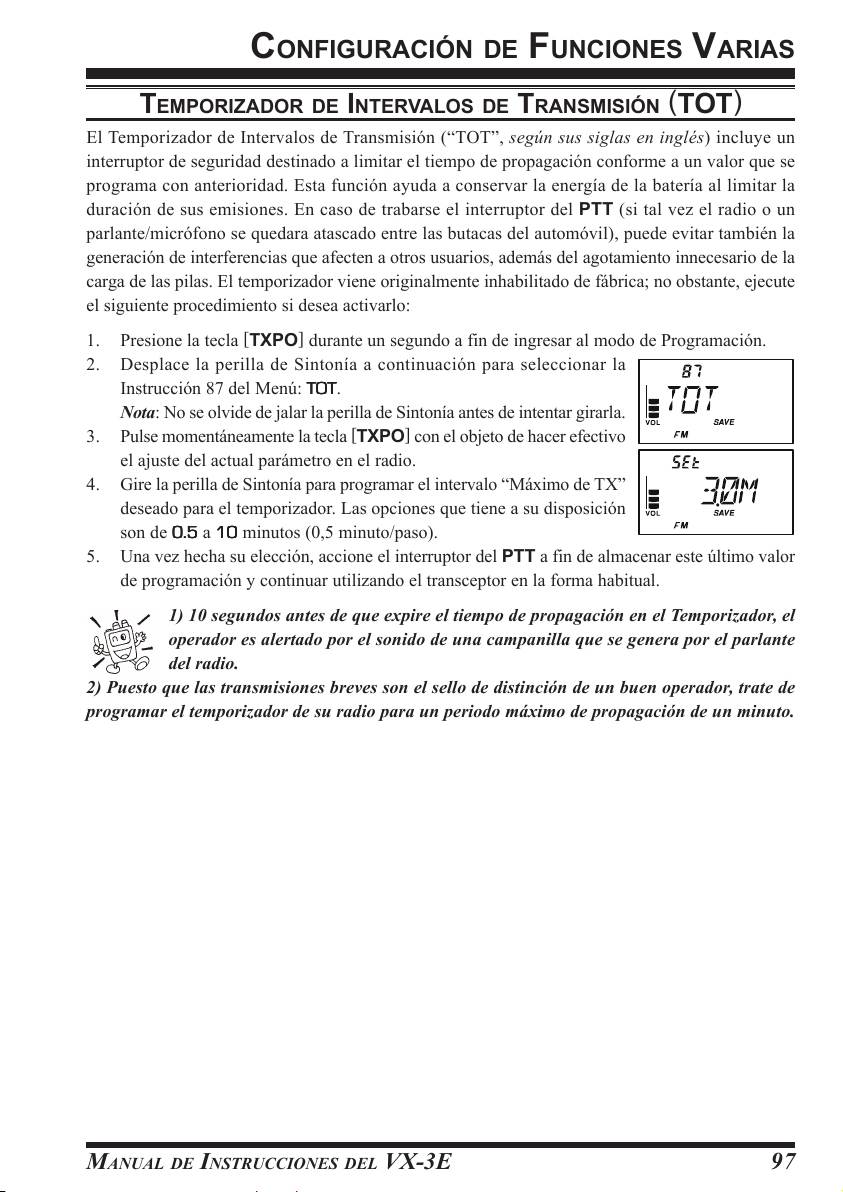

Temporizador de Intervalos de Transmisión (TOT) ................................. 97

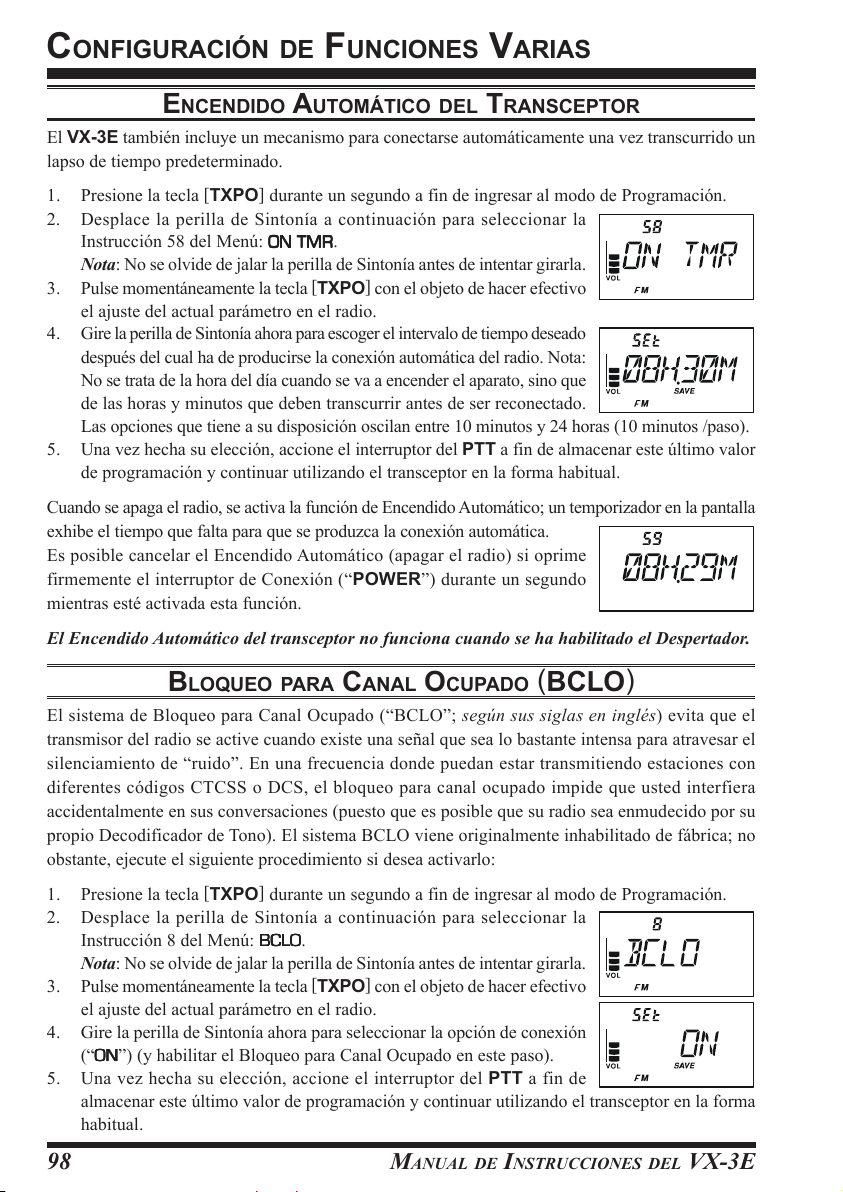

Encendido Automático del Transceptor ................................................... 98

Bloqueo para Canal Ocupado (BCLO) ..................................................... 98

Modificación del Nivel de Desviación del Transmisor ............................. 99

Modificación del Nivel de Ganancia del Micrófono ................................ 99

Función de “Mis Bandas” ....................................................................... 100

Cambio de Estado de la tecla [VOL] ...................................................... 101

Duplicación .................................................................................................. 102

Modo de Programación (del Menú) .......................................................... 104

Especificaciones Técnicas .......................................................................... 126

Procedimientos de Reposición ............................................................... 128

Reposición del Microprocesador ............................................................ 128

Reposición del Modo de Programación .................................................. 128

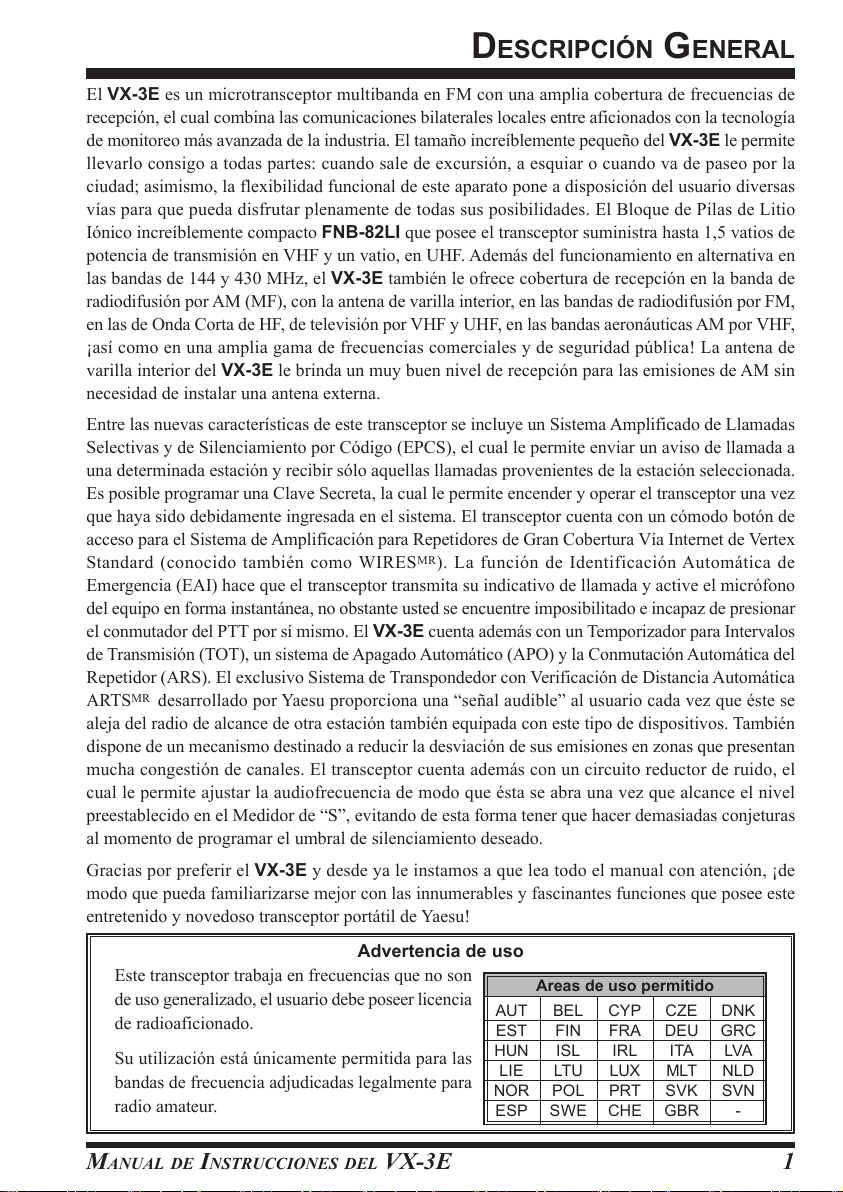

Descripción General ....................................................................................... 1

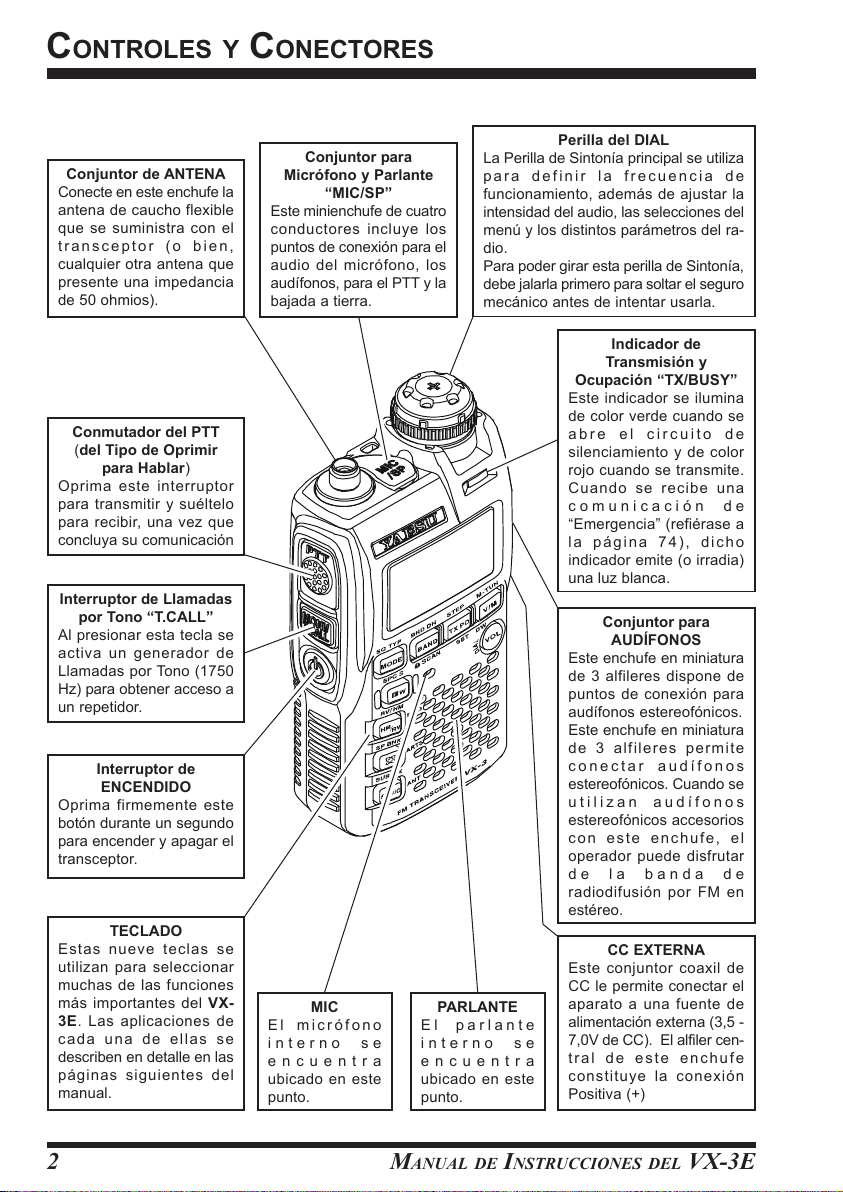

Controles y Conectores .................................................................................. 2

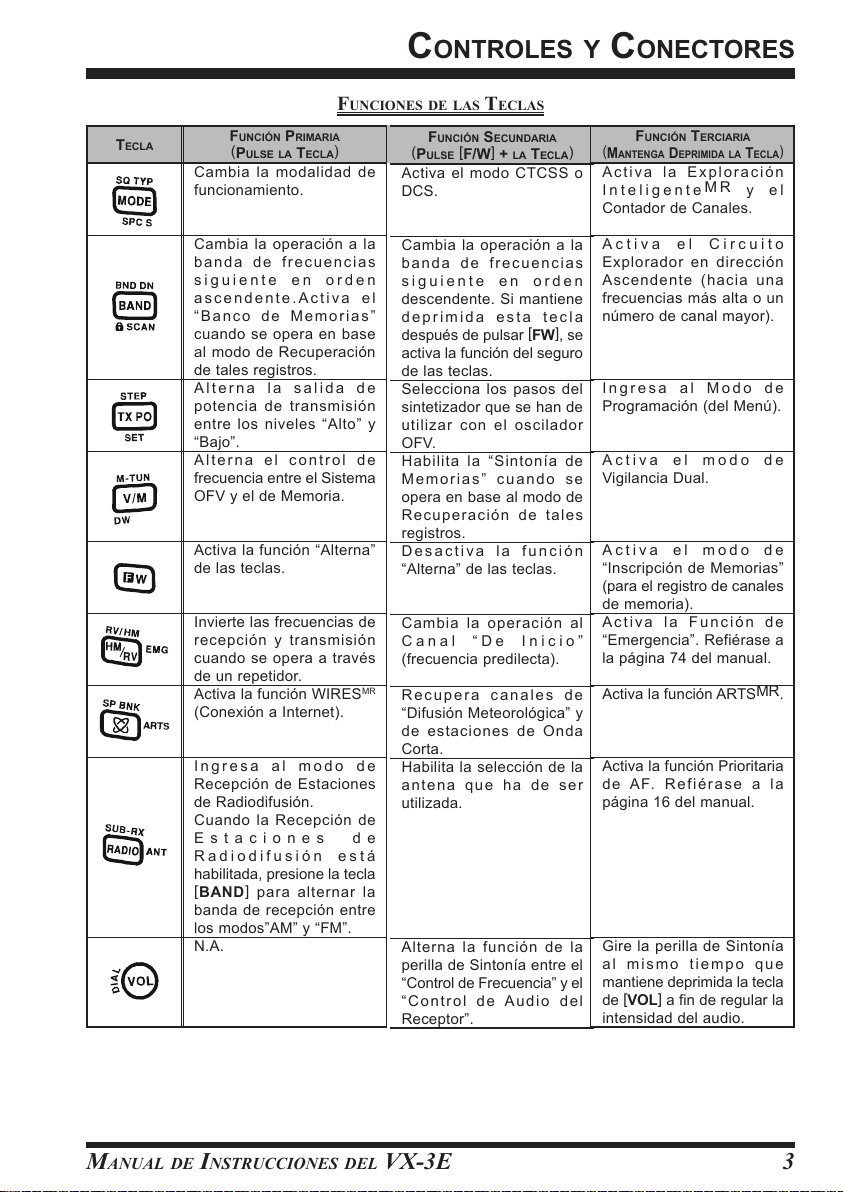

Funciones de las Teclas .............................................................................. 3

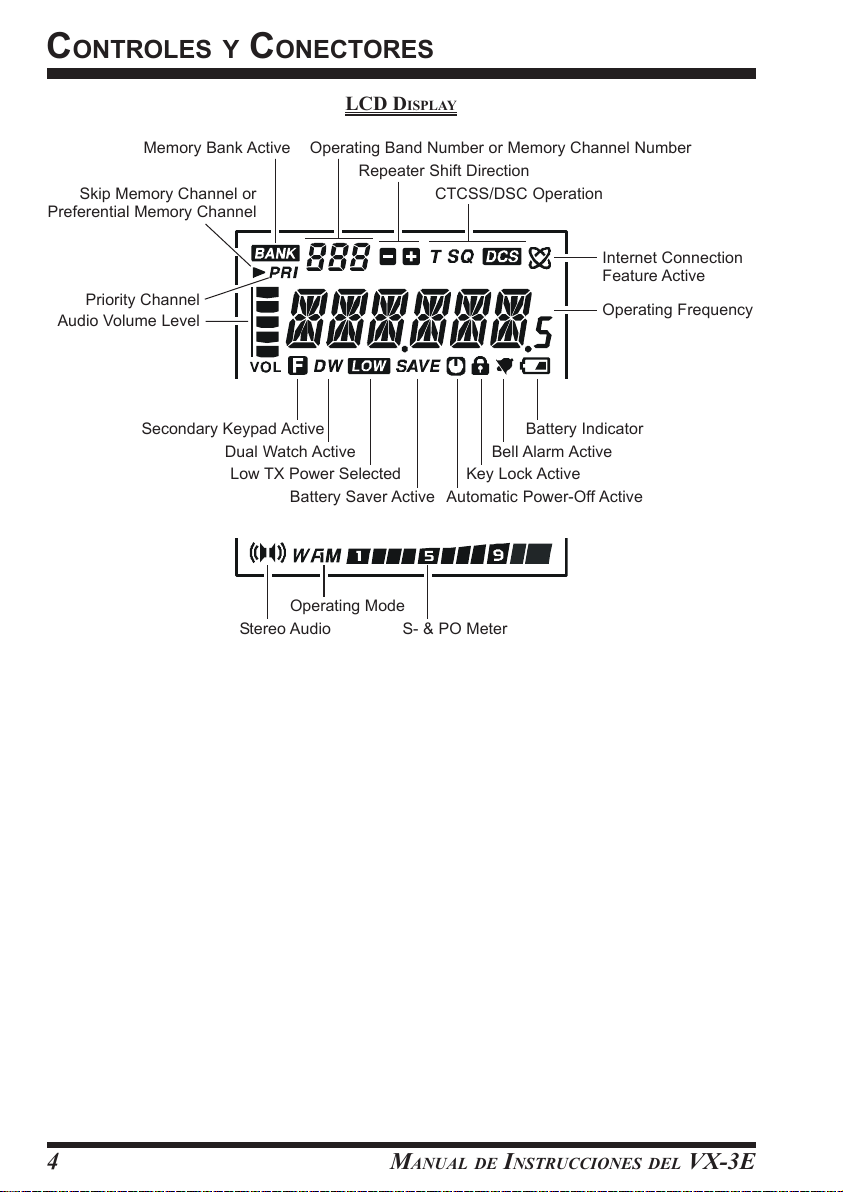

LCD Display .............................................................................................. 4

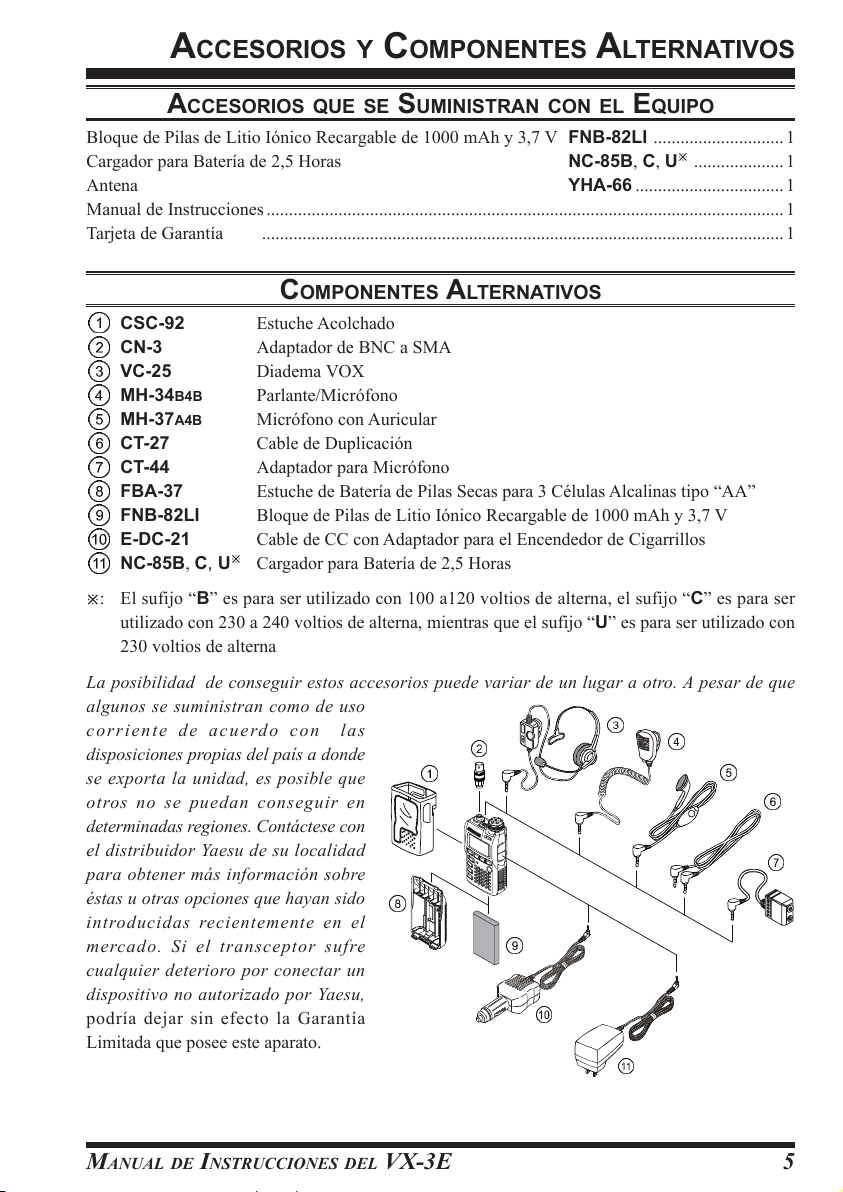

Accesorios y Componentes Alternativos ....................................................... 5

Accesorios que se Suministran con el Equipo ............................................ 5

Componentes Alternativos ......................................................................... 5

Instalación de Accesorios ............................................................................... 6

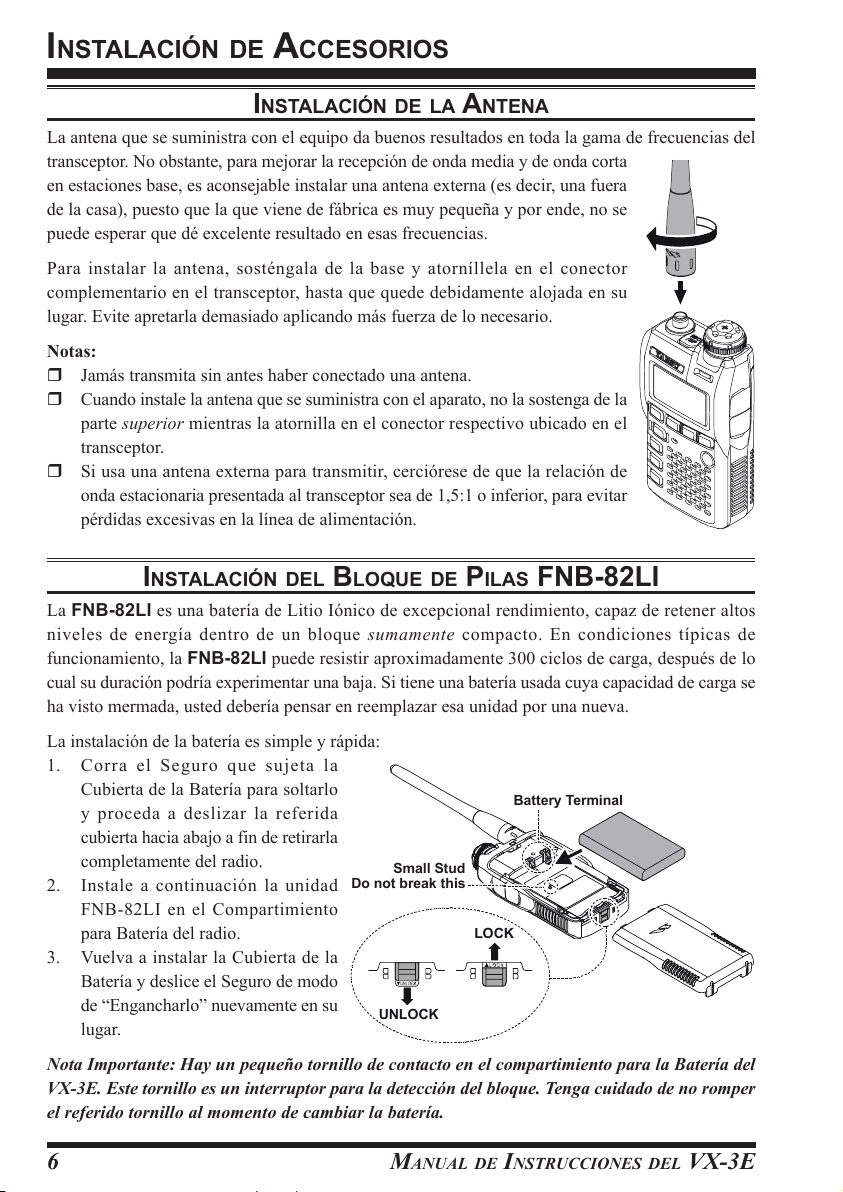

Instalación de la Antena ............................................................................. 6

Instalación del Bloque de Pilas FNB-82LI ................................................. 6

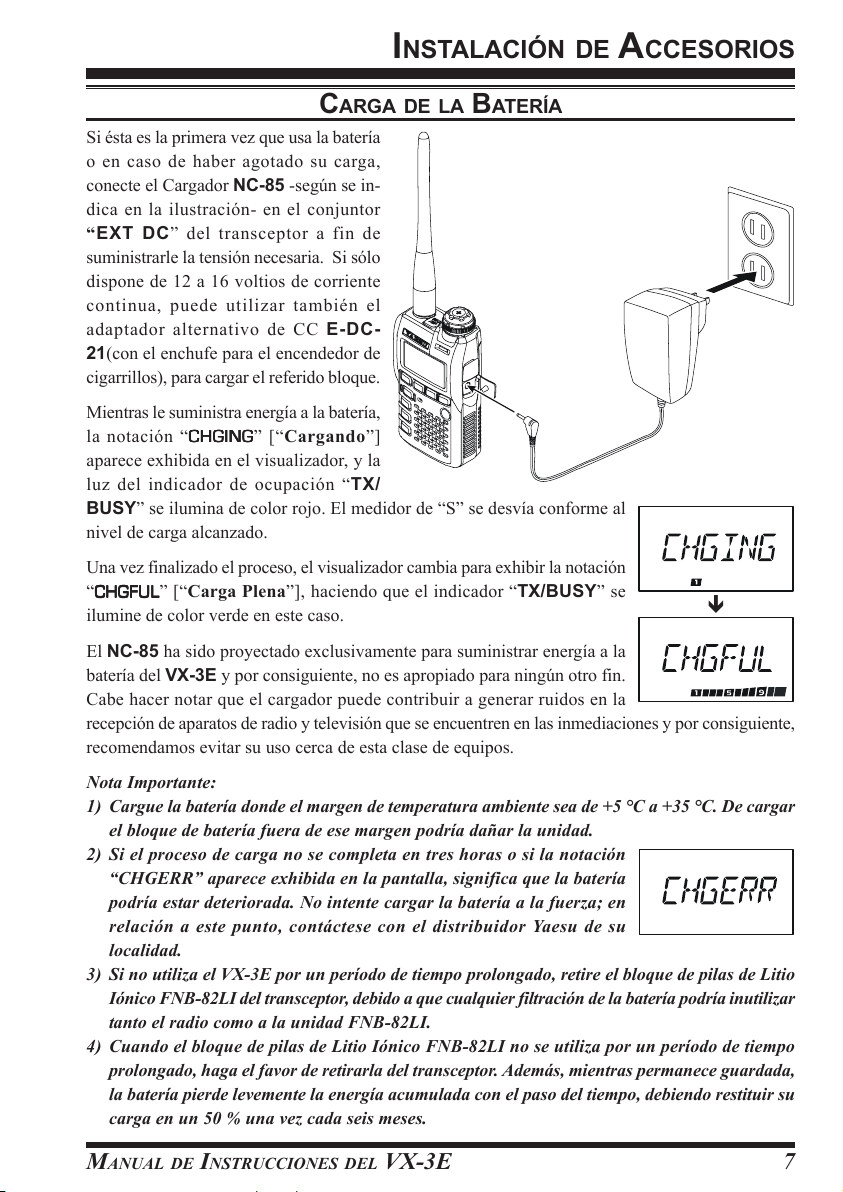

Carga de la Batería ..................................................................................... 7

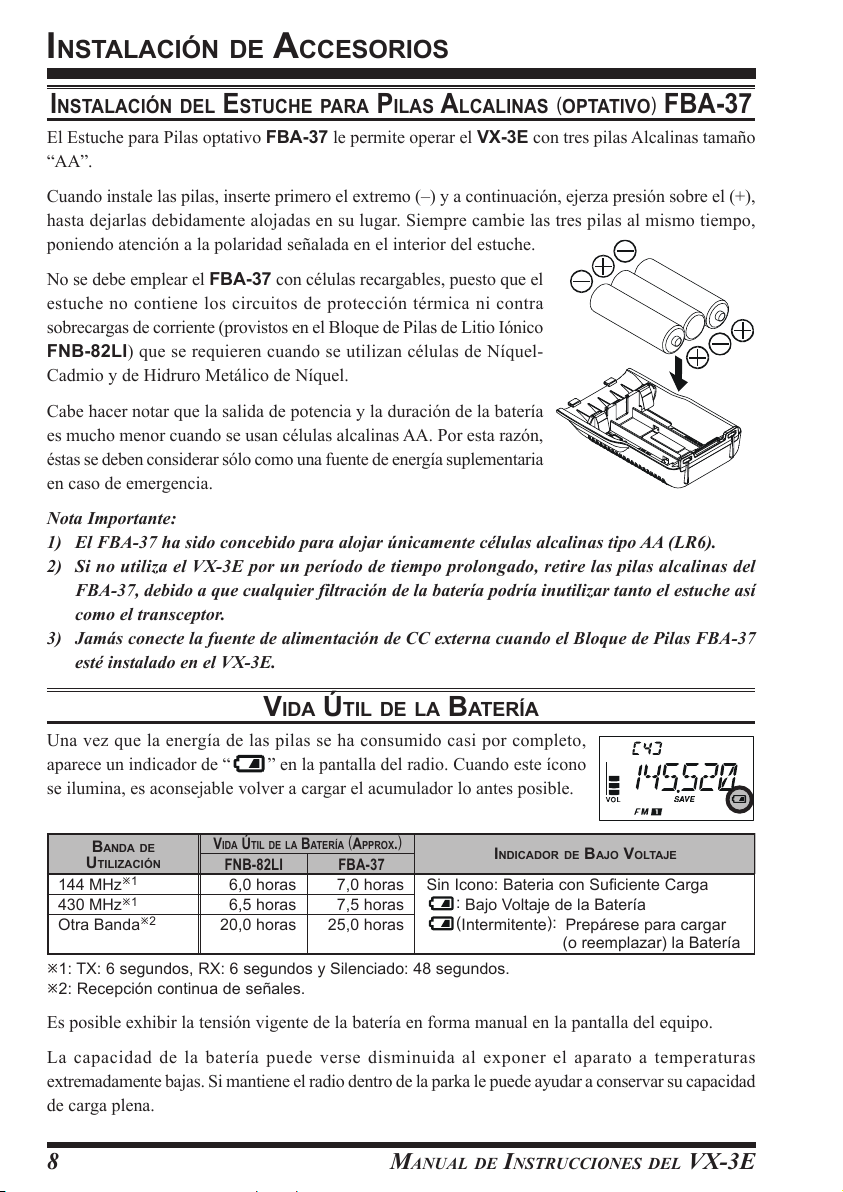

Instalación del Estuche para Pilas Alcalinas (optativo) FBA-37 ................ 8

Vida Útil de la Batería ................................................................................ 8

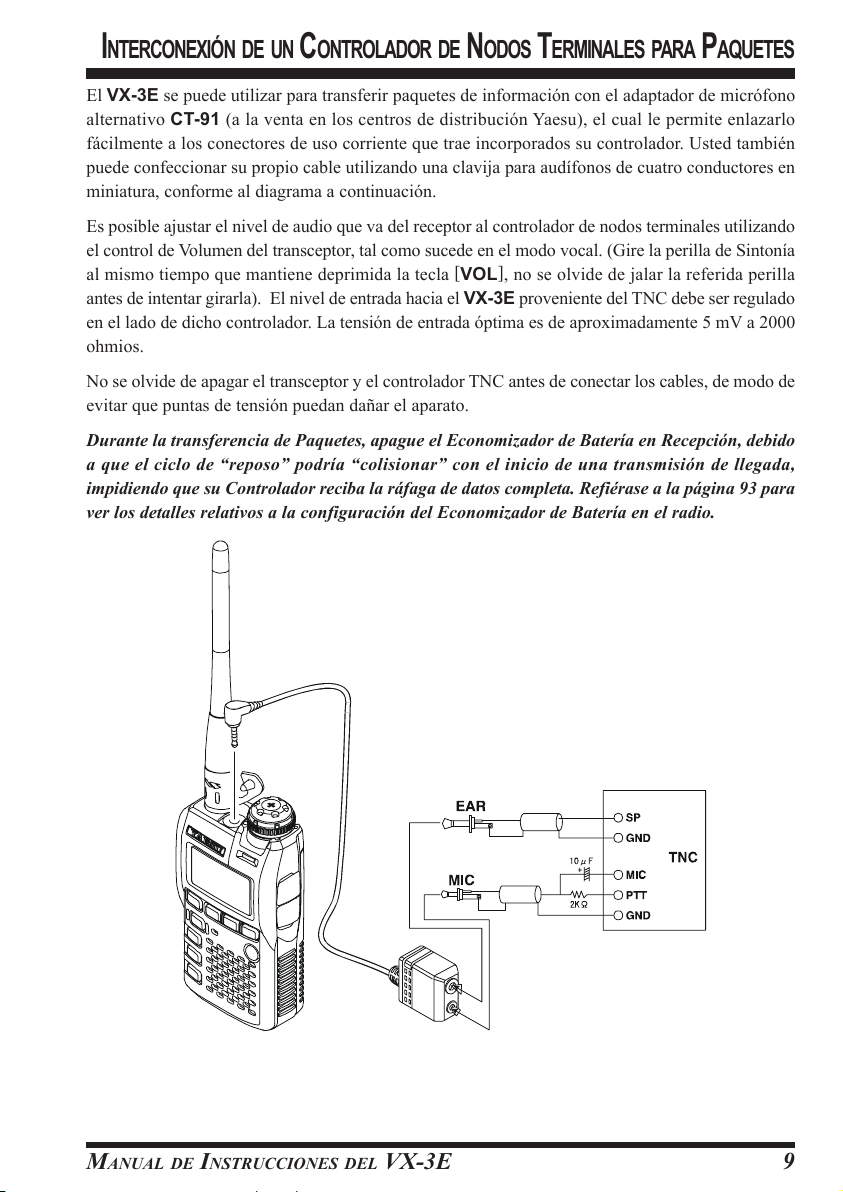

Interconexión de un Controlador de Nodos Terminales para Paquetes .... 9

Funcionamiento ............................................................................................ 10

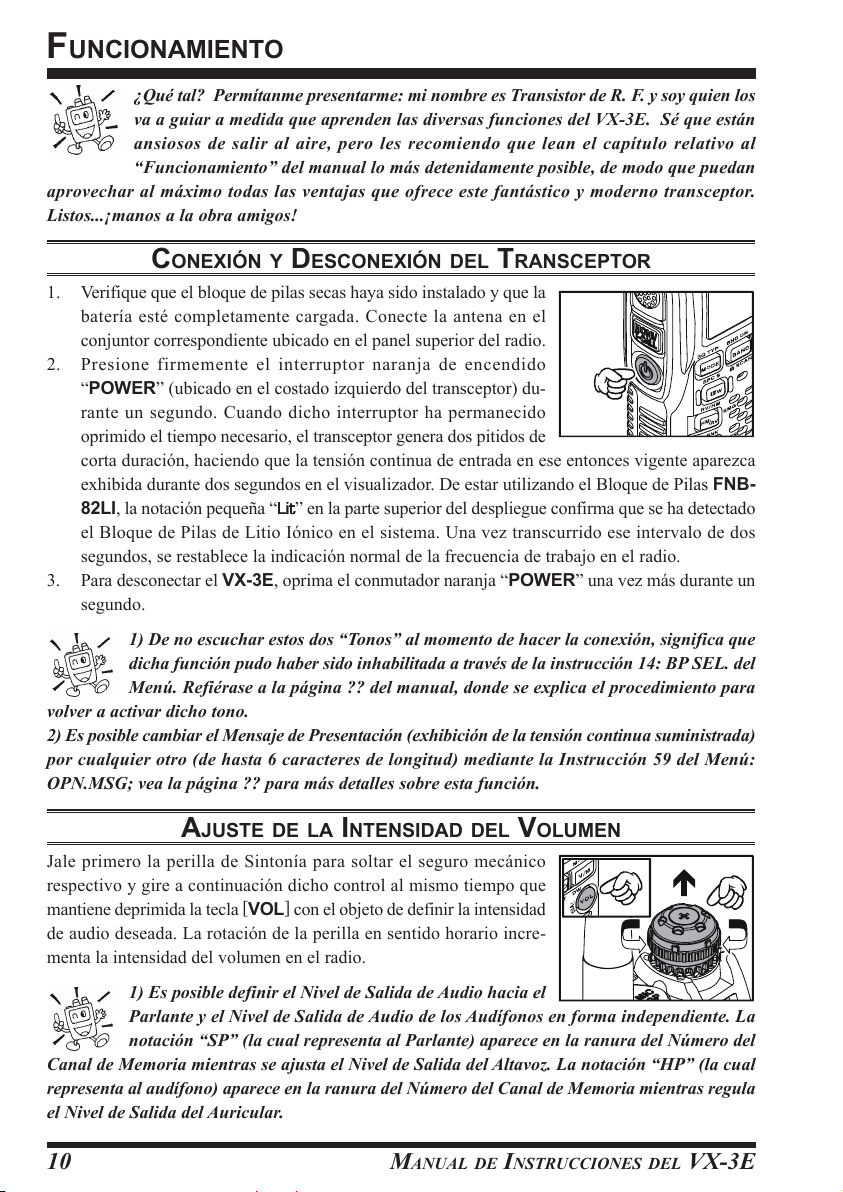

Conexión y Desconexión del Transceptor ................................................ 10

Ajuste de la Intensidad del Volumen ........................................................ 10

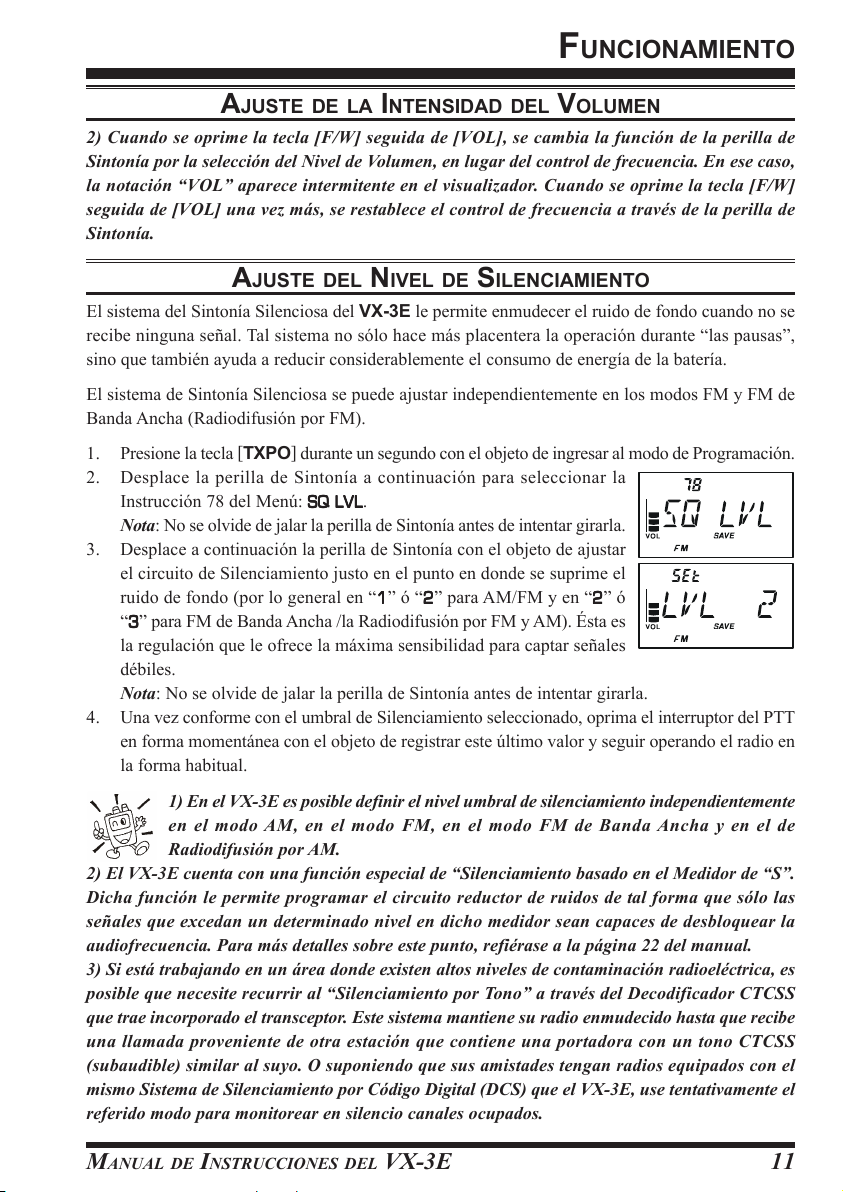

Ajuste del Nivel de Silenciamiento .......................................................... 11

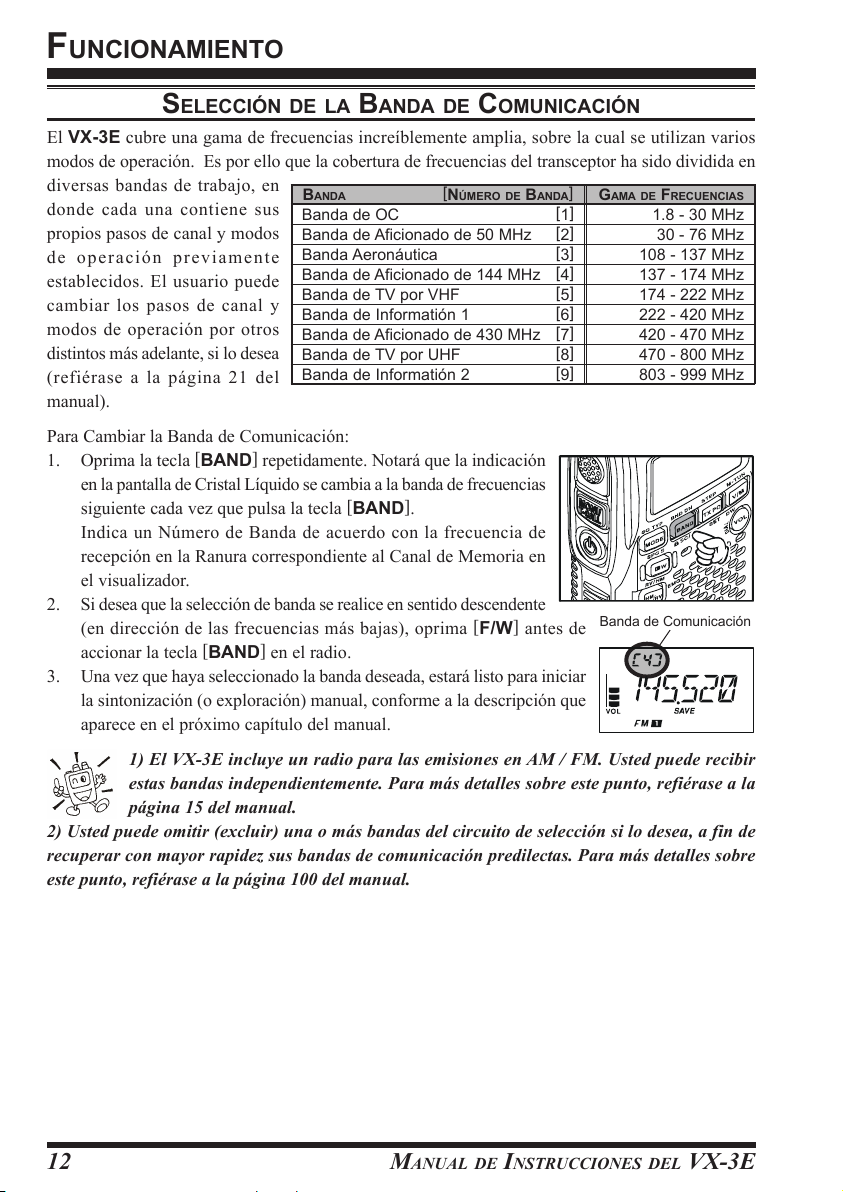

Selección de la Banda de Comunicación .................................................. 12

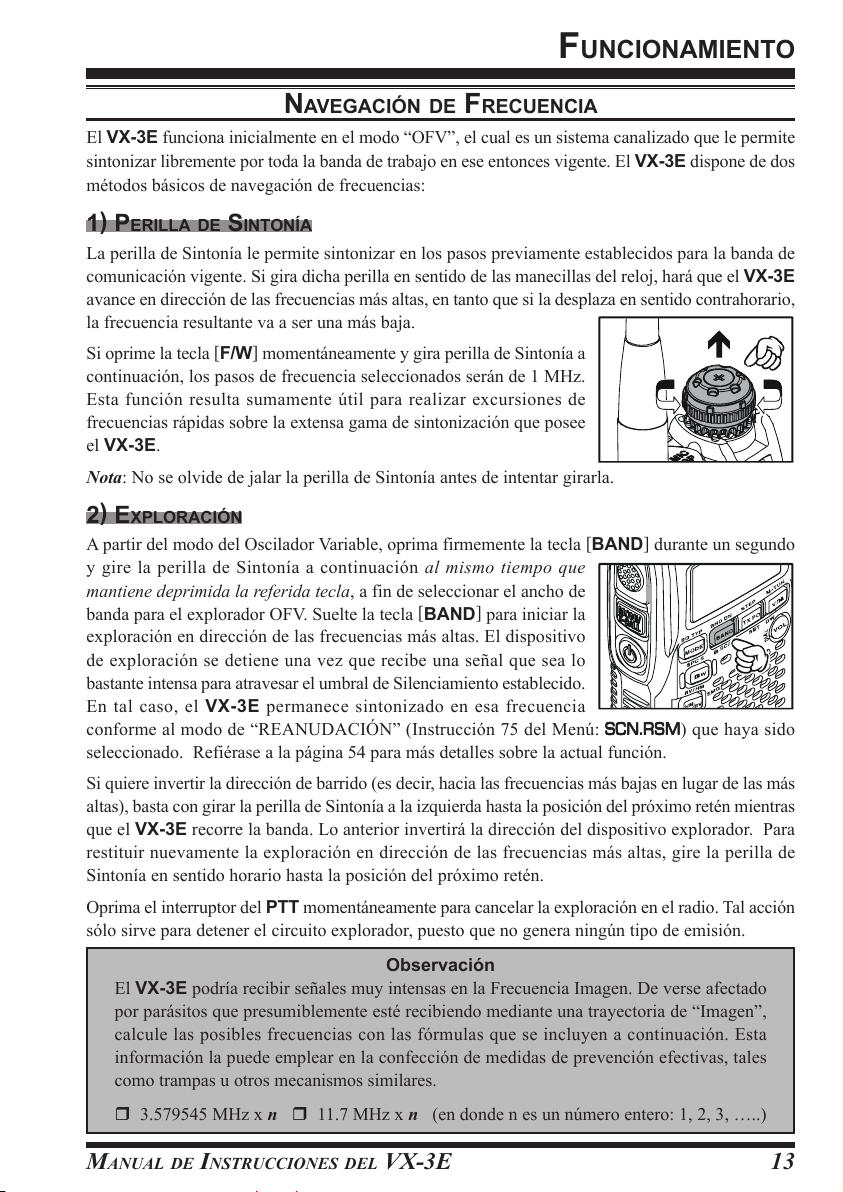

Navegación de Frecuencias ...................................................................... 13

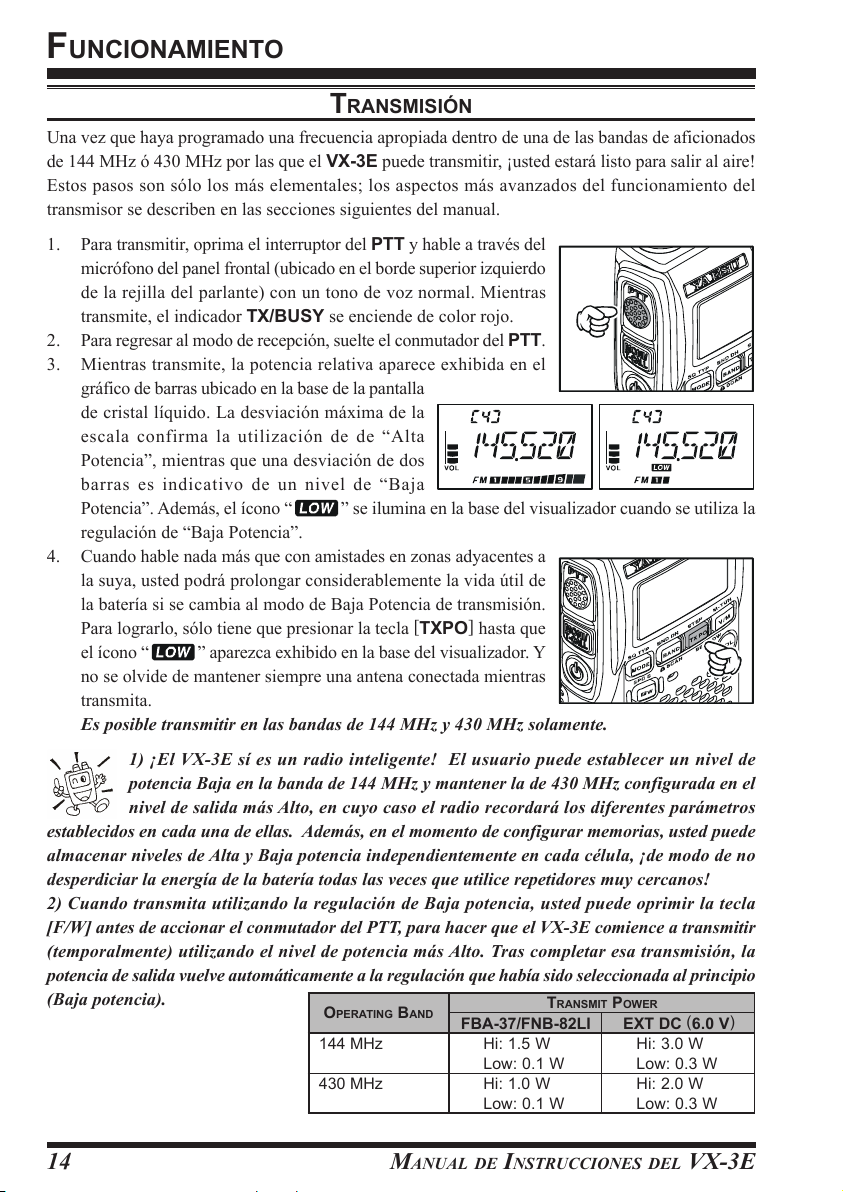

Transmisión .............................................................................................. 14

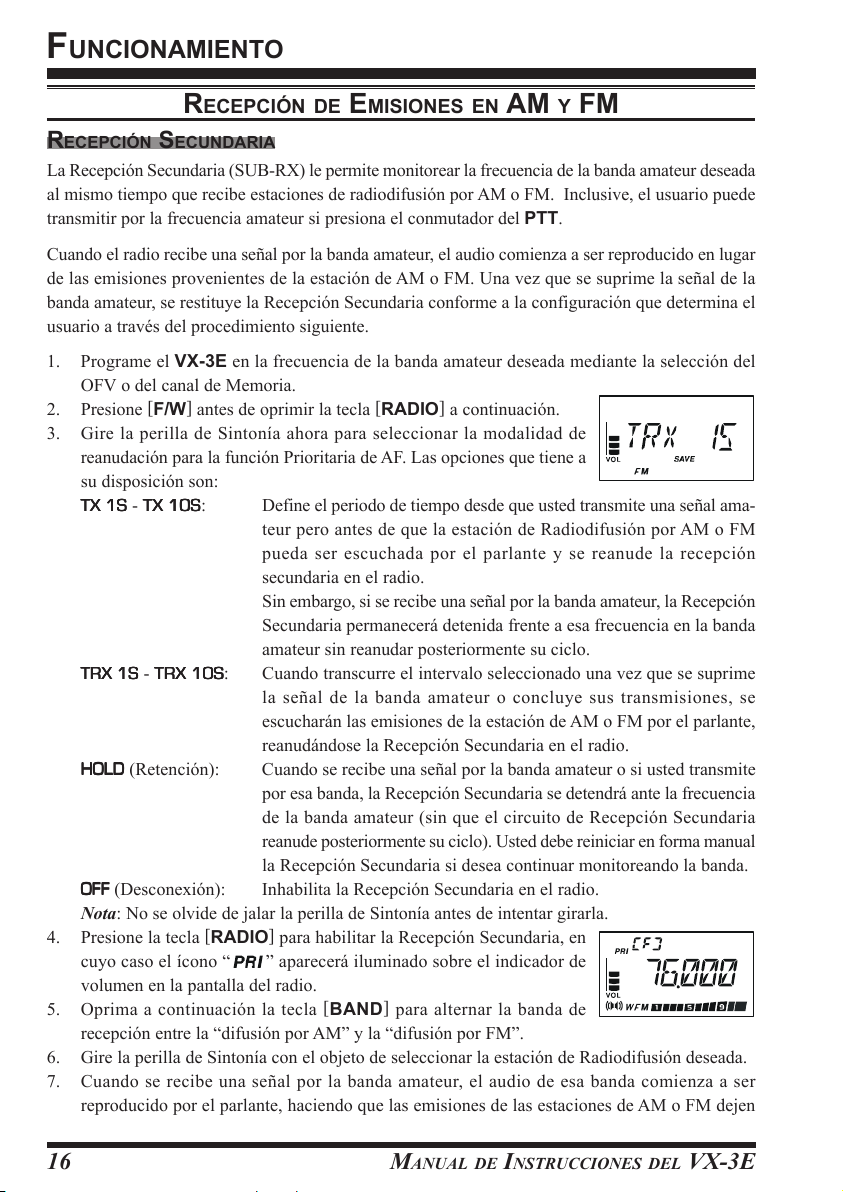

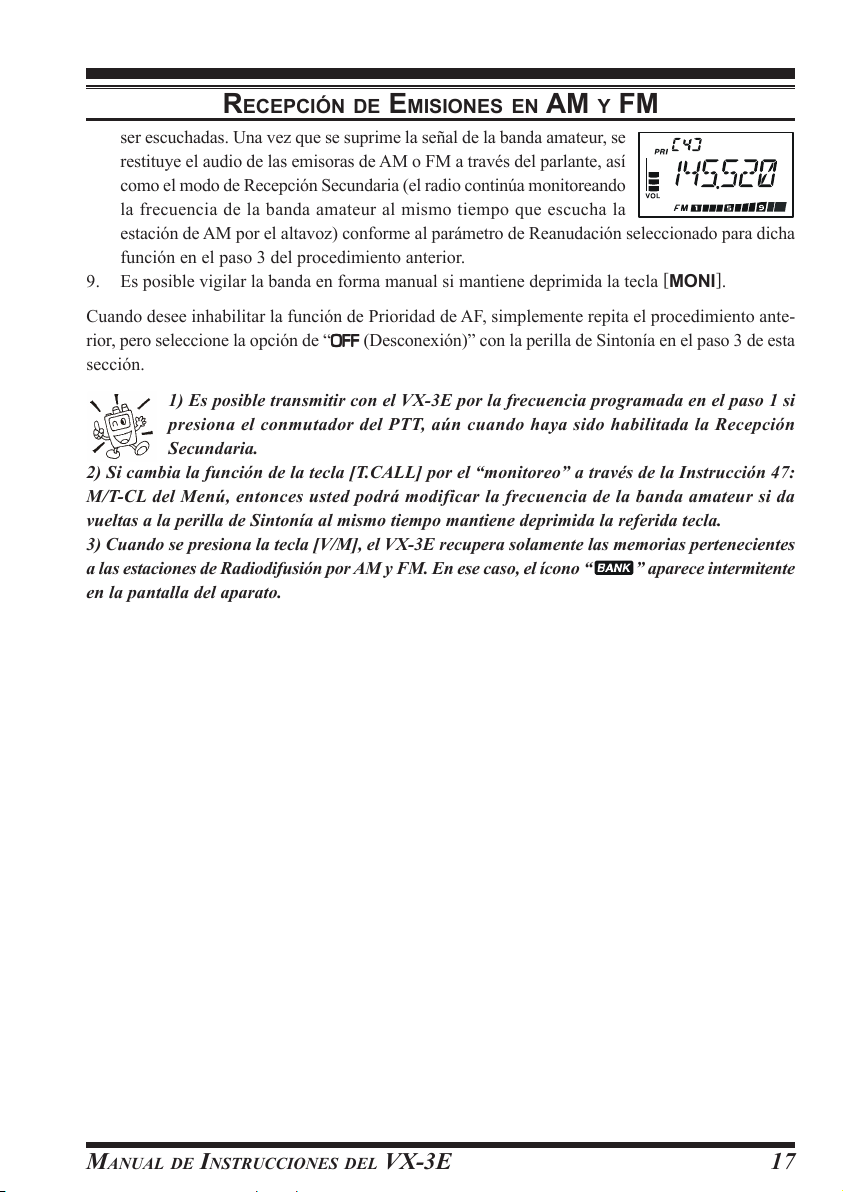

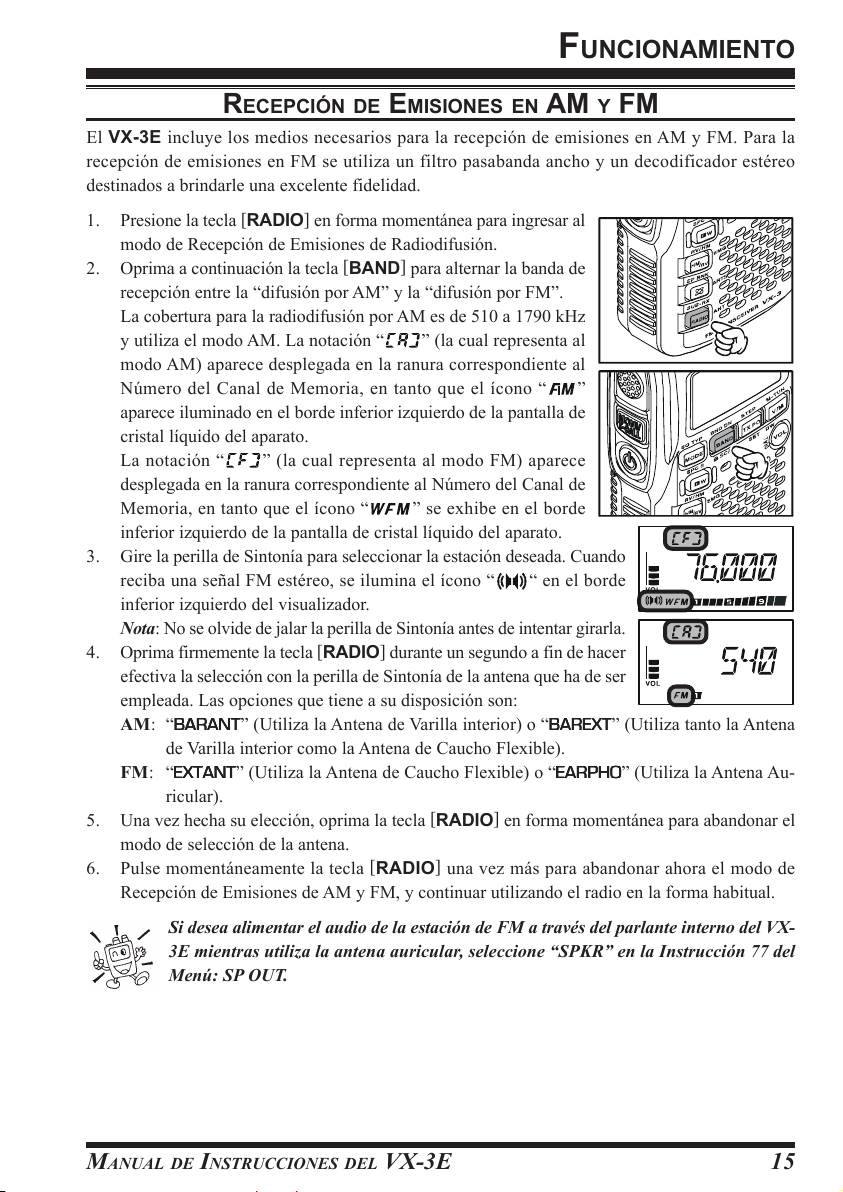

Recepción de Emisiones en AM y FM ..................................................... 15

Recepción Secundaria ........................................................................ 16

Funcionamiento Avanzado .......................................................................... 18

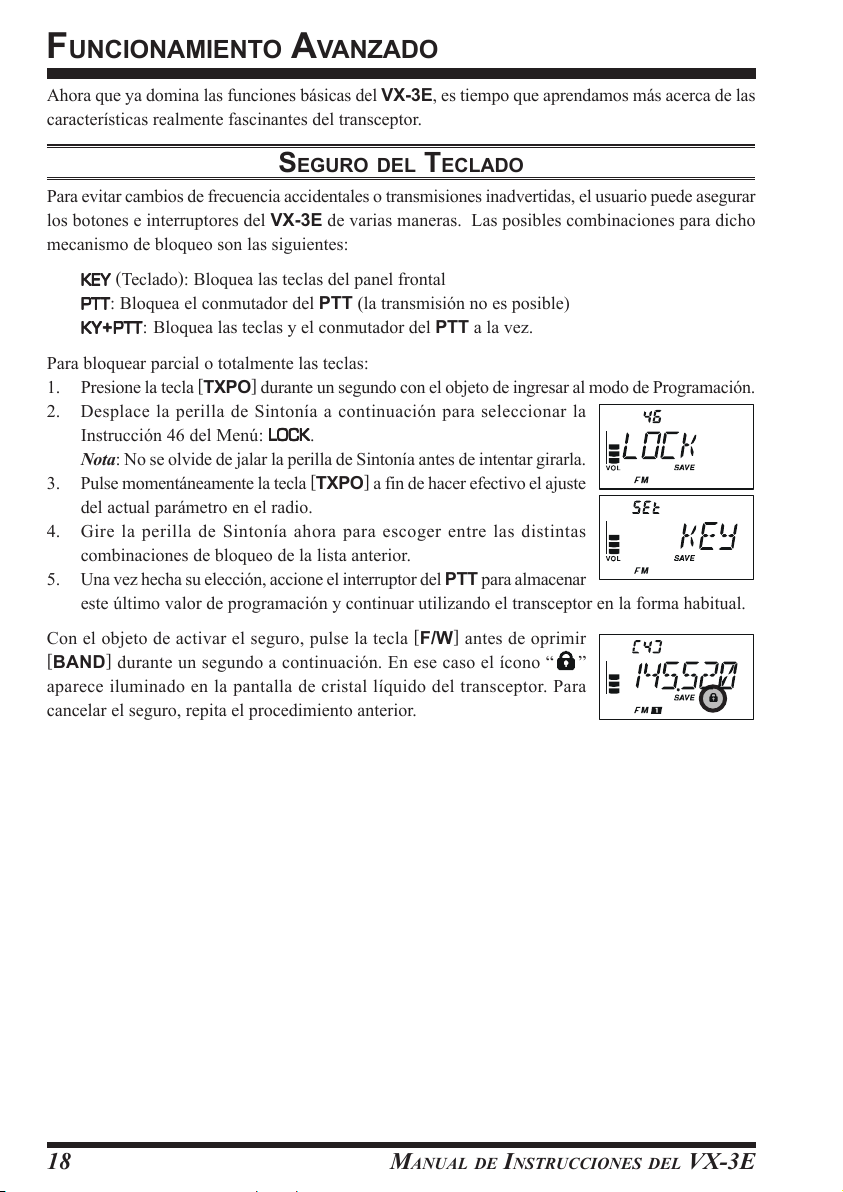

Seguro del Teclado ................................................................................... 18

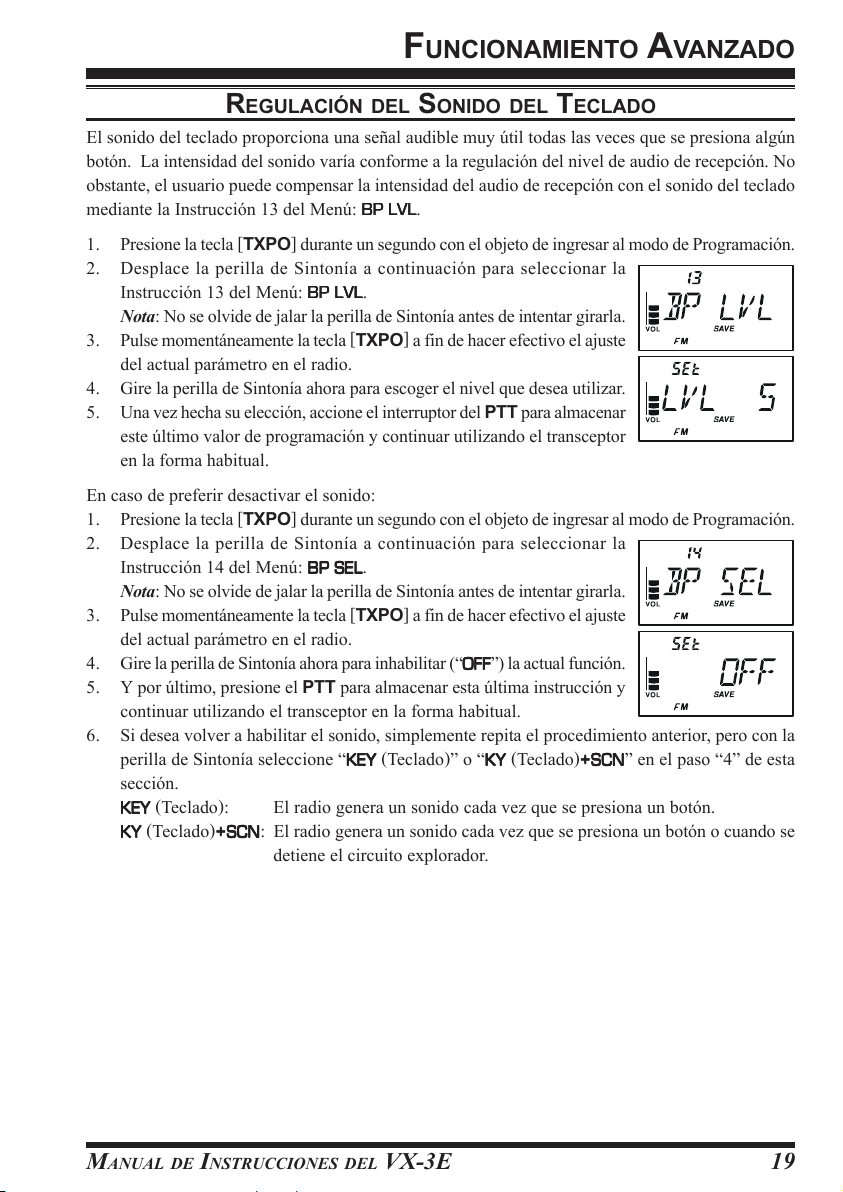

Regulación del Sonido del Teclado .......................................................... 19

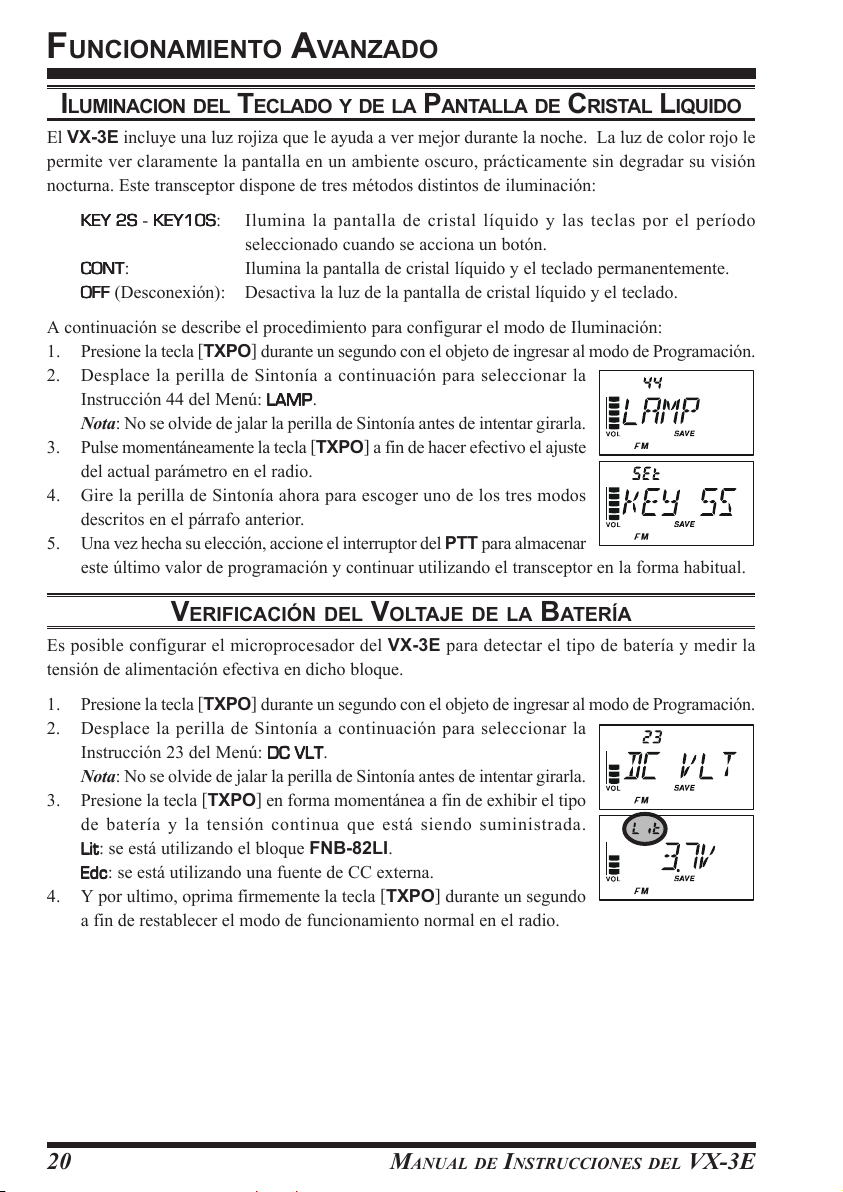

Iluminación del Teclado y de la Pantalla de Cristal Líquido .................... 20

Verificación del Voltaje de la Batería ...................................................... 20

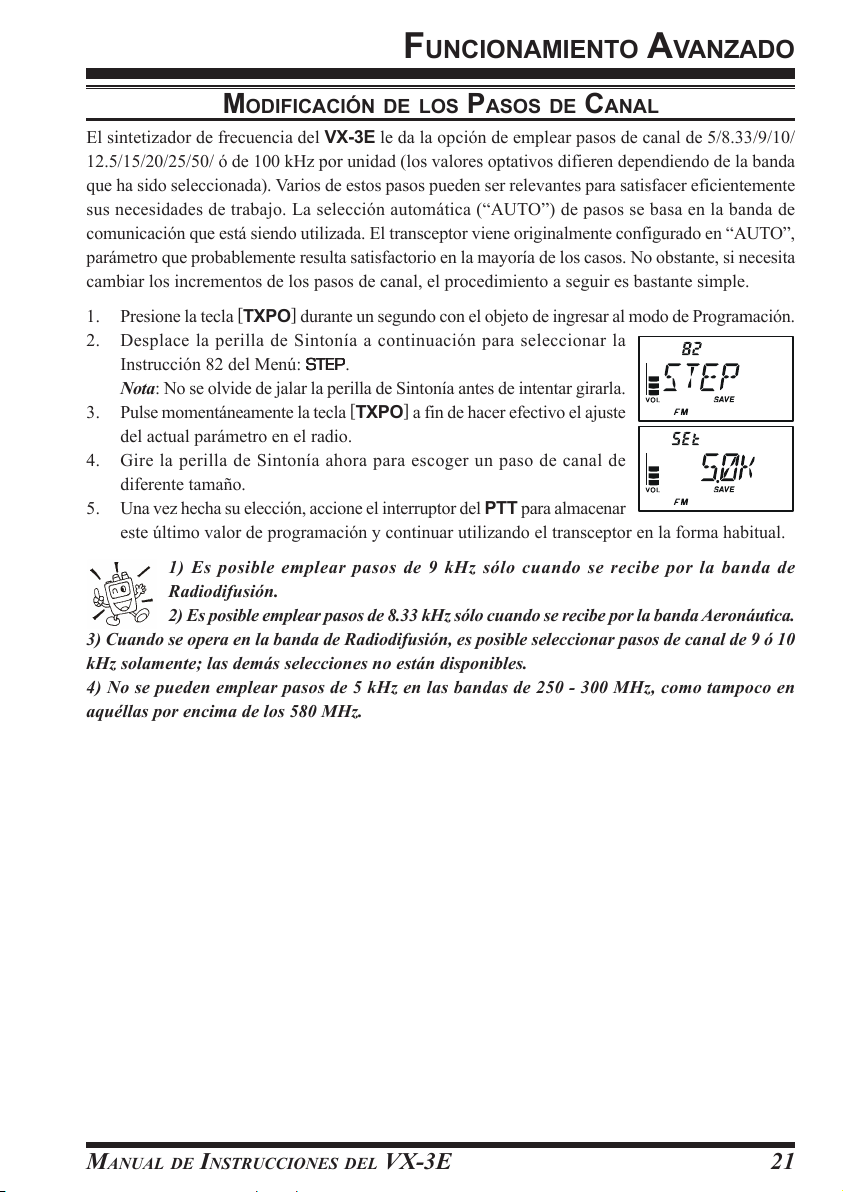

Modificación de los Pasos de Canal ......................................................... 21

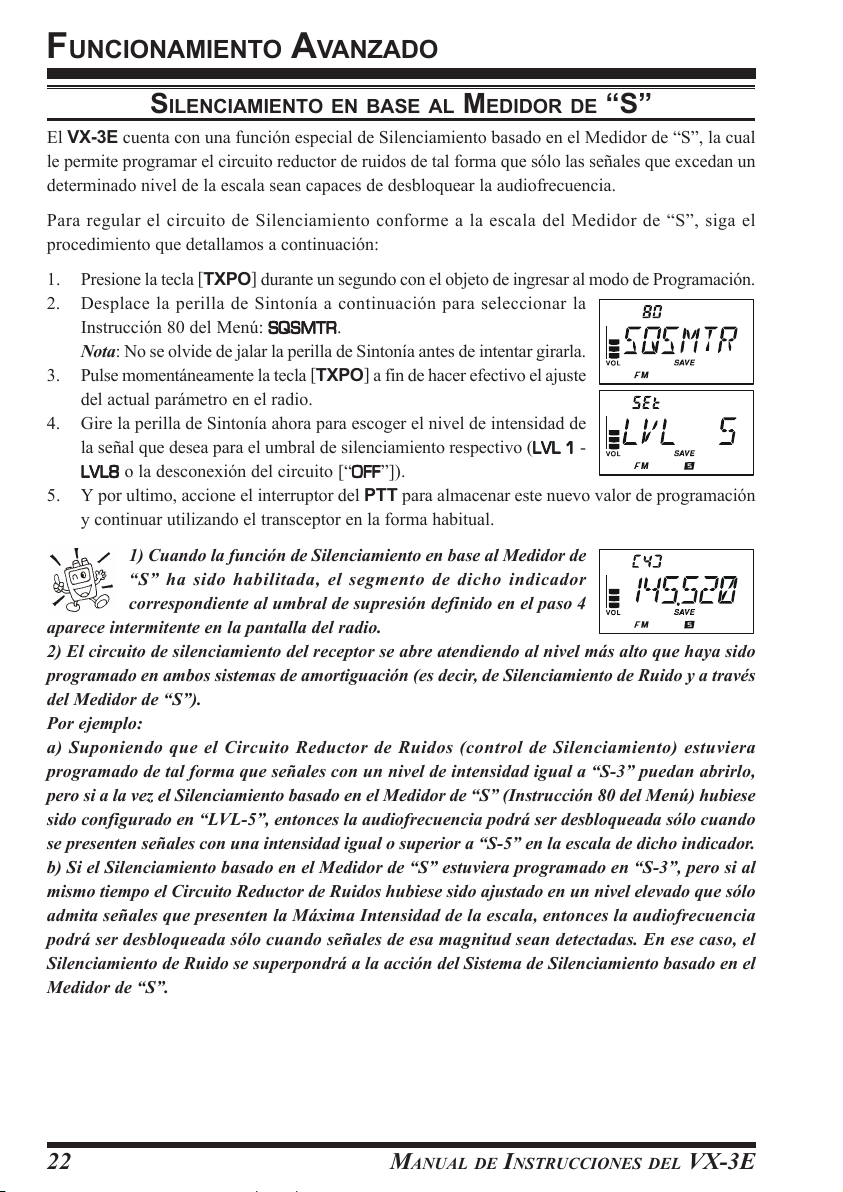

Silenciamiento en base al Medidor de “S” ............................................... 22

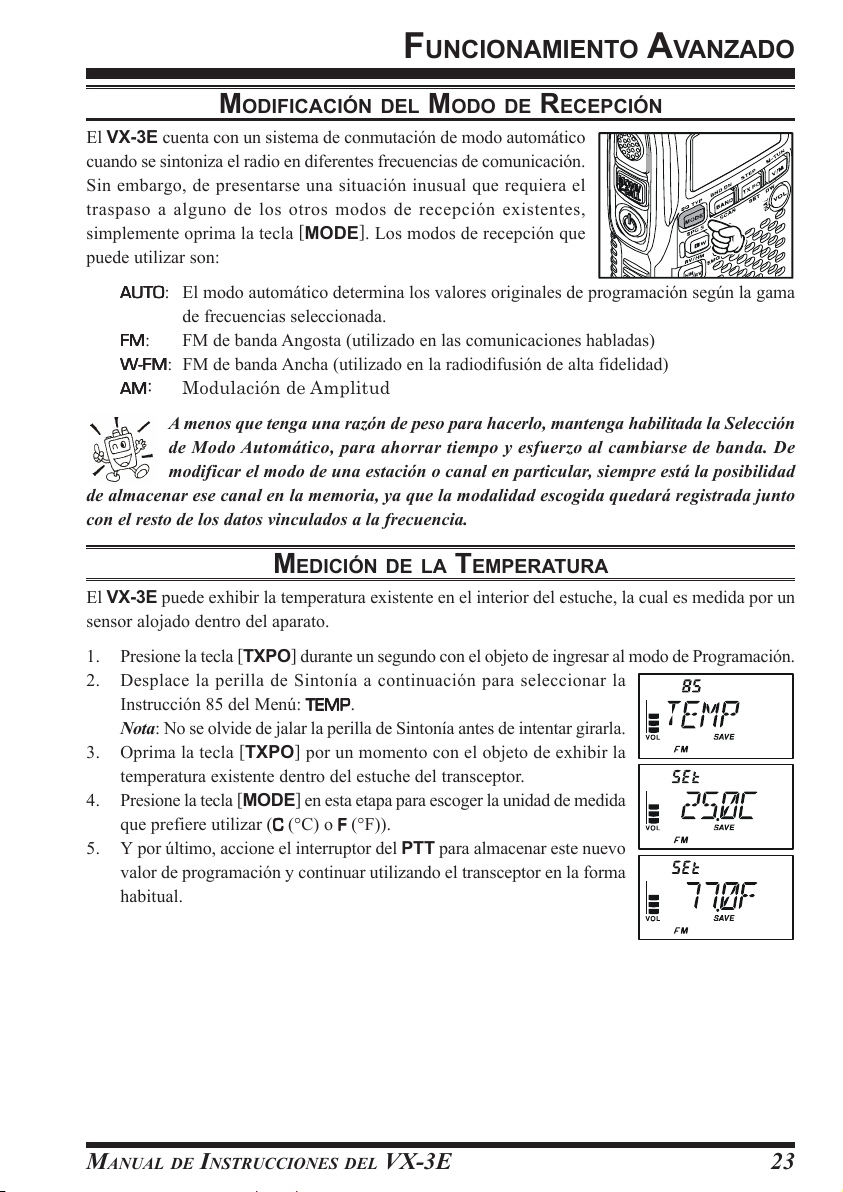

Modificación del Modo de Recepción ...................................................... 23

Medición de la Temperatura ..................................................................... 23

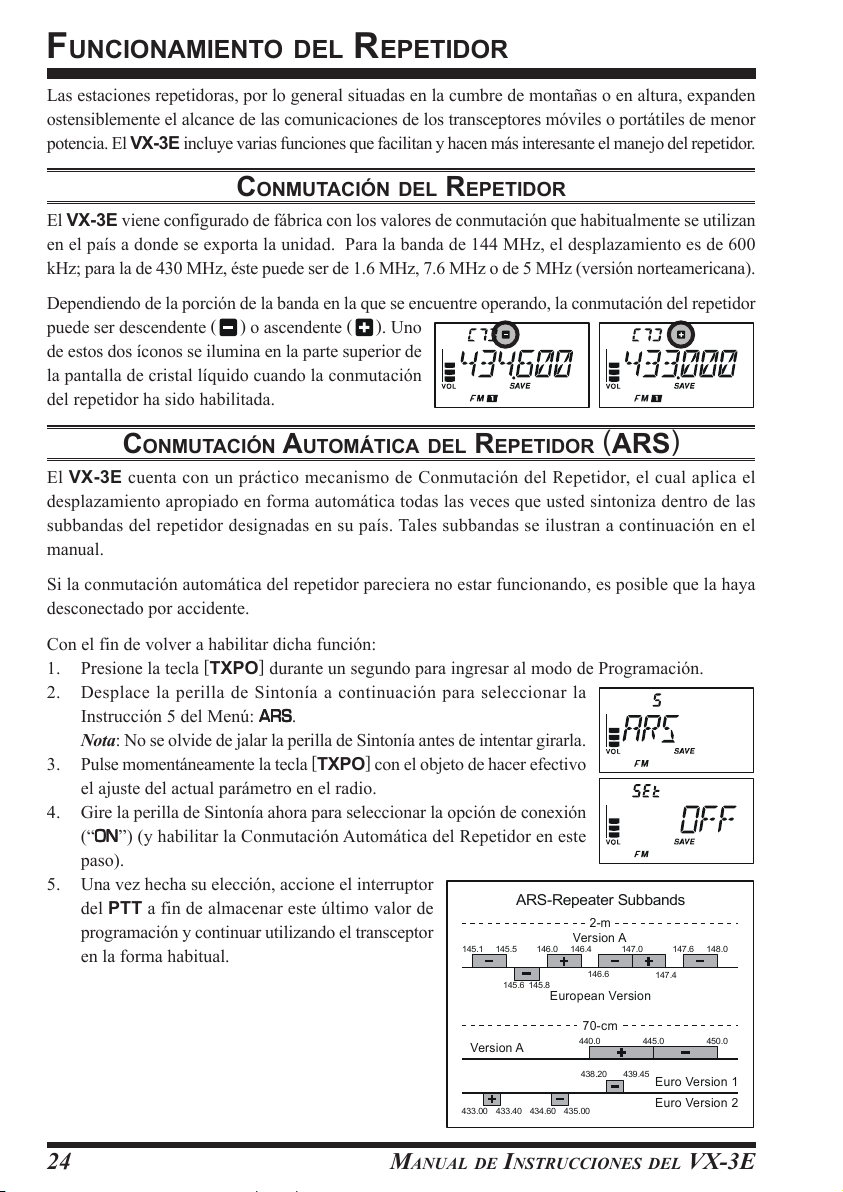

Funcionamiento del Repetidor .................................................................... 24

Conmutación del Repetidor ...................................................................... 24

Conmutación Automática del Repetidor (ARS) ....................................... 24

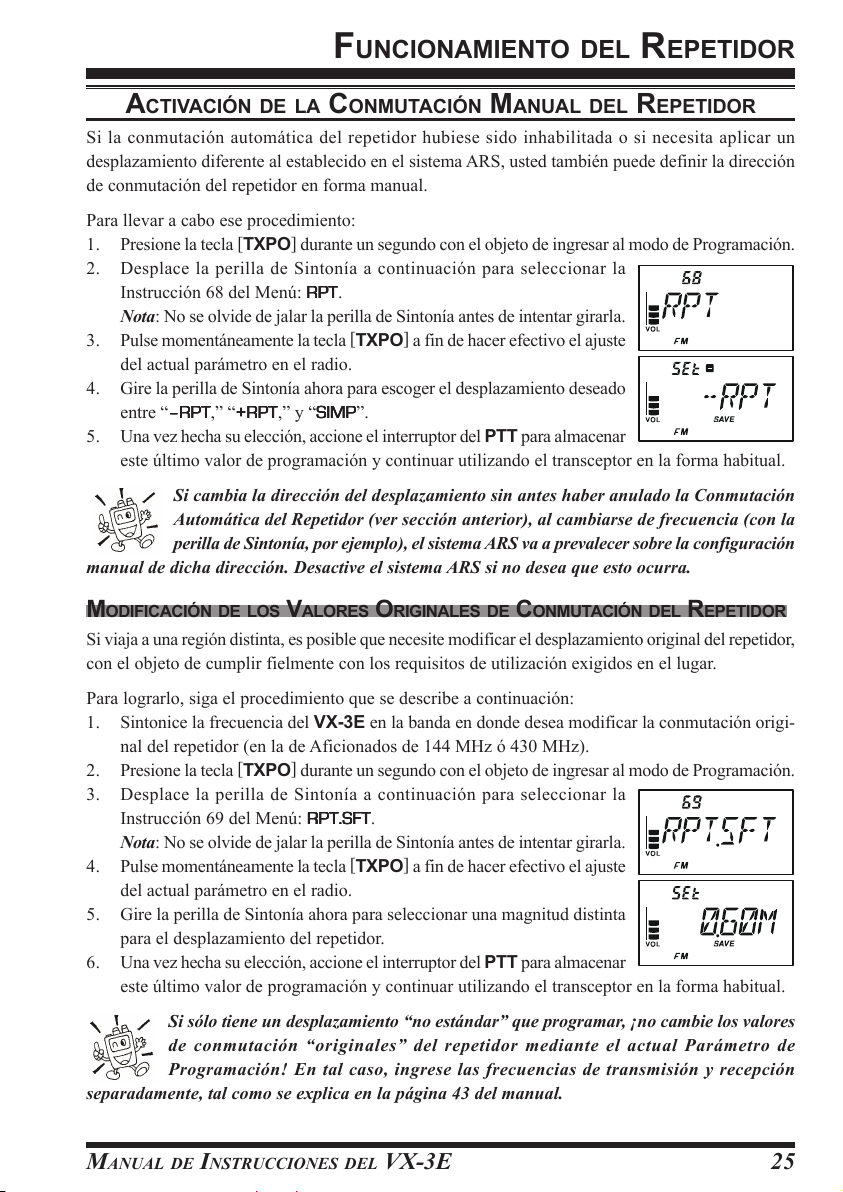

Activación de la Conmutación Manual del Repetidor .............................. 25

Modificación de los Valores Originales

de Conmutación del Repetidor ........................................................... 25

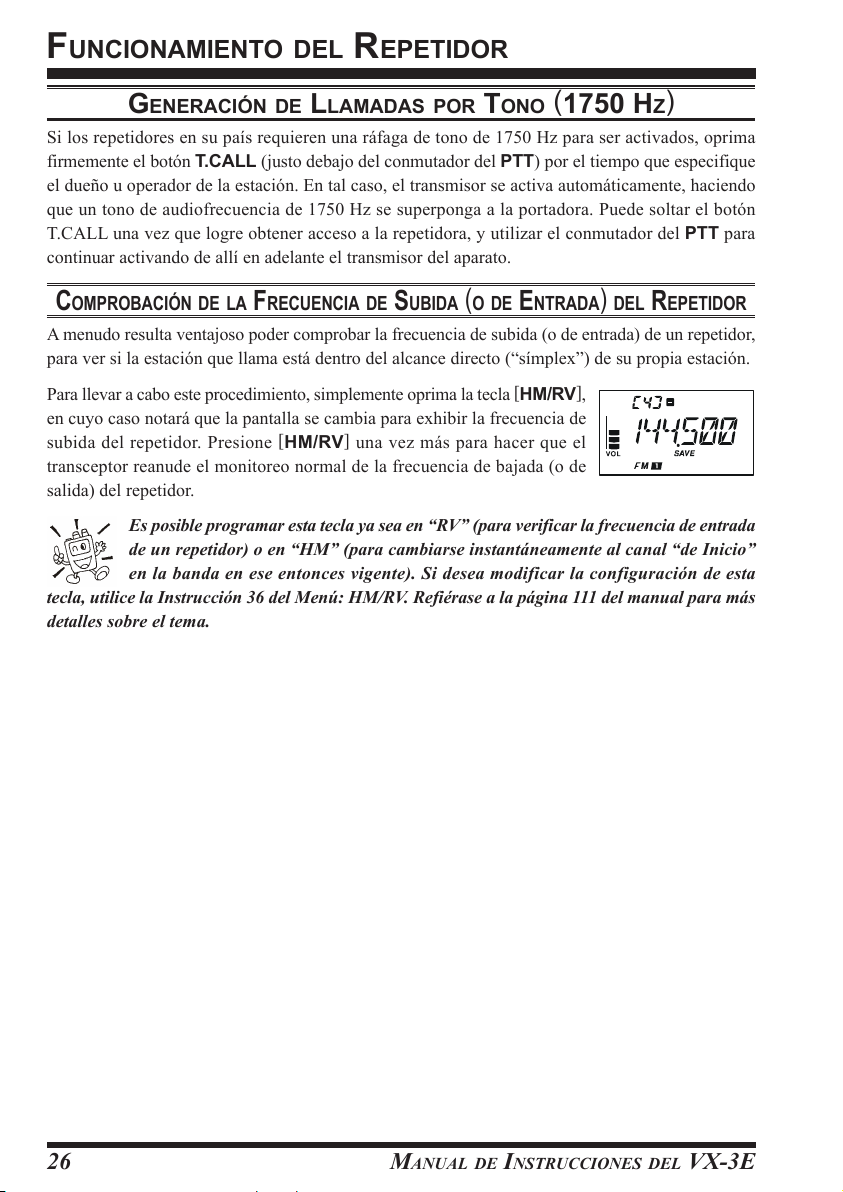

Generación de Llamadas por Tono (1750 Hz) .......................................... 26

Comprobación de la Frecuencia de Subida

(o de Entrada) del Repetidor ..................................................................... 26

Funcionamiento del Sistema CTCSS, DCS y EPCS .................................. 28

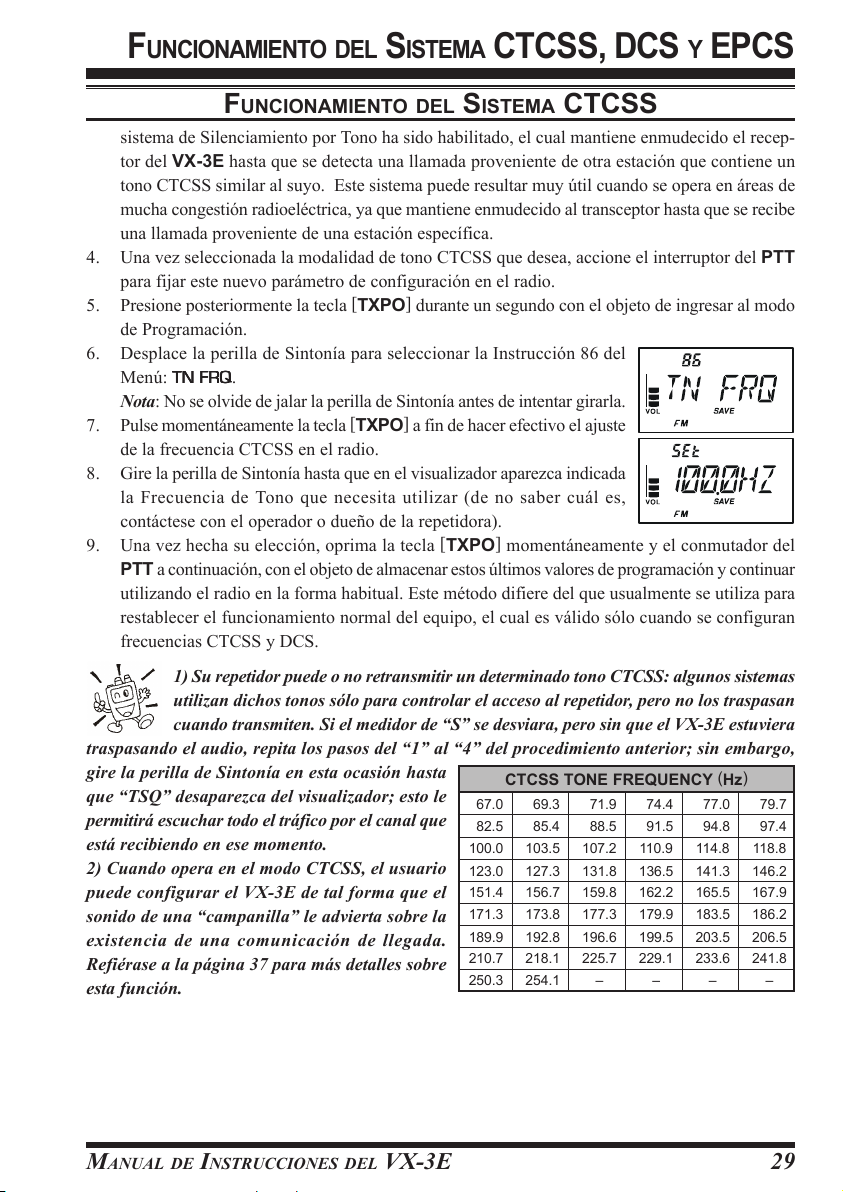

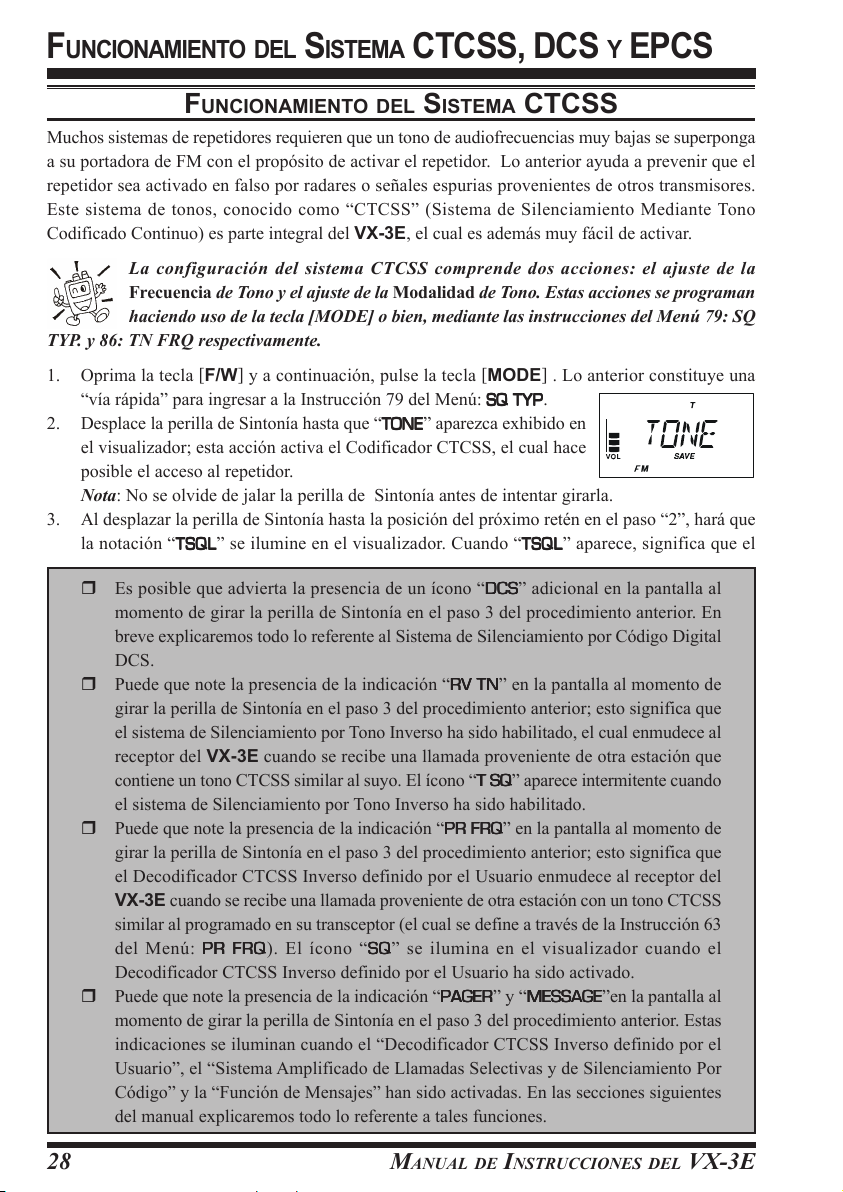

Funcionamiento del Sistema CTCSS ....................................................... 28

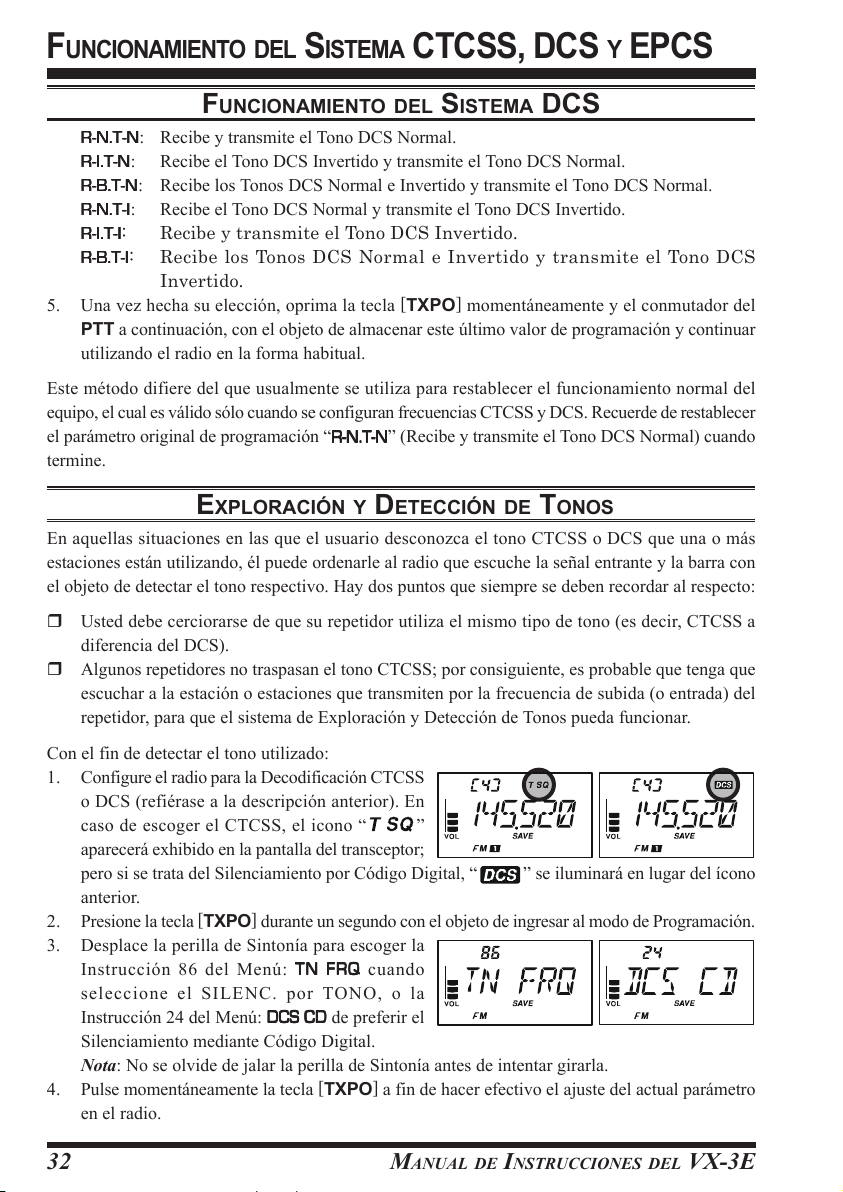

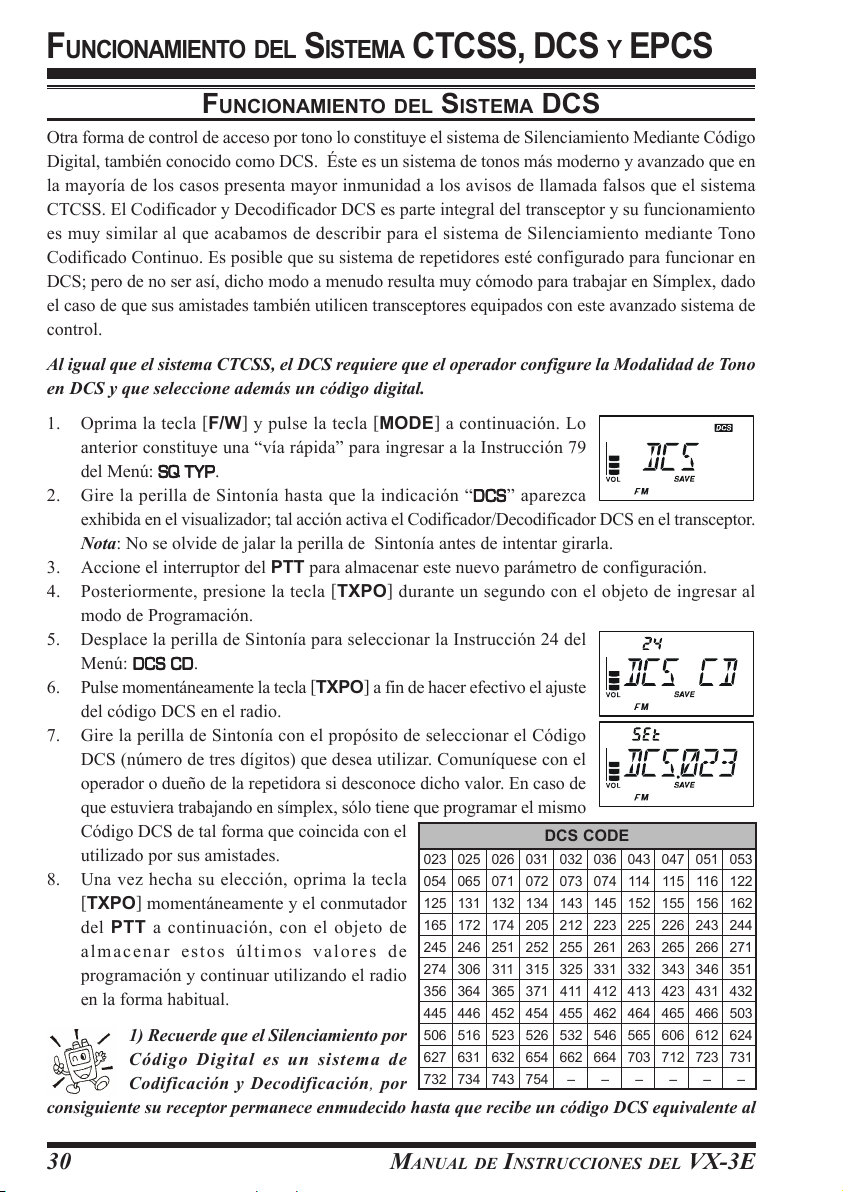

Funcionamiento del Sistema DCS ............................................................ 30

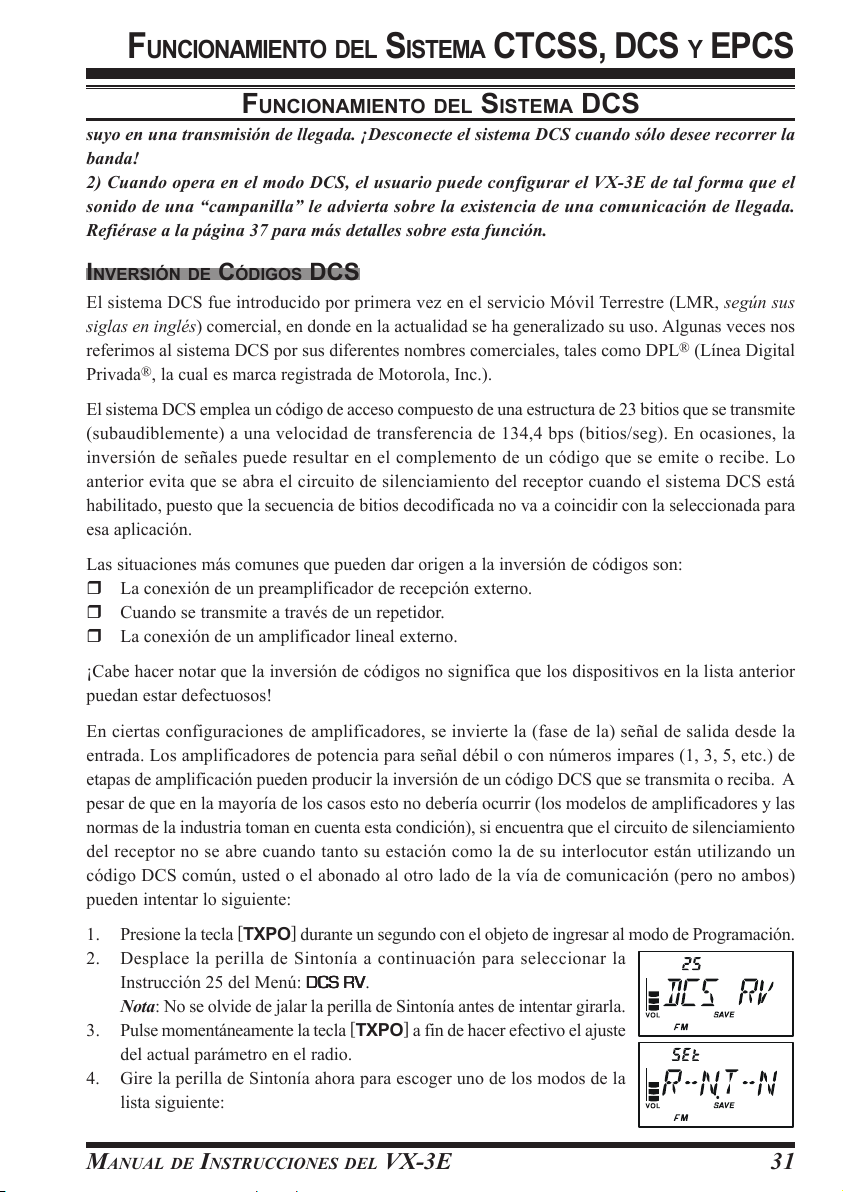

Inversión de Códigos DCS ................................................................. 31

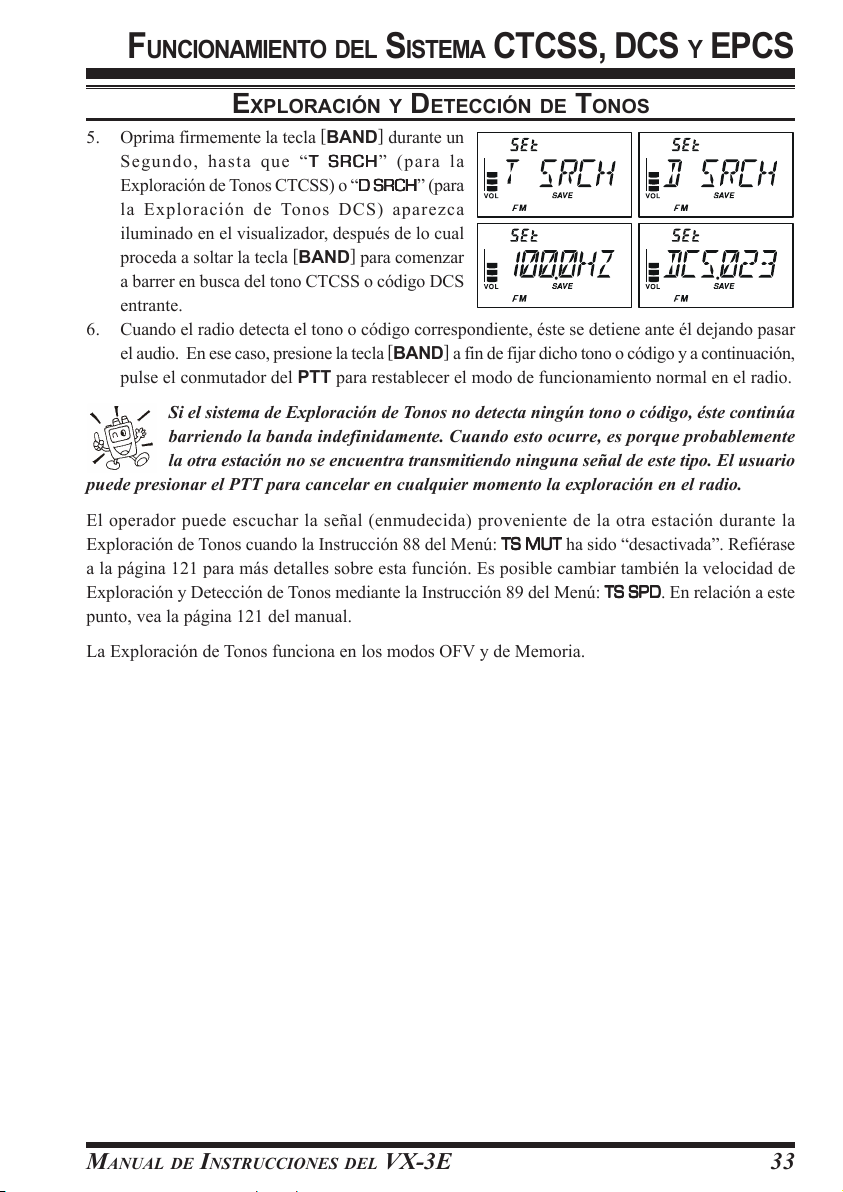

Exploración y Detección de Tonos ........................................................... 32

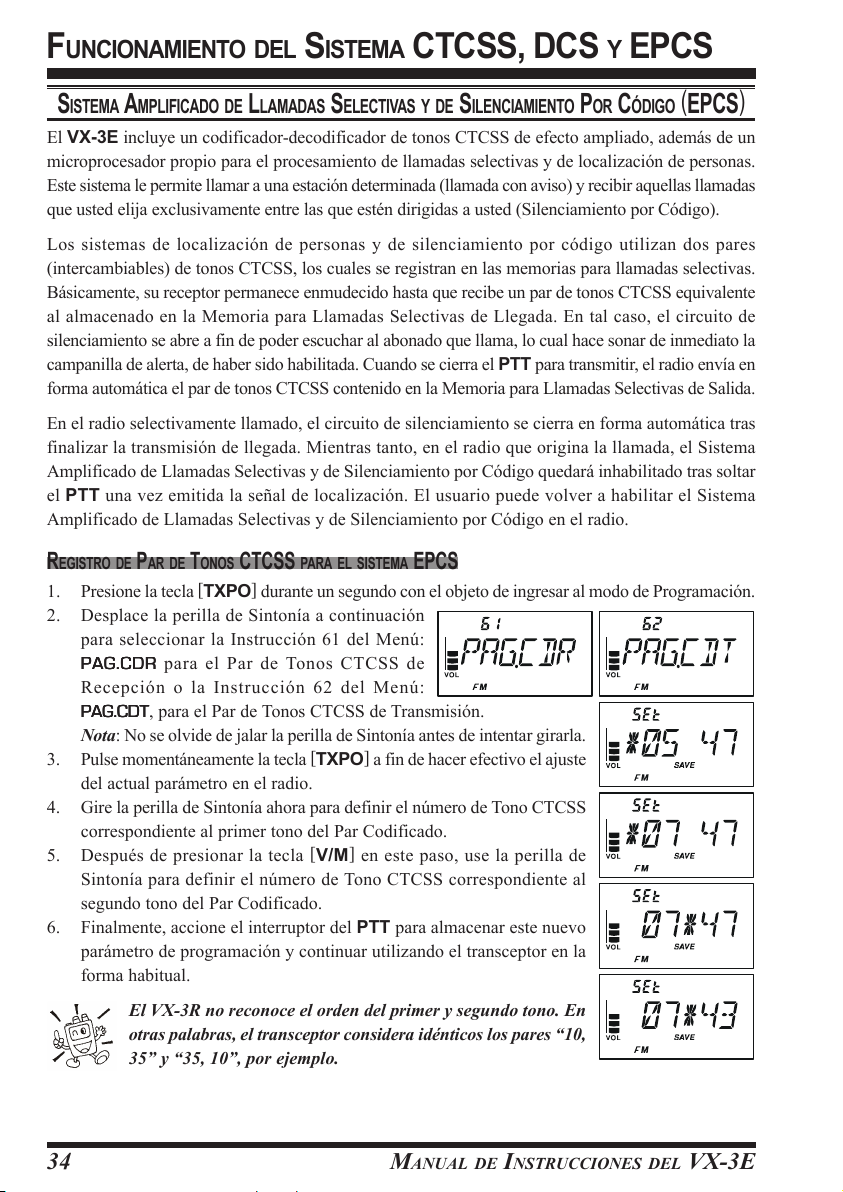

Sistema Amplificado de Llamadas Selectivas y

de Silenciamiento Por Código (EPCS) ..................................................... 34

Registro de Par de Tonos CTCSS para el sistema EPCS ................... 34

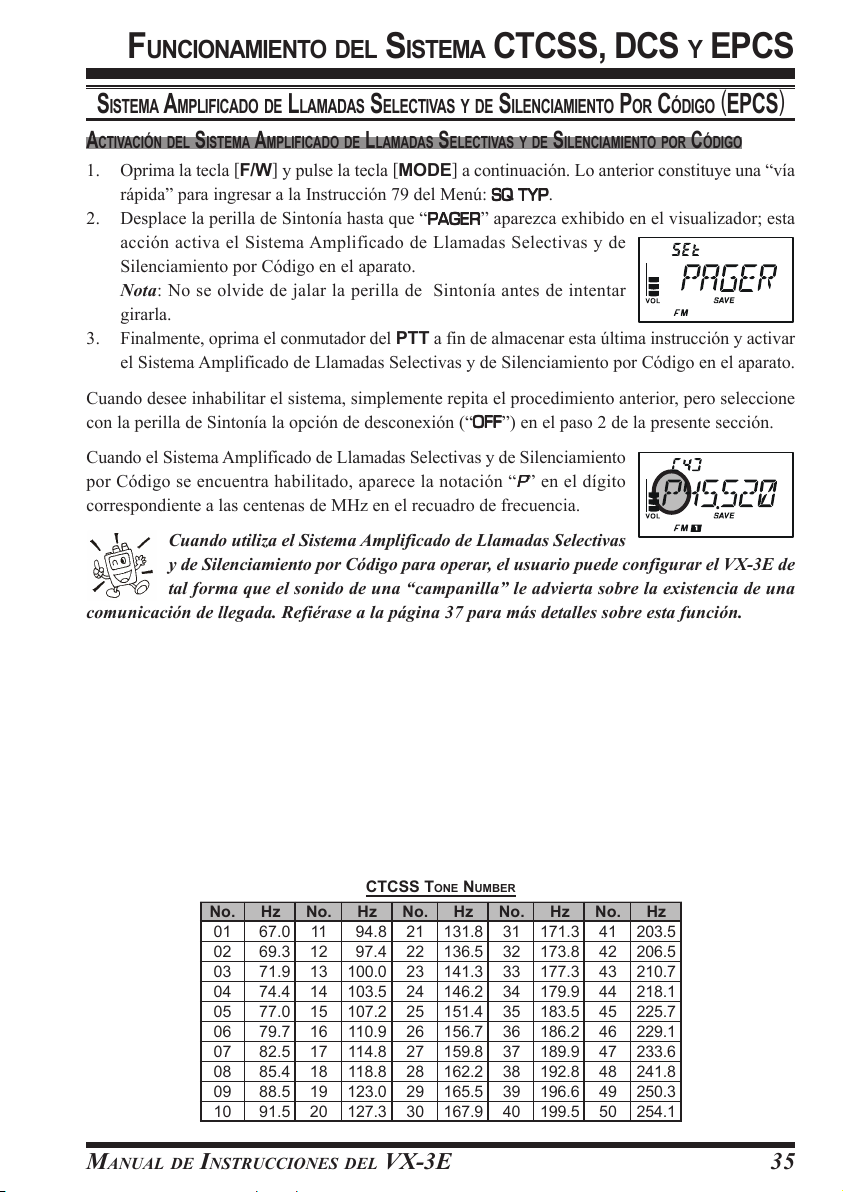

Activación del Sistema Amplificado de Llamadas Selectivas y

de Silenciamiento por Código ............................................................ 35

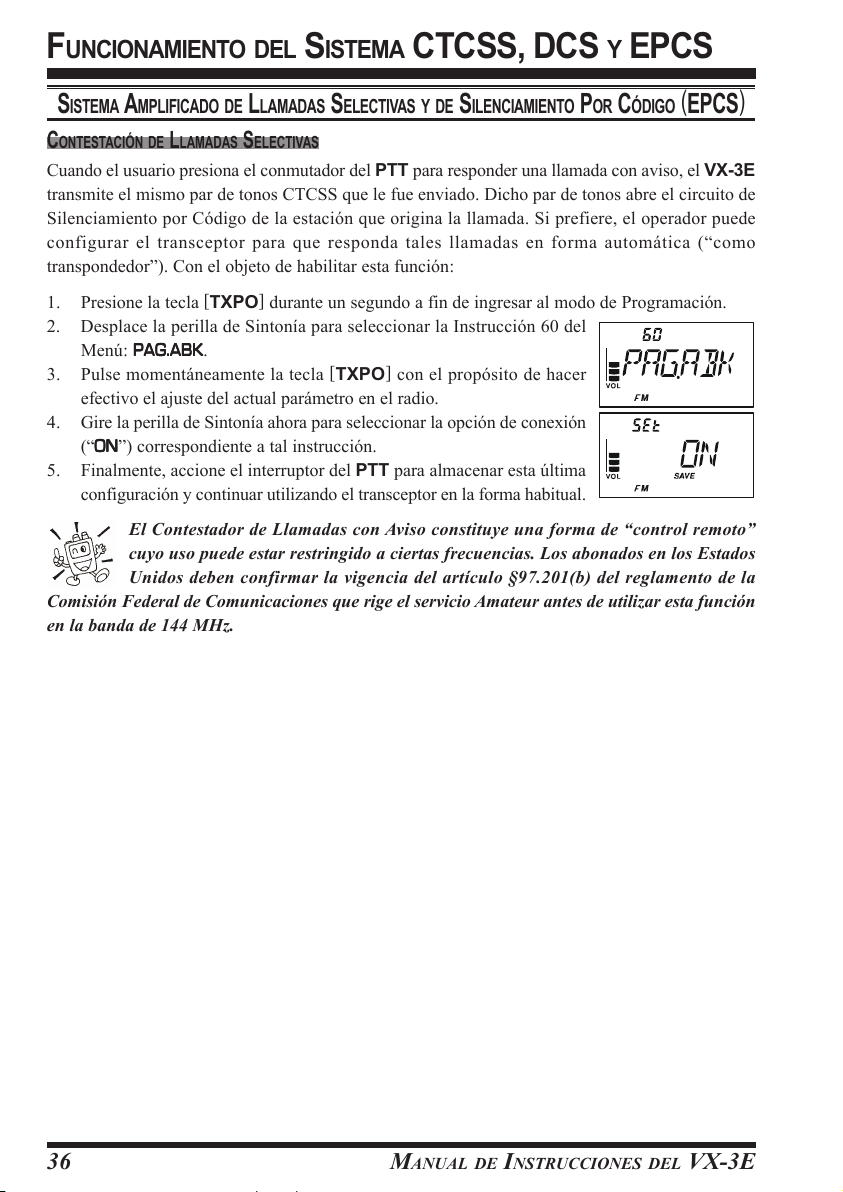

Contestación de Llamadas Selectivas ................................................ 36

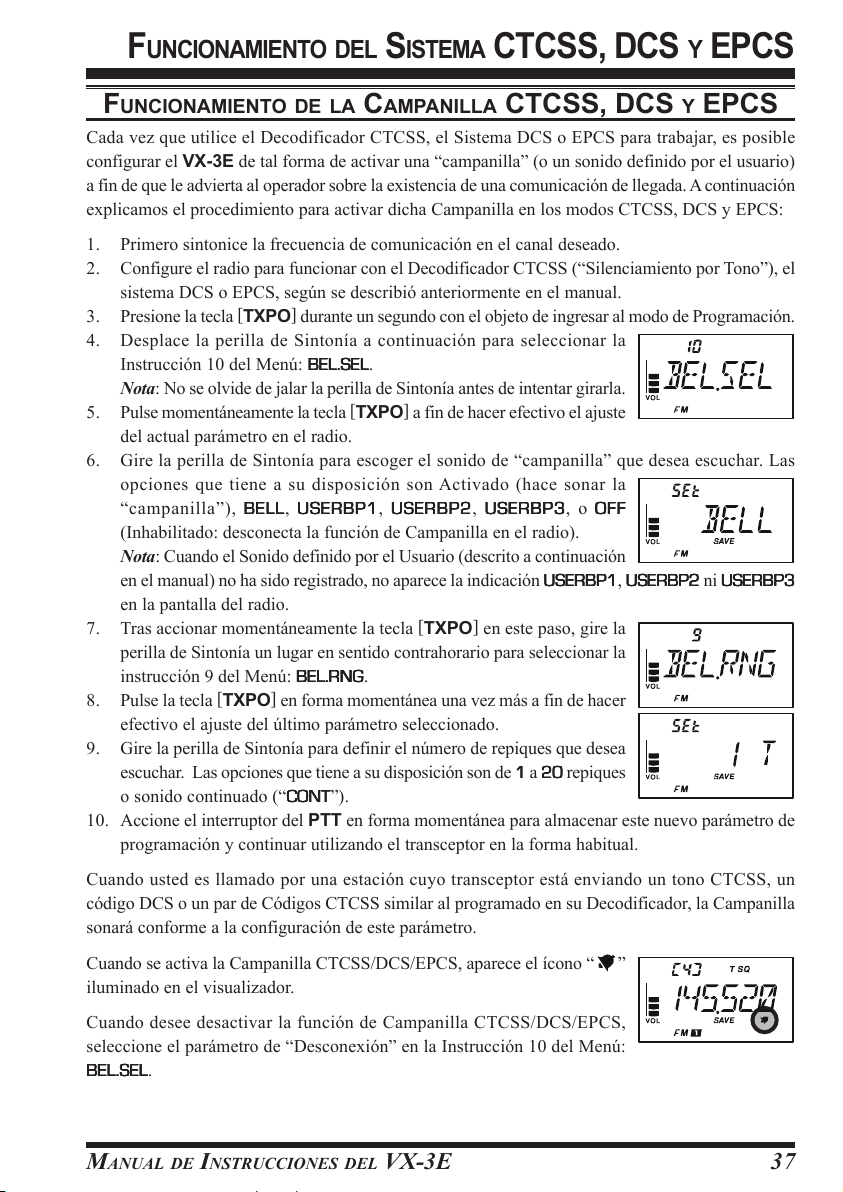

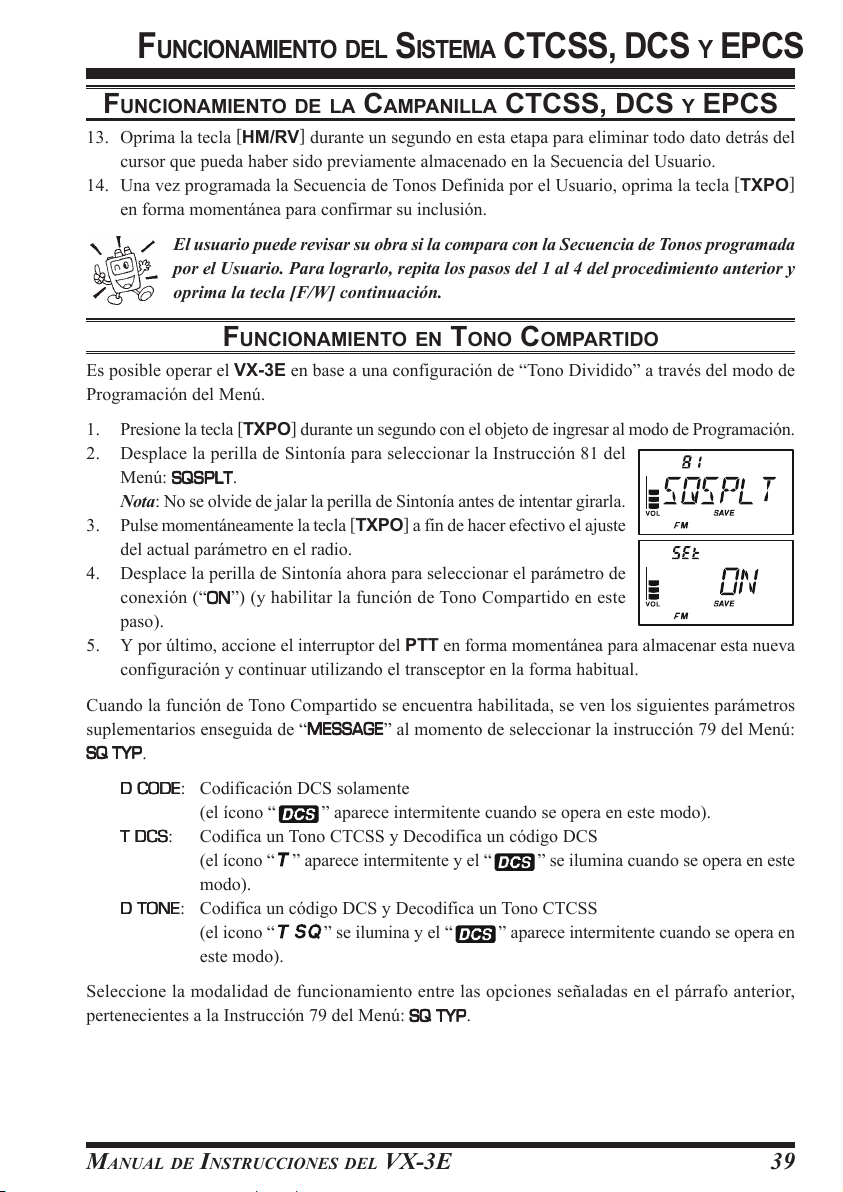

Funcionamiento de la Campanilla CTCSS, DCS y EPCS ........................ 37

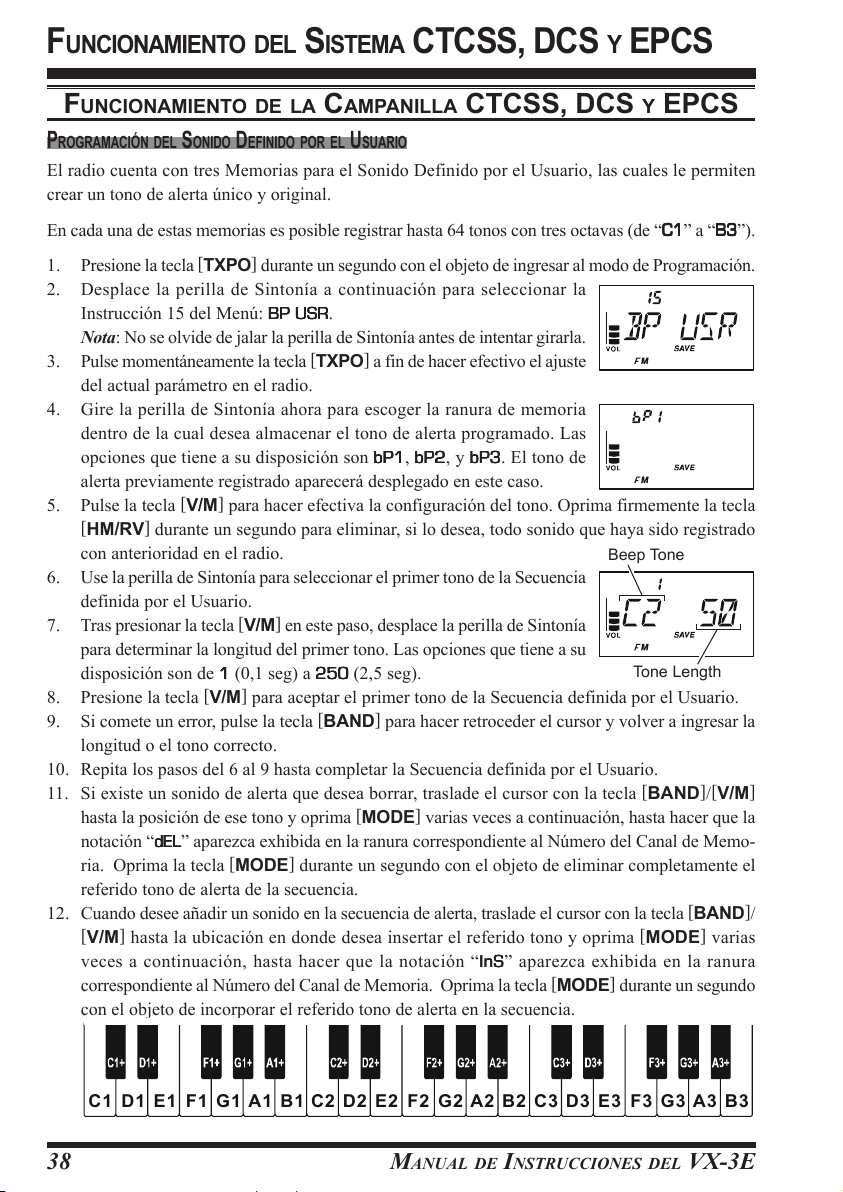

Programación del Sonido Definido por el Usuario ............................. 38

Funcionamiento en Tono Compartido ...................................................... 39

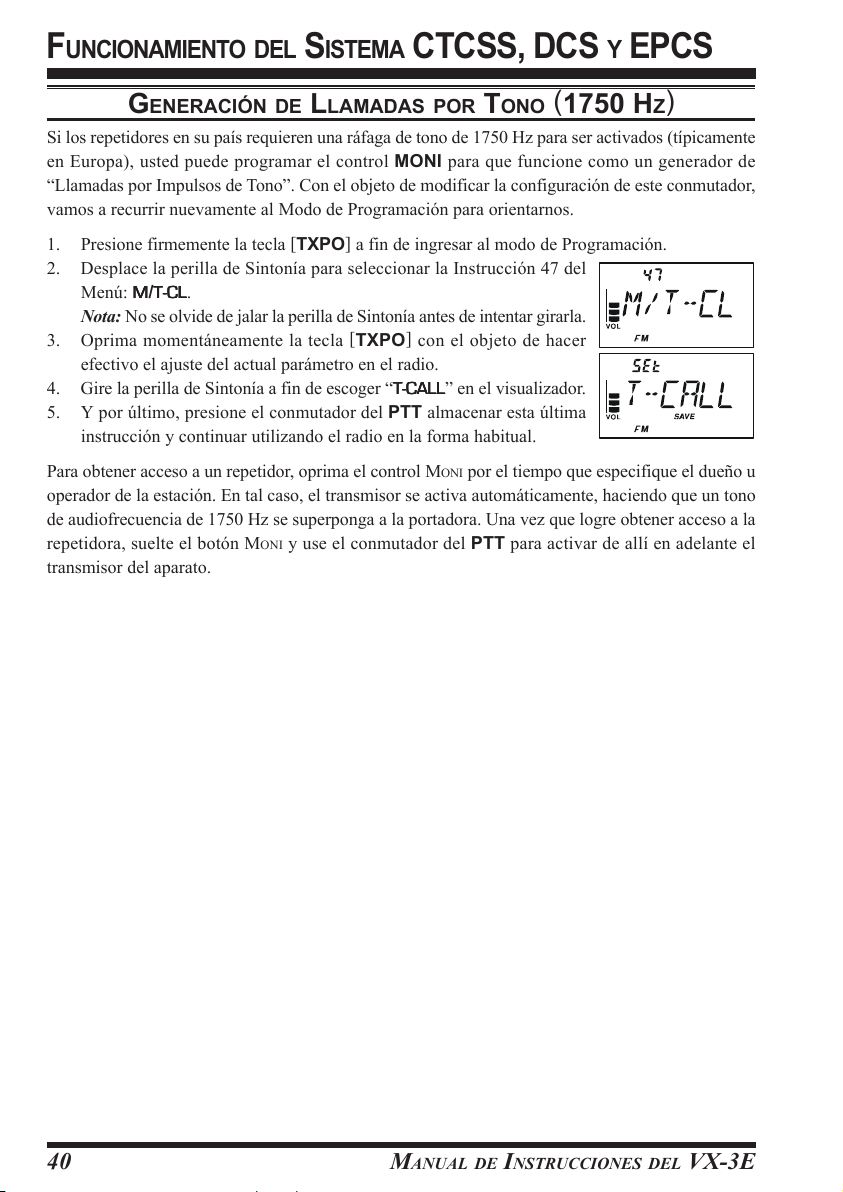

Generación de Llamadas por Tono (1750 Hz) .......................................... 40

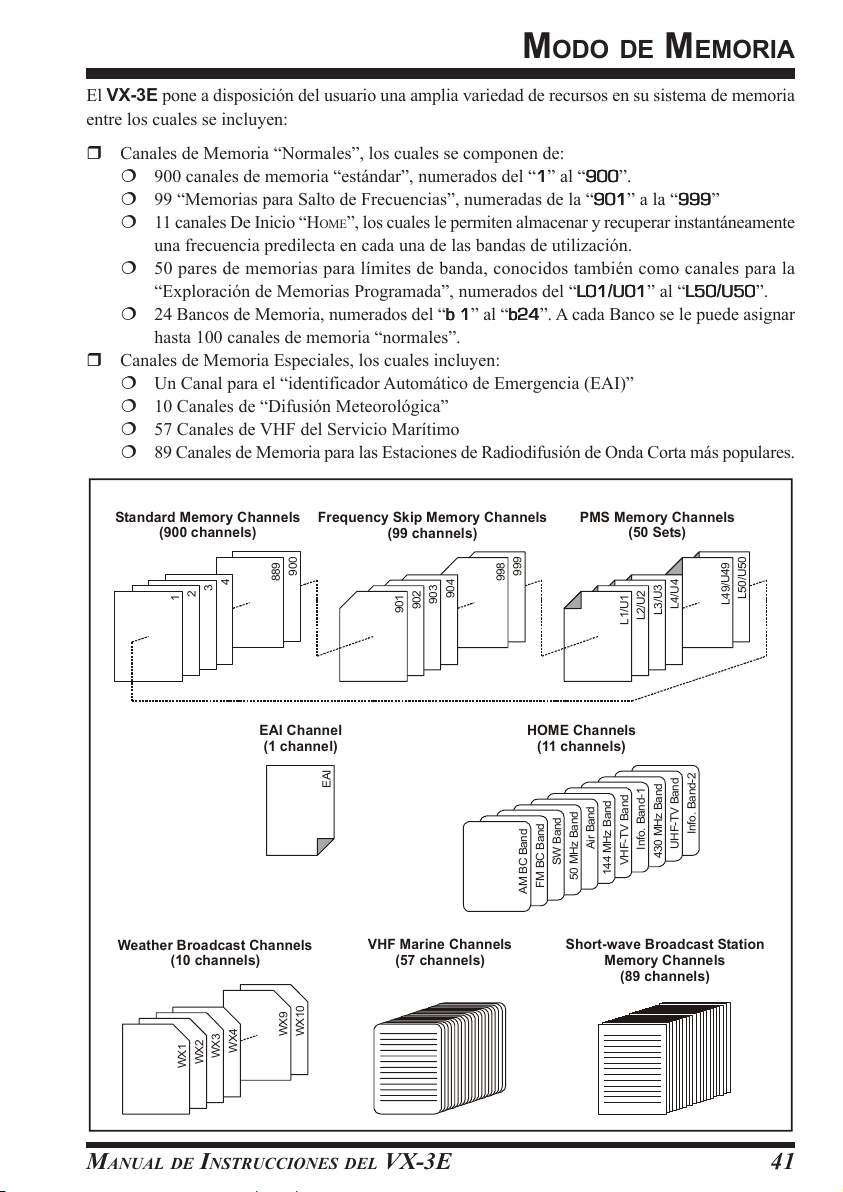

Modo de Memoria ........................................................................................ 41

Canales de Memoria Normales ................................................................ 42

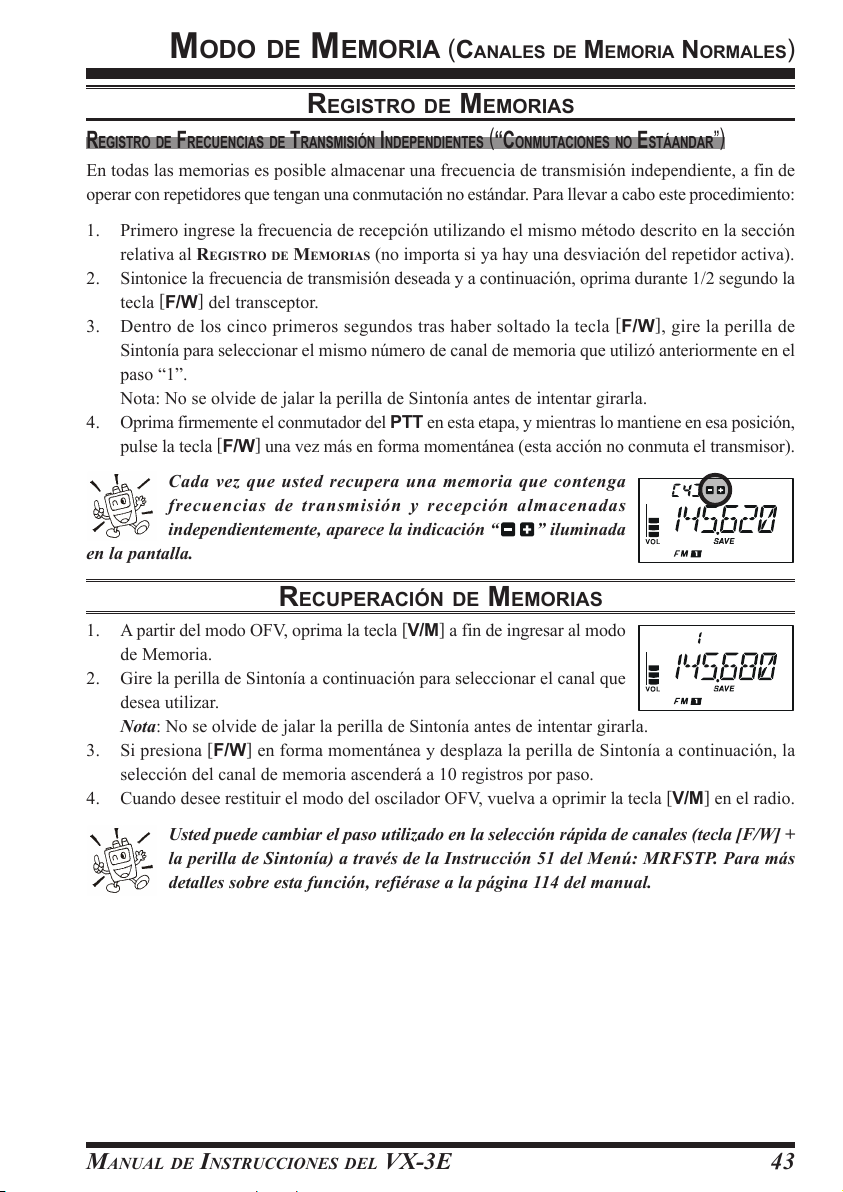

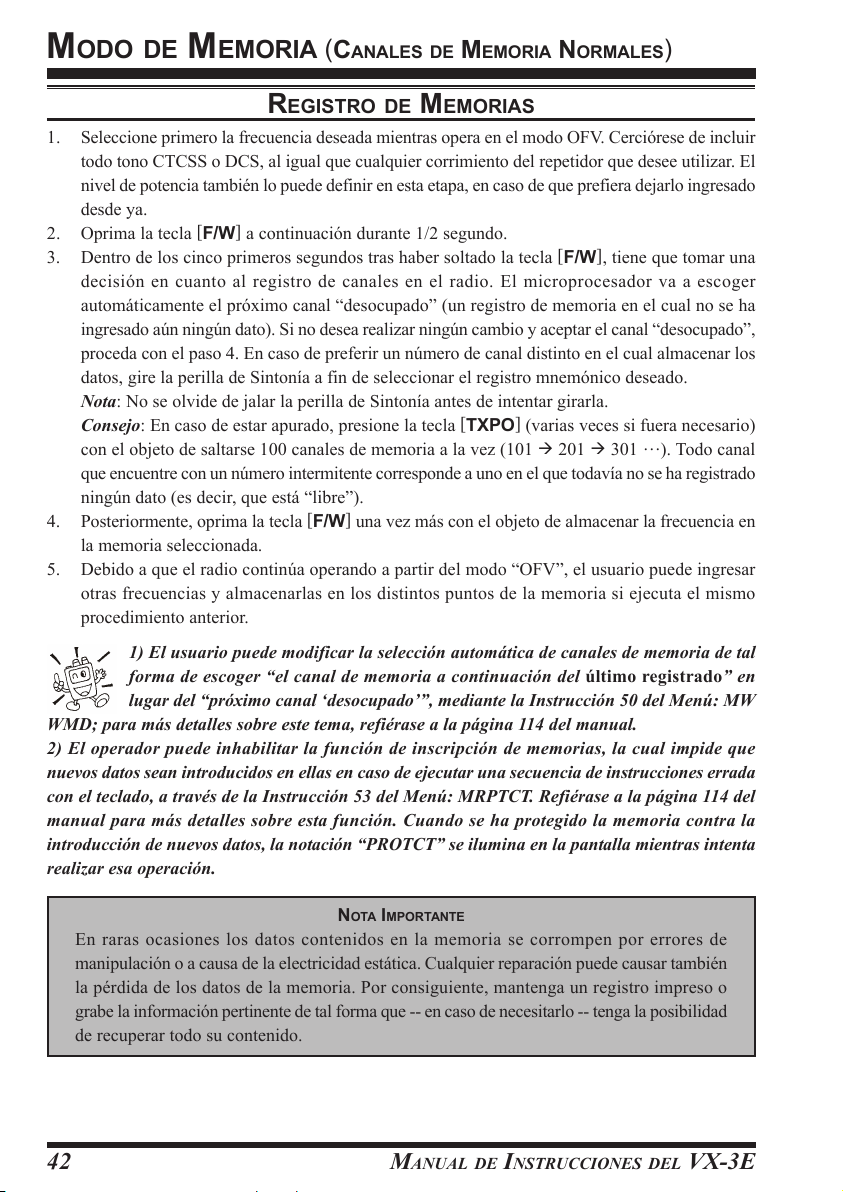

Registro de Memorias ........................................................................ 42

Registro de Frecuencias de Transmisión Independientes

(“Conmutaciones no Estándar”) ................................................. 43

Recuperación de Memorias ................................................................ 43

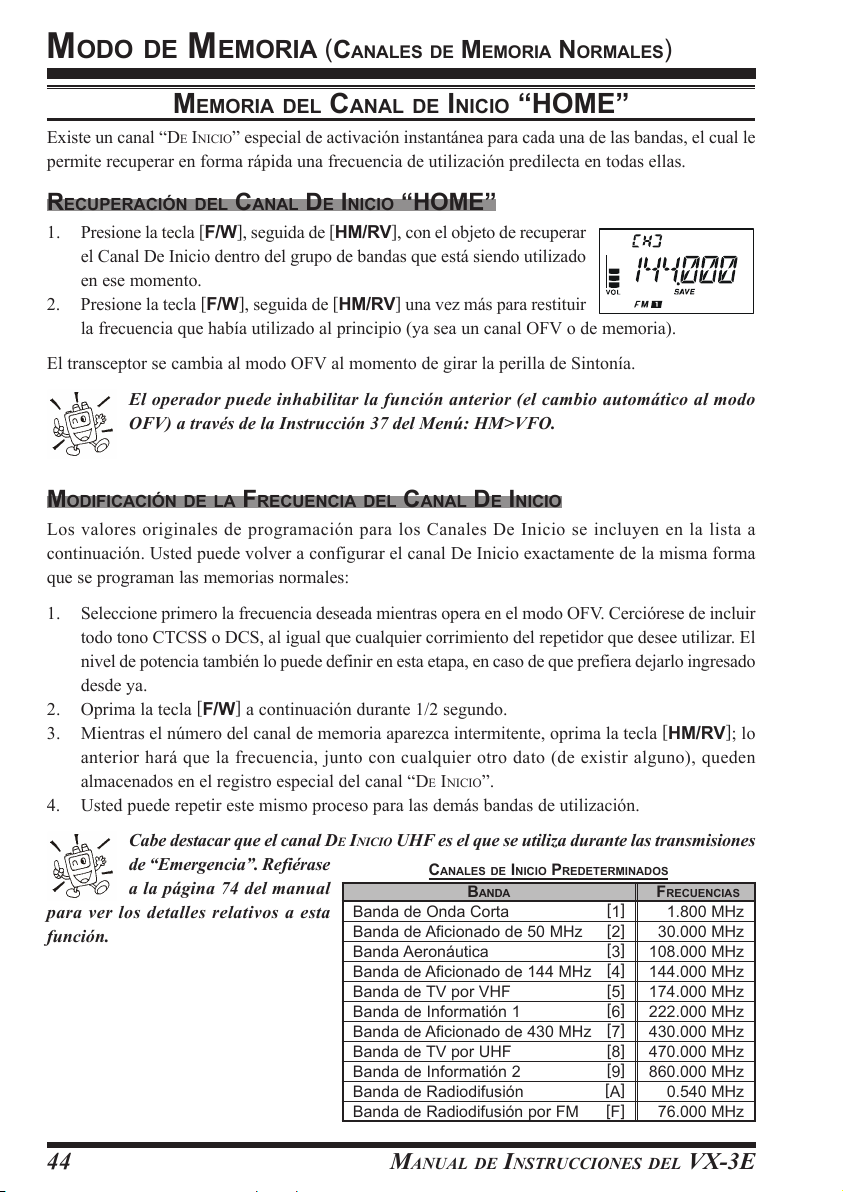

Memoria del Canal de Inicio “HOME” .............................................. 44

Recuperación del Canal De Inicio “HOME” ............................... 44

Modificación de la Frecuencia del Canal De Inicio ..................... 44

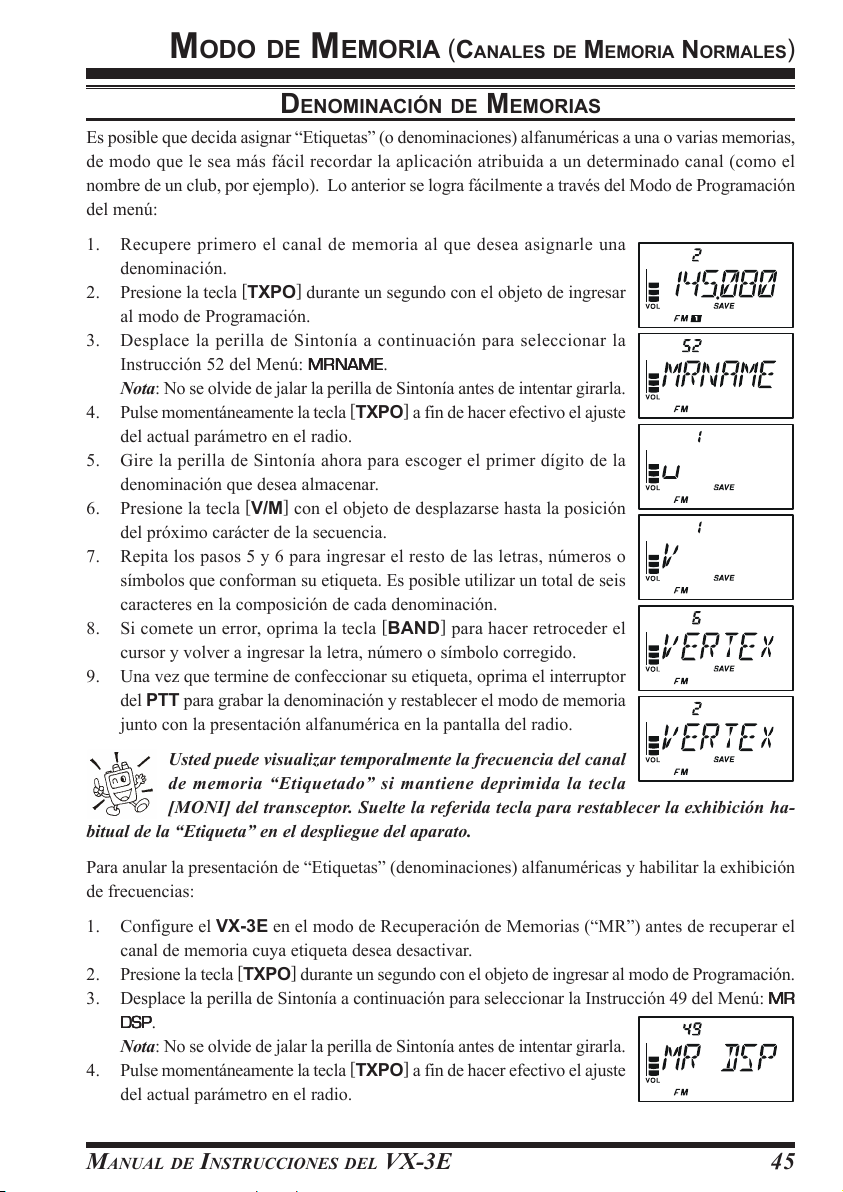

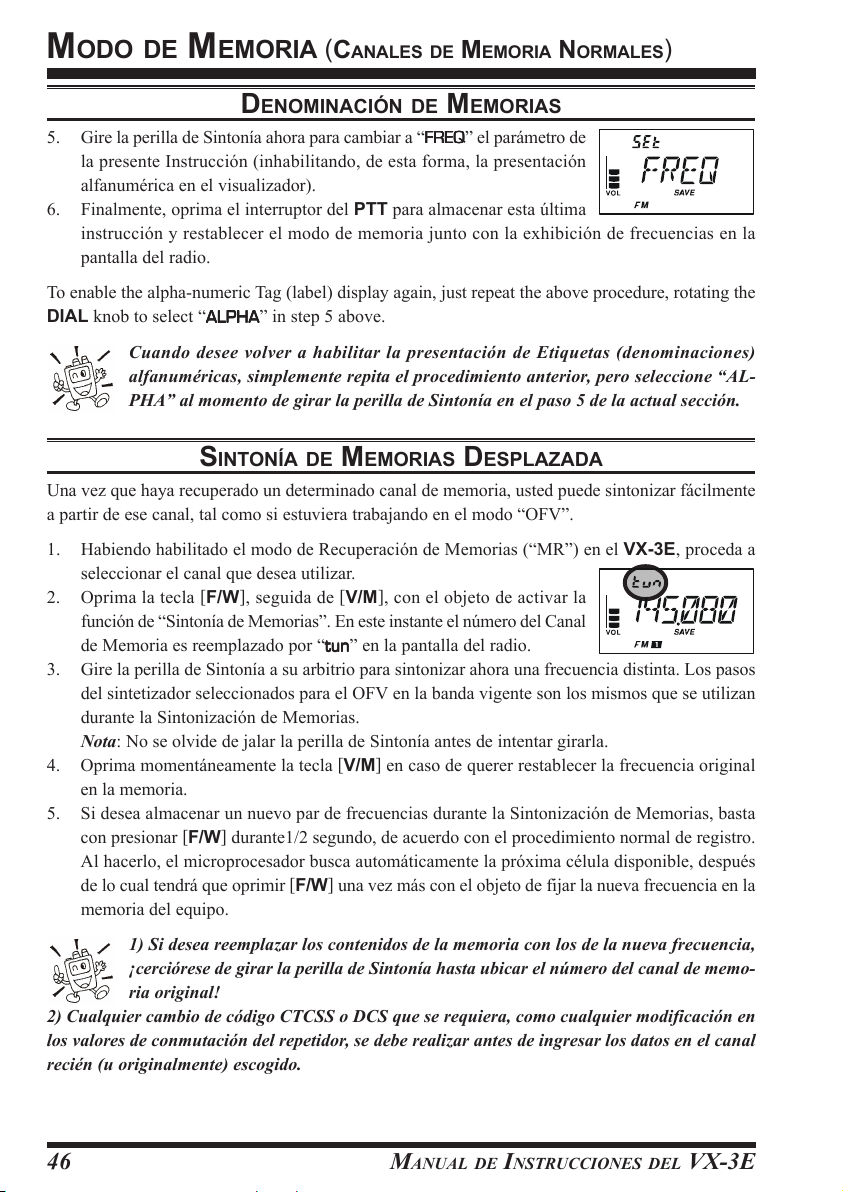

Denominación de Memorias .............................................................. 45

Sintonía de Memorias Desplazada ..................................................... 46

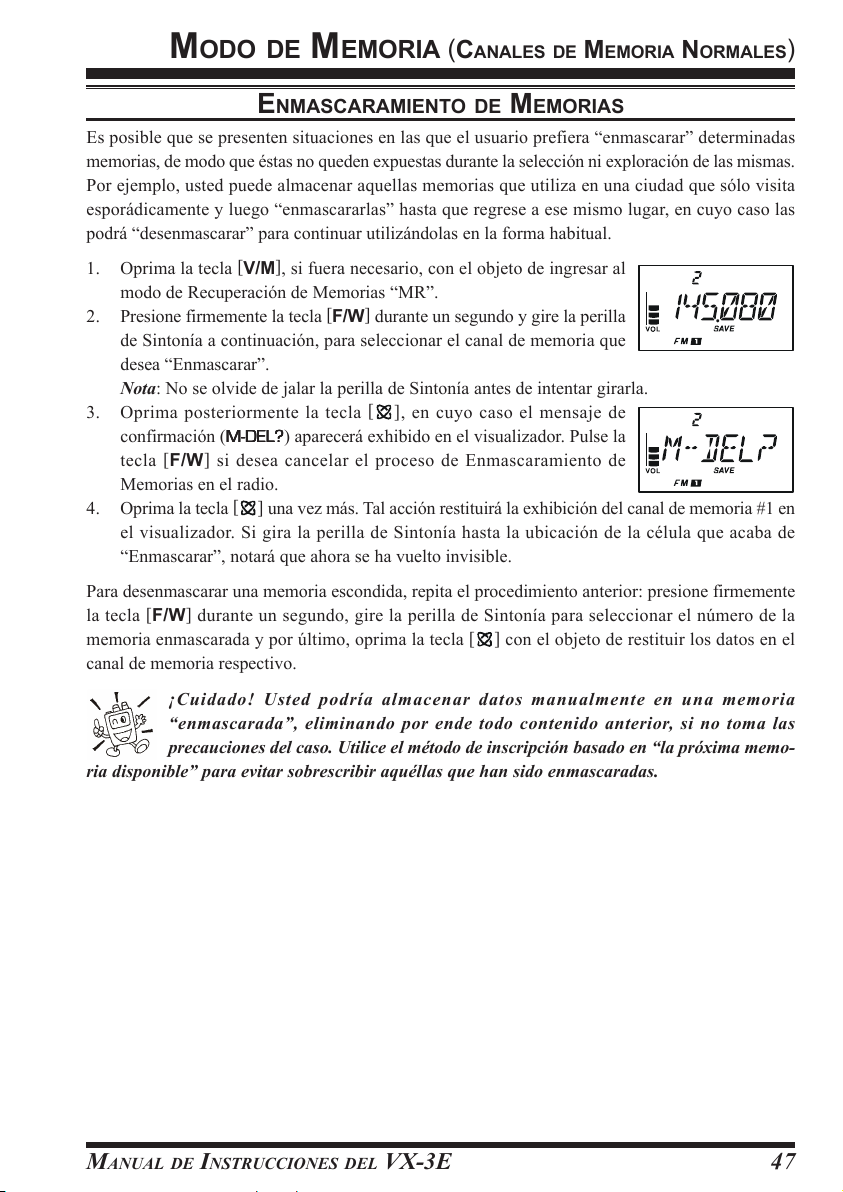

Enmascaramiento de Memorias ......................................................... 47

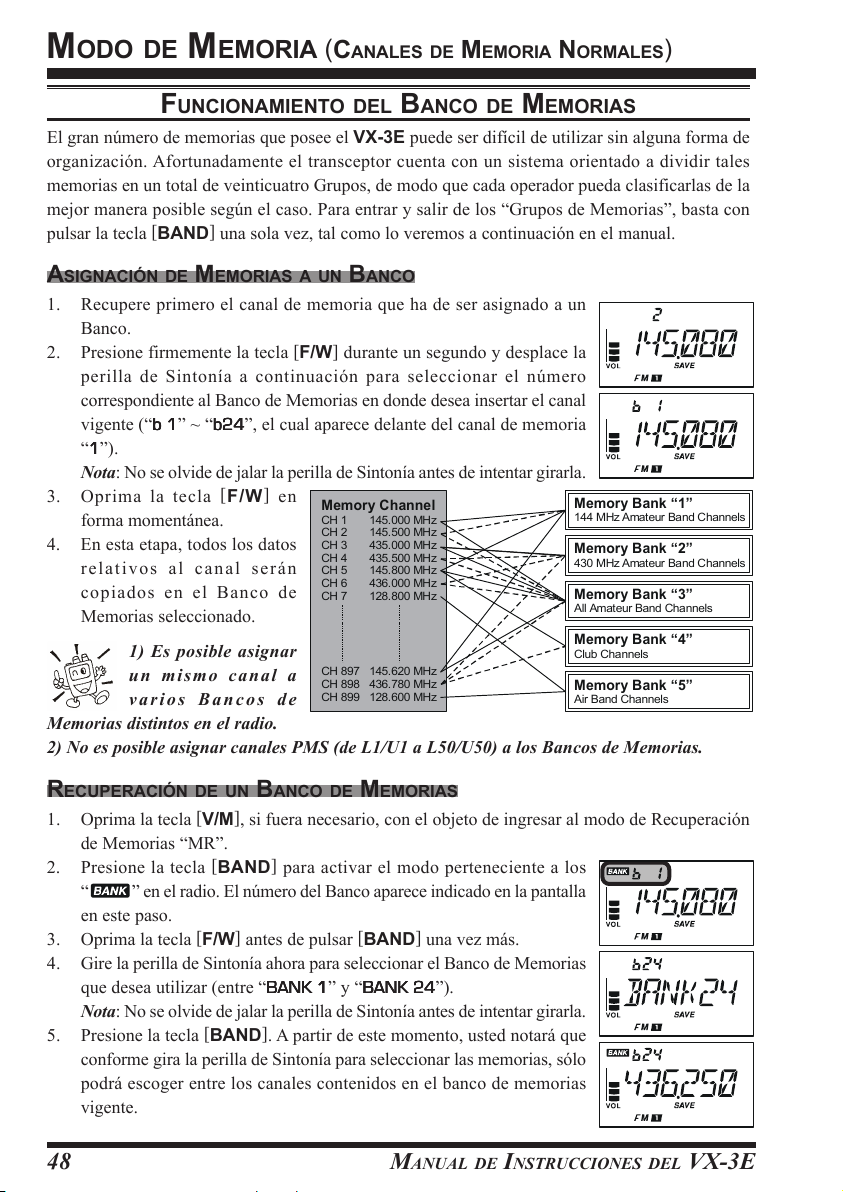

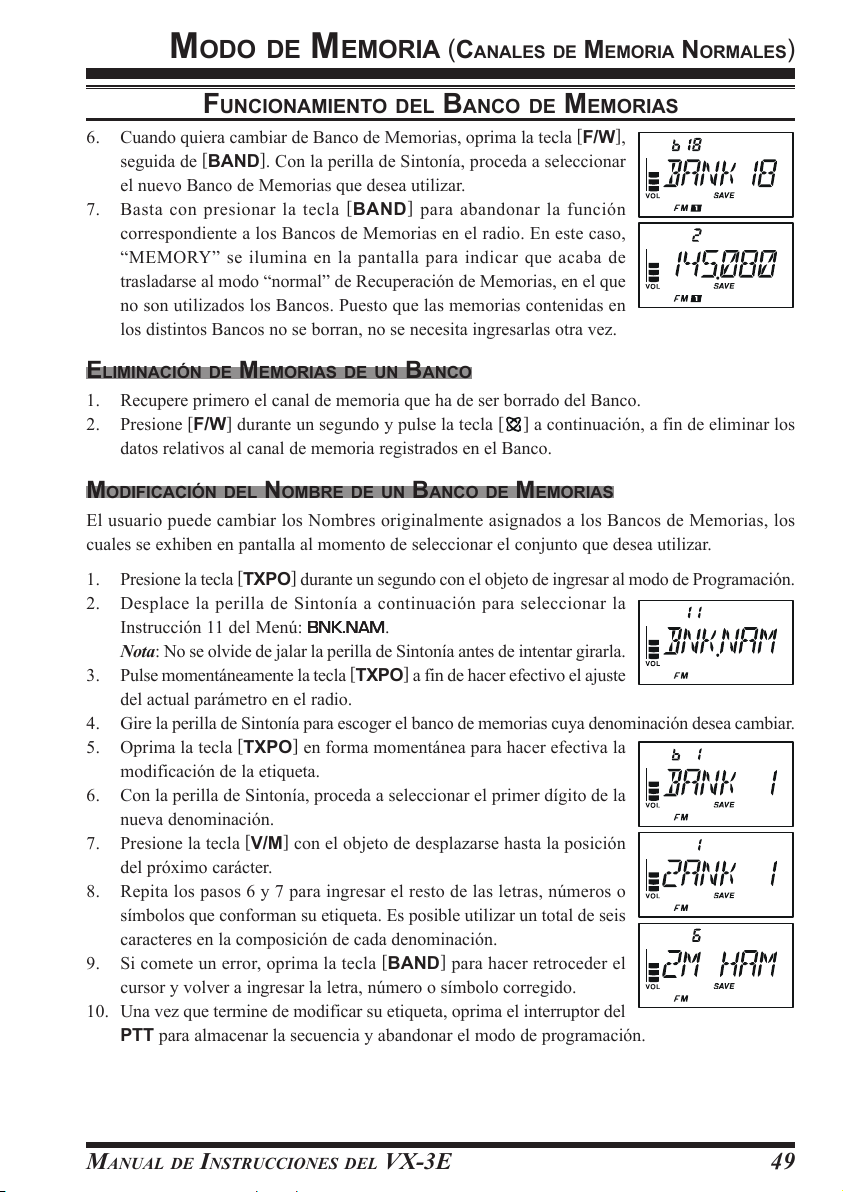

Funcionamiento del Banco de Memorias ........................................... 48

Asignación de Memorias a un Banco .......................................... 48

Recuperación de un Banco de Memorias ..................................... 48

Eliminación de Memorias de un Banco ....................................... 49

Modificación del Nombre de un Banco de Memorias ................. 49

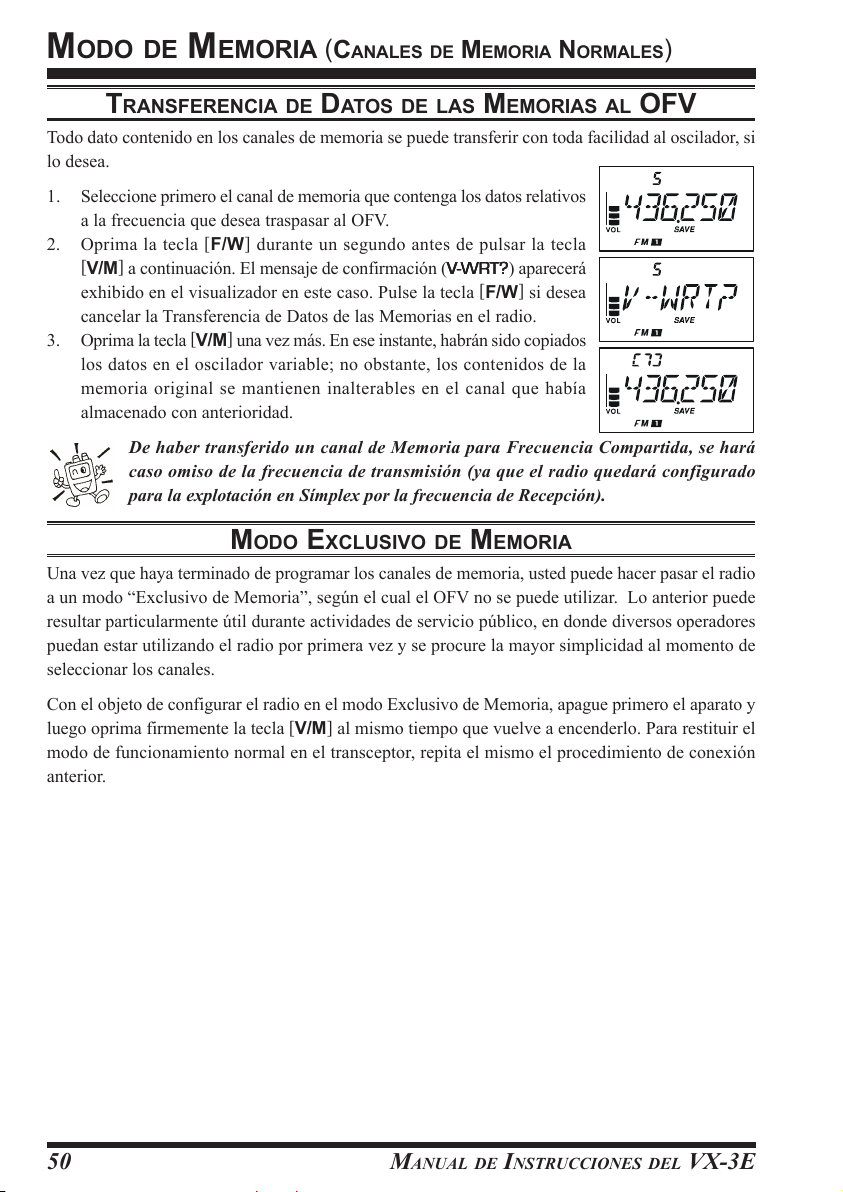

Transferencia de Datos de las Memorias al OFV ............................... 50

Modo Exclusivo de Memoria ............................................................. 50

Funcionamiento de los Canales de Memoria Especiales .......................... 51

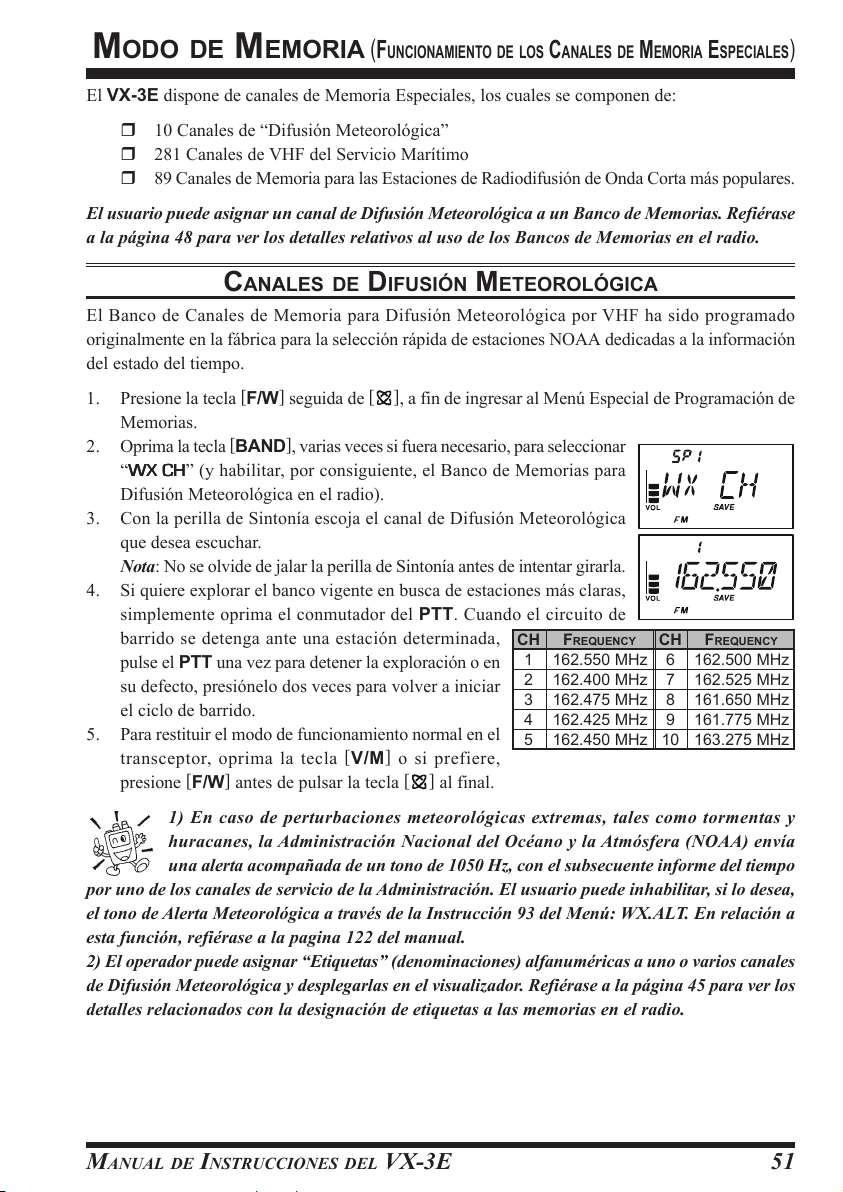

Canales de Difusión Meteorológica ................................................... 51

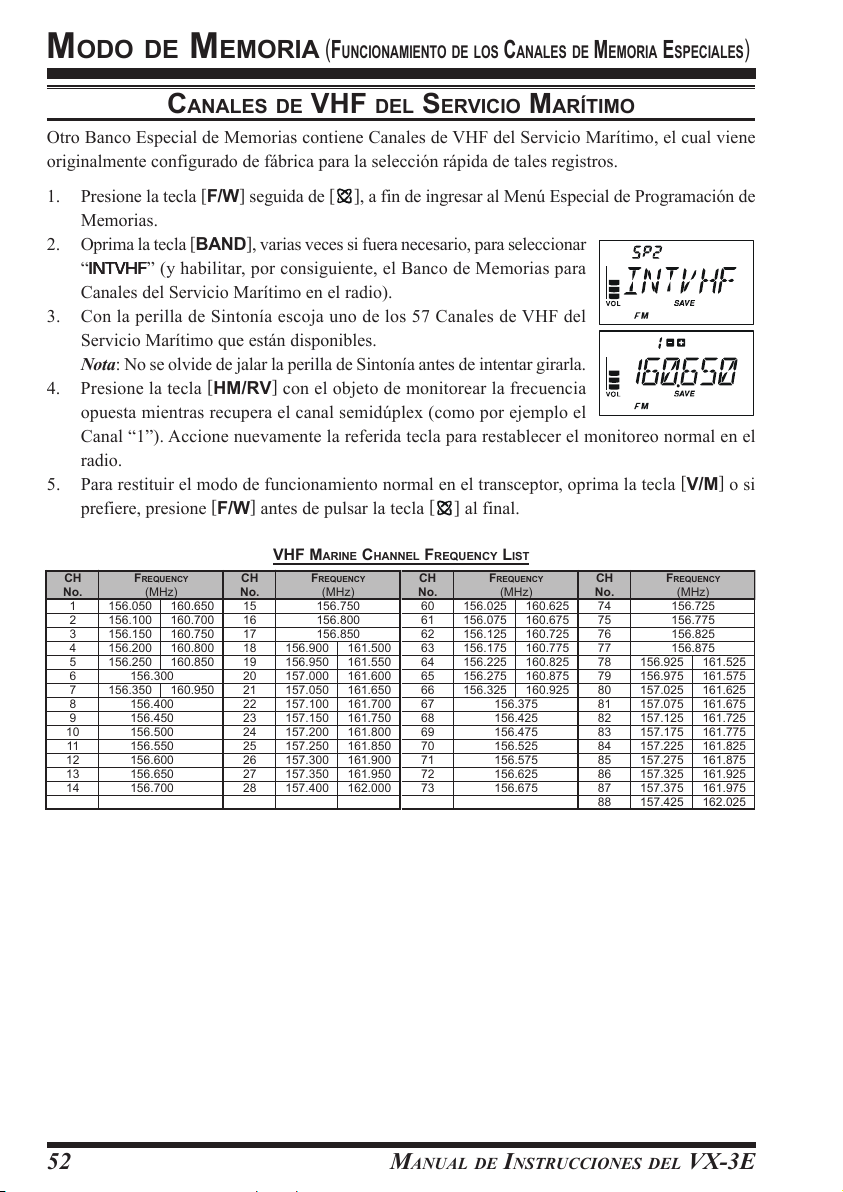

Canales de VHF del Servicio Marítimo ............................................. 52

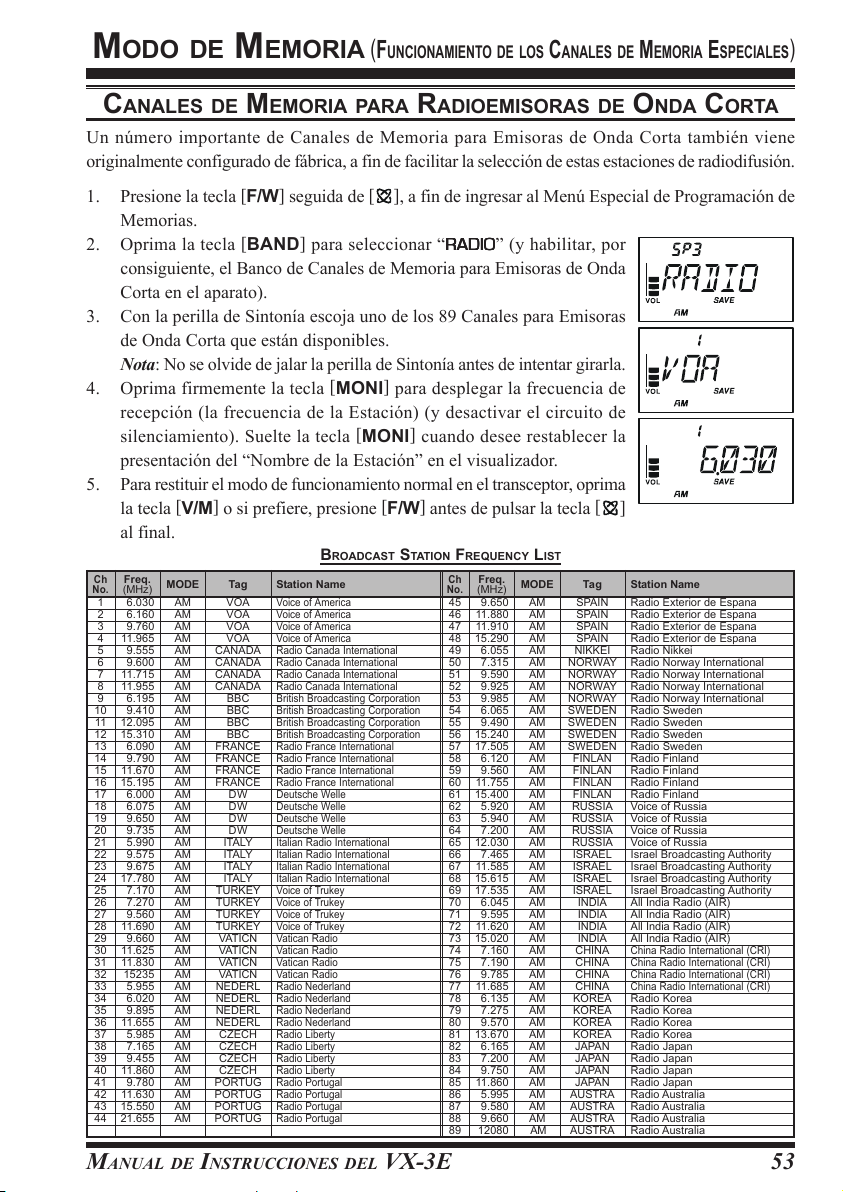

Canales de Memoria para Radioemisoras de Onda Corta .................. 53

MANUAL DE INSTRUCCIONES DEL VX-3E 1

DESCRIPCIÓN GENERAL

El VX-3E es un microtransceptor multibanda en FM con una amplia cobertura de frecuencias de
recepción, el cual combina las comunicaciones bilaterales locales entre aficionados con la tecnología
de monitoreo más avanzada de la industria. El tamaño increíblemente pequeño del VX-3E le permite
llevarlo consigo a todas partes: cuando sale de excursión, a esquiar o cuando va de paseo por la
ciudad; asimismo, la flexibilidad funcional de este aparato pone a disposición del usuario diversas
vías para que pueda disfrutar plenamente de todas sus posibilidades. El Bloque de Pilas de Litio
Iónico increíblemente compacto FNB-82LI que posee el transceptor suministra hasta 1,5 vatios de
potencia de transmisión en VHF y un vatio, en UHF. Además del funcionamiento en alternativa en
las bandas de 144 y 430 MHz, el VX-3E también le ofrece cobertura de recepción en la banda de
radiodifusión por AM (MF), con la antena de varilla interior, en las bandas de radiodifusión por FM,
en las de Onda Corta de HF, de televisión por VHF y UHF, en las bandas aeronáuticas AM por VHF,
¡así como en una amplia gama de frecuencias comerciales y de seguridad pública! La antena de
varilla interior del VX-3E le brinda un muy buen nivel de recepción para las emisiones de AM sin
necesidad de instalar una antena externa.

Entre las nuevas características de este transceptor se incluye un Sistema Amplificado de Llamadas
Selectivas y de Silenciamiento por Código (EPCS), el cual le permite enviar un aviso de llamada a
una determinada estación y recibir sólo aquellas llamadas provenientes de la estación seleccionada.
Es posible programar una Clave Secreta, la cual le permite encender y operar el transceptor una vez
que haya sido debidamente ingresada en el sistema. El transceptor cuenta con un cómodo botón de
acceso para el Sistema de Amplificación para Repetidores de Gran Cobertura Vía Internet de Vertex
Standard (conocido también como WIRES

MR

). La función de Identificación Automática de
Emergencia (EAI) hace que el transceptor transmita su indicativo de llamada y active el micrófono
del equipo en forma instantánea, no obstante usted se encuentre imposibilitado e incapaz de presionar
el conmutador del PTT por sí mismo. El VX-3E cuenta además con un Temporizador para Intervalos
de Transmisión (TOT), un sistema de Apagado Automático (APO) y la Conmutación Automática del
Repetidor (ARS). El exclusivo Sistema de Transpondedor con Verificación de Distancia Automática
ARTS

MR

desarrollado por Yaesu proporciona una “señal audible” al usuario cada vez que éste se
aleja del radio de alcance de otra estación también equipada con este tipo de dispositivos. También
dispone de un mecanismo destinado a reducir la desviación de sus emisiones en zonas que presentan
mucha congestión de canales. El transceptor cuenta además con un circuito reductor de ruido, el
cual le permite ajustar la audiofrecuencia de modo que ésta se abra una vez que alcance el nivel
preestablecido en el Medidor de “S”, evitando de esta forma tener que hacer demasiadas conjeturas
al momento de programar el umbral de silenciamiento deseado.

Gracias por preferir el VX-3E y desde ya le instamos a que lea todo el manual con atención, ¡de
modo que pueda familiarizarse mejor con las innumerables y fascinantes funciones que posee este
entretenido y novedoso transceptor portátil de Yaesu!

Areas de uso permitido

AUT BEL CYP CZE DNK
EST FIN FRA DEU GRC
HUN ISL IRL ITA LVA

LIE LTU LUX MLT NLD

NOR POL PRT SVK SVN

ESP SWE CHE GBR -

Advertencia de uso

Este transceptor trabaja en frecuencias que no son
de uso generalizado, el usuario debe poseer licencia
de radioaficionado.

Su utilización está únicamente permitida para las
bandas de frecuencia adjudicadas legalmente para
radio amateur.

MANUAL DE INSTRUCCIONES DEL VX-3E2

CONTROLES Y CONECTORES

Conjuntor de ANTENA

Conecte en este enchufe la
antena de caucho flexible
que se suministra con el
transceptor (o bien,
cualquier otra antena que
presente una impedancia
de 50 ohmios).

Conjuntor para

Micrófono y Parlante

“MIC/SP”

Este minienchufe de cuatro
conductores incluye los
puntos de conexión para el
audio del micrófono, los
audífonos, para el PTT y la
bajada a tierra.

Perilla del DIAL

La Perilla de Sintonía principal se utiliza
para definir la frecuencia de
funcionamiento, además de ajustar la
intensidad del audio, las selecciones del
menú y los distintos parámetros del ra-
dio.
Para poder girar esta perilla de Sintonía,
debe jalarla primero para soltar el seguro
mecánico antes de intentar usarla.

Interruptor de Llamadas

por Tono “T.CALL”

Al presionar esta tecla se
activa un generador de
Llamadas por Tono (1750
Hz) para obtener acceso a
un repetidor.

Interruptor de

ENCENDIDO

Oprima firmemente este
botón durante un segundo
para encender y apagar el
transceptor.

TECLADO

Estas nueve teclas se
utilizan para seleccionar
muchas de las funciones
más importantes del VX-
3E. Las aplicaciones de
cada una de ellas se
describen en detalle en las
páginas siguientes del
manual.

Conmutador del PTT

(del Tipo de Oprimir

para Hablar)

Oprima este interruptor
para transmitir y suéltelo
para recibir, una vez que
concluya su comunicación

Indicador de

Transmisión y

Ocupación “TX/BUSY”

Este indicador se ilumina
de color verde cuando se
abre el circuito de
silenciamiento y de color
rojo cuando se transmite.
Cuando se recibe una
comunicación de
“Emergencia” (refiérase a
la página 74), dicho
indicador emite (o irradia)
una luz blanca.

Conjuntor para

AUDÍFONOS

Este enchufe en miniatura
de 3 alfileres dispone de
puntos de conexión para
audífonos estereofónicos.
Este enchufe en miniatura
de 3 alfileres permite
conectar audífonos
estereofónicos. Cuando se
utilizan audífonos
estereofónicos accesorios
con este enchufe, el
operador puede disfrutar
de la banda de
radiodifusión por FM en
estéreo.

CC EXTERNA

Este conjuntor coaxil de
CC le permite conectar el
aparato a una fuente de
alimentación externa (3,5 -
7,0V de CC). El alfiler cen-
tral de este enchufe
constituye la conexión
Positiva (+)

MIC

El micrófono
interno se
encuentra
ubicado en este
punto.

PARLANTE

El parlante
interno se
encuentra
ubicado en este
punto.

MANUAL DE INSTRUCCIONES DEL VX-3E 3

CONTROLES Y CONECTORES

TECLA

FUNCIONES DE LAS TECLAS

FUNCIÓN SECUNDARIA

(

PULSE

[

F/W] + LA TECLA

)

Activa el modo CTCSS o
DCS.

Cambia la operación a la
banda de frecuencias
siguiente en orden
descendente. Si mantiene
deprimida esta tecla
después de pulsar [FW], se
activa la función del seguro
de las teclas.
Selecciona los pasos del
sintetizador que se han de
utilizar con el oscilador
OFV.
Habilita la “Sintonía de
Memorias” cuando se
opera en base al modo de
Recuperación de tales
registros.
Desactiva la función
“Alterna” de las teclas.

Cambia la operación al
Canal “De Inicio”
(frecuencia predilecta).

Recupera canales de
“Difusión Meteorológica” y
de estaciones de Onda
Corta.
Habilita la selección de la
antena que ha de ser
utilizada.

Alterna la función de la
perilla de Sintonía entre el
“Control de Frecuencia” y el
“Control de Audio del
Receptor”.

FUNCIÓN TERCIARIA

(

M

ANTENGA DEPRIMIDA LA TECLA

)

Activa la Exploración
InteligenteMR y el
Contador de Canales.

Activa el Circuito
Explorador en dirección
Ascendente (hacia una
frecuencias más alta o un
número de canal mayor).

Ingresa al Modo de
Programación (del Menú).

Activa el modo de
Vigilancia Dual.

Activa el modo de
“Inscripción de Memorias”
(para el registro de canales
de memoria).
Activa la Función de
“Emergencia”. Refiérase a
la página 74 del manual.

Activa la función ARTSMR.

Activa la función Prioritaria
de AF. Refiérase a la
página 16 del manual.

Gire la perilla de Sintonía
al mismo tiempo que
mantiene deprimida la tecla
de [VOL] a fin de regular la
intensidad del audio.

FUNCIÓN PRIMARIA

(

PULSE LA TECLA

)

Cambia la modalidad de
funcionamiento.

Cambia la operación a la
banda de frecuencias
siguiente en orden
ascendente.Activa el
“Banco de Memorias”
cuando se opera en base
al modo de Recuperación
de tales registros.
Alterna la salida de
potencia de transmisión
entre los niveles “Alto” y
“Bajo”.
Alterna el control de
frecuencia entre el Sistema
OFV y el de Memoria.

Activa la función “Alterna”
de las teclas.

Invierte las frecuencias de
recepción y transmisión
cuando se opera a través
de un repetidor.
Activa la función WIRES

MR

(Conexión a Internet).

Ingresa al modo de
Recepción de Estaciones
de Radiodifusión.
Cuando la Recepción de
Estaciones de
Radiodifusión está
habilitada, presione la tecla
[

BAND] para alternar la

banda de recepción entre
los modos”AM” y “FM”.
N.A.

MANUAL DE INSTRUCCIONES DEL VX-3E4

CONTROLES Y CONECTORES

LCD DISPLAY

Operating Frequency

Operating Band Number or Memory Channel Number

Skip Memory Channel or

Preferential Memory Channel

Repeater Shift Direction

CTCSS/DSC Operation

Internet Connection
Feature Active

Priority Channel

Memory Bank Active

Secondary Keypad Active

Key Lock Active

Battery Saver Active

Battery Indicator

Low TX Power Selected

Bell Alarm Active

Automatic Power-Off Active

Dual Watch Active

Audio Volume Level

S- & PO MeterStereo Audio

Operating Mode

MANUAL DE INSTRUCCIONES DEL VX-3E 5

ACCESORIOS QUE SE SUMINISTRAN CON EL EQUIPO

Bloque de Pilas de Litio Iónico Recargable de 1000 mAh y 3,7 V FNB-82LI ............................. 1

Cargador para Batería de 2,5 Horas NC-85B, C, U

Ú

....................1

Antena YHA-66 ................................. 1

Manual de Instrucciones ................................................................................................................... 1

Tarjeta de Garantía .................................................................................................................... 1

COMPONENTES ALTERNATIVOS

CSC-92 Estuche Acolchado
CN-3 Adaptador de BNC a SMA
VC-25 Diadema VOX
MH-34B4B Parlante/Micrófono
MH-37A4B Micrófono con Auricular
CT-27 Cable de Duplicación
CT-44 Adaptador para Micrófono
FBA-37 Estuche de Batería de Pilas Secas para 3 Células Alcalinas tipo “AA”
FNB-82LI Bloque de Pilas de Litio Iónico Recargable de 1000 mAh y 3,7 V
E-DC-21 Cable de CC con Adaptador para el Encendedor de Cigarrillos
NC-85B, C, UÚCargador para Batería de 2,5 Horas

Ú

: El sufijo “B” es para ser utilizado con 100 a120 voltios de alterna, el sufijo “C” es para ser

utilizado con 230 a 240 voltios de alterna, mientras que el sufijo “U” es para ser utilizado con
230 voltios de alterna

La posibilidad de conseguir estos accesorios puede variar de un lugar a otro. A pesar de que
algunos se suministran como de uso
corriente de acuerdo con las
disposiciones propias del país a donde
se exporta la unidad, es posible que
otros no se puedan conseguir en
determinadas regiones. Contáctese con
el distribuidor Yaesu de su localidad
para obtener más información sobre
éstas u otras opciones que hayan sido
introducidas recientemente en el
mercado. Si el transceptor sufre
cualquier deterioro por conectar un
dispositivo no autorizado por Yaesu,

podría dejar sin efecto la Garantía
Limitada que posee este aparato.

ACCESORIOS Y COMPONENTES ALTERNATIVOS

MANUAL DE INSTRUCCIONES DEL VX-3E6

INSTALACIÓN DE LA ANTENA

La antena que se suministra con el equipo da buenos resultados en toda la gama de frecuencias del
transceptor. No obstante, para mejorar la recepción de onda media y de onda corta
en estaciones base, es aconsejable instalar una antena externa (es decir, una fuera
de la casa), puesto que la que viene de fábrica es muy pequeña y por ende, no se
puede esperar que dé excelente resultado en esas frecuencias.

Para instalar la antena, sosténgala de la base y atorníllela en el conector
complementario en el transceptor, hasta que quede debidamente alojada en su
lugar. Evite apretarla demasiado aplicando más fuerza de lo necesario.

Notas:

 Jamás transmita sin antes haber conectado una antena.
 Cuando instale la antena que se suministra con el aparato, no la sostenga de la

parte superior mientras la atornilla en el conector respectivo ubicado en el
transceptor.

 Si usa una antena externa para transmitir, cerciórese de que la relación de

onda estacionaria presentada al transceptor sea de 1,5:1 o inferior, para evitar
pérdidas excesivas en la línea de alimentación.

INSTALACIÓN DEL BLOQUE DE PILAS FNB-82LI

La FNB-82LI es una batería de Litio Iónico de excepcional rendimiento, capaz de retener altos
niveles de energía dentro de un bloque sumamente compacto. En condiciones típicas de
funcionamiento, la FNB-82LI puede resistir aproximadamente 300 ciclos de carga, después de lo
cual su duración podría experimentar una baja. Si tiene una batería usada cuya capacidad de carga se
ha visto mermada, usted debería pensar en reemplazar esa unidad por una nueva.

La instalación de la batería es simple y rápida:

1. Corra el Seguro que sujeta la
Cubierta de la Batería para soltarlo
y proceda a deslizar la referida
cubierta hacia abajo a fin de retirarla
completamente del radio.

2. Instale a continuación la unidad
FNB-82LI en el Compartimiento
para Batería del radio.

3. Vuelva a instalar la Cubierta de la
Batería y deslice el Seguro de modo
de “Engancharlo” nuevamente en su
lugar.

Nota Importante: Hay un pequeño tornillo de contacto en el compartimiento para la Batería del
VX-3E. Este tornillo es un interruptor para la detección del bloque. Tenga cuidado de no romper
el referido tornillo al momento de cambiar la batería.

INSTALACIÓN DE ACCESORIOS

LOCK

UNLOCK

Small Stud

Do not break this

Battery Terminal

MANUAL DE INSTRUCCIONES DEL VX-3E 7

CARGA DE LA BATERÍA

Si ésta es la primera vez que usa la batería
o en caso de haber agotado su carga,
conecte el Cargador NC-85 -según se in-
dica en la ilustración- en el conjuntor
“EXT DC” del transceptor a fin de
suministrarle la tensión necesaria. Si sólo
dispone de 12 a 16 voltios de corriente
continua, puede utilizar también el
adaptador alternativo de CC E-DC-
21(con el enchufe para el encendedor de
cigarrillos), para cargar el referido bloque.

Mientras le suministra energía a la batería,
la notación “

CHGINGCHGING

CHGINGCHGING

CHGING” [“Cargando”]

aparece exhibida en el visualizador, y la
luz del indicador de ocupación “TX/
BUSY” se ilumina de color rojo. El medidor de “S” se desvía conforme al
nivel de carga alcanzado.

Una vez finalizado el proceso, el visualizador cambia para exhibir la notación
“

CHGFULCHGFUL

CHGFULCHGFUL

CHGFUL” [“Carga Plena”], haciendo que el indicador “TX/BUSY” se

ilumine de color verde en este caso.

El NC-85 ha sido proyectado exclusivamente para suministrar energía a la
batería del VX-3E y por consiguiente, no es apropiado para ningún otro fin.
Cabe hacer notar que el cargador puede contribuir a generar ruidos en la
recepción de aparatos de radio y televisión que se encuentren en las inmediaciones y por consiguiente,
recomendamos evitar su uso cerca de esta clase de equipos.

Nota Importante:

1) Cargue la batería donde el margen de temperatura ambiente sea de +5 °C a +35 °C. De cargar
el bloque de batería fuera de ese margen podría dañar la unidad.

2) Si el proceso de carga no se completa en tres horas o si la notación
“CHGERR” aparece exhibida en la pantalla, significa que la batería
podría estar deteriorada. No intente cargar la batería a la fuerza; en
relación a este punto, contáctese con el distribuidor Yaesu de su
localidad.

3) Si no utiliza el VX-3E por un período de tiempo prolongado, retire el bloque de pilas de Litio
Iónico FNB-82LI del transceptor, debido a que cualquier filtración de la batería podría inutilizar
tanto el radio como a la unidad FNB-82LI.

4) Cuando el bloque de pilas de Litio Iónico FNB-82LI no se utiliza por un período de tiempo
prolongado, haga el favor de retirarla del transceptor. Además, mientras permanece guardada,
la batería pierde levemente la energía acumulada con el paso del tiempo, debiendo restituir su
carga en un 50 % una vez cada seis meses.

INSTALACIÓN DE ACCESORIOS

Ð

MANUAL DE INSTRUCCIONES DEL VX-3E8

I

NSTALACIÓN DEL ESTUCHE PARA PILAS ALCALINAS

(

OPTATIVO

)

FBA-37

El Estuche para Pilas optativo FBA-37 le permite operar el VX-3E con tres pilas Alcalinas tamaño
“AA”.

Cuando instale las pilas, inserte primero el extremo (–) y a continuación, ejerza presión sobre el (+),
hasta dejarlas debidamente alojadas en su lugar. Siempre cambie las tres pilas al mismo tiempo,
poniendo atención a la polaridad señalada en el interior del estuche.

No se debe emplear el FBA-37 con células recargables, puesto que el
estuche no contiene los circuitos de protección térmica ni contra
sobrecargas de corriente (provistos en el Bloque de Pilas de Litio Iónico
FNB-82LI) que se requieren cuando se utilizan células de Níquel-
Cadmio y de Hidruro Metálico de Níquel.

Cabe hacer notar que la salida de potencia y la duración de la batería
es mucho menor cuando se usan células alcalinas AA. Por esta razón,
éstas se deben considerar sólo como una fuente de energía suplementaria
en caso de emergencia.

Nota Importante:

1) El FBA-37 ha sido concebido para alojar únicamente células alcalinas tipo AA (LR6).

2) Si no utiliza el VX-3E por un período de tiempo prolongado, retire las pilas alcalinas del
FBA-37, debido a que cualquier filtración de la batería podría inutilizar tanto el estuche así
como el transceptor.

3) Jamás conecte la fuente de alimentación de CC externa cuando el Bloque de Pilas FBA-37
esté instalado en el VX-3E.

VIDA ÚTIL DE LA BATERÍA

Una vez que la energía de las pilas se ha consumido casi por completo,
aparece un indicador de “

” en la pantalla del radio. Cuando este ícono

se ilumina, es aconsejable volver a cargar el acumulador lo antes posible.

INSTALACIÓN DE ACCESORIOS

Ú1: TX: 6 segundos, RX: 6 segundos y Silenciado: 48 segundos.
Ú2: Recepción continua de señales.

Es posible exhibir la tensión vigente de la batería en forma manual en la pantalla del equipo.

La capacidad de la batería puede verse disminuida al exponer el aparato a temperaturas
extremadamente bajas. Si mantiene el radio dentro de la parka le puede ayudar a conservar su capacidad
de carga plena.

BANDA DE

UTILIZACIÓN

144 MHz

Ú1

430 MHz

Ú1

Otra Banda

Ú2

FNB-82LI

6,0 horas
6,5 horas

20,0 horas

FBA-37

7,0 horas
7,5 horas

25,0 horas

VIDA ÚTIL DE LA BATERÍA (APPROX.

)

INDICADOR DE BAJO VOLTAJE

Sin Icono: Bateria con Suficiente Carga

:

Bajo Voltaje de la Batería

(

Intermitente):Prepárese para cargar

(o reemplazar) la Batería

MANUAL DE INSTRUCCIONES DEL VX-3E 9

El VX-3E se puede utilizar para transferir paquetes de información con el adaptador de micrófono
alternativo CT-91 (a la venta en los centros de distribución Yaesu), el cual le permite enlazarlo
fácilmente a los conectores de uso corriente que trae incorporados su controlador. Usted también
puede confeccionar su propio cable utilizando una clavija para audífonos de cuatro conductores en
miniatura, conforme al diagrama a continuación.

Es posible ajustar el nivel de audio que va del receptor al controlador de nodos terminales utilizando
el control de Volumen del transceptor, tal como sucede en el modo vocal. (Gire la perilla de Sintonía
al mismo tiempo que mantiene deprimida la tecla [VOL], no se olvide de jalar la referida perilla
antes de intentar girarla). El nivel de entrada hacia el VX-3E proveniente del TNC debe ser regulado
en el lado de dicho controlador. La tensión de entrada óptima es de aproximadamente 5 mV a 2000
ohmios.

No se olvide de apagar el transceptor y el controlador TNC antes de conectar los cables, de modo de
evitar que puntas de tensión puedan dañar el aparato.

Durante la transferencia de Paquetes, apague el Economizador de Batería en Recepción, debido
a que el ciclo de “reposo” podría “colisionar” con el inicio de una transmisión de llegada,
impidiendo que su Controlador reciba la ráfaga de datos completa. Refiérase a la página 93 para
ver los detalles relativos a la configuración del Economizador de Batería en el radio.

I

NTERCONEXIÓN DE UN CONTROLADOR

DE N

ODOS TERMINALES PARA PAQUETES

MANUAL DE INSTRUCCIONES DEL VX-3E10

¿Qué tal? Permítanme presentarme: mi nombre es Transistor de R. F. y soy quien los
va a guiar a medida que aprenden las diversas funciones del VX-3E. Sé que están
ansiosos de salir al aire, pero les recomiendo que lean el capítulo relativo al

“Funcionamiento” del manual lo más detenidamente posible, de modo que puedan
aprovechar al máximo todas las ventajas que ofrece este fantástico y moderno transceptor.
Listos...¡manos a la obra amigos!

CONEXIÓN Y DESCONEXIÓN DEL TRANSCEPTOR

1. Verifique que el bloque de pilas secas haya sido instalado y que la

batería esté completamente cargada. Conecte la antena en el
conjuntor correspondiente ubicado en el panel superior del radio.

2. Presione firmemente el interruptor naranja de encendido

“POWER” (ubicado en el costado izquierdo del transceptor) du-
rante un segundo. Cuando dicho interruptor ha permanecido
oprimido el tiempo necesario, el transceptor genera dos pitidos de
corta duración, haciendo que la tensión continua de entrada en ese entonces vigente aparezca
exhibida durante dos segundos en el visualizador. De estar utilizando el Bloque de Pilas FNB-
82LI, la notación pequeña “

LitLit

LitLit

Lit” en la parte superior del despliegue confirma que se ha detectado

el Bloque de Pilas de Litio Iónico en el sistema. Una vez transcurrido ese intervalo de dos
segundos, se restablece la indicación normal de la frecuencia de trabajo en el radio.

3. Para desconectar el VX-3E, oprima el conmutador naranja “POWER” una vez más durante un

segundo.

1) De no escuchar estos dos “Tonos” al momento de hacer la conexión, significa que
dicha función pudo haber sido inhabilitada a través de la instrucción 14: BP SEL. del
Menú. Refiérase a la página ?? del manual, donde se explica el procedimiento para

volver a activar dicho tono.

2) Es posible cambiar el Mensaje de Presentación (exhibición de la tensión continua suministrada)
por cualquier otro (de hasta 6 caracteres de longitud) mediante la Instrucción 59 del Menú:
OPN.MSG; vea la página ?? para más detalles sobre esta función.

AJUSTE DE LA INTENSIDAD DEL VOLUMEN

Jale primero la perilla de Sintonía para soltar el seguro mecánico
respectivo y gire a continuación dicho control al mismo tiempo que
mantiene deprimida la tecla [VOL] con el objeto de definir la intensidad
de audio deseada. La rotación de la perilla en sentido horario incre-
menta la intensidad del volumen en el radio.

1) Es posible definir el Nivel de Salida de Audio hacia el
Parlante y el Nivel de Salida de Audio de los Audífonos en forma independiente. La

notación “SP” (la cual representa al Parlante) aparece en la ranura del Número del
Canal de Memoria mientras se ajusta el Nivel de Salida del Altavoz. La notación “HP” (la cual
representa al audífono) aparece en la ranura del Número del Canal de Memoria mientras regula
el Nivel de Salida del Auricular.

FUNCIONAMIENTO

MANUAL DE INSTRUCCIONES DEL VX-3E 11

FUNCIONAMIENTO

2) Cuando se oprime la tecla [F/W] seguida de [VOL], se cambia la función de la perilla de
Sintonía por la selección del Nivel de Volumen, en lugar del control de frecuencia. En ese caso,
la notación “VOL” aparece intermitente en el visualizador. Cuando se oprime la tecla [F/W]
seguida de [VOL] una vez más, se restablece el control de frecuencia a través de la perilla de
Sintonía.

AJUSTE DEL NIVEL DE SILENCIAMIENTO

El sistema del Sintonía Silenciosa del VX-3E le permite enmudecer el ruido de fondo cuando no se
recibe ninguna señal. Tal sistema no sólo hace más placentera la operación durante “las pausas”,
sino que también ayuda a reducir considerablemente el consumo de energía de la batería.

El sistema de Sintonía Silenciosa se puede ajustar independientemente en los modos FM y FM de
Banda Ancha (Radiodifusión por FM).

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 78 del Menú:

SQ LVLSQ LVL

SQ LVLSQ LVL

SQ LVL.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Desplace a continuación la perilla de Sintonía con el objeto de ajustar
el circuito de Silenciamiento justo en el punto en donde se suprime el
ruido de fondo (por lo general en “

11

11

1” ó “

22

22

2” para AM/FM y en “

22

22

2” ó

“

33

33

3” para FM de Banda Ancha /la Radiodifusión por FM y AM). Ésta es

la regulación que le ofrece la máxima sensibilidad para captar señales
débiles.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Una vez conforme con el umbral de Silenciamiento seleccionado, oprima el interruptor del PTT
en forma momentánea con el objeto de registrar este último valor y seguir operando el radio en
la forma habitual.

1) En el VX-3E es posible definir el nivel umbral de silenciamiento independientemente
en el modo AM, en el modo FM, en el modo FM de Banda Ancha y en el de
Radiodifusión por AM.

2) El VX-3E cuenta con una función especial de “Silenciamiento basado en el Medidor de “S”.

Dicha función le permite programar el circuito reductor de ruidos de tal forma que sólo las
señales que excedan un determinado nivel en dicho medidor sean capaces de desbloquear la
audiofrecuencia. Para más detalles sobre este punto, refiérase a la página 22 del manual.

3) Si está trabajando en un área donde existen altos niveles de contaminación radioeléctrica, es

posible que necesite recurrir al “Silenciamiento por Tono” a través del Decodificador CTCSS
que trae incorporado el transceptor. Este sistema mantiene su radio enmudecido hasta que recibe
una llamada proveniente de otra estación que contiene una portadora con un tono CTCSS
(subaudible) similar al suyo. O suponiendo que sus amistades tengan radios equipados con el
mismo Sistema de Silenciamiento por Código Digital (DCS) que el VX-3E, use tentativamente el
referido modo para monitorear en silencio canales ocupados.

AJUSTE DE LA INTENSIDAD DEL VOLUMEN

MANUAL DE INSTRUCCIONES DEL VX-3E12

SELECCIÓN DE LA BANDA DE COMUNICACIÓN

El VX-3E cubre una gama de frecuencias increíblemente amplia, sobre la cual se utilizan varios
modos de operación. Es por ello que la cobertura de frecuencias del transceptor ha sido dividida en
diversas bandas de trabajo, en
donde cada una contiene sus
propios pasos de canal y modos
de operación previamente
establecidos. El usuario puede
cambiar los pasos de canal y
modos de operación por otros
distintos más adelante, si lo desea
(refiérase a la página 21 del
manual).

Para Cambiar la Banda de Comunicación:

1. Oprima la tecla [BAND] repetidamente. Notará que la indicación
en la pantalla de Cristal Líquido se cambia a la banda de frecuencias
siguiente cada vez que pulsa la tecla [BAND].
Indica un Número de Banda de acuerdo con la frecuencia de
recepción en la Ranura correspondiente al Canal de Memoria en
el visualizador.

2. Si desea que la selección de banda se realice en sentido descendente
(en dirección de las frecuencias más bajas), oprima [F/W] antes de
accionar la tecla [BAND] en el radio.

3. Una vez que haya seleccionado la banda deseada, estará listo para iniciar
la sintonización (o exploración) manual, conforme a la descripción que
aparece en el próximo capítulo del manual.

1) El VX-3E incluye un radio para las emisiones en AM / FM. Usted puede recibir
estas bandas independientemente. Para más detalles sobre este punto, refiérase a la
página 15 del manual.

2) Usted puede omitir (excluir) una o más bandas del circuito de selección si lo desea, a fin de

recuperar con mayor rapidez sus bandas de comunicación predilectas. Para más detalles sobre
este punto, refiérase a la página 100 del manual.

FUNCIONAMIENTO

BANDA [NÚMERO DE BANDA

]

Banda de OC

[1]

Banda de Aficionado de 50 MHz[2

]

Banda Aeronáutica

[3]

Banda de Aficionado de 144 MHz[4

]

Banda de TV por VHF

[5]

Banda de Informatión 1

[6]

Banda de Aficionado de 430 MHz[7

]

Banda de TV por UHF

[8]

Banda de Informatión 2

[9]

GAMA DE FRECUENCIAS

1.8 - 30 MHz
30 - 76 MHz

108 - 137 MHz
137 - 174 MHz
174 - 222 MHz
222 - 420 MHz
420 - 470 MHz
470 - 800 MHz
803 - 999 MHz

Banda de Comunicación

MANUAL DE INSTRUCCIONES DEL VX-3E 13

FUNCIONAMIENTO

NAVEGACIÓN DE FRECUENCIA

El VX-3E funciona inicialmente en el modo “OFV”, el cual es un sistema canalizado que le permite
sintonizar libremente por toda la banda de trabajo en ese entonces vigente. El VX-3E dispone de dos
métodos básicos de navegación de frecuencias:

1) PERILLA DE SINTONÍA

La perilla de Sintonía le permite sintonizar en los pasos previamente establecidos para la banda de
comunicación vigente. Si gira dicha perilla en sentido de las manecillas del reloj, hará que el VX-3E
avance en dirección de las frecuencias más altas, en tanto que si la desplaza en sentido contrahorario,
la frecuencia resultante va a ser una más baja.

Si oprime la tecla [F/W] momentáneamente y gira perilla de Sintonía a
continuación, los pasos de frecuencia seleccionados serán de 1 MHz.
Esta función resulta sumamente útil para realizar excursiones de
frecuencias rápidas sobre la extensa gama de sintonización que posee
el VX-3E.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

2) EXPLORACIÓN

A partir del modo del Oscilador Variable, oprima firmemente la tecla [BAND] durante un segundo
y gire la perilla de Sintonía a continuación al mismo tiempo que
mantiene deprimida la referida tecla, a fin de seleccionar el ancho de
banda para el explorador OFV. Suelte la tecla [BAND] para iniciar la
exploración en dirección de las frecuencias más altas. El dispositivo
de exploración se detiene una vez que recibe una señal que sea lo
bastante intensa para atravesar el umbral de Silenciamiento establecido.
En tal caso, el VX-3E permanece sintonizado en esa frecuencia
conforme al modo de “REANUDACIÓN” (Instrucción 75 del Menú:

SCN.RSMSCN.RSM

SCN.RSMSCN.RSM

SCN.RSM) que haya sido

seleccionado. Refiérase a la página 54 para más detalles sobre la actual función.
Si quiere invertir la dirección de barrido (es decir, hacia las frecuencias más bajas en lugar de las más

altas), basta con girar la perilla de Sintonía a la izquierda hasta la posición del próximo retén mientras
que el VX-3E recorre la banda. Lo anterior invertirá la dirección del dispositivo explorador. Para
restituir nuevamente la exploración en dirección de las frecuencias más altas, gire la perilla de
Sintonía en sentido horario hasta la posición del próximo retén.

Oprima el interruptor del PTT momentáneamente para cancelar la exploración en el radio. Tal acción
sólo sirve para detener el circuito explorador, puesto que no genera ningún tipo de emisión.

Observación

El VX-3E podría recibir señales muy intensas en la Frecuencia Imagen. De verse afectado
por parásitos que presumiblemente esté recibiendo mediante una trayectoria de “Imagen”,
calcule las posibles frecuencias con las fórmulas que se incluyen a continuación. Esta
información la puede emplear en la confección de medidas de prevención efectivas, tales
como trampas u otros mecanismos similares.

 3.579545 MHz x n  11.7 MHz x n (en donde n es un número entero: 1, 2, 3, …..)

MANUAL DE INSTRUCCIONES DEL VX-3E14

TRANSMISIÓN

Una vez que haya programado una frecuencia apropiada dentro de una de las bandas de aficionados
de 144 MHz ó 430 MHz por las que el VX-3E puede transmitir, ¡usted estará listo para salir al aire!
Estos pasos son sólo los más elementales; los aspectos más avanzados del funcionamiento del
transmisor se describen en las secciones siguientes del manual.

1. Para transmitir, oprima el interruptor del PTT y hable a través del

micrófono del panel frontal (ubicado en el borde superior izquierdo
de la rejilla del parlante) con un tono de voz normal. Mientras
transmite, el indicador TX/BUSY se enciende de color rojo.

2. Para regresar al modo de recepción, suelte el conmutador del PTT.

3. Mientras transmite, la potencia relativa aparece exhibida en el
gráfico de barras ubicado en la base de la pantalla
de cristal líquido. La desviación máxima de la
escala confirma la utilización de de “Alta
Potencia”, mientras que una desviación de dos
barras es indicativo de un nivel de “Baja
Potencia”. Además, el ícono “

” se ilumina en la base del visualizador cuando se utiliza la

regulación de “Baja Potencia”.

4. Cuando hable nada más que con amistades en zonas adyacentes a
la suya, usted podrá prolongar considerablemente la vida útil de
la batería si se cambia al modo de Baja Potencia de transmisión.
Para lograrlo, sólo tiene que presionar la tecla [TXPO] hasta que
el ícono “

” aparezca exhibido en la base del visualizador. Y
no se olvide de mantener siempre una antena conectada mientras
transmita.

Es posible transmitir en las bandas de 144 MHz y 430 MHz solamente.

1) ¡El VX-3E sí es un radio inteligente! El usuario puede establecer un nivel de
potencia Baja en la banda de 144 MHz y mantener la de 430 MHz configurada en el

nivel de salida más Alto, en cuyo caso el radio recordará los diferentes parámetros
establecidos en cada una de ellas. Además, en el momento de configurar memorias, usted puede
almacenar niveles de Alta y Baja potencia independientemente en cada célula, ¡de modo de no
desperdiciar la energía de la batería todas las veces que utilice repetidores muy cercanos!

2) Cuando transmita utilizando la regulación de Baja potencia, usted puede oprimir la tecla
[F/W] antes de accionar el conmutador del PTT, para hacer que el VX-3E comience a transmitir
(temporalmente) utilizando el nivel de potencia más Alto. Tras completar esa transmisión, la
potencia de salida vuelve automáticamente a la regulación que había sido seleccionada al principio
(Baja potencia).

FUNCIONAMIENTO

OPERATING BAND

144 MHz

430 MHz

FBA-37/FNB-82LI

Hi: 1.5 W
Low: 0.1 W
Hi: 1.0 W
Low: 0.1 W

TRANSMIT POWER

EXT DC (6.0 V

)
Hi: 3.0 W
Low: 0.3 W
Hi: 2.0 W
Low: 0.3 W

MANUAL DE INSTRUCCIONES DEL VX-3E 15

RECEPCIÓN DE EMISIONES EN AM Y FM

El VX-3E incluye los medios necesarios para la recepción de emisiones en AM y FM. Para la
recepción de emisiones en FM se utiliza un filtro pasabanda ancho y un decodificador estéreo
destinados a brindarle una excelente fidelidad.

1. Presione la tecla [RADIO] en forma momentánea para ingresar al
modo de Recepción de Emisiones de Radiodifusión.

2. Oprima a continuación la tecla [BAND] para alternar la banda de
recepción entre la “difusión por AM” y la “difusión por FM”.
La cobertura para la radiodifusión por AM es de 510 a 1790 kHz
y utiliza el modo AM. La notación “

” (la cual representa al
modo AM) aparece desplegada en la ranura correspondiente al
Número del Canal de Memoria, en tanto que el ícono “

”
aparece iluminado en el borde inferior izquierdo de la pantalla de
cristal líquido del aparato.
La notación “

” (la cual representa al modo FM) aparece
desplegada en la ranura correspondiente al Número del Canal de
Memoria, en tanto que el ícono “

” se exhibe en el borde

inferior izquierdo de la pantalla de cristal líquido del aparato.

3. Gire la perilla de Sintonía para seleccionar la estación deseada. Cuando
reciba una señal FM estéreo, se ilumina el ícono “

“ en el borde
inferior izquierdo del visualizador.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Oprima firmemente la tecla [RADIO] durante un segundo a fin de hacer
efectiva la selección con la perilla de Sintonía de la antena que ha de ser
empleada. Las opciones que tiene a su disposición son:
AM:“

BARANTBARANT

BARANTBARANT

BARANT” (Utiliza la Antena de Varilla interior) o “

BAREXTBAREXT

BAREXTBAREXT

BAREXT” (Utiliza tanto la Antena

de Varilla interior como la Antena de Caucho Flexible).

FM:“

EXTANTEXTANT

EXTANTEXTANT

EXTANT” (Utiliza la Antena de Caucho Flexible) o “

EARPHOEARPHO

EARPHOEARPHO

EARPHO” (Utiliza la Antena Au-

ricular).

5. Una vez hecha su elección, oprima la tecla [RADIO] en forma momentánea para abandonar el
modo de selección de la antena.

6. Pulse momentáneamente la tecla [RADIO] una vez más para abandonar ahora el modo de
Recepción de Emisiones de AM y FM, y continuar utilizando el radio en la forma habitual.

Si desea alimentar el audio de la estación de FM a través del parlante interno del VX-
3E mientras utiliza la antena auricular, seleccione “SPKR” en la Instrucción 77 del
Menú: SP OUT.

FUNCIONAMIENTO

MANUAL DE INSTRUCCIONES DEL VX-3E16

RECEPCIÓN SECUNDARIA

La Recepción Secundaria (SUB-RX) le permite monitorear la frecuencia de la banda amateur deseada
al mismo tiempo que recibe estaciones de radiodifusión por AM o FM. Inclusive, el usuario puede
transmitir por la frecuencia amateur si presiona el conmutador del PTT.

Cuando el radio recibe una señal por la banda amateur, el audio comienza a ser reproducido en lugar
de las emisiones provenientes de la estación de AM o FM. Una vez que se suprime la señal de la
banda amateur, se restituye la Recepción Secundaria conforme a la configuración que determina el
usuario a través del procedimiento siguiente.

1. Programe el VX-3E en la frecuencia de la banda amateur deseada mediante la selección del

OFV o del canal de Memoria.

2. Presione [F/W] antes de oprimir la tecla [RADIO] a continuación.

3. Gire la perilla de Sintonía ahora para seleccionar la modalidad de
reanudación para la función Prioritaria de AF. Las opciones que tiene a
su disposición son:

TX 1STX 1S

TX 1STX 1S

TX 1S -

TX 10STX 10S

TX 10STX 10S

TX 10S: Define el periodo de tiempo desde que usted transmite una señal ama-

teur pero antes de que la estación de Radiodifusión por AM o FM
pueda ser escuchada por el parlante y se reanude la recepción
secundaria en el radio.
Sin embargo, si se recibe una señal por la banda amateur, la Recepción
Secundaria permanecerá detenida frente a esa frecuencia en la banda
amateur sin reanudar posteriormente su ciclo.

TRX 1STRX 1S

TRX 1STRX 1S

TRX 1S -

TRX 10STRX 10S

TRX 10STRX 10S

TRX 10S: Cuando transcurre el intervalo seleccionado una vez que se suprime

la señal de la banda amateur o concluye sus transmisiones, se
escucharán las emisiones de la estación de AM o FM por el parlante,
reanudándose la Recepción Secundaria en el radio.

HOLDHOLD

HOLDHOLD

HOLD (Retención): Cuando se recibe una señal por la banda amateur o si usted transmite

por esa banda, la Recepción Secundaria se detendrá ante la frecuencia
de la banda amateur (sin que el circuito de Recepción Secundaria
reanude posteriormente su ciclo). Usted debe reiniciar en forma manual
la Recepción Secundaria si desea continuar monitoreando la banda.

OFFOFF

OFFOFF

OFF (Desconexión): Inhabilita la Recepción Secundaria en el radio.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Presione la tecla [RADIO] para habilitar la Recepción Secundaria, en
cuyo caso el ícono “

” aparecerá iluminado sobre el indicador de

volumen en la pantalla del radio.

5. Oprima a continuación la tecla [BAND] para alternar la banda de
recepción entre la “difusión por AM” y la “difusión por FM”.

6. Gire la perilla de Sintonía con el objeto de seleccionar la estación de Radiodifusión deseada.

7. Cuando se recibe una señal por la banda amateur, el audio de esa banda comienza a ser
reproducido por el parlante, haciendo que las emisiones de las estaciones de AM o FM dejen

RECEPCIÓN DE EMISIONES EN AM Y FM

FUNCIONAMIENTO

MANUAL DE INSTRUCCIONES DEL VX-3E 17

ser escuchadas. Una vez que se suprime la señal de la banda amateur, se
restituye el audio de las emisoras de AM o FM a través del parlante, así
como el modo de Recepción Secundaria (el radio continúa monitoreando
la frecuencia de la banda amateur al mismo tiempo que escucha la
estación de AM por el altavoz) conforme al parámetro de Reanudación seleccionado para dicha
función en el paso 3 del procedimiento anterior.

9. Es posible vigilar la banda en forma manual si mantiene deprimida la tecla [MONI].

Cuando desee inhabilitar la función de Prioridad de AF, simplemente repita el procedimiento ante-
rior, pero seleccione la opción de “

OFFOFF

OFFOFF

OFF (Desconexión)” con la perilla de Sintonía en el paso 3 de esta

sección.

1) Es posible transmitir con el VX-3E por la frecuencia programada en el paso 1 si
presiona el conmutador del PTT, aún cuando haya sido habilitada la Recepción
Secundaria.

2) Si cambia la función de la tecla [T.CALL] por el “monitoreo” a través de la Instrucción 47:
M/T-CL del Menú, entonces usted podrá modificar la frecuencia de la banda amateur si da
vueltas a la perilla de Sintonía al mismo tiempo mantiene deprimida la referida tecla.

3) Cuando se presiona la tecla [V/M], el VX-3E recupera solamente las memorias pertenecientes
a las estaciones de Radiodifusión por AM y FM. En ese caso, el ícono “

” aparece intermitente

en la pantalla del aparato.

RECEPCIÓN DE EMISIONES EN AM Y FM

MANUAL DE INSTRUCCIONES DEL VX-3E18

Ahora que ya domina las funciones básicas del VX-3E, es tiempo que aprendamos más acerca de las
características realmente fascinantes del transceptor.

SEGURO DEL TECLADO

Para evitar cambios de frecuencia accidentales o transmisiones inadvertidas, el usuario puede asegurar
los botones e interruptores del VX-3E de varias maneras. Las posibles combinaciones para dicho
mecanismo de bloqueo son las siguientes:

KEYKEY

KEYKEY

KEY (Teclado): Bloquea las teclas del panel frontal
PTTPTT

PTTPTT

PTT: Bloquea el conmutador del PTT (la transmisión no es posible)
KY+PTTKY+PTT

KY+PTTKY+PTT

KY+PTT: Bloquea las teclas y el conmutador del PTT a la vez.

Para bloquear parcial o totalmente las teclas:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 46 del Menú:

LOCKLOCK

LOCKLOCK

LOCK.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger entre las distintas
combinaciones de bloqueo de la lista anterior.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

Con el objeto de activar el seguro, pulse la tecla [F/W] antes de oprimir
[

BAND] durante un segundo a continuación. En ese caso el ícono “

”
aparece iluminado en la pantalla de cristal líquido del transceptor. Para
cancelar el seguro, repita el procedimiento anterior.

FUNCIONAMIENTO AVANZADO

MANUAL DE INSTRUCCIONES DEL VX-3E 19

REGULACIÓN DEL SONIDO DEL TECLADO

El sonido del teclado proporciona una señal audible muy útil todas las veces que se presiona algún
botón. La intensidad del sonido varía conforme a la regulación del nivel de audio de recepción. No
obstante, el usuario puede compensar la intensidad del audio de recepción con el sonido del teclado
mediante la Instrucción 13 del Menú:

BP LVLBP LVL

BP LVLBP LVL

BP LVL.

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 13 del Menú:

BP LVLBP LVL

BP LVLBP LVL

BP LVL.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el nivel que desea utilizar.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor
en la forma habitual.

En caso de preferir desactivar el sonido:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 14 del Menú:

BP SELBP SEL

BP SELBP SEL

BP SEL.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para inhabilitar (“

OFFOFF

OFFOFF

OFF”) la actual función.

5. Y por último, presione el PTT para almacenar esta última instrucción y
continuar utilizando el transceptor en la forma habitual.

6. Si desea volver a habilitar el sonido, simplemente repita el procedimiento anterior, pero con la
perilla de Sintonía seleccione “

KEY KEY

KEY KEY

KEY (Teclado)” o “

KY KY

KY KY

KY (Teclado

)

+SCN+SCN

+SCN+SCN

+SCN” en el paso “4” de esta

sección.

KEY KEY

KEY KEY

KEY (Teclado): El radio genera un sonido cada vez que se presiona un botón.
KY KY

KY KY

KY (Teclado

)

+SCN+SCN

+SCN+SCN

+SCN: El radio genera un sonido cada vez que se presiona un botón o cuando se

detiene el circuito explorador.

FUNCIONAMIENTO AVANZADO

MANUAL DE INSTRUCCIONES DEL VX-3E20

ILUMINACION DEL TECLADO Y DE LA PANTALLA DE CRISTAL LIQUIDO

El VX-3E incluye una luz rojiza que le ayuda a ver mejor durante la noche. La luz de color rojo le
permite ver claramente la pantalla en un ambiente oscuro, prácticamente sin degradar su visión
nocturna. Este transceptor dispone de tres métodos distintos de iluminación:

KEY 2SKEY 2S

KEY 2SKEY 2S

KEY 2S -

KEY10SKEY10S

KEY10SKEY10S

KEY10S: Ilumina la pantalla de cristal líquido y las teclas por el período

seleccionado cuando se acciona un botón.

CONTCONT

CONTCONT

CONT: Ilumina la pantalla de cristal líquido y el teclado permanentemente.
OFFOFF

OFFOFF

OFF (Desconexión): Desactiva la luz de la pantalla de cristal líquido y el teclado.

A continuación se describe el procedimiento para configurar el modo de Iluminación:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 44 del Menú:

LAMPLAMP

LAMPLAMP

LAMP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger uno de los tres modos
descritos en el párrafo anterior.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

VERIFICACIÓN DEL VOLTAJE DE LA BATERÍA

Es posible configurar el microprocesador del VX-3E para detectar el tipo de batería y medir la
tensión de alimentación efectiva en dicho bloque.

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 23 del Menú:

DC VLTDC VLT

DC VLTDC VLT

DC VLT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Presione la tecla [TXPO] en forma momentánea a fin de exhibir el tipo
de batería y la tensión continua que está siendo suministrada.

LitLit

LitLit

Lit: se está utilizando el bloque FNB-82LI.
EdcEdc

EdcEdc

Edc: se está utilizando una fuente de CC externa.

4. Y por ultimo, oprima firmemente la tecla [TXPO] durante un segundo
a fin de restablecer el modo de funcionamiento normal en el radio.

FUNCIONAMIENTO AVANZADO

MANUAL DE INSTRUCCIONES DEL VX-3E 21

MODIFICACIÓN DE LOS PASOS DE CANAL

El sintetizador de frecuencia del VX-3E le da la opción de emplear pasos de canal de 5/8.33/9/10/

12.5/15/20/25/50/ ó de 100 kHz por unidad (los valores optativos difieren dependiendo de la banda
que ha sido seleccionada). Varios de estos pasos pueden ser relevantes para satisfacer eficientemente
sus necesidades de trabajo. La selección automática (“AUTO”) de pasos se basa en la banda de
comunicación que está siendo utilizada. El transceptor viene originalmente configurado en “AUTO”,
parámetro que probablemente resulta satisfactorio en la mayoría de los casos. No obstante, si necesita
cambiar los incrementos de los pasos de canal, el procedimiento a seguir es bastante simple.

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 82 del Menú:

STEPSTEP

STEPSTEP

STEP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger un paso de canal de
diferente tamaño.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

1) Es posible emplear pasos de 9 kHz sólo cuando se recibe por la banda de
Radiodifusión.

2) Es posible emplear pasos de 8.33 kHz sólo cuando se recibe por la banda Aeronáutica.

3) Cuando se opera en la banda de Radiodifusión, es posible seleccionar pasos de canal de 9 ó 10

kHz solamente; las demás selecciones no están disponibles.

4) No se pueden emplear pasos de 5 kHz en las bandas de 250 - 300 MHz, como tampoco en

aquéllas por encima de los 580 MHz.

FUNCIONAMIENTO AVANZADO

MANUAL DE INSTRUCCIONES DEL VX-3E22

SILENCIAMIENTO EN BASE AL MEDIDOR DE “S”

El VX-3E cuenta con una función especial de Silenciamiento basado en el Medidor de “S”, la cual
le permite programar el circuito reductor de ruidos de tal forma que sólo las señales que excedan un
determinado nivel de la escala sean capaces de desbloquear la audiofrecuencia.

Para regular el circuito de Silenciamiento conforme a la escala del Medidor de “S”, siga el
procedimiento que detallamos a continuación:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 80 del Menú:

SQSMTRSQSMTR

SQSMTRSQSMTR

SQSMTR.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el nivel de intensidad de
la señal que desea para el umbral de silenciamiento respectivo (

LVL 1LVL 1

LVL 1LVL 1

LVL 1 -

LVL8LVL8

LVL8LVL8

LVL8 o la desconexión del circuito [“

OFFOFF

OFFOFF

OFF”]).

5. Y por ultimo, accione el interruptor del PTT para almacenar este nuevo valor de programación
y continuar utilizando el transceptor en la forma habitual.

1) Cuando la función de Silenciamiento en base al Medidor de
“S” ha sido habilitada, el segmento de dicho indicador
correspondiente al umbral de supresión definido en el paso 4

aparece intermitente en la pantalla del radio.

2) El circuito de silenciamiento del receptor se abre atendiendo al nivel más alto que haya sido

programado en ambos sistemas de amortiguación (es decir, de Silenciamiento de Ruido y a través
del Medidor de “S”).
Por ejemplo:
a) Suponiendo que el Circuito Reductor de Ruidos (control de Silenciamiento) estuviera
programado de tal forma que señales con un nivel de intensidad igual a “S-3” puedan abrirlo,
pero si a la vez el Silenciamiento basado en el Medidor de “S” (Instrucción 80 del Menú) hubiese
sido configurado en “LVL-5”, entonces la audiofrecuencia podrá ser desbloqueada sólo cuando
se presenten señales con una intensidad igual o superior a “S-5” en la escala de dicho indicador.
b) Si el Silenciamiento basado en el Medidor de “S” estuviera programado en “S-3”, pero si al
mismo tiempo el Circuito Reductor de Ruidos hubiese sido ajustado en un nivel elevado que sólo
admita señales que presenten la Máxima Intensidad de la escala, entonces la audiofrecuencia
podrá ser desbloqueada sólo cuando señales de esa magnitud sean detectadas. En ese caso, el
Silenciamiento de Ruido se superpondrá a la acción del Sistema de Silenciamiento basado en el
Medidor de “S”.

FUNCIONAMIENTO AVANZADO

MANUAL DE INSTRUCCIONES DEL VX-3E 23

MODIFICACIÓN DEL MODO DE RECEPCIÓN

El VX-3E cuenta con un sistema de conmutación de modo automático
cuando se sintoniza el radio en diferentes frecuencias de comunicación.
Sin embargo, de presentarse una situación inusual que requiera el
traspaso a alguno de los otros modos de recepción existentes,
simplemente oprima la tecla [MODE]. Los modos de recepción que
puede utilizar son:

AUTOAUTO

AUTOAUTO

AUTO: El modo automático determina los valores originales de programación según la gama

de frecuencias seleccionada.

FMFM

FMFM

FM: FM de banda Angosta (utilizado en las comunicaciones habladas)
W-FMW-FM

W-FMW-FM

W-FM: FM de banda Ancha (utilizado en la radiodifusión de alta fidelidad)
AMAM

AMAM

AM: Modulación de Amplitud

A menos que tenga una razón de peso para hacerlo, mantenga habilitada la Selección
de Modo Automático, para ahorrar tiempo y esfuerzo al cambiarse de banda. De

modificar el modo de una estación o canal en particular, siempre está la posibilidad
de almacenar ese canal en la memoria, ya que la modalidad escogida quedará registrada junto
con el resto de los datos vinculados a la frecuencia.

MEDICIÓN DE LA TEMPERATURA

El VX-3E puede exhibir la temperatura existente en el interior del estuche, la cual es medida por un
sensor alojado dentro del aparato.

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la

Instrucción 85 del Menú:

TEMPTEMP

TEMPTEMP

TEMP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Oprima la tecla [TXPO] por un momento con el objeto de exhibir la

temperatura existente dentro del estuche del transceptor.

4. Presione la tecla [MODE] en esta etapa para escoger la unidad de medida

que prefiere utilizar (

CC

CC

C (°C) o

FF

FF

F (°F)).

5. Y por último, accione el interruptor del PTT para almacenar este nuevo

valor de programación y continuar utilizando el transceptor en la forma
habitual.

FUNCIONAMIENTO AVANZADO

MANUAL DE INSTRUCCIONES DEL VX-3E24

Las estaciones repetidoras, por lo general situadas en la cumbre de montañas o en altura, expanden
ostensiblemente el alcance de las comunicaciones de los transceptores móviles o portátiles de menor
potencia. El VX-3E incluye varias funciones que facilitan y hacen más interesante el manejo del repetidor.

CONMUTACIÓN DEL REPETIDOR

El VX-3E viene configurado de fábrica con los valores de conmutación que habitualmente se utilizan
en el país a donde se exporta la unidad. Para la banda de 144 MHz, el desplazamiento es de 600
kHz; para la de 430 MHz, éste puede ser de 1.6 MHz, 7.6 MHz o de 5 MHz (versión norteamericana).

Dependiendo de la porción de la banda en la que se encuentre operando, la conmutación del repetidor
puede ser descendente

(

)

o ascendente

( )

. Uno
de estos dos íconos se ilumina en la parte superior de
la pantalla de cristal líquido cuando la conmutación
del repetidor ha sido habilitada.

CONMUTACIÓN AUTOMÁTICA DEL REPETIDOR (ARS

)

El VX-3E cuenta con un práctico mecanismo de Conmutación del Repetidor, el cual aplica el
desplazamiento apropiado en forma automática todas las veces que usted sintoniza dentro de las
subbandas del repetidor designadas en su país. Tales subbandas se ilustran a continuación en el
manual.

Si la conmutación automática del repetidor pareciera no estar funcionando, es posible que la haya
desconectado por accidente.

Con el fin de volver a habilitar dicha función:

1. Presione la tecla [TXPO] durante un segundo para ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la

Instrucción 5 del Menú:

ARSARS

ARSARS

ARS.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo

el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar la opción de conexión

(“

ONON

ONON

ON”) (y habilitar la Conmutación Automática del Repetidor en este

paso).

5. Una vez hecha su elección, accione el interruptor

del PTT a fin de almacenar este último valor de
programación y continuar utilizando el transceptor
en la forma habitual.

FUNCIONAMIENTO DEL REPETIDOR

European Version

Version A

2-m

145.1 145.5

145.6 145.8

146.0 146.4 147 .0 147.6 148.0

146.6

147.4

Version A

70-cm

440.0 445.0 450.0

ARS-Repeater Subbands

Euro Version 1

Euro Version 2

439.45438.20

433.00 434.60433.40 435.00

MANUAL DE INSTRUCCIONES DEL VX-3E 25

FUNCIONAMIENTO DEL REPETIDOR

ACTIVACIÓN DE LA CONMUTACIÓN MANUAL DEL REPETIDOR

Si la conmutación automática del repetidor hubiese sido inhabilitada o si necesita aplicar un
desplazamiento diferente al establecido en el sistema ARS, usted también puede definir la dirección
de conmutación del repetidor en forma manual.

Para llevar a cabo ese procedimiento:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 68 del Menú:

RPTRPT

RPTRPT

RPT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el desplazamiento deseado
entre “

–RPT–RPT

–RPT–RPT

–RPT,” “

+RPT+RPT

+RPT+RPT

+RPT,” y “

SIMPSIMP

SIMPSIMP

SIMP”.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

Si cambia la dirección del desplazamiento sin antes haber anulado la Conmutación
Automática del Repetidor (ver sección anterior), al cambiarse de frecuencia (con la
perilla de Sintonía, por ejemplo), el sistema ARS va a prevalecer sobre la configuración

manual de dicha dirección. Desactive el sistema ARS si no desea que esto ocurra.

MODIFICACIÓN DE LOS VALORES ORIGINALES DE CONMUTACIÓN DEL REPETIDOR

Si viaja a una región distinta, es posible que necesite modificar el desplazamiento original del repetidor,
con el objeto de cumplir fielmente con los requisitos de utilización exigidos en el lugar.

Para lograrlo, siga el procedimiento que se describe a continuación:

1. Sintonice la frecuencia del VX-3E en la banda en donde desea modificar la conmutación origi-
nal del repetidor (en la de Aficionados de 144 MHz ó 430 MHz).

2. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

3. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 69 del Menú:

RPT.SFTRPT.SFT

RPT.SFTRPT.SFT

RPT.SFT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

5. Gire la perilla de Sintonía ahora para seleccionar una magnitud distinta
para el desplazamiento del repetidor.

6. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

Si sólo tiene un desplazamiento “no estándar” que programar, ¡no cambie los valores
de conmutación “originales” del repetidor mediante el actual Parámetro de
Programación! En tal caso, ingrese las frecuencias de transmisión y recepción

separadamente, tal como se explica en la página 43 del manual.

MANUAL DE INSTRUCCIONES DEL VX-3E26

GENERACIÓN DE LLAMADAS POR TONO (1750 HZ

)

Si los repetidores en su país requieren una ráfaga de tono de 1750 Hz para ser activados, oprima
firmemente el botón T.CALL (justo debajo del conmutador del PTT) por el tiempo que especifique
el dueño u operador de la estación. En tal caso, el transmisor se activa automáticamente, haciendo
que un tono de audiofrecuencia de 1750 Hz se superponga a la portadora. Puede soltar el botón
T.CALL una vez que logre obtener acceso a la repetidora, y utilizar el conmutador del PTT para
continuar activando de allí en adelante el transmisor del aparato.

C

OMPROBACIÓN DE LA FRECUENCIA DE SUBIDA

(

O DE ENTRADA

)

DEL REPETIDOR

A menudo resulta ventajoso poder comprobar la frecuencia de subida (o de entrada) de un repetidor,
para ver si la estación que llama está dentro del alcance directo (“símplex”) de su propia estación.

Para llevar a cabo este procedimiento, simplemente oprima la tecla [HM/RV],
en cuyo caso notará que la pantalla se cambia para exhibir la frecuencia de
subida del repetidor. Presione [HM/RV] una vez más para hacer que el
transceptor reanude el monitoreo normal de la frecuencia de bajada (o de
salida) del repetidor.

Es posible programar esta tecla ya sea en “RV” (para verificar la frecuencia de entrada
de un repetidor) o en “HM” (para cambiarse instantáneamente al canal “de Inicio”

en la banda en ese entonces vigente). Si desea modificar la configuración de esta
tecla, utilice la Instrucción 36 del Menú: HM/RV. Refiérase a la página 111 del manual para más
detalles sobre el tema.

FUNCIONAMIENTO DEL REPETIDOR

MANUAL DE INSTRUCCIONES DEL VX-3E 27

FUNCIONAMIENTO DEL REPETIDOR

NOTA

MANUAL DE INSTRUCCIONES DEL VX-3E28

FUNCIONAMIENTO DEL SISTEMA CTCSS

Muchos sistemas de repetidores requieren que un tono de audiofrecuencias muy bajas se superponga
a su portadora de FM con el propósito de activar el repetidor. Lo anterior ayuda a prevenir que el
repetidor sea activado en falso por radares o señales espurias provenientes de otros transmisores.
Este sistema de tonos, conocido como “CTCSS” (Sistema de Silenciamiento Mediante Tono
Codificado Continuo) es parte integral del VX-3E, el cual es además muy fácil de activar.

La configuración del sistema CTCSS comprende dos acciones: el ajuste de la

Frecuencia de Tono y el ajuste de la Modalidad de Tono. Estas acciones se programan

haciendo uso de la tecla [MODE] o bien, mediante las instrucciones del Menú 79: SQ
TYP. y 86: TN FRQ respectivamente.

1. Oprima la tecla [F/W] y a continuación, pulse la tecla [MODE] . Lo anterior constituye una

“vía rápida” para ingresar a la Instrucción 79 del Menú:

SQ TYPSQ TYP

SQ TYPSQ TYP

SQ TYP.

2. Desplace la perilla de Sintonía hasta que “

TONETONE

TONETONE

TONE” aparezca exhibido en

el visualizador; esta acción activa el Codificador CTCSS, el cual hace
posible el acceso al repetidor.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Al desplazar la perilla de Sintonía hasta la posición del próximo retén en el paso “2”, hará que

la notación “

TSQLTSQL

TSQLTSQL

TSQL” se ilumine en el visualizador. Cuando “

TSQLTSQL

TSQLTSQL

TSQL” aparece, significa que el

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

 Es posible que advierta la presencia de un ícono “

DCSDCS

DCSDCS

DCS” adicional en la pantalla al

momento de girar la perilla de Sintonía en el paso 3 del procedimiento anterior. En
breve explicaremos todo lo referente al Sistema de Silenciamiento por Código Digital
DCS.

 Puede que note la presencia de la indicación “

RV TNRV TN

RV TNRV TN

RV TN” en la pantalla al momento de

girar la perilla de Sintonía en el paso 3 del procedimiento anterior; esto significa que
el sistema de Silenciamiento por Tono Inverso ha sido habilitado, el cual enmudece al
receptor del VX-3E cuando se recibe una llamada proveniente de otra estación que
contiene un tono CTCSS similar al suyo. El ícono “

T SQT SQ

T SQT SQ

T SQ” aparece intermitente cuando

el sistema de Silenciamiento por Tono Inverso ha sido habilitado.

 Puede que note la presencia de la indicación “

PR FRQPR FRQ

PR FRQPR FRQ

PR FRQ” en la pantalla al momento de

girar la perilla de Sintonía en el paso 3 del procedimiento anterior; esto significa que
el Decodificador CTCSS Inverso definido por el Usuario enmudece al receptor del
VX-3E cuando se recibe una llamada proveniente de otra estación con un tono CTCSS
similar al programado en su transceptor (el cual se define a través de la Instrucción 63
del Menú:

PR FRQPR FRQ

PR FRQPR FRQ

PR FRQ). El ícono “

SQSQ

SQSQ

SQ” se ilumina en el visualizador cuando el

Decodificador CTCSS Inverso definido por el Usuario ha sido activado.

 Puede que note la presencia de la indicación “

PAGERPAGER

PAGERPAGER

PAGER” y “

MESSAGEMESSAGE

MESSAGEMESSAGE

MESSAGE”en la pantalla al

momento de girar la perilla de Sintonía en el paso 3 del procedimiento anterior. Estas
indicaciones se iluminan cuando el “Decodificador CTCSS Inverso definido por el
Usuario”, el “Sistema Amplificado de Llamadas Selectivas y de Silenciamiento Por
Código” y la “Función de Mensajes” han sido activadas. En las secciones siguientes
del manual explicaremos todo lo referente a tales funciones.

MANUAL DE INSTRUCCIONES DEL VX-3E 29

sistema de Silenciamiento por Tono ha sido habilitado, el cual mantiene enmudecido el recep-
tor del VX-3E hasta que se detecta una llamada proveniente de otra estación que contiene un
tono CTCSS similar al suyo. Este sistema puede resultar muy útil cuando se opera en áreas de
mucha congestión radioeléctrica, ya que mantiene enmudecido al transceptor hasta que se recibe
una llamada proveniente de una estación específica.

4. Una vez seleccionada la modalidad de tono CTCSS que desea, accione el interruptor del PTT

para fijar este nuevo parámetro de configuración en el radio.

5. Presione posteriormente la tecla [TXPO] durante un segundo con el objeto de ingresar al modo
de Programación.

6. Desplace la perilla de Sintonía para seleccionar la Instrucción 86 del
Menú:

TN FRQTN FRQ

TN FRQTN FRQ

TN FRQ.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

7. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
de la frecuencia CTCSS en el radio.

8. Gire la perilla de Sintonía hasta que en el visualizador aparezca indicada
la Frecuencia de Tono que necesita utilizar (de no saber cuál es,
contáctese con el operador o dueño de la repetidora).

9. Una vez hecha su elección, oprima la tecla [TXPO] momentáneamente y el conmutador del
PTT a continuación, con el objeto de almacenar estos últimos valores de programación y continuar
utilizando el radio en la forma habitual. Este método difiere del que usualmente se utiliza para
restablecer el funcionamiento normal del equipo, el cual es válido sólo cuando se configuran
frecuencias CTCSS y DCS.

1) Su repetidor puede o no retransmitir un determinado tono CTCSS: algunos sistemas
utilizan dichos tonos sólo para controlar el acceso al repetidor, pero no los traspasan

cuando transmiten. Si el medidor de “S” se desviara, pero sin que el VX-3E estuviera
traspasando el audio, repita los pasos del “1” al “4” del procedimiento anterior; sin embargo,
gire la perilla de Sintonía en esta ocasión hasta
que “TSQ” desaparezca del visualizador; esto le
permitirá escuchar todo el tráfico por el canal que
está recibiendo en ese momento.

2) Cuando opera en el modo CTCSS, el usuario
puede configurar el VX-3E de tal forma que el
sonido de una “campanilla” le advierta sobre la
existencia de una comunicación de llegada.
Refiérase a la página 37 para más detalles sobre
esta función.

FUNCIONAMIENTO DEL SISTEMA CTCSS

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

CTCSS TONE FREQUENCY (Hz

)

67.0 69.3 71.9 74.4 77.0 79.7

82.5 85.4 88.5 91.5 94.8 97.4

100.0 103.5 107.2 110.9 114.8 118.8

123.0 127.3 131.8 136.5 141.3 146.2

151.4 156.7 159.8 162.2 165.5 167.9

171.3 173.8 177.3 179.9 183.5 186.2

189.9 192.8 196.6 199.5 203.5 206.5

210.7 218.1 225.7 229.1 233.6 241.8

250.3 254.1 – – – –

MANUAL DE INSTRUCCIONES DEL VX-3E30

FUNCIONAMIENTO DEL SISTEMA DCS

Otra forma de control de acceso por tono lo constituye el sistema de Silenciamiento Mediante Código
Digital, también conocido como DCS. Éste es un sistema de tonos más moderno y avanzado que en
la mayoría de los casos presenta mayor inmunidad a los avisos de llamada falsos que el sistema
CTCSS. El Codificador y Decodificador DCS es parte integral del transceptor y su funcionamiento
es muy similar al que acabamos de describir para el sistema de Silenciamiento mediante Tono
Codificado Continuo. Es posible que su sistema de repetidores esté configurado para funcionar en
DCS; pero de no ser así, dicho modo a menudo resulta muy cómodo para trabajar en Símplex, dado
el caso de que sus amistades también utilicen transceptores equipados con este avanzado sistema de
control.

Al igual que el sistema CTCSS, el DCS requiere que el operador configure la Modalidad de Tono
en DCS y que seleccione además un código digital.

1. Oprima la tecla [F/W] y pulse la tecla [MODE] a continuación. Lo
anterior constituye una “vía rápida” para ingresar a la Instrucción 79
del Menú:

SQ TYPSQ TYP

SQ TYPSQ TYP

SQ TYP.

2. Gire la perilla de Sintonía hasta que la indicación “

DCSDCS

DCSDCS

DCS” aparezca

exhibida en el visualizador; tal acción activa el Codificador/Decodificador DCS en el transceptor.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Accione el interruptor del PTT para almacenar este nuevo parámetro de configuración.

4. Posteriormente, presione la tecla [TXPO] durante un segundo con el objeto de ingresar al
modo de Programación.

5. Desplace la perilla de Sintonía para seleccionar la Instrucción 24 del
Menú:

DCS CDDCS CD

DCS CDDCS CD

DCS CD.

6. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del código DCS en el radio.

7. Gire la perilla de Sintonía con el propósito de seleccionar el Código
DCS (número de tres dígitos) que desea utilizar. Comuníquese con el
operador o dueño de la repetidora si desconoce dicho valor. En caso de
que estuviera trabajando en símplex, sólo tiene que programar el mismo
Código DCS de tal forma que coincida con el
utilizado por sus amistades.

8. Una vez hecha su elección, oprima la tecla
[

TXPO] momentáneamente y el conmutador

del PTT a continuación, con el objeto de
almacenar estos últimos valores de
programación y continuar utilizando el radio
en la forma habitual.

1) Recuerde que el Silenciamiento por
Código Digital es un sistema de
Codificación y Decodificación, por

consiguiente su receptor permanece enmudecido hasta que recibe un código DCS equivalente al

DCS CODE

023 025 026 031 032 036 043 047 051 053

054 065 071 072 073 074 114 115 116 122

125 131 132 134 143 145 152 155 156 162

165 172 174 205 212 223 225 226 243 244

245 246 251 252 255 261 263 265 266 271

274 306 311 315 325 331 332 343 346 351

356 364 365 371 411 412 413 423 431 432

445 446 452 454 455 462 464 465 466 503

506 516 523 526 532 546 565 606 612 624

627 631 632 654 662 664 703 712 723 731

732 734 743 754 – – – – – –

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E 31

suyo en una transmisión de llegada. ¡Desconecte el sistema DCS cuando sólo desee recorrer la
banda!

2) Cuando opera en el modo DCS, el usuario puede configurar el VX-3E de tal forma que el
sonido de una “campanilla” le advierta sobre la existencia de una comunicación de llegada.
Refiérase a la página 37 para más detalles sobre esta función.

INVERSIÓN DE CÓDIGOS DCS

El sistema DCS fue introducido por primera vez en el servicio Móvil Terrestre (LMR, según sus
siglas en inglés) comercial, en donde en la actualidad se ha generalizado su uso. Algunas veces nos

referimos al sistema DCS por sus diferentes nombres comerciales, tales como DPL

®

(Línea Digital

Privada

®

, la cual es marca registrada de Motorola, Inc.).

El sistema DCS emplea un código de acceso compuesto de una estructura de 23 bitios que se transmite
(subaudiblemente) a una velocidad de transferencia de 134,4 bps (bitios/seg). En ocasiones, la
inversión de señales puede resultar en el complemento de un código que se emite o recibe. Lo
anterior evita que se abra el circuito de silenciamiento del receptor cuando el sistema DCS está
habilitado, puesto que la secuencia de bitios decodificada no va a coincidir con la seleccionada para
esa aplicación.

Las situaciones más comunes que pueden dar origen a la inversión de códigos son:

 La conexión de un preamplificador de recepción externo.
 Cuando se transmite a través de un repetidor.
 La conexión de un amplificador lineal externo.

¡Cabe hacer notar que la inversión de códigos no significa que los dispositivos en la lista anterior
puedan estar defectuosos!

En ciertas configuraciones de amplificadores, se invierte la (fase de la) señal de salida desde la
entrada. Los amplificadores de potencia para señal débil o con números impares (1, 3, 5, etc.) de
etapas de amplificación pueden producir la inversión de un código DCS que se transmita o reciba. A
pesar de que en la mayoría de los casos esto no debería ocurrir (los modelos de amplificadores y las
normas de la industria toman en cuenta esta condición), si encuentra que el circuito de silenciamiento
del receptor no se abre cuando tanto su estación como la de su interlocutor están utilizando un
código DCS común, usted o el abonado al otro lado de la vía de comunicación (pero no ambos)
pueden intentar lo siguiente:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 25 del Menú:

DCS RVDCS RV

DCS RVDCS RV

DCS RV.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger uno de los modos de la
lista siguiente:

FUNCIONAMIENTO DEL SISTEMA DCS

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E32

R-N.T-NR-N.T-N

R-N.T-NR-N.T-N

R-N.T-N: Recibe y transmite el Tono DCS Normal.
R-I.T-NR-I.T-N

R-I.T-NR-I.T-N

R-I.T-N: Recibe el Tono DCS Invertido y transmite el Tono DCS Normal.
R-B.T-NR-B.T-N

R-B.T-NR-B.T-N

R-B.T-N: Recibe los Tonos DCS Normal e Invertido y transmite el Tono DCS Normal.
R-N.T-IR-N.T-I

R-N.T-IR-N.T-I

R-N.T-I: Recibe el Tono DCS Normal y transmite el Tono DCS Invertido.
R-I.T-IR-I.T-I

R-I.T-IR-I.T-I

R-I.T-I: Recibe y transmite el Tono DCS Invertido.
R-B.T-IR-B.T-I

R-B.T-IR-B.T-I

R-B.T-I: Recibe los Tonos DCS Normal e Invertido y transmite el Tono DCS

Invertido.

5. Una vez hecha su elección, oprima la tecla [TXPO] momentáneamente y el conmutador del

PTT a continuación, con el objeto de almacenar este último valor de programación y continuar
utilizando el radio en la forma habitual.

Este método difiere del que usualmente se utiliza para restablecer el funcionamiento normal del
equipo, el cual es válido sólo cuando se configuran frecuencias CTCSS y DCS. Recuerde de restablecer
el parámetro original de programación “

R-N.T-NR-N.T-N

R-N.T-NR-N.T-N

R-N.T-N” (Recibe y transmite el Tono DCS Normal) cuando

termine.

EXPLORACIÓN Y DETECCIÓN DE TONOS

En aquellas situaciones en las que el usuario desconozca el tono CTCSS o DCS que una o más
estaciones están utilizando, él puede ordenarle al radio que escuche la señal entrante y la barra con
el objeto de detectar el tono respectivo. Hay dos puntos que siempre se deben recordar al respecto:

 Usted debe cerciorarse de que su repetidor utiliza el mismo tipo de tono (es decir, CTCSS a

diferencia del DCS).

 Algunos repetidores no traspasan el tono CTCSS; por consiguiente, es probable que tenga que

escuchar a la estación o estaciones que transmiten por la frecuencia de subida (o entrada) del
repetidor, para que el sistema de Exploración y Detección de Tonos pueda funcionar.

Con el fin de detectar el tono utilizado:

1. Configure el radio para la Decodificación CTCSS
o DCS (refiérase a la descripción anterior). En
caso de escoger el CTCSS, el icono “

”
aparecerá exhibido en la pantalla del transceptor;
pero si se trata del Silenciamiento por Código Digital, “

” se iluminará en lugar del ícono

anterior.

2. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

3. Desplace la perilla de Sintonía para escoger la
Instrucción 86 del Menú:

TN FRQTN FRQ

TN FRQTN FRQ

TN FRQ cuando

seleccione el SILENC. por TONO, o la
Instrucción 24 del Menú:

DCS CDDCS CD

DCS CDDCS CD

DCS CD de preferir el

Silenciamiento mediante Código Digital.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste del actual parámetro
en el radio.

FUNCIONAMIENTO DEL SISTEMA DCS

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E 33

5. Oprima firmemente la tecla [BAND] durante un
Segundo, hasta que “

T SRCHT SRCH

T SRCHT SRCH

T SRCH” (para la

Exploración de Tonos CTCSS) o “

D SRCHD SRCH

D SRCHD SRCH

D SRCH” (para

la Exploración de Tonos DCS) aparezca
iluminado en el visualizador, después de lo cual
proceda a soltar la tecla [BAND] para comenzar
a barrer en busca del tono CTCSS o código DCS
entrante.

6. Cuando el radio detecta el tono o código correspondiente, éste se detiene ante él dejando pasar
el audio. En ese caso, presione la tecla [BAND] a fin de fijar dicho tono o código y a continuación,
pulse el conmutador del PTT para restablecer el modo de funcionamiento normal en el radio.

Si el sistema de Exploración de Tonos no detecta ningún tono o código, éste continúa
barriendo la banda indefinidamente. Cuando esto ocurre, es porque probablemente
la otra estación no se encuentra transmitiendo ninguna señal de este tipo. El usuario

puede presionar el PTT para cancelar en cualquier momento la exploración en el radio.

El operador puede escuchar la señal (enmudecida) proveniente de la otra estación durante la
Exploración de Tonos cuando la Instrucción 88 del Menú:

TS MUTTS MUT

TS MUTTS MUT

TS MUT ha sido “desactivada”. Refiérase

a la página 121 para más detalles sobre esta función. Es posible cambiar también la velocidad de
Exploración y Detección de Tonos mediante la Instrucción 89 del Menú:

TS SPDTS SPD

TS SPDTS SPD

TS SPD. En relación a este

punto, vea la página 121 del manual.

La Exploración de Tonos funciona en los modos OFV y de Memoria.

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

EXPLORACIÓN Y DETECCIÓN DE TONOS

MANUAL DE INSTRUCCIONES DEL VX-3E34

S

ISTEMA AMPLIFICADO DE LLAMADAS SELECTIVAS Y DE SILENCIAMIENTO POR CÓDIGO

(EPCS

)

El VX-3E incluye un codificador-decodificador de tonos CTCSS de efecto ampliado, además de un
microprocesador propio para el procesamiento de llamadas selectivas y de localización de personas.
Este sistema le permite llamar a una estación determinada (llamada con aviso) y recibir aquellas llamadas
que usted elija exclusivamente entre las que estén dirigidas a usted (Silenciamiento por Código).

Los sistemas de localización de personas y de silenciamiento por código utilizan dos pares
(intercambiables) de tonos CTCSS, los cuales se registran en las memorias para llamadas selectivas.
Básicamente, su receptor permanece enmudecido hasta que recibe un par de tonos CTCSS equivalente
al almacenado en la Memoria para Llamadas Selectivas de Llegada. En tal caso, el circuito de
silenciamiento se abre a fin de poder escuchar al abonado que llama, lo cual hace sonar de inmediato la
campanilla de alerta, de haber sido habilitada. Cuando se cierra el PTT para transmitir, el radio envía en
forma automática el par de tonos CTCSS contenido en la Memoria para Llamadas Selectivas de Salida.

En el radio selectivamente llamado, el circuito de silenciamiento se cierra en forma automática tras
finalizar la transmisión de llegada. Mientras tanto, en el radio que origina la llamada, el Sistema
Amplificado de Llamadas Selectivas y de Silenciamiento por Código quedará inhabilitado tras soltar
el PTT una vez emitida la señal de localización. El usuario puede volver a habilitar el Sistema
Amplificado de Llamadas Selectivas y de Silenciamiento por Código en el radio.

R

EGISTRO DE PAR DE TONOS

CTCSS

PARA EL SISTEMA

EPCS

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación
para seleccionar la Instrucción 61 del Menú:

PAG.CDRPAG.CDR

PAG.CDRPAG.CDR

PAG.CDR para el Par de Tonos CTCSS de

Recepción o la Instrucción 62 del Menú:

PAG.CDTPAG.CDT

PAG.CDTPAG.CDT

PAG.CDT, para el Par de Tonos CTCSS de Transmisión.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para definir el número de Tono CTCSS
correspondiente al primer tono del Par Codificado.

5. Después de presionar la tecla [V/M] en este paso, use la perilla de
Sintonía para definir el número de Tono CTCSS correspondiente al
segundo tono del Par Codificado.

6. Finalmente, accione el interruptor del PTT para almacenar este nuevo
parámetro de programación y continuar utilizando el transceptor en la
forma habitual.

El VX-3R no reconoce el orden del primer y segundo tono. En
otras palabras, el transceptor considera idénticos los pares “10,
35” y “35, 10”, por ejemplo.

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E 35

A

CTIVACIÓN DEL SISTEMA AMPLIFICADO DE LLAMADAS SELECTIVAS Y DE SILENCIAMIENTO POR

C

Ó

DIGO

1. Oprima la tecla [F/W] y pulse la tecla [MODE] a continuación. Lo anterior constituye una “vía
rápida” para ingresar a la Instrucción 79 del Menú:

SQ TYPSQ TYP

SQ TYPSQ TYP

SQ TYP.

2. Desplace la perilla de Sintonía hasta que “

PAGERPAGER

PAGERPAGER

PAGER” aparezca exhibido en el visualizador; esta

acción activa el Sistema Amplificado de Llamadas Selectivas y de
Silenciamiento por Código en el aparato.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar
girarla.

3. Finalmente, oprima el conmutador del PTT a fin de almacenar esta última instrucción y activar
el Sistema Amplificado de Llamadas Selectivas y de Silenciamiento por Código en el aparato.

Cuando desee inhabilitar el sistema, simplemente repita el procedimiento anterior, pero seleccione
con la perilla de Sintonía la opción de desconexión (“

OFFOFF

OFFOFF

OFF”) en el paso 2 de la presente sección.

Cuando el Sistema Amplificado de Llamadas Selectivas y de Silenciamiento
por Código se encuentra habilitado, aparece la notación “

PP

PP

P

” en el dígito

correspondiente a las centenas de MHz en el recuadro de frecuencia.

Cuando utiliza el Sistema Amplificado de Llamadas Selectivas
y de Silenciamiento por Código para operar, el usuario puede configurar el VX-3E de
tal forma que el sonido de una “campanilla” le advierta sobre la existencia de una

comunicación de llegada. Refiérase a la página 37 para más detalles sobre esta función.

S

ISTEMA AMPLIFICADO DE LLAMADAS SELECTIVAS Y DE SILENCIAMIENTO POR CÓDIGO

(EPCS

)

Hz

67.0

69.3

71.9

74.4

77.0

79.7

82.5

85.4

88.5

91.5

No.

01
02
03
04
05
06
07
08
09
10

Hz

94.8

97.4

100.0

103.5

107.2

110.9

114.8

118.8

123.0

127.3

No.

11
12
13
14
15
16
17
18
19
20

Hz

131.8

136.5

141.3

146.2

151.4

156.7

159.8

162.2

165.5

167.9

No.

21
22
23
24
25
26
27
28
29
30

Hz

171.3

173.8

177.3

179.9

183.5

186.2

189.9

192.8

196.6

199.5

No.

31
32
33
34
35
36
37
38
39
40

Hz

203.5

206.5

210.7

218.1

225.7

229.1

233.6

241.8

250.3

254.1

No.

41
42
43
44
45
46
47
48
49
50

CTCSS TONE NUMBER

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E36

C

ONTESTACIÓN DE LLAMADAS SELECTIVAS

Cuando el usuario presiona el conmutador del PTT para responder una llamada con aviso, el VX-3E
transmite el mismo par de tonos CTCSS que le fue enviado. Dicho par de tonos abre el circuito de
Silenciamiento por Código de la estación que origina la llamada. Si prefiere, el operador puede
configurar el transceptor para que responda tales llamadas en forma automática (“como
transpondedor”). Con el objeto de habilitar esta función:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 60 del
Menú:

PAG.ABKPAG.ABK

PAG.ABKPAG.ABK

PAG.ABK.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar la opción de conexión
(“

ONON

ONON

ON”) correspondiente a tal instrucción.

5. Finalmente, accione el interruptor del PTT para almacenar esta última
configuración y continuar utilizando el transceptor en la forma habitual.

El Contestador de Llamadas con Aviso constituye una forma de “control remoto”
cuyo uso puede estar restringido a ciertas frecuencias. Los abonados en los Estados

Unidos deben confirmar la vigencia del artículo §97.201(b) del reglamento de la
Comisión Federal de Comunicaciones que rige el servicio Amateur antes de utilizar esta función
en la banda de 144 MHz.

S

ISTEMA AMPLIFICADO DE LLAMADAS SELECTIVAS Y DE SILENCIAMIENTO POR CÓDIGO

(EPCS

)

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E 37

FUNCIONAMIENTO DE LA CAMPANILLA CTCSS, DCS Y EPCS

Cada vez que utilice el Decodificador CTCSS, el Sistema DCS o EPCS para trabajar, es posible
configurar el VX-3E de tal forma de activar una “campanilla” (o un sonido definido por el usuario)
a fin de que le advierta al operador sobre la existencia de una comunicación de llegada. A continuación
explicamos el procedimiento para activar dicha Campanilla en los modos CTCSS, DCS y EPCS:

1. Primero sintonice la frecuencia de comunicación en el canal deseado.

2. Configure el radio para funcionar con el Decodificador CTCSS (“Silenciamiento por Tono”), el
sistema DCS o EPCS, según se describió anteriormente en el manual.

3. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

4. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 10 del Menú:

BEL.SELBEL.SEL

BEL.SELBEL.SEL

BEL.SEL.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

5. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

6. Gire la perilla de Sintonía para escoger el sonido de “campanilla” que desea escuchar. Las
opciones que tiene a su disposición son Activado (hace sonar la
“campanilla”),

BELLBELL

BELLBELL

BELL,

USERBP1USERBP1

USERBP1USERBP1

USERBP1,

USERBP2USERBP2

USERBP2USERBP2

USERBP2,

USERBP3USERBP3

USERBP3USERBP3

USERBP3, o

OFFOFF

OFFOFF

OFF

(Inhabilitado: desconecta la función de Campanilla en el radio).
Nota: Cuando el Sonido definido por el Usuario (descrito a continuación
en el manual) no ha sido registrado, no aparece la indicación

USERBP1USERBP1

USERBP1USERBP1

USERBP1,

USERBP2USERBP2

USERBP2USERBP2

USERBP2 ni

USERBP3USERBP3

USERBP3USERBP3

USERBP3

en la pantalla del radio.

7. Tras accionar momentáneamente la tecla [TXPO] en este paso, gire la
perilla de Sintonía un lugar en sentido contrahorario para seleccionar la
instrucción 9 del Menú:

BEL.RNGBEL.RNG

BEL.RNGBEL.RNG

BEL.RNG.

8. Pulse la tecla [TXPO] en forma momentánea una vez más a fin de hacer
efectivo el ajuste del último parámetro seleccionado.

9. Gire la perilla de Sintonía para definir el número de repiques que desea
escuchar. Las opciones que tiene a su disposición son de

11

11

1 a

2020

2020

20 repiques

o sonido continuado (“

CONTCONT

CONTCONT

CONT”).

10. Accione el interruptor del PTT en forma momentánea para almacenar este nuevo parámetro de
programación y continuar utilizando el transceptor en la forma habitual.

Cuando usted es llamado por una estación cuyo transceptor está enviando un tono CTCSS, un
código DCS o un par de Códigos CTCSS similar al programado en su Decodificador, la Campanilla
sonará conforme a la configuración de este parámetro.

Cuando se activa la Campanilla CTCSS/DCS/EPCS, aparece el ícono “

”

iluminado en el visualizador.

Cuando desee desactivar la función de Campanilla CTCSS/DCS/EPCS,
seleccione el parámetro de “Desconexión” en la Instrucción 10 del Menú:

BEL.SELBEL.SEL

BEL.SELBEL.SEL

BEL.SEL.

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E38

P

ROGRAMACIÓN DEL SONIDO DEFINIDO POR EL USUARIO

El radio cuenta con tres Memorias para el Sonido Definido por el Usuario, las cuales le permiten
crear un tono de alerta único y original.

En cada una de estas memorias es posible registrar hasta 64 tonos con tres octavas (de “

C1C1

C1C1

C1” a “

B3B3

B3B3

B3”).

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 15 del Menú:

BP USRBP USR

BP USRBP USR

BP USR.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger la ranura de memoria
dentro de la cual desea almacenar el tono de alerta programado. Las
opciones que tiene a su disposición son

bP1bP1

bP1bP1

bP1,

bP2bP2

bP2bP2

bP2, y

bP3bP3

bP3bP3

bP3. El tono de

alerta previamente registrado aparecerá desplegado en este caso.

5. Pulse la tecla [V/M] para hacer efectiva la configuración del tono. Oprima firmemente la tecla
[

HM/RV] durante un segundo para eliminar, si lo desea, todo sonido que haya sido registrado

con anterioridad en el radio.

6. Use la perilla de Sintonía para seleccionar el primer tono de la Secuencia
definida por el Usuario.

7. Tras presionar la tecla [V/M] en este paso, desplace la perilla de Sintonía
para determinar la longitud del primer tono. Las opciones que tiene a su
disposición son de

11

11

1 (0,1 seg) a

250250

250250

250 (2,5 seg).

8. Presione la tecla [V/M] para aceptar el primer tono de la Secuencia definida por el Usuario.

9. Si comete un error, pulse la tecla [BAND] para hacer retroceder el cursor y volver a ingresar la
longitud o el tono correcto.

10. Repita los pasos del 6 al 9 hasta completar la Secuencia definida por el Usuario.

11. Si existe un sonido de alerta que desea borrar, traslade el cursor con la tecla [BAND

]/[

V/M

]
hasta la posición de ese tono y oprima [MODE] varias veces a continuación, hasta hacer que la
notación “

dELdEL

dELdEL

dEL” aparezca exhibida en la ranura correspondiente al Número del Canal de Memo-

ria. Oprima la tecla [MODE] durante un segundo con el objeto de eliminar completamente el
referido tono de alerta de la secuencia.

12. Cuando desee añadir un sonido en la secuencia de alerta, traslade el cursor con la tecla [BAND]/
[

V/M] hasta la ubicación en donde desea insertar el referido tono y oprima [MODE] varias

veces a continuación, hasta hacer que la notación “

InSInS

InSInS

InS” aparezca exhibida en la ranura

correspondiente al Número del Canal de Memoria. Oprima la tecla [MODE] durante un segundo
con el objeto de incorporar el referido tono de alerta en la secuencia.

FUNCIONAMIENTO DE LA CAMPANILLA CTCSS, DCS Y EPCS

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

C2C1 C3D2D1 D3E2E1 E3F2F1 F3G2G1 G3A2A1 A3B2B1 B3

Tone Length

Beep Tone

MANUAL DE INSTRUCCIONES DEL VX-3E 39

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

13. Oprima la tecla [HM/RV] durante un segundo en esta etapa para eliminar todo dato detrás del
cursor que pueda haber sido previamente almacenado en la Secuencia del Usuario.

14. Una vez programada la Secuencia de Tonos Definida por el Usuario, oprima la tecla [TXPO

]

en forma momentánea para confirmar su inclusión.

El usuario puede revisar su obra si la compara con la Secuencia de Tonos programada
por el Usuario. Para lograrlo, repita los pasos del 1 al 4 del procedimiento anterior y
oprima la tecla [F/W] continuación.

FUNCIONAMIENTO EN TONO COMPARTIDO

Es posible operar el VX-3E en base a una configuración de “Tono Dividido” a través del modo de
Programación del Menú.

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 81 del
Menú:

SQSPLTSQSPLT

SQSPLTSQSPLT

SQSPLT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Desplace la perilla de Sintonía ahora para seleccionar el parámetro de
conexión (“

ONON

ONON

ON”) (y habilitar la función de Tono Compartido en este

paso).

5. Y por último, accione el interruptor del PTT en forma momentánea para almacenar esta nueva
configuración y continuar utilizando el transceptor en la forma habitual.

Cuando la función de Tono Compartido se encuentra habilitada, se ven los siguientes parámetros
suplementarios enseguida de “

MESSAGEMESSAGE

MESSAGEMESSAGE

MESSAGE” al momento de seleccionar la instrucción 79 del Menú:

SQ TYPSQ TYP

SQ TYPSQ TYP

SQ TYP.

D CODED CODE

D CODED CODE

D CODE: Codificación DCS solamente

(el ícono “

” aparece intermitente cuando se opera en este modo).

T DCST DCS

T DCST DCS

T DCS: Codifica un Tono CTCSS y Decodifica un código DCS

(el ícono “

” aparece intermitente y el “ ” se ilumina cuando se opera en este

modo).

D TONED TONE

D TONED TONE

D TONE: Codifica un código DCS y Decodifica un Tono CTCSS

(el icono “

” se ilumina y el “ ” aparece intermitente cuando se opera en

este modo).

Seleccione la modalidad de funcionamiento entre las opciones señaladas en el párrafo anterior,
pertenecientes a la Instrucción 79 del Menú:

SQ TYPSQ TYP

SQ TYPSQ TYP

SQ TYP.

FUNCIONAMIENTO DE LA CAMPANILLA CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E40

GENERACIÓN DE LLAMADAS POR TONO (1750 HZ

)

Si los repetidores en su país requieren una ráfaga de tono de 1750 Hz para ser activados (típicamente
en Europa), usted puede programar el control MONI para que funcione como un generador de
“Llamadas por Impulsos de Tono”. Con el objeto de modificar la configuración de este conmutador,
vamos a recurrir nuevamente al Modo de Programación para orientarnos.

1. Presione firmemente la tecla [TXPO] a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 47 del
Menú:

MM

MM

M/

T-CLT-CL

T-CLT-CL

T-CL.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Oprima momentáneamente la tecla [TXPO] con el objeto de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía a fin de escoger “

T-CALLT-CALL

T-CALLT-CALL

T-CALL” en el visualizador.

5. Y por último, presione el conmutador del PTT almacenar esta última
instrucción y continuar utilizando el radio en la forma habitual.

Para obtener acceso a un repetidor, oprima el control M

ONI por el tiempo que especifique el dueño u

operador de la estación. En tal caso, el transmisor se activa automáticamente, haciendo que un tono
de audiofrecuencia de 1750 Hz se superponga a la portadora. Una vez que logre obtener acceso a la
repetidora, suelte el botón M

ONI y use el conmutador del PTT para activar de allí en adelante el

transmisor del aparato.

F

UNCIONAMIENTO DEL SISTEMA

CTCSS, DCS Y EPCS

MANUAL DE INSTRUCCIONES DEL VX-3E 41

El VX-3E pone a disposición del usuario una amplia variedad de recursos en su sistema de memoria
entre los cuales se incluyen:

 Canales de Memoria “Normales”, los cuales se componen de:

 900 canales de memoria “estándar”, numerados del “

11

11

1” al “

900900

900900

900”.

 99 “Memorias para Salto de Frecuencias”, numeradas de la “

901901

901901

901” a la “

999999

999999

999”

 11 canales De Inicio “H

OME”, los cuales le permiten almacenar y recuperar instantáneamente

una frecuencia predilecta en cada una de las bandas de utilización.

 50 pares de memorias para límites de banda, conocidos también como canales para la

“Exploración de Memorias Programada”, numerados del “

L01L01

L01L01

L01/

U01U01

U01U01

U01” al “

L50L50

L50L50

L50/

U50U50

U50U50

U50”.

 24 Bancos de Memoria, numerados del “

b 1b 1

b 1b 1

b 1” al “

b24b24

b24b24

b24”. A cada Banco se le puede asignar

hasta 100 canales de memoria “normales”.

 Canales de Memoria Especiales, los cuales incluyen:

 Un Canal para el “identificador Automático de Emergencia (EAI)”
 10 Canales de “Difusión Meteorológica”
 57 Canales de VHF del Servicio Marítimo
 89 Canales de Memoria para las Estaciones de Radiodifusión de Onda Corta más populares.

MODO DE MEMORIA

HOME Channels

(11 channels)

VHF Marine Channels

(57 channels)

Short-wave Broadcast Station

Memory Channels

(89 channels)

9

0

0

8

8

9

4

3

2

1

9

0

4

9

0

3

9

0

2

9

0

1

9

9

9

9

9

8

L

5

0

/

U

5

0

L

4

9

/

U

4

9

L

4

/

U

4

L

3

/

U

3

L

2

/

U

2

L

1

/U

1

Standard Memory Channels

(900 channels)

Frequency Skip Memory Channels

(99 channels)

PMS Memory Channels

(50 Sets)

Weather Broadcast Channels

(10 channels)

W

X

1

0

W

X

9

W

X

4

W

X

3

W

X

2

W

X

1

E

A

I

EAI Channel

(1 channel)

I

n

f

o

.

B

a

n

d

-

2

U

H

F

-

T

V

B

a

n

d

4

3

0

M

H

z

B

a

n

d

I

n

fo

.

B

a

n

d

-

1

V

H

F

-

T

V

B

a

n

d

1

4

4

M

H

z

B

a

n

d

A

ir

B

a

n

d

5

0

M

H

z

B

a

n

d

S

W

B

a

n

d

A

M

B

C

B

a

n

d

F

M

B

C

B

a

n

d

MANUAL DE INSTRUCCIONES DEL VX-3E42

REGISTRO DE MEMORIAS

1. Seleccione primero la frecuencia deseada mientras opera en el modo OFV. Cerciórese de incluir
todo tono CTCSS o DCS, al igual que cualquier corrimiento del repetidor que desee utilizar. El
nivel de potencia también lo puede definir en esta etapa, en caso de que prefiera dejarlo ingresado
desde ya.

2. Oprima la tecla [F/W] a continuación durante 1/2 segundo.

3. Dentro de los cinco primeros segundos tras haber soltado la tecla [F/W], tiene que tomar una
decisión en cuanto al registro de canales en el radio. El microprocesador va a escoger
automáticamente el próximo canal “desocupado” (un registro de memoria en el cual no se ha
ingresado aún ningún dato). Si no desea realizar ningún cambio y aceptar el canal “desocupado”,
proceda con el paso 4. En caso de preferir un número de canal distinto en el cual almacenar los
datos, gire la perilla de Sintonía a fin de seleccionar el registro mnemónico deseado.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.
Consejo: En caso de estar apurado, presione la tecla [TXPO] (varias veces si fuera necesario)

con el objeto de saltarse 100 canales de memoria a la vez (101

Æ

201 Æ 301 …). Todo canal
que encuentre con un número intermitente corresponde a uno en el que todavía no se ha registrado
ningún dato (es decir, que está “libre”).

4. Posteriormente, oprima la tecla [F/W] una vez más con el objeto de almacenar la frecuencia en
la memoria seleccionada.

5. Debido a que el radio continúa operando a partir del modo “OFV”, el usuario puede ingresar
otras frecuencias y almacenarlas en los distintos puntos de la memoria si ejecuta el mismo
procedimiento anterior.

1) El usuario puede modificar la selección automática de canales de memoria de tal
forma de escoger “el canal de memoria a continuación del último registrado” en
lugar del “próximo canal ‘desocupado’”, mediante la Instrucción 50 del Menú: MW

WMD; para más detalles sobre este tema, refiérase a la página 114 del manual.

2) El operador puede inhabilitar la función de inscripción de memorias, la cual impide que

nuevos datos sean introducidos en ellas en caso de ejecutar una secuencia de instrucciones errada
con el teclado, a través de la Instrucción 53 del Menú: MRPTCT. Refiérase a la página 114 del
manual para más detalles sobre esta función. Cuando se ha protegido la memoria contra la
introducción de nuevos datos, la notación “PROTCT” se ilumina en la pantalla mientras intenta
realizar esa operación.

N

OTA IMPORTANTE

En raras ocasiones los datos contenidos en la memoria se corrompen por errores de
manipulación o a causa de la electricidad estática. Cualquier reparación puede causar también
la pérdida de los datos de la memoria. Por consiguiente, mantenga un registro impreso o
grabe la información pertinente de tal forma que -- en caso de necesitarlo -- tenga la posibilidad
de recuperar todo su contenido.

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

MANUAL DE INSTRUCCIONES DEL VX-3E 43

R

EGISTRO DE FRECUENCIAS DE TRANSMISIÓN INDEPENDIENTES

(“C

ONMUTACIONES NO ESTÁANDAR

”

)

En todas las memorias es posible almacenar una frecuencia de transmisión independiente, a fin de
operar con repetidores que tengan una conmutación no estándar. Para llevar a cabo este procedimiento:

1. Primero ingrese la frecuencia de recepción utilizando el mismo método descrito en la sección
relativa al R

EGISTRO DE MEMORIAS (no importa si ya hay una desviación del repetidor activa).

2. Sintonice la frecuencia de transmisión deseada y a continuación, oprima durante 1/2 segundo la
tecla [F/W] del transceptor.

3. Dentro de los cinco primeros segundos tras haber soltado la tecla [F/W], gire la perilla de
Sintonía para seleccionar el mismo número de canal de memoria que utilizó anteriormente en el
paso “1”.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Oprima firmemente el conmutador del PTT en esta etapa, y mientras lo mantiene en esa posición,
pulse la tecla [F/W] una vez más en forma momentánea (esta acción no conmuta el transmisor).

Cada vez que usted recupera una memoria que contenga
frecuencias de transmisión y recepción almacenadas
independientemente, aparece la indicación “

” iluminada

en la pantalla.

RECUPERACIÓN DE MEMORIAS

1. A partir del modo OFV, oprima la tecla [V/M] a fin de ingresar al modo
de Memoria.

2. Gire la perilla de Sintonía a continuación para seleccionar el canal que
desea utilizar.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Si presiona [F/W] en forma momentánea y desplaza la perilla de Sintonía a continuación, la
selección del canal de memoria ascenderá a 10 registros por paso.

4. Cuando desee restituir el modo del oscilador OFV, vuelva a oprimir la tecla [V/M] en el radio.

Usted puede cambiar el paso utilizado en la selección rápida de canales (tecla [F/W] +
la perilla de Sintonía) a través de la Instrucción 51 del Menú: MRFSTP. Para más
detalles sobre esta función, refiérase a la página 114 del manual.

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

REGISTRO DE MEMORIAS

MANUAL DE INSTRUCCIONES DEL VX-3E44

MEMORIA DEL CANAL DE INICIO “HOME”

Existe un canal “DE INICIO” especial de activación instantánea para cada una de las bandas, el cual le
permite recuperar en forma rápida una frecuencia de utilización predilecta en todas ellas.

RECUPERACIÓN DEL CANAL DE INICIO “HOME”

1. Presione la tecla [F/W], seguida de [HM/RV], con el objeto de recuperar
el Canal De Inicio dentro del grupo de bandas que está siendo utilizado
en ese momento.

2. Presione la tecla [F/W], seguida de [HM/RV] una vez más para restituir
la frecuencia que había utilizado al principio (ya sea un canal OFV o de memoria).

El transceptor se cambia al modo OFV al momento de girar la perilla de Sintonía.

El operador puede inhabilitar la función anterior (el cambio automático al modo
OFV) a través de la Instrucción 37 del Menú: HM>VFO.

MODIFICACIÓN DE LA FRECUENCIA DEL CANAL DE INICIO

Los valores originales de programación para los Canales De Inicio se incluyen en la lista a
continuación. Usted puede volver a configurar el canal De Inicio exactamente de la misma forma
que se programan las memorias normales:

1. Seleccione primero la frecuencia deseada mientras opera en el modo OFV. Cerciórese de incluir
todo tono CTCSS o DCS, al igual que cualquier corrimiento del repetidor que desee utilizar. El
nivel de potencia también lo puede definir en esta etapa, en caso de que prefiera dejarlo ingresado
desde ya.

2. Oprima la tecla [F/W] a continuación durante 1/2 segundo.

3. Mientras el número del canal de memoria aparezca intermitente, oprima la tecla [HM/RV]; lo
anterior hará que la frecuencia, junto con cualquier otro dato (de existir alguno), queden
almacenados en el registro especial del canal “D

E INICIO”.

4. Usted puede repetir este mismo proceso para las demás bandas de utilización.

Cabe destacar que el canal D

E INICIO UHF es el que se utiliza durante las transmisiones

de “Emergencia”. Refiérase

a la página 74 del manual
para ver los detalles relativos a esta
función.

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

CANALES DE INICIO PREDETERMINADOS

BANDA

Banda de Onda Corta

[1]

Banda de Aficionado de 50 MHz[2

]

Banda Aeronáutica

[3]

Banda de Aficionado de 144 MHz[4

]

Banda de TV por VHF

[5]

Banda de Informatión 1

[6]

Banda de Aficionado de 430 MHz[7

]

Banda de TV por UHF

[8]

Banda de Informatión 2

[9]

Banda de Radiodifusión

[A]

Banda de Radiodifusión por FM[F

]

FRECUENCIAS

1.800 MHz

30.000 MHz

108.000 MHz

144.000 MHz

174.000 MHz

222.000 MHz

430.000 MHz

470.000 MHz

860.000 MHz

0.540 MHz

76.000 MHz

MANUAL DE INSTRUCCIONES DEL VX-3E 45

DENOMINACIÓN DE MEMORIAS

Es posible que decida asignar “Etiquetas” (o denominaciones) alfanuméricas a una o varias memorias,
de modo que le sea más fácil recordar la aplicación atribuida a un determinado canal (como el
nombre de un club, por ejemplo). Lo anterior se logra fácilmente a través del Modo de Programación
del menú:

1. Recupere primero el canal de memoria al que desea asignarle una
denominación.

2. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar
al modo de Programación.

3. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 52 del Menú:

MRNAMEMRNAME

MRNAMEMRNAME

MRNAME.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

5. Gire la perilla de Sintonía ahora para escoger el primer dígito de la
denominación que desea almacenar.

6. Presione la tecla [V/M] con el objeto de desplazarse hasta la posición
del próximo carácter de la secuencia.

7. Repita los pasos 5 y 6 para ingresar el resto de las letras, números o
símbolos que conforman su etiqueta. Es posible utilizar un total de seis
caracteres en la composición de cada denominación.

8. Si comete un error, oprima la tecla [BAND] para hacer retroceder el
cursor y volver a ingresar la letra, número o símbolo corregido.

9. Una vez que termine de confeccionar su etiqueta, oprima el interruptor
del PTT para grabar la denominación y restablecer el modo de memoria
junto con la presentación alfanumérica en la pantalla del radio.

Usted puede visualizar temporalmente la frecuencia del canal
de memoria “Etiquetado” si mantiene deprimida la tecla
[MONI] del transceptor. Suelte la referida tecla para restablecer la exhibición ha-

bitual de la “Etiqueta” en el despliegue del aparato.

Para anular la presentación de “Etiquetas” (denominaciones) alfanuméricas y habilitar la exhibición
de frecuencias:

1. Configure el VX-3E en el modo de Recuperación de Memorias (“MR”) antes de recuperar el
canal de memoria cuya etiqueta desea desactivar.

2. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

3. Desplace la perilla de Sintonía a continuación para seleccionar la Instrucción 49 del Menú:

MRMR

MRMR

MR

DSPDSP

DSPDSP

DSP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

MANUAL DE INSTRUCCIONES DEL VX-3E46

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

5. Gire la perilla de Sintonía ahora para cambiar a “

FREQFREQ

FREQFREQ

FREQ” el parámetro de

la presente Instrucción (inhabilitando, de esta forma, la presentación
alfanumérica en el visualizador).

6. Finalmente, oprima el interruptor del PTT para almacenar esta última

instrucción y restablecer el modo de memoria junto con la exhibición de frecuencias en la
pantalla del radio.

To enable the alpha-numeric Tag (label) display again, just repeat the above procedure, rotating the
DIAL knob to select “

ALPHAALPHA

ALPHAALPHA

ALPHA” in step 5 above.

Cuando desee volver a habilitar la presentación de Etiquetas (denominaciones)
alfanuméricas, simplemente repita el procedimiento anterior, pero seleccione “AL-
PHA” al momento de girar la perilla de Sintonía en el paso 5 de la actual sección.

SINTONÍA DE MEMORIAS DESPLAZADA

Una vez que haya recuperado un determinado canal de memoria, usted puede sintonizar fácilmente
a partir de ese canal, tal como si estuviera trabajando en el modo “OFV”.

1. Habiendo habilitado el modo de Recuperación de Memorias (“MR”) en el VX-3E, proceda a

seleccionar el canal que desea utilizar.

2. Oprima la tecla [F/W], seguida de [V/M], con el objeto de activar la
función de “Sintonía de Memorias”. En este instante el número del Canal
de Memoria es reemplazado por “

tuntun

tuntun

tun” en la pantalla del radio.

3. Gire la perilla de Sintonía a su arbitrio para sintonizar ahora una frecuencia distinta. Los pasos
del sintetizador seleccionados para el OFV en la banda vigente son los mismos que se utilizan
durante la Sintonización de Memorias.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Oprima momentáneamente la tecla [V/M] en caso de querer restablecer la frecuencia original
en la memoria.

5. Si desea almacenar un nuevo par de frecuencias durante la Sintonización de Memorias, basta
con presionar [F/W] durante1/2 segundo, de acuerdo con el procedimiento normal de registro.
Al hacerlo, el microprocesador busca automáticamente la próxima célula disponible, después
de lo cual tendrá que oprimir [F/W] una vez más con el objeto de fijar la nueva frecuencia en la
memoria del equipo.

1) Si desea reemplazar los contenidos de la memoria con los de la nueva frecuencia,
¡cerciórese de girar la perilla de Sintonía hasta ubicar el número del canal de memo-
ria original!

2) Cualquier cambio de código CTCSS o DCS que se requiera, como cualquier modificación en

los valores de conmutación del repetidor, se debe realizar antes de ingresar los datos en el canal
recién (u originalmente) escogido.

DENOMINACIÓN DE MEMORIAS

MANUAL DE INSTRUCCIONES DEL VX-3E 47

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

ENMASCARAMIENTO DE MEMORIAS

Es posible que se presenten situaciones en las que el usuario prefiera “enmascarar” determinadas
memorias, de modo que éstas no queden expuestas durante la selección ni exploración de las mismas.
Por ejemplo, usted puede almacenar aquellas memorias que utiliza en una ciudad que sólo visita
esporádicamente y luego “enmascararlas” hasta que regrese a ese mismo lugar, en cuyo caso las
podrá “desenmascarar” para continuar utilizándolas en la forma habitual.

1. Oprima la tecla [V/M], si fuera necesario, con el objeto de ingresar al
modo de Recuperación de Memorias “MR”.

2. Presione firmemente la tecla [F/W] durante un segundo y gire la perilla
de Sintonía a continuación, para seleccionar el canal de memoria que
desea “Enmascarar”.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Oprima posteriormente la tecla

[

]

, en cuyo caso el mensaje de

confirmación (

M-DEL?M-DEL?

M-DEL?M-DEL?

M-DEL?) aparecerá exhibido en el visualizador. Pulse la

tecla [F/W] si desea cancelar el proceso de Enmascaramiento de
Memorias en el radio.

4. Oprima la tecla

[

]

una vez más. Tal acción restituirá la exhibición del canal de memoria #1 en
el visualizador. Si gira la perilla de Sintonía hasta la ubicación de la célula que acaba de
“Enmascarar”, notará que ahora se ha vuelto invisible.

Para desenmascarar una memoria escondida, repita el procedimiento anterior: presione firmemente
la tecla [F/W] durante un segundo, gire la perilla de Sintonía para seleccionar el número de la
memoria enmascarada y por último, oprima la tecla

[

]

con el objeto de restituir los datos en el

canal de memoria respectivo.

¡Cuidado! Usted podría almacenar datos manualmente en una memoria
“enmascarada”, eliminando por ende todo contenido anterior, si no toma las
precauciones del caso. Utilice el método de inscripción basado en “la próxima memo-

ria disponible” para evitar sobrescribir aquéllas que han sido enmascaradas.

MANUAL DE INSTRUCCIONES DEL VX-3E48

FUNCIONAMIENTO DEL BANCO DE MEMORIAS

El gran número de memorias que posee el VX-3E puede ser difícil de utilizar sin alguna forma de
organización. Afortunadamente el transceptor cuenta con un sistema orientado a dividir tales
memorias en un total de veinticuatro Grupos, de modo que cada operador pueda clasificarlas de la
mejor manera posible según el caso. Para entrar y salir de los “Grupos de Memorias”, basta con
pulsar la tecla [BAND] una sola vez, tal como lo veremos a continuación en el manual.

ASIGNACIÓN DE MEMORIAS A UN BANCO

1. Recupere primero el canal de memoria que ha de ser asignado a un
Banco.

2. Presione firmemente la tecla [F/W] durante un segundo y desplace la
perilla de Sintonía a continuación para seleccionar el número
correspondiente al Banco de Memorias en donde desea insertar el canal
vigente (“

b 1b 1

b 1b 1

b 1” ~ “

b24b24

b24b24

b24”, el cual aparece delante del canal de memoria

“

11

11

1”).

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Oprima la tecla [F/W] en
forma momentánea.

4. En esta etapa, todos los datos
relativos al canal serán
copiados en el Banco de
Memorias seleccionado.

1) Es posible asignar
un mismo canal a
varios Bancos de

Memorias distintos en el radio.

2) No es posible asignar canales PMS (de L1/U1 a L50/U50) a los Bancos de Memorias.

RECUPERACIÓN DE UN BANCO DE MEMORIAS

1. Oprima la tecla [V/M], si fuera necesario, con el objeto de ingresar al modo de Recuperación
de Memorias “MR”.

2. Presione la tecla [BAND] para activar el modo perteneciente a los
“

” en el radio. El número del Banco aparece indicado en la pantalla

en este paso.

3. Oprima la tecla [F/W] antes de pulsar [BAND] una vez más.

4. Gire la perilla de Sintonía ahora para seleccionar el Banco de Memorias
que desea utilizar (entre “

BANK 1BANK 1

BANK 1BANK 1

BANK 1” y “

BANK 24BANK 24

BANK 24BANK 24

BANK 24”).

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

5. Presione la tecla [BAND]. A partir de este momento, usted notará que
conforme gira la perilla de Sintonía para seleccionar las memorias, sólo
podrá escoger entre los canales contenidos en el banco de memorias
vigente.

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

Memory Channel

CH 1 145.000 MHz
CH 2 145.500 MHz
CH 3 435.000 MHz
CH 4 435.500 MHz
CH 5 145.800 MHz
CH 6 436.000 MHz
CH 7 128.800 MHz

CH 897 145.620 MHz
CH 898 436.780 MHz
CH 899 128.600 MHz

Memory Bank “5”

Air Band Cha nnels

Memory Bank “4”

Club Channels

Memory Bank “3”

All Amateur Band Channels

Memory Bank “1”

144 MHz Amateur Band Channels

Memory Bank “2”

430 MHz Amateur Band Channels

MANUAL DE INSTRUCCIONES DEL VX-3E 49

6. Cuando quiera cambiar de Banco de Memorias, oprima la tecla [F/W],
seguida de [BAND]. Con la perilla de Sintonía, proceda a seleccionar
el nuevo Banco de Memorias que desea utilizar.

7. Basta con presionar la tecla [BAND] para abandonar la función
correspondiente a los Bancos de Memorias en el radio. En este caso,
“MEMORY” se ilumina en la pantalla para indicar que acaba de
trasladarse al modo “normal” de Recuperación de Memorias, en el que
no son utilizados los Bancos. Puesto que las memorias contenidas en
los distintos Bancos no se borran, no se necesita ingresarlas otra vez.

ELIMINACIÓN DE MEMORIAS DE UN BANCO

1. Recupere primero el canal de memoria que ha de ser borrado del Banco.

2. Presione [F/W] durante un segundo y pulse la tecla

[

]

a continuación, a fin de eliminar los

datos relativos al canal de memoria registrados en el Banco.

MODIFICACIÓN DEL NOMBRE DE UN BANCO DE MEMORIAS

El usuario puede cambiar los Nombres originalmente asignados a los Bancos de Memorias, los
cuales se exhiben en pantalla al momento de seleccionar el conjunto que desea utilizar.

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 11 del Menú:

BNK.NAMBNK.NAM

BNK.NAMBNK.NAM

BNK.NAM.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía para escoger el banco de memorias cuya denominación desea cambiar.

5. Oprima la tecla [TXPO] en forma momentánea para hacer efectiva la
modificación de la etiqueta.

6. Con la perilla de Sintonía, proceda a seleccionar el primer dígito de la
nueva denominación.

7. Presione la tecla [V/M] con el objeto de desplazarse hasta la posición
del próximo carácter.

8. Repita los pasos 6 y 7 para ingresar el resto de las letras, números o
símbolos que conforman su etiqueta. Es posible utilizar un total de seis
caracteres en la composición de cada denominación.

9. Si comete un error, oprima la tecla [BAND] para hacer retroceder el
cursor y volver a ingresar la letra, número o símbolo corregido.

10. Una vez que termine de modificar su etiqueta, oprima el interruptor del

PTT para almacenar la secuencia y abandonar el modo de programación.

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

FUNCIONAMIENTO DEL BANCO DE MEMORIAS

MANUAL DE INSTRUCCIONES DEL VX-3E50

TRANSFERENCIA DE DATOS DE LAS MEMORIAS AL OFV

Todo dato contenido en los canales de memoria se puede transferir con toda facilidad al oscilador, si
lo desea.

1. Seleccione primero el canal de memoria que contenga los datos relativos
a la frecuencia que desea traspasar al OFV.

2. Oprima la tecla [F/W] durante un segundo antes de pulsar la tecla
[

V/M] a continuación. El mensaje de confirmación (

V-WRT?V-WRT?

V-WRT?V-WRT?

V-WRT?) aparecerá

exhibido en el visualizador en este caso. Pulse la tecla [F/W] si desea
cancelar la Transferencia de Datos de las Memorias en el radio.

3. Oprima la tecla [V/M] una vez más. En ese instante, habrán sido copiados
los datos en el oscilador variable; no obstante, los contenidos de la
memoria original se mantienen inalterables en el canal que había
almacenado con anterioridad.

De haber transferido un canal de Memoria para Frecuencia Compartida, se hará
caso omiso de la frecuencia de transmisión (ya que el radio quedará configurado
para la explotación en Símplex por la frecuencia de Recepción).

MODO EXCLUSIVO DE MEMORIA

Una vez que haya terminado de programar los canales de memoria, usted puede hacer pasar el radio
a un modo “Exclusivo de Memoria”, según el cual el OFV no se puede utilizar. Lo anterior puede
resultar particularmente útil durante actividades de servicio público, en donde diversos operadores
puedan estar utilizando el radio por primera vez y se procure la mayor simplicidad al momento de
seleccionar los canales.

Con el objeto de configurar el radio en el modo Exclusivo de Memoria, apague primero el aparato y
luego oprima firmemente la tecla [V/M] al mismo tiempo que vuelve a encenderlo. Para restituir el
modo de funcionamiento normal en el transceptor, repita el mismo el procedimiento de conexión
anterior.

MODO DE MEMORIA

(

CANALES DE MEMORIA NORMALES

)

MANUAL DE INSTRUCCIONES DEL VX-3E 51

El VX-3E dispone de canales de Memoria Especiales, los cuales se componen de:

 10 Canales de “Difusión Meteorológica”
 281 Canales de VHF del Servicio Marítimo
 89 Canales de Memoria para las Estaciones de Radiodifusión de Onda Corta más populares.

El usuario puede asignar un canal de Difusión Meteorológica a un Banco de Memorias. Refiérase
a la página 48 para ver los detalles relativos al uso de los Bancos de Memorias en el radio.

CANALES DE DIFUSIÓN METEOROLÓGICA

El Banco de Canales de Memoria para Difusión Meteorológica por VHF ha sido programado
originalmente en la fábrica para la selección rápida de estaciones NOAA dedicadas a la información
del estado del tiempo.

1. Presione la tecla [F/W] seguida de

[

]

, a fin de ingresar al Menú Especial de Programación de

Memorias.

2. Oprima la tecla [BAND], varias veces si fuera necesario, para seleccionar
“

WX CHWX CH

WX CHWX CH

WX CH” (y habilitar, por consiguiente, el Banco de Memorias para

Difusión Meteorológica en el radio).

3. Con la perilla de Sintonía escoja el canal de Difusión Meteorológica
que desea escuchar.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Si quiere explorar el banco vigente en busca de estaciones más claras,
simplemente oprima el conmutador del PTT. Cuando el circuito de
barrido se detenga ante una estación determinada,
pulse el PTT una vez para detener la exploración o en
su defecto, presiónelo dos veces para volver a iniciar
el ciclo de barrido.

5. Para restituir el modo de funcionamiento normal en el
transceptor, oprima la tecla [V/M] o si prefiere,
presione [F/W] antes de pulsar la tecla

[

]

al final.

1) En caso de perturbaciones meteorológicas extremas, tales como tormentas y
huracanes, la Administración Nacional del Océano y la Atmósfera (NOAA) envía

una alerta acompañada de un tono de 1050 Hz, con el subsecuente informe del tiempo
por uno de los canales de servicio de la Administración. El usuario puede inhabilitar, si lo desea,
el tono de Alerta Meteorológica a través de la Instrucción 93 del Menú: WX.ALT. En relación a
esta función, refiérase a la pagina 122 del manual.

2) El operador puede asignar “Etiquetas” (denominaciones) alfanuméricas a uno o varios canales
de Difusión Meteorológica y desplegarlas en el visualizador. Refiérase a la página 45 para ver los
detalles relacionados con la designación de etiquetas a las memorias en el radio.

MODO DE MEMORIA

(F

UNCIONAMIENTO DE LOS CANALES DE MEMORIA ESPECIALES

)

CH

1
2
3
4
5

CH

6
7
8
9

10

FREQUENCY

162.550 MHz

162.400 MHz

162.475 MHz

162.425 MHz

162.450 MHz

FREQUENCY

162.500 MHz

162.525 MHz

161.650 MHz

161.775 MHz

163.275 MHz

MANUAL DE INSTRUCCIONES DEL VX-3E52

CANALES DE VHF DEL SERVICIO MARÍTIMO

Otro Banco Especial de Memorias contiene Canales de VHF del Servicio Marítimo, el cual viene
originalmente configurado de fábrica para la selección rápida de tales registros.

1. Presione la tecla [F/W] seguida de

[

]

, a fin de ingresar al Menú Especial de Programación de

Memorias.

2. Oprima la tecla [BAND], varias veces si fuera necesario, para seleccionar
“

INTVHFINTVHF

INTVHFINTVHF

INTVHF” (y habilitar, por consiguiente, el Banco de Memorias para

Canales del Servicio Marítimo en el radio).

3. Con la perilla de Sintonía escoja uno de los 57 Canales de VHF del
Servicio Marítimo que están disponibles.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Presione la tecla [HM/RV] con el objeto de monitorear la frecuencia
opuesta mientras recupera el canal semidúplex (como por ejemplo el
Canal “1”). Accione nuevamente la referida tecla para restablecer el monitoreo normal en el
radio.

5. Para restituir el modo de funcionamiento normal en el transceptor, oprima la tecla [V/M] o si
prefiere, presione [F/W] antes de pulsar la tecla

[

]

al final.

MODO DE MEMORIA

(F

UNCIONAMIENTO DE LOS CANALES DE MEMORIA ESPECIALES

)

VHF MARINE CHANNEL FREQUENCY LIST

CH
No.

1
2
3
4
5
6
7
8

9
10
11
12
13
14

CH

No.

60
61
62
63
64
65
66
67
68
69
70
71
72
73

CH
No.

15
16
17
18
19
20
21
22
23
24
25
26
27
28

CH
No.

74
75
76
77
78
79
80
81
82
83
84
85
86
87
88

FREQUENCY

(MHz)

156.050 160.650

156.100 160.700

156.150 160.750

156.200 160.800

156.250 160.850

156.300

156.350 160.950

156.400

156.450

156.500

156.550

156.600

156.650

156.700

FREQUENCY

(MHz)

156.750

156.800

156.850

156.900 161.500

156.950 161.550

157.000 161.600

157.050 161.650

157.100 161.700

157.150 161.750

157.200 161.800

157.250 161.850

157.300 161.900

157.350 161.950

157.400 162.000

FREQUENCY

(MHz)

156.025 160.625

156.075 160.675

156.125 160.725

156.175 160.775

156.225 160.825

156.275 160.875

156.325 160.925

156.375

156.425

156.475

156.525

156.575

156.625

156.675

FREQUENCY

(MHz)

156.725

156.775

156.825

156.875

156.925 161.525

156.975 161.575

157.025 161.625

157.075 161.675

157.125 161.725

157.175 161.775

157.225 161.825

157.275 161.875

157.325 161.925

157.375 161.975

157.425 162.025

MANUAL DE INSTRUCCIONES DEL VX-3E 53

CANALES DE MEMORIA PARA RADIOEMISORAS DE ONDA CORTA

Un número importante de Canales de Memoria para Emisoras de Onda Corta también viene
originalmente configurado de fábrica, a fin de facilitar la selección de estas estaciones de radiodifusión.

1. Presione la tecla [F/W] seguida de

[

]

, a fin de ingresar al Menú Especial de Programación de

Memorias.

2. Oprima la tecla [BAND] para seleccionar “

RADIORADIO

RADIORADIO

RADIO” (y habilitar, por

consiguiente, el Banco de Canales de Memoria para Emisoras de Onda
Corta en el aparato).

3. Con la perilla de Sintonía escoja uno de los 89 Canales para Emisoras
de Onda Corta que están disponibles.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Oprima firmemente la tecla [MONI] para desplegar la frecuencia de
recepción (la frecuencia de la Estación) (y desactivar el circuito de
silenciamiento). Suelte la tecla [MONI] cuando desee restablecer la
presentación del “Nombre de la Estación” en el visualizador.

5. Para restituir el modo de funcionamiento normal en el transceptor, oprima
la tecla [V/M] o si prefiere, presione [F/W] antes de pulsar la tecla

[

]

al final.

MODO DE MEMORIA

(F

UNCIONAMIENTO DE LOS CANALES DE MEMORIA ESPECIALES

)

BROADCAST STATION FREQUENCY LIST

Ch

No.

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

Freq.

(MHz)

6.030

6.160

9.760

11.965

9.555

9.600

11.715

11.955

6.195

9.410

12.095

15.310

6.090

9.790

11.670

15.195

6.000

6.075

9.650

9.735

5.990

9.575

9.675

17.780

7.170

7.270

9.560

11.690

9.660

11.625

11.830
15235

5.955

6.020

9.895

11.655

5.985

7.165

9.455

11.860

9.780

11.630

15.550

21.655

MODE

AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM

Tag

VOA
VOA
VOA

VOA
CANADA
CANADA
CANADA
CANADA

BBC

BBC

BBC

BBC
FRANCE
FRANCE
FRANCE
FRANCE

DW
DW
DW

DW
ITALY
ITALY
ITALY
ITALY

TURKEY
TURKEY
TURKEY
TURKEY

VATICN
VATICN
VATICN

VATICN
NEDERL
NEDERL
NEDERL
NEDERL

CZECH

CZECH

CZECH

CZECH
PORTUG
PORTUG
PORTUG
PORTUG

Station Name

Voice of America
Voice of America
Voice of America
Voice of America
Radio Canada International
Radio Canada International
Radio Canada International
Radio Canada International
British Broadcasting Corporation
British Broadcasting Corporation
British Broadcasting Corporation
British Broadcasting Corporation
Radio France International
Radio France International
Radio France International
Radio France International
Deutsche Welle
Deutsche Welle
Deutsche Welle
Deutsche Welle
Italian Radio International
Italian Radio International
Italian Radio International
Italian Radio International
Voice of Trukey
Voice of Trukey
Voice of Trukey
Voice of Trukey
Vatican Radio
Vatican Radio
Vatican Radio
Vatican Radio
Radio Nederland
Radio Nederland
Radio Nederland
Radio Nederland
Radio Liberty
Radio Liberty
Radio Liberty
Radio Liberty
Radio Portugal
Radio Portugal
Radio Portugal
Radio Portugal

Ch

No.

45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89

MODE

AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM
AM

Freq.

(MHz)

9.650

11.880

11.910

15.290

6.055

7.315

9.590

9.925

9.985

6.065

9.490

15.240

17.505

6.120

9.560

11.755

15.400

5.920

5.940

7.200

12.030

7.465

11.585

15.615

17.535

6.045

9.595

11.620

15.020

7.160

7.190

9.785

11.685

6.135

7.275

9.570

13.670

6.165

7.200

9.750

11.860

5.995

9.580

9.660

12080

Tag

SPAIN
SPAIN
SPAIN
SPAIN

NIKKEI
NORWAY
NORWAY
NORWAY
NORWAY
SWEDEN
SWEDEN
SWEDEN
SWEDEN

FINLAN
FINLAN
FINLAN
FINLAN
RUSSIA
RUSSIA
RUSSIA
RUSSIA
ISRAEL
ISRAEL
ISRAEL
ISRAEL

INDIA
INDIA
INDIA

INDIA
CHINA
CHINA
CHINA
CHINA

KOREA
KOREA
KOREA
KOREA

JAPAN
JAPAN
JAPAN
JAPAN

AUSTRA
AUSTRA
AUSTRA
AUSTRA

Station Name

Radio Exterior de Espana
Radio Exterior de Espana
Radio Exterior de Espana
Radio Exterior de Espana
Radio Nikkei
Radio Norway International
Radio Norway International
Radio Norway International
Radio Norway International
Radio Sweden
Radio Sweden
Radio Sweden
Radio Sweden
Radio Finland
Radio Finland
Radio Finland
Radio Finland
Voice of Russia
Voice of Russia
Voice of Russia
Voice of Russia
Israel Broadcasting Authority
Israel Broadcasting Authority
Israel Broadcasting Authority
Israel Broadcasting Authority
All India Radio (AIR)
All India Radio (AIR)
All India Radio (AIR)
All India Radio (AIR)
China Radio International (CRI)
China Radio International (CRI)
China Radio International (CRI)
China Radio International (CRI)
Radio Korea
Radio Korea
Radio Korea
Radio Korea
Radio Japan
Radio Japan
Radio Japan
Radio Japan
Radio Australia
Radio Australia
Radio Australia
Radio Australia

MANUAL DE INSTRUCCIONES DEL VX-3E54

El VX-3E le permite explorar ya sea los canales de memoria solamente, toda la banda de trabajo o
bien, una determinada porción de esa misma banda. El radio se detiene ante toda señal que encuentra,
de tal forma que el operador pueda conversar, si lo desea, con una o todas las estaciones presentes en
esa frecuencia.

El proceso de exploración es básicamente el mismo en cada uno de los modos mencionados
anteriormente. Antes de comenzar, deténgase un momento para seleccionar la forma en la que el
circuito de barrido ha de reanudar su ciclo una vez que se detiene al detectar una señal.

MÉTODOS DE REANULACIÓN DE EXPLORACIÓN

Existen cinco formas de Reanudar el proceso de Exploración en el transceptor:

2 SEC - 10 SEC2 SEC - 10 SEC

2 SEC - 10 SEC2 SEC - 10 SEC

2 SEC - 10 SEC: En este modo, el circuito de barrido se detiene ante cualquier señal que encuentra

y permanece anclado a ella por el intervalo de reanudación seleccionado. Si
usted no toma ninguna medida para desactivar el circuito de exploración dentro
de ese lapso, éste reanudará su ciclo a pesar de que aún existan estaciones activas
en el canal.

BUSYBUSY

BUSYBUSY

BUSY: En este modo, el circuito de barrido se detiene ante cualquier señal que encuentra,

reanudando posteriormente su ciclo una vez que se suprime la portadora debido
al cese de las transmisiones provenientes de la estación o estaciones al otro lado
de la vía de comunicación. En el caso de las señales con portadora continua
como aquéllas de las Estaciones de Difusión Meteorológica, es muy probable
que el circuito de exploración permanezca sintonizado indefinidamente en esa
frecuencia. El intervalo de retardo antes de reanudar la Exploración (valor origi-
nal de programación: 2 segundos) se define a través de la Instrucción 76 del
Menú:

SCN.STRSCN.STR

SCN.STRSCN.STR

SCN.STR.

HOLDHOLD

HOLDHOLD

HOLD: En este modo, el circuito de barrido se detiene ante cualquier señal que encuentra.

Dicho circuito no reanuda automáticamente su ciclo, sino que el usuario debe
activarlo en forma manual si desea reinstaurar el proceso.

Para configurar el modo de Reanudación de Exploración:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 75 del Menú:

SCN.RSMSCN.RSM

SCN.RSMSCN.RSM

SCN.RSM.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO]] a fin de hacer efectivo el
ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el modo de reanudación
deseado entre las opciones de la lista anterior.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

El valor original de programación para esta instrucción del menú es “5 SEG”.

EXPLORACIÓN

MANUAL DE INSTRUCCIONES DEL VX-3E 55

EXPLORACIÓN

Para configurar el Intervalo de Retardo para el Circuito de Exploración:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 76 del Menú:

SCN.STRSCN.STR

SCN.STRSCN.STR

SCN.STR.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger la extensión del Retardo
para el Circuito de Exploración. Las opciones que tiene a su disposición
son

100100

100100

100 -

900 MS900 MS

900 MS900 MS

900 MS (100 MS/por paso) y

11

11

1 -

10 SEC10 SEC

10 SEC10 SEC

10 SEC (0,5 SEG/por

paso).

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar este último valor de
programación y continuar utilizando el transceptor en la forma habitual.

El parámetro original de programación para esta instrucción del menú es “2 SEG”.

MANUAL DE INSTRUCCIONES DEL VX-3E56

EXPLORACIÓN EN EL MODO OFV

La actual función le permite explorar en el modo OFV.

1. Oprima la tecla [V/M], si fuera necesario, para seleccionar el modo del Oscilador de Frecuencia
Variable en el transceptor.

2. Oprima firmemente la tecla [BAND] durante un segundo y gire la perilla de Sintonía a
continuación al mismo tiempo que mantiene deprimida la referida
tecla, a fin de seleccionar el ancho de banda para el explorador OFV.
Las opciones que tiene a su disposición son

±1 MHz±1 MHz

±1 MHz±1 MHz

±1 MHz,

±2 MHz±2 MHz

±2 MHz±2 MHz

±2 MHz,

±5±5

±5±5

±5

MHzMHz

MHzMHz

MHz,

BANDBAND

BANDBAND

BAND,

ALLALL

ALLALL

ALL y

PMS-XPMS-X

PMS-XPMS-X

PMS-X.

±1 MHz±1 MHz

±1 MHz±1 MHz

±1 MHz,

±2 MHz±2 MHz

±2 MHz±2 MHz

±2 MHz,

±5 MHz±5 MHz

±5 MHz±5 MHz

±5 MHz: El explorador barre las frecuencias contenidas dentro de los

límites de la gama seleccionada.

BANDBAND

BANDBAND

BAND: El explorador barre únicamente las frecuencias contenidas

en la banda vigente.

ALLALL

ALLALL

ALL: El explorador barre todas las frecuencias comprendidas en-

tre los 1.8 MHz y 999.99 MHz (Excepto la Banda de
Radiodifusión por FM: 76 - 106 MHz).

PMS-XPMS-X

PMS-XPMS-X

PMS-X: El explorador barre las frecuencias dentro del par de

memorias para Límites de Banda Programables (PMS) que
ha sido seleccionado. Refiérase a la página 61 del manual
para ver más detalles sobre el tema.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Suelte la tecla [BAND] para iniciar la exploración en esta etapa.

4. Cuando el circuito de exploración encuentra una señal que sea lo bastante intensa para
desbloquear la audiofrecuencia, éste se detiene temporalmente, haciendo que el punto decimal
en la indicación de frecuencia aparezca intermitente durante el tiempo en que dicho sistema
permanece en “Pausa”.

5. El circuito de barrido reanudará posteriormente su ciclo conforme al método seleccionado en el
capítulo anterior del manual.

4. Para cancelar la exploración, oprima el conmutador del PTT o en su defecto, la tecla [V/M] en
el transceptor.

1) Cuando se inicia el barrido, el VX-3R avanza en dirección de las frecuencias más
altas. Para cambiar de rumbo una vez iniciado el proceso, gire la perilla de Sintonía
un espacio en la dirección contraria (a la izquierda en este caso). ¡Tal acción invertirá

el dispositivo de exploración para comenzar a barrer en sentido de las frecuencias más bajas!

2) El usuario puede modificar la modalidad de exploración de tal forma que la frecuencia del

OFV se cambie automáticamente al borde inferior de la banda siguiente cuando dicha frecuencia
alcanza el límite superior de la gama vigente (o viceversa). Con respecto a la Instrucción 90 del
Menú: VFO MD, refiérase a la página 121 del manual.

EXPLORACIÓN

MANUAL DE INSTRUCCIONES DEL VX-3E 57

CÓMO EXCLUIR (OMITIR

)

UNA FRECUENCIA DURANTE LA EXPLORACIÓN OFV

Si el circuito de exploración OFV se detiene ante una o más frecuencias que no necesita (como por
ejemplo radiaciones espurias provenientes de un televisor), éstas pueden ser “saltadas” durante el
desarrollo del referido proceso. Existe un banco de Memorias para Salto de Exploración especialmente
reservado para almacenar este tipo de frecuencias.

Con el objeto de excluir una frecuencia del proceso de exploración OFV:

1. Cuando el dispositivo de barrido OFV se detenga ante una frecuencia que no necesita, oprima
firmemente la tecla [F/W] durante 1/2 segundo antes de girar la perilla de Sintonía a continuación,
con el objeto de seleccionar el canal de Memoria para Salto de Frecuencias que desea utilizar
(

901901

901901

901 -

999999

999999

999). El microprocesador seleccionará automáticamente el próximo canal de Memoria

para Salto de Frecuencias “disponible” (o sea, un registro nemónico en el que aún no se ha
ingresado ningún dato). Todo canal que aparezca con un número intermitente corresponde a
uno en el que todavía no existe ningún dato (es decir, que está “libre”).
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

2. Y por último, oprima la tecla [F/W] a fin de almacenar la frecuencia en la Memoria para Salto de
Exploración; tal acción hará que dicha frecuencia sea excluida del circuito de barrido del OFV.

Cuando desee reincorporar una frecuencia al circuito de barrido del OFV:

1. Oprima la tecla [V/M], si fuera necesario, con el objeto de ingresar al modo de Recuperación de
Memorias “MR”.

2. Presione firmemente la tecla [F/W] por 1/2 segundo y gire la perilla de Sintonía a continuación,
para seleccionar el canal de memoria que desea reincorporar.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Finalmente, oprima la tecla

[

]

con el objeto de borrar el canal de la Memoria para Salto de

Frecuencias; tal acción hará que dicha frecuencia sea restituida al circuito de barrido del OFV.

El VX-3R cuenta con un total de 100 Canales de Memoria para el Salto de Frecuencias OFV.

EXPLORACIÓN

EXPLORACIÓN EN EL MODO OFV

AJUSTE DEL NIVEL DE SILENCIAMIENTO DURANTE EL PROCESO DE EXPLORACIÓN

El VX-3E le permite ajustar el nivel de Silenciamiento “en un dos por tres” al mismo
tiempo que explora la banda.

1. Teniendo el circuito de exploración habilitado, oprima [F/W

]

seguida de la tecla MONI (el nivel de silenciamiento vigente
aparece indicado en la ranura perteneciente al Número del
Canal de Memoria en el despliegue de frecuencia).

2. Desplace la perilla de Sintonía a continuación para seleccionar el nivel de

Silenciamiento que desea aplicar.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Y por último, presione el PTT momentáneamente para almacenar este último valor de

programación y continuar utilizando el radio en la forma habitual. El circuito de
exploración no se detiene cuando en esta ocasión usted oprime el interruptor del micrófono.

MANUAL DE INSTRUCCIONES DEL VX-3E58

EXPLORACIÓN DE MEMORIAS

La exploración de memorias es tan fácil de iniciar como la anterior:

1. Configure el radio en el modo de Memoria, si fuera necesario, presionando la tecla [V/M] del
panel.

2. Oprima firmemente la tecla [BAND] durante un segundo y gire la perilla de Sintonía a
continuación al mismo tiempo que mantiene deprimida la referida
tecla, a fin de seleccionar modalidad de Exploración de Memorias que
desea emplear. Las opciones que tiene a su disposición son

ALL CHALL CH

ALL CHALL CH

ALL CH,

TAG1TAG1

TAG1TAG1

TAG1,

TAG2TAG2

TAG2TAG2

TAG2,

BANDBAND

BANDBAND

BAND y

PMS-XPMS-X

PMS-XPMS-X

PMS-X.

ALL CHALL CH

ALL CHALL CH

ALL CH: El explorador barre todos los canales de Memoria existentes.
TAG1TAG1

TAG1TAG1

TAG1: El explorador barre sólo aquellos canales de Memoria cuyo primer dígito de la etiqueta

alfanumérica es igual al del primer canal en donde se inició el proceso de barrido.

TAG2TAG2

TAG2TAG2

TAG2: El explorador barre sólo aquellos canales de Memoria cuyo primer y segundo dígito

de la etiqueta alfanumérica son iguales a los del primer canal en donde se inició el
proceso de barrido.

BANDBAND

BANDBAND

BAND: El explorador barre únicamente los canales de Memoria registrados en la misma

banda de utilización que el primer canal en donde se inició el proceso barrido.

PMS-XPMS-X

PMS-XPMS-X

PMS-X: El explorador barre las frecuencias contenidas en el par de memorias para Límites de

Banda Programables (PMS) que ha sido seleccionado. Refiérase a la página 61 del
manual para ver más detalles sobre el tema.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Suelte la tecla [BAND] para iniciar la exploración en esta etapa.

4. Tal como sucede con la exploración en el modo OFV, el circuito de
exploración se detiene al detectar una señal que sea lo bastante intensa
para desbloquear la audiofrecuencia, después de lo cual éste reiniciará
su ciclo de acuerdo con el método de Reanudación que haya sido
establecido.

5. Para cancelar el proceso de exploración, oprima el conmutador del PTT o en su defecto, la tecla
[

V/M] del panel.

EXPLORACIÓN

MANUAL DE INSTRUCCIONES DEL VX-3E 59

COMO EXCLUIR (OMITIR

)

UN CANAL DURANTE LA EXPLORACIÓN DE MEMORIAS

Como se dijo anteriormente, algunas estaciones con portadora continua como las de Radiodifusión
Meteorológica inhiben de manera considerable el funcionamiento del dispositivo explorador si ha
escogido “la Supresión de Portadora” como método de reanudación, puesto que la señal entrante no
le deja tiempo suficiente al transceptor para que pueda continuar con la exploración. Tales canales
pueden ser “saltados”, si así lo prefiere, durante el desarrollo del referido proceso:

1. Recupere primero el canal de memoria que ha de ser excluido del proceso de barrido.

2. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

3. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 54 del Menú:

MRSKIPMRSKIP

MRSKIPMRSKIP

MRSKIP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

5. Gire la perilla de Sintonía ahora para seleccionar “

SKIPSKIP

SKIPSKIP

SKIP” en el menú. A

partir de entonces, el Canal de Memoria vigente va a ser saltado durante
la exploración. La opción “

ONLYONLY

ONLYONLY

ONLY” está reservada para la “Exploración

Preferencial de Memorias”, la cual se describe en la columna siguiente
del manual.

6. Una vez hecha su elección, oprima el conmutador del PTT con el objeto de almacenar esta
última instrucción y continuar utilizando el transceptor en la forma habitual.

Cada vez que usted recupera un canal de memoria “excluido” en forma manual,
se activa un pequeño ícono “

X

” sobre el indicador de volumen, para señalar

que el radio va a hacer caso omiso de ese registro durante el barrido.

Cuando quiera reincorporar un canal al circuito de barrido, seleccione el parámetro de desconexión
(“

OFFOFF

OFFOFF

OFF”) en el paso 5 del procedimiento anterior (el acceso al canal “Excluido”, naturalmente, continúa

vigente a través de los métodos de selección manual en los que se utiliza la perilla de Sintonía a
partir del modo de Recuperación de Memorias, indistintamente si el canal en cuestión haya sido
eliminado o no del circuito de exploración).

Exclusión Temporal de Memorias

Si el circuito de barrido se detiene en forma reiterada ante un determinado canal debido a interferencias
o perturbaciones transitorias durante la Exploración de Memorias, marcar el referido canal y excluirlo
del circuito es un proceso bastante sencillo (con excepción del Canal de Memoria “1”).

Con el objeto de excluir temporalmente un canal, oprima la tecla [F/W], seguida de [V/M], una vez
que el circuito de exploración se haya detenido ante el canal que ha de ser saltado. El circuito
explorador reiniciará inmediatamente su ciclo, haciendo que el referido canal le sea asignado a la
memoria para salto de exploración.

Cuando quiera reincorporar un canal al circuito de barrido, ejecute el procedimiento de “Cómo
Excluir (Omitir) un Canal durante la Exploración de Memorias” que se describió anteriormente en
el manual, pero seleccione el parámetro de desconexión (“

OFFOFF

OFFOFF

OFF”) en el paso 5 de esa sección.

EXPLORACIÓN DE MEMORIAS

EXPLORACIÓN

MANUAL DE INSTRUCCIONES DEL VX-3E60

EXPLORACIÓN PREFERENCIAL DE MEMORIAS

El VX-3E le permite configurar una “Lista Preferencial de Exploración” de canales que usted puede
“designar” dentro del sistema de memoria. Tales canales se reconocen por el ícono intermitente “

X

”
que se les asigna cuando usted los selecciona, uno por uno, para conformar la Lista Preferencial de
Exploración.

Cuando usted activa la exploración de memorias, el barrido se inicia en un canal que tiene el ícono
“

X

” intermitente adherido al número; en ese caso, serán barridos solamente aquellos canales
identificados con ese símbolo. No obstante, si comienza a explorar en un canal que no ostente dicho
ícono, el circuito barrerá todos los canales, incluyendo aquéllos que tengan el indicador intermitente
“

X

” adherido.

El procedimiento para configurar y aplicar la Lista Preferencial de Exploración es el siguiente:

1. Recupere primero el canal de memoria que desea incorporar a la Lista Preferencial de

Exploración.

2. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

3. Desplace la perilla de Sintonía a continuación para seleccionar la

Instrucción 54 del Menú:

MRSKIPMRSKIP

MRSKIPMRSKIP

MRSKIP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste

del actual parámetro en el radio.

5. Gire la perilla de Sintonía ahora para seleccionar “

ONLYONLY

ONLYONLY

ONLY” en el menú.

6. Una vez hecha su elección, oprima el conmutador del PTT con el objeto

de almacenar esta última instrucción y continuar utilizando el transceptor
en la forma habitual.

Con el objeto de iniciar la Exploración Preferencial de Memorias:

1. Presione momentáneamente la tecla [V/M] para ingresar al modo de Recuperación de Memorias,

de no haber utilizado ninguna célula todavía.

2. Gire la perilla de Sintonía a continuación a fin de seleccionar cualquier

canal que tenga el ícono intermitente “

X

”adherido al número.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Oprima firmemente la tecla [BAND] durante un segundo y gire la pe-

rilla de Sintonía a continuación al mismo tiempo que mantiene deprimida
la referida tecla, a fin de seleccionar modalidad de Exploración de
Memorias que desea emplear.

ALL CHALL CH

ALL CHALL CH

ALL CH: El explorador barre todos los canales de Memoria existentes.
TAG1TAG1

TAG1TAG1

TAG1: El explorador barre sólo aquellos canales de Memoria cuyo primer dígito de la etiqueta

alfanumérica es igual al del primer canal en donde se inició el proceso de barrido.

TAG2TAG2

TAG2TAG2

TAG2: El explorador barre sólo aquellos canales de Memoria cuyo primer y segundo dígito

de la etiqueta alfanumérica son iguales a los del primer canal en donde se inició el
proceso de barrido.

BANDBAND

BANDBAND

BAND: El explorador barre únicamente los canales de Memoria registrados en la misma

EXPLORACIÓN

EXPLORACIÓN DE MEMORIAS

MANUAL DE INSTRUCCIONES DEL VX-3E 61

EXPLORACIÓN DE MEMORIAS

EXPLORACIÓN

banda de utilización que el primer canal en donde se inició el proceso barrido.

PMS-XPMS-X

PMS-XPMS-X

PMS-X: El explorador barre las frecuencias contenidas en el par de memorias para Límites de

Banda Programables (PMS) que ha sido seleccionado. Refiérase a la página 62 del
manual para ver más detalles sobre el tema.

5. Suelte la tecla [BAND] para iniciar la Exploración Preferencial de Memorias en esta etapa.
Solamente los canales que tengan el ícono intermitente “

X

” adherido al número van a ser

barridos.

EXPLORACIÓN DE BANCOS DE MEMORIA

Cuando la función relativa a los Bancos de Memoria ha sido habilitada, el circuito explorador analiza
solamente aquellos canales contenidos en el conjunto mnemónico vigente. No obstante, si activa la
Exploración de Memorias con Enlace de Bancos, el operador podrá barrer los canales contenidos en
los distintos Grupos que han sido seleccionados.

Con el objeto de habilitar la Exploración de Memorias con Enlace de Bancos:

1. Configure el radio en el modo de Memoria, si fuera necesario, presionando la tecla [V/M] del
panel.

2. Oprima a tecla [BAND] con el propósito de habilitar el modo relativo a
los “Bancos de Memoria”. El ícono “

” junto con el número
correspondiente al Banco de Memoria aparecerán iluminados en la
pantalla del radio.

3. Presione la tecla [F/W], seguida de [BAND] en esta etapa.

4. Gire la perilla de Sintonía a fin de escoger el primer grupo (“

BANK 1BANK 1

BANK 1BANK 1

BANK 1”

~ “

BANK24BANK24

BANK24BANK24

BANK24”) que desea analizar utilizando la Exploración de Memorias

con Enlace de Bancos.

5. Oprima momentáneamente la tecla [V/M]. Tal acción hará que un
pequeño ícono intermitente “

X

” aparezca iluminado sobre el indicador
del volumen, para señalar que ése es el grupo que va a ser barrido du-
rante la Exploración de Memorias con Enlace de Bancos.

6. Repita los pasos 4 y 5 de la lista anterior a fin de adherir el ícono intermitente “

X

” a los demás

Bancos de Memoria que desea analizar.

7. Presione la tecla [BAND] a continuación.

8. Presione la tecla [BAND] ahora durante un segundo para hacer efectiva
la Exploración de Memorias con Enlace de Bancos en el radio.

9. Cuando desee eliminar un determinado Grupo de la Exploración de
Memorias con Enlace de Bancos, repita los pasos del 1 al 5 del
procedimiento anterior, a fin de borrar el ícono intermitente “

X

” de la indicación perteneciente

al número del Banco respectivo.

MANUAL DE INSTRUCCIONES DEL VX-3E62

E

XPLORACIÓN DE MEMORIAS

(

CON LÍMITES DE BANDA

)

P

ROGRAMABLES

(PMS

)

Esta función le permite programar límites en la subbanda, ya sea para la exploración o el accionamiento
manual del OFV. Por ejemplo, es posible que el usuario decida establecer un límite (en los Estados
Unidos) de 144.300 a 148.000 MHz, con el objeto de no penetrar la porción donde hay “señales de
poca intensidad” en la Banda Lateral Única y OC, por debajo de los 144.300 MHz. A continuación
explicamos la forma de llevar a cabo este procedimiento:

1. Configure el radio en el modo OFV, si fuera necesario, presionando la tecla [V/M] del panel.

2. Utilizando los mismos métodos aprendidos en las secciones anteriores, proceda a ingresar 144.300
MHz en el Canal de Memoria #

L1L1

L1L1

L1 (en donde la “L” representa el límite inferior de la subbanda).

3. Del mismo modo, almacene 148.000 MHz en el Canal de Memoria #

U1U1

U1U1

U1 (en donde la “U”

representa el límite superior de la subbanda).

4. Después de presionar la tecla [V/M] una sola vez para cambiarse al modo de Memoria, gire la
perilla de Sintonía a fin de seleccionar el Canal de Memoria # L1 en esta etapa.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

5. Oprima firmemente la tecla [BAND] durante un segundo y gire la pe-
rilla de Sintonía a continuación al mismo tiempo que mantiene deprimida
la referida tecla, para escoger el par de frecuencias PMS (

PMSxxPMSxx

PMSxxPMSxx

PMSxx) que

desea utilizar. Una vez hecha su elección, suelte la tecla [BAND] para
iniciar la Exploración de Memorias (con Límites de Banda) Programables
en el radio; lo anterior hará que el número del Canal de Memoria sea
substituido por la indicación “

PxxPxx

PxxPxx

Pxx” en la pantalla. A contar de entonces,

la exploración y sintonización quedarán restringidas a la gama que acaba
de ser programada.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

6. El VX-3E dispone de 50 pares de memorias para Límites de Banda, numerados del

L1L1

L1L1

L1/

U1U1

U1U1

U1 al

L50L50

L50L50

L50/

U50U50

U50U50

U50. El operador puede establecer, por consiguiente, límites inferiores y superiores de

exploración en más de una banda, si lo desea.

EXPLORACIÓN

MANUAL DE INSTRUCCIONES DEL VX-3E 63

EXPLORACIÓN

E

XPLORACIÓN

“P

RIORITARIA” DE CANALES

(S

ISTEMA DE VIGILANCIA DUAL

)

El sistema de exploración del VX-3E incluye una función de barrido de dos canales que le permite
operar con un Oscilador de Frecuencia Variable o un Canal de Memoria al mismo tiempo que vigila
periódicamente un determinado Canal que define el usuario con anterioridad en busca de actividad.
Si el transceptor recibe una estación por el Canal de Memoria que sea lo bastante intensa para
desbloquear la audiofrecuencia, entonces el circuito de exploración permanecerá sintonizado en esa
estación conforme al Modo de Reanudación que haya sido programado mediante la Instrucción 75
del Menú:

SCN.RSMSCN.RSM

SCN.RSMSCN.RSM

SCN.RSM. Refiérase a la página 54 del manual para más detalles sobre esta función.

El procedimiento para activar la función de Vigilancia Dual para el Canal de Prioridad es el siguiente:

1. Presione momentáneamente la tecla [V/M] para ingresar al modo de Recuperación de Memorias,
de no haber utilizado ninguna célula todavía.

2. Después de oprimir la tecla [F/W] durante un segundo, gire la perilla de Sintonía a fin de
seleccionar el canal de memoria al cual desea atribuirle la condición de “Prioridad”.

3. Presione la tecla [BAND]. En este caso, el ícono “PRI” aparecerá
iluminado sobre el indicador del volumen, para señalar que ese canal es
el que ha sido escogido como el Prioritario en el radio.

4. Configure el VX-3E a continuación para operar a partir de un canal de
memoria distinto o bien, una frecuencia OFV.

5. Mantenga deprimida la tecla [V/M] durante un segundo. No obstante el visualizador continúa
exhibiendo la frecuencia OFV o el canal de memoria seleccionado, aparece también el ícono
“DW”, haciendo que una vez cada cinco segundos el VX-3E se cambie
al Canal de Prioridad para comprobar si existe o no actividad en dicho
canal. Si detecta una estación en el Canal Prioritario, el radio se detendrá
ante ese canal, de la forma que se describió anteriormente en el manual.

El intervalo (cociente) de recepción entre el canal (o la frecuencia OFV) vigente y el canal de
Prioridad se puede ajustar mediante la Instrucción 65 del Menú:

PRI.TMRPRI.TMR

PRI.TMRPRI.TMR

PRI.TMR.

Con el objeto de definir el intervalo de tiempo de recepción:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 65 del
Menú:

PRI.TMRPRI.TMR

PRI.TMRPRI.TMR

PRI.TMR.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía para escoger el intervalo de tiempo que desea.
Las selecciones que tiene a su disposición son

0.1S0.1S

0.1S0.1S

0.1S -

0.5S0.5S

0.5S0.5S

0.5S (0,5S/paso)

y

1.0S1.0S

1.0S1.0S

1.0S -

10S10S

10S

10S

10S (0.5S/paso).

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar este último valor de
programación y continuar utilizando el transceptor en la forma habitual.

El parámetro original de programación para esta Instrucción del Menú es “5,0S”.

MANUAL DE INSTRUCCIONES DEL VX-3E64

EXPLORACIÓN

E

XPLORACIÓN

“P

RIORITARIA” DE CANALES

(S

ISTEMA DE VIGILANCIA DUAL

)

MODO PRIORITARIO INVERSO

Durante la exploración Prioritaria de canales (Vigilancia Dual), existe una función especial la cual le
permite al usuario cambiarse instantáneamente al Canal de Prioridad, sin necesidad de esperar que
el radio detecte actividad en ese canal. Cuando dicha función ha sido habilitada y se ha iniciado el
monitoreo prioritario de canales, basta con presionar el interruptor del PTT del micrófono, para que
el transceptor regrese instantáneamente al Canal de Prioridad.

Con el objeto de habilitar el Modo Prioritario Inverso:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 64 del
Menú:

PRI.RVTPRI.RVT

PRI.RVTPRI.RVT

PRI.RVT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger la opción de conexión
(“

ONON

ONON

ON”) correspondiente a esta función.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

Para desactivar el modo Prioritario Inverso, simplemente seleccione la opción de desconexión (“

OFFOFF

OFFOFF

OFF”)

en el paso 2 del procedimiento anterior.

MANUAL DE INSTRUCCIONES DEL VX-3E 65

LÁMPARA AUTOMÁTICA DE EXPLORACIÓN

El transceptor VX-3E activa automáticamente la lámpara del visualizador de cristal líquido todas las
veces que el circuito de exploración se detiene ante una señal; esta luz le permite ver mejor la
frecuencia de la señal entrante durante la noche. Cabe hacer notar que, como es natural, dicha
iluminación aumenta el consumo de energía de la batería, por lo tanto no se olvide de desconectarla
durante las horas del día (esta función viene originalmente “habilitada” de fábrica).

El procedimiento para desconectar la Lámpara de Exploración es el siguiente:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 74 del
Menú:

SCN.LMPSCN.LMP

SCN.LMPSCN.LMP

SCN.LMP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar la opción de
desconexión (“

OFFOFF

OFFOFF

OFF”) correspondiente a esta función.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

TONO DE ALERTA PARA LÍMITES DE BANDA

El VX-3E genera automáticamente un “pitido” todas las veces que detecta un límite de banda du-
rante la exploración (ya sea OFV estándar o de Memorias Programable). Usted puede habilitar esta
función (tono de alerta para límites de banda) para que se active una vez que la frecuencia alcance el
borde de banda mientras selecciona con la perilla de Sintonía la frecuencia OFV deseada.

El procedimiento para activar el Sonido de Alerta para Límites de Banda es el siguiente:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 12 del
Menú:

BP EDGBP EDG

BP EDGBP EDG

BP EDG.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger la opción de conexión
(“

ONON

ONON

ON”) correspondiente a esta función.

5. Una vez hecha su elección, accione el interruptor del PTT a fin de
almacenar este último valor de programación y continuar utilizando el transceptor en la forma
habitual.

EXPLORACIÓN

MANUAL DE INSTRUCCIONES DEL VX-3E66

El sistema de Búsqueda Inteligente le permite cargar frecuencias en forma automática conforme al
lugar en donde el radio detecta actividad. Cuando dicho sistema se encuentra habilitado, el transceptor
explora por encima y por debajo de la frecuencia vigente, registrando a medida que avanza aquéllas
que están activas (sin detenerse ni siquiera momentáneamente ante ninguna de ellas). Tales frecuencias
son almacenadas en un banco de memorias especial para la función de Búsqueda Inteligente, el cual
se compone de 31 memorias (15 por encima de la frecuencia vigente, 15 por debajo de ella, más la
frecuencia de utilización propiamente tal).

El sistema de Búsqueda Inteligente dispone de dos métodos básicos de barrido:

SINGLE SINGLE

SINGLE SINGLE

SINGLE

((

((

(

ÚnicoÚnico

ÚnicoÚnico

Único

))

))

)

: En este modo, el transceptor barre la banda vigente sólo una vez en cada

dirección, tomando como punto de partida la frecuencia de comunicación
actual. Todo canal en donde se detecte actividad quedará registrado en las
memorias del sistema de Búsqueda Inteligente, se alcancen o no a ocupar las
31 memorias. La exploración se detiene tras haber recorrido la banda una vez
en cada dirección.

CONT CONT

CONT CONT

CONT

((

((

(

ContinuadoContinuado

ContinuadoContinuado

Continuado

))

))

)

: En este modo, el transceptor recorre la banda una vez en cada dirección, tal

como sucede con el barrido “ÚNICO”. No obstante, si no se alcanzan a ocupar
los 31 canales después del primer recorrido, éste continuará analizándola hasta
llenar todos los registros.

CONFIGURACIÓN DEL SISTEMA DE BÚSQUEDA INTELIGENTE

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 71 del
Menú:

S SRCHS SRCH

S SRCHS SRCH

S SRCH.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el método de barrido que
desea utilizar (refiérase a la descripción anterior).

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

SISTEMA DE BÚSQUEDA INTELIGENTE

MANUAL DE INSTRUCCIONES DEL VX-3E 67

REGISTRO DE MEMORIAS DEL SISTEMA DE BÚSQUEDA INTELIGENTE

1. Primero configure el radio en el modo OFV. Cerciórese de haber ajustado
correctamente el Circuito de Silenciamiento (de tal forma de suprimir
el ruido de banda).

2. Gire la perilla de Sintonía al mismo tiempo que mantiene deprimida la
tecla [MODE], con el objeto de seleccionar el modo de Búsqueda
Inteligente (“

S SRCHS SRCH

S SRCHS SRCH

S SRCH”) en el radio.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Suelte la tecla [MODE] para ingresar ahora al referido modo de
exploración.

4. Oprima la tecla [BAND] durante un segundo a fin de iniciar el Barrido Inteligente.

5. A medida que el radio detecta canales activos, observará que el número de canales “cargados”
también aumenta en la ventana correspondiente a los canales de memoria normales.

6. Dependiendo del modo que haya escogido para la función de Búsqueda
Inteligente (“

SINGLESINGLE

SINGLESINGLE

SINGLE” o “

CONTCONT

CONTCONT

CONT”), el dispositivo explorador tarde o

temprano va a terminar su ciclo, restituyendo por consiguiente el Canal
de Memoria “

CC

CC

C” en la pantalla del equipo.

7. Cuando quiera recuperar una memoria del Sistema de Búsqueda Inteligente, gire la perilla de
Sintonía para escoger entre las células contenidas dentro de ese banco.

8. A fin de restablecer el modo de funcionamiento normal en el equipo, simplemente presione la
tecla [MODE] una vez más.

El sistema de Búsqueda Inteligente es una herramienta fantástica cuando se visita
una ciudad por primera vez. El operador no tiene que pasar horas tratando de localizar
frecuencias de repetidores en un directorio….¡basta con pedirle al VX-3E que nos

diga dónde está la acción!

SISTEMA DE BÚSQUEDA INTELIGENTE

MANUAL DE INSTRUCCIONES DEL VX-3E68

El Contador de Canales le permite medir la frecuencia de un transmisor cercano, sin que conozca la
referida frecuencia con anterioridad. La frecuencia puede ser medida si aproxima el VX-3E al
transceptor que en ese momento está emitiendo la señal.

El VX-3E realiza la detección a gran velocidad dentro de un margen de ±5 MHz a partir de la
frecuencia exhibida en la pantalla de Cristal Líquido. Cuando se identifica la señal más intensa en
esa gama, el transceptor exhibe la frecuencia de dicha señal (la más acentuada) y la registra
posteriormente en la memoria especial del “Contador de Canales”.

Nota: Este Contador de Canales ha sido concebido para dar a conocer la frecuencia de trabajo de la
señal entrante, una que esté lo suficientemente cerca para permitirle al usuario, de allí en adelante,
sintonizar con precisión la frecuencia de la otra estación. La finalidad de esta función, sin embargo,
no consiste en determinar de manera rigurosa la frecuencia utilizada por su interlocutor.

1. Empiece por ajustar el radio en el modo OFV en la gama de frecuencias
prevista para el transmisor que ha de ser medido.

2. Acerque el VX-3E al transmisor que ha de ser medido.

3. Gire la perilla de Sintonía al mismo tiempo que mantiene deprimida la
tecla [MODE], con el objeto de seleccionar el modo correspondiente al
“Contador de Canales (

CH CNTCH CNT

CH CNTCH CNT

CH CNT)” en el radio.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Suelte la tecla [MODE] a fin de hacer funcionar el Contador de Canales,
en cuyo caso se exhibirá la frecuencia de la estación cercana en la
pantalla. Cuando el contador de canales está activo, se conecta un
atenuador de la sección de entrada del receptor de 50 dB. Por
consiguiente, sólo pueden ser medidas las frecuencias de estaciones
próximas a la suya mediante esta función.

5. Cuando no es posible determinar la frecuencia de la señal, se restablece
automáticamente la frecuencia que estaba utilizando antes de activar el
Contador de Canales en el equipo.

6. Una vez finalizado el proceso, oprima la tecla [MODE]. Tal acción cancelará la función del
Contador de Canales en el radio.

CONTADOR DE CANALES

MANUAL DE INSTRUCCIONES DEL VX-3E 69

AMPLITUD DEL BARRIDO DEL CONTADOR DE CANALES

El operador puede modificar la amplitud de banda para el Contador de Canales. Las opciones que
tiene a su disposición son ±5, ±10, ±50 y ±100 MHz (en donde ±5 MHz es el valor original de
programación).

El procedimiento para configurar la Amplitud de Banda para el Contador de Canales es el siguiente:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 17 del
Menú:

CH CNTCH CNT

CH CNTCH CNT

CH CNT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar el ancho de banda que
desea utilizar.

5. Una vez hecha su elección, accione el interruptor del PTT a fin de
almacenar este último valor de programación y continuar utilizando el transceptor en la forma
habitual.

CONTADOR DE CANALES

MANUAL DE INSTRUCCIONES DEL VX-3E70

El VX-3E cuenta con una función especial de mensajes, la cual le permite enviar un texto (de hasta
16 caracteres de longitud) en lugar de una comunicación hablada. El operador puede programar 20
mensajes distintos, pudiendo seleccionar uno de ellos para ser transmitido junto con su código de
identificación.

Nota

 La función de Mensajes requiere que todos los miembros (1) usen el VX-3E o el

transceptor FTM-10E de Vertex Standard, (2) graben los mismos mensajes en la ranura
respectiva, (3) almacenen la misma lista de miembros en el recuadro correspondiente
y que (4) se sintonicen la misma frecuencia.

 La Función de Mensajes no cursa el tráfico a través del repetidor.

PROGRAMACIÓN DE MENSAJES

(Requiere que todos los miembros graben el mismo mensaje en la misma ranura y en el mismo orden).

El VX-3E cuenta con 20 ranuras para mensajes, incluyendo un texto que programa el fabricante con
anterioridad (para casos de EMERGENCIA). El mensaje original, naturalmente, lo puede reemplazar
en cualquier momento con otro texto que usted mismo elija.

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 57 del
Menú:

MSG.SELMSG.SEL

MSG.SELMSG.SEL

MSG.SEL.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Escoja con la perilla de Sintonía la ranura de memoria dentro de la cual
desea grabar el nuevo mensaje. En la pantalla de Cristal Líquido se
exhibe el texto previamente grabado en la memoria.

5. Pulse la tecla [TXPO] en forma momentánea para hacer efectiva la
programación del mensaje en este paso.

6. Presione la tecla [HM/RV] a fin de borrar – si lo desea – el mensaje
previamente registrado en la memoria.

7. Tras seleccionar con la perilla de Sintonía el primer carácter del mensaje
que desea grabar, pulse la tecla [V/M] para registrar este primer
componente y desplazarse hasta la próxima posición de la secuencia.

8. Repita el paso anterior hasta completar el mensaje (de 16 caracteres
como máximo). Si comete un error, oprima la tecla [BAND] para
retroceder hasta el carácter incorrecto e ingresarlo de nuevo.

9. Pulse la tecla [HM/RV] para borrar todo dato detrás del cursor que
pueda haber sido ingresado previamente por error.

10. Cuando termine de componer el mensaje, pulse momentáneamente la tecla [TXPO].

11. Dado el caso de querer grabar otro mensaje, repita los pasos del 3 al 10 del procedimiento
anterior.

12. Y por último, presione el interruptor del PTT para restablecer el funcionamiento normal en el
transceptor.

FUNCIÓN DE MENSAJES

MANUAL DE INSTRUCCIONES DEL VX-3E 71

FUNCIÓN DE MENSAJES

PROGRAMACIÓN DE LA LISTA DE MIEMBROS

(Requiere que todos los integrantes configuren la misma lista de miembros (incluyendo la
identificación de cada uno) en el mismo recuadro y en el mismo orden).

El transceptor le permite registrar un máximo de 20 personas, con el objeto de identificar al emisor de
una transmisión. Cuando recibe la transferencia de un mensaje, usted puede reconocer a la persona
que lo emitió por la identificación contenida en el registro. Además, su propio código de identificación
puede ser enviado a los demás miembros cuando usted les envíe un mensaje dirigido a ellos.

Si todos los miembros comparten la información del registro (ID), la identidad del abonado que
emitió el mensaje aparecerá exhibida en la pantalla durante la recepción.

La función de mensajes se puede utilizar aún cuando no exista ninguna identificación registrada. En
ese caso, no se exhibirá la “Identidad del remitente” durante la recepción del mensaje.

Es recomendable que incluya su indicativo de llamada en la lista de miembros.

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 55 del
Menú:

MSG.LSTMSG.LST

MSG.LSTMSG.LST

MSG.LST.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Escoja con la perilla de Sintonía el cuadro de miembros (

0101

0101

01 ~

2020

2020

20)

dentro del cual desea grabar el código de identificación personal. En la
pantalla de Cristal Líquido se exhibe la identidad previamente registrada
en la memoria.

5. Pulse la tecla [TXPO] en forma momentánea para hacer efectiva la
programación del Código de Identificación Personal en este paso.

6. Presione la tecla [HM/RV] a fin de borrar – si lo desea – la Identificación
previamente registrada en la memoria.

7. Tras seleccionar con la perilla de Sintonía el primer carácter del código
de identificación que desea grabar, pulse la tecla [V/M] para registrar
este primer componente y desplazarse hasta la próxima posición de la
secuencia.

8. Repita el paso anterior hasta completar el código de identificación per-
sonal (de 8 caracteres como máximo). Si comete un error, oprima la
tecla [BAND] para retroceder hasta el carácter incorrecto e ingresarlo de nuevo.

9. Pulse la tecla [HM/RV] para borrar todo dato detrás del cursor que pueda haber sido ingresado
previamente por error.

10. Una vez que termine de ingresar el código de identificación personal, pulse momentáneamente
la tecla [TXPO].

11. Dado el caso de querer registrar otro código de identificación personal, repita los pasos del 3 al
10 del procedimiento anterior.

12. Y por último, presione el interruptor del PTT para restablecer el funcionamiento normal en el
transceptor.

MANUAL DE INSTRUCCIONES DEL VX-3E72

PROGRAMACIÓN DE SU CÓDIGO DE IDENTIFICACIÓN PERSONAL

El usuario escoge su código de identificación personal de la lista de miembros.

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía para seleccionar la Instrucción 56 del
Menú:

MSG.REGMSG.REG

MSG.REGMSG.REG

MSG.REG.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Escoja con la perilla de Sintonía el cuadro de integrantes (

11

11

1 ~

2020

2020

20)

dentro del cual está grabado su código de identificación personal.

5. Presione finalmente el interruptor del PTT a fin de almacenar este último
valor de programación y continuar utilizando el transceptor en la forma habitual.

TRANSMISIÓN DE MENSAJES

El mensaje registrado se puede enviar a todos los miembros que están recibiendo por la frecuencia
de coordinación. Cuando se transmite un mensaje, también es enviada la Identificación del emisor
junto con él, de tal forma que el receptor pueda identificar a la persona que originó la comunicación.

Es necesario configurar el “Código Personal” (refiérase a la sección anterior) para que la
Identificación del emisor aparezca exhibida a la par con el mensaje que se reciba.

1. Programe el radio en la frecuencia de coordinación.

2. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

3. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 79 del Menú:

SQ TYPSQ TYP

SQ TYPSQ TYP

SQ TYP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

5. Gire la perilla de Sintonía para seleccionar “

MESSAGEMESSAGE

MESSAGEMESSAGE

MESSAGE” (y habilitar la

función de Mensajes en este paso).

6. Tras oprimir momentáneamente la tecla [TXPO], desplace la perilla de
Sintonía para seleccionar ahora la Instrucción 57 del Menú:

MEG.SELMEG.SEL

MEG.SELMEG.SEL

MEG.SEL.

7. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste de este último parámetro seleccionado.

8. Escoja con la perilla de Sintonía el mensaje que desea enviar.

9. Presione el conmutador del PTT para abandonar el modo de
Programación y activar la función de Mensajes en el radio.

10. Cuando la función de Mensajes ha sido habilitada, la notación “

MM

MM

M”

aparece exhibida en las centenas de MHz en el recuadro correspondiente
a la frecuencia.

11. Presione el conmutador del PTT una vez más (sin hablar por el
micrófono) para transmitir el mensaje seleccionado por la frecuencia de
coordinación. El radio se demora aproximadamente 6 segundos en transmitir el texto completo.

FUNCIÓN DE MENSAJES

MANUAL DE INSTRUCCIONES DEL VX-3E 73

RECEPCIÓN DE MENSAJES

1. Programe el radio en la frecuencia de coordinación.

2. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

3. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 79 del Menú:

SQ TYPSQ TYP

SQ TYPSQ TYP

SQ TYP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

5. Gire la perilla de Sintonía para seleccionar “

MESSAGEMESSAGE

MESSAGEMESSAGE

MESSAGE” (y habilitar la

función de Mensajes en este paso).

6. Presione el conmutador del PTT para abandonar el modo de
Programación y activar la función de Mensajes en el aparato.

7. Cuando se recibe un mensaje: el radio genera un tono breve, el indicador
TX/BUSY irradia una luz blanca intermitente, mientras que se despliega
[el “Mensaje” DE PARTE DE “Identidad de la estación emisora”] en la
pantalla del equipo.

8. Oprima cualquier tecla (excepto la tecla [VOL]) para borrar el texto recibido y esperar la recepción
de un nuevo mensaje.

Con el objeto de inhabilitar la función de Mensajes, repita el procedimiento anterior, pero gire la
perilla de Sintonía para seleccionar la opción de desconexión (“

OFFOFF

OFFOFF

OFF”) en el paso 5 de esta sección.

Si activa la Campanilla CTCSS/DCS/EPCS (la cual se describió anteriormente en el
manual), puede confirmar la recepción de un mensaje por la alerta de “timbre” que
esta función emite.

FUNCIÓN DE MENSAJES

MANUAL DE INSTRUCCIONES DEL VX-3E74

FUNCIONAMIENTO DEL CANAL DE EMERGENCIA

El VX-3E incluye una función de “Emergencia”, la cual puede ser muy útil si tiene a otra persona
escuchando por la misma frecuencia que la del canal de Inicio (“Home”) UHF de su transceptor.
Refiérase a la página ¿? para ver los detalles relativos a la configuración del canal de Inicio.

La función de “Emergencia” se activa cuando se mantiene deprimida la tecla [HM/RV] durante un
segundo.

Al ejecutar tal acción, (A) el radio queda automáticamente sintonizado en el canal de Inicio de la
banda de UHF de aficionados, (B) emite una señal de “Alarma” intensa (el volumen se regula
girando la perilla de Sintonía al mismo tiempo que mantiene deprimida la tecla [VOL]), (C) hace
destellar la luz blanca del indicador TX/BUSY, (D) en caso de oprimir el interruptor del PTT, se
desactiva temporalmente la función de Emergencia; después de lo cual podrá transmitir por el canal
de Inicio UHF y por último, (E) dos segundos después de haber soltado el conmutador del micrófono,
se restituye en forma automática la función de Emergencia en el aparato.

Cuando quiera cancelar la función de “Emergencia”, oprima la tecla [HM/RV] durante un segundo
o en su defecto, apague el transceptor manteniendo el interruptor de encendido POWER deprimido
durante ese tiempo.

Utilice esta función si cuando sale de paseo necesita una forma rápida de alertar a un miembro de la
familia de una situación de peligro. El sonido de la alarma puede disuadir al atacante y darle tiempo
de escapar.

1) No olvide ponerse de acuerdo con un amigo o miembro de la familia para que
monitoree la misma frecuencia que la suya, puesto que a través del sonido de alarma
no se transmite ningún tipo de identificación. ¡Y absténgase de transmitir el tono de

alarma salvo que se trate de una verdadera emergencia!

2) Es posible cambiar la indicación “TX/BUSY” por otra distinta a través de la Instrucción 32 del
Menú: EMG.SEL; refiérase a la página 110 para más detalles sobre este punto.

FUNCIÓN DE EMERGENCIA

MANUAL DE INSTRUCCIONES DEL VX-3E 75

IDENTIFICADOR AUTOMÁTICO DE EMERGENCIA (EAI

)

El identificador Automático de Emergencia (EAI, según sus siglas en inglés) se puede usar para
localizar a personas incapacitadas en un desastre, como un terremoto por ejemplo, especialmente a
miembros de equipos de búsqueda y rescate que se lesionen al quedar atrapados entre los escombros.
Cuando el identificador Automático está habilitado y un miembro de la brigada envía un comando
único (par de tonos CTCSS), hará que el radio de la persona incapacitada transmita en forma
automática, de modo que el resto del grupo pueda realizar una evaluación radiogoniométrica y el
eventual rescate. Es posible que la persona incapacitada no sea capaz de hablar e incluso, de presionar
el conmutador del micrófono. El indicativo del individuo incapacitado también se transmite en este
caso, para apoyar la labor de la brigada de rescate.

Si una cuadrilla de socorro se encuentra trabajando en una zona peligrosa, se recomienda que todos
los integrantes activen el Identificador Automático de Emergencia en el transceptor, para que el
resto del grupo pueda ir en ayuda de los compañeros que pudieran caer abatidos durante la misión.

El Identificador Automático de Emergencia (EAI) incluye dos modos de operación: (1) de Intervalo
y (2) Continuo.

Conforme al modo de Intervalo (cuando el VX-3E recibe el par de tonos CTCSS), el radio transmite
automáticamente un tono breve (de 0,5 segundo) cada 2,5 segundos hasta que expira el temporizador
EAI.

En el modo Continuo, el radio transmite automáticamente y sin interrupciones (con la ganancia
máxima del micrófono) hasta que expira el temporizador EAI.

La función del Identificador Automático de Emergencia se activa cuando el radio recibe el par de
tonos CTCSS contenido en la Memoria para Códigos de Aviso de Llamada Entrantes (la cual se
configura mediante la Instrucción 61 del Menú:

PAG.CDRPAG.CDR

PAG.CDRPAG.CDR

PAG.CDR.) por la frecuencia registrada en el Canal

de Memoria “

EAIEAI

EAIEAI

EAI” durante más de cinco segundos. NO es necesario que la persona incapacitada

presione el conmutador del PTT.

Si hubiese registrado su indicativo de llamada en el radio y habilitado el Identificador Telegráfico a
través de la Instrucción 19 del Menú:

CW IDCW ID

CW IDCW ID

CW ID, el transceptor emitirá dicho distintivo al momento en

que el aviso de llamada remoto activa por primera vez el Identificador Automático de Emergencia,
después de lo cual el radio continuará radiando la señal una vez cada 10 minutos. Es posible cambiar
el apelativo de su “distintivo de llamada” por cualquier otra secuencia de caracteres, como un nombre
por ejemplo. Tras enviar el distintivo de llamada o nombre, el radio transmite reiteradamente tres
tonos por un período que define el usuario con anterioridad (de 1 a 30 minutos). El distintivo de
llamada o nombre se transmitirá una vez cada de 10 minutos.

El Identificador Automático de Emergencia (EAI) requiere que (1) usted almacene el Par de Tonos
CTCSS en la Memoria para Llamadas con Aviso Entrantes (ver procedimiento en la página ¿?) y (2)
que ingrese la frecuencia de coordinación UHF en el Canal de Memoria “

EAIEAI

EAIEAI

EAI” (ver procedimiento en

la página 42 del manual).

FUNCIÓN DE EMERGENCIA

MANUAL DE INSTRUCCIONES DEL VX-3E76

SELECCIÓN DEL MODO EAI Y DEL TIEMPO DE TRANSMISIÓN

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 31 del Menú:

EAI.TMREAI.TMR

EAI.TMREAI.TMR

EAI.TMR.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar el modo EAI que desea
utilizar (de Intervalo “

INTINT

INTINT

INT” o Continuo “

CONCON

CONCON

CON”), junto con el tiempo de

transmisión respectivo (

11

11

1-

1010

1010

10,

1515

1515

15,

2020

2020

20,

3030

3030

30,

4040

4040

40 y

5050

5050

50 minutos).

5. Presione finalmente el interruptor del PTT para almacenar este último valor de programación y
continuar utilizando el transceptor en la forma habitual.

ACTIVACIÓN DEL IDENTIFICADOR AUTOMÁTICO DE EMERGENCIA

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 30 del Menú:

EAIEAI

EAIEAI

EAI.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger la opción de conexión
(“

ONON

ONON

ON”) (y habilitar el Identificador Automático en este paso).

5. Presione finalmente el interruptor del PTT para almacenar este último
valor de programación y continuar utilizando el transceptor en la forma habitual (con la función
EAI “Activada”).

Cuando dicho sistema de Identificación está habilitado, la notación “

EAIEAI

EAIEAI

EAI”

alterna con el Número de Banda (o del canal de memoria) en la Ranura
correspondiente al Número del Canal de Memoria en la pantalla.

Para inhabilitar el Identificador Automático de Emergencia, simplemente repita el procedimiento
anterior, pero seleccione la opción de desconexión con la perilla de sintonía en el paso “4” de la
presente sección.

El VX-3E no reconoce al Identificador Automático de Emergencia cuando (1) el
circuito de silenciamiento está abierto, (2) se recibe una señal por la frecuencia de
trabajo, (3) la frecuencia de trabajo es igual a la registrada en el Canal de Memoria

“EAI” o (4) cuando una frecuencia VHF ha sido registrada en el Canal de Memoria “EAI”.

IDENTIFICADOR AUTOMÁTICO DE EMERGENCIA (EAI

)

FUNCIÓN DE EMERGENCIA

MANUAL DE INSTRUCCIONES DEL VX-3E 77

M

ÉTODO PARA LOCALIZAR A UN OPERADOR QUE NO RESPONDE MEDIANTE LA FUNCIÓN

EAI

1. Recupere el Canal de Memoria “

EAIEAI

EAIEAI

EAI” (debe ser el mismo que el del

radio perteneciente al individuo buscado), el cual se encuentra al lado
del último canal de memoria “normal”.

2. Programe el mismo par de tonos CTCSS almacenado en la Memoria
para Códigos de Llamadas con Aviso Entrantes perteneciente al radio del individuo buscado.
A. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.
B. Desplace la perilla de Sintonía para seleccionar la Instrucción 62

del Menú:

PAG.CDTPAG.CDT

PAG.CDTPAG.CDT

PAG.CDT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar
girarla.

C. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo e l

ajuste del actual parámetro en el radio.
D. Gire la perilla de Sintonía para seleccionar el primer tono.
E. Oprima la tecla [V/M] a continuación.
F. Gire la perilla de Sintonía ahora para seleccionar el segundo tono.
G. Presione el conmutador del PTT para almacenar este último valor

y abandonar el modo de programación.

3. Oprima firmemente el conmutador del PTT durante cinco segundos. Si la señal es recibida por
un transceptor VX-3E que tenga programados los mismos tonos CTCSS para EAI, se activará
de inmediato el Identificador Automático de Emergencia. El radio del operador perdido emitirá
un sonido intenso y el transmisor responderá varias veces a su señal, en cuyo caso usted podrá
iniciar las operaciones goniométricas y determinar el lugar de procedencia.

4. El Atenuador de la Sección de Entrada (ATT) a menudo resulta muy útil
para localizar el radio de la persona perdida, puesto que es más fácil
observar el nivel de cresta de las señales de menor intensidad. El
usuario puede escoger con la tecla [BAND] un nivel de atenuación
de “

ATT 1ATT 1

ATT 1ATT 1

ATT 1 (10 dB),” “

ATT 2ATT 2

ATT 2ATT 2

ATT 2 (50 dB),” o “

ATT OFFATT OFF

ATT OFFATT OFF

ATT OFF” (Desconexión), a

fin de reducir la señal.

5. Finalmente, oprima la tecla [V/M] para restablecer el modo de

funcionamiento normal en el radio.

IDENTIFICADOR AUTOMÁTICO DE EMERGENCIA (EAI

)

FUNCIÓN DE EMERGENCIA

MANUAL DE INSTRUCCIONES DEL VX-3E78

El sistema ARTSMR utiliza la señalización DCS para informarle a usted y al abonado de otra estación-
también equipada con un sistema de transpondedor- en qué momento se encuentran a una distancia
adecuada para comunicarse. Esta función puede resultar particularmente útil durante las operaciones
de búsqueda y rescate, donde es importante mantener el contacto con los demás miembros de un
mismo grupo.

Sendas estaciones deben programar primero el código DCS en el mismo número antes de habilitar el
sistema ARTS

MR

con el comando apropiado en cada radio. También es posible activar, si lo desea, la

campanilla de alerta en esta etapa.

Siempre que usted presione el PTT o una vez cada 25 (ó 15) segundos tras
haber habilitado el sistema ARTS

MR

, el radio transmite una señal que contiene
un tono DCS (subaudible) durante un segundo aproximadamente. Si la
estación remota se encuentra dentro del radio de alcance, entonces su
transceptor generará un pitido (de estar habilitado), haciendo que “

IN RNGIN RNG

IN RNGIN RNG

IN RNG”

aparezca exhibido en lugar de la notación de fuera del radio de alcance “

OUTOUT

OUTOUT

OUT

RNGRNG

RNGRNG

RNG”, la cual marca el inicio de las operaciones de ARTS

MR

.

Indistintamente si los abonados llegan o no a entablar una conversación, ambos radios continúan
llamándose cada 15 ó 25 segundos hasta que sea desactivado el transpondedor. Inclusive, usted
puede programar el radio para que una vez cada diez minutos transmita su indicativo de llamada por
Onda Continua, con el objeto de cumplir con el procedimiento de identificación requerido. Cuando
usted desactiva el sistema ARTS

MR

, también se desactiva el modo DCS en el radio (en caso de no

haberlo utilizado anteriormente con una función distinta de ARTS).

Si usted se saliera del radio de alcance por más de un minuto (lo cual equivale a cuatro interrogaciones
de llamada), su equipo -- al detectar que no ha recibido ninguna señal -- generará tres pitidos,
haciendo que la indicación “

OUT RNGOUT RNG

OUT RNGOUT RNG

OUT RNG” vuelva a aparecer iluminada. Si más adelante usted se

situara nuevamente dentro del radio de alcance, el transceptor emitirá otro par de tonos breves, en
cuyo caso la indicación anterior será reemplazada por “

IN RNGIN RNG

IN RNGIN RNG

IN RNG” en la pantalla del equipo.

Durante el funcionamiento de ARTS

MR

, aunque su frecuencia de trabajo continúa siendo desplegada
en la pantalla, no es susceptible de ajuste, como tampoco lo son los demás parámetros del transceptor;
primero se debe cancelar la función del transpondedor a fin de restablecer el modo de funcionamiento
normal en el radio. Lo anterior es un mecanismo de seguridad destinado a evitar que se interrumpa
la comunicación accidentalmente por tratar de cambiarse de canal o al realizar algún otro ajuste.

ARTS

MR

(

S

ISTEMA DE TRANSPONDEDOR

CON VERIFICACIÓN DE DISTANCIA AUTOMÁTICA

)

MANUAL DE INSTRUCCIONES DEL VX-3E 79

FUNCIONAMIENTO Y AJUSTE BÁSICO DEL SISTEMA ARTS

MR

1. Programe ambos radios en el mismo número de código DCS, según se detalla en la página 30
del manual.

2. Oprima la tecla

[

]

durante un segundo. En este caso va a notar que

“

OUT RNGOUT RNG

OUT RNGOUT RNG

OUT RNG” aparece en el visualizador de cristal líquido justo debajo

de la frecuencia de utilización, para marcar el inicio del funcionamiento
de ARTS

MR

en el radio.

3. Una vez cada 25 segundos su radio transmite una “interrogación de
llamada” a la estación al otro lado de la vía de comunicación. Cuando
ésta responde con su propia señal de invitación ARTS

MR

, la indicación

en la pantalla se cambia a “

IN RNGIN RNG

IN RNGIN RNG

IN RNG”, para confirmar que el código de

invitación de la otra estación fue recibido en respuesta al enviado por usted.

4. Finalmente, presione la tecla

[

]

durante un segundo una vez más con el objeto de abandonar

el sistema ARTSMR y restablecer el modo de funcionamiento normal en el transceptor.

INTERVALOS DE INTERROGACIÓN DE ARTS

MR

El sistema ARTSMR se puede programar de modo que transmita interrogaciones de llamada una vez
cada 25 segundos (valor original) o bien, cada 15 segundos. El valor de programación original es el
que le brinda el máximo rendimiento de energía de la batería, debido a que la señal de invitación es
enviada con menor frecuencia. Para modificar el intervalo de interrogación:

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 7 del Menú:

ARTSITARTSIT

ARTSITARTSIT

ARTSIT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] a fin de hacer efectivo el ajuste
del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar el intervalo de invitación
que desea emplear (15 ó 25 segundos).

5. Una vez hecha su elección, oprima el interruptor del PTT para almacenar
esta última instrucción y continuar utilizando el transceptor en la forma habitual.

ARTS

MR

(

S

ISTEMA DE TRANSPONDEDOR

CON VERIFICACIÓN DE DISTANCIA AUTOMÁTICA

)

MANUAL DE INSTRUCCIONES DEL VX-3E80

MODOS DE ALERTA DE ARTS

MR

La función de transpondedor con verificación de distancia automática cuenta con dos tipos de alerta
(además de la opción de desconexión) para darle a conocer al usuario el actual estado funcional de
ARTS

MR

. Dependiendo de su ubicación y de las potenciales molestias asociadas con la frecuente
generación de sonidos, usted puede seleccionar la modalidad de alerta que mejor se acomode a sus
necesidades de trabajo. Las opciones que tiene a su disposición son:

IN RANGIN RANG

IN RANGIN RANG

IN RANG: El transceptor genera tonos de alerta sólo cuando confirma por primera vez que está

dentro del radio de alcance, pero no vuelve a corroborar su situación con ningún otro
sonido posterior.

ALWAYSALWAYS

ALWAYSALWAYS

ALWAYS: El radio genera tonos de alerta todas las veces que recibe una invitación de llamada

proveniente de la otra estación.

OFFOFF

OFFOFF

OFF: El radio no genera ningún tono de alerta; en ese caso deberá observar la pantalla para

determinar el actual estado funcional de ARTS

MR

.

Con el objeto de definir el modo de Alerta ARTSMR, ejecute el procedimiento siguiente:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la

Instrucción 6 del Menú:

ARTSBPARTSBP

ARTSBPARTSBP

ARTSBP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer

efectivo el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar el modo de Alerta de

ARTS

MR

que desea emplear (ver descripción anterior).

5. Una vez hecha su elección, oprima el interruptor del PTT para almacenar

esta última instrucción y continuar utilizando el transceptor en la forma habitual.

ARTS

MR

(

S

ISTEMA DE TRANSPONDEDOR

CON VERIFICACIÓN DE DISTANCIA AUTOMÁTICA

)

MANUAL DE INSTRUCCIONES DEL VX-3E 81

CONFIGURACIÓN DEL IDENTIFICADOR TELEGRÁFICO

El Sistema de Transpondedor con Verificación de Distancia Automática incluye un identificador de
OC, como se indicó anteriormente en el manual. Una vez cada diez minutos, durante el funcionamiento
de ARTS

MR

, el usuario puede habilitar el radio para que transmita “DE (su indicativo de llamada)

K”. El campo del indicativo de llamada puede contener 16 caracteres como máximo.

A continuación se describe el método para programar el Identificador Telegráfico:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 19 del Menú:

CW IDCW ID

CW IDCW ID

CW ID.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger la opción de conexión
(“

ONON

ONON

ON”) (y habilitar el Identificador Telegráfico en este paso).

5. Oprima la tecla [V/M] en forma momentánea a fin de exhibir todo
indicativo de llamada que haya sido programado con anterioridad.

6. Presione la tecla [HM/RV] por 2 segundos para eliminar todo distintivo que haya sido programado
con anterioridad.

7. Tras seleccionar con la perilla de Sintonía el primer número o letra de
su distintivo, pulse momentáneamente la tecla [V/M] para registrar este
primer componente y desplazarse hasta la posición del próximo carácter
de la secuencia.

8. Repita el paso anterior, tantas veces como sea necesario, hasta completar
su indicativo de llamada. No se olvide que la “línea oblicua” (–

• •

– •)
está entre los caracteres que puede emplear, dado el caso de tener una
estación “portátil”.

9. Si comete un error, oprima la tecla [BAND] para hacer retroceder el cursor y volver a ingresar
la letra o número corregido.

10. Presione la tecla [HM/RV] durante 2 segundos para borrar todo dato detrás del cursor que
pueda haber sido ingresado previamente por error.

11. Una vez que termine de componer su distintivo, presione la tecla [TXPO] en forma momentánea
para confirmar la secuencia; posteriormente pulse el interruptor del PTT a fin de almacenar esta
nueva configuración y continuar utilizando el transceptor en la forma habitual.

1) El usuario puede revisar su obra si lo compara con el indicativo registrado. Para
lograrlo, repita los pasos del 1 al 3 del procedimiento anterior y oprima la tecla [F/W]
continuación.

2) El usuario puede ajustar el tono de control (la altura del tono local de OC) a través de la

Instrucción 18 del Menú: CW PIT. Las opciones que tiene a su disposición son 400 - 1000 Hz (50
Hz/paso).

ARTS

MR

(

S

ISTEMA DE TRANSPONDEDOR

CON VERIFICACIÓN DE DISTANCIA AUTOMÁTICA

)

MANUAL DE INSTRUCCIONES DEL VX-3E82

Es posible utilizar el VX-3E para obtener acceso a un “nodo” (repetidor o estación base) que esté
enlazado a la red WIRES

MR

(Sistema Amplificado para Repetidores de Gran Cobertura Vía Internet)
desarrollada por Vertex Standard, la cual funciona en base al modo “SRG” (conocido también como
Grupo de Estaciones Hermanas). Detalles sobre este sistema los puede encontrar en el sitio Web de
WIRES-II: http://www.vxstd.com/en/wiresinfo-en/. Dicha función también se puede emplear para
obtener acceso a otros sistemas de enlace, según se describe más adelante en el manual.

MODO SRG (“GRUPO DE ESTACIONES HERMANAS”

)

1. Oprima la tecla

[

]

con el fin de activar la Conexión a Internet. En ese

instante, el ícono “

” aparece exhibido en el borde superior derecho

del visualizador.

2. Gire la perilla de Sintonía al mismo tiempo que mantiene deprimida la

tecla

[

]

, con el propósito de seleccionar el número de acceso (“

DTMF 0DTMF 0

DTMF 0DTMF 0

DTMF 0” - “

DTMF 9DTMF 9

DTMF 9DTMF 9

DTMF 9”,

“

DTMF ADTMF A

DTMF ADTMF A

DTMF A”, “

DTMF BDTMF B

DTMF BDTMF B

DTMF B”, “

DTMF CDTMF C

DTMF CDTMF C

DTMF C”, “

DTMF DDTMF D

DTMF DDTMF D

DTMF D”, “

DTMF E DTMF E

DTMF E DTMF E

DTMF E (¼)”, “

DTMF F DTMF F

DTMF F DTMF F

DTMF F (#)”) correspondiente

al repetidor WIRES

MR

con el cual desea establecer la actual conexión a Internet (consulte al
operador o dueño del repetidor los números de acceso a la red si no los
conoce). Suelte posteriormente la tecla

[

]

a fin abandonar el modo de
selección.
Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Una vez activada la Conexión a Internet

(conforme al paso 1), el VX-3E generará un tono

DTMF breve (de 0,1 segundo) de acuerdo con su selección en el paso 2. Dicho tono DTMF es
enviado al comienzo de cada transmisión, ya sea para establecer o mantener la conexión con el
repetidor remoto WIRES

MR

en el modo SRG.

4. Cuando desee inhabilitar la Conexión a Internet, presione la tecla

[

]

una vez más (en cuyo

caso, el ícono de “Internet” dejará de verse iluminado en la pantalla del radio).

Si otros abonados le informan que usted siempre emite un “tono” DTMF al comienzo
de cada transmisión y de no estar operando en conjunción con el sistema de acceso a
Internet, desconecte esta función según se explica en el paso 4 del procedimiento

anterior.

CONEXIÓN A INTERNET

MANUAL DE INSTRUCCIONES DEL VX-3E 83

MODO FRG (“GRUPO DE ESTACIONES AMIGAS”

)

Es posible obtener acceso a otros Sistemas de Enlace a Internet (incluyendo WIRESMR en el modo
“FRG”) que utilizan secuencias DTMF para conectarse.

PROGRAMACIÓN DEL CÓDIGO FRG

Cargue los tonos DTMF que desea emplear para conectarse a sistemas de enlace a Internet en un
Registro de Memoria reservado para este propósito. Para fines de este ejemplo, hemos escogido
“#(F)1101D” como el código de acceso (en donde la tecla “#” está representada por la letra “F”).

1. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 41 del Menú:

INT.SELINT.SEL

INT.SELINT.SEL

INT.SEL.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse la tecla [TXPO] a fin de hacer efectivo el ajuste del actual
parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el registro de Memoria
DTMF (“

F 0F 0

F 0F 0

F 0” - “

F63F63

F63F63

F63”) dentro del cual desea almacenar el actual código

de acceso.

5. Presione momentáneamente la tecla [V/M]. El primer dígito aparecerá
intermitente en este paso.

6. Con la perilla Sintonía seleccione “

FF

FF

F” (la cual representa al “#” DTMF:

el primer dígito de la secuencia de tonos).

7. Oprima la tecla [V/M] en forma momentánea para aceptar el primer
dígito y desplazarse hasta la posición del segundo carácter de la secuencia
DTMF.

8. Si comete un error, oprima la tecla [BAND] para hacer retroceder el
cursor y volver a ingresar la letra o número corregido.

9. Repita los pasos del 6 al 8 hasta completar el código de acceso escogido
(“#(F)1101D”).

10. Si desea asignar una “Etiqueta” alfanumérica a la Memoria de Acceso a
Internet, prosiga con el paso siguiente; de lo contrario, oprima el
interruptor del PTT para almacenar este último valor de programación y restablecer el modo de
funcionamiento normal en el radio.

11. Presione la tecla [V/M] dos veces. El número del registro de Memoria DTMF aparecerá
intermitente en este caso.

12. Tras pulsar la tecla [MODE] en forma momentánea (la notación
“

--

--

-

ALPHAALPHA

ALPHAALPHA

ALPHA

--

--

-

” se ilumina durante 2 segundos en la pantalla), accione la

tecla [V/M] a fin de hacer efectiva la programación de la etiqueta.

13. Gire la perilla de Sintonía para escoger el primer dígito de la
denominación que desea almacenar.

14. Presione la tecla [V/M

]

a fin de trasladar el cursor hasta el próximo

carácter de la secuencia.

15. Si comete un error, oprima la tecla [BAND] con el objeto de hacer

CONEXIÓN A INTERNET

MANUAL DE INSTRUCCIONES DEL VX-3E84

retroceder el cursor y volver a ingresar la letra, número o símbolo corregido.

16. Repita los pasos del 13 al 15 para ingresar el resto de las letras, números o símbolos que
conforman su etiqueta. Es posible utilizar un total de seis caracteres en la composición de cada
una.

17. Cuando haya programado una etiqueta de 6 caracteres o menos, oprima
[

TXPO] para confirmar la actual denominación.

18. Repita los pasos del 3 al 17 para registrar -- si lo desea -- otros códigos
de acceso.

19. Y para terminar, oprima el interruptor del PTT con el propósito de almacenar esta última
configuración y continuar utilizando el transceptor en la forma habitual.

FUNCIONAMIENTO (ACCESO A UN NODO FRG

)

1. Presione la tecla [TXPO] durante un segundo con el objeto de volver a ingresar al modo de
Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 39 del Menú:

INT MDINT MD

INT MDINT MD

INT MD.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse la tecla [TXPO] a fin de hacer efectivo el ajuste del actual
parámetro en el radio.

4. Gire la perilla de Sintonía ahora para programar la Instrucción
seleccionada en el modo “

FRGFRG

FRGFRG

FRG” (y habilitar de esta forma “Otros Sistemas

de Enlace a Internet”).

5. Pulse el conmutador del PTT para fijar los nuevos parámetros de programación en el radio.

6. Oprima la tecla

[

]

en forma momentánea con el fin de activar la

Conexión a Internet. En ese instante, el ícono “

” aparece exhibido en

el borde superior derecho del visualizador.

7. Gire la perilla de Sintonía al mismo tiempo que mantiene deprimida la
tecla

[

]

, con el propósito de seleccionar el número del registro de

Memoria para Acceso a Internet (“

F 0F 0

F 0F 0

F 0” - “

F63F63

F63F63

F63”) correspondiente al

repetidor con el cual desea establecer el enlace a Internet; posteriormente
pulse el interruptor del PTT por un instante para fijar el número de
acceso seleccionado en este paso.

8. Una vez activado el mecanismo de Conexión a internet conforme al paso 7, oprima la tecla

[

]
mientras transmite, a fin de emitir la secuencia DTMF correspondiente (y establecer la conexión
de acuerdo con el modo de enlace a internet deseado).

9. Cuando desee restablecer el Grupo de Estaciones Hermanas de WIRES

MR

, repita los pasos del

1 al 5 del procedimiento anterior, pero cambie a “

SRGSRG

SRGSRG

SRG” la selección de modo en el paso 4.

MODO FRG (“GRUPO DE ESTACIONES AMIGAS”

)

CONEXIÓN A INTERNET

MANUAL DE INSTRUCCIONES DEL VX-3E 85

Aunque no dispone de un teclado DTMF, de todas formas es posible transmitir con el VX-3E esta
clase de tonos para controlar repetidores o utilizar sistemas automáticos de interconexión.

GENERACIÓN MANUAL DE TONOS DTMF

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 26 del Menú:

DT ADT A

DT ADT A

DT A/

MM

MM

M.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse la tecla [TXPO] con el propósito de hacer efectivo el ajuste del
actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar la generación de tonos
“

MANUALMANUAL

MANUALMANUAL

MANUAL”.

5. Oprima el conmutador del PTT a fin de restablecer la presentación nor-
mal en la pantalla.

6. Mantenga deprimido el conmutador del PTT para continuar transmitiendo durante la ejecución
de los siguientes pasos.
A. Presione momentáneamente la tecla [TXPO].
B. Después de girar la perilla de Sintonía para escoger el número que desea enviar, pulse la

tecla [TXPO] por un momento para transmitir el número.

C. Repita el paso B tantas veces como sea necesario hasta completar

la secuencia de números seleccionada.

D. Suelte el interruptor del PTT al final.

El código “

¼¼

¼¼

¼” DTMF está representado por la letra “E” y el “#”, por la letra”F” en

la pantalla del equipo.

MARCACIÓN AUTOMÁTICA DTMF

El transceptor cuenta con nueve memorias para marcación automática DTMF que le permiten regis-
trar números telefónicos para sistemas de interconexión de líneas temporales. Es posible ingresar
también secuencias abreviadas de códigos de acceso para la interconexión de líneas temporales o
enlace a internet, de tal forma de no tener que transmitirlas en forma manual.

El procedimiento de registro de memorias para Marcación Automática DTMF es el siguiente:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 28 del Menú:

DT SELDT SEL

DT SELDT SEL

DT SEL.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse la tecla [TXPO] con el propósito de hacer efectivo el ajuste del
actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el registro de Memoria
DTMF(“

CH0CH0

CH0CH0

CH0” - “

CH9CH9

CH9CH9

CH9”) dentro del cual desea almacenar la actual

secuencia de números.

5. Presione la tecla [V/M] para comenzar a ingresar los dígitos DTMF en el registro de memoria
respectivo. La ubicación del primer carácter aparecerá intermitente en la pantalla del radio.

FUNCIONAMIENTO DEL SISTEMA DTMF

MANUAL DE INSTRUCCIONES DEL VX-3E86

6. Oprima tecla [HM/RV] durante 2 segundos para borrar todo número
telefónico que haya sido almacenado con anterioridad.

7. Gire la perilla de Sintonía para escoger el primer dígito de la secuencia
DTMF. Es posible marcar cualquier número del

11

11

1 al

99

99

9 y cualquier letra

de la

AA

AA

A a la

FF

FF

F, en donde la E y la F representan los tonos “*” y “#” DTMF respectivamente.

8. Oprima momentáneamente la tecla [V/M] para aceptar el primer dígito y desplazarse hasta la
posición del segundo carácter de la secuencia DTMF.

9. Repita los pasos anteriores hasta completar la secuencia de números
telefónicos.

10. Si comete un error, oprima la tecla [BAND] para hacer retroceder el
cursor y volver a ingresar el número corregido.

11. Presione la tecla [HM/RV] durante 2 segundos para borrar todo dato detrás del cursor que
pueda haber sido ingresado previamente por error.

12. Pulse momentáneamente la tecla [TXPO] con el objeto de fijar la secuencia DTMF en la memoria.

13. Si desea almacenar otro número, presione la tecla [TXPO] una vez más, gire posteriormente la
perilla de Sintonía para seleccionar un registro de Memoria DTMF distinto y repita el
procedimiento descrito más arriba.
Presione la tecla [F/W] para revisar (comparar) el número de teléfono que acaba de ingresar.

14. Una vez que termine de almacenar Memorias DTMF, pulse el conmutador del PTT para restituir
el modo de presentación normal en la pantalla del radio.

Con el objeto de transmitir un número telefónico:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 26 del Menú:

DT ADT A

DT ADT A

DT A/

MM

MM

M.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse la tecla [TXPO

]

con el propósito de hacer efectivo el ajuste del

actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar la generación de tonos
“

AUTOAUTO

AUTOAUTO

AUTO (AUTOMÁTICA)”.

5. Oprima el conmutador del PTT con el objeto de restablecer la
presentación normal en la pantalla.

6. Mantenga deprimido el conmutador del PTT para continuar transmitiendo durante la ejecución
de los siguientes pasos.
A. Presione momentáneamente la tecla [TXPO].
B. Gire la perilla de Sintonía ahora para escoger el registro de Memo-

ria DTMF (

CH 0CH 0

CH 0CH 0

CH 0 ~

CH 9CH 9

CH 9CH 9

CH 9) que desea enviar.

C. Presione momentáneamente la tecla [TXPO] para transmitir la

secuencia de tonos seleccionada. Una vez que el número telefónico
comienza a ser enviado, usted podrá soltar el interruptor del PTT, debido a que el transmisor
continuará “radiando” automáticamente la señal hasta transferir la secuencia de números
completa.

MARCACIÓN AUTOMÁTICA DTMF

FUNCIONAMIENTO DEL SISTEMA DTMF

MANUAL DE INSTRUCCIONES DEL VX-3E 87

Es posible modificar la velocidad a la que son transmitidos los dígitos DTMF. El transceptor cuenta
con dos velocidades de emisión: Lenta (de 10 dígitos por segundo) y Rápida (de 20 dígitos por
segundo: valor original de programación). Con el fin de alternar entre ambas velocidades, siga el
procedimiento incluido a continuación:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 29 del Menú:

DT SPDDT SPD

DT SPDDT SPD

DT SPD.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse la tecla [TXPO] con el propósito de hacer efectivo el ajuste del
actual parámetro en el radio.

4. Gire la perilla de Sintonía a fin de escoger la velocidad que desea
(“

50MS50MS

50MS50MS

50MS”: emisión Rápida ó “

100 MS100 MS

100 MS100 MS

100 MS”: emisión Lenta).

5. Finalmente, presione el interruptor del PTT con el objeto de almacenar
esta nueva configuración y continuar utilizando el transceptor en la forma habitual.

Es posible programar también un retardo más extenso entre el momento en que se conmuta el
transmisor y es enviado el primer dígito DTMF. Para programar dicho intervalo de retardo, utilice el
siguiente procedimiento:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 27 del Menú:

DT DLYDT DLY

DT DLYDT DLY

DT DLY.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse la tecla [TXPO] con el propósito de hacer efectivo el ajuste del
actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el intervalo de retardo
deseado (

5050

5050

50/

250250

250250

250/

450450

450450

450/

750750

750750

750/

1000MS1000MS

1000MS1000MS

1000MS).

5. Finalmente, presione el interruptor del PTT con el objeto de almacenar
esta nueva configuración y continuar utilizando el transceptor en la forma habitual.

MARCACIÓN AUTOMÁTICA DTMF

FUNCIONAMIENTO DEL SISTEMA DTMF

MANUAL DE INSTRUCCIONES DEL VX-3E88

El VX-3E cuenta con un sistema de instrucción de OC, el cual transmite el Código Morse designado a
través del tono local (el cual se escucha por el parlante), para ayudarle a aprender la telegrafía por OC.

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 20 del Menú:

CWLRNGCWLRNG

CWLRNGCWLRNG

CWLRNG.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Escoja con la tecla [MODE] la modalidad de Instrucción deseada (la cual aparece representada
con caracteres pequeños en el borde superior de la pantalla de cristal líquido):

AA

AA

A: Envía caracteres Alfabéticos
A_rA_r

A_rA_r

A_r: Envía caracteres Alfabéticos (se cambia al próximo carácter en

forma automática)

nn

nn

n: Envía cinco caracteres Numéricos
n_rn_r

n_rn_r

n_r: Envía cinco caracteres Numéricos (se cambia al próximo carácter en forma automática)
SS

SS

S: Envía caracteres Simbólicos
S_rS_r

S_rS_r

S_r: Envía caracteres Simbólicos (se cambia al próximo carácter en forma automática)

5. Gire la perilla de Sintonía para seleccionar la velocidad Morse. Usted
puede escoger la unidad de transmisión de códigos entre “

CPMCPM

CPMCPM

CPM:

(caracteres por minuto)” y “

WPMWPM

WPMWPM

WPM (palabras por minuto)” oprimiendo

la tecla [V/M] del panel.

6. Presione la tecla [BAND] con el objeto de conectar y desconectar la luz (blanca) del Diodo
Luminiscente; un “punto” al lado de la velocidad de OC indica que dicho indicador está activado.

7. Tras oprimir la tecla [HM/RV] en esta etapa, gire la perilla de Sintonía
para seleccionar el código Morse que desea aprender; posteriormente
pulse la tecla

[

V/M] para escoger el número de repeticiones (1 - 9) para

la transmisión.

8. Presione la tecla [F/W] para comenzar a generar los caracteres
telegráficos seleccionados el número de veces que ha sido designado.
(Sólo se escucha el tono local de OC por el parlante, sin que se produzca ningún tipo de emisión).

9. Si seleccionó uno de los modos “

rr

rr

r” en el paso 4 incluido más arriba, es posible cambiar la

dirección de la rotación de caracteres girando la perilla de Sintonía en el transceptor.

10. El operador puede ajustar la intensidad de audio del tono local de OC si gira la perilla de
Sintonía al mismo tiempo que mantiene deprimida la tecla [VOL] del panel.

11. Si no seleccionó uno de los modos “

rr

rr

r” en el paso 4 incluido más arriba, presione la tecla [F/W

]
con el objeto de retransmitir el código o en su defecto, escoja un grupo distinto con la perilla de
Sintonía y pulse la tecla [F/W] a continuación, para comenzar a generar los caracteres respectivos.
Si seleccionó uno de los modos “

rr

rr

r” en el paso 4 incluido más arriba, pulse la tecla [F/W] a fin

de cancelar la generación de caracteres telegráficos.

12. Para cancelar la generación de caracteres telegráficos en el radio, pulse la tecla [F/W] una vez
más.

13. Cuando desee inhabilitar el Instructor Telegráfico, oprima el conmutador del PTT.

INSTRUCTOR TELEGRÁFICO

Repetition Time

CW Code

MANUAL DE INSTRUCCIONES DEL VX-3E 89

1) La selección de “CPM” se basa en la convención internacional de “PARÍS”, la
cual estipula cinco caracteres por palabra.

2) El usuario puede ajustar la altura del tono local de OC a través de la Instrucción 21

del Menú: CWPICT. Las opciones que tiene a su disposición son 400 - 1000 Hz (50 Hz/paso).

INSTRUCTOR TELEGRÁFICO

MANUAL DE INSTRUCCIONES DEL VX-3E90

El VX-3E cuenta con otro sistema de instrucción de OC, denominado Entrenador Telegráfico, el
cual emite grupos aleatorios en Código Morse a través del tono local (el cual se escucha por el
parlante), de tal forma que usted pueda mejorar su habilidad para comunicarse en este modo.

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 22 del Menú:

CWTRNGCWTRNG

CWTRNGCWTRNG

CWTRNG.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Escoja con la tecla [MODE] la modalidad de entrenamiento deseada (la cual aparece representada
con caracteres pequeños en el borde superior de la pantalla de cristal líquido):

AA

AA

A: Envía cinco caracteres Alfabéticos solamente
A_rA_r

A_rA_r

A_r: Envía caracteres Alfabéticos solamente (en forma reiterativa)
nn

nn

n: Envía cinco caracteres Numéricos solamente
n_rn_r

n_rn_r

n_r: Envía caracteres Numéricos solamente (en forma reiterativa)
AnAn

AnAn

An: Envía cinco caracteres Alfabéticos, Numéricos, “?” y “/” (Combinados)
AnrAnr

AnrAnr

Anr: Envía caracteres Alfabéticos, Numéricos, “?” y “/” (Combinados, Continuamente en grupos

de a cinco)

5. Gire la perilla de Sintonía para seleccionar la velocidad Morse. Usted
puede escoger la unidad de transmisión de códigos entre “

CPMCPM

CPMCPM

CPM:

(caracteres por minuto)” y “

WPMWPM

WPMWPM

WPM (palabras por minuto)” oprimiendo

la tecla [V/M] del panel.

6. Presione la tecla [BAND] con el objeto de conectar y desconectar la luz (blanca) del Diodo
Luminiscente; un “punto” al lado de la velocidad de OC indica que dicho indicador está activado.

7. Presione la tecla [F/W] para comenzar a generar los caracteres
telegráficos (por el tono local de OC solamente, no hay transmisión);
los caracteres enviados aparecen exhibidos en la pantalla del equipo.
Si no seleccionó uno de los modos “

rr

rr

r” en el paso 4 incluido más arriba,

presione la tecla [F/W] con el objeto de enviar un grupo de códigos distinto.
Si seleccionó uno de los modos “

rr

rr

r” en el paso 4 incluido más arriba, pulse la tecla [F/W] a fin

de cancelar la generación de caracteres telegráficos.

8. Gire la perilla de Sintonía al mismo tiempo que mantiene deprimida la tecla [VOL

]

para ajustar el nivel de salida del tono local de OC.

9. Oprima el conmutador del PTT cuando desee inhabilitar el Entrenador Telegráfico y continuar
utilizando el transceptor en la forma habitual.

1) La selección de “CPM” se basa en la convención internacional de “PARÍS”, la
cual estipula cinco caracteres por palabra.

2) El usuario puede ajustar la altura del tono local de OC a través de la Instrucción 21

del Menú: CWPICT. Las opciones que tiene a su disposición son 400 - 1000 Hz (50 Hz/paso).

ENTRENADOR TELEGRÁFICO

MANUAL DE INSTRUCCIONES DEL VX-3E 91

CONFIGURACIÓN DE FUNCIONES VARIAS

CLAVE SECRETA

El VX-3E cuenta con una clave secreta destinada a minimizar el riesgo de que su transceptor sea
ocupado por otras personas sin su autorización.

Cuando dicha función se encuentra habilitada, el radio le pedirá ingresar la clave de cuatro dígitos al
momento de encender el transceptor. El usuario debe usar la perilla de Sintonía y la tecla [V/M] para
ingresar dicha clave (debe presionar la tecla [V/M] para seleccionar el dígito
de la clave y girar la perilla de Sintonía a fin de seleccionar la clave en cada
dígito). Si digita la clave equivocada, el microprocesador desconectará
automáticamente el radio.

Para ingresar la clave secreta y activarla en el sistema, siga el procedimiento a continuación:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 66 del Menú:

PSWDPSWD

PSWDPSWD

PSWD.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Oprima la tecla [V/M] en forma momentánea a fin de exhibir toda clave
programada con anterioridad.

5. Gire la perilla de Sintonía ahora para seleccionar el primer dígito de la
secuencia de números o letras (

00

00

0 -

99

99

9,

AA

AA

A,

BB

BB

B,

C C

C C

C,

DD

DD

D,

EE

EE

E y

FF

FF

F).

6. Pulse la tecla [V/M] para desplazarse hasta la posición del próximo
dígito de la secuencia.

7. Repita los pasos 5 y 6 con el propósito de programar el resto de las
letras o números que conforman su contraseña.

8. Si comete un error, oprima la tecla [BAND] para hacer retroceder el cursor hasta la posición del
dígito anterior y volver a seleccionar la letra o número correcto.

9. Una vez que termine de ingresar la clave, oprima [V/M] y gire la perilla
de Sintonía a continuación a fin de escoger la opción de conexión (“

ONON

ONON

ON”)

(y habilitar el uso de la contraseña en el radio).

10. Finalmente, oprima el conmutador del PTT para almacenar este último
valor de programación y continuar utilizando el transceptor en la forma habitual.

Si desea inhabilitar la Contraseña, repita los pasos del 1 al 3 del procedimiento anterior, pero seleccione
con la perilla de Sintonía el parámetro de desconexión (“

OFFOFF

OFFOFF

OFF”) antes de oprimir el conmutador del

PTT al final.

1) Es recomendable que anote la clave secreta en un papel y lo guarde en un lugar
seguro donde pueda encontrarlo con facilidad, en caso de no poder recordar su
contraseña.

2) Si olvida la clave secreta, usted puede encender el transceptor y ejecutar el procedimiento de

“Reposición Total” del sistema (ver página 101). No obstante, el VX-3E borrará la contraseña,
todas las memorias y restituirá además el resto de los parámetros a sus valores originales de
programación.

MANUAL DE INSTRUCCIONES DEL VX-3E92

PROGRAMACIÓN DE LA TECLA

[

]

El Acceso a Internet es la función (de conmutación “primaria”) que viene originalmente configurada
de fábrica para la tecla

[

]

.

Sin embargo, el operador puede cambiar la función (de conmutación) “primaria” de la tecla

[

]

por

otra distinta a través del Modo de Programación del Menú.

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 42 del Menú:

INTKEYINTKEY

INTKEYINTKEY

INTKEY.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger la función deseada:

INTNETINTNET

INTNETINTNET

INTNET: Activa y desactiva la conexión a internet.
INT MRINT MR

INT MRINT MR

INT MR: Recupera el Número de Acceso a Internet (SRG) o la

Secuencia de Acceso (FRG). (Selecciona el número SRG o la secuencia FRG a
través de la instrucción 39 del Menú:

INT MDINT MD

INT MDINT MD

INT MD)

SET MDSET MD

SET MDSET MD

SET MD: Constituye la vía de acceso rápida para recuperar una de las Instrucciones del Menú.

(Refiérase al cuadro siguiente para detalles sobre su configuración).

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar este último valor de
programación y continuar utilizando el transceptor en la forma habitual.

Cuando se le asigna “INT MR” o “SET MD” a la tecla [

], la conexión a INTERNET

se puede activar y desactivar a través de la Instrucción 43 del Menú: INTNET.

ASIGNACIÓN DE UNA INSTRUCCIÓN DEL MENÚ A LA TECLA

[

]

1. Cambie a “

SET MDSET MD

SET MDSET MD

SET MD” la función (de conmutación “primaria”) de la tecla

[

]

, a través

de la Instrucción 42 del Menú:

INTKEYINTKEY

INTKEYINTKEY

INTKEY, según se describió anteriormente en el manual.

2. Presione la tecla [TXPO] durante un segundo con el objeto de ingresar nuevamente al

modo de Programación.

3. Gire la perilla de Sintonía ahora para seleccionar la función que desea asignarle a la

tecla

[

]

como parámetro de activación instantánea del Menú.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

4. Oprima firmemente la tecla

[

]

durante un segundo para atribuirle el Parámetro de

Programación escogido a dicha tecla. La notación “

MY KEYMY KEY

MY KEYMY KEY

MY KEY” se ilumina en la pantalla

para confirmar que la señal de mando fue ejecutada.

5. Oprima el conmutador del PTT con el objeto de almacenar esta última instrucción y

continuar utilizando el transceptor en la forma habitual.

De ahora en adelante, con tan sólo pulsar la tecla

[

]

en forma momentánea podrá recuperar
instantáneamente el Parámetro de Programación que acaba de seleccionar. Debe oprimir la
tecla

[

]

una vez más cuando desee restablecer el modo de funcionamiento normal en el

radio.

CONFIGURACIÓN DE FUNCIONES VARIAS

MANUAL DE INSTRUCCIONES DEL VX-3E 93

ATENUADOR DE LA SECCIÓN DE ENTRADA (ATT

)

El Atenuador reduce toda señal (y ruido) en 20 dB, el cual puede ser utilizado para hacer más
placentera la recepción cuando la congestión alcanza niveles extremos.

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 3 del Menú:

ANT.ATTANT.ATT

ANT.ATTANT.ATT

ANT.ATT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para cambiar el parámetro de “

OFFOFF

OFFOFF

OFF

(Desconexión)” por el de “

ONON

ONON

ON (Conexión)” en este paso.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

6. Si desea inhabilitar el atenuador, simplemente repita el procedimiento anterior, pero seleccione
con la perilla de Sintonía la opción de desconexión (“

OFFOFF

OFFOFF

OFF”) en el paso 4 de la presente sección.

Cuando el atenuador se encuentra habilitado, el ícono del Modo
de Operación (AM o FM) aparece intermitente en la pantalla
del radio.

CONFIGURACIÓN DEL ECONOMIZADOR DE BATERÍA EN RECEPCIÓN

Un mecanismo importante del VX-3E es el Economizador de Batería en Recepción, el cual hace “pasar
al radio a un estado de reposo” por un intervalo de tiempo determinado, “despertándolo” en forma
periódica a fin de comprobar la existencia de actividad en el canal. Si alguien estuviera comunicándose
por ese canal, el transceptor se mantendrá “activo”, para reiniciar posteriormente los ciclos de “reposo”
una vez que se suprime la señal. Esta función ayuda a reducir significativamente el consumo de energía
de la batería en ausencia de señal. El operador puede modificar la duración del intervalo de “reposo”
entre una rutina de comprobación y la próxima a través del Modo de Programación del Menú:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la Instrucción 72 del Menú:

SAVERXSAVERX

SAVERXSAVERX

SAVERX.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía para seleccionar el intervalo de “reposo” que
desea utilizar. Las opciones que tiene a su disposición son

200200

200200

200 -

10001000

10001000

1000

ms (100 ms/paso),

11

11

1 -

1010

1010

10 segundos (1 seg/paso), o apagado (

OFFOFF

OFFOFF

OFF). 200

ms es el valor original de programación.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar
este último valor de programación y continuar utilizando el transceptor en la forma habitual.

Durante la transferencia de paquetes de información, desconecte el Economizador de
Batería en Recepción, debido a que el ciclo de reposo podría “colisionar”·con el inicio
de una transmisión de llegada, impidiendo que su Controlador TNC reciba la ráfaga

de datos completa.

CONFIGURACIÓN DE FUNCIONES VARIAS

MANUAL DE INSTRUCCIONES DEL VX-3E94

CONFIGURACIÓN DEL DESPERTADOR

El Despertador es similar al Economizador de Batería en Recepción. No obstante, es una función
más moderna y avanzada que le ayuda a prolongar la vida útil de la batería al proveer ciclos de
“reposo” más extensos que el Economizador de Batería en Recepción convencional. El despertador,
una vez activado, funciona mientras el transceptor está desconectado (la notación “

WAKEUPWAKEUP

WAKEUPWAKEUP

WAKEUP” se

ilumina en el visualizador de cristal líquido en este caso).

Con el objeto de configurar el Despertador:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 92 del Menú:

WAKEUPWAKEUP

WAKEUPWAKEUP

WAKEUP.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el propósito de hacer
efectivo el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía para seleccionar el intervalo de “reposo” que
desea utilizar.

55

55

5 -

60SEC60SEC

60SEC60SEC

60SEC (5 segundos/paso): Conforme al intervalo de tiempo

seleccionado, el VX-3E vigilará periódicamente la frecuencia
de trabajo en busca de actividad. (La que estaba sintonizada
cuando desconectó el aparato). Si recibe una señal por esa
frecuencia que sea lo bastante intensa para desbloquear la
audiofrecuencia, se producirá la reconexión automática del ra-
dio. Si la función EAI hubiese estado habilitada al momento de
apagar el transceptor, también va a ser barrida la frecuencia del
Identificador Automático de Emergencia (el Canal de Memoria
“

EAIEAI

EAIEAI

EAI”) en busca de actividad.

EAIEAI

EAIEAI

EAI: Barre la frecuencia del Identificador Automático de Emergencia

(el Canal de Memoria “

EAIEAI

EAIEAI

EAI”) una vez cada 5 segundos. Si recibe

una señal debidamente codificada por la frecuencia EAI, se
producirá la reconexión del radio, para luego comenzar a
transmitir en forma automática de acuerdo con el parámetro
seleccionado en la Instrucción 30 del Menú:

EAIEAI

EAIEAI

EAI.

OFF OFF

OFF OFF

OFF (Desconexión): Desactiva la función del Despertador en el radio.

5. Una vez hecha su elección, accione el interruptor del PTT para almacenar este último valor de
programación y continuar utilizando el transceptor en la forma habitual.

Cuando desee inhabilitar el Despertador, simplemente repita el procedimiento anterior, pero seleccione
con la perilla de Sintonía la opción de desconexión (“

OFFOFF

OFFOFF

OFF”) en el paso 4 de la actual sección.

Al desconectar el radio, se activa el Despertador en el sistema, haciendo que
la notación “

WAKEUPWAKEUP

WAKEUPWAKEUP

WAKEUP

” se vea iluminada en la pantalla.

Es posible cancelar temporalmente el Despertador (desconectarlo por
completo), si oprime el interruptor de Conexión POWER mientras está
activada la función.

CONFIGURACIÓN DE FUNCIONES VARIAS

MANUAL DE INSTRUCCIONES DEL VX-3E 95

ECONOMIZADOR DE BATERÍA EN TRANSMISIÓN

El VX-3E también incluye un práctico Economizador de Batería en Transmisión, el cual reduce
automáticamente el nivel de potencia de salida cuando la última señal recibida es muy intensa. Por
ejemplo, si se encuentra en las inmediaciones de una estación repetidora, por lo general no se justifica
utilizar la salida de Alta Potencia para lograr el acceso al repetidor con la amortiguación total de
ruidos. Con el Economizador de Batería en Transmisión, la selección automática de Baja Potencia
ayuda a conservar significativamente el consumo de energía de la batería.

Con el propósito de habilitar el Economizador de Batería en Transmisión:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 73 del Menú:

SAVETXSAVETX

SAVETXSAVETX

SAVETX.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar la opción de conexión
(“

ONON

ONON

ON”) (y habilitar el Economizador de Batería en Transmisión en este

paso).

5. Una vez hecha su elección, accione el interruptor del PTT a fin de almacenar este último valor
de programación y continuar utilizando el transceptor en la forma habitual.

DESACTIVACIÓN DEL INDICADOR DE OCUPACIÓN

Es posible conservar aún más la energía de la batería si desactiva el indicador de Ocupación (“BUSY”)
mientras se recibe una señal. Para lograrlo, siga el procedimiento a continuación:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 16 del Menú:

BSY.LEDBSY.LED

BSY.LEDBSY.LED

BSY.LED.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar la opción de
desconexión (“

OFFOFF

OFFOFF

OFF”) (e inhabilitar el indicador luminoso de Ocupación

en este paso).

5. Una vez hecha su elección, accione el interruptor del PTT a fin de almacenar este último valor
de programación y continuar utilizando el transceptor en la forma habitual.

CONFIGURACIÓN DE FUNCIONES VARIAS

MANUAL DE INSTRUCCIONES DEL VX-3E96

APAGADO AUTOMÁTICO DEL TRANSCEPTOR (APO

)

La función de Apagado Automático (“APO”, según sus siglas en inglés) ayuda a prolongar la vida
útil de la batería al desconectar instantáneamente el radio una vez transcurrido un periodo de tiempo
definido por el usuario en el que no se manipula ninguna tecla ni la perilla del dial. El lapso de
tiempo antes de que se produzca la desconexión puede ser de 0,5 a 12 horas (0,5 hora/paso), además
de la desactivación del sistema propiamente dicho. La función de apagado automático viene
originalmente inhabilitada de fábrica; no obstante, ejecute el procedimiento a continuación si desea
activarla:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 4 del Menú:

APOAPO

APOAPO

APO.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el intervalo de tiempo
deseado después del cual ha de producirse la desconexión automática
del radio.

5. Una vez hecha su elección, accione el interruptor del PTT a fin de almacenar este último valor
de programación y continuar utilizando el transceptor en la forma habitual.

Cuando el sistema APO ha sido habilitado, aparece el ícono “

” exhibido al centro de la sección
inferior de la pantalla de cristal líquido del radio. De no accionar ningún
botón o tecla dentro del lapso programado, se activará una campanilla 3
minutos antes de que se produzca la desconexión automática del radio. Tres
minutos más tarde, el microprocesador desconectará automáticamente el
aparato.

Basta con presionar el botón de conexión (“POWER”) durante un segundo, como es habitual, para
volver a encender el transceptor tras haber sido desactivado por el sistema APO.

CONFIGURACIÓN DE FUNCIONES VARIAS

MANUAL DE INSTRUCCIONES DEL VX-3E 97

TEMPORIZADOR DE INTERVALOS DE TRANSMISIÓN (TOT

)

El Temporizador de Intervalos de Transmisión (“TOT”, según sus siglas en inglés) incluye un
interruptor de seguridad destinado a limitar el tiempo de propagación conforme a un valor que se
programa con anterioridad. Esta función ayuda a conservar la energía de la batería al limitar la
duración de sus emisiones. En caso de trabarse el interruptor del PTT (si tal vez el radio o un
parlante/micrófono se quedara atascado entre las butacas del automóvil), puede evitar también la
generación de interferencias que afecten a otros usuarios, además del agotamiento innecesario de la
carga de las pilas. El temporizador viene originalmente inhabilitado de fábrica; no obstante, ejecute
el siguiente procedimiento si desea activarlo:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 87 del Menú:

TOTTOT

TOTTOT

TOT.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía para programar el intervalo “Máximo de TX”
deseado para el temporizador. Las opciones que tiene a su disposición
son de

0.50.5

0.50.5

0.5 a

1010

1010

10 minutos (0,5 minuto/paso).

5. Una vez hecha su elección, accione el interruptor del PTT a fin de almacenar este último valor
de programación y continuar utilizando el transceptor en la forma habitual.

1) 10 segundos antes de que expire el tiempo de propagación en el Temporizador, el
operador es alertado por el sonido de una campanilla que se genera por el parlante
del radio.

2) Puesto que las transmisiones breves son el sello de distinción de un buen operador, trate de

programar el temporizador de su radio para un periodo máximo de propagación de un minuto.

CONFIGURACIÓN DE FUNCIONES VARIAS

MANUAL DE INSTRUCCIONES DEL VX-3E98

ENCENDIDO AUTOMÁTICO DEL TRANSCEPTOR

El VX-3E también incluye un mecanismo para conectarse automáticamente una vez transcurrido un
lapso de tiempo predeterminado.

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 58 del Menú:

ON TMRON TMR

ON TMRON TMR

ON TMR.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para escoger el intervalo de tiempo deseado
después del cual ha de producirse la conexión automática del radio. Nota:
No se trata de la hora del día cuando se va a encender el aparato, sino que
de las horas y minutos que deben transcurrir antes de ser reconectado.
Las opciones que tiene a su disposición oscilan entre 10 minutos y 24 horas (10 minutos /paso).

5. Una vez hecha su elección, accione el interruptor del PTT a fin de almacenar este último valor
de programación y continuar utilizando el transceptor en la forma habitual.

Cuando se apaga el radio, se activa la función de Encendido Automático; un temporizador en la pantalla
exhibe el tiempo que falta para que se produzca la conexión automática.
Es posible cancelar el Encendido Automático (apagar el radio) si oprime
firmemente el interruptor de Conexión (“POWER”) durante un segundo
mientras esté activada esta función.

El Encendido Automático del transceptor no funciona cuando se ha habilitado el Despertador.

BLOQUEO PARA CANAL OCUPADO (BCLO

)

El sistema de Bloqueo para Canal Ocupado (“BCLO”; según sus siglas en inglés) evita que el
transmisor del radio se active cuando existe una señal que sea lo bastante intensa para atravesar el
silenciamiento de “ruido”. En una frecuencia donde puedan estar transmitiendo estaciones con
diferentes códigos CTCSS o DCS, el bloqueo para canal ocupado impide que usted interfiera
accidentalmente en sus conversaciones (puesto que es posible que su radio sea enmudecido por su
propio Decodificador de Tono). El sistema BCLO viene originalmente inhabilitado de fábrica; no
obstante, ejecute el siguiente procedimiento si desea activarlo:

1. Presione la tecla [TXPO] durante un segundo a fin de ingresar al modo de Programación.

2. Desplace la perilla de Sintonía a continuación para seleccionar la
Instrucción 8 del Menú:

BCLOBCLO

BCLOBCLO

BCLO.

Nota: No se olvide de jalar la perilla de Sintonía antes de intentar girarla.

3. Pulse momentáneamente la tecla [TXPO] con el objeto de hacer efectivo
el ajuste del actual parámetro en el radio.

4. Gire la perilla de Sintonía ahora para seleccionar la opción de conexión
(“

ONON

ONON

ON”) (y habilitar el Bloqueo para Canal Ocupado en este paso).

5. Una vez hecha su elección, accione el interruptor del PTT a fin de
almacenar este último valor de programación y continuar utilizando el transceptor en la forma
habitual.

CONFIGURACIÓN DE FUNCIONES VARIAS
