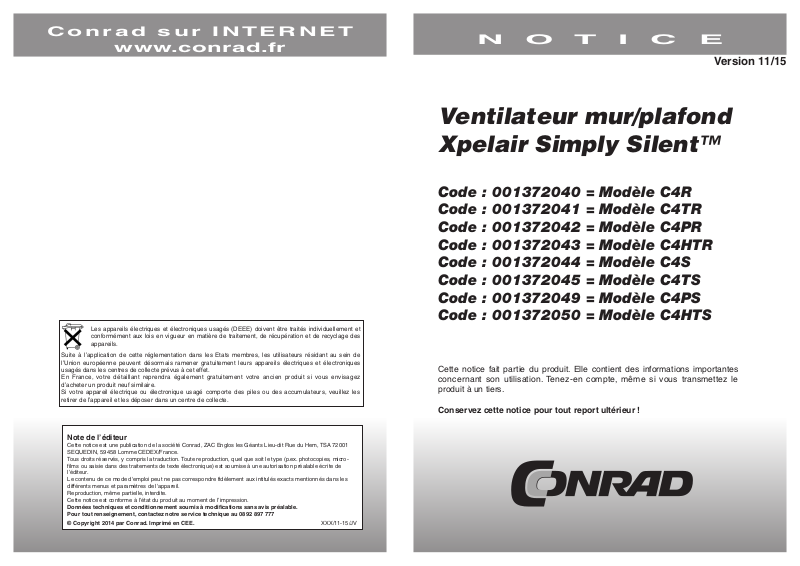

NOTICE
Version 11/15
Ventilateur mur/plafond
Xpelair Simply Silent™
Code : 001372040 = Modèle C4R
Code : 001372041 = Modèle C4TR
Code : 001372042 = Modèle C4PR
Code : 001372043 = Modèle C4HTR
Code : 001372044 = Modèle C4S
Code : 001372045 = Modèle C4TS
Code : 001372049 = Modèle C4PS
Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.
Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.
Note de l’éditeur
Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réser vés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777
© Copyright 2014 par Conrad. Imprimé en CEE. XXX/11-15/JV
Code : 001372050 = Modèle C4HTS
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Page 2
Installation simple – fixation pratique
Tourner et enclipser
le couvercle
Accès plus large pour
les câbles
Le design flexible du Simply Silent™ s’adapte aux murs, plafonds, panneaux, et
installations de fenêtres.
Son système permet une fixation rapide et sans problème – peu importe l’emplacement
d’installation.
Toute cela est facilité par une gamme de fonctionnalités astucieuses – comme par
exemple l’attache intégrée à fixation rapide permettant au ventilateur d’être fixé aux
plafonds et panneaux en toute simplicité. Les orifices d’accès plus larges permettent un
câblage aisé.
Trois orifices de fixation radiaux ajustables pour vis ainsi qu’une ligne de fixation de
niveau garantissent un alignement du ventilateur à la fois flexible et précis.
Le conduit renforcé permet d’éviter toute casse ou altération durant l’installation. De
plus, le ventilateur Simply Silent™ dispose d’un couvercle équipé d’un crochet et d’un
clip – aucune vis n’est nécessaire.
Orifices de fixation
radiaux et ligne de
référence de niveau
Crochet sans vis et
couvercle enclipsé
2 7
Page 3
Caractéristiques techniques
C4 C4T C4P C4HT
Nombre de vitesses 2 2 2 2
Simply Silent™, avec technologie de circulation d’air Ghost™
Puissance électrique
nominale (W)
Performance extraite (l/s) 15/21 15/21 15/21 15/21
Puissance spécifique (W/l/s) 0,45/0,37 0,45/0,37 0,45/0,37 0,45/0,37
Niveau de pression
acoustique (dBA@3M)
Classe de protection IP 4 4 4 4
6,7/7,7 6,7/7,7 6,7/7,7 6,7/7,7
16/29 16/29 16/29 16/29
La série Simply Silent™ offre une technologie de circulation d’air Ghost™ unique et
révolutionnaire, permettant un fonctionnement presque entièrement silencieux.
Le bruit d’un ventilateur provient à la fois du moteur et de la circulation de l’air. Afin de
lutter contre ce bruit, la technologie de circulation d’air Ghost™ utilise des moteurs à
fonctionnement silencieux et à longue durée de vie et des composants de précision
permettant d’éviter toute forme de bruit mécanique. La gestion avancée de circulation
d’air élimine les turbulences et les trajectoires irrégulières de circulation d’air au sein du
ventilateur.
6 3
Page 4
Aperçu des éléments
1) Régulateurs de débit guidant l’air à travers le conduit, réduisant ainsi les turbulences.
2) Moteurs à longue durée de vie avec roulement à billes, empêchant le bruit.
3) Conception optimisée des aubes, permettant de maximiser les performances tout en
minimisant les bruits.
4) Un cône situé au dos de la cloison avant oriente l’aire directement sur les pales pour
une efficacité optimale du débit d’air.
Informations sur les modèles
C4S 92960AW Ventilateur carré intermittent pour salle de bains
C4TS 92962AW Ventilateur carré intermittent pour salle de bains,
avec minuterie
C4PS 92964AW Ventilateur carré intermittent pour salle de bains,
avec cordon
C4HTS 92966AW Ventilateur carré intermittent pour salle de bains,
avec minuterie et hygrostat
C4R 92961AW Ventilateur rond intermittent pour salle de bains
C4TR 92963AW Ventilateur rond intermittent pour salle de bains,
avec minuterie
C4PR 92965AW Ventilateur rond intermittent pour salle de bains,
avec cordon
C4HTR 92967AW Ventilateur rond intermittent pour salle de bains,
avec minuterie et hygrostat

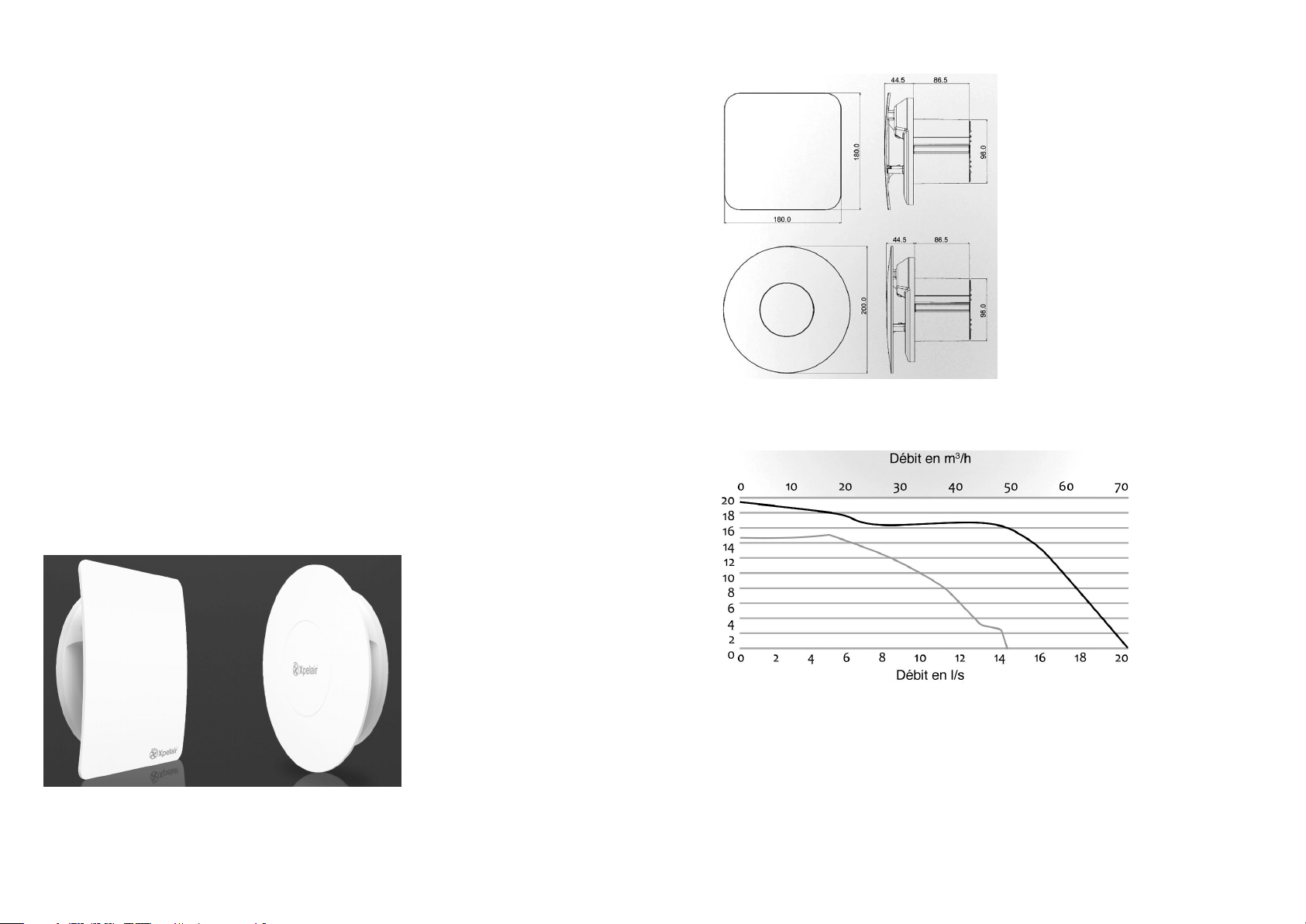

Schéma technique
Performances
4 5
