Xerox XA7, XG User Manual

XA7 SERIES/XG SERIES

LCD Monitor

User’s Guide

verilebilir ve ilerideki verilebilecek olan tüm materyaller ve bilgilere ilişkin telif hakkı saklı tutulmaktadır.

XEROX

İşbu doküman periyodik olarak değiştirilmektedir. Değişiklikler, teknik tutarsızlıklar ve yazım hataları sonraki

baskılarda düzeltilecektir.

, The Document Company®, ve dijital X, Xerox Corporation’ın tescilli ticari markalarıdır.

1 XEROX® LCD Monitör Kullanım Kılavuzu

İçindekiler

İçindekiler 0

Federal İletişim Komisyonu’nun (F.C.C.) Açıklaması 1 Ürünle İlgili Önemli Güvenlik Önlemleri 2

Uyarılar...................................................................................................................................2

1: Giriş 4

Özellikler ................................................................................................................................4

Kontrol Listesi / Kutu İçeriği....................................................................................................4

Ön Panel ve Kontroller...........................................................................................................5

Monitörün Montajı ..................................................................................................................6

2: Kurulum ve Bağlantı 7

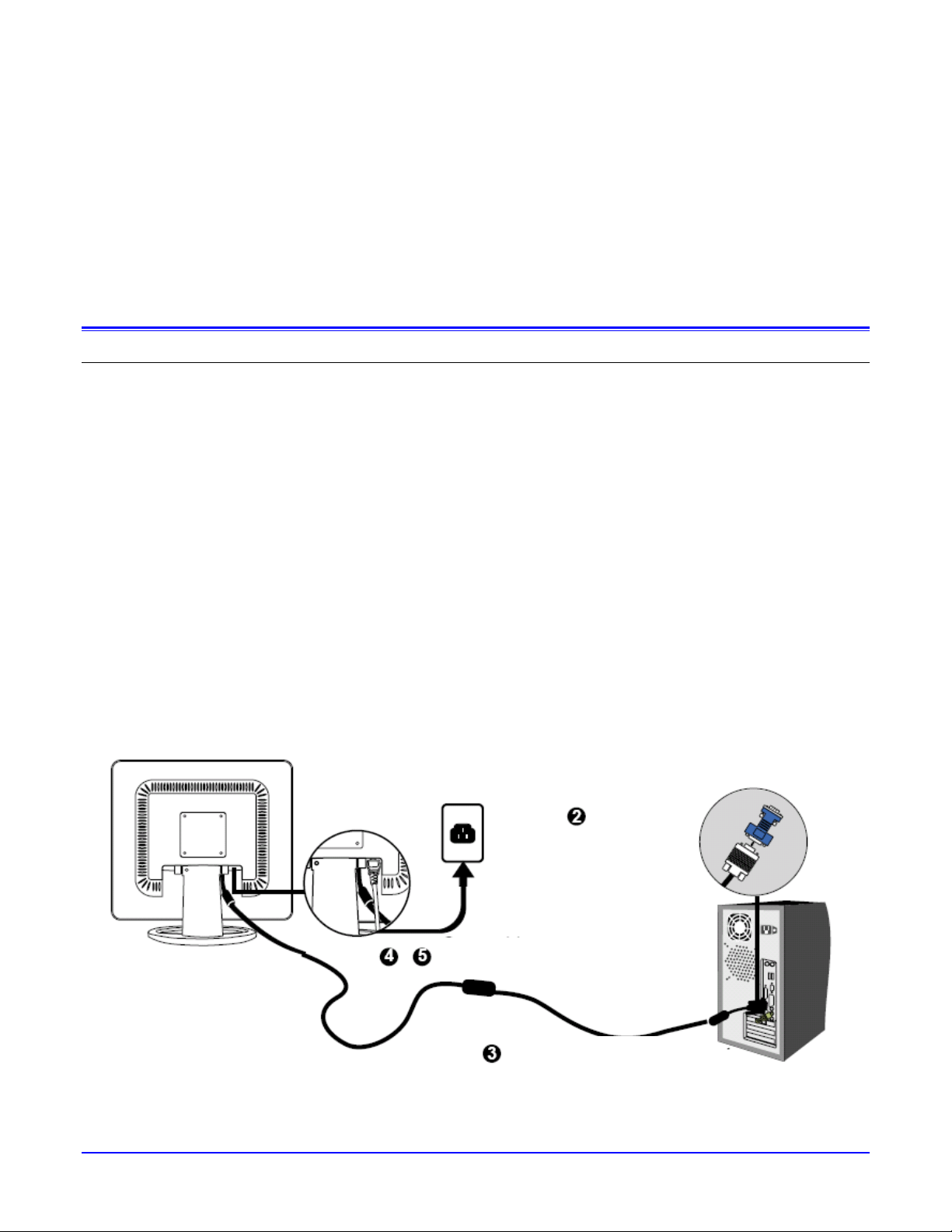

LCD Monitörünüzün Bilgisayara Bağlanması.........................................................................7

LCD Monitörün Kullanımı .......................................................................................................9

3: OSD MENÜSÜ 11

4. Teknik Bilgiler 14

Ön Tanımlı Modlar Ayar Tablosu ....................................................................................14

D-SUB Konnektörü PIN Ataması .........................................................................................15

DVI Konnektörü PIN Ataması...............................................................................................16

Plug and Play (Tak ve Çalıştır) ............................................................................................17

Piksel Hataları Hakkında......................................................................................................17

Sorun Giderme 18

XEROX® LCD Monitör Kullanım Kılavuzu

Federal İletişim

Komisyonu’nun (F.C.C.) Açıklaması

İşbu ekipman, FCC Kurallarının 15. Kısmı uyarınca test edilmiş ve B Sınıfı dijital cihaz sınırları ile uygunluğu tespit edilmiştir. Bu sınırlar, meskenlerde kurulduğunda parazitlenmeye yol açabilecek titreşimlerin yayılmasını önlemek için gerekli korumayı sağlayacak şekilde belirlenmiştir. İşbu ekipman, radyo frekansında enerji üretmekte, kullanmakta ve yaymaktadır. Talimatlara uygun olarak monte edilmediği ve kullanılmadığı takdirde, telsiz ve radyo iletişimi için parazitlenmeye yol açabilecek dalgalar üretebilir. Ancak, herhangi bir montaj durumunda parazitlenme oluşmayacağına dair garanti verilmemektedir. İşbu ekipmanın, açılıp kapatılması suretiyle, radyo veya televizyon alıcınıza zararlı parazitlenmeye yol açtığı tespit edilirse, kullanıcı tarafından aşağıdaki önlemlerden bir veya birkaçı uygulanarak parazitlenmenin giderilmesine çalışılabilir:

• Alıcının antenini döndürün/yerini değiştirin.

• Ekipman ile alıcı arasındaki mesafeyi artırın.

• Ekipmanı, alıcının bağlı olduğu elektrik devresinden farklı bir

devrede yer alan prize bağlayın.

• Yetkili bayinize veya uzman bir radyo/televizyon teknisyenine müracaat edin.

DİKKAT: Kurallara uymaktan sorumlu bulunan imalatçının açıkça onaylamadığı şekilde yapılan değişiklikler ve düzeltmeler, kullanıcının ekipmanı kullanma izninin iptaline sebep olabilir.

1 XEROX® LCD Monitör Kullanım Kılavuzu

Uyarılar

Ürünle İlgili Önemli

Güvenlik Önlemleri

XEROX® monitörünüzü kurmadan ve monte etmeden önce lütfen buradaki talimatların tümünü okuyunuz.

1. Temizliğini yapmadan önce monitörün fişini duvardaki prizden çekiniz. Sıvı temizleyiciler veya aerosol temizleyiciler kullanmayınız. Temizlik için nemli bir bez kullanın.

2. Bu monitörü suyun yakınlarında, mesela banyo küvetinin, lavabonun, mutfak lavabosunun veya çamaşır teknesinin yakınlarında, nemli bir bodrum katında ya da yüzme havuzunun yanında ve benzeri yerlerde kullanmayınız.

3. Bu monitörü, ayakları oynayan bir el arabasının, sehpanın veya masanın üstüne yerleştirmeyin. Aksi takdirde monitör düşebilir, bir çocuk veya yetişkinin ciddi yaralanmasına ya da cihazın ciddi hasar görmesine neden olabilir. Yalnızca imalatçı tarafından tavsiye edilen veya monitörle birlikte satılan bir araba veya sehpa kullanınız. Duvara veya rafa montaj, imalatçının talimatlarına uygun şekilde yapılmalıdır ve imalatçı tarafından onaylanan bir montaj seti kullanılmalıdır.

4. Cihazın üstündeki ve arkasındaki delikler ve boşluklar, cihazın güvenilir kullanımını temin etmek ve aşırı ısınmasını önlemek için havalandırma amacıyla açılmıştır. Bu delikler tıkanmamalı ve üzerleri örtülmemelidir. Bu delikler asla monitörün bir yatak, kanepe, halı veya başka bir yüzey üzerine koyulması suretiyle kapatılmamalıdır. Bu monitör, düzgün havalandırma sağlanmadığı takdirde bir kitaplık rafı gibi etrafı kapalı bir yere monte edilmemelidir.

5. Elektrik kablosunun üstüne herhangi bir cisim yerleştirmeyiniz. Monitörü, onunla çalışan insanların kordona dolaşacağı şekilde yerleştirmeyiniz.

6. Bu monitörün deliklerinden asla herhangi bir nesneyi sokmayınız. Bu nesneler tehlikeli gerilim noktalarına değebilir veya elektrik çarpmasına yol açabilecek elektrikli kısımlara değebilir. Cihazın üstüne asla herhangi bir sıvıyı dökmeyiniz.

7. Monitörü asla kendi başınıza tamir etmeye kalkmayınız. Kapakların açılması ya da sökülmesi, tehlikeli voltaj seviyelerine

XEROX® LCD Monitör Kullanma Kılavuzu 2

ve başka tehlikelere maruz kalmanıza yol açabilir. Tüm bakım ve onarım işlemleri için yetkili servis personeline başvurunuz.

8. Aşağıdaki durumlarda monitörün fişini prizden çekin ve yetkili servis personeline başvurun:

a. Elektrik kordonu ya da fiş hasar gördüğünde veya

yıprandığında.

b. Monitöre sıvı döküldüğünde.

c. Monitör, yağmur veya suya maruz kaldığında.

d. Monitör, düştüğünde ya da kasası zarar gördüğünde.

e. Monitörün performansında hissedilir bir değişme

görüldüğünde.

3 XEROX® LCD Monitör Kullanım Kılavuzu

1: Giriş

Özellikler

XEROX® LCD monitörünün özellikleri şunlardır:

• Analog Giriş : 30kHz - 80kHz (17” ve 19” modeller) yatay frekanslarda ve 60Hz - 75Hz dikey frekanslarda çoklu tarama.

• Dijital Giriş : 30kHz - 64kHz (17” ve 19” modeller) yatay frekanslarda ve 60Hz - 75Hz dikey frekanslarda çoklu tarama. (DVI modellerde)

• OSD (On Screen Display) kontrol tabanlı mikroişlemci.

• Standart IBM VGA, uzantılı VGA, super VGA, IBM XGA modları

ile, ve VESA çözünürlük standartları ile uyumlu.

• Evrensel güç kaynağı.

• Microsoft Windows 9x/ME/2000/XP uyumlu ve VESA Display Data

Channel (DDC) 1/2B uyumlu.

Kontrol Listesi / Kutu İçeriği

Aşağıdaki malzemelerin LCD monitörünüzle birlikte verildiğinden emin olunuz:

• LCD Monitör

• AC Güç Kablosu (H05 VV-F 3G 0.75mm

• Kullanım Kılavuzu

• DVI-I’dan D-SUB çevirici adaptör (Sadece DVI Modellerde)

Bu parçalardan herhangi biri eksik olduğu takdirde lütfen teknik destek ve müşteri hizmeti için bayinize başvurunuz.

Not: İleriki zamanlarda nakliye için orijinal kutuyu ve tüm ambalaj malzemelerini saklayınız.

)

Not: Kullanım talimatları, herhangi bir bildiride bulunmadan ve herhangi bir zamanda değiştirilebilir.

XEROX® XA Serisi LCD Monitör Kullanım Kılavuzu 4
